как установить ее в столешницу своими руками? Монтаж и врезка варочной поверхности. Какой герметик использовать?

В последнее время все чаще громоздкие плиты сменяются компактными варочными панелями, становящимися неотъемлемой частью кухонного гарнитура. Так как любую такую модель необходимо врезать в уже имеющуюся поверхность, гораздо разумнее изучить этот несложный процесс и осуществить все самостоятельно.

Особенности

Специфика установки варочной панели в столешницу во многом зависит от того, будет ли она электрической или газовой. Электрическая, как можно догадаться, должна располагаться недалеко от точки электросети. Обязательно учитываются как сечение кабеля, так и мощность ближайшей розетки. Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей. Установление газовой поверхности немного сложнее, так как важно продумывать, как состыковать ее с газовой трубой.

Кроме того, требования техники безопасности категорически запрещают самостоятельное подключение газовых варочных поверхностей. Для проведения данной операции предстоит пригласить сотрудника специальных служб, который платно все и выполнит. Конечно же, можно попробовать установить все самостоятельно, но в этом случае придется ожидать не только серьезных санкций, но и возникновения реальной опасности для жизни обитателей всего дома. Кстати, санкции могут доходить вплоть до полного перекрытия газа и опечатывания вентиля.

Устанавливать и подключать электрическую плиту самостоятельно, безусловно, разрешается, но четко следуя имеющейся инструкции. В том случае, когда у человека отсутствуют какие-либо навыки работы с электрическими устройствами, ему рекомендовано обращаться к специалистам. Если процесс установки будет проведен неправильно, то негативные последствия могут включать в себя не только нарушенную работу прибора, но также его поломку или даже выход из строя всей проводки в квартире.

Существует еще несколько нюансов, касательно подключения варочной поверхности. Например, максимально возможный зазор между панелью и столешницей составляет 1-2 миллиметра. Толщина самой столешницы должна соответствовать минимальной цифре, указанной в инструкции. Кроме того, расположение столешницы всегда выравнивается в зависимости от переднего края части кухонного гарнитура.

Нанесение разметки

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые. При работе корпус устройства важно плотно фиксировать на столешнице.

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Монтаж

Монтаж варочной поверхности не представляет никакой сложности. Панель просто опускается в вырезанное отверстие и выравнивается при помощи измерительного прибора или же собственных глаз – смотреться все должно красиво и ровно. Если плита газовая, то шланг с накидной гайкой подводится еще до установки непосредственно панели. Отцентровав плиту, можно переходить к ее закреплению.

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Крепление

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите. Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту. В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем.

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

как правильно крепится к столешнице

Установку газового оборудования рекомендуют производить с помощью сотрудников специализированных организаций, имеющих лицензию на такую деятельность. Самостоятельный монтаж требует наличия определенных знаний и соблюдения мер безопасности. Разберемся, как правильно установить газовую варочную панель.

Подготовка к самостоятельному монтажу газовой варочной панели

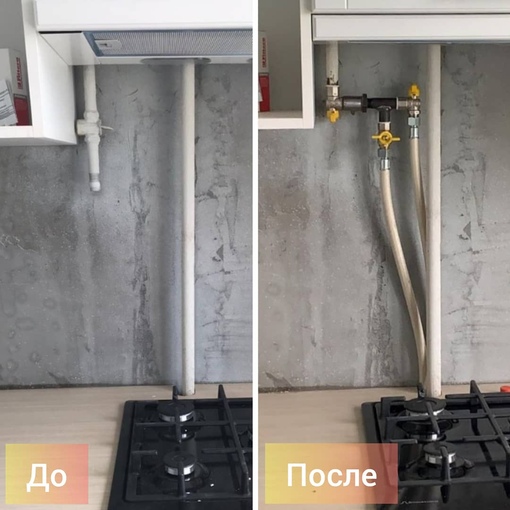

В кухне варочную поверхность устанавливают около газовой трубы. Возможен сдвиг на небольшое расстояние в пределах шланга. При этом его нельзя натягивать, он должен висеть свободно.

Изменение места расположения бытовой техники, требующее переноса газовой трубы, выполняют только специалисты газовой службы. Их также ставят в известность в случае замены нагревательного прибора.

Перед покупкой панели измеряют длину и ширину столешницы. Размер техники должен соответствовать ее габаритам. Стандартные установочные параметры встраиваемой 4-конфорочной поверхности составляет 50х60 см (+/- 2 см). В инструкции по эксплуатации указывают габариты устройства и требуемый размер отверстия под него.

При установке выдерживают расстояние от панели до кромок поверхности. Чтобы при распиливании не разрушить тонкую стенку, это расстояние должно быть не меньше 5 см.

Справка. Важна толщина столешницы. Не рекомендуют встраивать варочную поверхность в конструкцию тоньше 38 мм.

Учитывают материал изготовления столешницы. Врезку в деревянной поверхности выполняют самостоятельно. Более прочные материалы, например, искусственный камень рекомендуют доверить специалисту.

Перед тем, как поставить встраиваемую технику, учитывают следующие нюансы:

• чтобы упростить крепление гаек, подводку к трубе подключают до установки кухонного гарнитура;
• сильфонный шланг должен крепиться через штуцер или сантехнический сгон;
• для соединений используют льняную подмотку или ФУМ ленту и пасту для газа;
• если панель оснащена электроподжигом, заранее готовят отдельную розетку;
• в комплекте с техникой идут жиклеры для магистральной подачи газа, для соединения с баллоном покупают другие дополнительно.

Для начала монтажных работ приобретают газовую панель, силиконовый санитарный герметик, малярный скотч; газовый шланг для подключения, подмотку (льняную или ФУМ ленту), пасту для газа Multipak.

Подготавливают инструменты:

• электрический лобзик и дрель — для выпиливания отверстия в столешнице;
• набор отверток;
• шпатель — для нанесения герметика;
• газовый ключ — для подключения варочной поверхности.

Как правильно установить газовую варочную панель своими руками: пошаговое руководство

Установка газовой варочной панели включает в себя следующие этапы:

• разметку столешницы и пропил отверстия;
• герметизация пропила и крепление столешницы;
• подготовка панели к установке;
• подключение к газовой магистрали;
• установка и крепление варочной панели;
• проверка герметичности и работоспособности.

Рассмотрим подробно каждый из этих этапов.

Читайте также:

Правила установки индукционной варочной панели

Сечение кабеля для электрической варочной панели

Разметка столешницы и пропил отверстия

Перед монтажом изучают инструкцию по эксплуатации к устройству. В ней указан размер пропила и описан процесс разметки. Ее делают двумя способами. Чтобы сформировать контур, панель прикладывают к столешнице и обводят.

Либо используют более точный и надежный метод, рассчитывая и размечая место крепления:

1. На столешнице размечают границы внутреннего пространства шкафа, в который планируют встроить технику.
2. Затем находят центр отверстия, в которое будет установлена панель. Для этого чертят диагональные линии из углов поверхности.
3. Через центр (пересечение двух диагоналей) проводят параллельную и перпендикулярную краю столешницы линии. На них размечают габариты техники.
4. По меткам проводят прямые линии. Таким образом, получают прямоугольник, который равен размеру встраиваемого устройства. Его обводят маркером, лишние метки стирают.

После чего выпиливают отверстия. Для чего дрелью по углам метки высверливают отверстия, которые шире режущего полотна. В них вставляют пилку электролобзика и производят распил от угла к углу. Чтобы избежать сколов, края оклеивают малярным скотчем. А чтобы пропил не упал и не сломал столешницу, его закрепляют струбцинами.

Совет. После выпиливания проверьте, хорошо ли варочная панель входит в отверстие.

Герметизация пропила и крепление столешницы

Чтобы края столешницы не осыпались, их ошкуривают, очищают от пыли и обрабатывают клеевым составом. Для ДСП подходит санитарный силикон, который защищает края от влаги. Его наносят с помощью шпателя. Чтобы предотвратить воздействие высоких температур, используют термофольгу или отражатель из алюминиевого скотча. После чего столешницу закрепляют на тумбу.

Подготовка панели к установке

Затем варочную поверхность подготавливают к встраиванию. В технологические отверстия вставляют жиклеры. Схема их установки указана в технической документации и приклеена на дне техники. Закрепляют сантехнический уголок с герметизирующей прокладкой.

Подключение к газовой магистрали

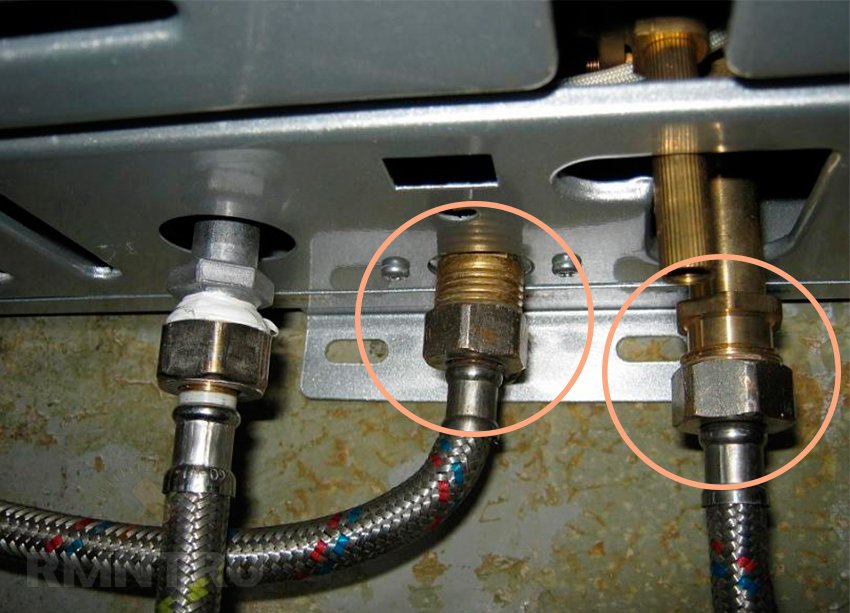

Подключение панели к газовой магистрали выполняют в два этапа. Сначала шланг присоединяют к газовой трубе. Гибкий (сильфонный) рукав присоединяют через сантехнический сгон или штуцер. На резьбу сгона наматывают лен по часовой стрелке. Затем его промазывают пастой для газа, чтобы уплотнить соединение. В гайку шланга вставляют уплотнительное кольцо. Части соединяют сначала руками, после чего затягивают газовым ключом.

На втором этапе шланг подключают к сантехническому уголку, закрепленному на панели. Его предварительно пропускают через отверстие в столешнице. При креплении также используют льняную подмотку и пасту.

Для одновременного подключения варочной поверхности и духового шкафа используют две подводки. Использование тройника в этом случае не приветствуется представителями газовых служб. Они настаивают на разводке газовой трубы. Это уменьшает количество резьбовых соединений, при этом увеличивается герметичность и безопасность. Отсекающие краны устанавливают на оба отвода, отдельно для духовки, отдельно для панели. Если используется тройник, то сохраняется один общий кран.

Справка. Все действия, связанные с газовым оборудованием, требуется согласовывать с газовыми службами. Это позволит избежать штрафов и переделок.

Установка и крепление варочной панели

К панели прикрепляют монтажные планки, идущие в комплекте, и выполняют установку:

• пропил прокладывают уплотнителем из комплекта;
• вставляют варочную поверхность и выравнивают ее;
• снизу затягивают крепежные элементы, цепляя их за столешницу;
• ножом срезают лишний, выступающий уплотнитель.

После этого проверяют надежность фиксации и переходят к пусконаладочным работам.

Проверка герметичности и работоспособности

Сначала проверяют герметичность соединений. Их покрывают мыльным раствором, пускают газ и наблюдают. Если раствор не пузырится, значит протечек нет.

Проверить подводку на герметичность должен сотрудник газовых служб. Он составит заключение и сделает отметки в газовой книжке. В ней укажет дату установки новой плиты, марку и серийный номер. До его прихода пользоваться плитой не рекомендуется.

После проверки герметичности соединения, приступают к переменному включению горелок.

Справка. Примерно около минуты из конфорок новой техники будет выходить воздух, затем пойдет газ.

Для розжига используют спички (не зажигалку) или специальные пьезоэлектрические приборы. Горение должно быть равномерным, без перерывов и всполохов. Цвет пламени — голубовато-фиолетовый, без желтых и красных проблесков, высота — не более 2,5 см.

После проверки устанавливают решетку для посуды и начинают эксплуатировать устройство. Если техника оснащена электроподжигом, то ее подключают к сети.

Заключение

При самостоятельном встраивании варочной газовой панели важно соблюдать все нюансы и правила процесса. Основное — это сделать герметичное соединение техники с газовой магистралью. От этого зависит безопасность пользователей. Монтаж рекомендуется доверить квалифицированному специалисту.

Подключение газовой варочной панели

Как подключить газовую варочную панель: пошаговая инструкция

После того как выбор газовой варочной панели сделан, сама вещь приобретена, дело остается за малым — только привести её в рабочее состояние. Если есть сомнения в собственных силах и знаниях, лучше всего провести подключение газовой варочной поверхности при помощи специалиста. Но вполне возможно сделать такой процесс своими руками — для этого достаточно воспользоваться приведенными ниже инструкциями.

Как подключить газовую варочную панель: подготовка инструментария

Для самостоятельной установки подобного устройства понадобятся следующие материалы и инструменты:

• сама панель;
• прибор для измерения;
• карандаш;
• герметик;
• разводные ключи;
• пила для работы по дереву;
• газовую обмотку;
• специальный сертифицированный шланг из стали.

Подключение газовой варочной панели: актуальность выбора шланга

Все работы, которые проводятся с газом, опасны уже априори — лучше всего проводить их под присмотром опытного специалиста (или человека, досконально разбирающегося в этом вопросе).

Одним из важных моментов в подобной работе является выбор шланга. Обязательно следует прислушаться к таким рекомендациям в этом вопросе:

1. Стоит подвергнуть его визуальному осмотру перед покупкой — деталь не должна иметь никаких дефектов.
2. К шлангу обязательно прилагается сертификат, который выдается в магазине при покупке.
3. Сами шланги бывают двух видов — металлические гофрированные или резиновые. Первые будут выглядеть как сельфоновые или же иметь металлическую оплетку (быть с желтыми рисками). Резиновые же выглядят привычно однотонными изделиями.

Как подключить газовую варочную панель: пошаговая инструкция

Работа со столешницей

Актуальным пунктом в мероприятии является правильное выверение размеров. Обычно в комплекте с самой плитой идет шаблон. Он как раз и будет использоваться для того, чтобы сделать пропил в столешнице. Однако все лучше проверить еще раз — от ошибок никто не застрахован.

Важно выбрать правильное месторасположение будущей встроенной панели. Ориентируясь на роль предмета в дизайне интерьера кухни, не следует забывать о том, что:

1. Обязательным условием является доступ свежего воздуха.
2. Надо проследить за тем, чтобы на поверхность не попадала вода.
3. Панель обязательно должна располагаться на безопасном расстоянии от мебели в кухне.

Как сделать правильный пропил? Для этого на столешнице чертится контур будущего прибора. Потом остается только вырезать его при помощи пилы по дереву. Маленькая хитрость от специалистов — лучше всего при работе отступить от краев начерченного контура на 1-1,2 внутрь. Дальше будущее «посадочное» место обрабатывается специальным герметиком (лучше выбрать силиконовый — он наиболее влагостоек). Такая мера защитит материал от проникновения внутрь влаги.

Как подключить газовую варочную панель: переходим к установке

Перед началом непосредственных работ по подключению нужно осмотреть само устройство. Важно, чтобы оно тоже не имело механических повреждений (это может оказаться опасным). Если таковых не обнаружилось, можно смело приступать к работе. Весь процесс будет происходить следующим образом:

1. Прибор вставляется в подготовленное для него отверстие.
2. Газовый шланг подсоединяется ко входному крану у газопровода (чтобы избежать утечки, лучше всего пользоваться обмоткой).
3. Второй конец шланга подключается к выходу панели, который предназначен для подобного подсоединения. Следует обратить внимание, что на варочной газовой панели может быть два варианта такого выхода (один из них будет предназначен для баллонного устройства). Более детально может подсказать прилагаемая к аппарату инструкция.
4. После завершения подключения шланга, нужно будет открыть газовый кран. На обмотку тем временем наносится мыльный раствор. Он поможет понять, есть ли утечка газа или нет. Если движения пены и появления пузырьков не наблюдается, то все в порядке.
5. Подключается сама панель.
6. Включается одна из конфорок — нужно подождать минуту, чтобы успел выйти весь воздух. После этого уже можно будет включить саму горелку. Такие «махинации» необходимо проделать со всеми конфорками.
7. Очень важно проводить установку газовой варочной панели под уровень — это позволит избежать ненужных «перекосов» и возможных дальнейших ошибок в её работе.

Подключение газовой варочной панели: техника безопасности

Соблюдение прописных истин позволит избежать роковых ошибок. Запомнить советы по технике безопасности несложно:

1. Лучше выбирать газовый шланг длиною не более 3 метров. Соединять шланги между собой не разрешается.
2. Если выбранная модель печи является комбинированной, например, электрической, то следует провести к ней отдельную электрическую жилу с автоматом.
3. При желании перенести плиту в другое помещение, необходимо согласовывать такой момент в соответствующих инстанциях.
4. Нельзя использовать для проверки герметичности шланга, уже идущего от газовой магистрали, открытый огонь. Такая ошибка может оказаться роковой!

Те, кто нуждается в наглядной инструкции, могут посмотреть следующие видеоинструкции:

Автор статьи: Елена Новикова

Возможно, Вас заинтересует:

Метки страницы:

Вам понравилась эта статья? Поделитесь ею с друзьями!

Как подключить газовую варочную панель самостоятельно

Для того чтобы подключить газовую варочную поверхность, рекомендуется официально обратиться к специализированным организациям, которые имеют лицензию и определенные документы для выполнения данных видов работ. Если вы решили заняться подключением и установкой газовой поверхности, необходимо разобраться в важном вопросе: как правильно подключить газовую варочную панель. Также для этого обязательно нужно знать меры безопасности и строго следовать инструкции.

Встраиваемая газовая варочная панель

Подключение газовой варочной панели: набор необходимых инструментов

Чтобы смонтировать данное оборудование, потребуется следующий набор инструментов:

• графитовый карандаш;
• силиконовый герметик;
• разводной ключ № 2;
• льняная нить;
• мультиметр;
• гофрированный шланг, подлежащий обязательной сертификации;
• электролобзик.

Необходимый слесарный инструмент

Панель должна находиться в хорошо вентилируемом и проветриваемом помещении, с точкой россы не более 70%. Для достижения определенных параметров создается приточно-вытяжная система воздухоотведения, где количество требуемого воздуха должно быть 2 м³/ч.

Перед тем как будет проведена установка устройств газовых варочных панелей, выполняется следующий порядок технических мероприятий:

1. Выбирается технологическое отверстие в кухонном гарнитуре для подсоединения к газу;
2. Если панель имеет устройство автоподжига, необходимо завести питание на модуль прибора 220 В, для этого потребуется:

• электолобзик;
• пила с шагом 1,5–2,0 мм;
• провод ПВСнГ сечением 2,5–4,0 мм²;
• токопроводящие жилы по классу электробезопасности со степенью защиты Р1 и двойной изоляцией.

Провод ПВС сечением 3х2,5

1. Нанести шаблон на вырезаемую поверхность, придерживаясь ширины, высоты и глубины посадки варочной панели.
2. Чтобы правильно выпилить отверстие под панель, расположите шаблон на столешнице и вычертите его основу. Далее аккуратно вырежьте отверстие с помощью лобзика. Следующий этап — обработка посадочного места герметиком. Он защитит материал от воздействия влаги.
3. Далее выложить двухсторонний скотч на выпиливаемую поверхность и сделать разлиновку.
4. При помощи электролобзика вырезать монтажное отверстие по размерам панели. Если предусмотрено штатное отверстие, то дополнительных мер предпринимать не требуется.
5. Если такие меры необходимы, тогда нужно обезжирить выпиленное отверстие мыльным раствором, либо специальной суспензией.
6. Устанавливаются газовые панели на горизонтально ровной поверхности, не имеющей отклонений более 2 градусов.

Панель опускается в выбранное отверстие на столешнице, при этом, если есть необходимость, края равномерно располагались по прокладке по всему периметру газового оборудования.

Схема подключения

Наличие даже малейшего теплового зазора может вызвать попадание воды и другой жидкости на духовой шкаф. Данная проблема может быть причиной перебоев в электроснабжении. Наличие влажности под панелью может спровоцировать появление патогенных микроорганизмов и отслоение поверхности.

Требуется установить фиксаторы поверхности на регулировочные пружины, чтобы большая часть скобы была под областью столешницы. Удерживайте пружины на месте, другой рукой завинтите болты при помощи отвертки по стрелке до щелчка.

Чтобы обеспечить герметичное подключение к газораспределительной системе, наносится лен на поверхность всех резьбовых соединений, как на варочной панели, так и на газовой трубе. В область газового шланга вставляются прокладки, если таковые предусмотрены инструкцией по эксплуатации и не противоречат мерам безопасности.

Прикрутите резьбовые соединения шланга к варочной поверхности и газовой трубе, крутить необходимо по часовой стрелке до упора гайки, затем заверните ключом. Не стоит прикладывать большие усилия, это может привести к продавливанию паронитовой или фторопластовой прокладки и к утечке газа.

Паронитовая прокладка и ИФС

Устройство газовой панели обладает условным диаметром прохождения G1/2, которое необходимо, чтобы подключить устройство к газовой системе. Для сжиженного газа (пропан, бутан, изобутан) на конце шланга накручен наконечник диаметром 9 x 1 мм². Гибкий газопровод, проводящий газ, не должен касаться металлических компонентов покрытия.

Выбор ТЭН, провода, гибкого шланга и мощности для газовой панели

При выборе ТЭН (трубчатый электрический нагреватель) учитывается мощность и сечение электрической питающей сети. Необходимо учесть мощность автоматов на вводе и устройства защитного отключения. Прежде чем установить варочную панель, нужно проконсультироваться с энергоснабжающими организациями.

ТЭН бывают двух видов:

• Трубчатые (ленточные) ТЭНы – нить накала расположена по всей длине нагревательного элемента. Основное преимущество – малое энергопотребление по напряжению и увеличенный энергоресурс. Спираль не должна соприкасаться с корпусом изделия, в противном случае спираль подлежит полной замене.
• Витковые нагревательные элементы — представляют собой спираль, намотанные на материал с высокой теплоотдачей (базальт, кремний, чугун).

Устройство гофрированного гибкого шланга состоит из 3 основных частей:

1. Рабочая часть.
2. Штуцер соединения.
3. Разъем подключения.

Рабочая длина шланга не должна превышать 2–3 метра. Штуцер обязательно должен иметь техническую документацию и штамп о государственной поверке. Разъем подключения имеет тройник, два выхода из которых заглушены.

Комплектующие элементы для подключения газовой варочной панели

Кабель для газовой варочной панели не должен контактировать с другими коммуникациями. При выборе нужного сечения для кабеля необходимо руководствоваться инструкцией по эксплуатации для выбранной модели устройства. Учитывается мощность (16 А) и изоляция несущего проводника (3,5 кВт) на напряжение 220 В.

Во избежание попадания на устройство блуждающих токов и наведенного напряжении предусмотрено использование изолирующих вставок, которые также приобретаются  в специализированных сервисах либо в сетях имеющих лицензию.

Соблюдение техники безопасности при подключении варочной панели к системе газификации и электрификации

Техника безопасности в основном зависит от типа и модели плиты. Тем не менее, для любой газовой поверхности есть опасность, связанная с высокой температурой:

• максимально ограничить доступ маленьких детей к нагреваемым поверхностям во избежание термических ожогов;

  Защита детей от термических ожогов

• снимать посуду с варочной панели рекомендуется с использованием прихваток либо специальных силиконовых рукавиц;

  Силиконовые прихватки для съема посуды с газовой плиты

• не допускается использовать данное бытовое устройство для обогрева помещения;
• плиту с металлическим корпусом необходимо «заземлить» или «занулить».

Меры электрической безопасности зависят от соответствий показателей потребляемой мощности плиты и возможностей электрической сети. В сети должен быть предусмотрен «нулевой» провод, а разъем у плиты должен быть оборудован автоматическим выключателем с заземляющим контактом.

Система питания обеспечивает защиту электросети от перегрузок. За счет наличия устройства защитного отключения (УЗО) наблюдается высокая защита человека от негативного воздействия тока.

Для предупреждения повреждений отдельных узлов газовой панели предусмотрен ряд защит, к примеру, датчики ограничения температуры, система отключения электропитания для нагревания духовки выше разрешенного показателя. В соответствии с нормами пожарной безопасности показатель температуры на наружных панелях плиты не должен быть выше 90 градусов.

Устройство защитного отключения для газовых варочных панелей с электроподжигом

Безопасность в использовании бытовых приборов обеспечивается за счет системы «контроль газа». Если произойдет погасание пламени и снижение температуры ниже контрольного значения, тогда система отключит подачу газа к горелкам в автоматическом режиме.

Схема соединений варочных панелей предусматривает наличие блокировки ручек управления, которые удерживаются магнитным притяжением на поверхности из металла. Их можно легко убрать. Съемные рукояти управления не только исключают опасные шалости детей с ними, но и предотвращают несчастные случаи.

Механизм защиты от детей

Монтаж и подключение встраиваемой газовой варочной панели возможно провести самостоятельно, имея базовые знания в сфере газораспределения и электроснабжения. Однако настоятельно рекомендуется обратиться в специализированную организацию, имеющую лицензию на выполнение данного вида работ.

Как установить и подключить варочную панель к газу (поверхность)

С виду газовая варочная поверхность выглядит как простое устройство для приготовления пищи, которое при подключении не должно вызывать особых трудностей в исполнении работ. Но не так всё просто. Суть в том, что данный вид техники подключается к газотранспортной системе, поэтому работа по подключению варочной панели к газу должно  выполняться с соблюдение всех государственных норм и мер технической безопасности. Мы максимально правильно попытаемся изложить весь процесс, но настоятельно рекомендуем не заниматься установкой самостоятельно, а прибегнуть к помощи профессионалов.

Вам потребуется:

1. Газовый шланг;
2. Два разводных ключа — можно газовых;
3. Лента-фум для герметизации резьбовых соединений;
4. Мыло или любое другое мыльное средство, для проверки герметизации подключения.

Немного теории о подключении варочной панели.

Варочная панель должна устанавливаться в сухом и хорошо проветриваемом помещении. Кухня должна иметь вентиляционный канал для отвода продуктов сгорания. Такая система отвода состоит из решетки и вентиляционной вытяжки.

В помещение, где будет установлена поверхность, должно быть хорошо обеспечена притоком воздуха. Количество требуемого воздуха для плиты 2 м³/ч на 1 кВт мощности горелки. Минимальное пространство от газовой панели до стены должно составлять не менее 130 мм. При несоблюдении этого расстояния есть вероятность обгорания и оплавление пластика или мебели.

Шаг №1. Прежде чем приступить к монтажу варочной панели, будь-то газовая или электрическая, нужно освободить и очистить поверхность вокруг монтажного отверстия, в столешнице от опилок и сора. Обезжирить мылом, и вытереть бумажным полотенцем. Дать высохнуть.

Шаг №2. Нанесите прямоугольную прокладку вокруг края монтажных отверстий. Нажмите на прокладку по всем четырем краям до полного прилипания к поверхности столешницы. Изоляционная поролоновая прокладка поставляется вместе с поверхностью. Не используйте в этих целях двусторонний липкий скотч. Если при установке варочной панели вы утеряли липкую ленты, то её всегда можно приобрести в интернет-магазине компании ГазСервис.

Шаг  №3. Как подключить варочную панель к газу? Все просто. Проденьте подводящие коммуникации, такие как газовый шланг, электрический шнур через монтажные отверстия в столешнице.

Шаг №4. Медленно опустите поверхность в заранее вырезанное отверстие, следите за тем, чтобы края газовой панели равномерно легли на прокладку по всем четырем краям. Небольшой зазор может пропускать воду и прочую жидкость на духовой шкаф — быть причиной короткого замыкания. Присутствие сырости под панелью может развивать плесень и отслоение краев мебели.

Шаг №5. Установите фиксаторы поверхности на резьбовые болты, чтобы длинная часть скобы заходила под столешницу. Держите скобы на месте, другой рукой заворачивайте болты отверткой по часовой стрелки до полного упора. Не переусердствуйте и не проверните болт.

Подсоединение панели к баллонам содержащие газ или к существующей газовой системе, а также последующий капитальный ремонт варочных панелей может выполнять исключительно квалифицированный специалист, имеющий право работать с газовым оборудованием при соблюдении всех правил безопасности.

Шаг №6. Для герметичного подключение к газотранспортной системе следует нанести фум-ленту на все резьбовые соединения, как на варочной поверхности, так и на газовом стояке. В газовый шланг с двух сторон вставить паронитовые прокладки.

Шаг №7. Закрутите разъемы шланга к варочной поверхности и газовой трубе, крутите по часовой стрелке до упора гайки, затем заверните на пол оборота гайку ключом. В этом случае не стоит прилагать много усилий, так как есть вероятность продавить паронитовую прокладку и оставить утечку газа.

Газовая панель имеет трубное резьбовое соединение диаметром G1/2”, которое служит для подключения к газовой системе. Для жидкого газа (пропанбутан) на конце накручен наконечник для шланга Ø 8 x 1 мм. Провод, проводящий газ, не должен касаться металлических элементов покрытия.

Шаг №8. После окончания установки поверхности необходимо проверить на герметичность всех соединений, используя для этого, например, мыльный раствор. Для приготовления мыльного раствора смешайте жидкое мыло и воду в ведре и перемешивайте губкой до образования однородной пены.

Шаг №9. Откройте газовый вентиль, повернув ручку крана на опуске к плите, так что бы ручка была параллельно с трубой. Сожмите губку и нанесите пену на шланг. Если пена начинает пузыриться, или если вы чувствуете запах сернистого запаха газа, закройте кран и доверните гайку. Проверьте еще раз, повторяйте эти действия, пока утечка не исчезнет.

Шаг №10. Включите электрический шнур поверхности в розетку. Электроэнергия нужна для включения электроподжига поверхности. Розетка обязательно должна иметь заземление.

Схема газовых варочных панелей / подключение к газу и электричеству

Конструкция и принцип работы газовой варочной панели

Варочные панели предназначены для разогрева и приготовления еды. Будучи несложной конструкцией, газовая варочная панель имеет срок безаварийной работы около 12 лет. Но кухонная техника не вечна, поломки и неисправности варочных панелей встречаются даже на гарантийном сроке эксплуатации. Для того чтобы отремонтировать варочную панель самостоятельно следует изучить схему и принцип её работы.

100 — варочный стол
101 — корпус панели
120 — ручка крана
123 — кронштейн крепления поверхности
148 — кнопка электроподжига
147 — блок электроподжига
160 — керамическая свеча розжига
212, 217 — газовая горелка
220, 221, 222 — крышка газовой горелки
230 — чугунная решетка
301 — подводящая трубка
310 — газовый кран варочной панели
311 — шток крана
320, 321, 322 — форсунка горелки
332 — подводящая трубка
341 — трубка Вентури

Схема варочной панели и принцип работы. Варочная поверхность представляет собой прямоугольный металлический муфель 100, 101 в верхней части которого расположены четыре газовой горелки 212, 217.

Для равномерного размещения посуды над огнем варочную панель оснащают чугунной решеткой 230.

Для комфортного использования в конструкцию варочной панели встраивают автоматический электрический розжиг, который состоит из трёх деталей. При нажатии на кнопку розжига 148, замыкается цепь, это служит сигналом для генерации искры электронному блоку розжига 147. Искровой импульс подается на газовую горелку через керамическую искру 160. Так происходит розжиг горелки.

Газ поступает в варочную панель через подключение 303, остановившееся в трубки 301 он остается под давлением. Поворачивая ручку 120 и утапливая вниз шток 311 газового крана 310: владелец включает конфорку. Газ из трубки 301 через отверстия в кране проходит в подводящую трубку 332 и далее к форсунке. Тут происходит смешивания газа и воздуха (приготовление газовоздушной смеси).

Схема подключения варочной панели к газу

1 – подключение поверхности
2 – газовый стояк
3 – опуск газа к крану
4 – газовый кран

Варочная панель подключается к газу жесткой (металлическая труба 1 ) или гибкой подводкой (газовый шланг). Подключение плиты соединяется с газовым краном 4. Сцепка подключения и варочной панели производится при помощи гайки 1/2″ А. Между гайкой и резьбой в обязательном порядке прокладывается паронитовая прокладка.

Схема подключения газовой варочной панели к электричеству

Варочная панель подключается к электрической цепи 220 В по однофазной схеме.

Газовая варочная панель поставляется с электрическим шнуром без вилки включения, поэтому прежде всего перед монтажом шнур следует оборудовать вилкой. Во избежание несчастных случаев вилку следует устанавливать соответствующей нагрузки, смотрите табличку в паспорте.

Как подключить две панели солнечных батарей к одной батарее

Примечание. Эта статья содержит партнерскую ссылку на My Generator. Если вы перейдете по ссылке и сделаете покупку, мы получим небольшую комиссию без каких-либо дополнительных затрат для вас.

У нас есть кемпер Wedgetail с REDARC Manager30 и литиевой батареей Revolution Power на 100 Ач. Мы придумали способ подключить к кемперу две солнечные батареи одновременно.

Все в проводке

В Wedgetail Camper есть два входа для солнечных батарей через красные штекеры Андерсона.Первый на крыше. Это используется, когда солнечная панель хранится для путешествий.

Когда Wedgie открыт, крыша откидывается более чем на 180 градусов и становится основанием нашей кровати. Он также служит навесом над внешней кухней. Солнечную панель можно снять и использовать в качестве переносной панели с удлинителем на 10 метров.

Этот солнечный ввод используется, когда солнечная панель хранится для транспортировки. Мы используем это, чтобы подключить наше солнечное одеяло.

Панель монокристаллическая, максимальная мощность 200 Вт.

При использовании в качестве портативной панели в правом переднем углу Wedgie есть второй красный штекер Anderson. Сюда вы подключаете удлинитель, когда панель используется в качестве переносного устройства.

Второй вход для солнечных батарей на передней правой стороне. Мы подключаем к нему переносную солнечную панель.

В этой конфигурации красная заглушка Андерсона на крыше (теперь на нижней стороне наружной кухонной маркизы) не используется. Мне всегда было интересно, можно ли использовать обе красные вилки Anderson одновременно… подключать к каждой по одной панели.

У нас также есть монокристаллическое солнечное одеяло REDARC 115 Вт SunPower. Он был снабжен удлинителем длиной 10 метров. В REDARC используются стандартные серые вилки Anderson, поэтому мне пришлось сделать короткий переходник с красной вилкой Anderson на одном конце и серой на другом.

Примечание. Чтобы получить обзор нашего солнечного одеяла REDARC за 12 месяцев, перейдите сюда.

Зачем мне понадобился переходник?

Наш переходник розетки Андерсона с красного на серый.

Ну, мы часто оставляем солнечные панели на крыше и используем вместо них солнечное одеяло.Просто встать и собраться легче, чем бороться с большой панелью. И что интересно, мощность солнечного одеяла мощностью 115 Вт постоянно совпадает с мощностью 200 Вт солнечной панели. Качество просто не превзойдет…

Но иногда бывает удобно использовать одеяло и панель одновременно… особенно в пасмурные дни.

Спросите у экспертов!

Я поговорил с людьми из кемпинга Wedgetail Campers о том, как подключены два солнечных входа.Они заверили меня, что они индивидуально подключены к солнечному входу REDARC Manager30, без каких-либо сложных устройств между ними.

Перепроверьте проводку системы REDARC BMS Wedgetail Camper.

Пока все хорошо.

Следующим шагом было обращение в REDARC. Я дал им две важные части информации:

1. , как были подключены солнечные входы к BMS, и

2. , какой тип и размер были солнечной панели и солнечного покрова.

Они подтвердили, что при их одновременном запуске не возникнет проблем.Спасибо Джессике и технической команде REDARC за вашу помощь.

Хороший результат

Итак, теперь мы можем использовать переносную панель и одеяло вместе. Когда обе панели подключены, мы подаем в систему около 12 А. Это примерно вдвое больше, чем когда подключена только одна панель.

Наши панели и одеяло работают вместе.

Мы провели 2 теста, чтобы сравнить результаты панели с одеялом. Вот вам несколько цифр:

Условия:

• Солнечное одеяло, лежащее на земле.

• Солнечная панель, расположенная перпендикулярно солнцу.

• Солнечный день, без облаков, январь (идеальные условия!)

• Индивидуальный вклад каждой панели / одеяла измеряли путем отключения одеяла и проверки пересмотренного тока.

Тест 1:

• Выход BMS на 2-ю аккумуляторную систему = 11,5 А всего

• Мощность (14,2 x 11,5) = 163 Вт

• Выход BMS, панель подключена = 6.4A (или 56% от общего количества)

• Выход BMS, Одеяло подключено (11,5 — 6,4) = 5,1A (или 44% от общего количества)

Тест 2:

• Выход BMS на 2-ю аккумуляторную систему = 12,0 А всего

• Мощность (14,4 x 12,0) = 173 Вт

• Выход BMS, панель подключена = 6,6 A (или 55% от общей суммы)

• Выход BMS, Одеяло подключено (12,0 — 6,6) = 5,4 A (или 45% от общего количества)

Монитор батареи REDARC, показывающий входное напряжение при двух подключенных солнечных панелях.Монитор батареи REDARC показывает выходной ток батареи и нагрузки с двумя подключенными солнечными батареями.

Несколько комментариев к этим результатам:

• Максимальная мощность солнечного одеяла составляет всего 58% от нашей солнечной панели (115 Вт против 200 Вт).

• Солнечная панель располагалась под оптимальным углом к ​​солнцу, тогда как одеяло просто лежало на земле.

• Тем не менее, солнечное одеяло REDARC неизменно давало 45% общей потребляемой мощности.Можно сказать, что он бьет выше своего веса!

Некоторые соображения

Вы тоже можете соединить две солнечные панели в одну систему, как мы. REDARC продает готовый шнур с серыми вилками Anderson. Это позволяет соединить две панели, а затем подключить их к одному солнечному входу.

Просто сначала проверьте несколько вещей:

Совместимы ли солнечные панели?

Лучший способ узнать это — обратиться к поставщику солнечных батарей.Я связался с REDARC, потому что солнечное одеяло было их продуктом.

Какова максимальная номинальная входная мощность вашей BMS?

REDARC Manager30 имеет максимальную потребляемую мощность солнечной энергии 520 Вт. Наши панели рассчитаны на 115 Вт и 200 Вт, всего 315 Вт. Так что мы в пределах допустимого диапазона.

Достаточно ли тяжелый входной кабель солнечной батареи, чтобы выдерживать более высокий ток?

Если ваша BMS была подключена правильно, входной кабель солнечной батареи должен быть достаточно большим, чтобы выдерживать максимальный входной ток, на который рассчитана BMS.Вы можете попросить производителя вашего кемпера или автоприцепа подтвердить это. Меньше всего нужно расплавить кабель и разжечь огонь.

Как вариант, вы можете проверить это сами. Используйте этот удобный калькулятор, чтобы проверить требуемый размер кабеля.

Есть ли в любой из панелей встроенный регулятор?

Если да, возможно, вы не сможете их подключить. В качестве альтернативы вам, возможно, придется снять регулятор. Свяжитесь с поставщиком вашей системы управления батареями.

Итоги

Теперь у нас есть возможность быстро и эффективно заряжать нашу вторую аккумуляторную систему. В ясные солнечные дни одной панели более чем достаточно. Но в эти пасмурные дни вам понадобится вся солнечная энергия, которую вы только сможете найти.

Проведя небольшое расследование, вы можете обнаружить, что можете сделать то же самое.

Если вы хотите купить, у My Generator есть несколько хороших предложений по солнечным одеялам и системам управления батареями REDARC.

Часто задаваемые вопросы — Общие вопросы о подключении 2 солнечных панелей

Можно ли подключить две солнечные панели к одной батарее?

Вы могли подумать, что мы уже ответили на этот вопрос.Однако есть одно соображение…

Для питания системы с двумя аккумуляторами вам необходимо подключить панели параллельно.

Получить или изменить подключение к газу или электричеству

Возможно, вам потребуется подключить недвижимость к новому источнику газа или электричества, или вы захотите изменить подключение к сети, если вы:

• строят новый объект недвижимости или коммерческое помещение
• разрабатывают сайт поколения
• переехали в новый дом, не работает газ и электричество
• хотите переместить свой счетчик энергии.

Здесь мы объясняем, как подключиться или изменить подключение. Информацию о перемещении счетчика см. В разделе Что такое счетчик энергии.

Как подключить газ или электричество

Чтобы подключить вашу собственность к газу или электричеству, вам необходимо связаться с местным оператором распределительной сети или «DNO».

Это компании, которые владеют и эксплуатируют инфраструктуру, которая обеспечивает электроэнергией и газом вашу собственность. Большинство из них являются региональными монополиями, поэтому вам не нужно выбирать DNO; это зависит от вашего местоположения.

Необязательно использовать DNO для всех служб подключения. Вместо этого вы можете обратиться к независимому провайдеру подключений или к «IDNO» для получения некоторых услуг. IDNO также владеют частями энергосети.

Некоторые части работ, называемые «спорными», также могут быть выполнены дипломированным инженером-газовиком или электриком. Это может помочь снизить затраты, но сначала вы должны уточнить в DNO или IDNO, нужно ли согласовывать или проверять эту работу с их стороны.

Стоимость подключения газа или электричества

Скорее всего, вам придется оплатить стоимость подключения к газу или электричеству заранее.Стоимость будет зависеть от факторов, в том числе от вашего местоположения, времени на это и количества энергии, которая вам понадобится.

Цена, которую вы укажете, будет включать:

• Стоимость имущества исключительно для вашего использования
• часть стоимости усиления сети, если это необходимо.

DNO должен рассчитать затраты, используя свою методологию начисления платы за подключение. Каждое DNO публикует их на своих веб-сайтах. Ofgem одобряет эту методологию, но мы не одобряем индивидуальные платежи, которые она рассчитывает для вас.

Чего ожидать от DNO

Ofgem гарантирует, что вы получаете высококачественные услуги по разумной цене, устанавливая структуру для работы каждого DNO.

У каждого DNO есть лицензия, и мы отслеживаем ее производительность. Это включает в себя требования к DNO для обеспечения соединений. Это также побуждает их улучшать свои показатели в этой области.

• Как только DNO получит необходимую информацию, он должен предложить вам условия подключения в течение трех месяцев, включая информацию о том, как рассчитывается плата.
• Наши гарантированные стандарты качества измерения, если DNO соответствуют минимальным требованиям для указанных услуг подключения. DNO должен выплатить вам компенсацию, если он не соответствует этим стандартам.
• DNO должен предоставлять прозрачную информацию, чтобы упростить вам подключение, например руководство по процессу.
• DNO публикуют свои процессы рассмотрения жалоб и заинтересованы в быстром решении проблем.

Присмотритесь к поставщику энергии

Вам нужно будет выбрать поставщика газа или электроэнергии, чтобы установить счетчик в вашем доме и выставить счет за ваше использование.

Вы должны организовать это одновременно с сортировкой вашего соединения с DNO, чтобы избежать задержек.

См. Наш раздел «Покупки» для получения более выгодной цены на электроэнергию.

Это также включает рекомендации по различным доступным тарифам на энергию.

Изменить подключение газа или электричества

Если вы хотите изменить соединение, вам следует сначала связаться с вашим DNO или IDNO.

Если вы хотите переместить счетчик энергии, обратитесь к поставщику энергии.

Перенос собственного счетчика электроэнергии — незаконно. Дополнительные сведения см. В разделе «Что такое счетчик энергии».

Получить помощь

Если вас не устраивает услуга, которую вы получаете от сетевой компании, и вы не можете решить эту проблему с оператором сети распространения, вы можете обратиться в службу поддержки потребителей Citizens Advice (откроется другой веб-сайт). Они могут посоветовать, можете ли вы передать ваше дело Уполномоченному по вопросам энергетики.

Вы также можете передать нам спор, который у вас возник с DNO.«Власть» (наш руководящий орган) примет решение. Эти обстоятельства изложены в статуте, в частности в Законе о газе 1986 года и Законе об электроэнергии 1989 года (Законы), а также в лицензионных обязательствах сетевых компаний. См. Наше Руководство по определениям.

Вы можете ознакомиться с нашей подробной политикой в ​​отношении электрических подключений: Руководство Ofgem по подключениям для распределения электроэнергии.

Другие инструкции по подключению газа и электричества

Пожарная и газовая система Интервью Вопросы и ответы

См. Ниже общие вопросы для собеседования Fire and Gas System для подготовки к собеседованию.

Вопросы для интервью по пожарной и газовой системе

Что такое пожарная сигнализация?

Обычно система пожарной сигнализации состоит из следующих компонентов:

• Инициирующие устройства, способные переводить систему в состояние тревоги. Это могут быть фотоэлектрические дымовые и тепловые извещатели, ионизационные дымовые извещатели, тепловые извещатели, внутриканальные дымовые извещатели, вытяжные станции с ручным управлением и датчики расхода воды для спринклерных систем.
• Обозначает устройства, целью которых является оповещение жителей здания или удаленного места, когда система переходит в состояние тревоги, например звуковые сигналы, стробоскопы, звуковые сигналы, звонки или комбинированные устройства.Они также доступны в версиях для защиты от атмосферных воздействий и для опасных зон.
• Панель управления, содержащая программную и управляющую электронику и пользовательский интерфейс, питается от стандартной ответвленной проводки и содержит сменные печатные платы — по одной для каждой зоны. Это включает в себя буквенно-цифровой дисплей, показывающий состояние системы и предоставляющий информацию по поиску и устранению неисправностей, а также сенсорную панель, чтобы персонал на месте мог отключить сигнал тревоги или неисправности, сбросить систему после события и при необходимости перепрограммировать
• Герметичные батареи, аналогичные батареям аварийного освещения, но внесены в список для систем пожарной сигнализации.Обычно это батареи на 6 В, соединенные последовательно, чтобы обеспечить 24 В постоянного тока для системы с ограничением мощности. Батареи могут находиться в панели управления или в отдельном корпусе. При сбое питания переменного тока батареи переходят в действие без прерывания противопожарной защиты. Конечно, есть и зарядное устройство.
• Вспомогательные устройства, в том числе дистанционные сигнализаторы со светодиодами, показывающими состояние системы, выключатель отключения тревоги и визуальная светодиодная индикация зоны, из которой инициирована пожарная тревога.Доступны электромагнитные дверные держатели (напольные или настенные). В случае тревоги магнит обесточивается, и дверь закрывается. Позже его снова открывают вручную.
• Инициирующие устройства подключаются к ПКП по 2-х или 4-х проводной схеме инициирующих устройств. В случае системы с ограничением мощности напряжение 24 В постоянного тока подается на два провода, идущие к цепочке инициирующих устройств, которые подключены параллельно. Ни один из проводов не заземлен, и они изолированы от EMT или других дорожек качения, которые заземляются через разъем на панели управления.Полярность также важна. Это напряжение используется для питания твердотельной схемы каждого детектора. Он также используется контрольной панелью для отслеживания состояния (тревога или отсутствие тревоги) инициирующих устройств и проводки зоны.

Типичная система пожарной сигнализации имеет множество инициирующих устройств, разделенных между отдельными зонами, каждое из которых подключено через цепь инициирующего устройства к центральной панели управления.

Панель управления выполняет функции наблюдения за инициирующими устройствами, устройствами индикации, всей связанной полевой проводкой, телефонными связями, а также собственной внутренней проводкой и схемными платами.

Что является основным компонентом системы пожарной сигнализации?

Панель управления пожарной сигнализацией (FACP). FACP должен быть расположен там, где на него можно будет ответить по мере необходимости круглосуточно или в рабочие часы.

Это может быть штаб-квартира службы безопасности, рядом с телефонным коммутатором или в офисе технического обслуживания — в зависимости от того, какое место обеспечивает максимальное покрытие.

Он также должен быть расположен в довольно центральном месте, потому что, если система сработает тревогу, человек должен иметь возможность мчаться к месту и проверить состояние пожара до того, как сигнал тревоги отключится.

Также читайте: Детекторы огня / дыма / пламени / тепла / газа

Как работает пожарная сигнализация?

Система пожарной сигнализации работает в одном из трех (или более) состояний: нормальном, тревожном и аварийном. Состояние всегда отображается на буквенно-цифровом дисплее.

Если система сработает, сигнальные приборы по всему зданию отключаются. Это могут быть очень громкие звуковые сигналы для одних занятий или более тихие звуки для других, например для дома престарелых.

Контрольная панель постоянно контролирует цепи инициирующего устройства на предмет коротких замыканий и обрывов проводки посредством приложенного постоянного напряжения. Пусковые устройства нормально разомкнуты.

В случае пожара они становятся проводящими при сопротивлении, близком к нулю. Как же тогда контрольная панель может отличить состояние отсутствия сигнала тревоги от неисправности обрыва проводки? Это достигается с помощью оконечного резистора.

Контрольная панель также контролирует работоспособность своей собственной проводки и зонных карт, а неисправность отображается на дисплее.

Еще одна возможность системы пожарной сигнализации — вызов в случае тревоги. Подключены две выделенные телефонные линии, и система периодически выполняет тестовые звонки в соответствии с запрограммированными инструкциями. Если какая-либо из телефонных линий не подключается, система переходит в состояние неисправности, поэтому можно произвести ремонт.

Суть системы пожарной сигнализации, в отличие от индивидуальных дымовых извещателей, даже если они подключены для согласованной индикации, заключается в том, что она контролируется из центра.Само понятие надзора имеет решающее значение.

Это не значит, что человек сидит за пультом и все время смотрит на него. Это означает, что на все схемы подается контрольное напряжение, а ток контролируется электронными средствами, чтобы убедиться, что оборудование и проводка не повреждены.

Если система переходит в состояние тревоги и не перестает отключать звук из-за неисправности сенсорной панели, например, ее можно снять с охраны после проверки зоны на пожар, отключив питание.

Сначала отсоедините одну сторону блока батарей, затем отсоедините черно-бело-зеленый входящий разъем питания.Если система пожарной сигнализации отключена, обслуживающий персонал и служба безопасности должны инициировать пожарное патрулирование по всему зданию.

Необходимо проинформировать агентство телефонного мониторинга и связаться со страховой компанией, чтобы убедиться, что покрытие не аннулировано.

Что такое обычная система пожарной сигнализации?

Традиционные панели пожарной сигнализации, установленные до 1998 года, были обычными зональными панелями.

В зонированной системе устройства пожарной сигнализации в общей зоне или на этаже объекта подключаются к одной цепи подачи сигнала тревоги.

Каждая зона требует своего собственного проводника цепи.

Эта компоновка позволяет сообщать о тревоге по частям здания, чтобы определить, какое устройство находится в состоянии тревоги.

Обычные панели часто используются на небольших объектах, где несколько зон могут обеспечить достаточную сигнализацию тревоги.

Что такое адресная система пожарной сигнализации?

С появлением микропроцессоров и цифровой электроники адресные панели управления и устройства пожарной сигнализации стали более распространенными, чем обычные системы, для средних и крупных объектов.

Они стали более экономичными и в некоторых небольших приложениях.

Адресные системы пожарной сигнализации используют технологию цифрового кодирования и мультиплексирования для более точного определения местоположения срабатывания сигнализации и состояния устройства.

Каждому устройству пожарной сигнализации в системе запрограммирован уникальный адрес.

Контрольная панель пожарной сигнализации может обмениваться данными с одним адресом или группой адресов в зависимости от требуемых функций.

Связь часто мультиплексируется по общему кабелю, который иногда называют цепью сигнальной линии (SLC).

Такая компоновка значительно уменьшает количество кабелей, необходимых для установки системы. Канал связи обеспечивает двустороннюю связь, что позволяет контрольной панели пожарной сигнализации управлять, а также контролировать устройства пожарной сигнализации.

Важным компонентом адресной системы пожарной сигнализации является программное обеспечение, необходимое для правильной работы системы.

Программирование позволяет создавать гибкие приложения, в которых вы хотите иметь конкретный контроль над входами и выходами.

Коммуникационные технологии, используемые в адресных системах, позволяют использовать расширенные функции для адаптации к изменениям чувствительности из-за возраста и накопления

Часто задаваемые вопросы

Войти в систему
Мой аккаунт

Дом

Как купить

Полный комплект

Конверсии фургонов

Трейлеры Airstream

Прицепы и 5-е колеса

Автодома класса А

Автодома класса B

Автодома класса C

Кемперы на грузовиках

Skoolies

Крошечные дома

Лодки (скоро)

Готовность дома

Литиевые батареи

Литиевые батареи

AGM аккумуляторы

Продукты

Товары

Полные солнечные зарядные устройства

Литиевые батареи

Полные комплекты инвертора / зарядного устройства

Зарядные устройства генератора

Распределение постоянного тока

Солнечные панели

Монтажное оборудование

Прокладка кабелей на крыше

Комплекты контроллеров заряда

Контроллеры заряда

Аксессуары для контроллеров заряда

Основные компоненты системы

AGM аккумуляторы

Мониторы батареи

Инверторы Зарядные устройства и аксессуары

Выключатели предохранителей и вспомогательные панели

Соединители и термоусадочные наконечники

Кабельные каналы и адаптеры

Разное

Инструменты для установки

Оформление

Инструкции для самостоятельной сборки

Схемы и видео

RV Solar Education

Преимущества солнечной энергии

Вольт, Ампер, Ватт

Энергия и мощность

Солнечные панели

Крепления

Контроллеры

Аккумуляторы

Инверторы

DC, AC, чистый синус

Рейтинг панелей

Падение напряжения

Обслуживание

Электрический код

Размер системы Pt.1

Размер системы Pt. 2

Частые вопросы

Контакт

Связаться с нами

Запрос квоты

Запрос поддержки

Около

Установки / Блог

Дилеры и установщики

Проезд и размещение

Оставить отзыв

Как работает панель управления пожарной сигнализацией

Наш веб-сайт собирает некоторую информацию о вас, автоматически используя фоновое локальное хранилище и
технологии хранения сеансов («Cookies») для улучшения взаимодействия с пользователем.Файлы cookie маленькие
файлы или другие данные, которые загружаются или хранятся на вашем компьютере или другом устройстве, которые
могут быть связаны с информацией об использовании вами веб-сайта (включая определенные сторонние службы и
функции, предлагаемые как часть нашего веб-сайта). Примеры информации этого типа — ваш IP-адрес,
браузер, который вы используете, операционная система, которую вы используете, страницы веб-сайта, которые вы
посещение и детали вашей транзакционной активности, такие как сумма, дата и время для каждого
сделка.Когда мы используем файлы cookie, мы можем использовать «сеансовые» файлы cookie, которые действуют, пока вы не закроете свой
браузер или «постоянные» файлы cookie, которые сохраняются, пока вы или ваш браузер не удалите их. Вы можете изменить свой
настройку браузера для отказа от использования файлов cookie.

Пиксельные теги или прозрачные GIF-файлы, также известные как веб-маяки, представляют собой прозрачные графические изображения, размещаемые на
Веб-сайт. Мы используем эти элементы на нашем Сайте, чтобы позволить нам, например, подсчитывать пользователей, которые посетили
те
страниц или открыли электронное письмо, а также для другой связанной статистики веб-сайта (например, записи
популярность
определенного содержимого веб-сайта и проверки целостности системы и сервера).

Мы можем использовать сторонние компании, чтобы помочь нам адаптировать контент для пользователей или показывать рекламу или сообщения на
наш
от имени. Эти компании могут использовать файлы cookie и веб-маяки для отслеживания рекламы или обмена сообщениями.
эффективность (например, какие веб-страницы посещаются, на какие сообщения отвечают или какие
товары
куплены и в каком количестве).

Мы используем Google Analytics, службу веб-аналитики Google Inc. («Google»), которая использует файлы cookie для

Подключите свой проект к природному газу

Перейти к основному содержанию

• Запах газа?
• Отключение электричества
• Карьера
• Свяжитесь с нами

• Аккаунт онлайн
• Мой профиль
• Мои скидки
• Выйти

Логин аккаунта

• Аккаунт Онлайн
• Мой профиль
• Мои скидки

Поиск

• Аккаунты и выставление счетов

  • Откройте, закройте или переместите свой аккаунт

  • Варианты оплаты

  • Биллинг и ставки

  • Счетчики и показания счетчиков

  • Защита от мошенничества и мошенничества

  • Невостребованных средств

  • Забота о чужом аккаунте

• Сервисы

  • Откройте, закройте или переместите свой аккаунт

  • Услуги природного газа

  • Электричество

  • Торгово-промышленные услуги

  • Варианты устойчивой энергетики

• Скидки и экономия энергии

  • Скидки и предложения

  • Экономия энергии в вашем доме

.
