Как подключить микрофон к камере видеонаблюдения

Не всегда можно подключить микрофон к IP-камере видеонаблюдения. Это функция должна быть предусмотрена конструкцией. То есть если ваша камера не имеет выхода под микрофон, то добавить его туда никак нельзя. Например, Nobelic NBLC-2431F-ASD поддерживает подключение внешнего микрофона.

Есть камеры со встроенным микрофоном, например, Nobelic NBLC-1210F-WMSD, но это камера для использования внутри помещений.

Стоит сказать пару слов о выборе:

• Регулировка чувствительности будет совсем не лишняя. С ее помощью вы сможете настроить один и тот же микрофон для применения в самых разных местах. Не придется подбирать конкретную модель, с установленной заранее чувствительностью.
• Защитный кожух уменьшит помехи и защитит электронику от повреждений.
• Диапазон чувствительности должен быть максимальным, так как вряд ли удастся установить микрофон вплотную к источникам звука.
• Наличие встроенных фильтров будет приятным бонусом и улучшит качество записанного аудио.

Как подключить микрофон к камере видеонаблюдения?

Для подключения всегда используется 3 стандартных провода:

• Черный – земля.
• Красный – 12 В.
• Желтый – сигнал аудио.

Единственное, в чем не смогли договориться производители техники – это тип разъема. В большинстве случаев используется RCA jack, называемый в народе «тюльпан». Поэтому многие производители не ставят разъемы, а кладут их в комплекте или их приходится покупать отдельно. Разъемы стоят недорого, и вряд ли это будет проблемой, паяются они легко.

Для подключения можно использовать несколько типов разъемов:

Сложность подключения состоит в том, что к камере подключается «земля» (черный) и сигнал (желтый), красный кабель питания должен идти напрямую от блока питания камеры, если она питается от 12В или же от отдельного, если камера требует для работы другого напряжения.

Передать «землю» и питание можно через обычные провода с сечением 0,5 мм. А вот сигнальный кабель должен быть экранированным. Лучшим вариантом будет использовать под жилу с сигналом коаксиальный кабель. Он отличается от обычных тем, что имеет 3 уровня экранирующих покрытий, что сделает передачу сигнала максимально чистой.

Существуют комбинированные провода из коаксиального кабеля и двужильного с сечением 0,5мм. Они идеально подходят для подключения микрофона к камере видеонаблюдения.

Чтобы проще было понять, ниже приводим схему подключения для камеры со стандартными интерфейсами (питание+Интернет).

Подытожим: от микрофона идет трехжильный кабель к камере. Какой это будет кабель – на ваше усмотрение, рекомендации даны выше. Если камера подключается не по PoE, то питание на камеру и микрофон выводится параллельно или последовательно (как показано на схеме). По оставшейся жиле пускается аудиосигнал. Она соединяется с камерой по удобному вам типу соединения.

STELBERRY M-30 – один из лучших профессиональных микрофонов для видеонаблюдения. Он обладает функцией автоматической регулировки чувствительности. Также вы сможете вручную настроить усиление, что позволит снимать звук на любом расстоянии от устройства. Модель имеет ветрозащиту из акустического поролона, что позволит использовать его в местах, где бывает ветрено. Он будет работать при напряжении от 7,5 до 16 В, вам не придется подбирать нужный блок питания отдельно для микрофона и заботится о падении напряжения с ростом длины кабеля.

Как подключить микрофон к видеонаблюдению с PoE?

Если камера подключена и запитана от PoE, то схема немного меняется, так как нет возможности присоединить отдельную ветку питания для микрофона. Обычно в таких моделях предусмотрены выходы RCA под сигнал и стандартный Jack 2,5 мм под питание. От производителя к производителю разъемы меняются. Но принцип остается одним и тем же. Если камера питается от PoE, то будут предусмотрены выходы под питание на микрофон и отдельный аудиоканал. Все это показано на схеме ниже.

Общие рекомендации по монтажу и пайке проводов

Выбор штекера – не настолько важный вопрос, как может показаться. Монтаж стационарной системы видеонаблюдения не обязательно должен предусматривать быстрое отключение всех модулей. Нет ничего страшного в том, чтобы разрезать и припаять заново провода.

Второй важный момент касается контактов, их желательно припаять, а не скручивать.

Для изоляции можно использовать как обычную изоленту, так и термоусадочные трубки. Они сужаются при легком нагреве и плотно обволакивают место соединения.

Изоляция обязательна во всех местах соединений. Напряжение 12В для человека не опасно, но короткое замыкание может вызвать поломку устройства. Если не изолировать провод сигнала, то он может начать «ловить» помехи.

По всем вопросам, связанным с выбором камеры с поддержкой микрофона, обращайтесь к вашему менеджеру в Ivideon или на почту.

Понравилась статья? Поделись с друзьями!

• Поделиться в Facebook
• Поделиться ВКонтакте
• Поделиться в Twitter
• Поделиться в Одноклассниках

Подключение активных микрофонов STELBERRY к IP-камерам и особенности микрофонов для записи речи

В случае, если у вашей камеры для подключениях внешних
исполнительных устройств, на клеммник выходит не +12В, а +5В, или
такой выход вообще отсутствует, а имеется только слот для микро-SD
карты, то решением задачи, подключения микрофона, может быть
использование повышающего блока питания STELBERRY МХ-200. При
этом следует учитывать несколько особенностей. Чтобы МХ-200
выдавал свои 12В и 100 мА, на него требуется подавать напряжение от
+2,7В до +5В, а слот микро-SD должен соответствовать своему
стандарту, и иметь возможность выдавать на нагрузку ток до 500 мА (для
+3,3В).
При включенной камере, напряжение на слоте карты должно
присутствовать постоянно. У некоторых IP-камер напряжение на слот
карты подается не постоянно, а периодически на некоторое время, для
проверки наличия карты в слоте. Тогда МХ-200 не будет работать
нормально, светодиод на нем будет мигать, и выходное напряжение
появляться и пропадать в такт миганию. Такой алгоритм работы с
микро-SD картой часто закладывается в параметрах встроенного ПО
камеры, и без замены прошивки избавится от такого алгоритма в
большинстве случаев не получится, так как обычно у пользователя нет
доступа к таким настройкам. Лишь в редких случаях существует
возможность управлять процедурой работы с микро-SD картой через
изменение профиля энергосбережения камеры.
У некоторых других IP-камер, выходной ток на слоте микро-SD карты не
соответствует стандарту, и МХ-200 может не запуститься совсем, или
запускаться только на холостом ходу, а при подключении нагрузки, в
виде активного микрофона, отключаться. И тут, причиной отключения
будет схема питания, запитывающая слот микро-SD карты, не
рассчитанная на большую нагрузку. Решением, в этом случае, будет
поиск на самой IP-камере точки с напряжением от +2,7В до +5В и током
до 500 мА (для +3,3В), от которой можно будет запитать STELBERRY
МХ-200 напрямую, без использования переходника со слота микро-SD
карты.

Схема подключения микрофона к видеорегистратору

Название статьи схема подключения микрофона к видеорегистратору говорит само за себя, в ней дается ответ на актуальный вопрос: как подключить микрофон к видерегистратору. Сейчас на рынке практически все модели регистраторов имеют разъемы для подключения микрофонов, порой даже на каждую камеру полагается свой микрофон, оно и понятно, ведь смотреть картинку с камеры это хорошо, но слышать происходящее в кадре, еще лучше.

Если рассматривать вопрос как подключить микрофон в «лоб», вроде все понятно, подключение микрофона к видеорегистратору осуществляется разъемом штекером RCA «Тюльпан». Но как только дело доходит до схемы, тут встает вопрос, куда что припаять, прикрутить, закрепить? Ведь все продаваемые микрофоны для видеонаблюдения не имеют предварительно припаянного разъема RCA.

Ниже представлена схема подключения микрофона к разъему RCA «Тюльпан».

На рисунке представлена схема подключения трехпроводного микрофона.

Первый провод +12 В подключается к плюсу стабилизированного источника питания, в качестве которого может служить аккумулятор, обычный блок питания или блок бесперебойного питания. На практике, микрофон подключается к источнику питания, к которому подключается камера.

Второй провод «общий» или минус, подключается к внешней части RCA разъема и к минусовой клемме источника питания.

Третий провод «АУДИО» подключается к центральному контакту RCA разъема.

Внимание! До начала пайки, наденьте защитный колпачек RCA разъема на провод. от автора: к сожалению про это частенько забываешь и приходится отпаивать, и затем снова припаивать 🙂

Каким кабелем подключать микрофон

Итак мы разобрали принципиальную схему подключения микрофона, но есть и второй вопрос, каким кабелем подключать микрофон и на какое расстояние от видеорегистратора можно устанавливать микрофоны для видеонаблюдения.

Мы советуем использовать комбинированный коаксиальный кабель:

На небольшие расстояния до 300 метров можно использовать ШВЭВ 3х0,12 это тонкий комбинированный кабель который легко прокладывать благодаря его гибкости и небольшому диаметру.

На расстояние от 300 до 1000 метров в помещении нужно использовать кабель сечением не мене 0.5 к примеру КВК 2В 2х0,5 ПВХ. Для прокладки на улице советуем использовать уличный комбинированный кабель типа КВК-2П 2×0,75 .

Схема подключения микрофона комбинированным кабелем

Выше представлена наглядная схема подключения микрофона комбинированным кабелем.

Первый провод +12 В от микрофона подключается красным проводом к плюсовой схеме источника питания.

Второй провод «общий» или минус от микрофона, одновременно подключается к минусовому синему проводу и далее к источнику питания, а также параллельно к оплетке комбинированного кабеля и к внешней части RCA разъема.

Третий провод «аудио» подключается к центральной жиле, а далее к центральному контакту тюльпана.

Предугадывая вопрос читателя: А можно ли использовать витую пару или иной подобный по сечению провод?

Отвечаем: Использовать витую пару можно но на небольших расстояниях до 30 метров. Этого расстояния вполне хватает для установки микрофона в небольшом офисе, квартире, загородном доме. Основная проблема при прокладке витой парой, это помехи создаваемые силовыми проводами и работающим оборудованием. На некоторых объектах даже на небольших расстояниях витая пара может «ловить помехи» и качество звука будет низким.

Подключение микрофона к колонкам

В качестве бонуса в этой статье покажем наглядную схему подключения микрофона к компьютерным колонкам через стандартный разъем mini-jack 3. 5 мм., он используется на наушниках, колонках и т.д. Напряжение выхода с микрофона достаточно для прямого подключения к колонкам, к разъему line-In компьютера, к телевизору или другим усилителям звука.

Схема подключения к колонкам

В этой статье мы постарались наглядно показать наглядные схемы
подключения микрофона к видеорегистратору через разные типы кабеля. При выборе микрофона, а в продаже у
нас большой выбор микрофонов для видеорегистратора. Обращайте внимание на то что
микрофоны с АРУ (автоматической регулировкой усиления) не требуется
регулировать, микрофонам же без АРУ требуется не сложная регулировка.

Микрофоны с автоматической регулировкой
усиления Шорох-1, Шорох-7, Шорох-8, МКУ-4П, МВК-М03

Микрофоны
с ручной регулировкой усиления МВК-М02, МВК-М022, МКУ-1, МКУ-2П.

Как подключить микрофон к камере видеонаблюдения

Обезопасить офис, магазин или собственное жилье системой безопасности – это естественное желание каждого человека. Ведь только при постоянном мониторинге помещения можно быть уверенным, что дома или на работе все стабильно без внештатных ситуаций. Но возникают ситуации, когда стандартного видеонаблюдения с фото и видеосъемкой не достаточно для решения спорных ситуаций и именно тогда на помощь приходит микрофон.

С таким дополнительным оборудованием вы не только будете видеть, но и слышать все происходящее на объекте. Это особенно актуально, если, например, в магазине или ресторане спорная ситуация между продавцом и посетителем, хотите видеть, как общается няня с вашим ребенком и т.д. Но для качественного аудио сопровождения нужно правильно установить оборудование.

Тонкости установки микрофона в видеокамерах

Подключить микрофон своими руками достаточно просто и обычно он не вызывает каких-либо трудностей. Вся продукция предоставляется с подробной инструкцией со схемой установки, специальными разъемами для камер, а компактный корпус минимизирует сложности во время установки в любом необходимом месте. Основные сложности возникают, если нужно провести подключение микрофона для видеонаблюдения, который предоставляется без внешнего корпуса.

Модель проводного типа – это модуль компактных размеров для преобразования звука, из которого выходит ряд проводов, с помощью которых и осуществляется подключение. Разница подключения зависит только от того, какие разъемы применяют для подключения. Нужно только изучить всю документацию, которая поставляется для обработки аудио сигнала, чтобы точно определить, какой интерфейс предоставляется для контакта.

Схемы подключения микрофона к системам видеонаблюдения

Наиболее простой методикой для подключения внешних микрофонов базируется на использовании специально предназначенных разъемов и точек подключения, которые находятся на камере. Нужно просто посмотреть, какой кабель подходит для определенного устройства. Во время подключения блока питания и фиксирующего аудио устройства, нужно определить место контакта по цвету и назначению провода и точек подключения.

Обычно для работы нужно только два интерфейса: тюльпан «папа» и 5В для блока питания. Последний тип может быть с входом «папа» или «папа», зависимо от кабеля, который нужно отвести от блока питания. Сама схема подключения обычно выглядит следующим образом:

• черные кабеля подключает каждый из трех интерфейсов – это сигнал GND- по обозначению на схеме, а простыми словами – его нужно подключить или припаять к внешней юбке провода с тюльпаном, к разъему блока питания. После этого все кабели подключаются в единой точке;
• GND+, либо красный кабель – предназначается для подключения проводов аналогичного цвета разъема и микрофона, который идет к блоку питания;
• сигнальная жила микрофона выполнена в желтом цвете, припаиваются к жалу тюльпана, который являются ближней точкой на разъемах.

Схема подключения сложна исключительно на словах. Во время установки вам нужно только убедиться в том, что к черному проводу припаяны все три кабеля системы. Если проделать данную манипуляцию первой, тогда остальная схема контактов не позволит вам ошибиться во время подключения.

Когда пайка завершена, тогда можно проводить непосредственно подключение микрофона камере IP. Оно проводится к разъемам, которыми оснащается большая часть моделей подобного типа. Тюльпан, с помощью которого осуществляется подключение, нужно установить жалом в гнездо синего света, после чего подается напряжение на интерфейс для блока питания.

Важно отметить, что подключение подобным образом актуально только в том случае, если в устройстве предусмотрено дооснащение. Если нет возможности проводить такие манипуляции с оборудованием, тогда нужно использовать отдельный канал, например, подается сигнал на звуковые платы компьютера. Человек без специальных технических знаний не сможет выполнить подобную работу.

Ключевые нюансы подключения микрофона к камере

Необходимо помнить о том, что основные тонкости заключаются не  пайке схемы подключения, а в непосредственном обеспечении стабильного и надежного канала передачи сигнала на камеру. Обычно для этого используются провода различных назначений, а для прокладки в помещении, можно использовать витую пару или телефонный кабель. Основная проблема заключается в том, что подобные линии обладают низкой защитой от помех, поэтому существенно искажают сигнал с ростом напряжения.

С помощью кабеля витая пара может быть создана надежная трасса, длина которого до 1,5 метров, но не желательно создавать линию свыше 1 метра. Для создания более длинных линий, можно использовать коаксиального типа. Процесс распайки с помощью подобного оборудования несколько сложней. Отличительная особенность заключается в том, что общий провод GND- в дополнение к трем точкам блока питания, микрофона и тюльпана камеры нужно припаять к коаксиальному кабелю, что исключит различные помехи. Типа и качество кабеля зависит от того, вы планируете проводить установку внутри или снаружи помещения.

Заключение

Если вы решили подключить модульный микрофон к камере видеонаблюдения, нужно проводить все работы максимально аккуратно, правильно подбирая компоненты. В целом, процесс подключения не сложный и не требует специальных технических знаний. Если у вас нет времени на пайку, можно отдать предпочтение микрофонам в корпусе со специальными разъемами для подключений. Микрофоны с коаксиальным кабелем выбирайте в том случае, если нужно установить средство передачи данных на большое расстояние.

Купить микрофон для систем видеонаблюдения вы сможете в интернет-магазине Control.ua. Сотрудничаем только с проверенными производителями, которые предоставляют качественную продукцию, предназначенную для уличного и внутреннего применения. На виртуальных полках только сертифицированная продукция, которая обязательно порадует вас ценой и качеством. Всегда поможем вам подобрать идеальный микрофон, а также подробно расскажем, как провести монтаж. В Киеве и Днепре проводим установку и настройку всего охранного оборудования.

Читайте
также:

Как подключить микрофон к видеонаблюдению

Рассмотрим как подключить микрофон к видеонаблюдению.

Далее на изображениях представлено как подключить микрофон к аналоговым и IP системам видеонаблюдения.

О способах организации видеонаблюдения со звуком читайте в специальной статье видеонаблюдение со звуком

Для достижения наилучшего качества звука к системам видеонаблюдения рекомендуется подключать микрофоны со встроенным стабилизатором напряжения и шумоподавлением. Например, хорошим вариантом будет микрофон HiQ МК-1190 тип «Купол», который представлен на следующем изображении

Способ подключения микрофона к аналоговой системе видеонаблюдения довольно прост. При этом совсем необязательно располагать микрофон рядом с камерой. В этом случае Вы можете расположить микрофон где угодно: в центре комнаты, в углу комнаты и т д.

В этом случае микрофон подключается с помощью КВК кабеля к видеорегистратору мини DVR. Микрофон имеет два штекера: для питания и для аудиопотока. Подключение питания выполняется аналогично, как у камеры. Штекер (PT-3) подключите к штекеру питания микрофона. Подключите кабель PT-3 к проводам питания кабеля КВК и подключите другой конец питания кабеля КВК к блоку питания (распределительной коробке).

Для подключения аудио Вам понадобится переходник RCA-BNC (RCA-M-BNC-F), так как микрофон имеет RCA интерфейс.

На изображении представлен кабель RG59 (КВК) с разъемом BNC для передачи звука. На мини видеорегистраторе для подключения звука имеется интерфейс RCA, поэтому для подключения кабеля RG59 к видеорегистратору понадобится переходник RCA-М-BNC-Ж.

Примечание. Микрофон необходимо подключить к тому же номеру канала, что и камера, звук которой Вы планируете записывать.

На следующем изображении представлена схема подключения микрофона к системе видеонаблюдения с полноразмерным DVR.

Эта конфигурация точно такая же, как и у мини DVR, кроме того, что полноразмерный DVR имеет аудио порт BNC вместо RCA. Таким образом, отличие заключается в том, что Вам не понадобится переходник RCA-BNC для подключения звукового кабеля к видеорегистратору. Просто подключите штекер BNC к аудиовходу видеорегистратора.

На следующих двух картинках представлена схема подключения микрофона к видеонаблюдению с использованием кабеля, имеющего видео и аудио интерфейсы подключения и питание.

В двух представленных выше конфигурациях микрофон располагается рядом с камерой, так как питание подключается через разветвитель питания PT-6. Подключите один из концов разветвителя питания к штекеру питания микрофона. Другой конец – к камере. Другая сторона разветвителя PT-6 будет подключаться к штекеру питания кабеля. Другая сторона кабеля видеонаблюдения подключается к источнику питания.

Подключите красный аудио штекер кабеля видеонаблюдения к штекеру микрофона RCA. Другой конец кабеля подключите к аудиовходу видеорегистратора DVR.

На следующем изображении представлено как подключить микрофон к IP камере.

При таком подключении IP камера сама кодирует аудио, поэтому микрофон подключается непосредственно к IP камере. Для этого Вам понадобится переходник RCA, с обеих сторон имеющий одинаковый мужской интерфейс, чтобы подключить аудио микрофона к аудио разъему IP камеры. Для питания микрофона используется штекер питания PT-3, подключаемый к штекеру питания PT-4 с помощью кабеля питания 2х0,5. Мужской штекер питания подключается к микрофону, женский подключается к источнику питания.

Подключение микрофона к ip камере, выбор схема

Наличие звуковой дорожки, которая дополняет картинку с камеры видеонаблюдения, в последнее время становится просто необходимым фактором, который позволяет решать множество конфликтных вопросов. Отсутствие аудиозаписи не позволяет выяснить, насколько вежливо консультант общается с покупателями в магазине, добра ли новенькая няня с малышом, оставленным с ней наедине на целый день, какая причина привела к уличной драке.

Большое количество видеокамер, работающих на IP-протоколе, не имеет микрофона, встроенного в аппарат. Такая особенность делает информативность полученной видеозаписи гораздо ниже. И даже такие модификации, в которых микрофон интегрирован изначально, не могут похвастаться его хорошим качеством. В процессе работы оказывается, что такой микрофон отличается низким качеством передачи звука, что крайне важно в том случае, когда видеокамера располагается в шумном месте.

Возможность подключения микрофона к видеокамере значительно расширяет возможности устройства. Поэтому вопрос, как именно можно осуществить подключение, является распространённым и важным.

Выбор микрофона

Для начала рекомендуется грамотно подойти к вопросу приобретения подходящего микрофона. В момент выбора необходимо руководствоваться несколькими особенностями данных устройств:

1. Функция регулирования чувствительности. К этому пункту нужно подходить с особенным вниманием. Производители микрофонов проводили многочисленные опросы среди покупателей их продукции. Согласно этим данным, один и тот же микрофон сможет применяться в разных сферах, в зависимости от потребностей его владельца. И всё это возможно благодаря регулятору высоты сигнала.
2. Наружный защитный кожух. Он позволит снизить уровень помех до минимума. К тому же, наличие защитного кожуха позволяет уменьшить шумовую передачу, которая возникает сбоку или сзади от самого микрофона, поскольку кожух в данном случае служит своеобразным акустическим экраном. Поэтому модели, в которых такое дополнение присутствуют, отличаются более качественным уровнем записи звука.
3. Чувствительность микрофона. В зависимости от того, насколько велик этот параметр, можно будет понимать, насколько далеко можно будет различить данные по звуку и в каком диапазоне.
4. Фильтр низких частот. Наличие подобного интегрированного фильтра позволяет исключить все шумовые помехи. Ведь зачастую, если камера находится в определённом месте, фоном записывается посторонний шум, издаваемый, к примеру, холодильниками, системами вентиляции, кондиционерами или автомобилями.

Виды микрофонов

Согласно способу связи с IP-камерой, микрофоны, предназначенные для этого устройства, могут быть интегрированными или внешними. Первые отличаются низким качеством записи чистого звука, поскольку не позволяют исключить фоновые помехи и посторонний шум.

По конструкции микрофоны могут подразделяться на:

• Пушки. Они помогают получать направленные записи звука на большом расстоянии от места наблюдения. При этом качество дорожки практически не страдает, благодаря установке фильтрующего экрана.
• Петличные микрофоны. Отличаются компактными размерами, поэтому часто используются при скрытой записи информации.

Самостоятельное подключение мультимедийного микрофона к камере

Подобные устройства помогают создать стандартную «озвучку» изображения с IP-камеры. Практически в любом магазине, где есть ассортимент компьютерных аксессуаров, встречаются настольные микрофоны. Для передачи аудиосигнала в данном случае потребуется подключиться через RCA-разъём, поэтому нужно будет приобрести провод с «тюльпаном».

cхема подключения через RSA

На схеме видно два основны разъема. Джек – питание 12 вольт. Тюльпан  “папа” подключается к ip-камере тюльпану “мама”.

Мультимедийный микрофон обладает вполне достаточной амплитудой сигнала, для того, чтобы было возможно осуществить подключение либо к входу камеры видеонаблюдения, либо к монитору. При этом можно будет подключаться на расстоянии до двадцати метров от видеокамеры.

Если требуется записывать звук на более далёком расстоянии, понадобится специальный модуль усилителя “ару”. Он отличается питанием в 12 Вольт, позволяя расширить передачу сигнала более, чем в десять раз.

Компьютерные микрофоны отличаются довольно простой конструкцией. Поэтому чувствительность их может быть недостаточной в различных ситуациях. Например, в пространстве с повышенным уровнем шума такое устройство не сможет выявлять требуемый источник звука, поэтому запись будет производиться вместе с фоновыми помехами. Таким образом, качество звуковой передачи значительно пострадает. Поэтому оптимальным выбором станет приобретение записывающего устройства, специально созданного с учётом особенностей ip-камеры видеонаблюдения.

Подключение следует производить согласно следующему алгоритму:

1. Приобретать такой же кабель, который используется для монтажа ip-камеры. При этом на кабеле можно заметить три провода, где красный требуется для осуществления питания, жёлтый – для сигнала, а чёрный провод является общим.
2. Красные провода камеры видеонаблюдения и микрофона соединяют между собой. Желтый микрофонный кабель присоединяют к коаксиальному кабелю IP-камеры.
3. Красный и черный кабели камеры и чёрный провод микрофона скручивают друг с другом.
4. Все места соединений требуется заизолировать.
5. К блоку питания подключается коаксиальный кабель, и в конце RCA-разъём подсоединяется к звуковому входу на видеокамере.

Специализированные звуковые устройства

Такой микрофон помогает сделать звуковую дорожку, которая записывается вместе с видеоизображением, максимально разборчивой. При этом отпадает необходимость близкой связи самого микрофона и объекта наблюдения. Установка таких аппаратов производится напрямую на IP-камеру. Дополнительными преимуществами специализированного устройства являются:

• простота монтажа;
• лёгкость эксплуатации;
• обширный выбор модификаций.

Малогабаритные микрофоны применяются для подключения к камерам видеонаблюдения в большинстве случаев. Они отлично соответствуют всем требованиям, позволяя получать звук высокого качества. К тому же, такие модели практически не заметны для посторонних.

Другие статьи:

как подключить к камере и на каком уровне вешать

На чтение 6 мин Просмотров 66 Опубликовано 27.04.2020 Обновлено 09.04.2020

Звуковое сопровождение в системах визуального мониторинга значительно повышает информативность изображения. Микрофон для видеонаблюдения и способ его подключения выбирают исходя из поставленных целей, конфигурации оборудования и особенностей объекта.

Преимущества систем наблюдения с микрофоном

Микрофон дает больше возможностей в спорных ситуациях

Звуковая информация из квартиры или предприятия, получаемая совместно с видеорядом, позволяет принять правильные решения в сложившейся обстановке:

• разобраться с ситуацией в офисе;
• уладить конфликты с покупателями магазинов;
• проконтролировать поведение преподавателей и школьников во время урока;
• принять решение по результатам переговоров с посетителями посредством домофонов;
• владеть информацией по выполнению обязанностей нянями и другими работниками.

Цифровые камеры часто оснащены встроенным микрофоном, который позволяет решить лишь часть поставленных задач.

Необходимость внешнего прибора

Интегрированные в корпус видеокамеры микрофоны воспроизводят звуковую обстановку в небольшом пространстве перед устройством. В условиях шумовых помех записанная информация иногда не поддаётся расшифровке.

Внешние микрофоны имеют ряд преимуществ:

• позволяют увеличить дальность уверенного прослушивания;
• формируют направленную зону;
• имеют качественные характеристики системы шумоподавления, что важно для работы в условиях промышленных предприятий или на улице.

Внешние устройства можно разместить в местах наилучшего приёма, которые не всегда совпадают с местами установки камеры.

Важные характеристики

Выбирая микрофон для камеры видеонаблюдения, обращают внимание на технические возможности устройств:

• Акустическая дальность определяет расстояние, на котором принимаемый сигнал позволяет правильно воспринять обстановку, различить отдельные слова и звуки.
• Полоса пропускания — диапазон частот, в котором амплитудно-частотная характеристика однородна, без провалов. Оптимальной считается полоса от 50 Гц до 15 кГц, что находится в диапазоне восприимчивости человеческого слуха.
• Автоматическая регулировка усиления без участия оператора удаляет посторонние шумы, создаваемые работающим промышленным оборудованием, проезжающим транспортом.
• Конфигурация зоны приёма позволяет принимать сигнал с нужного направления. Бывают микрофоны с круговой зоной приёма или узконаправленные.
• Наличие встроенного усилителя важно для передачи сигнала на большие расстояния или при необходимости распознавания тихого сигнала.
• Необходимость электропитания для работы.

Устройства с защитой от ветровых помех, материал корпуса и степень влагозащищённости выбирают исходя из предполагаемых условий эксплуатации.

Зона чувствительности

Направленность зоны приёма зависит от особенностей конструкции.  Продавцы обычно применяют термины «петличный» и «пушечный».

Первый вариант отличается небольшими габаритами и широким углом обзора. Микрофон воспринимает звуковую обстановку практически вокруг себя, что необходимо учитывать при установке и подбирать соответствующие видеокамеры. В противном случае будет непонятно откуда пришёл звук.

Пушечные типы являются узконаправленными, обладают повышенной чувствительностью. Характеристики позволяют принимать сигнал точно из рабочей зоны. Это важно, например, при наблюдении за конкретным рабочим местом.

Разновидности конструкций

Конденсаторный микрофон

Все виды миниатюрных микрофонов по принципу получения сигнала разделяют на конденсаторные и электродинамические.

В первом случае источником сигнала является металлизированная мембрана, служащая одной из обкладок конденсатора. При воздействии звука мембрана вибрирует, из-за чего изменяется наведённая ёмкость со второй (неподвижной) пластиной. Приёмник формирует сигнал.

Недостатками конденсаторных устройств являются:

• значительные габариты для получения качественного звука;
• высокая стоимость;
• неработоспособность в уличных условиях;
• невозможность подключения к недорогой фиксирующей аппаратуре из-за несоответствия параметров питания.

Электретные микрофоны относятся к виду конденсаторных и подходят для установки в комнатных условиях.

Электродинамический микрофон

Наибольшее распространение в системах наблюдения получили электродинамические приборы:

• имеют невысокую стоимость;
• подходят для использования в любых условиях окружающей среды;
• работают на частотах, характерных для слуха человека.

Минусом является недостаточная чувствительность, что потребует наличия в схеме дополнительного усилителя.

Кабель для подключения

На выбор провода для подключения устройства к видеорегистратору влияют несколько факторов:

• Расстояние до микрофона. Если оно большое — возможна потеря качества.
• Уровень электрических помех — мощная электроаппаратура может наводить шумы на протяжённые линии передачи.
• Тип и состав аппаратуры (аналоговая или цифровая).

Коаксиальный кабель

В практике установки видеосистем наибольшее распространение получили несколько типов продукции:

• Коаксиальный кабель предназначен для передачи сигнала на расстояние до 300 м. От помех защищает оплётка из проводов или фольги. На дистанциях до 50 м используют изделия с маркировкой РК-75-1,5, от 50 до 100 м — РК-75-2, от 100 до 300 м — РК-75-3. Импортные аналоги — RG-6, RG-59, RG-11.
• Комбинированный кабель состоит из коаксиального провода и двух жил питания, скрытых единой оболочкой. Изделия удобно использовать в тех случаях, когда блок питания расположен в месте установки регистратора — прокладывают один провод. Обозначение КВК-2х0,35 расшифровывается как кабель для видеонаблюдения комбинированный с 2-мя жилами, сечением 0,35 мм2. Чем дальше до блока питания, тем толще выбирают жилы.
• Многожильные провода содержат от 2 до 20 отдельных проводников, каждый из которых может быть одно- или многопроволочным. Для мест установки со спокойной электромагнитной обстановкой применяют кабели без оплётки.
• Витая пара передаёт сигнал на расстояние до 1000 м. Различают провода UTP без экранирующей оплётки. FTP с общей для всех проводов оболочкой из фольги. STP — помехозащищённый вариант, в котором каждый провод скрыт под отдельным экраном.

Для состыковки витой пары и аналоговых микрофонов используют переходники-приёмопередатчики, которые снижают уровень помех.

Порядок подключения аналоговых изделий

Схема подключения

Для подсоединения микрофона на задней стороне регистратора имеются специальные контакты.

Работы начинают с прокладки кабелей или проводов:

• расстояния между камерой и регистратором не должны превышать рекомендованных производителем;
• от электропроводки до параллельно идущего провода не должно быть менее 15 см;
• кабели с экранами заземляют;
• радиус изгибов не делают меньше рекомендованного;
• на уровне ниже 150 см от пола провода защищают внешней оболочкой (гофра, короб).

Исходя из конфигурации оборудования, подключаться к регистратору нужно соответствующими разъёмами: RSA или тюльпан.

В зависимости от оборудования для подсоединения устройства используют пайку или разъёмы соответствующей конструкции.

В паспорте микрофона указана схема подключения микрофона к камере видеонаблюдения.

Все присоединения выполняют при выключенной из сети аппаратуре.

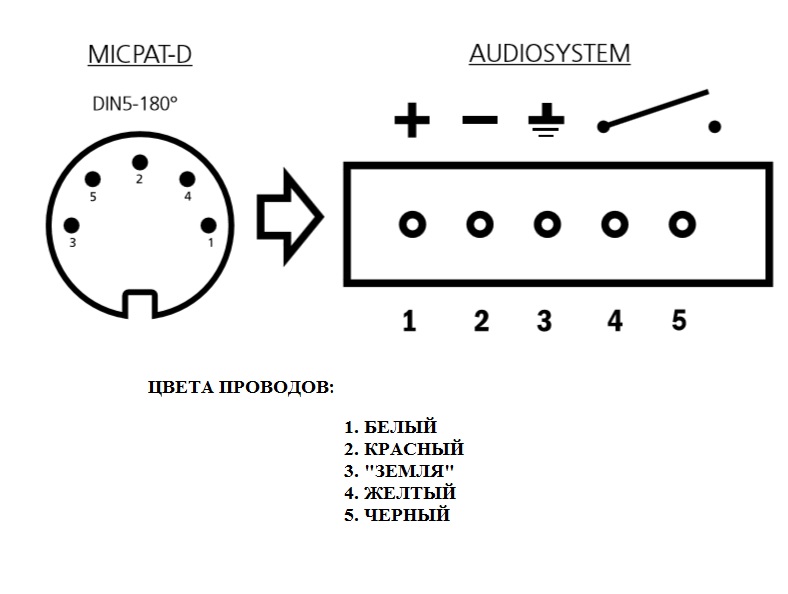

Придерживаются цветовой схемы проводов:

• чёрный — общий провод, соединяющий «минус» камеры, блока питания и микрофона;
• красный — соединяет «плюс» блока питания и микрофона;
• жёлтый — сигнальный провод, соединяется с центральной клеммой регистратора.

Цветовая схема, отличная от стандартной, затруднит выявление и устранение неисправности.

Особенности подключения к цифровой камере

Информация в цифровых системах видеонаблюдения передаётся в зашифрованном виде.

Преобразование информации происходит электронной схемой камеры, поэтому микрофон подключают именно к камере, а не к регистратору.

Точки подключения и необходимые штекеры выбирают исходя из конфигурации оборудования и паспорта изделий.

Высота установки

Выбирая место установки внешнего микрофона, ориентируются на параметры:

• механической защищённости от воздействия домашних животных, вандалов, случайных повреждений при перемещении мебели;
• направленности зоны уверенного приёма;
• дальности до места, от которого нужно получить информацию.

В большинстве случаев желательно установить прибор на высоте от 2 до 2,5м.

Подключение внешнего микрофона к камере видеонаблюдения значительно повышает качественные параметры системы, улучшает информативность. Работы производят самостоятельно или поручают специалистам. Важно правильно выбрать аппаратуру, ориентируясь на особенности объекта и поставленные задачи.

Как подключить микрофон к цифровой зеркальной фотокамере (Учебное пособие)

Качество звука является важнейшей частью видеопроизводства. Цифровые зеркальные камеры обычно имеют приемлемое качество звука. Однако приемлемого недостаточно для нужд сегодняшней аудитории. Учитывая, что цифровые зеркальные камеры снимают отличные видео, будет справедливо вытащить их из ямы с «приемлемым» качеством звука. Жажда отличного, а не просто хорошего звука не угаснет. Вот почему вам нужен микрофон, чтобы дополнить вашу цифровую зеркальную камеру.Из этой статьи вы узнаете, как правильно установить микрофоны на зеркальную камеру.

Как подключить микрофон к зеркальной фотокамере? Существует два основных способа подключения микрофона к цифровой зеркальной камере.

1. Использование кабеля XLR и переходника. Кабели XLR являются отраслевыми стандартами, когда речь идет о записи качественного и сбалансированного звука. Они поставляются с тремя контактами, которые подключаются к адаптеру, который, в свою очередь, подключается к мини-разъему 3,5 мм на камере DSLR.Подробнее о том, как подключить кабель XLR, мы поговорим чуть ниже в этой статье.
2. С помощью мини-штекера 3,55 мм. Это самый простой способ подключить микрофон к зеркальной камере. Излишне говорить, что он также самый подходящий для новичка. Большинство цифровых зеркальных фотоаппаратов оснащены разъемом 3,5 мм и портом для установки стандартных микрофонов. Это означает, что вам просто нужно подключить микрофон к разъему.

Подключение микрофона; Что вам нужно?

Давайте сначала покончим с более простым вариантом, не так ли?

Для подключения микрофона к цифровой зеркальной камере с помощью метода мини-штекера вам потребуются камера, разъем и микрофон.Вот и все.

Для метода XLR вам понадобятся следующие вещи.

1. Кабельный адаптер XLR — . Для этого я рекомендую аудиоадаптер Beachtek DXA-SLR PURE или аудиоадаптер Beachtek DXA-MICRO PRO. На сегодняшний день это два лучших варианта на рынке. Адаптер соединяет микрофон и другие аксессуары камеры с камерой DSLR через порт горячего башмака в верхней части камеры. Чтобы установить адаптер на камеру DSLR, просто прикрутите аксессуар к нижней части камеры DSLR, как если бы вы это делали со штативом.
2. Кабель XLR — Адаптер не сделает все за вас. Это просто часть подключения. Для хорошей аудиозаписи часто требуется несколько источников звука. В дополнение к адаптеру вам понадобится кабель SLR. Кабель имеет штекерный и женский концы. Они также бывают разной длины (от 6 до 30 футов в крайнем случае).

4. Микрофон — Вы не можете установить микрофон, если у вас нет микрофона с собой. На рынке представлены сотни вариантов микрофонов.При покупке микрофонов необходимо учитывать множество фактов.

Преимущества использования микрофона XLR по сравнению с 3,5 мм

Еще раз я должен сказать следующее;

Большинство цифровых зеркальных фотоаппаратов имеют приемлемый уровень качества звука. В прошлом я добивался отличных комбинаций видео и звука с раздетой камерой, использующей мою цифровую зеркальную камеру Canon. Однако потребности нынешней аудитории не могут быть удовлетворены «приемлемым» качеством. Я имею в виду, я видел некоторые видео (особенно реакции на YouTube), разорванные аудиторией за гораздо меньшее, чем качество звука.

Вот преимущества использования микрофона XLR вместо использования мини-разъема 3,5 мм

1. Настройка XLR дает вам звук профессионального уровня — В отличие от микрофонов 3,5 мм, использование микрофона XLR дает вам чистый звук . По мнению некоторых обозревателей аудио, видео, снятые с XLR-аудио, имеют самое чистое аудио.
2. Больше универсальности — С микрофонами 3,5 мм ваши варианты микрофонов ограничены мизерным и часто разочаровывающим набором маленьких микрофонов.Я не говорю, что этот небольшой набор микрофонов не работает, когда к ним обращаются. Вряд ли это так. Ни за что не выбрасывайте их из-за этого. Мы пытаемся подчеркнуть, что в линейке XLR есть более универсальные варианты. Например, вы можете легко прикрепить штангу к своей зеркальной камере, если вы выбрали путь XLR.
3. Отмена автоматической регулировки усиления — Ваша цифровая зеркальная камера имеет встроенную функцию автоматической регулировки усиления. Так же, как и автоматическая функция ISO, AGC увеличивает диапазон звуковых частот, измеряемых камерой, если звук постоянно затухает или имеет низкое качество.Хотя это звучит как отличная идея, это не то же самое, если вы знаете конечный эффект. Увеличение автоматической регулировки усиления означает, что у вас будет менее качественный звук. Если вы используете микрофон XLR, вам не придется беспокоиться о том, что автоматическая объективность камеры DSLR испортит желаемое качество звука. Более того, большинство микрофонов XLR на милю превосходят варианты 3,5 мм, когда дело доходит до диапазона звуковых частот, которые они могут извлекать из окружающей среды.

Факторы, которые следует учитывать при выборе микрофона для цифровой зеркальной камеры

Pro-Tip

Для действительно серьезной съемки вы можете использовать штангу для записи звука. Название означает штангу. Это самый высокий или самый длинный микрофон в великолепном мире микрофонов. Он также записывает даже самые мелкие аудиопродукции. К тому же он довольно универсален. Если вы используете такой микрофон, вам может понадобиться одна из этих двух вещей; действительно длинный кабель для подключения конца штанги к камере DSLR. В качестве альтернативы вы можете сократить количество кабелей, купив беспроводной передатчик. Я бы порекомендовал приобрести профессиональный передатчик Saramonic, потому что у него потрясающий диапазон.К тому же он довольно легкий и доступный.

Как установить XLR на камеру DSLR

Хотя вариант с мини-штекером довольно прост (на самом деле, просто получить микрофон и подключить его), он не даст вам всего универсального звука качество, за которым вы охотитесь. Фактически, по сравнению с тем, что может делать кабель XLR, звук с микрофона с мини-штекером кажется шуткой. Если вы серьезно настроены снимать отличное видео с помощью цифровой зеркальной камеры, то приобретение кабеля XLR и адаптера станет несложной задачей.

Настроить XLR довольно просто, если вы овладеете всем, что есть вокруг вас.

1. Адаптер вставляется в специальный карман в верхней части цифровой зеркальной камеры. Прикрутите это.
2. Подсоедините штекерный конец кабеля к адаптеру
3. Подсоедините другой конец кабеля к микрофону

Как выбрать правильный микрофон XLR для вашей цифровой зеркальной камеры

Хотя все, что касается настройки микрофона, звучит как В уроке видеопроизводства, предназначенном для чайников, выбор микрофона, подключенного к кабелю XLR, в любой момент является сложным.При выборе типа XLR-микрофона для вашей цифровой зеркальной камеры необходимо учитывать множество факторов. Хотя это не ракетостроение, головокружительное множество вариантов микрофонов может сбить с толку новичка.

При покупке микрофона XLR обратите внимание на следующие вещи;

Длина кабеля / беспроводной

Нет ничего более раздражающего, чем микрофон, который не попадает туда, куда вы хотите. Но этого даже недостаточно. Настройка микрофона, которая мешает вам снимать, определенно усложняет ситуацию.Это злит тебя на все. Возможно, это причина того, что многие кинорежиссеры рассматриваются актерами как бессмертные Гитлеры.

Для простого видеоблога и съемки наведи и снимай микрофон с длинным кабелем не нужен. В качестве альтернативы вам также не понадобится что-то с радиусом действия в сотни метров, если вы решите выйти на беспроводную магистраль. Однако для видео, требующего постоянного движения, регулировки микрофона или подключения к различным источникам звука, вам потребуются ярды и ярды длины кабеля.Вот почему вам, вероятно, следует выбрать кабель средней длины. В качестве альтернативы, вы можете отказаться от разговоров о кабеле и камере и перейти на беспроводную связь. Таким образом, вам не придется ничего думать о длине кабеля (ну, вам все равно придется подумать и о радиусе действия беспроводной сети).

Тип видео, которое нужно снимать

Видеоблогеры — самые малоподвижные видеопродюсеры. В большинстве случаев большинство видеоблогеров просто сидят за камерами и разговаривают (хотя это еще не все). Однако, если вы подумаете о видеоблогах в этом упрощенном свете, вы поймете, что вам не нужна сложная настройка звука для получить лучший звук для своих видеоблогов.Фактически, большинство влогеров практически не используют внешние микрофоны. Они довольны тем, что может предложить разъем 3,5 мм, так же как они удовлетворены просмотрами, репостами и подписками (посмотрите, что я там делал, влогеры?)

Короче говоря, если вы снимаете простые видеоблоги, простой петличный микрофон или один из этих микрофонов на камере подойдет. Однако другие виды видео требуют большего, чем простота видеоблога. Например, беспроводной микрофон — лучший вариант, если вы собираетесь снимать живую презентацию.С другой стороны, конденсаторный микрофон будет лучше всего, если вы исполняете певческое представление. В конце концов, это то, что вы видите на каждом студийном выступлении (обратите внимание на микрофон на каверах на ваши любимые песни на YouTube). Если вам больше нравится запись живой музыки, кардиоидный микрофон — единственный выход.

Большинство профессиональных видеопроизводителей часто используют разные настройки микрофона в зависимости от места съемки. Это означает, что купить несколько разных микрофонов намного лучше, чем иметь десять микрофонов одного и того же типа.В конце концов, вы не будете всю жизнь снимать однотипные ролики.

Вид микрофона

Вероятно, нам следовало бы заменить субтитры на «микрофонный тип прослушивания». Однако говорить, что у микрофонов есть «типы прослушивания», звучит неправильно даже для моих ушей. В конце концов, все микрофоны слушают в конце дня. В любом случае это все, что они должны делать. Вот почему я решил разделить их на типы и виды в зависимости от направленного качества звука.Да, вот и оно. Микрофоны можно классифицировать дальше, когда вы начинаете думать о том, являются ли они однонаправленными, всенаправленными, двунаправленными, кардиоидными или дробовиками.

Тип микрофона, который вам нужен, сильно зависит от того, в каких условиях съемки вы часто используете. Было бы глупо, например, использовать петличный микрофон в большом зале. Лучше всего в этом отношении подойдет штанга.

Вот три самых распространенных типа микрофонов.

Большинство микрофонов XLR каким-то образом нашли бы место в этом классе, если бы не тот факт, что мы говорим здесь об эксклюзивных микрофонах типа «дробовик».

Микрофоны-дробовики можно использовать с верхней части микрофона. Это наиболее часто покупаемые микрофоны на рынке. Помимо того, что они меньше, чем некоторые другие микрофоны, их размещение в верхней части камеры означает, что вам не придется протянуть много кабеля.

Микрофоны-дробовики также просты в установке. Поскольку они поставляются с разъемом для дробовика и разъемом для микрофона, все, что вам нужно сделать, это правильно разместить. Это означает, что они могут быть легко использованы новичками в области видеосъемки.

Наушники-микрофоны — короли шумной обстановки. Если вы хотите подавить фоновые шумы, гарнитура легко сделает это за вас.

Микрофоны Lavalier — самые маленькие устройства в этой группе. Они прикрепляются к предмету. Помимо того, что они маленькие и легкие, они также предоставляют широкий выбор вариантов записи.

Некоторые люди предпочитают иметь в руках физические микрофоны (читайте «Журналисты»). Это подразумевает подключение микрофона к своей камере.Для этого вам понадобится портативный микрофон. Я не большой поклонник портативных микрофонов, но они обеспечивают отличное качество звука.

При совершении покупок уместно получить совет специалиста относительно универсальности микрофона. Я знаю, что вы это ищете, но мы должны ответить на все вопросы. Если вам нужен подробный совет, это может быть довольно общая статья. Хотя существует ряд микрофонов, которые одинаково работают в разных условиях съемки, одни и те же микрофоны кажутся плохими и неадекватными по сравнению с тем, что микрофоны профессионального уровня могут делать в той же среде.

Монтаж

Я знаю, что мы говорили о монтаже XLR и всем остальном.

Собственно, это все, о чем мы говорили в этой статье. В любом случае, мы исчерпали все, что можно сказать о креплении XLR. Ну что, не так ли?

Плохие новости. У нас нет. Вместо этого мы коснулись поверхности всей назревающей беседы. Чтобы разобрать все, что связано с различными типами монтажа, потребуется с десяток статей.

Хорошо, мы ведь знаем о монтаже XLR? Если вы все еще не можете прокрутить немного вверх.Я имею в виду, вы, вероятно, пропустили ответ, выделенный жирным шрифтом (надеюсь, вы не…). Если вы это сделали, установка XLR предполагает установку микрофона, как если бы вы это делали со вспышкой с горячим башмаком. Вы просто прикручиваете микрофон XLR к верхней части камеры. С другой стороны, вы также можете использовать более примитивный (и определенно менее эффективный) разъем 3,5 мм, если у вас есть один из этих маленьких 3,5-мм микрофонов (привет любителям видеоблогеров).

Стерео или моно?

По общему мнению продюсеров видео, съемка в стереорежиме лучше, чем в моно-аудио.Прошу отвлечься. Фактически, этот консенсус — всего лишь способ узаконить лень после редактирования (потому что вам не нужно редактировать, объединять, объединять и делать все это при использовании моно-аудио).

Я не говорю, ни для чего. в общем, съемка со стереозвуком в любом случае уступает использованию монофонического звука. Если честно, сравнивать стерео и моно режимы все равно, что сравнивать коричневую яичную скорлупу с белой. В конце концов, оба они просто яйца, они разбиваются при броске об стену. Эта статья о том, следует ли вам снимать в аудио или стерео, в значительной степени верна, за исключением того простого факта, что она слишком демонизирует моно-звук.

Прежде чем я отклонюсь дальше, давайте вернемся к основному вопросу, не так ли?

Некоторые микрофоны созданы специально для монофонической записи звука. Они делают аудиозаписи самостоятельно. Если вы поклонник монофонической аудиозаписи (а я), вам следует выбрать специализированный моно-микрофон. Однако приобретение микрофона с монофонической записью означает, что вам придется постоянно снимать видео и записывать звук в моно. В какой-то момент это может утомить.

С другой стороны, стереомикрофоны, которые нравятся продюсерам любительского видео, проще в использовании.Большинство стереомикрофонов имеют средний диапазон. Они обеспечивают качественную запись без ущерба для финального отснятого материала.

Цена

Несмотря на то, что цена микрофона не вызывает большого беспокойства, поиск микрофона, который предлагает реальную ценность за деньги, является серьезной проблемой. Я знаю, что у нас могут быть самые дешевые микрофоны. Однако иногда «дешевый» может стоить намного дороже с точки зрения качества звука.

Для большинства видеопроизводителей микрофоны среднего радиуса действия часто являются лучшим вариантом.Они не слишком дорогие. С другой стороны, они также предлагают достаточную стоимость, чтобы удовлетворить постоянно меняющиеся потребности взыскательного производителя.

У Amazon есть уловка, которая говорит мне не указывать точную цену продукта при их обзоре. Вот небольшой фрагмент. Охотясь за микрофонами XLR, подумайте о том, чего вы хотите. Если вы не можете позволить себе штангу, то в настоящее время вам подойдет что-то меньшее и менее дорогостоящее. В конце концов, фотография — это не соревнование, на котором снимается человек с самым дорогим и зачастую нелепым снаряжением.Так не получается, по крайней мере, не всегда.

[author title = ”Об авторе”]

Могу ли я подключить внешний USB-микрофон к зеркальной камере?

Одной из важных характеристик при поиске камеры DSLR, помимо ее способности передавать необычные изображения и видео, является ее способность записывать отличный звук. Для большинства профессиональных и любительских режиссеров, видеоблогеров и создателей контента встроенный монофонический микрофон камеры очень разочаровал. Мне нравится иметь возможность записывать чистый, четкий звук с помощью внешнего стереомикрофона.

Внешний USB-микрофон предназначен для подключения к компьютеру через USB, но большинство людей не знают, что вы также можете подключить USB-микрофон, такой как Blue Yeti, к цифровой зеркальной камере, такой как Canon EOS Rebel SL2.

Если вы ищете способ подключить USB-микрофон к зеркальной камере, вам необходимо выполнить следующие действия. Во-первых, убедитесь, что у вашего USB-микрофона есть выход для наушников 3,5 мм, а у вашей зеркальной камеры — микрофонный вход 3,5 мм. Затем вам понадобится USB-кабель, который идет в комплекте с вашим микрофоном, компьютером или удлинителем с USB-портами, и 3.Стерео аудиокабель 5 мм между мужчинами.

Ключ к подключению USB-микрофона к DSLR

Теперь, когда у вас собрано оборудование, нам нужно подключить аудиокабели и подать питание на микрофон.

1. Подключите один конец 3,5-мм аудиокабеля «папа-вилка» к 3,5-мм выходу для наушников на микрофоне.
2. Вставьте другой конец аудиокабеля 3,5 мм, соединяющего вилку, с разъемом для микрофона 3,5 мм на камере.
3. Для питания микрофона подключите USB-кабель, входящий в комплект поставки микрофона, к компьютеру или удлинителю с USB-портами.

Как предотвратить цифровое искажение

USB-микрофон содержит все элементы традиционного микрофона, но отличается наличием встроенного предусилителя и аналого-цифрового преобразователя, который позволяет записывать звук с помощью компьютерного программного обеспечения. Поскольку мы не используем компьютер в качестве записывающего устройства, встроенный предусилитель микрофона может выдавать очень сильный сигнал и вызывать цифровые искажения в вашей записи. Чтобы этого не произошло, нам нужно настроить уровни звука в камере.

1. На камере нажмите кнопку «Меню». Как вы уже догадались, здесь вы можете изменить многие настройки камеры, но некоторые параметры могут быть недоступны, если вы находитесь в автоматическом режиме.

2. В экранном меню выберите «Запись звука». Это позволяет вам управлять записью звука в автоматическом, ручном или отключенном режиме. Измените режим записи звука с «Авто» на «Ручной».

Если камера остается в автоматическом режиме, автоматическая регулировка усиления (AGC) может автоматически увеличивать уровень звука и вызывать сильное жужжание и помехи в ваших записях.

Как установить уровни записи

Запись звука на камеру с неправильными уровнями может привести к ужасному звуку. Вот как настроить уровни записи.

1. Выберите «Rec. уровень».
2. Используя D-pad или сенсорный экран, переместите ползунок до упора влево, но это может варьироваться в зависимости от расстояния между объектом и камерой. Нажмите «Установить», чтобы сохранить.

Теперь мы можем управлять усилением или уровнем громкости вашего микрофона. Держите микрофон в руке.

1. Говорите с камерой и следите за левым и правым уровнями звука, измеряемыми в децибелах (дБ).
2. Вы можете регулировать усиление прямо на вашем микрофоне.

В идеале звук должен достигать пика в диапазоне –12, чуть ниже зеленой полосы. Как только этот шаг будет завершен, вы будете готовы записывать звук без задержек с помощью внешнего USB-микрофона с помощью цифровой зеркальной камеры.

Все ли USB-микрофоны одинаковы?

Перед тем, как выбрать USB-микрофон, вам сначала нужно решить, как вы планируете его использовать.Не все USB-микрофоны одинаковы. Некоторые из них предназначены для потоковых игр в реальном времени, а другие лучше всего подходят для записи музыки или подкастинга.

Три наиболее типичных варианта использования USB-микрофона
1. Игры / потоковое вещание
2. Подкастинг
3. Запись музыки

USB-микрофоны

имеют разные характеристики и возможности для игры. Например, USB-микрофон Blue Yeti обеспечивает выбор из нескольких диаграмм направленности (кардиоидный, стерео, всенаправленный, двунаправленный).

Самая большая разница в том, как они используют цифровую обработку сигналов (DSP). DSP может решить ряд проблем с качеством звука в сигнале и исправить их. Некоторые микрофоны используют DSP умеренно, в то время как другие используют его совсем немного, а некоторые совсем не используют. Таким образом, знание предназначения USB-микрофона поможет определить, какой из них лучше всего соответствует вашим потребностям.

Сравнение динамических и конденсаторных микрофонов

Два основных типа микрофонов — динамический и конденсаторный. Оба наиболее часто используются при записи музыки, но стали очень популярными в домашней студии.Они доступны с разъемами XLR, 3,5 мм или USB. У каждого из них есть свои преимущества и недостатки в зависимости от ваших потребностей в записи.

Динамические микрофоны

Динамические микрофоны — это долговечные микрофоны, в которых используется диафрагма и система катушки с подвижным проводом, разработанная для чувствительного улавливания вибраций от звуковых волн. Эти микрофоны не требуют внешнего питания. Эти микрофоны лучше всего подходят для захвата высоких уровней звукового давления (SPL). Это делает их идеальными для музыкантов, которым необходимо записывать громкие источники звука, такие как усилители, на открытом воздухе / в условиях записи живых выступлений, и не беспокоиться об искажениях.

Лучшие динамические микрофоны

Конденсаторные микрофоны

Конденсаторные микрофоны

— это чувствительные и отзывчивые микрофоны, в которых используется диафрагма и электрически заряженная система задней панели для улавливания вибраций от звуковых волн. Конденсаторные микрофоны бывают как с маленькой, так и с большой диафрагмой и требуют источника питания. Поскольку у этих микрофонов нет движущихся катушек, они имеют большую частотную характеристику и переходную характеристику. Качество звука в этих микрофонах очень точное и сильное, без предусилителя.Они хорошо работают со струнными инструментами или записывают вокал в домашней студии.

Лучшие конденсаторные микрофоны

Заключение

Вы можете подключить внешний USB-микрофон к DSLR-камере, используя соответствующие аудиокабели и USB-кабель для питания. Переходный кабель может помочь, если ваша камера не имеет микрофонного входа 3,5 мм. Если ваш микрофон имеет цифровое искажение, установите уровни записи и контролируйте усиление.

Помните, что не все USB-микрофоны одинаковы.Динамический и конденсаторный микрофоны имеют много общего и различного. У них есть разные опции и функции, поэтому определите свои потребности в записи, прежде чем покупать новую. Следуя этим шагам, вы можете использовать свой USB-микрофон с цифровой зеркальной камерой для записи отличного звука. Удачи! Подпишитесь на наш канал на YouTube

Movienewz.com поддерживается читателем. Мы можем получать небольшую комиссию с партнерских ссылок в этой статье. Как партнер Amazon, мы зарабатываем на соответствующих покупках.Мы очень ценим вашу поддержку!

Накамерные микрофоны | B&H Explora

Что такое микрофон на камере?

Накамерный микрофон — это особый тип микрофона, разработанный для работы с видеокамерой или цифровой зеркальной камерой с функцией видео. Как правило, он легкий (чтобы снизить общий вес камеры) и часто имеет возможность установки на башмак камеры.

Почему вы должны использовать микрофон на камере?

Встроенные микрофоны камер обычно не очень хорошо звучат.Они, как правило, воспринимают много шума от манипуляций и механических шумов от самой камеры. Внешние встроенные микрофоны по звуку превосходят встроенные микрофоны.

Крепления, которые поставляются с микрофонами на камере, часто имеют системы подвески, называемые «амортизаторами», которые помогают изолировать микрофон от механического шума и манипуляций.

В зависимости от вида выполняемой работы встроенные в камеру микрофоны могут либо улучшить четкость диалога, когда объекты говорят перед камерой, либо помочь вам улавливать более естественные звуки окружающей среды.

Как узнать, совместима ли моя камера с встроенным микрофоном?

Вам необходимо определить, есть ли у камеры, которую вы используете, вход для внешнего микрофона или нет. Если у камеры есть вход для внешнего микрофона, убедитесь, что у интересующего вас микрофона такой же разъем.

Накамерные микрофоны подключаются либо к гнездам мини-штекера 1/8 дюйма (3,5 мм), либо к разъемам XLR. Микрофонные входы с мини-штекером распространены на бытовых видеокамерах, цифровых зеркальных фотокамерах с поддержкой видео и профессиональных видеокамерах меньшего размера.Входы XLR обычно находятся парами на профессиональных видеокамерах среднего и большого размера. Прежде чем выбрать тип встроенного микрофона, необходимо сначала определить, какой микрофонный вход имеет ваша камера.

Иногда видеокамеры прячут микрофонный вход за неприметными дверцами. Возможно, вам потребуется обратиться к руководству пользователя камеры, чтобы определить, можно ли подключить внешний микрофон. Некоторые камеры имеют скрытые проприетарные разъемы внутри башмака камеры, которые могут взаимодействовать со специальным дополнительным микрофоном.

Если у вашей камеры нет входа для микрофона или «умного башмака», к сожалению, подключить внешний микрофон невозможно.

В этом случае вам следует подумать о записи звука отдельно с помощью портативного цифрового записывающего устройства или использовать другую видеокамеру.

Какой накамерный микрофон мне выбрать?

Не существует одного типа микрофона, который идеально подходил бы для всех целей. В видео есть два совершенно разных сценария съемки: запись диалога и запись окружающего звука.Если вы пытаетесь записать окружающий звук, вам следует искать встроенные в камеру «стереомикрофоны». Если вы снимаете людей, которые говорят перед камерой, вам понадобится «дробовик» микрофон.

Диаграммы направленности микрофона.

Так же, как гаечный ключ, молоток и плоскогубцы необходимы для набора инструментов, наличие обоих типов микрофонов идеально подходит для видеопроизводства. Крайне важно прикрепить микрофон-дробовик, когда вам нужно записать диалог, но если вы обнаружите, что снимаете живое музыкальное представление или окажетесь в окружении сверчков и птиц, стереомикрофон перенесет вашу аудиторию в эту среду гораздо эффективнее.

Что такое микрофон-дробовик?

Микрофон типа «дробовик» имеет форму трубки и обычно длиннее обычного микрофона. Ружья имеют большую «досягаемость», чем другие типы микрофонов, и они лучше всего улавливают частоты, которые производят человеческие голоса. Вот почему они чаще всего используются для улавливания диалогов в камере.

Самая распространенная ошибка, которую допускают люди, — это предположение, что дробовик — это «микрофон с переменным фокусным расстоянием». Микрофон-дробовик не является фотографическим эквивалентом телеобъектива.Совсем наоборот. Микрофон-дробовик имеет гораздо больше общего с макрообъективом.

Идеальное положение для ружья микрофона — как можно ближе ко рту говорящего. Как только дробовик окажется на расстоянии более трех футов от рта говорящего, звук начнет звучать далеким. Самая большая уловка при записи диалога — это поднести микрофон как можно ближе к хлопающим челюстям снимаемых на камеру объектов.

Что такое стереомикрофон?

Стереомикрофон улавливает звук аналогично тому, как это делают люди ― двумя ушами. Стереомикрофон — это, по сути, два микрофона, размещенные в одном корпусе. Два микрофонных элемента выводят отдельные аудиоканалы, обычно обозначаемые как левый и правый. Несмотря на то, что есть два канала звука, стереомикрофоны на камере по-прежнему выводят звук через один стереоразъем с мини-штекером.

Стерео диаграмма направленности Пример.

Стереомикрофоны отлично улавливают окружающий звук, но не справляются с записью диалогов на камере.Если вы снимаете на видео сцены природы без диалогов, вам будет гораздо лучше использовать стереомикрофон, а не дробовик. Стереомикрофоны эффективно погружают зрителя в окружающую среду.

Нужны ли мне аксессуары?

В некоторых ситуациях может потребоваться дополнительное крепление для амортизаторов или удлинительный аудиокабель, но при использовании на открытом воздухе для всех микрофонов требуется надлежащая защита от ветра. Большинство микрофонов поставляются с ветровым стеклом из поролона. Эти губчатые ветровые стекла полезны при слабом ветре или сквозняке в помещении, но они не могут защитить ваш звук от порыва ветра.

Многие встроенные в камеру микрофоны совместимы с своего рода ветрозащитой, называемой «Меховые ветровые стекла». Меховое ветровое стекло — это, по сути, пушистый носок, который вы натягиваете на поролоновое ветровое стекло, прилагаемое к микрофону.

Микрофоны типа «дробовик»

также могут использоваться с типом защиты от ветра, который называется «Softie Windshields». Не используйте прилагаемое ветровое стекло из пеноматериала вместе с мягким ветровым стеклом. Мягкое лобовое стекло — это нечеткая штуковина с внутренней частью из жесткого пенопласта и резиновой прокладкой вокруг отверстия.Он полностью закрывает решетку микрофона-дробовика и обеспечивает немного большую защиту от шума ветра, чем меховые ветровые стекла.

На вынос

• Микрофоны камеры звучат лучше, чем встроенные микрофоны камеры.
• Вам нужно знать, есть ли у вашей камеры микрофонный вход или нет.
• Вам необходимо знать, какой микрофонный вход имеет ваша камера (мини-штекер или XLR).
• Вам понадобится микрофон-дробовик, чтобы эффективно улавливать диалоги с камеры.
• Вам понадобится стереомикрофон, чтобы эффективно записывать окружающие звуки или музыку.
• Микрофоны-дробовики не являются микрофонами с зумом ― они должны располагаться близко к источнику звука.
• Стереомикрофон имеет два микрофона, как у человека с двумя ушами.
• Дополнительная защита от ветра необходима при съемке на открытом воздухе.

Как записать два микрофона в вашу камеру

Вы когда-нибудь оказывались в ситуации, когда при съемке в полевых условиях вам приходилось записывать два отдельных источника звука четко и дискретно? Может быть, вы снимали интервью с двумя людьми, или, может быть, вы брали интервью у человека для документального фильма и хотели записать свои вопросы, а также их ответы.

Если вы записываете звук прямо в камеру, то в этом сценарии вы, скорее всего, столкнетесь с препятствием — большинство зеркальных фотокамер имеют только один вход для микрофона.Однако есть действительно простой обходной путь для записи двух микрофонов в одну камеру, который очень доступен по цене и чрезвычайно прост в настройке. Давайте взглянем.

Вам понадобится снаряжение

Чтобы подключить два микрофона к одной камере, вам понадобится кабель, который объединит два аудиовыхода в один вход. RØDE SC11 идеален. Это высококачественный Y-разветвительный кабель TRS для подключения двух монофонических выходов 3,5 мм к одному стереовходу 3,5 мм, как на вашей камере.

Кабель объединяет два ваших аудиосигнала, поэтому они могут быть записаны одним устройством, сохраняя при этом их разделение, что означает, что когда дело доходит до пост-обработки, вы можете редактировать и микшировать их независимо. Это очень важно — подробнее об этом позже.

Просто подключите два моно-конца к двум микрофонам (красный конец будет записывать на правый канал вашей камеры, черный конец будет записывать в левый), затем подключите другой конец к вашей камере, и вы готовы к работе. .

Вам также понадобится что-нибудь для крепления микрофонов, например, RØDE DCS-1.Это удобная двойная планка для холодного башмака, которая позволяет прикрепить два микрофона (или любой другой аксессуар в этом отношении) к холодному башмаку камеры.

Вместе SC11 и DCS-1 представляют собой идеальную пару для записи с двух микрофонов в одну камеру. В DCS-1 даже есть удобные слоты для размещения кабелей, благодаря которым вы можете поддерживать порядок в своей установке.

Вот и все — вы готовы к записи.

Две разные настройки записи микрофона и зачем они нужны

Существует ряд различных сценариев, в которых может потребоваться одновременная запись двух различных источников звука.Фактически, мы настоятельно рекомендуем вам всегда иметь второй микрофон и необходимые аксессуары для такого рода установки, готовые к отправке в сумку с комплектом — кто знает, когда они могут вам понадобиться? Вот пара распространенных сценариев.

Двойные беспроводные микрофоны для записи интервью или презентаций между двумя людьми

Это, вероятно, наиболее распространенная ситуация, когда необходима запись с использованием двух микрофонов. Записывая интервью или презентацию с двумя людьми, вы должны быть уверены, что то, о чем говорит каждый из участников, является ясным и понятным.Беспроводные микрофоны, такие как Wireless GO, являются здесь лучшим решением, поскольку они позволяют записывать близко к источникам звука, стоя подальше, чтобы оба объекта попадали в кадр.

Использование одного встроенного микрофона в этом сценарии приведет к появлению фонового шума в вашей записи, особенно если вы снимаете в многолюдной или эхо-зоне, и конечный результат пострадает. Двойная беспроводная связь — лучший вариант.

Предлагаемая установка: 2 x Wireless GO, 1 x DCS-1, 1 x SC11, 2 x GO для интервью (опционально), 2 x Lavalier GO (опционально).

Один беспроводной микрофон и один видеомикрофон для видеоблога

Для многих видеоблогеров наиболее подходящей установкой является один Wireless GO и один VideoMic, установленные на DSLR. Это полезно по двум причинам. Во-первых, в качестве надежной настройки записи на случай, если один микрофон выпадет или запись не будет правильной; например, из-за неправильного размещения петличного микрофона.

Второй — чтобы вы могли четко записывать себя за камерой в любое время с помощью Wireless GO, в то время как VideoMic фиксирует то, на что направлена ​​камера — будь то собеседник или обстановка сцены.Использование компактного микрофона, такого как VideoMicro, позволит сделать вашу установку легкой и маневренной.

Предлагаемая установка: 1 x Wireless GO, 1 x VideoMicro, 1 x DCS-1, 1 x SC11

Двойной видеомикрофон для кинопроизводства

Если у вас нет беспроводного микрофона в сумке с комплектом, вы можете легко заменить его другим VideoMic. VideMic NTG — отличный вариант для этой настройки, поскольку он имеет гибкую регулировку усиления, а также аттенюатор -20 дБ, позволяющий точно сбалансировать уровни между двумя микрофонами, экономя ваше время на пост-продакшене. Это также гарантирует, что ваш голос — который будет намного ближе к микрофону, чем другие источники звука — не будет перегружать предусилитель вашей камеры.

Предлагаемая установка: 2 x VideoMic NTG, 1 x DCS-1, 1 x SC11

Несколько замечаний по аудиомониторингу и постпродакшну

Как упоминалось ранее, при записи двух микрофонов в одну камеру с использованием SC11 два ваших аудиосигнала будут объединены в один вход, оставаясь раздельными, записывая на левый и правый каналы стереомикрофонного входа вашей камеры.

Черный конец кабеля будет записывать в левый канал, а красный конец будет записывать в правый канал — наличие этого различия особенно полезно для мониторинга звука. Например, если вы записываете интервью с двумя людьми с помощью Wireless GO и замечаете, что один канал громче и близок к пику, вы легко сможете определить, какой это микрофон, и попросить говорящего понизить голос или уменьшите усиление на их приемнике.

Сохранение двух сигналов на отдельных каналах также важно, когда дело доходит до пост-обработки, поскольку это позволит вам независимо редактировать и микшировать два аудиоисточника.

Например, если вы используете установку с двумя микрофонами, чтобы гарантировать, что у вас есть резервная копия вашей записи, вы можете легко вырезать неиспользуемый звук с одного микрофона и заменить его чистым звуком со второго микрофона.Или, если вы записываете интервью с двумя людьми, и у одного из них голос тише, чем у другого, вы можете просто усилить его трек, чтобы сбалансировать звук.

Как импортировать аудио

При импорте звука в программное обеспечение для редактирования, будь то цифровая звуковая рабочая станция (DAW), такая как Logic Pro, или программное обеспечение для редактирования видео, например Premiere Pro, он загружается как стерео-файл с обоими каналами на одной дорожке. Вам нужно будет разделить их и редактировать по отдельности.

Для этого в Premiere Pro вам нужно будет продублировать звуковую дорожку, щелкнув ее правой кнопкой мыши и выбрав «Дублировать». Теперь, когда у вас есть две идентичные дорожки, вы можете выбрать канал микрофона, который будет выводить каждая дорожка.

Щелкните правой кнопкой мыши первый аудиоклип и выберите «Аудиоканалы». Отсюда вы можете выбрать, какой канал будет использоваться на этой конкретной звуковой дорожке. Снимите флажок правого канала для этого клипа и нажмите «ОК». Вы должны увидеть, что это создает моно-трек только с одним аудиоканалом на нем.

Повторите этот процесс еще раз для другой дорожки, только на этот раз отмените выбор левого канала. После нажатия «ОК» вы увидите две отдельные монофонические звуковые дорожки, которым вы можете независимо назвать и редактировать.

Этот процесс будет немного отличаться в зависимости от того, какое программное обеспечение вы используете. Однако, если вы примените описанные выше шаги, вы легко сможете в этом разобраться.

Вот и все! Супер простое решение для записи двух микрофонов в одну камеру.Не нужно выходить и покупать двухканальный рекордер или аудиоинтерфейс — все, что вам нужно, это два микрофона RØDE, SC11 и DCS-1.

Как добавить микрофон к IP-камерам / камерам видеонаблюдения Всемирная база знаний

Большинство камер видеонаблюдения, предназначенных для использования вне помещений, не имеют встроенных микрофонов, чтобы вода не могла проникнуть внутрь. Это означает, что вы должны добавить внешний микрофон камеры безопасности к этим камерам для записи звука. CCTV Camera World предлагает микрофоны для внутренних и наружных камер.Большинство IP-камер безопасности с возможностью аудиовхода имеют аудиоразъем RCA на своем кабеле для подключения микрофона. Некоторые купольные IP-камеры имеют соединительный блок внутри купола. В любом случае физически подключить и настроить внешние микрофоны к IP-камере безопасности очень просто, как показано в этом руководстве.

Как узнать, какая у вас камера?

Если вы не уверены, вот краткое изображение, которое поможет вам понять, какой тип аудиоподключения имеет ваша IP-камера.

В зависимости от того, имеет ли ваша камера RCA или двухпроводное соединение, следуйте инструкциям в соответствующем разделе ниже.

Настройка для IP-камер с аудиовходами RCA

Что необходимо?

Вот что вам нужно для подключения микрофона к IP-камере с аудиовходами RCA:

1. Наружный микрофон (артикул 71891) или внутренний микрофон (артикул 7100CC)
2. Источник питания 12 В постоянного тока, 500 мА (артикул 12V5MA)
   Вы также можно использовать разветвитель питания PoE (артикул POE101D) с кабелем разветвителя постоянного тока (артикул DC-PJJ)
3. Переходник между штекером RCA и штекером RCA (артикул RCA01)

Как подключить микрофон к IP-камере с аудиовходом RCA

Ниже приведена схема подключения внешнего микрофона к аудиоразъему RCA на IP-камере.

Если вы хотите увидеть настройку, продемонстрированную в обучающем видео, посмотрите видео ниже, в котором показано, как подключить микрофон к камере. В видео также показано, как включить запись звука на сетевой видеорегистратор и как использовать Internet Explorer или SmartPSS для прослушивания вживую.

Как добавить внешний микрофон и питание к IP-камере

Микрофон легко подключить, выполнив следующие простые шаги:

1. Подключите микрофон к аудиовходу RCA на косичке камеры с помощью штекерного разъема RCA и штекера RCA
2. Для более длительных пробегов между камерой и микрофоном вы можете использовать кабель RCA с вилками для подключения входа и выхода.
3. Подключите разъем питания от блока питания 12 В постоянного тока к гнезду питания на микрофоне.

   В качестве альтернативы вы также можете использовать разветвитель мощности PoE с разветвителем питания постоянного тока 1-2, чтобы использовать питание PoE для микрофона и камеры. Просто подключите кабель PoE к разветвителю PoE. Затем разделите питание камеры и микрофона с помощью разветвителя постоянного тока. Затем кабель данных для разветвителя PoE подключается к камере для передачи данных.

После того, как вы правильно подключили микрофон к камере, вы можете перейти к оставшейся части статьи, чтобы узнать, как включить аудиовход камеры для прослушивания и записи.

Настройка для IP-камер с линейным аудиовходом

Некоторые IP-камеры видеонаблюдения включают в себя внутренний блок линейного аудиовхода или двухжильный провод, для которого требуется двухпроводное соединение для подключения микрофона. Поначалу может показаться странным, как микрофон с RCA-соединением подключается к двухпроводному входу. В качестве примера в приведенном ниже разделе мы используем видео балун, разъем BNC — RCA и двухжильный провод для подключения микрофона к блоку линейного входа.

Что нужно?

Для подключения микрофона к камере с линейным аудиоразъемом, состоящим из двухжильных кабелей, вам понадобятся следующие элементы.

1. Наружный микрофон — (артикул 71891) или внутренний микрофон (артикул 7100CC)
2. Источник питания 12 В постоянного тока, 500 мА (артикул 12В5МА)
   Вы также можете использовать разветвитель питания PoE (артикул POE101D) с кабелем разветвителя постоянного тока (артикул DC-PJJ )
3. Видео Балун (артикул VB2PHD)
4. Гнездо BNC — штекер RCA (артикул BNCRCA02)
5. Двухжильный провод для балуна

Как подключить микрофон с помощью двухжильного провода?

В видео ниже мы подробно рассмотрим, как настроить аудиомикрофон с линейным входом для конкретного стиля камеры, используемой в видео.Метод тот же, даже если ваша камера имеет двухжильный провод аудиовхода на кабеле.

Подключение микрофона к IP-камере с линейным аудиовходом

Вкратце, вот что мы сделали:

1. Откройте крышку купола камеры с помощью прилагаемого инструмента с шестигранным ключом . Не используйте отвертки или дрели, иначе вы повредите купол.
2. Подключите гнездо BNC к штекеру RCA к балуну.
3. Подключите штекер RCA к входу RCA на микрофоне.
4. Используйте видео балун, чтобы подключить двухпроводной провод, затяните винты для проводов.
1. Убедитесь, что вы помните полярность ваших проводов. Мы предлагаем использовать красный для положительного провода и черный / полосатый для заземляющего / отрицательного провода.
2. Плохое соединение или неправильная полярность не приведет к записи звука или возникновению громких помех.
5. Найдите небольшую резиновую вставку рядом с блоком аудио / сигнализации и сделайте небольшое отверстие для проводов.
6. Немного открутите винт для разъема Audio-In на блоке. Вставьте положительный провод от видеобалуна и прикрутите его.
7. Немного открутите винт заземляющего разъема (GND). Вставьте заземляющий провод от видеобалуна и прикрутите его.
8. Протяните кабель питания микрофона к источнику питания 12 В постоянного тока, который подключен к розетке переменного тока 110 В. Подключите блок питания к микрофону.
1. В качестве альтернативы вы можете использовать разветвитель PoE с разветвителем питания постоянного тока 1-2.
2. Подключите кабель PoE камеры к разветвителю PoE. Затем подключите разветвитель PoE к разветвителю питания постоянного тока 1-2.
3. Подключите камеру и микрофон к разъемам разветвителя постоянного тока.
4. Подключите разъем RJ45, идущий от разветвителя PoE, к кабелю на камере.

После того, как вы наконец подключили камеру и микрофон, вы можете продолжить следовать остальной части этого руководства, чтобы узнать, как включить аудиовход на камеру.

Как включить запись звука на IP-камеру

После того, как все подключено, вы должны настроить камеру для распознавания и использования внешнего микрофона. Этот шаг чрезвычайно важен перед попыткой прослушивания и записи с камеры. Не предполагайте, что камера автоматически записывает звук, когда вы подключаете микрофон.

Использование Internet Explorer для включения и изменения настроек звука

На видео ниже мы показываем, как использовать Internet Explorer для входа в систему и изменения настроек на IP-адресе. камера.Этот процесс требует знания IP-адреса камеры. Чтобы узнать, как подключиться к камере или узнать ее IP-адрес, ознакомьтесь с нашим руководством по подключению IP-камеры к компьютеру.

После этого просто войдите в систему и перейдите на страницу настроек. Перейдите на страницу Камера> Аудио. Там вы найдете настройки звука для камеры. Вы можете включить звук для основного или вспомогательного потока, точно настроить параметры громкости и включить фильтр шума. Также, если у камеры есть встроенный микрофон, вы можете настроить его на использование внешнего микрофона.

Как включить аудиовход на IP-камеру

Мэтт Росси (Matt Rossi) — менеджер технической поддержки компании CCTV Camera World, ведущего дистрибьютора камер видеонаблюдения, расположенного в Буффало, штат Нью-Йорк. Он является специалистом по технической поддержке всего, что связано с видеонаблюдением.

Связаться с Мэттом через: Facebook

Как подключить ВНЕШНИЙ микрофон к Canon EOS 3000D?

Подключить внешний микрофон к Canon EOS 3000D?

Если вы снимаете видео с помощью цифровой зеркальной камеры, вам необходимо использовать внешний микрофон, чтобы получить чистый и бесшумный звук.Это связано с тем, что внутренние микрофоны зеркалки не так эффективны, как внешние. Те, кто недавно купил Canon EOS 3000D, могут столкнуться с этой проблемой. Итак, здесь мы должны помочь вам с подробным и пошаговым руководством о том, «как подключить внешний микрофон к Canon EOS 3000D».

Перед тем, как начать, убедитесь, что у вас есть аудиоразъем 3,5 мм на Amazon

Внешний микрофон для Canon 3000D

Подключение внешнего микрофона к Canon 3000D

Шаг 1.

Отвинтите основание внешнего микрофона, чтобы его можно было надеть на камеру. После того, как вы вставили его, затяните, вращая.

Шаг 2.

Теперь возьмите кабель, входящий в комплект внешнего микрофона, и подключите один конец к микрофону, а другой — к камере. Вы найдете две точки на левой стороне камеры. Подключите другой конец микрофона к месту, обозначенному как «MIC».

Шаг 3 (необязательно).

Вы можете закрыть голый микрофон прилагаемым к нему лобовым стеклом. Это полностью зависит от ваших предпочтений. Но это, безусловно, помогает сделать звук бесшумным.

Шаг 4.

Чтобы использовать внешний микрофон, сначала убедитесь, что ваша камера находится в ручном режиме. В противном случае переведите камеру в ручной режим, повернув диск, расположенный в верхней части камеры.

Шаг 5.

После того, как вы установили камеру в ручной режим, переведите камеру в режим видео.

Шаг 6.

Затем перейдите в Меню, нажав кнопку «Меню» на камере. После этого перейдите к настройкам съемки. На первой странице вы увидите вариант с надписью «Запись звука». Если для параметра «Запись звука» по умолчанию установлено значение «Отключено», убедитесь, что для него установлено значение «Авто» или «Вручную». Таким образом, микрофон будет подобрать звук.
И готово. Да, вы можете очень легко подключить внешний микрофон к 3000D Canon EOS.

Советы по улучшению качества звука

Эти советы помогут вам добиться лучшего бесшумного звука с помощью микрофона.Попробуйте выбрать хороший микрофон. Там решается вся сделка; правильный микрофон обеспечит наилучшее качество звука.
Не держите камеру слишком далеко от источника звука. Причины очевидны; если причина звука слишком велика, то музыка, воспринимаемая микрофоном, будет очень нечеткой.

При использовании внешнего микрофона лучше не увеличивать. Это связано с тем, что микрофоны могут улавливать звук увеличения и уменьшения объектива.

Как подключить внешний микрофон Canon 4000D

Как подключить ВНЕШНИЙ микрофон к Canon EOS 3000

Покупка внешнего микрофона для видеокамеры

Если вы хотите записывать высококачественный звук, вам не следует полагаться на встроенный микрофон видеокамеры.Они не только посредственного качества, но также улавливают шум камеры, звуки того, как вы держите камеру, и почти все окружающие шумы, которые вы не хотите улавливать. Вместо этого используйте внешний микрофон для вашей видеокамеры, который будет улавливать звуки более четко и точно.

Подключение внешнего микрофона

Микрофон видеокамеры, который вы покупаете, должен взаимодействовать с разъемом для внешнего микрофона, встроенным в вашу видеокамеру. В бытовых видеокамерах используется стереоразъем для подключения внешнего микрофона, в то время как в более дорогих видеокамерах есть разъем XLR для подключения микрофона.Перед покупкой внешнего микрофона проверьте, какой вход имеет ваша видеокамера, и выберите микрофон, который подходит к разъему.

Купите адаптер микрофона для видеокамеры, если микрофон и камера несовместимы, но адаптер увеличивает вес, что может отрицательно сказаться на записи.

Типы микрофонов для видеокамер

Можно выбрать один из трех основных типов микрофонов для видеокамер: дробовик, лацкан (или петличный) и портативный (например, дикторы или музыканты).Каждый тип внешнего микрофона подходит для разных типов видеопроизводства, и в идеале вы можете приобрести по одному микрофону каждого типа.

Микрофоны для дробовика

Микрофоны для дробовика видеокамеры устанавливаются на видеокамере или прикрепляются к стойке стрелы. Микрофон улавливает весь звук, исходящий с того направления, в котором он направлен. Микрофоны для дробовика видеокамеры хорошо подходят для видеопродукции, в которой вы хотите записать окружающий звук или звук, исходящий из нескольких динамиков.Взаимодействие с другими людьми

Петличные микрофоны

Отворотные микрофоны отлично подходят для видео-интервью. Вы прикрепляете их к рубашке объекта, и они очень четко улавливают его голос, а также любой звук, близкий к микрофону. Отворотные микрофоны также полезны для записи свадебных видеороликов.

Ручные микрофоны

Ручные микрофоны обычно прочные и долговечные. Они отлично подходят для улавливания ближайших звуков, поэтому ваши испытуемые должны говорить прямо в них.Тем не менее, они определенно придают вашему видео «новаторский» вид, поэтому их лучше всего использовать, если вы хотите выглядеть как ведущий новостей или если спикер не будет виден на камеру.

Проводные и беспроводные внешние микрофоны

Большинство микрофонов для видеокамер доступны в проводном и беспроводном вариантах. Проводные микрофоны видеокамеры подключаются непосредственно к вашей камере. С другой стороны, беспроводные микрофоны поставляются с приемником и передатчиком. Передатчик подключен к микрофону, а приемник — к вашей видеокамере.

Беспроводные микрофоны видеокамеры удобны, потому что вы можете записывать звук, который находится очень далеко от вашей камеры. Однако они также намного дороже, чем проводные микрофоны, и вы должны учитывать такие вещи, как дальность действия, помехи сигнала и заряд батареи.

Качество микрофона для видеокамеры

После того, как вы определились с типом микрофона видеокамеры, который собираетесь купить, вам все равно придется выбрать марку и модель. Не существует единого внешнего микрофона, который лучше всего подходил бы для всех, поэтому вам придется провести небольшое исследование, чтобы найти тот, который соответствует вашим потребностям и бюджету.

Прочтите обзоры, поговорите с продюсерами видео и заполучите как можно больше микрофонов для видеокамер, чтобы вы могли сами убедиться в качестве звука.
