Как подключить правильно трансформатор: Подключаем к сети неизвестный трансформатор. — Начинающим — Теория

Содержание

Схема Подключения Трансформатора — tokzamer.ru

Фильтр присоединения Z предназначен для подключения высокочастотных постов защиты.

Схемы подключения счетчика через трансформаторы тока Для правильного учета электроэнергии с применением ТТ необходимо соблюдать полярность подключения их обмоток: начало и конец первичной имеют обозначение Л1 и Л2, вторичной — И1 и И2. Нагружаем по очереди каждую из обмоток активной нагрузкой, в качестве которой может быть что угодно, например лампы накаливания различной мощности и напряжения лампа накаливания мощностью 40 ватт на напряжение вольт имеет активное сопротивление Ом в холодном состоянии, лампа мощностью ватт — 30 Ом , проволочные сопротивления резисторы , нихромовые спирали от электро плиток, реостаты и т.

Безопасность персонала расписали. К одному концу подводится фаза, к другому подключается потребитель.
КАК УСТРОЕН ТРАНСФОРМАТОР. КАК ПРОВЕРИТЬ ИСПРАВНОСТЬ ТРАНСФОРМАТОРА

Заградитель ЗВ не пропускает токи высокой частоты в трансформатор напряжения. Этими векторами определялись бы по величине и магнитные потоки в трех стержнях, так как электродвижущие силы пропорциональны вызвавшим их потокам.

Все шире применяются трансформаторы напряжения с литой изоляцией.

Трансформатор тока является изделием универсальными, тонкости нужно искать на корпусе шильдике стороннего оборудования. С этим все понятно и я всегда раньше заземлял вторичную цепь при подключении любых типов счетчиков см.

Схема позволяет измерять все линейные и фазные напряжения и контролировать изоляцию в системах с изолированной нейтралью.

Расшифровывается согласно ГОСТ Почему на напряжение выше кВ изготавливаются ТТ каскадного типа?

Конструкция и подключение трансформатора напряжения НТМИ-10

Как выбрать понижающий трансформатор

Реактивную мощность в вар. Опыт короткого замыкания Опыт «короткого» замыкания проводится при пониженном напряжения питания, так как ток в обмотках трансформатора может превысить номинальные значения при повышении напряжения.

Но последние векторы не могут дать замкнутого равностороннего треугольника. Соединение треугольник — треугольник дает возможность не прерывать работы линии при порче одной из фаз, если трансформирование происходит помош,ью трех однофазных или одного броневого трехфазного трансформатора, В этих случаях просто отключают пострадавший трансформатор или пострадавшую обмотку, не отключая двух других от линии.

Например, стандартами: Дело касается коэффициента трансформации. Первичная обмотка выполняется с большим сечением и меньшим количеством витков чем вторичная, часто выполняется в виде проходной шины.

Зададим положение векторов напряжений первичной обмотки треугольником АВС. Необходимо заметить, что и при заземленной нейтрали изоляция может подвергнуться действию напряжения, большего, чем фазное, если заземление нейтрали осуществляется через сопротивление.

Особенностью первичной трансформаторной обмотки является последовательное включение в измеряемую электрическую цепь.

Одновитковые модели токовых трансформаторов представлены разновидностями, не имеющими индивидуальную первичную обмотку или с наличием индивидуальной обмотки первичного типа. В схеме на рис.

При этом трансформатор с более высоким вторичным напряжением «холостого хода» оказывается перегруженным.
Трансфоматоры тока- устройство и сборка схемы.

Однофазные трансформаторы

При необходимости обращайте внимание на параметр.

Ограничение по мощности связано с плохим охлаждением обмоток и технологическими трудностями изготовления тороида. Расшифровывается согласно ГОСТ Что касается приборов, применяемых за пределами лабораторий, разброс ниже.

Чаще всего величина вторичного тока находится в районе 5 А, иногда применяются ТТ со вторичным током 1 А.

По большей части выполняется, в особенности для трехфазных цепей. Первичная обмотка включается последовательно полезной нагрузке, вторичная используется для внедрения в сеть устройств контроля, измерения. Должны называть инструмент вспомогательным. Подключаем к сети неизвестный трансформатор.

Вследствие этого направления токов в сечениях первичных фаз будут такими, какими они показаны на рис. В ГОСТ предусмотрены две группы соединения обмоток трехфазных двухобмоточных трансформаторов: 0 и Двухфазное КЗ — когда токи, могут протекать в одном или в двух реле в соответствии с повреждением тех или иных фаз.

Зачем нужны измерительные трансформаторы напряжения

На схеме рис. Положение векторов напряжений вторичной обмотки будет зависеть от маркировки зажимов.

Для этого применяются приборы, измеряющие величины токов, напряжений, мощности. При данной схеме цепи напряжения объединяются с токовыми цепями путем установки перемычек на трансформаторах от контакта Л1 к контакту Л2.

Рассмотрим некоторые особенности измерительных приборов. Параметры регламентированы. Информация Данный сайт создан исключительно в ознакомительных целях. Токовые цепи заземлены, что исключает возможность появления на выводах вторичных цепей опасного потенциала. Что позволит использовать мощные измерители простейшими цепями.
Как найти куда подавать 220 В на трансформатор, когда на первичной обмотке больше 2 выводов.

Подключение трансформатора тока к счетчику

Правильность соединения проверяется так. Этот трансформатор непригоден для контроля изоляции, заземление его первичной обмотки не допускается.

Изготовленный собственными руками трансформатор рекомендуется эксплуатировать, спрятав его за стенками металлического или деревянного корпуса, имеющего естественную вентиляцию. Одна из возможных схем, не является догмой.

Будут вопросы — спрашивайте.

Соединение трансформаторов тока и обмоток реле в неполную звездуСимметричная нагрузка при трехфазном КЗ. Нормально на концах дополнительной вторичной обмотки напряжение равно нулю, при замыкании же одной из фаз сети на землю напряжение повышается до 3 U ф оно будет равно геометрической сумме напряжений двух неповрежденных фаз. В эту обмотку включаются реле для сигнализации о замыканиях на землю и приборы.

Как подключить трансформаторы тока для электросчетчиков

Импортные трансформаторы проходят отечественный сертификационный контроль и не представляют опасности при эксплуатации. Подключение трансформатора тока Витками схема обозначает вторичную обмотку. Эта схема не имеет применения в нормальных силовых трансформаторах и применяется только там, где необходимо иметь соединение обмоток в треугольник и в то же время требуется иметь нулевую точку.

Все шире применяются трансформаторы напряжения с литой изоляцией. При трансформировании тока трехфазным броневым трансформатором обмотки пострадавшей фазы замыкают накоротко, предварительно отключив их от обмоток двух других фаз. Вместо а — 6 — с порядок чередования будет а — с — b рис. Подробно электрические карты приводятся корпусами, шильдиками приборов.

Схема соединений обмоток

В случае нарушения совмещенной токовой цепи электроэнергия не учитывается ни по одной из фаз. При коротком замыкании первичной обмотки сердечник войдет в насыщение, ток вторичной цепи не превысит 20 А. В цепь вторичной обмотки включается прибор измерения, контроля.

Собственно, поэтому прибор называется трансформатором тока. К трансформатору тока не относится.
Как прозвонить трансформатор или как определить обмотки трансформатора

Схема подключения трансформатора, как правильно его подсоединить к цепи.







Тема: как нужно соединять трансформатор с электрической цепью.



Применение силовых понижающих (реже повышающих) трансформаторов имеет большое распространение. Они являются достаточно простым и недорогим решением для функции преобразования электрической энергии, а именно напряжения и тока. Для тех, кто не особо знаком с электротехникой уточню — трансформаторы представляют собой электрическую машину, состоящую из магнитопровода определенной формы, на котором содержаться намотки изолированного провода (медного чаще всего). В зависимости от количества витков на трансформаторе и его сечения зависит напряжение и ток, который преобразуется.



Самый простой вариант трансформатора содержит на себе две обмотки. Входная обмотка называется первичной, а выходная — вторичной. Изначально каждый трансформатор рассчитывается на свою мощность, напряжение, ток, частоту. Чаще всего можно встретить обычный понижающий трансформатор, у которого входная обмотка рассчитана на напряжение 220 вольт, а вторичная на то напряжение, которое используется тем или иным устройством (наиболее ходовыми являются 3, 5, 9, 12, 24 вольта). От количества витков зависит напряжение, а от диаметра провода обмотки — сила тока.





Схема подключения трансформатора достаточно проста. На вход подается питание (переменное напряжение). Если это обычный понижающий транс, рассчитанный на стандартное сетевое напряжение, то подключаем 220 вольт. Полярность тут не имеет значения. Обычно на самом электротехническом устройстве пишется, где у него, какая обмотка, на сколько вольт она рассчитана. Входные провода (или выводы, клеммы) как правило делаются хорошо изолированными, расположенные отдельно от выходных. В принципе легко понять, какие выводы соответствуют входу.









Если вам попался силовой трансформатор, у которого нет четкого указания, надписи, где у него входные клеммы, выводы, провода, а вы точно знаете, что он на 220 вольт, то можно первичную обмотку просто вызвонить тестером, мультиметром. Итак, сначала зрительно определяем, какие выводы наиболее похожи на вход. Далее начинаем измерять сопротивление обмоток. Так как первичная обмотка рассчитана на большее напряжение (220 вольт), значит она будет иметь наибольшее сопротивление относительно всех остальных. Для примера, у большинства понижающих трансформаторов размерами примерно с кулак взрослого человека сопротивление входной, первичной обмотки будет лежать в пределах 10-1000 ом. Чем больше трансформатор, тем меньше сопротивление на его входной обмотки.



Вторичная обмотка силового понижающего трансформатора в простом варианте имеет два вывода (провода, клеммы). Она наматывается проводом большего диаметра, в сравнении с первичной обмоткой. На ее выводах будет пониженное переменное напряжение (когда на вход подадим питание). Для большинства устройств нужно постоянное низковольтное напряжение, а поскольку со вторичной обмотки выходит переменное напряжение, то ее в большинстве случаев подключают к диодному, выпрямительному мосту, который и преобразует переменное напряжение в постоянное.



Для некоторых электротехнических устройств нужно несколько различных низковольтных напряжений. В этом случае ставятся силовые понижающие трансформаторы, у которых имеется одна входная обмотка (первичная), рассчитанная на 220 или 380 вольт, и несколько выходных (вторичные). Либо может быть вторичная обмотка со средней точкой. То есть, у выходной обмотки электрической машины (транса) выходит 3 провода (один провод общий для двух одинаковых обмоток, ну и по проводу, идущие от других концов этих обмоток). У таких понижающих трансформаторов относительно общего провода будет два одинаковых низковольтных напряжения, а общее напряжение будет равно сумме этих двух напряжений.



В промышленности широко используются также напряжения величиной в 380 вольт. Следовательно, те трансформаторы, что там используются могут быть рассчитаны как на входное переменное напряжение 220 вольт, так и на 380 вольт. Если на таких трансах есть надпись (входного и выходного напряжения), значит хорошо. Если же непонятно, на какое входное напряжение рассчитан трансформатор, то — если на транс, рассчитанный на 380 вольт подать 220 вольт, на выходе мы всего лишь получим меньшее напряжение, чем он изначально должен выдавать, если же наоборот, транс рассчитан на 220 вольт, а мы на него подадим 380 вольт, то он быстро начнет греться и в скором времени просто выйдет из строя.



P.S. Трансформаторы рассчитаны на работу именно с переменным током, от постоянного они будут просто греться, не выдавая на выходе никакого напряжения. Также стоит учесть, что в большинстве случаев (когда обмотки между собой не связаны, к примеру две первичные, которые подключаются последовательно) полярность подключения к выводам трансформатора не имеет значения. Главное, чтобы вы были уверены в том, что само устройство рассчитано на то напряжение, которое вы на него собираетесь подавать и получать. Ну, и не забываем — мощность имеет значение! Подбирайте именно такой трансформатор, который без перегрузки может обеспечить ваше устройство нужным напряжением и током.



Схема подключения трансформатора тока — варианты подключения

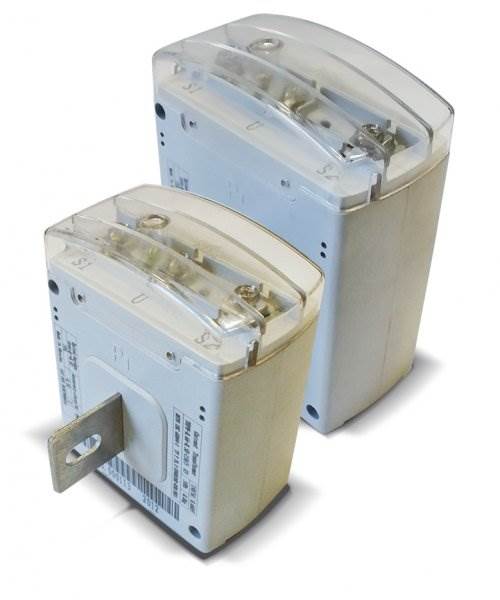

токовые трансформаторы

Токовые трансформаторы являются важными защитным устройством релейного типа.

Схема подключения трансформатора тока предполагает использование первичной и вторичной обмотки с учетом коэффициента относительной погрешности.

В статье подробно о монтаже счетчика через трансформатор тока.

Схема подключения счетчика через трансформаторы тока

Установка электрического счетчика осуществляется в соответствии с основными правилами и требованиями, предъявляемыми к схеме подключения прибора. Счетчик устанавливается при температурном режиме не ниже 5оС.

Приборы энергоучета, наряду с любой другой электроникой, крайне тяжело переносят низкотемпературное воздействие. Установка электрического счетчика на улице потребует сооружения специального герметичного утепленного шкафа. Прибор учета фиксируется на высоте не более 100-170 см, что облегчает эксплуатацию и его обслуживание.

подключение прибора учета меркурий

Схема подключения счетчиков МЕРКУРИЙ

Для самостоятельной установки необходимо приобрести электросчетчик и щиток, изоляционные автоматические материалы, кабеля и крепежные элементы, DIN-рейки, а также подготовить набор монтажного инструмента.

Подключение однофазного прибора

При монтаже однофазного прибора учета, особое внимание необходимо уделить порядку подключения кабелей на клеммные элементы:

  • на первую клемму производится подсоединение фазного провода. Вводимый кабель чаще всего обладает белым, коричневым или черным окрашиванием;
  • на вторую клемму осуществляется подключение фазного провода, испытывающего силовую нагрузку. Такой кабель обычно бывает белого, коричневого или черного цвета;
  • на третью клемму выполняется подсоединение электропровода «ноль». Этот вводной кабель имеет голубую или синевато-голубую маркировку;
  • на четвертую клемму производится подключение нулевого провода, имеющего голубое или синевато-голубое окрашивание.

монтаж счетчика однофазного

Подключение однофазного прибора

Обеспечивать защиту на заземление для устанавливаемого и подключаемого электрического прибора учета не потребуется.

Следует отметить, что дополнительные участки подсоединения на однофазном электросчетчике являются вспомогательными, и обеспечивают эффективность эксплуатации или автоматизацию учета используемой электроэнергии.

Схема подключения трехфазного счетчика через трансформаторы тока

Трёхфазные устройства учета электроэнергии комплектуются, как правило, DIN-рейкой, двумя видами панелей, которые прикрывают подключаемые клеммы, а также руководство и пломбы. Технология самостоятельной установки:

  • монтаж на DIN-рейке электрического щита вводного автомата и трехфазного счетчика электроэнергии;
  • спуск фиксаторов на оборотной стороне трёхфазного прибора энергоучета, с последующей установкой и поднятием фиксаторов;
  • подсоединение вводного автомата с необходимыми вводными клеммами на электросчетчике, в соответствии со схемой подключения.

как подключить трехфазный прибор учета

Схема монтажа трехфазного счетчика

Удобным является использование токопроводящих жил из медных проводов, сечение которых не меньше, чем стандартные размеры вводного кабеля.

При прямом подсоединении трехфазного электрического счётчика, без применения вводной автоматизации, на соответствующие клеммы прибора подключаются одновременно провода «фаза» и «ноль».

Соединение обмоток реле и трансформаторов тока

Принцип воздействия токового трансформатора не имеет существенных отличий от подобных характеристик стандартного силового прибора. Особенностью первичной трансформаторной обмотки является последовательное включение в измеряемую электрическую цепь. Кроме всего прочего, обязательно присутствует замыкание на вторичную обмотку на разные, подключенные друг за другом приборы.

В полную звезду

В условиях стандартного симметричного уровня токового протекания, трансформатор устанавливается на всех фазах. В этом случае вторичная трансформаторная и релейная обмотка объединяются в звезду, а связка их нулевых точек выполняется посредством одной жилы «ноль», а зажимы на обмотках подсоединяются.

соединение трансформаторов и реле

Соединение трансформаторов тока и обмоток реле в полную звезду

Таким образом, трехфазное короткое замыкание характеризуется протеканием токов в обратном кабеле в условиях двух реле. Для двухфазного короткого замыкания, протекание тока отмечается в единственном или сразу в паре реле, согласно фазовому повреждению.

Любые замыкания, кроме «земля», сопровождаются протеканием в нулевом проводе токовой геометрической суммы в реле, приблизительно «О».

В неполную звезду

Особенностью двухфазной двухрелейной схемы подсоединения с образованием неполной звезды. К достоинствам такой схемы можно отнести реагирование на любой вид короткого замыкания, кроме земли фазы, а также вероятность применения данной схемы на междуфазных защитах.

монтаж трансформатора тока и обмоток реле

Соединение трансформаторов тока и обмоток реле в неполную звезду

Таким образом, в условиях различных типов короткого замыкания, токовые величины в реле, а также уровень его чувствительности, будут разнообразными.

Недостаток подсоединения в неполную звезду представлен слишком низким коэффициентом чувствительности, по сравнению со схемой полной звезды.

мультиметрПроверка трансформатора на работоспособность требуется, если имеются подозрения на его неисправность. Как проверить трансформатор мультиметром – инструкцию вы найдете в статье.

Как правильно установить заземление на даче, расскажем тут.

Как правильно выбрать провод заземления и какие марки наиболее популярны, читайте далее.

Подсоединение трансформаторов тока в фильтр токов нулевой последовательности

Токовые величины в реле проявляются исключительно при наличии однофазового и двухфазного короткого замыкания «земля».

Такой вариант находит широкое применение в защите от замыкания «земля».

В условиях нагрузки трехфазного и двухфазного короткого замыкания показатели IN=0.

Тем не менее, при наличии погрешности токовых трансформаторов, в реле наблюдается проявление небаланса или Iнб.

Подсоединение трансформаторов тока

В процессе выполнения последовательного подключения вторичной обмотки в условиях параллельного подсоединения, позволяет уменьшать трансформирующий коэффициент и увеличивать уровень тока на вторичной цепи. Первичные обмотки подсоединяются исключительно в последовательности, а вторичные — в любом положении.

Последовательное подсоединение

При варианте последовательного подключения токовых трансформаторов, обеспечивается повышение нагрузочных показателей. В этом случае применяются трансформаторы, имеющие идентичные показатели kТ.

последовательный тип соединения

Соединение обмоток трансформатора последовательно

При протекающем через прибор одинаковом токе, величина поделится на коэффициент два, а уровень нагрузки снизится в пару раз. Применение такой схемы актуально при подсоединении Y/D с целью обеспечения защиты дифференциального типа.

трансформатор 220 на 12Если устройству требуется напряжение в 12 Вольт, необходимо подключать его через трансформатор. Трансформатор 220 на 12 Вольт – назначение и принцип действия рассмотрим подробно.

Об особенностях использования и монтажа шины заземления вы узнаете из этой информации.

Параллельное подсоединение

Такой вариант позволяет уменьшить показатели kТ.

При использовании токовых трансформаторов, обладающих одинаковым уровнем kТ, отмечается появление результативного трансформирующего коэффициента, сниженного в пару раз.

Таким образом, при последовательном подсоединении вторичных обмоток обеспечивается повышение уровня выходного напряжения и показателей мощности в условиях сохранения номинальных значений выходного тока.

Если обмотка вторичного типа на каждом трансформаторе предполагает напряжение на выход 6,0 В при номинальных токовых показателях 1,0 А, то последовательное подсоединение позволяет сохранить номинал, а уровень мощности повышается в два раза.

Параллельное подключение вторичной обмотки в таком варианте помогает обеспечивать показатели напряжения на выходе 6,0 В, а также уровень тока — в два раза выше.

Видео на тему

Подключение трансформатора напряжения — Всё о электрике

Схемы соединения трансформаторов напряжения

Читайте также:

  1. I- кривая распределения потенциалов II- кривая распределения напряжения прикосновения
  2. I. РАЗРАБОТКА АЛГОРИТМОВ. ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ (БЛОК-СХЕМЫ) И СЛОВЕСНАЯ ЗАПИСЬ АЛГОРИТМОВ
  3. I. СХЕМЫ С ХАРАКТЕРИСТИКОЙ S-ВИДА
  4. II ПОСЛЕДОВАТЕЛЬНОСТНЫЕ СХЕМЫ
  5. II. Основные «напряжения» современной социокультурной ситуации и системное движение
  6. III. Схемы изучения игры как системы взаимосвязей и взаимоотношении
  7. IV. Схемы изучения игры как деятельности
  8. T не константа, время преобразования зависит от величины преобразуемого напряжения
  9. XVIII. ТЕПЛОВЫЕ СХЕМЫ ЭЛЕКТРОСТАНЦИЙ
  10. Автоматические системы стабилизации напряжения
  11. Алюминий и его соединения. Применение.
  12. Амплитуды напряжения, тока и индуцируемой ЭДС в колебательном контуре определяются соотношениями

Для правильного соединения между собой вторичных обмоток ТН и правильного подключения к ним реле направления мощности, ваттметров и счётчиков заводы-изготовители обозначают (маркируют) выводные зажимы обмоток определенным образом (см. рис 2.7, 2.8): начало первичной обмотки – А, конец – Х; начало основной вторичной обмотки – а, конец – х; начало дополнительной вторичной обмотки – ад, конец – хд.

Рис. 2.8. Схемы соединения обмоток однофазных трансформаторов напряжения с одной вторичной обмоткой

На рис. 2.8 и 2.9 приведены основные схемы соединения обмоток однофазных ТН.

На рис. 2.8, а дана схема включения одного ТН на междуфазное напряжение. Эта схема применяется, когда для защиты или измерений достаточно одного междуфазного напряжения.

На рис. 2.8, б приведена схема соединения двух ТН в открытый треугольник, или в неполную звезду. Эта схема, получившая широкое распространение, применяется, когда для защиты или измерений нужно иметь два или три междуфазных напряжения.

На рис. 2.8, в приведена схема соединения трёх ТН в звезду. Эта схема также получила широкое распространение и применяется, когда для защиты или измерений нужны фазные напряжения, или же фазные и междуфазные напряжения одновременно.

На рис. 2.8, г приведена схема соединения трёх ТН треугольник – звезда. Эта схема обеспечивает повышенное напряжение на вторичной стороне, равное

173 В. Такая схема, в частности, используется для питания электромагнитных корректоров напряжения устройств автоматического регулирования возбуждения генераторов.

Рис. 2.9. Схема соединения обмоток трансформатора напряжения
с двумя вторичными обмотками

На рис. 2.9 представлена схема соединения трансформаторов напряжения, имеющих две вторичные обмотки. Первичные и вторичные основные обмотки соединены в звезду, т.е. так же как в рассмотренной выше схеме на рис. 2.8, в. Дополнительные вторичные обмотки соединены в схему разомкнутого треугольника (на сумму фазных напряжений). Такое соединение применяется для получения напряжения нулевой последовательности, необходимого для включения реле напряжения и реле направления мощности защиты от однофазных КЗ в сети с заземлёнными нулевыми точками трансформаторов, и для сигнализации при однофазных замыканиях на землю в сети с изолированными нулевыми точками трансформаторов. Как известно, сумма трёх фазных напряжении в нормальном режиме, а также при двух-трёхфазных КЗ равна нулю. Поэтому, в указанных условиях напряжение между точками О1—О2 на рис. 2.9 равно нулю (практически между этими точками имеется небольшое напряжение: 0,5–2 В, которое называется напряжением небаланса). При однофазном КЗ в сети с заземлёнными нулевыми точками трансформаторов (сети 110 кВ и выше) фазное напряжение поврежденной фазы становится равным нулю, а геометрическая сумма фазных напряжений двух неповреждённых фаз оказывается равной фазному напряжению.

В сети с изолированными нулевыми точками трансформаторов (сети 35 кВ и ниже) при однофазных замыканиях на землю напряжения неповреждённых фаз относительно земли становятся равными междуфазному напряжению, а их геометрическая сумма оказывается равной утроенному фазному напряжению. Для того чтобы в последнем случае напряжение на реле не превосходило номинального значения, равного 100 В, у ТН, предназначенных для сетей, работающих с изолированными нулевыми точками трансформаторов, вторичные дополнительные обмотки, соединяемые в схему разомкнутого треугольника, имеют увеличенные в 3 раза коэффициент трансформации, например 6000/100/3 В.

Напряжение нулевой последовательности может быть также получено от специальных обмоток трёхфазных ТН. В конструкции, показанной на рис. 2.10, специальные обмотки расположены на крайних стержнях пятистержневого сердечника и соединены между собой последовательно. В нормальном режиме, а также при двух- и трех фазных КЗ, когда сумма фазных напряжений равна нулю, магнитный поток в крайних стержнях отсутствует, и поэтому напряжении на специальных обмотках нет. При однофазных КЗ или замыканиях на землю сумма фазных напряжений не равна нулю. Поэтому магнитный поток замыкается по крайним стержням и индуктирует напряжение на специальных обмотках.

Рис. 2.10. Схема соединений обмоток трёхфазного трансформатора напряжения с дополнительной обмоткой, расположенной на крайних стержнях

В другой конструкции, показанной на рис. 2.11, имеются дополнительные вторичные обмотки, расположенные на основных стержнях и соединённые в схему разомкнутого треугольника.

При включении первичных обмоток ТН на фазные напряжения они соединяются в звезду, нулевая точка которой обязательно соединяется с землей (заземляется), как показано на рис. 2.8, в; 2.9 – 2.11. Заземление первичных обмоток необходимо для того, чтобы при однофазных КЗ или замыканиях на землю в сети, где установлен ТН, реле и приборы, включённые на его вторичную обмотку, правильно измеряли напряжение фаз относительно земли. Вторичные обмотки ТН подлежат обязательному заземлению независимо от схемы их соединений. Это заземление является защитным, обеспечивающим безопасность персонала при попадании высокого напряжения во вторичные цепи. Обычно заземляется нулевая точка звезды (рис. 2.8, в и г) или один из фазных проводов – как правило, фазы «В» – для удобства проверки правильности включения электросчётчиков (рис. 2.8, а и б, 2.9). В проводах, соединяющих точку заземления с обмотками ТН, не должно быть коммутационных и защитных аппаратов (рубильников) переключателей, автоматических выключателей, предохранителей и т.д.). Сечение заземляющего провода должно быть не менее 4 мм 2 (по меди).

Рис. 2.11. Схема соединений обмоток трёхфазного пятистержневого трансформатора напряжения с дополнительной обмоткой, расположенной на основных стержнях

На промышленных предприятиях широко используются трансформаторы напряжения типа 3×ЗНОЛ-6(10) и НТМИ. Для защиты трансформаторов напряжения со стороны ВН обычно используются высоковольтные предохранители (например, ПКТ-10, ПКТ-35). Для защиты вторичных обмоток трансформаторов напряжения от перегрузок и КЗ применяются автоматические выключатели с отсечкой .

В схемах указаны меры, которые предпринимаются для защиты сети от самопроизвольного смещения нейтрали при феррорезонансе трансформатора напряжения. Феррорезонанс возникает в случае, когда ёмкость, какой либо фазы в сети компенсируется индуктивностью трансформатора напряжения, в этой фазе напряжение меняет знак и напряжение нейтрали приобретает величину . Такое явление может произойти при малой ёмкости сети – подаче напряжения на холостые шины, или в случае, если общая длина подключенных кабелей меньше 3 км, а воздушных линий меньше 60 км.

Для защиты от феррорезонансных перенапряжений в схемах с трансформаторами НТМИ или 3×ЗНОЛ применяется включение резисторов общим сопротивлением 25 Ом на обмотку 3U.

Однако включение такой нагрузки приводит к перегрузке дополнительной обмотки ТН при замыканиях на землю, и такой режим может существовать ограниченное время: до 8 часов для НТМИ-10.

В настоящее время в России и за рубежом выпускаются трансформаторы серий НАМИ-10, НТМ(i), НОМ и НАМИТ-6(10)-2, которые обладают антирезонансными свойствами.

Балансная схема фильтра 3U.

Фильтр напряжения нулевой последовательности (3U) может быть выполнен двумя способами: по напряжению – при наличии трансформатора напряжения с отдельной обмоткой разомкнутого треугольника, или по схеме фильтра напряжения нулевой последовательности, встроенного в реле, и предназначенного для подключения к звезде напряжений, при отсутствии такой обмотки. Такая схема используется, например, в ячейках фирмы «Таврида-Электрик». Схема балансного фильтра показана на рис. 2.12.

Рис. 2.12. Схема фильтра напряжения нулевой последовательности

Три резистора одинаковой величины подключаются соответственно к фазам а, в, с напряжения обмотки ТН соединённой в звезду, ко вторым концам резисторов, соединённым вместе и выводу нейтрали ТН подключается реле напряжения. На реле выделяется напряжение U.

Для сигнализации замыкания на землю выполняются уставки:

Схема работает неправильно при перегорании предохранителей на стороне ВН (или НН, если они там имеются).

Дата добавления: 2014-12-10 ; Просмотров: 4763 ; Нарушение авторских прав? ;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Схемы соединения измерительных трансформаторов напряжения

Схема включения однофазного трансформатора напряжения представлена на рис. 1, а. Предохранители FV1 и FV2 защищают сеть высокого напряжения от повреждений первичной обмотки TV. Предохранители FV3 и FV4 (или автоматические выключатели) защищают TV от повреждений в нагрузке.

Схема соединения двух однофазных трансформаторов напряжения TV1 и TV2 в открытый треугольник (рис. 2). Трансформаторы включены на два междуфазных напряжения, например UAB и UBC. Напряжение на зажимах вторичных обмоток TV всегда пропорционально междуфазным напряжениям, подведенным с первичной стороны. Между проводами вторичной цепи включается нагрузка (реле).

Схема позволяет получать все три междуфазных напряжения UAB, UBC и UCA (не рекомендуется присоединять нагрузку между точками а и с, так как через трансформаторы будет протекать дополнительный ток нагрузки, вызывающий повышение погрешности).

Рис. 1. Схема включения измерительного трансформатора напряжения

Рис. 2. Схема соединения двух однофазных трансформаторов напряжения в открытый треугольник

Схема соединения трех однофазных трансформаторов напряжения в звезду , приведенная на рис. 3, предназначена для получения напряжений фаз относительно земли и междуфазных (линейных) напряжений. Три первичные обмотки TV соединяются в звезду. Начала каждой обмотки Л присоединяются к соответствующим фазам линии, а концы X объединяются в общую точку (нейтраль N1) и заземляются.

При таком включении к каждой первичной обмотке трансформатора напряжения (ТН) подводится напряжение фазы линии электропередачи (ЛЭП) относительно земли. Концы вторичных обмоток ТН (х) также соединяются в звезду, нейтраль которой N2 связывается с нулевой точкой нагрузки. В приведенной схеме нейтраль первичной обмотки (точка N1) жестко связана с землей и имеет потенциал, равный нулю, такой же потенциал будут иметь нейтраль N2 и связанная с ней нейтраль нагрузки.

Рис. 3. Схема соединение трех однофазных трансформаторов напряжения в звезду

При такой схеме фазные напряжения на вторичной стороне соответствуют фазным напряжениям относительно земли первичной стороны. Заземление нейтрали первичной обмотки трансформатора напряжения и наличие нулевого провода во вторичной цепи являются обязательным условием для получения фазных напряжений относительно земли.

Схема соединения однофазных трансформаторов напряжения в фильтр напряжения нулевой последовательности (рис. 4). Первичные обмотки соединены в звезду с заземленной нейтралью, а вторичные — последовательно, образуя незамкнутый треугольник. К зажимам разомкнутых вершин треугольника подсоединяются реле напряжения KV. Напряжение U2 на зажимах разомкнутого треугольника равно геометрической сумме напряжений вторичных обмоток:

Рис. 4. Схема соединения трех однофазных трансформаторов напряжения в фильтр напряжений нулевой последовательности

Рассмотренная схема является фильтром нулевой последовательности (НП). Необходимым условием работы схемы в качестве фильтра НП является заземление нейтрали первичной обмотки ТН. Применяя однофазные ТН с двумя вторичными обмотками, можно соединить одну из них по схеме звезды, а вторую — по схеме разомкнутого треугольника (рис. 5).

Рис. 5. Схема включения трех однофазных трансформаторов напряжения для контроля изоляции

Номинальное вторичное напряжение у обмотки, предназначенной для соединения в разомкнутый треугольник, принимается равным для сетей с заземленной нейтралью 100 В, а для сетей с изолированной нейтралью 100/3 В.

Схема включения трехфазного трехстержневого трансформатора напряжения показана на рис. 6. Нейтраль ТН заземлена.

Рис. 6. Схема включения трехфазного трехстержневого трансформатора напряжения в системе с заземленной нейтралью

Схема соединения обмоток трехфазного трансформатора напряжения в фильтр напряжения НП показана на рис. 5.

Трехфазные трехстержневые ТН для данной схемы применяться не могут, так как в их магнитопроводе отсутствуют пути для замыкания магнитных потоков НП Фо, создаваемых током 10 в первичных обмотках при замыкании на землю в сети. В этом случае поток Фо замыкается через воздух по пути с большим магнитным сопротивлением.

Это приводит к уменьшению сопротивления НП трансформатора и резкому увеличению I нам. Повышенный ток I нам вызывает недопустимый нагрев трансформатора, в связи с чем применение трехстержневых трансформаторов напряжения недопустимо.

В пятистержневых трансформаторах для замыкания потоков Ф0 служат четвертый и пятый стержни магнитопровода (рис. 7 ). Для получения 3U0 от трехфазного пятистержневого трансформатора напряжения на каждом из его основных стержней 7, 2 и 3 выполняется дополнительная (третья) обмотка, соединяемая по схеме разомкнутого треугольника.

Напряжение на выводах этой обмотки появляется только при КЗ на землю, когда возникают магнитные потоки НП, замыкающиеся по 4 и 5 стержням маг-нитопровода. Схемы с пятистержневым ТН позволяют получать одновременно с напряжением НП фазные и междуфазные напряжения. Применяются для измерения напряжений и контроля изоляции в сетях с изолированной нейтралью. Для этих же целей можно использовать схему рис. 5 с тремя однофазными ТН.

При измерении мощности или энергии трехфазной системы применяется схема включения трансформатора напряжения, приведенная на рис.8 .

Рис. 7. Пути замыкания магнитных потоков нулевой последовательности в трехфазном пятистержневом трансформаторе напряжения

Рис. 8. Схема включения трехфазного трехстержневого трансформатора напряжения для измерения мощности по методу двух ваттметров

Схемы подключения различных трансформаторов напряжения

Общие сведения

Трансформаторами напряжения, как правило, называют разновидность трансформаторов, которые предназначены не для передачи мощности, а для гальванического разделения высоковольтной стороны от низковольтной.

Такие трансформаторы предназначены для питания измерительных и управляющих приборов. На «высокой» стороне различных трансформаторов напряжения, естественно, напряжение может быть разным, это и 6000, и 35000 вольт и даже много более, а вот на «низкой» стороне (на вторичной обмотке) оно не превышает 100 вольт.

Это очень удобно для унификации приборов управления. Если делать измерительные приборы и приборы управления, а это в основном реле, на высокое напряжение, то они, во-первых, будут очень большими, а во-вторых, очень опасными в обслуживании.

Коэффициент трансформации указан на самом трансформаторе и может выглядеть как Кu = 6000/100, либо просто 35000/100. Разделив одно число на другое, получим в первом случае этот коэффициент 60, во втором 350.

Данные трансформаторы бывают как «сухие», в которых в качестве изоляции используется электрокартон. Они применяются, обычно, для напряжений до 1000 вольт. Пример НОС-0,5. Где, Н означает напряжение, имеется ввиду трансформатор напряжения, О – однофазный, С – сухой, 0,5 – 500 вольт (0,5кВ). А так же масляные: НТМИ, НОМ, 3НОМ, НТМК, в которых масло играет роль, как изолятора, так и охладителя. И литые, если быть точным, то с литой изоляцией (3НОЛ – трехобмоточный трансформатор напряжения однофазный с литой изоляцией), в которых все обмотки и магнитопровод залиты эпоксидной смолой.

Устройство трансформаторов напряжения

Как и все трансформаторы, как это было сказано выше, данный тип трансформаторов имеют как первичные обмотки (высоковольтные), так и вторичные (низковольтные). Различают однофазные и трехфазные трансформаторы напряжения.

В каждом из них имеется магнитопровод, к которому предъявляются довольно высокие требования. Дело в том, что чем больше рассеивание магнитного потока в таком трансформаторе, тем больше погрешность измерения. Кстати. В зависимости от погрешности различают трансформаторы по классу точности различаются (0,2; 0,5; 1; 3). Чем выше число, тем больше погрешность измерений.

К примеру, трансформатор с классом точности 0,2 может допустить погрешность не выше 0,2% от измеряемой величины напряжения, а, соответственно, класса точности 3 – не более 3%.

Обозначения на схемах и натуральное исполнение бывает сильно отличаются друг от друга.

Однофазный двухобмоточный трансформатор представлен на рисунке, так, как он выглядит на самом деле.

На схемах он обозначается как:

Обратите внимание, трансформатор понижающий, во вторичной обмотке меньше витков, чем в первичной, и это отражено визуально на схеме в данном случае, хотя это и не всегда делается. Кроме того, начала и концы обмоток обозначены на схеме и на самом трансформаторе. Первичные обмотки обозначаются большими (прописными) буквами AиX. Вторичные – малыми (строчными) буквами a и x.

Существуют и трехобмоточные однофазные трансформаторы, у которых две вторичных обмотки. Одна из которых является основной, а вторая дополнительной. Дополнительная обмотка служит для контроля изоляции и имеет аббревиатуру КИЗ. Маркировка выводов этой обмотки следующая ад — начало обмотки, хд — конец обмотки.

Трехфазные трансформаторы выпускаются с двумя типами магнитопроводов: трехстержневые и пятистержневые.

Начала и концы здесь обозначаются несколько по-другому. На первичных обмотках начала обозначаются буквами A, B иC согласно фазам к которым они будут подключаться, а концы буквами X,Y и Z. Вторичные обмотки, соответственно, малыми буквами a,b,cи x,y,z.

Магнитные потоки создаваемые катушками AX, BY, CZ компенсируют друг друга при нормальных условиях работы. Но вот в случае пробоя одной из фаз на землю в стержнях магнитопровода создается слишком большой дисбаланс и часть потока будет закольцовываться через воздух, что создает сильный нагрев трансформатора из-за повышения номинального тока в обмотках. Дополнительные стержни, как раз и призваны взять на себя образовавшиеся разбалансированные потоки и не допустить перегрева трансформатора. При этом в нем наматываются дополнительные обмотки, но об этом несколько позже.

Схемы соединений обмоток трансформаторов напряжения

Самым простым способом измерения межфазного напряжения является включение однофазного двухобмоточного трансформатора напряжения по схеме представленной на рисунке слева.

При этом на концах вторичной обмотки имеем напряжение соответствующее межфазному ВС, но уменьшенное с учетом коэффициента трансформации.

Все три межфазных напряжения можно измерять при помощи двух однофазных трансформатора подключенных определенным способом.

В трехфазных трансформаторах первичные обмотки всегда подключается по схеме «звезда».

Вторичные обмотки могут подключаться как по схеме «звезда» так и по схеме «треугольник».

При верхнем подключении на точках вывода вторичной обмотки мы имеем возможность измерения межфазных напряжений. При нижнем подключении, по схеме так называемого разомкнутого треугольника, мы можем выявить факт короткого замыкания или обрыва провода в одной их фаз на высокой стороне. Выводы при этом маркируются 01 и 02, поскольку при нормальных условиях работы между этими точками нет напряжения.

Для подключения реле защиты применяются, как уже было сказано выше дополнительные обмотки в трехобмоточных трансформаторах напряжения. Пот пример подключения таких трансформаторов в трехфазную сеть. При этом концы обмоток заземляются как в первичной, так и во вторичной обмотке.

Вот еще несколько вариантов подключения однофазных трансформаторов для измерения межфазных и фазных напряжений, а так же для питания аппаратуры управления.

Более сложные варианты подключения трансформаторов напряжения, содержащих большее количество обмоток изучается в специальном курсе электротехники.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Схемы подключения различных трансформаторов напряжения : 6 комментариев

Статья более чем полная, превосходная. Благодарю.

а можно трансформатор подключить ко вторичной обмотки другого трансформатора ?

Нет, нельзя. Нагрузка не должна превышать расчетной мощности трансформатора. Иначе обмотки будут греться, и он сгорит.

Хороший сайт, спасибо большое за информацию

А какое будет потребляемая мощность цепи если включен автотрансформатор и котел последовательно,а потом к автотрансформатор у подключить еще котел.будет сумма двух котлов или нет?

{SOURCE}

Как правильно подключить трансформатор

Главная / Другие статьи / Как правильно подключить трансформатор


Для преобразования напряжения переменного тока в сторону повышения или снижения используют трансформатор. Его применяют для контроля напряжения во время подачи электроэнергии на большие расстояния в электросетях. Также трансформаторы напряжения (https://elektro-baza.com.ua//transformatori/) используют в источниках питания различных приборов бытового и промышленного назначения. Данные устройства состоят из следующих частей:

  • Замкнутый сердечник, изготовленный из электротехнической стали.
  • Первичная обмотка, которая последовательно включается в контролируемую цепь.
  • Вторичная обмотка, к которой подсоединяют катушки с током от других приборов.

Подключение трансформатора напряжения

Трансформаторы отличаются коэффициентом трансформации, который характеризует количество оборотов во вторичной обмотке и особенностями конструктивного способа подключения. Чтобы правильно подключить трансформатор, необходимо знать основную закономерность подключения: первичная обмотка должна быть подключена последовательным способом к цепи с переменным током, который измеряется. Ко вторичной обмотке подключаются различные приборы учета, устройства релейной защиты, амперметры и др.

На всех трансформаторах указывают количество обмоток и величину имеющейся мощности. В случае отсутствия последнего показателя, величину мощности можно всегда измерить мультиметром. Ток, который протекает по вторичной обмотке пропорционален току, протекающему по первичной обмотке. Перед непосредственным включением трансформатора, необходимо перепроверить всю схему соединения обмоток, чтобы не было замыкания.

Схемы соединения обмоток трансформатора

Классический трансформатор может соединяться различными способами:

  • В виде полной звезды.

Считается классической симметричной схемой подключения. Происходит установка трансформатора во всех фазах. Вторичная обмотка вместе с обмоткой реле соединяется в виде «звезды», все «нулевые» точки соединяются одним «нулевым» проводом. Одноименные зажимы обмотки соединяются в «нулевую» точку.

  • В виде неполной звезды.

Здесь происходит установка трансформатора в две фазы, а соединения осуществляются по типу схемы «полной звезды».

  • В виде треугольника со звездой.

Вторичные обмотки соединяют последовательным образом в форме треугольника.



👤 Непейвода | 2017-08-09, 08:55


Трансформатор своими руками: пошаговая инструкция

Несмотря на многообразие электрооборудования на рынке, далеко не во всех ситуациях можно найти подходящий преобразовательный агрегат для решения конкретной задачи. Поэтому многие обыватели пытаются изготовить  трансформатор своими руками для получения определенных параметров работы. Стоит отметить, что намотать трансформатор может каждый, даже без специализированного оборудования и особых навыков, но этот процесс довольно трудоемкий и кропотливый. Поэтому изначально вам придется определиться с типом и характеристиками прибора.

Что понадобится для сборки?

Все преобразователи подразделяются на две основные категории – повышающие и понижающие трансформаторы.

В зависимости от предназначения, конструктивных особенностей и места установки их можно разделить на такие категории:

Практически каждое из вышеперечисленных устройств вы можете воссоздать в домашних условиях. Наиболее простым вариантом является перемотка трансформатора из заводского изделия, так как он уже содержит необходимые элементы. Главное, чтобы первичная обмотка подходила по номиналу питающего напряжения и мощности. Куда хуже, если перематывать нужно обе обмотки, к примеру, если и первичная, и вторичная обмотка пробиты или получили механическое повреждение.

Для изготовления трансформатора своими руками вам понадобятся:

  • Магнитопровод – служит в качестве проводника магнитного потока, лучше взять из старого трансформатора, так как он изготовлен из электротехнической стали и обеспечивает необходимые параметры работы, характеризуется малыми потерями в железе.
  • Провода нужного вам сечения в лаковой, полимерной или стеклотканевой изоляции. Чем тоньше этот слой, тем плотнее прилягут витки к каркасу и друг к другу.
  • Каркас – служит в качестве основания для обмоток трансформатора, устанавливает габариты по ширине. Можно взять из старого трансформатора, а можно изготовить своими руками. Материалом для каркаса может послужить электротехнический картон, гетинакс или текстолит, важно чтобы он не занимал много места в зазоре между сердечником и проводом.
  • Изоляция – предназначена для электрического отделения токоведущих элементов друг от друга и от конструктивных элементов трансформатора. В промышленном производстве используется лакотканевая лента, фторопласт, парафиновая пропитка, но при самостоятельном изготовлении подойдет любой имеющийся у вас материал, главное, чтобы его диэлектрической прочности хватало для напряжения сети.
  • Намоточный станок – позволяет упростить процесс и обеспечить постоянное натяжение. Можно изготовить своими руками из ручной дрели или по принципу вертела на двух шарнирах. Важно, чтобы изготовленный станок имел как можно меньший люфт.

Помимо этого вам могут пригодиться: молоток с деревянной пресс-планкой, паяльник для соединения проводов, ножницы, пассатижи. Но перед изготовлением, обязательно рассчитайте параметры трансформатора.

Расчеты

Принципиальная схема трансформатораРис. 1: принципиальная схема трансформатора

Наиболее сложный вариант, если вы будете изготавливать трансформатор своими руками с нуля. В таком случае расчет электрической машины производится в зависимости от выходной мощности. Исходя из этого параметра, рассчитывается мощность первичной обмотки. Если вы используете заводской сердечник, то можно считать эти величины одинаковыми, если вы соберете его самостоятельно, то P2 = 0,9 * P1

Это приблизительный расчет с учетом потерь в сердечнике. В зависимости от качества шихтовки своими руками, разница мощностей может находиться в пределах от 5 до 20%.

В зависимости от мощности первички определяется сечение магнитопровода, которое вычисляется по формуле: S = √P1

Следует отметить, что мощность для вычислений берется в Ваттах, а размеры сердечника получаем в квадратных сантиметрах.

Далее определяется коэффициент передачи электромагнитной энергии: k = f/S,

Где k – коэффициент передачи, f – частота сетевого напряжения переменного тока, S – площадь сечения магнитопровода.

Исходя из полученного коэффициента, определяется число витков в обмотках по величине входных и выходных напряжений: N1 = k*U1, N2 = k*U2

Это приблизительные вычисления, предназначенные для бытового применения радиолюбителями. Заводские трансформаторы имеют более сложную процедуру расчета, которая производится по справочникам и зависит от их типа и назначения (силовые, измерительные, трехобмоточные, тороидальные устройства и т.д.)

Далее рассчитывается сила тока в первичной обмотке трансформатора: I1 = P/ U1

Соответственно, ток, протекающий по вторичной обмотке трансформатора, вычисляется по  формуле: : I2 = P/ U2

Исходя из величины тока в каждой обмотке, выбирается сечение жилы. Но заметьте, что проводник в обмотке значительно хуже охлаждается, поэтому запас сечения делается на 20 – 30%. Проще выполнять данную работу медными проводами, но это требование не критично.

Таблица: выбор сечения, в зависимости от протекающего тока

Медный проводник Алюминиевый проводник
Сечение жил, мм2 Ток, А Сечение  жил. мм2 Ток, А
0,5 11
0,75 15
1 17
1.5 19 2,5 22
2.5 27 4 28
4 38 6 36
6 46 10 50
10 70 16 60
16 80 25 85
25 115 35 100
35 135 50 135
50 175 70 165
70 215 95 200
95 265 120 230
120 300

Сборка повышающего трансформатора

Особенностью повышающего трансформатора является большее сечение жил первичной обмотки трансформатора по отношению к вторичной. Ярким примером может служить любой агрегат, повышающий напряжение питания 220 Вольт до 400, 500, 1000 В и т.д., соответственно класс изоляции трансформатора выбирается по номиналу вторичной обмотки, как в сетевых трансформаторах.

Заметьте, что проводник большого сечения не получится намотать самодельным станком, поскольку вы не сможете выдать достаточное усилие. Определить это довольно просто – если первые витки свободно двигаются по каркасу катушки или хуже того, вы видите явный зазор между жилой и каркасом, переходите к ручной намотке.

Для сборки вам потребуется выполнить такую последовательность действий:

  • Соберите основание из диэлектрического материала, для этого можно вырезать его по лекалу из картона. Сборка каркаса производится внахлест при помощи клея.
    Изготовьте каркас для трансформатораРис. 2: изготовьте каркас для трансформатора

Если у вас имеется готовый образец, можете переходить к следующему этапу.

  • Сделайте отверстия в щеке катушки под выводы в электрическую сеть и к потребителю. Проденьте в них выводы.
    Проденьте вывод первичной обмоткиРис. 3: проденьте вывод первичной обмотки
  • Уложите первый слой изоляции под первичку.
    Нанесите слой изоляции на катушкуРис. 4: нанесите слой изоляции на катушку
  • Намотайте первичную обмотку трансформатора – если позволяет толщина, используйте станок, в противном случае, сделайте это руками. При намотке каждые 4 -5 витков проверяйте жесткость фиксации и плотность прилегания.
    Намотайте первичкуРис. 5: намотайте первичку

В случае наличия видимых зазоров рекомендуется придавливать витки деревянной пресс-плашкой или прибивать их через плашку молотком.

  • Посчитайте количество витков, оно должно соответствовать расчетному, выводы проденьте в отверстия. Уложите слой изоляции на первичку.
  • После слоя изоляции намотайте вторичку, так как здесь будет использоваться более тонкий провод, эту процедуру проще выполнять на станке.
    Намотайте вторичную обмоткуРис. 6: намотайте вторичную обмотку

Периодически проверяйте плотность витков и их фиксацию на стержне. Хорошая фиксация не должна прогибаться и деформироваться при нажатии пальцами.

  • Если все витки не помещаются в один слой, их выкладывают в несколько, тогда важно соблюдать одно и то же количество витков в каждом из них. Слои перекладываются диэлектрическим материалом, заметьте, что толщина изоляции не должна существенно влиять на общие габариты катушек.
    Заизолируйте первый слойРис. 7: заизолируйте первый слой
  • Выведете концы вторичной обмотки на щечку каркаса.
  • Поместите магнитопровод в окно каркаса, сборка сердечника выполняется поочередно с каждой стороны, иначе потери окажутся слишком большими. Затем сердечник распирается для плотности фиксации.
    Поместите катушки на сердечникРис. 8: поместите катушки на сердечник

Мощные трансформаторы на большой номинал напряжения дополнительно пропитывается парафиновой изоляцией. Такая процедура приводит к повышению емкостных потерь, но создает дополнительную защиту от электрического тока.

Сборка понижающего трансформатора

Понижающий трансформатор будет отличаться большим количеством витков на первичке. В быту их можно часто встретить в блоках питания, сварочных аппаратах и прочем оборудовании. Правда, в импульсных блоках используется другая технология, поэтому ремонт таких устройств производится без трансформаторов.

Так как изготовление сварочного трансформатора своими руками довольно актуально для домашних самоделок, рассмотрим на примере этот вариант. Требования к процессу сборки соответствует предыдущему. Отличительной особенностью такого агрегата является большое сечение провода во вторичной обмотке, так как сварочный ток может достигать сотен ампер.

Процесс изготовления заключается в следующем:

  1. Возьмите старое или изготовьте основание для катушки.
  2. Зафиксируйте на трансформаторном каркасе слой изоляции.
  3. Намотайте первичную обмотку с попеременной изоляцией слоев.
  4. Заизолируйте первичку и намотайте вторичную обмотку, так как большой диаметр проводов не позволит сделать это вручную, используйте слесарный инструмент.
  5. Зафиксируйте выводы обеих катушек.
  6. Установите пластины сердечника.

Испытание

Для проверки работоспособности П-образных или тороидальных трансформаторов в домашних условиях можно воспользоваться обычным мультиметром. Для этого переведите измерительный прибор в режим прозвона и проверьте целостность каждой из обмоток. Затем  проверьте изоляцию между каждой из обмоток и магнитопроводом и сопротивление между обеими обмотками. Это наиболее простой комплекс испытаний, который даст общее представление об исправности самодельного агрегата.

Для проверки отсутствия короткозамкнутых витков используется лампа, включающаяся последовательно к первичной обмотке.

Помимо этого электрические машины испытываются в режиме холостого хода и короткого замыкания. Такие проверки показывают, насколько качественно собран преобразователь, но выполнять их в домашних условиях не обязательно.

🔥 КАК НАМОТАТЬ ТРАНСФОРМАТОР ПОД ДРУГОЙ ВОЛЬТАЖ своими руками

Watch this video on YouTube

Список использованной литературы

  • Подъяпольский А.Н. «Как намотать трансформатор» 1953
  • Кислицын А.Л. «Трансформаторы» 2001
  • Родштейн Л.П. «Электрические аппараты» 1989
  • Бартош А.И. «Электрика для любознательных» 2019

Трансформатор понижающий как подключить

Тема: как нужно соединять трансформатор с электрической цепью.

Применение силовых понижающих (реже повышающих) трансформаторов имеет большое распространение. Они являются достаточно простым и недорогим решением для функции преобразования электрической энергии, а именно напряжения и тока. Для тех, кто не особо знаком с электротехникой уточню — трансформаторы представляют собой электрическую машину, состоящую из магнитопровода определенной формы, на котором содержаться намотки изолированного провода (медного чаще всего). В зависимости от количества витков на трансформаторе и его сечения зависит напряжение и ток, который преобразуется.

Самый простой вариант трансформатора содержит на себе две обмотки. Входная обмотка называется первичной, а выходная — вторичной. Изначально каждый трансформатор рассчитывается на свою мощность, напряжение, ток, частоту. Чаще всего можно встретить обычный понижающий трансформатор, у которого входная обмотка рассчитана на напряжение 220 вольт, а вторичная на то напряжение, которое используется тем или иным устройством (наиболее ходовыми являются 3, 5, 9, 12, 24 вольта). От количества витков зависит напряжение, а от диаметра провода обмотки — сила тока.

Схема подключения трансформатора достаточно проста. На вход подается питание (переменное напряжение). Если это обычный понижающий транс, рассчитанный на стандартное сетевое напряжение, то подключаем 220 вольт. Полярность тут не имеет значения. Обычно на самом электротехническом устройстве пишется, где у него, какая обмотка, на сколько вольт она рассчитана. Входные провода (или выводы, клеммы) как правило делаются хорошо изолированными, расположенные отдельно от выходных. В принципе легко понять, какие выводы соответствуют входу.

Если вам попался силовой трансформатор, у которого нет четкого указания, надписи, где у него входные клеммы, выводы, провода, а вы точно знаете, что он на 220 вольт, то можно первичную обмотку просто вызвонить тестером, мультиметром. Итак, сначала зрительно определяем, какие выводы наиболее похожи на вход. Далее начинаем измерять сопротивление обмоток. Так как первичная обмотка рассчитана на большее напряжение (220 вольт), значит она будет иметь наибольшее сопротивление относительно всех остальных. Для примера, у большинства понижающих трансформаторов размерами примерно с кулак взрослого человека сопротивление входной, первичной обмотки будет лежать в пределах 10-1000 ом. Чем больше трансформатор, тем меньше сопротивление на его входной обмотки.

Вторичная обмотка силового понижающего трансформатора в простом варианте имеет два вывода (провода, клеммы). Она наматывается проводом большего диаметра, в сравнении с первичной обмоткой. На ее выводах будет пониженное переменное напряжение (когда на вход подадим питание). Для большинства устройств нужно постоянное низковольтное напряжение, а поскольку со вторичной обмотки выходит переменное напряжение, то ее в большинстве случаев подключают к диодному, выпрямительному мосту, который и преобразует переменное напряжение в постоянное.

Для некоторых электротехнических устройств нужно несколько различных низковольтных напряжений. В этом случае ставятся силовые понижающие трансформаторы, у которых имеется одна входная обмотка (первичная), рассчитанная на 220 или 380 вольт, и несколько выходных (вторичные). Либо может быть вторичная обмотка со средней точкой. То есть, у выходной обмотки электрической машины (транса) выходит 3 провода (один провод общий для двух одинаковых обмоток, ну и по проводу, идущие от других концов этих обмоток). У таких понижающих трансформаторов относительно общего провода будет два одинаковых низковольтных напряжения, а общее напряжение будет равно сумме этих двух напряжений.

В промышленности широко используются также напряжения величиной в 380 вольт. Следовательно, те трансформаторы, что там используются могут быть рассчитаны как на входное переменное напряжение 220 вольт, так и на 380 вольт. Если на таких трансах есть надпись (входного и выходного напряжения), значит хорошо. Если же непонятно, на какое входное напряжение рассчитан трансформатор, то — если на транс, рассчитанный на 380 вольт подать 220 вольт, на выходе мы всего лишь получим меньшее напряжение, чем он изначально должен выдавать, если же наоборот, транс рассчитан на 220 вольт, а мы на него подадим 380 вольт, то он быстро начнет греться и в скором времени просто выйдет из строя.

P.S. Трансформаторы рассчитаны на работу именно с переменным током, от постоянного они будут просто греться, не выдавая на выходе никакого напряжения. Также стоит учесть, что в большинстве случаев (когда обмотки между собой не связаны, к примеру две первичные, которые подключаются последовательно) полярность подключения к выводам трансформатора не имеет значения. Главное, чтобы вы были уверены в том, что само устройство рассчитано на то напряжение, которое вы на него собираетесь подавать и получать. Ну, и не забываем — мощность имеет значение! Подбирайте именно такой трансформатор, который без перегрузки может обеспечить ваше устройство нужным напряжением и током.

Очень часто встречается такое понятие как понижающий трансформатор, другие называют его преобразователь тока. Основная задача такого устройства — преобразовать определенное напряжение переменного тока с большого значения в меньшее. То есть если определенному устройству необходимо напряжение 12 Вольт, а с розетки подается стандартно 220 Вольт, придется использовать понижающий трансформатор.

Используется такой трансформатор в сфере энергетики, электротехники, применим в производстве и различных бытовых целях.

Как работает трансформатор?

Уже сегодня создано огромное количество преобразователей тока, существуют модели низковольтные и высоковольтные. Принцип работы трансформатора достаточно прост — понижающий трансформатор отвечает за снижение поступающего тока, повышающий наоборот — увеличивает напряжение до высшего значения.

В бытовых целях это очень важное устройство, обеспечивает стабильную работу и полную безопасность домашних электрических приборов.

Приведем простой пример. Во многих домах от сети поступает ток 385 Вольт, а стандартные бытовые приборы работают только от 220В. В таком случае без понижающего трансформатора не обойтись, поэтому придется купить однофазный или трехфазный преобразователь.

Важно! Если у вас в помещении трехфазная сеть, к ней подбирается только двухфазный преобразователь. Если же сеть двухфазная, преобразователь должен использоваться только однофазного типа.

Преобразователь 380 Вольт — промышленного типа, трехфазный. Преобразователь 220 Вольт — стандартный бытовой, однофазный.

При использовании стандартного бытового трансформатора, его задача будет более простая, ведь в зависимости от модели он меняет ток на показатель 12, 36, 42 Вольта (зависит от требования бытовых приборов).

Понижающий трансформатор тока имеет несложную конструкцию. В основе лежит медная обмотка, которая намотана на стальные пластины рамки магнитопровода.

Принцип действия конструкции прост — большее значение тока проходит через одну обмотку, после этого со второй обмотки выдается меньший ток. Это стало возможно благодаря тому, что на одной обмотке расположено больше витков, а на второй меньшее количество. Если говорить на научном языке, то такой процесс называется электромагнитная индукция.

Как выбрать понижающий трансформатор?

Если вы мало разбираетесь в электрике, выбрать понижающий трансформатор будет сложно, и доверить это придется специалистам. Но при решении самостоятельно подобрать нужное устройство, обращайте внимание на такие показатели:

  • Указанная мощность бытовых или промышленных приборов должна быть меньшей, чем указанная на трансформаторе;
  • Должно подходить входное напряжение, в которое будет устанавливаться устройство;
  • Выходное напряжение должно соответствовать трансформатору.

Старайтесь не выбирать дешевые модели, ведь качественный современный преобразователь должен выдерживать аварийные ситуации и стабильно работать после их обнаружения. Например, часто случаются короткие замыкания, перенапряжение сети, перегрузка сети.

Выбирается устройство конкретно под ваши требования, главным параметром является величина входного напряжения. При визуальном осмотре на изделии пишут входное напряжение. Например, понижающий трансформатор с 220 V или 380 V. Также на корпусе должна указываться маркировка выходного напряжения, например 12 или 36 Вольт.

Обязательно обращайте внимание на мощность устройства, ведь при подборе стабилизатора напряжения придется прибавить мощность всех будущих используемых приборов и прибавить еще 20% от полученного показателя.

Особенности установки

Правила техники безопасности регламентируют правильную установку понижающих трансформаторов для их стабильной долгой работы. Важно устанавливать устройство в местах, максимально защищенных от попадания воды, пыли и различных масел. Большинство мастеров монтируют трансформаторы в защитные кожухи или шкафы.

Также важно убедиться, что человек не сможет дотронуться к трансформатору во время его работы. В обязательном порядке специалист должен заземлить трансформатор медным проводом. Старайтесь выбирать провод с минимальным сечением 2,5 мм. Также во избежание серьезных поломок время от времени придется осматривать и чинить устройство.

Разновидности трансформаторов

Существует несколько разновидностей преобразователей, которые представлены различными характеристиками и конструкцией. Даже представленные фото понижающих трансформаторов дают понять, насколько мощная и современная модель.

Однофазные — подключаются от однофазной сети, довольно простые и часто используемые в бытовых целях. Фаза и ноль устанавливается на первичную обмотку трансформатора. Считаются самыми популярными трансформаторами.

Трехфазные — более сложное устройство, ведь его задача понизить напряжение от трехфазной сети. Чаще всего используют в промышленных целях, но встречаются трансформаторы в бытовых отраслях.

Отличие от однофазной модели в том, что конструкция предполагает 3 трансформатора в одном. Также отличаются соединением обмоток, ведь могут применяться схемы в виде треугольника или звезды. Качество трехфазных моделей на высоком уровне, ведь на производстве их тщательно тестируют.

Тороидальные — довольно популярная разновидность трансформатора, особенно актуальна при работе с небольшими мощностями.

Изделие имеет круглую форму, небольшие размеры и малый вес. Чаще встречается в различных радиоэлектронных приборах. Преимущество модели в лучшей плотности тока, которая обеспечивается хорошим охлаждением обмотки на сердечнике.

Броневые — основное отличие внешнее, ведь магнитопровод устройства полностью охватывает обмотку, расположенную внутри. Такие показатели как размер, вес и цена на порядок ниже аналогов, также изделия считаются маломощными.

Стержневые — являются противоположной разновидностью броневым трансформаторам, ведь в стержневых моделях обмотка охватывает магнитопровод. Можно встретить понижающий трансформатор с 380 Вольт в подобном исполнении, ведь стержневые модели создаются средней и высокой мощности.

Особенность конструкции позволяет быстро проводить ремонт, а также быть уверенным в лучшем охлаждении трансформатора.

Преимущества понижающих трансформаторов

Понижающие трансформаторы используются в промышленности и бытовых целях уже много лет, благодаря простоте конструкции и различным требованиям электрических приборов, преобразователи играют важную роль для обеспечения безопасной работы.

К другим преимуществам устройства можно отнести:

  • Малый нагрев и безопасная длительная работа;
  • Небольшие размеры;
  • Возможность работать с различным входным напряжением, то есть трансформатор на 220 вольт будет так же стабильно работать и выдавать на выходе стабильное необходимое напряжение;
  • Монтаж и обслуживание устройства довольно простое;
  • Возможность плавной регулировки напряжения.

К сожалению, существует множество моделей сомнительного качества, по отзывам владельцев трансформаторы имеют небольшой срок службы и требуют частой замены. Также некоторые преобразователи не соответствуют указанной мощности и могут работать нестабильно.

Фото понижающих трансформаторов

Без этого электротехнического устройства потребители электроэнергии не смогли бы заряжать автомобильные аккумуляторы, подключать энергосберегающие источники света. Электротехническое изделие понижает стационарное напряжение до требуемого уровня. Прибор изготовлен на базе электромагнитной индукции. Продается в специализированных стационарных торговых предприятиях, интернет-магазинах.

Общее устройство и принцип работы

Понижающий трансформатор с 220 на 12 вольт покупают водители, дачники, владельцы загородных домов, коттеджей для устройства внутридомовой низковольтной осветительной сети. Временами использование электрического питания 220 вольт в домашнем обиходе экономически нерационально.

Изделие состоит из четырех главных деталей: двух стержней-сердечников и двух катушек из медной проволоки требуемого сечения и длины. Называются обмотками, содержащими неравное количество витков. Стержни-сердечники изготавливают из специальной стали, используемой в электротехнической отрасли. На трансформатор 220 подают ток стационарной электросети.

В первичной обмотке начинается интенсивное движение электронов, создается электродвижущая сила. Образуется магнитное поле, пересекаемое второй обмоткой. В ней появляются электрические потенциалы, поскольку магнитное поле первой катушки вызывает во второй самоиндукцию (движение электронов). Возникает разность электрических уровней, стремящихся уравнять потенциальные значения до нуля.

Перелив электронов с высокого потенциала на конечный нулевой рождает электрический ток. Напряжение во вторичной обмотке зависит от того, во сколько раз в ней меньше витков, чем в первой. Следует помнить, что понижающее электротехническое устройство генерирует в концевой обмотке переменное напряжение с изменением полярности 50 раз в секунду. Получают и постоянный ток, подключая в систему выпрямитель, чтобы на выходе иметь 12 вольт прямого тока.

Существует большой ассортимент электронных понижающих изделий, не содержащих сердечников, катушек.

Понижающими устройствами являются микроскопические электронные схемы в соединении с конденсаторами, резисторами и другими важными элементами. Перед традиционными преобразователями тока имеют неоспоримые преимущества, заключающиеся:

  • в компактности;
  • в весе;
  • в ручной регулировке пониженного напряжения;
  • в бесшумной работе;
  • в высоком КПД.

Покупатель может выбирать тот трансформатор, в котором нуждается. Это его право.

Изготовленный собственными руками трансформатор рекомендуется эксплуатировать, спрятав его за стенками металлического или деревянного корпуса, имеющего естественную вентиляцию.

Как выбрать понижающий трансформатор

В продаже появились импортные электроприборы, работающие от сети 110 вольт. Отечественные электросети подают ток напряжением в 220 вольт. Использовать иностранный бытовой или другого назначения прибор проблематично. Но есть выход. Можно приобрести трансформатор 220 с понижающими клеммами на 110 вольт.

Выбирая понижающее изделие, важно высчитать максимальную нагрузку, на которую оно рассчитано. Результат получают следующим методом. Умножают вольты на силу тока и получают мощность. Формула выглядит так: V x A=W. Выбирают мощный потребитель электрической энергии, высчитывают пиковую нагрузку по формуле, прибавляют к ее значению 20%.

Приведем пример. Домохозяйка приобрела импортный кухонный комбайн, работающий от сети 110 вольт, рассчитанный на силу тока 3 А. Умножаем показатели. Получим мощность 330 W. Это нормативная мощность, при которой работает комбайн. Но во время приготовления заправки, например для борща, в комбайн попала косточка, которую прибор должен измельчить. За секунду мощность подскочит до 1400 W. Производитель электроприборов в техническом паспорте указывает максимальную мощность.

Устройство, понижающее ток, несложно сделать самому. Алгоритм действий следующий: ассчитывают количество витков металлической проволоки на катушках. Расчет первичной начинают с обмотки на 220 вольт. После вычислений определяют число витков. Получают 2200 витков при сечении провода 0.3 мм и площади стержня в 6 кв. см.

После рассчитывают количество витков для катушки на 12 вольт. Вторая катушка, вырабатывая напряжение в 12 вольт, будет иметь 120 витков при сечении провода в 1 мм. Витки одной обмотки по количеству не должны равняться другой. В идеале могут, если медная проволока разного сечения.

Напряжением в двенадцать вольт питаются светодиодные ленты, лампы, освещение галогенное. Галогенным лампам требуется небольшая мощность. Важным моментом является изготовление сердечника. От его качества зависит мощность трансформатора.

Если под рукой нет специальной электротехнической стали, используют металлические емкости из-под пива, хлебного кваса, других жидких продуктов. Из банок нарезают полосы длиной 3 дм и шириной 0.2 дм. Заготовки подвергают обжигу, после удаляют налет окалины. Лакируют, обворачивают бумагой с одной стороны.

Вторую обмотку заполняют провода сечением 1 мм. Катушечную основу изготавливают из картонного материала повышенной прочности. Обворачивают картонную заготовку бумагой, пропитанной парафином. На приготовленные сердцевины наматывают проволоку, не забывая намотанные витки разделять бумагой. Готовые к использованию обмотки закрепляют на компактном деревянном или металлическом каркасе. Фиксируют скобами или другим крепежом.

Схема подключения понижающего трансформатора

Как подключить трансформатор 220 на 12 вольт, интересует многих. Делается все просто. Подсказывает алгоритм действий маркировка в местах подключения. Выведенные клеммы на панель соединения с контактными проводами потребительского прибора обозначены латинскими буквами. Клеммы, к которым подключают нулевой провод, помечены символами N или 0. Силовая фаза — обозначение L или 220. Выходные клеммы обозначены цифрами 12 или 110. Остается не перепутать клеммы и практическими действиями ответить на вопрос, как подключить понижающий трансформатор 220.

Заводская маркировка клемм обеспечивает безопасное подключение человеком, не знакомым с подобными действиями. Импортные трансформаторы проходят отечественный сертификационный контроль и не представляют опасности при эксплуатации. Подключают изделие на 12 вольт по описанному выше принципу.

Теперь понятно, как подключают понижающий трансформатор заводского изготовления. Сложнее определиться с самодельным устройством. Сложности возникают, когда при монтаже прибора забывают промаркировать клеммы. Чтобы совершить подключение без ошибки, важно научиться визуально определять толщину проводов. Первичная катушка изготовлена из проволоки меньшего сечения, чем обмотка концевого действия. Схема подключения простая.

Надо усвоить правило, согласно которому можно получать повышающее электрическое напряжение, прибор подключают в обратном порядке (зеркальный вариант).

Принцип работы понижающего трансформатора понять легко. Эмпирически и теоретически установлено, что связь на уровне электронов в обоих катушках следует оценивать как разность магнитного потокового воздействия, создающего контакт с обоими катушками, к электронному потоку, который возникает в обмотке с меньшим числом витков. Подключая концевую катушку, обнаруживают, что в цепи появляется ток. То есть получают электроэнергию.

И здесь возникает электротехническая коллизия. Подсчитано, что подаваемая энергия от генератора на первичную катушку равна энергии, направленной в созданную цепь. И это происходит, когда между обмотками нет металлического, гальванического контакта. Передается энергия путем создания мощного магнитного потока, имеющего переменные характеристики.

В электротехнике есть термин «рассеивание». Магнитный поток на пути следования теряет мощность. И это плохо. Исправляет положение конструктивная особенность устройства трансформаторов. Созданные конструкции металлических магнитных путей не допускают рассеивания магнитного потока по цепи. В результате магнитные потоки первой катушки равны значениям второй или почти равны.

Похожие статьи

Соединение трансформатора звезда-звезда | Электротехнические примечания и статьи

Подключение трансформатора:

Обмотки трехфазных трансформаторов могут быть подключены через Y или Δ так же, как и для трех однофазных трансформаторов. Поскольку вторичные обмотки могут быть подключены либо по Y, либо по Δ, независимо от того, какое соединение используется на первичных обмотках, должно быть четыре способа подключения обмоток трехфазного трансформатора для преобразования трехфазных напряжений, а именно Yy, Δ -Δ , Y-Δ и Δ -y.Межсоединения выполняются внутри корпуса, так что снаружи корпуса необходимо вывести только клеммные выводы

  1. Звезда — трансформатор звезды (Yy0 или Yy6)
  2. Трансформатор треугольник — треугольник (Dd0 или Dd6)
  3. Дельта — звездообразный трансформатор (Dy)
  4. Star — Delta Transformer Yd) (заземляющий трансформатор).
  5. Зигзагообразный трансформатор (Yz, Dz) (заземляющий трансформатор)
  6. Скотт (тип «Т») Трансформатор (заземляющий трансформатор).
  • В первичной обмотке Каждая фаза на 120 ° не совпадает по фазе с двумя другими фазами.
  • Во вторичной обмотке Каждая фаза на 120 ° сдвинута по фазе с двумя другими фазами.
  • Каждая первичная обмотка магнитно связана с одной вторичной обмоткой через общий стержень сердечника. Наборы обмоток, которые связаны магнитным полем, нарисованы параллельно друг другу на векторной диаграмме. В схеме Y-Y каждая первичная и вторичная обмотки подключены к нейтральной точке.
  • Нейтраль может или не может быть выведена на внешнее физическое соединение, а нейтраль может быть или не может быть заземлено.
  • Токи намагничивания трансформатора не являются чисто синусоидальными, даже если возбуждающие напряжения синусоидальны. Токи намагничивания имеют значительное количество нечетных гармонических составляющих. Если три идентичных трансформатора подключены к каждой фазе и возбуждаются напряжением 60 Гц равной величины, основные составляющие 60 Гц возбуждающих токов компенсируют друг друга на нейтрали.Это связано с тем, что основные токи 60 Гц фаз A, B и C не совпадают по фазе на 120 ° друг с другом, и векторная сумма этих токов равна нулю.
  • Токи третьей, девятой, пятнадцатой и других так называемых гармоник нулевой последовательности находятся в фазе друг с другом; следовательно, эти компоненты не компенсируют друг друга в нейтрали, а складываются по фазе друг с другом для создания тока нейтрали нулевой последовательности при условии, что существует путь для протекания тока нейтрали.
  • Из-за нелинейной формы кривой B-H для поддержания синусоидальных наведенных напряжений требуются токи намагничивания нечетной гармоники.Если некоторые из гармоник тока намагничивания отсутствуют, индуцированные напряжения не могут быть синусоидальными.
  • Y-Y соединение с заземленной нейтралью:
  • Рисунок Покажите ситуацию, когда первичная нейтраль возвращается к источнику напряжения в четырехпроводной трехфазной цепи. Каждый из токов намагничивания, обозначенных IR, IY и IB, содержит основной ток 60 Гц и все нечетные гармонические токи, необходимые для поддержки синусоидальных наведенных напряжений.
  • Токи намагничивания нулевой последовательности объединяются, образуя нейтральный ток IN, который возвращает эти нечетные гармоники к источнику напряжения.Предполагая, что первичное напряжение является синусоидальным, индуцированные напряжения VR, VY и VB (как в первичной, так и вторичной обмотке) также являются синусоидальными.
  • Подключение первичной нейтрали к нейтрали генератора имеет дополнительное преимущество, так как оно устраняет искажения во вторичных фазных напряжениях. Если поток в сердечнике имеет синусоидальную форму волны, тогда он будет давать синусоидальную форму волны для напряжения. Но из-за характеристик железа синусоидальная форма волны потока требует наличия третьей гармонической составляющей в возбуждающем токе.Поскольку частота этого компонента в три раза больше частоты цепи при любой заданной константе. Он будет пытаться течь либо к нейтральной точке в обмотках трансформатора, либо от нее. При изолированной нейтрали трехчастотный ток не может течь, поэтому поток в сердечнике не будет синусоидальным, а напряжения будут искажены. Если первичная нейтраль подключена к нейтрали генератора, токи тройной частоты решают эту проблему. Альтернативный способ преодоления этой трудности — использование третичной обмотки с малым номиналом кВА.Эти обмотки соединены треугольником и образуют цепь, в которой могут протекать токи тройной частоты. Таким образом, синусоидальное напряжение на первичной обмотке даст синусоидальное напряжение на вторичной стороне.
  • Эта ситуация меняется, если нейтрали обоих наборов первичной и вторичной обмоток не заземлены.
  • Соединение Y-Y без заземленной нейтрали: Если нейтрали первичной и вторичной обмоток разомкнуты и поэтому нет пути для протекания гармонических токов нулевой последовательности, и индуцированные напряжения не будут синусоидальными.
  • V’R, V’Y и V’B не будут синусоидальными. Это приводит к искажениям вторичных напряжений. Результирующее искажение напряжения эквивалентно Y-Y трансформатору с токами нулевой последовательности, которые могут протекать в первичной нейтрали, с воображаемой наложенной первичной обмоткой, несущей только токи нулевой последовательности, сдвинутые на 180 ° по фазе с нормальными токами нулевой последовательности.
  • Анализ напряжений, индуцируемых «первичными обмотками», значительно усложняется тем фактом, что сердечник очень нелинейный, так что каждая из отдельных гармонических токов нулевой последовательности, переносимых фантомными первичными обмотками, будет индуцировать гармоники даже более высокого порядка. напряжения тоже.
  • Анализ

  • Фурье может использоваться для приближения вторичных напряжений с открытой первичной нейтралью. Взяв по одной фазе, нормальный ток намагничивания для синусоидального возбуждающего напряжения строится по кривой B-H трансформатора. Нормальный ток намагничивания преобразуется в ряд Фурье, а затем восстанавливается путем удаления всех гармоник нулевой последовательности. Результирующий возбуждающий ток будет иметь форму, отличную от нормального возбуждающего тока, который затем используется для построения наведенного напряжения с использованием кривой B-H в той же манере, которая использовалась для построения исходного возбуждающего тока.Этот процесс довольно трудоемок, поэтому достаточно сказать, что если Y-Y трансформатор не имеет нейтрального пути для возбуждающих токов нулевой последовательности, во вторичной обмотке будут индуцироваться гармонические напряжения, даже если возбуждающее напряжение чисто синусоидальное.

Преимущество Y-Y соединения:

  • Без смещения фаз: Первичная и вторичная цепи совпадают по фазе; т.е. нет никаких сдвигов фазового угла, вносимых соединением Y-Y.Это важное преимущество, когда трансформаторы используются для каскадного соединения систем с различным напряжением. Например, предположим, что есть четыре системы, работающие на 800, 440, 220 и 66 кВ, которые необходимо соединить между собой. Подстанции могут быть построены с использованием соединений трансформатора Y-Y для соединения любых двух из этих напряжений. Системы 800 кВ могут быть связаны с системами 66 кВ посредством одного преобразования от 800 до 66 кВ или с помощью серии каскадных преобразований на 440, 220 и 66 кВ.
