Схемы подключения розеток

Существует 3 типовые схемы подключения розеток: параллельная; последовательная; шлейфовая.

Существуют ситуации, когда рядом с уже установленной розеткой требуется поставить еще несколько, например, в соседнем помещении на смежной стене. Для этого нужно знать, как подключить 3 розетки. Чтобы не тянуть новые провода от распределительной коробки, используется параллельное подключение. При таком подключении концы проводов новой розетки присоединяются к тем проводам, что подходят к уже установленной розетке – фаза подключается к фазе, а ноль – к нулю. Зачастую, фазный провод подключается к правому гнезду розетки. При подключении нескольких розеток важно обратить внимание на то, чтобы провода, с помощью которых они подключаются, были изготовлены из одного материала.

Параллельное подключение нескольких розеток

Электрические розетки, которые находятся в одной группе, могут быть подключены только параллельно. Существует два способа параллельно подключить несколько розеток: параллельно соединить провода в распределительных коробках; подключить розетки с помощью шлейфа.

Схема подключения двойной розетки с помощью шлейфа позволяет подключать группы розеток, которые находятся в непосредственной близости друг к другу.

После того, как предварительно были смонтированы подразеточные коробки, а провод от них был проложен к распределительному щитку, можно заняться установкой самих электрических розеток.

Особенности подключения двойных розеток

Двойная розетка может быть двух типов: стационарная; собранная.

Для осуществления подключения двойной розетки ее конструкция предусматривает наличие контактов с зажимами. Часто имеется две пары контактов, которые расположены сверху и снизу. При установке такой розетки, питающие провода должны подключаться к разным токопроводящим пластинкам. На это стоит обратить внимание, так как если фазу и ноль подключить к одной пластинке, высока вероятность короткого замыкания и повреждения электропроводки.

Собранная двойная розетка – это несколько собранных рядом одинарных розеток. Часто возникает вопрос, как подключить 4 розетки? Если питающий провод подведен только к одному подрозетнику, то следует сделать перемычку, с помощью которой провода параллельно подсоединяются между собой.

Параллельное соединение розеток. Соединение розеток между собой в блоке

Из всех устройств электрической коммутации, с которыми сталкивается современный человек, самые распространенные – розетки и выключатели. Благодаря совершающемуся переходу планеты на энергосберегающие светильники (газоразрядные и диодные), токовая нагрузка на выключатели все время снижается.

А вот нагрузка на розетки, наоборот, возрастает. Эксплуатация мощных пылесосов, стиральных машин с функцией подогрева воды, утюгов, электрических чайников и пр. приводит к тому, что потребляемый ток достигает значений в несколько десятков ампер. И вся эта нагрузка приходится на розетки.

Основная функция розеток – создание надежного контакта с вилкой подключаемого прибора. Какой бы мощным не было устройство, место контакта клеммы со штекером не должно греться, а тем более оплавляться. В противном случае возможно возгорание со всеми его ужасными последствиями.

Кроме этого, конструкция розетки должна исключать случайное прикосновение к токонесущим проводам и деталям. Вывод из всего вышесказанного – во избежание всякого рода неприятностей нужно приобретать качественные розетки и подключать их с соблюдением необходимых правил. В данной статье рассмотрим, как выполнить параллельное соединение розеток размещенных в одном модуле.

Устройство электрических розеток

Рынком предлагается огромное количество розеток, различающихся конструкцией, внешним видом и цветом. Есть стационарные модели: внутренние, предназначенные для заделки в стену, и накладные, устанавливаемые на стену.

Есть выносные блоки с выключателем, – удлинитель пилот для подключения компьютера, например. Различаются розетки и по степени защиты от пыли и влаги – в соответствии со стандартом IP. Уровень защиты от влаги, например, может предусматривать даже возможность погружения включенного прибора в воду.

Для обычных условий, в которых живет подавляющее большинство пользователей, наибольшую важность имеет качество контакта токоподводящего проводы с клеммами розетки. Именно в этом месте чаще всего возникает проблема в виде плохого контакта, нагрева и оплавления.

Самый распространенный вид соединения проводов с розетками – винтовые зажимы. Жилы проводов прижимаются к клеммам винтами. Достоинство такого типа соединения состоит в том, что обеспечивается большая сила прижатия жилы к клемме, что обеспечивает достаточно хороший электрический контакт.

Для большей надежности желательно подкладывать под головку болта две шайбы. Одну обычную плоскую, другую – пружинную (шайба гровер). В этом случае не произойдет самопроизвольного отвинчивания винта и ослабления зажима.

Обычные розетки подключаются двумя проводами — фазным и нулевым. Но есть розетки с тремя клеммами, к одной из которых подсоединяется провод заземления. Они так и называются – «розетки с заземлением». Вилка, включаемая в такую розетку, кроме двух обычных штифтов имеет также клемму, которая соединяется с заземляющей клеммой розетки.

Количество бытовых электроприборов в наших домах увеличивается с каждым годом. Каждый хочет иметь у себя дома электрочайник, микроволновку, кофеварку и т.п. Но не всегда для всех этих приборов хватает установленных розеток. А если их даже и достаточно, то расположены они не там, где необходимо.

Приходится пользоваться этими приборами поочередно, вынимая их из розеток или использовать своеобразные удлинители, что является не очень удобным. В этом случае самый простой выход из положения– выполнить параллельное соединение розеток между собой. Установить в одном месте две, три розетки и подключить их параллельно.

Параллельное соединение розеток в модульном блоке

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив параллельное соединение розеток.

На самом деле все довольно просто. Допустим, что правый контакт розетки — ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины. При подключении нужно обращать внимание и на цвет изоляции проводов.

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Параллельное подключение розеток

Конструкция электрических розеток

Назначение электрической розетки состоит в том, чтобы создать надежный контакт с электрической вилкой. При плотном контакте с вилкой клемма розетки не нагревается и не искрит. Если контакт с вилкой не будет плотным, может произойти его нагрев, оплавление, и даже возгорание.

Параллельное подключение розеток

Корпус розетки должен препятствовать случайному прикосновению к клеммам розетки. Чтобы ограничить себе от подобных моментов, нужно приобретать качественные розетки. По типу розетки могут быть настенными или внутренними. По степени защиты IP они рассчитаны на применение в сухих помещениях, влажных помещениях, на улице в сырую погоду и даже под водой.

При подсоединении провода к розетке, особенно при параллельном подключении розеток, требуется высокая надежность, которая достигается винтовым соединением. К клемме провод должен прикручиваются винтом с плоской шайбой и гровером (пружинной шайбой), который не дает винту откручивается.

Параллельное подключение розеток через распределительную коробку и непосредственно с другой розетки

Кроме обычных розеток с двумя клеммами для фазы и нуля, есть розетки с заземлением, имеющие дополнительную клемму для защитного заземления. С увеличением числа электрических приборов, требуется установка дополнительных параллельно подключенных розеток. В одном месте можно подключить одну, две розетки или блок розеток.

Параллельное соединение розеток в блоке

Можно приобрести уже готовый блок с несколькими розетками. Такие блоки имеются в продаже с уже подсоединенными параллельно розетками. Если разобрать такой блок, то можно увидеть параллельное соединение клемм для фазного провода, обычно берется коричневый провод, а для нулевого провода – синий. К клемме защитного заземления подсоединяют желто-зеленый провод.

Однако на готовом блоке могут быть установлены металлические шины, которые соединяются параллельно клеммам заземления, фазовым и нулевым клеммам. Схема параллельного соединения розеток делается таким образом, чтобы левый контакт одной розетки соединялся с левым контактом второй, третьей клеммой, для фазы – коричневым проводом, а правой контакт первой розетки соединялся с правым контактом второй и третьей розетки синим проводом.

Блок из 4-х розеток

Защита заземлением делается без разрыва желто-зеленым проводом. Отмеряют расстояние между контактами заземления и не обрезая провод, снимают часть изоляции и скручивают оголенный провод на кольцо. Подготовленный таким образом провод заземления для всех клемм заземления пропаивают.

Если для фазного и нулевого провода использовался многожильный медный провод, тогда желательно разделанные концы для клемм тоже пропаять. В этом случае надежность крепления проводов будет значительно выше. Для вывода кабеля через отверстие в блоке, на корпусе есть метки, которые нужно обрезать. Крепить кабель к блоку розеток можно пластиковой скобой и саморезами.

В случае подключения одной розетки к уже имеющейся, нужно вырезать место для подрозетника в стене, рядом со старой розеткой, установить подрозетник. Затем подключают провода от старой розетки к новой параллельно. Левая клемма старой розетки соединяется с левой клеммой новой розетки. И таким же образом соединяют правые клеммы. Если параллельное соединение розеток делают многожильным проводом, то его концы также нужно хорошо пропаять.

как подключить розетку с заземлением своими руками

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

[vc_row][vc_column width=”1/1″]
[vc_toggle title=”Почему так редко используется последовательное подключение?” open=”true”]

Если вы задумались о том, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

[/vc_toggle]
[vc_toggle title=”Чем лучше параллельное подключение?” open=”false”]

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

[/vc_toggle]
[vc_toggle title=”Как подключить выключатель и розетку?” open=”false”]

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
Далее от розетки фазу зажимаем в клеммы выключателя.
От выключателя фазу тянем до светильника и так их подключаем.
От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

От розетки фаза проводится через выключатель и подключается к светильникам.
Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

[/vc_toggle]
[vc_toggle title=”Розетка с заземлением: что делать, если проводка двухжильная?” open=”false”]

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

[/vc_toggle]
[vc_toggle title=”Как соединить розетку с проводами?” open=”false”]

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

[/vc_toggle]
[vc_toggle title=”Как подсоединить тройной выключатель?” open=”false”]

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

[/vc_toggle]
[vc_toggle title=”Как подключить двойную розетку, если разводка сделана для одинарной?” open=”false”]

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

В левое гнездо подрозетника вытягиваем провода.
Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

[/vc_toggle]
[/vc_column][/vc_row]

Как подключить розетку от выключателя и наоборот

Как подключить розетку, выключатель и запитать их друг от друга

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

На фото представлена возможная схема квартирной электросети

Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Подключение розетки

Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

Подключение выключателя

Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Замена розетки на выключатель

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

Замена розетки на выключатель

Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Замена выключателя на розетку

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

Замена выключателя на розетку

Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

Подключаем от розетки выключатель

Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
После удлинения заземляющего проводника подключаем его к выводу выключателя.
Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

Подключить розетку от выключателя нельзя

Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Как правильно установить и подключить розетку? Схемы подключения

установка розетки своими руками

Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

Установка новой розетки

Последовательная установка розетки

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

Размещение розеток с учетом потребителей

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44
Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основании

Скрытая установка розеток

Места расположения розеток

В ванной комнате достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка. Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Видео. Как правильно установить и подключить розетку?

Оцените качество статьи:

как подключить розетку с заземлением

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Чем лучше параллельное подключение?

Как подключить выключатель и розетку?

От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
Далее от розетки фазу зажимаем в клеммы выключателя.
От выключателя фазу тянем до светильника и так их подключаем.
От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

От розетки фаза проводится через выключатель и подключается к светильникам.
Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

Как подсоединить тройной выключатель?

От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

С появлением интернета изменилась жизнь многих семей. Большая их часть подключена к Интернету, тем более, что для этого много не надо, достаточно иметь персональный компьютер или самый обычный мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальное распределение Интернет ресурса осуществляется беспроводным способом по специальному Wi-Fi протоколу. И все же многие отдают предпочтение распределению по проводам, так как это намного надежнее, проще и дешевле. К тому же, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стены, чтобы они не мешали. Интернет провода не являются исключением. В основном это осуществляют в период проведения ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном, используются розетки с разъемами RJ-45. Все процессы по ее установке можно сделать самому, если знать, как это сделать, тем более, что проводов может быть больше, чем два и нужно знать, к какому контакту какой подключить. Процедура выполняется не скруткой и не пайкой, а с помощью обжима, применяя для этого специальный инструмент.

Интернет-кабель, который заходит в квартиру, называется витой парой и подключается к пластиковому разъему. Подобный пластиковый разъем и называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Джеками».

В основном, пластиковый коннектор сделан из прозрачного материала, сквозь который видны все разноцветные провода. Абсолютно такие же детали применяются для соединения между собой компьютеров, модема с компьютером и другого компьютерного “железа”. При этом возможно не привычное расположение цветных проводов. Именно такой коннектор вставляется в информационную розетку. Здесь самое главное разобраться с порядком расположения всех проводов и тогда проблема с обжимом коннектора будет решена.

Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с. В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Чтобы обжать концы на коннекторе применяются специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя. При применении подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.

Для начала с кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».

Разведенные провода зажимаются между большим и указательным пальцами. При этому, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем 10-12 мм длины. Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.

Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.

Очень важно, чтобы каждый провод попал в специальную дорожку, при этом каждый провод должен упереться в край коннектора. Придерживая кабель в таком положении, его вставляют в клещи. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.

В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.

В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.

Видео урок: обжим коннектора RJ-45

Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Поэтому перед тем, как приступать непосредственно к обжиму проводов, желательно пересмотреть видеоролик, причем очень внимательно. Здесь показывается, как нужно правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и воспользоваться инструментом, для более качественной работы.

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.

При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».

В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.

Как видно, подключение интернет-розетки, не является сложной операцией и с ней может справиться любой желающий. На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют навыки обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.

Несмотря на отличающееся количество проводов технология подключения одна и та же.

Подключение внутренней интернет-розетки

Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.

Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.

Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).

Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар. Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.

Чтобы было более понятно, лучше посмотреть подготовленное видео.

Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.

Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.

Для большей наглядности предлагается ознакомиться с видео-уроком.

В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.

И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.

— занятие достаточно безопасное, если соблюдать элементарные правила. Более того, это несложная процедура, занимающая не более 15 минут, когда уже имеется гнездо для установки, с зафиксированным подрозетником.

Устройство розетки, ее разновидности, краткая схема подключения

Прежде, чем рассмотреть вопрос о подключении розетки изучим кратко ее составляющие и виды. Конструкция изделия проста, она включает корпус и рабочий узел. Что касается корпуса, то он выполняет изоляционно-декоративную функцию. Рабочий узел имеет изолирующую основу, обычно из керамики или пластика, на которой располагаются клеммы для подключения электрических проводов, а также пружинные контакты под вилку штепселя.

Несмотря на простую конструкцию, существует множество разновидностей розеток, классифицируемых по:

способу монтажа – накладные, встроенные;
классу защиты;
способу крепления проводов – винтовые, контактные;
наличию или отсутствию заземляющего разъема.

Это не полный список различных видов, однако, прочие отличия не так существенны при подключении изделия к электрической сети, схема которого следующая:

отключить напряжение, выключив автомат или выкрутив пробки;
убедиться в отсутствии напряжения индикатором;
демонтировать старую розетку;
отделить корпус новой розетки от рабочего узла;
зачистить контакты электрических проводов;
подключить зачищенные концы к клеммам;
зафиксировать рабочий узел в подрозетнике;
установить корпус розетки;
включить электричество ;
проверить работоспособность.

Так выглядит подробная инструкция, указывающая как правильно подключить розетку. Далее рассмотрим более детально, каждый из этапов подключения, а также отличия, обусловленные различным видом устройства.

Подготовительный этап

Первое и самое важное: обязательно обесточьте помещение. Если розетку подключаем дома, достаточно отключить автомат или вывернуть пробки. Желательно чтобы автомат находился внутри квартиры, а не на лестничной площадке. Многоэтажные дома, с выведенными за пределы квартир электрическими счетчиками, имеют ситуации, когда автомат внутри квартиры отсутствует. Это усложняет задачу, поскольку щиток электропитания остается не под контролем. В этом случае желательно чтобы кто-то оставался на лестничной площадке у щитка во время проведения работ по подключению розетки. Обесточив сеть, возьмите индикатор и убедитесь, что розетка действительно находится не под напряжением.

Ситуация, когда гнездо для подключения устройства полностью готово: в нем зафиксирован подрозетник, выведены электрическими провода, встречается не так часто. Гораздо чаще имеют место случаи, при которых необходимо заменить старую розетку или установить ее на новом месте. Последний вариант обычно усложняет всю процедуру, требует подвод проводки, подготовку гнезда в стене. Все это добавляет времени, а для встроенной розетки еще пыли и является совсем другой историей.

Остановимся на случае, когда гнездо, с подведенной к нему проводкой, уже существует. Если оно занято старой розеткой, необходимо ее демонтировать. Для этого достаточно отвертки. Выкручиваем крепежный винт и снимаем крышку. Остается вынуть рабочий узел. Для встроенной модели существует два варианта его крепления: при помощи распорных лапок или винтами к подрозетнику. Согласно типу монтажа, ослабляем лапки или откручиваем винты. Аккуратно извлекаем рабочий узел из подрозетника. Остается отсоединить провода от клемм, ослабив прижимные винты. В случае пружинного зажима (автоматическая клемма), провод извлекается после нажатия клавиши фиксатора. Желательно почистить от пыли подрозетник, если он имеется. Если нет, необходимо его установить. Впрочем, даже при наличии старого подрозетника, может возникнуть желание заменить его на новый.

Оборудование гнезда под монтаж розетки

Установка подрозетника для бетонной стены затянет процесс монтажа. Это связано со способом крепления изделия при помощи алебастра или другой строительной смеси. Необходимо приготовить раствор, плотно, аккуратно замазать все щели между подрозетником и стеной, дождаться полного застывания смеси. Подрозетник для стен из гипсокартона имеет специальные прижимные лапки, он крепится намного быстрее.

Примечание: не забудьте продеть электрические провода в отверстия подрозетника перед его монтажом, они должны находиться внутри коробки.

Если электрический кабель спаренный, то ножом аккуратно надрезаем оплетку по центру и разделяем жилы так, чтобы их концы можно было подвести к клеммам с разных сторон основания розетки. Не рекомендуется пропускать обе линии ноль и фазу вместе с одной стороны от основания.

Выведенные провода зачищаем примерно на 10 мм от обмотки. Если кабель одножильный, тогда острым ножом аккуратно состругиваем изоляционный слой, стараясь не повредить жилу. В большинстве случаев она алюминиевая, неаккуратные действия при зачистке могут привести к насечкам на жиле, что впоследствии станет точкой локального нагрева при нагрузке. Для многожильного провода необходимо вначале аккуратно сделать надрез по кругу, после снять изоляцию. Также желательно залудить зачищенные концы многожильного кабеля. Остается подключить электрические провода к клеммам розетки. Однако и тут возможны варианты.

Виды клемм

Существует три вида клемм для розетки : винтовой и пружинный зажим, а также струбцина. Наиболее распространена в старых домах конструкция винтового зажима, когда провод прижимается контактной пластиной посредством затягиванием винта. В этом случае конец либо просто заводится и прижимается, либо предварительно сворачивается в кольцо. Второй вариант предпочтительнее, так как увеличивает площадь контакта, его плотность, что позволяет снизить нагрев под электрической нагрузкой. Более того рекомендуется приплющить кольцо по окружности. Сделать это можно молотком на наковальне. Такая простая манипуляция еще больше увеличит площадь контакта.

Примечание: низкая площадь контакта, ограничивает мощность, подключаемых приборов. Высокая нагрузка в таком случае, может привезти к плавлению штепсельной вилки, а также корпуса розетки на месте контакта со стержнем.

Если клемма имеет тип «струбцина», тогда прямой зачищенный конец провода просто продевается в отверстие и затягивается винтом. В этом случае прижим осуществляется только головкой винта, что имеет ряд недостатков. Во-первых, низкая площадь контакта. Во-вторых, приложив чрезмерные усилия можно пережать алюминиевую жилу, деформировав или даже надломив ее. Если же недокрутить винт, то контакт будет непрочным. Все это будет вести к сильному нагреву места контакта и искрению розетки. Поэтому, такой вид клемм лучше использовать для многожильной проводки. Недостатком выступает также ограничение сечения проводов диаметром входного отверстия клеммы.

Современный тип зажима – пружинный, или как еще его называют автоматическая клемма. Не требует винта, обеспечивает качественный контакт, благодаря, высокому усилию пружинного зажима. Фиксация провода производится посредством клавиши пружинной клеммы.

Такие модели имеют большие сроки эксплуатации. Это связано со следующим. При нагреве под нагрузкой контактная часть провода расширяется. Отключение прибора приводит к остыванию контакта и его сужению. Со временем этот ежедневный процесс «разбалтывает» контакт, розетка начинает перегреваться или искрить. Пружинный же механизм допускает гибкое саморегулирование, постоянно обеспечивая плотный контакт питающего провода с клеммой.

Люди, не имевшие дела с электричеством, могут задаться вопросом, к какой из клемм подключать фазу, а где расположить ноль. Это не имеет никакого значения, абсолютно. Однако у электриков существует свои правила. Обычно фаза подключается на клемму, расположенную ближе к окну. Когда такую сторону определить трудно, тогда фазовый провод устанавливают на левый зажим, если стоять лицом к стене. Напомним еще раз, практического значения это не имеет.

Примечание: Отличить фазу от нуля достаточно просто, однако делается это при включенном электричестве. Индикатор поочередно подносится контактным наконечником к каждому из проводов. Большим пальцем руки удерживаем прижатым контакт на рукоятке индикатора. При прикосновении наконечника к фазовому проводу лампочка изделия начнет светить.

Крепление основания розетки

Стандартное крепление рабочего узла в коробке осуществляется при помощи распорных лапок. Подсоединенные провода аккуратно укладываются в свободном пространстве подрозетника, основание устанавливается ровно, параллельно стене. Далее поочередным вкручиванием зажимных винтов распорных лапок фиксируется рабочая часть.

Современные подрозетники имеют специальные отверстия для монтажа основания розетки. В такой конструкции крепление осуществляется при помощи саморезов.

Однако оба варианта недостаточно надежны. Закрепленная таким образом розетка будет хорошо сидеть в стене, если постоянно извлекать вилку из нее по правилам: придерживая одной рукой корпус. Однако бывают ситуации, когда вторая рука занята. Кроме того дети редко соблюдают правила. Поэтому «бытовое» извлечение вилки одной рукой, рано или поздно приведет к расшатыванию крепления и люфту изделия.

Можно потратить минут на десять больше для подключения розетки и забыть об этой проблеме. Достаточно по диагонали прикрепить металлическое основание, через его угловые отверстия, анкерами для бетона или пластиковыми.

Остается установить на место крышку, прикрутив ее винтом. Подключаем обратно электричество, проверяем работу розетки.

Подключение накладной модели

Некоторые старые постройки имеют внешнюю проводку. В таких случаях на стенах устанавливаются накладные розетки. Иногда такой тип изделия монтируется даже при скрытой проводке, поскольку не требует «обустройства» гнезда под коробку. Это обеспечивает меньшие энергозатраты и укорачивает время на установку розетки в новом месте.

Принцип подключения накладной модели такой же, как для встроенной. Исключение составляет только демонтаж старого и установка нового изделия. Наружная розетка состоит из трех частей, лицевой панели, корпуса, рабочего узла с клеммами.

Вначале откручиваются винты, крепящие лицевую часть, она снимается. Далее, выкручиваем крепежные приспособления, удерживающие старую розетку на стене, снимаем ее. Аналогично этому разбираем новую модель. Ее корпус устанавливаем на стену, прикрепляя анкерами по бетону или пластиковыми.

Заводим электрический кабель. При внешней проводке электрические провода можно укрыть в гофру. Современные наружные розетки обычно оснащены заглушкой, предусматривающей несколько различных диаметров кабеля. Срезаем заглушку соответственно требуемого размера, пропускаем туда электрические провода. В случае скрытой проводки, питающий кабель заводится с тыльной стороны основания.

К узлу с клеммами подключаем электрические провода, как для варианта со встроенной розеткой. Крепим рабочую часть изделия на его основание. Устанавливаем лицевую панель, закрепляя ее винтами.

Не забываем обесточить помещение перед началом работ, и проверить отсутствие электричества индикатором.

Установка розетки с заземлением

Современные здания предусматривают наличие контура заземления. Тогда, питающий кабель, заводимый в каждое жилое помещение, состоит из трех жил: фазы, нуля рабочего и защитного. Существует общепринятая цветовая схема обозначения проводников:

рабочий ноль – синий, сине-белый;
заземление – желтый, зеленый, желто-зеленый;
фаза – остальные цвета.

Зная расположение проводов, ничего сложного в процессе, как подключить розетку с заземлением, нет. Когда выведенные жилы имеют одинаковые цвет, то на помощь придет индикатор. С ним можно точно определить фазу. Отличить ноль от земли сложнее, даже использование тестера так просто не поможет. Можно поочередно измерить напряжения между фазой и оставшимися контактами. Большее значение будет между землей и фазой. Для подтверждения следует определить напряжение между землей и заземленным устройством. Стрелка прибора должна остаться на нуле, При проверке ноль – заземленное устройство небольшое напряжение должно быть.

Можно приступать к подключению розетки с заземлением. Как всегда, первым делом отключаем электричество. Проходим все этапы, как в случае для обычной встроенной модели. Провода, соответствующие фазе и нулю подключаем к токоведущим клеммам. Жилу заземления присоединяем на клемму с «усиками», расположенными на корпусе розетки.

Не пытайтесь подключить заземление, если конструкция здания не предусматривает этого. Встречаются варианты использования нулевой жилы в качестве рабочего и защитного нулей. Это противоречит нормам эксплуатации и несет угрозу для всех жильцов.

При нарушении целостности нулевой жилы под фазой могут оказаться корпуса электрооборудования. Также имеется вероятность того, что кто-либо поменяет местами ноль и фазу на распределительном щитке, вследствие чего фаза снова попадет на корпуса электрических приборов.

Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления. Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа. Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом. Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.

Отличие простой розетки от розетки с заземлением

Специфика монтажа розеток с заземлением

У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

Два варианта проводки заземления к розетке

Проводка шины из квартиры к заземленному распределительному щитку, имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.

Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу. Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.

Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения. С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

Общее расположение фазы и ноля

Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

Надежный способ подключения проводов

Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

отличное крепление;
наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

Выбор места для монтажа розетки

Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.

Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

Монтаж встраиваемой розетки с заземлением

Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
Перед установкой подрозетника его положение определяется уровнем.

Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.

Концы кабеля нужно подготовить перед выполнением подключения

Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. Двойные розетки подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание, которое может вызвать повреждение электропроводки.

Фаза и ноль должны подключаться к разным токоведущим пластинам

Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

Установка розетки открытой проводки

У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

Проверка работы заземления в розетке

Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения. Данное исследование проводят индикаторной отверткой. Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.

Инструменты электрика для проверки и монтажа электрических приборов

Видео-урок: процесс установки

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

Розетки для интернета в последнее время находят все большее число приверженцев. Ведь они позволяют обеспечить надежное интернет соединение в любом удобном для вас месте. И в отличии от разных беспроводных сетей будут обеспечивать бесперебойное соединение в любое время суток и при любой погоде. При этом они не требуют каких-то особых познаний для их установки и вполне могут быть смонтированы самостоятельно.

Схема подключения и правила монтажа локальной сети

Для того чтоб создать локальную сеть необходимо определиться со схемой ее подключения и выполнить монтаж коммуникаций. И как в любом деле здесь есть определенные правила и особенности о которых лучше подумать еще на стадии задумки.

Схема подключения локальной сети

Прежде чем приступить непосредственно к созданию локальной сети нам нужно определиться с ее схемой. Эти схемы отличаются по количеству возможных соединений, их качеству и количеству необходимого дополнительного оборудования.

Итак:

Наиболее простой является схема подключения одного компьютера от другого.
В этом случае на основном компьютере у нас должно быть два сетевых выхода. Один из них применяется для подключения интернета, а второй для подключения второго компьютера.
Обычно материнские платы имеют встроенную сетевую карту.
Но она одна. То есть для подключения второго компьютера мы должны приобрести сетевую карту. Для подключаемого компьютера она не нужна. Но скажем откровенно такое соединение сейчас устарело и обычно применяется создание локальной сети с использованием свичей или как их еще называют конекторов. Суть данного подключения сводится к следующему. Кабель от провайдера подключается к свичу, а он уже имеет от двух до 32 выходов для подключения отдельных компьютеров.
Так же для создания локальной сети достаточно часто используют Wi-Fi модемы
, которые кроме раздачи беспроводного сигнала обычно имеют четыре выходы для подключения проводного интернета и используются как свичь.

Для отдельного дома или квартиры — это наиболее удобный вариант.
Ведь своими руками вы можете создать не только беспроводное, но и проводное соединение для необходимого количества компьютеров, телевизоров и другой бытовой техники.

Правила монтажа локальной сети

Для обеспечения приемлемого уровня качества интернета крайне важно правильно выполнить монтаж и расположить оборудование.

Для этого достаточно знать несколько простых правил:

Начнем с места установки коннектора. Обычно его монтируют в месте скрытом от посторонних глаз, но удобном для обслуживания. Кроме того, место установки коннектора должно располагаться недалеко от входа в помещение кабеля провайдера. Обычно инструкция по монтажу рекомендует устанавливать его рядом со сплиттером телевизионных сетей.
Если для создания локальной сети используется Wi-Fi модем, то его напротив лучше расположить в центральной части квартиры. Ведь он должен обеспечить надежный уровень сигнала беспроводной сети, а при расположении его в центре помещения достичь этого проще всего.

Теперь коснёмся вопросов касающихся самого подключения. Оно может быть выполнено двухпарным или четырехпарным проводом. Духпарный провод используется для создания интернет соединений со скоростью до 100Мбит в секунду. Четырехпарный провод позволяет обеспечить соединение до 1Гбит в секунду.

Обратите внимание! Исходя из приведенной выше информации может сложиться мнение о необходимости создания именно четырехпарного соединения, но это далеко не всегда так. Многие интернет-провайдеры до сих пор используют двухпарное соединение. В этом случае не имеет смысла покупать восьмижильный провод, цена на который несколько выше. Ведь скорость интернета не может быть выше той, которую обеспечивает вам провайдер.

Розетка для интернета должна устанавливаться в местах удобных для обслуживания и не подверженных попаданию влаги. При этом желательно располагать их на некотором отдалении от силовых розеток. Часто их монтируют совместно с телевизионными розетками, которые так же не приемлют близкого соседства с силовым оборудованием.
Кабель витой пары лучше монтировать скрытым способом. Это не только скроет инженерные сети от постороннего глаза, но и снизит уровень электромагнитных помех. При этом следует помнить, что прокладка интернет кабеля совместно с силовой проводкой недопустима. Ведь в случае нарушения изоляции силовой проводки под высоким напряжением может оказаться низковольтное сетевое оборудование. Это может привести не только к его поломке, но и возгоранию.
Если монтаж провода витой пары осуществляется открытым способом, то нельзя допускать натяжки кабеля, а также чрезмерных изгибов. В местах возможных механических повреждений кабель лучше защитить при помощи пластиковых коробов.

Подключение розеток для интернета

После монтажа кабеля можно приступать к завершающему этапу – монтажу розетки для интернет кабеля. Для этого нам потребуется розетка под разъем RJ45, а также ножи и отвертка.

Розетка может быть для открытой и скрытой установки. Розетки для скрытой установки устанавливаются в специальные закладные коробки, как и их силовые собраться. Интернет розетки открытого типа обычно крепятся на двухсторонний скотч.

Итак:

Прежде чем приступить непосредственно к подключению нам необходимо вскрыть контактную часть. Обычно она закрыта крышкой на клипсах, которую можно легко снять руками. В некоторых случаях для этого понадобится отвертка.
Теперь следует разделать кабель. Делать это необходимо исходя из размеров контактной части м розетки и удобства подключения, но обычно для этого хватает 5 – 10 см.

Обратите внимание! Сейчас на рынке представлено большое количество разнообразных кабелей, но дабы вы не переплачивали существуют определенные рекомендации для каждого вида подключения. Наиболее распространенным является кабель категории 5е, который не имеет экранов и оплетки (обозначение UTP или U/UTP). Для интернета со скоростью до10 Гбит/с уже необходим кабель с экраном из фольги (обозначение FFTP или F/FTP).

Теперь следует разобраться со схемой подключения проводов. Она должна соответствовать схеме подключения на противоположном конце провода. Для этого имеется два стандарта подключения — TIA/EIA-568A и TIA/EIA-568B. Обычно розетка для кабеля интернет имеет разметку для подключения по обоим вариантам. Обычно используется вариант TIA/EIA-568B или просто «В» как продемонстрированно на видео.

Обратите внимание! Если необходимо подключением с кроссированием, что свойственно для устаревших устройств, то на одном конце провода применяется вариант «А», а на втором вариант «В».

параллельных розеток | DoItYourself.com

В электричестве существует множество неправильных представлений о последовательных и параллельных цепях. Но если цепи, соединенные последовательно, имеют бесконечное множество применений в электронике, они не работают при подключении розеток в доме. Давайте проиллюстрируем это простыми наборами мини-лампочек 20+ лет назад, с 50 или 20 мини-лампочками, где, если одна лампочка выдергивалась или перегорала, гасла вся струна. Это потому, что ток идет от розетки к одной стороне первой лампы и выходит с другой стороны той же лампы, затем через одну сторону второй лампы и выходит с другой стороны и так далее, пока не попадет на другой конец. и вернитесь на другую сторону розетки.Вытаскивая одну лампочку, он прерывает путь прохождения тока, чтобы замкнуть цепь, точно так же, как выключение переключателя. Также стоит упомянуть еще один момент: запасные лампы для мини-фонарей поставляются с напряжением 2,2 В для комплектов из 50, 3,6 В для комплектов из 30 и 5,5 В для комплектов из 20 ламп. Это связано с тем, что в последовательной цепи напряжение равномерно распределяется между каждой лампочкой в этой цепочке, и если мы посчитаем, 50 ламп x 2,2 В = 110 В или 20 ламп x 5,5 В = 110 Вольт.Таким образом, две розетки, соединенные последовательно, потребуются для прибора, который сначала должен быть подключен, а второй включен, чтобы питание проходило через него, но только при половинном напряжении, которое в большинстве случаев не может работать (лампочка мощностью 100 Вт не может работать). Они обеспечивают мощность более 50 Вт!)

Розетки должны быть подключены параллельно, так как в случае выхода из строя одной розетки или перегорает лампочка, вставленная в один осветительный прибор, остальные приборы и приборы должны быть подключены к та же линия будет продолжать работать.Параллельная проводка используется в домах из-за надежной автономности каждой розетки или светильника, что позволяет току проходить мимо них, даже если они выходят из строя, чем когда вся цепь прерывается одной неисправной розеткой.

Параллельная разводка розеток

Ток течет по цепи от главной панели к каждой розетке на своем пути. Панели домашних цепей обычно оснащены цепями на 15 или 20 ампер. Каждый из них может обеспечивать питание параллельно шести или более розеткам.Для этого горячий, нейтральный и заземляющий провод от монтажной панели будет проходить до первой розетки в цепи, а затем до следующей и следующей до конца цепи. Каждая розетка представляет собой прерыватель цепи, но обеспечивает питание независимо от других.

Шаг 1 — Отключите питание цепи

При работе над любым бытовым электрическим проектом всегда обязательно отключайте питание главным выключателем, выделенным для цепи, над которой вы работаете.

Шаг 2 — Подключите розетки в середине цепи

Каждая розетка до последней считается в середине цепи.Пропустите Romex через нижнюю часть первой выходной коробки и удалите 6 дюймов внешней изоляции, чтобы разделить три провода внутри. Будет черный, белый и голый или зеленый провод. Снимите 1 дюйм изоляции с черного, белого и зеленого проводов, если они есть. На самой розетке должно быть пять винтов: два серебряных, два латунных и один зеленый. Присоедините белый провод к нижнему серебряному винту, а черный провод к нижнему из латунных винтов.

Теперь пропустите достаточное количество Romex через верхнее отверстие в выпускной коробке и продлите его до следующего выпускного отверстия, проведя через нижнее отверстие во второй выпускной коробке.Оставьте 6 дюймов в первой коробке и 6 дюймов во второй. Вернитесь к первой розетке и таким же образом зачистите провода. Подключите второй белый провод к верхнему серебряному винту, а черный — к верхнему латунному винту. Подключите небольшой кусок (голого или зеленого) провода заземления к зеленому винту на первой розетке и соедините другой конец этого провода вместе с двумя проводами заземления, входящими и выходящими из первой коробки. Вы связываете их, скручивая три провода вместе и навинчивая на конец проволочную гайку.

Шаг 3 — Подключите другие розетки в середине

Таким же образом завершите все розетки в середине контура. Пройдите в каждую выпускную коробку снизу и выйдите через верх к следующему выпускному отверстию. Сделайте косичку с проводами заземления в каждой коробке, подключив небольшой отрезок оголенного или зеленого провода от каждой косы к зеленому винту на розетке. Для этого потребуется дополнительная длина провода для заземления.

Шаг 4 — Завершите конец цепи

Когда вы дойдете до последней розетки, вы войдете только в розетку с Romex.Схема дальше не пойдет. Зачистите Romex в коробке, зачистите отдельные провода под напряжением и нейтраль, подсоедините белый к верхнему серебряному винту, а черный — к верхнему латунному винту. Соедините заземляющий провод от Romex с отрезком заземляющего провода, подключенным к зеленому винту.

С последней розеткой цепь подключается параллельно. Еще раз проверьте каждое из ваших соединений, но пока не прикрепляйте розетки к стене.

Включите питание цепи и проверьте каждую розетку на наличие питания.Убедившись, что все они работают правильно, прикрепите их к соответствующим коробкам и накройте лицевой панелью. Вот и все, что нужно для параллельного подключения розеток.

как подключить розетку с заземлением

С появлением Интернета жизнь многих семей изменилась. Большинство из них подключены к Интернету, тем более что для этого не нужно много, достаточно иметь персональный компьютер или самый обычный компьютер. мобильный телефон.В свою очередь, каждого члена семьи можно подключить к отдельной линии. Локальная раздача Интернет-ресурса осуществляется без проводов по специальному протоколу Wi-Fi. И все же многие люди предпочитают разводку по проводам, так как это намного надежнее, проще и дешевле. Кроме того, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стене, чтобы они не мешали. Интернет-провода не исключение.В основном это проводится в период ремонтных работ. Для этого есть специальные розетки, называемые компьютерными или информационными. В основном используются розетки с разъемами RJ-45. Все процессы по его установке можно выполнить самостоятельно, если вы знаете, как это сделать, тем более что проводов может быть более двух и вам нужно знать, к какому контакту подключаться. Процедура выполняется не скручиванием или пайкой, а при помощи опрессовки, используя для этого специальный инструмент.

Интернет-кабель, который идет в квартиру, называется витой парой и подключается к пластиковому разъему.Такой пластиковый разъем называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «домкратами».

В основном пластиковый разъем сделан из прозрачного материала, сквозь который видны все цветные провода. Абсолютно те же детали используются для соединения компьютеров, модема с компьютером и другого компьютерного оборудования. При этом возможно не обычное расположение цветных проводов. Этот разъем вставляется в информационный выход.Здесь самое главное понять порядок расположения всех проводов и тогда проблема с обжимом разъема будет решена.

Имеются две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, подключение осуществляется по схеме «Б». Поэтому необходимо ознакомиться с расстановкой цветов по этой схеме.

Очень важный момент — количество проводов в витой паре.Как правило, используются кабели с 2-мя или 4-мя парами проводов. 2-парные кабели используются для передачи данных со скоростью до 1 Гбит / с, а 4-парные кабели — для передачи данных со скоростью от 1 до 10 Гбит / с. Интернет-соединения подключены к частным домам и квартирам, где передача данных осуществляется со скоростью до 100 Мбит / с. Несмотря на это, наблюдается устойчивая тенденция к увеличению скорости передачи интернет-ресурсов. Поэтому лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее.Кроме того, имеются разъемы и розетки для подключения 4-х пар витой пары.

При использовании 2-х парного кабеля после прокладки первых 3-х проводов по схеме «Б» зеленый провод подключают к шестому контакту, пропустив два контакта. Это видно на соответствующем фото.

Для обжима концов на разъеме используются специальные плоскогубцы, которые могут стоить от 6 до 10 долларов в зависимости от производителя.При использовании такого инструмента получаются качественные контакты, хотя сделать это можно с помощью плоскогубцев и отвертки.

Сначала нужно снять с кабеля защитную изоляцию на расстоянии 7-8 см от конца кабеля. Кабель состоит из четырех пар проводов разного цвета, скрученных попарно. Есть кабели, где есть тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары разматываются, а провода выравниваются, разводятся в стороны и раскладываются по схеме «Б».

Разведенные провода зажаты между большим и указательным пальцами. При этом необходимо следить за тем, чтобы провода были ровно и плотно прижаты друг к другу. Если провода разной длины, их можно выровнять кусачками, оставив в общей сложности длину 10-12 мм. Если взять разъем и примерить, то изоляция проводов должна начинаться немного выше защелки.

Это тоже видно на фото. После этого подготовленные провода вставляются в разъем.

Очень важно, чтобы каждый провод попадал в специальную дорожку, и каждый провод должен упираться в край разъема. Удерживая кабель в этом положении, его вставляют в клещи. Сожмите кабель легким движением, пока ручки клещей не соединятся. Если все подготовленные операции выполнены правильно, то проблем возникнуть не должно. Если чувствуется необходимость дополнительных усилий, то процесс опрессовки желательно приостановить и еще раз все проверить.Главное, чтобы разъем занял правильное положение. После проверки и регулировки опрессовка продолжается.

В процессе опрессовки клещи проталкивают проводники к микронимерам, которые проталкивают изоляцию и входят в контакт с проводником.

Результат — надежное соединение с отличным контактом. Если с первого раза не получилось, процесс опрессовки нужно повторить. Для этого провода с «домкратом» обрезаются, зачищаются, берется новый «домкрат» и процесс повторяется.Главное запастись «домкратами», ведь с первого раза вряд ли получится.

Видеоурок: обжим коннектора RJ-45

Благодаря появлению Интернета многие проблемы решаются достаточно быстро, особенно после просмотра роликов. Поэтому, прежде чем приступить непосредственно к обжимке проводов, желательно просмотреть видео, причем очень внимательно. Он показывает, как правильно обращаться с клещами и как можно обойтись без них. И все же лучше перестраховаться и использовать инструмент для лучшей работы.

Как подключить интернет-кабель к розетке

Для начала следует отметить, что существует два типа интернет-розеток, как и электрические розетки: для наружной установки и для внутренней установки.

Следует отметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренняя часть розетки служит для подключения проводов, а вторая часть корпуса служит защитным элементом.Есть как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип их работы одинаков. Все они оснащены микронными контактами. Как правило, они предназначены для прорезания изоляции проводов, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри электросхемы с обозначением порядка размещения проводов, исходя из их цвета.Как правило, указываются схема «А» и схема «Б». Схему «А» не стоит брать в расчет, а ориентироваться на схему «Б».

В первую очередь приступаем к установке корпуса на стену, располагая его так, чтобы ввод для кабеля смотрел вверх, а разъем компьютера — вниз. Хотя этот вариант установки можно изменить, в зависимости от конкретных условий и розетку можно установить горизонтально.

Как видите, подключение к Интернет-розетке не сложная операция и с ней справится каждый.Это может занять всего несколько минут. В этом случае достаточно одного раза, хотя с первого раза может не получиться, особенно при отсутствии навыков обращения с проводами.

Чтобы не мучиться, лучше посмотреть соответствующее видео, где показано и объяснено, как подключить компьютерную розетку с 4 проводами и 8 проводами.

Несмотря на разное количество проводов, технология подключения одинаковая.

Подключение внутренней Интернет-розетки

Основная задача подключения — уметь правильно разобрать интернет-розетку, так как подобную проблему каждый производитель решает по-своему.

Главное разобрать так, чтобы оказался свободный доступ к контактам с микролопастями. Именно в этой части производится подключение, после чего закрывается крышка корпуса с контактами. У каждой модели этой розетки свой способ сборки и разборки.

Если взять, например, компьютерную розетку Legrand, то чтобы добраться до места подключения розеток Legrand Valena RJ-45, нужно сначала снять переднюю крышку. Внутри корпуса виден белый цвет.пластиковая панель с крыльчаткой, на которой нарисована стрелка (см. фото).

Ручка на панели вращается в направлении стрелки, после чего передняя панель снимается. На поверхности панели расположена металлическая пластина с рисунком, по которому можно определить, какие контакты и какой провод следует соединить. Здесь же указывается цветовая маркировка витых пар. Перед началом подключения подготовленные для подключения провода пропускают через отверстие, расположенное на пластине.

Чтобы было понятнее, лучше посмотреть подготовленное видео.

Здесь можно встретить и розетку для подключения интернет компании Lezard. Здесь конструкция совершенно другая. Передняя панель выполнена на винтах, поэтому для ее снятия достаточно открутить эти винты. Что касается внутренностей, то здесь все застегивается на кнопки. Чтобы вытащить внутреннюю часть корпуса, нужно взять обычную маленькую отвертку и сжать фиксаторы.

Чтобы попасть в контактную группу и вынуть ее из кейса, нужно нажать на защелку, которую можно найти сверху.В результате таких действий в руках может оказаться коробка, с которой придется снимать крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно зацепить боковые лепестки тонким предметом. При этом все равно придется приложить определенные усилия, так как защелка достаточно упругая. При этом нужно помнить, что в руках пластик и, если все не сделать аккуратно, то можно сломаться.

Для большей наглядности предлагается ознакомиться с видеоуроком.

В заключение стоит отметить, что наличие соответствующего видео в Интернете упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток.Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения у всех одинаковый. Самое главное — освоить сам процесс подключения, связанный с определенными функциями. Казалось бы, было бы проще, если бы соединение производилось с помощью скрутки или пайки, что было бы доступно практически каждому. Но при этом обеспечить компактность и точность самого подключения не получится. Но в таких подключениях есть свои плюсы: не пришлось бы запасаться «домкратами».«Хотя, с другой стороны, подобный способ подключения больше рассчитан на профессионализм, простоту и скорость, особенно если использовать специальный инструмент.

И, тем не менее, если есть хоть какие-то навыки работы с электрическими проводами, то такое подключение не содержит никаких сложностей. Без приглашения специалистов действительно можно организовать компьютерную сеть в своей квартире или частном доме. Причем такие специалисты возьмут для этого немалую сумму.

Выполнение ремонта или монтажа вашей электросети Возможно, перед вами встанет вопрос, как подключить провода в розетке.Вопрос не сложный и не требует специальных знаний.

В то же время есть нюансы, которые могут ввести непрофессионала в ступор. Поэтому в этой статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться при ремонте.

Возможные варианты подключения розеток

В этой статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением к розеткам других электроприемников, а также касаются ситуаций, связанных с проверкой розеток.

Подключить к обычной розетке

В первую очередь разберемся с вопросом, как подключить провода на розетке?

Для этого нам необходимо подключить к нему фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто находится под потолком над выключателем света при входе в комнату. Но сразу отметим, что это не норма, а неписаное правило.

Итак:

Перед тем, как подключить розетку, следует ее установить и, если используется скрытый способ разводки, проложить к ней калитку от распределительной коробки.Мы не будем на этом останавливаться; Вы можете найти видео этого аспекта работ на страницах нашего сайта.
Когда установка розетки закончена и все подготовительные мероприятия выполнены, можно переходить непосредственно к подключению. Для этого нам нужно открыть распределительную коробку. Перед этим следует снять напряжение со всех находящихся в нем проводов, а входной автомат лучше сразу отключить в свой дом или квартиру.
Открыв распределительную коробку, следует определить фазный, нулевой и защитный провода от кабеля, питающего линию.Если ваша электрическая сеть установлена в соответствии с пунктом 1.1.1 Правил по установке электроустановок, желто-зеленый провод является защитным, синий провод — нулевым, а третий провод — фазным.
Если у вас разводка сделана «как-то», то приступайте к поиску фазных, нулевых и защитных проводов. Для этого обеспечьте доступ к оголенным частям подводящего провода. Затем разбавьте их в стороны, обеспечив удобство работы.
Теперь мы можем подавать напряжение на провода. С помощью биполярного индикатора напряжения определите фазный, нейтральный и защитный провода.

Примечание! Советуем использовать именно биполярный индикатор напряжения ввиду большей надежности и функциональности. Более того, его цена не испортит даже самый скромный бюджет. Набор функций, таких как индикация напряжения, определение наличия цепи и возможность использования в качестве обычного емкостного индикатора, позволяют решить практически любую проблему.

Для определения нейтрального и защитного проводов необходимо отключить нейтральный провод в распределительном щите при снятии напряжения.Затем подайте напряжение и определите нулевой провод в распределительной коробке по отсутствию цепи между проводом и массой.

Примечание! Очень важно не перепутать нулевой и защитный провод, иначе могут возникнуть серьезные проблемы с регулировкой мощности. А если будет современный электронный счетчик, то это выяснится уже в первом туре.

Если ваша электрическая сеть сделана в соответствии со стандартами EMP, то параграфы 4-6 наших инструкций вы можете пропустить.Вместо этого вам следует подключить фазный, нейтральный и защитный провода к соответствующим клеммам и провести их к розетке. При этом в соответствии с п. 2.1.22 ПУЭ в месте подключения как в распределительной коробке, так и в коробке розетки необходимо предусмотреть запас провода. Особенно это актуально при соединении розеток алюминиевыми проводами.
Теперь подключите провода к розетке. Главное, не ошибиться с подключением защитного провода.Его следует подключить к заземляющим контактам розетки. Фазу и нулевой провод подключаем к розеткам силовых контактов. А какой где провод — без разницы.
После закрытия крышек распределительной коробки и окончательной установки розетки, вы можете подать напряжение и протестировать нашу розетку. Если вы все сделали по нашей инструкции, то все будет работать без комментариев.

Последовательное соединение нескольких розеток

В некоторых случаях в целях экономии может потребоваться последовательное подключение нескольких розеток за раз.Это тоже несложно, да и сделать самому достаточно легко.

Итак:

Сначала по описанной выше методике подключаем первую розетку. Затем подключаем к клеммам первой розетки соответственно фазный, нулевой и защитный провода, идущие в соседнюю розетку.
На вторую розетку соответственно подключаем входящие провода. И, опять же, важно правильно подключить только защитный провод. Порядок подключения остальных не так важен.Хотя справедливости ради стоит отметить, что правила EIR должны соблюдаться. Ведь это избавляет от проблем при ремонте.
Отдельно хотелось бы остановиться на вопросе: как подключить розетку с 4 проводами при ремонте? Ведь ситуация, когда вы открываете сломанную розетку, а в ней 4 провода — многих вводит в ступор. Здесь нет ничего страшного, и сейчас мы рассмотрим этот вопрос.
Если розетка не работает, то сначала необходимо определить причины.Если визуально проблем не видно, то воспользуйтесь нашим биполярным индикатором напряжения.
Сначала проверяем наличие фазы и «нуля» на любом из четырех проводов. Если на одной паре есть фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, тоже подключаются к розетке в произвольном порядке.

Примечание! Мы оговорили, что в случайном порядке подключаемся только в том случае, если они питают розетку.Если от них идет освещение, то нужно определить провод, идущий к выключателю, и подключить его к фазному выводу розетки. Но об этом — ниже. Для того же, чтобы определить, что запитано в этой розетке, проверьте работу ближайших розеток и освещения. Причем делать это нужно не только в этом, но и в комнате, примыкающей к стене, на которой установлена розетка.

Подключение от сетевой розетки

Хотя эта схема используется редко, но все же встречается.В конце концов, это не так уж и сложно, но дает значительную экономию времени и денег. Поэтому, если вы открыли розетку, а там вы увидели три-четыре провода, не пугайтесь.

Итак:

Если при ремонте розетки при ее вскрытии вы обнаружите три провода, то, скорее всего, один идет к ближайшему выключателю. Это легко проверить, выключив.
Для того, чтобы осветительная сеть работала после ремонта, нужно подключить заново.Согласно п.6.6.28 это нужно делать на фазном проводе. Но будьте здесь осторожны. Если ваш дом построен очень давно, а электропроводка не переделывалась и не переделывалась непрофессионалами, то лучше в этом убедиться.
Для этого отсоединяем наш провод от выводов розетки и включаем выключатель, к которому он подключен. Если на наш провод пришел «ноль», значит, мы все сделали правильно. Если на проводе отображается фаза, то провод следует подключить к нулевой клемме розетки.Это следует отметить и для следующего ремонта необходимо поменять.
Но есть варианты, при открытии розетки вы обнаружите четыре провода, которые питают осветительную сеть. Здесь тоже нет ничего страшного.
В этом случае и нулевой, и фазный провода для осветительной сети отводятся от розетки. После устранения неполадок нам просто нужно все восстановить. Непосредственно перед тем, как подключить розетку с 4 проводами, убедитесь, что провод к переключателю подключен к фазному выводу розетки, а ноль — к нулевой клемме.

Заключение

Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при установке и ремонте розеток. Но некоторые «мегоспециалисты» забывают правила ОЭС, приведенные в пунктах 1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.

— занятие достаточно безопасное, если соблюдать элементарные правила. Причем это простая процедура, которая занимает не более 15 минут, когда уже есть слот для установки с фиксированной розеткой.

Устройство розетки, ее разновидности, краткая схема подключения

Прежде чем рассматривать подключение розетки, мы кратко рассмотрим ее составные части и типы. Конструкция изделия простая, включает в себя корпус и рабочий блок. Что касается корпуса, то он выполняет изолирующую и декоративную функцию. Рабочий узел имеет изолирующую основу, обычно из керамики или пластика, на которой расположены клеммы для подключения электрических проводов, а также пружинные контакты под вилкой вилки.

Несмотря на простую конструкцию, существует множество типов розеток, классифицируемых по:

способ установки — накладной, встроенный;

Класс защиты

;
способ крепления проводов — винтовой, контактный;
наличие или отсутствие заземляющего разъема.

Это далеко не полный перечень различных типов, однако другие отличия не столь существенны при подключении изделия к электрической сети, схема которой следующая:

отключите питание, выключив машину или открутив вилки;
проверить отсутствие индикатора напряжения;
демонтировать старую розетку;
отделить новую розетку корпуса от рабочего узла;
очистить контакты электрического провода;
подключите зачищенные концы к клеммам;
закрепить рабочий блок в субкорпусе;
установить выпускной корпус;
включить электричество;
проверьте работоспособность.

Похоже на подробную инструкцию, как правильно подключить розетку. Далее рассмотрим более подробно каждый из этапов подключения, а также отличия из-за разного типа устройства.

Подготовительный этап

Первое и самое важное: обязательно обесточьте комнату. Если мы подключаем розетку дома, достаточно выключить автомат или вынуть вилки. Желательно, чтобы машина находилась внутри квартиры, а не на лестничной площадке.В многоэтажных домах, где электросчетчики вынесены за пределы квартир, бывают ситуации, когда внутри квартиры нет автомата. Это усложняет задачу, потому что панель электроснабжения не контролируется. В этом случае желательно, чтобы кто-то оставался на лестничной клетке у панели во время работ по подключению розетки. Отключите сеть, возьмите индикатор и убедитесь, что розетка действительно не находится под напряжением.

Ситуация, когда розетка для подключения прибора полностью готова: в ней закреплена розетка, вытащены провода, встречается не так часто.Чаще встречаются случаи, когда необходимо заменить старую розетку или установить на новое место. Последний вариант обычно усложняет всю процедуру, требует разводки, подготовки розетки в стене. Все это добавляет времени, но для встроенной розетки все равно пыль и это совсем другое дело.

Остановимся на случае, когда розетка с проводкой к ней уже существует. Если она занята старой розеткой, необходимо ее демонтировать. Для этого достаточно отвертки.Открутите крепежный винт и снимите крышку. Осталось удалить рабочий узел. Для встраиваемой модели есть два варианта крепления: с помощью распорных ножек или саморезами с нижней стороны. В зависимости от типа установки ослабьте фиксаторы или открутите винты. Осторожно снимите рабочий блок с нижней пластины. Осталось отсоединить провода от клемм, ослабив зажимные винты. В случае пружинного зажима (автоматический зажим) провод удаляется после нажатия на кнопку защелки.Желательно убрать пыль снизу, если таковая имеется. В противном случае вам необходимо установить его. Однако даже при наличии старой подсети может возникнуть желание заменить ее на новую.

Оборудование для установки розеток

Установка перегородки для бетонной стены задержит процесс установки. Это связано с методом крепления изделия с помощью алебастра или другой строительной смеси. Необходимо приготовить раствор, плотно, тщательно закрыть все щели между дном и стеной, дождаться полного застывания смеси.Стена из гипсокартона имеет специальные прижимные лапки, крепится она намного быстрее.

Примечание: не забудьте продеть электрические провода в отверстия коробки перед ее установкой, они должны быть внутри коробки.

Если электрический кабель спаренный, то ножом аккуратно разрежьте оплетку по центру и разделите провода так, чтобы их концы можно было подвести к клеммам с разных сторон основания розетки. Не рекомендуется пропускать обе линии нуля и фазы вдоль одной стороны основания.

Снимаем снятые провода примерно на 10 мм от обмотки. Если кабель одножильный, то острым ножом аккуратно зачищаем изоляционный слой, стараясь не повредить жилу. В большинстве случаев это алюминий, неаккуратные действия при зачистке могут привести к насечкам на сердечнике, которые впоследствии станут локальным нагревом под нагрузкой. Для многожильного провода необходимо сначала аккуратно сделать надрез по кругу, затем удалить изоляцию. Также желательно залудить оголенные концы многожильного кабеля.Осталось подключить электрические провода к клеммам розетки. Однако есть варианты.

Типы клемм

Клеммы для розетки бывают трех типов: винтовые и пружинные, а также зажимные. Самым распространенным в старых домах является конструкция винтового зажима, когда провод прижимается к контактной пластине путем затягивания винта. В этом случае конец либо просто наматывают и прижимают, либо предварительно скручивают в кольцо. Второй вариант предпочтительнее, так как увеличивает площадь контакта, его плотность, что позволяет снизить нагрев при электрической нагрузке.Более того, рекомендуется расплющить кольцо по окружности. Это можно сделать молотком по наковальне. Такая простая манипуляция еще больше увеличит площадь контакта.

Примечание: малая площадь контакта ограничивает мощность подключенных устройств. Высокая нагрузка в таком случае может привести к оплавлению вилки, а также корпуса розетки в месте контакта со штоком.

Если клемма типа «зажим», то прямой конец провода с зачищенной изоляцией просто вставляется в отверстие и затягивается винтом.В этом случае зажим осуществляется только головкой винта, имеющей ряд недостатков. Во-первых, малая площадь контакта. Во-вторых, приложив чрезмерные усилия, можно сдавить алюминиевый сердечник, деформируя или даже сломав его. Если винт не затянуть полностью, контакт будет хрупким. Все это приведет к сильному нагреву зоны контакта и искрообразованию розетки. Поэтому этот тип клеммы лучше использовать для многожильной проводки. Недостатком является ограничение сечения проводов диаметром входного отверстия клеммы.

Современный тип зажима подпружиненный, или еще его называют автоматическим зажимом. Не требует винта, обеспечивает качественный контакт благодаря большому усилию пружинного зажима. Проволока фиксируется нажатием клавиши пружинного зажима.

Такие модели имеют долгий срок службы. Это связано со следующим. При нагревании под нагрузкой контактная часть провода расширяется. Выключение устройства приводит к остыванию контакта и его сужению. Со временем этот ежедневный процесс «разгорает» контакт, розетка начинает перегреваться или искриться.Пружинный механизм обеспечивает гибкую саморегуляцию, постоянно обеспечивая плотный контакт питающего провода с клеммой.

Люди, не имевшие дела с электричеством, могут задаться вопросом, к какой клемме подключить фазу и где поставить ноль. Абсолютно никакой разницы. Однако у электриков свои правила. Обычно фаза подключается к клемме, расположенной ближе к окну. Когда эту сторону определить сложно, то фазный провод устанавливается на левый зажим, если стоять лицом к стене.Напомним еще раз, практического значения это не имеет.

Примечание: Отличить фазу от нуля довольно просто, но это делается при включенном электричестве. Индикатор поочередно подводится контактным наконечником к каждому из проводов. Большим пальцем руки держим контакт на рукоятке индикатора. Когда наконечник коснется фазового провода, индикатор продукта начнет светиться.

Установить основание розетки

Стандартный монтаж рабочего блока в боксе осуществляется с помощью распорных ножек.Подключенные провода аккуратно размещаются в свободном пространстве коробки, основание устанавливается ровно параллельно стене. Далее, поочередно вкручивая прижимные винты распорных ножек, фиксируют рабочую часть.

Современные подрозетники имеют специальные отверстия для крепления основания розетки. В такой конструкции монтаж осуществляется с помощью саморезов.

Однако оба варианта недостаточно надежны. Закрепленная таким образом розетка будет хорошо сидеть в стене, если постоянно вынимать из нее вилку по правилам: держать корпус одной рукой.Однако бывают ситуации, когда секундная стрелка занята. К тому же дети редко соблюдают правила. Поэтому «бытовое» извлечение вилки одной рукой рано или поздно приведет к расшатыванию крепления и люфту изделия.

Можно потратить еще десять минут на подключение розетки и забыть об этой проблеме. Достаточно прикрепить по диагонали металлическое основание через его угловые отверстия с помощью бетонных анкеров или пластика.

Осталось заменить крышку, прикрутив ее.Подключаем обратно электричество, проверяем работу розетки.

Присоединительная накладная модель

В некоторых старых зданиях есть внешняя проводка. В таких случаях настенные розетки устанавливаются на стену. Иногда этот вид изделия монтируется даже при скрытой проводке, поскольку не требует «обустройства» розетки под коробкой. Это обеспечивает меньше энергии и сокращает время установки розетки на новом месте.

Принцип подключения модели накладной такой же, как и для встроенной.Единственное исключение — демонтаж старого и установка нового изделия. Внешний разъем состоит из трех частей: лицевой панели, корпуса, рабочего узла с выводами.

Сначала откручиваем винты крепления передней части, она снимается. Далее откручиваем крепления, удерживающие старую розетку на стене, снимаем ее. Точно так же анализируем новую модель. Устанавливаем его корпус на стену, прикрепляя анкерами к бетону или пластику.

Получаем электрокабель. При внешней разводке электрические провода могут быть покрыты гофрой.Современные наружные розетки обычно снабжены вилками, обеспечивающими несколько диаметров кабеля. Отрезаем колпачок по необходимому размеру, пропускаем туда электрические провода. При скрытой проводке кабель питания включается с тыльной стороны базы.

Подключите электрические провода к клемме с клеммами, как для версии со встроенной розеткой. На его основу закрепите рабочую часть изделия. Установите переднюю панель, закрепив ее винтами.

Не забудьте перед началом работы обесточить комнату, а также проверить индикатор отсутствия электричества.

Установка заземленной розетки

Современные здания имеют контур заземления. Тогда силовой кабель, намотанный в каждом жилище, состоит из трех проводов: фазовой, царапины рабочего и защитной. Существует общепринятая цветовая схема обозначения жил:

рабочий ноль — синий, сине-белый;
заземление — желтое, зеленое, желто-зеленое;
фаза — другие цвета.

Зная расположение проводов, ничего сложного в процессе, как подключить розетку с заземлением, нет.Когда снятые проводники будут одного цвета, на помощь придет индикатор. С его помощью можно точно определить фазу. Отличить ноль от земли труднее; даже использование тестера не поможет. Можно поочередно измерить напряжение между фазой и оставшимися контактами. Большее значение будет между землей и фазой. Для подтверждения определите напряжение между землей и заземленным устройством. Стрелка устройства должна оставаться на нуле.При проверке нуля — заземленного прибора должно быть небольшое напряжение.

Можно приступать к подключению розетки с заземлением. Как всегда, первым делом отключите электричество. Проходим все этапы, как и в случае с обычной встроенной моделью. Провода, соответствующие фазе и нулю, подключаются к токоведущим клеммам. Подключаем заземляющий провод к клемме с «усиками», расположенными на корпусе розетки.

Не пытайтесь выполнить заземление, если это не предусмотрено конструкцией здания.Есть варианты использования нулевого ядра в качестве рабочих и защитных нулей. Это противоречит стандартам эксплуатации и представляет угрозу для всех арендаторов.

При нарушении целостности нулевой жилы под фазой может оказаться электрооборудование корпуса. Также есть вероятность, что кто-то поменяет местами ноль и фазу на распределительном щите, в результате чего фаза снова попадет на корпуса электроприборов.

В Советском Союзе понятие дизайна как таковое отсутствовало.Это было прикладное украшение, которое оставляло желать лучшего. Поэтому все было таким однообразным, а иногда и серым. В наших квартирах мы можем найти подвесные провода и черные выключатели. Но по современным меркам хочется делать все аккуратно и красиво. Чтобы спрятать витую пару в стене или коробке, нужно знать, как на ее конце подключить интернет-розетку.

Типы и стандарты присоединения

Современное телекоммуникационное оборудование от одного производителя используется в разных странах мира.Было бы очень неудобно, если бы у каждого были свои стандарты связи и связи. Поэтому были приняты единые стандарты, позволяющие автоматизировать большинство задач.

Rj-45

Интернет сегодня перестал быть чудом, и многие получают его дома, используя технологию «оптика в каждый дом» или по беспроводной связи. Но в любом случае при подключении роутера или модема появляется кабель, который называется «витая пара». Обычно в нем проживает 8 человек. Разъем 8P8C подключен на каждом конце.Раньше его называли RJ-45, но если быть точным, это не совсем так. RJ-45 является стандартным, а разъем называется 8P8C.

Раньше для подключения к оборудованию необходимо было перекрестить некоторые провода вместе, чтобы оно работало. Эта проблема была решена, когда в 2001 году Американская ассоциация утвердила два стандарта подключения витой пары под напряжением. Это стандарты TIA / EIA-568-B и TIA / EIA-568-A. Чаще всего сегодня используется первый вариант.Подразумевается следующая последовательность проводов: бело-оранжево-оранжевый (1‒2), бело-зелено-синий (3‒4), бело-сине-зеленый (5‒6), бело-коричнево-коричневый (7‒8). ). Во втором варианте вместо зелено-белого подключается оранжево-белый, а вместо зеленого — оранжевый. Эта опция требуется для сетей 10BASE-T и 100BASE-T. Если вдруг вы что-то путаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому они автоматически передают сигнал.

Кабельный ввод в розетку

Все розетки онлайн бывают наружного и врезного исполнения.Каждый производитель может немного изменить механизм крепления тросов, но принцип остается прежним.

Legrand (Легран)

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации вен. Для его подключения необходимо сделать следующее:

Лезвиями в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должно показаться всего 4 пары. Выровняйте их, чтобы с ними было удобно работать.
Берем розетку и снимаем переднюю панель. Для этого нужно снять всего один болт, который его фиксирует.
Раскройте внутренний механизм. На тыльной стороне видна белая ручка-фиксатор. Его нужно вращать против часовой стрелки. После этого часть мебели снимается.
Основной корпус еще можно отложить, чтобы не мешало. В той части, которую мы сняли, есть дыра. Вставляем кабель так, чтобы белый фиксатор смотрел с нас.
Вверху видны две распечатанные схемы с цветами под каждым номером.Схема А — это второй вариант подключения, о котором упоминалось ранее. Схема Б — та, которая нам нужна.
В соответствии с расцветкой вставляем каждую отдельную сердцевину в фиксатор. Неважно, если они не войдут до конца.
Затем возьмите основную деталь, соедините с ней элемент, в который мы только что вставили провода, и поверните ручку по часовой стрелке. Когда ретейнер плотно сидит, дополнительные бороздки будут подталкивать наши вены к оставленному для них месту.
Теперь устанавливаем нашу розетку в подготовленную для нее розетку и откручиваем распорки.
Закрепите переднюю панель.

Вико (Вико)

С этой розеткой не все так просто, как с предыдущей:

Снимите переднюю панель.
Переворачиваем так, чтобы гнезда для проводов витой пары были вверху, а лицевая часть смотрела на нас.
На данном этапе нас ожидает сюрприз. Абсолютно никакой маркировки и подсказок. Потребуется информация, которая цитировалась в статье под стандартом T568-B.
Зачищаем все провода. Производитель не предусмотрел пробивной механизм.
Мы будем вставлять их попарно, как описано ранее. Мы будем двигаться справа налево в том положении, в котором мы разместили розетку.
Зафиксируйте каждый кабель болтом.
Проверяем правильность подключения тестером. Если это не так, то вы можете, не вставляя розетку в розетку, воткнуть кабель, идущий в компьютер. В свойствах подключения должна отображаться производительность.
Если все в порядке, то закрепите переднюю панель и прикрепите розетку к стене.

Lezard

Начнем со штатного откручивания передней панели.
Теперь нужно вытащить сам разъем. Для этого нажмите на замок.
Берем отвертку и вставляем в отверстие для кабеля и поднимаем. Верхняя крышка должна открыться.
В соответствии со схемой вставлены жилы. Их не нужно чистить.Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
Отрезаем лишние части жил и закрываем крышкой.
Установите фиксатор и закрепите панель.
Монтируем в подозетник.

Вот фото инструкция:

Шнайдер (Шнайдер)

Эта розетка подключается по аналогии с другими.Часто бывает двойным. В этом случае вам придется подключить два кабеля от роутера, так как параллельное подключение для сетевого оборудования не поддерживается. Подключение производится с помощью цветов, где они раскрашены по схеме А, просто замените пары 2 and3 и 5‒6 в местах, как указано выше. Если у вас сингл, то все немного сложнее.

Снимите декоративную панель.
Вынимаем основной механизм, нажав два фиксатора.
Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышку.
Продеваем кабель в этот колпачок и подключаем провода по указанной схеме.
Собираем все в обратном порядке.

Теперь вы знаете, как правильно распаковывать, а также самый обычный стандартный. Для вас не составит труда подключить любую из розеток. Внешний можно использовать как удлинитель, если вдруг где-то оборвался кабель — достаточно разрезать его в этом месте и вставить туда разъем.Внутри коробки есть цветные указатели, которые позволят вам не сбиться с пути. Закрепите кабель кабельной стяжкой, которая предусмотрена в конструкции.

Установка и подключение розеток и выключателей своими руками — несложный процесс, который можно выполнить с определенными знаниями. Монтируя проводку в квартире, нужно знать, какая схема подключения розетки. Помимо установки простых однофазных розеток с заземлением или без него, для отдельных электроприборов, работающих от сети питания на 380 вольт, необходимы трехфазные электрические розетки.В настоящее время наиболее распространены розеточные блоки из нескольких блоков или блок розеток и выключателей. Все блоки розеточной группы подключаются только посредством параллельного соединения; невозможно подключить последовательно к устройству. Из параллельных подключений наиболее популярным является подключение к розетке.

Розетка и выключатель для подключения: шлейф, последовательно, параллельно

Давайте разберемся, как подключить розетку или блок из нескольких блоков. Подключите электрические розетки путем параллельного подключения через клеммную коробку (распределительную коробку) или через клеммы, этот метод также называется последовательным подключением.При подключении электрических розеток кабелем кабель подключается к первому блоку блока, а кабель следующего блока питается от последнего. Для петлевого подключения требуется самостоятельное отключение розетки. Для этого жилы подключаются к нулевым проводам через клеммы или пайку. Ноль и фаза подключаются к первой розетке. На провод заземления ставится зажим, от которого он через провод для заземления подводится к каждому из агрегатов. Для подключения второго блока розеток необходимо подключить фазу и рабочий ноль от последнего блока первого блока, а заземляющий провод — к компрессу.

Теперь рассмотрим подключение обычного одноклавишного переключателя. Для этого подсоедините фазный провод к переключателю с помощью зажима, помеченного английской «L» или стрелкой «out», соедините ноль с зажимом со стрелкой «внутри» или буквой «N». Оба провода надежно закреплены. Поскольку заземление в выключателях не используется, лишний провод обрезается и изолируется.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из розетки и одного или нескольких выключателей.Прокладывается новый кабель от распределительной коробки. Одна жила кабеля ведет фазу к выключателю, а другая, рабочий «ноль», к розетке. Остальные проводники проходят к лампам через выключатели. От клеммной коробки к лампам проложены 3-х жильные провода (ноль, масса и фаза).

Как подключить двойную розетку и тройную, трехфазную и трехпроводную (заземление)

При подключении двойной или тройной розеточной колодки провода питания подключаются к разным токопроводящим пластинам.Если это отдельные розетки, подключите их параллельным подключением, например шлейфом, как описано выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазной). Все трехфазные электрические розетки отличаются наличием четырех выводов для трехфазной вилки (четвертый — заземляющий или нулевой). Подключение розетки с заземлением выполняется с помощью отдельной четырехпроводной проводки (три фазы, заземление и ноль), протянутой от электрического щита. Провода подключаются к аналогичным контактам электрической розетки.

Узнать больше о подключении розеток.

Почему так редко используется последовательное соединение?

Если задумываться, как соединить розетки последовательно, то следует помнить, что у этой схемы есть две неприятные особенности:

Напряжение в собранной цепи нарастает от первой розетки до следующей. А повышение напряжения, в свою очередь, приводит к усиленному нагреву розеток и вилок, а также к дополнительной нагрузке на электроприборы.
Так как схема подразумевает питание каждой розетки от предыдущей, то повреждение одной из них приведет к выходу из строя всех, кто по ней будет следовать.

Последовательное соединение розеток имеет смысл использовать в тех случаях, когда эти розетки будут использоваться для маломощных электроприборов — фонариков, зарядки телефонов и ноутбуков, фенов и т. Д. Для питания трехфазных розеток На кухне, такая схема может быть просто опасной.

Лучше параллельное подключение?

Параллельное соединение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерным — независимо от того, сколько розеток задействовано в цепи.И производительность каждой отдельной точки питания не влияет на все остальные. Эта схема наиболее устойчива и безопасна для бытовой техники, и минус у нее один — больший расход проводов.

Параллельное соединение используется не только на отдельных розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и трудоемким.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной.Например, для блока питания и коммутатора это будет выглядеть так:

От распределительных коробок к устройству протяните трех- или, если нет заземления, двухжильный кабель. Подключите фазу, ноль и массу к розетке, если она есть.
Далее от розетки фаза зажать в выводах выключателя.
От переключателя фаз тянем на лампу и так их подключаем.
От распределительных коробок до светильников проложить ноль и землю.

И еще одна схема.Он несложный и подходит для выключателя, который находится отдельно от розетки:

От розетки фаза проводится через выключатель и подключается к лампам.
Ноль и земля для светильников также вытягиваются из розетки.

Как видите, схемы разные, но есть одно общее правило: фаза должна прерываться переключателем.

Розетка заземления: что делать, если проводка двухжильная?

Подключить заземляющую розетку несложно, если проводка в квартире или доме трехжильная.Но в домах, где много лет назад была разведена сеть, разводка обычно идет по двум жилам: фазной и нулевой. В этом случае проблему можно решить двумя способами:

На площадке всегда есть распределительная коробка с заземлением. Нужно от него контакт протянуть в квартиру, а через шину распределить землю уже по всей квартире. Лучше использовать провод с медной жилой.
Выполните так называемое «обнуление». Здесь ноль подключен к клеммам заземления.Этот способ следует использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как подключить розетку к проводам?

Как подключить провода к розетке, тут ничего сложного. Сначала подготавливаем провод: снимаем внешнюю изоляцию примерно на 10 см, а провода зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. Снимаем защитную пластиковую крышку с розетки, а затем откручиваем прижимные винты так, чтобы оставалось пространство ок.Между их колпачками и основанием зажима. 5 мм. Также открутите винт на клемме заземления. Теперь розетка готова к подключению. Зачищенные провода — фаза, ноль и земля, по одному вставляем в нашу розетку и плотно закручиваем саморезами.

Есть еще один вариант подключения проводов к розетке. Каждую жилу зачищаем по 2 см и оголенных коней сворачиваем в кольца с таким диаметром, чтобы входили ножки саморезов. Каждый винт поочередно откручиваем и подкладываем под него закрученные на концах концы проволоки.Вставьте винт обратно и плотно затяните. Такая сборка более надежна, но требует больше времени.

Как подключить тройной свитч?

Тройная розетка подключается параллельно или последовательно, они описаны выше. Тройной переключатель также можно подключить двумя способами:

От розетки. При этом ноль и земля на лампы идут от одной розетки или от распределительной коробки.
От распределительной коробки. Фаза идет на выключатель и подключается к клеммам ключей.Затем проводники возвращаются в распределительную коробку и оттуда разводятся на лампы. Ноль и земля идут от коробки непосредственно к лампам.

Второй способ предпочтительнее, так как в первом случае при выходе из строя розетки выключатель тоже перестанет работать.

Электрические схемы для нескольких розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Перед добавлением новой проводки и т. Д. Рассчитайте общее количество проводников, разрешенных в коробке.Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Эта страница содержит несколько схем для 2 или более розеток в одной цепи. Проводка для множественных прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток поставляется с защищенными и незащищенными схемами.

Подключение нескольких розеток в серии

На этой схеме розетки соединены в ряд с помощью клеммных винтов для передачи напряжения от одной розетки к другой. Соединение розеток вместе с использованием клемм устройства вместо сращивания пигтейла, как показано на следующей схеме, может создать проблему с самым слабым звеном. При использовании этого метода любой разрыв или неисправность в одной розетке, скорее всего, приведет к выходу из строя всех последующих розеток.

Схема подключения нескольких розеток

На этой схеме показана проводка для нескольких розеток, каждая из которых подключается к источнику по отдельности.Все провода соединены в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Такая разводка позволяет подавать напряжение на каждую розетку независимо от других в цепи.

Схема подключения двойных розеток

Здесь 3-проводной кабель проложен от двухполюсного выключателя, обеспечивающего независимое напряжение 120 В на два набора с несколькими розетками. Нейтральный провод схемы используется обоими наборами. Эта проводка обычно используется в кухонной цепи на 20 А, где требуются два источника питания, например, для холодильника и микроволновой печи в одном и том же месте.

Схема подключения

для нескольких GFCI

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе проводами для подключения источника. Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника присоединены к линейным клеммам на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

Здесь розетка gfci добавлена в конце ряда дуплексных розеток для защиты одного места.Первая розетка подключается к источнику, и от коробки к коробке проходит двухжильный кабель. Все провода соединены косичками на устройствах, чтобы пропускать ток к следующему. Клеммы нагрузки на gfci не используются и не защищают другие розетки в цепи.

Подключение GFCI для защиты нескольких розеток

Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, идущих после него, что называется защитой нескольких мест. Двухжильный кабель идет от GFCI ко всем следующим розеткам.Клеммы линии на gfci подключаются к источнику цепи, а клеммы нагрузки подключаются к каждой последующей розетке с помощью соединительного кабеля. Благодаря этому каждая дуплексная розетка подключена напрямую к GFCI.

Еще подобное на Do-It-Yourself-Help.com

Как подключить фары параллельно? Параллельное подключение переключателей и лампочек

Как подключить точки освещения параллельно?

Обычные бытовые цепи, используемые при установке электропроводки, параллельны (и должны быть).Чаще всего переключатели, розетки, осветительные приборы и т. Д. Подключаются параллельно, чтобы обеспечить подачу питания к другим электрическим устройствам и приборам через горячий и нейтральный провод в случае выхода из строя одного из них.

В нашем сегодняшнем учебнике по основному электрическому подключению мы покажем, что , как подключить лампы параллельно ?

Как подключить фары параллельно?

На приведенном выше рисунке ясно видно, что все лампочки подключены параллельно, то есть каждая лампочка подключена через отдельную линию (, также известную как фаза ) и нейтральный провод .

В параллельной цепи добавление или удаление одной лампы из цепи не влияет на другие лампы или подключенные устройства и приборы, поскольку напряжение в параллельной цепи одинаково в каждой точке, но протекающий ток отличается. Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в такой схеме, просто расширив проводники L и N на другие лампы.

Поскольку каждая лампа или лампочка подключаются между линией L и нейтралью N по отдельности, если одна из лампочек выходит из строя, остальная часть цепи будет работать плавно, как показано на рисунке ниже.Здесь вы можете видеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает нормально, т.е. лампочки светятся.

Неисправности в параллельных цепях освещения

Кроме того, если мы будем управлять каждой лампой с помощью одностороннего (SPST = Single Pole Single Through) переключателя в параллельной цепи освещения, мы сможем включать / выключать каждую лампу с помощью отдельного переключателя или если мы выключите лампочку, остальные точки освещения не пострадают, так как это происходит только при последовательном подключении освещения, когда вся подключенная нагрузка будет отключена, если мы замкнем выключатель.

Лампочки подключены параллельно

Как управлять лампочкой с помощью одностороннего переключателя при параллельном освещении?

На рисунке ниже мы управляли тремя лампочками от трех отдельных однонаправленных переключателей, подключенных между линейным и нулевым проводами. Первые две лампочки светятся, поскольку переключатели находятся в положении ON, а третья лампочка выключена.

Как управлять каждой лампой отдельно с помощью односторонних переключателей в параллельных цепях освещения

Преимущества параллельной цепи освещения:

Каждое подключенное электрическое устройство и прибор независимы от других.Таким образом, включение / выключение устройства не повлияет на другие устройства и их работу.
В случае обрыва кабеля или снятия какой-либо лампы все цепи и подключенные нагрузки не разорвутся, другими словами, другие светильники / лампы и электроприборы по-прежнему будут работать без сбоев.
Если добавить больше ламп в параллельные цепи освещения, их яркость не будет уменьшена (как это происходит только в цепях последовательного освещения). Потому что напряжение одинаково в каждой точке параллельной цепи.Короче говоря, они получают то же напряжение, что и напряжение источника.
Можно добавить дополнительные осветительные приборы и точки нагрузки в параллельных цепях в соответствии с будущими потребностями, если цепь не будет перегружена.
Добавление дополнительных устройств и компонентов не приведет к увеличению сопротивления, но уменьшит общее сопротивление цепи, особенно когда используются устройства с высоким номинальным током, такие как кондиционер и электрические обогреватели.
параллельная разводка более надежна, безопасна и проста в использовании.

Недостатки :

Кабель и провод большего размера используются в параллельной схеме подключения освещения.
При добавлении дополнительной лампочки в параллельную цепь требуется больше тока.
Батарея разряжается быстрее при установке постоянного тока.
Схема параллельного подключения более сложна по сравнению с последовательным подключением.

Полезно знать:

Выключатели и предохранители должны быть подключены через линию (под напряжением) провод.
Соединение электрических устройств и приборов, таких как вентилятор, розетка, лампочка и т. Д., Предпочтительнее, чем последовательное подключение.
Метод параллельного или последовательно-параллельного подключения более надежен, чем последовательный.

Предупреждение:

Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
Работать с электричеством только в присутствии тех людей, которые имеют хорошие знания и практическую работу и опыт, которые умеют обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Самостоятельное выполнение электромонтажных работ опасно и незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в электрическую проводку, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке базовой домашней электропроводки:

Серия

и параллельные схемы: в чем разница?

Один из первых принципов, которые нужно понять, когда вы изучаете электричество, — это различие между параллельной цепью и последовательной цепью.Оба типа цепей питают несколько устройств с помощью электрического тока, протекающего по проводам, но на этом сходство заканчивается.

Чтобы понять разницу между схемой, в которой устройства подключены последовательно , от схемы, в которой они подключены параллельно, вы должны сначала понять основы электрической схемы.

Проще говоря, все схемы работают, обеспечивая замкнутый контур проводов, по которым может течь электрический ток.Электрический ток — это, по сути, движение электронов по цепи от источника (через горячие провода) и обратно к источнику (через нейтральные провода). Когда свет или другие устройства подключаются к этому контуру цепи, движущийся ток может питать эти устройства. Любое прерывание пути (например, размыкание переключателя) останавливает поток электрического тока — мгновенно прерывая цепь.

Что такое последовательная цепь?

Последовательная цепь — это замкнутая цепь, в которой ток проходит по одному пути.В последовательной схеме устройства по контуру цепи соединены в непрерывный ряд, так что при выходе из строя или отключении одного устройства вся цепь прерывается. Таким образом, все устройства в цепи перестают работать одновременно. Последовательные схемы несколько редки в домашней проводке, но иногда они используются в цепочках рождественских огней или ландшафтных светильниках, где выход из строя одной лампочки приводит к потемнению всей цепочки.

Когда лампочка гаснет в цепочке праздничных огней, это создает разрыв в проводке.Однако многие современные гирлянды для праздничных фонарей теперь подключаются через параллельную цепь, так что гирлянда может оставаться в рабочем состоянии даже при неисправности одной из ламп. Большинство новых светодиодных праздничных огней имеют параллельную схему подключения.

Что такое параллельная цепь?

Гораздо чаще, чем последовательные цепи, встречаются цепи, соединенные параллельно, включая большинство домашних цепей, питающих осветительные приборы, розетки и приборы. Параллельная цепь также является замкнутой цепью, в которой ток разделяется на два или более пути, прежде чем вернуться вместе, чтобы завершить полную цепь.Здесь проводка настроена так, что каждое устройство находится в постоянном контакте с трактом главной цепи. Отдельные устройства просто «подключаются» к главному контуру цепи, подобно тому, как съезды на автостраде позволяют автомобилям существовать и выезжать на автостраду, не прерывая ее. Параллельная схема имеет много таких петель «вне рампы / при включении», так что отказ в каком-либо одном контуре никогда не приводит к отключению всей схемы.

Большинство стандартных 120-вольтных бытовых цепей в вашем доме являются (или должны быть) параллельными цепями.Розетки, переключатели и осветительные приборы подключены таким образом, что горячий и нейтральный провода поддерживают непрерывный путь цепи независимо от отдельных устройств, которые получают питание от цепи.

Иногда этот непрерывный путь создается путем «врезки» в провода цепи для питания розетки или осветительной арматуры (пигтейлы являются выходными и входными рампами для тока). В других случаях конструкция устройства создает непрерывный непрерывный путь.Например, стандартная розетка розетки имеет металлическую полосу (соединительный язычок) между парами винтовых клемм, которая обеспечивает сохранение пути к следующей розетке. Если розетка выходит из строя, соединительный язычок на устройстве гарантирует, что ток продолжает течь к следующей розетке в цепи.

Когда использовать последовательную цепь вместо параллельной

Один пример домашнего хозяйства, где последовательная проводка полезна, когда одна розетка GFCI (прерыватель цепи замыкания на землю) используется для защиты других стандартных розеток, расположенных «ниже по потоку» от GFCI.

Розетка GFCI имеет винтовые клеммы с меткой «линия», а также винтовые клеммы с меткой «нагрузка». Клеммы нагрузки могут использоваться для расширения проводки до дополнительных обычных розеток за пределами GFCI, что позволяет им также пользоваться защитой GFCI. Однако, если GFCI выйдет из строя, все подключенные нижестоящие розетки также перестанут функционировать. Таким образом, этот участок схемы является примером последовательного подключения.

Другой предмет, который использует последовательную проводку, — это удлинитель.В удлинителе используется один переключатель для управления несколькими приборами и устройствами в параллельной схеме. Однако, если вы выключите удлинитель, вы выключите все приборы и устройства, подключенные к удлинителю.

Как установить несколько электрических розеток в существующем доме | Руководства по дому

Автор: SF Gate Contributor Обновлено 21 января 2021 г.

Электрические розетки имеют две пары клемм, так что вы можете последовательно подключить несколько розеток к одной цепи в существующем доме.Однако установка слишком большого количества розеток в цепи представляет вероятность перегрузки выключателя, поэтому разумным подходом является распределение розеток между двумя или более цепями, особенно при добавлении нескольких розеток в одной комнате. Таким образом, если один из выключателей выйдет из строя, у вас все равно будет действующая розетка. Стандартный электрический код позволяет подключать розетки на 15 ампер проводом 14-го калибра, но безопаснее использовать 12-калибр, который толще.

Отключите питание
Отключите электропитание, прежде чем работать над электрическим проектом, — инструктирует Этот Старый Дом.Установите электрическую коробку для каждой розетки, которую вы хотите добавить. Использование старой работы или переделки коробки позволяет избежать снятия настенного покрытия, чтобы прибить коробку к стойке.
Найдите шпильки
Найдите шпильки с помощью инструмента для поиска шпилек и поместите коробку где-нибудь между двумя из них. Это может быть любое удобное расстояние от пола. Обведите карандашом контур задней части коробки на гипсокартоне и вырежьте отверстие пилой для гипсокартона.
Протяните кабели через отверстия
Протяните кабели, необходимые для подключения розетки, к каждому из отверстий.Процедура будет варьироваться в зависимости от того, как вы решите подключить каждую розетку, но в целом вы можете избежать удаления гипсокартона, пропустив кабели через 3/4-дюймовые отверстия в верхней или нижней пластине стены и пропустив их сбоку через чердак или пространство для обхода.
Протяните силовой кабель к первой розетке

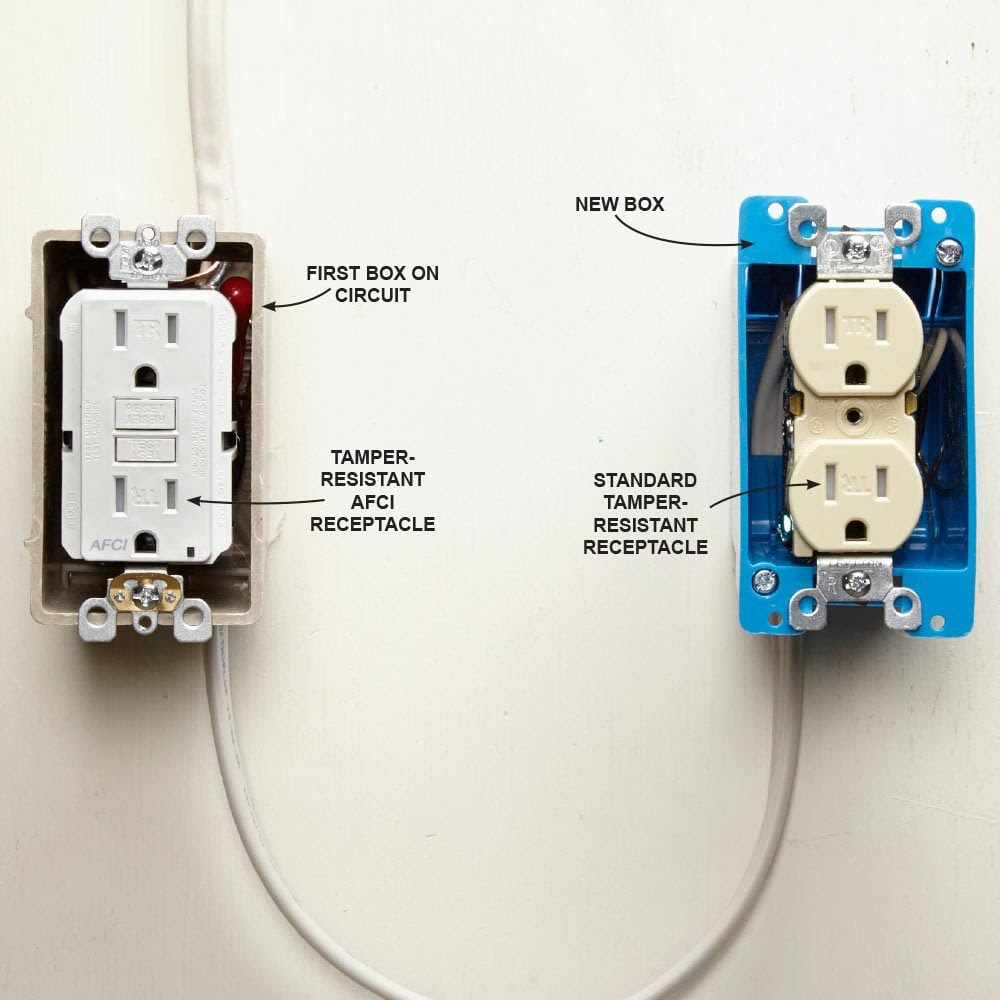

Установите серию розеток для каждой цепи и проложите силовой кабель к первой в серии. Проложите второй кабель от этой розетки ко второй в серии, третий кабель от этой розетки к третьей и так далее.Проложите кабель питания до точки, в которой он подключается к источнику питания, но пока не подключайте его.
Прикрепите коробку к гипсокартону
Пропустите кабели для каждой розетки через заднюю часть старой рабочей коробки, вытащите провисание примерно на 6 дюймов, затем вставьте коробку в отверстие и закрепите ее на гипсокартоне повернув винты спереди отверткой Phillips.
Используйте инструменты для зачистки проводов, чтобы обнажить концы.
Снимите около 6 дюймов оболочки с кабелей в каждой коробке и обнажите около 1/2 дюйма на концах каждого изолированного провода с помощью инструментов для зачистки проводов.Различайте провода между входящим, токоведущим и исходящим, подающим питание на другую розетку.
Подсоедините провода к клеммам
Оберните входящие провода вокруг верхней пары клемм на розетке с помощью плоскогубцев, сообщает InspectaPedia. Подключите черный провод к латунной клемме, а белый провод к серебряной. Затяните клеммные винты отверткой. Таким же образом подключите отходящие провода к другой паре клемм.Скрутите вместе оголенные провода заземления и оберните их вокруг зеленой клеммы заземления.
Закрутите розетку на место
Вставьте каждую розетку в коробку после того, как вы закончите электромонтаж, и прикрутите ее на место. Прикрутите крышку с помощью отвертки с плоским жалом.
Включите питание
Подключите кабель питания к источнику питания, который может быть выключателем на панели или устройством в другой цепи, после того, как вы установили все розетки.

Совет

Вы должны установить розетку прерывания замыкания на землю в определенных местах, например, на кухнях, в ванных комнатах, прачечных и на открытом воздухе. Вы можете подключить GFI шлейфом, как обычную розетку, с одним отличием. Входящие провода должны подключаться к клеммам «линии», а исходящие провода должны подключаться к «нагрузке».

Предупреждение

Не меняйте полярность розетки, подключая провода к неправильным клеммам. Розетка по-прежнему будет работать, но это будет небезопасно и может вызвать пожар.

3 Розетка напрямую Подключение | Параллельное соединение с розеткой | Электросчетчик

Привет, друг, пожалуйста🙏🙏🙏
Канал подписки

3 Разъем напрямую Подключение | Параллельное соединение с розеткой | Электросчетчик

Друзья koi bhi extension board k connection chiye to comment m btana us комментарий per m jld s jld video bnauga😊😊
так что прокомментируйте, пожалуйста,

Соединения электрической панели
Соединения розетки и выключателя
Соединения выключателя с выключателем
Гнездо с соединением розетки
Соединение проводов домашней арматуры
Соединение розеток с выключателем
Соединение выключателя с гнездом
Выключатель с соединениями гнезда
3 Соединение гнезда
Соединения платы расширения

Еще видео по созданию платы расширений👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇

2 5-контактных разъема и 2 2 2-контактных разъема для подключения

Двустороннее питание Разъемы и переключатели

Двухпозиционный переключатель на подключение лампы

1 5-контактная розетка и 1 переключатель с 2 патронами

1 5-контактная розетка и 1 переключатель с 1 держателем лампы

2 5-контактных разъема и 1 переключатель с 1 держателем лампы

2 5-контактных разъема и 1 переключатель с 2 патронами

3 5-контактных разъема и 1 индикатор указывают на подключение

2 5-контактных разъема и 1 переключатель

3 5-контактные разъемы и переключатели

Провод от преобразователя к батарее
Размер | Качество | Длина

Простое подключение инвертора

Bluetooth-колонка своими руками сделать дома

1 5-контактная розетка и 2 переключателя с 1 разъемом для патрона лампы

1 5-контактная розетка и 2 лампы для подключения с 3 переключателями

Солнечные панели своими руками автоматически включаются / выключаются Система

2 3-контактных переключателя подключения к лампочке

Подключение регулятора вентилятора

2 5-контактный разъем для прямого подключения

1 5-контактная розетка и 1 подключение регулятора вентилятора с 2 переключателями

1 5-контактная розетка и 1 световая индикация и 1 патрон лампы с 2 переключателями

2 5-контактных разъема и 2 коммутационных разъема

8 5-контактных разъемов и 2 переключателя

Соединения платы расширения с
Ампер и вольтметр и 6 5-контактных розеток и 6 коммутационных соединений

Подключение 1 5-контактной розетки и 1 переключателя

Этапы подключения платы расширения 👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇
Шаг 1: Материалы

1.Коммутатор

2. Заглушка

3. Розетка

4. Удлинительный пояс

5. Доска с винтами

Шаг 2: Подключите

Теперь подключим провода к вилке. Для этого внимательно прочтите названия контактов на вилке, то есть L, N, заземление.

Мы подключим красный провод к L, черный провод к N и зеленый провод к точке заземления.

Шаг 3: Откройте

Прежде всего откройте вилку и выньте три провода из толстого шнура.

Теперь вы увидите три цветных провода, и мы будем выполнять проводку на основе цветового кода, определенного ранее.

Шаг 4: Подключение

Теперь подключите вилку.

L-красный провод

N-черный провод

Заземление — зеленый провод

Шаг 5: Затяните

Теперь затяните болты и закройте пробку.

Шаг 6: Завершение подключения

Теперь вилка готова и пришло время подключить плату.

Шаг 7: Плата
Теперь перейдем к подключению платы. Подключим через один выключатель и штекер Socket.
