Подключение электрической, телефонной и интернет розетки

Современные требования к безопасной эксплуатации электроприборов предусматривают установку электрических розеток с заземляющим контактом. Этот контакт обеспечивает дополнительную защиту в случае, когда из-за неисправности электроприбора, его корпус может оказаться под напряжением. В этом случае по проводу защитного заземления потечет ток, что приведет к срабатыванию УЗО или защитного автомата. Кроме функции защиты от поражения током, заземляющие контакты обеспечивают защиту от помех в цепи переменного тока, поскольку цепи защиты от помех подключаются тоже к заземляющему контакту.

Электрические розетки

Электрические розетки подключаются при помощи трехжильного кабеля, например ВВГ 3×2.5.

Схема подключения розеток в блоке из трех розеток

Следует избегать последовательного подключения блоков розеток — это означает, что если у вас несколько блоков из двух и более розеток, то желательно к каждому блоку вести отдельный кабель от распредкоробки. Делать так необходимо потому, что в случае последовательного соединения большого количества розеток велика вероятность отказа из-за плохого контакта в одном из зажимов, кроме этого через зажимные контакты первой розетки в цепи потечет ток всех последующих розеток, что не лучшим образом сказывается на надежности цепи в целом.

Для подключения электрических розеток нужно выполнить следующую последовательность действий:

• Перфоратором, при помощи коронки нужного диаметра выдолбить гнезда в местах установки розеток и в местах установки распределительных коробок.
• Штроборезом, болгаркой или перфоратором выбрать штробы под кабели.
• Уложить кабели в штробы, закрепить их при помощи ошиновочной ленты или другим удобным способом.
• Зашпаклевать кабели при помощи шпатлевки, на эту же шпатлевку посадить распредкоробки и подрозетники.
• Если монтаж проводки ведется внутри стен из листовых материалов (гипсокартон и др.) , то кабели укладываются при монтаже стены, делаются отверстия для распредкоробок и розеток. Кабели в скрытых полостях следует прокладывать в гофротрубе.
• Зачистить и подключить кабель к розеткам. Помните — желто-зеленый провод — к заземляющему контакту!
• Установить розетки в подрозетники.
• Произвести подключения в распредкоробках, согласно схеме подключения розеток. Соединения проводов производятся при помощи латунных луженых обжимных гильз. Не следует напрямую соединять медный и алюминиевый кабели.

Такое соединение со временем теряет контакт и начнает нагреваться. При необходимости такого соединения (например при модернизации старой проводки) следует использовать клеммные соединители. Современным методом соединения проводов, является соединение при помощи клемм типа «Wago». Следует заметить что подобные клеммы выпускаются разными производителями, например DKS и др.

Подключение информационной розетки

Телефонные розетки типа RJ-11 подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП. Розетка может содержать от двух до четырех контактов в виде тонких проволочек. Телефонные аппараты подключаются к двум центральным контактам. Иногда винты для подключения имеют маркировку L1 и L2.

Схема подключения телефонной розетки

Подключение компьютерных розеток

Компьютерные розетки RJ-45 подключаются при помощи четырехпарного кабеля типа «витая пара» UTP-5e. Стандартом де-факто в России, стал вариант разделки жил EIA-568B. Обычно на розетке приводится цветовая маркировка для этого стандарта. Иногда варианты подключения проводов на розетке имеют сокращенные подписи «А» и «B» Подпись «В» означает разделку по варианту 568В. Кабель содержит 8 жил, свитых в 4 пары — оранжевую, зеленую, синюю и коричневую. Второй провод в паре выделяется белой полоской. Подключение пар к розетке производится при помощи специального ударного инструмента, который придется купить или взять напрокат. Для подключения компьютерной розетки, нужно очистить изоляцию примерно на 6 см, затем вложить жилы в прорези розетки, в соответствии с цветовой раскладкой и запрессовать специальным инструментом, затем притянуть кабель к розетке, при помощи нейлоновой стяжки.

Подключение компьютерной розетки

Видео «Как подключить розетку. Схема подключения розетки»

Как подключить телефон к розетке подключение проводов — Moy-Instrument.Ru

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
2. Осуществление соединения модемов и факсов.
3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
2. Подрозетник.
3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
5. Сама розетка.
6. Нож с острым лезвием.
7. Саморезы.
8. Кусачки.
9. Изоляционная лента.
10. Универсальный мультиметр или тестер.
11. Защитные перчатки.
12. Односторонняя и двухсторонняя клеящая лента.
13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
3. При помощи тестера определить полярность контактов.
4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

1. Устройства для внешней установки.
2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
4. Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Как самостоятельно подключить розетку для телефона

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

• пластиковый или керамический корпус;
• зажимы – клеммы, которые фиксируют провода;
• соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

RJ11 подключение используется для стационарных устройств с линейным подключением

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

• RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
• RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
• RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
• RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

1. Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
2. Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

• подготовка инструментов;
• обеспечение защитных средств;
• снятие с кабеля защитной пленки согласно необходимой длине;
• подсоединение кабеля по схеме к коробке;
• фиксирование жил внутри телефонного короба.
• крепление разъема к стене;
• монтаж защитной крышки;
• подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

• вольтметр;
• прорезиненные перчатки;
• отвертка;
• уровень;
• скотч с липкой лентой на две стороны;
• нож для работы с оптическими кроссами;
• острогубцы;
• карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

1. Заполните заявку
2. Получите предложения с ценами от мастеров
3. Выберите исполнителей по цене и отзывам

Разместите задание и узнайте цены

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Подключение телефонной розетки значительно снижает возможности разрыва телефонного провода, уменьшает число видимых проводов и облегчает подключение телефонного аппарата к сети.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

• Розетки внешние
• Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

• Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
• Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
• Отвертки
• Тестера для электросети или мультиметра
• Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.
Схема подключения телефонной розетки такой конфигурации следующая:

• На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
• Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
• Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

• На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
• На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
• Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

• В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
• Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
• Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Телефонная розетка: виды и схема подключения

Иногда надо установить телефонную розетку или выполнить замену старой модели на новую. Обычно такая ситуация возникает при проведении ремонта, при покупке оборудования, нуждающегося в проводке новой линии. Поэтому важно знать, какие существуют телефонные розетки, как устроены, где купить и как правильно выполнить их подключение, расключение.

Какие коннекторы существуют?

Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета. В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.

Наиболее популярны такие типы коннекторов:

• RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
• RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
• RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
• RJ 9. Служит для соединения телефонной трубки с аппаратом.
• РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
• RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Возможные способы монтажа

Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый. Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.

Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.

Как правило, способы подключения всех типов розеток идентичны, правда, есть некоторые различия в зависимости от их исполнения.

Подробная инструкция по подключению телефонной розетки

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.

При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.

Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.

Чтобы подключить телефонную розетку Valena, необходимо:

1. снять оплетку с провода на длину в пять сантиметров;
2. уложить проводку в пазы розетки;
3. проверить наличие контакта между кабелем и разъемом.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

На что следует обратить внимание?

Чтобы купить наиболее подходящую розетку, коннектор для подключения телефона, надо изучить все существующие модели и взвесить плюсы и минусы каждого варианта. Важно учитывать тип и характеристики используемого телефонного аппарата. Возможно, дополнительно потребуется приобрести переходник адаптер с японских, китайских, американских вилок на евро розетку.

При выборе четырехпроводной розетки необходимо обратить внимание на то, что модель РШТК является устаревшей и плохо совмещается с современными телефонами. Чтобы выполнить подключение такого изделия, понадобится кабель с сечением 0,3х0,3 мм. Поэтому чаще выбирают более современные типы розеток. Например, Шнайдер, Легранд. Установив Ленгард, не придется зачищать провода. Ведь продукция оснащена функцией самоочистки. Как обжать вилку?

Также стоит учесть, что большинство моделей телефонных розеток имеет всего два контакта. Кабель должен иметь такое же количество контактов. Если в розетке четыре контакта, значит она двойная и в нее можно подключить вторую телефонную линию. Как правило, в коробках контакты пронумерованы. Но иногда нумерация отсутствует. Тогда приходится руководствоваться цветовой маркировкой.

При подключении требуется обратить внимание и на полярность. Зачем? Иногда устройство может не работать. В этом случае достаточно просто поменять полярность местами.

Во время монтажа рекомендуется учитывать, что для слаботочных устройств связи напряжение обычно не превышает 60 Вольт. То, сколько вольт в телефонной беспроводной розетке, зависит от того, опущена либо поднята трубка. Но даже низкое напряжение способно создать ток и причинить человеку дискомфорт. Поэтому работы требуется проводить аккуратно.

Полезные рекомендации по подключению

Нередко новички допускают ошибки во время монтажа. Поэтому специалисты составили список рекомендаций, которые помогут выполнить работу грамотно.

Итак, опытные электрики советуют:

• Максимально обезопасить себя в работе. Для этого использовать резиновые перчатки.
• Полезно знать, что означает цвет проводов. Но лучше проверять полярность тестером.
• Прежде чем монтировать розетку, надо позаботиться о наличии крепежных деталей.
• Перед тем, как закрыть крышку, лучше проверить аппарат на наличие дефектов в работе.
• Лучше использовать встраиваемые розетки. Они почти незаметны.
• Предпочтительнее покупать универсальные коробки для телефонов, в которые можно устанавливать провода как нового, так и старого образца.
• Если надо подключить несколько телефонных устройств, лучше покупать не обычную одинарную, а двойную розетку. Подойдет тип разветвителя RJ12 6p4c.
• Из всего многообразия лучше отдавать предпочтение проверенным производителям. Например, хорошо себя зарекомендовали внутренние розетки Hyperline, Legrand Mosaic, Dкс. Из внешних — Rexant и Schneider Electric Glossa. Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.
• Перед монтажом следует внимательно изучить инструкцию и четко ей следовать.
• Для подключения розетки для телефона существуют разные схемы. Есть действующие стандарты, которые определяют условные обозначения розеток. Стандартизирует обозначения на схемах новый ГОСТ 21.614.88. При выборе определенной схемы надо учитывать специфику квартиры, дома или офиса, планировку здания и прочие особенности.
• Сетевая розетка должна быть качественной и иметь сертификат.
• Лучше использовать стандартные телефонные розетки. Тогда при смене телефона не придется разбираться с распиновкой кабелей.

Таким образом, сегодня существует большой выбор розеток с конденсатором для подключения телефонной линии. Модели различаются способом монтажа и конструкцией. Обычно схема подключения указана на корпусе телефонного аппарата с нижней стороны. Распайка всегда соответствует схеме. Так что установить розетку Сплиттер для телефона не составит труда. Видео можете посмотреть далее. Также читайте статью: Как сделать потолок из гипсокартона с подсветкой в квартире?

Подключение телефонной розетки: варианты, схемы, особенности

Услуги сотовой телефонной связи во многом упростили общение между людьми, сделав его удобнее и доступнее. Современному человеку не нужно метаться в поисках телефонного автомата или жетона для получения возможности совершить звонок. Однако, несмотря на неоспоримые плюсы мобильного общения, стационарные телефоны и проводная связь по-прежнему пользуются большим спросом, оставаясь надежным средством качественного соединения. Кроме того сами аппараты стали намного удобнее и функциональнее. Для использования данного вида коммуникаций потребуется наличие телефонных розеток. Эти разъемы имеют свои особенности и отличия в способах монтажа и их необходимо учитывать при подключении. В статье расскажем, как подключить телефонную розетку к телефонному кабелю, рассмотрим схемы и инструкции.

Конструкция телефонной розетки, устройство кабеля связи

По своему внутреннему строению, разъемы для подключения телефонов и провода для передачи сигналов имеют мало общего с электрическими розетками и линиями электропередач. Они разнятся не только конструктивно, но и по способу монтажа. Чтобы понять все тонкости подключения линий связи, нужно изучить особенности устройства и принцип действия коммутационных устройств. Читайте также статью: → «Подключение различных видов телефонных розеток ».

Ток телефонной линии постоянно меняется в зависимости от положения трубки (снята или положена), состояния разъема (подключен или отключен). Если аппарат не подсоединен к сети, по линии протекает постоянный ток напряжением 40-60 В. Аналогичная ситуация складывается, когда телефон подключен, но трубка уложена на рычаг. В момент звонка напряжение возрастает до 120 В, преобразовываясь при этом в переменное. Снятие трубки понижает его до значения от 6 до 12 Вольт.

Все эти процессы происходят в плоском проводе, который имеет две медные жилы. Его можно было бы сравнить с проводом ППВ, используемым для электропроводки, но сечение жилы настолько мало, что допускает применение только при указанных нагрузках сети: в телефонных линиях, а также схемах автоматики (охранной или противопожарной сигнализации).

Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно

Различают несколько видов разъемов для подключения телефонов:

• РТШК-4 – может использоваться только для старых аппаратов связи;
• RJ-11 – современный вариант, называемый «евро»;
• RJ-12 – сленговое название разъемаRJ-25, которое получило настолько широкое распространение, что для удобства предоставления информации, используется чаще, чем настоящее. На самом деле таких розеток не существует, поэтому сталкиваясь с терминомRJ-12, следует подразумеватьRJ-25.

Телефонная розетка RJ-11 имеет гнездо в виде порта для соответствующего штекера. Внешне она похожа на компьютерную розетку, но при более внимательном изучении можно заметить, что их гнезда отличаются по ширине (у компьютерного варианта оно шире).

Самые распространенные варианты исполнения устройств:

• накладные, они же наружные;
• врезные, они же внутренние.

Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств – электрические, ТВ, компьютерные и телефонные. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу ».

В различных условиях могут применяться разные виды розеток для телефона

Имеется также конструкция, объединяющая РТШК-4 и RJ-11, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Сейчас она морально устарела, хотя продолжает успешно использоваться.

Вариант устройства, совмещающий РТШК-4 и RJ-11, подходящий для разных штекеров

Современные телефонные провода чаще всего могут быть двухжильными и четырехжильными. При этом изоляция жил имеет характерную цветовую раскраску. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь – директор. В данном случае применяются разъемы RJ-12.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

1. На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

1. Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

1. Закрепить устройство на стене, проверить работоспособность
2. Закрыть лицевую панель. Монтаж окончен.

Практическая рекомендация: При подсоединении концов двухжильного провода к контактам розетки, их полярность не играет никакой роли для работоспособности изделия или качества связи.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

1. При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
2. На фото можно увидеть распределение проводов по цвету соответствующих пар

Если провод имеет расцветку жил синий – бело-синий, оранжевый – бело-оранжевый, то следует принимать синий и бело-синий за первую пару и коммутировать соответственно с красным и зеленым, а оранжевый и бело-оранжевый – за вторую пару и соединять с черным и желтым цветом (или другим оставшимся)

Если розетка имеет систему контактов в виде клемм, то первая пара (красный – зеленый или синий – бело-синий) «сажается» на средние клеммы 2 и 3, а вторая пара (черный – желтый или оранжевый – бело-оранжевый) – на крайние жилы 1 и 4.

Такой способ коммутации является стандартным общепринятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.

Коннекторы для подключения телефонных аппаратов к розеткам

Как и телефонные розетки, коннекторы к ним могут быть подключены с помощью двухжильного (система RJ-11) или четырехжильного кабеля (система RJ-12). Кроссировка коннектора проводом из 2 жил осуществляется следующим образом:

1. Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
2. Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
3. Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

Если используется провод старого образца (лапша), то его жилы зачищаются и помещаются в оболочку от витой пары, после чего осуществляются перечисленные выше мероприятия. При подключении 4-х жильного кабеля, на средние контакты 2,3 «сажаются» красный и зеленый провод (либо синий и бело-синий), а на 1,4 – черный и желтый (либо оранжевый и бело-оранжевый). После этого проводится обжим.

Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

Обжим с помощью отвертки производится путем поочередного нажатия до упора на каждый из контактов коннектора. Встроенный нож пробьет изоляционный слой проводника и соединение будет обеспечено.

Обзор известных производителей телефонных розеток

При выборе разъемного устройства для подключения стационарного телефонного аппарата желательно отдавать предпочтение торговым маркам, имеющим положительную репутацию на рынке электронной техники, проверенную временем. Среди таких брендов можно отметить турецкие фирмы Lezard, VIKO, а также производителей из Франции – Schneider Electric, Legrand Valena. Для сравнения, средние цены из интернет-магазинов на продукцию указанных производителей приведены в таблице:

Как самостоятельно подключить телефонную розетку

Подписка на рассылку

Многие задумываются, как правильно подключить телефонную розетку своими силами, и в данной статье мы расскажем, как смонтировать и подключать розетку для телефона.

Монтаж телефонной розетки разных видов

В настоящее время реализуется несколько видов розеток: внешние и встраиваемые. Первый вариант более прост в установке, однако встраиваемые розетки обладают более привлекательным внешним видом. Подключение обоих видов осуществляется аналогичным образом, различия заключаются только в способе монтажа.

Кроме того, существуют разные виды разъемов: RJ 11 с двумя контактами, розетка телефонная RJ 25(12) с 6-ю контактами, а также RJ 14 с 4-мя контактами. Чаще всего для подключения домашних аналоговых телефонов используется розетка телефонная RJ 11.

Кроме того, для подключения магистрального провода к нескольким розеткам используются двойные телефонные розетки, монтаж которых несколько отличается от одинарных.

Правильное подключение телефонной розетки открытой установки RJ11

Установка телефонной розетки требует ряда инструментов и комплектующих, включая:

• розетку телефонную RJ 11, подключение которой будет осуществляться;
• двухжильный кабель с сечением 0,3-0,5мм2, например, КСПВ 2х0,5 или ТРП;
• приспособление для снятия изоляции;
• отвертку;
• мультиметр;
• защитные перчатки.

Ответ на вопрос «как установить телефонную розетку накладного исполнения?», можно разделить на несколько пунктов:

• Наденьте защитные перчатки – напряжение телефонной линии в момент покоя составляет около 60Вольт, а в момент звонка 100-120Вольт.
• Снимите изоляцию с кабеля, стараясь не оставлять насечек на проводе.
• Откройте корпус розетки. Телефонная розетка RJ 11, подключение которой мы осуществляем, включает необходимость присоединения телефонной линии к средним контактам. Схема телефонной розетки может включать 4 контакта, в таком случае они присоединяются согласно схеме.
• Существуют также розетки немецкого производства, в которых подключать необходимо к 2 и 5 контактам, однако они встречаются редко. Для подключения такого аппарата вместо зеленого провода необходимо использовать черный, а вместо красного — желтый.
• Определите полярность. Красный цвет – это «минус» в телефонной линии, а зеленый – плюс. Как правило, подсоединение телефонной розетки не требует определения полярность, однако некоторые аппараты могут плохо работать, если подключить их не по правилам. Определить полярность можно с помощью тестера.
• Заглубите жилы кабеля между металлическими вилками внутри розетки с помощью кроссировочного или обычного канцелярского ножа. Края пазов имеют заострения и сужаются. При заглублении жилы, они прорезают изоляцию, что обеспечивает хороший контакт.
• Закрепите розетку на стене и защелкните крышку.
• Осуществите подключение телефона к розетке и проверьте, есть ли связь.

Метод, как подключить телефон к розетке такой – необходимо приобрести вилку RJ11 и с помощью специального приспособления обжать её в соответствии с расположением проводов в розетке. Если у вас телефонная розетка, схема подключения которой имеет 2 контакта, они будут расположены так же, как показано на схеме, а крайние контакты останутся свободными.

Установка телефонной розетки скрытого типа

Если вас интересует, как подключить RJ 11 скрытого вида, подключение будет аналогичным – различия заключаются в монтаже. Для начала вам необходимо сделать отверстие в стене, затем установить подрозетник и закрепить его с помощью саморезов.

После этого используйте вышеописанный метод «как подсоединить телефонную розетку накладного исполнения», поместите корпус розетки в коробку и закрепите с помощью распорных винтов, установите внешнюю рамку розетки и подключите обжатый кабель.

Как подключить провод интернета к розетке

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

обычная 220 Вольт

интернет-розетка

телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело- оранжевый

На другой стороне:

бело- коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

бело- оранжевый

бело- коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

бело- оранжевый контакт = бело- оранжевая жила

оранжевый = оранжевая жила

а с другой, на контакты 3-6:

бело- зеленый контакт = бело- синяя жила на кабеле

зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

обычная 220 Вольт

интернет-розетка

телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело- оранжевый

На другой стороне:

бело- коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

бело- оранжевый

бело- коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

бело- оранжевый контакт = бело- оранжевая жила

оранжевый = оранжевая жила

а с другой, на контакты 3-6:

бело- зеленый контакт = бело- синяя жила на кабеле

зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Большинство людей живёт в отдельных квартирах и частных владениях. И зачастую для каждого помещения необходимо решить одну маленькую, но довольно коварную задачку: доступным, малозатратным, но эффективным способом создать точку доступа для подключения к интернету. Казалось бы, ответ очевиден — приобрести, настроить Wi-Fi роутер и забыть обо всех проблемах. Однако проводной интернет всё-таки остаётся самым распространённым и надёжным решением, ведь такой сигнал намного стабильнее. Отсюда вытекает очередная проблема — как же скрыть интернет-проводку? Обычно её монтируют в стены и заводят на розетки, правда, не совсем стандартного типа: их именуют компьютерными или попросту интернет-розетками.

Что такое интернет-розетка

Основное отличие интернет-розетки от обычной электрической заключается в том, что у неё имеется свой, уникальный разъём, к которому подходит специальный тип проводки, называемый витой парой. Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары. Благодаря такой системе подключения существующие электромагнитные помехи нивелируются, что обеспечивает в итоге высокую скорость передачи данных (до 1000 Мбит/сек).

Интернет розетка имеет специальный разъём, к которому подключается кабель типа «витая пара»

Ответный разъём называется RJ-45/8p8c. Он насаживается на кабель при помощи специального инструмента, причём провода разъёма должны располагаться в строго определённом порядке.

Последовательность цветов проводов, подключаемых к контактам разъёмов, определяется стандартной схемой

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
2. По пропускной способности информационного канала. Они делятся по категориям:
3. UTP 3 — до 100 Мбит/с;
4. UTP 5e — до 1000 Мбит/с;
5. UTP 6 — до 10 Гбит/с.
6. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Терминальные интернет-розетки имеют дополнительные разъёмы различных типов, например, телевизионные

Алгоритм прокладки интернет-кабеля в стенах

Самое правильное, но в то же время непростое по исполнению решение прокладки интернет-кабеля в домашних (офисных) условиях — это его монтаж внутри стен. Достоинства такой разводки очевидны: кабель не путается под ногами и не влияет на декоративное оформление помещения. Существенный недостаток внутристенного монтажа заключается в том, что в дальнейшем могут возникнуть проблемы с доступом к кабелю для его ремонта или обслуживания. Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ.

Прежде чем начинать прокладывать интернет-кабель, стоит разметить места, где он должен будет располагаться. Помните, что неэкранированная витая пара изготовлена из меди, которая весьма чувствительна к электромагнитным помехам. Старайтесь, чтобы расстояние между компьютерной и электрической проводкой составляло не менее 50 см.

1. Намечаем трассу. Планируя место под штробу для будущей разводки, учитывайте, что интернет-кабель имеет определённое ограничение по радиусу изгиба. Конкретные значения можно найти в технических характеристиках выбранного кабеля.

Витую пару лучше укладывать в защитный гофрошланг, а штробу делать с учётом его размеров

На выходе из стены устанавливается стандартный подрозетник, в котором закрепляется корпус и механизм розетки

Как провести распиновку кабеля RJ-45

При обжиме витой пары необходимо придерживаться определённой распиновки (цветовой схемы). Существует два общепринятых стандарта подключения.

1. «Тип A». Провода укладываются в следующем порядке:
2. бело-оранжевый;
3. оранжевый;
4. бело-зелёный;
5. синий;
6. бело-синий;
7. зелёный;
8. бело-коричневый;
9. коричневый.
10. «Тип B». Здесь порядок цветов немного другой:
11. бело-зелёный;
12. зелёный;
13. бело-оранжевый;
14. синий;
15. бело-синий;
16. оранжевый
17. бело-коричневый;
18. коричневый.

Существует две основных схемы подключения интернет-кабеля по цветам

Для выбора правильной цветовой схемы подключения стоит связаться с вашим поставщиком интернет-услуг и получить от него информацию о том, какая схема была использована во время подключения.

Работу выполняем в следующем порядке.

1. От стены (выхода для интернет-розетки) оставляем кабель длиной 10–15 см, а его остаток обрезаем. Оставшегося кабеля должно хватить, даже если распиновку придётся переделывать.
2. Очищаем все пары проводков от внешней прорезиненой оболочки и от внутренней фольги (выступающей дополнительной защитой). В качестве инструмента можно использовать самый обычный нож (при этом не стоит забывать об осторожности и безопасности).
3. Выпрямляем все цветные пары скрученных проводков и осторожно укладываем каждый в свой паз согласно нанесённой на клемнике цветовой разметке. Причём сделать это нужно так, чтобы изолированная часть кабеля зафиксировалась зажимом клеммника розетки.
4. Прижимаем все проводки и закрепляем их болтами на самом клеммнике.
5. Выравниваем все прижимные коннекторы отвёрткой, а остатки кабеля обрезаем. Важно, чтобы все проводки оставались на одинаковой высоте относительно основания клеммника розетки.

Провода витой пары необходимо распределить по контактам в соответствии со схемой, а потом обжать специальным инструментом или пластиковым колпачком, который есть в конструкции большинства розеток

Видео: распиновка RJ-45 (на четыре пары)

Подключение RJ-45 проводом на две витые пары

Двухпарный кабель RJ-45 использует скорость передачи данных до 1 Гб/с.

Подключение двухпарного кабеля производится на одну сторону контактов розетки

Распиновка двухпарного кабеля производится так же, как и четырёхпарного. Только вместо восьми разноцветных проводков коммутируются всего лишь четыре: бело-синий, синий, бело-оранжевый и оранжевый. Затем кабель обжимается, собирается и устанавливается розетка и проверяется её работоспособность.

Видео: распиновка RJ-45 (на две пары)

Как обжать кабель RJ-45 на контактах интернет-розетки

При распиновке кабеля к клеммам интернет-розетки, следует произвести их обжим. От этого будет зависеть работоспособность интернет-соединения. Исходя из подобного процесса для обычных электрических розеток, можно было бы предположить, что обжим интернет-розетки представляет собой такой же трудоёмкий процесс со снятием защиты с каждого отдельного проводка и последующим их соединением с болтами. На деле же всё гораздо проще и быстрее. У интернет-кабеля контакты устроены таким образом, что при прочном подсоединении к ним проводника они разрезают изоляционное покрытие, благодаря чему происходит соприкосновение с медной жилой. Из-за этого в зачистке каждого проводка нет необходимости.

Обычно для обжима контактов розетки используют экстрактор — кроссировочный нож. Работу стоит производить аккуратно, чтобы избежать повреждения кабеля.

Обжим кабеля в компьютерной розетке производится при помощи кроссировочного ножа

Видео: обжим кабеля RJ-45

Проверка сигнала, тестирование

После распиновки интернет-розетки и коннектора RJ-45 на противоположном конце кабеля следует удостовериться в работоспособности проведённой линии. Проверку лучше всего производить специальным прибором, который называется cable tester.

Проверку работоспособности розетки лучше производить специализированным прибором

Он состоит из двух частей — генератора сигнала, передающего короткие электрические импульсы по зашифрованным кодам, и приёмника, который эти коды обрабатывает. Генератор подключается к вашему роутеру, а приёмник подсоединяется к интернет-розетке.

После передачи электросигналов происходит их сравнение. В случае исправности всех соединений последовательно загораются две светодиодные лампочки зелёного цвета на корпусе генератора и приёмника. Если же где-то на кабеле присутствует обрыв или на самой интернет-розетке прослеживается замыкание, то один или оба светодиода не будут гореть вообще.

Обзор продукции известных брендов — производителей интернет-розеток

Все без исключения интернет-розетки подразделяются на две большие подгруппы: врезного и наружного исполнения. Производитель обычно лишь незначительно меняет механизм крепления розетки к стене, однако принцип её подключения к интернет-сети всегда остаётся неизменным. Рассмотрим наиболее распространённые бренды производителей.

Legrand («Легранд»)

Интернет-розетки французского производителя не только являются одними из самых популярных, но также имеют один из лучших механизмов фиксации кабеля. Схема подключения розеток фирмы Legrand не отличается от общепринятых норм. При этом любую интернет-розетку можно подключить как по типу А, так и по типу В. Цветовые схемы подключения располагаются на клемме самой розетки.

Распиновка и подключение розетки Legrand производится по общепринятой схеме

Видео: подключение интернет-розетки Legrand

Viko («Вико»)

Розетки Viko стоят дешевле леграндовских, при этом их качество остаётся на высоком уровне. Корпус изготовлен из прочных полимерных материалов, а внутренняя сборка весьма эргономична.

Розетки Viko являются экономичным и качественным решением

Единственным серьёзным отличием от других производителей является то, что внутри на клемме нет подсказок в виде цветовой схемы подключения. Поэтому распиновку следует производить очень внимательно.

Видео: подключение интернет-розетки Viko

Lezard («Лезард»)

Выключатели и розетки марки «Лезард» выпускаются турецкой компанией Dernek GROUP. Каких-либо отличительных черт они не имеют.

Подключается и монтируется розетка Lezard довольно просто

Видео: подключение интернет-розетки Lezard

Schne >Эта розетка подключается по аналогии с другими. Часто она может быть двойной, тогда придётся подвести два кабеля от роутера, т. к. параллельное соединение сетевым оборудованием не поддерживается.

Видео: подключение интернет-розетки Schne >

Подключение интернет-сети по кабелю сегодня является самым распространённым способом. Проводной интернет до сих пор считается наиболее стабильным. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Такая, казалось бы, трудоёмкая задача подключения и монтажа на самом деле решается относительно легко, не требуя при этом использования дорогостоящего инструмента. Поэтому подключение интернет-розетки способен выполнить каждый.

ТОП-лучших моделей, монтаж и подключение своими руками

В некоторой степени многие пользователи телефона знакомы с его устройством. Практически у каждого на сегодняшний день имеется сотовый, но все же эра стационарных телефонов ещё не прошла. Подключить его без установки розетки, к сожалению, невозможно. Установить её самостоятельно под силу любому хозяину, и вместе с тем будет полезно подсмотреть инструкцию по установке телефонной розетки своими руками.

Краткое содержимое статьи:

Конструкция телефонных розеток

Не беря во внимание некоторые конструктивные особенности и варианты подключения, телефонная розетка включает в себя следующее:

• корпус — изготавливается из диалектических материалов, например, керамики или пластики;
• контакты из латуни пружинистой формы, благодаря которым осуществляется легкое прохождение электрического тока, по данной цепи;
• клеммы или специальные зажимы — используют для подключения контактов.

Все контактные гнезда находятся внутри корпуса, для безопасности в случае замыкания. Существуют модели с одним или несколькими разъемами, соответственно для подключения необходимого количества устройств. Посмотреть модели можно по представленным фото телефонных розеток.

Чем отличается одна розетка от другой?

Основная классификация конструкций зависит от способа монтажа: внешние и внутренние устройства. Далее различают тот и другой тип по количеству разъемов: одноразьемные и многоразъемные модели.

Несколько лет назад не было большого разнообразия типов телефонных розеток, так как использовался только один – РТШК-4. Сегодня же они заменяются европейскими распространенными вариантами — RJ-11 и RJ-12.

Первый вариант подходит для жилых домов или квартир и имеет 2 контакта. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов. Если вы собираетесь монтировать розетку дома — удачным решением станет RJ-11.

Существуют и другие модели — RJ-14 также имеет по 4 контакта и проводника, считается универсальным прибором, подходит для многих приборов. В RJ-25 начисляется 3 пары контактов. Установить самостоятельно довольно сложно. RJ-9 ещё один вид соединения, отвечает за соединение трубки телефона и самого устройства.

Выбор лучшей телефонной розетки определяется в зависимости от применения, будь то частный дом, квартира или телефонная линия предназначается для крупной компании (офисе). Все эти нюансы следует учитывать при выборе.

Подробная инструкция по установке телефонной розетки

Рассмотрим основные схемы для правильного подключения распространенных розеток:

• Конструкция имеет парное количество небольших контактов — 2 или 4. Посередине размещается отверстие для кабеля питания.
• Телефонное устройство соединяется с двумя контактами в центре.

Монтаж, согласно правилам, обычно производятся с помощью специального кроссировочного ножа. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Применим он для заглубления жил, чтобы обеспечить контакт после разреза слоя изоляции.

Если вы используете внутреннюю прокладку специалисты советуют выбирать кабель КСПВ, так как она состоит из медной проводки, покрытой пластикатом белого цвета. В роли распределителя выступает кабель ТРП.

Для подключения проводов к телефонной розетке воспользуйтесь следующей инструкцией:

• Так же как и во время монтажа любой розетки, следует отключить электропитание в щитовой. Для безопасности воспользуйтесь защитными перчатками, потому что напряжение всё же имеется.
• Далее зачищаются внешние слоя контактов, оставить можно не более 4 см. Когда эти манипуляции произведены расправьте жилы.
• Используйте тестер для определения полярности контактов.
• Соедините контакты с проводниками. Удобно различить их по цветам. Зеленый провод отвечает за положительную полярность, красный за отрицательную. Необязательно делать акцент на полярности, но есть вероятность, что телефон может в будущем давать небольшие перебои.
• Подключив кабели, зафиксируйте их с помощью представленных в комплекте винтов.
• В случае монтажа 2-4 контактного типа розетки, подсоединяются 2 центральных контакта.
• Монтаж розетки к стенке производится двухсторонним скотчем либо саморезами. Последний метод обеспечит более эффективный способ фиксации.
• Завершение процесса установки – закрыть крышкой телефонной розетки.

Скрытая розетка подключается по подобному принципу, при этом есть ряд особенностей. Выберите месторасположение и отметьте его для дальнейшего монтажа. Понадобится углубление для подрозетника, поэтому воспользуйтесь перфоратором и саморезами для крепежа. Рабочая часть фиксируется в подрозетнике винтами.

Распиновка телефонных розеток

Рассмотрим схему распиновки (цоколевки) контактов на разъеме RJ-11 и RJ-45. Как упоминалось ранее питание в телефонной розетке имеет 2-4 контакта и фокусируется на двух средних разъемах. По стандарту телефонный кабель подключается к красному и зеленому кабелю в розетке, также в комплекте идут желтый и черный провод. Зеленый и черный провод — означает плюс, красный и желтый — минус.

Что касается розетки для коммуникации компьютера она несколько отличается от телефонной, хоть и похожи внешне. Кабель для интернета состоит из 8 проводов, скручены по двое. На выходе получается 4 витые пары, которые отличаются по цвету.

Различают одинарные, двойные, тройные, внутренние и наружные. RJ-45 одинарная самая простая из видов, но универсальным принято считать двойную RJ-45. Кабель устанавливается как в стене, так и в плинтусе.

Коммутация не требует больших усилий или знаний. Все клеммы различимы по цветам, каждый из них соединяется с соответствующим цветом жил. При распиновке RJ-45 важно соблюдать цветовую схему. Достаточно просто их совместить друг с другом. Она подходит для подключения компьютера, телевизора, роутера.

Цоколевку следует выполнять аккуратно, не повредив провода. Первое, что предстоит сделать — срезать обмотку, оставив примерно 5 см оголенного кабеля. Витые пары раскручиваем и соединяем согласно их цвету, далее погружаем провода в разъемы. В корпус розетки вводим жилы, каждый в свой канал.

Важно! Убедитесь, что жилы соприкасаются медными пластинами на коннекторе. Удерживая провод, прижмите по очереди жилы и зафиксируйте их вместе.

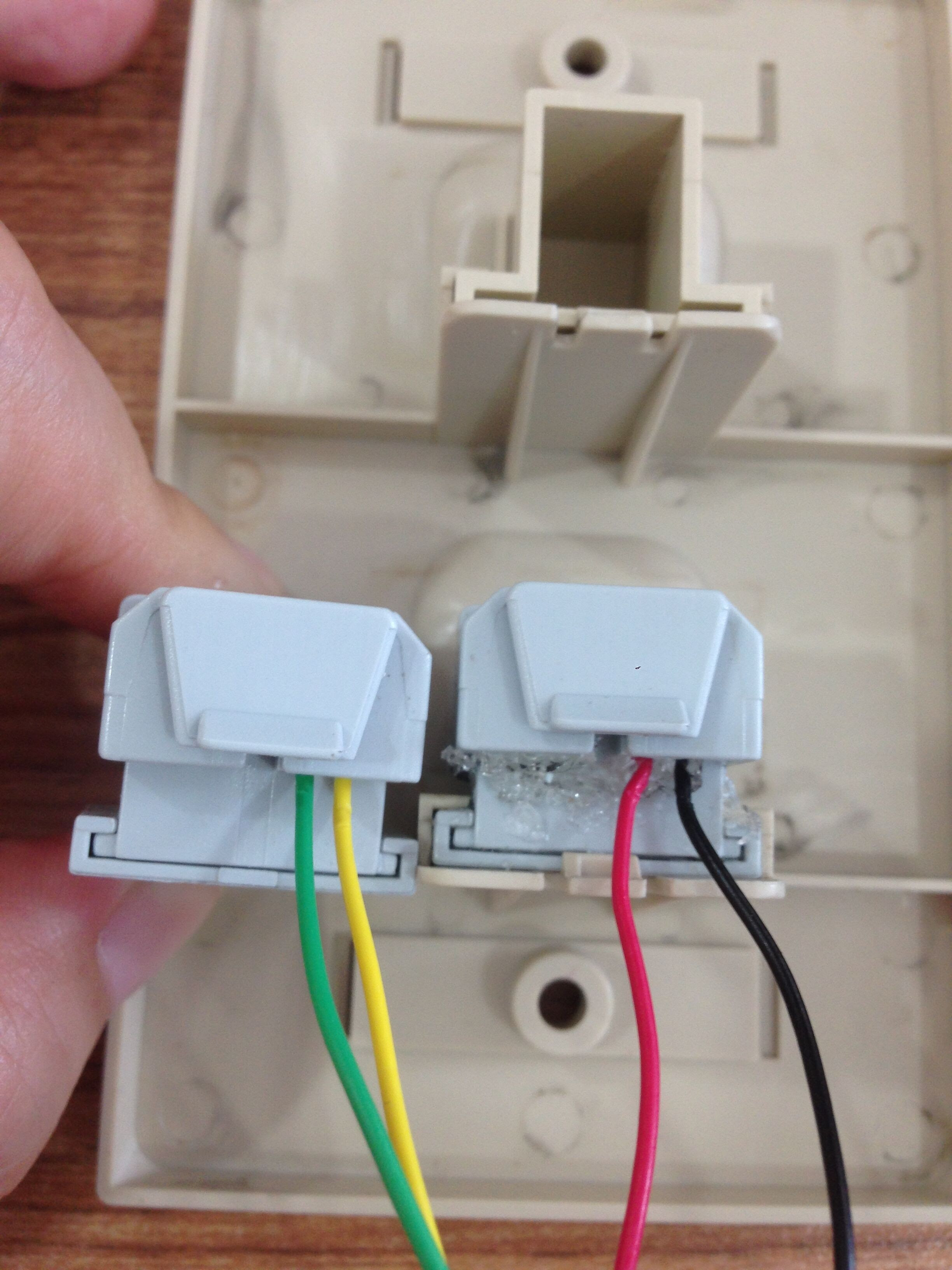

Фото телефонных розеток

DSL по сравнению с кабельным — Руководство по сравнению подключения к Интернету

В чем разница между DSL и кабелем? Узнайте о преимуществах DSL и кабеля. Сравните два ведущих варианта интернет-услуг и узнайте, как они могут помочь вашей семье оставаться на связи.

Что такое DSL?

TDSL, также известная как цифровая абонентская линия, представляет собой высокоскоростной доступ в Интернет, при котором для передачи данных используются существующие медные телефонные линии из дома и на предприятии. Для этого типа высокоскоростного Интернета требуется модем DSL, если на вашем компьютере уже нет внутреннего модема (часто называемого модемом голосового диапазона).Как вариант широкополосного доступа, DSL всегда включен, в отличие от традиционного коммутируемого соединения. Что касается скорости, то услуги подключения на основе DSL могут варьироваться от нескольких сотен килобит в секунду (Кбит / с) до миллионов бит в секунду (Мбит / с). Однако производительность снижается с увеличением длины кабеля, соединяющего абонента DSL с ближайшим поставщиком услуг телефонной связи. Это влияет на доступность и общую скорость обслуживания между DSL и кабелем.

Одним из типов передачи DSL является асимметричная цифровая абонентская линия (ADSL).Это в первую очередь вариант проживания для семей, которые выходят в Интернет и могут получать большой объем данных, не отправляя слишком много данных. Этот тип передачи обеспечивает более высокую скорость загрузки по той же линии, что и голосовая служба абонента.

Другой вариант широкополосной связи на основе DSL — это симметричная цифровая абонентская линия (SDSL). Этот тип подключения больше похож на бизнес-услугу для абонентов, которым требуется видеоконференцсвязь и значительная полоса пропускания как для исходящих, так и для исходящих данных.Другие более быстрые формы DSL для предприятий включают цифровую абонентскую линию с высокой скоростью передачи данных (HDSL) и цифровую абонентскую линию с очень высокой скоростью передачи данных (VDSL).

Что такое кабельный Интернет?

Кабельный Интернет — это высокоскоростной широкополосный доступ, который использует кабельный модем и коаксиальный кабель, аналогичный проводке, идущей к вашему телевизору. Вы по-прежнему можете смотреть свои любимые телешоу, просматривая веб-страницы с помощью кабельного Интернета. Когда дело доходит до скорости кабельного Интернета, производительность зависит от кабельного модема пользователя, кабельной сети и нагрузки трафика.Что касается скорости обслуживания между кабелем и DSL, они могут дать аналогичные результаты при непосредственном сопоставлении.

Теперь, когда вы начинаете сравнивать преимущества кабеля, вы можете видеть, что это не обязательно правильный или неправильный выбор. Возможно, вы захотите подумать о настройке вашей домашней сети и всех функций, которые вы надеетесь получить от нее. Сравнивая кабельное и DSL, не нужно беспокоиться о вашем расстоянии от централизованного расположения поставщика услуг.

Что быстрее: DSL или кабель?

Когда дело доходит до кабеля vs.Скорость подключения DSL может варьироваться в зависимости от времени суток и общего использования абонентом. В ходе исследования скорости исследователи обнаружили значительную разницу между заявленной скоростью и устойчивой скоростью. У сервисов на основе DSL скорость загрузки составляла 85 процентов от объявленной скорости, в то время как кабельные услуги обеспечивали 99 процентов объявленных скоростей. В самом деле, скорости DSL и кабеля могут быть сопоставимы, но кабель немного опережает с более высокими скоростями. Оба являются высокоскоростными вариантами, которые могут помочь вашей семье оставаться на связи, чтобы они могли делать в Интернете больше того, что им нравится.

Варианты, которые следует учитывать при выборе DSL или кабельного Интернета

Теперь, когда вы знаете основы широкополосной технологии и сравниваете DSL с кабелем, перед принятием окончательного решения необходимо учитывать и другие факторы. Не обращайте внимания на сходство между ними. Рекомендуется учитывать свое окружение и то, находитесь ли вы в более городской или сельской местности. Узнайте больше о том, как широкополосный доступ в Интернет сочетается с другими услугами (такими как домашний телефон, домашние развлечения и домашняя безопасность).Каковы возможности DSL и кабельного телевидения в вашем районе? Чем отличаются цены? В случае кабельного Интернета и DSL широкополосная связь на основе DSL может быть недоступна из вашего местоположения. Внимательно рассмотрите варианты, прежде чем выбрать подходящую вам услугу.

Когда дело доходит до выбора широкополосного соединения между DSL и кабельным Интернетом, лучше сначала оценить, как вы будете использовать это соединение. Таким образом, вы можете определить, какая скорость загрузки и выгрузки лучше всего подходит для цифровых нужд вашей семьи.Как только вы найдете выгодную сделку или пакетное предложение, вы сможете со временем получить большую ценность и больше не будете беспокоиться о различиях между DSL и кабелем.

Текст F. Беспроводные сети

3.13 Прежде чем читать текст, попробуйте ответить на следующие вопросы:

1) Что такое WAN?

2) Как можно соединить компьютеры на большом расстоянии?

3) Какие преимущества волоконно-оптических кабелей перед телефонными линиями?

4) Каковы функции спутников связи?

3.14 Теперь прочтите отрывок и выясните, верны ли ваши ответы:

Для междугородной или всемирной связи компьютеры и локальные сети обычно соединяются в глобальную сеть (WAN), образуя единую интегрированную сеть. Самая крупная из существующих глобальных сетей — это Интернет.

Сети могут быть соединены между собой телефонными линиями , или оптоволоконными кабелями. Волоконно-оптическая сеть передает данные на большой скорости — 100 мегабит в секунду.Вариант под названием FDDT передает данные со скоростью 200 Мбит / с. Сети FDDI обычно используются как магистрали для глобальных сетей.

В современных телекоммуникациях используются волоконно-оптические кабели, потому что данные могут передаваться с очень высокой скоростью через чрезвычайно широкую полосу пропускания стеклянных волокон. Оптоволоконная система работает путем передачи световых импульсов на высоких частотах по стекловолокну. Это дает значительные преимущества:

— кабели занимают мало места;

— безопасны, потому что не переносят электричество;

— избегают электромагнитных помех.

Сети на разных континентах также могут быть подключены через спутник . Компьютеры подключаются с помощью модема либо к обычным телефонным проводам, либо к оптоволоконным кабелям, которые подключены к спутниковой антенне. Эта антенна имеет большой вогнутый отражатель для приема и передачи сигналов. Затем, когда сигналы принимаются спутником, они усиливаются и отправляются на рабочие станции в другой части мира.

Беспроводные (WiFi) сети похожи на фиксированные локальные сети, но вместо использования кабелей устройства связываются с помощью радиоволн.

Для каждого компьютера в беспроводной сети требуется карта беспроводного сетевого интерфейса (NIC). Они могут быть встроенными или вы можете использовать сменные адаптеры. Они позволяют каждому компоненту в сети взаимодействовать с точкой беспроводного доступа (AP) для создания беспроводной локальной сети (WLAN). Точка доступа работает как маршрутизатор в фиксированной локальной сети. Он также обеспечивает мост, который подключается к концентратору фиксированной локальной сети, позволяя пользователям фиксированной и беспроводной связи общаться друг с другом. Если ваша LAN подключена к Интернету, WLAN также может ее использовать.Если нет, вы можете подключить WLAN к Интернету через ADSL или кабельный модем.

Каковы преимущества беспроводной сети? Вам не нужны кабели. В старых зданиях прокладка кабелей и точек доступа может быть дорогостоящей. Благодаря Wi-Fi одна точка доступа может охватывать весь этаж или даже здание. Вы можете работать где угодно в пределах досягаемости точки доступа. В солнечный день можно было работать на улице. Любую комнату в доме можно сделать своим кабинетом. Теперь в отелях, библиотеках и аэропортах есть точки доступа, поэтому вы можете подключиться к сети вдали от дома или офиса.

Есть минусы. Фиксированные локальные сети могут работать на скорости 1000 Мбит / с. Беспроводные сети работают намного медленнее, и чем дальше вы находитесь от точки доступа, тем медленнее скорость. Несмотря на экономию на прокладке кабеля, беспроводные сетевые карты дороже, чем проводные версии. Затем возникает проблема помех, если сосед использует тот же канал, и безопасности. Другие пользователи могут перехватить ваши данные. Программы шифрования, такие как Wired Equivalent Privacy (WEP), могут помочь.

3.15 Напишите список преимуществ и недостатков использования беспроводных сетей.

3.16 Просмотрите тексты выше и исправьте следующие утверждения.

1. В архитектуре клиент-сервер все рабочие станции имеют одинаковый

возможностей.

2. ЛВС соединяют компьютеры и другие устройства, расположенные далеко друг от друга.

3. Слово протокол относится к форме сети.

4. Маршрутизаторы используются для соединения двух компьютеров.

5. Точки доступа не нужно подключать к проводной локальной сети.

6. Беспроводные адаптеры не являются обязательными при использовании WLAN.

7. Горячие точки можно найти только внутри здания.

8. Интернет — это пример локальной сети.

9. В беспроводных глобальных сетях в качестве устройств связи используются оптоволокно и кабель.

1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 |

Как подключиться к Интернету с помощью мобильного телефона (ПРОЦЕДУРА USB-КАБЕЛЯ)

В этой статье я обсуждал «Как подключиться к Интернету с помощью мобильного телефона».В этой статье будет объяснена пошаговая процедура подключения к Интернету с помощью мобильного телефона с кабелем для передачи данных.
Следуя этой процедуре, вы можете успешно подключиться к Интернету в операционной системе Windows 7 с помощью своего мобильного телефона.

В этой статье я объясню, как подключиться к Интернету через мобильный телефон в операционной системе Windows 7.

Процедура подключения к Интернету для всех мобильных устройств одинакова, а также для всех операционных систем Windows.Более старые версии Windows потребуют дополнительной команды инициализации, которую вы можете получить в службе поддержки вашего оператора.

Во-первых, вам понадобится мобильный телефон GPRS или 3G, и вы должны быть подписаны на подключение к Интернету через GPRS или 3G у вашего сетевого провайдера.

Если вы можете успешно выходить в Интернет на своем мобильном телефоне, и вы подтвердили, что можете просматривать все сайты на мобильном телефоне, выполните следующую процедуру для подключения к настольному компьютеру или ноутбуку.

ПРОЦЕДУРА USB-КАБЕЛЯ

1) Подключите мобильный телефон с помощью USB-кабеля к компьютеру.
2) вы получите два варианта запоминающего устройства и режим телефона, выберите режим телефона.
3) Теперь перейдите в Панель управления в операционной системе Windows 7.
4) Выберите «Сеть и Интернет».
5) Щелкните Центр управления сетями и общим доступом.
6) Ниже вы найдете вариант «настроить новое соединение или сеть». Щелкните по нему.
7) Теперь выберите «настроить подключение по телефонной линии».
8) Когда вы нажмете на это, вы получите информацию о вашем модеме.
9) Щелкните модем, который показывает модем данных.
10) После этого наберите свой номер телефона * 99 #.
11) Имя пользователя и пароль должны быть пустыми.
12) Назовите свое соединение, например, Aircel GPRS Connection.
13) Теперь нажмите «Подключиться».
14) Когда вы нажимаете «Подключиться» на своем мобильном телефоне, вы можете наблюдать, как в течение нескольких секунд будет отображаться сообщение «подключение», а на экране появится зеленый глобус.
