Подключаем вытяжку в ванную через выключатель правильно, рассматриваем ошибки и схемы | Энергофиксик

Недостаточность стандартной вытяжки в туалете или ванной комнате характерна для огромного количества квартир. И для того, чтобы улучшить проветриваемость таких помещений, многие используют принудительную вытяжку. В этой статье я расскажу об основных правилах и ошибках при монтаже вытяжки в уборной или ванной комнате.

yandex.ru

yandex.ru

Оглавление

Как проверить вытяжку

Варианты подключения вытяжки

Как не нужно подключать

Подключение вытяжки через выключатель, рассматриваем схемы

Как проверить вытяжку

Прежде чем приступать к установке вентилятора следует убедиться что ток воздуха в вытяжной шахте присутствует. Для этого возьмите обычную свечу, зажгите ее и поднесите к решетке, если пламя будет отклоняться в сторону вытяжки, то ток воздуха присутствует, если нет, то вытяжка неисправна.

Еще вы можете взять обычный листок бумаги и закрыть им вытяжку, затем отпустите листок и если он упадет, ток воздуха отсутствует.

Если вы обнаружили, что система вентиляции не работает, то следует обратиться с жалобой вашей управляющей компании, а если работает, но недостаточно, то можно ставить вытяжной вентилятор, чем мы и займемся.

yandex.ru

yandex.ru

Варианты подключения вытяжки

Итак, для начала давайте узнаем, какие варианты вообще возможны:

1. Подсоединение изделия через датчик движения или датчик открывания двери.

2. Подключение через датчик влажности.

3. Подсоединение напрямую через лампу освещения.

4. Подсоединение через выключатель.

Это все возможные варианты подключения, давайте начнем с неправильных вариантов.

Как не нужно подключать

У трех первых вышеописанных способов есть целый ряд неудобств, с которыми вы можете столкнуться, а именно:

Давайте рассмотрим вариант с установленными датчиками влажности или контроля качества воздуха.

yandex.ru

yandex.ru

Согласитесь, когда вы принимаете ванну, то влажность в помещении очень высокая и в таком случае вытяжка будет работать без перерыва, а это не совсем удобно, так как вы будете ощущать постоянный сквозняк.

Так же неудобен датчик на открывание двери, представьте, что вы установили такой аппарат у себя в туалете, в подавляющем числе предельное время работы датчика составляет 5 минут, а что если вы задержитесь в туалете? Открывать и закрывать дверь? По-моему это не совсем удобно, тем более, если у вас будут гости.

Монтаж обычного датчика движения внутри ванной комнаты (как и любого другого выключателя) запрещен, так как он является коммутирующим устройством, а согласно ПУЭ:

Подключение вытяжки непосредственно через патрон лампы является наименее затратным, но он тоже не является правильным, так как вытяжка будет работать ровно то время, пока будет гореть свет. И если в туалете это еще хоть как-то приемлемо (хотя как только вы выключите свет вентилятор остановится и помещение не проветрится как следует), то в ванне такое подключение неприемлемо из-за образования сквозняка во время приема ванны.

Итак, получается единственно верным и правильным остается подключение вытяжки через выключатель, его мы и рассмотрим подробно.

Подключение вытяжки через выключатель, рассматриваем схемы

В качестве вытяжки мы будем рассматривать вентилятор со встроенным таймером, например, такую модель как ERA.

yandex.ru

yandex.ru

Такая вытяжка позволяет переключаться между двумя режимами путем переставления перемычки.

При работе в сан.узле (перемычка в верхнем положении) вытяжка будет включаться сразу, как только будет включен свет и проработает некоторое время после выключения освещения.

Если перемычка будет установлена в нижем положении (ванная комната), то вытяжка включится только после того, когда свет будет выключен (при условии, что он прогорел не менее 1,5 минуты).

Так же такое подключение можно реализовать через двойной выключатель: где одна клавиша будет отвечать за освещение, а вторая за включение и отключение вентилятора

yandex. ru

yandex.ru

В таком случае схема подключения будет выглядеть следующим образом:

Важно. Обратите внимание на то, что к такой вытяжке подводится две фазы, одна напрямую, минуя выключатель, вторая через выключатель, и рабочий ноль. Если у вас проводка выполнена трехжильным кабелем, то на такую вытяжку следует проложить четрырехжильный провод: L1, L2, N, PE.

Заключение

Итак, мы рассмотрели как не нужно и как правильно подключать вытяжку в ванной комнате и туалете. Если статья оказалась вам полезна, то ставьте палец вверх и спасибо за ваше внимание!

Как правильно установить вентиляторы для вытяжки в ванной комнате

Автор Евгений Апрелев На чтение 7 мин Просмотров 3к.

Обратили внимание на то, что в вашем санузле распространяется неприятный запах? Самое время позаботиться об установке правильного вентилятора в ванную комнату, который поможет ликвидировать повышенную влажность, устранит посторонние запахи и предотвратит появление опасной плесени. К слову, если вытяжка в ванной уже есть, но неприятный запах все равно остается, возможно, при установке вытяжки были допущены существенные ошибки. В статье мы подробнее остановимся на проблемах, которые могут возникнуть в результате неправильной установки вентиляции, и на вопросах установки вентиляторов разного вида.

[contents]

Как правильно установить вентилятор в санузле

При монтаже системы вентилирования никогда не забывайте о том, что именно от монтажа зависит, как вытяжка будет работать в дальнейшем, будет ли в ванной застаиваться посторонний запах и появляться плесень.

Задаетесь вопросом, как правильно сделать вентиляцию в ванной комнате? Прежде всего, стоит позаботиться о проведении системы приточных и вытяжных каналов. В последнее время у покупателей популярностью пользуются так называемые принудительные системы вентилирования, которые поставляются в комплекте со встроенным вентилятором. При проведении обычной вентиляции крайне важно, чтобы вытяжной и приточный канал располагались непосредственно друг напротив друга. Вытяжной канал, желательно, монтировать перед входом, в этом положении влажный воздух будет втягиваться максимально.

Что делать, если появился неприятный запах из вентиляции в туалете? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправностях в работе вытяжки. Неисправности начинаются тогда, когда к вентиляции не поступает достаточный приток свежего воздуха, вызвано это может быть следующими причинами:

• в ванную комнату поставили новую дверь, которая прилегает слишком плотно и не дает проникать в ванную воздушным массам;
• в квартире используются пластиковые окна и металлопластиковые двери, которые закрывают приток свежего воздуха.

Выявить неисправности в системе вентиляции крайне просто, достаточно поднести к вытяжному каналу горящую спичку. Если пламя не колеблется – проблема налицо. Чтобы подробных неприятностей не возникало, достаточно:

1. Оставлять промежуток между полом и дверью санузла, чтобы обеспечить естественное движение воздушных масс;
2. Использовать специальные вытяжные клапаны в оконных и дверных проемах, которые помогут проходить воздуху;
3. В загородном доме можно сделать небольшое окошко под потолком, которое будет дополнительно проветривать комнату и не давать застаиваться неприятному запаху.

Выбираем правильный вентилятор для санузла

Для того, чтобы улучшить вентиляцию в туалете и избавиться от неприятного запаха, предпочтительно отдавать предпочтение системой с вентилятором. При подборе вентилятора обязательно обратите внимание на его размеры (зависят от объемов вашей ванной комнаты), а также уровень шума (желательно выбирать модели до 40 дБ, в ином случае шум будет доставлять дискомфорт.

Разделяют вентиляторы для вытяжки в ванной и по типу подключения. В основном вытяжка включается в ту же электрическую сеть, что и свет в ванной, поэтому она начинает работать при включении вентилятора. Если постоянная вытяжка в ванной не важна – желательно выделить для ее включения отдельный включатель. Существуют более современные модели со встроенным датчиком влажности – они начинают работать в случае, если уровень влажности в комнате доходит до определенного параметра.

Вне зависимости от того, какой вы вентилятор решите купить, обратите внимание на то, чтобы он был изготовлен по влагозащищенной технологии. Ванная комната и туалет относятся к помещениям с повышенной влажностью, и попадание в корпус воды может спровоцировать короткое замыкание.

Совет: выбирайте вентилятор для ванной с обратным клапаном. Такое устройство предотвратит попадание воздуха из вентиляции в ванную комнату в случае, если вентилятор находится в выключенном состоянии. Использование подобного устройства позволяет минимизировать вероятность появления неприятного воздуха в ванной из вентиляции.

Подключить вентилятор не составит особого труда, однако, если вы далеки от электрики, желательно все же вызвать профессионала.

Удобнее всего использовать вентилятор с отдельным выключателем. Особых требований к выбору выключателя нет, вентиляторы имеют малую мощность и для их использования вполне подойдут выключатели для световых приборов. Не забывайте о том, что сам включатель, как и вентилятор, должен иметь конструкцию, защищенную от влаги.

Совет: если в комнате слишком влажно, желательно отдавать предпочтение именно электрическим вентилятором, так как обычная вытяжка вряд ли будет справляться с поставленной задачей.

Подключение вентилятора

Подключить вентилятор можно к ближайшей розетке. Подключение вентилятора в ванной через выключатель происходит следующим образом:

При проведении вентиляции в туалете лучше придерживаться следующей схемы:

1. Выбрать подходящее расположение вытяжки. Если на данном этапе были допущены ошибки, избавиться от них можно будет позже посредством системы труд. Что касается выбора внешнего вида самой вентиляции, то здесь принципиальных требований нет, от формы вытяжки абсолютно ничего не зависит.
2. Подготовительные работы. Необходимо нанести разметку на стену, в особенности это касается организации проведения проводки от включателя к вытяжке. Если вентиляционное отверстие не подходит к размерам вашего вентилятора, можно применить пластиковую трубу, которая будет выполнять роль переходника. !!В случае, если монтаж вытяжки производится после ремонта и спрятать провода в стену не получится, желательно приобрести на рынке специальные пластиковые панели, которые скроют провода.
3. Монтаж вентиляционного оборудования

Перед установкой вентилятора убедитесь в том, что воздухопровод не забит посторонними предметами. Забитое отверстие грозит тем, что даже самый мощный вентилятор не будет справляться со своими задачами и в санузле появится неприятный запах.

С тем, как подключить вентилятор в ванной к выключателю мы разобрались. Стоит отметить, что по такой схеме подключаются самые простые устройства, которые работают при включенном свете. Необходимость в постоянной работе вытяжки есть не всегда, именно поэтому были придуманы модели, которые работают лишь в определенное время, либо включаются при повышении влажности до определенных значений.

Среди потребителей популярностью пользуются вентиляторы для ванной или туалета с таймером. Чтобы устройство включалось в определенный временные промежутки, можно использовать универсальный таймер, кроме того, в продаже имеются устройства с уже встроенным таймером.

Подключение вытяжного устройства с таймером происходит по следующей схеме:

Максимальную защиту от повышенной влажности в комнате обеспечит автоматическая вентиляция. Такое устройство оборудовано датчиком влажности, который помогает активировать вытяжку в случае, когда уровень влажности повышается до определенных размеров.

Вентилирование в туалете

Установка вентиляции в туалете мало чем отличается от монтажа вытяжки в ванной, но в данном процессе есть свои нюансы. Прежде всего, не стоит забывать о том, что вытяжка в туалет с вентилятором устанавливается не для снижения уровня влажности, а для устранения неприятного запаха. В связи с этим использование вентилятора с датчиком влажности становится бесполезным.

Для туалета желательно использовать либо обычные вентиляторы, подключающиеся к выключателю, либо устройства, оборудованные датчиком движения. Такой вентилятор начнет работать тогда, когда в помещении появится движение, и отключится спустя какое-то время при отсутствии движения. Обратите внимание на то, что в большинстве датчиков движения можно настроить время, через которое устройство отключится в случае отсутствия движения.

Подведем итоги

Вентиляция в ванной комнате и туалете – вещь незаменимая. Правильно проведенная система не только избавит вас от неприятного запаха, но и позволит значительно снизить уровень влажности в ванной комнате, а также предотвратить развитие плесени, опасной для здоровья.

Как вы выберете вытяжку и установите ее в санузле, напрямую зависит работа всей системы. Лучше отдать предпочтение автоматическим системам, которые будут активироваться в случае необходимости, при этом самыми бесполезными устройствами считаются вытяжки без вентилятора, особенно в квартирах, где отсутствуют сквозняки, установлены качественные окна и двери.

Обратили внимание на то, что:

• стекла в ванной запотевают;
• на мебели скапливается конденсат;
• начала появляться плесень.

Самое время подумать об установки надежной системы вентиляции в доме. Не забывайте о том, что монтаж в квартире и частном доме может отличаться, поэтому лучше обратиться за помощью к профессионалам.

подключаем самостоятельно вентилятор вытяжной. Как самостоятельно установить вытяжной вентилятор в ванную? Пошаговая инструкция Как подключить осевой вентилятор

Устройство принудительной вентиляции – один из способов обеспечения комфортного микроклимата в частном доме или городской квартире. Более простые приборы – вентиляторы – со временем оказались вытесненными сплит-системами и кондиционерами, однако сохранили свою актуальность в ванной комнате или санузле.

Давайте вместе постараемся разобраться, как выбрать и установить вентилятор в ванную для наиболее эффективной очистки и удаления воздуха.

Максимально повышенный уровень влажности в доме находится именно в ванной комнате или в совмещенном санузле – там, где активно и в большом количестве используется вода. Небольшие размеры помещения, особенности облицовки стен, резкая смена температуры воздуха являются дополнительными факторами, при которых высокая влажность становится наиболее опасной.

Появляется риск распространения грибка и плесени – неприятных микроорганизмов, образующих колонии и являющихся сильными аллергенами.

Даже если ванная комната обладает большой площадью и имеет окно (прямой выход для естественной вентиляции), прибор для вытяжки использованного воздуха может потребоваться в зимний период, когда открывать форточки в помещении в процессе принятия водных процедур рискованно

Возникновение черных точек в швах между плиткой или не успевающий высыхать конденсат на зеркалах, сантехнике и трубах – первые признаки того, что система естественной вентиляции нарушена. Причиной может служить недостаток притока свежего воздуха через оконные проемы (рамы, фрамуги, специальные отверстия под окном).

В частном доме проблемы могут возникнуть из-за непродуманного устройства вентканалов или в стенах.

Правильно оборудованная вентиляция – это не только защита здоровья от простудных заболеваний и аллергии, но и продление срока службы электропроводки, сантехники, мебели, отделки стен

Простейшим решением, позволяющим обеспечить принудительную циркуляцию воздуха в ванной, является монтаж вентилятора. Современные приборы имеют привлекательный лаконичный дизайн и удобное управление, обладают пониженным уровнем шума и производительностью, достаточной для создания комфортной атмосферы. Если существует опыт устройства электропроводки, выбрать и установить вентилятор можно самостоятельно.

Галерея изображений

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

•
  через датчик открывания двери или движения

•
  датчик влажности

•
  напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100TH
ERA SB D100 Optima
Vents 100 K
Домовент 100 C
ERA D 100 E 100SC
Ballu Green Energy
ERA D 100 4C ET
Vents 100 Quiet

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

•
  один спускается вниз к переключателю (Выкл)

•
  второй — это питание приходящее с распредщитка (Гр.Осв)

•
  третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

•
  L-фаза питания

•
  T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

•
  фазную жилу питания L — к клемме с аналогичной маркировкой

•
  фазу таймера вентилятора — на средний контакт с надписью Т

•
  нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

•
  либо отверстия расположены близко от края плитки

•
  либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

•
  напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

•
  через отдельную клавишу выключателя света

Ошибки подключения

1
Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п. 7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2
Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3
Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Для нормализации уровня влажности, предотвращения развития плесени и в целях создания оптимальной циркуляции воздуха нужно провести вентиляцию в ванной. Для этого в вентиляционную трубу устанавливаются вытяжки. Лучше всего обустраивать вентиляцию данного помещения на этапе его ремонта. Так вы сможете заранее все продумать и рассчитать. в ванной можно своими руками, ничего сложного в этом нет.

Обоснованность и необходимость установки вентилятора в ванной комнате

Необходимость в обустройстве принудительной вентиляционной системы в ванной комнате возникает в тех случаях, когда обычной системы воздухообмена недостаточно. Понять, что возникла необходимость в монтаже вытяжного вентилятора, можно по запотевшим зеркалам, наличию конденсата на стенах комнаты и постоянной сырости, неприятному запаху. В ванной с плохим воздухообменом начинает плохо пахнуть, активно размножаются болезнетворные микроорганизмы, уменьшающие срок службы техники, мебели и отделки в помещении и вредящие здоровью людей.

Если в вашей ванной имеют место перечисленные проблемы, то сначала необходимо проверить вентиляцию на исправность. Делается это очень просто. Достаточно зажечь спичку и поднести ее к воздухообменной решетке. Если огонь потухнет или хотя бы начнет отклоняться в сторону решетки, то с вентиляционным каналом в вашей ванной комнате все отлично, и устанавливать дополнительный вентилятор не нужно.

Если же пламя еле колышется или вовсе никак не реагирует, придется прочищать воздуховоды и устанавливать вентилятор. Прочистка выполняется при помощи конусообразной гири. Она опускается в канал вентиляции на крыше.

Можно, конечно, воспользоваться старым проверенным методом, в соответствии с которым выпиливается пара сантиметров нижней части двери в ванную комнату. Но эффективность подобного метода не выдерживает никакой критики. Помогает такое решение далеко не во всех случаях. Да и если двери дорогие и современные, пилить их однозначно не захочется. А бюджетная дверь после таких манипуляций попросту перекосится. Поэтому лучше выделить один раз время и смонтировать вентилятор.

Вернуться к оглавлению

Основные требования к принудительной вытяжке

Для того чтобы вентилятор в вашей комнате в полной мере выполнял все возлагаемые на него обязательства, нужно обеспечить соблюдение ряда правил. Прежде всего, вентиляционный канал должен нормально работать. Если он засорен, то даже самый мощный вентилятор не сможет нормально функционировать. Поэтому сначала нужно проверить канал на предмет засорения и при необходимости прочистить его.

В процессе работы вентилятор забирает из помещения отработанный воздух. Вместо него в ванную должен поступать новый. Довольно часто для этого приходится обустраивать под дверью в помещение щель толщиной в 2 см. Лучше предусмотреть данный момент заранее и приобрести дверь соответствующего размера, чем пилить и портить полотно в дальнейшем.

Вентилятор имеет ряд основных характеристик, а именно:

1. Уровень производительности.
2. Шумовые качества.
3. Функциональность и безопасность.
4. Качество в целом и стоимость.

Выбирайте такой агрегат, который подойдет для условий конкретно вашей ванной комнаты и будет отвечать вашим личным предпочтениям.

Вернуться к оглавлению

Подготовка к установке вентилятора

Самостоятельно выполнить подключение и монтаж вентилятора несложно. Для ванной лучше всего подходит влагозащищенная модель с гидростатом. Она будет контролировать уровень влажности воздуха в комнате. Преимуществом такого вентилятора является то, что он будет включаться самостоятельно при повышении влажности воздуха в помещении выше допустимого значения.

В процессе самостоятельного монтажа вам нужно будет сделать ряд операций, а именно:

1. Проложить кабель.
2. Расширить при необходимости канал вентиляции.
3. Подключить вытяжку к электроснабжению.
4. Установить устройство в канал.
5. Заделать пустоты и щели монтажной пеной.
6. Зашпаклевать при желании монтажную пену после затвердения.

Сделать все это вы сможете самостоятельно. Если есть какие-то сомнения в собственных силах, можно обратиться за помощью к специалистам.

Чтобы система воздухообмена была максимально эффективной, нужно обустроить с одной стороны помещения вытяжную вентиляцию, а с противоположной – приточную. Если вход и выход будут располагаться чересчур близко, это уменьшит вентилируемость ванной комнаты. Чтобы обеспечить приток свежего воздуха в помещение, можно смонтировать внизу двери решетку. Такие решетки продаются в строительных магазинах. Устанавливаются безо всяких проблем, можно будет смонтировать самостоятельно. При желании можно приобрести дверь с предварительно установленной решеткой.

В процессе работы вам понадобится следующее:

1. Непосредственно вентилятор.
2. Ударная электродрель.
3. Шурупы, дюбеля.
4. Сверло.
5. Карандаш.
6. Отвертка.
7. Изолента.
8. Плоскогубцы.

Вернуться к оглавлению

Подключение вентилятора к системе электричества

То, насколько удобным и производительным будет вентилятор, зависит, прежде всего, от его функциональных и ряда технических характеристик. Влияет на эти показатели и метод включения. Существует несколько доступных схем подключения вытяжных агрегатов в ванной комнате. При выборе конкретного решения вам нужно будет хорошо подумать. Рассмотрите особенности наиболее распространенных способов включения.

Прежде всего, это включение при помощи шнура. Многие модели вентиляторов оснащаются включателем, встроенным в корпус. И в большинстве случаев это шнур, выходящий из корпуса. Пользователь дергает за такой шнурок – вентилятор включается/выключается.

Но подобные модели удобны далеко не всегда. Чаще всего монтаж вентиляторов выполняется под потолком либо в различных других труднодоступных местах. И если ремонт в помещении еще не завершен, то вместо шнура вы можете установить выключатель в любом месте. Для этого от вентилятора прокладывается отдельная проводка и прячется под облицовочным материалом.

Существуют модели, соединяющиеся с источником освещения. Включаться они будут при включении освещения в ванной. Выключаться тоже вместе с ним. То есть два устройства попросту подключаются к одному выключателю. Но есть у таких устройств ряд недостатков. К примеру, вентилятор может не успеть в достаточной мере обновить воздух, пока вы будете в ванной. Помимо этого, если ночью кому-нибудь нужно будет сходить в туалет, шум прибора разбудит всех домочадцев.

Если в вашей ванной комнате нет постоянной сырости и вытяжной вентилятор устанавливается исключительно для нормализации влажности воздуха после приема ванны или душа, то вентилятор можно подключить на отдельный выключатель. Это очень удобно. Кнопку включения/выключения можно расположить рядом с выключателями для источников освещения санузла.

Наиболее удобны в эксплуатации вентиляторы с системой автоматического включения/выключения. Подобные модели оснащаются датчиком уровня влажности воздуха или движения.

Вентилятор включается, когда в ванной влажность воздуха поднимается выше допустимого значения или же когда в нее входят люди. Выключение срабатывает по таймеру. Методика очень удобная, но сравнительно дорогостоящая, поэтому и не такая популярная, как вышеописанные аналоги.

Вернуться к оглавлению

Инструкция по укладке электропроводки

В процессе монтажа агрегата и подключения устройства к электросети необходимо обязательно соблюдать технику безопасности. Во-первых, прежде чем приступать к работе, проверьте, чтобы электрика в сети была выключена. Во-вторых, контакты проводов лучше соединять не «скрутками», а специальными клеммными колодками. Они обеспечивают более надежный контакт.

К месту монтажа агрегата подводится медная проводка. Если менять кафель в ванной вы не собираетесь, то проводку придется пускать поверх него.
Чтобы максимально спрятать провод, можете отправить его в специальный короб из пластика. Крепление агрегата начинается после того, как он будет подключен к сети электроснабжения.

Целью же дальнейшего изложения будет демонстрация возможных схем подключения с кратким описанием их преимуществ и недостатков.

Вентилятор без встроенного таймера

Отдельно выделенный для вентилятора выключатель

Самая, пожалуй, простая схема подключения. Выключатель может располагаться как перед входом в ванную, так и внутри помещения в безопасной зоне (где исключается попадание на него водяных брызг).

Цифрами на схеме обозначены:

1 — общий спаренный автоматический выключатель в распределительном щите.

2 — автоматический выключатель на выделенную линию. Для ванной, если в ней предусматривается только освещение и вентиляция, будет достаточно проводки сечением 1,5 мм², и линия защищается автоматом с номиналом 10 ампер.

3 — шина подключения нулевых проводов.

4 — монтажная (распределительная) коробка.

5 — одноклавишный выключатель.

6 — клеммная колодка вентилятора.

Выше говорилось, что рекомендуется везде прокладывать кабели с тремя проводниками. Ни этой же схеме третий провод просто не показан, так как он остается в таком варианте незадействованным. Как правило, пластиковые накладные осевые вентиляторы на своей колодке не имеют клеммы для подключения заземляющего контура (РЕ). То есть все ограничивается коммутацией фазы L, прерывающейся на выключателе, и нуля N.

На схеме (здесь и далее) показана распределительная коробка. Но на деле многие электрики используют для несложных схем коммутации пространство подрозетников. Для этого можно использовать подрозетник увеличенной глубины (60 мм). Все соединения, например, выполненные с помощью клемм Wago, в нем прекрасно разместятся, и вполне хватит места для установки самого выключателя. Впрочем, здесь каждый решает сам – оба случая вполне допустимы.

Совместное подключение вентилятора и освещения через одноклавишный выключатель

Как правило, при планировании схемы домашней электрической сети стараются сильно «не плодить» количество выключателей. Так что можно обойтись одним, который будет «обслуживать» и освещение в ванной комнате, и ее . Но возможны два варианта – выключатель может быть одноклавишным или двухклавишным.

Для начала — первый вариант, с одноклавишным выключателем.

Цены на вытяжные вентиляторы с обратным клапаном

вытяжной вентилятор с обратным клапаном

На схеме добавлены:

7 – шина подключения контура защитного заземления.

8 – осветительный прибор. Показан условно, так как это может быть и группа параллельно подключенных приборов, или блок питания с понижающим трансформатором или драйвером – если светильники этого требуют. В любом случае, на корпусе осветительных приборов или блока питания часто имеются металлические детали. То есть здесь уже требуется подключение к линии защитного заземления (РЕ), тем более – во влажных условиях ванной комнаты.

Сама по себе схема также несложна в исполнении, но грешит явным недостатком. Совершенно очевидно, что вентилятор будет работать только при включенном освещении. То есть или времени на качественное проветривание будет недостаточно, или для этого придётся оставлять включенным свет. И то и другое – не слишком хорошо. Поэтому такая схема применяется редко, как неудобная в пользовании. И если вентилятор не оснащен таймером, лучше использовать подключение через двухклавишный выключатель.

Подключение вентилятора и освещения через двухклавишный выключатель

Схема схожа с предыдущей, но есть и существенное отличие.

Это отличие заключается в использовании обычного двухклавишного выключателя. Он ставится на разрыв фазного провода. А от выключателя, от каждого из его контактов, идут раздельные фазные провода к осветительным приборам и к вентилятору.

Удобство очевидно – каждая из «опций» независима от другой. При коротких «визитах» в ванную (санузел), когда вентиляция не требуется, включается только свет. Ничто не мешает включить и то, и другое одновременно. И, наконец, можно погасить свет, но оставить на какое-то время работающим вентилятор, чтобы обеспечить полноценное проветривание.

Но есть, конечно, и недостаток. Он кроется в забывчивости многих людей. Свет погасили, оставили работающей вытяжку, и просто за делами позабыли о ее выключении. Не особо страшно, конечно, так как при тех потребляемых мощностях, что свойственны таким приборам, убытка большого не будет. Но все же…

Этот недостаток легко устраняется установкой вентилятора со встроенным электронным таймером.

Вентилятор со встроенным таймером

Как мы видели, стоимость таких вентиляторов — несколько выше. Но удобство их эксплуатации компенсирует эти лишние затраты.

Подключение через двухклавишный выключатель

Как и в предыдущем примере, освещение и вентиляция включаются раздельно. Но есть одно отличие, причем – принципиального порядка.

С освещением здесь особых изменений нет. Фаза на него прерывается на одном из контактов двухклавишного выключателя. На схеме этот участок коммутации выделен тёмно-серым цветом.

А вот коммутация вентилятора осуществляется уже иначе. Нулевой и фазный провод не прерываются и идут на клеммную колодку к контактам N и L соответственно. Но на второй клавише выключателя прерывается еще одна фаза, управляющая. И она подключается к клеммному контакту LT – фаза таймера. Управление работой вентилятора осуществляется именно через нее.

На схеме этот провод выделен коричневым цветом. На деле же для этого обычно используется остающийся незадействованным желто-зеленый проводник кабеля, так как, как мы уже видели, заземление на вентилятор не заводится. Вот почему изначально рекомендуется сразу прокладывать трехжильный кабель.

Итак, освещение функционирует само по себе. А вентилятор после выключения клавиши продолжает работать установленное пользователем время, по истечении которого автоматически останавливается.

Подключение через одноклавишный выключатель

А можно ли включать и свет, и вентилятор одной клавишей, так, чтобы затем выключение вентиляции происходило с задержкой по таймеру? Конечно, можно. И это бывает даже намного удобнее, чем использовать двухклавишный выключатель.

Пояснений дополнительных по схеме, наверное, уже не требуется.

Могут возразить – стоит ли включать вентиляцию вместе со светом всякий раз, когда в ванну заходят буквально на минуту, например, сполоснуть руки. Да, конечно, это можно считать определённым недостатком такой схемы. Но некоторые производители и это учли при разработке своих моделей вентиляторов с таймером. Пример тому – уже упоминавшая в таблице выше модель «ERA D 100 4C ET». Помимо того, что у нее имеется электронный таймер, предусмотрена возможность еще и выбора наиболее подходящего режима работы.

Переключает режимов представляет собой три штыревых контакта, два из которых замыкаются джампером (перемычкой). Соответственно, возможны два положения и два режима работы.

• Первый режим называется «туалет». Джампер перемыкает верхний и средний контакт. Суть работы прибора в этом режиме заключается в том, что при включении сразу запускается двигатель и начинается обычная работа вентилятора. Например, на входе в ванную щёлкнули по одноклавишному выключателю – загорелся свет и заработала вытяжка.

По выходу их ванной свет выключают, но вентилятор продолжает работать установленное хозяевами на таймере время. То есть проветривание продолжается уже в отсутствие человека. Какую задержку выключения установить – покажет практика эксплуатации прибора.

• Второй режим носит название «ванна». Джампер замыкает средний и нижний штыревой контакт.

Здесь все обстоит несколько иначе. Пока горит свет, то есть человек, допустим, принимает водные процедуры, вентилятор работать не начнет. Удобно – ни шум не отвлекает, ни сквозняка нет. Но при выключении света произойдёт автоматический пуск вентилятора, который отработает установленное на таймере время и обеспечит проветривание помещения в отсутствие человека.

И ещё один нюанс этого режима. Он сработает лишь в том случае, если между включением и выключением света пройдет более полутора минут. Значит, когда человек пробыл в ванной комнате (санузле) менее 90 секунд, можно с большой долей уверенности полагать, что в принудительной вентиляции помещения необходимости нет. И таймер прибора просто проигнорирует это кратковременное включение освещения — пуска вентилятора не произойдет.

В принципе, были рассмотрены все основные схемы включения, рассказано об их достоинствах и недостатках. То есть каждый из хозяев может подобрать вариант, который ему кажется наиболее предпочтительным. Можно добавить, что наличие, помимо таймера, еще и датчика влажности никак не сказывается на принципе коммутации вентилятора.

* * * * * * *

А как установить вентилятор по месту?

Крепление вентилятора по месту установки – это уже несколько другая тема, больше связанная не с электрохозяйством, а с общестроительными и отделочными вопросами. Поэтому в контексте данной статьи рассматривать их не станем. Можно лишь отметить, что и единства взглядов на эту проблему нет. В качестве примеров читатель может посмотреть подборку видеосюжетов.

Так, практически все вентиляторы рассчитаны на крепление к стене шурупами (дюбелями).

Видео: Как рекомендует производитель
—
монтаж вентилятора на дюбели

Но многие мастера предпочитают не связываться со сверлением керамической плитки около вентиляционной отдушины, и потому фиксируют приборы на клей. Такая методика вызывает немало критики со стороны приверженцев «классической» установки.

Видео: Как поступают многие — фиксация вентилятора к керамической облицовке стены на клей.

А есть и вовсе оригинальные способы установки.

Видео: «Ни вашим, ни нашим» — оригинальный способ установки вентилятора на уплотнительные кольца

В ванных комнатах часто можно ощущать не столь приятный запах сырости, избавиться от которого довольно сложно. Постоянный контакт поверхностей с водой вызывает появление плесени, грибка, которые поражают материалы, выделяют крайне опасные споры. Чтобы избавиться от таких неприятностей, необходима установка вентилятора, обеспечивающего правильную циркуляцию воздушных масс, вытяжку отработанного и влажного воздуха из помещения.

Вентилятор в ванной обеспечивает циркуляцию воздуха и вытягивает влагу из помещения.

Рекомендуется выбирать вентилятор с компактными размерами, он монтируется прямо в вентиляционное отверстие ванной комнаты
. Большие затраты при этом не требуются, зато атмосфера в ванной будет заметно улучшена. Вентилятор лучше всего проектировать на этапе ремонта санузла, так как потребуется его подключение к сети электропитания. Даже если это не было сделано предварительно, не составит большой сложности установить его для уже полностью готовой ванной комнаты, обеспечив правильный микроклимат.

Требования к установке вытяжного вентилятора

В выдолбленное отверстие вставляется патрубок и обмазывается со всех сторон строительным раствором.

Чтобы вентилятор в ванной выполнял все свои функции, необходимо соблюдать такие условия его монтажа:

1. Следует правильно подготовить отверстие для вытяжки, обработать края, убрать все лишнее, включая старые решетки.
2. Выбирается тип подключения, который может различаться в зависимости от требований оборудования и его эксплуатации.
3. Под дверью в ванной должна находиться специальная вентиляционная щель или предусмотрена специальная решетка для подачи свежего воздуха. Это требуется для нормальной работы оборудования, которое, удаляя воздух, должно замещать его свежим.
4. Покупать стоит оборудование, которое не только подходит по размерам, но и по мощности, производительности и другим параметрам.

Вернуться к оглавлению

Методы установки вентилятора по всем правилам

Задний фланец крепится к стене саморезами, крышка двигателя прижимается к заднему фланцу и фиксируется.

Подключение вентиляционного оборудования в ванной комнате может осуществляться несколькими методами. Все зависит от конкретного типа оборудования, общих требований к установке. Сегодня используется метод подключения, связанный с выключателем. При включении света в туалете или ванной сразу же начинает работать вентилятор, отводя излишки влаги и неприятные запахи.

Не всегда в ванной беспокоит влажность, во многих случаях вентилятор требуется, когда кто-либо принимает душ или выполняет другие гигиенические процедуры. В таком случае к установке вытяжных вентиляторов надо подходить иначе:

1. Сначала подбирается двухконтактный выключатель, к нему подводится проводка от освещения и от вентоборудования.
2. Планируется местоположение выключателя.
3. Монтируется проводка от вентиляционного оборудования, выполняется подключение.

После того как работы по монтажу не только проводки, но и оборудования закончены, необходимо подключить ток к сети, проверить работу вентиляции.

Вернуться к оглавлению

Традиционное подключение

Традиционное подключение является не только простым, но и наиболее удобным. При таком варианте включать вентилятор можно самостоятельно, для этого на корпусе предусмотрена кнопка или специальная веревочка, за которую придется дергать для включения/выключения. Есть и автоматический выключатель, который регулирует работу в зависимости от понижения уровня влажности, оборудование по достижении определенного значения выключается самостоятельно.

Автоматика может регулировать и включение вентилятора, если влажность поднялась выше определенного уровня, но ручное управление также должно быть. Оно необходимо в том случае, если требуется включить вентиляцию для устранения неприятного запаха. Монтаж оборудования простой, но выполнять его рекомендуется только при участии специалиста, так как используется регулировка автоматики и датчиков. Если нет такого опыта, то и настроить их правильно не получится.

Вернуться к оглавлению

Вентилятор с укладкой проводки

Установка вентиляторов может осуществляться и путем самостоятельной прокладки проводки. Планировать работу надо заранее, соблюдая все нормы по безопасности. Если приобретена именно такая модель, то она должна снабжаться подробной схемой подключения, предоставляемой производителем.

Перед выполнением работы необходимо приготовить нужное количество кабеля, проверить, чтобы сеть была обесточена.

Во время соединения проводов надо помнить, что скрутки не только не эффективны, но и опасны.

Рекомендуется использовать специальные клеммные колодки, обеспечивающие контакт. Для подключения применять следует медные кабели. Если подключение выполняется во время общего ремонта, то выключатель вентилятора можно соединить с выключателем освещения ванной комнаты.

Вернуться к оглавлению

Расположение вентилятора

Где обычно производится установка вытяжного вентилятора? Для ванной комнаты идеальным местом является отверстие специальной вентиляционной трубы, канал которой выходит непосредственно на крышу здания. Такое отверстие есть в любой квартире или частном доме, оно позволяет вытягивать сырость, нормализовать воздухообмен в помещении.

Обычно стандартный канал обеспечивает приток до 100 кубов воздуха в час, но этого может быть недостаточно для ванной, чтобы полностью убрать всю излишнюю сырость. Именно для этого и применяются специальные вентиляторы, которые монтируются в такие каналы. Вопрос, куда монтировать вентилятор, решается довольно просто. Для самого кулера очень важно определить, какой диаметр имеет такое отверстие. Ведь размер оборудования необходимо определять именно на основании такого параметра. Чаще всего вентотверстия имеют диаметр в 100 мм, 150 мм, 125 мм. Определить это просто, необходимо взять рулетку и произвести замер. Учитывается форма отверстия, оно может быть круглым, можно увидеть большие прямоугольные и квадратные каналы, для которых оборудование надо подбирать соответствующее.

Если вентканал имеет размер намного меньший, чем у вентилятора, то не надо паниковать, проблема решается не так сложно. Для этого применяется перфоратор, с его помощью можно расширить отверстие. Такой инструмент надо иметь, но вовсе не обязательно его покупать специально для работы. Такую услугу не составит труда заказать. Может быть и иной вариант, когда отверстие вентканала больше, чем у вентилятора. В таком случае действовать надо, исходя из особенностей конструкции, обычно производители сами регламентируют условия подключения. Чаще всего выполняются работы по шпаклеванию и заливке монтажной пеной образовавшихся пустот, но могут применяться и специальные накладки. На этом подготовительные работы закончены, можно приступать к монтажу самого оборудования. Можно одновременно продумать и установку кулера.

как выбрать и установить принудительный вентилятор своим руками

Задача воздухообмена в многоэтажных домах обычно решается за счет естественного приточно-вытяжного проветривания. В холодное время года этот способ регулирования микроклимата себя оправдывает, но вот летом в квартире становится не продохнуть, а на стенах неожиданно появляется плесень. Особенно в этом отношении страдают санузлы, и далеко не всегда монтаж принудительной вентиляции дает результат. Так что нужно знать, чтобы вытяжка в ванной комнате эффективно функционировала?

Прежде всего, стоит разобраться, почему нарушился природный воздухообмен в вашей квартире, и можно ли его восстановить. На уроках физики вам наверняка рассказывали, что теплый воздух имеет невысокую плотность, поэтому он более легкий и стремится вверх, а холодный – вниз. Чем больше разница между уличными условиями и микроклиматом в квартире, тем активнее нагретый воздух будет выходить в общедомовой вентиляционный канал.

Виды вытяжных вентиляторов

Причины недостаточной вентиляции ↑

Зимой так и происходит – достаточно открыть форточки на некоторое время, как тут же чувствуется освежающая прохлада. Но как только на улице теплеет (выше +5 градусов), воздухообмен замедляется, а в закрытом пространстве ванной и туалета и вовсе останавливается. Высокая влажность, неприятные запахи и грибки – вот признаки того, что естественная вентиляция в вашей квартире не работает.

Ситуацию усугубляет массовый переход на герметичные пластиковые окна и двери с уплотнителями. Дело в том, что старые строительные нормы предусматривали попадание свежего воздуха при закрытых окнах и балконных дверях через щели и неплотности. В сталинских постройках общий суммарный объем этих прорех на одну квартиру мог составлять до 200 см3. Такая дыра обеспечивала до 200 куб. мсвежего воздуха ежечасно!

Нормальный воздухообмен в квартире

Неудивительно, если заменив столярку новенькими металлопластиковыми профилями, вы почувствовали спертость воздуха, ведь его приток уменьшился в несколько раз. Установка особо мощной вытяжки только осложнит положение – она будет выкачивать воздух в помещении, разрежая его и создавая обратную тягу. А выключенный вентилятор своими лопастями может препятствовать воздухообмену.

Эти ошибки весьма распространены – не понимая базовых принципов вентилирования, люди занимаются самодеятельностью в своих квартирах. Как результат, туалетные запахи гуляют через общий воздуховод даже у тех, кто не успел еще утеплиться либо предусмотрительно установил специальные приточные клапаны. Поэтому перед тем как установить вентилятор в ванной комнате, очень важно проверить, «дышит» ли ваш дом.

Как протестировать уровень вентиляции в своей квартире ↑

Для проведения исследования выберите зимнее время, когда прямая тяга должна быть максимально высокой.

1. В самой отдаленной комнате от ванной откройте окно и двери между этими помещениями.
2. К отверстию вентиляционного канала поднесите зажженную свечу и понаблюдайте за ее поведением.
3. Если огонек отклонился на 45 градусов, это свидетельствует о прекрасном воздухообмене. Меньший угол наклона или его полное отсутствие говорит о затрудненном проветривании.

Проверка вентиляции свечой

Есть и другой способ: возьмите отрывок туалетной бумаги (газетный, тетрадный или тем более альбомный лист не подойдет – слишком плотный) и также приблизьте его к вент-каналу. При нормальной циркуляции воздуха бумага прижмется к его решетке, не падая вниз, даже если вы его отпустите. При слабой – она держаться не будет, но движение воздуха покажет. Наконец, отсутствие тяги характеризуется инертным поведением отрывка.

Если при открытом окне квартиры вентиляция есть, а при закрытом пропадает, значит, ваша квартира утеплена и герметизирована, что для тепло- и звукоизоляции работает в плюс, а по качеству микроклимата – в минус. Чтобы исправить это, как можно чаще проветривайте все комнаты или проконсультируйтесь со специалистом относительно возможности установки в оконной конструкции или в стене помещения вентиляционного устройства.

Вентиляционная решетка на двери в санузел

Часто бывает, что уплотненное дверное полотно препятствует притоку воздуха в ванную. Узнать об этом можно, поэкспериментировав с бумагой при открытых/закрытых дверях. Если закрытая дверь не дает воздуху проникать в помещение, между ней и полом нужно создать зазор, высверлив декоративные отверстия, подняв ее вверх или подтесав. Если всех этих мероприятий оказалось недостаточно, следует задуматься об искусственном вентилировании ванной.

Если приток воздуха в квартиру уже организован, обустройство принудительной циркуляции относительно несложно: вам требуется подобрать вытяжку для ванной комнаты с оптимальной мощностью, определиться с вариантом подключения и провести грамотный монтаж с учетом техники безопасности. Однако этот процесс выглядит простым только на словах, а на деле обязательно нужно учитывать несколько важных моментов.

Бытовой вентилятор для ванной

Классификация вытяжных устройств для ванных ↑

На что рекомендуется обратить внимание, если вы хотите приобрести качественную вытяжку? Обычно одним из ключевых параметров является стоимость прибора.

Бюджет ограничен, и нужно выбрать что-то недорогое – вам нужно присмотреться к стандартному типу вытяжной системы, которая фактически представляет собой обычный вентилятор. Со своей задачей он справляется неплохо, но до тех пор, пока у домочадцев не появится привычка включать прибор, вентиляция будет достаточно нерегулярна.

Чуть дороже, но гораздо комфортнее автоматическая вытяжка, исключающая вмешательство человека в свою работу после программирования. Устройства снабжаются датчиками движения или влажности, а также таймерами, за счет которых устанавливаются определенные параметры реагирования системы на микроклимат в ванной. Поинтересуйтесь также, есть ли у облюбованной вами модели обратный клапан, не допускающий проникновения запахов из соседних квартир.

Устройство современного вентилятора

Кроме этого, при выборе вытяжки оцените некоторые технические характеристики:

• класс защиты электроприбора от влаги и пыли – для условий, присущих ванной комнате, оптимально выбирать вытяжку класса IP 34 и выше;
• диаметр вентиляционной шахты – не позволяет устанавливать вытяжку с большим размером, поэтому перед покупкой сделайте соответствующие замеры;
• производительность – определяется особенностями использования помещения: для туалета этот параметр должен составлять не менее 25 куб. м/час, для совмещенного узла – 50, для узла с душевой кабиной – 75.
• уровень шума – принудительная вытяжка не должна создавать неудобств как для вас, так и для соседей, так что не пренебрегайте шумовыми показателями прибора (в идеале он не превышает 30 дБ, о чем производитель обычно указывает в техническом паспорте изделия).

Остальные критерии – страна и марка производителя, цвет, размер корпуса – могут быть учтены по вашему вкусу, так как на эффективность прибора они не влияют.

Монтаж вентилятора в санузле квартиры частного дома ↑

Существует два способа подключения электрической вытяжки в ванной комнате своими руками:

• параллельно с освещением – метод хорошо работает, если присутствует естественная тяга, иначе времени включения света будет недостаточно;
• с помощью двухпозиционного выключателя – оптимальный вариант для самостоятельного задействования прибора в проветривании комнаты.

Электросхема подключения вытяжки с таймеров совместно с освещением

Выполняются они аналогично, однако первый считается более простым, так как вентилятор подключается непосредственно к выключателю света.

1. Кабель от него до вытяжки (ввиду малого значения проходящего тока будет достаточно медного провода сечением 0,5 кв. мм) заложите в короб или спрячьте за подвесной потолок.
2. Если монтаж проходит во время ремонта, то электропровод скройте в предварительно проштробленной стене.
3. При необходимости расширьте отверстие вентиляционной шахты до установочного диаметра.
4. Используя клеммник, подключите устройство к электропроводу, установите его так, как это предлагает сделать производитель – непосредственно в вент-канал или в отверстие рядом с ним заподлицо.
5. Закрепите вытяжку жидкими гвоздями или саморезами и закройте ее декоративной решеткой.

Если перед вами стоит задача организовать вытяжку в туалете и ванной по отдельности, второй прибор приобретать не требуется. Достаточно в стене между двумя помещениями вырезать вентиляционное отверстие, закрыть его решеткой и подключить трехпозиционный выключатель, которым будет управляться освещение в туалете, в ванной и собственно вытяжка. Привязать ее лучше к свету в туалете, а если этого будет недостаточно, можно установить датчик движения.

В том, как сделать вытяжку в частном доме, больших отличий с монтажом квартирной вентиляции здесь нет. Разве что вы пожелаете уменьшить расходы на подогрев свежего воздуха зимой и захотите установить приточно-вытяжную систему с рекуперацией. Такая установка обеспечивает воздухообмен всего дома, поэтому она достаточно габаритна и устанавливается на чердаке или в техническом помещении.

Схема для частного дома

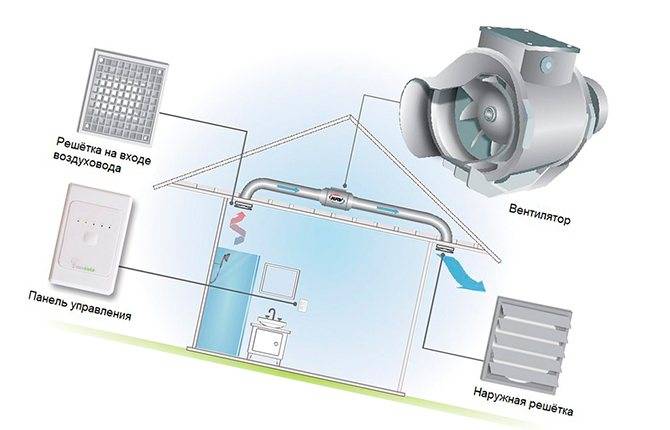

Принцип работы вытяжной системы с рекуператором

Преимущества установки общедомового вытяжного устройства ↑

Что происходит, если кто-то один на стояке устанавливает вентилятор, а все остальные пытаются довольствоваться естественной тягой? А вот что: механически нагнетаемый воздух перекрывает ход потоку из нижерасположенных квартир, и соседи этого человека испытывают все прелести недостаточной вентиляции – от бурного роста грибков до аллергических заболеваний. Хотелось бы вам создавать комфорт для своих домочадцев такой ценой?

Если моральная сторона вопроса для вас имеет ценность, вместо индивидуальной вытяжки можно попробовать договориться с соседями о совместной установке вытяжного оборудования на общем стояке. Конечно, для этого нужно пригласить специалистов, которые оценят состояние вентиляционного канала, сделают расчет и произведут профессиональный монтаж.

Но даже с учетом их гонорара, а также того, что кто-то из соседей, скорее всего, не захочет инвестировать свои кровные в ваш проект, это выгодно сразу по нескольким причинам:

• надежность такой системы гораздо выше, и необходимость постоянного контроля над ней отсутствует;
• стоимость обустройства, распределенная по этажам, ниже, чем установка вытяжного вентилятора в ванной с автоматическим управлением;
• исчезает проблема повышенного шумозагрязнения, исходящего даже от самого тихого прибора.

Современная система проветривания многоэтажного дома

Поэтому при нормальных взаимоотношениях такой вариант является наиболее грамотным с технической точки зрения и максимально комфортным в многолетней эксплуатации.

Пригодилась статья? Расскажите друзьям:

Для чего нужна вытяжка в ванной: естественная и принудительная вентиляция

Воздухообмен в доме важен так же, как отопление, электричество и вода, ведь чистый воздух способствует хорошему настроению, работоспособности и ощущению свежести. Особенно хорошо вентиляция должна работать в местах с повышенной влажностью, таких как ванные комнаты.

Естественная вентиляция в ванной комнате

Схема организации перетока воздуха в вентилируемом пространстве

Приток свежего воздуха для естественной вентиляции обеспечивается от окон и входной двери к вентиляционным каналам за счёт разницы давления на улице и в помещении. Однако чем выше этаж проживания, тем эта разница меньше и соответственно вытяжка работает хуже, даже не смотря на то, что вентиляционная шахта идёт с первого этажа.

[help]Вентиляция для ванной комнаты, душевой, туалета и совмещённого санузла по нормативам СНиП 31-01-2003 должна обеспечивать количество удаляемого воздуха равное 25 м³/час. [/help]

Кроме того, в наше время естественная циркуляция воздушных масс нарушена из-за повсеместной установки окон и дверей с высокими характеристиками герметичности. Для решения проблемы воздухообмена в таких окнах устанавливаются приточные системы (микропроветривание). Так же есть варианты приточных клапанов, устанавливаемых в стену.

Клапан для притока воздуха через пластиковое окно

Приточный клапан смонтированный в стене

Не стоит забывать и про вентиляционные решётки в нижней части двери ванной комнаты — именно через них будет поступать воздух. При отсутствии переточной решётки, стоит оставлять расстояние в 20 мм под дверью, для прохода воздуха.

Переточная решётка в двери

[tip]Приточный клапан и вентиляционные отверстия в двери ванной — необходимые атрибуты работающей естественной вентиляции![/tip]

Проверка вентиляции

Как же проверить насколько хорошо функционирует вентиляция в ванной комнате? Для этого следует приложить салфетку к отверстию вентиляционной шахты, при этом салфетка, если вентиляция работает, должна прилипнуть к вентиляционному отверстию.
[tip]Если салфетка прилипает к вентиляционному отверстию, то вентиляция работает![/tip]
Если этого не происходит, то следует разобраться в причинах: засорение или замуровывание вентиляционной шахты соседями сверху, ошибки при проектировании и строительстве дома.

Также можно проверить тягу используя зажигалку, свечу или спичку. Их пламя должно втягиваться в сторону шахты. Чем сильнее пламя втягивается, тем лучше работает вентиляция.

Проверка вентиляции спичкой или зажигалкой — слева рабочая, справа — не рабочая вентиляция

[tip]Летом вентиляция работает не так эффективно из-за застоя тяжёлого воздуха в вентиляционной шахте.[/tip]

Принудительная вентиляция

Если вентиляция в ванной комнате не работает или же работает не достаточно эффективно (запотевшие стены и зеркало), тогда нормализовать влажность в ванной комнате поможет организация принудительной вентиляции с помощью вытяжного вентилятора, который выведет влажный воздух из комнаты в вентиляционную шахту.

По способу установки вентиляторы бывают:

Слева — канальный вентилятор, справа — накладной

В ванной комнате многоквартирного дома обычно используются накладные. Однако, в некоторых случаях используются и канальные, которые вставляются в вентиляционный канал идущий к вентиляционной шахте. При этом канал обычно скрыт за потолком.

Количество плитки необходимое для вашей ванной вы можете рассчитать с помощью нашего онлайн калькулятора плитки

Как правило, все коммуникации всегда прячутся под плитку, а доступ к счётчикам, вентилям, местам соединений обеспечиваются сантехническими дверцами или люками невидимками информацию о которых вы можете найти здесь

Не устраивает плитка, используйте краску — http://manyrooms.ru/vk/steny/kraska-dlya-vannoj-komnaty.html

Воздуховоды

При необходимости подвести вентиляцию к определённым зонам используют воздуховоды, существующие в нескольких вариантах исполнения:

• Жёсткие (пластиковые или металлические) – бывают прямоугольного, квадратного и круглого сечения. Они оказывают минимальное воздействие на проходящий в них воздух. Их достаточно легко монтировать используя специальные крепления;
• Гибкие гофрированные – обычно их используют лишь на коротких расстояниях, либо в сложных местах прохождения вентканала. Оказывают максимальное сопротивление из-за неровности стенок.

Слева — пластиковый воздуховод, справа — гофрированный

Выбор вентилятора

Самый простой для установки вентилятор — накладного типа. В простейшем случае вам нужно подключить его параллельно к ближайшей лампочке и заменить установленную вентиляционную решётку вентилятором.

Параллельная схема подключения вытяжного вентилятора

При выборе вентилятора вам стоит ориентироваться на такие параметры как:

• Шум;
• Производительность;
• Диаметр;
• Постоянный или кратковременный режим работы;
• Дополнительные функции.

Подробнее о выборе, монтаже и подключении читайте в статье «Как выбрать вентилятор для вытяжки в ванной».

Видео

Видео о том стоит ли использовать автоматически включающиеся вентиляторы:

Автоматизация вытяжки в ванной комнате / Хабр

Ванная комната является помещением, постоянно подвергающимся воздействию повышенной влажности и перепадам температуры — как результат, в нем с легкостью может поселиться плесень и грибок. Основной способ борьбы — вентиляция помещения. Вентиляция может быть как естественной, так и принудительной. Если естественная вентиляция монтируется еще на стадии строительства здания, то принудительная система вентиляции может быть реализована в любой момент времени.

Сегодня речь пойдет о том, как путем нехитрых манипуляций сделать автоматизированное включение вентиляции в ванной комнате, чтобы она не превращалась в парную баню и продолжала радовать нас чистотой и свежестью.

По сути, вытяжка в ванной комнате это элементарная вентиляционная система принудительного принципа действия. Она состоит максимум из двух частей – воздуховода, который соединяется с вентиляционным стояком дома, а также непосредственно самого вентилятора.

Обычно принудительное включение вентиляции в ванной реализуют двумя самыми простыми способами:

1. Включается вместе со светом в ванной одним общим выключателем. Но вытяжка обычно нужна только во время принятия душа, когда влажность в ванной повышена. Значит, остальное время электроэнергия расходуется впустую. Чтобы проветрить ванную после душа также приходится оставлять свет включенным. Опять лишний расход электроэнергии

2. Вручную включать вентилятор вытяжки во время или после принятия душа. Нужен отдельный выключатель. Неудобно. Можно забыть выключить вентилятор, если оставить его включенным для проветривания ванной после принятия душа.

В общем, такой подход к делу не очень правильный, поскольку в этом случае вентиляция помещения производится только тогда, когда в помещении находится человек.

Можно ли автоматизировать управление вентиляцией в ванной комнате и сэкономить электроэнергию? Можно.

Автоматическая вытяжка от обыкновенной отличается только наличием электроники, контролирующей ее работу. Такие устройства либо оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), либо специальными датчиками, контролирующими влажность в ванной комнате. Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Такие вытяжки есть готовые, но можно доработать и уже установленную. В качестве примера мы приводим решение на основе модулей от Мастер Кит.

Для решения данной задачи были выбраны следующие модули:

MP590 – цифровой датчик влажности;
MP8037ADC — цифровой модуль защиты и управления с функцией измерения;
BOX-BM8037 – корпус для любительских конструкций с установочными размерами в формате *.PCB
PW1245 – импульсный источник питания 12В 0.5А.

Необходимое оборудование можно увидеть на фото ниже:

Цифровой датчик температуры и влажности DHT11 интерфейс 1WIRE представляет собой модуль, построенный на цифровом датчике влажности DHT11 работающий по интерфейсу 1Wire.

Модуль Цифровой модуль защиты и управления с функцией измерения представляет собой универсальную плату с одним каналом АЦП имеющую три режима работы реле ГИСТЕРЕЗИС, ТРИГГЕР, ЗАЩИТА. Модуль очень универсален и может пригодиться практически для любой автоматизации.

Корпус для любительских конструкций с установочными размерами в формате *.PCB представляет собой универсальный корпус, внутрь которого можно разместить модули MP8037R и MP8037ADC. Так же на сайте скачать файл PCB с установочными размерами LED дисплея и кнопками, для размещения собственных разработок в данном устройстве.

AC/DC Импульсный источник питания 12В 0.5А представляет собой встраиваемый источник питания напряжением 12В, с рабочим током 500 мА. Модуль оснащен всеми видами защит, что говорит о его надежности.

Думаю, эта информация может пригодиться многим, при подборе устройств под свою задачу.

Схема подключения получилась несложной. Ее можно увидеть на эскизе ниже:

Так выглядит модуль в корпусе:

Датчик влажности MP590 размещается с левой стороны, вплотную с корпусом модуля управления. Что бы все выглядело эстетично, выводы модуля можно расположить непосредственно у декоративной крышки вентилятора. Провода питания и управления необходимо припаять непосредственно на клеммы модуля. Благодаря этому, при близком расположении, невидно проводов управления вентилятора и проводов питания MP8037ADC.

Примерный вариант установки модуля с датчиком:

После установки необходимо будет произвести настройку. Для начала, согласно инструкции, переведите управление реле в режим триггер. После чего произведите настройку включения и отключения вентилятора вытяжки. Допустим, модуль показал влажность в районе 40%. Удерживая правую кнопку модуля, более пяти секунд, зайдите в меню включения, и установил значение 100. Подождав три секунды, модуль выйдет из меню. Затем удерживая левую кнопку модуля, более пяти секунд, зайдите в меню отключения и установите значение 50. Подождите, через пять секунды модуль вернется в режим работы.

Как проверить работу всей системы: с помощью горячего душа поднимите влажность в ванной, контролируя показания на дисплее, при 41% должен включиться вентилятор вытяжки. Отключите душ. Через несколько минут, когда влажность понизиться, вентилятор отключится.

Демонстрация работы схемы в режиме контроля влажности:

Теперь ванной комнате нестрашен грибок, плесень и не будет перерасхода электроэнергии.

Возможно, кто-то захочет реализовать данное решение. А может быть, предложит свое?

Автор Рублев Владимир (UA4LOU).

Как подключить канальный вентилятор к сети. Как установить вытяжной вентилятор в ванную. С источниками освещения

В современных домах добиться качественной вытяжки воздуха с помощью естественной вентиляции не всегда предоставляется возможным: плохая проектировка дома, изменение конструкций вытяжки у соседей. Поэтому уже достаточно давно люди начали устанавливать себе принудительную вытяжку в ванную комнату. Это необходимо для того, чтобы откачивать воздух с повышенной влажностью, который плохо влияет на практически любой материал, которые используется при ремонте ванной комнаты. Сам монтаж на пустые стены занимает не более 30 минут, а принесет вам много положительных моментов. Грибок, плесень, сырость и постоянная повышенная влажность — всего этого можно избежать, просто установив электрическую вытяжку в ванную комнату. В этой статье мы расскажем о том, как правильно установить и как правильно подключить вентилятор к вытяжке.

• • В современных домах добиться качественной вытяжки воздуха с помощью естественной вентиляции не всегда предоставляется возможным: плохая проектировка дома, изменение конструкций вытяжки у соседей. Поэтому уже достаточно давно люди начали устанавливать себе принудительную вытяжку в ванную комнату. Это необходимо для того, чтобы откачивать воздух с повышенной влажностью, который плохо влияет на практически любой материал, которые используется при ремонте ванной комнаты. Сам монтаж на пустые стены занимает не более 30 минут, а принесет вам много положительных моментов. Грибок, плесень, сырость и постоянная повышенная влажность — всего этого можно избежать, просто установив электрическую вытяжку в ванную комнату. В этой статье мы расскажем о том, как правильно установить и как правильно подключить вентилятор к вытяжке.

Подготовка вентиляционного канала

Устанавливать вентилятор для вытяжки нужно до момента укладки плитки. В каждом современном доме, для вытяжки уже предусмотрен вентиляционный канал. Чаще всего его располагают в углу ванной комнаты, между туалетом и ванной, в стене. Для того, чтобы избежать проблем с обрезанием плитки при дальнейшей работе, лучше всего отметить отверстие под монтаж, немного отступив от стены. Если отверстие, которое было сделано при проектировке маленькое для вашего вентилятора, то можно его увеличить с помощью перфоратора и насадки «лопаткой». Перед тем как продолжить работу, вытаскиваем питающий кабель от выключателя, чтобы он не перетирался, необходимо поместить его в гофрированную трубку. Отсутствие кабеля усложняет ситуацию. Для подключения системы придется протянуть провод ВВГ с 3 медными жилами сечением 1,5 мм.

Зачем нужен вентилятор в ванную комнату? Климатические характеристики в ванной комнате самые сложные в квартире. Повышенная влажность воздуха и высокие температуры крайне отрицательно влияют не только на материалы отделки стен и потолка, но и на электрическую проводку, бытовые приборы и т. д. Еще один важный момент – появление плесени. В физике существует понятие точки росы. Она зависит от относительной влажности и температуры. Чем больше влажность, тем выше температура, при которой образуется конденсат. Если нет вентиляции, то в результате повышения влажности роса появляется на стенах и потолках при температуре ≈ +18–20°С. Как следствие в углах растет грибок – очень аллергенный микроорганизм.

Параметры вентиляции помещений регулируются действующим СНиП 41–01–2003. Стандарт прописывает несколько типов вентиляции и кратность обмена воздуха.

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование

Вентиляция может быть двух видов.

Естественная

При помощи специальных отверстий в ванных комнатах обеспечивается приток свежего воздуха и удаление отработанного. Обмен происходит за счет разности давлений – теплый воздух из помещения поднимается вверх и по вентиляционным воздуховодам выбрасывается в атмосферу. Свежий воздух поступает снизу через отверстия в двери. Размеры отверстий рассчитываются с учетом климатической зоны размещения зданий, объема помещения и кратности обмена. В ванных комнатах воздух должен меняться 6–8 раз в час.

Преимущества такой системы – простота и автономность функционирования.

Недостатки – большая зависимость от погодных условий, вероятность появления обратной тяги. Воздух не вытягивается из помещения, а нагнетается. В результате такого явления повышается влажность во всех помещениях.

Высокая влажность — причина появления плесени и грибка

Еще один недостаток – большие теплопотери. В условиях постоянного повышения цен на энергоносители увеличиваются затраты на содержание помещений. Владельцы жилья различными методами пытаются уменьшить потери. Делать это надо умеючи, в результате непрофессионального вмешательства вместо желанной экономии можно получить серьезные убытки. Придется ремонтировать стены и потолки ванных комнат.

Принудительная

Для подачи/вытяжки воздуха используются вентиляторы. Вентилятор вытяжной для ванной удаляет воздух только в заданный период времени или при определенных значениях влажности воздуха (в зависимости от типа и возможностей устройства), поступление свежего обеспечивается специальными продухами. По способу подачи или вытяжки воздуха принудительная вентиляция может быть вытяжной, приточной или приточно-вытяжной. Если вентилятор только удаляет воздух – система принудительно вытяжная, если только нагнетает – принудительно приточная. Если есть два вентилятора, один из которых подает, а второй удаляет, то система называется приточно-вытяжной.

Использование принудительной системы вентиляции ванной комнаты позволяет добиваться регламентируемых значений влажности при минимальных потерях тепла. Какой именно тип вентилирования выбирать, зависит от возможностей и пожеланий владельца квартиры и архитектурных особенностей здания.

Ограничения по установке вентиляторов в ванную комнату

Очень важно знать этот момент, не во всех домах действующие отраслевые постановления разрешают установку электрических вентиляторов. Главным образом такие ограничения касаются многоквартирных домов, особенно старой застройки. Не все варианты естественной вентиляции можно переделывать в принудительную. Почему?

Эффективность естественной вентиляции зависит от многих составляющих, с учетом этого рассчитывается сечение воздуховодов. Такие расчеты делаются как по отдельной квартире, так и по всему дому. После установки вентиляторов в существующие воздуховоды изменяется их сечение. Следствие – уменьшается проходимость, фактическое движение воздуха не отвечает расчетному. При выключенном вентиляторе вентиляции вообще не происходит. Еще одна проблема – появляются риски попадания отработанного воздуха из одной квартиры в смежные. В связи с такими проблемами, установка вентиляторов в многоквартирных домах с естественной общей вентиляцией в большинстве случаев не допускается. Это следует иметь в виду перед принятием решения об установке электрического вентилятора в ванной комнате.

Как рассчитать мощность вентилятора

Отталкиваться следует от требования санитарных органов. Кратность обмена для ванных комнат колеблется в пределах 6–8 раз в час. Вентилятор для ванной должен обеспечивать этот показатель. Рассмотрим пример, как нужно делать расчеты. Исходные данные: ширина комнаты 2,5 м, длина 3,0 м, высота 2,7 м. Как узнать минимальную производительность вентилятора? Подсчитаем объем помещения: 3,0×2,5×2,7=20,25 м3. Для обеспечения комфортности пребывания в ванной комнате кратность должна быть 8, объем умножим на это значение и получим 162 м3. Именно столько воздуха в час должен вытягивать или подавать вентилятор. Конкретную модель нужно подбирать с запасом по мощности примерно 20%. В данном случае рекомендуется купить устройство производительностью ≈ 200 м3.

Дополнительно следует принимать во внимание шумность и безопасность вентиляторов. Согласно нормативным требованиям шумность вентилятора не может превышать 30 дБ, в противном случае разражается психика пребывающих. Герметичность корпуса не ниже IP 44. Механизм защищен от попадания разнонаправленных водяных брызг и твердых частиц диаметром более 0,1 мм. Технические данные любого вентилятора указываются производителем в паспорте или инструкции пользования.

Требования СанПиН к ванным комнатам

Согласно положениям СанПиН 5179–90 относительная влажность должна быть ≈ 65%, температура зимой +25°С, летом +18°С. Скорость движения воздуха ≤ 0,3 м/с. Во время выбора типа вентилятора учитывайте эти значения. Вытяжное отверстие должно быть на максимальном удалении от приточного, вывод отработанного воздуха вверху, приток свежего внизу.

Виды вентиляторов для ванных и их краткие характеристики

В зависимости от способа забора воздуха и принципа создания высокого давления потока все вентиляторы делятся на несколько типов:

Различные производители выпускают модификации, отличающиеся размерами, наличием дополнительных аксессуаров, дизайнерским оформлением и степенью защиты корпуса от влаги и пыли.

Дополнительное оборудование к вентиляторам

Устанавливается для облегчения процесса управления работой вентилятора, дает возможность проветривать ванную в автоматическом режиме.

1. Обратный клапан.
   Пластиковая или металлическая заслонка на шарнирах, во время включения вентилятора открывает, а после выключения закрывает условный проход вентиляционного канала. Не допускает эффекта обратной тяги, в помещение не попадают насекомые и пыльный наружный воздух.
2. Датчик влажности
   . Подключается к двигателю вентилятора, параметры срабатывания настраиваются потребителем. При повышении влажности в помещении выше установленных пределов автоматически включается вытяжка, при стабилизации показателей влажности вентилятор выключается. Среди всех используемых дополнительных устройств автоматизации такой тип вентиляторов считается самым эффективным.
3. Датчик движения.
   Вентилятор работает только при наличии в ванной людей. Практика показывает, что вложенные средства не соответствует ожидаемому эффекту. Дело в том, что за короткое время пребывания людей в ванной влажность воздуха не успевает стабилизироваться. Вентилятор должен работать минимум час после принятия водных процедур, только после этого климатические показатели достигают нормальных показателей.
4. Реле времени.
   Вентилятор включается одновременно с включением света в ванной комнате. Выключение выполняется через определенное время после выключения света. Более удачный вариант автоматизации. Недостаток – в ванных комнатах не всегда нужно включать свет. Еще одна проблема – требуется дополнительная электрическая арматура для включения в сеть электродвигателя.

Об этих моментах не говорят производители, но потребители должны знать реальные преимущества и недостатки дополнительного оборудования. Стоить они могут довольно дорого, а эффект от их использования приближается к нулю.

Критерии выбора модели

Мы уже упоминали один критерий выбора вентилятора – производительность по воздуху. Теперь на нем нужно остановиться более подробно. Во время расчетов кратности обмена воздуха строительные нормы и правила имеют в виду, что естественная вентиляция работает непрерывно. Исходя из этих данных считается, что кратность обмена воздуха должна быть 6–8 в час, в сутки соответственно минимум 6×24=144 раза. Столько раз должен меняться воздух в ванной комнате.

Электрический вентилятор не работает 24 часа, а это значит, что санитарные нормы не соблюдаются. Если вентилятор включается только во время пребывания в помещении людей, то эффект от такой вентиляции минимальный. Какой выход? Есть два варианта. Первый. Устанавливать мощные вентиляторы, что сложно с инженерной точки зрения и нецелесообразно экономически. Второй – вентилятор дожжен работать круглосуточно. Тогда зачем он нужен? Лучше пользоваться обыкновенной естественной вентиляцией.

Практики советуют использовать третий вариант. Устанавливать такие вентиляторы, которые незначительно препятствуют естественной вентиляции, при включении они лишь кратковременно ее увеличивают. Не покупайте слишком закрытых декоративных решеток, осторожно используйте вентилятор для ванной бесшумный с обратным клапаном, закрывающим просвет воздуховода.

Видео — Накладной бесшумный бытовой вентилятор с обратным клапаном

И последнее. Не спешите устанавливать встроенные вентиляторы, такие устройства нужно предусматривать еще на стадии проектирования вентиляционных систем. Если их монтировать в существующие воздуховоды, то сечение канала уменьшается минимум на 25%.

В многоквартирных домах появляются риски перетока влажного воздуха к соседям. Дело в том, что эти строения имеют общие воздуховоды ванных комнат для всех этажей. Если в ванных комнатах нижней и верхней квартиры будут установлены канальные вентиляторы, в нижней вентилятор будет включен, а в верхней нет, то в среднюю поступает влажный воздух. Как следствие – проблемы с соседями, а после их обращения в органы местного самоуправления все незаконно установленные вентиляторы заставят демонтировать, уплатить штраф и моральный ущерб пострадавшим. И все будет законно и справедливо. Кроме того, в старых домах вентиляционные каналы сделаны из красного кирпича. Недостаточный воздушный поток становится причиной переувлажнения кирпичей, вод воздействием влаги они начинают крошиться, куски падают вниз. Со временем вентиляционный канал может настолько засориться, что прекратит выполнять свои функции. Для восстановления работоспособности нужно его переделывать, это сложно, долго и дорого.

Вентилятор для ванной

Монтаж внешнего (накладного) вентилятора

Один из наиболее удачных вариантов устройства вентиляции в ванной комнате. Установить накладной вентилятор не очень сложно, главное знать и соблюдать рекомендации специалистов.

Как выполняется монтаж?

Шаг 1.
Выберите тип и мощность устройства, как это делается, мы уже рассказывали. Если планируете устанавливать вентилятор для ванной с обратным клапаном, то помните об их проблемах. В выключенном состоянии вентиляция полностью прекращается, увеличивайте время работы. Для этого рекомендуется его подключить к отдельному выключателю, что позволит регулировать время работы в широких пределах вне зависимости от пребывания в ванной людей. Вы сможете самостоятельно регулировать время работы в зависимости от влажности в ванной комнате. Устройство должно работать до тех пор, пока полностью не испарится влага со всех поверхностей. Устанавливать различные дорогостоящие устройства для автоматического включения/выключения нецелесообразно.

Шаг 2.
Продумайте электрическую схему подключения. Если дом строится, то проблем нет, можно выбрать любой тип вентилятора и сделать его подключение до начала отделочных работ ванной комнаты. Если вентилятор устанавливается в жилом помещении, то появляются сложности. Какие?

1. Нужно знать, в каком месте размещены коробки разводки. В старых строениях они заметны, новые строения имеют срытый вариант разводок. Найти их сложно, необходим план проводки или специальные инструменты.
2. Если потолки оштукатурены, то следует готовиться к штроблению. Это трудоемкие и пыльны работы. Кроме того, придется заделывать канавки, а это сделать может далеко не каждый, требуются навыки профессионального строителя.

   Отдельный вопрос – стены под плиткой. Снять их большая проблема, не повредить материал – еще труднее. Заменить поврежденную плитку новой не так просто, вряд ли в магазине найдется точно такая же. Выход из положения один – попытаться создать на стене подобие узора, для этого нужно демонтировать большие участки старой плитки.

   Аккуратный демонтаж плитки

3. Если потолки подвесные или натяжные, то монтаж проводки становится еще проблемнее. Натяжные потолки следует снять, подключить вентилятор и потом повторно смонтировать. С подвесными сложнее, их нельзя демонтировать. Выход – попытаться протянуть провода сквозь существующие технологические отверстия, а потом все заделывать.

Если такие работы для вас покажутся очень сложными, то советуем делать проводку открытого типа. Конечно, провода не украшают ванную комнату, но другого выхода нет.

Уменьшить объем строительно-монтажных работ можно за счет подключения к существующей лампе освещения. Она смонтирована, как правило, на потолке, расстояние до вентиляционного отверстия минимальное. Такой способ уменьшит количество работ, но ограничит параметры регулировки времени функционирования устройства. Вентиляция будет работать только при включенной лампочке. Мы уже упоминали, что не во всех ванных комнатах нужен свет во время принятия водных процедур. А это значит, что его специально придется включать для вентиляции. Кроме того, время вентилирования явно недостаточно для полного удаления лишней влаги или неприятных запахов.

Конкретное решение по способу подключения принимайте на месте с учетом своих возможностей и особенностей помещения.

Шаг 3.
Замерьте общую длину проводки, купите кабель, выключатель, разъемы и т. д. Сечение кабеля должно отвечать мощности электрического двигателя. Большинство бытовых вентиляторов имеет мощность менее 500 Вт, достаточно кабеля с сечением жилы ≈ 1 мм2. Данные указываются на изоляции, обращайте на них внимание.

Важно. Если проводка будет внешней, то изоляция кабелей должна быть рассчитана на эксплуатацию в условиях повышенной влажности.

Крайне желательно, чтобы устройство имело заземление. В новых строениях это не проблема, современные государственные стандарты категорически требуют такой проводки. Если она есть – покупайте трехжильный кабель.

В старых домах с подключением заземления ничего сделать не удастся. Единственный совет – очень внимательно выполняйте все соединения, никогда не нарушайте ПУЭ. Не используйте скрутки концевиков кабелей, соединения должны быть только при помощи клеммников.

Кроме того, вентиляторы для ванной комнаты обязательно должны иметь полный комплект оборудования для защиты от перегрева и короткого замыкания. Не пытайтесь самостоятельно изменять заводские регулировки защитных реле, непрофессиональное вмешательство в работу сложной аппаратуры выводит ее из строя или делает бесполезной. Пока сработает разрегулированное реле, обмотки двигателя сгорят.

Шаг 4.
Подготовьте место для установки вентилятора. Нужно выровнять плоскость прилегания декоративной решетки, почистить канал от пыли и грязи. При необходимости немного расширьте воздуховод. Выравнивайте поверхности с запасом по площади, таким способом удастся сделать менее заметным место стыка. Если по время подготовки появились сомнения в надежности мест крепления решетки, то их дополнительно усильте. Продолбите отверстия побольше и заделайте их цементно-песчаным раствором, — это гарантирует прочность фиксации дюбеля.

Шаг 5.
Соберите вентилятор согласно инструкции производителя. Обращайте внимание на плотность затягивания соединений. Вентилятор будет установлен в неудобном для обслуживания месте, все работы должны быть выполнены с максимальной надежностью.

Шаг 6.
Примерьте вентилятор, вставьте его на место и убедитесь, что он входит свободно, решетка плотно прилегает к поверхности потолка или стены. Обнаруженные недостатки сразу исправляйте.

Шаг 7.
Подсоедините вентилятор к питанию и проверьте его работоспособность на всех режимах.

Полностью отключите устройство и рукой проверьте температуру нагрева. Если обнаружились горячие места, то нужно найти причину нагрева. Из-за чего перегревается вентилятор?

1. Недобросовестный производитель. Называть страну нет необходимости. Недобросовестные производители экономят на толщине медной проволоки обмотки статора и ротора. Кроме того, для изоляции используются некачественные материалы. В результате по обмоткам протекает ток высокого значения, изделие нагревается. Если на такую ситуацию не реагирует реле защиты, то вентилятор лучше заменить.
2. Из-за длительного хранения и некачественной герметизации смазка подшипника ротора потеряла свои первоначальные свойства. Явный признак такого состояния – неприятный писк во время работы. Вентилятор можно починить, но желательно поменять.
3. Посадочное место установки слишком маленькое, во время установки приходится прилагать большие усилия. По этой причине может деформироваться корпус, крыльчатка будет задевать за ограничители. Расширьте перфоратором вентиляционный канал.

Если все нормально – фиксируйте вентилятор в выбранном месте.

Для потолков нужно использовать дюбеля, на стенах с плиточной облицовкой можно пользоваться жидкими гвоздями или полимерным клеем. Раствор следует нанести по периметру корпуса вентилятора с обратной стороны, вставить его на место и плотно прижать к облицовочной плитке. Затем сразу вынуть и подождать 1–2 минуты для схватывания клея. По истечении этого времени опять вставить вентилятор на место, прижать и дать время для полной полимеризации. Все готово – можно фиксировать декоративную решетку. Пользуйтесь только качественными материалами, в результате длительной вибрации решетка может отвалиться, придется работы повторять, только уже с учетом негативного опыта.

Монтаж встроенного (канального) вентилятора

Можно делать только на этапе строительства дома и при наличии отдельных вентиляционных воздуховодов. Встроенные вентиляторы для вытяжки в ванной монтируются непосредственно в каналы. Отсюда и повышенные требования к безопасности и надежности устройства. Какие именно?

Первое.
Повышенная мощность. Такие вентиляторы устанавливаются для создания комфортных условий в нескольких помещениях. Как правило, к ванной комнате подключается туалет и кухня.

Второе.
Пожарная безопасность. Пластик не должен поддерживать открытого огня. Дополнительное требование – минимальные выделения агрессивных и ядовитых химических соединений.

Третье.
Герметичность. В канале увеличенные показатели пыли и влаги, герметичность корпуса должна исключать их попадание на вращающиеся элементы и электрические контакты. В вентиляционных каналах при определенных условиях может образовываться конденсат – корпус дожжен гарантировать непроникновение воды ко всем элементам агрегатам.

Четвертое.
Корпус клеммника для подсоединения проводов должен иметь степень защиты не ниже IP 44. Электрические кабели обязательно помещаются в защитные трубы, которые могут быть металлическими или пластиковыми.

Пятое.
Все подшипники только закрытого с обеих сторон типа. Смазка специальная термоустойчивая.

Этапы монтажа канального вентилятора в ванной комнате

Шаг 1
. Большинство встроенных вентиляторов имеют круглый корпус, подбирайте его диаметр с учетом размеров воздуховодов. Воздуховоды из кирпича имеют квадратное сечение, диаметр встроенного вентилятора должен быть на 1–2 см меньше, чем сторона квадрата. Если есть проблемы с размещением, то просвет воздуховода немного расширяется перфоратором или вручную.

Шаг 2.
Проверьте работоспособность вентилятора и дополнительного оборудования. Желательно включить его на час, при этом немного закройте входное отверстие подручным материалом. Таким способом создается нагрузка на двигатель и проверяется работа в критических режимах.

Шаг 3.
Установите вентилятор в воздуховод, зафиксируйте его положение. Для фиксации можно использовать монтажную пену. Она не только надежно удержит устройство, но и погасит вибрационные шумы.

Важно. Используйте строительную пену строго с учетом рекомендаций производителя – все поверхности должны быть тщательно очищены и увлажнены. На сухих и пыльных поверхностях коэффициент адгезии минимальный.

Как штробить поверхности под проводку в панельных домах

Это не такой простой вопрос, как кажется. Существующими нормативными актами запрещается штробление стеновых панелей и плит перекрытия под устройство электрической проводки, нельзя ее прокладывать и в стыках конструктивных элементов. Если возникла крайняя необходимость, то работы должны согласовываться с разработчиками проекта здания. Сколько на это уйдет времени и нервов – никто не знает. Как, впрочем, нельзя предвидеть и результат таких хождений за разрешениями. Каким образом можно выйти из сложного положения? Есть несколько вариантов, но всегда помните важное правило – никогда не штробите плиты по всей их длине, в крайнем случае, можно сделать канавку длиной не более 20–30 сантиметров.

Что такое электронные модули управления вентиляторами

Электронные устройства для бытовых вентиляторов появились в реализации недавно и для многих потенциальных пользователей являются загадкой. Чтобы принять взвешенное решение о его установке, нужно ознакомиться с принципом действия и возможностями модуля.

В зависимости от типа устройства могут контролировать влажность и температуру в помещениях. Для ванных комнат важна влажность, именно такие приборы следует покупать. Модуль при помощи встроенного датчика контролирует показатели относительной влажности в ванной комнате. Регулировка температуры в помещениях при помощи вентиляционных систем требуется очень редко, не выбрасывайте на ветер напрасно деньги.

Прокладывать кабели для вентилятора на стенах и потолках под гипсокартоном – работа неблагодарная. Теория говорит, что без демонтажа гипсокартонных плит не обойтись, но на практике есть более простое решение.

Шаг 1
. Нарисуйте линии прокладки кабеля на поверхности смонтированных гипсокартонных плит.

Шаг 2.
Подготовьте элементарное приспособление. Вам понадобится кусок стальной проволоки Ø ≈ 0,5 мм, длиной 30–40 см. Один конец должен быть ровным, а второй согните небольшим крючком.

Шаг 3.
Вдоль нарисованной линии высверлите отверстия диаметром два–три сантиметра на расстоянии 20–30 см.

Важно. Сверлите осторожно, если наткнулись на профиль, то сдвиньте отверстие немного в сторону.

Шаг 4.
В первое отверстие просуньте проволоку и вытащите ее конец во втором.

Шаг 5.
Привяжите проволоку к кабелю и с ее помощью протяните кабель под листом гипсокартона. Повторяйте такие действия до соединения кабеля с вентилятором.

После протягивания кабеля отверстия следует аккуратно заделать, используйте для этого армирующую сетку и мелкую шпаклевку.

Может возникать проблема с поиском скрытой проводки и соединительных коробок. Идеальный вариант – использовать для этих целей электронные устройства.

Они могут быть профессиональными и обнаруживать кабели на глубине нескольких метров, это дорогие устройства. В настоящее время продаются и довольно дешевые бытовые различных по качеству и надежности производителей. Такие приборы, кстати, не только обнаружат невидимые линии кабелей, но и укажут на места разрыва цепи. Что делать, когда прибора нет?

1. Постарайтесь найти на стене или потолке следы заделывания канавок (штробов) под кабели. Если строители к своей работе относились недобросовестно, то они заметны. Следующие ваши действия зависят от выбранного типа вентилятора и места его расположения в ванной комнате.
2. Нет следов существующей проводки – найдите любую розетку или выключатель. Подвод проводов к ним должен быть строго вертикальным, все изгибы только под прямым углом, под самым потолком должна быть распределительная коробка. Аккуратно удаляйте штукатурку пока не обнаружите крышку. Далее работы по подключению вентилятора можно выполнять по обыкновенному алгоритму. Этот метод срабатывает только в том случае, когда проводку монтировали ответственные профессиональные электрики.
3. Используйте радиоприемник, установите его на частоту 100 кГц. Ток в проводке создает электромагнитные волны, которые можно обнаружить на этой частоте. Ведите настроенный радиоприемник вдоль стены, место появления шумов укажет на расположение кабеля.

Заключение

Опытные электрики дают несколько советов по установке и пользованию вентилятора для ванной комнаты.

Перед началом работ подготовьте все инструменты и стройматериалы. Для проверки правильности подключения нужно иметь тестер, этим же прибором проверяется и разность. Дальнейшие действия зависят от вашего опыта, характеристик помещения и вентилятора.

Видео – Установка вентилятора для ванной

Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха.
Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель.
Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения.
Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Подключить вытяжной вентилятор на кухне, в ванной комнате или санузле несложно, поэтому после покупки вентилятора можете смело приступать к его подключению своими руками. Только всегда соблюдайте меры предосторожности
: отключайте соответствующий автомат в электрощите и приступайте к работе только после того, как убедитесь в отсутствии напряжения на электрическом кабеле, с которым будите работать.

При подключении вытяжного вентилятора в квартире или частном доме применяются 4 основные схемы.
Мы подробно рассмотрим каждую из них. Выбор схемы зависит от типа помещения и от выбранной Вами модели вентилятора. Учитывайте, что все схемы касаются подключений в трехпроводной электропроводке с заземлением, если же Вас старая 2-ух проводная, тогда все подключается аналогично- только со схемы выпадает третий заземляющий проводник.

Как подключить вентилятор в туалете

Для подключения вентилятора в туалете подойдет самая простая схема одновременного включения вентилятора с освещением санузла.Ноль и земля
с распределительной коробки подключаются напрямую, а фаза с той же скрутки после выключателя, с которой уходит фазный провод на светильник в туалете. Можно подключить вентилятор параллельно от светильника, находящегося в ванной комнате. Для этого просто с него берем фазу, ноль землю для подключения вентилятора.

По этой схеме
одновременно с включением светильника будет запускаться и работать и вентилятор. Но такая схема не очень удобна, потому что после выключения света перестает работать и вентилятор, не успев при этом удалить неприятные запахи. Я рекомендую использовать вторую схему.

Электрическая схема подключения вентилятора от двух клавишного выключателя

Для подключения вытяжного вентилятора
на кухне или в туалете прекрасно подходит разделение включения светильника и вентилятора при помощи установки двухклавишного выключателя. Одна клавиша будет включать освещение, а вторая- отдельно вентиляцию. Данная схема подключения вытяжного вентилятора чаще всего используется в квартирах, потому что она позволяет отдельно включать вентилятор только когда это необходимо.

Схему подключения через двухклавишный выключатель
будет сделать немного сложнее. Фаза с распределительной коробки приходит на выключатель, далее она коммутируется через два контакта и уходит отдельно на светильник и вентилятор. Ноль и земля (на схеме не показана) с распаячной коробки уходят сразу напрямую на светильник и вентилятор. Для подключения по этой схеме потребуется проложить отдельный третий провод от выключателя до вентилятора, но правильнее будет проложить от выключателя до распределительной коробки трехжильный кабель и уже с распределительной коробки отдельным кабелем подключить вентилятор.

Схема подключения вентилятора с таймером

Вентиляторы с таймером
стоят дороже, но за то они прекрасно подходят для использования в ванной комнате. Включение происходит вместе с освещением, а отключение отдельно от него с задержкой по времени, величина которой регулируется. Вентилятор будет работать в ванной комнате и удалять влажность даже после вашего ухода и отключится автоматически после заданного промежутка времени.

Для подключения
вентилятора с таймером понадобится 4 провода.

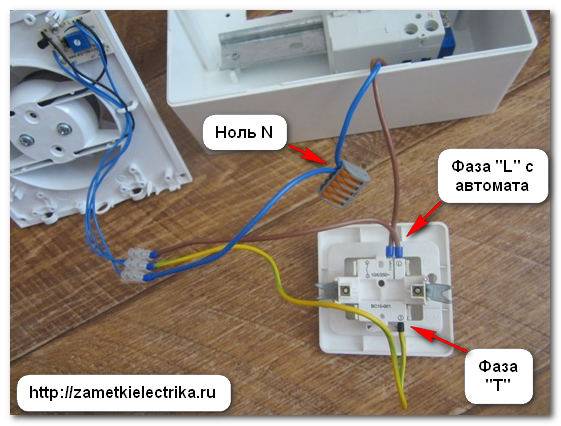

На контакт L- приходит прямая фаза с распаячной коробки, на Lt- фаза через выключатель света. На N- ноль, и заземляющий проводник подключается на контакт с обозначением заземления.

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор может работать и в полностью автоматическом режиме
без вашего участия. Рекомендую покупать более дорогие модели с датчиком влажности для ванной комнаты, а для туалета- с датчиком движения. Вентиляторы с датчиком влажности будут автоматически включаться при превышении установленного уровня влажности и работать до тех пор, пока не снизится влажность до допустимого предела. Модели с датчиком движения автоматически включаются при появлении человека в зоне действия датчика и затем самостоятельно выключаются с определенной задержкой по времени.

Подключаются вентиляторы с датчиками
проще всего. Необходимо напрямую, минуя выключатели, от распаячной коробки коробки подключить фазу, ноль и заземляющий проводник.

Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.

Проверка вентиляционных каналов

Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.

Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.

Требования к монтажу

Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:

• Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
• При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
• Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.

Подготовка к монтажу

Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.

При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:

• Проложить кабель.
• Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
• Подключить вентилятор к электрической сети.
• Установить вентилятор в сборе в канал вентиляции.
• Заделка монтажной пеной пустот.
• Шпаклевка.

С этой работой можно справиться собственными силами.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.

Подготовка места для монтажа

Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.

Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.

Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.

Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.

Варианты схем подключения

Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.

Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.

Включение вентиляции с помощью шнура

Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.

Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.

Включение вместе с лампочкой

Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.

Преимуществом
такой схемы является низкая стоимость и простое подключение. К недостатку
можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.

Работа от отдельного выключателя

Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.

При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.

Вентилятор лучше подключать отдельным кабелем через двухклавишный . Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.

Автоматическая система

Современные устройства часто стали оснащаться и . По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.

В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.

Порядок подключения и установка вентилятора:

• Снять переднюю решетку. При этом станут доступны клеммы для подключения.
• Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
• Вставить вентилятор в отверстие вентиляции.
• Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
• Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.

Что такое вентиляторы для ванных комнат и как установить руководство по вентиляторам для ванных комнат?

Что такое вентиляторы для ванных комнат?

Основная роль вытяжного вентилятора для ванной комнаты заключается в удалении влаги из ванной комнаты. Не очень приятно смотреть, как струйки воды стекают по стенам после расслабляющего душа. Это немного увлажняет ваш день, не говоря уже о повреждении, которое оно в конечном итоге нанесет лакокрасочному покрытию и поверхности потолка, если пар и влага не будут контролироваться.

Они также могут помочь контролировать и удалять «запахи в ванной комнате».Если вы понимаете, о чем я. Те, о которых вы отрицаете какое-либо знание. Помимо того, что они несколько неприятны, они также могут содержать микроскопические количества бактерий. Вы всегда можете использовать один из доступных «спреев», но они не более чем маскируют запах.

Преимущества наличия вытяжного вентилятора в ванной

Если вы спросите электрика, нужен ли вам вытяжной вентилятор в ванной, он ответит: «Да, конечно, нужно». Помимо того факта, что он хочет забрать ваши с трудом заработанные деньги, у них есть свои преимущества.

Помимо помощи в удалении неприятных запахов из вашей ванной комнаты, обратите внимание на эти пять других преимуществ, которые дают вам вытяжные вентиляторы.

1. Значительно улучшенное качество воздуха

Вентиляторы для ванных комнат удаляют любую влагу и сырость, оставшиеся в помещении, которые могут привести к образованию плесени и грибка, вызывающих приступы астмы и проблемы с дыханием у членов семьи.

2. Уменьшение образования плесени и грибка

Ванны и душевые кабины являются источником плесени и грибка из-за горячей, влажной и парной среды, которую они создают в вашей ванной комнате.Это может привести к появлению плесени в швах — черных отметинах, от которых невозможно избавиться без чистки — и плесени в душе, и все это может распространиться по всему дому.

3. Свежий запах

Благодаря меньшему количеству плесени, плесени и переносимых по воздуху частиц в вашем туалете воздух в вашей ванной комнате должен пахнуть немного лучше.

4. Прощай, запотевшие зеркала

Затуманенные зеркала отлично подходят для фильмов Хичкока, но в реальной жизни они могут стать настоящей головной болью, с которой приходится иметь дело.Протирание зеркала после душа оставляет разводы, но если его не протереть, то это тоже приводит к появлению разводов. Вытяжной вентилятор поможет решить эту проблему.

5. Сокращение расходов на техническое обслуживание дома

Пар, конденсат, сырость и сырость могут вызвать неисчислимые проблемы не только в ванной, но и во всем доме. Они являются рассадником плесени, грибка, бактерий и других неприятных вещей и могут привести к разрушению гипсокартона, плитки и даже мебели.

Эти и многие другие преимущества показывают, что установка вытяжного вентилятора для ванной комнаты является хорошим решением для вашего дома и вашей семьи. Чтобы узнать, как установить новый вентилятор или заменить сломанный, читайте дальше.

Сложно ли установить вентилятор в ванной?

Это описание изображения

Когда дело доходит до таких вопросов, как установка вентилятора в ванной, нет быстрых и простых ответов. Многое зависит от того, есть ли он у вас в ванной или туалете и работает ли он.Вытяжной вентилятор в ванной, который не работает, немного похож на пепельницу на мотоцикле — практически бесполезен.

У меня нет вентилятора в ванной. Как мне правильно установить его?

Это описание к изображению

Установка вытяжного вентилятора в ванной — не самый простой проект, сделанный своими руками. Почти вся связанная с этим работа будет заключаться в том, чтобы стоять на лестнице, получать хруст в шее от взгляда в потолок, приседать на чердаке, возможно, обливаясь потом, и пытаться не накрыть себя никакой изоляцией, не говоря уже об опасностях. вдохнуть его.

Не обращая внимания на то, что у вас, несомненно, будет болеть шея, вы проведете много времени на жарком чердаке, будете подниматься и спускаться по лестнице, вам также придется подняться на крышу и набраться смелости, чтобы порезаться. дырка в нем. (Лучше делать эту работу, когда нет шансов на дождь).

Помимо всей физической работы, установка вентилятора для ванной не так уж и сложна. Он включает только источник питания 120 В и один кусок гибкого воздуховода длиной не более шести футов. (Чем длиннее трубка, тем менее эффективным становится вентилятор).Однако следует иметь в виду, что согласно многим строительным нормам и правилам вытяжные вентиляторы для ванных комнат не требуются.

Все, что необходимо, это чтобы окно в ванной было не менее трех квадратных футов и открывалось наполовину и могло заменить вытяжные вентиляторы во многих помещениях. В Международном жилищном кодексе более подробная информация о правилах освещения и вентиляции содержится в разделе R303. Обратитесь в местный отдел по обеспечению соблюдения кодекса для получения разъяснений.

Необходимые материалы и инструменты.

Это описание изображения

Перед началом работы.

Это описание изображения

Есть несколько вещей, которые часто беспокоят домашних мастеров, берущихся за этот тип проекта. Электропитание и вентиляция. Как подать питание на вентилятор? А как насчет вентиляции выхлопа? Как убрать теплый влажный воздух с чердака?

Поскольку большинство вентиляторов для ванных комнат используют электрические линии на 120 В, поиск электрических кабелей рядом с выбранным вами местом не должен вызвать проблем.

Вентиляция — это метод, используемый для удаления спертого влажного воздуха из дома после того, как он всасывается вентилятором. Он выдувается через подключенный гибкий воздуховод либо через отверстие в стене дома, либо, что более распространено, вверх и наружу через крышу.

Установка нового вентилятора в ванной.

Это описание изображения

Поскольку это новая установка, а не замена, в вашей ванной комнате не будет воздуховода на чердаке. Однако все, что вам нужно, это доступ на чердак над потолком ванной комнаты, чтобы иметь возможность вывести гибкие воздуховоды наружу.

1. Найдите правильное значение CFM для вашей ванной комнаты.

Первое, что вам нужно сделать при установке нового вытяжного вентилятора для ванной комнаты, — это узнать рейтинг CFM для комнаты, чтобы вы могли купить правильную мощность вентилятора.

• CFM означает «кубические футы в минуту» и указывает, сколько воздуха вентилятор может перемещать в минуту. Для небольших ванных комнат требуются вентиляторы с низким CFM, а для больших может потребоваться гораздо более высокий рейтинг CFM.
• Чтобы правильно рассчитать кубический футах в минуту для вашей ванной комнаты, вам необходимо рассчитать кубические метры помещения.Умножьте длину вашей ванной комнаты на ширину, а затем на высоту. Если размер вашей ванной комнаты 10 футов x 12 футов, а высота потолка 8 футов, то ответ будет 960. Разделите это число на 7,5, чтобы получить рейтинг CFM 128.
• Вы должны купить вентилятор с рейтингом CFM не менее этого числа. .

2. Подумайте, какой шум будет издавать вентилятор .

Следующее, на что следует обратить внимание, это шумовой рейтинг нового вентилятора. Измеряется в сонах.

• Новые вытяжные вентиляторы для ванных комнат обычно имеют рейтинг шума от 0.5 и 6.0, где .05 очень тихо, а 6 очень громко.
• Уровень шума вашего нового вентилятора зависит от ваших личных предпочтений. Вам может понадобиться тихий вентилятор, или вы можете захотеть, чтобы более громкие вентиляторы уединения предлагали, чтобы они заглушали ваше пение, когда вы находитесь в душе. Это полностью зависит от вас.
• Оценка звука, как и CFM, напечатана на коробке вашего нового вентилятора.

3. Найдите источник питания.

Вентилятор будет установлен на потолке вашей ванной комнаты, поэтому вам необходимо подключить питание к точке, где он должен быть расположен.Возможно, вы сможете подключиться к цепи освещения в ванной — проверьте свои местные правила, чтобы узнать, разрешено ли это.

4. Выберите правильное место для вентилятора.

Расположение вентилятора важно. Он должен быть установлен посередине между душем/ванной и туалетом, чтобы обеспечить наилучшую вентиляцию.

• Для установки нового вентилятора необходимо учитывать планировку вашего чердака, где будет располагаться большая часть блока вентилятора. Его необходимо разместить в пространстве между двумя балками, свободном от каких-либо препятствий, таких как трубы или кабели.

5. Соберите все свои инструменты.

Имея небольшие познания в области электрики и работы с деревом, установка вентилятора для ванной вполне вам по силам. Прежде чем приступить к работе, разумно подготовить все инструменты и материалы, необходимые для проекта.

• Из приведенного выше списка все инструменты должны быть под рукой в ​​ванной комнате, так как именно с нее вы начнете. Такие предметы, как воздуховод, пылезащитная маска, вентиляционная крышка и сабельная пила, можно оставить рядом с люком на чердаке, пока вы не будете готовы выйти на чердак.

6. Установка вентилятора.

• Вентилятор поставляется с инструкциями по установке. Внимательно прочтите их, прежде чем начать.
• Выбрав положение вентилятора, используйте искатель стержней, чтобы найти потолочные балки. Если выбранное место находится на одной линии с балкой, вам придется немного сдвинуть это место, чтобы не задеть их.
• Если ваш вентилятор поставляется с установочным шаблоном, используйте его, чтобы отметить, где должны быть отверстия.Если нет, то обведите корпус вентилятора карандашом, затем с помощью пилы для гипсокартона аккуратно разрежьте по линиям и удалите кусок потолочного гипсокартона.
• Поднимитесь на чердак, возьмите корпус вентилятора, легкую беспроводную дрель, винты и электрический кабель.
• Поместите корпус вентилятора в отверстие, которое вы прорезали в потолке ванной комнаты, так, чтобы его нижняя часть находилась на одном уровне с потолком. Вам понадобится помощь на этом этапе, так как вы не можете видеть нижнюю часть потолка.
• Если возможно, привинтите вентилятор к боковой балке, чтобы закрепить его.Если нет, то если вентилятор шел с подвесками, используйте их. Вы всегда можете приобрести кронштейны отдельно, если вентилятор не входит в комплект поставки.
• Поскольку вы находитесь на чердаке, протяните кабель через боковую часть корпуса вентилятора, оставив примерно 7–10 дюймов в корпусе.
• При отключенном питании в ванной комнате найдите распределительную коробку, которая питает свет в ванной, и снимите крышку.
• Снимите гайки с проводов, чтобы открыть цветные провода, и соедините новую проводку кабеля, который вы вставили в корпус вентилятора.При необходимости выбейте одну из свечей зажигания в коробке, чтобы пропустить кабель.
• На этом этапе вам нужно будет зачистить концы электрических проводов, чтобы можно было выполнить соединение с помощью хорошего инструмента для зачистки проводов.
• Скрутите новую проводку с существующей и наденьте гайки на каждую пару проводов, убедившись, что цвета совпадают (красный с красным, белый с белым, черный с черным и т. д.)
• Убедитесь, что все провода закреплены друг друга перед установкой на место крышки распределительной коробки.
• Используйте винты, которые крепят распределительную коробку к балке, чтобы предотвратить любое движение.

7. Вырезание отверстия в крыше.

Это решающий момент. Теперь вам нужно прорезать дыру в крыше, чтобы пропустить вентиляционное отверстие и выхлопную трубу.

Прежде чем покинуть чердак и подняться на крышу, просверлите небольшое отверстие в крыше как можно ближе к месту, где будет находиться вентилятор, по возможности вертикально над корпусом вентилятора. Проденьте кусок проволоки через отверстие, чтобы показать, где должен быть вырез для вентиляционной крышки.

ПРИМЕЧАНИЕ. При установке вытяжного вентилятора вы потратите много времени на работу на крыше, поэтому вам необходимо соблюдать осторожность при подъеме на крышу и во время работы на ней.

• Найдите провод, торчащий через крышу, и наденьте на него выхлопную трубу.
• Обведите вентиляционную выхлопную трубу, достаточно большую, чтобы труба подходила.
• Просверлите отверстие достаточного размера для пильного диска, затем с помощью сабельной пилы или кольцевой пилы вырежьте круг.
• Удалите черепицу вокруг отверстия, не повреждая нижележащую кровельную мембрану.
• Установите вентиляционную решетку, вставив самый верхний фланец под черепицу над ним и поместив нижний фланец поверх нижней черепицы.
• Закрепите вентиляционные фланцы кровельными гвоздями перед заменой любой черепицы, работая снизу вверх и герметизируя стыки черепицы кровельным клеем.

8. Подключение вентилятора к воздуховоду и питанию .

• Вернитесь на чердак и подсоедините гибкий воздуховод к крышному вентиляционному отверстию и вентилятору, надев зажимы на оба конца и затянув их, чтобы закрепить. Обмотайте стыки клейкой лентой.
• Следуя инструкциям, прилагаемым к вентилятору, протяните кабель к вентилятору, а также к выключателю. Вы можете опустить новый кабель в полость стены к существующему выключателю света для простоты установки.
• Если вы устанавливаете вентилятор с подсветкой, вам нужно будет использовать трехжильный кабель от выключателя к вентилятору, следуя схеме, включенной в инструкции по установке вентилятора.
• Подсоедините проводку в соответствии с инструкциями, а когда закончите, подключите двигатель вентилятора к встроенной розетке.
• Прикрепите решетку вентилятора к корпусу. Включите автоматический выключатель, вернитесь в ванную и проверьте вентилятор, включив переключатель.

Если все прошло по плану, теперь у вас должен быть полностью работающий вытяжной вентилятор в ванной комнате. Если что-то не так и вентилятор не работает, нужно вернуться и проверить свою работу. Правильно ли выполнены электрические соединения? Может провод где-то отвалился? Простейшие вещи часто оказываются проблемой, но, в конце концов, вы будете удовлетворены хорошо выполненной работой.

В этом видео показано, как установить вытяжной вентилятор в ванной, если вам нужны наглядные советы по процедурам.

Как установить сменный вентилятор

Это описание к изображению

Если у вас в ванной есть вентилятор, который либо не работает, либо работает неправильно, то замените вентилятор в сборе. Сначала снимите решетку вентилятора, чтобы узнать, какой размер вентилятора установлен. Измерьте внутренние размеры корпуса, чтобы можно было приобрести вентилятор таких же размеров.

Марка и модель многих вентиляторов указаны на лицевой стороне решетки или где-то внутри корпуса. Если вы можете получить эту информацию, вы можете купить прямую замену.

1. Снимите крышку старого вентилятора.

Крышка — это часть вентилятора, которую вы видите на потолке ванной комнаты. Некоторые будут удерживаться на месте винтами, но чаще всего они закреплены двумя пружинными зажимами. Потяните крышку вниз, пока не станут видны зажимы, и сжимайте их до тех пор, пока они не освободятся, открывая корпус вентилятора и двигатель в сборе.

2. Отключите питание вентилятора.

Сняв крышку, отсоедините шнур питания вентилятора. Если вы видите провода, идущие от потолка к пластиковым разъемам, то ОСТАНОВИТЕСЬ. Подойдите к своему выключателю и найдите тот, который помечен для вентилятора в ванной или всей мощности в ванной.

3. Убедитесь, что питание отключено.

С помощью бесконтактного тестера напряжения проверьте отсутствие питания в проводке вентилятора. Если тестер показывает, что питание отключено, можно продолжать.Отсоедините шнур питания от встроенной розетки или снимите пластиковые разъемы и раскрутите провода.

4. Снятие узла вентилятора.

Блок двигателя вентилятора может быть закреплен винтами, или весь блок двигателя может иметь зажимы с двух сторон, удерживающие его на месте. В любом случае снимите узел двигателя, оставив корпус вентилятора прикрепленным к потолочным балкам. Если, с другой стороны, нет возможности снять только блок двигателя, вам потребуется снять весь блок вентилятора, корпус и вентиляционную трубу.

5. Отключение вентилятора, сложный способ.

Если предположить, что блок двигателя и блок вентилятора не выйдут, как описано выше, вам придется сделать это трудным путем. Это означает, что нужно забраться на чердак, найти вентиляционную трубу, отсоединить ее от корпуса вентилятора и выкрутить винты, удерживающие ее на месте.

• Положите на балки кусок фанеры или другого прочного материала для поддержки.
• При выключенном питании отсоедините проводку к вентилятору от распределительной коробки.
• Попросите кого-нибудь помочь вам, удерживая корпус, пока вы снимаете крепления.
• После того, как крепежи будут удалены, вытащите весь корпус вентилятора из потолка.

6. Установите новый вентилятор.

Если новый вентилятор, который вы только что приобрели, имеет те же размеры и соединения, что и снятый вами, вы можете просто выполнить процедуру в обратном порядке, вставив корпус в потолок, подсоединив вентиляционную трубу, закрепив ее на месте, повторно подсоединив проводка и восстановление питания в коробке выключателя.

Если вам не повезло, и вам пришлось купить вытяжку немного других размеров, то вам придется соответствующим образом подогнать потолочное отверстие. Если новый вентилятор имеет больший корпус, чем предыдущий, обведите контур корпуса на потолке и увеличьте отверстие. Меньшие корпуса также могут быть установлены, но вам придется залатать гипсокартон, чтобы заполнить все щели, оставшиеся в гипсокартоне потолка.

7. Выполнение соединений.

• С другой стороны, вентиляционная труба может иметь достаточное провисание, чтобы вы могли подсоединить трубу к соединителю воздуховода корпуса, прежде чем вставлять корпус в потолок.Если нет, то обратно на чердак.
• Прикрепите корпус нового вентилятора к потолочным балкам. Прочитайте инструкции, прилагаемые к вентилятору, чтобы узнать, какой метод необходим для его крепления.
• Некоторые вентиляторы можно привинчивать снизу к балкам. Другие могут иметь кронштейны, доступные только с чердака.
• Подсоедините электрические провода от корпуса вентилятора к соответствующим проводам с цветовой маркировкой на чердаке, которые питали ваш старый вентилятор. Убедитесь, что вы подключили правильные провода, белый к белому, черный к черному и т. д.закрепив их проволочными гайками.
• После того, как все соединения выполнены, можно проверить вентилятор. Включите выключатель обратно. Включите переключатель вентилятора и прислушайтесь к любым громким или неожиданным звукам. Если вы слышите что-то кроме работающего вентилятора или если он вообще не работает, отключите питание и проверьте свою работу.
• Если все звучит и выглядит нормально, выключите вентилятор и установите решетку.

Поздравляю. Вы заменили бесполезный вентилятор функциональным вытяжным вентилятором, который удалит весь пар, конденсат и все остальное из вашей ванной комнаты.

Со всей предоставленной выше информацией о том, как установить новый вытяжной вентилятор в вашей ванной комнате или заменить существующий, устаревший или сломанный вентилятор, вы сможете с уверенностью заняться этим проектом «Сделай сам», зная, что вы можете это сделать. .

На выполнение всех заданий может уйти немного времени, но в итоге, когда вы празднуете с любимым коктейлем или лонг-неком, вы можете сказать себе — «Я сделал это, и я сэкономил себе много Деньги.»

Средняя стоимость установки вытяжного вентилятора для ванной комнаты может составлять от 200 до 600 долларов в зависимости от вашего местоположения.Теперь об этом стоит подумать.

Кто устанавливает вытяжные вентиляторы для ванных комнат?

Независимо от того, добавляете ли вы новую ванную комнату, реконструируете или обновляете существующую, вытяжной вентилятор для ванной комнаты является важной и часто необходимой функцией. Легко полностью увлечься покупками плитки, ванн и сантехники и в конечном итоге забыть о вытяжном вентиляторе в ванной комнате. Независимо от того, какой путь вы выберете, чтобы достичь этой точки, вам в конечном итоге придется определить: «Кто устанавливает вытяжные вентиляторы для ванных комнат?»

Вкратце, вытяжные вентиляторы для ванных комнат устанавливаются генеральными подрядчиками, электриками, подрядчиками по отоплению и кондиционированию воздуха и разнорабочими.Процесс установки может варьироваться от относительно простого до довольно сложного. Размер и объем вашего проекта могут помочь вам определить, какой тип подрядчика лучше всего подходит для работы. Если вы делаете полную реконструкцию или новое строительство и наняли подрядчика для выполнения всего проекта, он / она обычно занимается установкой вытяжного вентилятора в ванной комнате. Если установка или замена вентилятора является заказной задачей и не является частью более крупного проекта, то лучший специалист для этой работы может быть другим.Ниже мы обсудим несколько сценариев установки, объем работ и некоторые идеи о том, кто может быть вашим лучшим выбором.

Замена вытяжного вентилятора для ванны может быть простой, если он устанавливается в ванной комнате, в которой уже есть вентилятор для ванной, особенно если вы заменяете существующий вентилятор вентилятором точно такого же стиля.

Независимо от того, кто занимается установкой вентилятора в ванной комнате, одна из самых важных вещей, которую вы можете сделать, это убедиться, что существующий вентилятор в ванной комнате установлен правильно.Это подпадает под категорию должной осмотрительности, и ее стоит делать в большинстве случаев реконструкции или модернизации.

Как работает вентилятор для ванны?

Вентилятор в ванной питается от электричества, которое подается по электрическому проводу. Электрический провод, который подает питание на вентилятор в ванной, обычно находится на чердаке или над потолком. Чердаки являются обычным местом для поиска скрытых строительных проблем. Основная причина в том, что чердаки обычно труднодоступны. Чердаки часто бывают:

• Горячий
• Душный
• Наполнен колючей изоляцией и паутиной
• Требуется ползать на животе и коленях, и
• если черновой пол не установлен, вам придется ходить по потолочным балкам
• Всегда есть риск случайно перешагнуть через потолок.

По этим причинам никто не любит подниматься на чердаки и проверять работу после ее завершения. Когда я говорю «никто», это включает в себя домовладельцев, подрядчиков, инспекторов по строительству, жилищных инспекторов и всех остальных. Все эти факторы способствуют более высокой вероятности того, что вы можете найти проблемы.

Где находятся вытяжные вентиляторы для ванных комнат?

Вытяжные вентиляторы для ванных комнат всегда должны выходить наружу. Через крышу или фронтон являются наиболее предпочтительными местами.Выход через софит возможен, но это не самое желательное место, потому что влажный воздух может подниматься и задерживаться под потолком. Однако в тех случаях, когда возможности вентиляции ограничены, размещение на потолке может быть лучшим вариантом для вашей вентиляции.

Одна из наиболее распространенных проблем с вытяжными вентиляторами для ванн заключается в том, что они не выводятся наружу. Эта проблема очень распространена в старых домах. Во многих районах стандартной практикой было выбрасывать вентилятор прямо на чердак.

Этот тип сценария может быть проблематичным, поскольку он позволяет вентилятору выдувать влажный влажный воздух прямо на чердак, что подвергает структурный каркас дома воздействию влаги. Я видел довольно много в свое время, у которых даже не было вентиляционной трубы, прикрепленной к вентилятору.

Знайте это о проводке вытяжного вентилятора в ванной

Еще одна распространенная проблема на чердаках – проблемы с электропроводкой. Обычно встречаются два провода, спаянные вместе. Эти места сращивания должны быть надежно закреплены с помощью проволочных гаек и изоленты.Провода, которые вы найдете лежащими на чердаке, могут соответствовать или не соответствовать этим требованиям.

Кроме того, эти сращенные провода также необходимо закрепить внутри так называемой распределительной коробки. Распределительная коробка создает 5-сторонний барьер вокруг соединений проводов, где открыты оголенные провода. Большинство используемых сегодня распределительных коробок имеют синий цвет.

Распределительная коробка также должна иметь крышку. Это помогает предотвратить контакт каких-либо предметов и размещение их поверх или рядом с сращенными проводами.Распределительные коробки и крышки обычно продаются отдельно, но обычно они продаются вместе в большинстве розничных магазинов товаров для дома.

Замена точно таким же вентилятором для ванны

Если вы заменяете существующий чердачный вентилятор точно таким же стилем, ваша установка может быть довольно простой. В большинстве ванных комнат есть вентилятор начального уровня. Вентилятор для ванны обычно имеет квадратную форму, и его дизайн остается неизменным уже много лет. Вы можете приобрести его в местном крупном магазине, и это относительно простая установка.

Установка вентилятора для ванны в рамках проекта полной ванной комнаты

Если вы работаете над более крупным проектом, в котором у вас несколько подрядчиков, важно получить четкое представление о том, кто предоставляет каждую услугу. Например, в моих крупных проектах, где присутствуют все основные профессии; электрик и подрядчик по отоплению и вентиляции несут отдельные обязанности в отношении установки вентилятора в ванной комнате.

Полная реконструкция ванной комнаты, при которой все строительные компоненты удаляются и заменяются, очень похожа на новое строительство, потому что весь каркас остается открытым.В этом типе проекта подрядчик по отоплению и вентиляции несет ответственность за установку воздуховода вытяжного вентилятора. Это означает, что он также вырезает все снаружи и устанавливает там вентиляционное отверстие, а также соединяет воздуховод и оставляет его свисать с потолка в ванной комнате.

Электрик отвечает за прокладку провода, который питает вентилятор в ванной, а также за фактическую установку вентилятора в ванной и подключение вентиляционного отверстия. Эти этапы выполняются на черновых этапах электромонтажных работ и работ по ОВКВ.

Когда придет время для окончательной проверки электрических и высоковольтных систем переменного тока, необходимо установить выключатели и крышки панели переключателей для вентилятора ванны, а также крышку потолочного вентиляционного вентилятора. Крышка представляет собой белую пластиковую решетку, которую вы обычно видите, и потолок ванных комнат с вытяжными вентиляторами.

Прежде чем пытаться установить вентилятор самостоятельно, узнайте об этом

Основной вытяжной вентилятор, который чаще всего встречается в большинстве ванных комнат, состоит из трех частей: грубый корпус вентилятора, сам вентилятор и вентиляционная крышка вентилятора.Корпус вентилятора устанавливается путем жесткого подключения к проводу, подающему на него питание. Другими словами, у него нет вилки.

Фактический вентилятор помещается внутри корпуса. На каждой стороне корпуса есть прорези, и вентилятор вставляется внутрь. Вентилятор имеет очень короткий шнур с двухштырьковой вилкой, которая подключается к розетке на корпусе вентилятора. Наконец, вы устанавливаете вентиляционную крышку.

Если вы устанавливаете вытяжной вентилятор для ванной комнаты в месте, где его раньше не было, вам необходимо вывести вентиляционный канал наружу.Для этого вам, вероятно, придется пройти через крышу, стену или софит. Это важный этап процесса установки, поскольку это новое отверстие должно быть надлежащим образом герметизировано, чтобы предотвратить попадание воды, насекомых и других вредителей.

Установка вентилятора для ванны, но не ремонт? Учти это.

Самым сложным сценарием установки вентилятора для ванны является установка по заказу. Для этого сценария проекта весь объем работ заключается в установке вентилятора, и он не является частью более крупного проекта.Проект более сложный, потому что установщику приходится работать с тем, что есть. Ему, возможно, придется установить электропроводку, переместить изоляцию, прорезать готовый потолок в соответствующем размере, в дополнение к прорези в стене или потолке для выхода наружу.

И, пожалуй, самое сложное — это работать на чердаке на животе или спине, стараясь не наступить и не провалиться сквозь потолок в комнату внизу. Для сравнения, новая строительная ванная комната или реконструкция кишки позволяют подрядчикам работать со стремянки на открытом потолке.Это делает работу гораздо менее напряженной.

Убедитесь, что вы сделали это до того, как подрядчик приступит к работе

Поскольку для выполнения этой установки вам может понадобиться много разных навыков, вам следует подумать о найме генерального подрядчика. Вы также можете найти разнорабочего, который может выполнить работу. В некоторых случаях вы также можете найти электрика или подрядчика по HVAC, который также может выполнить установку.

Это действительно сводится к обучению и уровню квалификации людей или лиц, выполняющих работу.Существует функциональная составляющая проекта, которая заключается в установке и вентиляции вентилятора и обеспечении его работы. Но есть также детальная работа, которая включает в себя проверку того, что отверстия, прорезанные для вентиляционных отверстий в стенах и потолках, имеют правильный размер и герметизированы, а вентиляционные крышки не оставляют неприглядных зазоров между корпусом вентилятора и гипсокартоном или штукатуркой. потолок.

Также имейте в виду, что бывают ситуации, когда потолок нужно будет ремонтировать и красить при установке вентилятора для ванны.Вам нужно будет иметь четкую связь с подрядчиками. Задайте достаточно вопросов, чтобы убедиться, что подрядчик готов и способен справиться со всеми потенциальными предусмотренными аспектами работы. Заблаговременное достижение четкого понимания с подрядчиком поможет гарантировать, что они смогут создать конечный результат, соответствующий вашим ожиданиям.

Как установить вентиляторы для ванной и кухни

Экспертные пошаговые инструкции по самостоятельной установке вентилятора для ванной или кухни, включая методы вентиляции через стену или крышу.

Кухни и ванные комнаты особенно подвержены проблемам с влажностью, вызванным высокой влажностью. Тепло и влага объединяются, образуя насыщенный влагой воздух, который наполняет помещение и при соприкосновении с более холодными стенами и потолком конденсируется, превращаясь обратно в воду.

Питает плесень, грибок и даже структурную гниль. Чтобы удалить влажный воздух до того, как он сконденсируется, каждой ванной комнате нужна вентиляция. А кухням нужна вентиляция для удаления пара и запахов готовки. В большинстве случаев наилучшей вентиляцией для кухонь и ванных комнат является вытяжной вентилятор или вытяжка.Способы установки вытяжек и вентиляторов для ванны очень похожи; здесь мы сосредоточимся на методах установки вентилятора для ванной комнаты.

Хотя ванные комнаты в большинстве новых домов оборудованы соответствующими вентиляторами, в старых домах часто либо совсем нет вентилятора, либо есть вентилятор с недостаточной мощностью. При покупке нового вентилятора обязательно проверьте его характеристики движения воздуха, которые измеряются в кубических футах в минуту (CFM). Для ванной комнаты среднего размера минимальное требование составляет 80 CFM.

Замена существующего вентилятора на новый является относительно простой задачей, если новый вентилятор подходит к существующему отверстию и может быть подсоединен к существующему вытяжному каналу.

Установка нового вентилятора там, где его раньше не было, сложнее, но зачастую проще всего, если разместить его там, где есть существующий потолочный светильник. Перед установкой корпуса вентилятора потребуется прорезать отверстие в потолке в месте расположения светильника, проложить оттуда вентиляционную трубу (или воздуховод) к внешней стене, просверлить наружную стену для вентиляционного отверстия и добавить вентиляционное отверстие. крышка.Для этой работы купите вентилятор со встроенной подсветкой, чтобы заменить лампу, которую вы снимаете. Если вентиляция выходит за рамки вашего уровня навыков, вызовите подрядчика.

Пошаговая установка вентилятора для ванны

1 Отключите питание существующего прибора на сервисной панели. Снимите старое приспособление. Расположите шаблон или корпус на потолке так, чтобы он совпадал с потолочной балкой. Обведите шаблон или корпус, чтобы найти отверстие. В качестве альтернативы, если у вас есть доступ сверху, поместите корпус или шаблон рядом с балкой и обведите его.Прижмите корпус вентилятора к потолку и обведите его карандашом.

2 Вырежьте отверстие в соответствии с инструкциями производителя с помощью пилы для гипсокартона, сабельной пилы, сабельной пилы или универсального ножа.

Используйте пилу для замочной скважины или пилу для гипсокартона, чтобы вырезать отверстие для корпуса.

3 Подсоедините воздуховод и вставьте корпус вверх в отверстие. Закрепите корпус на балке с помощью прилагаемых креплений. Убедитесь, что все монтажные отверстия заполнены крепежными элементами, чтобы уменьшить вибрацию и обеспечить бесшумную работу.Подключив воздуховод, закрепите корпус на потолке.

4 Подключите блок вентилятора к существующей электропроводке в соответствии со схемой электропроводки изготовителя. Убедитесь, что электрическая цепь отключена при выполнении всех работ. Подсоедините проводку к корпусу вентилятора.

5 Прикрепите приспособление к корпусу и прикрепите решетку к приспособлению с помощью прилагаемого крепежа. Прикрепите решетку к корпусу в соответствии с инструкциями производителя.

6 Вкрутите лампочку и прикрепите рассеиватель; это обычно просто защелкивается на месте.

Вкрутите лампочку и добавьте рассеиватель к светильнику.

Наконец, проложите воздуховод, сделав как можно меньше оборотов.

Отметьте место для вентиляционной крышки и вырежьте отверстие. Нанесите каплю силиконового герметика по периметру крышки и вставьте ее в отверстие. Закрепите крышку на стене с помощью оцинкованных шурупов. Подсоедините воздуховод к вентиляционной крышке и проверьте систему. Вентиляторы для ванны могут выходить через стену (слева) или через крышу (справа).

Вентилятор для ванной комнаты Варианты вентиляции

Существует два распространенных способа прокладки воздуховодов для выпуска воздуха из ванной комнаты наружу: через потолок и наружу через наружную стену или через потолок и наружу через крышу.(Вы также можете купить вентилятор, который дует прямо через наружную стену, но для этого обычно требуется проложить новую электрическую линию к стене.) Из двух вариантов потолка вентиляционное отверстие через стену с меньшей вероятностью будет протечь.

Рекомендуемый ресурс: Найдите предварительно проверенную помощь по установке местного вентилятора в ванной

Как установить вентилятор в ванной на первом этаже? (Руководство из 14 шагов)

Как установить вентиляторы на первом этаже?

Установка нового вентилятора для ванной комнаты на первом этаже дома может оказаться сложной задачей, если нет существующего вентилятора и воздуховода.Я приглашаю вас прочитать мое руководство по замене существующего вентилятора для ванной комнаты без выхода на чердак, если у вас уже есть старый вентилятор для ванны. №

Первый основной шаг при установке вентилятора для ванны на первом этаже – это определить место для вентилятора на потолке и выбрать, откуда он должен выходить наружу. Вам нужно будет проложить гибкий воздуховод от ванной до наружной стены. Вы можете использовать либо сабельную пилу, либо кольцевую пилу, чтобы прорезать наружную стену. После этого вам нужно будет прикрепить воздуховод к внешнему вентиляционному колпаку.

Помимо воздуховодов, другой основной проблемой будет прокладка проводов Romex от распределительной коробки до ванной комнаты. После того, как вы проложили воздуховод и проводку, вы можете прикрепить эти элементы к корпусу вентилятора в ванной комнате после того, как прорежете гипсокартон.

Чтобы прочитать подробности каждого шага, продолжайте прокручивать…

Читайте также: Какие вентиляторы Delta лучше всего подходят для ванных комнат?

Этап 1. Определите местонахождение вентилятора для ванны

Сначала домовладельцы должны принять решение о том, где разместить вентилятор.

В идеале вентилятор должен располагаться посередине ванной комнаты и на самом высоком потолке, чтобы вытягивать как можно больше воздуха. Если вы хотите установить вентилятор над душем или ванной, он должен быть рассчитан на это место и должен быть подключен к цепи GFCI.

Также следует определить местонахождение внешнего вентиляционного колпака или место, где снаружи будет заканчиваться гибкий воздуховод. Он должен выходить наружу, но вы должны стараться держать его подальше от окон и других вентиляционных отверстий.

Шаг 2. Прокладка проводки от панельной коробки

Поскольку это новый вентилятор для ванны, а не сменный, проводку Romex необходимо проложить от панельной коробки до ванной комнаты.

Если имеется гипсокартон, вам придется протягивать электропроводку через полость стены с помощью рыболовной ленты, и вам может понадобиться длинный гибкий удлинитель для сверления, чтобы прорезать небольшие отверстия в балках.

Проводку, протянутую через ванную комнату, убедитесь, что она имеет достаточную длину, и обрежьте проводку, оставив место.

Для монтажа электропроводки рекомендуется привлечение электрика.

Читайте также: Сколько стоит установка вытяжных вентиляторов в ванной?

Шаг 3. Прокладка гибкого воздуховода наружу

После того, как вы подготовите проводку к подключению, вы должны протянуть гибкий воздуховод через потолок наружу.

Если дом недостроен (без гипсокартона), то его довольно легко доставить туда, куда вы хотите. Если есть гипсокартон, вам придется использовать любые средства, чтобы прикрепить его к внешней стене, например, с помощью рыболовной ленты — аналогично протягиванию электропроводки.Вам также может понадобиться вырезать отверстие для доступа рядом с внешней стеной, чтобы установить гибкий воздуховод в нужное место.

Если потолок открытый (без гипсокартона), рекомендуется поддерживать гибкий воздуховод через каждые несколько футов ремнями, прикрепленными к балкам.

Воздуховод вентилятора для ванной комнаты никогда не должен заканчиваться внутри полости стены или на чердаке. Влага, попадающая в замкнутое пространство, может вызвать порчу древесины и даже рост плесени.

Шаг 4. Вырежьте отверстие в наружной стене

После того, как вы проложили гибкий воздуховод к наружной стене, вам нужно будет вырезать отверстие, чтобы вы могли установить внешний вентиляционный колпак на воздуховод.Отверстие во внешней стене всегда должно быть немного больше диаметра гибкого воздуховода.

Вероятно, самый простой способ — использовать кольцевую пилу диаметром 3, 4 или 5 дюймов в сочетании с аккумуляторной дрелью. Тем не менее, использование сабельной пилы также может быть эффективным.

Читайте также: Как установить вентилятор на крыше в ванной?

Шаг 5. Подсоедините воздуховод к вытяжке

После того, как вы проделали отверстие в наружной стене, вам нужно будет подсоединить гибкий воздуховод к переходнику вытяжного колпака.

Крышка вентиляционного колпака должна иметь металлический воротник, через который можно натянуть гибкий воздуховод.Вы можете закрепить гибкий воздуховод с помощью стяжки или ленты из фольги.

Шаг 6. Установка крышки вентиляционного колпака

После того, как воздуховод будет подсоединен к вентиляционному колпаку, вам нужно будет прикрутить вентиляционный колпак к наружной стене.

Также рекомендуется установить силиконовый герметик вокруг крышки торгового автомата.

Этап 7. Вырежьте отверстие для гипсокартона

После того, как гипсокартон будет установлен или если он уже существует, вам нужно будет примерно вырезать исследовательское отверстие в том месте, где вы планируете установить вентилятор.Замочная скважина или пила для гипсокартона — это небольшой ручной инструмент, который может легко резать гипсокартон.

После того, как исследовательское отверстие будет вырезано, вы можете заглянуть в него, чтобы нащупать балки, проводку и воздуховод. Вырежьте прямоугольное отверстие, чтобы оно подходило к корпусу вентилятора для ванны, но сделайте его немного больше, чтобы в него вошли фланцы вентилятора внизу.

Читайте также: Какие вытяжные вентиляторы лучше всего подходят для окон в ванной?

Шаг 8. Сухая установка корпуса

Прежде чем подсоединять воздуховод или электропроводку к корпусу вентилятора, убедитесь, что он подходит правильно.

Возможно, вам придется использовать пилу для замочной скважины, чтобы немного увеличить отверстие.

Вам также может понадобиться установить деревянную опору на потолочную балку, чтобы она правильно подходила.

Этап 9. Подсоедините воздуховод к адаптеру корпуса

Обычно проще сначала подсоединить воздуховод к вентилятору для ванны, прежде чем выполнять электропроводку.

Поднесите корпус вентилятора к потолку и опустите гибкий воздуховод. Если у вас есть помощник, который держит вентилятор для ванны, это будет намного проще.Натяните гибкий воздуховод на адаптер вентилятора для ванны и закрепите его лентой из фольги или пластиковой стяжкой-молнией.

Шаг 10. Протяните проводку через корпус

Прежде чем прикрутить корпус к потолочным балкам, необходимо выполнить проводку.

Перед подключением электропроводки вентилятора для ванны рекомендуется установить на корпус пластиковую втулку, которая поможет защитить электропроводку от истирания о металлические края.

Как только вы убедитесь, что втулка установлена, вы можете вставить весь корпус в отверстие в потолке, а затем взять кабель Romex, который представляет собой кабель с неметаллической оболочкой, и протянуть его через втулку.

Читайте также: Сколько электроэнергии потребляют вентиляторы в ванной?

Шаг 11 — Подсоединение проводки

Когда электричество в доме отключено на распределительной коробке, пришло время подсоединить проводку.

Должен быть черный, белый и зеленый или неизолированный медный провод. Подсоедините черный провод к черному, белый к белому и зеленый провод к винту заземления. Вы можете использовать либо проволочные гайки, либо быстроразъемные соединения.

После подключения проводки установите монтажную коробку на гайки для проводов.

Шаг 12. Закрепите корпус на балках

После подсоединения воздуховода и электропроводки можно прикрепить стальной корпус вентилятора к потолочным балкам.

Подвесьте корпус заподлицо с потолком и прибейте или прикрутите к балкам. Закрепив корпус, установите сам двигатель вентилятора в корпус. Там могут быть металлические зажимы для крепления двигателя вентилятора, или вам может понадобиться просверлить несколько винтов.

Шаг 13. Установка крышки вентилятора

После закрепления корпуса и двигателя вентилятора можно установить крышку вентилятора ванны.

Большинство крышек вытяжных вентиляторов для ванных комнат снабжены металлическими зажимами, которые необходимо сжать и вставить в корпус вентилятора.

Читайте также: Какие вытяжные вентиляторы для ванных комнат лучше всего подходят для половинных ванн?

Шаг 14. Включение вентилятора

Пришло время подключить вентилятор для ванны и проверить его.

При наличии заглушки на корпусе следует подключить к ней двигатель вентилятора.

В противном случае вам нужно будет включить выключатель и включить настенный выключатель, чтобы проверить, работает ли он.

Заключительные мысли

Установка нового вентилятора в ванной комнате (а не его замена) — работа не для слабонервных. Прокладка воздуховодов и электропроводки в ванную комнату может быть большой работой. Если это новостройка, и гипсокартона еще нет, это значительно облегчит работу.

Но если у вас есть старый дом, в котором никогда не было вентилятора для ванны, это будет проблемой.

Вы также можете упростить установку вентилятора для ванной комнаты, если купите вентилятор для ванны, который описывается как «низкопрофильный», что означает, что он имеет тонкий корпус, что дает вам больше места в потолочной полости.

Установка вытяжного вентилятора в стене

Вытяжной вентилятор для ванной комнаты является практически необходимым для установки в ванной комнате. Он удаляет все виды нежелательных запахов и запахов из ванной комнаты. Кроме того, он устраняет влагу, что, в свою очередь, приводит к уничтожению плесени и грибка, из-за которых краска на стенах может отслаиваться.

Двери и шкафы для ванных комнат также будут защищены от образования плесени. Установка вытяжного вентилятора для ванной комнаты — это задача, которую можно выполнить самостоятельно и которая требует всего несколько часов вашего времени.Выполните шаги, описанные ниже, чтобы добавить вытяжной вентилятор в стену.

Шаг 1 — Отключите электричество

Первый шаг — отключить электричество в ванной с помощью выключателя. Это необходимо для того, чтобы избежать удара током.

Шаг 2. Отслеживание положения вентилятора и вырезанного отверстия

Перед началом любого из описанных шагов лучше всего использовать резиновые перчатки и защитные очки, особенно при использовании такого оборудования, как дрели. Кроме того, убедитесь, что пол в ванной комнате полностью высушен и на него не пролилась вода, чтобы избежать ударов.

Выберите точное место, где будет установлен вытяжной вентилятор. Возьмите корпус вентилятора и, используя его внутреннюю часть, обведите маркером его края на стене. С помощью дрели проделайте отверстия во внутренней стене в четырех углах дорожки. Поместите пилу в одно из отверстий и начните резать от отверстия к отверстию, пока не будет вырезана вся часть внутренней стены. Однако при этом убедитесь, что вы знаете точное расположение других проводов и труб в стене и не перерезаете их.

Шаг 3. Изготовьте шаблон и вставьте винты

Выполните точно такой же процесс, как описано выше, чтобы создать шаблон для внешней стены на листе картона. Этот шаблон будет выровнен по фактическому корпусу вытяжного вентилятора. Снова с помощью дрели проделайте отверстия, чтобы вытяжной вентилятор можно было легко закрепить на стене. Затем вставьте вытяжной вентилятор в отверстие и определите расположение винтов на корпусе вытяжного вентилятора с помощью ледоруба. Убедитесь, что он достигает наружной стены и оставляет на ней заметный след, чтобы вентилятор можно было правильно выровнять относительно стены.

Шаг 4. Крепление вентилятора к стене

Просверлите отверстия в месте расположения винтов в вытяжном вентиляторе и с помощью отвертки убедитесь, что винты плотно вошли в стену. Чтобы убедиться, что электричество полностью отключено, вставьте черный провод выхлопа в тестер напряжения, чтобы проверить его.

Шаг 5. Подключение вентилятора к сети электропитания

Убедившись в отсутствии электричества, протяните провод вытяжного вентилятора через стену и убедитесь, что его длина достаточна для контакта с выключателем.Затем совместите цвета проводов выхлопа с основной цепью и соедините их вместе. Как только они будут надежно соединены с помощью отвертки, снова включите питание. К настоящему времени вентилятор должен быть правильно установлен и готов предоставить вам хорошо проветриваемую ванную комнату.

Как заменить вытяжной вентилятор в ванной

Уровень навыка: средний | Руководства по проектам STANLEY Pro

Вытяжной вентилятор для ванной комнаты не только удаляет влагу и нежелательные запахи, но также сокращает проблемы с плесенью, устраняет деформацию окон и дверей и предотвращает запотевание зеркал.Со временем старый веер изнашивается; стоит потратить время на замену его на более тихую модель большей емкости. Выберите самый низкий рейтинг звука (0,5 почти бесшумный, 4,0 примерно такой же громкий, как телевизор), который вы можете себе позволить. Перед началом отключите питание на электрощите.

Соединения в этом задании простые; однако работа над удалением старого блока не доставляет удовольствия. Обязательно надевайте перчатки, одежду с длинными рукавами, кепку, средства защиты органов дыхания и зрения — падение изоляции неизбежно.

Что вам понадобится: Крестообразная отвертка, монтировка, дрель/шуруповерт и биты, мини-ножовка, универсальный нож, плоскогубцы для резки/зачистки, новый вентилятор, кабельный зажим, клейкая лента, проволочные гайки

Быстрый наконечник

Поднимитесь на чердак и убедитесь, что воздуховод выходит наружу, а не на сам чердак — ситуация, которая может привести к появлению плесени.

Шаг 1. Снимите механизм вентилятора

Отключите питание на электрическом щите.(Используйте тестер напряжения, чтобы убедиться, что питание отключено.) Снимите решетку. Отсоедините шнур от розетки в корпусе. Отвинтите все крепежные винты и с помощью монтировки извлеките механизм вентилятора из корпуса.

Шаг 2. Отсоедините провода

Откройте крышку гнезда в корпусе и вытащите провода. Отсоедините провода внутри гнезда корпуса, повернув гайки против часовой стрелки.

Шаг 3. Снимите корпус

Найдите все крепления и вытащите их.Если вы не можете найти крепеж внутри корпуса, скорее всего, он был прикреплен сверху. Как правило, гвозди или шурупы находятся только с одной стороны. Используйте мини-ножовку, чтобы прорезать их.

Шаг 4. Отсоедините провода и вентиляционную трубку

Опустите корпус, выводя провода из гнезда. Будьте готовы к каскадной изоляции. Обрежьте провода или освободите их от кабельного зажима. Используйте канцелярский нож, чтобы разрезать и удалить клейкую ленту или зажим, крепящий вентиляционный канал к корпусу.

Шаг 5. Зачистите провод

Используйте плоскогубцы для снятия изоляции, чтобы снять около 4 дюймов изоляции кабеля. Выпрямите провода и зачистите примерно 1⁄2 дюйма изоляции с концов проводов. Старайтесь не перерезать провода при этом.

Шаг 6. Прикрепите кабельный зажим

Вставьте кабельный зажим в предназначенное для него отверстие в корпусе. Изнутри коробки наверните стопорное кольцо на хомут и затяните.

Шаг 7. Вставьте провод в зажим

С помощью отвертки Phillips ослабьте фиксирующие винты на кабельном зажиме. Протолкните провода через зажим в коробку. Вставьте примерно 6 дюймов кабеля в коробку и затяните зажим.

Шаг 8. Прикрепите вентиляционный канал к новому корпусу

С помощью клейкой ленты или хомута прикрепите вентиляционный канал к новому корпусу вентилятора. Потяните воздуховод, чтобы убедиться, что он надежно закреплен.

Шаг 9. Вставьте новый корпус

Направляя провода и воздуховод, втолкните корпус в потолок. Убедитесь, что край корпуса находится на одном уровне с поверхностью потолка. Прикрепите его к ближайшей балке с помощью универсальных винтов.

Быстрый наконечник

Заполнение зазора между корпусом вентилятора и потолком изоляцией из напыляемой пены ограничивает утечку воздуха и снижает шум вентилятора.

Шаг 10. Подсоедините провода

Начиная с неизолированного или зелено-изолированного медного заземления, держите зачищенные концы проводов рядом друг с другом и накручивайте проволочную гайку, поворачивая ее по часовой стрелке.Подсоедините белый провод к белому проводу, черный к черному. Защелкните крышку розетки.

Шаг 11. Вставьте механизм вентилятора

Обратите внимание на отверстие для розетки и совместите его с соответствующим углом коробки с розеткой. Вставьте механизм вентилятора в корпус, пока он не зафиксируется на месте. Некоторые устройства могут также иметь стопорный винт.

Шаг 12: Подключите

Вставьте вилку вентилятора в розетку.Если вы можете получить доступ к корпусу вентилятора с чердака, замените любую изоляцию, которую вы могли сдвинуть во время установки. Убедитесь, что воздуховод прикреплен к крышному вентиляционному отверстию.

Шаг 13. Установите решетку

Большинство решеток крепятся с помощью простых пружин, которые входят в пазы на противоположных сторонах корпуса. Решетки достаточно широкие, чтобы закрыть отверстие в потолке. Восстановите питание и проверьте.

Почему необходима установка вытяжного вентилятора

Запотевшие окна, отслоившиеся обои, покрытые плесенью стены и затхлый запах – это лишь некоторые из симптомов плохо проветриваемого дома. Стиральная машина, сушилка для белья, душ, умывальник и плита — это лишь некоторые из множества источников водяного пара в доме. Именно избыток этого водяного пара вызывает болезни, описанные выше.

Самый эффективный метод борьбы с избыточной влажностью в доме – правильно выводить ее наружу с помощью автоматического вытяжного вентилятора. Эти вентиляторы бывают различных форм, размеров и стилей, которые соответствуют их конкретному применению и площади, в которой они будут использоваться.

Возьмем, к примеру, ванную. Мы используем этот пример, потому что, как и многие люди, вы постоянно боретесь с плесенью. Это может иметь большое отношение к тем долгим горячим душам, которыми наслаждаются подростки в семье. Когда подросток узнает, что его душ был достаточно долгим? Когда нет горячей воды. Звучит знакомо.

Серьезно, по словам моего друга, который владеет бостонской компанией по устранению плесени, высокая концентрация водяного пара, производимого душем, не только создает прекрасную среду для процветания плесени, но и отслаивает обои и краску, повреждает стены и может даже привести к гниению элементов каркаса.

Строительные нормы и правила во многих частях страны требуют только вытяжного вентилятора в ванной комнате, в которой нет открывающегося окна. Этот вентилятор необходим для полного обмена воздуха пять раз в течение одного часа. Мы считаем, что вытяжной вентилятор в ванной необходим для каждой ванной комнаты, окна или нет!

Существует несколько аспектов установки и эксплуатации, обеспечивающих максимальную эффективность вентилятора. По возможности, вытяжной вентилятор должен быть установлен в самой высокой точке потолка.Это относится к помещениям со сводчатыми потолками, софитами или подвесными потолками. Кроме того, вентилятор должен быть расположен в центре и в непосредственной близости от душа, который является самым большим источником водяного пара в ванной комнате.

Вентилятор — это только часть уравнения. Правильное удаление воздуха из вентилятора является важной частью его успешной работы. Большинство вентиляторов для ванн состоят из металлического корпуса с демпфированным выпускным отверстием. Жесткая или гибкая пластиковая или металлическая труба должна подсоединяться к выпускному отверстию и заканчиваться домкратом, расположенным на крыше или, в некоторых случаях, на внешней стене.Воздуховод должен быть прикреплен к корпусу и домкрату как минимум одним винтом и тщательно обмотан клейкой лентой. Вытяжной вентилятор НИКОГДА не должен выпускаться на чердак или в подполье. Это может привести к серьезным повреждениям в этих областях.

Возможно, у вас уже есть вытяжной вентилятор в ванной, и вы обнаружите, что он не справляется со своей задачей. Это может быть вызвано разными причинами. Одной из самых распространенных причин является неиспользование. Вентилятор есть, но им никто не пользуется. Часто вентилятор включается независимо от освещения помещения и не включается по незнанию или намеренно, потому что он слишком шумный.Некоторые даже зашли так далеко, что отсоединили двигатель вентилятора изнутри корпуса. Один из способов убедиться в том, что вентилятор используется, — это соединить электропитание вентилятора и освещения. Это можно сделать на выключателе или на чердаке. Если вы не знакомы с электромонтажными работами, эту задачу лучше поручить профессиональному электрику.

Даже если вентилятор работает правильно, его мощности может не хватить для адекватного выпуска всего водяного пара. Скорее всего, это связано с мощностью вентилятора.Вентиляторы оцениваются в кубических футах в минуту (cfm). Например, вентилятор мощностью 50 кубических футов в минуту будет перемещать 50 кубических футов воздуха в минуту. Вентилятор на 80 кубических футов в минуту сильнее, чем вентилятор на 70 кубических футов в минуту. Чтобы определить размер вентилятора, необходимого для вашей ванной комнаты, Институт домашней вентиляции предлагает следующую формулу. Возьмите площадь ванной комнаты и умножьте ее на 1,1 (при условии потолка в восемь футов). Например, для ванной комнаты размером шесть футов на восемь футов потребуется вентилятор мощностью 53 кубических фута в минуту (6 x 8 x 1,1 = 52,8). Помните, что это минимальный рекомендуемый размер.Никогда не помешает потратить несколько лишних долларов на более мощную модель. Монтажные работы и стоимость, как правило, одинаковы.

Одно из возражений против вентиляторов для ванны, которое у многих возникает, — это уровень шума, который они издают. Точно так же, как вентиляторы оцениваются по объему воздуха, который они перемещают, они также оцениваются по уровню шума. Рейтинг уровня звука выражается в «сонах». Поэтому, если ваш вентилятор слишком громкий, вы можете заменить его на более тихую модель с низким уровнем звука. Вентиляторы с низким уровнем шума будут издавать примерно два-три сона, в то время как менее тихие модели будут издавать более пяти сон.

Другим фактором, влияющим на работу вентилятора, является очистка и техническое обслуживание. Периодически пылесосьте лопасти вентилятора или турбину и корпус. Капля машинного масла на отверстие обеспечит бесперебойную работу.
