Как подобрать расширительный бак для отопления: Как рассчитать объем расширительного бака для системы отопления?

Содержание

Как подобрать расширительный бак для системы отопления

Ознакомившись с материалами, изложенными в этой статье, вы узнаете о том, как выбрать, настроить и установить расширительный бачок в разных контурах. Также вы узнаете о видах и конструкции этого оборудования.

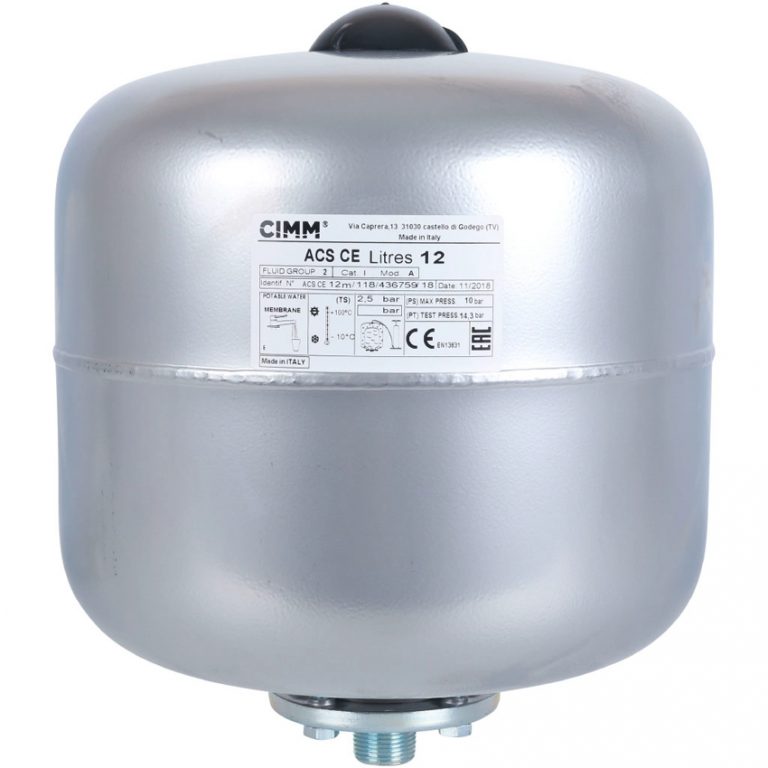

Герметичный бак

Разновидности контуров и бачков

Если вы хотите получить ответ на интересующие вас вопрос, нужно немного уделить своего времени для того, чтобы разобраться с ключевыми моментами. Подбор расширительного бака для отопления требует серьезного подхода. Нельзя в двух словах наверняка сказать, какой резервуар нужен именно для вашей системы, так как при выборе надо учитывать многие показатели. Конечно, специалист, увидев схемы, ответит четко и ясно, но за все нужно платить и за вызов мастера, или его консультацию в том числе. Если вы читаете эту статью, значит, вы решили пойти иным путем и подобрать расширительный бак для отопления самостоятельно. Итак, начнем с того, какая у вас система отопления. А их бывает только два вида:

  • открытые;
  • закрытые.

От вида контура зависит, какой расширительный бак нужен для отопления. Так как каждой из них характерны свои особенности. Принцип работы обеих заключается в том, чтобы теплоноситель, двигаясь по контуру, отдавал свое тепло, тем самым нагревая воздух в помещении. При этом циркуляция рабочей жидкости осуществляется разными способами. Причиной этому является разная конструкция контуров.

Виды расширительных бачков для отопления напрямую зависят от контура:

  • для закрытых – герметичные;

  • для открытых – негерметичные.

Про открытые системы и резервуары

Какой расширительный бак нужен для негерметичного отопления? Конечно, открытого типа. В открытых системах нагретая жидкость двигается благодаря законам физики:

  • силе притяжения;

    Негерметичный контур

  • расширению жидкости при нагревании;
  • различной плотности теплой и холодной воды.

Негерметичные контуры проектируются таким образом, чтобы был уклон в несколько
градусов. Подключение расширительного бака к системе отопления осуществляется в пиковой точке, обычно на чердаке. Перед тем как подобрать расширительный бак для отопления нужно знать, что искать. Его конструкция предельно простая и к ней не предъявляются специальные технические требования. Выбор расширительного бака для системы отопления сводится к определению объема. Часто он изготавливается по месту монтажа. Для этого нужно всего-то листовой металл любого качества и сварочный аппарат. Но варить самому необязательно, так как можно подобрать готовый расширительный бак для отопления с крышкой, или без нее, в магазине.

Перед тем как подключить расширительный бак к системе отопления надо помнить о следующих функциях и учитывать их при монтаже:

  • компенсирует увеличение объёма теплоносителя;
  • выводит воздух из контура;
  • через него осуществляется подпитка системы;
  • выводит из контура теплоноситель при критическом повышении давления.

Чем хороша открытая система отопления, так это своей автономностью. Она может работать без соединения с какими-либо коммуникациями. Если поставить твердотопливный котел, то можно обогревать даже домик в глухой тайге. Но, перед тем как принять решение о монтаже такой системы с открытым резервуаром, следует учитывать и недостатки:

  • контакт теплоносителя с воздухом.

Когда рабочая жидкость в резервуаре контактирует с воздухом, она насыщается кислородом и вовлекает его в циркуляцию. Там воздух вступает в реакцию с металлом, вследствие которой образуется ржавчина. Процесс происходит медленно, но все же трубы постепенно разрушаются изнутри, а бачок гниет быстрее;

Есть решение, как выбрать расширительный бак для отопления, который не будет гнить. Он должен быть изготовлен из нержавейки, которая не подвержена коррозии.

  • большие габариты.

Главное правило таких систем – это чтобы сечение труб было большим. Да, это не очень эстетично. При этом если уменьшить диаметр, циркуляции не будет. Воды в контуре много, поэтому нужно будет выбрать большой расширительный бак для отопления;

Для того чтобы прогреть помещение до необходимого уровня, придется сжечь больше топлива, а это дополнительные расходы;

  • кипение бачка.

Кипящая вода в резервуаре приводит к тому, что он начинает издавать звуки, как чайник на плите. Это похоже на треск, причем достаточно громкий. Человек неосведомленный явно придет в замешательство, а более впечатлительные личности могут даже запаниковать. Представьте, каково ночью спать под громкий шум, доносящийся от расширительного резервуара.

Про закрытие системы и резервуары

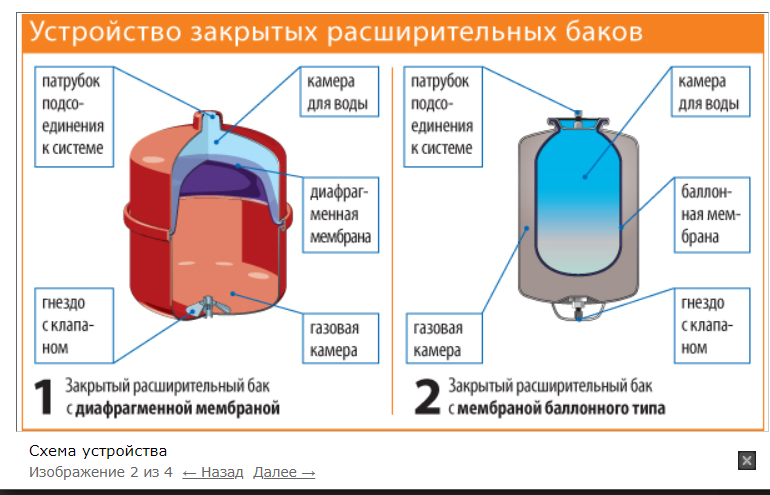

Закрытый расширительный бачок лишен всех вышеперечисленных недостатков. Да и работает он совсем по-иному. При этом он выполняет только одну функцию – это компенсация расширения теплоносителя. Он имеет более сложную конструкцию и сделать его самостоятельно не получиться. Он состоит из двух частей:

  • резервуар для воздуха;
  • камера для жидкости.

Эти части находятся в герметичном металлическом корпусе, контакт между ними полностью исключен благодаря резиновой мембране. Каждая из частей выполняет свою функцию. В резервуаре для воздуха должно соблюдаться определенное давление. В верхней его части есть ниппель. С его помощью можно спустить или накачать воздух, используя обыкновенный насос, лучше с манометром. Камера для жидкости соединена с контуром. Перед тем как подобрать расширительный бак для системы отопления нужно знать главное требование, предъявляемое камере для жидкости – это ее объём. Очень важный показатель, от которого напрямую зависит работоспособность всей системы.

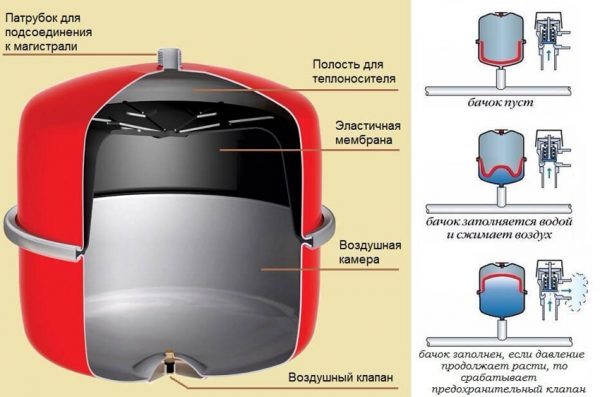

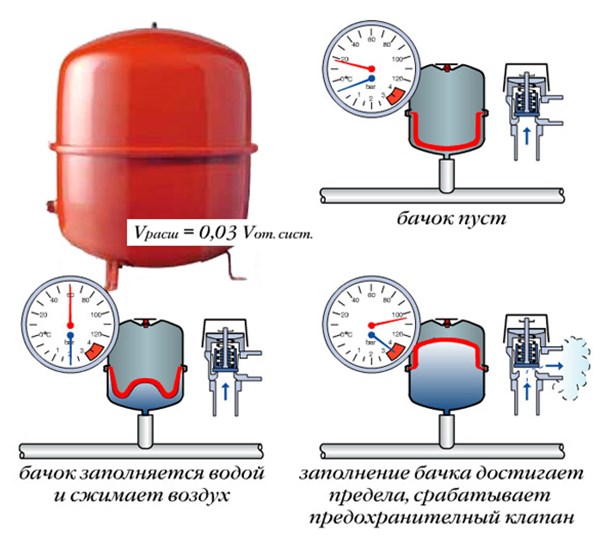

Принцип работы

Чтобы понять, как выбрать расширительный бак для системы отопления, разберемся в принципе его функционирования. В контуре отопления циркулирует определенное количество теплоносителя. И это количество должно быть всегда одинаковым. Проблема заключается в том, что при нагревании он увеличивается в объёме, соответственно, растет и давление в контуре. Часть теплоносителя нужно изъять из контура. При этом после остывания воды в контуре будет не недостаточно. Значит, надо, чтобы изъятый теплоноситель вернулся обратно. Поэтому перед тем как выбрать расширительный бачок для системы отопления нужно определиться с его вместимостью.

Подбор расширительного бака для системы отопления это только начало, важно грамотно отрегулировать количество воздуха в нем. Если он настроен правильно, то жидкость поступит в камеру и растянет мембрану. При этом в воздушной камере увеличиться давление воздуха. В бачке вода будет находиться до того времени, пока температура в контуре не понизиться и жидкость не уменьшится в объёме. После этого теплоноситель вытиснится мембраной обратно в трубы.

Перед тем как подсоединить расширительный бак в системе отопления его нужно правильно отрегулировать.

Про расположение в контуре и пространстве

Правильное расположение

Для герметичных контуров не очень важно, куда ставится расширительный бак в системе отопления. Преимуществом герметичного резервуара является возможность расположения его практически в любой точке контура:

  • категорически нельзя ставить бак за электрическим насосом, благодаря которым осуществляется циркуляция жидкости по трубам. Это связано с тем, что давление на этом участке выше, чем во всем контуре;
  • нежелательно ставить расширительный бак сразу за котлом на подаче теплоносителя. Там самая высокая температура и, соответственно, выше давление.

Оптимальное место, где ставят расширительный бак в системе отопления, не обязательное, но имеющее преимущество – это участок перед котлом на обратном потоке теплоносителя. На этом отрезке давление стабильное, а стрелка манометра отображает реальные показания для всей системы в целом. Еще один интересный момент — это расположение бака в пространстве. Его нужно устанавливать воздушной камерой вниз. По законам физики жидкость выталкивает воздух вверх. Соответственно, чтобы пузыри воздуха не очутились в баке, нужно ставить его ниппелем вниз.

Где ставится расширительный бак в системе отопления, по сути, не принципиально, если это допускается техническими требованиями. Просто иногда не приходится выбирать, и монтаж осуществляется туда, куда врезать расширительный бак в системе позволяет место. Выше описан идеальный вариант, но на практике не всегда бывает все идеально, приходиться импровизировать. Установка бака вверх ниппелем приводит к необходимости время от времени настраивать его. Все потому что воздух, скапливаясь в камере для жидкости, уменьшает ее объем. Это происходит медленно, но все же факт налицо. Так как объём является главным критерием подбора бачка, то его уменьшение приводит к нарушению в работе отопления.

Помимо того, что бачок нужно установить на контур, его еще надо закрепить. Крепление расширительного бака отопления осуществляется к стене при помощи дюбелей и винтовых гвоздей, или шурупов. На корпусе бака есть специальные ножки с отверстиями. В более дешевых изделиях крепление производителем не предусмотрено, поэтому придётся докупать его отдельно. Это металлическая пластина, достаточно жесткая, на ней закреплен хомут, тот, который отверткой затягивается. Сначала надо пластину к стене прикрутить, а потом железный хомут вокруг бака зажать.

Настройка и проверка герметичных баков

О важности настройки для правильной работы отопления уже было упомянуто. Рассмотрим этот вопрос детальнее. У каждого котла в инструкции есть информация о том, какое давление должно быть в баке. Этот показатель очень зависит от рабочего давления нагревателя. Допустим, оно равно двум атмосферам, это для уже нагретого теплоносителя. Значит, вода после того, как расширилась, выдавливается в резервуар с силой в две атмосферы. Если давление в воздушной камере будет превышать этот показатель, то мембрана не растянется и, соответственно, жидкость не вытиснится в достаточном объёме. Результатом этого станет аварийный выброс воды через воздухоотводчик, или клапан в котле.

Если в воздушной камере будут намного меньше двух атмосфер, то вода в резервуар попадёт без проблем. Мембрана будет растягиваться до необходимого уровня и аварийный выброс теплоносителя системе не грозит. Но возникнут проблемы, когда вода остынет. Так как на нее не будет воздействовать достаточная сила от мембраны, теплоноситель может и не вытиснится обратно в трубы. Для правильной настройки надо накачать воздух через ниппель до того уровня, когда показания манометра будут на две десятых меньше рабочего давления контура.

Последовательность действий:

  • отсекаем бачок от контура, перекрыв кран;
  • снимаем его;
  • сливаем воду, накачивая воздух через ниппель;
  • спускаем весь воздух из воздушной камеры;
  • накачиваем необходимое давление. Операция несложная, так как накачать расширительный бак отопления можно простым насосом;
  • устанавливаем резервуар обратно на контур.

Нужно знать, как проверить расширительный бак отопления. Для этого надо включить котел, не открывая вентиль, отсекающий бак. Внимательно следите за манометром. Открыть доступ теплоносителя в камеру для жидкости нужно тогда, когда стрелка манометра дойдет до единицы. После этого давление должно снизиться до одной десятой атмосферы. Если все так и произошло, значит, проблем нет, система работает правильно.

Каким должно быть давление в расширительном бачке отопления

Содержание статьи:

Когда Вы устанавливаете мембранный расширительный бак инструкция к нему просто необходима

В инструкции четко прописаны все требования, предъявляемые к баку. В ней указано, что он разделен мембраной на 2 половины, в одной из которых установлено предварительное давление. Ни в коем случае не допускается изменение конструктивных решений. Любые работы, касающиеся монтажа или ремонта должны производиться людьми, имеющими доступ к данному виду деятельности. Если необходимо заменить поломанную запасную часть, то взамен нужно поставить только оригинальную. Инструкция для мембранного расширительного бака не допускает использование некачественного оборудования. Так же в ней четко предписано, что при монтаже и вводе в эксплуатацию необходимо четко придерживаться правил техники безопасности. При демонтаже оборудования или необходимости удалить газ из воздушной камеры, прежде нужно не забыть опорожнить камеру, в которой находится вода, но не в коем случае не наоборот.

Основной принцип роботы мембранных расширительных баков

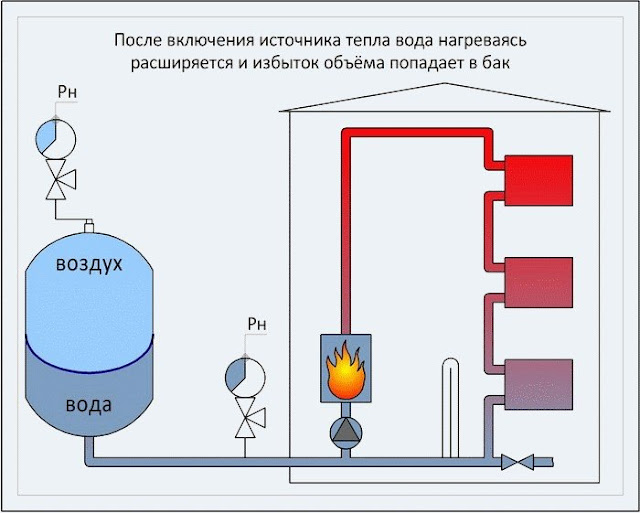

Принцип работы мембранного расширительного бака основан на увеличении объема нагреваемой воды. Так как вода при нагревании не имеет свойства сжиматься, а совсем наоборот, то ее прирост может повлиять на работу всей отопительной системы. Функция агрегата состоит в том, что бы поглощать лишний объем теплоносителя, в том момент, когда это нужно. А когда вода охлаждается, то происходит вытеснение такого необходимого объема воды. Принцип работы мембранного расширительного бака таков, что если вдруг произойдет незначительная утечка воды из системы, то, соответственно, упадет везде и давление, а сжатый воздух в баке будет подталкивать резервную воду. Таким образом система отопления будет иметь дополнительную подпитку.

То, как работает мембранный расширительный бак, позволит вам понять основные причины возникновения поломок. Он начинает работать в том случае, когда вода при нагревании не знает куда деваться. Объем теплоносителя становится больше и в этом случае приходит на помощь расширительный бак мембранного типа. От того, насколько исправно работает мембранный расширительный бак, будет зависеть четкое функционирование всей системы отопления.

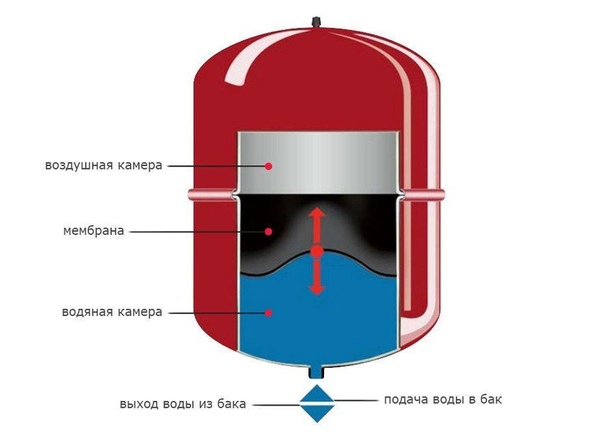

В баке имеется диафрагма, которая изначально делит его на 2 части, в одной из частей находится сжатый азот, а другая служит для принятия избыточной воды. В начале на весь объем расширительного бака распространен азот, когда вода начинает нагреваться, азот постепенно сжимается. Давление азота увеличивается, и доходит до уровня давления в системе. Когда вода постепенно охлаждается, под давлением азотной подушки вода уходит обратно в систему. Для того, чтобы не возникало коррозионных процессов, в бак на заводе изготовителе закачивают нейтральный азот, потому что из атмосферного воздуха может попасть внутрь кислород. Суть того, как работает мембранный расширительный бак, сводится к тому, что вы можете быть уверенным в слаженной работе всей системы.

Рейтинг: 0 Голосов: 0

Установка мембранного расширительного бака для системы отопления необходима для ее бесперебойной и долговечной работы. Для того, что бы окончательно понять, зачем нужен этот агрегат, достаточно будет вспомнить уроки физики, на которых нам объясняли, что вода имеет особенность при нагревании неско.

В системе отопления в обязательном порядке предусмотрено устройство расширительного бака. Вода при нагревании имеет свойство увеличиваться в объеме, без расширительного бака в этом случае никак не обойтись. Если его не установить, то это может привести в тому, что попросту потекут трубы, или лопн.

Накопительный бак мембранного типа служит для поддержания таких необходимых функций, как: Резерв необходимого количества воды для бесперебойной работы системы отопления; Поддержка определенного давления воды. Иногда случается так, что прекращается подача воды из-за отключения электроэнергии, в.

Установка и подключение

Схема подключения расширительного бака проста. Для этого у бака есть вводная и выходная трубы, к которым должна быть подключена система водоснабжения. Точка установки бака зависит от прокладки коммуникаций и наличия свободного помещения. Рекомендуется также соединить мембранный бак с дополнительным накопительным баком, который должен иметь больший объем.

При этом в ходе установки необходимо помнить, что накопительный бак должен быть установлен в систему до подключения мембранного (т.е. сначала заполняется накопительный, потом мембранный). Рекомендуется установить накопительный бак выше мембранного. Это позволит существенно увеличить запас воды и более длительное время осуществлять ее подачу.

Похожие статьи

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Процесс наладки оборудования несложен

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Баки для систем водоснабжения

В отличие от расширительных емкостей для отопления, гидроаккумуляторы можно ориентировать в пространстве как угодно, это большого значения не имеет. Также будет полезно установить на подводке к баку арматуру для отсекания его от сети и опорожнения.

А вот настройка для холодного и горячего водоснабжения разная. Дело в том, что давление  в трубопроводах создает насос, у которого есть верхний и нижний порог отключения. По ним и надо ориентироваться. Выставлять давление в мембранном баке, работающем в схеме холодного водоснабжения, надо на 0.2 Бар меньше нижнего порога отключения насоса. Это позволит избежать гидроударов в системе.

Что касается ГВС, то здесь давление воздуха в бачке должно быть больше на 0.2 Бар, чем верхний порог отключения насосной станции. Это нужно для того, чтобы в емкости не застаивалась вода. Больше полезной информации вы сможете узнать, просмотрев видео:

Зачем нужна эта конструкция

Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.

Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать

Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.

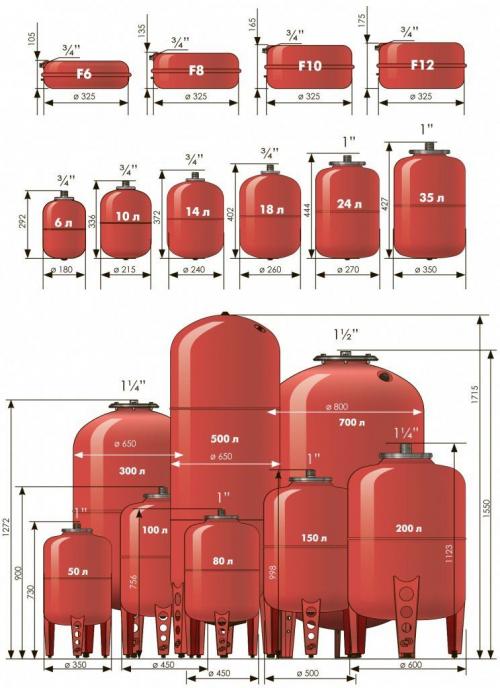

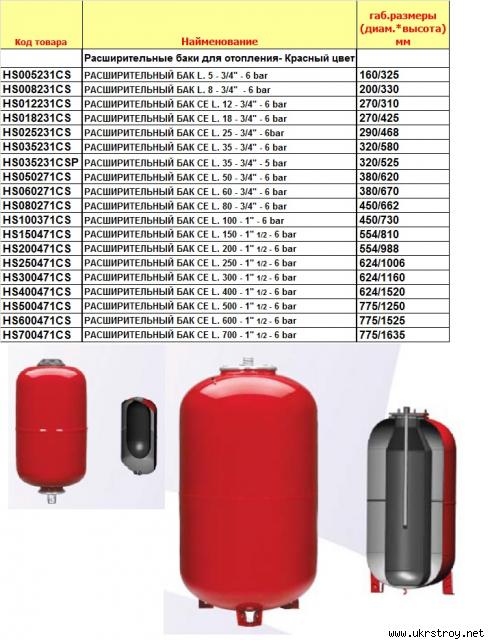

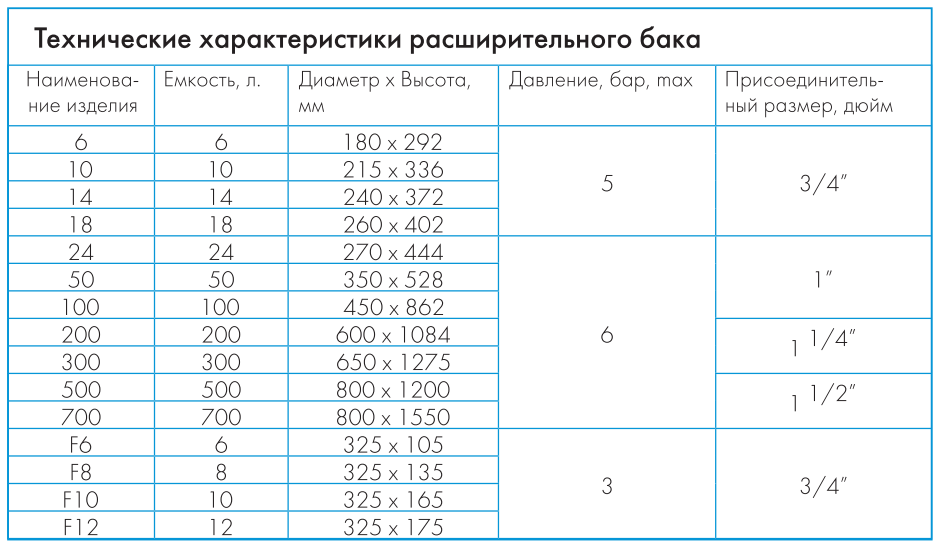

Расширительные устройства могут различаться по объему. При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.

О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.

Выбор устройства

Главным критерием выбора такого бака является максимальный допустимый объем воды, который может аккумулироваться в баке. Для выбора бака по объему необходимо учесть целый ряд параметров: количество проживающих в доме человек, количество потребителей воды (унитазы, водозаборные точки, вентили, бытовые приборы и т.д.). При этом следует рассчитать падение давления, которое может быть при одновременном открытии всех водозаборных точек.

Критерием является количество включений системы в час (при этом следует учитывать возможности циклов «пуск-стоп» для насоса).

Расчет необходимого объема мембранного бака.

Так, для частного дома, в котором проживает 3 человека, с насосом 2 м³/час подбирают бак объемом около 25 л. В случае если в доме проживает 4-5 человек, с насосом 4 м³/час подбирают бак объемом около 50 л. Далее, при увеличении роста числа потребителей существенно возрастает необходимый минимальный объем бака и потребность частого включения насосной станции. Однако стоит помнить, что меньший объем позволяет снизить перепады давления в системе. При этом сам бак является резервной емкостью для хранения воды.

Немаловажным критерием является и выбор производителей бака. Стоит заранее исключить дешевые модели из Польши и Китая, поскольку очень часто они используют некачественные и опасные для здоровья человека материалы

При этом стоит уделять внимание качеству каучуковой мембраны или диафрагмы.

Следующий критерий — стоимость мембраны. Это актуально только для баков со сменной мембраной. Дело в том, что производители существенно завышают стоимость расходных (запасных) материалов, зачастую необоснованно. Поэтому рекомендуется подбирать такие модели, которые позволяют установить мембраны от других производителей.

Вернуться к оглавлению

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

  • количество пользователей водопроводной системы;
  • количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
  • производительность насоса;
  • максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

Выбор марки производителя

Запомните самое главное:  система водоснабжения – это не то, на чем можно экономить. В том случае, если же вы приобретете расширительный бак низкого качества (пусть даже по бросовой цене), то следует понимать, что рискуете остаться на неопределенное время вообще без  водоснабжения и с необходимостью весьма значительных финансовых затрат, отличающихся от разницы стоимости этих баков на пару «нулей». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с , которая вышла из строя благодаря низкому качеству расширительного бака.

Расширительный бак Зельмет

Особое внимание необходимо обратить на качество каучука – главного составляющего мембраны (этот компонент влияет не только на долговечность устройства, но и на качество поставляемой воды).   В качестве надежного производителя можно смело порекомендовать следующие марки: Элби, Рефлекс, Зилмет, Аквасистем

Самостоятельная установка

Перед тем как перейти к вопросу монтажа, уточним один момент: тип бака. Они бывают горизонтальные и вертикальные

И это важно учитывать при установке конструкции. В остальном же любой мембранный бак монтируется по схожему принципу

Установка бака для воды

Если вы хотите сделать это своими руками, то у вас «за плечами» должен быть хотя бы небольшой опыт работы с водопроводными трубами. В целом, процесс монтажа довольно несложный, главное, придерживаться нескольких правил:

  1. Бак должен устанавливаться с учетом необходимости доступа к нему для проведения профилактических/ремонтных мер.
  2. К трубопроводу бак должен быть подключен при помощи специальных быстроразъемных , чтоб при определенной ситуации иметь возможность отключения агрегата от сети.
  3. Диаметр трубопровода должен быть размером не меньше, чем сечение приемного патрубка.
  4. Корпус расширительного бака необходимо заземлить во избежание процесса электро коррозии.
  5. Между баком и насосом должно отсутствовать любое оборудование, способное увеличить гидравлическое сопротивление.

Наша статья подходит к концу. Ее целью было предоставление основной информации о расширительных баках, в том числе критериях выбора и правилах качественного монтажа. Если вы достаточно уверены в своих силах – дерзайте, но если же нет, то советуем все-таки доверить выполнение установочных работ профессионалу.

Как не ошибиться с выбором прибора

В первую очередь, выбирая расширительные мембранные баки для холодного водоснабжения, нужно учитывать их объем. Помимо этого не следует забывать и о следующих факторах, влияющих на основные параметры устройства:

  • количество жильцов дома пользующихся автономной системой подачи воды;
  • количество точек водозабора, которые помимо душа или крана в умывальнике включают в себя посудомоечную или стиральную машину и другие приборы, используемые в быту;
  • возможность одновременного использования водных ресурсов несколькими потребителями;
  • предельные показатели количества запусков и остановок электрического насоса в течение одного часа.

По советам специалистов выбор расширительного бака для подачи холодной воды должен основываться, исходя из следующих стандартных показателей:

  • если водой в доме пользуется семья не больше трёх человек, а насосное оборудование производит 2 куб. метра жидкости в течение часа лучше отдать предпочтение бакам с объёмом до 24 л;
  • если в частном или загородном домостроение проживает от 5 до 7 человек, а насос подаёт до 3,5 куб. метров на протяжении часа монтируют расширительную ёмкость в 50 л;
  • если число жильцов переваливает за 10 человек и установлен мощный 5 кубовый насос, то целесообразно использовать расширительный резервуар объёмом в 100 л.

В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать то, что чем меньше размеры ёмкости, тем чаще происходит включение и выключение насосного оборудования. Также использование маленького резервуара приводит к резким скачкам давления в системе водоснабжения. Плюс ко всему в таком устройстве должен накапливаться определённый запас водных ресурсов. Только исходя из этих параметров нужно подбирать объём расширительной ёмкости.

Также следует знать, что в большинстве конструкций бака заложена возможность установки дополнительных резервуаров для воды. При этом все усовершенствования можно проводит без перерыва в работе основной системы водоснабжения. После установки дополнительного резервуар общий объем бака будет составлять сумму используемых ёмкостей.

Помимо технических параметров выбирая расширительный резервуар для холодного водоснабжения нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломаться, а домовладелец будет тратить деньги на его ремонт

Зачастую для снижения себестоимости готовой продукции компании используют дешёвые материалы с низким качеством

Особенную важность играет качество резины используемой для изготовления мембраны. Это влияет не только на эксплуатационный ресурс мембранного бака, но и на параметры безопасности воды поступающей из него в дом

Если приобретается устройство со сменными мембранами необходимо выяснить стоимость запасных элементов. Очень часто недобросовестными производителями с целью наживы стоимость сменных частей искусственно завышается. В такой ситуации следует задуматься о приобретении модели другой фирмы. Зачастую крупные производители готовы нести ответственность за выпускаемую ими продукцию, так как репутация для них на первом месте. Поэтому целесообразно отдавать предпочтение моделям расширительных баков известных брендов.

Значение расширительного бака для водоснабжения в автономной системе

На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и уже ни для кого не в диковинку.  А все потому, что эти приспособления доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии необходимы особые механизмы, о которых так называемый «непросвещенный обыватель», то есть человек, который на протяжении всей жизни пользовался исключительно централизованным водоснабжением дома, даже и не догадывается.

Функции расширительных баков для холодной воды

Взять хотя бы во внимание  то, что  работа автономной системы подачи воды для частного дома или дачи сможет функционировать на протяжении длительного периода времени только тогда, когда будет обеспечено включение в нее расширительного бака (специальной емкости) для водоснабжения (о них-то как раз речь и пойдет) – необходимый его объем (100, 200 л или меньше) будет подбираться индивидуально. Сейчас можно без всяческих трудностей приобрести любую подходящую модель, однако для того, чтобы приобрести подходящую модель, необходимо все-таки иметь общие представления о типах оборудования и четко понимать принцип действия этого устройства

Кроме того, выбрать подходящий вариант емкости это только меньшая часть дела – наибольшую сложность представляет подсоединение расширительного котла в автономную систему.

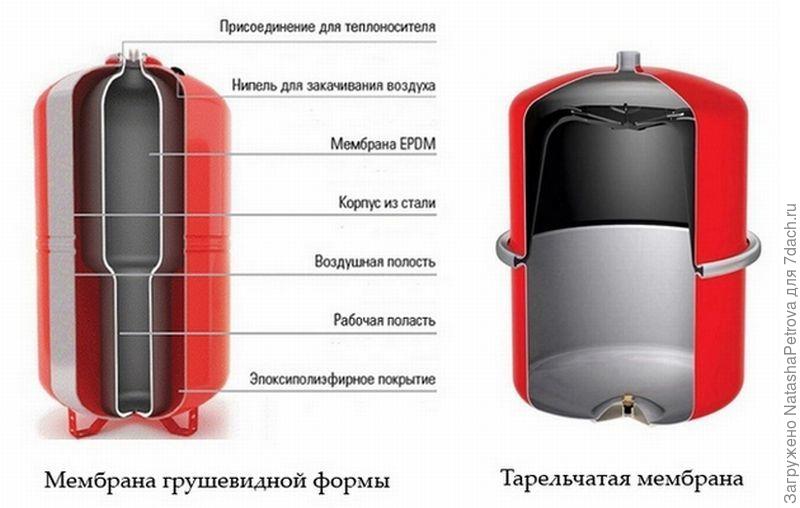

Расширительный бак с диафрагмой

Особенностью такого устройства является разделение бака на два отдельных резервуара с помощью жёстко закреплённой диафрагмы. Поэтому в случае выхода её из строя придётся менять всё изделие целиком. В такой ёмкости, в части с жидкостью происходит непосредственный контакт воды с металлическим корпусом прибора, что приводит к образованию коррозии.

Чтобы решить эту проблему внутренние стенки устройства вскрывают специальными красителями. Однако такая защита недолговечная и через время на корпусе всё равно появляется ржавчина. Так же, как и расширительные баки со съёмной мембранной модели с диафрагмой бывают вертикальными или горизонтальными.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

1Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
2Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
3Открутить колпачок ниппеля и подсоединить к нему насос;
4Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
5Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
6Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
7Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:

  • Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
  • Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
  • Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
  • Нужно заземлить устройство, так можно избежать электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.

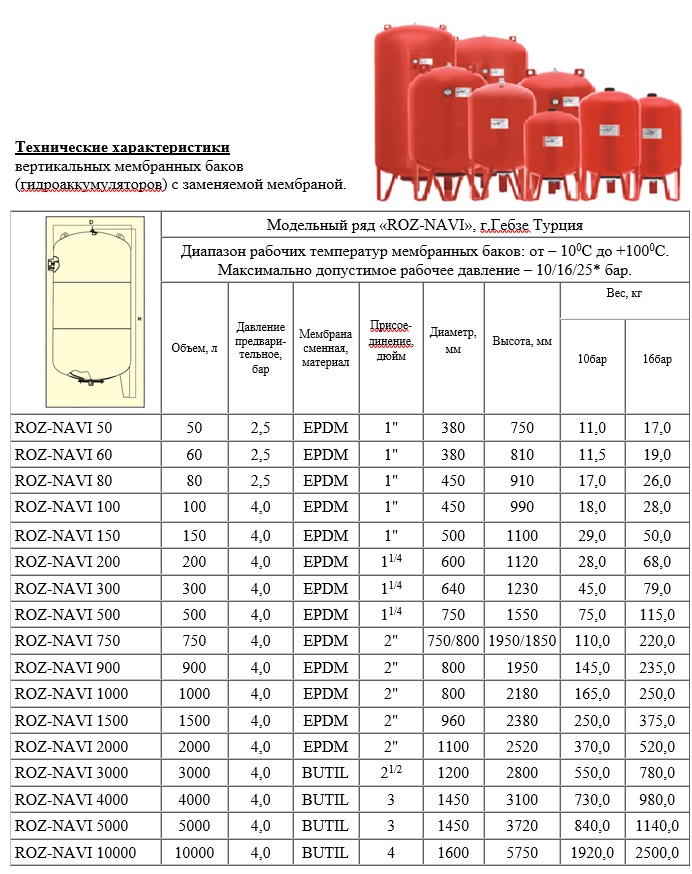

По типу установки различают расширительные баки горизонтального и вертикального подключения

Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят

Объем расширительного бака для закрытой системы отопления



Расчет расширительного бака для отопления: инструкция для новичков и специалистов

Экспанзомат, или как его привыкли называть, расширительный резервуар, является важнейшим элементом любой автономной системы отопления (СО). Назначение данного устройства – компенсация теплового расширения и пополнение незначительных утечек теплоносителя. Если объем данной емкости будет слишком большой, то будет практически невозможно создать необходимое давление в СО. Слишком маленький резервуар может не принять в себя излишки теплоносителя. Именно поэтому так важно правильно подобрать объем расширительного бака для отопления. О методиках расчета экспанзомата и пойдет речь в данной публикации.

Конечным итогом вычислительных операций является: определение объема бака; минимального диаметра подводящей трубы; значение начального давления в устройстве и рабочее давление в системе.

Сегодня, существует три основные методики расчета объема расширительного бака для отопления: калькуляторы, размещенные на специализированных сайтах, программное обеспечение и самостоятельный расчет при помощи формул. При вычислениях с помощи онлайн-калькуляторов иногда получается значение с высокой погрешностью. Специализированное ПО, как правило, распространяется на платной основе, что довольно недешево. Далее, рассмотрим методику самостоятельного расчета.

Формула расчета экспанзомата

На первый взгляд – это сложно и занимает много времени. На самом деле, выполнить данные вычисления способен любой человек, знающий таблицу умножения.

Vсист –объём всей СО.

K–температурный коэффициента жидкости в СО

N – величина эффективности экспанзомата.

Первое, что понадобиться сделать – это рассчитать объем теплоносителя в системе. Сделать это можно:

  • закачав ее водой (гликолевым антифризом), после чего слив и измерив объем жидкости (при помощи расходомера или измерительной емкости).
  • рассчитав объем самостоятельно.

Первый способ требует много времени и сил. Второй способ не требует трудозатрат. Рассчитывается общий объем СО исходя из мощности теплогенератора.

Важно! На 1 кВт мощности котельной установки требуется экспанзомат с емкостью 15 л.

Например: мощность котлоагрегата в СО – 30 кВт. Исходя из этого, общий объем системы будет равняться: 30 кВт х 15л. = 450 л.Итак: первая величина для расчета объема расширительного бака для отопления (Vсист) = 450л.

Второе значение (К) является постоянной величиной. Выяснить ее можно через справочную литературу.

Важно! Для воды константа равна 4%, для 10-ного этиленгликоля, – 4,4%; для 20%-ного 4,8%; Величина действительна для СО, в которых теплоноситель разогревается до 95°С.

На таблице представлена зависимость теплового расширения гликолевых антифризов от температуры нагрева и процентного содержания активного вещества в водном растворе.

Третье значение (N), чаще всего, хорошие производители указывают в документах к эспанзомату. Если данных нет, то произведем вычисления самостоятельно по формуле:

Pmax – значение максимально допустимого давления в СО.

Важно! В автономных СО квартир и частных домов, верхние пределы давления находятся в пределах 2,5-3 кг/см 2 . Для того чтобы узнать точное максимально допустимое давление необходимо посмотреть настройку предохранительного клапана в группе безопасности.

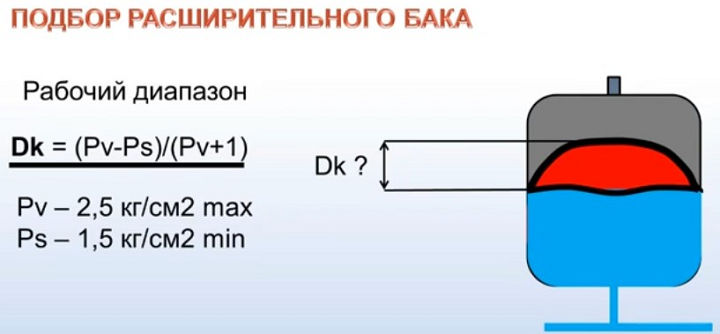

Pn – начальное давление в емкости. Расчет делается исходя из 0,5 кг/см 2 на каждые 5м высоты СО.

Например: теплоноситель – вода; высота системы не более 5м.; допустимое давление 3 кг/см 2 тогда:

Теперь, имея на руках исходные данные, можно начинать вычисления.

K = (450л x 0,04) / 0,71 = 25,35л

Совет: при вычислении объема экспанзомата в СО с водой в качестве теплоносителя, увеличьте расчетные значения на 15-20%. Если в СО будет циркулировать антифриз, то увеличьте расчетный показатель емкости расширительного бака на 50%.

Правила выбора экспанзомата

Большинство застройщиков, особенно тех, кто впервые сталкивается с созданием автономных СО, интересует вопрос: «Как выбрать расширительный бак для системы отопления?»

Грамотный подбор данного устройства можно условно разбить на четыре этапа. Алгоритм следующий:

  • Определите необходимый тип экспанзомата. Тут все просто: для открытых СО – открытый бак; для закрытых – мембранный (баллонный) резервуар.
  • Рассчитайте необходимый объем резервуара.

Обратите внимание на качество изделия. Важными моментами являются: качество металла корпуса и окраски, которая должна защищать устройство от коррозии; наличие регулируемого подрывного клапана; характеристики мембраны и наличие международного сертификата качества.

Совет: Сегодня, в широком ассортименте представлены баки со сменной мембраной. Если позволяют средства рекомендуем выбрать именно такую модель.

На российском рынке климатической техники есть емкости различного объема, горизонтальной или вертикальной ориентации, рассчитанные на разное рабочее и максимальное давление. Обратите внимание на цвет устройства: синий – для водяной системы; красный – для СО.

И последнее. Подбор расширительного бака для отопления – это достаточно ответственный процесс, от которого зависит стабильность работы СО. Доверьте выбор профессионалам.

Расчет и подбор расширительного бака для отопления: инструкция для новичков и специалистов

Почему так важен точный расчет и подбор расширительного бака для отопления. Основные методики вычисления объема экспанзомата. Что значит эффективность расширительного бака? Советы по выбору данного устройства.

Источник: ventilationpro.ru



Расчет расширительного бака для закрытых систем отопления

  • 29 июля 2014 22:32:43
  • Отзывы : 3
  • Просмотров: 6608
  • Автор: Дмитрий З
  • Расчет расширительного бака для закрытых систем отопления

Как произвести расчет объёма расширительной емкости для закрытой системы отопления.

Современные системы отопления представляют собой замкнутый контур, герметичную конструкцию заполненную жидкостью, которая изолирована от попадания воздуха, а значит, менее подвержена окислению.

При увеличении объёма жидкости в закрытой системе, в связи с увеличением температуры теплоносителя, может повыситься давление, способное нарушить целостность элементов системы. В таких случаях устанавливается герметичный расширительный бак (мембранный или экспанзомат), который используется в закрытых контурах отопления с целью компенсации температурных расширений.

Экспанзомат конструктивно представляет собой герметичную емкость, со встроенной внутрь эластичной мембраной или мешком, разделяющей бак на две полости: одна из которых, при увеличении давления, наполняется теплоносителем, а другая – воздухом или азотом.

В одной из частей компенсатора расположен ниппель для подкачки насосом и замера давления газа, а в другой – резьбовой штуцер для присоединения к контуру отопления.

Расчет расширительного бака для закрытых систем отопления

Как рассчитать объём расширительного бака для закрытых систем отопления.

Источник: teplokom.su



Расчёт и Подбор Расширительного Бака

Заполните ниже приведенную форму и в результате расчёта будет подобран список расширительных баков соответствующих заданным исходным данным.

Высота от точки присоединения расширительного бака до верхней точки системы отопления

Максимальное давление для системы отопления

в месте подключения расширительного бака

Температурный график Т1 – Т2 системы отопления

Объём воды в системе отопления

Тепловая нагрузка системы отопления

Преобладающий тип отопительных приборов

Устройство и конструкция

Расчёт и подбор

Установка и монтаж

Обслуживание и ремонт

Расчёт расширительного бака

Расчёт расширительного бака выполняют для определения его объёма, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления.

Методика расчёта расширительных баков сложна и рутинна, но в целом можно установить такую зависимость между объёмом бака и влияющими на него параметрами:

  • Чем больше ёмкость системы отопления, тем больше объём расширительного бака.
  • Чем выше максимальная температура воды в системе отопления, тем больше объём бака.
  • Чем выше максимально допустимое давление в системе отопления, тем меньше объём.
  • Чем меньше высота от места установки расширительного бака до верхней точки системы отопления, тем меньше объём бака.

Так как, расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма воды но и для пополнения незначительных утечек теплоносителя — в расширительном баке предусматривают некоторый запас воды, так называемый эксплуатационный объём. В выше приведенном алгоритме расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы отопления.

Подбор расширительных баков

Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.

Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного – нет.

Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.

1. При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.

2. Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.

Расчёт и Подбор — Расширительного Бака

Программа расчёта — Расширительного Бака — поможет подобрать необходимый объём мембранного бака для системы отопления …

Источник: www. ktto.com.ua



Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

  • служит для компенсации расширения теплоносителя;
  • производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

  • бачок, установленный на чердаке, требует хорошего утепления;
  • в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
  • теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
  • дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

  • количество теплоносителя в котловом баке – по паспорту;
  • объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
  • вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Как подобрать расширительный бак для отопления закрытого типа, расчет расширительного бачка для котла

Рекомендации, как подобрать расширительный бак для отопления. Особенности и назначение открытых и закрытых емкостей. Способ расчета вместительности бачка.

Источник: cotlix.com



Расчёт объема расширительного бака для системы отопления

В этой статье мы поговорим о расширительных баках закрытого типа, так как в настоящее время именно они широко используются в системе отопления. Но к бакам открытого типа это так же применимо.

Выбор расширительного бака для отопления

Расчёт объема расш

Расширительный бак для отопления. Особенности выбора

Чтобы продлить срок службы отопительного оборудования и возместить термическое расширение теплоносителя в системе отопления устанавливают расширительный бак. Какой расширительный бак для отопления выбрать рассмотрим в данной статье.

Оглавление:

  1. Особенности и функции расширительного бака для отопления
  2. Разновидности расширительных баков для отопления
  3. Подбор расширительного бака для отопления
  4. Рекомендации по подбору расширительного бака
  5. Производители расширительных баков для отопления

Особенности и функции расширительного бака для отопления

С увеличением температуры в системе отопления на 15 градусов, благодаря тепловому расширению, объем теплоносителя увеличивается на половину процента. Расширительный бак возмещает это расширение, избыток теплоносительной жидкости попадает в емкость бака. При остывании теплоносителя механизм расширительного бака выталкивает недостающую жидкость назад в систему.

Если случится небольшая утечка воды, чтобы не было понижения уровня давления в системе расширительный бак выталкивает теплоноситель, тем самым возмещая утраты.

Если в закрытой системе отопления, расширительный бак отсутствует — расширение теплоносителя приводит к повышению давления, быстрому износу комплектующих отопительной системы или к поломке и разрыву труб и кранов.

Сфера использования расширительного бака для отопления:

  • система обогрева, работающая на тепловых насосах и солнечных коллекторах;
  • система отопления автономного типа;
  • независимая система отопления, которая подключена к ЦО;
  • система замкнутого контура.

Преимущества установки расширительного бака для отопления:

  • отсутствие загрязнения воды;
  • невысокая стоимость;
  • обеспечение безопасности и надежности;
  • отсутствие теплопотерь;
  • минимальное количество воздуха в системе;
  • регулировка давления;
  • использование расширительного бака не зависит от типа и качества теплоносителя;
  • повышение срока эксплуатации радиаторов, труб, кранов и котла.

Разновидности расширительных баков для отопления

Фото расширительный бак для отопления:



В зависимости от принципа работы выделяют:

  • расширительные емкости для отопления открытого типа;
  • закрытые расширительные баки отопления.

Расширительные емкости открытого типа менее популярны. Такие устройства устанавливают в системах, где циркуляция воды происходит самовольно без применения насоса. Открытый расширительный бак для отопления содержит крышку, которая легко открывается, при необходимости подлива воды. Недостатком расширительной емкости для отопления открытого типа есть связь теплоносителя с кислородом, что приводит к образованию коррозии в системе отопления. При отсутствии герметичности в открытом баке отопления вода быстрее испаряется из системы, и следует ее постоянно подливать. Установку открытого расширительного бака следует проводить в самой высокой точке отопительной системы, а эта процедура не всегда доступная.

Закрытый или мембранный расширительный бак системы отопления устанавливают в системе, где перемещение теплоносителя обеспечивается насосом. Расширительная емкость закрытого типа изготавливается в виде стального резервуара без крышки, который имеет внутреннюю перегородку в виде резиновой мембраны. Одна половина служит для заполнения теплоносителем, а во второй находится воздух или азот. Расширительный бак покрывают краской порошкового типа, чтобы при высокой температуре теплоносителя избежать механических повреждений стенок сосуда. Одной стороной, мембранный расширительный бак крепится к системе отопления при помощи штуцера или фланца, а другая сторона, служит для закачки воздуха. Давление в расширительном баке отопления позволяет автоматически регулировать подачу теплоносителя в систему или обратно в сосуд.

Закрытые расширительные баки разделяют на:

  • сменные,
  • несменные.

Расширительные баки сменного типа стоят дороже, но имеют ряд преимуществ:

  • возможность замены мембраны при повреждении или разрыве;
  • экономия на трубах, так как нет необходимости устанавливать закрытый расширительный бак в верхней точке системы отопления;
  • обеспечение минимальных теплопотерь;
  • так как теплоноситель не контактирует с кислородом трубы и вся система защищена от образования ржавчины;
  • вертикальное или горизонтальное расположение мембраны;
  • исключение связи с металлической внутренней стенкой бака;
  • легкая замена мембраны осуществляется через фланец расширительного бака.

Несменные расширительные баки хотя имеют более низкую стоимость и не допускают замены мембраны. Мембрана в расширительном баке несменного типа располагается плотно и жестко прижимается к внутренней поверхности стенки бака. Повреждение мембраны происходит лишь в случае неправильного запуска системы отопления, когда давление поднимается быстро и превышает предельно допустимую норму.

В зависимости от типа мембраны выделяют расширительные баки с:

  • балонной мембраной,
  • диафрагменной мембраной.

Расширительный бак с балонной мембраной более надежный и имеет больший объем. Теплоноситель не контактирует со стенками бака, что предотвращает образование коррозии.

Плоский расширительный бак для отопления оснащен разделительной перегородкой в виде диафрагмы, которую в случае повреждения невозможно заменить.

Подбор расширительного бака для отопления

Размер емкости расширительного бака для отопления зависит от таких факторов:

  • тип и вместительность всей отопительной системы;
  • предельное значение рабочей температуры теплоносителя;
  • предельное давление;
  • высота, на которой устанавливают расширительный бак.

Для определения приблизительного объема расширительной емкости, нужно узнать общий объем всей отопительной системы: трубопровода, приборов отопления и отопительного котла. От этого объема следует высчитать 10 %. Например, если общий суммарный объем системы обогрева составляет 600 л, то следует выбрать расширительный бак вместительностью в 60 л.

3 % объема расширительного бака для отопления приходится на резервный запас теплоносителя, для возмещения возможных утечек.

Точный расчет расширительного бака для отопления производится с помощью специалистов или специальных онлайн калькуляторов.

Советы по правильному подбору расширительного бака:

1. После проведения расчетов, следует позаботиться о том, чтобы скачки напора в системе отопления не превышали максимальных единиц, которые указаны в техническом паспорте устройства.

2. Расчет, в результате которого будет выявлен объем расширительной емкости, лучше увеличить на пару единиц. Расширительный бак большего объема не принесет никаких негативных последствий, а меньшая расширительная емкость способна отрицательно повлиять на работу системы.

3. Перед монтажом расширительного бака, узнайте параметры прибора, чтобы избежать проблем с транспортировкой бака в помещение.

4. Если в качестве теплоносителя выступают гликолевые смеси, следует увеличить предварительный расчет расширительного бака в половину.

5. При частом срабатывании предохранительного клапана установка и подбор расширительной емкости произведены неверно.

Рекомендации по подбору расширительного бака

1. Лучше отдать предпочтение мембранной или закрытой расширительной емкости. Хотя такой бак стоит дороже, система отопления, в которой установлен расширительный бак закрытого типа прослужит дольше, благодаря отсутствию контакта между теплоносителем и кислородом.

2. Обратите внимание на материал резиновой перегородки закрытого расширительного бака. Производители используют для этих целей резину из натурального бутилкаучука или EPDM.

3. Если расширительная емкость будет использоваться совместно с системой центрального отопления, резина для мембраны должна обладать прочностью и стойкостью к высоким температурам. Так как центральное отопление не предполагает больших скачков давления, но температура теплоносителя бывает достаточно высокой.

4. Бак с высокой эластичностью мембраны подойдет для частной системы отопления, так как высокие перепады давления характерны для данного типа системы отопления.

5. Для применения расширительного бака не только в системе отопления, но и в системе водоснабжения резина для мембраны должна быть пищевой, чтобы не понижать качественные характеристики воды.

6. При выборе между заменяемой и незаменяемой мембраной лучше отдать предпочтение первому варианту. Так как при поражении незаменяемой мембраны нужно менять расширительный бак полностью.

7. Перед покупкой расширительного бака, изучите технические характеристики прибора, потребуйте сертификаты качества покупаемой продукции.

8. Обязательно следует оформить гарантийный талон.

9. Главными условиями правильного выбора расширительного бака является стойкость перед диффузией, перепадами температур и давления, долговечность, согласованность с санитарно-гигиеническими нормами, использование качественных материалов при изготовлении.

Производители расширительных баков для отопления

1. Расширительный бак для отопления Wester (Великобритания)

Особенности:

  • изготовлены из высококачественной стали;
  • отлично справляются с возмещением расширения теплоносителя;
  • мембрана изготовлена из EPDM;
  • наличие сертификата качества;
  • баки оснащены сменными мембранами;
  • отсутствие контакта воды с воздухом;
  • расширительные баки компании Wester представлены в объемах от 8 до 2000 л.

Расширительный бак системы отопления цена: от 18 $ за расширительный бак объемом 8 л, до 3600 $ за расширительный бак объем, которого составляет 2000 л.

2. Расширительный бак Zilmet (Италия)

Особенности:

  • предназначены для установки в индивидуальной системе отопления;
  • углеродная сталь — основа для металлического корпуса расширительного бака Zilmet;
  • наличие пневмоклапана внутри расширительного бака;
  • минимальный объем бака составляет 4 л, а максимальный 1000 л;
  • цветовая гамма: красная;
  • рабочая температура от 0 до +98 °C;
  • компания производит расширительные баки для отопительной системы и для системы водообеспечения;
  • расширительные емкости для отопления выпускаются в двух сериях: Cal PRO — расширительные емкости для отопительной системы, ОЕМ PRO — плоские расширительные емкости для котлов;
  • цена: от 30 до 2600 $.

3. Расширительный бак системы отопления Reflex (Германия)

Особенности:

  • высокий уровень гидравлической устойчивости;
  • отсутствие воздуха в системе отопления;
  • защита от перепадов давления;
  • разнообразие расширительных баков.

Разновидности расширительных баков Рефлекс:

  • серия N, NG — представляет расширительные емкости с незаменимыми мембранами и покрытием из полимеров. Предельная рабочая температура составляет 70 °C. Объем бака варьируется от 8 до 1000 л;
  • серия S представляет белые и красные расширительные баки для использования в системе отопления и водообеспечения. Предельная температура 70 °C. Минимальный объем 8 л, максимальный — 600 л;
  • серия G представляет расширительные баки только в красном цвете, которые имеют заменяемую мембрану и пневмоманометр.

Цена: от 20 до 4000 $.

4. Бак расширительный для отопления Cimm (Италия)

Особенности:

  • для системы отопления выпускают расширительные баки несменного типа;
  • для изготовления мембран расширительных баков, предназначенных для установки в системе водообеспечения;
  • минимальный объем расширительных баков 6 л, а максимальный — 1000 л.

Разновидности:

  • Серия СР представляет плоские расширительные баки объёмом от 6 до 18 л, предельная рабочая температура +90 °C;
  • Серия ERE представляет мембранные балонные расширительные баки, которые выдерживают температуру +100 °C.

5. Расширительные баки Gilex (Россия)

Особенности:

  • назначение: отвод дополнительного объема теплоносителя;
  • разновидности: расширительные баки открытого и закрытого типа;
  • объем от 6 до 300 л;
  • модели с объемом более 12 л выдерживают давление в 6 атмосфер.

6. Расширительный бак Flexcon (Нидерланды)

Особенности:

  • разнообразие расширительных баков, согласно типу давления в системе: расширительные баки для высокого, среднего и низкого давления;
  • надежная мембрана, которая покрывает стенки бака;
  • специальное зажимное кольцо способно удерживать давления, не допуская снижения уровня воды;
  • минимальное попадание воздуха в систему;
  • отсутствие испарения воды;
  • применение в системах отопления с этиленгликолевыми смесями;
  • применение: закрытые системы обогрева, кондиционные системы;
  • рабочая температура от -10 до 120 °C;
  • объем от 6 до 12000 л.

Разновидности:

  • модели серии С предназначены для систем обогрева с низким давлением до 3 бар, предельная температура для нормальной работы устройства +70 °C;
  • серия СЕ предназначена для системы обогрева со средним уровнем давления, предельное давление 6 бар;
  • серия СЕ для высокого давления представляет расширительные баки, которые выдерживают давление до 10 бар;
  • серия PRO, M представлена разборными расширительными баками для обогрева вертикального или горизонтального исполнения, с предельным объемом наполнения в 62 % и рабочей температурой 70 °C.



Как выбрать расширительный бак для отопления

В структуре отопительной системы необходимо предусматривать наличие всех конструктивных элементов. Исключать хотя бы один из них было бы неоправданно по двум причинам. Во-первых, это может негативно отразиться на функциональности и эффективности работы всей системы. А во-вторых, такие несовершенные проекты могут оказаться опасными в отношении вероятных возгораний или разрывов трубопроводной коммуникации.

Одним из таких важных структурных элементов отопительных систем является бачок расширительный для отопления. Во время нагрева теплоносителя в магистрали происходит повышение давления и увеличение самого теплоносителя в объеме, что обусловлено четким действием физических сил. В это время в подающей магистрали трубопровода создаются критические параметры, которые при отсутствии компенсационной емкости могут спровоцировать выход теплоносителя из трубы. Обычно такие происшествия сопровождаются разрывом трубопровода в наиболее слабом месте стыковки отдельных элементов.

Чтобы исключить вероятность подобного развития событий, в структуре отопительной системы и предусматривается установка бачка расширительного для отопления. При отсутствии расширительного бака придется сливать излишек воды каждый раз при нагревании системы. При этом возможно возникновение воздушных пробок, которые образуются при остывании теплоносителя в трубопроводе.

Какой бачок расширительный для отопления выбрать?

Классификация этих структурных элементов отопительной схемы предусматривает две категории устройств:

  • Баки открытого типа;
  • Бачки закрытого типа.

К первой категории относятся устаревшие модели для использования в системах с естественной циркуляцией теплоносителя в системе. Это емкости с открытым верхом и патрубком для определения и удаления излишков воды в системе.

Вторая категория включает использование полностью герметичных емкостей, оборудованных выпускным клапаном для удаления воздуха и излишков теплоносителя. Выпускные клапаны в таких баках расширительных для отопления могут быть механическим с ручным удалением и автоматическими — снабженными манометрами и соответствующей автоматикой. Эта категорий расширительных бачков используется при устройстве отопительной системы с естественной или с принудительной циркуляцией теплоносителя.

Вариант третий — бак мембранный для отопления. Эта модель более совершенна, обладает большей практичностью и эстетическим видом. Ее устройство предполагает наличие двух отделений в конструкции бака. Одни из них содержит воздух под давлением, а в другое поступает расширившийся в результате нагревания теплоноситель.

Оба отделения разделены прочной и пластичной мембраной. Когда теплоноситель заполняет емкость своего отделения, он создает повышенное давление в другом отделении. При остывании воды избыточное давление в другом отделении вытесняет ее обратно в трубопровод отопительной системы. Таким образом, поддерживается неизменный объем теплоносителя и давление в системе.

Как выбрать объем расширительного бака?

Когда было определено вид и место размещение бака, то теперь необходимо выбрать расчет объема сосуда. Рассчитать объем расширительного бак для отопления можно разными способами.

Профессиональный расчет — делают инженерами — проектировщиками, которые используют специальное оборудование. Специалисты и инженеры учитывают все факторы, которые могут каким-то образом повлиять на стабильность функционирования системы отопления. Многие люди используют только этот метод, так как он является самым надежным, точным, но и дорогим.

Специальный калькулятор для расчета — различные интернет сайты дают возможность подсчитать объем расширительных баков. Калькулятор дают возможность получить информацию о минимальной нужной вместимости рассматриваемых емкостей. Такой метод можно применять только индивидуальных отопительных систем.

Расчет по формулам — обычно выполняется самостоятельно. Человек должен быть очень внимательным, чтобы не допустить ряд ошибок. На различных порталах можно найти необходимые формулы, которые помогут вам решить объем расширительного бака.

Выбор расширительного бака для систем отопления — видео

зачем нужен, место установки, расчёт объема

Расширительный бак — важное звено отопительной системы. В данной статье мы расскажем о предназначении этого устройства, принципе его работы и способе подключения, а также рассмотрим ключевые критерии выбора мембранного бака для частного дома.

Расширительные баки разных объемов

Предназначение и принцип работы

В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя: она то скачет вверх, то, наоборот, уменьшается. При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное явление может спровоцировать образование гидроударов и разрушение отопительного прибора.

Во избежание таких неприятных ситуаций, излишнее количество теплоносителя вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.

Больше информации о предохранительном клапане в системе отопления можно найти тут

Для того, чтобы кислород не растворялся в воде и на стенках трубопровода не образовывались коррозийные процессы, вода в бачке отделяется от воздуха посредством эластичной мембраны.

Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10°С, его объем возрастает на 0,3-0,4 %. Поскольку жидкость не сжигается, образуется избыток давления, который направляется именно в расширительный бак.

Виды расширительных баков

Для разных систем отопления применяются различные виды расширительных баков, которые отличаются между собой формой, габаритами и расчетом. Однако, главный критерий, на основе которого выделяются типы расширительных баков — тип отопительной системы.

Виды мембранных расширительных баков

В закрытой системе отопления движение теплоносителя происходит благодаря циркуляционному насосу. Он не образует вспомогательного давления, а просто направляет воду по трубам. В подобной отопительной системе монтируется расширительный бак для отопления закрытого типа. Внешне он напоминает герметичную емкость, которая поделена на две части. Между ними расположена эластичная мембрана. В одном участке помещен воздух, другой предназначен для излишнего теплоносителя.

Из-за того, что в баке закрытого типа присутствует мембрана, его часто называют мембранным.

В открытой системе отопления циркуляционный насос отсутствует, поэтому здесь в качестве расширительного бака может выступать абсолютно любая емкость, к которой подведены трубы отопления.

Самый обычный вариант такого бака — это металлическая емкость, устанавливаемая на чердаке. Однако, у подобного варианта выделяется значительный изъян. Из-за того, что бак негерметичный, теплоноситель испаряется. Поэтому за ним постоянно нужно следить и в случае необходимости доливать. Вы можете осуществлять это собственноручно, но это не совсем удобно, потому что можно забыть пополнить запасы воды, что чревато поломкой системы.

Поэтому рекомендуется использовать автоматизированный контроль уровня воды.

Выбор мембранного бака

Чтобы подобрать наиболее оптимальный расширительный бак для системы отопления в вашем доме, следует учесть несколько рекомендаций, которые дают специалисты.

Если в вашем жилище смонтирована схема с естественной циркуляцией, то наиболее оптимальным вариантом станет — расширительный бак открытого типа. Открытую емкость можно как приобрести, так и изготовить собственноручно. Главное, произвести правильные вычисления объема бака.

Расширительный (мембранный) бак на отопление 24 л

Вопрос с выбором мембранного расширительного бака немного сложнее. Выбирая емкость, главное не спутать бачок для отопления с гидроаккумулятором для водоснабжения. Внешних различий у этих емкостей практически нет, поэтому будьте внимательны и обязательно читайте надписи на шильдике. На отопительном баке будет указана рабочая температура до 120°С и давление до 3 Бар. На гидроаккумуляторе температура до 70°С и давление до 10 Бар.

Помимо вышеописанного, выбирая расширительный бак для системы отопления, следует обратить внимание на такую составляющую, как возможность заменить “грушу” в случае ее поломки. Габариты устройства выбираются только после предварительного расчета бака закрытого типа.

Расчет объема

Для того, чтоб ответить, какой объем расширительного бака нужен для отопления, следует прибегнуть к расчету. Для этого нужно высчитать 10 % от объема теплоносителя в системе. Эти данные обычно рассчитываются на этапе разработки проекта.

Если они отсутствуют, то значение объема можно получить следующим образом: необходимо слить теплоноситель, а затем заполнить бак новым, при этом произвести его замеры (пустить через счетчик). Другой вариант — можно просто высчитать объем труб в системе и приплюсовать объем радиаторов, полученный результат и будет объем системы отопления. И уже от этой цифры рассчитать 10 %.

Еще один способ вычисления объема расширительного бака для отопления — воспользоваться формулой.

Вам понадобятся данные:

  • объем системы — С;
  • максимальное рабочее давление системы — Pмакс;
  • начальное давление, с которого система начинает функционировать (этот показатель указан в паспорте) — Pмин;
  • коэффициент расширения теплоносителя (для воды 0,4, для антифризов показатель указывается на этикетке, чаще всего в пределах 01,-0,13) — Е.

Зная все вышеописанные показатели, можно произвести расчет объема расширительного бака по формуле:

V= E*C* (Pмакс + 1) / (Pмакс + Pмин)
Объём расширительного бака

Расчеты не сложные, но если вы имеете дело с системой отопления открытого типа, вы и без этих значений можете подобрать расширительный бак, поскольку объем подобных емкостей практически не влияет на стоимость.

А вот расчет объема расширительного бака для закрытых отопительных системы лучше произвести, т.к. цена напрямую зависит ото объема.

Выбирайте бак с запасом объема, т.к. из-за недостаточного количества, система может быстро износиться или вовсе перестать функционировать.

Монтаж

Процесс установки расширительного бака в системе отопления находится в непосредственной зависимости от того, открытый или закрытый тип отопительной системы.

Открытая система

По большому счету открытое отопление — это один большой сосуд, в котором осуществляются конвекционные потоки.

Монтаж расширительного бака должен выполнять следующие функции:

  • он должен быстро направлять нагретый теплоноситель вверх;
  • должен обеспечивать свободную циркуляцию воздуха.

Исходя из вышеизложенных требований к расширительному баку, его размещение должно быть выполнено вверху конструкции. Обычно в частных домах, в качестве места расположения для подобных емкостей выбирают чердак либо разгонный коллектор (в однотрубной системе).

Стоит отметить и основные особенности самого бака, применяемого в системе отопления открытого типа:

  • не предполагает наличие запорной арматуры;
  • нет необходимости в наличии резиновой мембраны и крышки.

В качестве расширительного бака используется обычная емкость, в которую в случае необходимости можно долить воду (например, когда она испарилась).

Закрытая система

В случае, если в вашем доме система отопления закрытая, то установка расширительного бака характеризуется рядом особенностей:

  1. Наиболее подходящим местом для подключения устройства считается тот участок, где нет завихрений, течение теплоносителя ближе всего к ламинарному. Поэтому лучше всего монтировать бак перед циркуляционным насосом.
  2. Особое внимание стоит уделить размещению бачка в пространстве. Наиболее оптимальный вариант — когда жидкость попадает в емкость сверху. Это позволит полностью освободить от воздуха отсек с жидкостью.
  3. Объем бака должен быть равен 1/10 части и более от объема всей жидкости в системе.

Обратите внимание! Часто в комплект отопительного котла входит расширительный бак и циркуляционный насос. Поэтому прежде чем приобретать эти устройства, убедитесь в том, что они вам необходимы. Иначе вы попросту потратите деньги впустую.

На примере рассмотрим, как осуществляется установка мембранной емкости.

  1. Если вы подключаете расширительную емкость к функционирующей в данный момент системе отопления, то прежде всего нужно отключить оборудование и слить воду с батарей. Для того, чтобы вода стекала быстрее, рекомендуется открыть краны Маевского.
  2. В случае использования пластиковых батарей, то монтаж должен производиться через разъемный элемент, именуемый «американкой». Первая часть этой детали прикручивается непосредственно к бачку, а другую нужно припаять к трубе. После чего обе части надо соединить между собой.
  3. На следующем этапе разрезается труба отопления и монтируется тройник. Именно к нему подсоединяется труба от бака.
  4. Далее осуществляется промывка и демонтаж фильтра грубой очистки.
  5. После того как все необходимые элементы установлены, надо открыть краны и заполнить батареи водой. Уровень давления должен подняться до 1,2-1,3 кПа.
  6. На заключительном этапе стравливается воздух и закрываются краны Маевского.

Перед расширительным баком установите кран. Благодаря этой детали вы сможете ремонтировать устройство, при этом не нужно будет спускать воду с радиаторов.

Обслуживание расширительного бака

Для того, чтобы расширительный функционировал максимально долго, без сбоев и неполадок, нужно соблюдать требования, выдвигаемые к обслуживанию устройства:

  • осуществляйте проверку бака на на случай образования возможных повреждений — подтеки, ржавления и т.д.;
  • раз в несколько месяцев нужно проверять начальное давление газового пространства на соответствие расчетному показателю;
  • следите за целостностью мембраны. Если обнаружите какие-либо нарушения, то сразу замените ее;
  • если вы не эксплуатируете бак на протяжении длительного времени, то слейте из него воду и храните устройство в сухом месте.

Для того, чтобы осуществить проверку расширительного бака отопления, первым делом отключите его от системы отопления, затем опустошите его и к ниппелю газовой плоскости подсоедините манометр. Если показатели давления ниже того, что было установлено в процессе установки расширительного бака, то через этот же ниппель надо накачать бак компрессором.

Мембрана — важный элемент, поэтому ее проверкой не стоит пренебрегать. Если во время проверки давления газового пространства, после того как вы слили воду, через дренажный кран продолжает поступать воздух, а давление в газовой полости уменьшилось до атмосферного, то вывод очевиден -мембрана пробита.

Для осуществления замены этой детали, в первую очередь, нужно отсоединить бак от системы отопления, а затем дренировать его. На следующем этапе надо сбросить давление газовой полости через ниппель и демонтировать фланец мембраны и достать саму мембрану. После этого, проверьте внутреннюю часть корпуса на наличие загрязнений и коррозийных процессов. В случае обнаружения — промойте корпус водой и высушите.

Подводя итог, можно прийти к выводу, что расширительный бак является неотъемлемым звеном отопительной системы. Для того, чтобы устройство максимально эффективно функционировало, не стоит пренебрегать правилами установки и эксплуатации.

Руководство по проектированию расширительного бака

, Определение размера и выбор расширительного бака для системы охлажденной воды

Раздел 4.0: Определение размеров расширительного бака

После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения. В этом разделе будет обсуждаться каждая из переменных, так что вы можете определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельты Т» и значений удельного объема, обсуждаемых в следующем разделе. Вы должны найти самые низкие и самые высокие температуры, которые могут возникнуть в системе охлажденной воды.

Низкая температура: Низкая температура — это просто температура подаваемой охлажденной воды.Диапазон температур подаваемой охлажденной воды ограничен следующими двумя требованиями. Температура подаваемой охлажденной воды должна быть достаточно низкой для осушения воздуха, но не слишком низкой, чтобы холодильная машина могла замерзнуть. Ниже показаны типичные значения температуры охлажденной воды.

  • Подача охлажденной воды: от 42 до 48 F / от 5,56 до 7,78 ° C
  • Возврат охлажденной воды: от 52 до 58 F / от 5,56 до 7,78 ° C

Если система охлажденной воды представляет собой смесь гликоля, то самая низкая температура может отличаться от указанной выше.Добавление гликоля в охлажденную воду позволяет снизить температуру подачи охлажденной воды из-за ее более низкой точки замерзания.

Высокая температура: значение высокой температуры обычно является температурой, которая возникает, когда чиллер и насос (ы) охлажденной воды выключены. Когда система охлажденной воды отключена, охлажденная вода может достигать температуры окружающей среды. В здании без кондиционера температура может находиться в диапазоне от 80 до 90 F. Если трубопровод охлажденной воды расположен на открытом воздухе, температура охлажденной воды может превышать 100 F, в зависимости от местоположения.

4.2 ОПРЕДЕЛЕНИЕ УДЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА

Значения удельного объема определяются на основе данных о свойствах жидкости. Калькулятор расширительного бака включает значения удельного объема воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения удельного объема также можно найти в Основах ASHRAE для воды и на следующем веб-сайте для смесей гликоля.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Рис. 4: Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.

4.3.1 НИЗКОЕ / ДАВЛЕНИЕ ЗАПОЛНЕНИЯ

Низкое давление — это минимальное давление в системе, необходимое для выполнения наиболее строгих требований из следующих двух ограничений: (1) 10 фунтов на кв. Дюйм в наивысшей точке трубопровода или (2) чистый положительный напор на всасывании, необходимый для насоса охлажденной воды.

(1) Ограничение по высоте: низкое давление или давление наполнения — это давление, необходимое в точке наполнения, необходимое для заполнения всей системы трубопроводов и достижения 10 фунтов на кв. Дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду / раствор. При расчете этого давления следует исходить из предположения, что насос (-ы) выключен, а температура жидкости самая высокая. Точка наполнения обычно используется потому, что расширительный бак расположен в точке наполнения и имеет примерно одинаковое давление. Если расширительный бак расположен вдали от точки заполнения, вы можете использовать разницу высот между точкой заполнения, чтобы найти минимальное давление в расширительном баке.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода входит в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится на высоте 150 футов над чистым полом. Это приведет к перепаду высот в 140 футов или 60,7 фунтов на квадратный дюйм. Таким образом, давление наполнения должно быть 70.7 фунтов на кв. Дюйм. Этот пример проиллюстрирован на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Затем вы должны также проверить чистый положительный напор на всасывании, необходимый для насосов охлажденной воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы обеспечить требуемый чистый положительный напор всасывания.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится всего на 30 футов над чистым полом. Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, в соответствии с предыдущим ограничением минимальное давление будет всего 18,6 фунта на квадратный дюйм. Однако, если насос охлажденной воды расположен на 10 футов выше точки наполнения, то давление на всасывании насоса охлажденной воды будет только 14,3 фунта на квадратный дюйм. Если насосу требуется чистый положительный напор на всасывании 20 фунтов на кв. Дюйм, то давление заполнения, определенное из ограничения высоты, не будет соответствовать ограничению чистого положительного напора на всасывании.Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать ограничению чистой положительной высоты всасывания. Этот пример проиллюстрирован на втором следующем рисунке.

Рис. 5: Минимальное давление / давление заполнения определено таким образом, чтобы удовлетворять требованию 10 фунтов на кв. Дюйм в наивысшей точке, как показано зеленым. Затем определяется давление на более низких отметках путем преобразования футового напора в фунт / кв. Это приводит к давлению наполнения 70,7 фунтов на квадратный дюйм и давлению всасывания в насосе охлажденной воды 66.4 фунта на кв. Дюйм. Вы также должны дважды проверить, что чистый положительный напор всасывания, необходимый для насоса охлажденной воды, соблюден, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен при определении минимального давления.

Рис. 6. На этом примерном рисунке зеленым цветом показано минимальное давление в точке заполнения, основанное на 10 фунтах на кв. Дюйм в наивысшей точке. Красный цвет показывает давление в точке заполнения, основанное на минимальном давлении 20 фунтов на кв. Дюйм на всасывании насоса охлажденной воды.Как видите, красный цвет означает более высокое минимальное давление в точке заполнения и, следовательно, более высокое минимальное давление в расширительном баке. Таким образом, для вашего уравнения вы должны использовать более высокое минимальное значение давления, основанное на NPSHR. Насос выключен при определении минимального давления.

5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления — это максимальное давление, которое может возникнуть в расширительном баке, при котором не происходит сбоев предохранительных клапанов или оборудования из-за высокого давления.Первый сценарий, который необходимо проверить, — это когда насос включен и охлажденная вода имеет самую высокую температуру. Хотя это, скорее всего, никогда не произойдет на практике, это возможно, и ваша конструкция должна выдерживать экстремальные возможности. Например, предположим, что насос охлажденной воды обеспечивает давление 40 фунтов на квадратный дюйм, а охладитель имеет максимальное давление 125 фунтов на квадратный дюйм. Вы начинаете с чиллера с давлением 125 фунтов на квадратный дюйм, а затем всасывание насоса будет 85 фунтов на квадратный дюйм. Предположим, что есть потери в трубопроводе от расширительного бака до насоса 4.3 фунта на кв. Дюйм. Тогда в расширительном баке будет высокое давление 80,7 фунтов на квадратный дюйм.

Рис. 7. Высокое давление в расширительном баке определяется путем моделирования максимального давления на предохранительных клапанах и оборудовании и нахождения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах их пределов давления. На этом рисунке показано максимальное давление 125 фунтов на кв. Дюйм в холодильной машине с включенным насосом.Это приводит к максимальному давлению в расширительном баке 89,3 фунта на квадратный дюйм.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы, равным 125 фунтов на кв. Дюйм, что является типичным максимальным давлением для трубопроводной арматуры, и насос выключен, тогда пределы давления соблюдены для всего оборудования. .Однако как только насос будет включен, вы превысите требуемое значение 125 фунтов на кв. Дюйм для чиллера.

Рисунок 8: Если предполагается, что максимальное давление в точке заполнения составляет 125 фунтов на кв. Дюйм, то давление в насосе охлажденной воды и охладителе будет 120,7 фунтов на квадратный дюйм. Это соответствует требованиям к давлению 125 фунтов на квадратный дюйм для насоса охлажденной воды и чиллера. Однако это верно только при выключенном насосе.

Рисунок 9: Как только насос будет включен, давление на выходе насоса охлажденной воды будет 160.7 фунтов на кв. Дюйм. Поскольку насос охлажденной воды по-прежнему обеспечивает давление 40 фунтов на квадратный дюйм, как показано в предыдущих примерах. Давление 160,7 фунтов на квадратный дюйм превышает максимальное давление в охладителе 125 фунтов на квадратный дюйм. Таким образом, максимально допустимое давление в расширительном баке должно быть снижено со 125 фунтов на квадратный дюйм до 89,3 фунтов на квадратный дюйм, как показано на предыдущем рисунке.

5.3.3 ТОЧКА НЕ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто вы слышите, что расширительный бак — это точка, в которой давление в системе не меняется.Это правда, но предполагается, что температура не меняется. Так что не путайте предыдущее обсуждение максимального и минимального давления с тем фактом, что давление в расширительном баке не меняется при включении или выключении насоса. Фактически, вы можете видеть, что давление не меняется при включении и выключении насоса на предыдущих рисунках 8 и 9.

5,4 Линейный коэффициент теплового расширения

Для ваших расчетов можно использовать следующий линейный тепловой коэффициент расширения.Однако более точные значения можно получить, используя данные, предоставленные производителями трубопроводов.

Если у вас смешано несколько типов труб, следует использовать более низкий коэффициент теплового расширения. Это приведет к увеличению расширительного бачка. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществом увеличения объема системы, которое происходит при расширении трубопровода.Когда жидкость нагревается, она расширяется, но труба также расширяется, вмещая часть увеличившегося объема жидкости. Таким образом, выбор материала трубы, который меньше всего расширяется, даст наиболее консервативный результат.

Расширительные баки

Расширительные баки
Перейти к основному содержанию

  • Наша компания
  • Служба поддержки
  • Инвесторам
  • Карьера
  • Соединенные Штаты
  • Товары

    Товары

    • Сантехника и решения для управления потоками

      Сантехника и решения для управления потоками

      • Фитинги AquaLock Push-to-Connect

        Фитинги AquaLock Push-to-Connect

      • Автоматические регулирующие клапаны

        Автоматические регулирующие клапаны

      • Предохранители обратного потока

        Предохранители обратного потока

      • Системы газового подключения

        Системы газового подключения

      • Технологические трубопроводные системы высокой чистоты

        Технологические трубопроводные системы высокой чистоты

      • Гидравлическое и паровое отопление

        Гидравлическое и паровое отопление

      • Смесительные клапаны

        Смесительные клапаны

      • Сантехника PEX и системы лучистого отопления

        Сантехнические и отопительные системы PEX

      • Клапаны понижения давления

        Клапаны понижения давления

      • Предохранительные клапаны

        Предохранительные клапаны

      • Запорные клапаны

        Запорные клапаны

      • Вся сантехника и контроль потока

        Вся сантехника и контроль потока

    • Решения по качеству воды

      Решения по качеству воды

      • Решения для кондиционирования

        Решения для кондиционирования

      • Решения для дезинфекции

        Решения для дезинфекции

      • Решения для фильтрации

        Решения для фильтрации

      • Инструментальные решения

        Инструментальные решения

      • Решения OneFlow для предотвращения образования накипи

        Решения OneFlow для предотвращения образования накипи

      • Сбор дождевой воды

        Сбор дождевой воды

      • Детали и аксессуары для качества воды

        Детали и аксессуары для качества воды

      • Все качество воды

        Все качество воды

    • Дренажные решения

      Дренажные решения

      • Дренаж из нержавеющей стали (BLÜCHER)

        Дренаж из нержавеющей стали (BLÜCHER)

        • Дренаж химических отходов (Орион)

          Дренаж химических отходов (Орион)

          • Спецификация Дренаж

            Спецификация Дренаж

            • Очистки

              Очистки

            • Водостоки из траншеи мертвого уровня

              Водостоки из траншеи мертвого уровня

            • Держатели приспособлений

              Держатели приспособлений

            • Полы и трапы

              Полы и трапы

            • Зеленые водостоки

              Зеленые водостоки

            • Перехватчики

              Перехватчики

            • Сливы с парковочной площадки

              Сливы с парковочной площадки

            • Кровельные водостоки

              Кровельные водостоки

            • Весь дренаж

              Весь дренаж

          • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

            Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

            • Котлы (AERCO)

              Котлы (AERCO)

            • Управление

              Управление

            • Подогрев пола — электрический (SunTouch)

              Подогрев пола — электрический (SunTouch)

            • Напольное отопление — Hydronic

              Напольное отопление — Hydronic

            • Нагревательные клапаны и аксессуары

              Нагревательные клапаны и аксессуары

            • Таяние снега — электрическое (SunTouch)

              Таяние снега — электрическое (SunTouch)

            • Таяние снега — Hydronic

              Таяние снега — Hydronic

            • Водонагреватели (AERCO)

              Водонагреватели (AERCO)

            • Водонагреватели (ПВИ)

              Водонагреватели (ПВИ)

            • Все HVAC и горячая вода

              Все HVAC и горячая вода

          • Решения

            Решения

            • Решения по потребности

              Решения по потребности

              • Умный и подключенный

                Умный и подключенный

              • Безопасность и регулирование

                Безопасность и регулирование

              • Энергоэффективность

                Энергоэффективность

              • Сохранение воды

                Сохранение воды

              • Комфорт

                Комфорт

            • Решения для каналов

              Решения для каналов

              • Оптовые продажи

                Оптовые продажи

              • OEM

                OEM

              • Розничная торговля

                Розничная торговля

            • Системы

              Системы

              • Дренаж

                Дренаж

              • Пожарная защита

                Пожарная защита

              • Газовая безопасность

                Газовая безопасность

              • Орошение

                Орошение

              • Системы лучистого отопления

                Системы лучистого отопления

              • Сбор дождевой воды

                Сбор дождевой воды

              • Таяние снега

                Таяние снега

            • Решения для здравоохранения

              Решения для здравоохранения

              • Решения для гостеприимства

                Решения для гостеприимства

                • Решения против легионеллы

                  Решения против легионеллы

                  • Ресурсы

                    Ресурсы

                    • Планирование

                      Планирование

                      • Установка

                        Установка

                        • Операция

                          Операция

                          • Ремонт / замена

                            Ремонт / замена

                            • Библиотека ресурсов

                              Библиотека ресурсов

                              • Таблицы спецификаций

                                Таблицы спецификаций

                              • Инструкции по установке

                                Инструкции по установке

                              • Ролики

                                Ролики

                              • Примеры из практики

                                Примеры из практики

                              • Каталоги

                                Каталоги

                              • Прайс-листы

                          Расширительные баки

                          Расширительные баки
                          Перейти к основному содержанию

                          • Наша компания
                          • Служба поддержки
                          • Инвесторам
                          • Карьера
                          • Соединенные Штаты
                          • Товары

                            Товары

                            • Сантехника и решения для управления потоками

                              Сантехника и решения для управления потоками

                              • Фитинги AquaLock Push-to-Connect

                                Фитинги AquaLock Push-to-Connect

                              • Автоматические регулирующие клапаны

                                Автоматические регулирующие клапаны

                              • Предохранители обратного потока

                                Предохранители обратного потока

                              • Системы газового подключения

                                Системы газового подключения

                              • Технологические трубопроводные системы высокой чистоты

                                Технологические трубопроводные системы высокой чистоты

                              • Гидравлическое и паровое отопление

                                Гидравлическое и паровое отопление

                              • Смесительные клапаны

                                Смесительные клапаны

                              • Сантехника PEX и системы лучистого отопления

                                Сантехнические и отопительные системы PEX

                              • Клапаны понижения давления

                                Клапаны понижения давления

                              • Предохранительные клапаны

                                Предохранительные клапаны

                              • Запорные клапаны

                                Запорные клапаны

                              • Вся сантехника и контроль потока

                                Вся сантехника и контроль потока

                            • Решения по качеству воды

                              Решения по качеству воды

                              • Решения для кондиционирования

                                Решения для кондиционирования

                              • Решения для дезинфекции

                                Решения для дезинфекции

                              • Решения для фильтрации

                                Решения для фильтрации

                              • Инструментальные решения

                                Инструментальные решения

                              • Решения OneFlow для предотвращения образования накипи

                                Решения OneFlow для предотвращения образования накипи

                              • Сбор дождевой воды

                                Сбор дождевой воды

                              • Детали и аксессуары для качества воды

                                Детали и аксессуары для качества воды

                              • Все качество воды

                                Все качество воды

                            • Дренажные решения

                              Дренажные решения

                              • Дренаж из нержавеющей стали (BLÜCHER)

                                Дренаж из нержавеющей стали (BLÜCHER)

                                • Дренаж химических отходов (Орион)

                                  Дренаж химических отходов (Орион)

                                  • Спецификация Дренаж

                                    Спецификация Дренаж

                                    • Очистки

                                      Очистки

                                    • Водостоки из траншеи мертвого уровня

                                      Водостоки из траншеи мертвого уровня

                                    • Держатели приспособлений

                                      Держатели приспособлений

                                    • Полы и трапы

                                      Полы и трапы

                                    • Зеленые водостоки

                                      Зеленые водостоки

                                    • Перехватчики

                                      Перехватчики

                                    • Сливы с парковочной площадки

                                      Сливы с парковочной площадки

                                    • Кровельные водостоки

                                      Кровельные водостоки

                                    • Весь дренаж

                                      Весь дренаж

                                  • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

                                    Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

                                    • Котлы (AERCO)

                                      Котлы (AERCO)

                                    • Управление

                                      Управление

                                    • Подогрев пола — электрический (SunTouch)

                                      Подогрев пола — электрический (SunTouch)

                                    • Напольное отопление — Hydronic

                                      Напольное отопление — Hydronic

                                    • Нагревательные клапаны и аксессуары

                                      Нагревательные клапаны и аксессуары

                                    • Таяние снега — электрическое (SunTouch)

                                      Таяние снега — электрическое (SunTouch)

                                    • Таяние снега — Hydronic

                                      Таяние снега — Hydronic

                                    • Водонагреватели (AERCO)

                                      Водонагреватели (AERCO)

                                    • Водонагреватели (ПВИ)

                                      Водонагреватели (ПВИ)

                                    • Все HVAC и горячая вода

                                      Все HVAC и горячая вода

                                  • Решения

                                    Решения

                                    • Решения по потребности

                                      Решения по потребности

                                      • Умный и подключенный

                                        Умный и подключенный

                                      • Безопасность и регулирование

                                        Безопасность и регулирование

                                      • Энергоэффективность

                                        Энергоэффективность

                                      • Сохранение воды

                                        Сохранение воды

                                      • Комфорт

                                        Комфорт

                                    • Решения для каналов

                                      Решения для каналов

                                      • Оптовые продажи

                                        Оптовые продажи

                                      • OEM

                                        OEM

                                      • Розничная торговля

                                        Розничная торговля

                                    • Системы

                                      Системы

                                    .
