Шаг 1. Позаботьтесь о своей безопасности

Если будете подключать реле самостоятельно:

•
  Предупредите всех дома, что работаете с электричеством. Если электрощит находится в подъезде — повесьте табличку, что ведутся работы и автоматы в щитке нельзя трогать.

•
  Проверьте инструмент: рукоятки должны быть изолированы, на изоляции не должно быть повреждений.

•
  Не касайтесь проводов под напряжением.

•
  Во время монтажа помните, что винты фиксации проводников в разъёмах не изолированы от самих проводников. Прямой контакт или контакт через неизолированный инструмент может привести к поражению электрическим током.

•
  После обесточивания линии питания в течение 5 минут не касайтесь разъёмов реле.

•


Шаг 2. Убедитесь, что помещение подходит для реле

•
  Реле предназначено для бытового (некоммерческого) использования внутри помещений. Не монтируйте его на улице или в производственных помещениях.

•
  Не размещайте устройство в помещениях с опасными и вредными факторами (загазованных, запылённых, с резкими перепадами температуры и др.), а также в помещениях с избыточной влажностью (например, в ванной).

•
  Не размещайте устройство рядом с отопительными приборами, под прямыми солнечными лучами, рядом с источниками сильных магнитных полей.

Шаг 3. Проверьте защиту линии для подключения реле

Убедитесь, что электрическая цепь, в которую вы будете подключать реле, защищена автоматическим выключателем с номинальным током не более 16 А. Если вы не знаете, каким автоматом защищена цепь, воспользуйтесь следующим способом:

1.
   Подключите к электрической цепи устройство и включите его: если реле будет управлять светильником, то вверните лампочку и включите свет, если реле будет управлять розеткой — вставьте в розетку настольную лампу и зажгите её и т. д.

2.
   Поочередно выключайте автоматы в электрическом щитке и проверяйте, работает ли устройство. Когда устройство выключится — вы нашли нужный автомат.

3.
   Посмотрите маркировку на автомате. Если на автомате указан номинальный ток больше 16 А, использовать реле в этой цепи нельзя.

Шаг 4. Определите назначение каждого провода в проводке

Выключите электричество дома или в конкретной комнате и получите доступ к проводам, к которым хотите подключать реле: вскройте распределительную коробку; разберите подрозетник и выньте розетку или выключатель; вытащите провода из-за натяжного потолка; снимите стакан люстры и т. д.

Теперь изучите проводку и определите назначение каждого провода в проводке: найдите фазу, ноль и заземление (провода заземления может не быть).

Посмотрите на цвет проводов

Как правило, желто-зелёный провод — заземление, голубой — ноль, коричневый — фаза. Провод фазы может иметь и иную окраску: белую, чёрную или другую.

Найдите маркировку проводов в электрощите

Поищите маркировку проводов в электрощите: на самих проводах или на схеме внутри щита. Надпись PE (Protect Earth) означает заземление, N (Neutral) — ноль, L (Line) — фаза.

Используйте индикаторную отвёртку

Включите в щитке питание линии, в которую будете монтировать реле. Держа отвёртку за изолированную рукоятку, аккуратно коснитесь концом отвёртки оголённой части провода и нажмите кнопку сверху рукоятки отвёртки.

Когда на отвёртке загорится индикатор — вы нашли провод фазы. Если к реле выходит только два провода, значит, оставшийся провод — ноль. Если к реле выходят три провода, значит, оставшиеся два провода — ноль и заземление. Понять, какой из проводов ноль, а какой — заземление, можно по маркировке или цвету провода.

Шаг 5. Убедитесь, что сечение проводов позволяет безопасно использовать реле

Для подключения реле провод с фазой должен иметь следующее сечение:

•
  от 1,5 до 2,5 мм² — при подключении осветительного прибора;

•
  2,5 мм² — при подключении розетки.

Для подключения контактов управления от выключателя нужно использовать провод сечением не более 1,5 мм².

Перед монтажом реле выключите электричество дома или в конкретной комнате, и уточните сечение проводов в проводке. Убедитесь, что оно достаточное.

Найдите маркировку на кабеле

Сечение проводов обычно указывается на изоляции кабеля, часто встречается маркировка вида «3 × 2,5». В этой надписи:

•
  3 — количество жил (проводов) в кабеле.

•
  2,5 — сечение одного провода. Это та цифра, что вам нужна.

Измерьте диаметр и рассчитайте сечение провода

С помощью штангенциркуля или микрометра измерьте диаметр провода. Перед этим не забудьте зачистить его от изоляции.

Затем посчитайте сечение по формуле Сечение = (3,14 * диаметр²) / 4.

Посмотрите, каким автоматом защищена линия в щите

Если никаким другим способом узнать сечение провода не получилось, попробуйте косвенный способ. Найдите автомат, которым защищена линия в щитке, и посмотрите маркировку его мощности на корпусе. В стандартной проводке провод сечением 2,5 мм² защищается автоматом на 16 А, а провод сечением 1,5 мм² — автоматом на 10 А.

Если вы подключаете реле к розетке и у вас автомат на 16 А, то сечение кабеля, скорее всего, достаточное. Если вы подключаете осветительный прибор и ваш автомат — на 10 А, то сечение провода подходит тоже.

Шаг 6. Убедитесь, что будете подключать к реле прибор подходящей мощности

Не подключайте к реле нагрузку, превышающую 16 А, 3680 Вт. Информация о мощности приборов обычно наносится на корпус — найдите её на устройстве, которое хотите запитать через реле, и убедитесь, что его мощность не превышает максимально допустимую. Если через реле будут запитаны несколько приборов, например лампы в люстре, сложите их мощности.

Шаг 7. Подготовьте подрозетники (если будете размещать реле в них)

Если вы будете размещать реле в подрозетнике розетки или выключателя, проверьте, можно ли будет разместить там реле.

Я буду размещать реле в существующем подрозетнике

Выключите электричество дома или в конкретной комнате и разберите подрозетник: выньте розетку или выключатель. Затем проверьте подрозетник:

•
  Убедитесь, что ширина и глубина подрозетника достаточные: вложите в подрозетник реле, затем вложите розетку или выключатель и убедитесь, что они вместе помещаются.


  Если реле у вас ещё нет, ориентируйтесь на его размеры (ш × г × в): 39 × 39 × 16 мм — в подрозетнике со вложенным выключателем или розеткой должно оставаться не меньше свободного места.


  Если реле вместе с выключателем или розеткой не помещаются, проверьте, нет ли на выключателе или розетке распорок — обычно их можно снять. Если распорок нет или размер всё равно недостаточный, вам придётся заменить подрозетник на более широкий или глубокий: купить подрозетник подходящего размера, вынуть существующий подрозетник из стены, расширить или углубить отверстие в стене, вставить и закрепить новый подрозетник.

• Если вы будете подключать реле в подрозетник за выключатель, убедитесь, что в подрозетнике выключателя есть нулевой провод: изучите входящие в подрозетник провода и определите их назначение по инструкции.


  Если нулевого провода в подрозетнике нет, разместить там реле не получится — у него просто не будет питания. К подрозетнику можно провести нулевой провод из распределительной коробки или электрощитка — потребуется проштробить стену и проложить дополнительный кабель.

Я буду размещать реле в новом подрозетнике

Если у вас ремонт и ещё нет подрозетников, в которые вы будете устанавливать реле, воспользуйтесь советами:

•
  При покупке подрозетника вложите в него реле вместе с выключателем или розеткой и проверьте, что они без труда входят в подрозетник.


  Если у вас нет с собой реле, ориентируйтесь на его размеры (ш × г × в): 39 × 39 × 16 мм — в подрозетнике со вложенным выключателем или розеткой должно оставаться не меньше свободного места.

•
  При прокладывании кабелей заводите нулевой провод во все подрозетники — даже в те, куда пока не планируете ставить реле. Это пригодится на будущее, и не только для реле, — например, из такого подрозетника всегда можно будет протянуть нулевой провод дальше.

Как правильно подключить розетку и выключатель

На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с ней.

Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже. Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке). На (в) этом щитке, как правило, находятся электросчётчик, УЗО, автоматические выключатели, предохранители и дополнительные устройства (к примеру, индикаторы сетевого напряжения, защита от перенапряжения и т.д.). Именно с него и происходит запитка всего помещения (частного дома, квартиры).

Предположим, что у нас имеется трёхкомнатная квартира. Обычно делается так: в каждой комнате устанавливается соединительная коробка (она на рисунке показана в виде круга). К ней подводятся провода (кабеля) от щитка и берётся электропитание с одного из автоматов на нём. Такие соединительные коробки являются местами коммутации всех силовых проводов электропроводки (от выключателей, светильников, розеток, кондиционеров и т.д.), что располагаются в данной комнате (помещении). Теперь, что касается самой схемы подключения выключателей и ламп. Как вы поняли (смотря на рисунок), в соединительной коробке имеется фаза (провод красного цвета) и ноль (синего цвета), которые приходят от щитка. Берётся фазный провод и к нему подсоединяется общий провод (также красного цвета) идущий к двухклавишному выключателю.

В разомкнутом положении выключателя фаза просто сидит на общей клемме и ждёт, пока нажатием на клавишу (клавиши) подадут её на провод, что соединен с одной из ламп. Провода, идущие к светильнику (лампам) обозначены зелёным цветом. В состоянии отключенного выключателя эти провода обесточены. Кстати, они проходят также через соед. коробку. Как Вы знаете, некоторые типы выключателей имеют неоновую подсветку. На рисунке она показана внутри выключателя в виде кружка с двумя меньшими кружками. Эта неоновая лампочка подключается через дополнительное сопротивление (последовательно). Данную подсветку следует включать так: один из её проводов прикручивается к общей клемме этого выключателя, а второй провод к одной из оставшихся клемм (на выключателе).

Эта подсветка будет светиться тогда, когда выключатель находится в положении разрыва контактов. Да, хочу напомнить, что такая подсветка хорошо работает с лампочками накаливания. С экономными лампами её нежелательно подключать (просто свет начнёт блымать даже при выключенном положении). Светильники, как правило, имеют несколько ламп. При раздельном подключении ламп (горит одна часть светильника, другая и обе сразу) соединение проводов происходит так: от каждой из ламп берётся по одному проводу и соединяются в одну скрутку. Вторые провода от этих ламп группируются по двум (фазным) скруткам. В итоге, первую общую скрутку соединяют с нулём, идущим от соединительной коробки, а сгруппированные остальные две скрутки садятся на два провода (зелёного цвета) идущие от выключателя.

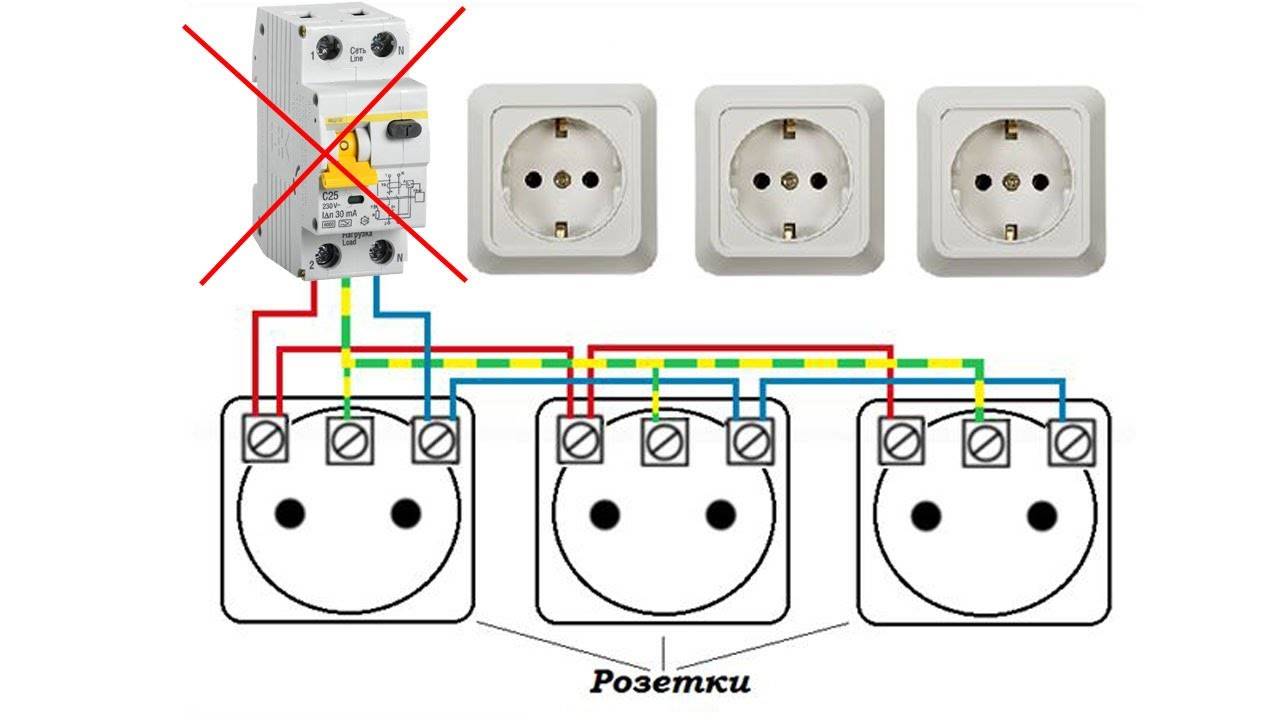

Теперь, что касается схемы подключения розеток. Здесь все очень просто. Берётся два провода (фаза и ноль) идущие от соединительной коробки и подсоединяются к контактам на самой розетки. Далее от этой же розетки отводится второй провод (параллельно) и подключается к другой. Параллельно идущим проводом соединять розетки следует в том случае, когда эти розетки располагаются недалеко друг от друга (образовывая группу розеток). Если розетки находятся вдали между собой (к примеру, на противоположной стене комнаты), то их запитывают от другого провода (кабеля) идущего от общей соединительной коробки, принадлежащей этой комнате. Образовывая соединительные группы розеток, следует помнить и учитывать общую нагрузку на них (суммарный ток). Так как, соединив слишком много розеток в одной группе и запитав их от общего кабеля имеющего малое сечение, можно получить перегрузку по току на этот кабель и в итоге его нагрев.

Как правильно подключить розетку?

Установка розеток

Способ установки розетки зависит от типа проводки, которых существует всего два:

1. Открытый

2. Скрытый

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в которую затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще, так как розетка устанавливается непосредственно на стену. Для старых моделей розеток может понадобиться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

• В жилых комнатах — на расстоянии 20-30 см от пола

• В квартирах, в которых присутствуют дети — выше их роста или же следует использовать специальные накладки

• В кухнях — на расстоянии 1.3 метра от пола

• От газовых труб и электроприборов — на расстоянии не менее 50 см

• В ванных и душевых — 1 м от пола

• Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в стене для монтажа розетки.

Подготовка отверстия под розетку

Для того чтобы устроить розетку в бетонной стене понадобится:

• Перфоратор

• Алмазная коронка

• Молоток

• Зубило

• Установочная коробка

• Штукатурный раствор

В случае если розетка будет устанавливаться в гипсокартонную перегородку, то можно вместо перфоратора использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену. Для того чтобы устроить в такой стене отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку. В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстие обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который позволит надежно закрепить установочный короб.

Когда коробка будет установлена в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключать провода к розетке. Для того чтобы сделать это правильно, нужно разобраться в ее устройстве.

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру. Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подсоединить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс. Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это довольно распространенная конструкция.

Вот так она выглядит:

Такое устройство чаще всего устраивается около ванной комнаты или туалета, что делает более удобным управление источниками света в этих двух помещениях .

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, которые подключаются к 2-м лампочкам.

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза. При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, проводятся из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием одного из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто. Однако важно соблюдать все правила безопасности при устройстве электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток:

Больше информации

Задать вопрос

Подключение двух клавишного выключателя света с розеткой

Странно, но для многих людей подключение розетки или выключателя кажется достаточно сложным делом.
Более того, многие просто боятся связываться с какими-либо работами касающимися электричества.
В этом есть свой резон: если вы боитесь/опасаетесь подобных работ, то лучшим выходом будет вызов электрика, который выполнит для вас необходимые работы.
Это будет стоить конечно же некоторого количества денежных знаков, которые придется передать вызванному вами специалисту.

Вам повезет, если этот человек сделает все на совесть и так, как надо, и вы не получите очередную халтуру… что бывает очень и очень часто.

Вдвойне обидно когда заплатив свои кровные деньги вы получаете такую же халтуру, которую могли сделать самостоятельно и совершенно за бесплатно…

Итак ниже я предлагаю вам ознакомиться с пошаговыми действиями по подключению двух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.

необходимость в таком блоке появилась у меня в процессе строительства дачного дома в СНТ для удобства проведения работ.

Сразу говорю: это «времянка» которая впоследствии будет заменена на стационарную установку выключателя света, по этому провода в данном случае использовались типа ПВС 3х1,5 (что крайне НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)

Провод такого сечения (три проводника каждый из которых имеет сечение полтора квадрата) можно использовать ТОЛЬКО для света!
Однако у нас (в нарушение всех норм и правил) из такого провода (и это в лучшем случае!) изготовляют удлинители. ..
Я видел даже удлинители метров по 50 изготовленных из провода сечением 0,75 квадрата!

Вы должны знать, что для силовых цепей (в данном случае для нагрузок подключаемых к нашим бытовым розеткам) должен использоваться КАБЕЛЬ сечением не менее 2,5 квадрата.

Для удлинителей допустимо использование многожильного гибкого провода данного сечения, но не менее! Иначе провод может оплавиться от больших токов мощных потребителей и может произойти возгорание.

Это вы должны знать чтобы не наделать опасных ошибок при самостоятельной работе связанной с электрикой или если вы будете наблюдать/принимать работу вызванного вами электрика.

Итак, в моем случае использование мощных электро потребителей не предвидится (будет использоваться как запасная на всякий случай) и по этому я использовал двух клавишный выключатель совмещенный с розеткой.
Эта линия защищена у меня автоматом на 10А.

Выключатель куплен в магазине Леруа.

Мне приглянулся турецкий выключатель VIKO кремового цвета:

Что мне понравилось, так это то, что в данном выключателе изначально предусмотрено по два посадочных места под каждый винт крепления.
То есть можно не скручивать два провода вместе, а использовать нужное посадочное место под каждый провод.

Вот схема, по которой будет производиться подключение данного выключателя:

Аккуратно подцепив клавиши выключателя снимаем их из посадочных мест:

Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:

Далее я прикрутил основу блока к стене дома, где данный выключатель будет находиться:

Далее, по схеме представленной выше, производится фиксация зачищенных проводов в соответствующих креплениях.
В данном выключателе используются плоские площадки-зажимы прижимающие провод посредством затягивания винта.
Это позволяет закреплять достаточно крепко многожильный провод.

Здесь на фото указаны подводящий провод с напряжением 220 вольт (все работы должны выполняться при обесточенном подводе!!!) и отходящий провод к лампам накаливания.

Поскольку в использованной розетке не используется третий заземленный проводник, то в подводящем проводе он был откушен кусачками.

На фотографии ниже показаны опрессованные кончики проводов.
Я это делал для лучшего контакта в клеммах блока выключателя.

В принципе это желательно.
Если в использованных вами выключателях применяются плоские зажимы для проводов, то многожильные провода будут зажаты в них достаточно плотно.

Вот что получилось после подключения всех проводников:

Для лучшего понимания можно посмотреть на данную блок-схему с указанием цвета проводников:

Далее одеваем общую рамку блока выключателя в которой предварительно по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:

Прикручиваем площадку для розетки:

И защелкиваем клавиши выключателя:

Вот и все!
Наш выключатель готов!

Как установить выключатель или розетку скрытой установки?

 Различные  способы установки розеток и выключателей

Помимо типа монтажа, различных по размеру и назначению монтажных коробок, электроустановочное оборудование отличается конструкциями и эксплуатационными характеристиками приборов, не говоря уже о разнообразии расцветок и форм корпусов. Бывают и комбинированные блоки, где штепсельная розетка объединена с выключателем.

 Монтаж розеток и выключателей

Сильно усложнить установку может старая проводка. Раньше подключение кабелей к выводам часто выполнялось неспециалистами, из-за чего при ремонтах обнаруживается несоответствие используемых бытовых сетей электропитания действующим правилам ПУЭ. При монтаже новой розетки в таком случае придётся ещё и огрехи прежних строителей исправлять. Ещё одна проблема – число жил в кабеле. Нынешние стандарты безопасной эксплуатации требуют подсоединять к выключателю, именно фазный провод. Если старая проводка не предусматривает подвода к розетке нужного числа жил (минимум: фазный, нулевой и заземляющий контуры) — её тоже понадобится заменить.

 Перед установкой новой розетки благоразумно свериться со схемой сети электропитания, чтобы не просверлить нечаянно скрытую в стенах проводку (или наткнуться на распределительный блок под слоем штукатурки). Для этого необходима помощь специального прибора по поиску скрытой проводки, например: Сигнализатор  скрытой электропроводки Е121 (Дятел).

 Под коробку придётся сверлить стену (дрелью или перфоратором) с фрезой. Перед этим надо обесточить дом или хотя бы обесточить и изолировать провода, которые собираемся подсоединять. Проверить отсутствие напряжения возможно с помощью различных измерительных приборов. Сделав ямку нужной глубины, ее обязательно смачивают водой из пульверизатора, а только после этого в ней крепят раствором (подходят гипс, цемент, ротбанд, алебастр) установочную коробку: заполняют смесью боковые пазухи отверстия, накладывают горкой раствор на дно коробки, а при вставке и надавливании выжимают из ямки лишнюю смесь. В результате внешние края коробки должны зафиксироваться на уровне поверхности стены.

 Установить розетку и выключатель

Дождавшись, когда застынет раствор, в надёжно зафиксированную коробку установить розетку (или выключатель) и подсоединить провода, зажимая их соответствующими клеммными колодками. Перед монтажом любого электроустановочного оборудования, нужно обязательно обесточить всю локальную сеть – т. е. дом или квартиру. Для надёжного контакта перед зажимом целесообразно свернуть оголённые концы проводов колечками, вставить туда винты клеммных зажимов и как следует закрутить. Далее снова включают подачу тока в сети и проверяют специальным прибором соответствие соединений: напряжение должно быть, именно на фазном проводе, а не на нулевом. Убедившись в правильности установки, включаем автоматический выключатель, который обесточивал линию, на которой вы монтировали электроинсталляцию  и проверяем работу новой розетки (или выключателя) на любом бытовом приборе, после чего принимаемся за мелкий ремонт стены – приводим в приличный вид края отверстия, в котором смонтирована новая розетка, обновляем отделку поверхности — то есть красим или наклеиваем обои на стену.

 Как купить розетки и выключатели?

Сейчас можно без проблем, купить розетку и выключатель различных ценовых категорий и внешнего вида. Киевские интернет магазины предлагают обширный ассортимент всевозможных электроустановочных приборов, в т. ч. и весьма оригинальные розетки и выключатели. Цена таких устройств в столице может оказаться ниже, чем в регионах, да и выбрать есть из чего. А при подготовке к новоселью, либо капитальному ремонту, можно запастись набором проводов и электроустановочного оборудования существенно выгоднее, чем при отдельных приобретениях, так как вам могут дать оптовую скидку на вашу солидную закупку. Конечно, купить кабель оптом для ремонта бытовой сети электроснабжения собственной квартиры нереально, но если в одном магазине взять сразу партию розеток, выключателей, проводов и прочего, то можно рассчитывать на существенную скидку с общей суммы, да и вполне возможно договорится о доставке, которая у многих магазинов с определенной суммы становится бесплатной.

 Если розетка или выключатель расшатается, то укрепить её можно не только подтягиванием винтов крепежа (это поможет ненадолго), но и наклеиванием полосок кожи либо картона под разжимные лапки в самой коробке. Закрепить саму коробку можно как переустановкой, так и сверлением отверстий в её дне под саморезы и дюбеля.

Как установить настенную розетку в цепи трехходового выключателя | Главная Руководства

Автор Danielle Smyth Обновлено 8 ноября 2021 г.

Схемы трехпозиционных переключателей предназначены для управления электрическими приборами (например, потолочными светильниками) из двух разных мест. Эти переключатели больше, чем другие переключатели. С двусторонними переключателями есть две клеммы, подключенные для включения чего-либо. В трехходовых версиях верхняя клемма соединяется с одной из двух нижних клемм.

Family Handyman приводит два примера трехпозиционных выключателей: выключатели расположены рядом с двумя дверями, ведущими в большую комнату, или по одному выключателю вверху и внизу лестницы.К такому контуру можно добавить настенную розетку.

Установка трехходовых переключателей

Fine Homebuilding поясняет, что при подключении трехходовых переключателей вам потребуются специальные кабели и переключатели. Эти кабели имеют три токонесущих провода (в отличие от двух) плюс заземляющий провод. Переключатели называются однополюсными, двухпозиционными и работают как переключатели «или/или». Они работают, чтобы направить питание от переключателей к различным проводам. Этот трехжильный кабель аналогичен стандартному НМ-Б (в неметаллической оболочке), но имеет два провода под напряжением («путешественники»), нулевой провод и провод заземления.

Для начала найдите предохранитель или выключатель, отключающий цепь, с которой вы планируете работать, и отключите питание. Проверьте выключатель света, чтобы еще раз убедиться, что он выключен, снимите пластину переключателя с помощью отвертки и вытащите переключатель. Самая простая трехсторонняя конфигурация — подать питание на один выключатель и проложить три токонесущих проводника между первыми двумя выключателями. Затем вы должны подать питание от второго переключателя в нагрузку.

Подробнее о трехпозиционных переключателях

Electrical 101 предлагает полезные схемы для такого рода проектов и добавляет, что нет стандартных цветов для проводов, которые вам понадобятся. Вы можете использовать двухжильный кабель NM для подачи питания от панели к первому распределительному щитку. Черный провод подключается к общей клемме вашего первого трехпозиционного переключателя. Затем трехпроводной NM соединяет вместе первый и второй контактные зажимы второго трехходового переключателя.

Тросы взаимозаменяемы на каждом из переключателей. Затем к осветительному прибору подключается общая клемма другого трехпозиционного переключателя. Есть также белые нейтральные провода, которые вы видите соединенными друг с другом в каждой из распределительных коробок.Имейте в виду, что это всего лишь базовый пример. Электрическая схема 101 также показывает схему проводки трехходового переключателя кабелепровода, схему проводки трехходового переключателя для линии к осветительному прибору и схему проводки трехходового переключателя для осветительных приборов между переключателями.

Если вы хотите затем установить настенную розетку в цепь, вы можете это сделать. Трехпозиционный переключатель должен иметь одну латунную и две черные клеммы. Оставьте две черные клеммы как есть и используйте провод от латунной клеммы. Сделайте из него косичку, провод для новой розетки и немного лишнего провода.Затем снова прикрепите дополнительный провод к латунной клемме. Вам также потребуется соединить белый и заземляющий провода так же, как при установке розетки с любым традиционным двухпозиционным выключателем.

Важные правила техники безопасности

Боб Вила предупреждает об осторожности при установке выключателей света. В общем, вам понадобится всего несколько инструментов для выполнения работы, но никогда не забывайте отключать питание перед началом работы. Вы должны сделать это в коробке выключателя.Обязательно сообщите другим в вашем доме во время работы, чтобы они не включали выключатель снова.

Когда вы закончите все соединения, снова включите питание, прежде чем надевать лицевую панель. Убедитесь, что переключатель работает должным образом, а затем привинтите лицевую панель. Если вы совсем не уверены в процессе установки цепей с трехпозиционным переключателем или выполнении электромонтажных работ, обратитесь за помощью к профессиональному электрику. Вы никогда не должны браться за проект, связанный с ремонтом электрооборудования, если вы действительно не знаете, что делаете, так как это может привести к серьезным телесным повреждениям.

Почему розетки и выключатели выходят из строя?

Представьте, что вы только что переехали в свой новый дом и заняты распаковкой коробок и расстановкой мебели. Вы замечаете, что в вашей главной спальне нет верхнего света, поэтому решаете украсить пространство несколькими светильниками. После того, как у вас есть все лампы на месте, вы подключаете одну из них, включаете ее, и ничего не происходит. Предполагая, что виновата лампочка, вы включаете ее, но лампа все равно не загорается.

Вы знаете, что проблема не может быть в вашей лампе, так как она отлично работала в вашем старом доме.Итак, вы начинаете проверять другие лампы в розетке, но они тоже не включаются. Это когда вы понимаете, что проблема не в ваших лампах или их лампочках, а в электрической розетке. Итак, причин выхода из строя электрической розетки несколько.

Распространенная проблема, с которой сталкиваются домовладельцы, — выход из строя розетки из-за того, что к ней одновременно подключено слишком много устройств. Однако неисправность электрической розетки, как правило, вызвана проблемами в электропроводке. Но есть и другие причины выхода из строя электрической розетки, причины, которые можно устранить с помощью соответствующего опыта.Вот наиболее распространенные проблемы с электрическими розетками, с которыми сталкиваются домовладельцы.

Сработал автоматический выключатель

Обычно вызванный перегрузкой системы, сработавший автоматический выключатель является наиболее вероятной причиной обесточивания розетки. Итак, если прибор или устройство отказывается включаться после того, как вы подключите его к розетке, это первое, что нужно проверить. Но, чтобы обеспечить вашу безопасность, не делайте этого самостоятельно. Вместо этого вызовите на помощь профессионального электрика!

Если главный электрощит, установленный в вашем доме, старый, то у вас вполне может перегореть предохранитель.Вы можете легко и недорого заменить перегоревший предохранитель, обратившись за помощью к профессионалу. Если у вас есть цепь, то все, что может сделать ваш электрик, чтобы восстановить функцию, это включить и выключить выключатель, ведущий к проблемной розетке.

Как правило, сработавшие выключатели не о чем беспокоиться, так как срабатывание выключателя означает, что ваша электрическая система работает для предотвращения пожара в вашем доме. Когда электрическая система перегружается, выключатель переключается, чтобы остановить подачу питания и предотвратить опасные электрические условия.

Однако, если автоматический выключатель продолжает срабатывать из-за устройства, это указывает на то, что на розетку, питающую устройство, не подается достаточное напряжение. Есть несколько решений этой проблемы, включая обновление проводки, перераспределение цепей и модернизацию автоматического выключателя. Опять же, лучше убедиться, что эти действия выполняются профессиональным электриком.

Идентификация сработавшего выключателя не так уж сложна. Направляйтесь к своему главному электрическому щиту, и вы заметите, что переключатель полностью переведен в положение «выключено».Если переключатель не выключен, надежно выключите его, а затем снова включите.

Несколько проводов под проволочной гайкой

Соединитель проводов, проволочная гайка имеет одну основную цель — удерживать все провода закрытыми и соединенными вместе. И это может быть только хорошо, так как никому не нужны оголенные провода. Для соединения проводов некоторые электрики используют проволочные гайки. Однако проволочные гайки предназначены только для покрытия проводов. Таким образом, использование их для любых других целей может вызвать проблемы с внутренней проводкой, что, в свою очередь, помешает вашим электрическим розеткам работать должным образом.

Сработал GFCI

Большинство людей предполагают серьезные проблемы и сложные проблемы с их электрической системой всякий раз, когда отключается розетка. При этом они полностью игнорируют более простые причины проблемы. Примером простой причины неработающей или неправильно работающей розетки является срабатывание GFCI или прерывателей цепи замыкания на землю.

Отсутствие проверки состояния вашего GFCI, когда у вас не работает или неправильно работает розетка, является одной из самых больших ошибок, которые вы можете совершить.Еще раз, чтобы обеспечить вашу безопасность, не проверяйте GFCI самостоятельно. Вместо этого вызовите электрика. Являясь частью отдельных вилок, GFCI работает аналогично автоматическому выключателю. Например, если произойдет скачок напряжения, вилка будет отключена GFCI. Как правило, для восстановления питания электрику достаточно нажать небольшую кнопку сброса на поверхности.

Теплая или искрящая розетка

Возможно, вы уже это знаете, но вам следует беспокоиться о теплой или искрящей розетке.Как чрезмерно горячая розетка, так и искрящая розетка представляют собой серьезный риск. Выключите выключатель розетки, прежде чем снова подойти к розетке. Затем отключите розетку. Я не должен повторять это, но не делайте этого сами и позвольте профессионалу сделать работу за вас. Существует вероятность того, что замена розетки — это единственное, что вам нужно сделать для восстановления функции.

Изношенные розетки

Как и все остальное, электрические розетки имеют срок годности. Они будут выполнять свою функцию некоторое время, но в конце концов придет время, когда они изнашиваются.Изношенная электрическая розетка либо полностью перестанет работать, либо доставит вам массу проблем. Итак, если розетка в вашем доме, которая была там в течение десяти лет или дольше, доставляет вам проблемы, то вам следует профессионально заменить ее.

Если вам нужно заменить розетки и выключатели, позвоните в Speedy Electric!

Методы электропроводки — винтовые клеммы или быстроразъемные соединения

Соединения выходных проводов
Электрика Вопрос: Правда ли, что старый метод подключения выключателей и розеток заключается в присоединении проводов к винтовым клеммам?

• Более новый метод заключается в том, чтобы просто «зачистить» и удалить внешнее покрытие провода, а также конец провода и вставить его в отверстие на задней стороне выключателя или розетки.
• Было сказано, что при использовании метода «зачистки» во время зачистки провода масло с ваших рук может попасть на провод, и при нажатии на фиксатор, предусмотренный на выключателе или розетке, латунный язычок в вилке или розетке начнет разъедать и вызывать дугу и, возможно, пожар.На коррозию могут уйти годы.
• Вы когда-нибудь слышали об этой проблеме с зачисткой проводов?
• По-видимому, это может привести к отключению электроэнергии или мерцанию света, что означает начало проблемы.

Заранее спасибо за ответ.
Этот вопрос по электропроводке поступил от Гэри, домовладельца из Гранд Бланка, штат Мичиган.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Гэри.

Как подключить провода к выключателю или розетке

Применение: электромонтажные розетки и выключатели.
Уровень навыков: от начального до среднего — лучше всего, если проводку проводит лицензированный подрядчик по электротехнике.
Необходимые инструменты: ручные инструменты для электриков и тестер напряжения.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами, количества добавляемых розеток и доступа к местоположению новых розеток.
Меры предосторожности: Определите существующую выходную цепь, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки на розетке должна осуществляться через местную строительную комиссию, в соответствии с применимыми местными и национальными электротехническими нормами, при наличии разрешения и при наличии необходимых проверок.

Рекомендации по подключению проводов к розеткам и выключателям

• Факторы, относящиеся к электрическим соединениям
  • Никогда не видел, чтобы масло с наших рук вызывало коррозию, хотя догадываюсь, что со временем может повлиять.
• Соединения для электрических проводов
  • Проводка с винтовыми клеммами всегда лучше, когда она выполнена правильно, и быстрое соединение работает нормально, за исключением случаев, когда существует большая сила тока, которая может привести к выходу из строя контактов из-за нагрева, расширения и сжатия металла.
• Серийное и параллельное подключение
  • Это состояние также усугубляется при последовательном подключении вместо параллельного. Параллельная проводка лучше всего подходит, особенно при использовании сращенных проводов и подключении одного провода с косичками от спайса к розетке или выключателю, что предотвращает прохождение нагрузки цепи через устройство.
• Чувствительные электрические детали
  • Это правда, что при установке кварцевых ламп не следует прикасаться к стеклу, потому что масло с вашей кожи создаст горячую точку, из-за которой лампа перегорит раньше.

Подробнее о методах электропроводки

Проводка электрических розеток

Проводка Электрическая розетка для дома
Домашняя электрическая проводка включает в себя розетки на 110 В и розетки на 220 В, а также розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.

Электропроводка

Электропроводка

Проекты электропроводки дома с картинками и схемами.

Вам также может быть полезно следующее:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Как подключить коммутируемую розетку. Это пост 3 из 3 в нашей серии… | by Rising Barn

Это пост 3 из 3 в нашей серии «Электрические компоненты Rising Barn», где мы объясняем, как завершить подключение вашей розетки.Вот часть 1 и часть 2 серии.

При сборке собственной установки Rising Barn вы можете переоборудовать розетку так, чтобы она управлялась выключателем. Это может быть полезно, например, если вы хотите осветить свою комнату торшером. Но как эти переключатели подключены?

Прежде чем мы начнем, мы хотим подчеркнуть, что вы должны принимать все меры предосторожности, необходимые для обеспечения безопасности при работе с электрическим оборудованием. Ошибки здесь могут быть СМЕРТЕЛЬНЫМИ.НИКОГДА не пытайтесь делать это с проводами под напряжением и всегда проверяйте надежность соединений. Если вы не чувствуете себя в безопасности, устанавливая это, не стесняйтесь вызывать электрика и убедитесь, что работа будет проверена после этого. А теперь самое интересное:

Поговорим о розетках и проводах. Существует три типа соединений: Горячий (+) , Нейтральный (-) и Заземляющий . Провод, который вы должны использовать для этого (внутренний жилой провод), имеет три цвета изоляции для трех типов соединений:

• Черный (горячий)
• Белый (нейтральный)
• Коричневый, зеленый или просто голый провод (заземление)

И розетка, и выключатель, с другой стороны, поставляются с винтами, которые действуют как точки крепления.Они соответствуют одному и тому же формату «горячий», «нейтральный» и «земля», однако имеют другой цветовой код:

• Бронзовый (горячий)
• Серебряный (нейтральный)
• Зеленый (земля)

Обычно вы подключаете провода. к розетке/выключателю, обернув их по часовой стрелке вокруг винта, прежде чем затягивать его.

Приступаем к проводке! Убедитесь, что у вас есть провод с оболочкой, идущий от выключателя к розетке, и один от выключателя к розетке. Зачистите концы всех проводов и скрутите их в полупетлю.

(1) Во-первых, давайте посмотрим на выходную коробку. Подсоедините белый нейтральный провод, идущий от выключателя, к серебряной нейтральной стороне выключателя. Оберните белый нейтральный провод по часовой стрелке вокруг серебристого нейтрального винта розетки.

(2) После этого возьмите заземляющие провода от выключателя и выключателя, скрутите их вместе и закрутите по часовой стрелке вокруг зеленой гайки заземления на розетке. Если вам нужна помощь, обратитесь к схеме ниже.

(3) Затем возьмите горячие провода черного цвета от обоих источников и соедините их с помощью гайки.

(4) Наконец, возьмите провод, идущий к розетке от выключателя, и подключите белый нейтральный провод к латунному винту на горячей стороне розетки.

Обычно белые нейтральные провода подключаются только к серебристым винтам на нейтральной стороне розетки, а черные «горячие» провода подключаются к латунным винтам. .Так что пока, чтобы убедиться, что вас не смущает, почему белый провод позже внезапно наматывается на латунный винт, обмотайте конец белой изоляции на этом проводе небольшим количеством черной изоленты или термоусадочной пленкой.

(5) Теперь, после всего этого, вы с облегчением услышите, что подключение переключателя далеко не так сложно. Просто возьмите коричневый заземляющий провод и обмотайте его по часовой стрелке вокруг зеленого заземляющего винта на переключателе.

(6) Затем возьмите горячий провод черного цвета и оберните его по часовой стрелке вокруг горячего винта цвета латуни на переключателе.

(7) Наконец, обмотайте белый нейтральный провод вокруг нейтрального серебристого винта. Поскольку вы обмотали этот провод в розетке куском черной изоленты, сделайте то же самое с этим проводом — это поможет вам понять, какой провод какой.

(8) Завершите работу, дважды проверив все соединения, чтобы убедиться, что они надежны и что оголенные провода не касаются какого-либо металла, которым они не должны быть. Затем аккуратно сложите запасные провода в коробки розеток и прикрепите светильники к своим коробкам с помощью соответствующего крепежа, включая лицевую панель для коробок.Когда ваш выключатель включен, а коробки находятся под напряжением, осторожно включите лампу, чтобы проверить коммутируемую розетку.

Как подключить Nano Switch к розетке с выключателем. : Служба поддержки Aeotec

Как подключить Nano Switch к розетке с выключателем.

Это руководство предназначено для подключения Nano Switch к розетке с выключателем и является частью более крупного руководства пользователя Nano Switch. Вернитесь к основному руководству пользователя, чтобы изучить другие методы установки, включая установку Nano Switch для низковольтных устройств 24 В постоянного тока.

Точную схему, использованную на этой странице, можно найти внизу статьи.

Важно:

Электрическую установку должен выполнять лицензированный электрик, обладающий знаниями и пониманием электрических систем и электробезопасности.

Видео установки.

Это видео по установке проведет вас через все этапы установки Nano Switch в розетку с подключением выключателя. Другие видеоролики по установке и функции можно найти на канале Aeotec на YouTube.Текстовый эквивалент шагов этого видео можно найти ниже.

Этапы установки.

Для завершения установки вам понадобится;

• Нанопереключатель Aeotec
• 1 x 2″ медный провод 18AWG
• 4 медных провода 18AWG
• Крестообразная отвертка
• Тестер напряжения

1. Отключить электричество до выключателя.

Выключите главный автоматический выключатель в вашем доме, чтобы электричество не достигло выключателя для следующих шагов.В противном случае вы рискуете как для себя, так и для Nano Switch.

2. Снимите существующую розетку со стены.

Розетки различаются по всему миру, но для этого шага вы хотите снять любую настенную пластину и отрегулировать все винты, чтобы можно было увидеть и получить доступ к проводам, подключенным к выключателю. Не трогайте их на этом этапе.

3. Определите, отключено ли питание

Убедитесь, что питание отключено, используя тестер напряжения для проверки провода и клеммы под напряжением.Не должно быть электричества.

Примечание. В целях безопасности главный автоматический выключатель вашего дома должен обеспечивать защиту от перегрузки.

4. Отсоедините провода от задней части розетки.

Теперь, когда он выключен, можно безопасно отключить провода от сетевой розетки. Ослабьте винты клемм, чтобы удалить каждый провод из розетки.

Отложите розетку для последующего использования.

5. Запишите цвет проводов и их значение.

Обратите внимание на цвет проводов на изображении выше:

• Синий провод — нейтральный.
• Красный провод находится под напряжением.
• Желтый провод — это масса.

Цветовой код будет отличаться в зависимости от страны:

Например, цветовой код США в распределительной коробке для проводов:

• Белый провод — нейтральный.
• Черный провод находится под напряжением.
• Зеленый провод — это масса.

6. Соедините клеммы L и IN на Nano Switch.

Соедините соединение между клеммами L и IN с помощью медного провода диаметром 2 дюйма 18AWG.

Затяните клемму IN. следующий шаг. провод на месте.

8. Удлините провод от клеммы OUT коммутатора Nano Switch

Подсоедините один из 4 медных проводов 18AWG к клемме OUT.

Затяните винт клеммы, чтобы прикрепить ВЫХОДНОЙ провод.

9. Удлините провод от клеммы S1 Nano Switch

Подсоедините один из 4 медных проводов 18AWG к клемме S1.

Затяните винт клеммы, чтобы закрепить провод S1.

10.Удлините провод от клеммы N коммутатора Nano Switch

Подсоедините один из 4 медных проводов 18AWG к клемме N.

Затяните винт клеммы, чтобы закрепить провод N.

11. Подсоедините нейтральные провода к розетке с помощью выключателя.

Теперь возьмите настенную розетку и начните ее подключать.

Подсоедините нейтральные провода от Nano Switch и вашей распределительной коробки к сетевой розетке в ее нейтральный порт, затем плотно ввинтите их в розетку.

12. Подсоедините L и провод под напряжением к клемме переключателя

Возьмите оба провода под напряжением от распределительной коробки и Nano Switch и подключите их непосредственно к одному из разъемов переключателя на розетке.

Затяните винт терминала, чтобы прикрепить провода под напряжением.

13. Присоедините L-образный разъем розетки.

Возьмите провод клеммы OUT от Nano Switch и подключите его непосредственно к клемме с маркировкой L на розетке.

Затяните винт клеммы, чтобы закрепить ВЫХОДНОЙ провод.

14. Подключите клемму S1 Nano Switch

Возьмите провод S1 от Nano Switch и подключите его к другому слоту переключателя на розетке.

Затяните винт клеммы, чтобы закрепить провод S1.

15. Снова подсоедините клемму заземления к розетке.

Возьмите провод заземления из распределительной коробки и подсоедините его непосредственно к клемме заземления на розетке.

Затяните винт клеммы, чтобы прикрепить заземляющий провод.

16. Временно снова включите питание.

Вернитесь к главному автомату защиты дома и временно снова включите цепь освещения.

17.  Добавить коммутатор Nano Switch в сеть Z-Wave.

Пришло время добавить Nano Switch в сеть Z-Wave, чтобы ею можно было управлять и автоматизировать. Сделать это;

1. Добавьте шлюз/контроллер Z-Wave в режим «добавить новый продукт».Если вы не знаете, как это сделать, обратитесь к соответствующему разделу инструкции по эксплуатации контроллера. Эта функция может называться добавлением продукта, включая продукт или парный продукт, в зависимости от марки шлюза.
2. Нажмите кнопку действия на нано-переключателе. Светодиод на Nano Switch будет мигать зеленым, указывая на то, что он перешел в режим сетевого сопряжения.
   Кнопка действия — единственная кнопка на задней стороне Nano Switch. Он находится справа от индикатора состояния.
3. Когда Nano Switch успешно подключится к сети Z-Wave, его светодиод RGB будет светиться сплошным цветом.

   Если Nano Switch не может подключиться к сети, его светодиод будет излучать красный цвет в течение 2 секунд, а затем будет чередоваться всеми цветами радуги. Если это произойдет, повторите описанные выше шаги, убедившись, что ваш шлюз/контроллер находится в правильном режиме.

Теперь, когда ваш Nano Switch работает как часть вашего умного дома, вы сможете настроить его из программного обеспечения для управления домом. Дополнительные инструкции по настройке Nano Switch в соответствии с вашими потребностями см. в руководстве пользователя вашего программного обеспечения.

18. Снова выключите питание.

Вернитесь к главному автомату защиты дома и снова отключите питание цепи освещения. Это важный шаг безопасности.

19. Вставьте Nano Switch в стену.

Вставьте Nano Switch и провода обратно в распределительную коробку в стене.

20. Снова подключил розетку.

Снова прикрепите настенную розетку к стене, вкрутите в нее винты и затяните их.

21. Присоедините настенную панель

Присоедините настенную панель обратно к розетке.

22. Снова включите питание.

Вернитесь к главному автомату защиты дома и снова включите цепь освещения.

23.  Вот и все.

Схема подключения.

Ниже приведена схема подключения для описанного выше метода установки.

Сколько проводов можно подключить к розетке? – Модернизированный дом

В новых домах, если вы откроете розетку, вы обычно увидите два провода.Один входит и подает питание на розетку, другой выходит и подает питание на выходы ниже по течению. Иногда может быть третий провод для заземления розетки или для подачи питания на нисходящую линию в другом направлении.

В соответствии со стандартами NEC (Национальный электротехнический кодекс) вы можете использовать не более одного провода на винт. Никогда не подсоединяйте более одного провода к одной винтовой клемме, так как это может привести к искривлению проводов или ослаблению горячего провода, так как провода нагреваются и охлаждаются. Это в конечном итоге приведет к пожару и другим угрозам безопасности.

Если вы работаете с розеткой, которая находится в середине цепи, в розетке есть два кабеля. По одному кабелю идет питание от источника, входя в коробку с одной стороны. Другой кабель выходит из коробки с другой стороны, продолжая маршрут от источника к местам, расположенным ниже по течению. Если цепь идет в другом направлении, например вверх или вниз, может быть также третий кабель, продолжающий этот путь.

Когда дело доходит до подключения розетки к входящим и исходящим силовым кабелям, у вас обычно есть два варианта: использование косички и прямая проводка.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Использование косички для соединения проводов

Первый вариант заключается в том, что вы подключаете розетку к проводам цепи с помощью косичек. Пигтейлы — это короткие отрезки проводника, которые добавляются к стыку для подключения устройства. Выключатели и розетки могут быть подключены таким образом, поскольку цепь не будет прервана, если устройство выйдет из строя или будет удалено.

Косички подключаются к проводам цепи, проходящим через коробку. Использование косичек сделает так, что электрическая нагрузка будет проходить как к розетке, так и к другим розеткам в цепи ниже по течению, не завися от перемещения через соединительный язычок розеток.

Прямое подключение к розетке

Второй вариант — прямая проводка цепи через розетку. Здесь вы возьмете входной кабель и подключите его к одной паре винтовых клемм «горячая» и «нейтральная» на розетке.Затем вы прикрепляете выходной кабель к другому набору винтов, создавая проход.

При использовании этого метода цепь будет постоянно проходить через розетку, используя соединительные выступы и создавая непрерывный путь цепи. Проблема заключается в том, что если розетка выходит из строя, любые розетки в нисходящем направлении также перестанут работать. Если вы хотите заменить розетку позже, вам также нужно будет отсоединить эту проводку.

Если у вас есть два кабеля в розетке, один из них является входящей линией питания, а другой — выходным кабелем нагрузки.Функция нагрузочных кабелей состоит в том, чтобы предоставить доступ к цепи любым другим розеткам, подключенным ниже по течению.

Винты и провода одинакового цвета

Если вы используете стандартную розетку на 120 вольт, вы увидите три разных типа винтовых клемм. Есть латунная, серебристая и зеленая винтовые клеммы. Они имеют цветовую кодировку, чтобы было легче понять, какие провода к каким подключать, поскольку каждый из них выполняет разные функции.

Винт латунного цвета, черная проволока накаливания

Винт латунного цвета предназначен для черных проводов, которые являются «горячими».Это линия, которая проводит электричество от панели выключателя в розетку. Будьте особенно осторожны при обращении с ними, так как именно здесь находится вся электрическая нагрузка, и ее всегда следует считать под напряжением.

Винт серебристого цвета, белый нейтральный провод

Винт серебристого цвета предназначен для белых проводов, которые являются нейтральными проводами. Они подключаются к нейтральной шине электрического щита. После того как питание покидает электрическую панель через горячий провод, оно возвращается к сервисной панели по нейтральному проводу.Это вернет ток в электросеть. Они по-прежнему несут ток, обычно несбалансированную нагрузку, поэтому вы также должны обращаться с ними с осторожностью.

Экран зеленого цвета, зеленый провод заземления

Винт зеленого цвета предназначен для подключения оголенных медных заземляющих проводов. Они будут проходить к шине заземления в электрическом щите, чтобы обеспечить путь к земле. Когда вы даете электричеству возможность вернуться в землю через электрическую панель, это называется заземлением.

Заземление — это безопасный способ разрядки избыточной энергии. Он защищает вашу технику, ваш дом и всех остальных от скачков напряжения. Если ваша система заземлена, то вся лишняя энергия будет уходить в землю, а не куда-то небезопасно.

Другие типы цветных проводов

В старых домах провода в стенах могут не соответствовать этим вариантам цветовой кодировки. Горячие провода также могут иметь красную изоляцию на оболочке провода, нейтральные провода могут быть серыми, а также есть провода другого цвета.Вообще говоря, если ваш дом был построен за последние 40 лет, он будет следовать черно-бело-зеленой цветовой гамме. Для старых домов вы можете найти ассортимент цветов и полос, поэтому для уверенности лучше использовать тестер проводов.

Почему так много проводов

Цепи обычно находятся в цепочке распределительных коробок, соединенных последовательно. Вот почему у вас в коробке может быть больше проводов, чем подключено к розетке. Гирляндное соединение означает, что горячий и нейтральный провод идет только от одного провода, а затем направляется на другой провод.Это помогает сократить количество проводов, необходимых в вашем доме. Ближайшие розетки будут соединены друг с другом, а не с автоматическим выключателем. Это избавляет электрика от необходимости прокладывать длинные провода по дому.

Только один провод будет подключен к автоматическому выключателю и содержит горячую/нейтральную энергию. Остальные провода предназначены для подачи питания на следующую розетку или заземления соединения. Если у вас больше проводов, чем винтов, вы захотите использовать косичку.

Размер коробки, пределы проводов и заполнение коробки

Знать, сколько проводов можно подключить к исходящей коробке, очень важно, если вы сами выполняете электромонтажные работы дома. Вам нужно будет следовать Национальному электротехническому кодексу (NEC) для любой проводки, чтобы убедиться, что она безопасна.

NEC ограничивает количество электрических проводов внутри электрической коробки по соображениям безопасности. Слишком много это может привести к коротким замыканиям и перегреву из-за плотно уложенных проводов. Сумма, которую вы можете иметь внутри, называется «Заполнение коробки». Вам также нужно будет рассмотреть кабельные зажимы, розетки, выключатели и другие предметы, которые находятся внутри коробки.

Разные коробки допускают разное количество проводов

Производитель коробки сообщит вам, сколько проводов можно поместить внутрь коробки. Как правило, если есть винты, вы можете использовать один провод на каждый винт. То же самое касается отверстий: одно отверстие подходит для одного провода. Раньше для быстрой проводки допускались провода 12-го и 14-го калибра, хотя теперь можно использовать только провода 14-го калибра.

Размер коробки является решающим фактором, определяющим, сколько проводов вы можете использовать. Каждый объем коробки имеет фиксированный допуск на использование проводов. Существуют правила, которым необходимо следовать, чтобы определить минимальный объем коробки, вмещающий определенное количество проводов, устройств и зажимов.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Можно ли провести два провода через одно отверстие?

Через каждое отверстие следует пропускать только один провод.Это делается для того, чтобы они не были слишком тесно связаны друг с другом. Когда электричество проходит по проводке, оно нагревается и остывает, расширяется и сжимается. Если через отверстие проходит слишком много проводов, это может создать опасную ситуацию. Когда проводка нагревается и расширяется, она может врезаться в коробку и повредить провод или вызвать ожоги от трения.

Сколько розеток может быть в 20-амперной цепи?

Согласно эмпирическому правилу каждая розетка рассчитана на максимальный ток 1,5 А, поэтому вы можете безопасно подключить 10 розеток к 20-амперной цепи.Поскольку электрические розетки не потребляют энергию, пока вы что-нибудь не подключите, вы можете использовать больше. Но в целях безопасности лучше не перегружать цепь.

Шон Джарвис

Шон Джарвис — декоратор интерьеров, писатель и мастер на все руки. Хорошо разбираясь во всем, что касается домашнего обустройства, он умеет манипулировать словами и пробелами и модернизировать все вокруг себя. Шон специализируется на написании кратких руководств по ремонту и установке бытовой техники, дому и образу жизни, а также другим жилищным проектам.

Недавно опубликовано

ссылка на Почему мой сабвуфер LG Sound Bar продолжает отключаться?

ссылка на Почему мой оконный кондиционер звучит как проточная вода?

Как превратить проводные светильники в вилку в

У вас есть бра или светильник, но нет розетки для него? Продолжайте читать, поскольку я делюсь тем, как преобразовать проводные светильники в вилку в светильнике с помощью одного переключателя !

Помнишь, как я построил себе стенку для библиотеки в своей гостиной? Нажмите ЗДЕСЬ, чтобы увидеть полное руководство по моим встроенным книжным полкам.Ну, я использовал этот удобный трюк, чтобы установить 3 проводных бра на книжный шкаф. Огни действительно дополняют книжный шкаф и придают ему нестандартный вид! Они даже включаются и выключаются одним выключателем… и я объясню как!

На самом деле это действительно очень просто, хотя я должен добавить ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ , что я НЕ электрик. Я могу быть девушкой с некоторыми полезными навыками, но я, конечно, не сертифицированный электрик. Этот проект полностью на вашей совести, и я не несу абсолютно никакой ответственности за любые сумасшедшие неудачи, которые могут у вас случиться.БУДЬТЕ ОСТОРОЖНЫ… и проконсультируйтесь с сертифицированным электриком, если у вас есть какие-либо вопросы или опасения.

Ура! Теперь, когда я разобрался с этим, давайте перейдем к уроку.

Необходимые материалы

Магазин инструментов и материалов

Включите JavaScript для просмотра контента

Нажмите ЗДЕСЬ, если вам нужны более забавные варианты освещения, как у меня. У меня есть целая подборка отличных проводных светильников по цене от 25 до 50 долларов.

Как превратить проводной светильник в вилку в

Шаг первый:   Подготовьте светильник и соберите все необходимое.

Шаг второй:   Удалите гнездовой конец удлинительного шнура с помощью кусачек. Гнездовой конец — это сторона вилки… куда вставляется другая вилка. (Теперь ты знаешь, почему его называют женским, лол)

Шаг третий:   Определите длину шнура .Мои шнуры должны были быть довольно длинными (я сделал 3 шнура длиной 15 футов — 3 легких), и я спрятал их внутри библиотечного блока. Если ваш не будет скрыт книжной полкой или мебелью, я бы посоветовал спрятать провода за крышками Cord, которые можно найти ЗДЕСЬ. Это придаст общему виду более чистый вид.

Шаг четвертый:   Снимите кожух шнура с удлинителя, обнажив около 1/2 дюйма провода . В моем удлинителе 2 разных провода были заключены отдельно (как показано выше). Я просто обрезал шнур посередине примерно на 1 дюйм и пальцами раздвинул 2 провода еще на 2-3 дюйма.Затем я зачистил каждый провод отдельно.

Шаг пятый:   Подсоедините провода светильника к проводам удлинителя .

У моего светильника было 2 провода, черный и белый. Обычно, если вы подключаете обычный прибор, вы сопоставляете черный и черный провода, а белый — белый… но в этом случае мой удлинитель поставлялся с двумя белыми витыми проводами, поэтому у меня не было указаний по цвету. Соедините концы соответствующих проводов так, чтобы они были параллельны, а затем пальцами скрутите их по часовой стрелке.

Шаг шестой:  Проденьте подключенные провода в накручиваемую гайку , убедившись, что весь оголенный провод закрыт гайкой.

Шаг седьмой: протестируйте свой новый свет! Вставьте удлинитель (он же ваш новый светильник) в настенную розетку, чтобы убедиться, что он работает. Ура… У нас есть свет!

Как смонтировать проволочные светильники и прикрепить их к блоку питания пульта дистанционного управления

• Если вы только что выполнили шаги 1-7 и планируете установить свой светильник на книжный шкаф или предмет мебели, как я, продолжайте читать. Вам нужно будет отсоединить провода удлинителя от проводов светильника, чтобы установить светильник. Всегда хорошо знать, что все работает правильно, прежде чем монтировать свет! После того, как вы разделили провода, продолжайте!

Шаг первый:   Отсоедините металлический монтажный кронштейн от задней части осветительного прибора.

Шаг второй: Отметьте отверстия для шурупов на стене или блоке , на который также будет крепиться светильник.Заранее убедитесь, что отверстия для винтов выровнены. Используя уровень, я начертил линию, где я хотел, чтобы моя лампа висела, и соответственно отметил отверстия для винтов.

Шаг 3. Просверлите 3 отверстия. Через среднее отверстие проходят провода от светильника. 2 боковых отверстия — это отверстия для винтов, через которые светильник будет крепиться к металлическому креплению и настенному блоку (книжному шкафу).

Шаг четвертый:   Прикрепите металлическое крепление к задней стороне книжного шкафа или настенного шкафа . Я прикрепил винты к металлическому кронштейну, а затем вкрутил винты от задней части книжного шкафа к передней. Вы можете видеть только винты спереди, как показано ниже. Второе фото сделано с обратной стороны устройства. Плохое фото извините.

Шаг пятый:   Установите светильник . Пропустите провода светильника через центральное отверстие и прикрутите монтажные гайки к монтажным винтам.

Шаг шестой:   Скрутите и прикрепите провода светильника к соответствующим проводам удлинителя (на задней стороне настенного блока) и закрутите гайки.(В основном повторите шаги пять и шесть из приведенного выше руководства). Оберните каждую гайку и провод изолентой, чтобы они не отсоединились со временем.

Шаг седьмой:   Соберите удлинители в одном месте и подключите к разветвителю . Следуйте инструкциям по настройке на удлинителе, чтобы активировать дистанционное управление удлинителем.

Шаг седьмой: Включите и выключите свет и наслаждайтесь своей удобной работой!

Магазин инструментов и расходных материалов

Включите JavaScript для просмотра контента

Нравится этот Учебник «Как превратить проводной светильник в штепсельную вилку»?

Если вы нашли это руководство полезным, прикрепите изображение ниже, чтобы запомнить его.Освещение — отличный способ вывести хорошо спроектированное пространство на новый уровень! Преобразование ламп с жестким проводом в лампы с розеткой — такой экономичный способ сделать это возможным! Не забудьте подписаться на мой блог, чтобы получать больше руководств, мастер-классов и дизайнерских идей, чтобы получать все мои полезные трюки прямо на вашу почту! И если вы хотите следить изо дня в день вокруг моего дома, вы можете найти меня ЗДЕСЬ в Instagram!

*Использованы партнерские ссылки

Добавьте в избранное или прочитайте позже.
