Как подключить блок розеток или блок розетка + выключатель

Мы с вами рассмотрели, как подключается розетка 220 вольт. Настала очередь рассказа об установке блока из нескольких устройств.

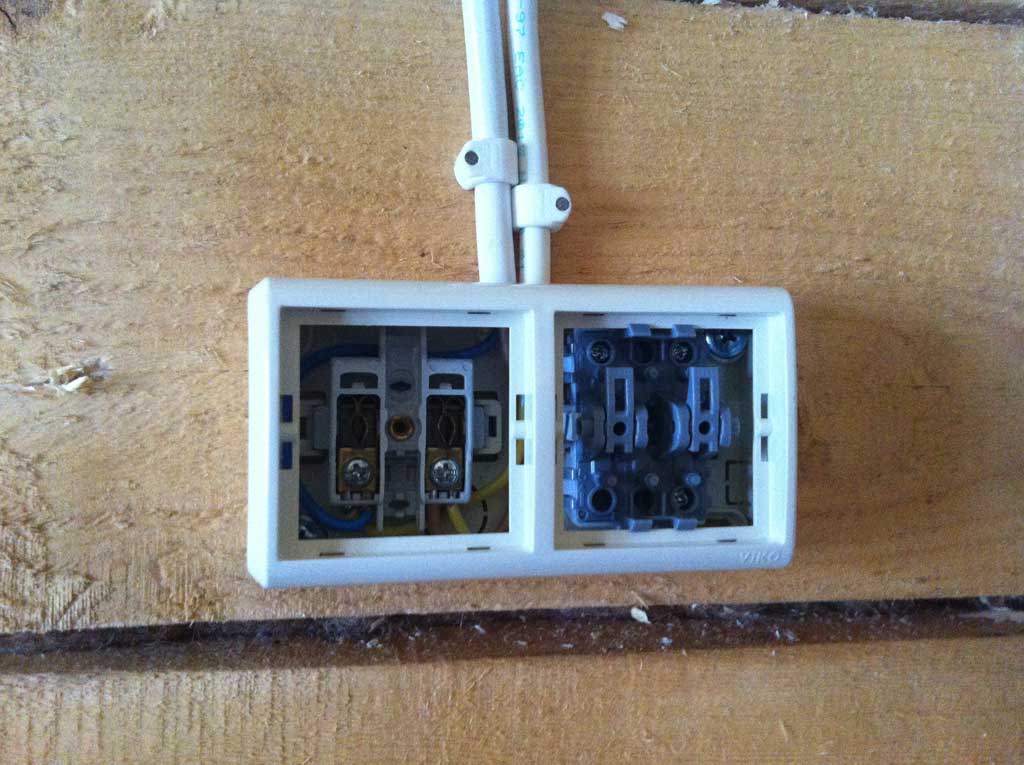

Важно! В современные модульные блоки часто включают не только силовые розетки, но также компьютерные и телефонные.

Техника безопасности

До начала работ по установке блока (и любых других работ, связанных с электроустановочными устройствами) обязательно требуется отключить в электрощите автомат, к которому будет подключен этот блок. После выключения нужного автомата индикаторной отверткой необходимо убедиться, что напряжения нет. В жилых помещениях старой постройки, где автоматы не установлены, требуется вывернуть пробки.

Подключение блока розетка + выключатель

«Штатное» место установки такого модульного изделия– в коридоре на перегородке, разделяющей ванную комнату и санузел. На одной панели размещены выключатели осветительных приборов в этих помещениях и розетка для электроприборов, которыми постоянно пользуются в ванной комнате. Изделие без защиты от влаги использовать в ванной комнате опасно, поэтому блоки без влагозащиты монтируют в коридоре.

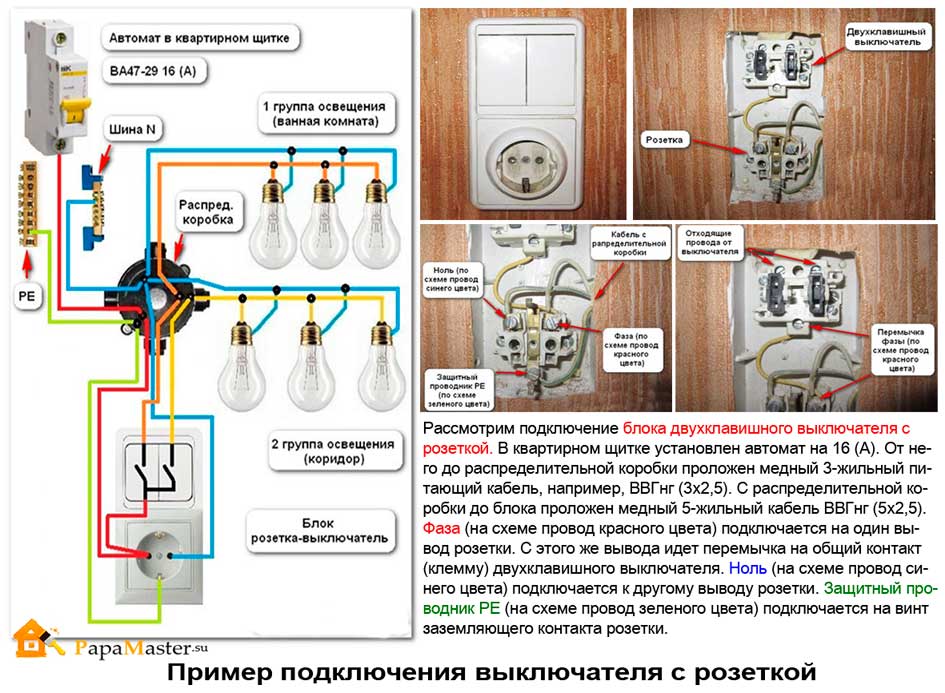

Для подключения блока с двухклавишным выключателем осветительных приборов в санузле и ванной комнате требуется проложить к нему пять проводов от распредкоробки.

1. Заземляющий проводник на схеме показан светло-зеленым цветом, ноль – синим. Два эти проводника напрямую идут от распредкоробки до розетки.
2. Фаза обозначена красным цветом. Этот проводник подключается к розетке, затем перемычкой – на общий контакт входящей фазы выключателя.
3. Оставшиеся два провода подсоединяют на два коммутируемых контакта. Через них фаза подключается к осветительным приборам при нажатии клавиш. Это светильники в санузле и ванной комнате. Такая схема обеспечивает постоянную фазу, ноль и заземление на розетке, и фазу на нижнем контакте клавиш выключателя (ноль идет на осветительный прибор). На верхнем контакте фаза появляется при нажатии клавиш.

В распредкоробке делаются две скрутки проводов. На схеме они обозначены бежевым и желтым цветом. Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники. Ноль и заземляющий проводник берутся в распредкоробке с контактов, к которым подсоединена розетка в блоке.

Важно! Для изменения порядка срабатывания клавиш требуется поменять местами бежевый и желтый провода на выключателе.

Если предусматривается установка одноклавишного выключателя, из схемы нужно исключить бежевый или желтый проводники.

Использование трехклавишного изделия требует применение 6-жильного кабеля. Шестая жила кабеля подсоединяется на третий коммутируемый контакт сверху вместе с бежевым и желтым проводниками.

Подключение

При необходимости использования значительного числа электроприборов, компьютера и телефона устанавливают модульные изделия. Особенность их установки заключается в том, что все подключения в них сделаны параллельно.

Обычно их устанавливают в гостиной или на кухне. В гостиной традиционно прячут за телевизором, для кухни в последнее время появились очень интересные решения с утапливаемыми в мебель или в столешницу изделиями. Такие, прячущиеся в стол, модели могут использоваться и в других помещениях квартиры.

Как подключить розетки в модульном изделии?

Рассмотрим схему работы на примере блока из трех элементов.

Сначала из трех проводов делаются и заводятся в каждый подрозетник (в каждое посадочное место) перемычки не очень большой длины, чтобы в дальнейшем они не мешали установке.

Затем следует разобрать все установочные устройства. Провода или кабель, идущий от распределительной коробки, зачищаются. Зачищаются и перемычки между монтажными коробками.

Совет! Лучше при зачистке оставить небольшой запас кабеля, идущего от распределительной коробки. В будущем у вас будет возможность снова зачистить провода и сделать новое подключение.

Первое устройство подключается как обычное электроустановочное устройство на 220 вольт. Само устройство устанавливается в монтажной коробке по уровню. Провода одинакового цвета подключаются параллельно. Затем устанавливается второе устройство. К третьему подводятся три провода. Проверяется надежность установки всех устройств, монтируется общая планка и лицевые панели.

При установке блока в одну общую монтажную коробку от распредкоробки подключается первая розетка, остальные устройства подключаются к ней через винтовые клеммы.

Установка модульного изделия по трудоемкости лишь немногим сложнее подключения обычного электроустановочного устройства на 220 Вольт. Проявив внимание и аккуратность в работе, выполнить эту работу вполне по силам любому человеку.

Как подключить выключатель от розетки — RozetkaOnline.

COM

Вашему вниманию подробная пошаговая фото инструкция – как подключить выключатель от розетки. Рассмотрим вариант подключения двухклавишного выключателя, который управляет двумя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белая жила – фаза, белая с синей полосой – ноль, желтая с зеленой полосой – земля. В правом подрозетнике, проложены два двухжильных кабеля, каждый к своему светильнику.

 Ниже представлена схема работы двухклавишного выключателя подключенного от розетки. Согласно ей, приступаем к подключению и установке.

 Для подключения нам понадобится:
    — Отвертка крестовая
    — Отвертка плоская (индикаторная)
    — Монтажный нож или устройство для снятия изоляции
     — Пассатижи или бокорезы
     — Уровень

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл. », обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Подготавливаем провода в подрозетниках – укорачиваем их, оставляя концы примерно по 100мм, снимаем защитную оплетку, а затем зачищаем изоляцию с жил, примерно на 10мм. После чего прокидываем между коробками две жилы, в нашем случае — белую и белую с синей полосой.

 3. Подключаем механизм розетки, для этого помещаем в левую колодку пару белых проводов (фаза), в центральную – желтый с зеленой полосой (земля), а в правую оставшуюся пару проводов — белых с синей полосой (ноль) и затягиваем прижимные винты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

 4. Устанавливаем розетку в посадочном месте и закрепляем с помощью крепежный винтов подрозетника строго горизонтально — по уровню.

5. В монтажной коробке выключателя соединяем все синие с белой полоской провода (нули) между собой, в данном случае это сделано с помощью клеммы WAGO, после чего аккуратно укладываем их в подрозетнике.

6. Подключаем механизм выключателя. Для этого белый фазный провод приходящий из розетки, помещаем в вводную колодку механизма, а оставшиеся два белых провода, идущие непосредственно к светильникам, в колодки соответствующих клавиш выключателя, как показано на изображении ниже и затягиваем крепежные болты.

7. Устанавливаем механизм выключателя в подрозетник, вплотную к установленному ранее механизму розетки и закрепляем с помощью крепежных винтов.

8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после этого закручиваем крепежный винт находящийся по середине. Далее устанавливаем крепежную панель и клавиши выключателя.

9. Установка завершена. Включаем электричество в распределительном щите и тестируем работу выключателя.

Электрический выключатель, розетка – как установить на стене

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода, а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключаться к нижнему контакту выключателя.

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Когда наступило время ремонта прихожей, представилась возможность спрятать электрические провода бра в стену и установить настенный выключатель скрытой установки.

Выключатель нужно было установить на кирпичную стену, зашитую листами гипсокартона много лет назад. В те времена листы гипсокартона крепились не саморезами на металлическом или деревянном каркасе, а с помощью гипса или алебастра. На кирпичную стену наносили в нескольких местах горки раствора, и прижимали к стене лист. Горки расплющивались и после затвердевания, а гипс и алебастр твердеют быстро, гипсокартон прочно фиксировался на стене.

Электрическая розетка была закреплена непосредственно за лист гипсокартона и когда была снята ее крышка, обнаружилось, что края гипсокартона в местах зацепления лапок крепления розетки раскрошились.

При снятии крышки с розетки также выяснилось, что она была запитана не от распределительной коробки, а от соседней розетки, установленной в нескольких метрах от нее. Соседняя розетка тоже была закреплена таким же способом и держалась ненадежно. В результате возникла необходимость не только установить выключатель для бра, но и переустановить обе розетки.

Установить специальные коробки для гипсокартона не представлялось возможным, так как менять место установки розеток не хотелось, а стенки гипсокартона на старых местах были раскрошены. В дополнение современные пластмассовые коробки для скрытой установки выключателей и розеток имеют большую глубину, и держатся в гипсокартоне, как свидетельствует практика, ненадежно. Решил использовать металлические коробки.

Доработка конструкции крепления выключателя и розеток

Для надежного закрепления розеток и выключателя в коробках, перед монтажом в стене решил коробки доработать, установив в них крепежные стойки с резьбой. Для установки стоек необходимо измерять расстояние в корпусе розетки между винтами крепления механизма лапок и на обратной стороне металлической коробки сделать разметку с кернением мест для сверления отверстий.

Далее в коробке сверлятся исходя из диаметра резьбы стоек, отверстия, и стойки закрепляются гайками или винтами, в зависимости от вида стоек.

Длина стоек выбирается исходя из размеров основания выключателя или розетки из расчета, чтобы корпус прибора плотно прилегал к торцу стоек. Лучше всего для крепления подходят винты с резьбой М4.

Монтаж коробок для установки розеток, выключателя, и подключения их к электропроводке ничем не отличается.

Установка на стену коробок для розеток и выключателя

Внимание! Перед работой по установке розеток не забудьте обесточить электропроводку.

После снятия электрической розетки перед глазами открылась следующая картина. Это дыра в листе гипсокартона, на глубине которой не более двух сантиметров находилась кирпичная стена. Коробка имеет глубину около четырех сантиметров, следовательно, придется удалять часть стены.

Из отверстия выходили два двойных провода электропроводки, сверху от распределительной коробки, слева от соседней розетки. Оставлять квартиру без электричества было неудобно, поэтому индикатором фазы был определен фазный провод и на него плотно надета изолирующая пластиковая трубка. Провод слева был коротковат. Поэтому пришлось место установки сдвинуть ближе к этому проводу.

Для того, чтобы сделать выборку в стене для установки коробки нужно выполнить разметку. Для этого коробка прикладывается к стене, и обводится по контуру карандашом.

Далее пилкой по металлу, зажатой в ручку, или просто удерживая пилку в руке, обвернув ее сложенной в несколько слоев бумаги или тряпки для защиты руки, делается пропил по нанесенной карандашом линии. После удаления лишнего гипсокартона, необходимо сделать выборку в кирпиче.

Сначала нужно просверлить дрелью с функцией перфоратора или перфоратором на расстоянии друг от друга, равному диаметру сверла, отверстия на нужную глубину. Кирпич сверлится легко, что демонстрирует ниже представленный видеоролик. На сверление всех отверстий у меня ушло не более пяти минут.

Всего просмотров:
63157

После просверливания всех отверстий нужно их расширить в сторону соседних, очень плавно наклоняя дрель в режиме сверления. Как видно на фотографии, многие соседние отверстия слились.

Теперь нужно удалить перемычки кирпича между отверстиями. Кирпич выдерживает большее давление, но против ударов имеет низкую устойчивость. Поэтому с помощью зубила и молотка перегородки легко ломаются.

После удаления кирпичных перемычек выборка в стене для установки коробки под розетку стала достаточной глубины.

Закрепить коробку в стене можно с помощью раствора, например, цемента, алебастра, гипса или ротбанда. Я использовал ротбанд, так как он был под рукой и с ним очень удобно работать.

Сначала выборка заполняется раствором по бокам. Затем на дно коробки наносится горка раствора и коробка вставляется в выборку заподлицо стены, выдавливая излишки раствора.

Следует отметить, что если Вы делаете ремонт и планируете в дальнейшем выравнивать стены, то необходимо коробку под розетку утопить на такую глубину, чтобы ее поверхность оказалась на уровне плоскости выровненной стены.

После того, как закрепляющий коробку раствор застынет можно приступать к установке в коробку розетки и подключению ее к электропроводке.

Подключение электрической розетки к электропроводке

К этой розетке требовалось подключить параллельно другую розетку, к которой будет подключен светильник с выключателем. Поэтому к каждой ее клемме необходимо присоединить по два провода.

Для надежного контакта концы проводов несколько изогнуты, а на винты надеты пружинные шайбы типа гровер. С правой стороны к розетке подходят провода электросети от распределительной коробки, а слева, уходящие ко второй розетке.

Теперь розетка установлена в металлической коробке, что гарантирует пожарную безопасность, надежно закреплена и выполнено подключение проводов электросети.

Перед установкой коробки для выключателя, сначала необходимо в стене проложить провод для подключения бра. Так как между гипсокартонной облицовкой и кирпичной стеной имелся зазор, то проще всего было протянуть провод через это пространство. Но в моем случае из-за крепления гипсокартона на алебастре, такая возможность представилась частично.

Часть провода с помощью одножильной стальной проволоки и дополнительно просверленного в гипсокартоне отверстия с помощью сверла-перки получилось протащить через полость, а кусок пришлось прокладывать в штробе, сделанной в гипсокартоне.

Как сделать штробу в стене

Перед штроблением необходимо с помощью линейки и карандаша сделать разметку, нанести крайние линии штробы. Ширина штробы должна быть чуть шире провода, глубина на пару миллиметров больше, чем толщина провода.

Далее приложив линейку с помощью самодельного резака (таким резаком хорошо режется также органическое стекло и пластмасса), сделанного из поломанной пилки по металлу, прорезать канавки. Штроба в гипсокартоне, как и в штукатурке прорезаются легко.

С небольшим нажимом отверткой с плоским лезвием удаляется гипсокартон или штукатурка из штробы. Теперь можно укладывать проводку в штробу.

После установки коробок для розетки и выключателя в стене, прокладки провода для бра и закрытия ротбандом, можно приступать к подсоединению электропроводов.

Подключение светильника скрытой проводки к розетке

Подключение в розетке проводов бра практически не отличается от подключения дополнительной розетки, описанной выше.

Так как провод для подключения бра был взят многожильным, то для хорошего контакта с одножильным проводом пришлось сделать на концах проводов колечки. Осталось закрутить винты и переходить к подключению выключателя.

С правой стороны к розетке подходят провода от соседней розетки, а слева идущие на выключатель.

Подключение выключателя скрытой проводки

Когда делался монтаж коробок и прокладка провода для бра, в коробке выключателя была оставлена петля неразделанного провода. Теперь пришло время подготовки его к монтажу.

Так как был взять провод в двойной изоляции, то сначала необходимо острым ножом аккуратно, чтобы не повредить внутреннюю изоляцию проводов, разрезать внешнюю изоляцию на половину длины петли.

Далее провод, который подключен к фазному выводу розетки разрезается посередине, с концов снимается изоляция и формируются колечки. Неразрезанный провод возвращается в изоляционную трубку.

Прикручивается выключатель к ранее установленным стойкам в коробке и к выводам выключателя подсоединяются подготовленные провода винтами с гроверами.

Установка розеток и выключателя для бра окончена, осталось установить клавишу на выключатель и крышку на розетку.

Электрическая схема подключения

светильника с выключателем к розетке

В результате проделанной работы получилась вот такая не стандартная электрическая принципиальная схема соединения двух розеток, выключателя и бра.

Подключить к проводам в распределительной коробке дополнительную розетку без повреждения декоративного покрытия стены невозможно. В дополнение, распределительные коробки зачастую скрыты под слоем штукатурки или расположены выше уровня подвесных потолков и их найти проблематично.

Поэтому подключение по такой схеме вполне оправдано и надежно, если все выполнено по правилам, с учетом соответствия сечения проводов планируемой нагрузке.

Розетки и выключатель на стене установлены надежно, и теперь о них можно забыть навсегда.

Теперь лишних проводов на стене нет и стало удобно включать светильник. При желании можно в выключатель установить подсветку. Тогда будет удобно включать свет в темное время суток.

Схема подключения блока – двух клавишного выключателя

Viko (Вико) с розеткой

Для того чтобы включить два или три светильника, раньше устанавливали несколько выключателей рядом. Из эстетических и экономических соображений, выключатели стали объединять в один блок. В дополнение, в блоке выключателей часто размещается еще и электрическая розетка. На фотографии показан двух клавишный выключатель Viko (Вико) с розеткой.

Конструкция двух или трехклавишного выключателя практически не отличается от одноклавишного, за исключением дополнительных клавиш и нескольких контактов. Блок выключателей еще дополнен электрической розеткой, что позволяет подключать к нему электроприборы. Это бывает удобно для временного подключения, например, электрического фена, электробритвы или пылесоса. Конструкция розетки не отличается от конструкции индивидуальной розетки. Просто выключатель и розетка объединены в одном корпусе.

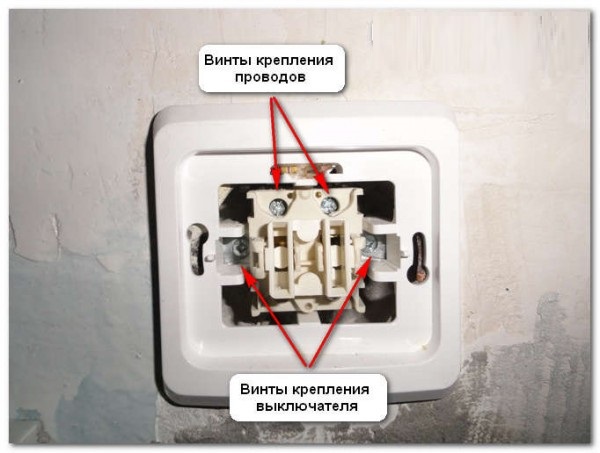

Для того, чтобы добраться до клемм подключения выключателя, нужно надавить сбоку на клавишу отверткой одновременно поддевая ее за нижний край. Защелка отожмется, и клавиша легко снимается. При подключении двухклавишного выключателя нижний его контакт подсоединяется к фазному проводу, верхние выводы к проводам, идущих от светильников.

Для подключения розетки кроме фазного провода, подсоединенного к выключателю, нужен еще и дополнительный нулевой. Если Вы захотите заменить обыкновенный выключатель на блок выключателей с розеткой, то не следует забывать о необходимости прокладки еще одного провода. Может только выручить, если был установлен двухклавишный выключатель, а Вы устанавливаете блок с одноклавишным. Тогда неиспользуемый провод можно переключить в распределительной коробке и использовать в качестве недостающего.

Электрическая схема выключателя Viko

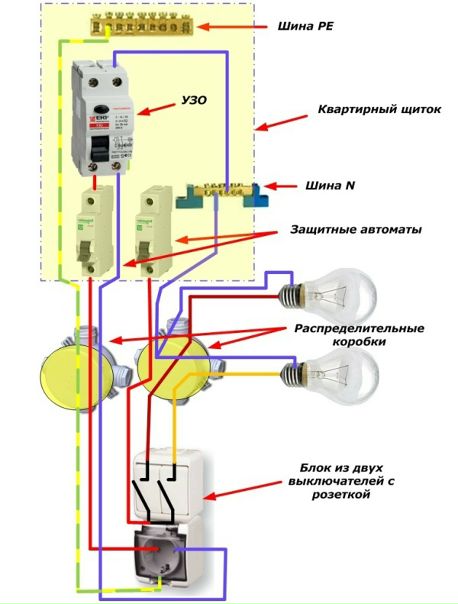

Ниже приведена электрическая схема подключения блока выключателей с двумя выключателями и розеткой. По такой же схеме выполняется подключение дополнительно к обыкновенному выключателю электрической розетки.

Схемы подключения одно, двух и трехклавишных выключателей при подключении одно, двух, трех и многорожковых люстр приведены в статье «Как подключить люстру».

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку

выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы.

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Как подключить выключатель от розетки

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

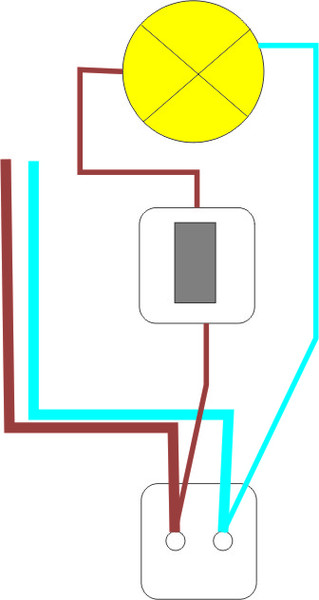

Для того чтобы подключить выключатель от розетки к лампочке, потребуются провода с тремя или четырьмя жилами, которые выполняют функции фазных, нулевых и заземляющих.

преимущества и недостатки блока, электрическая схема и монтаж

Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

По европейскому стандарту выключатели располагаются на уровне 90 сантиметров от пола, как и розетки во всех старых домах нашей страны. Такое размещение позволяет включать свет, не меняя положение руки. Удобство такого варианта довольно спорно, однако он позволяет использовать блок выключателя с розеткой.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

• Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
• Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
• Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

• Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
• Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
• Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки. Поэтому менять местами фазу и ноль в этом случае нельзя.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

1. Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки. Это позволит убедиться, что обесточена именно нужная линия.
2. Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
3. Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
4. Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
5. Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
6. Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Нестандартное применение

Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.

Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.

Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.

При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Как подключить блок розетка выключатель или блок розеток

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются  блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете, что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Как подключить блок розетка выключатель

Чаще всего блок, состоящий из двойного выключателя и розетки устанавливается в квартирах на перегородке между дверями санузла и ванной комнаты. Один цельный блок используется для включения света в двух этих помещениях, а так же для подключения в розетку электроприборов, используемых в ванной комнате- электробритва, фен и т. п. Почему электрическую розетку выносят из ванной комнаты- Я уже рассказывал в статье под названием «Установка электрических розеток и выключателей в ванной комнате«.

В схеме подключения блока розетки и двухклавишного выключателя используется 5 проводов от распределительной коробки до блока.

Если Вы не знаете, что такое фаза, ноль и заземление в электропроводке, тогда прочитайте обязательно эту статью.

Заземляющий проводник (на схеме светло-зеленного цвета) и ноль (синего цвета) от ответвительной коробки  подключаются напрямую только к розетке в блоке. Фаза (красного цвета) подключается к розетке и далее перемычкой подключается на общий контакт входящей фазы выключателя.

Оставшиеся два провода подключаются на два коммутируемых контакта, через которые фазы подключаются к 2 светильникам при нажатии клавиш, находящихся в туалете и ванной комнате. Т.е. получается, что на розетке всегда будет фаза, ноль и заземление, а так же фаза будет на нижнем контакте выключателя. А на верхних контактах она будет появляться только при нажатии клавиш.

В распределительной коробке электропроводки делаются 2 скрутки из двух проводов (на схеме желтого и бежевого цветов). Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники.

Необходимые для работы светильников ноль и заземляющие проводники берутся с ответвительной коробки с тех же самых соединений, от которых подключается розетка из блока.

Для того что бы поменять включение клавиш на блоке, необходимо желтый и бежевый провод поменять местами на выключателе.

Схема подключения блока, состоящего из розетки и одноклавишного выключателя полностью аналогична, с той лишь разницей, что выпадает из схемы один провод бежевый или желтый.

Для подключения трех клавишного выключателя понадобится шестой провод или 6 жила кабеля, которая будет подключаться на третий коммутируемый контакт сверху рядом с желтым и бежевым проводом.

Как подключить 3 или 4 розетки в одном блоке

Если в одном месте необходимо установить больше 2 розеток для подключения электроприборов, бытовой техники или телефона, компьютерной сети, тогда используется блок розеток, т. е. все розетки будут под одной крышкой.

Электрические розетки в блоке все подключаются параллельно. Перед началом подключения необходимо сделать и завести перемычки из 3 проводов в каждое посадочное место. Не делайте перемычки очень длинными, потому что потом провода будут мешать и не позволять плотно сесть розетке в монтажной коробке.

Блок розеток устанавливается и подключается в следующем порядке:

1. Разбираются все розетки.
2. Зачищаем провода или кабель электропитания и все перемычки между коробками. Кабель от распределительной коробки электропроводки всегда оставляйте с запасом, что бы потом при необходимости возможно было бы зачистить провода заново и сделать повторное подключение.
3. Подключаем первую розетку с приходящим кабелем электропитания по этой инструкции.
4. Устанавливаем электрическую розетку по уровню в монтажной коробке.
5. Подключаем по цветам параллельно провода и устанавливаем вторую, и аналогично последующие розетки в монтажных коробках. На последней будет подключаться только 3 провода.
6. Ставим крышку и закручиваем крышки с прорезями под вилку на каждой розетке.

Рекомендую дополнительно более подробно прочитать нашу инструкцию по установке внутренних блоков розеток.

Как подключить распределительную коробку? Подключение электрического распределительного щита

Электропроводка распределительной коробки или распределительного щита — это обычная схема электропроводки, используемая в большинстве домашних электропроводок или распределительных щитов. Данная схема представляет собой базовую проводку распределительного щита для выключателя света (одна лампа управляется одним переключателем) и 3-х контактной розетки с переключателем управления.

Как подключить коммутатор

На приведенной ниже схеме подключения фазовая линия подключается параллельно выключателю света и выключателю штепсельной розетки.Здесь один полюс обоих однополюсных переключателей s1 и s2 подключен к фазной линии источника питания. Другой полюс переключателя S1 подключен к лампе, а другой полюс переключателя S2 подключен к фазному полюсу трехконтактной розетки.

Линия заземления подключается к заземляющему полюсу розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

Здесь только одна лампа подключается от распределительной коробки.Количество нагрузок можно увеличить, добавив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать емкость проводки и номинальные характеристики компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой переключатель.

Необходимые компоненты проводки распределительной коробки

Схема подключения силовой розетки

Электропроводка розетки имеет схему, аналогичную обычной 3-контактной розетке с переключателем.Но в отличие от обычной разводки электрических розеток, электрические розетки подключены непосредственно к главной распределительной коробке. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

Простая электрическая розетка — это удлинительное соединение, полученное от соседних фазных, нейтральных и заземляющих полюсов. Иногда для таких соединений используются трехжильные провода. Но в проводке точки питания трехжильные провода обычно не используются. Для соединения используются одножильные многожильные провода, в основном с медью.Потому что, как правило, электрические розетки используются для работы устройств с высокой номинальной мощностью с большими нагрузками, такими как компрессоры, нагреватели, инверторы, ИБП и т.д.

Заземление очень важно для распределительной коробки. Потому что это важно для безопасности и предотвращения удара металлическим корпусом или открытых контактов устройств.

Схема очень проста в подключении. Нейтраль и линия заземления от DB подключаются непосредственно к соответствующим полюсам «N» и «E» розетки.Фазовая линия подключается к полюсу «P» через переключатель SPST.

Чтобы упростить электромонтаж и избежать неправильных подключений, лучше промаркировать концы проводов. Кроме того, при выборе цвета проводов можно придерживаться стандартного цветового кода.

В приведенной ниже таблице указан стандартный стандартный цветовой код проводов, используемых для подключения силовых вилок.

3-контактная электрическая схема вилки и розетки

Вилка и розетка — это электрические устройства, используемые для подключения к электросети различного оборудования.Он помогает подключать и отключать электроприборы от розетки.

Вилка — это вилка, а розетка — это розетка в цепи. Розетка — это источник питания, расположенный на распределительном щите или плате розетки, а вилка — это устройство или часть прибора, которая потребляет энергию.

2-контактные и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в проводке. 3-контактные типы имеют заземление, а 2-контактные — без заземляющей проводки.

Прибор без металлического корпуса обычно не имеет заземления в вилке, такой тип 2-х полюсной вилки подходит как для заземленных, так и для незаземленных розеток.Некоторым устройствам требуется заземление в целях безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

3-контактная розетка и вилка Клеммное соединение

Схема подключения вилки и розетки идентичны. Обычно фаза и нейтраль подключаются соответственно с правой и левой стороны розетки, а земля — ​​вверху; в соответствии с видом на розетку спереди (изображение ниже). Таким образом, вид вилки спереди должен быть зеркальным отражением розетки: фаза слева и нейтраль справа.Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазных линий как в вилке, так и в розетке.

Даже если обе линии поменяны местами, устройство работает нормально, поскольку источник переменного тока не имеет фиксированной полярности. Но стандартный способ и правильная практика — согласовать фазный и нейтральный провода розетки и вилки.

Почему? Предположим, если вы подключаете вилку расширительного блока к розетке, и фаза, нейтральные линии поменялись местами, тогда линия, подключенная через переключатель в удлинительной коробке, становится нейтральной линией.Таким образом, всякий раз, когда переключатель платы расширения включен / выключен, он просто разрывает нейтральную линию, идущую к розетке коробки расширения, но фазовая линия розетки всегда остается заряженной. Любые приборы, подключенные через такую ​​удлинительную коробку, будут ВЫКЛЮЧАТЬСЯ и ВКЛЮЧАТЬСЯ только из-за открытого или закрытого нейтрального соединения. У прибора всегда будет горячая линия для его компонентов, даже если переключатель находится в положении ВЫКЛ.

Это тот же случай, даже если устройство подключено напрямую к розетке, переключатель ВКЛ / ВЫКЛ устройства управляет только нейтралью, фазовая линия всегда остается заряженной.Так что постарайтесь избежать подобных проблем при электромонтаже.

При подключении следуйте стандартному цветовому коду. Общие цвета проводов, используемые для фаз, нейтрали и заземления, — КРАСНЫЙ, ЧЕРНЫЙ и Зеленый соответственно. Синий, желтый провод для фазы, желто-зеленый провод для заземления и т. Д. Также используются для подключения.

Общий метод выбора цветовой маркировки проводов, изоляции, метода электрических соединений и т. Д. Зависит от страны или региона. Лучше строго соблюдать электрические стандарты и меры, рекомендованные в соответствующих регионах.Потому что во время технического обслуживания, обнаружения неисправностей и ремонтных работ электрикам будет легко понять электрическую схему и быстро определить точные провода.

См .:

Создайте свою собственную плату расширения: 13 шагов (с изображениями)

Введение: сделайте свою собственную плату расширения

Здесь представлены инструкции по созданию вашей собственной платы расширения. Плата расширения используется во многих целях для удлинения линии электросети. Но необходимо иметь правильные знания о проводке в плате.В этой пошаговой инструкции я покажу вам проводку на плате расширения.

Добавить TipAsk QuestionDownload

Шаг 1: Материалы

1. Переключатель

2. Штекер

3. Разъем

4. Удлинитель

5. Плата с винтами

Добавить TipAsk QuestionDownload

Шаг 2: Вилка

Теперь подключим провода к вилке. Для этого внимательно прочтите названия контактов на вилке, то есть L, N, заземление.

Мы подключим красный провод к L, черный провод к N и зеленый провод к точке заземления.

Добавить TipAsk QuestionDownload

Шаг 3: Откройте

Прежде всего откройте вилку и выньте три провода из толстого пояса.

Теперь вы увидите три цветных провода, и мы будем выполнять электромонтаж на основе цветового кода, определенного ранее.

Добавить TipAsk QuestionDownload

Шаг 4: Подключение

Теперь подключите вилку.

L-красный провод

N-черный провод

Заземление-зеленый провод

Добавить TipAsk QuestionDownload

Шаг 5: Затяните

Теперь затяните болты и закройте вилку.

Добавить TipAsk QuestionDownload

Шаг 6: Plug Complete

Теперь вилка готова, и теперь пришло время подключить плату.

Добавить TipAsk QuestionDownload

Шаг 7: Плата

Теперь мы перейдем к подключению платы. Будем подключать через один выключатель и розетку.

Добавить TipAsk QuestionDownload

Шаг 8: Снова откройте

Выньте три цветных провода с другой стороны пояса и откройте плату, чтобы подключить его.

Добавить TipAsk QuestionDownload

Шаг 9: Подключение-1

Подключите провод от переключателя к L штепсельной розетки.

Добавить TipAsk QuestionDownload

Шаг 10: Подключение-2

Теперь подключите красный провод к другому разъему коммутатора

Добавьте TipAsk QuestionDownload

Шаг 11: Подключение-3

Подключите черный провод к N штифт вилки Socket.

Добавить TipAsk QuestionDownload

Шаг 12: Wiring-4

Теперь подключите зеленый провод к клемме заземления розетки.Теперь закройте доску и облажайтесь.

Добавить TipAsk QuestionDownload

Шаг 13: Расширение готово

Теперь ваше расширение готово для питания вашей бытовой техники.

Надеюсь, вам понравилось, и это оказалось очень легко ….

Добавить TipAsk QuestionDownload

4 человека сделали этот проект!

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные варианты отделки и стили

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукция Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с USB-зарядкойПереключатель с переключателемКнопка

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на органах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки разъемов и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших красивых отделок ниже — просто нажмите на образец, чтобы увидеть розетки и переключить стили в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — чтобы добавить немного другой

Розетки напольные

Подберите напольные розетки, которые подойдут к вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Ретро Индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Привести форму!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную форму для украшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Посмотреть диапазон фигур.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

• Выберите из более чем 80000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов пластин на выбор
• Изготовлено в соответствии с высочайшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для длительной защиты
• Каждый продукт собран вручную и упакован в индивидуальную коробку
• Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных красок до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Как подключить электрические розетки и переключатели

Основы подключения устройства

Подключение электрических розеток (правильно называемых розетками) и выключателей включает в себя многие из тех же основных методов. Создание безопасных и долговечных соединений требует надлежащей подготовки проводов цепи, которые будут подключаться к устройству, и прикрепления каждого провода к правильной клемме.

Меры предосторожности

Перед тем, как приступить к работе с электрическими компонентами, убедитесь, что электрический ток в цепи, с которой вы работаете, отключен на панели автоматического выключателя дома.Прежде чем продолжить, убедитесь, что ток был отключен с помощью мультиметра или аналогичного устройства. Перед тем, как начать, узнайте об электробезопасности.

Необходимые инструменты и расходные материалы

• Комбинированный инструмент электрика или инструмент для зачистки проводов
• Отвертки
• Плоскогубцы
• Разъемы проводов (гайки или вставные разъемы)

Ель / Кевин Норрис

Выполнение правильных соединений с винтовыми клеммами

Стандартная передовая практика для подключения проводов схемы к переключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства.Чтобы сделать безопасное и надежное соединение с помощью винтовых клемм:

1. Зачистите примерно 3/4 дюйма изоляции с каждого провода цепи (заземляющий провод может быть не изолирован) с помощью приспособлений для зачистки проводов.
2. Согните оголенный конец проволоки в виде крючка или U-образной формы с помощью тонких плоскогубцев.
3. Наденьте крючок каждого провода на соответствующий винтовой зажим так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть близко к винту, но не под ним; только оголенный металл провода должен контактировать с любой частью винта.
4. Плотно закройте крючок вокруг стержня винта с помощью тонких плоскогубцев.
5. Затяните винт по часовой стрелке, используя отвертку Phillips или отвертку с квадратным шлицем, в зависимости от того, что лучше всего подходит для винта. Поскольку крючок наматывается на винт по часовой стрелке, затягивание винта закрывает крючок еще больше. Винт должен быть очень тугим, надежно удерживая провод под головкой винта.

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Электромонтаж розеток для промежуточных потребителей

Когда выходная розетка расположена в середине участка цепи — с другими розетками «вверх по потоку» и дополнительными розетками «ниже по потоку» — существует два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключились к одной паре винтовых клемм под напряжением и нейтралью на розетке, а отходящие провода — к другой паре винтовых клемм. В этой конфигурации вся мощность цепи проходит через металлическую связь внутри самой розетки. Это упрощает подключение, но его недостаток заключается в том, что если что-то пойдет не так с розеткой, нижняя часть цепи также отключится, поскольку через розетку не может протекать ток.По этой причине профессионалы обычно подключают розетки, если возможно, вторым способом.

Второй метод подключения розеток в середине участка — это подсоединение их к проводам схемы с помощью «косичек». Пигтейл — это короткий провод, идущий от винтовой клеммы под напряжением или нейтрали на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя. В этой конфигурации есть полный путь, проходящий через распределительную коробку к нижележащей части цепи; косички просто входят в горячую и нейтральную линии для подачи питания в розетку.Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приспособлениям после розетки.

Большинство электриков будут использовать вторую конфигурацию, в которой в коробке достаточно места для подключения проводных разъемов.

Поддержание правильной полярности

Полярность — это часть системы безопасности, которая поддерживает ток электричества в нужном направлении. В типичной домашней электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, по которым подается питание от источника к выключателю или розетке.Белые провода являются «нейтральными» и несут электричество обратно на панель обслуживания дома (блок выключателя) после того, как оно пройдет через все устройства или приспособления в цепи.

Для сохранения правильной полярности при подключении розетки подключите черный провод под напряжением к одной из клемм, окрашенных в горячий бронзовый цвет. Подключите белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных переключателей оба провода, подключенные к переключателю, являются горячими. Если в электрической коробке есть нейтральные провода, их просто соединяют вместе с помощью соединителя проводов, минуя выключатель.

Со всеми переключателями и розетками подсоедините провод заземления схемы (голая медь или с зеленой изоляцией) к винту заземления устройства.

Ель / Кевин Норрис

Использование правых вставных соединителей

Многие переключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

У качественных устройств есть винты, которые можно затянуть после вставки провода для врезного соединения.Эти устройства обеспечивают безопасное соединение и приемлемы для использования. В дешевых устройствах этих винтов часто нет, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине этот тип подключения не рекомендуется.

Если в устройстве нет винтов для зажима вставных соединений, используйте стандартные боковые винтовые клеммы вместо вставных соединений.

Ель / Кевин Норрис

Электромонтаж трехходовых переключателей

Трехпозиционные переключатели управляют осветительным прибором или розеткой из двух разных мест.Эти переключатели имеют два «бегущих» провода и один «общий» провод. Уловка при замене трехпозиционного переключателя состоит в том, чтобы пометить общий (или «COM») провод на старом переключателе перед тем, как отсоединить провода. Маркировать бегунковые провода не нужно, потому что любой бегунок можно подключить к любому разъему ходового винта на переключателе.

Чтобы подключить новый переключатель, подключите помеченный общий провод к клемме COM (обычно бронзового или темного цвета) на переключателе. Подключите каждый из двух других проводов к одной из светлых дорожных клемм.

Ель / Кевин Норрис

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: один с маркировкой LINE, а другой с надписью LOAD:

• Если вы хотите, чтобы розетка обеспечивала защиту GFCI для устройства (устройств) после розетки, используйте клеммы LINE и LOAD, следуя монтажной схеме производителя.
• Если вам не нужно обеспечивать защиту GFCI для других устройств, или если розетка находится в конце цепи (конец рабочего цикла), используйте только клеммы LINE, следуя монтажной схеме производителя.Если эта розетка является розеткой посередине участка, используйте короткие гибкие провода, чтобы соединить провода схемы с клеммами LINE на розетке.

Ель / Кевин Норрис

Как подключить электрическую розетку с переключателем | Руководства по дому

Розетка с переключателем — отличный способ управлять лампами в кабинете, гостиной или спальне. Фактически, Национальный электротехнический кодекс, или NEC, требует наличия коммутируемой розетки в жилом помещении без верхнего света.Существует несколько способов подключения управляемых розеток, и новое требование NEC 2011 требует наличия заземленного провода (нейтрали) в каждом месте переключателя, независимо от того, есть в этом необходимость или нет. Показанные примеры соответствуют новым требованиям NEC.

Выходная силовая ветвь с управляемым переключателем на розетке

Установите розеточную коробку для одной группы и распределительную коробку для одной группы в желаемых местах. Протяните кабель Romex 12/2 или 14/2 с заземлением от блока выключателя или другой розеточной коробки в новую розеточную коробку с переключателем.Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Протяните 12/3 или 14/3 Romex с заземляющим кабелем от распределительной коробки с переключателем к распределительной коробке. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Снимите все внешние оболочки в каждой коробке с помощью приспособления для снятия оболочки. В распределительной коробке снимите примерно 1/2 дюйма изоляции с красного и черного проводов с помощью приспособлений для зачистки проводов.Сделайте петли на черном, красном и заземляющем проводе. Подключите провод заземления к винту заземления переключателя и затяните отверткой. Подсоедините черный провод к нижнему выступу переключателя, а красный провод к верхнему выступу переключателя и затяните винты. Наденьте оранжевую гайку на белый провод и аккуратно уложите в коробку. Заправьте оставшийся провод в коробку и закрепите выключатель прилагаемыми винтами.

Снимите изоляцию примерно на 1/2 дюйма со всех проводов в розеточной коробке.Скрутите два провода заземления внутри коробки и закрепите зажимом заземления. Отрежьте один хвостик земли и сделайте петлю на другом хвосте земли. Подключите провод заземления к клемме заземления розетки и закрепите. Сделайте петли на оставшихся черных, красных и белых проводах. Подключите белые провода к нейтральной стороне (серебряные винты) розетки и затяните наконечники.

С помощью острогубцев сломайте язычок между двумя винтами гнезда на горячей стороне (латунные винты) для одной розетки с переключателем и одной розетки с постоянным включением.Оставьте язычок нетронутым для двух розеток с переключателем. Для двух розеток с переключателем скрутите черные провода вместе и закрепите проволочной гайкой. Сделайте петлю на красном проводе и подсоедините к одному из латунных винтов. Для одной розетки с переключателем и одной розетки с постоянным включением сделайте 6-дюймовый хвост из куска черного провода. Скрутите два черных провода и кусок лома и закрепите красной гайкой. Сделайте петлю на другом конце куска скрапа и прикрепите к одному из латунных крепежных винтов.Сделайте петлю в красном проводе и прикрепите к другим латунным винтам гнезда.

Аккуратно уложите все провода в розеточную коробку и закрепите розетку прилагаемыми винтами. Включите питание и проверьте работу розеток. Установите крышки розетки и переключателя.

Выходная силовая ножка с управляемым переключателем на распределительной коробке

Установите одноканальную розеточную розетку и одинарную распределительную коробку в желаемых местах. Протяните проводку 12/2 или 14/2 с кабелем заземления от блока выключателя или другой розеточной коробки в новую распределительную коробку.Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Протяните кабель 12/3 или 14/3 с заземлением от розеточной коробки, управляемой выключателем, к распределительной коробке. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Снимите все внешние оболочки в каждой коробке с помощью приспособления для снятия оболочки. В распределительной коробке скрутите два провода заземления внутри коробки и закрепите зажимом заземления.Отрежьте один хвостик земли и сделайте петлю на другом хвосте земли. Подключите заземляющий провод к клемме заземления переключателя и закрепите. Снимите примерно 1/2 дюйма изоляции с красного, черного и белого проводов с помощью приспособлений для зачистки проводов. Скрутите белые провода линейными плоскогубцами и закрепите гайкой для желтых проводов.

Сделайте 6-дюймовый хвост из куска черной проволоки, сняв примерно 1/2 дюйма изоляции. Скрутите два черных провода и кусок лома и закрепите красной гайкой.Сделайте петли на другом конце хвоста и красной проволоке. Присоедините черный хвостовик к нижнему выступу переключателя, а красный провод — к верхнему выступу переключателя. Аккуратно уложите все провода в коробку и закрепите переключатель двумя прилагаемыми крепежными винтами.

Снимите изоляцию примерно на 1/2 дюйма со всех проводов в розеточной коробке. Сделайте петли из черного, красного, белого и заземляющего проводов. Подключите заземляющий провод к винту заземления розетки и затяните отверткой.Подключите белый провод к нейтральной стороне (серебряный винт) розетки и затяните винт.

С помощью острогубцев сломайте язычок между двумя винтами гнезда на горячей стороне (латунные винты) для одной розетки с переключателем и одной розетки с постоянным включением. Оставьте язычок нетронутым для двух розеток с переключателем. Для двух розеток, управляемых переключателем, наденьте оранжевую гайку на черный провод и аккуратно заправьте ее в коробку. Сделайте петлю на красной проволоке и прикрепите ее к одному из латунных шурупов.Для одной розетки с переключателем и одной розетки с постоянным включением сделайте петли на черном и красном проводах. Присоедините красный провод к одному латунному винту, а черный провод к другому латунному винту. Затяните винты и аккуратно заправьте провода в коробку. Установите розетку с помощью двух прикрепленных крепежных винтов.

Включите питание и проверьте работу розеток. Установите крышки розетки и переключателя.

Ссылки

• «Полное руководство по домашней электропроводке»; Black & Decker; Creative Publishing International, Inc.; 2001.

Ресурсы

Советы

• Используйте кабель 12/3 или 12/2 с заземляющим проводом для цепей на 20 ампер.
• Используйте кабель 14/3 или 14/2 с заземляющим проводом для цепей 15 А.
• Для розеток 12/2 с заземлением используйте дуплексные розетки на 20 ампер.
• В качестве альтернативы вы можете использовать вариант с нажимным проводом для розетки, но многие предпочитают старые петли и винтовые соединения.
• Сохраняйте постоянный рисунок с помощью трехжильных кабелей.Всегда используйте черный для питания или обычных ситуаций, а красный — для переключаемых или путешествующих ситуаций.

Предупреждения

• Всегда носите защитные очки или защитные очки.
• Всегда проверяйте, отключено ли питание на выключателе. Используйте контрольную лампу или вольтметр, чтобы убедиться, что питание отключено.
• Не заменяйте двухжильный кабель трехжильным, а заземляющий провод используйте как горячий провод или заземленный провод (нейтраль).

Writer Bio

Dr.Марвин Филлипс, которого ласково называли доктором Филом, ушел из педиатрической практики в 1999 году. В настоящее время он является генеральным директором новой службы скорой помощи и пишет еще со времен колледжа. Он опубликовал работы в журналах «Circulation Research» и «The Anatomical Record». Он имеет профессиональный опыт в строительстве, электрике, сантехнике, деревообработке, ремонте краснодеревщиков и автомобилей.

DIY Tutorial: Как подключить коммутатор к электрическому шнуру

Как установить выключатель на шнур лампы

Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме как отключить его!), Может быть, выключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми клеммами, в частности, на провод, покрытый тканью Snake Head Vintage.

Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другую запись нашего блога «Как зачистить и подготовить тканевые шнуры для проводки». С использованием
Обтянутый тканью электрический шнур — отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому устройству!

Пошаговая инструкция — Присоединение тросового переключателя:

1) Ключ к любому шнуровому выключателю прост: вы ТОЛЬКО режете
ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через
канал в переключателе. Функционально переключатель действует как цепь
прерыватель: в положении «выключено» выключатель
— это не , завершающий соединение через провода под напряжением, в положении «включено» переключатель находится в положении , позволяя замкнуть цепь.

Горячий провод будет ЧЕРНЫМ, или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ, или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью.Итак: горячее режется, нейтральное — нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.

Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона — горячая, ребристая — нейтральная.

2) Решите, где вы хотите разместить коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка и хочу ли я, чтобы выключатель был ближе к розетке или ближе к прибору? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится в 1-2 футах от основания лампы.Другие предпочтут разместить его в нескольких футах от розетки, чтобы переключатель был ближе к стене, или иногда на полпути, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.

3) Для скрученных шнуров обрежьте горячий провод в центре того места, где вы хотите разместить переключатель. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, хорошо, что это место все равно будет закрыто внутри переключателя, не беда. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее истирание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно втягивать провод дальше, а не выталкивать.

4) Для круглых шнуров и шнуров с оплеткой сначала необходимо разрезать внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешнюю виниловую оболочку прямо под тканью) и снимите ее, обнажив провода внутри . Отрежьте горячий провод в центре и выполните ту же процедуру, что и в шаге 3, чтобы выполнить соединения.

• Pro Совет: Мы рекомендуем эти переключатели для круглых шнуров и шнуров с оплеткой, они имеют большее отверстие, что облегчает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.

5) Для параллельного (плоского) шнура процесс аналогичен другим стилям шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить выключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и осторожно отделите два провода друг от друга.Теперь у вас будет горячий и нейтральный провод (помните, горячий — это гладкая сторона, нейтраль — это ребристая сторона). Отрежьте горячий провод и приступайте к подключению проводов так же, как мы описали в последних двух шагах.

6) После того, как все будет подключено, установите крышку на коммутатор и затяните винты на место. Включите и выключите эту качельку пару раз, узрите свою невероятную способность управлять потоком электричества одним пальцем!

Вот и все! А теперь займемся творчеством!

www.snakeheadvintage.com

Как заменить выключатель света комбинированным выключателем / розеткой

Если вам не хватает розеток для включения, установка комбинированного выключателя / розетки — отличный способ подключиться к другой розетке без полного подключения новой розетки или принося в жертву существующие розетки или выключатели.

СВЯЗАННЫЙ: Как установить и настроить выключатель света Belkin WeMo

Комбинированный выключатель / розетка, подобный показанному выше, можно подключить тремя способами.Переключатель может управлять вашим светом, переключатель может управлять розеткой или переключатель может управлять как вашим светом, так и розеткой.

Например: скажите, что ваши столешницы монополизируют все розетки на вашей кухне. Вы можете заменить настенный выключатель на комбинированный выключатель / розетка. У вас все еще есть переключатель для управления освещением, но теперь у вас есть дополнительная розетка, которую вы можете использовать для этого нового модного микшера, который вы купили.

СВЯЗАННЫЙ:

Прежде чем вы погрузитесь в этот проект, вам потребуются некоторые инструменты и материалы для выполнения работы.

СВЯЗАННЫЙ: Основные инструменты, которые должен иметь каждый любитель DIY.

Абсолютно необходимые инструменты — отвертка с плоской головкой и крестообразная отвертка. Некоторые необязательные, но очень практичные инструменты включают плоскогубцы с игольчатым наконечником, универсальные плоскогубцы, устройства для зачистки проводов (на случай, если вам нужно разрезать провод или зачистить изоляцию), тестер напряжения и электродрель.

Наконец, вам понадобится комбинированный блок выключателя / розетки, они не так распространены, как выключатели и розетки iOrdinary, но вы все равно можете найти их в большинстве хозяйственных магазинов.Этот от Leviton (9 долларов) выполнит свою работу в большинстве случаев, но я использую надежный от Eaton, который больше подходит для мастерских и других. Не забудьте и о новом фасаде.

Перед началом работы

Перед тем, как начать, необходимо сделать одно очень важное: вы не сможете использовать эти комбинированные блоки переключателя / розетки, если источник питания не входит в коробку переключателя света. Другими словами, если прямая линия, питающая свет (или любая другая мощность переключателя), сначала войдет в светильник, а затем в корпус переключателя, вы не сможете не использовать комбинацию переключателя / розетки.Электропитание должно сначала войти в коробку выключателя света, а затем перейти к приспособлению. Первый сценарий довольно редко встречается в большинстве домов, но всегда проверяйте его, чтобы убедиться.

СВЯЗАННЫЙ: Как обновить розетки для зарядки через USB

Если вы не знаете, как подключена ваша конфигурация, вам нужно будет выполнить первый шаг этого руководства, чтобы заглянуть в коробку выключателя света. Перед тем как сделать это, подойдите к своему автомату и выключите питание в комнате, где вы собираетесь поменять выключатель света.

Отличный способ узнать, отключили ли вы правильный автоматический выключатель, — это включить выключатель света перед выключением питания, и если свет, которым управляет выключатель света, погаснет, вы знаете, что у вас есть отключил правильный автоматический выключатель.

Удалите имеющийся выключатель света

Сначала возьмите отвертку с плоской головкой и удалите два винта, удерживающие переднюю панель.

После этого крышку можно сразу снять.На этом этапе используйте тестер напряжения, чтобы проверить, действительно ли выключатель света выключен, прежде чем продолжить.

Затем возьмите отвертку Phillips там, где вы работаете с электродрелью, и открутите два винта, которые удерживают выключатель света на распределительной коробке. Один будет вверху и один внизу.

После того, как эти винты будут удалены, возьмите пальцы и возьмитесь за выступы в верхней и нижней части коммутатора, чтобы вынуть его из распределительной коробки. Это открывает больше проводов и облегчает работу.

Обратите внимание на конфигурацию проводки переключателя света. Если вы видите два разных набора проводов, входящих в коробку, вы можете продолжить. Если вы видите только один, значит, комбинация выключатель / розетка несовместима с вашей конфигурацией.

В нашем случае к переключателю подключены два черных провода, а также голый медный провод, который является проводом заземления. Далее в коробке вы также заметите два белых провода, которые связаны между собой проволочной гайкой. (Если у вас разные цвета стен, запомните, какие из них, чтобы убедиться, что вы все правильно подключили.)

Как кратко объяснено выше, черные провода — это провода питания (или «горячие»), а белые провода — нейтральные (или «обратные»). Электричество проходит через горячий провод, попадает в выключатель, затем в светильник, а затем возвращается через нейтральный провод. Выключение переключателя просто отключает провод питания прибора, отключая питание ваших фонарей.

Для начала возьмите отвертку и отсоедините два черных провода, прикрепленных к переключателю света. Не беспокойтесь о черном проводе, который куда идет.

Наконец, отсоедините провод заземления от зеленого винта.

Подготовьте провода для нового комбинированного переключателя

Теперь, когда переключатель света полностью удален, нам нужно подготовиться к установке комбинированного переключателя.

Вам понадобится доступ к нейтральным белым проводам. Обычно при замене выключателя света вы оставляете только нейтральные провода. B В этом случае мы подключим их к новому комбинированному выключателю.

Снимите гайку нейтрального провода, открутив ее. Держите два провода вместе, потому что вам нужно будет создать косичку, которая включает в себя соединение нескольких проводов вместе с помощью гайки, чтобы превратить два или более проводов в одно соединение, которое затем можно подключить к винту переключателя. Мы подключим эти два нейтральных провода к винту на новом переключателе, поэтому потребуется косичка.

Вверху: пример косички, где два соединения сливаются в одно.

У вас будет одно соединение с белым проводом и два соединения с черным проводом.

После этого вам нужно будет взять плоскогубцы и согнуть все провода на концах, чтобы получились маленькие крючки, если у вас их еще нет. Эти крючки охватывают винты переключателя, когда вы собираетесь его установить.

После этого пора выяснить, какой поток является каким (если вы еще не знаете).

Определите, какие провода являются горячими линиями (электрическими). ​​

При установке комбинированного блока выключателя / розетки вы захотите узнать разницу между двумя наборами проводов, входящих в коробку.выключатель. Один будет проводом от коробки выключателя, а другой — проводами, соединенными от выключателя света к светильнику.

Первым делом навинтите гайку на каждый провод (кроме провода заземления, поскольку он не нужен) и разведите провода как можно дальше. Возможно, вам придется использовать плоскогубцы, чтобы сначала выпрямить провода, чтобы можно было приклеить к ним кабельные стяжки.

Для этого снова включите питание и осторожно поместите тестер напряжения рядом с каждым проводом.Когда тестер напряжения включается или издает шум рядом с проводом (это будет один из черных проводов), пометьте этот провод определенным образом (я обычно делаю быструю отметку на гайке провода перманентным маркером). Это горячая проволока от блока питания.

После определения того, какой из проводов является проводом горячего питания, обязательно отключите питание в коробке выключателя.

Пришло время установить комбинированный переключатель / розетка, и в зависимости от того, как вы хотите, чтобы он работал, существует несколько способов его подключения.

Если вы хотите, чтобы выключатель управлял и светом, и розеткой

Если вы хотите, чтобы выключатель управлял светом, к которому он в данный момент подключен, но также управлял входящим в комплект поставки источником питания — например, при использовании тандемной лампы с верхним освещением — вот как это подключить.

Подсоедините черный провод, идущий от светильника (не провод под напряжением), к одному из черных винтов на переключателе — в данном случае это не имеет значения. В некоторых переключателях есть прорези, в которые можно вставить прямой провод и затянуть его винтом, что определенно проще, чем наматывать провод.зацепил винт.

Затем подключите горячий черный провод от источника питания к латунному винту.

Затем подсоедините нейтральный белый провод (соединение гибкого провода) к серебряному винту. Если вам повезет, переключатель будет иметь два места, которые позволят вам безопасно подключить два провода с помощью одного винта, но в противном случае вам придется использовать косичку. Мне повезло с переключателем. Также имейте в виду, что независимо от того, как подключен переключатель, нейтральные белые провода всегда будут подключены к серебряному винту.

Затем подключите оголенный медный провод заземления к зеленому винту. Опять же, заземляющий провод всегда подключается к зеленому винту, независимо от схемы подключения.

Вставьте все провода обратно в коробку и прикрутите переключатель, чтобы установить его на место. InstaFill переднюю панель и снова включите.

Если вы хотите, чтобы выключатель и розетка были независимыми друг от друга.

В качестве альтернативы вы можете настроить выключатель только на светильник, а выходная часть останется постоянно, независимо от состояния выключателя.Это идеально подходит для упомянутого выше сценария приготовления, когда вы просто хотите вставить дополнительную вилку, не играя ни с чем другим.

Чтобы добраться туда, все, что вам нужно сделать, это изменить место двух черных проводов. Поэтому вы подключите горячий черный провод, идущий от источника питания, к одному из черных винтов, а затем подключите черный провод, идущий от светильника, к латунному винту. Нейтральные провода и заземляющий провод останутся на своих местах.

Другие варианты использования комбинированного переключателя / розетки

Если вы хотите заменить традиционный выключатель света комбинированным переключателем / розеткой, возможно, вы будете использовать только первые два сценария.Однако есть и другие варианты использования комбинированного переключателя.

Например, если вы когда-нибудь захотите отключить питание определенной группы розеток в цепи (но не уничтожить всю схему), вы можете заменить традиционную розетку на комбинацию переключателя / розетки там, где вы хотите сократить начать. Например, розетки в моей гостиной подключены к той же цепи, что и освещение (что обычно бывает в большинстве домов), поэтому, если я всегда хотел отключить розетки, но не выключать свет, когда горит, я может установить выходной переключатель / комбо на первом выходе схемы.Таким образом, каждый раз, когда я щелкаю выключателем, все следующие розетки в цепи (а также розетка выключателя) отключаются.

Для этого необходимо заменить розетку Первоначально этим комбинированным переключателем. Горячий провод от источника питания подключится к латунному винту, черный провод, продолжающийся в цепи, подключится к одному из черных винтов, а два нейтральных провода подключатся к серебряному винту. Если вы хотите, чтобы розетка переключателя оставалась включенной, в то время как все другие розетки были выключены, вам просто нужно поменять местами соединения черного провода.

Это может быть сложно, однако, так как вам нужно знать, где провода для розеток и лампочек встречаются, чтобы выключатель не убивал розетки и свет. Вы можете нанять электрика, чтобы он все это определил, если вы не уверены — в зависимости от конфигурации электропроводки в вашем доме это может быть даже невозможно.

В качестве альтернативы вы можете подключить выключатель таким образом, чтобы только эта розетка управлялась выключателем, но другие розетки цепи всегда оставались под напряжением.Для этого вы должны соединить черные провода, нулевые провода и заземляющие провода, чтобы иметь соединение для каждого из них (с помощью косичек).

Отсюда подсоедините черный провод к латунному винту. Как и раньше, нейтральный провод подключается к серебряному винту, а заземляющий провод — к винту.

Вы также можете отделить удлинитель и установить комбинацию переключателя / розетки между ними, чтобы удлинитель по-прежнему работал нормально, но теперь к нему подключена переключаемая розетка, поэтому вы можете подключить что угодно и включать и выключать его с помощью переключателя, используя способ подключения, описанный в предыдущем абзаце.
