Как покрыть крышу двухскатную крышу: Двухскатная крыша своими руками пошаговая инструкция

Содержание

как сделать мауэрлат мансардной крыши, устройство кровли + фото чертежей

Двускатная крыша — это один из наиболее простых вариантов крыш, применяемых при постройке небольших домов. Она имеет два наклонных ската к наружным стенам.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Окошки, называемые слуховыми, в них или на скатах крыши обеспечивают поступление света и вентиляцию чердака.

С первого взгляда кажется, что в устройстве двускатной крыши и в монтировке ее стропильного каркаса нет ничего сложного, но для того, чтобы надежно защитить строение от любых агрессивных внешних факторов, придется подойти к работе очень внимательно и ответственно, потому что просчеты в монтировке каркаса потом вряд ли уже можно будет изменить.

В данной статье Вы узнаете, как сделать двухскатную крышу, а так же устройство двухскатной крыши.

Содержание статьи

В чем отличие мансардной и нежилой двускатной крыши

Мансарда представляет собой жилое пространство, расположенное между крышей дома и потолком нижнего этажа.

Она позволяет оптимально использовать свободную площадь в качестве дополнительного жилого пространства, но в то же время требует эффективного утепления и тщательного подбора кровельного материала во избежание высокой теплопроводности летом и повышенного уровня шумов во время осадков. Примеры дизайна мансарды вы увидите здесь.

Чердак имеет то же местоположение, но в этом случае уже нежилое. Он не требует утепления и серьезных затрат при строительстве. Буферное пространство обеспечивает вентиляцию и служит помещением для хранения вещей.

Мансарда

Двухскатная конструкция: мансардная крыша и из каких частей она состоит.

Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.

Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.

Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек. Как сделать мансарду с двухскатной крышей:

  • Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.
  • Крепление анкерными болтами считается одним из наиболее эффективных и надежных. Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу, в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
  • Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.
  • Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков, не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку. В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой, не превышающей 400 мм в длину и 220 мм в высоту.
  • Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками. Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.

    Крепление анкерными болтами

Стропильные ноги это составные части крыши, которые одним концом упираются в стену дома, а другим под углом смыкаются с противолежащими стропильными ногами. Они составляют основу каркаса и опору будущей крыши.

Для эффективной защиты строения от любых погодных условий очень важно качество материала из которого они изготовлены.

ВНИМАНИЕ!

При установке конструкции, следите за качеством материала и обязательно обработайте древесину инсектицидными и защитными растворами. Помните, что небольшое количество личинок жуков, поедающих дерево, способны разрушить конструкцию в течение нескольких лет.

Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения. Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене.

При монтаже лежня применяют брус сечением от 100х100 до 150х150 мм.

Перед креплением лежня важно установить положение срединной линии, на которой будет располагаться лежень.
Замеры необходимо производить относительно мауэрлата, потому что при его помощи корректировались ошибки периметра. От боковых и фронтонных мауэрлатов надо отмерить расстояние, определенное проектом.

Под брусом стоит осуществить двойную изоляцию от влаги.

Монтаж лежня производят креплением его к внутренним стенам с использованием скоб или проволочных скрутков, которые можно предварительно заложить при строительстве дома или крепить с помощью анкеров.

Если стены дома пенобетонные или построены из прочих легких материалов, прежде монтажа лежня стоит изготовить армпояс и выпустить анкерные крепления, с помощью которых и будет произведена его установка. В случае установки под лежень кирпичных столбиков, крепится он так же к внутренним опорным стенам.

Мауэрлат

План двускатной конструкции

Угол наклона

Выбор оптимального угла наклона крыши зависит от ряда факторов, например, местности, в которой вы живете, и особенностей природных осадков.

Так, к примеру, ветер оказывает сильное влияние на систему стропил и кровлю крыши, и небольшое повышение ее угла наклона в разы усугубит ветровую нагрузку. Но и небольшой угол так же небезопасен — в этом случае ветру легко будет сорвать крышу.

Снег, в свою очередь, оказывает интенсивную нагрузку на крышу, когда угол ее уклона составляет 30C, а при угле наклона в 45C, нагрузки и вовсе можно избежать, поскольку осадки скатываются с крыши.

Очевидно, для регионов с сильной ветровой активностью подойдет крыша с уклоном в 30C, а для регионов с сильными снегопадами оптимальный склон составит 45C.

Угол уклона также зависит от материала, из которого будет изготовлена кровля. По строительным нормам каждый кровельный материал предполагает свой минимальный угол уклона. Например, для шифера этот показатель равен 30C, а для черепицы 22C.

В принципе, оптимальный угол уклона крыши можно рассчитать отношением величины конька к половине ширины строения и умножить все на сто.

Правила монтажа затяжек

Затяжки — крепежные составные конструкции, соединяющие стропильные ноги снизу, образуя треугольник и не позволяя им разойтись. Их можно изготовить из скрепленных досок или квадратного бруса, который следует обрезать до приемлемой длины и соединить гвоздями и шпильками со стропилами.

Монтаж затяжек

Расстояние между затяжками должно быть равным расстоянию между стропильными ногами, которые они соединяют.
Для того, чтобы в затяжке не случилось прогиба под тяжестью своего веса, ее необходимо связать с коньком крыши, местом стыка двух скатов.

Правила монтажа стоек

Стойки изготавливаются из квадратного бруса и располагаются вертикально под коньком, передавая нагрузку от него опорной внутренней стене. Опираясь на лежни, они служат для крепления прогона, горизонтального бруса, обеспечивающего вспомогательную подпору для стропил.

Перед установкой стойки ее следует разметить для последующего крепления прогонов, ригелей и других элементов стропильной системы.

При монтаже стоек следует обязательно добиваться плотного прилегания граней сочленяемых элементов. Просветы в местах стыков не должны быть больше 1 мм. Наличие сквозных дыр не допустимо.

Стойки крепятся на сухие и прошедшие антисептическую обработку плоскости опорных конструкций. Если на стойку опираются балки, необходимо, чтобы нагрузка на стойки осуществлялась вдоль волокон древесины, а на балки шла поперек.

Монтаж стоек

Двухскатная крыша своими руками: пошаговый монтаж

ВАЖНО!

При подготовке к строительству двухскатной крыши своими руками стоит определиться с тем, будет она жилой или нежилой, учесть климатическую и ветровую нагрузку местности и разработать план, принимая во внимание габариты дома.

И сейчас мы расскажем Вам, как сделать крышу двухскатную своими руками:

  • Первый этап знаменуется монтажом на продольных стенах строения опоры крыши — мауэрлата. Он принимает на себя всю нагрузку стропильной конструкции и рассредотачивает по стенам и фундаменту. Мауэрлат для двускатной крыши подготавливают из бруса или бревна с сечением 50×150 — 150×150 мм, предварительно подвергнутого обработке инсектицидными и защитными препаратами, противостоящими возгоранию и гниению.
  • Если при строительстве используется лежень, то следующий шаг — это этап его закладки.
  • Затем можете приниматься за установку стоек и прогона. В зависимости от Вашего проекта, стропильная система может содержать один коньковый прогон или иметь добавочные боковые прогоны. Либо может быть без них, но со стойками, подпирающими стропильные ноги. Для облегчения работы желательно соорудить леса. Стойки необходимо подготовить одинаковой длины, но если высоты стен Вашего дома по фронтону не везде одинаковые, то их придется выпиливать разными для того, чтобы уложить коньковый прогон в горизонтальное положение. В этом случае длину стоек необходимо отмерить по веревке, натянутой горизонтально промеж двух крайних точек.
  • При монтаже стоек необходимо проконтролировать вертикальное положение конструкции в двух плоскостях и заранее прикрепить стойки досками к сооруженным лесам. Затем на стойки можно крепить прогоны. Далее, удостоверившись в правильном положении стоек и прогона, закрепите узлы согласно проекту.
  • Потом можно приступить к монтажу стропильных ног. Если в результате подготовительных работ на выходе получилась ровная горизонтальная поверхность, Вам хватит одной размеченной стропильной ноги. В другом случае, если имеются нестыковки, придется разметить каждую путем натяжки веревки промеж двух крайних стропильных ног и выпилить в отдельности каждую промежуточную стропилину.
  • Рейки, равные длине между боковыми плоскостями стропильных ног, изготавливают для выдержки требующегося шага. Иначе говоря, от длины шага, заявленного в проекте, необходимо вычесть толщину стропильных ног. До крепления стропилин, которые идут встык с рейками, конструкцию тщательно проверяют и только потом закрепляют. Далее, устанавливаются кобылки — доски, удлиняющие стропильные ноги в целях обустройства карнизного свеса.

Крыша двухскатная своими руками (чертежи и фото ниже):

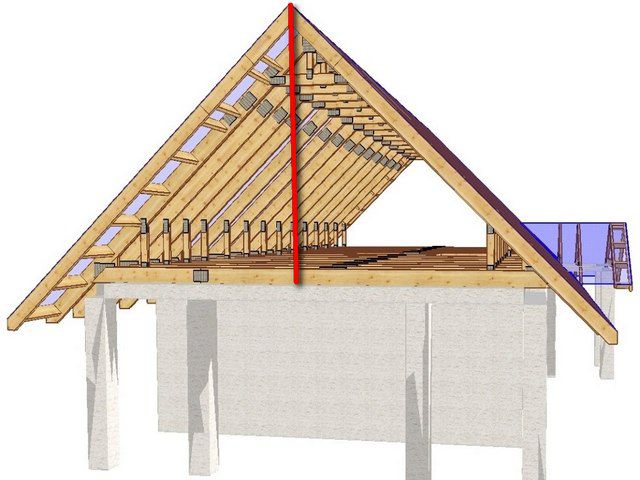

Двускатная крыша своими руками пошагово: фото схемы

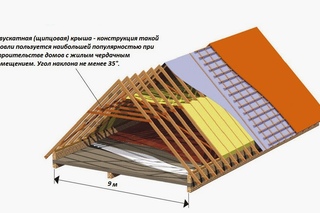

Конструкция двухскатной крыши с мансардой

Монтаж крыши

Выбор кровельного материала

Для крыши с углом наклона более 20C идеально подходят черепица и шифер. Крыши с меньшим уклоном будут задерживать влагу в зазорах, что будет портить покрытие. Черепичные крыши долговечны и их легко ремонтировать.

Шифер также является надежным материалом. Он влагостоек, морозоустойчив и пожаробезопасен. К тому же он достаточно недорогой и простой в установке.

Рулонные материалы применяют для плоских крыш или с углом наклона не выше 30C, иначе материал может сползти под воздействием внешних факторов.

Металлические профиль и черепица чаще применяются на крышах, уклон которых больше 10C. Это довольно стойкий и легкий материал, но при использовании их на ровной поверхности необходимо обработать места стыков качественным герметиком. Чем больше угол наклона, тем меньше должен быть внахлест листов металлопрофиля и металлочерепицы. То же самое можно сказать применительно к шиферу.

ОСТОРОЖНО!

Чем меньше уклон крыши, тем плотнее кровельный материал следует выбирать.

Еще один вариант — это кровельные панели, уже содержащие в себе тепло- и пароизоляцию. Монтаж их прост, но они отличаются сильной дороговизной.

Также, при устройстве двускатной крыши важно обеспечить вентиляцию помещения, находящегося снизу. А для скатных крыш обязательна система водооттока.

Как делать двухскатную крышу дома и из каких материалов зависит от Вас. В заключении, стоит отметить, что к работе стоит подойти грамотно и строим крышу двухскатную только с качественным материалом. Тогда крыша будет долговечной, надежной и стойкой.

Сравнительная характеристика кровельных материалов

Полезное видео

В этом видео Вы узнаете, как построить двухскатную крышу:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

как построить своими руками, как поставить, строительство двускатной крыши, как правильно установить


Содержание:


От того, насколько качественно выполнено строительство двускатной крыши, зависит долговечность стен домовладения и комфортное пребывание в нем. Такое конструкционное устройство кровли очень распространено. Выстраивается двускатная крыша легко, а в большом чердачном помещении часто обустраивают мансарду.


Особенности конструкции двухскатной крыши


Перед тем, как своими руками построить двухскатную крышу, необходимо изучить ее устройство, особенности монтажных работ и составить проект. Какого вида будет кровля на доме, чаще всего уточняют в процессе проектирования здания. Но иногда делать двускатную крышу приходится тогда, когда дом возведен. Главное, в процессе переделки кровли не нарушить архитектурный облик строения.



Проект двускатной крыши разрабатывают вместе с чертежами. Причем его можно сделать самостоятельно при условии наличия навыков работы с ПК и знания архитектурных программ, таких как ArchiCAD. Когда проектирование выполняется впервые, консультация и помощь профессионалов не помешают. Также можно обратиться в одно из архитектурных бюро, где имеются уже готовые чертежи двускатных крыш.


Чтобы самостоятельно разработать проектную документацию, следует разбираться в том, как правильно установить двухскатную крышу, в элементах и материалах, из которых ее предстоит выстроить, иначе можно серьезно ошибиться, что понесет за собой большие финансовые траты.

Элементы для строительства крыши


Основными элементами двухскатной крыши являются:

  • кровельное покрытие;
  • обрешетка;
  • контробрешетка;
  • коньковый прогон;
  • стропильная система;
  • мауэрлат;
  • стойки;
  • раскосы и диагональные связи.



При этом стропильная система бывает:

  • висячей;
  • наслонной.


В первом варианте стропила опираются на две наружные стенки. Во втором случае присутствуют от трех и более точек опоры. Эти оба вида иногда используют одновременно. Так для части строения, где имеются промежуточные опоры, задействуют наслонный вариант, а при отсутствии опор – висячий.


Стропила и обрешетку делают как из металла, так и из натуральной древесины. В частном домостроении обычно используют дерево по причине его низкой цены и доступности.


При разработке проекта в обязательном порядке учитывают длину стропил и шаг их монтажа – от этого зависит толщина бруса, достигающая максимум 250 миллиметров. Этого размера достаточно для обустройства крыш, длина стропил для которых достигает 7 метров при шаге в 150 сантиметров.



Часто шаг установки стропильной системы подбирают с учетом размеров утеплителя, чтобы его при монтаже не подрезать и получить максимально плотное прилегание. В этом случае для монтажа надежной конструкции используют брус, имеющий большое сечение. Наиболее прочной крышу сделает использование клееного бруса, толщина которого достигает 300 миллиметров, и применение опорных рам. Существует специальная таблица, в которой отражена взаимосвязь между толщиной и длиной стропил.


Традиционно угол у двухскатной крыши составляет от 11 до 45 °. Но узнать более точную величину поможет учет нескольких важный моментов:

  • материал, применяемый для кровли;
  • ветровые и снеговые нагрузки в климатической зоне, где возводится здание.


Эти нюансы между собой взаимосвязаны. Например, если на местности, где преимущественно дуют сильные ветра построить крышу с большим углом уклона кровли, тогда необходимо делать усиленную стропильную систему и приобрести больше стройматериалов, а это обойдется в значительную сумму денег. Узнать величину уклона для разных типов кровли можно в таблице в специальном справочнике.



При необходимости принимать в расчет снеговую нагрузку в месте расположения будущего дома пользуются СНиПом «Нагрузки и воздействия» и климатической картой местности. Имея в распоряжении нужные данные, производят соответствующие расчеты.


Для исключения парусности конструкции крыши и чтобы вода не собирались на ее поверхности, при проектировании помимо СНиПа «Нагрузки и воздействия» используют карту ветровых поясов.


В тоже время не следует делать кровлю со слишком большим углом наклона, чтобы избавляться от всех выпадающих атмосферных осадков. Дело в том, что снег обладает теплоизоляционными свойствами – его наличие на кровельной поверхности помогает сохранять в доме тепло.

Подготовка к обустройству двухскатной крыши своими руками


Все работы, связанные с тем, как сделать двухскатную крышу, делят на три этапа:

  1. Строительство стропильной системы.
  2. Монтаж слоев изоляции.
  3. Укладка покрытия на кровлю.


Используя проектную документацию и прилагаемые к ней чертежи, приобретают нужные материалы, подготавливают инструмент и начинают строительные работы.

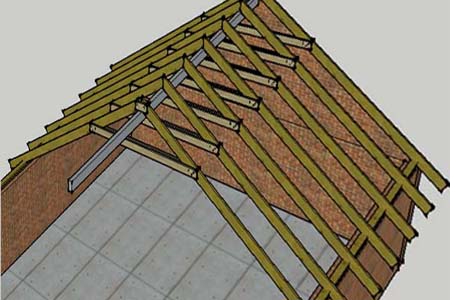

Как поставить стропильную систему


Сначала нужно уложить и закрепить мауэрлат и по периметру капитальных и промежуточных стен постройки поместить гидроизоляцию с применением рубероида.


Поверх этого материала располагают деревянный брус, предназначаемый для мауэрлата, и крепят его к стенам металлическими шпильками, предварительно вмурованными в толщину стен. Эти изделия выглядят как прут с резьбой. Требуемая длина шпильки рассчитывается с учетом того, что ее половину вмуровывают в стену, а выступающий отрезок должен превышать высоту смонтированного мауэрлата на 3 –4 сантиметра. Это необходимо для закручивания гайки.



После этого приступают к монтажу стропил одним из двух способов. Первый вариант – ферму собирают на земле и подымают ее наверх. Второй способ предусматривает строительство фермы в месте ее установки. Выбор зависит от решения мастеров.


Для удобства установки стропил и сборки однотипных ферм делают шаблон, согласно которому стропила подрезают и соединяют в единую конструкцию. Подготовить его несложно: берут две доски длиной больше, чем у стропил, подымают наверх и помещают их на место монтажа, потом выравнивают относительно вертикали и следят за тем, чтобы верхушка конька получилась выставленной согласно чертежам. Доски скрепляют одним гвоздем.



После этого, для получения нужного угла наклона подымают или опускают концы досок, соединив их поперечной планкой для фиксации требуемого положения. Готовый шаблон используют для подгонки стропил под него. Чтобы соединить стропила с мауэрлатом в них делают подрезы, имеющие форму прямоугольного треугольника, и используют металлические уголки или кронштейны.


В начале и в конце строения монтируют фермы и между ними натягивают шнур. Нужно следить за тем, чтобы соблюдалась горизонтальность. При обнаружении перекоса одну из ферм приспускают.


Ориентируясь на шнур, монтируют все стропила, соблюдая шаг согласно чертежам. Затем приступают к установке ригелей, раскосов, подпорных балок и рам. Для скрепления элементов конструкции и с целью ее усиления задействуют штампованные крепежные изделия: уголки, скобы, гвоздевые пластины.

Как сделать изоляцию кровли


Следующим этапом процесса, как поставить двухскатную крышу, после монтажа стропил является укладка изоляционных слоев. Этот многослойный «пирог» защитит внутренние элементы кровельной системы, поможет сохранять тепло и обеспечивать комфорт в доме. В его состав входят слои гидро-, паро- и теплоизоляции. Иногда при использовании материалов с низкой степенью поглощения звуков, дополнительно обустраивают шумоизоляцию.


Изоляционный пирог начинают монтировать с гидроизоляционного слоя, который укладывают сверху стропил. Для этого задействуют разные пленки и мембраны, предохраняющие от проникновения влаги внутрь и пропускающие ее излишек наружу. Полотна материала для гидроизоляции укладывают в направлении снизу вверх с нахлестом, равным 15 -20 сантиметрам. Их крепят рейками толщиной 25 миллиметров, которые являются контробрешеткой. Дощечки фиксируют вдоль стропил.



Рейки контробрешетки помогают обеспечить вентиляцию кровли. Перпендикулярно стропилам поверх них монтируют основную обрешетку. Именно к ней прикрепляют кровельный материал.


Обрешетка бывает двух типов – сплошной и разряженной. Первый вариант используют в случае укладки на кровле мягких рулонных материалов. При монтаже черепицы, шифера, оцинкованных листов делают разряженную обрешетку.


Далее обустраивают теплоизоляцию, используя для этого разные материалы, из которых наиболее востребованы стекловата, минвата, пенопласт, экструдированный пенополистирол, маты из водорослей, вспененное стекло.



При выборе утеплителя нужно учитывать его основные характеристики:

  • теплопроводность – чем ниже она, тем это лучше;
  • пожаробезопасность и экологичность;
  • влагоустойчивость – чем этот показатель выше, тем это лучше;
  • удельный вес – влияет на толщину слоя теплоизоляции.


Если выбрана минеральная вата или стекловата, нужно помнить, что эти утеплители сильно впитывают влагу, в результате чего теряют изоляционные показатели.



Маты или плиты теплоизоляционных материалов помещают между стропилами, их желательно подбирать с учетом шага установки. Сверху слоя утеплителя натягивают

пароизоляционную пленку, которую фиксируют рейками. Их прибивают к стропилам с промежутком, равным 50 сантиметрам.


Если в будущем планируется устройство мансардного помещения, тогда слой теплоизоляции усиливают. Для этого сверху утеплителя, уложенного между стропилами,

дополнительно монтируют еще один сохраняющий тепло материал, например, экструдированный пенополистирол. Необходимость такого шага обусловлена тем, что стропила являются мостиками холода, а имеющиеся мелкие щели будут перерыты сплошным слоем.

Укладка кровельного покрытия


На завершающем этапе постройки двухскатной кровли приступают к монтажу финального покрытия на крыше. Сегодня на отечественном рынке представлен широкий выбор материалов.


Нужный вариант владельцы дома должны подбирать с учетом их личных предпочтений и финансовых возможностей. Популярны следующие материалы: битумная и металлическая черепица, а также шифер. Во многом их востребованность объясняется простотой монтажа и надежностью этих покрытий.



Вне зависимости от выбора материала, его укладывают в направлении снизу вверх. В результате обеспечивается нахлест листов, а это позволяет стекать воде по покрытию и не попадать внутрь кровельной системы.


Постройка кровли такого типа является ответственным делом, а для этого необходимо знать, как делается двухскатная крыша. Даже небольшая ошибка, допущенная при проведении расчетов и в процессе проектирования, способна обернуться дополнительными финансовыми тратами или снижением качества строительных работ, которое отразится на надежности конструкции.


При выполнении такого вида работ лучше воспользоваться услугами профессионалов с большим опытом строительства двухскатных кровель.


как сделать своими руками для частного дома, необходимые материалы, этапы работы

Монтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

  1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
  2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
  3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
  4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
  5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
  6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
  7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Установка мауэрлата

Сборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

  1. В железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
  2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
  3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

  • встык;
  • внахлест;
  • с вырезом пазов.

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процес

Как правильно сделать двухскатную крышу своими руками пошагово

В настоящее время при строительстве индивидуальных домов, коттеджей, дачных домиков всё чаще используют двускатные крыши. Данные современные системы будут практичными для бани, гаража и других подобных строений. Устройство такой конструкции представляет собой две поверхности, которые располагаются под необходимым углом по отношению друг к другу.

Опор системы происходит на несущие стены, располагающиеся на одной и той же высоте. В верхней части конструкции располагается конёк, а по бокам — фронтоны. Сделать такую крышу и покрыть её кровельными материалами можно самостоятельно — это будет простой процедурой для любого домашнего мастера, который умеет пользоваться строительными инструментами.

[contents]

Самые популярные виды крыш

Эти конструкции разнятся по форме, но самыми популярными видами являются (ниже приведены картинки):

  • полувальмовая;
  • мансардная;
  • ломаная.

Первый вид системы используется на местности, где дуют сильные ветра. Такой элемент дома представляет собой обычную двускатную конструкцию, но с небольшими свесами с двух торцевых сторон. Срезанные поверхности с боков имеют по линии уклона меньшую длину, чем основные скаты.

Благодаря такой особенности возведения, здание способно выдержать большие ветровые нагрузки. Чердак получается просторным, и в нём можно обустраивать жилые или хозяйственные помещения. Фронтоны постройки отлично защищены от атмосферных осадков. Кроме этого данная система придаёт дому необычный сказочный вид.

Мансардная крыша — самая эффективная конструкция. Два пологих ската смыкаются в вершине, а два

Варианты устройства конструкции двухскатной крыши

крутых ската являются их продолжением. Данная конструкция обеспечивает лучшее обустройство мансарды.

Ломаная — это самый лучший вариант для возведения любой мансарды. На боковых сторонах делаются специальные изломы, благодаря которым получаются высокие потолки во внутреннем помещении.

При строительстве такой крыши большое значение имеет соблюдение правильных пропорций всех элементов конструкции, то есть система должна быть полностью пропорциональная с двух сторон. Но такое здание будет плохо выдерживать ветровую и другую атмосферную нагрузку, так как перелом в скате делает верхнюю часть крыши наиболее уязвимой. Нижняя часть резко направлена вниз и также является барьером для ветра.

Устройство двускатных крыш

Кровельный пирог имеет такое же устройства как и для других видах крыш. Его разделяют на:

  • теплую крышу — жилую;
  • холодную — нежилую.

Основное отличие — это наличие слоя утеплителя, которое варьируется, для средней полосы России, 100-200 мм. Выбор толщины утепления зависит от типа кровли и ее конструкции.

Тёплая крыша — мансарда

Стропильная система — это основной элемент крыши, на которую монтируют кровлю и внутреннюю обшивку. Она может быть использована в качестве ниши при прокладке инженерных коммуникаций. Стоит отметить, что совокупность составных элементов данной конструкции обеспечивает передачу любых внешних атмосферных нагрузок с кровли на несущие стены строения.

Устройство теплой крыши

Правильное взаимное расположение стропил (висячих и наслонных), прогонов (коньковых и боковых), связующих элементов (подкосов, распорок) и мауэрлата, позволяет добавить запас прочности, который поможет противостоять сильному ветровой нагрузке и обильному снегу.

Между стеной и мауэрлатом прокладывается качественная гидроизоляция. Крепление должно быть надёжным и прочным, так как именно на этой части крыши держится вся конструкция. Следует использовать деревянный брус сечением 100х100 или 150х150. Все стропила между собой соединяются специальными растяжками.

При проведении расчётов учитываться атмосферные нагрузки действующие на кровлю. С учётом этих параметров нужно будет выбирать необходимый материал для кровли, а также сечение и расстояние между стропилами. «Запасом прочности» в данном случае будет коэффициент от 1,5 до 3. Вес кровельной системы также учитывается. Например, если планируется использовать керамическую черепицу, тогда сечение бруса должно быть не менее 70х150 мм, с шагом равном 0,5 м.

Если стропильная система будет сделана из дерева, тогда следует выбирать прочные сорта древесины, которые не подвержены гниению. Оптимальным вариантом считается лиственница — это дешёвая, прочная древесина, стойкая к образованию разных грибков.

Размеры и взаимное расположение стропильных ног, ригелей, связок, подкосов и распорок определяется при составлении проекта дома. Все эти элементы в сборе образуют основу стропильной системы двускатной крыши. Высота конька может быть в пределах от 732 мм до 2170 мм, в зависимости от расположения стропил.

Холодная крыша — гараж, баня, беседка, теплица

По периметру такого строения также укладывается мауэрлат — деревянный брус сечением 100х50. Крепление выполняется при помощи арматуры. Гидроизоляцию для такой крыши так же рекомендуется укладывать. Стропила (брус 50х50 или 100х50) прикрепляются к мауэрлату при помощи шурупов. В верхней части крыши устанавливается конёк, выполненный из двух брусков.

Окончательный монтаж выполняется после проведения гидроизоляции. Если ширина опор стропил превышает 6 метров, тогда следует выполнять конструкцию с наслонными стропилами. Это более сложная система, которая имеет дополнительные опоры в промежутке и дополнительный конёк.

Конструкция стропильной системы

Устройство данной конструкции имеет различия в использовании опорных систем для стропил. Используют для установки висячие или наслонные системы. Можно также использовать гибридный вариант — устанавливается одновременно как висячая, так и наслонная конструкция.

Висячие устанавливаются в зданиях с расстоянием между деревянными опорами не менее 6,5 метров. Наслонные элементы применяются в домах с несущей средней стеной или со столбчатыми опорами внутри.

Стропила могут быть изготовлены из железа, железобетона или дерева. Наиболее популярны конструкции из древесины. Они получаются прочными, надёжными, с ними легко работать и производить монтаж.

Ниже приведены фото чертежей каркаса крыши.

Чертеж стропильной системы

Этапы строительства и возведения

  • В первую очередь, на бетонную плиту укладывается рубероид или другая гидроизоляция. После этого крепится мауэрлат вдоль оси стены параллельно коньку. Укладка этого элемента должна происходить не ближе чем 5 см от наружной балки. Соединяется мауэрлат методом плотницкого крепления при помощи врубки на 50 см по ширине, а также закрепляется болтами и гвоздями.
  • Следующий этап — крепление балок. Данный элемент крепится надёжно, чтобы крышу не снесло ветром. Крепление производится при помощи катанки или специальных металлических шпилек.

Как самостоятельно укладывать мауэрлат и балки смотрите в видео.

  • Сборка стропильной системы. Конструкция крепится на мауэрлат на оба фронтона. После этого производится опора внизу у карниза. Стропила устанавливаются в верхней части конструкции. Соединение производится при помощи плотницкого способа врубки и скрепления гвоздями. Бруски размером 50х100 устанавливаются на расстоянии 60 — 100 см друг от друга. Крепление стропил производится разными способами: крепление бруса к поперечному коньку и бруса к мауэрлату.
  • Стяжка. Горизонтальная стяжка необходима для защиты конструкции от «складывания» вовнутрь. Для этого используются доски толщиной равной толщине стропил. Они должны «распирать» прогоны, крепление производится болтами или гвоздями.
  • Гидроизоляция. Нанесение специальной плёнки, которая не пропускает влагу. Её раскатывают поверх стропил, начиная снизу конструкции. Выше продвигаются таким же способом, отрезая от плёнки отрезок необходимой длины. Так нужно делать, пока не будет покрыта вся поверхность.

Крепление производится при помощи степлера. Если данная крыша производится для дома, тогда следует настелить утеплитель (минеральная вата, стекловата или др.). Если крыша предназначена для гаража и хозяйственных помещений, можно обойтись без данного материала.

  • Обрешётка. Данная конструкция может быть выполнена из таких материалов: ОСП, ФСФ, деревянные доски, брус 50х50 или 60х60.

Перед креплением обрешётки, необходимо установить решётку из деревянных реек, которая обеспечит вентиляцию между гидроплёнкой и основной обрешёткой. На данном этапе следует соблюдать технику безопасности, чтобы не провалиться между элементов стропильной системы.

  • Лицевая обработка крыши. Это завершающий этап строительства крыши. Технология проведения данного процесса зависит от выбора отделки. Работы начинаются с торца кровли. Все расчёты по расходы кровли выполняются до её приобретения. Необходимо учитывать расход кровельного материала с учётом карнизов и «нахлёстов».

Подробнее о правилах монтажа и как самому установить крышу смотрите в видео.

Утепление мансардной крыши

Основной этап создания надёжного кровельного пирога — это правильный монтаж утеплителя. Только так можно обеспечить комфортные условия для проживания в мансарде и зимой, и летом. Утепление ломаных крыш производится по тем же принципам, что утепление обычных кровельных конструкций, но с применением более повышенных требований. Утеплительный многослойный пирог мансарды состоит из таких компонентов:

  • пароизоляция;
  • утеплитель;
  • специальный зазор для вентиляции;
  • гидроизоляционный слой;
  • кровельный материал.

Наличие всех слоёв считается обязательным, так как каждый из них должен выполнять свою определённую функцию.

Варианты материала для кровли

Выбор материала для кровли следует производить с учётом нагрузок на её поверхность, архитектурного решения, необходимой долговечности и огнестойкости. Нагрузки состоят из всего «пирога» крыши и веса снегового покрытия в том или ином регионе, учитывается и сила ветра.

Архитектурное решение зависит от проекта крыши — форма, габаритыи конструктивные особенности. Например, выбирая керамическую черепицу, следует соблюдать уклон не менее 30-35 градусов — это предусмотрено по технологии устройства.

В зависимости от условий эксплуатации подбирается долговечность и огнестойкость крыши. Например, не целесообразно делать капитальную крышу с использованием новейших и дорогостоящих материалов для сарая.

В настоящее время существуют такие современные кровельные материалы:

Сроки гарантийного срока каждого из этих материалов равен от 10 до 15 лет при условии правильного монтажа и эксплуатации. При этом реальная долговечность превышает эти показатели в 10 раз — от 50 до 200 лет.

Подводим итоги

  • Двускатная крыша — это наиболее популярный вид крыши для любых современных построек.
  • Данная система подразделяется на несколько видов в зависимости от формы, расположения стропильной системы, наличия чердака и других элементов.
  • Можно сделать тёплую двускатную крышу для мансарды дома или холодную — для гаража и различных хозяйственных построек.
  • Стропильная система бывает двух видов — висячая или наслонная. Изготавливается она из дерева, металла или железобетона.
  • К этапам строительства крыши следует отнести: укладку рубероида; крепление балок; сборку стропильной системы; стяжку; гидроизоляцию; производство обрешётки; лицевая обработка крыши.
  • Утепление мансардной крыши по тем же технологиям, что и утепление обычных конструкций, но с применением более высоких требований.
  • Видов материалов для кровли существует превеликое множество. Выбор производится в зависимости от эксплуатации, нагрузок и архитектурного решения здания.

Двухскатная крыша своими руками – что нужно знать?

Крыша  является завершающей стадией постройки, но в то же время – важнейшей, ведь без нее дом эксплуатировать невозможно. Большинство выбирает в качестве основного типа двускатную крышу с прямыми скатами – ее конструкция проста, долговечна, а расчет и монтаж можно сделать в одиночку, имея под рукой необходимую информацию.

Подготовка

Для точного расчета размеров и материалов требуется сделать поправку на климат, в особенности – на количество снега зимой. Малый наклон хорошо противостоит порывам ветра, но скапливает на поверхности довольно большое количество снега и делает чердак недоступным. Крутой угол (больше 40 градусов) – наоборот, расширяет пространство, позволяет быстрее избавляться от снега, но сильный ветер способен повредить кровлю или сорвать пласты (при недостаточном укреплении).

В соответствии с проектом дома выбирается форма и конструкция крыши, определяются опорные точки системы стропил (они должны совпадать с несущими точками верхнего этажа). Потому учитываются ширина дома и центральная несущая стена, и на основе полученной информации составляют чертежи двухскатной крыши своими руками.

Для превращения чердака в пригодное для проживания место, следует класть укрепленную крышу с наслонными стропилами – это даст приличный запас прочности (достаточный для создания жилого помещения). Для этого они крепятся к прогону конька, он поддерживается стойками, а те, в свою очередь, опираются на несущую внутреннюю стенку. В случае с небольшими домами оптимальный вариант – висячие стропила. Практично, недорого и надежно.

Ноги стропил связываются парно при помощи ригелей (горизонтальные перемычки для большей жесткости). Вся система ставится на боковые стены дома.

Если его ширина превышает 6м, то к ригелям добавляют прогоны и стойки.

Для прогона берут брус — он послужит доп. опорой стропил и укрепит каркас. Монтаж будет совершаться с помощью стоек, которые опираются на брусья вдоль ската (лежни). В сочетании лежни и стойки послужат основой для мансарды и позволит ее без проблем оборудовать под собственные нужды в дальнейшем.

Оптимальный угол наклона для постройки двускатной крыши – около 50 градусов. Такой уклон считается классическим вариантом для жилых домов, так как имеет средние показатели по сопротивлению ветру и скату снежного покрова.

Рассчитывая количество материалов для строительства, следует учитывать вес, дабы избежать перегрузки фундамента. Все сечения считаются на основе размеров системы стропил.

Как построить крышу двухскатную – мауэрлат

Для мауэрлата нужен брус сечением от 50х150 до 150х150, предварительно обработанный спецсредствами для защиты от горения, гниения и вредителей. Существует несколько способов монтажа:

  1. Катаная проволока к кладке протягивается в специальные отверстия в брусе, плотно закручивается и так крепится на стене.
  2. В кладку вмуровываются длинные шпильки из металла (от 1,5 см в длину), на которые опирается каркас.
  3. Конструкция ставится на сплошную балку из бетона, сделанную в верхней части стены и укрепленную железными шпильками.

Шаг между шпильками – не больше 12 см, а высота выступающего конца элемента на 2-3 см больше общей толщины бруса и гидроизоляции. Если брус надет на шпильки – его фиксируют гайками с широкими шайбами.

Система стропил и фронтон

Стропильная система включает в себя множество элементов, объединенных в треугольную жесткую ферму.

При строительстве на брусовом доме противоположные стены укрепляются стяжками из бруса на уровне потолочных балок (размер бруса – 10х15 см) для укрепления стен – от повышенной нагрузки они могут разойтись в стороны. Лежни 150х150 укладываются на перекрытие потолка для перераспределения веса и точечных нагрузок. Монтируется все по линиям стен чердачной комнаты (или сразу под конек, если чердака не будет). Если нужно – брус сращивают в точках соприкосновения с балкой, укрепляя соединение скобой или железной пластиной.

Для одинаковых деталей вручную создается шаблон, чтобы все атмосферные нагрузки распределились равномерно. Перекрытие ложится досками (5х15 см), составляется нужной высоты треугольник из пары ног и стойки, после чего конструкцию необходимо поднять, чтобы ноги стропил стали на мауэрлат, а стойка была по центральной оси.

После установки размерного макета стропила запиливаются в месте контакта с обвязкой, чтобы нога крепко уперлась в мауэрлат. Фиксировать ее лучше железными накладками. Полученная конструкция послужит шаблоном, а опора поможет контролировать уровень высоты остальных ферм.

Каркасом для фронтонов ставятся крайние фермы, их следует проверить на вертикальность/горизонтальность и уравнять высоту.

Сверху крепится прогон конька, на него монтируются остальные стропила. По окончанию всех работ фронтон зашивают, но можно и раньше. В случае досок подойдут 50х100 и 50х150 мм, уложенные по вертикали или горизонтали. Естественно, не стоит забывать про окна.

Как сделать двухскатную крышу – кровельные работы

На всю систему накладывается обрешетка, при этом учитываются характеристики кровли – жесткость, долговечность, легкость монтажа.

Сплошная обрешетка набивается, когда материал кровли:

  • битумная черепица;
  • пленка ПВХ;
  • рулонная кровля.

В остальных случаях монтируется стандартная, шаг зависит от веса и типа кровельного материала. Утепление выбирается с учётом климата, возможности добавления чердачной комнаты и ценовой категории. Недостаточное утепление доставит немало хлопот в зимний период, так что следует выбирать тщательно.

При строительстве системы стропил шаг считают относительно ширины утеплителя, если он в листах.

Как сделать двухскатную крышу своими руками — делаем правильно

Наиболее простым типом конструкции обладает двухскатная крыша. Она образцово защищает от осадков и ветра, а, благодаря геометрической форме, неплохо задерживает в доме тепло. Но такие полезные свойства можно получить, только если всё сделать безошибочно и точно. Давайте разберёмся, как можно сделать двухскатную крышу, чтобы не приходилось после жалеть о сделанном выборе. Процесс может показаться сложным и запутанным для новичка, поэтому дабы легче во всём разобраться, поначалу лучше попросить помощи у друзей. При этом создание кровли — дело занимательное и незаурядное, да и гордость от конечного результата стоит многого.

сооружение двускатной крыши

Этап 1-й. Чертёж

Любая архитектурная постройка начинается с чертежа — теории. Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность. Вот основные моменты, на которых следует заострить внимание, чтобы построить качественную крышу.

  1. Угол наклона не должен сильно превышать 55 градусов и быть меньше 20. В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды. Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
  2. Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила; затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома; ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака; мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила; конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила. Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки).
  3. Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Этап 2-й. Монтаж мауэрлата или балок перекрытия

Вот мы и подошли к вопросу, как сделать двухскатную крышу своими руками.

В деревянных домах мауэрлат заменяют брусья последнего ряда. Брусья пропитывают специальными растворами, защищающими их от гниения и возгорания, прикрепляют к стене с помощью шпилек. Под брусья прокладывается гидроизоляция (например рубероид). Для большей надёжности иногда брусья по периметру встраиваются в стены: их обкладывают кирпичами с трёх сторон и фиксируют болтами. Когда брусья установлены и не имеют огрехов, делаются пометки для стропила.

Крепление стропил к мауэрлату

В конструкции висячего типа используются поперечные балки, которые закрепляются на стену болтами и шпильками. Сами балки выступают за стены, так как стропила будут крепиться непосредственно к концам балок. Балки перекрытия также предварительно обрабатываются антисептиками.

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

Установка стропил

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

  • профнастил;
  • черепицы: битумную, керамическую, композитную, металлочерепицу и др.;
  • рубероид;
  • ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

Монтаж металлочерепицы

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Итоги

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

Глоссарий кровельных терминов, сделанное проще

  • Полезно знать наклон или уклон вашей крыши. Очень крутые или пологие крыши требуют особого внимания. Ваш кровельный подрядчик может определить уклон за вас. Вы также можете ознакомиться с информацией о том, как измерить уклон и уклон, от Международной ассоциации сертифицированных домашних инспекторов.

Части крыши: настил, карнизы, коньки, долины, вентиляция

Все крыши имеют настил, карниз и коньки.У большинства крыш тоже есть впадины. Давайте объясним, что на самом деле означают эти кровельные термины.

Профнастил — это фундамент вашей кровли. Палуба — это основа, которая опирается на «кости» вашего чердака, чтобы покрыть стропила и выдержать вес кровельных материалов.

Большая часть террасной доски изготавливается из фанеры или OSB (ориентированно-стружечная плита). OSB — это композитный вариант фанеры.

Карниз — это края крыши, которые нависают над внешними стенами дома. Водосточные желоба располагаются по краям карниза. Большинство вентиляционных отверстий карниза для вентиляции чердака.

Коньки — это самые высокие точки на крыше, где пересекаются две линии крыши. Как горный хребет относится к долине, так гребни крыш относятся к долинам крыш. На коньках кровли используется специальная черепица. На гребнях следует установить вентиляционные отверстия, чтобы горячий воздух мог выходить из чердачных помещений.

Обратите внимание на другой вид хребтов ниже:

Ручьи текут с гор в долины.Таким же образом вода течет к впадинам вашей крыши.

По этой причине выемки на крышах — одно из первых мест, куда вода попадет в провалившуюся крышу. Ваш кровельный подрядчик, вероятно, порекомендует установить специальную подкладку и гидроизоляционные материалы, которых вы не увидите на других частях крыши.

Эти материалы можно комбинировать с уникальными методами укладки, такими как плетеные впадины, чтобы создать непроницаемый барьер на впадинах вашей крыши.

Вентиляция имеет решающее значение для долговечности вашей крыши.Вентиляция — это поток воздуха через чердак. Этот воздушный поток позволяет выходить влажному горячему воздуху, сохраняя прохладу на крыше и комфорт в доме.

Вентиляция может быть выполнена с помощью приточных и вытяжных отверстий — обычно на карнизах и выступах — или при необходимости с отверстиями для электропитания.

Кровельные материалы: подкладка, черепица, кровля

Каждый из этих материалов играет жизненно важную роль во всей кровельной системе. Если вы не знакомы с этими общепринятыми терминами кровли, вот основы.

Подкладка — это основной слой вашей крыши, который находится между настилом крыши и черепицей. Подложка из асфальта и волокнистого мата (обычно стекловолокна или войлока) может быть водонепроницаемой или водостойкой; в зависимости от вида и качества.

Например, CertainTeed, один из наших надежных партнеров по кровельным продуктам, рекомендует водонепроницаемую подложку Winterguard, препятствующую льду и воде, по краям крыши и в долинах.

Водонепроницаемая подложка DiamondDeck — лучший выбор для основного настила крыши, поскольку черепица не нуждается в такой же поддержке следующего уровня на бесшовных участках.

Что такое кровельная черепица? Рад, что ты спросил. Битумная черепица — это видимый кровельный материал, который является первой линией защиты вашего дома от непогоды.

Терминология кровельной фермы

Как работает ферма

Ферма — это рама, которая поддерживает нагрузки, эффективно передавая свои силы на концевые опоры. В то время как в каркасной конструкции могут использоваться элементы большего размера 2×8, 2×10 и т. Д. (Которые являются дорогими) и могут потребоваться либо дополнительные балки, либо внутренние несущие стены, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

Типовые системы каркаса

Фермовые каркасные системы обеспечивают невероятную гибкость внешнего вида кровельной системы. Приведенные ниже иллюстрации призваны помочь вам визуализировать типичные системы каркаса ферм.

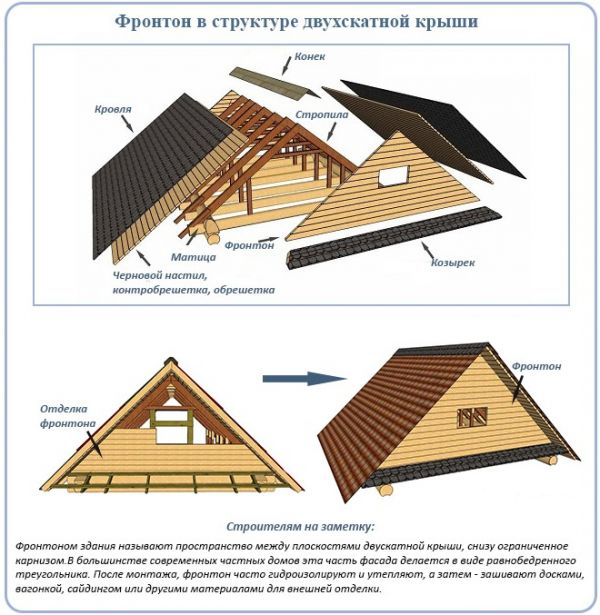

Фронтон

Двускатная крыша предназначена для самых простых кровельных систем. Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые пересекаются посередине. Ферма фронтона обычно снабжается вертикальными перемычками, расположенными на расстоянии 2 фута от центра для облегчения обшивки.

Спускающийся фронтон

Если карниз крыши выходит за пределы торцевой стены фронтона более чем на 1 фут, то обычно используется опускающийся фронтон для поддержки обшивки крыши. Верхний пояс фронтона опускается, чтобы строитель мог провести серию зрителей (или лестниц) от фасции обратно к первой общей ферме.

Переходный фронтон

Переходный фронтон возникает, когда ряд ферм меньшего пролета ведет к параллельным фермам большего пролета. У меньшего фронтона будут вертикальные перемычки, расположенные на расстоянии 2 футов от центра по всей длине фермы.Принимая во внимание, что фермы с более длинными пролетами будут иметь только вертикальные перемычки, размещенные в 2 ‘по центру для той области, которая не покрыта меньшей фермой.

Бедра / конец

Голландское бедро

Бостон / Тюдор Хип

Valley Set

Комплект «Долина» (красный) — это группа ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши. В этом примере без впадин у нас было бы пустое отверстие в крыше за балкой.

Контейнерные фермы

Если стропильные фермы слишком высоки для производства и / или доставки, мы «закрываем» их и поставляем контрейлерные фермы.Контейнеры слева показаны над крышей, так что можно увидеть прогоны и систему распорок.

Свесы

Верхний пояс, выходящий за нижний пояс и опору, называется выступом. На свесе обычно используется отвес, но он может выглядеть как любое из изображений справа.

Подшипники

Подшипник

Раздавливание в пятке — Иногда силы, передаваемые через дерево в несущую стену, достаточно, чтобы заставить дерево со временем раздавиться, если не используется опорный блок.Сертификат на спроектированную штампованную ферму укажет, требуются ли опорные блоки для конкретной фермы. Если да, то в сертификате будут указаны размер и длина пиломатериала, положение блока и схема крепления.

Условия подшипника с общей нижней поясной хорды

На изображениях ниже показаны два типичных состояния опоры нижнего пояса. На рисунке слева изображена ферма в подвесе. В правом конце изображения справа показана ферма, прибитая к балке или ригелю.

Общие условия подшипников верхнего пояса

Фермы могут иметь опору прямо под верхним поясом.Иногда подшипник устанавливается между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, то вертикальный конец фермы может проходить вниз, чтобы сесть на подшипник.

Типовые формы фермы

Внешний профиль фермы может принимать любую форму, которую вы можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

Изображения на этой странице любезно предоставлены компанией Alpine Engineered Products.

Преимущества / недостатки различных стилей кровли

При строительстве любого здания выбор правильного типа крыши важен как с точки зрения эстетического дизайна, так и практического назначения. Существует множество стилей кровли, каждый из которых имеет свои достоинства и недостатки.

Плоская крыша

Наверное, наиболее упрощенно выглядит плоская крыша (очевидно) полностью плоская с очень небольшим уклоном для отвода воды.

  • Преимущества: Здесь достаточно места для патио на крыше или сада. Эти крыши также представляют собой красивое и труднодоступное место для блоков HVAC, солнечных батарей и другого оборудования. Их легко построить, используя минимум материалов.
  • Недостатки: Плоские крыши, как правило, требуют большего ремонта, чем скатные, и имеют более высокую вероятность утечки воды.

Плоские крыши обычно используются в коммерческих зданиях; тем не менее, они также являются недорогим способом дополнить дом.

Вальмовая крыша

Вальмовая крыша имеет четыре ската, которые наверху соединяются в гребень.

  • Преимущества: Четырехсторонний уклон делает ее намного более устойчивой, чем другие типы кровли, и позволяет воде и снегу легко стекать. Также есть больше вентиляции и места для чердака.
  • Недостатки: Вальмовые крыши более сложны, чем плоские или двускатные крыши, поэтому вероятность отказа немного выше. Они также могут быть немного дороже.

Существует множество различных типов вальмовых крыш, включая простые вальмовые, поперечно-вальмовые и полушатровые.

Двускатная крыша

Двускатная крыша состоит из двух скатов, образующих треугольник.

  • Преимущества: Их легко спроектировать, они снижают затраты, а также обеспечивают наклон для слива воды.
  • Недостатки: Сильный ветер может стать проблемой для двускатных крыш, если они плохо сконструированы, особенно если имеется слишком большой свес, и в этом случае вся крыша может быть разорвана.

Эти крыши простые, но они должны быть хорошо сконструированы, чтобы быть прочными.

Независимо от стиля кровли в Далласе вам нужны квалифицированные кровельщики, обладающие необходимыми материалами и знаниями, необходимыми для строительства кровли. Свяжитесь с Rebuild Texas Roof Pros, чтобы узнать о нас и наших кровельных услугах.

8×10 Планы навеса с фронтоном

Эти планы двускатных навесов 8х10 поставляются с двумя вариантами:

Планы двухскатного навеса 8х10 футов — вариант 1 с дверями на торцевой стене

или

Планы двухскатных сараев 8х10 — вариант 2 с дверями на длинной стене

С помощью этих планов с двускатным навесом 8х10 вы можете построить симпатичный небольшой сарай для хранения вещей, игровой домик, курятник, собачью будку, сарай для кошек и многое другое! Я написал эти планы, чтобы они были просты в использовании и выполнялись как новичком, так и опытным строителем!



Что вы получите при покупке:

Характеристики этого сарая с фронтоном 8×10:

  • 8 футов в ширину, 10 футов в длину и 10 футов 6 дюймов в высоту.
  • Высота внутренней стены 7 футов 1,5 дюйма.
  • 3 обработанных давлением полозья 4x4x10 футов для поддержки пола.
  • Деревянный пол сарая с обработанным давлением 2×6 каркасом пола 12 дюймов по центру.
  • Стеновая конструкция 2х4 с каркасом 16 футов по центру.
  • Конструкция перемычки 2×6 над дверным проемом.
  • Каркас крыши состоит из предварительно построенных ферм для внутренней части и двухскатного конца. фермы. Расстояние между фермами по центру составляет 24 дюйма.
  • Уклон кровли составляет 12/7.
  • Самодельные двойные навесные двери шириной 5 футов на торце или длинной стене 6 футов 5,5 дюймов высотой.
  • Сайдинговые панели LP Smartside показаны на чертежах.
  • На чертежах показана отделка кедром, но возможна также отделка из ПВХ / композитного материала.
  • Пандус шириной 5 футов

Посмотрите, как легко построить этот сарай с фронтоном 8х10 футов

Как купить эти планы крытого навеса 8×10

Если вы готовы построить этот аккуратный склад для хранения, воспользуйтесь кнопкой «Купить сейчас», расположенной ниже.

Оплата производится через PayPal. Для этой покупки вам не нужна учетная запись PayPal.

Планы, отправленные по электронной почте, представлены в формате .pdf для немедленной загрузки за 10,95 долларов США.

Если у вас возникнут какие-либо проблемы с загрузкой, проверьте папки со спамом или нежелательной почтой, так как иногда ваш провайдер электронной почты может переместить загрузку в одну из этих папок. Если это все еще не так, свяжитесь со мной, и я пришлю вам планы в виде вложения к ответному письму.

Отправленные по электронной почте планы всего за 10,95 долларов США

Бесплатные планы купола при покупке! (После покупки тарифных планов вы получите код для ввода в поле «Промокод».)


Как я разрабатываю планы сарая

Все мои планы навесов выполнены с помощью программы SketchUp Pro. Это фантастическая программа, которая позволяет мне разрабатывать планы в трехмерном виде и в полноцветном виде, показывая все материалы в их фактическом состоянии, а не обычное черно-белое изображение.

Если вы хотите получить копию файла эскиза для этих планов, свяжитесь со мной. Также могу выслать вам список материалов в формате excel или open office.

Больше планов сарая при сваливании

Домашняя страница

Начало страницы

II. Прочтите следующий текст

Крыши

Крыша — это верхнее покрытие здания, которое проливает дождь или снег, сохраняя внутреннюю часть здания сухой.Крыши могут быть «скатными», «куполообразными», «пологими» или «плоскими»; однако крыши редко бывают по-настоящему плоскими. Плоские крыши обычно встречаются на конструкциях промышленного / коммерческого типа, тогда как низкие уклоны встречаются на сборных или стальных конструкциях. Скатные крыши — это основной дизайн жилых домов. Наиболее распространенным типом плоской кровли для промышленных / коммерческих сооружений является сборка традиционной сборной кровли и сборка защищенной кровельной мембраны. Самыми популярными кровельными мембранами являются 4-слойный, 2-слойный модифицированный битум и однослойные, такие как эластомеры и термопласты, водостоки обеспечивают сток для дождя и снега.

Форма и наклон крыши часто являются результатом конструкции, материальных ограничений и / или климатических условий. Конструкции крыш в мягком климате или при небольшом количестве осадков обычно имеют плоскую крышу и дренаж на внешней стене; Пример жилой плоской кровли — кирпичная кладка на юго-западе Америки. В северном климате, где температура опускается ниже нуля, мы видим большие расходы как на плоскую, так и на скатную крышу. Потребность в более высоком термическом сопротивлении будет определять тип конструкции крыши, а также спецификацию гидроизоляционной мембраны v .В областях с большим скоплением снега, таких как Buffalo USA или Montreal Canada, требуется минимальный уклон 4 дюйма на 12 дюймов (4/12) поверхности крыши. Мы часто видим уклон крыш, превышающий 45 или 50 градусов. Дренаж на крышах с холодным климатом обычно устанавливается внутри помещений, а не на внешней стене, как мы видим в южном климате. Размещение слива во внутреннюю часть предотвращает замерзание водостока. Известно, что вес накопившегося снега вызывает серьезные повреждения конструкций, циклическое замораживание и оттаивание разрушает конструкцию плоской крыши, а также конструкцию скатной крыши.Мигрирующая вода во время оттепелей попадает в пустоты, затем замерзает и расширяется. Ежедневное повторение этого эффекта цикла в конечном итоге приводит к повреждению черепицы и / или мембраны.

III. Ответь на вопросы.

1. Какова функция крыши?

2. Какие типы крыш вы знаете?

3. Где обычно встречаются плоские крыши?

4. Что можно сказать о скатных крышах?

5.Почему при проектировании кровли важно учитывать климатические условия?

IV. Завершите заявления.

1. Форма и наклон кровли зависят от …

2. В условиях северного климата на конструкцию кровли будут влиять …

3. Минимальный уклон 4 дюйма на 12 дюймов (4/12) поверхности крыши требуется в …

4. Миграция воды во время оттепелей вызывает повреждение черепицы и мембраны…

V. Прочтите следующий текст.

Здания спроектированы таким образом, чтобы соответствовать проектным требованиям. К наиболее важным требованиям к конструкции относятся следующие:

A. Атмосферостойкость — не пропускает ветер, пыль и осадки.

B. Конфиденциальность — обеспечить визуальный контроль.

C. Поверхность — обеспечивает поверхность для деятельности.

D. Безопасность — не подпускайте злоумышленников.

E. Огнестойкость — предотвращение распространения огня.

F. Структура выдерживает нагрузки.

G. Теплоизоляция — изменение прохождения тепла.

H. Звукоизоляция — контроль передачи звука.

J. Moisture — контролируйте прохождение влаги.

VI. А) заполните таблицу

элемент основные функции
этаж
внешняя стена
внутренняя стена
крыша

B) Используйте таблицу, чтобы составить следующие утверждения:

Функция нижнего этажа включает обеспечение поверхностей для деятельности.

C) Посмотрите на примеры:

— Крыша и внешние стены спроектированы так, чтобы выдерживать нагрузки.

— Наружная стена действует как теплоизолятор.

— Перегородка позволяет зданию обеспечивать визуальную защиту.

Теперь ответьте на эти вопросы:

а) Что позволяет пассажирам?

— сушить

— уединение

— для согрева

— для защиты от огня

б) Какие элементы разработаны?

— для контроля уровня шума

— для выдерживания снеговых нагрузок

— влагостойкость

c) Какие элементы действуют?

— теплоизолятор

— звукоизолятор

— фильтр для отделения внутреннего пространства от внешней среды.
