Как положить теплый инфракрасный пол: 10 самых популярный вопросов про инфракрасный плёночный тёплый пол

By alexxlab

Содержание

10 самых популярный вопросов про инфракрасный плёночный тёплый пол

Можно ли соединять пленку разной ширины?

Можно. Главное, чтобы пленочный теплый пол был одинаковой мощности. При покупке, спросите у менеджера все ли размеры пленки, которую вы покупаете имеют одинаковую мощность на 1 кв.м. Как правило это так.

В чем отличие пленочного теплого пола?

В мощности. Во внутренней структуре. В назначении. В производителях. В ценах.

Самый главный критерий на который стоит обратить внимание – это назначение. Если Вам необходим теплый пол в квартире, например, в спальню – то можно выбрать простой полосатый резистивный пленочный теплый пол. Он дешевле и вполне справится с задачей. Если же Вы хотите обогреть частный дом – возможно стоит применить саморегулирующуюся пленку, если конечно она Вам по карману. Безопасность у этой пленки больше, но и стоит она, конечно же дороже.

Нужен ли терморегулятор для саморегулирующейся пленки?

Многие полагают, что саморегулирующейся пленке терморегулятор не нужен. Конечно же это не так. Функция саморегулирования предполагает собой дополнительную пожаро безопасность, но она не умеет угадывать нужную вам температуру. Если например, сложить на самрег пленку  упаковки с ламинатом, в этом месте она снизит тепловыделение и тем самым не перегреется и не расплавится, в отличии от обычной резистивной пленки.

Сколько прослужит пленочный теплый пол

Срок гарантии в среднем 15 лет. Лично у Меня пленочный теплый пол служит 12 лет. Производителями заявлено, что пленочный теплый пол служит до 30 лет. Предполагаю, что это правда.

Если Вы повредите одну полосу – будут ли работать все остальные?

Если Вы повредите графитовую нагревательную полосу – все остальные конечно будут греть дальше. Если же Вы повредите медную токоведущую полосу – то обязательно следует прекратить эксплуатацию. Повреждение медной полосы опасно, т.к. при плохом контакте сильно возрастает сопротивление и в поврежденном участке быстро вырастет температура до очень больших значений.

Как правильно отрезать пленку?

Пленочный теплый пол следует отрезать в специально обозначенных местах. Как правило такие места обозначаются пунктирной линией и ножницами. Чаще всего кратность отреза пленочного теплого пола равна 25 см.

Можно ли использовать тёплый пол на стены?

Инфракрасную пленку можно монтировать на стены, соблюдая при этом всю технику безопасности. Обязательно стоит подключать пленку через терморегулятор, чтобы контролировать температуру нагревательной плёнки.

Может ли быть пожар от пленочного теплого пола?

Лично я не слышал информации, чтобы плёночный теплый пол был причиной пожара. Мы периодически тестируем пленку в экстремальных условиях, и пока что ни разу возгорания у нас не было. Пленка просто расплавляется и перестает греть. Самая распространенная причина пожаров – это плохая электрическая проводка. Поэтому при монтаже пленочного теплого пола стоит уделить особое внимание всем токопроводящим элементам.

Можно ли ставить мебель там где установлен теплый пол?

Мебель на ножках и подпятниках ставить можно. Столы и стулья конечно тоже. А вот глухую мебель ставить на теплый пол категорически нельзя, так же как и любые другие теплоизоляционные предметы. Например бескаркасная мебель – ее использование с теплым полом запрещено, т.к. изготавливается она из пенополистирольных шариков, которые являются отличными теплоизоляторами и не пропускают через себя тепло.

Можно ли подключать без терморегулятора?

Пленочный теплый пол можно подключать на прямую к сети 220 вольт исключая терморегулятор, однако нагреваться он будет всегда до максимальных значений. При температуре + 20 градусов в комнате, пленка может нагреться до 60 градусов. По-этому лучше всегда использовать терморегулятор.

Рекомендации по укладке инфракрасного теплого пола под ковролин

Постелить плитку в прихожей, ванной или на кухне это хороший и достаточно эстетический вариант. Но для спальни или детской, это напольное покрытие, мягко говоря, не подходит. Не является подходящим вариантом скользкий ламинат и линолеум.

Лучшим решением для этих помещений является ковровое покрытие. В связи с этим возникает актуальный вопрос, можно ли стелить инфракрасный теплый пол под ковролин?

Можно ли класть ИК теплый пол под ковровое покрытие

Среди всех видов теплых полов, инфракрасные самые эффективные. Особенностью устройства является использование ИК излучения. Нагрев температуры в помещении осуществляется не посредством обогрева воздуха, а непосредственного воздействия на окружающие предметы, включая напольное покрытие.

Следовательно, уложить пленочный инфракрасный теплый пол под ковёр является лучшим решением вопроса отопления. К тому же, ИК решение имеет несколько преимуществ, выгодно выделяющих систему обогрева от аналогов на электричестве и воде:

  1. Исключается деформация ковролина в результате перегрева.
  2. Контроль над равномерным прогревом осуществляется автоматически.
  3. Минимальный расход электроэнергии.
  4. Возможность самостоятельного монтажа.

Чтобы нагреть небольшую площадь без необходимости в проведении монтажных работ, можно приобрести мобильный инфракрасный плёночный тёплый пол под ковролин. Работает мобильная система от розетки. Допускается укладка на уже уложенное покрытие: ламинат, паркет и плитку.

Как правильно постелить теплый пол под ковролин

Рекомендации производителя относительно укладки инфракрасного плёночного тёплого пола под ковролин преследуют несколько основных целей:

  1. Снизить перерасход электроэнергии.
  2. Предотвратить распространение ИК лучей в ненужном направлении.
  3. Исключить вероятность поражения электрическим током.
  4. Увеличить пожаробезопасность.

Сами по себе инфракрасные полы полностью безопасны в эксплуатации. Грамотный монтаж дополнительно обеспечит длительный срок эксплуатации системой отопления. Работы проходят следующим образом:

  • Основание – подойдет любой ровный пол. Единственным важным требованием, которое потребуется неукоснительно соблюдать, является выравнивание основания под ноль. Любые неровности могут привести к потере целостности пленки.
  • Защитный слой. Инфракрасное напольное отопление будет эффективным только в случае направленного излучения. Для этого на выровненное основание укладывают фольгированную пленку, которая служит экраном.
  • Пленочный пол укладывается сверху на экран, таким образом, чтобы контакты подключения были сверху.
  • Защитная пленка – предназначена для предотвращения разрыва полов. Армирующее полотно пропускает ИК лучи, но препятствует механическому повреждению.
  • Ковровое покрытие. Ковролин можно уложить сверху ламината или как отдельный материал. В зависимости от выбранного покрытия, потребуется подобрать пленочный пол соответствующей мощности.

Возможность возгорания сведена к нулю. Максимальная температура нагрева составляет 21°С. Воздействие ИК лучей не перегревает поверхность, не способствует деформации и выгоранию.

Меры безопасности при обогреве пола с ковролином

ИК тёплый пол можно положить под ковер потому, что инфракрасная система отопления является полностью безопасной.

Чтобы предотвратить угрозу поражения электрическим током и вероятность возгорания, потребуются следующие меры:

  1. Заземление. Все токопроводящие элементы изолируются с помощью специальной ленты. По периметру пленки проклеивается токоотводящий скотч. Дополнительно заземление подключается к терморегулятору.
  2. Блок управления. Укладка под ковролин пленочного пола требует установки терморегулятора. Блок управления помогает избежать перегрева и чрезмерного потребления электроэнергии.
  3. Автоматика. Полы должны подключаться к отдельной ветке энергоснабжения. Обязательно устанавливаются автоматы, подключенные непосредственно к счетчику. Обязательно устанавливаются УЗО.

Монтаж пленочного инфракрасного теплого пола под ковер можно выполнить своими руками. Производитель подробно описывает поэтапную укладку системы отопления.

На эффективность и технические характеристики влияет грамотный монтаж и точное соблюдение всех рекомендаций. Если существуют сомнения по поводу возможности самостоятельно выполнения работ, лучше всего обратиться за квалифицированной помощью к специалистам.

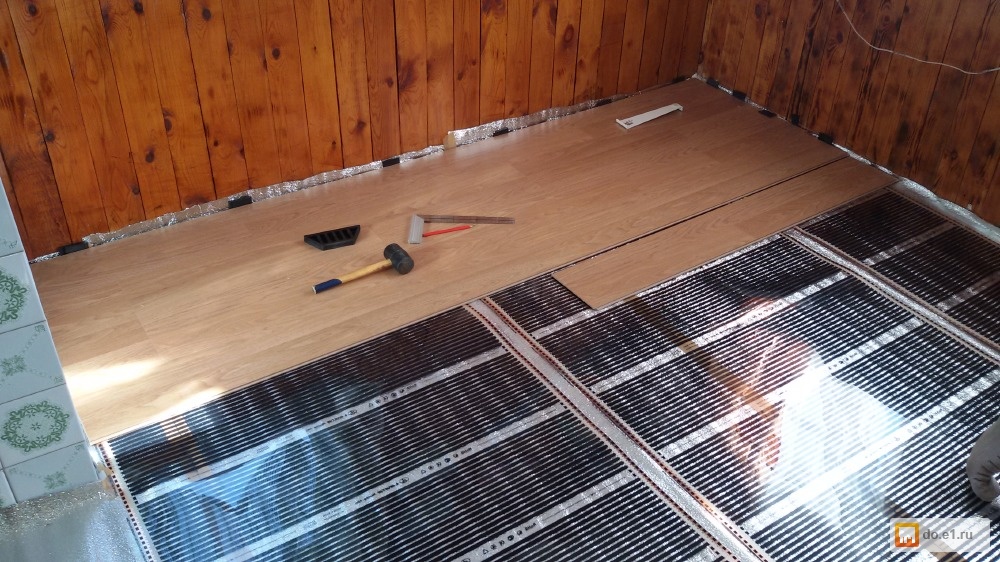

Как правильно укладывать инфракрасный теплый пол под ламинат и паркет

Система «теплый пол» пользуется заслуженной популярностью среди отечественного потребителя. Если буквально несколько лет назад на рынке были представлены в основном сложные в монтаже электрические и водяные системы, то сейчас появился новый тип продукции, работающий на инфракрасном излучении.

ИК -полы полностью безопасные, их можно укладывать под любой вид финишной отделки. Производители заявляют, что сверху можно постелить ламинат, паркет, массивную доску и т.д. При этом работая с деревом, необходимо соблюдать определенные рекомендации.

Недавно опытных мастеров попросили поделиться опытом относительно того, как укладывать инфракрасный теплый пол под ламинат. В результате были собраны следующие советы.

Как должен нагреваться ИК тёплый пол

Плёночные инфракрасные теплые полы под ламинат и натуральную паркетную доску излучают лучевое излучение. Благодаря этому, в основном греется не поверхность полового покрытия, а предметы, находящиеся на нем и воздух в помещении.

Это имеет определенные преимущества: быстрый нагрев комнаты, возможность отапливать открытые помещения и т.д. Некоторые мастера пользуются этим и укладывают пробковый ламинат, террасную доску в открытых беседках, дополнительно делая систему отопления с помощью пленочных полов.

Укладка ламината на ИК теплый пол имеет еще одно преимущество – излучение настолько мягкое, что оказывает минимальное негативное воздействие на любую деревянную поверхность и материал под дерево.

Какой мощности выбрать плёночный пол

Монтаж инфракрасного плёночного тёплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, что подтверждает практика, для помещений со стандартной площадью 100-150 м², следует приобретать пленку с мощностью 150 Вт/м².

Зачастую продавцы убеждают в обратном, и предлагают купить пол с производительностью 220 Вт/м², но, как правило, утверждение в том, что это необходимо, основано только на желании продать тот товар, что дороже стоит.

Высчитать необходимое количество материала, сделать раскладку пленки, лучше всего доверить профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только подсчитать необходимое количество пленочных полов, но и распечатать правильную раскладку.

Напряжение пленочного пола указывается на упаковке с материалом, там же указывается потребляемая мощность, позволяющая высчитать расход электроэнергии в сутки и за отопительный сезон.

Какой ИК теплый пол лучше под ламинат и паркет

Возможна укладка пленочного теплого пола под ламинат двух видов. У каждого из них есть свои преимущества и особенности.

  1. Биметаллический – в устройстве предусмотрены две тонких пластины. Верхний слой составляет медь с дополнительными добавками, нижний сплав алюминия.
  2. Углеродный – имеет сложное строение, состоящее из резистивного элемента, нагревательные детали в котором соединены последовательно и параллельно.

Практика показывает, что монтировать углеродные инфракрасные теплые полы под паркетную доску более практично. Как правило, углеродная система лучше прогревает комнату и оказывает более мягкое излучение.

Последовательность и особенности укладки, подключения

Положить инфракрасный теплый пленочный пол под ламинат своими руками совсем несложно, достаточно попросту следовать инструкции изготовителя и придерживаться рекомендаций опытных строителей.

Производитель максимально облегчил задачу, упростив процесс укладки до минимума. Кстати, все опытные строители придерживаются «золотого правила», строго, соблюдать поэтапную технологию укладки инфракрасного теплого пола под ламинат, которая распечатана и выдается, вместе, с технической документацией.

В частности, там указывается:

  • Теплые ИК полы под ламинат укладываются строго на ровную поверхность, при этом материал основания практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
  • Перед монтажом необходимо составить и нанести на бумагу схему укладки плёночного пола. Это позволит избежать сложностей во время рабочего процесса.
  • Электрический ИК пол укладывается таким образом, чтобы после окончания работ не было стыков, находящих один на другой (без нахлёста). Пленка укладывается равномерно, без зазоров между пластами.
  • Пол с инфракрасной обогревающей пленкой подключается с помощью медных проводов к термостату. Отдельно необходимо провести заземление ИК пола. В регуляторе для этой цели специально предусмотрены разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема проводки инфракрасных теплых полов также указана в инструкции по эксплуатации.
  • Перед укладкой финишного покрытия необходимо проверить работоспособность ИК обогрева пола. Для этого подводят напряжение и проверяют, нагреваются ли все части пленки. Если одна из пленок не греется, дополнительно уплотняют клеммы. Часть пленки, которая по-прежнему не нагревается, вырезают и на ее место укладывают новую.

Подключение ИК плёночного пола считается законченным после того, как все части проверены на работоспособность. Теперь можно начинать монтаж винилового или коммерческого ламината, паркета или доски.

Какой ламинат выбрать для ИК пола

Эффективность инфракрасного отопления достигается не только правильным монтажом пленки, но и выбором финишного покрытия. Некоторые хозяева заявляют, что у них буквально спустя несколько лет после укладки рассохся ламинат, начал скрипеть паркетный пол или появились стыки в массиве.

Что поможет не ошибиться в выборе материала?

  • ИК обогрев пола оказывает определенное влияние на ламинат. Происходит небольшое расширение и сужение структуры под воздействием излучения. Бытовой ламинат не подходит для укладки под пленочные полы.
    Оптимальным будет выбор материала коммерческого класса, высокой износоустойчивости. Еще лучше будет стелить паркетную доску или массив. Крайне важно соблюдать требования правильной укладки ламината. Необходимо рассчитать схему таким образом, чтобы после укладки крайняя к стене доска, была не короче 25 см.
  • Укладка под паркетную доску требует использования мастики для приклеивания основания и стыков между планками. В результате создается прочное основание, не поддающееся растрескиванию под влиянием температур. Поэтому влияние теплого пленочного пола на паркет сведено к минимуму.

Хотя ИК полы рассчитаны под использование ламината, производитель рекомендует применять покрытие исключительно коммерческого класса, либо остановить свой выбор на паркете или доске из массива.

Правила безопасной эксплуатации

Даже несложные расчеты позволяют подсчитать, что для отопления дома площадью 100 м² потребуется приблизительно 15 кВт. В связи с этим крайне важно обеспечить меры безопасности, которые описаны в СНУЭП. Максимальная температура пола, для пленки с производительностью 150 Вт составляет 45 °С.

Для безопасной эксплуатации необходимо использовать только провод нужной мощности и сечения, всю электросистему потребуется заземлить. В остальном ИК пленка является максимально безопасной в эксплуатации.

Энергопотребление пола делает данный вид отопления одним из самых дорогих на сегодняшний день. Поэтому большинство потребителей используют инфракрасное отопление как вспомогательный способ отопления.

Инфракрасный теплый пол: пленочный, стержневой, карбоновый

Инфракрасный теплый пол (ИТП) — один из способов обогрева помещения. Альтернатива радиаторному отоплению, водному теплому полу и электрическому теплому полу. Согласно информации от производителей, инфракрасный теплый пол позволяет сэкономить на отоплении (требует меньшего количества энергии и ресурсов, чем все остальные варианты). Кроме того, за счет особого инфракрасного излучения, схожего с солнечными лучами, воздух в помещении ионизируется, что уничтожает вредные бактерии и неприятные запахи.

Инфракрасное излучение благотворно сказывается на здоровье человека. В отличие от излучения от электрического теплого пола, от него не болит голова. Также ИТП не пересушивает воздух. Как уже указано выше, данный тип излучения схож с солнечными лучами. Это значит, что ИТП нагревает не воздух в помещении, а предметы, находящиеся в нем: пол, стены, мебель, людей и так далее. И уже от предметов нагревается сам воздух. Разберем подробней все особенности инфракрасного теплого пола.

Принцип работы

Инфракрасный теплый пол укладывается под окончательное напольное покрытие (ламинат, линолеум, плитка и так далее). Если электрический и водяной теплый пол просто нагревают находящееся над ними покрытие, а оно уже нагревает воздух (метод конвекции), то ИТП действует по-другому. Инфракрасные лучи проходят сквозь напольное покрытие, и воздействует на все предметы, находящиеся внутри помещения, в том числе на человека. От этих предметов прогревается воздух в комнате.

Около 90% излучения ИТП состоит из лучей дальнего инфракрасного спектра, и имеют длину волны в диапазоне 5–20 мкм. Именно в этом диапазоне привык работать и человеческий организм (диапазон в 5–20 мкм характерен солнечным лучам). Это значит, что в какой-то мере инфракрасный теплый пол является аналогом солнечного тепла. Для того чтобы понять как работает ИТП, можно сделать стенд, куда поместить по небольшому кусочку водяного, электрического и инфракрасного теплых полов. Напротив первых двух тепло будет чувствоваться только в непосредственной близости (максимум, на расстоянии 5–10 см), так как уровень инфракрасного излучения у них ничтожно мал. Тепло от ИТП будет чувствоваться на расстоянии в метр и более. Важно понимать, такая «дальность» не означает, что ИТП мощнее водяного и электрического теплых полов. Просто за счет особого излучения теплый пол имеет другой принцип действия: он нагревает только предметы, не воздух.

С другой стороны следует учитывать, что инфракрасный теплый пол имеет также и отрицательные отзывы. В науке существует понятие об абсолютно черном теле (АЧТ) — веществе, которое поглощает любые излучения. Условно, АЧТ проиндексировано цифрой 1. Чем меньше пропускная способность материала, тем ближе его индекс находится к единице. И большинство напольных покрытий (линолеум, плитка, ламинат и так далее) имеют индекс «черноты» в районе 0.9. На практике это значит, что инфракрасное излучение слабо пробивается сквозь пол, а значит, его принцип действия во многом похож на водяной и электрический теплый пол: сначала нагревается напольное покрытие, а от него нагревается все помещение. Тем не менее, определенная часть излучения все же проникает через пол.

Виды ИТП

Существует 2 основных вида ИТП, это:

  1. Стержневой инфракрасный теплый пол.
  2. Пленочный теплый пол.

Пленочный ИТП

Пленочный ИТП может быть углеродным (полосатым) или карбоновым (сплошным). Внешне, и тот и другой вид очень похожи: они представляют собой мобильную, тонкую пленку, толщиной до 0.4 миллиметра. Ее основное преимущество в том, что такая толщина позволяет монтировать теплый пол сразу на чистовую стяжку. Пленочный ИТП не нужно топить в бетоне. Также, при необходимости пленочный ИТП можно устанавливать на стены и потолки. В случае экстренной надобности пленку можно разместить под ковром, но это скорее временная мера, чем постоянное решение, так как существует высокая вероятность повреждения ИТП.

Углеродная пленка

Полосатая пленка состоит из следующих частей:

  1. Базовая основа из полиэтиленовой пленки.
  2. Медная токопроводящая полоса.
  3. Углеродные нагревательные полосы.
  4. Верхний слой изолирующей полиэтиленовой пленки.

Вся система собирается по типу сэндвича, так, чтобы полиэтиленовая пленка и сверху и снизу надежно изолировала нагревательные и токопроводящие элементы. Каждая углеродная полоса отдельно подключается к двум медным токопроводящим линиям сверху и снизу. Может быть два вида подключения:

  • Прямое, без искрогасительной сетки. Ненадежный вариант, при износе контакт может ломаться, что будет вызывать искрение.
  • Через серебряную искрогасительную сетку. Углеродная пластина подключается к медной полосе с помощью сплава серебра и мельхиора. Увеличивает надежность соединения, а в случае разрыва контактов препятствует искрению.

Помимо этого, полосатую пленку различают по следующим критериям:

  1. Прозрачность полиэтиленовой изоляции. Изолирующая полиэтиленовая пленка может быть полностью прозрачной, либо матовой с добавлением красителей. Матовая пленка более эластична. Прозрачная имеет лучшие адгезионные свойства, это влияет на надежность изоляции токопроводящих и нагревательных полос — прозрачная пленка лучше склеивается, а значит, лучше изолирует опасные элементы. Это важно, если установить инфракрасный теплый пол, например, в бане, где часто очень сыро и влажно.
  2. Ширина углеродных полос. Чем шире полоса — тем лучше она будет греть. Не рекомендуется приобретать ИТП с шириной нагревательной полосы менее 1.3 см.
  3. Общая толщина ИТП. Есть несколько вариантов толщины, самые распространенные из них — 0.275 мм и 0.325 мм. Чем толще, тем надежнее изоляция опасных элементов.
  4. Способ соединения изолирующей пленки. Самый частый вариант — склейка между углеродными и медными пластинами. Но иногда для увеличения надежности в углеродных полосах делают дополнительные отверстия, «прострачивая» изолирующий материал.
  5. Длина углеродных полос. Углеродные полосы бывают длинной от 30 до 100 сантиметров. При этом сама пленка может быть куда более длинной (широкой). Для этого углеродные полосы объединяют в одну пластину (0.2 кв. м, 0.5 кв. м, 1 кв. м. и так далее), а пластины соединяются между собой.

Если инфракрасная углеродная пленка под теплый пол не подходит по размерам, ее можно разрезать. Производитель обозначает линии реза только между целыми пластинами, но, при необходимости, пленку можно разрезать и вдоль двух углеродных полос, располагающихся одна возле другой. Все работы нужно производить аккуратно, чтобы не повредить углеродную полосу, в ином случае, она уже не будет греть. Мобильный инфракрасный теплый пленочный пол можно резать только вдоль углеродных полос, и ни в коем случае не поперек. В случае выполнения реза между двумя нагревательными полосками, линию отреза нужно дополнительно заизолировать.

Основной недостаток пленки — запирание тепла. Углеродный ИТП не рекомендуется устанавливать под массивной мебелью (диванами, кроватями и так далее). В ином случае пленка будет обогревать мебель, тепло от которой станет отражаться обратно, за счет в этом месте сильно перегреется напольное покрытие.

Карбоновая пленка

Карбоновая пленка полностью сплошная. Но, тем не менее, состоит она из тех же компонентов, что и углеродная:

  1. Базовый слой пленочной изоляции.
  2. 2 токопроводящих пластины.
  3. Нагревающий элемент.
  4. Верхний слой пленочной изоляции.

Разница лишь в том, что вместо нескольких нагревающих полосок здесь присутствует только одна, сплошная. Есть 2 типа карбоновых пленок:

  1. С продольным расположением нагревающего элемента. Одна такая пластина не может быть длиннее 50 сантиметров, в ином случае необходимо увеличивать сопротивление нагревающего элемента, из-за чего он практически не отдает тепла.
  2. С поперечным расположением нагревающих элементов. Длина пластин может превышать 50 сантиметров. На практике, такая пленка практически не встречается на рынке.

По заверениям производителей карбоновую пленку можно разрезать в любом направлении, в том числе делать фигурные вырезы и разрезать поперек нагревающего элемента, это не будет влиять на нагревающие свойства. На самом же деле, отзывы про карбоновый инфракрасный теплый пол говорят об обратном. Пленка не потеряет своих свойств только в случае прямой линии отреза. Если линия кривая, то вся плоскость, которая находится вдоль линии отреза, прогреваться не будет, или будет, но очень слабо.

В отличие от углеродного ИТП, карбоновый теплый пол обладает несколькими неоспоримыми преимуществами:

  • В большинстве случаев для создания пленки используются материалы с положительным температурным коэффициентом (с английского «positive temperature coefficient», на товаре обозначается маркировкой PTC). Это значит, что у материала нет эффекта запирания тепла. Если над ИТП находится массивная мебель, которая отражает тепло вниз, вместе с полом будет нагреваться сама пленка. При нагревании она увеличивает свой коэффициент сопротивления, а это снижает количество электроэнергии, преобразовываемой в теплоэнергию. То есть, карбоновая пленка, созданная из материалов с положительным температурным коэффициентом, не будет перегревать напольное покрытие.
  • В сравнении с углеродной, карбоновая пленка нагревается быстрее. Но из-за этого инфракрасный теплый пол использует больший уровень потребления электроэнергии.
  • У карбоновой пленки нет мостиков холода. Если структура углеродного теплого пола такова, что по краям помещения от стены необходимо отступать по 10 см до первой нагревательной полоски, то карбоновая пленка укладывается практически вплотную, из-за чего пол прогревается более равномерно.
Стержневой ИТП

Стержневой ИТП — это альтернатива пленочному теплому полу. Состоит из карбоновых стержней, по краям обвязанных многожильным медным проводом. Длина стержней фиксированная: 82–83 сантиметра. Расстояние между ними: 9–10 сантиметров. Основной недостаток стержневого теплого пола — цена. Из всех видов ИТП (в том числе водяного и электрического) этот самый дорогой. С другой стороны на инфракрасное стержневое отопление пола производители дают гарантию от 20 лет, в то время как на пленочный ИТП гарантия предоставляется всего на 10–16 лет.

Один из основных недостатков стержневого теплого пола, в сравнении с пленочным — необходимость «мокрого» монтажа. Это значит, что стержни нужно залить бетонной стяжкой, слоем хотя бы в 2–3 сантиметра. Если в качестве напольного покрытия будет использована плитка — бетонная стяжка не обязательна, но в таком случае будет значительный перерасход плиточного клея, что в конечном итоге обойдется дороже, чем устройство привычной стяжки.

Принцип работы стержневого ИТП тот же, что и у пленочного: с помощью инфракрасного излучения система нагревает предметы в комнате, а те прогревают воздух. Но опять-таки необходимо учесть, что значительная часть инфракрасного излучения будет поглощена напольным покрытием (бетонной стяжкой, клеем, плиткой и так далее), что делает стержневой теплый пол отчасти конвекционным (система прогревает воздух, который нагревает все предметы).

Производители

Абсолютное большинство популярных производителей инфракрасных теплых полов находятся в Южной Корее. Среди самых известных марок выделяют:

  • Компания Seggi Century, которая выпускает инфракрасные теплые полы под маркой Heat Plus. Компания производит только пленочные теплые полы: полосатые и сплошные. И тот и другой вид ИТП представлен большим количеством разновидностей, которые подходят под разные условия эксплуатации. Например, пленка с маркировкой Silver отлично подходит для укладки под керамическую плитку.
  • Caleo. Самая распространенная и самая популярная марка на территории Российской Федерации. Выпускает полосатые пленочные теплые полы и стержневые теплые полы. Компания производит большое количество сопутствующих материалов: терморегуляторы, подложка под инфракрасный теплый пол, монтажная лента, гофра и так далее. И стержневые, и пленочные ИТП представлены несколькими разновидностями, которые отличаются между собой ценой, качеством изделия, сроком гарантии, количеством потребляемой энергии и так далее.
  • Hi Heat. Еще один корейский бренд. В большинстве случаев продукция этой компании дешевле, чем продукция вышеуказанных производителей. В то же время отзывы про инфракрасный теплый пол Hi Heat говорят о высоком уровне потреблении энергии.
  • RexVa. Самый крупный производитель инфракрасных теплых полов в Южной Корее. Компания продает свои изделия во всем мире, в том числе и в России. Выпускает весь спектр ИТП.
  • Korea Heating. Еще один известный корейский производитель. Выпускает все виды пленочных инфракрасных теплых полов.

Советы по выбору ИТП

Перед покупкой теплого пола необходимо обращать внимание на следующие моменты:

  1. Надежность изоляции. В случае с пленочным ИТП желательно попробовать самому расслоить изоляцию. Если это удастся сделать вручную — пленка некачественная. То же самое касается стержневого теплого пола. Стержни не должны выпадать из изоляции от простого усилия. В обоих случаях качественную изоляцию можно будет нарушить только ножом.
  2. Надежность контактов. Не касается стержневого ИТП, так как там все контакты заизолированы и невидны. В пленочном ИТП необходимо попробовать «сломать» контакт, изогнув пленку в месте соединения токопроводящей и нагревательных полосок.
  3. Ширина токопроводящей и нагревательной полос. Чем шире оба элемента, тем надежнее работает система и тем лучше она обогревает помещение.
  4. Внешний вид. Под пленкой не должно быть мусора, даже самого мелкого. Углеродные полоски должны иметь одинаковую форму, одинаковые размеры и одинаковую структуру. Кроме того, на поверхности пленки не должно быть повреждений: вмятин, проколов, разрезов, трещин и так далее. Все это может нарушить герметичность изоляции.

При выборе необходимо учитывать особенности каждого из видов ИТП. Например, не рекомендуется стелить инфракрасный пленочный теплый пол в бане, так как он боится сырости. В случае нарушения герметичности изоляции сырость может привести к короткому замыканию.

Полосатый пленочный пол не размещают под массивной мебелью. Это грозит перегреванием напольного покрытия, что приведет к его порче. Под мебель либо совсем не укладывают ИТП, либо укладывают карбоновый теплый пол (пленочный или стержневой).

В квартирах (домах) с низкой высотой потолков использовать стержневой теплый пол просто нерационально. Он требует устройства стяжки минимум в 2–3 сантиметра, что еще украдет расстояние между полом и потолком. С другой стороны, стержневой ИТП можно укладывать на слегка неровную поверхность, потом она будет выровнена с помощью той же стяжки.

В помещение, где много кривых линий, изгибов, поворотов и так далее, лучше брать карбоновый пленочный пол, который можно подрезать. Можно взять также и углеродный ИТП, но часть пространства, так или иначе, останется незаполненной.

Особенности монтажа

Монтаж пленочного ИТП

Монтаж углеродного и карбонового теплых полов во многом похож, поэтому приведем общую поэтапную инструкцию.

Подготовка основания

Основание под пленочный ИТП должно быть ровным. Не рекомендуется заливать поверх пленочного теплого пола бетонную стяжку, поэтому теплый пол укладывается сразу на чистовую стяжку. На основании не должно быть никакого мусора, в том числе и пыли. Чтобы в дальнейшей от истирания бетона не появлялась новая пыль, рекомендуется обработать стяжку грунтовым раствором, который забьет поры бетона и создаст пленку, препятствующую истиранию. В целях экономии можно обойтись и без грунтовки, она не играет решающей роли.

Укладка изолирующего материала

Подложка под инфракрасный теплый пол необходима для того, чтобы система отдавала тепло только вверх, а не вниз. За счет специально фольгированной структуры подложка отражает тепло, не давая ему уходить. Есть 2 вида изолирующего материала:

  1. Специализированная подложка под инфракрасный теплый пол. Состоит из 3 слоев: верхний — ламинированный, токонепроводящий слой, который защищает подложку от воздействия тока; средний — вспененный каучук, не дает уйти теплу вниз; нижний — гидроизоляция, защищает и подложку и ИТП от воздействия влаги и сырости, идущей снизу.
  2. Фольгированный, вспененный полиэтилен. Более дешевый вариант, состоит всего из одного слоя, который не дает теплу уйти вниз.

Запрещается использовать подложку, которая содержит в себе металлы. Это может негативно сказаться на работе ИТП. Более того, при износе изоляции теплого пола, токопроводящие элементы будут воздействовать с подложкой, что может привести к короткому замыканию.

Максимальная толщина изоляции — 4 миллиметра. Если это возможно, стоит приобрести изоляцию еще меньшей толщины. В случае, если подложка больше 5 миллиметров на полу будет создан эффект батута. При каждом шаге, пол, а вместе с ним и ИТП, будут прогибаться. В таком случае оба элемента износятся куда быстрее положенного. Особенно негативен эффект батута для ламината, при каждом шаге будет создаваться дополнительная нагрузка на замки, из-за чего они быстро сломаются, что приведет к рассоединению досок.

Подложку под инфракрасное пленочное отопление пола укладываю стык в стык, без нахлеста. Чтобы изоляция не каталась по полу, ее склеивают друг с другом с помощью скотча. Делать это необязательно, склейка нужна только для удобства монтажных работ.

Монтаж нагревающей пленки

Еще перед покупкой теплого пола, необходимо визуально представить раскладку пленки на полу. При этом нужно учесть, что крайне не рекомендуется укладывать пленку под низкую, массивную мебель, которая не будет пропускать инфракрасное излучение, что неизбежно приведет к перегреванию и порче напольного покрытия. Исключение, пленка с маркировкой PTC (Positive temperature coefficient). Это саморегулируемая пленка, при повышении температуры она увеличивает собственное сопротивление, из-за чего уменьшается нагревание.

При визуализации раскладки основная суть сводится к тому, чтобы в дальнейшем обеспечить себе как можно более простой монтаж. Каждая отрезанная пластина должна быть подключена к терморегулятору, чем меньше будет отдельных пластин — тем проще будет обвязать теплый пол проводами. Пленочный ИТП идет в рулонах разной ширины: 30 см, 50 см, 80 см и 100 см. Помещение необходимо распланировать так, чтобы использовать рулоны максимальной длины. Так, если устанавливается инфракрасный теплый пол на балконе необходимо посчитать его длину и ширину. От первого параметра зависит длина рулонов, от второго — их ширина. При длине балкона в 4 метра и ширине в 2 метра, рекомендуется приобрести 8 метровый рулон пленочного ИТП, шириной в 1 метр.

Чтобы не допустить перегревания пленки и выхода из строя изоляции, запрещается укладка пластин внахлест. Можно только стык в стык. Как и подложку, пластины можно склеивать одну с другой с помощью скотча. Так они не будут ездить по полу, что будет удобно при дальнейшем монтаже. Пластины укладывают медной полосой (токопроводящей пластиной) вниз. Но на самом деле это не принципиально. Как и теплый пол электрический, пленочный инфракрасный пол надежно защищен изоляцией.

Обвязка нагревающей пленки

К каждому отдельно взятому полотну необходимо подвести 2 провода. Вся пленка объединяется в единую систему, поэтому, чтобы не запутаться при обвязке рекомендуется использовать 2 провода разных цветов. Оптимальное сечение 2 на 2.5.

Для подсоединения провода к теплому полу используются либо зажимы, либо леверсы. В первом случае один конец зажима вставляется в пленку поверх медной полосы (в этом месте будет специальный разрез), второй конец остается снаружи. Чтобы зажать контакт необходимо использовать специальное обжимное устройство или обычные пассатижи. Важно, чтобы две половинки зажима обязательно держали между собой медную пластину.

Чтобы закрепить леверс, необходимо проделать отверстие в медной полосе и зажать контакт с помощью пассатижей. Леверс надежней обычного зажима, он не выскользнет ни при каких обстоятельствах, но производители чаще всего укладывают в комплект зажимы.

Следующий шаг — подведение проводов. Как уже указано выше, одно полотно обвязывается двумя проводами и чтобы не перепутать полюса провода должны быть разного цвета. После монтажа, каждое соединение проверяют на разрыв, несильно потягивая провод на себя. Отзывы про инфракрасный теплый пол говорят о том, что многие неопытные монтажники делают ошибку именно на этом этапе. Из-за одного некачественного соединения не будет работать целое полотно теплого пола.

После обвязки, необходимо заизолировать токопроводящую полосу со всех сторон: в двух местах сзади, где была линия отреза и в двух местах спереди, где осуществлялась обвязка. Для изоляции используется клейкая резина. На каждую точку необходимо по два кусочка резины, чтобы надежно закрыть токопроводящий элемент и сверху и снизу.

Далее необходимо уложить датчик терморегулятора. Он укладывается либо сразу под нагревающую пленку, либо приклеивается к ней скотчем с внутренней стороны. Специалисты советуют укладывать сразу 2 датчика: один подключается к терморегулятору, второй остается свободным. Если первый вдруг выйдет из строя, можно будет оперативно подключить второй, и для этого не нужно будет разбирать пол. На конце датчика есть утолщение, которое необходимо спрятать. Для этого в подложке вырезается ямка и туда укладывается датчик. Таким же образом необходимо спрятать все провода и места изоляции пленки. Это необходимо, чтобы ни одна часть теплого пола не выступала и не мешала монтажу напольного покрытия.

Подключение терморегулятора

У терморегулятора должно быть 6 отверстий под контакты: 2 для датчика питания, 2 для проводов от пленки, по ним будет передаваться электричество, и 2 контакта для подключения к электрической сети. Подключать провода необходимо в соответствии с инструкцией. Если терморегулятор подключен, нужно проверить, все ли элементы теплого пола нагреваются.

Монтаж напольного покрытия

Последний этап — монтаж напольного покрытия. Сразу после обвязки ИТП укладывают защитное покрытие в виде обычной полиэтиленовой пленки. Ее можно заменить специальной подложкой под ламинат. На пленку укладывается напольное покрытие.

Если в качестве чистового пола будет использоваться ковролин или линолеум, дополнительно необходимо постелить фанеру поверх полиэтиленовой пленки и прикрепить ее к основанию пола между токопроводящими и нагревающими элементами ИТП. Линолеум и ковролин должны монтироваться уже поверх фанеры.

Монтаж стержневого ИТП

Инфракрасный стержневой теплый пол подходит для укладки в ванной, на кухне в бане и в любых других помещения, где возможна повышенная влажность и где в качестве напольного покрытия будет использоваться керамическая плитка.

Подготовка основания

Основание должно быть чистым. Допускаются небольшие неровности и перепады. Грунтовать бетонную стяжку, как это делается в случае с пленочным ИТП, не нужно, так как сверху все равно будет еще один слой выравнивающего бетона.

Укладка изолирующего материала

Подложка может быть специальной трехслойной (ламинация, термоизоляция, гидроизоляция) или обычной, состоящей из вспененного полиэтилена. Отзывы про инфракрасный теплый пол говорят о том, что оба варианта подложки отлично справляются со своей задачей. Не допускается использование подложки, содержащей металлы (натуральная фольга). В случае разгерметизации изоляции это может привести к короткому замыканию.

Материал необходимо укладывать стык в стык, по необходимости проклеивая места соединения скотчем, чтобы подложка не ездила по полу.

Монтаж теплого пола

Стержневой инфракрасный теплый пол имеет свои плюсы и минусы. Одно из его основных преимуществ — гибкость стержней. При необходимости, стержень можно выгнуть под нужным углом, чтобы он хорошо вписался в помещение. В остальном же укладка мало чем отличается от укладки пленочного теплого пола. Стержневой ИТП также намотан в рулоны и одна из главных задач монтажника — использовать как можно меньшее количество рулонов, чтобы потом не испытывать проблем при обвязке теплого пола. В отличие от пленки, стержневой теплый пол имеет всего один типоразмер: 82–83 сантиметра в ширину.

Обвязка теплого пола

Каждый стержень подключен к двум проводам: сверху и снизу. Провода закрыты изоляцией, которая разрезается за последним стержнем. На провод от теплого пола надевается клема и туда же подсоединяется провод обвязки. Рекомендуемое сечение 2 на 2.5 . Желательно использовать 2 провода разного цвета, чтобы во время обвязки не перепутать полюса. Все места соединения изолируются специальной клеящейся резиной.

Датчик терморегулятора приклеивается скотчем к одному из стержней. Желательно укладывать сразу два датчика. Если один выйдет из строя, его сразу можно будет заменить вторым.

Подключение терморегулятора

В терморегуляторе есть 6 отверстий для контактов: 2 для датчика, 2 для питания от электросети, 2 для подачи электричества на теплый пол. Подсоединять все необходимо строго по инструкции. После подсоединения имеет смысл проверить исправность работы теплого пола, пока он еще не залит бетонной стяжкой.

Устройство стяжки

Стержневой теплый пол подразумевает обязательное наличие бетонной стяжки. В ином случае, на него нельзя уложить ламинат, линолеум и так далее. При желании, стяжку можно заменить плиточным клеем, и укладывать плитку сразу поверх теплого пола. Но в таком случае перерасход клея будет неоправданно высоким. Толщина стяжки 2–3 сантиметра, можно больше, но не меньше. После высыхания бетона на нем можно монтировать любое напольное покрытие, с тем учетом, чтобы его крепление не пробило стержневой теплый пол.

Видео по теме

инструкция по монтажу, расход энергии

Одним из самых эффективных источников обогрева помещений считается пленочный теплый пол. В нашей статье ознакомимся с особенностями и принципом работы такой конструкции, узнаем расход электроэнергии, а также виды напольного покрытия, которые подойдут для данного источника обогрева.

Содержание статьи:

Что собой представляет

Основной особенностью пленочного пола считается отсутствие мокрых работ при укладке пленки, то есть, в устройстве цементно-песчаной стяжки нет необходимости. Укладка полотен может проводиться даже неопытным строителем за сравнительно короткое время на любые выровненные или изогнутые поверхности.

Инфракрасный пол быстро решает проблему экстренного прогрева помещений. Тепло от обогревающих элементов поступает сразу после включения системы в электрическую сеть. Пленка обладает высоким запасом прочности и безопасности, она может укладываться фактическим под большинство напольных покрытий и даже под ковер.

Сама конструкция состоит из нескольких нагревательных матов, встроенного датчика и термостата, при помощи которого производится регулировка температуры нагрева. Если мощность обогревательной системы превышает 2 кВт, ее подключают к электрическому щитку через отдельный кабель.

Существует также переносной вариант теплого пола, он тоже укладывается под напольное покрытие. Такие изделия тоже устроены аналогичным образом. Датчик температуры здесь располагается между обогревательными элементами, провода этого прибора подсоединяют к контактам терморегулятора. Последнее приспособление устанавливается на любом удобном участке стены. Оно служит для слежения за показаниями датчика и корректировки температуры в соответствии со значениями заданными пользователем.

Система начинает работать при подключении к электросети в 220 вольт. После установки терморегулятора в нужном диапазоне пленка начинает излучать тепло, которое напоминает по ощущениям естественный солнечный свет. Этот поток благоприятно влияет на здоровье человека, обогревает окружающие предметы, а не воздух, как радиаторная система отопления. Чтоб выделяемое тепло не передавалось соседям снизу, под пленку укладывают теплоотражающую подложку.

Расход электроэнергии

В последнее время сохраняется тенденция к постоянному подорожанию энергоносителя, поэтому вопрос с расходом электроэнергии для автономных отопительных систем остается актуальным для многих пользователей. При покупке пленочного теплого пола многие интересуются у консультантов о том, сколько придется платить за такое отопление. Для определения финансовых затрат необходимо ознакомиться с потреблением энергии теплым полом.

Подсчитать энергоэффективность рассматриваемых отопительных систем достаточно сложно, так как каждая модель пленки будет иметь свою мощность (выраженную в ватах или киловаттах), а также собственные потери тепловой энергии. Также нужно учесть вид и качество утеплителя, количество окон и дверных проемов. Реальный расход электроэнергии будет немного отличаться от расчетного, ведь терморегулятор и датчик дают возможность сократить время на обогрев помещений. То есть система будет работать не более 70% от расчетного времени.

На правильность подсчета расхода электроэнергии повлияют:

  • Общая полезная площадь загородного дома или квартиры. В данном случае затраты будут составлять только 70 или 80% от указанного параметра, ведь инфракрасную пленку не укладывают под громоздкую мебель. В обогреве помещений в этих местах нет никакой необходимости.
  • Присутствие в системе терморегулятора и термодатчика. Эти два прибора в системе теплого пола снижают затраты на отопление.
  • Наличие качественных теплоизоляционных материалов.
  • Максимальный расход энергоресурсов наблюдается в момент запуска отопительной системы.

Расход энергоресурсов будет зависеть от вида отопительной системы. Если пленка используется в качестве временного источника нагрева, то каждый квадратный метр площади обогревающих приборов расходует до 160ватт в час. В случае когда теплый пол считается основным источником нагрева, его мощность может возрастать до 200…400 ватт/м2. Максимальные расход наблюдается на этапе прогревания помещения, затем энергопотребление падает. В общем, потребность в энергоресурсах вычисляется исходя из площади помещений с теплым полом.

Под какие покрытия подойдет

Инфракрасный теплый пол прекрасно сочетается фактически с любым видом напольного покрытия. Пленка идеально подойдет под ламинат (если использовать правильные классы ламината), линолеум, пробковое покрытие, ковролин, паркет. Такая отопительная система может укладываться и под плитку, но для обогрева керамики лучшим вариантом станет использование кабельного теплого пола. Как утверждают эксперты, пленочные конструкции абсолютно безопасны при укладке на основание из дерева. В данном случае существует минимальная вероятность возгорания материала.

Нагрев пленки происходит до температуры в +50 градусов, эти показатели вполне безопасны для дерева и других поверхностей. Инфракрасный теплый пол прекрасно сочетается с линолеумом, но рассматриваемый материал нужно укладывать на заранее выровненную жесткую поверхность, например листы фанеры или ДВП. Далее происходит монтаж специальной теплоотражающей подложки и финишного покрытия. Хорошим вариантом отделки считается использование ламината. Ламинированные панели тоже укладываются поверх подложки, они имеют устойчивость к высокой влажности и резким перепадам температур.

Как выбрать линолеум для квартиры, который подошел бы и для теплого пола, читайте по ссылке.

Еще одним вариантом напольного покрытия для пленочного пола считается кафель. Такие изделия имеют высокие показатели теплопроводности, что в конечном итоге улучшает эффективность отопительной системы. Для повышения комфорта теплый пол укладывается в таких помещениях, как кухня, ванная комната и коридор.

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

инструкция по монтажу, расход энергии

Одним из самых эффективных источников обогрева помещений считается пленочный теплый пол. В нашей статье ознакомимся с особенностями и принципом работы такой конструкции, узнаем расход электроэнергии, а также виды напольного покрытия, которые подойдут для данного источника обогрева.

Содержание статьи:

Что собой представляет

Основной особенностью пленочного пола считается отсутствие мокрых работ при укладке пленки, то есть, в устройстве цементно-песчаной стяжки нет необходимости. Укладка полотен может проводиться даже неопытным строителем за сравнительно короткое время на любые выровненные или изогнутые поверхности.

Инфракрасный пол быстро решает проблему экстренного прогрева помещений. Тепло от обогревающих элементов поступает сразу после включения системы в электрическую сеть. Пленка обладает высоким запасом прочности и безопасности, она может укладываться фактическим под большинство напольных покрытий и даже под ковер.

Сама конструкция состоит из нескольких нагревательных матов, встроенного датчика и термостата, при помощи которого производится регулировка температуры нагрева. Если мощность обогревательной системы превышает 2 кВт, ее подключают к электрическому щитку через отдельный кабель.

Существует также переносной вариант теплого пола, он тоже укладывается под напольное покрытие. Такие изделия тоже устроены аналогичным образом. Датчик температуры здесь располагается между обогревательными элементами, провода этого прибора подсоединяют к контактам терморегулятора. Последнее приспособление устанавливается на любом удобном участке стены. Оно служит для слежения за показаниями датчика и корректировки температуры в соответствии со значениями заданными пользователем.

Система начинает работать при подключении к электросети в 220 вольт. После установки терморегулятора в нужном диапазоне пленка начинает излучать тепло, которое напоминает по ощущениям естественный солнечный свет. Этот поток благоприятно влияет на здоровье человека, обогревает окружающие предметы, а не воздух, как радиаторная система отопления. Чтоб выделяемое тепло не передавалось соседям снизу, под пленку укладывают теплоотражающую подложку.

Расход электроэнергии

В последнее время сохраняется тенденция к постоянному подорожанию энергоносителя, поэтому вопрос с расходом электроэнергии для автономных отопительных систем остается актуальным для многих пользователей. При покупке пленочного теплого пола многие интересуются у консультантов о том, сколько придется платить за такое отопление. Для определения финансовых затрат необходимо ознакомиться с потреблением энергии теплым полом.

Подсчитать энергоэффективность рассматриваемых отопительных систем достаточно сложно, так как каждая модель пленки будет иметь свою мощность (выраженную в ватах или киловаттах), а также собственные потери тепловой энергии. Также нужно учесть вид и качество утеплителя, количество окон и дверных проемов. Реальный расход электроэнергии будет немного отличаться от расчетного, ведь терморегулятор и датчик дают возможность сократить время на обогрев помещений. То есть система будет работать не более 70% от расчетного времени.

На правильность подсчета расхода электроэнергии повлияют:

  • Общая полезная площадь загородного дома или квартиры. В данном случае затраты будут составлять только 70 или 80% от указанного параметра, ведь инфракрасную пленку не укладывают под громоздкую мебель. В обогреве помещений в этих местах нет никакой необходимости.
  • Присутствие в системе терморегулятора и термодатчика. Эти два прибора в системе теплого пола снижают затраты на отопление.
  • Наличие качественных теплоизоляционных материалов.
  • Максимальный расход энергоресурсов наблюдается в момент запуска отопительной системы.

Расход энергоресурсов будет зависеть от вида отопительной системы. Если пленка используется в качестве временного источника нагрева, то каждый квадратный метр площади обогревающих приборов расходует до 160ватт в час. В случае когда теплый пол считается основным источником нагрева, его мощность может возрастать до 200…400 ватт/м2. Максимальные расход наблюдается на этапе прогревания помещения, затем энергопотребление падает. В общем, потребность в энергоресурсах вычисляется исходя из площади помещений с теплым полом.

Под какие покрытия подойдет

Инфракрасный теплый пол прекрасно сочетается фактически с любым видом напольного покрытия. Пленка идеально подойдет под ламинат (если использовать правильные классы ламината), линолеум, пробковое покрытие, ковролин, паркет. Такая отопительная система может укладываться и под плитку, но для обогрева керамики лучшим вариантом станет использование кабельного теплого пола. Как утверждают эксперты, пленочные конструкции абсолютно безопасны при укладке на основание из дерева. В данном случае существует минимальная вероятность возгорания материала.

Нагрев пленки происходит до температуры в +50 градусов, эти показатели вполне безопасны для дерева и других поверхностей. Инфракрасный теплый пол прекрасно сочетается с линолеумом, но рассматриваемый материал нужно укладывать на заранее выровненную жесткую поверхность, например листы фанеры или ДВП. Далее происходит монтаж специальной теплоотражающей подложки и финишного покрытия. Хорошим вариантом отделки считается использование ламината. Ламинированные панели тоже укладываются поверх подложки, они имеют устойчивость к высокой влажности и резким перепадам температур.

Как выбрать линолеум для квартиры, который подошел бы и для теплого пола, читайте по ссылке.

Еще одним вариантом напольного покрытия для пленочного пола считается кафель. Такие изделия имеют высокие показатели теплопроводности, что в конечном итоге улучшает эффективность отопительной системы. Для повышения комфорта теплый пол укладывается в таких помещениях, как кухня, ванная комната и коридор.

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

Укладка нагревательной пленки

Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.

Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.

Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).

Установка терморегулятора

Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.

Соединение всех элементов

Желательно, чтоб установка терморегулятора проводилась в непосредственной близости к существующей электропроводке в месте, которое не загромождено мебелью или габаритной бытовой техникой.

Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.

На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.

Пробный запуск

После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.

Укладка напольного покрытия на теплый пол

Ранее мы уже говорили о том, что инфракрасный теплый пол может укладываться под любые типы покрытий, хотя самым распространенным из них считается ламинат или керамическую плитку. В последнем случае связывающим слоем служит клеевая смесь толщиной до 2 миллиметров с армирующей сеткой. Такая конструкция покрытия позволит равномерно разделить тепло по всей поверхности и создаст жесткую прослойку для предотвращения повреждения самой пленки.

Перед тем как стелить ламинат на обогревательные элементы настилают подложку или плотную полиэтиленовую пленку, после этого можно проводить монтаж доски. С мягкими напольными покрытиями, например, ковролином или линолеумом дела предстоят чуть-чуть сложнее. Для начала нужно уложить основание или фанеры или плит осп, а затем настилают финишное покрытие. Крепление выравнивающего слоя к черновому полу происходит при помощи дюбелей, гвоздей или саморезов (в зависимости от типа основания).

Отзывы об использовании

Форумчане и другие пользователи интернета оставили многочисленные отзывы об использовании пленочного теплого пола, вот некоторые из них:

Отзыв №1

Установил в загородном доме в кухонном помещении теплый пол с отражающим экраном (мощность обогревающего элемента 150вт/м2), напольное покрытие кафель. Приобретением доволен, так как использование терморегулятора позволяет минимизировать затраты энергоносителей. Во время моего отсутствия на даче включаю систему через конденсаторы и механическое реле (программирует не более 3 часов работы в сутки).

Это позволяет всегда поддерживать минимальную плюсовую температуру в помещении (зимой она не опускалась ниже +3 градусов). Теплый пол эксплуатирую на протяжении 5 лет, претензий к его работе нет. Единственным недостатком считается необходимость отдельного подключения с использованием УЗО.

Отзыв №2

Наша спальня находится в угловой части панельного дома, в этой комнате есть большое окно, поэтому в зимнее время года приходилось спасаться от холода использованием обогревателей. Вскоре мы узнали, что такая бытовая техника сушит воздух, поэтому мы отказались от обогревателей и заказали укладку теплого пола. Эту систему эксплуатируем более 3 лет, недостатков не обнаружили.

Отзыв №3

Живу в многоэтажке на первом этаже с неотапливаемым подвалом, поэтому постоянно ощущаю дискомфорт от хождения по холодному напольному покрытию. Увидев рекламу в интернете, решился на установку ИК пола от производителя Термо Дар. Заказал товар и услуги по монтажу. Приобретением доволен, квартира нагревается быстро, сырость отсутствует. Еще одним преимуществом этого изделия считается 15 летняя гарантия. Единственным минусом можно назвать невозможность самостоятельной установки обогревательных элементов.

Отзыв №4

Заказали теплый пол от марки Калео. На протяжении зимы эта обогревательная система была включена на 24 градуса, когда на дворе становилось слишком холодно, переключали на +26. Вся семья ходила по комнатам босиком. Из минусов эксплуатации покрытия определили изменение цвета напольного покрытия под нагрузкой (на линолеум поставили мешок с ненужными вещами). Напрашивается вывод – теплый пол не выдерживает высоких нагрузок, поэтому его нельзя стелить под мебелью.

Полезная статья? Добавьте к себе в закладки!

Какой стороной укладывать пленочный теплый пол? Где низ, а где вверх?

2019-06-20 16:29:09
4
