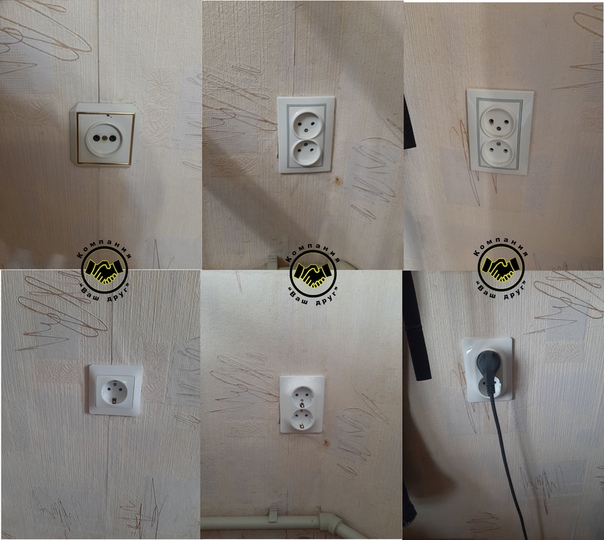

Как поменять розетку со старой на новую: Как поменять одинарную или двойную розетку своими руками в блоге Vira

Содержание

Как поменять розетку своими руками если провода короткие

При замене старой розетки на новую случается, что из стены выходят короткие провода, которых не хватает для монтажа. Задача многократно усложняется, если они еще и алюминиевые с осыпающейся изоляцией, так как такие жилы при малейшем шевелении начинают обламываться. Несмотря даже не такие сложности, монтаж новой розетки возможен, нужно просто сделать все следующим образом.

Материалы:

  • Термоусадочная трубка;
  • клеммники WAGO 2-проводные – 2 шт.;
  • кабель ПВС 2,5 кв.мм.

Самый большой выбор WAGO на Али Экспресс со скидкой — http://alii.pub/685b60

Процесс замены розетки и удлинения обломленных проводов

Из подрозетника нужно демонтировать старую розетку, предварительно обесточив сеть. Затем необходимо укрепить изоляцию старых проводов, если она осыпается. Для этого сверху надевается термоусадочная трубка, и нагревается зажигалкой. Наматывать изоленту не стоит, так как от разбалтывания можно обломать остатки проводов заподлицо со стеной. Оголенными нужно оставить только кончики жил длиной по 10 мм.

Далее берем 2-проводные клеммники WAGO, и защелкиваем их на подготовленные кончики коротких проводов. Затем подготавливаем 2 отрезка многопроволочного кабеля ПВС сечением 2,5 кв.мм.

Они вставляются во второй вход клеммных колодок, и рычажки защелкиваются.

Теперь мы имеем удлиненные провода, которые уже не составит труда подключить к новой розетке. Жила ПВС провода отлично гнется, что позволит наращенную длину легко согнуть как нужно, чтобы она не мешала монтажу.

Благодаря применению быстрозажимных клеммных колодок, мы исключаем чрезмерное разбалтывание старых проводов, что минимизирует их перелом. Также не происходит прямой контакт между медью и алюминием, поэтому такое наращивание не окисляется.

WAGO на Али Экспресс со скидкой — http://alii.pub/685b60

Смотрите видео

Как правильно подключить розетку с USB зарядкой | Энергофиксик

Здравствуйте уважаемые гости и подписчики моего канала! Сегодня я хочу вам рассказать, как правильно подключить розетку, совмещенную с USB зарядкой. Так как тут есть важный нюанс, который нужно обязательно учесть, чтобы не попасть впросак.

Розетка с встроенной USB зарядкой

Розетка с встроенной USB зарядкой

Что такое розетка с встроенной USB зарядкой

Итак, для начала хочу сказать пару слов о том, что это за «чудо-юдо». По сути это самая обычная розетка, в которую просто добавили зарядный блок с выходами USB, и внутри вся конструкция выглядит примерно так.

Розетка с USB зарядкой в разобранном виде

Розетка с USB зарядкой в разобранном виде

У разных производителей реализация может быть различной, но суть у всех одна и та же.

Так что видите, нет тут принципиально ничего сложного. А это значит, что можно смело двигаться дальше.

Как правильно подключить розетку с USB зарядкой

Итак, теперь давайте приступим к подключению нашей с вами розетки.

Примечание. Данную процедуру выполнять самостоятельно можно только при наличии необходимых знаний и навыков. Если таковых нет, то доверьте эту работу профессионалам.

Что нам потребуется для подключения

Итак, любая работа требует наличие инструмента. И для успешного монтажа розетки с встроенной USB зарядкой нам потребуются:

  • Непосредственно розетка.
  • Отвертка, нож, пассатижи.
  • Подрозетник глубокий.
  • Свободное время.

Итак, это все, что понадобится для успешной работы. Двигаемся дальше.

Алгоритм действий

Первым делом мы заботимся о своей безопасности. Для этого в обязательном порядке отключаем автомат, отвечающий за питание нашей старой розетки (если принято решение заменить). Затем с помощью мультиметра проверяем отсутствие напряжения и вот только после этого приступаем к непосредственному подключению.

Безопасность — превыше всего, поэтому отключаем автоматы

Безопасность — превыше всего, поэтому отключаем автоматы

Рабочее место обесточено — пришло время поработать.

А это значит демонтируем старую розетку и первым делом примеряем помещается ли новая розетка в нишу.

Ведь фишка заключается в том, что из-за добавленного модуля зарядки сама по себе розетка стала больше и если у вас стоит стандартный подрозетник D-68, то есть очень большая вероятность что новая розетка банально не поместится.

Розетка с USB зарядкой в подрозетник с диаметром 68 мм не лезет

Розетка с USB зарядкой в подрозетник с диаметром 68 мм не лезет

А это значит, что потребуется поменять еще и подрозетник, прикупив новый большего диаметра. Чтобы однозначно не ошибиться с диаметром установочной коробки, возьмите в магазин свою розетку и прямо там найдите тот подрозетник, в который розетка легко помещается.

Подрозетник с диаметром 75 мм

Подрозетник с диаметром 75 мм

Итак, ваша розетка с USB зарядкой поместилась в подрозетник (или вы установили новый подходящего размера), теперь все проще простого.

Подключите провода согласно маркировке на самой розетке:

Правильное подключение розетки

Правильное подключение розетки

И просто закрепите розетку в нише. Все, можно пользоваться. Как видите тут нет ничего сложного, но есть важные мелочи, которые нужно обязательно учитывать.

Кстати такую розетку можно купить у этого продавца.

Если вам понравился (помог) материал, то оцените пожалуйста его репостом в своих социальных сетях и лайком. А в комментариях напишите пользуетесь ли вы такими розетками и каковы ваши впечатления.

Как поменять розетку? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В прошлых статьях я рассказал Вам о том, как определить сечение жил проводов и кабелей, а также про «правильную» цветовую маркировку проводов.

Сегодня рассмотрим подробную и пошаговую инструкцию о том, как самостоятельно поменять розетку.

Я считаю, что при грамотном подходе к этому вопросу, не обязательно прибегать к помощи специалистов.

Итак, начнем.

Приведу перечень причин, по которым может возникнуть потребность поменять розетку:

  • оплавление корпуса розетки
  • розетка начала вываливаться из стены (гнезда)
  • просто хотим поменять старую розетку на более новую по дизайну
  • прочее

Для замены розетки нам потребуется инструмент. Кстати, вот мой набор инструмента, который я периодические дополняю. Про новые инструменты я пишу отдельные обзоры, где рассказываю принцип его работы, достоинства и недостатки.

Для замены розетки нам лишь потребуется:

  • указатель напряжения (УНН) или мультиметр
  • набор отверток
  • нож
  • кусачки (бокорезы) и плоскогубцы
  • молоток и зубило

Перед началом работ нам необходимо снять напряжение (отключить автомат или снять предохранители) в квартирном или этажном щите.

Старые розетки раньше устанавливали в металлические подрозетники (коробки). Они по диаметру несколько больше, чем современные пластиковые и держаться в них не будут. Поэтому, если у вас установлены еще металлические подрозетники, то их нужно убрать, а на их место установить новые пластиковые.

Более подробно об этом я написал в своих статьях:

Кстати, еще один вариант, который мне предложил один из читателей сайта — это сделать «модернизацию» металлического подрозетника.

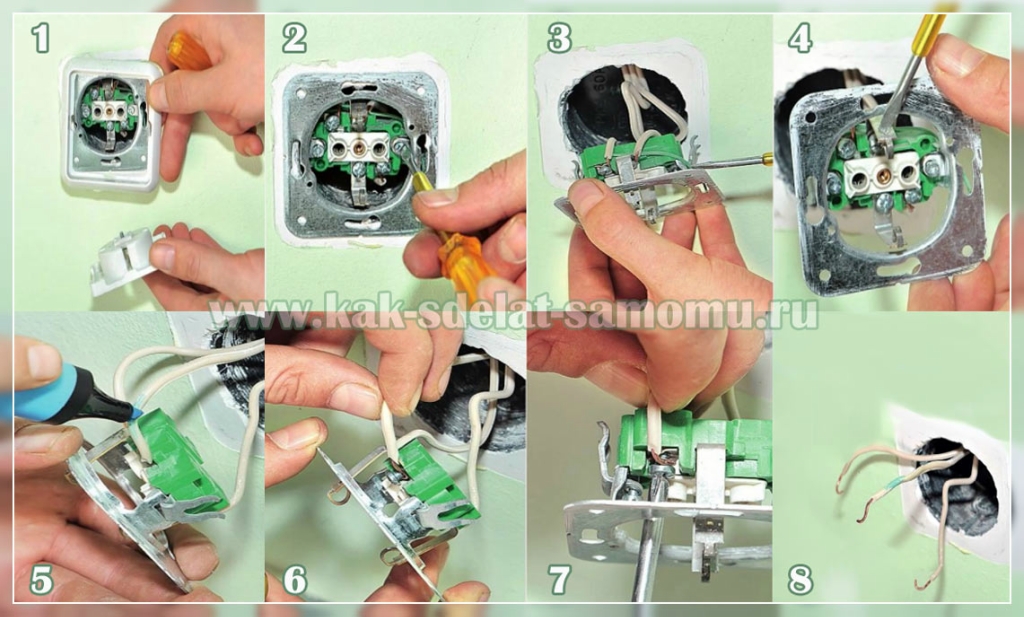

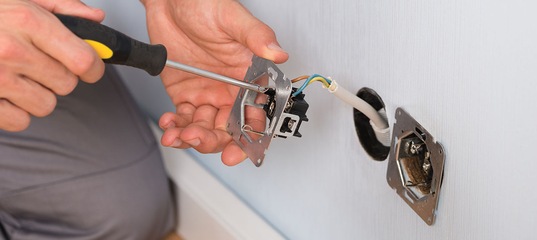

Демонтаж старой розетки

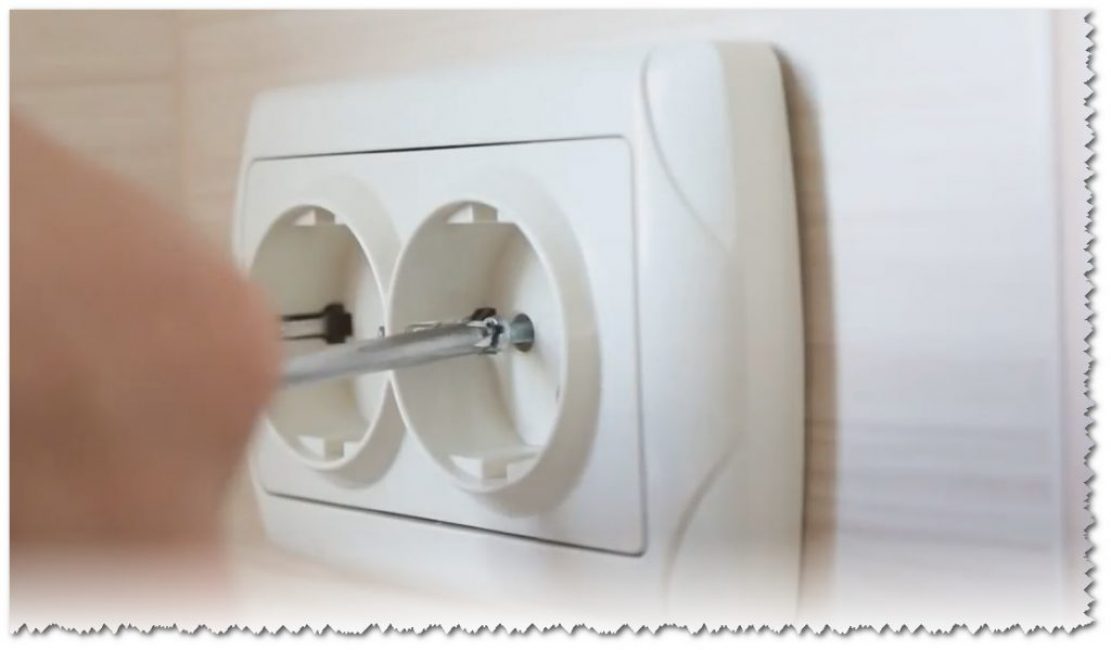

Сначала с помощью отвертки откручиваем винт  на крышке старой розетки и снимаем ее. Затем ослабим два винта распорных пластин (лапок). Если имеются крепежные винты, то, естественно, что их тоже выкручиваем.

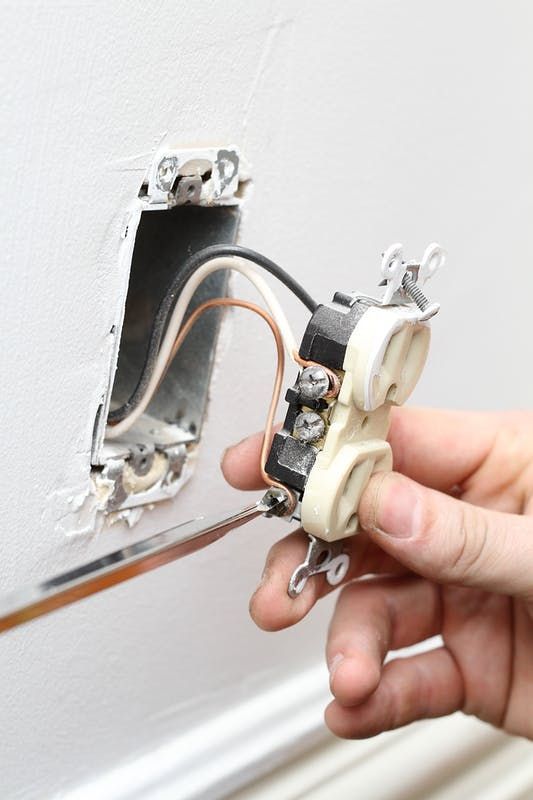

Далее вынимаем розетку из подрозетника, насколько позволяют провода, и откручиваем зажимные винты, к которым подключены питающие провода.

Снимаем старую розетку и демонтируем металлический подрозетник — получаем такую картину.

Производим осмотр изоляции проводов. Если изоляция повреждена или оплавлена, то нужно обрезать ее до неповрежденной изоляции и зачистить провод. Да, кстати, причиной оплавления розетки или проводов является неправильно выбранный номинал аппарата защиты (автомат или предохранители) или его неисправность.

Установка новой розетки

Берем новый пластиковый подрозетник, обмазываем его гипсом или алебастром и устанавливаем в отверстие. Ждем 5 минут, пока раствор не затвердеет.

Подключаем провода к новой розетке, соблюдая цветовую маркировку проводов:

  • фаза — белый провод
  • ноль N — синий провод
  • РЕ (земля) — желто-зеленый провод

Аккуратно укладываем провода и вставляем розетку в подрозетник. Воспользовавшись уровнем, закручиваем распорные и крепежные винты. Одеваем крышку на новую розетку и закручиваем крепежный винт.

Мой личный совет — розетку лучше крепить к коробке, и распорными и крепежными винтами. Такая установка будет более надежной.

Подаем напряжение путем включения автоматического выключателя или установки плавкой вставки предохранителя. С помощью указателя низкого напряжения или мультиметра проверяем напряжение в установленной розетке. Готово.

Подведем итоги. Поменять розетку самостоятельно оказывается совсем не сложно и не проблематично. Главное придерживаться вышеперечисленных действий.

Еще несколько рекомендуемых статей по схожей теме:

P.S. Вашему вниманию представляю смешное видео «у кого больше»- соперничество между соседями.

Как поменять розетку самостоятельно. Технология замены розетки

Как говорится, ничто не вечно и даже самые качественные вещи выходят из строя. Все когда-то ломается, изнашивается, выходит из строя, из моды либо просто теряет свою актуальность. Розетки и электросети тоже не исключение. Много жилых домов, построенных во времена СССР, имеют изношенную электропроводку и расшатанные розетки. Часто появляется соблазн поправить положение дел во время ремонта, чтобы и качество, и внешний вид соответствовали современному стилю, да и просто потому, что розетки нередко выходят из строя, не пережив короткого замыкания.

Расположение розетки на стене тоже претерпело изменения. Если раньше они стандартно находились на высоте около 1 м над полом, то сейчас модно размещать их на уровне 40 см от уровня пола.

Когда возникает вопрос, как поменять розетку, то сразу в голове появляется несколько вариантов решения проблемы. Конечно, не имея необходимого опыта, есть только 1 способ исправления ситуации – вызов электрика либо всезнающего соседа. Но так как эта неприятность — дело житейское, то есть смысл вникнуть в азы принципов работы электричества и разобраться самому в поставленной задаче.

Типы розеток и их характеристики

Раз уж вы решились на замену розеток, то стоит изучить их разновидности поподробнее. Возможно, вы захотите выбрать розетки с дополнительными возможностями, но для этого нужно знать об их существовании.

Розетка с заземлением

Заземление – это большое преимущество для подключения и работы электроприборов, ведь это дополнительный фактор безопасности. Но для того чтобы покупать розетки с заземлением нужно быть уверенным, что в вашей электрической сети есть заземленный провод. Иначе просто нет никакой необходимости тратиться на розетки с таким свойством.

Для мощных электроприборов наличие заземления крайне важно. Ведь мелкое бытовое устройство без заземления может слегка уколоть током, а в результате удара электричеством от мощного прибора можно пострадать серьезнее, и даже лишиться жизни.

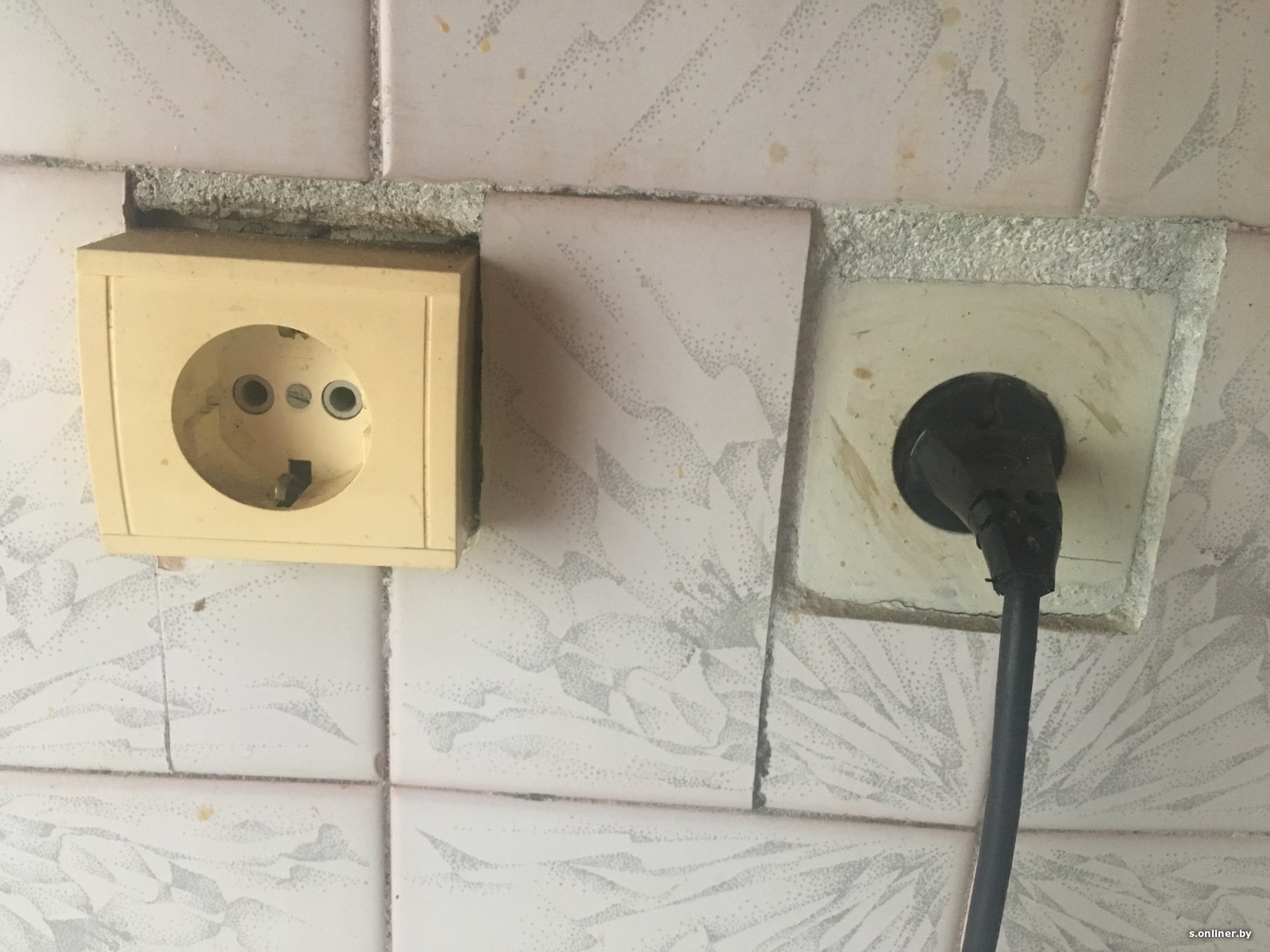

Накладная или встроенная розетка

Встроенную розетку сложнее установить, но зато она практически не занимает места. Это всем привычные типы розеток, которые вмонтированы в стену и имеют подрозетник. Они используются как для наружной проводки, так и для внутренней.

Накладная розетка легко устанавливается, ведь не придется делать большую дыру в стене для подрозетника. Для монтажа такой розетки нужно просверлить в стене 2 отверстия, на которые при помощи дюбелей будет крепиться розетка. Такие розетки не очень распространены из-за их сильно выступающей конструкции.

Двойные и тройные розетки

Для того чтобы одновременно могли работать несколько бытовых приборов, что уже давно не является чем-то необычным, устанавливают двойные либо тройные розетки. Их подключение и стоимость ненамного отличаются от одинарных розеток, а удобно становится всем членам семьи.

Дополнительные функции

  1. Розетка может иметь дополнительную защиту, которая обезопасит детей от ее использования не по назначению.

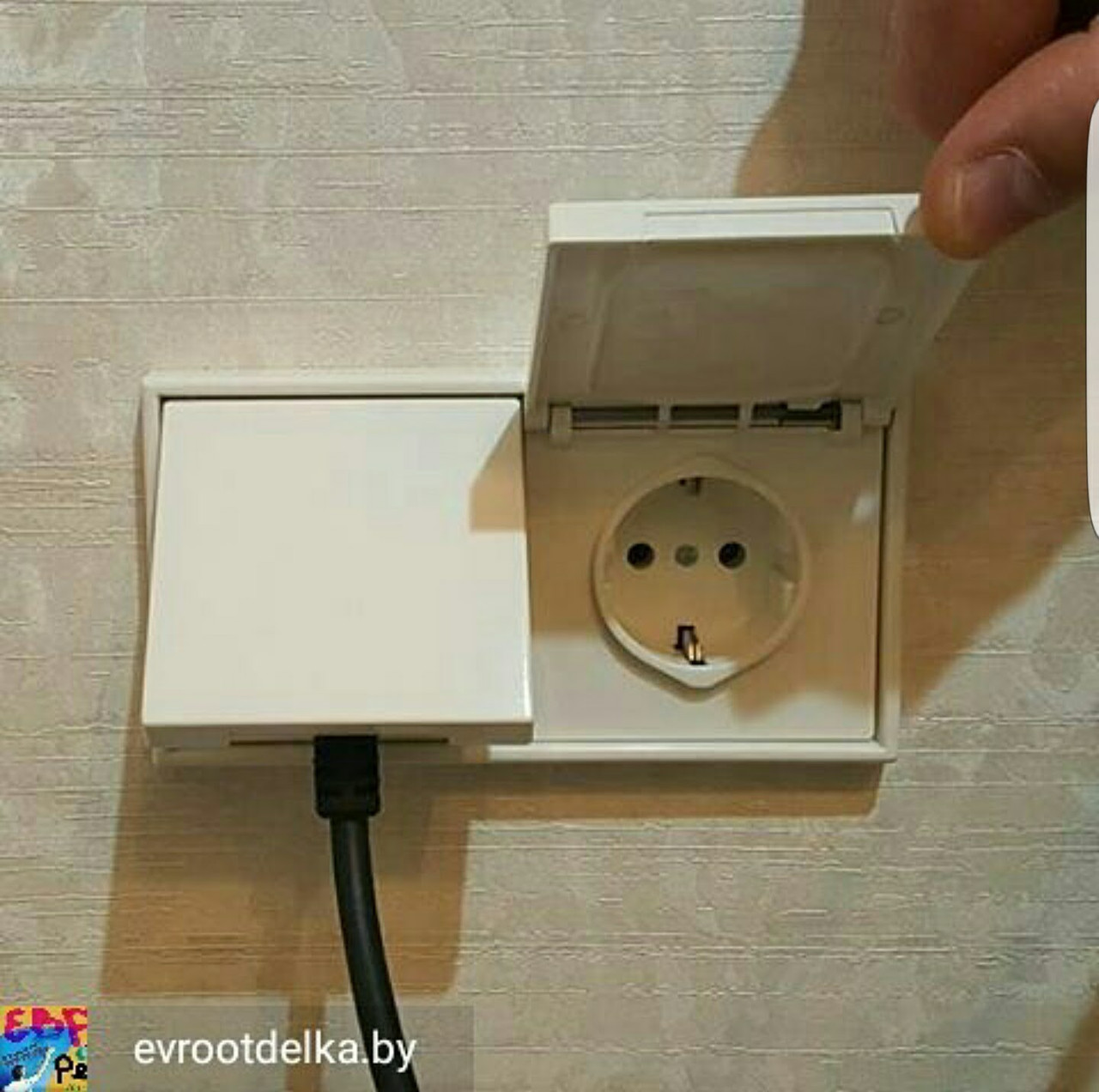

  2. Розетка может иметь крышку. Это бывает востребовано, когда розетка устанавливается в местах скопления большого количества влаги: в ванной, душевой, сауне, бане.
  3. Розетка с таймером. Розетка способна сама отключить работу электроприбора согласно тому промежутку времени, на который она запрограммирована.
  4. Розетка с выключателем. Отключить работающий прибор можно, не вынимаю его вилку из розетки, а клацнув выключателем. В результате розетка и вилка прослужат намного дольше.
  5. Розетка с подсветкой. Полезна в темноте, когда человеку сложно попасть вилкой в розетку без дополнительного освещения.
  6. Розетки могут иметь разную мощность, которая указана прямо на самом устройстве. При установке нужно это учитывать, так как при подключении мощного электроприбора в неподходящую для этого розетку может произойти замыкание и выход из строя розетки.
  7. Розетки слабой мощности предназначены в основном для телефонной связи и интернета.

Демонтаж старой розетки

Главное правило перед любыми действиями с электросетями – обесточивание квартиры или хотя бы комнаты, в которой нужно произвести замену выключателя. Вы наверняка знаете, что это можно проделать в общем коридоре вашего этажа, воспользовавшись выключателем подачи электроэнергии на щитке. Главное, не перепутать, и не обесточить соседей.

Если вам нужно срочно поменять старую розетку в темное время, или когда вот-вот стемнеет, то сразу приготовьте альтернативное освещение в виде фонаря.

Замена розетки невозможна без минимально необходимого набора инструментов. Могут пригодиться: указатель напряжения, молоток, плоскогубцы, кусачки, отвертки.

Как быстро уловить все тонкости процесса и безопасно поменять розетку, можно увидеть на видео. Замена старой розетки происходит в несколько этапов:

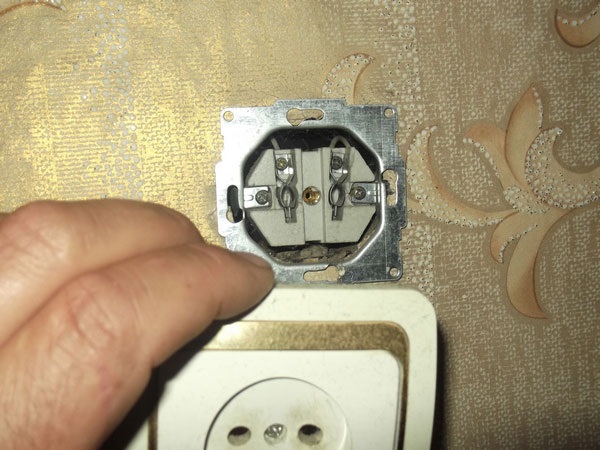

  1. Снимаем старую панель. Для этого нужно вытащить центральный болт при помощи подходящей отвертки.
  2. Проверяем отсутствие напряжения в сети при помощи индикатора. Если в сети есть электричество, то лампочка указателя напряжения засветится при его касании к фазному проводу.
  3. Если инструмент исправный, и лампочка не загорается при контакте с обоими проводами розетки, то можно спокойно приступать к работе.
  4. Ослабляем 2 винта распорных пластин, крепежные винты тоже убираем.
  5. Аккуратно достаем розетку из подрозетника и добираемся до питающих проводов, которые нужно отсоединить, выкрутив зажимные винты.
  6. Здесь могут быть сюрпризы. Количество проводов может отличаться. В старых домах вы можете увидеть только 2 провода – фазный и нулевой, в современных постройках 3 либо 4 провода. Третий провод – это провод заземления, а наличие четвертого говорит о том, что в этой или соседней комнате подключена еще одна розетка, запитанная при помощи дополнительного провода.
  7. В старых зданиях можно встретить ситуацию, когда подрозетника нет, а розетка была просто вмонтирована в стену. Таких нюансов сейчас уже не допускают, и если вам выпало такое счастье, то лучше исправить ситуацию, установив новую розетку уже с подрозетником.
  8. Таким образом мы провели демонтаж старой розетки и имеем отверстие в стене с торчащими из нее проводами.
  9. Иногда люди хотят знать, как поменять розетку на новую под напряжением. Это очень сложный и ответственный шаг, который требует четкого понимания всех факторов риска. Такая необходимость возникает достаточно редко, и всегда лучше все-таки отключить электричество перед выполнением работ с электросетями. Но в ряде случаев приходится работать и с напряжением в сети.
  10. Существует ряд правил, которых нужно четко следовать при выполнении действий в условиях повышенного риска. Защитить от удара током могут перчатки из материала, не проводящего электричество, а также специальные изолированные инструменты.
  11. Пользуйтесь только теми отвертками, работа с которыми предусмотрена в таких случаях, а также никогда не трогайте провода и другие элементы розетки руками.

Установка новой розетки

  1. Монтаж новой розетки начинается с установки нового подрозетника. Удобно, когда его размер точно подходит под отверстие в стене, но если это не так, то его можно обрезать до нужного нам размера либо наоборот, аккуратно увеличить размер отверстия.
  2. После примерки подрозетника в стену, нужно закрепить его при помощи цементного или гипсового раствора. Приготовить его можно путем смешивания сухого материала с водой, доводя консистенцию смеси до такого состояния, чтобы она и в не застывшем виде могла зафиксировать подрозетник в стене.
  3. При помощи шпателя раствором заполняется дырка в стене, и смесь равномерно распределяется по краям отверстия. В подрозетнике выламывается окошко для продевания проводов. Затем на его торцевую часть тоже накладывается немного раствора. Провода протягиваем через отверстие дна подрозетника и закрепляем деталь в стене.
  4. Корректируем при помощи смеси повреждения в стене и заполняем ею все имеющиеся щели.
  5. После этого благополучно дожидаемся момента, когда раствор полностью засохнет и затвердеет, и продолжаем процесс установки розетки.

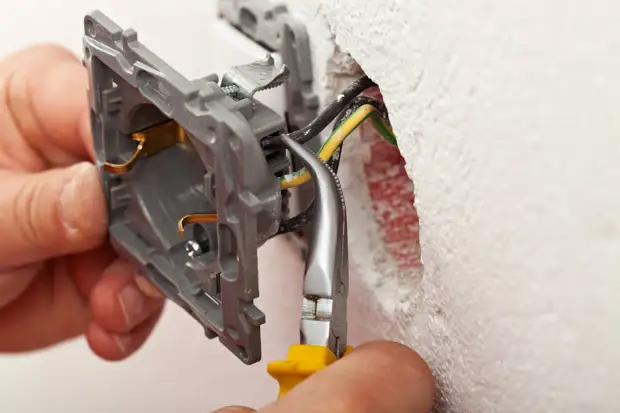

  6. При помощи кусачек избавляемся от изоляции на проводах и укорачиваем излишнюю длину жилы. Если смущает лишняя длина провода, то лучше все же не укорачивать его, а поместить во встроенную часть розетки. Удлинить проводку можно при помощи дополнительных частей нового провода.
  7. Переходим к подключению новой розетки и закреплении ее в стене.
  8. Выкрутив болт, убираем с выключателя панель. Помещаем провода в контакты розетки и фиксируем их при помощи закрепления болтов отверткой.
  9. Обычно разные провода отличаются по цвету. В таком случае, фазный провод имеет белый, красный либо коричневый цвет, нулевой провод – синий либо черный цвет и провод заземления окрашен в желтую или зеленую цветовую гамму.
  10. В случае отсутствия цветовых различий на провод с фазой желательно поставить отметку маркером. Проверить наличие тока в нем нужно еще до подключения к новой розетке при помощи указателя напряжения. Фазный провод принято подсоединить к правому контакту.
  11. После этого новую розетку помещаем в подрозетник, поправляем ее положение на стене и закрепляем при помощи винтов.
  12. Последним действием по установке новой розетки является закрепление ее крышки при помощи закручивания центрального винта.
  13. Проверяем работоспособность новой розетки при помощи подключения любого электронного устройства. После этого возобновляем подачу электроэнергии, помещая выключатель на щите в соответствующее положение.
  14. Чтобы процесс замены розетки на новую впервые для вас прошел более уверенно, и вышеописанные замечания по теме, как поменять розетку самому, были максимально понятны, просмотрите видео с подробной демонстрацией всех указанных действий.

Как поменять одинарную розетку на двойную

  1. Процесс замены одинарной розетки на практике оказывается совсем несложной задачей. Попробуем ее усложнить и установить на место одинарной розетки двойную. Часто это бывает очень оправдано, так как количество электрических приборов в каждой квартире растет в геометрической прогрессии. При этом большинство электроустройств имеют так называемые евровилки, которые не подходят под старые розетки советского образца.
  2. При необходимости обращаем внимание на видео, подробно объясняющее, как поменять одинарную розетку в квартире на двойную.
  3. Для начала предстоит расширить отверстие в стене под новую, более широкую коробку розетки, иными словами, придется долбать стену.
  4. Если вы обнаружили в стене 2 кабеля, в каждом из которых по 3 провода, то выполните следующие действия:
    • раскрутите пары проводов при помощи плоскогубцев;
    • проделайте 2 отверстия в новом подрозетнике, поместите в них специальные прокладки и протяните через них кабеля с проводами;
    • соедините пары проводов вместе: 2 фазных провода, 2 нулевых провода и 2 заземленных провода;
    • каждую пару присоедините к соответствующим им клеммам розетки, обращая внимание на обозначения клемм: L — фазный, N — нулевой, E – заземленный.
  5. Если имеется 1 кабель с 3 проводами, тогда в корпусе розетки пробейте 1 отверстие, через которое пропустите провода. Присоедините соответствующие провода к клеммам розетки.
  6. Остается только зафиксировать и закрепить розетку в стене.
  7. Если вы сумели самостоятельно провести замену одинарной розетки на двойную, то у вас уже не возникнет вопроса, как поменять двойную розетку на аналогичную новую в случае необходимости либо выхода из строя старой.

Как поменять дома тройную розетку

  1. Иногда выходом из ситуации с большим количеством подключенных электрических устройств одновременно становится установка тройной розетки. Она может быть вмонтирована в 1 большое отверстие в стене, а может состоять из 3 отдельных розеток, расположенных рядом и спрятанных под 1 крышкой.
  2. Этот способ заслуживает большего доверия, чем использование тройников и двойников, которые могут привести к короткому замыканию.
  3. Если у вас стена из гипсокартона, то проделать в ней еще 2 дополнительных гнезда для отдельных розеток не составит большого труда. Но если предстоит иметь дело с бетоном или кирпичом, то лучше установить блок из 3 розеток в 1 увеличенное отверстие в стене.
  4. Покупая тройную розетку, стоит обратить внимание на ее качество. Хорошо, когда все контакты выполнены из латуни, а наружная панель изготовлена из специальной пластмассы, устойчивой к возгоранию.
  5. Подключение тройной розетки аналогично процессу подключения двойной розетки. Ее легко можно установить на месте старой одинарной розетки. В случае монтажа тройной розетки на новом месте, придется потрудиться более объемно.

Чтобы разобраться, как поменять розетку в квартире самому, нужно проделать совсем небольшую работу по поиску нужной информации и не бояться применять новые знания на практике. Тогда ваш дом будет тем местом, где комфортно находиться и наслаждаться теплом и уютом.

Как заменить розетку не прибегая к услугам электриков

Как заменить розетку не прибегая к услугам электриков? На самом деле, соблюдая технику безопасности и имея минимальный набор ручного инструмента, заменить розетку в квартире не сложнее чем поменять сгоревшую лампочку и под силу любому мужчине, умеющему пользоваться отверткой, ножом и пассатижами.

Первое и самое основное, что нужно сделать — это обесточить ту розетку, которую вы решили заменить. Для этого в квартире или в щите на лестничной клетке отключите автомат, на который запитана розетка или общий, вводной автомат и обесточьте всю квартиру. Воспользовавшись индикаторной отверткой или мультиметром, убедитесь, что напряжение в розетки пропало. Если не того, ни другого нет, подойдет любой бытовой электроприбор издающий звуки или излучающий свет. Если мультиметр показывает 0 вольт, индикаторная отвертка не светится, а фен жены не дует теплым воздухом, можете смело приступать к демонтажу старой розетки. Открутите крышку, выньте механизм розетки из стены и запомните, а лучше сфотографируйте то, как подключены провода. Можно также воспользоваться цветными маркерами или изолентой и пометить провода, чтобы в процессе их не перепутать. После того, как все жилы помечены, откручиваем их от старого механизма и прикручиваем к новому. Для того чтобы новая розетка дольше прослужила, контакты следует затянуть достаточно сильно и проверить надежность соединения, подергав за провода. Далее вставляем новый механизм на место старого, фиксируем его и прикручивает новую крышку. Теперь, когда новая розетка на своем месте, включаем автомат и проверяем работоспособность.

Если по каким либо причинам Вам не удалось самостоятельно справиться или же возникли трудности, то Вы всегда можете положиться на профессионалов своего дела — заполните форму обратной связи или позвоните по указанному выше телефону и оставьте заявку на вызов электрика на дом в любой район города Санкт-Петербурга. Поможем оперативно, качественно и с гарантией на работы.






Замена розетки в доме своими руками

Замена розетки своими руками

Замена розетки в доме или квартире своими руками, как правило, может потребоваться в нескольких случаях. Когда розетка старая и не подходит под новые стандарты, и когда розетка вышла из строя вследствие больших нагрузок. Как правило, второй случай замены розетки, наиболее актуальный в нынешнее время.

Заменить самостоятельно розетку не составит особого труда, однако если навыков в этом абсолютно никаких нет, то лучше воспользоваться подсказками, приведёнными из данной статьи.

Замена розетки: необходимые инструменты

Если розетка, встроенная в стену, то для того чтобы её поменять на новую розетку, прежде всего, потребуется отвёртка (крестовая или плоская) в зависимости от конфигурации старой розетки. Индикатор — отвертка вопреки многим советам из интернета для того, чтобы самостоятельно заменить розетку, может не потребоваться. Главное запомнить, какие были подключены провода в старую розетку.

Так же из инструментов и материалов необходимо иметь нож, и может потребоваться изолента, если необходимо удлинить провода для замены розетки своими руками. Часто так бывает что, разобрав розетку, провода оказываются короткими и тогда их необходимо будет доточить. О том, как правильно это сделать, читайте ниже.

Разборка и замена розетки своими руками

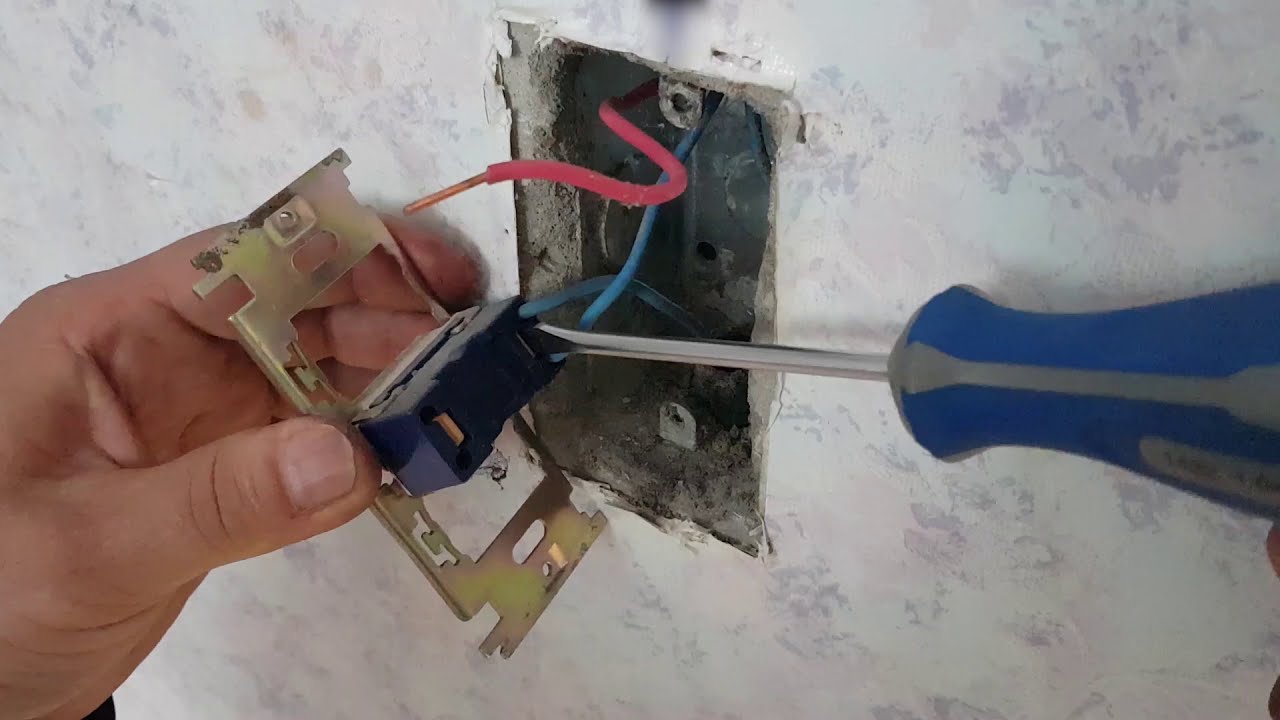

Сначала для того, чтобы поменять старую розетку на новую, необходимо при помощи отвёртки открутить декоративную крышку которая, как правило, удерживается всего лишь одним болтом. Далее, когда декоративная крышка снята, по краям розетки следует открутить ещё два болта, которые удерживают розетку в монтажной коробке. Выкручивать их полностью нет смысла, нужно только послабить их, чтобы розетка начала шевелиться в монтажной коробке.

Важно!!! Все работы, начиная со снятия декоративной крышки розетки, необходимо обязательно проводить при отключённом электричестве в доме — квартире. Это правило обязательно необходимо выдерживать, если производится замена розеток и выключателей своими руками.

После того, как боковые болты, удерживающие розетку, выкручены, можно аккуратно доставать розетку из монтажной коробки и производить её осмотр. Важно запомнить, какие провода подключены к розетке, запомнить их расположение, цвет и т.д. Я для надежности помечаю провода, которые подсоединялась к розетке, например при помощи маркера или скотча.

Часто бывает так, что «однорукие» мастера подключают к розеткам — светильники, дополнительные розетки и прочее. Тогда проводов к старой розетке будет идти не два-три с заземлением, а намного больше. Это запутывает и вносит некоторые изменения в подключение розетки своими руками.

Подключение и удлинение проводов розетки

После того, как розетка вынута из монтажного гнезда, а провода, какими она подключена, помечены, можно отсоединять их, открутив для этого маленькие болты. Найти их можно по проводам, которые они зажимают, просто посмотрите в какую сторону они уходят. После того, как болты откручены, провода должны легко освободить розетку и выйти из своего посадочного гнезда.

Настало время, подключать своими руками новую розетку. Для этого помеченные провода вставляются в отверстия новой розетки и зажимаются аккуратно до упора болтами.

В принципе если провода имеют достаточную длину, то ничего сложного с их подключением к новой розетке возникнуть не должно. Совсем другое дело, когда провода оказываются по разному роду причинам короткими, тогда есть необходимость их удлинить.

Важно знать, что удлинять провода для подключения розетки необходимо, точно такими же проводами. То есть неприменимо, если к розетке был подключён алюминиевый кабель, удлинять его куском медного кабеля и соответственно наоборот.

Оценить статью и поделиться ссылкой:

Как поставить новую розетку или выключатель в старый подрозетник?

Политики и общественные деятели могут всю жизнь спорить — идем мы в Европу или нет. Простому человеку суть этой проблемы открывается тогда, когда он, например, просто хочет поставить новую розетку или выключатель в старый подрозетник.

Стандарт Евро активно внедряется в нашу жизнь, купить новый выключатель или розетку советского образца не так-то просто. Да и вид у них за последние 20 лет не улучшился. А хочется дизайна, хочется красоты даже в такой небольшой вещи, как розетка или выключатель. Вы идете в магазин или на рынок и покупаете красивую цацку, изготовленную по стандартам евро. И здесь возникает проблема: диаметр советского подрозетника на 1-1.5 см больше чем современного подрозетника, изготовленного по стандартам евро, и сколько ни зажимай крепления новой розетки или выключателя, он все равно будет болтаться.

Существует 4 варианта решения этой проблемы:

1 вариант — Вставить в старый подрозетник новый подрозетник.

Это возможно, когда задняя стенка старого подрозетника находится на глубине более 4 см или, если вы будете выравнивать стену, будет на глубине более 4 см.

Технология выполнения работ:

  • Купите новый подрозетник с креплениями (шурупами) для выключателей (розеток). Подрозетники бывают для капитальных стен или для гипсокартона. Вам нужен для капитальных стен, простой цилиндрической формы. Если простой формы нет, берите с «ушами», а «уши» потом обрежете ножовкой или ножницами по металлу.
  • Отключите электропитание в квартире (выкрутите пробку или выключите автомат). Но если вы считаете, что вам давно пора лечиться электричеством, то можете пропустить этот и похожие пункты.
  • Снимите клавиши и крышку выключателя (открутите крышку розетки). Как выглядит выключатель можно посмотреть здесь
  • Открутите сначала один провод и произолируйте его изолентой. Для надежности намотайте 3-4 слоя изоленты. Сделайте то же со вторым проводом.
  • Ослабьте крепления корпуса, раскрутив винты.
  • Отогните ушки, если они есть
  • Вытащите корпус выключателя (розетки).
  • Теперь, когда вы видите откуда у вас в подрозетник заходят провода, можно с достаточной точностью определить место, где делать отверстие под провода в новой коробке. Тут есть одна маленькая деталь, если у вас подрозетник был с «ушами», то устанавливать его надо так, чтобы отверстия для крепления выключателя (розетки) были сверху и снизу.
  • Выкрутите шурупы из подрозетника и положите так, чтобы их можно было найти.
  • Вырежьте или просверлите отверстие в новой коробке под провода. Отверстие можно делать побольше, чтобы был люфт при установке.
  • Просуньте провода в новое отверстие, провода загните в любую удобную сторону, чтобы они вам не мешали.
  • Включите электропитание в квартире.
  • Перфоратором просверлите отверстие в подрозетниках и в стене. Если ничего не бабахнуло и сверло у вас не обуглилось, поздравляю, в проводку вы не попали.
  • Забейте дюбель в стену.
  • Отключите электропитание в квартире.
  • Если подрозетник утапливается глубже чем надо, разведите алебастр и намажьте алебастром снаружи заднюю стенку и боковые стенки подрозетника. Если вы никуда не спешите, вместо алебастра можно использовать финишную шпатлевку.
  • Заведите провода в подрозетник и вставьте новый подрозетник в старый. Снимите шпателем излишки алебастра (шпатлевки).
  • Прикрутите подрозетник шурупом.
  • Оставшиеся щели между стеной и новым подрозетником зашпаклюйте алебастром (шпатлевкой) заподлицо со стеной.
  • После того как алебастр (шпатлевка) высохнет, возьмите корпус выключателя (розетки) и прикрутите провода.
  • Вставьте корпус выключателя (розетки).
  • Закрутите винты крепления корпуса.
  • Закрутите шурупы, крепления корпуса.
  • Поставьте крышку и клавиши выключателя (прикрутите крышку розетки).

Если у вас нет перфоратора, или вы не хотите рисковать, можете просто поставить коробку на алебастр.

2 вариант — Прикрутить корпус новой розетки (выключателя) к стене.

Передняя панель корпуса евровыключателя (евророзетки) представляет собой квадрат с четырьмя отверстиями по углам. Диаметр отверстий — 3-4 мм. Для крепления в эти отверстия нужно использовать шурупы с маленькой шляпкой, в противном случае крышка выключателя (розетки) не станет на место.

Снимите старый выключатель (розетку), вставьте новый и отметьте карандашом места, где нужно просверлить дырки.

Если метки попали на алебастр, можно прикрутить корпус нового выключателя (розетки) к алебастру, на который был установлен подрозетник, для этого в алебастре нужно просверлить дырки диаметром не больше 2 мм.

Если старый подрозетник пластмассовый можно попробовать прикрутить корпус нового выключателя (розетки) к подрозетнику, для этого отверстия нужно сверлить под углом, чтобы попасть в подрозетник. Тут есть 2 недостатка: если между подрозетником и стеной пустота, незаполненная алебастром, то сверло пройдет по касательной и не просверлит подрозетник, если отверстие просверлить под большим наклоном, то шляпки шурупов будут торчать и крышка выключателя (розетки) не станет на место.

Во всех остальных случаях просверлить перфоратором 4 отверстия диаметром 5 мм, забить дюбеля, прикрутить корпус выключателя (розетки) к стене. Тут тоже есть недостаток: стена возле коробки часто не очень плотная и глубина отверстия может оказаться достаточно большой, больше 6 см, тогда возникнут трудности с подбором шурупов.

3 вариант — Уменьшить диаметр подрозетника в местах крепления корпуса выключателя (розетки).

Этот вариант я использую чаще всего из-за простоты и минимума инструментов и материалов, особенно когда зайдешь в гости попить чайку, а вместо печенья получаешь болтающуюся розетку. Для этого вам потребуются молоток, отвертка, нож, 2 деревянных клинышка длиной около 3 см, если вы не сможете сделать клинышки, можно использовать деревянный карандаш. Вкратце технология работ следующая:

  • Снять старый выключатель (розетку).
  • Справа и слева (если крепления новой розетки (выключателя) расположены справа и слева) отогнуть края подрозетника от стены с помощью отвертки или старой стамески.
  • Между подрозетником и стеной вбить клинышки (куски карандаша, карандаш предварительно заострить как клин, желательно вбивать по 2 куска карандаша с каждой стороны).

Таким образом размер подрозетника в необходимом вам месте крепления корпуса розетки (выключателя) уменьшится и когда вы вставите корпус нового выключателя (розетки) и зажмете крепления, то выключатель будет держаться крепко.

4 вариант — зажать корпус выключателя (розетки) ушками.

Этот вариант возможен, только для металлических подрозетников с ушками. Иногда удается снять старую розетку или выключатель, а на их место поставить новый, не поломав ушки (на рисунке обозначены оранжевым цветом):

Для выключателя такой зажим будет достаточно надежным, да и для розетки, в которую будет вставлена переноска — тоже. Чтобы снять старый выключатель или розетку, ушки нужно немного отогнуть с помощью простой отвертки, а после установки нового выключателя или розетки ушки подогнуть назад молотком.

Как заменить двойную розетку

Когда вам нужно заменить переднюю панель на двойной розетке, это нужно сделать правильно, и, к счастью, вы попали в нужное место.

В этом руководстве мы расскажем вам о шагах, необходимых для замены лицевой панели розетки. Некоторым может показаться, что замена передней панели штепсельной розетки — сложная задача… но это не так.

Следуя этому руководству, вы будете счастливы, узнав, что можете заменить лицевую панель на двойной розетке.

  Что вам понадобится:

  Шаг 1. Рекомендации по безопасности

Безопасность превыше всего: все работы с электрическими цепями должны выполняться компетентными лицами и в соответствии со всеми правилами. Если у вас есть какие-либо сомнения, перед выполнением любых работ обратитесь к квалифицированному электрику.

Вы можете использовать:

Если он у вас есть, используйте тестер розеток, чтобы определить, поступает ли электричество на вилку, и даже подтвердить, что оригинальная розетка не неисправна.

Подключив его и включив розетку, если есть электричество, то загорятся все три лампочки, если нет, то лампочки не загорятся.

  Шаг 2. Снятие лицевой панели старого разъема

Для начала отключите питание от основного блока предохранителей — когда электричество в блоке предохранителей отключено, вы можете начать отвинчивать винты, удерживающие лицевую панель на месте. После того, как они будут удалены, вы можете отодвинуть розетку от стены, и это обнажит все провода.

Вы заметите, что у вас есть коричневый провод (под напряжением), синий провод (нейтральный) и желто-зеленый провод (земля).

  Шаг 3. Использование мультиметра

Прежде чем вы начнете отсоединять провода, дважды проверьте клеммы с помощью мультиметра — если вы включите тестер на самый высокий уровень переменного напряжения при проверке клемм с помощью щупов, показания не должны измениться.

  Шаг 4. Отключение старой розетки

Как только вы убедитесь, что напряжение отсутствует, вы можете приступить к удалению проводов, открутив винты, удерживающие их на месте.

Ослабив провода, вы можете снять старую лицевую панель.

  Шаг 5. Установка новой лицевой панели гнезда

Теперь вы можете приступить к установке новой лицевой панели гнезда. Теперь вы можете взять лицевую панель и, указав правильное место для проводов, приступить к ее подключению.

Установив провода, слегка потяните их, чтобы убедиться, что они затянуты и закреплены. Как только вы будете довольны, теперь вы можете прикрепить лицевую панель к адаптеру, а после завершения вы можете снова включить предохранители.

Чтобы проверить, правильно ли работает питание, опять же, если оно у вас есть, с помощью тестера подключаемых разъемов подтвердите, что задание выполнено. Для получения дополнительных полезных советов по рукоделию не забудьте ознакомиться с другими нашими статьями в нашем консультационном центре.

Как легко заменить розетку — электрики

Розетка или выключатель света подключаются проводами к основному источнику для работы. У нас есть 2-жильный провод, а также 3-жильный провод. Этих проводов 3, и они имеют цветовую маркировку: красный/коричневый-жизненный, черный-нейтральный и желтый-дополнительный.По крайней мере, два из этих проводов (жилой и нейтральный) должны быть подключены либо к розетке, либо к выключателю освещения, чтобы функционировать.
Как и в случае с другими бытовыми приборами, розетка или выключатель света также выходят из строя. По большому счету, замена розетки/выключателя света – второстепенная задача.
Однако эта незначительная задача может стать серьезной катастрофой, если она не будет выполнена должным образом, потому что эксперименты с электричеством могут быть ужасно опасными. Идеальный способ починить его должным образом — нанять электрика, который выполнит эту работу за вас.Однако для тех, кто не планирует никому платить за задание, вы можете изменить его самостоятельно.
Вот основные стратегии, которым вы можете следовать, чтобы аккуратно заменить электрическую розетку (то же самое касается выключателя света):
• Убедитесь, что вы выключили питание розетки, для которой хотите произвести изменение.
• Подойдите к блоку главного автоматического выключателя и отключите выключатель, который подает питание именно на эту розетку. Вы можете просто сделать это и выбрать подходящий выключатель, если ваш основной блок выключателя имеет соответствующую маркировку, в противном случае, если вы не хотите проверять каждый выключатель, прежде чем открыть нужный, вам придется выключить все выключатели, чтобы быть уверенным. • Теперь проверьте подключенную розетку и питание. Просто подключите электроприбор, например, пылесос, чтобы проверить, остается ли питание включенным, или используйте мультитестер, если он у вас есть.
• Приступайте к работе только после того, как вы на 100 % уверены, что в розетке, с которой вы планируете работать, нет питания.
• Теперь с помощью отвертки удалите винты, удерживающие лицевую панель, а затем снимите лицевую панель.
• Вытяните винты, которыми розетка крепится к розетке.
• Вытащите розетку так далеко, чтобы она вышла из розетки, стараясь не касаться проводов.• Запишите, где именно провода подключены к розетке, так как вам нужно будет повторно подключить их позже в новой розетке аналогичным образом. Вы должны увидеть два или три провода, подключенных к розетке. Обычно они имеют цветовую маркировку. Пока вы подключаете их точно так же, как они были (что очень важно), вам не нужно беспокоиться о цветах. Мультитестер будет очень полезен, если вы застряли.
• Отсоедините провода от старой розетки. Изучите свои заметки и снова подключите провода к клеммам новой розетки.• Затяните каждый винт, убедившись, что провода другого цвета не соприкасаются друг с другом. Когда все провода правильно закреплены на месте, задвиньте розетку обратно в розеточную коробку и закрепите ее с помощью винтов, которые вы удалили ранее.
• Затем замените лицевую панель.
• Включите все выключатели внутри коробки главного выключателя и подключите электрическое устройство к новой розетке, чтобы убедиться, что оно работает.
Все фитинги одинаковые, возможно, с большим количеством установочных болтов или винтов, и у многих есть много деталей для сборки, но часть проводки такая же.Статья связана с Big Fish Social Media

Необычные электрические вилки и розетки в Южной Африке, которые будут сняты с производства — Quartz Africa

Если вы когда-либо путешествовали в Южную Африку и пытались использовать универсальный адаптер для подзарядки телефона или ноутбука, вы можете были удивлены, что ваш адаптер не подходит к уникальным розеткам страны.

В настоящее время в Южной Африке электрические вилки и розетки, на которые нация полагалась на протяжении поколений, готовятся к выходу на пенсию. Штепсельные вилки с тремя большими контактами, расположенными в виде треугольника, уступают место компактной шестиугольной трехконтактной конструкции с такими же розетками.

Новая вилка и розетка, основанная на последнем международном стандарте, подходит для двухконтактных вилок европейского типа на зарядных устройствах для мобильных телефонов и небольших бытовых приборах, а также для двухконтактной вилки немецкого дизайна, которая прилагается к большинство электроинструментов, импортируемых в страну.

Хотя Южная Африка требует, чтобы здания, построенные с 2018 года, имели так называемые розетки типа 164-2 (номер обозначает национальный стандарт для нового типа вилки и розетки), Южноафриканское бюро стандартов (SABS) недавно обновило стандарт. ввести предупреждения об адаптерах, которые нельзя вставлять друг в друга, чтобы не напрягать розетку.

Изображение предоставлено Бюро стандартов Южной Африки

Стоп.

Распространение смартфонов, планшетов и небольших бытовых приборов, использующих европейскую вилку с двумя контактами, в сочетании с необходимостью южноафриканцев подключать свои устройства к розеткам, предназначенным для традиционных штепсельных вилок с большими контактами (так называемая 164-1 Тип), обнаруженный в миллионах домов и офисов по всей стране, подпитывает зависимость от адаптеров, что повышает риск короткого замыкания, возгорания и повреждения устройств.

«С учетом множества бытовых приборов и устройств, которые стали обычным явлением в современном мире, очень важно убедиться, что вилки и розетки также меняются, чтобы соответствовать более компактным конструкциям вилок», — сказала Джоди Шольц, ведущий администратор SABS. в заявлении, в котором подробно рассказывается об обновлении.

Изображение предоставлено Южноафриканским бюро стандартов

Старые и новые

Повсеместное распространение розеток типа 164-1 вместе с огромным количеством двухконтактных устройств приводит к использованию «адаптеров на адаптерах» в розетках по всей Южной Африке и создает опасность для потребителей, объяснила она.

Усталость адаптера

Благодаря возможности установки вилок европейского типа новая розетка в Южной Африке сократит количество адаптеров, необходимых людям для питания своих устройств.В отличие от своего европейского двоюродного брата, в новой южноафриканской вилке добавлен третий контакт, чтобы соответствовать национальному требованию о защите розеток от утечки на землю, что снижает риск поражения электрическим током за счет обнаружения паразитного напряжения.

«Новый стандарт не устранит использование адаптеров, однако уменьшит потребность в них и сделает их использование более безопасным», — сказал Шольц в интервью Quartz Africa. «Большинству иностранных посетителей по-прежнему нужно будет использовать свои адаптеры для работы устройств, а розетки смогут работать со старыми типами вилок.

Изображение предоставлено Бюро стандартов Южной Африки

Обновленная настенная розетка Южной Африки

Вилка и розетка 164-2 обеспечивают безопасность по своей конструкции. Карман в розетке не позволяет потребителям прикасаться к токоведущему штифту во время вставки. Чтобы вилки-адаптеры и выключатели на поверхности розеток не мешали друг другу, новый стандарт создает между ними зазор и позволяет полностью вставлять адаптеры. Розетка содержит защитную шторку, для открытия которой требуется вставить не менее двух штифтов.

Новый стандарт закрепляет отказ Южной Африки от британских стандартов, на которых основаны южноафриканские вилки и розетки типа 164-1. Стандарты стран начали расходиться в 1960-х годах, когда Великобритания перешла на вилку с плоским штырем, а Южная Африка отказалась следовать за ней. Индия, которая также смоделировала свои стандарты по британским стандартам, использует вилку с тремя контактами, которая напоминает вилку 164-1 в Южной Африке, но контакты намного меньше.

Несмотря на переход, происходящий в настоящее время в Южной Африке, миллионы вилок типа 164-1, используемых по всей стране, никуда не денутся.Розетки по-прежнему подходят для них, особенно на кухнях, где вилки подключаются к большинству приборов.

«Со временем потребители устанут от всех этих адаптеров», — предсказывает Джанфранко Кампетти, инженер-электрик и член рабочей группы SABS, разработавшей новый стандарт. «Это не 90-минутная игра. Это займет время».

Подпишитесь на еженедельную рассылку Quartz Africa Weekly Brief здесь, чтобы получать новости и анализ африканского бизнеса, технологий и инноваций в свой почтовый ящик

8 признаков того, что пришло время заменить электрические розетки

Восемь признаков того, что пора заменить розетки

Электрические розетки слишком легко упустить из виду, несмотря на их полезность в нашей повседневной жизни.Если вы похожи на большинство людей, вы думаете о них только тогда, когда они не работают. Однако лучше всего обнаружить проблему до того, как она станет опасной для вашего дома. Следите за этими признаками того, что ваша розетка нуждается в замене.

Знак замены розетки 1: розетка не работает

Это может показаться очевидным, но если розетка больше не питает вашу электронику, возможно, ее необходимо заменить. Прежде чем вносить какие-либо изменения, убедитесь, что другие розетки в комнате работают.Если питания по-прежнему нет, проверьте, не сработал ли выключатель.

Знак замены розетки 2: следы ожогов или плавления

Проверьте лицевую панель, розетки и стену на наличие дефектов. Темное обесцвечивание и плавление являются основными красными флажками, поскольку они указывают на короткое замыкание и искрение. Розетки в таком состоянии не должны использоваться снова. Вызовите электрика и замените розетку как можно скорее.

Знак замены розетки 3: Трещины и сколы

Косметические дефекты, такие как сколы и трещины, также являются причиной для беспокойства, поскольку они позволяют пыли и другому мусору скапливаться внутри выпускного отверстия. Это может привести к воспламенению при вставленной вилке, потенциально вызывая электрическую дугу. Лучше избегать использования треснутых или сколотых розеток, пока вы не замените их.

Знак замены розетки 4: вилки легко выпадают

Ослабленные свечи могут показаться более раздражающими, чем что-либо еще, но они указывают на износ и могут вызвать искрение и электрическую дугу. Если ваши вилки легко выпадают, это может быть признаком того, что вам нужно приобрести новые розетки.

Знак замены розетки 5: на ощупь розетка горячая

Горячие на ощупь розетки указывают на изношенную, поврежденную или неправильно установленную проводку. Любая неисправность проводки или электрического тока может привести к пожару, поэтому лучше не оставлять ничего на волю случая.

Знак замены розетки 6: вы чувствуете запах дыма или видите искру

Доверяйте своим чувствам — если вы видите или чувствуете запах дыма, искр или гари возле розеток после подключения чего-либо к сети или включения прибора, не стесняйтесь обращаться к электрику для его проверки и, возможно, замены.

Знак замены розетки 7: Ваши розетки не заземлены

Вы можете сказать, что ваши розетки не заземлены, если они имеют только два контакта или отверстия. Это устаревшая конструкция, и ее следует заменить трехконтактной розеткой с заземлением. Если вы никогда не заменяли оригинальные розетки в вашем доме, рекомендуется это сделать.

Знак замены розетки 8: мерцание питания

Если устройство мигает, это может означать, что розетка больше не справляется с нагрузкой.Это может быть связано с износом, повреждением или устаревшей конструкцией. Предотвратите короткое замыкание или повреждение ваших личных вещей, заменив мерцающие розетки.

Преимущества торговых точек GFCI

Чтобы защитить вашу семью от поражения электрическим током, рекомендуется установить розетки с прерывателем цепи замыкания на землю (GFCI), особенно в местах с повышенной влажностью, таких как кухни, ванные комнаты, патио и дворы. Эти розетки предназначены для предотвращения потенциально смертельных аварий с замыканием на землю.

Все новые дома строятся с такими розетками в соответствующих местах, но старые дома нуждаются в обновлении. Имейте в виду, что срок службы розеток GFCI составляет около 10 лет, поэтому, если ваш дом старше, возможно, пришло время проверить их.

Розетка GFCI работает, контролируя ток, проходящий от прибора к розетке. Если он обнаруживает незначительное изменение тока — даже разницу всего в пять миллиампер, что может указывать на возникновение замыкания на землю — он автоматически отключает питание устройства.

Электрические службы рядом с Сакраменто

Если пришло время заменить устаревшие розетки, у сертифицированных электриков Bonney есть решение, которое вы ищете. Наша команда предоставляет электротехнические услуги в районе Большого Сакраменто с 1978 года. Вы также можете проверить купон Бонни, чтобы получить выгодные предложения по проверке и обслуживанию электрооборудования.

Позвоните по телефону 800-444-0551 или посетите нас онлайн, чтобы записаться на прием к специалисту.

Как безопасно заменить электрическую розетку

В каждом доме и даже на рабочем месте есть старые электрические розетки, которые необходимо заменить.

Старая электрическая розетка не только мозолит глаза, но и представляет значительный риск, который может поставить вашу семью в серьезную ситуацию.

Поскольку технологии быстро меняются, некоторые розетки и проводка уже не могут удовлетворить спрос. Если вы начинаете замечать мерцание света и прерывистую подачу электроэнергии, вы можете сначала подумать о своих электрических розетках и начать оттуда.

Существует несколько видимых знаков, указывающих на необходимость замены электрической розетки, например:

  • Деградация проводов и розеток
  • Электрическая розетка горячая на ощупь
  • Мигающие огни
  • Розетки устарели и больше не могут идти в ногу со временем

Если на вашей электрической розетке наблюдаются некоторые из этих признаков, это означает, что ее необходимо заменить. Это следующие шаги о том, как вы можете безопасно заменить устаревшую электрическую розетку.

  • Безопасность превыше всего! Выключить питание

Сначала отключите питание от автоматического выключателя той электрической розетки, с которой вы работаете. Если ваш автоматический выключатель не помечен и вы не можете найти выключатель, просто отключите питание во всем доме.

  • Снимите крышку электрической розетки

Затем снимите крышку и винты электрической розетки с коробки с помощью отвертки.Затем вытащите розетку из коробки, пока провода все еще подключены.

  • Ослабьте винты и отсоедините провода

У вас есть два варианта, как снять провода с клемм:

1. С помощью отвертки ослабьте винты настолько, чтобы снять или вытащить провода из розетки.

2. С помощью острогубцев отсоедините провода от старой электрической розетки.

Если в коробку розетки входят две пары проводов, разъедините их и обязательно запишите конфигурацию проводки или сделайте снимок с помощью смартфона. Он понадобится вам позже. Затем выбросьте старую электрическую розетку.

Внимание!

Всегда предполагайте, что все провода находятся под напряжением — действуйте с осторожностью.

Прежде чем установить новую электрическую розетку, рекомендуется определить текущую цветовую маркировку проводки. В Австралии стандарт цветового кодирования электрических проводов со временем изменился.

В зависимости от возраста дома или приборов это означает, что некоторые домохозяйства все еще используют старую или другую цветовую кодировку, особенно для импортных товаров.В настоящее время это цветовая кодировка в Австралии:

.

Однофазный (Электропроводка оборудования, например шнуры питания)

  • Коричневый – провод под напряжением
  • Голубой — нейтральный провод
  • Зеленый или желтый — заземление или заземляющий провод

 Однофазный (монтажная проводка, например, розетки)

  • Красный – Активный
  • Черный – Нейтральный
  • Зеленый или желтый — заземление или заземляющий провод

После того, как вы идентифицировали проводку, прикрепите провод заземления и оберните его вокруг винта заземления, который можно найти на задней части металлической коробки. Затем подключите провода источника питания к соответствующим клеммам, как указано в , ​​шаг №3. Затем верните его обратно в гнездо и аккуратно верните на место провода, винты и крышку.

  • Наконец, проверьте электрическую розетку

После установки новой электрической розетки пришло время снова включить питание от автоматического выключателя. Наконец, наслаждайтесь своей новой и улучшенной электрической розеткой.

Что такое электрические работы и монтаж

Прежде чем приступить к установке новой электрической розетки, необходимо ознакомиться с некоторыми рекомендациями и следовать им.

В соответствии с Постановлением Австралии об охране труда и технике безопасности от 2017 г. следующие электрические работы и монтаж должны выполняться уполномоченным электриком в соответствии с Законом о жилищном строительстве 1989  .

  • Электроустановка – группа элементов электрооборудования, постоянно соединенных друг с другом
  • Электромонтажные работы – подключение или отсоединение электропроводки от электрооборудования, включая:
  1. Установка
  2. Удаление
  3. Добавление
  4. Тестирование
  5. Замена
  6. Ремонт
  7. Изменение
  8. Обслуживание

Если вы не являетесь лицензированным электриком и признаны виновными в выполнении этих электромонтажных работ и установок, нарушители будут оштрафованы или могут быть лишены свободы.

Наказания

Электромонтажные работы своими руками считаются нелицензионными и незаконными. Штрафы будут стоить до 40 000 долларов для лиц, уличенных в выполнении незаконных электромонтажных работ.

За электротехнические работы, представляющие серьезный риск поражения электрическим током или травмы, вы будете оштрафованы на сумму до 600 000 долларов или лишены свободы на пять лет.

Что можно и чего нельзя делать в электротехнике

Некоторые люди были бы виновны в том, чтобы выполнять и даже выполнять большинство простейших электромонтажных работ в своих домах и даже на рабочем месте.Если вы не лицензированный электрик, вы можете сделать это всеми необходимыми средствами.

Хотя выполнение большинства этих электрических работ может показаться безобидным и простым, просто подумайте о последствиях, если вы хотите продолжить свой проект по электрике своими руками.

Ниже перечислены, что можно и чего нельзя делать при выполнении электромонтажных работ дома. Это поможет вам избежать ненужных травм и не подвергать себя риску.

Что нужно: Электромонтажные работы

  • Установка низковольтных светильников , насос для пруда
  • Замена устаревших предохранителей
  • Замена приводного ремня в стиральной машине
  • Замена перегоревшей лампочки, светодиодные потолочные светильники
  • Установка детектора дыма на батарейках
  • Вырезание отверстий для блока кондиционирования воздуха, но без установки блока

Запрещено: электромонтажные работы

  • Замена розетки или выключателя света
  • Создание, присоединение и замена удлинителя
  • Ремонт электроприборов
  • Установка новых светильников и потолочных вентиляторов

Покупка электрических аксессуаров или приборов не противоречит закону.Некоторые приборы, требующие жесткой проводки, должны выполняться лицензированным подрядчиком по электротехнике.

Нанять лицензированного электрика

Вам нужно заменить старую электрическую розетку, не ударив по кошельку? Не рискуйте, срезая углы с домашними электромонтажными работами, пытаясь сэкономить несколько долларов. Если вам нужно модернизировать или заменить электрическую розетку, это работа для опытного электрика. Вы доверяете Сиднейскому электрику с северного побережья.

Sydney North Shore Electrician может предоставить вам правильные решения для всех ваших проблем с электрическими розетками.Мы можем предоставить ряд электромонтажных услуг, подходящих для всех ваших потребностей в электромонтажных работах. Мы хотим обеспечить безопасность вашей семьи с помощью модернизированных электрических розеток, установленных нашими лицензированными электриками 2-го уровня.

Зачем выполнять всю тяжелую работу и проходить через сложности электромонтажных работ? Держите нас на быстром наборе и позвоните нам сегодня по телефону 02 8378 2828. Мы доступны 24/7, чтобы удовлетворить все ваши потребности в электрических услугах.

Как заменить электрическую розетку (Великобритания)

Этот пост может содержать партнерские ссылки.Если вы покупаете продукт или услугу у аффилированного лица, такого как Amazon, после перехода по ссылке на этом веб-сайте, мы получаем комиссию от соответствующих покупок.

Замена поврежденной или неисправной электрической розетки должна быть довольно простой задачей, но если вы не совсем уверены в своих силах, воспользуйтесь услугами квалифицированного электрика.

Осторожно — электричество может убить, поэтому перед выполнением этой работы убедитесь, что вы отключили питание от розетки.

Я всегда выключаю потребитель и удаляю соответствующий предохранитель / миниатюрный автоматический выключатель. Это снижает риск поражения электрическим током в случае случайного повторного включения потребительского блока.

Связанный: Различные типы номиналов предохранителей в вилках

Убедитесь, что в розетке нет напряжения, используя, предпочтительно электрики, контрольные лампы, тестер розеток или измерительный прибор. Они доступны в большинстве магазинов DIY или оптовых торговцев электротоварами по разумной цене (всегда удобно иметь дома, если только проверить предохранители и т. д.).

Отвинтите два фиксирующих винта 3,5 мм, которые удерживают гнездо на месте. Если розетка не высвободится, вам, возможно, придется сделать надрезы по ее краям острым ножом, чтобы прорезать краску или обои, и она должна отсоединиться.

Когда вы отсоединяете старую розетку от стены, обратите внимание на разъемы на задней стороне розетки и цвета проводников. Используйте свой смартфон, чтобы сделать снимок.

Цвета проводов на старых электрических розетках

  • КРАСНЫЙ (под напряжением) — подключается к разъему «L»
  • Черный (нейтральный) — подключается к разъему «N»
  • Зеленый (земля) — подключается к разъему «E»

Цвета проводов на старых электрических розетках

  • КОРИЧНЕВЫЙ (под напряжением) – подключается к разъему «L»
  • СИНИЙ (нейтральный) – подключается к разъему «N»
  • Зеленый (земля) – подключается к разъему «E» соединение

Если розетка имеет металлическую заднюю коробку, к ней также должен быть подключен провод G/EARTH.

Отсоедините проводники от поврежденной/неисправной розетки и снова подключите к новой. Убедитесь, что вы подключили правильный проводник в правильном соединении L, N или E, поскольку не все розетки обязательно имеют одинаковое соединение в одном и том же положении (т. е. соединение L на новом гнезде может быть там, где соединение N было на Старый ).

Убедившись, что соединения выполнены правильно и надежно, снова закрепите гнездо с помощью двух новых винтов 3,5 мм, которые входят в комплект нового гнезда.Если они недостаточно длинные, используйте старые.

Замените плавкий предохранитель / автоматический выключатель в распределительном щитке и включите его, чтобы проверить правильность его работы.

На рынке доступны различные тестеры розеток, хотя они не дают вам результатов проверки, как если бы вы получили их от электрика, они показывают, что проверяемая розетка подключена правильно и имеет заземление, что, очевидно, очень важно. важный.

Вы просто включаете его в розетку, и индикаторы на передней панели подскажут, все ли в порядке.

Новая розетка и сокет тестер

Требуются инструменты

  • электрики тестируют лампы
  • Средняя прямая отвертка
  • боковые резьбы (Snips)
  • проволочные стрижки
  • плоскогубцев
  • Утилита нож

Изменение нормального розетки Розетка GFCI



Возможно, вы заметили, что в некоторых частях вашего дома ваши розетки выглядят немного иначе, чем в других. Некоторые розетки на кухне или в ванной могут иметь две кнопки с надписью «тест» и «сброс».Эти розетки называются розетками GFCI и являются важной функцией безопасности в современных электрических системах.

Что такое GFCI Outlet?

GFCI расшифровывается как прерыватель цепи замыкания на землю. Этот тип розетки постоянно контролирует протекающий через нее электрический ток. Если есть какое-либо несоответствие между тем, сколько тока выходит из розетки и сколько возвращается в розетку, GFCI может автоматически отключить ток. Это важно для многих кухонь и ванных комнат, так как эти розетки обычно находятся рядом с водой.Без розетки GFCI, если что-то случится, и устройство будет подключено к сети и упадет в воду, электричество пройдет через воду и может вызвать смертельный удар током. Вместо этого GFCI отключает питание, когда он может сказать, что ток изменился, гарантируя, что электрический ток не пойдет туда, куда он не должен, например, в воду или в вас!

Узнайте больше о торговых точках GFCI здесь!

Важно заменить розетки на кухне или в ванной на розетки GFCI, чтобы защитить себя, свою семью и свой дом от удара током и возгорания электрическим током.

Как заменить обычную розетку на розетку GFCI

Материалы, которые вам понадобятся для этого проекта «Сделай сам»:

Носите обувь на резиновой подошве во время выполнения этого проекта. Несмотря на то, что вы будете отключать электропитание от розетки, вы должны убедиться, что принимаете все возможные меры предосторожности.

Вам понадобится:

  • Новый выпускной патрубок GFCI и выпускная пластина
  • Плоская отвертка для снятия пластины розетки и старой розетки
  • Крестообразная отвертка для замены розетки GFCI и затягивания соединений.
  • Инструмент для зачистки проводов и кусачки или острогубцы для сгибания и придания формы электропроводке.
  • Инструмент для проверки электрических розеток, чтобы убедиться, что розетки работают правильно или через них не проходит ток.

  1. Перед началом этого проекта убедитесь, что розетка отключена

Для начала подключите тестер розеток к розетке, которую вы хотите преобразовать в розетку GFCI. Хотя многие тестеры розеток похожи, вам следует прочитать инструкции для своего, чтобы убедиться, что вы понимаете, что он вам говорит.Убедитесь, что электрическое соединение включено.

Затем подойдите к распределительной коробке и отключите соответствующую цепь к вашей розетке. Убедитесь, что через розетку не проходит электрический ток, используя тестер розетки.

  1. Удалите старую электрическую розетку из распределительной коробки

Убедившись в отсутствии электрического соединения с этой розеткой, снимите старую электрическую пластину.

Затем с помощью отвертки с плоской головкой отвинтите старую розетку от электрической коробки.

Аккуратно снимите старую розетку с электрической коробки.

  1. Удалите провода, соединяющие старую розетку с электрической системой.

После того, как вы вытащите старую электрическую розетку из распределительной коробки, вы захотите отсоединить ее.

Во-первых, посмотрите, сколько линий подключено к розетке. Если вы видите, что к розетке подключено более трех линий, необходимо вызвать квалифицированного электрика. Однако, если к розетке подключено только три линии, можно действовать следующим образом:

Всегда начинайте этот процесс с отключения «горячего» провода с правой стороны розетки. Это провод, который подводит электрическое соединение к розетке из коробки автоматического выключателя. Обычно он имеет черную изоляцию и всегда соединяется со стороной розетки латунным или золотым винтом.

С помощью отвертки с плоской головкой отвинтите винт на розетке и выньте провод из старой розетки.

Затем вам нужно удалить «нейтральный» провод с левой стороны розетки. Этот провод замыкает электрическую цепь, когда вы что-то подключаете, возвращая электрический ток в коробку автоматического выключателя. Этот провод должен быть белым и подсоединен к серебряным винтам.

Отвинтите серебряный винт и аккуратно вытащите провод из старой розетки.

Наконец, снимите заземляющий провод. Если в вашей розетке только два провода (и два отверстия), вам также необходимо вызвать квалифицированного электрика для установки заземляющего провода в вашу электрическую систему.

Заземляющий провод подсоединяется к нижней части розетки и обычно неизолирован или имеет зеленую изоляцию. Заземляющий провод может быть подключен к зеленому винту. Отвинтите нижний винт и освободите заземляющий провод.

  1. Переподключите розетку GFCI к электрической системе

После того, как вы удалили старую розетку, вы можете приступить к замене ее новой розеткой GFCI.

С помощью острогубцев или кусачек убедитесь, что провода прямые и их можно вставить в новую розетку GFCI.

В начале переверните розетку. У вас должно быть четыре разных винта, два винта латунного или золотого цвета и два винта серебряного цвета. Ваша розетка GFCI должна сообщить вам (наклеив на них ленту или где-то сзади), какие из этих винтов являются линейными, а какие — нагрузочными. Вы только хотите перемонтировать розетку GFCI на линейные винты. Нагрузочные винты предназначены для квалифицированных электриков. Обратите внимание на то, где находятся линейные винты на вашей розетке GFCI, и продолжайте только в том случае, если вы уверены, что знаете, куда вставить свои линии в новую розетку.

Отвинтите три винта, которые вы будете использовать, чтобы можно было легко вставить провода в отверстия новой розетки GFCI.

Далее вам нужно переподключить розетку так же, как вы отключили старую розетку. Сначала вставьте заземляющий провод в розетку и затяните винт с помощью крестообразной отвертки.

Затем замените белый «нейтральный» провод с левой стороны серебряными винтами и затяните его.

Наконец, замените черный «горячий» провод с правой стороны латунными или золотыми винтами и затяните их.

  1. Замените розетку GFCI на розетку

Аккуратно согните провода так, чтобы неизолированные части не касались друг друга, и вставьте розетку обратно в розеточную коробку. Прикрутите розетку к коробке.

  1. Замена выпускной пластины

Теперь, когда у вас есть новая розетка GFCI, большинство старых розеток не будут работать. Убедитесь, что используемая розетка подходит правильно. Используйте плоскую отвертку, чтобы заменить новую пластину.

  1. Цепь включения для розетки

Убедившись, что розетка установлена ​​правильно, снова включите автоматический выключатель, чтобы проверить розетку. Возможно, вам придется нажать кнопку «сброс» в центре розетки, чтобы электричество начало течь.

  1. Тестовый выход GFCI

Наконец, проверьте розетку, чтобы убедиться, что она работает так, как должна работать розетка GFCI. Вставьте тестер электрической розетки и убедитесь, что он показывает наличие электричества.

Нажмите кнопку «тест» на розетке. Это имитирует то, что происходит, когда какой-либо прибор падает в воду, и должно привести к отключению электроэнергии в розетке GFCI. Если тестер электрической розетки показывает, что через розетку не поступает питание, она должна работать.

Не забудьте поставить кнопку «сброс», чтобы электричество снова пошло через розетку.

Вот оно! Если вы успешно выполнили все эти шаги, вы заменили обычную розетку безопасной и надежной розеткой GFCI.
