Как проверить напряжение в розетке мультиметром и измерить

Безопасность при проведении монтажа и ремонта электроустановочных приборов нужно обеспечить всеми возможными способами. Необходимо исключить и легкие удары, и тяжелые поражения током. Согласны? Перед выполнением действий с электроточками требуется обязательно проверять напряжение, что осуществляется с помощью мультиметра.

Мы расскажем, что собой представляет и как действует этот портативный прибор, применяемый как домашним мастерам, так и профессиональным электрикам. У нас вы узнаете, как проверить напряжение в розетке мультиметром, а также есть ли само напряжение в сети. Разберем, как с его помощью производятся измерения силы тока.

Для вас мы подробно описали виды мультиметров, привели правила их использования. Для оптимизации восприятия непростой темы приложили фото-подборки, схемы, видео.

Содержание статьи:

Мультиметры, тестеры и их разновидности

Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.

Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:

• постоянное и переменное напряжение;
• переменный и постоянный ток;
• сопротивление, емкость и многое другое.

Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, “прозванивать” до распределительной коробки и выходящие из нее провода, проверять работоспособность диодов и т.д.

Галерея изображений

Фото из

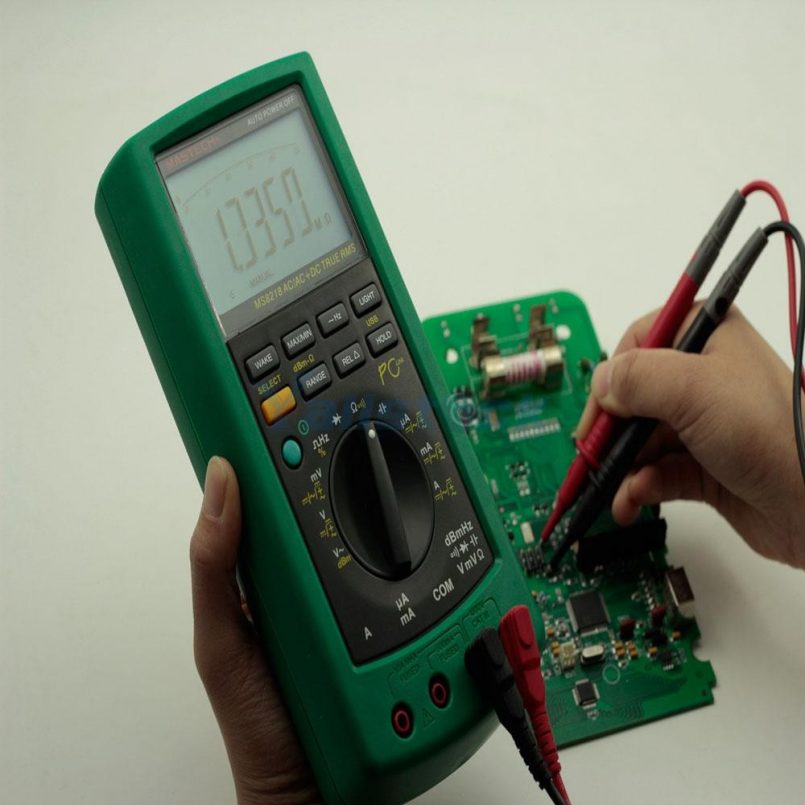

Мультиметр — портативный прибор, помогающий своевременно обнаружить обрыв электропроводки, проконтролировать работоспособность ТЭНа и прочих электрокомпонентов в цепи

Используя мультиметр, можно проверить напряжение на любом участке цепи, в подключении автоматов, розетках, а также проверить зарядку аккумулятора

Для бытового использования не обязательно покупать вариант с расширенным перечнем функций. Достаточно мультиметра, способного прозвонить цепь, измерить сопротивление и проверить напряжение

Все мультиметры, представленные в продаже, делятся на аналоговые (со стрелочной индикацией) и цифровые ( электронные варианты)

Цифровые мультиметры предпочитают профессиональные электрики, которым важно фиксировать скачки в электросети. Самостоятельным мастерам проще и удобнее работать с цифровыми тестерами

Во время выполнения любых операций по контролю и измерению показаний электросети расходуется заряд батареи. Все снятые данные считаются достоверными, пока батарея не разрядилась

Одной из решающих характеристик тестирующего устройства является погрешность. Для бытовых целей подойдут мультиметры с погрешностью до 3%

Значимой характеристикой мультиметра считается класс электробезопасности. Мультиметры САТ III подходят для контроля наружной проводки, тестеры САТ II используют для проверки бытовой электроцепи внутри кв./дома, приборы САТ I используют в контроле слаботочных сетей

Использование мультиметра для решения бытовых задач

Проверка напряжения и других характеристик сети мультиметром

Диапазон возможностей контрольного прибора

Стрелочное или аналоговое тестовое устройство

Внешние различия аналогового и цифрового устройств

Достоверность показаний цифрового прибора

Предельная погрешность контрольных устройств

Класс электробезопасности мультиметра

Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.

В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна – новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, “ценой деления” определённого параметра, вычислить итоговое значение электрической характеристики.

И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.

Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая “цену деления” шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.

Галерея изображений

Фото из

Контрольно-измерительное устройство, выполненное в форме карандаша, удобней в работе

В комплектации приборчика кроме обычного щупа, есть еще щуп-крокодил

Для проведения измерений один из щупов выдвигается из самого устройства, второй подсоединяется проводом

Выполнять тестирование с использованием щупа с зажимом «крокодил» гораздо удобнее, чем прибором с двумя обычными щупами. Особенно, если измерения нужно произвести навесу

Для питания прибора применяются стандартные пальчиковые батарейки, которые периодически следует менять

Весомый минус прибора заключается в невозможности измерять силу тока. Тем, кому необходима эта характеристика, устройство не подойдет

Зато напряжение в электросети мультитестер-карандаш производит без прямого контакта, что часто необходимо для проверки скрытой проводки

Кроме вывода показаний о проверке характеристик на дисплей устройство сигнализирует звуком о наличии повреждений

Мультитестер в форме карандаша

Комплектация мультиметра-карандаша

Измерение напряжения карандашом

Применение зажима типа «крокодил»

Питание прибора от батареек

Минус устройства в виде карандаша

Бесконтактное определение

Наличие звукового сигнала

Стандартные мультиметры могут стоить более 5 у. е. Но одно остаётся всегда неизменным – центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.

Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.

Галерея изображений

Фото из

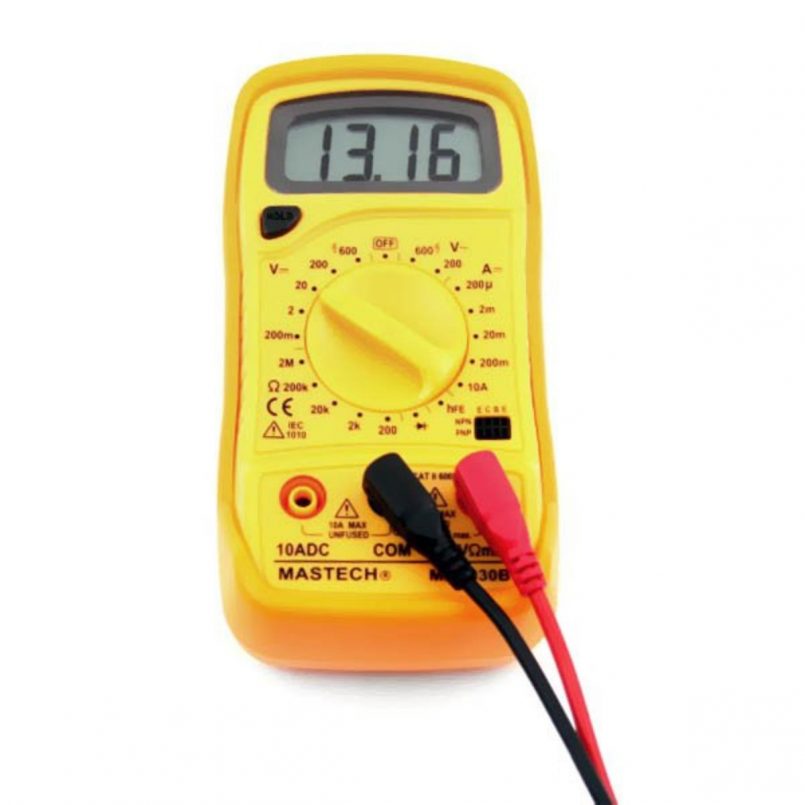

Простейший вариант мультитестера

Вывод снятых показаний на дисплей

Особенности измерения

Электромагнитное излучение

Бытовая сеть электропитания

Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике

А розетка, в данном случае, выступает исключительно в роли “точки выхода” напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет “работать” потребитель.

Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть “наша” 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.

В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы “запитать” такие устройства, как насосная станция, компрессор, токарный станок и т.д.

Бытовая электрическая сеть “выдаёт” в розетках напряжения в 220 В (одна фаза) для нынешних бытовых приборов зарубежного и отечественного производства: от чайников и фенов до посудомоечных и стиральных машин

Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.

С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц.

Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от “наших” 50 Гц может легко “вздуться” и она (печь) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.

Техника безопасности перед работами

Мультитестер – это многофункциональный портативный прибор, который питается от батарейки (обычно “кроны”) и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

“Крона” – батарея гальванических элементов питания, габаритные размеры 48,5Х26,5Х17,5 мм. Масса батарейки около 53-55 граммов. Выходное напряжение – 9 В, ёмкость в среднем – 600 мА*ч

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко “сгореть”, частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

1. Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
2. Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

1. Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
2. Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
3. При работе с разъёмом “20А” время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под “ноль”.

Плавкий предохранитель являет собой стеклянную колбу с внешними металлическими контактами в виде “колпачков”. Внутри колбы находится кусок проволоки, которая расплавляется в момент перегрузки, она размыкает цепь и сохраняет прибор от поломки

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

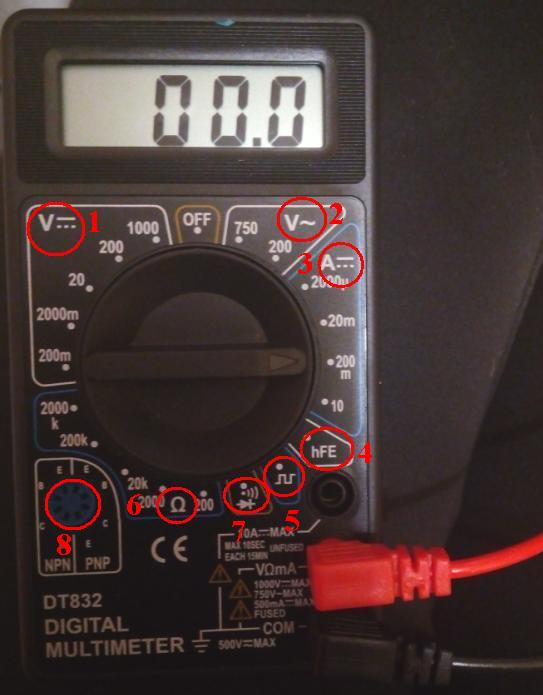

Условные обозначения мультиметра

Фактически мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговом – шкала с защитным стеклом), многопозиционного кругового переключателя, разъёмы для подключения щупов. В этой статье, в качестве мультиметрического прибора, рассматривается модель DT9205А.

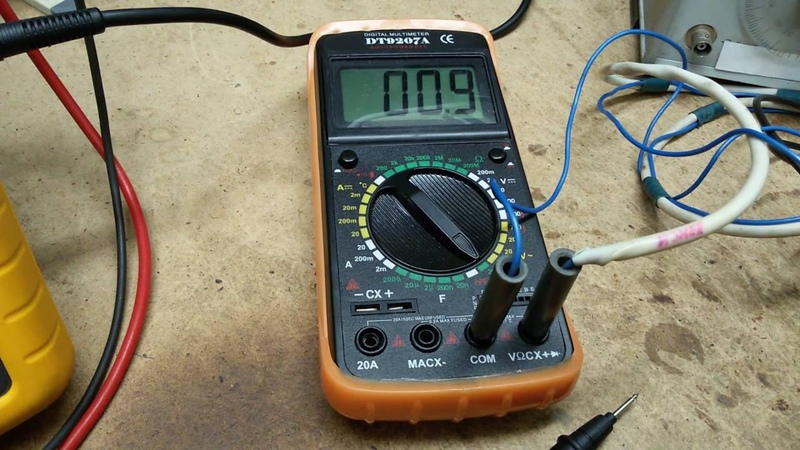

Мультитестер цифровой DT9205А имеет широкие возможности, включая измерение переменного и постоянного напряжения и тока, сопротивление, ёмкость, исправность диодов. Размер – 186х86х41 мм, вес – 318 грамм

Кнопки:

• ON/OFF – включение/выключение устройства;
• HOLD – удержание отображаемого значения на ЖК-экране.

Сектора центрального переключателя:

• hFE – измерение параметров транзисторов;
• F, Ω- тестирование емкости конденсаторов и сопротивление;
• A-, A~ – постоянный и переменный ток;
• V-, V~ – постоянное и переменное напряжение.

Основные разъёмы:

• 20А – гнездо для измерения силы тока до 20A, красный щуп;
• А – гнездо для тестирования силы тока в пределах диапазонов;
• СОМ – гнездо для всех режимов, обычно подключается черный щуп;
• VΩ – гнездо для измерения сопротивлений и напряжений.

Разъёмы секций “pnp/npn” – тестирование полупроводников, “cx” – разъёмы для вставки проверяемого конденсатора. Обязательно необходимо соблюдать полярность иначе он “вздуется”.

Для того чтобы грамотно использовать мультитестер следует знать, какими функциями он наделен. Кнопки с обозначением функций расположены на лицевой панели (+)

Подключение щупов в мультиметр

Щупы – специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого – провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические “крокодилы” – зубчатые зажимы.

“Крокодил” являет собой специальный вид насадок для щупов мультитестера, очень удобный при измерении электрических характеристик средних и больших деталей

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

Разъёме СОМ является электрическим “минусом”, выполняет функцию заземления на всех режимах и диапазонах. Обычно сюда подключают черный щуп

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение – круговой переключатель на позиции “►” (прозвон цепи).

Кроме напряжения мультитестером можно измерить величину силы тока и значение сопротивления. Важно помнить, что при измерении величины сопротивления необходимо отключать питание

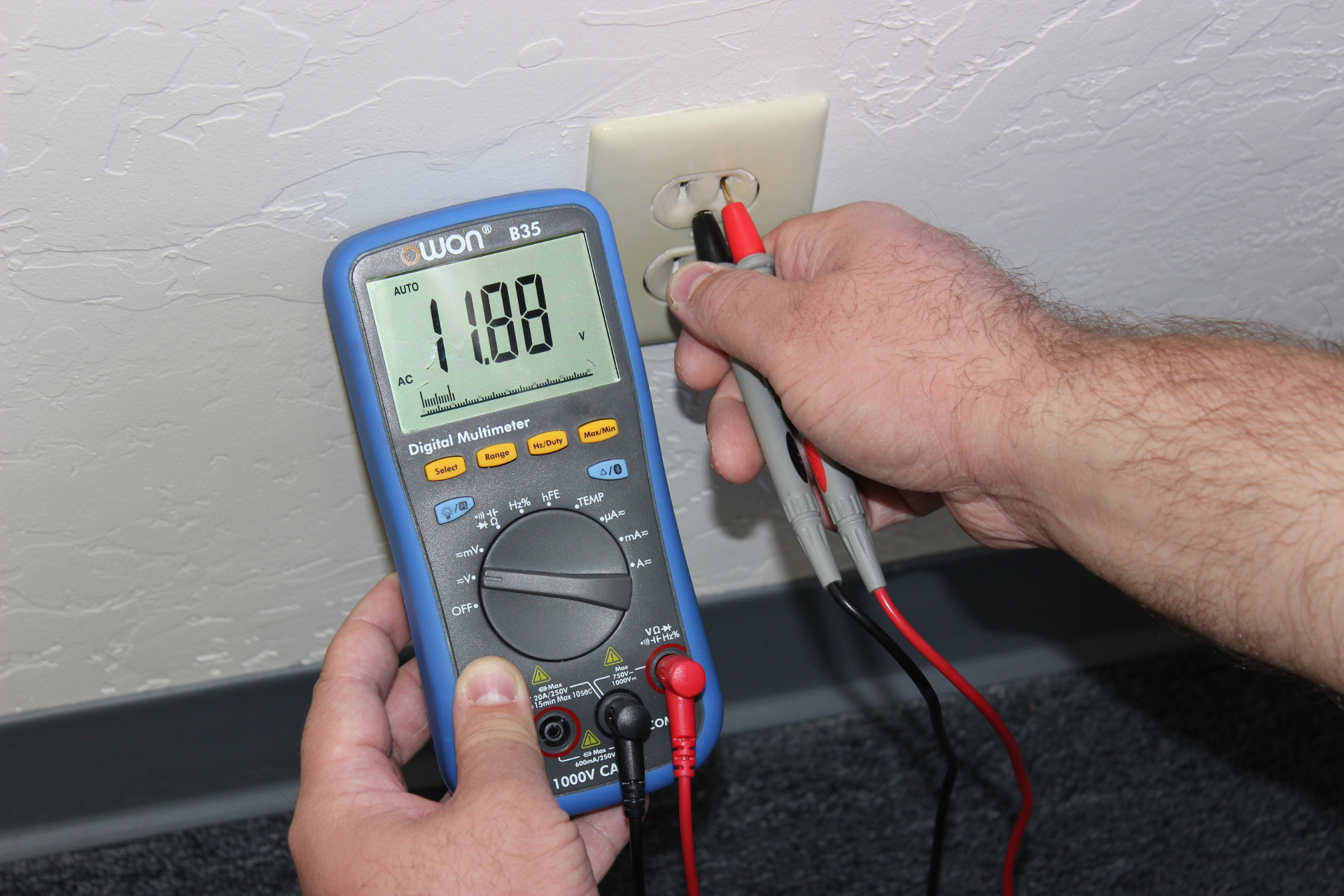

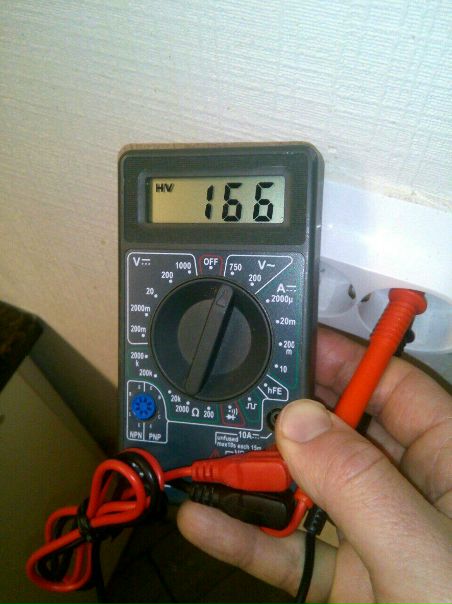

Измерение переменного напряжения в розетке

Ознакомительные и подготовительные работы произведены. Переходим к фактическому выполнению задания. Первым делом отключаем мультитестер, если он включен. Нажимаем кнопку ON/OFF.

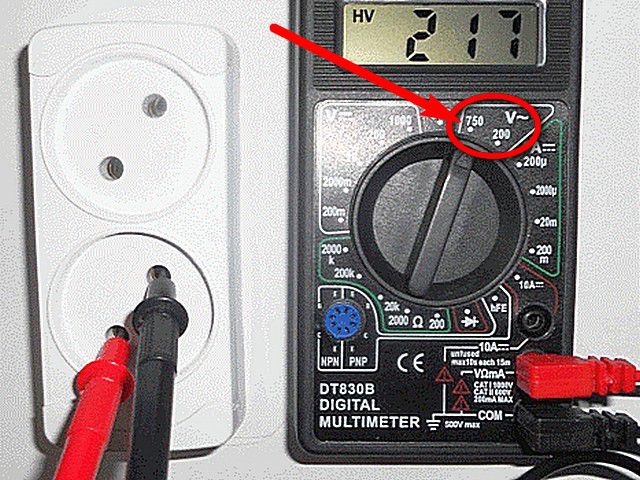

Переводим поворотный триггер мультиметра в позицию “750” (в других тестерах может быть 600, 1000) секции “V~”. Это означает, что устройство может измерять параметры переменного напряжения в пределах от 0 до 750 В.

Если поставить диапазон меньше номинального искомого напряжения (мене 200 В), то можем вывести прибор из строя, создав таким образом ситуацию перенапряжения. В лучшем случае, придётся менять предохранитель, в худшем – “пустить” мультитестер на запчасти

Включаем тестер, на жидкокристаллическом экране должен появиться минимум один “ноль” – прибор готов к работе. Заводим щупы в отверстия розетки поочерёдно, не имеет значения какой куда. Снимаем показания переменного тока бытовой сети электропитания.

Значения на экране скачут и не показывают точно 220В – это нормальное явление, ведь мы имеем дело с однофазной сетью с переменным напряжением

Работы по тестирования сети питания необходимо проводить достаточно аккуратно, не спеша и не прикасаться к оголённым частям щупов.

Измерение тока в розетке

Никогда и ни при каких ситуациях не измеряйте силу переменного тока розетки мультитестером напрямую, без подключённой нагрузки. Если просто всунуть два щупа от тестера в розетку, можно “попрощаться” с прибором. В результате получим “новогодний фейерверк” и сгоревший электроизмерительный девайс.

Сила тока в измеряется обязательно с последовательно подключённой нагрузкой в цепь “тестер-розетка”. В качестве элементарной нагрузки может выступать даже обычная лампочка с патроном (место вкручивания лампы).

Для правильного измерения силы тока в цепи, переключаем триггер на максимальную позицию секции “A~”, в представленном приборе это значение 20 Амперов. Красный щуп переставляем в разъём с надписью “20А” (UNFUSED – режим без предохранителя, FUSED – режим с плавким предохранителем)

Соединив последовательно тестер и лампочку, вставляем один из щупов в розетку, к другому щупу подключаем один провод от цоколя лампочки. Второй провод лампочки вставляем в свободное отверстие розетки. Снимаем значения силы тока. Не рекомендуется проводить измерение более 15 секунд по времени.

И всё же, силу тока не рекомендуется измерять в розетке. Это не несёт никакой смысловой нагрузки. имеет просто максимальный предел в Амперах, который необходимо соблюдать. Сила тока всегда существует только при наличии нагрузки, где и меряем ток.

Измерение напряжение и ток аккумулятора

Взамен измерения силы тока в розетке, лучше научиться измерять постоянный ток и напряжение в батарейках, аккумуляторах и блоках питания. Это намного интереснее и безопаснее. Кроме того, этих электрических элементов достаточно у каждого. Они обычно есть в таких вещах, как фотоаппараты, телефоны, планшеты, детские игрушки и т.д.

Батарейки и аккумуляторы легко отличить: все они имеют специальные надписи возле выходных контактов в виде значков “+” и “-“. Протестировать такие элементы не чуть ни сложнее, чем напряжение или ток в розетке.

Галерея изображений

Фото из

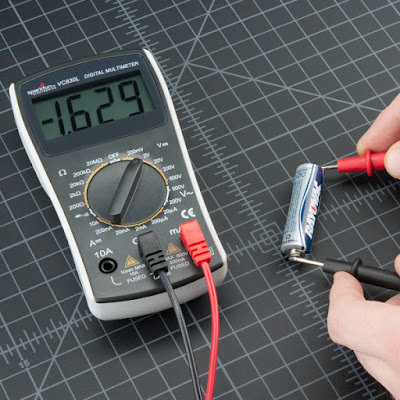

Для измерения показателей напряжения плюсовой щуп подключается к правому гнезду

Минусовой щуп тестирующего прибора подключается к центральному гнезду на лицевой панели

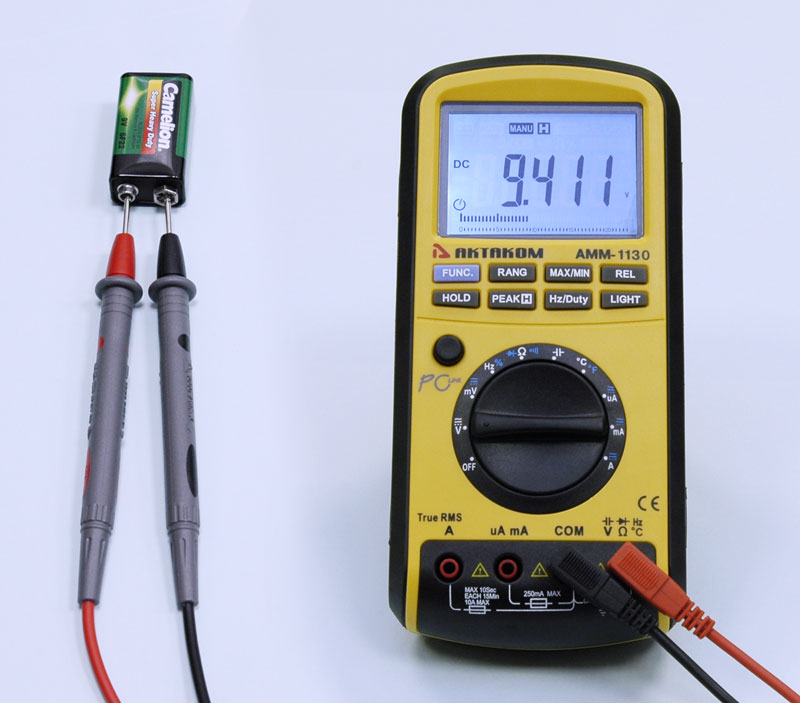

Для измерения постоянного напряжения источников питания переключатель устанавливается в соответствующий сегмент. Кроме того, выставляется предел измерений, например, для батарейки это 2 v

Для измерения напряжения в блоке питания, рабочий лимит которого составляет 18 v, переключатель следует установить в положение, указывающее на 20 v

Если в процессе проведения измерений прибор демонстрирует минусовые показатели, значит перепутан плюс с минусом, следовательно, щупы нужно приложить с другой стороны

Для того чтобы измерить переменное напряжение, переключатель переводится в соответствующий сегмент, расположенный в правой части прибора

Для того чтобы не сжечь тестер при снятии показаний переменного напряжения, лучше выставить самый верхний предел измерений

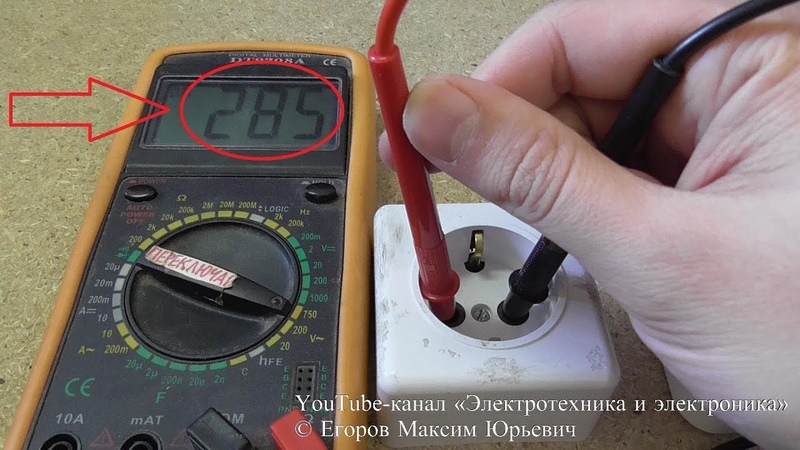

Измерения выполняются при погружении щупов в контактные отверстия розетки, при нормальной работе сети прибор покажет 220 — 230 v

Подключение плюсового щупа мультиметра

Подсоединение минусового щупа устройства

Установка предела постоянного напряжения

Установка пределов измерения для блока питания

Пример неправильного расположения щупов перед тестированием

Переключатель для теста переменного напряжения

Тонкости тестирования переменного напряжения

Стандартные показания переменного напряжения

Нужно отметить, что указанные элементы питания характеризуются обычно небольшими значениями напряжения и тока. Для измерения постоянного напряжения или тока на элементе питания необходимо переключить поворотный триггер мультитестера в соответствующий режим секций “V-” или “A-” который по значению больше чем указан на внешней оболочке элемента.

Включаем тестер. Чёрный щуп (ноль) соединяем с “-“, а красный щуп совмещаем с “+”. Снимаем зафиксированное постоянное значение. Таким способом можно измерить основные электрические параметры элементов питания, что поможет определить их рабочее состояние.

Выводы и полезное видео по теме

Ролик наглядно продемонстрирует последовательность действий при проведении измерения в динамике:

Статья доступно рассказывает о том, как измерить напряжение и ток в розетке всем знакомым и только знакомящимся с электроточками и . Использование мультиметра существенно снизит вероятность возникновения опасных ситуаций при устройстве и ремонте проводки, замене розеток и выключателей.

Хотите сообщить интересную информацию об использовании мультиметра? Появились вопросы в процессе ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, предназначенном для обратной связи.

Рассмотрим как измерить напряжение и ток в розетке

Измерения с помощью мультиметра

Чем измерить напряжение в розетке или определить значение тока, протекающего через нее? Такой вопрос становился практически перед каждым из нас. Ответ на него достаточно прост – это мультиметр, универсальное устройство для измерения самых различных электрических параметров.

Главной особенностью данного устройства является сочетание в себе самых разнообразных устройств, которые могут потребоваться как профессиональному, так и доморощенному электрику. При этом чтоб пользоваться таким прибором не надо обладать какими-либо специфическими знаниями. Достаточно вспомнить школьные уроки физики.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

• Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

• Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

• Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
• Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
• Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Обратите внимание! Измерять любую величину можно и при помощи большего предела. Например, напряжение в 100В можно измерять в положении не 200В, а в положении 1000В. Но с увеличением предела измерения увеличивается и погрешность прибора. В связи с этим полученные результаты измерений могут быть недостаточно достоверными.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

Измерение тока и напряжения мультиметром

Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин. Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на вопрос соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки к ней.

• Для этого прежде всего устанавливаем щупы в соответствующие гнезда. В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
• Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

Положение переключателя для измерения напряжения в розетке

• Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки в которой должно быть 220В вы должны выбрать ближайшее большее значение. Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить. Если напряжение выше максимального значения, в нашем случае 750В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами. Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения.

• После того как пределы измерений выставлены можно приступать непосредственно к измерениям. Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт между ними.

Измерение мультиметром напряжения

• После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 – 2В, это нормально. Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

Определение цены деления аналогового мультиметра

• Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее. В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

• Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
• То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
• В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.

Закон Ома

• Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.
• Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами. Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.

Создаем приспособление для измерения тока в розетке	Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода. Вилка будет подключаться к розетке, в которой мы производим измерение. К ней подключаются провода, которые идут к розетке номер один.
Схема подключения нашего устройства	Подключение розетки номер один несколько отличается от обычного.  К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий к розетке номер два.
Подключение розеток в нашей схеме	К розетке номер два мы подключаем один провод от розетки номер один. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.
Подключение щупов мультиметра	Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер один. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор.
Измерения тока в розетке при помощи мультиметра	Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке. Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать. Но разрывать цепь извлечением щупа мы не рекомендуем. Делать это лучше при помощи вилки.

• Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять силу тока не разрывая цепь. Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки.

Электроизмерительные клещи

• Суть данного прибора сводится к измерению магнитного поля вокруг проводника, за счет которого он может определить ток, протекающий по проводу. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет замкнуть его вокруг исследуемого проводника и произвести измерения.

Обратите внимание! Если у вас имеется двух-, трех-, или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль. Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и результирующее значение будет равно нулю, либо очень малой величине.

Вывод

Как видите мультиметр достаточно универсальный прибор, который позволяет производить широкий спектр измерений. Но он требует правильного подхода и знания принципа работы электроустановок.

Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники. А уж затем принимать решения о необходимости таких приборов и измерений.

Как проверить напряжение в розетке мультиметром?

Электричество уже давно стало одним из неотъемлемых элементов нашей жизни, без которого представить ее просто невозможно. Именно благодаря ему стал вообще возможен технический прогресс как таковой и работа всей техники, что была изобретена человечеством за последние 100 лет. Но иногда в домашних условиях требуется проверить электрические сети, без которых его получение просто невозможно.

Для этого потребуется иметь под рукой такой аппарат, как мультиметр либо тестер. Как правильно проверить напряжение в розетке, используя мультиметр, чтобы убедиться, что с электроснабжением дома все в порядке, расскажем в этой статье.

Особенности

Рассматриваемое устройство объединяет сразу несколько приборов, подключающихся по-разному к одному участку цепи. Дабы его можно было использовать правильно и получить полную картину о состоянии электросети или отдельной розетки, следует знать хотя бы некоторую теорию. Как минимум следует понимать, чем можно измерить напряжение, а чем именно – силу тока, и как можно правильно подключить тот либо иной прибор.

Когда кабели присоединены к работающему источнику питания, то они получают электрическое напряжение, измеряемое между нулем и фазой. Если говорить проще, это» – + «и» – «. Напряжение в стандартной электросети можно замерить как без подключенной нагрузки в электросеть, так и при ее наличии.

Также в розетке может присутствовать и заземление.

Но сам ток появляется лишь при замкнутости цепи. Лишь после этого он начинает стремиться в движение между полюсами. При этом замеры должны проводиться исключительно при последовательном подсоединении прибора. Для замеров величины тока следует дать ему сначала пройти через мультиметр.

Чтобы сам мультиметр не искажал силу тока и отображал максимально верные данные, его сопротивление должно сводиться к минимуму. Если он выставлен в режим замера силы тока, а при этом попытаться померить им напряжение, то результатом этого станет простое замыкание. Хотя современные модели лишены этой проблемы, и замеры напряжения и тока производятся одним и тем же подключением клемм. Но не будет лишним вспомнить некоторые знания из курса физики. Согласно им, одинаковое напряжение будет наблюдаться на участках электроцепи, подключенных параллельно, а сила тока будет такой лишь тогда, когда проводниковое соединение является последовательным.

Дабы избежать появления ошибок и неточностей, до начала измерений следует проанализировать маркировку, что есть у контактов мультиметра и переключателя режимов. Отметим, что в бытовых условиях применяется несколько групп электросетей. Наиболее часто представленной в современных домах будет система, где присутствует напряжение в 220 вольт при частоте в 50 герц. Обычно она состоит из двух элементов – ноля и фазы. А сама розетка играет роль выхода.

В последние годы в домах новой постройки осуществляется установка другой схемы электропитания – трехфазной. Ее отличием будет более высокое напряжение на уровне в 380 вольт. Это дает возможность запитывать более мощные приборы, что некорректно работают в традиционных системах. Как минимум уже по этой причине в розетке следует замерять номинальное напряжение, дабы просто понять, существует ли возможность подключения какого-то мощного прибора в розетки и возможности проводки, чтобы выдержать создаваемую прибором нагрузку.

Кроме того, замер напряжения потребуется и в иных случаях:

• если требуется проверить работу кабелей электропитания;
• если необходимо проверить работоспособность выключателя либо розетки;
• если в люстре не загорается лампочка, хотя известно, что она работоспособна.

Умение самостоятельного применения мультиметра будет отличной возможностью сэкономить на вызове мастера.

Да и при наличии информации о нестабильном электроснабжении можно будет уберечь бытовые приборы от выхода из строя путем покупки стабилизаторов напряжения.

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Сюда вставляется исключительно красный щуп, то есть плюс.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V~ «. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Описание процесса

Итак, осуществить проверку напряжения в розетке с применением мультиметра может даже человек, который ранее этого не проводил. Для этого можно взять цифровой мультиметр либо аналоговый прибор. Сделать указанные действия несложно, если придерживаться следующего алгоритма.

• Включаем подачу тока на розетку. Чтобы осуществить это, следует найти выключатель автоматического типа.
• Осуществляем подключение проводов к мультиметру. Как уже упоминалось, черный щуп следует подключить к гнезду с буквами «COM» или знаком минуса, а красный – в разъем со знаком «VΩmA» или плюсом.
• Нажать на кнопку включения тестера. Рядом с ней расположены надписи «On/Off».
• Повернуть рычаг, что расположен на передней приборной панели, в положение шкалы переменного тока, и выставить напряжение 220 вольт, что соответствует показателю тока. В мультиметрах есть 200 вольт и, конечно, 600 либо 750 вольт. Если розетке будет более 200 вольт, лучше выставить 600 либо 750.
• На экране должен светиться ноль. После этого зафиксированные щупы следует вставить в розетку. Отметим, что неважно, куда какой щуп вставить.
• Когда они вставлены, на дисплее можно будет увидеть рабочий показатель напряжения, который обычно находится в диапазоне 220-240 вольт.
• Теперь осуществляется проверка нейтральной линии тока переменного типа. Она характеризуется L-образной формой для всех горячих направлений. В такой слот следует вставить красный щуп, после чего черный щуп вставляется в другое гнездо. На жидкокристаллическом дисплее должно высветиться значение от 100 до 120 вольт. Красный щуп следует переместить в иной слот и получить примерно такой же показатель.
• Вытаскиваем щупы и выключаем устройство.

Следует сказать, что напряжение можно узнать лишь при помощи тестера, рассчитанного на силу тока более 20 ампер. Модели, предел которых составляет 6 ампер, при попытке проведения измерений просто сгорят. Дабы уберечь устройство от поломки, следует при вычислении силы тока в розетке выставить наибольший диапазон, постепенно снижая его. Проверка сопротивления стартует с того, что следует начинать с минимальных значений, которые требуется повышать по мере необходимости. Причиной этого является то, что в резисторе тока нет. Поэтому устройство не сломается, а результаты будут точными.

При стартовой попытке осуществления измерений лучше потренироваться на чем-то более простом и безопасном. Например, на батарейках. Кстати, не будет лишним перед началом проведения измерений найти фазу. Это можно сделать при помощи специальной отвертки. Для этого следует поместить ее в одно из гнезд розетки и с другой стороны поднести палец к металлической части для замыкания цепи.

В гнезде, где в отвертке загорится лампочка, и будет фаза.

Меры безопасности

Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.

Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.

К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».

Кроме того, не следует использовать рассматриваемый прибор, если крышка корпуса закрыта неплотно или не полностью.

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.

Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения. Поэтому следует еще раз напомнить о важности именно данного компонента.

О том, как проверить напряжение в розетке мультиметром, смотрите в следующем видео.

как проверить сеть тестером-мультиметром, техника безопасности

Если необходимо узнать, есть ли ток в розетке, можно воспользоваться пробником, представляющим собой обычную отвертку, либо специальным прибором — мультиметром. По-другому он называется тестером. Оба варианта хороши, но пробник покажет только есть ток или нет. Для проверки наличия тока и напряжения в розетке нужно использовать специально предназначенный для этого мультиметр.

Разновидности электроизмерительных приборов

К электроизмерительным приборам относятся устройства, служащие для измерения различных характеристик тока. Это не только его напряжение, но также сопротивление и сила. Для каждой величины существует свой прибор.

Есть и универсальная техника — мультиметр, с помощью которой можно определять различные параметры электротока.

По типу исполнения эти устройства подразделяются на две разновидности:

1. Электронные. Отображают результат проведенных измерений на специальном дисплее.
2. Аналоговые. В них используется стрелка.

Также электроизмерительные приборы различаются по своей чувствительности и погрешности. Устройства, имеющие наибольшую чувствительность, но при этом отображающие результаты измерений с наименьшей погрешностью, причисляются к категории профессиональных.

Способы измерения напряжения

Если необходимо не только замерить напряжение мультиметром в розетке, но и проверить, есть ли ток, следует использовать профессиональный прибор. Определить наличие тока и напряжения посредством мультиметра может даже тот, кто не имеет никакого отношения к электрике.

Чтобы измерить напряжение в розетке мультиметром, необходимо лишь включить устройство, а затем настроить его:

1. Для электрической сети, применяемой в быту, переключатель должен быть установлен на отметку 750 В.
2. Сразу после этого на экране можно будет увидеть три нуля. Это означает, что прибор включен и готов к использованию.
3. Теперь можно брать черный и красный щупы и вставлять их в отверстия в розетке.
4. После того как оба щупа будут вставлены в розетку, на экране мультиметра отобразится число.

Конечно, практически любой человек, живущий в России, знает каким должно быть напряжение в электросети — 220 В. Однако мультиметр опровергнет это утверждение, показав иную цифру. В частности, на экране прибора может отобразиться число «218», «216», «223».

Дело в том, что 220 В — это среднее значение переменного тока в электросети. Согласно же ГОСТу, у него могут быть отклонения на несколько вольт. Максимально допустимый показатель отклонений — 10%, поэтому, даже если напряжение в розетке после измерения окажется на пару единиц меньше 200 В, не нужно переживать по этому поводу. Единственное, о чем важно позаботиться перед тем, как мультиметром проверить напряжение в сети 220 В — что оба щупа хорошо изолированы.

Если изоляция имеет какие-либо повреждения, то такой мультиметр непригоден к использованию. В этом случае велика вероятность получить удар током. Также нужно не торопиться, выбирая режим работы мультиметра. Если случайно установить прибор на замер другой характеристики тока, он может прийти в негодность.

Техника безопасности

Чтобы проверить розетку мультиметром, важно соблюдать технику безопасности, даже несмотря на то, что такой прибор относится к безопасным, так как источником питания зачастую являются обычные батарейки. Сам мультиметр имеет внутри себя защиту от перегрузок, которые могут возникать во время работы. Но все же если не соблюдать правила, он может быстро выйти из строя.

Работая с устройством, важно соблюдать следующие рекомендации:

1. Если не известно предварительное напряжение, переключатель необходимо устанавливать в максимальный диапазон.
2. Чтобы избежать повреждения цепи, находящейся внутри устройства, не стоит подавать ток, напряжение которого превышает 750 В.
3. Запрещено прикасаться к элементам электросети голыми руками. Перед работой необходимо надевать специальные перчатки.
4. Перед измерением внутреннего сопротивления цепи необходимо выключить питание и удостовериться в том, что конденсаторы полностью разряжены.
5. Если необходимо заменить батарейку, то прежде следует отключить прибор и отсоединить щупы. Аналогично происходит замена предохранителя.
6. Перед тем как начать работу с прибором, нужно убедиться, что крышка корпуса плотно закрыта.

Условные обозначения

Для маркировки положения переключателя используются специальные символы:

1. Если переключатель находится в положении «OFF», значит, прибор выключен.
2. Если нужно измерить значение напряжение в сети постоянного тока, необходимо переключить устройство в режим «DCV».
3. Перед проверкой транзисторов прибор должен быть переключен в режим «hFE».
4. Для измерения сопротивления тока используется символ, похожий на подкову.
5. Перед прозвоном переключатель должен быть установлен так, чтобы он указывал на символ в виде кружка, от которого как бы исходят три волны.
6. DCA — это измерение постоянного тока.
7. ACV — измерение переменного тока.

Такие электроизмерительные приборы, как мультиметры, хороши тем, что с их помощью можно определять не только напряжение, но и другие характеристики тока. Также они используются для «прозванивания» цепей, для проверки полупроводниковых приборов, для определения емкости конденсатора.

Чтобы измерить тот или иной параметр, достаточно лишь перевести мультиметр в соответствующий режим, а затем приложить щупы к нужному участку цепи. На аналоговых приборах, как правило, имеются три шкалы, каждая из которых соответствует определенному параметру. Электронные устройства просто выводят на экран результат измерений, поэтому с ними работать проще.

Померить напряжение мультиметром совсем несложно, ведь сам этот прибор очень прост в эксплуатации. Но если все же возникают какие-то проблемы, следует заглянуть в инструкцию по применению, где процесс измерения описан подробно.

Как проверить в розетке все сразу

Очень часто при плановых работах с домашней электрикой или при поиске неисправностей в проводке, возникает необходимость проверки розеток.

Например, требуется выяснить какое там напряжение — повышенное или пониженное? Соответствует ли оно норме в 230 вольт или нет?

Узнать, правильно ли подключены фаза, ноль и земля. И подсоединены ли вообще заземляющий и нулевой проводники? Нет ли в цепи обрыва?

С какой стороны подключена фаза? Также не лишне заранее проверить, будет ли срабатывать УЗО или диффавтомат в щитке, если в эту розетку воткнуть неисправный прибор.

Для всех этих операций требуются разные измерительные приборы — от обычной индикаторной отвертки, до навороченного мультиметра.

Иногда даже приходится раскручивать и разбирать саму розетку. Сделать это без определенных знаний в области электрики решаются не все и предпочитают вызывать профессионалов.

Что можно измерить тестером розеток

Однако есть один девайс, который с легкостью позволит проверить все вышеперечисленные параметры и исправность розетки абсолютно любому человеку, даже очень далекому от закона Ома.

Все что вам нужно сделать — вставить этот чудо прибор в розетку и он вам наглядно предоставит всю информацию. Называется прибор — тестер розеток Habotest HT106D(B) (с током утечки 30мА или 5мА).

Девайс может быть полезен как любителям, так и профессионалам. Например бригадиру, который должен принять объект после окончания ремонта и проверить качественную работу своих специалистов, дабы потом не краснеть перед заказчиками и не возвращаться на переделки.

Представьте, что речь идет о проверке нескольких десяток или даже сотен розеток в многоэтажке. Без такого тестера вы точно этого не сделаете за короткий промежуток времени.

Также он будет полезен и рядовым пользователям. Особенно тем, кто только что купил новый дом или въезжает в новостройку.

Пробежались с приборчиком по розеткам во всех комнатах и сразу же проверили работу электриков.

Это очень компактная штука, которая не займет много места в подсумке электрика или на полке в шкафу. Вот что данный тестер умеет делать:

• показывает текущее напряжение в розетке

• определяет правильность подключения фазного, нулевого и заземляющего проводников L-N-Pe

• есть ли «земля» в розетке

• где находится фаза — справа или слева (только для розеток с наличием заземления!)

• создает искусственный ток утечки в 30мА для проверки работоспособности УЗО и диффавтоматов

Как работает и что означают горящие светодиоды

С передней стороны тестера расположена информационная панель с цифровым табло и индикаторами в верхней части.

Снизу — кнопка для проверки УЗО.

Сзади — полноценная европейская вилка с заземлением.

Если у вас попался другой разъем, например под американский или английский тип розетки, то воспользуйтесь переходником.

Главное, чтобы и переходник имел заземляющий контакт, иначе тестер работать не будет.

Чтобы не таскать с собой инструкцию, на передней панели изображены подсказки, которые обозначают комбинации свечения светодиодных индикаторов.

Для начала проверки, просто вставляете прибор в нужную розетку. Он тут же автоматически запускается и выводит для вас всю необходимую информацию.

Перво-наперво наглядно демонстрируется какое там напряжение. Заявленная погрешность по сравнению с проверенными мультиметрами и вольтметрами всего 2%.

Далее, смотрите на светодиоды и по их свечению определяете, все ли у вас в порядке в розетке с проводами. Если кто не понимает в английских надписях, то обозначают они следующее:

• горят два левых светодиода — с вашей розеткой все в порядке и нет никаких замечаний

Пользуйтесь и включайте приборы без опасений.

• горит один левый светодиод — в розетке отсутствует заземление!

• светится только светодиод посередине — в розетке нет ноля!

• если вообще ничего не горит — где-то в обрыве фаза

Соответственно без фазы тестер и не работает.

• светятся два правых диода — монтажники перепутали местами фазу и землю

• горят два светодиода по краям — перепутаны местами фаза и ноль

Где в розетке фаза и ноль

Прибор изначально рассчитан для европейского типа розеток, где расположение фазы строго регламентировано. Например во Франции (стандарт CEE_7/5), когда розетка имеет заземляющий контакт (штырек) сверху, фаза по правилам должна быть подключена справа.

Точно таким же образом спаяны провода внутри прибора. То есть, если тестер показывает, что все нормально, это значит что фаза в вашей розетке справа, а ноль — слева. Именно такие параметры заложены у тестера в программу.

В нашей стране расположение ноля и фазы в розетках не прописано в ПУЭ и каждый электрик при подключении, делает это по своему усмотрению. Хотя там тоже нужно придерживаться определенных правил.

Существует даже межгосударственный стандарт 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного значения». В нем указано, где должна находиться фаза на некоторых типах однофазных розеток и вилок.

Но мало кто считает данный МЭК обязательным и ориентируется по нему. Скачать и ознакомиться с МЭК можно отсюда.

Если тестер у вас показывает неправильное расположение фазы, то стоит его перевернуть и воткнуть обратно, показания светодиодов изменятся и прибор будет считать, что с розеткой все нормально.

Недостатки тестера

При определении положения фазы будьте внимательны, все эти индикаторы дают верные показания только при наличии земли в розетке. Если у вас проводка в доме выполнена двухжильным кабелем фаза-ноль, то переворачивайте прибор хоть сколько раз, он все равно будет показывать только то, что  у вас нет земли.

Заземляющего контакта в сети не будет и сравнивать ему будет не с чем. Здесь придется воспользоваться старой доброй индикаторной отверткой.

Однако стоит вам «занулиться», и на «табло» тут же выскочит неправильное расположение фазы. Хотя занулять заземляющие контакты в розетках крайне не рекомендуется. Почему, читайте в отдельной статье.

Еще из недостатков можно отметить тот факт, что тестер не определяет реверс ноля и земли. Бывает такое, что электрики путают их местами.

При этом проводник Pe подключают на один из рабочих контактов розетки, а ноль — на заземляющий штырек. В этом случае при включении любого аппарата с заземлением будет срабатывать УЗО, хотя тестер покажет, что все в порядке.

Как быстро определить, где у вас ноль, а где земля, читайте ниже.

• если горят все три светодиода — фаза присутствует как на своем месте, так и на месте заземления. При этом сама земля в обрыве.

Чтобы проверить УЗО, просто нажимаете кнопку снизу. По инструкции, держать ее нажатой можно не более 3-х секунд. На встроенном резисторе в этот момент выделяет мощность порядка 7,5Вт.

Диффавтомат или узо в электрощитке при нажатии кнопки, тут же должны отключиться от искусственно созданного тока утечки. Только обратите внимание — для такой проверки у вас в электропроводке опять же должен присутствовать провод заземления Pe.

Включите тестер без земли и нажатие на кнопку ничего не даст.

Держать постоянно прибор включенным в розетку не рекомендуется. Время непрерывной работы подобных девайсов — не более 2-х минут.

Внутри тестера имеется встроенный предохранитель. Чтобы до него добраться, следует снять наклейку и открутить четыре винтика по углам.

Так что имейте в виду, если табло перестало показывать напряжение, а светодиоды потухли, то имеет смысл залезть во внутрь и проверить эту защиту.

Аналоги тестера розеток Duwi и КВТ — что лучше?

Есть подобные тестеры и у других производителей. Например duwi или КВТ MS686ODR.

Однако в них отсутствует возможность проверки напряжения. Розетки испытываются аналогичным образом.

Втыкаете тестер и по мигающим индикаторам получаете интересующую вас информацию. Благо на этих тестерах все написано по-русски и ничего переводить не нужно.

Вот например, проверка переноски.

Как видите, мигает средний светодиод. А это значит, что в переноске нет заземления. Такая картина к сожалению встречается сплошь и рядом. Поэтому при выборе удлинителей будьте крайне внимательны.

К сожалению, функционал подобных девайсов от КВТ и других производителей немного урезан и в них не хватает табло с показаниями напряжения. А это пожалуй главное, что интересует рядового потребителя.

Ознакомиться с адекватной ценой и заказать себе такой чудо тестер Habotest можно у наших китайских товарищей отсюда.

Инструкция по эксплуатации тестера (на английском)

Немного отзывов

Статьи по теме

Проверить напряжение в розетке легко: инструкция, нормы, инструменты

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

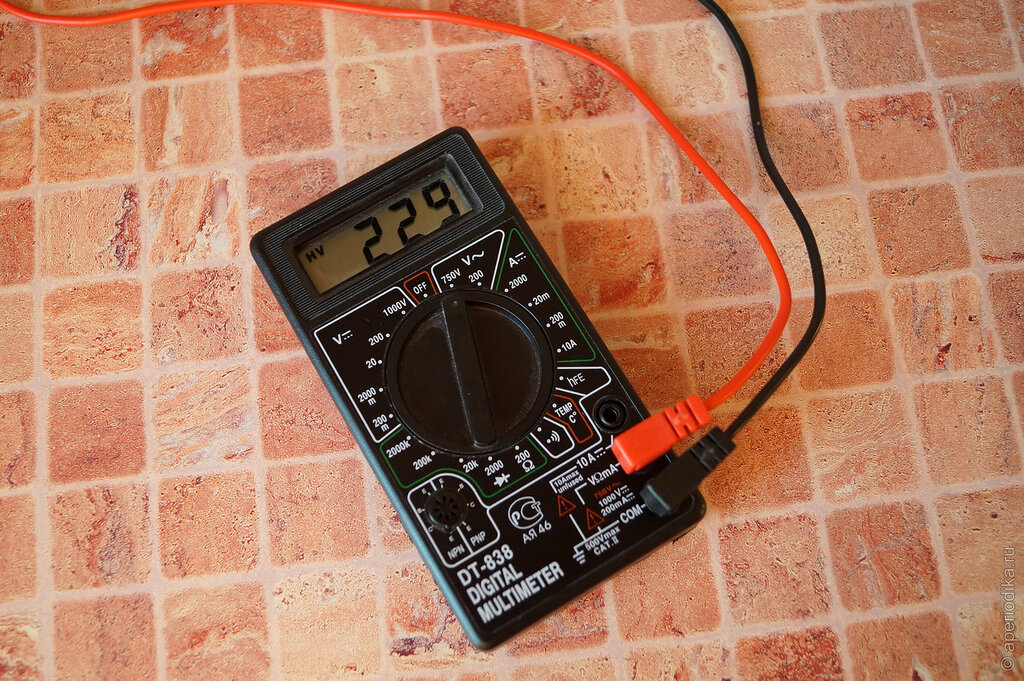

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

• Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
• В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
• Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
• После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

как оценить качество / Статьи и обзоры / Элек.ру

Для того, чтобы понять, насколько качественное напряжение поступает к нам в розетку, необходимы две вещи — знать стандарты качества и знать, как измерить эти стандарты. В статье я подробно расскажу, что такое качество напряжения и как измерить его характеристики. Это будет не теоретическая википедийная статья, а материал, максимально приближенный к реальной жизни.

Посмотрим, что мы можем измерить и посмотреть реально в питающей сети. Я приведу официальные стандарты качества и покажу, что в сети может происходить на самом деле.

Как и зачем оценивать качество напряжения в сети?

Действительно, зачем? Ведь достаточно нажать кнопку на пульте телевизора или воткнуть зарядное устройство айфона в розетку и пользоваться благами электрификации всей страны!

Но бывают моменты, когда что-то идет не так: крокодил не ловится, айфон не заряжается, кондиционер вместо прохлады выдает натужное гудение, а телевизор после щелчка не подает признаков жизни.

Тут собрались люди знающие, которые понимают, что значения основных параметров электрической сети — напряжения и частоты — можно узнать в первую очередь посредством мультиметра. Но что делать, если нужно посмотреть, что делается в розетке в течение суток? А что если нужно отследить скачок напряжения, который по времени гораздо короче интервала измерения мультиметра? Причем может быть так, что время появления этого артефакта неизвестно.

Обычно при любых проблемах с напряжением ставят стабилизаторы, но они помогают далеко не всегда. Ведь стабилизатор устраняет следствие, но не причину проблемы. А если происходит скачкообразное кратковременное изменение напряжения, то стабилизатор не только не поможет, но и усугубит положение.

И чтобы понять, что делать в том или ином случае — проверить качество контактов на вводе или поставить стабилизатор, — нужен анализатор качества электроэнергии (Power Quality Analyzer).

Анализатор качества электроэнергии дает полную картину того, что происходит в розетке.

Я использую в своей работе анализатор качества электрической энергии HIOKI 3197, фото которого будут приведены в статье.

Без анализатора качества часто вообще непонятно, что происходит в сети: какие помехи, импульсные перенапряжения и провалы, коэффициент мощности cos и так далее. Приходится действовать наугад, используя свой опыт и эксперименты. А с японцем HIOKI из Нагано все ясно-понятно. Для того, чтобы составить полную картину того, что творится в сети, прибор имеет клещи для измерения тока и зажимы для измерения напряжения, а также зажим для подключения к нейтрали. Итого — 7 точек подключения.

Анализатор качества электроэнергии

Реальный случай, когда без анализатора качества не обойтись. Контроллер в технологической линии периодически зависал и выдавал ошибки. Когда все перелопатили, а причину не нашли, на помощь пришел анализатор качества электроэнергии. После непродолжительного наблюдения напряжения 220 В, поступающего на питание контроллера, выяснилось, что причина в плохом контакте внутри сетевого фильтра.

Напряжение в электросети

Это самый важный параметр, определяющий в основном качество и характеристики всей энергосистемы.

Старый ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» гласит, что действующее (или среднеквадратическое, что для синуса одинаково) фазное напряжение в питающей сети должно составлять 220±10 %=198…242 В.

Однако новый ГОСТ 29322-2014 «Напряжения стандартные» «повысил» напряжение до 230 В±10 % =207…253 В. При этом разрешено действие напряжения 220 В. Линейные напряжения (между фазами) будут соответственно 380 и 400 В.

Получается, что если напряжение в розетке «плавает» от 198 до 253 В, то это укладывается в норму.

Рассмотрим трехфазную систему питания. Пример того, что может происходить на вводе в электрошкаф, виден на экране анализатора качества электроэнергии HIOKI 3197.

Фазные напряжения в трехфазной сети

На графиках видно, что уровень фазного напряжения колеблется около среднего уровня 238–240 В за время измерения 2 минуты. Судя по одинаковым провалам на всех фазах, за это время несколько раз включалась относительно мощная трехфазная нагрузка.

График напряжения, приведенный выше, может записываться в память прибора несколько дней. Таким образом, можно проанализировать, как меняется напряжение в течение суток, и подобрать стабилизатор. Либо вообще его не ставить, а отремонтировать электропроводку или предъявить претензии энергоснабжающей организации.

Кроме того (что очень важно!), можно зафиксировать и посмотреть все артефакты на напряжении. Например, скачки и провалы напряжения (последствия плохих контактов или помех), моменты пуска мощных приводов и т. д. Пороги событий устанавливаются в настройках. Пример экрана, на котором отображены события:

События и деталировка на экране анализатора качества электроэнергии

Ток в электросети

Когда-то в детстве отец мне купил мой первый тестер ТЛ-4М. Я мерил все подряд, пока мою голову не посетила «гениальная» идея — измерить ток в розетке. В итоге — выбило пробки, в тестере сгорел шунт, а я понял — ток измеряется всегда только через нагрузку. С тех пор средства измерения тока сильно шагнули вперед, и для этого используются только токовые клещи (трансформаторный метод), шунты практически не применяются.

Ток, точнее, его значение, форма и составляющие, значительно зависит от нагрузки. Например, вот как выглядит форма напряжения и тока при работе диммера:

Напряжение в сети и ток ЧЕРЕЗ диммер

Естественно, присутствуют гармоники тока и напряжения. Гармоники говорят о том, как отличаются формы напряжения и тока от синусоидальной.

Гармоники напряжения и тока

Гармоники напряжения и тока можно увидеть в графическом виде, как на скрине выше, так и в виде таблицы — с 1-й до 50-й гармоники. И для однофазной, и для трехфазной сети.

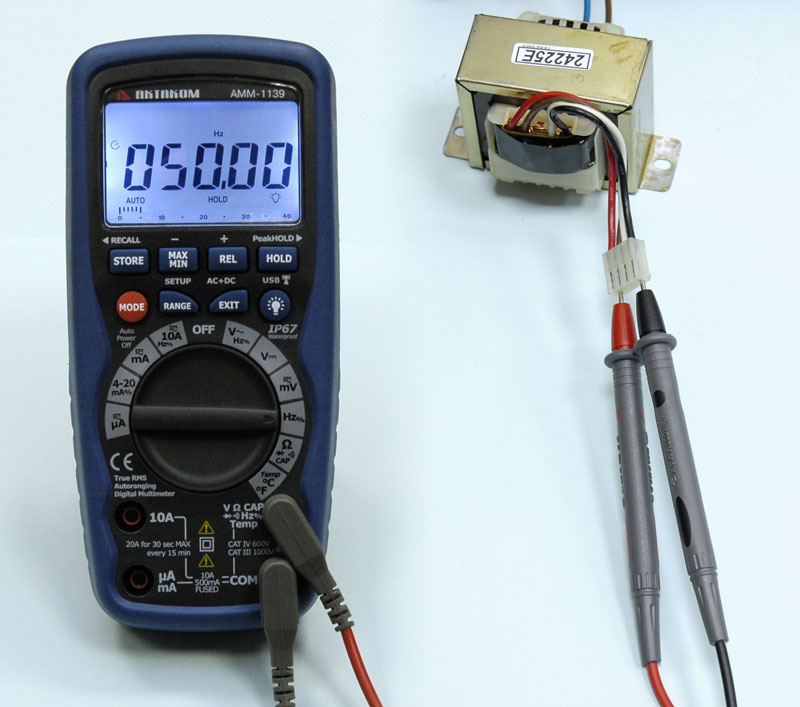

Частота

Все знают, что частота питающего напряжения у нас в розетке равна 50 Гц. Это означает, что 50 раз в секунду все повторяется. Иначе говоря, длительность периода напряжения равна 20 мс. Если точнее, то согласно ГОСТ 29322-2014 частота напряжения должна быть 50±0,2 Гц. То есть от 49,8 до 50,2 Гц.

Пожалуй, частота — единственный параметр, на который ничего не влияет. И ее стабильность зависит только от работы электростанции. Вот как график частоты выглядит на экране анализатора качества электроэнергии:

Частота питающей сети

Из графика видно, что частота отклоняется не более чем на 0,03 Гц от номинала, что с большим запасом укладывается в ГОСТ.

Заключение

HIOKI умеет гораздо больше, чем изложено в этой короткой статье. Например, служить в качестве эталонного электросчетчика и строить график потребляемой мощности, измерять коэффициент мощности cos и коэффициент реактивной мощности tg. Применение прибора обосновано при проведении энергоаудита и при выявлении сложных неисправностей оборудования.

Источник: Александр Ярошенко, автор блога SamElectric.ru. Опубликовано в журнале «Электротехнический рынок» №3 2020

Проверка электрической розетки с помощью цифрового мультиметра

Эти диагностические шаги используются, чтобы помочь найти электрические проблемы в различных источниках. Цифровой мультиметр дает автоматические быстрые показания, отображающие VAC (вольт переменного тока), VDC (вольт постоянного тока) и сопротивление. Проверяя электрическую розетку с помощью цифрового мультиметра в вашем доме, вам нужно будет использовать показания VAC, доступные на устройстве, потому что вы ищете измерение напряжения переменного тока.Если вы хотите узнать больше об источниках питания переменного и постоянного тока, обязательно прочтите эту статью «Война токов: мощность переменного и постоянного тока» от Министерства энергетики.

Вот как проверить электрическую розетку с помощью цифрового мультиметра:

1. Сначала возьмите цифровой мультиметр. (Нужен новый? Посмотрите на нашей странице мультиметра. )
   2. Затем установите шкалу на переменное напряжение или переменное напряжение. Примечание: максимальное напряжение для каждого комплекта, бытовой ток составляет примерно 120 вольт, установите шкалу соответственно.
   3. После этого подключите щупы к соответствующим входам: COM для черного провода и Volts для красного провода.
   4. Затем вставьте красный зонд в правый паз розетки.
   5. Затем осторожно вставьте черный зонд в левую прорезь розетки.
   6. Наконец, проверьте показания на вашем счетчике, он должен показывать напряжение в вашем доме.

Щелкните здесь, чтобы заказать Owon B35

Объясните логику тестирования электрической розетки с помощью цифрового мультиметра:

Первый шаг при проверке электрической розетки — найти разъем мультиметра с надписью «Вольт» и вставить в него красный провод.

Далее вам нужно будет подключить черный провод, это делается путем подключения его к метке «com». Примечание. Красный провод может иметь красное кольцо вокруг разъема, а черный провод может иметь черное кольцо. Как упоминалось выше, вы будете использовать на мультиметре параметр «VAC» или «Вольт». Поэтому убедитесь, что цифровой мультиметр находится в этой настройке. Каждый мультиметр отличается, что означает, что ваш может показывать 0,0 В переменного тока, В переменного тока или только 0,0. Как только это будет установлено, вы готовы начать тестирование.

Теперь пора вставить красный провод в вертикальный паз розетки. Убедитесь, что он вставлен в паз справа.

Черный провод вставляется в левый вертикальный паз розетки. Теперь пора проверить, что вы читаете. Обычно вы должны получать показания от 110 до 120 В переменного тока. Все зависит от уровней мощности, поставляемых коммунальными предприятиями. Если ваш мультиметр продолжает показывать 0,0, возможно, соединение плохое, попробуйте пошевелить проводами для лучшего контакта. Если это не поможет, у вас может быть проблема с электричеством в розетке.

Затем пора вынуть черный провод из гнезда и вставить его в овальное гнездо.Эта часть электрической розетки является заземлением, и вы скоро увидите значение напряжения. Если показания не отображаются, возможно, перегорел предохранитель или сработал автоматический выключатель.

Цифровой мультиметр — чрезвычайно полезный инструмент, который можно носить дома.

Вот несколько руководств, посвященных другим вещам, которые вы можете делать с ним:

Здесь мы объясняем , как определить место повреждения скрытого кабеля с помощью цифрового мультиметра .

В этом руководстве объясняется, как тестировать светодиоды с помощью цифрового мультиметра .

А для более глубокого погружения попробуйте этот учебник по измерению сопротивления с помощью цифрового мультиметра .

Тестирование розеток с помощью тестера напряжения

Определение того, запитана ли бытовая цепь, находится ли она под напряжением или нет, может быть настолько простым или сложным, насколько вам нравится. Способы варьируются от простых и бесплатных (с использованием исправной лампы) до чрезвычайно дорогих устройств, использующих радиолокационные волны.

Перед выполнением любых электромонтажных работ воспользуйтесь одним из четырех методов, которые помогут вам выяснить, есть ли в розетке, блоке выключателя света или потолочном световом блоке питание, идущее к нему или через него.

Если у вас есть сомнения по поводу работы с бытовым током, вызовите электрика. Хотя электромонтажные работы — одна из самых дорогих профессий, которую нужно вызвать на дом, это намного дешевле, чем поездка в отделение неотложной помощи.

Тестирование включением рабочего освещения

Этот классический метод проверки мощности не может быть проще. Если ток идет в розетку, то он запитает свет. Если нет энергии, нет и света. Это простая предпосылка этого метода.

Этот метод подходит только для разметки автоматических выключателей по дому. Он может сказать вам только тогда, когда цепь розетки отключена. Однако электрическая коробка может содержать проводку от более чем одной цепи (с проводкой может случиться все, что угодно). Если отключить только цепь для розетки, в коробке все еще может остаться проводка под напряжением. Поэтому гораздо безопаснее использовать тестер напряжения, прежде чем прикасаться к любой проводке.

Испытания с помощью тестера напряжения

Дешевый и простой в использовании небольшой портативный тестер напряжения представляет собой золотую середину в инструментах для электрических испытаний для домашних мастеров.

Тестер напряжения — палочка-выручалочка. В отличие от других полезных, экономящих время устройств, связанных с реконструкцией дома, которые люди любят называть спасателями, тестерами электрического напряжения изо дня в день помогают предотвратить травмы или смерть от случайного поражения электрическим током.

Недорогие и надежные тестеры напряжения, такие как бесконтактный тестер напряжения Klein, могут обнаруживать электрический ток, не касаясь оголенных проводов. Поднимите кончик тестера напряжения примерно на 1 дюйм от провода, и тестер издаст звуковой сигнал и загорится, если будет обнаружен ток.

Одним из недостатков этих тестеров напряжения в виде ручки является то, что они не могут обнаруживать ток в устройствах с низким напряжением, таких как дорожные огни или небольшие бытовые приборы. Для этого вам понадобится мультиметр.

Не путайте тестер напряжения ручного типа с измерителем напряжения, который показывает точное количество напряжения, присутствующего в проводе или устройстве. Проверка напряжения — это инструмент включения / выключения. «Вкл» означает, что есть электричество; «выкл» означает, что нет.

Предостережения при использовании тестеров напряжения:

• Если батареи выходят из строя, ток может пропасть, даже если это не так.Обратите внимание, что вы всегда должны проверять тестер напряжения перед его использованием.
• Даже если батареи хорошие, эти предметы печально известны тем, что дают ложные срабатывания и ложноотрицания. Ложноположительный — это когда тестер издает звуковой сигнал, но нет тока. Большую озабоченность вызывает ложноотрицательный результат, когда устройство не подает звуковой сигнал даже при протекании тока.

Тестирование мультиметром

Несмотря на то, что они очень точны, мультиметры не подходят для домашнего использования в домашних условиях.Кроме того, мультиметры могут быть сложными и запутанными в использовании для многих мастеров, которые сами делают это, что может привести к травмам.

Однако для более низких напряжений и для определения того, что это за напряжение, вам понадобится мультиметр.

Мультиметры использовались и применялись миллионами любителей на протяжении многих лет. Внимание! Перед тем, как пытаться использовать мультиметр, вам следует полностью изучить его работу.

Тестирование с помощью устройства UWB

Сверхширокополосные (СШП) радарные устройства, такие как Bosch D-Tect, не используются для обычного обнаружения токов под напряжением.Однако СШП-устройство — единственный инструмент, доступный на потребительском рынке, который обнаруживает находящиеся под напряжением электрические кабели за гипсокартоном, не разрывая гипсокартон.

Из-за чрезвычайно высокой стоимости и сложности эксплуатации СШП-устройство не является практичным инструментом для тех, кто занимается самодельными работами, которые хотят обнаружить наличие напряжения.

Проверить тестер напряжения

Найдите электрическую розетку, о которой вы точно знаете, что она находится под напряжением. Как правило, это розетка, которая уже достоверно питает большой прибор, радио, телевизор, компьютер или небольшой кухонный прибор, например блендер.Убедитесь, что розетка питает устройство, включив его. Обязательно проверьте верхнюю и нижнюю части выпускного отверстия.

Вставьте конец тестера напряжения в оба прямых гнезда токоведущей розетки. В зависимости от вашей модели тестер должен мигать, издавать звуковой сигнал или одновременно мигать и издавать звуковой сигнал, если ток находится под напряжением. Если розетка подключена правильно, тест покажет напряжение только при вставке в короткий «горячий» разъем, но не в длинный разъем нейтрали или округлый разъем заземления.

Причина этого шага в том, что вы хотите убедиться, что тестер напряжения работает. Разряженные батареи в тестере напряжения могут создать впечатление, что работа с розеткой безопасна, даже если это не так.

Предназначенная для испытаний розетка

Для максимальной безопасности вставьте конец тестера напряжения в оба гнезда розетки. Мигающий свет или звуковой сигнал показывают, есть ли ток. В качестве дополнительной меры предосторожности после того, как вы откроете розетку для работы с ней, вам следует еще раз проверить каждый провод внутри коробки.

Электрические провода имеют цветовую кодировку, чтобы указать, к какому типу они относятся. Черная изоляция провода обычно указывает на то, что провод несет электрическую нагрузку при включении, но другие цвета или проводка также могут нести напряжение. Обязательно проверьте провода внутри коробки.

Используйте тестер напряжения для проверки электрических шнуров

Прижмите наконечник тестера напряжения к боковой стороне электрического шнура. Обязательно прикасайтесь к шнуру. Три основных провода (положительный, нейтральный и заземляющий) проходят через большинство электрических шнуров.Тестер напряжения показывает наличие постоянного тока только тогда, когда он направлен против положительного или горячего провода.

Как использовать мультиметр

Фото: fotosearch. com

Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультиметры», стали дешевле и по размеру, что делает их незаменимыми для домовладельцев, имеющих базовые знания в области электроники. схема. При устранении неполадок с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы новичок в мультиметрах, эти гаджеты поначалу могут показаться сложными. Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации своего конкретного устройства.

Фото: fotosearch.com

Два типа мультиметров

Аналоговые мультиметры, или вольт-ом-миллиамперметры (ВОМ), существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской -типа магазин. Новые дети в этом блоке — цифровые мультиметры (DMM) — предлагают более высокую точность с десятичной запятой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах. В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями с низким напряжением, такими как небольшие двигатели постоянного тока (DC) или низковольтные устройства переменного тока (AC) — например, ваши термостаты и дверные звонки. .Во избежание перегорания предохранителя, выхода из строя мультиметра или риска получения травмы не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего, мультиметры могут определять:

• Имеющийся заряд аккумулятора
• Напряжение в розетке или выключателе
• Повреждение кабелей и шнуров
• Жизнеспособность предохранителей, диодов и резисторов
• Проводящая способность электрического пути

Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи. Начните с выбора соответствующего тока на мультиметре и диапазона напряжения выше, чем ток, который вы проверяете. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения — 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант — 20 В постоянного тока.

Затем перед тестированием убедитесь, что вы подключили измерительные провода к правильным гнездам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого и всех тестов мультиметром черный провод подключается к общему (COM) порту.

Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом — к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите датчики за изолированные ручки. Не прикасайтесь к металлической части зондов, чтобы избежать поражения электрическим током.

Фото: fotosearch.com

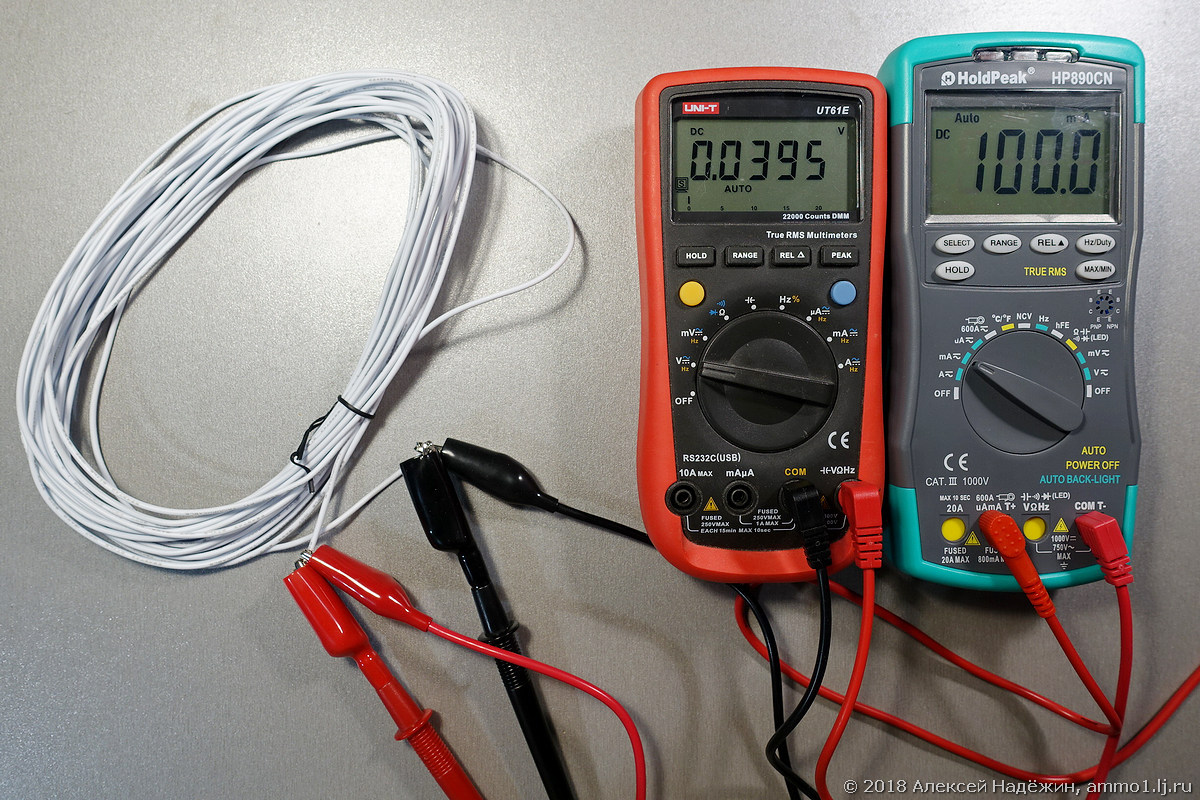

Тестирование сопротивления и целостности

В электронике «сопротивление» — это количество препятствий для потока электричества, и чем меньше, тем больше или, скорее, полезно для работы вашего бытовая техника. Имея в руках мультиметр, вы можете измерять сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу купить новую микроволновую печь.

Сначала убедитесь, что прибор отключен от сети перед тестированием. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

Чтобы проверить непрерывность или непрерывный поток электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу на символ непрерывности «

». Небольшое значение — или звуковой сигнал — указывает на непрерывный путь между двумя точками. Однако отсутствие чтения или звукового сигнала указывает на проблему.Например, если вы только что вставили новую лампочку в лампу, но по-прежнему не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .

Тестирование тока низкого напряжения

Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, такая как замкнутый контур ландшафтных фонарей на солнечной энергии, питание для всех источников света.Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

В вашем руководстве по эксплуатации может быть диаграмма, но если нет, вы можете проверить простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра. Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) тестируемого устройства. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белый).Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

Совет по безопасности: Как упоминалось ранее, не проверяйте , а не цепь, которая превышает возможности вашего мультиметра. Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может превышать 10 ампер.

Как пользоваться и читать мультиметр

Готовьтесь! Мы собираемся начать с основ использования и чтения мультиметра. Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли успешно реализовать те проекты, которые откладывали. Или просто лучше понять, как использовать мультиметр в работе.

Мультиметр — это не только гайки и болты для электрика, но и для любого домовладельца, который хочет проверить проводку вокруг своего дома или выполнить некоторые из своих собственных электрических проектов.

И, для вашего удобства, мы рассмотрели лучшие мультиметры для электриков, чтобы помочь вам выбрать лучший для ваших нужд.

С помощью этого простого в использовании устройства даже новичок может измерить важные электрические характеристики своих приборов, розеток, арматуры и блока выключателей.

Содержание

1 . Основы работы с мультиметром
2. Важный совет по безопасности
3. Для чего можно использовать мультиметр?
4.Основы работы с электричеством и электрическими агрегатами
a. Цепи
б. Напряжение
гр. Текущий
д. Сопротивление
5. Детали цифрового мультиметра
6. Как использовать и считывать показания мультиметра для измерения напряжения
7. Как измерять ток
8. Как измерять ток с помощью токоизмерительных клещей
9. Как измерить сопротивление
10 Как рассчитать мощность

Основы мультиметра

Так почему этот инструмент называется мультиметром? Это потому, что это комбинация вольтметра, амперметра и омметра, дающая вам возможность измерить:

• напряжение переменного тока
• напряжение постоянного тока
• ампер
• сопротивление
• непрерывность
• и многое другое!

Если у вас есть простые электромонтажные работы по дому, и вы не хотите нанимать дорогого электрика, почему бы не попробовать сами?

Мы собираемся показать вам все, что вам нужно знать об использовании и считывании мультиметра, в том числе:

• базовое устройство для освежения электричества
• части и терминология мультиметра
• испытательное напряжение
• проверка тока
• проверка сопротивления
• измерение электрического мощность

Важный совет по безопасности

Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам необходимо защитить себя.

Перед тем, как приступить к этому виду работ, примите некоторые меры предосторожности для вашей собственной безопасности.

1. Всегда знайте, где находится ваш блок выключателей, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять с выключенными выключателями.
2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и освещение с питанием от батареек) и не имеет препятствий, чтобы вы могли свободно передвигаться.
3. Используйте защитное снаряжение, такое как очки, перчатки и длинные рукава.

Ваш мультиметр сам по себе является безопасным устройством.Приведенные выше шаги расскажут, как использовать и читать мультиметр в безопасных условиях.

Для чего можно использовать мультиметр?

Теперь мультиметр представляет собой довольно впечатляющий инструмент, который имеет широкий спектр применений для нескольких профессий или целей:

• Проверьте сопротивление предохранителей в вашем автомобиле или приборах.
• Измерьте ток, чтобы предотвратить срабатывание выключателей в вашем доме.
• Используйте мультиметр в вашем блоке HVAC, чтобы убедиться, что компрессор получает нужное количество электроэнергии.
• Если ваш автомобиль не запускается, вы можете проверить напряжение зажигания с помощью мультиметра.
• Проверьте переключатели, розетки и силовые кабели на наличие проблем.
• Вы также можете использовать его для проверки старых батарей, удлинителей и лампочек, не вставляя их в розетку.
• Устранение любых проблем с электричеством в вашем доме, автомобиле или личных устройствах.

Основы электричества и электрических устройств

Электричество может быть сложной задачей, и мы понимаем, как это может сбивать с толку, когда мы говорим о схемах, мензурках, амперах и вольтах.Быстрое освежение знаний поможет вам без труда научиться пользоваться и читать мультиметр.

Цепи

Электричество выполняет для нас работу, когда оно перемещается по цепи. Если это слово звучит как круг, это потому, что оно аналогично кругу.

Ток течет по этому «кругу» в цепи, начиная с выключателя или предохранителя в электрической коробке, а затем возвращается по нейтральному проводу. На всякий случай, нейтральный провод будет белым.

Как вы знаете, если цепь тока прерывается, электричество перестает течь и свет, розетки и т. Д. Перестают работать.

Так почему же цепь прерывается?

Одной из причин может быть неплотное соединение или поврежденный провод.

Или автоматический выключатель просто выполняет свою работу. Предохранители и автоматические выключатели предназначены для размыкания цепи, если они чувствуют, что по этой цепи проходит слишком большой ток.

Это защищает провод от перегрева, что было бы плохо.

В любом случае, ваш мультиметр при правильном использовании может помочь вам диагностировать и устранить многие из этих неисправностей.

Напряжение

Напряжение проще понять как «давление».

Представьте себе воду, протекающую через садовый шланг.

Это просто конец от силы тяжести или его толкают?

Нажатие, верно?

Где-то насос нагнетает эту воду так, что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

Электричество также «подталкивается» генератором, и мы измеряем это «давление» с помощью вольт .

Чем больше сила, тем выше напряжение.

Мы также говорим об электрическом потенциале.

Вернемся к примеру с водой. Представьте, что вы открываете кран, но закрываете форсунку на конце шланга.

Шланг сейчас под давлением, не так ли? Сила прилагается, хотя потока нет.

Можно ли измерить это давление?

Совершенно верно.

В примере с водяным шлангом манометр вычисляет силу, поэтому вы знаете силу потока воды, если она течет.Манометр сравнивает давление внутри шланга с атмосферным давлением снаружи и сообщает вам разницу в фунтах на квадратный дюйм.

Аналогично, электрический потенциал — это величина силы в цепи, доступной для проталкивания электрического тока, если он протекает. Как и водомер, ваш мультиметр — сравнительное устройство. Он сравнивает разность электрических потенциалов между двумя точками, а затем выражает эту разницу в вольтах.

Ток

Ампер, , что сокращенно от «ампер», — это то, что мы называем единицей измерения электрического тока.

Постойте — я думал вот какое напряжение!

Не совсем так.

Помните наш водяной шланг?

Если давление, приводящее в движение воду (фунт / кв. Дюйм), похоже на напряжение, то количество воды (галлонов в минуту) похоже на ток.

Когда мы говорим об электрическом токе, мы имеем в виду , количество электричества, а не силу, стоящую за ним. По сути, это количество электронов, проходящих через точку за определенный период времени.Поэтому этот номер также важен, и мы называем его ампер (сокращенно от ампера).

Мультиметр также может измерять ток (в амперах).

Допустим, ваш выключатель на 15 А продолжает отключаться. Возможно, в этой цепи слишком большая нагрузка.

Примерно 5 красителей используются одновременно.

Вы можете использовать настройку усилителя на мультиметре, чтобы определить, сколько тока проходит через цепь.

• Постоянный Ток — то, что мы называем DC
• Переменный Ток — называется AC

Совет: для правильной настройки вы хотите знать, какой ток вы измеряете перед использованием мультиметра.Как правило, аккумулятор вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электрическая сеть вашего дома — это переменное напряжение.

Сопротивление

Как следует из этого слова, сопротивление — это тенденция проводника к сопротивлению току.

Имеет ли сопротивление вода, протекающая по шлангу?

На самом деле это так.

Трение между водой и поверхностью шланга.

Также — если перегибать шланг, сопротивление определенно увеличивается.Точно так же нет идеального электрического проводника. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, сопротивление всегда будет.

Чем больше сопротивление в цепи, тем сильнее должно работать напряжение для протекания тока.

Интересный факт — Планируется некоторое сопротивление. Резистор — это часто в первую очередь вся суть электрической цепи. Лампочка — это резистор высокой стоимости. Он пропускает ток так сильно, что лампочка становится очень горячей, пока не начинает светиться.

Величину сопротивления в цепи можно измерить мультиметром.

А вот еще один термин — Ом. Сопротивление объекта или прибора электрическому току измеряется в Ом, а его символ — греческая заглавная буква омега (Ом).

Итак, зачем вам измерять сопротивление? Одно из применений настройки сопротивления на вашем мультиметре — это проверка целостности цепи.

Непрерывность означает, что ток может непрерывно течь от одной точки к другой.Если ток может течь через проводник из одной точки в другую, мы говорим, что проводник «имеет непрерывность».

Установка сопротивления — это безопасный способ проверки непрерывности перед подачей высокого напряжения. Так же найдем:

• Поврежденные провода
• Короткие замыкания
• Неопознанные провода
• Неисправные устройства
• Перегоревшие лампочки
• И многое другое!

Детали вашего цифрового мультиметра

На первый взгляд детали мультиметра могут показаться сложными.Но немного попрактиковавшись, вы быстро научитесь пользоваться и читать мультиметр.

Настройки находятся на лицевой панели мультиметра. Символы на циферблате могут показаться вам чужими, но не волнуйтесь. Мы здесь все объясним.

Маркировка шкалы

Обычно настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного и постоянного тока.

Циферблаты мультиметра обозначены следующим образом:

• Категории напряжения обозначены буквой V для Вольт
• Категория тока отмечена буквой A для ампер
• Категория сопротивления обозначена (Ω) для Ом .

Каждая категория на вашем дисковом переключателе может иметь несколько настроек для различных диапазонов (если у вас нет измерителя автоматического выбора диапазона. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить шкалу на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

Также важно понимать префиксы перед единицами измерения:

• K означает кг, и означает 1000x.
• M означает мега и означает на миллион .
• м означает для милли и означает 1/1000.
• (µ) означает micro и означает одну миллионную.

А теперь соберем все вместе:

• мВ означает милливольты или тысячные доли вольта
• кОм означает килоом, или 1000 Ом
• мкА означает микроампер, или миллионную долю ампер

Имейте в виду, что эти приставки важны для умения читать мультиметр.

Дисплей

Вы найдете цифровой ЖК-дисплей над циферблатом. Он должен четко читать значения, которые вы пытаетесь измерить. Убедитесь, что рядом с числами или над ними, на дисплее отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемого электрического свойства.

Тестовые щупы

В нижней части мультиметра вы обычно найдете гнезда для тестовых щупов. Ваши испытательные щупы будут использоваться для контакта с проводами, клеммами или соединениями.

Помните, что черный щуп всегда подключается к общему разъему (# 3, помечено COM). Он также известен как терминал возврата.

Красный пробник или активный пробник подключается к одному из других разъемов, в зависимости от электрических свойств, которые вы пытаетесь измерить.

1. Первое красное гнездо для пробника (выход №1) предназначено для измерения тока в диапазоне от 0-4 до 10 ампер или для частоты и рабочего цикла тока. Этот домкрат должен иметь маркировку A .
2. Второе красное гнездо датчика (выход №2) предназначено для измерения тока от 0 до 400 мА или для частоты этого низкого тока. Этот разъем должен иметь маркировку мА или мкА .
3. Третий красный разъем для датчика (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, возможно, температуры. Он может быть обозначен как В, Ом или различными символами для диодов, емкостей или градусов.

Кнопки

Теперь, чтобы вы не запутались, у вашего мультиметра может быть любое количество дополнительных кнопок на лицевой стороне. Чтобы понять назначение этих кнопок, лучше всего обратиться к руководству по эксплуатации.

Мультиметры различных производителей включают в себя множество различных опций и кнопок. Мы не будем пытаться здесь и сейчас обобщать их цель.

Как использовать и считывать показания мультиметра для измерения напряжения

Для измерения напряжения мультиметром выполните следующие действия.

1. Определите, какое напряжение вы измеряете — переменным или постоянным. Если вы измеряете напряжение в доме, вероятно, это переменный ток.Если он в вашей машине или в устройстве с батарейным питанием, скорее всего, это постоянный ток.
2. Установите переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ в виде синусоиды, который является универсальным символом переменного тока. Символ DC — сплошная линия с пунктирной линией под ней.
3. Вставьте черный щуп в разъем COM на мультиметре.
4. Вставьте красный щуп в гнездо с маркировкой V .
5. Установите переключатель в положение наивысшего значения в соответствующей категории напряжения.Помните, что мВ означает тысячные доли вольта, так что это очень низкое значение.
6. Если вы измеряете напряжение переменного тока, наденьте защитные перчатки. При работе с электричеством всегда полезно использовать перчатки.
7. Подайте питание на розетку или компонент, напряжение которых вы проверяете, замкнув выключатель в коробке выключателя, включив зажигание в автомобиле или включив устройство с батарейным питанием.
8. Коснитесь черным щупом клеммы на одной стороне компонента, который вы измеряете, а красным щупом — клеммы на другой стороне компонента.

   Пример: проверьте розетку с помощью мультиметра: Предположим, розетка закреплена на своем месте и все провода подключены правильно.

   На этой розетке должно быть 3 слота.
   а. Два верхних вертикальных разъема предназначены для питания (самый короткий разъем) и нейтрального (самый длинный разъем).
   г. Круглая щель внизу — это земля.

   Если вы используете ручной мультиметр, подключите красный провод к разъему с надписью V (вольт), а черный провод к разъему COM (общий).

   Включите розетку и просто вставьте красный провод в разъем питания на розетке, а черный провод — в нейтральный разъем.

   Вы должны прочитать 110–120 вольт, если вы находитесь в США. Если это так, то вы только что доказали, что ваша розетка имеет 120 вольт от горячего к нейтральному. Ура!

   Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть четкий путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

   Давайте проверим аккумулятор вашего автомобиля с помощью мультиметра: Переключитесь на постоянное напряжение. Подключите черный провод к отрицательной клемме, а красный провод к положительной клемме. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

   Теперь давайте проверим ваш генератор с помощью мультиметра: Проделайте тот же тест, что и выше, на работающем автомобиле. Теперь вы должны показывать от 13 до 16 вольт. Если да, то ваш генератор заряжает аккумулятор должным образом. Поздравляю! Иди выпей пива.

9. Если вы не получаете четких показаний, поверните селектор на следующую максимальную настройку, пока не получите записываемое число.

Обратите внимание на эти дополнительные важные меры безопасности перед проверкой напряжения.

• Убедитесь, что ваши датчики не повреждены и что на тестовых проводах нет оголенных точек.
• Еще раз проверьте, подключен ли красный щуп к розетке В на мультиметре. Подключение к неправильному разъему может серьезно повредить мультиметр.
• Всегда начинайте с максимального диапазона напряжения на переключателе мультиметра.
• Если на щупах мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед подачей питания на устройство или включением прерывателя.

Как использовать и считывать показания мультиметра для измерения тока

Вот шаги, которые необходимо предпринять для измерения тока с помощью мультиметра:

1. Выключите питание цепи, которую вы будете измерять.

2. Установите селектор на A , который является текущим.

3.Подключите черный разъем щупа к разъему COM на мультиметре.

4. Подключите красный разъем датчика к соответствующей розетке, будь то высокий ток (A) или низкий ток (мА или мкА).
Предупреждение. Если измеренный ток превышает нижний предел тока, вы можете перегореть предохранитель в мультиметре, если случайно воспользуетесь этой розеткой.

Хорошо, давайте начнем. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет найти тысячные или (доброе дело!) Миллионные доли ампер.Так что просто вставьте красный щуп в гнездо A.

Вот здесь и получается беспорядок. Если у вас есть клещи, просто пропустите все это и перейдите к разделу о том, как измерять ток с помощью клещей.

5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серии со схемой для измерения тока. Таким образом, провод, питающий цепь, должен быть разомкнут, а измерительные щупы должны быть помещены в зазор. Например, если вы хотите измерить ток в цепи с розеткой, вы можете

a) Отсоединить токоведущий провод от вилки

b) Поместите красный провод от вашего измерителя на отключенный провод

c) Поместите черный провод на клемму вилки, где был провод под напряжением до

d) Убедитесь, что вы не прикасаетесь ни к одной из открытых частей этих проводов

e) Снова включите питание

Теперь ваш измеритель является частью цепи и подсчитывает токи, пока они пролетают.

Напоминание: перед тем, как делать это , убедитесь, что на вашем мультиметре установлен ток.

Как измерить ток с помощью клещевого мультиметра

Токоизмерительный мультиметр — это мультиметр со специальной откидной губкой. Мы называем это зажимным амперметром.

Этот считыватель с зажимным усилителем является быстрым способом считывания тока на проводнике. Вместо использования зондов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и обнаруживает ток внутри него посредством магнитной индукции, считая силу магнитного поля вокруг проводника.

Для большинства задач наилучшим выбором является накладной зонд, потому что он простой и быстрый. Вы просто зажимаете челюсть вокруг провода, выбираете ампер на шкале, и цифровой дисплей покажет вам, сколько тока проходит через провод.

Конечно, вы получите более точные показания с помощью датчиков, поскольку они могут обнаруживать гораздо меньшие значения тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства домашних нужд.

Не обнажая провода, токоизмерительные клещи делают измерение тока более безопасным без риска поражения электрическим током.Он также не требует прерывания цепи, поэтому вы можете поддерживать работу своей электроники во время тестирования.

Обнаружение магнитной индукции более безопасно для самого измерителя, и мультиметры-клещи могут использоваться для гораздо более высоких токов, чем мультиметр с пробниками. Убедитесь, что вы зажимаете только по одному проводу за раз.

Как использовать и считывать показания мультиметра для измерения сопротивления

Поскольку омы — это единицы измерения сопротивления, мы начинаем с установки шкалы в омах для измерения сопротивления.

Предупреждение: Всегда выключайте питание в области, где вы читаете, всякий раз, когда вы используете функцию измерения сопротивления. В противном случае вы рискуете повредить мультиметр .

Вот почему. Когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими датчиками, и именно так измеритель считывает сопротивление.

Схема вашего мультиметра, используемая при установке сопротивления, получает доступ к примерно 3 вольтам постоянного тока от батарей. Если вы подадите через эту цепь 100 вольт, вы наверняка что-нибудь повредите.Скорее всего, вы только перегорите предохранитель.

Но кто хочет заниматься поиском и заменой маленького предохранителя в своем счетчике?

Чтобы измерить сопротивление с помощью мультиметра, выполните следующие действия:

Примечание: Некоторые из этих шагов относятся к измерителям диапазона с ручным управлением. Если у вас автоматический выбор диапазона, вы можете пропустить шаги 3-5.

1. Выключите питание!
2. Установите переключатель выбора в положение сопротивления, или Ом (Ом).
3. Вставьте щупы в соответствующие гнезда.Черный зонд войдет в третий разъем с надписью «COM». Красный зонд подключается к четвертому разъему.
4. Если мультиметр имеет переключатель включения / выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активирован.
5. Установите переключатель выбора в положение наивысшего сопротивления, чтобы начать измерение.
6. Коснитесь наконечниками щупов проводов на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Измерения сопротивления будут производиться всегда. Ваш измеритель будет измерять сопротивление, которое он «видит» между двумя датчиками.Например, если ваши щупы находятся на обоих концах предохранителя, он будет измерять сопротивление предохранителя.
7. Если на дисплее отображаются нули или очень маленькие десятичные дроби, переведите переключатель выбора в следующий наивысший диапазон, пока не увидите больше чисел в показании. Это даст вам более точное чтение.
8. После того, как вы записали свои показания, выключите мультиметр для сохранения батарей.
9. Наконец, верните переключатель выбора в положение с максимальным сопротивлением.Это сделано для защиты мультиметра на случай, если для следующего измерения потребуется более высокий ток.

Это также отличный способ доказать, что провод имеет непрерывность или целостность между двумя точками.
Если бы вы измерили сопротивление от одного конца провода к другому, и если бы этот провод не оборвался, что бы вы ожидали, что измеритель покажет? Высокое или низкое сопротивление? Он будет низким, так как провод сплошной. Вы бы прочитали ноль или небольшую часть от 1. Если, с другой стороны, где-то вдоль линии есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузку .

Вот несколько дополнительных советов, которые помогут правильно измерить сопротивление:

• Компонент, который вы измеряете, должен быть удален из цепи или прибора, чтобы случайно не измерить сопротивление через другой путь.
• Измеряемый компонент также должен быть отключен от любых батарей или внешнего источника питания. Батарейки мультиметра обеспечат необходимое питание для проверки сопротивления.
• Если вы проверяете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
• Конденсаторам может потребоваться некоторое время для стабилизации, когда вы примените щупы мультиметра. Это связано с тем, что пробники могут немного заряжать конденсатор.
• Если вы проверяете сопротивление диода и не можете получить показания, включите щупы на выводах диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое показание, либо необоснованно высокое значение сопротивления.
• Если вы измеряете особенно высокое сопротивление, и ваши пальцы соприкасаются с выводами, возможно, ваши пальцы повлияют на показания сопротивления.Только убедитесь, что вы не прикасаетесь к металлической части щупов.

Как использовать и считывать показания мультиметра для расчета мощности

Мультиметр не измеряет напрямую мощность или ватт.

Напротив, мощность прибора можно довольно просто рассчитать, измерив напряжение и ток, а затем умножив их.

Вот 2 простых шага для определения ватт:

• Внимательно следуйте шагам выше, чтобы измерить напряжение и ток.
• Когда вы измерили оба значения, умножьте их вместе.

Теперь у вас есть ватты.

Заключение

Единственный способ справиться с этим — это выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

И, если вы нашли эту статью полезной, пожалуйста, поделитесь ею с другими!

Если вам понравилась эта статья, возможно, она вам тоже понравится!

Как проверить электрическую розетку (пошаговые фотоинструкции)

Узнайте, как проверить электрическую розетку, с помощью этих пошаговых фотоинструкций.Вам нужны подходящие инструменты и соблюдение некоторых необходимых советов по безопасности. Мы все это изложили здесь. Написано профессионалом.

Это статья об уровне профессионализма, написанная и предоставленная людьми с Toolscritic.com. Спасибо, парни!

Важно убедиться, что электрическая проводка в вашем доме проведена должным образом и что ваши розетки работают должным образом. Неисправные розетки или плохая проводка могут вызвать множество проблем с безопасностью. Плохая проводка также может повредить чувствительную электронику (нет ничего хуже, чем увидеть, как ваша новая посудомоечная машина сломана из-за неисправной проводки), а мертвые розетки — как минимум неприятность.

К счастью, есть простой способ проверить ваши розетки, чтобы убедиться, что они работают, правильно заземлены и поляризация такая, какой должна быть. В этом методе используется мультиметр: небольшое портативное устройство с 2 проводами, которые подключаются к устройству и позволяют тестировать широкий спектр электрических измерений. Эти измерения включают в себя напряжение переменного тока (VAC), напряжение постоянного тока (VDC) и сопротивление электрического тока. Когда дело доходит до проверки бытовой электроэнергии, вам нужно будет проверить только переменный ток (AC).

Хотя этот метод довольно прост и понятен, он предполагает работу с живым электричеством, поэтому давайте взглянем на несколько советов по безопасности, прежде чем мы перейдем к этапам использования мультиметра:

Советы по безопасности

Обычно, когда вы работаете с электричеством, вам нужно убедиться, что питание отключено, чтобы избежать поражения электрическим током. Однако, когда вы проверяете, как мощность проходит через розетку, вам нужно будет оставить электричество включенным, чтобы получить показания.Это означает, что важно работать медленно и помнить обо всем, что вы делаете во время процесса, чтобы случайно не пересечь провода и не получить неприятный шок. Есть также некоторые дополнительные меры предосторожности, которые следует предпринять перед началом работы:

• Носить обувь на резиновой подошве
• Не прикасайтесь к проводящим поверхностям (металл, медь и т. Д.)
• Проверьте оборудование на наличие ослабленных проводов или трещин на ручках
• Всегда держите инструменты за изолированные резиновые ручки или ручки
• Никогда не позволяйте щупам мультиметра касаться
• Никогда не прикасайтесь к щупам мультиметра

Как проверить розетку

1.Подключите провода

В комплект мультиметра входят 2 провода с металлическими щупами на конце. Это то, что позволит вам проверить вашу розетку и должно быть подключено к мультиметру. Красный провод нужно будет подключить ко входу «вольт». Это часто отмечается красным кружком, знаком плюс или греческой буквой омега (которая выглядит как перевернутая подкова). Черный провод следует подключить к входу «com», который будет отмечен черным кружком или знаком минус.

2.Выберите правильную настройку

Вам необходимо настроить мультиметр на измерение переменного тока. Это часто делается с помощью циферблата или, возможно, переключателя, в зависимости от модели, которую вы используете. Настройки переменного тока должны быть обозначены как AC, VAC или Volts. Большинство современных мультиметров будут поставляться с автоматическим определением диапазона, но если у вас его нет, вам следует установить его на диапазон минимум 100 вольт.

3. Вставьте провода в гнезда

Имейте в виду, что при этом питание все еще включено; Важно, чтобы провода были вставлены в правильные гнезда в правильном порядке и ни в одной точке не соприкасались.Для начала вставьте красный провод в узкую щель справа. Это слот, на который должно подаваться напряжение. Затем вставьте черный провод в более широкий разъем слева. Это должно быть заземление или минус.

4. Проверьте показания

Бытовые переменные токи в Америке должны составлять от 110 до 120 вольт. Если ваша розетка работает правильно, на экране будет отображаться число из этого диапазона.

Если перед вашим показанием стоит отрицательный знак, это означает, что полярность изменена.Обычно это не проблема для мелкой бытовой техники, но может повредить более чувствительное оборудование. Если вы планируете подключить к этой розетке сложное или дорогое оборудование, вам может потребоваться сначала попросить электрика исправить поляризацию.

Если нет показаний, вы можете попробовать переместить черный провод из левого гнезда в более широкий в середине (на трехконтактной розетке). Если показания по-прежнему отсутствуют, значит, на розетку не подается питание.

5.Снимите провода

Важно извлекать выводы в порядке, обратном их вставке в гнездо. Это означает, что вы должны сначала вынуть черный провод, а затем красный.

6. Заключительный тест

Еще один тест, который вы можете провести, — убедиться, что ваша розетка получает питание от правильной стороны розетки. Для этого вставьте красный провод в розетку посередине трехконтактной розетки, а черный провод — в отрицательную или заземляющую розетку с левой стороны.Показания быть не должно, или показание должно быть нулевым. Если есть показания, это означает, что кто-то неправильно подключил вашу розетку, и вам обязательно нужно исправить это перед использованием розетки. После этого теста обязательно снова отсоедините провода в правильном порядке, сначала черные, а затем красные.

Что дальше?

Если ваша розетка работает некорректно, не нужно паниковать. Большинство проблем с электричеством можно легко устранить самостоятельно, даже если во время первоначального осмотра дома ничего не обнаружилось.Мертвую розетку необходимо будет полностью заменить — новые обычно можно купить примерно за доллар. Если ваша розетка подключена неправильно, это также можно исправить, просто сняв розетку и поменяв точки подключения проводов. Хорошая новость в том, что подобные электромонтажные работы можно и нужно проводить при отключенном электричестве. Так что, если вы можете считывать токи в своей розетке с живым электричеством, заменить его отключенным электричеством будет проще простого! Просто не забудьте заранее ознакомиться с подробными инструкциями и всегда уделять первоочередное внимание безопасности!

Как использовать мультиметр для проверки розетки?

Некоторые из наших сообщений содержат партнерские ссылки, и мы можем получить небольшую комиссию, если вы сделаете покупку.

Если вы заметили, что одно из ваших устройств, похоже, работает не так хорошо, как раньше, попробуйте проверить электрическую розетку. Проверка напряжения розетки может помочь диагностировать любое количество электрических проблем, таких как неработающие переключатели света, тусклый свет, сработавшие автоматические выключатели и поражение электрическим током.

Однако игра с электричеством может быть опасной, если все сделано неправильно. Использование мультиметра для проверки розетки — это безопасный и простой способ убедиться, что ваши розетки работают правильно, или если вам нужно исследовать больше.

Как использовать мультиметр для проверки розетки (шаг за шагом)

Нажмите, чтобы проверить текущую цену

Обратите внимание: эти шаги предполагают, что вы используете цифровой мультиметр, а не аналоговый.

1) Прежде всего позаботьтесь о своей безопасности. Попробуйте держать оба измерительных щупа в одной руке, чтобы по телу не прошел электрический ток. Кроме того, никогда не прикасайтесь друг к другу металлическими щупами — может возникнуть опасный ток.

2) Возьмите мультиметр и настройте его на измерение напряжения (переменного тока) или переменного тока.По словам специалистов по схемам, вы должны указать максимальное напряжение для каждой настройки. Средняя семья работает от 120 В.

3) Подключите датчики к соответствующим входам. Черный зонд, также известный как банановый штекер, должен подключаться к входу COM, а красный зонд должен подключаться к напряжению (он также может иметь знак плюса или символ подковы (греческая буква Омега)).

4) Держа зонды рукой, вставьте их в розетку. Красный провод должен входить в меньшую и более узкую прорезь, а черный провод должен входить в более широкую прорезь.Это сформирует электрическое соединение. Ваше напряжение должно составлять от 110 до 120 В — это средний диапазон для домашних хозяйств.

5) Затем определите, правильно ли заземлена ваша розетка. Вставьте черный зонд в U-образное отверстие заземления в розетке. Показанное число должно соответствовать вашему предыдущему чтению. Если они не совпадают, возможно, розетка неправильно заземлена или проводка перепутана. Если на вашем дисплее рядом с напряжением отображается символ «минус», это означает, что розетка имеет обратную полярность.

6) Чтобы проверить, правильно ли заземлена розетка, вставьте красный щуп в левый паз и вставьте черный щуп в круглое отверстие. Если показания не отображаются, ваша розетка не заземлена.

7) Если вы заметили что-то необычное в своих торговых точках, то теперь у вас есть информация, необходимая для дальнейшего расследования.

Что такое мультиметр?

Мультиметр, также известный как вольт-омметр или цифровой вольтметр, выполняет различные электрические измерения.В зависимости от устройства мультиметр может измерять напряжение, силу тока и сопротивление. Более продвинутые мультиметры могут, в частности, тестировать:

• Напряжение и сила переменного тока
• Напряжение и сила постоянного тока
• Сопротивление (Ом)
• Температура
• Децибел

Мультиметры бывают двух видов: аналоговые и цифровые.

Аналоговые мультиметры недороги и используют стрелку, которая перемещается по градуированной шкале для отображения показаний. Однако некоторым людям может быть трудно их правильно прочитать.Кроме того, при использовании в качестве вольтметра они могут быть не такими точными, как их цифровые аналоги. Некоторые особенности аналоговых мультиметров включают защиту от перегрузки, питание от батареи, переключатель диапазонов, тест батареи и зеркальную шкалу.

Цифровые мультиметры довольно распространены и бывают базовой и расширенной форм. Показания отображаются на ЖК-экране. Хотя цифровые мультиметры немного дороже аналоговых, они позволяют получать более простые и точные показания. Существует три различных типа цифровых мультиметров:

1) Fluke

Цифровой мультиметр Fluke в основном используется для калибровки напряжения, тока и других электрических устройств.То есть он может помочь вам измерить сопротивление и напряжение различных электрических устройств в вашем доме. Многие мультиметры Fluke могут даже выполнять другие измерения, такие как рабочий цикл, удары, падение, влажность и температуру. Практически любой человек, будь то электрик или любитель, может использовать мультиметр Fluke для измерения электрических компонентов. Они отлично подходят для новичков!

2) Зажим

Цифровой мультиметр с зажимами — более продвинутый инструмент, чем мультиметр Fluke.Этот тип мультиметра включает в себя различные встроенные инструменты для измерения электрического потока в батареях, системах отопления, вентиляции и кондиционирования воздуха или даже в машинах. Вы, возможно, догадались, но цифровой мультиметр с зажимами использует зажим для захвата компонента, который вы хотите измерить. Они измеряют такие параметры, как расход электроэнергии, напряжение, потребляемая мощность, мощность и токи.

3) Автоматический выбор диапазона

Цифровой мультиметр с автоматическим переключением диапазона — это самый простой в использовании мультиметр, который рекомендуется новичкам, домашним электрикам или энтузиастам.Они автоматически измеряют показания, которые вы пытаетесь найти. Вам не нужно возиться с широким спектром настроек — устройство делает большую часть работы за вас!

Как подключить мультиметр?

В комплект мультиметра должно входить несколько частей: измеритель, черный провод с щупом и красный провод с щупом. Подключить мультиметр довольно просто. Сначала подключите провода к правильным портам на измерителе. В большинстве мультиметров черный провод должен входить в порт с пометкой COM, а красный провод должен входить в порт с символом омега (в форме подковы).Соединения должны оставаться плотными и прочными.

Когда вы будете готовы использовать мультиметр, прикоснитесь щупами к устройству, розетке или предмету, которые необходимо проверить, или вставьте их в устройство, розетку или предмет. Стрелка переместится в сторону показания аналогового мультиметра. В цифровом измерителе показания будут отображаться на ЖК-экране. Оттуда вы можете сравнить показания со стандартными условиями и определить, выглядит ли все так, как должно, или могут существовать основные проблемы.

Что означает счетчик на мультиметре?

Счетчики на мультиметре представляют собой диапазоны, которые, согласно BK Precision, «используются для получения различных значений в измеренных показаниях.«Если, например, счетчик имеет счетчик 2000, он не сможет отображать значение, превышающее 1999 (т. Е. 2001 год). Вместо этого он регулирует диапазон и удаляет цифру разрешения. Следовательно, значение 2001 года будет отображаться как 20,01 В.

Мультиметр — это то же самое, что и омметр?

Мультиметр — это не совсем то же самое, что омметр. Мультиметр состоит из трех различных инструментов: омметра, вольтметра и амперметра. Мультиметр также известен как вольт-омметр.

Как работают мультиметры?

Мультиметры объединяют в себе функции трех инструментов: амперметра, измеряющего ток; омметр, измеряющий сопротивление; и вольтметр, измеряющий напряжение между двумя точками.Некоторые мультиметры предлагают больше функций, но именно эти три вы обычно найдете среди большинства мультиметров. Эти инструменты даже измеряют ток и напряжение как в режиме переменного (переменного тока), так и постоянного (постоянного тока).

Почему вам следует использовать мультиметр?

Мультиметр чрезвычайно полезен, если вы пытаетесь определить, исправна ли проводка в вашем доме или требует внимания. Они отлично подходят практически для любого электрического проекта в вашем доме или для определения того, работает ли один из ваших приборов должным образом.Например, вы можете столкнуться с приглушенным светом, увеличением счетов за электроэнергию или коммунальные услуги, ударами или другими проблемами с электричеством в доме. Использование мультиметра может помочь устранить причину проблемы и определить, не заземлена ли проводка или возникли другие проблемы.

Универсальный

Мультиметры также обеспечивают показания температуры, рабочих циклов, сопротивления и децибел. Наличие мультиметра в вашем наборе инструментов неоценимо, особенно если вы любитель DIY, электрик, работаете в строительстве или участвуете в многочисленных проектах по дому.

Безопасность

Однако вы должны помнить одну вещь: безопасность всегда на первом месте при использовании мультиметра. Поскольку вы работаете с проводами, находящимися под напряжением, существует повышенная вероятность ожога, удара током или электрошока, если вы не будете осторожны. Как упоминалось выше, убедитесь, что вы держите щупы в одной руке, чтобы снизить вероятность создания полной цепи, которая может причинить вам вред.

Также проверяйте мультиметр и его компоненты перед использованием.Если вы заметили слабые соединения, физические повреждения или другие проблемы, лучше не использовать мультиметр. Либо подумайте о том, чтобы одолжить один, либо купите новый. Или обратитесь к производителю, чтобы узнать, есть ли у него какие-либо предложения перед использованием мультиметра.

Связанные :

Заключение

Мультиметры — универсальный и полезный инструмент для всех, особенно для электриков или тех, кто занимается электромонтажными работами любого типа.Они измеряют как минимум три типа измерений: напряжение, силу тока и ток. Они также бывают двух типов: аналоговые и цифровые (лапа, зажим и автоматический выбор диапазона).

Проверить розетку мультиметром не так уж и сложно. После того, как вы настроили свое устройство, подключив черный и считывающий провода к соответствующим разъемам, все, что вам нужно сделать, это вставить их в необходимые отверстия в розетке. Если вы увидите значение от 110 до 120 В, ваша розетка, вероятно, в хорошем состоянии.Если нет, то вы знаете, что вам или профессионалу может потребоваться более пристальное внимание.

Мультиметры

служат отличным инструментом для упреждающего выявления проблем до того, как они увеличатся, или если вы просто хотите проверить срок службы батареи. В общем, вы не ошибетесь, если в вашем наборе инструментов будет мультиметр!

Надеюсь, наша статья Как использовать мультиметр для проверки розетки оказалась полезной.

А теперь скажите нам:

• Мы что-то упустили?
• У вас есть еще вопросы по любому другому мультиметру ?

Если да, то оставьте нам быстрый комментарий и дайте нам знать!

Как использовать вольтметр на 12 В

Аккумулятор на 12 В — это тип батареи, который вы чаще всего найдете на мотоциклах и электрическом газонном оборудовании, поэтому, если вы собираетесь использовать вольтметр на любой системе или источнике питания 12 В, это наиболее вероятный кандидат.Хотя для этого можно использовать специальный вольтметр, вы, скорее всего, воспользуетесь мультиметром. Измерение напряжения — лишь одна из его функций. Другие измеряют сопротивление и ток, поэтому вам нужно выбрать правильную функцию на шкале, а также соответствующую шкалу. Помимо этого, вам необходимо соблюдать несколько простых мер предосторожности, главные из которых — надевать защиту для глаз и избегать измерения напряжения на полностью заряженной батарее менее чем за час до проведения измерения.

Настройка шкалы

Выбор шкалы мультиметра разделен на три группы.Один — это сопротивление, которое часто обозначается заглавной греческой буквой омега (Ω), а другой — ток, который обычно обозначается заглавной буквой A (для ампер). Вам нужно напряжение, обозначенное буквой V. В группе напряжения вы найдете несколько настроек, представляющих прогрессию чувствительности от 200 милливольт (мВ) до 500 вольт. Выбор шкалы также может включать настройки для постоянного и переменного напряжения. Напряжение постоянного тока обозначается прямой линией или вообще отсутствует, а напряжение переменного тока обозначается волнистой линией.Чтобы измерить напряжение в системе 12 В, поверните циферблат, чтобы выбрать напряжение постоянного тока в диапазоне 20 В.

Измерение статического напряжения

Перед измерением напряжения на аккумуляторе рекомендуется отключить его от цепи, отсоединив кабели аккумулятора. Это сводит к минимуму вероятность того, что утечка блуждающего тока повлияет на ваше чтение. Подключите красный провод, поставляемый с измерителем, к порту VΩ, а черный провод — к общему порту (COM). Прикоснитесь черным проводом к отрицательной (-) клемме аккумулятора, а красный провод — к положительной (+) клемме.Обратите внимание на показания счетчика. Он сообщает вам напряжение между клеммами аккумулятора. Если батарея в порядке, показания должны быть выше 12 вольт. Оно должно быть где-то между 12,8 В (полностью заряженный) и 12,1 В (заряженный на 50 процентов). Батарея не заряжена и может быть плохой, если показание составляет 11,9 В или ниже.

Измерение пускового напряжения и проверка системы зарядки

Вы можете провести еще два испытания напряжения на аккумуляторе 12 В, который питает мотоцикл или газонокосилку.Для этого вам понадобятся зажимы типа «крокодил» на выводах вольтметра или помощник. Чтобы проверить пусковое напряжение, подсоедините кабели аккумуляторной батареи, затем удерживайте провода на клеммах при включении зажигания. При этом падение напряжения является нормальным, но оно не должно падать ниже 9,5 В. Если это так, батарею необходимо заменить.

Чтобы проверить систему зарядки, удерживайте провода вольтметра на клеммах аккумулятора, пока вы вращаете двигатель примерно до 3000 об / мин. Напряжение должно возрасти до значения 13.8 и 14,5 вольт, что является минимальным напряжением, необходимым для зарядки типичного аккумулятора 12 В.
