Оголовок для скважины своими руками: устройство, монтаж, установка

Установка оголовка – не самая сложная часть работ при сооружении собственной скважины. Ни само устройство, ни порядок его монтажа особой сложностью не отличаются. Соблюдая определенные правила, можно установить оголовок для скважины своими руками без особых проблем.

Но предварительно не помешает познакомиться с некоторыми нюансами этого процесса. Мы подскажем вам, какой оголовок лучше использовать, а также опишем технологию его монтажа. Любителям самоделок пригодится инструкция по самостоятельной сборке нехитрого приспособления для скважины.

Содержание статьи:

Для чего необходим оголовок

Говоря коротко, оголовок – это крышка для скважины. С ее помощью верхнюю часть обсадной трубы защищают от влияния негативных внешних факторов. Можно обойтись и без этого устройства, заменив его перевернутой емкостью подходящего размера, которой скважину просто накрывают.

Некоторые заматывают трубу большим куском полиэтиленовой пленки и считают, что этого вполне достаточно. Однако ни один из этих вариантов не является абсолютно надежным при .

Пленку или перевернутый бак можно рассматривать только как временный вариант защиты. Эти средства практически всегда оказываются бессильными перед весенним паводком, проникновением насекомых и другими похожими факторами.

Оголовок для скважины нужен не только для того, чтобы защитить воду от загрязнений, но и для удобного и надежного размещения насоса, кабеля, водопроводной трубы и т.п.

Функции оголовка скважины на практике гораздо шире, чем может показаться на первый взгляд.

Устройство помогает успешно разрешить целый ряд важных практических задач:

герметично защитить верхнюю часть скважины от проникновения паводковых вод и других нежелательных жидкостей;
предотвратить попадание в скважину грязи, пыли, мусора и т.п.;
защитить шахту от мелких предметов, которые могут туда упасть;
дополнительно в зимний период;
надежно закрепить погружной насос и водопроводные коммуникации;
предотвратить кражу насоса и оборудования скважины.

Надежный оголовок улучшает . Считается даже, что герметичный оголовок положительно сказывается на дебите фильтровых скважин, поскольку таким образом создается дополнительное давление.

Хороший оголовок также можно использовать как переходник, если необходимо применить водоподающие трубы разного диаметра.

Галерея изображений

Фото из

Устаревший вариант оголовка

Бюджетный вариант обустройства скважины

Новые модели оголовков

Варианты устройства оголовков

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей . Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

пластиковые – выдерживают нагрузку до 200 кг;
стальные – допустимы нагрузки не более 500 кг
чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

крышки;
фланца;
уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

рым-болтами;
кабельным вводом, предназначенным для электропривода;
набором карабинов;
штуцером для водоподающей трубы;
крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

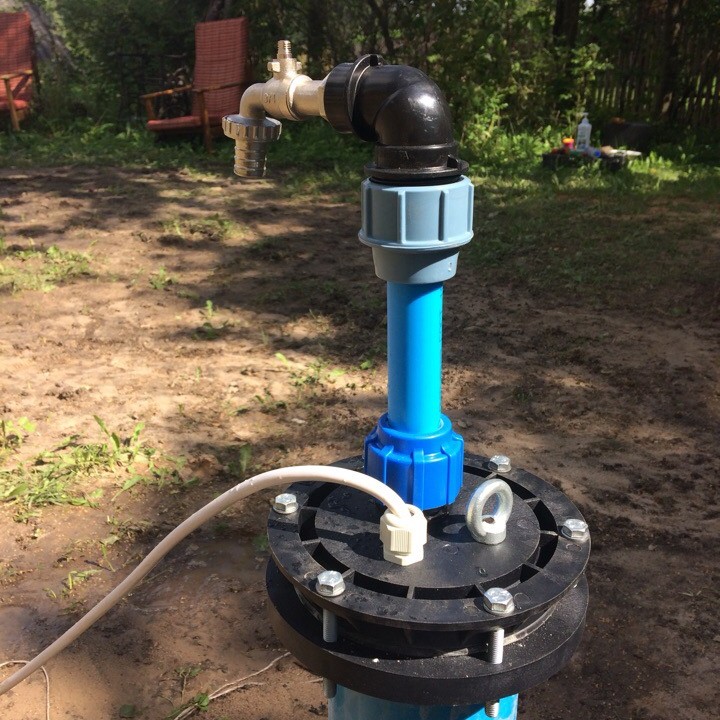

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Скважинные оголовки обычно снабжены специальной маркировкой, которая позволяет сразу же составить представление о характеристиках изделия. В начале надписи обычно стоят буквы ОС, они расшифровываются просто: “оголовок скважинный”.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Галерея изображений

Фото из

Обустройство скважины в приямке

Установка монтажного и уплотнительного колец

Сцепка электрокабеля с трубой

Установка крышик оголовка

Погружение насоса в скважину

Перемещение крышки оголовка

Установка крышки на оголовой

Подготовка трубы к подключению трубопровода

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

Подготавливают край обсадной трубы.
Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
Устанавливают уплотнительное кольцо.
Закрепляют трос насоса.
В соответствующий вход пропускают электрокабель.
К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
Насос опускают в скважину.
Крышка закрывается под действием веса погружного насоса.
Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно . Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к .

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Самодельный оголовок для скважины

Поскольку оголовок устроен не так уж и сложно, его можно изготовить самостоятельно. Для этого используют листовую нержавеющую сталь толщиной 10 см.

Оголовок из менее толстого металла не будет достаточно прочным. Но и слишком большие размеры материала не нужны, поскольку это создает неоправданно высокую нагрузку на конструкцию.

Оголовок для скважины лучше всего изготовить из листа нержавеющей стали. Толщина материала должна составлять не менее 10 мм

Сначала вырезают фланец, т.е. круглый элемент с отверстием внутри. Размеры этого отверстия должны быть такими, чтобы обсадная труба в него свободно проходила. Крышка – это еще один металлический круг, но отверстия в нем делают совсем другие. По центру обычно делают отверстие для штулцера водопроводной трубы.

Затем вырезают отверстие меньшего диаметра, оно предназначено для электрического кабеля. Отверстие для штулцера нужно сделать довольно большим, его можно вырезать с помощью сварочного аппарата. Отверстие для кабеля можно просверлить дрелью со сверлом подходящего размера.

По окончании порезочных и сварочных работ отверстия и другие элементы оголовника следует обработать напильником, чтобы устранить неровности, заусенцы и т. п.

Понадобится также приварить к крышке три рым-болта. Один из них приваривают к нижней стороне крышки, он станет петлей для крепления троса, на котором подвешивают насос.

На нижней стороне этого оголовка закреплен рым-болт. К нему присоединен карабин, предназначенный для троса, удерживающего погружной насос

К верхней стороне крышки приваривают два рым-болта. Они станут своеобразной ручкой, с помощью которой оголовок можно свободно открыть. При желании рым-болты можно заменить рым-гайкой, иногда ее использовать даже удобнее, чем болт.

Некоторые мастера успешно заменяли этот элемент куском свернутого в круг металлического прутка подходящего диаметра.

В крышке и фланце также необходимо просверлить отверстия под крепежные болты. Рекомендуется сверлить оба элемента одновременно, соединив их с помощью тисков или струбцины. Это обеспечит более точное совпадение отверстий во время установки готового оголовка.

Также опытные мастера советуют сначала проделать во фланце и оголовке все необходимые отверстия, а затем уже приваривать переходник, рым-болты и прочее. Разумеется, крепежные болты следует приобрести заранее.

Их диаметр должен соответствовать отверстиям, а длина должна быть достаточной, чтобы соединить крышку, фланец и прокладку, установленную между ними.

Если резка и сварка листового металла обычно трудностей не вызывают, то с поисками подходящей прокладки проблемы могут возникнуть даже у бывалых мастеров. Самый надежный способ приобрести необходимый элемент – купить его у производителя или в специализированном магазине.

К сожалению, прокладки промышленного производства со стандартными размерами не всегда подходят для самодельного оголовка. Прокладку можно вырезать из куска толстой резины, если такой имеется под рукой. Считается, что слоя резины в 5 мм толщиной будет достаточно. Внутренний диаметр нужно сделать таким, чтобы он плотно надевался на обсадную трубу.

Это обеспечит достаточную герметизацию оголовка после того, как он будет собран. Некоторые умельцы рекомендуют использовать к качестве прокладки кольцо, свернутое из старой автокамеры. Нестандартная идея по изготовление прокладки – отлить ее из силикона. Правда, в этом случае нужно изготовить форму соответствующего размера и конфигурации.

Чтобы изготовить оголовок своими руками, можно использовать любые подходящие материалы. Но сделанный из пластика и скотча оголовок никогда не будет таким же надежным, как промышленная модель

В любом случае, прокладка должна быть достаточно прочной, чтобы обеспечить надежную герметизацию оголовка и прослужить длительное время. Этот элемент находится под постоянным сжимающим воздействием. Некачественная резина вскоре может разрушиться, что ослабит соединение конструкции.

При монтаже самодельного оголовка скважины электрический кабель рекомендуется защитить специальной термоусадочной муфтой. Для ее монтажа понадобится строительный фен.

Некоторые мастера вместо нижнего фланца используют три металлических уголка, которые просто аккуратно приваривают к металлической обсадной трубе. Конструкция крышки в этом случае остается такой же, а монтажные отверстия сверлят и в уголках, и в крышке.

Выводы и полезное видео по теме

Процесс монтажа оголовка можно увидеть на видео ниже, хотя в нем и не отражена процедура подключения коммуникаций, подвешивания насоса и т.п.

Здесь можно посмотреть обзор различных моделей скважинных оголовков:

Интересный вариант оголовка, сделанного своими руками, представлен в следующем видео:

Хороший скважинный оголовок – важная часть системы водоснабжения дома и участка. Если модель выбрана и установлена правильно, оголовок надежно защитит скважину и продлит срок ее эксплуатации.

У вас есть практические навыки установки оголовка для скважины? Делитесь накопленными знаниями или задавайте вопросы по теме в комментариях ниже. Если вы мастерили оголовок собственноручно, можете прикрепить фотографию своей поделки.

монтаж, установка оголовка на скважину, для чего он нужен, зачем ставить, как правильно поставить своими руками

Содержание:

Выполняя обустройство скважины, на нее необходимо установить оголовок. Работа эта несложная и ее можно сделать собственноручно, если соблюдать ряд определенных правил. Оголовок является важной деталью, без которой источник водоснабжения прослужит намного меньше.

Назначение и особенности изделия

Сначала следует выяснить, что такое оголовок для скважины и для чего он нужен. Он служит защитой верхней части обсадной трубы от воздействия внешних факторов, отражающихся негативно на ее работоспособности. Обойтись можно и без устройства, изготовленного в заводских условиях. Вместо оголовка используют емкость требуемого размера, которую переворачивают и затем накрывают ею скважину.

Иногда владельцы источника просто заматывают верх трубы отрезком полиэтиленовой пленки и уверены, что этой меры будет достаточно. Но кроме установки оголовка на скважину, все вышеописанные варианты нельзя назвать надежными.

Пленка и перевернутая емкость могут служить исключительно временным защитным средством. Эти варианты оказываются абсолютно бесполезными в случае весеннего паводка, проникновения в конструкцию насекомых и при других аналогичных проблемах.

Функциональное назначение оголовка намного шире, чем кажется на первый взгляд, поскольку с его помощью можно решить немало важных задач:

обеспечение герметичности верхней части обсады от попадания атмосферных осадков, паводковых вод и других жидкостей, которые не должны проникать в источник;

защита от мусора, грязи, пыли и т.д.;

защита шахты от попадания небольших предметов;

предотвращение кражи насосного оборудования и других дорогостоящих приборов из скважины;

создание дополнительной преграды, препятствующей возможности промерзания в морозную погоду;

надежное закрепление погружного агрегата и инженерных коммуникаций.

Когда выполнена установка оголовка на скважину, ее эксплуатация и обслуживание становятся намного проще, чем без него. Специалисты считают, что герметичная крышка оказывает положительное влияние на дебит источника. Дело в том, что оголовок оказывает дополнительное влияние на ресурс источника.

Такое изделие можно задействовать в качестве переходника, когда нужно применить водоподающие трубы, имеющие разный диаметр.

Нюансы выбора

Следует подбирать оголовок на скважину так, чтобы его размер точно соответствовал размерам обсадной трубы.

Вторым немаловажным нюансом при выборе устройства является материал его изготовления. В торговой сети представлены чугунные, пластиковые и стальные изделия. Конструкции этих оголовков имеют много общего, но нагрузку, оказываемую на них, они способны переносить по-разному.

Полимерные изделия могут выдержать до 200 килограммов, стальные — до 500 килограммов, а чугунные — легко переносят и больший вес, хотя они и сами имеют большую массу.

С целью экономии многие покупатели отдают предпочтение стальному вместо чугунного оголовка на скважину. Стоимость продукции из стали меньше. Но продолжительность эксплуатации данной модели намного меньше.

Для относительно неглубокого источника, при расположении водоносного слоя на глубине не более 50 метров, приобретают пластиковые или стальные устройства, поскольку в этом случае нагрузка на них редко составляет более 100 килограммов. В свою очередь вес оборудования для более мощной артезианской скважины может превысить 250 килограммов, поэтому для нее покупают оголовок попрочнее.

Точная информация о параметрах крышки на источник имеется в техпаспорте, прилагаемом к изделию, поэтому все данные о нем можно выяснить до его приобретения. Немаловажным преимуществом оголовка для скважины считается то, что он имеет довольно простое устройство.

Состоит данное изделие из следующих основных деталей:

фланца;

крышки;

уплотнительного кольца.

В зависимости от модели, оно может быть доукомплектовано:

Кабельным вводом, который предназначается для электропривода. Данный элемент позволяет защитить от повреждений электрический кабель. У него обычно имеется специальная пружина, обеспечивающая прочное крепление и герметичность.

Рым-болтами. Они имеют форму стандартного болта, верхняя часть которого оформлена в виде кольца. Задействуют эти элементы для фиксации тросов и для подвешивания насоса. Рым-болты помещают на оголовок сверху, чтобы облегчить поднятие крышки, а снизу размещают для установки оборудования. Если они не входят в комплект, их можно купить и потом приварить к оголовку из металла.

Крепежными болтами. Эти детали могут иметь особую «секретную» конструкцию, что позволяет обеспечить источнику дополнительную защиту от постороннего нежелательного вмешательства. Если в комплекте оголовка имеются обычные болты, желательно поменять их на крепеж с «секретом». Лучше приобрести болты, которые специально предназначаются для работы в условиях высокой влажности, защитой от коррозии в них служит пластиковое покрытие. Когда имеется возможность, лучше предпочесть данные комплектующие.

Штуцером для трубы, подающей жидкость.

Набором карабинов.

На оголовках, монтируемых на скважину, присутствует специально нанесенная маркировка, позволяющая иметь представление о параметрах изделия. Сначала обычно видны буквы ОС, расшифровывающиеся как «оголовок скважинный». Первое число указывает размеры обсадной трубы. Когда оно одно, это означает, что крышку на скважину своими руками поставить можно только на трубы одного диаметра.

Если нанесен диапазон 140-160, тогда данное устройство допустимо монтировать на обсадные трубы разного сечения в обозначенном пределе. Второе число означает размер трубы, подающей воду, которую предстоит состыковать с этой крышкой. Пластиковый оголовок для скважины имеет в маркировке дополнительное буквенное обозначение «П», а на металлических моделях оно отсутствует.

Например, если на изделии есть маркировка ОС-152/32П, это означает, что оно сделано для обсадной трубы диаметром 152 миллиметра и укомплектовано переходником для водопровода размером 32 миллиметра. Оголовок изготовлен из пластика. Если на изделие нанесено ОС-152/32, тогда оно имеет аналогичные характеристики, как у первого устройства, но только было изготовлено из металла.

Можно приобрести оголовок по низким ценам, но привлекательная стоимость не означает, что модель качественная. Наиболее востребованы сейчас у потребителей оголовки для скважин от компании «Джилекс».

Правила выполнения монтажа – как установить оголовок

Поскольку конструкция изделия простая, то и процесс, как установить оголовок для скважины, значительных сложностей вызвать не должен. Но все равно существуют определенные рекомендации специалистов, которые следует выполнять во время проведения монтажа.

Установка оголовка осуществляется в определенной последовательности:

В первую очередь подготавливают верхнюю часть трубы.

Фланец размещают на нее так, чтобы бортик у него располагался книзу.

Монтируют уплотнительное кольцо.

Закрепляют трос, предназначенный для насоса.

Пропускают электрический кабель в соответствующий вход.

Подсоединяют к штуцеру шланг или отрезок трубы водоподачи, противоположный конец которого крепят к насосу.

Агрегат опускают в источник.

Крышка будет закрываться под воздействием погружного насоса.

Между собой оголовок и фланец соединяют болтами, которые необходимо затягивать равномерно.

При подготовке края трубы обсады, ее в первую очередь нужно обрезать строго по горизонтали. Это позволяет установить оголовок в плоскости, перпендикулярной колонне. Когда труба отрезана правильно и на требуемой высоте, ее край тщательно полируют, для чего можно воспользоваться болгаркой, к которой прилагается набор кругов-насадок.

Перед тем как установить оголовок на скважину, обсадную трубу, изготовленную из металла, следует дополнительно покрасить специальным красящим составом. В некоторых случаях уплотнительное кольцо трудно надеть на трубу и переместить вниз непросто. Для решения данной проблемы можно воспользоваться смазкой, например, специальным маслом или автолом.

Стараясь как можно быстрее получить воду из готового источника, некоторые хозяева спешат опустить в него насос, отложив установку оголовка скважины на будущее. Это неправильно.

Сначала нужно надеть фланец и уплотнительное кольцо, а только потом опускать агрегат в источник. В противном случае при установке оголовка оборудование придется достать, а затем снова опустить.

Этот вариант нельзя назвать лучшим, так как возрастает риск нанесения повреждений колонне и насосу, да и процедура получается довольно трудоемкой. Чтобы закрепить трос на агрегате и оголовке, задействуют особые карабины. Протяженность троса должна соответствовать глубине, на которую предстоит погружать насос. Не следует опускать агрегат в источник, пока все другие элементы не будут размещены в определенные разъемы крышки.

На отверстии для прокладки электрокабеля расположен специальный зажим. Его нужно немного ослабить, чтобы кабель скользил по оголовку беспрепятственно. Когда вдруг провод пережат или располагается так, что на него оказывается нагрузка, частично равная весу насоса, велика вероятность, что он выйдет из строя.

Перед закреплением на оголовке шланга или трубы водоснабжения, его нижний конец подключают к погружному насосу. По мере опускания агрегата, нужно постепенно отпускать трос. После достижения оборудованием конкретной глубины, крышку закрывают, и за счет веса насосного оборудования ее прижимает к фланцу.

Одновременно с этим уплотнитель оказывается в специальной канавке и плотно прилегает к обсаде, обеспечивая тем самым требуемую степень герметизации конструкции. Если выполнены все требования относительно того, как правильно установить оголовок на скважину, уплотнительное кольцо окажется равномерно прижатым фланцем к крышке, при этом соединительные отверстия окажутся расположенными напротив.

Если этого не произошло, следует обнаружить причину несовпадения. Возможно потребуется всего лишь незначительно откорректировать расположение устройства. Соединительные болты необходимо затягивать равномерно, не допуская перекоса крышки в любую из сторон, без приложения максимальных усилий.

В случае слишком плотного соприкосновения крышки и фланца, может произойти повреждение сделанного из резины кольца, что непременно приведет к недостаточной герметизации конструкции. Одновременно недопустимым является чрезмерно слабое соединение. Если болты затянуты слабо, устройство можно легко снять с трубы и тогда нет смысла в его монтаже.

Когда крышку разместили и зафиксировали, можно почти всегда увидеть небольшое провисание электрокабеля. Длину провода нужно выбирать так, чтобы он не оказался в натянутом состоянии и одновременно не провисал.

Далее к штуцеру подсоединяют водопроводную трубу. Затем включают насос для проверки правильности монтажа оголовка и его состояния в условиях рабочей нагрузки.

Изготовление оголовка для скважины своими руками

Перед тем как поставить оголовок на скважину, его можно сделать собственноручно. Для этой цели применяют нержавеющую сталь толщиной 10 сантиметров. Из металла меньшей толщины устройство получится недостаточно прочным. Но и чересчур большая толщина материала не требуется, поскольку она станет причиной повышенной нагрузки.

В первую очередь вырезают из нержавейки круглый фланец, внутри него создают отверстие, размеры которого должны отвечать диаметру обсадной трубы.

Крышка на оголовок так же представляет собой металлический круг, но с иными отверстиями. Как правило, по центру нее располагают отверстие под штуцер водопроводной трубы. Потом дрелью со сверлом просверливают еще одно, но уже меньшего сечения — для прокладки электрокабеля.

До того, как одеть оголовок на скважину, после завершения порезки металла и проведения сварочных мероприятий, отверстия и прочие элементы устройства необходимо обработать напильником для устранения заусениц, неровностей и прочих недостатков. Также потребуется приварить к крышке три рым-болта — один из них подсоединяют к нижней стороне, он станет петлей для крепления троса, на котором будет подвешен насос.

На верхней части крышки закрепляют два рым-болта. Они будут выполнять функцию своеобразной ручки — с ее помощью будет удобно открывать оголовок. Можно рым-болты заменить рым — гайками, которые иногда удобнее в использовании.

Некоторые домашние умельцы успешно заменяли этот элемент на кусок металлического прута определенного диаметра, согнутого в круг. Во фланце и крышке также следует обустроить отверстия, которые предназначаются для крепежных болтов. Специалисты рекомендуют просверливать одновременно обе детали, соединив их тисками или используя струбцину, чтобы достичь максимально точного совмещения отверстий при монтаже самостоятельно сделанного оголовка.

Мастера со стажем советуют проделать все нужные отверстия в первую очередь во фланце и оголовке, а потом приваривать рым-болты, переходник и другие детали. Следует предварительно купить крепежные болты. Их диаметр должен соответствовать подготовленным отверстиям, а длина быть достаточной для соединения крышки, фланца и прокладки, расположенной между ними.

Если порезка и последующая сварка листовой нержавейки особых трудностей не вызывает, то при поиске прокладки нередко возникают проблемы. Наилучший вариант — это приобретение его в магазине стройматериалов или непосредственно у производителя.

Но прокладки заводского изготовления стандартных размеров не всегда подойдут для оголовка, сделанного самостоятельно. Их вырезают из толстой резины, если она имеется под рукой. Принято считать, что резины толщиной около 5 миллиметров вполне достаточно.

Размер внутреннего диаметра следует делать таким, чтобы прокладка плотно обхватывала обсадную трубу и обеспечивала тем самым хорошую герметизацию после сборки и монтажа оголовка на скважину.

Опытные домашние мастера советуют вместо нее использовать кольцо, сделанное из старой автомобильной камеры. Существует еще один нестандартный вариант изготовления прокладки — это отливка ее из силикона. Для этого потребуется подготовить форму определенного размера и вида.

Прокладку нужно изготавливать достаточно прочной, чтобы она в нужной степени обеспечила герметизацию оголовка и его продолжительную эксплуатацию. Этот элемент под сжимающим воздействием будет находиться постоянно. При быстром разрушении некачественной резины соединение всей конструкции будет ослаблено.

В случае монтажа самодельного оголовка на скважину, электрокабель следует защитить термоусадочной муфтой. Для ее установки потребуется строительный фен.

В некоторых случаях домашние умельцы вместо нижнего фланца задействуют три уголка из металла, которые приваривают к обсадной трубе. При этом конструкционное устройство крышки остается прежним, а отверстия просверливают и в крышке, и в уголках.

После завершения монтажных работ качественно сделанное устройство станет выполнять свое назначение, в соответствии с тем, зачем для скважины нужен оголовок. Если его модель подобрана и установлена правильно, источник водоснабжения будет надежно защищен, а срок его эксплуатации максимально продлен.

<br />

Оголовок для скважины — как правильно выбрать и установить

Водоснабжение дома должно быть качественным, а это значит, что необходимо очищать питьевую воду. Установка кессона или приямка защитят воду от загрязнений лишь частично, а фильтр может быстро выйти из строя по причине попадания мусора в скважину. Поэтому при бурении обязательно нужно установить оголовок для скважины.

Что такое скважинный оголовок и зачем он необходим

Оголовком для скважины называется устройство, перекрывающее обсадную трубу в верхней части для защиты скважинного устья от попадания в нее мелкого сора и загрязнений.

Конструктивно оголовок представляет собой герметичную крышку и решает ряд задач:

Обеспечивает герметичность источника воды, защищая водоносный слой от загрязнений.
Формирует оптимальный микроклимат. При герметизации трубопровода снижаются потери тепла, вследствие чего участки, пролегающие на уровне промерзания грунта, не замораживаются, продолжая прокачивать воду.
Увеличивает эффективность работы и надежность фиксации насосного оборудования. Герметизация устья создает давление в обсадной трубе, благодаря которому вода выкачивается из водоносного горизонта.
Играет роль переходника с большего диаметра на меньший.

При снабжении скважины оголовком обеспечивается более длительный срок ее эксплуатации.

Основное преимущество установки оголовка в том, что сделать это достаточно просто.

Устройство состоит:

из фланца;
из крышки;
из уплотнительного кольца.

Кроме того, оголовок может быть доукомплектован рым-болтами (болтами с кольцами для закрепления троса), крепежными изделиями, карабинами, штуцером для водоподведения, кабельным вводом (для электроприводов).

Виды оголовков

При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец. Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.

Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.

Пластиковые

Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.

К особенностям оголовков из пластика относятся:

доступная цена, малый вес;
стойкость к возникновению коррозии;
устойчивость к химически активным веществам.

Основное преимущество пластиковых оголовков — функциональность. Это значит, что в базовой части устройства может находиться внутренняя съемная крышка и коробка с клеммами для подключения кабеля. Полимерный материал изолирует электрический ток.

Наряду с этим пластиковые устройства отличает невысокая механическая прочность.

Металлические

Они отличаются следующими свойствами:

устойчивость к перепадам температур;
повышенный срок эксплуатации;
высокая прочность.

Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.

К разновидностям металлических оголовников относятся:

Нержавеющие. По внешнему виду напоминают простую крышку без болтовой фиксации, выдерживают дополнительно общий вес не более чем 300 кг.
Стальные. У них простая конструкция, однако они являются некоррозионностойкими. Их грузоподъемность составляет до 500 кг.
Чугунные. Обладают большим весом, грузоподъемность равна 500 кг и ниже. Долговечность и высокий срок службы при монтаже обеспечивает порошковое напыление или оцинковка.

Конструктивное устройство

Стандартный оголовок укомплектован следующими составными частями:

Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
Карабин. Закрепляет трос с подвешенным на него насосом.
Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОС	Символы, обозначающие «Оголовок скважинный».
А	Антивандальное устройство.
П	Указан на изделии: П — пластик (или ПВХ).
Б	Относится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100	Значение наружного сечения трубопровода.
25, 32, 40, 57, 62	Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.

Установка оголовка

Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.

Самостоятельный монтаж оголовка

Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.

Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.

Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.

Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.

Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.

Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.

Защита от замерзания

Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.

В этом случае рекомендуется провести утепление следующим образом:

Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.

Как самому сделать оголовок

Простая конструкция — «тарелка» с ввинченной в нее обсадной трубкой, рым-болтом и просверленным входом для электропроводки.

Оголовок своими руками можно изготовить следующим образом:

Из стали толщиной 10 мм вырезается фланцевый «блин», в котором просверливается отверстие под обсадную трубу и кабель.
Все отверстия и края шлифуются, чтобы удалить заусенцы.
К крышке привариваются рым-болты (один используется для петли при креплении троса насоса, два других применяются для подвешивания насоса и провода к нему).
Просверливаются дополнительно отверстия под болтовые соединения.

Толщина слоя резины под уплотнитель должна составлять не менее 5 мм.

Электрокабель желательно защитить термоусадочной муфтой.

Самодельный оголовок устанавливается на поверхности трубы, болты рекомендуется вкручивать до тех пор, пока уплотнительная прокладка не зафиксирует фланец и крышку.

Как устроен оголовок, как изготовить самостоятельно для скважины: какие нужны инструменты и приспособления

Определение и назначение оголовка скважины

Оголовок крепится на трубу, защищает ствол скважины и удерживает насос

Автономный источник водоснабжения нуждается в обустройстве. Оголовок скважинный (ОС) – это конструкция круглой формы, надеваемая на обсадную трубу. Деталь изготавливается из прочных материалов, устойчивых к климатическому и механическому воздействию. Оголовок выполняет несколько функций:

изолирует шахту от попадания талых вод и осадков;
предотвращает попадание мусора;
конструкция используется для подвешивания насоса;
крышка уменьшает риск хищения оборудования;
защищает источник от промерзания зимой.

Оголовок представляет собой узел из двух фланцев, соединенных винтами. Между ними располагается резиновое кольцо, являющееся уплотнителем. Верхняя часть оборудована карабином для подвешивания погружного насоса. В крышке есть отверстие под силовой кабель. Посередине верхнего фланца расположен штуцер для подключения трубопровода.

После монтажа оголовка на скважину упрощается установка насоса. Не требуется изготовление рамы для его крепежа.

Когда нужен оголовок для скважины

А нужен ли оголовок вообще? Многие просто накрывают трубу плёнкой, пластиковой бутылкой или куском резины.

На самом деле такой подход непрофессионален и служит только до поры до времени.

Оголовок нужен скважине так же, как компьютеру антивирусная программа: без неё, может быть и можно, но каждый понимает, что с ней лучше.

Например, талые и паводковые воды – серьёзная угроза качеству питьевой воды, они не должны затекать в скважину! Можно было бы обезопасить водопровод, сделав высокую трубу, но если вода идёт в дом, зимой она перемёрзнет. Поэтому скважины наоборот делают в приямках и небольших бетонных колодцах ниже уровня промерзания. Защитить такую скважину можно только наглухо закрыв её.

Оголовок выполняет следующие функции:

Главное – это защитная. Пыль, осадки, грязь, талые воды, насекомые, мыши и прочее, могут попасть в питьевую воду, а она должна быть идеально чистой.
Эстетическая. Скважина с оголовком выглядит завершённой и аккуратной.
Упрощает крепление насосного оборудования. Всё продумано, герметично, делается быстро и просто без применения сварки.
Увеличение дебита скважины (дебит – это количество воды, которое может дать скважина за час).

Когда насос откачал часть воды, создалось пустое пространство. Оно чем-то должно заполниться и, как правило, заполняется воздухом, а вода вновь поступает из водоносного слоя медленно.
Если же установлен герметичный оголовок, возникает разряжённость, которая способствует «вытягиванию» подземных вод.

Зачем нужны оголовки свай

Эти элементы служат опорой для поддержания плиты. При установке нужно следить за их расположением на одном уровне. Перекосы здесь не допускаются, так как способность фундамента выдерживать нагрузку утрачивается. Выравнивать оголовки следует после заглубления.

Величина оголовок зависит от габаритов и удельного веса материала. Для надевания на сваю трубы, диаметр последней должен быть больше. Формы оголовков винтовой конструкции бывают следующих видов:

Квадрат.
Многоугольник.
Круг.
Тавр.

Эти виды применяются при строительстве каркасных домов и строений из бруса.

Функции оголовков:

Выполнение монтажа и крепления на трубы опорных балок.
Построение каркаса здания через крепление труб швеллером.
Используются при возведении ростверка.

Функции

Оголовок, или оголовник является верхним, завершающим элементом конструкции скважины, который устанавливают сразу после обустройства ствола. Но зачем он нужен? Эта деталь выполняет сразу несколько важных функций:

Закрывает отверстие в скважину. Таким образом предотвращает попадание в шахту мусора или грязной воды;

Оголовок представляет собой колпак, который надевается на обсадную трубу

Выполняет несущую функцию. К крышке крепится трос, удерживающий электронасос, а также кабель, и трубопровод;
Обеспечивает герметизацию скважины. Благодаря оголовку можно при необходимости создавать повышенное или наоборот, разряженное давление внутри ствола;

Оголовок удерживает трубопровод и насос

Предотвращает кражу оборудования. Конструкция усложняет доступ к оборудованию, что можете уберечь его от кражи;
Защищает от промерзания. Это свойство актуально для неглубоких скважин.

Оголовники бывают не только для скважин, но и для дымоходов. Также существуют колодезные оголовки, представляющие собой целые сооружения с крышей и механизмом для подъема воды вручную.

Таким образом, обойтись без оголовника, в принципе можно, но крайне нежелательно.

Сборочный чертеж наружного оголовника

Устройство

Оголовок — это простое устройство, визуально напоминающее колпак. Его конструкция состоит из нескольких элементов:

Фланца. Нижний элемент конструкции, который надевается на обсадную трубу;
Уплотнитель. Резиновое кольцо, которое располагается между фланцем и крышкой. При сдавливании кольца крышкой и нижним фланцем оно деформируется, в результате чего плотно обжимает обсадную трубу;

Крышка содержит отверстия для трубы и провода, а также имеет карабин для троса

Крышки. Верхняя часть конструкции, которая крепится к фланцу болтами. Крышка содержит резьбовой цанговый зажим, фиксирующий трубу, а также герметичный ввод для кабеля и карабин для троса.

Пластиковый колпак дешевый, но недолговечный

Виды

Заводские оголовки различных производителей имеют сходную конструкцию. Их отличает материал. Изделия бывают трех видов:

Чугунные – наиболее прочный и долговечный вариант. Надежная конструкция позволяет подвесить оборудование массой до 500 кг. Изделие состоит из крышки, прижимного фланца, уплотнительного кольца и крепежных деталей.
Стальные – по надежности и выдерживаемой нагрузке узлы не уступают чугунным моделям. Важным фактором является антикоррозийное покрытие. От его качества зависит срок эксплуатации. Изделия отличаются высокой стоимостью.
Пластиковые – конструкции рассчитаны на удержание агрегатов массой до 200 кг. Такой вариант рекомендуется для шахт глубиной около 50 м. Изделия устойчивы к коррозии, но дешевые модели могут не выдержать зимних холодов. При закручивании крепежных винтов следует соблюдать осторожность, чтобы материал не треснул от давления.

Подробное устройство

Некоторые конструктивные особенности получили крышки для скважин, имеющих адаптер. Они изготавливаются из чугуна. В верхней части нет отверстия под водонапорную трубу. Универсальная крышка подходит для обсадных колонн нескольких диаметров (125,127,133 мм). В ней есть отверстия для электрического кабеля и страховочного троса.

Конструктивные особенности:

Крышка – верхняя часть узла, на которой расположено отверстие для напорной трубы, кабельный ввод, рым-болты для подъема насосного оборудования. С внутренней стороны находится рым-болт для троса. По периметру вставляются крепежные болты.
Фланец – деталь круглой формы с вырезанным центром. Надевается на обсадную колонну. Скрепляется с крышкой.
Уплотнитель – элемент изготавливается из резины. Его функция – обеспечить герметичность конструкции.

Существуют упрощенные варианты негерметичных оголовков. Умельцы изготавливают защитные узлы самостоятельно. Для этого используется сталь или алюминий. Из металла вырезаются фланцы нужного диаметра. В них делают отверстия под крепеж, электрический провод, трубу.

Разновидности оголовков:

Внутренний – нижний фланец и уплотнительное кольцо помещаются внутрь устья обсадной колонны. Конструкция опирается на полку верхнего фланца. На крышке имеется ввод для силового кабеля и переходник для напорной магистрали.
Внешний – фланец надевается на внешнюю поверхность трубы после спуска насоса. Сверху опускается резиновое кольцо. Верхняя часть крепится установочными болтами.

Установка скважинных оголовков облегчает обслуживание насоса. Его можно без труда поднять вместе с крышкой, закрепив трос лебедки за рым-болты.

Классификация наголовников

По форме забитой сваи. П — или Т-образная. При выполнении ростверка, на последнюю можно установить опалубку или плиту для заливки основы фундамента. Если оголовок П-образной формы, то можно использовать балки, диаметр которых должен соответствовать ширине наконечника.
По размеру. Наголовники выпускаются средним размером от 108 до 325 мм, а диаметр может составлять от 150 до 200 мм.
По наконечнику. Зависит от типа конструкции: винтовая или бетонная.

Оголовки для винтовых свай

После срезов винтовых свай на них закрепляют оголовки.

Типы конструкций:

Т-образные. В этом случае установку производят внутри сваи, закрепляют на болты или приваривают. Предназначение верхней части — закрепление балочного или плитного ростверка.
П-образные. Надеваются поверх опор и закрепляются к внешней стороне стержня. Важным условием считается совпадение внешних габаритов конструкции с внутренней частью для придания жесткости. Предназначение — для балок ростверка, чтобы ширина опоры и ростверка были равны.

Оголовки используются для создания максимальной прочности и изоляции внутренней части стержня от внешних факторов. Срок службы строительной конструкции будет длительным, если ее уберечь от влияния негативных условий.

Если выполнять соединение на болтах, то оно не сможет выдерживать большие нагрузки, а при применении сварки можно менять опоры несколько раз и переустанавливать элемент на другое место, исключая повреждения. В связи с этим эта технология применяется при возведении малоэтажных сооружений и вспомогательных объектов.

Оголовки на буронабивные бетонные сваи

На макушку сваи монтируется отдельный элемент из металла. Он состоит из:

площадки;
стакана;
косынок, именуемых ребрами жесткости.

От параметров столба зависят форма и размеры конструкции. Оголовок насаживается плотно, поэтому нельзя допускать, чтобы он болтался. Для закрепления фундамента на болты или скобы специально предусмотрены монтажные зазоры.

Установка осуществляется при помощи электрического или механического инструмента.

Изготовление оголовка для скважины своими руками

Мастера со стажем советуют проделать все нужные отверстия в первую очередь во фланце и оголовке, а потом приваривать рым-болты, переходник и другие детали. Следует предварительно купить крепежные болты. Их диаметр должен соответствовать подготовленным отверстиям, а длина быть достаточной для соединения крышки, фланца и прокладки, расположенной между ними.

Инструменты и материалы

Вы хотите провести воду в дом, но не знаете, как сделать оголовок для скважины своими руками? Для этого вам понадобится следующее:

Электродрель, болгарка.
Напильник, наждачная бумага.
Сварочный аппарат.
Лист резины для вырезания уплотнителя.
Плашка для нарезания резьбы на штуцере, если он будет самодельным.
Антикоррозийный грунт, краска.

С помощью штуцера или патрубка, которые идут к оголовку от насоса, и от него уже к точкам водоразбора, присоединяются к системе. Можно сделать такой оголовок, в котором будет сделано отверстие, и в него уже необходимо установить уплотнители. Через них заводится шланг от насоса.
Для надежной укладки кабеля штуцер должен иметь уплотнители из резины или силикона. Кабель, пропущенный через штуцер, закрепляется на фланце цанговым зажимом для лучшей герметичности.
Основной узел изготавливается из стали, чугуна, ПВХ или алюминия:

Пластиковые оголовки почти такие же прочные, как и стальные, их легче монтировать, так как можно не пользоваться сваркой и покрывать поверхность краской. ПВХ конструкция удерживается при помощи хомута или механического цангового обжима, под который укладывается кольцо для герметичности соединения. Пластиковая конструкция может выдержать нагрузку до 200 кг. Этого хватит для скважины, которая обеспечивает водой частное жилье.
Оголовки из стали или чугуна практически всегда крепятся сваркой, так как этот вид соединения считается более долговечным. Иногда фланец может крепиться стальным хомутом с прокладкой резинового уплотнителя, а также на резьбовом соединении.
Преимущества оголовка из стали: он меньше по высоте, чем ПВХ конструкция, малогабаритный, выдерживает вес больше 200 кг. Стальную конструкцию применяют в глубоких скважинах или если диаметр обсадной трубы больше 170 мм. Даже при сильном и длительном перепаде давления стальной узел будет держать полную герметичность. Если герметичный оголовок делается из листовой стали, то для этой конструкции намного проще будет сформировать крышку и фланец из этого материала.

Формируем герметичный оголовок для скважины из подручных средств

Понять, как соорудить оголовок для скважины своими руками, несложно. Потребуется лишь заготовить лист стали, толщина которого 10 миллиметров. Его можно заменить листовым дюралюминием, толщина которого 10-15 миллиметров. Купить штуцер, рым-болты 3 штуки, заготовить все необходимые метизы, резиновый уплотнитель 5-8 миллиметров толщиной и карабин.
Работы проводятся в такой последовательности:

Для того, чтобы сделать крышку и фланец из листа дюралюминия или стали, нужно вырезать две заготовки на 10 см шире обсадной трубы по наружному диаметру.
В первой заготовке потребуется вырезать отверстие – оно нужно для фланца и должно быть больше обсадной трубы по наружному диаметру на 10 мм.
Торец обсадной зачищаем от заусенцев. Также нужно соблюдать еще одно условие – срез должен быть расположен перпендикулярно вертикальной оси.
При помощи сварки фланец крепится к обсадной таким образом, чтобы срез трубы оказался выше фланца на 1-2 мм.
По центру крышки сверлим отверстие для крепления штуцера, рядом с ним – еще одно ? 10-15 мм, чтобы можно было завести сетевой кабель. В крышке сверлится отверстие, в которое будет вставляться рым-болт изнутри.
Оставляем расстояние от края крышки и фланца равное 5 миллиметрам, сверлим несколько отверстий. Именно через них детали соединяются с помощью болтов.
Теперь требуется отступить на 30-40 миллиметров от торца и на крышке в разных ее сторонах высверлить отверстия, которые потребуются, чтобы установить рым-болты. Их после потребуется приварить к крышке снаружи или изнутри.
Вся сборка покрывается антикоррозийным раствором и красится.

Все готово – можно устанавливать конструкцию на обсадную трубу. Как фабричный, так и самодельный оголовок устанавливаются по одной схеме.

Оголовок своими руками – инструкция по изготовлению (видео)

Как подобрать трубу для скважины, какой для нее необходим оголовок, из чего он изготавливается. Какие материалы и узлы придется покупать, а что можно сделать самому. В видео дано подробное описание процесса изготовления, сборки и монтажа всех деталей, а также самого оголовка. Советы по креплению насоса, оголовка, и рекомендации по соблюдению прочности конструкции.

В процессе создания оголовка не требуется сложных расчетов и множества материалов. Если все подробно объясняется и наглядно показывается, то и реализовать это становится очень простым делом.

Правила установки наголовников

Монтаж начинается после закручивания стержней до нужной отметки и после их обрезании на уровне.

Последовательность выполнения операций:

В первую очередь следует надеть элемент на стержень и начертить отметку уровня посадки трубы.
Снять оголовок и очистить трубу до верха. Это необходимо выполнить для получения качественной сварки.
Затем оголовок надо надеть и с помощью уровня проверить горизонтальное расположение.

Последний пункт выполнять нужно обязательно, если будут обнаружены отклонения, значит, что труба неправильно отпилена и эту погрешность нужно исправить.

Установка на винтовые сваи

Выполнение монтажа фундамента заканчивается закреплением на каждой конструкции металлического оголовка. Чтобы приступить к сварочным работам, необходимо выполнить зачистку от краски, для этого элемент устанавливается на верх сваи. Горизонтальное положение проверяется с помощью уровней. Если не удалось получить удовлетворительный результат, то нужно устранить причину неровностей.

Технология выполнения работ:

Край оголовка отметить напильником шириной от 20 до 30 мм, металл отчистить от краски до блеска. Операция производится с помощью болгарки, оборудованной диском для зачистки либо щеткой. Одной кордщетки хватит, чтобы зачистить 20 швов. От старой краски очищается металл при помощи зачистного диска.
Оголовок приваривается при помощи сварочного инвертора. Для этого берутся универсальные электроды диаметром 3 мм и задается сила тока от 90 до 100 А. Если работы длятся долго, а сила тока составляет 6 А, то срабатывание автоматов производится через минуту, а при силе тока 10 А срабатывание отмечается реже.

Как производится сварка:

Элемент устанавливается по горизонтали, для этого контролируется его положение в пространстве.
Приваривание осуществляется точечной сваркой в 2-3 местах.
Приваривание осуществляется по периметру. Для этого оставляется небольшой зазор в шве, длиной от 10 до 20 мм, чтобы обеспечить вентиляцию внутреннего пространства.

После проведения сварочных работ, необходимо при помощи щетки и молотка убрать шлак. Для этого можно использовать кордщетку от углошлифовальной машины. До остывания сваи очищенные места следует снова покрыть краской, чтобы обеспечить прочное покрытие, обеспечивающее защиту материала от негативных факторов.

Установка на бетонные сваи

После того как свая установлена в грунт, нужно выступающие участки привести к единой отметке по горизонтали.

Эта процедура выполняется двумя способами:

Срубкой излишнего бетона.
Обрезкой участка сваи.

Перед этим действием необходимо с помощью уровня (гидравлического или лазерного) выполнить проектную отметку и поочередно отмечать ее на каждой свае.

Срубку можно производить отбойным молотком. Это способ недорогостоящий, но он не всегда приносит должный эффект. Поэтому лучше всего использовать гидравлические ножницы, так линия среза получается четкой и процесс работ осуществляется быстрее. На срубку будет уходить меньше времени, около 5-10 минут.

Производительность увеличивается, за счет устройства инструмента: по уровню отметки производится установка кольцевой насадки. В связи с этим режущей кромкой легко отделяется каркас от бетона, поэтому обрезка выполняется идеально ровно.

Установка производится по алгоритму:

Перед выполнением сварочных операций проводится зачистка от краски и иного мусора. Для этого используется щетка по металлу или углошлифовальная машина.
На верх сваи, где изделие обрезано, производят установку оголовка. Четкость по горизонтали проверяется строительным уровнем. Если имеются отклонения, то нужно найти и устранить их причину.
Чтобы обварить изделия в промежутках, используют электроды диаметром 3 мм.

Выполнение сварки осуществляется следующим образом:

Оголовок устанавливается горизонтально.
Выполняется контактная сварка по 3 или 4 точкам.
По длине окружности конструкции выполняется приваривание, но при этом остается зазор примерно от 1 до 2 см. Он необходим для вентиляции во избежание скапливания конденсата.
Производится зачистка шва с помощью молотка.
Конструкцию покрывают грунтовкой и окрашивают антикоррозионным составом, во избежание воздействия негативных факторов окружающей среды.

Правильно выполненная установка и обработка оголовков обеспечивают в дальнейшем долговечность и прочность строительных конструкций.

Назначение и особенности изделия

обеспечение герметичности верхней части обсады от попадания атмосферных осадков, паводковых вод и других жидкостей, которые не должны проникать в источник;
защита от мусора, грязи, пыли и т.д.;
защита шахты от попадания небольших предметов;
предотвращение кражи насосного оборудования и других дорогостоящих приборов из скважины;
создание дополнительной преграды, препятствующей возможности промерзания в морозную погоду;
надежное закрепление погружного агрегата и инженерных коммуникаций.

Нюансы выбора

Следует подбирать оголовок на скважину так, чтобы его размер точно соответствовал размерам обсадной трубы.

С целью экономии многие покупатели отдают предпочтение стальному вместо чугунного оголовка на скважину. Стоимость продукции из стали меньше. Но продолжительность эксплуатации данной модели намного меньше.

Состоит данное изделие из следующих основных деталей:

фланца;
крышки;
уплотнительного кольца.

В зависимости от модели, оно может быть доукомплектовано:

Кабельным вводом, который предназначается для электропривода. Данный элемент позволяет защитить от повреждений электрический кабель. У него обычно имеется специальная пружина, обеспечивающая прочное крепление и герметичность.
Рым-болтами. Они имеют форму стандартного болта, верхняя часть которого оформлена в виде кольца. Задействуют эти элементы для фиксации тросов и для подвешивания насоса. Рым-болты помещают на оголовок сверху, чтобы облегчить поднятие крышки, а снизу размещают для установки оборудования. Если они не входят в комплект, их можно купить и потом приварить к оголовку из металла.
Крепежными болтами. Эти детали могут иметь особую «секретную» конструкцию, что позволяет обеспечить источнику дополнительную защиту от постороннего нежелательного вмешательства. Если в комплекте оголовка имеются обычные болты, желательно поменять их на крепеж с «секретом». Лучше приобрести болты, которые специально предназначаются для работы в условиях высокой влажности, защитой от коррозии в них служит пластиковое покрытие. Когда имеется возможность, лучше предпочесть данные комплектующие.
Штуцером для трубы, подающей жидкость.
Набором карабинов.

Если нанесен диапазон 140-160, тогда данное устройство допустимо монтировать на обсадные трубы разного сечения в обозначенном пределе. Второе число означает размер трубы, подающей воду, которую предстоит состыковать с этой крышкой. Пластиковый оголовок для скважины имеет в маркировке дополнительное буквенное обозначение «П», а на металлических моделях оно отсутствует.

Особенности монтажа

Положение оголовка после монтажа

Установку промышленного оголовка можно выполнить своими руками. Она не требует приобретения специальных инструментов и навыков. Работу делят на несколько этапов.

Подготовительный этап

Выполняется ровный срез обсадной трубы. Он зачищается от заусенцев, шлифуется. Это даст максимальную герметичность. С металла удаляется ржавчина, он покрывается грунтовкой и антикоррозийной краской.
Насос подготавливается к спуску в скважину. Отмеряется необходимая длина страховочного троса. Рекомендованный материал изделия – нержавеющая сталь или капрон. С тросом пластиковыми хомутами соединяют силовой кабель. Конец провода выводят в отверстие крышки. Кабельный ввод снабжается пружинной направляющей или цанговым зажимом для регулировки скорости скольжения. Во время монтажа его ослабляют.

Монтаж оголовка

На обсадную колонну надевается нижний фланец. Сверху него опускается резиновый уплотнитель. Если кольцо плохо двигается, участок покрывают смазкой.
Страховочный трос крепится к специальной проушине насоса, второй конец к карабину крышки. В зависимости от веса агрегата его опускают несколько человек или используют лебедку. Погружение происходит медленно, без рывков и раскачивания.
Верхняя часть оголовка надевается на напорную трубу или шланг, затягивается крепление.
Резиновое кольцо и нижний фланец подвигаются к верхней части. Болты совмещаются с отверстиями и затягиваются гайками. Чтобы конструкция села равномерно, крепление происходит по определенной схеме. Болты закручиваются постепенно, друг напротив друга. Крепление происходит до полной фиксации.
Заключительная процедура – надежное закрепление электрического провода. Гайку ввода закручивают до конца.

При затягивании болтов следует рассчитывать силы, иначе резиновое кольцо лопнет. Нарушится герметичность конструкции.

В зимнее время модели из металла могут промерзнуть, поэтому конструкция требует утепления. Вокруг нее устанавливается теплоизоляционный короб. Хороший вариант – устройство кессона. Это небольшая камера ниже уровня земли, в которой располагается насосное оборудование. Ее стены утепляются пенопластом.

Правила выполнения монтажа – как установить оголовок

Установка оголовка осуществляется в определенной последовательности:

В первую очередь подготавливают верхнюю часть трубы.
Фланец размещают на нее так, чтобы бортик у него располагался книзу.
Монтируют уплотнительное кольцо.
Закрепляют трос, предназначенный для насоса.
Пропускают электрический кабель в соответствующий вход.
Подсоединяют к штуцеру шланг или отрезок трубы водоподачи, противоположный конец которого крепят к насосу.
Агрегат опускают в источник.
Крышка будет закрываться под воздействием погружного насоса.
Между собой оголовок и фланец соединяют болтами, которые необходимо затягивать равномерно.

Стараясь как можно быстрее получить воду из готового источника, некоторые хозяева спешат опустить в него насос, отложив установку оголовка скважины на будущее. Это неправильно.

Оголовок для скважины: фото

Заключение

Процесс приваривания оголовков свай требует особой внимательности и точности действий, поэтому стоит перепроверять все технические характеристики до начала работы.

Работа с винтовыми сваями гораздо быстрее и легче.

Источники

https://StrojDvor.ru/vodosnabzhenie/ogolovok-dla-skvaziny/
https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/skvazhina-ne-glubokaya/ogolovok-dlya-skvazhiny-svoimi-rukami.html
https://dvabrevna.ru/stroitelstvo/ogolovki-svay.html
https://kolodec.guru/scvazhiny/elementy/449-chto-takoe-ogolovok-skvazhiny
https://kanalizaciyadoma.com/vodosnabzhenie/kak-ustanovit-ogolovok-dlya-skvazhiny-teoriya-i-praktika.html
https://ksportal.ru/784-ogolovok-na-skvazhinu.html
https://sandizain.ru/na-dache/kolodcy-skvazhina/masterim-svoimi-rukami-ogolovok-na-skvazhinu.html
https://pobetony.expert/stroitelstvo/chto-takoe-ogolovki-svaj

[свернуть]

Назначение, устройство и как установить оголовок на трубу водяной скважины

Скважинный оголовок – важная и необходимая составная часть, которая используется при обустройстве скважины. Главное предназначение оголовка — герметизация, защита от проникновения в устье скважины посторонних предметов и жидкостей.

В специализированных магазинах можно найти огромное количество разных видов оголовков для всех диаметров индивидуальных скважин.

Назначение оголовка:

Герметично закрывает скважину;

Увеличивает дебет небольших песчаных скважин;

Позволяет надежно подвесить насос на разные глубины.

Устройство скважинного оголовка:

Верхняя крышка – 1

Нижний прижимной фланец – 2

Резиновое уплотнительное кольцо – 3

Болты для крепления – 4

Проходная компрессионная муфты ПНД – 5

Гермоввод под кабель питания насоса – 6

Два верхних рым-болта – 7

Карабин для страховочного троса – 8

Существуют большое количество разновидностей герметичных скважинных оголовков, изготовленных разными производителями и выполненных из различных материалов. Основные материалы, применяемые для изготовления оголовков: металл, чугун и пластик.

Чем отличаются чугунные и пластиковые оголовки?

Отличие в допустимой нагрузке: на оголовок из пластика можно повесить водоподъёмное оборудование весом не более 200 кг, а на оголовок из чугуна – до 500 кг. При расчётах нужно учитывать общий вес насоса, кабеля, троса, трубы и воды в ней.

Установка оголовка на скважину

Разобрать оголовок на две части, и нижний фланец одеть на обсадную трубу.

Далее натянуть резиновое уплотнительное кольцо на край скважинной трубы (для удобства кольцо и трубу следует обработать силиконовой смазкой).

Верхнюю часть оголовка (крышку) закрепить на водонапорной трубе с противоположной стороны от насоса.

Прикрепить к крышке страховочный трос за карабин и продеть кабель через гермоввод.

После этого спустить насос в скважину на нужную глубину. При этом верхняя крышка оголовка встаёт на обсадную трубу.

В завершении соединить верхнюю и нижнюю части оголовка болтами. При этом необходимо, чтобы уплотнительное кольцо герметично обжимало колонну.

назначение, конструктивные особенности, установка и эксплуатация

Предназначение и роль оголовка для скважины от Джилекс

Оголовок для скважины – инновационная разработка специалистов компании «Джилекс», созданная изначально как защита скважины от загрязнений. На сегодня оголовок скважинный (ОС) позволяет решить не только проблему герметизации скважины в верхней ее части, но и множество других задач, в частности:

увеличение дебита – объема воды, добываемой из скважины;
защита от попадания в питьевую воду посторонних предметов, пыли, грязи, грунтовых вод и пр.;
защита от промерзания в холодное время года верхнего конца скважины;
выполнение роли переходника с трубы большего диаметра на трубу меньшего размера;
защита насосного оборудования от кражи;
повышение надежности крепления насоса;
упрощение эксплуатации технического колодца;
придание эстетичного вида скважине.

Благодаря своей функциональности скважинный оголовок Джилекс очень востребован на рынке систем водоснабжения и активно используется как в бытовых, так и в промышленных комплексах по забору и подаче воды из скважины.

Конструкция и особенности установки скважинного оголовка Джилекс

Любой оголовок Джилекс, вне зависимости от материала, из которого он изготовлен, состоит из:

крышки;
чугунного прижимного фланца;
уплотнительного резинового кольца;
комплекта крепежных деталей: 4 болта с дополнительными элементами (гайками, шайбами).

Монтаж оголовка настолько прост, что справиться с ним можно даже при отсутствии специального оборудования и навыков работы.

Для того чтобы установить скважинный оголовок требуется лишь затянуть болты, которые будут сжимать уплотнительное кольцо. В результате конструкция получается абсолютно герметичной, что гарантирует владельцам объекта чистую воду. Благодаря наличию внешних рым-болтов, появляется возможность погружать насос любым грузоподъемным механизмом.

Виды скважинных оголовков Джилекс и особенности маркировки товара

Компания Джилекс на сегодняшний день предлагает своим покупателям СО двух типов, отличающихся материалом, лежащим в их основе:

Пластмассовый ОС – узнать его можно по маркировке «П» на упаковке. Способен выдержать нагрузку до 200 кг. Подходит для неглубоких скважин.
Чугунный оголовок – рассчитан на груз весом до 500 кг. При этом возможно использование мощного насоса с большим весом, длинных шлангов. Незаменим при обустройстве глубоких скважин, имеет длительный срок эксплуатации.

Стальные оголовки для скважин более надежны, но и массивны, при установке их придется прибегнуть к услугам специалистов. Пластиковые модели стоят дешевле, легче по весу и легко устанавливаются на скважину вручную. Однако пластиковые оголовки не выдержат нагрузку более 200 кг и прослужат не так долго, как их чугунные аналоги.

При выборе скважинного оголовка важно обращать внимание на маркировку товара – рядом с буквенным сокращением ОС стоят цифры, которые обозначают диаметр обсадных труб, для которых подойдет данная модель. Последняя цифра, которая пишется через косую линию, будет обозначать диаметр переходника для трубы водоснабжения.

Например, пластиковый скважинный оголовок Джилекс, подходящий к обсадной трубе диаметром 140–160 мм и совместимый с напорной трубой с диаметром сечения в 40 мм, будет обозначаться так: ОСП 140–160/40. Модель, маркированная следующим образом – ОС 140–160/40 – будет иметь те же характеристики, что и в предыдущем случае, за исключением материала, из которого изготовлен оголовок (в данном случае это будет чугун).

герметичный скважинный вариант диаметром 125 мм, как сделать и установить своими руками

Многие люди сегодня живут в частном секторе или же на дачных участках. И обеспеченность различными благами цивилизации в таких местах не всегда максимальная. По этой причине часто приходится использовать различные способы, чтобы получить доступ к каким-то вещам, которые уже давно считаются элементарными. И часто получается так, что единственным источником воды являются так называемые скважины.

Но для того чтобы начать ей пользоваться, необходимо не только ее пробурить, но и еще правильно оборудовать ее технически. Поэтому стоит обратить внимание на такую вещь, как оголовок.

Особенности

Оголовок для скважины – это устройство, которое перекрывает обсадную трубу в верхнем ее срезе, что позволяет защитить устье скважины от попадания посторонних предметов. Оно выполняет также функции, как:

позволяет создать опорную точку для последующего подвешивания погружного насоса, а также узлового подключения, с которым впоследствии легко соединить трубу из пластика;
создание так называемой закрытой плоскости, образовывающейся днищем шурфа, обсадной трубкой, а также скважинным оголовком, который имеет герметичный контур, дает возможность насосу создать в объеме определенное разряжение, благодаря чему расход воды существенно увеличивается;
герметизация входного отверстия от атмосферных осадков различного рода, а также посторонних примесей в виде мусора и грунта, что избавляет от необходимости строить домик для оголовка;

защита оборудования от вандалов. Эта функция осуществляется за счет использования специального крепежа. Такую защиту не обеспечит ни один домик с любым типом амбарного замка;
увеличение дебета скважины;
снижение вероятности замерзания скважинной верхней части в зимнее время года;
выполняет функцию простого переходника с труб с большим диаметром на диаметр поменьше.

Следует отметить, что оголовок для скважины справляется с большим количеством заданий различного рода и дает возможность решить огромное количество проблемных моментов, с которыми сталкиваются хозяева скважин. Для подбора и установки оголовка для скважины необходимо знание устройства и особенностей установки.

Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.

Чаще всего они изготовляются либо из металла, либо из пластика. Если рассматривать металлический оголовок, то он может быть выполнен или из стали, или из чугуна.

В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.

Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

рым-болтами;
кабельным вводом, который необходим для электропривода;
штуцером для трубы, с которой будет падать вода;
набором карабинов;
болтами для крепежа.

Теперь о некоторых элементах стоит сказать подробно.

Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Болты, которые соединяют фланец и крышку, могут представлять собой особую конструкцию, которая позволяет максимально защитить оголовок и скважину от постороннего вмешательства.

Чертежи

Для оголовка крайне важна такая вещь, как размеры. Точнее, речь идет о таком параметре, как диаметр оголовка. Эта характеристика при выборе устройства является основополагающей. На сегодняшний день обсадные трубы скважин подбираются из расчета монтажа в них глубинных насосов, диаметр которых довольно велик. Соответственно и диаметр оголовка может варьироваться. Наиболее распространенными размерами являются 90, 125 и 159 мм.

Следует сказать, что цена на оголовок формируется в зависимости от материала, из которого он изготовлен, и его диаметра. Стоит обратить внимание на маркировку оголовков, так как в ней обычно зашифровываются основные технические свойства этого изделия.

Сегодня на рынке представлены оголовки от таких производителей, как «Джилекс», Merrill, «Водолей». В названии оголовков этих и других производителей обычно говорится следующее: оголовок скважинный ОС 125-32 или ОСП 90-110/25.

Расшифровка маркировки будет следующей:

аббревиатура «ОС» означает оголовок скважинный;
125; 90–110 – это диаметр обсадной трубы, для которой данный оголовок будет подходить;
цифры «25, 32» и другие, стоящие в конце, означают диаметры переходников под трубы водоснабжения;
буква П означает, что конкретно эта модель изготовлена из пластика. Если данная буква отсутствует, то это автоматически свидетельствует о том, что оголовок сделан из стали или же из чугуна.

Важно: некоторые модели универсальны в вопросе диаметров обсадных труб, их можно устанавливать на трубы диаметром от 140 до 160 мм.

Установка

Теперь стоит остановиться на том, как осуществить монтаж оголовка для скважины своими руками. В контексте того, что конструкция оголовка крайне проста, установить его можно также без особых проблем. Но все же существуют определенные правила, которые следует соблюдать в процессе осуществления монтажных работ.

Порядок работ будет выглядеть следующим образом:

подготовка края обсадной трубы;
фланец надевается на трубку таким образом, чтобы бортик смотрел вниз;
установка уплотнительного кольца;
закрепление троса насоса;
в соответствующий вход пропускается электрокабель;

к штуцеру присоединяется часть водопадающей трубы или шланг, а второй конец трубы прикрепляется к насосу;
насос опускается в скважину;
теперь следует закрыть крышку под действием массы погружного насоса;
фланец и крышка соединяются болтами, которые затягивают равномерно.

Подготовка края обсадной трубы стартует с того, что ее край обрезается четко по горизонтали. Это дает возможность поместить оголовок в плоскости, перпендикулярной обсадной колонне. Когда труба была обрезана на нужном уровне, ее край необходимо тщательно отполировать. Можно воспользоваться обычной болгаркой с соответствующим набором насадок.

Перед монтажом оголовка металлическую обсадную трубку не помешает дополнительно обработать специальной краской по металлу. Это делается для большей защиты. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, по причине чего продвинуть его вниз бывает крайне непросто. Для решения этой проблемы можно использовать смазку.

Многие хотят получить воду из скважины чуть ли не сразу. По этой причине некоторые владельцы сразу же опускают насос, откладывая монтаж оголовка. Так делать не следует. Сначала надевается фланец и уплотнительное кольцо, после чего насос можно опускать в скважину. Иначе, чтобы установить оголовок, придется его доставать, после чего опускать заново. Это тоже не лучшее решение, ведь увеличивается риск повреждения колонны и оборудования. Да и трудоемкость самой процедуры слишком велика.

Теперь следует закрепить трос на насосе. Сделать это можно при помощи специальных карабинов. Длина троса должна полностью соответствовать глубине погружения оборудования. Не нужно опускать насос до того момента, пока все остальные элементы не будут расположены в соответствующих разъемах крышки оголовка. На отверстии для электрокабеля существует специальный зажим, который следует ослабить для того, чтобы кабель мог беспрепятственно скользить. Если же провод пережат или неправильно расположен, то он может поломаться.

Теперь нижний конец шланга крепится к погружному насосу, после чего нужно закрепить водопадающую трубу или шланг на оголовке. Когда насос будет опускаться в скважину, то трос следует отпускать постепенно и осторожно. Когда оборудование будет спущено на необходимую глубину, крышку следует закрыть, чтобы вес насоса прижал ее к фланцу. При этом уплотнитель окажется в специальной канавке и плотно будет прижат к обсадной трубе, что позволит обеспечить надежную герметизацию всей конструкции. Если оголовок был смонтирован правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут располагаться напротив.

Если этого эффекта достичь не удалось, значит, необходимо искать причину. Возможно, необходимо немного изменить положение крышки. Соединительные шурупы необходимо затягивать максимально равномерно, чтобы не было какого-либо перекоса в одну из сторон. Нет большой необходимости пытаться прилагать большие усилия.

Слишком плотное соединение крышки с фланцем может стать причиной повреждения резинового кольца, что приведет к нарушению герметичности конструкции. Но и сильно слабое соединение тоже делать не следует.

Если болты затянуты не слишком сильно, то оголовок можно будет просто демонтировать с трубы, их установка просто теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, то его установку лучше всего будет осуществлять вдвоем, чтобы аккуратно опустить насос в скважину и установить крышку на место. Когда крышка будет установлена и зафиксирована, почти всегда можно будет наблюдать провисание электрического кабеля. По этой причине провод необходимо выбирать так, чтобы он не провисал, но и не был натянут слишком сильно. Теперь к штуцеру можно подсоединять водопроводную трубу. Затем, обычно включается насос, что позволяет оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Производители

Если говорить о производителях оголовков для скважин, то сегодня на рынке можно найти продукцию как отечественных, так и зарубежных производителей. Среди отечественных компаний стоит выделить «Водолей» и «Джилекс», а если говорить об иностранных производителях, то следует обратить внимание на компанию Merrill.

Компания «Водолей» является одним из наиболее известных производителей оголовков для скважин и подобного оборудования в целом. В ассортименте компании представлены различные модели оголовков как пластиковые, так и металлические. Это позволяет клиентам приобрести решение, которое идеально подойдет конкретно для их скважины с учетом всех ее особенностей.
Компания «Джилекс» уже не первый год производит качественные оголовки для скважин. Она осуществляет выпуск исключительно чугунных и пластмассовых решений, которые могут использоваться в различных типах скважин и обеспечивать их качественную и стабильную работу. Если говорить о том, продукция какой компании лучше, то на это нельзя дать однозначного ответа по причине того, что все решения этих компаний являются высококачественными.

Выбор зависит больше от самой скважины и особенностей ее работы. На рынке есть и другие решение от отечественных производителей. Например, модель «Акваробот» от компании Unipump. Данная модель универсальна и подходит для обсадных труб скважин с различным диаметром. Такие чугунные решения, как «Акваробот» уже давно снискали себе славу надежных устройств для обеспечения качественной работы скважин.
Компания Merrill расположена в Америке и изготавливает пластиковые и чугунные оголовки по зарубежным стандартам, что является гарантией высочайшего качества и бесперебойной работы. Модели от Merrill пользуются уважением клиентов и покупателей в первую очередь именно за стабильность своей работы. Известно, что они довольно редко нуждаются в ремонте и могут работать даже в довольно сложных природных условиях или под воздействием очень серьезных нагрузок. В общем, сегодня на рынке можно найти массу как отечественных, так и зарубежных оголовков для скважин, что позволяет практически каждому найти решение, которое позволит скважине работать бесперебойно и обеспечивать нормальную подачу воды в дом или постройку.

Советы

Сразу следует определиться, из какого материала нужен оголовок, ведь каждый имеет свои преимущества и недостатки. Например, чугун обладает большим весом и высокой прочностью. У него также максимальный ресурс. В то же время цена таких изделий будет не слишком доступной. Если говорить о стали, то такие модели имеют среднюю цену и высокую прочность. Но они нуждаются в дополнительной защите от воздействия коррозии. Полимерные варианты доступны каждому, но их прочность является крайне низкой.

Важными факторами, по которым можно подобрать оголовки для скважины, являются следующие:

вес насоса. Для тяжелых моделей лучше всего будет использовать чугунные решения. А прочности поливинилхлоридных модификаций будет достаточно для того, чтобы выдержать вес вибрационных бытовых насосов;
материал, из которого изготовлена обсадная колонна. Оголовок из стали для скважины может закрепляться к колонне, сделанной из аналогичного материала, при помощи сварки, что позволяет обеспечить неразъемное соединение. Если речь идет о полимерных изделиях, то они могут фиксироваться на ПВХ колоннах с помощью сварки.

Кроме того, перед приобретением оборудования на разрезе скважины следует увидеть нагрузки, которые должен воспринимать оголовок от массы насосного оборудования. Речь идет о следующих параметрах:

глубина скважины – с ее увеличением будет увеличиваться и масса шлангов, электрокабеля, труб, закрепительных тросов. По этой причине, если рассматривать артезианские скважины, то применение полимерных изделий в этом случае недопустимо;
диаметр колонны – производители делают различные изделия, учитывая модельный ряд погружных насосов, по диаметру которых идет подбор размера обсадной трубы.

Данные советы будут крайне важными при подборе оголовков для различных категорий скважин. В целом же процесс выбора и последующей установки оголовка для скважины нельзя назвать слишком сложным. Перед приобретением той или иной модели необходимо знать критерии, которые будут важны для качественного функционирования оголовка и скважины.

А также следует четко понимать перед началом монтажа, как происходит этот процесс и придерживаться определенной последовательности по этапам, ведь любое изменение последовательности может грозить нестабильной работой и, вообще, выходом этого устройства из строя. Выбрать хороший оголовок для скважины и установить его своими руками под силу даже человеку, который ранее не сталкивался с этой сферой.

В следующем видео вас ждет обзор герметичного оголовка для скважины.

Ландшафтный дизайн с устьем | Вода из частных колодцев — Greco & Haines

Если у вас есть собственный колодец, вы знаете, как неприятно иметь дело с устьем колодца (даже несмотря на то, что вкусная вода из колодца, которую вы получаете в результате, того стоит!). Эта не очень привлекательная металлическая труба, торчащая из земли, особенно раздражает, когда дело касается ландшафтного дизайна. Однако очень важно проявлять должную осторожность при работе вокруг устья скважины; в противном случае вы рискуете загрязнить колодезную воду или повредить саму головку.Чтобы помочь вам, мы собрали семь наиболее важных, что можно и нельзя делать, когда дело доходит до ухода за почвой вокруг вашего личного колодца.

ОБЯЗАТЕЛЬНО убедитесь, что над землей видно не менее 12 дюймов устья скважины.

Это происходит по двум причинам. Во-первых, вам нужно иметь возможность быстро и легко определить местонахождение устья скважины в случае аварийной ситуации или даже для базового текущего обслуживания. Если устье закопано, вам придется потратить дополнительное время на его поиски, когда оно вам понадобится. Во-вторых, если устье скважины находится под землей, вероятность его заражения бактериями выше, чем у вас явно нежелательно.

ОБЯЗАТЕЛЬНО сделайте землю вокруг вашего личного колодца наклонной вниз.

Постепенное уменьшение высоты вокруг устья скважины является обязательным условием для надлежащего дренажа. Вы также должны убедиться, что спуск крутой и достаточно длинный, чтобы воде негде скапливаться над вашим личным колодцем.

ОБЯЗАТЕЛЬНО проявляйте особую осторожность при работе вокруг устья скважины.

Тяжелое оборудование может серьезно повредить устье скважины, поэтому необходимо проявлять особую осторожность при выполнении любых работ вокруг него.

НЕ ИСПОЛЬЗУЙТЕ крышки колодцев.

Несмотря на то, что вид вашего устья, возможно, не является вашим любимым делом, вы не должны закрывать его никакими искусственными камнями, гравием, обработанным деревом или колодцами желаний. Эти предметы не только приводят к загрязнению вашей колодезной воды, но также затрудняют доступ к устью, когда приходит время для обслуживания или ремонта.

НЕ сажайте ничего ближе четырех футов от устья скважины.

Корни — злейшие враги частной скважины, потому что они могут разрушить обсадную трубу скважины.Никогда не сажайте ближе четырех футов и даже дальше этого расстояния, убедитесь, что вы выбираете только растения с короткими корнями. Чем больше растение, тем крупнее корни, а это значит, что деревья должны находиться на расстоянии не менее 20 футов, а нуждающиеся в воде разновидности (ивы, тополя, клены и вязы) должны находиться на расстоянии не менее 50 футов.

ЗАПРЕЩАЕТСЯ допускать использование пестицидов или удобрений в пределах 100 футов от частного колодца.

Вы же не хотите, чтобы они попадали в вашу колодезную воду? Достаточно сказано.

НЕ забудьте ознакомиться с местными ограничениями и требованиями для частных колодцев в вашем районе.

В каждом городе есть разные коды, и вы должны быть уверены, что следуете своему, иначе вы рискуете получить серьезные штрафы.

Если вам нужна помощь в поиске устья скважины или проведении планового технического обслуживания частного колодца, свяжитесь с Greco & Haines. Мы будем рады помочь вам со всеми вашими потребностями в колодезной воде.

Защита вашего колодца и устья

1 июля 2016 г.

Если вы один из многих людей, использующих грунтовые воды в своем доме, надлежащая защита вашего колодца и устья имеет важное значение для здоровья любого, кто использует эту воду. источник.Подземные воды подвержены загрязнению из различных источников, включая септики, отходы домашних животных, пестициды и бытовую химию. Поскольку сотни скважин часто выходят на один и тот же водоносный горизонт, очень важно предотвратить попадание загрязнения на эти жизненно важные подземные ресурсы. Кроме того, надлежащая защита устья скважины зачастую является более простым и менее дорогостоящим средством обеспечения безопасности водоснабжения, чем система очистки воды.

В этой статье вы найдете несколько простых принципиальных методов защиты вашего устья и источника воды.Во-первых, убедитесь, что при бурении скважины она находится в правильном месте. В идеале колодец должен располагаться высоко в ландшафте, чтобы вода с поверхности стекала с него. Колодец не должен находиться в зоне, подверженной наводнениям. Кроме того, не забудьте расположить колодец вверх по склону от стока, который может содержать загрязняющие вещества.

При рассмотрении вопроса о строительстве колодца уплотнение должно быть для вас концентрацией номер один, потому что это значительно снижает риск загрязнения. Некоторые вещи, которые вы, возможно, захотите изучить, — это обсадная колонна, пластиковая или металлическая труба, которая проходит по всей глубине колодца, должна быть закрыта плотно закрывающейся крышкой колодца, защищающей от паразитов.Обсадная труба колодца также должна выступать на один-два фута над окружающей землей, чтобы предотвратить стекание поверхностной воды по отливке. Вы также должны залить цементным раствором пространства и боковые стороны корпуса, чтобы предотвратить просачивание загрязняющих веществ.

Огромное беспокойство, которое вы должны иметь при уходе за своим колодцем, — это не допускать попадания загрязняющих веществ в колодец. Чтобы предотвратить загрязнение в результате случайного разлива или просачивания, возможные источники загрязнения следует держать подальше от колодца. К ним относятся септики, выгребные ямы, ямы для захоронения мертвых животных, вольеры для животных, пестициды, удобрения, масла и материалы после ремонта автомобилей или нефтехранилищ.Никогда не следует хранить в колодце химикаты или что-то еще, что может просочиться и проникнуть в водоносный горизонт, что приведет к загрязнению колодца. Герметизация заброшенных колодцев также является отличным способом предотвратить попадание загрязняющих веществ в колодец. Хранение загрязняющих веществ вдали от источника воды является ключом к поддержанию здорового и недорогого питьевого колодца для вас, вашей семьи и вашего сообщества.

Владелец / пользователь колодца несет ответственность за проверку водоснабжения, особенно на наличие бактерий и нитратов.Тестирование должно проводиться регулярно, чтобы гарантировать безопасность вашей колодезной воды. Также помните, что тестирование следует проводить каждый раз, когда меняется вкус, прозрачность или запах вашей воды.

Компоненты типовой установки с погружным насосом

Вы когда-нибудь смотрели на некоторые части и задавались вопросом: «Кому это принадлежит?» или «Как эти части работают вместе?» В установке с погружным насосом есть несколько различных продуктов, которые работают вместе, играя важную роль в общей функции погружного насоса.У некоторых продуктов могут быть более важные роли, но если убрать одну часть, то вы и ваша помпа можете оказаться в опасности.

В этом посте мы рассмотрим различные продукты для погружных насосов, их роли и то, как они работают вместе. Давайте взглянем.

Компоненты погружного насоса

Погружной насос
Обратный клапан
Адаптеры Easy Tie
Зажимы
Наборы для термоусадочного соединения
Ограничитель крутящего момента
Трос безопасности
Кабель насоса
Защитные ограждения для кабелей
Кабельные стяжки
Бесконтактные адаптеры
Вешалки для троса
Крышки колодцев
Вставные переходники
Клапаны регулирования расхода
Тройники
Реле давления
Манометры
Предохранительные клапаны
Сливные клапаны
Шаровые краны
Фильтр осадка

1.Погружной насос

Погружной насос позволяет перекачивать воду с земли. Они предназначены для очень эффективного выталкивания воды на поверхность.

2. Обратный клапан

Размещение и количество обратных клапанов, необходимых для системы, зависит от глубины установки насоса в скважине. Для установки 200 футов или меньше требуется один обратный клапан на выходе насоса и один на поверхности колодца. Для настройки 200 футов и более может потребоваться несколько обратных клапанов.При установке следует учитывать следующие факторы: вес трубопровода, водяного и погружного насоса, потери напора клапанов, потери на трение в трубопроводе, скорость воды и гидравлический удар. Чтобы узнать больше об обратных клапанах и их работе, ознакомьтесь с обратными и приёмными клапанами.

3. Адаптеры Easy Tie

Адаптеры для легкой фиксации ввинчиваются в нагнетательный патрубок обратного клапана погружного насоса и вставляются в поли-стоячую трубу. Второй переходник может быть ввинчен в безамбарный переходник на устье скважины, а затем присоединен к поли-райзеру.Проушина с отверстием или ушко для троса обеспечивает простое средство для надежного закрепления страховочного троса или троса или для крепления погружного насоса к устью скважины в случае выхода из строя трубы. Доступен в бронзе и нержавеющей стали.

4. Зажимы

Зажимы для шлангов предназначены для уплотнения труб из полиэтилена и фитингов с зазубринами, обеспечивая надежное водонепроницаемое уплотнение и устойчивое к отсоединению соединение. Использование хомута из нержавеющей стали класса 300 гарантирует, что хомут прослужит весь срок службы системы для установки в водяных скважинах или там, где требуется максимальная коррозионная стойкость.Чтобы получить более подробное представление о зажимах, ознакомьтесь с веб-семинаром «Руководство по зажимам для зубчатых колес».

5. Наборы для термоусадочных соединений

Комплекты для термоусадочного сращивания предназначены для электрических соединений под водой между кабелем насоса и выводами на двигателе насоса. Подключение выполняется путем разрезания кабелей в шахматном порядке для уменьшения внешнего диаметра кабеля. Это важный шаг для снижения риска повреждения стыка из-за истирания при опускании насоса в скважину.Чтобы подробнее рассмотреть комплекты для сварки, загляните в наш блог «Что, черт возьми, такое термоусадочные комплекты?»

6. Гаситель крутящего момента

Гасители крутящего момента

специально разработаны для поддержания центрирования погружного насоса и предотвращения скручивания обсадной колонны скважины. Гасители крутящего момента также защищают кабель насоса и обычно устанавливаются непосредственно над насосом на стояке. Их можно установить на стояк 1 «и 1–1 / 4». Чтобы узнать больше об ограничителях крутящего момента, посетите наш блог Зачем устанавливать ограничители крутящего момента?

7.Страховочная веревка

Страховочный трос подсоединяется непосредственно к погружному насосу и закрепляется на устье скважины. Основная функция — предотвратить разделение труб, которое может привести к потере насоса на дне колодца. Страховочный трос также может служить резервным средством, позволяющим установщику вытащить насос из скважины в случае выхода из строя стояка. Перед тем, как повесить насос в колодце, к каждому насосу следует прикрепить страховочный трос. Чтобы узнать о различных типах страховочных веревок, посетите наш блог «Все о различных типах страховочных веревок».

8. Кабель насоса

Кабель погружного насоса используется для питания погружных насосов. Типичные насосы, используемые в погружных насосных установках, представляют собой двух- или трехпроводные насосы. Двухпроводные насосы имеют пусковой конденсатор, встроенный в погружной двигатель, тогда как трехпроводные насосы не имеют конденсатора, встроенного в двигатель, им требуется блок управления, который обычно находится в насосной станции на устье скважины. Подробнее о кабеле насоса читайте в нашем посте «Как накачать кабель насоса».

9. Защитные ограждения кабеля

Защитные ограждения для кабелей удерживают вертикальную трубу по центру скважины, чтобы предотвратить повреждение троса насоса. Если кабель насоса не защищен должным образом, изоляция на проводах, питающих насос, может износиться из-за трения о внутреннюю поверхность обсадной трубы. Каждый раз, когда насос останавливается или запускается, вся установка движется в ответ. После многих лет такого действия изоляция провода истончается, что приводит к короткому замыканию.

10. Кабельные стяжки

Кабельные стяжки используются для надежного крепления стояка к кабелю насоса между ограждениями кабеля.Некоторые нормы требуют, чтобы кабельные стяжки крепились к стояку с интервалом не более 10 футов друг от друга. Загляните в наш блог «Типы кабельных стяжек», чтобы рассмотреть их поближе!

11. Бесконтактные адаптеры

Бескамерные переходники скользящего типа позволяют легко подсоединить стояк от погружного насоса к подземной сливной трубе. Сливная труба передает воду в ваш дом ниже уровня мороза. Резьбовая нарезка на коленчатом патрубке без ямы позволяет подсоединить переходник к подъемной трубе для подъема стояка и насоса в сборе из скважины.Чтобы взглянуть на бесшумные переходники поближе, ознакомьтесь со статьей Slide vs Spoolless Pitless Adapters: В чем разница?

12. Вешалки для веревок

Знаете ли вы, что веревочные подвесы были изобретены Мелом Бошартом и доступны только в Boshart Industries? Тросовые подвески были разработаны для обеспечения более простого способа надежного крепления страховочного троса к обсадной трубе на устье скважины, вместо того, чтобы крепить веревку непосредственно к другим внутренним компонентам. Канатную подвеску можно легко снять и отложить в сторону при извлечении насоса из колодца, если колодец необходимо заменить или отремонтировать.Чтобы узнать больше о страховочных тросах и тросах, ознакомьтесь со всеми типами страховочных тросов.

13. Крышки колодцев

Заглушки предназначены для закрытия верхней части обсадной трубы. Они предотвращают попадание мусора в колодец. Существует множество типов заглушек для колодцев, но все они обеспечивают водонепроницаемое уплотнение для защиты колодца от любого загрязнения. Чтобы узнать больше о различных типах заглушек колодцев и различных материалах, которые они используют, ознакомьтесь с этим сообщением в блоге.

14.Вставьте адаптеры

Вставной переходник имеет один конец, который является вставкой, а другой конец — MPT (наружная трубная резьба). При подвешивании насоса на вертикальной трубе из полиуретана рекомендуется использовать удлиненный вставной переходник для дополнительной защиты насоса от случайного вытягивания из вставки. Вы также можете дважды или тройно зажать вставные фитинги, чтобы соединение никогда не соскользнуло. Чтобы подробнее узнать о фитингах с бронзовыми вставками, посетите наш блог «4 особенности, которые нужно искать в фитингах с бронзовыми вставками».

15. Клапаны регулирования расхода

В любой скважинной установке регулятор потока обеспечивает защиту погружного насоса в низкодебитных скважинах. Регуляторы потока позволяют водоносному горизонту поддерживать статический уровень воды в скважине и не допускать его падения ниже погружного насоса, чтобы предотвратить работу насоса всухую из-за перекачки скважины. Вы можете установить регулятор потока в любом месте между погружным насосом и тройником бака на подключении к топливному баку давления, но они могут быть использованы в других местах, а также.Чтобы немного глубже погрузиться в управление потоком, ознакомьтесь с нашим блогом, Что, черт возьми, такое управление потоком?

16. Тройники для цистерн

Тройники для резервуаров — это многопортовые фитинги, разработанные специально для подключения резервуара к водяной системе. Наличие функции многопортового соединения позволяет одному фитингу выполнять работу как восемь или более трубопроводных фитингов. Соединение на ножках идет к резервуару, а одно из боковых соединений идет к насосу. Другое подключение идет к водопроводу. После этого вода из насоса может попасть либо в резервуар, либо прямо в водопровод.Чтобы поближе познакомиться с футболками-майками, посетите наш блог Почему не все футболки-майки созданы равными.

17. Реле давления

Реле давления

контролирует работу погружного насоса благодаря встроенной диафрагме, которая перемещается вперед и назад, реагируя на давление в водяной системе. Реле давления бывают стандартных, средних и тяжелых моделей, которые работают с широким спектром электрических параметров и номинального давления. Дополнительную информацию о реле давления можно найти в нашем блоге «Как правильно отрегулировать реле давления».

18. Манометры

Манометр позволяет вам легко контролировать, что делает система давления, и подтверждать настройки давления включения и выключения переключателя. Они устанавливаются в одно из двух отверстий для принадлежностей, обращенных вверх, на тройнике бака. Манометры, заполненные глицерином, могут уменьшить любое движение, которое может произойти на указателе индикатора из-за вибрации системы. Ознакомьтесь с нашим блогом, Когда выбирать манометр для измерения давления жидкости или сухого вещества для получения дополнительной информации.

19.Предохранительные клапаны

Предохранительный клапан обеспечивает защиту водопроводной системы от чрезмерного давления в случае отказа реле давления, позволяя системе продолжать наращивать давление, превышающее предварительно установленное на реле давление. Чрезмерное давление может привести к серьезному отказу водопроводной трубы и компонентов водопровода, что может привести к повреждению водой. Ознакомьтесь с предохранительными клапанами здесь.

20. Дренажные клапаны

Дренажный клапан установлен во втором дополнительном порте, обращенном наружу.Сливные клапаны служат средством для отбора проб воды, сбора воды из систем и обеспечивают доступ для слива резервуара и водяной системы, если резервуар высокого давления необходимо заменить. Сливные клапаны также известны как отстойники или сливные клапаны котла.

21. Шаровые краны

Шаровой клапан должен быть установлен на нагнетательной стороне резервуара под давлением, что обеспечивает средство изоляции водопроводно-канализационной системы из системы под давлением воды скважины. Шаровые краны позволяют перекрыть подачу воды в дом в случае отказа компонента в водопроводной системе.Дополнительную информацию о шаровых кранах можно найти в нашем блоге «Что такое шаровой кран?»

22. Фильтр осадка

Работа фильтров для отстойки заключается в удалении осадка из воды. Это защищает от попадания отложений в любое водоочистное оборудование, такое как умягчители или водонагреватели. Отсутствие осадка в водоочистном оборудовании увеличивает эффективность и долговечность оборудования. Чтобы получить более подробную информацию о вращающихся фильтрах и разделителях, ознакомьтесь с нашим сообщением «Общие сведения о фильтрах и сепараторах осадка».

Как видите, каждое изделие имеет решающее значение для обеспечения безопасной и успешной установки погружного насоса. При установке погружного насоса используйте этот список, чтобы убедиться, что вы не забыли какие-либо ключевые детали, обеспечивающие безопасность вас и насоса.

Хотите поближе познакомиться со всеми компонентами погружной насосной установки? Ознакомьтесь с Электронной книгой «Полное руководство по всем компонентам погружных насосов».

СКРЫТЬ ЭТО ХОРОШО — Apple Valley Well Drilling LLC —

СОВЕТЫ ПО УКРАШИВАНИЮ УГРОЗНОЙ ГОЛОВКИ

A WELL HEAD — это большая уродливая труба, торчащая из земли, обычно около двух футов высотой с большим металлическая крышка устьевой крышки на нем. Закон штата Вашингтон требует, чтобы труба находилась на высоте 6 дюймов над землей. . Вы можете запросить обрезку трубы в соответствии с требованиями штата во время бурения или установки насоса . Когда установка насоса и крышка завершены, уже слишком поздно! Будьте в курсе его окрестностей. Вы не должны рисковать, ударившись газонокосилкой или автомобилем, ударившимся о трубу. Крышка устья скважины Должна быть всегда опломбирована и регулярно проверяться на надлежащую герметичность.

При бурении скважины труба заканчивается над уровнем земли как устье скважины , где она заблокирована и может быть открыта только для обслуживания скважины. Колодцы пробуриваются на разумном расстоянии от вашего дома, чтобы снизить стоимость трубопроводов и электричества, которые поставляют воду в ваш дом. Когда вы начали озеленение и создание своих садов, устье может стать болезненным для глаз.

Было бы неплохо посадить вокруг него несколько постоянных кустарников или многолетников, но это не всегда лучший вариант.Если вам понадобится доступ к этой трубе для ремонта, вы не хотите, чтобы этот прекрасный сад был разрушен? При необходимости ремонта грузовику грузоподъемностью 1 тонну потребуется доступ к устью скважины. Поверьте мне, когда я говорю, что территория вокруг устья скважины будет разрушена.

Если вы не можете победить их, присоединяйтесь к ним .

Скройте устье скважины, украсив его вокруг или над ним. Вот несколько идей, которые могут вам помочь. Пожалуйста, помните, что этому устью может потребоваться обслуживание, поэтому, , будьте осторожны, закон требует, чтобы 6 дюймов трубы находились над землей.Все, что вы сажаете, будет удалено или уничтожено для обслуживания. Тратить много времени, энергии и ненужных денег на украшение двора не в ваших интересах.

Вот несколько идей:

Поместите поддельное каменное покрытие поверх трубы, это просто и доступно. Помещенный поверх трубы, ваш взгляд будет направлен на скульптуры, а не на трубу. Она скрывает устье скважины внутри и может быть снята для облегчения доступа к ней при необходимости.Эти поддельные рок-обложки можно найти на Amazon.com: Orbit Watermaster 53016 или http://www.lowes.com/Outdoors/Garden-Decor/Well-Pump-Covers/_/N-1z0wgh6/pl#!

Обычная искусственная скала

Искусственная скала с корой и небольшим кустарником

- Рассмотрите возможность размещения статуй или фонтанов рядом с трубой или над ней.Поместите над трубкой бездонный колодец желаний. Это маскирует трубу с основным фокусом на ландшафте с легким удалением. http://www.amazon.com/Dura-Trel-Vinyl-Wishing-Well/dp/B0001YGT78

Бездонный колодец желания

902 902

Несколько декоративных вечнозеленых кустарников с коллекцией натуральной коры имеют низкую стоимость и могут закрывать неприглядный источник из поля зрения публики.Вечнозеленые кустарники обеспечивают круглогодичное покрытие. Помните, будьте осторожны, закон требует, чтобы 6 дюймов трубы находились над землей. Все, что вы сажаете, нужно удалить или уничтожить для обслуживания. В ваших интересах держать эти кусты подальше от устья скважины вместе с короткой стрижкой ежегодно.

Вечнозеленые кустарники с коллекцией натуральной коры

Надеемся, вам понравилось «СКРЫТЬ ЭТО ХОРОШО» . Чтобы получить больше интересных идей по озеленению, посетите нас по адресу http://www.pinterest.com/AppleValleyWD/

Ручные насосы для глубоких скважин от Bison Pumps — это лучший водяной насос для скважин

Bison Pumps Ручные насосы для глубоких скважин — это ручные насосы высочайшего качества на рынке. Бестселлером Bison является стандартный насос для глубоких скважин, но существует несколько конструкций для различных настроек скважин.

Необходимый ручной насос для глубоких скважин зависит от типа подключения к скважине.Кроме того, имейте в виду, что для каждого ручного насоса для глубоких скважин требуются труба и шток, а также цилиндр. Все ручные насосы стандартно поставляются с отверстием в форме гриба для предотвращения образования вакуума, отверстием наверху для проводов и установочными инструментами, включая лопасть, инструмент для извлечения стержня и страховочный трос.

Bison Pumps Ручные насосы для глубоких скважин — это высококачественные ручные насосы для глубокой воды на рынке. Насос Bison Pump отличается непревзойденным качеством дизайна и конструкции. Корпус из нержавеющей стали гарантирует защиту от ржавчины и обеспечивает безопасную и незагрязненную воду.

В насосе Bison НЕТ ЗАЛИВКИ и ПЛАНОВОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ. С пожизненной гарантией вы можете расслабиться, зная, что у вас всегда будет безопасный доступ к воде. Бестселлером
Bison является стандартный насос для глубоких скважин, но существует несколько конструкций для различных настроек скважин.

Что включено?

Ваша насосная система будет включать в себя головку насоса, а также трубу, шток и цилиндр. Все ручные скважинные насосы стандартно поставляются с вентиляционным отверстием в форме гриба для предотвращения образования вакуума, отверстием наверху для проводов и установочными инструментами, включая лопасть, инструмент для извлечения стержня, страховочную веревку и руководство пользователя.Кроме того, на все насосы Bison предоставляется пожизненная гарантия!

Установка с электронасосом

Да, Bison Pump можно установить в скважину, в которой уже есть погружной насос. Здесь есть несколько вариантов. В зависимости от настройки скважины провода могут выходить через основание насоса Bison или через боковую часть обсадной колонны с помощью Conduit El (продается компанией Bison). Внутри скважины насос Bison может быть установлен «в линию» с вашим погружным насосом (см. «Встроенный насос для глубоких скважин») или может быть установлен рядом с ним.Позвоните нам, и мы ответим на ваши технические вопросы и поможем определить, какой насос лучше всего подходит для вашей скважины. 1-800-339-2601

Какой насос мне подходит?

Необходимый насос зависит от подключения к скважине. Если обсадная труба устанавливается над землей, стандартный глубинный насос устанавливается сверху и ввинчивается в боковые стороны обсадной колонны.
Однако, если ваше соединение представляет собой плоскую поверхность, вам может потребоваться насос для глубоких скважин с плоским фланцем, который предназначен для установки на плоской поверхности, например, на бетонной плите.
Встроенный глубинный насос разработан для установки «в линию» с вашим погружным насосом. Колодезный насос предназначен для установки непосредственно на трубу, обычно используется на 2-дюймовых соединениях, но возможны и другие варианты.

Ручные насосы на весь срок службы

Bison manual well Pumps предлагает пожизненную гарантию на все сконструированные детали насоса. Мы можем это сделать, потому что ручной глубинный водяной насос настолько высокого качества, что Bison предоставляет пожизненную гарантию на каждый насос для каждого клиента.Изготовленный из нержавеющей стали вплоть до болтов, насос Bison рассчитан на всю жизнь!

Бизон — лучший

Bison Pumps — это ручной насос высочайшего качества на рынке. Дизайн продуман с большим вниманием к функциональности и эстетике.

Водонепроницаемое уплотнение корпуса уникально. Эргономичный дизайн ручки привлекателен и прост в использовании. Все ручные насосы для глубоких скважин, включая болты и подъемные штанги, изготовлены из нержавеющей стали.

как установить ручной насос рядом с колодезным электрическим насосом ??? (Форум сантехники пермакультуры в перми)

Спасибо, Майк! Приятно знать, что открутить болты не так уж сложно. Мой тоже выглядел из нержавеющей стали, и, поскольку этот колодец хранился в доме с тех пор, как его выкопали (чуть менее 20 лет назад), надеемся, что его будет не так уж сложно снять.

Я наконец-то нашел, как определить, какой тип насоса у меня в колодце, благодаря Руководству владельца колодца Миннисоты. Мне потребовалось невероятно много времени, чтобы найти этот результат, поскольку несколько вариантов поиска «как определить мой скважинный насос» появлялись страница за страницей со ссылками на места, которые пытались продать мне скважинные насосы.Я не хочу его покупать, я хочу знать, что у меня такое, как его обслуживать, как он работает и как добавить к нему ручной насос. Можно было бы подумать, что это будет трудно найти, но Google, похоже, думает, что я хочу покупать вещи, а не учиться. Грррр!

Это не тот проект, в который я хочу слепо прыгать. Фактически, это крутилось в моей голове уже несколько лет. Но я ничего не сделал с этим, потому что это казалось непомерно дорогостоящим, и я ничего не знал о колодцах. Затем я читал «Изобразительное искусство и тонкую науку обыскивания», и автор упомянул, что кувшины для неглубоких скважин были недорогими.Это делало всю задачу действительно выполнимой. Конечно, я не хочу взламывать свой колодец и случайно разрушать вещи, поэтому я обратился к своим приятелям, чтобы узнать, делал ли кто-нибудь это, и мог бы указать мне, где найти дополнительную информацию (потому что все искали я были найдены для видео, которые я обычно не могу смотреть, потому что я нахожусь в Интернете только тогда, когда мои дети спят, и я не хочу их будить, или были ссылками на места, где мне продают вещи.). Было трудно найти даже ОТЗЫВЫ на эти ручные насосы, не говоря уже о сайте, объясняющем преимущества / недостатки различных насосов.

У меня есть песочная точка, но некоторые из вещей, обсуждаемых в этой теме, могут сработать для вас. Поскольку у моей скважины нет обсадной колонны, все соединения и откачка должны выполняться над землей. Вам повезло, что вы можете добавить вторую впускную линию в корпусе, если хотите (я думаю). Возможно, вы сможете подключиться к линии после насоса с помощью второго насоса, но я не уверен, что будет всасывать воду через насос на дне вашего колодца. Вот тут-то и пригодятся эксперты….

Я читал вашу ветку (спасибо за это!) И был впечатлен насосом Excelsior E2. Я понятия не имел, что могу вручную накачивать и повышать давление в резервуаре высокого давления. Вы его случайно установили? Легко и быстро накачать?

Вы думаете сделать все это самостоятельно? Вам лучше наполнить целую кучу емкостей с водой, прежде чем начинать, если это ваш план. РЖУНИМАГУ. А если серьезно, я бы не стал пытаться взяться за такую работу в одиночку, просто снять колпачок с кожуха, вероятно, чертовски сложно, особенно для женщины.

Есть несколько действительно способных женщин здесь, в перми, и я бы определенно не стал отказываться от них заниматься такого рода задачами. Бетани Датч — отличный пример, и ее темы (https://permies.com/t/93195/man-jobs-single-woman-homesteader и https://permies.com/t/52046/Women-homesteading) полно отличных примеров. Лично я считаю, что ценю вторую или третью пару взглядов на проект, чтобы убедиться, что я ничего не испортил. К счастью, у меня есть отец, который хорошо разбирается в строительстве и сантехнике.Но я не хочу заставлять его проводить все исследования и просто стоять в стороне, чувствуя себя бесполезным и невежественным. Я хочу знать и понимать свое здоровье и все, что мы делаем, чтобы это исправить. В течение многих-многих лет я чувствовал, что не могу исправить, построить или сделать то, что требовало силы … потому что люди никогда не позволяли мне или говорили, что я не могу. Я считаю усадьбу своей «работой», так как муж работает полный рабочий день. Какое-то время он был настолько инвалидом, что не мог ходить и весь день сидел в ванной или в туалете благодаря болезни Крона.И я обнаружил, что МОГУ на многое. И чем больше я делаю, тем сильнее и умелее становлюсь. Это своего рода эффект снежного кома. Мне просто нужно время, чтобы научиться — вот почему я здесь на химическом факультете! Это отличное место для обучения!

Говоря об обучении, я с нетерпением жду возможности посмотреть ваше видео. Спасибо за вашу помощь!

Baker Water Systems — Схема скважины

Жилая

Продукты для фильтрации

Продукция для колодцев

Принадлежности для колодцев

Монтажные и электрические аксессуары

Отключение насоса сточных вод

ОБРАТНЫЙ КЛАПАН
(Раздел G)
Расположенный в верхней части насоса, он предотвращает обратный поток в насос и удерживает напор воды в системе.
ПЕРЕХОДНИК ЛАТУННЫЙ ТРОС
(Раздел А)
Соединяет адаптер без ямы и погружной насос страховочным тросом.
ЗАЖИМЫ ИДЕАЛЬНЫЕ
(Раздел Q)
Зажимы из нержавеющей стали для надежных соединений между трубой и вставными фитингами или ограничителем крутящего момента.
НАБОР ДЛЯ ТЕРМОУСАДКИ 3M ™
(Раздел S)
Для герметичного сращивания электрических кабелей в установках с погружными насосами.
ГРАНИТЕЛЬ МОМЕНТА
(Раздел R)
Устанавливается непосредственно над погружными насосами для защиты компонентов насоса и скважины от повреждения пусковым моментом.
ВЕРЕВКА БЕЗОПАСНАЯ
(Раздел R)
Линия безопасности от верха колодца до насоса.
КАБЕЛЬНАЯ СТЯЖКА
(Раздел R)
Крепит кабель к отводной трубе
ЗАЩИТА КАБЕЛЯ
(Раздел R)
Патент США № 6,595,284.
Защищает провода погружного кабеля от истирания о стенки колодца. Доступны два стиля: самозажимной или защелкивающийся.
ПЕРЕХОДНИК БЕЗЖИГАТЕЛЬНЫЙ
(Раздел M)
Обеспечивает водонепроницаемое, санитарное, съемное соединение между насосом и домом.Устанавливается в кожух ниже линии замерзания для предотвращения замерзания.
ВСТАВКА ЛАТУННАЯ
(Раздел А)
Обеспечивает соединение между трубой из полиэтилена и трубной резьбой адаптера Pitless.
КОЛПАЧОК НА ВОДОСНАБЖЕНИЕ
(Раздел L)
Внутренняя прокладка сжимается до внешнего диаметра корпуса, обеспечивая водонепроницаемое уплотнение. Верхняя часть крышки легко снимается, чтобы получить доступ для обслуживания.
УПЛОТНЕНИЕ СКВАЖИНЫ
(Раздел K)
Используется в надземных установках для обеспечения надежного уплотнения внутри корпуса.
ОБРАТНЫЙ КЛАПАН
(Раздел G)
В насосных установках обратный клапан, установленный рядом с входным отверстием бака, удерживает воду в баке, когда насос не работает.
ТРОЙНИК БАК
(Раздел O)
Соединения линии воды от насоса до бака давления и обслуживание линии от резервуара к дому. Предусмотрены краны для подключения реле давления, манометра, сливного клапана, предохранительного клапана, отсекающего клапана и т. Д.
ДРЕНАЖНЫЙ КЛАПАН
(Раздел H)
Для легкого опорожнения системы.
НИППЕЛЬ ЛАТУНЬ
(Раздел D)
Наружная резьба позволяет прикрепить реле давления к тройнику бака.
КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ
(Раздел I)
Защищает от повышения давления. Его следует использовать в любой системе, где насос может развивать давление, превышающее максимальное значение системы.
МАНОМЕТР
(Раздел R)
Меры давления воды в баке высокого давления.
РЕЛЕ ДАВЛЕНИЯ
(Раздел S)
Сообщает насосу о запуске, когда в водяной системе падает до предварительно установленного низкого давления, и о остановке, когда достигается отметка высокого давления.
ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ SQUARE D
(Раздел S)
Для электрического управления и распределения к насосу.
