Как правильно выбрать дюбель



КАК ПРАВИЛЬНО ВЫБРАТЬ ДЮБЕЛЬ ?



Помню как вчера, забиваешь деревянную пробку или чёпик в бетон и в неё вворачивался саморез. Сегодня это выглядит более чем архаично и на сегодняшний день ни одна стройка, ни один ремонт не обходится без дюбеля — своеобразной универсальной разновидности анкера, используемого для крепежа. Дюбель незаменим для использования на сплошной, слоистой и пустотелой поверхности. Вариантов применения и использования дюбеля существует великое множество.



Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история.


Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать:

  • при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм.
  • для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм.
  • вертикальный крепеж — нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки.
  • всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) — 40-50 мм.
  • иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание.


Выбор дюбелей поверьте огромный. Какой выбрать в каждом конкретном случае ??


Мы предлагаем в продажу и держим постоянный складской запас самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля:



Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов и универсальных шурупов в бетон, кирпич, камень. Материал изготовления — полипропилен или нейлон.



Дюбель распорный (типа «ежик») также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена.



Дюбель для гипсокартона «DRIVA», бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов.


Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой.


Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. ))



Но чтобы правильно и грамотно сделать выбор, позвоните в офис нашей компании, ведущие специалисты Вам помогут и дадут самую исчерпывающую информацию под необходимые для Вас условия крепежа.

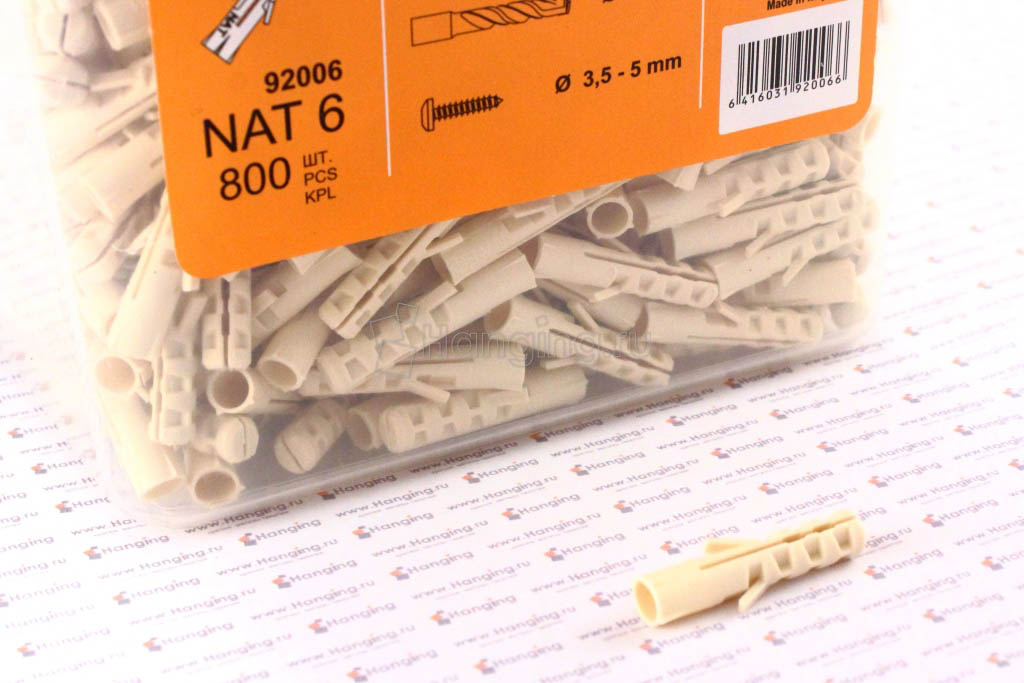

Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель «намертво» крепится в стенки отверстия.

Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер.

Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов — для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки.

Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 — рейка) дюбеля и самореза специальной конструкции.



Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней. В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т.д.

Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям.

Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Как правильно крепить дюбель-гвоздь для монтажа

  • Главная
  • »

  • Полезные статьи
  • »

  • Как правильно крепить дюбель-гвоздь

Существует широкое разнообразие дюбелей, отличающихся своим предназначением и, соответственно, способом крепления. Условно они подразделяются на две основные группы: универсальные и распорные. Чаще используется первый тип, который подходит для монтажа в любые пустотелые материалы. Благодаря своему способу крепления, дюбель-гвоздь распорный применяется тогда, когда требуется усиление монтажа.



Секрет «работы» дюбель-гвоздя очень прост. Такой дюбель состоит из двух частей – металлической и пластмассовой. Более мягкая втулка обладает рельефной поверхностью, может дополняться усиками или выступами, которые удерживают крепеж в пустотах материала. При забивании металлической части пластик сжимается, заполняя в стене все трещины и выемки и создавая практически неизвлекаемый крепеж. У распорных дюбелей пластиковая часть имеет дополнительный сердечник, который вкручивается во втулку, при этом, сжимая, расширяет ее, создавая усиленное крепление в больших пустотах.



Важно! Перед тем как забить дюбель-гвоздь в стену, необходимо подобрать крепежное изделие, выдерживающее соответствующий вес, что определяет их длина и диаметр: чем они больше, тем большую массу выдержит дюбель.



Советы мастеров:



  • максимально устойчивое крепление дюбель обеспечивает в том случае, если высверленная пустота для него не меньше и не больше длины втулки;
  • сверло перфоратора подбирается соответствующее диаметру дюбеля;
  • если под рукой нет шуруповерта или отвертки и возникает проблема, как правильно забить дюбель-гвоздь молотком, то эксперты рекомендуют подбирать крепеж с более толстой втулкой и забивать металлическую часть аккуратно, чтобы не оборвать пластмассовую.

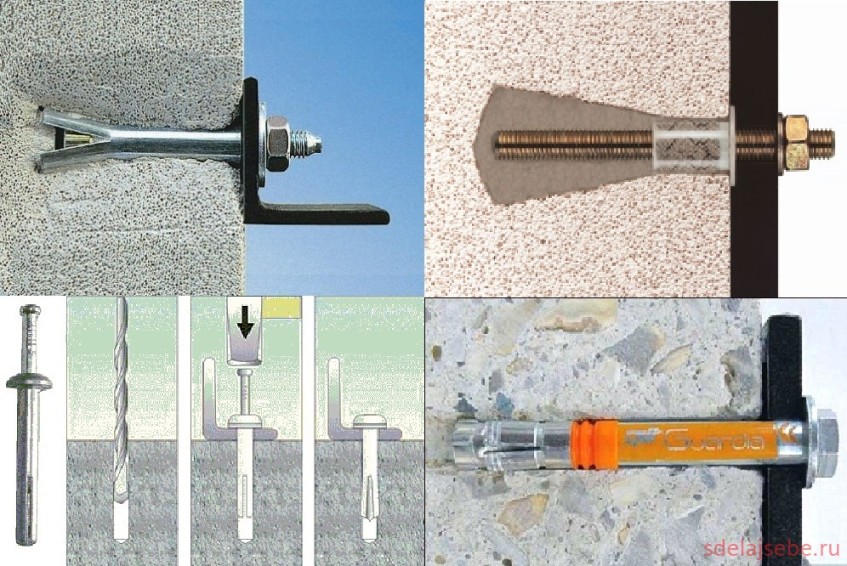

Как забить в кирпич, бетон



Кирпичная стена:



  1. Перед тем как использовать дюбель для крепления, выбирается место поближе к центру кирпича и пробуривается отверстие.
  2. Из пробуренного паза выдуваются пыль и сор, куда затем вставляется втулка и забивается либо вкручивается металлическая часть.



Бетонная стена:



  1. Для монтажа дюбель-гвоздя первоначально кернером намечается, а затем перфоратором просверливается отверстие.
  2. Из паза под крепление удаляется технологический мусор, после чего устанавливается крепежное изделие.



Как забить в гипсокартон, плитку



  1. Для того чтобы узнать, как правильно крепить дюбель-гвоздь в более хрупкие стены, необходимо определить массу удерживаемого груза, которая должна соответствовать устойчивости основания.
  2. Сразу создается отверстие под дюбель, куда забивается втулка.
  3. Для введения металлического стержня использовать молоток не рекомендуется, лучше применить отвертку или шуруповерт.

Как забивать дюбеля в стену

При выполнении многих ремонтных работ часто возникает необходимость в применении дюбелей. При забивании этой детали в поверхность стены возникает надежный крепежный узел, который способен выдерживать большие нагрузки. Правильно забитый дюбель практически невозможно вынуть из тела материала, в котором он зафиксирован. Давайте разберемся, как забивать дюбеля в стену правильно.

Разновидность дюбелей

Дюбелей существует множество видов. Для каждого конкретного случая подбираются разные – все зависит от поставленной задачи. Все дюбели разделяются на две большие группы: универсальные и распорные.

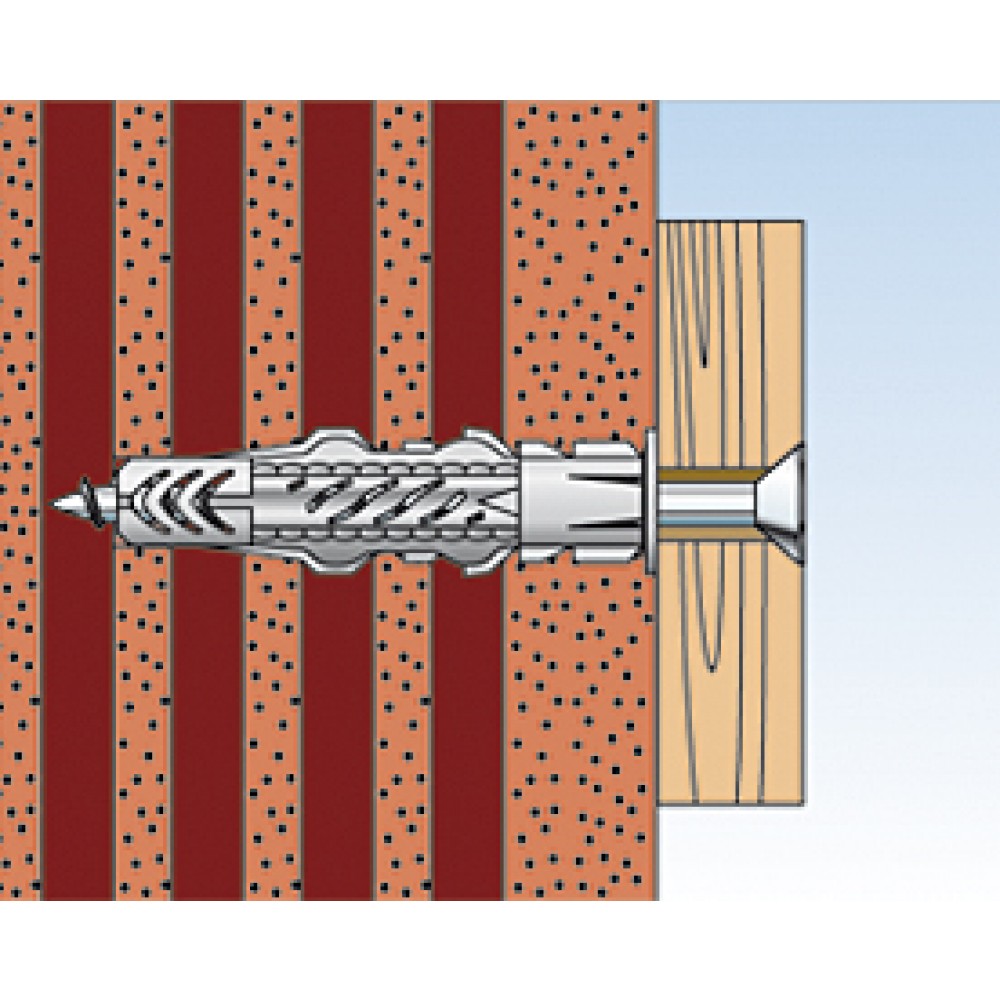

Распорный

К распорным дюбелям относятся крепежные детали, корпус которых при монтаже подвергается расширению. Верхняя часть детали, как правило, производится из плотной пластмассы, в то время как сердечник, который вкручивается во втулку, изготовляется из пластика или металла. Такие дюбели преимущественно забиваются в твердые стены со сплошным наполнителем.

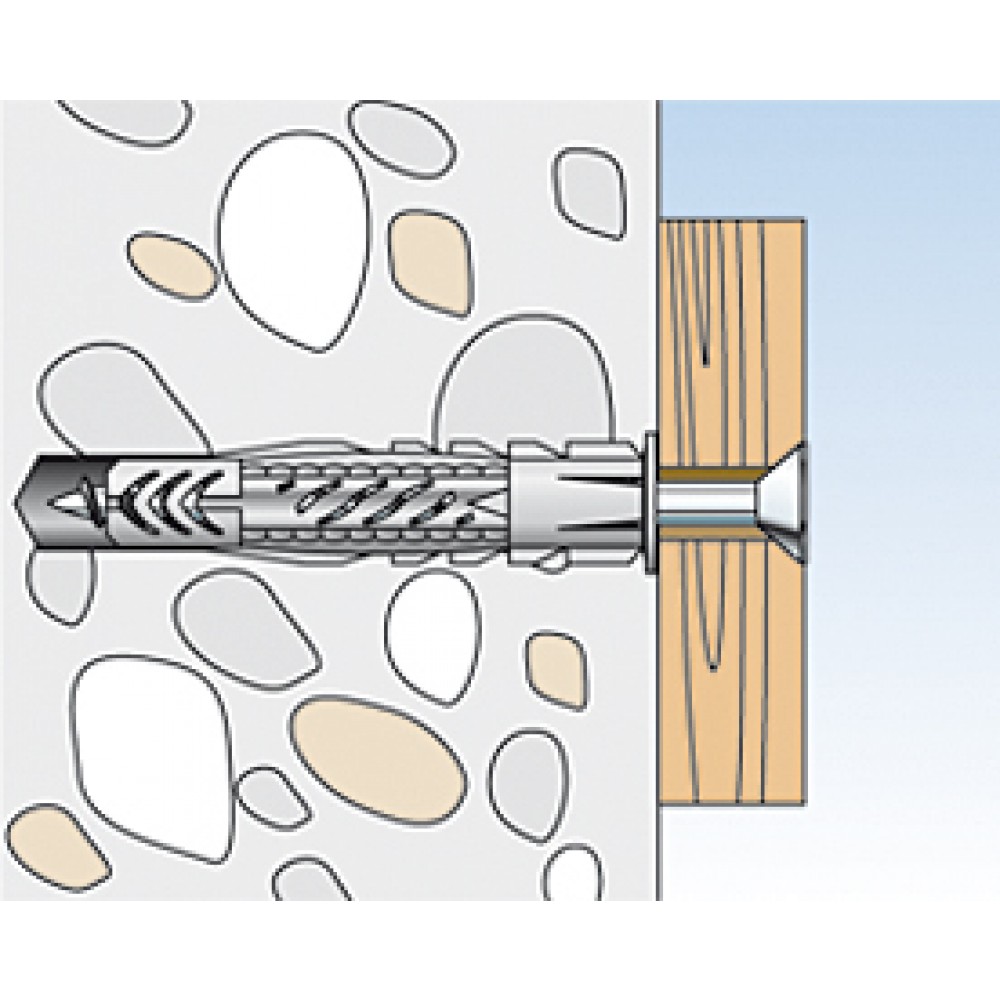

Универсальный

Универсальные дюбели можно закрепить в стене, которая отличается пустотелостью. Материал верхней части такого дюбеля под действием вращающейся силы сердечника скручивается и образует нейлоновую поверхность, которая плотно прилегает к поверхности отверстия, проделанного в стене. Для фиксации утеплителей применяют дюбели с широкими шляпками.

Тарельчатый

Длина дюбелей колеблется в широких пределах – от 20 до 120 мм. Это же касается и диаметра деталей – от 4 до 20 мм.

Одними из наиболее популярных крепежных изделий являются пластиковые распорные дюбеля. Корпус в таких деталях производится из нейлона, полипропилена или других идентичных материалов. Втулка такого дюбеля выглядит фигурно – на ней просматриваются множество острых выступов и усиков, благодаря которым деталь крепко «сидит» в стене. Распорный пластиковый дюбель оснащен металлическим сердечником, который длиннее внешнего основания. На сердечнике нарезана резьба или имеются конусообразные образования. Благодаря им внутренняя часть дюбеля при вкрученном состоянии крепко удерживается в пластиковой втулке и, соответственно, в стене.

Процесс забивание дюбеля

При строительстве и ремонте наиболее востребован дюбель с саморезом или дюбель-гвоздь, их можно крепить в разных материалах. Чтобы правильно зафиксировать их в стене, обеспечив качественное крепление, необходимо соблюдать определенные условия. Только на первый взгляд кажется, что забить дюбеля в стену очень просто. Чтобы не повредить материал, нужно соблюдать правило, согласно которому корпус дюбеля не должен выступать за край стеновой поверхности.

Сверлится отверстие

  • В стене перфоратором проделывается отверстие, при этом диаметр сверла должен совпадать с размером втулки дюбеля в сечении. Важно, чтобы глубина отверстия была на 0,5 см больше длины дюбеля.
  • После того как проделано отверстие, его необходимо прочистить подручным длинным предметом. Чтобы избавиться от пыли, отверстие можно продуть воздухом или, например, прочистить пылесосом.
  • Затем в отверстие необходимо вставить корпус дюбеля и забить его молотком до того момента, когда край детали станет совпадать с поверхностью стены.
  • После этого саморез завинчивается в пластмассовую основу практически до упора. В варианте с гвоздем, последний забивается молотком. Сердечник после вхождения в тело внешней оболочки детали окажет распирающее воздействие на основу в отверстии, при этом дюбель уже вытащить будет практически невозможно. Чтобы установить дюбель качественно, нужно соблюдать все необходимые правила.

Дюбель в отверстии

Нужно учесть, что сердечник нужно закручивать, а не забивать молотком. В противном случае втулка может разорваться и потерять свои крепежные свойства. Это утверждение подходит только для дюбеля, сердечником которого является саморез. Гвоздь же должен забиваться молотком до упора.

Видео

Смотрите иллюстрационное видео по установке дюбель-гвоздя:


Сегодня мы предлагаем узнать вам о втором варианте. Крепежные системы считаются самым надежным способом смонтировать предмет к таким поверхностям, как: кирпич, бетон, камень. Они обеспечат высокий уровень теплоизоляции, устойчивость к перепадам температуры, долговечность и стойкость к влаге.

Поэтому, если вы затеяли проводить колоссальный ремонт или постройку нового здания и хотите найти надежный способ укрепить конструкцию, читайте материал в нашей статье.



Одним из основных крепежных элементов является дюбель. Он позволяет зафиксировать шурупы, саморезы на любых специфических поверхностях, которым не удастся самостоятельно удержать крепления. Их разделяют на разные виды и классификации, а применяются дюбеля практически на всех этапах строительных работ. Чтобы понять, какой вид крепления необходим в вашей ситуации, предлагаем ознакомиться со способами применения и классификациями дюбелей.


Содержание:

  • Что такое дюбель?
  • Какие бывают виды дюбелей и их применение?
  • Дюбель классификация.
  • Виды и размеры дюбелей?
  • Как работает дюбель, для чего нужен дюбель?





«Современные саморезы стали использоваться не так давно. Вначале 1990 года дюбелями впервые начали укреплять гипсокартон. Первые металлические изделия были привезены из Америки».

Что такое дюбель




Дюбель – это крепление, одна из его частей которого, вставленна в основу. Он дает возможность совершить монтаж на любой твердой поверхности. Модели, которые продают современные производители, имеют широкий спектр использования. Благодаря ему удастся закрепить материал в тяжелый и пористый бетон, в природный камень, гипс, кирпич, шлакобетон.

Если говорить терминологическими словами, то дюбель — своеобразная гильза или втулка. Он не способен образовать надежное крепление, но четко зафиксирует материал в стене. Дюбель вкручивают  или вбивают, при этом изделие изменит свою форму и станет шире. Таким образом, надежно укрепит материал.


Состоит из 2 частей:

  • Нераспорная – одна из частей, находится наверху изделия и при монтаже не меняет форму.
  • Распорная — когда шуруп проходит в гильзу, эта часть меняет свою форму и расширяется. За счет расширения втулки сжимаются стенки отверстия, а сила трения становится больше. Данная часть крепления формирует крепеж.

Какие бывают виды дюбелей и их применение




Крепление достаточно разнообразно, как для монтажа, так и на модификацию. Состоит изделие  из различных материалов, которые применяются для определенных поверхностей. В строительных работах очень важно понимать, какой крепеж и для какой поверхности будет надежным и выдержит внутреннюю нагрузку.

Главным ограничением считается:

  1. Толщина
  2. Возможное эксплуатационное давление.


Поэтому не стоит думать, что если изделие изготовлено из метала, то оно выдержит тяжелую нагрузку. Нет, этого будет недостаточно и лучше воспользоваться анкерами. Собственно про это мы сейчас и расскажем.


Виды дюбель шурупов по изготовлению и применению:









Полипропиленовый




Подходит для работы с камнем и кирпичом. Изделие выглядит достаточно просто, тем не менее, применяется намного чаще, чем остальные виды. Славится своей дешевизной и простым использованием.  Когда вы вкручиваете саморез, материал дюбеля мотается на металл, за счет этого способствует закреплению и фиксации конструкции.






Распорный универсальный дюбель




Его производят из полипропилена, но в отличии от полипропиленового дюбеля имеет уникальные распорки.   Они позволяют удерживаться внутри любой конструкции.



Гвоздь дюбель




Отлично справится с креплением окон, решеток, различных плинтусов, кабель каналов, металлических профилей. Сам дюбель делают из нейлона, при этом его основание из стали.



Гипсокартонный дюбель




















Бабочка дюбель










Изготовлен специально для монтажа элементов в гипсокартон или гипсоволокна, применяют и для пористого бетона. Главным плюсом является простая установка, ведь нет необходимости сверлить лишние отверстие. Сам кончик и есть первым сверлом, которое справится с проделыванием дырки в поверхность.











 Один из самых крепких видов дюбелей. Его покупают для проведения тяжелых монтажных работ. Он выдерживает колоссальные нагрузки, даже если стены пустотелые. Изготавливают только из литого металла.

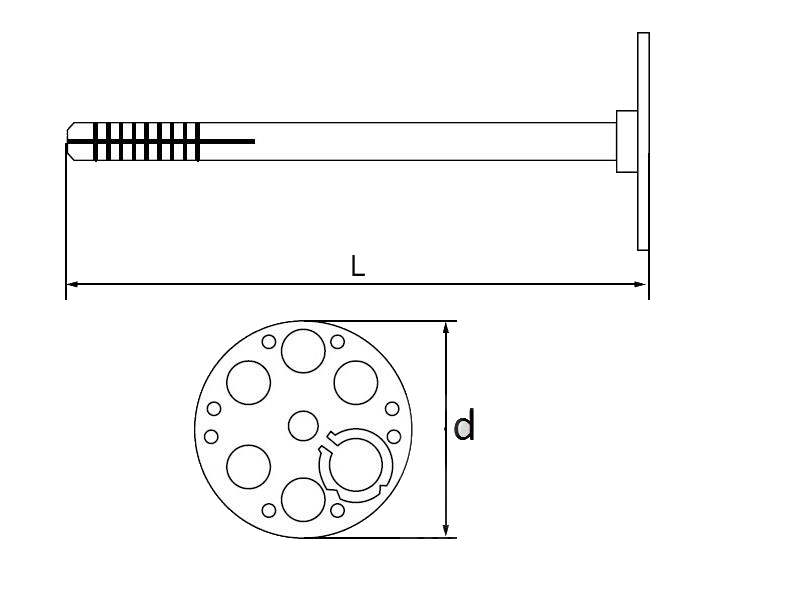

Зонтик-дюбель




С вопросами установки теплоизоляции обращаются к зонтик дюбелям. Его производят либо из пластика, либо из металла. Дюбель способствует равноправному распределению нагрузки, которая удерживает крепление в пустотелой поверхности.

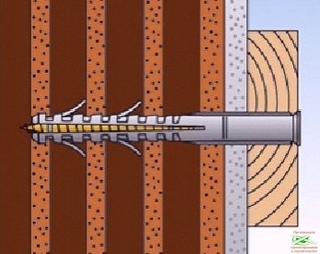

Рамный дюбель




Не самый покупаемый и известный вид, тем не менее, область применения металлического изделия достаточно специфична.   С его помощью монтируют оконные и дверные коробы, укрепляют обшивку через штукатурку.




Классификация дюбелей




Классификацию дюбелей распределяют по 3 аспектам. Какой вид монтажа? Какой материал изготовления? Где будет применяться? Озвучим основные факты о классификации каждого аспекта.

  1. Вид монтажа. Принцип работы дюбеля в монтаже очень прост. Речь идет не об углубление шурупа в поверхность, а установка самой втулки. Есть 2 вида монтажных работ. Предварительный – крепление фиксируют в основание, а материал прилегает к нему. Сковозной – проход крепежа сквозь слой какого-либо материала или между пустотой.


  2. Материал. Втулку могут изготавливать, как из пластмассы, так и из металла. Пластмассовые изделия стоят в разы дешевле, при этом также долгосрочно служат и не теряют своих свойств. Металлические дюбели покрывают антикоррозийным покрытием. Они надежны, но цены на них значительно выше.


  3. Область применения. Конечно, стоит учитывать материал поверхности, но и не забывать про особенности креплений, их эксплуатационные характеристики. Есть дюбели общего применения, которые подходят везде. И специальные – ограниченная область применения.

Виды и размеры дюбелей

Как работает дюбель, для чего нужен дюбель?




Для чего нужен дюбель? — Чтобы надежно закрепить соединения в местах, куда добраться шуруповертом невозможно применяются дюбель гвозди. Также, изделия широко используется благодаря скорости монтажных работ. Ведь монтажные гвозди быстро проникают в поверхность и не требуют особой разметки.

Их применяют для крепления материала на любую поверхность, будь то кирпич, бетон, дерево. Строители подчеркивают, что дюбель гвозди удобны с совместным использованием монтажного пистолета. Это в разы увеличивает стойкость и долговечность конструкции по отношению к теплоизоляции и звукоизоляции.


Надеемся, мы помогли вам убедиться, что дюбель это разносторонние изделие, которое можно применять практически на всех этапах строительных работ. Поэтому, если вы хотите совершить оптовый заказ на любой вид данных креплений, перейдите в каталог товаров, найдите необходимую втулку и сделайте заказ.

Как правильно забить дюбель в стене: краткое руководство и советы


Дюбель считается распространенным крепежным изделием для стен и других прочных поверхностей. Его основное назначение – фиксация изделий, конструкций или их элементов. При вкручивании дюбеля образуется сила трения, которая обеспечивает надежное крепление. Сила трения возникает под влиянием винта или шурупа. В зависимости от крепежного соединения зависит способ вкручивания дюбеля. В данном обзоре мы рассмотрим основные правила фиксации дюбелей, их основные разновидности и другие важные моменты, которые вам обязательно пригодятся.

Особенности строения дюбелей


Для крепления к основанию используют различные типы соединений. Дюбель – это втулка для установки в заранее подготовленное отверстие. Сам дюбель конструктивно состоит из двух частей – распорной и нераспорной. При вкручивании шурупа, увеличивается диаметр распорной части. За счет этого и обеспечивается надежное соединение дюбеля с материалом. Нераспорная часть предотвращает раскручивание метиза.


В верхней части дюбеля предусмотрено наличие манжета. Он удерживает шуруп, чтобы он не проходил к основанию дюбеля. Раньше, когда в продаже еще не было дюбелей, в быту использовали деревянные бруски. Затем в них вбивали метиз, обеспечивая надежное крепление.


Сейчас же в продаже вы можете найти десятки разнообразных моделей дюбелей. Они классифицируются по назначению и типу материала, в который их будут вбивать. Так, дюбель предназначен для монтажа в кирпич, гипсокартон, бетон, камень и другие типы поверхностей.


В зависимости от прочности материала и габаритов изделия, которое нужно закрепить, важно правильно подобрать размер дюбеля и метиз под него. В продаже имеются крепежи длиной от 4 см до 14. При выборе дюбеля обратите также внимание на внутренний размер. На крепежах должна содержаться маркировка, предоставляющая информацию о наружной сечении, диаметре, длине. Следовательно, вы сможете запросить нужную информацию у производителя или самостоятельно расшифровать значение. Выбранный дюбель должен не только захватывать материал, который требуется зафиксировать, но и вбиваться на нужную глубину. Это позволит раскрыться распорной части.


Специалисты выделяют следующие ключевые преимущества дюбеля:

  • надежное крепление при правильном расчете параметров крепежа;
  • возможность установки в материал любой плотности и состава. Благодаря ударному воздействию он надежно фиксируется в поверхности;
  • возможность использования даже в пористых поверхностях;
  • предупреждение прокручивания;
  • возможность работы с большими нагрузками без рисков деформации и ослабления;
  • долговечность соединения.

Как устанавливать дюбель в стену?


Для закрепления дюбеля в стене важно подготовить все нужные для работы материалы. Обязательными инструментами для выполнения работ будут метизы, молоток, дрель и сверло, подобранное под крепеж. Для начала вам нужно обозначить место будущего отверстия. Это можно без проблем сделать с помощью дрели. Единственным препятствием могут стать уплотнения в стене. При выполнении работы старайтесь инструмент держать строго перпендикулярно, не изменяя угол наклона. По завершению обязательно зачистите отверстие от пыли и крошки.


Диаметр отверстия просчитывается под сечение дюбеля. Эти значения должны совпадать. Если проигнорировать это правило, есть риски выпадения крепежа, что не может гарантировать надежность соединения.


При забивании дюбеля важно, чтобы он входил в отверстие до упора. Старайтесь выполнять все аккуратно и без лишних усилий, чтобы при ударах не повредить крепеж. После того, как вы забили дюбель, можно устанавливать в него крепеж. Если он вываливается, это означает, что диаметр отверстия слишком большой.


Если вы не знаете, как установить дюбель в поверхность из газобетона, нужно взять на вооружение ключевое правило. Для этого типа соединения понадобятся крепежные детали большого диаметра. В противном случае невозможно будет обеспечить надежное и одновременно жесткое крепление. Поскольку перед установкой дюбеля вам понадобится сделать отверстие, воспользуйтесь перфоратором. При работе с инструментом исключите отбойный режим. Отверстие получится неровным и сложной конфигурации. Впоследствии у вас возникнут трудности с установкой дюбеля.

Как усилить крепление?


Если вы установили, что соединение не достаточно надежное, а основание достаточно рыхлое, могут понадобиться меры по усилению соединения. Для этого можно взять изоленту и накрутить ее на дюбель. После этого сможете смело крепить габаритные изделия. В интернете можно найти рекомендации по применению целлофана в этих целях. Однако сразу исключите этот вариант, поскольку на фиксацию больших нагрузок в этом случае рассчитывать не придется.


Если вы намерены монтировать крупные конструкции, можно воспользоваться гипсовым бинтом. Обязательно смочите его водой для прочного соединения. Уплотнения особенно полезны в тех случаях, если у вас случайно получилось слишком большое отверстие. Дополнительными уплотнителями могут стать и деревянные бруски или спички. Их вставляют в отверстие под дюбеля.

Технология установки дюбелей в стену из гипсокартона


Поскольку достаточно гипсокартоновая отделка стен встречается часто, возникает потребность в монтировании к такому материалу. Сам материал достаточно хрупкий, поэтому важно придерживаться правил установки конструкций. В продаже вы можете найти специальные дюбели для гипсокартона.


Они отличаются от других видов отсутствием распорной части. Для надежной фиксации используют специальный обжим. Технология установки дюбеля в гипсокартон практически не отличается от технологии монтирования в бетон. Ключевым отличием будет в том, что отверстие под такой дюбель делается дрелью без ударного режима. Длина отверстия на 5 мм больше, чем сам саморез.


Если для гипсокартона вы применяете дюбель-саморез, можно ограничиться использованием отвертки или шуруповерта. Если материал отделки достаточно плотный, допустимо создание отверстий. Для работы с дюбелем-бабочкой без отверстия не обойтись.

Альтернатива пластмассовым дюбелям для стен


Чаще всего мастера используют пластмассовые крепежи для бытовых работ. Их легко найти в любом строительном магазине. Если же вам потребовался дюбель в определенный момент, а его нет под рукой, можно самостоятельно изготовить крепеж.


Самый простой вариант – деревянные бруски или спички, которые считаются предшественниками дюбелей. Они универсальны и применяются для всех видов поверхностей. Бруски легко устанавливать самостоятельно. Даже такой крепеж может выдерживать большие нагрузки. Обязательным условием для этого будет точный расчет конфигурации и подборка материала. Лучше всего использовать твердые породы древесины. Диаметр отверстия должен быть меньше чопа. Дюбель забивается ударами молотка. Если же вы неправильно рассчитали длину дюбеля, его можно срезать острым ножом.


Дюбели для стен считаются востребованными изделиями для создания прочных и долговечных соединений. Вы сможете подобрать подходящий вариант по типу изделия, его массе и поверхности. Сам монтаж достаточно простой, но требует аккуратности и соблюдения описанных правил.







Как крепить дюбель — крепление с помощью дюбелей

Сегодня существует огромное количество крепежных элементов, которые позволяют выполнять установку тех или иных предметов. Одним из наиболее популярных крепежей является дюбель. Это специальный элемент, который имеет большое количество разновидностей. Теперь рассмотрим самые популярные виды дюбелей и узнаем, как крепить дюбель.

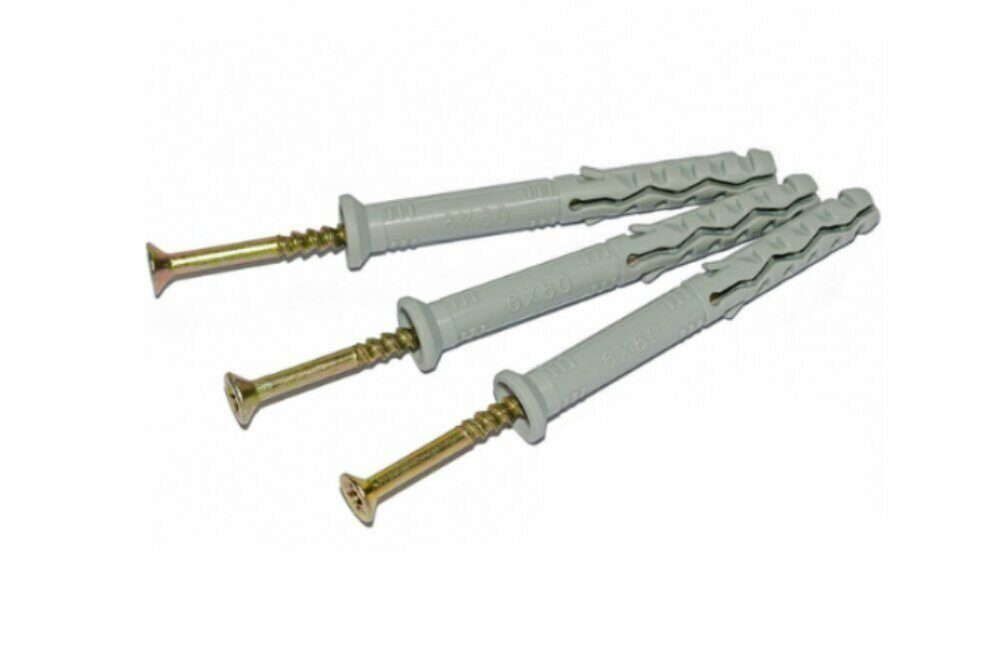

«Быстрый монтаж»! Дюбель-гвоздь

Дюбель-гвоздь

Дюбель-гвоздь имеет другое распространенное название «быстрый монтаж». Его популярность связана, главным образом, с тем, что для закрепления нет необходимости использовать отвертку и закручивать саморез. В данном случае все гораздо проще. Предварительно высверливается отверстие в кирпиче/бетоне, затем в него вставляется дюбель-гвоздь и забивается молотком. Монтаж тех или иных предметов на данный вид самореза выполняется очень быстро и легко. Где же используют его чаще всего?

Очень часто его применяют для монтажа плинтуса. В большинстве случаев плинтуса уже имеют необходимое количество отверстий. Отверстие следует сделать только в стене, на предварительно отмеченных местах. Очень важно то, что монтаж плинтусов с помощью дюбель-гвоздя очень удобен, быстр и прост. Когда все отверстия готовы, то в отверстия, имеющиеся на плинтусе, вставляется дюбель-гвоздь, который молотком забивается до самого бортика. Что касается размера, то для плинтусов лучше всего использовать дюбель-гвозди 6×40, а бур для сверления отверстия 6 мм. Лучше всего использовать дюбель с грибком. Потайная шляпка не обеспечит необходимой стабильности в отличие от грибка. Однако для пластиковых плинтусов достаточно будет и потайной шляпки.

С грибком

Следует отметить, что дюбель-гвоздь имеет разные виды и размеры. Как говорилось выше, дюбель-гвоздь имеет потайную шляпку и шляпку по форме грибка. У потайного – бортик небольшой, грибок в свою очередь прижимает значительно сильнее. Размеры дюбель-гвоздя такие:

  • 6×40.
  • 6×60.
  • 6×80.
  • 8×60.
  • 8×80.
  • 8×100.
  • 8×120.

Размеры дюбель-гвоздя

Что касается выбора бура для сверления отверстия, то его следует выбирать непосредственно под диаметр и длину выбранного вами дюбель-гвоздя.

Обратите внимание!
Гвоздь в данном дюбеле имеет шляпку с прорезями для крестовой отвертки. Это сделано с той целью, чтобы при необходимости осуществить демонтаж. Он не приспособлен к тому, чтобы его закручивали, его нужно просто забить молотком.

Устройство дюбеля «бабочка» и его монтаж

Дюбель-бабочка

Дюбель-бабочка крепежное устройство, которое напоминает по форме бабочку. В процессе закручивания дюбель сжимается, благодаря чему специальные лапки прижимаются к задней стенке гипсокартона. Одно из преимуществ данного крепежа в том, что достигается увеличение площади давления, образующегося при подвешивании предмета. Другими словами, специфическая форма дюбель-бабочка равномерно распределяет всю образовавшуюся нагрузку на гипсокартон. Следует выделить несколько конструктивных особенностей:

  • Используется для монтажа одинарного листа гипсокартона и двойного соответственно. Дюбель-бабочку можно использовать и для крепления ДСП, ГВЛ и других листовых строительных материалов, которые подходят по толщине.
  • Продаются в комплекте с саморезом по длине и типу резьбы. Однако если по каким-то причинам он не подходит, можно заменить его другим видом самореза.
  • Часть дюбеля, которая находится внутри листа гипсокартона, не прокручивается вокруг своей оси. Это достигается благодаря ребристой поверхности элемента.
  • Внутренняя резьба на дальней головке способствует зажиму и складыванию. А наличие специальных внутренних лапок, которые закреплены к этой головке, обеспечивают большую жесткость, когда дюбель-бабочка закручен.

Монтаж дюбеля-бабочки

Крепление данного дюбеля осуществляется достаточно просто и надежно. Для этого достаточно несколько минут. Последовательность монтажа следующая:

  1. Там, где планируется организовать крепление, делается отметка карандашом.
  2. Дрелью выполняется отверстие. Оно должно быть такой глубины, чтобы пластмассовый дюбель вошел полностью.
  3. После на саморез одевается крепеж. Это может быть просто кронштейн, крючок, специальная пластина, зажим и так далее.
  4. На последнем этапе в дюбель до самого упора закручивается саморез. В процессе закручивания пластмассовый дюбель за листом гипсокартона складывается. Это можно почувствовать в процессе его закручивания. Чтобы проверить прочность, следует слегка потянуть дюбель на себя. Но аккуратно, чтобы не вырвать его.

В некоторых случаях бывает проблематично использовать дюбель-бабочку. Это связано с тем, что пространство между гипсокартоном и стеной очень маленькое. В таком случае в стене необходимо просверлить небольшое отверстие. Это позволит без особых проблем закрутить саморез в пластмассовый дюбель. Этот метод позволит избежать использования длинного дюбеля и самореза, чтобы закрепить его к стене. Так, подвешиваемая конструкция будет надежно держаться на гипсокартоне.

Крепление дюбеля молли

Дюбель Молли

Данный вид дюбеля также имеет некоторые особенности в монтажа. Сверлом на восемь миллиметров просверливается отверстие. Затем в гипсокартон вставляется дюбель, который имеет бортик с двумя зубцами и плотно придавливается. Такое действие предотвратит прокручивание анкера, когда он будет фиксироваться. После этого винтом, который идет в комплекте, при помощи шуруповерта или отвертки дюбель прикручивается вплотную к гипсокартону. В этом случае, центральная часть втулки скручивается, тем самым обеспечивая отличную фиксацию предмету, который будет закреплен.

Монтаж дюбеля Молли

Дюбель молли имеет ряд преимуществ, например:

  • Имеет способность выдерживать нагрузки до 35 килограмм.
  • Шуруп и дюбель продается в комплекте.
  • При необходимости можно осуществить демонтаж конструкции.

В свою очередь, имеет один весомый недостаток, а именно высокую цену. Однако дюбель молли для гипсокартона идеальный вариант!

Дюбеля для гипсокартона

С особой внимательностью необходимо относиться к выбору и соответственно монтажу дюбелей для гипсокартона. Чтобы на гипсокартоне закрепить полку или шкафчик вам потребуются специальные дюбеля. Их выбор во многом будет зависеть от веса подвешиваемой конструкции. Если осуществить неверные расчеты, то существует большой риск, что конструкция попросту упадет.

Один из самых распространенных видов дюбелей это дюбель-пробка. Он состоит из двух частей, а именно из пробки и дюбеля соответственно. В большинстве случаев его применяют для креплений тех или иных предметов в бетонной стене. Распорная его часть состоит из нейлоновых трех секций. В секции хвоста располагается проходное отверстие. Именно оно значительно облегчает завинчивание, а также хороший ход шурупа в процессе его закручивания. Благодаря распиранию, которое осуществляется одновременно с трех сторон, обеспечивается надежное удержание дюбеля в стене. В некоторых случаях дюбель-пробку можно использовать и для крепления в гипсокартоне. Однако, как рекомендуют специалисты, лучше не рисковать. Хотя некоторые и считают дюбель-пробку универсальным крепежом, лучше всего использовать специальный дюбель-гвоздь. В целом же все специализированные дюбеля для гипсокартона имеют одно основное различие – гарпунный распорный принцип. Именно он обеспечивает качественное крепление конструкции. Все дюбеля для гипсокартона можно разделить на две группы:

  1. Разжимающиеся.
  2. Проходные.

Пружинный проходной


Прижимной проходной Молли

Проходные дюбеля практичны в тех случаях, когда крепление следует осуществить в потолке, например, при монтаже люстры. Пружинный проходной дюбель имеет металлический стержень с резьбой, пружинный механизм, а также складные стопорные крылья. В процессе его монтажа внутри гипсокартонной конструкции пружинный механизм раскрывается при воздействии на него стопорным крюком-крылом. Так образовывается надежное крепление. При этом другой конец пружинного дюбеля может иметь различную форму: в виде кольца, штанги, винта и т. п. На выбор формы непосредственно влияет предмет, который будет подвешиваться. Такой механизм практичен и в тех случаях, когда гипсокартон облицован керамической плиткой.

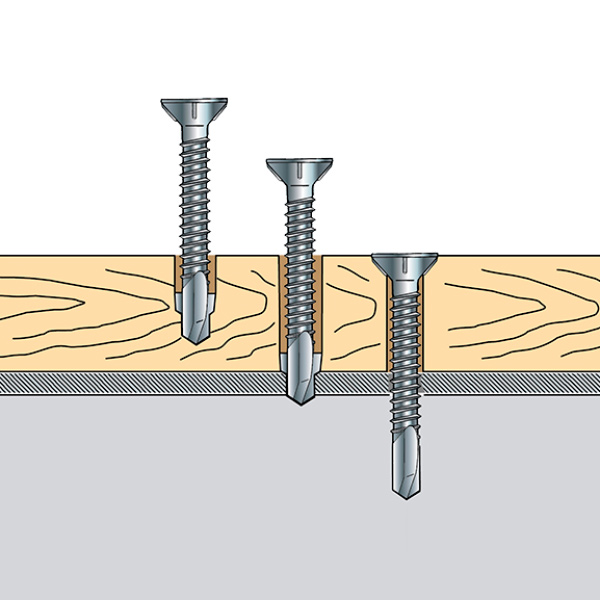

Дюбель саморез


Дюбель и саморез

Данный вид дюбеля для гипсокартона выполняется из двух разных материалов:

  1. Нейлон марки ТТ22.
  2. Металлический DRIVA.

Как правило, их используют в тех случаях, когда требуется осуществить крепление на однослойный или многослойный гипсокартонный лист. При этом он может иметь декоративное покрытие и изоляцию на внутренней стороне. Дюбель саморез имеет главное отличие между собой – это размер. Осуществляя его выбор, вам следует убедиться в том, что он не будет торчать с другой стороны. Что касается дюбель самореза DRIVA, то он производится из сплава алюминия и цинка. Примечателен тот факт, что для их крепления нет необходимости предварительно просверливать отверстие в гипсокартоне. Конец такого дюбеля оборудован собственным сверлом. Они очень легко вкручиваются в гипсокартон, обеспечивая надежное крепление. Они могут выдержать достаточно большой вес того или иного предмета. Сам же дюбель закручивается при помощи простой отвертки или шуруповерта.

Монтаж дюбеля, самореза

Обратите внимание!
Если толщина листа превышает 15 миллиметров, тогда предварительно рекомендуется просверлить тонкое отверстие.

Дюбель зонтик

Своей формой напоминает зонт. Дюбель-зонтик обеспечивает надежный упор. Раскрывается он в пространстве за плитой. Особой популярностью пользуется для креплений предметов в потолке. Например, его можно использовать для крепления люстры. Чтобы его установить вам потребуется предварительно просверлить отверстие в гипсокартоне. Благодаря его полному раскрытию организовывается равномерное распределение нагрузки на всю площадь. Вот последовательность монтажа дюбель-зонтика:

  • Первым делом необходимо высверлить отверстие гипсокартонном потолке. Отверстие должно быть немного больше диаметра самого дюбеля. Это важное требование, так как в момент крепления есть риск повредить лист.
  • После следует закрутить дюбель в гипсокартон. Делать это нужно осторожно, чтобы последний виток не прокрутился в гипсокартоне.
  • На следующем этапе прикрепляется сам предмет, а образовавшееся отверстие возле крепежа можно замазать специальной замазкой. Желательно если это будет акриловая шпатлевка, так как она обладает резиновой основой, что предотвратит растрескивание.

Итак, мы рассмотрели с вами самые распространенные виды дюбелей, которые применяются для крепления предметов в гипсокартоне и не только. Если вы хотите чтобы подвешиваемый вами предмет держался прочно, вам следует осуществлять тщательный выбор крепежа. Будем рады вашим комментариям. Возможно, вы знаете еще некоторые виды дюбелей, которые можно использовать для крепления предметов в гипсокартоне.

Как соединить дерево с помощью дюбелей

Закрепление дюбелями на протяжении веков использовалось мастерами по дереву, которым нужно было укрепить суставы или закрепить шурупы. Принцип установки дюбелей прост: небольшие круглые, но равномерно разрезанные деревянные палки, называемые дюбелями, вставляются в идеально согласованные отверстия в соответствующих досках, которые при приклеивании на место обеспечивают прочное и долговечное соединение для обработки дерева. Звучит просто, правда? Не совсем.

Большое количество современных деревообработчиков склонны избегать установки шкантов в пользу менее проблемных методов, таких как столярные изделия из печенья или механических креплений, таких как карманные столярные изделия, но нельзя сбрасывать со счетов простоту и надежность шпонирования.Для установки дюбелей обычно используют дюбель диаметром не более 1/2 ширины доски. Например, при соединении досок шириной 3/4 дюйма обычно используется дюбель 5/16 дюйма или 3/8 дюйма. Использование более широкого дюбеля ослабит доску, а более узкий дюбель будет недостаточно прочным, чтобы удерживать соединение.

Отверстия для установки дюбелей следует просверлить каждое примерно на 1/16 дюйма глубже, чем 1/2 длины используемой секции дюбеля. Обычно используются дюбели длиной 1 1/2 дюйма, поэтому в этом случае вы должны просверлить каждое отверстие под шканты до 13/16 дюйма в длину.

Березовые дюбели обычно используются для установки дюбелей, хотя коммерческие комплекты пластиковых дюбелей (включая сверло, упор для сверла и металлические центры для установки дюбелей) также легко доступны в домашних центрах. Если вы решите нарезать дюбели самостоятельно, вот несколько советов, которые упростят установку дюбелей:
Во-первых, рекомендуется снять фаску на концах дюбеля, чтобы облегчить вставку в отверстия. Во-вторых, прорежьте небольшую канавку по длинной оси дюбеля, чтобы обеспечить выход клея и воздуха.Это легко сделать с помощью ленточной пилы и плоскогубцев, чтобы надежно удерживать дюбель.

Шаблон для установки дюбелей

Помимо сверла, дюбелей и клея, вы обнаружите, что установка дюбелей будет намного проще, если вы воспользуетесь приспособлением для установки дюбелей. Эти зажимные приспособления для установки шпонок обычно металлические и предназначены для направления сверла в квадрат ложа к краю доски. В вашем приспособлении должны быть втулки для установки долот разного диаметра.

Просверлите первые отверстия

Чтобы начать закрепление стыка, выровняйте две стыкуемые доски в их окончательные положения.Вам нужно будет использовать как минимум два дюбеля для каждого стыка, или больше, если стык особенно широкий. Одно практическое правило состоит в том, что если ширина доски (-ов) меньше 6 дюймов, поместите один дюбель на 1/4 ширины стыка, а второй — на 1/4 ширины с противоположной стороны. Итак, для доски шириной 6 дюймов первый дюбель должен быть размещен на расстоянии 1 1/2 дюйма от одного края, а другой — на расстоянии 1 1/2 дюйма от противоположной стороны. Если зазор между дюбелями превышает 4 дюйма, добавьте дополнительный дюбель.

Карандашом сделайте отметки в желаемых местах на обеих досках. Затем разделите доски и совместите приспособление для установки дюбелей с одной из меток на любой доске. Установите сверло в электрическую дрель или аккумуляторную дрель и установите ограничитель сверла на сверло на желаемой глубине.

Просверлите первое отверстие через шаблон до упора, затем переместите шаблон на второе отверстие и повторите операцию. Продолжайте, пока все отверстия на этой доске не будут вырезаны.

Совместите отверстия

Когда все отверстия в первой доске просверлены на соответствующую глубину, равную квадрату доски, пока не переходите на вторую доску.Вместо этого поместите установочные центры, поставляемые с вашим комплектом дюбелей, в отверстия (то есть, если вы используете упакованные дюбели — в противном случае вы можете подобрать несколько центров для установки дюбелей, так как это сделает вашу установку более точной).

Расположив центры крепления шпонок в отверстиях, выровняйте вторую доску на место и прижмите ее к центрам крепления шпонок. Будьте уверены в точности, так как центры установки дюбелей сделают идеально расположенную выемку на второй доске, показывая, где именно следует просверлить следующие отверстия.Если у вас нет центров крепления шпонок, вы можете попытаться измерить и определить правильное расположение, но если ваши первоначальные отверстия были немного не на своем месте, шансы, что ваше новое отверстие будет совпадать, невелики.
Разделите доски и совместите приспособление для установки дюбелей с отмеченными точками и просверлите отверстия.

Установить дюбели

Когда все отверстия будут просверлены, снимите зажимное приспособление и центры крепления шпонок с первой доски. Нанесите небольшое количество клея в каждое отверстие на одной доске и вставьте дюбеля в склеенные отверстия.Вам не нужно много клея, так как слишком много клея либо выдавит, либо затруднит установку дюбелей. Немедленно удалите клей, который выжимается, слегка смоченной тканью.

Затем введите немного клея в противоположные отверстия и поместите доску на соответствующие дюбели. Вдавите доску прямо на дюбели, насколько это возможно, рукой, стараясь не использовать скручивающие движения.

Когда соединение будет максимально закрыто, вы можете вручную использовать столярный зажим, чтобы затянуть соединение до конца, пока соединение не закроется полностью.Держите зажим на месте, пока клей полностью не высохнет, обычно 24 часа.

Анкерные дюбели

Используя только основные инструменты и тщательную компоновку, вы можете собрать дюбельные соединения, которые по прочности не уступают столярным изделиям с шипом и шипом, и при этом менее чем за половину времени. Фактически, дюбели укрепляют практически любое сквозное соединение, стык между гранями и стыки под углом.

Приспособления различаются по цене и характеристикам

Приспособления для установки дюбелей варьируются от простого, но нерегулируемого приспособления за 12 долларов США до многорегулируемого приспособления Dowelmax за 310 долларов США, фото ниже. Но менее чем за 60 долларов самоцентрирующееся приспособление со съемными направляющими втулками сверла справится с большинством шкантов. Вам также понадобится сверло с заостренным или круглым наконечником, подходящее к кондукторным втулкам, и зенковка шире, чем сверло.

На любой бюджет найдется приспособление для установки дюбелей.
Показаны приспособления от 1 Rockler (12 долларов США),
2 Принадлежности плотника (36 долларов), 3 Ли
Valley (59 долларов) и 4 Dowelmax (310 долларов).

Дюбели расширяющиеся

Хотя можно и дюбеля купить 1 4
«, 5 16
«, 3 8
«, 7 16
«, и 1 2
«диаметры 1 4
«и 3 8
«размеры подходят для большинства работ.(См. Sources на внизу страницы .) Наши любимые установочные штифты: расширяемые рифленые дюбели, подобные тем, которые показаны в Shop Tip, которые позволяют клею выходить через канавки, но набухают, чтобы прочно захватить отверстия. Либо 1 1 2
«или 2» длины будут работать; а 1 1 2
Дюбели обеспечивают достаточное усиление для большинства стыков в 3 4
«-толстый материал.

СОВЕТ МАГАЗИНА
Рифленые дюбели расширяются, образуя прочный шов.
Вы можете вырезать дюбели самостоятельно и проделать разгрузочные канавки по бокам, но вы сэкономите время, используя имеющиеся в продаже дюбели. Как и в случае с печеньем из прессованного бука, в них прессованная древесина 3 8
«дюбели расширяются примерно на 1 32
«при контакте с влагой в клее, как показано ниже , обеспечивая плотное прилегание.

Соединения стыковые

Для простого стыкового соединения сначала промаркируйте детали. Чтобы обеспечить идеальное сопряжение стыков, пронумеруйте стыки с 1 по 4 на каждой детали четырехсторонней сборки, прежде чем отмечать места установки дюбелей, фото ниже .

Сделайте одну отметку тонким карандашом
поперек перил и перил. В
приспособление для установки дюбелей
на одинаковом расстоянии друг от друга
штук, составляя вторую линию
ненужный.

Мы расположили эти метки по центру двух 3 8
«дюбели 1 1 4
«на 3 1 4
«- широкие детали рамы. Вы можете добавить больше дюбелей для увеличения прочности, но не располагайте их ближе, чем 1 4
«. И оставить не менее 1 8
«дерева между краем отверстия под дюбель и любой поверхностью заготовки.

Установить глубину сверления

Затем установите глубину сверления на половину длины дюбелей плюс 1 16
«, чтобы избежать застревания клея. На этом расстоянии плюс длина втулки зажимного приспособления оберните ленту вокруг бита, фото ниже .

Самоцентрирующееся приспособление для установки дюбелей
втулка помогает определить
правильная глубина сверления, которая
мы отметили скотчем.

Шаблон для сверления торцов и кромок

Чтобы просверлить отверстие под дюбель в торцевом волокне заготовки, совместите указательную метку самоцентрирующегося зажимного приспособления над отмеченным местом для дюбеля, верхняя фотография , ниже . Затем просверлите два отверстия для дюбелей на ленте с обоих концов на каждой направляющей.

Теперь повторите процесс на кромке стыковочной заготовки, , средняя фотография . Влага в клее может вздуть края отверстия под дюбель, раздвинув детали. Чтобы этого не произошло, сделайте фаску на кромках отверстия с помощью фаски 1 16 .
«-глубокая зенковка, фото снизу .

Вам нужно всего одно выравнивание
отметьте положение этого сверления
кондуктор на конце заготовки (вверху)
или край (средний). Бурение с
два внутренних направляющих пространства
отверстия на расстоянии 1 1/4 дюйма.

Зенковка 1/16 дюйма удерживает отверстие
края от набухания и надавливания
сустав врозь.

Затем приклейте и вставьте дюбели в стойки или направляющие. Склейте открытые дюбели и соединительные поверхности, соедините детали вместе и зажмите стыки на один час.

Для выполнения стыковых соединений используйте ту же технику для разметки и просверливания сопрягаемых кромок.Разместите отверстия не ближе 1 8
«от концов, чтобы не повредить торцевую поверхность при сборке соединения.

Стыки стыковые

Для выполнения стыковых соединений начните с просверливания отверстий под дюбели вдоль одного края, как описано в предыдущем разделе. Просверлите отверстия на достаточную глубину, чтобы выступающие дюбели были не менее 3 16
«короче, чем толщина ответной детали.

Используйте центры дюбелей (см. Источники, внизу страницы) для переноса положений отверстий под дюбели с края одной детали на поверхность ответной детали.В зависимости от размера центров ваших дюбелей, поместите их в отверстия для дюбелей, которые вы только что просверлили, или вставьте дюбель в каждое отверстие и наденьте их на эти дюбели, верхнее фото ниже .

Чтобы отметить на лицевой стороне второй соединительной детали места штифтов от первой, совместите концы обеих деталей с помощью бруска. Затем постучите лицевой стороной второй части по центрам дюбелей, средняя фотография.

Теперь с помощью бурового наконечника или сверла Форстнера просверлите сопрягаемые отверстия в каждом месте, отмеченном центрами дюбелей [Фото I].Установите ограничитель глубины сверлильного пресса на длину выступающих дюбелей плюс 1 16
«.

Соберите соединение в сухом состоянии для проверки его посадки; затем аккуратно разберите его. Затем склеиваем и зажимаем детали.

Приспособление для установки дюбелей. 3 8
Приспособление для установки шпонок № 35242, Rockler, 800-279-4441, rockler.com. Самоцентрирующееся приспособление с фиксированной втулкой № 109-142, Поставка столярных изделий, 800-645-9292, плотник.com. Самоцентрирующееся приспособление для установки дюбелей № 25K64.01 со сменными втулками, Lee Valley Tools, 800-871-8158, leevalley.com. Комплект Dowelmax с 3 8
«втулки, OMS Tool Co., 877-986-9400, dowelmax.com.
Зенковки. Набор из пяти зенковок Grizzly № G5729, с Amazon.com.
Центры дюбелей. Каждый поставляется в упаковках по 5 шт .: 1 4
«снаружи, 3 16
6 «внутренний № 66J45. 01; 3 8
«снаружи, 5 16
«внутри нет.66J45.02; и 1 2
«снаружи, 3 8
«внутренний № 66J45.03; Lee Valley Tools.
Рифленые дюбели. 1 4
х 1 1 2
«, Роклер №70342.

Как прикрепить доски с помощью дюбелей

В последней публикации Joinery 101 мы рассмотрели соединение досок с помощью зажимов и клея. Дюбели — это простой способ сделать клеевые швы еще прочнее с помощью небольших колышков, которые удерживают детали вместе.

Создание дюбелей в действительности сводится к трем простым шагам: выравнивание досок, сверление отверстий для дюбелей и склейка всего вместе. Конечно, кажется , что создание дюбельного соединения должно быть легким, но для правильного выполнения требуется много терпения и внимания к деталям.

Для создания дюбельного соединения в дополнение к деталям того, что вы строите, вам понадобятся дюбели, дрель, угольник, столярный клей и зажимы. Я также очень рекомендую приспособление для установки дюбелей и / или центры для установки дюбелей.

Выровняйте платы

G / O Media может получить комиссионные

При создании дюбелей мне нравится выравнивать свои платы, зажимая их стороны, которые в конечном итоге будут иметь отверстия, выходящие наружу.

Я отмечаю выравнивание центра, где я хочу установить дюбели на каждой доске отдельно, а затем использую квадрат, чтобы отметить центр каждого дюбеля на обеих досках.

Хотя вы можете сделать это вручную, здесь также пригодится зажим для дюбелей.Приспособление для дюбелей будет крепиться к вашим доскам и перемещаться между ними вертикально, обеспечивая совмещение отверстий между досками.

(Примечание: это был дешевый зажим для дюбелей, который я купил в магазине больших коробок. Он работал нормально, но есть определенно лучшие версии, если вы планируете сделать таким образом много стыков.)

Просверлите отверстия для дюбелей

Если вы используете шаблон для дюбелей, это достаточно просто. Вы можете установить глубину отверстия, используя упор (обычно прилагаемый к зажимному приспособлению) или старый метод обмотки сверла лентой.

Глубина отверстия должна составлять половину длины дюбеля (плюс немного клея), если вы используете зажимное приспособление, это также необходимо учитывать.

Приспособление поможет удерживать коронку перпендикулярно к доске при сверлении, что является ключевым моментом в работе дюбельного соединения. Однажды я попробовал их от руки, и мне не очень повезло, но, возможно, у меня просто нет устойчивой руки.

Если вы не используете этот тип зажимного приспособления, здесь вам пригодятся центры крепления дюбелей.Вы просверливаете отверстия на одной доске, затем вставляете в отверстие центр дюбеля. Затем вы выравниваете доски и прижимаете их друг к другу, и центр дюбеля оставит след в том месте, которое вам нужно просверлить на противоположной доске.

Прикрепите доски

Сначала вы должны высушить доски с помощью дюбелей, чтобы убедиться, что все выровнено, как ожидалось. Убедившись, что детали правильно соединены, нанесите клей на концы дюбелей и вставьте их в отверстия на одной доске.Затем нанесите полоску клея по всей длине стыка второй доски.

Сложите все вместе, а затем зажмите на ночь, чтобы клей застыл.

Прочтите наш предыдущий пост о прикреплении досок с помощью столярного клея, чтобы узнать больше о типах клея и зажимов, которые следует использовать.

Это одна из тех столярных техник, где пригодится каждая уловка. Если у вас есть какие-нибудь отличные подсказки для шпоночных соединений, дайте нам знать.


Workshop — новый блог от Lifehacker, посвященный советам, методам и проектам DIY. Следуйте за нами в Twitter .

DOWEL JOINERY: Почему легко полюбить эту великую технику деревообработки

Размещено

Автор: Стив Максвелл

Обновлено 10 октября 2020 г.

Если бы мне пришлось выбрать только один метод соединения частей проекта на протяжении всей моей карьеры деревообработчика, то, вероятно, им был бы дюбель. Прочный, точный, скрытый и универсальный, единственная опасность заключается в том, что на первый взгляд дюбельные соединения кажутся такими простыми.Простота позволяет легко недооценить важность правильного уточнения ключевых деталей, и именно здесь подкрадываются проблемы. Но если вы правильно усвоите основы, дюбельное соединение также станет одним из ваших фаворитов на все времена.

Вот я на своем верстаке, приставляю два куска дерева вместе с дюбелями, чтобы усилить соединение. Этот вид столярных изделий является одним из самых прочных, которые вы можете сделать, и довольно прост при использовании подходящего приспособления для сверления и рифленых дюбелей.

Большинство дюбельных соединений начинаются как обычные стыковые соединения, но с одним или несколькими дюбелями, охватывающими соединение, входящими в соответствующие отверстия, которые совпадают друг с другом.

Совмещение отверстий, точность дюбелей, сборка герметичного соединения. Эти три основных элемента лежат в основе каждого идеального дюбельного соединения, и первое, что нужно понять, также является самым важным. Отличные столярные изделия с дюбелями случаются только тогда, когда сверление отверстий под дюбели осуществляется каким-либо механическим способом. Вот почему были изобретены дюбель-приспособления. Это металлические инструменты, которые определяют угол наклона и расположение сверл в ручном сверле, когда они просверливают дерево. На рынке есть много дюбелей, но лучшее, что я использовал до сих пор, разработано и произведено в Канаде.Dowelmax (www.dowelmax.com; 250.764.1770) — продукт команды отца и сына Джима и Майка Линдси. Он предлагает точность, универсальность и долговечность, на которых вы можете построить свою деревообрабатывающую жизнь. Вы также можете использовать сверлильный станок для заполнения отверстий под дюбели либо напрямую, либо для создания собственных блоков для сверления из твердой древесины. На самом деле, иногда это самый лучший способ просверлить отверстия под дюбели. Поразительно, насколько точными могут быть деревянные блоки, если они сделаны правильно.

Приспособление Dowelmax в действии.Втулки, направляющие сверло, можно заменить, если они станут слишком большими после длительного использования.

Некоторые зажимные приспособления для дюбелей позволяют легко найти пары сопрягаемых отверстий для дюбелей поперек стыка, но иногда требуются другие стратегии. Вот где могут помочь центры дюбелей. Обычно продаются в виде круглых алюминиевых кнопок с небольшими центральными выступами. Вставьте центр дюбеля в отверстия, просверленные на одной стороне стыка, выровняйте сопрягаемые деревянные части, затем плотно прижмите их.Шпилька отмечает центр необходимых отверстий на другой стороне соединения, готовых к сверлению.

Три металлических диска, которые вы видите, называются центрами дюбелей. Они входят в предварительно просверленные отверстия под дюбели, а затем оставляют соответствующие отметки для стыковки отверстий после того, как две детали для деревообработки временно соединяются.

Диаметр и длина дюбелей для столярных изделий, и вырезание собственных коротких дюбелей из длинных стержней — не лучший способ добиться правильного результата. Обычный дюбель в наши дни обычно немного меньше указанного размера и не совсем круглый.Его также обычно делают из тропических твердых пород дерева, которые не так уж и прочны. Несмотря на то, что я пурист, я каждый раз выбираю уже готовые «дюбели». Дюбели точного размера, действительно круглые и изготовлены из прочной древесины, а также имеют углубления, вдавленные в их поверхность. Эти канавки называются «канавками», и хотя они, очевидно, удерживают больше клея по бокам дюбелей во время сборки, их больше. Древесина, которая была сжата для образования канавок на заводе, также разбухает при контакте с клеем после сборки шва, что делает шов более прочным.

Они называются «рифлеными» дюбелями из-за выступов, вдавленных в наружную поверхность. Они работают лучше, чем дюбели с гладкой стороной, потому что канавки оставляют место для большего количества клея, а поскольку древесина сжимается, она разбухает и становится плотнее после сборки.

Когда вы работаете с деревом, которое затрагивает края досок, выберите диаметр дюбеля, который составляет примерно от одной трети до половины общей толщины древесины, а длину дюбеля примерно в два раза больше толщины древесины. Если вы соединяете дверные коробки шкафа толщиной 3/4 дюйма и шириной 2 1/2 дюйма, например, установочные штифты диаметром 5/16 или 3/8 дюйма, от 1 1/4 дюйма до 1 1/2 Длинные идеальны.Мне нравятся дюбели диаметром 1/2 дюйма при работе с деревом толщиной 1 1/2 дюйма. Дюбели 1/4 дюйма идеально подходят для проектов с деталями толщиной 1/2 дюйма. Традиционные деревянные рамы скрепляются дюбелями диаметром 1 дюйм, независимо от размера бруса.

Когда приходит время собирать дюбель, всегда сначала полностью зажимайте детали без клея. Это позволяет увидеть, были ли просверлены отверстия под дюбеля слишком неглубоко, что мешает полной сборке соединения. Сухая установка также позволяет точно определить, какие зажимы вам нужны и как их следует регулировать. Позже вы оцените дополнительную скорость. После нанесения клея швы должны быстро полностью соскользнуть, так как установочные штифты набухают при контакте с клеем.

Здесь я собираю дюбель на разгрузочном столе своей столовой пилы. Правильно сделанный дюбель должен плотно прилегать друг к другу, что требует некоторого давления для полной сборки.

Вы получите наилучшие результаты, если нанесете клей на стороны каждого отверстия под дюбель перед сборкой. Используя зубочистку, нанесите кисточкой немного клея на поверхность каждого дюбеля.Идеально и недорого для этой работы подойдет флюсовая щетка сантехника. У вас возникли проблемы с тем, чтобы дюбели идеально подходили для ваших проектов? Устраните проблему, выполнив следующие действия по устранению неполадок:

Советы по устранению неисправностей при установке дюбелей

Проблема : Соединение не соединяется плотно, даже под давлением зажима.

Решение: Слишком мелкие отверстия под дюбели. Укоротите установочные штифты и снова соберите соединение.

———–

Проблема : Древесина раскалывается под давлением зажима.

Решение: Отверстия под дюбели не параллельны. Переделать детали и просверлить отверстия с помощью дюбеля или сверлильного станка.

———–

Проблема: Соединение слабое, детали не совпадают.

Решение: Слишком большие отверстия под дюбели. Переделайте детали и просверлите заново или просверлите отверстия под дюбель следующего большего размера.

———–

Проблема: Дюбели не входят в отверстия, просверленные до нужного размера.

Раствор: Установочные штифты набухли от влаги.Нагрейте установочные штифты в тостере при температуре 325ºF в течение 30 минут, чтобы они высохли и усадились.

———–

Инструментальный мир имеет тенденцию делать обработку дерева более сложной, чем она есть на самом деле. Есть гаджет для всего, и по мере того как эти предметы роскоши приобретают статус необходимости, навыки становятся менее важными. Дюбельные соединения — это простой вариант, достаточно классический, чтобы требовать навыков, но достаточно продвинутый, чтобы действительно хорошо работать во многих ситуациях. Вы понимаете, почему мне так нравятся дюбели?

Хотите дешевую древесину для ваших проектов, а также неплохую древесину? Щелкните здесь, чтобы просмотреть видео-урок о том, как я использую пиломатериалы строительного качества для проектов по обработке дерева, и загружаемые планы использования этой древесины.

Столярные изделия из дюбелей: просто, надежно и точно

Столярные изделия из дюбелей: просто, прочно и точно

Фото Стива Дер-Гарабедяна

Нет сомнений в том, что паз и шип в сборе прочны, но бывают случаи, когда они просто непрактичны или необходимы. Я купил устройство для изготовления печенья много лет назад, когда для меня все было связано с электроинструментами. Несколько лет спустя кто-то одолжил его, и с тех пор я его никогда не видел.Я не слишком обеспокоен, но мне очень жаль, что мне не платили дюбелями до того, как он исчез.

Многоцелевой шарнир
Дюбели можно использовать во многих ситуациях — от закрепления более слабых стыков, таких как шпильки для коробки, до закрепления более прочных столярных изделий, таких как пазы и шипы. Их можно использовать для выравнивания склеенных панелей или для усиления слабого стыка торцевых волокон. Они очень хорошо работают на стыках ног и фартуков для небольшого стола. Дюбели пригодились на больших шкафах, например на подвесном шкафу, который я недавно построил.Я закончил тем, что использовал дюбели для соединения каркаса, так как мне нужно было подвесить верх и низ; ласточкин хвост просто не сработает в этой ситуации.

Расширительные дюбели имеют выступы или спирали вокруг тела. Они бывают разного диаметра — стандартного и метрического — обычно от 1/4 дюйма до 1/2 дюйма и разной длины. Гребни на дюбелях оставляют место для клея, и, как следует из названия, они расширяются при контакте с клеем, делая посадку очень плотной. Если вы когда-нибудь столкнетесь со странной ситуацией и захотите решить ее самостоятельно, у вас всегда есть такая возможность.

Точность по своей природе
Хотя прочность печенья и дюбелей может быть одинаковой, их точность — нет. Печенье, по своей природе, много движется как по вертикали, так и по горизонтали, прежде чем клей застынет. Хотя дополнительные зажимы могут позаботиться об этом, спешка при сборке иногда приводит к тому, что мы не можем выровнять наши части. Дюбели не допускают перемещения между сопрягаемыми деталями, что снимает еще одну переменную из всегда напряженных сборок. Часто бывает полезно добавить несколько дюбелей к стыку, даже если вы не ищете дополнительной прочности; Во время склейки нельзя недооценивать помощь в определении местоположения.

Прикрепление шипа
При закреплении паза и шипа одним из вариантов является небольшое смещение отверстия в шипе ближе к заплечику. Это не только укрепляет столярные изделия, но и еще сильнее стягивает стыки. Это обычно называется утомительным рисованием. Просверлите отверстие подходящего размера в пазу и затем вставьте шип. Здесь хорошо работают насадки Брэд-пойнта или форстнера. Воспользуйтесь тем же сверлом, чтобы слегка отметить место отверстия на шипе. Раздвиньте сустав и используйте шило, чтобы отметить точку примерно на 1/16 дюйма ближе к плечу.Просверлите отверстие и снова вставьте в паз. Для плотного прилегания стыка перед приклеиванием можно использовать растяжку. Снимите фаску с конца дюбеля и забейте его до упора. Он будет все тянуть красиво и туго. Когда клей схватится, промойте выступающий дюбель.

Промойте — Когда шарнирное соединение будет собрано и высохнет, промойте палец до поверхности.

Центры дюбелей
В тех случаях, когда кондуктор не работает, дешевые и простые дюбельные центры станут отличным решением.Оптимально иметь более одного набора центров, поскольку вам никогда не будет достаточно одного размера, который вам нужен. Отметьте и просверлите расположение вашего первого набора отверстий, затем поместите центры дюбелей в отверстия и соедините сопрягаемые детали. Просто убедитесь, что когда вы собираете части вместе, они выровнены друг с другом именно так, как вы хотите, чтобы они соответствовали друг другу. Наконечники на центрах будут работать как шило, отмечая центральную точку на неотсверленной поверхности, давая вашему сверлу отправную точку.Обычно лучше всего работать на плоской поверхности, например, на настольной пиле, когда детали соединяются вместе для маркировки, чтобы стыковочные поверхности были выровнены. Для выравнивания также можно использовать дополнительные прямые куски дерева. Если ваши детали имеют разную толщину, используйте прокладки, чтобы довести их до нужной высоты.

Отметьте центр — После того, как начальное отверстие будет просверлено в прорезанной детали, соберите соединение и используйте биту с заостренным концом того же размера, что и отверстие, и слегка отметьте шип (слева) . Разберите соединение, затем просверлите второе отверстие со смещением 1/16 дюйма в сторону уступа шипа (внизу).

Специальное приспособление
Как я упоминал ранее, стоимость покупки приспособления для дюбелей может оттолкнуть некоторых от использования дюбелей. Есть дешевые модели, но вы часто получаете то, за что платите … за одним исключением. Почему бы не сделать собственное приспособление специально для поставленной задачи? Он может быть таким же точным и будет стоить вам не больше, чем пара гвоздей и отрезок от вашего проекта.

Чтобы сделать приспособление для конкретной работы, вырежьте или вырежьте кусок дерева той же толщины и немного длиннее, чем две части, которые вы будете соединять. Кусок также должен быть около 1 дюйма в ширину. Что делать, если у вас есть две штуки разной толщины, которые сходятся вместе? Нет проблем. Подберите размер зажимного приспособления к части, на которую будут вставлены дюбели на торце волокна.

Чтобы приспособление работало точно, вам нужно сделать упор на конце приспособления, который можно закрепить и приклеить на место. Этот шаблон обычно ссылается на обратную сторону детали, над которой вы работаете, так как задние края шкафов или заготовок обычно устанавливаются заподлицо друг с другом.Отметьте одну грань приспособления как контрольную. Иногда кажется, что слова усложняют простую технику, но картинка вместе со словами может упростить задачу.

Возьмите приспособление и просверлите несколько пилотных отверстий под гвозди среднего размера; чем длиннее приспособление, тем больше вам понадобится отверстий для гвоздей. Теперь можно просверлить отверстия под дюбеля. Я настоятельно рекомендую вам просверлить эти отверстия на сверлильном станке так, чтобы они находились под углом 90 ° к рабочей поверхности кондуктора. Я обычно ставлю дюбель примерно через каждый дюйм. Также рекомендуется класть дюбели ближе к концам и, возможно, немного дальше друг от друга, ближе к середине. Концы обычно требуют большей удерживающей силы.

Теперь поместите зажимное приспособление на заготовку так, чтобы небольшой упор находился напротив его задней части, и вбивайте гвозди, пока зажимное приспособление не станет надежным, но съемным. Если сборка достаточно мала для использования на сверлильном станке, я бы посоветовал пойти по этому пути. Определитесь с глубиной, на которую дюбеля будут заходить в каждую деталь, и соответствующим образом установите упор. Однако, если сборка слишком неудобна для сверлильного станка, вытащите ручную дрель и установите упор на сверло с помощью купленных в магазине хомутов или малярной ленты.Помните, что лента может соскользнуть вверх по сверлу, если вы будете агрессивны во время сверления. Вы также можете использовать кусок дерева, обрезанный до нужной толщины, в качестве готового решения.

Просверлите зажимное приспособление в заготовке с помощью сверла подходящего размера, чтобы сделать отверстия для дюбелей в заготовке. Вытяните гвозди и прикрепите зажимное приспособление к сопрягаемой заготовке, но на этот раз так, чтобы противоположная сторона зажимного приспособления была обращена к заготовке, чтобы обеспечить правильное совпадение мест установки дюбелей.Установите и закрепите кондуктор на сопрягаемой заготовке, при необходимости отрегулируйте глубину и просверлите остальные отверстия под дюбели.

Индивидуальное приспособление для установки дюбелей — Начиная с детали такой же ширины и немного длиннее, чем ваша заготовка, прикрепите простой упор к одному концу. Затем просверлите несколько отверстий для гвоздей в зажимном приспособлении и отметьте его, чтобы вы знали, где сзади.

Центры дюбелей — Просверлите отверстия в одной заготовке, затем вставьте центры дюбелей (вверху).Когда две части прижимаются друг к другу, в центрах остаются небольшие углубления, в которых следует просверлить следующие отверстия под дюбели. Точно просверлите эти отверстия, и ваше соединение будет готово для окончательной шлифовки и сборки (внизу).

Советы и уловки

  • При сверлении обоих наборов отверстий сделайте их примерно на 1/16 дюйма глубже, чем они должны быть. Это позволит куда-то уйти излишку клея.
  • Снимите фаску с отверстий, чтобы облегчить вставку во время сборка
  • Вы всегда должны делать сухую установку со всеми дюбелями на своих местах, чтобы все было хорошо.
  • Если дюбели очень плотно прилегают к столу, поместите их на скамью и оберните рашпилем или напильником, чтобы сжать их. Клей заставит их снова расшириться.
  • Храните дюбели в закрытом контейнере, чтобы на них не попадала влага.
  • При сверлении отверстий для дюбелей убедитесь, что они достаточно малы, чтобы материала было достаточно с обеих сторон отверстия. Это гарантирует, что столярные изделия не выдувают стороны изделия. Оставьте хотя бы 1/8 дюйма, если не больше, для вашего душевного спокойствия.

Просверливание отверстий — Держа зажимное приспособление на задней части заготовки, временно прибейте его на место, установите глубину сверления и просверлите первый набор отверстий под дюбеля.

Прочный и простой — После просверливания отверстий под дюбели в сопрягаемых деталях соединение можно устанавливать без смазки.

Малая фаска — Добавление фаски к внешнему краю отверстий под дюбеля облегчит окончательную сборку.

Немного меньше — Рашпиль сжимает дюбель, который слишком велик для использования.

В деревообработке существует множество видов стыков. Фактически, в прошлые годы столяров называли столярами. У каждого метода есть свои преимущества и недостатки. Однако вам будет сложно найти способ столярного дела, который был бы таким же простым, дешевым, прочным и точным, как дюбели.

Изготовление дюбелей своими руками
Поездка в строительный магазин за дюбелями иногда оставляет желать лучшего. Нередко просматриваешь все мусорное ведро и обнаруживаешь, что дюбели напоминают нечто более близкое к абстрактному искусству, чем прямые круглые стержни.Что, если вы хотите создать некоторый контраст и приколоть паз и шип дюбелем из черного ореха? Один из вариантов, вместо того, чтобы рыскать по Интернету, — создать свой собственный.

На рынке представлены различные приспособления от 40 до нескольких сотен долларов. Если вы собираетесь попробовать их, я предлагаю потратить деньги и инвестировать в более дорогие приспособления. Это упростит работу. Если вам нужно всего несколько штук или ваш бюджет ограничен, то дюбель, вероятно, будет правильным выбором.

К каждому отдельному инструменту прилагается собственный набор инструкций, но обычно вы берете бездефектную прямослойную древесину и уменьшаете размер до немного большего конечного диаметра. На некоторых приспособлениях вы оставите их квадратными, тогда как с дюбелями, сделав шестигранники или восьмиугольники, вы получите лучшие результаты. Более короткий приклад, скажем, 3-6 дюймов в длину, работает лучше, чем пытаться вырезать 12-дюймовые секции.

Если вы будете использовать эти изготовленные в магазине дюбеля в качестве расширительных дюбелей, поместите их на скамейку и накатайте рашпилем, чтобы они сминались и сжимались.Вы даже можете сделать небольшой зажим, чтобы удерживать дюбеля и сделать свои собственные гребни с помощью ленточной пилы, если вы обеспокоены тем, что излишки клея будут препятствовать соединению ваших частей, но определение правильного количества клея всегда будет лучшим вариантом. .

Оборудование для изготовления дюбелей — Хотя в этом нет необходимости, вы можете сделать свои собственные дюбеля с помощью некоторого оборудования и правильного подхода.
СТИВ ДЕР-ГАРАБЕДЯН

Стив работает в магазине в Миссиссоге, Онтарио, занимаясь изготовлением мебели и инструментов на заказ.Когда он не в магазине, его можно найти глубоко в лесу в поисках дров.

Статьи по теме

Установка дюбелей

В наши дни дюбели

могут быть не такими модными, как карманные винты, но иногда они являются лучшим выбором в ситуациях, когда соединение должно быть прочным и не требующим крепежа. Дюбели также полезны для выравнивания деталей стыка во время склеивания, особенно стыков с нестандартными углами. Добавление дюбелей к стыку с поперечной структурой создает механическое соединение, при котором один клей в конечном итоге выйдет из строя.Независимо от того, создаете ли вы оправы для лица, боксы или косые стыки, эта статья поможет вам освоить два наиболее распространенных стиля.

Инструменты для работы

Есть одна хитрость для создания успешных дюбельных соединений: вам понадобится приспособление, которое точно фиксирует детали. Если отверстия под дюбели будут даже слегка наклонены, детали стыка будут выброшены не соосно и не будут соответствовать друг другу. Приспособления для установки дюбелей производятся в нескольких стилях, или вы можете сделать их самостоятельно из лома. Шаблон должен надежно прижиматься к заготовке, направлять сверло для сверления идеально квадратного отверстия и легко совмещаться с деталями сустава.Показанное приспособление имеет сменные втулки для бит, поэтому вы можете использовать сверла диаметром от 1/4 дюйма до 1/2 дюйма. Конечно, вам также потребуются дюбели и сверло с острым наконечником. Рифленые или спиральные дюбели — лучший выбор, чем гладкие, потому что крошечные канавки на поверхности создают зазоры для выхода воздуха и излишка клея. Вы также можете иметь под рукой набор металлических дюбелей. Когда они вставляются в отверстия для дюбелей в одной соединительной части, их заостренные концы будут прокалывать сопрягаемую поверхность, оставляя вам отметки центра для сверления сопряженных отверстий.Они незаменимы при сверлении слепых отверстий, когда приспособление для установки дюбелей не подойдет.

Сквозные дюбели

Вот соединение, которое вы будете использовать для создания рамок для лица или, с небольшими изменениями, скошенных рамок для картин. Убедитесь, что ваши заготовки имеют плоскую поверхность с квадратными концами и краями.

Шаг 1: Соберите детали вместе и проведите линии поперек стыка, чтобы отметить положения дюбелей. Найдите отверстия для дюбелей не менее 1/4 дюйма.вдали от краев детали для оптимальной прочности соединения. Если ваши заготовки меньше трех дюймов в ширину или около того, два дюбеля подойдут.

Шаг 2: Прикрепите шаблон для установки дюбелей к одной из двух заготовок так, чтобы метка совмещения сверления на шаблоне совпадала с линией разметки дюбелей. Показанное приспособление предназначено для автоматического центрирования на прикладе при закреплении на месте. Если у вашего приспособления есть сменные втулки для бит, проденьте втулку, подходящую для используемой биты.На прикладе толщиной 3/4 дюйма используйте дюбели диаметром 1/4 или 5/16 дюйма. Более толстые дюбели сделают стенки вашего инвентаря слишком тонкими, ослабляя соединение.

Шаг 3: Просверлите отверстия в обеих половинах соединения. Чтобы установить глубину сверления, на сверло может быть установлена ​​стопорная втулка, но подойдет и кусок малярной ленты, обернутый вокруг сверла. Просверлите каждое отверстие под дюбель немного глубже, чем половина длины дюбеля, чтобы образовался небольшой зазор для излишков клея. Вам не нужна длина дюбеля или лишний клей, чтобы соединение не закрылось должным образом.

Шаг 4: Перед тем, как приклеить стык, просуньте дюбели в их отверстия и проверьте посадку детали. Возможно, вам придется немного расширить отверстия, очистив их еще немного, чтобы детали легко соединились. Как только все станет хорошо, нанесите клей в отверстия, вставьте дюбели и примените зажимы. Готово!

Торцевые дюбели

Этот вариант дюбельного соединения хорошо подходит для сборки ящиков, установки стеллажей в книжные шкафы или построения каркасов шкафов. Для точного выполнения этих стыков вам потребуются металлические дюбели.

Шаг 1: Отметьте линии разметки дюбелей на заготовке, на конце которой будут отверстия для дюбелей. Используйте приспособление для установки дюбелей, чтобы просверлить эти отверстия, как если бы вы выполняли стыковку стыков. Затем вставьте дюбели в отверстия.

Шаг 2: Установите соединительные детали вместе против зажатого ограждения или упора, чтобы они были правильно выровнены. Осторожно постучите по концу заготовки для установки дюбеля резиновым молотком или нанесите удар, чтобы проткнуть центральные точки для сверления противоположных отверстий для дюбелей.

Шаг 9: Здесь тщательная установка и сверление будут означать разницу между соединением, которое подходит друг к другу правильно, и тем, которое просто подходит вам. Сверлильный станок — лучший способ просверлить отверстия под дюбель в торце другой заготовки. Установите острие сверла и закрепите забор на столе сверлильного станка так, чтобы острие сверла точно совпадало с отверстиями. Просверлите ответные отверстия. Затем выполните сухую посадку стыка. Если детали идут вместе, но плотнее, чем хотелось бы, иногда можно улучшить посадку, слегка зашлифуя дюбеля или немного расширив отверстия.Если соединение немного неплотно, клей обычно разбухает и затягивает дюбели.

Работа с дюбелями — Sawdust Girl®

Привет, читатели SawdustGirl! Это Тимиша с ToolBoxDivas.com. Я до сих пор очень рад быть частью команды SG. Я уже так многому учусь, подталкивая себя к следующему уровню. В этом месяце перед нами стояла задача попробовать столярные изделия из дерева, которые мы никогда раньше не использовали. Я решил попробовать дюбели. Я никогда не работал с дюбелями, но мне нравится внешний вид деталей на дюбелях.Особенно с контрастными породами дерева. Я узнал, что дюбели — это один из самых прочных видов деревянных соединений. Я всегда думал, что для использования различных столярных техник нужна целая куча необычных инструментов. Однако с дюбелями дело обстоит иначе. Все, что вам действительно нужно, это дрель, несколько дюбелей, зажимы и клей. Приспособление для установки дюбелей полезно, но не обязательно.

Описание дюбелей

На самом деле это было настоящим испытанием для меня, потому что собрать все воедино заняло намного больше времени, чем обычно у меня.Обычно я просто использую клей, шурупы или гвоздь. Бам и я закончили. Мне пришлось преодолеть некоторую кривую обучения. Использование деревянных дюбелей для столярных изделий заняло у меня в три раза больше времени, чем у меня обычно. Но вот что я узнал: хорошее, плохое и уродливое использование дюбелей.

Основы

Диаметр дюбеля определяется толщиной доски, с которой вы работаете. Выбирайте дюбель толщиной от 1/3 до 1/2 толщины дерева.Например, если вы работаете с доской толщиной 3/4 дюйма, размер дюбеля должен быть около 5/16 ». Длина дюбеля должна быть вдвое больше толщины дерева.

Необходимые предметы
  • A Дрель
  • Сверла — 3/8 ″ и 5/16 ″
  • Шаблон для дюбелей (не требуется, но полезно)
  • Молоток
  • Зажимы — много
  • Клей для дерева
  • 36 ″ — деревянные дюбели 5/16 и 3/8
  • Установочные штифты 5/16 и 3/8
  • Японская ручная пила

Использование оправки для дюбелей

Шаблон для установки дюбелей может значительно облегчить процесс работы с дюбелями. Это также может замедлить вас вначале, потому что вы учитесь им пользоваться, а это просто не мышечная память. Но простой джиг может работать где угодно от 8 до 30 долларов. Я использую набор для соединения с алюминиевым дюбелем General Tools EZ. Мне нравится кондуктор, потому что в нем есть стопорный зажим для сверла, а также устройство, которое помогает направлять сверло в древесину. Сверление от руки может привести к смещению вершин сверла под углом.

Существуют также маркеры для булавок, которые можно разместить на концах дюбелей и в отверстии примыкающей детали, которые оставят «метку» или выступ на прилегающую древесину.

Типы дюбелей

Соединение поверхности с краем:

Соединения поверхности к краю — это когда вы прикрепляете конец одной доски к поверхности другой доски. В своей сборке делаю полки. Поэтому я соединяю доску полки до того, как полностью прикреплю стороны полки. Используя кондуктор, просверлите глубину приспособления плюс 1/2 дюйма до поверхности доски. Важно, чтобы все точки сверления совпадали.

Отметьте точки сверления на обеих частях перед сверлением отверстий.

Используйте зажим и доску для обрезков, чтобы удерживать приспособление на месте во время сверления.

После того, как все отверстия просверлены и все выровнено, вставьте установочные штифты и соедините две детали, чтобы обеспечить хорошую и плотную посадку.

Соединения поверхности с краями создают прямые углы, так как вы соединяете древесину перпендикулярно друг другу.

При сверлении концевой детали толщина отверстия под острие сверла будет в два раза больше толщины прилегающей детали.

Соедините две доски молотком.

От края до края:

От края до края — это когда два конца соприкасаются друг с другом. Вы хотите убедиться, что ваше выравнивание правильное. Перед сверлением отметьте точки сверления.

Открытые дюбеля:

Открытые дюбели, наверное, мои самые любимые. Это просто, когда дюбель вставляется из внешней части дерева в прилегающую деталь. Так что дюбель действительно виден. Еще одна причина, по которой мне это нравится, заключается в том, что я могу соединить деталь с помощью зажимов и сверла снаружи и вставить дюбели с помощью молотка.По-прежнему важно, чтобы точки сверления входили прямо.

При работе с дюбелями (открытыми или неэкспонированными) всегда сначала выполняйте сухую установку, чтобы убедиться, что все выровнено правильно и под прямым углом. Вам обязательно понадобятся зажимы для этой детали. Как только все будет на месте, соберите его с помощью клея. Используйте японскую пилу, чтобы отрезать лишние дюбеля. Отшлифуйте, и у вас будет прочная плотная связь.

Вот что я извлек из этого опыта.

Плюсы
  • Дюбели дешевле шурупов.Дюбель диаметром 36 дюймов стоит менее 1 доллара. Из одного могу сделать много дюбелей.
  • Он невероятно прочный и крепкий.
  • Открытые дюбели красивы.
Минусы
  • Точность — ключ к успеху. Ваши отметки и измерения должны быть точными, иначе вы останетесь с несовпадающими деталями и случайными отверстиями.
  • Это было не так быстро, как я думал. Это вполне может измениться с опытом. Чем больше я это сделаю, тем быстрее и легче будет, особенно при использовании открытых дюбелей.
  • Зажимы необходимы. Зажимы могут быть дорогими, и не у всех они есть под рукой.
  • Если вы поняли, что сделали ошибку после склеивания, ОН НУ. Планируйте лучше. Сделать лучше.

Несоосные отверстия для сверления.

Сделаю ли я это снова и буду использовать дюбели в моем следующем проекте? Черт возьми! ну может не мой следующий проект, но обязательно снова в ближайшем будущем. В конце концов, для этого проекта я использовал деревянные дюбели разных форм.

Вы не поверите, что я сделал с использованием всех этих деревянных дюбелей.Подскажу: у девушки должно быть место, где можно спрятать свои вещи … Или, скорее, повесить свои вещи (Хахаха). Посмотрите мою новую стильную вешалку для одежды своими руками.

До следующего раза. ~ Т.

.
