Как подключить розетку от выключателя

В любой момент может возникнуть потребность в подключении дополнительной розетки. В этом случае лучший и самый простой выход — отведение дополнительной электророзетки от выключателя или распределительной коробки. Это можно сделать самостоятельно, имея некоторые знания в области электричества, а также обладая нужными для работы инструментами.

Необходимые действия и инструменты

Для того чтобы подключить выключатель от розетки, в первую очередь в целях безопасности необходимо отключить питание в помещении. Если розетка подключается в распределительной коробке, внутри которой идут провода сразу на несколько электроустройств, можно перепутать провода, особенно если они не отличаются цветами. Отличить нулевой провод от фазного можно с помощью индикаторной отвертки.

Для работы потребуются:

• резиновые перчатки,
• плоскогубцы с резиновой ручкой,
• индикаторная отвертка,
• коврик из резины,
• провода.

Для того чтобы в дальнейшем не путаться, где какой провод у вас находится, рекомендуется использовать стандартную цветовую схему двухпроводного кабеля: красный – фазный, синий – нулевой провод.

Выбор розетки и способ монтажа

Перед тем как провести подключение розетки и выключателя, необходимо подобрать подходящее устройство. При подключении неподходящего типа он может в скором времени выйти из строя, особенно при больших нагрузках.

Необходимо обращать внимание на такой критерий, как номинальный ток. Производители предоставляют выбор 6, 10, 16 А. Более мощные устройства также можно встретить, но достаточно редко.

Важный фактор – выбор способа проведения монтажных работ. Можно протянуть проводку скрытым образом, утопив в стену, либо открытым – при помощи наружной коробки или кабель-канала. Выбор зависит от удобства монтажа в конкретном помещении и от эстетических предпочтений. Исключение составляет ванная комната, где нужно использовать исключительно скрытый тип проводки.

Степень защиты (IP) должна составлять не меньше 44, тогда оно будет иметь высокий уровень влагозащиты, пылезащиты. Стоимость таких устройств выше, чем обычных. Однако выбор оптимальной модели влияет на надежность и безопасность ее эксплуатации. Предназначенная для электророзетки нагрузка не должна быть меньше показателей нагрузки, потребляемой пользователями.

Учитывайте также при выборе изделия показатель влажности в помещении. При повышенной рекомендуются модели с высокой защитой от влаги.

Рекомендуется рассмотреть особенности того, как сделать розетку от выключателя одноклавишного типа.

Бытовые выключатели предназначены для замыкания и размыкания электроцепи, в результате чего происходит включение и выключение прибора. Они используются для люстр, бра и других видов светильников. К ним могут подсоединяться как одно-, так и многоламповые приборы.

Такие устройства делятся по своим конструктивным особенностям:

• Предназначенные для кирпичных или деревянных стен, крепятся на подрозетнике обычно шурупами.
• Предназначенные для бетонных стен, устанавливаются в коробку, вмонтированную в специально подготовленное отверстие в стене, — более современный тип.

Этапы

Подключение выключателя от розетки проводят в несколько ключевых этапов:

1. Подготовка устройства к прикреплению провода. Для этого снимается панель с клавишей и защитная накладка.
   Откручиваются винты (которыми крепятся пластины), коробка выключателя аккуратно вынимается из гнезда.
2. Подбирается место для расположения электророзетки. Она должна находиться на высоте не менее 1 м от пола, не менее 1,5 м от любых нагревательных приборов.
3. На стену монтируется подрозетник. На проводах оголяют контакты и соединяют их с кабелем, идущим от выключателя. Подрозетник закрывается, к нему прикручивается корпус устройства.
4. Проводка прикрепляется к поверхности (стене, плинтусу и пр.).

Процесс очень прост и не требует каких-либо усилий. С помощью видео можно лучше разобраться с этапами монтажа и его особенностями. При проведении подобных работ соблюдайте меры предосторожности, проводите все действия в резиновых перчатках и стоя на резиновом коврике, предварительно обесточив электросеть в помещении. Если вы не уверены в своих силах, лучше доверить монтаж специалисту.

Как подключить розетку и выключатель в одном блоке вместо старого выключателя?

22.12.2016

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер.

Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены.

Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки.

Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
2. Аккуратно снимите обе клавиши выключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
• Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

• Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
• Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
• Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

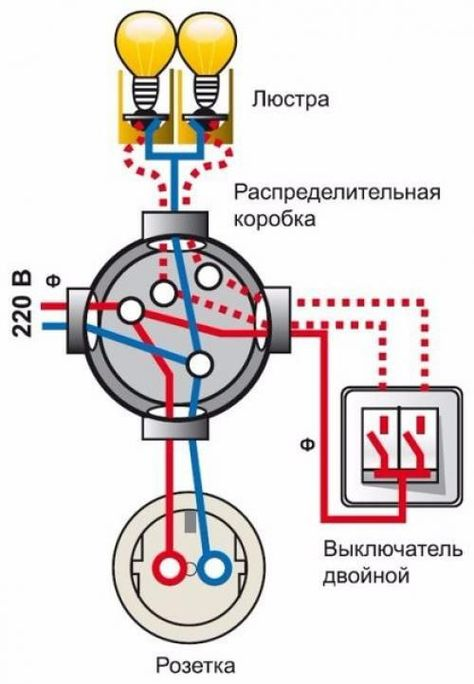

Если подключаемый блок имеет выключатель с двумя клавишами, то:

• фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
• два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

• В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.
• В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

• Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
• Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
• Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет.

Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Источник: https://YaElectrik.ru/elektroprovodka/rozetka-s-vyklyuchatelem-v-odnom-korpuse

Схема подключения блока выключателей с розеткой

• Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
• В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.
• По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

1. Вот схема 2 варианта:
2. Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.
3. Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Источник: http://zametkielectrika.ru/blok-vyklyuchatelej-s-rozetkoj/

Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал.

Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку.

Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке.

Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi.

Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке.

Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

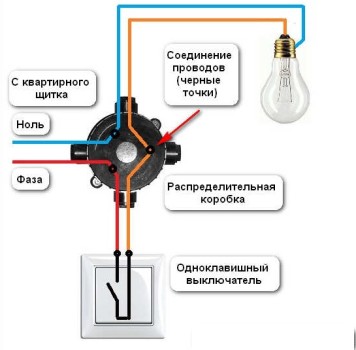

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме



Источник: https://ProFazu.ru/provodka/ustanovochnye/kak-podklyuchit-vyklyuchatel-ot-rozetki.html

Подключение трехклавишного выключателя в блоке с розеткой и без нее

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3. Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата. Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Источник: https://domikelectrica.ru/podklyuchenie-trexklavishnogo-vyklyuchatelya-v-bloke-s-rozetkoj-i-bez-nee/

Ответ на консультацию: проблема с заменой старого трехклавишного выключателя с розеткой

Вопрос от Владимира:

Добрый день Александр!! Очень интересный материал и всё доходчиво. Я прошу вашего совета, как быть, когда фаза в двух проводах?? Сегодня сломался старый выключатель практически такой, как на вашей схеме, но только не было подключения к розетке. Кухня, туалет, ванна. Идёт фаза ноль на кухню, отдельно туалет ванная.

Дом старый, хрущёвка. И выключателю много лет. Так вот, стал проверять, как обычно фазу и ноль. На двух верхних выключателях (туалет, ванная трёхжильный провод и две фазы и ноль). Хочу заменить выключатель тоже на трёхклавишный,но не могу понять, как их соединить. Если не понятно моё объяснение могу выслать фото.

Ответ:

Эту статью пишу спустя некоторое время после решения вопроса Владимира. Мне дистанционно удалось понять как у него все подключено и подсказать как заменить старый блок выключателей. Я решил опубликовать решение этой консультации, так как ко мне часто приходят вопросы с подключением таких трехклавишных выключателей и эта информация сможет кому-нибудь пригодится.

Я получил от Владимира фото и потом говорил ему что и как проверить, чтобы я сам смог дистанционно понять его схему. Итак, как у нас с Владимиром это было!

Вот на фото ниже представлен его старый блок выключателей с розеткой. Это типичный вариант советского выключателя, который до сих пор стоит в тысячах квартирах нашей необъятной родины.

Вот без крышки…

А это уже контакты с подключенными проводами…

Оказывается у Владимира верхние два выключателя подключены 3-х жильным проводом, а нижний 2-х жильным. Розетка подключена не была. После прочтения моей статьи, Владимир начал искать с помощью отвертки-индикатора фазный проводник. Оказалось что у него их три, то есть индикатор на отвертке светиться от трех проводов. Смотрите фото ниже — это провода «1», «2» и «6».

В принципе такого не должно быть и мы начали думать как тут все подключено.

Если верхних два выключателя и один нижний выключатель подключены двумя разными проводами, то будет правильным если к ним будет приходить всего два фазных проводника. Один на контакт «4» (см. фото выше) и черной перемычкой от него фаза должна передаваться на контакт «3». Второй фазный проводник должен приходит на любой контакт «5» или «6» нижнего выключателя.

По нижнему выключателю вопросов вроде нет, а вот по двум верхним был. Как это фаза приходит на контакты «1» и «2»? Тут при замыкании клавиш фазы должны встречаться на соединенных перемычкой контактах «3» и «4». Как тогда работает освещение?

На самом деле тут оказалось, что выключатели рвут не как положено фазный провод, а нулевой. Тогда почему светится индикатор отвертки и показывает наличие фазы на трех проводах «1», «2» и «6». Ведь фаза идет сразу на светильники и к выключателю не имеет ни какого отношения.

Кстати, Владимир, хотел на место большого блока установить вот такой 3-х клавишный выключатель. Для того чтобы это реализовать ему пришлось проявить смекалку и мастерство, и у него сделать это получилось.

Я пишу Владимиру следующее:

Владимир, конечно у нас все получится.

У вас выключателями рвется «ноль», а не фаза. Это конечно не правильно, но много где так сделано. Убедиться в этом можно следующим образом. При включении света в любом помещении фаза на контакте данного выключателя должна пропасть, т.е. огонек на отвертке-индикаторе не будет светиться.

Также можно выкрутить лампочку из патрона и на контакте выключателя «фаза» тоже исчезнет. Проверьте это. Если вы везде включите свет или выкрутите все лампы, то на проводах «1», «2», «6» не должно быть фаз. В таком случае схема подключения нового 3-х клавишного выключателя будет следующей. На общий контакт подключаем провод «4» или «5».

Это будет общий приходящий «ноль» на блок выключателей. Проводами «1», «2», «6» «ноль» будет уходить к светильникам.

Почему светится огонек в выключателе если им рвется ноль? Все просто. На один контакт светильника пришла «фаза». Далее она переходит на лампочку, проходит через ее нить накаливания и через другой контакт в патроне уходит на выключатель. Если выкрутить лампу, то цепь разомкнется и на выключателе не будет фазы. Попробуйте проверить отверткой-индикатором этот вариант.

На фото ниже на обратной стороне нового выключателя я нарисовал его схему и подписал контакты номерами проводов со старого выключателя, чтобы объяснить какой провод и куда подключать.

В итоге у Владимира все получилось и он прислал мне следующее письмо:

Уважаемый Александр!! Хочу выразить огромную благодарность за ваше внимание и отзывчивость и сказать простое человеческое СПАСИБО!! Всё получилось, всё собрал, как вы советовали. И вот теперь сдаю работу учителю. (Супруга моя мою работу уже приняла).

Высылаю вам скриншот моей работы. Ещё раз огромное спасибо. Уверен, что вы своими советами и консультациями делаете великое дело. Когда тебя уважают за хорошие дела,то в жизни всё будет хорошо. Удачи Вам и всего доброго. До свидания с уважением Владимир.

А Владимиру я тоже хочу сказать спасибо за его добрые слова.

Всем удачи и помните, что у вас все получится! Спасибо!

Источник: http://sam-sebe-electric.ru/rozetki-i-vyklyuchateli/130-otvet-na-konsultatsiyu-problema-s-zamenoj-starogo-trekhklavishnogo-vyklyuchatelya-s-rozetkoj

Как из выключателя сделать розетку

Меняем розетку на выключатель

При ремонте и перепланировке квартиры достаточно часто возникает вопрос: «Как из выключателя сделать розетку и наоборот?». Как известно нечего невозможного нет и если вы хотите выполнить такую рокировку, то мы вам с удовольствием в этом поможем. Ведь в этом нет нечего сложного, главное в точности следовать нашим рекомендациям.

На место розетки монтируем выключатель

Начнем с более простого варианта переделывания электроточки с розеткой в электроточку с выключателем для освещения. Чтоб выполнить такую рокировку нам нет необходимости штробить стену для новой проводки, достаточно лишь внести изменения в схему подключения.

Сразу оговоримся: штробить стены нет необходимости если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.

Переделка под одинарный выключатель

Прежде всего рассмотрим вариант с установкой одинарного выключателя. Он более простой и позволит вам сформировать общее представление о характере необходимых переключений.

Итак:

• Перед тем как из розетки сделать выключатель необходимо выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей в которых предстоит работать, а также соседних к которым возможно случайное прикосновение. Лучше всего снять напряжение со всей квартиры или дома.
• Убедившись в отсутствие напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
• Прежде всего давайте разберемся с этими проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.

Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой.

Если они у вас не обозначены цветами или вы не уверены в правильности этой маркировки, то это необходимо обязательно выяснить. Для этого просто разведите провода и подайте напряжение.

Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

На фото представлена возможная схема подключения в распределительной коробке

• На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все дальнейшие переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
• Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой провод светильника при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
• Для проводов, идущих к розетке производим обратную процедуру. Отключаем нулевой провод, а фазный провод не трогаем.
• Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.
• Осталось только установить выключатель на место розетки и подключить его. Как это делается мы уже рассматривали в других статьях нашего сайта и можно увидеть на видео, поэтому рассматривать это повторно мы не будем.
• Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.

Переделка под двойной выключатель

Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительного провода от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.

Подключаем двухклавишный выключатель

Итак:

• Двойной выключатель предполагает включение двух разных светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала следует выполнить работы по подключению одинарного выключателя до пункта подачи напряжения.
• Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
• В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.

Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов.

Особенно это касается использования провода заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения. Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.

Монтируем розетку на место выключателя

Итак:

• Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.
• Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
• Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
• Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
• Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно. Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение.

А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включать в такую розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус.

Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.

Вывод

Как видите выполнить замену розетки на выключатель и наоборот вполне можно выполнить своими руками. И для этого не надо обладать какими-то специфическими знаниями или выполнять пыльные и трудоемкие подготовительные работы.

Главное не забывайте о технике безопасности и правильно выбирайте электроустановочные изделия.

А во время эксплуатации не забывайте о возможных ограничениях мощности из-за сечения провода. И тогда ваша работа прослужит вам многие годы.

Источник: https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/iz-vyklyuchatelya-sdelat-rozetku-kak-162

Как правильно и безопасно провести розетку от выключателя

В старых квартирах, которые все еще активно продаются, проводка проведена довольно давно. И зачастую полноценные работы по ее новой прокладке мы провести не в состоянии. Однако порой возникает необходимость создания дополнительного места для питания электроприборов. И вопросы о том, можно ли к розетке подключить выключатель, задаются довольно часто. Сегодня мы попытаемся на эти вопросы ответить.

Помните о важности соблюдения правил безопасности!

Не важно, собираетесь ли вы работать с розеткой или с выключателем света, помните, что речь идет об электричестве. Поэтому работать с ним необходимо, соблюдая все правила безопасности, а также имея специальное оборудование. Если не уверены в своих силах, то процесс лучше всего доверить профессионалам своего дела.

Важно! Все работы с проводкой необходимо осуществлять только в условиях отключенного электричества. Как правило, в подъезде или даже в квартире стоит автомат, где это можно сделать либо для одного помещения, либо для всей квартиры в целом.

Можно ли из выключателя сделать розетку?

Нужно отметить, что в данной статье речь пойдет о том, как провести розетку от выключателя. То есть – мы отводим от этого элемента проводку, которая в свою очередь будет оканчиваться розеткой. Существует еще вариант сделать розетку непосредственно в гнезде от выключателя, но такой подход, как правило, не приносит удовлетворительных результатов по причине того, что такая розетка располагается слишком высоко и в не самом лучшем месте.

В каких случаях могут понадобиться такие действия?

• Порой в комнате появляются дополнительные потребители электроэнергии, и мы вынуждены искать способ их питания. При этом использовать уже существующие розетки, нагруженные электроприборами, мы не можем;
• В помещении сломалась одна или несколько розеток. Порой вышедшая из строя точка подключения была единственной, и в этом случае, одним из выходов будет создание розетки именно из выключателя.

Важно! Проведение розетки от выключателя, хоть и разрешенная правилами процедура, но все же является временным решением проблемы. Впоследствии данная проводка должна быть приведена к исходному распределению.

Какие инструменты нам необходимы?

Перечень инструментов не очень большой: индикаторная отвертка, розетка (более подробно о покупках читайте далее), плоскогубцы (наличие резиновой ручки крайне важно), а также подходящий для этого провод. При этом в целях безопасности лучше приобрести еще и прорезиненные перчатки.  Ну а если работа проводится без выключения тока (чего нужно всячески избегать), то критически важным фактором станет еще и резиновый коврик под ноги.

Монтаж розетки в случае с одинарным выключателем

• Необходимо снять с выключателя клавиатуру и накладку, обнажив металлический каркас и механизм переключения;
• После этого откручиваем болты, которые держат выключатель, и вытаскиваем его;
• Намечаем место для установки будущей розетки, делая ее не ниже, чем в полуметре от пола, а также не менее полутора метров от радиаторов и прочих приборов для обогрева помещения. Держаться подальше стоит и от водопроводных и газовых коммуникаций. Соответствующим образом определяется и длина провода, который мы будем проводить между двумя точками;
• Устанавливается подрозетник, после чего в соответствии с инструкциями проводится монтаж розетки и подключение к нему проводов. Инструкция по установке розетки будет приведена нами в конце материала;
• Далее нам необходимо посетить распределительную коробку, которая имеется в любой квартире, и в которой проводится коммутация всей проводки. В коробке и проводим коммутацию таким образом, чтобы на новую розетку подавался ноль (N) и две фазы (L). Те же провода, что ранее отходили на лампочку, мы будем изолировать.

Проводка розетки от двойного выключателя

Если в первом случае мы получали вполне работоспособную розетку, однако при этом, по сути, теряли освещение в комнате, то в случае со спаренным выключателем все происходит иначе. Ведь так мы можем оборудовать лишнюю розетку, при этом сохраняя освещение в помещении.

Основной задачей в рамках данной операции является перераспределение назначения одного из трех проводов, который подводится к выключателю. Делать это мы, как и в верхнем случае, будем при помощи распределительной коробки. Задача – назначить этому третьему проводу роль нулевого проводника. Всего же задача разделяется на несколько этапов:

• Обесточивание сети, демонтаж двойного выключателя, подготовка места для розетки и ее установка;
• Идем в распределительную коробку и переподключаем один из отходящих со стороны выключателя проводов к общему нуль проводнику. Соответствующий провод, уходящий непосредственно на прибор освещения, отключается и изолируется от общей сети;
• В ходе работ с розеткой одну жилу соединяем с созданным кулевым проводом, а вторую – с фазовым, который прокладывается до выключателя;
• После установки двойного выключателя, проводники подсоединяются к клеммам. Прибор и дальше выполняет свою функцию, однако в этом случае он превращается в одинарный выключатель.

Как установить розетку в стену

Приобретаем соответствующие материалы: розетка (не стоит экономить на качестве, предпочтительной является основа из керамики), кабель, короб для розетки и алебастр. Последний, как вы догадались, необходим для надежной фиксации самой коробки в стене. Об этом мы поговорим ниже. Сам по себе процесс состоит из следующих задач:

• Размечается место на стене согласно озвученным выше указаниям. При этом работа по штроблению бетона обычно производится зубилом или перфоратором. То же самое касается и создания канала от розетки для распределительной коробки. Перед этим необходимо использовать индикаторную отвертку, которая поможет нам удостовериться, что в месте работы уже нет никакой проводки;

Важно! При работе электроинструментом, что происходит практически постоянно, вам нужно будет озаботиться вопросами питания. Чаще всего в этом случае отключают электричество только в одном помещении, а из второго тянут удлинитель. В случае отсутствия возможности сделать это, придется воспользоваться помощью соседей.

• Подготовка к установке короба под розетку. На этом этапе нам необходимо предварительно высверлить или вытащить из короба кусок пластика, по которому в будущем пройдет кабель. Параллельно разводим алебастр, разводя его согласно инструкции. Так как этот способ штукатурки схватывается очень быстро, не рекомендуется разводить сразу большое количество;
• Установка короба. Поместите алебастр в отверстие в стене, после чего утопите в нем короб, добившись его ровного положения, а также того, чтобы его торцы  находились заподлицо с плоскостью стены;
• Прокладка кабеля. Перед этим квартира обесточивается полностью. Подготовленный кабель одним концом помещается в короб, а вторым – в место коммутации проводов, сам при этом частично фиксируясь алебастровым раствором в проштробленном канале. Старайтесь взять с избытком, дабы не обнаружить факт недостаточной длины в случае с перерасходом кабеля. После этого стену можно отделать полностью;
• Коммутация. Необходимо снять примерно 7 сантиметров изоляции, после чего ноль, фаза и заземление монтируются к местам питания проводников. Коммутировать можно как при помощи специальных клемм, так и методом скрутки с последующей изоляцией;
• Установка розетки. Снимаем с предварительно подготовленной розетки декоративную часть и помещаем ее в короб, подключая все три провода в соответствующие части, помещенные буквами PE, N, L. При помощи разводных лапок или же шурупов производится закрепление розетки в коробе, после чего можно проводить монтаж декоративной части, давать напряжение и проверять качество работы.

Как соединять розетки: последовательно или параллельно

Какие существуют способы соединения розеток. Как лучше соединить розетки между собой: шлейфом, звездой или по смешанной схеме. Обзор существующих схем подключения.

Все розетки в доме либо квартире связаны с основным щитком, где установлены автоматические выключатели, которые в случае опасной ситуации отключаться, порой даже в самый неподходящий момент. Инициатором их срабатывания иногда служит неверная схема подключения розеток между собой или вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как нужно соединять розетки в разных случаях и какие схемы считаются правильными.

Содержание:

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

Материалы по теме:

• Схема подключения звезда и треугольник
• Как соединить автоматы в щитке
• Способы соединения электрических проводов

Опубликовано: 20.11.2019 Обновлено: 20.11.2019 нет комментариев

Как подключить светильник через выключатель самостоятельно.

В любой квартире время от времени может появиться необходимость в выполнении работ по электромонтажу. Среди них чаще всего приходится сталкиваться с вопросом как подключить светильник через выключатель самостоятельно. Работа эта достаточно простая и можно выполнить все действия своими руками, не обращаясь к помощи электриков.

Кроме элементарных знаний в области электротехники, важно учесть некоторые рекомендации, распространяющиеся на подготовительные работы, которые следует выполнить, перед тем как подключить светильник с выключателем, и сам процесс будущего монтажа.

До того, как вы начнете выполнять подключение, обязательно продумайте, какой будет схема размещения всех электрических приборов и аккуратно нарисуйте ее. Далее разрешается приступать к выполнению установки электрического оборудования в квартире.

Подготовительные работы

Перед тем, как приступить к выполнению всех действий следует приобрести правильный выключатель для светильника, качественную распределительную систему, изоленту и соединительные кабели.

После этого обязательно отключается напряжение всей питающей сети. Все, что для этого следует сделать – отключить автомат, затем при помощи специального прибора убедиться в том, что напряжение действительно отсутствует.

Пошаговая инструкция

1. Выполните установку коробки. Сборка в ней осуществляется в в соответствии со схемой. Процесс монтажа выполняется методом скрытой проводки.

   Монтаж скрытой проводки.

2. Самостоятельно проведите монтаж установочной коробки и автоматического электроприбора, расположенного в силовом щитке, который обеспечивает защиту электрической цепи от замыкания.
3. Все электроприборы соединяются между собой при помощи трехжильного универсального кабеля. Его сечение не должно быть меньше 1,5 мм. При помощи него соединяется распределительная коробка с подрозетником. Обязательно необходимо оставить запас для выполнения следующей разделки.

   Такая таблица поможет подобрать оптимальные параметры.

4. При помощи кабелей выполняется надежное закрепление приобретенной распределительной коробки, выбранных электрических аппаратов.

Подключение светильника и выключателя

Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

Схема подключения светильника и выключателя.

Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.

От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.

Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.

Важный момент. Проводка должна быть размещена в строгом соответствии с правилами. Сначала к коробке подводится главный питающий кабель, а потом другие провода, которые идут к лампочке.

Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.

Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.

Схема подключения двойного выключателя

Человек, который ранее не сталкивался с вопросом самостоятельного подключения торшера с выключателем на корпусе может испытывать при выполнении работ некоторые сложности. Поэтому перед установкой стоит внимательно прочитать прилагаемую инструкцию о том, как выполняется подключение к светильнику выключателя во избежание различных ошибок, которые допускают люди, впервые решившие заняться электропроводкой самостоятельно.

Как подключить двухклавишный выключатель.

Первоначально устанавливается и подключается к защитному устройству основной трехжильный кабель питающего типа. Один провод обязательно должен быть подключен к системе действующего заземления, в том случае если ранее такая система была предусмотрена. Не забудьте обесточить всю электрическую сеть в помещении. Это выполняется электриками перед тем, как они приступают к выполнению работ. От устройства защитного типа проводник далее направляется в распределительную коробку, затем аккуратно он подводится к выбранному выключателю, состоящему из двух клавиш.

Следите за тем, чтобы при запасах проводов обязательно в каждой из точек соединения они были 10 см и более. После этого заводится каждый из проводов прямо к светильнику.

Обязательно концы всех используемых при монтаже проводов очищаются от изоляции и, учитывая цвет изоляции токоведущих жил, аккуратно соединяются. В завершение установки проверяется верно ли были выполнены подключения.

Как подключить светильник через выключатель от розетки

Отвечая на вопрос, как происходит подключение светильника через выключатель от розетки стоит отметить, что используется классическая схема: фазный провод самостоятельно необходимо прервать, нулевой провод подключить к любому источнику, который был выбран для освещения.

Схема подключения выключателя от розетки.

Пошаговая инструкция

1. В не зависимости от того, в вашем доме 1 или 2 выключателя, первое, что следует сделать – это обесточить домашнюю электросеть.
2. Осуществляется установка коробки. В нее заводятся все имеющиеся жилы, подведенные ранее к электроприбору, а также провода от розетки, монтаж которой был выполнен.
3. Одна жила от установленного электроприбора должна быть подключена надежно к нулевому контакту, а фаза соответственно заходит уже к выключателю. Вторая фаза распределительной коробки в любом случае подводится вами к другому контакту прибора. Сделать это следует так, чтобы получился разрыв. Включение, как и любое выключение питания у цепи является следствием разрыва.

Решив установить дома светодиодный светильник большое значение при монтаже будет играть верный выбор сечения кабеля. На выбор сечения будет оказывать влияние метод, выбранный для прокладки. Если вы хотите добиться желаемого результата в максимально короткий срок, то желательно пользоваться при выполнении работ таблицей.

Итоги

Для условий управления различным освещением в помещении используются отличные друг от друга выключатели света. Выбор схемы конкретного подключения первоочередно зависит исключительно существующих конструктивных особенностей. Самыми популярными являются модели, которые обеспечивают замыкание / размыкание гальванической цепи.

Подключение двух маршрутизаторов в одной сети: усиление Wi-Fi, общие ресурсы

Прочтите эту статью, чтобы узнать, как подключить два или более маршрутизатора к одной сети, как усилить сигнал сети Wi-Fi или создать еще одну точку доступа в рамках существующей сети . Мы рассмотрим два способа сделать это — с помощью кабеля или Wi-Fi.

Содержание:

Зачем объединять несколько маршрутизаторов в одну сеть?

В некоторых ситуациях одного маршрутизатора может быть недостаточно для построения сети или обеспечения высококачественного покрытия Wi-Fi.Это означает, что он может быть не в состоянии обеспечить желаемую зону покрытия Wi-Fi или может не иметь необходимого количества портов для устройств, подключенных к такой сети. Некоторые комнаты или помещения могут оказаться вне зоны действия сигнала Wi-Fi вашего роутера. Такая ситуация хорошо известна людям, которые занимались построением сети Wi-Fi в большом доме, квартире или офисе, состоящем из множества комнат. Если это произойдет, необходимо установить дополнительное оборудование, чтобы расширить сеть до желаемого покрытия.И это не так уж и сложно, как может показаться.

Это можно сделать несколькими способами, которые мы обсудим в этой статье:

• Первый вариант — это соединение двух и более маршрутизаторов с помощью кабеля. Вам нужно будет проложить кабель от одного маршрутизатора к другому (-ым). Это не всегда удобно, но это наиболее стабильный и надежный способ их подключения. Если вам нужна стабильно работающая сеть с высокой скоростью для ряда устройств, маршрутизаторы должны использовать кабельное соединение.
• Второй вариант — подключение роутеров по Wi-Fi. В этом случае используется мостовое соединение (WDS) или режим репитера. По сути, они одинаковы, но эти настройки по-разному реализованы в роутерах разных производителей.

Итак, отправная точка. У нас есть основной маршрутизатор, подключенный к Интернету, и он транслирует сеть Wi-Fi. Нам нужно установить еще один роутер, например, в другой комнате или на другом этаже. Этот второй маршрутизатор как бы усилит сеть Wi-Fi, предоставляемую основным маршрутизатором, и поможет расширить ту же сеть, чтобы она покрывала более удаленные помещения.

Второй роутер можно подключить к основному роутеру с помощью кабеля или Wi-Fi.

Давайте подробнее рассмотрим оба метода подключения.

Как подключить роутеры по Wi-Fi?

Чаще всего роутеры подключаются по Wi-Fi, и это кажется естественным, так как экономит силы на прокладку кабелей и сверление отверстий в стенах.

В моем случае основным маршрутизатором является TP-link TL-WR841N. Он транслирует сеть Wi-Fi с названием hetmansoftware.

Имейте в виду, что маршрутизатор, к которому мы собираемся подключиться в режиме моста, уже должен быть настроен.То есть подключение к Интернету должно быть установлено и работать, а сеть Wi-Fi транслируется.

Существует специальная статья о том, как настроить маршрутизатор, и подробное видео-руководство, которое поможет вам сориентироваться в этом процессе. Вы можете просмотреть эти материалы для лучшего понимания.

Перед тем, как перейти к настройке второго маршрутизатора, необходимо изменить настройки беспроводной сети основного маршрутизатора, чтобы канал для этой сети был статическим, а не автоматическим.

Например, если ваш основной маршрутизатор — другой TP-Link, вы можете изменить канал в настройках, посетив вкладку Wireless . В поле Channel укажите статический канал. Например: 1 или 9, что угодно. Сохраните настройки.

Теперь, когда статический канал установлен, вы можете выйти из основных настроек маршрутизатора.

Настроим маршрутизатор, который будет работать в режиме WDS. В моем случае используется конкретная модель TР-Link Archer C20.Заходим в настройки роутера.

Для начала нужно сменить IP-адрес второго роутера. Вы должны избегать ситуации, когда два устройства с одинаковыми IP-адресами находятся в одной сети. Например, если основной маршрутизатор имеет IP-адрес 192.168.0.1, а другой маршрутизатор также имеет адрес 192.168.0.1, два адреса будут конфликтовать. Переходим на вкладку Сеть / LAN. В поле IP-адрес измените последнюю цифру — скажем, поставьте 2 вместо 1. Или, как в моем случае, измените его с 192.От 168.1.1 до 192.168.0.2. Сохраните измененные настройки.

Почему вы должны это делать именно так? Вам необходимо знать IP-адрес основного маршрутизатора, к которому вы собираетесь подключиться. Если он имеет адрес 192.168.1.1, тогда адрес маршрутизатора, к которому вы хотите подключиться через WDS, следует изменить на 192.168.1.2. Если основной маршрутизатор имеет адрес 192.168.0.1, вы должны назначить другому маршрутизатору следующий адрес: 192.168.0.2. Важно, чтобы оба маршрутизатора находились в одной подсети.

Снова зайдите в настройки, но на этот раз IP адрес будет другим — 192.168.0.2. Тот, который вы указали ранее.

Перейдите на вкладку Wireless / Basic Settings. В поле Wireless Network Name вы можете указать имя второй беспроводной сети. В поле Channel, убедитесь, что вы указываете тот же канал, который вы указали в настройках основного маршрутизатора. В моем случае канал — 9.

Теперь установите флажок рядом с Enable WDS, и нажмите Scan.

Из списка выберите сеть, из которой ваш маршрутизатор будет подключаться к Интернету.Щелкните ссылку Connect рядом с выбранной вами сетью.

Теперь осталось только указать пароль для основной сети в поле Пароль . Введите его и нажмите кнопку Сохранить .

После перезагрузки снова зайдите в настройки второго роутера. Находясь на главной странице (вкладка Status ), посмотрите раздел Wireless . В строке WDS Status должно быть указано Enabled . Это означает, что второй роутер уже подключился к основному роутеру, и теперь он должен транслировать Wi-Fi.

Однако подключение к Интернету будет доступно только по Wi-Fi, и если вы подключите устройства к маршрутизатору (работающему в режиме WDS) с помощью кабеля, они не смогут выйти в Интернет.

Чтобы правильно настроить эту функцию, вы должны отключить DHCP-сервер для маршрутизатора, на котором настроен мост WDS, то есть для маршрутизатора, который в моем случае является второстепенным. Также необходимо, чтобы его локальный IP-адрес находился в той же подсети, к которой принадлежит основной (основной) маршрутизатор.

Поэтому вам необходимо войти в меню DHCP вторичного маршрутизатора и отключить эту функцию.

Это последний шаг в подключении двух маршрутизаторов через Wi-Fi.

Найдите правильное место для размещения второго маршрутизатора, чтобы он попадал в зону действия основного маршрутизатора. Установите желаемое имя для беспроводной сети и пароль. Этот шаг мы уже подробно описывали в нашей статье о настройке режима Wi-Fi для роутера.

Как построить сеть из нескольких маршрутизаторов с помощью кабеля?

Есть два способа соединить несколько маршрутизаторов в одну сеть с помощью кабеля.Это:

• Так называемое соединение LAN / LAN. То есть построение сети, состоящей из нескольких маршрутизаторов, путем соединения их портов LAN с помощью сетевого кабеля.

• И подключение LAN / WAN. То есть построение сети, состоящей из нескольких маршрутизаторов, путем соединения порта LAN основного маршрутизатора с портом WAN / Internet вторичного маршрутизатора с помощью сетевого кабеля.

Рассмотрим каждую подробнее.

Подключение LAN / LAN

В случае подключения LAN / LAN возьмите два маршрутизатора и решите, какой из них вы хотите использовать в качестве основного устройства.Обычно это маршрутизатор, который получает кабель для подключения к Интернету от вашего интернет-провайдера.

С помощью сетевого кабеля соедините порты LAN основного маршрутизатора с дополнительным (вторичным) маршрутизатором.

Предположим, мы уже настроили подключение к Интернету для первого маршрутизатора, поэтому я пропущу этот шаг. Если у основного маршрутизатора еще нет подключения к Интернету, устраните эту проблему — просто прочитайте нашу статью об основных настройках маршрутизатора Wi-Fi.

Подключитесь к первому устройству

• и проверьте, включен ли на нем DHCP-сервер. По умолчанию он обычно включен. Для этого зайдите в меню DHCP / DHCP Settings.

• Если DHCP-сервер отключен, включите его.

• Не забудьте сохранить изменения.

Затем подключитесь к другому устройству,

• и отключите DHCP-сервер, потому что он получит все адреса от основного маршрутизатора. Для этого перейдите в меню DHCP / DHCP Settings.

• Если DHCP-сервер включен, отключите его.

• В разделе Сеть / LAN измените IP-адрес, чтобы он не совпадал с адресом основного маршрутизатора. Например, измените его на 192.168.0.2. Поскольку основной маршрутизатор имеет 192.168.0.1

• Сохранить.

После перезагрузки вторичный маршрутизатор должен работать в одной сети с первым (основным / основным), получать от него Интернет-соединение и работать как точка доступа.

Подключение LAN / WAN.

Второй способ объединения двух маршрутизаторов в одну сеть — с помощью сетевого кабеля.

В случае подключения LAN / WAN используйте сетевой кабель для соединения порта LAN основного маршрутизатора с портом WAN / Internet другого (вторичного) маршрутизатора.

Подключитесь к первому устройству:

• и проверьте, включен ли на нем DHCP-сервер. По умолчанию он обычно включен. Для этого перейдите в меню DHCP / DHCP Settings.

• Если DHCP-сервер отключен, включите его.

• Не забудьте сохранить изменения.

Затем подключитесь к другому устройству,

• Для другого устройства перейдите в раздел Сеть / WAN и установите Тип подключения как Динамический IP. Сохраните изменения.

• В разделе DHCP оставьте DHCP-сервер включенным.

• Если вы планируете использовать порты LAN дополнительного маршрутизатора, убедитесь, что их IP-адреса не конфликтуют с соответствующими адресами основного маршрутизатора.

  То есть, если ваш основной маршрутизатор работает в диапазоне от 192.168.0.100 до 192.168.0.199, лучше иметь диапазон вторичного маршрутизатора от 192.168.0.200 до 192.168.0.299, но всегда в пределах основной подсети.

• Сохранить.

После этого можно запустить отдельную точку доступа для каждого из маршрутизаторов. Если вы все сделали правильно, оба маршрутизатора будут подключены к Интернету, будут работать в одной сети и иметь доступ к сетевым устройствам.

Это были все способы подключения нескольких маршрутизаторов к одной сети, проводной или беспроводной.

Если у вас есть какие-либо вопросы при объединении нескольких маршрутизаторов в одну сеть, вы можете задать их, разместив комментарий.

Руководство No Man’s Sky: Beyond Power — как получить ткацкий станок и привести в действие вашу базу

Здание базы — одна из ключевых особенностей No Man’s Sky, и обновление Beyond добавило новые системы питания, чтобы ваша база работала на полную мощность пар.

Анализатор чертежей был заменен на терминал Construction Research , который показывает вам все элементы, которые могут понадобиться для вашей базы.

Вы сможете разблокировать чертежи в обмен на спасенных данных, тогда вам нужно будет собрать ресурсы, необходимые для их создания.

Вы можете найти спасенных данных в скрытых технологических модулях , спрятанных на планетах. Сканируйте поверхность планеты, чтобы найти их, и при необходимости выкопайте их с помощью Terrain Manipulator .

Некоторые из ваших предыдущих знаний могли быть потеряны с обновлением Beyond, поэтому войдите в модуль Space Anomaly или свой собственный портативный терминал Construction Research, чтобы увидеть, какие чертежи вы знаете в настоящее время.

No Man’s Sky: Beyond — источники энергии

Есть два новых способа снабдить вашу базу энергией: с помощью биотопливного реактора или солнечных панелей и батарей . Очевидно, что биотопливным реакторам для работы нужны такие ресурсы, как конденсированный углерод, а солнечным панелям явно нужен солнечный свет.

Биотопливный реактор в настоящее время требует безумного количества ресурсов для работы, поэтому лучше всего установить дюжину или более солнечных панелей для удовлетворения ваших потребностей в энергии.

Вы также можете хранить энергию в батареях , которые позволят вашей базе работать в ночное время. К сожалению, биотопливный реактор не очень хорошо хранит энергию, но мы надеемся, что это скоро будет исправлено.

Подпишитесь на рассылку новостей VG247
Получайте все самое лучшее от VG247 каждую пятницу на ваш почтовый ящик!

Включите JavaScript, чтобы подписаться на нашу рассылку новостей

No Man’s Sky: Beyond — питание вашей базы

Теперь, когда у вас есть источник питания, вам нужно подключить к нему определенные технологии с помощью проводов . Если у вас уже есть прочная основа, построенная на вашем любимом мире, вам может потребоваться перетасовать некоторые технологии и попросить предметы прикрепить на место рядом с генераторами, стенами и определенной плиткой пола.

Вы можете купить ткацкий станок Wiring Loom на терминале в Space Stations, который можно использовать для ряда технологических компонентов. Вам также нужно будет создать провода, которые автоматически запоминаются после исследования генератора биотоплива и их можно бесплатно построить. При размещении провода вы ждете, пока зеленый кружок покажет, что он подключен правильно.

При прокладке провода убедитесь, что нет зазоров и все подключено правильно, иначе ничего не соединится. Шкафчики для хранения и хранилища кажутся проблемными после обновления, поэтому попробуйте заменить их, если возможно.

Чтобы вставить провод, нажмите на крестовину вверх и вставьте ее в розетку. Попробуйте собрать все в сетку для максимальной эффективности.

Сборные комнаты поставляются с внешней розеткой, которая питает все внутри комнаты, а это означает, что у вас не будет проводов абсолютно везде.Вот почему важно, чтобы все было правильно, если вы стремитесь к чистой эстетике и, что более важно, хотите, чтобы ваше снаряжение работало.

Возможно, вам придется снова исследовать силовой трансформатор и коммутатор , так как эти знания находятся дальше по дереву исследований, поэтому взгляните на терминал строительных исследований, если вы не можете что-то построить.

Если вы исследуете Transformer и прикрепите его снаружи вашего здания, он запитает все внутри него, если вы все правильно подключили, так же, как и сборные конструкции.

Если у вас все еще возникают проблемы после восстановления предметов, изучения новых чертежей и перетасовки вещей, лучше всего сообщить об ошибке и дождаться следующих патчей, которые устранят проблему.

Когда у вас все будет готово, вы можете ознакомиться с нашим руководством по приручению существ здесь.

Видео о подключении трехпозиционного переключателя

Прежде чем вы начнете что-либо с трехпозиционной схемой, вы должны понять, что для того, чтобы у вас была трехпозиционная схема, вы должны иметь трехпозиционные переключатели.Они совсем не такие, как обычный выключатель. И четырехходовой снова все по-другому. Но это на другой странице.

Когда большинство домашних мастеров думают об установке трех путей, их мозг начинает таять. Дело в том, что это очень просто. Вам просто нужно избавиться от лишних проводов. Посмотрите на диаграмму ниже. Вы заметите, что у нас появились путешественники. Это лишние. Но подождите, у вашего трехпозиционного переключателя есть два дополнительных винта. По сути, вам просто нужно добавить эти провода к винтам и обоим переключателям.Да, это так просто.

Как подключить трехпозиционный переключатель

Прежде чем вы начнете что-либо с трехпозиционной схемой, вы должны понять, что для того, чтобы у вас была трехпозиционная схема, вы должны иметь трехпозиционные переключатели. Они совсем не такие, как обычный выключатель. И четырехходовой снова все по-другому. Но это на другой странице. Когда большинство домашних мастеров думают о ins

3-позиционный переключатель установить

Однако на каждом трехпозиционном переключателе есть черный винт, это особый.При питании, поступающем от панели, вы должны подключить этот черный провод к одному черному винту. А на другом переключателе вы должны подключить черный провод, идущий от света, к этому черному винту. Черный и красный провода в этом проводе 14/3 будут подключаться к двум другим винтам.

Вы соединяете все белые провода вместе в каждой коробке. Но, конечно же, для самого света потребуется этот белый провод (нейтраль). Все заземления связаны вместе и подключены к каждому переключателю в коробке, в которой он находится.

Очень просто, согласитесь.

Схема подключения 3-позиционного переключателя

NEC, 2017 г. — Переключатель — Нейтральные соединения [404.2] (14 мин .: 30 сек)

Прежде чем вы начнете что-либо с трехпозиционной схемой, вы должны понять, что для того, чтобы у вас была трехпозиционная схема, вы должны иметь трехпозиционные переключатели. Они совсем не такие, как обычный выключатель. И четырехходовой снова все по-другому. Но это на другой странице. Когда большинство домашних мастеров думают о ins

Это очень просто Простое и обычное подключение трехпозиционного переключателя

Если у вас есть диммер Lutron, вы можете прочитать этот PDF-файл.

Как устранить распространенные проблемы маршрутизаторов и коммутаторов

Маршрутизатор — это устройство, обычно используемое для работы в сети, которое используется для пересылки пакетов данных между различными компьютерными сетями, создавая таким образом перекрывающуюся взаимосвязанную сеть, поскольку один маршрутизатор связан с различными линиями передачи данных в разных сетях. В случае, если пакет данных поступает в очередь к другому пакету данных, маршрутизатор требует чтения адресной информации, чтобы найти конечный пункт назначения.Затем он объединяется с информацией, уже сохраненной в политике маршрутизатора, чтобы направить источник в следующую сеть на его пути. Таким образом, пакет данных передается от маршрутизатора через сети, создавая внутреннюю сеть для достижения точки назначения. Выбор наилучшего пути внутри сети называется маршрутизацией.

Петля переключения

Петля коммутации, также известная как петля моста, возникает во время работы в сети в компьютерах, когда между любыми двумя конечными точками имеется более одного пути уровня 2 модели OSI, например, когда между любыми двумя портами или сетевыми коммутаторами установлено несколько соединений, общий переключатель друг с другом.Коммутационные петли Уровень 2 вместе с широковещательными штормами можно преодолеть, используя функцию, известную как протокол связующего дерева или STP в LAN (локальная сеть). Протокол Spanning Tree Protocol позволит избыточным каналам внутри сети избежать выхода из строя всей сетевой системы даже в случае выхода из строя активного канала. С помощью этой техники можно решить проблему почти полного цикла переключения. Протокол STP поддерживается с помощью простого алгоритма, разработанного в DEC Радиа Перлман. Протокол STP был охарактеризован IEEE через IEEE 802.1D. Единственная оставшаяся проблема — это медленное время конвергенции STP, и для решения этой проблемы была представлена ​​другая версия STP, известная как IEEE 802.1W, которая также называется RSTP (Rapid Spanning Tree Protocol) из-за ее способности к большой конвергенции. время. Помимо STP, другие вещи, которые можно сделать, чтобы избежать проблемы петли переключения, — это контролировать загрузку процессора через SNMP или включать ловушки SNMP для некоторых событий, таких как изменения топологии STP и т. Д. Включите использование элементов управления штормом для ограничение широковещательной передачи на портах или, возможно, включение безопасности порта вместе с ограничением количества MAC-адресов для каждого порта также может в некоторой степени решить проблему.Если вы используете DHCP, включите опцию 82, чтобы избежать проблемы. При использовании топологии L2 всегда проверяйте, чтобы не было чрезмерного охвата VLAN для решения этой проблемы.

Плохой или неподходящий тип кабеля

Правильная разводка кабелей чрезвычайно важна для поддержания правильной ориентации обходных медных коммутаторов, особенно для приложений 10/100 BaseT. Неправильная проблема с кабелем может привести к неспособности устройства поддерживать работу, как переключатель байпаса. Чтобы решить такие проблемы с кабелем, очень важно убедиться, что и маршрутизатор, и интерфейс коммутатора могут взаимодействовать друг с другом в режиме байпаса.Если эта проверка режима связи байпаса не удалась, попробуйте напрямую подключить два внешних кабеля с помощью соединителя RJ45 с внутренней резьбой. Еще один способ избежать этой проблемы — это подключать только один кабель за раз. Кабельная разводка должна выполняться таким образом, чтобы маршрутизатор был напрямую подключен через кабели к интерфейсу на основе DTE. Эти прямые кабели также необходимы для соединения порта коммутатора с интерфейсом DCE или сетевым коммутатором. Перекрестные кабели следует использовать только в местах, где требуется подключение к оборудованию противоположного типа.

Конфигурация порта

Конфигурация порта

— одна из наиболее частых ошибок, которые администраторы допускают при обработке сетевого запроса. Как правило, эти проблемы возникают на этапе настройки маршрутизатора или коммутатора или при адресации локальной подсети. Если проблема связана с конфигурацией порта коммутатора, необходимо использовать команду show interface switch port, чтобы выяснить, что является основной причиной проблемы. Порт коммутатора интерфейса show и текущая конфигурация show являются одними из мощных инструментов для устранения проблем конфигурации порта.Если вы используете традиционную модель маршрутизации, убедитесь, что порты коммутатора подключены к интерфейсу маршрутизатора и настроены правильно. Если то же самое не было сделано правильно, сетевые устройства не будут получать или подключаться к интерфейсу маршрутизатора, что будет препятствовать трафику в другие сети.

Назначение VLAN

Для решения этой проблемы используйте команду интерфейса конфигурации VLAN доступа к порту коммутатора 20 через порт коммутатора. Всякий раз, когда порт коммутатора настраивается или назначается с правильной сетью VLAN, компьютер может обмениваться данными через интерфейс маршрутизатора, а затем сможет получить доступ к другим VLAN, подключенным к маршрутизатору.Чтобы настроить статическую VLAN, ее необходимо назначить статистически. Для ограничения маршрутизации VLAN вы также можете перейти в раздел Configuration> Network> IP> IP interface. Затем нажмите «Изменить», чтобы ограничить маршрутизацию для определенной VLAN. Настройте VLAN для получения IP-адреса, затем снимите флажок с опции маршрутизации между VLAN и примените изменения, чтобы завершить процесс.

Несоответствующая черная дыра MUT / MTU

Обнаружение пути

MTU — это стандартный метод в сетевых терминах, который используется для определения максимальных единиц передачи по сети между двумя IP-узлами, необходимых для предотвращения фрагментации IP.Но это также вызывает проблемы, такие как устройства безопасности, блокирующие все сообщения ICMP для повышения безопасности, что также включает ошибку, которая требуется для подлинной операции обнаружения пути MTU, создавая черную дыру. Чтобы избежать этой ситуации, необходимо включить обнаружение черной дыры PMTU на хостах для окон, которые будут взаимодействовать с WAN-соединением. Для этого откройте редактор реестра и найдите следующий ключ в редакторе «HKEY_LOCAL_MACHINE \ SYSTEM \ CurrentControlSet \ Services \ tcpip \ parameters», а затем выберите добавить значение в меню редактирования, после чего добавьте значение name = Enable PMTUBH Detect, тип данных = Reg_Dword и значение = 1, а затем выйдите из редактора и перезагрузите устройство.Другой способ — настроить промежуточный маршрутизатор, чтобы разрешить отправку сообщений с кодом ICMP 4 типа 3, которые требуют обновления прошивки или программного обеспечения маршрутизатора, перенастройки или замены маршрутизатора.

Сбой питания

Внезапные перебои в подаче электроэнергии могут привести к спорадическим соединениям и даже к тому, что при восстановлении перебоя в подаче электроэнергии все закончится. Если что-то подобное случится, вам нужно будет следовать стандартному набору инструкций, чтобы вернуться на правильный путь.Во-первых, выключите роутер, а также отключите роутер от внешнего адаптера питания. Подождите 10 секунд перед тем, как подключить адаптер и включить его. Если вы все еще сталкиваетесь с той же проблемой отсутствия соединения, попробуйте сделать следующее. Перезагрузка маршрутизатора, а затем его настройка — этого можно достичь, нажав и удерживая кнопку Reset не менее 10 секунд. Затем обновите или перепрограммируйте микропрограмму маршрутизатора, используя последнюю версию, а затем попробуйте перепрограммировать ее.

Неправильные или отсутствующие маршруты

Устранение проблем, связанных с сетью и маршрутизацией или отсутствием информации из маршрутизации, является важным навыком, включающим реализацию и обслуживание маршрутизируемой сети, в которой используется протокол маршрутизации.Существует несколько причин таких проблем, которые можно перечислить следующим образом:

1. Несоответствие между типами сетей: для решения проблемы обе сети должны быть настроены для использования в сетях одного типа. Можно изменить либо тип сети маршрутизатора для вещания, либо изменить последовательный интерфейс маршрутизатора от точки к точке.
2. Другой причиной существования этой проблемы является неправильное назначение адреса для настройки двойного последовательного канала: это может быть решено путем переключения последовательных кабелей или правильного назначения IP-адресов.Другой проблемой, которая может быть решена этим методом, является одностороннее соединение «точка-точка», которое включено в ошибочную подсеть или основную сеть.
3. Пронумерованная и ненумерованная одна сторона сети маршрутизатора: для решения этой проблемы последовательные интерфейсы маршрутизаторов должны быть настроены либо как ненумерованные, либо как пронумерованные. Разрешение управления списком доступа также может в определенной степени решить проблему.

Неисправные модули (SFP, GBIC)

Эта проблема может возникнуть из-за того, что модули не распознаются сервером.Чтобы решить эту проблему, вам необходимо проверить информацию об оборудовании сети и использовать подсказку show diag в режиме EXEC. Если информация отсутствует в модуле, сбросьте аппаратный модуль. После установки модуля маршрутизатор необходимо будет перезагрузить. Ознакомьтесь с документацией по установке оборудования, поскольку некоторые модули также требуют настройки маршрутизатора после установки. Если отображается сообщение об ошибке, проблема связана с аппаратной несовместимостью. Проверьте модули, чтобы убедиться, что они поддерживают маршрутизатор.

Неверная маска подсети

Маска подсети необходима для правильной работы TCP / IP. Он определяет, использует ли хост локальную подсеть или любую удаленную сеть. Устранение таких проблем выполняется с помощью утилит WINIPCFG, PING и IPCONFIG. Общая проблема, с которой вы столкнетесь, заключается в том, что компьютер сможет связываться с хостами в локальной сети и со всеми удаленными сетями, но не с теми, кто принадлежит к тому же классу и находится поблизости от него. Чтобы исправить такие проблемы, вам просто нужно будет правильно ввести маску подсети в конфигурации IP / TCP для хоста.

Неправильный шлюз

Любое устройство, столкнувшееся с проблемой неправильного или неправильного шлюза, может взаимодействовать с любым хостом, доступным в его собственном сегменте сети, но не с некоторыми или всеми хостами, доступными в удаленной сети. Сеть, использующая более одного маршрутизатора, и если в качестве шлюза по умолчанию установлен неправильный маршрутизатор, хост может взаимодействовать только с некоторыми удаленными сетями. Проблему можно решить, настроив DLINK для работы в качестве коммутатора или переведя его в режим моста, который может обеспечить связь между сетями.

Повторяющийся IP-адрес

Все протоколы TCP / IP хорошо оборудованы для обнаружения любых дублирующихся IP-адресов в большинстве случаев. Вот что вы можете сделать, чтобы этого избежать. Задержка зонда от переключения — идеальный способ решить эту проблему, чтобы у Windows было достаточно времени для завершения процесса обнаружения дублирующихся адресов. Используйте команду ‘ip device tracking probe delay 10’ для задержки проверки. Вы также можете настроить коммутатор для отправки зонда, не соответствующего RFC, от SVI в VLAN к месту, где находится ПК.Используйте команду ‘ip device tracking probe use-svi’, чтобы завершить этот процесс. Другой метод — устранить неполадки клиента, чтобы определить основную причину появления повторяющихся ошибок. Чтобы завершить этот процесс, проанализируйте поведение IP-устройства и датчика отслеживания с помощью команды «ip device tracking probe interval, секунд». Это может стать вашей базой для решения этой проблемы.

Неверный DNS

Неверное сообщение об ошибке DNS — это то, чего мы все хотели бы, чтобы его не существовало, потому что оно может почти убить вашу сеть.DNS следит за процессом преобразования URL-адреса веб-сайта в IP-адрес, необходимый для реального взаимодействия. Однако есть несколько более простых способов решить эту проблему. Проверка подключения к сети — это самый простой шаг, который вам нужно попробовать в этой ситуации. Затем проверьте, выполняет ли сервер балансировку нагрузки между серверами? Также не забудьте проверить серверы пересылки. Затем попробуйте проверить связь с некоторыми хостами и выполнить устранение неполадок через NSLookup. Наконец, можно попробовать альтернативный DNS-сервер и убедиться, что устройство не содержит вирусов, выполнив быстрое сканирование и затем перезагрузив DNS-сервер, чтобы завершить процесс.

Маршрутизация требуется для многих обычных операций, таких как электронные данные или телефонная сеть, транспортная сеть и т.
