Своевременная установка отливов – залог долговечности окна

Для завершенного гармонического вида окон и защиты фасада от атмосферных осадков необходимо подобрать и заказать установку оконных отливов. Для всех отливов существует одна технология установки, и не имеет значения, из какого материала они сделаны. Необходимо запомнить один важный момент: отливы должны быть установлены одновременно с окнами, иначе неизбежно придется восстанавливать и окна, и фасад здания.

Отлив, как защитный элемент окна

Отливы устанавливают с наружной стороны окна, с условием, что нижняя кромка коробки окна не должна быть ниже наружного края оконного проема. Это необходимо сделать для того, чтобы предотвратить перекрытие специальных отверстий, которые находятся на наружной стороне коробки, и отводящие воду. Отливы желательно устанавливать под окно, с целью исключения любой возможность проникновения воды в месте их соединения.

При монтаже отливов главное правильно выбрать угол наклона. Отливы на окна устанавливаются под уклоном не меньше 10 градусов перпендикулярно друг к другу. Их укладывают в растворную массу. С таких отливов дождевая вода, конденсат и снег беспрепятственно стекают вниз. Обязательно необходимо сделать  герметизацию стыка отлива и оконной рамы, а также отлива и стенки. Шов проклеивают с помощью специальной пленки либо зачеканки.

Некачественно проведенные работы либо их не выполнение, могут привести к разрушению фасада и окна влагой, поскольку основная функция отлива — не пропускать влагу. В случае превышения длины отлива 1,5 метра, его концы предусматривают температурные швы, ширина которых должна составлять 0,5 сантиметра, которые затем заполняются мастикой.

Безупречная установка окна включает в обязательном порядке правильную установку и уплотнение отлива, обеспечивающего качественный отвод воды за пределы стены.

После завершения установки оконной конструкции в стене, а также герметезации участков примыкания термоизоляционной при помощи полиуретановой пены, необходимо также выполнить еще одну немаловажную процедуру — противовлажную изоляцию, которая выполняется как снаружи, так и изнутри:

• С внутренней стороны непосредственно под отливом делают изоляцию из паронепроницаемой пленки, путём приклеивания ее к оконной раме и стене. Монтаж самого отлива напрямую зависит от материала, из которого его изготовили, однако, практически любой тип отлива можно приклеить к стене с помощью монтажного клея.
• С наружной стороны герметизация примыкания рамы к стене выполняется с использованием паропроницаемой ленты, приклеивая ее так, чтобы обеспечить еще и герметичность в углах. Помимо этого край отлива вставляют в специальное углубление в месте примыкания последнего к оконной раме.

В местах примыкания к стене или слою утепления боковые края отлива следует защитить эластичной расширяющейся лентой, обеспечивающей высокую и постоянную герметичность соединения.

При установке пластикового отлива возможно применение метода шовного соединения между ним и оконной рамой. Однако, такое соединение не должно выполняться на участке, где располагаются дренажные отверстия в раме. Данное соединение необходимо обязательно герметизировать силиконом и очень тщательно выполнить изоляцию под ПВХ отливом.Правильно установленный отлив должен заходить под окно, для этого на пластиковых окнах снизу существует специальный профиль, к которому и прикрепляется отлив. Что касается деревянных окон, то их конструкцией предусмотрена специальная четверть. Крепление осуществляется при помощи шурупов или заклепок.

Установка металлических отливов производится вдоль нижнего края рамы с внешней стороны окна таким образом, что одно ребро отлива заводится под нижнюю часть рамы в специальный паз, затем закрепляется саморезами на подставочном профиле. Для металлических отливов следует использовать специальные подоконные подкладки, которые обладают звукоизоляционными свойствами. Также концы металлических отливов заделываются в стену, при этом загибая края отливов С-образно.

При использовании отливов из керамики или камня, места их примыкания к стенам уплотняются мастиками.

Установка отливов на окнах, балконах и лоджиях позволяет уберечь фасад здания от неблагоприятного воздействия атмосферных осадков, а также обеспечит гидроизоляцию монтажного зазора между оконным проёмом и стеной. Установка окно без отлива приведёт к тому, сто конструкция постепенно будет разрушаться под воздействием влаги, поэтому установка окон без отливов — это пустая трата денежных средств.

Отлив, как декоративный элемент окна

Помимо своей непосредственной основной задачи, как правило, современные отливы выполняют также и декоративную функцию. Подбирая отливы для окон необходимо учитывать расцветку окна, дизайн фасада здания, при этом оконные отливы должны смотреться достаточно аккуратно и не вызывающе. Действительно качественный отлив подразумевает при всех прочих условиях, что устанавливаться он должен очень просто, не создавая какие-либо дополнительные трудности.

Благодаря современным технологиям производители могут предложить сегодня  своим клиентам отливы разных цветов. Ни для кого не секрет, что правильно подобранный тип отлива способен улучшить общий вид оконного проема.

Конфигурация отливов включает в себя:

• основная часть, расположенная под углом к плоскости;
• отгибы, в которые производится крепление;
• капельники, которые отводят влагу.

Возможности современного оборудования для изготовления отливов позволяют выдержать достаточно широкий диапазон размеров и конфигураций. Отлив изготавливают по конфигурации окна, при этом ширина отлива должна соответствовать требованию, чтобы данное изделие выступало от стены на 3-5 сантиметров.

Большинством производителей оконных отливов выпускаются стандартные модели отливов, которые адаптированы под различные окна, но это не означает, что для нестандартных проектов невозможно найти своё тип отлива. Сегодня оконные компании работают над расширением спектра товаров и услуг, позволяющих подобрать определенный вид материала. В основном типы оконных отливов отличаются лишь своими габаритными размерами, фактурным и цветовым решением. Поэтому в первом случае даже самую сложную ситуацию можно решить, отрезав необходимое количество материала, и произвести дальнейшую его установку.

Благодаря разнообразию фактурных и цветовых решений (оформлений) отливы красиво вписываются в любой образ и фасад дома. Компании-производители утверждают, что случаи нестандартного решения при создании оконных отливов достаточно часты. Все это перестаёт быть проблемой за счёт широкого развития производственных возможностей, а также качества используемого для работы материала. В конечном итоге клиент получает именно то, что и планировал видеть у себя дома.

При выборе индивидуальных конфигураций оконных отливов, равно как и обычных. производитель даёт всю необходимую информацию, которая позволяет составить общее представление о пользе и качестве данных конструкций.

Установка и материал отливов зависят от климата

Подбирая отлив для своего окна, необходимо учитывать также климатическую зону, в которой Вы проживаете. Если отливам предстоит служить в суровых климатических условиях, то здесь необходимо обратить пристальное внимание на способность материала, из которого они сделаны, переносить резкие перепады температур. Если проигнорировать этот аспект, то оконные отливы, да и сами окна не прослужат так долго, как хотелось бы. В условиях достаточно сурового климата России, непременно следует акцентировать внимание при подборе и установке отливов на повышенную их выносливость.

Установка отливов – советы мастеров

Тем, кто столкнулся с вопросом установки отливов сегодня, следует знать ещё несколько тонкостей, которые позволят получить в конечном итоге качественный и эстетичный продукт, а также сэкономить время и средства при проведении строительно-монтажных работ.

• Для качественной установки отливов необходимо учитывать, чтобы у подоконника не было контруклона, что является распространенным дефектом работы фасадчиков, иначе влага будет не стекать, а скапливаться на поверхности отлива.
• Герметик рекомендуется подбирать быстросохнущий, также хороши составы на основе силикона. При необходимости дополнительной герметизации швов, наряду с силиконовыми герметиками, применяют также полиуретановые компрессионные ленты.
• Чтобы монтажная пена не подняла оконный отлив, его надо зафиксировать на время высыхания, прижав отлив.
• Недопустимо прикручивать отлив к оконной раме при помощи винтов или прибивать его гвоздями, что является довольно распространённой практикой.
• Оконные отливы должны выступать за пределы окна, балкона или лоджии, и по ширине и по длине, чтобы не позволять воде проникать внутрь.
• При установке отлива обязательно следует проконтролировать, чтобы он заходил боковыми загибами в стену (под откосы), что гарантирует попадание воды с откосов и с окна на отлив, при этом это будет дополнительное крепление по краям. Чтобы обеспечить данное условие, оптимально произвести установку отлива до начала отделки наружных откосов.
• В случае больших и широких отливов необходимо сделать дополнительные крепления на стене, на которые будет надеваться так называемый наружный подоконник.
• Перед монтажом  отлива нет необходимости в штукатурных работах, поскольку он укладывается на монтажную пену или на клейкую основу.
• Установка отливов производится с уклоном в 10 ⁰ от плоскости окна.
• Качественный монтаж отливов можно произвести исключительно в хорошую ясную погоду.

Установка отливов – последний штрих

Правильно установленный отлив полностью исключает попадание воды на стену под окном, отводит эту воду и должен быть надежно закреплен, чтобы не создавать шума при ветреной погоде и по максимуму глушить шум от попадания дождевых капель.

Следует помнить, что некачественный монтаж отливов, позволит воде проникать через нижний монтажный шов, из-за чего со временем монтажная пена (герметик) отсыреет и окно, балкон или лоджия разгерметизируются, и внутрь помещения станет попадать нежелательная  влага.

Как подсказывает опыт, качественный монтаж отливов можно получить, обратившись к услугам оконных компаний, которые также способны производить эту работу в труднодоступных местах методом промышленного альпинизма. Также установить отлив можно при монтаже окна, но этот момент необходимо оговорить в договоре с оконной компанией. Отделка откосов тоже может быть оговорена в договоре, но, если в квартире уже идет ремонт, то можно сэкономить на этом виде работ, если откосы заштукатурят Ваши же рабочие.

Оконный отлив, на первый взгляд, незначительная деталь, но она способна сделать окно по-настоящему качественным, завершенным и эстетически привлекательным. Причем, эта истина верна в отношении любого вида окна, будь то пластиковое, алюминиевое, или  деревянное. Сегодня на смену устаревшим оконным отливам из жести пришли более практичные и долговечные материалы, такие как алюминий, сталь оцинкованная (в том числе, с различными покрытиями), камень, пластик, керамика, медь и другие. Но все же главным правилом, которым нужно руководствоваться при выборе отлива для окна, является: идеальным следует считать отлив, выполненный из материала, который способен качественно продемонстрировать возможности гидроизоляции в любых климатических условиях.Помимо отливов для эксплуатации полного временного периода пластикового окна необходимо установить на него козырьки, боковые пластиковые заглушки, которые будут защищать его от попадания влаги и прочих осадков.

Портал ОКНА МЕДИ рекомендует: Какой отлив оконный лучше пластиковый или металлический?

цокольный металлический вариант для фундамента и окон, секреты установки и монтажа

Существует множество способов и конструкций, которые помогают уберечь строение от негативного воздействия окружающей среды, в особенности от контакта с влагой. Цоколь любого здания принято защищать при помощи монтажа отливов, представленных на рынке в большом многообразии.

Особенности

Конструкция цоколя дома в силу того, что на него воздействует значительная нагрузка, отличается большей толщиной, чем фундамент строения. В силу чего на его выступах могут скапливаться атмосферные осадки, включая воду и снег. Такие новообразования способствуют намоканию бетонной поверхности, в результате из материала вымываются некоторые составляющие элементы. Спустя некоторое время итогом подобного контакта в период перепадов температуры станет растрескивание основания.

Чтобы снизить риск возникновения ситуаций, в результате которых уменьшается эксплуатационный срок службы строения, специалисты рекомендуют использовать для защиты цоколя фундамента специальные отливы.

Изделия представлены на рынке в большом ассортименте, и могут быть выполнены из разного сырья.

Цокольный отлив представляет собой металлическую или пластиковую наклонную планку, установка которой поможет защитить основание от влаги. Ее закрепляют в области, где соединяется стена здания и цоколь.

Главной функцией отливов является защита фундамента от осадков, которые стекают с крыш, окон и верхних этажей вниз.

Вне зависимости от типа используемого материала для строительства здания, оно будет требовать защиты от влияния влаги, которая в каждом индивидуальном случае оказывает разрушительное воздействие – приводит к образованию трещин, развитию грибка либо плесени, а также потере теплоизоляционных качеств материала. А эти дефекты в совокупности либо же по отдельности приводят к преждевременному старению всей постройки и сокращению ее эксплуатационного срока.

Кроме того, помимо защиты и создания оптимального микроклимата, отливы для цоколя обеспечивают эстетическую привлекательность зданию, выступая в роли элемента, который позволяет создать внешне завершенную и лаконичную конструкцию.

Прежде чем устанавливать изделие, стоит изучить устройство цокольного отлива, разобраться в представленном ассортименте этой продукции, а также в особенностях установки.

Грамотный и основательный подход к выбору элементов поможет в будущем избежать дополнительных затрат, связанных с демонтажем пришедшего в негодность отлива и приобретением нового защитного изделия.

Виды

Данная продукция, вне зависимости от размера и типа сырья, из которого она изготовлена, имеет вид планочки, напоминающей полочку. Как правило, отливы могут быть с шириной от 50 до 400 мм.

Крепить цокольный отлив необходимо по периметру фундамента на выступающую часть поверхности, учитывая, что его расположение должно быть выполнено с небольшим уклоном, около 5-10 градусов, направленным в противоположную от здания сторону.

Такая технология расположения обеспечит беспрепятственное стекание воды, но только не по основанию строения, а в некотором удалении от него. В отдельных случаях домовладельцы самостоятельно изготавливают такие изделия из водоотталкивающего сырья. На прилавках строительных супермаркетов отливы представлены из следующих материалов:

• продукция из пластмассы;
• отливы из оцинкованной стали и подвиды таких изделий, поверхность которых обрабатывается полимерным покрытием либо окрашивается;

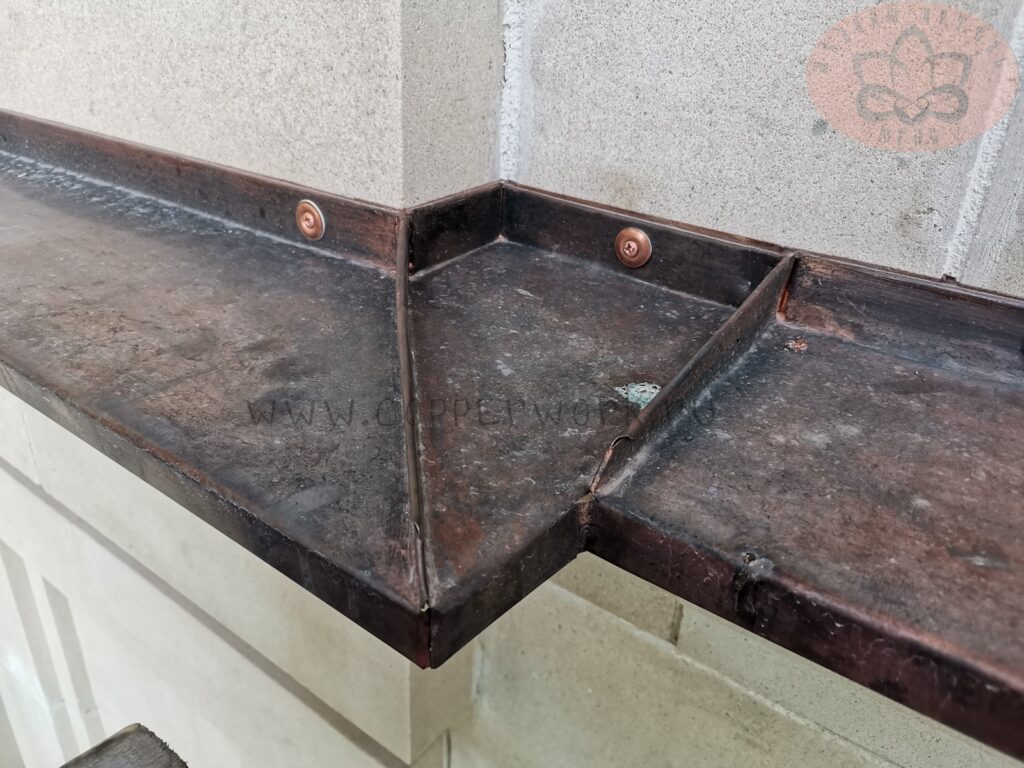

• планки из меди;
• алюминиевые отливы;
• клинкерная продукция.

Исходя из типа сырья, используемого для изготовления отливов, производится их классификация. Чтобы не ошибиться с выбором продукции, следует тщательно изучить характеристики каждого вида цокольных отливов.

Изделия из поливинилхлорида рекомендуется монтировать на фасады строений, облицованных при помощи винилового сайдинга. Такая продукция по своей фактуре близка к базовому отделочному материалу, поэтому более гармонично впишется в общий экстерьер.

Благодаря большому выбору цветовых решений можно подобрать изделие, максимально близкое по цвету сайдинга. Отливы из поливинилхлорида выпускаются по индивидуальному заказу, поэтому приобрести элемент, подходящий по размеру и форме не составит труда.

Изделия из ПВХ отличаются большим сроком службы, а также стойкостью к факторам внешней среды, включая не только погодные явления, но и механические нагрузки. Подобные характеристики обеспечивают продукции большую популярность. Помимо этого, отливы из поливинилхлорида примечательны невысокой стоимостью.

К минусам описываемых товаров необходимо отнести хрупкость материала и неремонтопригодность изделий.

Отливы из металла имеют различный ценовой диапазон – бывают планки из стали, которые можно отнести к товарам средней ценовой категории, а также изделия с полимерным покрытием, отличающиеся дороговизной.

По желанию потребителя выпускаются цокольные отливы, имеющие эксклюзивный внешний вид.

Изделия из металла напоминают полку с отгибом на кромке. Он предназначен для того, чтобы закрепить продукцию к стене дома. Второй отгиб загнут вниз. Длина планок обычно составляет около 2 метров при ширине 5-30 см. Толщина стального листа обычно составляет около 1 мм. Отливы могут быть окрашены в любой цвет либо сохранять свой стандартный внешний вид.

Главным преимуществом металлической продукции является простота монтажа, а также устойчивость к механическим воздействиям. Самыми востребованными считаются алюминиевые отливы, изделия из меди менее популярны за счет высокой цены и ряда специфических черт, связанных с уходом.

Крепление таких отливов к основанию происходит при помощи саморезов либо дюбелей. Главное – учитывать, что планки необходимо накладывать одну поверх другой внахлест.

Бетонные изделия стоит приобретать для строений, облицовка которых выполнена из натурального либо искусственного камня или же кирпича. Для производства подобных цокольных отливов используется цемент М450, который имеет высокие показатели устойчивости к отрицательным температурам. Для придания изделию формы, применяют силиконовые емкости, которые могут иметь самую различную конфигурацию.

Отливы стандартных размеров представлены изделиями с длиной от 3,9 м до 6 м, ширина подбирается с учетом габаритов цоколя. Цветовая гамма продукции из бетона довольно многообразна, установленные планки можно окрасить в любой необходимый цвет. Однако монтаж изделий должен быть заранее предусмотрен в ходе постройки здания, поскольку отливы имеют большой вес. Фиксация цокольных отливов из бетона осуществляется на раствор.

Строения, отделка которых выполняется клинкерной плиткой, требуют наличия отливов, выполненных из того же сырья. Подобная продукция доступна, и реализуется в тех же строительных отделах супермаркетов, что и облицовочный материал.

Изделия требуют особого профессионализма при монтаже, кроме того, их наличие заранее предусматривается в ходе работ над проектом будущей постройки.

Монтаж

Перед тем как приступать к установке отливов для цоколя, стоит провести ряд подготовительных работ. В первую очередь нужно определить глубину и ширину основания, а также удостовериться в целостности стены.

Даже незначительные дефекты необходимо заделать герметиком, заштукатурить или зашпаклевать. После проведения этих восстановительных работ и полного высыхания состава можно приступать к установке отливов.

Монтаж отливов проводится на раствор, кронштейны либо другие элементы, предназначенные для фиксации, и только после финишной облицовки цоколя. Перед монтажом проверяется горизонтальность линии фундамента при помощи уровня.

Для выполнения работ понадобятся следующие инструменты:

• ножницы для работ по металлу;
• молоток;
• отвертка и пассатижи;
• перфоратор и шуруповерт;
• крепежные элементы.

Правильная установка отливов, вне зависимости от назначения здания, будь то бытовка или жилое строение, помогут защитить цоколь от проникновения влаги.

Для того чтобы изделия как можно надежнее прикрепить к основанию, нужно сделать откосы. Они выполняются по следующей схеме:

• к углу прикрепляют радиусный шнурок, который протягивают к другому углу и выравнивают по уровню;
• разводят цементный состав, которым выполняют откос, при этом надо следить, чтобы угол наклона откоса составлял не меньше 15 градусов.

Последующие работы необходимо отложить на несколько дней, чтобы дать нанесенному раствору окончательно застыть.

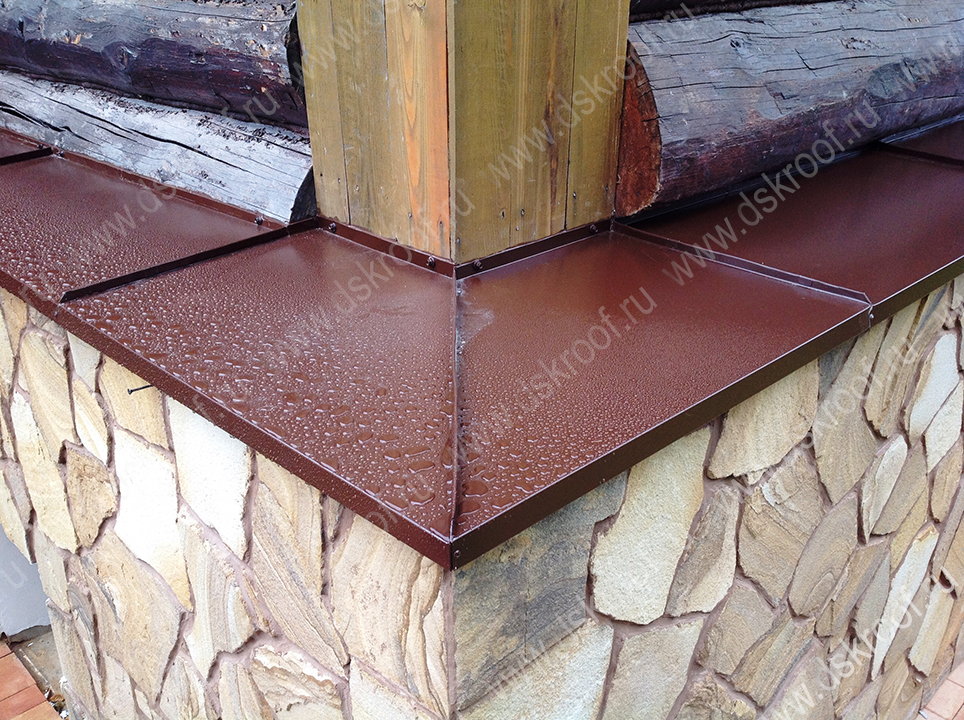

Крепления отливов могут выполняться непосредственно к стене дома либо же к специальным направляющим, к которым будет фиксироваться внешняя облицовка.

Чтобы увеличить способность изделий отводить воду от фундамента, их фиксируют с выступом, составляющим около 5 сантиметров. К направляющим монтаж проводят саморезами, к стенам – при помощи дюбелей.

Места стыков элементов друг с другом необходимо промазать морозостойким герметиком. Минимальный нахлест планок стоит делать около 3 сантиметров. Внутренние и внешние углы при помощи инструмента вырезают из остатков планок.

Широкие цокольные отливы нуждаются в креплении на кронштейны, другие способы монтажа не смогут крепко закрепить изделия, и они будут приходить в движение от ветра.

Советы

• Стоимость изделий формируется с учетом нескольких нюансов. В первую очередь принимается во внимание тип сырья, из которого выпускается отлив. Ориентироваться только на цену изделия не стоит, поскольку дорогостоящие защитные планки в короткие сроки окупят свою стоимость, а изделия, которые отличаются невысокой ценой, тоже могут эффективно выполнять свои функциональные задачи.
• Исходя из практического опыта, можно с уверенностью утверждать, что грамотно и профессионально выполненный монтаж отливов даст возможность существенно сэкономить на ремонте фундамента.

• Принимая решение о приобретении того или иного вида отлива, необходимо основываться в первую очередь на преимуществах материала. Алюминиевые отливы морозоустойчивы, а также прекрасно переносят высокий уровень влажности. Медная продукция отличается стойкостью к механическому износу. Стальные оцинкованные планки популярны за счет внешней привлекательности и практичности. В ассортименте цокольных отливов бетонные изделия примечательны высоким уровнем надежности создаваемой конструкции, поскольку сам по себе бетон с легкостью справляется с большими нагрузками. Но имея неоспоримое преимущество, бетонные отливы потребуют привлечения специализированных работников для монтажа изделий.
• Выбор цвета изделий зависит от индивидуальных предпочтений домовладельцев, а также от общего стиля облицовки строения. Деревянные конструкции всегда привлекали внешним видом, однако и металлические изделия способны украсить и подчеркнуть общий стиль оформления дома. Чтобы избежать разочарований, нелишним будет выполнить несколько вариантов эскизов, чтобы наглядно увидеть результат монтажа.

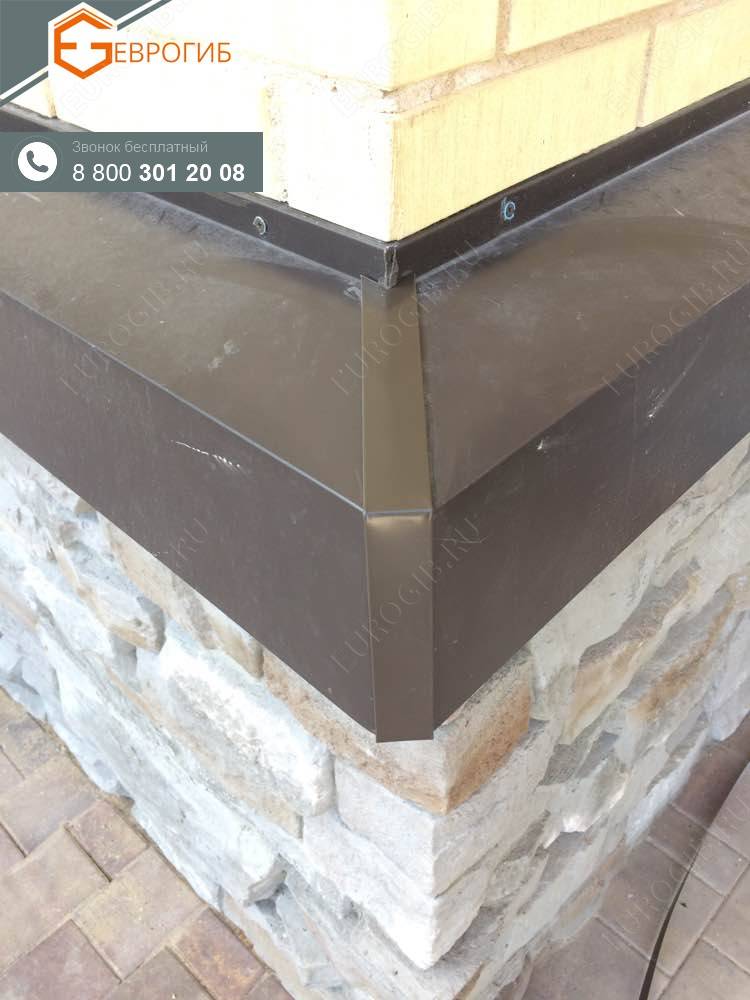

О том, как правильно сделать угол отлива цоколя, смотрите в следующем видео.

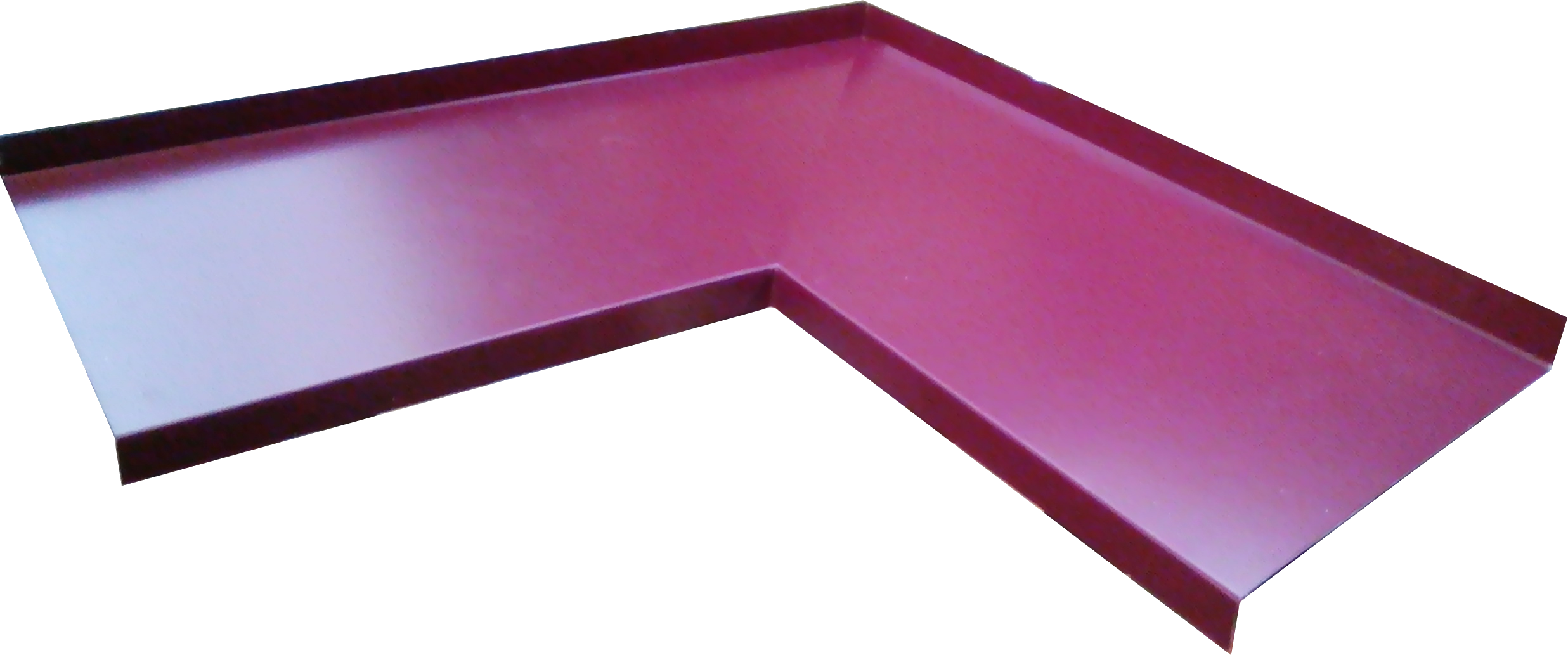

Как правильно вырезать угол на отливе для окна

Отлив в строительстве – незаменимый элемент оконного блока, установленный с внешней стороны окна под определенным углом. Он не менее важен, чем подоконник, установленный с внутренней стороны окошка. Благодаря отливу на окне вода отводится вниз по фасаду, а не накапливается и попадает внутрь. Он защищает нижний откос от неблагоприятного воздействия погодных условий. Без него вода, попадая на нижний откос окна, будет стекать внутрь по стене, что быстро ее разрушит.

Как вырезать угол на отливах? А еще познавательнее узнать, как его соединить на углах? Этот вопрос интересует многих. Странно, не так ли? Ведь все очень просто!

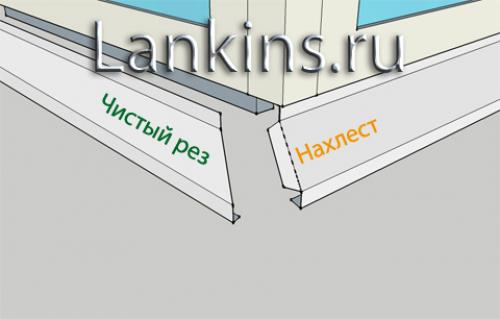

Давайте разберемся, как соединить отливы на углах

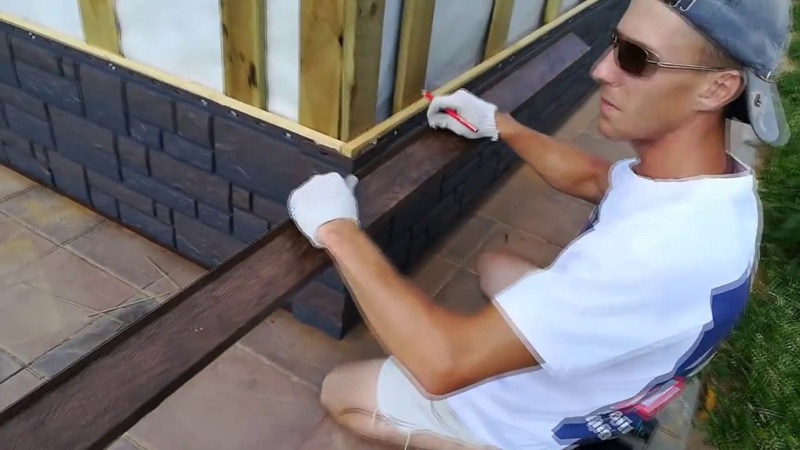

1. Возьмем части профиля, которые будут соприкасаться и отмечаем карандашом место, где будет образован стык. В случае крепления его к оконной раме, метка будет совпадать с углом окошка. Если же под раму, то метка должна быть на 12-15 мм короче.
2. Наносим разметку. Учитываем то, что отлив будет не под прямым углом, а примерно от 100 до 150 градусов. В таком случае и угол линии отреза должен быть в районе 125-140 градусов.
3. Берем угломер и от поставленной метки на оконной конструкции делаем измерение до внешнего края отлива.
4. Лайфхак вам: чтобы не ошибиться в какую сторону делать отрез, нужно от поставленной метки резать обязательно по диагонали и только в сторону ОБРЕЗКА.
5. Отрезать ровно. Важно: вы должны держать отлив так, чтобы он находился слева от ножниц, а обрезок с правой стороны.
6. Соединить части профиля внахлест, планку с запасом спрятать под планку с ровным срезом. Такое соединение обязательно заделать любым герметиком.

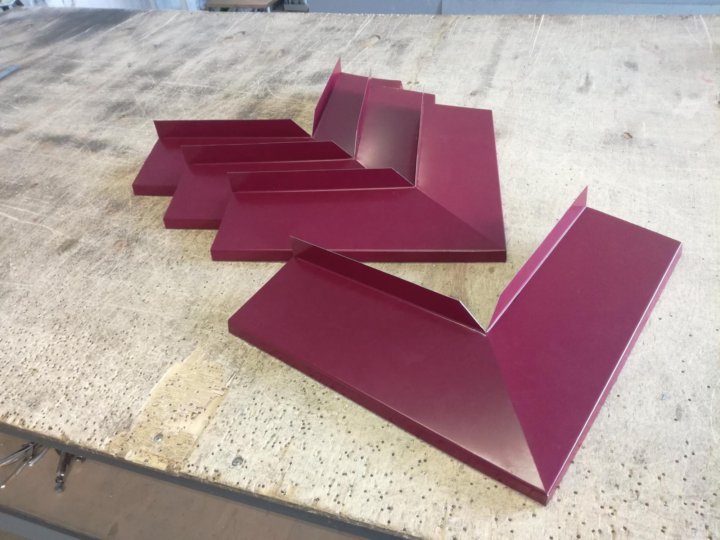

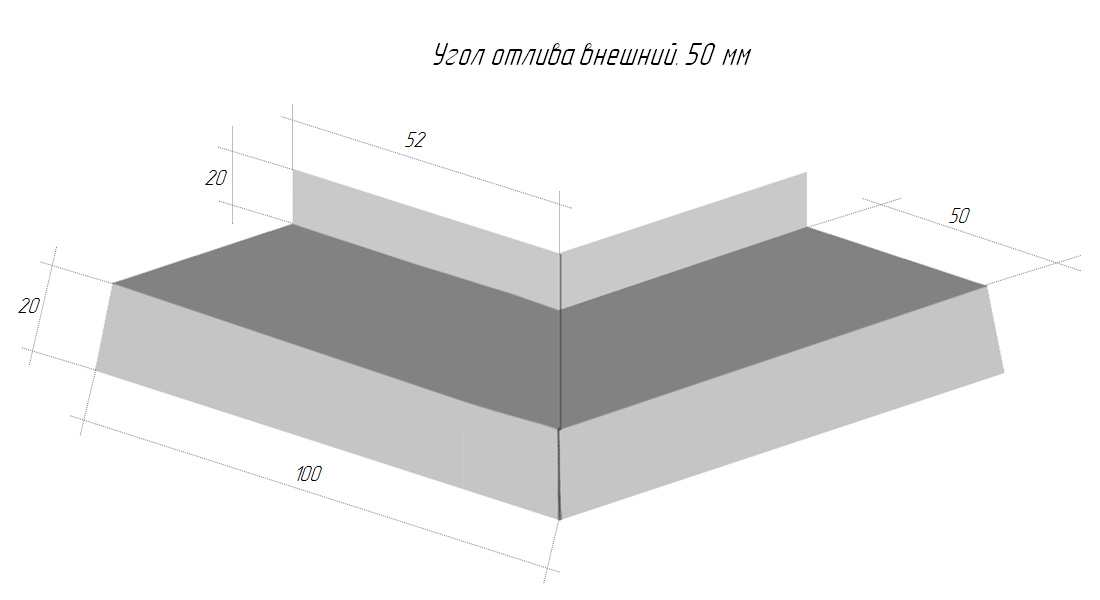

Еще один способ, как вырезать внутренний и внешний углы отлива.

1. Делаем отметку на стене, где будет загибаться верхняя часть, и на нижней части, где нужно загнуть отлив; соединяем эти две стороны. Нужно заметить, что этот угол будет равен 45 градусам, ничего страшного, потому как отлив находится под небольшим углом и поэтому угол будет нарушен.
2. Отрезаем лишнюю, оставшуюся после разметки, часть профиля.
3. Нарезаем по отмеченным линиям наружный подоконник. Лучше всего использовать удлиненные ножницы по металлу. Многие пользуются болгаркой, но это не очень правильно, ведь болгарка нагревается и портит изделие, да и шума от нее очень много.
4. Аккуратно сгибаем деталь и отмечаем, где нужно уменьшить срез.

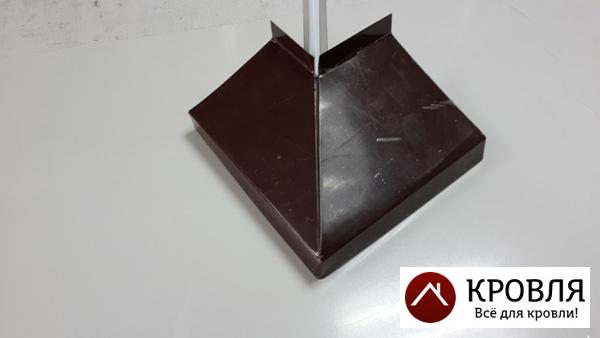

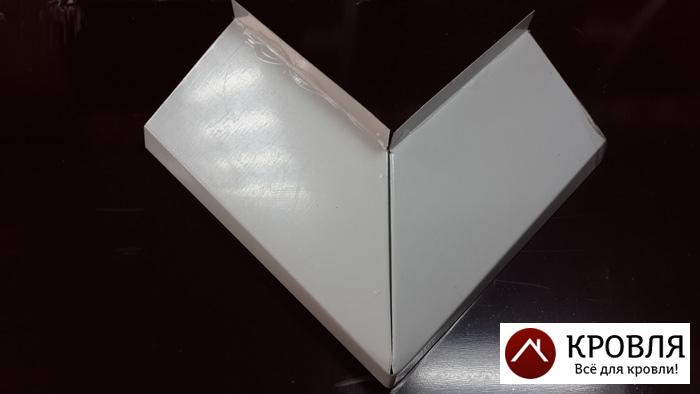

5. Складываем готовый внешний угол.

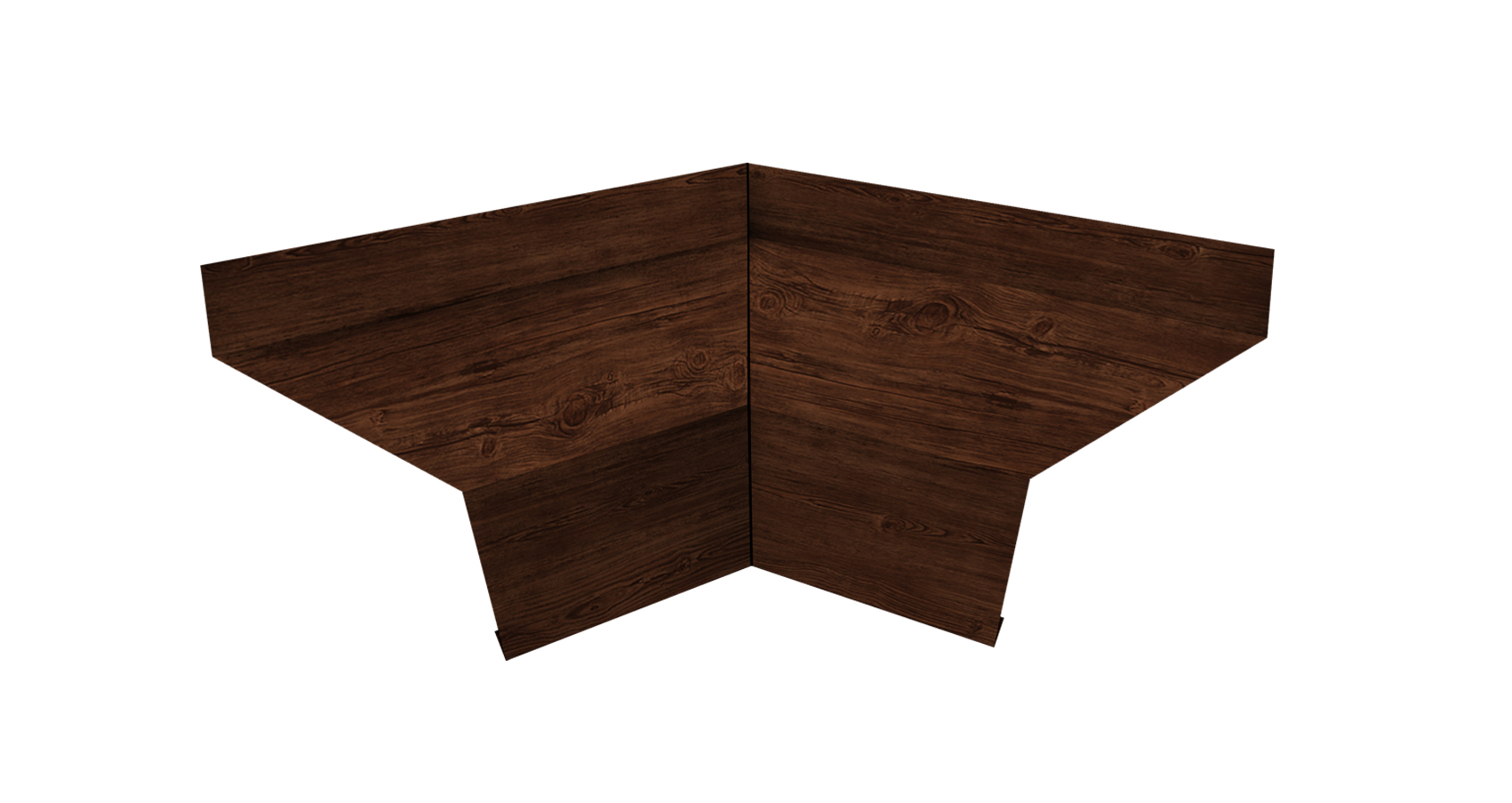

Отлив на внутренний угол делается точно так же, только с обратной стороны профиля.

Разметку нужно наносить или с лицевой стороны наружного подоконника, или с внутренней.

Процесс его монтажа достаточно прост и его вполне возможно сделать самостоятельно.

Наружный подоконник – отлив, применяемый для отвода воды или снега, не только практичен, но еще и придает окну ухоженный, эстетичный вид.

Как сделать самому наличники, углы, отливы в финском стиле ⋆ Финский Домик

Уж наступила осень, а я начну описывать еще майские события.

Практически следом за подшивкой свесов подошла очередь оконных отливов, наличников и декоративных досок по углам дома.

Доска на всю декорацию пошла сухая строганная, толщиной 20мм.  Окрашена была грунтом текнол 1881 и двумя слоями Teknos Woodex Aqua Solid

Все это было решено делать в финском стиле.  Строго говоря, у финнов есть несколько более менее типовых решений для наличников, и изначально был выбран один из самых простых вариантов. Но обо всем по-порядку.

Установка отливов и наружных откосов

Первым делом были куплены стандартные белые отливы, порезаны в размер и торцы загнуты “крылышком” – зачем я поясню дальше

Подготовка отлива

Затем меня стал напрягать подставочный профиль окна.  Уж больно он “холодный”.  Поэтому почитав интернетов решил сделать ход конем и дополнительно его утеплить.

Для этого идеально подошла полоска обычного пенопласта,  которую я получил простым методом. От 5 см листа пенопласта отрезается полоска примерно 1 см толщиной, затем режется пополам. Получаем 2 полоски, толщиной 1 см и шириной 2.5

Эта полоска отлично встает на подставочный профиль, а снизу поджимается пеной монтажного шва. Я понимаю что утепление получается чисто номинальное, но все же лучше чем ничего.

Дополнительное утепление подставочного профиля

После установки пенопласта, снизу профиля остался тонкий паз, куда отлично “впрыгнул” верхний край откоса, и прижался тем же пенопластом.  Проф оконщики постфактум советовали еще этот узел просиликонить, но было уже поздно, да и учитывая мои большие свесы, вода на отливы у меня попадает раз в столетие.  Сам отлив крепился только саморезами  к краям оконного проема за “крылышки”

Установка отлива

Затем подошла очередь наружных откосов.

Тут вылез неприятный нюанс, который я не предусмотрел.  Когда я старался выставить окна так, чтобы они стояли в 1/3 утепленного контура стены, я забыл про расстояния от края профиля, до плоскости фасада.

В итоге оно оказалось 90мм.  А доска на откосы была 100мм.  Пришлось пилить.  Если бы сместил окно на 1 см вглубь, то пилить бы не пришлось – что сэкономило бы время.

Опять же по соображениям лучшей теплоизоляции, откос был смещен на профиль, а пространство между откосом и проемом, аккуратно запенено.

По этому поводу меня сильно критиковали оконщики. Потому что по хорошему – пену снаружи надо гидроизолировать. Но опять же – так как в моем случае, попадание воды в эти места крайне маловероятно, я решил на это плюнуть

Теперь важный финский момент.  То как скандинавы решают вопрос отлива и откоса.  Вначале фото:

Откос подрезан примерно на 1 см выше чем отлив

В чем суть такого решения? Если по отливу течет много воды – торец откоса не мокнет. Соответственно дерево проживет больше.

А “крылышко” отлива скрыто за откосом – не нужно дополнительно мазюкать всякими силиконами, чтобы вода не попадала под отлив.

В конечном же итоге, этот узел выглядит вот так:

Отлив в “финском стиле”

Наличники в финском стиле и декоративные углы

Пересмотрев несколько вариантов того, как скандинавы оформляют окна наличниками, остановился на компромиссном варианте:

Ширину наличников было решено делать 125мм.   Дело в том, что 100мм выглядели слишком куце, а 150 слишком массивно. 125 мм оказалось в самый раз.

Обратите внимание на нижний горизонтальный наличник установленный под отливом. Он очень сильно улучшает визуальное восприятие обрамление окна в целом. Часто про него забывают.

В итоге к концу дня я оказался обладателем такой красоты

На фото видно и то, что углы дома я так же закрыл доской.  Тут есть нюанс.  Доска установлена в стык, буквой Г, при этом, чтобы получить визуально примерно равные стороны – с одной стороны стоит доска 20х125, а с другой 20х100.  В результате, визуально – имеем практически равные полки  угла

Конструкция угла

По большому счету, на этом можно было бы остановиться, если бы не одно но…

Козырьки над наличниками

Во многих финских проектах есть козырек над верхним наличником.  Такой вариант мне нравился, но было лень его делать.

Но тут сыграло роль 2 момента.  Во первых, я ошибся с количеством доски и у меня осталось несколько крашенных строганных досок, которые надо было куда то пристроить.

Во вторых на форумхаусе попался небольшой отчет, как товарищ сделал себе такие козырьки и писал что дом стал выглядеть намного лучше.

Я решил провести эксперимент и сделать на пробу один козырек.

Козырек надо окном, быть или не быть

После чего на семейном совете было решено – козырькам быть.

По большому счету оба варианта смотрятся хорошо.  Но визуально есть момент. Козырек очень хорошо дополняет “деревенский стиль” и сочетается с расстекловкой.  А вот если дом в более модерновом стиле, без расстекловки, то козырьки были бы лишними.

Важное замечание

Чтобы козырьки смотрелись хорошо, их нужно делать наклоненными ровно так же, как уклон кровли! В моем случае это 23 гр.

В моделировании козырьков я пошел дальше коллеги с ФХ , в том плане, что для более красивого результата, та часть козырька которая примыкает к стене и верхняя часть наличника, должны быть подпилены углом.

Но начал  я с  декоративных консолек. Так как фрезера у меня не было, материала было ограниченное количество, то я решил не эстетствовать со сложными формами, и сделать простые по форме, но оптимальные по раскрою консольки. Сами консольки выпиливались электролобзиком

Раскрой – из одной секции доски получаем 2 консоли

После выпиливания – красим со всех сторон

Затем настал черед подпиливания верхнего наличника и козырька под углом.

Для этого была смастерена небольшая приспособа

Суть приспособы достаточно простая.   Деталь фиксируется , а поверх фиксируется доска-упор, на нужном расстоянии от края циркулярки, до диска пилы.  И затем пилится, прижимая циркулярку к упору

Получается не идеально, но достаточно аккуратно.

Крепить консольки к наличникам решил финишными гвоздями, по следующей схеме

Так как консоли несут скорее декоративную функцию, то и сильно мощного крепежа там не требуется.

Ну и вот он – результат

Но это был еще не конец.

Украшение конька или фантомас разбушевался

Войдя в украшательский раж, я решил сделать декоративную “паутинку” в коньке, которую видел на некоторых домах фирмы Оматало.

Путем нескольких итераций был подобран более менее подходящий размер, ну а реализация надеюсь понятна по фото. Скажу сразу – элемент прижился не сразу и вызвал споры как в семье так и в “обществе”.  В итоге решили – пусть повисит на временном крепеже, потом снимем и посмотрим на ощущения.  Когда сняли – возникло ощущение, что чего то не хватает. Поэтому вернули на место уже навсегда.

Окончательный внешний вид

Собственно на этом фасадные работы были практически завершены. Осталось только зашить цоколь, но по разным причинам, это было оставлено на самый конец стройки, когда уже в дом можно будет заселиться

(Visited 28 525 times, 6 visits today)

Отливы для цоколя фундамента

Для защиты фундамента от намокания поверх выступающего цоколя монтируются отливы. В отличие от водостоков кровли, эти элементы не имеют вертикальных труб для сбора, сбрасывают стоки непосредственно на отмостку. Существуют отливы из полимерных, композитных материалов, стали, защищенной горячим цинковым, полимерным, лакокрасочным покрытием.

Классификация цокольных отливов

После облицовки цоколя этот конструкционный элемент часто выступает за плоскость наружных стен. Обеспечивая защиту наземной части фундамента, декоративный материал, утеплитель под ним, обрешетка остаются открытыми для осадков, стекающей по стене воды. Поэтому верхнюю грань этого конструкционного элемента необходимо защитить от намокания.

Отлив имеет вид планки, один край которой изогнут внутрь для крепления к стене, второй наружу для сброса стоков. Основная сложность заключатся в сопряжениях углов:

• материал необходимо отрезать под сложным углом в двух плоскостях
• избежать образования щели, которую невозможно заделать

В отсутствие облицовки фасадов (сруб, кладка облицовочным кирпичом) крепление отлива цоколя производится непосредственно к стене, как можно плотнее. Если фасады планируется декорировать, планка запускается под декоративный материал, частично скрывается облицовкой. Нижний край может свисать с фундамента на 2 – 3 см, не более.

Внимание: Для обеспечения жесткой фиксации необходимо крепление планки в средней части либо специальными элементами. В противном случае под него неизбежно будет задуваться воздух, планка будет издавать шум, в конечном итоге оторвется.

В зависимости от материала отлив бывает:

• медным – максимальная цена, подходит не для всех экстерьеров фасадов
• виниловым – ПВХ достаточно хрупкий в мороз, необходима надежная фиксация, это бюджетный вариант, идеально сочетающийся в пластиковым цокольным сайдингом
• алюминиевым – коррозионная, атмосферная стойкость, инертность к агрессивным веществам, высокая цена

• стальным – оцинковка имеет средний ресурс, доступную цену, покрывается полимерным слоем
• бетонным – применяются в основном для декорирования административных, офисных, публичных зданий

По длине элементы наращиваются внахлест, минимальный размер которого составляет 10 см. Для пластиковых отливов существуют доборные элементы – наружные/внутренние углы, что снижает время установки, повышает художественную ценность экстерьеров фасадов. Стандартная ширина полки составляет 5 – 20 см, поскольку эти же элементы используются для оформления оконных откосов. При необходимости оцинкованные, полимерные модификации из металла можно заказать любого размера.

Внимание: Планки из дорогостоящих материалов всегда изготавливаются по размерам заказчика. Например, существуют элементы из зеленой, черной, патинированной, «Гавайской» меди, погонный метр которых при ширине 30 см обходится застройщику в 2,5 – 6 тысяч.

Щели в углах алюминиевых модификаций закрываются специальными элементами, надевающимися на обе планки посередине. Этот материал легко окрашивается, ламинируется, облагораживается прочими покрытиями, имеющими высокую эстетику восприятия.

Помимо фундаментов жилищ аналогичной защиты от влаги требуют цоколи заборов, протяженность которых обычно превышает периметр коттеджа многократно. При декорировании наземной части фундамента природным камнем эстетически обоснован выбор бетонных отливов. В отличие от планок из других материалов, они имеют треугольную, трапециевидную форму, крепятся на раствор, плиточный клей.

Их габариты значительно меньше (длина 39 – 60 см), по аналогии с облицовочным камнем имеются вертикальные швы, которые обрабатывают водостойкими лаками, затирками после высыхания. Чуть дешевле меди обходятся клинкерные отливные планки с гарантированно высоким эксплуатационным ресурсом.

Этот материал чуть толще керамогранита, может иметь любую форму, абсолютно инертен к химическим реагентам, атмосферным осадкам, солнечному ультрафиолету.

Монтаж отливов

Планка отлива цоколя изготавливается промышленным способом, что гарантирует одинаковые размеры каждого изделия. Кроме того, длинномерный элемент по умолчанию заменяет линейку. Поэтому дополнительные шнуры при монтаже обычно не натягивают. Первая планка прижимается к стене либо каркасу вентилируемого фасада, на который еще не начата установка панелей, сайдинга. Следующая выравнивается по ней при оформлении нахлеста.

Внимание: Технология позволяет исправить незначительные дефекты фундамента: отсутствие плоскостности стен, цоколя, горизонтали в пределах 2 – 7 см. В первом случае используются прокладки между несущей конструкцией/отогнутой частью. Во втором варианте отливы просто выставляются в уровень, щель под ними незаметна со стороны

Подготовительные работы

Существует несколько вариантов отделки наружных стен, поэтому подготовка к монтажу отливов цоколя несколько отличается:

• мокрый фасад – удаление неровностей, отбивка горизонтали пропитанной мелом или сажей ниткой
• стена без облицовки – обычно срубы из калиброванного бревна, вычерчивание горизонтальной линии способом, аналогичным предыдущему варианту
• вентилируемый фасад – стойки обрешетки должны быть смонтированы, черта проводится по брусу или оцинкованному профилю

Утопленная цокольная часть фундамента в подобной защите не нуждается, так как отливом по умолчанию является конструкционный, отделочный материал, нависающий над ней.

Внимание: Монтаж выполняется после облицовки цоколя перед декорированием фасадов. В противном случае сложно обеспечить герметичность верхнего узла сопряжения, планка может оказаться уже фундамента.

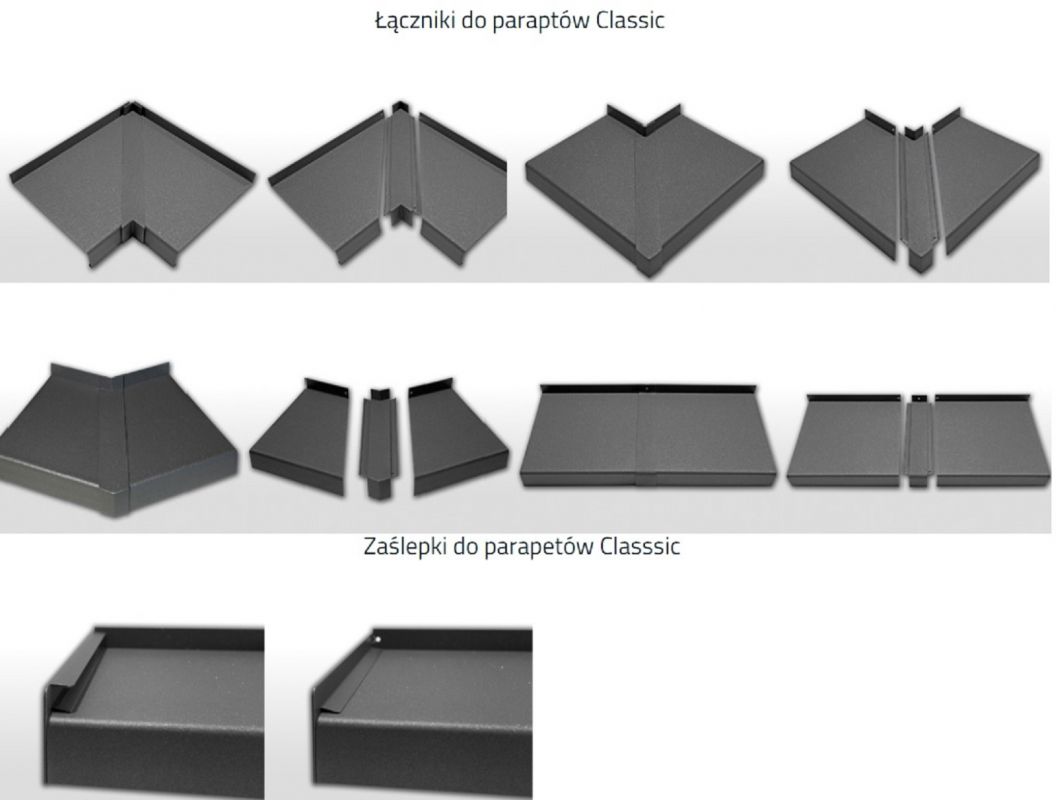

Монтаж угла

Угловой стык изготавливается в середине планки, наращивается с обеих сторон после крепления на место эксплуатации. Состыковать два куска в углу гораздо сложнее, потребуется лужение материала, пайка. Отлив цоколя для наружного угла выкраивается следующим образом:

• разметка прямого угла внутри планки
• ровный рез одной стороны
• припуск 1 – 2 см с другой стороны
• нижняя отогнутая часть не режется
• на одной стороне верхней отогнутой полки, предназначенной для крепления к стене, необходимо оставить 3 – 4 см

Если оставить смещение от линии реза с двух сторон, можно изготовить фальцевое соединение. Еще одним решением герметизации угла отлива фундамента является методика:

• от планки отрезается кусок шириной 4 – 5 см
• немного изгибается по осевой линии
• этим элементом накрывается щель, оставшаяся в результате прямого кроя
• одна половина фиксируется заклепками или саморезами на одну сторону угла, вторая на другую

Для срубов из оцилиндровки в углах дополнительно придется сделать полукруглые прорези в верхней части планок. Иначе невозможно подсунуть их на место монтажа – будут мешать перерубы.

Внимание: Виниловые отливы стыкуются в углах аналогичными способами. При необходимости щели в этом материале можно заделать силиконом, герметиком, акрилом, подобрав подходящий по цвету колер.

Прямые участки

После оформления углов планки монтируются на прямых участках с нахлестом 10 см минимум. Основной сложностью чаще всего является отсутствие наклонной поверхности, к которой можно прижать центральную полку отлива цоколя. Существует несколько способов эту поверхность изготовить:

• раствором – для увеличения ресурса в цементно-песчаный раствор добавляется жидкое стекло, обеспечивающее водостойкость, прочность конструкции
• доской – ширина должна соответствовать или быть чуть меньше полки отлива
• монтажной пеной – непосредственно перед монтажом после изготовления крепежных отверстий с учетом срока жизни пены

Раствор наносится на верхнюю грань фундамента кельмой, выравнивается под нужным углом. Доска крепится дюбелями к несущим конструкциям (цоколь или стена), наклон придается установкой прокладок.

Заполнение внутренней полости цоколя монтажной пеной является оптимальным вариантом, чтобы избежать мостиков холода. Клейкое вещество заполняет пространство полностью, для лучшей фиксации на внутреннюю поверхность отлива фундамента наклеивают металлические уголки, саморезы, которые намертво вмуровываются в высохшую пену.

Внимание: При запенивании необходимо оставить свободное пространство под планкой с учетом реального увеличения объема вещества. После этого необходимо равномерно подгрузить всю поверхность грузом 3 – 4 кг, который способен удержаться на наклонной поверхности. Рекомендуемый шаг подгружения 30 – 40 см.

Бюджетным вариантом является крепление планок хомутами к цокольной части фундамента. Для этого обычно используются стальные планки с фальцем, замком, ребром жесткости в нижней части. Одна часть кронштейна вставляется в него, вторая прижимается к цоколю дюбелем, анкером. После чего, ветровые нагрузки этим защитно-декоративным элементам не страшны.

На углах, плоскостях здания могут присутствовать декоративные элементы, например, выпуск четверти облицовочного кирпича. В этом случае угловой элемент придется изгибать с другими размерами либо заказывать дополнительно. Рекомендуемый шаг крепления на прямых участках составляет 30 – 40 см, в сопряжениях по усмотрению домашнего мастера.

Герметизация стыков

Максимальное количество сопряжений традиционно получается на фасадах без декоративной отделки. В венцах бревенчатого сруба при необходимости ручным фрезером, гравером, стамеской можно сделать продольный паз, утопив заподлицо крепежную полку отлива. На кирпичных стенах это сделать невозможно – штроба испортит качество экстерьера. Поэтому стыки заделываются силиконовыми, акриловыми герметиками, как бесцветными, так колерованными под цвет планки, фасада.

Рекомендации по выбору, установке цокольных отливов помогут сэкономить бюджет строительства, обеспечить соответствие стиля, дизайна фасада. При необходимости отливы могут быть изготовлены из оставшейся металлочерепицы, планки ендовы. Однако лучше использовать промышленные изделия из подходящего материала.

детальная инструкция. Особенности крепления и правильный монтаж углов в домашних условиях. Как установить отливы на угол фундамента

Фундамент не зря называют самым главным элементом в конструкции здания. От его правильного проектирования, укладки и ухода за ним зависит судьба всего дома. Если проблемы с крышей или стенами можно решить, то огрехи в проектировании фундамента или его эксплуатации исправлять будет очень сложно. Именно поэтому внимание к цоколю должно уделяться своевременно и в полном объеме.

Основным фактором, который может повлиять на стойкость основания дома, является вода. От постоянных промоканий бетон начинает постепенно разрушаться, его несущая способность снижается, под весом стен и крыши он может потрескаться и разрушиться. К тому же, влага, попадая внутрь железобетонного фундамента, приводит к коррозии армирующих материалов, которые делаются из стали. Это тоже не добавляет цоколю лишних лет жизни. Самым уязвимым местом фундамента является его верхняя поверхность. Выступ из-за кирпичной кладки образует карниз. На его поверхности скапливается вода, которая потом может просочиться внутрь бетона и при наступлении морозов просто его разрушить. Решить данную проблему можно, установив водоотлив на фундамент. О том, как сделать отливы для цоколя своими руками, расскажем далее.

Виды отливов для фундамента

Помимо защитной функции, отлив на фундаменте несет еще в себе и декоративное значение. Им декорируют место сопряжения цоколя и первого ряда кирпичной кладки. Изготавливают водоотливы из следующих материалов:

• Кирпич (клинкер) и бетон. Это «классика». Кирпич кладется ложком, тем самым образуя наклонную плоскость. Таким же образом укладывают и бетон. Последний часто применяется в строительстве административных зданий. Такой вид отлива отлично подойдет для монтажа на кирпичных или блочных стенах. Он отличается прекрасной стойкостью, большим сроком службы. Монтаж клинкерных элементов производится на раствор, что усложняет процесс.
• Оцинкованная сталь. Доборные элементы из оцинкованной стали отличаются относительной долговечностью, быстрым монтажом и невысокой стоимостью. Для установки отливов применяют сталь как окрашенную специальной краской, так и не окрашенную. Все зависит от предпочтений хозяина и дизайна дома.

• Пластиковые и виниловые отливы. Имеют довольно низкую цену, однако, служат не очень долго. Винил поддается влиянию перепадов температур и ультрафиолетового излучения. Это же можно сказать и о пластике. К тому же, очень дешевые материалы при нагревании могут издавать не очень приятный запах, а при больших морозах – просто трескаться. Однако, проводить монтаж цокольного отлива своими руками из пластика без привлечения специализированной помощи очень просто.
• Медные отливы. Медь — очень красивый, долговечный, но весьма дорогой материал. Работать с медными листами не слишком сложно, так как медь – мягкий металл, что значительно упрощает процесс монтажа. Однако, стоимость материала делает его недоступным для большинства потребителей.

Как монтируются отливы для фундамента из клинкеров

Этот процесс довольно сложный и напоминает укладку кирпича. После того, как окончены все основные строительные работы, приступают к укладке отлива на фундамент. Клинкерный кирпич имеет особую технологию изготовления. Благодаря использованию для его производства особой глины, а также специального температурного режима обжига, он становится очень прочным и водонепроницаемым. Этот материал идеально подходит для установки отлива на фундамент.

В продаже имеются элементы, которые специально изготовлены для установки отлива. Они имеют форму трапеции со скошенной лицевой стороной. Тыльный угол – прямой, что позволяет такому элементу плотно прилегать как к стене, так и к фундаменту, а это экономит раствор. Последний представляет собой обычную смеси песка и цемента в пропорции 1:1. Песок для этого лучше использовать не речной, а карьерный. В нем большее содержание глины, что лучше для кирпичной кладки.

Порядок работ:

• На первом этапе, как и в обычной кирпичной кладке, выкладываются угловые сектора. С этим нужно быть очень внимательным. Если нет готовых угловых элементов. Их придется вырезать из обычных.
• Затем между выложенными углами натягивается сигнальная нить, по которой будет установлены все остальные кирпичи.

Изготовление прямых участков стального отлива

Стандартный отлив из оцинкованной стали делается из широкой полосы. Состоит он из трех плоскостей:

• Верхняя плоскость служит для крепления отлива к стене.
• Средняя плоскость (она самая широкая) является тем самым отливом, по которому должна стекать вода.
• Нижняя плоскость параллельна верхней. Часто на ней делают ребро жесткости, которое усиливает всю конструкцию. За ребро жесткости отлив может крепиться к боковой поверхности фундамента через кронштейны.

Хотя, сейчас в любой жестяной мастерской можно заказать отлив любой конфигурации, при желании его вполне по силам сделать самостоятельно:

1. Первым делом необходимо порезать металл на полосы. Обычно оцинковка продается в листах размером 2м х 1м. Соответственно, для меньшего обреза при раскрое необходимо как можно точнее определить ширину каждой полосы.
2. Ширина верхней и нижней полок (плоскостей) составляет не менее 20 мм. В противном случае, верхнюю полку будет неудобно крепить к стене. Если нижняя полка будет усиливаться ребром жесткости, то к ширине отлива необходимо добавить еще 10-12 мм.
3. Ширина средней полки определяется шириной карниза. Высчитав ширину полосы, можно начинать разметку листа. Если есть возможность, следует попросить продавцов металла порезать листы на полосы определенной ширины. У них, как правило, есть специальные гильотины, на которой это сделать очень просто и быстро. Для самостоятельной нарезки металла можно воспользоваться ножницами по металлу или болгаркой с тонким отрезным диском.
4. Нарезав оцинкованный лист на полосы нужной ширины, можно приступать к их изгибанию. Делается это очень просто. Полоса укладывается на твердую угловатую поверхность (стальной уголок подойдет больше всего) и легкими постукиваниями молотком выгибается в нужном направлении. При изготовлении отливов необходимо следить за тем, чтобы полки каждого из них были одинаковыми по ширине и углу загиба. В противном случае, стыковать их и крепить будет очень сложно.

Как установить отливы на угол фундамента

Особой сложностью отличается изготовление и крепление угловых элементов: наружных и внутренних.

Внешний угол можно изготовить несколькими способами:

• Из двух прямых отливов. Для этого необходимо взять два прямых отлива. Конец первого их них подрезается под углом 45°. Второй отлив аналогично отрезается под таким же углом, только с припуском 10-20 мм. При стыковании элементов припуск остается внутри соединения. Благодаря ему два элемента крепятся друг к другу при помощи заклепок.
• Из одного прямого отлива. Это более простой способ. Берется один прямой отлив. В его середине размечается угол 90°. При этом вершина угла должна быть на нижней полке, а на одной из сторон должны быть припуск до 20 мм. После этого отлив режется по линиям разметки. Нижняя полка не режется. Далее деталь загибается, чтобы между ее частями получился прямой угол, а припуск оказался снизу стыка. Две части соединяются заклепками или пайкой.
• С декоративной планкой. Угол изготавливается двумя вышеуказанными способами, только над стыком устанавливается декоративная планка, которая прикрывает его. Крепится она к отливам при помощи саморезов или заклепок.

Внутренние углы делаются такими же способами, как и внешние. Единственным различием является то, что вершина угла находится на верхней полке, которая остается целой, а нижняя и средняя режутся.

Монтаж металлических отливов на цоколь своими руками

Когда все элементы отлива готовы, можно приступать к его монтажу. Для этого понадобятся следующие инструменты и материалы:

• Перфоратор.
• Шуруповерт.
• Дюбели с гвоздями из нержавеющей стали для крепления отлива к стене.
• Монтажная пена.
• Герметик для внешних работ. Материал для внутренних работ не подойдет, так как он не сможет выдержать влияние перемены температуры и высокой влажности. Зимой поверхность стали может нагреваться до плюсовой температуры на солнце, а затем резко охлаждаться. Из-за таких колебаний герметик просто потрескается и рассыплется.

Порядок работ:

1. Первым делом производят монтаж углов отливов цоколя. Угловые элементы крепятся в углах здания при помощи саморезов. В верхней полке сверятся отверстия диаметром 5-6 мм. Через них при помощи перфоратора в стене сверлится такое же отверстие. В него устанавливается дюбель, в который вкручивается саморез. Крепление отлива производят с шагом не более 400 мм для прямых элементов и не более 150 мм для угловых.
2. Если между поверхностью фундамента и нижней частью отлива есть пустота, ее необходимо заполнить. В противном случае под ним буде скапливаться влага. Сделать это можно двумя способами:

• укладкой откоса из цементного раствора;
• заполнением пустоты монтажной пеной.

Второй способ гораздо проще, однако, следует помнить, что после крепления отлива на него необходимо установить груз через каждые 500 мм. Дело в том, что, остывая, пена начинает расширяться и может испортить стальные детали, выпучив их.

После окончания монтажа угловых элементов, можно подумать о том, как закрепить прямые отливы на фундамент. Устанавливаются они внахлест с допуском 10-20 мм. Стык двух элементов обязательно обрабатывается герметиком.

Если стены дома планируется отделывать вентилируемым фасадом, то устанавливать отливы необходимо перед окончанием монтажа фасада. Они крепятся непосредственно к направляющим профилям, а затем место соединения закрывается облицовочным материалом.

Монтаж отливов на цоколь фундамента своими руками: видео

Элементы отделки для фасадного профнастила

Планируете монтировать вентилируемый фасад с облицовкой из профнастила? Не забывайте о доборных элементах (стандартных элементах отделки).

Они выполняют несколько функций:

• Защитную. Препятствуют попаданию влаги под облицовку, намоканию утеплителя (если мы говорим об утеплённом фасаде).
• Декоративную. Доборные элементы позволяют скрыть места стыков профилированных листов на углах здания. Оконные и дверные проёмы, оформленные с помощью доборов, также смотрятся более эстетично.

В нашем ассортименте представлены доборные элементы для стенового профнастила «Металл Профиль» для оформления внутренних и внешних углов, дверных и оконных проёмов, цоколя. Расскажем о них более подробно.

Мы будем рассматривать простые планки и угловые элементы ― их легко монтировать, они устанавливаются после монтажа профлиста. Не требуется «подгонка» под высоту профиля (их можно использовать для профлиста с любыми гофрами). Также простые доборные элементы отличаются доступной ценой.

Для оформления внешних и внутренних углов

Чтобы скрыть стык кромок профилированных листов на внутренних и внешних углах здания, применяют планки угла внутреннего и внешнего. Если в качестве облицовки вы используете профлист МП-18, можно также применять угловой наружный и внутренний элементы.

Планка угла внутреннего

Где устанавливают: на стыке профилированных листов на внутренних углах здания. Может использоваться для оформления оконных конструкций.

Внешний вид,размер: планка угла внутреннего представляет собой «уголок» с завальцованными (подогнутыми) краями и лицевой внутренней стороной. Завальцовка делает кромки более жёсткими и позволяет дополнительно защитить их от негативных воздействий.

Ширина боковых сторон ― 30х30, 50х50, 75х75, 115х115 мм. Длина планки ― 2000, 3000 мм.

Функции: планка угла внутреннего нужна для эстетичного оформления стыков листов профнастила на внутренних углах здания. Она выполняет декоративную функцию ― когда стыкующиеся кромки на углах здания скрыты, фасад выглядит эстетично и завершённо.

Планка угла наружного

Где устанавливают: на стыке профилированных листов на внешних углах здания.

Внешний вид,размер: как и планка угла внутреннего, похожа на «уголок», края которого завальцованы. Но лицевой является не внутренняя, а внешняя сторона «уголка».

Планка угла наружного представлена в размерах 30х30, 50х50, 75х75, 115х115 мм. Длина ― 2000, 3000 мм.

Функции: как и планка угла внутреннего, выполняет декоративную функцию. Применяется для оформления стыков листов профнастила на внешних углах здания.

Внимание: если панели профлиста расположены вертикально, планки следует выбирать в соответствии с высотой и шириной гофр. В этом случае для профнастила с крупными широкими волнами выбирают более широкие планки, чтобы они перекрывали хотя бы одну волну материала.

Если профлист смонтирован горизонтально, планки выбирают, ориентируясь на собственные эстетические предпочтения. Для профлиста с крупными гофрами редко используют узкие планки ― такие элементы выглядят непропорционально, рекомендуем в этом случае применять широкие планки. Для профнастила с мелкими волнами подойдут любые планки — можно использовать даже широкие, т. к. они эффектно подчеркивают контуры фасада.

Угловой наружный элемент МП-18х90

^о

Где устанавливают: на внешних углах здания. Изготавливается из проката профлиста МП-18 и используется только в сочетании с этим видом профнастила при горизонтальном расположении листов на фасаде.

Внешний вид, размер: представляет собой угловой элемент со сторонами разной длины (480 и 175 мм), расположенными перпендикулярно друг другу и соединёнными полукруглой центральной частью. Полукруглая часть элемента усилена 12 гибами — дополнительными рёбрами жёсткости.

Габаритная ширина листа такая же, как у МП-18 — 1150 мм.

Функции: основная функция ― декоративная. С помощью этого элемента можно скрыть стык листов профнастила и сделать внешние углы полукруглыми ― они  выглядят более оригинально и эстетично, чем прямоугольные.

Угловой внутренний элемент МП-18х90

^о

Где устанавливают: на внутренних углах здания. Изготавливается из проката профлиста МП-18 и используется только в сочетании с этим видом профнастила при горизонтальном расположении листов на фасаде.

Внешний вид, размер: по внешнему виду напоминает угловой внешний элемент для МП-18, но лицевой будет его внутренняя сторона.

Ширина элемента — 1150 мм.

Функции: выполняет декоративную функцию, как и угловой внешний элемент МП-18. С его помощью можно скрыть стык листов профнастила и эстетично оформить внутренние углы здания.

Для оформления стыков листов на плоскости

Чтобы скрыть стыки профлиста на плоскости (не на углах), используйте простую стыковочную планку.

Простая стыковочная планка

Где устанавливают: в месте стыка листов профнастила на плоскости.

Внешний вид, размер: простая стыковочная планка представляет собой стальную полосу с завальцованными кромками. Верхняя сторона планки, покрытая декоративно-защитным слоем, ― лицевая.

Ширина планки ― 60 мм, длина ― 2000 (3000) мм.

Функции: эту планку используют, если нужно скрыть швы и места стыков профлиста на плоскости фасада.

Для оформления цоколя, оконных и дверных проёмов

Чтобы дверные, оконные проёмы и цоколь выглядели эстетично и завершённо, рекомендуем использовать для их оформления следующие планки.

Планка отлива цоколя

Где устанавливают: над верхней кромкой цоколя.

Внешний вид, размер: визуально напоминает небольшую «полку», которую монтируют под наклоном относительно стены здания. Одна кромка планки загнута кверху (когда планку фиксируют, в эту часть вкручивают саморезы), а другая ― наклонена вниз (похожа на узкий «козырёк» с завальцованной кромкой).

Ширина самой широкой части планки ― 50 мм, «козырька» ― 20 мм. Длина планки ― 2000 мм.

Функции: отводит воду от цоколя и отмостки здания, предотвращает размытие фундамента.

Планка отлива

Где устанавливают: в нижней части оконного проёма (на отливе). Этот элемент фиксируют на оконной раме, вкручивая саморезы 4,2х16 (19) мм с пресс-шайбой в верхнюю узкую часть планки.

Внешний вид, размер: внешне напоминает планку отлива цоколя, отличается только размерами.

Ширина самой широкой части планки и «козырька» ― 50х20, 150х30, 180х30, 210х30, 240х30 мм. Длина планки ― 2000 мм.

Функции: планка отлива необходима для защиты подконструкции и несущей стены от осадков ― она отводит воду от оконного проёма. Также она выполняет декоративную функцию ― при оформлении оконных проёмов планку отлива используют в качестве внешнего подоконника.

Планка аквилона малая

Где устанавливают: в местах боковых и верхних примыканий откосов к оконной раме. Планку аквилона малую фиксируют на раме с помощью саморезов 4,2х16 (19) мм с пресс-шайбой (их вкручивают в самую узкую часть планки).

Внешний вид, размер: похожа на «уголок» с «прищепкой». Ширина узкой (крепёжной) части планки ― 20 мм, широкой ― 35 мм. Длина планки ― 2000, 3000 мм.

Функции: с помощью малой планки аквилона можно выровнять края оконных откосов. Место примыкания откоса к оконной раме будет выглядеть, как единое целое. Также планку применяют для фиксации откосов ― в качестве «прищепки», в которую вставляют откос (роль откоса может выполнять планка карнизного свеса).

Планка карнизного свеса простая

Где устанавливают: на боковых и верхних частях оконных и дверных проёмов.

Внешний вид, размер: простая планка карнизного свеса представляет собой Г-образный элемент. Размеры боковых сторон планки ― 200х30 мм, 250х30 мм, 180х30 мм. Длина ― 2000, 3000 мм.

Функции: планки карнизного свеса выполняют защитно-декоративную функцию. Их используют в качестве откосов при оформлении дверных и оконных проёмов. Планки защищают несущую стену и подконструкцию от попадания влаги. Также дверные и оконные проёмы, оформленные с помощью этих планок, смотрятся аккуратно и эстетично.

Резюме

Мы рассмотрели, какие доборные элементы для профнастила потребуются для монтажа долговечного эстетичного фасада. Все указанные элементы устанавливают после монтажа облицовки.

Чтобы срок службы облицовки и доборных элементов был одинаковым, используйте планки, изготовленные из стали той же толщины и с таким же полимерным покрытием, что и облицовочный материал.

Если вы выберете отделочные элементы (планки) того же цвета, что и облицовка, они будут практически незаметными, фасад будет выглядеть цельно и эстетично. Если планки будут контрастного оттенка, они станут ярким цветовым акцентом.

Внимание: если вы монтируете нетиповой объект и стандартные элементы отделки не подходят, вы можете заказать планки необходимых размеров в компании «Металл Профиль». Мы изготовим доборные элементы по любым индивидуальным размерам.

Заказывайте недорогие качественные доборные элементы для профнастила в каталоге компании «Металл Профиль»! У нас представлены решения для  любых строительных объектов.

В статье упоминаются категории:

В статье упоминаются товары:

Приливы и течения NOAA

ШЛЯПА Самый высокий астрономический прилив	Высота самого высокого предсказанного астрономического прилива, который, как ожидается, произойдет на конкретной приливной станции за период времени в 40 лет. 40-летний период будет включать в себя 2 периода Национальной Эпохи Приливов. Этот период времени будет обновляться каждые 20 лет. Текущие значения основаны на периоде времени 2000-2040 гг.
МЧВ* Средний высокий высокий уровень воды	среднее значение максимальной высоты половодья в каждый приливный день, наблюдаемое в течение Эпоха национальных приливов. Для станций с более короткими сериями сравнение одновременных наблюдений с контрольной приливной станцией сделано для того, чтобы получить эквивалентные данные Национального приливного Датам Эпоха.
МВт Средний паводок	среднее значение всех высоких уровней воды, наблюдаемых над Национальным приливным Датам Эпоха. Для станций с более короткими сериями сравнение проводятся одновременные наблюдения с контрольной приливной станцией для чтобы получить эквивалентные данные Национальной эпохи приливов и отливов.
ДТЛ Дневной прилив Уровень	среднее арифметическое среднего высокого половодья и среднего нижнего межени.
МТЛ Средний уровень прилива	Среднее арифметическое среднего многоводья и среднего маловодья.
МСЛ Средний уровень моря	среднее арифметическое почасовых высот, наблюдаемых над Национальным приливом Датам Эпоха.Более короткие серии указаны в названии; например ежемесячно средний уровень моря и среднегодовой уровень моря.
МЛВ Средняя маловодье	средний из всех низкие высоты воды, наблюдаемые в эпоху национальных приливов и отливов. Для станции с более короткими сериями, сравнение одновременных наблюдений с контрольной приливной станцией для того, чтобы вывести эквивалент датум Национальной эпохи приливов.
МЛВ* Средняя нижняя межень	средняя высота нижней межени каждого приливного дня, наблюдаемая за Эпоха национальных приливов. Для станций с более короткими сериями сравнение одновременных наблюдений с контрольной приливной станцией сделано для того, чтобы получить эквивалентные данные Национального приливного Датам Эпоха.
Латвийская Самый низкий астрономический прилив	Высота самого низкого предсказанного астрономического прилива, который, как ожидается, произойдет на конкретной приливной станции за период времени в 40 лет.40-летний период будет включать в себя 2 периода Национальной Эпохи Приливов. Этот период времени будет обновляться каждые 20 лет. Текущие значения основаны на периоде времени 2000-2040 гг.
ГТ Большой дневной диапазон	разница в высоте между средним более высоким половодьем и средним более низким низким уровнем воды вода.
МН Средний диапазон прилива	перепад высот между средним половодьем и средним маловодьем.
ДКВ Среднесуточный паводок Неравенство	Половина средней разницы между двумя паводками каждого приливного дня, наблюдаемого над Национальным приливным Датам Эпоха. Он получается путем вычитания среднего значения всех паводков из среднее значение более высоких паводков.
ДЛК Неравенство среднего дневного маловодья	Половина средней разницы между двумя маловодьями каждого приливного дня, наблюдаемого над Национальным приливным Датам Эпоха. Он получается путем вычитания среднего значения нижней малой воды от среднего уровня всех малых вод.
HWI Гринвичский интервал половодья	средний интервал (в часах) между прохождением Луны через Гринвичский меридиан и следующий за ним паводок на локации.
LWI Гринвичский интервал низкой воды	средний интервал (в часах) между прохождением Луны через Гринвичский меридиан и следующая за ним маловодье на локации.
Макс Тайд Самый высокий наблюдаемый прилив	Максимальная высота, достигнутая приливом. Паводок возникает из-за периодических приливных сил и воздействия метеорологических, гидрологических и/или океанографических условий.
Минимальный прилив Самый низкий наблюдаемый прилив	Минимальная высота, достигаемая приливом.Низкая вода возникает из-за периодических приливных сил и воздействия метеорологических, гидрологических и/или океанографических условий.
Датум станции	Фиксированная база возвышение на приливная станция, к которой относятся все измерения уровня воды. То датум уникален для каждой станции и устанавливается на более низкой отметке чем вода, как ожидается, когда-либо достигнет. На него ссылаются первичный репер на станции и поддерживается постоянным независимо от изменения в датчике уровня воды или приливной рейке.Данные табуляции чаще всего в нуле первого прилива устанавливается стафф.
Национальная система приливов Эпоха	Конкретный 19-летний период, принятый Национальной океанской службой в качестве официального времени сегмент, на котором проводятся наблюдения за приливами и обрабатываются для получения средние значения (например, средняя нижняя межень и т. д.) для приливных отсчетов. это необходимо для стандартизации из-за периодического и кажущегося вековым тренды уровня моря.Нынешний NTDE — 1983 год. по 2001 г. и активно рассматривается для пересмотра каждые 20-25 лет. Приливные данные в некоторых регионах с аномальными изменениями уровня моря (Аляска, Мексиканский залив) рассчитаны по модифицированной 5-летней эпохе.

Что вызывает приливы и отливы? Почему каждый день бывает два прилива?

В последнее время приливы доставили много неприятностей. В периоды приливов низменные районы, граничащие с океаном, теперь затапливаются гораздо чаще, чем раньше. В период с 2000 по 2017 год средняя частота «приливных наводнений» в Соединенных Штатах увеличилась на 50 процентов.Наводнения такого рода блокируют дороги, наносят ущерб инфраструктуре и задерживают ливневые стоки.

Около 40 процентов населения мира проживает в пределах 62 миль (100 километров) от береговой линии. Недавние тенденции наводнений, должно быть, заставили многих из этих людей задуматься о науке о приливах. Как происходят приливы? Почему в одних районах приливы бывают более драматичными, чем в других? И почему уровень моря не может оставаться постоянным везде и всегда? Сегодня мы рассмотрим физику и особенности приливов и отливов на планете Земля.

Толкающая вода

Посмотрите на схему ниже. На картинке вы заметите, что наша планета находится внутри капли океанской воды, по форме напоминающей мяч для регби. На каждой стороне планеты есть выпуклость в океане. Обратите внимание, что одна выпуклость выступает из половины земного шара, обращенной к Луне, а другая расположена на противоположном конце Земли.

Почему существуют эти выпуклости? В двух словах, они в первую очередь вызваны гравитационным притяжением Луны к Земле.Эта сила может иметь два отдельных компонента. Он может тянуть материю «вертикально», под которой мы подразумеваем перпендикулярно поверхности Земли. А еще он может тянуть вещи «горизонтально» — то есть: в направлении, параллельном лику нашей планеты.

Так вот, точка на земном шаре, которая в любой момент времени находится прямо под Луной, называется подлунной точкой. Между тем, точка на другой стороне нашей планеты, которая находится прямо напротив подлунной точки, известна как антиподальная точка. Не случайно именно над этими двумя точками самые высокие океанские выпуклости.В подлунной точке и антиподальной точке гравитационное притяжение Луны лишено горизонтальной составляющей — чего-то, чего нет и в двух углах мира, расположенных на 90 градусов от этих точек.

Эти четыре области уникальны в этом отношении; в любом другом месте на Земле действует горизонтальная сила, которая толкает молекулы воды в океане либо к подлунной точке (где гравитационная сила Луны наиболее сильна), либо к противоположной точке (где гравитационное притяжение Луны наиболее слабое).Вот почему океан вздымается над этими двумя областями.

А вот и Солнце

Раз в 24 часа Земля совершает полный оборот вокруг своей оси. Во время этого процесса любое заданное место на поверхности планеты (например, Лонг-Айленд или Австралия) пройдет прямо через обе эти океанские выпуклости. Так что — в большинстве районов — когда ваш дом находится прямо под выпуклостью, местный прилив должен быть высоким. Но по мере того, как он входит в пространство между выпуклостями, прилив в вашем районе должен становиться ниже. Это не всегда так, как вы узнаете далее.

А пока давайте обсудим еще один фактор, влияющий на наши приливы. Солнце также оказывает гравитационное притяжение на океаны, но, поскольку наш солнечный спутник находится дальше, его влияние на приливы менее выражено, чем влияние Луны. Тем не менее, большой шар из газа и плазмы регулярно заметно усиливает приливные выпуклости.

«Приливы самые большие… когда солнце и луна выстраиваются в линию», — говорит в электронном письме Дункан Эгнью, геофизик из Калифорнийского университета в Сан-Диего.Он отмечает, что это происходит во время двух отдельных лунных фаз: полнолуний и новолуний. Астрономы и ученые Земли называют эти большие приливы весенними приливами. (Обратите внимание, что название не имеет никакого отношения к весеннему сезону; на самом деле весенние приливы случаются круглый год. )

Во время весенних приливов «приливы» действительно высоки, а «отливы» необычайно низки. Все становится менее экстремальным, когда солнце и луна располагаются под прямым углом друг к другу (относительно Земли). Такое расположение произведет быстрый прилив; период, когда разница между приливами и отливами минимальна.

Когда континенты мешают

Приготовьтесь: все станет еще сложнее. Земля может быть «голубой планетой», но 29 процентов поверхности нашего мира покрыто сушей. Бухты, скалы и другие географические объекты также могут мешать приливам, усиливая их в одних местах и ​​ослабляя в других.

В большинстве прибрежных районов бывает два прилива в день, причем новый прилив наступает каждые 12 часов 25 минут. И все же исключения из правил найти нетрудно.«Океанские приливы — это сложный процесс, в котором приливная сила действует на воду, которая, так сказать, также свободно плещется в океанских бассейнах», — говорит Агнью. На многих пляжах Мексиканского залива бывает только один прилив в день, что является побочным продуктом ограниченного потока воды. В другом месте вода, которая входит в V-образный залив Фанди в Новой Шотландии, выталкивается вверх по мере продвижения вглубь суши. Это приводит к огромной разнице в высоте между отливами и приливами, называемыми буровыми приливами.

Первоначально опубликовано: 11 октября 2018 г.

Tide | Национальное географическое общество

Попеременное наступление и отступление морской воды вдоль береговой линии называется приливом.Прилив – это когда вода максимально приближается к береговой линии. Отлив — это когда он отступает в наибольшей степени. Некоторые пресноводные реки и озера также могут иметь приливы. Прилив, который значительно выше обычного, называется королевским приливом. Он часто сопровождает новолуние и когда Луна находится ближе всего к Земле.

Притяжение Луны к Земле и сила вращения Земли — два основных фактора, вызывающих приливы и отливы. Ближайшая к Луне сторона Земли испытывает сильнейшее притяжение Луны, и это заставляет моря подниматься, создавая приливы. На стороне, обращенной от Луны, сила вращения Земли сильнее, чем гравитационное притяжение Луны. Вращательная сила заставляет воду скапливаться, поскольку вода пытается сопротивляться этой силе, поэтому с этой стороны также образуются высокие приливы. В других местах на Земле океан отступает, вызывая отливы. Гравитационное притяжение Солнца также играет небольшую роль в формировании приливов. Приливы движутся вокруг Земли, как выпуклости в океане.

Большинство береговых линий переживают два прилива и два отлива в течение суток, хотя в некоторых районах бывает только по одному приливу.Физические особенности береговой линии, такие как широкий песчаный пляж или скалистая бухта, а также глубина воды недалеко от берега влияют на высоту приливов.

Приливы влияют на морские экосистемы, влияя на виды растений и животных, которые процветают в так называемой приливной зоне — области между приливами и отливами. Поскольку область попеременно покрывается и открывается океаном в течение дня, растения и животные должны быть в состоянии выжить как под водой, так и на воздухе и при солнечном свете. Они также должны быть в состоянии противостоять падающим волнам.

Например, растения и животные, которые могут прикрепляться к скалам вдоль береговой линии, могут пережить удары волн и менее сильные движения меняющихся приливов. На песчаных пляжах выживание означает возможность плавать на мелководье или зарываться в песок, когда волны приходят и уходят над головой. Песчаные крабы не только зарываются, чтобы выжить, они фактически следуют за приливами, чтобы поддерживать правильную глубину во влажном песке.

Вдоль многих береговых линий приливы образуют приливные бассейны. Эти небольшие бассейны с водой часто остаются среди скал во время отлива. Они могут включать разнообразную популяцию крошечных растений и животных, которые могут служить пищей для более крупных видов.

Повышение уровня моря повлияет на приливы и их воздействие не только на морские экосистемы, но и на прибрежные районы, где проживают миллионы людей и животных. Чем больше известно о том, как работают приливы и как они формируют наши береговые линии, говорят ученые, тем лучше мы будем готовы к будущим изменениям в океанах.

Причина и следствие: приливы | Национальное географическое общество

Регулярные приливы и отливы воды в океане известны как приливы. Вдоль берегов вода медленно поднимается над берегом, а затем снова медленно опускается. Когда вода поднимается до своего наивысшего уровня, покрывая большую часть берега, наступает прилив. Когда вода опускается до самого низкого уровня, это отлив. Некоторые озера и реки также могут иметь приливы.

Причины приливов

Силы, влияющие на приливы, называются составляющими приливов.Вращение Земли является приливной составляющей. Основной составляющей приливов является гравитационное притяжение Луны к Земле. Чем ближе объекты, тем больше сила притяжения между ними. Хотя и Солнце, и Луна оказывают гравитационное воздействие на Землю, притяжение Луны сильнее, потому что Луна намного ближе к Земле, чем Солнце.

Способность Луны вызывать приливы на Земле является примером приливной силы. Луна оказывает приливную силу на всю планету.Это мало влияет на поверхности суши Земли, потому что они менее гибкие. Однако поверхности суши перемещаются со скоростью до 55 сантиметров (22 дюйма) в день. Эти движения называются земными приливами. Земные приливы могут изменить точное местоположение объекта. Земные приливы важны для радиоастрономии и расчета координат в глобальной системе позиционирования (GPS). Вулканологи изучают земные приливы, потому что это движение в земной коре иногда может вызвать извержение вулкана.

Приливная сила Луны, конечно, гораздо сильнее влияет на поверхность океана. Вода жидкая и может более резко реагировать на гравитацию.

Приливы
Приливная сила, создаваемая Луной, сильнее всего на стороне Земли, обращенной к Луне. Он слабее всего на стороне Земли, обращенной в противоположную сторону. Эти различия в силе гравитации позволяют океану выпячиваться наружу в двух местах одновременно. Одна выпуклость возникает на стороне Земли, обращенной к Луне. Это прямая приливная сила Луны, притягивающая к себе океан. Другая выпуклость возникает на противоположной стороне Земли. Здесь океан выпячивается в противоположном от Луны направлении, а не к ней. Выпуклость можно понимать как приливную силу Луны, притягивающую к себе планету (не океан).

Эти выпуклости в океанских водах известны как приливы. Прилив на стороне Земли, обращенной к Луне, называется приливом. Прилив, вызванный выпуклостью на противоположной стороне Земли, называется отливом.В открытом океане вода выпячивается к Луне. Вдоль берега вода поднимается и растекается по суше.

Отливы и отливы
Один прилив всегда обращен к Луне, а другой от нее. Между этими приливами находятся области более низкого уровня воды — отливы. Поток воды от прилива к отливу называется отливом.

Большинство приливов полусуточные, что означает, что они происходят два раза в день. Например, когда область, покрытая океаном, обращена к Луне, гравитационная сила Луны, действующая на воду, вызывает высокий прилив. По мере вращения Земли эта область удаляется от влияния Луны, и приливы отступают. Сейчас в этом районе отлив. Поскольку Земля продолжает вращаться, в той же области происходит еще один прилив, когда она находится на стороне Земли, противоположной Луне (отлив прилива). Земля продолжает вращаться, приливы отливают, происходит еще один отлив, и цикл (длительностью 24 часа) начинается снова.

Вертикальная разница между приливом и отливом называется диапазоном приливов. Каждый месяц диапазон регулярно меняется в результате действия силы притяжения Солнца на Землю.Хотя Солнце находится почти в 390 раз дальше от Земли, чем Луна, его большая масса все же влияет на приливы и отливы.

Поскольку поверхность Земли неоднородна, приливы и отливы не везде следуют одинаковым схемам. Форма морского побережья и форма дна океана влияют на диапазон и частоту приливов. Вдоль гладкого широкого пляжа вода может растечься на большую площадь. Диапазон приливов может составлять несколько сантиметров. В ограниченном пространстве, таком как узкая скалистая бухта или залив, диапазон приливов может достигать многих метров.Самые низкие приливы наблюдаются в закрытых морях, таких как Средиземное или Балтийское. Они возвышаются примерно на 30 сантиметров (около фута). Самый большой диапазон приливов находится в заливе Фанди, Канада. Там приливы и отливы поднимаются и опускаются почти на 17 метров (56 футов).

Дважды в месяц Луна совпадает с Землей и Солнцем. Их называют новолунием и полнолунием. Когда Луна находится между Землей и Солнцем, она находится в тени солнца и кажется темной. Это новолуние. Когда Земля находится между Солнцем и Луной, Луна отражает солнечный свет.Это полнолуние.

Когда Солнце, Луна и Земля выстраиваются в линию, приливная сила Солнца взаимодействует с приливной силой Луны. Комбинированное притяжение может вызвать самые высокие и самые низкие приливы, называемые весенними приливами. Весенние приливы случаются всякий раз, когда есть новолуние или полнолуние, и не имеют ничего общего с сезоном весны. (Термин происходит от немецкого слова springen , что означает «прыгать».)

В период между двумя весенними приливами Луна обращена к Земле под прямым углом к ​​Солнцу.Когда это происходит, притяжение солнца и луны ослабевает. Это вызывает приливы, которые ниже, чем обычно. Эти приливы известны как приливы.

Особенности приливов

Приливы создают в океане некоторые интересные особенности. Приливы также связаны с особенностями, которые не имеют к ним никакого отношения.

Приливная волна возникает вдоль побережья, где река впадает в океан или море. Приливная волна — это сильный прилив, который толкает реку вверх против течения реки.Это настоящая приливная волна. Огромный приливный канал реки Амазонки называется pororoca . pororoca представляет собой волну высотой до 4 метров (13 футов), движущуюся со скоростью 15 километров (9 миль) в час. pororoca путешествует на 10 километров (6 миль) вверх по Амазонке.

Приливная волна — это приливная волна, а цунами — нет. Цунами происходит от японских слов, означающих «волна в гавани». Цунами вызываются не приливами, а подводными землетрясениями и извержениями вулканов.Цунами связаны с приливами, потому что их охват превышает диапазон приливов в данной местности.

Так называемые «красные приливы» тоже не имеют ничего общего с настоящими приливами. Красный прилив — еще один термин для цветения водорослей. Водоросли – это микроскопические морские существа. Когда в океане образуются или «цветут» миллиарды красных водорослей, волны и приливы кажутся красными.

Наконец, отливы не являются приливной особенностью. Отливы – это сильные океанские течения, идущие по поверхности воды. Прилив бежит от берега обратно в открытый океан.Отливы могут быть полезны серферам, которые используют их, чтобы не выходить в море на веслах. Отливы также могут быть очень опасны для пловцов, которых может унести в море.

Приливная жизнь

Земля в приливной зоне называется приливной зоной. Приливная зона часто отмечена приливными бассейнами. Приливные бассейны — это области, которые полностью находятся под водой во время прилива, но остаются карманами морской воды во время отлива. Приливные бассейны являются домом для богатейшего биоразнообразия океана.

Приливная зона может быть с твердым или мягким дном. Зона с твердым дном каменистая. Зона с мягким дном имеет ил или песок. Водно-болотные угодья и болота часто представляют собой приливно-отливные зоны с мягким дном. Разные существа приспособились к разным типам приливных зон. В зонах с твердым дном часто встречаются ракушки и водоросли, а в зонах с мягким дном больше морских растений и медленных существ, таких как скаты.

Приливные зоны выделены вертикальной поясностью. Разные организмы обитают в разных зонах приливно-отливного диапазона в зависимости от того, сколько воды до них доходит.Эту зональность часто можно увидеть вертикально, с сухими растениями в верхней части приливной зоны и водорослями у дна.

Приливную зону можно разделить на четыре основные мини-зоны. Самая высокая называется зоной заплеска (1). Эта область забрызгивается водой и туманом во время прилива, но никогда не находится полностью под водой. Ракушки живут на камнях в зоне заплеска. Многие морские млекопитающие, такие как тюлени и морские выдры, могут жить в зоне заплеска.

В зону прилива (2) бьют сильные волны.Животные, обитающие в зоне приливов, часто имеют прочный панцирь и способны крепко цепляться за скалы, чтобы их не унесло в море. К таким животным относятся мидии и ракушки. Крабы, которые имеют прочный экзоскелет и могут прятаться под камнями, также обитают в зоне приливов.

Средняя приливная зона (3) обычно является самой загруженной частью приливной зоны. Здесь обычно образуются приливные бассейны. Сюда приходят кормиться животные из зон приливов и отливов. Животные, живущие в зоне средних приливов, все еще крепкие, но могут иметь более мягкое тело, чем их соседи в зоне высоких приливов. Ярко окрашенные морские анемоны с мягким телом, но прочно прикрепленные к скалам, живут в приливных бассейнах. Улитки и крабы-отшельники используют раковины для защиты своих мягких тел.

Морские звезды (иногда их называют морскими звездами, хотя к рыбам они никакого отношения не имеют) прекрасно приспособлены к жизни в приливных водоемах. У них жесткое кожистое тело, способное выдерживать сильные приливы и волны. У них есть тысячи крошечных трубчатых ног, которые помогают им прикрепляться к камням или заставлять их двигаться в поисках добычи.Морские звезды — плотоядные животные, и они будут есть все, что угодно, например рыбу, улиток или крабов. Особенно они любят мидии. То, как питаются морские звезды, необычно. Морские звезды двигаются над мидией и своими руками вскрывают раковину мидии. Затем морская звезда выбрасывает собственный желудок, чтобы окружить мидию. Желудок морской звезды содержит мощные кислоты, которые растворяют мидию и облегчают ее переваривание, когда морская звезда втягивает желудок обратно в свое тело.

Зона отлива (4) сухая только во время отлива.Голожаберники, разновидность морского слизняка, живут в приливных бассейнах в зоне отлива. Как и морская звезда, это животное является плотоядным. Голожаберные едят губки, ракушек и других голожаберных. Голожаберные также могут есть морских анемонов, потому что они невосприимчивы к их ядовитым щупальцам.

Люди могут быть очень активными в зоне отлива. Простые сети могут ловить здесь рыбу, а рыбаки могут собирать животных, таких как крабы, мидии и моллюски. «Отлив закончился, наш стол накрыт», — это традиционная поговорка среди нации (племени) тлинкитов, которые живут вдоль северо-западного побережья Тихого океана на Аляске и в Канаде.

В зоне отлива Пьюджет-Саунд в американском штате Вашингтон люди занимаются приливной аквакультурой. Аквакультура — это разведение, выращивание и сбор растений и животных, обитающих в воде. Одним из самых добываемых животных является гигантский моллюск, называемый геутаком. Фермы Geoduck были созданы в приливных зонах Пьюджет-Саунда, которые представляют собой районы, покрытые приливной зоной. На фермах геоутки живут в пластиковых трубах. Экологические группы обеспокоены воздействием этих труб на окружающую среду.Инструменты аквакультуры, такие как незакрепленные трубы, сети и резиновые ленты, могут быть смыты приливами. Этот мусор может загрязнять океан, пляж и естественные водоемы.

Приливы и люди

Энергия приливов — это возобновляемый ресурс, который, как надеются многие инженеры и потребители, получит широкое развитие. Теперь небольшие программы в Северной Ирландии, Южной Корее и американском штате Мэн экспериментируют с использованием силы приливов.

Существует три различных типа приливной силы.Все они используют генераторы приливной энергии для преобразования этой энергии в электричество для использования в домах и промышленности.

В большинстве генераторов приливной энергии турбины помещаются в приливные потоки (1). Турбина — это машина, которая получает энергию от потока жидкости. Эта жидкость может быть воздухом (ветер) или жидкостью (вода). Поскольку вода более плотная, чем воздух, энергия приливов более мощная, чем энергия ветра. Размещение турбин в приливных потоках может быть затруднено, потому что машина разрушает поток, который она пытается использовать.Однако, как только турбины установлены, приливная энергия предсказуема и стабильна.

Другой генератор приливной энергии использует плотину, называемую плотиной (2). Плотина — это невысокая плотина, где вода может переливаться через верхнюю часть или через турбины в плотине. Плотины могут быть построены через приливные реки и устья. Турбины внутри плотины могут использовать силу приливов так же, как плотина может использовать силу реки. Барражи имеют более сложную конструкцию, чем одиночные турбины.

Последний тип генератора приливной энергии — приливная лагуна (3).Лагуны функционируют так же, как плотины, но обычно строятся из более естественных материалов, таких как камни. Приливные лагуны могут располагаться вдоль побережья и не препятствовать естественной миграции диких животных.

Системы географической визуализации (ГИС) полагаются на расчеты приливов и отливов. ГИС должна учитывать приливы и отливы при картографировании, особенно при картографировании дна океана. Приливы влияют на отчет о глубине области.

Предсказание приливов и отливов очень важно для судоходства и путешествий через океаны. Корабли решают, по каким каналам они могут плавать, рассчитывая собственный вес, глубину океана и диапазон приливов и отливов.Ошибки в навигации могут привести к остановке судов у берегов или на песчаных отмелях. Груз может лежать и портиться в ожидании прилива. Это не было серьезной проблемой после цунами 2004 года в Юго-Восточной Азии. Несмотря на то, что цунами уничтожило километры береговой линии, ГИС-технологии помогли агентствам по оказанию помощи при стихийных бедствиях доставить помощь пострадавшим в Индонезии, Таиланде и Шри-Ланке.

Приливы и отливы в заливе Фанди

×
Эта страница содержит заархивированный контент и больше не обновляется. На момент публикации он представлял собой наилучшую доступную науку.

Расположенный в кармане между канадскими провинциями Нью-Брансуик и Новая Шотландия, залив Фанди известен резкой разницей между приливами и отливами. На самом деле наблюдаемые здесь приливы связаны с заливом Унгава (расположенным севернее) для самых больших приливов на Земле.В типичных условиях прилив в истоке (самая внутренняя часть) залива Фанди на целых 17 метров (около 56 футов) выше, чем отлив.

На этой паре изображений, полученных с помощью усовершенствованного космического радиометра теплового излучения и отражения (ASTER) на спутнике НАСА Terra, показана резкая разница в количестве покрытой водой суши в начале юго-восточного угла залива во время прилива 20 апреля. , 2001 г., и отлив 30 сентября 2002 г. Растительность зеленая, цвет воды варьируется от темно-синего (более глубокая вода) до светло-фиолетового (мелководье). Залив Фанди разделяется на два рукава на восточном (внутреннем) конце; южный рукав называется бассейном Минас. На этом изображении показана вершина бассейна Минас, который называется заливом Кобеквид. Во время отлива большая часть залива Кобеквид обнажается, и кажется, что ландшафт превращается из залива в широкое русло переплетенных рек.

Сильные приливы в заливе Фанди являются результатом приливного резонанса. Приливный резонанс возникает, когда время, которое требуется большой волне, чтобы пройти от устья залива до дальнего берега и обратно до устья, такое же или почти такое же, как время между приливами и отливами.Это совпадение означает, что общее выплескивание воды вокруг залива может синхронизироваться с лунными приливами, усиливая их действие. Когда в игру вступают другие факторы, такие как штормовые волны, приливы в заливе Фанди превышают 20 метров.

NASA/GSFC/METI/ERSDAC/JAROS и научная группа ASTER США/Японии

ПРИЛИВЫ КАРУМБЫ

ПРИЛИВЫ КАРУМБЫ

Когда вы путешествуете по побережью Северной Австралии, вы вскоре замечаете
что-то странное в приливах. На западном побережье Западной Австралии
возле Дерби вы получаете стандартные два прилива и два отлива в день
(а разница между приливом и отливом может достигать 12 метров). Но
езжайте на восток через Карумбу (внизу в правом нижнем углу
залив Карпентария, или нижний левый угол мыса Йорк), и
приливы очень разные. Несмотря на то, что Карумба находится примерно так же далеко от
экватору, как Дерби, вы обнаружите, что прилив в Карумбе вернулся к
средняя высота несколько метров или около того, но прилив бывает только один раз
и один отлив каждый день.В чем дело?

Пока я был в заливе, я всех спрашивал, почему у Карумбы был только один прилив
каждый день. У всех были ответы, очень убедительные и очень
разные.

Но в конце концов я получил правильный ответ (я думаю, что это правильный ответ) от
Билл Митчелл, научный сотрудник National Tides Facility в
Университет Флиндерс. На самом деле, он написал научную статью о приливах и отливах.
в заливе. Его ответ гласит: «Волна Кельвина с вращением по часовой стрелке».
амфидром к западу от центра залива является доминантой
Суточные составляющие прилива.Полусуточные компоненты проявляют
линия минимальной амплитуды с ассоциированными амфидромами, расположенными в центре
залив. Эта функция предотвращает большое количество потенциальной энергии при
последние периоды проникают в южную половину региона».
моя попытка объяснить ответ Билла словами, а не уравнениями.

Оказывается, в приливы вовлечены не только Земля, Солнце и Луна.
Как только вы добавите усложняющие факторы (например, океан имеет разную глубину
в разных местах, и континенты имеют причудливую форму, и Земля
на самом деле наклонена примерно на 23° от вертикали, и Земля вращается, и пол
дюжина других факторов), а затем вы делаете сложные уравнения, вы найдете
что существует около 120 различных возможных приливов.Так что возможны
приливы, которые случаются один раз в день, два раза в день, три раза в день, четыре раза в день
день и так далее.

Во всем мире есть определенное количество энергии, доступной для приливов, но
как мы можем видеть на пляже, большая часть энергии уходит в прилив, который
бывает два раза в день. Большая часть оставшейся приливной энергии появляется в
один раз в день, а небольшое количество оставшейся энергии распределяется между
остальные 118 возможных приливов.

Теперь большая часть приливной энергии в Персидском заливе, а фактически большая часть воды в
залив, происходит из Индийского океана.Вряд ли кто-нибудь пройдет через это маленькое
200-километровый разрыв между мысом Кейп-Йорк и Новой Гвинеей. Итак, залив
Карпентерия — это практически закрытый водоем, почти как ванна.
с вилкой.

Если вы наполните ванну водой и осторожно похлопаете хлебной доской по
воды на одном конце, вы увидите, что волне требуется 2 секунды, чтобы добраться до
другой конец ванны, и еще 2 секунды, чтобы вернуться — всего 4
секунды. Итак, если вы будете похлопывать по воде хлебной доской каждые 4 секунды,
вы скоро получите большую волну воды, выплескивающуюся через конец вашей ванны.Время имеет решающее значение, как толкание качелей.

Теперь это сложная часть, так что вам, возможно, придется сконцентрироваться. Требуется 2
секунды, чтобы волна плескалась по вашей обычной ванне, но устье
залив Карпентерия намного больше, и волне требуется 12 часов, чтобы
перетекание с востока на запад (и наоборот). Огромным
совпадения, этот 12-часовой период равен времени между двумя максимумами
приливов (или двух отливов).

Поскольку прилив дважды в день проходит через вершину Австралии от индийского
океана в залив Карпентария, он должен пройти через устье р.
Залив.Дважды в день прилив, направляющийся в залив, попадает в ловушку этого
потенциальная 12-часовая волна, существующая в устье Персидского залива. Очень
на то, чтобы отправиться в Персидский залив, остается немного энергии два раза в день. Теперь следующий
самый энергичный прилив — это прилив один раз в день. Эта волна проходит, потому что
время у него другое. И поэтому у вас есть только один прилив в день в
Карумба. (Другие приливы тоже проходят, но ты их не замечаешь
потому что они такие маленькие.)

Теперь это особенное явление, происходящее один раз в день, происходит и в других местах, точно
по той же причине — такие места, как Сиамский залив, Персидский залив,
Южно-Китайское море и даже Мексиканский залив. Так уж получилось, что все
эти места являются одними из самых лучших мест на Земле для ловли рыбы.
Интересно, ежедневные приливы сбивают с толку рыбу и облегчают ей ловлю?
ловить?

УГЛОВОЙ РУЧЕЙ (02680)

Выберите станцию

Abbotts HarbourAbegweit PassageAbrams RiverAcadia CoveAdams HarbourAddenbroke Isl.AdvocateAgvik IslandAirstrip PointAkulivikAlbertonAlertAlert BayAlice ArmAlison SoundAmblesideAmherstburgAnchor PointAnse а-ля CabaneAntigonish HarbourArctic BayArgentiaArichatArisaigArnolds CoveArviatAshe InletAtkinson PointAtli InletAulatsivik PointAulds CoveAustin BayBaddeckBaie ChevalierBaie-ComeauBaie де MoutonsBaie дю RenardBaie дю Вин IslandBaie-Йохан-BeetzBaie-Сент-CatherineBaie-TrinitéBaie VerteBaillie Is .(Южная Коса) Ballantynes CoveBamfieldBanc дю Кап BrûléBarnard Hbr.Bar PointBarrage FryerBarrington PassageBas NeguacBathurst HarbourBatiscanBattle HarbourBaxters HarbourBaychimoBay из WoeBay Санкт LawrenceBeachsideBear IslandBear IslandBeauchemin ChannelBeaver HarbourBécancourBecher BayBedford InstituteBedwell HbrBeechey IslandBelanger IslandBelize InletBella BellaBella CoolaBelle Кот BreakwaterBelleduneBelleoramBelle RiverBell IslandBelliveau VillageBellot пролива EastBernard HarbourBerthier-сюр-MerBig Бей, Стюарт IslandBig Bras D’OrBlack Шутка CoveBlack Рок PointBlacks HarbourBlanc-SablonBlandfordBlind BayBlock IslandsBlubber BayBoat HarbourBonaventureBonavistaBonilla IslandBoom IsletBorrowman BayBoswell InletBotwoodBouée K136Bouée K92Boutiliers PointBranchBrevoort HarbourBridgeportBridgewaterBroad Cove MarshBrockvilleBrooksby PointBroomfieldBrown BayBrownell PointBrundige InletBunker Остров LightBunker Остров WharfBurinBurlingtonBurnt ChurchBurntcoat HeadButedaleCABOT POINTCalamity Пои ntCambridge BayCambridge NarrowsCameron IslandCampbell RiverCAMPBELLTONCANNESCANOE COVECANSO HARBOURCap-Окс-CorbeauxCap-AUX-MeulesCap-Окс-OiesCap-ChatCAP ДЕ CAISSIECap-d’EspoirCape AldrichCape AugherstonCape BarclayCape BerensCAPE BLOMIDONCape BryantCape CapelCAPE CAPSTANCape ChapmanCape CliffCape DalhousieCAPE D’ORCape DorsetCape DyerCAPE EGMONTCape EnrageCape HooperCAPE JACKCape KaterCape LiverpoolCape MilesCape ParryCape ScottCAPE SHARPCCape Sheridan Cape SibbaldCape SkognCape St. JamesCAPE TORMENTINECAP PELÉCARAQUETCARAVALLA COVECarletonCARMANVILLECARTWRIGHTCedar IslandChamplainChandlerCHANGE ISLANDSChannel IslandCHARLOTTETOWNCharlottetownCharlton IslandCHATEAU BAYCHATHAMChatham Pt.ChemainusCHESTERChesterfield InletCHETICAMPCHEZZETCOOK INLETChicoutimiChurchillCHURCH POINTCLARENVILLECLARKS HARBOURClearwater FiordCLIFF COVECLIFTONCloridormeClyde RiverCoal HarbourCobourgCOCAGNECoffins PointCollingwoodCOME BY CHANCEComoxCONNOIRE BAYContrecoeur IOCCOOKS HARBOURCopper IslandsCoral HarbourCordero Is.Баклан (ПОДВОДНЫЙ) УГОЛОК BROOKCornwallCOUTEAU BAYCOW HEADCowichan BayCRIBBEANS POINTCroftonCrown принц Фредерик IslandCULLODENCutlerCypress BayDALHOUSIEDARK COVEDarrell BayDAVIS COVEDAVIS INLETDawson HarbourDease PeninsulaDeception BayDENBIGH ISLANDDenman IslandDeschaillons-сюр-Сен-LaurentDiana BayDIGBYDigges HarbourDILDO ПУСК (CAUSEWAY) DILIGENT R.DINGWALLDionisio PointDiscovery HarbourDisreali FiordDoctor IslandDouglas HarbourDOVERDOVER — WELLINGTONDUFFUS POINTDundas HarbourEastmain RiverEAST Margaree МОСТИстпортИст-Кводди-ХедВОСТОЧНЫЙ ПЕСЧАНЫЙ КОВИКУМ SECUMEПролив ЭдвардсЭффингем-БейЭгерия-БейЯйцо-АйлендЭМИЛИ-ХАРБОУВходной островЭриоЭсперансаEsquimalt Government Hbr. Эскимолт HarbourEurekaEvandaleEXPLOITS ISLANDFairhavenFairview TerminalFalse BayFalse StraitFAREWELLFERMEUSEFERRY TERMINALFinlayson ArmFinnerty CoveFIVE ISLANDSFlaherty IslandFLAT ISLANDFLOWERS COVEFOGOFORD HARBOURForestvilleForit BayFort AlbanyFORTEAU BAYFort RossFoulke HarbourFOURCHUFOX островная лисица ОСТРОВ RANGE LIGHTFox IslandsFranklin BayFranklin RiverFrederick SdFrederictonFrobisher в FarthestFulford HarbourFury PointGagetownGangesGannet RockGarnet PointGasconsGatineauGEORGETOWNGeorgina PointGerald PointGethsémaniGibsonsGillen HarbourGillies IslandGjoa HavenGLACE BAYGladman PointGlendale CoveGLOVERTOWN SOUTHGodboutGoderichGold RiverGOODWOOD RIVERGordon IslandsGORDON POINTGorge HarbourGosling IslandGRAHAM PONDGranby BayGRAND BANKGRAND ЗАЛИВГранд-АнсГРАНД-ЭДДИГранд-АнтриГранд-РивьерГранд-ВаллеКанал Гранд-МананБОЛЬШАЯ ХАРБОР-ДИПГрили-ФьордГриффин ПассажГриффит-ХарборГРИНДСТОУН-ИСЛЭНДГриз-ФьордГрондинГрос-КакунаГрос-КапГросс-Иль — Майн-СеленОСТРОВ ЧАКАГайсбороХалфм Oon BayHalifaxHall BeachHamilton IslandHAMPDENHANTSPORTHARBOUR BRETONHARBOUR GRACEHarrington HarbourHartley BayHatfield PointHavre-AubertHavre-Окс-MaisonsHavre-Сен-PierreHEARTS CONTENTHeater HarbourHEBRONHENLEY HARBOURHenslung CoveHerbert InletHeriot BayHERMITAGEHerring CoveHerschel IslandHICKMANS HARBOURHiggins PassageHigh IslandHOLYROOD BAYHook IslandHooper IslandHope BayHOPEDALEHopes Advance BayHOPEWELL CAPEHornby IslandHouston Стюарт канала (WHUBBARDSHunger HarbourHunt IsletIceberg PointIgloolikÎle AUX LièvresÎle BaskingÎle BicquetteÎle д «EntréeÎle де EsquimauxILE HAUTEÎle MackaysÎle PikiyulikÎle VerteImigen IslandImmigration WharfIndian HarbourINGOMARINGONISH BEACHInnetalling IslandInukjuakInvernessIqaluitIroquois AboveIroquois BelowIrvines LandingISAACS HARBOURIsachsenIsland СВ M’Clintock PointISLE AUX MORTSJACKOS POINTJAMESTOWNJennis BayJessie PointJOGGINSJOHNSTOWNJORDANS POINTJuskatlaKangiqsualujjuaqKangiqsujuaqKay PointKean PointKegaskaKELLYS COVEKelsey BayKemano BayKe Залив НнебекасисБухта КеннедиКиммирутКинколитКингком-ИнлетКингстонКингсвиллКитиматКиткатлаКитсиланоКивитооКлемтуПолуостров КлейболтеБей НоксБей КолуктуКрублуяк-ПойнтКугаарукКуглюктукКууджуакКууджуарапикКууджуарапикКватси-БейКинумпт Hbr. KyuquotLac Saint-PierreLadysmithLagoon CoveLa Grande ÎleLa Grande Riviere La Grosse ÎleLANCE COVELangara PointLanoraieL’Anse-à-BeaufilsL’Anse-à-BrillantL’Anse-à-ValleauLA POINTELARK HARBOURLARRYS RIVERLaSalleLa Salle LA SCIELa TabatièreLauzonLavoie IslandsLawyer IslandsLe BicLe Gros MéchinsLe Petit PèlerinLeroy BayLes BricaillesLes EscouminsLeslieL» Этан-дю-NordLetang HarbourLetite HarbourLewis BayLEWISPORTELIGHTHOUSE COVELISCOMB HARBOURL’Isle-Окс-GruesL’Islet-сюр-MerL’Isle-VerteLITTLE BAY ARMLittle Корнваллис IslandLittle CurrentLITTLE HARBOURLittle RiverLIVERPOOLLOCKEPORTLOCKS COVELOGGIEVILLELONG BEACHLONG HARBOURLong IslandLong IslandLONG PONDLong Су DamLoon IslandLornevilleLotbinière (Moulin à blé) LOUISBOURGLowe InletLOWER ИСТ PUBNICOLower EscuminacLOWER WEDGEPORTLubec — North EntranceLubec (Юг)LundLUNENBURGMaccanMacdonald PointMaitlandMAKKOVIKMakwazniht Isl.MALAGASHMal-BayMALPEQUEMaple BayMarble IslandMARGAREE HARBOURMARGAREE TRAILERMARGARETSVILLEMARIE JOSEPHMartin IslandsMassetMataneMatthews CoveMcCoy CoveMcKenney Isl. McMaster IslandMemphrémagogMEMRAMCOOKMereworth Sound.MERIGOMISHMETEGHANMeyers NarrowsMichipicotenMiddle BayMIDDLE COVEMidlandMiguashaMILL COVEMILLERTONMilne на входе (головка) Милна IslandMIMINEGASHMinganMIRAMICHI RIVERMISCOUMitlenatchMoffatt IslandsMonctonMONTAGUEMontague HbrMontagu PointMont-LouisMontmorencyMontréal Jetée # 1Montréal Рю FrontenacMoosoneeMorrisburgMOSTYN COVEMould BayMulligan BayMURPHYS COVEMURRAY HARBOURMUSGRAVE HARBOURMusquash HarbourMutine PointNainNamuNanaimo HarbourNanoose BayNarvaez BayNatashquanNatkusiak Полуостров НАУФРАГЕНАуджаатНидл-КоувНЕГУАКНЕЙЛС-ХАРБУРНесто-ИнлетНевильНЕВИЛ-ОСТРОВНЬЮВАКАСЛНьюкасл-КрикНЬЮМАН-САЙДНьюпортНью-ВестминстерНиколсон-КрикНОРРИС КОВЕНОРТ-ХАРБУРНорт-ХедНорт-Копак-АйлендНОРТ-ЛЕЙК-ХАРБОРНОРТ-ПОЙНТНорт-Стар-БэйНорт-СиднейНортумберленд-СаундНорт-Запад-БэйСЕВЕРНЫЙ залив ST RIVERNorton IslandNugent SoundNuukOak BayOAK POINTOcean FallsOgdensburgOld-HarryOrford BayOscar BayOuter Wood IslandOwen BayOWLS HEADPacofi BayPangnirtungPanorama IslandPARADISE RIVERPARKERS COVEPARRSBOROParry SoundPartridge IslandPaspébiacPatricia BayPaulatukPeace мост Ниже Pearce PointPECKS POINTPedder BayPeel PointPelly BayPelly IslandPembina TerminalPENNY LANEPETIT DE GRATPETITE FORTEPetite-TourellePICTOUPICTOU ISLANDPim IslandPINKNEY POINTPisiktarfik IslandPoint AtkinsonPointe-о-PèrePointe-Аи PicPointe Окс CenellesPointe-Окс-OrignauxPointe-Окс-TremblesPointe-Бас-Пуэнт-ClairePointe-де-CascadesPointe дю Sud-OuestPoint EdwardPointe HeathPointe HowatsonPointe NordPointe PlatonPointe Сен-PierrePOINTE SAPINPoint TupperPont де QuébecPont Жак-CartierPont LaviolettePorpoise BayPorpoise канал EastPortage InletPORTAGE ISLANDPort AlberniPort-AlfredPort AlicePort Окс BasquesPORT AUX CHOIXPORT BICKERTONPort BlackneyPORT BORDENPort BowenPort BurwellPort-CartierPort Cleme ntsPort ColbornePort-Daniel-GasconsPort De BouchervillePort De LaperrierePort DoverPORT DUFFERINPort EdwardPORT ELGINPORT GREVILLEPort HardyPORT HARMONPort HarveyPORT HASTINGSPort HawkesburyPort HoodPORT НАДЕЖДА SIMPSONPort LambtonPort LeopoldPORT MAITLANDPORT MARNHAMPort McNeillPort-MenierPort MoodyPORT MOUTONPort NelsonPortneufPortneuf-сюр-MerPort NevillePort RenfrewPort-Сен-FrançoisPORT SAUNDERSPort SimpsonPort StanleyPORTUGAL COVEPORT UNIONPort WellerPOSTVILLEPovungnitukPowell RiverPreedy HarbourPrice IslandPrideaux HavenPRIM POINTPrince RupertPrince Руперт RoRoPROSPECTPublic LandingPUGWASHPUNCHBOWLPurfur CovePUSHTHROUGHQarqortoqQikiqtarjuaqQlawdzeet AnchorageQuadyuk IslandQuai де CageuxQuaqtaqQueen Шарлотт CityQUIRPON HARBOURRABBIT ISLANDRadstock BayRanger IsletRankin InletRAYMOND POINTRaynor GroupRED BAYRedonda BayRefuge BayRENCONTRE WESTRensselaer BayResoluteResor IslandReversing FallsRICHIBUCTORICHIBUCTO BARRICHIBUCTO CAPERigby BayRIGOLETRiley CoveRimouskiRiver HebertRIVERPOR TRivière-о-RenardRivière-о-TonnerreRivière де Mille ÎlesRivière-дю-LoupRivière KoksoakRivière Koksoak estRoberts BankRoberts BayRobichaud SpitRocher де NeptuneRoggan RiverRose HarbourRossportRusticoSaavedra IslandsSABLE ISLANDSachs HarbourSACKVILLESAGLEK BAYSaint-AugustinSaint-Бернар-сюр-MerSainte-Анн-де-BellevueSainte-Анн-де-MontsSainte -Тереза-де-Гаспе Сен-Франсуа I. O.Saint-GodefroiSaint-IrénéeSaint-Jean IOSSaint-Jean-Port-JoliSaint-Jean-sur-RichelieuSaint-JoachimSaint JohnSaint-Joseph-de-la-RiveSaint-Laurent IOSSaint-NicolasSaINT-PIERRE ET MIQUELONSaint-RomualdSaint-SiméonSAINT THOMAS DE KENTSalluitSALMON RIVER BRIDGESaltery BaySALTONS BROOKSALVAGESAMBRO HARBOURSand HeadSand HeadsSAND POINTSANDWICH BAY (ИСТ ARM) Sandy BeachSandy CoveSANDY COVESANDY POINTSanikiluaqSault-о-CochonSault Ste Marie — Над LocksSault Ste Marie — Ниже LocksSAVAGE COVESAVAGE HARBOURSchooner HarbourSCOTS BAYSeabreeze PointSeal CoveSEAL COVESeal CoveSEAL ISLANDSedgwick BaySELDOMSept-ÎlesSevigny PointSeymour NarrowsShediac BaySHEET HARBOURSHELBURNEShepherd BaySHERBROOKESheringham Пойнт-Шилдс-БейШингл-ПойнтШИП-БУХТАШИППАГАНШИППАГАНСКИЙ ДУГШип-Сэндс-АйлендШол-БейШОЛ-КОУ-ВЕСТШОЛ-ТИКЛСиднейСилва-БейСиваш-БейСКИННЕРС-КОВЕСКИННЕРС-ПРУДЫМайзерс-АйлендСмит-ИнлетСнукс-РоксСОНОРАСук-БейсинСук-ОстровСорелСорри-ХарборЮРИССЮГО-ВОСТОЧНЫЙ БАЙТСПЕНСЕРС-АйлендСпи der IslandSPRINGDALESPRY HARBOURSquamish InnerStag IslandST ALBANSSt. ЭндрюсST ANNS HARBOURST ANTHONYSt. BarbeST НЕВЕСТАСтивестонСтюартST GEORGESSSt. ДжонсСт. LawrenceSt MartinsST MARYSSTONEHAVENSСтоппер-АйлендсST PAUL ISLANDST PETERS BAYStrathcona SoundStratton IslandsStryker IslandSt. StephenStuart NarrowsStupart BaySullivan BaySulphur PassageSUMMERSIDESummerstownSunday HarbourSurf InletSurge NarrowsSWIMS POINTSYDNEYTABLE HEADTACKS BEACHTadoussacTaloyoakTanquary CampTasiujaqTecumsehTERRENCEVILLETERRINGTON BASINTête-а-ла-BaleineThank Бога HarbourThe NarrowsThessalonThuleThunder BayTidal Посмотреть FarmTIDNISHTIGNISHTILT COVETILTING HARBOURTIVERTONTIVERTON (кабанов ГОЛОВА) TobermoryTofinoTOMLEE BAYTorontoTRACADIETraverse де Сен-RochTREPASSEYTRINITYTrois-PistolesTrois-RivièresTrounce InletTroup PassageTROUT COVETruroTsawwassenTukarak IslandTuktoyaktukTumbo ChannelTUSKETTWILLINGATETwin IslandsTysoe PointUclueletUlukhaktokUpper GagetownUPPER PORT LA TOURVALLEYFIELDВанкуверВареннВикторияВиктория ХарборВье-ФорВье-КвебекVillage BayWaddington Hbr.WadhamsWalker GroupWarn BayWEDGEPORTWelcome BayWelcome HarbourWelshpoolWest AdvocateWest Медведица HarbourWEST HEADWEST NARROWSWEST NEWDY QUODDYWEST POINTWESTPORTWest Quoddy HeadWest Санкт ModesteWEYMOUTHWhale CoveWhaler BayWhaler PointWhaletownWHITE BEAR ARMWHITEHEADWhite RockWiah PointWILD COVEWILLIAMS HARBOURWilsons BeachWinchelsea Is.
