Как правильно установить потолок армстронг: установка и монтаж своими руками

Содержание

установка и монтаж своими руками

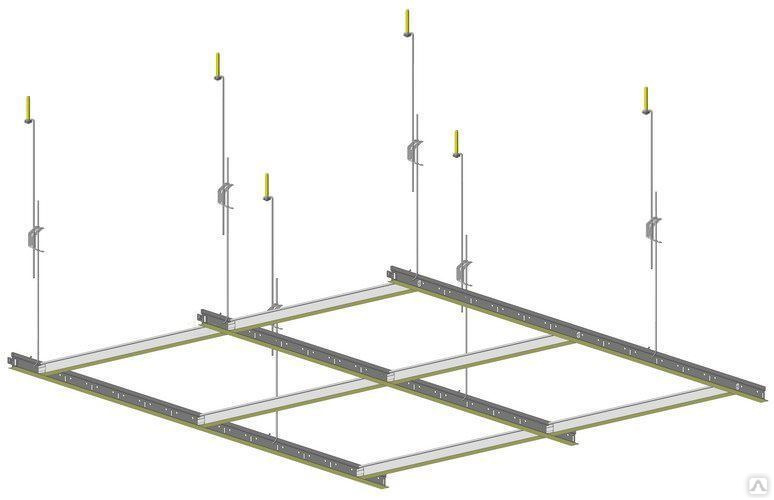

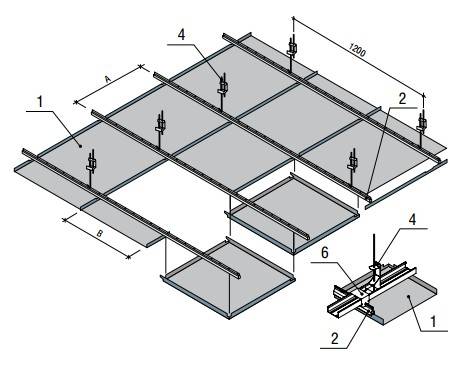

Подвесная система Армстронг

В отличие от подвесных потолков из гипсокартона, подвесной потолок Армстронг не требует дополнительной отделки. Его монтаж производится очень быстро и почти без пыли и не требует специальных навыков.

К тому же вес подвесного потолка Армстронг очень маленький и его прочная конструкция способна скрыть дефекты и любые коммуникации на существующем потолке. Любой домашний мастер сможет установить навесные потолки Армстронг самостоятельно с минимальным набором инструментов. Однако установка потолка Армстронг потребует хотя бы один помощник.

Инструменты:

  • Дрель электрическая или перфоратор
  • Сверло по бетону 6 см х 6 мм
  • Молоток
  • Болгарка или ножовка по металлу
  • Ножницы по металлу
  • Обивочная малярная нить
  • Линейка и карандаш
  • Строительный уголок 90 градусов
  • Гидроуровень или лазерный уровень

Расчет потолка и материалы

Рассчитать подвесной потолок системы Армстронг вам смогут в любом магазине строительных материалов. Для этого сообщите площадь и конфигурацию вашего помещения.

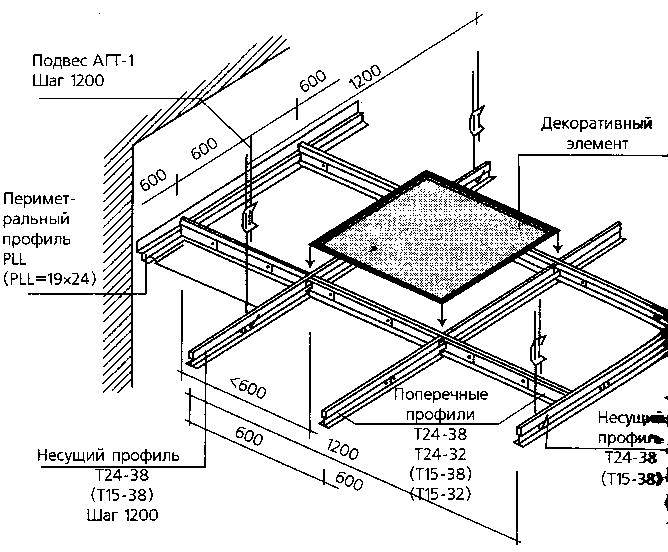

Потолок Армстронг: комплектующие подвесной системы

  • Плиты декоративные потолочные 600 мм х 600 мм х 15 мм
  • Уголок пристенный (профиль ПУ 19 х 24)
  • Профиль несущий тип Т 15 х 38 или Т 24 х 38
  • Профиль поперечный тип Т 15 или Т 24
  • Подвес (крепление потолка Армстронг)

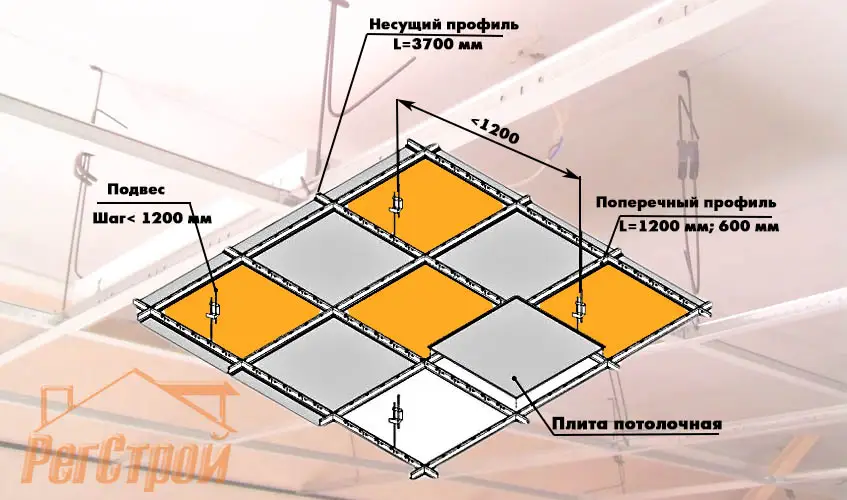

Профили потолка Армстронг

Комплектующие детали под Армстронг потолок размеры имеют стандартные и их количество можно просчитать самостоятельно. Подвесные системы Армстронг виды потолков могу иметь и другие. Например, может использоваться плита размером 600 х 1200 мм.

Порядок монтажа

Устройство подвесного потолка Армстронг можно разделить на несколько этапов:

  1. Подготовка
  2. Разметка стен и осей для крепления подвесной системы
  3. Крепление подвесного каркаса
  4. Установка потолочных панелей и монтаж светильников

Важно знать! Короткое замыкание электрической проводки может стать причиной пожара. Перед началом выполнения работ убедитесь, что все электрические коммуникации (провода) не имеют оголенных концов и уложены в защитные гофрированные трубы.

Эта мера предосторожности исключит возможные поражения электрическим током и возникновения коротких замыканий проводки. Выполните разводку электрических проводов к местам расположения приборов освещения.

В системе подвесных потолков Армстронг чаще всего используют два типа светильников:

  • Прямоугольные размером 600 мм х 600 мм с лампами дневного света
  • Точечные с обычными и энергосберегающими лампами

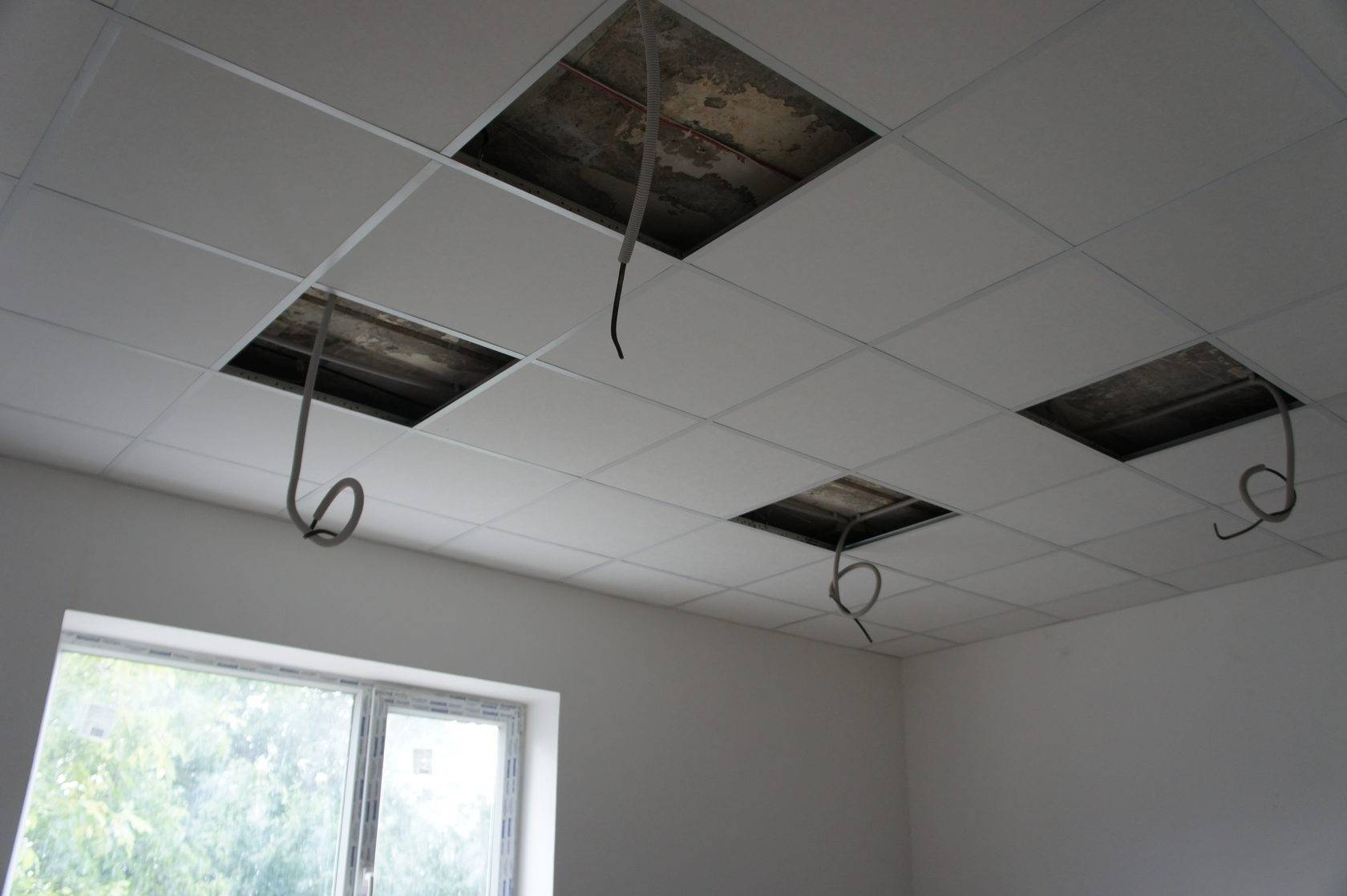

Проводка крепится к существующему полу пластиковыми или алюминиевыми хомутами при помощи пластмассовых дюбелей и саморезов. Провод должен быть спрятан в защитный пластиковый гофрорукав.

Разметка

Обратите внимание! Монтаж потолка Армстронг надо производить ниже существующего не менее чем на 12 см. Эта операция производится для определения высоты будущего потолка, ширины крайних плит и расположения светильников.

Разметку для крепления уголкового потолочного профиля (еще его называют пристенным) производят при помощи лазерного или водного уровня. Важно помнить! Стены должны быть предварительно выровнены, иначе стартовый профиль не приляжет плотно к стене.

Подвес

По периметру помещения на стены наносят отметки, которые находятся в одной горизонтальной плоскости. По отметкам, при помощи малярной красящей обивочной нити выполняют разметку стен.

Для этого один конец нити прикладывают в углу на уровне первой отметки, а второй конец к следующей отметке на стене. Нить оттягивают и отпускают подобно выстрелу из лука. После этого останется ровная линия между отметками.

На потолок наносят таким же образом продольную разметку. Перед этим производится расчет таким образом, чтобы подрезке подлежали только крайние противоположные ряды потолочных плит. Целые плиты должны лежать между первым и последним рядом.

Операцию повторяют, пока линия не замкнется по периметру. Когда разметка окончена, приступают к следующему этапу.

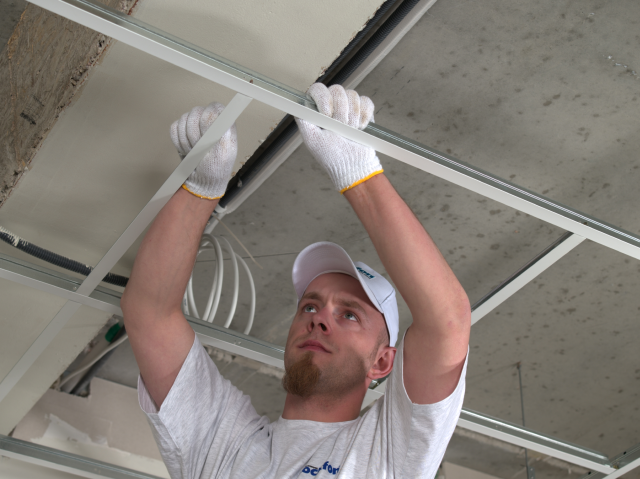

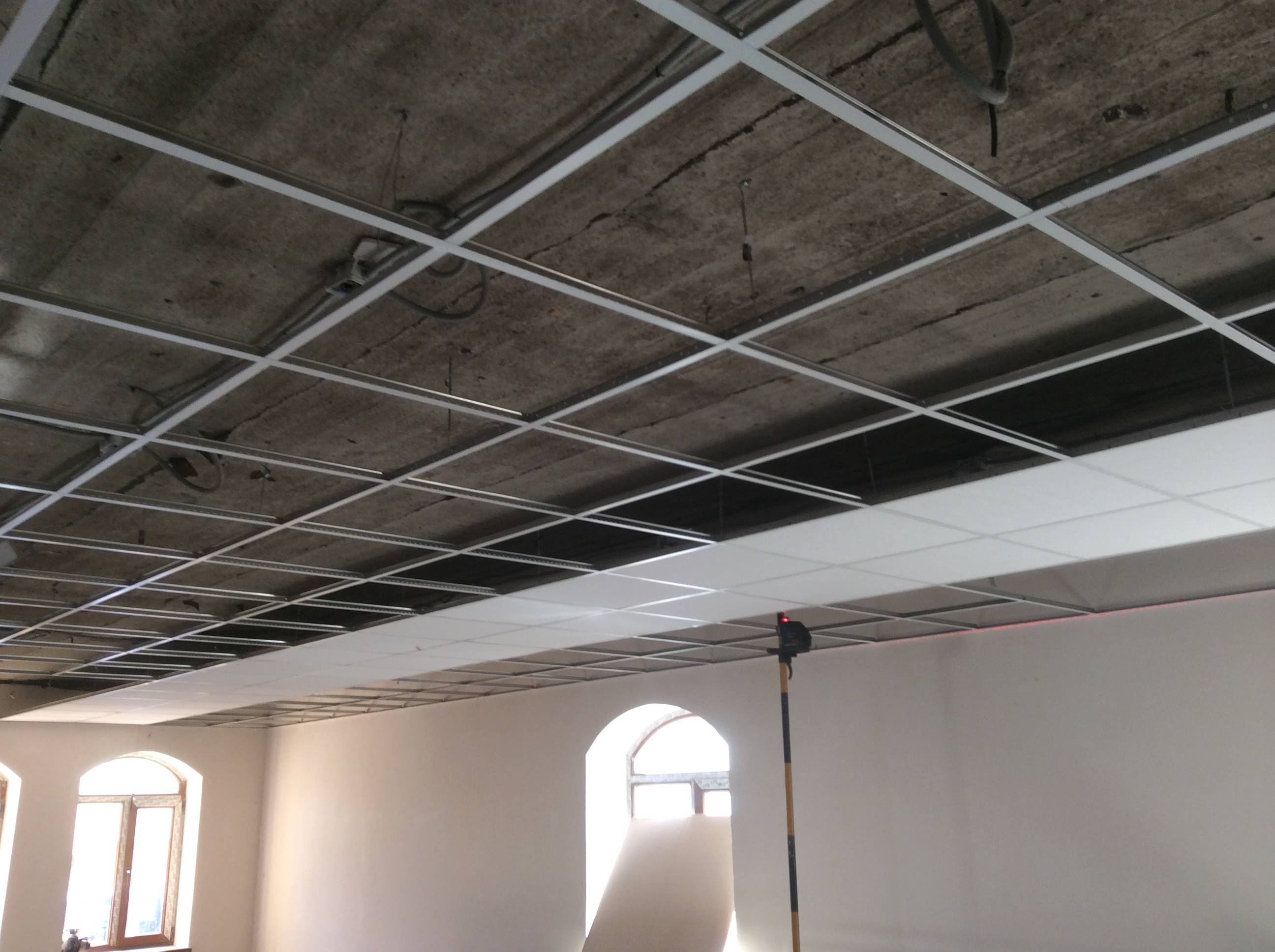

Крепление подвесного каркаса

По отмеченной линии с шагом 400-450 мм электрической дрелью или перфоратором высверливают отверстия. Делается это сверлом по бетону диаметром 6 мм и на глубину 6 см. В отверстия забивают пластиковые дюбеля.

Крепление спицы подвеса к потолку

Стартовый профиль крепят к стене по линии саморезами по металлу в дюбель. При необходимости выполняют обход выступающих частей комнаты или углублений. Для этого профиль подрезают ножницами по металлу и сгибают под нужным углом.

От угла отмечают расстояние равное ширине потолочной плиты в соответствии со схемой монтажа потолка немного выше пристенного профиля. В этой точке в стену загоняют саморез и к нему привязывают шнур. Его пропускают под уголковым профилем и точно так же крепят и натягивают на противоположной стене.

Это первая ось для установки продольного подвесного Т-образного несущего профиля (в поперечном сечении он похож на перевернутую букву Т).

Важно знать! Для равномерного распределения нагрузки на пристенный профиль первая подвесная Т-образная несущая рейка должна располагаться на расстоянии не более 600 мм от стены.

Второй шнур (ось) натягивают в этом же углу перпендикулярно первой оси, по нему ориентируются при монтаже поперечного профиля. Для этого от стены отступают на расстояние равное ширине первой потолочной плиты и закрепляют его на саморез, пропустив под пристенным профилем. Второй конец шнура крепят так же на противоположной стене и натягивают, чтобы не было его провисаний.

Стыковка несущего профиля

Несущий профиль подвешивается к существующему потолку на металлические подвесы. Подвес имеет строение, которое позволяет регулировать его длину (две спицы соединенные плоской пружиной).

На одной из спиц имеется петля, через которую подвес крепится к потолку посредством дюбеля и самореза. Вторая спица имеет крючок для закрепления несущего профиля. По первой оси с шагом 1 м к потолку крепятся подвесы.

Подрезка профиля

На подвесы монтируется несущий профиль. Он имеет длину 3,2 м и перфорации (отверстия) для крепления подвесов, поперечных профилей и стыковочных замков на торцах. Стыкуя профиль к профилю можно получить несущую рейку любой длины.

При необходимости профиль подрезают и заводят в угловую пристенную рейку. Поперечный профиль имеет специальный замок, который стыкуется в паз несущей рейки и обеспечивает надежное соединение.

Светильник 600 на 600

Первый и последний ряд поперечных профилей можно подрезать. Для этого используют болгарку или пилу по металлу. Его устанавливают, ориентируясь на вторую поперечную ось.

Между пристенными, поперечными и продольными рейками всегда должен быть угол 90 градусов. Когда устанавливаются подвесные потолки Армстронг технические характеристики их составляющих, требуют обязательного соблюдения этого условия.

После установки поперечного профиля первого ряда приступают к монтажу второго несущего профиля. Когда будет установлен весь подвесной каркас, можно начинать монтаж приборов освещения.

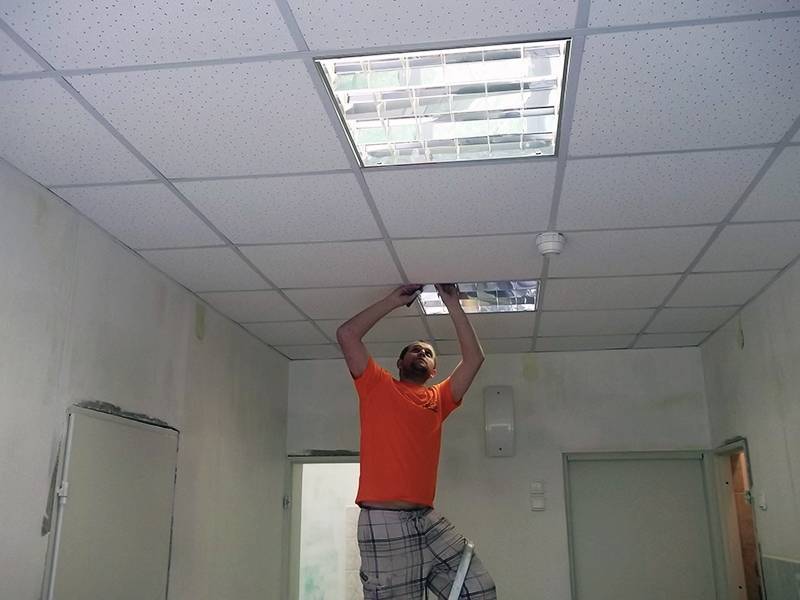

Установка потолочных панелей и монтаж светильников

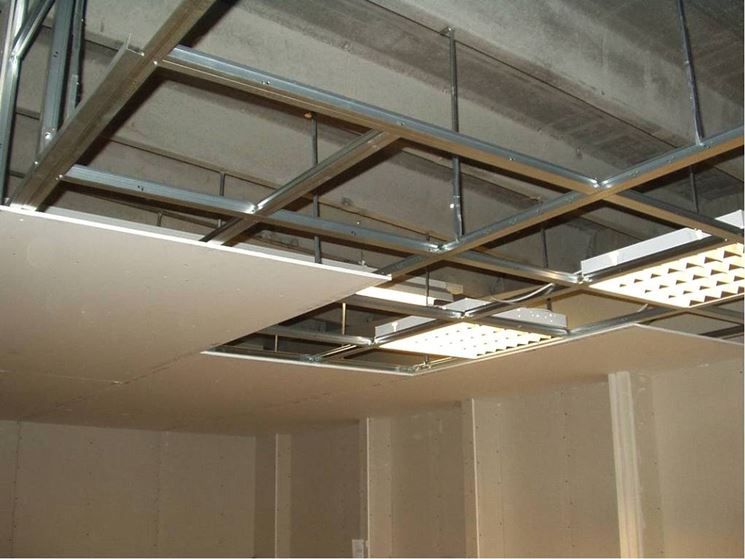

Светильники 600 мм х 600 мм устанавливаются в ячейки каркаса и опираются на полки несущего и поперечного профиля. Если вы используете точечные светильники, то в плите по центру вырезают отверстие соответствующего диаметра.

На светильнике отжимают пружины и вставляют в отверстие с лицевой стороны плиты. После этого пружины осторожно отпускают.

Потолочная плита очень хрупкая и если резко отпустить пружины точечного светильника они могут ее разрушить.

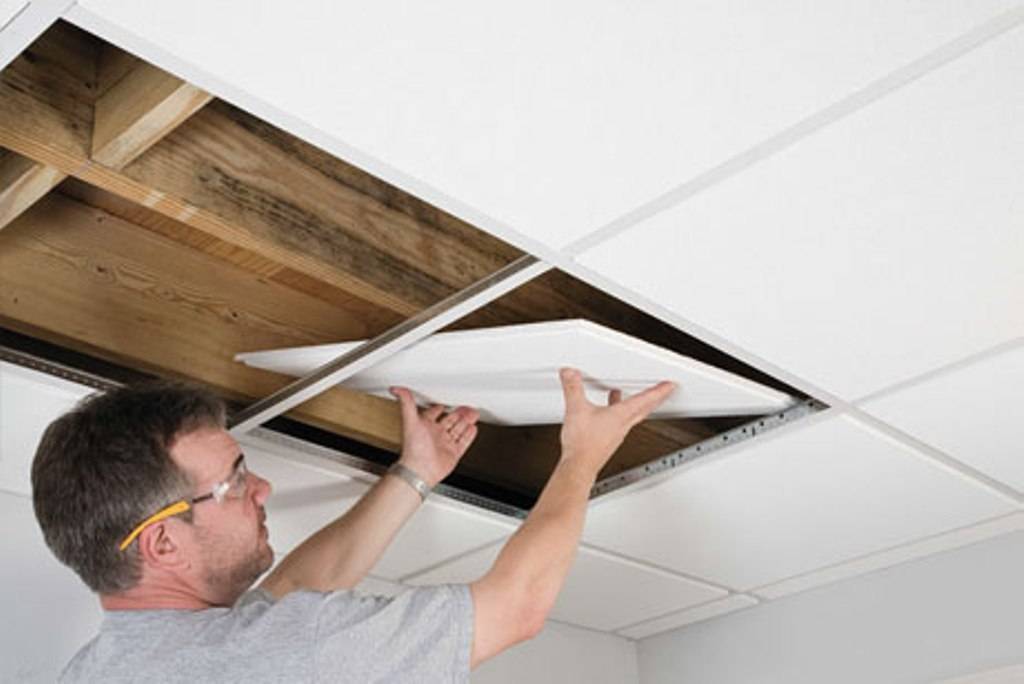

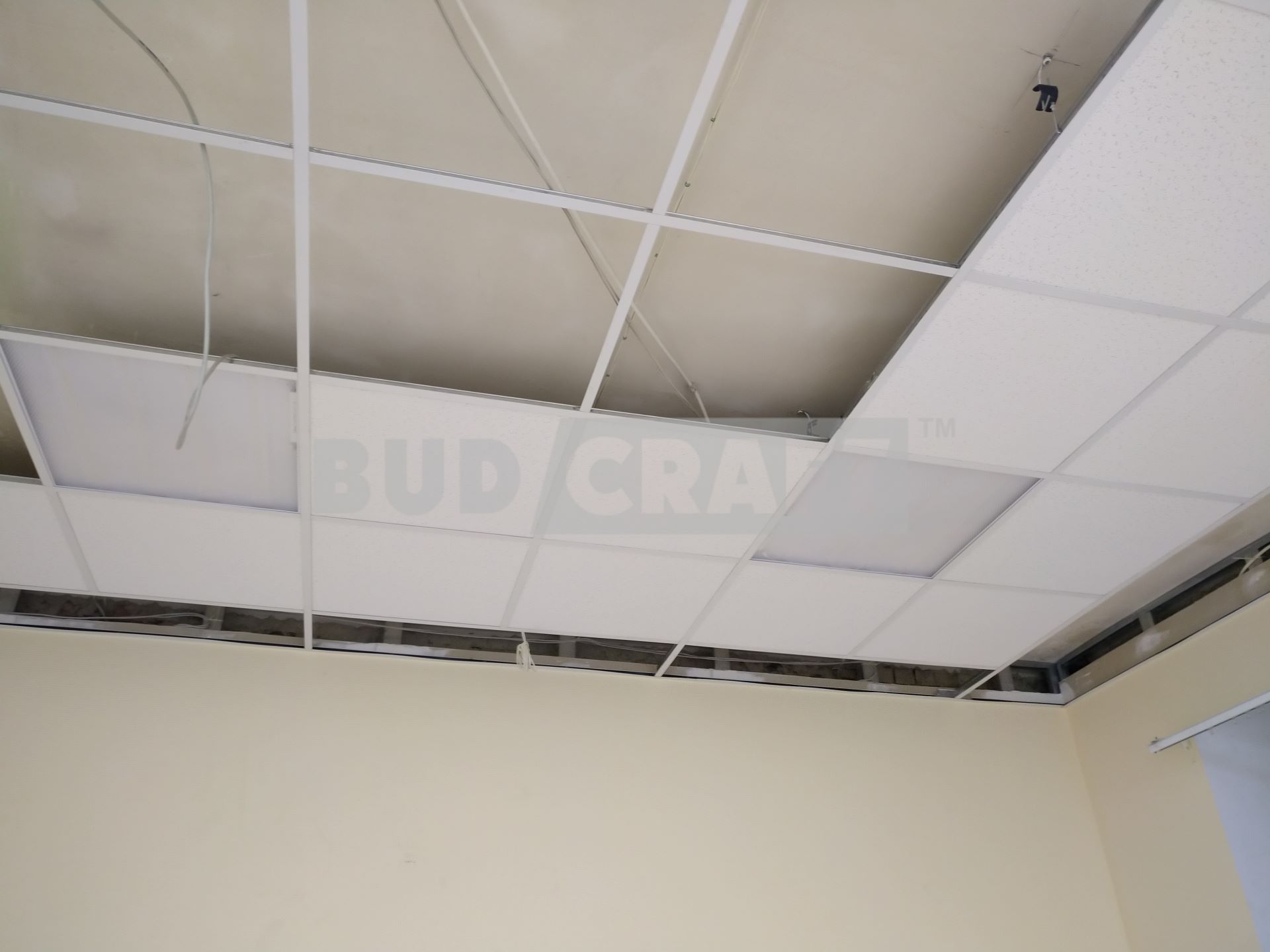

Монтаж потолочных плит

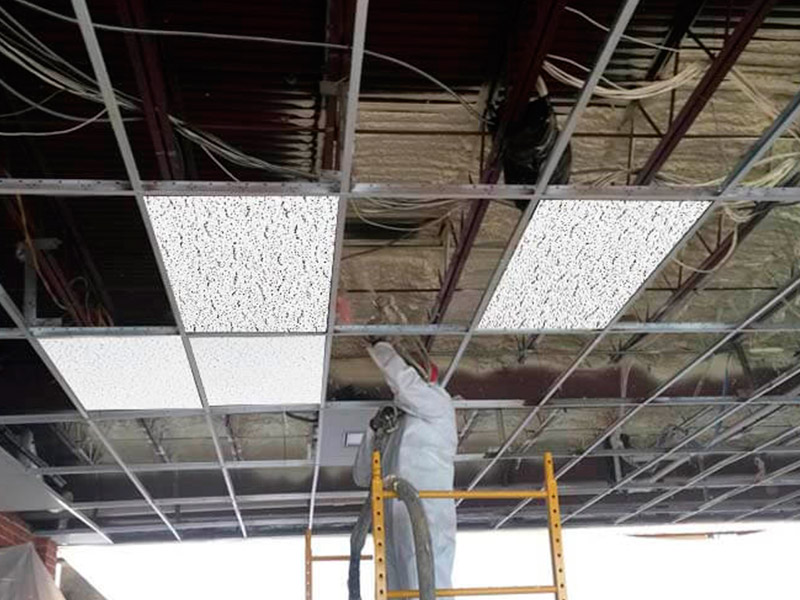

После установки и подключения светильников пустые ячейки каркаса закрывают минеральными потолочными плитами. Последние ряды плит подрезают, используя карандаш, линейку и острый канцелярский нож. Устройство потолка Армстронг своими руками завершено. При монтаже направление плит ориентируется по указателю, нанесенному на обратной стороне плиты.

Качество установки потолка.16 рекомендаций для проверки монтажа подвесного потолка Армстронг

Проверить монтаж потолка. Качество установки армстронг и параметры, которые следует контролировать

Подвесной потолок — довольно массивная конструкция и случаи его обрушения нередки в нашей стране. Если вы планируете самостоятельную установку подвесного потолка, то советуем изучить наши рекомендации, соблюдение которых позволит вам создать качественный подвесной потолок. В дополнение к рекомендациям по проверке качества установки потолка, мы разместили подробную инструкцию самостоятельного монтажа растрового подвесного потолка. Так же вы сможете проверить качество выполненных работ нанятой вами бригады монтажников.

Для удобства контроля установки на объекте скачайте чек-лист, содержащий все пункты проверки конструкции потолка.

Геометрия монтажа. Проверяем параметры важные для безопасности потолка Армстронг

1. Прямолинейность:

подвесная система должна иметь прямолинейность геометрии несущих направляющих.

2. Прямоугольность:

Устанавливать каркас необходимо с соблюдением четкой перпендикулярности поперечных планок к основным направляющим. Чтобы это проверить необходимо замерить диагонали получившихся ячеек их длина не должна отличаться более чем на 2 мм.

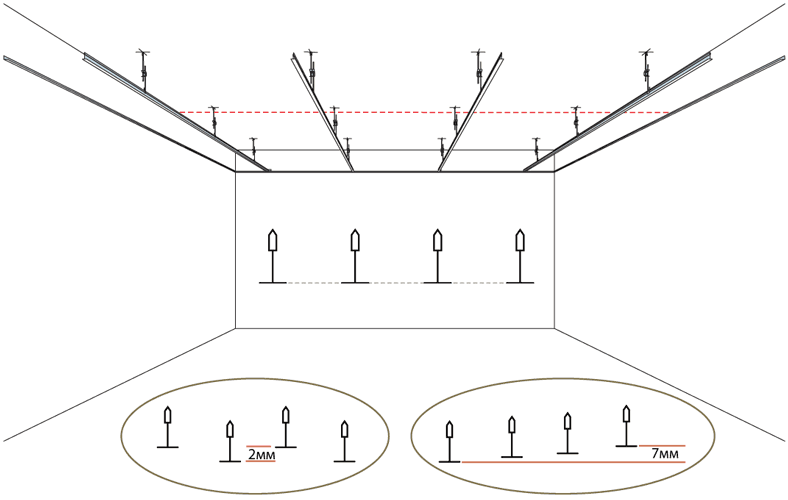

3. Плоскостность:

Отклонение от горизонтали на всю длину потолка не должно быть более 7 мм, а между двумя соседними направляющими не более 2 мм

Выполнение первых трёх пунктов легко достичь грамотной разметкой потолка с помощью лазерного построителя плоскостей и установкой отбивочных нитей в начале монтажа каркаса.

Контроль надежности потолка Армстронг. Условия для безопасного монтажа потолка Армстронг

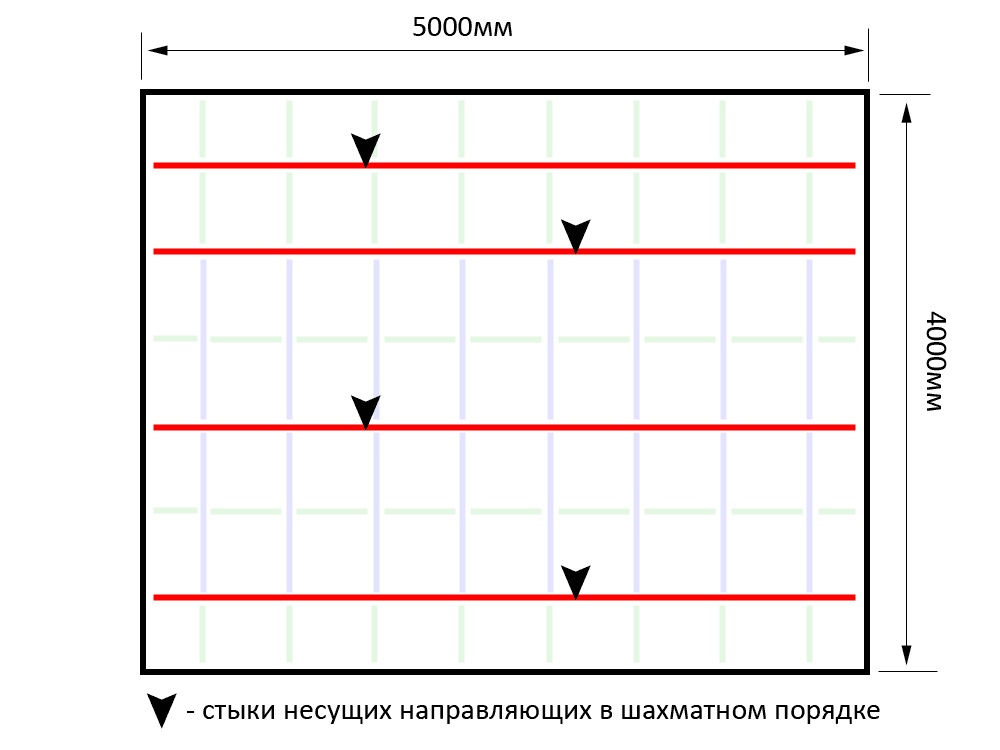

4. Соединение несущих реек.

Чтобы исключить так называемую линию излома потолка, стыки несущих реек необходимо выполнять в шахматном порядке. Это позволит сделать каркас более устойчивым к нагрузкам.

Важно: Правильная установка подвесов:
Помните, что конструкция потолка имеет большую массу и при обрушении может причинить вред находящимся в помещении людям. Поэтому необходимо соблюдать следующие условия:

5. Расположение подвесов потолка. Подвесы необходимо по возможности устанавливать в шахматном порядке вдоль несущих реек.

6. Использование металлических потолочных анкеров. Чтобы исключить выпадение подвесов в случае пожара, их необходимо устанавливать на металлические закладные элементы (анкер потолочный)

7. Правильная длина подвесов. Проверьте подвесы, они не должны быть прослаблены, также советуем выбирать подходящие по длине подвесы и не допускать шарнирных соединений.

8. Дополнительные подвесы. На расстоянии не более 150 мм от стыка несущих реек необходимо устанавливать дополнительные подвесы.

9. Расстояние от стены до подвеса. Убедитесь, что расстояние от стены до первого подвеса вдоль несущей рейки составляет не более 450 мм.

10. Соблюдение расстояния между подвесами потолка. Расстояние между подвесами вдоль несущей рейки должно быть не более 1200 мм

11.Угол наклона подвесов. Максимально возможный угол наклона подвесов, вдоль несущей рейки должен быть не более 45 градусов.

Правильная установка несущих реек:

12. Пожарные компенсаторы на несущих рейках. Обратите внимание на пожарные компенсаторы. Они должны присутствовать на всех несущих рейках длиной 3600 мм.

13. Расстояние от стены до первой несущей рейки должно быть не более 600 мм.

14. Убедитесь, что смонтирована стандартная компоновочная схема, т.е. расстояние между длинными 1200мм поперечными рейками должно быть 600мм.

15. Места установки инженерных систем должны иметь дополнительные подвесы.

16. Расстояние между точками крепления пристенного молдинга должно быть не более 450 мм

При соблюдении всех пунктов монтажа подвесной системы Армстронг потолок будет безопасным для жизнедеятельности и готов выполненять основные функци.

Чтобы быть уверенным, что монтаж подвесного потолка производится правильно, ознакомьтесь с инструкцией по монтажу от производителей подвесных систем Armstrong

Чтобы обеспечить грамотный монтаж потолка Армстронг обращайтесь к специалистам «Потолочные Решения» тел.: 8(800)333-02-53

или смотрите расценки на монтаж армстронг на странице услуг — «Монтаж»

Как монтировать подвесной потолок Армстронг

На сегодняшний день специалисты предлагают несколько способов для монтажа подвесных потолков «Армстронг».

Отметка уровня

Для осуществления установочных работ вам потребуется следующий набор инструментов:

  • дрель и шнур;
  • гибкий уровень;
  • ножовка по металлу;
  • рулетка, линейка;
  • молоток, элементы для крепежа.

Технология установки

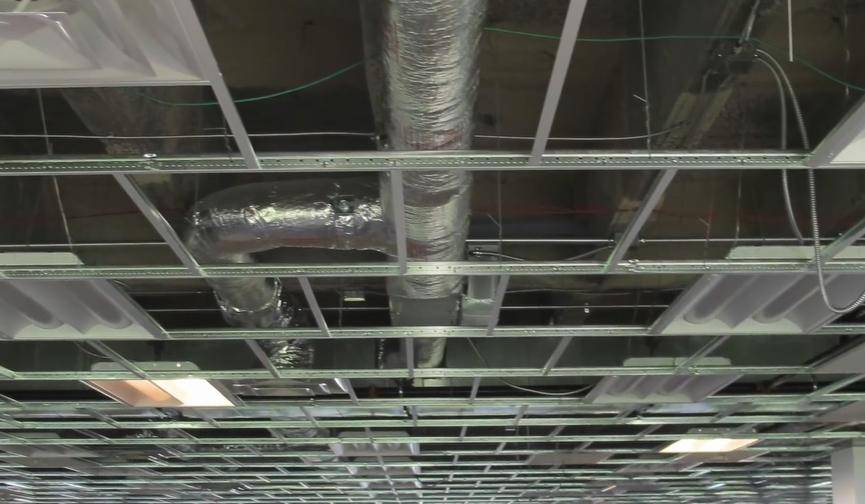

Профильный каркас

Потолочная конструкция такого типа устанавливается подвесным способом и подразумевает использование угловых профилей, фиксируемых по всему периметру поверхности. При необходимости крепеж профилей осуществляется не только на потолок, но еще на колонные и другие элементы. До того как монтировать подвесной потолок Армстронг, необходимо закрепить поперечные и продольные направляющие. Главными направляющими выступают продольные Т-образные элементы с длиной 360 см и поперечные – длиной 60 и 120 см.

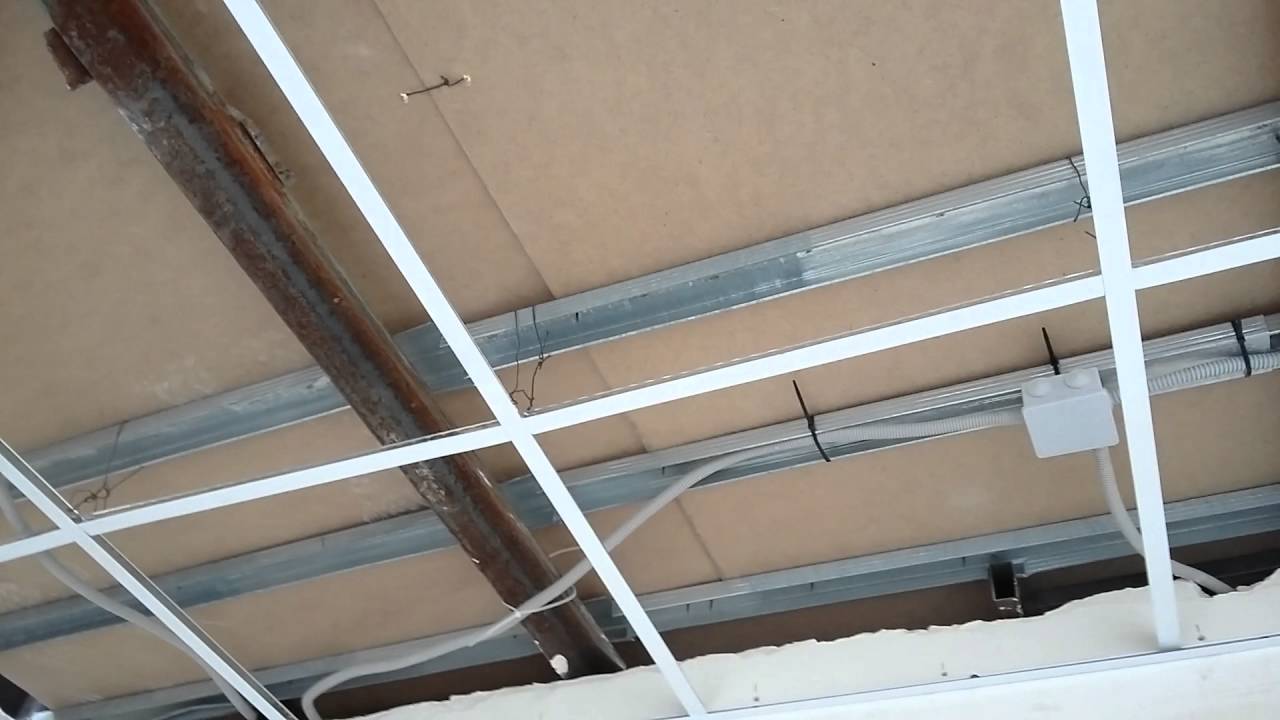

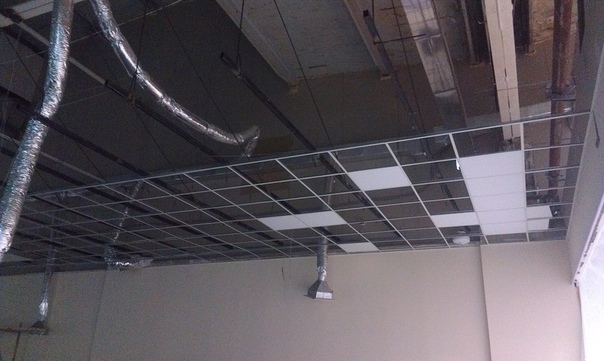

Монтаж коммуникативных линий

Для осуществления качественного монтажа используют подвеску, которая необходима для определения уровня отступа от бетонных плит перекрытия. Для определения оптимальной высоты подвески, стоит отталкиваться от высоты помещения и количества коммуникативных линий, которые будут пролегать под поверхностью подвесного потолка. Кроме этого вам потребуются дюбеля и шурупы, в зависимости от материала основного потолка.

Монтажный процесс начинается с нанесения разметки, начало которой проходит по горизонтальной потолочной линии. На стенах делается отметка на необходимом расстоянии от перекрытий потолка, которую в дальнейшем вы спроецируете на все остальные стены, используя лазерный или водяной уровень. Закончив выведение уровня, можно приступать к крепежу L-образного профиля, согласно размеченной линии с шагом в 0,5 м. На месте угловых стыков профиль придется обрезать под углом 45 градусов с помощью ножниц или ножовки по металлу, стараясь не повредить поверхность профиля, которая в дальнейшем будет видна.

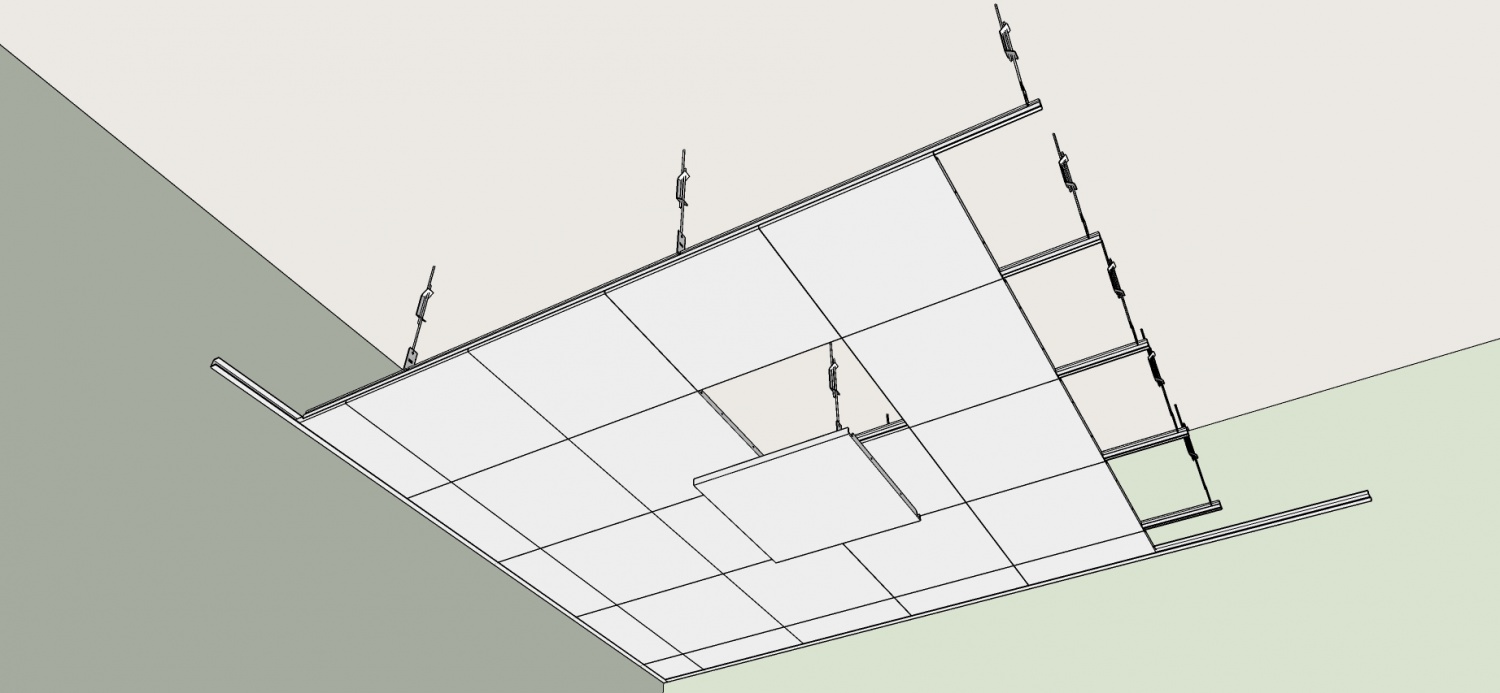

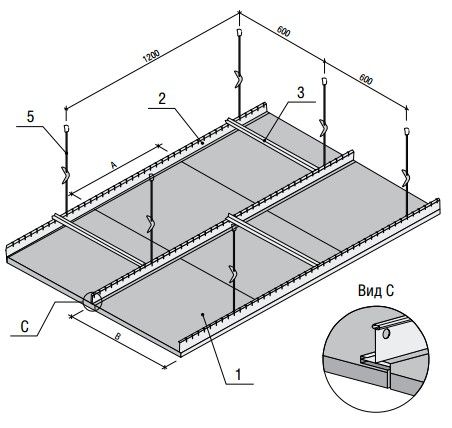

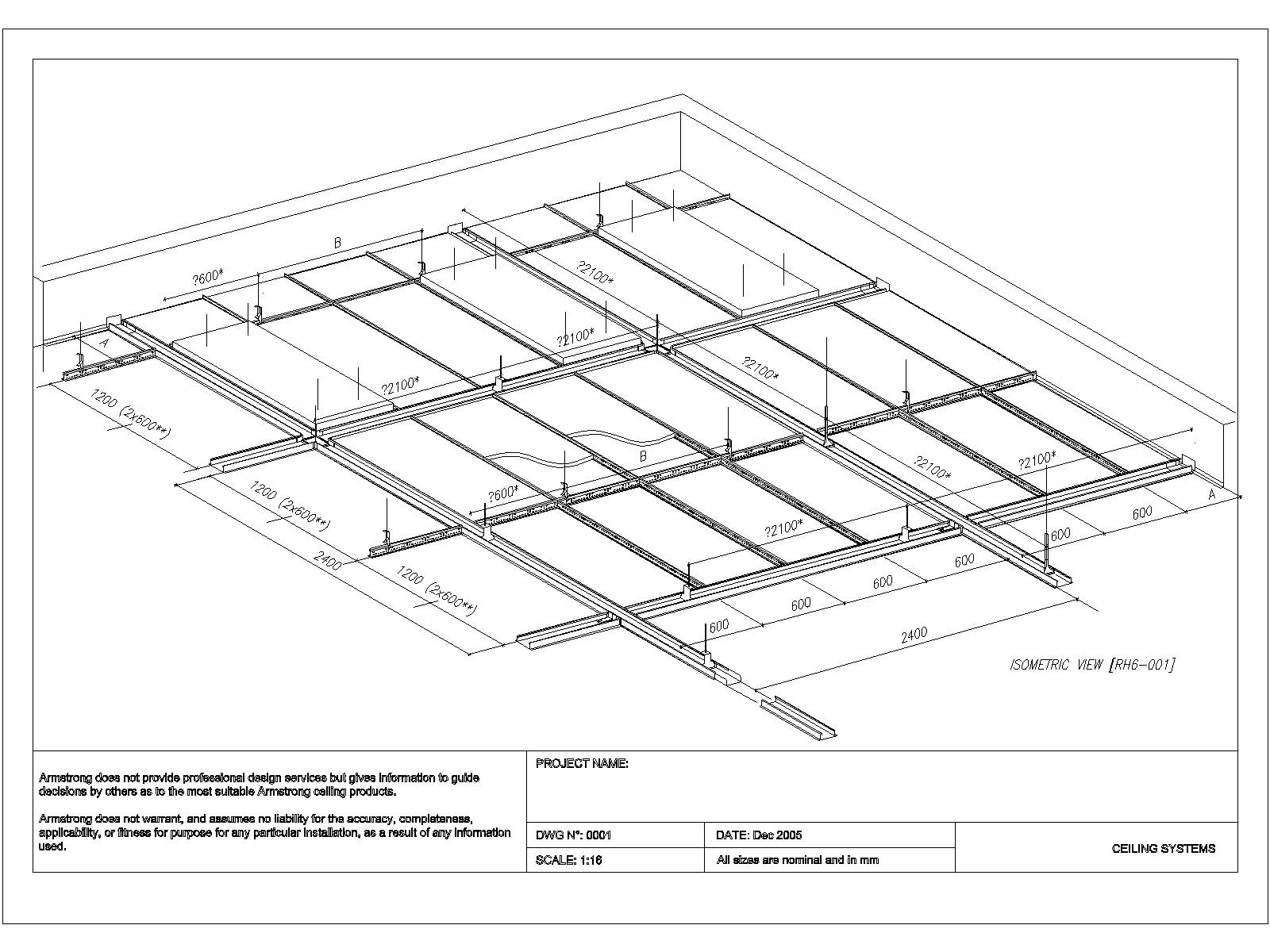

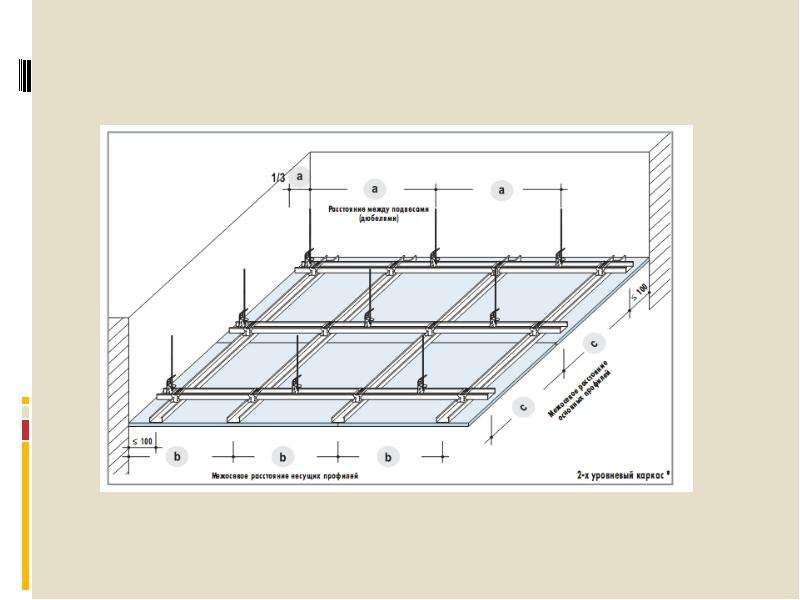

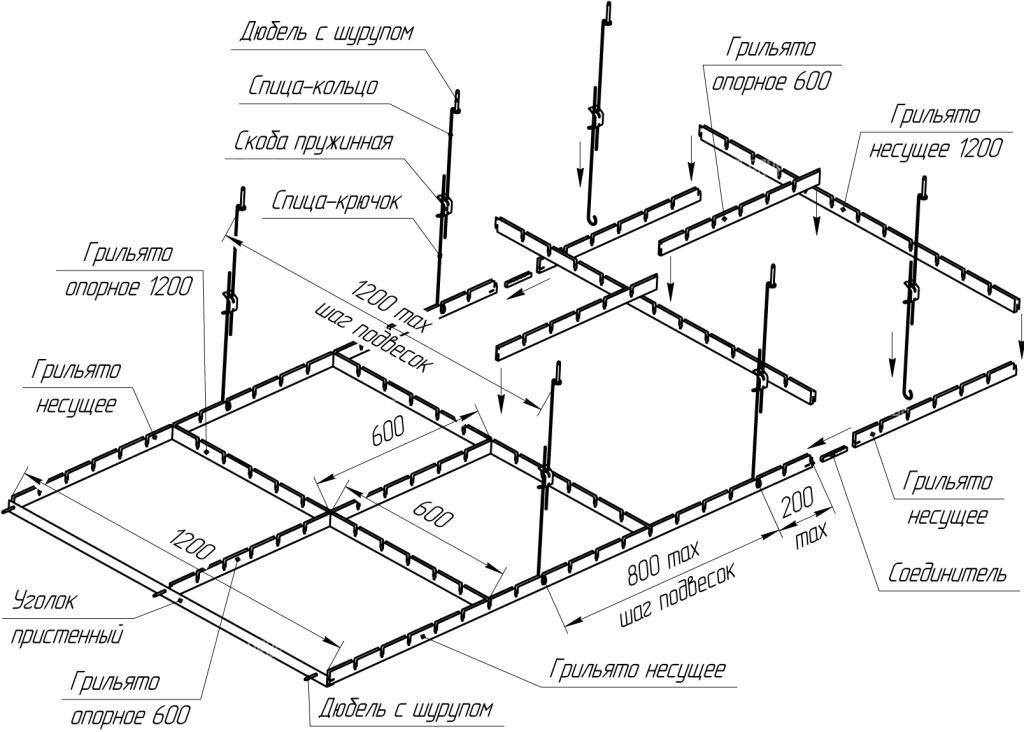

Схема монтажа каркаса

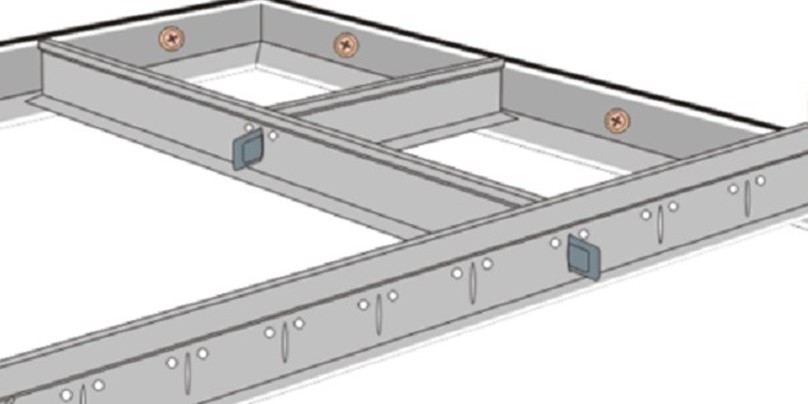

Зафиксировав по всему периметру L-образные профили, приступайте к крепежу Т-образных направляющих, на расстоянии 1,2 метра друг от друга. По поверхности располагаются края направляющих.

В каждом продольном профиле предусмотрены вырезы для вставки поперечных профилей. В процессе установки подвесной конструкции Армстронг образуются ячейки, необходимые для вставки плит. Подвесы устанавливаются с шагом в 1 метр.

Следующим вашим действием станет закрепление поперечного профиля, вставляемого в замки, имеющиеся между продольными направляющими с шагом в 60 см. Около поверхности стен направляющие закрепляются следующим образом: один конец располагается на периметре, а второй вставляется в профиль.

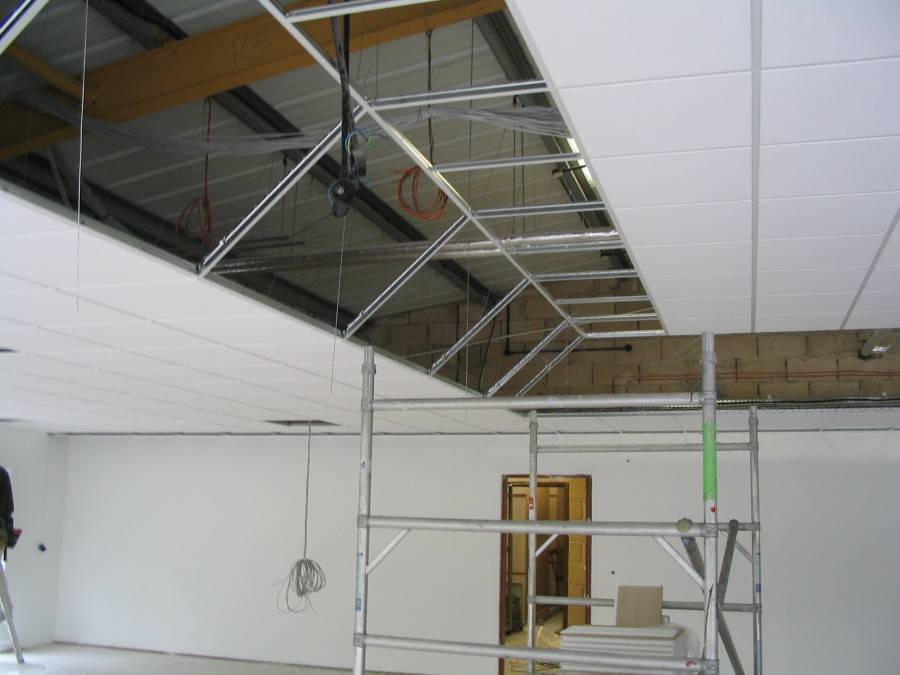

После формирования каркаса подвесной конструкции, можно приступать к установке 60 см профиля, вставляемого перпендикулярно направляющим, чтобы в итоге образовались ячейки с размером 60*60 см.

Обратите внимание!
Законченный каркас необходимо выровнять до образования единой плоскости. Этот процесс осуществляется с помощью подвесок, которые регулируют уровень расположения направляющих.

После завершения выравнивания, нужно вставить потолочные плиты Армстронг. Плитки укладываются полностью в ячейки, а где необходимо использовать часть материала, его отрезают острым ножом по линейке.

Важные моменты, которые стоит учитывать в процессе установки

Установка потолочных плит

  1. Перед началом монтажных работ проложите все коммуникативные линии;
  2. При изготовлении разметки учтите, что установленная конструкция должна скрывать все коммуникации и неровности поверхности потолка;
  3. Проекцию отметок на все стены осуществляйте с помощью водяного уровня. Затем объедините все точки и таким образом получите единый горизонтальный уровень, в соответствии с которым будет монтироваться потолочная конструкция;
  4. Первоначально крепится L-образный профиль, предварительно нарезанный на необходимые отрезки ножовкой. Для нарезки угловых элементов используется столярное стусло;
  5. Следующим шагом должна стать установка Т-образного профиля, который вставляется в прорези направляющей. В итоге у вас должна получиться поверхность с ячейками;
  6. Подвесные детали необходимы для навеса направляющих и представляют собой прутья из металла, вставленные в отверстия изогнутой пластины. Они крепятся к потолку с помощью шурупов с крючками. Исходя из материала перекрытий, подбираются соответствующие дюбеля;
  7. К навесу стоит приступать с более длинных направляющих, соединенных с короткими. Окончив сборку, проверьте горизонтальность поверхности с помощью гидроуровня. Установите потолочные плиты Армстронг. Подождав несколько дней для получения максимальной нагрузки на конструкцию, снова отрегулируйте горизонтальность.

При соблюдении всех этих несложных правил монтаж подвесного потолка возможен своими руками без наличия специальных навыков.

Видео

Процесс монтажа вы можете увидеть здесь:

Подвесной потолок Армстронг своими руками: этапы монтажа

Потолок Армстронг нашел широкое распространение при оформлении офисных и торговых помещений, но в частных домах и квартирах он используется редко. Причин для такого положения дел несколько. Во-первых, такой потолок вполне стандартен по своей форме, к тому же выбор цветов не столь большой, по сравнению с другими подвесными потолками. Во-вторых, срок службы картонных плиток непродолжителен, а поэтому отдельные элементы приходиться менять достаточно регулярно.

Но такой потолок вполне имеет право на существование в домах и квартирах. Многие заказчики с удовольствием отдают предпочтение именно этому типу конструкции подвесного потолка. Поэтому сегодня мы расскажем о том, как сделать подвесной потолок Армстронг своими руками.

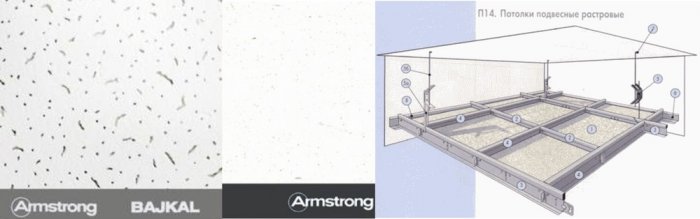

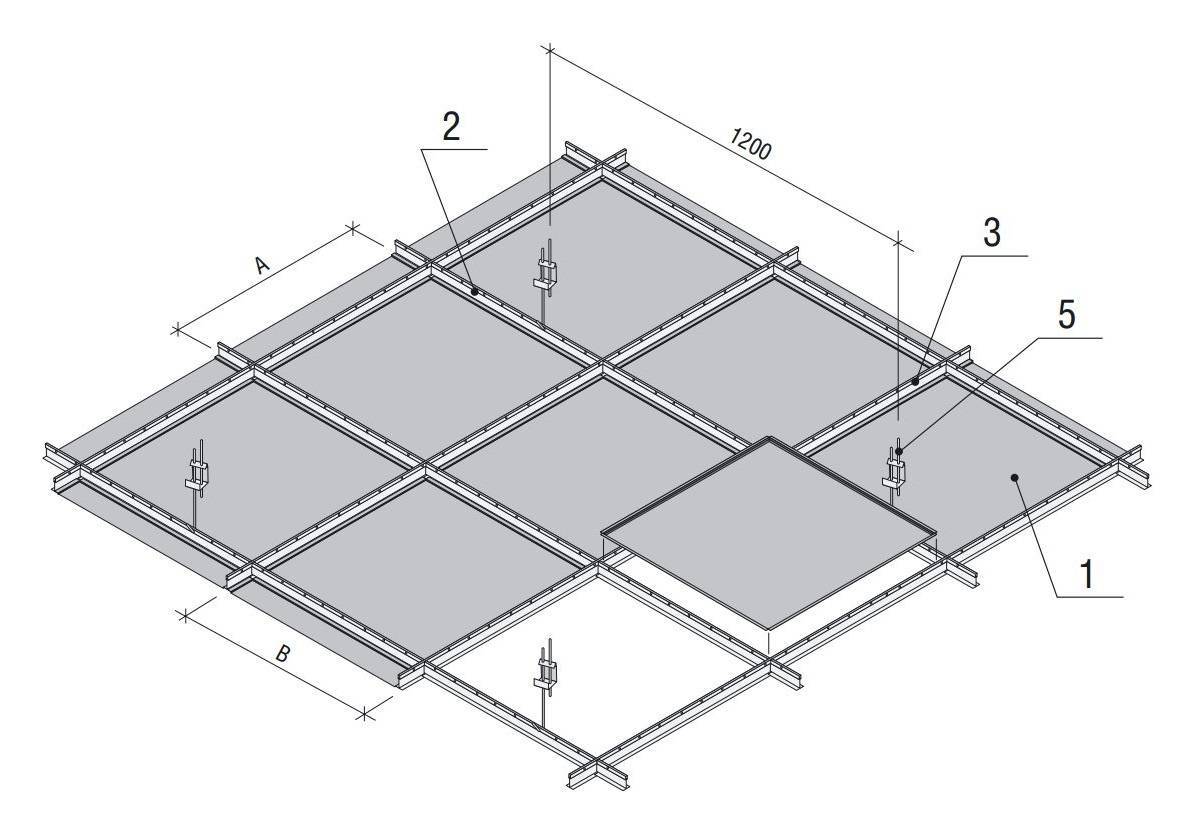

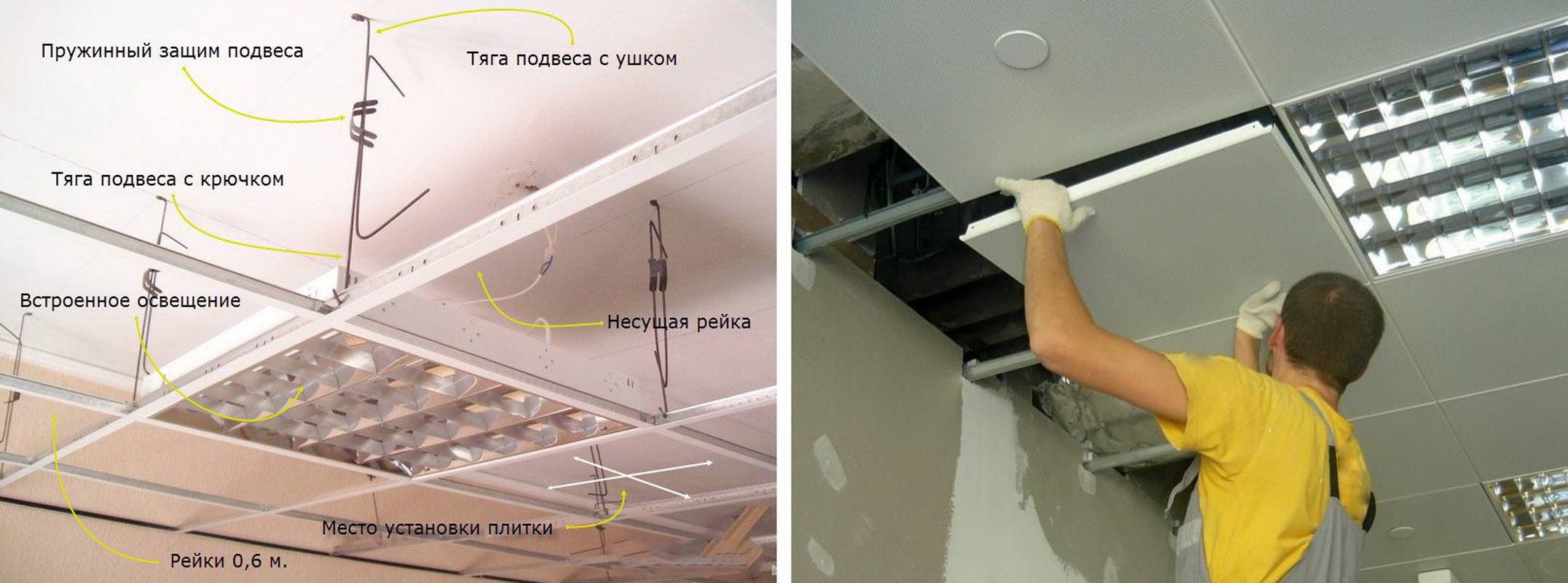

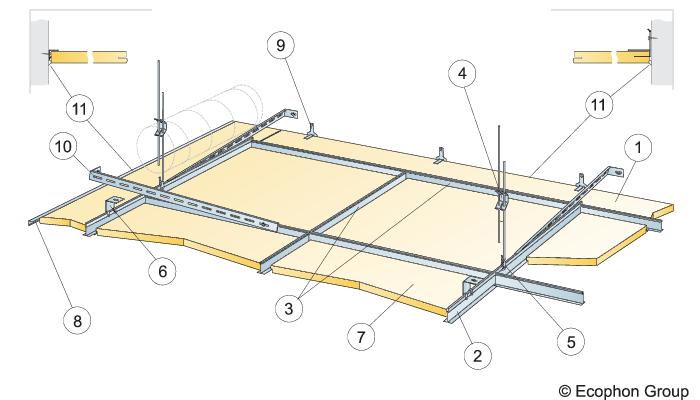

Конструкция подвесного потолка Армстронг

Для того, чтобы понять конструкцию такого потолка и правильно выполнить его монтаж, давайте сначала разберемся с назначением комплектующих деталей.

Такая потолочная система состоит из шести основных составляющих:

  • стенового профиля;
  • направляющего профиля;
  • длинной перемычки;
  • короткой перемычки;
  • подвеса;
  • декоративной панели.

Итак, рассмотрим более детально каждый элемент и то, как сделать потолок Армстронг.

Стеновой профиль используется для примыкания потолочной системы к стенам комнаты. Его монтируют по периметру помещения.

Направляющий профиль. Именно на эту часть конструкции ложится основная нагрузка. Данная деталь задает направление ячеек потолка и отвечает за их ровность. Установка потолка Армстронг предусматривает монтаж профилей с шагом 120 см.

Длинная перемычка. Она используется для создания ячеистой структуры каркаса и соединения направляющих профилей в единую систему. Их монтируют с шагом 60 см.

Короткая перемычка устанавливается между длинными и завершает каркас подвесного потолка Армстронг.

Подвесная система для потолка Армстронг состоит из трех частей: спицы-петли, спицы-крюка и бабочки-пружины. На первый элемент осуществляется крепление Армстронга к потолку, на второй навешивается профиль, а третий соединяет два типа спиц и позволяет регулировать высоту уровня потолка. Такие подвесы для потолка получили название «быстроподвесы». Устанавливаются они так: каждые 120 см по длине направляющих, посередине длиной перемычки и по 4 шт. в углах потолка.

Картонные панели. Их вставляют в полученные ячейки. Зачастую такие панели не отличаются разнообразием, так как предлагаются всего в нескольких цветах. Но если вы хотите придать им какой-то особенный оттенок или фактуру, то это можно сделать самостоятельно с помощью валика.

Зная, какие комплектующие нужны для формирования такого потолка, их место установки, а также размеры помещения, вам будет несложно рассчитать потолок Армстронг своими руками. Для наглядности и упрощения этого этапа работ, можно набросать простую схему на лист бумаги. Благодаря такому чертежу значительно проще определить все параметры потолка и количество комплектующих.

Как установить подвесной потолок Армстронг

Как и монтаж других типов подвесных конструкций, установка потолка Армстронг своими руками начинается с простой разметки. На этом этапе необходимо отметить периметр помещения по уровню размещения будущего потолка. Также отмечаются точки крепления к базовому основанию. Для того, чтобы получить ровные линии, необходимо использовать лазерный или гидравлический уровень. Отмечать уровень рулеткой от существующего основания будет неправильно, так как в этом случае у вас будут такие же искривления потолочной поверхности.

Сперва необходимо определить расстояние до плит перекрытия. Здесь берут в учет высоту светильников. Зачастую они требуют как минимум 15 см пространства. Сам же светильник имеет высоту 6,5-7 см. Таким образом, в одном из углов помещения отмечают точку, которая удалена от основного потолка на 15-20 см. С помощью уровня эта отметка переносится на все углы комнаты. После этого, с помощью обивочного шнура проводится линия по периметру помещения.

Закончив с периметром, переходят к разметке точек установки подвесов. Потолок Армстронг — как делать? Начинать монтаж потолка Армстронг лучше с его середины. Так, по центру помещения получится цельный рисунок, а по краям его можно будет подрезать по форме помещения. Определяется центральная ось, от нее откладывается 60 см в обе стороны — это будут средние направляющие линии. Отметки делают с двух сторон потолка. Отметки соединяют с помощью обивочного шнура. Таким образом, у нас получаются ровные линии. Теперь продолжаем разметку потолка под направляющие профили с учетом шага между ними, равного 120 см.

Теперь необходимо определить места установки подвесов. Для этого пользуются карандашом и рулеткой. Начиная от стены на расстоянии 120 см, отмечают положение направляющих. Наносим в этих местах отметки — это и будут точки установки подвесов. Все остальные точки, где будет производиться крепление подвесного потолка Армстронг, размечаются по ходу работы.

Подвесной потолок Армстронг — инструкция

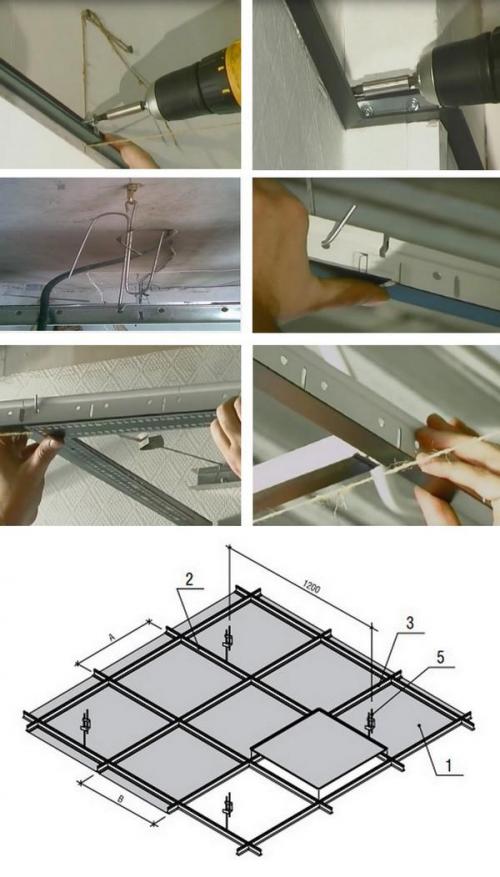

Теперь переходим к монтажным работам. Работы начинают с установки стенового профиля. Эта процедура весьма проста. Берем в руки шуруповерт или перфоратор и, в зависимости от типа стены, крепим уголок по размеченным линиям. В углах элементы стыкуются с подрезанием в угол 45 градусов.

После того, как вы собрали периметр, можно переходить к установке основных подвесов. В этом случае также не должно возникнуть сложностей. В отмеченных точках сверлят отверстия, в которые вставляют пробки и собранные «бабочки».

На следующем этапе устанавливают направляющие. Профиль просто надевают на крючки подвесов. Обеими своими концами этот элемент должен лечь на пристенный уголок. Если профиль имеет слишком большую длину, то его подрезают. А если наоборот, он слишком короткий, то его наращивают. Для этого от другого профиля отрезают недостающую длину, после этого два элемента сращивают специальной защелкой, которая поставляется в комплекте с системой потолка Армстронг.

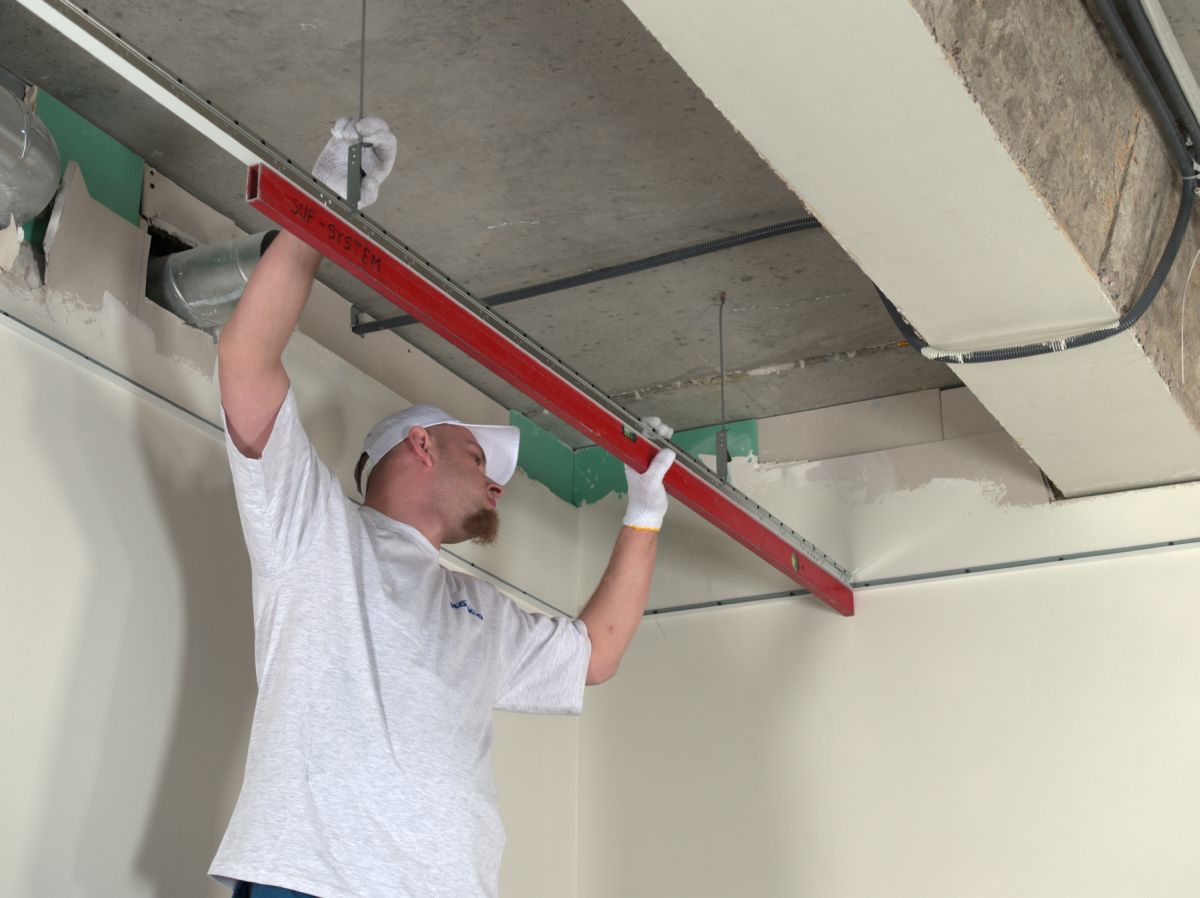

После того, как все направляющие установлены, их ориентируют по плоскости. Для этого натягивают несколько поперечных нитей и, регулируя высоту подвесов, добиваются такого положения профилей, чтобы они едва касались нитей.

Теперь можно устанавливать длинные перемычки. Для их монтажа используются специальный прорези. Перемычка просто напросто в них защелкивается. В ходе данного этапа придется добавлять дополнительные подвесы, которые размещаются посередине перемычек. После установки длинных перемычек, переходят к коротким. Они монтируются аналогичным образом, как и предыдущие.

Последним этапом работ будет монтаж картонных панелей и осветительных приборов. С ними все достаточно просто. Панели вкладываются в ячейки каркаса. При этом их не нужно дополнительно фиксировать. Светильникам следует уделить больше внимания. В углах ячеек, там где вы будете монтировать лампы, необходимо смонтировать еще 4 дополнительных подвеса. Если вы не ценитель офисного варианта освещения, то можно пользоваться точечными светильниками. Их просто врезают в картонные панели.

Вот и все, что необходимо знать для того, чтобы установить подвесной потолок Армстронг своими руками. Сложного в процедуре ничего нет. Главное ровно разметить уровень потолка, выровнять профили и надежно закрепить их на подвесах.

Результаты проделанной работы должны вас порадовать, а если вы хотите уже сейчас увидеть, как может выглядеть такой потолок в доме, то просмотрите фото в нашем альбоме. Удачных вам работ по обустройству потолка!

технология монтажа, как делать подвесной потолок, устройство, как правильно сделать

Подготовка к сборке

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника.

Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда. Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа.

Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Установка и отделка своими руками

Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.

Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».

Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.

Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали

Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем

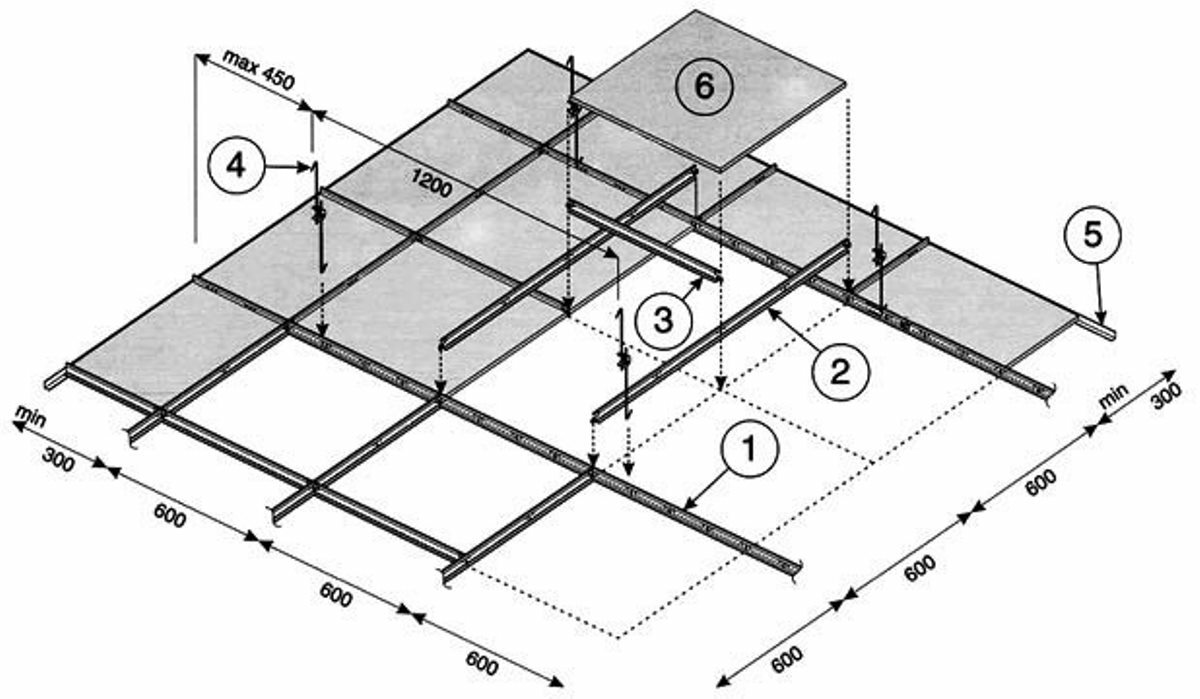

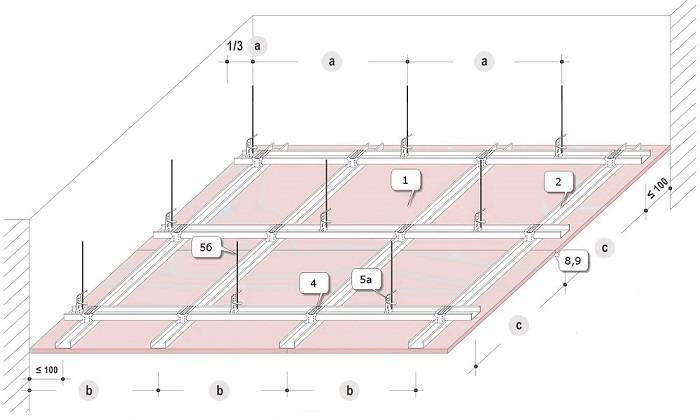

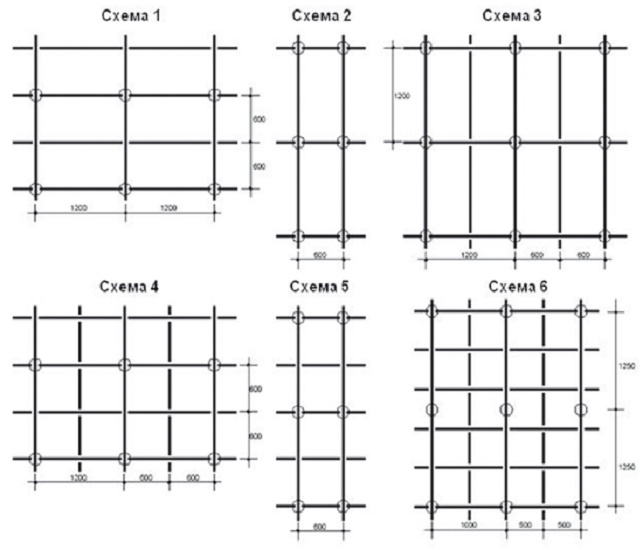

В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.

Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.

Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.

Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.

Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.

Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.

Листовая кровля и ее разновидности

Рубрики

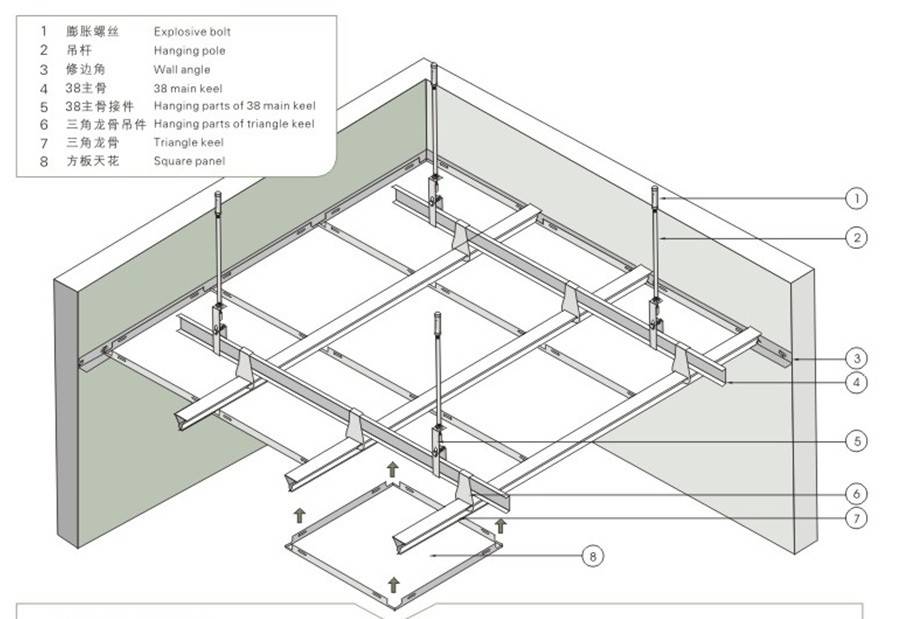

Элементы подвесного потолка Армстронг

Основу конструкции потолка Армстронг составляют несколько базовых элементов:

  • Направляющие профили Т-образного сечения из оцинкованной стали;
  • Стартовые уголки, с которых начинается установка потолка Армстронг;
  • Поперечины 120 см и 60 см, с помощью которых формируют опорное окно каркаса под укладку декоративной панели;
  • Подвесы, дюбеля, замки и фиксаторы;
  • Декоративные плиты 60х60 см.

Разумеется, перед тем как делать потолок Армстронг, нужно будет запастись инструментом, в первую очередь потребуется лазерный или гидравлический уровень, разметочная линейка-рулетка, перфоратор и ножницы по металлу.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

К сведению! Потолок системы Армстронг — единственный в своем роде, монтаж которого можно выполнить практически в одиночку, без помощников.

При наличии опыта на работу уйдет минимум 10-12 часов, если это первая попытка монтажа, то перед тем как пытаться установить потолок Армстронг, необходимо запастись подробной картой выполнения работ.

Особенности

Подвесные потолки Armstrong можно условно разделить на пять основных классов. Чтобы понять, с какими материалами вы будете иметь дело, попросите у продавца сертификат производителя. В нем должны быть указаны все технические характеристики потолочных плит.

Подобные покрытия подразделяются на следующие виды:

  • Акустические. Такие потолки с толщиной плит до 22 мм нужны там, где необходимо обеспечить шумоподавление. Это надежные крепкие потолки с долгим сроком службы.
  • Гигиенические. Изготавливаются из особых влагостойких материалов с антибактериальными свойствами.
  • Особая категория – дизайнерские потолки. Могут быть очень разными и из материалов с самыми разными фактурами.

Плиты для потолка Armstrong различаются также и по способу монтажа: классический способ, когда плита вкладывается изнутри в каркас и современный вариант, когда плиты устанавливаются снаружи (они защелкиваются в каркасе при легком надавливании).

Подготовка к сборке

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника.

Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда. Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа.

Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Выбор материала потолка Армстронг

  • Плиты эконом класса (OASIS, CORTEGA). Универсальные и поэтому самые востребованные. Никакими особыми свойствами не выделяются и эксплуатируются в обычных условиях. Изготавливаются с высоким качеством.
  • Плиты функционального типа (PRIMA ADRIA, PRIMA CASA). Огнестойкие и влагостойкие, обладают повышенными акустическими характеристиками, стойкие к ударным нагрузкам. Характерное свойство — не меняют форму при большой влажности. Имеют декоративную структуру.
  • Плиты влагостойкие (NEWTONE Residence, MYLAR). Предназначены для установки в помещениях с высокой влажностью, например, в бассейнах, банях, прачечных.
  • Плиты акустические (FREQUENCE, MYLAR). Имеют отличные звукоизолирующие характеристики. Устанавливаются в помещениях с претензиями к шумопоглощению — кинотеатры, гостиницы, школы.
  • Плиты медицинские (BIOGUARD). Используются в медицинских учреждениях, столовых и ресторанах. Имеют антибактериальное покрытие. Такие потолки можно мыть агрессивными моющими средствами.
  • Потолки дизайнерские (CELLIO, VISUAL). Отличаются от классических образцов оригинальным оформлением, например, красивым рисунком. Применяются для стильного оформления офисов, ресторанов, дискотек.
  1. Деревянные плиты. Используют для улучшения внешнего вида перекрытия. Имеют скрытую систему крепления, поэтому можно крепить в разных уровнях и под углами к плоскости.
  2. Сотовый поликарбонат. Плиты различных цветов используются для улучшения дизайна помещения.
  3. Металлические плиты. Основное отличие от других видов — форма может быть выпуклой или изогнутой, используются для создания оригинальных перекрытий.

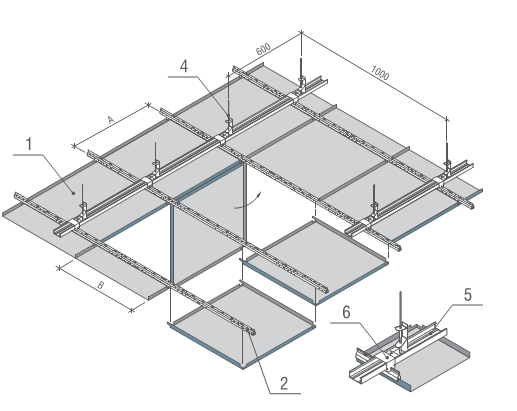

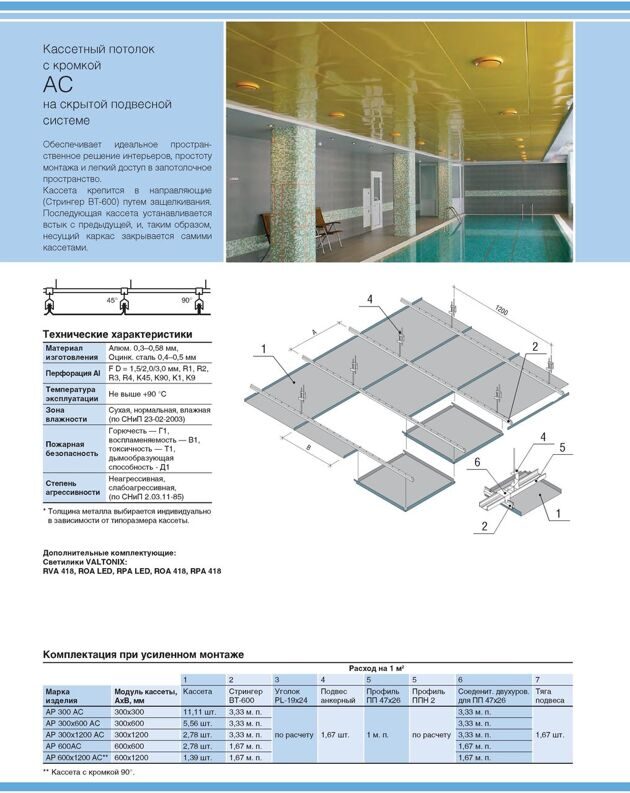

  4. Алюминиевые кассетные потолки. Не боятся влаги, поэтому часто устанавливают в бассейнах и на кухнях. Изготавливают с красивой декоративной отделкой, очень распространены в магазинах и торговых центрах.

Потолок Армстронг — технология монтажа

Разметка потолка

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют

Монтаж потолка должен начинаться с крепления к стене профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.

Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

Монтаж подвесов

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Монтаж несущих реек

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

https://youtube.com/watch?v=VHNlCJUq7qw%23t%3D49

Монтаж поперечных реек 1.2 м

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее

Монтаж поперечных реек 0.

6 м

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.

Укладка потолочных плит

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Традиционные люминесцентные 4 лампы на 18 ватт

Что нужно знать при выборе светильников:

Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.

Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.

Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Видео монтажа подвесного потолка Армстронг своими руками

Непосредственно монтаж потолка

Простота установки сделала эти потолки популярными и востребованными. Помещение площадью 15 кв. м можно оформить минеральными плитами по данной системе в течение 1 дня. Вполне возможен монтаж потолка Армстронг своими руками, если предварительно были выполнены подготовительные работы, закуплены необходимые материалы.

Инструменты для осуществления работы

Поскольку перечисленные материалы потребуется монтировать, придавать им нужный размер и форму, для работы будут необходимы определенные инструменты. Обычно большая их часть имеется в арсенале домашнего мастера.

Для проведения установки потребуются следующие инструменты:

  • пузырьковый строительный уровень;
  • дрель либо перфоратор, которые предназначены для сверления бетона;
  • рулетка;
  • анкерные болты;
  • шурупы, крестовая отвертка, вместо нее может применяться шуруповерт;
  • болгарка, которая потребуется для распила металлических направляющих.

Перечисленные инструменты позволят выполнить монтаж потолка системы Армстронг наиболее качественно и быстро.

Осуществляем монтаж

Монтаж рассматриваемой системы потолков достаточно прост. И чтобы выполнить его самостоятельно, необходимо выполнять приведенные ниже действия по установленному стандартному алгоритму.

Алгоритм манипуляций при монтаже потолков системы Армстронг выглядит следующим образом:

  1. Процесс установки потолка начинается с установки по периметру помещения угловых направляющих. Метод их крепления – полками вниз. Верхний край должен точно совпадать с линией, предварительно очерченной по периметру стены помещения. Для крепления уголков потребуется анкерные болты либо шурупы. Шаг установки болтов составляет не менее 50 см. В углах и местах стыка угловые направляющие подрезаются до нужного размера, немного сгибаются для удобства и надежности крепления.
  2. Теперь крепежные узлы крепятся в поверхность старого потолка. За верхние петли к ним крепятся металлические подвесы. Крепление должно быть надежным, от него во многом зависит сохранность и качество потолков. Места крепления должны располагаться таким образом, чтобы шаг составлял не менее 1,2 м. До стены болты должны располагаться не менее чем в 60 см.
  3. Там, где планируется установить светильник любого типа, в зависимости от его размеров и веса рекомендуется установить дополнительный каркас. Это позволит минимизировать риск обрыва светильника, надежно его зафиксирует в установленном месте потолка.
  4. Теперь собираются основные направляющие. Они фиксируются на крючки подвесов, для чего используются специальные отверстия в них. Теперь направляющие распределяются на полках угловых профилей. При значительной длине стены и нехватке длины одного профиля они соединяются между собой из двух отрезков равной длины. Для этого используются специальные замки, которые находятся на концах реек. Фиксация также проводится при помощи зажимов-бабочек.
  5. Далее идет черед продольных и поперечных реек. Благодаря наличию для них стандартных креплений монтаж их осуществляется максимально просто и быстро. Крепления надеваются в прорези по бокам направляющих. Установка каркаса, на который далее устанавливаются минеральные плиты, закончен. Остается для точности проверить его с помощью горизонтального уровня.
  6. На следующей стадии осуществляется монтаж встроенных светильников, что даст возможность спрятать под конструкцией провода и коммуникации. И после укладки проводов и подключения светильников осуществляется монтаж минеральных плит. Делается это легким нажатием на них в места ячеек в каркасе. Делать это следует аккуратно, без сильного нажатия. Для простоты установки можно слегка сжать углы каждой плиты. Устанавливают их по диагонали, слегка выгибая наружной стороной.

Теперь при необходимости проведения планового ремонта, замены лампочек в светильниках плиты легко демонтируются. Они вынимаются также с помощью плавного нажатия и затем снова просто устанавливаются на место.

Следование приведенному алгоритму последовательных действий при монтаже потолков системы Армстронг позволит получить отличный результат. А также обеспечить созданной конструкции максимальную прочность и долговечность.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

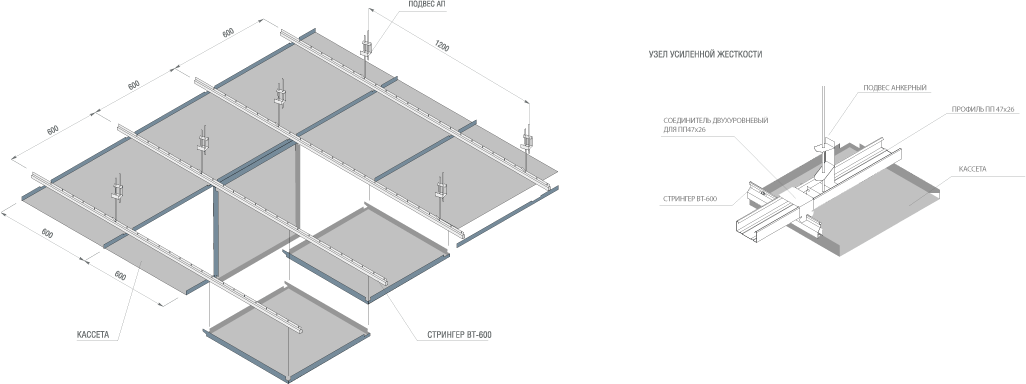

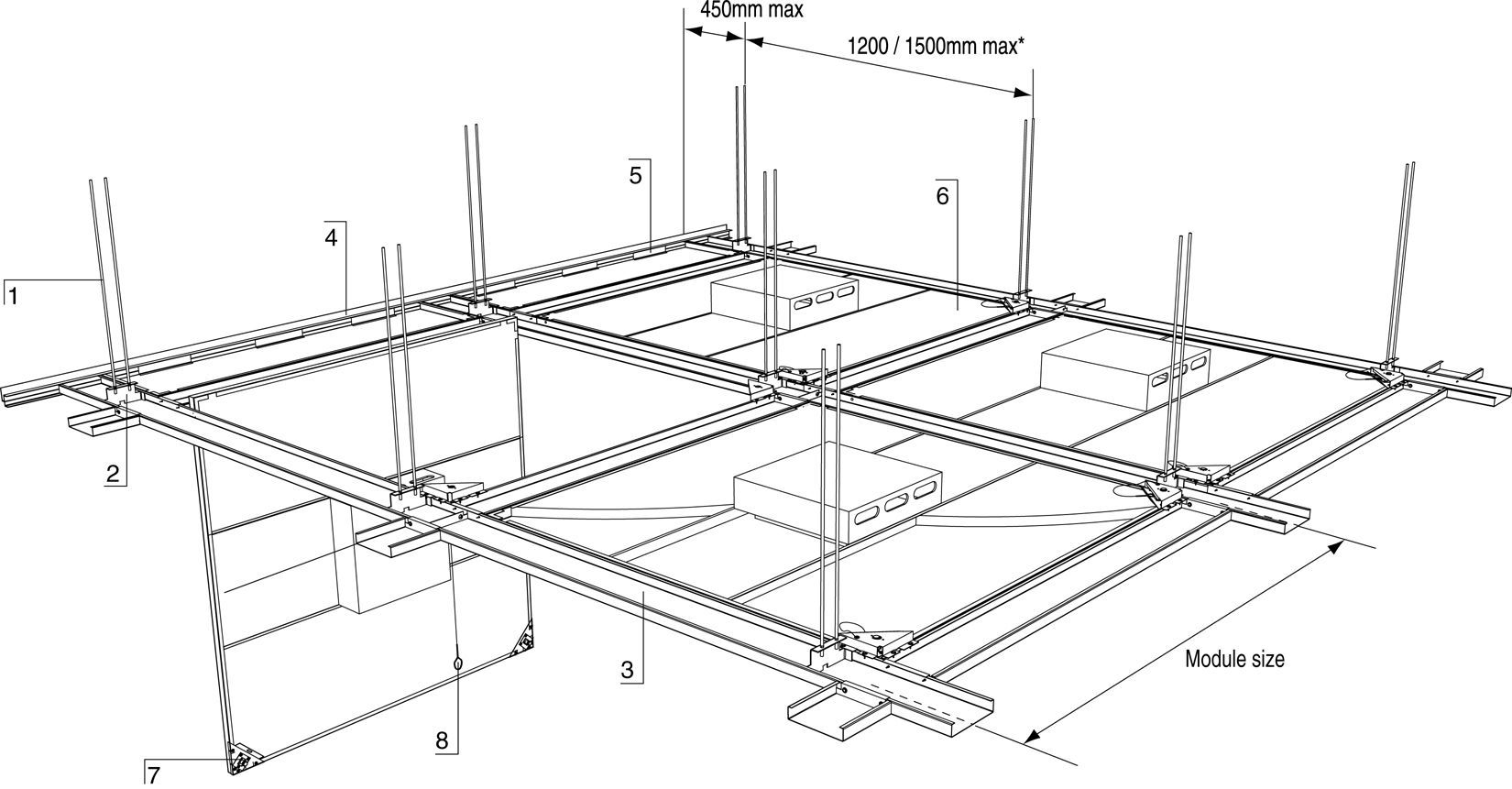

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрацииОписание действий

Разметка уровня

От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.

Монтаж стеновых профилей

Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

Крепление потолочных подвесов

С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.

Подвесы в местах установки светильников

Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.

Установка несущих профилей

Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.

Выравнивание горизонтальности профилей

Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.

Сборка каркаса из продольных и поперечных профилей

Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.

Установка встроенных элементов

После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.

Монтаж точечных светильников

В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.

Потолочные сплит-системы

Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.

Укладка плит

Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.
Крепление пристенных профилей
Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков

При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать

В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).
Лучше нарисуйте план, а после приступайте к монтажу
На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.
Установка подвесов
На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.
Навешиваем несущие профиля и закрепляем их на крючках
Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.
Собираем решетку из профилей
Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

как монтировать подвесной потолок, инструкция, как установить потолок типа Армстронг, крепление, крепеж, схема

Несмотря на то что монтаж потолка Армстронг осуществлять довольно легко, для непрофессионалов данные работы могут готовить большое количество проблем. Важно понимать, что конструкция несущего каркаса разрабатывалась профессионалами на протяжении длительного времени, регулярно вносились изменения, система подвергалась усовершенствованию. Все эти работы осуществлялись с одной целью – сделать установку максимально простой. Многие специалисты рекомендуют тщательно изучить последовательность выполняемых работ до того, как приступить к выполнению монтажных работ.

Преимущества и недостатки

Чаще всего выполняют монтаж потолка Армстронг в общественных учреждениях, при отделке офисов, предприятий торговли, кафе, а также они неплохо вписываются в обстановку квартир.

Среди достоинств этих потолочных конструкций значатся:

  • невысокая стоимость;
  • отсутствие необходимости в предварительной подготовке базового основания;
  • достаточная степень звуко- и теплоизоляции;
  • большое разнообразие плит позволяет реализовать любое дизайнерское решение;
  • несложный монтаж подвесного потолка Армстронг, для чего не требуется участие профессионалов;
  • наличие возможности сделать незаметными коммуникации и системы вентиляции;
  • обеспечение легкого доступа в межпотолочное пространство для проведения осмотра и ремонта;
  • беспроблемная установка осветительных устройств;
  • имеется возможность демонтировать и повторно использовать элементы системы, поскольку она полностью разборная.

Недостатков у Армстронга немного:

  • он понижает высоту комнаты не меньше, чем на 20 сантиметров, поэтому использовать его в квартирах не всегда возможно;
  • потолок нельзя смонтировать в помещении, имеющем нестандартную конфигурацию;
  • конструкция не защитит предметы обстановки в случае протечки сверху;
  • он плохо переносит повышенную влагу, от которой органические плиты начинают размокать и подвергаться деформации.

Популярность таких потолочных систем, благодаря многочисленным достоинствам, не уменьшается. Выполнить своими руками монтаж потолка Армстронг достаточно просто и в офисе, и в жилом помещении.

Сильные и слабые стороны

Изначально монтаж Армстронг осуществлялся исключительно внутри промышленных, офисных и общественных помещениях. Однако эта отделка оказалась настолько функциональной и эстетичной, что ее стали применять в частных домах и квартирах.

Потолки Армстронг обладают целым рядом достоинств:

  • Дешевизна
    . Системы данного типа являются самым недорогим способом обустройства подвесных потолков.
  • Богатый ассортимент декоративных вставок и профилей
    . Наряду с традиционными белыми матовыми плитами, в продаже имеются металлические, для окраски которых используют разнообразные оттенки и эффекты. Также предлагаются изделия из стекла, зеркал, имитации древесины, камня и т.п. Плиты настолько просты, что их можно изготовлять своими руками.
  • Простота установки
    . Монтаж потолка Армстронг своими руками не включает в себя никаких сложных процедур, и реализуется с высокой скоростью.
  • Несложный ремонт потолка Армстронг
    . Если какая-то из плит испортится, ее попросту заменяют на новую. Для этого потребуется минимум времени и усилий. По этой причине рекомендуется всегда брать комплектующие с запасом, благо стоят они недорого.
  • Возможность скрывать коммуникации и дефекты основания
    . Это качество является общим для всех каркасных систем, т. к. они имеют декоративную поверхность, отстоящую от основного перекрытия на определенном расстоянии. Проблем с закупоркой запотолочного пространства в данном случае не возникает, т.к. плиты Армстронг обычно снабжены перфорацией. Что касается монолитных вставок, то они попросту лежат на каркасе, что обеспечивает хорошую вентиляцию.
  • Небольшой вес
    . Для изготовления профильных направляющих используют легкий алюминий, а для декоративных вставок – прессованные отходы бумажного производства или легкие сплавы.

Что касается недостатков потолков Армстронг, то их всего два. Первый – это некоторая официальность отделки, которая более соответствует офисам или общественным зданиям. В жилищах такая отделка не всеми воспринимается адекватно. Второй недостаток является общим для всех подвесных систем. Он заключается в определенном занижении общей высоты помещения из-за габаритов каркаса. Поэтому перед тем, как сделать потолок Армстронг, нужно хорошенько подумать.

Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

  • целые или перфорированные листы металла;
  • дерево;
  • пластик;
  • зеркало;
  • стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

  1. Плитка потолочная, имеющая параметры 60х60 сантиметров.
  2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
  3. Профиль поперечный Т-образный длиной 60 сантиметров.
  4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
  5. Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок — к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
  6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
  7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
  8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Профиль для сборки каркаса бывает металлопластиковым или металлическим, покрытым порошковым красящим составом. Стандартно ширина его полок составляет 15 или 24 миллиметра. В первом случае профиль используют для сооружения легких конструкций с применением органических плиток.

Второй вариант задействуют при сооружении металлических, стеклянных, зеркальных потолочных конструкций с большим числом встроенных элементов. Для крепежа Армстронга к потолку, если он имеет большой вес, задействуют усиленные подвесы.

Каркас фиксируют с использованием стандартных крепежных изделий, ему, как правило, требуется минимальная подгонка, поскольку он собирается аналогично конструктору, быстро и просто.

Кстати, плитки для Армстронга можно при желании изготовить собственноручно из МДФ или деревянных панелей. Их дизайн придает интерьеру помещений неповторимый стиль.

Технология крепления

Для установки потолка армстронг используют подвесы, данное решение имеет простую конструкцию, но, несмотря на это, есть несколько видов, которые используются во время монтажа системы Армстронг.

Чаще всего используются такие виды подвесов:

  1. Проволочный , его можно сделать самому из обычной проволоки, но надежность у него невысокая, все зависит от качества проволоки, поэтому используется он очень редко.
  2. Жесткий прямой, сделан из металлического уголка, который крепится к потолку, а вторым концом к каркасу. Такие конструкции ограничены длиной уголка.
  3. Регулируемый одинарный , в его составе есть две части: регулировочная планка и прут, который может двигаться внутри нее. В этом случае, есть возможность регулировать высоту установки каркаса, но делать это можно в небольшом диапазоне.
  4. Регулируемый двойной, он похож на предыдущую модель, но в нем есть два прута, что позволяет значительно регулировать длину подвеса.
  5. Резьбовой подвес. Выполнен в виде жесткой штанги с нанесенной резьбой, выдерживает большие нагрузки.
  6. Жесткий подвес с регулировкой , позволяет регулировать высоту подвеса преставлением фиксирующих скоб.

Расчет комплектующих элементов

Перед тем, как монтировать потолок Армстронг, следует произвести расчет материалов, которые потребуются для работы, для чего измеряют длину и ширину комнаты. С учетом этих параметров определяют их количество.

Предварительный расчет потолка Армстронг выполняют поэтапно:

  1. Узнают требуемое количество плиток. Сначала вычисляют площадь помещения, умножая его длину на ширину. Потом результат делят на площадь одной плиты. Поскольку ее размеры стандартные 60х60 сантиметров, то Sп = 0,36 м кв.м. Затем результат округляют до целого значения. Например: площадь комнаты Sк составляет 3,5х 6 = 21 кв.м. Потребуется плиток Nп = 21: 0,36 = 58,3 или 59 штук.
  2. Определяют количество стенового профиля. Для этого, сложив длины сторон, узнают периметр помещения 3,5+ 6+3,5+6 = 19 и делят на длину профиля, которая обычно равна 3 метрам и тогда Nсп = 19: 3 = 6, 33 или 7 штук.
  3. Вычисляют несущий профиль. Его располагают вдоль короткой стены на расстоянии 60 сантиметров от нее и с интервалом 120 сантиметров между профилями. Их количество в ряду узнают путем деления ширины помещения на стандартную величину 3,7 метра, а именно 3,5: 3,7 = 1 профиль. Число рядов определяют, разделив протяженность комнаты на шаг фиксации несущего профиля, и потом округляют до большего целого значения 6: 1,2 = 5. Далее количество профилей умножают на число рядов: 1х5. Результат — 5 несущих профилей.
  4. Для того, чтобы рассчитать продольный профиль, длину помещения делят на длину изделия (1,2 метра) и округляют в большую сторону, а ширину делят на шаг установки, равный 0,6 метра, и округляют в меньшую сторону. Результаты нужно перемножить. В приведенном примере: 6: 1,2= 5 и 3,5: 0,6 = 5,83 или 5. Итого потребуется: 5х5 = 25 штук.
  5. Рассчитывают количество поперечного профиля. Узнают это так: длину помещения делят на 1,2 метра и округляют в меньшую сторону, а затем его ширину делят на длину профиля, составляющую 0,6 метра, и округляют в большую сторону. Например: 6: 1,2 = 5 и 3,5: 0,6= 5,83 или 6. Результат равен: 5х6 = 30 штук.
  6. Определяются с количеством подвесов. Для этого стороны помещения делят на 1,2 метра (шаг монтажа). Затем оба результата нужно округлить в большую сторону и перемножить. Пример 6: 1,2 = 5 и 3,5:1,2 =2,9 или 3. Дальше 5х3 = 15 штук.

После завершения предварительных подсчетов следует нарисовать с соблюдением масштаба схему подвесного потолка Армстронг, отметив на ней расположение профилей, подвесов и встраиваемых осветительных приборов, а также изобразить место прокладки инженерных коммуникаций.

Как сделать самостоятельно?

Как рассчитать комплектующие?

Расчёт приведён для площади 12 кв. м с размерами 300 на 400 см:

  1. Стандартный потолочный элемент имеет размер 60 на 60 см. На одну сторону потребуется 5 плит, а в длину – 7 плит. Итого на всю площадь потребуется 35 плит. Совет Мастера советуют брать количество элементов с запасом 5–10% от общего количества. Итого стоит взять порядка 38–40 плит. В конечном счёте, потребуется две стандартных упаковки. В стандартной упаковке 20 плит. Этого хватает, чтобы перекрыть 7.2 кв. м потолка. Эти данные можно применять при расчёте количества минеральных плит для монтажа на любую площадь.
  2. Основная направляющая несёт на себе главную нагрузку. Она имеет длину 370 см. Обычно её устанавливают поперёк комнаты на расстоянии 120 см друг от друга. Ширина помещения составляет 300 см, поэтому саму направляющую ещё придётся подрезать. На стенах роль поперечного профиля будет играть пристенный уголок, поэтому на комнату 4 м длиной потребуется 4 профиля.
  3. Поперечная направляющая — это элемент каркаса, который устанавливают между двух основных профилей или между основным профилем и пристенным уголком на расстоянии 60 см. Его длина составляет 120 см. При четырёх основных профилях, обрезанных под 300 см, получается 15 поперечных направляющих на целые клетки и ещё 5 доборов. Итого 20 поперечин. С запасом – 22 штуки.
  4. Короткие направляющие. Их размер составляет 60 см. Они служат перемычками между поперечными направляющими. Таких элементов потребуется 6 штук на формирование целых клеток. Общее количество — порядка 18 штук.
  5. Пристенный уголок. Его рассчитывают с учётом периметра помещения. В нашем случае потребуется 14 метров пристенного уголка.
  6. Подвесы. Их берут из расчёта 6 штук на один — полтора квадратных метра или на 4 клетки. Выходит на комнату итого 60 подвесов (спиц) и порядка 30 бабочек. Их тоже желательно брать с запасом.
  7. Дюбель-гвозди. В описываемом примере хватит 30–40 штук для крепления потолка и порядка 18–20 – для крепления пристенного уголка. Не стоит выбирать слишком длинные и мощные дюбель-гвозди. Вся потолочная конструкция в готовом виде обладает достаточно небольшим весом, поэтому хватит обычных 6 мм или 8 мм дюбель-гвоздей.

Подготовка

Продумайте, на какую высоту можно опустить уровень помещения. Минимальное расстояние от поверхности потолка до каркаса составляет 15 см. Возьмите в расчёт все наружные коммуникации. Проектировать нужно так, чтобы после монтажа к ним можно было получить беспрепятственный доступ. Почистите черновую поверхность от грязи и мусора, если есть. Сделайте замеры стен по уровню. Поставьте отметки карандашом или маркером на верхних частях боковых стен. В последующем по этим точкам будут выставлены пристенные уголки. Сделайте контрольный замер. Просверлите отверстия под подвесы и закрепите их на потолке дюбель-гвоздями. Вытяните спицы под нужную длину

Внимание Желательно располагать подвесы так, чтобы они находились под линиями направляющих. Можно воспользоваться рулеткой и начертить приблизительные линии прохождения направляющих прямо на потолке, затем закрепить подвесную систему.

Готовый подвес — это две спицы, скреплённые одной бабочкой

Таких подвесов потребуется порядка 3 штук на полтора квадратных метра. Их можно крепить на расстоянии 80 см друг от друга.

Схема

делайте чертёж или схему на бумаге перед монтажомдлина помещения 400 см. При делении её на 60 получаем 6 целых и 40 см в остатке. Значит, на схеме будет 6 целых квадратов по 60 см и два добора по 20 см. Ширина 300 см — это 6 целых клеток, боковых доборов нет.Пошаговая инструкция по составлению схемы:

  1. Чертим основные направляющие. По расчётам их нужно 4 штуки.
  2. Поперечные направляющие.Их нужно 5 штук в каждый пролёт по 120 см и ещё 5 – на доборы по бокам. Получается 15+5=20 штук.
  3. Получаются ячейки размером 120 см на 60 см.
  4. Делим полученные ячейки пополам.

Подготовка основания

Как и при обустройстве других типов потолочных конструкций, перед тем, как установить потолок Армстронг, выполняют ряд подготовительных мероприятий. Эта подвесная система полностью делает невидимым состояние чернового основания.

Подготовительный этап заключается в удалении прежнего, пришедшего в негодность отделочного материала. Когда краска или побелка прочно держатся на поверхности перекрытия, их допустимо не убирать.

Если произойдет отслоение участков отделки или отпадет слой штукатурки, они способны повредить смонтированные плитки. По этой причине их необходимо удалить, а трещины заполнить шпаклевкой. Прежде, как монтировать потолки Армстронг в помещении, где велика вероятность протечек, следует гидроизолировать черновое основание.

Поскольку между перекрытием и поверхностью устанавливаемой конструкции будет промежуток от 20 до 25 сантиметров, в него можно поместить тепло- и звукоизоляционные материалы. Перед их размещением в первую очередь для волокнистых плит теплоизолятора собирают обрешетку из деревянных брусков, располагая ее таким образом, чтобы она была немного смещена по отношению к подвесному каркасу.

Утеплитель укладывают на место, накрывают его паропроницаемой пленкой с влагоизоляционным эффектом. Когда в качестве теплоизоляции применяют пенополистирол, его прикрепляют прямо на черновое перекрытие клеем и дюбель – грибками. Важно при монтаже утеплителя вывести проводку для устройства освещения и каналы вентиляции.

Разновидности

Структура конструкции различается по цветовой гамме, фактуре материала и добавок к нему. Такой большой выбор позволяет на этапе монтажа Армстронгасоздать конструкцию из нескольких уровней.

Материал, из которого изготовлены профильные плиты бывает:

  • с тиснением;
  • декорированный различными элементами;
  • перфорированный;
  • все плиты составляют один геометрический рисунок.

По форме профили выпускаются в двух вариантах — квадратные прямоугольные. Профиль так же подразделяется на следующие виды, и зависит это от места установки:

  1. класс эконом. Это самый бюджетный вариант, но качество хорошее;
  2. функциональный. Абсолютно защищённый от влажности профиль;
  3. акустический. Отлично справляется с шумовыми проблемами;
  4. гигиенический. Плиты обработаны защитным, бактерицидным слоем от налипания жира;
  5. дизайнерский. Плиты могут с рисунком или другим оригинальным оформлением.

Выбор впечатляет. Осталось только определиться с технологией монтажа, и для какого помещенияделать потолок Армстронг.

Пошаговая сборка потолка Армстронг

Приступая к работе, нужно пользоваться инструкцией по монтажу потолка Армстронг.

Установка производится в несколько этапов:

  • Разметка уровня расположения конструкции
    . От правильности выполнения данного этапа во многом зависит успешный результат всей работы. Для проведения разметки пользуются лазерным уровнем. Ее начинают с самого низкого из четырех углов комнаты. В нем откладывают от потолочного перекрытия среднюю длину подвеса так, чтобы его можно было регулировать в направлении — и вверх, и вниз. Уровнем от этой точки по обеим стенам проводят линии, размечают углы, прилежащие к ним, и дальше продолжают линии на всех остальных стенах. В последнем углу прямые должны сойтись.
  • Крепление стеновых профилей
    . При монтаже L-образных элементов задействуют дюбели и саморезы или анкерные болты с промежутком 50 сантиметров вниз полкой и выравнивают согласно ранее размеченной линии. Профиль сгибают в углах, прежде надрезав полку.
  • Монтаж потолочных подвесов
    . Эти элементы каркаса служат для крепления несущего профиля. Чтобы разместить потолочные подвесы в требуемом месте, следует заранее наметить расположение реек. Их устанавливают параллельно короткой стене помещения с шагом 120 сантиметров. Для удобного проведения монтажа можно на потолке прочертить соответствующие линии или использовать для разметки меловой шнур. Далее на них согласно схеме отмечают места прикрепления подвесов. В соответствии с инструкцией по монтажу подвесного потолка Армстронг, эти комплектующие следует располагать на расстоянии не больше 120 сантиметров один от другого и 60 сантиметров от любой стены. Их закрепляют анкерными болтами или дюбелями. Для этого согласно разметке высверливают отверстия и фиксируют подвес за ушко штанги.
  • Установка подвесов для осветительных приборов
    . Места, где запланирован монтаж светильников и блоков сплит – системы, необходимо дополнительно усилить подвесами, расположив их с небольшим смещением относительно основных комплектующих каркаса. Крючок подвеса часто мешает монтажу элементов, поэтому подвес желательно размещать со смещением величиной 5 – 10 сантиметров.
  • Монтаж несущих профилей
    . Их располагают по предварительно нанесенной разметке и крепят при помощи крюков подвесов за отверстия, имеющиеся в профиле. Необходимо, чтобы концы несущих реек упирались в полку L-образного профиля. Когда оказывается недостаточно длины, ее нужно нарастить, применив стандартный замок, расположенный на одном из концов рейки. В случае необходимости профиль можно обрезать.

Очень красиво смотрятся потолки реечного типа

Поверхность, отделанная алюминиевой вагонкой, покрытой эмалью, смотрится эффектно и богато. Материал можно подобрать на любой вкус и под любой интерьер как по дизайну, так и по цветовой гамме. Этот вариант отделки визуально расширяет пространство помещения за счет отражающих полос, расположенных на каждой панели.

Рейки монтируются на металлический или деревянный каркас, и крепятся таким же образом, как любая вагонка. Нужно отметить, что при установке такого потолка в ванной или на кухне, лучше всего использовать для каркаса металлический профиль, так как деревянный брус впитывает в свою структуру влагу и запахи. Сами же по себе алюминиевые рейки достаточно стойки к воздействию на них паров и влаги.

Расстояние между основным и подвесным потолком часто используется для монтажа вытяжных вентиляционных магистралей или вентиляторов, передняя панель которых врезается в соединенные в единую плоскость алюминиевые рейки и повёрнута в сторону комнаты.

Панели ПВХ монтируются по тому же принципу. Однако, в отличие от реек, они способны создать идеально ровную гладкую поверхность, на которой незаметны стыки отдельных элементов.

Деревянная вагонка чаще всего используется в частных домах с деревянными стенами для поддержания общего стиля интерьера, в банях, или же в квартирах, например, на утепленных балконах.

Подвесная конструкция из потолочных панелей – это просто!

С подобной задачей должен справиться, наверное, любой хозяин жилья. Как правильно смонтировать каркас, а затем облицевать его панелями, подробно рассказано в статье нашего портала, посвященной обшивке потолка пластиком

.

Подвесные натяжные потолки

Натяжные потолки способны полностью изменить и визуально расширить пространство. Они могут быть абсолютно белыми, однотонными цветными, иметь обычный или пространственный рисунок, который, например, имитирует небесный свод с плывущими облаками или кроны деревьев.

Натяжные потолки могут быть изготовлены из стеклоткани, трикотажного полиэстера, который пропитывается полиуретаном, или поливинилхлоридной пленки.

Монтаж полотна происходит на специальные алюминиевые профили, закрепленные на стенах, или на установленном каркасе, если потолок планируется сделать комбинированным. В последнем случае, общая конструкция может состоять из нескольких материалов, например, из гипсокартона по краям потолка и натяжной конструкцией в его середине.

Нюансы установки потолочной конструкции в квартире

С задачей, как установить Армстронг в квартирах типовой планировки, не всегда можно справиться. Если высота потолка превышает 275 сантиметров, монтаж выполняют по стандартной технологии. При этом поверхность конструкции должна располагаться на высоте не менее 250 сантиметров – такая величина предусматривается СНиПом.

Когда потолочные перекрытия находятся ниже, тогда Армстронг допустимо устанавливать в помещениях, где люди пребывают периодически, к примеру, это может быть коридор.
Поскольку такой потолок имеет невысокую цену, не выделяет вредных для здоровья веществ, простой в установке и обслуживании, главное – подобрать для него качественный материал и соответствующий дизайн.

Фото потолков Армтсронг в интрьере

Это плиты из дизайнерской серии

Зеркальные поверхности на потолке в ванной

Молочное стекло с подсветкой за потолком дает мягкий рассеянный свет

Даже длинный коридор выглядит нескучным

Большие плиты из монолитного поликарбоната с нанесенной фотопечатью

Динамично, светло

Диагональное исполнение сложне

Комбинация из серых металлических плит и обычных белых

Вариант для кафе, но такой же или похожий неплохо будет смотреться в современном интерьере

Это уже совсем сложный вариант — авторский

Требования

Когда нужно собрать потолок Армстронг, необходимо соблюдать некоторые требования по технологии монтажа. Так, ставить плитки конструкции можно только тогда, когда закончены все монтажные работы. Сюда входит не только монтирование потолочного покрытия. Если ведётся общий ремонт помещения, закончите со стенами и полом, застеклите оконные проёмы, и потом приступайте к установке кассет.

Как монтировать подвесной потолок известно, но следует соблюдать в помещении определённую температуру во время его установки. Желательно, чтобы работала система отопления, и столбик не опускался ниже 16 градусов. Влажность в помещении должна быть так же оптимальной — не выше 70 %.

Перед тем, как делать потолок Армстронг, заранее подумайте о расположении осветительных приборов и их закреплении между кассетами.

Если вы решили делать потолки Армстронг, то не стоит переплачивать мастерам. Технология считается самой простой, и выполнить весь монтаж самостоятельно совсем не трудно. Справиться можно в течение дня в отдельном помещении.

В процессе работы защищайте руки перчатками, потому что минеральная составляющая плит способна вызвать раздражение. При укладке кассет с нанесённым рисунком, следите, чтобы изображение не терялось, правильно подбирайте плиты.

расчет и установка подвесов, размеры и комплектующие, как правильно монтировать своими руками – Ремонт своими руками на m-stone.ru



Плитно-ячеистый подвесной потолок (потолок типа «Армстронг») или просто потолок армстронг – самый распространенный вид подвесных потолков. Монтаж подвесного потолка армстронг своими руками – детская забава по сравнению с устройством прочих видов подвесных потолков, а по дешевизне армстронг бьет все рекорды.

Однако ничего…

Варианты отделки

Потолки под брендом «Армстронг», делятся на несколько классов:

Эконом-лайн. Минераловолокнистые плиты, которые обладают невысокими качествами, зато цена их самая низкая. Имеют низкую влагостойкость, поэтому использовать их в помещениях с риском протечки крыши или повышенной влажностью нельзя. К этому классу можно отнести модели плиток «Байкал», «Оазис», «Татра». Серия «Прима». Потолки этого класса отличаются повышенными техническими характеристиками: повышенная влагостойкость, механическая прочность, долговечность, толщина плиток до 15 мм. Шесть видов поверхностей с различными цветами и рельефом. Десятилетняя гарантия от производителя.Акустические потолки. Толщина плит до 22 мм – это не только прекрасная защита от проникновения шума, но и надежная конструкция в плане эксплуатации.Дизайнерские. Отличаются нестандартным видом, фактурой, материалом.Дизайнерские потолки Армстронг

Устройство потолка Армстронг

Если рассматривать устройство подвесного потолка Армстронг, то стоит отметить, что данный вид декоративной облицовки поверхности потока представляет собой рамную систему, имеющую независимый тип. На конструкцию после установки осуществляют крепление плит либо панелей, благодаря которым имеется возможность полностью перекрыть потолочное пространство в помещении.

На сегодняшний день существует несколько основных причин, по которым многие специалисты прибегают к монтажу этой отделки в жилых помещениях:

есть возможность существенно уменьшить расходы на обустройство облицовки поверхности потолка в жилом помещении, как показывает практика, стоимость осуществления монтажных работ подвесного потолка составляет ¼ для обычных и ½ для более сложных конструкций;желание попробовать собственные силы в чем-то новом – важно понимать, что установить потолки Армстронг намного проще, чем обустроить каркасную конструкцию для крепления гипсокартона.

Если выражаться простым языком, то стоит брать во внимание, что подвесной потолок представляет собой раму, выполненную из оцинкованного профиля. Такую конструкцию при необходимости можно закрепить при помощи подвесов, выравнивание осуществляется по уровню, кроме этого с помощью поперечных распорок имеется возможность усилить конструкцию.

Внимание! Как показывает практика, данные работы может выполнить любой человек, даже без опыта работы, но только в том случае, если монтаж будет выполняться согласно пошаговому алгоритму.

Преимущества и недостатки потолка армстронг

Подвесной потолок этого типа имеет массу достоинств, среди которых:

Простота установки. За короткие сроки возможно собрать потолочное покрытие на больших площадях любого помещения. А сделать своими руками потолок армстронг сможет каждый любитель.
Легкость подвесной конструкции. Малый вес плит и деталей упрощает установку потолков своими руками и исключает нагрузку на стены.
Невысокая стоимость. Ценовая доступность – один из наиболее привлекательных моментов в выборе потолочных конструкций армстронг, особенно их бюджетного варианта – плит из минерального волокна.
Функциональность. Конструкция армстронг эстетично скроет все провода, кабели и вентиляционные коробы, а также погрешности потолка, оставив при этом возможность быстрого доступа к необходимым коммуникациям. Разбирать и собирать потолок можно неограниченное количество раз.
Тепло- и звукоизоляция. Структура модулей, изготовленных из минерального или базальтового волокна, поликарбоната, металла или дерева и воздушная прослойка между подвесом и плитами обеспечивают дополнительную шумовую защиту и сохранение тепла.

Несмотря на внушительный список преимуществ, потолок Armstrong имеет некоторые недостатки. Среди них:

Низкая влагостойкость. Это касается минеральных и органических плит, где любое протекание сверху или постоянная сырость повлечет за собой нарушение целостности и внешнего вида модулей.
Уменьшение высоты потолка. Конструкция армстронг скрадывает в среднем 25 см высоты, а установка светильников может сделать потолок еще на несколько драгоценных сантиметров ниже.
Ограниченный дизайн. Выпускаются плиты чаще всего геометрической формы – квадраты 60 х 60 см или прямоугольники 120 х 60 см.
Сомнительная безопасность некоторых видов модулей. До недавнего времени в состав минволокна входил небезопасный для здоровья асбест. При покупке плит армстронг следует пристальное внимание уделять выбору производителя и характеристикам сертификата на продукцию.

Элементы системы

Потолочная система Армстронг состоит из набора элементов, которые легко между собой соединяются. Одно из ее достоинств — модульность, которая позволяет получить потолок любого размера и конфигурации. Проблема только с нелинейными формами — они не предусмотрены и штатных решений нет. Потому этот вид подвесного потолка используется только в квадратных и прямоугольных помещениях.

Это вариант потолка Армстронг со смешанным заполнением

Профили

Профили для потолка армстронг деалют из легкого алюминиевого сплава. На верхней части профилей нанесена перфорация, при помощи которой они крепятся к подвесам и стыкуются между собой. Нижняя часть профилей — та, которая видна из помещения — может иметь серебристый цвет, но чаще — белый. Также есть черные и золотистые, можно найти другие цвета, но их уже надо искать.

Чаще всего профиля окрашены в белый цвет

Длина профилей 600 мм, 1200 мм, 3600 мм. Несущие профили должны быть цельными (в случае необхоидимости могут сращиваться), потому длину подбираем такую, чтобы профиль был не короче помещения. Его нарезают на участки нужной длины.

Поперечные профили набираете частично длиной 120 см, частично — 60 см. Придется считать, сколько нужно каких для создания подвесной системы в вашем случае. Резать их не получится — по краям сделаны выступы, при помощи которых они стыкуются с несущими.

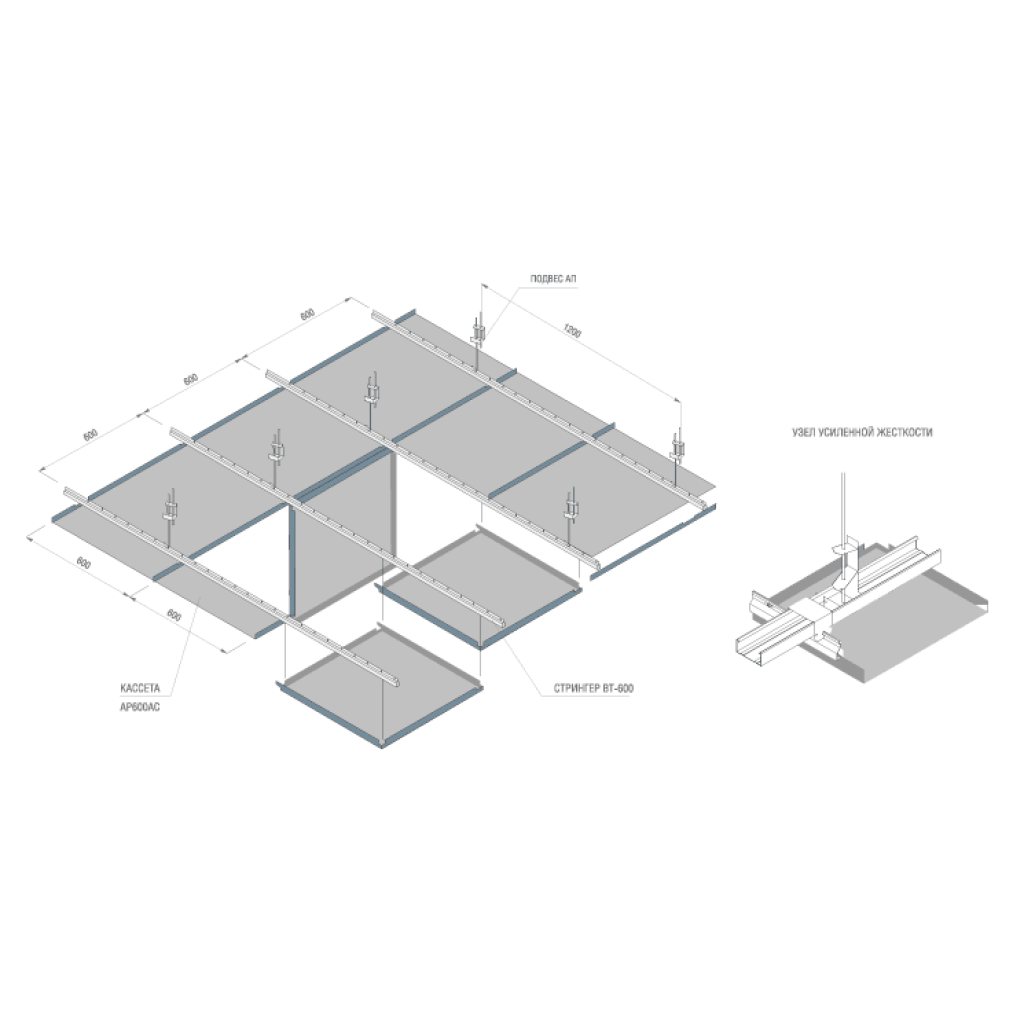

Монтажная схема потолка армстронг и ее компоненты

Несущие и поперечные профили бывают двух размеров — под разные типы плит: с полочкой на 15 мм и 24 мм.  Разной бывает и «спинка» — под разную толщину плит (19 мм, 24 мм и 29 мм).

Есть еще пристенные профили. Они выполнены в виде уголка, монтируются по периметру помещения. На них опираются крайние плиты. Они тоже есть с полочками разной величины — 19 мм и 24 мм.

Плиты

Плиты для подвесных потолков Армстронг бывают двух размеров — 120 см * 60 см и 60 см * 60 см. Второй вариант более распространен, возможно потому, что квадраты лучше воспринимаются, чем прямоугольники. Есть еще они разной толщины — от 6 мм до 19 мм. Чем больше толщина, тем большую степень звукоизоляции имеет такой потолок, но во многом эта характеристика зависит от материала, из которого изготовлены плиты. А бывают они нескольких видов:

Класс Эконом. Наиболее дешевые из всех, они имеют высокую гигроскопичность и плохо переносят повышенную влажность. Влагу они впитывают в лбом виде — в виде жидкости при подтоплении соседями сверху или из воздуха. Напитавшись влагой, становятся тяжелыми, начинают менять форму — прогибаться, что портит внешний вид. В общем, вариант дешевый, но хорошо себя чувствует в помещениях с климатконтролем и постоянной влажностью. В эту группу входят Oasis (Оазис) и ,Oasis+, Cortega (Гортега), Tatra (Татра), Bajkal (Байкал).
Плиты для потолка Армстронг касса Эконом
Класс Прима (Prima). Это более дорогие панели, но они и по характеристикам намного лучше. Во-первых, они более прочные, имеют повышенную стойкость к влаге (85%!п(MISSING)ротив 65%!у(MISSING) класса Эконом). Лучше они и в плане звукоизоляции и внешнего вида. К этой группе относятся коллекции  Adria (Адриа), Casa (Каса), Cirrus (Циррус), Plain (Плэйн), Duna+ (Дюна плюс).
Плиты класса Прима
Влагостойкие. Этот вид плит для подвесного потолка можно использовать во влажных помещениях или при повышенной влажности воздуха. Есть два вида Mylar (Мулар), Newtone Residence (Ньютон Резиденс).
Влагостойкие плиты для потолка Армстронг
Акустические. Имеют улучшенные характеристики по звукопоглощению. Подходят для монтажа в торговых залах, офисах. Выпускаются в двух видах: Neeva (Ниива), Frequence (Фриквенс).
Гигиенические. Эти плиты хорошо моются, предназначены для медучреждений и предприятий пищевой индустрии. Вид всего один — Bioguard (Биогуард).
Акустический и гигиенические — для специфического применения
Дизайнерские. Эти плиты для потолков армстронг значительно отличаются по внешнему виду от всех остальных. Они используются при оформлении клубов, ресторанов, баров. Имеют презентабельный, а порой и роскошный вид, но стоят уже немало. Модификаций несколько: Visual (Вижуал), Cellio (Селлио), Graphis Linear (Графис Лайнер), Cirrus Image (Циррус Имидж).
Дизайнерские. Это только основные есть варианты

Выше речь шла о аутентичных плитах, которые производит фирма Armstrong. Есть другие типы и виды, производимые другими кампаниями. Название и внешний вид могут отличаться, но деление по категориям примерно такое же.

Некоторые виды из других материалов и в другом стиле

Например, есть металлические плиты — белые, из цельного листа и с перфорацией разного размера и формы, есть крашенные в разные цвета, есть из пластика — полупрозрачные и с нанесенной фотопечатью. В общем, в эту систему встраиваются различные плиты.

Типы профилей и плит

Еще один момент: плиты на потолок Армстронг по краям имеют выступ. Этот выступ бывает разной ширины и глубины. Под размеры этого выступа и подбирается тип профиля. Может быть и наоборот, но они должны стыковаться.

Подвесы и чем их можно заменить

Подвесы для потолков Armstrong имеют в верхней части отверстие для установки крепежа, в нижней — крючок, которым удерживается профиль. Верхняя часть крепится к потолку при помощи дюбелей или другого крепежа (в зависимости от материалов перекрытия).

Подвесы есть различных конструкций

Из всего этого разнообразия чаще всего используется вариант с двумя шпильками (на фото выше — третий справа и на фото внизу). Эти подвесы недорогие, быстро собираются, позволяют легко регулировать высоту потолка, когда возникает необходимость выставить его в одной плоскости.

Как использовать подвес при монтаже потолка Армстронг

Но эти подвесы имеют минимальную высоту 25 см. Это много даже в некоторых офисах, а уж в домах и квартирах и подавно. Выход — укоротить шпильки (как на верхнем фото справа) или использовать подручные материалы. Наиболее подходящие — стальные шпильки с кольцом на конце и кусок упругой сталистой проволоки. Минус этого крепления — сложно регулировать высоту подвеса. Придется изготавливать их точно той длины, которой они необходимы.

Чем можно заменить подвесы

Также подойдут дюбеля с крючками на концах. Но тут тоже понадобятся дополнительные крючки из проволоки, так как слишком маленькое расстояние до потолка не позволит уложить плиты — необходимо пространство для маневра. Минимальное расстояние между основным и подвесным потолком — 25 мм и то будет очень неудобно. Желательно иметь хотя-бы 50 мм. Но это только в том случае, если в потолок не устанавливаются светильники или вентиляторы.





Светильники и вентиляционные решетки

Штатные светильники и вентиляционные решетки неплохо подходят для офисов, торговых залов, общественных и медицинских учреждений. Они имеют тот же размер, что и плиты и просто устанавливаются в выбранное место. С подключением ламп проблем не бывает — обширное запотолочное пространство позволяет подвести провода нужного сечения без проблем. Их укладывают в металлические лотки, закрепленные на потолке или кабель каналы.

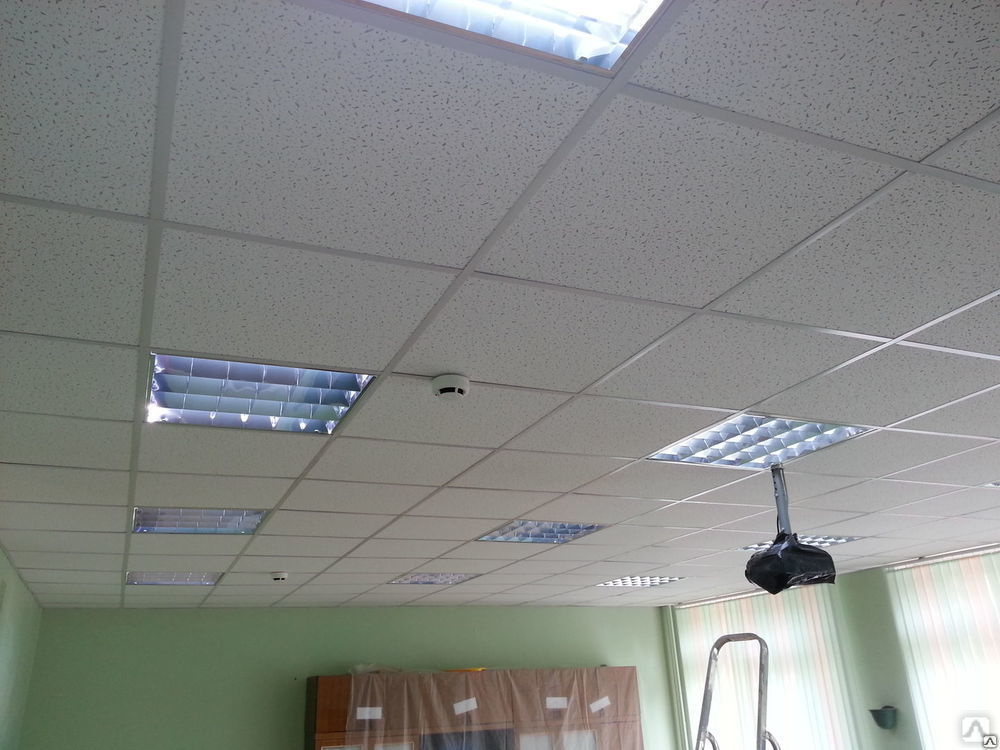

Пример использования светильников и вентиляционных решеток в офиссе

В квартирах и домах штатные светильники смотрятся, как минимум, странно, да и мощность имеют явно большую чем надо. В этом случае обычно используют встраиваемые точечные светильники. Лучше брать со светодиодами — они почти не греются и потребляют мало электроэнергии, а света дают достаточно.

Использование вентрешеток в домах и квартирах — случай, скорее, исключительный. Система сама по себе негерметична, многие плиты с перфорацией, что обеспечивает достаточную степень вентиляции запотолочного пространства. Если, все-таки необходимы дополнительные отверстия, можно или штатную решетку использовать или встроить меньшего размера, вырезав в плите подходящее отверстие.

Устройство и комплектующие

Итак, основная деталь конструкции – металлический каркас, который крепится к родному потолку и стенам помещения. Этот короб имеет следующие составляющие:

Стеновой (угловой) профиль, иногда еще называют периметральный из-за того, что он монтируется прямо на стену по периметру будущего потолка. Чаще всего это – Г-образный профиль.Несущий профиль – металлическая рейка, устанавливаемая параллельно стенового профиля, имеет длину, максимально приближенную к длине помещения. Они выступают в роли направляющих всей конструкции.Поперечный Т-образный профиль выступает соединителем параллельных несущих реек, образуя тем самым ячейки для установки плит потолка «Армстронг».

Подвесы представляют собой два металлических прута, соединённые между собой пружиной-бабочкой. Один прут стремится вверх, оканчивается плотной петлей, крепится к крепежному узлу. Второй – устремляется вниз, оканчивается крюком, цепляется к несущей рейке. Благодаря пружине можно регулировать длину подвесов: при сжимании ее пруты можно раздвигать и сдвигать, на сколько это необходимо; отпустив же «бабочку», вы зафиксируете крюки достаточно прочно. Производители анонсируют наличие трех вариантов этой составляющей: стандартный регулируемый от 120 мм до 150 мм, укороченный – от 75 мм и удлиненный – до 500 мм. В основном, при установке подвесного потолка используется европодвес стандартного типа.

Крепежный узел – обычный дюбель, на конце которого крюк. В роли такового могут выступать саморез или металлическая цанга, в зависимости от материала настоящего потолка и планируемой нагрузки на сам узел.Плиты – непосредственно функциональная часть потолка «Армстронг». Ранее использовалось покрытие двух размеров – 120см х 60см и 60см х 60см. Сегодня первые ушли в историю, а для оформления потолков используются квадратные плиты.

Более подробно хочется остановиться именно на покрытии. Итак, существует шесть разновидностей «Армстронга»:

Экономичный. Самый дешевый вид плит, который очень легко впитывает влагу, даже если в помещении просто повышенная влажность. Из-за этого могут быстро потерять форму или прогнуться.

Люксовый – «Prima». Более прочные, чем предыдущий вид, влагостойкие, имеют повышенную звукоизоляцию.

Влагостойкий «Армстронг» говорит сам за себя. Можно не бояться даже подтопления со стороны соседей сверху. Плита не деформируется и не утяжеляется под весом влаги.

Акустический – обеспечивает максимальную звуконепроницаемость. Чаще всего используются в шумных помещениях: торговых и игровых залах.

Гигиенический вид потолочной плиты, рассчитанный на использование в помещениях с повышенными санитарными требованиями: общепит, медучреждения.

Дизайнерский «Армстронг» встречается не очень часто, но даже в своих редких случаях остается весьма востребованным. Зеркальные, стеклянные, деревянные плиты и плиты с нанесением 3D рисунков – отличное решение для помещений с оригинальным дизайном.

Говоря о материалах, из которых изготовлены плиты для подвесного потолка, следует упомянуть металл, пластик, минеральные волокна (минвата), поликарбонат, дерево, сталь и алюминий.

Прежде чем приступать к закупке материалов и монтажу потолка, следует учесть несколько важных характеристик полотна, произвести все необходимые расчеты и замеры и разработать план-схему по установке каркаса

Устройство потолка Армстронг

Конструктивно декоративная облицовка представляет собой рамную систему независимого типа, на поверхности которой выложены плиты или облицовочные панели, полностью перекрывающие потолочное пространство помещения.

Существует всего лишь две причины, по которым большинство заказчиков берутся за установку подвесного потолка Армстронг собственными руками, не прибегая к услугам профессиональных мастеров:

Можно существенно снизить расходы на обустройство облицовки. Стоимость монтажа подвесного потолка Армстронг составляет примерно ¼ для простых потолков и ½ для сложных разнотипных систем;Любопытство, желание испробовать свои силы в новом деле, тем более что устройство подвесных потолков типа Армстронг выглядит намного проще, чем каркас под облицовку из гипсокартона.

Устройство потолка приведено на схеме.

Проще говоря, подвесной потолок – это рама из оцинкованного профиля, которую нужно закрепить на подвесах, выровнять по уровню и усилить поперечными распорками.

О самодельных плитах

Плиты из древесных материалов (деревянный массив, ламинат, МДФ) для армстронгов почему-то не выпускаются, а зря. Такой потолок отлично смотрится. Деревянные плиты для армстронга можно нарезать самостоятельно из досок шириной 600 мм или более узких. В последнем случае каждый квадрат собирается в ячейке на штатных шпунтах, а излишки по ширине равномерно с двух сторон обрезаются. Если для каркаса брать самую дешевую «жестянку» под мягкие плиты, то каждую продольную планку нужно будет подкрепить дополнительным подвесом посередине.

Установка потолков армстронг: расчет, крепление, сборка

Плитно-ячеистый подвесной потолок (потолок типа «Армстронг») или просто потолок армстронг – самый распространенный вид подвесных потолков. Монтаж подвесного потолка армстронг своими руками – детская забава по сравнению с устройством прочих видов подвесных потолков, а по дешевизне армстронг бьет все рекорды. Однако ничего идеального не бывает. Потолок армстронг имеет как неоспоримые достоинства, так и существенные недостатки.

Чем хорош и чем плох армстронг

Потолок армстронг помимо простоты монтажа и дешевизны дает еще и прекрасную звуко- и теплоизоляцию. Межпотолочное пространство обширно, в нем удобно размещаются светильники и коммуникации. Доступ к ним и ремонт потолка легки и не требуют инструмента.

Однако потолок армстронг не весьма прочен и фактически не защищает от протекания сверху, а если плиты волокнистые, то и сам от влаги безвозвратно портится. Криволинейные в плане конфигурации с армстронгом получить невозможно, и уже диагональный дизайн потолка сводит на нет всю его простоту и дешевизну: за такую работу возьмется только высокооплачиваемый мастер, и времени она потребует немало.

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко. Тем не менее потолок армстронг применяется не только в офисах и супермаркетах, как было задумано его создателями, но и в ресторанах, развлекательных центрах и т. п. Но в таких случаях армстронг уже не экономическое, а дизайнерское решение (см. рисунок выше).

Как устроен армстронг

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

Устройство потолка армстронг

Потолочная плита.
Поперечный профиль длиной 600 мм.
Несущий профиль длиной 3700 мм.
Продольный профиль длиной 1200 мм.
Подвес, где 5а – крючок; 5б – штанга.
Периметральный (стеновой) профиль длиной 3000 мм.
Крепежный узел в базовом потолке.
Фрагмент потолочной плиты.

Пояснения к рисунку:

Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.

Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.

Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.

Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.

Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.

Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.

О самодельных плитах

Плиты из древесных материалов (деревянный массив, ламинат, МДФ) для армстронгов почему-то не выпускаются, а зря. Такой потолок отлично смотрится. Деревянные плиты для армстронга можно нарезать самостоятельно из досок шириной 600 мм или более узких. В последнем случае каждый квадрат собирается в ячейке на штатных шпунтах, а излишки по ширине равномерно с двух сторон обрезаются. Если для каркаса брать самую дешевую «жестянку» под мягкие плиты, то каждую продольную планку нужно будет подкрепить дополнительным подвесом посередине.

Оборудование для потолка армстронг

Для потолков армстронг выпускается богатый ассортимент оборудования 600х600 мм: растровые и плафонные светильники, вентиляционные решетки, внутренние блоки кондиционеров и пр. Круглые отверстия под точечные светильники в мягких плитах элементарно прорезаются монтажным ножом; так же можно вырезать и фигурные отверстия. Для жестких плит, разумеется, нужен специальный инструмент.

Заводские плиты армстронг

Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т. е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1: ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

По длине комнаты обрезанный ряд относится к дальней от входа стене.
По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Узлы подвески

Правила монтажа потолков армстронг предусматривают подвеску за несущие профили с шагом 1,2 м. От стен узлы подвески должны отстоять не далее чем на 450 мм. Последнее условие выдержать не всегда удается. В таком случае ряды подвесок по длине помещения располагаются со сдвигом туда-обратно, чтобы узлы подвески располагались в шахматном порядке.

Расчетная схема потолка армстронг

Сосредоточенные грузы подкрепляются дополнительными подвесами, расположенными по диагонали от ближайшего основного. Очень тяжелые вкладыши (например, внутренний блок сплит-системы или светодинамическая установка) подкрепляются по углам и по возможности располагаются вплотную к стене.

Примечание: крючок подвеса не позволит уложить в ячейку дополнительное устройство, поэтому дополнительные подвесы нужно относить немного в сторону.

При разметке на потолке отверстий под крепежные узлы подвесов особой точности не требуется: небольшой наклон подвеса легко компенсируется регулировкой его высоты. Пример расчетной схемы потолка армстронг приведен на рисунке.

Монтаж каркаса потолка

Установка потолков армстронг начинается с монтажа периметра. СНиП рекомендуют для отбивки высоты периметра использовать лазерный или пузырьковый уровень длиной не менее 1 м, но на практике часто высоту периметра отбивают от обратного: проверяют горизонтальность пола (халтурщики зачастую обходятся и без этого, и ничего, работу сдают), в углах делают отметки высоты и втроем намеленным шнуром отбивают контур. Быстро, просто и сердито.

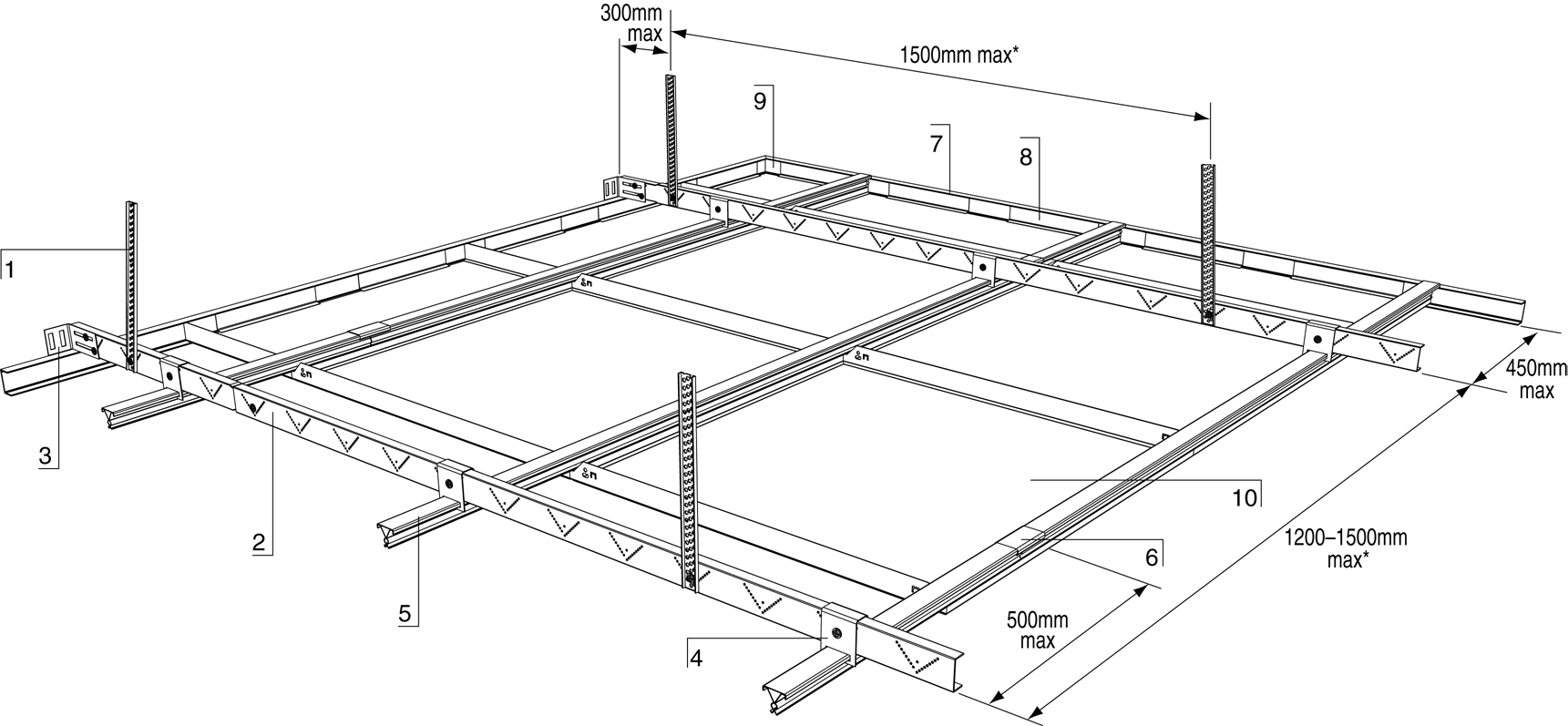

Схема сборки потолка армстронг (увеличение — по клику)

Далее обрезают в размер стеновой профиль и крепят к кирпичным и бетонным стенам саморезами в дюбелях. Если стены обшиты деревом, особых тяжестей в потолке не будет, а растровых светильников не более 1 на 5 кв. м, то периметр можно крепить гвоздями: основную нагрузку несут подвесы. На подвесах халтурить настоятельно не рекомендуется: дюбели брать пропиленовые или вместо дюбелей ставить металлические цанги.

После разметки со сверловкой отверстий в потолке обрезают в размер несущие профили, соединяют на полу в планки требуемой длины и укладывают в периметр. Затем раздвигают по длине, устанавливают подвесы и каждую несущую планку выравнивают по провисанию по туго натянутому шнуру.

Следующий этап – монтаж продольных и поперечных связей. В основном используются две схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, поэтому используется для мест, где будут проложены коммуникации или для дополнительно утепленных потолков. Разумеется, перед монтажом каркаса неполные профили обрезаются в размер.

Сборка потолка армстронг

Как собрать потолок армстронг? Очень просто: содержимое ячеек одно за другим поднимается, наклоняется, вводится в межпотолочное пространство и аккуратно укладывается в ячейку. Если встало наискось, нажимать сверху для выравнивания нельзя! Нужно снизу осторожно подталкивать в уголках.

В первую очередь укладываются сосредоточенные грузы и к ним подводятся коммуникации. Затем – плиты с заранее установленными точечными светильниками; к светильникам тут же подключаются провода.

Завершает сборку укладка глухих плит. Последняя плита должна лежать нижней поверхностью на растопыренных ладонях обеих рук. Заводим, ровняем, отпускаем; если встала косо – подталкиваем пальцем нижний уголок. Все, армстронг готов!

Видеоинструкция по технологии монтажа

А все-таки можно и в квартире!

Потолок армстронг можно установить даже в хрущевке в потолками в 2,5 м, если… отказаться от пружинно-штыревых подвесов. В таком случае межпотолочное пространство можно ужать до 120 или даже до 80 мм.

Как он будет висеть? Крепежными узлами будут уголки из оцинковки или жести с двумя отверстиями на саморезах, а подвесами – жгуты из 4-6 витков медной проволоки 0,6-0,8 мм, вытянутые в длину. Длина такого подвеса должна быть немного больше высоты межпотолочного пространства, а до нормы жгуты дотягиваются закручиванием за середину продетым в жгут металлическим штырьком.

Проволока заранее режется на отрезки нужной длины, ходовой ее конец вводится поочередно в отверстия профиля и крепежного узла в перегибом на них. Концы проволоки скручиваются. При некотором навыке монтаж такого подвеса времени требует не больше, чем штатного.

Видео: реализация квартирного варианта зеркального армстронга

Заключение

Потолки армстронг далеко еще не исчерпали свой конструкционный и эстетический ресурс. Появляются новые конструктивные элементы, совершенствуется материал плит. Если подвесной потолок в квартире нужен в прежде всего для звуко- и теплоизоляции, то в первую очередь следует рассмотреть вариант армстронга; возможно – с самодельными древесными плитами. А для гаражей, утепленных балконов и хозпостроек армстронг незаменим.

Источник: vopros-remont.ru

Это интересно: Водяной полотенцесушитель — какой лучше выбрать для ванной комнаты

Элементы системы

Подвесной каркас состоит из нескольких типов профилей:

Несущие. Длина 3,6 м, типы Т15 и Т24 (определяет ширину профиля).Поперечные. Длина 0,6 и 1,2 м, типы Т15 и Т24.Угловой пристенный профиль 19/24.

Сама отделка – это плитки. Они могут быть двух размеров: 595×595 мм и двойные 1190×595 мм. Второй вариант менее популярен из-за прямоугольной формы.

В качестве крепежных изделий для поддержания профилей в висячем состоянии используются специальные подпружиненные спицы, с помощью которых можно изменять высоту установки каркаса. Регулировка длины спиц позволяет выровнять потолок в горизонтальной плоскости.

Спица это сдвоенный элемент, состоящий из трех частей:

спица с ушком на одном конце;спица с крючком на конце;пружина типа «бабочка».

Первый элемент крепится к потолку с помощью анкеров. На второй надевается профиль. Пружиной можно регулировать высоту установки каркаса.

Минимальная высота потолка Армстронг

При обустройстве потолка важно учитывать минимальную допустимую высоту. Если учитывать конструкцию потолка Армстронг, то минимальная высота может составлять 10 см. В противном случае монтировать крепежные элементы будет невозможно – они не поместятся. В любом случае запас высоты целесообразнее делать больше 10 см.

Монтаж потолка типа армстронг

Простота установки потолков армстронг не предполагает обязательного обладания специальными навыками, его несложно установить своими руками, но все же на некоторые моменты следует обратить внимание.

Необходимые для работы инструменты:

уровень;
дюбели;
саморезы;
карандаш;
дрель;
плоскогубцы;
молоток;
отвертка.

Последовательность установки потолка

Разметка потолка под монтаж профиля. С помощью уровня на стене проводится линия для установки несущего профиля, а затем на потолке отмечаются линии под монтаж поперечных реек.
Монтаж углового профиля. К стенам по периметру помещения дюбелями или саморезами через каждые 0,5 м монтируется угловой профиль.
Установка несущих реек размером 3,7 м. Через каждые 1,2 м рейки устанавливаются параллельно стене или под углом (при диагональном монтаже). С помощью замков рейки скрепляются между собой.
Установка подвесов. Одновременно с несущими рейками на саморезы монтируются подвесы. Крепить их надо, отступив от стены 0,6 м с шагом 1,2 м. Затем подвесы регулируются по высоте и соединяются с рейками.
Установка профилей длиной 1,2 м. Перпендикулярно несущим рейкам на расстоянии 0,6 м от стены и шагом 0,6 м устанавливаются рейки 1,2м.
Установка реек длиной 0,6 м. Они крепятся параллельно несущим профилям через каждые 1,2 м.

Важно! Ячейки обрешетки должны иметь форму идеального квадрата 60 х 60 см. Даже небольшие погрешности в их размерах могут привести к тому, что модули потока не будут вписываться в них: не будут влезать или просто будут выпадать.

Монтаж светильников. После завершения установки каркаса размещаются светильники. Если это растровые или модульные типы светильников, их можно расположить в произвольном порядке вместо модулей.

Совет: в местах установки светильников на обрешетку следует установить дополнительный подвес.

Типы светильников под модули:

Растровые: представляют собой самостоятельный модуль 60х60 см.
Накладные.
Люминесцентные.
Светодиодные.
Точечные.

Монтаж модулей. Это завершающий этап монтажа подвесного потолка своими руками. Закладка модулей должна начинаться от центра помещения. Такое размещение плит объясняется тем, что по краям должны располагаться плиты, которые, возможно, придется подрезать.

Модуль под углом вводят в пространство обрешетки и осторожно, стараясь не повредить, опускают на рейки ячейки.

Совет: опытные мастера рекомендуют не торопиться сразу укладывать потолочные плиты, а оставить каркас в готовом виде на несколько дней. Под действием силы тяжести подвесы могут несколько сместиться и потребуют корректировки.

Достоинства и недостатки

Первоначально разрабатывались потолки Армстронг для использования в производственных, служебных и общественных помещениях. Но целый ряд отличных качеств привели к тому, что их используют еще и в частных домах и квартирах. Вот перечень свойств подвесных потолков типа Армстронг:

Невысокая цена. Это самый дешевый способ устроить подвесные потолки.
Большое количество вариантов плит и профилей. Плиты могут быть не только белые матовые. Они есть металлические, окрашенные в разные цвета с разной степенью глянца. Есть стеклянные, зеркальные, оклеенные пленкой «под дерево» и т.п. Причем эти плиты легко сделать самостоятельно, получив уникальный дизайн.
Легкий монтаж. Все операции во время монтажа элементарны, времени требуется минимум.
Такой вариант подойдет для дома
Высокая ремонтопригодность. При порче плиты ее просто вынимают и ставят новую. Потому, при закупке составляющих, берите плиты с запасом.
Подвесной потолок отлично скрывают все коммуникации и позволяют организовать отличную вентиляцию — плиты очень часто имеют перфорацию. Даже если она монолитна, то просто лежит на каркасе, никакой герметичности нет и вентиляция запотолочного пространства хорошая.
Система получается легкой — профили сделаны из алюминиевого сплава, плиты — из прессованных бумажных отходов разной толщины или легкого сплава.

Потолок Армстронг — действительно замечательный продукт. Видимо потому он так полюбился владельцам офисов, торговых центров, кинотеатров и т.д. Но есть и минусы. Первый — внешний вид такого потолка идеально подходит для офиса или общественного помещения, а вот в частных помещениях не все их воспринимают. Но это — дело вкуса. Второй — система подвесная и «съедает» высоту потолков, с которой у многих и так проблемы. Но если потолки более-менее нормальные, эту систему можно ставить. Вот и все минусы.

Расчет материала

Существует целая система по вычислению количества материала, необходимого для покрытия потолка. Так, например, как видно из таблицы, нормы расхода плит и комплектующих изменяются в зависимости от площади помещения.

Весь последующий расчет производится путем подставления в формулу необходимых значений:

Чтобы рассчитать количество плит, необходимых для покрытия всей поверхности потолка, необходимо площадь помещения умножить на константу (постоянное значение) – 2,78.Угловые профили высчитываются путем умножения периметра помещения на 3.Несущие рейки или направляющие приобретаются в количестве, равном площади комнаты, умноженной на 0,23.Число поперечных профилей, которые необходимо приобрести, равно произведению площади комнаты на 1,4.Подвесов следует закупать 0,7 штук на 1 м2.

Также необходимые расходные материалы для обустройства фальшпотолка можно посчитать при помощи всевозможных онлайн калькуляторов.

При покупке плит для потолка «Армстронг» не стоит забывать о запасных квадратах. Профессионалы советуют приобретать на 10-15%!б(MISSING)ольше, чем вы рассчитали, во избежание неприятных ситуаций с нехваткой, механическими повреждениями и прочим в процессе монтажа. Также благодаря разумной запасливости вы сможете в любой момент заменить одну ячейку на другую без необходимости искать подходящее полотно, вызывать мастера и так далее.

Устанавливая подвесной потолок «Армстронг» своими силами, обратите внимание также на наличие необходимых средств для комфортного и максимального точного процесса.

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг.  Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Видео: реализация квартирного варианта зеркального армстронга

Заключение

Потолки армстронг далеко еще не исчерпали свой конструкционный и эстетический ресурс. Появляются новые конструктивные элементы, совершенствуется материал плит. Если подвесной потолок в квартире нужен в прежде всего для звуко- и теплоизоляции, то в первую очередь следует рассмотреть вариант армстронга; возможно – с самодельными древесными плитами. А для гаражей, утепленных балконов и хозпостроек армстронг незаменим.

что еще почитать:

Вывести все материалы с меткой: пластик и ПВХ

Перейти в раздел:Ремонт потолка своими руками

Обсуждение:

09.06.2014 в 12:54
иван  сказал(а):
Недавно с товарищем взяли в аренду помещение под лечебный кабинет. Пришлось делать ремонт потолка армстронг. Намаялись мы с ним по полной программе. Дело в том, что такая конструкция потолка очень красива и удобна, когда хочется скрыть какие то технические конструкции за навесными панелями. Но делать его надо или лично самому и для себя или в строжайшем контроле за качеством. Собирать его довольно сложно, а браку наделать очень легко, и увидеть этот брак можно только со временем. Но уж если упадет, то упадет сразу и все.
ответить

09.12.2013 в 11:01
Ольга Р.  сказал(а):
У нас в школе сделали потолок из армстронга. Потом решили поштукатурить стены. Очень огромная влажность привела к тому, что панели начали падать вниз. Из 30 штук, две сломались, остальные удалось вовремя снять. Через время они высохли и мы их вернули на место.
ответить

пишите

Имя *

E-mail *

Подписаться на ответы по почте

Нажимая кнопку «Добавить комментарий», я соглашаюсь с пользовательским соглашением и политикой конфиденциальности сайта.

Источники:

  • https://derevyannie-doma.com/tehnologii/podvesnoy-potolok-armstrong-raschet-i-montazh-svoimi-rukami.html
  • https://remboo.ru/potolok/armstrong.html
  • https://2proraba.com/potolok/montazh-podvesnogo-potolka-armstrong.html
  • https://mr-build.ru/konstruktsii/montazh-potolka-armstrong.html
  • https://stroychik.ru/potolok/vidy-i-montazh-potolka-armstrong
  • https://dekoriko.ru/remont/potolki/montazh-armstrong/
  • https://bouw.ru/article/montazh-potolka-armstrong
  • https://vopros-remont.ru/potolok/podvesnoj-potolok-armstrong-svoimi-rukami-ot-rascheta-do-montazha/



Как установить потолок из деревянных досок (Woodhaven by Armstrong)

Прочтите, как установить потолок из решеток, прежде чем читать этот пост.

Перед установкой деревянных досок были открыты оголенные провода систем отопления, вентиляции и кондиционирования воздуха и электрические провода. Несколько лет назад мы покрасили его в черный цвет. Однако нам хотелось придать этой комнате более законченный вид. Мы так довольны результатом. Ниже представлена ​​картинка ДО .

Необходимые материалы:

    • Деревянные доски (мы использовали « окрашенный в белый цвет » Woodhaven by Armstrong) от Lowe’s.Это гладкая белая поверхность.
    • Зажимы, поставляемые в коробке с деревянными планками.
    • Зажимы, которые необходимо приобрести в дополнение к деревянным доскам.

8

  • 2

  • Лестница (ы) или патечки в зависимости от высоты вашего потолка
  • сверла и биты
  • винты
  • рулетка
  • MITER SAP
  • Jigsaw и Blades
  • Дополнительные, но полезные : Настольная пила (можно использовать лобзик)

Дайте древесине акклиматизироваться в помещении/пространстве:

Поскольку древесина расширяется и сжимается в зависимости от температуры, важно дать древесине акклиматизироваться к температуре комната. Откройте каждую деревянную коробку за 2-4 дня до использования в комнате/зоне, где вы планируете установить деревянные доски. (Следуйте рекомендациям производителя по акклиматизации древесины.) Установите термостат на типичную температуру для этой комнаты/пространства.

Мы вытащили доски из каждого ящика и сложили их в соседнем коридоре. Это позволило древесине акклиматизироваться, не мешая нам во время работы.

Определите, с какой стороны комнаты вы начнете:

Мы решили начать с внешней стены с деревянными досками по всей длине комнаты.

Определите, как и где вы хотите расположить стыки:

Вы хотите, чтобы они располагались случайным образом в шахматном порядке или по единой схеме? Мы выбрали последовательный (кирпичный узор) рисунок. Другими словами, мы подсчитали и определили длину дерева (длина нашей комнаты около 23 дюймов). Затем наша первая доска будет разрезана, затем две следующие будут длинными (полными) частями, а затем будет разрезана четвертая доска. Наши суставы были одинаковыми в каждом втором ряду и чередовались в каждом втором ряду.

Установка металлических зажимов на вертикальные решетки:

Вы буквально просто защелкиваете зажимы на вертикальных решетках параллельно деревянным доскам. Убедитесь, что вы защелкнули эти зажимы в правильном направлении (все одинаково), чтобы вы могли скользить и вставлять зажимы в канавку каждого куска дерева.

Установите первый ряд:

Отрежьте необходимую длину для вашей первой доски (после того, как вы определили схему соединения). Поместите деревянную доску так, чтобы она опиралась на угол стены, но ОСТАВЬТЕ НЕБОЛЬШОЕ ПРОСТРАНСТВО, примерно 1/8 дюйма, чтобы обеспечить расширение.Также убедитесь, что на концах каждой части есть пространство, примерно 1/8 дюйма. В первом ряду вам нужно будет добавить винты, чтобы удерживать нахлест на стене. См. рисунок ниже. Кроме того, вам нужно будет вставить каждый зажим в канавку, чтобы удерживать его на месте.

В зависимости от размера вашего потолка следующая часть будет в основном цельной. Соедините язычок второй детали с канавкой первой детали (встык). Вставьте каждый зажим в канавку, чтобы зафиксировать его на месте. Повторите со следующей полной частью.Когда вы дойдете до последней части, отрежьте соответствующую длину и вставьте такую ​​же, как и другие.

После того, как вы закончите первый ряд, найдите время, чтобы проверить свою работу, чтобы убедиться, что есть небольшое пространство, где корабельный нахлест параллелен стене и находится в конце ряда. Это позволит немного расширить древесину.

Установите второй ряд:

Поскольку мы использовали кирпичную схему (наши стыки выровнены через каждый второй ряд), мы сократили длину первой части второго ряда.При установке этой первой детали второго ряда вставьте шпунт в паз первой детали первого ряда. Вставьте каждый зажим в канавку, чтобы зафиксировать его на месте. Повторите со следующей полной частью.

При установке второй детали второго ряда вставьте язычок в канавку на конце первой детали второго ряда. Затем вставьте шпунт в паз деревянной доски первого ряда. Вставьте каждый зажим в канавку, чтобы зафиксировать его на месте. Повторите со следующей частью.Возможно, вам придется вырезать последний кусок.

Периодически останавливайтесь и проверяйте свою работу. Убедитесь, что соединения (конец в конец и из стороны в сторону) плотно прилегают. Кроме того, убедитесь, что по периметру комнаты есть небольшое пространство (ни одно дерево не касается стены).

Установите третий и непрерывный ряды:

Теперь, когда вы установили шаблон (где будут ваши соединения), вы просто продолжаете работу по всей комнате.

При необходимости используйте другие зажимы (с винтами):

У нас было два ряда, в которых мы должны были использовать зажимы, поставляемые с деревянными досками.Это потому, что другие клипы были на одной из горизонтальных сеток. Другими словами, он не будет плотно вставать на место. Это может сбивать с толку, но вы будете знать, когда это произойдет. Не паникуйте, просто используйте другие зажимы, которые идут в комплекте с деревянными досками.

Вам нужно будет просверлить направляющее отверстие в решетке, затем прикрутить зажим на место, а затем установить этот ряд внахлестку. Не затягивайте так сильно, чтобы этот ряд дерева был плотнее (немного выше, чем другие ряды).Этот слегка приподнятый ряд будет заметен, когда вы установите молдинг короны.

Вырезать отверстия для освещения или вентиляционных отверстий HVAC:

ПРИМЕЧАНИЕ: Свет и другие работы над потолком должны быть завершены ДО установки потолка внахлестку. Вы не можете легко получить доступ к этой области (над потолком) после установки деревянных досок.

Сначала установите деревянные доски на место (возможно, придется установить два или более ряда) и проследите отверстие на задней стороне деревянных досок. Затем удалите деревянные доски и вырежьте отверстие с помощью лобзика, затем установите детали на место.

Обратите внимание, что для этого вентиляционного отверстия пришлось вырубить два ряда дерева.

При резке деревянных досок будьте ОЧЕНЬ осторожны, чтобы не сломать доску до ее установки.

Обратите внимание, что для этой светодиодной лампы пришлось вырезать два ряда (три штуки).

Ниже показано, как Нил устанавливает консервную лампу после того, как мы вырезали деревянные доски.

Установка в нечетных зонах потолка:

Наша комната не была идеальным прямоугольником.Следовательно, у нас есть две области, которые были нечетными размерами. К счастью, мы смогли использовать несколько обрезков, и у нас не было стыков.

Последний ряд:

Когда вы получите последний ряд, вам, скорее всего, придется «разорвать» детали, чтобы они подошли по размеру. Используем настольную пилу, чтобы распилить длинные куски, и электролобзик, чтобы спилить углы (если кусок завернул за угол).

Ниже показано, как мы продвинулись примерно на полпути.

Оцените окончательный результат!

А теперь пора подумать о напольном покрытии 🤔 .. .

Еще одно напоминание о том, как это выглядело раньше. . .

И тот же вид из коридора.

Чтобы просмотреть замедленное видео, нажмите на картинку ниже.

Следите за нашими следующими публикациями о том, как установить герметичные фонари и молдинги!



Поделись этим:

Следуй за жизнью с Нилом и Сьюз:

Автор: Сюзанна

Блогер и мастер по дому с моим талантливым мужем Нилом.Я рассказываю о наших проектах и ​​жизненных уроках, следующих за Христом. Просмотреть все сообщения Сюзанны

Преображение потолка в главной спальне

Многие люди не думают о потолке, когда думают о ремонте. Мы работали над обновлением нашей главной спальни, и я чувствовал, что нужно что-то еще! Я видел так много разных видов отделки потолка и знал, что это идеальный способ добавить характер нашей главной спальне.

Как только мы решили обновить наш потолок, я понял, что Armstrong Ceiling — это то, что нужно! Их продукты настолько удобны в использовании, что их могут установить даже любители, такие как мы!

Armstrong предлагает огромный выбор потолочных покрытий! Было так трудно выбрать только один из всех доступных великолепных вариантов!

Потолок Armstrong поможет преобразить внешний вид любой комнаты в вашем доме!

Вот так выглядела наша главная спальня, когда мы въехали… Предыдущие владельцы оставили несколько своих мягких игрушек! Ха-ха!

Мы покрасили стены в очень светло-серый цвет, а потолок и отделку в ярко-белый цвет (извините, такое плохое освещение!) , но все равно это выглядело не совсем законченным!

Как только наш потолок Armstrong прибыл, мы приступили к работе! Хорошо, когда дети спали.🙂  Извините, что большинство этих фотографий были сделаны ночью, когда мы могли работать без перерыва!

Прежде чем начать, занесите деревянные доски внутрь и оставьте их в комнате, где вы будете их устанавливать, на 24 часа, чтобы они могли приспособиться к условиям комнаты.

Мы сняли ужасный бежевый потолочный вентилятор и детектор дыма. Затем мы использовали искатель гвоздей, чтобы найти балки в потолке. Мы отметили с обеих сторон балок (чтобы найти середину каждой балки) с каждой стороны комнаты, а затем провели мелом линию посередине этих линий, как показано выше.

Мы установили доски непосредственно на существующие потолочные балки с помощью зажимов WoodHaven, которые прилагались к нашим доскам. Мы начали с измерения ширины комнаты в том же направлении, что и балки. Затем разделите это число на 5″ (потому что доски имеют ширину 5″) . Умножьте остаток на 5 дюймов и добавьте 5 дюймов к этому результату. Разделите результат на 2, и это даст вам ширину доски для вашей границы. Не волнуйтесь, это звучит более запутанно, чем есть на самом деле! 😉

Обрежьте первую бордюрную доску до ширины, полученной из приведенного выше уравнения, удалив край шпунта.Совместите край паза бордюрной планки с меловой линией. Вставьте зажимы в канавку на балках и ввинтите их в балки.

(Эта картинка объясняет это лучше, чем я!)

Мой чудесный муж и зять пришли на помощь, чтобы моему большому беременному телу не пришлось карабкаться по лестнице!

Продолжайте измерять, резать и устанавливать первый ряд досок. Обрежьте последнюю доску так, чтобы между доской и концом стены оставался зазор в 1/2 дюйма.Вы покроете его позже лепниной!

Вы хотите, чтобы оставшиеся доски располагались в шахматном порядке, поэтому начните следующий ряд, отрезав немного длины от первой доски второго ряда, чтобы швы располагались в шахматном порядке. Начните второй ряд, вставив язычок в паз детали в первом ряду.

Все швы от ряда к ряду должны располагаться в шахматном порядке, чтобы можно было использовать оставшийся кусок доски, отрезанный от последней доски предыдущего ряда.

Измерьте и отрежьте ширину последнего ряда досок на 1/2 дюйма меньше торца стены.Установите последний ряд досок в предыдущий ряд и прикрутите шурупами или гвоздями к балке, убедившись, что она достаточно близко, чтобы молдинг закрывал ее.

После того, как все доски установлены, установите молдинг. Заполните все отверстия от гвоздей шпаклевкой, отшлифуйте их до гладкости и покрасьте.

Мы установили новый потолочный вентилятор, и все готово! Я чувствую, что потолок был идеальным завершающим штрихом для нашей главной спальни, а деревянные доски для бисера WoodHaven облегчили нам задачу сделать это самостоятельно!

Нам очень нравится яркий, свежий вид наших потолков Armstrong!

Вы можете посмотреть видео Armstrong по установке их деревянных потолочных досок ЗДЕСЬ!

Мой милый муж помог мне с коротким видео с несколькими советами и рекомендациями, которые помогут вам установить потолок Armstrong:

Если вы хотите преобразить внешний вид своего дома с минимальными затратами, обратите внимание на потолки Armstrong Ceiling!

Подписывайтесь на Armstrong Ceiling в Facebook, Twitter, YouTube, Pinterest и Google+, чтобы получать потрясающие идеи и вдохновение!

Раскрытие информации: компания Armstrong Ceiling щедро предоставила потолочные доски для нашего дома. Все мнения мои собственные.

Затраты на подвесной потолок и затраты на установку потолочной плитки

Содержание этой страницы

Стоимость установки подвесного потолка

Средняя стоимость установки подвесного потолка составляет 5,50 долларов США за квадратный фут, если вы выбираете местную ремонтную компанию для выполнения установки. Для любителей «сделай сам» вы можете запланировать заплатить около 2,70 долларов за квадратный фут, чтобы самостоятельно установить подвесной потолок.

При найме местной компании они включают в себя первоначальный визит, чтобы определить, сколько потолочных плит и направляющих необходимо, тип акустических плит, которые вы хотите установить, а также предоставить ценовое предложение.В день установки они выполнят все работы и предоставят все материалы, а также уберут после завершения работы.

Средняя стоимость «Сделай сам»

2,70 $ / кв. фут

Типичная средняя стоимость

4,00–6,45 долл. США / кв. фут

Обзор подвесных потолков

Подвесной потолок придает любому помещению законченный вид. Подвесной потолок и подвесной потолок — другие распространенные названия этого проекта интерьера дома.

Стоимость подвесного потолка меньше, чем стоимость потолков из гипсокартона, и проект более удобен для самостоятельного изготовления. Подвесной потолок также дает вам доступ к трубам, проводке и другим механическим элементам, которых нет в гипсокартоне. Это делает подвесной потолок идеальным выбором для подвальных помещений.

Совет для профессионалов: Перед установкой потолка убедитесь, что трубы холодной воды изолированы. В противном случае вода может конденсироваться на них и капать на потолок, вызывая появление пятен и плесени.

Классическая недорогая плитка из ДВП по-прежнему доступна.Но большинство потолочных плит представляют собой декоративные панели из винила/ПВХ и плитки в стиле искусственного дерева. Металлочерепица в различных вариантах отделки стоит несколько дороже. Наиболее распространены плитки 2’x2’ и 2’x4’, хотя доступно несколько плиток 1’x1’ и 1’x2’.

На этой странице Costimates указаны розничные цены на материалы — решетчатые направляющие, различные панельные материалы и аксессуары — для определения стоимости установки подвесного потолка своими руками.

Стоимость рабочей силы на квадратный фут указана для профессиональной установки вместе с диаграммой для сравнения оценок цен на подвесной потолок из надежных источников в Интернете.Домовладельцы также предоставляют свои расходы на установку подвесного потолка, и вам предлагается поделиться своими расходами после завершения проекта.

Подробная информация о стоимости продукции и материалов

Плитка подвесного потолка

Факторы цены

Существует широкий диапазон цен на подвесные потолки. Вот факторы стоимости подвесного потолка и то, как они влияют на итоговую прибыль.

  • Размер подвесного потолка – Очевидно, что чем больше покрываемая площадь, тем выше стоимость. Однако для профессиональной установки стоимость квадратного фута обычно немного снижается по мере увеличения размера.
  • Материал панели – Розничная стоимость указана далее. Существует большой диапазон между недорогими панелями из минерального волокна и панелями с особыми характеристиками, такими как акустический дизайн, или панелями, устойчивыми к плесени, которые идеально подходят для подвалов.
  • Качество панели – В каждом материале доступны дешевые, средние и премиум плитки.
  • Кто выполняет работы – При найме профессионала стоимость установки подвесного потолка составляет более 50% стоимости при использовании дешевых материалов и около 25% при установке акустических панелей и декоративных потолочных панелей из ПВХ.Ниже приводится обсуждение того, является ли это хорошим проектом «сделай сам».
  • Сложность работ – Стоимость установки подвесного потолка относительно низка, когда помещение широко открыто и не захламлено. Стоимость возрастает, когда установщикам приходится обходить такие функции, как камера сгорания, водопровод водонагревателя и вентиляция.
  • Независимо от того, включено ли освещение — Наша стоимость подвесного потолка за квадратный фут не включает встраиваемые осветительные приборы. Тем не менее, розничные расходы на освещение включены в список ниже.
  • Где вы живете – Если прожиточный минимум низкий, средний или высокий, это будет отражено в получаемой вами смете затрат на снижение потолка.

Розничная стоимость плиток для подвесных потолков и расходных материалов

Это обычный проект «сделай сам», поэтому, возможно, вы хотели бы узнать стоимость материалов и аксессуаров за квадратный метр.

Используйте калькулятор материалов и стоимости, чтобы определить необходимое количество материалов и общую стоимость. Калькуляторы производятся многими брендами подвесных потолков, в том числе и компанией Armstrong Ceilings.

https://www.armstrongceilings.com/ Residential/en-us/ceiling-project-estimator.html

Материалы доступны в магазинах товаров для дома и во многих интернет-магазинах.

  • 1,50–2,25 доллара за квадратный фут | Решетчатые рельсы. Некоторые бренды, такие как Armstrong, продают сетчатый материал коробками, обычно его хватает на площадь от 60 до 100 квадратных футов. Другие бренды, такие как USG, продаются поштучно, называемые основными Т-образными и поперечными Т-образными. Используйте один из калькуляторов материалов для подвесных потолков, чтобы определить, сколько каждого материала необходимо для вашего потолка.
  • 0,55–0,95 долл. США за квадратный фут | Подвесные потолочные плиты из ДВП. Некоторые из них представляют собой акустические плитки, предназначенные для поглощения шума и уменьшения эха.
  • 1,75–4,75 долл. США за квадратный фут | ПВХ и виниловая подвесная потолочная плитка. Стоимость зависит от толщины плитки и сложности ее оформления.
  • $3,50 – $6,25 за квадратный фут | Металлические подвесные потолки из жести, алюминия и стали. Отделка включает медь, бронзу и олово различных оттенков, а также различные цвета краски.
  • 1,60–1,85 долл. США за квадратный фут (дополнительно)| изоляционных плиток можно использовать над каждой плиткой. Soniguard — популярный бренд, снижающий уровень шума и повышающий уровень изоляции потолка R6.
  • 0,75–1,15 долл. США за квадратный фут | Проволока, зажимы, анкеры и другие монтажные принадлежности.
  • 0,45–0,60 $ за погонный фут (дополнительно) | Декоративные виниловые покрытия для направляющих производятся такими брендами, как ProLITE, в дополнение к потолочной плитке.
  • $0.25 – 0,50 доллара США за погонный фут (необязательно)| Пластиковая лента для покрытия рельсов. Он доступен во многих цветах, чтобы соответствовать или контрастировать с цветом вашей потолочной плитки.
  • $3,00 – $10,00 | Ручные инструменты: Канцелярский нож и лезвие можно использовать для резки плит из ДВП. Ножницы используются для винила/пластика/ПВХ и металлических подвесных потолков.
  • 20–50 долларов США | Можно использовать хороший пузырьковый уровень длиной 6 футов (от 20 долларов США), но для точного нивелирования лучше использовать компактный лазерный уровень (35–50 долларов США).
  • 85–170 долл. США за штуку | Светодиодные панельные светильники с монтажными комплектами, предназначенные для подвесных потолков. Большинство подвесных потолочных светильников имеют размеры 2’x2’ или 2’x4’.
  • 40–220 долларов за штуку | Встраиваемые светильники в различных вариантах, включая одиночные и двойные светильники, комплекты отделки и цвет светильника.
  • 20–35 долл. США | Элементы управления освещением/реостаты

Разрешения, осмотр, сопутствующие расходы и время установки

Стоимость разрешений и проверок

  • $0 | Для установки подвесного потолка разрешение не требуется.

Связанные затраты и время установки

Наем местного мастера — хороший выбор, если вы не собираетесь делать подвесной потолок своими руками. Некоторые лицензированные подрядчики также будут выполнять эту работу. Они могут нанять электрика для установки проводки, освещения и управления. Эти расходы не включены в данную смету.

Уровень оплаты труда выше в крупных городских районах, особенно на побережье. В сельской местности и малых городах их меньше.

  • 50–80 долларов в час | Стоимость найма разнорабочего
  • 70–135 долларов в час | Стоимость найма лицензированного подрядчика

Сколько времени нужно, чтобы повесить подвесной потолок? Знание этого поможет вам оценить общую стоимость установки подвесного потолка.

Ожидайте, что профессионалы установят подвесной потолок со скоростью от 30 до 40 квадратных футов в час в зависимости от сложности потолка. Вот как могут выглядеть временные рамки в 1000 квадратных футов для одного человека. Два человека поедут чуть более чем в два раза быстрее.

  • До 3 дней | Строительство и подвеска сети электросетей
  • 4-6 часов | Монтаж подвесных потолков
  • До 6 часов | Дополнительная установка рельсовой ленты или крышек

Лучшее время для установки освещения — после установки сетки, чтобы можно было определить точное расположение распределительных коробок, и до укладки плитки.

Когда вы нанимаете подрядчика для установки подвесного потолка, вы часто экономите деньги, объединяя проекты вместе. Вот несколько других распространенных проектов, которые связаны или выполняются одновременно с установкой подвесного подвесного потолка.


Сделай сам или наймите профессионала?

Установил подвесной потолок в нашем подвале и помог родственнице с ее установкой. Работа с сеткой утомительна, но не сложна.

Ключи к:

  • Убедитесь, что вы покупаете совместимые материалы — либо того же бренда, либо такие, в которых вы уверены, что они будут работать вместе.
  • Определите, хотите ли вы частичные плитки на двух краях, учитывая, что комната представляет собой прямоугольник (самый простой способ), или хотите ли вы сбалансировать потолок, чтобы со всех сторон были частичные края.
  • Не торопитесь, используя уровень, чтобы выровнять направляющую линию по периметру комнаты и построить сетку вокруг препятствий, таких как камера печи.
  • Наденьте перчатки – обрезанные края металлических рельсов очень острые.

Если вы делаете все своими руками, ожидайте, что ваш темп будет равен 1.В 5-2 раза больше, чем мы перечислили выше для опытных профессионалов. Другими словами, от 15 до 25 квадратных футов в час.

Новые бесшовные потолки ACOUSTIBuil™ от Armstrong Look

ЛАНКАСТЕР, Пенсильвания, 25 июня 2019 г. (GLOBE NEWSWIRE) — Компания Armstrong Ceiling Solutions представила бесшовные акустические потолки ACOUSTIBuilt — новую потолочную систему, которая выглядит как гипсокартон, но работает как акустический потолок.

Готовые панели ACOUSTIBuilt предлагают гладкий, ненаправленный, монолитный визуальный эффект, отвечающий потребностям архитекторов, дизайнеров и владельцев, которым нужен цельный внешний вид потолка из гипсокартона, но также требуются эффективные акустические характеристики помещения.

Total Acoustics Performance

Новый потолок является частью ассортимента Armstrong® Total Acoustics ® и предлагает идеальное сочетание звукопоглощения и звукоизоляции в одной панели. Установленная система достигает коэффициента шумоподавления (NRC) до 0,70, что указывает на то, что она поглощает до 70% звука, который попадает на нее, а также имеет чрезвычайно высокий класс затухания на потолке (CAC) до 48, что указывает на ее способность обеспечить конфиденциальность речи, не допуская проникновения звука в соседние помещения.

Потолочные системы ACOUSTIBuilt являются частью портфолио Armstrong Ceilings Sustain ® и соответствуют самым строгим на сегодняшний день стандартам устойчивости в отрасли, включая LEED ® v4, Living Building Challenge℠ и WELL Building Standard™.

Монтаж панелей Быстрый и простой

АКУСТИВстроенные потолочные системы проще в установке, чем акустическая штукатурка, и они дешевле. Установка панели выполняется быстро и легко с помощью сетки Armstrong для гипсокартона .Способы отделки аналогичны традиционным гипсокартонным потолкам.

АКУСТИВстроенные потолки могут быть установлены с большинством светильников или рассеивателей, совместимых с гипсокартоном, в том числе от партнеров Armstrong XAL, Axis Lighting, USAI Lighting и Price Industries. Светильники от партнеров Armstrong специально разработаны для монтажа и отделки потолочных систем Armstrong. Все осветительные приборы и рассеиватели должны вмещать потолочные панели толщиной 7/8 дюйма.

Для получения дополнительной информации о бесшовных акустических потолках ACOUSTIBuilt посетите сайт armstrongceilings.ком/acoustibuild.

Посмотрите информационный видеоролик о потолочных системах ACOUSTIBilt.

Armstrong World Industries, Inc. (AWI) является мировым лидером в области проектирования, инноваций и производства коммерческих и жилых потолков, стен и подвесных систем. Для получения дополнительной информации посетите сайт armstrongceilings.com.

КОНТАКТЫ:
Синди О’Нил
717-396-5671
[email protected]

Фотографии, сопровождающие это объявление, доступны по адресу

https://www.globenewswire.com/NewsRoom/AttachmentNg/f9e46fb2-5183-48dc-8b68-188d09a7d7bf

https://www.globenewswire.com/NewsRoom/AttachmentNg/e015ff6b-0030-4d80f-8ede-50012c20fc0239 glonewswire.com/NewsRoom/AttachmentNg/9be3d229-9f67-4509-82c4-b5a30b655abf

Прощай, уродливые потолки из попкорна — в моем собственном стиле

Узнайте, как легко покрыть потолок попкорном с помощью классических потолочных планок Armstrong® WoodHaven с направляющими и зажимами Easy Up®.Не нужно предварительно царапать потолок! Предварительно обработанные доски можно установить прямо над потолками из попкорна .

Раскрытие информации: Я сотрудничал с Armstrong Ceilings, чтобы покрыть потолки из попкорна в двух комнатах моего дома. Все слова, фотографии, идеи и мнения мои собственные.

Проект обновления гостевой комнаты раз два, о котором я упоминал в нескольких постах, завершен. 🙂

Я знаю, вам интересно, что мы сделали, что потребовало от нас убрать всю мебель в комнатах, когда мы работали в каждой из них.

Мы решили сделать две комнаты одновременно, так как обе видны, когда вы стоите в фойе. Я хотел, чтобы оба выглядели одинаково. На фото это сложно показать, но если вы стоите в фойе, то смотрите прямо на попкорновые потолки в этих двух гостевых спальнях.

ДО Потолок из попкорна в гостевой комнате № 2

Некоторые читатели подумали, что мы должны добавить новый пол, но мы этого не сделали.

Я был очень доволен тем, как украсил эти комнаты. Это были потолки из попкорна, которые я хотел убрать.

Если у вас дома есть старые потолки для попкорна, то вы знаете, что они собирают пыль и со временем выглядят грязными. Что еще хуже, их нельзя легко очистить без того, чтобы попкорн не попал в комнату.

Пришло время прощаться.

Мы его не убрали, а прикрыли. Это было похоже на укладку нового деревянного пола, но наоборот — на потолок с использованием потолочных досок Armstrong WoodHaven.

Покрытие потолка из попкорна готовыми и окрашенными потолочными досками

Когда дело доходит до удаления попкорна с потолка, я попробовал недорогой метод удаления водой и скребком, когда несколько лет назад ремонтировал гостевую ванну.Метод работает, но очень грязный, и я показал очень неровный потолок. Что касается гостевых комнат, я не хотел идти по этому пути, чтобы найти неровные или поврежденные потолки под попкорном.

Если вы не уверены в состоянии потолка под слоем попкорна, возможно, вы открываете банку с червями, как сказал мне один подрядчик, особенно в старых домах.

За попкорном может скрываться множество грехов – повреждение водой, неровная поверхность и многое другое.

Одна из причин, по которой в домах используются потолки из попкорна, заключается в том, что это недорогой способ скрыть дефекты, трещины и следы.Поскольку трехмерная текстура грубая и отбрасывает тени, она может замаскировать или даже полностью скрыть эти старые, некачественные ремонтные работы и естественное старение. Никто никогда не узнает, пока вы не попытаетесь восстановить первоначальную гладкую поверхность.

В моем доме это явно так. Нам было гораздо лучше закрыть потолок попкорном, чем убрать его.

Вот что мы сделали, чтобы обновить потолки двух гостевых комнат… мы прикрыли попкорн.

Потолок ПОСЛЕ в комнате для гостей №1 – потолочные доски Armstrong WoodHaven, окрашенные в белый цвет

Красиво смотрится – классика и деревенщина.Я люблю это.

Armstrong Ceilings предлагает систему направляющих и зажимов Easy Up®, которая делает установку красивых потолочных досок поверх существующих потолков из попкорна очень удобной. Мы выбрали гладкие окрашенные белые доски, но есть много вариантов цвета и текстуры дерева.

Потолок ПОСЛЕ в гостевой комнате № 2: доски Armstrong WoodHaven, окрашенные в белый цвет

Если вы больше не хотите видеть эти устаревшие потолки в своем доме или просто хотите добавить классический характер любой комнате, продолжайте читать, чтобы узнать, как мы с Эдом установили эту систему Easy Up в наших гостевых комнатах.Это было намного проще, чем мы думали.

Потолочные доски WoodHaven с направляющей Easy Up и установкой зажимов СОВЕТЫ: ​​

Эд и я занимаемся своими руками, но мы не на том же уровне, что и профессионалы, которых вы видите на шоу по благоустройству дома. У нас определенно нет всех классных инструментов для подрядчиков, которые вы видите на HGTV, но мы нашли несколько способов, которые упростили нам установку потолочных досок.

Когда мы решили использовать потолочные доски WoodHaven для покрытия потолка из попкорна, мы провели небольшое исследование в Интернете, а также прочитали все инструкции, прилагаемые к каждой упаковке досок.

Что нам больше всего помогло, так это несколько раз просмотреть видео профессионала по деревообработке Рона Хейзелтона, где он показывает, как крепить доски к потолку из гипсокартона.

Мы также посмотрели видео установки на сайте Armstrong. С инструкцией по установке , прилагаемой к доскам, и видеороликами, мы были уверены, что сможем установить доски без каких-либо проблем.

Когда мы начали проект, он оказался намного проще, чем мы думали.

Самой сложной частью всего проекта для обеих комнат была резка угловых швов карниза после установки потолочных досок. Слава богу за герметик. 🙂 Установка досок была настолько простой по сравнению с вырезанием угловых соединений молдинга.

Система Easy Up

Система Easy Up состоит из металлических направляющих и зажимов. Потолочные доски представляют собой доски из древесноволокнистой плиты средней плотности, предназначенные для крепления к гипсокартону, штукатурке, балкам или даже подвесной потолочной сетке.

Вы начинаете установку, прикрепляя металлические направляющие к потолочным балкам с помощью 2.5-дюймовые шурупы. Затем вы прикрепляете металлические зажимы к каждой дорожке. Вы можете просто сделать один клип на дорожку, прикрепить доску и повторить.

Нам было проще прикрепить по 3-4 клипсы на каждую дорожку за раз, чтобы вы могли сосредоточиться на установке досок. Наши доски были шириной 5 дюймов, поэтому 3-4 зажима хорошо работали, чтобы держать все в одной общей области.

Завершающим этапом является установка досок, вставка шпунта в паз ранее установленных досок, а затем закрепление следующего зажима в пазу новой доски.

  • Планки WoodHaven предварительно обработаны. Нет необходимости в окрашивании или покраске.
  • При установке потолка высота потолка снижается только прибл. 1 дюйм.

Установка досок WoodHaven с помощью направляющих и зажимов Easy Up®

  • Внимательно прочтите буклет с инструкциями по установке, прилагаемый к планкам. (Armstrong рекомендует ознакомиться с последними инструкциями по установке в Интернете) и посмотреть видео Рона Хейзелтона, чтобы заранее понять процесс.
  • С текстурой попкорна на потолке нам было трудно получить хорошее представление о том, где балки, используя искатель гвоздей. Поскольку потолок будет покрыт, не бойтесь просверлить несколько отверстий в потолке, чтобы подтвердить расположение балок.
  • При резке досок не используйте доски длиной менее 26 дюймов, чтобы обеспечить крепление досок к направляющей как минимум двумя зажимами.
  • Шурупы, поставляемые с досками, предназначены для крепления направляющей непосредственно к полосам обрешетки.Поскольку мы проходили через слой попкорна и гипсокартона, мы купили шурупы по дереву длиной 2-1/2 дюйма.
  • Используйте картон из одной из коробок, в которых были доски, чтобы при необходимости сделать шаблон для установки досок вокруг светильников и других потолочных отверстий. Вам также может понадобиться приобрести более длинные винты при повторной установке потолочных светильников.

необходимые расходные материалы:

  • Потолочные доски Armstrong WoodHaven, окрашенные в белый цвет: Артикул № 1148B Доски поставляются по 10 штук в коробке площадью 29 квадратных футов.
  • Круговая пила
  • MITER SAP

    9

  • JIG SAW (для резки досок вокруг света / потолочного вентилятора. — Мы использовали Power Pro Интерьер деревянные винты 9 x 2-1 / 2 «

8

  • 8

  • 8

  • рулетка
  • резиновый молоток
  • Пылевая маска
  • Очки безопасности
  • 8

  • 8 художник ленты

  • 8

  • 8

  • кусок картона из доски
  • Корона форминга — достаточно, чтобы обойти периметр комната / отделочные гвозди /утопленный дырокол / молоток
  • Полуматовая краска для крона мол звонЯ использовал SW Pure White #7005
  • ШПАКЛЕТ и наждачную бумагу, чтобы закрыть отверстия от гвоздей на молдинге
  • Шаг 1: Измерьте площадь потолка

    С помощью рулетки измерьте ширину и длину комнаты, чтобы определить, сколько коробок досок WoodHaven вам понадобится. Закажите немного больше квадратных метров, чем нужно, на случай, если вы сделаете неправильный разрез.

    Шаг 2. Найдите и отметьте потолочные балки

    Используя искатель стоек, найдите потолочные балки и отметьте их меловой линией.( Если вы устанавливаете потолочные доски самостоятельно, смотрите в конце этого поста советы о том, как это сделать успешно. )

    Найдите стойки в стене и отметьте их малярным скотчем. Это поможет вам, когда придет время прикрепить молдинг в месте соединения стены с потолком.

    Шаг 3. Вкрутите металлические направляющие в потолок

    После того, как ваш потолок будет отмечен меловыми линиями, вы можете установить свою первую направляющую.

    Первая направляющая должна быть прикреплена на расстоянии 2″ от стены.Последующие дорожки должны располагаться с интервалом 16-24″. Если вам нужно более одной дорожки для перекрытия потолка, прикрепите вторую дорожку на расстоянии не менее 1/8 дюйма от первой, чтобы было место для зажимов, которые могут скользить вперед и назад. У вас должно быть 1-дюймовое перекрытие, где первая дорожка в линии встречается со второй.

    Ваши гусеницы будут проходить перпендикулярно вашим балкам, что означает, что они будут пересекаться с нанесенными мелом линиями.

    Убедитесь, что ваши дорожки не пересекают отверстия в светильнике.

    При необходимости отрегулируйте гусеницы, уменьшив расстояние между ними, чтобы расстояние между гусеницами не превышало 24 дюймов.

    Если длина направляющей не совпадает с длиной потолка, вам потребуется сделать надрезы. Дорожки можно нарезать ножовкой, сабельной пилой или ножницами.

    Мы добавили несколько вырезанных дорожек вокруг светильника и воздуховода.

    • Используйте длинный пузырьковый уровень на каждой дорожке, чтобы убедиться, что она ровная. Если нет, ослабьте винты и поместите прокладки за гусеницами там, где это необходимо, чтобы выровнять каждую гусеницу.

    Шаг 4: Насколько широкой должна быть стартовая доска?

    После того, как все рельсы установлены, вам нужно рассчитать ширину досок по периметру комнаты, чтобы доски поместились по всему потолку. Вы захотите разместить наименее заметные «более тонкие» доски на одном краю комнаты, а середину сделать из досок полной ширины.

    Какой ширины должна быть эта стартовая доска? В инструкциях есть формула, которой вам нужно следовать, чтобы вычислить это измерение для вашего пространства.Просто следуйте формуле, чтобы выяснить, какой ширины она должна быть. Я также включил расчет ниже. Эд говорит, что нужно просто делать это шаг за шагом без особого анализа, и все будет отлично.

    1. Измерьте длину комнаты (в том же направлении, что и отдельные направляющие).
    2. Разделите длину в дюймах на 5
    3. Умножьте остаток на 5
    4. Добавьте 5 к сумме и разделите на 2, чтобы получить желаемую ширину первого и последнего ряда досок.
    5. Образец:
      1. Допустим, ваша комната 11 футов (132 дюйма)
      2. 132/5 = 26,4 (0,4 — остаток)
      3. ,4*5 = 2
      4. (2+5)/2 = 3,5 ″

    Шаг 5: Отрежьте язычковую сторону первой бордюрной планки

    Отрежьте язычок у первой бордюрной доски.

    Бордюрные доски — это первая и последняя доски, установленные на начальной и конечной стенах. После того, как ваши бордюрные доски будут обрезаны по размеру, установите их на расстоянии 1/2 дюйма от стены, оставив зазоры 3/4 дюйма на концах, чтобы обеспечить расширение древесины.

    • Используйте один винт, как показано на рисунке выше, чтобы удерживать бордюр на месте. Позже винт будет покрыт молдингом коронки.
    • Шурупы понадобятся только для бордюров.

    Затем прикрепите зажим к каждой направляющей и вставьте зажимы в паз планки.

    Шаг 6. Начните крепление потолочных планок

    Установите доски со смещенными швами и продолжайте достраивать потолок, соединяя доски в шпунт и паз.

    Остальная часть потолка снимется довольно быстро, особенно если над ним работают два человека!

    В зависимости от размера вашей комнаты вам придется сделать надрезы в досках, чтобы сдвинуть их в шахматном порядке.Измерьте свободное пространство в каждом ряду, отметьте его карандашом, обрежьте по размеру с помощью пилы и установите!

    Крупный план зажима внутри паза на доске.

    Шаг 7. Как обрезать доски для установки вокруг светильников

    Когда вы доберетесь до участка потолка, где есть отверстия для светильников и/или элементов вентиляции и кондиционирования, вам нужно будет вырезать круги в досках.

    Это может показаться сложным, но с помощью нескольких инструментов это довольно просто.

    Изготовление картонного шаблона:

    Сначала измерьте диаметр отверстия.Используйте это измерение и циркуль, чтобы нарисовать круг нужного размера на картоне. Вырежьте ножницами.

    Прикрепите доску к отверстию, а затем поместите картонный круг на отверстие. Обведите карандашом круг.

    Карандашная линия — это то место, где вам нужно разрезать.

    Мы использовали лобзик, чтобы вырезать круг из доски.

    Повторите процесс на другой доске, чтобы она подошла к отверстию. Затем продолжайте добавлять доски, чтобы покрыть потолок.

    Наконечник для резки: При работе с любой пилой на досках будьте осторожны, чтобы не оставить царапин на досках. Если пила оставляет какие-либо серые следы, удалите их влажной тряпкой с моющим средством.

    Шаг 8. Продолжайте добавлять доски

    Прикрепите каждую доску к направляющей, повторяя процесс, пока потолок не будет готов. Всегда оставляйте зазор примерно 3/4″ от стен на концах, который будет закрыт отделкой или молдингом.

    Последний ряд будет точно таким же, как и первый ряд… прикручен непосредственно к металлической направляющей (и обрезан по длине доски).Опять же, не забудьте оставить 3/4 дюйма от края. Этот зазор будет закрыт отделкой или молдингом.

    Шаг 9: Добавьте отделку или молдинг

    При установке карниза вы будете крепить его только к стене, а не к потолку. Мы использовали отделочные гвозди, дырокол для гвоздей и молоток, чтобы прикрепить молдинг по комнате.

    Два совета по установке коронки, если вы не профессионал:

    • Если у вас нет торцовочной пилы, купите угловые блоки в магазине товаров для дома, где продается древесина.

    Когда эти блоки установлены в каждом углу комнаты с помощью герметика, не требуется никаких сложных разрезов под углом. Только плоские, прямые пропилы, которые можно делать циркулярной или ручной пилой.

    Поднявшись, нанесите герметик вокруг блоков и лепнины, чтобы сделать его….

    …все выглядит бесшовно.

    Другой вариант для упрощения вырезания углов лепнины:

    • Если у вас есть торцовочная пила, изготовьте образцы угловой резки молдинга. Это поможет правильно разрезать угловые швы на угадайку.Это наконечник для резки короны от Сандры из Sawdust Girl. Ее пост о формовке кроны делает процесс резки комбинированным более осмысленным.

    Как установить потолочные доски WoodHaven самостоятельно

    Установку потолочных планок WoodHaven легче выполнить вдвоем, но это возможно, если вы собираетесь устанавливать потолки самостоятельно. Примерно так и поступил Эд. Я помогал рисовать, бегать за инструментами и фотографировать, но большую часть работы он сделал сам.

    При самостоятельной работе вот несколько полезных советов по установке:

    • Сначала прикрепите бордюры. Это поможет сделать линии мелом.

    Не вворачивайте винты до упора вокруг бордюров по всей комнате. Оставьте их наполовину, пока не отметите все отметки мелом на потолке.

    Вы можете использовать винты, чтобы прикрепить один конец меловой линии, пока вы несете другой конец к противоположной стороне комнаты, чтобы защелкнуть линию.

    • Изготовьте распорки из обрезков древесины. Чтобы упростить равномерное размещение направляющих по потолку, нарежьте деревянные обрезки в соответствии с расстоянием между балками. Наши балки находились на расстоянии 18 дюймов друг от друга.

    Это упростило работу Эда, и ему не нужно было измерять каждый раз, когда он добавлял новый трек. Это также означало, что он мог удерживать новую гусеницу на двух прокладках, гарантируя, что гусеница будет точно параллельна ранее установленной гусенице.

    • Используйте две лестницы.Это сэкономит вам много времени на подъем и спуск. Находясь на одной лестнице, вы можете просто дотянуться до того, что вам нужно, находясь на второй лестнице.

    Новый дощатый потолок после раскрытия

    Позже на этой неделе я поделюсь видеообзором верхнего этажа моего дома, и вы сможете увидеть потолки более подробно.

    Новые белые доски на потолке изменили атмосферу комнат на более классическую и деревенскую.

    Нет больше пыльного и грязного попкорна.

    Теперь, когда семья и друзья остаются с нами и лежат в постели, они будут смотреть вверх и видеть красивые потолки. 🙂

    Где приобрести потолочные доски Armstrong WoodHaven

    Доски можно приобрести в местном магазине товаров для дома. Щелкните здесь, чтобы узнать, какие дистрибьюторы Armstrong Ceiling находятся в вашем регионе.

    Я надеюсь, что чтение о том, как мы с Эдом реализовали этот проект и увенчались большим успехом, вдохновит вас на то, чтобы покрыть ваши потолки попкорном или просто добавить классический штрих к любому потолку в вашем доме.

    Почтовая навигация

    Как установить подвесные потолки

     PDF-версия

    Большинство потолочных плит и панелей Ceilume можно установить в утвержденную систему потолочной подвески, используя стандартную 15/16-дюймовую (часто называемую 1-дюймовую) лицевую Т-образную сетку. Многие стили Signature толщиной 0,030 дюйма также можно использовать в тонких подвесных потолках толщиной 9/16 дюймов.

    При необходимости проверьте строительные нормы и правила.

    1. Новые и сменные потолочные плитки

      1. Подготовить сетку

        1. Новая потолочная сетка

          Установите решетку подвесного потолка в соответствии с инструкциями производителя.Центр для размещения бордюров (см. раздел 1.3.3.) и освещения.

        2. Существующая потолочная сетка

          Снять старую потолочную плитку.

        3. Чистая потолочная сетка

          Тщательно очистите свою комнату и Т-образную сетку. Удалите загрязнения (пыль, масло, шпаклевку, старую краску и т. д.), затем протрите решетку влажной тряпкой, чтобы рассеять статическое электричество, притягивающее пыль к Т-образной балке.Загрязнения могут накапливаться во время строительства и ремонта, поэтому даже новую сетку необходимо тщательно очищать.

      2. Установите защитные крышки или полосы EZ-On (если применимо)

        Решетчатые покрытия EZ-On, декоративные и гладкие полосы предназначены для покрытия Т-образных профилей при установке подвесных потолков. Полосы должны быть установлены перед установкой потолочной плитки. См. инструкции по установке, прилагаемые к этим аксессуарам.

      3. Установить потолочную плитку

        1. Прежде чем вы начнете

          Потолочная плитка может поставляться с небольшим зарядом статического электричества, что может притягивать пыль и мусор от строительных и ремонтных работ. Мы настоятельно рекомендуем вам закончить распиловку, сверление, шлифование и подметание, а затем тщательно очистить помещение перед укладкой плитки.

          Не волнуйтесь, наши плитки не создают собственной пыли, и после их установки любой статический заряд рассеется.

        2. Установить основные плитки

          Чтобы установить новые потолочные плиты, просто вставьте их в потолочную сетку.

        3. Установить бордюрные плитки

          Скорее всего, на вашем потолке будет несколько меньше полноразмерных квадратов сетки (обычно по периметру комнаты).Эти бордюрные плитки (иногда называемые «краевой отделкой») должны иметь неглубокий или минимальный рисунок, который поддается обрезке и установке в этих небольших областях.

          Чтобы установить бордюрные плитки, просто измерьте частичные квадраты сетки, обрежьте плитки по размеру ножницами или ножницами и поместите обрезанные кусочки в сетку стороной среза к стене.

    2. Обновление существующей потолочной плитки

      Если важно сохранить акустические и тепловые свойства вашего существующего потолка, а ранее установленная плитка находится в хорошем (если не в прекрасном) состоянии, скорее всего 0.Стили Signature толщиной 030 дюймов можно использовать в качестве облицовочной плитки.

      1. Установите крышки сетки EZ-On (если применимо)

        Решетчатые крышки EZ-On предназначены для закрытия Т-образных балок при установке подвесных потолков. Для установки, пожалуйста, смотрите инструкции, прилагаемые к ним.

      2. Установите новую потолочную плитку ниже старой

        1. Прежде чем вы начнете

          Потолочная плитка может поставляться с небольшим зарядом статического электричества, что может притягивать пыль и мусор от строительных и ремонтных работ.Мы настоятельно рекомендуем вам закончить распиловку, сверление, шлифование и подметание, а затем тщательно очистить помещение перед укладкой плитки.

          Не волнуйтесь, наши плитки не создают собственной пыли, и после их установки любой статический заряд рассеется.

        2. Установите основные (полноразмерные) плитки

          Чтобы установить, просто вставьте новые потолочные плиты для перелицовки (с выступающими вниз элементами в комнату) под существующие плитки, а затем переместите новые пары обратно в сетку.

        3. Установить бордюрные плитки

          Скорее всего, на вашем потолке будет несколько меньше полноразмерных квадратов сетки (обычно по периметру комнаты). Эти бордюрные плитки (иногда называемые «краевой отделкой») должны иметь неглубокий или минимальный рисунок, который поддается обрезке и установке в этих небольших областях.

          Чтобы установить бордюрные плитки, просто измерьте частичные квадраты сетки, обрежьте плитки по размеру ножницами или ножницами, а затем поместите обрезанные кусочки в сетку стороной среза к стене.

    3. Осветительные приборы

      1. Встраиваемые светильники

        Встраиваемые светильники на сетке являются распространенным вариантом освещения, и эти светильники хорошо сочетаются с потолочными плитами и панелями Ceilume.

        Выберите дизайн плитки, который имеет достаточную плоскую поверхность посередине, чтобы разместить световое отверстие и декоративное кольцо, и используйте светильник, который поставляется с подвесным кронштейном, чтобы вес светильника поддерживался Т-образной решеткой. системой, а не плиткой.

        Измерьте приспособление, чтобы определить размер отверстия, необходимого для светильника и декоративного кольца, сделайте простой шаблон для резки, отметьте расположение отверстия на плитке и используйте универсальный нож, ножницы или ножницы, чтобы вырезать отверстие. Затем вставьте плитку в сетку, поместите над ней светильник и закончите с декоративным кольцом.

        Кессонные потолочные плиты, такие как Мэдисон и Вестминстер, могут потребовать дополнительных шагов для установки с подсветкой банок.Пожалуйста, не стесняйтесь обращаться к нам за дополнительной информацией об использовании этих стилей в сочетании со встроенным освещением.

      2. Панели Transluminous® под светильниками

        Полупрозрачные, матовые и прозрачные панели можно использовать под осветительными приборами или по всей установке для создания эффекта полностью освещенного потолка. Полупрозрачные и матовые панели затеняют область над сеткой подвесного потолка, в то время как прозрачные панели, хотя и не «прозрачные», обеспечивают полную видимость всего, что находится над ними.

        Для лучших результатов:

        • Установите панели не менее чем на 6 дюймов ниже осветительных приборов.
        • Используйте светодиодные светильники, чтобы продлить срок службы панелей Transluminous®.
        • Соедините полупрозрачные и матовые панели с задними панелями AcoustoTherm®, чтобы скрыть пыль и тени, вызванные скоплением мусора на верхней части панелей.
    4. Изоляция

      1. Изоляция подвесного потолка Soniguard™

        Soniguard™ — это не вызывающая раздражения изоляция из стекловолокна, предварительно вырезанная для легкой установки.Для установки просто попарно поместите потолочные плиты и куски изоляции в сетку: один кусок Soniguard™ лежит поверх другого потолочного покрытия.

      2. Задние панели AcoustoTherm®

        Задние панели AcoustoTherm® размещаются над откидными потолочными панелями, создавая изолирующий и звукопоглощающий карман неподвижного воздуха. Задние панели также можно использовать в осветительных приборах, чтобы скрыть пыль и тени, вызванные скоплением мусора.

        Для установки вставьте потолочные плиты и задние панели в сетку попарно: одну заднюю панель поверх одной плитки.

      3. Рулонная и войлочная изоляция

        Если вы используете стандартную, рулонную или ватную изоляцию в сочетании с потолочной плиткой Ceilume, прикрепите ее к поверхности над подвесным потолком. Не устанавливайте рулонную или войлочную изоляцию непосредственно на сетку или потолочную плитку, так как вес может привести к изгибу плитки.

    5. Предупреждение о температуре

      Как правило, потолочные плиты и панели Ceilume не подвержены влиянию температуры на уровне потолка до 120°F.В некоторых установках с галогенными лампами, металлическими нагревательными приборами или источниками тепла (плитами, духовками и т. д.) локальные температуры на потолке могут быть намного выше ожидаемых. Пожалуйста, свяжитесь с нами для консультации, если ваша установка имеет какие-либо из этих особых условий.

    6. Системы пожаротушения

      Прежде чем использовать потолочные плиты Ceilume в зданиях с верхними спринклерными системами пожаротушения, первым и наиболее важным шагом является консультация с местными строительными и пожарными властями, чтобы убедиться, что предполагаемое использование соответствует соответствующим местным нормам.Рейтинги пожарной безопасности Ceilume, разрешения, сертификаты и документы о соответствии можно найти на странице «Рейтинги пожарной безопасности» нашего веб-сайта.

      Мы предлагаем три (а только три) проверенных на безопасность и одобренных метода установки. Если у вас есть потолочные спринклеры, вы должны установить плитку одним из следующих способов.

      1. Выпадающие потолочные плиты под спринклерами

        Многие потолочные плиты и панели Ceilume подходят для установки под спринклерами пожаротушения.Под воздействием тепла от развивающегося огня эти выпадающие плитки размягчаются, деформируются и падают с потолочной сетки. Тепло от разгорающегося огня приводит в действие спринклер, который, не сдерживаемый плиткой, может выполнять свою предназначенную функцию.

        Согласно отчету об оценке 310 IAPMO UES, все стили Feather-Light и Signature подходят для использования в спринклерных системах быстрого срабатывания (QR) и стандартного срабатывания (SR) с номинальной температурой срабатывания 135 °F или выше, в условиях легкой и обычной опасности. Вместимость группы I и там, где это разрешено местными органами безопасности.

        Из стилей серии Signature Ceilume рекомендует использовать потолочные плиты Oxford и/или Fleur-de-lis только в дропаутных установках.

        Подвесные системы для дропаутов должны:

        • Поддержка всех краев плитки
        • Обеспечьте поддержку горизонтального края не более 0,375 дюйма.
        • Соответствует ASTM C635, классификация тяжелых условий эксплуатации (16 фунтов на линейный фут)

        Задние панели Ceilume AcoustoTherm® Backpanels, изоляция подвесного потолка Soniguard™, сетчатые крышки EZ-On и зажимы для предотвращения подъема также перечислены для использования с плитками и панелями Ceilume в этих установках.

      2. Потолочные плитки с отверстиями для спринклеров

        1. Предупреждение о накладном кольце/накладке ограничивающего типа

          Никогда не используйте декоративное кольцо/накладку ограничительного типа на входе спринклера без отверстия соответствующего размера в плитке или подложки из минерального волокна для потолочной плитки.

        2. Потолочные плитки с большими отверстиями

          Когда спринклеры проникают сквозь потолочную плитку и вы не используете облицовку с подложкой из минерального волокна (см.2.3.), в соответствии с Отчетом об оценке 310 МАФМО ЕЭС, спринклеры должны располагаться не более чем на 3 дюйма ниже потолочной решетки, а отверстия для прохода спринклеров должны быть как минимум на 0,25 дюйма больше в диаметре, чем накладные кольца/розетки спринклеров (или спринклеры). саму себя, если не используется декоративное кольцо/накладка).

          Для вырезания чистых, гладких и аккуратных отверстий для спринклеров можно использовать кольцевую пилу соответствующего размера. Запустите пилу в обратном направлении, чтобы предотвратить прилипание материала плитки.

        3. Облицовка потолочных плит панелями из минерального волокна

          Если вы используете облицовку с подложкой из минерального волокна поверх нее, в соответствии с Отчетом об оценке 310 IAPMO UES, спринклеры должны быть расположены не более чем на 3 дюйма ниже потолочной сетки, а отверстия для спринклеров должны быть на 0,25 дюйма меньше в диаметре. чем кольца/накладки спринклера.

          Кольцевую пилу соответствующего размера можно использовать для вырезания отверстий для спринклеров как в минеральном волокне, так и в потолочной плитке Ceilume. Направьте пилу вперед, чтобы прорезать отверстия в плитке из минерального волокна; запустите пилу в обратном направлении, чтобы предотвратить слипание материала плитки при вырезании отверстий в плитке Ceilume.

      3. Устранение несоответствия пожарного спринклера

        Если вы оказались в ситуации, когда разбрызгиватели проникают сквозь потолочные плиты Ceilume, соответствующие отверстия недостаточно велики, и вы не используете стиль облицовки с подложкой из минерального волокна, есть два приемлемых решения:

        1.Увеличьте отверстия в соответствии с Отчетом об оценке 310 МАПМО ЕЭС (см. раздел 6.2.2.)

        2. Используйте облицовку с подложкой из минерального волокна в тех местах, где спринклеры проникают в плитку (см. раздел 6.2.3.)

    Как ухаживать за плиткой

    1. Картина

      Плитки Ceilume, панели, полосы и сетчатые покрытия можно окрашивать до или после установки.

      Прежде чем вы начнете:

      • Убедитесь, что все чистое и сухое
      • Не используйте разбавители или чистящие средства на основе растворителей.
      • Поэкспериментируйте с образцом плитки, прежде чем работать над потолком целиком.

      Покраска аннулирует все рейтинги, одобрения, сертификаты и списки.

    2. Уборка

      Ваша новая плитка не требует специальных чистящих средств — просто протрите ее мягкой влажной тряпкой.Небольшие стойкие пятна можно удалить с помощью универсального чистящего средства. Плитка на 100% водонепроницаема, поэтому при очистке нет риска повреждения водой.

      Не используйте чистящие средства, содержащие органические растворители или другие агрессивные ингредиенты, так как они могут повлиять на внешний вид плитки. Примеры этих типов чистящих средств включают хлорный отбеливатель, жидкий жироудалитель, сильнодействующие моющие средства и жидкость для снятия лака.

    3. Хранение

      Храните дополнительные коробки с потолочной плиткой вертикально в один слой (не штабелируйте).Выберите прохладное место вдали от прямых солнечных лучей.

    Мы здесь, чтобы помочь!

    Мы надеемся, что приведенная выше информация понятна и дает ответы на любые вопросы, которые могут возникнуть у вас в процессе, но если это не так, пожалуйста, не стесняйтесь обращаться к нам напрямую за помощью.

    • Время работы: 8:00–16:30, тихоокеанское время
    • Телефон: 1-800-557-0654
    • Электронная почта:

      Приносим извинения, но для предотвращения спама требуется, чтобы браузер с поддержкой Javascript отправлял нам электронное письмо.Пожалуйста, не стесняйтесь обращаться к нам
      вместо этого по телефону: 1-800-557-0654.

    Решетка для подвесного потолка | Армстронг | ЗГС | Чикаго Металлик | 15/16” стандарт | 9/16” узкий | Крюк | ударная система | Инструменты для монтажа потолка | Поставки подрядчиков по ремонту

    Подвесная потолочная сетка | Армстронг | ЗГС | Чикаго Металлик | 15/16” стандарт | 9/16” узкий | Крюк | ударная система | Инструменты для монтажа потолка | Поставки подрядчиков по ремонту | Строго потолки Расин, Висконсин

    Установка потолочной решетки «Правильно» требует правильных материалов

    Строго Потолки.com, любой может быстро освоить навыки, необходимые для установки подвесного потолка, а также приобрести инструменты, необходимые для успешного выполнения работы. Чтобы получить пошаговые инструкции, ознакомьтесь с нашей видео-страницей с практическими рекомендациями, где мы размещаем загружаемые видеоролики от «Основы подвесных потолков» до продвинутых методов. Для вашего удобства вы также можете приобрести всю коллекцию из 21 видео на нашем печатном DVD-диске по установке подвесных потолков. Мы предлагаем только материалы и инструменты самого высокого качества — те же материалы и инструменты, которые мы используем каждый день, — чтобы вы могли чувствовать себя уверенно при покупке в нашем супермаркете!

    Техника установки, потолочная решетка и плитка идут рука об руку

    Чтобы выбрать сетку для подвесного потолка, которой вы можете доверять, обратите внимание на сетку, используемую нашей профессиональной командой в Strictly Ceilings.Лучшие бренды Armstrong, USG и Chicago Metallic отличаются первоклассным качеством. Мы также предлагаем конкурентоспособные цены на потолочную плитку от Armstrong, USG и Certainteed. Отправьте нам запрос на оценку на нашей странице контактов сегодня!

    Супермаркет нашей потолочной продукции — это единственное место, которое вам нужно посетить. Монтаж потолка своими руками еще никогда не был таким простым!

    Ознакомьтесь со всеми нашими потолочными инструментами и расходными материалами для самостоятельной установки потолка.

    Товары добавлены в вашу корзину
    ПРОВЕРИТЬ

    Javascript требуется для использования и просмотра этого сайта для полной функциональности.

    .
