Как правильно установить и подключить розетку? Схемы подключения

установка розетки своими руками

Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

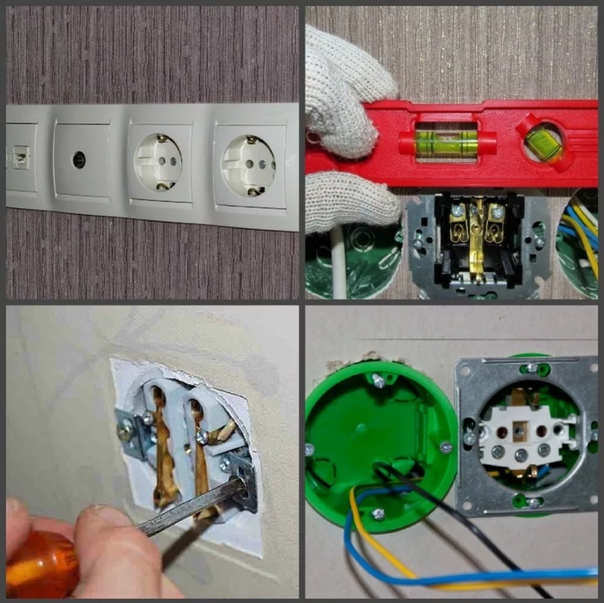

Установка новой розетки

Последовательная установка розетки

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

Размещение розеток с учетом потребителей

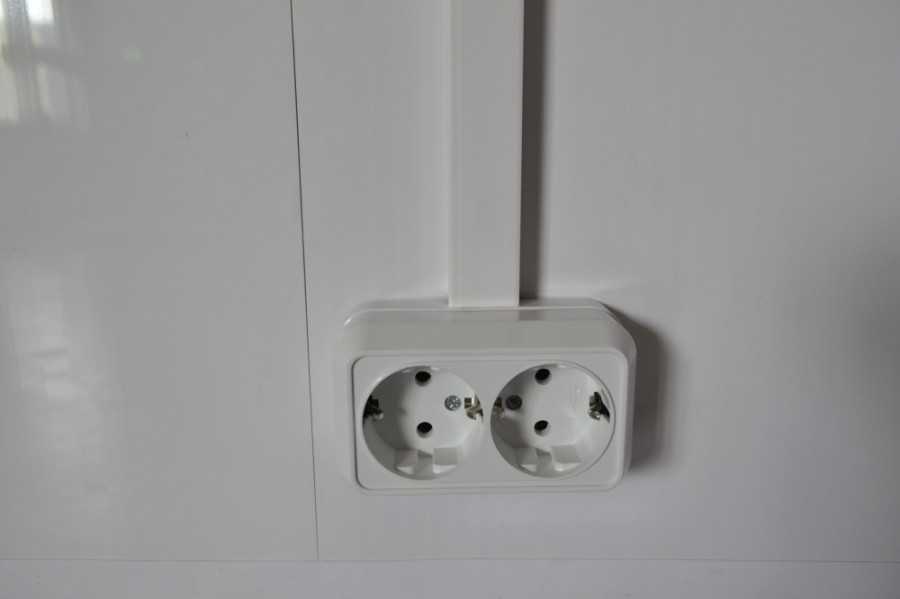

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44

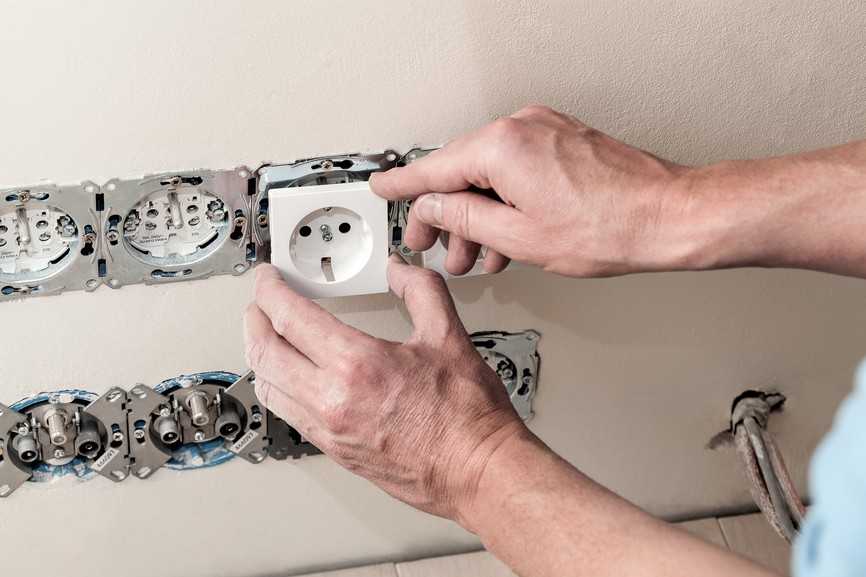

Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

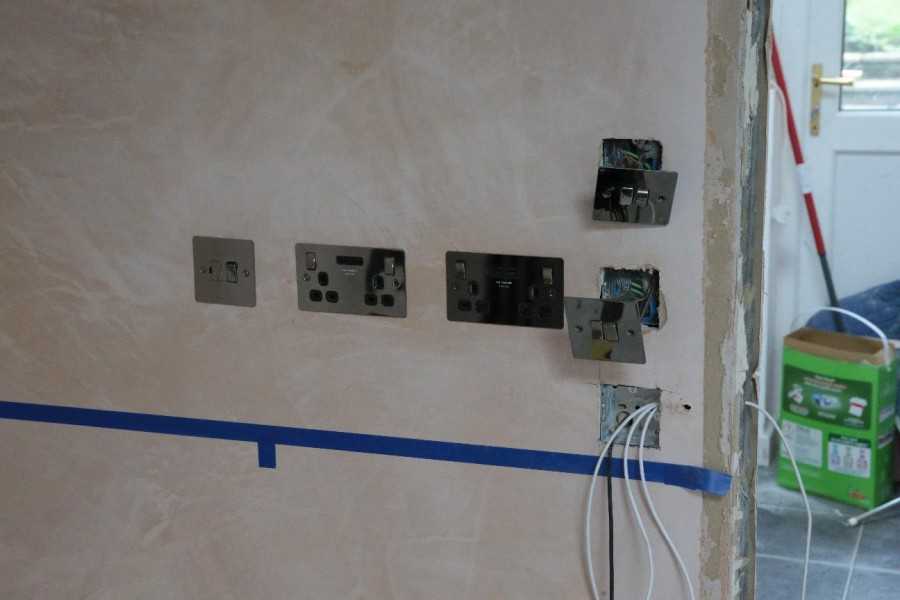

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

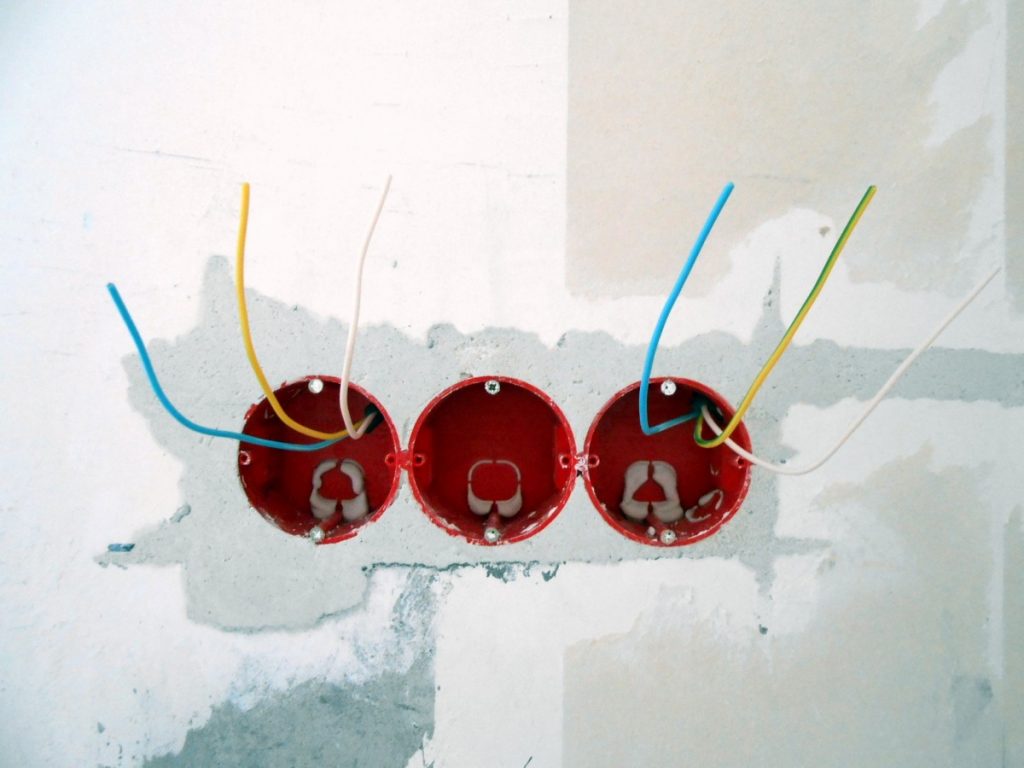

Установка коробок на твердом основании

Скрытая установка розеток

Места расположения розеток

В ванной комнате  достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка.  Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

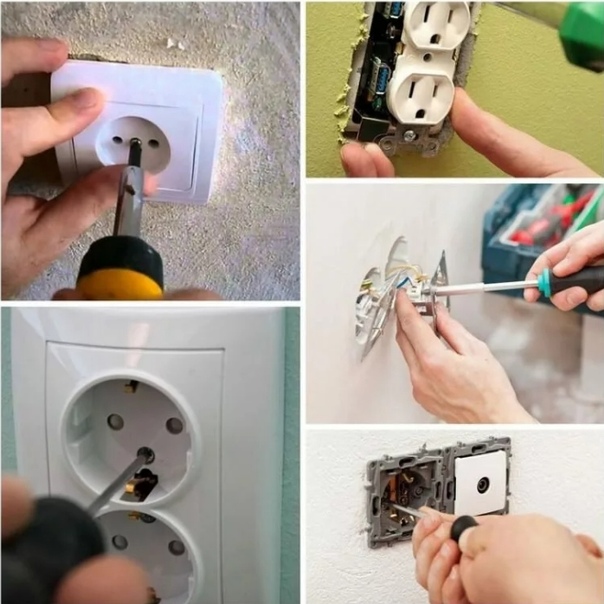

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Видео. Как правильно установить и подключить розетку?

Оцените качество статьи:

Как разместить розетки и выключатели в квартире правильно и удобно

Кухня

1. Для бытовой техники и внутреннего освещения

Перед установкой кухни важно спланировать расположение техники и ее количество, чтобы предусмотреть нужные розетки. Стандартные предметы: плита или варочная панель и духовой шкаф, холодильник, вытяжка. Опционально: микроволновая печь, посудомоечная машина, чайник, кофемашина, тостер, мультиварка, встроенное освещение.

При ремонте вы не можете точно знать, появится ли у вас тостер через несколько лет или нет, поэтому лучше заранее сделать чуть больше розеток. При этом нужно учесть, что не каждый раз мелкая бытовая техника будет использоваться и подключаться к сети одновременно. В итоге получается примерно 7-8 розеток только в районе кухонного гарнитура. Добавьте еще пару штук около обеденного стола — вдруг вам понадобится подключить телефон на зарядку или вы захотите поставить там настольную лампу.

Фото: Instagram 9520383777marat

Рекомендуемая высота установки розеток для встроенной техники: 30-60 см. Некоторые размещают их в цоколе мебели — на высоте 5 см от пола. Нельзя располагать розетки непосредственно за встроенными электроприборами. Розетку для вытяжки лучше сделать на высоте 50-60 мм от верха кухонного шкафа. Ее не должен закрывать вентиляционный воздуховод.

Розетки над столешницей расположите на высоте 10-30 см от рабочей поверхности.

Фото: Instagram sdelano.ru

2. Для дополнительной техники

Иногда розетки на кухне нужны и для пылесоса. В таком случае их стоит расположить на высоте 30-40 см от пола.

Общий кухонный выключатель иногда выносят в коридор, располагайте его на высоте 75-90 см и на расстоянии 10-15 см от двери.

Дизайн: AnARCHI

Размещение розеток под телевизор зависит от места, где вы его расположите, и от размеров экрана. Лучше скрыть их за экраном, но обеспечить доступ к вилкам питания. Понадобятся 2 стандартные электророзетки: одна ТВ и одна интернет-розетка — для современных смарт-телевизоров обязательная опция.

Гостиная

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Фото: kvadrim.ru

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

2. В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

4. У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Детская комната

1. У двери

При входе в комнату традиционно размещают выключатель. Обычно тумблер устанавливают на высоте 75-90 см от пола, чтобы каждому члену семьи было удобно. Также важно проследить, не закрывает ли выключатель шкаф или открытая дверь — размещайте его с той же стороны, где находится ручка.

Фото: sdelano.ru

Рядом с выключателем стоит расположить и розетку. Она понадобится для пылесоса, обогревателя или увлажнителя воздуха. Рекомендуемые параметры размещения: высота около 30 см и расстояние от двери 10 см. Если ребенок маленький и начинает ходить, предусмотрите заглушки или крышки для розеток.

2. У спального места

Возле кровати потребуется розетка для ночника, музыкальной подвески на кроватку или другого прибора (того же увлажнителя воздуха). Не забудьте про защиту, это место станет самым доступным для ребенка, как только он начнет вставать самостоятельно в кроватке.

Для взрослого ребенка розетки пригодятся и напротив кровати, для телевизора. Иногда их можно интересно обыграть в интерьере, если телевизор пока не куплен.

3. У рабочего стола

Комната школьника должна быть с письменным столом — там тоже необходимы розетки. Как минимум, для лампы и компьютера. Где ставить — над столешницей или внизу — вопрос спорный. Некоторые считают, что постоянно лезть под стол, чтобы подключить устройство, неудобно. Другим не нравится вид проводов. Выбирайте, взвесив все за и против.

Спальня

1. Рядом с кроватью

Современному человеку необходима розетка около кровати. Зарядить телефон, электронную книгу, поработать за ноутбуком — без розетки рядом будет неудобно. Блок из нескольких розеток по бокам кровати спасет от этих неудобств.

Фото: Instagram switchtowood

2. У функциональных зон

Дальнейшие варианты зависят от мебели и зон, которые предусмотрены в спальне. Если это рабочий стол — правила будут те же, что для гостиной и детской. Если хотите повесить телевизор — тоже учитывайте рекомендации, перечисленные выше.

Дизайн: Ольга Шипкова

3. У двери

Здесь нужно расположить выключатель — средняя высота та же, что и в других комнатах. Выключателей может быть несколько, в зависимости от плана освещения комнаты: споты, торшеры, бра. Также не лишним будет предусмотреть розетку для пылесоса.

Ванная

Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель. Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см.

Фото: Instagram sdelano. ru

Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.

Прихожая

В прихожей розетка и выключатель нужны у входной двери. Розетка пригодится для пылесоса, а свет всегда удобно включить сразу после входа в квартиру. Иногда выключатели размещают в прихожей у входа в ванную комнату и кухню.

Фото: Instagram sdelano.ru

Установка розеток и выключателей. Правила и порядок монтажа

Домашнему мастеру довольно часто приходится заниматься таким делом, как установка розеток и выключателей. На первый взгляд в этой работе нет ничего сложного. Но на практике часто возникает много вопросов и проблем.

Чтобы установленная вами розетка не оказалась в дальнейшем проблемой или опасностью, о ее конструкции и методах установки необходимо владеть элементарными знаниями. Если розетка или выключатель установлены и подключены правильно, то нет необходимости в установке дополнительных фильтров, защит.

Правила

Розетка, а также выключатель, являются распределительными электроустройствами, при их монтаже требуют соблюдения мер безопасности по ПТБ. Рядом с установщиком во время работы должен находиться помощник, который наблюдает за работой. Он должен быть обучен методам оказания первой помощи при ударе током.

Если решили сами установить электрическое устройство, то необходимо выполнять определенные правила:

• Проводить монтаж электроустановок в квартире разрешается только при отключенном питании электричеством. Перед началом работы проводятся подготовительные операции: стены штробят, делают отверстия и лунки, прокладывают проводку, не производя подключения.
• Каждый провод перед подключением проверяется на наличие напряжения. По положениям ПТБ нужно знать, что при электромонтажных работах на отключенных токоведущих деталях в любое время может возникнуть напряжение.
• Установка розеток и выключателей должна выполняться без касания тела человека с оголенными контактами проводов.
• В случае удара электрическим током нужно знать, что скорость реакции наблюдающего является очень важным фактором.

При действии тока величиной 10 мА 0,2 секунды вызывает у человека неприятные эмоции и ощущения. Если электроток действовал около 1 секунды, то может возникнуть дрожь, озноб, ощущения болезненного типа, которые могут увеличиться в дальнейшем, тогда потребуется стационарное лечение. При воздействии электричества 10 секунд и более, возникает обморочное состояние, остановка сердца, требующая экстренной медицинской помощи. Для этого есть 15 минут, в противном случае может наступить смерть.

Если объяснить проще, то при ударе током электрика, нужно немедленно оттащить его за одежду от токоведущих частей, а не идти выключать питание, иначе будет поздно оказывать помощь.

Варианты исполнений

Выключатели и розетки могут иметь как одинарное, так и соединенное в общий корпус исполнение, с одной крышкой. Это называется розеточным модулем. Если на поверхности стены установлен ряд розеток, то это розеточная группа. Установка производится в стандартный подрозетник как в модуле, так и в одиночном варианте.

В розеточный модуль иногда входят розетки различного назначения: для телевидения, телефона, интернета и т.д. Модули розеток более сложной конструкции выполняются в виде электромонтажного короба. На рисунке он показан справа.

По правилам в таком коробе по требованиям электробезопасности провода сигнального вида и силовые не должны касаться друг друга, а также пересекаться. Поэтому короба изготавливают с секциями. В каждой секции имеются свои клеммы подключения. При раскладке проводов в коробе надо обратить внимание на обозначения секций, чтобы не перепутать расположение проводов.

Встроенная розетка

Это простое исполнение обычной современной розетки. Она имеет следующие особенности:

• Заменить розетку можно даже при неисправном подрозетнике, при этом не повреждая поверхности стены, так как крышка закрывает место ее крепления.
• Есть возможность поставить розетку на обшивке стены, при этом нет необходимости определять расстояние до основной стены.
• При монтаже накладной розетки на гипсокартон, применяется специальный подрозетник с повышенной надежностью.
• С таким же подрозетником накладная розетка устанавливается на деревянные поверхности. При коротком замыкании, дуга замыкается на металлической обойме, и не идет дальше на провода.

Выдвижная розетка

Этот вид розетки прямо противоположен по конструкции накладной розетке. Выдвижной модуль розеток стала наиболее популярной в последнее время. Ее дизайн в сложенном виде не портит интерьер. Одним из недостатков такой конструкции можно отметить, что в выдвинутом виде розетка создает некую опасность получения травм. Есть много случаев о происшествиях из-за выдвинутых модулей розеток. Однако, несмотря на это, такой вариант продолжает продвигаться на рынке.

Материалы и инструменты

Установка розеток и выключателей требует следующего оборудования и материалов:

• Индикатор тока.
• Две отвертки (прямая и фигурная).
• Плоскогубцы с изолированными ручками.
• Кусачки.
• Нож для монтажа.
• Изоляционная лента.
• Изолирующие колпачки и электропроводная паста.
• Силиконовый герметик (маленький тюбик).
• Электрическая дрель.
• Коронка диаметром 67 мм (для выполнения отверстия в гипсокартоне).
• Коронка для бетона, высота 45 мм, диаметр 70 мм.
• Несколько мелких сверл, дюбель-гвозди.
• Съемник изоляции.

Снятие изоляции

Профессиональные монтажники производят снятие изоляции на автоматизме, бокорезами надкусывают изоляцию и резко дергают. Но это делается при большом опыте работы. Для новичка лучше пользоваться определенными правилами. Оптимальным способом является приобретение специального съемника, тем более, что он пригодится для дальнейшей жизни. С его помощью можно снимать оболочку изоляции аккуратно, без надрезов жил провода.

Чаще применяются съемники в виде щипцов или клещей.

Их требуется отрегулировать для диаметра провода:

• Диаметр жилы провода и толщина изоляции разных марок проводов отличаются. На щипцах есть регулировочный винт, которым производится точная регулировка снятия изоляции без закусов жил.
• Щипцы дергают вдоль провода, а клещи боковым движением. На практике щипцы оказались удобнее в применении, особенно при коротких концах провода.
• Отрезать кабель можно щипцами, если регулировочный винт вывернуть до конца.
• Стоимость щипцов несколько ниже, чем клещей.

Соединение проводов

Часто установка розеток и выключателей сопровождается соединением проводов. По правилам не рекомендуется производить соединения проводов в электропроводке квартиры. Но иногда приходится это делать, чтобы не портить облицовку стены и не делать ремонт поверхности.

Порядок сращивания проводов:

• На концах проводов очищают изоляцию на 5 см.
• Два провода держат в левой руке за изоляцию.
• Расположение проводов в руке должно быть параллельным, плотно друг к другу.
• Обрезанные края изоляции должны быть на одном уровне.
• В правую руку берут плоскогубцы и скручивают жилы проводов по направлению хода часовой стрелки.
• Плоскогубцами сдавливают скрутку небольшим усилием.
• Плоской отверткой берут немного холодного припоя и наносят на скрутку.
• Быстро надевают колпачок для изоляции (СИЗ) и проворачивают его по часовой стрелке.
• После того, как припой затвердеет, в колпачок вдавливают герметик.

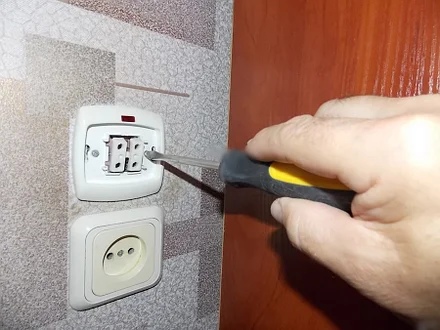

Замена, перенос выключателя или розетки

При замене сгоревшего выключателя лучшим вариантом будет установить накладной вариант, так как отдельно колодки для выключателей не продают, а старый корпус подрозетника от обгорания покороблен. Также поступают и с розеткой.

Чтобы перенести на новое место выключатель или розетку во время облицовки стен, достаточно нарастить провода по описанной выше методике. Провода укладывают параллельно полу на такой же высоте, как старая розетка. Новый выключатель устанавливают на основную стену, либо на обшивку. Важным моментом является достаточная длина конца провода для подключения.

Если вы не хотите портить отделку стены, но необходимо перенести розетку и увеличить число гнезд, то оптимальным вариантом является применение модульного блока. Он фиксируется в любом месте на стене и соединяется вилкой со старой розеткой.

Перед этим лучше разобрать старую розетку и убедиться в хороших контактах соединений. При необходимости ее скрутки и контакты нужно зачистить и обработать холодным припоем.

Установка розеток и выключателей на бетонной поверхности

При монтаже на бетоне необходимо знать толщину отделки поверхности стены, так как край подрозетника должен находиться на уровне поверхности стены. Подрозетник фиксируется обычно на дюбелях с саморезами. Если в подрозетнике нет отверстий для крепления, то их предварительно сверлят, располагая центры отверстий перпендикулярно оси контактов розетки.

При установке на отделанную стену коронкой выбирают лунку для подрозетника с небольшим запасом по глубине и диаметру. Лунку заполняют раствором алебастра, протягивают провода в отверстие подрозетника и устанавливают его в лунку. Затем выравнивают подрозетник по шаблону из доски или фанеры по толщине отделки, пока раствор не затвердел.

Установка розеток и выключателей на гипсокартон

Для этого существуют специальные подрозетники со скользящими упорами.

Порядок монтажа:

• Сверлить отверстие 70 мм коронкой.
• Вывести кабель в подрозетник.
• Установить подрозетник с проводом.
• При скользящих упорах потянуть до упора за фиксирующую ленту, оставшиеся края откусить кусачками.
• При поворотных упорах завинтить саморезы до упора.
• Зачистить изоляцию проводов, завести в клеммы, установить колодку в подрозетник до упора, затянуть винты лапок.
• Установить крышку, проверить ее плотное прилегание к стене.

При таком способе установка розеток и выключателей в гипсокартон позволяет облегчить заделку кабеля и его дальнейшее сращивание, так как под обоймой колодки имеется достаточное пространство.

Если соблюдать элементарные правила монтажа собственными руками, то можно легко и просто заменить или установить новые выключатели и розетки.

Похожие темы:

Как правильно разместить розетки в квартире — INMYROOM

С каждым годом появляется все больше устройств, без которых мы не представляем свой быт. Чтобы создать комфортное пространство дома и не спотыкаться о провода, тянущиеся через всю квартиру, следуйте нашим советам.

Прихожая

Достаточно одной-двух розеток в углу над плинтусом, на высоте 30 см от пола. С их помощью можно без проблем подключить к сети сушку для обуви или пылесос.

Ванная

Количество розеток зависит от того, сколько электроприборов (стиральная машина, фен, бритва) вы планируете подключать в ванной. Для душевой кабины или водонагревателя потребуется отдельная розетка. Важно, чтобы расстояние от розетки до пола и до источника воды составляло не менее 60 см.

Не забудьте: для ванной нужны специальные влагозащищенные розетки с крышкой со степенью защиты IP44. Они оснащены пластиковым фланцем во внутренней части, чтобы обеспечить сток воды в случае ее попадания  в зону розетки. Это помогает снизить риск поражения электрическим током.

Гостиная

Для аудио- и и видеотехники в гостиной понадобится несколько специальных розеток — телевизионных в первую очередь. Расположите их на высоте примерно 130 см — тогда провода не будут видны за техникой.

Совет INMYROOM: гостиная — «лицо» всей квартиры, поэтому каждая деталь должна
идеально вписываться в интерьер — и розетки в том числе.
Например, розетки Schneider Electric серии Glossa скрытой установки монтируются вплотную к стене, они соответствуют международным требованиям
безопасности и удобны в установке.Внешний
вид изделий разработал дизайнер французского агентства Design Lab Гийом Рейнер
(Guillaume Reiner). Цветовая гамма серии включает 14 вариантов, включая оригинальные
оттенки: шоколад, фисташковый, баклажановый и «сиреневый туман».

Спрятать электрику вместе с проводами можно разместив ее за придиванными тумбочками. Это позволит легко подключить к сети настольные лампы. Не забудьте предусмотреть розетки для других электроприборов: кондиционера, увлажнителя, радиатора — а также зарядки мобильных устройств.

Если вам необходима розетка у двери в гостиную, размещайте ее на высоте 30 см от пола и 10 см от дверного проема.

Кухня

Наибольшую сложность представляет размещение розеток для встраиваемой техники. Их нельзя располагать за электроприборами, поэтому электрику придется переносить за соседний шкаф и монтировать на расстоянии либо 30—60 см от пола, либо в цоколе, ниже уровня шкафов — это примерно 5 см от пола.

Чуть проще с розеткой для вытяжки: просто разместите ее, отступив 5—6 см вверх от навесных шкафов. Главное, чтобы она не была закрыта вентиляционным коробом.

Легче всего определиться с положением розеток
над столешницей — просто отступите вверх 10—30 см. В зоне столешницы рекомендуем поставить розетки с крышкой с повышенной защитой от влажности IP 44.

Для электроплиты устанавливаем специальные трехфазные розетки 20-25 ампер.

Если на вашей кухне будет телевизор, установите несколько розеток и для него: аудио-, телевизионные, стандартные. Располагайте их так, чтобы корпус телевизора все скрыл, но при этом оставался доступ к вилкам питания. Понадобятся как минимум две электрические розетки — для телевизора и WIFi — роутера.

Дополнительно можно разместить розетки рядом со входом на высоте 30—40 см от пола — это пригодится, к примеру, для подключения пылесоса.

Спальня

План разводки электрики и количество розеток зависят от функциональных зон и расположения мебели. Мысленно разделите комнату на спальную зону (кровать и тумбочки), зону хранения (шкаф и комод) и рабочую — если она есть (письменный стол).

Классический вариант для освещения спальной зоны — блок из двух розеток над прикроватными тумбочками на расстоянии 15 см от их поверхности. В прикроватной зоне рекомендуется расположить USB-розетки для зарядки мобильных устройств.

В зоне хранения понадобится пара розеток — для подключения подсветки шкафа и зарядки телефона. Обычно располагается на высоте 5 см от пола.

Для рабочей зоны предусмотрите два блока по две розетки: первый установите на высоте 30 см для компьютера, а второй — на высоте 15 см от поверхности стола для подключения дополнительного света.

Если вы планируете смотреть в спальне телевизор, как и вдругих комнатах, разместите блок из нескольких розеток за его корпусом.

Чтобы уборка в спальне не доставала хлопот, не забудьте расположить одну розетку у входа на высоте 30 см от пола и 10 см от проема двери для подключения  бытовых приборов.

Детская

В комнате, где отдыхает самый младший член семьи, не обойтись без розеток у кровати: одна пригодится для ночника, еще пара для дополнительных приборов — например, увлажнителя воздуха.

В комнате школьника, как правило, есть рабочая зона. Разместите над письменным
столом ребенка несколько розеток для
компьютера, необходимой техники и зарядки гаджетов — здесь
пригодятся и USB-розетки.

В детском пространстве обязательной считается установка электрических розеток со шторками , «с защитой от детей».
Они ограничивают случайный доступ к розетке со стороны ребенка.

Удобным и современным является инсталляция USB-розетки в зоне нахождения ребенка.

Кабинет

У рабочего стола потребуется минимум пять розеток (для компьютера или ноутбука, светильника, зарядных устройств) — на высоте до 15 см от столешницы. К технике личного пользования отлично подойдут USB-розетки.

Для оптимизации пространства используются лючки в пол, в них устанавливаются любые виды розеток: силовые, телефонные, компьютерные или телевизионные. Их можно использовать в зоне отдыха.

В зоне отдыха, как и в других комнатах, расположите специальные розетки для аудио-и и видеотехники. Они должны быть на высоте примерно 130 см.

Если у вас есть домашняя библиотека, возле стеллажей с книгами установите одну-две розетки для лампы или торшера на высоте от 10—15 см от пола.

Установка розеток и советы по монтажу ⋆ Руководство электрика

Содержание статьи

Подготовка к установке розеток.

Если вы решили самостоятельно произвести установку розеток в своей квартире, доме или возможно в каком-то другом помещении, то данный материал поможет не только сделать правильный выбор розеток для конкретных точек в помещении, но и подробно объяснит, как сделать монтаж розеток.

После установки розеток, обязательно прочтите как подключить розетку и рассмотрите схемы подключения.

Перед началом установки электрической розетки (или нескольких розеток), необходимо определиться с местом монтажа.

1. При монтировании розетки место должно быть подобрано так, чтобы к нему можно было удобно подключать бытовую технику.
2. Монтаж розетки для стационарных электроприборов, таких как холодильник, стиральная машина, пылесос можно выполнить на стене максимум 30 см от поверхности пола, что достаточно удобно, т.к. сейчас в плинтусе обычно прокладывают основную проводку.
3. Кухонные электрические розетки будет удобнее подключать в разъём, расположенный близко над поверхностью стола.
4. Также и в ванной комнате подключить к сети электробритву или фен удобнее всего будет рядом с зеркалом.

Таким образом, расположение точки подключения к сети 220 вольт должно быть легко доступным.

Установка розеток: советы по монтажу розеток

Инструмент для монтажа розеток.

Выполнить работы по установке розетки можно будет легко, если есть в наличии следующие инструменты и материалы:

• ударная дрель или перфоратор;
• кусачки (бокорезы) или ножницы для откусывания провода;
• пассатижи;
• изолента;
• острый нож;
• насадки перфоратора для создания ниши под подрозетник;
• прямая и крестовая отвёртка;
• подрезетник;
• цемент или алебастр;
• ёмкость для замешивания алебастрового раствора;
• шпатели.

После подготовки инструмента можно приступить к электромонтажным работам и установить розетку в нужном месте.

Этапы работ по установке электро розеток.

Вначале работ необходимо соблюсти меры безопасности и отключить электроснабжение дома (квартиры или комнаты). Если доступа к общему (подъездному) электрощитку нет, можно откинуть кабель в распределительной коробке, который идёт к точке установки розетки. Главное, чтобы провод, к которому подключаются клеммы, был отключен от напряжения.

Монтажные работы по устройству новой точки подключения к сети в 220 В проводятся в несколько этапов:

• готовим нишу для подрозетника в стене при помощи перфоратора (дрели) на глубину равную длине коробки;
• протягиваем провода в подрозетник перед установкой его в гнездо;
• вставлять коробку в гипсокартон необходимо аккуратно за один раз, иначе придётся выполнять другое гнездо;
• расправляем железные лапки для укрепления подрозетника в нише стены;
• выравниваем провода в коробке и фиксируем её алебастровым или цементным раствором;
• выкручиваем винт, соединяющий наружную панель розетки с рабочим корпусом, на котором расположены клеммы;
• немного зачищаем концы сетевого провода от изоляции острым ножом для создания контакта с клеммами;
• вводим зачищенные концы в зажимные отверстия или обвиваем прижимные винты контактов;
• плотно вкручиваем клеммные винты и проверяем прочность удерживания провода, подергивая за кабель;
• надёжно закрепляем корпус розетки в коробке с помощью лапок, которые расширяются при вкручивании их винтов;
• прикручиваем к корпусу лицевую панель.

Установка двойных (тройных и т.д.) розеток абсолютна идентична, что и установка одинарных.

Помните, что не стоит игнорировать во время электромонтажных работ соблюдение правил безопасности. Если вы будете обладать этими знаниями, то сможете правильно подобрать тип точки подключения для вашего оборудования. Затем, следуя советам в пошаговой инструкции, вы легко сможете выполнить её монтаж. Пусть ваша работа будет лёгкой и успешной.

Как установить розетку: порядок установки, на каком расстоянии.

Обустраивая своё жилье и создавая комфортные условия, мы часто задаёмся вопросом, где удобнее всего расположить розетки. Во время ремонта нужно обязательно всё просчитать, так как потом жалко будет портить законченную облицовку стен, устанавливая недостающую точку подключения к электросети. Доступ к ней обязательно должен быть свободным и удобным и не загромождаться установленной после ремонта мебелью. Поэтому многих волнует вопрос: как и где установить розетку и какое количество их должно быть?

Нормы установки розеток.

Сразу оговоримся, что строгих нормативов в отношении количества или мест расположения розеток не существует. Но некоторые рекомендации на этот счёт все же имеются.

Место установки розеток в жилых комнатах.

Необходимое количество точек подключения к обычной электросети в жилом доме или квартире зависит от образа жизни всех членов в составе семьи. В среднем считается удобным устанавливать на каждые 5 кв. м. площади помещения минимум 1 розетку, учитывая безопасную её удалённость от батарей и электрических плит.

Место установки розеток на кухне.

Диапазон высоты от пола варьируется от удобства её размещения. В советское время считалось нормой расположения штепсельной розетки на уровне 90 см от пола, а в настоящее время, при выполнении «евро ремонтов», эта высота снизилась до 30 см от пола.

Место установки розеток в ванной.

Выбор удобного расположения каждой точки подключения к электросети всегда остается за хозяевами квартиры, которые должны предварительно распланировать расстановку мебели и бытовых приборов.

Место установки розеток в спальной.

Правила проектирования мест для розеток.

Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:

1. Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
2. В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
3. Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
4. Общее количество розеток лучше рассчитать с небольшим запасом.
5. Включение и отключение электроприборов должно быть удобным и легкодоступным.
6. Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
7. Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
8. При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
9. Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
10. На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
11. Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
12. Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).

Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.

Как установить розетки в пол.

Установка розеток в пол отличается от монтажа стеновых моделей, поэтому мы подготовили для вас отдельную статью о том, как установить розетку в пол своими руками.

Какое количество розеток установить.

Сколько потребуется розеток зависит от типа комнаты и предполагаемой эксплуатации бытовой техники. Существуют такие обобщённые рекомендации по этому вопросу:

1. Гостиная комната, оборудованная телевизором, кондиционером или иной аудио, видео аппаратурой, компьютерной техникой и для периодического подключения пылесоса, должна быть оснащена розетками от 6 штук и более.
2. Точки подключения в спальне требуются для светильников на прикроватных тумбах, телевизора, зарядки телефона, подключения других устройств. В комнате нужно их предусмотреть около 4-6 штук.
3. В прихожей, как правило, устанавливают электро розетки в количестве 1-3 штук.
4. Комната, где живут дети, должна иметь розетки для ночника, настольной лампы, компьютера. Минимум — 4 штуки. Маленькие дети должны быть защищены. Поэтому нужно использовать розетки, на которых есть защитные крышки.
5. Самое большое количество электроприборов находится и используется на кухне. К стационарному оборудованию относятся газовые плиты с электроподжигом или полностью электрические, вытяжка, холодильник, бойлер для нагрева воды, стиральная машинка, микроволновка, посудомоечная машина, духовой шкаф. Над столешницей на рабочем столе нужно иметь несколько разъёмов для подключения различной кухонной техники, помогающей в приготовлении пищи.На кухне место и количество розеток определяется в зависимости от наличия и использования оборудования. Чаще всего на кухне оборудуется несколько мест розеткой с множеством гнёзд. Важно правильно рассчитать нагрузку на розетку, чтобы она не перегревалась.
6. Ванную комнату нужно оборудовать парой розеток, одна из которых будет соединять стиральную машинку, а вторая служить для бритвы, фена и других приборов. В условиях повышенной влажности разъёмы должны закрываться крышками. Поэтому нужно устанавливать специальные розетки.

Учитывайте, что данные рекомендации нуждаются в коррекции количества точек подключения под каждое индивидуальное жильё. К тому же розеток лишних не бывает. Поэтому хорошо обдумайте, сколько их потребуется для обеспечения всех нужд и работы оборудования. Такой предварительный расчёт избавит вас от лишних хлопот по подключению новой розетки или опутывания помещения проводами с переносками.

Какие розетки установить.

Время не стоит на месте и вносит различные коррективы в нашу жизнь. Усовершенствование касается и домашнего уюта, для обеспечения которого мы меняем мебель, бытовую технику и делаем капитальный ремонт. Для создания модного интерьера сейчас используется встраиваемая мебель и бытовая техника, которая требует изменений и в электропроводке, и расположении точек подключения к сети.

Рынок электромонтажных изделий в изобилии предлагает розетки и выключатели для создания самого изысканного дизайна. Как не ошибиться в их выборе и обеспечить достаточное количество розеток в комнатах квартиры, изложено в данной статье.

Бытовые приборы, которые используются в гостиных, спальнях и детских — это телевизоры, современная цифровая и аудиовидеотехника, светильники, кондиционеры, пылесос и многие другие. Большая часть этих устройств является маломощной, поэтому требования такого оборудования в отношении силы тока к комнатным розеткам минимальные. Но есть другие важные параметры, на которые необходимо обратить внимание.

Какие розетки установить в детской комнате.

1. Комната, где проживает ребенок, требует оснащения 3-4 розетками, расположенными у письменного стола, для подключения компьютера, светильника, других устройств и дополнительного разъема для соединения с интернетом.
2. Для подключения телевизора необходимо обеспечить одинарную или двойную точку подключения, расположенную рядом с местом его размещения.
3. Недалеко от кровати можно смонтировать розетку для ночника. Не забывайте учесть и подобрать удобное место для розетки, в которую будете подключать гирлянду на Новый год или другие детские праздники.
4. Если в комнате живут ещё несмышленые малыши, то розетки нужно установить со шторками или закрывать «вилками-заглушками».

Расположение мебели в детской комнате может помешать лёгкому доступу к розеткам. Поэтому до начала электромонтажных работ нужно заранее продумать места точек подключения в соответствии с установкой мебели и использованием электрической аппаратуры. Расчертите на бумаге меблировку комнаты с указанием размеров и рассчитайте высоту, а также места установки розеток. Этот предварительный проект облегчит в дальнейшем ваш доступ к розеткам, которые не окажутся заставленными чем-нибудь.

Какие розетки устанавливать в спальной.

В спальне над тумбочками по бокам кровати устанавливают розетки для ночных светильников. Отдельно устанавливается двойная розетка для телевизора и DVD или других подобных устройств. На боковой стене устанавливают одинарную или двойную точку соединения с электросетью для пылесоса, увлажнителя воздуха, вентилятора и т.д.

Какие розетки устанавливать в зале и гостиной.

Наличие розеток в этих комнатах общего пользования зависит от наличия бытовой техники и режима жизни обитателей квартиры. В современном дизайне меблировка комнат сводится к минимальным потребностям в ней. Что в свою очередь не мешает доступу к розеткам в свободной комнате.
Возможный перечень оборудования, для работы которого нужно обеспечить точки включения в сеть, будет таким:

• телевизор;
• аудиовидеотехника;
• кондиционер или вентилятор;
• электрокамин;
• пылесос;
• компьютер;
• индивидуальные осветительные приборы и другое.

Блоки розеток можно установить в районе расположения телевизора, аудиовидеотехники, компьютера, а отдельные точки подключения для кондиционера, пылесоса и т.д. вблизи от них. Место установки подбирается с учётом удобного подключения к электросети ближайшего оборудования.

Какие розетки установить на кухне.

Современные кухни можно сравнить с миниатюрным цехом по приготовлению пищи, оборудованному по последнему слову техники. Именно в этой комнате мы используем самое большое количество бытовых устройств. К размещению розеток и выбору их вида необходимо отнестись особенно тщательно.

Обязательно необходимо установить блок розеток над рабочим столом. Точки подключения с одинарными или двойными разъёмами устанавливают у холодильника, стиральной машинки, бойлера, газовой печи с электроподжигом, духового шкафа и т.д. в местах доступных и удобных.

По одной розетке нужно установить возле обеденного стола и при входе в кухню для пылесоса.

Если для жилых помещений можно выбирать розетки, ориентируясь на их эстетический вид и сочетание с интерьером, то для кухни нужно подбирать их исходя из технических характеристик.

Оборудование кухни включает наличие многих приборов с большой мощностью. Поэтому розетки должны быть рассчитаны на номинальную силу тока в 16-32 ампер с напряжением 220-250 В. Кабель в кухонном помещении для подключения розеток тоже должен подбираться с учётом мощности приборов.

Точки подключения к электросети обязательно должны быть установлены в соответствии с определёнными требованиями безопасности. Влажность воздуха в кухне выше, чем в жилых помещениях. Учитывая такие условия, для безопасности кухонные розетки должны быть оснащены специальными резиновыми уплотнителями или защитными шторками.

Какие розетки установить в ванной.

Фен, электробритва, стиральная машинка — это наиболее частые электрические устройства, которые используются в ванной комнате. Поэтому часто в ней устанавливают всего две розетки, одна из которых предназначена для подключения стиральной машины, а вторую монтируют у зеркала.

Для монтажа в ванной комнате используют розетки, которые закрываются крышками с целью защиты от проникновения влаги.

Заключение.

Подводя итог статьи, хочется акцентировать внимание, что в каждой комнате нужно предусмотреть наличие лишних розеток. Эти розетки должны составлять 20% от общего количества всех точек подключения. Например, если требуется 8 розеток для оборудования, то монтировать необходимо их 10 штук, 2 из которых будут запасные. Хотя большинство из нас может сказать, что имеющихся розеток чаще не хватает и они никогда не бывают лишними.

Добавьте наш сайте «ЭлектроМануал.ру» в закладки, чтобы всегда иметь возможность быстрого доступа к инструкциям по электромонтажным работам.

схема размещения и основные правила монтажа

Обилие бытовой техники — в частности, в зоне приготовления пищи — требует особого подхода к установке розеток на кухне и выбору их количества. Неправильные расчеты, упущение нюансов — все это чревато появлением ряда неудобств и дискомфорта в обыденной жизни.

Если еще 20–30 лет назад вполне удавалось обойтись двумя–тремя «точками», то в настоящее время ситуация существенно изменилась. Поэтому, планируя ремонт помещения, необходимо учитывать высоту и место расположения розеток, предполагаемую нагрузку и другие ключевые моменты, связанные с электрическими коммуникациями.

Что говорят нормативы

Любые электромонтажные работы — особенно, выполняемые своими руками — должны производиться с учетом действующих государственных стандартов и других регламентирующих документов. В них четко прописываются нормы относительно возможных мест размещения розеток. В ГОСТах 7397.0-89, 8594-80, 7396.1-89 и СНиПах 3.05.06-85 следует обратить внимание на следующие требования безопасности:

• высота размещения розеток от уровня плинтуса должна быть не более 2 метров;
• «точки» располагаются в местах, где исключается вероятность попадания на электрическую фурнитуру капель, брызг, пара и т.д.;

• подключаемая бытовая техника должна находиться не более чем в 1 метре от предполагаемой розетки.

Безусловно, в стандартах и правилах гораздо больше информации, которую желательно изучить перед началом электрических монтажных работ.



Варианты розеток

Прежде чем запланировать установку выключателя с розеткой в ванную, туалет или кухню, необходимо определиться с видом соответствующей фурнитуры. Каждый вариант имеет свои особенности, достоинства и недостатки. Среди прочих, стоит отметить:

• розетки накладного типа, активно используемые в домашнем ремонте, отличающиеся простым монтажом и непритязательным дизайном;

• выдвижные «точки», являющиеся неплохой альтернативой предыдущему варианту. Они устанавливаются скрыто и предоставляют возможность одновременного включения нескольких бытовых приборов;

• угловые розетки, обеспечивающие максимальное удобство эксплуатации за счет размещения их на стыках стен и мебели. Они производятся в одинарном или модульном виде;

• встраиваемую электрическую фурнитуру, выделяющуюся особой эстетикой, привлекательностью, легкостью эксплуатации, функциональностью и надежностью.

Статья в тему: Выдвижные, встраиваемые, скрытые розетки в кухонный гарнитур и столешницу

Не стоит забывать, что, кроме традиционных розеток, имеет смысл предусмотреть отдельные разъемы для мобильных устройств: зарядки планшетов, телефонов, плееров и другой электроники.

Выбор количества и места размещения

Важно не только разобраться с местами установки розеток, но и определиться с их общим числом. Произвести соответствующие расчеты довольно просто. Необходимо учесть одновременное подключение всех потенциально используемых бытовых приборов. Это позволит получить количество требуемых «точек», к которому затем нужно добавить запас в 20–30%. Стандартно, в проектировании учитывается следующий перечень приборов:

• электрическая варочная поверхность;
• вытяжка;
• духовка;
• холодильник;
• посудомоечная машина;
• стиральная машина;
• микроволновая печь;
• чайник, миксер, тостер, кофе машина и т. д.;
• телевизор, аудио-техника, пылесос.

Указанный список не является обязательным и может быть дополнен в индивидуальном порядке. В решении вопроса с местом и количеством размещения розеток следует учитывать общие нормативы и рекомендации.

Важно! Много электрических точек не бывает. Заложенный запас, однозначно, потребует дополнительных трат на прокладку проводов, выполнение канавок под закладку «точек», приобретение фурнитуры, однако вполне будет оправдан при добавлении в эксплуатацию новых устройств. Чрезмерно экономным хозяевам в последующем придется пользоваться удлинителями.

Ключевые правила

Ответить на многие вопросы по правильной установке розеток помогут утвержденные государственные нормативы, на которые и необходимо опираться в процессе выполнения электромонтажных работ. Начинать рекомендуется с расчетов, учитывающих эксплуатацию конкретных приборов и их ориентировочную мощность.

Следует обратить внимание, что в каждом случае соответствующие показатели носят индивидуальный характер, однако, в целом, нижеприведенная информация позволит получить ориентировочное представление относительно предполагаемой нагрузки:

• стиральная машина 1.5–2.5 кВт;
• холодильник до 1.0 кВт;
• бойлер от 1 до 2.5 кВт;
• посудомоечная машина 1. 5–2.5 кВт;
• варочная поверхность до 7–8 кВт;
• электрическая духовка до 2.5–3 кВт;
• микроволновая печь до 1.5 кВт;
• чайник — 1–2 кВт.

Указанные предметы создают основную нагрузку, и именно на нее необходимо опираться в расчетах. Другая мелкая бытовая техника, такая как миксер, кофеварка, тостер и т.д., в среднем потребляет от 250 до 800 кВт и существенно не повлияют на конечную картину.

Нюансы расположения

Многие до конца не понимают, как правильно спроектировать розетки так, чтобы при их использовании не «выбивался» автомат и не планировались лишние «точки». Обычно закладывается кабель сечением 2.5 квадрата, рассчитанный на нагрузку до 3.5 кВт и защищаемый автоматическим выключателем на 16 Ампер. Именно два последних значения должны играть определяющую роль в расстановке и выборе количества розеток.

Количество линий необходимо выбирать с двойным запасом. Условно кухонное пространство разделяется на зоны, в которых будут использоваться конкретные приборы. Общая их мощность должна укладываться в характеристики провода и количество розеток с учетом 50% от максимальной нагрузки. Поэтому вполне нормальным подходом считается прокладка 4 и более линий, каждая из которых отвечает за работу определенной группы бытовых приборов.

Особо требовательные потребители — например, варочная поверхность, бойлер и духовка — нуждаются в отдельном подведении провода, с учетом предполагаемой нагрузки. Соответственно, на них выводится и своя автоматическая защита в электрическом щите. Все бытовые приборы, имеющие металлический корпус, в обязательном порядке заземляются и защищаются посредством использования УЗО или дифференциального автомата.

Высота установки розеток в зоне кухонного фартука должна быть не менее 10–15 сантиметров от столешницы. Это делается с целью предотвращения попадания на фурнитуру капель, брызг или жира. Относительно розеток посудомоечной машины или холодильника необходимо отметить, что они должны размещаться сбоку от техники, на расстоянии от 20 сантиметров.

Недопустима установка «точек» над раковиной, плитой, рядом с трубами отопления, водоснабжения. В «мокрых» зонах желательно использовать фурнитуру с резиновыми крышками и уплотнителями.

Выбор схемы расположения розеток

Работы необходимо начинать со схематического изображения комнаты, размещения на плане бытовых приборов, обозначения их мощности. Куда и сколько розеток ставить, подскажет соответствующий графический расчет.

С классическими стандартными схемами можно ознакомиться в сети и взять их за основу собственного будущего проекта. От грамотности и правильности принятого решения зависит удобство и эстетическая привлекательность итогового результата.

Важно! Выбор места и высоты расположения розетки должен учитывать индивидуальные пожелания человека, эксплуатирующего помещение. Изначально стоит встать возле рабочей поверхности (если она уже есть) и постараться дотянуться до места, где планируется размещение розетки. Именно так определяется оптимальная и наиболее комфортная высота расположения электрической фурнитуры.

Изначально необходимо схематически изобразить будущий или имеющийся кухонный гарнитур. В идеале, на плане должны быть представлены все шкафы и полочки для того, чтобы точно определить место установки розеток. Линейные размеры каждого предмета выполняются в масштабе.

Начинать рекомендуется с крупной бытовой техники, поскольку она будет располагаться стационарно. В идеале, лучше воспользоваться профессиональной схемой мебельного гарнитура, которая разрабатывается при заказе мебели.

Существуют раздельные и совместные варианты установки духовки, варочной поверхности. Первое исполнение является наиболее предпочтительным и целесообразным. Розетки желательно устанавливать или в соседнем шкафчике, на расстоянии 10–15 см от его края, или же в 15–18 см от пола, доступ к таким элементам освобождается путем снятия выдвижного нижнего ящика. В любом случае, должен обеспечиваться быстрый и свободный подход к месту подключения бытовой техники. Если духовка монтируется в колонну, розетка под нее размещается в соседнем или нижнем шкафу.

Питание для холодильника должно выполняться с учетом рекомендаций производителя этого устройства. Категорически не допускается использование удлинителей и переходников. Стоит учитывать, что обычно длина провода холодильника не превышает 100 см, поэтому данный параметр должен стать основой для выбора будущей розетки.

Не рекомендуется размещать питание за бытовым прибором, особенно в случае со встраиваемой техникой. От поверхности пола «точка» выполняется не менее чем в 25–75 см и в 15–25 см от самого прибора.

Важно! Если планируется установка отдельно стоящего холодильника, допускается размещение розетки за ним. Решение не особо практичное, однако имеет право на существование. Кроме того, некоторые приборы идут с отдельным подключением морозильной камеры, а это означает, что потребуется, как минимум, еще одна дополнительная розетка.

С целью удобного и простого подключения водопровода и канализации для посудомоечных машин источник питания обычно размещают рядом с кухонной мойкой. Аналогичным правилом руководствуются и при установке стиральной машины. Именно поэтому вопрос относительно выбора места размещения соответствующих розеток снимается сам собою.

В идеале, розетку монтируют в соседнем шкафчике, в 15–20 см от его края и 25–35 см от поверхности пола. Допускается ее размещение как слева, так и справа от бытового прибора.

Важно! Многие допускают фатальную ошибку и планируют розетку за стиральной или посудомоечной машиной. Дело в том, что в стандартном кухонном гарнитуре это не позволит встроить должным образом технику, поскольку выступающая часть вилки не даст «утопить» прибор на нужную глубину.

Рассмотрим, где правильно установить розетку для микроволновой печи. Условно техника должна находиться на уровне глаз — так, чтобы обеспечивался наиболее удобный доступ к ней. Поэтому источник питания размещают либо за печью, либо в нижнем шкафчике на высоте 25–65 см от уровня пола. Миксер, кофемашина, тостер и другие приборы обычно подключаются к стандартному блоку розеток на фартуке.

На вытяжку обычно закладывают, как минимум, коробочку для розетки с проводом. Некоторые модели устройств поставляются без вилки и подключаются посредством клемм. В случае необходимости, розетку всегда удастся установить на заранее предусмотренное для нее место. Важно, чтобы она находилась справа или слева от вентиляционной трубы, в 10–15 см от ее предполагаемого края. Некоторые устанавливают розетки над горизонтальной трубой и шкафчиками.

Три уровня высоты

Условно вся электрическая фурнитура на кухне размещается в 3 уровнях. Соответствующую систему нельзя назвать исключительной и идеальной, однако на нее вполне можно ориентироваться в собственном будущем проекте. Рекомендуется придерживаться следующих высот:

• 15–35 см — под крупные бытовые приборы;
• 15–25 см от уровня столешницы — под технику, подключаемую к розеткам фартука кухни;
• 200 см и более от пола — под вытяжку и подсветку.

В зависимости от ситуации, индивидуальных предпочтений, специфики кухни, геометрии помещения данные значения допускается изменять.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

1. Составляется подробная схема.
2. Указанные в проекте точки и линии переносятся на стены помещения.
3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

Важно! Проектировать квартирные щиты рекомендуется с выключателями нагрузки, которые позволяют относительно просто решать проблему с работающими устройствами. Например, если вы срочно куда-то спешите и не уверены в том, что все приборы выключены, достаточно отключить на щите соответствующий «автомат».

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Розетки на кухне; что получилось после установки кухонного гарнитура

Watch this video on YouTube



Понравилась статья? Расскажите о ней друзьям:

Как подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Инструменты:

• отвертка;
• плоскогубцы;
• нож;
• индикатор напряжения;
• уровень;
• защитные очки и перчатки.

Советы:

• перед началом работ отключите электропитание в квартире;
• прежде чем прикасаться к любому из проводов, с помощью индикатора напряжения убедитесь, что на него не подается напряжение;
• если вы не хотите рисковать, обратитесь за помощью к профессиональному электрику.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.

Устройство розетки.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали». После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья о , как подключить и установить электрическую розетку . Вообще говоря, на рынке существует много типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка — это так называемая розетка Schuko, а в Северной Америке стандартная розетка — NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация электрических розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте своими руками.

Для установки розетки Schuko необходимо следующее:

Материалы:

инструментов:

• защитные перчатки
• защитные очки
• универсальный нож
• рулетка
• плоскогубцы
• отвертка
• тестер напряжения

Советы:

• Отключить питание всех цепей вашего дома
• , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
• Установка розетки — непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного специалиста

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание . .Некоторые люди считают, что безопасно отключать только цепь, к которой вы подключаете и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, поскольку вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и шлама для гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев. Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше проверить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть правильно установлена ​​и выровнена.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, поскольку это типичная европейская розетка под названием Schuko , которая является заземленной розеткой.

Это очень безопасная электрическая розетка, так как она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция важна, поскольку вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; у вас должно получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, поэтому вы можете оставить крышку в стороне на некоторое время, пока мы не закончим подключать розетку Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы отрезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время она без труда поместилась внутри распределительной коробки.Помните, что не следует оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный способ зачистить изоляцию — это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы L (или буквы буквы С, если розетка имеет другую систему блокировки), как показано на рисунке.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий провод — нейтраль, а зелено-желтый провод — заземление. Код цвета для электромобилей отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может быть разным в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввернув винт.

Фазный провод подключается к стороне, противоположной нейтральному соединению, после чего фиксируется таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они точно вошли в распределительную коробку. Затем осторожно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли места для розетки, чтобы заблокировать ее.

Если нет проблем, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

Использование лазерного уровня для выравнивания розетки

Для того, чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, он только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выпускное отверстие неровно, отвинтите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы убедиться, что у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью — оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Как установить и подключить слив смыв

Электрические розетки — это особый вид электромонтажных изделий, которые используются для подключения различных электроприборов (как промышленного, так и бытового назначения) к электрической сети.Рассмотрим, как выбрать и как установить подрозетник.

Установка электрических розеток

В настоящее время в России действует единый европейский стандарт производительности систем электроснабжения. В соответствии с этим стандартом все бытовые электроустановочные изделия, используемые на территории Европейского Союза, также могут использоваться в электрических сетях России. Бытовые электрические розетки, например, Вы должны соответствовать стандарту, установленному его сетью розеток.

Конечно, в реальной жизни все не так гладко, да и розетки старого образца кое-где все же используются. Эти изделия, рассчитанные, как правило, на токи менее 8 Ампер, имеют вводы несколько меньше, чем у евророзеток. Поэтому вилка европейского стандарта к ним просто не входит.

Строительство советского и европейского образца.

В то же время вилка старого образца иногда не подключается к современному заземлителю, который снабжен специальным заземляющим контактом и имеет направляющую, предотвращающую вставку вилки в розетку.

Советские вилки не подходят к розеткам европейского стандарта.

Поэтому единственным выходом в данном случае будет замена устаревшей электропроводки на новую, особенно если делать капитальный ремонт квартиры своими руками.

Используемые в настоящее время типы розеток доступны в различных исполнениях, различающихся степенью пыле- и водостойкости этих изделий. Для обозначения степени уязвимости электропроводки используются, как правило, латинские буквы IP и две цифры. Например, для размещения внутри замкнутого пространства используются изделия со степенью защиты IP20, туалета и ванной — IP44, а также для наружного (уличного) размещения — IP65 и выше.

Как и любая другая техника, розетки иногда выходят из строя. Обычно это происходит из-за перегрузки сети, которая вызвана длительным использованием каких-либо мощных устройств, как правило, нагрева. Входные клеммы при перегрузке начинают сильно нагреваться и, наконец, могут выйти из строя. Такие розетки неисправностей легко идентифицировать визуально, как это обычно делается при профилактическом осмотре внутреннего электрооборудования. В этом случае немедленно замените наиболее разумный старый (неисправный) на новый.

В некоторых ситуациях пропадание питания в розетке из-за перегорания подходящего ее проводника — в этом случае розетка не заменяет необходимость, а лишь восстанавливает отгоревший контакт. (Ниже мы рассмотрим, как правильно выбрать розетку, какие фирмы покупать и по какой цене, выбрать надежный и безопасный вариант.)

Таким же образом все известные монтажные розетки можно разделить на два типа:

1. Устанавливается в открытую электропроводку.
2. Работа в цепях скрытой проводки.

Как установить розетку в разомкнутой электрической цепи

Электрооборудование данного типа конструктивно выполнено как рабочий блок, снабжено изоляционной крышкой, и эти изделия крепятся к поверхности стены или с помощью специальной ровной площадки (подрозетник), либо на дюбели, крепится прямо к стене.

Установка розеток в открытую электросхему — контур.

Монтаж таких пород начинается, как правило, с настенной розетки, которая в зависимости от материала стены может крепиться жестко дюбелями (в бетон или кирпич) или с помощью шурупов (при креплении к пластику и дереву), а также саморезы или шурупы (при закреплении металлического основания).Заранее готовятся отверстия в основании — они просверливаются при помощи дырокола или дрели. Накладка прикрепляется непосредственно к самой розетке в сборе, для чего предусмотрены специальные отверстия, имеющиеся на основании. Затем подключаются клеммы розетки и заранее подготовлены концы питающей проводки.

Как подключить провода к розетке с открытой проводкой.

изолирующая (декоративная) крышка на месте ввода проводки аккуратно надрезается внутри перфорированной части производителя и затем устанавливается на место с фиксацией с помощью центрального винта.Особо отметим, что все эти операции должны выполняться при выключенном выключателе.

Установка скрытых розеток

Установка розеток производится заподлицо, как правило, с использованием специальных корпусов, выполненных в виде неглубокой пластиковой чашки.

Розетки заподлицо. №

Перед установкой «чашки» в первую стену выбирается с помощью специальной насадки высверливать (коронки) размер углубления накладки. О том, как это делается, читайте в разделе «Монтаж скрытой проводки под штукатуркой».

Для того, чтобы разместить накладку в стене из гипсокартона с покрытием, необходимо сначала просверлить круглое отверстие размером под стекло, после чего эту сборку можно вставить в полученную таким образом нишу и закрепить там. Крепление стекла к гипсокартону накладок производится специальными ножками-фиксаторами. Внутри стен из кирпича, бетона или штукатурки ограждения закрепляются строительными смесями, приготовленными на основе штукатурки — стены гипсовые. В этом случае все стекла в стене должны быть установлены достаточно плавно и желательно заподлицо с плоскостью стены.

Корпуса Установка заподлицо со стеной.

Для подвода к электропроводке необходимо протробить небольшую канавку в стене подрозетник, глубина которой должна быть достаточной, чтобы полностью скрыть провода. Получившуюся проводку штроба нужно проложить так, чтобы подводящие проводники, заведенные в подрозетник, длились около 10 см. После этого фиксируется розетка в сборе, к которой присоединяются клеммы предварительно намеченного провода.

Крепление корпуса розетки к корпусам с помощью специальных винтов или специальных металлических распорок, элементов устройства.высота установки розеток детали.

Монтажные корпуса. Как подключить провода к розетке.

Вариант установки в розетках старого типа

Крепление корпусов старого типа.

Для окончательного монтажа розетки, затянув буртик винта отверткой, разводятся металлические «усы», жесткая фиксация которых осуществляется и осуществляется розетка узла накладки.

Для закрепления место следует хорошо подготовить к ней, чтобы передняя часть ее направляющих была немного шире, чем края накладки.После установки на выпуске декоративной крышки можно считать, что строительные работы окончены.

Окончательный вид сборки.

Полезные советы по установке и подключению

Чтобы розетка прослужила вам долго и безотказно, при ее эксплуатации должен выполняться ряд условий, определяемых характеристиками, заложенными в изделии. Основные эксплуатационные требования, предъявляемые к изделиям этого класса, — это необходимость уменьшения переходного сопротивления в цепи между контактами электрической вилки и собственно контактными выводами розетки. Добиться этого удается как в случае придания клеммам розетки особой формы, позволяющей увеличить площадь контакта, так и за счет их сжатия.

Ответвление провода без нарушения целостности

. В розетках старого типа, отвечающих этим условиям, используются подпружиненные клеммы, обеспечивающие очень надежный контакт. Использовали их для создания необходимой пружинной силы сжимающего контакта на протяжении всего срока службы по ГОСТ.

Сегодня, специально используемые для этой цели клеммы для подключения проводов, изготовлены из высокотехнологичных сплавов, возбуждающие свойства которых исключают необходимость в дополнительной пружине.Небольшой нагревательный узел, аналогичный розеточным клеммам, не ухудшает качество контакта заметно, тогда как ранее использованные стальные пружины часто теряют свои пружинные свойства при перегреве.

Сам корпус розетки изготавливается, как правило, из механически прочного и термостойкого диэлектрического материала. В прошлом этим требованиям удовлетворяла самая специальная техническая керамика, но в наше время (после появления новых видов термостойких и прочных полимеров) на смену керамике пришли современные материалы, имеющие относительно низкую себестоимость.

Электроустановочные изделия фирмы Legrand, например, изготовлены именно по этой технологии и давно пользуются большим спросом у российских потребителей. Но тем не менее керамика и сейчас используется в некоторых образцах китайских производителей розеток, поставляющих электротехническую продукцию в Европу (и в Россию в том числе). Так что долго не искать, как подключить розетку legrand — воспользуйтесь нашей универсальной инструкцией по установке.

Для удобства эксплуатации отдельные образцы продукции более высокого ценового диапазона оснащены механизмом выталкивания вилки, который позволяет автоматически извлекать вилку из розетки нажатием специальной кнопки.

Еще одним элементом усовершенствования розеток стали специальные занавески, закрывающие их рабочие отверстия и предназначенные для защиты детей от любопытства. Такие розетки обычно устанавливают в детской комнате, но иногда имеют не очень надежную конструкцию, что приводит к заеданию слепого механизма и необходимости полной замены изделия.

Как правильно выбрать

Электроустановочные изделия условно делятся на три ценовые категории.

1. Очень недорогая продукция эконом.производятся, как правило, для потребителей. При изготовлении этих изделий отечественные производители обычно используют самые дешевые и недостаточно качественные материалы. Изделия китайского производства изготовлены из качественных материалов и неплохо выглядят, но при этом качественно копируют европейские модели. Низкое качество этих продуктов определяет скорость их безотказной работы, что оставляет желать лучшего.
2. Розетки и выключатели электрические среднего класса. Их можно отнести к категории достаточно качественных и надежных изделий, при изготовлении которых используются самые современные технологии.«Среднестатистического» покупателя они привлекают хорошим дизайном, но цены на эту продукцию могут его напугать. В качестве примера можно привести электротехническую продукцию Siemens и Legrand, а также некоторые изделия китайского производства (например, от компании Lezard). Теперь будет понятно, какую фирму лучше брать, а от какой по возможности отказаться, т.к. к. прежде всего безопасность.
3. Электротехническая продукция высшей ценовой категории. Эти продукты имеют все основания претендовать на «элитарность», хотя от продуктов второй группы они отличаются только внешним видом.При их изготовлении обычно используются ставшие сегодня модными натуральные материалы, такие как дерево или кожа.

Полезная информация по установке и подключению розеток

Подключение отдельных групп розеток к петле электропроводки жилого дома может быть проведено либо отдельными линиями, либо с помощью отдельных линий, проложенных к каждой розетке индивидуально. Во втором случае силовой кабель прокладывается либо непосредственно от распределительного щита, либо на шариковой ручке в каждой комнате (на территории объекта) распределительной коробке.

Использование распределительной коробки позволяет несколько сэкономить на установке, а именно за счет экономичного распределения силового кабеля по проекту и уменьшения количества операций, затрачиваемых на его прокладку.

При прокладке проводов непосредственно от распределительного щита (от отдельной машины) рекомендуется сразу организовать отдельные розетки линии, работающие с особо высокими нагрузками. К таким нагрузкам относятся обычные обогреватели и кондиционеры, посудомоечные и стиральные машины, электроплиты и бойлеры.Розетка для каждого такого пользователя должна выдерживать номинальный ток не менее 16 Ампер (на этот же ток приходится рассчитывать и автоматический выключатель).

Таким образом, медный проводник, питающий провода потребителей, должен иметь сечение не менее 2,5 мм ² и обеспечивать запас тока. Запас необходим для того, чтобы компенсировать фактическое отклонение диаметра продаваемых сейчас проводов от номинала, а также учитывать возможность работы в условиях перегрузки. Обратите внимание, что для подключения электрических плит необходимо использовать медный трохжильный кабель сечением не менее 4 мм ² .

типы зажимов

Гнезда концевых соединителей для винтовых проводов монтируются обычным способом — путем формирования кольцевых контактных проводов. Если розетки оснащены самоблокирующимися подпружиненными контактами (как клеммы Wago) — это только облегчит процесс закрепления концов проводки. В этом случае необходимо только снять изоляцию с концов проводов и вставить их в клемму.

Используя нашу универсальную инструкцию, подключить розетку и правильно ее вставить не составляет труда.

Добавление телефонных розеток к внутренней телефонной линии

планирование — установка розеток — установка кабеля — тестирование — решение проблем

Добавить телефонные розетки очень просто, так что вы можете использовать телефон практически в любой комнате. Вы можете купить отдельные части
вам нужны для работы или комплекты, которые будут содержать соответствующие детали (например, кабель с переходником, настенные розетки и кабель
клипы и т. д.) доступны. ЗАМЕТЬТЕ, что сокеты для расширений должны быть «подчиненными» сокетами, а не «главными».

Важно, чтобы телефонные розетки и кабели добавлялись таким образом, чтобы они не влияли на телефонную сеть общего пользования. Поставщик телефонных услуг имеет право проверять и тестировать любую розетку и проводку, подключенную к телефонным линиям.

Каждая телефонная станция, входящая в дом или офис, должна быть оборудована специальной «главной розеткой», которая должна быть установлена ​​поставщиком услуг телефонной связи — в некоторых старых домах телефон все еще может быть «жестко подключен» — если у вас нет «подключаемый» телефон, вам нужно будет попросить вашего поставщика услуг телефонной связи установить его, прежде чем вы сможете самостоятельно добавлять телефонные розетки. Незаконно вмешиваться в основную розетку, и вы не можете установить ее самостоятельно или подключить напрямую к ней.

Планирование установки

Возможны две основные схемы для установки дополнительных телефонных розеток:

• Ответвительная проводка — где адаптер, подключенный к главной розетке, подключается к распределительной коробке, а затем каждая розетка подключается от распределительной коробки (как справа).

Проводка серии

• , в которой адаптер, подключенный к главному разъему, подключен к первому разъему, который подключен ко второму разъему, который подключен к третьему разъему и так далее (как показано ниже).

Выбор того, какой будет использоваться, будет зависеть от положения главного гнезда и требуемых позиций для новых гнезд.
Вы можете смешать две формы по мере необходимости, возможно, используя последовательную проводку для соединения распределительных коробок на каждом этаже, а затем запустите
шпоры от каждой распределительной коробки к розеткам на каждом этаже.

Вот несколько основных рекомендаций:

1. Никакая новая розетка не должна иметь более 50 метров кабеля между ней и главной розеткой.
2. Независимо от того, сколько розеток на телефонной линии, количество реальных телефонных трубок, которые могут быть подключены к ней, равно
   ограничено 4 REN (номерами эквивалентности звонков) — каждая трубка будет иметь REN, и общее количество всех трубок не должно превышать
   4 REN. Если какое-либо оборудование не имеет маркировки «REN», обратитесь к поставщику. Если это невозможно, проверьте, что оборудование
   одобрен для подключения к телефонной сети общего пользования (т. е. отмечен зеленым кружком на этикетке), а затем принимает значение «REN»
   одного.
3. Не размещайте удлинительные розетки или распределительные коробки на открытом воздухе или в местах, где возможна влажность или конденсация (например, душ или ванна).
   номер).
4. Подключайте телефонную проводку только в розетках или распределительных коробках. Если необходима схема «ответвления», необходима распределительная коробка.
5. Телефонный кабель и розетки должны располагаться на расстоянии не менее 2 дюймов от любых электрических проводов и розеток, чтобы избежать электрических помех.
6. ВСЕГДА отключайте адаптер от основной розетки перед изменением или добавлением проводки в телефонную цепь.

Крепление розеток

Первым делом определитесь с необходимыми позициями для розеток / распределительных коробок. После принятия решения предложите коробки и, в зависимости от типа конструкции стены, временно прикрепите коробки к стене.

Установка кабеля

Начиная с главной розетки и оставляя достаточно кабеля для подключения адаптера к нему, проложите кабель к распределительной коробке или к первой розетке. Длина кабеля:

• На поверхности, просто используя кабельные скобы каждые 300 мм или около того.Часто его легче протянуть по верхней части плинтуса и вокруг дверных коробок, это обеспечит незаметность кабеля.
• В кабелепроводе для поверхностного монтажа, обычно квадратный канал небольшого профиля со съемной передней крышкой. Просто проложите и закрепите кабелепровод по мере необходимости, проведите по нему кабель и установите переднюю крышку кабелепровода.
• Через кабелепровод в стене, как правило, требуется предварительное планирование, чтобы установить канал перед тем, как проложить кабель. Однако его всегда можно ретроспективно установить при следующем украшении комнаты, просто убедитесь, что имеется необходимая длина кабеля.При скрытии кабелепровода в стене всегда прокладывайте его вертикально (вверх или вниз) от
  розетка.
• Сквозные пустоты в крыше, полу или стенах:
  • На крыше держите кабель подальше от другой электропроводки, вы можете «протянуть» кабель над / под кровлей.
  • Под деревянным полом может потребоваться просверлить балки для прокладки кабелей, опять же держите телефонные кабели подальше от других электрических
    проводка.
  • Пустоты в стенах, как правило, представляют собой перегородки со стойками или аналогичные конструкции, обычно во время строительства легче прокладывать кабели внутри стен.

Если кабели нужно проложить между комнатами, это можно сделать несколькими способами:

• Просверливание дверной коробки.
• Просверливание стены либо непосредственно над плинтусом, либо в верхней части дверной коробки.
• Пропустить кабель под полом или над потолком и через отверстие в стене, а затем вниз или вверх в следующей комнате.

Розетки / распределительные коробки

Когда кабель проложен к распределительной коробке / розетке:

• Удалите точки ввода / вывода кабеля с задней панели коробки.
• Пропустите кабель через заднюю пластину сзади вперед.
• Надежно закрепите коробку в нужном положении.

---

Глядя на выводы на розетке, обычно в розетке или распределительной коробке имеется 6 (пронумерованных от 1 до 6) клемм, цветовой код проводки:

номер терминала		код цвета проводки
1		зеленый + белый
2		синий + белый
3		оранжевый + белый
4		белый + оранжевый
5		белый + синий
6		белый + зеленый

Нет необходимости знать, что делает каждый провод, просто нужно знать, что проводка всегда одного цвета с
одного цвета независимо от того, идет ли кабель от основной розетки или к другой розетке.

Для бытовых установок можно использовать четырехжильный кабель, в этом случае их будет от 2 до 5 выше. Если 6 ядер
кабель имеется, зеленые и белые жилы можно обрезать и не использовать.

Кабель, используемый для расширения телефонных систем, предназначен только для фиксированной проводки к телефонной розетке.
или соединительных коробок, он не предназначен для изготовления удлинителей или для установки на него вилок BT.

---

Доступны два типа оконечных устройств розетки / соединительной коробки:

1. Винтовое соединение
   • Осторожно снимите с кабеля внешнюю оболочку, не разрезая внутреннюю изоляцию.
   • Зачистите внутренние жилы и выполните соединения в соответствии с цветовым кодом.
   • В последовательной цепи два кабеля могут входить в розетку, и к каждой клемме будут подключены две внутренние жилы (одного цвета).
   • Оставьте слабину в проводе на тот случай, если его придется удалить и восстановить соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на крышке розетки / распределительной коробки.
   • Убедитесь, что розетка установлена ​​правильно (крышку над розеткой необходимо сдвинуть вверх до
     подключить телефон), заменить крышку.
2. IDC (разъемы смещения изоляции).

   • Осторожно снимите с кабеля примерно 50 мм внешней оболочки, не обрезая внутренней изоляции.
   • Поместите внутреннюю жилу (с ее изоляцией) на соединитель с соответствующим номером.
   • Используйте специальный инструмент (справа), чтобы вставить внутренний сердечник в разъем.
   • Повторите то же самое для остальных внутренних жил.
   • В последовательной цепи два кабеля могут входить в розеточную коробку, и каждая клемма будет иметь две соединенные внутренние жилы,
     каждая жила вставляется индивидуально.
   • Оставьте слабину в проводе на тот случай, если его придется удалить и восстановить соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на розетке / клеммной коробке.
   • Убедившись, что розетка установлена ​​правильно (для подключения телефона необходимо приподнять крышку розетки), установите крышку на место.

Тестирование

Прежде всего, отключив адаптер, используйте оригинальную розетку, чтобы убедиться, что ваш телефон может совершать исходящие и входящие звонки.

Повторите тест с адаптером, подключенным к главному разъему, и телефоном, подключенным к адаптеру.

Если все в порядке, двигайтесь вдоль новой кабельной трассы и таким же образом проверьте каждую новую розетку.

Если у вас более одной телефонной трубки, оставьте первую на месте и повторите тест в первой розетке внутреннего абонента — убедитесь, что, когда звонит звонок, оба телефона работают вместе.

Поочередно добавляйте другие трубки и повторяйте тест (до 4-х REN-загрузок).Если вам нужно протестировать больше розеток, чем у вас есть трубок, или вы достигли нагрузки 4 REN, перемещайте последнюю трубку из гнезда в гнездо, пока не будут протестированы все гнезда.

Решение проблем

Могут возникнуть проблемы двух видов:

1. При подключении адаптера к главной розетке ничего не работает. Вероятно, это указывает на короткое замыкание в проводке.
   • Если у вас есть электрический тестер, отключите адаптер и проверьте клеммы на предмет короткого замыкания.
   • Если вы не можете найти проблему, начиная с первой розетки или распределительной коробки после главной розетки, удалите провода, идущие в розетку, и повторите тест на адаптере — если проблема не исчезнет, ​​проблема в адаптере.
2. Трубка работает при подключении к адаптеру, но розетка ниже по цепи не работает. Вероятно, это указывает на обрыв цепи или плохое соединение.
   • Отсоедините адаптер и проверьте проводку в соответствующей розетке и последней розетке / распределительной коробке в цепи.
   • Убедитесь, что цвета находятся в правильных местах и ​​что провода полностью вставлены.
   • Если есть сомнения, переделайте соединения.

электрических розеток: вверх ногами или правой стороной вверх?

вопрос:

Розетки в моем доме устанавливаются заземляющими контактами над прорезями для парных штыревых контактов. Это неправильно?

Мэри Уолш, Лоуренс, Канзас

А:

Рекс Колдуэлл, мастер-электрик из Роки-Маунт, штат Вирджиния., ответы: Не существует официального правильного или неправильного способа ориентировать розетку — в Национальном электротехническом кодексе не указывается — но вы можете решить, используя логику и здравый смысл. Стиральные машины, холодильники и оконные кондиционеры обычно имеют шнуры с мгновенно поворачивающимися вилками. Для приборов с этим типом вилки сориентируйте розетку так, чтобы вилка вставлялась без петли. В противном случае, при натяжении шнура вниз вилка выдергивается из розетки.

Для вилок с немедленным поворотом сориентируйте розетку так, чтобы паз заземления находился внизу.

У всех остальных вилок гнездо заземления ставлю сверху. Если вилка частично вытащена из розетки, обнажая горячий и нейтральный ножи, и на нее упадет что-то металлическое (например, нож или рамка для картины), прямого короткого замыкания не произойдет, потому что заземляющий штифт отклонит предмет от клемм .

Для горизонтальных розеток расположите гнездо заземления слева, а широкое гнездо нейтрали сверху. Таким образом, если что-то металлическое упадет на частично открытые лезвия, предмет ударит по заземленному нейтральному лезвию, а не по горячему лезвию.

Подробнее о домашней электропроводке:

Электрические розетки по номерам — Строительные нормы и правила предписывают определенные размеры высоты и расстояния для розеток и выключателей. Узнайте, какие размеры наиболее распространены и почему.

9 Распространенных ошибок подключения и нарушений кода — Некоторые из них являются незаконными, некоторые опасными, а некоторые и тем, и другим, но всех легко избежать.

Безопасна ли ваша старая проводка? — Осмотрите электрическую панель и открытую проводку по всему дому, чтобы определить риски для безопасности, пожарные опасности и варианты модернизации.

От Fine Homebuilding # 193

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Затраты на установку электрической розетки на 2021 год (GFCI, 220 В, 240 В)

Цены по типу розеток

Самым большим фактором в цене на установку электрической розетки является выбранный вами тип, который будет варьироваться от $ 3 до $ 50 .Большинство электриков включают эту стоимость в общую стоимость проекта. Если у домовладельца уже есть материалы или требуется специальный блок, электрик взимает плату только за установку.

Стандартные розетки на 120 В обычно находятся в нижнем конце спектра по цене от 3 до 5 долларов за каждую . Эти 15-амперные блоки, используемые с 1950-х годов, также могут питать 110-вольтовые устройства. Фактическое напряжение колеблется в пределах 110-125 вольт, и производители создают современные приборы, способные выдерживать колебания.

Стандартный 15-амперный, 120 В с двумя портами USB стоит от 13 до 22 долларов .Наличие USB-портов в розетке позволяет подключать смартфоны, планшеты и другие устройства с питанием от USB непосредственно к стене для зарядки.

Сравнение двух контактов с тремя контактами

Стандартные блоки доступны с двумя или тремя контактами. Розетки с двумя контактами будут находиться в нижней части стандартного ценового диапазона от $ 3 до $ 5 . Версии с тремя контактами будут на более высоком уровне.

Двухконтактная розетка имеет только «горячую» и «нейтральную» линии. Горячая линия подключается к источнику питания, а нейтральная линия замыкает цепь.В старых домах часто есть двухконтактные розетки.

Трехконтактный блок также включает в себя «заземляющий» провод, который подключается к земле для отвода неиспользованной энергии. В приборах с металлическим корпусом или металлических источниках питания, таких как микроволновые печи и компьютеры, металл подключается непосредственно к заземляющему контакту на шнуре питания. Если провод ослаблен, заземленные розетки отключают автоматический выключатель, чтобы отключить опасное питание и предотвратить поражение электрическим током. В современных домах такие розетки обычно есть.

220 В, 240 В и 250 В

Стандартные версии с более высоким напряжением также находятся в более низком ценовом диапазоне.Раньше электрики могли предложить розетки как на 220 В, так и на 240 В. Сейчас большинство из них имеет напряжение 250 В.

Для тяжелых бытовых приборов, таких как электрические сушилки для одежды и духовки, обычно требуются эти устройства с более высоким напряжением. Точная цена будет зависеть от типа прибора и требуемой силы тока.

9042 9042

Цена на розетку для высокого напряжения 250

Сила тока	Тип розетки	Стоимость
20
30	Сушилка	10–12 долларов
30	Сушилка для поверхностного монтажа	Около 12 долларов Розетки для прерывателей (GFCI) для кухонь, ванных комнат или любых других мест рядом с водой или влажностью обычно немного дороже — от 7 до 25 долларов за штуку .Точные затраты зависят от качества и стиля, потому что все блоки GFCI работают одинаково. Как и стандартная трехконтактная розетка, розетка GFCI имеет заземляющий провод. Оба типа блоков имеют два вертикальных паза и круглое отверстие. Левый «нейтральный» слот на устройстве немного больше правого «горячего» слота. Яма — это «земля». Когда прибор работает правильно, вся вырабатываемая электроэнергия перетекает из «горячего» в «нейтральное». В отличие от стандартного устройства, этот тип контролирует величину протекающего тока.Дисбаланс величиной всего 4 миллиампера отключит цепь всего за одну тридцатую секунды. Кабельная / коаксиальная настенная пластина Средняя стоимость коаксиальной настенной пластины составляет около 5 долларов США. Обычно их устанавливает телефон, телевизор или интернет-провайдер, а не электрик. Напольные розетки Коробочные комплекты стоят от от 30 до 50 долларов за штуку . Вы можете наступить на емкость или подвергнуть ее воздействию воды при мытье пола. Для обеспечения безопасности и долговечности для них требуется утвержденная сборка, состоящая из: металлической коробки уплотнительной прокладки специальной розетки прочной крышки влагонепроницаемой крышки умных розеток проводных интеллектуальных розеток варьируются от 25 до 50 долларов за штуку . Некоторым брендам, таким как Amazon Echo и Google Home, требуется отдельный концентратор управления, который подключает устройство к Интернету и / или разрешает голосовую активацию. Это может снизить потребление электроэнергии и сэкономить деньги на счетах за электричество. Домовладельцы могут купить съемные смарт-модели за от 15 до 40 долларов в Интернете или в крупных магазинах бытовой техники. Автономные вилки, удлинители и переключатели предлагают многие из преимуществ проводных версий, но их можно просто вставить в существующие блоки. Наймите электрика для установки вашей розетки Средние затраты на установку новых электрических розеток Профессиональный электрик взимает в среднем 55 долларов в час , но оплата труда может варьироваться от 40 долларов до 100 долларов в час .Опытный профессионал может заменить до десятка за час, а установка одного нового может занять от до двух часов . Фактические ставки будут зависеть от типа установки и уровня квалификации профессионала. Новое строительство и ремонт всего дома Электрики обычно заряжают от розетки для новых домов или ремонта всего дома вместо почасовой оплаты. Электрик установит цену за каждую розетку в зависимости от рабочей силы и материалов и умножит ее на общее количество розеток в доме. Он или она установит цену на установку специальных предметов отдельно. Стоимость установки осветительных приборов и вытяжных вентиляторов в ванной будет включать в себя материалы и рабочую силу. Цена на установку предметов, предоставленная домовладельцем, будет только трудозатратной. Добавление розеток на полу и в стене Установка на полу или потолке позволяет домовладельцам получать доступ к электричеству из середины комнаты, предотвращая необходимость прокладки опасных, неприглядных шнуров от стены. Почасовая оплата труда по установке этих розеток будет такой же. Однако есть некоторые факторы, которые могут увеличить затраты на установку из-за увеличения времени, необходимого для установки. Например, с бетонными полами и полами над готовыми потолками может быть труднее работать, чем с полами над недостроенными подвалами или полами. Точно так же потолки под полом потребуют большего ухода, чем потолки под чердаком. Местоположение В некоторых местах в вашем доме могут потребоваться сверхмощные устройства или устройства GFCI, установка которых будет стоить немного дороже из-за стоимости самого устройства и необходимых навыков.Обратитесь к разделу GFCI ниже для получения списка областей, требующих защиты GFCI. Сушилки или другое оборудование Сверхмощные розетки на 250 В для осушителей, холодильников, кондиционеров, кухонных плит и других приборов стоят дороже, чем установка стандартных блоков на 120 В. Специальные розетки стоят дороже, а также требуют больше времени и опыта для установки. Чтобы узнать цену на ваш конкретный проект, проконсультируйтесь с профессионалом. Существующая проводка Вам нужно будет увидеть, нужно ли вам установить новую проводку для подключения к вашей новой розетке, что увеличит цену, взимаемую электриком.Вам также необходимо убедиться, что новый блок не будет потреблять слишком много энергии от одной цепи. Если это так, требуется новая цепь. Ваш профессиональный подрядчик может осмотреть территорию и учесть необходимые дополнительные работы в предложении по проекту. Розетки для защиты детей Распространенная проблема с электрическими розетками — защитить их от детей, когда они будут присутствовать. Это будет дополнительным расходом к стоимости установки, но он повысит безопасность и добавит вам спокойствия.Цена на это не должна сильно превышать средний тариф электрика. Розетки с защитой от взлома (TR) примерно на на 50 центов больше, чем на , чем традиционные емкости. Блоки TR оснащены подпружиненными крышками розеток. Когда вы прикладываете одинаковое давление к обеим сторонам, крышки открываются. Когда вы прикладываете давление только к одной стороне, они остаются закрытыми, не позволяя детям вставлять посторонние предметы. Национальный кодекс требует единиц TR в новом строительстве. Проконсультируйтесь с электриком, чтобы защитить ваши розетки от детей. Установка розетки GFCI Установка или замена розетки GFCI будет стоить примерно столько же, как установка стандартной розетки, за исключением цены самого устройства.Однако электрический кодекс требует, чтобы розетки в тех частях дома, где присутствует вода или влага, были защищены от GFCI. В некоторых случаях розетка должна питаться от цепи на 20 А, что также может повлиять на общую стоимость проекта. контур Требования GFCI Комната Кодовые требования Возможные дополнительные расходы Ванная комната 31 Розетки нуждаются в защите GFCI. Дополнительная сила тока электрической панели и розетки GFCI Кухня По крайней мере, две 20-амперные цепи малой бытовой техники для столешницы Розетки в пределах 6 футов от раковины должны иметь защиту от GFCI. Дополнительная электрическая панель и розетки GFCI Прачечная По крайней мере, одна 20-амперная цепь для общей розетки стиральной машины / сушилки для газа. Для электрических сушилок требуется отдельная цепь на 30 А, 240 В, соединенная четырьмя проводниками. Все розетки нуждаются в защите GFCI Дополнительная электрическая панель и розетки GFCI Гараж Требуется по крайней мере одна розетка, в том числе по одной на каждое место в автомобиле. Все розетки нуждаются в защите GFCI. Дополнительные розетки и розетки GFCI Замена розетки Замена и ремонт обычно не вызывает затруднений для лицензированного, опытного профессионала. Однако такие факторы, как доступность или объем работ, могут увеличить время, необходимое для завершения проекта, что может повлиять на стоимость проекта. Замена проводки В некоторых случаях неисправная розетка может указывать на более серьезную общую проблему с проводкой в ​​вашем доме. В этом случае ваш небольшой ремонтный проект может превратиться в более сложное и дорогое предприятие. Переналадка: 540 долларов на 2100 долларов . Зависит от проекта и необходимого количества часов Замена сервисной панели: от 1300 до 3000 долл. США , включая материалы, для модернизации до панели на 200 А для повышенных электрических потребностей Открытие стен и проводов: от 3500 до 8000 долл.Добавлена ​​стоимость открытия и ремонта стен Открытый грунт: посоветуйтесь с профессионалом . Это простое решение или может потребоваться дополнительное время для поиска неисправности. Обновление Обновление может повысить безопасность и удобство для домовладельца. Будущие родители могут рассмотреть вопрос о переходе на единицы TR. Владельцы старых домов могут захотеть заменить двухконтактные розетки на заземленные трехконтактные. Технологически ориентированные домовладельцы могут захотеть использовать интеллектуальные модели для управления своими устройствами и экономии энергии.Помимо соображений стоимости, вы должны быть уверены, что выполняете обновление в соответствии с кодом. Замена двухконтактных на 3 Переход ваших стандартных двухконтактных розеток к трехконтактным — распространенный проект. Если у вас есть блок предохранителей с заземлением, опытный профессионал может заменить розетку примерно за полчаса общей стоимостью от $ 20 до $ 50 . Если электрик должен заземлить блок предохранителей или обновить панель, цена проекта вырастет. Прежде чем что-либо менять, вам следует проконсультироваться со специалистом, чтобы определить статус вашего дома и предоставить точную цену. Перемещение торговой точки В рамках этого проекта может быть потрачено от 25 до 300 долларов за . Выбранный вами тип повлияет на материальные затраты. Состояние стен будет самым большим фактором затрат, когда дело доходит до рабочей силы. Работа с оголенными стенами без гипсокартона и изоляции требует меньше времени и работы электрика. Готовые стены могут потребовать дополнительных работ и ремонта гипсокартона, увеличивая общую стоимость проекта. Проконсультируйтесь со своим профессионалом для точной оценки. Проконсультируйтесь со специалистом при перемещении или замене розеток DIY vs.Аренда Pro Если вам нужно установить розетку, вам нужно будет найти для этого авторитетного лицензированного электрика. Некоторые небольшие электрические работы могут показаться выполнимыми самостоятельно, но поражение электрическим током и пожар представляют собой серьезную угрозу электробезопасности. Профессионал также должен знать местные правила и законы, касающиеся электромонтажных работ в вашем районе. Убедитесь, что все в соответствии с кодом, избавит вас от головной боли в будущем и обеспечит безопасность вашей семьи. Стоимость электромонтажных работ и ремонта зависит от выбранного вами электрика.Вы можете сэкономить деньги, позаботившись обо всех ваших электрических потребностях сразу. В целом открытие новых торговых точек — доступная работа по сравнению с другими домашними проектами. Объединение установок Один из самых простых способов снизить среднюю скорость работы электрика — это объединить сразу несколько электромонтажных работ, поскольку профессионалы, как правило, заряжают по часам. Определите, есть ли другие комнаты, в которых возникли проблемы из-за слишком малого количества розеток, и поговорите со своим электриком, прежде чем он или она приедет к вам домой. Наймите электрика для установки вашей розетки Как установить розетку USB как про Сколько раз вы бегали по дому в поисках USB-адаптера? Вам нужно отключать другие зарядные устройства или прикроватные лампы, чтобы заряжать телефон ночью? Вам надоело спорить с детьми / партнерами о том, куда пропали ваши зарядные устройства? Что ж, сегодня у меня есть решение — оно дешевое, простое, и вы удивитесь, что, черт возьми, вы делали без него… [Подробнее: Причина, по которой каждый должен иметь бочек для воды и как его построить дома] Двойные розетки с USB-зарядными устройствами стали очень популярными за последние несколько лет, главным образом потому, что они очень легко устанавливаются и могут без проблем заменить существующие двойные розетки. Они точно такого же размера, и их можно купить в большинстве электрических розеток. Требуется определенная степень уверенности, но если вы выполните эти четыре шага, вы быстро зарядитесь. 1. Отключить сок (Филип Тоскано / Пенсильвания) Электричество опасно. Никогда не пытайтесь работать с электрикой, если вы не уверены, что она выключена. Если вы все же решите заменить розетки в своем доме, я бы порекомендовал вам приобрести тестер розеток — они стоят около 15 фунтов стерлингов и просты в использовании, просто убедитесь, что вы протестировали их на своей старой розетке, прежде чем отключать электричество, чтобы вы знали, что они работают. В вашем доме будет потребительский блок (обычно под лестницей или высоко возле входной двери). Откройте его и загляните внутрь — вы увидите ряд предохранителей или автоматических выключателей. Если ваша электрика установлена ​​и обслуживается должным образом, на каждом предохранителе должна быть маркировка с указанием области, которую он покрывает — например, освещение наверху, питание внизу. Выберите правильный предохранитель и переведите его в положение «выключено». Вы можете щелкнуть главный выключатель и выключить все, чтобы быть уверенным, но вы сбросите все свои часы, если вы это сделаете.Убедитесь, что тестер розеток показывает отсутствие питания, и вы готовы к работе. 2. Вон со старым (Филип Тоскано / Пенсильвания) Для этого вам понадобится небольшая отвертка с плоской головкой. На передней панели существующей розетки вы увидите два винта — по одному с каждой стороны. Они прикрепляют розетку к коробке внутри стены. Осторожно открутите оба и осторожно потяните гнездо вперед. Вам понадобится достаточно провисания проводов сзади, чтобы можно было полностью перевернуть розетку и получить доступ к задней поверхности (если не можете, остановитесь здесь, прикрутите все обратно и попросите профессионала сделать эту работу). [Подробнее: 5 советов по улучшению внешнего вида внутренних стен] Если ваша проводка выпущена до 2004 года, провода, которые вы найдете внутри, будут красными, черными и зелено-желтыми полосами. Если у вас проводка после 2004 года, они будут коричневыми, синими и зелено-желтыми полосами. Красный и коричневый — под напряжением, обозначены буквой L на розетке, черный и синий — нейтралью, обозначены буквой N, а зеленый и желтый провода — заземление, обозначены буквой E или тремя вертикальными линиями. .С помощью небольшой отвертки отсоедините эти провода и снимите старую розетку. 3. С новым (Филип Тоскано / Пенсильвания) Распакуйте новую двойную розетку. Задняя часть, скорее всего, будет отличаться от вашей старой розетки, но даже если она похожа, обязательно отметьте, какие разъемы под напряжением, заземление и нейтраль — жизненно важно, чтобы вы правильно подключили новую розетку. Оголенные медные концы проводов необходимо отрезать, так как они ослабнут при затягивании в старое гнездо.Для этого используйте боковой нож — его можно купить на Amazon примерно за 6 фунтов стерлингов, если у вас его еще нет. Откройте около 5 мм меди на каждом проводе, зачистив цветной кожух боковыми ножами. Будьте осторожны — вам нужно разрезать только пластиковую оболочку, а НЕ провод внутри. Перед окончательным подключением используйте небольшую отвертку, чтобы убедиться, что винты клемм полностью открыты. Вставьте провод (-ы) в соответствующую клемму до тех пор, пока ни один из медных проводов не окажется обнаженным, и затяните отверткой.Их нужно надежно закрепить, но будьте осторожны — если вы затянете слишком сильно, вы можете разрезать медный провод. После того, как все ваши провода подключены, сделайте последнюю проверку — помните, что коричневый или красный находятся под напряжением, синий или черный — нейтраль, а зеленые и желтые полосы — это земля. Затем вставьте новую розетку на место, стараясь не зажать провода между розеткой и коробкой розеток. Либо используйте старые винты, которые вы вынули изначально, либо винты, прилагаемые к новому гнезду (они обычно находятся на задней поверхности гнезда, чтобы завинтить переднюю часть гнезда на место).Если у вас есть небольшой спиртовой уровень, вы можете использовать его, чтобы убедиться, что все ровно, но, опять же, будьте осторожны, чтобы не затягивать винты слишком сильно — вы не захотите сломать пластиковый корпус вашего нового гнезда на последнем препятствии. 4. Включите снова (Филип Тоскано / Пенсильвания) Вернитесь к своему потребительскому блоку и снова включите предохранитель или предохранители. Он должен оставаться включенным — если он немедленно отключится, вернитесь и проверьте свои соединения в розетке. Как только питание снова будет включено, проверьте работу розетки с помощью тестера розеток (если вы попытаетесь проверить, подключив лампу, вы можете пропустить некоторые неисправности, даже если лампа включится).Вот и все! Заряжайте устройства, когда захотите, не ища переходников для вилки, а затем расскажите своим товарищам, насколько они полезны! Как мне подключить микроконтроллер? — splitkb.com Подключение микроконтроллера к разъему дает несколько преимуществ, о которых вы можете прочитать в разделе «Зачем мне использовать разъем для моего микроконтроллера?» В этом кратком руководстве я научу вас, как подключить микроконтроллер. В шагах этого руководства в качестве примера используется комплект Minidox, но они будут такими же на любой клавиатуре, использующей Pro Micro, Elite C, Proton C или аналогичный контроллер. Установка розеток состоит из следующих шагов: Соберите ножки диода Установка розеток Посадка на ножки Подрезка ножек Последние штрихи Сделайте перерыв! Многие люди сталкиваются с проблемами на этом этапе, поэтому полностью прочтите инструкции перед пайкой и убедитесь, что вы разместили контроллер на правильной стороне печатной платы, а контроллер повернут в правильную сторону. Из всех компонентов в составе клавиатуры микроконтроллер является наиболее сложным для демонтажа, если вы допустили ошибку.Припаять его не составит труда, если вы правильно выполните все шаги, просто не торопитесь. Если вы используете низкопрофильные розетки Mill Max со штифтами, вы можете сразу перейти к установке розеток. Соберите диодные ножки Во-первых, при установке диодов необходимо отрезать ножки диода и сохранить их для этого шага. Эти диодные ножки вы будете использовать позже, так как они идеально входят в розетки. Установка розеток Теперь мы готовы подключить микроконтроллер.Вам понадобится контроллер, пара розеток, диодные ножки и немного ленты. С помощью ленты временно закрепите разъемы на плате. Это значительно упрощает установку розеток. Имеет значение, где вы размещаете розетки. На клавиатурах splitkb.com вам нужно разместить разъемы в пределах белого контура, а это означает, что вы будете паять на другой стороне клавиатуры, где паяные соединения соответствуют , а не в белом контуре.Пожалуйста, найдите время, чтобы обратиться к руководству по сборке вашей клавиатуры, чтобы увидеть дополнительную информацию о размещении контроллера, правильное решение сэкономит вам много времени и избавит вас от головной боли. Сначала припаяйте один из выводов гнезда. Переверните печатную плату и проверьте, находится ли гнездо заподлицо с печатной платой. В противном случае вы можете повторно нагреть штифт и заново выровнять гнездо. Затем, когда вы будете довольны выравниванием, припаяйте оставшиеся штыри гнезда. Посадка на ножки Теперь, когда розетки установлены, пришло время вставить ножки в розетки. Вы можете наклеить ленту на гнезда, прежде чем вставлять ножки. Это затруднит установку ножек, но предотвратит протекание припоя в гнезда, что затруднит последующее удаление. В этом примере я использовал простой скотч, но если у вас есть каптон или другой термостойкий скотч, он лучше подойдет для этой цели. Если вы используете ножки диода , вставьте две ножки диода в гнезда, по одной в каждое гнездо. Наденьте микроконтроллер, следя за его ориентацией.Затем вставьте остальные ножки диода. При вставке ножек вы почувствуете своего рода «щелчок», который сигнализирует о том, что они вставлены правильно. При использовании штифтов Mill Max, сначала вставьте все штифты с помощью плоскогубцев. Они встанут на место. Все штифты должны быть вставлены на одинаковую глубину, поэтому, если вы посмотрите на гнездо сбоку и увидите, что один или несколько штифтов находятся выше остальных, используйте плоскогубцы, чтобы надавить на них. Вам не нужно прилагать усилия, но вы должны почувствовать, как ноги встают на место. Позаботьтесь об ориентации микроконтроллера. На некоторых платах Pro Micro лицевой стороной вверх, на других — вниз. В руководстве по сборке клавиатуры будет указано, с какой стороны должен быть обращен Pro Micro. На некоторых печатных платах рядом с гнездами есть маркировка контактов: она должна совпадать с маркировкой контактов вашего Pro Micro. Например, на Kyria оба микроконтроллера будут обращены к разъему USB вниз. При установке диодов в розетки, пожалуйста, используйте плоскогубцы.Ножки гнезда могут быть очень острыми, и вы можете случайно проколоть кожу пальца. Плоскогубцы позволяют сохранять лучший захват и безопасное расстояние от острых штифтов. Подрезка ножек После пайки ножек можно отрезать лишнюю длину кусачками заподлицо. Если вы использовали штифты Mill Max , обрезка не требуется. Обрезая ноги, пользуйтесь средствами защиты глаз. Leave A Reply Отменить ответ
