Как работать индикаторной отверткой, способы ее применения

Как работать индикаторной отверткой, правила ее стандартного использования и способы ее различного применения вы узнаете из данной статьи.

Обычная отвертка индикатор представляет собой изолированную прозрачную рукоять, через которую пропущен стержень с жалом отвертки на конце.

В корпусе рукоятки находится резистор сопротивления, понижающий силу тока до минимальной, безопасной для человека величины.

За ним идет непосредственно индикаторная лампа, прижимная токопроводящая пружина и контактная пластина.

Принцип работы простейшей индикаторной отвертки заключается в прохождении тока через жало и элемент индикации с последующим его уходом через тело мастера, которое является заземлением.

В этом случае человек пальцем замыкает цепь, за счет чего и происходит загорание лампочки.

Такая отвертка устроена максимально просто, но и сфера ее применения ограничена.

Таким инструментом можно лишь определить фазу и ноль, да и то последний — методом исключения.

Более широким функционалом обладают варианты со встроенными элементами питания.

Они позволяют определять наличие тока в проводнике, не касаясь его жалом.

Для поиска скрытой электропроводки отвертка детектор со встроенным элементом питания также подходит.

Как известно, проводник, находящийся под напряжением, излучает электромагнитное поле.

Именно это поле и улавливает детектор, но точность поиска оставляет желать лучшего.

Содержание статьи

Как проверить индикаторную отвертку

Прежде чем приступать к поиску фазы, необходимо обязательно убедится в исправности индикаторной отвертки.

Для этого достаточно прикоснуться жалом к проводу, заведомо находящемуся под напряжением.

Отвертки с батарейками проверяются проще – нужно дотронуться одновременно до контакта на торце рукоятки и до жала.

Если инструмент рабочий, на его лицевой панели загорится за счет индукции свет индикатора.

Чтобы узнать как работать индикаторной отверткой рассмотрим основные виды проверки.

Основные виды проверки

Проверить наличие фазы на проводнике можно несколькими способами.

При использовании тестера с неоновой лампой подойдет только контактный способ, а вот индикаторы со встроенными батарейками позволяют определить присутствие напряжения, не прикасаясь к самому проводнику.

Разберем на примере обыкновенной розетки.

Контактный способ

Чтобы определить фазу в сети переменного тока, необходимо прикоснуться щупом отвертки непосредственно к одной из клемм розетки.

Если светодиод загорелся – это фаза.

В противном случае на выбранной клемме ноль.

Внимание!

Следует помнить, если провод отключен от сети, либо же цепь оборвана, индикатор не будет гореть и на фазовом проводе.

Бесконтактный способ

Этот способ позволяет определить наличие переменного напряжения без прямого контакта с проводником.

Отвертка берется за жало, и подносится пятачком – контактом ручки к розетке.

Индикатор загорелся – напряжение есть.

Такой вариант подходит для поиска скрытой проводки в стене.

Помните!

Трение корпуса отвертки о какую-либо поверхность приводит к возникновению статического напряжения, из-за чего возможны ложные срабатывания.

Точность поиска проводки в стенах дома бесконтактным способом минимальна, а совсем бесполезна, если в стеновых панелях есть арматура, искажающая сигнал.

Как пользоваться индикаторной отверткой

Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.

Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.

Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).

Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.

Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.

Сигнал индикатора свидетельствует о плюсе.

Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключатся к плюсовой клемме аккумулятора или плюсовому проводу.

На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).

Его необходимо установить в положение, соответствующее напряжению сети автомобиля.

Внимание!

Во избежание короткого замыкания при работе с проводкой автомобиля, плюсовую клемму аккумулятора необходимо отключить.

Поиск фазы и нуля

Что же касается бытовой сети, поиск фазы и ноля заключается в простой поочередной проверке проводов прикосновением жала отвертки к их токонесущим частям.

Если индикатор горит – это фаза.

Следовательно, второй провод является нулевым.

Помните!

Индикатор может показывать фазу на обоих контактах.

Происходит такое, когда оборван нулевой провод.

Если на одном из проводников свечение заметно слабее – это свидетельствует о возникновении “наведенного” напряжения от фазы.

Как правило, случается это при плохом заземлении нуля.

Определение утечки

При возникновении пробоя на корпус электроприбора происходит утечка тока.

Определить ее можно, прикоснувшись жалом пробника к контакту заземления розетки.

Если индикатор засветился – есть утечка.

В поиске причины поможет метод исключения.

Все электрические приборы отключаются от сети, а затем поочередно включаются.

Каждый раз проверяется утечка описанным способом.

Ищем обрыв провода

Если на входе в дом или квартиру ток есть, а в розетках комнат нет, это свидетельствует об обрыве контакта.

Место повреждения проводника приблизительно позволяет найти отвертка-индикатор.

Для этого жало проводится по месту укладки провода, замурованного в стену.

На обрыве индикатор престанет гореть.

Чтобы проверить целую линию проводки, нужно взять индикатор с батарейкой.

Дом необходимо обесточить, взять оголенный провод в одну руку, а жалом отвертки провести по жиле.

Индикатор перестанет гореть на обрыве.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Проверка исправности ламп накаливания

Этим способом можно проверять обыкновенные лампы накаливания прямо в магазине.

Нужно взять в руку индикаторную отвертку, пальцем коснуться контакту на рукояти, а жалом дотронуться до центрального контакта лампы.

Второй рукой взять лампу за металлический цоколь. Лампа будет исправна, если индикатор загорится.

Проверка нагревательного ТЭНа

Проверить нагревательный ТЭН на исправность, не вытаскивая его из нагревательного прибора, имея под рукой индикаторную отвертку, очень просто.

Нужно палец положить на ее торцевой контакт, жалом коснуться одного из контактов ТЭНа, а второй рукой дотронуться до другого контакта.

Индикатор загорелся – ТЭН исправен.

Внимание!

Перед проверкой нужно обесточить оборудование и отсоединить от нагревательного элемента все провода.

Определение правильного положения выключателя

При монтировании выключателей, для удобства их устанавливают таким образом, чтобы в положении “вверх” они замыкали цепь, а в положении “вниз” размыкали.

Пробник позволяет до монтажа определить, какое положение за что отвечает.

Жалом отвертки с пальцем на торцевом контакте нужно дотронуться до одной из клемм выключателя, а скрепкой в другой руке – ко второй клемме.

Индикатор горит только во включенном состоянии.

Проверка напряжения на изолированном проводе

Иногда случается так, что при ремонте под слоем старой штукатурки находится неизвестный провод.

Перекусывать его можно только в том случае, если он обесточен.

На помощь опять приходит отвертка с индикатором.

Инструмент берется рукой за жало, а торцевой контакт прислоняется к проводу.

Свечение индикатора сигнализирует о наличии тока в проводнике.

Теперь вы знаете как работать индикаторной отверткой, остается выбрать подходящую для себя модель.

Для этого ознакомьтесь с видами этого инструмента здесь

Как проверить напряжение в розетке мультиметром

При проведении монтажа или ремонта электроустановочных приборов следует добиваться максимальной безопасности: полностью исключить даже слабые и средние удары током. Перед любым началом выполнения действий над проводкой или розетками требуется проверять наличие в них напряжения и измерять его.

Для этого существует прибор, который в различных вариациях применяется как самоучками или домашними мастерами, так и профессионалами своего дела, электриками. Он позволяет проверить, есть ли напряжение в сети, какой оно величины и как с помощью этих данных определить силу тока в сети. В этом материале будет рассказано, как померить напряжение в розетке и какие есть приборы для проверки напряжения в сети.

Аналоговый вольтметр Э378

Инструмент для измерения напряжения в розетке

Для того чтобы найти и измерить основные параметры электричества в домашней сети, требует не только знание определенных правил по измерению и техники безопасности, но и наличие соответствующих приборов, с помощью которых данные параметры и вычисляются. Чаще всего для таких целей выбирается вольтметр, измеряющий напряжение и электродвижущую силу между двумя токами электрической цепи.

В виду развития техники и появления новых знаний были придуманы приборы, объединяющие в себе функции амперметра, омметра и вольтметра. Называются они мультиметрами или мультитестерами. Они гораздо удобнее и практичнее своих аналоговых предшественников, обладают эргономичными и компактными характеристиками.

Цифровой вольтметр переменного тока на 50-600 Вольт

Что это такое

Мультиметр (тестер) — прибор, который представляет собой измеритель самых разных характеристик и параметров электрической сети. Его особенность состоит в том, что он питается от сети и отдельных ее элементов.

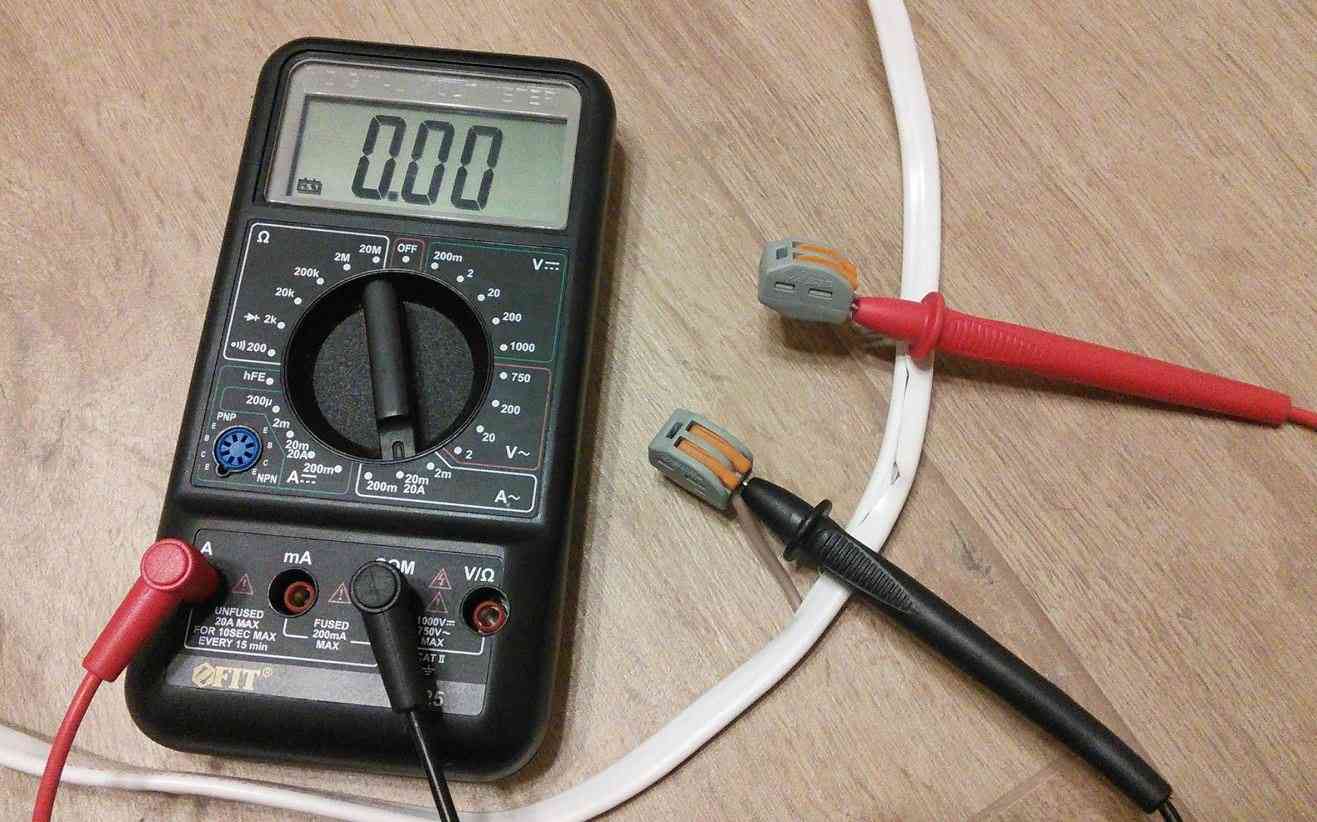

Multimeter DT 832 цифровой

Прибор предназначен, в первую очередь, для того чтобы на некоторых этапах строительства, монтажа и ремонта электропроводки с малой погрешностью определять и узнавать:

• Силу постоянного и переменного тока, другие его характеристики;
• Постоянное и переменное напряжение и его параметры;
• Сопротивление цепи;
• Емкость аккумуляторов и многое другое.

Помимо общих функций, у этих приборов есть также специфические возможности, включающие в себя:

• Проверку работоспособности диодов;
• Прозвонку кабелей электропроводки на разрыв;
• Тестирование транзисторов и резисторов;
• Тестирование предохранителей.

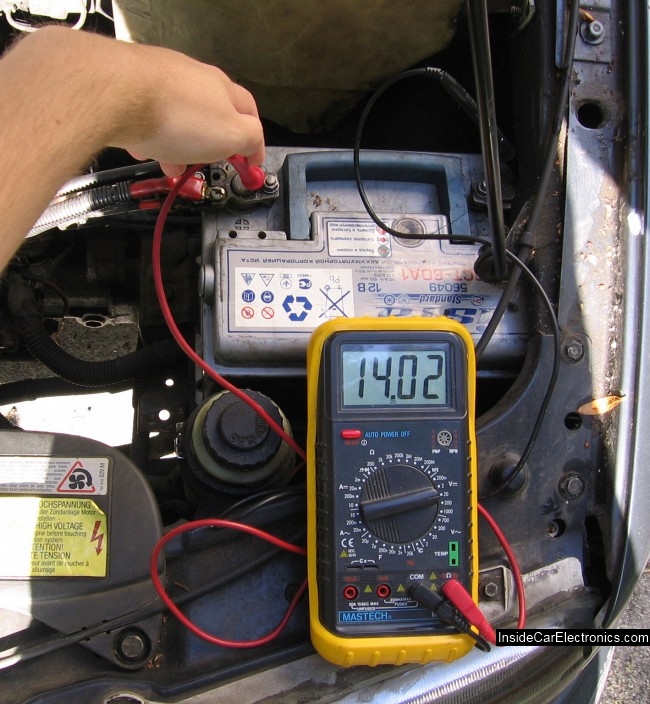

Среди основных функций мультиметра — проверка аккумуляторов и их емкости

Несмотря на то, что мультиметр — современная техника, он также бывает аналоговым и цифровым. Отличает их не только тип сборки и принцип работы, но и комплектация, габариты, точность измерений. И тот, и тот виды — полезный прибор не только при ремонте (обслуживании) электроники или электросети, но и для просто использования в домашних условиях.

Важно! В аналоговых приборах все данные подаются на вывод с помощью соответствующих шкал или стрелок, что может быть неудобно для новичков и неопытных людей.

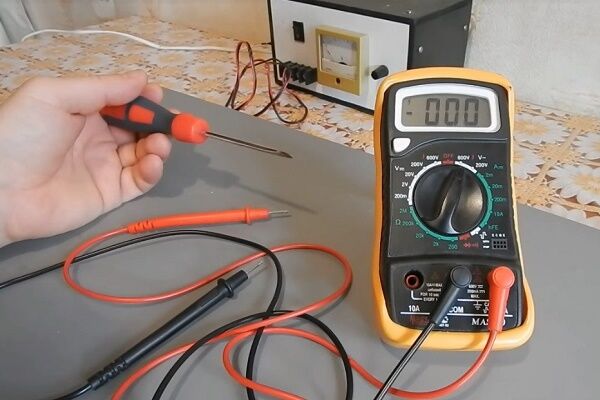

Простой мультиметр для дома и профессиональный прибор для высоконагруженных сетей

Требования для измерения напряжения и нормы напряжения в розетке

Напряжение в сети зависит от многих факторов. Главная задача при ремонте и обслуживании домашних сетей состоит в том, чтобы проверять и регулировать этот параметр в пределах нормы. Наиболее часто используемой величиной напряжения в домашних сетях однофазного и двухфазного тока является величина в 220 Вольт. К этому значению могут добавляться допустимые параметры отклонения в ± 5%. Это означает, что диапазон в 209-231 Вольт является нормальным для электросети дома и представляет собой стандарт качества электроснабжения.

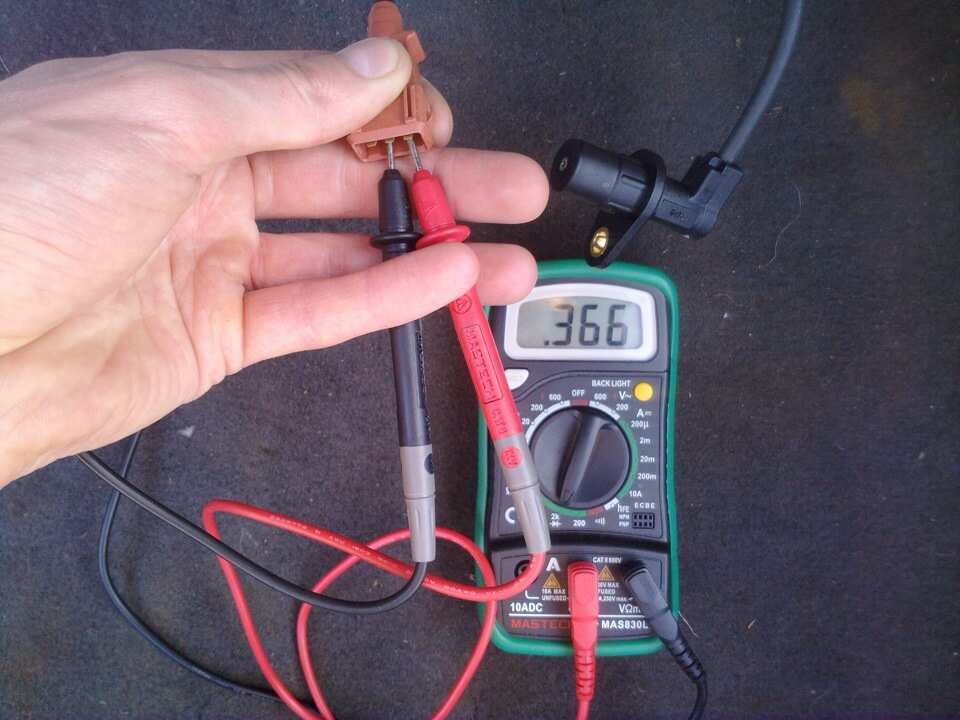

Щупы мультиметра отвечают за полярность, но при измерении напряжения это не играет роли

В сети могут возникать и неполадки, которые приводят к тому, что напряжение изменяется на ±10%, а это уже 198-242 Вольт. Эти данные допустимы, когда происходят аварийные ситуации или оперативные переключения оборудования, так как в процессе этих действий допустимы скачки напряжения в любые стороны. Такие параметры оптимальны для работы электроприборов, то есть они не должны выходить из строя в процессе воздействия на них 242 Вольт в течение короткого времени.

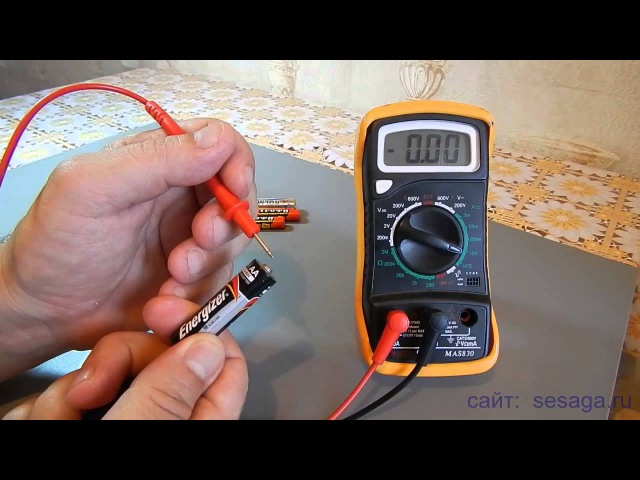

Проверка работоспособности и замер емкости батарейки Eneloop

Важно! Если напряжение в сети снижается, то ток нагрузки в электроприборах усиливается, что способствует их быстрому выходу из строя и снижению срока службы обмоток и изоляции.

При измерениях требуется не только наличие всей необходимой аппаратуры и знаний общих принципов проведения замеров, но и соблюдения всех мер безопасности.

Обозначения секторов на цифровом многофункциональном приборе

Как обозначается

Для измерения напряжения красный провод и щуп включают в гнездо под названием «VΩCX+». Однако это не все его функции. Оно также показывает сопротивление, частоту, температуру и проверяет транзисторы и диоды. НА каждом приборе должно быть написано максимальное допустимое значение измерения любого параметра. Касается это и напряжения.

У любого прибора подобного рода также есть диапазоны переключателя, содержащие:

• DCV — сектор для постоянного напряжения;
• ACV — сектор для переменного напряжения;
• DCA — сектор для постоянного тока;
• ACA — сектор для переменного тока.

Во многих приборах эти обозначения упрощаются, и пишется просто: «A» или «V». Для постоянного значения в конце буквы добавляется дефис, а для переменного — тильда. Также следует помнить, что сектор переменного напряжения меньше, чем постоянного.

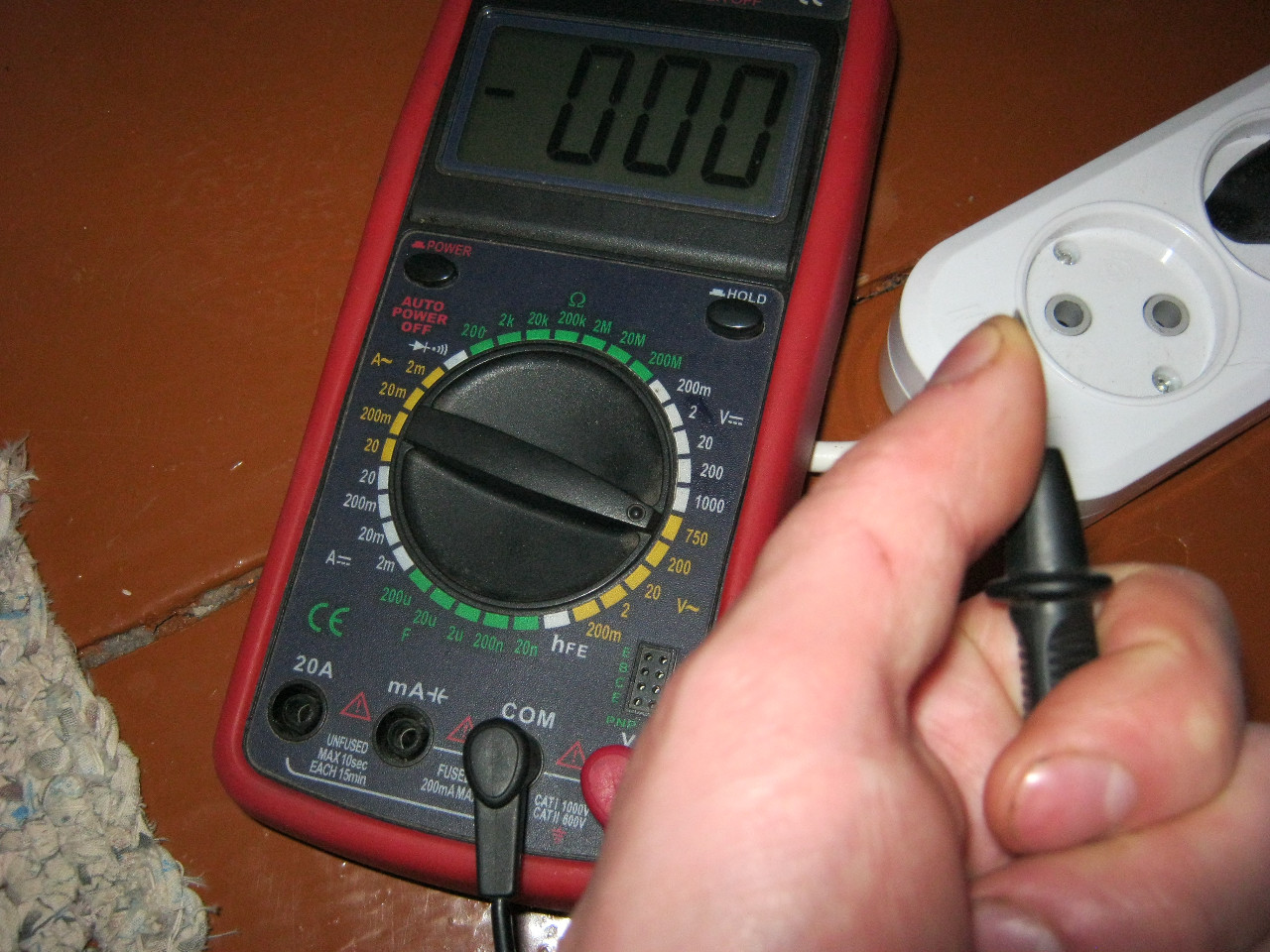

Как проверить есть ли напряжение в розетке: инструкция
