Как проверить узо на срабатывание: Проверка узо в домашних условиях. Как проверить узо на срабатывание

Содержание

Как проверить УЗО на срабатывание без включения в сеть

Как проверить УЗО на срабатывание

Содержание статьи

Устройство защитного отключения (УЗО) — предназначено для аварийного отключения питания в случае утечки тока. Принцип работы УЗО основан на сравнении проходящего тока через фазу и ноль.

Если через фазу ушло больше тока чем через ноль, то значит, где-то произошла утечка, и УЗО автоматически отключит питание электроприборов. Утечки тока могут происходить из-за повреждения изоляции или когда пробило ТЭН водонагревателя.

Как бы там ни было, но от работоспособности УЗО в любой момент, зависит чья-нибудь жизнь. По этой причине на лицевой панели УЗО есть специальная кнопка «ТЕСТ», которая предназначена для проверки срабатывания прибора. По правилам нужно проверять устройство защитного отключения, таким образом, не менее чем 1 раз в 3 месяца.

При этом кнопкой «ТЕСТ» нельзя проверить УЗО на предмет превышения номинального тока. Ниже, в статье строительного журнала samastroyka.ru мы расскажем, как проверить УЗО на срабатывание, без его включения в сеть.

Способы проверки УЗО

Всего существует пять способов проверки УЗО на срабатывание. В первую очередь, это кнопкой «ТЕСТ» на лицевой панели прибора.

Кроме того, проверить устройство защитного отключения можно и с помощью:

Обычной пальчиковой батарейки;
При помощи магнита;
Проверка резистором;
Используя специальный прибор.

Рассмотрим каждый из вышеперечисленных способов проверки УЗО.

Как проверить УЗО кнопкой «ТЕСТ»

При проверке УЗО кнопкой «ТЕСТ», происходит подключение резистора установленного между нулевым и фазным контактом. Если устройство защитного отключения исправно, то оно при этом выключится. Такую проверку нужно осуществлять каждый квартал, то есть, не менее одного раза в три месяца.

При этом существенным недостатком такой проверки является необходимость подключения УЗО к сети 220 Вольт. Мы же рассмотрим способы, как проверить прибор без подключения к домашней электросети.

Проверка УЗО батарейкой и магнитом

Если нужно проверить УЗО без подключения к сети 220 Вольт, то, можно использовать обычную пальчиковую батарейку и два провода. Батарейка должна быть новая, то есть, иметь хороший заряд. Также для проверки потребуется синяя изолента, чтобы примотать ею концы зачищенных проводов к батарейке.

Для проверки УЗО, таким образом, нужно подсоединить концы проводов к батарейке, а другие соединить с клеммами одного из полюсов УЗО. При проверке флажок прибора должен быть переведён в положение «ВКЛ». При этом следует заметить, что при проверке УЗО батарейкой очень важно соблюдать полярность.

То есть, подключили батарейку к УЗО, и оно не сработало, нужно поменять полярность, подключить батарейку по-другому. Если и при переворачивании контактов УЗО не сработало, то одно из двух: либо оно не рабочее, либо электронное.

Проверить батарейкой можно только электромеханическое устройство защитного отключения.

Теперь рассмотрим способы проверки УЗО магнитом. Данный способ популярен тем, что его можно осуществить прямо в магазине. Работает он только с электромагнитными выключателями, поэтому стоит это обязательно учитывать.

Чтобы проверить УЗО магнитом, нужно включить устройство (перевести флажок в положение «ВКЛ») после чего поднести магнит к одной из его сторон. Если УЗО рабочее, то магнитное поле даст наводку тока в обмотке трансформатора, из-за чего устройство защитного отключения выключится.

Важное замечание! Проверить электронное УЗО батарейкой нельзя, поскольку для его работы нужно подключение фазы и нуля.

Оценить статью и поделиться ссылкой:

Как проверить УЗО: способы тестирования, причины срабатывания

Содержание статьи:

Защитный механизм служит для мгновенного обесточивания электролиний в жилище при образовании утечки тока. На практике возникают случаи, что прибор не срабатывает при возникновении такой ситуации. Если прибор находится в функционирующем состоянии, он нуждается в периодическом обследовании. Эту процедуру необходимо осуществлять как перед установкой прибора, так и в процессе использования. А как проверить УЗО (устройство защитного отключения)? Какие подручные средства необходимо иметь при этом и что следует учитывать? Любой начинающий потребитель способен проверить прибор, не разбираясь в тонкостях электротехники.

Монтаж УЗО на динрейку

Причины срабатывания УЗО

Оказывается причин срабатывания много:

В электрической сети на самом деле возникла утечка. Это может быть по причине того, что проводка, которая имеется в квартире, старая и со временем износилась, рассохлась, и оголились некоторые участки. Если проводку протянули недавно и качество соединений оставляет желать лучшего, либо в процессе проведения электромонтажа электролиния была повреждена.
Причиной может послужить электрооборудование, которое является частью этой электропроводки и защищается данным УЗО. В этом случае может быть как повреждение провода данного оборудования, так и внутренние неисправности. Например, пробита обмотка двигателя.
Возможно неправильно установили защитное устройство, поэтому оно работает не так и иногда срабатывает.
Покупая УЗО в магазине, был сделан неправильный выбор, и устройство не подходит по техническим характеристикам.
Дефект защитного прибора. Так, возможно залипание кнопки Тест, либо неисправен пусковой механизм, который постоянно отключает электролинию при малейшей вибрации.

Основаниями частого срабатывания могут послужить: неправильное расположение УЗО в электролинии; соединение нулевого проводника и заземления; высокая влажность воздуха в квартире способствует частому отключению механизма.

Срабатывание УЗО возникает вследствие неблагоприятных погодных условий. Если распределительный щит расположен на улице в дождливую погоду может быть отключение УЗО, а также, если вода попала в электроприбор.

В сильный мороз при возникновении аварийной ситуации обесточивание сети может не произойти.

Как проверить УЗО: способы тестирования

Как проверить УЗО на работоспособность? Существует несколько надежных и безопасных способов для диагностики УЗО. Некоторые начинающие специалисты советуют проверить защитное устройство путем прикосновения к корпусу электроприбора, который подвержен утечке тока. Такая диагностика опасна для жизни человека, так как при этом УЗО может не сработать.

Кнопка тест на УЗО

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Рекомендуется проверять защитное устройство периодически раз в три месяца, если возникают негативные воздействия на прибор, такая проверка должна производится чаще. Польза от такого тестирования будет — гарантия безопасности пользования электроприборами.

Кнопка Тест

Самый легкий метод проведения диагностики — надавить кнопку Тест. Эта кнопка установлена на лицевой панели данного агрегата. При испытании прибора этим методом, в электрической цепи возникает искусственно образованная утечка. Далее последует отключение УЗО и цепь обесточится.

Если выключение не произойдет, то причиной может послужить:

неправильно подключенное устройство;
неисправность клавиши;
поломка устройства.

Две последние причины можно обследовать собственноручно.

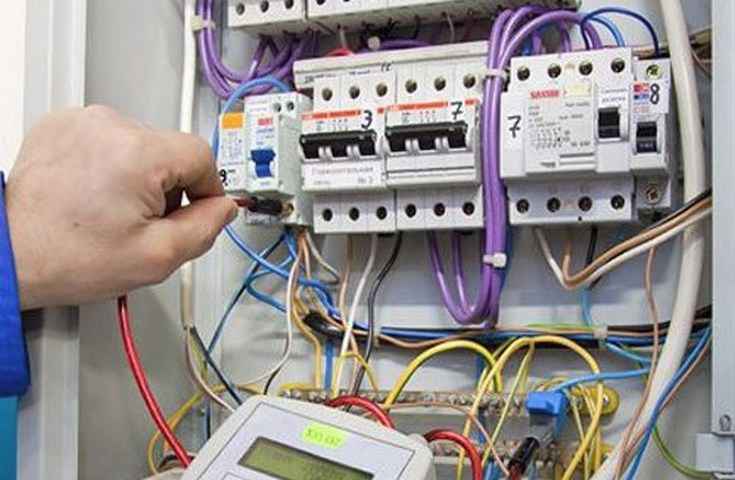

Проверка тестером

Для этой процедуры необходимо иметь мультиметр, реостат, проводники, лампочка на 10Вт, резистор, имеющий сопротивление в 2 кОМ. Следует скрутить последовательную цепь из вышеперечисленных предметов. Незадействованный щуп тестера присоединяется с нулем проверяемого прибора, а другой проводник реостата подсоединяется к фазному значению. Реостат в данной ситуации служит для переключения показателя утечки тока.

Проверка УЗО тестером

После подключения повернуть переключатель реостата для повышения размера тока. В итоге тестер выдаст показание, которое будет соответствовать срабатыванию УЗО.

Проверка батарейкой

Испытание на исправность аппарата этим методом заключается в следующем.

Десятисантиметровый провод подсоединить к полюсу УЗО. Затем к пальчиковой батарейке необходимо притронуться одновременно двумя проводами к полюсам батарейки. Другой проводник, как правило, вмонтирован производителями еще при изготовлении УЗО. Зачастую он расположен снизу устройства.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

После прикосновения должно произойти отключение. Ежели этого не случилось, то следует поменять полюса и попробовать еще раз прикоснуться. В результате должно произойти отключение УЗО. В случае несрабатывания данное защитное приспособление не работает.

Проверка лампочкой

УЗО в выключенном состоянии

Как проверить УЗО другим способом? Также допускается проверка аппарата посредством лампочки. С этой целью нужна лампа на 10 Вт, провод, отвертка, резистор, патрон, а также изолента. Стоит отметить, что лампочка должна подходить резистору по техническим характеристикам. То есть мощность лампы должна совпадать с мощностью последнего, в противном случае, диагностику произвести не получиться. Источник света на 10Вт обладает сопротивлением в 5350 Ом, а средний резистор – 2,35 кОм.

На жилых объектах защитное устройство устанавливается на 30мА, для обследования следует составить цепь, имеющую сопротивление 7,7кОм. Эта величина рассчитывается при помощи формулы: напряжение разделить на силу тока. Как правило, бытовая электролиния содержит напряжение в 220В.

Быстрый и проверенный способ от экспертов, как подключить розетку

Далее собирается цепь последовательно, предварительно распознав в розетке фазный провод. Итак, один из концов собранной цепи воткнуть в гнездо розетки соответствующее фазному показателю, а другим притронуться к клемме заземления в этой же розетке. В случае исправности проверяемого устройства, должно следовать незамедлительное отключение.

Необходимо обратить особое внимание, если в здании отсутствует заземляющий провод по каким-либо причинам, данную проверку произвести будет невозможно. В этой ситуации диагностику можно произвести в распределительном щитке. При этом один из проводов прикладывается к нулю N, а другой – к фазе L. В случае исправности прибора произойдет отключение.

Время срабатывания УЗО

Период между образованием тока утечки и отключением защитного механизма при создании аварийной ситуации, регламентируется ГОСТом. В жилых зданиях, как правило, устанавливают УЗО на 30 мА, при этом срабатывание должно происходить в течение времени от 15-25 секунд.

Поделиться ссылкой:

Читайте по теме

Проверка УЗО на срабатывание в домашних условиях

Как можно проверить УЗО на срабатывание?

Первым делом нужно отметить, что специальное устройство защитного отключения является очень полезным прибором, который выполняет важную функцию. Человек, который установил его, рассчитывает на срабатывание в случае возникновения утечки тока. Однако нет ничего вечного, из-за чего регулярно что-то выходит из строя, ломается, теряет привычную работоспособность. По этой причине очень важно время от времени проводить проверку УЗО, потому как именно такое устройство гарантирует надлежащую защиту человека от поражений током.

Необходимо осуществлять проверку исправности устройства защитного отключения не только лишь перед непосредственным подключением, однако и в процессе эксплуатации. Благодаря этой статье обычный человек, которые неважно разбирается во всех тонкостях электротехники, сможет без проблем проверить исправность УЗО при помощи подручных средств, которые наверняка имеются почти в каждом доме.

В статье в виде примера приведена проверка УЗО компании IEK, которое относится к серии ВД1-63. При этом номинальный дифференциальный ток устройства составляет 30 мА. Первым делом надо сказать о невозможности полной проверки устройства в соответствии с основными требованиями нормативной документации и при помощи обыкновенных подручных средств.

Но в то же время каждый сможет проверить устройство и убедиться в том, что оно находится в технически исправном состоянии, функционирует адекватно и с достаточной надёжностью.

Дебютным методом проверки УЗО является использование специальной кнопки «тест»

Этот способ самый безопасный и распространенный. Кнопка «ТЕСТ» обычно находится на корпусе УЗО. Для проведения тестирования УЗО данной кнопкой не нужен никакой квалифицированный персонал, потому что эту проверку может выполнить рядовой пользователь. Как правило, на кнопке «тест» изображается большая буква «Т». Эта самая кнопка эмитирует случай токовой утечки мимо УЗО.

Величина тестового резистора, обладающего встроенным типом, при этом задает номинал тока такой утечки. Резистор подбирается так, что там протекает ток не более дифференциального, на который и рассчитывается само устройство.

В случае нажатия на кнопку «тест» устройство должно сработать мгновенно, если, конечно, оно было подключено к электрической сети правильно и находится в исправном состоянии. Сработать УЗО должно вне зависимости от подключения к нему нагрузки. Надо сказать, что в бытовых условиях такой проверки будет вполне достаточно. Лучше всего проверять устройство приблизительно один раз в месяц, чтобы постоянно контролировать работоспособность устройства.

Проверка устройства при помощи подобного встроенного штатного функционала представляет собой настоящую утечкой тока «с точки зрения УЗО». На такую утечку исправное устройство обязано среагировать мгновенным отключением. В то же время с точки зрения рядового пользователя вся эта ситуация представляет собой имитацию утечки в защищаемой цепи.

Проверка УЗО при помощи специальной контрольной лампы

Практически каждый человек обладает возможностью осуществить проверку и убедиться в том, что устройство находится в технически исправном состоянии, а его функционирование производится адекватно и с нормальным уровнем практической надёжности.

Как известно, устройство защитного отключения начинает включаться в случае возникновения тока утечки. Это дает возможность при помощи обычной лампы и сопротивлений самостоятельно создать такую утечку.

Необходимо запастись для проверки УЗО некоторыми инструментами, среди которых кусок электрического провода, электрическая лампа (лучше всего отдать предпочтение лампе накаливания мощностью около десяти Вт), патрон под электрическую лампу, несколько сопротивлений, электрический инструмент (отвертка, бокорезы, изолируюая лента и прочие).

Первым делом желательно просчитать, какой именно ток протекает через лампу. То есть важно понять, какой можно будет создать ток утечки. Для произведения расчетов особенностей тока через лампу можно использовать такую формулу, как I=P/U. В ней P означает мощность конкретной лампы, а U представляет собой напряжение сети.

К примеру, если мощность лампы составляет 25 Вт, то испытательный дифференциальный ток утечки будет равняться 114 мА. Безусловно, проверка при помощи лампы будет достаточно грубой, потому что в распоряжении имеется УЗО с номиналом 30 мА, а через него пропускается более 114 мА. Это совершенно определенно является не самым лучшим вариантом.

У лампы с мощностью в десять Вт сопротивление равняется порядка 5350 Ом. В таком случае через лампу будет протекать ток, сила которого составляет приблизительно 0.43 А. Такой ток является большим для проверки УЗО на 30 мА, из-за чего необходимо каким-то образом попытаться уменьшить этот показатель. Можно сделать это при помощи добавления сопротивления. Обычно в техническом паспорте пишут о том, что срабатывание устройства защитного отключения должно происходить при 30 мА утечки. Но на самом деле отключение начинает происходить и при менее значительных токах, например, около 15-25 мА.

Можно собрать для наглядного примера такую схему, где ток будет такой же, как и показатели дифференциального тока, для которого и рассчитано УЗО. В общем, надо взять схему с показателем тока в 30 мА. Благодаря уже известным формулам из курса физики без проблем можно подсчитать уровень сопротивления, который должен присутствовать непосредственно в цепи: R=U/I = 7700 Ом.

Все это говорит о том, что для обеспечения протекания тока величиной в 30 мА по сети, сопротивление должно равняться приблизительно 7.7 кОм. Сопротивление лампы при этом составляет порядка 5.35 кОм. Необходимо добавить еще 2.35 кОм. Данное сопротивление может быть приобретено практически в каждом магазине для радиолюбителей. При этом его стоимость является вполне приемлемой.

У нас было при себе несколько резисторов, мощность которых составляет 5 Вт, а сопротивление — 4.7 кОм. Можно воспользоваться ими. Однако если подключить подобный резистор последовательно с десятиватной лампой, он, безусловно, сгорит, потому как не рассчитан на подобную нагрузку. Необходимо, чтобы мощность лампы и резистора совпадали. Но при соединении пары таких резисторов с лампой параллельно, можно получить общую мощность именно в 10 Вт. При этом сопротивление в цепи составит 2.35 кОм. После этого при помощи проводов необходимо осуществить соединение данных сопротивлений последовательно с лампой.

КАРТИНКА 3

Нужно также знать, как можно проверить УЗО на срабатывание при помощи подобного устройства. Если в доме подключен защитный ноль к розеткам, то осуществить проверку УЗО на срабатывание можно в любой из розеток.

Необходимо один конец провода созданного устройства присоединить к фазе в розетке, а иным надо коснуться защитного ноля. Если все сделать правильно, то должно произойти срабатывание устройства защитного отключения.

Если розетки в доме подключены без специального защитного ноля, а в большей части случае все именно так, то не удастся осуществить проверку каждой розетки. В данном случае можно будет проверить работоспособность устройства только лишь в электрическом щитке, где оно и установлено. Надо для этого подключить один конец устройства на входную клемму нуля устройства, а другим коснутся на выход фазы.

Если появляется вопрос касательно необходимости использования этой лампочки в цепи, то нужно понять, что это требуется для наглядности. При помощи лампы можно визуально наблюдать, что ток есть. Естественно, она будет функционировать только лишь в половину накала, однако, несмотря на это, можно будет увидеть все своими глазами, то есть, что через нее проходит ток, а утечка присутствует.

Например, можно убрать из схемы лампочку. Если сопротивление повредится, то невозможно при помощи зрения понять, рабочее оно или нет. В данном случае при осуществлении проверки работоспособности устройства, ток не будет протекать мимо него. Поэтому можно сделать ошибочный вывод касательно неисправности УЗО.

Проверка УЗО при помощи имитации утечки тока

На теории все проверить – это неплохо, но использование практики всегда лучше. Поэтому можно проверить устройство на срабатывание практическим путем. Данный способ является наиболее практичным, потому что для его воплощения в жизнь надо собрать небольшую схему. К преимуществам этого способа проверки УЗО можно отнести тот факт, что получиться увидеть при какой утечке УЗО сработало на самом деле. Но есть также и минус, потому что в таком опыте отсутствует этом возможность зафиксировать время отключения.

Необходимо подготовить кое-какие расходные материалы и приборы для реализации данного опыта. Надо иметь при себе обычную лампу на 10 Вт, реостат, соединительные провода, амперметр, УЗО, а также резистор сопротивлением в пару кОм.

Может показаться на первый взгляд не очень понятным, зачем нужен столь значительный набор элементов. Но каждый компонент действительно нужен. Смысл работы заключается в плавном повышении тока утечки, при помощи которого можно будет наблюдать, при каком значении произойдет отключение УЗО. Реостат играет роль именно того органа, при помощи которого можно плавно регулировать ток. Можно попробовать использовать вместо него диммер, если классического реостата нет под рукой. Диммер, по сути, является тем же реостатом, он также плавно изменяет ток, благодаря чему и удается менять световой поток лампы. При помощи данных компонентов собирается несложная схема.

Для проверки прибора на срабатывание в данном случае нужно собрать все последовательно. Требуется присоединение элементов одним концом на выход фазы УЗО, а другим – на вход нуля. Нужно аккуратно и плавно увеличивать утечки, после чего фиксируется его значение, при котором происходит срабатывание УЗО.

На фото нельзя заметить успешности проверки УЗО, однако она завершилась именно так. УЗО сработало при утечке тока в 10 мА.

Если устройство не работает в случае нажатия на кнопку «Тест», оно может быть неисправным. Скорей всего, вышел из строя один из внутренних компонентов. Может поломаться непосредственно элемент симуляции тока утечки, но при этом все УЗО может и дальше выполнять защитную функцию, даже в таком состоянии.

простая инструкция, маркировка и выбор

По ГОСТ Р 50807 УЗО (устройством защитного отключения) называется устройство эксплуатационного контроля, управляемое дифференциальным (остаточным) током. Проверку производят обыкновенной кнопкой, находящейся на корпусе дифференциального автомата. Через 1-5 сек. клавиша выключает прибор, что свидетельствует о годности УЗО. Период разрыва питания определяется классом устройства, рядовому потребителю это представляется буквально мгновением. Узнаем сегодня методику проверки УЗО на срабатывание.

Как правильно выбрать и проверить УЗО

Комплект к УЗО

Разработаны несколько классов устройств защитного отключения, что усложняет выбор квартирного УЗО. Рекламируют и продают продукт, ориентируя потребителя на номинал рабочего тока, хотя УЗО приобретается для квартиры, чтобы отследить критичный случай. Для жилья – токи короткого замыкания и утечки. Сообразно этому УЗО делятся на два типа:

Снабжённые автоматическими выключателями.
Дифференциальные УЗО, без автоматического выключателя, ставят с дополнительным оборудованием.

Мы знакомы с классификацией УЗО, помимо дифференциальных имеются другие типы. Применяются они преимущественно вне квартир, в цехах, гаражах, на фабриках. В быту пользуются дифференциальными автоматами – устройствами со встроенными автоматическими выключателями – и обыкновенными УЗО, без автоматического выключателя, оценивающими токи утечки (дифференциальные токи). С классификацией продавцы незнакомы, поэтому любителей тонкостей просим подождать полный рассказ о подключении УЗО, его разновидностях.

Маркировка устройств защитного отключения

Потребителю важно понимать структуру купленного УЗО, предусмотрен в нем автоматический выключатель или нет. От наличия автомата зависит способ проверки. Информацию легко уточнить по маркировке. Возьмем УЗО, соответствующие ГОСТ 51328. Начнём с типичных обозначений:

Устройство защитное для проводки

Обязательно присутствует рабочий ток – нагрузка, которую УЗО выдерживает постоянно. Важно учесть, запуск двигателя бытовой техники вызывает скачок тока нагрузки на короткий интервал времени. Поэтому выясняем, выдержит ли устройство скачок. На корпусе указано значение рабочего тока – 25 или 16 А, установка УЗО в цепь с рабочими параметрами ниже указанных нецелесообразна: устройство будет периодически срабатывать. Маркировке предшествует физический символ тока: I, реже In.
Ток утечки указывается обязательно – ключевой параметр, показывающий, сколько ампер допустимо спустить на землю через изоляцию прибора без срабатывания. По отечественным нормативам величина тока утечки 30 мА, такое УЗО ставят и в ванной. Обозначает ток утечки символ ΔIn– 0,03 А или 30 мА.
Маркировка УЗО, предназначенного для работы со стандартными параметрами электросети – частота 50 Гц, напряжение 220-230 В, номиналы не содержит. Если присутствуют цифры с соответствующими единицами измерения – Герцы (Hz), Вольты (V), уточняют у продавца страну-производителя. В США частота промышленной сети составляет 60 Гц. УЗО американского происхождения отечественным электросетям не подойдет, т.к. рабочее напряжение также отличается – от 100 до 127 В.

На этом требования ГОСТа к маркировке заканчиваются. Номиналы ключевых параметров – значение тока срабатывания и время срабатывания – не указываются. Как проверить УЗО на соответствие, почему ГОСТ опускает существенные данные? Ответ очевиден. ГОСТ 51238 разработан для УЗО без защиты от сверхтоков, т.е., для устройств без автоматического выключателя. В отечественной системе обозначений в маркировку таких УЗО входят литеры ДП (не обязательно). На практике схемы подключения содержат ограничивающий фактор – резисторы. Стандартное сопротивление контура заземления 3 Ом ограничивает ток до 75 А, что учитывается при сборке сети снабжения электроэнергией.

Проверяют УЗО с маркировкой ДП кнопкой встроенного контроля. Она имитирует возникновение тока утечки, прибор после нажатия на клавишу отключит электричество. УЗО-автоматы со встроенным автоматическими выключателями регламентируются стандартом ГОСТ Р 50807. В нем прописано, что значение отключающего тока короткого замыкания указывается в маркировке.

Ток нагрузки (рабочий ток) УЗО обозначается латинскими буквами In, чаще указывают его значение – 16, 25 А или др. Левее проставлена маркировка ΔIn – изменение тока нагрузки, вызываемое током утечки, или дифференциальный ток. Что касается тока короткого замыкания, ГОСТ не обязывает указывать значение.

Приводится максимальный ток, потребляемый техникой (стиральная машина, конвекционная печь, аэрогриль), который выдерживает УЗО, не сгорая. Например, Im = 1000 А. Это не ток короткого замыкания, вызывающий срабатывание, а величина, характеризующая предел, лимит, максимальный порог. Т.е., УЗО не выжидает, пока ток 1000 А кого-нибудь убьёт. Это предельное значение, не убивающее само УЗО. Отключение же произойдёт раньше. Параметр соответствует номинальной способности включения и отключения дифференциального тока ΔIm. Он совпадает с Im, т.к. на отрезке работоспособности УЗО способен выполнять назначенные функции – отключать питание.

Нужны ли эти характеристики, если при утечке 30 мА устройство отключает сеть? Параметры описывают аварийный режим. Допустим, возникло КЗ на канализацию. Замкнуло, пока питание было выключено. При резкой подаче напряжения происходит лавинообразное нарастание тока, он-то и не должен превысить 1000 А – сгорит УЗО. Стандартное сопротивление контура заземления составляет 3-5 Ом, если оно хорошее, или 10-15 Ом, если плохое. Поэтому ток определенно не превысит 220/3 = 73,3 А. Производитель страхуется от неполадок и создает запас электрической прочности непосредственно УЗО.

Схемы устройств с УЗО

Истинное значение тока срабатывания не указывают, пользуются эксплуатационными графиками работы УЗО. Они выявляют два важных момента:

УЗО классифицируются по характеру рабочих токов. Различают три группы: АС, В и А. Принадлежность к группе указывают в конце буквенно-цифрового обозначения, приведенного после логотипа производителя. Символы следуют через тире за кодом УЗО. Информация к проверке УЗО второстепенна, не тестируют устройство без четкого понимания принципов действия. АС происходит от английского alternating current (переменный ток). УЗО с маркировкой АС срабатывают при появлении или постепенном возрастании переменного тока. Для цепей постоянного напряжения АС-устройство не годится. Касательно короткого замыкания – его описывает группа параметров, не приводимая в маркировке УЗО, относящихся к автоматическим выключателям.
Параметры токов короткого замыкания зависят от вида расцепителя. Они характеризуются временем срабатывания и значением тока. При превышении номинала в 1,5 раза автоматический выключатель продолжит работу час или два. Характеризуют процессы графики, называемые время-токовая зона. Они определяют интервал срабатывания при определенном токе. У иностранных автоматических выключателей тип расцепителя маркируется латиницей от A и далее. Дома рекомендуют применять B и С. На приборах не проставляется тип расцепителя, пользуются таблицами III и IV ГОСТа для подбора УЗО. Однако это второстепенная информация, гораздо важнее понять, встроена защита от сверхтоков или нет. В последнем случае перед включением в цепь просчитывают возможные режимы.

Как проверять УЗО

Необходимая для проверки информация берётся из государственных (международных) стандартов, львиная доля её указана на корпусе:

Схема проверки устройства

Тип УЗО – с защитой от сверхтоков или без, чтобы исключить ошибки при подключении. У второго класса приборов смотрим номинальный условный ток короткого замыкания Inc. Перед подключением УЗО и автоматов осмотрите корпус. Значок предохранителя на схеме (см. рисунок) подразумевает величину тока, плавящего нитку. За ним указаны в прямоугольной рамке числа 4000…6000 – Inc УЗО, т.е., предельный ток, выдерживаемый прибором до перегорания предохранителя. Подобная маркировка применяется для УЗО без встроенной защиты от сверхтоков.
Рабочий номинальный ток помогает при разбивке квартирной электросети на контуры. Параметр скорее эксплуатационный. Рабочее напряжение не указывается, если оно составляет 220 В.
Ток утечки измеряют доступным способом: включают лампочку параллельно с сопротивлением U/I = 220/0,03 = 7,3 кОм. Сопротивление специально берется меньше точного расчетного, чтобы понизить порог срабатывания. Через резистор потечёт ток около 30 мА на землю, т.е. появится необходимая для проверки утечка для срабатывания. Устройство встроенного самоконтроля прибора срабатывает. Обращают внимание, что напряжение в розетке иногда отличается от 220, и корректируют номинал резистора. Длину провода заземления не учитывают.
Токи короткого замыкания (1000 А!) не проверяют: УЗО сгорает. Достичь таких значений в квартире практически невозможно, выводить из строя новенькое УЗО нет необходимости.

Описание приборов также содержит понятие «количество циклов срабатывания», характеризующее число аварийных выключений, на которое рассчитана схема и конструкция устройства.

Надеемся, что читатели, ознакомившись со статьей, корректно выберут УЗО для квартиры и проверят прибор в необходимом объёме.

безопасность дома, методы проверки в домашних условиях, необходимые инструменты и подручные материалы

Для обеспечения безопасности в доме и защиты человека от поражения электрическим током наиболее часто используются устройства защитного отключения (УЗО). Они срабатывают при утечке тока. Покупая такие устройства, люди задаются вопросом: «Как проверить УЗО?» непосредственно перед установкой. В этой статье мы постараемся ответить на этот вопрос.

Что такое УЗО?

Как мы уже говорили, УЗО расшифровывается как «устройство защитного отключения». Их, так же как и автоматические выключатели, относят к электрическим аппаратам защиты. Но в чем же разница? Как проверить работу УЗО?

Дело в том, что УЗО срабатывает при малейших утечках тока, в то время как автоматические выключатели просто игнорируют маленькие заряды. Они реагируют только на токи перегрузки или при коротком замыкании. Например, если ребенок захочет изучить устройство розетки металлическим предметом, то его может ударить током небольшого разряда. Он пройдет через тело и уйдет в землю. На такую утечку тока автоматический выключатель даже не отреагирует. Свое действие они начинают при утечке от 30А.

Для обеспечения дополнительной защиты человека от поражения электрическим током или от возникновения возгорания из-за повреждения изоляции электропроводки в бытовых электросетях устанавливают УЗО с чувствительностью от 10 до 300мА.

Как оно работает?

Если никаких проблем с электричеством нет, токи в фазном и нулевом проводах будут равны, но противоположно направлены. Это будет создавать в сердечнике трансформатора магнитные потоки, которые будут направленны навстречу друг другу, а следовательно будут компенсировать друг друга. В таком случае магнитный поток будет равен нулю.

В том случае, когда происходит, например, пробой изоляции, возникает различие в токах проводов. В фазном проводе появится ток утечки, который для трансформатора будет разностным. То есть магнитный поток будет отличен от нуля, потому что в сердечнике возникнут разные по значению магнитные потоки.

Затем в работу вступает закон электромагнитной индукции. В следствие этого будет возникать ток в обмотке управления. Если этот ток будет достигать определенного значения, то сработает электромагнитное реле. Оно задействует расцепитель, и силовые контакты УЗО разомкнутся. Конечным итогом станет обесточивание находящихся под защитой УЗО электрических элементов.

Но как проверить исправность УЗО? Вдруг оно вообще не работает? Для этого прямо на устройстве есть кнопка «Тест». Время от времени рекомендуется ее использовать. При нажатии на эту кнопку происходит ток утечки, созданный искусственно. Если с устройством все в порядке и оно работает исправно, то оно должно сработать и обесточить подконтрольные ей электроприборы.

Инструменты, необходимые для проверки УЗО

Прежде чем узнать, как проверить УЗО, давайте разберемся с помощью каких инструментов можно это осуществить в домашних условиях.

Практически каждый человек может осуществить проверку с помощью подручных средств, и быть уверенным в исправности устройства защитного отключения. Итак, для осуществления данной проверки нам может понадобится:

провод с вилкой, для того, чтобы подать напряжение на УЗО;
провод с патроном, для того, чтобы подключить электрическую лампу;
электрические лампы разной мощности;
электроинструмент, например, нож или отвертка.

Во время проведения проверки УЗО рекомендуется замерять показатели сетевого напряжения. Обычно оно находится в пределах 180-240 В. Это может иметь важное значение в ходе проведения проверки.

Что мы проверяем?

Для того чтобы проверить УЗО в домашних условиях, как мы указали выше, необходим набор простых подручных материалов. С их помощью мы сможем исследовать 2 аспекта работы УЗО.

Для начала мы убедимся в том, что купленное УЗО исправно и его можно подключать к сети. А также мы оценим правильность и скорость работы УЗО при возникновении утечек.

Самый простой способ проверки

Для осуществления этого способа проверки нам не потребуются перечисленные инструменты. Нам нужна будет всего лишь обычная батарейка и кусок провода. Их можно сразу прихватить с собой в магазин, когда вы соберетесь приобретать устройство защитного отключения.

В квалифицированных магазинах вы можете также потребовать, чтобы УЗО проверил продавец в вашем присутствии.

Итак, как проверить УЗО батарейкой? Все очень просто. Для этого нужно всего лишь включить УЗО, то есть перевести кнопку в положение «Вкл.», подключить батарейку между вводом заземления и выводом фазы. Когда устройство работает правильно и батарейка заряжена, устройство должно сработать и отключиться самостоятельно. Вы должны услышать щелчок, а кнопка — перейти в положение «Откл.»

Может быть такое, что с первого раза у вас проверка не получится. Попробуйте снова, просто перевернув батарейку.

Этот способ проверки является самым простым, поскольку его можно провести без подключения УЗО в электрическую сеть и не отходя от кассы.

Проверяем однофазное УЗО чувствительностью 30мА

Перед тем как проверить УЗО на срабатывание, его необходимо собрать. Для этого на верхние клеммы присоединяем концы провода с вилкой, а на нижние — концы провода с патроном.

Для проверки УЗО с такой чувствительностью нам будет достаточно лампочки с мощностью в 20 Вт. Ввинчиваем ее в патрон и включаем вилку в розетку.

Затем включаем устройство. Для этого переводим клавишу «Откл.» на устройстве в положение «Вкл.» Если вы все правильно собрали и подключили, то лампочка должна загореться. Эту процедуру рекомендуется повторить 3-4 раза. То есть включить и отключить устройство.

Затем, оставляя УЗО включенным, а лампочку горящей, нажимаем на устройстве кнопку «Тест». Если устройство работает правильно, оно должно отключиться, погасив при этом лампочку. Повторяем процедуру 3-4 раза, предварительно снова включив устройство.

Теперь нам нужно проверить, будет ли УЗО самостоятельно отключаться при образовании тока утечки. Искусственно создаем эту утечку. Берем не зафиксированный в клеммнике свободный конец от лампы и отсоединяем его от УЗО. Лампа погаснет, но устройство останется включенным. Затем касаемся отсоединенным проводом, например, заземленной рамы от циркулярной пилы. Можно также использовать любое другое заземленное место, чтобы утечка была, но не навредила никакому прибору, а ушла в землю. В норме УЗО отключается.

Проверяем трехфазное УЗО чувствительностью 300мА

Основные моменты того, как проверить УЗО на работоспособность, мы описали выше. Таким образом, начало проверки будет идентичным. Собираем устройство так, как описано выше.

Особенность состоит только в том, что верхние клеммы подключаем шлейфом от одного сетевого провода, а второй провод — к клемме N. Нижние клеммы подключаем следующим образом: один конец провода — к клемме N, а второй остается свободным.

Далее мы будем проверять каждый фазный полюс УЗО тем самым свободным концом провода. Включаем вилку в розетку, включаем УЗО и по очереди проверяем все фазы. Если они все исправны, то лампочка будет гореть.

Также для каждого фазного полюса проверяем работоспособность кнопки «Тест».

При проверке на срабатывание в аварийных ситуациях необходимо использовать лампочки от 40 до 100 Вт. На лампу мощностью 20 Вт УЗО сработать не должно, так как ток утечки не входит в диапазон реагирования УЗО такой чувствительности. Если устройство не срабатывает и на других лампах, то оно неисправно, и использовать его нельзя.

Вот мы с вами и узнали, как проверить УЗО перед его подключением в сеть.

Соблюдение техники безопасности

При осуществлении проверок УЗО мы имеем дело с электричеством. Это может быть чревато неприятными последствиями. Поэтому перед тем, как проверять УЗО, нужно ознакомится с мерами предосторожности и соблюсти их со время работы:

1. Все операции по подключению и отключению цепей обязательно делать при снятом напряжении (убирать вилку из розетки).

2. Голыми руками нельзя касаться никаких оголенных проводов.

3. Защищать себя от поражения электрическим током с помощью защитных и вспомогательных средств (для работы должно быть сухое место, под ноги лучше постелить резиновый коврик или деревянный настил, работать изолированным монтажным инструментом, при необходимости использовать резиновые перчатки и т.д.).

4. Если у вас нет ни малейшего представления об электричестве, то самому лучше не проводить работы по проверке и установке оборудования.

Проверка технического состояния перед подключением узо

Главная задача УЗО (устройство защитного отключения) — обеспечивать безопасность жильцов дома. Исходя из этого, прежде чем подключать УЗО, желательно убедиться в том, что приобретённое устройство исправно, а его параметры соответствуют нормам, принятым в электрике.

Если установка УЗО обычно не доставляет проблем (сродни замене автоматического выключателя), то выполнить проверку устройства без технической подготовки и специальных приборов — задача неординарная.

Цель статьи — помочь неискушённому в электротехнике читателю проверить исправность УЗО при помощи подручных средств, которые практически всегда имеются в домашнем хозяйстве.

Для примера подвергнем испытаниям устройство защитного отключения производства компании IEK серии ВД1-63.

Отметим основные особенности такого УЗО

1. Устройство защитного отключения серии ВД1-63 являются электромеханическими, т. е. для их функционирования не требуется внешнего питания.
2. По характеристике срабатывания они относятся к типу АС (т.е. реагируют на дифференциальный синусоидальный ток), что допускается ПУЭ (правилами устройства электроустановок) к применению в жилых строениях.
3. Подключение УЗО требует соблюдения правильной фазировки (правильного подключения фазного и нулевого рабочего проводников к клеммам УЗО, фаза на клемму «1» и ноль к клемме «N»).
4. По назначению:

для обеспечения безопасности людей предназначены УЗО, имеющие номинальный дифференциальный ток срабатывания в пределах (10 — 30) мА. На фото — это три УЗО слева. В нашем случае эти устройства имеют номинальный дифференциальный ток срабатывания — 30 мА.
для обеспечения безопасности дома (противопожарное) используют УЗО с номинальным дифференциальным током срабатывания в диапазоне (100 — 500) мА. В нашем случае противопожарное УЗО, показанное на фото справа, имеет номинальный дифференциальный ток срабатывания — 300 мА.
с точки зрения особенностей конструктивного исполнения, три УЗО на фото слева являются однофазными двухполюсными, УЗО на фото справа является трёхфазным четырёхполюсным.

Более детально особенности конструкции УЗО показаны на фото ниже.

Чем будем проверять?

Во-первых, должен отметить следующее: в соответствие с требованиями нормативных документов и с использованием только подручных средств проверить УЗО в полном объёме невозможно.

Несмотря на вышесказанное, практически у любого человека имеется возможность проверить и убедиться в технической исправности УЗО и правильности его работы с достаточной для практики надёжностью.

Для этого нам понадобятся:

Провод с сетевой вилкой для подачи сетевого напряжения на УЗО
Провод с патроном для подключения электрической лампы
Комплект электроламп различной мощности
Электромонтажный инструмент (бокорезы, нож, отвёртка и т. д.), который обычно имеется у любого хозяина

На фото указан примерный комплект подручных средств для проведения проверки УЗО.

Несколько замечаний по комплекту ламп. Я использовал лампы, имеющиеся в наличии. Основные параметры ламп, в зависимости от их мощности, указаны в таблице.

Ток через лампу указанной мощности (он же ток утечки при проведении испытаний УЗО) рассчитывался из следующей формулы:

Например, для лампы мощностью 20 Вт получим испытательный дифференциальный ток утечки, равный 84 мА.

Каким образом? Мощность лампы 20 (Вт) разделим на напряжение в сети 237 (В), получим ток равный 0,084 (А) или 84 мА.

Для остальных ламп ток утечки будет равняться 168 мА и 253 мА, что и показано в таблице. При проведении испытаний УЗО напряжение в сети желательно измерить. Оно может заметно варьироваться в пределах 180 — 240 В, что может повлиять на «чистоту» эксперимента. Например, 237 В (в таблице) — напряжение сети в моём доме. Ниже обычно не бывает.

Проверка УЗО с помощью подручных средств

При таком скудном наборе средств проверить можно совсем немного, но самое важное и самое главное, с точки зрения практического применения УЗО, проверить можно.

1. Во-первых, можно убедиться в том, что приобретённое УЗО находится в технически исправном состоянии, и его механизмы работают надлежащим образом.
2. Во-вторых, можно оценить правильность работы УЗО при возникновении токов утечки (т. е. в аварийном режиме работы) и примерное соответствие параметров УЗО, заявленных в документации.

Итак, перейдём к практическим испытаниям УЗО.

Методика проверки однофазных УЗО с дифференциальным током срабатывания 30 МА

Подключение УЗО для проверки

Собираем схему (подключаем УЗО) следующим образом: на верхние клеммы УЗО, обозначенные цифрой «1» и буквой «N», подключаем свободные концы провода с вилкой. На нижние клеммы УЗО, обозначенные «2» и «N», подключаем свободные концы провода с патроном для лампы. Для данного типа УЗО (с током срабатывания 30 мА) берём самую маломощную лампу (в нашем случае на 20 Вт). После того, как схема собрана, а лампа ввинчена, подаём напряжение на УЗО (включаем провод с вилкой в розетку). При необходимости можно воспользоваться удлинителем.

Подаем напряжение на УЗО и проверяем:

1. Работу клавиши управления УЗО, переведя её из положения «Откл.» в положение «Вкл.» В этом случае лампа должна загореться. Данную операцию желательно выполнить 5-6 раз. После того как мы убедились, что устройство работает правильно (включает и выключает лампу), оставляем УЗО в рабочем включённом состоянии, т. е. лампа продолжает светить, как показано на фото ниже.
2. Проверку срабатывания УЗО при нажатии на кнопку «Тест». При светящейся лампе нажимаем на кнопку «Тест» — исправное УЗО должно отключиться, а лампа должна погаснуть. Повторим данную операцию 5-6 раз, чтобы убедится в надёжной работе тестового механизма. После каждого нажатия кнопки «Тест» и срабатывания УЗО не забываем переводить клавишу управления в рабочее состояние («Вкл.») для очередной проверки.

Выполнив проверки, мы убедились, что приобретённое УЗО исправно, правильно реагирует на переключение клавиши управления и нажатия на кнопку «Тест». Осталось убедиться в том, что данное УЗО будет правильно реагировать (отключать электропотребители) при возникновении аварийных ситуаций.
3. Проверка срабатывания УЗО при возникновении токов утечки. Для того чтобы проверить работу УЗО при возникновении аварийной ситуации в доме, нам потребуется «создать» ток утечки в цепи, которую защищает наше устройство. Для проверки снова будем использовать лампу с номинальной мощностью 20 Вт. Исходное положение для проверки УЗО показано на фото ниже.

Как видно на фото, УЗО включено (работает), защищаемая цепь исправна, что подтверждается свечением лампы.

Теперь осторожно берём один (не зафиксированный в клеммнике) свободный конец от лампы и отсоединяем от УЗО.

Внимание! После того как лампа сама собой погаснет, УЗО останется в рабочем состоянии, и выходные клеммы устройства будут под сетевым напряжением. Касаемся свободным концом провода рамы станка, т. е. имитируем ток утечки. Если УЗО исправное, оно моментально срабатывает (слышен щелчок, клавиша управления УЗО переходит в состояние «Выкл»). УЗО обесточивает цепи питания от сети. Данный момент показан на фото ниже.

Мы убедились, что проверяемое УЗО «увидело ток утечки» и отключило защищаемую цепь от сети.

Замечания

В процессе испытания УЗО могут возникнуть следующие ситуации:

1. При нажатии копки «Тест» УЗО не срабатывает. Это не означает, что устройство неисправно и не может выполнять своих защитных функций. При дальнейшем продолжении испытаний оно может правильно срабатывать при возникновении тока утечки, а неисправной окажется только его «тестирующая часть». Но такое УЗО всё же лучше заменить, раз «начал сыпаться», то нет полной уверенности в том, что оно будет работать надёжно и долго.
2. В случае если УЗО не будет срабатывать при проверке его на ток утечки, попробуйте перевернуть сетевую вилку при её включении в розетку, и повторите опыт заново. Вполне может оказаться, что УЗО не сработало из-за неправильной фазировки при его первом включении.

3. После проведения всех испытаний (УЗО включается и отключается, срабатывает на кнопку «Тест», отключает цепи при возникновении тока утечки) можно быть в достаточной степени уверенным, что купленное УЗО можно использовать по назначению.

Самое важное замечание

УЗО, правильное наименование которого — выключатель автоматический, управляемый дифференциальным током, реализует свои защитные функции двумя способами.

1. Ограничивает силу тока при возникновении аварийной ситуации (т. е. реагирует на незначительный дифференциальный ток).
2. Уменьшает время аварийной ситуации (т. е. является сверхбыстродействующим выключателем).

При проверки УЗО в обязательном порядке измеряется и фиксируется дифференциальный ток срабатывания УЗО и время срабатывания. Как вы заметили, мы в процессе проверки таких измерений не делали. Почему?

Во-первых, мы использовали очень простые и доступные подручные средства, которые могут быть в наличии практически у любого домовладельца.

Во-вторых, статья написана для неподготовленного пользователя. В противном случае, при наличии некоторых знаний и навыков, а также паяльника, миллиамперметра (тестера, мультиметра) и переменного резистора требуемого номинала, замерить дифференциальный ток срабатывания УЗО — в техническом отношении задача не сложная.

А вот замерить время срабатывания УЗО без специальных приборов будет непросто даже подготовленному радиолюбителю.

Какой отсюда можно сделать вывод?

1. Все, что мы делали — мы делали на свой страх и риск. Данная проверка не является полноценной, «законной». Но она позволяет выявить и отбраковать УЗО, которые невозможно использовать по определению (заводской брак, дефекты при транспортировке, некачественные подделки и т. д.).
2. Есть такое изречение, не очень «правильное», но есть: «Если нельзя, но очень нужно, то можно». Так и в нашем случае. Полноценную проверку самостоятельно выполнить невозможно, но подстраховаться, на мой взгляд, можно и нужно.

Методика проверкт трёхфазных УЗО с дифференциальным током срабатывания 300 ма

Поскольку последовательность и порядок выполнения работ соответствует вышеизложенной методике, то рассмотрим кратко только основные отличия и особенности.

Особенности подключения (подачи напряжения) на трёхфазное УЗО показано на фото ниже.

Особенности подключение нагрузки (лампы) к трёхфазному УЗО показано на фото ниже.

Подаём напряжение на УЗО, переводим его в рабочий режим и поочередно проверяем работу каждого фазного полюса устройства, как показано на фото ниже. Если при последовательном подключении лампы к клеммам 2, 4, 6 лампа светится, то УЗО исправно. После этого нужно проверить реакцию УЗО на нажатие кнопки «Тест», также по каждому полюсу.

Если всё исправно, переходим к проверке срабатывания УЗО на появление дифференциального тока. Методика, в целом, такая же, но в данном случае нам может потребоваться весь комплект ламп. Почему?

Согласно нормативным документам, любое УЗО должно срабатывать на дифференциальный ток утечки в диапазоне от 0,5 — 1, от значения дифференциального тока, указанного на корпусе прибора. Например, на нашем УЗО указано значение диф.тока — 300 мА. Это значит, что исправное УЗО должно срабатывать при токе утечки в области значений диф. тока (150 — 300) мА. Таким образом, при проведении испытаний мы должны получить для исправного УЗО следующую картину:

1. При создании тока утечки лампой 20 Вт (ток утечки равен 84 мА) — исправное УЗО не должно отключаться, так как ток утечки не попадает в указанный диапазон (150 — 300 мА). Если не так, УЗО отбраковываем.
2. При создании тока утечки лампой мощностью 40 Вт (ток утечки 168 мА) — исправное УЗО должно сработать. В случае если устройство не сработало, необходимо продолжить проверку с использованием лампы на 60 Вт.
3. Если при создании тока утечки лампой 60 Вт УЗО тоже не сработало (ток утечки равен 253 мА), то такое УЗО, скорее всего, можно браковать (хотя запас в 47 мА — остаётся). Либо можно попробовать установить лампу в 100 Вт, если опять УЗО не сработает, то его можно смело сдавать обратно.
4. При проверке однофазных УЗО мы создавали ток утечки (84 мА) заведомо больший, чем необходим для УЗО с диф. током отсечки 30 мА. Диапазон срабатывания тока утечки для данного УЗО находится в диапазоне 15 — 30 мА. Точность (надёжность) проверки УЗО на 30 мА можно повысить, если для создания тока утечки использовать гирлянду ламп (из 3-4 ламп мощностью 20 Вт, включенных последовательно). В этом случае ток утечки будет находиться в области допустимого для данных УЗО испытательного диапазона (примерно 20 — 30 мА).

Поскольку многие операции придётся выполнять под напряжением, требуется тщательное соблюдение мер безопасности:

1. Все операции по коммутации цепей делать при снятом напряжении (выключать вилку из сети).
2. В процессе работ не касаться открытых (оголённых) проводов руками.
3. Использовать защитные или вспомогательные средства (работать стоя на сухом резиновом коврике или сухом деревянном настиле, использовать изолированный монтажный инструмент и т. д.)
4. В случае отсутствия опыта работы с электричеством лучше данные работы самостоятельно не проводить.

Проверка УЗО и дифавтоматов с помощью прибора MRP-200

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я хотел бы рассказать Вам о методике проверки УЗО с помощью прибора MRP-200 от Sonel.

Данная проверка выявляет факт работоспособности устройств защитного отключения.

Все, что будет говориться в этой статье, с таким же успехом относится и к дифференциальным автоматам (дифавтоматам).

Неисправность и неработоспособность УЗО и дифавтоматов может привести к серьезным последствиям, т.к. они обеспечивают дополнительную защиту от прямого прикосновения к токоведущим частям, находящихся под рабочим напряжением, например, при ошибочном касании фазного проводника, как в последнем тяжелом несчастном случае, про который я Вам подробно рассказывал.

Также УЗО обеспечивает защиту от косвенного прикосновения к нетоковедущим частям, которые могут оказаться под напряжением в случае какой-либо аварийной ситуации, например, при ухудшении изоляции проводов и пробое фазы на корпус бытового прибора. Более подробно о необходимости установки УЗО или дифавтоматов Вы можете почитать, перейдя по этой ссылке.

Таким образом, после монтажа и установки УЗО, необходимо провести их проверку, или другими словами, испытание.

Но сначала обратимся к нормативной базе.

Согласно ПУЭ, п.1.8.37, п.п.5, при приемо-сдаточных испытаниях УЗО и дифференциальные автоматы необходимо проверять в соответствии с рекомендациями завода-изготовителя.

А что же сказано в этих самых рекомендациях? Открываем паспорт на первое попавшееся мне УЗО ВД1-63 от IEK и читаем.

Проверка состоит из следующих манипуляций:

1. Проверка рычажка управления

Рычажок управления должен четко фиксироваться в двух положениях, либо «включен» (I), либо «отключен» (О). Никаких промежуточных положений у него быть не должно.

2. Проверка кнопкой «Тест»

Для проверки УЗО с помощью кнопки «Тест», его нужно подключить к сети. Вот примеры схем подключения УЗО в однофазной и трехфазной сетях:

Для примера я собрал простенькую схему питания розетки через автомат ВА47-29 16 (А) и УЗО ВД1-63 25 (А), 30 (мА).

После подключения УЗО, включаем его с помощью рычажка управления и нажимаем на кнопку «Тест» — УЗО должно отключиться.

Если этого не произошло, то значит УЗО неисправно и его необходимо заменить — это при условии, что оно было правильно подключено.

Согласно ПТЭЭП, Приложение 3, п.28.7, проверки УЗО с помощью кнопки «Тест» необходимо проводить ежеквартально, а если руководствоваться паспортом на УЗО, то и вовсе каждый месяц. Так что не пренебрегайте этими требованиями, ведь не трудно же подойти раз в месяц к щитку и понажимать заветные кнопочки.

На самом деле данная проверка является несколько поверхностной, т.к. мы не получаем реальных значений токов отключений и времени срабатывания, поэтому при вновь установленных УЗО и дифавтоматах необходимо проводить более тщательные измерения, про которые я расскажу ниже.

3. Измерение отключающего дифференциального тока или тока уставки

Для измерения отключающего дифференциального тока (тока уставки) УЗО в нашей электролаборатории имеется специальный прибор MRP-200 от Sonel, который входит в госреестр средств измерений. Сейчас такие уже не выпускают, а вместо них идут более современные MRP-201 от этого же производителя.

Приобрели мы MRP-200 еще в 2004 году, и он служит нам верой и правдой уже более 10 лет. Каждый год мы его поверяем в местном отделении Ростеста — нареканий нет.

В комплекте с прибором имеются два измерительных щупа с острым зондом типа «банан» и кабель со специальной сетевой вилкой Uni Schuko.

Для моего примера мне более удобнее использовать вилку Uni Schuko. Щупы, в основном, мы используем только при проверке снятых УЗО или при проведении других измерений, потому как прибор MRP-200 не ограничивается только проверкой УЗО, но об этом я еще расскажу Вам в следующих своих публикациях.

Итак, соединяем разъем вилки Uni Schuko с прибором MRP-200.

Прибор готов к измерениям.

Затем включаем вилку в нашу розетку. Кстати, при подключении не обязательно соблюдать полярность.

Включаем прибор, нажав на красную кнопку «Включение».

Поворотный переключатель режимов работы прибора устанавливаем на функцию измерения тока отключения УЗО (Iа, Re).

Выбираем тип испытуемого УЗО и его номинальный дифференциальный ток.

В нашем примере ВД1-63 имеет тип «АС» (срабатывает при возникновении переменного тока утечки), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Эти параметры указаны непосредственно на лицевой стороне УЗО. Кстати, об этом я также подробно рассказывал в статье о том, как правильно выбрать и купить УЗО

— обязательно прочитайте ее. Для информации рекомендую также ознакомиться с моей статьей про все имеющиеся разновидности и типы УЗО.

С помощью следующих кнопок выбираем тип «АС» и уставку 30 (мА). Каждую кнопку нужно нажимать по несколько раз, чтобы выбрать необходимый параметр.

Тип «АС» обозначается в виде «чистой» синусоиды.

В данном приборе можно установить 10, 30, 100, 300 и 500 (мА). Цифра «030» обозначает, что выбрана уставка 30 (мА).

Проверяемое УЗО является неселективным, т.е. буква «S» на дисплее гореть не должна. Это устанавливается поочередным нажатием на кнопку «S».

Проверяем, что автомат и УЗО включены.

А теперь нажимаем на желтую кнопку «Start».

На экране появится значение сопротивления заземления, но в рамках данной статьи нас оно не интересует. Поэтому нажимаем повторно на кнопку «Start» и через некоторое время УЗО срабатывает, а на экране появляется значение фактического отключающего дифференциального тока IΔn, которое равно 23,9 (мА).

Попробуем изменить у типа «АС» начальную фазу амплитуды переменного напряжения с 0° на 180°, т.е. выбираем вот такую характеристику и снова проводим замер.

УЗО отключается, а на ЖК-дисплее появляется значение фактического отключающего дифференциального тока IΔn, которое также равно 23,9 (мА). Как говорится, «от перестановки мест слагаемых сумма не меняется», а у нас не изменилось значение при изменении начальной фазы амплитуды, поэтому дальнейшие измерения я буду проводить при какой-то одной характеристике.

Как видите, получившиеся значения чуть меньше 30 (мА) и это абсолютно правильно, т.к. согласно ГОСТ Р 51326.1-99, п.5.3.4. номинальный неотключающий дифференциальный ток должен быть не меньше 0,5 от номинального тока уставки.

Т.е. для нашего УЗО, измеренное значение не должно быть ниже 15 (мА). У нас получилось 23,9 (мА), что удовлетворяет требованиям ГОСТа.

Кстати, в ПУЭ и ПТЭЭП про данное значение не говорится ни слова.

Хочу обратить внимание на то, что точность измерения зависит от существующей в цепи фоновой утечки, поэтому при измерении тока УЗО на розетках с помощью вилки Uni Schuko, показания фоновой утечки будут влиять на результат измерения в сторону его увеличения. Поэтому, если изначально измерить ток отключения УЗО на розетках, а потом непосредственно на зажимах УЗО при отключенных проводах нагрузки, то разница в показаниях и будет равна фоновой утечке. Таким образом, мы можем определить фоновую утечку в той или иной линиях электропроводки.

Для занесения измеренного показания в память прибора нужно нажать на кнопку с изображением стрелки.

Выбираем нужную нам ячейку памяти с помощью кнопок «UL» и «S» (на фотографии выбрана третья ячейка) и еще раз нажимаем на кнопку со стрелкой. Произойдет звуковой сигнал — это означает, что показание занесено в память прибора. Всего в прибор можно занести около 400 комплектов результатов измерений.

4. Измерение времени срабатывания УЗО

После измерения фактического отключающего дифференциального тока необходимо измерить время срабатывания УЗО на уставках 1, 2 и 5-кратных от номинального тока уставки.

В паспорте на УЗО указаны время-токовые характеристики УЗО ВД1-63 при 1, 2 и 5-кратных значениях от номинального тока утечки, т.е. в таблице даны минимальные и максимальные допустимые пределы по времени срабатывания в зависимости от тока утечки.

Подобная таблица с минимальными и максимальными значениями времени отключения УЗО и дифавтоматов типа АС имеется и в ГОСТ Р 51326.1-99, п.5.3.12, таблица 1.

Вот мы сейчас и проверим наше УЗО, согласно заявленным характеристикам завода-изготовителя и требованиям настоящего ГОСТа.

Ставим поворотный переключатель MRP-200 на функцию измерения времени (ta, Uв) в режим однократного тока «1» и нажимаем кнопку «Start».

На дисплее прибора появится значение напряжения прикосновения, но в рамках данной статьи нас оно не интересует, поэтому нажимаем повторно на кнопку «Start». УЗО отключилось, а на дисплее прибора отобразилось время его отключения при 1-кратном токе уставки, т.е. при токе 30 (мА) УЗО отключилось за время 33 (мс) или 0,033 (с).

Аналогично измеряем время, только при 2-кратном токе уставки. Для этого поворотный переключатель устанавливаем в режим двухкратного тока «2» и нажимаем кнопку «Start».

УЗО отключилось, а на дисплее прибора отобразилось время его отключения при 2-кратном токе уставки, т.е. при токе 60 (мА) УЗО отключилось за время 16 (мс) или 0,016 (с).

Аналогично, только при 5-кратном токе уставки. Для этого поворотный переключатель устанавливаем в режим пятикратного тока «5» и нажимаем кнопку «Start».

УЗО отключилось, а на дисплее прибора отобразилось время его отключения при 5-кратном токе уставки, т.е. при токе 150 (мА) УЗО отключилось за время 14 (мс) или 0,014 (с).

Измеренные значения времени срабатывания УЗО удовлетворяют требованиям ГОСТа и даже с хорошим запасом.

Для информации: если на вводе в квартиру установить УЗО на 100 (мА), а на групповых линиях по 30 (мА), то при возникновении утечки в какой-либо линии будет соблюдена некоторая селективность срабатывания УЗО не только по току, но и даже по времени.

По результатам проведенной проверки можно сделать заключение о том, что УЗО исправно и годно к эксплуатации.

Для сравнения результатов я решил проверить еще два УЗО ВД1-63 16 (А), 30 (мА) от IEK, ВД1-63 16 (А), 30 (мА) от TDM и дифавтомат АВДТ32 16 (А), 30 (мА) от IEK.

Измеренные результаты занес в таблицу.

Заключение

Периодичность проведения проверок УЗО на предприятиях утверждает его технический руководитель. На нашем предприятии срок периодичности составляет 1 раз в 2 года. После проведения проверки выдается протокол установленной формы.

Естественно, что проверку с помощью кнопки «Тест» нужно осуществлять каждый месяц, об этом я уже говорил Вам в начале статьи.

Совет для граждан-потребителей: настоятельно Вам советую после установки УЗО и других аппаратов защиты (автоматические выключатели, дифавтоматы) приглашать электролабораторию для их проверки. И только после этого можно быть уверенным, что они у Вас исправны и в случае возникновения какой-либо неисправности в электропроводке должным образом сработают.

Для наглядности я снял видео, где Вы можете своими глазами посмотреть, как проводятся испытания УЗО и дифавтоматов.

P.S. На этом все. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

триггеров — CircleCI

Результаты поиска для «»

перейти к содержанию

Товар
Обзор
Как это работает
Характеристики
Среда сборки
Варианты хостинга
Интеграции
Стоимость
Предприятие
Разработчик
- Привет, мир
- Документация
- Форум сообщества
- сфер
- API
- Открытый исходный код
Компания
О нас
Примеры из практики
Блог
Карьера
Свяжитесь с нами
Партнер с нами

Связаться с нами
Поддержка
- Обучение
- Получить поддержку
- Состояние системы
- Запросы функций
- Поддержка премиум-класса
Войти
Зарегистрироваться
Перейти в приложение

Переключить навигацию

Авторизоваться
Перейти к приложению

Зарегистрироваться бесплатно
