Автоматика для газовых котлов отопления

Автор Евгений Апрелев На чтение 6 мин. Просмотров 3.2k.

Газовые отопительные котлы являются устройствами повышенной опасности. При неправильной эксплуатации или неисправности они могут стать причиной отравления природным газом, продуктами горения, стать причиной пожара или даже взрыва. Именно поэтому все процессы, проходящие в котлоагрегатах должны осуществляться под постоянным контролем, за который отвечает газовая автоматика для котлов.

[contents]

Конструкция и принцип действия

Все составляющее автоматики, применяющиеся в отопительных системах можно условно разделить на две большие группы:

1. Приборы, обеспечивающие правильную и безопасную работу котельного оборудования.
2. Устройства, повышающие комфорт при использовании котлоагрегата.

В автоматику безопасности газовых котлов входит:

• Модуль контроля пламени. В данный модуль входит термопара и электромагнитный газовый клапан, перекрывающий подачу газа.
• Устройство защиты от перегрева и поддержания заданной температуры, в роли которого выступает термостат. Данное устройство отвечает за отключение и включение котла, когда температура теплоносителя в контуре достигает пиковых отметок, установленных пользователем.
• Датчик контроля тяги. Работа этого прибора основана на изменении положения биметаллической пластины, которая соединена рычагом с газовым клапаном, перекрывающим подачу топлива на горелку.
• Подрывной (предохранительный) клапан отвечает за излишек теплоносителя в отопительном контуре.

В некоторых моделях котельного оборудования производителем предусматривается наличие прибора для отвода воздуха. Все устройства, входящие автоматическую систему безопасности – энергонезависимые или механические. При наличии исполнительных приводов и управляющего контроллера они могут работать под электронным управлением.

Автоматика для комфорта обеспечивает владельцу установки дополнительный функционал: авторозжиг горелки; функции самодиагностики и выбора оптимального режима работы, модуляцию пламени и пр. Этот вид автоматики не является обязательным и в некоторых моделях не применяется.

Принцип работы электронной системы безопасности основан на основании получения данных с датчиков, которые обрабатываются контроллером с микропроцессорным управлением. На основании полученных от датчиков и сенсоров данных, контроллер подает команды на приводы исполнительных приборов безопасности.

Принцип действия механической автоматики газового котла рассмотрим более подробно. Отопительная установка не работает – газовый клапан перекрыт. Для запуска котла выжимается шайба на клапане. Эта операция принудительно открывает клапан, газ поступает на запальник. После розжига запальника происходит нагрев термопары. На ней вырабатывается достаточное напряжение для работы электромагнита, который удерживает газовый клапан в открытом состоянии.

Поворотом шайбы устанавливается необходимая мощность котла: газ с нужным давлением поступает на горелку – происходит розжиг от запальника. После запуска котельной установки, контроль за температурой теплоносителя берет на себя термостат.

https://www.youtube.com/watch?v=VeK4dSo3B9Y По такому принципу работают практически все системы безопасности котельного оборудования, независимо от бренда. При выборе данной системы для котла рекомендуется обращать внимание на аппаратуру того же бренда, что и котел. Например, автоматику для газовых котлов BOSH лучше всего подыскивать именно этой торговой марки.

Функционал системы безопасности отопительной установки

Под контролем автоматики находятся все важные процессы, которые происходят в котлоагрегате. Автоматика для газовых котлов отопления обеспечивает контроль за:

• Давлением газа. При падении ниже допустимого значения прекращается подача топлива на горелку. Это происходит в автоматическом режиме благодаря механизму клапана, настроенному на определенное давление топлива. В энергозависимых модулях безопасности за контроль давления газа отвечают реле максимального и минимального давления. Эти приборы состоят из мембраны со штоком. При повышении давления топлива мембрана выгибается и размыкает контакты питания котельной установки. При нормализации давления, контакты питания устанавливаются в замкнутое положение.
• Наличием пламени в горелке. При отсутствии пламени термопара остывает и прекращает производить ток, необходимый для работы электромагнитной заслонки газового клапана, который перекрывает подачу топлива на горелку.
• Наличием тяги в дымоотводящем канале. При уменьшении тяги биметаллическая пластина датчика нагревается и меняет свою форму. Тяга, соединяющая пластину датчика с клапаном, выводит его из рабочего состояния и подача газа на горелку прекращается.
• Температурой теплоносителя в контуре. За предотвращение перегрева и поддержание температуры теплоносителя в контуре отвечает термостат.

Практически все современные системы безопасности снабжены датчиками контроля и реле наличия и давления теплоносителя в системе. Данный тип автоматики чаще всего реализован в энергозависимых системах. Любая автоматика может выйти из строя по причинам низкого качества, неправильной эксплуатации и обслуживания. Далее вы сможете ознакомиться с характерными неисправностями автоматики котла и методами их самостоятельного устранения.

Следует знать, что самостоятельное вмешательство в конструкцию газовых установок запрещено законодательством. Именно поэтому мы настоятельно рекомендуем при возникновении неисправностей в отопительной установке обратиться к специалистам, имеющим государственный сертификат на право проведения данных работ.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:

Наиболее популярные модели систем безопасности для котельного оборудования

Сегодня, на российском рынке климатической техники представлено более десятка моделей автоматики от разных торговых марок. Популярность того или иного бренда целиком зависит от востребованности отопительных установок той же торговой марки. Многие обладатели отечественного котельного оборудования спрашивают, как работает автоматика в газовом котле Лемакс? В данных установках используется автоматика EvroSit от итальянского производителя. Именно эта система автоматизации находится на первом месте по популярности среди отечественных производителей отопительных устройств.

EvroSit

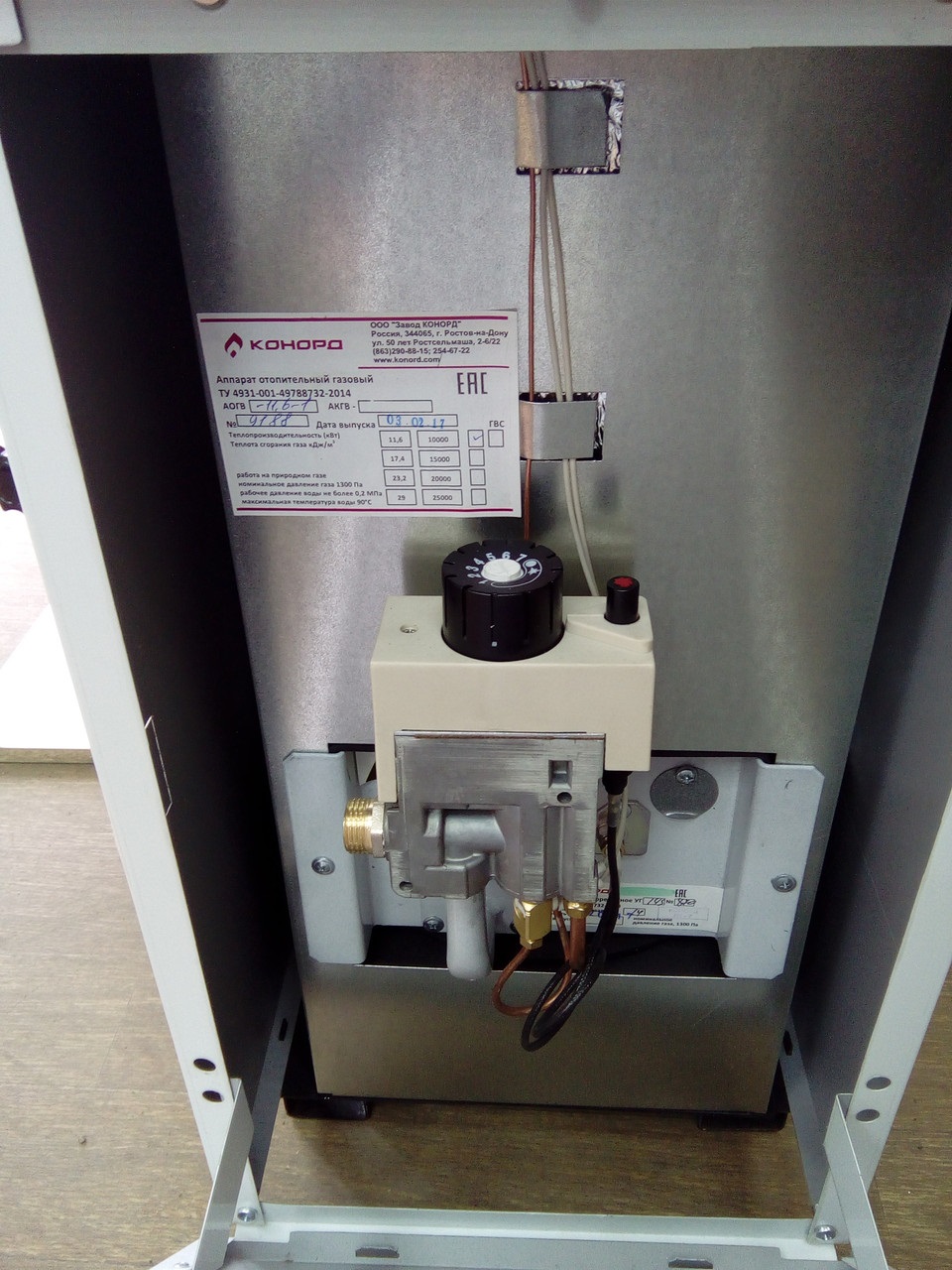

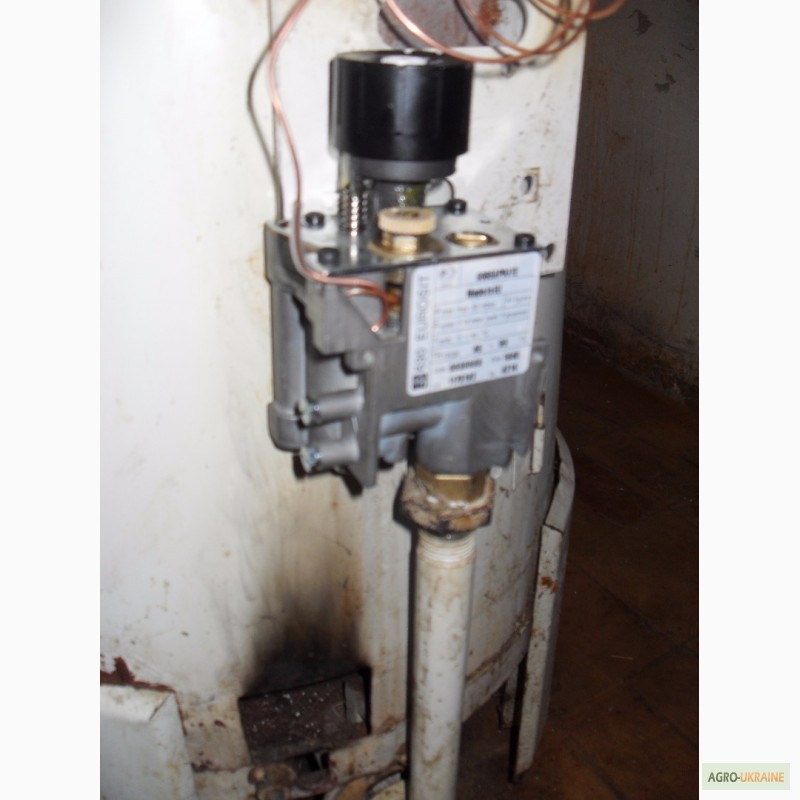

Модели этой линейки имеют хороший функционал и легко интегрируются практически в любую конструкцию котлоагрегата. Стандартные функции: контроль за давлением газа; контроль за наличием пламени в горелке и на запальнике; контроль за температурой теплоносителя и тягой в дымоходе. Пользование автоматикой этого бренда не вызывает особых сложностей у владельцев, но требует некоторых навыков.

1. Перед запуском устройства необходимо нажать ручку регулировки и розжига и одновременно с этим кнопку пьезоэлемента.
2.  После зажигания запальника необходимо удерживать ручку в нажатом состоянии от 5 до 10 секунд, для нагрева термопары.
3. Если после отжатия ручки запальник не потух, то можно переходить к повороту шайбы, для настройки давления газа. После этого, происходит розжиг основной горелки.

Далее, котел работает полностью в автоматическом режиме.

Honeywell

Автоматика этого бренда достаточно широко распространена на российском рынке климатической техники благодаря сравнительно низкой стоимости, неплохой функциональности и широкому модельному ряду. Стандартный функционал: поддержание температуры теплоносителя в диапазоне от 40 до 90°С; контроль за давлением и подачей топлива; автоматическая остановка устройства при отсутствии или возникновении эффекта обратной тяги; контроль за наличием пламени в горелке.

АОГВ

Ростовская продукция сегодня востребована отечественными пользователями наравне с европейскими моделями автоматики из-за ее надежности и низкой стоимости. Функционал автоматических систем АОГВ также достаточно богат. Стандартные возможности данной техники позволяют останавливать работу котлоагрегата при возникновении следующих ситуаций: превышение температуры теплоносителя выше установленного уровня; срыве пламени в запальнике и горелке; низком давлении и отсутствии теплоносителя в системе; любом сбое в системе подачи газа; снижении давления топлива ниже установленной нормы; при отсутствии или недостаточной тяге. Как работает автоматика газового котла аогв? Управление работой газового клапана происходит за счет напряжения, которое вырабатывает термопара. Именно это напряжение воздействует на катушку клапана и держит его открытым, пока горит горелка. Регуляция температуры происходит за счет термостата и клапанов, которые при повышении или понижении температуры открывают или перекрывают топливо, поступающее на горелку. Контроль за отводом отработанных газов осуществляет датчик тяги. Сделать правильный выбор автоматики для газовых котлов достаточно сложно. Мы настоятельно рекомендуем обратиться за помощью к профессионалам.

Газовые котлы АОГВ-11.6-3 Ростов: принцип работы, автоматика, инструкция

В наше время все больше и больше имеют распространение современные импортные газовые котлы. Однако, стоимость их достаточно высока, и для того, что бы они корректно работали, порой необходимо переделывать всю отопительную систему в частном доме.

Заменить старые радиаторы на новые алюминиевые, разводку из стальных труб на трубы из полипропилена, поменять расширительный бак на мембранный, установить циркуляционный насос и т.д. Не всех это устраивает, а у многих, элементарно нет средств на замену котла и системы АГВ отопления.

Котлы АОГВ-11,6-3 производства «Ростовгазоаппарат» г. Ростов когда-то были очень популярны, ввиду неплохих отзывах, своей дешевизны и дешевизны запчастей, простоты конструкции и устройства, да, и выбор напольных газовых котлов был тогда небольшой.

Однако, и по сегодняшний день в тысячах домов применяется ростовский котел АОГВ. Разберем детально эти котлы, рассмотрим основные технические характеристики, принцип работы, возникающие неисправности и составим инструкцию для пользователя.

Круглый и прямоугольный тип котлов АОГВ-11,6-3 Ростов

Такой тип газовых напольных котлов предназначен для отопления домов площадью до 300 квадратных метров. Котлы АОГВ Ростов имеют несколько модификаций:

— одноконтурные АОГВ (только для отопления)

— двухконтурные АКГВ (отопление и горячее водоснабжение)

Также они подразделяются по тепловой мощности. Чаще встречаются модели с маркировкой АОГВ-11,6 и АОГВ-17,4 мощностью 11 кВт и 17кВт соответственно. Они применяются для обогрева помещений до 150 кв. метров. Для отопления дома площадью до 250-300 метров используются газовые котлы АОГВ-23 или АОГВ-29. Ростовские напольные газовые аппараты выпускаются в круглом и прямоугольном исполнении.

Устройство напольного котла АОГВ-11.6-3

Ростовский газовый котел состоит из кожуха, стального трубчатого теплообменника, газовой горелки и автоматики, включающую в себя терморегулятор, магнитный клапан, термопару, запальник и датчик тяги. Также в комплект входит газовый кран для подачи и перекрытия газа и зонт-обтекатель.

Круглый и прямоугольный тип котлов АОГВ-11,6-3 Ростов

Устройство газовых котлов АОГВ и АКГВ прямоугольной формы мало чем отличается от круглых,это видно и по схемам.

Устройство котла АОГВ-11,6-3 круглой формы

В двухконтурных моделях АКГВ к теплообменнику подведен дополнительный контур для горячей хозяйственной воды. Важно заметить, что второй контур для ГВС можно использовать только вместе с отопительным контуром.

Таким образом, если летом вам понадобится горячая вода, придется включать отопление. Но это является недостатком большинства отечественных напольных газовых котлов. В таком случае, на помощь придет, установленная газовая колонка или электрический водонагреватель.

Принцип работы газового котла АОГВ

Строение, внешний вид и принцип работы ростовского напольного котла очень напоминает котлы АОГВ-11.6-3 Жуковский. Для обеспечения нагрева теплоносителя и автоматического регулирования и безопасности работы используются следующие элементы:

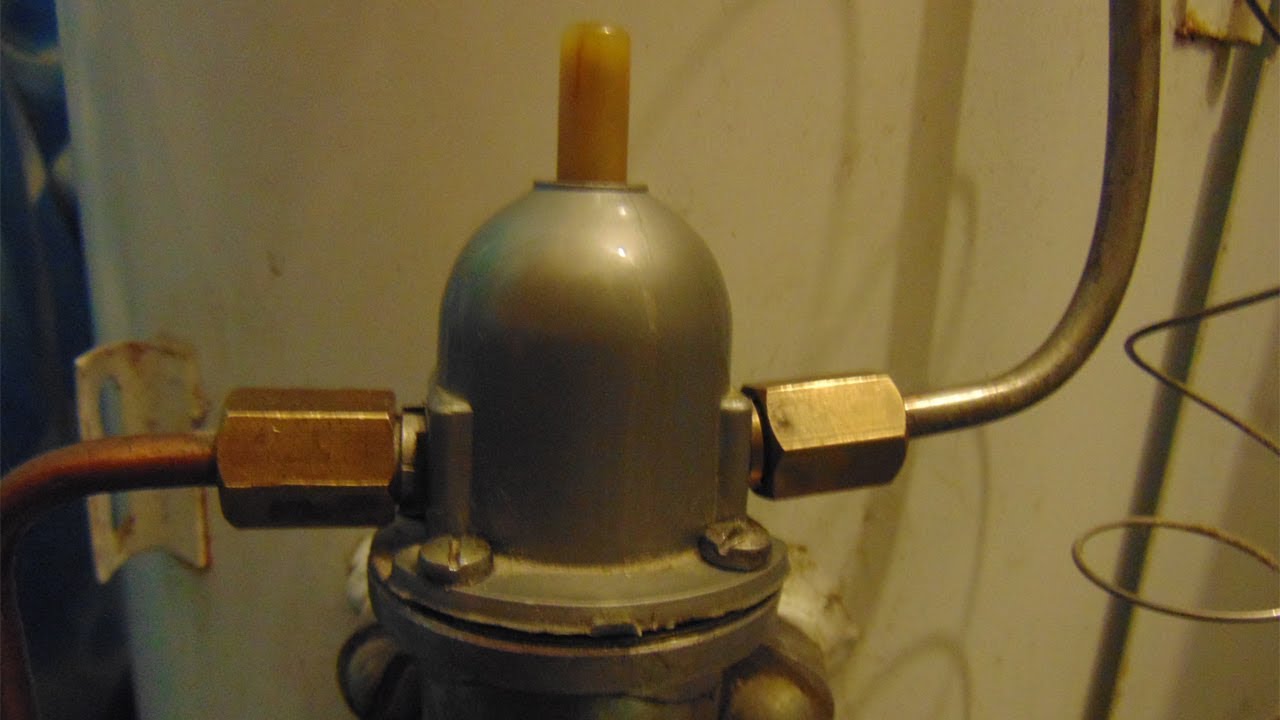

1. Магнитный клапан, предназначенный для приостановки подачи газа к основной горелке и запальнику, если он погас, а также принимает сигнал от датчика тяги, в случае ее полного или частичного отсутствия.

2. Терморегулятор имеет два положения(вкл./выкл). Предназначен для автоматического поддерживания заданной температуры теплоносителя в трубчатом теплообменнике, посредством передачи сигнала на газовую горелку. Температура выставляется при помощи ручки в диапазоне от 50 до 90 градусов.

3. Датчик тяги срабатывает при отсутствии тяги в дымовом канале. Перадавая сигнал на запальник, магнитный клапан прекращает подачу газа к запальнику и основной горелке.

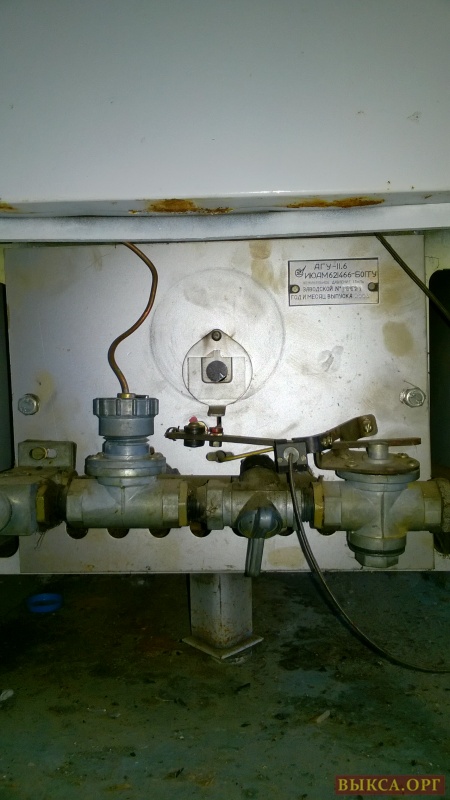

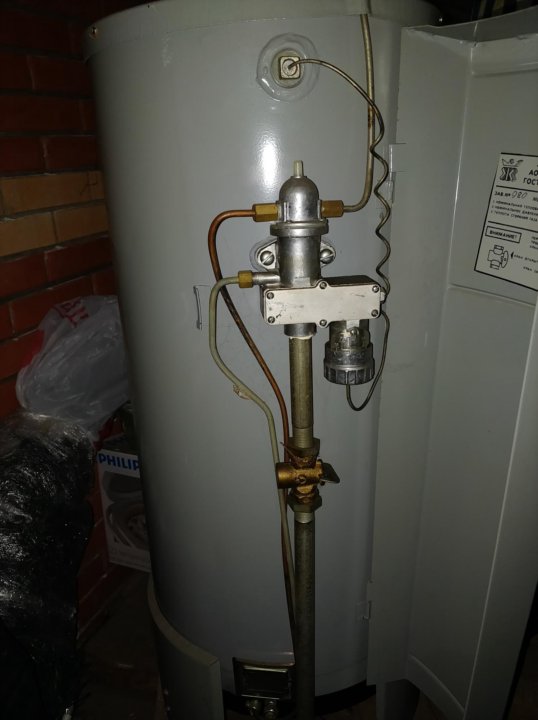

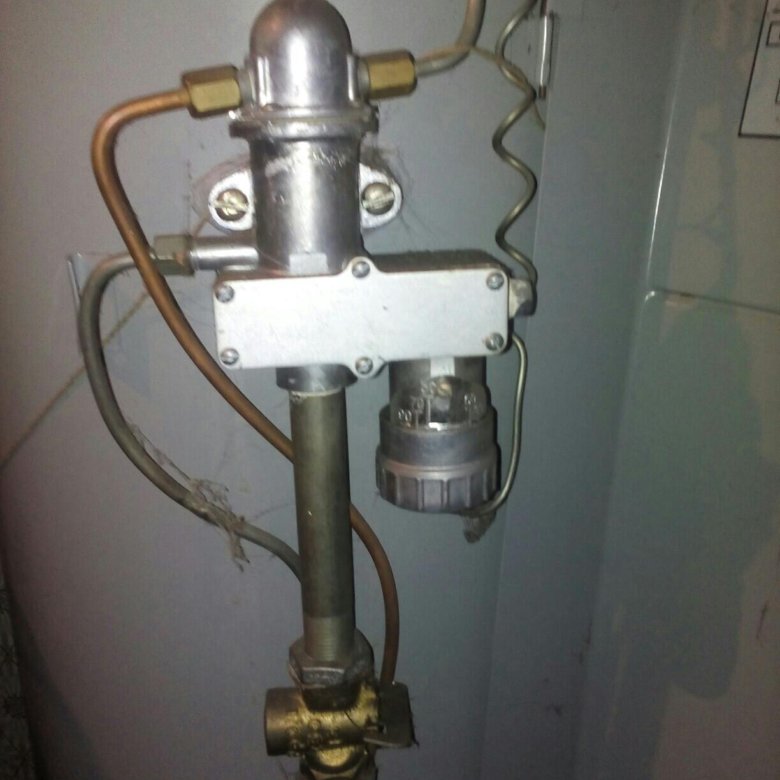

Автоматика котла АОГВ

Подключение и настройка котла АОГВ

Газовые котлы АОГВ-11.6-3 и 17,4 г. Ростов для подключения теплоносителя имеют на боковой стороне два штуцера с наружными резьбами, диаметром 1 1/2 дюйма или 40 мм. У котлов АОГВ-23 и 29, этот диаметр равен 50 мм или 2 дюйма.

У двухконтурных моделей, на той же стороне расположены два вывода под горячую воду, диаметром 15 мм или 1/2 дюйма.

Газ подключается при помощи специальной гибкой газовой гофрированной подводки (шланга), выполненной из нержавейки. Шланг вкручивается в тройник, к которому закреплены терморегулятор и магнитный клапан.

Когда все правильно подсоединено, система запитана водой, открываете газовый кран. При помощи ручки терморегулятора выставляете необходимую температуру воды.

Схема обвязки и подключения котла типа АОГВ

Схема обвязки котла АОГВ

Преимущества котлов АОГВ Ростов

— простота конструкции
— недорогие запчасти
— несложный монтаж и работа при замене запчастей
— возможность использования в старых открытых системах отопления
— совместим со стальными трубами и чугунными радиаторами
— невысокая цена аппарата

Недостатки котлов АОГВ

— устаревшая конструкция аппарата

— периодические неисправности в работе автоматики: не горит запальник, не работает кнопка на клапане или термопара, котел часто отключается и т.д.

— с каждым годом всё трудней найти запчасти, ввиду появления на рынке более современных моделей отопительных напольных газовых котлов

Смотрите видео:

Читайте также:

Назначение, устройство и принцип работы котла АОГВ

Специфика работы котельного оборудования зависит от его типа. Мы рассмотрим устройство котла, использующего природный газ – это наиболее распространенный тип, используемый в России. Почти в каждом населенном пункте есть доступ к центральному газопроводу, поэтому выбор в пользу АОГВ (Аппарат Отопительный Газовый Водонагревательный) столь распространен. Предлагаем взглянуть на принцип работы котла, его специфику, особенности монтажа, эксплуатации, обслуживания.

Устройство котла АОГВ

Любая система котла имеет несколько главных составляющих:

• арматура, через которую направляется топливо;
• газовая горелка;
• теплообменник (обычно медный, но может быть чугунный или стальной).

Другие элементы оборудования: трехходовой клапан, вторичный теплообменник, дымоход, мембранный бак, циркуляционный насос, прочее.

Циркуляционный насос устанавливается во все новые котлы. Его задача – движение теплоносителя. Для эффективной и, главное, безопасной работы он оборудуется расширительным баком, клапаном-предохранителем, системой управления электронного типа. Кроме того, многие модели оснащены внутренними диагностическими системами, повышающими безопасность использования и долговечность.

Принцип работы отопительного котла следующий:

1. Автоматика считывает показатели с датчиков и терморегуляторов, «понимая», как сильно система в данный момент нуждается в повышении температуры.
2. Запускается газовая арматура.
3. Теплообменник нагревает теплоноситель (воду) до требуемой температуры.
4. Циркуляционный насос подает теплоноситель в отопительный контур, от которого тепло уже распространяется по помещению.

Структура двухконтурного котла несколько отличается. Оборудование дает возможность не только обогревать помещение, но и нагревать воду для различных бытовых нужд. Двухконтурные котлы – это более универсальный, но и дорогой вид оборудования.

Важно! Двухконтурные котлы не могут одновременно отапливать дом и нагревать воду. Если включить контур горячего водоснабжения, отопительная система становится временно менее эффективной или вовсе прекращает отапливать помещение. Но обычно это незаметно, так как для заметного остывания помещения нужно минимум несколько часов без обогрева. Нагрев воды происходит гораздо быстрее.

Удаление газовых отходов

Одна из основных задач при установке котла отопления – обустроить нормальное удаление дыма и отходящих газов. Иначе продукты горения будут попадать в помещение, что опасно для здоровья и жизни.
В котлах с открытыми камерами сгорания дымовые газы выходят через специально оборудованную трубу. Кислород же для горения поступает прямо из помещения. Это значит, что здесь должна быть хорошая система вентиляции.

Обратите внимание! Котлы с открытыми камерами сгорания дешевле, чем с закрытыми. Если ищете экономичный вариант, это лучший выбор. Котлы с закрытой камерой оснащены специальным вентилятором, который буквально «выталкивает» газы в дымовой канал – трубу из стали или алюминия, которая выводится из помещения наружу через стену.

Газовые горелки в современных котлах

Горелка – ключевой элемент, из которого состоит котел. Во всех новых моделях оборудования эти горелки модулированные. Они позволяют легко и точно регулировать, сколько газа будет использоваться. Соответственно, можно настраивать комфортную температуру в помещении.

Лучшими являются котлы с автоматической модуляцией. Они обеспечивают комфорт, поддерживая заданную температуру и подстраиваясь под условия. Когда температура в помещении падает из-за холода на улице, горелка работает активнее. Когда теплеет, подача газа снижается. Несмотря на то, что горелка с автомодуляцией должна работать постоянно, расходы на отопление с ней ниже.

Защитная система

Вопрос безопасности – один из главных при использовании отопительного оборудования. Особенно в местах, где могут быть перебои с подачей топлива. В старых моделях такой защиты не было. Если подача газа прекращается, горелка тухнет. Когда возобновляется, газ просто начинал просачиваться в камеру, а оттуда мог попадать в помещение. Это влекло серьезную опасность для имущества, здоровья и жизни.

Современные модели оснащены системой автоматического закрытия клапана. Если подача газа прекратится, запустить котел повторно можно будет только вручную. Это позволяет безопасно использовать оборудование даже когда никого нет дома – вы будете уверены, что ничего не случится в случае перебоя газоснабжения.

Также новые котлы оснащены небольшими информационными экранами, на которые выводится информация о любых неисправностях. Это позволяет своевременно обнаружить поломку и обратиться к мастеру. Как правило, на экране появляется особый код ошибки, который нужно сообщить мастеру. Это упростит и ускорит ремонт.

Заключение

Назначение и устройство водогрейного котла во многом зависит от того, какую модель вы выберете, где она будет использоваться, насколько активно работать и т. д. Многие покупатели не уделяют этому вопросу должного внимания, из-за чего покупают оборудование, не соответствующее их требованиям либо недостаточно экономичное. Поэтому мы рекомендуем перед заказом получить консультацию эксперта.

Менеджеры компании «Профтепло» помогут подобрать газовый или другой котел, детально опишут устройство отопительного котла, преимущества и недостатки конкретной модели. Мы порекомендуем несколько вариантов конкретно под ваши задачи и условия эксплуатации. Плюс можем подобрать котел под ваш бюджет.

Чтобы получить консультацию или оформить заказ на поставку оборудования в Калуге и области, позвоните нам по номеру +7 (4842) 75 02 04 или оставьте запрос на сайте – мы сами вам перезвоним. Также мы устанавливаем отопительные системы «под ключ».

Ремонт и регулировки котлов АОГВ

______________________________________________________________________________________________

______________________________________________________________________________________________

В эксплуатации котел АОГВ-23.2. Отключается
полностью фитиль и горелка. В чем может быть причина? И как исправить?

Очень похоже на автоматику ростовских котлов РГЗА. Вы проверяли
термопару. Если термопара нормальная то надо смотреть магнит на
автоматике. Ищите проблему в термопаре и электромагнитном клапане.
Снимаете ЭМК и термопару. Соединяете термопару к ЭМК и на газовую плиту,
греть рабочий конец термопары. Держите от 30 сек, если кнопка
прихватила, все будет работать. Если нет, то проверять ЭМК и термопару.
ЭМК скорее всего надо
разбирать и рабочие поверхности чистить на мелкой шкурке, чтобы рабочие
поверхности были ровными. Еще посмотрите, не оторван ли он, куда
закручена термопара.

В эксплуатации котел Ростов. Подскажите, до какого минимума можно
настроить пламя? Сейчас отрегулировал в половину, пламя голубое,
проскакивают иногда на кончике желтые языки. На самой горелке все ровно
без колебаний. Котел работает теперь почти постоянно, температура на
подаче и обратке поднялась и почти соответствует температуре на котле.
Действительно котел грел быстрее, чем нагревался теплоноситель.

Я бы почистил еще и горелку. Примерно менее 50 мм в высоту, пламя делать
не нужно.

Установлен котел АОГВ-23.2-1 Жуковский. Хочу почистить его. В
эксплуатации с 1999 года. Ничего не настраивали, кроме автоматики.
Работает только
на максимуме, на среднем вылетает пламя наружу. Как его разобрать?

Если горелка круглая с одним соплом, сбоку справа есть тонкий болтик,
удерживающий горелку. За трубой, в корпусе аппарата, стоит болт,
удерживающий
горелку посередине. Его я обычно откручиваю клещами. Потом лёжа горелка
подаётся назад, выводя её из зацепления в 2 пазах снизу. Потом уже сами
решайте, мне иногда приходится откручивать болты, чтобы снять всякие
железяки снизу. Если прямоугольная, надо вначале снять термопару и
запальник, открутив гайку снизу и сверху накидные гайку. Опустить
кронштейн вниз и вынуть всё. Потом открутить накидную гайку горелки,
аккуратно,
чтобы не сломалась автоматика, придерживая трубу от прокручивания, отвернуть в сторону подвод к горелке. Открутить 2 самореза опустить
перед
горелки вниз, подать её всю на себя вниз, вынуть горелку. Собрать
аккуратно, прокладки асбестовые смазать. Проверить на отсутствие утечек
газа.
Вроде бы так, посмотрите ещё во время работы, что и как.

Установили и провели запуск котла Термолюкс АОГВ 12.5. Подскажите по
регулировке температуры. Нужно настроить температуру теплоносителя.

Регулировку температуры теплоносителя производит моделирующий термостат
газового клапана через сигнал, получаемый от термочувствительного
баллона термостата. При достижении теплоносителем заданной температуры,
термостат автоматически перекрывает подачу газа к основной горелке.
При понижении температуры теплоносителя ниже заданного уровня термостат
автоматически открывает подачу газа к основной горелке. При этом
запальная горелка продолжает гореть, и воспламенение основной горелки
происходит от факела запальной горелки.

Котел ЖМЗ 17.4-3 с автоматикой metrik maxitrol работал прекрасно, пока в
один прекрасный день не начал произвольно поднимать температуру. Поменяли автоматику на новую такую же естественно, но возникла
новая проблема, дельта срабатывания котла стала 2-3 градуса, естественно
он
теперь включается каждые 1-2 минуты. Раньше на старой автоматике было
около 10 градусов дельта.
Вопрос: регулируется ли эта дельта на данной автоматике? Или это брак?

Там не регулируется мин. мощность. Регулятором можно снизить давление на
горелке. Можно немного уменьшить мах. мощность. У вам сейчас котел
греет быстрее, чем уходит в систему. Поэтому можно немного уменьшить мощность горелки, уменьшив настройку блока под крышкой.

При работе котла Термолюкс вода не достигает нужной температуры. Что
может быть за неисправность?

Нарушена настройка газового клапана, низкое давление газа в сети.
Произвести настройку газового клапана.

Установлен котел АОГВ 23.2 Ростов. Горелка полностью не загорается от
запальника. Загорается одна полоса. Дунешь, остальные загораются, как
исправить? Рядом стоит такой же аппарат. При срабатывании, когда
включается подача газа. Щелчок гораздо сильней. И газ загорается с более
сильным
звуком. Впечатление, как будто давления не хватает. Может клапан не
открывается до конца? Посмотрел высоту пламени, сантиметров пять,
примерно,
больше не видно. Пришел сейчас смотреть, опять одна горит. Посмотрел,
подождал. Второй котел работал, этот потух и загорелся при втором
работающем, загорелись все горелки.

Похоже, дело в подаче газа, если есть термозапорный клапан — то возможно
с ним проблемы. Или со счётчиком. Или в газопроводе на улице конденсат
намёрз. Ну или в обще проблемы с ГРП, газоснабжением квартала. у Вас
проблемы с терморегулятором, он не до конца открывает клапан, поэтому
загорается секция возле запальника. По любому все секции надо проверить
на наличие сажи, которой быть не должно.

В эксплуатации жуковский котел (ЖМЗ). Произошла неисправность: аппарат
работал на малом газу (автоматика в нем никогда не работала —
регулировка
краном подачи), и погас. Обнаружил это по странному звуку, типа
«урчания». Заглянул в топку и под котел, пламя горит не в запальнике, а
внизу под
котлом в отверстии подводящей к горелке трубы (сама горелка погасла).
Ветер хоть и был сильный, но сам по себе до этого котел никогда
не гас. Попробовал зажечь запальник спичкой — загорелся, но пламя очень
слабое и он просто не зажегся после подачи газа. Отключил все. Вечером,
когда ветер стих, повторил попытку — аппарат загорелся, но запальник
потух тут же. Кран вновь перекрыл. Что за поломка?
Аппарат работает больше 15 лет. Никогда его никто не чистил. Если это
реально сделать самому, и это может помочь, то подскажите как. Если надо
разбирать со снятием котла, то это уже проблема.

Провели установку, монтаж и подключение газового котла АОГВ 9.3
Термолюкс. Интересует, как работает автоматика безопасности.

При внезапном отключении подачи газа или задуве пламени запальной и
основной горелок прекращается нагрев термочувствительного элемента
термопары. Понижаясь, ЭДС термопары отключит магнитный блок газового клапана. Произойдет перекрытие подачи газа. Без повторного ручного пуска
газогорелочного устройства котла подача газа к основной горелки
невозможна. Повторный пуск производить не ранее чем через 2 минуты после

отключения подачи газа.
Защита при отсутствии тяги: В случае отсутствия тяги в дымоходе
происходит нагрев датчика тяги, который размыкает через термопрерыватель
электрическую цепь подключения термопары. В усовершенствованных моделях
автоматики безопасности, вместо
термопрерывателя, установлена специальная термопара «с разрывом
электрической цепи». ЭДС, вырабатываемая термопарой, не будет
воздействовать
на магнитный блок газового клапана. Произойдет отключение подачи газа к
котлу.

В работе газовый котел АОГВ 23,2-1 Ростов. Решил сделать небольшое
техническое обслуживание. Как его разобрать и почистить от сажи?

Откручиваете гайку, газовая труба подходит. Откручиваете угольник.
Откручиваете запальник и термопару.
Тяните все горелки в сборе наружу, выдвигаете на себя. Не получиться с
задней части можно попробовать вытащить.
Если и так не получиться, ослабить плоскогубцами шпильки. Торчат, их
видно. И вытащить.
Там открутить шпильки и почистить все что можно. Жиклеры, в том числе
хорошо почистить.
Разобрать горелки, там просто. Шпильки выкручиваете. Четыре с одной
стороны. Четыре с другой.
Снимать пластинки с прорезями сверху горелок. Могут поломаться от
времени уже стают тонкие и хрупкие.
Снять пластинки вытащить пружинки и почистить все. Жиклеры в том числе.
Собрать и поставить на место.
Если плохо будет заходить можно разогнуть немного прорези. Там увидите,
где цепляется.
Можно немного шпильки ослабить. Потом закрутить и подтянуть не забыть.
Прежде всего, перед тем как будете делать, надо проверить кнопку
защитную, которую при розжиге нажимаете.
Иногда ее завязывают, чтобы котел Ростов не тух. Если ее сильно
завязать, затянуть. Газ тоже плохо идет.
Еще раз говорю, с пластинками осторожно. Они прогорают и стают очень
ломкие.
Их одни не купишь (у нас, во всяком случае), только горелку в сборе. В
Ростове наверно есть, да и стоят недорого.
Гайку намылить и проверить. Я лично смотрю, чтобы не травило и потом
подношу зажигалку.
Мыло плохо показывает. Так же посмотреть, как горелки к корпусу встали,
плотно или нет.

При замене крыши в доме, залило дождем АОГВ 17,4-3 жуковский с
автоматикой Honeywell. Результат — искры нет, газ не подает. Контакты
почистил,
безрезультатно. В наличии имеется такой же работающий блок автоматики и
остальные детали (термопара, пьезо и тд.). Корректно ли будет работать
блок если перекинуть его с одного котла на другой, но меньший по объему?

Влага. Попробуйте ручку поставить после искры, нажать ее и поджечь
запальник спичкой. Автоматика у Вас V5474, там ломаться нечему.

Подскажите, какие бывают особенности регулировки и наладки автоматики
котлов Термолюкс 9.3?

Котел оснащён автоматикой безопасности и терморегулирования, имеющей
специфические регулировки, позволяющие адаптировать котел к конкретным
условиям эксплуатации. Газовый клапан автоматики оснащен регулятором
давления газа, обеспечивающим стабилизацию расхода газа на основную
горелку при перепадах давления газа в сети. Для проверки необходимости
настройки потока газа определяют входное и выходное давление газа.
Открутите резьбовые заглушки и подключите контролирующие приборы в
соответствующие точки. После проверки установите резьбовые заглушки и
проверьте их на герметичность. Рекомендуемый вращающий момент затяжки
2,5 Нм. B случае несоответствия давления газа значениям, указанным в
паспорте, необеспечения котлом заявленных характеристик по площади
отапливаемого помещения, повышенном сажеобразовании производят
регулировку максимального и минимального выходного потока газа основной
горелки.

Установлен котел АОГВ-17.4 Ростов. Начал часто забиваться (полные
фильтры каждые 2 недели). Я обратил внимание на это, так как очистка
очень
хлопотное дело.
1. есть «проскок» пламени, точнее постоянное горение почти по всей
горелке (разобрал клапан, резинки вродь в норме, протер, чуть растянул
пружину,
собрал) результата нет. Пробую прикрутить подачу газа, кручу решительно
— гаснет запальник, чуть больше — опять проскакивает.
2. пламя желтое (нашел снизу заслонку, снял ее) результата нет. Опять
кручу подачу газа, даже при очень низком пламени все равно
сверху желтое пламя. Пробую прикрыть заслонкой наглухо, ухудшения едва
заметны.
Тяга есть, воздуха поступает ему более чем (турбину осталось только
вкрутить). Выкрутить горелку не получается, подскажите как? Видимо
необходимо
чистить/менять форсунку. Клапан похоже тоже менять, но до горелки не
знаю как добраться.

Столкнулся с неисправностью на новом котле ЖМЗ АОГВ-11,6-3 Комфорт
(сзади на котле, на наклейке, после комфорт еще написано «Новинка»).
Автоматика mertik maxitrol. Проблема в следующем. Правый регулятор, он
же выключатель. Нормально проворачивается лишь до работы фитиля, т. е.
становится вертикально. В этот момент фитиль уже горит, все хорошо.
Дальше, чтобы включить основную горелку, надо провернуть его еще против
часовой на 90 градусов, но регулятор не идет. Но, если надавить на белый
кожух сбоку (со стороны подвода газа, как раз в этом районе и
придавливаю),
то сразу регулятор легко вращается и включает горелку. В остальном проблем нет, но как то напрягает этот момент. Подскажите, как правильно
снять
кожух (осмотрел, болтов не вижу крепежных, хотя по идее должен сниматься
вверх и на себя), и может попытаться его лучше отцентровать на котле,
подозреваю, что просто перекос какой-то.

Тогда попробуйте снять верхнюю крышку котла. Кожух зажимается ей.
Сначала снимите этот пенал, кожух боковой и попробуйте без него
покрутить.

Недавно установили и ввели в эксплуатацию газовый котел Термолюкс АОГВ
12.5. Хотели его настроить. Скажите, как правильно отрегулировать поток
газа запальной горелки?

Регулировку потока газа запальной горелки проводят, когда происходят
частые отключения котла вследствие необеспечения нормального нагрева
термочувствительного элемента термопары. Вращая винт по часовой стрелке,
уменьшается поток газа и, соответственно, наоборот. Обязательное
условие регулировки: пламя запальной горелки должно омывать и постоянно
нагревать термочувствительный элемент термопары. По окончании всех
наладочных и регулировочных работ проверьте герметичность газовых
соединений и эффективность работы автоматики. Каждый газовый клапан
имеет
свой индивидуальный номер, проходит тестирование и настройку на заводе
изготовителе. Без настоятельной необходимости не производите
регулировку параметров газового клапана. Разрешается только один вид
ремонтных операций: замена магнитного блока. При других неисправностях
требуется замена газового клапана.

Подскажите, как снять и почистить горелку на котле Ростов выпуска 90-х
годов. Я снимал верхнюю крышку на котле, вынимал шампуры, чистил сажу,
пылесосил. Через каналы видно, что большое количество сажи лежит внизу,
но как снять нижнюю панель с горелкой и вычистить всё, я так и не понял.

Недавно установили жуковский котел АОГВ 11.6-3 (02) с автоматикой
EuroSit вместо старого 20-летнего ростовского. По инструкции написано,
что при
розжиге запальника ручку управления необходимо держать зажатой 30-45
секунд и потом 2-3 раза нажать кнопку пьезорозжига. Но у меня получается
разжечь запальник только если удерживать кнопку примерно 80-100 секунд.
В чем может быть проблема? В остальном котел работает отлично.

В газопроводе пока весь воздух не выйдет, не загорится и зависит от
длины трубы.

Возникла неисправность газового котла Термолюкс. Он перестал набирать
нужную температуру. В том году нормально всё было. В чём
причина?

Причин может быть несколько: забит дымоход, забита форсунка, забита
сеточка перед автоматикой. И возможно, забит вводной кран на подводе к
дому
(сталкивался с этим, но тут симптомы характерные, газ.плита работает, а
при включении других потребителей притухает).

Подскажите по регулировке котла АОГВ ЖМЗ. В какую сторону крутить колесо
для увеличения температуры? Автомат срабатывает часто, огонь высотой
1 см, батареи тёплые только на треть сверху. А я вчера ослабил винт,
прикрутил колесо по часовой, на пол оборота колёса, закрепил винт. Котел
не
гаснет уже сутки, батареи прогрелись почти полностью, огонь см около 1. 5
см. Получается что это не правильно?

Против часовой стрелки. А пламя меньше 1 см не надо, сделайте 2 см.
Правильно. Вы подняли верхний порог отключения по температуре, а краном
сделали что котел работает в миним. мощности и не доходит до той
температуры. Так и надо держать. Но убедитесь, что котел может
отключиться до 90
град, чтобы не закипел.

В эксплуатации котел Ростов, 2004 г. в. При увеличении подачи газа
краном газовым на котле, происходит возгорание в нижней части котла. В
чём
причина неисправности?

В горелке сажа – нужно разбирать, чистить.

В эксплуатации котел Термолюкс АОГВ 9.3. Как на нем отключить горелки
(основную и запальную)?

Отключение основной и запальной горелок. Для отключения основной горелки
поверните рукоятку управления по часовой стрелке до позиции. При этом
на запальной горелке будет продолжать гореть факел. Для отключения
основной и запальной горелок, поверните рукоятку управления по часовой
стрелке
до позиции.

Подскажите, как на АОГВ 23,2 Ростов регулировать нижнюю температуру
включения горелок. При скольки градусах должен включаться? Отключение
верхний предел колесом. А как сделать, чтобы раньше включался? А то
остывает вода градусов до 25, и только потом включается.

Подскажите, как почистить горелку в котле АОГВ 11,6 Жуковский? Пламя
горит сине-желтым цветом и периодически стоит запах. Котлу три года,
сажи
внутри нет, дымоход почистил.

Снять горелку прочистить, продуть компрессором и установить обратно.
Обязательно проверить на утечки обмыливанием мыльной эмульсией.

Нашел способ, как сделать терморегулятор котла более точным. Нужно
просто растянуть пружину. Засовываешь отвертку между витками пружины и
крутишь. Я прошёлся так по всем виткам пружины (с одной стороны),
пружина легко растягивается. Результат в работе терморегулятора заметен
сразу.
Почему тревожила эта проблема? Да потому что, даже не смотря на
выключение циркуляционного насоса, котлу приходилось чуть ли не закипать
чтобы
выключится, а если убавить температуру, то он не включался после
включения насоса. Но теперь после растягивания пружины такой проблемы не
наблюдается. По поводу работы воздушного терморегулятора. С начала я
установил его по середины комнаты, но это оказалось не самым удачным
местом. Например, идет нагрев трубы, пока тепло дойдет до середины
комнаты становится уже жарко. Потом выключается терморегулятор, но тепло
то
продолжает выходить из трубы (труба же сразу не остывает за секунды).
Потом пока до терморегулятора дойдет, что стало холодно, труба уже
остывает
и пока тратится время на нагрев самой трубы, в комнате становится уже
холодно. Сейчас терморегулятор установил над трубой и работа в даны
период
времени устаревает. Можно даже сказать, что все работает, как положено.
Жду морозов, что бы окончательно в этом убедится. По этому советую
устанавливать воздушный терморегулятор на длинном проводе, чтобы можно
было с начало подобрать место правильной установки.

При эксплуатации газового котла Термолюкс часто отключается основная
горелка. И еще бывает, что нет искры зажигания при работе
пьезовоспламенителя. Почему это происходит?

Недостаточное разрежение в дымоходе, забит дымоход — Очистить дымоход.
Нарушена настройка газового клапана — Произвести настройку газового
клапана.
Пробой высоковольтного кабеля — Проверить целостность и надежность
крепления высоковольтного кабеля. При необходимости заменить.
Влажный искровой электрод, вследствие наличия водного конденсата —
Демонтировать искровой электрод, просушить, смонтировать, повторить
розжиг.

В работе котел АОГВ 12.5. Появилась следующая неисправность. После
розжига запальной горелки пламя не фиксируется на ней за 60
секунд.

Неисправна термопара, датчик тяги — Заменить термопару, датчик тяги.
Нет контакта в соединении термопрерывателя, термопары и газового клапана
— Зачистить контакты термопары, термопрерывателя. Подтянуть гайки
крепления термопрерывателя, термопары в газовом клапане.
Неисправен магнитный блок газового клапана — Заменить клапан.
Недостаточный нагрев термочувствительного элемента термопары —
Отрегулировать положение термочувствительного элемента в зоне факела
запальной горелки, прочистить трубопровод и инжектор запальной горелки.
Нарушен контакт в кабелях подключения датчика тяги — Восстановить
контакт.

Столкнулся с ударами в котле Жуковский при нагреве! Решил слить
теплоноситель DIXIS-30, который я заливал в позапрошлом году.
Отработав два сезона проблем никаких с котлом не было, но в этом году
появились. При включении основной горелки в котле стал раздаваться
металлический стук, но горелка при этом продолжает работать в прежнем
режиме. После того как я слил DIXIS и заполнил в систему водой, стуки
прекратились или, я бы сказал, что стали на тише, но спустя неделю стук
вернулся. Система открытая, на обратке стоит насос, воздух стравливал
через
дальнюю батарею и расширительный бачок (путём нагрева теплоносителя).
Ощущения такие как будто при сливе теплоносителя грязь из котла ушла
обратно в трубы и потом насос её обратно нагнал! Что может быть ещё?

Котел Термолюкс 12. 5 полностью выключается через минуту. В чем причина
такой поломки?

Временно прекращена подача газа — Закрыть газовый кран на газопроводе,
выполнить повторный розжиг котла.
Отрыв пламени на запальной горелке — Проверить тягу в дымоходе.
Отсутствие тяги в дымоходе — Проверить тягу в дымоходе.
Недостаточный нагрев термочувствительного элемента термопары —
Отрегулировать положение термочувствительного элемента в зоне факела
запальной горелки, прочистить трубопровод и инжектор запальной горелки.

Подскажите, как произвести настройки пламя газа на максимум и минимум?

Регулировка максимального и минимального выходного потока газа основной
горелки. Эти настройки выполняются, когда термочувствительный баллон
холодный. Регулировка максимального потока газа позволяет изменять
максимальную мощность основной горелки. Горелка работает на максимальной
мощности при положении рукоятки управления газового клапана.
Чтобы настроить максимальный поток газа: поверните рукоятку управления в
нужную позицию; поворачивая регулировочный винт регулятора давления
газа по часовой стрелке, увеличивается поток газа.
Чтобы настроить минимальный поток газа: начиная с позиции рукоятки
управления, медленно вращайте рукоятку управления по часовой стрелке до
тех
пор, пока факел на основной горелке вот-вот потухнет; вращайте винт
минимального потока газа против часовой стрелки для увеличения потока
газа.
Погасание пламени или его «проскок» в насадку основной горелки абсолютно
недопустимы после регулировок минимального и максимального выходного
потока газа.

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

Эксплуатация, основные неполадки и ремонт котла АОГВ

________________________________________________________________________

Прошу помощи, чтобы разобраться в следующем вопросе. Ввели в
эксплуатацию двухконтурный напольный котел АОГВ Эконом с блоком
автоматики Евросит. Когда запускаешь розжиг, основная горелка загорается
насыщенно, но минуя 15-25 секунд выключается. Повторное действие
изменений не приносит. Кто-то встречался с этим?

Предварительно проверить работоспособность датчика тяги и термопары.
Провести проверку контактов цепи. Аккуратно разобрать стационарную
запальную горелку и продуть. Проведите настройку запальной горелки на
меньшее давление газа. Видимо, уменьшилась тяга, и из-за этого запальной
горелке не хватает воздуха для розжига главной горелки.

Чрезмерно начало коптить пламя и газогорелочное устройство всегда горит,
не затухая. Температура свыше установленного уровня не поднимается, хотя
огонь продолжает гореть. Очень много гари. Газовый сервис говорит, что
слабая тяга. Как это исправить?

Похоже, приток воздуха уменьшился. Вам нужно провести полное
техобслуживание. Демонтировать горелочное устройство, прочистите и
промойте все компоненты и детали. Теплообменник рекомендуется очистить с
наружней стороны.

Скажите нам, пожалуйста, почему агрегат начинает коптить? Как нужно
поступить для того, чтоб решить этот вопрос?

Похоже, имеется слабая тяга в камере сгорания. Рекомендуем почистить
дымоходный канал.

Как поступить, объясните мне, когда одноконтурный газовый котел АОГВ
Комфорт ЖМЗ не загорается? Держу рукоятку управления, давлю клавишу
включения розжига, затем удерживаю ее ориентировочно 10 минут, начинаю
отпускать, и прибор затухает.

Возможно, трубка запальной горелки засорилась. В такой ситуации
рекомендуем Вам провести полное техобслуживание. Также может являться
окисел на клеммах датчика тяги. Следует отсоединить клеммы и удалить с
них налет.

Неисправность напольного котла АОГВ Универсал с блоком автоматики
Минисит. При нажимании на кнопку розжига, не поступает газ на горелку. В
чем причина?

Если Вы нажимаете кнопку, газ входит только в запальное устройство, на
основную горелку его вход не допускается.

Установили данный агрегат. Мне не нравится переключение с запальника на
основное газогорелочное устройство. Получается два хлопка. Может это
какая-то неполадка?

Предполагаем, что требуется настроить газовый клапан.

У нас работает агрегат этой же модели с газовым клапаном, который
выключается при нагревании ориентировочно семьдесят градусов. Прошу
помощи, чтобы избавиться от этой проблемы?

Вероятно, произошла сработка датчика по тяге. Необходимо произвести
проверку дымоотводного канала.

На даче установили аналогичный агрегат. На той неделе нагрев остановился
на 50 градусах, хотя факел усиленно продолжает гореть. Что случилось?

Не исключено, что забился сажей трубопровод поступления газа от узла
автоматики на газовой горелке, а также горелочная форсунка.

Дома работает боринский газовый двухконтурный котел АОГВ
укомплектованный автоматикой Eurosit. Позавчера случилась с ним поломка.
Он стал гаснуть, если на запальную горелку задувает ветер. Два раза
заменял термопару, но ничего не изменилось. В чем вопрос?

В момент пуска главного газогорелочного устройства, это служит
уменьшением поступления топлива на запальник, то есть включается
автоматика защиты. Вам следует усилить поступление топлива на запальник.
Подобное может случиться обычно по причине слабого давления в системе.
Другим фактором может являться ослабление тяги в дымоходе, если он
установлен неверно.

Можете мне подсказать, что за проблема, если в нашем доме перестает
работать данный агрегат, преимущественно, если на улице сильные порывы
ветра и дождливая погода. Порекомендуйте, как можно отремонтировать?

В случае включения запальной горелки, ЭМК клапан принудительно
срабатывает в продолжение 15 секунд. Когда запальная горелка погасает,
прекращение действия ЭМК возникнет на отрезке в десять секунд, Вы
услышите щелканье.

Несколько лет назад поставил в доме одноконтурный газовый котел АОГВ
Универсал ЖМЗ. Домик скромный, пространство не больше тридцати метров
квадратных. Вроде бы объем маленький, но нагрев теплоносителя не бывает
более 60 градусов. В комнате стоят 2 батареи по двенадцать секций. Не
понимаю, как увеличить температуру нагрева?

Вам может помочь монтаж насоса циркуляции. Периодически может снижаться
давление в магистрали газа.

Почему во время использования систематически случается перегрев газового
котла?

Существенный фактор — исчезла циркуляция в контуре отопления. Также
возможен засор фильтров или большое скопление воздуха в системе
отопления.

Недавно случилась неполадка. Когда закрываем кран холодной воды и
открыть кран на горячую воду, вся вода исчезает из контура отопления.
Почему такое происходит?

Похоже, неправильно функционирует подпиточный клапан отопительного
контура. Он пропускает воду по обоим трубопроводам. Если есть давление
жидкости в системе, то движения в обратную сторону быть не может.

Из-за чего агрегат издает шум, бульканье, а иногда может выть и даже
хлопать?

Жидкость в системе изрядно обогащена кислородом. Во время нагревания
выделяются пузыри воздуха, от чего вы слышите шум. Если прибор настроен
неверно, то воет клапан газа или байпасный клапан. Громкие хлопки при
запуске указывают на неисправность с розжигом.

Ремонтники сделали в середине этого года установку отопительного
боринского котла АОГВ. Ориентировочно через несколько месяцев возник
сбой. Пытаюсь настроить температурный цикл, а он его не фиксирует.
Подскажите, почему не держится температура?

Должно быть повреждена автоматика, и если температура повышается на 65
градусов, форсунки отключаются. Рекомендуется отрегулировать автоматику
для корректной работы. Еще одной причиной может быть то, что Вы выбрали
несоответствующую мощность агрегата пропорционально отапливаемой
площади.

Провел в октябре того года пуск такого же прибора. Он работает на
сжиженном газе. За 4 месяца потрачено почти 8 м3. В настоящее время
внутри аппарата большое количество сажи, а также начала коптить основная
горелка. Почему это происходит?

Слишком много нагара в камере сгорания означает, что горелка не
настроена, и газовое топливо сгорает не полностью. Также может быть
некондиционный сорт смеси газа. Чтобы не коптила горелка, нужно
периодически проводить влажную очистку.

Ввел в эксплуатацию такой же прибор. При пуске горелка зажигается и
неожиданно тухнет. Я полагаю, что устройство розжига неисправно.
Помогите устранить такую аварию?

Требуется проверить, появляется ли звук при возникновении запальной
искры, в случае извлечения провода на розжиг. Если нет, вы должны
сменить трансформатор запальника. Если есть, произведите замену
электрода запальника либо газогорелочного устройства.

Недавно обнаружилась неполадка с газовым жуковским котлом АОГВ Эконом.
Образовалась течь воды. Он исправно действовал только 3 недели. Может
быть, кто объяснит, из-за чего течет вода?

Видимо капает вследствие большого системного давления. Может быть
прогорели стенки устройства теплообмена. Гидравлические удары тоже
становятся причиной протекания в котлах.

В систему отопления нам хотелось бы произвести подключение данного
прибора. Интересует, какое номинальное давление на подачу газа
/метан/пропан/ для данных аппаратов?

В таком виде аппаратов значение заявленного давления подачи газа для
метана/пропана равняется 150.0/300.0 Паскаль.

Подключен в систему этот агрегат. Вчера произошел сбой в работе. Прибор
запускается, а дом не нагревает. В чем проблема?

Скорей всего, скопился воздух внутри радиаторов либо много накипи в
теплообменнике. Его требуется вымыть.

Эксплуатируем в помещении этот агрегат. До этого вечера грел хорошо.
Сейчас с ним произошла поломка. Аппарат ежедневно перегревается. Как
удалить данную аварию?

Вероятно, произошло засорение накипью, из-за чего забился проток. Вы
должны прочистить прибор.

Несколько дней тому назад появилась неприятность с котлом отопления. Был
в эксплуатации не более, чем 2 месяца. Затем он резко перестал поднимать
отрегулируемую температуру. Может быть, кто объяснит, почему это
случилось?

У вас в системе газовое давление слабее, чем нужно. Вам необходимо
проверить кран газа. Возможно, внутри избыток смазки. Просто уберите
лишнее.

Хотелось бы узнать, как накачать бак-расширитель?

Расширительный бачок можно подкачивать любым автомобильным насосом до
необходимого по паспорту давления. Как правило, примерный интервал 1-1,5
бар. Перед тем, как подкачать бак, обязательно нужно удалить воду из
котла. Сливать можно посредством сливного штуцера либо через кран
разбора воды, заглушив поступление на горячее водоснабжение.

Отопительный газовый котел АОГВ Комфорт жуковский не запускается. Когда
прижимаем кнопку вкл/выкл, горелка нормально работает. Но если отжать
кнопку, прибор отключается. Объясните причину неполадки?

Вероятно, вышла из строя термопара или поломка газового клапана. Также
бывает низкое давление газа на входных трубах. В некоторых случаях
присутствует недостаток напряжения электронной платы.

Подскажите, какого рода сервисные операции требуется выполнить в случае
смены сжиженного газа на природный?

Сначала необходимо поменять форсунки на основной горелке. Затем поменять
напряжение питания модулятора. По окончании настроить диапазон
наибольшего и наименьшего давления.

Как функционирует предохранительный клапан в системе отопления?

Этот компонент, который настроен на требуемое давление, обслуживает
отопительную систему. Не разрешается применять защитный клапан для
сливания воды из системы.

Время от времени увеличивается давление системы отопления. Давление
расширительного бачка понижаем до 2,1-2,3 атм. Может ли вода системы
отопления поступает из системы горячего водоснабжения?

Подъем давления системы отопления формируется следующими главными
причинами. Неотрегулировано давление для бака-расширителя. Вентиль
подпитки подтекает.

У нас появилась неисправность. Старт происходит затруднительно.
Запальное устройство зажигается, но основной горелке пламени нет. Никак
не могу понять, какая это причина?

Судя по всему, функциональный сбой работы механизма розжига. Рекомендуем
выполнить технический осмотр котла и прочистить механизм поджига.

Помогите мне исправить неполадку с дымоходной трубой? Скоро вторые
сутки, как произошла возвратная тяга, при которой дым начал валить
непосредственно на кухню. Дымоходом занимались самостоятельно. Он
представляет собой трубу из стали. Возможно в расчетах есть недоработка.

Важным фактором выступает не правильно сделанная конфигурация
дымоходного канала. Может быть отложение сажи на стенках трубы, которое
резко сокращает его производительность. К тому же необходимо
контролировать вентиляционные отверстия в жилых помещениях.

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

Неисправности котла АОГВ-23 ЖМЗ

___________________________________________________________________________

Неисправности жуковского котла АОГВ-23 и их устранения

Нажатием на пусковую кнопку не удается разжечь запальник, пламя на
запальнике гаснет, отрывается

— Закрыт кран газовый перед аппаратом — Откройте кран газовый.

— Отверстие в форсунке запальника засорено — Прочистите отверстие
проволокой O 0,3 мм.

— Давление газа ниже 635 Па (65 мм вод. ст.) — Сообщите в управление
газового хозяйства.

— Наличие в помещении сильных сквозняков, приводящих к отрыву пламени на
запальнике — Устраните или уменьшите сквозняки.

Отсутствует искра между электродом свечи зажигания и запальником

— Большой зазор между электродом и запальником — Отрегулируйте зазор.

— Не работает пьезорозжиг — Заменить пьезорозжиг.

При отпускании пусковой кнопки (после удержания ее не менее минуты
при горящем запальнике) пламя запальника гаснет

— Окисление припоя на контактах в местах соединения электромагнита с
проводом контактным, слабое прижатие штырей в гнездах — Выверните штуцер
провода контактного из корпуса клапана газового магнитного, зачистите
контакт надфилем до блеска (снять окисную пленку).

Вверните штуцер
обратно в
корпус. Снимите гнезда со штырей, слегка обожмите гнезда плоскогубцами.
Установите гнезда на штыри.

Во избежание разрушения пайки контактов
электромагнита и провода контактного не затягивайте сильно штуцер
провода при ввинчивании его в корпус клапана газового магнитного.

— Не работает микровыключатель датчика тяги — Замените микровыключатель.

— Термопара не вырабатывает ЭДС, сгорел конец термопары (величина ЭДС
термопары должна быть не менее 20 мВ) — Замените термопару.

— Пламя запальника не касается термопары — Установите (подогните)
термопару так, чтобы пламя омывало конец термопары (см. рис.3).

— Вышел из строя защитный термостат — Заменить защитный термостат.

Пламя горелки и запальника гаснет. Автоматическое отключение подачи
газа при работе газового котла АОГВ-23 ЖМЗ. Срабатывает датчик тяги

—
Полный или частичный завал дымохода — Очистите дымоход.

— Наличие в помещении сильных сквозняков, приводящих к срыву пламени на
запальнике — Устраните или уменьшите сквозняки.

— Давление упало ниже 635 Па (65 мм вод. ст.) — Сообщите в управление
газового хозяйства.

— Для замера давления газа в сети отсоедините трубку запальника от
штуцера корпуса клапана. Подсоедините к штуцеру измерительный прибор.

— Поверните ручку регулировочную, установив ее на 50 – 60 °С. Нажмите
пусковую кнопку до упора, затем отпустите ее на 2 — 3 мм и по истечении
8 — 12
сек. снимите показания прибора.

Время срабатывания автоматики газового жуковского котла АОГВ-23 по
тяге меньше 10 сек. при отсутствии тяги в дымоходе.

Время срабатывания
автоматики по тяге более 60 сек. при отсутствии тяги в дымоходе.

— Не отрегулирован датчик тяги — Отрегулируйте датчик, для чего:
расконтрите, выверните (или заверните) на 1-2 мм регулировочный винт и
снова
законтрите его. Проверьте время срабатывания. При необходимости операцию
повторите.

— Время срабатывания зависит от величины зазора между регулировочным
винтом и кнопкой микровыключателя. При увеличении величины зазора время
срабатывания увеличивается и наоборот.

Не отключается основная горелка

— Разгерметизирован «сильфон-термобаллон» — Замените
«сильфон-термобаллон»

— Терморегулятор разрегулирован — Выполните настройку терморегулятора на
диапазонах срабатывания в пределах 50-90 °С.

После выключения горелка не включается длительное время. Вода в баке
горячая, батареи холодные

— Нет циркуляции в системе отопления — Устраните обратные уклоны в
системе отопления. Устраните воздушные «подушки» в системе отопления.

Наличие пламени на огневых отверстиях основной горелки при выключении
терморегулятора

— Негерметичность клапана терморегулятора из-за наличия грязи — Снимите
крышку переднюю терморегулятора. Прочистите затвор клапана и нанесите
уплотняющую смазку.

Не вращается или туго вращается дверца тягопрерывателя

— Наличие грязи на оси дверцы — Удалите грязь с оси дверцы и гнезда под
установку оси в корпус тягопрерывателя.

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс — На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты
• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Как устранить поломки на котле АОГВ Комфорт

______________________________________________________________________________

Скажите, как можно решить вот такую проблему. В доме установлен
напольный котел АОГВ 11,6-3 Комфорт (ЖМЗ) с газовым клапаном SIT. В
момент розжига главная горелка горит интенсивно, но через 10-12 сек
выключается. Повторная процедура изменений не приносит. Что произошло?

Изначально проверяйте датчик тяги и термопару. Провести проверку
контактов цепи. Осмотрительно разукомплектовать запальник и продуть.
Настройте пилотную горелку посредством снижения давления газа. Видимо,
возникло ухудшение тяги, поэтому пилотной горелке недостаточно воздуха
для розжига главной горелки.

Сильно начало коптить пламя и газогорелочное устройство имеет
непрерывное горение, не гаснет. Температура выше заданной подняться не
может, и в то же время факел горит. В аппарате много сажи. Газовый
сервис говорит, что недостаточная тяга. Как это исправить?

Скорей всего, имеет место нехватка воздуха. Вам нужно провести полное
техобслуживание. Снять горелочный узел, прочистить и промыть горелку и
жиклеры. Теплообменник необходимо очистить снаружи.

Можете мне подсказать, что за проблема, если котельный аппарат коптит?
Что нужно сделать для устранения такой неисправности?

Похоже, присутствует ослабление тяги в топке. Можем посоветовать
прочистить дымоход.

Что предпринять, расскажите, если напольный котел АОГВ 29,3 Комфорт не
может зажечься? Зажимаю рукоятку управления, нажимаю клавишу запальника,
затем удерживаю ее ориентировочно 10 минут, отжимаю, и аппарат погасает.

Предполагаем, что трубка запальника засорилась. В такой ситуации
рекомендуем Вам выполнить техническое обслуживание. Еще одной неполадкой
может быть окисление клемм на датчике тяги. Отсоедините зажимы и удалить
с них налет.

Сбой в работе газовый котел АОГВ 11.6-3 Комфорт с блоком автоматики
Евросит. При нажимании на кнопку поджига, нет подачи газа на горелку.
Какие могут быть причины?

Если нажимается эта кнопка, топливо проходит только лишь в запальную
горелку, на главную горелку его подача не допускается.

Установили данный агрегат. Немного напрягает цикл перехода с запальной
горелки на главную горелку. Получается несколько хлопков. В чем
проблема?

Похоже, вам нужно произвести настройки автоматики на корректное давление
газа.

В использовании аппарат данной марки с устройством автоматики, который
выключается при подъеме температуры ориентировочно шестьдесят градусов.
Скажите, как можно устранить такую неисправность?

Вероятней всего, происходит включение датчика тяги. Вы должны выполнить
осмотр дымохода.

В доме установлен прибор такой же модели. Вчера у него произошел сбой
нагрева на 40 градусах, при этом факел непрерывно горит. Что случилось?

Предполагаем, что засорился патрубок поступления газа от автоматики на
горелке, а также горелочный жиклер.

Дома работает котел АОГВ 23,2-3 Комфорт Н включающий в себя автоматику
ЖМЗ. Недавно вскрылась у него неполадка. Прибор начинает тухнуть, если
на запальную горелку дует ветер. Несколько раз менял термопару, но
ничего не изменилось. В чем вопрос?

Когда Вы включаете главную горелку, это создает уменьшение поступления
топлива на запальную горелку, то есть срабатывает автоматика. Вам
следует усилить подачу топлива на запальный механизм. Это может
возникать обычно по причине снижения давления в системе. Другой причиной
является уменьшение тяги дымохода, если он смонтирован с ошибками.

Можете рассказать, по каким причинам у нас выключается данный агрегат, в
основном, когда на улице сильный ветер и дождливая погода. Как нужно
устранить неисправность?

В момент запуска запальника, ЭМК клапан срабатывает за 15 секунд. Когда
запальник гаснет, прекращение работы ЭМК наступает на отрезке в десять
секунд, в этот момент послышится негромкий щелчок.

Четыре года назад установил в доме газовый котел жуковский одноконтурный
АОГВ 11.6 Комфорт. Домик скромный, пространство примерно 30 метров. Как
будто бы нагрев теплоносителя не бывает выше пятидесяти градусов. В доме
подключены 2 радиатора на 12 секций. Не могу сообразить, как повысить
температуру теплоносителя?

Для устранения проблемы нужен монтаж насоса циркуляции. Периодически
возникает снижение давления в газовой магистрали.

Почему во время эксплуатации нередко случается перегревание газового
котла?

Существенный фактор — прекратилась циркуляция в контуре отопления. Также
возможно загрязнение фильтров либо завоздушивание в системе отопления.

У нас случилась неполадка. Если закрыть кран на холодную воду и начать
открывать ГВС, то выходит вода из контура отопления. Подскажите причины?

Видимо, некорректно работает кран подпитки контура отопления. Он
пропускает воду в двух направлениях. В случае, когда присутствует
давление воды в системе, то движения в обратном направлении не может
случиться.

Какая причина того, что аппарат шумит, булькает, а иногда сильно воет и
громко хлопает?

Жидкость в системе изрядно обогащена кислородом. В процессе нагрева
происходит выделение пузырьков воздуха, из-за чего можно слышать шум.
При неправильных настройках агрегата воет клапан газа или байпасный
клапан. Сильные хлопки во время запуска говорят о неисправности
запального механизма.

Я провел в середине этого года пуск котла АОГВ 23.2-3 Комфорт. Где-то
через 3 месяца возник сбой. Настраиваю температурный цикл, а он его не
фиксирует. Подскажите, в чем причина?

Вероятней всего, произошел сбой автоматики, и если температура
повышается на 70 градусов, форсунки отключаются. Рекомендуется
подрегулировать автоматику для корректного выполнения функций. Еще одной
причиной может являться то, что выбрана несоответствующая мощность
прибора пропорционально площади отопления.

Выполнил в начале августа подключение такого же прибора. Он работает на
сжиженном газе. За 4 месяца потрачено почти девять кубов. В данное время
внутри аппарата очень много сажи, и еще коптит главная горелка. В чем
причина этого явления?

Большое количество нагара в камере сгорания говорит о том, что
газогорелочное устройство не отрегулировано, и от этого газовое топливо
сжигается не в полной мере. Также вероятен низкокачественный сорт смеси
газа. Чтобы горелка не коптила, требуется периодически выполнять очистку
с применением воды.

Мне установили данный аппарат. Во время запуска горелочное устройство
воспламеняется и в тот же миг затухает. Я полагаю, что отсутствует
запальная искра. Помогите устранить такую поломку?

Требуется проверить, появляется ли звук при образовании запальной искры,
в случае извлечения провода на розжиг. Если нет, вы должны заменить
запальный трансформатор. Если есть, выполните замену запального
электрода или самой горелки.

Совсем недавно возникла неисправность с котлом АОГВ 17,4-3 Комфорт .
Образовалась течь воды. В работе он был только 2 недели. Может, кто
подскажет, из-за чего происходит течь?

Капать может вследствие большого системного давления. Может быть еще
прогорание стенок устройства теплообмена. Гидравлические удары в равной
степени могут стать фактором протекания в котле.

На даче планируется провести подсоединение такого же прибора. Поясните,
какое номинальное давление на подачу газа (метан/пропан) у таких
приборов?

В таком виде аппаратов величина стандартного давления подачи газа для
метана/пропана составляет 150/300 Па.

Ввели в эксплуатацию данный аппарат. Позавчера произошел сбой в работе.
Котел начинает функционировать, но дом не нагревает. Что может
случиться?

Скорей всего, воздушная пробка внутри радиаторов либо имеется накипь в
теплообменнике. Необходимо его промыть.

Установил и подключил в доме такой же прибор. До вчерашнего вечера
работал исправно. Теперь с ним произошла неисправность. Аппарат
постоянно перегревается. Как устранить данную неполадку?

Скорей всего, случился засор от накипи, из-за чего закупорился проток.
Просто необходимо прочистить агрегат.

Недавно обнаружилась неприятность с отопительным котлом. В работе был не
более, чем 3 месяца. Потом вдруг он внезапно перестал набор
установленной температуры. Может, кто подскажет, почему это случилось?

У вас в системе давление газа меньше требуемого. Надо проверить вентиль
газа. Похоже, внутри много смазки. Требуется удалить лишнюю.

Не могли бы Вы подсказать, как подкачать расширительный бак?

Расширительный бачок подкачивается простым подручным насосом до
рекомендуемого по инструкции давления. Как правило, средний объем от 0.8
до 1.5 бар. Перед тем, как подкачивать бачок, обязательно нужно удалить
жидкость из котельного прибора. Сливать можно через штуцер слива или
через кран разбора воды, заглушив поступление ГВС.

Газовый котел АОГВ 23,2-3 Комфорт не выполняет запуск. Если держишь
кнопку включения, горелочное устройство работает. Если не фиксировать
кнопку, прибор затухает. Объясните причину неполадки?

Видимо, дефект термоэлемента или проблемы с газовым клапаном. Еще может
возникнуть низкое давление газа на подводящем трубопроводе. Иногда
присутствует слишком малое напряжение электронной платы.

Скажите мне, какие операции рекомендуется выполнять в целях смены типа
газа?

Для этого нужно сделать смену форсунок на главной горелке. Перенастроить
напряжение питания модулятора. По окончании выполнить регулировку
параметров наибольшего и наименьшего давления.

Как работает предохранительный клапан отопительной системы?

Этот клапан, который отрегулирован на нужное давление, защищает
отопительную систему. Запрещено задействовать защитный клапан для слива
отопительной воды.

Часто растет давление отопительной системы. В расширительном баке
давление уменьшаю до предела 2,1-2,3 атм. Может ли вода системы
отопления поступает из труб горячего водоснабжения?

Подъем давления отопительной системы охарактеризовать двумя базовыми
факторами. Плохо отрегулировано давление для расширительного бака.
Клапан подпитки пропускает воду.

Обнаружилась неполадка. Пуск производится очень плохо. Запальное
устройство зажигается, но главной горелке пламени нет. Скажите,
пожалуйста, в чем причина?

Судя по всему, неисправность механизма розжига. Советуем сделать
техобслуживание агрегата и очистить устройство зажигания.

Пожалуйста, помогите исправить неполадку с дымоходным каналом? Уже двое
суток наблюдается обратная тяга, из-за которой дым стал попадать прямо в
комнату. Дымоходом занимались самостоятельно. Он состоит из
металлической трубы. Наверное в чем-то есть ошибка.

Важной причиной является не правильно сделанная конструкция дымохода.
Часто случается загрязнение трубы продутами сгорания, которое достаточно
ограничивает его производительность. К тому же обязательно нужно
проверять вентиляцию в доме.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Control Engineering | Как работают системы контроля горения горелки?

Газовые и масляные горелки повсюду. Они приводят в действие котлы, запускают большие печи с псевдоожиженным слоем и решетками, а также нагревают многие другие процессы. Более крупные горелки имеют системы контроля горения (CCS), которые необходимо периодически настраивать.

Чтобы понять, как настраивать газовые и / или масляные (обычно дизельные № 2) горелки, полезно сначала понять, как и почему они работают именно так.

Что такое система контроля горения?

Горелки большего размера управляются с помощью комбинации CCS и системы управления горелкой (BMS). BMS определяет, будет ли пожар или нет, и несет основную ответственность за отключение системы, если условия становятся небезопасными, а также за выполнение требований по очистке при перезапуске.

CCS определяет, сколько топлива, воздуха и воды нужно залить в котел, и в первую очередь должен предотвращать возникновение небезопасных условий.Этот пост не касается BMS; основное внимание уделяется топливным и воздушным аспектам CCS (а не воде и другим вспомогательным компонентам).

Горелки промежуточного вала

Этот пост также не относится к горелкам с промежуточным валом, которые имеют один привод, приводящий в действие как заслонку воздуха для горения, так и топливный клапан. Соотношение топливо / воздух (FAR) для горелок с промежуточным валом устанавливается механической регулировкой установочных винтов на топливном клапане — CCS отправляет один выходной сигнал на исполнительный механизм для подачи топлива и воздуха вместе.

Безударный переход с отслеживанием уставки и выхода

Пропорционально-интегрально-производные (ПИД) контуры CCS котла и станции автоматического / ручного смещения (A / M / bias) обычно должны быть настроены так, чтобы отслеживать как можно больше. Уставки (SP) должны отслеживать переменные процесса (PV), когда они не находятся в автоматическом режиме. Каскадные главные выходы должны отслеживать подчиненные SP, если подчиненное устройство не находится в каскаде (автоматический выход и удаленный SP). Это важно для плавного переключения, чтобы петли можно было переключать между ручным, автоматическим и каскадным режимами без ударов котла.

Я рекомендую только два исключения для принудительного отслеживания всего:

1. SP для уровня в барабане — пожалуйста, прочтите мою предыдущую запись в блоге об Оптимизации измерения уровня в барабане для получения подробной информации о линейном изменении SP.
2. Выходной сигнал подстройки O2 обычно должен быть просто переведен в центр, когда воздушный контур находится в ручном режиме. Это вызовет «скачок» в сообщаемом проценте воздушного потока при переходе от автоматического режима к ручному, но это не вызовет реального скачка; массовый расход воздуха не изменился, и при возврате в автоматический режим не было никаких ударов.

Мастер цеха и мастера котлов

Мастер установки представляет собой контур ПИД-регулирования давления, в котором давление в главном коллекторе пара указано как PV, а выход задает интенсивность горения всех котлов, работающих в автоматическом режиме. Каждый паровой коллектор должен иметь не более одного активного мастера установки; это означает, что у большинства предприятий есть только один мастер установки. У каждого котла есть главный котел, который представляет собой станцию ​​A / M / смещения, которая управляет скоростью горения этого котла. В режиме АВТО мастер котла получает общий выходной сигнал установки, смещает его и отправляет этот процент на контроллеры расхода топлива и воздуха.В РУЧНОМ режиме основная мощность котла регулируется оператором. Но если топливо не в каскаде, главный выход котла отслеживает расход топлива SP. Если главный котел находится в ручном или отслеживающем режиме, его смещение отслеживает разницу между ним и выходом главного устройства.

Если есть только один котел, выход мастера установки является ведущим котлом, и смещение не требуется.

Кусочная характеризация

Кусочная характеристика (PWC) — это функциональный блок в CCS, который аппроксимирует плавную кривую путем объединения множества коротких линий. Как правило, блок PWC определяет линейные сегменты от 10 до 21 пары точек (X, Y). Блок определяет, на каком сегменте линии находится ввод, и производит вывод на основе двух значений Y, окружающих эту строку. FAR, O ₂ заданное значение подстройки и кривые линеаризации выхода содержатся в блоках PWC.

Что они курили?

Если у вас есть опыт управления процессом, но вы впервые видели стандартную схему подачи воздуха для горения для газовой / масляной горелки, вы, вероятно, думаете, что моя логическая схема выше неверна.Вы можете подумать: «Зачем любому здравомыслящему инженеру так сильно возиться с фотоэлектрической системой? Почему бы не установить FAR, регулируя уставку каскада воздушного потока?»

Это была моя первая реакция, но рисунок правильный, и есть веская причина для этого: кросс-лимитирование (подробнее об этом ниже).

Идея заключается в следующем: система должна контролировать топливо и воздух как «количество топлива и воздуха, необходимое для данной процентной нагрузки». Итак, мы переводим расход топлива в проценты, умножая его на константу.Мы преобразуем воздушный поток в процент, пропуская массовый поток через PWC, чтобы получить исходный процент, а затем урезаем этот процент из выходного сигнала контура подстройки O ₂ . Полученные проценты расхода топлива и воздуха будут контролироваться в соответствии с процентами основной мощности котла.

Вы должны думать о расходе воздуха на 5% ниже SP как о «воздушном потоке, подходящем для случая, когда главный котел на 5% ниже», а не «на 5% меньше воздуха, чем я хочу». Это тонкое различие, но результирующие числа могут отличаться, если кривая FAR не является идеально прямой.

При отсутствии надлежащего массового расходомера воздуха давление в воздушной коробке иногда используется как показатель объемного расхода воздуха и подается в FAR PWC вместо расхода. В остальном логика такая же.

O ₂ планка

Датчик O ₂ определяет «избыток воздуха» — процентное содержание кислорода в дымовых газах после сгорания. Обычно при высоких нагрузках желательно 3% -4% O ₂ (в земной атмосфере 21% O ₂ ).Опасно загружать в топку больше топлива, чем может полностью сгореть воздух. Продукты неполного сгорания (синтез-газ — H ₂ и CO) или несгоревшее топливо могут заполнить пространство в печи или воздуховоде, а затем смешаться с воздухом и взорваться. Недостаток воздуха также приводит к нежелательным для окружающей среды выбросам.

Слишком много избыточного воздуха — основная причина неэффективности. Мы хотим нагреть воду, но мы должны подавать в топку холодный воздух (в основном азот) и выпускать теплый воздух.Чем больше воздуха мы продуваем через печь, тем больше топлива сжигаем только для нагрева азота и продувания трубы вместо нагрева воды. Избыточный воздух может также производить избыток NO _x в некоторых горелках.

Итак, мы хотим контролировать O ₂ на его идеальном количестве для нагрузки. Изготовитель горелки должен предоставить кривую SP подстройки O ₂ — она ​​должна быть подключена к PWC с выходом, проходящим через станцию ​​смещения (всегда в автоматическом режиме), чтобы установить SP контура PID подстройки O ₂ . Контур подстройки O ₂ затем отрегулирует PV расхода воздуха, заставляя контур воздушного потока добавлять или вычитать воздух, чтобы поддерживать его на том же уровне, что и процент расхода топлива и основной процент котла. Горелка O _{2 Подстройка} обычно ограничивается регулировкой воздуха только от ± 10% до ± 20%.

Для этой подстройки требуется немного математики в логике CCS. Есть три распространенных способа справиться с этим:

1. Старый метод заключался в использовании контура подстройки O ₂ с масштабированием выходного сигнала 0–100%.Пятьдесят процентов — это «нейтраль» или «по центру» — без регулировки выхода FAR. Выход ограничивается примерно 40% -60%, и этот выход добавляется к 50% (или вычитается из 150%), а затем умножается на 0,01 и выход FAR PWC воздушного потока для контура потока PV.
2. В некоторых современных системах выход ограничен значением от 0,8 до 1,2, при этом 1,0 центрируется. Выходной сигнал FAR PWC воздушного потока можно затем умножить на выходной сигнал подстройки O ₂ для установки PV воздушного потока. Это простейшая схема для программирования.
3. В других современных системах производительность ограничена от -20% до + 20%, при этом 0% центрируется. Затем выходной сигнал делится на 100%, добавляется к 1 (или вычитается из 1) и умножается на выходной сигнал FAR PWC воздушного потока, чтобы установить PV потока воздуха. Это немного сложнее запрограммировать, но для операторов более естественно, поскольку ноль центрируется.

Направление контура подстройки O ₂ зависит от того, как сконфигурирована внутренняя математика — некоторые имеют прямое действие (повышение своих выходных сигналов в ответ на высокое или возрастающее значение O ₂ ), а другие — обратного действия.

Вам необходимо знать, какая из этих опций используется, прежде чем пытаться настроить контур подстройки O ₂ .

Перекрестное ограничение

Петля подстройки O ₂ хорошо справляется с поддержанием желаемого FAR в устойчивом состоянии. Однако это медленный контур, и возможно, что топливо будет опережать воздух при увеличении скорости стрельбы или воздух опережать топливо при уменьшении скорости стрельбы. Любой из этих вариантов может привести к потенциально взрывоопасной ситуации с высоким содержанием топлива.

Чтобы предотвратить это, CCS горелки реализуют перекрестное ограничение.В самом простом виде, SP воздушного потока больше главного котла и фактического расхода топлива PV (в процентах), а поток топлива SP является меньшим из главного котла и фактического потока воздуха PV (в процентах, после его запуска через FAR PWC и O2-trimmed). Это заставляет воздух опережать темп при увеличении скорости стрельбы, а топливо опережать уменьшается, и гарантирует, что если в системе когда-либо закончится воздух, она никогда не добавит слишком много топлива.

Продувка, выключение и разблокировка для регулирования

Обычно BMS отправляет в CCS не менее трех дискретных сигналов.Сначала он запрашивает чистку. После этого CCS должен открыть воздушную заслонку настолько открытой, чтобы обеспечить необходимый поток продувочного воздуха. Это занимает от 30 секунд до 5 минут в зависимости от размера оборудования и ситуации. Затем BMS запрашивает «слабый огонь». CCS дает команду воздушной заслонке и топливному клапану перейти в почти закрытое положение для зажигания. Как только BMS определит, что установлено хорошее пламя, она сбросит запрос «слабое пламя» и повысит «разблокировку для модуляции» (RTM).Тогда CCS может свободно регулировать воздух и топливо по своему желанию.

Требования к автомобилям

Контуры ПИД-регулятора CCS котла должны быть приведены в автоматический режим. Уровень барабана независим, как и вспомогательные контуры, такие как непрерывная продувка. Воздушный поток должен быть каскадным перед потоком топлива, а поток топлива должен быть принудительно ручным, если воздушный поток не является каскадным. И поток воздуха, и поток топлива должны быть каскадными, чтобы главный котел перешел в автоматический режим.

Распыление масла

Струя жидкого масла, бьющая в топку, плохо горит.Он растечется на полу и загорится неприятным, черным пламенем. Жидкое топливо необходимо распылять в виде аэрозоля (мелкодисперсного тумана) в горелку, чтобы оно по сути работало как газ. У некоторых горелок есть масляный пистолет (это то, что мы называем трубкой, через которую масло проходит снаружи горелки в топку) с очень маленькими отверстиями для механического распыления масла, но большинство горелок распыляют газ (либо сжатый воздух, либо пара) в пистолет, чтобы распылить масло.

Этот газ должен находиться под более высоким давлением, чем масло в пистолете, иначе он не будет распыляться должным образом.Выбросы из дымовой трубы будут явно уродливыми, независимо от того, сколько воздуха вы добавите, если ваше масло не распылено должным образом.

Совет: Если вы стравливаете дизельное топливо № 2, не собирайте его в стаканчик из пенополистирола. Дизель быстро растворяет полистирол.

Двухтопливная

Некоторые горелки предназначены для сжигания как газа, так и мазута. Обычно они предназначены для работы только по одному, но некоторые могут переключаться с одного на другой при низкой нагрузке без выключения. Для разных видов топлива должны быть отдельные кривые FAR.Некоторые системы просто используют кривую FAR для масла, когда обе работают. Другие используют константы для создания эквивалентного процентного соотношения между двумя видами топлива и суммируют результаты FAR вместе, а также используют логику перекрестного ограничения для добавления воздуха для поддержки обоих.

Крис Харди — инженер-электрик из Технологического института Джорджии. В Cross Company Integrated Systems Group с 1994 года Крис имеет опыт управления технологическими процессами с котлами, альтернативными источниками энергии, водоснабжением / сточными водами, химическими веществами, фармацевтическими препаратами, безопасностью, текстилем и автомобилем.Крис также программирует контроллеры / HMI и пишет пользовательские приложения Windows для связи, сбора данных, отображения, анализа тенденций и отчетности. Отредактировал Аниса Самарксиу, менеджер цифровых проектов, CFE Media, [email protected]

— См. Соответствующие истории ниже.

Группа интегрированных систем между компаниями является членом CSIA с 05.03.2015

Водогрейные котлы — Chipkin Automation Systems

Их также называют водяными котлами .Они часто используются в жилых и коммерческих зданиях для отопления. Обычно они производятся в виде портативных устройств небольшого размера для бытового применения, тогда как устройства большого размера используются в промышленных целях.

Для работы водогрейных котлов можно выбирать из множества видов топлива, таких как пропан, электричество и т. Д., Но наиболее часто используемым источником топлива является природный газ из-за его экономической эффективности. Эти котлы чрезвычайно прочны и имеют долгий срок службы.Кроме того, их использование менее сложно по сравнению с другими системами отопления. Однако процедура установки гидрокотлов стоит довольно дорого.

Как и паровые котлы , водогрейные котлы также существуют в двух различных конфигурациях, а именно: конфигурация жаротрубного котла и конфигурация водотрубного котла . Жаротрубные котлы также называют котлами кожухотрубного типа из-за их конструкции.

Основные компоненты

Ниже перечислены основные компоненты, используемые в конструкции водогрейных котлов:

1. Термостат, который в основном используется для регулирования тепла и температуры внутри системы.
2. Газовый клапан для регулирования расхода топливного газа
3. Манометр, который в основном используется для индикации давления воды в котле.
4. Клапан подачи воды для добавления воды в систему котла.
5. Редукционный клапан для понижения давления внутри системы.
6. Вентиляционное отверстие, позволяющее выпускать избыточный воздух из системы.
7. Расширительный бак, позволяющий расширять воду при нагревании.
8. Клапан регулировки потока для управления потоком котловой воды
9. Клапан сброса давления для регулировки давления
10. Циркуляционный насос, который обычно представляет собой электрический насос с электроприводом, используемый для циркуляции воды по всей системе.
11. Сливной клапан

Рабочий

В типичной системе водогрейного котла топливо вводится в бак под давлением, где происходит процесс сгорания. В систему включено устройство контроля температуры, называемое , термостат , которое контролирует температуру топлива. В бак под давлением подается вода в сочетании с регулируемым количеством воздуха, что инициирует процесс горения топлива. Затем продукты сгорания проходят по трубе к цилиндру, в котором находится вода.За счет тепла, подаваемого горячими газами, вода внутри системы нагревается. Полученная горячая вода окончательно распределяется с помощью электрического насоса. Нагретая вода подается по другой трубе во все части здания, требующие тепла.

В системах водяного отопления вся система обычно делится на разные зоны нагрева в здании. Этот метод зонирования дает следующие преимущества:

1. Эффективное отопление.
2. Это делает жизнь очень комфортной.
3. Облегчает эксплуатацию котла.
4. Предлагает чрезвычайно экономичное решение для обогрева.

Лучистое отопление — один из старейших методов нагрева горячей воды. Обычно применяется из-за его высокоэффективного нагревательного эффекта. С появлением новых технологий излучающие трубопроводные системы стали особо прочными и недорогими. « Пластиковые трубы (которые являются более экономичным выбором, чем другие материалы для трубопроводов) позволили домовладельцам удобно обогревать полы, стены, подъездные пути и бассейны с помощью водоснабжения.”Распределение нагретой воды внутри гидравлической котельной системы может происходить с помощью следующих методов:

1. Радиаторы
2. Плинтусы
3. Конвекторы и
4. Вентиляционные системы, также называемые гидро-воздушными системами

Типы систем водогрейных котлов

Доступны четыре основных типа систем водогрейных котлов, которые указаны ниже:

1. Закрытая система: В этих типах систем вода, которая испаряется и превращается в пар, снова возвращается в использование за счет конденсации пара. вернуться в жидкую форму.Это означает, что 100% повторное использование воды происходит в закрытых системах.
2. Открытая система: В этих системах вода нагревается, но испарившаяся вода не возвращается для повторного использования внутри системы.
3. Однотрубная система: В этих системах используются две трубы. Одна труба используется для подачи нагретой воды в необходимое место, а вторая труба используется для возврата холодной воды обратно в котел с помощью моторизованного насоса.
4. Гравитационная система: Это старые системы кипячения горячей воды, в которых вода после нагрева возвращается обратно под действием силы тяжести. Следовательно, в этих системах циркуляционные насосы не требуются.

Основные характеристики

Ниже приведены важные особенности, связанные с использованием систем водогрейных котлов:

• Хотя установка систем водогрейных котлов является чрезвычайно дорогостоящей, но часто бывает используются для отопления из-за их высокой эффективности и стоимости по сравнению с системами с воздушными котлами.
• Поскольку системы водогрейных котлов состоят из алюминиевых пластин и медных труб, они, как правило, используют меньше металла для своей конструкции и, следовательно, занимают сравнительно меньшую площадь.
• Гидравлические котлы обычно имеют небольшие и однородные значения температуры по сравнению с котлами с принудительной подачей воздуха. Более того, в этих системах включение-выключение обычно предотвращается из-за способности труб плинтуса улавливать тепло и выделять его в течение более длительных периодов времени.
• Другой важной особенностью водогрейных котлов является то, что они сушат воздух внутри системы лишь в очень небольшой степени.
• «Котел Hydronic не выделяет аллергены, пыль, ожоги или плесень от любых продуктов, попадающих в жилое пространство. Это всегда преимущество, особенно для семьи, чувствительной к аллергии ».
• Механизм трубопровода в системе водогрейного котла является исключительным, и его правильное выполнение в значительной степени отвечает за правильную работу котла.
• Одинарная гидравлическая котельная на дом обычно оказывается достаточной для обеспечения необходимого теплового эффекта, если только это не большой трехэтажный дом.
• Водогрейные котлы в основном используются для отопления жилых помещений, как правило, в северных частях Европы.
• Гидравлические котельные системы в основном используются в качестве системы центрального отопления внутри зданий для обогрева помещений, которые в остальном очень холодные.
• «Типичный водогрейный котел работает всю зиму с температурой воды, определяемой параметром Aquastat , или настройкой нижнего предела (Aquastat подобен термостату, который определяет температуру воды внутри котла и отключает горелку, когда вода достаточно горячая).”

Техническое обслуживание

Очень важно проводить периодическое техническое обслуживание типовой системы водогрейного котла; в противном случае котел может взорваться, что приведет к пожару или взрыву. Баллон, используемый внутри котельной системы, необходимо регулярно опорожнять и очищать, чтобы избежать засорения труб из-за излишков минеральных отложений. Это накопление минералов происходит из-за присутствующих в воде нитратных компонентов.

Необходимо регулярно смазывать трубы смазкой.Кроме того, трубы необходимо регулярно проверять на предмет утечек. Более того, датчик давления, встроенный в систему, необходимо тщательно проверять на предмет любых отклонений давления. Для обеспечения правильной работы котла необходимо, чтобы котел был проверен и сертифицирован квалифицированным специалистом по котлам.

Ссылки

1. Пластиковые трубы
2. Преимущества гидронного котла

Источники

Oilheat America
статьи в электронном журнале
ehow

Low Processing Fee Journal в EEE / ECE / E & I / ECE / ETE — Impact Factor-7.122

Разработка микроконтролируемой системы для управления двигателем постоянного тока с использованием программного обеспечения MATLAB / Simulink

Б. М. Шимада, Л. Ниро, М. Ф. Моллон, Э. Х. Канеко, В. С. Чавес, М. А. Ф. Монтесума

Магистр машиностроения, Федеральный технологический университет — Парана, Корнелио Прокопио, Парана, Бразилия

Заместитель профессора, Федеральный технологический университет — Парана, Корнелио Прокопио, Парана, Бразилия

Выпускник, Федеральный технологический университет — Парана, Корнелио Прокопио, Парана, Бразилия

Профессор Федерального технологического университета — Парана, Корнелио-Прокопио, Парана, Бразилия

Аннотация PDF 10. 15662 / IJAREEIE.2017.0612001

Динамическая модель и моделирование системы преобразования энергии ветра

ПРОФ. ДЖОН РОВЕР

Школа электротехники, Гарвардский университет, Кембридж, США

Аннотация PDF 10.15662 / IJAREEIE.2017.0612002

Сравнительный анализ семиуровневых преобразователей CHB и NPC с фотоэлектрическим питанием с использованием метода MPPT для приложений с низким энергопотреблением

Сатиш Кумар Трипати, Ритеш Диван

PG Студент [силовая электроника], факультет ECE, Райпурский технологический институт, Райпур, С.G, Индия

Доцент, Департамент ECE, Райпурский технологический институт, Райпур, Коннектикут, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612004

Анализ рабочих характеристик кодов неисправности, FOC и их комбинаций применительно к приводам с несколькими асинхронными двигателями с FLI

Адам И. Харнекар, Анмол А.

Велпулвар, Акшай Экботе, Мадхави Неркар

UG Студент, факультет электротехники, DVVP COE, Университет Пуны, Ахмеднагар, Махараштра, Индия

Профессор кафедры электротехники, DVVP COE, Университет Пуны, Ахмеднагар, Махараштра, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612005

Анализ неисправностей промышленной системы с когенерацией

Анураг Упадхьяй, Рекха Агарвал

Студент, кафедра электротехники и электроники и Институт науки, технологии и инженерии им. Сагара Сикандрабад, недалеко от Ратибада, Бхадбхада-роуд, Бхопал, Индия

Асс. Профессор кафедры электротехники и электроники и научно-технического института им. Сагара Сикандрабад, близ Ратибада, Бхадбхада-роуд, Бхопал, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612006

Реализация по обнаружению рака груди с использованием маммографических изображений

Амрута Б. Джадхав, д-р С.Р. Ганоркар

Департамент E&TC, Sinhgad College of Engineering, Vadgaon (Bk), Пуна, Индия

Департамент E&TC, Sinhgad College of Engineering, Vadgaon (Bk), Пуна, Индия

Аннотация PDF 10. 15662 / IJAREEIE.2017.0612007

Регулируемое управление скоростью двигателя BLDC с помощью безмостового понижающего преобразователя с контроллером нечеткой логики

г.Мурали Кришна, Д. Дивья

Доцент кафедры EEE, Инженерный колледж ВКР и ВНБ, Гудивада, Андхра-Прадеш, Индия

Доцент кафедры EEE, Инженерный колледж ВКР и ВНБ, Гудивада, Андхра-Прадеш, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612008

Magic Mirror с питанием от Raspberry Pi

Канчан С.Горд

Доцент кафедры электроники инженерного колледжа Терна, Нави Мумбаи, Махараштра, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612009

Эра нанометрового режима: оценка маломощных цифровых схем на основе FinFET

Adil Zaidi, Md Ashraf, Zaurez Ahmad, Azeem Zaidi

Доцент кафедры ECE, Инженерный колледж Меват, Нух-Харьяна, Индия

Бакалавр технических наук, Отделение ECE, Инженерный колледж Меват, Нух-Харьяна, Индия

Консультант, Группа развития навыков, Всеиндийский совет технического образования (AICTE), Нью-Дели, Индия

Аннотация PDF 10. 15662 / IJAREEIE.2017.0612010

Улучшение проблемы реконфигурации с использованием алгоритма поиска гармонии для системы распределения энергии

K.K.S.V.V. Пракаса Рао, доктор П. Хема Чанду, доктор В. К. Вира Редди,

Космический центр Сатиш Дхаван, Андхра-Прадеш, Индия

Доцент и HOD, отдел EEE, SVTM, MPL, Индия

Доцент, Университет SV, Тирупати, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612011

Обзор распознавания узоров ткани для людей с нарушениями зрения

Бхагьяшри М.Найк, С. Б. Шинде, С. Р. Тайт

PG Scholar, JSPM, NTC, Нархе, Пуна, Индия

Доцент, JSPM, NTC, Нархе, Пуна, Индия

Доцент, BSCOE & R, Нархе Пуна, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612012

Система безопасности пассажиров на железнодорожном транспорте на базе Arduino

А. Сенапати, Д. Гош, Р. Найек, К. Бхаттачарджи, А.

К. Кашьяп

UG Студент, кафедра ICE, Калькуттский институт инженерии и менеджмента, Калькутта, Западная Бенгалия, Индия

УГ Студент, кафедраECE, Калькуттский институт инженерии и менеджмента, Калькутта, Западная Бенгалия, Индия

UG Студент, кафедра ECE, Калькуттский институт инженерии и менеджмента, Калькутта, Западная Бенгалия, Индия

UG Студент, кафедра ECE, Калькуттский институт инженерии и менеджмента, Калькутта, Западная Бенгалия, Индия

Асс. Профессор кафедры ICE, Калькуттский институт инженерии и менеджмента, Калькутта, Западная Бенгалия, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612013

Элементы последовательной схемы, использующие обратимые логические элементы с MUX

Профессор Венугопал Б, Рашми Джакк

Доцент кафедры электроники и техники связи, Университетский инженерный колледж Висвесварая, Бангалор, Индия

PG Студент, факультет электроники и техники связи, Университетский инженерный колледж Висвесварайя, Бангалор, Индия.

Аннотация PDF 10.15662 / IJAREEIE.2017.0612014

Обзор устройств Facts

К.Б. Mohd. Умар Ансари

Бывший преподаватель кафедры электроники и техники связи, МИИТ, Меерут, Соединенное Королевство, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612015

Управление на основе компенсатора для системы невзаимодействующих резервуаров

С.Гомати, Л. Дженифер Амла, Дж. Глори Приядхаршини

Доцент кафедры EEE Технологического института Шри Рамакришны, Коимбатур, Тамилнад, Индия

Доцент кафедрыof EEE, Технологический институт Шри Рамакришны, Коимбатур, Тамилнад, Индия

Доцент кафедры EEE Технологического института Шри Рамакришны, Коимбатур, Тамилнад, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612016

Существенная древовидная архитектура для поиска первых двух минимальных значений и индекса

Карнати Ума Махесвари, Р.

Лакшман Кумар Редди

PG Студент [VLSID], Департамент ECE, GCET, Кадапа, Андхра-Прадеш, Индия

Доцент кафедрыECE, GCET, Кадапа, Андхра-Прадеш, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612017

Сбор пьезоэлектрической энергии с использованием PZT в конструкции напольной плитки

Shreeshayana R, Raghavendra L, Manjunath V Gudur

Доцент кафедры EEE инженерного колледжа ATME, Мисуру, Карнатака, Индия

Доцент кафедры ECE, Технологический институт CMR, Бангалор, Карнатака, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612018

Разработка и реализация цепи зарядки для электромобилей

Anbarasan.S, Pradeepkumar.S, Satheeshraj.S, Vijayakrishnan.K, д-р R.Seyezhai, S.Harika

UG Студент, факультет электротехники и электроники, лаборатория преобразования возобновляемой энергии, инженерный колледж SSN, Ченнаи, Индия

Доцент кафедры электротехники и электроники лаборатории преобразования возобновляемой энергии, инженерный колледж SSN, Ченнаи, Индия

Стажер-исследователь, Департамент электротехники и электроники, Лаборатория преобразования возобновляемой энергии, Инженерный колледж SSN, Ченнаи, Индия

Аннотация PDF 10. 15662 / IJAREEIE.2017.0612019

Мониторинг промышленного дома на основе IOT с использованием ATmega 328

Шубханги В. Фартале, проф. А. Р. Вадхекар

PG Студент, кафедра ECE, Инженерный колледж Деогири, Аурангабад, Махараштра, Индия

Доцент кафедры ECE, Инженерный колледж Деогири, Аурангабад, Махараштра, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612020

Решение потока нагрузки для радиальных сетей с составными и экспоненциальными нагрузками

Гаутами Кунче, К.В. С. Рамачандра Мурти

M. Tech (PE), Инженерный колледж Адитьи, Сурампалем, Восточный округ Годавари, Андхра-Прадеш, Индия

Профессор, Инженерный колледж Адитья, Сурампалем, Восточный округ Годавари, Андхра-Прадеш, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612021

Система идентификации кражи электроэнергии на базе GSM

Джаяти Раут, Субхамай Саркар

Доцент, кафедра ECE, Технологический институт Силигури, Индия

Доцент кафедрыECE, Технологический институт Силигури, Индия

Аннотация PDF 10. 15662 / IJAREEIE.2017.0612022

Роботизированная ладонь, управляемая жестами

Видхиша У. Патил, Сиддхи Н. Гайквад, профессор Сангита А. Патил

Департамент электроники и телекоммуникаций, PCCOE, Нигади, Пуна, Махараштра, Индия

Аннотация PDF 10.15662 / IJAREEIE.2017.0612023

Управление скоростью двигателя постоянного тока с помощью ПИД-регулятора на основе различных методов PSO

Walaa ME, Naglaa KB, El-Sayed MI, Moustafa Hassan MA

Great Cairo Company for Water, Каир, Египет

Кафедра электросвязи, инженерный факультет, Канадский международный колледж, город 6 Октябрь, Гиза, Египет

Кафедра электроэнергетики Кафедра инженерного факультета Университета Аль-Азхар, Каир, Египет

Кафедра электроэнергетики Кафедра инженерного факультета Каирского университета, Гиза, Египет

Аннотация PDF 10.15662 / IJAREEIE.2017.0612024

(PDF) Автоматизация системы управления газовой горелкой котла с использованием PLC

IV. РАЗРАБОТКА ПРОЦЕССНОЙ МОДЕЛИ

Технологическую модель системы управления горелкой котла

можно разделить на следующие основные типы технологической схемы

и их компонентов [1].

A. Контур топливного газа

Он состоит из основного газового контура и пилотного газового контура.

Пилотная газовая система необходима для запуска печи при низком запасе топлива

, а основная газовая система необходима для обеспечения подачи

необходимого газа в печь в соответствии с потребностями.

B. Контур пара и воды

Уровень воды в корпусе котла и давление пара являются жизненно важными параметрами

, которые имеют основополагающее значение для запуска и безопасной работы горелки котла

.

C. Контур воздуха для горения

Состоит из вентилятора FD (принудительная тяга), воздушной заслонки, датчика расхода воздуха

. Клапан топливного газа и воздушная заслонка

одновременно управляются AFRC (регулятор соотношения воздух / топливо).

РСВС поддерживает надлежащее сжигание топлива.Это

важно для безопасного и экономичного сжигания топлива.

Основными элементами вышеуказанной схемы являются: газовый регулятор

, реле давления газа, газовый клапан, газовый запорный клапан, газовый вентиль

и детектор пламени для основного и пилотного газа

системы. Он также состоит из воздушной заслонки, вентилятора FD и датчика

для расхода воздуха, расхода пара и уровня воды в барабане.

V. ОПИСАНИЕ ПРОЦЕССА

Успешная работа технологической системы зависит от тщательной установки

и первоначального запуска.Безопасная работа и нормальный останов системы

должны выполняться в соответствии с проектом

этого блока. Перед запуском должна быть проведена тщательная проверка системы

, такой как клапаны, регулирующее отключение, предохранительное устройство,

и вся механическая и электрическая система, которая должна быть в хорошем состоянии

. Система управления горелкой котла

разделена на следующие этапы: первоначальный запуск и автоматическая защита

и предварительные условия для проверки предварительной продувки печи,

предварительная продувка, пилотный клапан открыт и пилотный клапан запитан от трансформатора зажигания

Обнаружено пилотное пламя и открыт топливный клапан на

включил основную горелку и обеспечил его детектором пламени

и, наконец, дросселированием топливного клапана и воздушной заслонки

для обеспечения надлежащего соотношения воздух / топливо в соответствии с дорожкой

. парового потока от котла.В любом случае при выходе из строя основной горелки

или преднамеренной остановке котла после открытия пилотного клапана

будет инициирован процесс дополнительной продувки топки.

Таким образом выполняется весь процесс [1].

A. Начальное состояние путем проверки предварительной продувки

При первом запуске проверяется система предварительной продувки.

Во время этой проверки система в основном проверяет расход воздуха для горения

, соответствующую блокировку, уровень воды в барабане, давление топливного газа

и состояние аварийной сигнализации.Если все критерии для защиты от запуска

являются безопасным состоянием, тогда воздушная заслонка открывается до состояния предварительной продувки

(открытие 10 ~ 15%) и загорается лампа «Печь

готова к предварительной продувке».

B. Предварительная продувка печи

После того, как загорится лампа «Печь готова к предварительной продувке»

, предварительная продувка печи будет запущена «Пусковым выключателем горелки

». Есть фиксированное время для предварительной продувки печи.

Это делается для удаления газов, которые могут вызвать взрыв во время розжига печи

.

C. Пробный розжиг пилотной горелки

После завершения предварительной продувки печи загорится лампа «Печь предварительно

продувана». Затем пилотный запорный клапан

открывается, выпускной клапан закрывается, пилотный газовый клапан открывается и заслонка CA

находится в положении открытия почти на 20%. После этого включается розжиг трансформатора

, запальный розжиг и пламя обнаруживается сканером пламени

. Есть фиксированное время для пробного розжига пилотной горелки

.

D. Возгорание основной горелки

После подачи питания на пилотную горелку и обнаружения пилотного пламени

после этого открывается главный газовый запорный клапан, выпускной клапан закрывается

и главный газовый клапан открывается в положение запуска. Открытие газового клапана

подает газ в основную горелку, и он зажигает пламя пилотной горелки

в течение времени пробного розжига пилотной горелки

. УФ-сканер обнаружил пламя основной горелки, и после

истечения времени испытания пилотная система будет обесточена.

E. Контроль соотношения воздух / топливо

Убедитесь, что при повышении потребности воздух будет опережать топливо, а

при падении потребности воздух будет отставать от топлива. Это позволяет поддерживать соотношение воздух / топливо

всегда выше (воздух богатый) во время изменения потребности

, чем в нормальном устойчивом состоянии.

При повышении потребности общий поток воздуха для горения не может увеличиваться

более чем в 1,3 раза от общего расхода топлива, а при снижении потребности

общий расход топлива не может упасть ниже нуля.В 7 раз больше общего потока воздуха для горения

. Это позволяет поддерживать соотношение воздух / топливо в разумных пределах

.

Аварийный сигнал богатого топлива установлен на 0,95 соотношения воздух / топливо и отключение обогащения топлива

установлен на 0,85 отношения воздух / топливо или ниже.

Рис. 2 Логическая схема управления соотношением воздух / топливо котла

F. Отказ или остановка горелки и дополнительная продувка печи

Газовая горелка будет продолжать работать до тех пор, пока не будет остановлена ​​

намеренно кнопкой «Газ Стоп »или при отказе блокировки,

или при пропадании пламени. После остановки или отказа пилотной или основной газовой горелки

или пропадания пламени после испытания горелки система продувки после печи

запустится и продолжит работу в течение определенного времени.

PT

PIC

LSS

HSS

<0,7

FT

Газовый диапазон

FIC

FCV (газ)

FT

FCV (газ)

FT

Air Ran ge

Air Ran ge

LSS

HSS

> 1,3

O2

кривая

MCR O2

O2 до

AFR

H / S

÷

×

÷

.95. <0,85.

FRA FRT

FT- Датчик расхода, PT- Датчик давления, FIC- Индикация расхода

Контроллер, PIC- Индикация давления и контроллер, LSS- Установка низкого уровня,

HSS- Установка высокого уровня, AFR- Соотношение воздух-топливо , FCV- Топливный регулирующий клапан

Консультации — Специалист по спецификациям | Управление энергетическими котлами

Ян Марчант, PE, CEM, LEED AP BD + C; К. Дуглас Верме, ЧП, ЦЕМ, СЕА; Майкл Стивенс

21 сентября 2018 г.

Рисунок 3: Запасной экономайзер (внизу справа) соединен с новым заслонкой тяги (посередине справа) и новым каналом рециркуляции дымовых газов (в центре).На завершающей стадии строительства.

Цели обучения

• Изучите определение энергетических котлов.
• Знать правильные нормы и стандарты, применимые к средствам управления котлом.
• Знайте, как важно контролировать три основных элемента, общих для всех котлов.

Котлы играют важную роль в обеспечении энергией производственных объектов. Большинство крупных котлов вырабатывают пар, который можно использовать для отопления зданий и технологических процессов, а также является полезным источником энергии.Горячая вода также может подаваться в объекты с помощью бойлеров.

Из-за высокой энергоемкости больших котлов необходимо принимать специальные меры для обеспечения безопасной эксплуатации. Крупный пользователь энергетических котлов также должен правильно настраивать, контролировать и обслуживать котлы, чтобы котлы работали с максимальной эффективностью.

Котельные работы

Согласно нормам Американского общества инженеров-механиков (ASME) по котлам и сосудам под давлением-2017 (BPVC), энергетические котлы вырабатывают пар более 15 фунтов на квадратный дюйм или воду более 160 фунтов на квадратный дюйм с температурой более 250 ° F.Топливные энергетические котлы бывают двух типов: водотрубные и пожаротрубные. Как следует из названия, водотрубный котел содержит нагретую жидкость внутри трубок, а дымовые газы находятся вне трубок; тепло от дымовых газов проходит через металлические стенки трубы во внутреннюю жидкость. Водотрубные котлы имеют широкий диапазон по давлению и мощности. Трубки в водотрубном бойлере обычно расположены вертикально, поэтому пузырьки пара, образующиеся внутри труб, поднимаются вверх и собираются в паровом барабане.

У котлов Firetube трубы большего диаметра расположены в большом барабане. Газы горения проходят через эти трубы, нагревая воду в большом барабане. Пожарные трубы расположены горизонтально, при этом пар образуется снаружи трубы, поднимается в большом барабане и собирается в верхней части барабана. Котлы с дымовыми трубами обычно ограничены производительностью 200 000 фунтов / час пара и давлением 1000 фунтов на квадратный дюйм. Увеличенный вид двухтопливной горелки с низким уровнем пламени и устройством защиты от возгорания показан на рисунке 1.Показана двухтопливная горелка степени ожога No. 2 масло с паровым распылением и природный газ.

Для сжигания необходимы три компонента: топливо, кислород и тепло. Все три из них необходимо контролировать, чтобы эффективно управлять котлом, и кислород обычно предоставляется как компонент воздуха. Скорость подачи топлива регулируется в соответствии с требованиями процесса по поддержанию температуры и / или давления в котле. Скорость подачи кислорода регулируется для обеспечения полного стехиометрического сгорания топлива. Слишком мало воздуха и не все топливо не сгорает, что приводит к загрязнению, включая опасный угарный газ и потраченное впустую топливо. Когда подается избыточный воздух, энергия тратится впустую, поскольку избыточный воздух забирает тепло у пламени. Высокие температуры пламени также вызывают реакцию азота с кислородом, что приводит к образованию оксидов азота, обычно называемых NOx. Тепло подается для инициирования горения через искру и / или запальное пламя. Как только горение установлено, оно обычно является самоподдерживающимся.

Рис. 1: Показанная двухтопливная горелка с показанными устройствами пожаробезопасности сжигает природный газ в качестве основного топлива марки No.2 масло с паровым распылением в качестве резервного топлива. Любезность всей графики: CDM Smith

Устройство управления котлом

Для безопасной и эффективной работы всем котлам требуется управление тремя основными элементами. Три элемента — это поток воды, воздушный поток и поток топлива. В паровых котлах для поддержания уровня барабана используется поток воды. Поскольку трубы являются частью котла, используемой для передачи тепла от дымовых газов воде, они подвергаются самым высоким температурам. Обеспечение их погружения в воду жизненно важно для предотвращения их перегрева и выхода из строя.Топливо и воздух регулируются согласованно, но количество подаваемого топлива является функцией тепловой мощности, необходимой для управления температурой котла или давлением пара. Затем воздух контролируется для оптимизации процесса сгорания.

Котлам, производящим насыщенный пар, необходимо только регулировать давление, поскольку температура является термодинамическим свойством насыщенного пара. На Рисунке 2 показана фотография модернизации горелки для котла насыщенного пара мощностью 50 000 фунтов / час и 150 фунтов на квадратный дюйм с новой горелкой в ​​сборе с элементами управления безопасностью горения.В этом дооснащении класс № 6 горелка для сжигания мазута / природного газа была заменена на горелку марки No. 2 горелки для перегонки жидкого топлива / природного газа с рециркуляцией дымовых газов (FGR) для снижения выбросов NOx.

Котлы с перегретым паром — особый случай, поскольку необходимо контролировать как давление, так и температуру. Бойлер управляет тремя основными функциями: насыщенный пар затем проходит через змеевики в потоке горячего газа, чтобы дополнительно повысить температуру пара. Температура конечного пара регулируется либо путем регулирования количества дымового газа, проходящего через змеевики пароперегревателя, либо путем небольшого перегрева пара, а затем охлаждения до желаемой температуры путем добавления воды в паровые регуляторы, позволяя скрыть теплоту парообразования. для охлаждения пара до желаемой температуры — или в обход насыщенного пара и смешивания его с перегретым паром для достижения желаемой температуры.Во многих случаях желательно иметь как автоматическое управление, так и ручное отключение этих функций управления. На рис. 3 показан заменяемый экономайзер дымовых газов с новым заслонкой тяги.

Рисунок 2

Критические элементы управления должны быть заблокированы для прекращения работы котла в определенных условиях. Эти блокировки предназначены для безопасности персонала и защиты оборудования. Оборудование должно быть остановлено при потере потока воздуха для горения, аномальном давлении в топке, низком уровне воды, потере пламени, высоком или низком давлении топлива, ненормальных условиях распылительной жидкости и высокой температуре и / или давлении пара.Блокировка должна отключать оборудование независимо от того, является ли основная функция управления автоматическим или ручным управлением. Защитная блокировка должна быть сброшена вручную после определения и устранения причины неисправности.

Коды и требования

Основными нормами, регулирующими управление котлами, являются ASME CSD-1-2015 «Органы управления и защитные устройства для котлов с автоматическим сжиганием» и NFPA 85: Код опасности для котлов и систем сгорания, в настоящее время издание 2015 года. CSD-1 распространяется на котлы производительностью до 12,5 млн БТЕ / ч. Нижний предел объема энергетических котлов — 400 000 БТЕ / ч; обсуждение элементов управления в CSD в этой статье ограничено этим диапазоном. Для котлов мощностью 12,5 млн БТЕ / ч и более регулирующим кодом является NFPA-85. Многие местные и международные кодексы включают в себя части этих двух кодексов.

Следующее обсуждение подчеркивает многие требования, содержащиеся в кодах. См. Коды исключений и, в некоторых случаях, более строгие требования, чем те, которые описаны в этой статье.

Часто игнорируемые требования к средствам управления котлом — это подключение внешних устройств, не снабженных средствами управления, предоставленными производителем. Одним из них является требование блокировки котлов с источником воздуха для горения. Впускные заслонки или вентиляторы воздуха для горения не являются неотъемлемыми компонентами системы управления, часто поставляемой изготовителем горелки. Еще один внешний элемент управления — дистанционный выключатель. Это требование определено в CSD-1 CE-110 (b). Эти внешние по отношению к устройствам управления горелкой / котлом элементы требуют, чтобы технический инженер включил эти требования к интерфейсу в проектную документацию.

Рис. 4: Клапан регулирования давления газа и расходомер показаны как часть газовой рампы для модернизации горелки.

Отключение из-за низкого уровня воды настолько критично для паровых котлов, что требуются два отдельно подключенных устройства. Одно из устройств может быть автоматическим, позволяющим перезапустить котел при восстановлении уровня воды. Это устройство работает на более высоком уровне воды. Устройство, настроенное на минимальный уровень воды, представляет собой устройство ручного сброса, требующее от оператора подтверждения наличия достаточного количества воды в бойлере для ручного сброса устройства.Уровень воды также отображается визуально, обычно с помощью стеклянного указателя водяного столба. Устройства должны быть конвейер без запорной арматуры.

Для котлов с принудительной циркуляцией требуется один или несколько методов определения достаточного расхода воды через котел. Расход можно измерить с помощью расходомера или определить по разнице температур воды на входе и выходе из бойлера.

Для паровых котлов также требуется реле высокого давления. Этот выключатель прерывает подачу топлива в котел в случае высокого давления.Это давление должно быть ниже максимально допустимого рабочего давления и настройки предохранительного клапана. Это устройство сбрасывается вручную. Устройство устанавливается без клапанов, которые могли бы изолировать его от внутреннего давления котла. Звуковая и визуальная сигнализация котельной рекомендуется для устройств управления отключением высокого давления для котлов, подпадающих под действие ASME CSD-1.

Для водогрейных котлов

также требуется предохранительный выключатель по высокой температуре. Этот переключатель прерывает подачу топлива в котел в случае высокой температуры. Этот предел высокой температуры ниже максимально допустимой температуры оборудования. Для каждого котла в системе требуется отдельный выключатель. Это устройство сбрасывается вручную. Устройство устанавливается без клапанов, которые могли бы изолировать его от котловой воды, имеющей рабочую температуру.

Топливные поезда

Топливные поезда должны соответствовать требованиям ASME CSD-1 и NFPA 85. Государства и страховые компании могут иметь дополнительные требования к топливным поездам, которые превышают коды ASME и NFPA.Некоторые из этих требований включают двухблочные и выпускные клапаны на газовых рампах. Если воздух смешивается с газообразным топливом (например, смесью пропан / воздух, поступающей от местных коммунальных предприятий, свалок или газа из метантенка), в газовой рампе может потребоваться пламегаситель.

Двухблочные и выпускные клапаны предназначены исключительно для обеспечения безопасности эксплуатации. Когда горелка не работает, выпускной клапан открыт, а два запорных (запорных) клапана закрыты. Когда горелка работает, выпускной клапан закрыт, а два запорных (запорных) клапана открыты.Такая конструкция предотвращает попадание газа в камеру сгорания в случае утечки из газового клапана выше по потоку. Если несколько котлов работают параллельно, топливные линии на каждом отдельном котле должны иметь ручное отключение от общего источника топлива. В установках с несколькими котлами, в которых работает более одного котла, рекомендуется иметь главный пульт управления котлом (MBCP). Этот MBCP обеспечит автоматический переход на опережение и выбор работающего котла (ов). Также рекомендуется, чтобы отдельные котлы имели собственные панели управления котлом с ручным переключателем для местного и дистанционного управления (через MBCP).

Газовая рампа и все ее компоненты требуют одобрения страхового агентства, которое обычно прилагается к котлу и / или горелке его производителем. Марка и модель этих компонентов должны быть воспроизведены в случае замены, чтобы получить разрешение андеррайтера. Газовые рампы, разработанные и изготовленные по индивидуальному заказу, могут использоваться для конкретных целей. Однако компоненты и средства контроля должны быть проверены и утверждены органом андеррайтинга. Установленная система также должна быть проверена инспектором андеррайтингового агентства до того, как топливная рампа будет введена в эксплуатацию.

Все эти дополнительные аксессуары создают дополнительный перепад давления в поезде. Это может потребовать проектирования для более высокого давления на входе в газовую рампу или определения трубы и газовой рампы большего размера для достижения номинальной мощности котла. Регуляторы газа обычно требуются для дросселирования входящего давления газа до приемлемых пределов. Они увеличиваются в размерах при увеличении габаритов газовых рамп и газа более низкого давления. Для вентиляционных клапанов и, как правило, газовых регуляторов требуется выпускной трубопровод снаружи здания.Некоторые производители котлов предлагают газовые регуляторы «без вентиляции» с цепями природного газа в качестве опции для конкретных применений. Это снижает затраты на рабочую силу и материалы для вентиляции регулятора. На рис. 4 показана установка новой газовой рампы для модернизации горелки.

В тендерной документации следует указать и / или показать эти элементы таким образом, чтобы подрядчики имели реалистичные размеры, количество материалов и устройств, а также длину вентиляционных трубопроводов. Специалист также должен быть осторожен, чтобы не указать подробные сведения об этих аксессуарах на собственном языке в публичном контракте.Специалист должен согласовать аксессуары, необходимые для конкретной газовой рампы, со страховым агентом владельца и указанными производителями котлов, чтобы получить этот баланс информации.

Важно отметить, что требования Международного кодекса топливного газа-2018 (IFGC) заканчиваются на входе в газовую рампу. Трубопровод топливного газа, в который входит пилотное топливо, может быть предоставлен другим подрядчиком, чем подрядчик, который поставил котел. Если это так, разграничение объема должно быть четко указано в тендерной документации.

Перед заправкой топлива в энергетический котел топку необходимо продуть. Большинство котлов требует наличия воздуха для горения для запуска котла и для обеспечения возможности основного розжига. Затем, в зависимости от типа используемого пилота, вводится топливо. Для большинства типов воспламенения пламя должно образоваться в течение 4 секунд — если пламя пропадает более чем на 4 секунды, источник топлива прерывается. Допустимое время закрытия топливного клапана от 1 до 5 секунд определяется теплопроизводительностью горелки.

Котлы мощностью более 2,5 млн БТЕ / ч требуют блокировки с ручным сбросом на пропадание пламени и потерю воздуха для горения. При потере мощности управления требуется ручной сброс. Большинство производителей котлов / горелок требуют использования цикла последующей продувки и цикла предварительной продувки в случае потери электроэнергии, прерывания подачи топлива или при переключении на вторичный или третичный источник топлива. Панель управления котлом, которая содержит все органы управления котлом, за исключением органов управления безопасностью горения, показана на рисунке 5.

Рисунок 5: Панель управления котла содержит все органы управления котлом, за исключением органов управления безопасностью горения. К существующим регуляторам котла были добавлены регуляторы частотно-регулируемого привода вытяжного вентилятора и заслонки рециркуляции дымовых газов.

Горелки

, работающие на жидком топливе, должны соответствовать стандарту UL-296 для масляных горелок, стандарту UL-726 для узлов масляных котлов или стандарту UL-2096 для коммерческих / промышленных газовых и / или масляных узлов с оборудованием для снижения выбросов.Для масляных горелок, требующих распыления воздуха или пара, необходимо контролировать давление в этих средах. Котлы, требующие предварительного подогрева масла, также требуют контроля температуры.

Проверка пламени для масляных горелок также требуется, хотя допустимое время возникновения и отказа пламени немного больше, чем для газовых котлов, в зависимости от типа зажигания и мощности горения. Блокировки воздуха для горения аналогичны блокировкам газовых агрегатов.

Для больших котлов мощностью более 12,5 миллионов БТЕ / ч должны генерироваться аварийные сигналы, чтобы уведомить операторов об опасных условиях и отказах оборудования или эксплуатационных отказах.Сигнализация должна быть звуковой и визуальной. Звуковой сигнал может быть отключен, пока состояние нарушения все еще существует, но визуальная индикация должна оставаться до тех пор, пока состояние нарушения не будет восстановлено до нормального.

Улучшения выбросов в существующем котле часто изменяют характеристики пламени. Защита горелки от факела должна быть повторно проверена, чтобы убедиться в пределах измененного пламени. Для котлов, работающих на нескольких видах топлива, датчик (и) пламени должен правильно определять пламя используемого топлива.

Инспекция

Еще одна важная организация, регулирующая управление котлами в Национальном совете инспекторов котлов и сосудов под давлением (NBBI). Этот важный совет контролирует стандарты для строительства, монтажа, ремонта котлов и вспомогательного оборудования для котельных. Их стандарты используются всеми инспекторами котлов, как государственными, так и частными, для инспекции котлов и котельных.

NBBI наблюдает за строительством, испытаниями и штамповкой всех котлов и сосудов под давлением ASME в США.Предохранительные клапаны и клапаны сброса давления проходят испытания и сертифицируются бирками NBBI при производстве и восстановлении.

Они постоянно обновляют многие свои стандарты, чтобы идти в ногу с новыми технологиями. Элементы котельной, такие как деаэраторы и насосы для питательной воды котла, должны выбираться в соответствии с их требованиями по давлению для строительства и выбранным давлением подачи, соответственно. Котлы, которые мы рассматриваем в этой статье, требуют проверок NBBI не реже одного раза в 2 года, а некоторые — ежегодно, чтобы получить сертификат на работу.Эти проверки могут проводиться государственными органами или страховым агентом, обычно страховыми компаниями. Все эти инспекторы должны быть сертифицированы NBBI.

Если эти проверки не будут завершены в отведенное время или проигнорированы, владелец не имеет страховки на случай возникновения неисправности. Простая потеря работы котла может нанести материальный ущерб работе владельца. Катастрофический отказ — это финансовая ответственность перед владельцами и угроза общественной безопасности за весь ущерб и травмы, вызванные отказом.Специалист и проектировщик должны знать об этих проверках и требованиях кодекса, чтобы минимизировать ответственность клиента / владельца за счет ответственного и тщательного проектирования.

Повышение эффективности котельной

Повышение эффективности котельной Семинар о способах и средствах повышение КПД котельной. Представлено Дэвид К. Фартинг На 66 -м Ежегодном операторе маслозавода Краткий курс Федеральная корпорация Мы гордимся своим партнером из Оклахомы на протяжении 80 лет! Обеспечение более 80 лет котельной и опыт котельной. Ред. 22098 Сообщение от динамик Введение Steam Оптимизация и автоматизация предприятия Поддержание чистоты Что на самом деле означает автоматизация Что на самом деле означает 5% -ная экономия топлива? Одноместный Регулятор горения горелки Пропорциональный регулятор положения Cross-Limited Контроль горения с параллельным измерением Истина и миф о 2 Трим Минимум 0 2 Таблицы Таблицы восстановления БТЕ, на основе 0 2 Trim Финансовый анализ типового O 2 Установка трима Экономайзеры, Высота штабеля и кислотный дождь Таблицы кислотной точки росы Экономайзеры БТЕ в сравнении с таблицами питательной воды Финансовый анализ Типовая установка экономайзера Заключение Сообщение от автора Меня позабавили мифы, которые я прочитал в стольких статьях. что касается скрытой эффективности паровых установок, и я присутствовал на слишком много презентаций, чтобы поверить во все, что утверждалось для улучшения эффективность котельных.Как будто этого было недостаточно, чтобы заставить меня рассказать правду к этим волшебным средствам на этом семинаре по эффективности котельной, я подумал, что мог бы также обеспечить соблюдение некоторых реалий, которые действительно могут помочь вам, нашим уважаемым клиентам, получить большая часть вашего парового завода. Я надеюсь на вас сегодня, что вы уйдете отсюда с более ясным понимание некоторых экономически и технически осуществимых возможностей, которые у вас есть чтобы улучшить вашу паровую установку. Современные экономические, экологические и энергетические потребности что мы получаем максимальную практическую эффективность от наших заводов.Для этого у нас должен быть базовое понимание того, что это за эффективность на самом деле. Передать это понимание — это цель этого семинара. С уважением, Дэвид К. Фартинг Менеджер по промышленным продажам Федеральная корпорация Введение Повышение эффективности может иметь множество коннотаций: от топлива экономия, улучшенная работа оборудования и срок полезного использования, а также экономия рабочей силы и рабочей силы. Правление попросило меня сфокусировать цель этого семинара на оптимизации и экономия энергии.Каждая из представленных стратегий будет иметь как экономический, так и технический обсуждение осуществимости представлено с ним. Если позволяет время, также может быть одна или две темы направлена ​​на развенчание некоторых мифов о конкретных стратегиях повышения эффективности. Никто в Федеральной корпорации не претендует на звание профессионального инженера, однако эти темы представлены на основе нашего более чем восьмидесятилетнего опыта работы в котельная. Мы видели, что работает, и, к сожалению, видели, что не работает.Мы надеемся, что вы найдете эти темы интересными, а ваше время и деньги потрачены не зря. Я буду рассматривать две конкретные области оптимизации завода в этот разговор. Первый будет посвящен автоматизации управления горением в интересах сокращение избытка О2 в стоках из дымовой трубы с результирующей экономией в долларах энергии. В во-вторых, использование механических установок утилизации отходящего тепла в виде стека. экономайзеры с таким же упором на энергетические доллары. Steam Оптимизация и автоматизация предприятия Оптимизация паровых установок — это общее улучшение установок операция.Эта стратегия включает в себя улучшение первичных эффективность работы оборудования — экономия топлива и энергии. В тяжелой рекламе и в промышленных котлах такая эффективность обычно достигается при использовании отработанного тепла восстановление, автоматизация систем и процессов, а также усовершенствованные методы эксплуатации. Поддержание чистоты Один из мифов, который необходимо развеять, прежде чем двигаться дальше чистота котла и оборудования. Поддержание чистоты топки котла и береговой линии ДОЛЖНЫ НЕ УЛУЧШАЙТЕ эффективность. Поддержание этих поверхностей в чистоте поддерживает ТОЛЬКО ПОСТАВЛЕННЫЙ ЗАВОД эффективность оборудования. То есть рейтинг эффективности оборудования был рассчитан на и и отгружается с завода с. Позволяя этим поверхностям загрязнение или накипь снижает эффективность оригинальной конструкции, что требует больше энергии выполнить такой же объем работы. Поддержание чистоты на вашем предприятии снижает риск несчастных случаев и позволяет обслуживающему персоналу более эффективный доступ к оборудованию и операционной среде.Это просто здравый смысл и хорошая практика. Что означает Автоматизация действительно означает Владельцы и операторы снова и снова спрашивают меня: «Почему стоит ли мне подумать об автоматизации моей паровой установки? »Я всегда отвечал:« Ты не должен «, то есть, если вы не заинтересованы в: 1) Экономии труда, 2) Повышенная производительность, 3) Постоянство качества, 4) Своевременная доставка, 5) Ресурсы Гибкость, 6) Коммерческий учет или 7) Экологические проблемы. Что означают все эти термины иметь в виду? Экономия труда — это возможность перераспределить или исключить рабочую силу, необходимую для выполнения определенной функции или работа. Большая часть автоматизации НЕ устраняет рабочие места; это позволяет перераспределить трудовых ресурсов. Повышенная производительность есть достигается за счет повышения согласованности технологического процесса, что сокращает простои, аварии, отказ оборудования и простои. Соответствие качества нравится производительность.Эффективная автоматизация процессов повышает согласованность процессов, сокращая перебои, перебои и некачественный пар. Своевременная доставка — это способность последовательно производить и отгружать пар и услуги в заранее определенных график. Гибкость ресурсов — это способность процесса легко изменяться в зависимости от нагрузки. Коммерческий учет — это способность отслеживать, изменять тенденции и экстраполировать служебные программы, используемые в процессе, а также получать использование и эффективность процесса. Окружающая среда — это рассмотрение возможности автоматизации для улучшения рабочего места в отношении персонала, имущества, безопасность, отходы и / или выброс токсичных веществ. Все эти соображения связаны с экономией средств и затрат. их. Что действительно ли означает 5% -ная экономия топлива? долларов сэкономлено ЕЖЕГОДНО за счет модернизации котельных итого 5% Производство пара Цены на топливо — природный газ в Оклахоме, предположительно 1000 БТЕ / куб. Фут Мощность фунтов / Час. 1,50 доллара США 3,00 долл. США 4,00 $ 5,00 долл. США 6,00 долл. США 8,00 долл. США 100 3450 $ 1,727,30 $ 3 454.61 $ 4 606,14 $ 5 757,68 $ 6 909,21 $ 9 212,28 91 202 200 6900 $ 3 454,61 $ 6 909,21 $ 9 212,28 91 202 $ 11 515,35 $ 13 818. 43 $ 18 424,57 400 13800 $ 6 909,21 $ 13 818,43 $ 18 424,57 $ 23 030,71 $ 27 636,85 $ 36 849,14 800 27600 13 818 долл. США.43 $ 27 636,85 $ 36 849,14 $ 46 061,42 $ 55 273,70 $ 73 698,27 1160 40000 20 036,72 долл. США $ 40 073,43 $ 53 431,25 $ 66,789.06 $ 80 146,87 $ 106 862,49 1740 60000 30 055,08 долл. США $ 60,110,15 $ 80 146,87 100 183,59 долл. США 120 220,30 долл. США 160 293,74 долл. США 2320 80000 40 073 долл. США.43 $ 80 146,87 $ 106 862,49 133 578,12 долл. США 160 293,74 долл. США 213 724,99 долл. США 2900 100000 50 091,79 долл. США 100 183,59 долл. США 133 578,12 долл. США 166 972 долл. США.65 $ 200 367,17 267 156,23 долл. США Одинарная горелка Контроль горения Регуляторы горения необходимы для регулирования потоков топлива и воздух для горения в топку котла. Цель — удовлетворить потребность завода в паре. с максимальной практической эффективностью сгорания. Как правило, это достигается регулирование количества топлива, подаваемого в топку, и обеспечение соответствующего потока воздуха для горения достаточно для полного сгорания.Важно, чтобы воздух для горения подается в количестве, необходимом для полного сгорания, чтобы тепло не теряется при нагревании ненужного воздуха. Это можно проиллюстрировать, отметив, что для каждого Снижение на 1% избыточного кислорода в дымовых газах, повышение эффективности за счет уменьшения количества тепла потери в печи составляют около 1/2%. Пропорциональный Контроль Позиционно-пропорциональное управление — это управление процессом с использованием единый элемент управления.В системе управления горением горелки котла этим элементом обычно является электронный или пневматический двигатель позиционирования, соединенный с источником топлива и первичной заслонка воздуха для горения через промежуточный вал. Соотношение топливо / воздух регулируется фиксированным позиционеры, установленные на двигателе позиционирования, обычно это кулачковое устройство. Такая же скорострельность Таким образом, сигнал подается на элементы управления топливом и воздухом. Эта система очень часто встречается на небольших котлах с довольно устойчивой нагрузкой. Cross-Limited Контроль горения с параллельным дозированием Cross-Limited, параллельное измерение, вероятно, наиболее часто желаемая стратегия управления горением для котлов, работающих на пару выше 13000 фунтов / час емкость и широкий диапазон требований к нагрузке.Этот дизайн может обеспечить очень близкое контроль соотношения воздух / топливо во всем рабочем диапазоне горелки без создание богатых топливом или богатых воздухом смесей, что обычно происходит при позиционно-пропорциональном системы. Состояния богатого топлива можно избежать с помощью стратегии перекрестного ограничения, которая использует селекторы высокого и низкого сигналов для достижения эффекта опережения / запаздывания в контролируемой зоне. Этот Эффект опережения / запаздывания заставляет топливо опережать воздух при падении потребности, создавая тем самым обедненную смесь переходное пламя при потере спроса, и топливо отстает от воздуха при увеличении спроса, что снова создает обедненное переходное пламя при повышенном спросе. После урегулирования перехода от потери / увеличения спроса функция параллельного дозирования контроллера оптимизирует соотношение топливо / воздух до наилучшего степень сгорания. Такая конфигурация позволяет инженеру по горению значительно большее количество точек горения на кривой горения, с помощью которых можно контролировать соотношение топливо / воздух. Правда и миф об O2 Накладка Истина об уравновешивании O2 заключается в том, что на каждый 1% уменьшения избытка O2 из стека вы можете получить увеличение теплового КПД на 1/2% от вашего котел.Миф о сокращении O2 заключается в том, что «каждая котельная может оправдать свои затраты на топливо. экономия. «Если вы не используете котел мощностью более 500 л. с. или вы не платите очень высокие цены на топливо, что в современных условиях эксплуатации является наиболее веской причиной включить кислородную коррекцию для долгосрочной окупаемости и государственного регулирования воздуха загрязнение. Горение — это быстрое окисление, горение кислорода с карбонизированное топливо, газ, нефть или уголь для выделения тепла. Стехиометрический, или идеальное сгорание, представляет собой сочетание точного количества топлива и кислорода для получения полного преобразования атомы углерода и водорода с образованием водяного пара, диоксида углерода и тепла.Слишком много воздуха приводит к потере энергии в батарее из-за нагретого воздуха, который практически не производит никакой работы. Недостаток воздуха приводит к богатой топливом среде, что может привести к возгоранию печи. взрыв и потеря тепловыделения из-за неполного сгорания топлива. В современных котельных и топочных конструкциях определенное количество избыточного воздуха требуется для обеспечения полного сгорания топлива в топке и компенсации за присущую им задержку элементов управления при переходе с одной нагрузки на другую. К Чтобы обеспечить безопасные условия работы горелки, обычно необходимо контролировать содержание кислорода выше 1 1/2%. В противном случае О2 в дымовой трубе может упасть до нуля, что приведет к образованию богатой топливом дымовой трубы с Взрыв печи с обратной продувкой. Дымовые газы содержат кислород, диоксид углерода, углерод монооксид и диоксид серы. Все эти газы легко обнаруживаются современными приборы. Кислородный мониторинг — самый популярный, так как имеет единственное значение связь с лишним воздухом. Важно помнить, что когда вы выполняете коррекцию O2, вы только сокращение количества избыточного воздуха сверх необходимого для полного сгорания в вашем особой конструкции печи, и не более количества, необходимого для предотвращения богатого топливом среда печи / дымовой трубы.Таким образом, конструкция горелки, выбор топлива и колебания нагрузки — все критические факторы, влияющие на решение о сокращении O2 для любого котла. Топки большинства современных котлов рассчитаны на работу с превышением 2-4%. Показания стопки O2, при этом 2% является допустимым минимальным избытком O2, необходимым для безопасного операции. Минимум 02 таблицы Теоретическая минимальная франшиза Процент кислорода, необходимый для обычных видов топлива и типов горелок. Источник: COEN Burner Corporation Топливо Горелка Тип Минимум Избыточный процент кислорода натуральный Газ Атмосфера 5 Кольцо Тип 4 Spud Тип 1 Низкий Номер 0. 1 # 2 Светлое масло Давление Распыленный 2 Поворотный Чашка 4 Steam Распыленный 2 Воздух Распыленный 2 Btu Recovery Таблицы на основе 02 Trim британских тепловых единиц Типичный БТЕ, извлеченное на основе Oxygen Trim Расчет на основе 77. 5% средний КПД водотрубного котла Пар Производство БТЕ Сохранено / Часовая обрезка с Мощность фунтов / Час. 4% до 2% 6% до 2% 8% до 2% от 9% до 2% Эквивалент Процент экономии топлива 1.00% 2,00% 3,00% 3,50% 100 3450 43,181 86,361 129,542 151,132 200 6900 86,361 172,723 259 084 302 265 400 13800 172,723 345,445 518,168 604 529 800 27600 345,445 690 890 1,036,335 1,209,058 1160 40000 500,895 1,001,791 1 502 686 1,753,134 1740 60000 751 343 1 502 686 2,254,030 2 629 701 2320 80000 1,001,791 2,003,582 3 005 373 3,506,268 2900 100000 1,252,239 2 504 477 3,756,716 4,382,835 Пример Компания ABC работает 400 л. с.Котел на 125 фунтов на квадратный дюйм с позиционным дозированием Горение Контроль с избытком воздуха 6 процентов. Найдите сбережения , если ABC должны были включить систему обрезки 02, чтобы повысить уровень 02 с 6% до 2%. Решение Введите Таблица на 400 HP и читать заголовок 6 от % до 2%. Чтение BTU / Hr.экономят за счет обрезки котла лишнего воздуха. Возможно Экономия Предположить ABC эксплуатирует свой котел на 66% мощности в среднем 28 дней в месяц. Далее ABC платит 0,33 доллара за термальную установку за топливо. Так 345 445 X 0,66 X 24 X 28/100 000 X 0,33 = ежемесячная экономия $ 505,60 / мес Этот пример не следует рассматривать как точный, но он служит для покажите, чего можно ожидать.Следующий вопрос, однако, заключается в том, сколько стоит включение O2. обрезать типичное растение. Финансовый Анализ типовой установки трима O2 На основе типовой существующей системы перекрестных ограничений. Стоимость дополнительного оборудования на бойлер для O2 Trim: 14 225,00 долларов США Стоимость дополнительных монтажных материалов / трудозатрат на бойлер: $ 06 000,00 Стоимость доп. Пусконаладочных работ за бойлер: $ 01 040. 00 Единовременная стоимость добавления корпуса для новых элементов управления: $ 02 500,00 Единовременные затраты на дополнительные чертежи P&ID $ 01 150,00 Общая дополнительная начальная стоимость Первый котел $ 24 915,00 Расчетная рентабельность инвестиций на основе 66% производительности при текущая стоимость топлива $ 3,3 / 1000 CF , исходное значение O2 6%, как было найдено, и переход на новый O2 2%. 4.7 лет первого котла Всего долларов, возвращенных в течение срока инвестирования 58 370 долларов США Подробную информацию см. В прилагаемом финансовом рабочем листе, 10 лет жизнь оборудования. Финансовый анализ проекта Проект Имя Типичное значение 400 л. с. с кислородной регулировкой Первоначальная стоимость Инвестиционные материалы и рабочая сила 24 915 долл. США.00 Годовая окупаемость Ожидается от этой инвестиции 6 067,00 долл. США Базовая линия лет до Выплата 4,11 Фиксированная стоимость денег в процентах, которые будут использоваться для этого упражнения 6,25% Стоимость первого года Деньги $ 1,178.00 Стоимость второго года Деньги $ 798,81 Стоимость третьего года Деньги $ 419,63 Стоимость четвертого года Деньги $ 40,44 Стоимость пятого года Деньги $ — Ориентировочная стоимость Скоропортящиеся товары в течение первых пяти лет владения 1 150 долл. США.00 NET лет до Выплата 4,70 Ожидаемый срок службы инвестиций 10,00 Всего долларов Срок возврата инвестиций $ 58 370,00 Экономайзеры, Высота штабеля и кислотный дождь Экономайзеры, те механические устройства, которые собирают отходы тепло от дымовых газов и передача его питательной воде, являются одними из самых простых и экономичное дополнение к любой котельной установке . У среднего трехходового пожаротрубного котла с сухим обратным клапаном температура в казенной части около 450 градусов по Фаренгейту при сильном огне, тогда как четыре пройти через мокрую заднюю дымовую трубу можно было с температурой выхлопа всего 350 градусов. Типичный водотрубный котел будет иметь температуру выхлопа около 550 градусов ’F’ ’. Что все это значит при рассмотрении установки экономайзера? Множество. Газы сгорания, выходящие из любой печи, работающей на ископаемом топливе содержат кислород, диоксид углерода, оксид углерода, диоксид серы и свободную воду.Когда углекислый газ соединяется с водой, превращается в угольную кислоту. Диоксид серы, когда в сочетании с водой превращается в серную кислоту. Это основа кислотных дождей. Если эти газы позволяют конденсироваться в дымовой трубе, затем они начинают производить кислотный дождь в дымовой трубе и топка обжигового устройства. Конечный результат … сгнившая труба, печь и, в некоторых очень крайние случаи, коррозия воды и пожарных трубок. Эти газы могут конденсироваться при температуре до 250 ° С. градусов по Фаренгейту.Таким образом, большинство производителей печей и котлов указывают выхлопные температура не должна опускаться ниже 325 градусов по Фаренгейту. Как экономайзер легко может вытяжка 20-30 градусов температуры из стека, проклейка экономайзера и тепловая Эффективность — вот что важно при выборе продукта. Кроме того, расположение экономайзера в штабеле имеет решающее значение, так как дымовые газы имеют тенденцию охлаждаться по мере приближения к выпускному отверстию дымовой трубы. Это охлаждение происходит из-за теплового теряет в дымовой трубе и смешивание свежего воздуха в дымовой трубе. Таблицы кислотной точки росы Кислотная точка росы различных видов топлива Топливо Температура точки росы для кислоты Минимум Допустимая температура штабеля Минимум Допустимая температура питательной воды на входе. Природный газ 150 250 210 # 2 Нефть 180 275 210 Масло с низким содержанием серы 200 300 220 Экономайзеры Экономайзеры улавливают отходящее тепло дымовых газов котла и передать его в питательную воду; это повышает температуру питательной воды, тем самым понижая количество вводимых БТЕ и снижение скоростей стрельбы, необходимых для достижения номинальной Лошадиные силы. Помните, что большинство котлов рассчитаны на температуру от 212 градусов по Фаренгейту. Если котел снабжен питательной водой с температурой выше 212 градусов, необходимая для удовлетворения уменьшается мощность, что приводит к экономии топлива. Экономайзеры также снижают температуру дымовой трубы, поэтому будьте осторожны в их выбор и применение. Не совершайте ошибку, внедряя программа экономайзера для экономии топлива и уничтожения дымовой трубы и печи. Экономайзеры могут сэкономить до 1% стоимости топлива / 10-градусного повышения температура питательной воды и большинство экономайзеров повышают температуру питательной воды минимум на 20-30%. градусов. БТЕ в сравнении с таблицами питательной воды Дополнительная БТЕ, необходимая для развития 1 котельной мощности по сравнению с питательной водой Температура Питательная вода Рабочее давление котла Температура 0 25 50 75 100 125 150 175 200 225 250 Входная мощность БТЕ, необходимая для доведения питательной воды до температуры пропаривания 50 5,766 7,754 8,872 9,692 10,349 10,906 11 414 11,829 12 223 12,585 12,585 100 4,044 6,032 7,150 7,970 8,627 9,184 9,692 10,107 10,501 10,864 10,864 125 3,182 5,170 6,288 7,108 7,765 8,322 8,830 9,245 9,639 10,001 10,001 150 2,319 4,307 5,425 6,245 6,902 7,459 7,967 8,382 8,776 9,139 9,139 175 1,457 3,445 4,563 5,383 6,040 6,597 7,105 7,520 7,914 8 276 8 276 200 591 2,579 3,697 4,517 5,174 5,731 6 239 6,654 7,048 7,410 7,410 212 177 2,165 3,283 4,103 4,760 5,317 5,825 6,240 6,634 6,996 6,996 225 1,706 2,824 3,644 4 301 4,858 5,366 5,781 6,175 6,537 6,537 230 1,519 2,638 3,458 4,114 4,672 5,179 5,595 5,989 6,351 6,351 240 1,188 2 306 3,127 3,783 4,341 4,848 5,264 5,658 6,020 6,020 250 829 1,948 2,768 3,424 3,982 4,489 4 905 5,299 5,661 5,661 Пример : Компания ABC эксплуатирует котел мощностью 400 л. с. 125 фунтов на квадратный дюйм с питательной водой 225 градусов.Рассчитайте экономию энергии, если бы они включали экономайзер для повышения температуры питательной воды с 225 до 250 градусов. Решение : введите карты под углом 225 градусов и прочтите до 125 фунтов на квадратный дюйм, прочтите 4858. Затем введите диаграмму при 250 градусах и прочитайте до 125 PSI, читать 3,982. Вычтите 3982 из 4858, чтобы получить сбереженные британские тепловые единицы = 876 британских тепловых единиц / л. С. / Час. Затем умножьте 876 X 400 л.с. = 350400 БТЕ / ч = 2,5% общей экономии энергии при увеличении всего на 25 градусов температура питательной воды. Финансовый Анализ типовой установки экономайзера Стоимость типичного промышленного парового экономайзера мощностью 400 л.с. 18 925 долларов.00 Стоимость монтажных материалов / труда на котел: $ 04 800,00 Единовременные затраты на дополнительные чертежи P&ID $ 01 150,00 Общая дополнительная начальная стоимость Первый котел $ 24 875,00 Расчетная рентабельность инвестиций на основе 66% производительности при Текущая стоимость топлива $ 3. 3 / 1000 CF . SO 350 400 БТЕ / час. X 0,66 = 231 264 БТЕ / час. = 0,76 доллара США / час экономии 24 часа / день X 28 дней / цикл X $ 0.760 = 512,85 долларов США / Экономия на счет Цикл 4,43 года, первый котел Всего долларов, возвращенных в течение срока инвестирования 92 310,00 долларов США Подробную информацию см. В прилагаемом финансовом рабочем листе, на 15 лет Срок службы оборудования . Финансовый анализ проекта Название проекта Типичный 400 л.с. с экономайзером Первоначальная стоимость Инвестиционные материалы и рабочая сила 24 875 долл. США.00 Годовая окупаемость Ожидается от этой инвестиции 6 154,00 долл. США Базовая линия лет до Выплата 4,04 Фиксированная стоимость денег в процентах, которые будут использоваться для этого упражнения 6,25% Стоимость первого года Деньги $ 1,170.06 Стоимость второго года Деньги $ 785,44 Стоимость третьего года Деньги $ 400,81 Стоимость четвертого года Деньги $ 16,19 Стоимость пятого года Деньги $ — Ориентировочная стоимость Скоропортящиеся товары в течение первых пяти лет владения $ — NET лет до Выплата 4. 43 Ожидаемый срок службы инвестиций 15,00 Всего долларов Срок возврата инвестиций $ 92 310,00 Заключение Как видно из двух рассмотренных нами примеров, повышение эффективности завода окупается.Однако важно, чтобы финансовый анализ проекта, так как реально окупаемость в традиционных 1-3 бухгалтеры по расходам за год хотели бы видеть. Особенно, когда стоимость общей рассматривается проект, то есть материал, установка, документация.

Регулятор горения горелки для котлов

Контроль горения горелки для котлов | Eurotherm by Schneider Electric

Добро пожаловать на сайт US

Мы обнаружили, что вы можете предпочесть сайт RU. При необходимости используйте раскрывающийся список языков выше, чтобы изменить свой выбор.

Пребывание на этой территории

Котлы часто являются основной системой генератора пара или горячей воды, используемой на промышленных предприятиях или в коммерческом отоплении.

Следовательно, они должны быть спроектированы таким образом, чтобы работать эффективно и безопасно, быстро реагируя на любые изменения спроса. Системы управления горелкой должны быть одинаково адаптивными. Eurotherm Process Automation предлагает эффективные, хорошо реализованные методы управления, способные снизить эксплуатационные расходы, одновременно предоставляя ресурсы для большей гибкости в управлении и контроле завода.Управление горением горелки обычно включает один или комбинацию следующих методов:

• Регулирование избытка воздуха
• Подстройка кислорода
• Модуляция горелки
• Перекрестное ограничение воздуха / топлива
• Полный контроль тепла

Регулирование избытка воздуха

На практике системы сжигания газа, нефти, угля и другие системы не обеспечивают идеального смешивания топлива и воздуха даже в наилучших достижимых условиях.

Кроме того, полное смешивание может оказаться длительным процессом.На рис. 1 показано, что для обеспечения полного сгорания и уменьшения потерь тепла необходимо поддерживать избыток воздуха в приемлемом диапазоне.

Регулирование избытка воздуха обеспечивает:

• Повышение скорости теплопередачи котла
• «Заблаговременное предупреждение» о проблемах с дымовыми газами (избыток воздуха выходит из зоны максимальной эффективности)
• Значительная экономия топлива

Кислородная регулировка

Когда доступно измерение кислорода в дымовых газах, механизм контроля горения может быть значительно улучшен (поскольку процентное содержание кислорода в дымовых газах тесно связано с количеством избыточного воздуха) путем добавления модуля контроля кислородной коррекции, позволяет:

• Более жесткий контроль избытка воздуха по отношению к заданному значению кислорода для повышения эффективности
• Более быстрый возврат к заданному значению после сбоев
• Более жесткий контроль над выбросами дымовых газов
• Соответствие стандартам выбросов
• Простое включение моноксида углерода или коррекция непрозрачности.

Модуляция горелки

Регулирующая регулировка — основное усовершенствование в управлении горением. Непрерывный управляющий сигнал генерируется контроллером, контролирующим линию пара или горячей воды.

Уменьшение давления пара или температуры горячей воды приводит к увеличению скорости горения. Преимущества введения модуляции горелки в управление горением включают:

• Требования к топливу и воздуху постоянно согласовываются с потребностями горения
• Давление пара или температура горячей воды поддерживаются в более узких пределах
• Повышенный КПД котла
• Средневзвешенная температура дымовых газов ниже

Перекрестное ограничение воздух / топливо

Стратегия контроля сгорания с перекрестным ограничением гарантирует, что в процессе сгорания никогда не может быть опасного соотношения воздуха и топлива.Это осуществляется путем постоянного увеличения потока воздуха перед тем, как позволить потоку топлива увеличиться, как показано на рисунке 2, или путем уменьшения потока топлива перед тем, как позволить потоку воздуха упасть.

На рисунке 3 представлена ​​упрощенная блок-схема управления контуром сгорания с перекрестным ограничением. Комбинированное сжигание нескольких видов топлива одновременно также может быть легко уложено в схему.

Перекрестное ограничение горения высокоэффективно и может легко обеспечить следующее:

• Оптимизация расхода топлива
• Более безопасные условия эксплуатации за счет снижения риска взрыва
• Быстрая адаптация к изменениям в подаче топлива и воздуха
• Удовлетворенность потребность установки в паре

Улучшенное перекрестное ограничение

Двойное перекрестное ограничение управления горением является усовершенствованием вышеупомянутого.Это достигается путем применения дополнительных динамических ограничений к заданным значениям для воздуха и топлива. Это означает, что фактическое соотношение воздух / топливо поддерживается в заданном диапазоне во время и после перехода. Этот метод защищает от того, что сигнал потребности приводит к слишком бедному соотношению воздух / топливо, что снижает потери тепла.

Полный контроль тепла

В ситуациях, когда сжигание не является основным источником тепла и когда несколько факторов влияют на общее количество тепла, вырабатываемого котлом, может быть введен контур управления для контроля и управления выделяемым теплом.Это особенно верно для ТЭЦ, где используются газовые турбины и дожигание. Этот тип реализации показан на рис. 4:

Необходимые файлы cookie

Необходимые файлы cookie необходимы для правильной работы нашего веб-сайта и не могут быть отключены. Они отправляются на ваш компьютер или устройство, когда вы запрашиваете определенное действие или услугу, например при входе в систему, заполнении формы или настройке файлов cookie. Если вы настроите свой браузер на блокировку или предупреждение об этих файлах cookie, некоторые части нашего веб-сайта не будут работать.

Сохранить настройки

Наш веб-сайт использует файлы cookie, предоставляемые нами и третьими сторонами. Некоторые файлы cookie необходимы для работы веб-сайта, в то время как другие могут быть изменены вами в любое время, в частности, те, которые позволяют нам понять производительность нашего веб-сайта, предоставляют вам функции социальных сетей и улучшают работу с соответствующим контентом и Реклама.
