Как подключить фотореле для уличного освещения? Схемы подключения.

Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

сумеречный выключатель 10Асумеречный выключатель (таблица)сумеречный выключатель 20Асумеречный выключатель (таблица)

Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

замер уровня освещенности контролируемого пространства

Структурная схема фотореле

устройство датчика фотореле

В состав сумеречного выключателя могут входить:

• светочувствительный элемент, реагирующий на колебания освещенности;
• датчик фотоэлемента, воспринимающий изменения тока;
• усилитель электрического тока;
• коммутирующий прибор в виде реле.

Схемы фотореле (сумеречный выключатель)

Сумеречный выключатель (фотореле)сумеречный выключатель (день-ночь)

Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.

Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика,  реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов

• фоторезистора;
• фотодиода;
• фототранзистора;
• фототиристора;
• фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который . способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

• номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

• мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
• условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
  • работа при атмосферных осадках;
  • возможность засорения пылью и посторонними предметами;
  • поддержание температурного режима;
  • светочувствительность датчика и настройки порога срабатывания по освещенности;
  • типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.

Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.

Фотореле с выносным датчиком

Оцените качество статьи:

Как подключить фотореле к светильнику легко и быстро

Несмотря на кажущееся разнообразие представленных на рынке моделей фотореле, принцип действия у них во многом схож. Главным узлом в них является фоточувствительный элемент, способный изменять свои электропроводящие свойства в зависимости от интенсивности падающего на него светового потока. Чаще всего в качестве фотоэлементов выступают либо фотодиоды, либо фототранзисторы. Фотоэлемент подключается к управляющей плате, основное назначение которой – контроль параметров светочувствительного устройства. Как только уровень освещения изменится и из-за этого поменяются параметры фотоэлемента, управляющая плата подает напряжение на исполнительный механизм. В качестве последнего обычно выступают реле, позволяющие замыкать и размыкать провода цепи электроснабжения уличного освещения.

В каждом фотореле имеются также возможность регулирования порога срабатывания. Осуществляется данная настройка изменением сопротивления переменного резистора, включенного в цепи управляющей платы.

Современные модели также обладают способностью изменять время задержки срабатываний на включение и отключение, реализованной посредством таймеров. В некоторых образцах имеются и датчики движения, позволяющих включать уличное освещение только в тех случаях, когда напротив места установки фотореле наблюдается какое-либо движение.

В паспорте любого фотореле в обязательном порядке приводятся основные его характеристики. Поэтому для безошибочного выбора стоит обращать на каждый пункт, среди которых важнейшее значение имеют следующие. Напряжение питания. Чаще всего это 220 В при 50 Гц. Использовать для уличного освещения варианты с напряжением питания 12 В или 24 В возможно, это не всегда рационально из-за необходимости покупать дополнительно, где-то размещать и соответствующим образом защищать блоки питания. Максимальный коммутируемый ток. Данный параметр приобретает значение лишь в том случае, когда планируется использовать прибор для управления большим количеством светильников. В случае же применения для систем освещения садовых дорожек, подъезда к гаражу или дому, эти цифры большого значения не имеют, т.к. хватает возможностей даже простейших моделей. Порог включения. Отражается в люменах и обычно указывается диапазоном, поскольку почти все фотореле допускают регулировку этого параметра. Задержка включения. Обозначается в секундах. При наличии возможности регулировки, в паспорте указывается допустимый диапазон изменения. Задержка выключения. Здесь все аналогично задержке включение. Отличие может состоять лишь порядке цифр и широте диапазона регулировки. Потребляемая мощность. Данный параметр обозначается двумя цифрами: отдельно для режима ожидания и активной работы. В первом случае потребляемая мощность обычно не превышает 1 Вт, во втором – 2-5 Вт. Степень защиты. Чаще всего указывается либо IP65, либо IP40. Фотореле с IP 65 могут устанавливаться под открытым небом, с IP40 – только в защитном кожухе или в помещении. Иногда степень защиты указывается двумя цифрами: отдельно для клеммника и самого прибора. Кроме того, стоит обратить еще и на такие характеристики, как диапазон рабочих температур, габаритные размеры, а также на способы монтажа и подключения электросети.

Основные типы устройств для включния уличного освещения

Для систем уличного освещения чаще всего используются фотореле следующих типов: С фотоэлементом внутри корпуса. Такие фотореле очень удобны для полной автоматизации уличного освещения. имеют полностью герметичный корпус с прозрачной частью напротив фотоэлемента; С внутренним фотоэлементом и таймером. Присутствие таймера позволяет автоматически отключать освещение не только с наступлением рассвета, но и по прошествии заданного временного интервала. В зависимости от модели таймера существуют фотореле с возможностью программирования на сутки, неделю и так вплоть до года. Это весьма удобно, т.к. можно отдельно задавать алгоритм работы уличного освещения для будних и выходных дней, а также имитировать присутствие жильцов в случае их отъезда; С выносным фотоэлементом. Отличаются надежностью, поскольку вся электроника и исполнительный механизм может монтироваться в помещении, а нечувствительный к воздействию температур фотоэлемент выносится удобном месте на улицу. Выбор между данными разновидностями должен производиться с учетом имеющихся требований, возможностей коммутации и бюджета.

Схема подключения и порядок установки

Существует две простых схемы подключения, зависящих от конструкции устанавливаемых модулей. Под особенностями конструкции здесь понимается наличие у прибора либо трех выводов,либо двух (или кратного двум количества, как это делается у моделей, допускающих подключение нескольких фонарей, ламп или прожекторов непосредственно к корпусу фотореле). Как подключить фотореле с тремя выводами к освещению

В этом случае на корпусе устройства будет иметься три вывода, представленных проводами красного, синего и коричневого цвета. Подключение должно осуществляться следующим образом: коричневый провод подсоединяется к вводу фазы в монтажной коробке; синий – к нулевому проводу все в той же монтажной коробке. К этой же клемме будет подключен и нулевой провод, идущий к лампе; красный – к той клемме в монтажной коробке, с которой будет выводиться фаза на осветительный прибор.

Подключение устройств с двумя выводами

ввод фазы подключается к соответствующей клемме на корпусе фотореле; аналогичным образом подключается нулевой провод; осветительные приборы подключаются к соответствующим выходным клеммам для фазы и нуля. Если на выходе фотореле лишь только одна пара контактных клемм, то и в этом случае существует возможность управлять сразу несколькими лампами. Для этого достаточно подключить их к выходу фотореле параллельным способом. Кроме того, существуют модели фотореле, предназначенные для эксплуатации в сетях с заземлением. Отличаются они лишь наличием дополнительных клемм, куда и подключаются заземляющие провода. Однако при использовании современных осветительных приборов с тремя выводами и при наличии соответствующей электросети, вполне возможно применять и фотореле без ввода заземления. Для этого в монтажной коробке задействуется еще одна клемма, к которой подключается заземление и от которой разводятся зеленые провода для ламп. Чтобы не ошибиться с правильностью произведенного подключения, лучше всего еще до начала всех работ полностью разобраться в схеме подключения, всегда указываемой в техническом паспорте фотореле.

Как монтаж прибора зависит тот его конструкции

герметичные модели закрепляются с помощью монтажного кронштейна, входящего в комплект поставки; фотореле, предназначенные для монтажа в помещении или защитном кожухе, закрепляются винтами посредством отверстий в корпусе устройства. Выносной датчик в этом случае крепится на улице в подходящем месте. При выборе места для установки фотореле или фотоэлемента придерживаются следующих правил: монтируются они на солнечном месте; поблизости не должно находиться ни навесов, ни высоких стен или заборов, которые могут набросить тень на прибор и спровоцировать ложное срабатывание. Последнее правило справедливо и относительно деревьев.

Если установка фотореле производится зимой, то с наступлением теплого времени года распустившаяся листва способна создать мешающее нормальной работе затенение.

Выгода от использования автоматических выключателей данного типа Установка фотореле в качестве управляющего устройства для систем выгодна со всех точек зрения. Во-первых, снимается необходимость самостоятельного контроля за работой освещения. Во-вторых, за счет уменьшения времени работы ламп достигается экономия электроэнергии. В-третьих, система освещения обретет способность выполнять некоторые охранные функции, включая свет даже при отсутствии хозяев дома. Наконец, установка фотореле представляет собой процесс, мало чем отличается от монтажа прочих электроприборов. Поэтому подобное дооснащение можно выполнить собственными руками, не прибегая к помощи высокооплачиваемых специалистов-электриков.

Фотореле (датчик освещенности) для уличного освещения. Назначение и схема подключения.

Одним из удобных устройств изобретенным людьми, является
фотореле для уличного освещения. Также его называют датчик уличного
освещения, автомат освещения и т.д.

Его предназначение заключается в том, чтобы при наступлении
сумерек или темноты включать освещение в автоматическом режиме.
Уровень освещения определяется благодаря работе потенциометра,
фотореле с достаточной точностью определяет момент включения и
отключения световых приборов. Благодаря регулятору освещенности,
расположенному на корпусе устройства оператор сам может производить
регулировку диапазона срабатывания прибора. Функция автоматического
включения-выключения фотореле позволяет экономить
электроэнергию.

Назначение:

Для автоматического включения и отключения освещения в
зависимости от уровня освещенности в однофазных электрических сетях
переменного тока напряжением 230В и частотой 50Гц.

Применение:

Управление уличным освещением: включение/отключение освещения
дорог, фонарей, автостоянок, остановочных пунктов, парков, садов,
аллей, световой рекламы, коттеджей и др. ;

Управление внутренним освещением: включение/отключение освещения
витрин, офисных центров, производственных территорий, подъездов и
др.

Материалы:

Корпус фотореле выполнен из не поддерживающего горение
пластика.

Конструкция:

В качестве коммутирующего нагрузку элемента использовано
электромеханическое реле;

В исполнениях ФРЛ-02, ФРЛ-03 имеется возможность регулировки
порога срабатывания в зависимости от уровня освещенности от 5 до 50
Лк;

Монтаж к стене осуществляется при помощи крепежного уголка,
входящего в комплектацию.

Преимущества:

Экономит электроэнергию;

Автоматизирует процесс управления освещением;

Создает комфорт.

Рассмотрим устройство и схему подключения фотореле для уличного
освещения на примере марок ФР-601, ФР-602, Delux YCC 1006, подобные
реле других производителей имеют такую же схему включения в
нагрузку.

Принцип работы фотореле для уличного освещения таков: при низком
уровне освещенности происходит замыкание контактов реле, в
результате чего включается освещение. На рассвете, когда
увеличивается уровень освещенности, контакты размыкаются,
вследствие чего происходит выключение осветительных приборов.

Схема фотореле и его принцип подключения в сеть чаще всего
изображено на коробке устройства, это очень удобно, не нужно искать
подходящее именно под Ваш прибор. Инструкция, как подключить
фотореле своими руками:

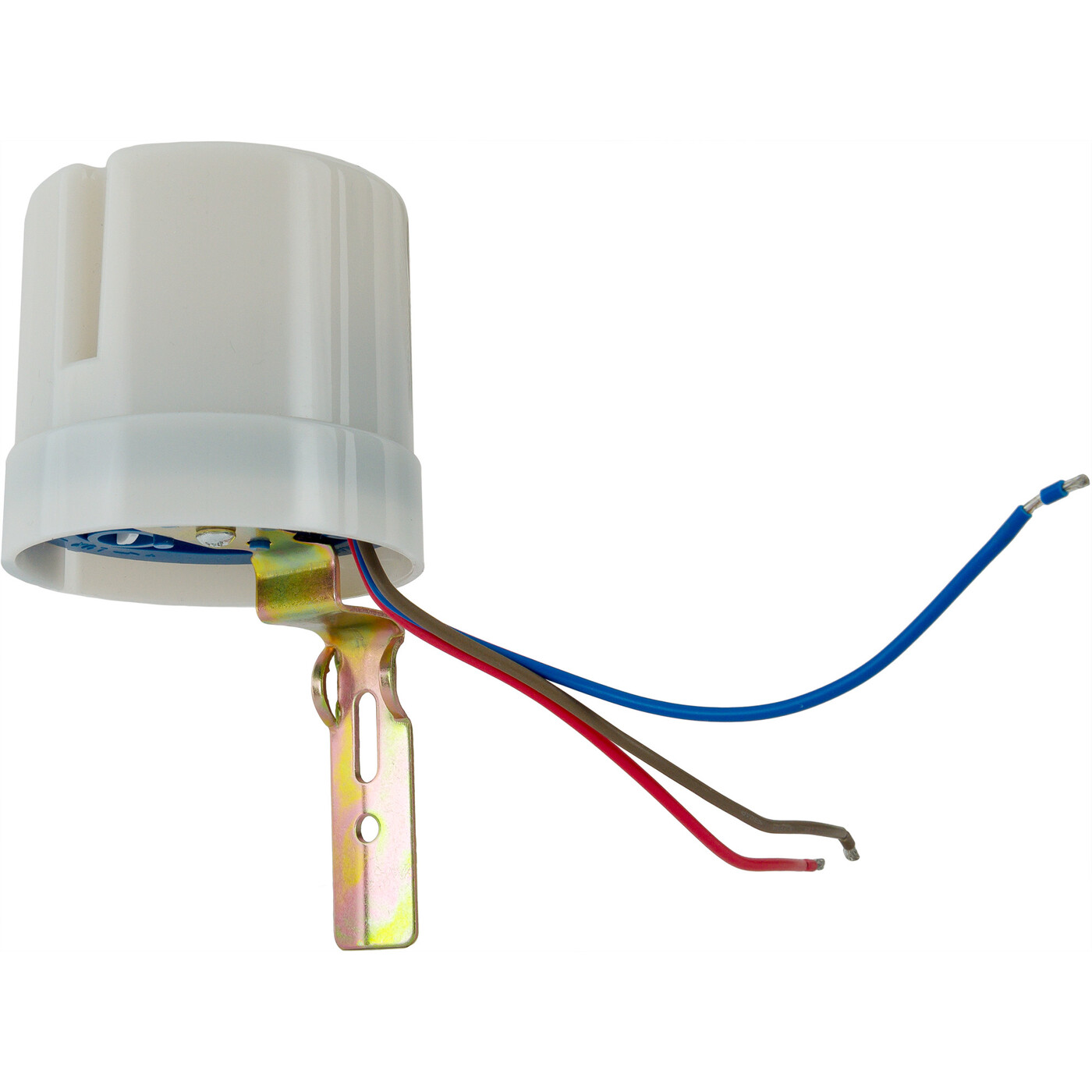

Из реле выходит три провода: коричневый, синий и
красный. Исходя из стандартных параметров
коричневый – это фазовый кабель,
красный – провод коммутации лампы,
синий – нулевой;

Чтобы проверить правильность подключения нужно включить
подсоединенный прибор в сеть, и посмотреть, работает ли нагрузочная
лампа.

Если у Вас на объекте используется система заземления TN-S или
TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза,
ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку
с системой заземления TN-C, то схема будет отличаться только
отсутствием проводника PE.

ВНИМАНИЕ! Необходимо отметить, что источник питания составляет
220 В переменного напряжения, а коммутируемая цепь не превышает для
одних моделей 10 А, для других 20А . Внимательно читайте
характеристики приобретаемого устройства. Если предполагается
коммутировать нагрузку свыше 3-5 кВт, то в нагрузочную цепь
необходимо ввести дополнительный пускатель и через него
коммутировать нагрузку.

Уровень рабочей освещенности может варьироваться в пределах от 5
до 50 Люкс и выставляется с помощью регулятора снизу на корпусе
фотореле. Если регулятор повернуть в сторону «+», то фотореле будет
включать светильник уже при небольшом затемнении или пасмурную
погоду, если же регулятор повернуть в сторону «-», то фотореле
будет срабатывать только при наступлении темноты.

Фотореле для уличного освещения и особенности его подключения

Лучшее решение для управления светильниками – фотореле для уличного освещения. Это устройство не только позволяет регулировать работу осветительных устройств, но и экономит средства на электроэнергию. Помимо этого, с помощью него можно получить доступ к управлению труднодоступными световыми аппаратами. В зависимости от сложности подключения различают несколько видов фотореле. Рассмотрим принципы функционирования датчика, его особенности, способы подключения и приведём несколько советов по монтажу.

Фотореле для контроля над освещениемИсточник prom.st

Определение и функции фотореле

Фотореле – это устройство со специальным встроенным датчиком, который собирает информацию об освещении вокруг. Подключив его к системе освещения, можно контролировать активацию и выключение ламп. Датчик света для уличного освещения активирует фотореле в зависимости от степени освещения. Устройство сильно экономит электроэнергию, так как включается только по запросу. Чтобы фотореле корректно работало, важно выполнить правильную установку и настройку. Результатом регулировки станет включение датчика только вечером, днём он будет находиться в ожидающем режиме.

Чтобы понять, как подключить фотореле, важно усвоить:

• что это за аппарат и как он устроен;
• какой используется внутри или снаружи фотоэлемент;
• какие инструменты необходимы для его подключения.

Особенности функционирования

Фотореле функционирует ночью благодаря встроенному фотоэлементу. Через него анализируется уровень света вне помещения и, если данные соответствуют запросу, включается свет. Днём – это изолятор, который не проводит сквозь себя свет, а вечером – отличный проводник.

Фотореле в разбореИсточник econix.com

Схема прибора довольно проста и без проблем вмещается в маленький корпус, через который проходят проводники, подключаемые к электросети здания. Через них также реализуется активация устройства в зависимости от установленных настроек освещённости улицы. Фотореле применяют для различных задач, в том числе и в частном пользовании, но чаще всего, его главное предназначение – создавать уличную освещённость вечером и ночью.

Практически все устройства сейчас оснащены точечным регулятором, благодаря которому можно выставить необходимые значения для активации освещения. Он нужен для наиболее точной регулировки и выводится на корпус, что сильно упрощает его применение. Снизив значение на регуляторе до минимального, фотореле будет активироваться только глубокой ночью, а при максимальном – в конце дня, когда заходит солнце. Оптимальным значением будет среднее, но для правильной работы, как правило, настраивают несколько параметров:

• Мощность аппарата. Рекомендуемый диапазон – от 1 до 4 КВт;
• Масштаб чувствительности. Выставляется в пределах от 4 до 40 Люкс, в зависимости от нужной площади освещённости.

Схема значения люкс в зависимости от площади и высоты освещенияИсточник vdome.club

• Нагрузка на электросеть не должна быть более 10 А для бесперебойного функционирования.

Фотореле также имеют отличия, которые заключены, в основном, в положении фотоэлемента внутри корпуса аппарата:

• Внешний датчик.

В этом случае механизм устройства разделён на две части: переключатель и фотоэлемент, соединённые между собой проводом и устанавливаемые отдельно. Обычно, этот датчик освещения применяют в сложных системах. Поэтому важно знать схему щитка для использования прибора. Каждая модель имеет свою, отличающуюся схему, которую необходимо учитывать во время активации аппарата.

• Внутренний датчик.

Это стандартный вид фотореле с подключённым внутри фотоэлементом и таймером для активации. Подключается стандартно по обычной электрической схеме. Таймер зачастую используется как отдельный способ активации устройства. С его помощью без труда выставляются временные значения для активации и отключения аппарата. Результатом его настройки станет активация освещённости на улице только в заданное время, что в целом позволяет снизить расходы на электроэнергию.

Внутренний датчик аппаратаИсточник tehznatok.com

Принцип функционирования

Как уже было описано ранее, фотореле работает благодаря встроенному датчику. Различают несколько видов фотоэлемента для включения света:

1. Фоторезистор – замеряет значение своего сопротивления свету, при определённых значениях активирует свет или отключает его.
2. Фототранзистор – активирует уличное освещение при попадании солнечных лучей на электросигнал.
3. Фототиристор – при любом контакте со светом выполняет подключение фотореле к постоянному току, активируя уличное освещение.
4. Фотосимистор – активирует или отключает уличный свет, используя данные гармоники сигнала, которая может быть разной, в зависимости от уровня освещённости. Этот тип фотоэлемента взаимодействует с внутренней схемой устройства.
5. Фотодиод – при контакте со светом он передаёт специальный сигнал на датчик, пропорциональный уровню уличного освещения.

Усвоив вышеописанную информацию можно понять, как подключить датчик света своими руками. Для этого не нужны специальные навыки или профессиональное обучение. Хватит понимания нюансов процесса функционирования и знание алгоритма подключения.

Установленный приборИсточник remoo.ru

Фасадное освещение дома: выбор проекта и оборудования, фото-идеи

Нюансы подключения

Фотореле, как правило, устанавливают рядом с источником света, активацию и отключение которого он должен контролировать. Для правильной работы датчика его необходимо размещать таким образом, чтобы световые лучи от лампы светильника не попадали на датчик и фотоэлемент. Лучшим решением будет подключение датчика света в тени на корпусе лампы.

Проводники, выходящие из корпуса аппарата необходимо подключить в правильной последовательности. Синий используется для нуля, помимо этого, через него подключается провод от осветительного устройства. Красный регулирует датчик и проводится к лампе через внутренний регулятор. Коричневый используется для активации прибора от эклектического тока сети.

Иногда, при использовании аппарата для освещения, внутренняя схема фотореле включает в себя дополнительный проводник, который выполняет функцию заземления. Благодаря ему напряжение не попадает в корпус. Алгоритм остаётся прежним, однако заземляющий проводник будет подключаться напрямую в лампу осветительного прибора, не проходя через регулятор.

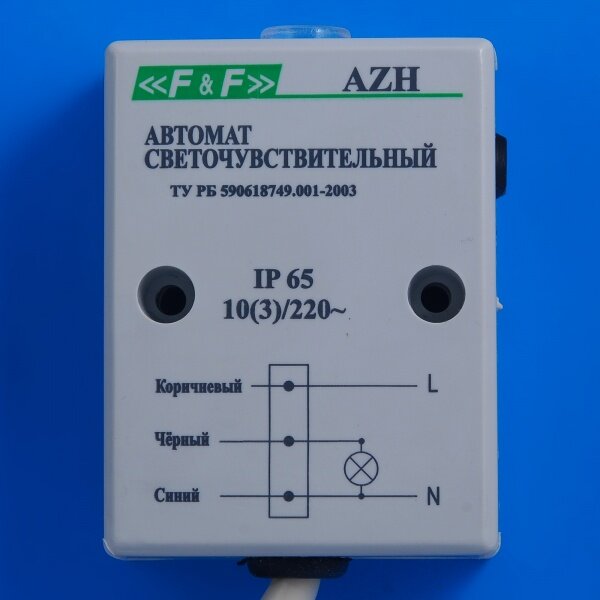

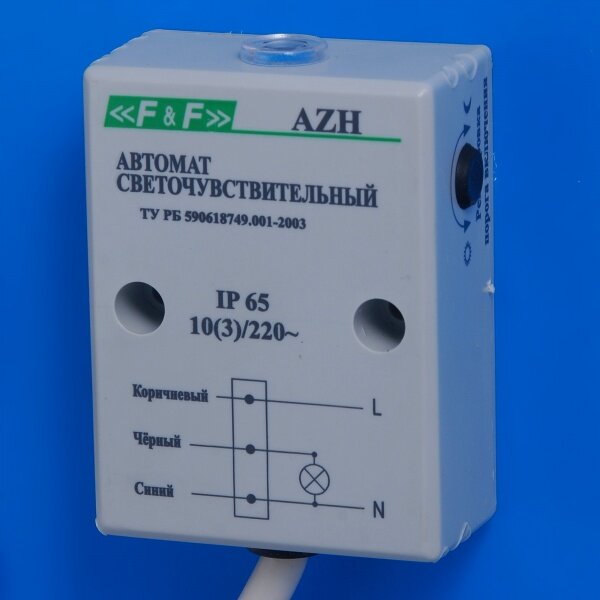

Фотореле с маркированными проводникамиИсточник yandex.net

В зависимости от производителя проводники могут иметь иную маркировку и цвет, но используется всегда одинаковый алгоритм подключения нуля и фазы. Понимая его, можно без особых усилий подключить прибор к освещению самостоятельно.

Астротаймер

Подключая устройство для ночного освещения самостоятельно, важно знать основные виды устройства. В странах мира используются отличающиеся временные пояса, поэтому единых параметров для функционирования фотореле не существует. В одной части планеты устройство будет работать корректно, тогда как в другой со сбоями, например, сработает активация раньше времени.

Наиболее популярным для частного использования является астротаймер, который ежедневно анализирует данные освещённости на улице, после чего включается и отключается только в определённое время суток. Астротаймер устроен таким образом, чтобы считывать информацию через специальную прошивку схемы с полученными суточными данными.

АстротаймерыИсточник www.kirich.blog

Освещение дачного участка и дома: требования, особенности и варианты реализации освещения территории возле коттеджа

Рекомендации по подключению

При монтаже и подсоединении фотореле к ночному освещению, важно понимать особенности, которые могут сильно упростить эти процессы:

1. Если необходимо подключить сразу несколько осветительных устройств, следует использовать профильный контроллер. Он получает информацию о сигнале с регулятора датчика и регулирует уличное освещение.
2. Перед установкой прибора важно убедиться в том, что его мощность подходит к подключаемой электрической сети. В ином случае схема внутри корпуса фотореле может попросту перегореть.
3. В магазине, перед покупкой, стоит ознакомиться с полным ассортиментом устройств. Они различаются по способу подключения, многие из которых могут быть сложны для новичка.
4. При установке минимальное значение срабатывания практически всегда – 5 Люкс. Поэтому этот предел необходимо самостоятельно изменить под ночное время суток. Иначе прибор будет активироваться днём.
5. В систему ночного освещения часто подключают одновременно и фотореле, и датчики, реагирующие на движение для дополнительной охраны дома. Важно пользоваться этим сочетанием для максимальной эффективности освещения.

В данном видео описаны особенности датчика ночной освещённости и его монтаж:

Алгоритм установки

Практически в любом комплекте фотореле идут специальные держатели, с помощью которых прибор крепится на стену. Отвечая на вопрос о том, как подключить фотореле для уличного освещения, приводится следующий алгоритм действий:

1. Изучение размещённой на корпусе прибора схемы подключения проводников.
2. Подбор места для расположения. Оно не должно быть в диапазоне освещённости осветительного прибора.
3. Подключение проводников к соответствующим разъёмам.
4. Настройка фотореле, с помощью регулировки уровня срабатывания через контроллер на аппарате.

Уличное освещение дачного участка, виды подсветки и выбор светильников

Коротко о главном

Фотореле не только помогает отрегулировать освещение на улице в разное время суток, но и экономит средства на электроэнергию. Работает устройство за счёт несложной схемы со встроенным фотоэлементом, который считывает информацию об освещении и включает, либо отключает прибор. В зависимости от сложности подключения, реле разделяются на несколько видов. Наиболее популярной считается модель со встроенным таймером. Алгоритм подключения у всех фотореле одинаковый, главное определиться с нулём и фазой. Следуя несложным советам и изучив схему устройства, его сможет подключить любой человек.

Фотореле для уличного освещения. Схема подключения фотореле своими руками

Люди всегда создают для себя то, что улучшает качество их жизни, делая ее более удобной и комфортной. Последние десятилетия нашей истории характеризуются изобретением компьютеров, телефонов, различной бытовой техники, комфортных автомобилей. Еще одним современным устройством, совсем недавно изобретенным людьми, является фотореле для уличного освещения.

Его предназначение заключается в том, чтобы при наступлении темноты освещать в автоматическом режиме ту или иную зону. Автоматически контролируя уровень освещения благодаря работе потенциометра, фотореле с точностью определяет время включения и выключения световых приборов.

Также в оснащение современных таких устройств входит регулировка, позволяющая человеку самому производить регулировку диапазона срабатывания. Для людей, проживающих в частных домах и проводящих много времени на своих дачных участках, данный прибор может стать настоящим помощником.

В данной статье рассмотрим устройство и схему подключения фотореле для уличного освещения марки Delux YCC 1006.

Что же такое фотореле? И зачем его используют для освещения улицы? Далее попробуем ответить на эти вопросы. Значение слова «реле» трактуется как переключатель. Из префикса «фото» мы можем понять то, что срабатывание данного переключателя зависит от попадающих на него световых лучей.

Если говорить о принципе работы в случае с фотореле для уличного освещения, то он очень прост: при недостаточном количестве проходящих световых лучей происходит замыкание контактов, в результате чего включается уличное освещение. На рассвете, когда увеличивается уровень освещенности, контакты размыкаются, вследствие чего происходит автоматическое выключение света.

Установить такое устройство можно в подъезде своего многоэтажного дома или у входа в собственный дом. И, вне зависимости от того, светло или темно в данный момент на улице, ваша подъездная дорожка или тропинка в дом будет всегда освещена. Еще одно преимущество фотореле заключается в том, что оно позволяет существенно экономить электроэнергию.

Использование фотореле может быть связано не только с необходимостью включать и выключать свет. К примеру, если вы хотите, чтобы ваша любимая лужайка автоматически поливалась каждую ночь, можете подключить фотореле к системе орошения газона – и система будет автоматически все делать сама.

Фотореле является одним из элементов системы умного дома, которая запрограммирована на определенные действия, помогающие сымитировать присутствие в доме хозяев. Включать и выключать периодически в доме свет – это не единственное, что она умеет. Такая система, кроме всего прочего, позволяет открывать и закрывать воду в соответствии с установленным на таймере временем, а также выполнять множество других действий, на которые вы ее запрограммируете. А, как известно, фантазия у людей не имеет границ.

На то, сколько будет стоить фотореле, влияет не только рейтинг его производителя. Цена также определяется таким фактором, как наличие/отсутствие в приборе регулировочной возможности.

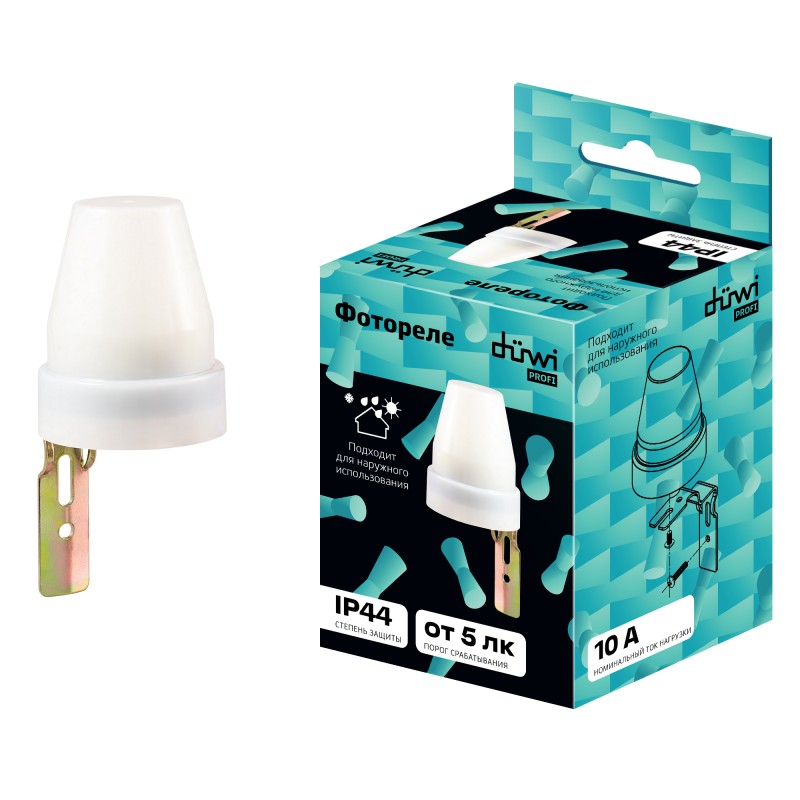

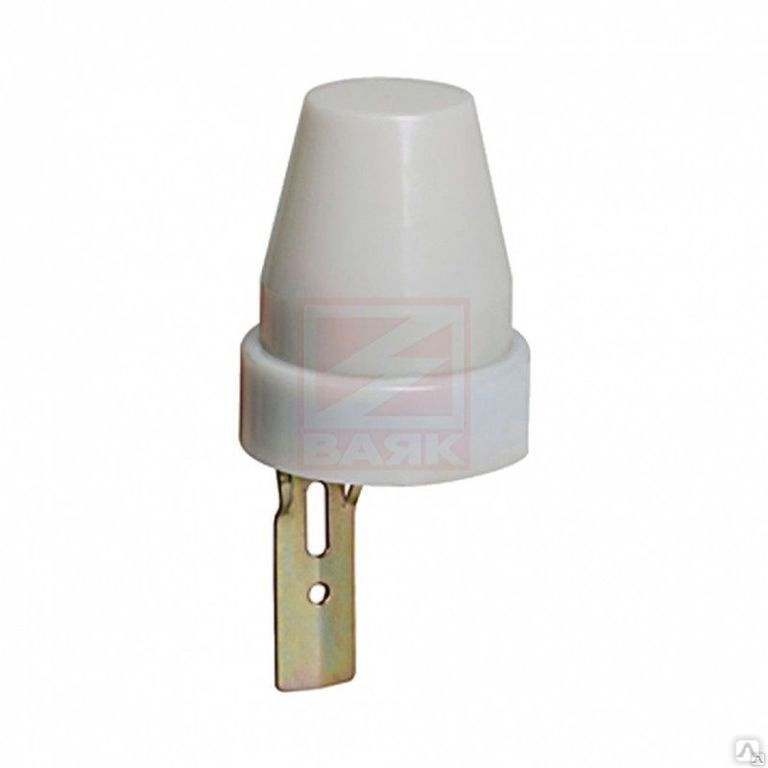

Обычно фотореле для уличного освещения имеет такой вид: на упаковке или на сайте производителя можно ознакомиться со схемой подключения для каждого устройства, от которого в любом случае должны выходить три провода. Один провод, выходящий из фотореле, отвечает за включение или отключение потребителя, а два других провода подключаются к питанию.

Фотореле принцип работы

Работа фотодатчика, контролирующего уровень уличной освещенности, лежит в основе принципа работы любого фотореле. Существует два типа таких фотодатчиков:

1. — встроенные, когда датчик установлен вместе с реле непосредственно в самом электрощитке;
2. — выносные, когда датчик расположен вне корпуса реле.

Корпус выносных фотореле должен быть обязательно прочным и иметь повышенный уровень герметичности и защищенности от воздействий окружающей среды.

Это устройство имеет достаточно простой принцип действия и состоит оно из встроенного или выносного датчика. Учитывая интенсивность освещения, такой датчик передает информацию электронной плате или блоку, которые, в свою очередь, при достижении определенного порога срабатывания, срабатывают и включают освещение, замыкая электрическую цепь.

Следует отметить, что любое фотореле может быть запрограммировано в индивидуальном режиме. Это значит, что, если, к примеру, в летнее время года фотореле установлено в гараже, то диапазон его срабатывания будет отличаться от устройства, установленного на крыльце дома. Данный нюанс необходимо учитывать и, по возможности, выставлять наиболее подходящий к условиям размещения фотореле диапазон его чувствительности к свету.

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле.

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле, то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

Как подключить фотореле к освещению

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

• -черный — фаза;
• -зеленый — ноль;
• -красный — фаза коммутирующая (на светильник).

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Вот такая не сложная схема подключения фотореле, надеюсь данная статья была вам полезной, если остались какие ибо вопросы пишите в комментариях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Фотореле для управления уличным освещением

Октябрь 25th, 2016 admin

При наступлении темного времени суток в городах автоматически загорается уличное освещение, которое включается от реле времени или от фотореле, о котором  будет подробно рассказано в этой статье.

В основе работы этого устройства лежит такой элемент как фоторезистор, обладающий нелинейными характеристиками, которые проявляются при попадании солнечного света. Неосвещенный фотоэлемент обладает очень высоким сопротивлением, но только стоит попасть лучам света на его чувствительную поверхность, так противодействие протеканию электрического тока резко уменьшается. Материал, обладающий такими характеристиками, получают путем соединения свинца или кадмия с сернистой кислотой.

Электрические схемы фотореле

Рассмотрим простейшую схему с использованием фоторезистора в составе фотореле. Если на улице светло, то сопротивление нелинейного резистора   RF невелико, поэтому, ток протекаемый из сети достаточной величины, чтобы заставить сработать промежуточное реле KV. Реле, в свою очередь, воздействует своими контактами на управление коммутационной аппаратурой уличного освещения, то есть не даст включиться светильникам. KV работает на постоянном токе, выпрямляемым диодом  VD. Реостат  R служит для точной регулировки срабатывания фотореле от уровня освещенности.

Далее разберемся с устройством фотодатчика часто используемого для включения и отключения уличного освещения, который можно приобрести в любом магазине электротоваров.

«Фотоглаз» состоит из разборного корпуса, внутри которого установлена микросхема со всеми необходимыми элементами и, конечно же, фоторезистор, закрытыми белой матовой крышкой.

В отличие от предыдущего примера, данная схема работает полностью на постоянном токе и для чувствительности фотореле используются полупроводниковые усилители-транзисторы, обозначенные как VT1 и VT2. При освещенности несколько десятков люкс сопротивление фоторезистора  RF низкое и, поэтому, на «базу» триода VT1 подается   «-«. Усилитель VT1 открывается и от его «эмиттера» электрический ток поступает к «базе» второго триода VT2  через сопротивления R4 и R3. В свою очередь, начинает проводить ток VT2 через сопротивление R2, минуя катушку промежуточного реле К1. Шунтирование катушки обусловлено тем, что сопротивление перехода «база-эмиттер» транзистора VT2 значительно меньше внутреннего сопротивления катушки К1, в результате чего, ток  протекаемый по ней будет недостаточной величины для ее срабатывания.

Если уровень освещенности начинает снижаться, то сопротивление фоторезистора начнет расти. Потенциал, поступающий на «базу» VT1 будет снижаться до момента, когда триод закроется и приостановит работу усилителя  VT2. Шунтирование катушки K1 прекратится и она начнет получать питание по цепи: L- R7- VD- R1- K1- R2- N. В результате через замыкающий блок-контакт К1 включится магнитный пускатель КМ.

Данное фотореле можно использовать для управления уличным освещением как большим количеством  светильников посредством коммутационного аппарата, так и одним светильником, подключая его через фотодатчик напрямую от однофазной сети переменного тока.

Интересные статьи:

на Ваш сайт.

Фотореле для уличного освещения

Фотореле предназначено для освещения общественных мест в вечернее и ночное время. Это создает не только комфорт, но и экономит электроэнергию на уличном освещении.

Содержание:

• Преимущества и характеристики ↓
• Виды ↓
• Стоимость и лучшие производители ↓
• Фотодатчик LXP-02 220В ↓
• Фотореле FR-3E на DIN-рейке IP20 ↓
• ФР-10Т ↓
• Ф1260700 ЛУНА ↓
• Астроном TWA-1 ↓
• Фотореле BJE2240W-53 ↓
• Как связать своими руками? ↓
• Регулировка ↓
• Советы ↓

Фотореле для светильников наружного освещения выполняют функцию включения и выключения источника света. Они начинают работать при уменьшении света и выключаются, когда наступает день. Фотореле используется для автоматического управления освещением улиц, дворов, придомовых территорий, детских площадок. Также это устройство позволяет значительно снизить затраты на электроэнергию.

Любой уличный светильник может быть дополнительно оснащен светочувствительным реле. В основе этого устройства лежит элемент, реагирующий на яркость света. В зависимости от модели и производителя это могут быть газоразрядные элементы, фоторезисторы, фотодиоды.Эти элементы могут быть вмонтированы в светильник или вынесены.

Солнечный свет падает на фотоэлемент, и происходит изменение сопротивления или генерируется электрический ток. Электронная система при изменении параметров срабатывает и запускает электромагнитное реле, которое в свою очередь включает светильник наружного освещения. Утром при повышении уровня освещенности прибора нагрузка падает и реле выключается.

Преимущества и характеристики

Фотореле имеет много положительных сторон:

1. Создает комфорт и безопасность.
2. Энергосбережение
3. Отсутствие контроля включения и выключения освещения.

Основной недостаток — это дополнительные затраты на покупку и установку устройства.

Основные технические характеристики:

1. Напряжение в сети, обычно 220 В, частотой 50 Гц.
2. Максимальный показатель тока, чаще всего от 5 до 16 Гц;

Максимальный уровень тока нагрузки зависит от мощности, и чем сильнее нагрузка, тем больше должен быть показатель тока.

Нагрузка напрямую зависит от типа лампы :

1. Диапазон наружного освещения, при котором срабатывает реле.
2. Потребляемая мощность светочувствительного устройства.
3. предусмотрена задержка от кратковременного затемнения.
4. Температура окружающей среды.
5. Уровень защиты оболочки.

Уровень внешней освещенности, при котором срабатывает система переключения, находится в диапазоне от 5 до 50 люкс. Этот показатель также можно настроить.

Светочувствительное реле потребляет от 0,1 до 1 Вт в так называемом спящем режиме и от 5 до 10 Вт в рабочем состоянии. Большинство моделей оснащены специальной системой задержки включения-выключения, позволяющей избежать случайных сбоев.

Для помещений с разным температурным режимом предусмотрены различные варианты приборов. Нормальное светочувствительное реле должно работать от -20 до +50 градусов Цельсия. Существует международная классификация степеней защиты, согласно которой реле, установленное на улице, нуждается в маркировке не ниже IP44.

Степень защиты, по международной системе – защита от проникновения воды и твердых предметов.

Виды

Фотореле с выносным датчиком

Для фотореле наружного освещения есть:

1. Со встроенным или выносным датчиком освещенности.
2. В сочетании с датчиком движения.
3. С возможностью регулировки порога.
4. С возможностью программного управления.

Модель с выносным датчиком устанавливается в электрощит, а датчик устанавливается снаружи и подключается к кабелю. Для модели со встроенным датчиком требуются следующие условия эксплуатации: герметичный и устойчивый к повреждениям корпус с повышенными требованиями к защите от неблагоприятных внешних факторов среды.

Возможность совмещения светочувствительного реле с датчиком движения будет включена только в том случае, если движущийся объект находится в зоне действия датчика. Большинство моделей фотореле имеют регулировки, например, встроенный таймер, переключатель.

Также есть модели с возможностью программирования времени включения и выключения света на длительное время.Они бывают двух типов со своим интерфейсом или с возможностью подключения к компьютеру и дистанционным управлением. Использование таких моделей приводит к существенному сокращению электроэнергии.

Стоимость и лучшие производители

На строительном рынке широкий ценовой диапазон от 269 до 11 250 руб. Самые дешевые модели от китайского производителя, средние по цене фотореле белорусского и российского производства. Планку высоких цен взяли фирмы Испании и Германии.

Стоимость фотореле зависит от производителя, марки, конструкции, степени защиты, гарантийного срока, комплектации. На стоимость влияет качество корпуса, его герметичность и устойчивость к повреждениям.

Цена на модели может отличаться от точек продаж, но в среднем составляет:

Фотодатчик LXP-02 220 В

Производство Китай , стоимость 269 рублей;

Фотореле FR-3E на DIN-рейке IP20

Производство НТК Композит ул.Санкт-Петербург с выносным датчиком на проводе длиной 970 м и перепадом температур от -40 до +40 градусов Цельсия, стоимость 509 руб.

ФР-10Т

Производство Реле и Автоматика Москва , стоимость 3 386 руб.

Ф1260700 ЛУНА

Из Theben Германия со встроенным датчиком , при температуре наружного воздуха от -35 до 55 градусов Цельсия стоимость 4580 рублей;

TWA-1 астроном

От испанского производителя ABB с креплением на DIN-рейку , с аккумулятором на 5 лет и двумя модулями. Стоимость 8 461 руб.

Фотореле BJE2240W-53

Производство ABB, со встроенным датчиком, большой диапазон освещения -30-500 лк, стоимость 11 250 руб.

При покупке нужно выбрать фотореле с учетом технических характеристик, надежности и конструктивных особенностей. Для одной лампы, 100 Вт подойдет любая модель.

При подключении нескольких светильников необходимо рассчитать ток нагрузки. Для этого нужно мощность всех ламп разделить на 220 Вт.Полученную цифру необходимо сравнить с током нагрузки устройства.

Устройства с выносным датчиком надежнее, так как электроника работает в более комфортных условиях. А вот модели со встроенными датчиками установить намного проще. Устанавливать устройства, подключенные к терминалу, намного проще.

Наиболее популярные отечественные и зарубежные производители светочувствительных реле:

1. Испанские компании: Legrand, ORBIS, ABB.
2. Чешская компания ELKO EP.
3. Немецкий производитель Theben.
4. Белорусские предприятия Ноотехника, Евроавтоматика ФиФ.
5. Отечественные производители: Реле и автоматика, Астро-УЗО (Москва), Меандр, НТК Композит (Санкт-Петербург), АВАР (Псков).

Желательно покупать напрямую у производителей, также необходимо обращать внимание на гарантийный срок.

Как связать своими руками?

Подключение устройства с фотореле можно выполнить самостоятельно.Все работы выполняются при отключенном напряжении. Сначала светильник монтируется на фасад здания или на опору (мачту).

Затем устанавливается фотореле по приведенной ниже схеме так, чтобы на него не попадал свет от лампы. При креплении фотореле к поверхности стены необходимо предварительно укрепить специальный кронштейн. А затем закрепите его винтом к корпусу реле.

Простейшая схема подключения фотореле со встроенным датчиком:

Клеммы есть, одна пара к сети подключена, другая к лампе.

Если клемм нет, то в корпусе три цветных провода.

В этом случае вам нужно:

1. Модель фотореле.
2. Распределительная коробка с защитой не менее, чем у фоторелейного устройства.
3. Специальные пружинные клеммы для подключения проводов.

Прохождение:

1. Сначала установите распределительную коробку , в которой предусмотрено четыре места для подключения проводов. К сети подключаются два провода, один из них к фазе, другой к нулю.Свободный красный провод и синий, соединенный с нулем, подключаются к лампе.
2. После этих работ необходимо подключить ток и затемнить фотоэлемент, чтобы проверить горит ли лампа.

Синий провод — это ноль, провод питания обычно коричневый и красный провод используется для подключения к лампе. Есть модели с проводами других цветов, тогда вам необходимо ознакомиться со схемой подключения на упаковке устройства.

Регулировка

Для регулировки используется специальное устройство регулировки чувствительности.Эту процедуру проводят в сумерках. Сначала на фотореле выставляется параметр задержки 0, затем с помощью прибора нужно настроить необходимый параметр.

Существует также метод ручной настройки. Для этого регулятор расположен в нижней части реле. Чтобы включить прибор только с наступлением темноты, нужно повернуть ручку с той стороны, где нарисован минус.

Если прибор должен работать в сумерках, необходимо установить регулятор в сторону с плюсом. Для экономии электроэнергии некоторые модели можно настроить на выключение и включение лампы ночью.

Советы

1. При покупке желательно выбирать модель со схемой подключения. Многие производители печатают схему на упаковке и на корпусе товара. Отсутствие схемы может свидетельствовать о некачественном товаре.
2. При монтаже фотореле его необходимо устанавливать так, чтобы на него не падала тень от дерева и других предметов, а также чтобы оно не освещалось лампой. Так как это приведет к постоянному включению и выключению устройства.

Фотореле: более энергоэффективная и компактная альтернатива обычным реле?

Реле

— это основной электронный компонент, который разработчики используют для приложений, где требуется переключение сильного тока. Существует множество различных типов реле, но в последнее время популярность приобрела новая разновидность — фотореле.

Некоторые сведения о реле: электромеханические и полупроводниковые

Реле — это электрические переключатели, которые используются для обеспечения высокого тока и высокой мощности в маломощной цепи.Как правило, доступны два типа реле: электромеханические реле и полупроводниковые реле.

Нормально разомкнутое электромеханическое реле основано на токе, протекающем через входную цепь, активирующем электромагнит. Это создает магнитное поле, которое заставляет якорь двигаться, замыкая переключатель во второй, большей цепи и пропуская ток.

Когда источник питания удаляется, пружина оттягивает контакт от второй цепи, останавливая поток электричества и отключая конечное устройство.

Электромеханическое реле. Изображение предоставлено Circuit Globe

Полупроводниковое или бесконтактное реле — это устройство, которое можно использовать вместо механического реле для переключения электричества на нагрузку. Твердотельные реле являются чисто электронными и не зависят от каких-либо физических движущихся частей или механических механизмов. Из этой классификации реле быстро набирает популярность фотореле.

Что такое фотореле?

Фотореле — это подгруппа бесконтактных реле, которые, как следует из их названия, используют свет в качестве импульсного сигнала.

Принцип работы фотореле. Изображение предоставлено Toshiba

Фотореле работает, излучая свет, когда ток проходит через светодиод. Излучаемый свет пересекает границу изоляции и падает на светочувствительный датчик микросхемы КПК, который, в свою очередь, питает и управляет затвором общей пары полевых МОП-транзисторов, подключенных к источнику. Это включает МОП-транзистор, позволяя переменному/постоянному току течь через клеммы питания МОП-транзистора.

Преимущества фотореле

По сравнению с традиционным механическим реле фотореле имеет множество преимуществ.

Поскольку фотореле работают от света, в них нет механических частей. Это означает меньший износ и деградацию компонентов с течением времени, что повышает надежность конструкции и увеличивает срок службы.

Кроме того, механическим реле требуется большой ток для перемещения якоря и управления выходом. Фотореле, с другой стороны, управляются светодиодом на стороне входа, что означает, что необходимый входной ток для устройства будет составлять от 3 мА до 5 мА. Это огромное преимущество для экономии электроэнергии.

Визуализируется дребезг переключателя. Изображение предоставлено Epec Engineered Technologies

.

Кроме того, механические реле могут страдать от дребезга контактов (т. е. нежелательного замыкания и размыкания контактов реле). Фотореле обеспечивают повышенную надежность, устраняя дребезг контактов и обеспечивая более высокую скорость переключения.

Новые фотореле Toshiba

Пополнив и без того впечатляющую линейку фотореле, Toshiba недавно объявила о выпуске трех новых фотореле.

Эти новые продукты — TLP3407SRA, TLP3475SRHA и LP3412SRHA — считаются наименьшими в отрасли управляемыми напряжением фотореле с расширенным диапазоном рабочих температур до 125 °C.

Максимальная рабочая температура 125°C по сравнению с традиционными 110°C позволяет устанавливать эти фотореле в высокотемпературных зонах, открывая им новые области применения.

Новые фотореле входят в комплект поставки Toshiba S-VSON4T.Изображение предоставлено Toshiba

Кроме того, Toshiba утверждает, что ее корпус S-VSON4T имеет наименьшую монтажную площадь в отрасли — 2,9 мм². Компания надеется, что этот размер корпуса поможет извлечь выгоду из недвижимости печатной платы и увеличить количество фотореле в существующей компоновке.

На фоне роста популярности фотореле эти новости от Toshiba свидетельствуют о значительном росте отрасли. Будем надеяться, что непрерывная разработка лучших фотореле приведет к появлению в будущем более энергоэффективных и компактных конструкций.

Руководство по семейству систем управления уличным освещением QULON

Этап 1. Рассмотрение вариантов уличного освещения

Топология системы уличного освещения

В мире существует два типа топологий уличного освещения:

Шкафные: Светильники уличные располагаются группами и включаются главным выключателем в электрошкафу уличного освещения под действием фотореле или таймеров.В дневное время линии питания светильников обесточены. Такая топология характерна для континентальной Европы и Азии.

Независимая: Каждая лампа включается независимым фотореле. В дневное время линии питания светильника остаются под напряжением (запитаны). Такая топология обычно распространена в США, Великобритании, Канаде и других странах Содружества.

Требования к системе управления

Во-вторых, следует понимать, какие требования предъявлять.Существует несколько типов систем управления в зависимости от типа светильника, требуемого уровня интеллекта, профиля экономии и доступной цены. По уровню интеллекта все системы управления Sundrax делятся на те, которые:

• управление освещением в группах и экономия энергии,
• управлять каждым светильником индивидуально и экономить энергию,
• управляют каждым светильником индивидуально и обеспечивают адаптивное освещение с датчиками движения.

Обратите внимание, что хотя последний вариант является наиболее выгодным и энергосберегающим, мы рекомендуем использовать датчики движения только в пешеходных зонах, парках, велосипедных дорожках и малопроезжих автомобильных дорогах.Использование датчиков движения на автомобильных дорогах со средней и высокой интенсивностью движения небезопасно.

Типы светильников

Несмотря на то, что натриевые лампы высокого давления с электромагнитными балластами все еще широко распространены, во всем мире они постепенно вытесняются светодиодными светильниками. Sundrax предлагает решения для диммирования как обычного, так и светодиодного освещения с использованием различных технологий.

Этап 2. Выбор наиболее подходящей системы управления уличным освещением

Посетите наш новый веб-сайт QULON CMS и получите интеллектуальное и экономичное решение для оптимизации инфраструктуры освещения и начала экономии энергии уже сегодня.

Этап 1. Рассмотрение вариантов уличного освещения

Топология системы уличного освещения

В мире существует два типа топологий уличного освещения:

Требования к системе управления

Во-вторых, следует понимать, какие требования предъявлять. Существует несколько типов систем управления в зависимости от типа светильника, требуемого уровня интеллекта, профиля экономии и доступной цены. По уровню интеллекта все системы управления Sundrax делятся на те, которые:

• управление освещением в группах и экономия энергии,
• управлять каждым светильником индивидуально и экономить энергию,
• управляют каждым светильником индивидуально и обеспечивают адаптивное освещение с датчиками движения.

Обратите внимание, что хотя последний вариант является наиболее выгодным и энергосберегающим, мы рекомендуем использовать датчики движения только в пешеходных зонах, парках, велосипедных дорожках и малопроезжих автомобильных дорогах.Использование датчиков движения на автомобильных дорогах со средней и высокой интенсивностью движения небезопасно.

Типы светильников

Несмотря на то, что натриевые лампы высокого давления с электромагнитными балластами все еще широко распространены, во всем мире они постепенно вытесняются светодиодными светильниками. Sundrax предлагает решения для диммирования как обычного, так и светодиодного освещения с использованием различных технологий.

Этап 2. Выбор наиболее подходящей системы управления уличным освещением

Для шкафных топологий уличного освещения с удобными ДНаТ-лампами рекомендуется групповое управление включением/выключением каждой отходящей линии и возможность группового диммирования за счет снижения сетевого напряжения с 230В до 180В.

Если вам необходимо индивидуальное управление для каждой лампы, работающей в шкафной сети, мы рекомендуем управление с помощью ПЛК, когда каждый светильник управляется индивидуально по линии питания в рамках нашего собственного решения QULON Simpline. Это справедливо для любого типа светильников и смешанных установок.

Для независимых топологий, например в США, Великобритании и странах Содружества, единственным вариантом является радиосистема. Мы предоставляем решение QULON LiTouch, которое работает по открытому протоколу LiTouch от Sundrax на частотах 868/915 МГц.Эти частоты обеспечивают стабильную дальнюю связь по сравнению с диапазоном 2,4 ГГц.

Для независимых топологий с высокой застройкой и сложным горным рельефом, а также для регионов, где законодательством запрещено использование радиоуправления, мы предлагаем наше новое решение LiteWide, работающее через существующую сеть GSM. Каждый узел LiteWide имеет встроенный GSM и напрямую подключается к серверу. Освещение программируется прямо из программного обеспечения без каких-либо промежуточных шлюзов.

Наконец, для создания сложной адаптивной сети уличного освещения с датчиками движения вы также можете использовать решение QULON LiTouch .Этот вариант является наиболее выгодным и энергосберегающим, но опять же мы не рекомендуем его устанавливать на автомобильных дорогах с плотным движением и высокой скоростью.

Как выбрать фотореле для уличного освещения: критерии выбора и советы

Как выбрать фотореле для уличного освещения

Человек всегда стремился облегчить свой труд – он изобрел колесо, позволяющее легко переносить большие нагрузки , затем автомобиль, способный перемещать его в пространстве на достаточно большие расстояния, стиральная машина-автомат, самостоятельно стирающая и отжимающая вещи. Дошло даже до того, что свет на улице стал включаться и выключаться как по волшебству — с наступлением сумерек фонари загораются, а когда восходит солнце, гаснут. Происходит это за счет фотореле уличного освещения или, как его еще называют, сумеречного выключателя.

Содержание

• Принцип работы фотореле
• Функциональная схема устройства
• Типы фотореле для уличного освещения

• Устройства с фотоэлементом внутри корпуса
• С внутренним фотоэлементом и таймером 9 регулируемый порог
• Выносной фотоэлемент

Принцип работы фотореле

Принцип работы всех фотореле основан на работе фотодатчика, который контролирует уровень освещенности на улица.Этот датчик может быть выносным, то есть располагаться снаружи корпуса реле, и встроенным (фотореле и датчик монтируются непосредственно в распределительном щите). Выносные фотоэлементы обязательно должны иметь прочный корпус с повышенными показателями в плане защиты от окружающей среды и герметичности.

Фотореле также оснащено потенциометром, позволяющим точно определить порог выключения и включения. А чтобы вся система была максимально защищена от ложных срабатываний (хулиганов в Россию еще не перевели), в фотореле встроены специальные устройства от возможных помех.Качественное оборудование, имеющее все сертификаты, будет работать только в том случае, если с момента выставления мастером условий прошло определенное время.

Схема подключения фотореле

При желании можно будет установить диапазон чувствительности фотореле к свету, наиболее подходящий для условий его размещения. Например, если фотореле установлено на крыльце дома и сейчас лето, то диапазон его срабатывания будет отличаться от реле, которое находится в гараже или в любом другом помещении.То есть устройство можно запрограммировать исходя из интенсивности света.

В корпус почти всех фотореле встроен переключатель, который позволяет вручную включать и выключать устройство, давая ему небольшую «передышку». А некоторые модели, помимо всего прочего, оснащены таймером, отключающим реле в определенное (запрограммированное) время, чтобы оборудование не работало впустую.

Схема функционального устройства

Схема простого фотореле

На рисунке представлена ​​схема фотореле уличного освещения, реагирующего на изменение интенсивности освещения.Здесь в качестве датчика используется индикаторный светодиод, работающий по тому же принципу, что и фотоэлемент.

Светодиод (в данном случае HL1) – это фотоэлемент, вырабатывающий напряжение, пропорциональное интенсивности падающего на кристалл света. В схеме также имеется источник постоянного напряжения R1-R2, что позволяет регулировать чувствительность фотореле, ведь разные светодиоды имеют разную светочувствительность.

Резистор R2 управляет начальным напряжением VT1, суммируемым с напряжением, формируемым HL1.Именно этот элемент позволяет регулировать порог срабатывания фотореле.

Типы фотореле для уличного освещения

В зависимости от области применения и специфики фотореле различают несколько типов:

• фотореле с фотоэлементом внутри корпуса
• фотореле с фотоэлементом внутри корпуса и таймером
• фотореле с регулировкой порога
• фотоэлемент с выносным фотоэлементом.

Кроме того, существует несколько видов оборудования, которые используются в достаточно узких производствах и на крайнем севере.

Устройства с фотоэлементом внутри корпуса

Этот тип уличного фотореле позволяет включать свет после наступления темноты и выключать его с восходом солнца без вмешательства человека. Корпус устройства хоть и прозрачный, но надежно защищает фотоэлемент от вредных воздействий внешней среды.

С внутренним фотоэлементом и таймером

Этот фотоэлемент для уличного освещения, помимо описанных выше преимуществ, имеет еще одно явное преимущество – возможность регулировать освещенность в зависимости от времени суток.С помощью такого устройства можно установить время разрешения фотореле. Устройство включится на разрешенный период времени, когда уровень освещенности будет ниже установленного значения. Если уровень освещенности выше установленного значения, выход будет отключен. Он также будет отключен, даже если таймер находится за пределами допустимого периода.

Таймеры в свою очередь тоже бывают разные. Одни устройства снабжены дневными таймерами, другие – недельными и даже годовыми, причем для последних разрешенный период работы реле может быть установлен разным для каждого дня, либо он может быть ориентирован сразу на несколько дней, например , на выходных.

Фотореле с недельным таймером: позволяет программировать режим работы устройства на неделю вперед, варьировать параметры, выделять, например, выходные дни

Реле с регулируемым порогом

Этот тип реле имеет аналог принцип работы как у двух предыдущих, однако на нижней стороне корпуса у него есть небольшая «ручка», вращением которой регулируется порог срабатывания фотоэлемента. Если повернуть регулятор в положительную сторону, свет будет включаться даже с небольшим затемнением, например, во время грозы или в пасмурную погоду.Если повернуть его в сторону минуса, устройство будет работать только с наступлением темноты.

Фотореле с регулируемым порогом, за счет которого можно регулировать параметры устройства

Таким образом, данное устройство позволит вам управлять реле в зависимости от времени года и погодных условий, присущих той или иной местности.

Устройство выносного фотоэлемента

Такое устройство позволяет разместить фотоэлемент отдельно от основного релейного блока. Максимальное расстояние первого от второго может достигать 100-150 метров.Сам блок монтируется в электрический щит.

Фотоэлемент с выносным фотоэлементом: преимуществом является возможность установки основного компонента устройства в охраняемом помещении

Советы покупателю

В первую очередь ориентируйтесь на собственные потребности и возможности, а также исходите из условий, в которых вы живете. Итак, реле с регулируемым порогом – идеальный вариант как для дачи, так и для многоквартирного жилого дома. Этот прибор позволит значительно сэкономить средства на оплату коммунальных услуг за электроэнергию, ведь его можно регулярно корректировать в зависимости от времени года.

Реле со встроенным фотоэлементом хорошо тем, что его легко монтировать, и это мероприятие не надо поручать электрикам – с работой справится практически каждый. А вот устройство с выносным фотоэлементом потребует некоторой сноровки и определенных навыков, зато прекрасно подойдет для крупных промышленных предприятий, складов и других подобных заведений. на оплату счетов, потому что его можно запрограммировать под свои нужды и требования — устройство будет работать только тогда, когда вы этого хотите, а не тогда, когда этого хотят Солнце и Луна.Он будет не только включаться по установленному вами времени, но и работать в том режиме, который вам нужен.

Фотореле — универсальное устройство, которое освободит ваши руки и мысли. Он сам будет включать и выключать свет, реагировать на изменение уровня освещенности, заботиться о вашей безопасности. Кроме того, устройство можно дополнить датчиком движения, мгновенно «оповещающим» реле о приближении вызванного или незваного гостя. Эта маленькая деталь превратит ваш дом в настоящую крепость, уютную и гостеприимную..

Светодиодные уличные фонари — способ сэкономить деньги

Есть поговорка: «Богат не тот, кто много зарабатывает, а тот, кто умеет экономить». И экономия на счетах за электроэнергию не является исключением.

В Интернете продаются различные энергосберегающие устройства. На самом деле экономисты приводят только к дополнительным затратам. Но есть проверенные способы снижения затрат на уличное освещение.

Как сэкономить на уличном освещении?

Есть как минимум три способа снизить затраты на уличное освещение:

1.Установите датчики движения. Экономить на уличном освещении помогают установленные в правильных местах датчики движения. Например, на стоянке не обязательно оставлять включенным свет на всю ночь. Датчик движения срабатывает и включает свет только при появлении движущихся объектов. Лампы выключаются через 1-2 минуты, в зависимости от настроек.

2. Установите фотореле. Фотореле реагирует на изменение уличного освещения. Когда освещение уменьшается, устройство включает свет. И наоборот — когда становится светлее, фотореле выключает свет.Для максимальной экономии специалисты рекомендуют использовать вместе с датчиками движения фотореле.

3. Используйте энергосберегающие источники света. Наиболее экономичными являются светодиодные лампы. Но сэкономить за счет использования светодиодов получится только со светотехнической продукцией надежного производителя, а не малоизвестного или китайского непроверенного бренда.

Что такое светодиодная лампа? Это прочный и энергоэффективный светодиодный светильник. Такой светильник создает комфортное для зрения уличное освещение.

Светодиодный уличный фонарь: преимущества использования

Список основных преимуществ светодиодов для уличного освещения:

● Мгновенное достижение полной яркости — светодиодным лампам не нужно время для прогрева.

● Безопасны для окружающей среды и человека – не содержат свинца, ртути и ядовитых газов. Выбросы меньше CO2.

● Создают меньше бликов – лучи светодиодов направлены на поверхность дороги, поэтому не оказывают плохого влияния на зрение водителя.

● Обеспечивает точную цветопередачу — светодиодная подсветка позволяет легко распознавать объекты. Ночью это повышает безопасность на дорогах и улицах.

● Увеличьте светоотдачу – ICES работают лучше, чем их аналоги, при более низких температурах.Это полезно в зимние месяцы.

● Устойчивость к погодным условиям — светодиодная подсветка пыле- и водонепроницаема. Лампы работают при температуре от -40 до +40.

В чем преимущества энергосберегающих уличных фонарей?

Главное преимущество, которое дают светодиодные светильники, это экономия денежных средств. Светодиодное освещение более энергоэффективно, чем традиционные источники уличного освещения: натриевые, галогенные лампы и другие.

LED-лампы считаются устройствами с самым высоким уровнем энергоэффективности.Энергосберегающее освещение дает яркий световой поток и потребляет минимум электроэнергии. Срок службы таких ламп выше обычных. Срок службы светодиодных устройств больше, чем у обычных устройств.

Уличный светодиодный прибор мощностью 901 милливатт генерирует свет такой же яркости (или выше), как и обычный. При этом лампа потребляет только половину мощности. В процессе применения выходная мощность снижается всего на 30%.

Обычные газоразрядные лампы резко увеличивают энергопотребление в момент включения — это увеличивает затраты в конце месяца.Наружные светодиодные светильники минимизируют пиковые нагрузки на электрическую сеть в момент запуска.

Светодиодные лампы — типы и применение

Установка правильного освещения на улице обеспечивает комфортное и экономичное освещение. Существует несколько типов светодиодных уличных фонарей:

● Прожектор. Самый мощный осветительный прибор. Применяются в качестве подсветки рекламных носителей, фасадов зданий, освещения крупных объектов и территорий: стадионов во время игры, городских площадей, транспортных станций.

● Встраиваемые светильники. Их устанавливают в настил террас, беседок, садовых дорожек — и даже прямо в землю для подсветки деревьев и фонтанов.

● Подвесные светильники. Устанавливаются на потолок крыльца и построек для подсветки дверей, чердаков, террас.

● Консольные светильники. Крепятся к столбам, как обычные уличные фонари. Консольные светильники мягко освещают территорию небольших размеров: придомовую территорию, сад, парковку.

Стоимость светодиодных уличных фонарей

Цена светодиодного освещения зависит от 4-х факторов:

1.Мощность светодиодной лампы. Чем выше мощность, тем выше цена. Светодиодная лампа на 18 Вт и 1440 Лм стоит 186 грн, а на 36 Вт и 2880 Лм — 254 грн.

2 Ценовая политика продавца. ДВС выгодно покупать напрямую у производителя, без наценки у посредника.

3. Страна производитель. Отечественные светильники ниже аналогичных товаров из Европы. Например, немецкий уличный фонарь MW Light стоит в пределах 500 грн. Украинский аналог стоит около 300 грн в Евролайт.Еще дешевле будет аналогичная лампа от китайского производителя. При этом качество товара может вызывать сомнения: китайские производители экономят на комплектующих, не проводят необходимую сертификацию и экономят на материалах корпуса. В результате устройство заедает или быстро выходит из строя.

4. Дизайн. Точечные светильники имеют простую конструкцию, поэтому стоят дешевле консольных светодиодов. Если прожектор мощностью 50 Вт будет стоить от 224 до 412 грн, то консольный светильник такой же мощности будет стоить 799 грн.

Белая книга по выбору эффективного управления освещением

%PDF-1.4
%
249 0 объект
>
эндообъект
234 0 объект
>
эндообъект
297 0 объект
>
эндообъект
326 0 объект
>поток
Acrobat Distiller 6.0 (Windows)500L, 500FL, освещение, контактор, комбинация, фидер, 500LG, 500LC, 100LPScript5.dll Версия 5.22011-02-17T14:44:36-06:002006-11-03T11:13:55-06: 002011-02-17T14:44:36-06:00uuid:7bad620b-7397-4553-9c4f-adf9a2727c2cuuid:c206582d-52a8-4929-b03a-83f3439d00adapplication/pdf

конечный поток
эндообъект
235 0 объект
>
эндообъект
229 0 объект
>
эндообъект
230 0 объект
>
эндообъект
231 0 объект
>
эндообъект
232 0 объект
>
эндообъект
233 0 объект
>
эндообъект
135 0 объект
>/ProcSet[/PDF/Text]/ExtGState>>>/Type/Page/LastModified(D:20061116081930-06′)>>
эндообъект
138 0 объект
>/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/ExtGState>>>/Type/Page/LastModified(D:20061116081930-06′)>>
эндообъект
143 0 объект
>/ProcSet[/PDF/Text]/ExtGState>>>/Type/Page/LastModified(D:20061116081930-06′)>>
эндообъект
146 0 объект
>/ProcSet[/PDF/Text]/Свойства>/ExtGState>>>/Тип/Страница>>
эндообъект
325 0 объект
>поток
HWێ|?_1?#/hmMtU79g%eDaвa/E} y/!m%l����ww ~Ϗi{oo. ‘x»,HW9*/.lb1n8ҭ*rRM7тJƼxX

Советы по Интернету вещей — поговорим о C#, JavaScript, HTML5 и CSS в самодельных устройствах Интернета вещей.

После долгого отсутствия сообщений, вот проект, сделанный не так давно. Я думаю, что это хороший эксперимент в веб-доступе, и если вы ищете сложное управление освещением; вот.

В этом посте я попытаюсь объяснить метод C# для доступа к простому веб-API, чтобы получить время заката и время восхода на основе координат широты и долготы.Но сначала немного истории…

Те, кто достаточно пожилые и привыкли к электрическим вещам, могут быстро узнать устройство ниже.

• Самое простое фотореле.
  Предоставлено Википедией

На этой фотографии можно увидеть все компоненты фотореле уличного освещения.
 (На самом деле немного…). LDR (светозависимый резистор) справа, тепловое реле слева и в центре регулировочный винт.

Принцип работы:

Если сильный свет (Солнце) достигает LDR, сопротивление падает, увеличивается ток и через нагревательную спираль нагревается биметаллическая пластина.Из-за тепла, выделяемого катушкой, оба металла расширяются. Но расширение металла В больше, чем расширение металла А. Из-за этого неодинакового расширения биметаллическая полоса будет изгибаться в сторону металла А, размыкая нормально замкнутые контакты. Когда света недостаточно, чтобы держать полосу изогнутой, контакт замыкается, включая цепь лампочки.

Теперь давайте посмотрим и IOT аналог фотореле:

Netduino Basic Connections

В этом проекте доступ к сайту восход-закат.org через его API, создайте и отправьте локальные координаты следующим образом:

http://api.sunrise-sunset.org/json?lat=-22.9520946&lng=-43.2261077

Для доступа к API я использовал проект WebRequestMultithreaded из Netduino Samples. Очень красивое и понятное решение для веб-запросов C#. Помимо простой обработки ошибок, добавленной для использования в моем проекте, этот веб-запрос похож на исходный, включая отладочные сообщения.

API сайта ответит на объект Json следующим образом:

 {
 "результаты": {
 "восход": "7:59:05",
 "закат": "21:19:14",
 "solar_noon": "14:39:09",
 "day_length": "13:20:09",
 "civil_twilight_begin": "7:34:39",
 "civil_twilight_end": "21:43:40",
 "nautical_twilight_begin": "7:05 :28 AM",
 "nautical_twilight_end": "22:12:50",
 "astronomical_twilight_begin": "6:35:17",
 "astronomical_twilight_end": "22:43:01 PM"
 },
 "статус": "ОК"
 }

Как видите; есть и другие данные, связанные с положением солнца на воспроизводимом объекте, и этот проект может быть легко изменен для их использования.Это можно сделать в методе HandleResults.ParseJson, заменив имена ключей Json.

Необходимо использовать парсер Json для разбора ключей объекта «восход» и «закат». Блуждая по интернету, я нашел хороший парсер Json здесь. Спасибо Mario Vernari за то, что поделились этой замечательной работой. Следующий шаг — преобразовать строку времени в миллисекунды и исправить время, применив смещения по Гринвичу и летнему времени, если оно используется.

Затем, используя время заката и восхода, выделить два потока, чтобы дождаться истечения времени ожидания и выполнить события, в данном случае просто включить или выключить порт ввода-вывода D0.

Программа настроена на повторение этой последовательности каждый день в 13:00, поскольку время восхода и захода солнца немного меняется день ото дня.

Программа также сохраняет результаты в виде значений по умолчанию. В случае трехкратного сбоя доступа к API вместо них будут использоваться значения по умолчанию.

Ниже приведена упрощенная блок-схема процесса обработки отверстий:

 Системные часы должны быть правильными, чтобы запускать события включения/выключения в нужное время.
