Термостатические смесительные клапаны, принцип работы, схемы подключения.

Трехходовой смесительный клапан предназначен для смешивания двух входящих в него потоков (холодного и горячего) в один исходящий с заданной температурой. Данные клапаны особенно востребованы в бытовых системах горячего водоснабжения для защиты потребителей от ошпаривания. Они также могут обеспечивать горячее водоснабжение непосредственно от водонагревателей проточного или накопительного типа или использоваться на предварительном этапе подмешивания. Не менее часто применяются и для поддержания стабильной температуры подачи в системах теплых полов.

Принцип работы.

Внутреннее регулирование клапанов осуществляется автоматически благодаря наличию термочувствительного элемента, который контактирует со смешанным потоком и сжимается или расширяется в зависимости от отклонения температуры смеси от заданного выходного значения, тем самым, увеличивая, либо уменьшая входные отверстия горячей или холодной воды.

Как действует защита от ожогов?

Большинство присутствующих сейчас на рынке термостатических клапанов имеют устройство температурной защиты – «защита от ошпаривания». В случае неожиданного прекращения подачи холодной воды в клапан автоматически перекрывается и подача горячей воды, тем самым исключается возможность подачи горячей воды без предварительного подмеса потребителю.

Направление потоков.

Существует две схемы направления потоков в термостатическом клапане – симметричная и асимметричная. Выбор определенной схемы зависит от типа установки и удобства монтажа в той или иной системе отопления или ГВС. Рассмотрим подробнее каждую из них.

ГВ — горячая вода;

ХВ — холодная вода;

СВ — смешанная вода.

Симметричная Т- образная схема направления потоков

Подача холодной и горячей воды производится с противоположных сторон, смешение происходит в середине. Данная схема очень распространена в Европе, что связано с компактностью клапанов.

Асимметричная L – образная схема направления потоков

Подача горячей воды осуществляется сбоку, холодной- снизу. Получила свое распространение благодаря универсальности и простоте получаемого смесительного узла.

Примеры внешнего вида термостатических клапанов c симметричной и асимметричной схемой направления потоков:

Именно о термостатических клапанах с асимметричной схемой расположения потоков далее и пойдет речь.

Сферы применения термостатических смесительных трехходовых клапанов.

Термостатические смесительные клапаны являются универсальными приборами. Их используют как для горячего водоснабжения, так и в системах отопления. Все зависит от правильности выбора самого клапана и его подключения.
Ниже приведены различные схемы подключения данного типа клапанов. Это далеко не все возможные варианты, но чаще всего используемые.

Водоснабжение

Самая простая и используемая схема подключения трехходового термостатического клапана в водоснабжении выглядит следующим образом:

А: обратный клапан

В: трехходовой термостатический смесительный клапан.

1: линия ГВС

2: линия ХВС

3: смешанный поток

Данная схема предназначена для стабилизации температуры в подающей линии на горячее водоснабжение. Как это выглядит на практике:

Рис. 3

Рис. 3 Данная схема подключения используется в тех случаях, когда циркуляционная линия горячей воды отсутствует. В этом случае термостатический клапан должен обязательно комплектоваться обратными клапанами на линиях подачи горячей и холодной воды.

Рис. 4

Рис. 4 Пример установки в систему горячего водоснабжения с циркуляционной линией. Рециркуляционный контур в данном примере служит для подачи нагретой воды к потребителям, без каких- либо задержек.

Рис. 5

Рис. 5 В данном примере одна из водоразборных точек устанавливается перед термостатическим клапаном. При такой схеме перед патрубком подачи горячей воды в смесительный клапан обязательно должен быть установлен обратный клапан.

Схемы подключения термостатических клапанов в напольном отоплении.

Теперь переходим к схемам использования трехходовых термостатических смесителей в системах отопления. Чаще всего клапан используется в смесительном узле для теплых полов.

Схема с одним контуром напольного отопления рис.6

Рис. 6 Термостатический смесительный клапан поддерживает постоянную температуру, установленную в настройках клапана. На контуре напольного отопления в обязательном порядке должен быть установлен собственный циркуляционный насос.

Схема с несколькими контурами напольного отопления рис.7

Остановимся на смесительном блоке поподробнее (рис 8).

Рис. 8

Рис. 8 Главной задачей смесительного узла является присутствие дополнительного контура с отдельным кольцом циркуляции. По этой причине у смесительного блока имеются две входящие и две выходящие точки. Две точки справа- это соединение распределительного коллектора для питания контуров теплого пола. Две точки слева — это циркуляция теплоносителя для получения тепла по мере необходимости.

Ниже приведены два варианта схемы смесительного блока (на самом деле этих вариантов может быть множество, но остановимся на самых распространенных).

Рис. 9

Рис 9
В данной схеме линия №2 необходима для увеличения расхода насоса. Так как у термостатических трехходовых клапанов низкая пропускная способность, что может создавать гидравлическое сопротивление и, как результат — расход насоса будет маленьким, что приведет к неэкономичности системы (насос будет работать с лишними нагрузками и потреблять лишнюю энергию). Также без линии 2 будет проблематично прокачать большое количество контуров. Если предполагается установка термостатического клапана с большой пропускной способностью, то необходимость в линии 2 отпадает.

При такой схеме может возникнуть ситуация, при которой поток на линии 1 опустится ниже критического и контуры теплых полов будут недостаточно нагретыми. Самые распространенные причины такой ситуации:

а) Недостаточный напор на линии 1, вследствие чего клапан слабо пропускает поток в точке 1.

б) Клапан по своим характеристикам не способен пропустить достаточный поток в точке 1. В этом случае единственным вариантом будет замена клапана на прибор с большей пропускной способностью (KVs).

Если предполагается первая причина, то можно сузить сечение линии 2, либо поставить на линию 2 балансировочный клапан (рис.10).

Рис. 10

Рис. 10 Балансировочным клапаном вы сможете регулировать величину потока через линию 2 и, тем самым, увеличивать или уменьшать подачу на линии 1.

Надеемся, эта статья помогла вам понять основные принципы работы и использования трехходовых термостатических клапанов. Подводя итог, хотим особо отметить, что главными преимуществами данных приборов являются относительно невысокая цена и простота установки, а недостатком – низкая пропускная способность самого клапана (Kvs), что ограничивает его использование в системах с большими потоками теплоносителя.

Сейчас на рынке присутствуют более совершенные альтернативы с хорошей пропускной способностью, но все эти варианты значительно дороже и требуют некоторых навыков при их монтаже. Об этом и многом другом мы расскажем в следующих статьях.

Выбрать термостатический смеситель у нас >>

Принципы работы трехходового клапана в отоплении

Трехходовой клапан — это разновидность запорно-регулирующей арматуры. Принцип работы трехходового клапана заключается в регулировании потоков тепло-, холодоносителей в системах отопления и охлаждения, а также воздуха или газов в воздушных и газораспределительных системах.

Задача трехходового клапана

Назначение трехходового клапана — перенаправление, смешивание или разделение рабочего потока/среды, что определяется, в конечном итоге, назначением системы в целом.

Применяется в трубопроводных системах котельных, станций охлаждения, водоснабжения и вентиляции.

Конструкция и работа трехходового клапана

Клапан имеет три отверстия, их ещё называют портами, каждое из которых либо имеет свое назначение — только вход или выход, либо может быть и тем и другим.

Принцип работы трехходовой клапана такой — рабочий поток попадает во входное отверстие/отверстия и его дальнейшее направление регулируется затвором, расположенным внутри клапана.

По принципу действия затворы разделяются на шаровые, конусные и цилиндрические. Затвор соединен с внешней ручкой или приводом, вращением которых затвор приводится в движение. Рабочий поток проходит через зазор между затвором и седлом — конусные затворы, или отверстием в затворе и стенкой клапана — шаровые и цилиндрические затворы.

Иногда в конструкции трехходового клапана используют обратные клапаны для предотвращения обратного потока рабочей среды из-за разности давления в присоединенных трубах системы.

Виды и особенности трехходовых клапанов

По принципу работы и воздействию на среду трехходовые клапаны можно разделить на переключающие, смешивающие и разделительные.

Если необходимо менять направление среды в системе, то используют переключающий клапан. Поворот ручки вращает затвор, закрывается одна труба и открывается другая. Рабочая среда начинает двигаться в другом направлении.

Если стоит более сложная задача — задача разделения или смешивания рабочего потока, то используют регулирующий трехходовой клапан. Монтаж производится по принципу «один вход — два выхода». Если стоит задача смешивать потоки, например, поддерживать температуру рабочего потока заданной величины, то по принципу «два входа — один выход».

По принципу работы и управления трехходовые клапаны разделяются на клапаны с ручным управлением и управлением с применением различных видов приводов.

Ручное управление подразумевает применение силы человека для приведения в движение затвора клапана. Такие клапаны просты и надежны в эксплуатации.

Более сложные конструкции используют электрический привод и регулировку положения затвора сервоприводами, а термостатические клапаны в качестве привода используют термоэлемент, который под действием температуры рабочей среды меняет положение затвора.

Эти клапаны могут быть использованы в системах автоматического регулирования, например, в системах, поддерживающих заданную температуру отапливаемого объекта.

Из-за более сложной конструкции такие клапаны имеют более низкую надежность.

На надежность работы клапана любой конструкции также влияет наличие в рабочей среде абразивных частиц. Это снижает срок службы клапана.

Материалы для изготовления клапанов традиционны в области трубопроводной арматуры. Изготавливают их из нержавеющей стали, латуни, бронзы, чугуна. Выбор материала определяется агрессивностью среды, рабочим давлением и температурой.

Важным параметром клапана является герметичность его конструкции.

Герметичность клапана обеспечивается внутренними уплотнениями. Их подразделяют на сальниковые (как правило, волокнистые материалы — лен, пенька, со смазкой) и натяжные (сталь по стали, фторопласт, специальная резина по стали и пр.)

Для подсоединения клапана к трубе применяются разъемные — фланцевые и муфтовые, и неразъемные — под сварку, соединения. Достоинства разъемных соединений в их ремонтопригодности, а недостатки — в более низкой степени уплотнения по сравнению с неразъемным соединением. В ответственных, с точки зрения утечек, системах применяют клапаны со сварочным соединением.

Трехходовой смесительный вентиль

Как известно, самый лучший способ экономии энергоносителей – это подача подогретой воды в радиаторы. Даже , если удастся учесть все потери тепла, а также обустроить отопительный контур полностью согласно данным теплового расчета, то исключение сбоя в балансе тепла все равно невозможно. Для своевременной реакции на указанные процессы в магистраль как раз и устанавливается трехходовой смесительный вентиль.

Его использование возможно и при обычном радиаторном отоплении, и для отопления пола. Такой вентиль обеспечивает cмешивание потоков, поступающих от теплоносителей с разным уровнем температуры. Это необходимо для того, чтобы получить необходимую температурную планку. Возможность перенаправить или распределить потоки теплоносителей. Защиту покрытий от возможного перегрева.

Трехходовой термостатический вентиль

Трехходовой термостатический смесительный вентиль используется для того, чтобы поддерживать уровень заданной температуры горячей воды в системах ГВС, а также для обеспечения бесперебойной работы напольного отопления.

Одной из важных функций трехходового термостатического вентиля выступает обеспечение защиты от ожогов. Если холодная вода внезапно перестанет поступать, то клапан автоматически прекратит подавать и горячую воду тоже.

Каждый вентиль оборудован специальной ручкой, с помощью которой можно настроить нужную температуру и обеспечить быстрое реагирование на изменения температурных показателей, а также давления воды. Уже разработаны и версии вентилей, где имеется встроенный обратный клапан.

Трехходовой термостатический вентиль применяется в разделительных и смесительных узлах разного рода систем. Такой вентиль можно поворачивать, как вручную, так и с применением электропривода. Данный вид вентиля представлен в качестве сантехнической арматуры, способной задавать конкретный уровень нагрева жидкости посредством смешения потоков разной температуры. За счет изменения соотношения указанных потоков удастся на выходе получить итоговую температуру.

Такой вентиль бывает не только трех, но и четырехходовым. Первый вариант будет понижать температуру носителя, при втором же появляется возможность создания раздельных регулируемых контуров.

Трехходовой клапан для теплого пола

Отопительная система «водяной теплый пол» существенно отлична от классического радиаторного обогрева. Суть в том, что для контуров отопления, что лежат на полу в бетонной стяжке, требуется не такая высокая температура носителя, как в радиаторе. Теплые полы относятся к системам с низкой температурой, подключить которые можно посредством нагревательных приборов или за счет подключения горячей воды к источнику в смесительном узле.

Для реализации обогрева с соблюдением санитарных норм, нужно существенно снизить температуру воды, что поступает от источника нагрева в водяной контур. Эту функцию как раз и выполняет трехходовой термостатический вентиль.

Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.
На выбор могут оказать влияние следующие характеристики:
Показатели пропускной способности;Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С.Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется.
Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.

Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.

Установка трехходового клапана

Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.

На выбор могут оказать влияние следующие характеристики:

• Показатели пропускной способности;
• Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С;
• Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется

Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.

Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.

Читайте так же:

Трехходовой смесительный клапан для котла отопления, теплого пола

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

• смесительные;
• разделительные;
• переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

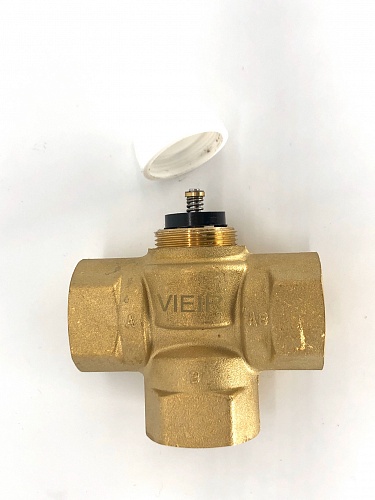

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
3. Для поддержания необходимой температуры воды в разных ветвях системы.
4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Конструкция и принцип работы трехходового клапана на систему отопления: модели и фирмы-производители

Трёхходовой клапан (иногда называется тройником или трёхходовым краном) на систему отопления является смесителем для формирования стабильного потока воды с заданной температурой. Этот узел несложен, но он играет важную роль в работе различных систем с контурами циркуляции воды. Объясняется это необходимостью компенсировать неравномерность распределения тепла по объёму здания вообще и по контуру отопления в частности. Наиболее типичными представителями таких изделий являются обычные бытовые смесители.

Область применения трёхходового клапана

Трёхходовые клапаны могут применяться в системах водоснабжения. В отличие от отопительных контуров, такие элементы служат не смесителями, а разделителями потоков.

Правда, есть одно замечание: любой трёхходовой клапан может работать в разных системах, всё зависит от схемы подключения и подбора параметров настройки. Но при всём множестве схем их роднит общее назначение — это защита пользователей от ожогов и, главное, разделение циркуляции потока на контуры.

В одном контуре поддерживается постоянный гидравлический режим, в другом — такой режим является переменным. Иначе говоря, к патрубкам в контуре переменного режима подсоединены потребители с количественными показателями регулирования параметров, тогда как контур постоянного режима обслуживает потребителей с качественной регулировкой.

Смеситель не может перекрывать постоянный контур, имея жёсткую настройку. Но если смеситель оснащён термоголовкой, то такое перекрытие становится возможным. Появляется инструмент контроля величины напора и расхода.

Кроме того, трёхходовые клапаны иногда могут быть лишены функции стабилизации температуры. Тогда эти узлы служат для простого перераспределения потоков жидкости в системе.

Принцип работы трёхходового клапана

Принцип работы трёхходового смесительного крана в отопительной системе заключается в смешении водяных потоков:

• горячего;
• холодного.

Из описания схемы работы трёхходового смесителя следует вывод: данный прибор должен работать под контролем системы управления, следящей за величиной нагрева воды.

Достоинства трехходового смесительного узла:

• лёгкость монтажа;
• высокая функциональность;
• долговечность эксплуатации;
• простота регулировки;
• практичность конструкции.

Недостатки трехходового смесительного узла:

• высокая стоимость;
• чувствительность к загрязнённости теплоносителя.

Конструкция трёхходового клапана

Трёхходовые клапаны, принцип работы которых рассмотрен ранее, концептуально представляют собой соединение последовательно работающей пары двухходовых кранов. В отличие от них, он не перекрывает полностью поток воды, лишь позволяя регулировать его интенсивность для обеспечения требуемых температурных параметров.

По внутреннему устройству трёхходовые клапаны делятся на два основных типа:

• изделия с регулировкой «шток-седло»;
• изделия с регулировкой «шарик-гнездо».

Изделия первого типа относятся к смесительным клапанам, регулировка положения штока производится путём его перемещения вверх-вниз. Как правило, шток управляется электромеханическим приводом, что даёт возможность достигнуть высокой степени автоматизации регулировки системы.

Изделия второго типа применяются как разделительные клапаны, регулировка положения шарика производится путём его вращения. Такие конструкции относятся к классу запорной арматуры. Впрочем, в бытовых системах отопления при относительно небольшом расходе воды эти краны могут работать и смесителями, равно как и их разновидность — клапаны с секторным запором.

Привод штока бывает двух видов:

• электромеханический;
• гидравлический;
• пневматический
• ручной.

В свою очередь, электромеханические приводы делятся на группы:

• Термостатический. Часто в легкосъёмном варианте встречается в клапанах бытовых систем отопления.
• Термостатическая головка с выносным датчиком температуры, устанавливаемом в трубопровод. Как правило, такие головки устанавливаются по заказу клиентов на трёхходовые клапаны вместо штатных термостатических приводов. Кстати, эта схема широко применяется в контурах напольного нагрева.
• Электропривод под управлением контроллера с датчиками температуры. Будучи самым распространённым, этот тип привода трёхходовых клапанов является и самым точным.
• Сервопривод. Клапана с сервоприводом, по сути, являются упрощённой версией аналогичных конструкций с контроллерами. В отличие от них сервопривод напрямую без контроллера управляет трёхходовым клапаном. Чаще такая система применяется в конструкциях с шаровым или сегментным регулятором потока.

Ручной привод осуществляется посредством вращения пластмассового колпачка.

Несколько практических советов

1. Необходимо ознакомиться поподробнее со следующими характеристиками приобретаемого клапана: наличие возможности установки сервопривода; расход воды (пропускная способность) через сечения труб в системе; диаметры концов труб, к которым будет присоединяться клапан.
2. Трёхходовой клапан присоединяется к системе перед циркулярным насосом первого контура. При этом следует обратить внимание на стрелку на корпусе изделия: её направление должно совпадать с направлением циркуляции жидкости в контуре.
3. При проведении сварочных работ необходимо избегать попадания окалины в корпус клапана.
4. В процессе работы отопительно системы требуется периодическая проверка работоспособности трёхходового клапана, которую должны выполнять специалисты соответствующих организаций.
5. В месте стыка трубопровода и входного-выходного отверстия клапана температура не должна превышать 100 градусов по Цельсию.
6. Выбор типа привода является вопросом предпочтений и возможностей заказчика. Следует только помнить, что изделия с ручным приводом дешевле изделий с электромеханическим приводом, но они значительно уступают им по функциональности и точности регулировки, по уровню автоматизации процесса поддержания стабильной температуры. Проще говоря, говорить об уровне автоматизации у клапанов с ручным приводом вообще не приходится.
7. Приобретая трёхходовой клапан, клиент обратит внимание на фирму-изготовитель. Солидная компания не станет портить свой имидж и терять завоёванные на рынке позиции из-за выпуска партии бракованной продукции.
8. Материал клапана тоже может играть важную роль. Следует учитывать, что бронзовые и латунные корпуса клапанов долговечней стальных и чугунных, но и намного дороже. Чугунные корпуса являются самыми дешёвыми, но они отличаются массивностью.
9. В процессе использования системы отопления хорошей привычкой может стать знание инструкций по эксплуатации всех её элементов.
10. При использовании смесителя на фитинги Рехау клапана с термостатической системой требуют проверки. При минимальной температуре в один из патрубков делается заливка горячей воды. Через некоторое время происходит закрытие потока. В обратном трубопроводе на входе в котёл температура воды не должна отличаться от установленной температуры в термостате. Разумеется, это относится к уже смонтированной системе.
11. Перед клапаном рекомендуется установить фильтр механической очистки воды.

Сведения об изделиях основных фирм-производителей

Трёхходовые смесители, оснащённые электроприводом Еsbe

Применяются не только в отопительных, но и в холодильных системах. Серия 3MG изготавливается из особого латунного сплава, что позволяет использовать такие смесители в системах с высокими санитарно-гигиеническими требованиями. Латунные приборы VRG применяются в системах общего назначения. Изделие VRG131, например, можно приобрести за 65-70$. Серию F составляют компактные чугунные смесители.

В целом, смесители этой линейки давно зарекомендовали себя высоким уровнем качества, долговечностью и надёжностью.

Смесители производства Valtek

Компания Valtek появилась в результате тесного и успешного сотрудничества российских и итальянских разработчиков. Несмотря на молодость, компания в короткие сроки завоевала популярность высоким качеством продукции в сочетании с умеренной ценой. Ручной образец может стоить 40-50$. Изделия от Valtek имеют семилетнюю гарантию.

Смесители фирм Danfoss, Honewell и Heimeier

Изделия от Danfoss можно приобрести за 40-70 $. По популярности фирма приближается к компании Valtek. Что касается продукции от Honewell, то эта линейка также отличается долговечностью своих изделий. Управление смесителями этой фирмы отличается простотой и надёжностью. Смесители Honewell к тому же компактны.

Смесители Heimer с термостатической головкой стоит 35-40$. Немецкое качество этого товара покупателя не разочарует.

В системах отопления трёхходовой клапан незаменим в роли регулятора температуры. При правильном подборе модели и оптимальной схемы монтажа системы ожидаемый эффект непременно будет достигнут.

Дальнейшим развитием трёхходовых смесителей являются четырёхходовые, имеющие повышенную функциональность. Но описание этих изделий выходит за тематические рамки статьи.

Оцените статью: Поделитесь с друзьями!

Что такое трехходовой термостатический клапан и как он работает?

Но что же это за устройство и как оно работает?

Виды термостатических клапанов

По принципу своего действия трехходовые термостатические клапаны herz бывают трех видов:

1. Смесительные – соединяют два потока теплоносителя, имеющих разную температуру.
2. Разделительные – распределяют теплоноситель на потоки.
3. Переключающие – переключают потоки на разные направления.

Визуально понять какой вид клапана перед вами – смесительный или разделительный, особого труда не составит, так как на них имеется рисунок, показывающий тип работы. А вот на корпусе переключающего элемента зачастую такой маркировки нет, но он имеет другую форму.

Принцип работы

Самый популярный из всех видов трехходовых термостатических клапанов – смесительный. Принцип его работы заключается в следующем: через один из 3-х ходов происходит подача нагретой жидкости, а через другой – холодной, они смешиваются, и через третий ход выдается равномерно горячий теплоноситель.

Причем, если вода, движущаяся по горячему потоку допустимой температуры, холодный – автоматически перекрывается. Если же температура теплоносителя выше допустимой, происходит постепенное открытие клапан для подмешивания холодной жидкости. То есть чем горячее теплоноситель, тем клапан для подачи холодной воды раскрывается сильнее. Таким образом, регулируется оптимальная температура теплоносителя, установленная термостатической головкой.

Принцип работы разделительного элемента практически такой же, только с его помощью теплоноситель не соединяется в один поток, а разделяется на разные. А вот в переключающем клапане направление движения теплоносителя меняет электропривод, а не термостатическая головка.

В системе отопления частного дома термостатический трехходовой клапан – незаменимое устройство. С его помощью теплоноситель используется максимально эффективно, что позволяет экономить расход топлива. Кроме того, благодаря этой, простой на первый взгляд, детали можно продлить срок службы твердотопливного котла, ведь термостатический клапан кроме всего прочего выполняет роль элемента безопасности этого агрегата.

Но прежде чем устанавливать трехходовой клапан в своем доме, обязательно проконсультируйтесь со специалистами, это позволит вам избежать возникновения неприятных ситуаций.

термостатический смесительный клапан, принцип работы распределительного вентиля в системе отопления, схема подключения с электроприводом на теплый пол, как работает, зачем нужен запорный клапан

Содержание:

Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева. В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой. Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить.

Конструкция

По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола.

Термостатический смесительный клапан состоит из таких элементов:

• металлический корпус;
• стальной шарик или шток с запорной шайбой;
• крепежные муфты.

Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя.

Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее.

Разновидности распределительных клапанов

Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.

Различают такие виды устройств:

• ручные;
• с электрическим приводом;
• с термоголовкой;
• пневматические;
• с гидравликой.

Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.

Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.

Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками.

Принцип работы в системе отопления — как работает устройство

Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам.

Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно.

Кроме того, потоки горячей воды распределяются по системе, а чтобы не заниматься этим вручную, устанавливают электрический привод. Он в автоматическом режиме управляет потоками, контролируя степень нагрева теплоносителя. От того, насколько качественной будет данная деталь, зависит долговечность и эффективность работы отопительной системы. Читайте также: «Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики».

Стоит отметить, что благодаря встроенному в отопительную систему трехходовому вентилю можно сэкономить порядка 50 % топлива.

Тонкости установки термостатического смесительного вентиля

Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров (прочитайте: «Как работает трехходовой смесительный клапан для теплого пола, виды, применение»). Единственное различие в том, что система будет оснащена дополнительными деталями.

Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола. Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы.

При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить.

Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.

Выбираем трехходовой клапан

Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.

Факторы, влияющие на выбор данного приспособления, таковы:

• пропускная способность труб в отопительной системе;
• число контуров;
• материал внешнего корпуса клапана;
• строение и принцип управления прибором;
• сечение входного патрубка.

Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.

Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.

Что такое трёхходовой клапан — виды и принцип работы. Жми!

Давать тепло в нужном месте – главное требование к системе отопления. В квартирах этот вопрос можно считать решенным.

В частных домах иногда хочется дополнительно оборудовать пол с подогревом. Причем не всегда электрическим. Вот здесь и начинаются проблемы.

Температура пола и радиатора обогрева не может быть одинаковой. Чтобы этого не происходило, в системе отопления устанавливается трехходовой клапан. Благодаря ему распределение тепловых потоков будет обеспечено. Пол теплый, радиаторы горячие – в доме тепло. Наличие такого устройства в системе ГВС (горячего водоснабжения) просто необходимо.

Устройство

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе.

Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

Основные детали клапана:

• корпус;
• шток с запорной шайбой или металлический шарик;
• гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

[advice]Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.[/advice]

Виды

Они различаются по способу управления.

Условно можно поделить на клапаны:

• с ручным управлением;
• с термоголовкой;
• с электроприводом;
• гидравлические;
• пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды. В результате становится теплее, или наоборот, прохладнее.

Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.

[warning]Совет мастера: не рекомендуется выбирать клапан с ручным управлением. В этом случае управлять обогревом дома будет затруднительно.[/warning]

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Работа

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать?

Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

[advice]Обратите внимание: автоматический трехходовой клапан, установленный в системе отопления позволяет получить до 50% экономии топлива. [/advice]

Особенности монтажа

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла.

Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

[warning]Совет специалиста: монтаж системы отопления в доме должны проводить квалифицированные исполнители.[/warning]

Выбор

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

В первую очередь:

• количество контуров в отопительной системе;
• конструктивная особенность управления клапаном;
• диаметр входного патрубка;
• пропускная способность трубопроводов системы отопления;
• материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос. А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

[advice]Совет от редакции: лучше такой сложный вопрос, как выбор клапана, доверить специалисту. От правильно сделанного выбора будет зависеть работоспособность системы отопления.[/advice]

По своей сути 3-ходовой клапан является вентилем с термостатической головкой.

При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Смотрите видео, в котором опытный пользователь подробно разъясняет принцип работы и устройство трехходового клапана для системы отопления:

Оцените статью: Поделитесь с друзьями!

Термостатические смесительные клапаны: применение в водопроводе и водяном отоплении

Термостатический смесительный клапан для жилых помещений

Термостатические смесительные клапаны для водопровода или водяного отопления? Что ж, оказывается, они подходят и для того, и для другого. Такой же клапан используется в системе горячего водоснабжения, а также регулирующий клапан для систем водяного отопления. Это делает эти важные части оборудования настоящими рабочими лошадками для механической промышленности, кроссовер, который одинаково важен для обоих секторов.

Термостатические смесительные клапаны используются в жилых, коммерческих и институциональных системах как для водопровода, так и для водяного отопления. Основная функция этих клапанов — регулировать температуру воды на выходе либо в систему горячего водоснабжения, либо обеспечивать подачу низкотемпературной воды в систему водяного теплого пола. Часто один и тот же физический клапан может использоваться для обоих приложений.

Однако существует множество различных типов, размеров и конфигураций клапанов, которые предназначены для конкретных применений.Что касается водопровода, существует множество уникальных применений, для которых требуются очень специфические термостатические клапаны. Для большинства гидравлических систем термостатические клапаны обычно представляют собой трехходовые клапаны, используемые для малых и средних проектов.

Изменения в правилах водоснабжения, принятые в большинстве юрисдикций Канады, теперь требуют контроля температуры горячей воды с помощью термостатических смесительных клапанов. Температура воды не должна превышать 49 ° C (120 ° F), подаваемая на все приспособления. Для этого требуется, чтобы смесительный клапан, сертифицированный по стандарту CSA CAN / CSA B125-01, был установлен на распределительной линии горячей воды как можно ближе к верхней части бака водонагревателя и на заводе был установлен на 49 ° C.

Если условия площадки, такие как длинные участки трубопровода, могут привести к тому, что температура воды, подаваемой в кран, будет значительно ниже 49 ° C, то вместо клапана, устанавливаемого в точке использования, должен быть установлен смесительный клапан, сертифицированный по стандарту CSA B125-01. танк.

Чтобы понять эти требования норм, важно понять, почему контроль температуры так важен в системе горячего водоснабжения. Термостатический смесительный клапан обеспечивает важные преимущества безопасности и комфорта для жильцов здания. Бытовое горячее водоснабжение потенциально подвергает жильцов здания двум очень специфическим опасностям: угрозе ожога из-за чрезмерно горячей воды и возможности роста бактерий Legionella.

Ошпаривание от воздействия очень горячей воды приводит к разрушению клеток кожи, а иногда и нижележащих структур мышц. Ошпаривание может вызвать такие же опасные ожоги, как и ожог от огня. Исследования показали, что ожоги горячей водой могут возникнуть за считанные секунды — даже меньше для маленьких детей с тонкой нежной кожей.Кроме того, медленное время реакции пожилых людей и инвалидов делает их особенно уязвимыми для серьезных ожогов горячей водой.

Температура воды 60 ° C (140 ° F) может вызвать ожог третьей степени у взрослых за пять секунд, а у детей от 0 до пяти лет за три секунды. Во избежание ожогов в растворе поддерживайте температуру воды ниже 49 ° C.

Болезнь легионеров — это разновидность пневмонии, которую вызывает обычная бактерия Legionella. И болезнь, и бактерия были впервые обнаружены в 1976 году, когда вспышка на съезде Американского легиона привела к 29 смертельным случаям.

Когда легионелла попадает в водопроводную систему, эти бактерии могут быстро размножаться. Температура воды от 20 ° C (68 ° F) до 49 ° C (115 ° F) в бытовой системе водоснабжения обеспечивает идеальные условия для роста бактерий. Бактерия существует внутри труб и часто встречается в накипи и отложениях в резервуарах водонагревателя. Наиболее широко распространенный и предпочтительный метод предотвращения Legionella — постоянное поддержание температуры хранения в системе горячего водоснабжения на уровне 60 ° C (140 ° F) или выше, но не ниже 55 ° C (131 ° F).

Так что же делать? Уменьшите температуру водонагревателя до более низкой температуры, чтобы предотвратить опасное ожог, но есть риск роста бактерий? Увеличьте температуру, чтобы предотвратить рост бактерий Legionella, но рискуете обжечься? Ни то ни другое — не лучший выбор.

Смесительный клапан системы установлен на выходе резервуара

Теперь легко понять, почему водопроводный кодекс требует использования термостатического смесительного клапана. Это идеальный способ решить обе эти серьезные проблемы и предоставить конечному пользователю удобную и безопасную подачу горячей воды.

Термостатический смесительный клапан нейтрализует обе угрозы, позволяя установить водонагреватель на достаточно высокую температуру, чтобы уменьшить угрозу роста бактерий, но при этом смешивающее действие поддерживает соответствующую температуру воды на выходе из светильников и позволяет жильцам пользоваться раковинами, душ или ванна с меньшим опасением ошпаривания.

Дополнительным преимуществом для конечного пользователя при использовании смесительного клапана является большая полезная емкость горячей воды. Когда вода хранится при более высокой температуре 60 ° C, а затем смешивается с ней до 49 ° C на выходе, в результате увеличивается полезная подача горячей воды примерно на 50 процентов по сравнению с простым поддержанием в баке температуры 49 ° C.Это позволяет превратить емкость 40-галлонного бака в эквивалент 60-галлонного бака. Это большее количество горячей воды, подаваемой из резервуара, означает, что у конечного пользователя меньше вероятность того, что горячая вода закончится.

Существует два основных типа термостатических смесительных клапанов, используемых в водопроводных системах. Системное устройство предназначено для ограничения температуры воды в источнике горячей воды для раздачи в водопровод и устанавливается рядом с выходом водонагревателя. Доступны системные клапаны самых разных размеров для жилых и коммерческих помещений от ¾ дюйма до 3 дюймов.

Некоторые производители выпускают комплекты резервуаров для жилых помещений, которые включают смесительный клапан, соединительную арматуру и гибкую байпасную линию холодной воды. Эти комплекты упрощают подключение к верхней части обычного водонагревателя резервуарного типа.

Устройство в месте использования предназначено для ограничения температуры воды одним или несколькими приборами. Обычно его прикрепляют непосредственно к душевой кабине или под раковиной, чтобы контролировать температуру воды и обеспечивать защиту от ожогов.

Существует специальный тип аварийного термостатического смесительного клапана, который специально разработан для подачи теплой воды для экстренной промывки глаз или душа. Текущий стандарт ANSI требует экстренной промывки глаз и обильного душа для подачи теплой воды в течение 15 минут. Это гарантирует, что пользователь не подвергнется воздействию очень холодной воды и, возможно, переохлаждения, или очень горячей воды ошпаривания.

Комплект смесительного клапана для бытового резервуара с датчиком температуры

В системах водяного отопления термостатический смесительный клапан представляет собой простое решение для подачи более низких температур подаваемой воды в систему водяного отопления в жилых и небольших коммерческих помещениях.Когда излучающий пол с подогревом сочетается в одной системе с более высокотемпературными системами распределения, такими как фанкойлы или радиаторы плинтуса, необходим смесительный клапан.

Смесительный клапан позволяет настроить источник тепла (бойлер или водонагреватель) на более высокую температуру для удовлетворения высоких температурных нагрузок, а затем снабдить излучающий контур водой с более низкой температурой через смесительный клапан.

Примером может служить очень распространенная гибридная система с лучистым подогревом пола в подвале и фанкойлом для обогрева верхних этажей.Это двухтемпературная система с излучающим полом большой массы, обычно требующим температуры подаваемой воды от 35 ° C до 45 ° C, и фанкойлом, требующим гораздо более высокой температуры от 65 ° C до 75 ° C. Если вы попытаетесь установить только одну температуру в обе зоны, вы создадите большие проблемы. При высокой температуре подачи вы резко перегреете пол, что приведет к потенциальному повреждению или затруднению контроля тепловой мощности. При низкой температуре подачи вы не получите достаточной тепловой мощности от фанкойла.

Решение состоит в том, чтобы разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном (см. Схему трубопроводов). Фанкойл будет получать воду с высокой температурой непосредственно от источника тепла, а теплый пол будет получать воду с более низкой температурой, поступающую от термостатического клапана.

Очень важно убедиться, что циркуляционный насос для излучающего контура установлен после смесительного клапана, иначе вы не получите достаточного потока через излучающие контуры.Помните, что вода всегда будет идти по пути наименьшего сопротивления, и если насос находится перед термостатическим клапаном, она будет течь прямо через клапан, а не по контурам.

Термостатический смесительный клапан для теплого пола

Также важно никогда не пытаться заставить эту систему работать только с одним насосом для обеих нагрузок. Держите нагрузки отдельно, чтобы обеспечить необходимый поток для обеих сторон. Используйте пружинные обратные клапаны на обеих линиях подачи, чтобы предотвратить термосифонирование в зонах над механическим помещением.Чтобы обеспечить точность настройки температуры, убедитесь, что температура горячей воды, подаваемой к смесительному клапану, по крайней мере на 5 ° C (10F) выше, чем желаемая температура смешанной воды.

Добавление системы лучистого теплого пола в подвале к водонагревателю — очень популярный вариант для многих домов. Что не может не понравиться тёплому уютному лучистому отапливаемому подвалу? Даже при использовании только этого однотемпературного контура водяного отопления для пола по-прежнему очень важно иметь термостатический клапан.Согласно нормативам, требующим, чтобы температура воды в водонагревателе поддерживалась на уровне 60 ° C, необходимо снизить температуру воды до того, как она попадет на пол. Поэтому очень важно установить термостатический клапан перед насосом излучающего теплого пола.

Основная функция термостатического смесительного клапана в системах отопления — регулирование температуры воды на стороне подачи в распределительной системе, но во многих системах это не единственная функция смесительного устройства. В системах, использующих «обычные» котлы без конденсации, термостатический смесительный клапан может также гарантировать, что температура обратной линии котла остается достаточно высокой для предотвращения постоянной конденсации дымовых газов.

При использовании для этой цели смесительного клапана часть горячей воды смешивается с более холодной водой, возвращающейся из распределительной системы, смесь направляется обратно в котел. Цель состоит в том, чтобы повысить температуру на входе в котел до уровня, достаточного для предотвращения конденсации дымовых газов, что обычно означает выше 55 ° C (131 ° F). Такое повышение возвратной воды никогда не требуется для конденсационного котла, и с учетом того, что сегодня устанавливается все больше и больше конденсационных котлов, такое применение больше не будет встречаться очень часто.

Двухтемпературная гидронная система с термостатическим смесительным клапаном

Для термостатических смесительных клапанов используются три основных технологии: технология воскового элемента, биметаллическая лента и технология наполнения жидкостью. Наиболее распространенным типом, применяемым в жилых и небольших коммерческих помещениях, как для водопровода, так и для отопления, является технология восковых элементов. Восковый элемент с небольшим количеством движущихся частей обеспечивает высокую точность, быструю реакцию и чрезвычайно долгий срок службы.

Термостатический смесительный клапан использует три основных компонента для своей работы: какой-то шпиндель или вал, термоэлемент и возвратную пружину. Возвратная пружина обеспечивает возвратную силу вверх к термоэлементу. Термоэлемент действует как подвижный блок, который реагирует на изменения температуры, открывая отверстия для изменения потока воды, протекающей между входами горячей и холодной воды.

При использовании темперированной воды термоэлемент определяет температуру на выходе и устанавливает узел седла, который регулирует поток горячей и холодной воды, подаваемой в канал смешанной воды. Если смешанная температура на выходе увеличивается, термостат расширится, перемещая узел седла, чтобы впустить больше холодной воды и в то же время ограничивая входное отверстие для горячей воды.

И наоборот, если смешанная температура на выходе уменьшается, термостат сжимается, пропуская больше горячей воды и ограничивая входное отверстие для холодной воды. В обоих случаях температура смешанной воды на выходе автоматически и постоянно поддерживается на заданном уровне. Большинство клапанов имеют функцию безопасности, которая перекрывает входной порт для горячей или холодной воды в случае отказа подачи холодной или горячей воды. Клапан будет иметь механическую регулировку в виде шкалы или установочного винта вверху, что позволяет пользователю выбирать желаемую температуру воды на выходе в пределах диапазона клапана.

Это необходимо будет настроить во время ввода системы в эксплуатацию, и это будет намного проще сделать, если датчик температуры будет установлен в трубопроводе смешанной воды после клапана. Некоторые клапаны на рынке доступны со встроенным термометром, что упрощает настройку.

Внутренний вид термостатического смесительного клапана

Итак, ответ очевиден: термостатические смесительные клапаны необходимы как для водопровода, так и для водяного отопления. Убедитесь, что вы используете их правильно, чтобы защитить своих клиентов и защитить их системы полов, обеспечивая при этом оптимальную производительность от системы горячего водоснабжения и отопления.<>

Руководство по термостатическим смесительным клапанам

Термостатические смесительные клапаны

разработаны специально для использования в одном устройстве, в раковинах для мытья рук, ваннах и душах. Термостатические смесительные клапаны в основном используются в секторе здравоохранения, школ и бытовых услуг для поддержания температуры без риска ошпаривания.

Термостатический смесительный клапан, основное назначение

Термостатический смесительный клапан — это клапан, используемый для поддержания температуры воды путем смешивания холодной и горячей воды в постоянном потоке для обеспечения безопасности при мытье рук, принятии душа и / или ванне.

Эти термостатические смесительные клапаны предназначены для поддержания температуры воды и предназначены для предотвращения ожогов от ожогов горячей водой у пожилых, молодых и уязвимых людей.

Механизм термостатических смесительных клапанов

Механизм термостатических смесительных клапанов основан на принципе термостатирования парафина, который ограничивает количество горячей и холодной воды путем смешивания. Кроме того, если температура поднимается выше требуемой точки, смесительные клапаны автоматически отключаются, предотвращая протекание лишней горячей воды по трубе.

Термостатический смесительный клапан состоит из четырех компонентов.

Эти четыре компонента:

Термостатический элемент

Эти термостатические элементы представляют собой чувствительные к температуре элементы, которые сжимаются и расширяются в зависимости от температуры воды. Когда возникает ощущение изменения температуры внутри клапана, он перемещает поршень вверх или вниз по порядку. Это движение поршня изменяет соотношение горячей и холодной воды в клапане.Движение поршня жизненно важно для термостатического элемента, так как он быстро отключается в случае сбоя регулирования воды.

Поршень

Движение поршня жизненно важно в термостатическом элементе, поскольку он движется в соответствии с датчиком термостатического элемента. Он предотвращает ожоги за счет быстрого отключения в случае нарушения регулирования подачи горячей и холодной воды.

Возвратная пружина

Возвратная пружина — это компонент термостатического смесительного клапана, который работает, толкая поршень в его нормальное положение после сжатия или расширения поршня из-за изменения температуры воды.

Регулятор температуры

Этот регулятор, как следует из названия, находится под защитным замком клапана и имеет возможность регулировать температуру в клапане. В основном регулятор регулирует положение поршня, таким образом регулируя необходимое количество горячей и холодной воды в клапане.

Это были компоненты механических термостатических смесительных клапанов. Существуют цифровые термостатические смесительные клапаны, которые имеют несколько иной подход к охлаждающей воде. Цифровые термостаты контролируются датчиками, присутствующими в смесителе.Цифровой термостатический смесительный клапан имеет датчик, который можно включать и выключать вручную или в автоматическом режиме с преимуществами настройки таймера.

Обеспечение качества термостатического смесительного клапана

Гарантия качества термостатического смесительного клапана осуществляется по соглашению с третьей стороной, в котором четко указано и указано
«Соответствие европейским стандартам может использоваться только для демонстрации принятия значений поточного смешивания. Также нельзя нарушать порог в 48 градусов по Цельсию. Обращение к третьей стороне, такой как BuildCert, — единственный способ получить одобрение термостатических смесительных клапанов. Таким образом, планы и политика, разработанные третьей стороной, предназначены для удовлетворения различных потребностей и не должны сравниваться напрямую ».

Правительство Великобритании четко определяет стандартное техническое обслуживание, согласно которому термостатические смесительные клапаны должны обслуживаться в соответствии со стандартами, требуемыми Законом для безопасности, гигиены и борьбы с легионеллами.

Требуется ли аккредитация термостатического смесительного клапана?

Too Date еще не было процесса аккредитации для термостатического смесительного клапана. Обязательно обратитесь к компетентному специалисту при установке. Это поможет в правильной настройке TMV.

Температурные ограничения для термостатического смесительного клапана

В нормативных актах по строительству домашнего имущества четко указано, что максимальная температура ванной комнаты в новом или существенно измененном доме не должна превышать 48 ° C.

Температура воды около 60 C может сильно обжечь кожу маленьких детей в течение пяти секунд. Кроме того, воздействие температуры воды 49 C (что является обычным явлением в большинстве домашних хозяйств) может вызвать серьезные ожоги в течение двух минут.

Правительство Великобритании также заявило, что термостатический смесительный клапан, соответствующий стандарту, должен применяться в домах для престарелых и школах. Таким образом, в целях безопасности максимальная температура может быть установлена ​​до 41 градуса или меньше в термостатическом смесительном клапане.

Термостатические смесительные клапаны для офиса, это необходимо?

Не обязательно использовать термостатические смесительные клапаны в офисе или в домашнем хозяйстве домовладельцами, но следует провести надлежащую оценку рисков, чтобы предотвратить непредвиденные несчастные случаи.

Могу ли я его обслуживать и ремонтировать самостоятельно?

Эксперты советуют проверять термостатические смесительные клапаны один раз в год для обеспечения безопасности, сравнивая его с исходной установленной температурой. Чтобы оценить полное функционирование термостатических смесительных клапанов, необходимо провести надлежащее тестирование.

Ниже приведены процедуры:

Проверка и измерение температуры смешанной воды на выходе, чтобы узнать, работает ли поршневой механизм.

Изолируйте подачу холодной воды в клапане примерно на 5 секунд, и, если вода все еще течет, обязательно проверьте, равна ли температура 49 C или установленной вручную температуре. Это позволяет пользователю проверить функцию безопасного отключения термостатического смесительного клапана.

Проверка функции (аварийного отключения) необходима в крайнем случае для предотвращения ожогов.

Термостатические смесительные клапаны могут изнашиваться по разным причинам, жесткая вода является одним из факторов износа клапанов. А также частота использования определяет срок службы термостатических смесительных клапанов.

Обслуживание

Эксперты рекомендуют, чтобы первое обслуживание термостатических смесительных клапанов проводилось во время работы клапана через 6-8 недель после его ввода в эксплуатацию. После этого проверка клапана должна выполняться часто, поскольку есть разумные сомнения в температуре смешанной воды. В зависимости от температуры воды второе или третье обслуживание можно проводить через 18–30 недель после первого обслуживания.

Расположение термостатических смесительных клапанов

Обычно TMV устанавливают рядом с краном или душем.

Согласно руководству, опубликованному Министерством здравоохранения для TMVS, не установленного рядом с душем или краном или в помещении, полезным руководством для определения расстояния от устройства является Технический меморандум здравоохранения 04-01, который гласит следующее:

«Трубы для смешанной воды должны быть как минимум.Поэтому особое внимание следует уделять трубопроводам. Для справки: максимальная длина мертвого бревна, расположенного ниже по потоку, составляет два метра, а для ответвления — максимум три метра ».

В соответствии с руководящими принципами для TMVA был составлен дополнительный свод правил, в соответствии с которым в разделе 4. 2 «Смешивание групп» говорится:

1. Работа в одной или нескольких торговых точках не должна препятствовать работе других торговых точек.
2. Если один клапан должен быть активирован для подачи смешанной воды более чем на одно выпускное отверстие, длина трубы и объем смешанной воды должны быть минимальными.

Срок службы термостатических смесительных клапанов

Обычно термостатические смесительные клапаны оригинальные, стабильные и хорошо сконструированные. Срок службы термостатических смесительных клапанов зависит от различных факторов. Не менее важен процесс установки и условия, в которых они эксплуатируются. Кроме того, поведение пользователя, а также качество и частота обслуживания также существенно влияют на срок его службы.

Другие факторы, такие как жесткость воды, содержание мышьяка в воде, щелочность, также оказывают негативное влияние на термостатический смесительный клапан.Эти элементы оказывают сильное влияние на коррозию термостатического смесительного клапана.

Можно ли установить TMVS на низкую температуру? Есть ли эффект, если заданная температура высокая?

Конечно, на рынках есть различные типы клапанов, которые могут устанавливать температуру в пределах 20-40 ° C.

У детей и пожилых людей наблюдалось множество физических и психических воздействий из-за высокой температуры, установленной в термостатических смесительных клапанах.

Было обнаружено, что пожилые люди, подвергшиеся воздействию высокой температуры в термостатических смесительных клапанах, подвергаются длительной госпитализации.В случае детей воздействие высоких температур приводит к пожизненным ожогам и травмам.

Время, затраченное термостатическими смесительными клапанами на регулировку

TMV созданы для противодействия изменению, определяемому температурой, которая проверяется различными механизмами TMV. Он защищает одобренные продукты, обеспечивая воду в диапазоне температур от ожогов. Стороннее тестирование проводит и подтверждает. <. P>

Каждый раз, когда пользователь внезапно меняет температуру воды с холодной на горячую, это приводит к временному повышению на семь градусов Цельсия.Затем он подает воду с температурой выше установленного максимума. Поэтому пользователям не рекомендуется резко менять температуру во время принятия душа.

Обратные клапаны вызывают отказ системы контроля температуры?

Если основное давление и давление воды с высокой температурой различаются, то вода с высокой температурой возвращается назад. Затем вода с высокой температурой спускается по трубе через односторонний клапан (который блокирует другую сторону).Это приводит к невозможности поддержания желаемой пользователем температуры воды. Однако открытая вентилируемая система локализует расширение от водонагревателя. Таким образом, загрязнение и результат плохой сантехники или неправильной сантехники могут вызвать сбой в системе контроля температуры.

Правильная установка и обслуживание также важны для защиты мер фильтрации. Проверка продукта также необходима для правильной работы.

Первая установка

Начальный этап — самый важный этап в любом случае.Итак, при установке термостатического смесительного клапана необходимо учитывать различные факторы, чтобы не возникало проблем в будущем.

Иногда подача регуляторов останавливается или заклинивается. Это связано с влажным зимним сезоном, который вызывает такие проблемы. Это часто проявляется в зимний сезон, поэтому необходимо обслуживание в течение 6-8 недель после ввода в эксплуатацию.

При установке необходимо ознакомиться с руководствами и инструкциями, которые идут в комплекте. И даже после того, как все пойдет не так, как вы планировали, лучшее, что можно сделать, чтобы заставить его / ее TMV работать, — это получить помощь от производителя.

Статьи по теме:

Смесительный клапан

— обзор

3.2 Трехходовые регулирующие клапаны

Трехходовые клапаны обеспечивают переменный поток через змеевик, поддерживая в некоторой степени постоянный поток в системе, как показано на Рисунок 3-1 .

Смесительные и переключающие трехходовые клапаны показаны на Рис. 3-17 . В смесительном клапане два входящих потока объединяются в один выходящий поток. В отводном клапане происходит обратное.Выходной порт смесительного клапана и входной порт на отводном клапане называются общим портом, обычно обозначаемым C (для общего) или иногда AB.

Рисунок 3-17. Конфигурации смесительного (левый) и отклоняющий (правый) клапана

На рис. 3-18 , нижний порт смесительного клапана показан как обычно открытый для общего порта COM. (открыт для общего, когда стебель поднят).

Рисунок 3-18. Трехходовой смесительный клапан

Этот порт обычно обозначается NO (нормально открытый), хотя иногда он обозначается буквой B (нижний порт).Другой порт обычно закрыт для общего и обычно обозначается NC (нормально закрытый), хотя иногда он обозначается A или U (верхний порт). Общая розетка обычно обозначается COM или OUT. Отводной клапан обозначен аналогичным образом.

В Рисунок 3-19 общий порт отводного клапана показан в том же месте, что и на смесительном клапане, сбоку.

Рисунок 3-19. Трехходовой отводной клапан

У некоторых производителей клапан может быть спроектирован так, что общий порт является нижним портом, а вода выходит слева и справа.Обратите внимание, что, как и в случае двухходовых клапанов, заглушки для смесительного и отводного клапанов расположены так, чтобы избежать гидроудара (т. Е. Поток проходит под седлом клапана). Поэтому важно, чтобы клапан был правильно подключен к трубопроводу и помечен в соответствии с направлением потока, и смесительный клапан не должен использоваться для отвода, или наоборот.

Смесительные клапаны дешевле переключающих клапанов и поэтому встречаются чаще. В большинстве случаев, когда требуются трехходовые клапаны, они расположены в смесительной конфигурации, но иногда требуется отводной клапан.

Более частое использование смесительных клапанов вместо отводных клапанов, по-видимому, является причиной того, почему двухходовые клапаны традиционно размещаются на обратной стороне змеевиков (где должен идти смесительный клапан), а не на стороне подачи (где отводной клапан может be), как показано на рисунке Рисунок 3-1 . С функциональной точки зрения не имеет значения, на какой стороне змеевика расположен двухходовой клапан. Двухходовые клапаны, расположенные на обратной стороне трубопровода змеевика, будут поддерживать давление нагнетания насоса на гидравлических змеевиках, чтобы обеспечить принудительный выпуск воздуха из возвратного коллектора змеевика.Кроме того, жидкость, проходящая через клапан на обратной стороне, сдерживается за счет потери / увеличения тепла через змеевик.

На Рисунке 3-20 показаны схемы двух типичных трехходовых смесительных клапанов.

Рисунок 3-20. Типовая компоновка трехходового смесительного клапана

Обратите внимание на то, как обозначены порты клапана; Важно, чтобы схемы управления были помечены таким образом, чтобы гарантировать, что клапан подключен к трубопроводу в желаемой конфигурации, чтобы он не смог попасть в нужное положение и должным образом реагировал на управляющее воздействие контроллера.Общий порт ориентирован таким образом, чтобы поток всегда возвращался к распределению возврата. В примере вверху Рис. 3-20 клапан обычно закрыт для прохождения потока через змеевик. Если требуется нормально открытое расположение, метки портов на схеме можно просто поменять местами (метка NO будет показана на возврате клапана). Однако, поскольку обычно открытый порт на реальном трехходовом смесительном клапане находится внизу, простое изменение обозначения схемы приводит к ошибкам в полевых условиях.Лучше переупорядочить схему, как показано внизу Рис. 3-20 , так, чтобы порт NO был показан в правильном положении.

Обратите внимание на балансировочный клапан, показанный на байпасной линии змеевика на Рисунок 3-20 . Хотя обычно он не является частью системы управления (и, как таковой, он обычно не показан на схемах управления), этот клапан, тем не менее, необходим для правильной работы водораспределительной системы, если только падение давления в змеевике не очень низкое. Клапан должен быть сбалансирован, чтобы соответствовать падению давления в змеевике, чтобы, когда клапан находится в байпасном положении, падение давления было таким же, как и путь через змеевик. Без клапана происходит короткое замыкание жидкости и перепад давления между подачей и возвратом в системе будет падать, что может привести к нехватке других змеевиков в системе, которые требуют более высокого перепада давления.

Заглушки в трехходовых клапанах доступны в том же стиле, что и двухходовые клапаны, обычно линейные и равнопроцентные. Однако не все производители выпускают оба стиля во всех размерах, поэтому у дизайнера не всегда есть гибкость в выборе в рамках одной линии производителя. В некоторых редких случаях клапаны изготавливаются с двумя разными типами заглушек, что позволяет клапану вести себя линейно для одного порта и равнопроцентно для другого.Отводные клапаны, по-видимому, доступны в основном с равнопроцентными заглушками. Выбор стиля штекера обсуждается в следующем разделе.

Хотя трехходовые клапаны чаще всего используются там, где требуется постоянный поток жидкости, в действительности они не приведут к постоянному потоку независимо от того, какой тип заглушки выбран. Как отмечалось выше, балансировочный клапан может использоваться для обеспечения того, чтобы поток был одинаковым, когда поток проходит 100% через змеевик или байпас. Однако, когда клапан находится между этими двумя крайними значениями, поток всегда будет увеличиваться с линейной пробкой и, в меньшей степени, с равнопроцентной пробкой.Причина этого станет очевидной, если мы рассмотрим размер и выбор клапанов в следующем разделе.

Перед выбором и определением размеров необходимо рассмотреть еще одну характеристику поведения регулирующих клапанов. Регулирующие регулирующие клапаны обладают неотъемлемой рабочей характеристикой, называемой «коэффициентом диапазона». Коэффициент диапазона регулирующего клапана — это отношение максимального расхода к минимальному регулируемому расходу. Эта характеристика измеряется в лабораторных условиях только с постоянным дифференциалом, применяемым к клапану.Коэффициент диапазона 10: 1 означает, что только клапан может регулировать расход до 10%.

Установленная способность того же клапана управлять малым расходом — это «коэффициент диапазона изменения». В реальной системе давление на клапане не остается постоянным. Обычно, когда клапан закрывается, перепад давления на клапане увеличивается. Отношение перепада перепада давления, когда клапан полностью открыт, к тому, когда он почти закрыт, называется его «авторитетом». Если бы давление осталось прежним, авторитет был бы P / P = 1.Однако, если давление увеличится в четыре раза, авторитет будет = 0,25. Коэффициент диапазона изменения клапана рассчитывается путем умножения собственного коэффициента диапазона изменения на квадратный корень из авторитета клапана. Следовательно, клапан с приличным диапазоном регулирования (скажем, 20: 1), но с низким авторитетом (скажем, 0,2) не будет иметь хорошей способности регулировать до малых расходов (диапазон регулирования 20 • √0,2 = 9: 1) и сможет только обеспечивают «двухпозиционный» контроль над значительной частью своего диапазона расхода.

Многие регулирующие клапаны HVAC шарового типа не имеют высоких коэффициентов диапазона изменения; крупный производитель перечисляет значения от 6.От 5: 1 до 25: 1 для их диапазона шаровых клапанов от ½ дюйма до 6 дюймов. Однако наиболее характерные шаровые регулирующие клапаны имеют очень высокий коэффициент диапазона (обычно> 150: 1).

Что такое смесительный клапан?

Вы используете проточную воду в своем доме каждый день. Когда вы тянетесь к ручкам или ручке, которые контролируют поток воды в раковину, душ или ванну, у вас есть возможность получить холодную или горячую воду или их сочетание. Вы, наверное, знаете, какое сочетание этих двух параметров наиболее вам нравится.Но знаете ли вы, что в вашей водопроводной системе есть скрытый механизм, который гарантирует, что вы не будете получать неприятный сюрприз в виде очень горячей воды каждый раз, когда вы включаете кран? Он называется смесительным клапаном, и без него ежедневный запас воды может стать опасным.

Термин «смесительный клапан» имеет общее значение для обозначения любого устройства в водопроводе, которое регулирует смешивание горячей и холодной воды для обеспечения комфортной температуры. В большинстве случаев смесительный клапан не предназначен просто для обеспечения комфорта; он служит защитным механизмом, который убережет вас от случайного ожога из-за высоких температур.

Существует опасность ошпаривания воды из водопровода, потому что вода в доме должна храниться при высоких температурах, чтобы предотвратить рост бактерий. Без регулировки смесительного клапана эта вода может вытечь из лейки душа, смесителя для ванны или раковины и причинить вам травму. Центральный термостатический смесительный клапан работает автоматически, чтобы этого не произошло. Термостат клапана настроен так, что он закроет плунжер и остановит подачу горячей воды, если давление холодной воды резко упадет.Пока смесительный клапан работает правильно, вам не нужно бояться получить очень горячую воду, когда вы поворачиваете ручку крана.

Центральные смесительные клапаны работают без каких-либо действий со стороны пользователя. Есть несколько ручных смесительных клапанов, которые можно установить на кухнях и в ванных комнатах. Однако они не обеспечивают такой же гарантии защиты от очень горячей воды, как центральный смесительный клапан, поэтому в вашем доме все равно должен быть установлен термостатический смесительный клапан, чтобы предотвратить случайное ошпаривание.

Поскольку смесительный клапан важен для защиты вас и вашей семьи — при принятии душа, мытье посуды или мытье рук — вам необходимо тщательно заботиться о сантехнике. Modern Plumbing Industries, Inc. (MPI) предлагает отличные планы технического обслуживания; Ежегодный визит одного из наших специалистов по сантехнике в Орландо, штат Флорида, избавит вас от беспокойства. Свяжитесь с нами сегодня.

Теги: Смесительный клапан, Орландо, Сантехника

Понедельник, 28 октября 2013 г., 10:46 | Категории: Сантехника
|

Что такое темперирующий клапан?

Регулирующий клапан смешивает горячую и холодную воду для создания воды идеальной температуры для распределения по раковинам и душевым. Обычно их используют в гостиницах или офисных зданиях, везде, где есть централизованная подача горячей воды. Если подаваемая вода слишком теплая, может возникнуть ожог. Если хранимая вода слишком холодная, внутри резервуара может произойти рост бактерий. Клапан темперирования позволяет хранить горячую воду с высокой температурой, которая убивает бактерии, но затем смешивает ее с холодной водой для распределения по приборам с более низкой температурой, чтобы не ошпарить пользователей.

Температурные диапазоны для систем горячего водоснабжения

Если вода хранится ниже 140 ℉, может произойти рост бактерий, что может иметь серьезный риск для здоровья жителей здания.Наиболее распространенными бактериями является легионелла, которая, как известно, растет в системах горячего водоснабжения, а также в воде градирен. Чтобы убить любые существующие бактерии и препятствовать новому росту, вода должна храниться при температуре выше 140 ℉, часто до 160F. Для систем горячего водоснабжения это означает, что в резервуаре-накопителе должна поддерживаться эта температура или выше. Однако, если горячая вода будет направлена ​​прямо в раковину или душ, обязательно произойдет ожог. В зависимости от местных норм температура горячей воды в светильники должна быть в пределах 115-122 ℉.Клапан темперирования устанавливается на выходе из резервуара для хранения горячей воды, и его выход затем направляется в систему распределения горячей воды объекта.

Как работает регулирующий клапан

В настоящее время используется несколько типов регулирующих клапанов. Все они трехходовые, что означает, что у них есть два входа (горячая и холодная вода) и один выход (горячая вода с подогревом). Они названы в зависимости от типа управления, используемого для поддержания заданной температуры горячей воды.

Термостатический смесительный клапан (TMV) имеет фиксированную уставку и точный контроль температуры воды.Органы управления являются механическими, и все они являются внутренними по отношению к компактному клапану, который прост в установке, но поскольку он работает только с одной уставкой, не имеет возможности саморегулироваться в определенных конфигурациях ГВС.

Электронный клапан темперирования дает операторам большую гибкость, поскольку он может регулировать заданное значение, удаленно контролировать производительность и получать доступ к информации на экране управления, установленном отдельно от самого клапана. Это хороший выбор, когда может потребоваться более активный мониторинг температуры воды.

Примером надежного электронного клапана темперирования является система управления Heat-Timer® ETV Platinum Plus, которую можно расположить на расстоянии до 500 футов от входящей в комплект панели управления. Эта панель может взаимодействовать с более крупными системами EMS или BMS в здании и идеально регулирует поток горячей воды через наш трехходовой терморегулирующий клапан с электроприводом.

Типичные термостатические и электронные клапаны должны быть установлены подрядчиком в систему трубопроводов, и часто для правильного функционирования системы требуется правильное подключение множества полевых соединений и термостатов. Электронные станции темперирования — это предварительно смонтированное устройство, которое необходимо подключить только к горячей и холодной воде и электричеству, что позволяет избежать ручного подключения клапана и датчиков в полевых условиях. Это экономит время установки и обеспечивает более надежную установку. Для получения дополнительной информации см. Нашу страницу продукта на Электронной станции темперирования (ETS).

Специалисты-сантехники доверяют клапанам Heat-Timer®

Heat-Timer® предлагает клапаны для горячего водоснабжения высочайшего качества на рынке.Наша команда технических экспертов может помочь вам выбрать подходящий клапан для работы, будь то школа, торговый центр или курорт. Вы можете отдыхать спокойно, зная, что ваши системы надежно контролируются для обеспечения безопасности людей и экономии энергии.

Свяжитесь с нами сегодня и поговорите с техническим специалистом или посетите наш веб-сайт https://www.heat-timer.com.

В чем разница между термостатическим смесительным клапаном и регулирующим клапаном?

Когда вы открываете кран дома или на рабочем месте, вы ожидаете, что будет подаваться вода правильной температуры — будь то горячая, холодная, теплая или что-то среднее между ними.

Замечательное маленькое устройство, которое помогает достичь этого, — это либо регулирующий клапан, либо термостатический смесительный клапан, которые можно легко перепутать, но на самом деле это две разные вещи. Чтобы помочь вам разобраться между ними и выяснить, какой из них лучше всего подходит для ваших нужд, прочтите приведенную ниже информацию или позвоните компании Brisbane Plumbing and Drainage по телефону 1300 616 203 , и мы будем рады помочь.

Что такое термостатический смесительный клапан?

Термостатический смесительный клапан или TMV — это отличное маленькое устройство, которое смешивает горячую и холодную воду вместе для достижения определенной, заданной температуры воды при подаче воды через кран.

Как работает термостатический смесительный клапан?

TMV работает, смешивая горячую и холодную воду вместе для достижения определенной температуры (в пределах 1 ℃ +/-), которая будет подаваться в различных вариантах. Температура обычно устанавливается сантехником или квалифицированным специалистом, установившим устройство, а элемент внутри TMV, чувствительный к тепловой активности, автоматически устанавливает соответствующие уровни горячей / холодной воды для создания правильной температуры жидкости.

Что такое регулирующий клапан?

Температурный клапан — это чувствительный к температуре смесительный клапан с 2 или 3 входами, который забирает воду из вашей системы горячего водоснабжения, смешивает ее с холодной водой и подает в кран.Для обычного домашнего использования требуется горячая вода не выше 50 ℃, однако такие бытовые приборы, как посудомоечные и стиральные машины, могут иметь другие настройки.

Как работает регулирующий клапан?

Темперирующие клапаны регулируются и активируются по температуре, что означает, что они регулируют поток горячей воды, когда это необходимо, чтобы вода не была слишком горячей при подаче в кран. Горячая вода, которая хранится в системе хранения горячей воды, должна иметь температуру не менее 60 ℃, однако вода должна подаваться через кран с максимальной температурой 50 ℃. Клапан темперирования работает путем смешивания горячей воды с холодной, чтобы она протекала через кран с правильной температурой в пределах 3 ℃ +/-.

В чем разница между термостатическим смесительным клапаном и регулирующим клапаном?

Несмотря на то, что TMV и регулирующий клапан имеют схожую работу, между ними есть некоторые различия, в том числе:

• Температурные клапаны имеют точность примерно 3 ℃ +/-, а TMV — примерно 1 ℃ +/-
• TMV дороже регулирующих клапанов
• TMV быстрее реагируют на изменения температуры
• TMV служат дольше, чем клапаны темперирования
• Темперирующие клапаны обычно заменяются, а не ремонтируются по мере необходимости.TMV обычно ремонтируют там, где это возможно
• Сантехники должны иметь специальную лицензию TMV для установки TMV, тогда как регулировочные клапаны могут быть установлены любым сантехником
• Техническое обслуживание TMV требуется более регулярно, чем регулировочные клапаны
• TMV реагируют на колебания давления быстрее, чем регулирующие клапаны

Где можно использовать каждый?

Как TMV, так и темперирующие клапаны могут использоваться в различных средах, включая:

TMV

• Больницы
• Школы
• Дома престарелых
• Детские и внешкольные учреждения
• Центры временного пребывания
• Пункты ухода за престарелыми
• Отели
• Санузлы торгового центра

TMV обычно используются в среде, где есть люди с высоким риском, такие как дети, пожилые люди и больные, которым требуется более низкая температура подачи воды (обычно 45 ℃ или 113 ℉ максимум).

Регулирующий клапан

Температурные клапаны обычно используются в жилых домах для целей личной гигиены, где подача воды составляет максимум 50 ℃ (122 ℉)

Кто устанавливает TMV и регулирующие клапаны?

Квалифицированный сантехник может установить термостатический клапан, однако сантехник с лицензией TMV — единственный, кто может установить термостатический смесительный клапан.

Темперирующие клапаны необходимо устанавливать в следующих ситуациях (в соответствии с Сантехническим кодексом Австралии):

• При установке новой системы горячего водоснабжения
• Когда система горячего водоснабжения переносится из одного участка в другой
• Для любой замены системы горячего водоснабжения

Это означает, что все заменяемые системы горячего водоснабжения, будь то аналогичные или не похожие на подобные, должны иметь установленный клапан темперирования.При ремонте некоторых систем горячего водоснабжения не требуется установка термостатирующего клапана, но мы все равно рекомендуем поговорить с вашим сантехником, чтобы узнать, возможен ли такой вариант (он должен быть!).

Зачем использовать TMV или темперирующий клапан?

По двум причинам — для безопасности и в соответствии с правилами. Для безопасности тех, кто пользуется краном, и во избежание травм, таких как ошпаривание, темперирующий клапан или TMV гарантирует, что вода, выходящая из крана, не превышает 50 ℃ (122 valves) для темперирующих клапанов или 45 ℃ (113 ℉) для TMV. .Кроме того, в соответствии с австралийскими нормативными актами (Национальный стандарт водоснабжения и водоотведения AS / NZS 3500.4: 2003) в различные водопроводные системы не разрешается подавать воду с температурой выше 50 ℃ / 45 ℃ для различных устройств.

Ваши специалисты по горячей воде в Брисбене

Если у вас есть какие-либо дополнительные вопросы относительно регулирующих клапанов, TMV или других устройств горячего водоснабжения, позвоните компании Brisbane Plumbing and Drainage по телефону 1300 616 203, и мы будем рады обсудить ваши потребности в горячей воде.

Ресурсов:

Википедия (термостатический смесительный клапан): https://en. wikipedia.org/wiki/Thermostatic_mixing_valve

Правительство Тасмании (горячая вода): https://www.cbos.tas.gov.au/topics/technical-regulation/plumbing-standards/heated-water

Как работает смесительный клапан водонагревателя?

В водонагреватель поступает холодная вода.Погружной нагреватель нагревает эту воду. При открытии крана вытекает горячая вода. Это так просто, правда? Ну нет, если у вас есть водонагреватель с тепловым накопителем. Вода в баллоне никогда не попадает в кран. Если у вас есть водонагреватель теплового накопителя, горячая вода в накопителе проходит через теплообменник и возвращается, отдав тепло, обратно в цилиндр накопительного термоаккумулятора. Теплообменник передает тепло из магазина пресной холодной воде, проходящей через теплообменник из водопровода.Затем эта высокотемпературная вода поступает в смесительный клапан и смешивается с небольшим количеством холодной воды, чтобы обеспечить правильную температуру, когда вода достигает ваших кранов.

Дело в том, что для безопасного получения горячей воды из-под крана вам потребуется подходящее оборудование. Одной из таких частей является смесительный клапан, также называемый смесительным клапаном. Не знаете, что это может быть или для чего? Это критически важный элемент комфорта вашей семьи и даже влияет на безопасность.

Что такое смесительный клапан?

Проще говоря, смесительный клапан — это не что иное, как элемент оборудования, прикрепленный к цилиндру водонагревателя, который смешивает небольшое количество холодной воды с горячей водой из теплообменника в вашем баке на выходе в трубы в вашем доме. .Он сочетает в себе холодную и горячую воду, отсюда и название.

Почему важен смесительный клапан?

Вы обнаружите, что смесительные клапаны важны по нескольким причинам. Мы обсудим их ниже:

Безопасность — Одна из наиболее важных причин, по которой вам нужен смесительный клапан на баллоне водонагревателя, — безопасность. Обжигающая вода может вызвать серьезные ожоги, а смесительный клапан снижает температуру воды до более безопасного уровня. Это особенно важно для домов с маленькими детьми, которые более восприимчивы к более высоким температурам.

Профилактика — Ваш водонагреватель — лучшее место для размножения и процветания бактерий. Чтобы этого не произошло, воду нужно хранить при высокой температуре; слишком высоко для безопасности в вашем доме. Смесительный клапан позволяет поддерживать температуру воды, достаточно высокую для уничтожения бактерий, при этом гарантируя, что каждый в доме может без проблем пользоваться горячей водой.

Экономия — Наконец, смесительный клапан позволяет «растянуть» горячую воду. Поскольку это может снизить температуру воды всего на несколько градусов, вы все равно получите хорошую горячую воду из-под крана.Однако вы используете меньше нагретой воды, чем без установленного клапана. Это позволяет сэкономить несколькими способами. Во-первых, вы экономите воду, что всегда хорошо. Во-вторых, вы экономите энергию, что тоже хорошо. Наконец, вы экономите деньги (как на воде, так и на расходе энергии), и это здорово.

У вас есть смесительный клапан?

Ваш баллон может быть оборудован смесительным клапаном, а может и не быть. Как правило, цилиндры с невентилируемой водой не имеют их, а в цилиндрах с тепловым накопителем они есть, но есть некоторые исключения, и в некоторых случаях смесительные клапаны теперь устанавливаются на цилиндры без вентиляции.Единственный способ убедиться, что вы пользуетесь преимуществами, предлагаемыми этим оборудованием, — это поручить проверке системы профессионально обученному сантехнику.

В EasyFlow наши сантехники сертифицированы для работы с невентилируемыми цилиндрами, но мы также рады помочь с другими сантехническими проблемами, включая установку смесительных клапанов, если у вас их в настоящее время нет.
