Конструкция и принцип работы промышленных и бытовых вентиляторов

Сегодня практически в любом доме можно встретить вентилятор разной конструкции. Вытяжная система на кухне, кондиционеры, кулеры в ПК, системы принудительной вентиляции разных помещений в быту и на производстве — все эти устройства не смогут нормально функционировать без этой важной составляющей. В этой статье мы познакомимся с принципом работы разных по конструкции вентиляторов, а также узнаем их достоинства и недостатки.

Осевой или аксиальный

С виду вентилятор такого типа — это металлический кожух в виде цилиндра, где располагается колесо с лопастями разной конфигурации, установленное на один вал с приводом. Корпус имеет специальные перфорации для надежного закрепления на месте использования. Поток воздуха поступает параллельно оси вращения. На входе располагается коллектор — он улучшает аэродинамику изделия в процессе работы. Как работает изделие, можно объяснить довольно просто.

1. Закрепленный на специальной раме электрический двигатель раскручивает рабочее колесо вентилятора, насаженное на один вал с ним.
2. Обороты крыльчатки идентичны установленным изготовителем параметрам привода.
3. Лопасти закреплены на ступице таким образом, чтобы захватывать слои воздуха и направлять их вдоль оси. Размах лопастей не имеет четких градаций: в быту используют длиной в несколько сантиметров, а в промышленности — до нескольких метров.

Устройство защищено мелкой сеткой, исключающей попадание внутрь предметов, способных нанести вред конструкции, и в целях обеспечения безопасности.

КПД осевых агрегатов значительно выше других изделий, напор воздушной массы  и ее количество можно регулировать за счет изменения угла атаки лопастей. Этот вид вентиляторов используется для перемещения очень больших воздушных масс при низком встречном сопротивлении.

Ниже приведен чертеж осевого вентилятора, где 1 – корпус; 2 – рабочее колесо; 3 – лопатки; 4 – электродвигатель.

Достоинства:

• сравнительно небольшое энергопотребление;
• механизм работает исправно без вмешательства человека;
• для установки не требуется много места.

Недостатки:

• изделие исправно работает только с воздухом без примесей;
• высокая вибрация и соответственно шум.

Как правило, такие изделия устанавливаются снаружи объектов, чтобы шум работы вентилятора не мешал производственному процессу.

Радиальный

Радиальное или центробежное устройство отличается от других видов необычным спиральной конструкции кожухом, в котором расположено рабочее колесо, сжимающее при вращении воздушные массы, перемещая их в направлении от центра к периферийной части. В кожух поток поступает под воздействием центробежных сил от вращения колеса с лопастями.

Лопатки приварены к полому цилиндру по всему его периметру строго параллельно оси вращения при помощи стальных дисков, концы их загнуты внутрь или наружу, что зависит от прямого назначения устройства. Вращение может производиться в любую сторону — это зависит от того, как устроен вентилятор, и какие перед ним поставлены задачи (нагнетания или вытяжки).

Основные компоненты радиального вентилятора показаны на чертеже ниже, где 1- корпус; 2 — рабочее колесо; 3 — лопасти рабочего колеса; 4 — ось вентилятора; 5 — станина; 6 — двигатель; 7 — выхлопной патрубок; 8 — фланец всасывающего патрубка

Плюсы:

• выдерживает приличные перегрузки;
• экономия энергоресурсов до 20%;
• небольшой диаметр рабочего колеса;
• невысокие скорости вращения вала привода.

Минусы:

• высокие вибрации и шум;
• требовательность к качеству изготовления вращающихся частей.

Канальный

Такой тип вентиляторов устанавливают в стене, а в помещении видна только его решетка, далее идут воздуховоды, через которые отработанный воздух направляется наружу или к системе фильтрации и очистки, после чего возвращается назад.

Чтобы узнать все нюансы работы вентилятора этого типа, посмотрите видео. В нем подробно разъясняются функциональные особенности канального вентилятора.

Для изготовления корпусов этих оригинальных устройств используется многослойное полотно, состоящее из стали, прочного пластика или их комбинаций. Соединение происходит методом точечной сварки или крепежными деталями.

Достоинства:

• обработка одновременно нескольких помещений;
• осуществлять добавку свежего воздуха с улицы;
• вариации подачи воздушного потока.

Минусы:

• при подаче во все помещения происходит смешивание, если кто-то курит, то этот запах попадает в другие комнаты;
• нет независимой регулировки температуры;
• высокая стоимость установки, куда входит цена трубопроводов;
• чтобы чистить фильтры, нужен люк для работы.

На заметку! Весьма высокие характеристики по эксплуатации таких вентиляторов из-за их оригинального строения делают их популярными. Канальные вентиляторы устанавливают в жилых домах, крупных торговых комплексах и на некоторых видах производства.

Тангенциальные

Изделия этого вида состоят из корпуса, имеющего диффузор и патрубок, оригинального вида рабочее колесо, очень похожее на жатку уборочного комбайна, только сильно уменьшенного размера с загнутыми вперед параллельными лопастями.

Принцип работы тангенциального вентилятора основывается на повторном прохождении воздуха через рабочие параллельные лопатки в поперечном направлении, что является оригинальным нюансом этой конструкции. Кроме этого, эти устройства отличаются довольно высокими показателями по части аэродинамики.

Ниже приведен упрощенный чертеж тангенциального вентилятора, где 1 – входной патрубок, 2 – рабочее колесо, 3 – выходной диффузор.

Благодаря тому, что они могут создавать плоский поток воздушных масс, их часто используют для «теплых затворов», располагая вал вращения в вертикальном положении.

Преимущества:

• весьма высокий КПД;
• возможность направлять поток в любую сторону;
• создание уникально плоского и равномерного потока воздуха.

Этот вид изделий отличается весьма небольшим уровнем шума при довольно большом расходе воздуха в единицу времени.

Безлопастные

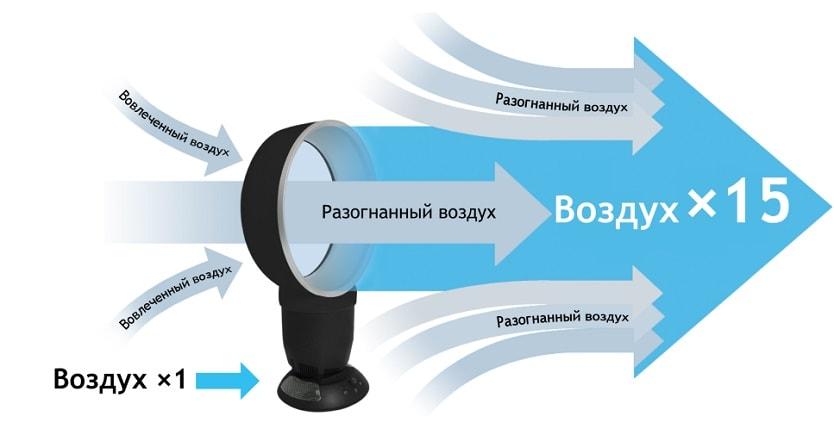

В основе работы безлопастного вентилятора заложен принцип действия реактивного двигателя: есть турбина, работа которой и способствует быстрой циркуляции воздуха в помещении. Конструкция этого вентилятора весьма оригинальная: мощное основание, овальная рабочая часть, визуально очень похожая на воздухозаборник современного авиационного двигателя.

Контурное кольцо имеет ряд перфораций, через которые вырывается воздух, увлекая за собой слои воздушных масс по закону аэродинамики. Мощная турбина может осуществлять прокачку до 20 кубических метров воздуха за секунду, чего не могут аналогичные устройства — это основное отличие этого вида изделий.

Скорость проходящего сквозь кольцо воздуха может достигать весьма приличных значений, производители такого оригинального оборудования уверяют, что она может превышать 90 км/ч.

Положительные качества:

• быстрота сборки и установки;
• высокая безопасность;
• большая экономия;
• пульт ДУ;
• LED-подсветка, успешно заменяет ночник;
• щетки привода выполнены из магнитного сплава, что исключает скопление на них пыли;
• весьма неординарный дизайн.

Минусы:

• высокая стоимость;
• сильный шумовой эффект из-за большой скорости потока.

Такие оригинальные изделия считаются разновидностью напольного вентилятора.

Бытовые

Для осуществления нормальной вентиляции в квартире или собственном доме используют специальной конструкции бытовые вентиляторы, т.к. они должны эффективно работать и не пропускать обратную тягу в помещение вместе со всеми негативными компонентами.

Электрическая схема вентилятора отличается в зависимости от его вида и назначения — она прилагается в инструкции по эксплуатации изделия. Аналогичная электросхема подключения практически не меняется, за исключением некоторых специфических для каждого конкретного устройства нюансов.

Под бытовыми вентиляторами понимаются также привычные всем нам конструкции для охлаждения воздуха в помещениях. По исполнению они могут быть настольного или напольного вида, стандартная комплектация — электрический привод, импеллер и ограничительные решетки для безопасности.

Функции бытового вентилятора могут быть расширены за счет эффективных добавлений:

• увлажнение воздуха;
• система ионизации, что весьма полезна для подрастающего поколения и людей пожилого возраста.

Эти усовершенствования повышают стоимость изделия, но положительно влияют на микроклимат помещения, особенно в период всплеска сезонных заболеваний.

Плюсы:

• простая эксплуатация и установка;
• довольно универсальны;
• небольшая стоимость.

Нельзя использовать:

• при бронхиальной астме;
• при онкологических болезнях;
• если в помещении много пыли;
• когда есть непереносимость к ионизации.

Типы вентиляторов: радиальный, осевой, диагональный, диаметральный

Вентилятор – электромеханическое устройство, предназначенное для перемещения воздуха по помещениям или воздуховодам. Работа основана на вращении лопастей электрическим двигателем. Воздух, сталкиваясь с лопастями, выбрасывается со скоростью под воздействием центробежной силы.

Существуют:

• портативные бытовые;
• в системах вентиляции для подачи или вытяжки воздуха;
• в структуре сложного оборудования, содержащего нагревающиеся элементы требующие охлаждения;
• в конвекторах с принудительной вентиляцией.

Конструктивные особенности вентиляторов

Различаются по множеству параметров, начиная от конструктивных особенностей, типов крепления и заканчивая местом установки и уровнем шума. Рассмотрим подробней каждый тип вентиляторов по принципу работы и конструктивным особенностям.

Первоначально отметим, что по принципу работы все вентиляторы принято делить на два типа:

• Радиальные;
• Осевые (центробежные).

Все остальные типы вентиляторов: диагональный, диаметральный, безлопастной и т.д. — модификации радиальных и осевых конструкций.

Радиальный (центробежный)

Конструктивно состоит из кожуха в форме спирали (улитки) в котором находится крыльчатка – полый цилиндр с лопастями, расположенных параллельно стенкам кожуха. При вращении колеса воздух, через входное отверстие попадает в прорези между лопастями и благодаря центробежной силе движется по спирали корпуса, а затем выходит через выходное отверстие.

От расположения и наклона лопаток зависит уклон воздушного потока. При направлении лопаток назад, скорость потока уменьшается, но при этом уменьшается уровень шума и количество потребляемой энергии. Устройство характеризуется высокой мощностью.

Радиальный тип вентиляторов может вращаться в правую или левую сторону. Вращение крыльчатки осуществляется двигателем при помощи ременной передачи или напрямую от вала, но улитки предназначенные для производственных нужд никогда не имеют собственного двигателя.

Применяются радиальные модели для вытяжки или подачи воздуха в помещения с большой протяженностью воздуховодов и большим аэродинамическим сопротивлением. Например, в гостиничных комплексах с обширной системой вентиляции или в производственных цехах, где воздух содержит большое количество примесей (пыль, влага, дым).

Радиальные устройства носят другое название – центробежные вентиляторы, а в народе получили простое название «улитка».

На фото выше — справа в качестве примера показан кулер для ноутбука, который относиться так же к радиальному типу.

Осевой (аксиальный)

Представляет собой цилиндрический корпус (наличие корпуса зависит от конструкции), в центре которого расположена крыльчатка с лопастями расположенных по диагонали — перпендикулярно относительно оси двигателя.  Крыльчатка устанавливается на вращающуюся ось. При вращении лопастей воздух движется вдоль оси и отбрасывается усиленным потоком. Аксиальная конструкция имеет наиболее высокий КПД среди всех существующих конструкций и требует незначительных мощностей,  если отсутствует встречное сопротивление воздуха.

Осевые вентиляторы применяются для установки в свободные проемы для вытяжки или подачи воздуха из помещения во внешнюю среду, в технике для охлаждения нагревающихся элементов и даже известные нам напольные модели так же относятся к одной из модификаций осевого типа.

Благодаря несложной конструкции, простоты в монтаже и низком потреблении энергии осевые модели чаще всего применяются в быту.

В бытовых моделях, как правило, используется без шариковые самоцентрирующиеся подшипники, поэтому требуют периодической чистки и смазки, в противном случае со временем снижаются обороты из-за грязи, далее лопасти вообще перестают вращаться.

Самоцентрирующиеся без шариковые подшипники бытовых вентиляторов не являются ими, как мы привыкли понимать слово «подшипник» — это латуневая втулка, размешенная в коронке, через которую проходит ось.

Диагональный (канальный)

Данный тип относится к гибриду осевых и радиальных вентиляторов, и имеет конструктивные особенности в строении корпуса — конуса. Первоначально воздух, попавший во входное отверстие движется вдоль оси, но из-за формы кожуха меняет движение на радиальное. Подобная конструкция увеличивает воздушный поток и его скорость.

Совмещение двух типов вентиляторов способствует увеличению компактности и снижению уровня шума.

Однако, наибольшее применение модели нашли в промышленности и несмотря на ряд плюсов в быту мало применяются из-за низкого КПД по сравнению с осевыми устройствами.

Диаметральный (тангенциальный)

Конструктивно диаметральные вентиляторы состоят из корпуса с патрубком и диффузором, крыльчатки в форме цилиндра с параллельными друг к другу лопатками, загнутыми в сторону вращения. Перемещение воздушных масс происходит перпендикулярно оси вращения колеса и воздух двукратно проходит центр.

Внешне можно сравнить диаметральный тип с радиальным, с той разницей, что воздуховод расположен по всей длине боковой стороны крыльчатки, а выходное отверстие выполнено в виде диффузора, который задает направление широкому потоку.

Подобные конструкции обладают высоким КПД, просты в монтаже, бесшумны и способны легко изменять направление потока. Выходящие воздушные массы характеризуются равномерностью подачи в ограниченном диапазоне.

Благодаря своим характеристикам диаметральные вентиляторы широко применяются во внутренних блоках сплит-систем, фанкойлах, воздушных завесах и башенных вентиляторах.

Безлопастные вентиляторы

В первую очередь, необходимо отметить, что название безлопастной вентилятор не вполне соответствует действительности. На самом деле в конструкции имеются высокоскоростные лопасти, но они расположены внутри основания корпуса на двигателе. Так же основание корпуса имеет множество небольших отверстий, через которые происходит втягивание воздуха турбиной. По каналу воздух перемещается в обдуватель выполненный в форме круга, овала и т.д.

Рама обдувателя имеет по всему периметру прорезь, через которую выходит воздушный поток. Однако, просто выдувом рама не ограничивается. Она сконструирована таким образом, что с обратной стороны профиля создается разрежение воздуха, что способствует его дополнительному всасыванию и увеличению выходящего потока. Если сравнивать с работой турбины, при прохождении канала и рамы, поток увеличивается в среднем в 16 раз.

Безлопастные вентиляторы не имеют внешних движущихся частей, что делает их безопасными в быту. Они эстетично выглядят, могут иметь множество форм и вариантов исполнения, вписываются в любой дизайн помещений. Однако подобные модели сильно шумят и имеют высокую стоимость.

По способу передачи вращательного момента от двигателя крыльчатке различают устройства с:

• прямым креплением на валу двигателя;
• ременной передачей;
• креплением на эластичной муфте.

Характеристики вентиляторов по типу окружающей среды

Вентиляторы предназначенный на установку в вытяжку ванной нельзя применять в условиях высоких температур. Первоначально все устройства делятся на две группы: бытовые модели и приборы специального назначения.

Бытовые приборы предназначены для функционирования в условиях, когда температура окружающей среды не превышает 80 градусов Цельсия. Их задача выведение воздушных масс средней степени загрязненности (пыль, неприятные запахи) из помещения. Так же бытовые вентиляторы используются для подачи воздуха в комнату извне. Подобные устройства не рассчитаны на работу в задымленных условиях, в помещениях с испарениями химических веществ  или при содержании в окружающей среде более крупных частиц, липкого мусора. Содержание пыли и прочих примесей не должно превышать 100 мг/м².

Вентиляторы особого назначения предназначены для функционирования в неблагоприятных условиях. Они подразделяются на:

• Коррозионностойкие – предназначены для работы в условиях высокой влажности или для перемещения воздуха, содержащего агрессивные среды и изготавливаются из материалов не подверженных коррозии: титан, алюминий, нержавеющая сталь, полипропилен.
• Термостойкие работают при температуре выше 80⁰С. (в оборудовании, в системах вентиляции саун или печей, в тепловентиляторах).
• Взрывозащищенные предназначены для помещений, содержащих взрывоопасные вещества в воздухе.
• Пылевые – для перемещения воздушных масс содержащих примесей более 100 мг/м² в виде пыли, опилок и прочих мелких частиц. К данным типам предъявляют повышенные требования по износостойкости.
• Дымоудаляющие – работают при температурах, превышающих 200⁰С и в условиях задымленности, обладают стойкостью к дыму и кислотному конденсату. Дымоудаляющие вытяжные вентиляторы характеризуются высокой мощностью и способностью быстро удалять дым из помещений.

Характеристики создаваемого давления

Для создания эффективной вентиляционной системы необходимо установить вентилятор способный создать правильное давление в системе. Именно от давления зависит качество и количество обновления воздуха в помещениях.

Давление может быть:

• статическим;
• динамическим;
• полным.

Под полным давлением понимают перепад давлений между созданным выходящим напором (динамическим давлением) и сжатием потока при столкновении с преградой (статическим давлением).

Вентиляторы по типу создаваемого полного давления делятся на устройства:

• Низкого – до 1000 Па,
• Среднего – 1000-3000 Па,
• Высокого давления – выше 3000 Па.

Вентиляторами низкого давления создают небольшой напор воздуха в несколько десятков паскалей и неспособны полноценно справиться с большими объемами. Вентиляторы среднего давления подразумевают использования конструкции, которая создает сотни паскалей давления и может использоваться в несложных бытовых системах воздуховодов.

Вентиляторы высокого давления используются в специализированных технологических установках, в воздуховодах имеющих большую протяженность. Чем выше напор выходящего воздуха, тем больше воздуховодов можно к нему присоединить.

В инструкции производители указывают статическое и полное давление. Однако, заводские данные часто расходятся с фактическими показателями на месте установки. Это связанно с особенностями конструкции воздуховода – большая протяженность каналов, повороты, изгибы увеличивают сопротивление напору, тем самым уменьшая давление.

Мощность и производительность

Под производительностью понимают объем проходимого воздуха за единицу времени (куб.м/час). Производительность или воздухообмен зависит от типа вентилятора, размера лопастей, сопротивления воздуха и мощности двигателя (не путайте с мощностью вентилятора).

Небольшие бытовые приборы имеют мощность 15-20 Вт и при этом способны переместить от 100-200 м³/час. Модели посерьезней мощностью от 50 Вт работают с большими потоками и перегоняют более тысячи кубометров в час. Но для бытовых целей редко встречаются модели, превышающие мощность 150Вт.  Для промышленных целей могут использоваться вентиляторы, мощность двигателя которых достигает 500 кВт, а производительность 1 000 000 м³/ч.

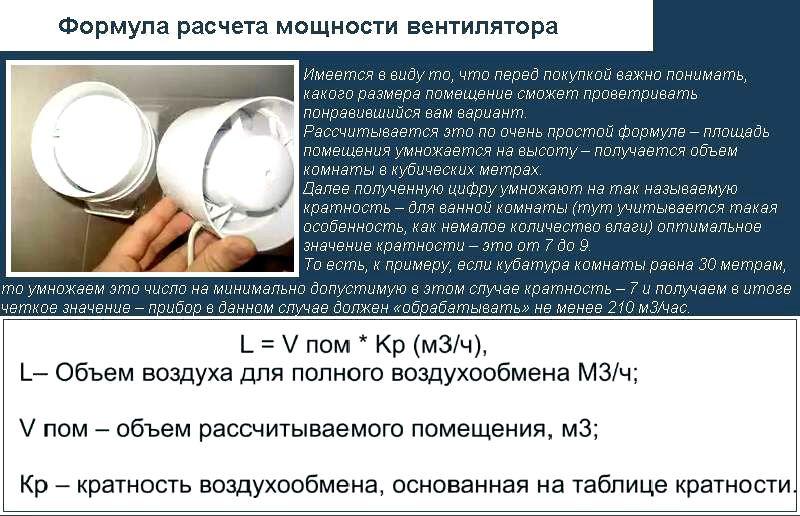

Чтобы определить требуемое значение производительности необходимо вычислить объем помещения (площадь х высота) и умножить на коэффициент, соответствующий данному помещению.

Коэффициенты воздухообмена в жилых помещениях:

• Спальня, детская – 3
• Гостиная, зал, прочие жилые комнаты – от 3 до 6
• Ванная комната – 7
• Туалет – от 10 до 15
• Кухня – 15
• Подсобные помещения, гараж, мастерская – 8

Пример: площадь кухни – 9 м², высота – 3 метра, коэффициент – 15.

9*3*15= 405 м3/ч.

Из расчётов видно, что для организации полноценного воздухообмена на кухне требуется приобретать модели с производительностью не менее 405 м³/ч.

Еще один показателем, влияющий на производительность — это воздушный удар: расстояние, на которое распространяется выходящий поток воздуха. Чем больше воздушный удар, тем быстрее происходит циркуляция воздушных масс и соответственно ускоряется их обмен.

А теперь разберемся, что же такое мощность вентилятора и чем она отличается от потребляемой мощности двигателя.

Мощность вентилятора – это количество энергии, которое требуется устройству на перемещение определенного объемы массы воздуха. Этот параметр получается из произведения производительности и давления делённого на КПД конкретного типа вентилятора умноженного на 1000.

(Производительность м³/с*давление Па)/(1000*КПД) = кВт

Полезная мощность всегда ниже подаваемой мощности, что связанно с потерями при передаче энергии (трение, сопротивление).

Уровень шума

Уровень шума вентилятора зависит от мощности устройства и материала, из которого он изготовлен — изготовленные из качественного пластика практически бесшумны, а лопасти из легких металлов (дюраль, алюминий) издают больше шума. Естественно, что у промышленных моделей уровень шума может быть очень высок и для его снижения применяются специальные виброизоляторы в виде пружин или гибких вставок, гасящих вибрацию и снижающих шум.

Бытовые модели не обладают достаточными мощностями, чтобы создать действительно сильный шум, однако, если модель выполнена из некачественных материалов или присутствуют проблемы с двигателем звук от работы механизма может стать раздражающим. Невозможно найти совершенно бесшумный вентилятор — конструкция подразумевает появление звука работающего мотора или вращения лопастей.

Уровень шума измеряется в децибелах (дБ) и может регулироваться скоростью переключения вращения лопастей, чем ниже вращения, там тише звуки. Средний показатель уровня шума для жилых помещений, в которых находятся люди 30 дБ.

В паспортах к изделию производители обычно указывают уровень шума, но это может быть усреднённый показатель, выявленный на малых мощностях. Поэтому перед приобретением бытовых вентиляторов рекомендуется включить устройство и послушать, как оно работает на разных скоростях.

Тип управления

Управление вентиляторами может осуществляться следующими способами:

• Механический – распространенный и самый простой тип управления. Все действия производятся нажатием соответствующих кнопок или поворотом реостата.
• Электронный – вместо обычных кнопок используются сенсоры (кнопка, но выполнена в виде гибкой пластины), находящиеся на панели управления. Часто вместе с сенсорными кнопками внедряется небольшой ЖК дисплей, отображающий основные параметры и режимы работы. Электронное управление расширяет функционал и позволяет делать более гибкие настройки.
• При помощи пульта дистанционного управления – позволяет вносить изменения в работу вентилятора удаленно. Пульт ДУ чаще всего используется в потолочных, настенных или напольных моделях.

Благодаря управляющим механизмам можно изменять основные характеристики работы устройства:

• Регулировка скорости – данная возможность есть у большинства типов вентиляторов. Скорость изменяется понижением или повышением тока поступающего к электродвигателю.
• Регулировка наклона рабочей части – позволяет изменять направление обдува по вертикали. Поток может быть направлен вверх, вниз или прямо.
• Поворот рабочей части – прибор поворачивается по горизонтальной плоскости, увеличивая площадь обдува.
• Таймер – позволяет задавать время включения/выключения и создавать комфортные условия в помещении.

Виды вентиляторов по месту установки

Исходя из того, где планируется установка, зависит тип вентилятора, мощность и способы монтажа. По месту и способу установки вентиляторы условно делятся на группы.

Стандартные

Стандартные модели – это обычные настольные и напольные модели. Общим признаком стандартных устройств служит крепление на опору, подставку, ножку, раму и т.д. Однако ошибочно считать, что все стандартные модели бытовые. Существует большое количество производственных вентиляторов со стандартным вариантом установки.

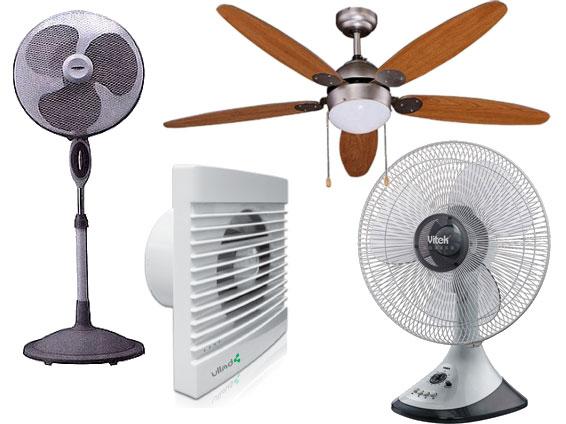

Различают следующие подвиды вентиляторов:

• Настольные. Небольшие размеры и портативность позволяют устанавливать модель на практически любую горизонтальную поверхность: стол, полка, тумбочка и т.д. Настольные не обладают большой мощностью, но для небольшой комнаты станут удобным и недорогим вариантом.

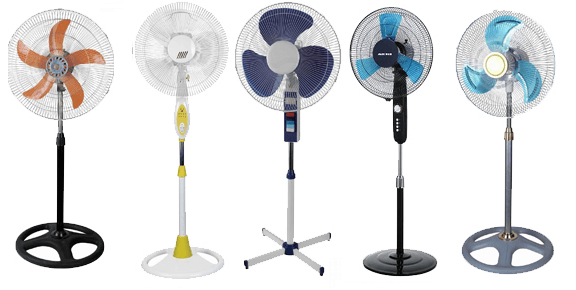

• Напольные. Внешне напоминают настольные модели, установленные на длинную стойку. Лопасти напольных моделей больше по размеру и защищены каркасной сеткой, которая предохраняет от случайных прикосновений. Однако в любом случае стоит быть осторожными т.к. сквозь сетку может пройти палец, что приведет к травме. Стойка устройства дает возможность регулировать высоту лопастей, а поворотный механизм позволяет рабочей части крутиться относительно стойки, создавая угол обдува до 180 градусов. Напольные менее мобильны по сравнению с настольными моделями, но более мощные и подходят для помещений средних размеров.

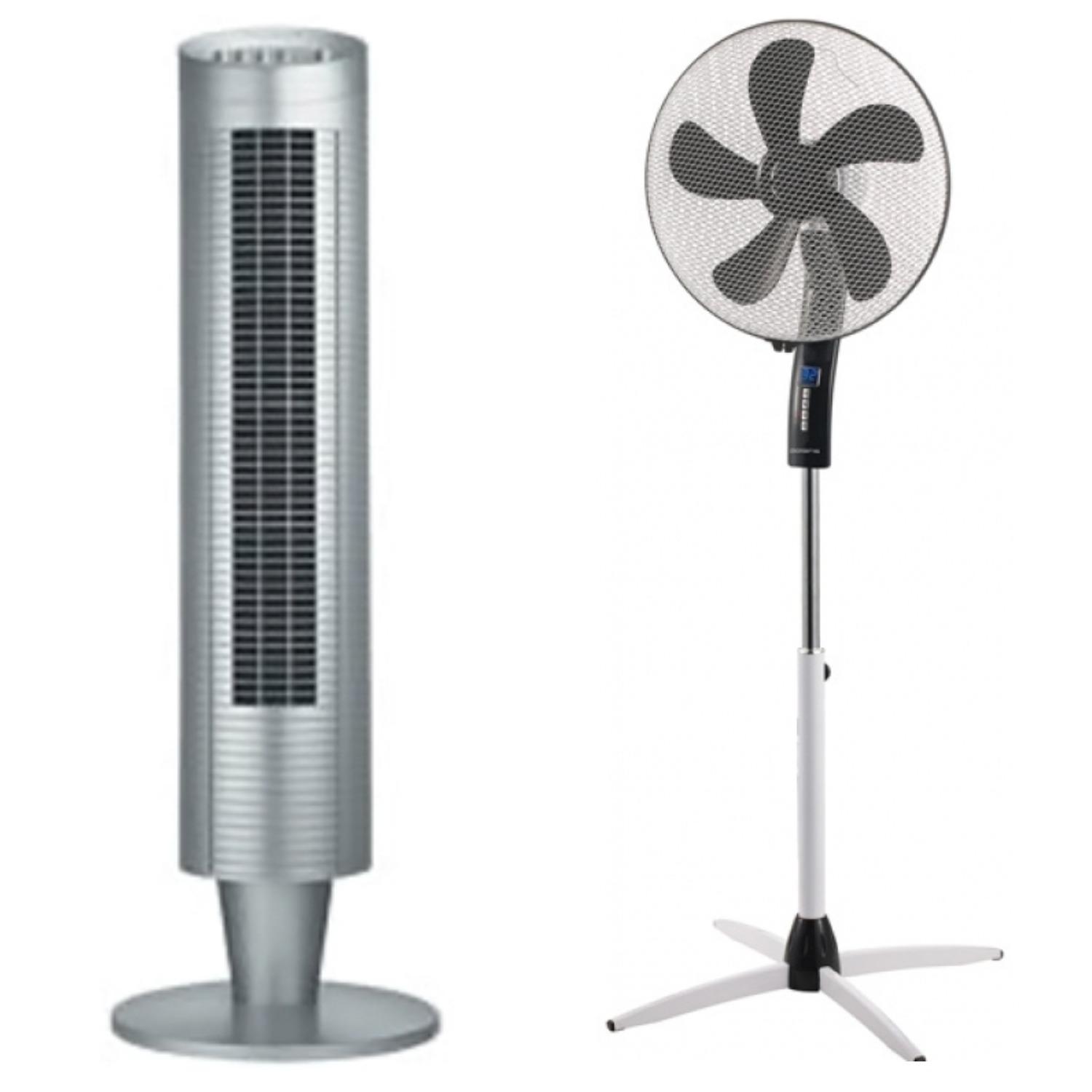

• Колонные – разновидность напольного типа выполненные в виде колонны. В большинстве колонных моделей используется диаметральный тип вентиляторов, что обеспечивает равномерную подачу и распределение воздуха.
• Настенные – монтируются на стену в местах, имеющих отверстие выхода на улицу. Настенные работают очень тихо, но имеют невысокую мощность и предназначены по большей части для вытяжки воздуха из небольших помещений типа кухни.
• Оконные – имеют специальную раму, позволяющую крепить устройство в оконный проем или форточку.
• Потолочные. Как понятно из названия эти модель крепятся к потолку и благодаря большой крыльчатке обдувают большие помещения. Несколько десятков лет назад потолочные варианты устанавливали в магазинах и торговых центрах, но впоследствии их заменили кондиционерами. Однако на сегодняшний день потолочные устройства комбинируют с источниками освещения, например с люстрами.
• Тепловентиляторы – устройства, работающие на обдув, прохладным воздухом летом и как обогреватель зимой. Благодаря встроенным ТЭНам выдуваемый воздух нагревается и обогревает помещение. В тепловых вентиляторах предусмотрена регулировка напора воздушного потока и температурного режима.

Канальные

Канальные вентиляторы монтируются в воздуховодах и обеспечивают вентиляцией помещение, не занимая свободной площади и не нарушая общего интерьера. Конструктивно канальные модели состоят из не подверженной коррозии корпуса, электродвигателя, крыльчатки с лопастями и декоративной решетки, которая монтируется на стену и предохраняет устройство от попадания мусора. Некоторые модели канальных вытяжных вентиляторов имеют обратный клапан препятствующий забросу воздуха в помещение.

Канальные модели бывают:

• Вытяжные — отводят воздушные массы из помещения.
• Приточные – осуществляют приток воздуха.
• Реверсивные – работают на отвод или приток воздуха путем изменения направления вращения двигателя.

Канальные вентиляторы принято разделать по типу сечения воздуховода на:

• круглые;
• прямоугольные;
• квадратные.

Канальные просты в монтаже, не требуют особого ухода, способны работать длительное время без перерывов, имеют защиту от перегревов, обладают хорошей производительностью и малошумные.

Крышные

Для вентиляции большого количества помещений или больших промышленных зданий применяют вариант установки вентилятора на крыше.

Крышные модели состоят из корпуса, в котором расположен электродвигателя большей мощности, крыльчатка, электроника регулирующая работу устройства и виброизоляции. Кожух защищает рабочие элементы от атмосферных явлений.

Вентилятор может быть посажен на вал электродвигателя или иметь ременную передачу. Все модели, установленные на крышах, имеют защиту от коррозии, а для промышленных целей выпускаются взрывозащищенные и термостойкие варианты.

Как выбрать вентилятор

Перед покупкой вентилятора вы уже знаете, для каких целей он вам нужен – для бытовых или производственных.

Определите место установки. Например, крышные вентиляторы рассчитаны для обслуживания больших площадей, помещений и их принято относить к производственным. Но это не значит, что его нельзя установить на крыше дачи и подключить к системе воздуховодов (если таковая имеется). Или в общем понятии напольный тип применяется только в бытовых целях – дома, в квартире, офисе. Но существуют напольные устройства, устанавливаемые в производственных цехах средних размеров, и они прекрасно справляются со своими задачами.

Следующий шаг подбор давления, производительности и мощности – обеспечить хороший воздухообмен в помещении. Давление измеряется в паскалях (Па), производительность в кубических метрах за час/минуту/секунду, мощность в киловаттах (кВт)

Обращайте внимание на габариты устройства – должны соответствовать месту установки, не приносить дискомфорта находящимся в помещении людям, но при этом обеспечивать требуемую производительность.

Уровень шума не должен превышать допустимых значений, указывается в паспорте к вентилятору, измеряется в децибелах (дБ).

Безопасность – все движущиеся части должны быть закрыты решетками или спрятаны в корпусе.

При выборе напольных вентиляторов обращайте внимание на устойчивость модели – должен твердо стоять на горизонтальной поверхности и не падать при случайных касаниях. Напольные модели рекомендуем приобретать с ножками не с ровной крестовиной, а конусообразной, приподнятой у центра от пола — более устойчивы.

Дополнительные функции значительно облегчают использование устройства и повышают комфорт в его использовании. Решите нужны ли вам скоростные режимы, возможность переключения работы двигателя на вдув/выдув, поворотные устройства, клапана обратного потока и пульт ДУ. Кроме того, современные бытовые вентиляторы оснащают функциями типа обогрева, ионизации или увлажнения воздуха и т.д. Далеко не всегда эти возможности востребованы, а стоимость модели увеличивают существенно.

Ишматов Бахадыр
Администратор и создатель ресурса ТехноГуру, практикующий радиоэлектронщик. Поделитесь записью с друзьями в социальных сетях Возможно Вам будет интересно:

Вентилятор — Википедия

Вентилятор — устройство для перемещения газа со степенью сжатия менее 1,15 (или разностью давлений на выходе и входе не более 15 кПа, при большей разнице давлений используют компрессор)^[1].

Основное применение: системы принудительной приточно-вытяжной и местной вентиляции зданий и помещений, обдув нагревательных и охлаждающих элементов в устройствах обогрева и кондиционирования воздуха, а также обдув радиаторов охлаждения различных устройств.

Вентиляторы обычно используются для перемещения воздуха — для вентиляции помещений, охлаждения оборудования, воздухоснабжения процесса горения (воздуходувки и дымососы). Мощные осевые вентиляторы могут использоваться как движители, так как отбрасываемый воздух, согласно третьему закону Ньютона, создаёт силу противодействия, действующую на ротор.

История вентиляции

Отдельные приёмы организованной вентиляции закрытых помещений применялись ещё в древности. Вентиляция помещений до начала XIX века сводилась, как правило, к естественному проветриванию. Теорию естественного движения воздуха в каналах и трубах создал М. В. Ломоносов. В 1795 году В. X. Фрибе впервые изложил основные положения, определяющие интенсивность воздухообмена в отапливаемом помещении сквозь неплотности наружных ограждений, дверные проёмы и окна, положив этим начало учению о нейтральной зоне.

В начале XIX века получает развитие вентиляция с тепловым побуждением приточного и удаляемого из помещения воздуха. Отечественные учёные отмечали несовершенство такого рода побуждения и связанные с ним большие расходы теплоты. Академик Э. X. Ленд указывал, что полная вентиляция может быть достигнута только механическим способом.

С появлением центробежных вентиляторов технология вентиляции помещений быстро совершенствуется. Первый успешно работавший центробежный вентилятор был предложен в 1832 году А. А. Саблуковым. В 1835 году этот вентилятор был применён для проветривания Чагирского рудника на Алтае. Саблуков предложил его и для вентиляции помещений, трюмов кораблей, для ускорения сушки, испарения и так далее. Широкое распространение вентиляции с механическим побуждением движения воздуха началось с конца XIX века.

Типы вентиляторов

В общем случае вентилятор — ротор, на котором определённым образом закреплены лопатки, которые при вращении ротора, сталкиваясь с воздухом, отбрасывают его. От положения и формы лопаток зависит направление, в котором отбрасывается воздух. Существует несколько основных видов по типу конструкции вентиляторов, используемых для перемещения воздуха:

• осевые (аксиальные)
• центробежные (радиальные)
• диаметральные (тангенциальные)
• безлопастные (принципиально новый тип).

Осевой (аксиальный) вентилятор

Осевой вентилятор — вентилятор, в котором воздух перемещается вдоль оси рабочего колеса, вращаемого двигателем. В виду совпадения направления движения всасываемого и нагнетаемого воздуха, а также, в большинстве случаев, простоты изготовления, этот вид вентилятора является наиболее распространённым.

Примеры применения аксиальных вентиляторов: малые вентиляторы охлаждения электроники (кулеры), бытовые вентиляторы, вентиляторы для турбовентиляторных авиационных двигателей, шахтные вентиляторы, вентиляторы дымоудаления, вентиляторы аэродинамических труб.

Осевой вентилятор с интегрированным электродвигателем для охлаждения компьютера
Крыльчатка от осевого вентилятора ВН-2
Осевой вентилятор авиационного двигателя CFM56
Настольный осевой вентилятор

Центробежный (радиальный) вентилятор

Данный вид вентилятора имеет вращающийся ротор, состоящий из лопаток спиральной формы. Воздух через входное отверстие засасывается внутрь ротора, где он приобретает вращательное движение и, за счёт центробежной силы и специальной формы лопаток, направляется в выходное отверстие специального спирального кожуха (так называемой «улитки», от внешнего сходства). Таким образом, выходной поток воздуха находится под прямым углом к входному. Данный вид вентилятора широко применяется в промышленности.

Центробежный вентилятор
Центробежный вентилятор (схема)
Центробежный вентилятор (анимация)

В зависимости от типа, назначения и размеров вентилятора, количество лопаток рабочего колеса бывает различным, а сами лопатки изготавливают загнутыми вперёд или назад (относительно направления вращения). Применение радиальных вентиляторов с лопатками, загнутыми назад, даёт экономию электроэнергии примерно 20 %. Также они легко переносят перегрузки по расходу воздуха. Преимуществами радиальных вентиляторов с лопатками рабочего колеса, загнутыми вперёд, являются меньший диаметр колеса, а соответственно и меньшие размеры самого вентилятора, и более низкая частота вращения, что создаёт меньший шум.

Центробежные (радиальные) вентиляторы подразделяются на вентиляторы высокого, среднего и низкого давления.

Центробежные вентиляторы из алюминиевых сплавов, укомплектованные взрывозащитными электродвигателями, по уровню защиты от искрообразования относятся к вентиляторам с повышенной защитой, то есть к вентиляторам, в которых предусмотрены средства и меры, затрудняющие возникновение опасных искр. Вентиляторы предназначены для перемещения газопаровоздушных взрывоопасных смесей с температурой не выше 80º С, не вызывающих ускоренной коррозии проточной части вентиляторов, не содержащих взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов с запылённостью не более 10 мг/м³.Температура окружающей среды должна быть в пределах от −40 до +80 °C (+60 °C для вентиляторов двухстороннего всасывания) . Вентиляторы с повышенной защитой от искрообразования предназначены для перемещения газопаровоздушных смесей 1-й и 2-й категории групп Т1, Т2, Т3 по классификации ПУЭ.

Вентилятор диаметрального сечения (тангенциальный)

Имеет ротор типа «беличье колесо» (ротор пустой в центре и лопатки осевого вентилятора вдоль периферии) — обычно выполнен в форме перца. Вместо стенок у цилиндра крыльчатка из загнутых вперёд лопастей. Крыльчатка тангенциального вентилятора встроена в корпус в форму диффузора, напоминающий корпус центробежного вентилятора. Только воздух забирается не с торца вентилятора, а по всей его длине с фронтальной стороны устройства. Воздух увлекается вращающимися лопатками, а потом благодаря диффузору приобретает ускорение в нужном направлении. То есть в тангенциальных (тангенсальных) вентиляторах воздух поступает вдоль периферии ротора, и движется к выходу подобно тому, как это происходит в центробежном вентиляторе. Такие вентиляторы производят равномерный воздушный поток вдоль всей ширины вентилятора и бесшумны при работе. Они сравнительно громоздки, и воздушное давление низкое.

Тангенциальные вентиляторы широко применяются в кондиционерах, воздушных завесах, фанкойлах и других устройствах, где не важен напор воздуха. Отличительной особенностью тангенциальных вентиляторов можно назвать большой расход воздуха, низкий уровень шума.

«Безлопастный» вентилятор

Бытовой прибор, построенный по принципу эжектора. В безлопастном вентиляторе воздушный поток создаёт обычный вентилятор небольшого размера, спрятанный в основании и подающий воздух с относительно большой скоростью сквозь узкие щели в большой рамке, через которую проходит основной поток перемещаемого воздуха. За счёт аэродинамических эффектов истекающий из щелей воздух увлекает за собой соседние слои. В основном, окружающий воздух засасывается с тыльной стороны в результате возникающего разрежения из-за формы профиля рамки. В результате поток воздуха усиливается до 15-18 раз по сравнению с прокачиваемым нагнетателем объёмом. Направление потока может быть изменено путём регулировки положения рамки. Достоинства такой схемы — отсутствие доступных извне корпуса движущихся деталей и ламинарный выходной поток, а потенциальный недостаток — шумность из-за высокого потребного давления нагнетателя и большой скорости истечения первичного потока (около 90 км/ч в исходной конструкции).^[2] Форма рамки может быть в виде кольца или в виде вытянутого овала.

Вентиляторы по исполнению

Также вентиляторы разделяют по способу исполнения:

• многозональные
• центробежные (радиальные)
• канальные
• крышные
• потолочные
• осевые
• оконные

Многозональные вентиляторы

Многозональные центробежные вытяжные вентиляторы имеют специальный корпус, позволяющий подключить несколько всасывающих воздуховодов, вытягивающих воздух из разных зон. Зоной может быть отдельный вентканал, комната или даже часть большого помещения. Такие вентиляторы могут быть незаменимы на объектах, где следует сделать вытяжку из нескольких мест, а канал для выброса воздуха всего один. Многозональные вытяжные вентиляторы позволяют оптимизировать сеть воздуховодов, сократить количество дорогих фасонных изделий, используя при этом однотипные гибкие воздуховоды.

Канальные вентиляторы (прямоточные)

Предназначены для монтажа в вентиляционный канал круглого или прямоугольного сечения. Вентиляторы этого типа устанавливаются на одном валу с электродвигателем в едином корпусе с использованием виброизолирующих прокладок.
Вентилятор может быть осевым, многолопастным или радиальным, с лопатками загнутыми как вперёд так и назад, одностороннего или двухстороннего всасывания.
Корпус канальных вентиляторов может изготавливаться из специального пластика, из гальванизированной стали и даже быть смешанным. Из-за небольших габаритных размеров канальные вентиляторы могут устанавливаться непосредственно в сети воздуховодов, встраиваться в канальные системы вентиляции и кондиционирования воздуха и скрываться за подшивным потолком или в специальных вертикальных шкафах. Возможно любое (горизонтальное, вертикальное или наклонное) положение вентилятора при его установке. Основные преимущества канального вентилятора связаны с его компактностью при значительных расходах воздуха.

Вентиляторы Крышные Радиальные (ВКР)

На рисунке показаны типичные крышные вентиляторы. Слева – осевой, справа – радиальный Источник

Крышные вентиляторы монтируются непосредственно на крыше здания, обычно имеют специальную раму для обеспечения долговечности и стойкости к атмосферным воздействиям. В связи с тем, что они практически весь срок службы находятся на улице, к ним предъявляются особые требования по влаго- и пылеустойчивости. Обычно они выполняются из высококачественной стали с эпоксидным коррозиестойким покрытием, либо гальванизированной. Существуют крышные вентиляторы как для систем общей вентиляции, так и специальные жаропрочные вентиляторы для высокотемпературных систем, например, систем дымоудаления при пожаре, организация вытяжки для камина или газового котла.

Обозначение вентиляторов в энергетике

Обозначение вентиляторов состоит из марки вентилятора (относительно сферы его применения или конструктивных особенностей), типоразмера и (в зависимости от производителя) частоты вращения в оборотах в минуту. Основные марки центробежных и осевых вентиляторов:

• ВМ — Вентилятор мельничный
• ВД — Вентилятор дутьевой
• ВДН — Вентилятор дутьевой с назад загнутыми лопатками
• ВГДН — Вентилятор горячего дутья с назад загнутыми лопатками
• ВГД — Вентилятор горячего дутья
• ВС — Вентилятор специальный
• ВЦ — Вентилятор центробежный
• ВР — Вентилятор радиальный
• ВКС — Вентилятор для кипящего слоя
• ВКР — Вентилятор крышный радиальный
• ВСК — Вентилятор специальный коррозионностойкий
• ВВД — Вентилятор высокого давления
• ВВДН — Вентилятор высокого давления с назад загнутыми лопатками
• ВВР — Высоконапорный вентилятор с радиальными лопатками
• ВВСМ — Вентилятор валковых среднеходных мельниц
• ВГДН — Вентилятор горячего дутья с назад загнутыми лопатками
• ВВГДН — Вентилятор высоконапорный горячего дутья с назад загнутыми лопатками
• ВВН — Вентилятор высоконапорный
• ВЦП — Вентилятор центробежный пылевой
• ВРП — Вентилятор радиальный пылевой
• ВДОД — Вентилятор дутьевой осевой двухступенчатый
• ВО — Вентилятор осевой
• ВАС — Вентилятор для атомных электростанций^[3]

Бытовой вентилятор

Вентилятор предназначен для создания потока воздуха в помещении, обеспечивающего комфортное пребывание в летний период.

Бытовые вентиляторы классифицируются по размеру, производительности, числу лопастей, исполнению и функциональности.
По исполнению бывают: напольные, настольные и потолочные.
Число лопастей может быть от трёх до шести.
Вентиляторы могут иметь функции регулировки скорости вращения и «автоповорота».

«Автоповорот» осуществляет перемещение оси вращения ротора в горизонтальной плоскости и предназначен для расширения пространства обдува в горизонтальной плоскости.
Лопасти вентилятора делают обычно из пластика, иногда из дерева или из металла. Пластиковый вентилятор легче, а значит и безопаснее, но непрочен.
Для защиты от движущихся лопастей вентиляторы оснащаются решёткой. Также они могут оснащаться таймером, подсветкой и т. д.

Производители вентиляторов: industry.htm CBI (недоступная ссылка), VENTS Elenberg, Scarlett, Vitek, Systemair, Polaris, РОВЕН и др.

Конструкция

Привод вентиляторов обычно электрический. Электрические вентиляторы состоят из набора вращающихся лопаток, которые размещены в защитном корпусе, позволяющем воздуху проходить через него. Лопасти вращаются электродвигателем. Для больших промышленных вентиляторов используются трёхфазные асинхронные двигатели. Меньшие вентиляторы часто приводятся в действие посредством электродвигателя переменного тока с экранированным полюсом, щёточными или бесщёточными двигателями постоянного тока. Вентиляторы с приводом от двигателей переменного тока обычно используют напряжение электросети. Вентиляторы с приводом от двигателя постоянного тока используют низкое напряжение, обычно 24 В, 12 В или 5 В. В вентиляторах охлаждения для компьютерного оборудования используют исключительно бесщёточные двигатели постоянного тока, которые производят намного меньше электромагнитных помех при работе. В машинах, которые уже имеют двигатель, вентилятор часто соединяется непосредственно с ним — это можно видеть в автомобилях, в больших системах охлаждения и веятельных машинах. Также вентиляторы насажены на валы многих электродвигателей мощностью 1 кВт и более, протягивая через обмотки двигателя охлаждающий воздух — это называется самовентиляцией электродвигателя. Для предотвращения распространения вибрации по каналу вентиляторы комплектуются тканевыми компенсаторами или гибкими вставками.

Галерея

См. также

Примечания

Литература

Бытовой вентилятор. Виды и работа. Как выбрать и применение

Летом, когда столбик термометра поднимается до таких значений, что тело начинает изнывать от жары, самый простой способ почувствовать себя более комфортно – немедленно запустить бытовой вентилятор! Практичные и дешевые устройства позволяют наслаждаться свежим воздухом, рассеянным пропеллерами. Это охлаждение абсолютно безопасно, поскольку производится простой вентиляцией, которая испаряет избыточное тепло на нашей коже.

Современные вентилирующие устройства предназначены для перемешивания воздуха, чтобы освежить нас без лишних затрат, не производя холода, как кондиционер. Независимо от того, прикреплены они к потолку, стене или полу, их производительность определяет только размер и скорость вращения лопастей.

Принцип действия

В отличие от кондиционирования, вентиляция функционирует очень просто. Принцип работы основан на постоянном вращении вокруг ротора электродвигателя жестко прикрепленных к нему лопастей-лопаток различной формы и размера. При своем вращении они встречают сопротивление воздушных масс, создается перепад давления и, таким образом, происходит формирование воздушного потока.

Такое движение воздуха в помещении вызывает естественное перемешивание холодных и горячих масс воздуха, что вызывает общее понижение температуры и дает ощущение свежести. Чем больше объем циркулирующего воздуха, тем больше чувствуется прохлада. Это количество воздуха зависит от размера, мощности и типа кулера. Познакомимся поближе с каждым из них.

Мобильные вентиляторы

Настольный бытовой вентилятор

Этот маленький жужжащий прибор лучше всего подходит для одного человека и используется в основном в офисе или дома, на столе или любой мебели, предпочтительно высотой не менее метра. Закрепленный на устойчивой подставке, он исключительно мобилен, а также имеет возможность регулировки направления воздушного потока. Эффективность охлаждения окружающего воздуха зависит от диаметра лопастей, который колеблется в диапазоне от 15 до 40 см. Существующие современные версии могут иметь туманную систему охлаждения для дополнительного эффекта увлажнения.

Достоинства

• Невысокая потребляемая мощность 30-35 Вт на высокой скорости.
• Очень легкий и мобильный.
• Направленный воздушный поток.
• Невысокая цена.
• Легкость очистки.

Недостатки

• Высокий уровня шума.
• Не безопасно для детей.

Где использовать

Можно использовать его на офисном столе или столе для чтения. Он отлично работает на туалетном столике или в ванной, а также идеально подходит для кухни.

Напольный бытовой вентилятор

Корпус с двигателем и пропеллером у такого прибора крепится к длинной стойке, которая надежно держится на полу, и может устанавливаться в любой комнате в доме или в офисе, не занимая при этом много места. Вы можете легко изменить высоту стойки в соответствии с вашими потребностями. Пропеллер, облаченный в железный кожух для безопасности, оснащен механизмом поворота как по горизонтали (вправо-влево), так и по вертикали (вверх-вниз), направляя таким образом воздушные потоки в разные стороны. Благодаря этому, а также высокой скорости, с которой большое количество воздуха проходит через лопасти пропеллера, такая вентиляционная установка справится с охлаждением воздуха довольно просторного помещения. Кроме того, современные напольные вентиляторы оснащены дистанционным управлением и цифровым дисплеем, а также имеется механизм переключения скоростей и таймер отключения.

Достоинства

• 180-градусная амплитуда поворотов в разные стороны делает циркуляцию воздуха очень эффективной.
• Возможность переносить прибор из одной комнаты в другую.
• Надежность и долговечность.
• Высокая мощность и очень большое количество пропускаемого воздуха.
• Защитная сетка легко снимается, что позволяет легко очистить корпус.

Недостатки

• Высокая скорость работы создает много шума.
• Защитная решетка не всегда достаточно эффективна, если в семье есть маленькие дети.

Где использовать бытовой вентилятор

Напольные вентиляторы прекрасно подойдут для внешнего пространства ваших домов, внутреннего дворика или террасы. Можно поставить его в спальне или гостиной, но шум на максимальной скорости будет сильно раздражать. Если необходимо создать комфортную температуру в жилой зоне, не нужно устанавливать максимальную скорость вращения пропеллера. Существуют даже модели со специальным «ночным» режимом на невысокой скорости, который практически бесшумен. В этом случае можно обеспечить спокойный отдых при свежем воздухе.

Колонный бытовой вентилятор

Тонкая и изящная форма башни делает этот вентилятор популярным во всем мире, позволяя вписывать его в самый современный дизайн, не занимая много места. Перед своими более традиционными собратьями такой прибор имеет существенное преимущество – его лопасти скрыты внутри корпуса, что позволяет безопасно использовать его даже семьям с маленькими детьми.

Воздух всасывается в заднюю часть устройства и возвращается со стороны фасада. Угол поворота корпуса зависит от модели и составляет от 60 до 360 градусов, а циркуляция воздуха по помещению происходит при помощи всех современных технологий формирования воздушного потока. Такие функции, как воздушный ионизатор или воздушный фильтр и автоматический таймер, делают этот прибор экологически чистым, поскольку помогают фильтровать воздух и экономить электричество. А еще он оснащен цифровым дисплеем, и на этом дисплее отображаются настройки скорости, термостата и таймера.

Достоинства

• Современный дизайн и гладкая тонкая форма позволяют вписаться в любой декор.
• Система фильтрации воздуха.
• Настройка переменной скорости.
• Система дистанционного управления с соответствующим хранением в задней или верхней части.
• Светодиодный дисплей, показывающий температуру, режим скорости вращения пропеллера, колебания и т.д.
• Предварительно программируемый таймер.
• Программируемый термостат.
• Низкий уровень шума.
• Лопасти спрятаны за решеткой, что предохраняет вас от опасности получить травму.

Недостатки

• Для очистки внутри корпуса необходимо предварительно снять переднюю решетку.
• Пластиковый корпус.
• Мощность ниже, чем у традиционных моделей.

Где использовать

Колонный бытовой вентилятор особенно подходит для спальни и гостиной. Кроме того, он может использоваться на кухне и в личном тренажерном зале.

Стационарные вентиляторы

Потолочный бытовой вентилятор

Этот аппарат подвешивается к потолку вашей комнаты, и при включении начинает вращаться вокруг центральной оси как по часовой стрелке, так и против ее движения. Нормальный режим, когда пропеллер крутится против часовой стрелки, передает воздушную массу в вниз. С другой стороны, при обратном направлении движения лопасти поднимают прохладный воздух в вверх. Таким образом, вы можете использовать потолочный вентилятор как в летнее, так и в зимнее время года.

На сегодняшний день это устройство значительно улучшило свою технологию, и обладает всем самыми современными функциями. Большинство моделей имеет декоративное освещение, автоматический термостат, детектор и систему дистанционного управления.

Достоинства

• Надежность и долговечность.
• Очень прост в установке.
• Очистка займет всего несколько минут.
• Не требуется дополнительное пространство на полу.
• Может использоваться как в период летнего, так и зимнего сезона.
• Вы можете найти пропеллеры с 3, 4, 5, и даже 8 лопастями в соответствии с вашими потребностями.

Недостатки

• Необходимо менять конденсатор каждые несколько месяцев.
• Устаревший дизайн.
• Небольшая площадь обдува.
• Создает шум.

Где использовать

Можно использовать потолочный кулер в патио, гараже или на открытом воздухе. Можно установить его и в гостиной или даже спальне, но вы должны помнить, что шумное вращение лопастей, может превратить ваш сон в кошмар.

Оконный бытовой вентилятор

Этот прибор предназначен для размещения внутри отверстия в стене на кухне, в спальне или ванной комнате. Такое вентилирующее окно используется, чтобы охладить комнату притоком прохладного наружного воздуха, или вытянуть горячий воздух или неприятный запах из помещения за его пределы. Лучшие современные модели оснащены функцией автоматического перепрограммирования. Расширенные возможности некоторых оконных вытяжек, таких как термостат, дистанционное управление, автоматическое отключение и регулирование скорости, делают его универсальным и удобным для пользователя. Такое оконное устройство поможет быстро охладить всю комнату. Но вы должны выбрать правильный размер и мощность или скоростную категорию вытяжки в соответствии с размером пространства.

Достоинства

• Помогает привнести внутрь дома свежий воздух с улицы.
• Не требуется дополнительное пространство для его размещения.
• Безопасен в использовании.
• Оконные вытяжки легко чистить.
• Охлаждает комнату очень эффективно.
• Очень тихая работа.

Недостатки

• Сложность установки. Для этого вам может потребоваться помощь профессионалов.
• Иногда затягивает пыль и неприятный запах снаружи. Однако, наличие воздушного фильтра, который захватывает пыль, позволяет легко решить эту проблему.

Где использовать

Такие вентилирующие окна идеально подходят для размещения в спальне, столовой или гостиной, рядом или над окном. Кроме того, они могут быть устроены в вашей ванной комнате, кухне, гараже или кладовой.

Похожие темы:

Вентилятор для дома: как выбрать, какой лучше

Что отличает вентилятор от кондиционера, так это низкая стоимость и безопасность, поскольку первый только создает ветер, не охлаждая воздух. Сейчас в магазинах электроники продается большое количество вентиляторов, которые отличаются по цене и функциям. Рассмотрим основные критерии, по которым нужно выбирать устройство, а также каких ошибок при покупке не стоит допускать.

Как работает вентилятор

Суть работы вентилятора заключается в перемещении воздуха при помощи изогнутых лопастей, направленных в определенную сторону. В зависимости от мощности двигателя, лопасти крутятся по оси с соответствующей силой, отталкивая поток воздуха, и предназначается не только для быта, но и для охлаждения различных приборов и оборудования.

Устройство вентилятора

Существует много видов вентиляторов, однако практически все они имеют одинаковое устройство. Лопасти устанавливаются на вал, который крутится при помощи электрического привода. Размеры лопастей и двигателя различаются согласно цели применения. В быту диаметр лопастей обычно достигает 40-50 мм, в промышленности размеры могут колебаться от 1 до 3 м. В процессе обдува, лопасти захватывают воздух и отталкивают его вдоль оси.

Охлаждает ли вентилятор воздух

Бытовой вентилятор не охлаждает воздух, а всего лишь создает ветер. Даже если он будет работать сутками, воздух в комнате не охладится. Человек целенаправленно направляет его в свою сторону, чтобы чувствовать дуновение ветра. В жару на теле появляется повышенное потоотделение, которое забирает лишнее тепло, а вентилятор просто ускоряет этот процесс.

Как работает датчик включения вентилятора

Устройства с датчиками движения чаще применяются в офисах. Суть их работы заключается в следующем: пропорционально оси расположен датчик с инфракрасным глазком, который реагирует на движение. Как только создается помеха, сразу запускается привод. Как правило, такие вентиляторы отличаются от стандартных в цене. Если вы купите дешевый прибор с датчиком включения, то скорее всего, вентилятор будет работать некорректно, не всегда реагировать на движение и выключаться.

Какие бывают вентиляторы: виды

В зависимости от предпочтений или расположения, бывают вентиляторы, не только разные по мощности и диаметру лопастей, также они различаются и по форме. Более популярны напольные устройства, поскольку они наиболее практичные и мощные. Настольные будут подавать воздух на небольшую область, а потолочные, хоть и считаются наиболее эффективными, имеют сложную конструкцию и установку.

Напольные

Этот вид наиболее распространен в быту. Они состоят из ножек, стойки и основной воздухоподающей конструкции. Их практичность заключается не только в легком перемещении, но и в простоте сборки. Бюджетные модели наделены несколькими скоростями и возможностью регулировки потока воздуха. В более дорогих устройствах можно увидеть ЖК-дисплей с таймером, временем и температурой воздуха, а также управление при помощи дистанционного пульта. Однако в некоторых случаях это можно считать и недостатком, поскольку расходуется больший объем электроэнергии.

Настольные

Напольные модели предназначены для индивидуального использования, так как они захватывают маленький радиус обдува. Чаще у них отсутствуют какие-либо дополнительные функции для повышения комфорта. Несколько режимов скоростей и кнопка отключения питания.

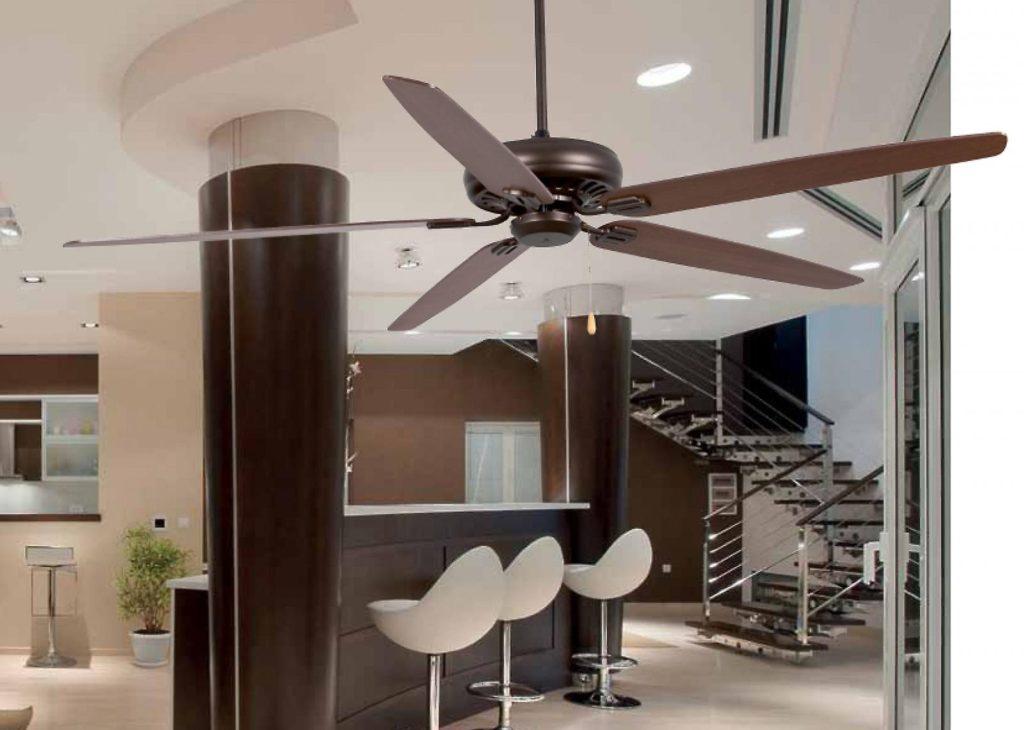

Потолочные

Эффективные, но не практичные вентиляторы. Обычно они поставляются с инсталляцией, для установки на потолок или в конструкцию люстры. К минусам отнесем еще и высокую стоимость. Но достоинств у такого устройства больше:

• большой захват области;
• большие лопасти;
• быстрое охлаждение комнаты;
• не занимает место в комнате.

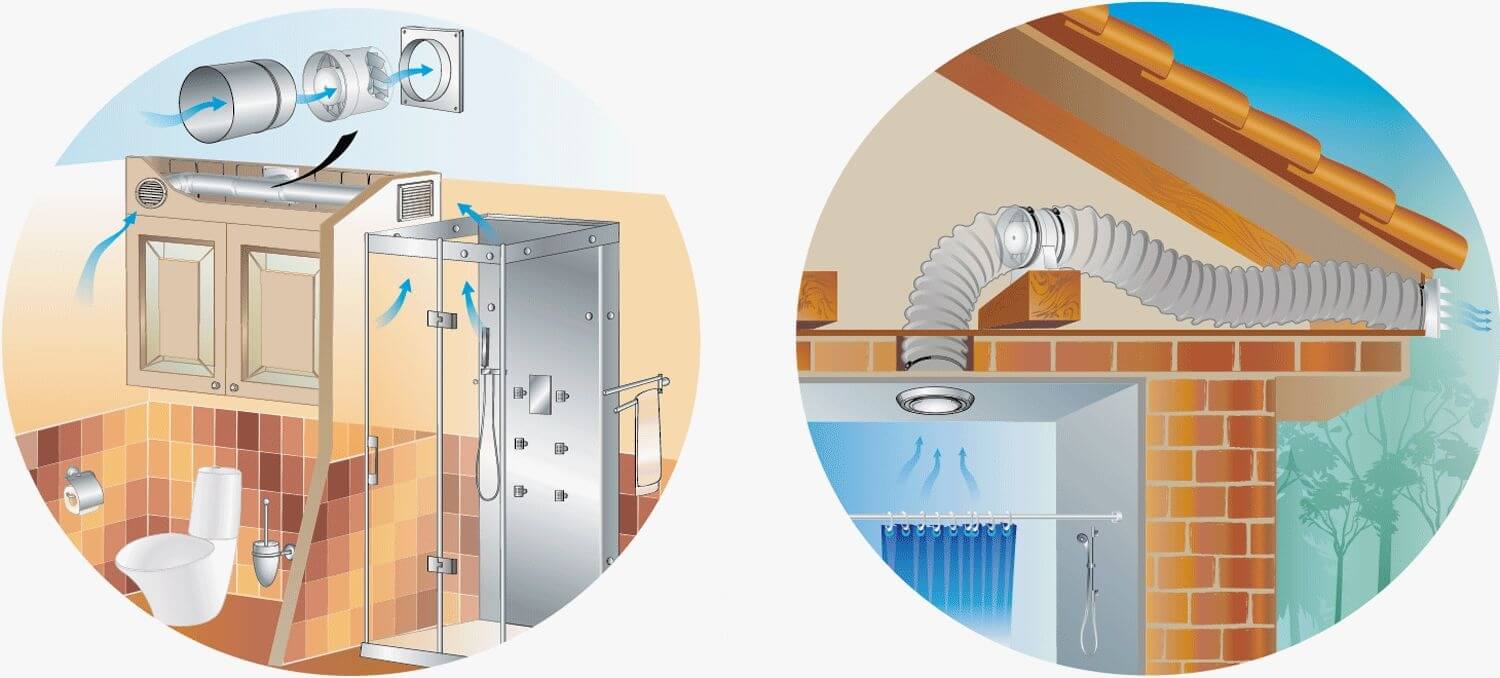

Канальные

Канальные вентиляторы работают по принципу напольных или настольных, однако они предназначены для вытяжки воздуха. Внешним видом такие устройства напоминают трубу, внутри которой находятся лопасти. В быту их устанавливают на кухне или в ванной комнате, для устранения запахов и лишней влаги. В промышленности они также вытягивают воздух из помещений, будь это фабрика или магазин.

Типы

Помимо разных видов конструкций, вентиляторы делятся на типы, отличающиеся процессом подачи воздуха. Осевые используются чаще всего в быту, поскольку их стоимость ниже, чем у аналогов. Радиальные идут на втором месте по популярности. Безлопастные модели мало где можно встретить, поскольку они дорогие из-за сложной конструкции.

Осевые

Процесс работы устройства заключается в осевом перемещении лопастей при помощи электропривода. Этот вариант наиболее распространен в быту из-за низкой стоимости и практичности.

Радиальные

В устройстве в виде колонны встроен специальный цилиндр с лопастями, который выдавливает воздух под давлением. Этот механизм работает тише, в сравнении с осевым, при этом занимает мало места. Некоторые модели оснащены радиусом обдува 360 градусов.

Безлопастной

Безлопастной вентилятор подает воздух в комнату при помощи турбины. Воздух всасывается устройством и выдавливается с большим давлением. Из-за сложной конструкции стоит дороже аналогов, но он самый безопасный по причине отсутствия лопастей.

Какой вентилятор для дома выбрать: критерии

Диаметр, материал и количество лопастей

В зависимости от площади комнаты нужно выбирать соответствующий диаметр лопастей. В обычную квартиру будет достаточно стандартных размеров – 40–50 см. Чем больше лопасти, тем больше радиус обхвата воздуха.

Количество лопастей влияет на скорость потока воздуха. Если вы выберете модель с большим количеством лопастей, тогда воздух будет подаваться сильнее, но такие устройства потребляют больше энергии и влияют на долгосрочность электропривода.

На бюджетных вентиляторах лопасти изготовлены из гибкого пластика, в случае с дорогостоящими моделями, конструкция может состоять как из пластика, так и из металла. Эти характеристики не влияют на качество подачи воздуха.

Мощность по площади помещения

Чем мощнее вентилятор, тем массивнее и дальше он толкает воздух. Этот параметр больше касается вытяжных канальных устройств. Есть условное правило, по которому устанавливают соответствующую мощность вентилятора. Вымеряем площадь комнаты по горизонтали и вертикали, и полученную сумму умножаем на 4. Итоговая цифра укажет на требования к мощности устройства.

Для напольной конструкции высчитываются квадратные метры, поскольку в процессе будет задействована только горизонтальная площадь, где будет производиться циркуляция воздуха. Мощность обычных моделей обычно не превышает 50 Вт.

Производительность

Производительность обычно измеряется в метрах кубических. Эти характеристики вы можете увидеть в паспорте устройства. Расчет идет от площади и регулярном количестве присутствующих людей. Для комнаты 8х10 м, вентилятора с площадью обдува 50 м будет достаточно.

Количество скоростей

Эта функция есть практически во всех вентиляторах. В бюджетных моделях установлено до 3-х скоростей, в дорогих можно увидеть и 7 переходов. Переключение скоростей влияет на скорость оборотов лопастей. Это удобная функция, которая позволит вам регулировать поток воздуха в зависимости от температуры в доме.

Воздушный удар

Этот термин указывает расстояние, на которое способен дуть вентилятор. К характеристике напрямую относится мощность привода и густота лопастей на оси. Параметры воздушного удара также указаны в паспорте. Если у вас комната небольшая, тогда вполне подойдет 40–60 метров кубических для напольного вентилятора, и 20–35 – для настольного устройства.

Воздухообмен

Такая характеристика, как воздухообмен, относится к канальным вытяжным устройствам. Здесь также вам придется высчитывать площадь комнаты и сравнивать с характеристикой в паспорте. Определяется это кратностью в часах. То есть, сколько раз за час полностью сменится воздух в комнате. Возьмем стандартные показатели:

• кухня – 5–12 раз в час;
• ванная комната/туалет – 5–9 раз;
• спальня – 3–7 раз.

Для оптимального соотношения вымеряем куб. площадь и умножаем ее на стандартные характеристики воздухообмена соответствующей комнаты.

Площадь обдува

Эта характеристика относится к напольным и настольным моделей. Ее значение указывает на площадь, которую может обдувать вентилятор. Стандартные модели в среднем охватывают 40–50 м, но если у вас длинные или большие комнаты, тогда лучше присмотреть более дорогой вентилятор, в противном случае воздух не будет долетать до другого конца комнаты. Площадь обдува напрямую зависит от мощности двигателя.

Угол наклона и поворота

Практически все современные вентиляторы наделены поворотными осями, разница только в градусах поворота. Наиболее распространены модели с горизонтальным поворотом 180 градусов, но вы можете выбрать также 45 и 360 градусов. Во многом эта характеристика будет зависеть от стоимости вентилятора. Функция автоматического поворота работает только в горизонтальном положении, настраивать вертикальную позицию вам придется самостоятельно.

Уровень шума

Проверяйте уровень шума непосредственно перед покупкой. Пускай консультант распакует вентилятор и запустит его, переключая скорости обдува. Стандартное нешумное значение не должно превышать 40 ДцБ. Если вы будете включать вентилятор в спальной комнате, тогда выбирайте модель с шумностью, не более 30 ДцБ.

Режим обдува

Показатель напрямую зависит от количества лопастей. В разных видах вентиляторов может быть от 2 до 10 лопастей на оси. Соответственно, обдувать площадь устройство будет в зависимости от скорости вращения. Существуют модели с автоматическими перепадами потока воздуха, они называются климатическими. Согласно отзывам покупателей, этот режим мало чем полезен.

Блок управления

На стандартных вентиляторах обычно расположено 4 кнопки: 3 скорости и стоп. Также можно увидеть кнопку подсветки, однако она не светит на панель или лопасти вентилятора, этот переключатель указывает на точное местонахождение устройства в темноте. Дорогие модели наделены дисплеями, на которых изображается скорость потока, температура воздуха в комнате, часы и таймер отключения.

Пульт дистанционного управления

При помощи пульта вы сможете регулировать параметры вентилятора, не подходя к нему. Нельзя сказать, что это важная функция, однако она актуальна для пожилых людей. Существуют пульты ДУ с ЖК-дисплеями, при помощи которых вы также можете регулировать настройки устройства.

Таймер

На моделях с дисплеем установлен таймер обратного отсчета времени, при помощи которого вы сможете устанавливать время включения и отключения. Функцию удобно активировать перед сном.

Ионизатор

Ионизация воздуха положительно влияет на организм человека. При помощи аэроионов вы будете крепче спать, увеличится активность и ускорится метаболизм. Также ионизатор втягивает вредные элементы кислорода, очищая его от пыли и газов.

Увлажнитель

Увлажнитель воздуха продается как отдельное устройство, но также он может быть интегрирован в сам вентилятор. Для этой функции на конструкции размещен соответствующий бачок для жидкости. Большой плюс в использовании увлажнителя в том, что выделяемая влага будет выдуваться вместе с воздухом, забирая большую площадь комнаты. В дорогих вентиляторах присутствует индикатор, указывающий на уровень воды в баке.

Возможность регулировки

Управление обычными вентиляторами основывается на панели с кнопками. С их помощью вы устанавливаете скорость потока или таймер. В списке дорогих моделей можно увидеть автоматический регулятор, который будет следить за температурой воздуха, влажностью и давлением. Встроенный датчик будет самостоятельно запускаться или отключаться, если уровень влажности или температуры будет выходить за определенные рамки. Высокая стоимость таких моделей объясняется сложной конструкцией.

Защитная решетка

Лопасти каждого напольного осевого вентилятора должны быть защищены сеткой. Она может быть изготовлена как из металла, так и из грубого пластика. Что касается настольных вентиляторов, то в некоторых моделях этот фактор необязателен, поскольку из-за небольшой мощности и маленьких лопастей, шанс опрокинуть его незначителен. Однако выбирайте лучше защищенные модели, независимо от вида, так как устройство может затянуть волосы или случайно поранить.

Устойчивость

Напольные вентиляторы состоят из разных конструкций. Обычно стойка лежит «крест-накрест», закрепленная болтами. Настольные устройства имеют различные крепления. Разработанные специально для монитора, крепятся при помощи специальной прищепки, но также есть устройства и с присосками.

Сертификат

Перед покупкой вентилятора попросите у консультанта паспорт и сертификат качества. Обычно в документах описаны параметры устройства и уровень сборки, который гарантирует изготовитель.

Какой вентилятор лучше колонный или лопастной

Лопастной вентилятор работает по простому механизму – электропривод крутит лопасти по оси, которые создают поток воздуха. Колонная конструкция работает по более сложному механизму — воздух под давлением выпускается в атмосферу. В процессе работы колонный вентилятор работает тише, чем лопастной. Также к достоинствам относится повышенная безопасность, поскольку лопасти находятся в корпусе.

Лопастные вентиляторы более распространены, так как недорогие в цене. В сравнении с радиальными, их конструкция более упрощенная. Но стоит отметить, что в брендовых магазинах даже напольные модели могут быть оснащены мощными бесшумными приводами и множеством функций. Выбор вентилятора будет полностью зависеть от ваших предпочтений и бюджета.

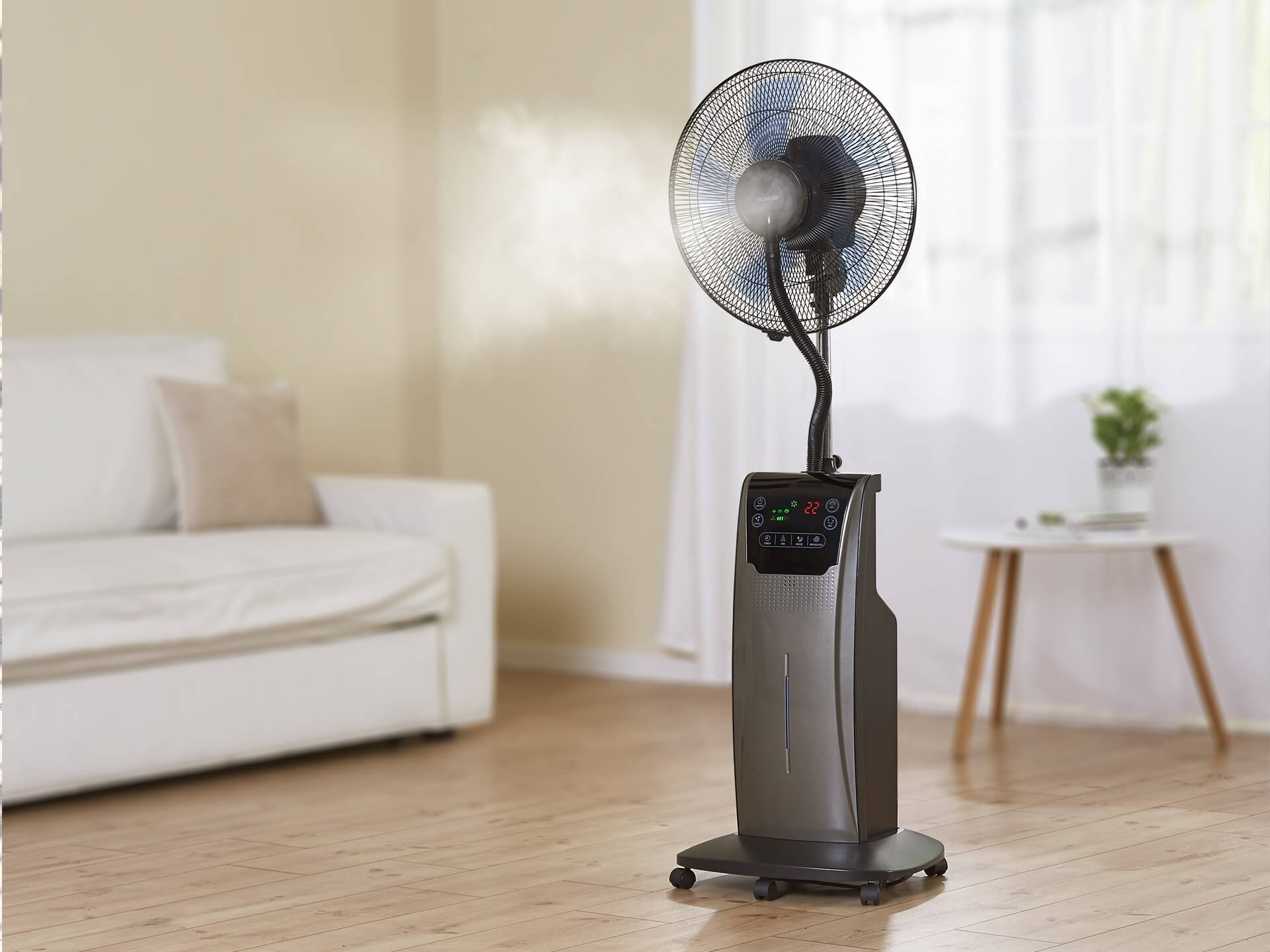

Вентиляторы со встроенной системой охлаждения

Вентиляторы с функцией охлаждения воздуха не занимают больше места. От обычных лопастных моделей их отличает только бак для воды. Его размеры колеблются от 10 л до 50 л. В процессе работы вентилятора выделяется холодный туманообразующий пар, который попадает в поток воздуха.

Перед покупкой такого типа устройства всегда проверяйте его на уровень шума, поскольку в дешевых моделях, создание пара, равно как и работа лопастей, могут создавать довольно громкие звуки. Для общественных заведений этот показатель не так важен, но при использовании в быту, повышенный уровень шума принесет дискомфорт.

Ошибки при выборе

Многие покупатели вообще не смотрят на характеристики вентиляторов и делают ошибку, поскольку даже дорогие модели могут не только не соответствовать соотношению площади, но также быть и небезопасными. Рассмотрим основные критерии, на которые вам нужно обратить внимание при покупке вентилятора:

1. Пожаробезопасность. Первым делом обращайте внимание на качество сетевого шнура. Устройство с тонким шнуром указывает на слабую сопротивляемость току и легкую повреждаемость внешними предметами. Такие вентиляторы не рекомендуется покупать, поскольку они могут начать плавиться при длительной нагрузке и бить током, если будет повреждена внешняя оболочка провода.
2. Проводимость тока. Конструкции вентиляторов по большей части состоят из пластика, но в дорогих моделях можно увидеть цельный металлический корпус. Если учитывать качество сборки и устойчивость, тогда железный будет на уровень практичнее, но вот что касается безопасности, то все наоборот. При повреждении сетевого кабеля металлические устройства будут хорошим проводником тока, которые приведут не только к серьезному замыканию, приводящему к пожару, но и к поражению током. Никогда не перемещайте работающий вентилятор по комнате!
3. Дополнительные функции. На сегодняшний день существует много устройств для охлаждения воздуха, которые различаются качеством сборки и наличием дополнительных функций. Если вы выбираете вентилятор для дома, то не стоит переплачивать деньги за подсветку и аналогичные функции. Наличие ЖК-дисплея информирует о температуре воздуха и времени, но важнее будет встроенный таймер, который запустит или отключит вентилятор в указанное вами время. Лучше выберите устройство с очисткой воздуха, поскольку эта функция положительно повлияет на самочувствие.

Помимо безопасности, обращайте внимание на уровень шума. Всегда проверяйте вентилятор на работоспособность непосредственно перед покупкой. Тщательно осматривайте сборку конструкции.

Сколько стоит вентилятор

В каждом магазине бытовой техники можно увидеть много разновидностей вентиляторов. Все они различаются по качеству сборки, техническим параметрам и функционалу. Многие покупатели часто делают выбор на китайских моделях, которые по рекламе обладают высоким качеством и огромным списком возможностей. На деле это совсем не так. Согласно статистике, дешевые китайские вентиляторы ломаются уже через несколько месяцев, причиной тому – слабая износоустойчивость, причем это касается не только конструкции, но и электропривода.

Рекомендуется покупать брендовые модели, так как они уже зарекомендовали себя в качестве и производительности. При неполадках или поломке устройства знаменитой марки можно отнести в сервисный центр, который находится практически в каждом городе.

Бюджетный лопастной вентилятор стоит в среднем 1200 р. Он состоит из пластика и металла. Из функционала может быть подсветка и 3 скорости потока воздуха. Приобретая модель за 3000 р. и более, задумайтесь о радиальном устройстве, поскольку оно практически не шумит, занимает мало места, и безопасно за счет конструкции.

Стоимость канального вентилятора будет зависеть напрямую от его мощности. Средняя цена таких моделей составляет 3000 р. Для больших площадей вам потребуется выделить больше средств, чтобы мощность и форма конструкции соответствовала требованиям.

Безлопастные вентиляторы чаще распространяются в качестве настольных устройств охлаждения. Их стоимость колеблется от 400 р. до 25000 р., в зависимости от мощности и бренда.

Дорогой или дешевый в чем разница

Дешевые модели оснащены стандартными функциями. Их конструкция довольно проста – крепление, ножка, электродвигатель и лопасти. Если сравнить их с дорогими вентиляторами, то разница может быть как в производительности, так и в количестве дополнительных функций. Помимо низкого уровня шума и мощного привода, в устройство может быть встроен ЖК-дисплей, который будет указывать на температуру воздуха и время. Эти показатели не являются жизненно важными, но увеличивают комфорт. Аналогичная ситуация с пультом дистанционного управления.

Есть и полезные возможности, такие, как ионизация воздуха или автоматическое отключение при задымлении или замыкании. Все эти характеристики описаны в паспорте устройства и значительно влияют на его стоимость.

Выбор вентилятора зависит от ваших предпочтений. Выбирайте ту модель, которая вам лучше всего подходит. Проверяйте работоспособность устройства прямо в магазине, тщательно осматривайте сборку, чтобы конструкция хорошо крепилась.

Не верьте рекламе неизвестных компаний, которые предлагают инновационные технологии за низкую стоимость. Используйте интернет для получения сведений о той или иной модели вентилятора, и тогда вы сможете выбрать качественное устройство охлаждения.

Вам понравилась статья? Она была полезной?

Да
Нет

Вентиляторы для системы вентиляции: какие они бывают и как работают

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Вентиляторами называют устройства, с помощью которых происходит забор или подача воздуха и его транспортирование по воздуховодам. Данные детали имеют широкое применение, используются они и вентиляционных системах.

Краткое содержание

Применение и назначение вентиляторов

Вентиляторы эксплуатируются в приточно-вытяжной вентиляции. Они перемещают воздушные потоки, и тем самым создают сопротивление вентиляционной конструкции и перепад давления. Это в свою очередь влияет на эффективность механизма.

Все вентиляторы работают при помощи приводов — двигателей, которые питаются от электрической сети, а сам забор воздуха выполняют лопасти. Существуют различные виды данных механизмов.

Классификация типов вентиляционных вентиляторов и принцип их работы

Вентиляторы в системах проветривания имеют между собой множество отличий. Поэтому есть 5 категорий отличия этих механизмов.

По конструкции и принципу работы

Некоторые способны вращаться как в правую, так и в левую сторону.

Различают такие устройства:

1. Осевые. Их еще называют аксиальными. Эти вентиляторы имеют лопасти, которые вращаются возле оси и гонят поток воздуха по вентиляционным шахтам. Преимущество данного вида вентиляторов в простоте и относительной дешевизне конструкции. Также данная установка обладает высоким КПД, так как при этом наблюдается небольшое сопротивление воздуха, и нет трения деталей между собой. Внешний вид механизма напоминает колесо, его лопасти находятся под нужным углом. Воздушный поток направлен параллельно оси вращающегося вентилятора. Присутствие специального коллектора помогает его выравнивать, что существенно улучшает аэродинамику механизма;
2. Центробежные. Когда вращается этот приточный вентилятор, то воздух захватывается и поток попадает на периферию, а по пути немного сжимается. Центробежная сила его толкает в воздуховод, и он попадает в помещение. Состоит из цилиндра, в котором зафиксированы лопасти загнутые в какую-либо сторону (зависит от его назначения), рабочего колеса, располагающегося в спиральном улиткообразном корпусе, всасывающий и нагнетательный патрубки. Особенность этого механизма в том, что в конце воздух который выходит, всегда имеет угол 90 °C, к входящему потоку. Несравненным преимуществом у данного устройства является высокая мощность. О работе воздуховодов читайте здесь //ventilation-conditioning.ru/tipy-ventilyacii/zachem-nuzhny-vozdukhovody-naznachenie-i.html;
3. Диагональные. Эта модель напоминает аксиальную. Вход воздушного потока в этом вентиляторе такой же, как и в осевого, а выходит он по диагонали. Кожух его имеет коническую форму, что помогает увеличить скорость воздуха. Но по сравнению с осевым типом КПД у этого устройства гораздо ниже;
4. Безлопастные. В центре этой конструкции есть турбина, зафиксирована в основании механизма. С ее помощью происходит подача сжатого потока через небольшие щели в рамке. Поскольку с обратной стороны воздух становится разряженным, то происходит всасывание новых воздушных масс. Поскольку снаружи вращающиеся движения отсутствуют, то этот прибор является более безопасным, чем все остальные. Высокий КПД. К его недостаткам относят сильную шумность;
5. Диаметральные. Эти вентиляторы работают таким образом, что получается двукратное и перекрестное движение воздуха. Данный механизм имеет корпус, диффузор, фильтр, патрубок и цилиндр, в котором есть параллельные рабочие детали, загнутые в сторону вращения. Диаметральные устройства также отличаются плоским и широким потоком. Они удобны в монтаже. Высокий КПД. Используют эти вентиляторы в файнколах.

По назначению

Эта классификация указывает, в каких условиях применяются данные механизмы. Существуют такие категории:

• вентиляторы, которые предназначены для выведения из помещения воздушных масс температурой не больше 50 °C;
• с усиленной устойчивостью против коррозии, их устанавливают в местах с повышенным уровнем влажности;
• термостойкий тип вентиляторов, они работают в условиях, где воздух прогревается до 80 °C и выше;
• конструкции, защищенные от взрывов, используются в местах, где может возникнуть это явление;
• пылевые механизмы, они устанавливаются в тех средах, где количество примесей в воздушном потоке превышает количество 100 мг на 1 м².

Первый тип относится к устройствам бытового назначения, а остальные, с повышенной устойчивостью, к вытяжным промышленным вентиляторам.

По способам присоединения привода

К механизмам, которые используются на производстве, привод присоединяется несколькими способами:

• непосредственно к двигателю;
• с помощью эластичной муфты;
• клиноременной передачей;
• сцепкой бесступенчатого типа регулируемого вращения.

В роли привода в вентиляционной конструкции служат электродвигатели.

По типу монтажа

Монтируются приточные вентиляторы также по-разному:

1. Обычным способом — устройство крепится на стационарную опору. Это может быть рама, сделанная со стали или железобетонная конструкция. Данный монтаж является самым простым из всех существующих;
2. Канальным методом — механизм располагается внутри воздуховода, и там выполняют свои функции. Данная конструкция вентиляторов чаще всего бывает диагональная или радиальная, но иногда и аксиальная. Определяются с формой механизма, исходя из конфигурации воздуховода, в котором он должен функционировать. Поэтому существуют круглые, прямоугольные и квадратные вентиляторы. Обычно механизмы круглой формы сделаны из пластика, а прямоугольной и квадратной — металлические. Каждый вариант имеет свои достоинства: металлические обладают большей прочностью, а пластиковые детали более тихие;
3. Крышный вариант. Прибор устанавливается снаружи производственного здания на горизонтальной крыше. Он выступает заключительным элементом в конструкции для проветривания. Вентилятор, расположенный с наружной стороны постройки постоянно подвергается агрессивному влиянию внешней среды. К неблагоприятным факторам относят: его нагревание солнечными лучами, попадание на него осадков, сопротивление порывам ветра. Поэтому данный механизм должен быть изготовлен из материалов с повышенной прочностью. Если устанавливают на кровле бытовой вентилятор, то чаще он имеет осевой принцип, крышные установки производственного назначения, имеют центробежную конструкцию. Когда делается выбор вентиляционного механизма, то берется во внимание назначение помещения. В некоторых случаях приоритетом является низкая шумность, в других — мощность;
4. Многозональные вентиляторы. Они приспособлены к одновременному присоединению к одной вентиляционной системы. Это им позволяет сделать специальный корпус. Пользуются данной установкой при необходимости ее монтажа в нескольких помещениях с общей вентиляционной конструкцией. Данный вариант позволяет рационально использовать комплекс труб для транспортировки воздушных масс, и уменьшить расходы на обустройство приточной промышленной системы или бытовой конструкции для проветривания. Простота эксплуатации и обслуживания — это еще одно дополнительное преимущество.

Все виды промышленных вентиляторов защищены специальным конусом, который препятствует попаданию в корпус соринок.

По техническим характеристикам

Еще одним параметром классифицирования вентиляторов в вентиляционных системах являются технические параметры, такие как давление, быстрота вращения, мощность установки, скорость наполнения помещения чистым воздухом, коэффициент полезного действия и степень шумности.

Вентиляторы в вентиляционных конструкциях используются как в быту, так и на производстве — в цехах, где происходит покраска деталей и перекачка различных газосмесей, в общественных заведениях пищевой промышленности и государственных учреждениях.

Все вентиляционные установки облегчают труд человека, делая его пребывание в помещении более комфортным и безопасным.

Отличная статья 0

Выбираем бытовой вентилятор | Вентиляторы бытовые | Блог

Так сложилось, что наша страна располагается в умеренном климатическом поясе, но так ли он «умерен», как хотелось бы его обитателям? Холодные суровые зимы и жаркие летние деньки — вот такая «умеренность» климата в России. К счастью периоды пиковых показателей на термометре длятся не долго, поэтому покупать дорогостоящую монтируемую технику не всегда целесообразно. И здесь большим спасением выступает такой прибор как вентилятор. Небольшой по размерам, мобильный – он выступит спасителем в жаркий солнечный день, а когда необходимость отпадет, то переместится на полку шкафа. Сегодня вентиляторы не просто моторчик, лопасти, подставка как было раньше. Модели могут кардинально отличаться по конструкции и способу работы, увеличивается количество дополнений и функций, так что выбор вентилятора становится не совсем простой задачей для покупателя.

Типы вентиляторов

В зависимости от места установки их можно разделить на настольные, напольные и потолочные. Выбирать модель следует исходя из площади помещения и желаемого размещения.

Настольные вентиляторы – компактны по размерам и мобильны, для наибольшей эффективности требуют установки на возвышенные объекты: стол, полка, комод и т.п. При желании можно с легкостью изменить расположение или поворот вентилятора, так как настольные модели довольно легкие. К недостаткам относится небольшая мощность и маленькая площадь обслуживания, но для маленьких комнат данный вариант самый бюджетный и удобный.

Напольные вентиляторы – зачастую выглядят так же как и настольные, но имеют более внушительные размеры, высокую стойку. Стойка позволяет регулировать высоту вентилятора, за счет чего можно настроить прибор таким образом, чтобы воздушный поток попадал на необходимое место. Напольные вентиляторы не так мобильны как предыдущий тип, однако, в них чаще всего предусмотрен механизм поворота, то есть необходимость в постоянной настройке и переустановке отпадает. Благодаря своим размерам напольные конструкции обеспечивают равномерный обдув каждого уголка средних и больших по размерам комнат, как правило, имеют больший размер крыльчатки и мощность.

Потолочные вентиляторы – самые мощные, позволяют охладить большие площади, поэтому используются в производственных, торговых, офисных помещениях. Из-за высокой стоимости потолочные вентиляторы уходят в прошлое, уступая место кондиционерам. Потолочные модели комбинируются с источниками света, разнообразны по дизайну, изготавливаются из дерева, пластика, металла. Конструкция полностью стационарная и требует монтажа, перенести из комнаты в комнату или убрать на зиму этот прибор не получится. Стоит отметить, что потолочные модели довольно распространены в жарких странах, где необходимость в охлаждении присутствует круглый год.

Рабочий механизм вентиляторов

Еще не так давно конструкций вентиляторов было меньше. Радиальные и осевые вентиляторы используют не только в быту, но и как охлаждающие элементы большинства техники, как цифровой, так и бытовой.

Осевая конструкция состоит из крыльчатки (лопастей), двигателя и корпуса. Воздух поступает принудительно за счет винта и проходит вдоль оси вращения. Двигатель вращает ось, она в свою очередь двигает крылатку. Лопасти изготовлены под определенным углом, за счет чего воздух перемещается вдоль оси и попутно закручивается. Благодаря простому принципу работы и легкости в изготовлении осевые вентиляторы получили широкое распространение. К плюсам механизма следует отнести небольшой расход энергии, возможность установки в любых положениях, долгий срок службы, простое обслуживание, долгий срок эксплуатации.

Радиальные вентиляторы – имеют более сложную конструкцию в отличие от осевых, соответственно и стоимость их значительно выше. Выполнены в виде колоны, внутри которой располагается ротор с лопатками. Воздух, попадая в ротор, перемещается радиально с помощью центробежных сил и выталкивается сквозь отверстия в колоне. Основным отличием радиального механизма является давление, то есть большая разница давления при поступлении и выходе воздуха. Благодаря конструкции радиальные вентиляторы занимают меньше места, лучше вписываются в современный дизайн и менее шумны по сравнению с осевыми.

Не так давно производители представили совершенно новый механизм работы вентилятора без лопастей. Это, конечно же, делает конструкцию более безопасной, идеально подходящей для установки в детской комнате или в помещении с животными. Стоимость такой технической новинки намного выше, чем у предшественников. Внешний вид заставляет задуматься по какому же принципу работает прибор, ведь в нем нет привычных нам лопастей, только корпус и кольцо из которого поступает воздух. В действительности же все элементы располагаются внутри корпуса, а именно компактная и мощная турбина, которая выполняет всю работу. Аэродинамическое кольцо имеет прорези, через которые поступает нагнетаемый турбиной воздух.

Возможность регулировки

Производителями представлены модели с возможностью регулировки скорости, высоты, включением или отключением поворота корпуса вентилятора. Все вышеперечисленные характеристики применяются в различных типах конструкций и добавляют удобства пользователю.

Регулировка скорости – присутствует практически у каждой модели вентилятора. В зависимости от температуры помещения и погодных условий покупатель получает возможность настроить мощность обдува. Функция очень удобна, так как условия эксплуатации всегда переменны. Допустим, при нахождении в комнате выставлять максимальную мощность не всегда целесообразно, велика вероятность простыть, от сильного обдува устают и быстро сохнут глаза. При отсутствии людей в комнате достаточно на малый промежуток времени включить высокую мощность для доведения климата до максимально комфортного.

Регулировка высоты подставки и наклона верхней части – не всегда есть возможность установить вентилятор таким образом, чтобы воздушный поток попадал прямо на желаемый объект. Регулировка высоты позволит настроить вентилятор так как удобно пользователю. Если конструкция находится на возвышенной плоскости, то можно поставить минимальную высоту, на полу установить максимальную. Еще одним немаловажным дополнением в подвижности является регулировка наклона «головы» вентилятора. Особенность позволяет настроить воздушный поток под углом вверх или вниз, не прибегая к регулировке высоты подставки. Важно при выборе вентилятора обращать внимание на устойчивость стойки, качество креплений и легкость фиксации в различных положениях.

Поворот вентилятора – функция позволяет увеличить площадь обдува, в больших помещениях или комнатах, где находятся несколько человек, ее можно назвать незаменимой. Чем больше угол поворота, тем большую площадь охватит обдув, однако, поток воздуха в таких условиях периодический, придется ждать возвращения «головы» вентилятора в исходное положение. С другой стороны воздушный поток с функцией поворота можно выставить на максимум, вероятность переохладиться или простыть уменьшается в разы.

Дополнительные особенности

Сегодня производители для повышения конкурентоспособности вносят полезные функции практически во все приборы, вентиляторы в данном случае не исключение. Каждая из особенностей увеличивает стоимость на прибор, но и вносит свою долю комфорта в использовании.

Таймер – несомненно, полезная функция, позволит установить время отключения или включения вентилятора. При наличии таймера можно задать время в которое вентилятор начнет работать, к примеру за час до вашего прихода домой, или отключение через час после того как вы легли спать. Таким образом, комфортная температура будет сопровождать пользователя все время и не придется дожидаться, когда вентилятор охладит постепенно помещение. Однако стоит быть внимательным и не оставлять вентилятор в рабочем режиме на длительное время во избежание перегрева или замыкания, даже с наличием таймера.

Увлажнитель воздуха – редко встречающаяся особенность на сегодняшний день, связано это скорее всего с тем, что летом воздух итак достаточно влажный и функция увлажнения подойдет не для каждого региона и квартиры. Устройства, совмещающие обдув и увлажнение, стоят на порядок дороже, в некоторых случаях целесообразнее приобрести два полноценных прибора.

Пульт дистанционного управления – не секрет что современное поколение привыкло жать на кнопки и лишние действия начинают раздражать, многие приборы оснащены пультом управления. Вентиляторы с пультом управления удобны в пользовании, для людей с ограниченными возможностями пульт дистанционного управления скорее необходимость, чем блажь.

Уровень шума

Конечно же, при выборе вентилятора необходимо обращать внимание на такой параметр как уровень шума. Трудно находиться в помещении, где вот-вот взлетит самолет, а так как прибор работает продолжительно, а иногда и ночью, то стоит выбирать предельно внимательно.

Для жилых помещений комфортный уровень шума не должен превышать отметку в 38 Дб. Для детских и спален желательно искать максимально бесшумные модели с показателями 25 – 30 Дб. Шумные приборы скорее всего наиболее мощные, их следует покупать для непродолжительной ежедневной эксплуатации, чтобы не уставать от работы вентилятора. Не всегда высокий показатель шума означает, что он таковым является. Возможно, производитель указывает шум на максимальной работе вентилятора, при установке меньшей мощности показатель упадет.

Подведем итоги

Во-первых определитесь для каких целей приобретается прибор:

— в детскую;

— в спальню;

— в большое помещение (зал, офис).

Во-вторых решите для себя нужны ли вам дополнительные функции, возможно наличие таймера, пульта управления значительно увеличат стоимость, а в ваших интересах приобретение бюджетной модели.

Необходимо выбирать подходящий для помещения размер вентилятора, мощность и диаметр крыльчатки. Остановитесь на этих характеристиках и изучите максимально тщательно. Так, к примеру, покупка вентилятора с маленькой мощностью не сможет обеспечить качественный обдув большого помещения, но идеально подойдет для кухни или прихожей.

Как работает вентилятор охлаждения процессора? | Small Business

Центральный процессор — это мозг любой компьютерной системы, выполняющий миллионы вычислений каждую секунду. Однако вся эта компьютерная мощность выделяет тепло — достаточно, чтобы вывести из строя хрупкую электронику. Вентилятор охлаждения процессора необходим для отвода тепла, а техническое обслуживание систем охлаждения вашего компьютера может продлить срок их службы и снизить вероятность повреждения важных бизнес-систем.

Конвекция

Основным термодинамическим принципом охлаждения ЦП является конвекция.Горячий объект передает часть этого тепла молекулам воздуха у своей поверхности, слегка охлаждая при этом. Если воздух движется, эти нагретые молекулы уплывают, позволяя более холодному воздуху заменить их и поглотить больше тепла. Использование вентилятора заставляет воздух двигаться, обеспечивая постоянный поток более холодного воздуха для поглощения тепла от объекта и значительно увеличивая скорость охлаждения.

Радиаторы

Простого пропускания воздуха над ЦП будет недостаточно для его охлаждения из-за высоких температур, которых могут достигать эти микросхемы.Радиатор — это блок из алюминия или другого металла, предназначенный для отвода тепла. Нижняя часть радиатора плоская, чтобы обеспечить максимальный контакт с процессором, а верхняя поверхность содержит несколько узких ребер с воздушными каналами между ними. Это значительно увеличивает площадь поверхности, доступную для конвективного охлаждения, и увеличивает количество тепла, которое вентилятор ЦП может рассеять, продувая воздух через эти каналы.

Переменная скорость

Большинство современных вентиляторов ЦП имеют регулировку скорости.Датчики на материнской плате отслеживают температуру процессора во время работы компьютера и направляют вентилятор на ускорение или замедление в зависимости от активности и нагрузки. В зависимости от производителя вашего процессора и кулера, вентилятор может останавливаться во время простоя, раскручиваясь только при интенсивных вычислениях. Вы должны услышать, как ваш вентилятор вращается при запуске графически насыщенных программ, таких как инструменты автоматизированного проектирования или программы рендеринга видео. Если вы слышите, как вентилятор ЦП работает на высокой скорости, когда компьютер выполняет менее интенсивные задачи, такие как вычисления электронных таблиц или обработка текста, это может указывать на проблему или вредоносное вредоносное ПО, запущенное в вашей системе.

Эффективность охлаждения

Чтобы вентилятор охлаждения процессора работал с максимальной эффективностью, выполните несколько шагов. Вы должны регулярно чистить вентилятор и радиатор с помощью пылесоса для сжатого воздуха, чтобы предотвратить накопления, которые могут задерживать тепло и повреждать двигатели и подшипники вентиляторов. Обязательно выключите компьютер и дайте ему остыть на несколько минут, прежде чем вытирать пыль. Вы также должны попытаться максимизировать поток воздуха через корпус компьютера, убедившись, что воздухозаборники и вентиляционные отверстия остаются чистыми и свободными, и избегая путаницы кабелей внутри корпуса, которые могут препятствовать потоку воздуха.Если вы потратите несколько минут на обслуживание системы охлаждения процессора, это может означать разницу между продлением срока службы ценного оборудования компании и необходимостью ранней замены сгоревших систем.

.

Как работают печные вентиляторы?

Вентиляторы для печей — это фантастическая инновация, которая действительно значительно улучшает тепло, исходящее от вашей плиты. В прошлом году мы стали свидетелями огромного интереса к этому продукту, поскольку дровяные горелки стали неотъемлемой частью дома. И почему бы нет? Они эстетичны, просты в эксплуатации, не требуют больших затрат на обслуживание и недороги в эксплуатации.

Вместе с тем, печи может потребоваться время, чтобы прогреть комнату, особенно большую.Использование печного вентилятора нагревает комнату за небольшую часть времени, и это действительно простой способ максимально использовать тепло, которое вы получаете от плиты.

Ниже Джеймс показывает, как работает печной вентилятор.

Есть ли у вентилятора печки батарейки?

Нет. Вентилятор печки — это фактически двигатель, который использует тепло в качестве источника энергии для своей работы. Разница в количестве тепла между основанием устройства и верхней частью вентилятора приводит в движение двигатель, который, в свою очередь, вращает лопасти, в то время как охлаждающие вентиляторы в задней части помогают поддерживать верхнюю часть вентилятора при гораздо более низкой температуре, гарантируя, что вращение вентилятора поддерживает постоянные обороты.

Дровяные печи вошли в моду.

Маленький мотор вентилятора — это термоэлектрический мотор — действительно простое устройство, с помощью которого два полупроводника при разных температурах могут создавать между собой напряжение. Это небольшое количество электроэнергии, но ее достаточно, чтобы вращать лопасти вентилятора.

На всех плитах работает?

Вентилятор печи работает только с плитами, достигающими определенной минимальной температуры. Это связано с тем, что основание устройства должно нагреться до температуры, прежде чем разница температур между верхней частью устройства и нижней частью станет достаточно высокой, чтобы лезвия стали вращаться.Для некоторых печей требуются специальные «низкотемпературные» вентиляторы, которые специально разработаны для работы на печах, которые не нагреваются до очень высоких температур. Вообще говоря, в большинстве печей можно использовать вентилятор.

Какое положение лучше всего подходит для вентилятора?

Главное, на что следует обратить внимание при размещении вентилятора, — это то, что за ним нужно пространство. Это связано с тем, что вентилятор втягивает более холодный воздух из-за вентилятора, чтобы обеспечить его питание. Если вы заблокируете заднюю часть вентилятора, установив его у стены или дымохода, вы получите неэффективную систему.Также попробуйте поставить его ближе к задней части печи (оставляя за вентилятором около 15 см пространства), чтобы вентилятор выталкивал теплый воздух в комнату.

Может ли вентилятор печки перегреться?

Да. Если вентилятор станет слишком горячим, он может перегреться и повредить двигатель. Чтобы предотвратить это, вы можете приобрести термометр для плиты, чтобы проверять температуру и знать, когда становится слишком жарко для вашего вентилятора. Если он станет слишком горячим, вы можете попробовать переместить его в более прохладную часть плиты или полностью удалить.Различные модели вентиляторов имеют разную максимальную температуру, поэтому обязательно проверьте характеристики своей модели.

Думаете, мы что-то упустили? Вы другого мнения?

Комментарий ниже, чтобы ваш голос был услышан…

.

Как узнать, что вентилятор на моем компьютере больше не работает | Small Business

Сломанный вентилятор может вызвать перегрев компьютера и повреждение внутренних компонентов, таких как ЦП, видеокарта, жесткий диск и материнская плата. Компьютерные вентиляторы обычно регулируют свою скорость в зависимости от тепла, выделяемого компьютером. Например, если вы используете свой компьютер для рендеринга видео, компьютер, скорее всего, выделяет много тепла, заставляя вентилятор ускоряться, вытесняя горячий воздух.Если вентилятор вашего компьютера не работает, горячему воздуху может некуда деваться.

Смотри и слушай

Самый быстрый способ узнать, перестал ли работать вентилятор вашего компьютера, — это визуально его осмотреть. Если это настольный компьютер, вы обычно можете увидеть вращающийся вентилятор на задней стороне корпуса. Если вентилятор не двигается, необходимо немедленно заменить его, прежде чем использовать компьютер в дальнейшем. Хотя большинство новейших компьютерных вентиляторов работают очень тихо, вы должны слышать их движение, особенно при работе на высоких скоростях.Вентилятор, который звучит необычно громко или издает необычный шум, вероятно, требует замены. Если сомневаетесь, прижмите ладонь к вентиляционным отверстиям на компьютере и почувствуйте, выходит ли воздух из компьютера.

Проверка на наличие симптомов

Большинство процессоров имеют встроенную тепловую защиту, которая выключает компьютер, если он становится слишком горячим. Если вы замечаете, что ваш компьютер постоянно выключается или не загружается должным образом, это может быть признаком поломки корпуса или вентилятора процессора. Чтобы предотвратить необратимое повреждение внутренних компонентов компьютера, немедленно замените вентилятор.Проверьте вентилятор на корпусе компьютера и, если возможно, откройте корпус компьютера, чтобы убедиться, что вентилятор процессора работает правильно. В настольном компьютере замена обоих вентиляторов стоит недорого, и их можно найти в местном магазине по ремонту компьютеров или в интернет-магазине.

Проверьте температуру

Если вы не можете визуально осмотреть вентилятор, вам следует проверить температуру вашего процессора. Перезагрузите компьютер и войдите в настройки BIOS, нажав соответствующую кнопку, отображаемую на экране во время запуска.Обычно внутри BIOS вы найдете пункт меню, который отображает температуру процессора. Максимальная температура для большинства процессоров составляет 80 градусов по Цельсию, поэтому любые показания должны быть значительно ниже этого числа. Если температура вашего процессора составляет 80 градусов или выше, попросите кого-нибудь взглянуть на вентиляторы, чтобы узнать, нужно ли их заменять, и выключите компьютер, чтобы предотвратить повреждение.

Держите вещи в чистоте

Вы можете продлить срок службы вентилятора компьютера, очищая его от грязи и мусора.Вытрите пыль с внешней стороны компьютера тканью и используйте баллон со сжатым воздухом, чтобы удалить пыль и грязь, которые могут засорить вентилятор и препятствовать его вращению. Для настольных компьютеров откройте корпус и убедитесь, что пыль не мешает правильной работе вентилятора ЦП. Вы можете использовать сжатый воздух, чтобы сдуть пыль, обнаруженную внутри компьютера, и ткань, чтобы протереть внутреннюю часть корпуса. Старайтесь не прикасаться к компонентам напрямую, не используя заземляющий браслет.

.

Как цитировать работы фанатов в академическом контексте — Организация преобразовательных работ

Это руководство по стилю было разработано Карен Хеллексон, редактором Transformative Works and Cultures.

ПРИМЕЧАНИЕ

Общая информация

Этот стиль разработан только как руководство, и пользователи должны свободно изменять его в соответствии со своей дисциплиной и контекстом. В этом руководстве представлена ​​библиографическая информация, которая поможет читателям найти произведения искусства, созданные фанатами. Некоторая информация, которая обычно предоставляется в библиографическом контексте, не имеет отношения к делу и может быть опущена.Например, в журналах для фанатов часто не указывается город или штат, и поэтому их можно просто отключить.

Этот стиль разработан для массового распространения и размещения в другом месте, поэтому он обеспечивает контекст за пределами фанатского мира. Если вы используете установленный стиль, такой как MLA, APA или Chicago Manual of Style, , то вы можете изменить его по мере необходимости, чтобы он соответствовал их протоколам. Например, можно сократить месяцы; заказ Месяц 00, 2000 может быть предпочтительным; идентификатор, такой как «Интернет» или «Печать», может быть добавлен в конце записи; или кавычки могут быть удалены, а заголовки отредактированы в соответствии со стилем предложения (Cap, затем все строчные буквы), а не стилем заголовка («Cap and Cap»).

Использование заглавных букв в имени автора будет отражать ее предпочтения. Поскольку многие фанатские псевдонимы состоят только из одного слова, или потому, что они могут включать в себя почетные слова, такие как «Мисс», или потому, что два слова вместе могут играть роль слов, их следует рассматривать как неизменную единицу, и поэтому это руководство по стилю не инвертирует имена. Для фанатов, которые используют псевдоним из одного слова и чьи предпочтения неясны, слово должно быть написано с заглавной буквы как в тексте, так и в библиографии для облегчения чтения.

Фанатские тексты могут считаться общими или общими (то есть не романтическими парами), если специально не указано иное. Можно использовать любой термин, распространенный в вашем фандоме, например ship, het, femslash, или femmeslash, . Если дата не указана, вы можете использовать n.d. (для «без даты») и вставьте свою оценку даты (по крайней мере, год) в скобки. Для бумажных фэнзинов, которые являются фотокопиями репринтов, всегда указывается исходная дата, а не дата копирования материала.

Обратите внимание, что стили социальных и гуманитарных наук идентичны, за исключением размещения года. Этот стиль отражает самую последнюю редакцию Chicago Manual of Style (16-е изд.). Как правило, в гуманитарном стиле год всегда будет последним, если не указан URL-адрес, и в этом случае URL-адрес отображается последним.

Если вы просматриваете журнал для фанатов, расположенный в специальных коллекциях библиотеки, физическое местонахождение документа не отображается в библиографии.Вместо этого он должен быть в разделе благодарностей или в самом документе при описании методов исследования.

Этика

В мире фанатов вежливо получить разрешение человека, создавшего иллюстрацию, которую вы цитируете, и использовать URL-адрес, который она предпочитает, что может не вести непосредственно к произведению искусства.

В старых фанфиках авторы публиковались под своими именами, а не под псевдонимами. Пожалуйста, сделайте ошибку из осторожности и замените имя автора инициалами, если вы подозреваете, что это так.Точно так же не размещайте списки оглавлений печатных фанзинов на общедоступных сайтах этих старых текстов, если вы не являетесь автором или издателем.

Чтобы защитить конфиденциальность фанатов и сохранить ожидания фанатов о конфиденциальности даже при цитировании публично опубликованных материалов, не указывайте прямые URL-адреса фан-пространств, таких как Dreamwidth.org и LiveJournal.com. Вместо этого укажите точную дату и общий URL-адрес, включающий имя пользователя блога. Однако, если автор дает явное разрешение на размещение ссылки в переписке с вами или в примечании «не спрашивайте, просто укажите ссылку» на рассматриваемый элемент, может быть предоставлен прямой URL.

В академическом мире считается неэтичным ссылаться на электронные письма или сообщения в рассылке без разрешения авторов этих текстов. Такая цитата будет появляться в тексте в скобках; они не появляются в библиографических списках.

CITATION

Стиль социальных наук (медиа-исследования)

Автор псевдонима, никогда не перевернутый. 2000. «Название фан-арта». Media Title [или Multifandom или Media Title / Media Title crossover] фанфики.[или фанатский видеоролик или обработанные иллюстрации] Слэш Fullcharname / Fullcharname. [or het / ship] Название архива курсивом, 00 Месяц. [опустите остальную дату, если не имеет отношения] http://url_of_fanwork.com.

Автор псевдонима, никогда не перевернутый. 2000. «Название рассказа». В Name of Fanzine, под редакцией Fan Editor, 00-00. Media Title фанфик. Слэш Fullcharname / Fullcharname. [или het / ship] Нажмите Имя. http: //press.url. [Пропустить URL; или укажите почтовый адрес.]

Автор Псевдоним, никогда не перевернутый.2000. «Имя фанатского видео». В Название компиляции, отредактировал Fan Editor. Media Title фан-видео. Слэш Fullcharname / Fullcharname. [или het / ship] Нажмите Имя. http: //press.url. [Пропустить URL; или укажите почтовый адрес.]

Плакат Псевдоним, никогда не переворачиваемый. 2000. «Название темы». Название фан-форума. Media Title фан-форум. 00 Месяц. http://url_of_fanwork.com.

Автор псевдонима, никогда не перевернутый. 2000. «Название мета-сообщения». Media Title фан-мета.[Опустите заголовок носителя, если он не имеет отношения.] Название сайта, 00 Месяц. http://url_of_fanwork.com.

Гуманитарный стиль (английский)

Автор псевдонима, никогда не перевернутый. «Название фан-арта». Media Title [или Multifandom или Media Title / Media Title crossover] фанфики. [или фанатский видеоролик или обработанные иллюстрации] Слэш Fullcharname / Fullcharname. [or het / ship] Название архива курсивом, 00 Месяц 2000 года. [опустите месяц и день, если не имеет отношения] http: // url_of_fanwork.com.

Автор псевдонима, никогда не перевернутый. «Название рассказа». В Name of Fanzine, под редакцией Fan Editor, 00-00. Media Title фанфик. Слэш Fullcharname / Fullcharname. [or het / ship] Press Name, 2000. http: //press.url. [Пропустить URL; или укажите почтовый адрес.]

Автор Псевдоним, никогда не перевернутый. «Имя фанатского видео». В Название компиляции, отредактировал Fan Editor. Media Title фан-видео. Слэш Fullcharname / Fullcharname. [or het / ship] Press Name, 2000.http: //press.url. [Пропустить URL; или укажите почтовый адрес.]

Плакат Псевдоним, никогда не переворачиваемый. «Название темы». Название фан-форума. Media Title фан-форум. 00 Месяц 2000. http://url_of_fanwork.com.

Автор псевдонима, никогда не перевернутый. «Название мета-сообщения». Media Title фан-мета. [Опустите заголовок носителя, если он не имеет отношения.] Название сайта, 00 Месяц 2000. http://url_of_fanwork.com.

ПРИМЕРЫ

Стиль социальных наук

Алексис Феган Блэк.1979. «Хотя это безумие». В Naked Times # 2 (журнал для фанатов), отредактированный Алексис Феган Блэк, 00-00. Star Trek фанфики. Кирк / Спок слэш.

Билл Кениг. 1996. «Дело Феникса». В памятных делах (фэнзин), 00-00. Человек из U.N.C.L.E. фанфиков. Criterion Press.

книжный магазин. 2010. «Я закончил объяснять людям, почему фанфики — это хорошо». Фанатская мета. LiveJournal, 3 мая. http://bookshop.livejournal.com/1044495.html.

crysothemis. 2010. «Never Quite What It Looks (Виртуальный ремикс)». Звездные врата Атлантида фанфики. Джон Шеппард / Родни Маккей слэш. Наш собственный архив, 10 мая. http://archiveofourown.org/works/85895.

контрагент. 2010. «Хорошие четвертые стены — хорошие соседи». Сверхъестественное фан-комикс. LiveJournal, 9 января. http://community.livejournal.com/supernaturalart.

Делла Ван Хайз. 1979. «Голая правда.Редакция. В Naked Times # 1, отредактировал Алексис Феган Блэк, 00-00. Star Trek фанзин.

Гейл Ф. 1979. Иллюстрация к «Хотя это безумие» Алексис Феган Блэк. В Naked Times # 2 (журнал для фанатов), отредактированный Алексис Феган Блэк, 00. Star Trek фан-арт. Кирк / Спок слэш.

Lim. 2008. «Мы». Мультифандомное фанатское видео. In Media Res, 1 февраля. http://mediacommons.futureofthebook.org/imr/2008/02/01/us-a-multivid-by-lim.

Мэри Кроуфорд. 2010. «Доверься мне». V вентилятор вид. LiveJournal, 9 августа. http://marycrawford.livejournal.com.

Голые Таймс # 2. 1979. Под редакцией Алексис Феган Блэк. Star Trek фанзин. Кирк / Спок слэш.

Speranza. N.d. [16 мая 2009 г.]. «Билет в одну сторону.» Звездные врата Атлантида фанфики. Родни Маккей / Джон Шеппард слэш. Trickster.org. http://trickster.org/speranza/cesper/onewaytix.html.

SuzyQ. 2010. «Как насчет всего». В VividCon 2010 (компиляция по соглашению). Фанатское видео о Гарри Поттере.

Виктор фон Домм. 2010. «Имперский паровой панк». Дакка Дакка. Форум фанатов Warhammer 4K . 6 ноября. http://www.dakkadakka.com/dakkaforum/posts/list/326515.page.

Гуманитарный стиль

Алексис Феган Блэк. «Хотя это безумие». В Naked Times # 2 (журнал для фанатов), отредактированный Алексис Феган Блэк, 00-00. Star Trek фанфики.Кирк / Спок слэш. 1979.

Билл Кениг. «Дело Феникса». В памятных делах (фэнзин), 00-00. Человек из U.N.C.L.E. фанфиков. Criterion Press. 1996.

книжный магазин. «Я закончил объяснять людям, почему фанфики — это хорошо». Фанатская мета. LiveJournal, 3 мая 2010 г. http://bookshop.livejournal.com/1044495.html.

crysothemis. «Never Quite What It Look Like (The Virtual Remix)». Звездные врата Атлантида фанфики. Джон Шеппард / Родни Маккей слэш. Наш собственный архив, 10 мая 2010 г. http://archiveofourown.org/works/85895.

контрагент. «Хорошие четвертые стены — хорошие соседи». Сверхъестественное фан-комикс. LiveJournal, , 9 января 2010 г. http://community.livejournal.com/supernaturalart.

Делла Ван Хайз. «Голая правда.» От редакции. В Naked Times # 1, отредактировал Алексис Феган Блэк, 00-00. Журнал для фанатов Star Trek. 1979.

Гейл Ф. Иллюстрация к «Хотя это и безумие» Алексис Феган Блэк.В Naked Times # 2 (журнал для фанатов), отредактированный Алексис Феган Блэк, 00. Star Trek фан-арт. Кирк / Спок слэш. 1979.

Lim. «Нас.» Мультифандомное фанатское видео. In Media Res, , 1 февраля 2008 г. http://mediacommons.futureofthebook.org/imr/2008/02/01/us-a-multivid-by-lim.

Мэри Кроуфорд. «Поверь в меня.» V вентилятор вид. LiveJournal, , 9 августа 2010 г. http://marycrawford.livejournal.com.

Голые Таймс # 2. Отредактировал Алексис Феган Блэк.Журнал для фанатов Star Trek. Кирк / Спок слэш. 1979.

Speranza. «Билет в одну сторону.» Звездные врата Атлантида фанфики. Родни Маккей / Джон Шеппард слэш. Trickster.org, н.д. [16 мая 2009 г.]. http://trickster.org/speranza/cesper/onewaytix.html.

SuzyQ. «Что насчет всего». В VividCon 2010 (компиляция по соглашению). Фанатское видео о Гарри Поттере. 2010.

Виктор фон Домм. «Имперский паровой панк». Дакка Дакка. Форум фанатов Warhammer 4K .6 ноября 2010 г. http://www.dakkadakka.com/dakkaforum/posts/list/326515.page.

.
