Как разбирается кран: Как разобрать кран: подробные инструкции

Содержание

Страница не найдена •


Унитаз



Биде является предметом гигиены человека, его размещают в ванной комнате или туалете. При этом


Прочистка труб



Многие сталкивались с такой неприятной ситуацией, как засорение канализационных труб, что может создать значительные


Выставки



Межрегиональная специализированная выставка “Крым. Стройиндустрия. Энергосбережение” проводится 2 раза в год весной и осенью.


Канализационные трубы



Для строительства теплицы, навеса или разводки канализационной системы используются дугообразные металлические прутья. Чтобы придать


Внутренняя канализация



Засоры в трубах под мойкой случаются в каждом доме. И не всегда это связано


Дренаж



Иногда на закупке дорогих строительных материалов приходится экономить, искать более доступные альтернативные варианты или

Как разобрать смеситель на кухне


Кухонный смеситель – часто используемая сантехника в доме. Нередко он выходит из строя, поэтому нуждается в периодической замене узлов или в покупке нового прибора. Разобрать смеситель можно в домашних условиях, не привлекая мастера. Для этого требуется знать, из чего состоит конструкция сантехники. Еще понадобятся строительные инструменты.



Когда кран нуждается в замене



Смеситель для кухни обеспечивает водой жильцов по несколько раз в день. Из-за этого ломается чаще, чем кран в ванной комнате.



Вот самые популярные причины неисправностей:


  • Протечка крана в районе маховика.
  • Вода вытекает с излива, даже в том случае, когда перекрыты вентили.
  • При открывании крана смесителя появляется громкий гул.
  • Тонкая струя воды.
  • Вода вытекает из-под накидной гайки на гусаке.
  • Ручка крана не фиксируется в нужном положении.
  • Однорычажный смеситель работает на кухне с «рывками».


Перед тем как вызывать ремонтника или приобретать новый кран, постарайтесь разобрать дома однорычажный или двухвентильный смеситель своими руками.




СОВЕТ.
Большая часть поломок в сантехнике в ванной комнате или на кухне возникает из-за прохудившихся резиновых прокладок. Их просто нужно заменить на новые.


Что нужно подготовить для ремонта



Для того чтобы правильно починить дома смеситель, нужно приготовить специальные инструменты и детали для крана:


  • Нож-резак.
  • Молоток.
  • Ключ для шестигранников, чтобы снять корневую ручку.
  • Разводной ключ для снятия гайки с корпуса устройства и демонтажа гибких подводок.
  • Отвертка с крестообразным шлицем.
  • Плоский, торцевой ключи для снятия и прикручивания болтов в местах крепления.


Дополнительно нужны смазка и куски сухой ветоши. Если дело в протечке изделия, а не в гудящих трубах, то придется приобрести новый картридж для однорычажного крана, кольца-прокладки, кран-букса для двухвентельного механизма.




СОВЕТ.
При ремонтных работах со смесителем в ванной или на кухне часто приходится выполнять замену подводных шланг. Для этого купите комплектующие с оплеткой из нержавейки и накидной гайкой со штуцерами. Последние детали лучше берите из цветмета (латунь, медь).



Виды кранов для мойки на кухне



Различают 2 основных типа смесителей для ванной комнаты и кухни:


  1. Двухвентильный кран. Это 2 отдельных смесителя, которые объединены в одном корпусе, но оснащены одним носиком. Там вода разной температуры регулируется автономно друг от друга. Главный минус такого устройства – следует постоянно настраивать положение ручки для получения воды нужной температуры.
  2. Однорычажные механизмы. Современный, практичный вариант для дома. К плюсам можно отнести простое использование, когда настройка воды проводится при помощи одной руки. Кран запоминает положение ручки после настройки комфортной температуры.



СОВЕТ.
У однорычажного крана быстрая настройка напора и температуры. Это снижает расход воды в помещении.


Оба смесителя отличаются друг от друга строением и принципом действия. Двухвентильный механизм имеет 2 маховика (вентиля) для настройки напора и температуры жидкости, а в однорычажном устройстве за эти опции отвечает единый переключатель – рычаг.



Набирают популярность сенсорные смесители, которые подают воду автоматически. Нужно просто поднести к крану ладони. Выбирая любой из предложенных вариантов в дом, важно знать, как устроены устройства. Это позволит быстро отремонтировать своими руками смеситель, если тот вышел из строя.



Как выглядит кран однорычажного типа



На кухнях и ванной комнате чаще ставят одноручные типы смесителей, которые вытеснили 2-х вентильные и сенсорные приборы. Механизм не отличается сложностью. Там ведущие узлы – корпус и блок регулировки. Ремонт конструкции состоит обычно в простой смене блока переключателей и его деталей.



Виды картриджей для крана



Производители выпускают на рынок смесители однорычажного типа для смешивания воды с 2-мя типами блоков управления. Это с шаровыми и пластинчатыми керамокартриджами. Вторые модели имеют более высокие теххарактеристики и эксплуатационные качества, так что вытеснили с рынка шаровые устройства.



Как работает шаровый смеситель



Конструкция состоит из металлического шара и 3-х отверстий для воды и штока для установки регулируемой ручки. Во время работы шар поворачивается в основании, где расположены отверстия для воды и гусак для смешанной жидкости.



Если разобрать своими руками кухонный смеситель, то видно, что настройки температуры воды и напора выполняется аналогично движению ручки в керамических блоках. Для герметизации устройства понадобятся резиновые кольца.



Требуемый напор воды в шаровых смесителях регулируется при помощи частичного либо полного перекрытия отверстий в корпусе и сфере. Настроить температуру можно при их совмещении. Так как смешение жидкостей выполняется внутри шара, то он часто прикипает, то есть появляется накипь и она становится основной причиной поломки сантехники. Желательно менять сразу не только уплотнитель, но и шарик. Если такой возможности нет, то ненадолго включите воду, чтобы уточнить, откуда сочится вода.



Но плюсом использования одноруких шаровых вентилей считается простота устройства, долгий срок эксплуатации, высокая ремонтопригодность. Починка обычно касается только замены прокладок.



Краны со сферическими элементами выдерживают серьезные гидравлические удары и скачки давления. Дополнительно они имеют низкую чувствительность к включениям, которые есть в жесткой водопроводной воде.



Керамические картриджи



Выглядят как сборная конструкция из деталей, вмонтированных в пластиковый цилиндрический корпус. Сверху ставят рычаг, на который крепится ручка-регулятор. Снизу идут 3 отверстия. В 2 из них поступает вода, а из 3-го смешанный поток направляется в отлив.



Главными узлами этой детали являются пара керамических пластин с прорезями, которые плотно прилегают друг к другу. Если пластина смещается вдоль своей оси, то случится полное перекрытие 2-х входных отверстий. Так можно легко отрегулировать напор воды.



Качественный блок из керамики позволяет наладить подачу воды лет на 10 без потери технических характеристик. Но китайские бюджетные устройства быстро сломаются, часто нуждаются в ремонте.




СОВЕТ.
Плюсом конструкции кухонного смесителя считается простота замены картриджа, высокая ремонтопригодность. Цилиндрический корпус изделия легко разбирается.



Как дома отремонтировать самостоятельно смеситель для кухни и ванны



Внутреннее строение крана для мойки никого не интересует, пока тот не сломался. Тогда приходится разбирать оборудование, чтобы найти источник неисправности, протечки, гула в трубах и пр. Если заранее подготовиться, понять инструкцию разборки механизма, то можно сэкономить время и деньги на ремонт системы водоснабжения.



Популярные типоразмеры картриджей



Для каждой модели смесителя установлены свои размеры устройств. Для раковины, душа или умывальника чаще всего используют параметры 28 мм, 35 мм или 32 мм. Для оборудования в ванной комнате – от 40 м до 46 мм. Разность в почти одинаковых конструкциях обусловлена качеством изготовления.



Считается, что чем больше в диаметре однорычажный кран, тем он лучше. Китайские производители стараются выпускать сантехнику с большим диаметром излива, в отличие от популярных европейских и американских брендов. Но для торговых марок Fiore Rubinetterie, Iddis, Sedal и др. большого размера картридж не всегда считается залогом высокого качества.



Рассмотрим технические данные на примере картриджа с латунным штоком Touch-Z:


  • Размер носика – 45 мм.
  • Высота с ножкой составляет от 60 мм до 65 мм.
  • Высота картриджа без учета штока равняется 47 мм — 50 мм.


Эти параметры считаются стандартными, но для многих смесителей не подходят из-за большого диаметра. В таких случаях обратите внимание в магазине на детали 18 мм, 20 мм и 22 мм. Подключение шлангов проводится в отверстиях 25 мм, 26 мм и выше.



Правила ремонта кухонного смесителя на дому своими руками



В процессе работы нужно снять рукоятку, открутить гайки и шланги. При извлечении смесительного корпуса из раковины приходится сталкиваться с загрязнением демонтируемых элементов, их коррозией.



Заранее обработайте конструкцию жидкостью для удаления известкового налета и ржавчины. Это упростить процесс разбора своими руками смесителя на домашней кухне. Будет проще затем выполнить ремонт.



Наличие уплотнителей в подводных шлангах и корпусе смесителя исключает использование разных дополнительных прокладок в виде льняной либо синтетической ленты, резиновых колец.



Разбираем однорукий смеситель



Сначала перекрываем подачу воду в водопроводной системе. Затем раскручиваем корпус крана.



Порядок работы следующий:


  • Вытаскиваем декоративную заглушку, которая выглядит как округлая вставка сине-красного цвета.
  • За ней вы увидите винт, соединяющий шток и рычаг. Его можно выкрутить, если использовать отвертку.
  • После удаляем ручку-регулятор.
  • Откручиваем стопорное кольцо при помощи газового либо разводного ключа.
  • Теперь у вас появился доступ к картриджу.
  • Его нужно вытащить, а после заменить при необходимости. Демонтируется тот легким движением руки по направлению вверх и в сторону.


Выполнив ремонт, проверку работоспособности и поиск поломки, необходимо сделать все шаги в обратном демонтажу порядке. Смотрите видео и фото ниже, которое подскажет как действовать на практике.




СОВЕТ.
Ремонт шарнирного картриджа заключается в его полной замене. Важно купить в магазине именно такой, который установлен в приборе дома.


Удаляем прикипевшую ручку кухонного или ванного крана



Есть ряд советов, которые помогут демонтировать заржавевшую рукоятку крана:


  • Берем разводной ключ. Повторяем все указанные действия выше, что описаны до момента откручивания ручки (до пункта 5).
  • Если рукоятка не удаляется, то оберните ее тканью, а сверху установите ключ. Прикладывать больших усилий для раскрутки смесителя в этом случае не нужно.
  • Когда гайка не поддается, то аккуратно постучите по ней молотком в направлении движения (то есть по часовой стрелке). Это должно помочь.
  • Дополнительно можете применить в месте соединения прогревающую жидкость WD-40.


На форумах советуют использовать для разборки однорычажного смесителя на кухне прогрев. В этом случае заржавевшую резьбу следует прогреть при помощи горелки или баллончика с открытым источником огня. Это удобно, но с другой стороны легко повредить эксцентрик. При неумелом обращении с огнем такие работы несут угрозу для окружающих.

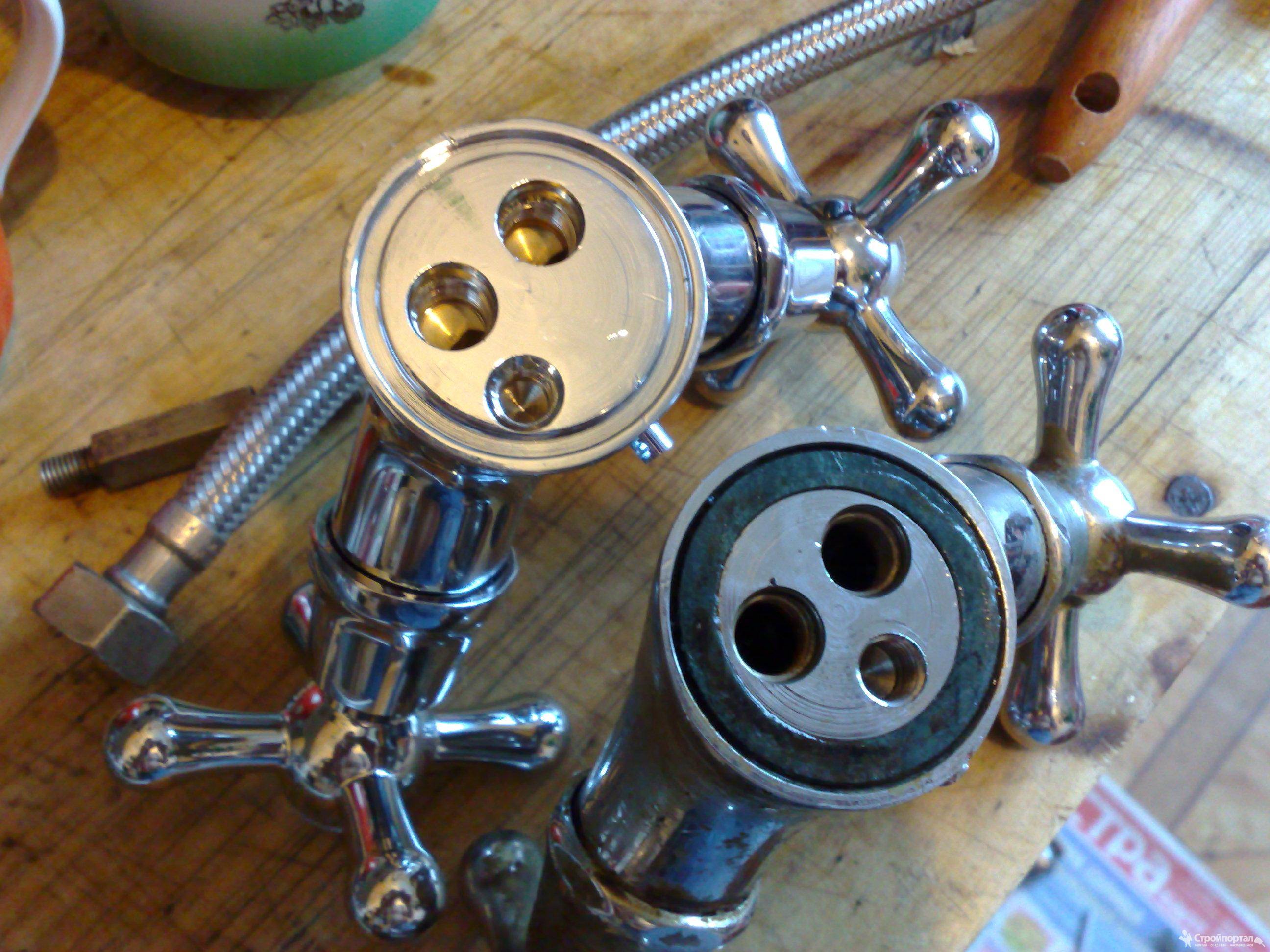

Делаем ремонт крана с 2-мя вентилями



Разобрать конструкцию можно таким образом:


  • Как и с починкой однорычажного смесителя, важно отключить воду.
  • Удалите заглушку с вентиля, который прикрывает винт.
  • Снимите первый маховик. Проведите диагностику, возможно, в ремонте нуждаются оба таких элемента.
  • Под вентилем видна гайка, которая держит кран-буксу. Используем гаечный ключ, чтобы раскрутить механизм.
  • После получения доступа к крану-буксе, можно извлечь эту деталь, визуально оценить состояние.
  • Обратите внимание на уплотнитель. Если там есть царапины, повреждения, прокладка может быть деформирована, то обязательно выполните замену расходника.


После осмотра, диагностики и замены поломанных комплектующих, все детали собираются в обратном порядке.




СОВЕТ.
В сантехнике важно не затягивать сильно резьбовые соединения, но они не должны при этом «гулять».


Как уменьшить неисправности смесителя



Чтобы не чинить смеситель каждую неделю в ванной, покупайте сантехнику у проверенных производителей на рынке. Тогда будет гарантия, что кран прослужит долгое время. Блок питания при покупке смесителя обычно уже стоит в приборе. Так как характеристики модели известны, лучше сразу купите картридж для крана.



Это позволит сразу выполнить ремонт, не ожидая прибытия детали по почте или в магазине. Некоторые умельцы во время третьей поломки умудряются из 2-х неисправных блока собрать 1 работающий, который используют дальше.



При монтаже крана на кухню для подводки воды приобретают гибкие армированные шланги. Они не всегда хорошего качества. Снизить риск затопления соседей можно, если поставить дополнительно на выходе труб клапан от протечек.



Учитывайте, что работает клапан для перекрытия потока воды при высоком давлении. Но он не поможет, если водный шланг отсоединился от корпуса крана или трубы.




СОВЕТ.
У недорогих моделей иногда трескается основной корпус, где вмонтирован картридж. В таком случае разбирать и демонтировать что-то бессмысленно. Лучше купить новый смеситель.


ВЫВОД.



Знать устройство крана важно не только для выбора подходящей модели сантехники в дом. Оборудование регулярно используется в доме, так что часто ломается. Основные виды кранов – картриджные и шаровые.



Они имеют похожие принципы сборки и демонтажа с применением одинакового инструмента. Понимая конструкцию изнутри, вы быстро найдете неисправность, сможете лично устранить проблему.


Как разобрать однорычажный смеситель (кран) в ванной – инструкция, видео

Для мелкого повседневного ремонта необходимо знать, как разобрать кран в ванной; однорычажный смеситель приобрел широкую популярность сравнительно недавно. Поэтому не каждый хозяин знает, как заменить прокладку или сделать другие необходимые операции, чтобы обеспечить беспроблемное функционирование устройства.

Содержание статьи

Общие сведения

Смеситель с одной ручкой пришел на смену устаревшим “елочкам” и другим подобным конструкциям. Такой кран прост в обращении и уходе, долговечен, надежен.

Стильный внешний вид однозахватного крана преобразит интерьер ванной комнаты. Даже самый обычный санузел приобретет элегантный и современный вид, если в нем установить однорычажный кран.

Температура воды и величина струи в однозахватном смесителе регулируется при помощи 1 ручки. Это позволяет создавать напор от совсем слабого до очень мощного, в зависимости от случая.

Мыть и чистить однорычажные краны несложно. Это можно делать с помощью обычных чистящих средств и мягкой губки. При этом смеситель всегда будет иметь элегантный и блестящий внешний вид.

Устройство однозахватного смесителя

Однозахватные краны тоже нуждаются в мелком ремонте. Чтобы чинить такое устройство самостоятельно, необходимо знать, как разобрать однорычажный смеситель, из каких элементов он состоит и т. п.

Однозахватный смеситель

Основные составляющие однозахватного смесителя это:

  • рукоятка (рычаг) управления;
  • носик, регулирующий струю;
  • корпус;
  • крепежный элемент;
  • шаровый или картриджный элемент;
  • прокладки из резины или силикона;
  • круговая гайка;
  • эластичные трубки (шланги) для подачи воды.

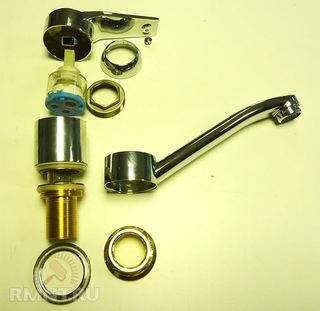

Части однорычажного смесителя

Основное отличие однорычажных кранов разной конструкции – смесительная камера. Это может быть полый шар из нержавеющей стали или картридж из особо прочной керамики.

Через 2 отверстия в смесительную камеру подается горячая и холодная вода. Для выхода струи имеется дополнительный проход. Циркуляция воды, регулировка напора и температуры струи внутри камеры осуществляется при помощи рабочей ручки.

Шаровая смесительная камера подлежит мелкому ремонту, чистке и т. п. в процессе эксплуатации. Керамическую картриджную камеру в случае неисправности необходимо заменить. Продлить срок службы таких смесителей помогут специальные фильтры, сквозь которые будет происходить подача воды из водопровода.

Самостоятельная разборка однорычажных кранов производится для устранения таких неисправностей, как:

  • протекание картриджа;
  • слабая подача воды при включении шарового смесителя на полную мощность;
  • неисправность кнопочного переключателя;
  • одновременная подача воды в лейку душа и в излив.

Для устранения более серьезных неисправностей лучше пригласить специалиста. Возможно, смеситель придется полностью заменить. Однако такие ситуации при правильной эксплуатации устройства случаются нечасто.

Подготовка к работе

Чтобы ремонт прошел без проблем, необходимо заранее приготовить все необходимое. Для работы понадобятся:

  • пассатижи;
  • плоскогубцы;
  • набор отверток;
  • металлический стержень;
  • технический нож;
  • ключ – разводной и гаечный;
  • комплект шестигранников;
  • молоток;
  • фонарик;
  • ветошь.

Инструменты

Перед тем как разобрать смеситель, необходимо перекрыть подачу воды.

Разборка картриджного смесителя

Демонтаж смесителя произвести несложно. На работу потребуется 15-20 минут. Главное, помнить, что действовать нужно осторожно, правильно подбирая инструмент по размеру. Особую аккуратность следует проявить, если в гайке имеются выемки.

Разбираем смеситель в следующем порядке:

  1. Вначале нужно удалить рычажные заглушки, которыми обозначается расположение ручки для подачи холодной и/или горячей воды.

    Заглушка

  2. Затем открутить винт и удалить рукоятку.

    Демонтаж рукоятки

  3. Вручную или ключом подходящего размера с корпуса снимается керамическая, а затем круговая гайка.

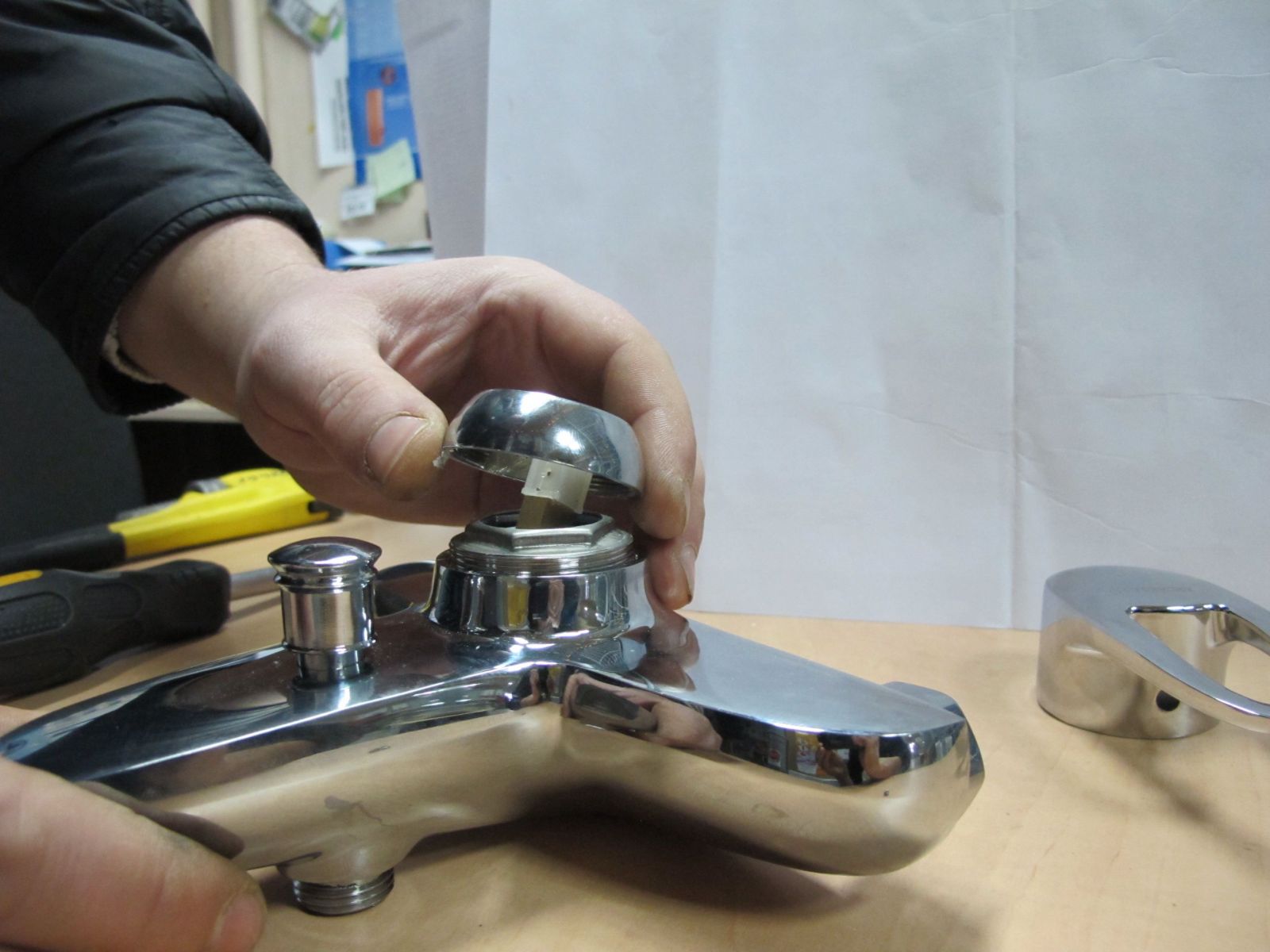

    Снятие гайки

  4. Теперь можно вытащить картридж.

    Картридж

После того как смеситель разобран, можно проводить устранение неисправностей.

Как устранить течь? Протекание кранов чаще всего начинается при неисправности картриджной камеры. Самая частая причина таких ситуаций – попадание и скапливание в междисковом пространстве твердых частиц мусора и/или случайно попавших мелких предметов.

Чтобы не ошибиться при покупке нового картриджа, нужно взять с собой использованный элемент в качестве образца или шаблона. Подобные смесительные камеры отличаются диаметром отверстий (3 или 4 см), а также фиксирующими элементами на нижней пластине.

Прокладки желательно выбрать не резиновые, а силиконовые. Этот материал меньше портится под воздействием влаги. Поэтому силиконовая прокладка прослужит дольше, чем резиновая, и будет надежнее обеспечивать герметизацию смесителя.

После приобретения картриджа его необходимо разместить в корпусе, совместив все отверстия. Затем смеситель собирается в обратном порядке. Все детали нужно аккуратно установить на место и осторожно закрутить гайки. Теперь можно пустить воду, чтобы проверить результат ремонта.

Как разобрать “кран/душ”-переключатель

Основная причина подобной неисправности – износ прокладок, установленных внутри устройства. Они имеют форму кольца. Запасные прокладки продаются в комплекте с однорычажным краном. Можно изготовить их самостоятельно, используя резину толщиной не менее 3 или 4 см. Изношенная прокладка послужит шаблоном.

Работу по замене изношенного элемента нужно проводить в следующем порядке:

  1. Установить рукоятку в положение «закрыто».
  2. Снять эластичный шланг душа.
  3. Удалить декоративный колпак (крышку).
  4. Демонтировать винтовой крепеж.
  5. Извлечь кнопку переключателя плоскогубцами или пассатижами.
  6. Вывернуть переходник из носика при помощи отвертки или стержня.
  7. Удалить изношенную резину.
  8. Установить новые прокладки, предварительно смазанные герметиком.
  9. Собрать смеситель в обратном порядке.

Хромированную поверхность крана легко повредить металлическим инструментом. Поэтому для работы нужно приготовить небольшой кусок мягкой плотной ткани. Это сохранит внешний вид смесителя.

Разборка смесителя для замены пружины

По мере использования пружина в переключателе однозахватного крана может растянуться. При этом кнопка не возвращается в стартовую позицию. Для замены растянутой пружины кран разбирается в следующем порядке:

  1. Демонтируется переходник.
  2. Извлекается шток с пружиной.
  3. Растянутая пружина удаляется.
  4. На шток при помощи плоскогубцев накручивается новая пружина.
  5. Переключатель собирается и устанавливается на место.

Важно! Приобретая новую пружину, следует помнить, что ее диаметр должен быть немного меньше, чем у использованного элемента. Лучший материал для подобных изделий – сталь с гальваническим покрытием. Такая пружина прослужит дольше.

Разборка шарового крана

Конструкция шарового смесителя намного проще, чем картриджного однорычажного крана. Это обеспечивает долговечность устройства и несложный демонтаж для замены отдельных изношенных элементов и/или устранения слабого напора воды.

Шаровой кран

Перед тем как разобрать шаровый кран, необходимо приготовить инструменты и приспособления для работы по вышеуказанному списку. Обязательно перекрыть поступление воды из трубы водопровода!

Разборку шарового крана нужно проводить в следующем порядке:

  1. Аккуратно открутить фиксирующую гайку.
  2. Снять гусак шарового крана.
  3. Демонтировать гайку, удерживающую сетчатый фильтр в сопле излива.
  4. Промыть снятый фильтр проточной водой и продуть его в обратном направлении.
  5. Гусак тщательно промыть струей воды и/или прочистить.
  6. Аккуратно собрать все элементы конструкции, действуя в обратном порядке.

При выполнении работ желательно не торопиться и беречь от повреждения металлическим инструментом хромированные поверхности смесителя. Чтобы избежать ошибок, можно воспользоваться фото- и видеоматериалами.

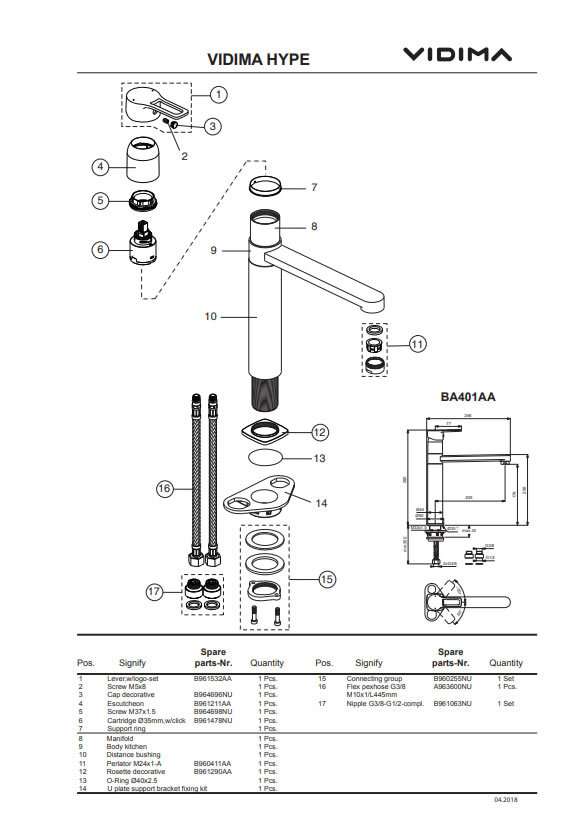

Схема разборки крана

Чтобы заменить верхний уплотнитель, шаровый кран демонтируется в следующем порядке:

  • снятие рукоятки;
  • извлечение двухкомпонентной щитовидной детали из пластика;
  • промывание черной стороны извлеченной детали, т. е. собственно уплотнителя.

Чтобы заменить нижний уплотнитель для устранения течи, необходимо:

  • демонтировать шаровое устройство;
  • достать расположенный внизу уплотнитель;
  • разместить внутри устройства шаровой механизм;
  • закрепить уплотнители особой гайкой из пластика;
  • установить на место рукоятку.

Теперь можно открыть воду и проверить качество работы. Чтобы повысить герметичность и увеличить срок службы резиновых уплотнителей, можно использовать силиконовую смазку.

Профилактические меры

Соблюдая несложные правила обращения, можно значительно повысить срок беспроблемной эксплуатации однорычажных смесителей. Избежать поломок и других неприятностей помогут следующие меры:

  • приобретение устройства от известного производителя и в надежной торговой точке;
  • покупка тяжелого смесителя из латуни;
  • правильная установка смесителя;
  • обязательное использование фильтров для подводящих отверстий;
  • регулярная эксплуатация однорычажного крана во избежание закоксовки и пересыхания уплотнителей из резины или силикона;
  • своевременное устранение протечек и других мелких неполадок;
  • обязательное предварительное изучение инструкции, видеоматериала и/или консультация со специалистом;
  • обработка всех соединительных деталей герметиком;
  • крепление резьбовых соединений с помощью фум-ленты;
  • регулярный профилактический осмотр устройства;
  • немедленная замена уплотнителей по мере износа.

При отсутствии достаточного навыка и/или опыта обращения с рабочим инструментом лучше пригласить знающего специалиста.

Видео инструкция

Как разобрать смеситель в ванной

Даже в качественных отечественных смесителях, изготовленных из сантехнической латуни ЛС57, в процессе эксплуатации изнашиваются прокладки, стирается резьба, возникают различные мелкие неполадки. Устранить их можно и самостоятельно, однако для этого нужно изучить, как разобрать смеситель в ванной.

Как разобрать двухвентильный смеситель для ванной комнаты

Смесители, оснащенные двумя вентилями, остаются популярными, несмотря на появление большого количества обновленных приборов. Они отличаются системой регулировки, поскольку каждый маховик отвечает за самостоятельную подачу воды. Под каждым из вентилей располагается кран-букса. Чтобы включить кран не нужно долго крутить его, достаточно легкого движения руки. Искать информацию, как разобрать двухвентильный смеситель для ванны, стоит при первых признаках протечки, при наличии проблем во время регулировки напора воды.

Начиная демонтаж, на дно ванны стоит выложить полотенце или любое полотно, которое защитит поверхность от царапин, сколов. Отключив воду, необходимо выполнить перечисленные ниже действия:

  • слейте остатки воды из шланга;
  • закройте слив, чтобы туда не попали мелкие запчасти;
  • снимите при помощи отвертки цветные накладки, обозначающие холодную, горячую воду;
  • выкрутите шурупы, расположенные под накладками;
  • не спеша выверните кран-буксы при помощи разводного ключа,
  • осторожно снимите оставшиеся детали.

При наличии поломок, легко заменить кран-буксу или другой вышедший из строя элемент, чтобы восстановить работоспособность смесителя.

Демонтаж однорычажного смесителя для ванны

Смесители, оснащенные единственным рычагом, считаются более простыми в использовании. Они устанавливаются в ванных, душевых кабинах или располагаются отдельно на раковине. Подобные приспособления устойчивы механическому воздействию, они реже текут, однако более требовательны к качеству водообеспечения.

  1. Регулятор в виде шара оснащен тремя отверстиями для воды. Он удерживается в корпусе при помощи гильзы, нужное уплотнение обеспечивают фторопластовые вставки.
  2. Надежность смесителей с керамическими вставками обеспечивают специальные диски, которые располагаются друг над другом, имеют несколько отверстий для воды.

Когда возникает вопрос, как разобрать смеситель однорычажный в ванной, речь чаще всего идет о замене картриджа, что мы и рассмотрим ниже.

Как установить картридж вместо вышедшего из строя, смотрите на видео.

С работой справится любой домашний мастер, имеющий минимальный набор инструментов:

  • для предупреждения затопление перекройте подачу холодной, горячей воды;
  • снимите декоративную заглушку, указывающую, куда необходимо повернуть рычаг. Чтобы отрегулировать температуру воды;
  • под заглушкой располагается винт, удерживающий рычаг, который необходимо выкрутить, аккуратно снять крышку;
  • прижимную гайку, размещенную под ручкой, стоит выкрутить руками, чтобы не повредить ее целостность;
  • после этого картридж вытаскивается, проверяется, при наличии неисправностей не ремонтабелен, требует замены.

При замене картриджа важно учитывать его размеры, чтобы приобрести подходящую деталь. Смесители производства Профсан оснащены картриджами 40 диаметра.

Если под устройством собирается вода, необходимо убедиться в герметичности водопровода. При наличии повреждений резьбы потребуется ее заменить.

Особенности демонтажа переключателя душа

В процессе эксплуатации выходит из строя не только смеситель, но и переключатель между душем и краном. Если нужно разобрать переключатель душа на смесителе, то способ разбора будет зависеть от типа переключателя, рассмотрим примеры.

Разбор кнопочного переключателя душа

  1. Отключить воду;
  2. Отсоединить излив и шланг от корпуса, если они откручиваются;
  3. Вращательными движениями против часовой стрелки нужно попытаться открутить кнопку. Если кнопка прокручивается, а не откручивается, то хвостовик штока (находится внутри корпуса, при прокручивании поворачивается в ответ на ваши действия с кнопкой) необходимо зафиксировать с помощью инструментов.
  4. После того, как кнопка отошла, иногда обнаруживается дополнительный крепежный элемент. Его откручивают пассатижами.
  5. Сам внутренний механизм откручивается шестигранником против часовой стрелки.
  6. Далее вытаскиваются все внутренние части. Обратите внимание, что порядок их стоит запомнить, если Вы планируете обратно собирать кнопочный переключатель.

Как разобрать шаровой переключатель душа

Чтобы разобрать этот узел необходимо отсоединить прижимную гайку, отсоединить гибкий шланг от крана. Когда душ, гайка сняты, открывается доступ к втулке, удерживающей запорный шарик. После этого можно отрегулировать положение шарика, при необходимости, заменить его.

Теперь рассмотрим этапы, как разобрать переключатель на душ шарового типа:

  1. Убрать прижимную гайку, которая присоединяет душевой шланг к корпусу. Находится в верхней части конструкции.
  2. Обнаруженное отверстие под втулку позволяет открутить шестигранником фторопластовую пластину, обеспечивающую фиксированное положение запорного шарика. Пластину необходимо извлечь из корпуса.
  3. Теперь демонтируется регулировочная рукоятка для душа, отвечающая за движение шарика. Снимается декоративная платина. Далее выкручивается болт при помощи фигурной отвертки.
  4. Снимаем регулировочную ручку без инструментов.
  5. Выкручивается шток переключателя душа, расположенный под рукояткой.

Наша компания Профсан производит отличную по эксплуатационным характеристикам сантехнику. Посмотреть все смесители для ванной по ссылке.

Ремонт однорычажного смесителя для кухни своими руками – с картриджем и шарового

Кухонный смеситель относится к наиболее часто используемой сантехнике в квартире или доме, поэтому неудивительно, что он нередко выходит из строя.

Поворотный одноручный кран в этом случае нуждается в профилактическом ремонте с заменой узлов, иногда неисправность невозможно устранить и приходится менять сантехнический прибор полностью.

Данные работы в домашних условиях может провести практически каждый домовладелец без вызова оплачиваемого специалиста по сантехнике. Для этого необходимо знать, как разобрать кран на кухне с одной ручкой и иметь в наличии простой строительный инструмент.

Однорычажный кухонный смеситель

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Внешний вид элементов конструкции керамических картриджей

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Что необходимо для ремонта

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

Инструменты и расходные материалы для сантехнических ремонтных работ

Инструменты

Для проведения ремонтных работ понадобится следующий инструмент:

  • Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
  • Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
  • Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

Необходимые материалы

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

Внутреннее устройство однорычажного картриджевого смесителя

Ремонт смесителя с картриджем

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Что может требовать ремонта

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

Ремонт фильтра в изливе

Как разобрать

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

  • При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
  • После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию. Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
  • Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

Разборка крана с керамическим картриджем

Как заменить картридж

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Ошибки, которые можно совершить

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим.

Как разобрать смеситель на кухне шарового типа

Ремонт шарового смесителя

Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.

Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.

Возможные неисправности

К основным неисправностям шаровых видов относится:

  • износ верхней купольной прокладки;
  • дефекты полого металлического шара;
  • истирание седлообразных клапанов;
  • ослабление пружин.

Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.

Разбираем смеситель

Разбирая смеситель однорычажный шарового типа выполняют следующие операции:

  • Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
  • Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
  • Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.

Как разобрать шаровой смеситель – замена уплотнителей

Как отремонтировать

В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.

Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:

  • Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
  • При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
  • Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.

Рекомендации по ремонту

Чтобы ускорить время ремонта без проведения предварительного обследования шарового крана с его разборкой, лучше заранее приобрести в торговой сети стандартный ремкомплект.

Перед тем как установить шар, полезно использовать силиконовую смазку, которой покрывают его поверхность для лучшей герметизации и уменьшения истирания резиновых деталей.

Заключение

Ремонт однорычажных моделей кухонных кранов своими руками — довольно простая задача даже для неподготовленного домовладельца. Основные виды кранов – шаровые и картриджные, имеют схожие процессы разборки и сборки с использованием одинакового сантехнического и бытового инструмента.

Видео: как разобрать оба вида смесителей

Как правильно разобрать одно — и двухрычажный водопроводный кран? — Автокраны

Если водопроводный кран начал подтекать, то необходимо выполнить его ремонт. Конечно, для выполнения этой работы можно вызвать сантехника, но многие домашние мастера предпочитают столь несложный ремонт сделать самостоятельно. Но, перед выполнением ремонтных работ, придется решить вопрос, как разобрать водопроводный кран. Дело в том, что конструкции смесителей могут значительно отличаться, в зависимости от модели.

Даже самый качественный смеситель рано или поздно начинает подтекать. Конечно, в этом случае, можно просто заменить старый смеситель новой моделью, но это не всегда рационально, ведь оборудование после ремонта сможет прослужить еще очень долго.

Прежде чем выполнить ремонт, необходимо разобрать смеситель. Но при этом нужно учитывать, что конструкции различных моделей могут сильно отличаться. Поэтому домашним мастерам следует узнать, как разобрать кран с картриджем или как разбирать шаровой кран.

Смесители двухрычажные

Во многих квартирах установлены смесители в ванной двухвентильного типа с душем, так как это классический вариант, который имеет множество поклонников. Как правило, это полуоборотные модели, при их использовании нужно повернуть вентиль всего на пол-оборота.

Рассмотрим, как демонтировать и разобрать водопроводный кран, если в ванной или на кухне установлена именно эта модель сантехники.

Устройство двухрычажного смесителя

Как правило, двухрычажная или двухвентильная модель смесителя представляет собой механизм с литым корпусом из стали или латуни. На тыльной стороне корпуса расположен патрубок с резьбой, который используется для присоединения смесителя к трубе.

В корпусе крана расположены два рабочих узла – вентильные головки, при помощи которых производится регулировку напора подачи воды. Механизм регулировки может быть снабжен резиновой прокладкой или (в современном варианте) керамическими дисками с отверстиями.

Совет! Как правило, обе названные выше конструкции являются взаимозаменяемыми, то есть, в один и тот же корпус можно поставить механизм и с прокладкой, и вариант, имеющий керамическую кран буксу.

Существует две группы двухрычажных смесителей:

  • С «елочкой». В этом случае в корпусе смесителя выполнены два канала, которые подключаются к трубам водопровода через тройник.
  • С патрубками. Это более простая конструкция, при которой подача воды осуществляется через полые трубки.

Порядок разбора смесителя

Рассмотрим, как разобрать кран на кухне или смеситель в ванной, если там установлена двухвентильная модель:

  • Прежде чем начать разборку вентильных кранов, необходимо перекрыть подачу воды, а на полу установить емкость для сбора воды, которая может содержаться в смесителе.
  • Необходимо подготовить разводной ключ и отвертку.
  • Далее разберите корпус, сняв декоративную заглушку вентиля, затем открутить при помощи отвертки фиксирующий винт.

Совет! На этом этапе разборки будет видно, нужно ли поменять прокладку в кране или достаточно будет просто подтянуть винт.

  • В том случае, если подкладка повреждена, демонтируйте ее и замените новой, после чего он собирается в обратном порядке.

Смесители однорычажные

Не меньшей популярностью пользуется и кран с одной ручкой, устанавливаемый на водопроводе. Поворачивая рычаг вправо-влево, регулируют температуру воды, а при движении рычага вверх-вниз происходит изменение напора.

Рассмотрим, как разобрать однорычажный кран. Нужно сказать, если домашний мастер уже разбирал двухвентильную модель, то демонтаж «однорукого» крана не представит сложности.

Устройство смесителя однорычажного

Обычный поворотный однорычажный кухонный кран состоит из следующих элементов:

  • Литого корпуса из металла.
  • Рукоятки поворотной.
  • Элемента фиксирующего рукоятку в нужном положении.
  • Круговой гайки.
  • Прокладки либо картриджа (шарового или керамического).

Смесители, оборудованные шаровым картриджем, имеют внутри корпуса полый шарик, который соединен с рукояткой. В шарике имеются отверстия, через которые поступает вода. Напор воды регулируется поворотами шара и смещением его отверстий относительно каналов подачи воды в корпусе смесителя.

При полном совмещении отверстий вода идет с максимальным напором, при опушенной вниз рукоятке шар поворачивается так, что каналы подачи воды оказываются перекрытыми. В моделях, имеющих керамическую кран буксу для регулировки подачи воды, используется два подогнанных друг к другу диска из керамики с отверстиями. При совмещении отверстий – вода поступает в кран.

Совет! Картриджи с керамическими дисками разборке не подлежат, их следует менять полностью. Но поскольку конструкция эта весьма надежна, выполнять замену приходится нечасто.

Порядок разборки однорычажного смесителя

Рассмотрим, как разобрать шаровый кран, порядок действий должен быть таким:

  • Необходимо подготовить плоскую отвертку, плоскогубцы, шестигранный ключ, небольшой молоток. Перед началом работы нужно обязательно перекрыть подачу воды.
  • При помощи шестигранного ключа нужно ослабить винт, на котором держится ручка. После этого ручку можно снять.
  • Используя плоскую отвертку, следует нажать на выемки резьбового кольца. Если соединение «прикипело», можно слегка постучать по ручке отвертки молотком. Кольцо необходимо повернуть по направлению против хода часовой стрелки.
  • Плоскогубцами следует аккуратно извлечь хром-купол, при этом, нужно стараться не повредить зубчатое кольцо, расположенное под куполом.
  • Теперь нужно осмотреть уплотнение, расположенное внутри шара, чтобы оценить его состояние.
  • Далее следует извлечь шар из корпуса и осмотреть стоппер – устройство в виде отверстия продолговатой формы, предотвращающее самопроизвольный поворот шара. Если будут заметны явные признаки износа, то демонтированную деталь нужно полностью заменить.
  • Если сам шар в хорошем состоянии, то, как правило, требуется замена уплотнительных пружин, расположенных внутри, так как они достаточно быстро изнашиваются в процессе эксплуатации.

Совет! Приобретать комплектующие для ремонта крана необходимо в специализированных магазинах, продающих сантехнические изделия и запорную арматуру. В таких торговых точках, как правило, продавцы могут дать консультацию по выбору деталей. Так как если подобрать прокладку неправильно, то собрать кран будет невозможно, либо после ремонта кран будет подтекать.

  • Сборка крана осуществляется в обратном порядке. При выполнении сборки стоит использовать нетоксичную и не имеющую запаха силиконовую смазку для всех уплотнений.

Краны для фильтров

Для получения чистой питьевой воды многие хозяева устанавливают стационарные фильтры. Одним из вариантов является фильтр «Гейзер». В комплект поставки входит кран для фильтра. Это изделие с металлическим корпусом с удобным отрывочным клапаном.

Использование крана с фильтром очень удобно, так как при помощи этого устройства можно получать любое необходимое количество воды. Все стационарные фильтры «Гейзер» достаточно просты в установке.

Этот водяной фильтр обеспечивает сначала механическое фильтрование подаваемой воды, а затем её комплексную очистку от химических примесей. Очистка проходит в специальном сменном картридже.

Для установки фильтра можно использовать дополнительный кран, но сейчас есть возможности использовать смесители, выполняющие сразу две функции. Этот вариант может использоваться, как обычный смеситель, смешивающий неочищенную горячую и холодную воду, а также как кран для фильтра, через отдельный патрубок с изливом которого поступает очищенная питьевая вода. Такой кран при необходимости может разбираться точно также, как обычный смеситель.

Итак, разобравшись с вопросом, как разобрать кран в ванной или смеситель на кухне, можно без излишних усилий выполнить ремонт сантехнического устройства в случае возникновения протечки.

бланк путевого листа автомобильного крана скачать

скачать бланк путевого листа автомобильного крана

как правильно укладывать плиты перекрытия

официальный сайт галичанин

башенный кран почему не падает

Виды смесителей и как разобрать однорычажный и двухрычажный: Обзор +Видео

Рано или поздно даже самая лучшая современная сантехника может выйти из строя. Это может привести к очень негативным последствиям – кран протечет в самый неподходящий момент, и вы зальете квартиру соседей, заплатив после этого за ремонт немалую сумму денег. Согласитесь, эта ситуация весьма неприятна. Для того чтобы этого избежать, при обнаружении неисправности необходимо сразу же принять меры и провести работы по ремонту сломанной сантехники.

Чтобы сделать это самостоятельно, необходимо знать тип неисправного крана, его составляющие и порядок действий по его грамотной разборке.

Содержание статьи:

Общие сведения

Мы представляем вам информацию о том как разобрать кран в домашних условиях, а так же подробные инструкции к работе. Конечно, всегда есть возможность вызвать на дом профессионального мастера для починки крана, но если вы хорошо владеете инструментами, то эта статья именно для вас.

Во-первых, нужно сказать, что смесители бывают двух видов – двухвентильные, которые регулируют подачу и температуру воды при помощи двух разных вентилей с горячей и холодной водой,  и однорычажные, у которых имеется только одна ручка для настройки температуры воды.

Однорычажный смеситель на сегодняшний день является более современным, нежели двухвентильный. Он может иметь внутри один из двух механизмов – шар или картридж. Шаровой механизм позволяет смешивать горячую и холодную воду. Помимо этого, шарик служит в качестве запорного механизма.

ВАЖНО:

Перед тем, как приступить к ремонту любого смесителя обязательно перекройте воду! Если этого не сделать, то при разборке труб может политься кипяток.

Для проведения ремонта вам потребуется следующий инвентарь: плоскогубцы, набор ключей и отверток, в котором обязательно должна присутствовать плоская отвертка, ткань, резиновые прокладки.

Этапы ремонта однорычажного смесителя с шаровым механизмом

  1. Пользуясь ножом или отверткой, снимите декоративную заглушку красно-синего цвета, которая показывает направление горячей и холодной воды (при ее наличии).
  2. Отверткой выкрутите винт, прижимающий поворотный регулятор. При помощи этого винта соединяются шток запорной арматуры и рукоятка.
  3. Снимите с корпуса рукоятку, которая управляет подачей воды. Для этого может потребоваться сила, однако вам стоит знать, что материал, из которого она сделана, как правило, не очень прочный, поэтому его можно повредить.
  4. Возьмите шестигранный ключ, открутите пластиковый колпачок, а затем выньте его рукой. После этого вы увидите шаровой механизм.
  5. Аккуратно извлеките шарик. В большинстве случаев под механизмом расположены хрупкие пружины, поэтому действуйте так, чтобы не повредить их. Если шар окажется поврежденным, то его придется заменить на новый, это также касается и пружин.
  6. Возьмите отвертку и достаньте седло клапана, а также пружины к ним.
  7. Тщательно прочистьте полость крана. Не используйте при чистке сильных веществ, таких как щелочь или уксус, чтобы не повредить металл. Лучше всего для прочистки крана подойдет специально подобранный гель.
  8. Снимите имеющиеся прокладки и прочистите их. Если они сильно притерлись к основанию, то их нужно поддеть ножом или отверткой и заменить на новые, после чего можно собирать кран.

Что касается ремонта однорычажного смесителя с картриджем, то стоит сразу сказать, что керамические картриджи, не поддаются ремонту, поэтому в случае поломки картридж необходимо сразу же заменить на новый. Несмотря на это, ломаются они редко и служат довольно долго.

Разбирается такой кран аналогично вышеописанному способу

  1. Пользуясь ножом или отверткой, снимите декоративную заглушку красно-синего цвета, которая показывает направление горячей и холодной воды (при ее наличии).
  2. Отверткой выкрутите винт, прижимающий поворотный регулятор. При помощи этого винта соединяются шток запорной арматуры и рукоятка.
  3. Снимите с корпуса рукоятку, которая управляет подачей воды. Для этого может потребоваться сила, однако вам стоит знать, что материал, из которого она сделана, как правило, не очень прочный, поэтому его можно повредить.
  4. Отверните рукой декоративную гайку, которая фиксирует картридж.
  5. Извлеките картридж, замените его на новый и соберите кран.

Здесь необходимо обратить внимание на положение сломанного картриджа, чтобы при его замене все сделать правильно.

Разобрать двухвентильный смеситель

Теперь разберемся, каким способом в случае поломки можно разобрать двухвентильный смеситель. Сделать это совсем не сложно, ведь механизм такого смесителя очень прост, благодаря чему он и в настоящее время пользуется большой популярностью.

Как мы уже упомянули, двухвентильный смеситель представляет собой два вентиля – при повороте одного из крана льется горячая вода, при повороте второго – холодная. Двухвентильные краны еще называют двухходовыми. Регулируя поток воды, можно настроить ее до необходимой вам температуры. В большинстве случаев такие смесители имеют плотно притертые друг к другу специальные пластины. Чтобы обеспечить пластинам защиту, двухвентильный смеситель оснащен пластиковыми или резиновыми прокладками.

Двухвентильные смесители, как и однорычажные, бывают двух типов: елочка и патрубной. У крана-елочки, который пришел к нам из далеких советских времен, имеется в корпусе тройник, с помощью которого водоотводящие трубы подключаются к рычагу. Патрубной тип отличается от елочки тем, что он присоединяется с помощью труб, которые, в свою очередь, вводятся в излив,  не задействовав при этом дополнительные разветвления.

Разобрать смеситель можно следующим образом:

  1. Снимите при помощи отвертки или ножа цветную заглушку и открутите шуруп, находящийся под ней.
  2. Снимите вентиль, что позволит вам добраться ко внутренним деталям.
  3. Возьмите ключ и аккуратно открутите кран-буксу.
  4. Замените прокладку, предварительно проверив ее качество, ведь для протечки крана достаточно малой соринки, которую вы можете не заметить на прокладке при ее замене.

Соберите кран.

Керамические смесители

Помимо вышеуказанных смесителей существуют еще и керамические смесители. Подача воды в нем осуществляется с помощью более сложного механизма. Его главные элементы – это плотно прилегающие друг к другу металлокерамические пластины. У такого крана отсутствуют прокладки, зато  имеются фильтры. Причем фильтры стоят отдельно на горячую и холодную воду.

Отличительная черта керамического смесителя – это его герметичность. Те самые пластинки, которые плотно прилегают друг к другу, самостоятельно полируются. У такой конструкции весьма продолжительный срок эксплуатации, однако, у нее имеется и недостаток. Все дело в том, что трубный мусор, который попадет вместе с потоком воды, нарушает герметичность. В целях предотвращения указанной проблемы в центр смесителя помещается специальный фильтр механической очистки.

Разобрать керамический смеситель можно при помощи следующих действий:

  1. Удалите декоративную заглушку с помощью ножа или отвертки.
  2. Возьмите шестигранный ключ и открутите зажимной винт.
  3. Открутите хромированный купол и прижимную гайку.
  4. Извлеките фильтр, тщательно промойте его и вставьте обратно, после чего соберите кран.

СПРАВКА:

Если у вас установлен смеситель с термостатом, то при его поломке самым лучшим решением будет обратиться к профессионалу. Это связано с тем, что методы подключения температурного индикатора напрямую зависят от его производителя. Кроме того, у такого устройства имеются слишком нежные контакты. При самостоятельной попытке починки смесителя контакты можно очень легко повредить.

В заключение хочется сказать, что работа по демонтажу смесителя довольно простая. Самое главное – это понимать, какой тип крана находится перед вами и из чего он состоит. Имя при себе арсенал необходимых инструментов вы без каких-либо сложностей сможете разобрать смеситель и починить его.  Для того, чтобы кран служил долго, необходимо время от времени проверять состояние деталей, прочищать их и, если возникла необходимость, сразу же менять детали на новые.

Как краны поднимаются на небоскребы?

Два башенных крана, возвышающиеся над горизонтом Нью-Йорка, собирают вместе новый Всемирный торговый центр One World Trade Center, который только что стал самым высоким небоскребом в городе. Как эти краны туда попадают? Используя собственную подъемную силу, чтобы стать выше. Хотя это наиболее распространенный метод, на самом деле существует три способа:

1) Метод внешнего подъема , при котором кран — стрела плюс ее башня — расширяется вверх вдоль внешней стороны здания.

2) Метод внутреннего лазания , при котором кран строит несколько этажей изнутри за раз, а затем «прыгает» на более высокую точку.

3) Метод «скайкрейн» подъема краном на вертолете.

(Инженеры 1 ЦМТ используют оба первых метода.)

При методе внешнего подъема основание крана закрепляется на бетонной плите в земле, а башня крана возводится рядом со зданием с использованием мобильные краны меньшего размера.Когда здание достигает около 180 футов (около 15 этажей), кран крепится к зданию с помощью стальных хомутов, а новые сегменты вставляются в хребет крана. Чтобы добавить к себе сегменты, у крана есть специальная подъемная секция — большая металлическая оболочка, которая масштабируется снаружи башни крана. Эта оболочка поднимает руку над последним позвонком и временно поддерживает его, а затем принимает новый сегмент опоры руки. Оболочка удерживает этот сегмент на месте, пока рабочие ввинчивают его.Они повторяют этот процесс каждые 180 футов или около того: кран строит здание, затем его прикрепляют к зданию, затем он получает новые позвонки, чтобы стать выше.

Второй способ — метод внутреннего лазания. Кран стоит внутри центра здания, во что-то вроде импровизированного двора, где он возводит вокруг себя небоскреб примерно на сотню футов за раз. Гидравлический цилиндр в основании крана поднимает его через пустую середину здания на более высокий этаж.Затем рабочие вставляют стальные балки под кран, чтобы придать ему новую прочную опору, и кран снова начинает строительство.

Третий метод — использовать тяжелый вертолет (или «скайкрейн»), чтобы доставить кран на вершину строительной площадки. Это нужно делать по частям — всего один сегмент башни крана может весить от 3 000 до 20 000 фунтов. Однако из-за стоимости и из-за того, что полет на грузонесущем вертолете над густонаселенным районом очень сложен с точки зрения логистики, этот метод является наиболее редким и используется только несколько раз в год по всей стране.

Bonus Explainer: Как краны снова спускаются? Часто путем сооружения самой виселицы, которая их уничтожит. Чтобы разобрать себя, башенные краны строят вышки на крыше готового проекта. (Вышки — это более простой прадед башенных кранов.) Эти вышки затем помогают демонтировать башенные краны и — в случае внутренних подъемников — опускать их части одну за другой на землю с помощью очень длинных тросов. Как только детали достигают земли, они возвращаются в пункт проката на грузовиках-платформах, а затем рабочие разбирают вышки.К большинству частей буровой вышки можно подняться только на строительном лифте. (Однако сторонние альпинисты могут самостоятельно спуститься вниз.)

Автор: Форрест Викман

Источник: http://www.dailyherald.com/article/20120528/news/705289968/

Как работают башенные краны Сняли? — Все о кранах

Кран — это система шкивов, используемая для перемещения очень значительных партий.
как перпендикулярно, так и горизонтально, вы, скорее всего, их уже видели
на улицах, где строится новое здание.

Статья Автор: Асфальт, Ирвинг

Они являются неотъемлемым фрагментом многоэтажной застройки, для
Причина в том, что они являются одним-единственным механизмом, достаточно умелым для
перемещение тяжелых припасов, необходимых для строительства более высоких этажей. В
В общем, эти журавли бывают разных видов, и эти несхожие виды могут
все будут включены в производство всего одного небоскреба, от вращающегося гуська
от кранов к колонным и рамным кранам.То и дело кран находится
на вершине небоскреба и строит под собой, но чаще всего
кран расположен на высокой платформе рядом со зданием,
облегчить работу.

Подъем кранов и их отвод

Теперь самый важный вопрос, который вы можете задать себе, наблюдая за всеми
этого процесса может быть: как разместить кран, чтобы он мог постоянно подниматься
с многоэтажным домом? Это приводит к следующему вопросу: как
подъемный кран снят, когда строительство будет завершено? Оба они на самом деле довольно
легко ответить, установка подъемного крана — довольно простая работа, которая регулярно
сделано и достигнуто самим краном.

Каркас или «флагшток», на котором укреплен кран, сконструирован.
самим краном, уровень за уровнем. Затем мощные гидроцилиндры отбрасываются на
подтолкнуть кран на дополнительный уровень (иногда это делается первым), а разные
часть флагштока имплантируется под кран. Затем кран застегивает
в свое положение и выполняет свою работу, пока не будет готов перейти еще на один уровень
вверх. В конце концов, в зависимости от типа крана, веса и габаритов
по заданию рабочие вставят стабилизаторы, которые прикрепят каркас крана
к самому многоэтажному зданию, обеспечив его необходимым фундаментом в качестве
он захватывает самую верхнюю точку конструкции.

Что касается части «спустить краны обратно», когда многоэтажное здание, наконец, завершено, кран буквально до определенной степени разносят по частям. Это происходит по-разному, поскольку это процесс, зависящий от типа крана, но большинство кранов сконструированы таким образом, чтобы их можно было легко разбирать. Обычно большой кран поднимает кран меньшего размера и веса, связанный с вершиной многоэтажного здания. Это позволяет рабочим отрубить обломки главного крана и постепенно и осторожно позволить им вернуться на пол.Сам флагшток и основание крана опускаются эквивалентными гидроцилиндрами, которые поднимают их вверх, причем каждый из уровней флагштока разбирается заранее, чтобы опустить фундамент.

Мы надеемся, что вам понравилось посещать наш сайт и вы узнали больше о кранах. Мы приглашаем вас связаться с нами с любыми комментариями или вопросами. Мы будем рады ответить на ваши вопросы. Если вы знаете еще что-нибудь интересное о кранах, поделитесь своими советами на нашем сайте.И последнее, о чем мы просим, ​​- это посетить нашего спонсора, если вам нужен подрядчик по укладке дорожных покрытий в Ирвинге .

Как возводится башенный кран?

Что такое башенные краны?
Краны, которые используются для строительства высотных зданий и небоскребов, называются башенными кранами. Основание башенного крана обычно представляет собой бетонную плиту, которая крепится к земле большими анкерными болтами. По мере подъема крана и в зависимости от поднимаемого веса к бокам здания крепятся опоры.

Детали башенного крана

Существует несколько типов кранов, но обычно они состоят из

кранов.

  • Мачта: главная башня крана из стальных ферм
  • Поворот: поворотный элемент расположен в верхней части мачты, это то, что позволяет крану вращаться.

Как строят краны на небоскребах?
В верхней части башни находится поворотный механизм, который позволяет крану вращаться с помощью редуктора и двигателя.Ответ на вопрос действительно на удивление прост. Кран поднимается уровень за уровнем, используя собственную подъемную силу.

Сборка башенного крана
Для первоначальной сборки башенного крана строительная бригада будет использовать мобильный кран меньшего размера для сборки стрелы и оборудования. Башня поднимается над основанием и строит одну секцию за раз. Для этого используется верхний альпинист или подъемная рама. Он устанавливается между верхом башни и поворотным устройством.

Объясняется просто:

  1. На стрелу подвешен груз для уравновешивания противовеса
  2. Поворотный механизм отсоединен от верхней части мачты. Гидравлическое оборудование в верхнем подъемнике толкает поворотный механизм вверх
  3. Кран поднимает (краном) другую секцию мачты в щель, которая открыта подъемной рамой
  4. После подъема она привинчивается на место, и вся секция башни становится выше

Как разобрать башенный кран?
Прежде чем приступить к разборке башенного крана, его можно использовать двумя разными способами.Первый: внешний, когда башенный кран расширяется вверх снаружи здания; второй: внутренний, обычно устанавливаемый внутри шахты лифта, в то время как конструкция строится вокруг него.

Как снять кран с вершины небоскреба после завершения строительства?

Для разборки просто выполните обратный процесс. По сути, он сам разбирается.

Программа

FACE: отчет о болезни в Нью-Йорке, 08NY011 | NIOSH

Отчет о болезни в Нью-Йорке 08NY011

Сводка

В марте 2008 года взрослый мужчина (пострадавший) получил смертельные травмы, когда стрела крана, которую он разбирал, прогнулась и раздавила его.Кран с решетчатой ​​стрелой на грузовике принадлежал владельцу строительной компании (владельцу), который был другом погибшего. Пострадавший не являлся сотрудником строительной компании. Во время инцидента пострадавший находился во дворе владельца, помогая ему разобрать стрелу. Стрела имела длину 55 футов и состояла из четырех секций: основания (15 футов), удлинителя стрелы I (20 футов), удлинителя стрелы II (10 футов) и наконечника с крюком (10 футов). Смежные секции соединялись восемью болтами и четырьмя соединительными штифтами.С подвесками (подъемными тросами), прикрепленными к верхнему концу или наконечнику стрелы, владелец и пострадавший опускали стрелу до тех пор, пока ее конец не оказался примерно на 4 ½ фута над землей. По словам владельца, нельзя было снимать соединительные штифты до тех пор, пока подвески не будут перемещены с наконечника на удлинитель II и секция наконечника не будет консольной. Пострадавший начал снимать болты, в то время как хозяин разбирал блок крюка в сборе около конца наконечника. Помимо удаления болтов, пострадавший также удалил четыре нижних соединительных штифта, вставая под стрелу: два между наконечником и удлинителем II и два между удлинителями I и II.Когда жертва выбила последний штырь 12-фунтовой кувалдой, стрела прогнулась и упала на него. Владелец позвонил в службу 911, чтобы вызвать парамедиков, которые прибыли в течение нескольких минут. Пострадавший был доставлен в больницу, где он был объявлен мертвым.

Исследователи штата Нью-Йорк по оценке и контролю смертности (NY FACE) пришли к выводу, что для предотвращения подобных инцидентов в будущем работодатели должны:

  • обеспечить, чтобы весь персонал, назначенный для сборки / разборки или оказания помощи в сборке / разборке стрелы крана, прошел обучение по процедурам безопасной сборки / разборки;
  • гарантировать, что весь персонал, которому поручено собирать / разбирать стрелы крана, строго соблюдает процедуры сборки / разборки производителя и использует блокировку для поддержки всех секций стрелы;
  • проконсультируйтесь с производителем относительно обновленных процедур эксплуатации и технического обслуживания, а также методов безопасной работы при использовании старых моделей кранов; и
  • проинструктируйте рабочих вставлять соединительные штифты с шплинтами, размещенными с внешней стороны стрелы во время сборки крана, чтобы ни один рабочий не забирался под стрелу, чтобы удалить шплинты во время разборки.

Введение

В марте 2008 года взрослый мужчина (пострадавший) получил смертельные травмы, когда стрела крана, которую он разбирал, прогнулась и раздавила его. Сотрудники NY FACE узнали об инциденте из газетных статей. 27 марта 2008 г. следователь NY FACE посетил место происшествия, чтобы собрать информацию о происшествии со смертельным исходом. Следователь опросил владельца крана, который разбирал кран, с пострадавшим во время происшествия.Дело было рассмотрено сотрудником по соблюдению нормативных требований Управления по охране труда (OSHA), который расследовал инцидент. Также были рассмотрены отчет о происшествии с полицией, поданный шерифом округа, и свидетельство о смерти.

Кран с решетчатой ​​стрелой, установленный на грузовике, который был задействован в инциденте, принадлежал владельцу строительной компании (владельцу), в которой работали пять рабочих. Владелец начал свой бизнес в 1991 году и работал над несколькими проектами городской канализации и коммунального хозяйства.

Во время инцидента потерпевший работал машинистом на федеральном производственном предприятии полный рабочий день; он не был сотрудником строительной компании. Он и владелец были близкими друзьями и бывшими партнерами по бизнесу. Ранее пострадавший периодически работал в строительной компании и в последний раз получал заработную плату в компании осенью 2006 года.

К началу

Расследование

Владелец приобрел кран у местного продавца подержанного оборудования 31 декабря 2007 г.Кран был доставлен во двор владельца и стоял там с момента покупки. Кран 1967 года выпуска с ресурсом 4000 часов ранее принадлежал крупной производственной корпорации. Владелец получил копию руководства по эксплуатации, а также подробные отчеты о техническом обслуживании крана, свидетельствующие о том, что крану регулярно проводилось профилактическое обслуживание. Владелец оценил кран в хорошем состоянии, за исключением пары мелких протечек; он планировал отремонтировать кран и проверить его перед тем, как использовать его в своем строительном бизнесе.

Для ремонта и осмотра крана необходимо было разобрать стрелу на отдельные секции. Стрела имела длину 55 футов и состояла из четырех секций: основания (15 футов), удлинителя стрелы I (20 футов), удлинителя стрелы II (10 футов) и наконечника с крюком (10 футов). Смежные секции соединялись восемью болтами и четырьмя соединительными штифтами (Фото 1). Каждый соединительный штифт был закреплен шплинтом на его коническом конце (фото 2). Соединительные штифты вставлялись снаружи стрелы; шплинты находились внутри стрелы.

Владелец не имел формального обучения разборке крана. Однажды он помог опытному крановщику разобрать стрелу современного крана с решетчатой ​​стрелой, установленного на грузовике. У пострадавшего не было опыта разборки стрелы крана.

В руководстве по эксплуатации указано, как поэтапно собирать стрелу. Чтобы разобрать стрелу, инструкция предписывала оператору изменить процедуру сборки в обратном порядке. По словам владельца, он изучил инструкцию и составил устный план разборки.План включал следующие шаги:

  1. опустить стрелу с прикрепленными к ее наконечнику подъемными тросами;
  2. снимите болты между наконечником и удлинителем II и между удлинителями II и I;
  3. опустить наконечник на землю;
  4. переместите подвески с наконечника на удлинитель II, чтобы закрепить секцию наконечника;
  5. поднимите стрелу и снимите два нижних соединительных штифта между наконечником и удлинителем II;
  6. опустите конец стрелы на землю; и
  7. снимите два верхних соединительных штифта последними, чтобы отделить секцию наконечника.

Владелец указал, что он и потерпевший планировали выполнить ту же процедуру, чтобы разобрать оставшиеся три секции. По словам владельца, план был обсужден владельцем и жертвой.

Утром в день инцидента пострадавший прибыл во двор хозяина, чтобы помочь ему разобрать стрелу. С подвесками, прикрепленными к наконечнику, они сначала опускали стрелу в сторону крана, пока его наконечник не оказался примерно на 4 ½ фута над землей. Когда штанга была подвешена за конец на подвесках, пострадавший начал откручивать болты между наконечником и удлинителем II и между удлинителями II и I.Смазал болты перед тем, как снять их гаечным ключом и трещоткой. Тем временем владелец разбирал блок крюка в сборе около конца наконечника. Владелец вспомнил, что в какой-то момент потерпевший заметил, что соединение между наконечником и удлинителем II, похоже, застряло.

По словам владельца, он на мгновение отвернулся от того места, где находился пострадавший, и не увидел падения стрелы. Он повернулся и увидел, что удлинитель II находится на спине жертвы, а жертва наклонена вперед и раздавлена.

Расследование после инцидента показало, что помимо удаления шестнадцати болтов, потерпевший также удалил четыре нижних соединительных штифта: два между наконечником и удлинителем II и два между удлинителями I и II. Рядом с жертвой была найдена 12-фунтовая кувалда. Пострадавший расположился под стрелой и внутри нее, чтобы он мог удалить соединительные шплинты, вставленные внутрь, и выбить их наружу. Было высказано предположение, что сначала пострадавший удалил два нижних штифта, соединяющих наконечник и удлинитель II, и две секции «застряли»; это привело к тому, что стрела осталась подключенной изначально.Когда пострадавший использовал кувалду, чтобы выбить последний штифт, стрела прогибалась в двух местах: между наконечником и удлинителем II и между удлинителями II и I (фото 3). Пострадавший находился под добавочными номерами II и I и между ними; он был раздавлен удлинением II (рис. 1). Владелец позвонил в службу 911, чтобы вызвать скорую медицинскую помощь, которая прибыла в течение нескольких минут. Пострадавший был доставлен в больницу, где скончался от тяжелых травм головы и туловища.

К началу

Рекомендации / Обсуждение

Рекомендация № 1: Работодатели должны обеспечить, чтобы весь персонал, назначенный для сборки / разборки или оказания помощи в сборке / разборке стрелы крана, прошел обучение по процедурам безопасной сборки / разборки.Лица, не прошедшие обучение, никогда не должны пытаться выполнять эту сборку / разборку.

Обсуждение: При сборке и разборке крана произошло много серьезных или смертельных травм. Из-за веса и размера стрелы процедуры сборки / разборки могут быть чрезвычайно опасными. Удаление неправильных соединительных штифтов или удаление штифтов перед правильной установкой подвесок может привести к изгибу и разрушению стрелы, если секции стрелы не будут должным образом заблокированы или поддержаны.Пострадавший в данном случае не проходил обучение и никогда раньше не выполнял эту работу. Он расположился под стрелой, в опасном месте. Он, очевидно, не осознавал, что стрела может обрушиться, когда снимал штифты с секций за подвесками. Работодатели должны обеспечить обучение всего персонала, которому поручено собирать / разбирать или помогать в сборке / разборке стрелы крана, правильным и безопасным процедурам, включая закрепление и открепление. Следует подготовить и проанализировать письменный план работы.Весь персонал должен знать процедуры и полностью осознавать и осознавать потенциальные опасные для жизни последствия, связанные с этим этапом работы крана.

Рекомендация № 2: Работодатели должны обеспечить, чтобы весь персонал, которому поручено разбирать стрелы крана, строго следовал процедуре сборки / разборки производителя и использовал блокировку для поддержки каждой секции стрелы.

Обсуждение: При сборке / разборке стрелы крана весь персонал должен строго соблюдать процедуры, указанные производителем.Непосредственной причиной этого смертельного исхода было то, что пострадавший не выполнил процедуру разборки и расположился под стрелой, чтобы удалить соединительные штифты на секциях за подвесками. Отсутствие блокировки для поддержки секций стрелы также способствовало фатальному инциденту, так как блокировка может стабилизировать стрелу и предотвратить движение (обрушение) стрелы, которое может привести к смертельным травмам.

Работодатели должны гарантировать, что рабочие используют надлежащие блокировки для поддержки каждой секции стрелы, чтобы предотвратить перемещение секций стрелы при разборке кранов.Предупреждающие знаки следует размещать на всех штыревых соединениях или рядом с ними.

Рекомендация № 3: При использовании старых моделей кранов работодатели должны всегда консультироваться с производителем для получения обновленных процедур эксплуатации и технического обслуживания и безопасных методов работы.

Обсуждение: Кран, задействованный в этом инциденте, был модели 1967 года выпуска. Руководства по эксплуатации для более старых моделей могут не содержать текущую общепринятую отраслевую практику. При сборке / разборке кранов старых моделей работодатели всегда должны консультироваться с производителем для получения обновленных процедур эксплуатации и технического обслуживания и безопасных методов работы.Следующие методы разборки стрелы (описанные в Руководстве IPT по работе с краном и такелажем) могут быть использованы в качестве дополнительных рекомендаций, которые необходимо включить в процедуру разборки:

  1. Опустите стрелу до тех пор, пока она не окажется в горизонтальном положении с землей, и упирайте конец стрелы в блокировку, пока подвески не ослабнут.
  2. Переместите подвески назад не дальше, чем длина консоли, разрешенная в руководстве по эксплуатации крана.
  3. Слегка приподнимите стрелу и снимите все нижние штифты на секциях перед подвесками.
  4. Используйте более длинный стержень, чтобы выбить пальцы, если шплинты находятся внутри стрелы. Не лезьте под стрелу, чтобы вынуть штифты.
  5. Убедитесь, что каждая секция стрелы поддерживается, затем опустите на блокировку. Снимите верхние штифты на секциях перед подвесками, а затем снимите секции.

Рекомендация № 4: При сборке стрелы крана рабочие должны быть проинструктированы, чтобы они вставляли соединительные штифты с шплинтами, размещенными с внешней стороны стрелы, чтобы ни один рабочий не забирался под стрелу, чтобы снять их во время разборки.

Обсуждение: Во время сборки стрелы, когда все секции стрелы заблокированы и полностью поддерживаются, рабочие должны быть проинструктированы вставлять соединительные штифты с шплинтами снаружи рамы стрелы, не располагаясь под стрелой. Это позволит рабочему удалить штифты снаружи стрелы во время разборки стрелы. Некоторые типы стрел предназначены для того, чтобы штифты можно было устанавливать снаружи с помощью шплинтов внутри стрелы, чтобы избежать заедания подвесного троса.При демонтаже стрелы этого типа особенно важно использовать блокировку для поддержки всех секций стрелы и предотвращения внезапного движения стрелы. Рабочие должны использовать соответствующий инструмент, например, длинную штангу, чтобы выбить штифты снаружи стрелы. Ни один рабочий не должен попадать под стрелу, чтобы вынуть штифты.

Ключевые слова: кран, стрела, кран-манипулятор с решетчатой ​​стрелой, разборка стрелы, разборка стрелы, штифты соединительные, шплинты.

Список литературы

  1. CDC / NIOSH.Предупреждение NIOSH. Предотвращение травм и гибели рабочих в результате опрокидывания мобильного крана, обрушения стрелы и неконтролируемых подъемных нагрузок. Публикация DHHS (NIOSH) № 2006-142, сентябрь 2006 г. Получено 19 июня 2008 г. с сайта https://www.cdc.gov/niosh/docs/2006-142/
  2. .

  3. Габби, Р.Г .: Учебное пособие IPT по работе с краном и такелажем Mobile-EOT-Tower Cranes. Эдмонтон, Альберт, Канада: IPT Publishing and Training LTD., Январь 2005 г.
  4. CDC / NIOSH. Собственный отчет NIOSH FACE № 2006-01: Помощник латиноамериканского плотника умер после того, как на него упала стрела крана во время разборки — Северная Каролина.Получено 19 июня 2008 г. с сайта https://www.cdc.gov/niosh/face/In-house/full200601.html
  5. .

  6. CDC / NIOSH. Собственный отчет NIOSH FACE № 1997-03: Смертельное ранение механика при демонтаже крановой стрелы на складе металлолома в Пенсильвании. Получено 19 июня 2008 г. с сайта https://www.cdc.gov/Niosh/face/In-house/full9703.html
  7. .

  8. Центр строительных исследований и обучения. Смертные случаи, связанные с подъемными кранами на строительстве, и рекомендации по их предотвращению. Получено 21 октября 2008 г. с сайта http: // www.cpwr.com/research/crane-related-deaths-construction-and-recommendations-their-prevention (ссылка обновлена ​​30.10.2013)

Программа FACE в Нью-Йорке

Программа оценки и контроля смертности (FACE) — одна из многих программ по охране труда и технике безопасности, проводимых Департаментом здравоохранения штата Нью-Йорк (NYS DOH). Это исследовательская программа, предназначенная для выявления и изучения профессиональных травм со смертельным исходом. В соответствии с соглашением о сотрудничестве с Национальным институтом безопасности и гигиены труда (NIOSH) программа NYS DOH FACE собирает информацию о профессиональных смертельных случаях в штате Нью-Йорк (за исключением города Нью-Йорк) и нацелена на конкретные типы смертельных случаев для оценки.Следователи NYS FACE оценивают информацию из нескольких источников. Результаты резюмируются в описательных отчетах, которые включают рекомендации по предотвращению подобных событий в будущем. Эти рекомендации распространяются среди работодателей, работников и других организаций, заинтересованных в обеспечении безопасности на рабочем месте. Программа FACE не определяет вину или юридическую ответственность, связанную со смертельным исходом. Имена работодателей, потерпевших и / или свидетелей не включаются в письменные отчеты о расследованиях или другие базы данных для защиты конфиденциальности тех, кто добровольно участвует в программе.

Дополнительную информацию о программе FACE штата Нью-Йорк можно получить по телефону:

Программа FACE Департамента здравоохранения штата Нью-Йорк
Бюро гигиены труда
Фланиган-сквер, комната 230
547 Ривер-стрит
Трой, Нью-Йорк 12180

1-866-807-2130

http://www.health.ny.gov/environmental/investigations/face/external icon (ссылка обновлена ​​8.04.2013)

Сообщения о делах в Нью-Йорке

Роль башенных кранов в проектах высотных зданий

На горизонте любого города, вероятно, будет по крайней мере несколько башенных кранов, которые являются одними из самых крупных единиц оборудования, используемого в строительных проектах.Строительные компании используют башенные краны для подъема тяжелых материалов, таких как сталь и бетон. Большие устройства, такие как ацетиленовые горелки, двигатели и генераторы, также транспортируются с помощью башенных кранов.

Поскольку башенные краны тонкие по сравнению с высотными зданиями, их грузоподъемность может быть легко недооценена по внешнему виду. Как башенный кран может стоять, не опрокидываясь? Как он способен поднимать такой вес? Становится ли кран выше вместе со зданием? В этой статье будут рассмотрены основные принципы работы башенных кранов и их функциональность.


Услуги по управлению строительством делают процесс строительства более безопасным и эффективным.


Детали башенного крана

Башенные краны обычно состоят из трех основных частей: основания, мачты или башни и поворотного устройства.

ОСНОВАНИЕ: Основание является основной опорой крана. Он соединен с большим бетонным фундаментом, на котором лежит весь вес.

МАЧТА ИЛИ БАШНЯ: Мачта соединена с основанием, и это опорная конструкция, которая определяет высоту подъемного крана.Мачта имеет большую треугольную решетчатую структуру, которая придает крану прочность.

ПОВОРОТНОЕ УСТРОЙСТВО: Поворотное устройство состоит из редуктора и двигателя, прикрепленных к верхней части мачты, что позволяет крану вращаться вдоль своей оси. В свою очередь, поворотный механизм состоит из трех частей:

  • Удлинитель или рабочий рычаг: Горизонтальный элемент, несущий груз, с тележкой, которая движется по его длине для перемещения груза внутрь и наружу.
  • Стрела механизма: Более короткий горизонтальный элемент, удерживающий грузоподъемный двигатель.Он также содержит электронное управление, барабан для троса и бетонные противовесы для удержания равновесия.
  • Кабина оператора: Состоит из помещения, в котором оператор выполняет все функции крана.

Технические характеристики башенного крана

Типичный башенный кран имеет следующие характеристики, но обратите внимание, что существуют различия в зависимости от модели и производителя:

  • Максимальная неподдерживаемая высота: 265 футов или 80 метров.Он может быть выше, если прикреплен к зданию, так как здание возвышается вокруг крана.
  • Максимальный радиус действия: 230 футов или 70 метров
  • Максимальная подъемная сила: 19,8 тонны или 18 метрических тонн
  • Противовесы: 20 тонн или 16,3 метрических тонн

Обратите внимание, что максимальная нагрузка составляет 18 тонн, но кран не может поднять такой вес, когда груз расположен на конце стрелы. Чем ближе груз расположен к мачте, тем больший вес кран может безопасно поднять.У операторов есть два концевых выключателя для предотвращения перегрузки: выключатель максимальной нагрузки, чтобы оставаться ниже 18 метрических тонн, и выключатель максимального момента для защиты крана от изгибающей силы груза.

Мониторинг погоды на строительных площадках важен, особенно при использовании башенных кранов. Сильный порыв ветра может дестабилизировать груз и конструкцию, что приведет к обрушению. Руководители проектов должны постоянно проверять прогнозы погоды и избегать подъемных операций при неблагоприятных погодных условиях. Система мониторинга погоды на объектах проекта может предупреждать об опасных ветровых условиях, которые не учитываются в прогнозах.

Опорная система башенного крана

Один из первых вопросов, который может задать кто-нибудь, глядя на башенный кран, — эти конструкции стоят вертикально. Есть несколько элементов, которые способствуют устойчивости башенного крана. Бетонная подушка — это бетонный фундамент, сделанный строительной компанией за несколько недель до прибытия крана. Типичные размеры пэда — 30x30x4 футов (10x10x1,3 метра) при весе около 400 000 фунтов. Большие анкерные болты глубоко вделаны в бетонную площадку, и эти элементы поддерживают основание крана.

Башенные краны поставляются на строительные объекты по частям, которые затем собираются на месте. Квалифицированные монтажники собирают стрелу и машинную секцию, затем эти горизонтальные элементы устанавливаются на мачту, которая изначально имеет высоту всего 40 футов. После завершения сборки противовесы устанавливаются с помощью мобильного крана. Мачта поднимается над бетонной площадкой и остается в вертикальном положении благодаря своей треугольной конструкции. Для увеличения высоты крана экипаж добавляет секции к мачте с подъемной рамой:

  • На гуське подвешен груз для уравновешивания противовеса.
  • Поворотный блок отсоединен от верхней части мачты, и гидроцилиндры в верхнем подъемнике поднимают поворотный блок на 20 футов.
  • Оператор крана поднимает краном еще одну 20-футовую секцию мачты в зазор, а затем она прикручивается на место.

Эти шаги повторяются непрерывно, пока не будет достигнута желаемая высота. Когда приходит время убирать башенный кран со строительной площадки, кран разбирает свою собственную мачту, а для разборки остальных используются краны меньшего размера.

Демонтаж башенного крана и установка крыши в Сиэтле, Вашингтон

ПРОМЫШЛЕННОСТЬ

Строительство

ИСПОЛЬЗОВАННОЕ ОБОРУДОВАНИЕ

  • Главный кран — Grove GMK 7450 (550 тонн) с весом 220 000 противовесов 161 ‘Удлинитель с вылетом стрелы
  • Вспомогательный кран — National NBT60 (60 тонн)

Это была двухдневная работа, которая навсегда изменила облик Сиэтла. В рамках постоянных отношений со строителями, известными своей работой на Западном побережье, команда по обслуживанию кранов из офиса Omega Morgan в Сиэтле работала над проектом, который члены нашей команды (а также жители северо-западного мегаполиса) не скоро забудут.

Наша задача: демонтировать башенный кран, участвовавший в строительстве нового и потенциально знакового офисного здания Fairview Life Science 1818 года, и установить на его место крышу со стеклянными панелями. От получения разрешений и планирования до безопасного выполнения работ в ограниченном пространстве — наша команда кранов в Сиэтле полностью выполнила проект.

Проблема: крупные операции в ограниченном пространстве

Любой подрядчик, работающий на 1818 Fairview, сталкивается как с возможностью, так и с трудностями.У этого здания есть шанс изменить облик Сиэтла. Он «создан для сотрудничества, товарищества и обновления, чтобы стать одним из лучших рабочих мест Сиэтла». Другими словами, это проект, в котором каждый, кто интересуется будущим города, будет рад стать его участником.

Работа Omega Morgan была специально разработана для разборки башенного крана Liebherr 550, который выполнил свои задачи при строительстве и теперь его нужно было убрать с строительной площадки. Башенный кран был высотой 200 футов с стрелой 241 дюйм.550-тонный мобильный кран необходимо было установить в радиусе 150 футов, чтобы добраться до всех компонентов башенного крана и его демонтировать. Это была нелегкая задача. Линии электропередачи были обесточены, чтобы автокран оказался в нужном месте. Наша команда крановщиков также работала с генеральным подрядчиком строительства, BNBuilders, над установкой крыши атриума и стеклянных панелей крыши после демонтажа крана.

Самой большой проблемой было расположение. Из-за узкой дороги и расположения на берегу, 1818 Fairview сложно обойти.Это означало, что необходимо было провести обширное планирование, получение разрешений и подготовительную работу, прежде чем наша команда могла начать движение. К счастью, Омега Морган справился с этой задачей.

Процесс: экспертное планирование и эффективное исполнение

Все началось с планирования. Работая с BNBuilders и NW Tower Crane, мы знали, что срок завершения работы ограничен. Наша команда крановщиков начала процесс выдачи разрешений на использование улиц до начала работ, как часть наших услуг «под ключ» в рамках проекта.

Реальный проект занял два дня.В целях безопасности мы обеспечили все необходимые отступления от окружающих линий электропередач. Между тем, два предложения UPO были развернуты в течение обоих дней, чтобы пешеходы и другие гражданские лица были в безопасности и подальше от проекта. Узкая дорога с деревьями и коммуникационными проводами была препятствием, которое мы могли легко преодолеть благодаря опыту нашей команды в перемещении в ограниченном пространстве.

Первый день состоял из мобилизации и сборки 550-тонного мобильного крана Grove перед встречей по безопасности перед подъемом в 7 часов утра.Мы использовали 60-тонный мобильный кран для сборки 550-тонной стрелы мобильного крана. После совещания по безопасности мы приступили к демонтажу башенного крана. Наш мобильный кран Grove 550 тонн стал лидером, которому помог 60-тонный автокран. Демонтаж Liebherr, который торчал из атриума, был завершен за один день. Это включало подъем поворотной платформы башенного крана на 35 000 фунтов на радиус 150 футов.

Во второй день мы специально остановились на крыше. Наш мобильный кран Grove 550 тонн снова начал действовать, разместив и крышу атриума, и стеклянные панели крыши в том месте на крыше, где башенный кран выступал через здание.К концу второго дня наша работа была завершена.

Результат: участие в изменении Сиэтла

1818 У Фэрвью есть шанс стать культовым зданием в Сиэтле. Благодаря демонтажу крана мы сыграли свою роль в том, чтобы это будущее стало реальностью. Наш партнер по проекту, NW Tower Crane, заработал репутацию благодаря своим крановым работам в районе Сиэтла. Мы часто сотрудничаем с ними в подобных проектах, благодаря нашему самоотверженному опыту и взаимному доверию к качеству работы.

Так было и с этим проектом. Мы смогли завершить демонтаж башенного крана и укладку новой крыши безопасно, вовремя, в рамках бюджета и полностью удовлетворившись. Для нашей опытной команды это была обычная работа. Тот факт, что это здание окажет влияние на один из самых значительных городов США, заставляет его помнить.

Разделы 1403-1406 — Монтаж и демонтаж

Несчастные случаи во время сборки и разборки решетчатой ​​стрелы и башенных кранов являются одной из основных причин несчастных случаев со смертельным исходом, связанных с краном.Эти секции спроектированы таким образом, чтобы предотвратить такие несчастные случаи, требуя безопасных процедур сборки / разборки решетчатых стрел и башенных кранов. Краны с гидравлической стрелой, как правило, не собираются на месте, но в этих разделах содержатся некоторые положения, такие как требование о правильной установке выносных опор и стабилизаторов, которые применяются к кранам с гидравлическими стрелами.

Необходимые процедуры

При сборке или разборке крана вы должны соблюдать:

  • Процедуры производителя, или
  • Процедуры вашего собственного работодателя, которые должен разработать квалифицированный специалист.Такие процедуры должны, как минимум, (1) предотвращать непреднамеренное опасное перемещение или разрушение любой части оборудования; (2) обеспечить адекватную поддержку и устойчивость всех частей оборудования; и (3) размещать сотрудников, участвующих в операции сборки / разборки, таким образом, чтобы свести к минимуму их подверженность непреднамеренному перемещению или разрушению части или всего оборудования.

Независимо от того, какой из этих вариантов вы выберете, вы должны соблюдать все запреты производителя, применимые к операции сборки / разборки.

Директор по продажам

Все операции по сборке / разборке должны проводиться лицом, отвечающим критериям как компетентного, так и квалифицированного лица, или компетентным лицом, которому помогают один или несколько квалифицированных лиц. Директор A / D должен понимать применимые процедуры сборки / разборки. Директор A / D должен принять следующие меры предосторожности для защиты от потенциальных опасностей, связанных с операцией, в том числе:

  • Условия площадки и грунта должны обеспечивать поддержку оборудования во время сборки / разборки
  • Блокирующий материал должен быть правильного размера, количества и состояния.Блокировка должна быть штабелирована таким образом, чтобы выдерживать нагрузки и сохранять устойчивость.
  • При использовании для опоры решетчатых стрел или компонентов блокировка должна быть размещена надлежащим образом, чтобы защитить конструктивную целостность оборудования и предотвратить опасное перемещение и разрушение
  • При использовании вспомогательного крана нагрузки, которые будут воздействовать на вспомогательный кран на каждом этапе сборки / разборки, должны быть проверены как находящиеся в пределах его номинальной грузоподъемности.
  • Точка (а) крепления такелажа к стреле (или секциям стрелы, гуську или секциям гуська) должна быть подходящей для предотвращения повреждения конструкции и облегчения безопасного обращения с этими компонентами
  • Центр тяжести груза должен быть идентифицирован, если это необходимо для метода, используемого для поддержания устойчивости.Если информации для точного определения центра тяжести недостаточно, необходимо использовать меры, направленные на предотвращение непреднамеренного опасного движения в результате неточного определения центра тяжести.
  • Секции стрелы, системы подвески стрелы (такие как портальные А-образные рамы и стойки гуська) и компоненты должны быть закреплены или поддержаны для сохранения устойчивости после удаления штифтов
  • Подвесные тросы и подвески не должны зацепляться за соединительные штифты стрелы или гуська или шплинты (включая держатели и стопорные штифты)
  • Необходимо принять меры для предотвращения непреднамеренного движения противовесов, которые недостаточно поддерживаются или поднимаются.
  • Каждый раз, когда необходимо полагаться на тормоз подъемника стрелы для предотвращения движения стрелы во время сборки / разборки, тормоз необходимо испытать перед такой надежностью, чтобы определить, достаточно ли этого для предотвращения движения стрелы.Если этого недостаточно, необходимо использовать защелку подъемника стрелы, другое стопорное устройство / устройство резервного торможения или другой метод предотвращения опасного движения стрелы (например, блокирование или использование вспомогательного крана) в результате отказа тормоза подъемника стрелы.
  • Необходимо обеспечить устойчивость назад перед поворотом верхней части, перемещением, а также при установке или снятии компонентов оборудования
  • Необходимо учитывать влияние скорости ветра и погоды на оборудование

Команда

Перед началом операции директор A / D должен убедиться, что члены экипажа понимают все следующее:

  • Свои задачи
  • Опасности, связанные с их задачами
  • Опасные места / места, которых следует избегать

Перед тем, как член экипажа переместится в место, которое находится вне поля зрения оператора и находится внутри, на или под оборудованием, или рядом с оборудованием (или грузом), где член экипажа может быть травмирован движением оборудования (или груз), член экипажа должен проинформировать оператора о том, что он / она направляется в это место.Когда оператору известно, что член экипажа находится в таком потенциально опасном положении, он не должен перемещать какую-либо часть оборудования (или груз) до тех пор, пока оператор не будет проинформирован в соответствии с заранее установленной системой связи, что член экипажа находится в безопасное положение.

Монтажник

Когда такелаж используется для сборки / разборки, работодатель должен гарантировать, что монтажные работы выполняются квалифицированным такелажником, то есть такелажником, который соответствует определению квалифицированного специалиста.

Работа под стрелой, удлинителем или другими компонентами

При удалении штифтов (или подобных устройств) сотрудники не должны находиться под стрелой, гуськом или другими компонентами, если только ограничения площадки не требуют, чтобы один или несколько сотрудников находились в таком положении. В таком случае директор A / D должен внедрить процедуры, которые минимизируют риск непреднамеренного опасного движения и минимизируют продолжительность и степень воздействия под стрелой.

Синтетические стропы

При использовании синтетических строп во время сборки или разборки вы должны следовать инструкциям, ограничениям, спецификациям и рекомендациям производителя синтетических строп.Синтетические стропы должны быть защищены от абразивных, острых или острых краев, а также от конфигураций, которые могут привести к снижению номинальной грузоподъемности строп, например, деформации или локального сжатия.

Выносные опоры и стабилизаторы

Когда обрабатываемый груз и радиус действия требуют использования выносных опор или стабилизаторов, или в любое время, когда используются выносные опоры или стабилизаторы:

  • Выносные опоры или стабилизаторы должны быть либо полностью выдвинуты, либо, если это позволяют процедуры производителя, развернуты, как указано в таблице грузоподъемности
  • Выносные опоры должны быть установлены для снятия веса оборудования с колес, за исключением локомотивных кранов.Это положение не распространяется на стабилизаторы
  • Когда используются поплавки выносных опор, они должны быть прикреплены к выносным опорам. При использовании поплавков-стабилизаторов их необходимо прикрепить к стабилизаторам
  • .

  • Каждая опора или стабилизатор должны быть видны оператору или сигнальщику во время выдвижения и настройки.
  • Блокировка выносных опор и стабилизатора должна быть правильного размера, величины и состояния. Блокировку следует размещать только под поплавком / подушкой выносной опоры или стабилизатора домкрата или, если выносная опора или стабилизатор сконструированы без домкрата, под внешней опорной поверхностью выдвинутой выносной опоры или стабилизирующей балки

Демонтаж стрелы и удлинителя

Необходимо принять следующие меры предосторожности, чтобы предотвратить опасное перемещение демонтируемых секций стрелы и гуська.

  • Ни один из штифтов в подвесках не может быть удален (частично или полностью), когда подвески находятся в напряжении
  • Ни один из штифтов (верхний или нижний) на секциях стрелы, расположенных между точками крепления подвески и корпусом крана / вышки, не должен сниматься (частично или полностью), когда подвески находятся в напряжении.
