Как самому сделать бетономешалку: ручная, электрическая, из бочки, стиральной машинки, чертежи, фото

Содержание

самодельный бетоносмеситель из стиральной машины. Как сделать ее из бочки по чертежам самому в домашних условиях?

Работы по строительству зданий и других сооружений зачастую связаны с использованием бетонной смеси. Замешивание раствора посредством лопаты при больших масштабах нецелесообразно. Удобнее в данной ситуации использовать бетономешалку, которую можно купить в специализированном магазине или сделать собственными руками. Самодельная бетономешалка – отличная альтернатива покупному агрегату с меньшими денежными затратами.

Чертежи и варианты конструкций

Популярный вариант – механическая бетономешалка, которая отличается значительным объемом. Привод в этом случае может быть ручного или электрического действия. Чтобы выгрузить бетон, потребуется наклонить бадью в сторону. Для всех конструкций, имеющих форму цилиндра, присущ главный недостаток – плохое вымешивание смеси по углам. Также при скорости в 35 оборотов в минуту смесь разбрызгивается. Но эту проблему можно устранить, наварив на бочку ее отрезанную часть обратно и просверлив небольшой люк.

Такой агрегат способен замешать простой раствор примерно за пять минут, сухую смесь – до 12 минут.

Второй вариант – комбинированный агрегат горизонтального типа, имеющий гребенки. Тоже бывает двух разновидностей: ручной и электрический. Основное достоинство – однородное смешивание бетона, а также хорошая скорость и качество. Агрегат изготавливают из бочки, например, на 500 литров, а по качеству он не уступает современным моделям. Скорость смешивания зависит не от времени, а от числа оборотов. Для приготовления бетонной смеси необходимо сделать всего 3–4 оборота. Из недостатков – сложность конструкции. Чтобы изготовить вручную, потребуется немалое количество вспомогательных элементов. При устройстве разгрузочного люка важно использовать только качественные детали.

Третий вариант – электрическая конструкция. В основном данную модель копируют домашние умельцы. В зависимости от выбранного чертежа готовая бетономешалка отличается некоторыми деталями. Горловину и дно нужно закрепить планками, что привариваются крестом. Рекомендуется собирать устройство так, чтобы бадья вращалась совместно с осью.

Это сложнее, но благодаря такой конструкции увеличивается срок эксплуатации.

И четвертый вариант – вибрационная бетономешалка. Очень часто мастера, имеющие перфоратор мощностью до 1,3 КВт с ударным механизмом принудительного действия, совершали попытку самостоятельного изготовления агрегата, но не получали нужного результата. Ошибки могут заключаться в следующем:

  • неверный подбор емкости – она должна быть высокой и круглой;
  • неверное расположение вибратора – он должен находиться на оси емкости, на расстоянии до дна, аналогичному радиусу его самого;
  • применение плоского вибратора – в таком случае он не сможет создать необходимую систему волн;
  • очень большой вибратор – диаметр должен быть 15–20 сантиметров, в противном случае устройство не сможет замесить раствор.

При соблюдении всех требований на выходе получается бетон изумительного качества. Для смешивания жестких смесей бетона используются роторные бетономешалки, собственноручное производство которых значительно затрудняется.

Некоторые соединяют электропровод через редуктор, что в разы удорожает будущий агрегат.

Имеется несколько классификаций конструкций бетономешалок, отличающихся параметрами. Если рассматривать принцип действия, то выделяют следующие виды:

  • гравитационная – вращение барабана происходит благодаря силе гравитации;
  • принудительная – за счет внутренних лопастей;
  • периодическая – необходимы частые остановки из-за незначительной мощности;
  • редукторная или венцовая;
  • постоянная – использование при масштабном строительстве из-за непрерывной работы.

По виду изготавливаемого бетона выделяют растворомешалки и бетоносмесители. В растворомешалках для смешивания применяются горизонтальные шнековые элементы, вращаемые в неподвижной емкости.

Многие задаются вопросом о выгоде создания самодельной бетономешалки.

Некоторые используют материалы, которые вообще не предназначены для смешивания бетона, например дрель.

Но ведь этот инструмент хорош для просверливания отверстий в стенах, а не для создания растворов из бетона. То же самое можно сказать о различных миксерах. На самом деле, выгода от самодельной бетономешалки высока и состоит в следующем:

  • минимальные или нулевые затраты на производство;
  • отсутствие сложной технической схемы, которая требует определенной области знаний;
  • доступность необходимых элементов для сборки;
  • возможность разработки индивидуального проекта;
  • возможность создания разборной конструкции.

Таким образом, у самодельной бетономешалки насчитывается масса преимуществ. Этот вариант не подходит тем, кто не желает работать своими руками или ждет скорого результата. Создание собственного агрегата требует немало сил, терпения и времени. Что-то предстоит переделывать или подгонять прямо во время сборки. А для тех, кто готов рискнуть, ниже представлены популярные способы изготовления бетономешалки собственноручно.

Как сделать из стиральной машины?

Для сооружения в данном случае нужны бак и двигатель. Рекомендуется использовать стиральные машины вертикального типа. Если с корпусом все хорошо, то нужные элементы можно не доставать. Здесь есть один ключевой недостаток – выгребание смеси при помощи мастерка. Для избежания таких неудобств лучше все-таки бак и двигатель поставить на самодельный каркас.

Наиболее распространенный вариант – «качели». Основные преимущества:

  • простота в быстром очищении от смеси;
  • возможность больших нагрузок;
  • мобильность.

Инструменты и детали

Следует подготовить уголки различных размеров, двигатель от стиральной установки и бак. Соорудить бетономешалку можно с помощью инструментов, которые есть дома.

Сборка

Чтобы изготовить такую конструкцию, нужно сварить два треугольника из уголка 50*50 миллиметров, размер которого 0,6*0,8*0,8 метра. Расположить их напротив друг друга и приварить к каждой стороне два уголка размером 0,5 метра. В результате получится качественная конструкция из пары треугольников.

Сверху треугольников приварить две гайки так, чтобы 25-миллиметровый вал мог свободно двигаться. Чтобы он не выскакивал из отверстия, нужно сделать сварку по краям вала. Далее нужно взять 2 уголка по 1,4 метра и 3 – по 0,4. Разместить средний уголок в центре и посредством сварки сделать лесенку. Средним уголком приварить к валу, и качели готовы.

Далее нужно сделать две заготовки длиной 0,9 метра, разрезав стальные полосы размером 50*4 миллиметра. По центру сделать отверстия размером с резьбу оси. Для придания пластинам формы лопастей их нужно немного выгнуть и смонтировать на ось под наклоном 90 градусов, зафиксировать гайками и приварить.

Бак расположить по одну сторону качели и сварить. Его дно должно направляться к вершинам треугольников. Слив не понадобится – его можно заткнуть. Теперь необходимо протестировать лопасти.

Напротив качели располагается двигатель. Чтобы защитить его от воды, врезается резиновый кожух.

Осталось проверить агрегат, подключив к электрической сети. Чтобы достать раствор, качели поднимаются в сторону за двигателем. Бетономешалка своими руками готова. При желании можно соорудить лоток для подачи бетона.

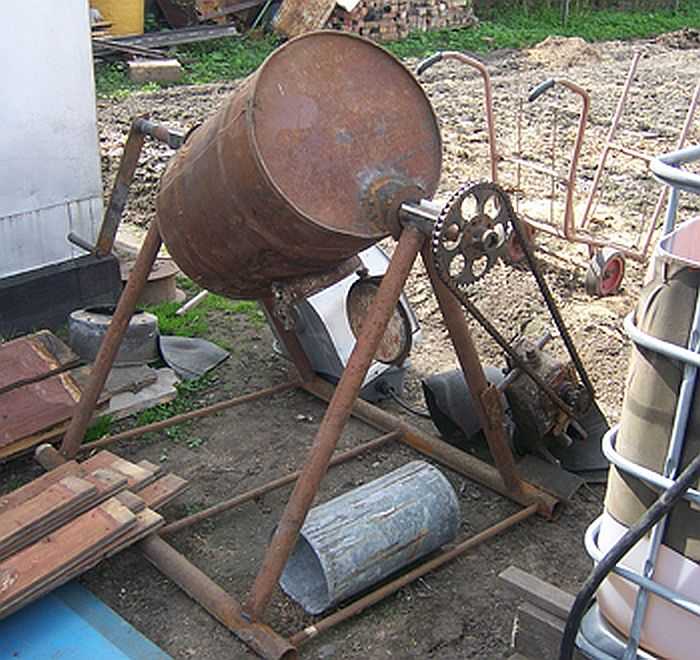

Изготовление из бочки

В бочковом устройстве раствор двигается наискосок: смесь перемещается от одной стороны к другой. Здесь можно сделать два типа бетономешалки: ручную или электрическую. Преимущества:

  • понятная конфигурация для пользователей;
  • меньшая стоимость изделия;
  • исключение проблем, связанных с ремонтом.

Для создания бетоносмесителя в домашних условиях потребуются бочка на 0,1-0,2 куба, толстая труба диаметром 32 миллиметра, прут для оси диаметром 30 миллиметров, руль автомобиля, петли от дверей, аппарат для сварки, ножовка по металлу и болгарка.

Снизу и сверху в центре бочки сделать отверстия, продеть металлическую ось диаметром 30 миллиметров и качественно обварить, чтобы бадья хорошо прикрепилась. Сбоку (по центру бочки) вырезать отверстие размером 90*30 сантиметров для подачи раствора. Очень маленький люк затруднит засыпание смеси, а слишком большой – повлияет на прочность устройства. Далее из квадрата соорудить несколько лопастей и приварить внутри емкости к оси и к стенке бочки. В основном делают 5 лопастей. Теперь нужно установить крышку и закрепить ее на дверные петли, которые привариваются к бочке.

Далее устройство устанавливается на опору высотой около метра. Для этого самому нужно сварить раму, приварить втулки и вставить ось, приделать руль или иной элемент ручки, чтобы удобно вращать барабан.

Чтобы агрегат прослужил длительное время, стоит придерживаться следующих рекомендаций:

  • при сборке важно обращать внимание на надежность соединительных элементов всей конструкции;
  • если нет аппарата для сварки, то все части соединяются болтами с шайбами;
  • также особое внимание стоит обратить на герметичность;
  • наклон бочки должен быть примерно 5 градусов по отношению к земле;
  • все вращающиеся элементы необходимо тщательно смазывать, чтобы обеспечить бесперебойную работу бетономешалки.

Если есть желание, агрегат можно сделать переносным, используя колеса от любой тачки или даже стиральной машинки.

Рекомендации

Наибольшая скорость вращения вала на самодельной бетономешалке должна составлять 30–50 оборотов в минуту. Если установить двигатель слабой мощности, то потребуются большие затраты на электроэнергию, что также скажется на скорости строительных работ.

Если на участке отсутствует электричество, целесообразно соорудить ручную бетономешалку, прикрепив ручку для самостоятельного вращения. При засыпании ингредиентов необходимо придерживаться следующей последовательности: сначала – вода, затем – цемент, песок и щебенка. После каждого использования устройство необходимо тщательно промыть и очистить. Аналогично бетономешалке из бочки можно сделать миниатюрную версию из ведра и дрели, а некоторые мастера умудряются соорудить агрегат из газового баллона.

При создании бетономешалки даже опытные мастера могут совершать ошибки.

Самые распространенные среди них – неправильные расчеты при планировании, несоответствие мощности количеству оборотов, непрочные соединения элементов конструкции, недостаточно устойчивая основа, слишком высокое расположение вращающейся емкости.

Некоторые для замешивания смеси используют дрель, что нецелесообразно из-за того, что ей нельзя работать продолжительное время. Рекомендуется делать перерывы каждые 15 минут после 5 минут работы. Это значительно увеличивает срок строительства.

При создании конструкции особое внимание стоит уделить проводам и соединениям. Они должны быть хорошо заизолированы, так как работа совершается в условиях повышенной влажности, и соблюдение правил пожарной безопасности выходит на первое место.

Процесс смешивания сопровождается определенными вибрациями, которые расшатывают соединения, поэтому важно следить и при необходимости подтягивать болты. Также стоит обращать внимание на сварные швы, которые также в результате работы могут разрушаться.

Перед включением аппарата нужно убедиться в его устойчивости. Любая подставка должна твердо стоять на земле. Если имеются колеса, желательно установить противооткатные упоры.

Во время работы агрегата запрещено проверять качество раствора, в противном случае можно получить серьезные повреждения.

И наконец, включенная бетономешалка не должна оставаться без присмотра во избежание неприятных ситуаций.

Сейчас времена тотальной экономии, и строительный бюджет зачастую ограничен, поэтому многие стараются сэкономить на услугах сторонних мастеров. Несмотря на кажущуюся сложность, бетоносмеситель идеально подойдет для домашнего использования.

По опыту, создание любого механического устройства увеличивает производительность труда и уменьшает время работы. Бетономешалка – не самое сложное изобретение, которое можно сделать из подручных средств без специального инженерного образования. Самодельное устройство имеет несложную схему, чертеж и последовательность сборки. Главное – заранее определиться с целью создания бетономешалки, и тогда агрегат не уступит промышленной модели, даже если он изготовлен из стиральной машины или бочки.

Как сделать бетономешалку своими руками, смотрите далее.

чертежи бетоносмесителей с двигателем из стиральной машины и из бочек на 200 литров. Как сделать простую бетономешалку с ручным приводом?

Бетоносмеситель – хороший прибор для приготовления цементной смеси. Необходим в хозяйстве при строительных работах. Наличие бетономешалки намного облегчит жизнь при затянувшихся ремонтах. Покупать новый прибор не имеет смысла, ведь он может пригодиться только несколько раз в жизни, а стоит дорого, поэтому целесообразней сделать бетономешалку собственноручно.

Что следует учесть

Конечно, можно вооружиться лопатой и мешать смесь вручную, но тогда о качестве стяжки говорить не приходится. Использование смесителя для цемента имеет ряд преимуществ:

  • скорость приготовления строительного материала;
  • легкость выгрузки цементной смеси;
  • большой объем приготовленного раствора;
  • экономия энергии при заготовке строительных материалов.

Чтобы изготовить бетономешалку, придется перед этим раздобыть старую металлическую бочку. Лучше всего для этой цели подойдет емкость, изготовленная из стали.

Существуют варианты конструкций, где вместо металлических емкостей используют пластиковые бочки, но они чаще всего имеют маленький размер и не так удобны при эксплуатации.

Независимо от того, какой резервуар вы выберете для изготовления самодельного смесителя, он должен быть устойчивым, чтобы обеспечить максимальную безопасность того человека, который будет работать с прибором.

Инструменты и материалы

Нужно заранее позаботиться об инструментах, которые пригодятся в работе. Конечно, они будут варьироваться, в зависимости от сложности конструкции, но имейте под рукой такие приборы:

  • болгарка с запасным кругом;
  • сварочный аппарат с электродами;
  • набор инструментов;
  • паяльник;
  • болты, гайки, саморезы, фланцы, прочие расходные материалы.

Это основные инструменты, которые могут пригодиться в работе по изготовлению бетоносмесителя из металлической бочки. Не забудьте подготовить и материалы. Главное – это емкость, лучше стальная или изготовленная из плотного металла.

Некоторые умудряются делать прибор из пластиковых резервуаров, но они не такие прочные и не очень удобные в эксплуатации.

Когда приступаете к поиску подходящей основы для изготовления бетономешалки, нужно особое внимание уделить размеру бочки. Опытные мастера рекомендуют остановить свой выбор на емкости 200 л. Она считается оптимальным вариантом для приготовления раствора, ведь цемент не будет в ней застаиваться.

Дальше найдите движущий вал; металл из которого будете варить каркас; подшипники; куски стали, что будут использоваться для изготовления лопастей или зубчатого венца, исполняющего роль миксера, а также двигатель (если планируется изготовление электрического прибора). Перечисленных выше материалов должно хватить для изготовления простых вариантов бетоносмесителей. Если на примете есть уже какой-нибудь вариант, нужно предварительно изучить чертеж и докупить все необходимое.

Технология изготовления

Изготовить бетоносмеситель самому в домашних условиях не сложно, достаточно серьезно подойти к процессу и соблюсти все этапы изготовления этого полезного в хозяйстве прибора. Бетономешалка из бочки своими руками – это наиболее простой и дешевый вариант обзавестись смесителем цемента в короткие сроки и без больших материальных затрат. Механический способ приготовления цемента очень долгий и трудоемкий, поэтому можно изготовить прибор, который оборудован ручкой (с ее помощью будет приводиться в движения барабан).

Принцип работы такого прибора очень прост. Под воздействием гравитации смесь в бочке падает и перемешивается, образуя строительный раствор. Есть несколько вариантов таких бетоносмесителей с ручным приводом. Для изготовления прибора понадобится стальная бочка любого размера, лучше, если она будет на 200 литров. На ней вырезают место для дверцы, из нее будет выпадать уже приготовленная смесь.

Отверстия не нужно делать очень большими, тогда дверные петли и засов, который вы придумаете, чтобы плотно закрывалась дверца, может не выдержать, и все вывалится посредине рабочего процесса.

Металлический каркас, на котором будет держаться барабан, можно сварить из шпал, арматуры или других материалов. Главное, чтобы он выдержал рабочую нагрузку. Количество ножек – на ваше усмотрение, их может быть и 2, и 4. Бочка вращается с помощью ручки. Описанный прибор наиболее простой и не подходит для приготовления раствора в больших количествах, для этой цели лучше изготовить бетоносмеситель с двигателем от стиральной машины.

Сделать бетономешалку с двигателем самому более затратно по времени, но сэкономит много сил в будущем при приготовлении растворов. Электрический двигатель сам по себе дорогой, поэтому новый прибор при изготовлении смесителей цемента в домашних условиях не используется. Для этой цели идеально подойдет мотор от советской стиральной машинки с вертикальной загрузкой. Такая техника была популярна в начале 90-х годов прошлого века. Вам пригодится не только мотор, но и само металлическое основание.

Сначала изготовим каркас по той же схеме, что делается для ручной бетономешалки. Дальше приступаем к баку машинки. Закройте слив и удалите активатор, а на его место установите вал с осью. В качестве миксера выступят самодельные лопасти из металла, которые привариваются на металлическое основание, а потом крепятся к внутренней части стиральной машинки. Готовый барабан приваривают к каркасу, а дальше подключают двигатель. Мотор располагают в задней части машинки, на углах просверливают отверстия, прикладывают к таким же отверстиям на моторе, а затем прикрепляют болтами. Сам двигатель соединяется с осью с помощью фланца. Между ними должно быть расстояние около 2 сантиметров.

Чертеж

Прежде чем начинать сборку самодельной бетономешалки, нужно найти подходящий чертеж. На схеме можно увидеть материалы, которые понадобятся в ходе монтажа, а также общий вид конечного прибора. Подробных размеров емкости, вала, уголков, как правило, на чертеже не указывается. Но в специализированной литературе к готовым чертежам и схемам можно найти подробное описание процесса соединения деталей.

Это немного облегчит изготовление бетономешалки, ведь в подробной инструкции к чертежу имеются цифровые ссылки на чертеж, и даже если человек не знает, как правильно называется та или иная деталь, ее можно легко найти на схеме.

Соблюдать все этапы создания прибора не имеет смысла, ведь у каждого мастера свои исходные материалы и уровень навыков, поэтому можно смело вносить разные коррективы в ходе работы, заменять детали и упрощать создание бетономешалки.

Основные этапы

Вариантов самодельных бетономешалок в свободном доступе множество, главное – выбрать подходящий для вас. Чертеж можно сделать самостоятельно или взять готовый. Когда первые приготовления сделаны, приступают к основным этапам изготовления бетоносмесителя.

Берут старую бочку, очищают ее от мусора, проверяют емкость на прочность и наличие дырок или трещин. Это нужно сделать, чтобы оценить возможность приготовления в ней цементной смеси. Известно, что раствор очень тяжелый, и ржавая бочка не выдержит регулярной нагрузки, поэтому лучше взять стальную, а не железную емкость.

Дальше отмеряют середину и вырезают люк на боковой поверхности бочки. Из этого отверстия будет проще доставать готовый раствор. Отверстие рекомендуют делать размером около 20-40 сантиметров, в зависимости от того, сколько смеси за один раз вы планируете приготовить.

После этого в готовое отверстие нужно прикрепить дверцу. Ее можно изготовить из листа стали или железа, которое было перед этим вырезано из емкости, используемой для приготовления смесителя. Чтобы самодельная дверца хорошо закрывалась, нужно по краям люка прикрепить резиновые уплотнители с помощью монтажного клея. Лист металла легко фиксируется двумя дверными петлями с одной стороны и задвижкой с другой. Если все сделать правильно, тогда цемент не вывалится из бочки преждевременно.

Когда барабан уже сделан, пора приступать к изготовлению каркаса. Не следует скупиться на хорошую арматуру, она должна выдержать не только стальную емкость, но и готовый цемент в бочке. Лучше сделать 4 ножки, соединенный между собой, на которых будет держаться бочка.

В движение барабан будет запускаться с помощью ручки, а вращение обеспечивает движущий вал, который крепится к уже подготовленной бочке. Его необходимо вставить внутрь, а чтобы это сделать, придется по бокам просверлить отверстия.

Уберечь себя при этой процедуре от лишних повреждений поможет монтаж фланцев с подшипниками в местах соединений. Их можно приобрести в любом строительном магазине, размер подбирайте под диаметр используемой оси.

В конце изготовленные элементы следует соединить между собой. Приводной вал должен быть расположен не прямо, а под углом 30 градусов. Бочку крепят на ранее сваренный каркас и хорошо фиксируют. Если надежность конструкции вызывает сомнения, тогда лучше ножки вкопать в землю. Не следует делать бетономешалку высокой, лучше если она будет ближе к земле. Это основные этапы изготовления бетоносмесителя ручного образца. В домашних условиях можно сделать и электрическую бетономешалку, но для этого понадобится больше материалов и навыков.

Увидеть бетономешалку с ручным приводом в действии вы можете в видео ниже.

Как сделать бетономешалку своими руками: чертежи и подробная инструкция

Устройство из бочки

Строительство любого дома начинается с основания, причем в большинстве случаев — бетонного. Для заливки фундамента нужен материал. Однако далеко не каждый имеет средства на его заказ. Поэтому многие изготавливают его самостоятельно.

Естественно, у тех, кто столкнулся с такой проблемой, сразу возникает вопрос о том, как своими руками сделать бетономешалку? Существует множество способов приготовления материала в домашних условиях. Рассмотрим наиболее доступные и эффективные из них.

Содержание статьи

Нужна ли бетономешалка

Функции мешалки

Главная функция ее – быстрое и качественное приготовление материала заданной марки. От того, насколько равномерно размешается исходная смесь компонентов, будет зависеть эксплуатационные характеристики.

Поэтому, при поиске решений на вопросы о том, какими характеристиками должна обладать мешалка, как самому сделать ее из подручных материалов, нужно ориентироваться на промышленно изготовленные аналоги по таким параметрам, как:

  • Рабочий объем.
  • Количество оборотов.
  • Время замешивания.
  • Легкость загрузки компонентов и выгрузки готового раствора.

Самостоятельно изготовленное устройство

Почему нежелательно мешать вручную

Перемешать исходные компоненты, конечно, можно и своими руками с помощью лопаты в подходящей для этого емкости. Однако следует помнить, что для того чтобы довести смесь до нужной консистенции, нужно применить немало физического труда.

Загрузка

Кроме того, изготовление большого объема таким способом, например, для заливки домового фундамента займет очень много времени. Также нельзя будет гарантировать, что компоненты будут хорошо перемешаны и итоговая раствор будет иметь нужные характеристики.

Процесс изготовления смеси

Виды самодельных бетономешалок

Все разнообразие устройств разделяется на механические (ручные) и приводные модификации. Последние чаще всего комплектуются электрическим двигателем.

Устройство из старой бочки

Таблица кустарных агрегатов и их свойств:

Тип бетономешалки Характеристики, достоинства и недостатки
Ручные

Изготовленный в домашних условиях агрегат

Наиболее простой и неприхотливый в обслуживании тип устройства.

Достоинство:

  • Легко изготовить.
  • Минимальные финансовые затраты.
  • Не требует расхода энергии.
  • Позволяет намного быстрее и качественнее изготовить раствор необходимой марки и объема.

Недостатки:

  • Для приведения в действие требует ручной силы.
  • Для приготовления  большого объема метод слишком временно- и трудозатратен.

Ручные самодельные мешалки подходят для приготовления небольшого объема смеси и при ограниченном бюджете проекта.

Электроприводные

Электроприводной агрегат

В отличие от вышеописанного типа с электрическим приводом более производительны.

Достоинства:

  • Не требуется ручной труд.
  • Не ограничены по объему приготавливаемого раствора.
  • Изготавливаемая смесь отличается максимальным качеством.

Недостатки:

  • Для изготовления устройства требуются определенные знания и умения.
  • Для приведения в работу нужно подключение к электросети.

Объем барабана (емкости, в которой происходит перемешивание компонентов) в электрическом агрегате определяется параметрами работы и мощностью двигателя.

Устройство этого типа пригодна для работ на средних и больших проектах.

Как сделать самому мешалку?

Изготовление бетономешалки

Смешение компонентов происходит под действием крутящего момента барабана и силы тяжести (гравитационный способ). Ни о какой мешалке типа блендера или дрели и речи быть не может. Исходная смесь относится к трудно перемешиваемым.

Принцип де

виды агрегатов и процесс изготовления + 37 фото — Построй своими руками

Строительство домов или выполнение отделочных работ трудно представить без использования цементного раствора. Обычно для его наведения используют подручные емкости и инструменты. Но если речь идет о более масштабных работах, то стоит позаботиться о менее трудоемком способе подготовки бетона. Крупные строительные магазины предлагают широкий спектр оборудования, для облегчения строительных работ, но вопрос в том, что не всегда это оказывается по карману. Именно в это время и возникает необходимость изготовления бетономешалки. Но для начала, необходимо разобраться, каких видов бывают эти агрегаты и каков принцип работы они имеют. Тема нашей статьи: Бетономешалка своими руками и перечень вопросов которые мы рассмотрим:

Виды и принцип работы

Основная цель бетономешалки – подготовка качественного раствора из нескольких компонентов. В зависимости от конструкций и технических характеристик, все агрегаты можно разделить на механические и электрические.

Механические или электрические

Выбор устройства зависит от объема запланированных работ. Чем масштабнее планы, тем больше понадобится раствора, следовательно, и времени на его приготовление нужно больше. Поэтому устройство с механическим приводом не подойдет. Кроме того, не обладая достаточной силой, справиться с наведением раствора самому, очень сложно, все компоненты достаточно тяжелые, и провернуть вал становиться непосильной задачей.

Агрегат с электрическим приводом более подходящий вариант, единственное условие для его работы, это доступ к электросети. Но здесь нужно учесть мощность мотора. Чем она выше, тем выше требования к сети.

Конструкции с принудительным, гравитационным и вибрационным принципом работы

В зависимости от конструкционных особенностей все агрегаты можно разделить на 3 типа:

  • Агрегаты с принудительным процессом смешивания компонентов характеризуются наличием неподвижной емкости, внутри которой располагается вертикальный или горизонтальный вал с металлическими лопастями. Благодаря чему на выходе можно получить раствор с различными показателями прочности и подвижности.
  • Гравитационные устройства характеризуются особенностью перемешивания компонентов будущего раствора за счет вращения емкости, внутри которой установлены неподвижные лопасти. Бетономешалки этого типа используют для приготовления бетона, объемом, не больше одного кубического метра. Среди преимуществ стоит отметить мобильность и простоту в использовании.
  • Для вибрационных бетоносмесителей характерно получение качественного, однородного раствора без воздушных пузырьков. Единственный их недостаток, это низкая производительность.

Интересно! Имея в своем арсенале перфоратор всегда можно превратить его в вибрационную бетономешалку. Конечно, использовать такое устройство для наведения раствора для фундамента не выход, но при заливке наливных полов или укладке плитки агрегат будет незаменимым помощником.

Объем бетономешалки

Исходя из планируемых работ, подбирается и объем устройства. Для работ, связанных с заливкой фундамента потребуется емкость, не менее 200 литров. Но при расчетах нужно учесть тот факт, что готового раствора вы получите на 15-20% меньше. Поэтому при загрузке следующей партии компонентов, учитывайте их пропорции и регулируйте объем готового бетона.

Варианты бетономешалок, для изготовления в домашних условиях

Популярность самодельных бетономешалок объясняется высокой производительностью и доступностью. Как было сказано выше, приобретение оборудования не всем по карману, поэтому имея небольшие навыки в строительной сфере можно соорудить полезное устройство самостоятельно. Но для начала нужно определиться с вариантом агрегата.

Механическая бетономешалка

Для изготовления такой конструкции понадобиться бочка, внутри которой будет установлен вал с лопастями, для перемешивания компонентов раствора. Большим преимуществом такого агрегата можно назвать объем получаемого раствора, и возможность превращения ручного привода в электрический.

Среди недостатков отмечается трудоемкость и плохое перемешивание раствора в угловых частях емкости.

Комбинированная конструкция с горизонтальным баком

Для изготовления этой бетономешалки тоже понадобиться бочка, но и ряд других элементов, которые в совокупности обеспечат высокое качество получаемого раствора. Основной упор делается на загрузочно/разгрузочный люк, с подбором качественных уплотнителей и шпингалетов.

К преимуществам бетономешалки относят – возможность переоборудования на электрический привод и высокое качество раствора. Недостатком агрегата является сложность в изготовлении.

Агрегат с электрическим приводом

Наиболее распространенный вариант бетономешалки, изготавливаемый в домашних условиях. Принцип работы прост, как и его базовая схема:

В качестве рекомендаций от специалистов можно выделить:

  • Необходимость укрепления горловины и дна емкости планками, зафиксированными крест-накрест.
  • Использование рамного миксера, в качестве вращающего элемента.
  • Обеспечение вращения емкости вместе с осью.

Последнее условие поможет продлить эксплуатационный срок бетономешалки, который сокращается из-за некачественного уплотнения вала в днище.

Вибрационное устройство

Это самое простое устройство, используемое для замешивания раствора в небольших количествах. Все что вам нужно, это перфоратор и круглая высокая емкость. Схематически, процесс замешивания раствора выглядит так, как показано на рисунке. Обратите внимание на глубину погружения и высоту раствора над вращающимся валом.

Процесс изготовления бетономешалки от А до Я

Определившись с тем, какой агрегат подойдет для выполнения поставленной задачи, можно приступать к его изготовлению. Весь процесс можно разделить на несколько этапов.

Изготовление емкости

В качестве резервуара для замешивания раствора можно использовать любую емкость, находящуюся в вашем распоряжении. Это может быть бочка, бидон или барабан от стиральной машины старого образца. Если ничего из перечисленного у вас не оказалось, можно изготовить емкость самостоятельно.

Для работ вам понадобиться листовая сталь, толщиной не менее 2,5 мм. Стандартная модель имеет конусообразные части с разным углом усечения по двум сторонам (низ и верх чаши). Для этого вам нужно подготовить две таких заготовки в виде усеченных конусов. И одну заготовку, выполненную из прямоугольного листа стали. Это будет основа емкости.

Все заготовки необходимо соединить в одну конструкцию посредством сварки.

Так как основная нагрузка приходится на чашу агрегата, она должна обладать повышенной прочностью, поэтому все сварочные швы должны быть двойными. При изучении различных инструкций по изготовлению чаши можно увидеть рекомендации специалистов, которые кроме двойных сварочных швов рекомендуют использовать и металлические заклепки для увеличения прочности соединения.

В готовим воде чаша будущей бетономешалки должна выглядеть как на рисунке:

Основание и корпус

Для изготовления корпуса можно использовать дерево или металл. Если бетономешалка нужна для выполнения краткосрочных задач с небольшими объемами, то древесина – идеальное решение. Для более серьезных работ лучше воспользоваться металлическими профилями и уголками.

Если это металл бывший в употреблении, внимательно осмотрите его на предмет порчи и ржавчины. Чем меньше повреждений, тем выше прочностные характеристики. Этот параметр очень важен, если учесть тот факт, что на корпус приходится вес не только самого оборудования и раствора, но и вибрационные нагрузки, а это на 20-50% больше планируемого веса.

Все детали прикрепляются к корпусу посредством сварки и болтов. При необходимости, основание можно оборудовать каркасом с колесами и ручкой для облегчения передвижения агрегата по строительной площадке во время работы или по ее окончанию.

Установка двигателя

Это самый сложный этап, так как от его выполнения зависит производительность бетономешалки. Перед установкой двигателя необходимо помнить, что объемы раствора и вес компонентов влияют на мощность оборудования. Чем выше запросы, тем выше требования к мощности.

Для выполнения небольших задач можно использовать моторчики от электродрели или подобных инструментов, а для работы с большими объемами лучше обзавестись мотором от стиральной машины или мотороллера, с числом передач 1:8. Вместо руля можно использовать моховик.

Еще один важный параметр двигателя – скорость вращения. Оптимальная скорость для бетономешалки 15-20 оборотов в минуту. Если возможности подобранного двигателя превышают заданный параметр, его нужно немного отрегулировать, установив дополнительные элементы: автоматические регуляторы или шестеренки с валами, ремни.

Сборка конструкции

Процедура сборки состоит из нескольких шагов, каждый из которых требует внимательного подхода.

На первом этапе необходимо еще раз просмотреть подготовленные заготовки: чашу, каркас и основание на предмет некачественных швов и убедиться, что все работы выполнены правильно.

После этого на каркас устанавливается двигатель и редуктор. Выполняется фиксация всех элементов вращающего механизма. Обратите внимание, что от качества крепежных работ зависит работоспособность бетоносмесительного агрегата и срок его службы.

После установки вращательного механизма приступают к креплению емкости для раствора. Важно, чтобы угол наклона емкости соответствовал 35 градусам.

Финальным этапом является проверка агрегата на работоспособность. Проверяются такие параметры как включение/выключение, скорость вращения и устойчивость оборудования под нагрузкой и в холостую.

Более наглядно, о сооружении бетономешалки и ее запуске можно посмотреть в представленном видео ролике: https://youtu.be/JdGNcWmxt0I

Ошибки при изготовлении, которых можно избежать

Чаще всего, изготовление тех или иных устройств вынуждает человека учиться чему-нибудь новому, поэтому допускаемые ошибки, при сооружении и сборке бетономешалки, не редкость. Чтобы избежать подобных неприятностей, необходимо воспользоваться рекомендации людей, которые на практике столкнулись с трудностями изготовления и готовы поделиться своими секретами.

  1. Если для чаши бетономешалки используется готовая емкость, бочка, барабан и т.д., необходимо удостовериться, что она не имеет дефектов, вызванных бывшим употреблением. Изделия не должны содержать трещин, дыр, сколов или фрагментов с коррозией. Идеальным вариантом является изготовление чаши своими руками.
  2. Если при изготовлении бетономешалки вы четко следуете инструкции, то ошибок не возникнет. В большинстве случаев новички пытаются упростить этапы работ, меняя их местами или дополняя своими нюансами, что не всегда приводит к желаемому результату.
  3. При выборе металла для изготовления чаши, каркаса и основания учтите, что не все металлы можно сварить друг с другом.

Не забывайте и тот факт, что перегруз для самодельного агрегата может привести к его поломке. Поэтому, целесообразнее запустить на один цикл больше, нежели часть работы выполнять вручную.

Как продлить срок эксплуатации

Чтобы изготовленное оборудование любого из перечисленных видов прослужило не один срок, необходимо правильно за ним ухаживать. Для этого есть несколько общих правил:

  1. Вращение рукоятки в механических бетономешалках со временем становится затруднительным. Чтобы избежать этого, необходимо проводить регулярное смазывание втулок солидолом. Он же предотвращает истирание осей при частом использовании.
  2. Чем больше угол наклона чаши, тем легче управляться с бетоносмешивающим агрегатом. Оптимальными показателями для установки емкости являются 35-45 градусов. Их превышение повлечет за собой ухудшение качества получаемого раствора.
  3. При долгом простое емкость может подвергнуться ржавлению. Чтобы избежать этого, необходимо покрыть внутреннюю поверхность масляной отработкой.

Как видите, изготовление бетономешалки своими руками не самая сложная задача. Главное правильно выбрать материалы для работы и соблюдать очередность действий. Не стоит забывать и про технику безопасности, несоблюдение которой может привести к непоправимым последствиям.

Еще один пример изготовления оборудования для приготовления раствора в домашних условиях: https://youtu.be/gXlKbhDl3G0

Видео как сделать бетономешалку

Фото бетономешалок своими руками

Бетономешалка своими руками — наглядные инструкции фото и чертежи

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

Содержание:

Показать все содержание

Четыре принципа смешивания бетона

Самодельная бетономешалка

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

  • Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
  • Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
  • Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

  • Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
  • Детали изнашиваются гораздо реже.
  • Простота и надежность эксплуатации.
  • Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

Рекомендуем также прочитать

  1. Мангал из газового баллона своими руками

  2. Дровница — роскошь или необходимость

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Бетономешалка своими руками из молочного бидона

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

  • Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
  • Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
  • Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Бетономешалка из большой бочки 200 литров

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

  • Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
  • К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
  • Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:



Самодельная бетономешалка чертежиЧертеж самодельной бетономешалкиЧертеж самодельной бетономешалки из бочки



С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Четыре распространенные ошибки при изготовлении бетономешалки

Чертеж самодельной бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

  1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
  2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
  3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
  4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео



Бетономешалка своими руками — современные конструкции и их особенности (90 фото)

Ни одна стройплощадка не может быть организована без бетона. Замешивать раствор при помощи обычной строительной лопаты и большой емкости весьма проблематично и физически затруднительно. А если объемы работ большие — то такой процесс лишен целесообразности.

Значительно удобнее использовать бетономешалку. В каждом строительном магазине продаётся такой агрегат. Кто-то в целях экономии денег сооружает сей агрегат для замеса цементного раствора своими силами. Посмотрите фото бетономешалки, выполненной своими руками, дабы понимать какими они могут быть.

Как сделать бетономешалку своими силами?

Изготавливая бетономешалку своими силами у вас появляется возможность обзавестись собственным оборудованием с минимальным расходом финансов. Рассмотрим в деталях процесс изготовления бетономешалки.

На самом деле конструкция довольно простая – замес тут механический. Все очень хорошо видно на чертежах бетономешалок. Основное преимущество агрегата — работа с большими объемами цемента.

Привод здесь не обязательно должен быть ручным или механическим, можно установить электродвигатель. Чтобы выгрузить бетон из мешалки, бадью наклоняют в одну из сторон.


Механическая бетономешалка

Есть здесь и минус, характерный для всех подобных бетономешалок с использованием цилиндрической емкости под цемент — замес цемента в углах неаккуратный и некачественный. При превышении оборотов свыше 35 в минуту, смесь разлетается.

Решить вторую проблему можно, если вместо вырезанного отверстия приварить обратно отрезанный элемент и сделать люк. Для замешивания раствора в такой бетономешалке требуется не больше 5 мин., на сухой уходит от 1 до 12 мин.

Инструкция как сделать бетономешалку приводится ниже. Эта конструкция, как и представленная ранее выше, может быть с электрическим приводом и без него. Преимущество: однородность всего цемента, скорость замеса смеси и качественный бетон на выходе.

Для изготовления подойдет старая бочка, несмотря на невзрачный внешний вид, она не будет ничем уступать современным бетономешалкам промышленного производства. В данном случае, на скорость замешивания влияют больше обороты, а не время. Достаточно прокрутить смесь несколько раз, как она уже полностью готова.


Из минусов можно выделить весьма сложную схему самой конструкции бетономешалки. Чтобы изготовить даже самый простой ручной вариант, нужно будет запастись сразу десятком различных элементов и запчастей.

Все внимание нужно сосредоточить при изготовлении бетономешалки на разгрузочном люке, посмотрите как плотно прилегают шпингалеты, уплотнители и петли. Каждый элемент должен быть крепким и надежным, обладать высоким качеством. Ну а если питание поблизости для электрической мешалки отсутствует, то подобный агрегат окажется просто незаменимым.

Подобные конструкции можно встретить и в сфере промышленного производства. Это свидетельствует о том, что самодельная бетономешалка не уступает ничем фабричным образцам.

Электрическая бетономешалка

Еще один вариант бетономешалки подразумевает использование электродвигателя. Это самая популярная конструкция, которую любят копировать друг у друга домашние кустарные мастера. Никаких особых пояснений по этому поводу не требуется. Схема доступна на фотографии ниже.


Есть огромное количество конструкторских решений и видов электрической бетономешалки. Даже детальные чертежи представлены в большом количестве.

Поговорим об этом агрегате в паре слов. Как правильно сделать бетономешалку своими руками:

  • Горловая часть и днище конструкции укрепляются при помощи сварных планок;
  • Идеальным выбором будет рамный миксер, сваренный с основанием;
  • Обратите внимание, чтобы ось и емкость вращались вместе — рама станет сложнее, но при этом увеличиться её надежность, и будет отсутствовать необходимость в уплотнителях на днище. Последний момент влияет на срок эксплуатации готового устройства.

Электрическая бетономешалка с перфоратором

Несмотря на наличие хорошего дорогого перфоратора с отличными показателями параметров в 1-1,5 киловатта, и ударной функцией, не так просто изготовить качественную бетономешалку.

Наиболее часто встречающиеся ошибки:

Неправильно выбранная по габаритам емкость. Она не должна быть чрезмерно круглой формы, иметь вытянутые очертания.

Неправильное расположение вибратора значительно ухудшает качественные показатели замешивания. Его высота до дна должна соответствовать диаметру. Раствор должен быть залит в том же объеме, что и радиус вибратора.


Плоский вибратор не самое лучшее решение. Такой инструмент не сможет создать необходимые волнообразные возмущения на поверхности смеси и она просто не будет должным образом перемешена.

Посмотрите на изображение ниже, чтобы понимать какой именно следует применять или покупать. Наиболее подходящая модификация имеет пару тарелок (блюдец).

Вибратор больших размеров. На каждый последующий киловатт мощности прибавляется 15-20 см в диаметре. Наш агрегат сможет спокойно работать с тарелками на 25 сантиметров.

Фото бетономешалки своими руками

Также рекомендуем посетить:

Горячий бетон для смешивания | Узнайте, как использовать бетономешалку

Как смешивать бетон в миксере

Для многих строительных работ обычно необходимо правильно перемешать бетон, чтобы получить смесь правильной формы. Замешивание бетона может производиться машиной или вручную. Как правило, для небольших строительных работ смешивание вручную является отличным вариантом, в отличие от более крупных строительных проектов, для которых потребуется миксер.Другие люди также предпочитают использовать миксер, а не делать это вручную, потому что машина лучше справляется со своей работой и качество производимого бетона относительно лучше. Если вы хотите использовать миксер для смешивания бетона, вот как это сделать:

Что вам понадобится

Помимо самого микшера, для этого проекта вам понадобится несколько материалов. Вам понадобится вода, цемент, песок и камень. Каждый из этих материалов должен быть готов в нужном количестве до того, как вы начнете процесс смешивания бетона.Если в вашем миксере используется топливо, убедитесь, что его достаточно для использования. Все мешки с цементом также следует беречь от влаги и воды — этого можно добиться, накрыв цемент полиэтиленовыми мешками.

Шаг 1: подготовка и загрузка миксера

Вы не должны просто начинать и загружать смесь материалами до того, как примете меры предосторожности, чтобы обеспечить плавное начало и завершение процесса. Итак, первое, что нужно сделать при подготовке бетономешалки, — это намочить внутреннюю сторону барабана миксера. Смачивание внутренней части гарантирует, что очистка машины не будет излишне сложной после того, как вы закончите ее использовать.

Затем вы можете загрузить материалы в миксер. Рекомендуется добавлять материалы в определенном стандартном соотношении 1: 2: 3. Это измерение объема материалов. Следовательно, вы добавляете одну часть цемента к двум и трем частям песка и камня. В зависимости от работы, которую вы хотите выполнить, можно использовать песок или камень разного качества. Например, кладочные смеси требуют более высокого качества и более мелкого песка.

Итак, начните с добавления песка, затем добавьте такое же количество воды, затем цемента и, наконец, камня.Затем этот процесс следует повторять до тех пор, пока не будет достигнут намеченный объем смеси. Используйте ведро для добавления воды, чтобы быть уверенным, сколько воды вы добавили в смесь, и будьте осторожны, чтобы не перегрузить барабан.

Шаг 2: продолжить добавление воды

К первым нескольким партиям бетона добавляйте немного воды, пока не будете уверены в нужной консистенции, — не добавляйте слишком много воды. У вас должна получиться густая смесь, так как она пригодна для обработки во влажном состоянии и очень прочная, когда высыхает.

Шаг 3: очистка смесителя

Большинство людей думают, что очистка миксера не должна быть частью процесса смешивания бетона в миксере. Однако, если вы собираетесь использовать смесь позже, это жизненно важная часть процесса. Любую оставшуюся смесь внутри барабана следует очистить как можно скорее, иначе очистка станет слишком сложной.

Меры предосторожности

Не готовьте слишком много смеси, которую вы не сможете использовать в течение короткого периода времени.Он может начать схватываться, что делает невозможным его дальнейшее использование, и это приведет к потере материала.

Для получения более конкретной информации и советов посетите другие наши блоги или свяжитесь с нами.

Смешивание бетона — вручную, машиной или готовой смесью

Три основных варианта замешивания бетона:

  • Смешивание вручную — это, вероятно, подходит только в тех случаях, когда для работы требуется менее примерно ¼м³ бетона при условии, что
    подходящий человек имеется.
  • Использование бетономешалки — обычно подходит там, где требуется от м³ до 2м³ бетона. Это потребует непрерывного перемешивания грузов, и, как правило, укладку будет выполнять кто-то другой.

    или
  • Покупка готовой смеси — для работ, требующих более 2 м³ бетона, это, вероятно, лучший вариант (и стоимость
    эффективный) купить в автофургоне товарный бетонный бетон.

Приведенные выше количества являются приблизительными указаниями по количеству, используемому для одной работы.Когда в ряде областей
бетон можно укладывать в течение нескольких дней, тогда количество бетона на каждый день является важным фактором, а не общим количеством для всех областей.

Смешивание
цемент вручную или с помощью бетономешалки обеспечивает гибкость; вы можете делать столько или меньше, сколько хотите в любой момент, и менять свои планы, если погода изменится — доставка
Наличие готовой бетонной смеси, запланированной к доставке, означает, что вам придется иметь дело с ней, когда она прибудет на место, для отмены, вероятно, потребуется уведомление за 24 часа или большая плата.

Аспекты безопасности:

  • Избегайте вдыхания цементной пыли и ее попадания на кожу — используйте маску для лица.
  • Бетон выделяет щелочь, когда он влажный, это может повредить кожу. Поэтому избегайте работы с влажной смесью вручную и
    Немедленно смойте большим количеством воды, если она попала на кожу.
  • Если цементная пыль или брызги бетона попали в глаза, промойте глаза большим количеством воды и немедленно обратитесь за медицинской помощью.

Замешивание бетона вручную

Обычно в Великобритании бетон смешивается вручную «на палубе» (т. Е. На земле), как правило, с использованием либо плиты из существующего бетона, либо большой смесительной доски — и то, и другое можно легко промыть из шланга и очистить.
потом выключить. В других частях света они, кажется, предпочитают смешивать бетон в тачке или ванне — здесь мы обсудим, как это делается в Великобритании.

Каждый из ингредиентов для бетона необходимо измерить по объему, чтобы получить правильные пропорции, некоторые люди делают это с помощью нагрузки лопатой, но, если у вас нет опыта, лучше измерить цемент и балласт (или острый песок / гравий), фактически используя ковш, вы, как правило, получаете больше балласта на лопату, чем цемента, поэтому простой подсчет нагрузки на лопату может ввести в заблуждение.Не используйте слишком большое ведро, так как после того, как вы измерили все
ингредиентов, у вас может получиться большая кучка для смешивания за один раз. Намного легче смешать две меньшие кучи, чем одну большую.

  • Очистите рабочую поверхность, чтобы удалить посторонний мусор, и намочите поверхность.
  • Тщательно отмерьте примерно половину балласта (или песка и гравия), который вы собираетесь смешать, и вылейте его в зону смешивания, чтобы сформировать конус.
  • С помощью лопаты сформируйте кратер в середине кучи, затем отмерьте весь необходимый цемент и добавьте его в кратер.
  • Отмерьте оставшийся балласт (или песок и гравий), который вам нужен, и добавьте его сверху, образуя конус.
  • Не добавляя воды, используйте лопату, чтобы смешать все ингредиенты вместе, работать вокруг кучи, переворачивая каждую часть три или четыре раза, пока смесь не станет равномерно окрашенной (серой).
  • Используйте лопату, чтобы придать форму конуса и сделать кратер в верхней части кучи — добавьте воды в кратер.
  • Переместите смесь лопатой.
    в центральный кратер по краям и переверните, чтобы вода распределилась по смеси.Следите за «утечкой» воды, используйте лопату, чтобы уловить ее смесью.
  • Когда вся вода впитается, переформатируйте кучу, сделайте в середине кратер, добавьте еще воды и переворачивайте кучу, пока вся смесь не станет влажной. Будьте осторожны, не добавляйте слишком много воды, вы всегда можете добавить еще.
    Как весь сухой материал
    становится влажным, разгладьте кучу и используйте лопату, чтобы « расколоть » верхушку, перемещая кучу, пока вы делаете это, чтобы
    равномерно смешать с водой.

    Смесь, содержащая необходимое количество воды, является гладкой и пластичной, не переувлажненной и жидкой, не сухой и не рассыпчатой.В качестве ориентира смотрите на гребни как на вершину.
    ворса «измельчено» — если углубления между измельчениями заполнены цементным раствором, смесь в норме; если это выглядит водянистой жидкостью или
    гребни не встают, смесь слишком мокрая; если углубления остаются сухими, смесь слишком сухая.

    Совет : Одна из наиболее частых ошибок, допускаемых при ручном перемешивании бетона, — добавление слишком большого количества воды. Добавляйте каждый раз немного воды, смесь сразу приобретет нужную консистенцию. Отложив часть сухой смеси в сторону, ее можно добавить в кучу.
    если он кажется слишком влажным.

После того, как вы закончите перемешивание бетона, вымойте и щеткой поверхность, используемую для его перемешивания, чтобы удалить любые остатки.

Использование бетономешалки для бетона

Аспекты безопасности:

  • Убедитесь, что вы понимаете инструкцию по эксплуатации миксера; особенно то, что вы знаете, где переключатель «ВЫКЛ»
    является.
  • При использовании электрической бетономешалки убедитесь, что УЗО защищает подачу.
  • Убедитесь, что бетономешалка устойчива и установлена ​​на твердой и ровной поверхности.
  • Не допускайте попадания рук и инструментов во вращающийся барабан — наливайте ингредиенты сверху.
  • Всегда надевайте защитные очки для защиты глаз, так как бетон может разбрызгиваться при вращении барабана.

Бетономешалки различаются по форме и размеру и могут быть электрическими или бензиновыми. И электрические, и бензиновые типы легко доступны для
купить или обычно можно нанять; электрические бетономешалки, как правило, проще в использовании, если вы можете подключить к ним электрическую сеть (с УЗО), вам также понадобится место рядом с бетономешалкой для отвалов
балласта (или песка и гравия) и места для работы, вам не нужно перемещать тачки с балластом больше, чем нужно.

Бетономешалка должна быть установлена ​​на плите из существующего бетона (которую можно потом очистить), на большом
доска для смешивания или другое место, которое можно убрать; Независимо от того, насколько тщательно вы будете осторожны, случайные кусочки балласта, песка, гравия и смешанного бетона окажутся под смесителем.

Для достижения правильного соотношения каждого ингредиента в бетоне их необходимо измерять по объему; некоторые люди делают это с помощью нагрузки лопатой, но, если у вас нет опыта, лучше измерять цемент и балласт (или острый песок / гравий) ковшовой нагрузкой, с лопатой вы, как правило, получаете больше балласта на нем, чем на цемент, поэтому просто считайте нагрузка на лопату может вводить в заблуждение.Не используйте слишком большое ведро, так как в итоге может оказаться больше ингредиентов, чем может вместить миксер.

Будьте осторожны, чтобы количество бетона, которое вы планируете смешать за один прием, соответствовало размеру миксера; если объем слишком мал, он не будет правильно смешиваться и
слишком большой объем может перегрузить машину.

  • Запустите миксер так, чтобы барабан был направлен в небо под углом примерно 45 ° над горизонтом. После начала загрузки ингредиентов миксер должен работать до тех пор, пока он не будет опорожнен — ​​если вы остановите миксер с грузом в барабане, перезапуск может оказаться затруднительным.
  • Отмерьте примерно половину необходимого балласта (или половину песка и половину гравия) и вылейте его в барабан.
  • Добавьте небольшое количество воды и дайте ей смешаться с балластом в течение минуты или двух.
  • Отмерьте и добавьте весь необходимый цемент.
  • Отмерьте и добавьте оставшееся количество балласта / песка / гравия и дайте всему этому перемешаться в течение минуты или двух.
  • Постепенно добавляйте еще немного воды и дайте ей возможность перемешаться, прежде чем добавлять еще — следите за консистенцией смеси.Хорошая смесь — гладкая и
    текучий, не мокрый и жидкий или сухой и рассыпчатый. Если часть смеси прилипает к стенкам барабана и «выходит за верх», значит смесь слишком сухая;
    если смесь поднимается примерно на ¾ до верха барабана, а затем опускается обратно в нижнюю часть, это примерно правильно; если
    барабан не поднимает смесь вверх, смесь слишком влажная.

    Примечание : Распространенной проблемой при смешивании бетона является добавление слишком большого количества воды. Добавьте воду в небольших количествах и
    смесь внезапно приобретет нужную консистенцию — если вы думаете, что она почти правильная, просто подождите минуту, чтобы увидеть, что произойдет.Если смесь станет слишком влажной, добавьте еще балласта.
    а цемент в необходимых пропорциях может впитать лишнюю воду.
  • Когда смесь будет в порядке, переместите тачку под барабан и наклоните барабан, чтобы вылить в него бетон. При этом становится проще, если есть два человека,
    один для опрокидывания барабана и один для стабилизации тачки.

    Затем один человек может перекатить груз на бетон к работе, в то время как другой человек может начать смешивание следующей загрузки бетона.
  • Когда работа будет завершена или вы захотите сделать перерыв в перемешивании на полчаса или более, следует очистить бетономешалку; никогда не покидай
    очистка миксера на потом — то же самое относится к тачке, ведрам и другим инструментам, которые использовались для обработки ингредиентов
    и смешанный бетон.

    Всегда очищайте барабан изнутри; поместите лопату с балластом и немного воды в барабан и запустите миксер на 5 минут, после чего опрокиньте всю загрузку, а затем с помощью надежды промойте внутреннюю часть барабана, направив его на землю.Выключите миксер и очистите все неудобные места внутри барабана (т. Е.
    позади смесительных лопастей и т. д.), используя старую жесткую щетку.

Использование товарного бетона

Когда вы заказываете готовый бетонный бетон, вам необходимо сообщить поставщику четыре вещи:

  • Требуемое количество бетона, т.е. объем в кубических метрах. Укажите примерно на 4–10% больше, чем вы рассчитали, используя длину, ширину и толщину для работы. Этот дополнительный бетон позволит избежать потерь, чрезмерной выемки грунта, укладки опалубки и т. Д.
  • Требуемый состав бетона — часто проще просто сказать, для чего он нужен — например, для опор, садовой дорожки, проезжей части
    и т. д. — поставщик просто использует свои знания для выбора подходящей смеси.
  • Если вы хотите, чтобы он был доставлен — у вас может не быть возможности указать время с точностью до получаса, вам, возможно, придется принять только AM или PM определенного дня.
  • Адрес и возможные проблемы с доступом — узкая подъездная дорога, подъезд к проезду и т. Д.
  • Также лучше всего сказать им, как вы собираетесь перемещать его от миксера на работу, особенно если вы хотите использовать желоб от миксера (обычно они доходят примерно до 3 или 4 метров от задней части грузовика) — у большинства грузовиков с готовой смесью есть эти желоба, но вы не хотите узнавать, когда он прибудет, что у этого конкретного грузовика только короткий желоб
  • Вам также следует спросить у поставщика его «время бесплатной отмены», то есть насколько поздно вы можете оставить его, чтобы отменить доставку, если вам нужно.

Заказ готового бетонного бетона — это только начало, тяжелая работа заключается в доставке бетона — мы надеемся, что заказанное вами количество бетона будет доставлено
более или менее, когда ожидалось; все, что вам нужно сделать, это быть готовым справиться с этим.

Что следует учитывать при доставке:

  • Где будет припарковаться грузовик? Вам нужны знаки «Парковка запрещена» или нужно поговорить с соседями, чтобы освободить парковочное место? Будет ли это препятствовать дороге? Поместится ли это между
    столбы ворот? Может, он утонет в мягкой земле?
  • Вы готовы к бетону? Все ли раскопаны выкопаны, есть ли опалубка и инструменты под рукой?
  • Если тачкам нужно будет передвигаться по голой земле или лужайкам, вы можете положить несколько досок, чтобы они переехали, чтобы они не проваливались, не оставляли следов на лужайке или не роняли бетон на землю.
  • «Многие руки делают легкую работу» — грузовик захочет разгрузить груз и как можно быстрее отправиться в путь; так что, в пределах разумного, чем больше тачек и людей вам в помощь
    у вас есть, тем лучше.

как собрать бетономешалку своими руками

Строительство не может обойтись без цементно-песчаных и других видов растворов, в которых ведется тяжелая работа по перевалке сыпучих материалов, их перемешиванию и доставке к месту работы. Благодаря созданию такого чуда техники, как миксер, работа строителей стала намного проще и быстрее.

Устройство для замешивания бетона, а простыми словами «миксер» — это емкость, в которую помещаются необходимые ингредиенты раствора и далее перемешиваются до однородной массы. Цена на бетономешалку относительно высока, поэтому есть смысл пополнить ею свой ассортимент садовой техники и даже больше, если будет много ремонта! Также существует рукописный вариант создания такого устройства. Не теряйте времени и переходите к особенностям выбора смесителей, а также к полезным советам создания ее собственными руками.

Характеристики различных типов бетоносмесителей, а также нюансы их работы

Пример смесителя, подходящего для дома

Пример смесителя, подходящего для строительных компаний

Размеры и формы бетономешалок очень разные, в зависимости от вида применения сборки. Идеально подходит компактный мини-миксер, рассчитанный на небольшое количество раствора. Если компания занимается строительством дачных участков или офисных зданий, следует выбирать профессиональный миксер, представляющий собой огромные движущиеся бетоносмесители.

Есть 2 принцип работы бетономешалки:

  • С гравитационным перемешиванием
  • Принудительное перемешивание

Устройства первого типа представляют собой емкости, жестко прикрепленные к земле. Накрытые ингредиенты не перемещаются внутри емкости, а вот и рабочий орган миксера — лопасти, перемешивают всю смесь.

Что касается смесителей с гравитационным перемешиванием, то суть их работы заключается в том, что барабанное устройство, внутри которого специально размещены лопасти, вращается, тем самым заставляя смесь многократно падать с одной лопасти на другую, постепенно превращаясь в гладкая консистенция.

Также необходимо отметить несколько важных функций бетономешалок, которые встречаются на многих моделях:

  1. Существуют конструкции бетономешалок, которые позволяют вращать барабан по горизонтальной оси, тем самым обеспечивая возможность заливать готовый раствор в тачку.
  2. Не мешает и такая функция бетономешалки, как самостоятельная загрузка сырья в барабан с последующей выгрузкой смеси. Это облегчит процесс строительства и убережет ваше здоровье от «волочения» тяжелых ведер.
  3. Некоторые миксеры легко разбираются, поэтому, если вы собираетесь покупать ее домой, обратите внимание на устройство такой конструкции, эта функция позволит вам сэкономить место в вашем здании для хранения садового инвентаря.

Существующие пропорции приготовления бетонной смеси

В строительстве важно знать, как приготовить так называемую «замесу». Для приготовления одного кубометра бетона необходимо около 125 литров воды. Этот момент очень важен, т.к.избыток жидкости снизит прочность конечного продукта.

Разобравшись с водой, переходим к следующему компоненту раствора — песку. Песок должен быть с небольшим количеством зерен, до 5 мм. Количество песка в растворе — 40% от общего веса. Рекомендуется использовать с песком, гравием или щебнем, что сделает раствор крепче. Соотношение песок — гравий должно быть не менее 1: 1,2. В случае использования щебня — 1: 2.

Следует также отметить, что и песок должен быть чистым.Вода ни в коем случае не должна быть с масляными примесями, а песок с кусками хлама. Еще один момент по поводу воды — летом она может быть холодной, но зимой рекомендуется добавлять в раствор воды, нагретой до 40 градусов.

Как сделать бетономешалку своими руками?

Как сделать бетономешалку своими руками?

Для того, что бы сделать свою бетономешалку, вам потребуются следующие материалы, а именно:

  • Емкость для раствора
  • Мотор
  • Два подшипника
  • Приводной вал
  • Элементы конструкции рамы и лопасти (швеллер, уголки и др.))

Емкость для раствора идеальная пластиковая или металлическая бочка объемом в пределах 200 литров. Приводной вал, как правило, из металлической трубы. Что касается материалов конструкции рамы и лопастей, то они будут обслуживать различные металлические детали, стальной швеллер и стальные стержни.

Поскольку основная работа будет заключаться в запуске мотора, экономить не нужно. Рекомендуется устанавливать приводной двигатель со скоростью вращения не менее 1500 об / мин при мощности 2200 Вт. Скорость вращения приводного вала должна быть не более 48 об / мин, поэтому потребуется дополнительный редуктор или соответствующие шкивы. ременной передачи.

Итак, приступаем к сборке микшера. Для начала прорежьте в стволе отверстие под приводной вал и закрепите бачок болтами. Затем вырезаем люк для загрузки компонентов смеси (можно ставить сбоку, размеры — 25 * 30 см). Края люка обшивают резиной и затем устанавливают люк, который фиксируется на петлях при помощи болтов. Что бы люк не открывался во время работы смесителя, необходимо, чтобы крышка плотно соприкасалась с резиной, поэтому рекомендуется установить фиксирующие уголки на стяжной болт.

Внутри стволов установлена ​​основа с лопастями, созданная из швеллеров и уголков, соединенных сваркой. Что бы раствор равномерно вмешивался, рекомендуется оставлять небольшой зазор (около 10-15 мм) между лопастями и стенками емкости.

Необходимо создать механизм опрокидывания бака с приготовленным раствором, а также движения всей сборки. Это только облегчит вашу работу и ускорит ее.

Вот оригинальный видеоролик, демонстрирующий бетономешалку, созданную своими руками:

Рекомендуем также ознакомиться с такими статьями, как: мини мойка для автомобиля и снегоочиститель своими руками.

.
