Как самому сделать сцепку на мотоблок салют: Сцепки для мотоблока мотокультиватора

Содержание

выбор универсального сцепного устройства для прицепа на МТЗ и для плуга. Размеры для сцепки на мотоблок «Салют»

В настоящее время у фермеров и дачников все большее распространение получает сельскохозяйственная мини-техника: мотоблоки, мини-тракторы, мотокультиваторы и т. д. Часто для более полного использования подобных агрегатов нужно подсоединять дополнительное навесное оборудование: плуги, бороны и т. п. Но для этого вам понадобится специальное сцепное устройство, которое довольно редко входит в комплектацию техники. В статье мы расскажем, как правильно выбрать сцепку на мотоблок.

Назначение и особенности

Сцепка к мотоблоку предназначена для навешивания (подсоединения) к мотоблочному устройству дополнительных инструментов и механизмов – окучников, фрез, прицепа, телеги и так далее. Сцепка должна обеспечивать надежность соединения и не ограничивать маневренность агрегата. Можно выделить несколько видов сцепных механизмов.

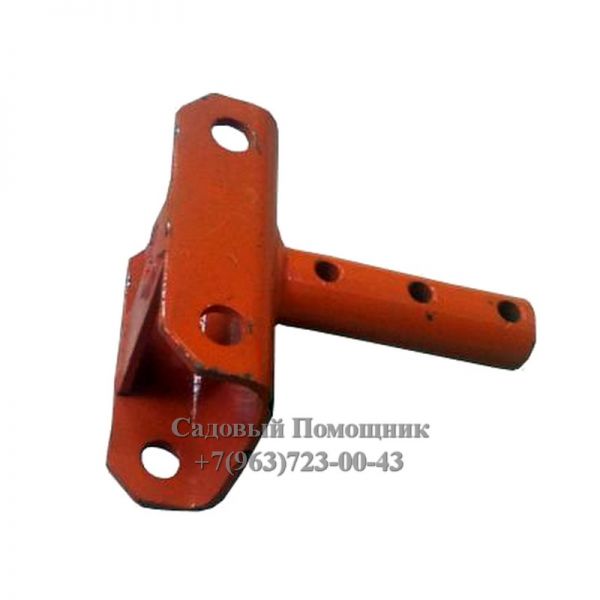

  • Сцепка для адаптера АПМ. Назначение – присоединение к корпусу мотоблока плугов, окучников и картофелекопалок. Крепление осуществляется всего тремя крепежными винтами. В основном используется на мотоблоках Нева.

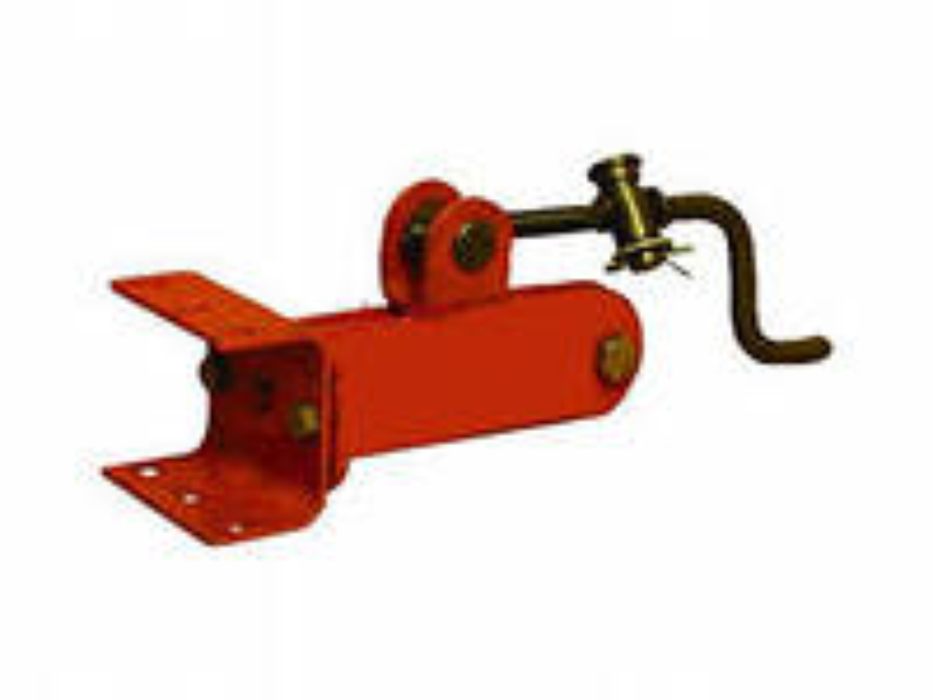

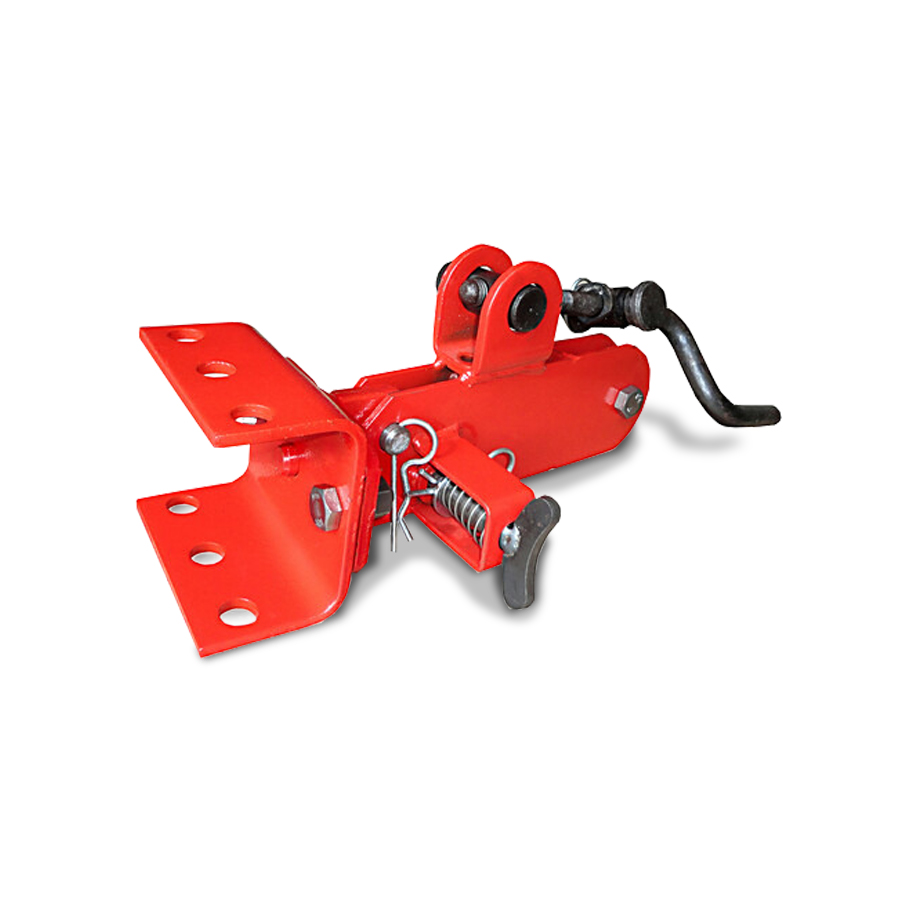

  • Универсальная. Предусмотрена возможность регулирования угла наклона навесных элементов посредством специального механизма на болтах. Также конструкция позволяет присоединять две и более сцепок – для фиксации нескольких рабочих механизмов.

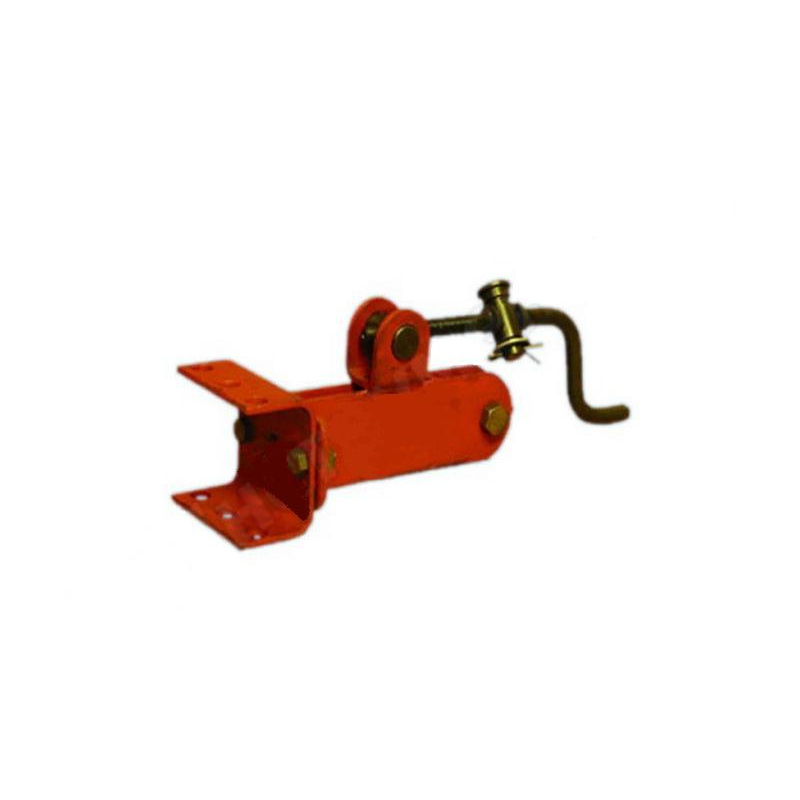

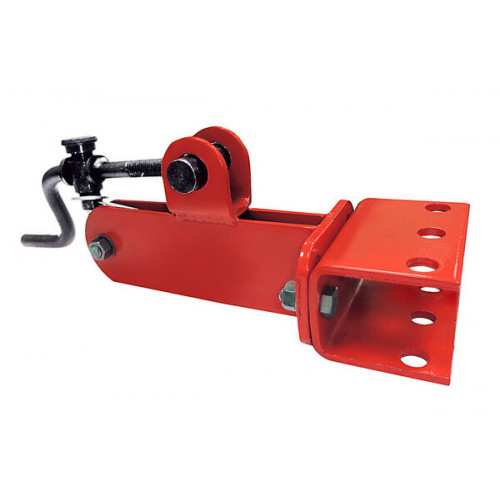

  • Универсальная Н. Усовершенствованный вариант предыдущей сцепки. Добавлена возможность регулирования угла наклона не только в горизонтальной, но и в вертикальной плоскостях, а также глубины погружения рабочих элементов в землю.

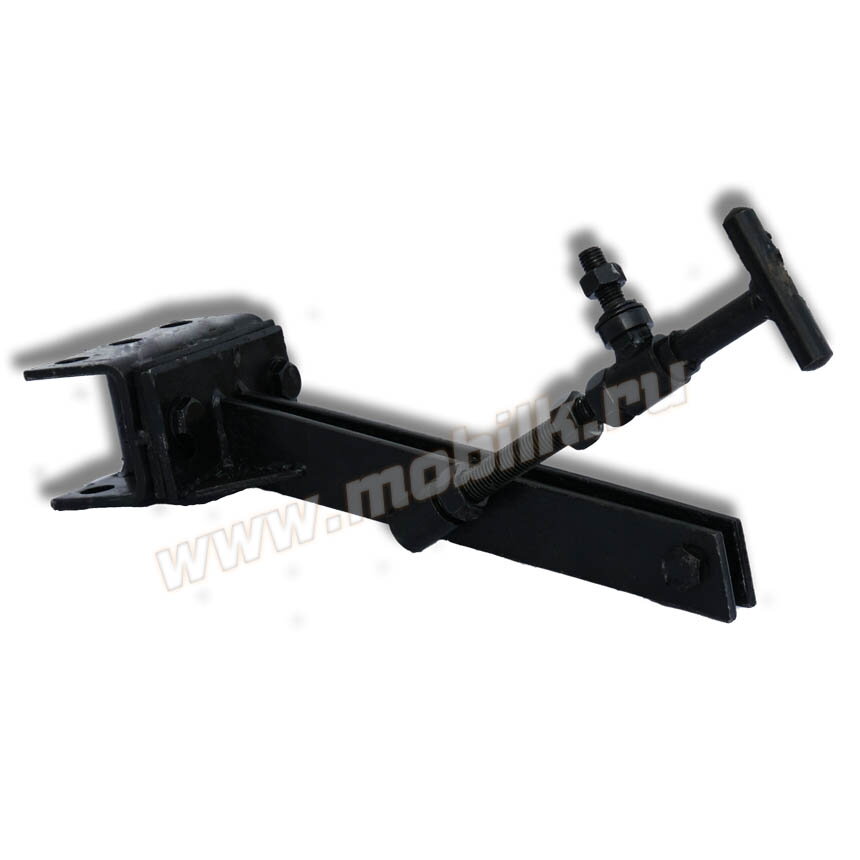

  • Сцепка МК – произведена заводом «Мобил К» специально для их окучника «ОН-2» и плуга «Крот».

Следует учитывать, что размеры сцепок во многом зависят от моделей мотоблока, для которых они предназначены. Универсальные соединительные узлы прекрасно подходят для мотоблоков «Нева», «МТЗ», «Салют», «Фермер», «Чемпион» и др. Например, универсальное сцепное устройство «Россия» имеет габариты 320х120 мм, вес 4,17 кг, подходит для мотоблочных агрегатов «Салют», «Агат», «Целина МБ-501», «Угра». Соединительный узел для мотоблоков «Агрос» нового образца имеет габариты 430х120х130 мм при весе 3,8 кг. У сцепного устройства для моделей «Фаворит», «ЗИД» размеры – 490х135х250 мм при массе примерно 7 кг.

Для мотоблочных устройств китайского и европейского производства надо тщательно подбирать сцепные устройства либо изготавливать своими руками, так как размерные стандарты у них слегка отличаются от российских и белорусских агрегатов. Правда, если вы покупаете мотоблок у официального дилера, сцепки часто идут в комплектации мотоблочного агрегата. У мотоблоков Shtenli производства Германии сцепка практически всегда идет в комплекте с самой машиной, поэтому нет нужды подбирать или изготавливать ее дополнительно.

Как сделать своими руками?

Сцепка – не такой уж сложный узел, его легко можно изготовить и самостоятельно. Но учитывайте, что при эксплуатации она будет испытывать большие нагрузки. Следовательно, при конструировании и сборке данного соединительного узла необходимо соблюдать рекомендации специалистов по габаритам и материалу изготовления деталей. При выборе модели сверяйте размеры фаркопа мотоблочного агрегата и оборудования, предназначенного для присоединения. После того как вы подобрали модель сцепки, начертите подробный чертеж узла с указанием точных размеров.

Основой сцепки является П-образный кронштейн, передняя сторона которого прикрепляется к задней скобе мотоблочного агрегата, а ко второй прицепляется стойка нужного оборудования.

Вам понадобятся следующие материалы и инструменты:

  • угловая шлифовальная машинка;
  • электродрель;
  • инструменты для измерения и разметки;
  • аппарат для сварочных работ;
  • ключи;
  • крепежные элементы;
  • лист прочного сплава либо квадратный швеллер;
  • регулировочный рычаг.

Оптимальным вариантом будет изготовление соединительной сцепки с регулировочным механизмом. Это позволит вам присоединять к мотоблоку и максимально эффективно применять различные виды дополнительных механизмов, независимо от страны-производителя и класса устройства. Для сверления отверстий под крепежные элементы тщательно подбирайте сверла – их диаметр должен идеально совпадать с размерами крепежных элементов. Это позволит избежать люфта и, как следствие, ускоренного износа.

Для начала обеспечьте себе ровную рабочую поверхность – верстак или стол подходящего размера. Затем произведите разметку согласно подготовленному чертежу. Просверлите все необходимые отверстия, тщательно соблюдая диаметры крепежных элементов. Проверьте размеры штангенциркулем либо болтом, вставив его в готовое отверстие. Люфт и заклинивание элемента недопустимы. После этого приварите все детали соединительного узла.

Идеальным будет использование электросварки – нагревание металла будет идти лишь в месте соединения и не отразится на прочности всего элемента конструкции.

Прикрепите кронштейн к штырю болтами. Механизм регулировки, если он предусмотрен в модели, также зафиксируйте на конструкции. При изготовлении сцепок можно использовать запчасти для автомобилей, к примеру, из кардана может выйти неплохой соединительный узел для мотоблока. Если вы решили изготовить сцепное устройство из карданного вала, возьмите новую деталь – ранее использовавшийся вал уже изношен и не будет обладать необходимыми прочностными характеристиками.

Для использования сцепок нестандартной конфигурации необходим специальный переходник. Его можно приобрести в магазинах либо изготовить самостоятельно.

Рекомендации по эксплуатации

Для увеличения срока службы не забывайте о профилактике – ежедневно очищайте соединительный узел и тщательно смазывайте крепежные элементы качественным машинным маслом. Покрасьте сцепку краской, предназначенной для металлических изделий, или покройте антикоррозийным составом – это также существенно продлит срок службы данного узла. Следуйте рекомендациям по нагрузкам на сцепное устройство – если узел предназначен для подсоединения малогабаритных инструментов – плугов, окучников и т. п., не стоит вешать на него прицеп или телегу с большим грузом: могут не выдержать крепления или сама деталь.

Установка сцепки производится следующим образом – вначале соединительный узел крепится на скобу мотоблока, а уже потом следует установить навесные инструменты. Настройка навесного оборудования во многом зависит от модели мотоблочного агрегата и типа почвы на обрабатываемом участке. Включите мотоблок и испытайте его примерно на 3-5 м надела. Затем при необходимости отрегулируйте угол наклона рабочих элементов и глубину проникновения в почвенный слой. Это можно проделать, прокручивая рукоять и ослабив крепежные элементы, настроить угол захвата и вновь закрутить их до упора.

У самостоятельно изготовленной сцепки есть несколько преимуществ:

  • возможность идеальной подгонки под именно ваш агрегат;
  • возможность регулировки настроек навесного оборудования – угла захвата почвы, глубины обработки земли и т. п.;
  • возможность конструирования соединительного узла повышенной прочности для использования при высоких нагрузках – например, для отвала снегоуборщика.

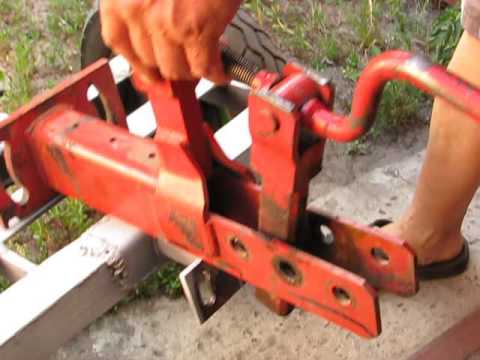

Ообзор универсальной сцепки для мотоблока можно посмотреть в видео ниже.

Сцепка к мотоблоку своими руками, фото, чертежи + видео.

Оглавление:

  • Сцепка к мотоблоку своими руками
  • Чертежи сцепки мотоблока

Одним из важных составляющих узлов, которое обеспечивает надежное соединение прицепного оборудования с мотоблоком, является сцепка. Бывают различные виды узла сцепки. Однако самым часто используемым является П-образный узел сцепки мотоблока. Этот узел изготавливается, как промышленным путем, так и самостоятельно. Если изготавливается сцепка к мотоблоку своими руками, она должна быть крепкой, чтобы суметь выдержать большие нагрузки.

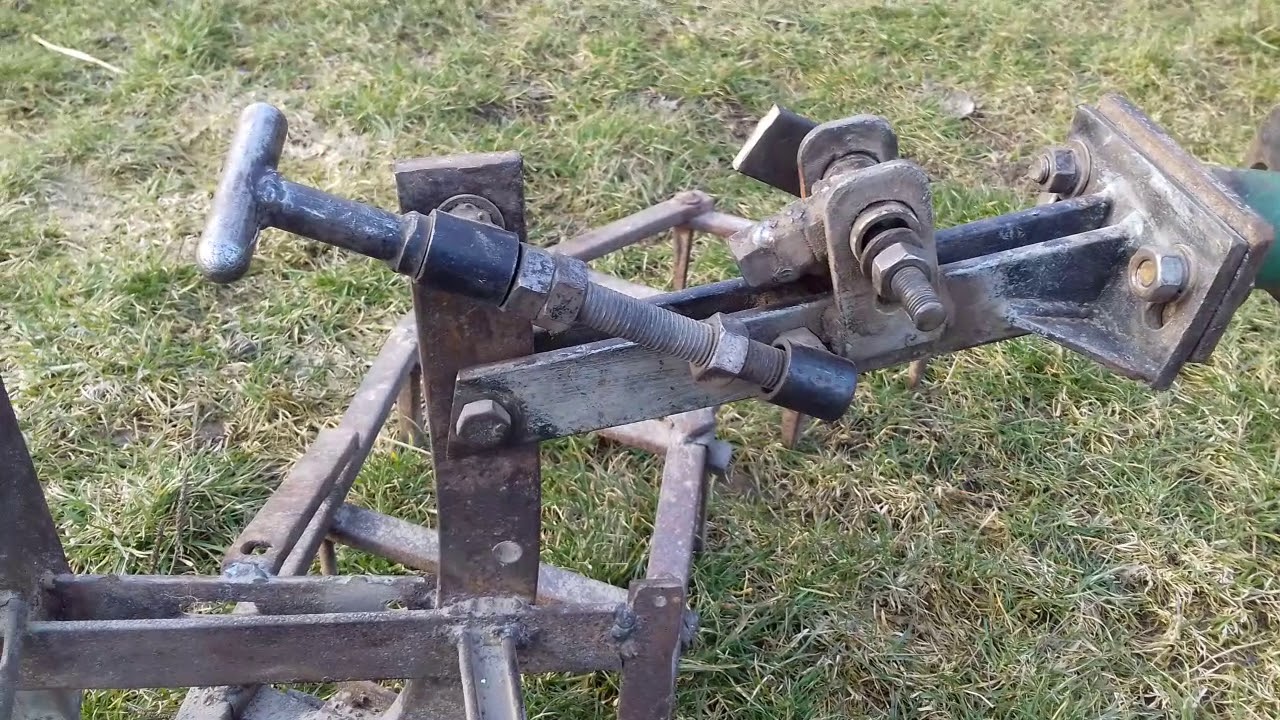

Сцепка к мотоблоку своими руками

П-образное крепление лежит в основе сцепки для мотоблока, поэтому, чтобы ее изготовить прекрасно подойдет швеллер подходящей толщины и размера. Это крепление располагается под рулем мотоблока.

При изготовлении крепления сцепки своими руками, нужно просверлить несколько отверстий, чтобы закрепить в них кронштейн и крепежный штырь. Поэтому отверстия должны быть нужного диаметра. Штырь также нужно изготовить из высокопрочной стали.

Чтобы присоединить дополнительные приспособления к мотоблоку нужен будет кронштейн. Длинный конец кронштейна должен быть расположен либо вниз, либо вверх, чтобы не было помех у подсоединенного оборудования. При этом конец кронштейна не должен касаться поверхности почвы, которую обрабатываем.

При изготовлении самодельного узла сцепки, мы использовали стандартный образец. Зачастую к мотоблоку применяют дополнительные приспособления, с нестандартными видами сцепки. Чтобы подсоединить их к мотоблоку, нужно, либо приобрести специальный переходник, либо изготовить переходник своими руками. Как правило это П-образные кронштейны.

Чертежи сцепки мотоблока

Рассмотрим чертеж универсальной сцепки, к следующим типам мотоблоков: «Pubert Quatro», «Honda», «АГРО», «ОКА», «КАСКАД», «МБ-90″, «НЕВА», «ФАВОРИТ», «САЛЮТ».

Предназначение сцепки универсальной в соединении с мотоблоком навесного оборудования: выкапывателя, плуга, окучника одно- и двухрядного и др.

Установление сцепки на мотоблок

Скоба сцепки устанавливается на скобу мотоблока, и крепится штырями. Желательно произвести фиксацию скобы сцепки распорными болтами М12х60, враспор к раме мотоблока.

Установление орудия на сцепку

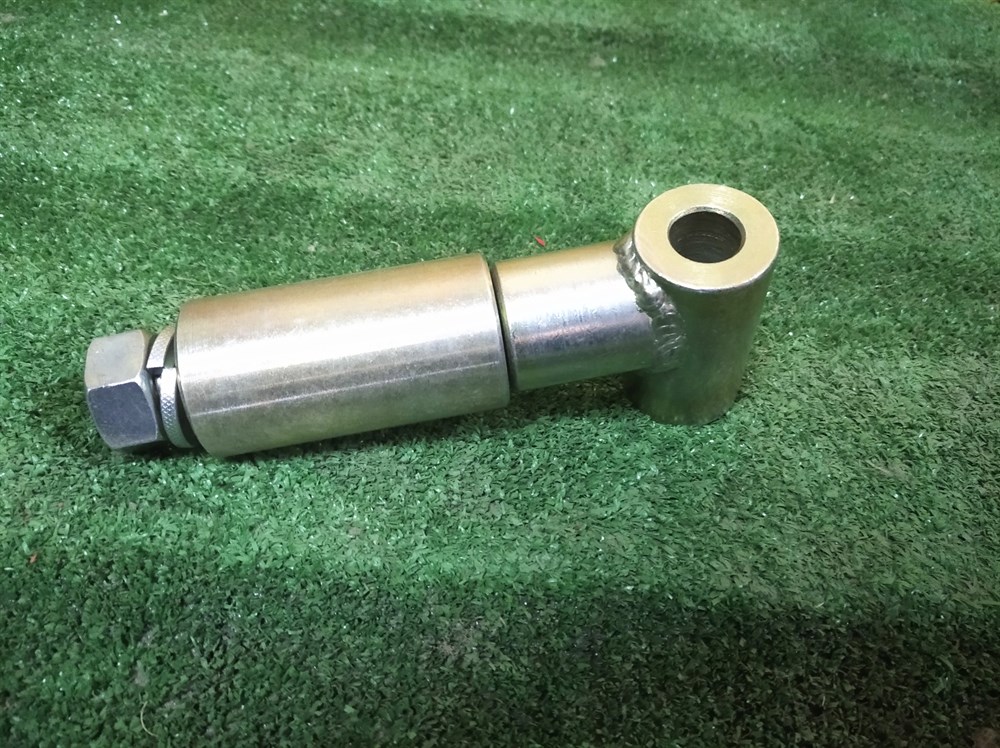

На кронштейн стойки орудия нужно установить съемную ось сцепки.

В отверстие корпуса сцепки нужно вставить ось с резьбой М16 и накрутить в эту резьбу винт.

Нужно совместить отверстия под болтМ16х40 на стойке орудия и на корпусе сцепки. После чего это соединение закрепляется гайкой М12 и болтом М12х40.

Рекомендации при работе

Навесные орудия настраиваются и регулируются индивидуально, в зависимости от вида почвы, и мощности мотоблока. Специальная конструкция сцепки может регулироваться в разных диапазонах. Используя начальные настройки, нужно установить радиусные пазы сцепки на ноль поперечный угол захвата, и зафиксировать гайкой М12 и болтом М12. Также установить минимальным продольный угол захвата. Первый 3-5 метров движения внимательно наблюдайте, как работает мотоблок с орудием.

Если нужно углубить или поднять орудие, остановите движение мотоблока, и вращением рукоятки винта отрегулируйте орудие. После чего можно продолжить движение и оценить, как работает мотоблок с орудием. Также, если потребуется отрегулировать поперечный угол захвата, нужно ослабить гайки М12 и болты М12.

Потом откорректировать угол в необходимом направлении, и затянуть гайки с болтами. До начала работы, все резьбовые соединения, нужно крепко затянуть. После того, как работы на почве закончились, ежедневно нужно очищать и смазывать резьбовые соединения. Для этого использовать Литол 24.

Сцепка для мотоблока — как сделать своими руками?

Мотоблоки очень важны в сельскохозяйственных делах. Они многофункциональны и необычайно практичны. Использование может быть настолько многогранным, насколько хватит фантазии и дополнительного оборудования для мотоблоков. С его помощью можно обрабатывать землю, собирать урожай, перевозить груз и многое другое.

Одним из основных частей устройства является сцепка к мотоблоку. С ее помощью прицепное оснащение крепко соединяется с самим мотоблоком. Сцепку можно купить в магазине. Также вполне реально сделать такое крепление к мотоблоку своими руками. Нужно только желание и наличие необходимых чертежей.

Особенности изготовления устройства своими руками

Если вы решили сделать сцепку своими руками, то нужно использовать надежные материалы, поскольку важна крепость, ведь ей придется выдерживать огромные нагрузки. Чаще всего используют швеллер из металла необходимых параметров, потому что данное устройство имеет форму в виде буквы П и крепится прямо под рулем. Для того чтобы сцепка для мотоблока своими руками была сделана правильно, нужно произвести следующие действия.

Изначально нужно сделать несколько отверстий. Они нужны, чтобы прикрепить крепежный штырь и сам кронштейн. Поэтому очень важно соблюдать соответствие диаметра отверстия. Штырь должен быть выполнен из стали очень высокой прочности.

Наличие кронштейна необходимо для обеспечения сцепления с добавочными орудиями. Чтобы не создавать преград такому оснащению, необходимо длинный конец кронштейна уводить вниз или вверх, но чтобы он не соприкасался с обрабатываемой землей.
Чтобы использовать нестандартные сцепки, необходимо обзавестись специальным переходником. Его можно купить или применить сделанный собственноручно.

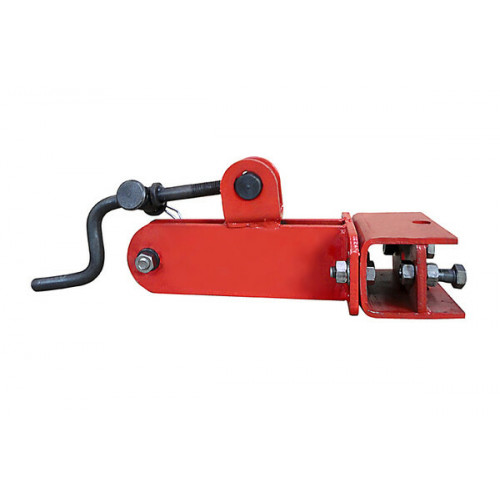

Универсальная сцепка для мотоблока подходит к большинству агрегатов, таких как:

  • «АГРО»;
  • «Нева»;
  • «Каскад»;
  • «Фаворит»;
  • «Салют»;
  • «Хонда»;
  • «МБ-90» и другие.

Такое прицепное устройство выполняет функции соединения мотоблока с навесным оснащением. Это может быть плуг, копалка, одно- и двухярусный окучник.

Правила установки и эксплуатации оборудования на мотоблок

Чтобы установить сцепное устройство, необходимо скобу самой сцепки поставить на скобу мотоблока. Согласно схеме, это все должно крепиться штырями. Не лишним будет зафиксировать скобы распорными болтами М12 на 60.

Чтобы прикрепить дополнительное орудие на прицепное устройство, необходимо установить ось на кронштейн стойки орудия. А в отверстие корпуса данного сцепления необходимо вставить установленную ось. У нее должна быть резьба М16, чтобы без проблем закрутить в нее винт. Совместив отверстия с помощью болта и гайки, можно приступать к работе.

Советы по эксплуатации

Конечно же, настройки навесных орудий будут зависеть от технических характеристик мотоблока и вида обрабатываемой почвы. Поэтому регулировка происходит в индивидуальном порядке. При базовых настройках необходимо внимательно наблюдать за результатом работы на первых пяти метрах.

С помощью вращения рукоятки можно опустить глубже или поднять оснащение, что отразиться на формате обработки земли.

А вот ослабляя гайки и болты М12, можно настраивать поперечный угол захвата. Произведя корректировку угла, следует затянуть их обратно. Такая простая схема позволит вам максимально качественно производить сельскохозяйственные работы.

Чтобы сцепка на мотоблок и сам агрегат прослужили вам как можно дольше, необходимо тщательно ухаживать за ними.


Поэтому обязательна ежедневная чистка в конце рабочего дня, после чего все резьбовые соединения должны быть хорошо смазаны. Лучше всего для этого применять Литол 24.

Сделать необходимое своими руками возможно. Достаточно желания и наличия необходимых знаний.

Сцепка для мотоблока Нева, МТЗ, Фермер, Салют своими руками

Обработка земли руками сегодня происходит все реже. Как правило, остались лишь некоторые процессы, в которых нельзя применить технику. В остальных же случаях селяне или дачники ориентируются на то, чтобы задействовать необходимое оборудование. Для небольших участков очень актуальным является применение мотоблока. Такое компактное, но функциональное устройство дает возможность реализовать основные процессы, требующие значительных физических усилий. Например, при посадке-уборке картофеля.

Выбираем универсальное крепление

Мы же разберемся в определенной его части – сцепке. Рассмотрим, какой она может быть, особенно универсальный вариант, который подойдет для основных моделей: Салют, Фермер, МТЗ, Нева и других. Приведем чертеж, видео и фото материалы по сцепке для мотоблока, а также инструкцию, как реализовать задачу своими руками.

Схема крепления

Об узле

Основная его задача – уверенный контакт навесного устройства и самого мотоблока. Сцепка бывает нескольких типов. Тем не менее, самой популярный вид – П-образная. Такую универсальную сцепку для мотоблока можно изготовить самостоятельно или же приобрести в готовом виде. Если планируются повышенные нагрузки, тогда узел лучше делать своими руками. Это позволит предусмотреть в конструкции этот аспект.

Как отмечалось выше, производителей мотоблоков достаточно, однако следует заметить, что конструкция этих устройств, по большому счету, идентична: есть лишь небольшие отклонения в ту или иную сторону. Поэтому и требуется изготовление универсальной сцепки, которая сможет применяться на различных моделях, когда в этом возникнет потребность.

Создание

Используя чертежи, можно создать сцепку широкого применения. В качестве материала может быть использован швеллер оптимальных размеров. Такое крепление вида буквы «П» находится под рулем устройства.

Дабы создать изделие, необходимо сделать несколько отверстий для закрепления штыря и кронштейна. Для этого подбирается диаметр. Штырь должен быть стальным, высокопрочным.

Для соединения приспособлений и мотоблока потребуется кронштейн. Его конец направляется вверх или вниз: дабы не создавать преград для навесных элементов. Но он не должен контактировать с обрабатываемой почвой.

В некоторых случаях для мотоблока применяются дополнительные устройства с нетрадиционными видами сцепки. Чтобы осуществить контакт, рекомендуется использовать специальные переходники.

Установка

Монтаж на мотоблок происходит достаточно просто. Нужно скобу сцепки установить в скобе блока, закрепить штырем. Рекомендуется применить распорные болты – для надежности установки.

Чтобы установить дополнительное оборудование, на кронштейн оборудования следует выполнить монтаж оси сцепки, которая снимается. Дальше в наружное отверстие сцепки вставляется ось. Необходимо закрутить винт, достигнув совмещения отверстий на корпусе и стойке оборудования. Остается закрепить контакт болтом и гайкой. Чаще всего используется диаметр двенадцать.

Советы по самостоятельным действиям

Нужно выполнять операции, ориентируясь на чертеж сцепки для мотоблока. Но настройка оборудования происходит индивидуально, учитывая мощность мотоблока и особенности почвы. Используя универсальную сцепку, можно выполнять настройку в довольно широких масштабах.

Сцепка для мотоблока Нева, МТЗ, Фермер, Салют требует тестирования. Нужно пройти три-пять метров, тщательно следя за работой всего оборудования, включая мотоблок.

Для управления глубиной обработки почвы движение мотоблока нужно остановить. Используя рукоятку винта, можно выполнить регулировку оборудования. Только после этого можно возобновить движение, но все также проводить оценку функциональной готовности всего устройства. Чтобы выполнить настройку поперечного угла захвата, следует слегка открутить гайку, которая была установлены с болтом диаметром двенадцать. Далее изменяется угол, как требуется, после чего гайка с болтом затягивается.

Нужно следить за затянутостью резьбовых соединений до старта работ. А после их окончания резьбу необходимо чистить и смазывать каждый раз после использования.

Самостоятельная реализация – множество преимуществ

Действительно, сделав сцепку для мотоблока своими руками, мы открываем для себя больше возможностей. Как уже отмечалось, можно более точно подобрать характеристики под конкретную модель мотоблока, учитывая ее особенности. При этом имеются широкие возможности для настройки и корректировки: предусмотрев соответствующую конструкцию, можно в более широком диапазоне изменять положение элементов, что расширяет возможности применения мотоблока.

Так может быть реализована сцепка для плуга мотоблока и любого другого дополнительного оборудования, которое поможет обрабатывать землю более эффективно: с меньшими физическими и временными затратами, а также более точными действиями и улучшенными усилиями.

Навесное оборудование для мотоблока Салют — описание и характеристики

Оглавление:

Мотоблоки «Салют» и навесное оборудование к нему — одни из лучших отечественных агрегатов в области агротехнических работ. По своему строению и функциональности они уникальны и ими успешно пользуются на территории России, Украины, Белоруссии и Казахстана. В дачном хозяйстве мотоблоки славятся свей многофункциональностью благодаря наличию большой мощности и большого выбора навесного оборудования.

Если у вас мотоблок Салют 5, вы можете использовать его на своем земельном участке в сельской местности, если купите к нему навесное оборудование для вспахивания почвы, окучивания и выкапывания картофеля, для покоса сена. Вы также можете приобрести насос на мотоблок для подачи воды, купить прицеп для перевозки груза и даже такой вариант, который позволит вам использовать мотоблок зимой, например снегоуборочная лопата.

И даже если вы городской житель с частным домом, вы все равно можете воспользоваться преимуществами мотоблока Салют.

Так, мы упоминали, что в сельской местности вы можете использовать мотоблок для того, чтобы косить сено. Вы также можете отрегулировать этот навес для скоса газона (роторная косилка) — разница только в установках на рост травы. Опять же, можно использовать навес чтобы орошать ваш газон, или навесную опцию для уборки опавших листьев осенью.

Какое бывает навесное оборудование для мотоблока Салют 5Л-6,5

Первое требование к мотоблокам — это вспахивание почвы. Вспахивание осуществляется плугом. Устанавливается плуг на мотоблок благодаря универсальной сцепке через кронштейн С-20 и грядиль С-13.

Оборотный плуг

Для более легкой и качественной вспашки можно приобрести оборотный плуг. Его устройство фиксации позволяет навесу быстро и легко менять направление вспахивания.

Для работы с обычным и оборотным плугом есть опорное колесо, которое также может работать с пропольником.

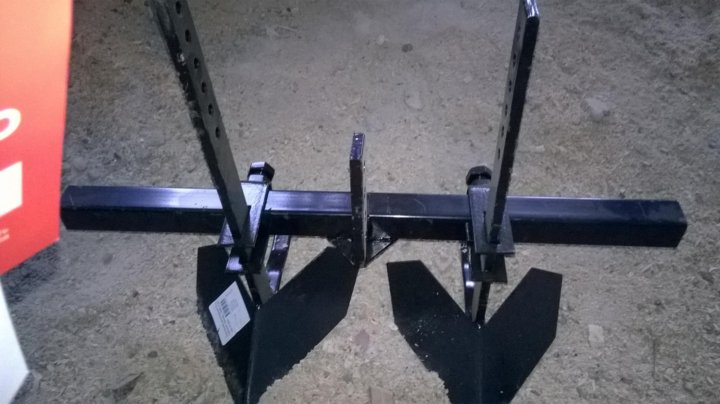

Также для Салют 5Л-6,5 есть окучник — навес, который окучивает и готовит борозду для посадки картофеля. Формой он напоминает плуг, правда, функциями несколько ограничен. Кстати и соединяется с мотоблоком так же — через кронштейн С-20 и грядиль С-13 в универсальной сцепке.

Дисковый окучник

Также, можно прицепить к мотоблоку дисковый окучник. Он окучивает картофель, и обрабатывает землю между рядами. Также, делает нужные гребни, так как может регулировать ширину охвата земли, высоту и настраивает угол работы дисков. У этого навеса два диска, каждый — 400 мм в диаметре.

У дискового окучника есть более продвинутая версия — дисковый усиленный окучник. Функции те же, что и в предыдущей версии, диаметр тот же, правда, диски этой версии созданы из более прочной стали.

Навесное оборудование картофелесажалка

Чтобы посадить картофель вам пригодится навес-картофелесажатель. Бункер такого агрегата вмещает от 40 до 50 кг клубней. Высаживает клубни от 40 до 60 мм в диаметре.

Приблизительный вес картофелесажалки для Салют 5Л-6,5 — 41 кг. Расстояние между высаживаемыми клубнями может отличаться у разных навесов. В одних это 190-280 мм, у других — от 250 до 355 мм. Если у вас небольшой участок, можете купить малогабаритный однорядный навес КС-1.

Плоскорез с культиватором

Допустим, вам необходимо засеять участок пшеницей. Для этого отлично сгодится плоскорез с культиватором. Он нужен для прополки почвы, её выравнивания и подготовки к посевам.

Ранее мы воспользовались окучником и засадили свой огород картошкой. Теперь нам нужно как-то избавляться от сорняков. До этого мы говорили о плоскорезе с культиватором. А теперь нам можно обойтись обычным плоскорезом. И тот и другой плоскорез крепятся к мотоблоку через универсальную сцепку.

Картофелекопалка к мотоблоку

Посаженный картофель в результате поможет выкопать картофеле копателем. Навес крепится к мотоблоку через универсальную сцепку, которую мы рассмотрим дальше.

Итак, универсальная сцепка. Она выполняет роль посредника в соединении ряда оборудования с мотоблоком Салют 5Л-6,5. Крепит плуг, опорное колесо, окучник, картофлекопалку и плоскорез. Использует грядиль С-13 и кронштейн С-20.
Если вам нужно эффективно окучить почву, или прополоть, вы можете воспользоваться двумя окучниками или подрезами. Для того, чтобы их закрепить, воспользуйтесь рамой с двумя замками.

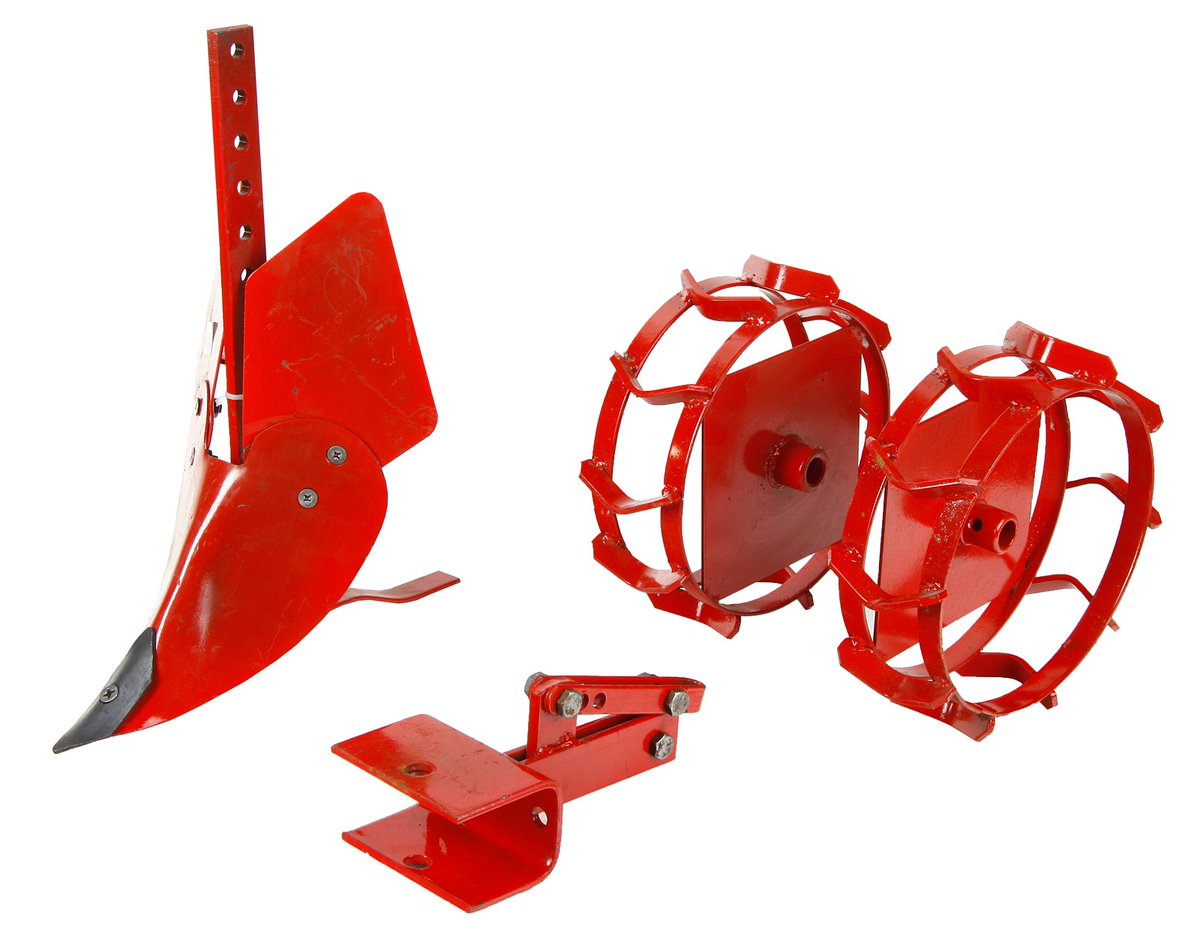

Колеса и грунтозацепы к мотоблоку

Вы можете купить полуоси ПСДУ к своему Салют 5. Существуют для крепления на мотоблок грунтозацепы и помогает делать междурядье нужной ширины. Есть и другая версия этой детальки — полудифференциальная полуось. Её преимущество в том, что она не только копает междурядье, как нам надо, но и регулирует разворот мотоблока.

Рассмотрим разные колеса с грунтозацепами. Можно купить колеса 500х100 мм. Они могут альтернативным вариантом окучнику, плоскорезу и картофелекопателю, потому что исполняют их функции. Все мотоблоки семейства «Салют» приблизительно одинаковы и этот навес кроме Салют 5Л-6,5 также крепят к Салют 5БС-6,5, Салют 5Р-6, Салют 5БС-1.

Колеса с грунтозацепами 500х200 мм используют при работе с плугом. Есть и продвинутый вариант этих колес с песконасыпными утяжелителями — тогда плуг уходит глубже в землю. А колеса 700х130 мм используются в работе окучника, дискового окучника, плоскореза и картофелекопателя.

Для них также можно купить утяжелители. Кроме этого, предлагается размер колеса 800х110. Все размеры колес с грунтозацепами подходят всем указанным моделям Салют.

Специализированное навесное оборудование для мотоблока Салют

Кроме оборудования, которое мы описали, есть также и другое, которое изготовлялось специально для этого семейства мотоблоков. Помните, мы говорили о роторной косилке, о её возможном использовании не только в агропромышленной сфере. но и в городских условиях. Роторная косилка будет полезна при скосе высокой и густой травы в городских парках и скверах, и для скоса травы вдоль дороги.

Есть также навесное оборудование для мотоблоков семейства Салют, которое мы еще не описали.

К своему мотоблоку вы можете купить прицепную тележку для того, чтобы перевозить строительные и сельскохозяйственные (да любые!) грузы. Тележка ТП- 1500 для Салют владеет мощностью в 4,76 л.с. и отлично подходит для потребностей дачника.
Для крепления к мотоблоку Салют различного навесного оборудования, купите адаптер АМ-2.

Как вариант укажем сеялку для мотоблока. такая сгодится для засева участка мелкими семенами овощей и зерновыми культурами. Сеялка может агрегатироваться к мотоблоку Салют, через ручную тягу и упомянутый адаптер АМ-2.

Навесное оборудование для мотоблока Салют

Плуги для мотоблока Салют

Плуг является рабочим приспособлением для рыхления, раскрашивания и переворачивания пластов почвы толщиной 15-25 см. Мотоблок Салют в агрегации с различным навесным оборудованием отлично выполняет множество предусмотренных работ – транспортировку грузов, рыхление, вспашку грунта.

В комплект навесных приспособлений входят различные агрегаты, в том числе плуги для основных видов обработки почвы.

Для обеспечения прочности, надежности и способности выдерживать достаточные нагрузки, плуги изготавливают из прочной стали. Их общей конструктивной особенностью является специальный металлический гребень, которым выполняется вспашка. Благодаря специфической форме, расширяющейся кверху, земля не высыпается обратно в ров, а отбрасывается в стороны.

В зависимости от вида выполняемых работ, различают отдельные типы плугов.

Виды плугов:
  • Однокорпусный — оснащается одним лемехом, предназначен для вспашки легкого грунта. Незаменим в комплекте с легким мотоблоком при обработке небольшого участка.
  • Оборотный – предназначен для вспашки тяжелой твердой почвы средними или тяжелыми мотоблоками. Лемех выполнен в виде загнутого вверх пера, который при работе поднимает и выворачивает наверх нижний слой почвы. Поэтому такие плуги имеют и другое название – реверсные. Земля после вспашки становится рассыпчатой, дальнейшая обработка значительно упрощается.
  • Роторный — оснащен несколькими лопастями, работает на средних и тяжелых мотоблоках. Благодаря своеобразной конструкции обеспечивает наивысшую производительность, позволяет пахать твердые почвы не хуже почвенных фрез.
  • Дисковый – выполняет разрезание пластов чрезмерно влажной тяжелой почвы. Дискование выполняется для предпосевной подготовки почвы, поверхностного рыхления стерни после уборки урожая.

Модели

Навесное оборудование бывает фирменным от непосредственного производителя и универсальным, которое подходит для мотоблоков разных модификаций. В этом случае производители указывают, с какими марками совместимы конкретные модели.

Плуги, адаптированные к мотоблоку Салют

Существует ряд правил, которые помогут не ошибиться при выборе качественного приспособления. Их соблюдение поможет сократить расходы, предотвратить повреждения, лучше использовать возможности машины.

Критерии выбора плуга
  • стойка не должна быть узкой и тонкой;
  • категорически не допускается укорочение отвала;
  • корпус должен быть изготовлен из высококачественной стали достаточной толщины;
  • наличие инструкции по использованию обязательно.

Учитывайте размер самого плуга. Для легких мотоблоков используется оборудование с небольшой шириной захвата до 15 см, для средних и тяжелых моделей, соответственно, больших размеров.

Обзор плуга

Плуг используется для вспашки земли практически в любом большом хозяйстве, так как без него практически невозможно качественно вспахать землю, особенно если это плотная почва или целина.
При первой обработке верхний пласт разрезается и разделяется на борозды. После второго прохода происходит поднятие нижнего слоя земли и перемешивание его с верхним слоем. Этот прием очень эффективен, когда на поле разбросаны удобрения, которые необходимо смешать с почвой. Также способ подходит для углубления в землю пожнивных остатков.

Различают следующие виды плугов:

  • Лемешной;
  • Оборотный;
  • Дисковый;
  • Лущильный.

Плуг оборотный

Плуг 2-х корпусный

Плуг однокорпусный с предплужником

Плуг поворотный
Также существуют и несколько способов крепления плугов:

  • Прицепные;
  • Навесные;
  • Полунавесные.

Фирменная модель для мотоблока МТЗ

Завод-изготовитель представляет универсальную модель оборотного плуга ПУ-00. 000-01, которая адаптирована под мотоблок Беларус МТЗ 09Н, но подходит к любому МТЗ. Он справляется со вспахиванием земли любой плотности, включая и целину. В качестве особенностей можно выделить небольшой вес плуга, который составляет всего 16 кг.

Плуг ПУ-00.000-01

Во время вспашки рабочая область составляет 30 см, что позволяет существенно экономить время. Максимальная глубина может достигать до 25 см, но ее можно регулировать с помощью стойки и отверстий на ней. Конструкция плуга предполагает проведение не только вспашки, но и предоставляет возможность выкапывать корнеплоды. А благодаря простому креплению с помощью сцепки, подготовка мотоблока не займет много времени.

Внешний вид плуга выполнен таким образом, что нижняя часть выполняет разрез пласта земли и его захват, а верхняя отбрасывает пласт в сторону. Такая конструкция позволяет отбросит землю в сторону настолько, чтобы она не осыпалась обратно в проложенную траншею. Благодаря использованию прочной стали, устройство не деформируется со временем и не поддается коррозии, а может эксплуатироваться долгое время при любых нагрузках.

Плуг универсальный к мотоблоку «Беларус» (ПУ-00.000-01)

Аналоги для мотоблока МТЗ

В качестве альтернативы, которая может использоваться вместе с мотоблоком Беларус МТЗ, можно рассматривать следующие модели плугов:

Плуг П1-20/3 – является производством российской , которая расположена в г. Гагарин. Форма сходна с фирменной моделью, но с некоторыми различиями. Уменьшен вес до 8 кг. и разовый захват лемеха составляет 21,5 см, что является почти в треть меньше, чем у ПУ-0000001. Из-за этого целесообразней использовать модель на небольших участках с почвой средней плотности.

Плуг П1-20/3

Плуг двухкорпусный, благодаря своей конструкции, имеет особенности при работе. Заостренный конец плуга легко входит в почву и не отбрасывает сразу в сторону, как это делает при использовании универсальной модели, а переворачивается. За счет этого удается добиться улучшенного перемешивания почвы. Ширина лемеха у инструмента равна 15,5 см, а вспашка производится на глубину 20 см.

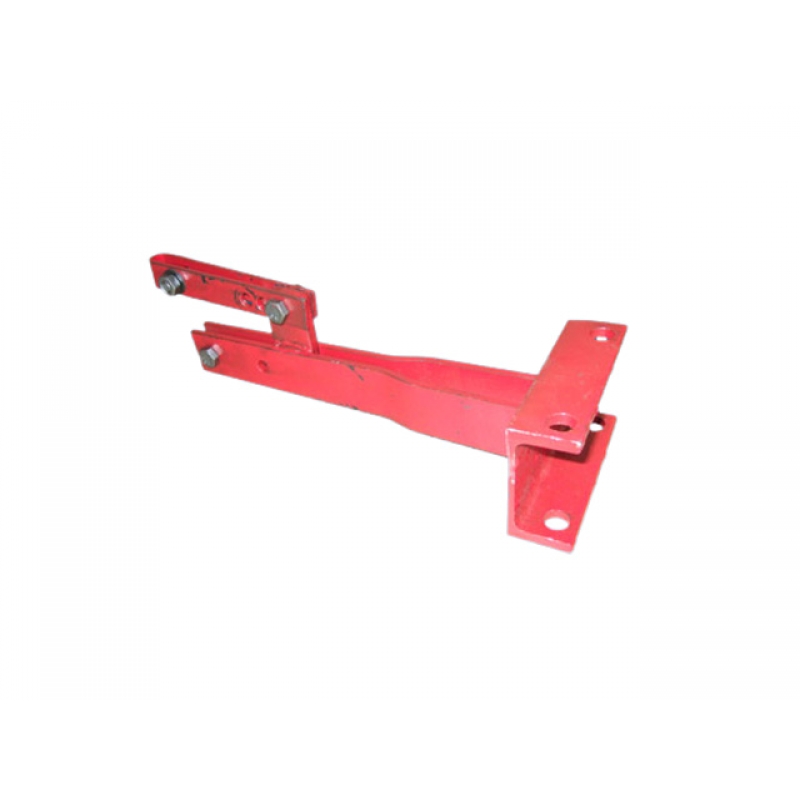

Сцепки

Плуги и окучники соединяются с мотоблоком Салют через грядиль С-13 и кронштейн С-20 с помощью универсальной сцепки. Регулировку выполнять лучше через сцепку.

Важно! Обязательное совпадение продольной оси регулятора и мотоблока плюс вертикальное положение грядиля, помогут настроить оборудование наилучшим образом.

Для оптимальной настройки плуга без сцепки вначале целесообразно выровнять минимальные параметры глубины и ширины вспашки.

Регулировка плуга без сцепки:
  1. Выровняйте минимальные параметры глубины и ширины вспашки;
  2. Опорный треугольник должен находится в горизонтальном положении;
  3. Полевую доску отрегулируйте параллельно движению.

В дальнейшем глубину вспашки, в зависимости от почвы, можно отрегулировать правильно с помощью специальных отверстий на стойке плуга или изменением угла наклона корпуса.

Как прикреплять

Присоединение навесного оборудования к мотоблоку Салют достаточно простое, если знать принцип самой конструкции агрегата. К примеру, плуг и окучники соединяются с мотоблоком через грядиль С-13 и кронштейн С-20, через универсальную сцепку для мотоблока.

Подключение роторной косилки будет несколько иным. Соединяем её с валом отбора мощности мотоблока Салют, посредством натяжки ремня. Те же самые манипуляции нужны и для соединения мотоблока со снегоуборщиком.

Дополнительное оборудование

«Салют» имеет специфическую конструктивную особенность – его двигатель смещен вперед, это отлично уравновешивает навешенный сзади плуг. По сравнению с «Нева» и «Ока», центр тяжести у мотоблока «Салют» смещен значительно ближе к поверхности земли, что облегчает управление мотоблоком, в результате отпадает необходимость его дополнительной балансировки, многократно уменьшается нагрузка на руки при движении.

По отзывам владельцев и мастеров по ремонту мотоблоков наиболее комфортно и эффективно получается работать с японским двигателями. Обратите внимание на кадры видеоролика – мотоблок уверенно идет по борозде, без особых усилий его владельца. На видео можно убедиться, когда оператор отпускает руль, мотоблок с плугом в прежнем темпе продолжает идти ровно по колее и пахать.

В зависимости от различных задач, используют удлинители полуосей и металлические колеса с грузами. Колеса устанавливаются с грунтозацепами, имеющими большую опорную площадь, чтобы не проваливаться на рыхлом грунте.

Также грунтозацепы для мотоблока позволяют настроить нужное расстояние между рядками.

Режим универсальной сцепки обеспечивает устойчивое положение машины при работе и облегчит регулировку углов наклона плуга в трех плоскостях. Существует вариант колес с утяжелителем, тогда плуг уходит в грунт еще глубже.

Видео обзор глубокой вспашки мотоблоком Салют-100

Виды окучников для мотоблока

Окучник к мотоблоку – это оборудование, необходимое в сельском хозяйстве. Его ставят на третье место по значимости после таких конструкций, как плуг, лебедка. Если им научиться хорошо управлять, то он принесет немало пользы. Есть несколько разновидностей окучника и у каждого свое назначение, принцип работы, устройство.

Листерный

Это одна из простых конструкций, устанавливаемых на мотоблок. Имеет фиксированную ширина захвата. Оборудование состоит из двух зафиксированных крыльев, имеющих соединение между собой и чуть раздвинутых в стороны. Так как элементы находятся в неподвижном состоянии невозможно выполнить регулировку ширины захвата. Поэтому невозможно подстроить технику под размер междурядий.

Есть ряд черт:

  1. В продажу продукция поступает с шириной захвата 25-30 см. Это не самый удобный вариант для окучивания. Норма по технологии посадки и выращивания картофеля требует параметра в 50-60 см.
  2. По конфигурации отмечают наличие тонких стоек, препятствующих перегрузке культиваторов, если погружать приспособление в плотную слоистую почву.
  3. Многие модели обладают эргономичной, обтекаемой формой, что признают за преимущество. Так лопасти меньше выворачиваются при работе и не иссушают почву.

При покупке техники изучают соответствие заявленным техническим характеристикам и ГОСТ стандартам.

Дисковый

Даже если посмотреть фото можно увидеть ряд преимуществ. Инструмент сочетается с инструментом. Допустимо применение на культиваторах на низкой скорости. С ее увеличением повышается и выдаваемая мощность. Это отражается на эффективность вспахивания, продолжительности работы на участке.

Высокое удобство при эксплуатации:

  1. Не требуется прилагать много усилий.
  2. Конструкция будет постепенно продвигаться вперед, без дополнительного подталкивания сзади.

Универсальность и обширная область применения. Инструмент подойдет для того, чтобы садить клубни, обрабатывать растущие кусты картофеля и другие культуры, во время активного роста надземной части.

На заметку!

Популярностью пользуются модели, при изготовлении которых использована высоколегированная сталь, с наличием дополнительных подшипником качения. Они заменили втулки скольжения и имеют большой диаметр.

Пропеллерный

Тип окучника подходит для обустройства мотокультиватора или мотоблока. Он обладает двумя передними передачами. Это способствует повышению мощности до 180 оборотов в минуту, при условии, что техника едет на второй передаче. Инструмент предназначен для:

  • рыхления;
  • перебрасывания почвы в грядку из области между рядами.

Агрегат действительно полезный, но только при соблюдении инструкции по монтажу, последующей эксплуатации, обслуживанию.

Особенности работы

Навесное оборудование дает возможность расширить сферы применения мотоблока «Салют». Можно эффективно выполнять абсолютно всю работу, свойственную для сельской местности. Несомненно, перед началом работы придется хорошенько разобраться с инструкцией, ведь эффективность оборудования – это, прежде всего, правильные настройки и регулировки.

Роторный плуг

С помощью ротационного плуга, имеющего в конструкции левый и правый разнонаправленные плуги, можно пахать в прямом и обратном направлении. Для наиболее результативной работы лучше выбрать модель с наличием настройки плуга, то есть возможностью регулировки глубины резки и угла наклона.

Установка плуга:
  • выжать педаль;
  • зафиксировать стойку;
  • после вся конструкция поворачивается на 90°.

Отзывы владельцев

Нестеренко Андрей, Киевская область:

«Сколько общался с владельцами мотоблоков, убедился, что с российским двигателем Салют 5 ДК 6 л.с. уступает китайскому Lifang 6,5 л.с. в разы – постоянно перегревается, мотоблок скачет. Особенно это ощутимо при работе поворотным плугом.»

Ковальчук Сергей, Запорожье:

«За 5 лет работы с Салютом убедился, что мотоблок с профессиональным двигателем Honda-CX 200 хоть и стоит прилично, но гораздо долговечнее. При хорошей сезонной нагрузке — вспашка, рыхление, выкапывание картофеля и т.д., дешевый двигатель через пару лет не выдержит, потребует ремонта. Мне пришлось вообще менять на новый через два года работы. »

Протасов Иван, Сумская область, с. Яблочное:

«Двигатели подразделяются на профессиональные, полупрофессиональные и любительские, они существенно отличаются по цене. Если установлены на мотоблок по назначению, то есть по соответствию нагрузок, то и работать будут надежно и долго. Своим Салютом 100-БС-В с американским движком Briggs&Stratton Vanguard доволен. Обратите внимание — именно маркировка Vanguard означает профессиональный двигатель, другой покупать не советую – деньги на ветер.»

Пономаренко Илья, Саратов:

«Рекомендую оборотный плуг, который разбирается — самый лучший выбор, поскольку возможна заточка ножа или, при необходимости, его замена.»

Многофункциональным мотоблоком можно выполнять широкий спектр работ на поле, даче и огороде. Вместе с устройством используют различные виды навески, которые помогают быстро и качественно провести обработку пахотной земли и целины. Самым распространённым почвообрабатывающим орудием является лемешный плуг. Инструкция, как его подготовить к работе и правильно им пахать описана в нашей статье.

Салют 100

Технические показатели Салют 100:

Тип двигателя Четырехтактный
Модель мотора Honda GX200 OHV
Расположение клапанов Верхнее
Тип стартера Ручной
Используемое горючее Бензин
Коленвал Горизонтальный
Количество скоростей переднего хода 2
Количество задних скоростей 1
Ширина обработки почвы, м 0,6
Глубина обработки грунта, м До 0,3
Тип сцепления Ременное
Тип редуктора Шестеренчатый
Диаметр фрез, м 0,31
Размеры, м 0,86*0,53*0,82
Масса, кг 78
Модель двигателя Лифан 168 F2
Мощность 6,5 л. с.
Средний расход топлива, л/ч 1,5
Емкость топливного бака, л 3,6
Тип редуктора Шестеренчатый
Глубина обработки, см До 25
Максимальная скорость, км/ч 12
Тип мотора Четырехтактный
Передние передачи 2
Реверс Да
Тяговый класс 0,1
Тип сцепления Ременной
Ширина обработки почвы, см До 80
Глубина обработки грунта, см До 25
Габариты, м 0.85*0,45*0,65
Масса, кг 78
  • низкий уровень шума и вибраций;
  • эргономичная рукоятка;
  • экономичный расход топлива;
  • мощный мотор;
  • возможность использовать технику совместно с дополнительным оборудованием;
  • чугунная гильза.

Также Салют 100 выпускается с двигателем Хонда.

Как установить и пахать навесным плугом

Основными рабочими органами инструмента служат металлический лемех и отвал. Лемех осуществляет вспахивание, он подрезает верхние пласты грунта и направляет их на отвал. А отвал оборачивает поднятую лемехом землю, крошит её и сбрасывает в борозду. Благодаря такому процессу происходит глубокое рыхление почвы, при котором она насыщается кислородом и избавляется от сорной растительности.

На рисунке показано как выглядит лемешный плуг, предназначенный для того, чтобы пахать культиватором, мотоблоком в огороде. Разные модели приспособлений для вспашки могут иметь кое-какие отличия между собой, но преимущественно все они устроены именно так.

Перед тем, как начать пахать землю культиватором, мотоблоком, осуществляют сборку съёмного плуга. Для этого берут два болта и с их помощью присоединяют сцепку к стойке навесного орудия. Собранный узел навешивают на кронштейн культиватора, слегка фиксируют и затем производят настройку по параметрам:

  • глубина вспашки;
  • угла наклона отвала;
  • угла наклона пятки (полевой доски).

Для подгонки под нужную глубину пахоты мотокультиватор выкатывают на подставки высотою 12-20 см и ставят максимально ровно, да так, чтобы полевая доска полностью соприкасалась с поверхностью земли, а стойка была перпендикулярна ей. Навесной плуг регулируют до необходимого положения, при котором он будет пахать, а затем закрепляют винтом-регулятором и контргайкой.

Для регулировки угла наклона отвала культиватор накреняют в сторону. Для этого из-под правого колеса (или грунтозацепа) убирают подставку, оставляя только под левым. Гайки крепления навески к сцепке слегка ослабляют, плуг медленно поворачивают, придавая ему оптимальное положение для вспашки.

Изменение угла наклона пятки (полевой доски) осуществляют вращением регулировочного винта сцепки культиватора. Если требуется увеличить высоту подъёма пятки относительно лемеха, винт прокручивают по часовой стрелке и наоборот. При регулировке обязательно следят за тем, чтобы расстояние не превышало 3 см, иначе нос плуга при вспашке в огороде начнёт зарываться вглубь земли и ухудшать тяговое усилие культиватора, впрочем, как и мотоблока или мототрактора. По окончанию выполнения регулировки все гайки хорошо затягивают гаечным ключом. Более подробно рассмотреть процесс настройки плуга для пахоты мотокультиваторами Салют, Нева и прочими можно на видео.

С каким навесным оборудованием работает мотоблок

Любой опытный фермер знает, что при помощи мотоблока, культиватора или иной мототехники можно механизировать практически все сельскохозяйственные работы, начиная от обработки земли для подготовки её к посевам и заканчивая перевозкой собранного урожая. Универсальными мотоагрегаты стали благодаря возможности применения разнообразного навесного оборудования. Так, например, для обработки паханой земли и возделывания целины созданы не только отвальные и прочие плуги, но и:

  • бороны;
  • окучники;
  • почвофрезы;
  • плоскорезы-пропольники.

Бороны служат для того, чтобы пахать целину, а так же для предпосевного или послеуборочного рыхления пахотной почвы на глубину 7-14 см. С помощью боронования мотоблоком, культиватором выравнивают поверхность, закрывают влагу, уничтожают сорную траву. Рабочими органами таких сельхоз орудий выступают металлические зубья или диски сферической формы. На этом видео можно наглядно посмотреть, как правильно пахать мотоблоком и самодельной бороной.

При помощи окучника производят окучивание картофеля, нарезание борозд для посева семян, засыпку посадочного материала, а так же присыпание сорняков непосредственно в зоне рядков. Приспособления для окучивания бывают однорядные и двухрядные, с фиксированной и регулируемой шириной захвата, различимые как по конструктивному решению, так и по своей эффективности. Здесь представлено видео о том, как мотоблок Нева МБ2 производит обработку с навесным двухрядным окучником-пропольником.

Почвофрезой можно пахать целину, проводить предпосевную и основную обработку вспаханной земли. Данное сельскохозяйственное орудие позволяет фрезеровать, культивировать землю и качественно готовить её к посеву. Оно способно не только вспахать почву, но и раскрошить крупные пласты, перемешать с удобрением, измельчить частицы жнивья, разровнять посевную площадь. Почвофрезы для вспашки бывают разного типа, в зависимости от количества режущих элементов. На этом видео показано, как на деле пахать мотоблоком с установленной на нём фрезой.

Плоскорез прополочный помогает подрезать сорняки, расщелить и разрезать канавки без оборота пласта, вспахать и размельчить землю. Плоскорезы бывают со всевозможной шириной захвата и глубиной обработки, что позволяет выбирать их под конкретные условия обработки сельскохозяйственных наделов и культур. О том, как на практике осуществлять обработку навесным плоскорезом хорошо демонстрирует это видео на примере мотоблока Днепр.

Кроме перечисленных съёмных инструментов, созданных для того чтобы пахать целину и обрабатывать пахотную землю, с мотоагрегатом применяют грабли, дровоколы, сеялки, измельчители, культиваторы, косилки роторные и сегментные, лопаты отвалы, опрыскиватели, щётки подметальные, снегоуборщики и прочее. Имея в наличии основной набор навесных сельхоз орудий можно мотоблоком или мощным культиватором выполнять всевозможные хозяйственные задачи, в частности, предпосевную вспашку земли, посев и посадку культур, внесение удобрений, междурядную обработку посевов, уборку корнеплодов, сезонную заготовку зелёных кормов.

Навесное оборудование

Список навесного оборудования для мотоблока Салют:

  • плуг;
  • сцепка;
  • плоскорез;
  • культиватор;
  • окучник;
  • адаптер;
  • прицеп;
  • картофелекопалка и картофелесажалка;
  • косилка и измельчитель.

Плуги

Данное навесное оборудование предназначено для вспахивания и подготовки грунта к посадке.

Установка плуга на агрегат:

  1. Оборудование прикрепляют к устройству при помощи сцепки, не перетягивая болты.
  2. Сцепку фиксируют с навесным приспособлением с помощью 2 крепящих штырей.

Затем нужно выполнить регулировку плуга на мотоблоке (настроить его по ширине, глубине обработки и углу наклона). Порядок действий:

  1. Ширину выставляют по краям. Для дробления почвы нужно, чтобы край плуга крепился на одной высоте с зацепом для грунта.
  2. Для того чтобы отрегулировать оборудование по глубине обработки, мотоблок нужно поставить на ровную поверхность, он не должен смещаться в стороны. После этого настраивают необходимые параметры.

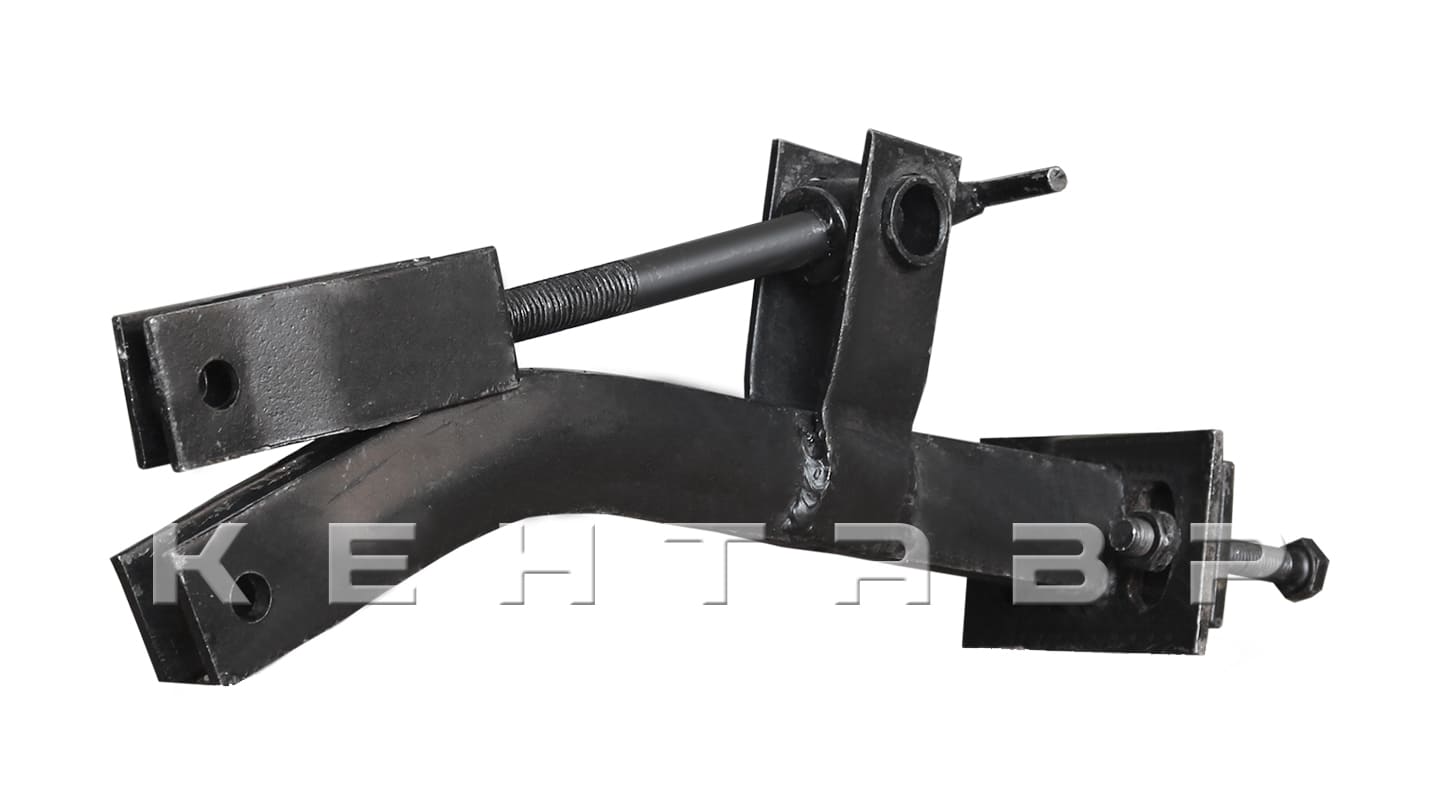

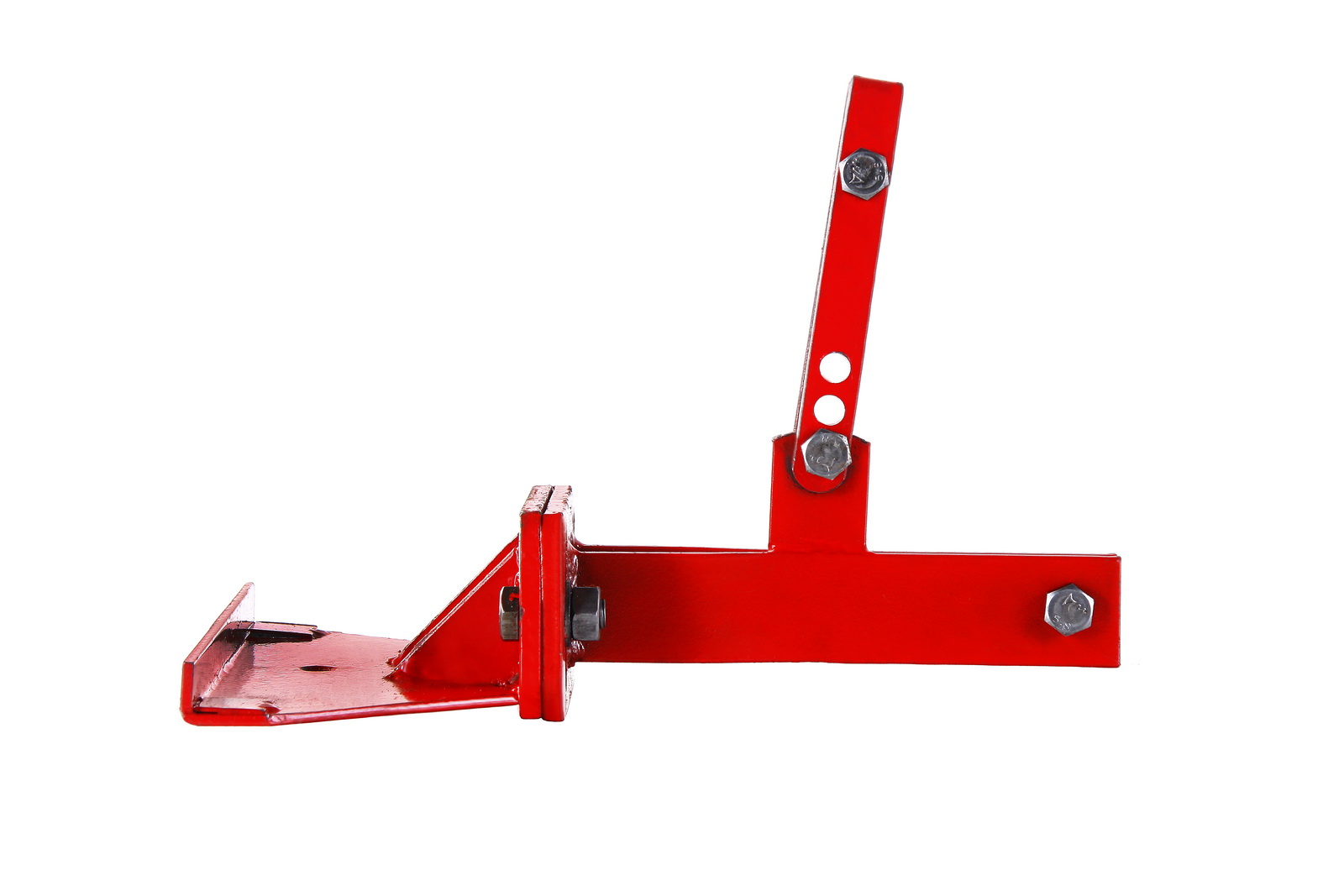

Сцепки

Сцепка нужна для того, чтобы присоединять к мотоблоку дополнительное оборудование.

Ее можно приобрести в магазине или сделать своими руками. Для изготовления данной детали необходимо подготовить:

  • швеллер подходящей толщины и размера;
  • болты и стальные шпильки;
  • элемент регулировки;
  • сварку по металлу;
  • набор ключей.

Установка сцепки на агрегат:

  1. Установить скобу сцепки на скобу мотоблока и прикрепить ее с помощью штырей.
  2. Зафиксировать скобу сцепки болтами враспор к раме.

Дисковый окучник

Дисковый окучник используется при нарезании борозд под посадку растений и окучивания. Регулировка глубины обрабатываемой почвы делается следующим образом:

  1. Фиксируют глубину хода при помощи бокового болта № 1.
  2. Стойку окучника приводят в вертикальное положение болтом № 2. Его головка должна быть направлена в сторону окучника. Это поможет избежать перемещения резьбы.
  3. Выравнивают грядиль 2 болтами Б на кронштейне сцепки.
  4. Все фиксируют контргайками.

Плоскорез с культиватором

Данное приспособление работает с верхним слоем почвы и срезает сорняки.

Преимущества использования плоскореза с культиватором:

  • улучшается структура грунта;
  • с его помощью можно подготовить почву к посадке растений и семян;
  • земля насыщается кислородом;
  • используя это дополнительное оборудование, можно сделать междурядную обработку посевов;
  • разрушается корка, образовавшаяся вследствие проливного дождя.

Изготовление плоскореза своими руками:

  1. Из стальной пластины вырезают и затачивают необходимой длины кусок.
  2. Заточенную пластину присоединяют к мотоблоку при помощи кронштейна. Рекомендуется использовать ограничители, это будет препятствовать погружению пластины в почву.

Картофелекопалка

Существует несколько видов данного навесного оборудования.

Картофелекопалка грохотного типа позволяет извлекать из грунта до 98% клубней. Это помогает увеличить производительность агрегата в 2 раза. Конструкция этого оборудования состоит из таких элементов, как:

Стрельчатый тип такого приспособления способен поднять на поверхность около 85% урожая. Для его использования не нужен вал отбора мощности.

Здесь нет сложных деталей, поэтому оборудование легко эксплуатировать и ремонтировать.

Транспортерный тип. Вместо вибрационного ствола установлена специальная лента, по которой проезжает картофель. При этом типе устройства корнеплод еще проходит этап очистки от грунта.

Колеса и грунтозацепы

Грунтозацепы для мотоблока Салют должны быть диаметров 50 мм.

Для того чтобы сделать это оборудование самостоятельно, нужно:

  1. Из листового железа (толщиной 2-3 мм) вырезать полоску, ширина которой немного превышает профиль шины.
  2. Сделать стяжку из болтовых шпилек.
  3. Загнуть края полосы. Это поможет избежать соскальзывания.
  4. Из листового железа (толщиной 4-5 мм) вырезать сами грунтозацепы (диаметром 50 мм). Согнуть их посередине под углом 120°.
  5. Приварить заготовки к полосам.

Для перевозки тяжелых грузов рекомендуется установить колеса тягового типа. Для обработки рыхлой почвы подойдут колеса — грунтозацепы.

Снегоуборщик

Снегоуборщик необходим для очистки дорог от снежного покрова в зимний период.

Снегоочиститель для техники Салют имеет следующие технические характеристики:

  • длина — 0,6 м;
  • ширина — 0,64 м;
  • высота — 0,82 м;
  • максимальная ширина захвата — 0,5 м;
  • максимальная толщина снежного покрова — 0,17 м;
  • частота вращения шнека — 1900-2100 об/мин;
  • вес — 60 кг.

Установка данного оборудования проходит в несколько этапов:

  1. Подножку отсоединяют от рамы мотоблока.
  2. Устанавливают технику на ровную поверхность.
  3. Вводят сцепку в раму агрегата.
  4. Присоединяют сцепку к корпусу снегоочистителя.
  5. Снимают с техники защитное покрытие ВОМ.
  6. Устанавливают сцепку и затягивают болты крепления.
  7. Возвращают защиту ВОМ.
  8. Запускают двигатель.

Отвал

Отвал используется для разравнивания грунта и очистки территории от снега.

Конструкция данного оборудования состоит из таких элементов, как:

  • лопата-отвал или нож;
  • поворотный механизм;
  • узел стыковки;
  • крепление.

Отвал можно сделать самостоятельно из бочки. Для этого нужно:

  1. Срезать болгаркой дно и крышку с бочки.
  2. Разделить бочку на 3 равные части, 2 из них соединить по контуру при помощи сварки.
  3. Оставшуюся часть разрезать на несколько полос, 2 установить по бокам, а остальные приварить по всей длине.
  4. В полосе (85*10*0,3 см) сделать 3 отверстия диаметром 6 мм.
  5. Собрать всю конструкцию в соответствии с чертежом.
  6. К центральной части ковша прикрепить отрезок железной трубы. На нем смонтировать полукруг с несколькими отверстиями.
  7. Закрепить оборудование на раме и отрегулировать по высоте.

Сколько стоит вспашка поля

Ручная обработка земли — довольно сложное занятие, а если это ещё и целина, то практически невозможное. Поэтому фермеры и дачники, чтобы не работать вручную, стараются обзавестись специальными сельхоз агрегатами – культиваторами, мотокультиваторами, мотоблоками, минитракторами и разнообразными приспособлениями к ним. Техника позволит качественно пахать целину и быстро проводить обработку распаханных земель.

Но не каждый обладатель фермерского хозяйства или дачной земли имеет возможность приобрести целый арсенал моторизированной техники. Зачастую мощности купленного культиватора просто не хватает, чтобы обработать целину или вспахать заброшенный сад. В таком случае приходится обращаться за помощью к владельцам более «серьёзной» агротехники – мощных минитракторов и тракторов. Эти высокопроизводительные машины становятся особенно популярными в сезон предпосевных и послеуборочных работ. Они оперативно и качественно производят обработку поля, культивируют, возделывают заросшие дернины и целину.

Конечно, услуги сельскохозяйственных машин обходятся не дёшево. Стоимость механизированных работ, произведённых трактором, зависит от разных факторов, в частности от:

  • цены на топливо и ГСМ;
  • размеров обрабатываемой площади;
  • степени запущенности участка, наличия на нём растительности;
  • рельефа и состояния грунта, который будет подвергаться обработке;
  • расстояния от места стоянки техники до места, где она будет работать;
  • вида земляных работ и применяемых сельхоз орудий для их осуществления.

Сколько стоит нанять трактор для вспашки целины или обработки распаханной земли, можно узнать на тематических форумах где опытные аграрии и новички обмениваются между собой актуальной информацией и дают дельные советы. Обычно владельцы тракторов рассчитывают стоимость вспашки следующим образом: все расходы на проведение обработки + 45-50% (целина, естественно, обходится дороже). Но точно назвать конечную сумму сложно, так как в разных регионах страны цены могут сильно различаться.

Мотоблоки «Салют»

Ярким представителем российских производителей являются мотоблоки марки «Салют». Преимущество данного агрегата заключается в сбалансированном соотношении цены и качества. Одной из первых моделей, которая и сейчас пользуется спросом и остаётся на рынке, является мотоблок «Салют-5». Конструкция данного агрегата настолько проста и надежна, что он легко завоевал любовь населения среднего класса. Популярность модели вдохновила ее производителей на создание более совершенного и модернизированного образца – «Салют-100». Этот агрегат имеет повышенную мощность, благодаря чему, вкупе с большим количеством навесного оборудования, расширилась и область его применения.

Какое бывает и как выбрать навесное оборудование для мотоблока Салют

Мотоблоки «Салют» и навесное оборудование к нему — одни из лучших отечественных агрегатов в области агротехнических работ. По своему строению и функциональности они уникальны и ими успешно пользуются на территории России, Украины, Белоруссии и Казахстана. В дачном хозяйстве мотоблоки славятся свей многофункциональностью благодаря наличию большой мощности и большого выбора навесного оборудования.

Если у вас мотоблок Салют 5, вы можете использовать его на своем земельном участке в сельской местности, если купите к нему навесное оборудование для вспахивания почвы, окучивания и выкапывания картофеля, для покоса сена. Вы также можете приобрести насос на мотоблок для подачи воды, купить прицеп для перевозки груза и даже такой вариант, который позволит вам использовать мотоблок зимой, например снегоуборочная лопата.

Читать так же: Мотоблок Авангард: отзывы владельцев, АМБ-1М10, АМБ-1М5

И даже если вы городской житель с частным домом, вы все равно можете воспользоваться преимуществами мотоблока Салют.

Так, мы упоминали, что в сельской местности вы можете использовать мотоблок для того, чтобы косить сено. Вы также можете отрегулировать этот навес для скоса газона (роторная косилка) — разница только в установках на рост травы. Опять же, можно использовать навес чтобы орошать ваш газон, или навесную опцию для уборки опавших листьев осенью.

Как выбрать плуг

В зависимости от проводимых работ по обработке земли, необходимо подбирать навесное оборудование. Это правило касается и плуга. Чаще всего используются три модификации плуга для вспашки.

  • Оборотный. Его конструкция позволяет регулировать глубину вспашки. Данный плуг при работе образует борозду и отворачивает срезанный пласт земли в сторону, что является самым простым способом. Усовершенствовав верхнюю часть лемеха, можно добиться более качественной обработки почвы. Для этого в верхней части агрегата делается загиб лемеха в левую сторону с небольшим наклоном. При работе срезанный пласт земли скользит по этому загибу и переворачивается на 180 градусов, тем самым улучшая обработку.
  • Роторный. Используется для более детальной обработки земли. По конструкции он имеет несколько лопастей, что позволяет увеличить глубину вспашки. Данный плуг не только вспахивает землю, но и измельчает срезанный пласт земли. Это позволяет применять его для окучивания и при изготовлении борозд под посадку сельскохозяйственных культур. Недостаток конструкции в том, что использовать инструмент можно только на мягком и среднем грунте. На твердой почве потребуется первоначально провести обработку оборотным плугом, затем применить роторный, что увеличивает физические затраты и время обработки. Также цена данной конструкции по сравнению с другими самая высокая.
  • Плуг Зыкова. Представляет собой доработанный модифицированный оборотный плуг. Конструкция плуга хорошо зарекомендовала себя при обработке твердых пород почвы. Благодаря большему числу настроек можно оптимально подготовить оборудование к работе, учитывая все параметры почвы и условия эксплуатации. Настройка угла наклона или, как называют в народе «угла атаки», позволяет применять данный агрегат для обработки любого грунта. Для этого нужно увеличить угол атаки для обработки твердых пород земли или уменьшить его для более мягких видов почвы.

Установка

Чтобы снизить физические нагрузки при обработке земли мотоблоком, а именно при вспашке, необходимо правильно установить и отрегулировать плуг. Начиная установку плуга на агрегат, обратите внимание на крепление сцепки. Она должна крепиться одним центральным шплинтом к мотоблоку. Такое крепление обеспечивает небольшой люфт, что позволит компенсировать нагрузку при обработке проблемных участков почвы. При увеличении нагрузки на плуг он за счет люфта отвернет немного в сторону, не меняя траектории движения мотоблока.

Если прицепить оборудование жестко двумя шплинтами к мотоблоку, то все усилия через плуг будут передаваться на агрегат. Придется приложить немало физической силы, чтобы удержать ровную траекторию движения.

Сама установка плуга довольно проста и не занимает много времени. Далее дело за регулировкой, которой нужно уделить максимум внимания.

Рыхлители для мотоблока салют

Содержание

Навесное оборудование

Возможности сельскохозяйственной техники определяются способностью навесного оборудования доступно адаптироваться с мотоблоком «Салют» и эффективно выполнять насущные для дачников и огородников сельскохозяйственные работы. Ясное дело, чем разнообразнее перечень вспомогательных приспособлений, тем большее их количество можно механизировать, тем самым максимально производительно используя технику.

«Салют-100» и более ранняя модификация «Салют-5» рационально агрегатируются более чем с 50 разновидностями современного навесного оборудования, приспособленного для выполнения множества полезных работ.

В комплект с мотоблоком Салют входит минимальный перечень приспособлений.

Для выполнения специализированных работ создано соответствующее навесное оборудование, которое приобретается отдельно. Рассмотрим подробнее различные виды данных приспособлений.

Адаптер

Адаптер представляет собой специфическое прицепное приспособление к мотоблоку. Оператор может выполнять различные работы, находясь на удобном сидении и легко управляя мотоблоком. Имея адаптер, многие функции можно выполнить гораздо эффективнее и безопаснее, особенно при обработке почвы фрезами.

В зависимости от предназначения, существуют различные конструкции адаптеров для мотоблока Салют:

  • простые — предназначены сугубо для обработки земли;
  • универсальные — предназначены для перевозки грузов, разных видов обработки грунта.

На тяжелые мощные машины устанавливаются адаптеры с длинным дышлом, для легких модификаций — с коротким. Разработаны модификации адаптеров с дополнительным функционалом – подъем габаритной навески, расширение колеи.

Косилка

Один из наиболее тяжелых видов сельских работ – косьба. С навесной косилкой на мотоблоке Салют сегодня это вполне обыденная работа.

Косилки к мотоблоку Салют бывают:

  • сегментные — для скашивания равномерно растущей негустой травы на ровных поверхностях;
  • дисковые (роторные) — лучше приспособлены для скашивания трав разного качества. Учитывая густоту, жесткость, полеглость травянистого слоя, качество сухостоя, можно оптимально настроить роторную косилку в соответствии со скоростью движения машины и вращения двигателя.

С мотоблоком «Салют» хорошо адаптируется дисковая косилка «Заря», возможности которой позволяют скашивать кустарниковые заросли, спутанные полеглые травы. На видео представлена эффективная работа косилки «Заря», которая работает по принципу обычной косы – скашивает и укладывает траву в ровные валки.

Видео обзор работы косилки «Заря» на мотоблоке Салют

Картофелекопалка

Трудоемкую, крайне утомительную работу — копание картофеля, можно существенно облегчить с помощью навесного грохотного картофелекопателя. Никаких поврежденных клубней, никаких лопат – минимум времени, усилий и отличный результат.

В качестве навесного оборудования для мотоблока «Салют» картофелевыкапыватель типа КВ-3 массой 5 кг является наиболее востребованным устройством.

Картофелесажатель

Картофелесажатель не столь популярное навесное приспособление для мотоблока Салют.

Как это обычно бывает, на небольших дачных огородах посадку картофеля выполняют экстенсивным методом – дружным набегом всех родственников и друзей. На арендованных больших участках эффективность применения картофелесажалки в качестве навесного оборудования неоспорима. С работой картофелесажателя на мотоблоке можно ознакомится на видео.

Видео обзор работы картофелесажателя на мотоблоке Салют-100

Окучники

Посадить и посеять – одна забота, а прополка, окучивание и неустанная борьба с сорняками – эти хлопоты на участке занимают подчас довольно много времени. Окучивание мотоблоком Салют с универсальной бороной выполняется легче, чем вспашка земли, нужно лишь правильно отрегулировать угол атаки оборудования.

В зависимости от качества грунта и выполняемых работ, окучники подразделяются:

В среднем за восьмичасовой рабочий день можно выполнить окучивание пропашных сельскохозяйственных культур на площади не менее 10-12 га.

Дисковой бороной, выставив необходимое расстояние между дисками, можно удобно окучивать картофель.

Видео обзор окучивание картофеля на мотоблоке Салют-100

Лопата-отвал

Отвал в агрегации с мотоблоком Салют выполняет функции широкой лопаты.

Таким приспособлением удобно убирать снег, очищать территорию от строительного или другого мусора, при необходимости разровнять песок, грунт, мелкий щебень.

Видео обзор работы лопаты-отвала на мотоблоке Салют-100

Прицепы

Мотоблок Салют с навесным прицепом — незаменимая вещь в хозяйстве, необходимое оборудование на огороде, в саду. В настоящее время можно купить прицепы всевозможных конфигураций, различной грузоподъемности, обычные и самосвальные, которые удобно адаптируются с разными моделями мотоблоков.

Фрезы

Фрезы – универсальная навеска, которая входит комплект к мотоблоку. Если «Салют-5» комплектовался двумя двухсекционными фрезами с прямыми ножами, то Салют‑100 имеет в комплекте три пары специальных фрез.

Предохранительные щитки закрывают фрезы сверху, на них устанавливаются специальные диски для защиты растений, ножи имеют характерную серповидную форму. Такое оборудование позволяет качественно обрабатывать за один проход полосу шириной до 1 м или не широкие междурядья.

Сцепка

В зависимости от поставленных задач, различают 3 вида сцепного оборудования:

  • Одинарная сцепка применяется для навески и регулирования навесного оборудования на мотоблоке Салют;
  • Универсальные двойные сцепки могут использоваться на любых мотоблоках;
  • Сцепные узлы с гидравлическим механизмом используются для адаптирования картофелекопалки грохотного типа с мотоблоком, они дают возможность точнее отрегулировать направление работы.

Колеса

От выбора колес во многом зависит производительность труда мотоблока с навесным оборудованием. Это связано с необходимостью обеспечения боковой устойчивости техники, сцепки с грунтом, необходимой маневренности.

  • Тяговые колеса потребуются для перевозки тяжелых грузов;
  • При обработке рыхлой почвы качественной работы можно добиться, используя колеса-грунтозацепы определенного диаметра.

Утяжелители

Для увеличения тяговой силы мотоблока при выполнении тяжелых работ применяются различные утяжелители.

В зависимости от величины предполагаемого тягового усилия, устанавливают грузы-утяжелители на диски колес с обеих сторон по 10 кг или 20 кг. При осуществлении особо трудоемких работ дополнительно размещают утяжелитель на переднем штыре мотоблока.

Отзывы владельцев

Нестеров Петр, г. Харьков

«Использую свой мотоблок Салют 100-6,5 с навеской по полной программе – вспашка, окучивание, копаем картошку. Сажать картошку пока не пробовал, правда. Сделал самодельный прицепчик, так нагружаю тыквами по 100 кг, с поля идет нормально, только в горку может заглохнуть. Отвалом площадку под строительство разровнял за полчаса, кубов 6 тяжелой глины. Лопатой, наверное, полдня возился бы.»

Геращенко Вадим, Хмельницкая область

«Сравнивал с соседом, чей мотоблок Салют с навесным оборудованием лучше работает, взяли фрезы. Брали у Салюта-5 четыре фрезы, а у Салюта-100 шесть фрез. Вначале мой Салют-100 шел с дисками боковыми, потом пришлось снять. Если делать поверхностную вспашку, то нормально, а при глубоком рыхлении до осей они якорят и тормозят всю работу. А в целом почти одинаково сработано по длине участка, что соседский старой модели Салют, что мой новый. Но вот ширина захвата у моего мотоблока в 1,5 раза больше, да и земля распушена серповидными ножами намного лучше.»

Мотоблоки «Салют» и навесное оборудование к нему — одни из лучших отечественных агрегатов в области агротехнических работ. По своему строению и функциональности они уникальны и ими успешно пользуются на территории России, Украины, Белоруссии и Казахстана. В дачном хозяйстве мотоблоки славятся свей многофункциональностью благодаря наличию большой мощности и большого выбора навесного оборудования.

Если у вас мотоблок Салют 5, вы можете использовать его на своем земельном участке в сельской местности, если купите к нему навесное оборудование для вспахивания почвы, окучивания и выкапывания картофеля, для покоса сена. Вы также можете приобрести насос на мотоблок для подачи воды, купить прицеп для перевозки груза и даже такой вариант, который позволит вам использовать мотоблок зимой, например снегоуборочная лопата.

И даже если вы городской житель с частным домом, вы все равно можете воспользоваться преимуществами мотоблока Салют.

Так, мы упоминали, что в сельской местности вы можете использовать мотоблок для того, чтобы косить сено. Вы также можете отрегулировать этот навес для скоса газона (роторная косилка) — разница только в установках на рост травы. Опять же, можно использовать навес чтобы орошать ваш газон, или навесную опцию для уборки опавших листьев осенью.

Какое бывает навесное оборудование для мотоблока Салют 5Л-6,5

Первое требование к мотоблокам — это вспахивание почвы. Вспахивание осуществляется плугом. Устанавливается плуг на мотоблок благодаря универсальной сцепке через кронштейн С-20 и грядиль С-13.

Оборотный плуг

Для более легкой и качественной вспашки можно приобрести оборотный плуг. Его устройство фиксации позволяет навесу быстро и легко менять направление вспахивания.

Для работы с обычным и оборотным плугом есть опорное колесо, которое также может работать с пропольником.
Также для Салют 5Л-6,5 есть окучник — навес, который окучивает и готовит борозду для посадки картофеля. Формой он напоминает плуг, правда, функциями несколько ограничен. Кстати и соединяется с мотоблоком так же — через кронштейн С-20 и грядиль С-13 в универсальной сцепке.

Дисковый окучник

Также, можно прицепить к мотоблоку дисковый окучник. Он окучивает картофель, и обрабатывает землю между рядами. Также, делает нужные гребни, так как может регулировать ширину охвата земли, высоту и настраивает угол работы дисков. У этого навеса два диска, каждый — 400 мм в диаметре.

У дискового окучника есть более продвинутая версия — дисковый усиленный окучник. Функции те же, что и в предыдущей версии, диаметр тот же, правда, диски этой версии созданы из более прочной стали.

Навесное оборудование картофелесажалка

Чтобы посадить картофель вам пригодится навес-картофелесажатель. Бункер такого агрегата вмещает от 40 до 50 кг клубней. Высаживает клубни от 40 до 60 мм в диаметре.

Приблизительный вес картофелесажалки для Салют 5Л-6,5 — 41 кг. Расстояние между высаживаемыми клубнями может отличаться у разных навесов. В одних это 190-280 мм, у других — от 250 до 355 мм. Если у вас небольшой участок, можете купить малогабаритный однорядный навес КС-1.

Сайтов-cubcadet-Site

]]>

Если у вас возникнут проблемы с доступом к этому веб-сайту, позвоните нам по телефону 1-877-428-2349 для получения помощи.

Двигатель Заявление об отказе от ответственности: Информация о мощности двигателя в лошадиных силах предоставлена ​​производителем двигателя для использования только в целях сравнения. Обратитесь к местному дилеру Cub Cadet для получения подробной информации о гарантии. Заявление об ограничении ответственности: Цена указана в долларах США и является рекомендованной производителем продажной ценой. Модели и цены могут отличаться в зависимости от региона. Налоги, фрахт, установка и доставка не включены. Дополнительное оборудование, аксессуары и насадки продаются отдельно. За подробностями обращайтесь к вашему продавцу. Изображение Заявление об отказе от ответственности: Продукты могут отличаться от изображенной на изображении модели по дизайну, необходимым приспособлениям, функциям безопасности и нефункциональному внешнему виду, а также могут не отражать инвентарь дилера или технические характеристики устройства. Технические характеристики Заявление об отказе от ответственности: Технические характеристики могут быть изменены без предварительного уведомления. Изображения могут не отражать инвентарь продавца и / или технические характеристики устройства. Руководство оператора Заявление об ограничении ответственности: Размещенное руководство оператора предназначено для общей информации и использования. Чтобы обеспечить загрузку руководства оператора для вашего устройства, нам требуются модель и серийный номер. Заявление об ограничении ответственности: Фактическая скорость автомобиля зависит от нагрузки, использования и условий окружающей среды. Заявление об отказе от ответственности: Характеристики продукта с батарейным питанием и аккумулятором зависят от нагрузки, использования и условий окружающей среды. Заявление об отказе от ответственности за программное обеспечение: Программное обеспечение, доступное на веб-сайтах Компании, предоставляется на условиях «как есть» без каких-либо гарантий, явных или подразумеваемых.Пользователь загружает и использует любое программное обеспечение на свой страх и риск. Профессиональные продукты: Коммерческие продукты Cub Cadet предназначены для профессионального использования. UTV: Cub Cadet Utility Vehicles (UTV) предназначены для использования на бездорожье только взрослыми. Для получения более подробной информации см. Руководство по эксплуатации и предупреждающие таблички на самом автомобиле. Электронная почта: Подпишитесь, чтобы получать сообщения об услугах, продуктах и ​​специальных предложениях. Вы можете отменить подписку в любое время.Пожалуйста, обратитесь к нашей Политике конфиденциальности.

* По сравнению с тем же двигателем без функции IntelliPower ™ улучшения различаются в зависимости от модели двигателя и конкретных условий эксплуатации.

* Уровень звука по шкале А согласно ISO-5395-1, достоверность 95% при сравнении XT1 Enduro Series LT42, Ultima ZT1 42 и CC30. *

Rural Heritage — Переднее крыльцо

Rural Heritage — Переднее крыльцо

Ручной плуг за небольшим трактором

Автор: Tawy в 2005-08-25 17:00:54

Кто-нибудь здесь использовал мотоблок за своим трактором? Если да, то какой совет?

Мы собираемся вспахать сад этой осенью, если он убьет моего мужа, а это, кажется, единственный курорт, который у нас есть сейчас. Я знаю, что могу «спроектировать» способ соединить их вместе, но есть ли какая-то особая техника, которую трактор должен преодолеть при тяге лошадиным плугом?

Ответ Дейла Вагнера на 25 августа 2005 г., 19:15:21

Мы использовали шагающий плуг за трактором, чтобы выкладывать оросительные канавы, когда нам нужно было небольшое отклонение. У нас просто была цепочка между ними. Трудно было заставить тракториста ехать туда, куда он должен был.

Ответ от mtlivestock на 2005-08-25 21:23:06

РЖУНИМАГУ! РЖУНИМАГУ! РЖУНИМАГУ!

>>

Итак, подтекст есть.. . Вы не будете пахать, если муж выдержит эту задачу?

Я думаю, вы хотели поставить «даже» в этом предложении, но вы не представляете, насколько я нуждался в этом хорошем смехе !!! Спасибо.

Ответ Барб Ли на 2005-08-25 23:24:02

У нас есть идеальный маленький плуг с деревянным балочным брусом A2 Oliver без лошади, который тянет его, и мы используем его в саду. Итак, мы тащим его за нашим дизельным трактором Yanmar 18 л. с. Сделайте буксирный крюк, который будет отводить плуг в сторону. Ехать ОЧЕНЬ медленно — 2 мили в час.Один человек водит, один пашет. Не позволяйте водителю оглядываться, иначе вы будете повсюду.

Используйте плуг до того, как культиватор доставит вас в сад по крайней мере за месяц до этого и закопает мусор, чтобы у вас не было больших проблем с сорняками. Хотел бы я пахать «по-настоящему», но маленький плуг, ОЧЕНЬ осторожно и осторожно используемый позади трактора, оказался великолепен.

Барб L.

Ответ Рика NH на 26 августа 2005 г., 08:24:13

Я не специалист по вспашке, но шагающий плуг я тянул с трактором и с передней тележкой.Если плуг правильно отрегулирован на глубину и ширину среза для обрабатываемой почвы, он справится со своей задачей.

Ответ от brosil на 26.08.2005, 09:22:07

Побывав в этом положении с бороздковым плугом, могу сказать, что он работает, но тракторы, как правило, двигаются быстро, и водители тоже не всегда очень быстро останавливаются. Это выполнимо, но будьте готовы отпустить и уйти с дороги ручек.

Ответ WD на 26.08.2005, 09:24:20

Что это за трактор? Это будет иметь значение.Это также будет иметь значение в том, где вы прицепите трактор, из-за линии тяги через плуг. Я бы сказал, зацепите ваши следы за 3-точечные рычаги трактора и поднимите или опустите их, чтобы плуг работал правильно, если это возможно, и если у вас есть трактор с 3-точечной навеской. Я никогда не пробовал прицепить шагающий плуг к трактору или сцепному устройству, которое находится довольно низко к земле, поэтому прислушайтесь к моему совету с недоверием.

Ответ RedHorse на 2005-08-26 12:19:36

Мы копали картошку плугом на склоне холма Чаттануги, когда я был маленьким.Его просто цепляли к дышлу. Наш тракторист знал, что делать.

Ответ Тони на 26.08.2005 14:29:08

Получился маленький JD 4400 (около 30 лошадок, с полным приводом). Я собираюсь использовать пару вилок, чтобы прикрепить плуг к металлическому стержню между трехточечными рычагами. Моя логика заключалась в том, что таким образом я мог лучше регулировать глубину. Работа мужа — не отставать от плуга (правда, его страховка на всякий случай оплачивается).

Я хочу вспахать нынешний участок сада, а затем вспахать дерн (в следующем году мне нужен сад побольше).Я думала, мы сначала займемся огородом, а если бедный муж все еще с нами, попробуем газон / лужайку.

Мой любимый отец, кажется, думает, что это мероприятие, на которое стоит продать билеты. И правда ли, что камни выдергивают весь плуг из земли на достаточно высокой скорости, чтобы сломать ребра?

Ответ Рика NH в 2005-08-26 19:45:20

Используйте короткий отрезок цепи от вилки на дышле до крюка на передней части плуга. Вы хотите, чтобы плуг свободно плавал.Пусть муженек встанет на расстоянии вытянутой руки за плугом и осторожно поднимет его за ручки. Начните на низкой передаче. Если плуг отрегулирован правильно, он войдет в землю, достигнет своего уровня и будет тянуть достаточно прямо. Все, что должен сделать муженек, — это внести небольшие поправки влево и вправо.
Скалы могут быть неприятными. Скажите мужу, чтобы он держался на расстоянии вытянутой руки, не наклонялся и не толкал плуг — направляйте его. Если ему приходится бороться с плугом, регулировка требует точной настройки. (Вверх вниз — влево вправо.)

Ответ Дж.Аллен (27.08.2005, 08:36:17)

Мы использовали Farmall B. Просто зацепили плуг за инструментальную балку с помощью вилки и цепи. Я предполагаю, что ваш John Deere имеет опцию высокого и низкого диапазона. Используйте первую передачу в низком диапазоне, затем двигайтесь как можно медленнее. На самом деле мы использовали поворотный плуг, средний измельчитель для сокращения рядов, сеялку на конной тяге и однорядный культиватор для обработки около пяти акров земли в течение нескольких лет. Уловка состоит в том, чтобы действовать как можно медленнее, чтобы ваша лучшая половина не сломала себе ребра.

Ответ jwaller на 27.08.2005, 09:02:54

Желто-коричневый — если камни только на глубине плуга, он выбьет плуг из земли. Если камни большие и не такие глубокие, как глубина плуга, ручки поднимутся вверх и обязательно отпустите мужа, иначе он поедет на тракторе вместе с вами.

У меня есть мутный плуг, но я на самом деле не использую его, так как проблема с камнями может быть серьезной, если я езжу вокруг плуга. Или лошади капризничают (шершни, камни и т. Д.) И пытаются отступить. Я ищу тракторный плуг с одним нижним тяговым усилием, чтобы тянуть его за переднюю тележку.

Ответ RedHorse на 27 августа 2005 г., 23:52:38

Даже с лошадьми, которые сильно сломаны, плуг может перекоситься. Я вспахал новую землю и вытащил большинство из них или переехал. Мои лошади никогда не сбивались с пути. Если вам не удастся надавить на ручки, когда вы почувствуете камень, он может отправить вас в полет, если ваш даже сломается. Вы получаете забавные взгляды от лошадей, когда поднимаетесь к их ногам.

PO Box 2067, Cedar Rapids IA 52406-2067

Электронная почта:

Садовых тракторов в усадьбе

Я забираюсь на сиденье и нажимаю педаль сцепления. Затем я сдвигаю воздушную заслонку вперед, убеждаюсь, что переключение передач находится в нейтральном положении, подаю вперед ручную подачу газа и нажимаю пусковой выключатель. Трактор оживает и переходит в знакомое мурлыканье. Я возвращаю воздушную заслонку в положение открытия, немного увеличиваю ручную подачу и медленно выключаю сцепление. Буровая установка катится вперед, компенсируя провисание между ней и плугом, зацепленным за 3 точки. Теперь полностью выключите сцепление, и я быстро прорезаю глубокую борозду по идеально прямой линии рядом с другими уже обработанными бороздами.Это сельское хозяйство, как и мои предки с тех пор, как изобрели трактор, за исключением того, что моя машина лишь немного больше моей ездовой косилки, а мое «поле» — это мой огород размером 30 на 50 футов.

Мы все знаем сценарий. Существуют некоторые проекты приусадебных участков, которые выходят за рамки возможностей ручных инструментов, которые мы использовали, но они не оправдывают финансовых вложений в трактор и сельскохозяйственное оборудование — даже небольшой подержанный трактор и подержанное оборудование. [Но это намного доступнее, чем, скажем, покупка яхты Viking на продажу.] Использовать дрова для обогрева и даже приготовления пищи намного приятнее, если вы можете легко переместить источник топлива из поленницы в дровяной ящик, не перегружая спину. Выравнивание земли для создания более приятного и удобного газона или озеленение участков с кормом для привлечения диких животных может стать хобби, а не рутинной работой.

Есть еще одна альтернатива этой крупной инвестиции в трактор… садовый трактор. Эти мини-рабочие лошадки компактны, мощны и чрезвычайно экономичны для всех, кто хочет выполнять более сложные работы на открытом воздухе, не вдаваясь в полноценное сельское хозяйство.Они могут легко перемещать за один раз больше древесины, чем кто-либо может тащить тачку. Они вспахивают и обрабатывают почву быстрее и проще, чем мотоблок. С садовым трактором вы можете выравнивать подъездную дорожку, толкать или метать снег, убирать солому на лужайке или закладывать корм для диких животных. Они прочнее и намного полезнее, чем трактор для газонов, но значительно меньше и удобнее, чем полноразмерный трактор, для серьезного садовода или поселенца, желающего по-настоящему обработать землю. Садовые тракторы могут делать все то же, что и полноразмерные тракторы, только в меньшем масштабе.

Садовые тракторы превосходят газонокосилки по конструкции и возможностям. Обратите внимание на легкий задний бампер косилки по сравнению с тяжелой конструкцией трактора и трехточечной навеской.

На самом деле, у меня есть полноразмерный трактор, но я часто оставляю его в гараже в пользу перестроенного садового трактора Sears Vari 1979 года выпуска. Машина небольшая, и ее легко поднимать и снимать. Орудия прочные — я ни разу не сломал ни одного, несмотря на интенсивное использование, — но они все еще достаточно малы, и я могу легко перемещать их вручную.И мой садовый трактор не заделывает свежую почву в нашем саду, как полноразмерный трактор. У меня также есть квадроцикл, и, хотя он по размеру и мощности практически не уступает садовому трактору, он не оборудован трехточечным навесным оборудованием и косилкой. Хороший подержанный садовый трактор — недорогой, надежный и приятный помощник по хозяйству.

Садовые тракторы впервые появились в начале 1900-х годов как двухколесные машины, облегчающие работу на небольших фермах.Мотоблоки могли обрабатывать почву, косить серпом высокую траву или валить небольшие деревья горизонтальным пильным полотном. С годами они превратились в машины с сиденьем, а затем постепенно исчезли в славе в то время, когда люди выбирали либо жить в пригороде с ухоженными газонами, либо оставаться в деревне и заниматься сельским хозяйством на постоянной основе. Жителям пригородов не нужно было обрабатывать почву, кроме как подстригать пышную зеленую траву, и поэтому они стали использовать более легкие и менее дорогие тракторы для газонов. В настоящее время большинство новых газонокосилок имеют двигатель сзади и никоим образом не похожи на трактор.С другой стороны, фермеры были вынуждены постоянно повышать производительность, чтобы оставаться прибыльными и защищать свою землю от кредиторов. Даже для мелких фермеров это означало все большие и большие машины, способные выполнять вдвое больше работы за половину времени, потому что, в конце концов, они не могли позволить себе нанять больше рабочих и съесть падающую прибыль. К концу 1900-х годов между двумя группами — горожанами и фермерами — почти не существовало среднего положения.

Здесь вы можете увидеть, насколько садовый трактор по размеру сравнивается с газонокосилкой или квадроциклом.Но не позволяйте размеру вводить вас в заблуждение, потому что эти маленькие рабочие лошадки очень крутые.

Но за последнее десятилетие все изменилось. Группа из нас выбирает покинуть пригород и занять место в деревне на земле, которую мы можем обрабатывать, работать, нюхать и снова чувствовать. Пару лет назад существующее движение начало набирать серьезный импульс. Суть этого шага заключалась в том, чтобы начать «есть на месте» или потреблять только продукты, выращенные или выращенные в непосредственной близости. Что может быть местнее, чем ваш собственный задний двор или «задние 40 акров». Все больше и больше людей предпочитают отвернуться от бетонных джунглей и вернуться в деревню, а не только «едят местных» людей, которых, кстати, обычно называют «локаворами». Некоторые из тех, кто остался в пригороде, предпочитают превратить часть этих ухоженных задних дворов в сады, где они снова могут иметь некоторое представление о том, откуда берутся их продукты. В любом случае, скромный садовый трактор — это спящая рабочая лошадка, которую стоит рассматривать.

Название «садовый трактор» обозначает компактный четырехколесный трактор для езды на автомобиле.Хотя большинство садовых тракторов оборудованы площадкой для косилки, они намного превосходят любую ездовую газонокосилку. Они построены более прочно, с более прочной стальной рамой и имеют трансмиссию и задний дифференциал (мост), которые могут выдерживать большие нагрузки. Основное видимое отличие заключается в том, что садовый трактор будет оснащен 3-точечной или другой системой, позволяющей устанавливать навесное оборудование, такое как плуги, диски, борона, культиваторы, грабли для газонов, культиватор, серповидная косилка и т. Д. Большинство из них также оборудован для работы с отвалом для снега, бульдозерным отвалом, ковшом для грязи, а также с ременным или самоходным снегоуборщиком для установки спереди.И не забудьте про прочную стальную деку косилки, которая быстро подключается и отключается внизу.

Под капотом вы найдете одно- или двухцилиндровый бензиновый двигатель, а также аккумулятор и топливный бак.

Давайте кое-что проясним. Обсуждаемые нами садовые тракторы — это не среднеразмерные, 3-цилиндровые дизельные, полноприводные малотоннажные тракторы иностранного производства, которые наводнили рынок в последние годы. Хотя эти тракторы могут найти свое место на рынке фермерских хозяйств, их новая стоимость часто высока — сравнима с хорошими подержанными полноразмерными тракторами (от 4000 долларов и выше).Подержанный садовый трактор можно найти по цене от 400 долларов. Большинство используемых орудий будет стоить от 25 до 250 долларов. Например, на прошлой неделе я продал дополнительный плуг Brinley за 60 долларов.

Большинство садовых тракторов работают от одно- или двухцилиндровых газовых двигателей. Двигатель будет располагаться перед водителем под капотом из листового металла. Часто здесь также можно найти топливный бак и аккумулятор. Большинство садовых тракторов имеют от трех до пяти скоростей, включая реверс. Многие имеют дополнительную двухскоростную заднюю ось или понижающую коробку передач впереди задней части.Эта опция уменьшения значительно увеличивает мощность на колесах. Большинство тракторов, хотя технически они и являются антиквариатом, имеют удобство электрического стартера. У большинства также есть фары для работы до или после наступления темноты.

Плуг — это лишь одно из длинного списка навесного оборудования, которое можно купить или заставить работать с садовым трактором. Вы также можете найти диски, культиваторы, съемники, катки для газонов, ножи, снегоочистители, серповидные косилки и многое другое.

Цель этой истории — не исследовать историю многих компаний, производивших садовые тракторы. Просто позвольте сказать, что в дополнение к Wheelhorse, Gravely, Bolens и Simplicity (названия, синонимичные с садовыми и газонными тракторами), более крупные производители тракторов, включая International Harvester, John Deere, Case, Massey-Ferguson и Ford, баловались садовыми тракторами. рынок. Ранее я упоминал, как садовые тракторы превратились из двухколесных мотоблоков. Эти более ранние машины были гигантским скачком в мощности и удобстве, когда они были впервые представлены. Теперь вы можете использовать машину вместо лошади, чтобы вспахивать сад, тянуть диск и выполнять некоторые мелкие фермерские и садовые работы, которые раньше требовали больше труда, чем было удобно вручную, но меньше, чем требовалось для команды. животных.Прошло не так много лет, пока у двухколесных рабочих лошадок выросли передние колеса, а рули превратились в рулевое колесо и сиденье, а затем превратились в садовый трактор с ездовым двигателем. Многие из этих небольших машин все еще существуют и доступны по разумной цене.

На приборной панели садового трактора обычно находятся выключатель зажигания, выключатель света, ручное управление дроссельной заслонкой / воздушной заслонкой и датчики. В этой модели также есть стояночный тормоз. Брелок рассказывает реальную историю.

Подсоединение навесного оборудования к садовому трактору — простая задача, с которой может справиться почти любой человек любого возраста и состояния здоровья.Задние орудия, такие как плуг, диски, культиватор, каток для газона, съемник, отвал для гравия и др., Соединяются с двумя нижними подъемными рычагами и верхней тягой, такая же трехточечная установка, как и у большого трактора. У некоторых садовых тракторов есть простой рычаг для подъема и опускания орудий, в то время как другие модели, такие как моя машина Sears 1979 года, поставляются с опцией дополнительного небольшого электропривода или вспомогательного механизма подъема, который управляется с помощью тумблера на панель приборов. Снегоуборочные машины и другое переднее навесное оборудование обычно крепятся болтами или штифтами с помощью ремня, который проходит через прорезь в передней решетке.

Мой трактор модифицирован для установки съемного кронштейна, который позволяет мне подвешивать тяжелый стальной тракторный груз перед машиной. Несколько недель назад я случайно перевернул свой маленький трактор назад, таща полноразмерный грузовой прицеп (который я обычно тащу за грузовиком, чтобы тащить трактор или квадроцикл), полный дров, по насыпи. Авария произошла из-за моей собственной глупости из-за того, как я прикрепил прицеп к трактору. К счастью, мягкое сиденье с полной спинкой, которое я установил на маленький трактор, удерживало его в вертикальном положении и позволило мне спастись невредимым.Хотя авария с опрокидыванием могла быть намного хуже, даже со смертельным исходом, она только доказала удивительную мощность этих маленьких тракторов. Это также доказало, насколько они крутые.

После моего инцидента я снова встал, вытер траву и грязь и на мгновение потрепал свое ушибленное эго, затем схватился за передний бампер трактора и просто потянул его обратно к земле. Двигатель завелся, и с тех пор не теряет ни секунды. Как и при использовании любого силового оборудования, независимо от его размера, безопасность всегда должна быть в центре внимания оператора.

Среди длинного списка трехточечных принадлежностей для садовых тракторов есть такие съемники, как этот. Вы также можете купить или приспособить катки для газонов, аэраторы для пробок, сеялки и опрыскиватели. И большинство садовых тракторов построено для использования брюшной косилки с ременным приводом.

Я упомянул несколько навесного оборудования и дополнительных устройств, которые поставляются с садовыми тракторами, но этот список можно продолжать и продолжать. Я также видел и владею некоторыми хромированными аксессуарами. Некоторые производители также предлагали колесные утяжелители, дополнительные грузы, такие как тот, который у меня есть для передней части, чтобы добавить дополнительную прижимную силу, зонтики и даже преобразователи для добавления сдвоенных колес сзади.Если у вас есть сварщик или основные инструменты в магазине, вы можете смастерить или приспособить практически все к одной из этих маленьких рабочих лошадок. Я видел трехточечные переноски, двухколесные переоборудования для передних колес, косилки с цепными косилками, чистовые косилки, рулонные дуги, хозяйственные прицепы и сани, цепи для шин, пресс-подборщик для мини-сена и даже пилу для распиловки дров, которая устанавливалась спереди и сходилась с ленты, как на старинной лесопилке. В детстве у моего дедушки была подобная пила, установленная на передней части одного из его тракторов, которую мы использовали для распиливания дров до нужной длины.

Так как объем работы, которую вы выполняете на своей земле, продолжает расти, и мы все знаем, что она, кажется, растет из года в год, подумайте о хорошем предложении старинных садовых тракторов, которые можно найти по разумным ценам. Поищите в Интернете (особенно обзоры садовых тракторов), у дилеров подержанной газонной и садовой техники или попробуйте магазины небольших двигателей. На эти машины стоит взглянуть.

Как использовать съемник с вытяжкой сзади на гоночной газонокосилке | Home Guides

Солома существует у основания травы на уровне почвы. Это слой мертвых стеблей, листьев и корней травы. Небольшое количество соломы на газоне полезно для регулирования температуры почвы, уменьшения ее уплотнения и предотвращения испарения воды. Однако солома в больших количествах может нанести вред вашему газону. Толстый слой в 1/2 дюйма или более предотвращает попадание воды, удобрений и питательных веществ в корневую зону вашего газона. Вытяжные съемники прикрепляются к задней части ездовой газонокосилки, и садовники могут легко ими управлять. Лучшее время для расчесывания газона — весна, когда новая трава начинает активно расти.

Подкошите свой газон с помощью ездовой газонокосилки до максимальной высоты 3 дюйма. Детекторы работают лучше всего, если трава короче.

Припаркуйте ездовую косилку на ровной поверхности, выключите ее и включите стояночный тормоз. Возьмитесь за рычаги крепления навески съемника и перекатите его по направлению к косилке. Возьмитесь одной рукой за болт в верхней части крепления сцепного устройства. Поверните гайку внизу против часовой стрелки, чтобы ослабить ее, и снимите ее. Вытащите болт сверху.

Вставьте кронштейны крепления навески над сцепкой райдера так, чтобы одна рука была сверху, а другая — снизу косилки.Вставьте болт сверху и удерживайте его плоскогубцами. Снизу гайку накрутить разводным ключом.

Возьмитесь за ручку подъема наверху съемника и опустите ее в сторону газонокосилки. Передние и задние стойки должны касаться земли. Если они не соприкасаются, ослабьте заднюю и переднюю шестигранные гайки и болты с квадратным подголовком, пока они не коснутся земли.

Включите ездовую косилку и потяните за ней съемник на малой скорости. Путешествуйте по лужайке, проезжая с севера на юг.Затем снова сделайте проход по всей лужайке в направлении с запада на восток.

Удалите рыхлую солому с помощью граблей и поместите мусор в мешки для газонов и листьев для утилизации.

Тщательно полейте газон из садового шланга и разбрызгивателя, чтобы обеспечить водой только что обнаженные корни травы.

Внесите удобрения через неделю, чтобы обеспечить газон 1 фунтом азота на 1000 квадратных футов. Глубоко поливайте газон, чтобы стимулировать новые ростки.

Ссылки

Ресурсы

Советы

  • Не нажимайте на ножи косилки при использовании съемника.
  • Если съемник прыгает по земле вместо того, чтобы пробить солому, добавьте веса поверх щита. Вверху есть отверстия, чтобы добавить блоки для увеличения веса и закрепить их эластичными шнурами.
  • Dethatcher довольно недорого купить в связи с заменой вашего газона.
  • Некоторые компании по аренде инструментов продают вытяжные устройства.
  • Измерьте соломенную лужайку линейкой в ​​середине лета. Если он имеет толщину 1/2 дюйма или больше, снова расчистите газон.

Предупреждения

  • Не допускайте посторонних при расчистке газона. Зубья могут контактировать с небольшими камнями и делать из них снаряды.

Биография писателя

Мэри Лоуджи пишет более 10 лет. Она имеет степень бакалавра по специальности «Менеджмент» и двойную специализацию по бухгалтерскому учету и информатике. Она любит писать о карьере для занятых семей, а также о семейном планировании, еде и мероприятиях для всех возрастов.

Трактор 101 — Mahindra Agriculture Северная Америка: тракторы Mahindra, сельскохозяйственная техника и коммунальные машины

Выбор и покупка нового трактора Mahindra должны быть легкими и приятными. Наша компетентная дилерская сеть готова предоставить полезные советы, повысить ваши знания и повысить уровень комфорта в процессе покупки трактора. На данный момент этот раздел «Трактор 101» представляет собой ресурс с терминологией, касающейся тракторов, и часто задаваемыми вопросами, которые помогут максимально упростить ваше исследование.

Задавайте правильные вопросы

Выбор подходящего трактора — важное решение. Вот несколько полезных вопросов, которые нужно задать себе, когда вы начнете процесс.

Сколько гектаров у вас есть?

Мощность критична. Покупка подходящего трактора с нужной мощностью и функциями с первого раза может привести к экономии в долгосрочной перспективе. Подумайте о своих потребностях, чтобы трактор и оборудование могли расти вместе с вами по мере роста ваших потребностей.

Каким типом собственности вы владеете?

Для разных свойств требуются разные тракторы. Ваша собственность может включать пастбища или лужайки, большие посевные площади, длинные гравийные подъездные пути или огороженные животноводческие угодья с труднопроходимыми пространствами. Работа, которую вам потребуется от трактора, будет отличаться. Ваш дилер Mahindra поможет вам подобрать трактор к вашей собственности и ее потребностям.

Вы можете управлять трактором?

С учетом вашего опыта вы сможете подобрать трактор оптимального размера, трансмиссии (зубчатая, гидростатическая или челночная) и конфигурации управления.

Какую работу вы будете выполнять?

Такие работы, как кошение, перемещение сена, профилирование, ландшафтный дизайн, перемещение материалов и т. Д., Или любая комбинация этих задач потребуют различного инвентаря и навесного оборудования, а также мощности.

Чего мне ожидать от моего дилера Махиндры?

Ваши отношения с дилером тракторов Mahindra должны стать ключевым фактором при покупке, так как вы будете работать с ним или с ней в течение нескольких лет. Убедитесь, что дилер нашел время, чтобы помочь выбрать подходящий трактор, и поддержать вас после покупки.Поговорите с менеджером по обслуживанию, чтобы убедиться, что вы довольны его знаниями, наличием запасных частей и часами работы.

Попробовать — Запланировать тест-драйв:

Нет лучшего способа узнать, подходит ли вам трактор, чем сесть за руль и сесть в трактор Mahindra. Тест-драйв должен быть самым важным, что вы сделаете, прежде чем принять окончательное решение. Независимо от вашего опыта работы с трактором, ваш дилер окажет вам всю необходимую помощь, чтобы почувствовать себя комфортно во время тест-драйва, чтобы вы могли в полной мере оценить производительность.

В то время как удивительное количество владельцев впервые покупают трактор, не тестируя различные модели, самые довольные владельцы не пропускают этот важный шаг.

Tractorpedia ™

Просмотрите некоторые термины и сокращения тракторов, с которыми вы, возможно, не знакомы:

Трехточечная навеска: Трехточечная навеска используется для крепления навесного оборудования и навесного оборудования, устанавливаемого сзади, например, косилок, ножей, скреперов, копателей почтовых ям, культиваторов и экскаваторов-погрузчиков. Он состоит из двух подъемных рычагов и одной верхней тяги, на которой штифты прикрепляют орудия.Взгляните на разницу Mahindra и нашу сверхпрочную конструкцию.

Экскаватор-погрузчик: Экскаватор-погрузчик, используемый для рытья ям, траншей и канав, состоит из двух стрел и ковша, соединенных гидроцилиндрами.

Лезвие коробки: Используется для перемещения грязи и гравия, засыпки или разрыхления уплотненной почвы. Коробчатый отвал использует двухпозиционные регулируемые стойки для быстрого разрушения уплотненных поверхностей почвы для подготовки семенного ложа или ухода за ландшафтом.

Шасси: Рама, которая поддерживает раму трактора и внутренние части, включая двигатель, трансмиссию, подвеску и т. Д.

Дышло: Штанга на задней части трактора, используемая для буксировки.

Мощность (л.с.): Количество энергии, необходимое для поднятия 550 фунтов на один фут за одну секунду.

Гидростатическая трансмиссия: Трансмиссия с гидравлическим приводом, обеспечивающая изменение скорости с помощью ножной педали.

Орудие: Прочные, высокопроизводительные навесные орудия, которые можно добавить к трактору для увеличения его рабочих функций. Сюда могут входить ландшафтные инструменты, косилки, ножи для ящиков и многое другое.

Джойстик: Джойстик дает оператору полный контроль над навесным оборудованием, устанавливаемым спереди, например, фронтальным погрузчиком.

Погрузчик: Фронтальный погрузчик работает как большая лопата с мощностью и весом трактора за ним. Конструкция с быстрым креплением позволяет быстро включать и выключать погрузчик. Самым распространенным инструментом является ковш, но другие инструменты, которые работают с погрузчиком, включают копья для тюков, вилы для поддонов и грейфер.

Копатель ямок для столбов: Используется для сверления ям в земле для столбов забора или строительных опор, а также для рытья неглубоких ям для цветов, деревьев или кустарников.

Трансмиссия: Трансмиссия передает мощность от двигателя на ведущие колеса и механизм отбора мощности (ВОМ). Основные функции включают в себя выбор передаточных чисел, балансировку мощности ведущих колес для поворота и разрешение трактору двигаться задним ходом.

PTO (вал отбора мощности): Используемый для подачи энергии на навесное оборудование, PTO позволяет навесному оборудованию получать энергию от двигателя трактора.

Quick Hitch: Quick Hitch присоединяется к трехточечной сцепке трактора, что позволяет оператору легко зацеплять орудия.

Роторный нож: Трехточечный орудие, наиболее часто используемое для стрижки пастбищ.

Стабилизаторы: Подушки, которые опускаются для стабилизации трактора при использовании обратной лопаты.

Synchro-Shuttle: Позволяет переключать передачи в движении без скрежета шестерен.

Культиватор: Культиватор: Роторный культиватор используется для обработки почвы при подготовке к посадке садов и ландшафтным проектам. У культиватора есть зубья, которые вращаются в почве, разрыхляя и разбивая ее.

TLB (трактор, погрузчик, обратная лопата): Этот пакет включает трактор, погрузчик и обратную лопату.

Трансмиссия: Система шестерен, определяющая скорость и направление трактора.

AN UNAUTHORIZED,

ВОЗМОЖНО НЕТОЧНО,

ОБСУЖДЕНИЕ

The Standard Engine Company,

The Walsh Tractor Company и

Корпорация Allied Motors

И

Их продукция

по

Марк Э.

Заказ

Защищено авторским правом 26 июля 97 г.

18 января 99:

ВНИМАНИЕ! Данные, содержащиеся на этой странице, содержат МНОГО ошибок. Он был написан на основе информации, которую я собрал в начале 97-го. С тех пор я собрал и написал книгу по этому вопросу, которая намного точнее. Эта книга должна быть доступна в середине 1999 года.

Вы не имеете права воспроизводить этот документ с целью получения какой-либо выгоды. Кроме этого, наслаждайтесь.

СОДЕРЖАНИЕ

  • ВВЕДЕНИЕ
    Обсуждение машин и условий эксплуатации того времени, когда компания Standard Engine и ее тракторы были активны на рынке садовых тракторов.
  • СЛОВО О КОМПАНИИ
    Краткий обзор того, что известно о Standard Engine Company, Walsh Tractor Company и самих Allied Motors Corporation.
  • ТРАКТОРЫ УОЛША
  • СТАНДАРТНЫЙ TWIN
    Обзор конструкции и достоинств Standard Twin.
  • СТАНДАРТНЫЙ МОНАРХ
    Обзор конструкции и достоинств Standard Monarch.
  • СТАНДАРТНЫЙ УОЛШ
    Обзор конструкции и достоинств Стандартного Уолша.
  • НАВЕСНОЕ ОБОРУДОВАНИЕ ДЛЯ ТРАКТОРА СТАНДАРТНОЕ
    При этом продолжается обсуждение техники для обработки почвы, посева, культивации, сенокоса и другой техники.
  • ПОДХОДЯЩИЕ ТРАКТОРЫ VIKING
  • ЦВЕТОВ
    Что известно о цветовой гамме стандартных тракторов и их оборудования.
  • ДРУГИЕ ДВУСТОРОННИЕ ВЕЩЕСТВА
    Реестр
    Как прочитать серийный номер

ВВЕДЕНИЕ

Обратите внимание: если у вас есть знания, документы или что-то еще, относящееся к стандартным машинам или другим компаниям, которые, по вашему мнению, могут дополнить или исправить эту статью, пожалуйста, свяжитесь с автором.Я не могу дать никаких гарантий относительно точности информации, содержащейся в данном документе, однако, насколько мне известно, она является достоверной и точной.

В период расцвета производства тракторов Standard Engine Company многие компании производили двухколесные садовые тракторы. Они варьировались от совсем маленьких до очень больших, но общая классификация «тракторов с шагающим впереди» охватывает все они, конкурирующие с обсуждаемыми здесь тракторами.

Двухколесные садовые тракторы были крупным бизнесом с 1920-х по 1950-е годы.Производителей было множество. Некоторые машины даже выходили за пределы двух колес и устанавливались на гусеницах-гусеницах. Выпускались даже колесные культиваторы. Во всех этих случаях производители работали над парадигмой, которая была разработана на основе методов земледелия и выращивания на лошадях, которые широко использовались в то время.

Садоводство / земледелие на грузовиках в то время, будь то использование лошадей или тракторов для тягловой силы, основывалось на обработке почвы через культивацию.Фермеру нужно будет пахать, затем дисками и / или боронить землю, чтобы подготовить посевное ложе для посевов, посеять посевы рядами (отсюда и «пропашные культуры»), культивировать их, чтобы держать сорняки под контролем, и, наконец, собрать урожай . С этой целью для Twin было доступно несколько навесных устройств, и это должно быть предусмотрено и для других марок двухколесных (или гусеничных!) Тракторов.

Насколько я могу судить, все эти типы садовых тракторов или мощных культиваторов использовались одинаково.Оператор обеспечивал балансировку машины (спереди и сзади), держась за руль и поворачивая ее с помощью силы мышц в конце ряда или когда требовалось иное. На каждом колесе Twin были тормоза, которыми можно было управлять независимо, чтобы помочь оператору в повороте; возможно, другие машины тоже.

Орудия часто вытягивались из одной точки сцепки на машине, образуя точку сочленения, в которой встречаются трактор и орудие. Когда это было не так, т.е.е. когда орудие было жестко закреплено на тракторе, оператор должен был поднять орудие с земли, предположительно с помощью руля, а затем выполнить поворот в конце ряда.

СЛОВО О КОМПАНИИ


Стандартные садовые и малые сельскохозяйственные тракторы

Полная линия — размер и мощность для малых хозяйств любого типа

«На современной ферме, как на современном заводе — POWER открыла дверь для прогресса — и человек, который заставил Power Machinery работать на его месте далеко впереди человека, который беспокоится вместе с более старыми и медленными методами. Для него тяжелая работа толкающей мотыги — расходы и забота о содержании лошади — раздражение от ожидания какого-нибудь дружелюбного соседа — и неуверенность наемного помощника ушли навсегда. Вместо этого он выполняет свою работу быстро и легко — делает ее именно тогда, когда она должна быть выполнена — и извлекает выгоду в виде большей прибыли во время сбора урожая ».

Тракторы STANDARD

«обеспечивают мощность для небольшой фермы — мощность, разработанная и управляемая для соответствия интенсивным условиям на небольшой ферме, — и Standard Line включает 3 машины разного размера и мощности, чтобы должным образом удовлетворить потребности малых хозяйств любого размера и типа. .TWIN с его 5-сильным 2-цилиндровым двигателем относится к высшему классу мощности и создан для человека, которому предстоит выполнять очень тяжелую работу. Стандартный MONARCH — самый популярный размер садовых тракторов. Он оснащен двигателем мощностью 3 1/2 лошадиных силы и зарекомендовал себя в стране как малая сельскохозяйственная машина общего назначения. Модель WALSH меньше по размеру — сконструирована в основном как культиватор, но при этом обладает большой мощностью для выполнения более легких работ при меньшем весе ».

«Почему бы не добавить POWER к своему оборудованию — стандартный трактор, чтобы обновить ваши методы работы, — и получить экономию, которая, несомненно, последует.»

Standard Engine Co.

Mineapolis, New York, Philadelphia


» Стандартная линия тракторов включает машины трех размеров — Twin, Monarch и Walsh, построенные с мощность и мощность для удовлетворения потребностей малых хозяйств любого типа ».


Стандарты убедительной рекламы представили миру их продукцию.

При такой рекламе можно было подумать, что эта компания оставила довольно большой след на страницах истории производителей садовых тракторов.Напротив, о Standard Engine Company известно очень мало. Однако известно, что они действовали за пределами Миннеаполиса примерно с 1920-х до 1950-х годов. Кроме того, чтобы добавить путаницы, компания называлась Standard Engine Company, но производила садовые тракторы. Конечно, все высокопроизводительные тракторы Standard были построены с использованием встроенных двигателей, построенных Standard, но все же кажется вероятным, что компания , возможно, ранее занималась стационарными двигателями.Также выяснилось, что компания содержала, по крайней мере, одно время, склады тракторных запчастей в Нью-Йорке и Филадельфии.

Первые тракторы

Standard были в лучшем случае примитивными. Они использовали открытый цепной привод и мотоциклетный двигатель. От этого они перешли к трактору с открытым зубчатым приводом. Очевидно, что они не собирались доминировать на рынке, поэтому были разработаны новые конструкции. Эти более поздние разработки — это те, в которых все еще существует небольшой объем данных.

The Standard Engine Company перешла на производство закрытой ходовой части линейки 2-колесных садовых тракторов с одноцилиндровой моделью, известной как Standard. Согласно рекламе того времени, эта модель была активна в 1931 году. У Standard были 32-дюймовые стальные колеса, цилиндрический зубчатый привод, ведущий мост с храповым механизмом и деревянные ручки. В ранних устройствах стандартно использовалось зажигание от батареи и катушки, в более поздних версиях возможно зажигание от магнитного поля. Двигатель запускался путем вставки кривошипа (на самом деле, кривошипа длиной и ) в двигатель через колесо. Это было необходимо, потому что коленчатый вал двигателя был расположен перпендикулярно линии движения трактора.

В квартале от здания Standard Engine Company в Миннеаполисе компания Walsh Tractor Company также строила 2 колесных садовых трактора. Еще в 1928 году Уолш продавал линейку одно- и двухцилиндровых моделей. Между компанией Walsh Tractor Company и Standard Engine Company был продолжительный контакт, поскольку в 1934 году силы Уолша были «присоединены» к силам Standard. Standard выпустило документ, описывающий, насколько они (Standard) были счастливы, что мистер Уолш был вовлечен в компанию Standard. Мистер Уолш, похоже, не слишком обрадовался этой ситуации. Тем не менее после этого приобретения линейка тракторов Standard существенно изменилась.

Трактор Standard был переработан, чтобы стать более крупной моделью одноцилиндровой модели Уолша и представлен как Monarch. В то же время назревали переговоры по другому фронту — по Allied Motors Corporation и Standard Engine Company. В 1931 году Allied начала продавать 2-цилиндровый трактор под названием Viking Twin.На этой платформе был разработан Standard Twin. К 1937 году Viking Twin был практически идентичен Standard Twin, за исключением некоторых незначительных деталей из листового металла. В 1934 году, в то же время, когда происходило слияние Walsh, был представлен Standard Twin. В то время между Standard Twin и Allied было несколько различий, включая основные подшипники двигателя, систему сцепления и механизм привода.

Одной частью системы привода, которая была общей для машин Уолша, Стандартных машин, за исключением Twin, и машин Viking того времени, была ступица с храповым механизмом. В этих тракторах использовалась цельная ось, а внутри каждой ступицы они помещали храповик, который позволял колесу вращаться быстрее оси, но не позволял оси вращаться быстрее, чем колесо. Эта система использовалась на другом оборудовании, таком как серповидные косилки на конной тяге, с конца 1800-х годов, и поэтому идея не была новой. Однако применительно к садовым тракторам это представляло проблему для создания задней передачи. Ни у одного из этих тракторов не было заднего хода, кроме Твинс. Как Allied удалось построить ранний Twin с храповым механизмом и реверсом, остается загадкой.

В любом случае, после потрясений 34-го года линейка Walsh была сокращена с серии машин, включающих одно- и двухцилиндровые тракторы, до одноцилиндровой модели, самой маленькой из линейки Standard. Monarch вышел на рынок как Уолш на стероидах, а Twin появился на рынке как новый дизайн. Standard продолжало производство Уолша и Монарха довольно долгое время, хотя мы не знаем наверняка, когда их производство закончилось. В 1937 году Standard рекламировала два одноцилиндровых трактора, и все тракторы Standard были доступны на стальных или резиновых шинах.На листовках 1947 года Уолш и Монарх показаны как часть де-факто модельного ряда Standard Tractors. В то время как оба этих агрегата использовали двигатели Standard почти идентичной конструкции, Monarch, как известно, использовал 4-тактный двигатель с воздушным охлаждением немного большего размера 3 на 3 дюйма, в то время как Walsh имел диаметр цилиндра и ход 2,5 дюйма. Похоже, что Walsh всегда предлагался с батареей и таймером в стандартной комплектации, а также с магнитным зажиганием в качестве дополнительного обновления. При поставке с аккумуляторным зажиганием, батареи, используемые на Walsh, были круглого типа «модель Т».Уолш имел мощность 2,5 лошадиных силы и 7-дюймовый плуг, а Monarch — 3,5 лошадиные силы и 8-дюймовый плуг. К 1947 году Standard предлагал Monarch широкой публике как «наиболее широко используемый из всех моделей садовых тракторов». Более поздние монархи, самое позднее после 1947 года, хотя, вероятно, и намного раньше, предлагались с магнитным зажиганием. Ранние модели предлагались с батареей и таймером зажигания.

В начале тридцатых годов Standard и Allied разработали Standard Twin. В рекламе 1931 года изображен Viking Twin, проданный Allied Motors Corporation.. Как и в случае с Walsh, связь Standard с Allied полна тайн в отношении корпоративных союзов, потому что очевидно, что Standard имеет прямое отношение к тому, как были разработаны тракторы Allied.

Когда он был представлен, Twin был большим улучшением по сравнению с более ранними моделями, включая ряд функций, которые компания гордо объявила, что «никогда раньше не встречались на садовых тракторах». Twin был выдающейся машиной для своего времени и оставался флагманом Standard Engine Company до конца своего известного существования.

Посмотрев на все сходства между машинами Walsh Tractor Company, Allied Motors Corporation и Standard Engine Company, у меня возникло сильное подозрение, что владельцы каждой из этих компаний, вероятно, были каким-то образом связаны. Несомненно, между тремя компаниями была совместная собственность. Такая договоренность объяснила бы возникновение корпоративных союзов. Дополнительные исследования могут предоставить недостающие подробности о взаимозависимостях этих компаний.

Самый ранний из известных мне Standard Twin — модель 1937 года; последняя модель 1950 года. Я полагаю, что Standard прекратил производство в 1955 году. Я лично не знаю ни Уолша, ни Монарха, ни каких-либо машин, построенных Уолшем. В 1937 году к Standard Twin были добавлены тормоза, а позже, в 1940 году, несколько других улучшений были включены в базовую конструкцию. Изменения 1940 года, казалось, были сосредоточены на вопросах производительности; изменения коснулись алюминиевых головок и поршней, и, вероятно, в это время также были добавлены регуляторы.Уолш и Монарх выиграли от алюминиевых поршней и головок, но не получили тормозов или регуляторов.

Twin производился в больших количествах и широко продавался на Среднем Западе. Точно неизвестно, но вероятный сценарий состоит в том, что Twin, Monarch и Walsh были проданы на огородные фермы, расположенные за пределами крупных городов. Рекламы 30-х годов почти повсеместны, в них утверждается, что трактор такого размера как раз подходит для «огородов» и «питомников».

The Walsh Tractor Company, поглощенная Standard в 1934 году, первой отпала после появления независимой корпорации. В начале Второй мировой войны Allied бросила это дело под предлогом освобождения производственных мощностей для военного производства, оставив Standard в качестве единственной выжившей компании. В 1955 году компания Standard Engine закрылась навсегда. Здание сохранилось и сегодня, относительно без изменений, и в нем размещается типография.

ТРАКТОРЫ УОЛША

В этом заключается все, что мы знаем или можем найти о продукции Walsh Tractor Company

СТАНДАРТНЫЕ ТРАКТОРЫ

Ниже приведены подробные описания и комментарии 3 основных стандартных тракторов; Уолш, Монарх и Близнец.Если мы сможем найти достаточно данных, мы также включим раздел для раннего стандартного трактора.

Стандарт Твин


«Модель Twin — это 2-цилиндровая машина с двигателем 5 л. с. и 2 скоростями переднего и заднего хода. Она сконструирована для работы в тяжелых условиях, выдерживает 10-дюймовый плуг в тяжелых условиях и обладает способностью бригадной обработки для покрытия от 3 до 6 соток в сутки ».


«2-цилиндровый трактор весом 625 фунтов с мощным и тяговым усилием для тяжелых полевых работ»


Вот как стандартная реклама представила Twin потенциальным покупателям.

Twin обладал впечатляющим набором рекламируемых функций, особенно с учетом того, что они поступили в продажу в 1931 году:

  • Двухскоростной передний и задний скользящие передачи
  • Рулевое управление с усилителем (после 1937 г.)
  • Полностью закрытая конструкция
  • Магнето
  • Дифференциал Freee ходовой части
  • Многодисковое сцепление
  • 30-дюймовые стальные колеса с проушинами и
  • Универсальная плавающая тележка для инструментов

все за жалкие 465 долларов f.o. b. Миннеаполис, Миннесота в долларах 1947 года.

Двигатель

2-цилиндровый бензиновый двигатель с воздушным охлаждением развивал мощность в 5 лошадиных сил, что было достаточной мощностью для размера машины, а вес в 625 фунтов давал ей хорошее тяговое усилие, хотя тяговое усилие было незначительным при выполнении тяжелых работ, таких как вспашка. В двигателе использовалась смазка разбрызгиванием (рис. E), а более поздние машины имели регулятор легковесного типа (обозначенные буквами цифры в этом документе показывают Twin с тормозами, но без регулятора, что указывает на модель ’37-40 ‘.Эти фотографии взяты из моего руководства по эксплуатации). Типичный для двигателей того периода, Twin использовал L-образную головку; эту конструкцию иногда называют двигателем с боковым клапаном. Сначала зажигание обеспечивалось магнито Wico типа A, а затем — импульсным магнето типа J2 Фэрбенкса-Морса. В обоих случаях цилиндры стреляли на 360 градусов. Это давало рабочий ход на каждом обороте двигателя. В двигателе использовался восходящий карусель Zenith, номер модели 9711A. В этом конкретном карбюраторе используется пробковый поплавок, и, на мой взгляд, он подвержен проблемам из-за проблем с подачей топлива.Этот карбюратор обозначен позицией 14 на рисунке C. Позиция 13 — воздушный фильтр; он состоит из канистры, заполненной пропитанным маслом мхом.

Сцепление и трансмиссия

В стандартной комплектации трактор (без каламбура) имел 2 передние скорости и одну заднюю скорость, выбираемую с помощью скользящих шестерен. Оказывается, что низкая передача приводит в движение машину на медленном шаге (1/4 мили в час), а высокая передача может приближаться к быстрой прогулке с высокой скоростью движения (около 3 миль в час). Мощность передавалась от двигателя к трансмиссии через многодисковую муфту с рычажным приводом, работающую в масле.Многодисковое сцепление состояло из набора дисков, чередующихся из бронзы и стали, которые были сжаты вместе при включении сцепления. Twin также имел дифференциал, который был большим улучшением по сравнению с более ранними тракторами Standard, в которых использовались храповые колеса, позволяющие оператору поворачивать трактор. Наконец, мощность передавалась от дифференциала к зубчатым колесам, прикрепленным к осям.

Колеса и тормоза

Там, где резина соприкасалась с дорогой или землей, в зависимости от случая, Twin имел два больших колеса с круглыми спицами, которые приводили в движение стальные проушины или резиновые шины.Ступицы колес содержали установочные винты, которые затягивались квадратным ключом, чтобы прикрепить их к оси. Twin на стальных колесах показан на рисунке X справа. При необходимости для увеличения тяги можно было заказать один или два удлинительных обода. На двойниках, установленных на резине, использовались шины 7,5 x 18. На стальных колесах использовались обода 30 x 3 1 /2 дюйма с 24 выступами. Как упоминалось ранее, в 1937 году Standard начала поставки Twins с тормозом на каждом колесе. Они были типа сужающегося ремня и управлялись независимо с ручными рычагами, установленными на поперечине руля.

Смазка

Нет никаких сомнений в том, что Twin был тщательно спроектированным оборудованием. Похоже, что при изучении условий эксплуатации тракторов возникли серьезные инженерные мысли. Таким образом, были герметизированы не только все зубчатые передачи и внутренние компоненты, но и все коробки передач и двигатель были рассчитаны на использование масла одного типа и веса; Mobile Oil AF. Таким образом смазывались пять частей: бортовые передачи, трансмиссия, картер дифференциала, двигатель и сцепление.В руководстве по эксплуатации, которое поставляется с каждым трактором, также подчеркивается важность технического обслуживания во многих областях, включая регулярную замену масла. Для современного оператора Standard или Viking Twin, поскольку Mobil Oil AF больше не выпускается, допустимо использование моторного масла без моющих присадок SAE 40 в картере, а также трансмиссионное масло массой 80 в других коробках передач. В современном моторном масле слишком много агрессивных присадок, чтобы его можно было безопасно использовать в безмоторных коробках передач этой старинной машины.

Другая техническая информация

Изображение основных внутренних компонентов показано на рисунке Z. Обратите внимание, что оба поршня достигают верхней мертвой точки (ВМТ) одновременно. Это позволяет совершать рабочий ход на каждом обороте двигателя, но вызывает некоторую вибрацию даже с противовесами на коленчатом валу.

Twin также предлагал способ обеспечить мощность для навесного оборудования. Вал с 5-дюймовым клиноременным шкивом проходил через заднюю часть картера трансмиссии. Это тот же вал, на котором движется скользящая шестерня (позиция 14 на рисунке Z). Изображение этой системы ВОМ показано на рисунке?.ВОМ управлялся главной муфтой, поэтому каждый раз, когда трактор использовался, этот шкив вращался. Неизвестно, было ли когда-либо построено и / или установлено ограждение для этого шкива на серийных машинах.

По крайней мере, один двойник был обнаружен с прикрепленным шкивом ремня на передней части трактора. В рекламе Twin указано, что он может быть оборудован для «работы с ремнем», хотя в рекламе нет известных изображений Twin, оборудованных таким образом.

Опции / Неизвестные

Неизвестно, был ли глушитель заводской опцией.На сегодняшний день ничего не известно о существовании, и никакая известная реклама не показывает его. Однако ранняя реклама показывает другой тип выпускного коллектора, чем те, которые я видел лично или на фотографиях, а на листе деталей, который я просматривал, был номер детали и слово «глушитель», написанные от руки в соответствующем месте на листе. . Наконец, почти наверняка все Standard Twin поставлялись с ручным пуском, так как на оригинальном тракторе не было никаких электрических систем.

Операция

Жесткий запуск был частой жалобой пользователей этого конкретного трактора, однако автор обнаружил, что с правильно отрегулированным карбюратором и горячим магнето трактор запускается надежно и легко.Для начала автор обнаружил, что трактор запускается легче всего, если импульс срабатывает, когда рукоятка выходит «через верх». Если синхронизация, импульс и расход топлива правильные, нет необходимости быстро проворачивать двигатель, чтобы запустить его.

THE MONARCH

«Standard» Monarch с его 1-цилиндровым двигателем мощностью 3 1/2 лошадиных силы является наиболее широко используемым из всех садовых тракторов. Теперь он создан для равных соревнований с одной лошадью, Monarchs обрабатывать 8-дюймовый плуг, и при культивации в среднем будет от 2 до 4 акров в день.«

Всего одним предложением Standard обратило внимание на остальных участников конкурса садовых тракторов.

THE WALSH

«Модель Walsh модель — самая легкая из стандартных моделей. Она имеет двигатель мощностью 2 1/2 л. С., И, хотя она сконструирована в основном как культиватор, она все же пригодна для любых работ, Он справляется с 7-дюймовым плугом на умеренной глубине при всех приемлемых условиях, а также при культивации и других полевых работах на площади до 2 или 2 1/2 акров в день.«

Мастера стандартной рекламы изготовили эту копию для Уолша.

НАВЕСНОЕ ОБОРУДОВАНИЕ ДЛЯ ТРАКТОРА СТАНДАРТНОЕ


Стандартное полевое оборудование трактора

Большая часть прогресса, достигнутого в расширении области применения малых тракторов, основана на постоянно расширяющемся ассортименте разрабатываемых инструментов. Вначале садовые тракторы были просто лёгкими культиваторами; но сегодня, благодаря возросшей мощности и мощности, их область деятельности охватывает весь спектр небольших фермерских хозяйств.Оборудование, доступное со стандартными тракторами, предлагает широкий выбор для удовлетворения условий на малых фермах любого размера и типа.

Плуги

(см. Подробное обсуждение ниже) имеют размеры 7, 8 и 10 дюймов для различных моделей.

Диски

— диаметром 8, 10 и 12 дюймов, изготавливаются наборами по 2 секции в комплекте, с тремя дисками в секции. (12-дюймовые диски также поставляются с 4 дисками для секции.) Это хорошо отполированные вогнутые диски, которые могут быть настроены на прямое дискование поля или как культиваторы, чтобы бросать на растения или от них.

Боронование

— может обрабатываться либо зубчатым штифтом, либо бороной Acme — либо зубья культиватора, установленные близко друг к другу на дышле, отлично справляются с боронованием.

Сеялки

— могут поставляться как для однорядных, так и для многорядных работ. В любом случае маркер переносится для откладывания следующего ряда, и высев производится параллельно и с одинаковой глубиной. (Поставляется с насадкой для внесения удобрений или без нее.) При посадке луковиц или клубней бороздок откроет траншею, а при следующей поездке пара окучников отбросит землю обратно в укрытие.

Стрижка

— сено или газон — простая работа без серповидной планки или приспособлений для стрижки газонов. Сцепное устройство для газонокосилки оснащено быстрозажимными гладкими ободами — для работы с самым тонким дерном.

Внесение удобрений

— незаменим во многих секциях, а в наличии имеется современный дозатор молоткового типа.

Ремень для работы

— это круглогодичная работа практически на каждом маленьком месте. Измельчение кормов, распиловка древесины, перекачка воды и т. Д. — это обычные задачи по замене кормов для большинства стандартных тракторов.

И культивирование

— это слово охватывает весь спектр операций по уничтожению сорняков и перемешиванию почвы. В стандартную комплектацию входят инструменты и лопаты для всех видов сельскохозяйственных работ. Для обычной плоской обработки в основном используются стали. Для прополки, возможно, лучшими инструментами являются прополочные мотыги или подметальные машины — оба работают неглубоко прямо под поверхностью, чтобы срезать стороны конкретных инструментов, показанных на рисунке. Стандартные стойки для инструментов предназначены для работы со всеми распространенными формами ручных культиваторов или конных лопат.

Отвал для вспашки

Плуг, рекомендуемый для каждой стандартной модели, имеет правильный размер для конкретного трактора, а также размер, с которым эта модель справится на надлежащей скорости для гладкой, хорошо покрытой работы. У всех плугов есть возобновляемые стальные лапы с полным отвалом и длинными бортиками. Они имеют стальные балки с высокой горловиной, а пахотное оборудование включает в себя катящийся сошник, стальную вилку и шарнирное сцепное устройство в комплекте для навешивания на трактор. Плуг «Walsh» имеет размер 7 дюймов, плуг Monarch — 8 дюймов, а плуг Twin — 10 дюймов.Регулировка глубины на «Уолше» осуществляется штифтом и вилкой с отверстиями, а «Монархи» и «Близнецы» имеют рычажную регулировку.

Размер, скорость и емкость

С 7-дюймовым плугом модели «Walsh» обрабатывают чистую борозду на умеренную глубину при достаточно приемлемых условиях. Модели «монарх» с 3 1/2 л.с. двигатель, рукоять и 8-дюймовый плуг при быстрой ходьбе, чтобы обрабатывать от 1 1/2 до 2 акров в день — по существу, так же, как с плугом на одну лошадь. И Стандартные «Близнецы» с их 2 цилиндрами, 5 H.P. motors, протяните 10-дюймовый плуг через пучение на высокой скорости поля; а в стерне будет вспахивать на высокой скорости до 2 1/2 или 3 акров за полный день.


Любопытно отметить, что почти все приспособления Standard были сделаны с минимальным количеством отливок. Пруток, швеллер, пластина и уголок были основой многих приспособлений. Следовательно, некоторые фабричные орудия похожи на то, что могло бы построить местный магазин. Это иллюстрирует внимательное рассмотрение рисунка Н.Основные направляющие культиватора — швеллерные, штанги — штанговая ложа, механизм регулировки колес выполнен из штанги и пластинчатой ​​ложи. Даже ручка оператора представляет собой не что иное, как кусок плоского согнутого стержня, и притом довольно хлипкий. Все это скреплено коробкой с болтами. Исключениями из этого типа конструкции были сеялка и плуг, оба выглядели «заводскими».

Все три трактора были отгружены с завода со всем необходимым для выращивания.Это, конечно, включало трактор и тележку прицепного типа, называемую кареткой для инструментов.См. Рисунок H. поворотный рычаг трактора, чтобы ограничить его ход. Эти болты не позволяли каретке двигаться из стороны в сторону во время работы машины в поле. Ведущие стальные колеса на тележке регулировались по высоте и жестко фиксировались так, чтобы тянуться прямо за трактором во всех положениях, кроме самого высокого.В этом положении они могли свободно колдовать.

Многие устройства могут быть установлены на балках этой каретки. Панели инструментов — это горизонтальные плоские полосы, тянущиеся из стороны в сторону. Лопаты, или острия, поставлялись вместе с ним с завода, чтобы фермер мог выращивать свои (предположительно уже посаженные) пропашные культуры. Также были доступны дополнительные лопаты, подметальные машины, окучники, прополочные мотыги и плуги с лопатой. В дисковых бандажах, описанных в рекламе выше (иллюстрация?), Использовались подшипники с деревянными блоками.Зубчатая борона с колосами диаметром 4 1/2 фута (иллюстрация?) И однорядная сеялка (иллюстрация?) Также могут быть прикреплены к панели инструментов. Каждый из них будет по очереди прикреплен к тележке, и последовательные проходы будут выполняться по рядам для подготовки семенного ложа и посадки.

Другое устройство, плуг (иллюстрация?), Было основополагающим для эффективности этого типа садового трактора, и, как говорится в рекламе, тракторы Standard были хорошо оборудованы для вспашки с различными плугами.Одно (около 40 фунтов) чугунное колесо груз может быть добавлено к колесу со стороны земли для большей тяги, если необходимо. Стальные близнецы также могут иметь удлиненный обод с выступами для улучшения сцепления с землей, а на резине шины могут быть заполнены жидкостью.

Неизвестно, что уборка урожая обычно поддерживалась имеющимися орудиями Twins. Однако в процессе производства Twin было доступно как минимум 4 типа косилок с серповидным грифом.

Первый из них имел трехфутовое серповидное лезвие, установленное за рулем с правой стороны.

Второй, более поздний агрегат, установлен прямо перед колесом с правой стороны. В этом агрегате использовалась независимая муфта на валу, которая передавала мощность от задней части трактора к передней. Этот вал подвешивался под трактором и приводился в движение от шкива ВОМ трактора. На передней части приводного вала косилки находились кривошипный рычаг привода питтмена, самосвал и складывающаяся штанга.

Третья косилка также монтируется под трактором и срезается с правой стороны. В нем использовалось небольшое колесо, чтобы выдерживать вес косилки.В этой косилке использовался ременной привод со стороны трактора, который вращал небольшой вал параллельно оси трактора под трактором. на другом конце этого вала было кривошипное колесо, которое приводило в движение шатун. Когда этот стержень двигался вперед и назад, он толкал и тянул рычаг. Коленчатый рычаг толкал и тянул другой стержень, который был зацеплен за шар на конце серповидной планки. Поговорим о машине Руба Голдберга!

Косилка четвертого типа была жестко закреплена на днище трактора и вырезала валок шириной 50 дюймов прямо перед трактором.Электроэнергия для всех этих агрегатов была взята от коробки отбора мощности Twins; шкив клинового ремня на задней части картера коробки передач. Ремень проходил от этого шкива прямо вниз к ведущему шкиву косилки. Регулировочный рычаг с натяжным роликом завершал настройку. Как указывалось ранее, у Twin не было активной мощности, поэтому на моделях без независимого сцепления серп работал при включении сцепления трактора. Когда использовался натяжной шкив, он использовался только для компенсации провисания ремня.

В то время, когда тракторы Standard были активны на рынке, небольшие машины с плоским ременным приводом были очень распространены на фермах. Уолш и монарх, по характеру расположения их двигателей, были легко оснащены шкивом ремня с правой стороны двигателя. Затем он может приводить в действие пилу, насос, измельчитель или аналогичную машину, которая будет расположена перед трактором. Я не знаю, как крепился и работал шкив с двумя ремнями.

Наконец, было доступно по крайней мере два типа надутых приспособлений для тех, кто не хотел идти за их «прогулочным трактором».Один из них, называемый Convertable, заменил каретку панели инструментов и снабдил пневматическими роликовыми колесами для более плавного движения. Орудия крепились к дуге так же, как к каретке

. К дуге прикреплялись и такие орудия, как плуг, который обычно не крепился к повозке. Второй тип дуги — это надстройка с двумя колесами, прикрепленная к каретке панели инструментов. Это было чуть больше двух колес, сиденья и сцепки, которую можно было прикрутить к задней панели инструментов на каретке.

ПОДХОДЯЩИЕ ТРАКТОРЫ VIKING

Здесь мы разместим все, что знаем или можем найти о Allied Motors Corporation и их продукции

В 1931 году Allied продавала трактор под названием Viking Twin. Этот трактор явно был испытательным стендом, на котором был разработан Standard Twin. Ранние Viking Twins имели примитивное устройство воздуховодов для охлаждения цилиндров. Позже, к 1936 году, они использовали воздуховоды Standard и окружали двигатель решетчатым двигателем коробчатой ​​формы.Сопутствующие инструменты для тракторов выглядят очень близкими копиями, если не идентичными, ранним орудиям Standard Twin. Основное отличие состоит в том, что их инструментальная тележка не имела поворотных шпинделей колес.

Двигатель

Двигатель, используемый в Allied Twin, не был близок к двигателю Standard Twin, это был двигателем Standard Twin. На фотографиях 1936 года показан Viking Twin с карбюратором неизвестной марки и модели, а в инструкции говорится о другом магнито, но в остальном двигатели такие же.Руководство Viking показывает тот же карбюратор, что и Standard Twin, на снимках крупным планом, и инструкции по настройке идентичны. Под идентичным я подразумеваю дословно одно и то же. Ясно, что тот, кто написал руководство Allied, также написал руководство Twin и при необходимости изменил его. Небольшие различия между брендами также существуют в отношении органов управления двигателем, таких как рычаг воздушной заслонки, позволяющий оператору запускать и запускать двигатель, находясь за пределами «дома».

Allied также в первые годы решила использовать магнито Wico LD на своем близнеце.В руководстве по эксплуатации Allied Viking Twin указано, что магнито Фэрбенкса Морзе могло быть установлено на более поздних машинах (после ’36). Различные магниты на разных тракторах обсуждаются в разделе о зажигании этой статьи (спасибо, Нил)

Сцепление и трансмиссия

Сообщается, что

Ранние модели Viking Twins имели другой тип сцепления и трансмиссии, чем более поздние модели.

Дифференциал

Allied использовала понижающий редуктор в корпусе с разным хвостом и разместила дифференциал на той же оси, что и оси.Для такой схемы требовалась большая коробка передач, и инженеры союзников, по-видимому, думали, что смазка будет проблемой, если они будут полагаться только на установку шестерен в масляной ванне. Поэтому они установили масляный насос плунжерного типа (того же типа, что и в двигателе) для распыления масла на отражательный диск в верхней части картера коробки передач. Этот отражательный диск был расположен на главном приводном валу (вне сцепления). Стопорный диск находился прямо над главной зубчатой ​​передачей, поэтому все шестерни обильно, непрерывно поливались маслом при каждом включении сцепления.

Еще одним существенным отличием было то, что в двойных подшипниках Allied использовались подшипники Timken, роликовые и шариковые, а в двойных подшипниках Standard использовались втулки. С точки зрения долговечности приводная система Allied выглядит намного надежнее, чем версия Standard. На картинке справа показана внутренняя компоновка машины союзников 1936 года. Различия очевидны, когда сравниваются стандартный вид и вид союзников.

Колеса и тормоза

В Allied Twin использовались те же стальные колеса размером 30 x 3 1/2 с 24 выступами, что и в Standard Twin.Тормоза не было вариантом.

Смазка

В модели Viking Twin

использовались те же правила смазки, что и в стандартной модели. MobilOil AF был желаемой маркой для всех замасленных участков. Для Viking они включали только двигатель, картер дифференциала и трансмиссию. Стандартное руководство по эксплуатации говорит, что двигатель должен потреблять от 1 1/2 до 1 3/4 литра, в руководстве Allied указано от 2 до 2 1/2 кварты. Мой стандартный двухместный номер занимает 2 1/4 литра. Похоже, кто-то не обновил Стандартное руководство.

Другая техническая информация

ЦВЕТОВ

Standard Twin был глянцевым средне-синим (идентификационный номер цвета ??) с красными вставками от Farmall. Кузов трактора, включая все литые детали, руль и сопутствующие устройства, были синего цвета. Колеса и бензобак были красными, а лафет навески — черным. Некоторые близнецы поставлялись с креплениями для бензобака черного цвета, некоторые выглядели синими.

Думаю, орудия были красные и черные.Стрела плуга, как известно, была красной, а сама стойка плуга считалась черной. Узлы косилки почти наверняка были красными, и, хотя это неизвестно, я подозреваю, что группы дисков тоже изначально были красными.

ДРУГИЕ ДВУСТОРОННИЕ ВЕЩЕСТВА

Реестр

Существует стандартный реестр близнецов, целью которого является составление списка близнецов и их владельцев. Реестр ведет г-н Ломбард, адрес которого указан ниже. Реестр не является информационным бюллетенем и не предоставляет никаких услуг, кроме того, что позволяет владельцам Близнецов идентифицировать себя перед другими людьми, имеющими такой же интерес.

[напишите мне на адрес улитки]

Как прочитать серийный номер

Ранние близнецы имели серийный номер, который выглядел как 37Cxxx, где первые 2 цифры обозначали год выпуска, а буква C указывала, что трактор продавался как Standard Twin. После 1938 года схема нумерации была изменена на 309Cxxx, где первые две цифры обозначали декаду, в которую был произведен трактор, а третья цифра — год в декаде. Буква C по-прежнему указала, что трактор продавался как Standard Twin.Близнецы викингов использовали другую (неизвестную) букву, у Уолша должна быть буква D, а у монарха — E. Однако был найден хотя бы один монарх без буквы в серийном номере.

Ознакомьтесь с некоторыми характеристиками близнеца, нажав здесь.

Foulk Lawn & Equipment — Specialing in Sales & Service of Outdoor Power Equiptment

Снегоуборочные машины

Когда вы вспоминаете прошлую зиму, что первое приходит на ум? Боль в спине, сугробы снега длиной 4 фута, блокирующие дорогу, или снежные колеи по всей длине проезжей части? В этом году положили конец всем этим страданиям. Снегоуборщик подходящего размера может быстро справиться со всей этой изнурительной лопатой или долгим ожиданием щедрости вашего соседа. После тщательного поиска марки снегоочистителей, отвечающих нашим строгим стандартам, мы очень рады предложить вам линейку снегоуборщиков Simplicity . Мы обещаем, что вы больше никогда не будете бояться снега. На самом деле, мы готовы поспорить, что вы в конечном итоге с нетерпением ждете этого

Компактный одноступенчатый

• 4-тактные двигатели Briggs & Stratton 800 или 900 с верхним расположением клапанов
• Стандартный электрический пуск / пуск кнопкой
• Вращение желоба на ходу
• Шнековый привод
• Фары на панели
• Ширина 21–22 дюйма

Двухступенчатый для средних нагрузок

• Двигатели Briggs & Stratton серии 900 или 1150 Snow с верхним расположением клапанов
• Электрический запуск
• Диск фрикциона с 6-ю передними / 2-мя задними скоростями
• Легкодоступные органы управления переключением
• Ручное вращение желоба
• Алюминиевый корпус шестерни шнека
• Бесплатно Функция ручного управления
• Двухступенчатый, самоходный, ширина уборки 24 дюйма
• Дальность выброса до 40 футов

Двухступенчатый для тяжелых условий эксплуатации

• Двигатели Briggs & Stratton Professional Series
• Электрический запуск
• Легкодоступные органы управления переключением
• Доступны электрические автоматические переключатели поворота и дефлектора желоба
• Прочный чугунный корпус редуктора шнека
• Устройство Easy Turn на некоторых моделях
• Ширина уборки 26–30 дюймов
• Для сильного снегопада
• Дальность выброса до 40 футов

Двухступенчатая серия Signature Pro

• Двигатели Briggs & Stratton Professional Series
• Выбрасывает снег на высоту до 45 футов
• Прочные ручки для каналов
• Простой в использовании центр управления оператора
• Управление Free Hand
• Система Easy Turn
• Power Boost
• Вращение электрического желоба на 200 градусов
• Подогреватели рук с двумя настройками
• Опора вала шнека на шарикоподшипниках
• Чугунный редуктор шнека
• Цельнометаллическая конструкция
• Ширина уборки 24–38 дюймов
• Для сильного снегопада
• Двигатели с самым высоким крутящим моментом

.
