Как сделать подпорную стену для укрепления склона

Подпорная стенка на участке – создание ярусов в склоне

Ландшафт

05.08.2018

908

608

6 мин.

Неровности на местности – явление обычное, и у тех, кто покупает участок, порой нет особого выбора, если все наделы расположены на холмах. В таких случаях лучшим решением будет создание ярусов, которые могут стать украшением ландшафта.

Чтобы земля не осыпалась с обрывистых уступов, под каждым из них устанавливается подпорная стенка, которая может быть как довольно примитивной, из булыжников, так и выполненной с соблюдением строительных норм.

Годится для такой цели и дерево, и даже ветки.

Наклон на участке удобен только для орошения, вода сбегает по прорытым канавкам сама, и нужно лишь делать в определенных местах изгибы, чтобы задержать ее.

Обратите внимание

Но жить на склоне, если даже он пологий, понравится не многим, и для создания горизонтальных зон лучше сделать уступы. Располагаются они многоярусно, один над другим или в шахматном порядке.

Ширина может быть произвольной, но оптимальная не менее 2 метров, высота же зависит от глубины врезания площадки в склон.

Формируются ярусы двумя способами. Устройство первого предусматривает выемку грунта до образования площадки, далее образовавшийся обрыв над ней укрепляется от осыпания.

Но следует помнить, что при этом утончается плодородный слой грунта.

Второй вариант, наоборот, основан на предварительном строительстве подпорной стенки, после чего весь объем пространства, отгороженного ею, заполняется землей для последующей высадки растений.

Опорная стенка может быть выполнена из таких материалов, как:

• колья и ветки;
• доски и бревна;
• камень или строительный блок;
• бетонный раствор;
• автомобильные шины.

Между собой уступы соединяются лестницей, которая пересекает их все либо с краю, либо посередине, поперек. Сложнее с оросительной системой. Можно создать конструкцию желобов и водопадов, но это довольно трудоемкое и малоэффективное решение. Оптимальный вариант – протянуть трубы через все ярусы, делая на каждой площадке разветвленную сеть, которую легко дополнить капельным поливом.

Очень важно вовремя вспомнить об осадках и талых водах, которые обязательно будут стекать вниз по склону, независимо от того, есть на нем ярусы или нет. Поэтому крайне желательно укрепить почву высадкой трав, кустарников и деревьев с поверхностной корневой системой. Следует позаботиться о создании дренажных и отводных канав, с целью удаления излишков влаги с наклонной части надела.

Если возить почву кубометрами на участок нет ни возможности, ни желания, лучше сделать ярусы путем рытья площадок в склоне.

Сначала делается разметка, с учетом спуска вниз, который может быть сквозным или разбитым на отдельные марши.

Надо помнить, что площадь будет тем меньше отмеченного пространства, чем больше угол отклонения местности от горизонта. Разница составит от нескольких десятков сантиметров до метра и более.

Разметку лучше всего делать, вбивая колышки, особенно, если участок порос высокой травой, и следы от лопаты не видны. Как вариант, по будущей границе яруса можно снять дерн.

В процессе рытья плодородный слой рекомендуется откидывать в отдельную груду, чтобы в дальнейшем не высаживать растения на бедном глубинном грунте, который обычно представлен суглинками или супесью.

Важно

После того, как площадка будет выровнена, на ней и на следующем уступе строится подпорная стенка вдоль получившегося обрыва. Если ярусов ниже нет, то просто выкладывается бордюр по краю.

Вся площадь затем покрывается снятой ранее почвой.

Обязательно нужно оставить наклонные дорожки или сделать ступени, но желательно и то, и другое в комплексе.

Расчет следует делать на то, чтобы можно было прокатить садовую тележку по всем террасам, от дома, который располагается обычно на вершине возвышенности.

В зависимости от типа посадок может возникнуть необходимость и в культиваторе, и в мотоблоке, которые также проще катить по пандусу, чем нести по лестнице.

Вырытый уступ является естественным, сделанным в теле возвышенности, насыпной же создается на основе рукотворной стены. Первое, что выполняется после разметки, это роется канава по границе будущей горизонтальной площадки, как основание для возведения ограждения. В ров можно врыть частокол или же уложить песчаную подушку под фундамент каменной кладки.

Затем, определившись с материалом, начинают строительство, соблюдая небольшой наклон внешней плоскости стены к будущему ярусу, для устойчивости.

Из этого следует, что основание делается шире верхней кромки. Если подпорная стенка отливается из цемента, конструкцию армируют, глубина фундамента должна составлять не менее полуметра.

Устанавливается двусторонняя опалубка, в которую и заливается бетон.

Когда все подготовительные работы завершены, в огражденное пространство засыпается грунт, сначала суглинок, потом, поверх него – плодородный. Трубы для орошения и дренажные системы укладываются в процессе заполнения яруса. В это же время можно заняться и посадками деревьев с кустарниками, которые нужно укоренять глубоко. Травянистые культуры, как и низкорослые, сажают позже.

После обрезки сада всегда остаются довольно толстые сучья и тонкие ветви.

Даже если они были подвержены болезни или на них оказался очаг поражения вредителем, совсем не обязательно сжигать такое большое количество материалов.

Достаточно вымочить древесину в скипидаре, чтобы потом использовать для строительства подпорных стенок под закладку ярусов. Делается обычный плетень, для чего в грунт вбиваются колья и оплетаются тонкими ветками.

Если под пилу отправилось несколько высохших деревьев, их стволы и скелетные ветви можно просто вбить в землю, как частокол. Но предварительно древесину рекомендуется пропитать антисептиками, от короедов и других насекомых, от гнили. Дополнительной мерой защиты, но уже от сырости, станет покрытие погружаемой в грунт части смолой или дегтем. Все, что выше земли, обмазывают олифой.

Совет

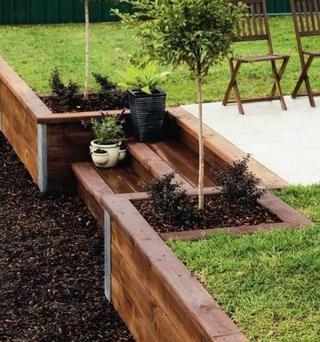

Обрыв над террасой можно укрепить и щитами из толстых досок. Берут для этой цели самый дешевый, низкосортный материал, включая необрезные горбыли. Укрепляются сколоченные щиты при помощи вбитых в площадку с внешней стороны вертикальных кольев. Таким же образом укладывают тонкие бревнышки, получив в итоге подобие стены сруба, которая очень органично будет смотреться в ландшафте.

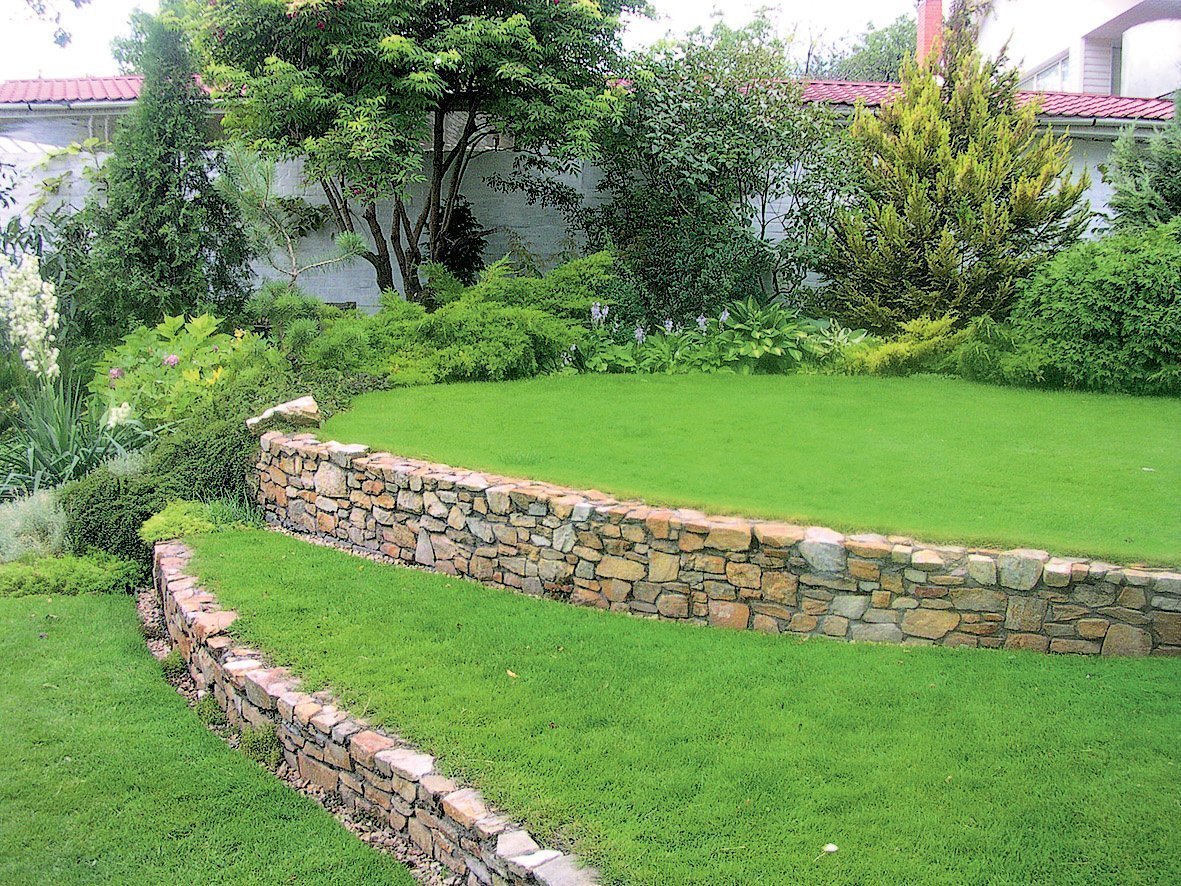

Из доступных подручных материалов можно остановиться на крупных обломках натурального камня, рваных или обкатанных речными водами.

Собирают их либо у основания скальных выходов, либо вдоль русла ближайшей реки.

Получив требуемое количество или некоторую партию для отрезка стены, нужно вырыть траншею, засыпать в нее песчаную подушку и уложить гравий, поверх которого заливается бетон как фундамент.

После застывания ленточного основания стены выполняется кладка.

Подбирать камни нужно так, чтобы пустоты между крупными были заложены более маленькими фракциями, а совсем мелкие промежутки заполняются крошкой.

Лучшим сцеплением со строительным раствором обладает рваный камень, у которого много выступов и выемок. На речных окатышах желательно предварительно делать выбоины или сколы, можно разбивать их на части.

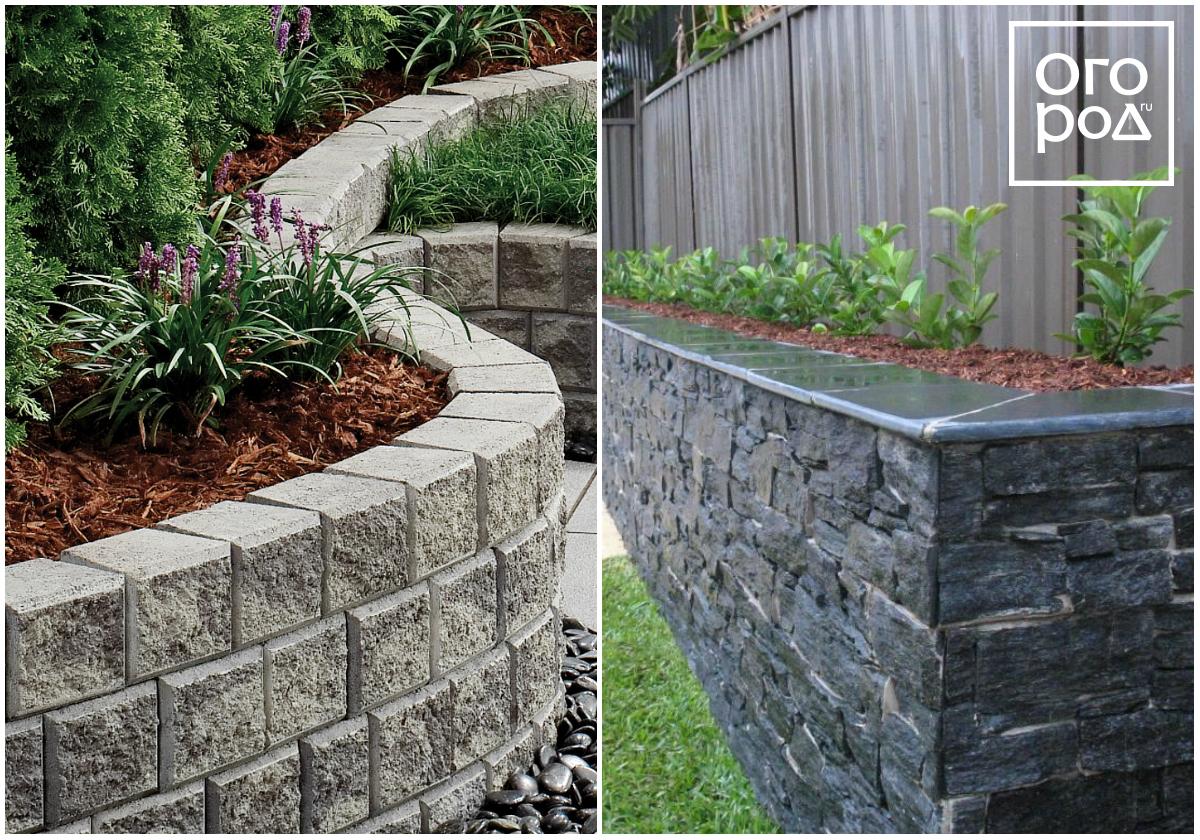

Довольно удобно выкладывать своими руками подпорную стенку из плит сланца, они все почти одинаковой толщины и после укладки выглядят, как натуральное скальное образование.

Способ строительства практически неотличим от работы с кирпичом, куски камня кладутся так же, в шахматном порядке.

Опорная стена выходит в результате очень прочной, а если оставить зазоры, то будет пропускать излишки влаги с яруса.

Если дача имеет зону с уклоном, и есть доступ к старым покрышкам от машин, их используют не только для укрепления обрывистых склонов многоярусного участка, но и для того, чтобы озеленить ландшафтный дизайн.

Обратите внимание

Для этого в шахматном порядке шины укладываются друг на друга, с небольшим наклоном в сторону среза яруса.

Сцеплять их между собой можно металлическими стержнями или вбитыми в грунт сквозь несколько покрышек кольями.

Внутрь покрышек засыпается щебень, а сверху плодородная почва с некоторым добавлением удобрений, поскольку растениям полезные элементы брать будет больше неоткуда.

Затем в выступающие части шин, которые видны в промежутках между лежащими ниже и выше, высаживаются ампельные культуры.

Впоследствии декоративные посадки разрастутся и полностью скроют за собой протекторы, превратив их в зеленую стену.

Источник: https://vusadebke.com/uchastok/landshaft/podpornaya-stenka.html

Подпорная стенка своими руками для участка с уклоном

Когда мы покупаем участок под застройку, встает вопрос: выбрать ровную или наклонную площадку. Часто предлагаемые места со сложным рельефом – холмиками, впадинами и даже с небольшими оврагами стоят значительно дешевле.

Обычно такие участки располагаются либо вблизи от природных водоемов либо в первичной застройке, в местах экологически чистых, но еще не выровненных и не облагороженных предыдущими владельцами. В умелых руках место со сложным рельефом может стать не проблемой, а находкой.

Важно

Подпорная стенка на участке с уклоном поможет укрепить грунт и придать дополнительное очарование загородной усадьбе. Но если вы собираетесь использовать большую часть земли под огород, выберите максимально ровный солнечный земельный надел.

Даже если вы не будете сооружать подпорную стенку самостоятельно, нелишне будет иметь представление об ее устройстве.

Назначение подпорной стенки

Участок с пересеченным рельефом, содержащий откосы и горки, удобно разбить на горизонтальные площадки, располагающиеся на различных уровнях. Пологие склоны можно укреплять при помощи трав, кустарников или деревьев с мощными корнями.

Если уклон крутой или укрепление его при помощи растительности не вписывается в дизайнерскую концепцию, на границах площадок и уступов ставят подпорную стенку. Ее основное назначение:

• Искусственное формирование хорошо укрепленной горизонтальной плоскости.
• Предотвращение обрушений почвы.
• Препятствование вымыванию почвы.
• Деление домовладения на участки.
• Украшение территории.

При умелом планировании и устройстве площадок и подпорных стен участок на склоне может стать более интересным и удобным, чем ровный.

Подпорные стенки бывают декоративными, предназначенными для украшения участка либо укрепляющими неровности рельефа, предотвращающими их разрушение. Это не значит, что укрепляющие подпорные стенки должны выглядеть уродливо, их делают максимально привлекательными, не снижая функциональных свойств.

Полезно будет почитать:

Предварительное планирование

Прежде чем приступать к возведению подпорных стен, необходимо продумать некоторые моменты, провести предварительное планирование. Даже если вы собираетесь укреплять склон своими силами, на этом этапе лучше привлечь специалиста или человека, имеющего опыт в обустройстве пологих площадок.

Подпорные стенки должны вписываться в дизайн участка, гармонировать с архитектурой дома, дворовыми постройками и внешней оградой.

Перед тем, как сделать парапет из гранитных глыб на маленьком участке, задумайтесь, должен ли он выглядеть как массивное сооружение и привлекать к себе внимание. Громоздкие конструкции скрадывают пространство, что не всегда к месту даже на больших участках.

Но если ваш участок выдержан, например, в викторианском стиле, массивная привлекающая к себе внимание конструкция из природного камня будет более чем уместна.

Обязательно заранее распланируйте высоту подпорной конструкции, площадь участка террасы над ней, толщину слоя земли на террасе.

Ведь если вы уложите тонкий слой грунта, то потом не сможете высадить крупные древесные группы, а для газона или садика из суккулентных растений совсем не нужен слой плодородного грунта в полтора метра.

Так что даже если у вас не будет подробного дендрологического плана, нужно представлять хоть в общих чертах, какие именно растения там будут размещены.

Еще один немаловажный момент – прыгать с террасы на террасу вы не будете, даже если они не очень высокие. Между собой их, как и с остальным участком, необходимо связать лесенками и тропинками. Возможно, что на одном из уступов будет находиться лавочка или небольшая беседка для отдыха. Все это нужно учитывать на этапе планирования, а не менять в процессе работы.

Технология изготовления своими руками

Для проектирования укрепляющих грунт подпорных стенок лучше вызвать опытного специалиста, но если такой возможности нет, а сами вы обладаете необходимыми знаниями, можно выполнить расчеты самому. Обязательно нужно учитывать следующие моменты:

1. Подпорную стену ставить можно исключительно на прочной почве.
2. Земля в этом месте не должна промерзать больше, чем на 1,5 м.
3. Нужно, чтобы грунтовые воды залегали более чем в метре от поверхности.
4. Нельзя самостоятельно ставить подпорную стену выше 1,4 м.

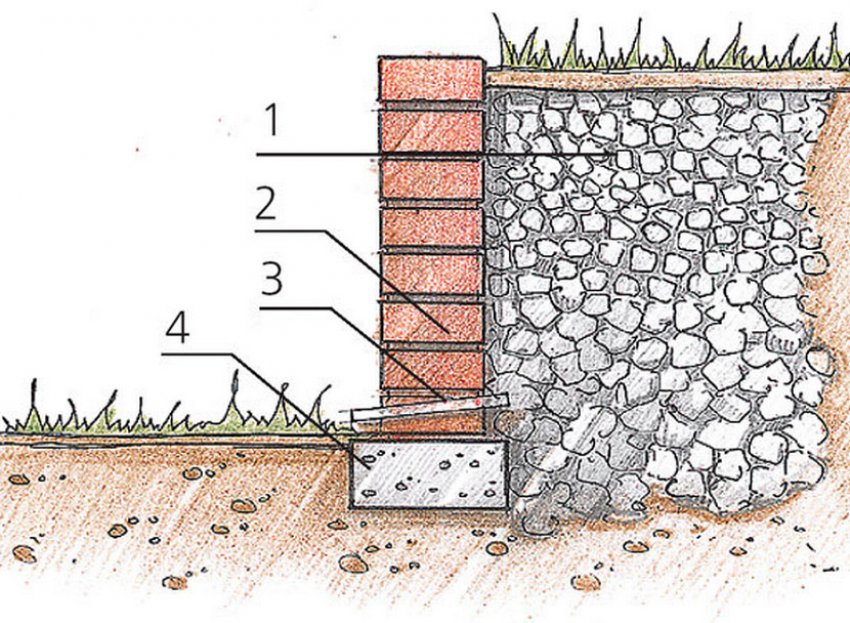

Составляющие подпорной стенки:

• основание;
• парапет;
• водоотвод.

Фундамент

Когда подпорная стенка выше 30 см, она непременно должна стоять на фундаменте. Фундамент – это подземное основание подпорной стенки, на него давит вес удерживаемого грунта. Нельзя просто выкопать ров и заполнить его бетоном.

Конфигурация фундамента должна быть такой, чтобы подпорная стенка под напором грунта не меняла своего положения и наклона. В нашем случае она представляет собой перевернутую пирамиду со срезанной вершиной и различным наклоном граней.

Фундамент устанавливается на толстый слой гравия, усиливается арматурой. Бетон заливается в один прием – только так мы получим монолитное основание. Чем ненадежнее грунт под опорной стенкой, тем фундамент нужен глубже:

1. Плотный грунт. Отношение глубины фундамента к высоте подпорной стены 1:4.
2. Средне-рыхлый грунт. Отношение глубины фундамента к высоте подпорной стены 1:3.
3. Рыхлый грунт. Отношение глубины фундамента к высоте подпорной стены 1:2.

Подпорная стенка

Непосредст

Как сделать подпорную стенку из дерева

Подпорная стенка на даче своими руками

Подпорная стенка на загородном участке необходима не только для украшения, выравнивания участков с уклоном и перепадом высот, но и для красивого разграничения зон.

Чаще всего такие сооружения строятся на участке со склонами и не просто укрепляют верхнюю часть, но и создают затейливое украшение ландшафта.

Обратите внимание

Подпорную стенку можно построить фактически из любых подручных материалов, которые найдутся под рукой у рачительного хозяина.

Мы рассмотрим, как строится подпорная стенка на даче своими руками из пустотелых декоративных бетонных блоков. Сделать ее из бетонных блоков несложно, она будет радовать хозяев прочностью, надежностью и долговечностью. А украсить блоки можно с помощью декоративных кустарников, декоративных фасадных материалов или окрашивания в любые цвета.

Основа

Расчет подпорной стенки высотой до полутора метров не требует специальных вычислений. Если же высота планируется более 1.5 м, то нужно проводить специальные расчеты. Самыми прочными и надежными можно считать бетонные стенки.

Строительство бетонной подпорной стенки на дачном участке невозможно без устройства мелкозаглубленного ленточного фундамента.

На всем протяжении ограждения роется канава шириной соответствующей ширине бетонного блока, глубиной также соответствующей глубине бетонного блока + 5-7 см. Дно канавы засыпается щебнем для создания дренажной подушки. Во время засыпания щебень проливается и тщательно трамбуется.

По уровню выкладывается первый цокольный ряд бетонных блоков плотно друг к другу. По высоте и по ряду они должны быть тщательно выровнены. После выравнивания блоки забутовываются щебнем по краям. Щебнем же засыпаются пустоты внутри. При бутовании точно так же, как и при создании дренажной подушки щебень проливается и трамбуется по возможности, чтобы не сдвинуть блоки.

Создание дренажного водоотвода

На уровне второго ряда нужно заложить дренажный водоотвод. Для этого можно использовать специальную дренажную перфорированную трубу, обернутую в геотекстиль или обычную фановую трубу с прорезанными отверстиями.

Дренажная труба ложится вдоль стены с внутренней стороны на уровне цоколя, её открытые торцы выходят с краев ограждения. Кроме дренажной трубы, дренажные водоотводы должны располагаться каждые 10 м по одному ряду и выходить через стену с уклоном. По этим водоотводам вода будет уходить вниз.

Устройство подпорной стенки

Блоки укладываются ряд за рядом на цементный раствор. Излишек раствора следует сразу же снимать мастерком. Каждый ряд сразу выравнивается по уровню.

При бутовании самая крупная фракция щебня укладывается снизу, чем выше, тем мельче фракция засыпается. Каждые 20 см щебень проливается и трамбуется. Сверху засыпается грунт.

Перед укладкой последних двух рядов блоков, которые будут возвышаться над поверхностью земли, укладывается армирующая геосетка. Геосетка должна расположиться таким образом, чтобы одна её часть полностью лежала на шве между двумя рядами, а вторая расстилалась на 2-3 метра от стены.

Важно

После завершения армирования можно укладывать георешетку, насыпать грунт и высаживать декоративные растения.

Бетонную стенку можно декорировать любыми фасадными отделочными материалами: декоративным камнем, сайдингом, штукатуркой или просто покрасить. Вопрос, как построить подпорную стенку на даче, практически решен. Фото и видео на этой странице помогут вам самостоятельно построить подпорную стенку качественно и на века.

Фото

Видео строительства подпорной стенки на даче своими руками

Источник: https://mainavi.ru/dom/landshaftnyj-dizain/podpornaya-stenka-na-dache-svoimi-rukami/

Подпорная стенка на участке своими руками: нюансы расчёта и построения укрепляющей конструкции

Подпорная стенка своим руками

Перед тем как приступать к выбору материала для подпорной стенки необходимо определиться с ее назначением. Как уже говорилось ранее, подпорная стенка может быть как декоративным элементом садового участка, так и укрепительным сооружением, без которого на территории невозможно будет что-либо построить.

В случае если подпорная стенка на участке будет служить украшением, то материал для ее изготовления может быть дерево, габионы либо кирпич.

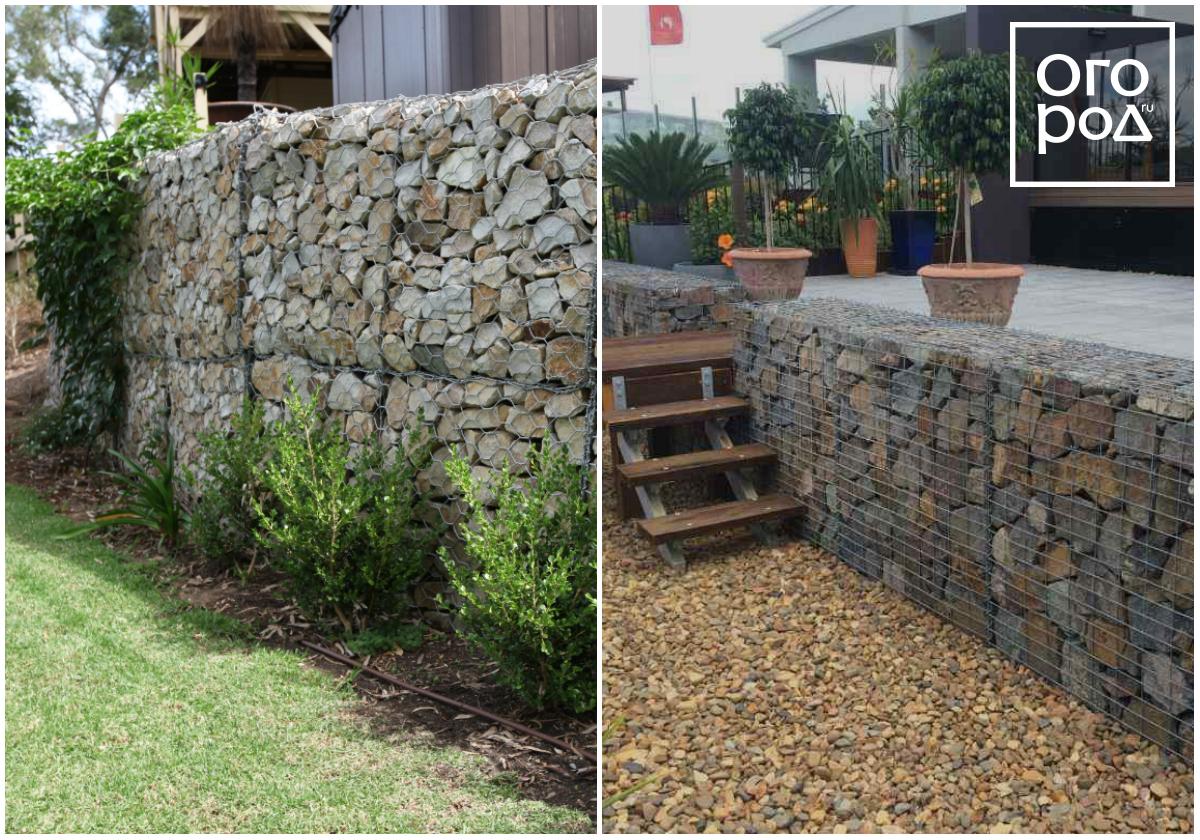

Габионы представляют собой металлические сетчатые контейнеры, заполненные валунами и галькой. Их преимущество заключается в оригинальности, необычном внешнем виде и  экологичности материала.

Подпорная стенка из габионов

Преимущество деревянных подпорных стенок так же в привлекательном внешнем виде.

Но существующая проблема древесины – гниение и слабый иммунитет к вреду насекомых, заставляет выбирать все же другой материал для подпорной стенки, тем более что устойчивость деревянной не настолько велика, а это значит, что крутые склоны она не выдержит.

Для того что бы продлить срок эксплуатации деревянной подпорной стенки следует обрабатывать материал антисептическими средствами, а так же обжигать нижнюю часть либо обмазывать горячим битумом.

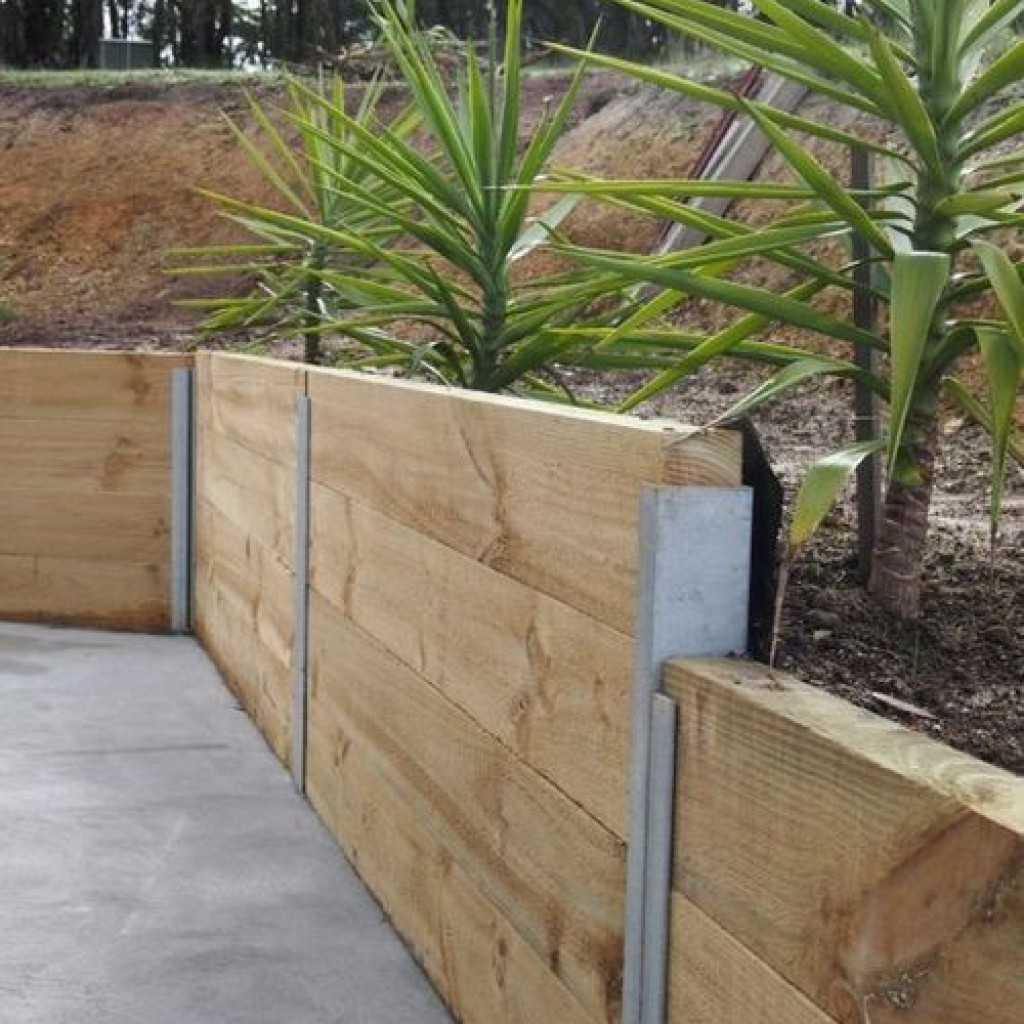

Подпорная стенка из дерева своими руками

Что касается подпорной стенки из кирпича, она является довольно привлекательной, более устойчивой и быстро монтируемой. Основное чего необходимо придерживаться при построении опорной стенки из кирпича – правильно соблюдать соотношение толщины к длине, которое должно соблюдаться в пределах 1:3.

Если же опорная стенка будет удерживать крутой склон либо местность, подверженную вибрациям (к примеру, рядом с железной дорогой), необходимо использовать для построения такие материалы, как бетон и природный камень.

Совет

В случае если вы собрались возводить бетонную стенку высотой более 30 см, необходимо заранее возвести фундамент. Исходя из особенностей слагающих почву пород, следует правильно подобрать толщину и глубину конструкции, иначе подпорная стенка не выполнит свое прямое предназначение.

Если высота подпорной стенки не превысит отметку 30 см, возведение фундамента не нужно, однако все равно придется саму стенку немного углубить в грунт. Для того чтобы исключить вспучивание грунта зимой, обязательно следует сделать подушку из песка и гравия.

Ну и самым долговечным и эстетически привлекательным материалом для создания подпорной стенки своими руками является природный камень.

Наиболее распространённым природным камнем считается сиенит, гранит и базальт.

Можно так же сделать подпорную стенку из песчаника либо известняка, однако они легко впитывают влагу и  обрастают мхом,  в результате чего композиция обретает старинный вид, который по душе многим дачникам.

Подпорная стенка из природного камня своими руками

Устройство подпорной стенки

Для того что бы возвести подпорную стенку своими руками необходимо для начала рассчитать ее размеры, а потом уже переходить к строительным работам.

Нюансы расчёта конструкции подпорной стенки

Для того, что бы подпорная стенка прослужила вам не десяток лет, необходимо правильно рассчитать все силы, действующие на нее и, исходя из этого, выбрать материал и особенности конструкции стенки.

Действующие на стенку силы следующие:

• Собственный вес конструкции
• Дополнительный вес элементов декора, которые могут быть установлены на ней
• Давление почвы, которую удерживает стена
• Сил сцепления и трения с почвой

Так же существуют дополнительные явления, которые влияют на конструкцию, а именно:

• Вспучивание грунта в зимнее время
• Вибрация (если участок находится вблизи железной дороги)
• Влияние ветра (если конструкция имеет высоту больше 2 м)
• Сейсмические явления (особенности региона)
• Подмывание дождевой воды

При расчете конструкции опорной стенки следует учитывать нагрузку на следующие ее элементы:

• Фундамент
• Опорная стенка
• Водоотвод

Для того, что бы обезопасить конструкцию от преждевременного обрушения следует использовать следующие рекомендации:

• Для того, что бы основание стенки не подмывалось, обязательно создают дренаж
• Сделав заднюю стенку немного шероховатой, вы обеспечите еще большее сцепление с почвой
• Заднюю грань стенки необходимо делать под небольшим уклоном к удерживаемой почве
• Что бы уменьшить давление на опорную стенку, в грунт закладывают большие пустотелые элементы, имеющие маленький вес
• Для уменьшения шанса опрокидывания стенки на лицевой стороне следует сделать маленький выступ — консоль

Как сделать подпорную стенку?

Для того что бы сделать подпорную стенку правильно, помимо того, что нужно правильно рассчитать ее конструкцию, так же следует придерживаться инструкции, которую мы вам предоставляем:

Первым делом создаем чертеж будущей стенки, по которому вы сможете рассчитать необходимое количество стройматериалов. В том случае, если материал изготовления подпорной стенки бетон, обязательно укажите на чертеже схему армирования стенки.

Далее требуется разметить территорию будущей стенки, после чего приступаем к рытью траншеи, размеры которой так же необходимо рассчитать. К примеру, для того что бы сделать устойчивую подпорную стенку из природного камня (высота стенки 1 метр), нужно вырыть траншею, шириной не менее 40 см.

После того как траншея будет вырыта, обязательно засыпаем в нее подушку из щебня, которая обеспечит дренаж воды. На щебень необходимо высыпать еще 10 см песка и тщательно утрамбовать его, подливая немного воды. Готовая подушка должна быть  равномерной по всей длине и иметь небольшой  уклон в сторону склона.

Для того, что бы стенка была ровной (а это одно из основных условий устройства подпорной стенки), нужно использовать шнур, натянутый вдоль траншеи.

Саму стенку необходимо укладывать на небольшом расстоянии от склона, которое в дальнейшем засыпается грунтом с гравием и щебнем (для повышения устойчивости). Можно использовать как укладку на жидком растворе, так и сухую укладку (если используется природный камень), главное в конце замазать стыки землей и высадить в них мох (для украшения).

Наглядный видео пример покажет вам, насколько просто строится подпорная стенка и хотя видео на английском, думаю, вам все будет понятно, т.к. ничего сложного и необычного вы не увидите!

Обратите внимание

Рекомендуем так же ознакомиться со статьей о том, как сделать забор из профнастила своими руками!

Источник: http://samdizajner.ru/podpornaya-stenka-na-uchastke-svoimi-rukami-nyuansy-raschyota-i-postroeniya-ukreplyayushhej-konstrukcii.html

Подпорные стенки своими руками на участке (+фото)

Не каждый земельный участок может похвастать идеальным рельефом. Зачастую приходится иметь дело с холмами ямами и оврагами. Решить проблему можно, сделав террасы и укрепив откосы так называемыми подпорными стенками

Первый этап в создании подпорной стенки – разметка. Конкретных рекомендаций тут быть не может, поскольку всё зависит от множества факторов: рельеф и размер участка, расположение дома и других архитектурных объектов, «пути сообщения» между ними и т. д.

Поэтому ограничимся общими советами. Разумно планировать ограждения так, чтобы свести дорогостоящие земляные работы к минимуму. Контуры стены лучше делать криволинейными или ломаными – такая конструкция способна выдержать куда большие нагрузки, нежели прямая.

Далее следует сформировать из грунта террасы. При этом снятый поверхностный плодородный слой (около 25 см) желательно сохранить отдельно, чтобы потом, после возведения стен, снова положить его сверху. Тогда вновь посаженные растения быстро пустят корни.

Исходя из высоты террас определяем высоту подпорной стенки. Как правило, в условиях частного земельного участка она не превышает 0,3-1,5 м. Такую конструкцию можно рассчитать самостоятельно. Если же перепады рельефа больше, придётся привлекать специалистов и проводить инженерно-геологические исследования.

Зная высоту стены, можно вычислить её толщину. На глинистых почвах она должна составлять 1/4 высоты, на среднерыхлых – 1/3, а на рыхлых песчаных или на влажных почвах – 1/2. Разумеется, эта формула справедлива только для опор из бетона, кирпича или камня; с деревянными дело обстоит иначе.

Любая подпорная стенка должна иметь подземную часть (для повышения несущей способности опоры), тело и систему водоотвода.

Важно

Глубина фундамента зависит от высоты конструкции и материалов, из которых её возводят, но нужно стремиться к тому, чтобы заглублённая часть составляла приблизительно треть от общей высоты сооружения.

Ширина основания должна быть больше толщины тела стенки как минимум на 20 см.

Чтобы стенка не разрушилась от воздействия атмосферной и грунтовой влаги, необходим дренаж. Прежде всего этому служит гравийная подушка, уложенная на дно траншеи под основание. С той же целью рекомендуют делать отсыпку из щебня, гравия или битого кирпича с внутренней стороны стенки на всю её высоту.

Ссылка по теме: Альпинарий своими руками (фото) – от основы под горку до растений

Подпорные стенки из дерева

Конструкция подпорной стенки во многом зависит от материала. Самый доступный, а потому и самый популярный из них – дерево. Для укрепления террас используют брёвна, геометрические размеры которых напрямую связаны с высотой ограждения.

Например, если оно будет возвышаться над землёй на 1 м, то диаметр брёвен должен составлять не меньше 15 м,а длина-от 1,5м (из них 0,5 м – это подземная часть).

Чтобы защитить уязвимую древесину от губительного воздействия влаги и вредоносных микроорганизмов, брёвна следует пропитать специальными антисептиками, а заглубляемую часть покрыть горячим битумом или обжечь.

Следующий этап работ – создание траншеи, глубина которой должна быть больше вкапываемой части брёвен на 10-15 см, а ширина – превышать их диаметр на 20 см. Дно и стенки траншеи нужно тщательно утрамбовать, застелить геотекстилем (опционально), а потом засыпать гравием на 10-15 см и утрамбовать снова.

Брёвна ставят на гравий строго вертикально и временно фиксируют посредством проволоки или гвоздей. С внутренней стороны стены прокладывают листы рубероида или толя, чтобы предотвратить загнивание древесины под воздействием почвенной влаги.

Далее траншею заливают бетоном М100. Впрочем, если подпорная стенка относительно невысока (до 40 см), для фиксации брёвен достаточно засыпать их гравием и утрамбовать.

После остаётся только заполнить гравием пространство между насыпью и рубероидом, уложить сверху плодородный слой и высадить растения.

Совет

Отметим, что данная технология – не единственная, брёвна можно расположить и горизонтально.

В этом случае вдоль линии будущей стенки с шагом 1,5-3 м попарно устанавливают деревянные опоры, оставляя между ними зазор чуть больший, чем диаметр брёвен.

В образовавшийся паз укладывают брёвна, создавая тем самым своеобразный забор.

Так получается быстрее и дешевле, поскольку гравий и раствор не нужны, а пиломатериала уходит меньше, нежели в описанном выше варианте, но вот несущая способность такой стены будет значительно ниже по сравнению с «вертикальной»».

Ссылка по теме: Геопластика – изменение рельефа участка. Холмы и углубления

Подпорные стенки из бетона

Древесина обладает множеством достоинств, но, к сожалению, её несущая способность ограниченна: стена из бревна или бруса не может превышать 1 м.

Кроме того, не приходится рассчитывать, что такая конструкция будет стоять веками, – никакие пропитки не способны сделать дерево абсолютно невосприимчивым к воздействиям окружающей среды. Хорошо, что есть материалы и долговечнее, и прочнее.

Например, бетон. Стенка из него может иметь высоту и 2, и 3, и 5 м, а в некоторых случаях – и до 15 м.

Работы над такой конструкцией начинают, как и в случае с деревом, с рытья траншеи, глубину которой рассчитывают исходя из того, чтобы стенка уходила в землю приблизительно на треть. Более точные цифры расчёта основания для тяжёлых стен мы приведём в отдельной главе.

Следующий этап – создание опалубки. Её сооружают из фанеры и прочных досок, скреплённых между собой, и подпирают снаружи, чтобы конструкция выдержала давление заливаемого бетона. Полезно выстелить изнутри стенки образовавшегося короба листами рубероида -тогда поверхность ограждения будет максимально гладкой, и работы по финишному выравниванию сведутся к минимуму.

Далее внутрь опалубки устанавливают два ряда арматуры (можно использовать пруты диаметром 8-12 мм или обрезки стальных труб, связанные проволокой) и делают подсыпку гравием слоем 10-15 см.

Также необходимо поместить туда пластиковые дренажные трубы (их располагают перпендикулярно плоскости стены и с небольшим уклоном вниз). Оптимальный шаг между ними – около 1 м, высота над уровнем земли -5 см.

После того как вся «начинка» опалубки собрана, её заливают бетоном марки М100.

Обратите внимание

Когда раствор затвердеет (обычно на это требуется около пяти дней), можно снимать опалубку и выравнивать внешнюю поверхность огражде ния цементной штукатуркой. Конструкцию нужно оставить без нагрузки на 30 дней, чтобы она набрала необходимую прочность.

Затем пространство между задней стенкой бетонного монолита и насыпью заполняют гравием, битым кирпичом или щебнем, а на террасу насыпают слой плодородной земли. Лицевую сторону можно покрыть краской для наружных работ или же отделать декоративной плиткой.

Опору из бутобетона возводят почти так же, только траншея может быть менее глубокой, а арматура не нужна, ведь значительную часть объёма стенки составят камни. Первый ряд укладывают насухо на дно котлована, образовавшиеся пустоты засыпают щебнем и заливают раствором, чтобы он заполнил их целиком. Потом снова кладут ряд камней, делают заливку, и так до самого верха опалубки.

Подпорные стенки из кирпича

Сооружение подпорной стены из кирпича – процесс трудоёмкий. Обычно выбор в её пользу продиктован эстетическими соображениями. Такие ограждения смотрятся очень эффектно, особенно если для них использован тот же кирпич, что и в кладке дома.

Кроме того, искусный каменщик может создавать рисунки из кирпичей контрастного цвета, делать бордюры и вставки из плитки или речной гальки. Словом, возможностей для дизайна масса. Но есть ограничения по выбору материала – пригоден только красный полнотелый кирпич.

Силикатный слишком гигроскопичен и быстро разрушится под воздействием влаги. Пустотелый же может не выдержать ложащихся на него нагрузок.

Толщина стены зависит от её высоты. Если она не превышает 60 см (восемь рядов кладки), достаточно толщины в полкирпича. Метровую стену делают в один кирпич, далее – в полтора кирпича.

Напомним, что для расчёта высоких конструкций, принимающих на себя большое давление грунта, требуется привлекать специалистов.

Примерное количество материала можно подсчитать исходя из того, что 1000 кирпичей хватит для 16 м2 стены в полкирпича или для 8 м2 – в один кирпич.

Основанием для кирпичной опоры служит монолитный неармированный ленточный фундамент. Ширина его, как правило, в три раза превышает толщину стены. Как и во всех описанных выше случаях, работу начинают с рытья канавы, которая должна быть немного шире основания.

Важно

На дно укладывают геотекстиль, насыпают гравийно-песчаную подушку (20-30 см) и тщательно её утрамбовывают. Заливают траншею бетоном, следя за тем, чтобы поверхность готового фундамента была ниже уровня земли на 15 см. После того как «лента» застынет, приступают к кладке кирпича.

На высоте около 5 см над уровнем почвы в стене необходимо сделать дренажные отверстия или уложить пластиковые трубки, обеспечив им небольшой уклон для лучшего стока воды.

Если бетонная подпорная стенка может иметь уклон, то кирпичная должна быть строго вертикальной. Раствор для кладки готовят по следующему рецепту: 1 часть цемента, 3 части мелкого песка и 3 части воды.

Конечно же, если позволяет бюджет, можно приобрести готовую смесь; разумно отдать предпочтение морозоустойчивому составу от проверенного производителя.

Отметим также, что очень важно сделать качественную расшивку швов, иначе вода, проникая в зазоры между кирпичами, будет разрушать их.

Ссылка по теме: Водоем своими руками

Подпорные стенки из камня

Большой популярностью пользуются подпорные стенки из камня. Их грубоватый, «дикий» вид придаёт участку неповторимый шарм, ради которого стоит потрудиться.

Основание закладывают по той же технологии, что и в случае с кирпичной стеной.

В качестве строительного материала, как правило, используют колотый или пилёный камень твёрдых пород – базальт, гранит, кварцит, диабаз. Укладывают камни рядами, с перевязкой.

При этом важно, чтобы они подходили друг к другу по размеру и форме и зазоры между ними были минимальными. В нижней части стены необходимо заложить дренажные трубы.

Совет

Камни можно скреплять цементно-песчаным раствором, таким же как и кирпичи, или же класть сухим методом. Зазоры между валунами оставляют открытыми или заполняют землёй (кстати, если смешать её с семенами, стенка вскоре зазеленеет).

Высоким (от 1,5 м) и сложным по форме конструкциям придаёт прочность внутреннее армирование. Для этого некоторые из камней просверливают и затем нанизывают их, как бусины, на железный прут. Дело долгое и трудоёмкое, но без такой перевязки стенка получится недостаточно прочной.

И в завершение расскажем о подпорных стенках из габионов – контейнеров из металлической сетки, заполненных камнями. В этом случае монтаж будет предельно прост.

Для низкой ограды фундамент не нужен, если же её высота превышает 1 м, потребуется железобетонное ленточное основание, как и в случае с кирпичом.

После того как цементный раствор полностью затвердеет, контейнеры устанавливают один на другой, как детские кубики, и связывают оцинкованной проволокой. Конструкцию можно оставить в первозданном виде или же завалить декоративными камнями.

Ссылка по теме: Стенки, лестницы и дорожки в саду своими руками

Подпорные стенки своими руками на участке под уклоном – чертежи

Общие рекомендации по возведению подпорных стенок

Любая подпорная стенка требует подушки из щебня и песка, которая обеспечивает равномерную передачу нагрузки на грунт и выполняет дренажную функцию.

Ширина выкопанной под неё траншеи должна немного превышать ширину нижней части стенки. Рекомендуемая толщина ограждения из железобетона – от 0,1 м, из каменной и бутобетонной кладки -не менее 0,6 м. Конструкция из бетона, камня или кирпича высотой от 30 см должна иметь фундамент.

Обратите внимание

При высоте стенки 30-80 см закладывают фундамент глубиной от 15 до 30 см, при 80-150 см – от 30 до 50 см, при 50-200 см — от 60 до 70 см. Если высота стенки превышает 2 м, то необходимо усилить его с помощью арматуры.

Целесообразно, чтобы стенка была заглублена минимум на 1/3 от её общей высоты, что обеспечит достаточную устойчивость конструкции.

Дренаж подпорных стенок

С внутренней стороны подпорной стенки неизбежно скапливается почвенная влага, способствующая её разрушению.

Чтобы этого избежать, необходимо организовать водоотвод. Прежде всего этой цели служит слой щебёнки, гравия или битого кирпича толщиной 7-10 см, насыпаемый между задней поверхностью стенки и грунтом.

Через этот слой вода должна отводиться в дренажную систему, которая может быть двух видов.

При поперечном дренаже в толще стены предусматривают отверстия диаметром до 10 см или встраивают в неё (с небольшим уклоном) трубки диаметром 5 см.

Также можно в 1 -3 рядах кирпичной или каменной кладки оставлять незацементированным один вертикальный шов. Рекомендуемый шаг для водоотводящих труб и отверстий – 1 м.

Продольный же дренаж предполагает, что вдоль стенки на уровне фундамента укладывают трубу диаметром 100-150 мм с перфорацией, завёрнутую в геотекстиль.

Вода пропитывает полотно, затем просачивается в трубу, по которой отводится за пределы террасы.

Источник: http://vsaduidoma.com/2015/09/25/podpornye-stenki-svoimi-rukami-na-uchastke-foto/

Как сделать подпорную стенку своими руками

  Оглавление:

1. Конструкция подпорной стенки
2. Виды водоотвода
3. Деревянные стенки
4. Каменная стенка
5. Бетонная подпорная стенка
6. Отделка стенки
7. Видео

Постройка на приусадебном участке подпорной стенки – работа, во время которой можно реализовать почти любые фантазии, пришедшие в голову ландшафтного дизайнера.

Такая конструкция удачно совмещает несколько функций:

• присутствие подпорной стенки может существенно изменить участок возле дома;
• такой элемент — удобный способ зрительно зонировать свой сад;
• подпорные стенки служат в качестве защитного элемента: фиксируют склоны на участке, предотвращают риск сползания грунта – решается проблема неровных участков ландшафта.

Не каждый хозяин дачи может похвалиться совершенно ровным рельефом приусадебного участка – в этом случае просто необходимо знать, как сделать подпорную стенку своими руками, ведь это уже насущная необходимость, а не дань моде.

Конструкция подпорной стенки

На первый взгляд подпорная стенка является просто нагромождением камня или бетона возле проблемного участка. Но на самом деле — это сооружение, которое одновременно совмещает функцию водоотвода и опорной конструкции. Любая такая стенка включает в себя 3 части:

• Фундамент – часть стены, которая расположена под землей. Собственно на нее и передается вся нагрузка от веса грунта.
• Корпус стены – часть, которая, помогает предупредить возможное сползание грунта.
• Водоотвод – необходим для сохранения прочности стены, с его помощью удаляется вся влага из грунта.

Перед возведением подпорной стены требуется выполнить определенные расчеты.

Обратите внимание! Необходимо построить такую конструкцию, которая выдержит давление грунта, иначе повышается риск разрушения стены и последующего грунтового оползня.

Если строится подпорная стена высотой до 1,5 м, то можно самостоятельно произвести необходимые расчеты, применяя для этого специальные программы. Высота стены, превышающая 1.5 м, требует привлечения для расчетов специалиста.

 Виды водоотвода

• Отверстия фильтрационные – такой вид дренажа можно использовать для стенок, построенных из бетонных блоков или камня. В кладке через ряд оставляют незаполненный раствором 1 вертикальный шов (расстояние между швами около 2 м).
• Поверхностный дренаж – за возведенной стенкой укладывают крупные обломки кирпича (можно использовать крупный гравий или подобный материал), а щебнем мелкой фракции заполняют пустоты в блоках стенки.
• Дренаж подземный – в основание стенки укладывают дренажную трубу с перфорацией, завернув ее в геотекстильный материал. С помощью такой трубы дождевая или талая вода направляется в дренажный колодец.

Деревянные стенки

 Деревянные подпорные стенки изготовить проще всего. Для них используют совершенно ровные бревна, до 20 см диаметром. Часть бревна (которая будет заглублена в грунт) обрабатывается материалом, который не позволяет развиваться гнилостным бактериям – можно применять нагретый битум, машинное масло или специальные составы.

Бревна вгоняют в грунт близко друг от друга. Минимальная величина заглубления 0,4 — 0,5 м – благодаря этому конструкция будет прочна. Можно возвести стенку из горизонтально уложенных бревен.

В таком случае вначале роется траншея, в нее укладывается слой щебня, ряд бревен, уложенный внизу, фиксируется с почвой арматурой, после этого строится сама стенка, между собой бревна соединяются саморезами.

Каменная стенка

 Подпорные стенки, построенные из натурального камня, не часто можно встретить в дизайне приусадебного участка. Основной причиной этого являются высокие затраты труда, так как сделать подпорную стенку своими руками не так-то просто. Конечно, высокая стоимость натурального камня тоже играет свою роль.

Для такой стенки необходимо строить бетонный фундамент или (при небольшой высоте) можно в качестве фундамента уложить крупные камни без бетонного раствора.

В первую очередь необходимо выкопать траншею, сделав ее шире фундамента на 10 см. Траншея должна полностью повторять очертание будущей подпорной стенки.

Важно

После этого заливают фундамент (если он делается из бетона), а когда он застынет, выкладывают стену из камня. При устройстве фундамента сухим способом в зазоры между камнями закладывают плодородный грунт и в него высаживают растения. Если камни соединяют цементным раствором, то швы затирают специальной смесью.

Существенный момент – способ, используемый для кладки камней.

Обратите внимание! Подпорная стенка должна обязательно быть достаточно прочной, чтобы противостоять нагрузке от сползающего грунта, а это говорит о том, что класть один на другой камни (с созданием крестообразных швов) не стоит.

Оптимально применять классический способ кладки, при котором стыки между камнями перекрываются центральной частью верхнего камня – это придаст подпорной стенке прочность и долговечность.

Бетонная подпорная стенка

Основное достоинство стенки из бетона – это ее длительный срок службы. Правда, для монолитной конструкции, потребуется облицовка. Построенная из блоков подпорная стенка выглядит более привлекательно и чаще всего не требует дополнительной отделки.

В первую очередь потребуется прорыть траншею. От высоты возводимой стены напрямую зависит глубина будущей траншеи.

В траншею необходимо уложить подушку из щебня или гравия, после этого установить арматурный каркас и смонтировать опалубку. В собранную опалубку заливают равномерно бетонную смесь.

Обратите внимание! Опалубку можно разбирать после того, как пройдет 5 дней, после снятия опалубки стенка ровняется и отделывается.

 Отделка стенки

Как сделать подпорную стенку из фундаментных блоков

Как сделать подпорную стенку из бетонных блоков

Имея в собственности земельный участок, его хозяину так или иначе приходится заниматься возделыванием. И если на ровных поверхностях проблем обычно не бывает, то с обработкой рельефной местности могут возникнуть определенные сложности.

В связи с этим большинство людей сторонятся мест с неровной землей. Но при творческом подходе, используя некоторые приемы ландшафтного дизайна, можно легко превратить неказистую территорию в уютное местечко.

А речь пойдет о том, как при помощи подпорной стены из блоков придать участку ухоженный вид и предотвратить возможное сползание наклонного грунта.

Применение

Подпорная стенка – это строительное сооружение, выполненное в виде отдельно стоящей стены заданных размеров. В зависимости от предназначения может изготавливаться из самых разных материалов.

Судя по названию этой постройки несложно догадаться, что ее основная задача – это предотвращение смывания грунта с наклонных поверхностей. А производится это путем подпирания земляной насыпи по всему периметру склона. Таким образом можно выровнять почти любой неровный участок или разделить его на ярусы.

Виды конструкций

Поскольку функция у всех подпорных стенок одна, то основное различие между ними заключается в использовании разных материалов для постройки. Давайте рассмотрим каждый из них подробнее:

• Пеноблоки. Этот очень распространенный при строительстве домов материал также зачастую используется при возведении подпорных стенок. У бетонных пеноблоков довольно много преимуществ: они достаточно легкие, относительно недорогие, удобные в монтаже. Недостатком такого материала является грубая поверхность лицевой стороны, что предполагает дополнительную облицовку. Однако, если применять более дорогие пеноблоки, с красивой текстурой, то поверхностная отделка просто не понадобится.
  Нередко для строительства подпорных стенок используют облицованные цокольно-фундаментные блоки
• Бетон. Дешево и сердито, но зато вполне доступно. Правда, придется повозиться с опалубкой, замесом раствора, заливкой и дальнейшей отделкой. Но если требуется очень прочная стена, тогда бетон самый подходящий для этого материал.

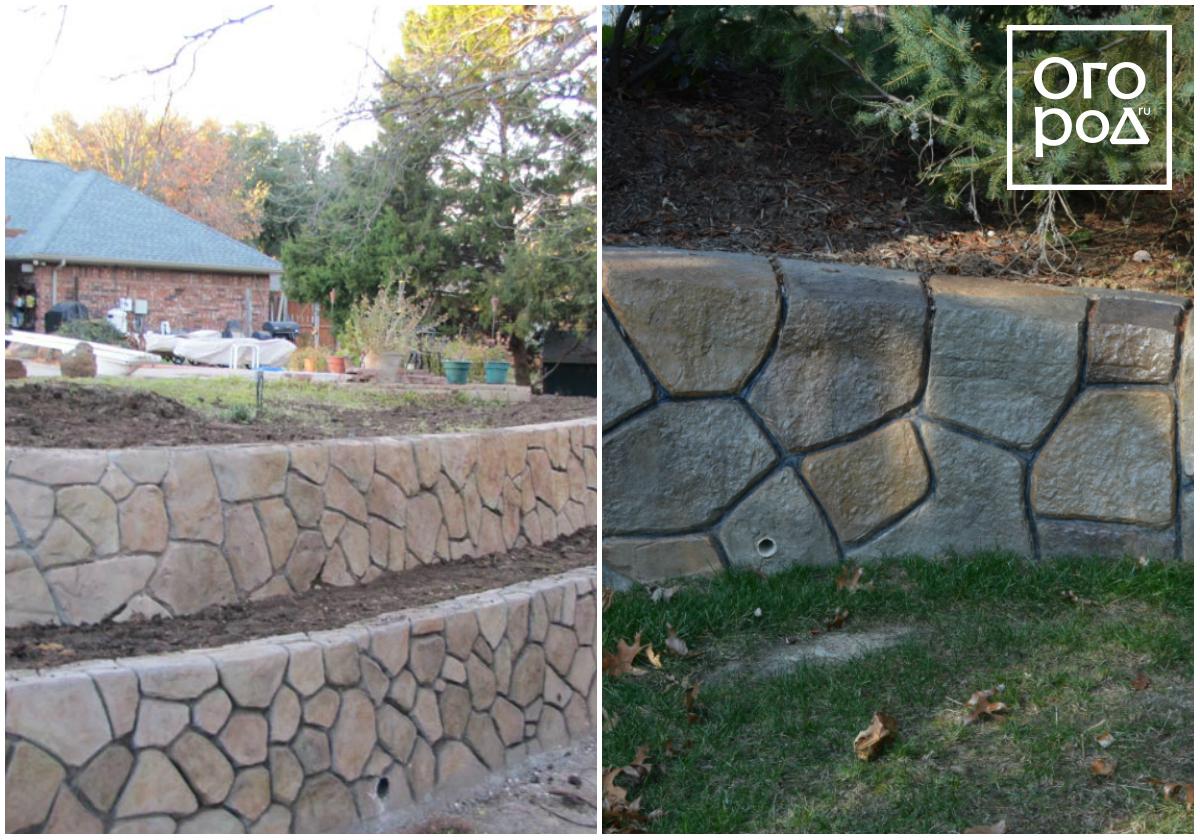

  Бетон позволяет сделать декоративную стенку любой формы
• Кирпич. Особенно если это специальный облицовочный вариант с текстурой под камень. Но, используя такой материал, придется сильно раскошелиться, так как цена этого кирпича в несколько раз выше обычного керамического.
• Природный камень. Этот материал, состоящий из горной породы, чрезвычайно долговечный, поэтому, положив его один раз, можно долго не беспокоиться о его сохранности. Но большой вес и дороговизна делают его не очень доступным для повсеместного строительства.
• Дерево. Точнее, оцилиндрованные бревна. Из-за быстрой порчи древесины, они используются довольно редко, к тому же стоимость их также достаточно велика. Но для любителей деревянных изделий с большим достатком вариант вполне имеет право на жизнь.
• Блок ФБС (фундаментный блок сплошной). Обычно из ФБС конструкций делают усиленные фундаменты для зданий и сооружений. Но если взять бетонный блок ФБС небольшого размера, то вполне можно соорудить подпорную стенку. Однако вес бетонных ФБС изделий достаточно большой, что доставляет некоторые трудности при монтаже. Но если есть возможность использования блоков ФБС, то они будут предпочтительнее возни с заливкой бетона.
  Облицованные ФБС блоки
• Керамзитобетонные блоки. Из-за отличных звукопоглощающих свойств они чаще всего применяются для обустройства перегородок внутри зданий. При возведении стенки из таких бетонных блоков их обязательно нужно защитить от влияния окружающей среды, иначе они быстро развалятся.

Размеры подпорной стенки

Планируя строительство, не поленитесь узнать, какой тип грунта на вашем участке. От этого зависит устойчивость готового строения. Так, если земля достаточно плотная, то соотношение высоты к ширине рассчитывают 1:4, при средней плотности почвы 1:3, а для рыхлого грунта берут 1:2.

Оборудование дренажа

Естественно, что там, где есть вода, должна быть и дренажная система, иначе постройку будет постоянно подмывать, и вскоре она может рухнуть. Поэтому нужно заранее определиться с типом системы и встроить ее в конструкцию сооружения. Всего выделяют три вида системы водоотведения:

1. Продольная. По периметру основания постройки устанавливается труба с перфорацией и обматывается слоем геотекстиля. Он задерживает твердые частицы, а вода беспрепятственно стекает по трубе за пределы участка.
2. Поперечная. В этом случае по всей длине стены, с промежутками не более 1 м, делаются поперечные каналы диаметром около 1 см. По ним излишки воды протекают за внешнюю сторону сооружения.
3. Комбинированный. Такая система сочетает в себе первые две, образуя тем самым универсальный и более эффективный способ отведения воды.

Дренажную трубу укладывают с внутренней стороны стены на уровне цоколя, её открытые торцы выпускают с краев ограждения.

Подготовка поверхности и монтаж

Чтобы читателю было проще разобраться, представим все этапы строительства стенки из бетонных блоков (ФБС, керамзитобетонных, пеноблоков) в виде пошаговой инструкции:

1. Как и любую другую стройку, возведение стенки нужно начинать с чертежа. На нем необходимо разметить всю конструкцию, ее изгибы и границы. Также на вашем чертеже следует отметить высоту и ширину будущей постройки, это позволит рассчитать нужное количество материала.
2. Затем нужно перенести данные с чертежа на поверхность, то есть нарисовать на земле область прохождения стенки для рытья траншеи. Можно использовать баллончик с краской.
3. Теперь можно копать траншею. Ее глубина зависит от высоты стенки, а также используемого при строительстве материала. Если высота не больше 1­­ – 1,5 м, то достаточно будет глубины 30 – 40 см для бетона или камня и 25 – 30 см для пеноблоков или кирпичей. При высоте более полутора метров требуется более мощный фундамент и помощь специалистов.
4. Засыпка подушки. На дно котлована засыпается слой щебня и гравия, толщиной не менее 10 см, а затем хорошенько трамбуется.
5. Далее укладывается первый ряд. Для большей крепости конструкции лучше фиксировать блоки на цементный раствор. А пока он еще подвижный, нужно выставлять блоки по уровню, используя резиновый или деревянный молоток.

   Процесс укладки цементных блоков

6. После подсыхания первого ряда можно приступать к следующему. Для получения монолитной стены кладку следует производить в полблока, а для еще большего усиления конструкции можно выложить двойной ряд.
7. Выложив последний ряд, следует закрыть верхнюю часть блоков козырьком из цемента или металла. Это защитит стену от попадания влаги и последующего разрушения.
8. Оставшееся пространство между землей и стенкой нужно засыпать грунтом, а лучше речным песком и утрамбовать.
9. При необходимости произвести отделку поверхности декоративными материалами.

На этом этапе основные работы можно считать выполненными.

Как видите, неровный участок – это не приговор, а хорошая основа для интересного дизайнерского решения. А при владении базовыми навыками в строительстве можно всю работу сделать своими руками, неплохо при этом сэкономив.

Источник: http://sarstroyka.ru/zagorodnyj-dom/landshaft/podpornuya-stenka-iz-betonnyx-blokov.htm

Подпорная стена из фбс

Опорная стена из бетонных блоков

Если на территории довольно сложный рельеф, то это затрудняет как ландшафтный дизайн, так и строительство. Чтобы земля шла не под уклоном, используются подпорные стенки.

Главным требованием к таким конструкциям является прочность, ведь они должны выдерживать давление большого количества земли.

Подпорная стена из блоков ФБС распространена, ведь бетон имеет характеристики, идеально подходящие для поддержания больших масс земли. Выполненная по всем нормам подпорная стенка будет прочной и прослужит долго.

Преимущества и недостатки

Фундаментные блоки используются давно. Даже при появлении множества новых материалов они не сдали своих позиций. Благодаря своим преимуществам, они до сих пор используются как в фундаментальном строительстве, так и в подпорных конструкциях.

Преимущества:

1. Стоимость, при использовании блоков стандартной формы цена на каждый из них снижается.
2. Лёгкость создания стен, по своей сути ФБС – это большие кирпичи из железобетона. Технология их укладки не сильно отличается от стандартной процедуры.
3. Быстрое завершение работ при использовании готовых блоков. Возведение стен зависит только от длины и рабочих способностей строителей. Нет нужды ждать, пока застынет бетон.

Недостатки:

1. Размеры блоков для строительства стен, поддерживающих большую массу земли, должны быть внушительные. В этом случае используют тяжёлые блоки. За счёт своего веса они передают давление грунта на основание, но для укладки требуется грузоподъёмная техника.
2. Транспортные расходы, из-за того, что масса одного блока может доходить до 1 т, нужна специализированная техника для перевозки, что увеличивает затраты.
3. Наёмные рабочие. Для правильной выгрузки, складирования или переноса блоков на место строительства, требуются специалисты, умеющие взаимодействовать со строительной техникой, что тоже влечёт за собой дополнительные расходы.

Для чего нужны рабочие, можно посмотреть на видео:

Характеристики разных блоков ФБС

Перед тем как покупать блоки, надо просчитать, выгоднее ли это чем арендовать опалубку для заливки сплошного бетона. Если есть возможность подождать застывания, то монолитная стенка может обойтись дешевле.

Разрушенная стена из ФБС

Технология возведения

В возведении подпорной стенки из блоков ФБС основную роль играют планирование и предварительные расчёты.

Если допустить ошибку в расчётах подпорной стены, подпорную стенку может опрокинуть давление грунта во время межсезонного увеличения влажности земли. Произвести все расчёты согласно СП 101.13330.

2012 достаточно трудно, лучше заказать их выполнение у профессиональных строителей. Это необходимые расходы, если в будущем не планируется тратиться на ремонт или возведение новой стены.

Обратите внимание

После проведения расчётов несущей способности и составления плана строительства приступают к закупке материалов и подготовке места хранения.

Необходимые материалы:

• ФБС;
• гидро- и теплоизоляция;
• песок;
• щебень;
• геотекстиль;
• дренажные трубы;
• бетон;
• арматура.

После того как все материалы будут находиться на участке, начинается разметка территории. Самый простой способ – это колышки и верёвка. При разметке отступается до 3 м от будущей стены в сторону повышения грунта. Если стена планируется высокая и длинная, то привлекается экскаватор для уборки лишней земли и рытья траншеи под фундамент.

Монтажные работы

После того как проведены расчёты и подготовка строительной площадки, начинают возводить основание для подпорной стенки из ФБС. Используют или заливной армированный фундамент, или готовую монолитную плиту.

Сначала насыпают слой песка и утрамбовывают его, после аналогичные действия стоит провести со слоем щебёнки. Сверху прокладывают геотекстиль и заливают подбетонку.

Если планируется заливной фундамент, то в подготовку монтируются связующие штыри, а готовую конструкцию оставляют на 4-5 дней, после чего приступают к изоляции.

Гидроизоляцию проводят рулонным или напыляемым способом. В первом случае понадобится газовая горелка для прикрепления рулонной изоляции. Во втором случае требуется специальное устройство, распыляющее жидкую резину.

Изолировать обмазочным методом долго и трудно, а качество заметно ниже. Для долговечности фундамента проводится теплоизоляция экструдированным пенополистиролом, который способен выдержать вес будущего сооружения.

Когда проведены изолирующие работы, приступают к заливке или укладке готовой заводской плиты.

Фундамент должен быть абсолютно ровным. При присутствии неровностей давление будет распределяться неравномерно, что приведёт к разрушению основания и сдвигам в стене. Если создаётся ступенчатый фундамент, то каждая секция должна быть горизонтальной для предотвращения сползания всей конструкции.

Схема подпорной стены

Важно

После того как фундамент готов, начинают укладывать первый ряд блоков, который будет находиться ниже уровня грунта. Если возводимая стенка высокая, то подземных рядов может быть 2-2,5.

Важно правильно рассчитать, в какой день начнётся закладка стены, чтобы строительная техника и рабочие не простаивали, это убережёт от лишних затрат на аренду и оплату труда. Каждый ряд надо вязать горизонтально арматурой с диаметром 2 см.

Когда ряд готов, начинают следующий, и так пока стена не будет возвышаться на 1 ряд над предполагаемым уровнем верхнего грунта.

Если стена высокая, а давление планируется большое, чтобы избежать разрушений, надо построить подпорную стену треугольной формы.

Ширина нижней части стены выше, чем верхняя, и выступает в сторону, где будет подпираться грунт. Благодаря такой конструкции давление распределяется на большую площадь основания, что уменьшает нагрузку на отдельные блоки.

Готовую стену покрывают гидроизоляцией вместе с фундаментной плитой и засыпают до половины.

Гидроизоляция и отделка стены

После завершения возведения стену и основание гидроизолируют для большей прочности. В холодных регионах иногда используется утепление стены, но оно не эффективно, если проводится только с одной стороны. Чтобы провести изоляцию, швы между блоками штукатурят для создания ровной поверхности и исключения возможности разрывов, в которые проникнет влага.

Если есть желание придать наружной стороне красивый вид, то её надо оштукатурить и использовать отделочные материалы, которые имитируют камень или кирпич. Также можно использовать простой цемент, но надо помнить, что потребуется специальная сетка, чтобы он не сполз со стены, когда напитается влагой.

Создание дренажной системы

После засыпания и уплотнения грунта обязательно монтируют дренажную систему для отвода грунтовых вод, которые будут стекаться к стене. Для этого по всей длине на середине высоты укладывается специальная труба.

Вид дренажной системы в разрезе

Дренажная система начинается с утрамбовывания грунта для придания вогнутой формы на месте будущей трубы. Прокладывается геотекстиль, ширину отмеряют так, чтобы остались свободные концы, которые после завершения работ накроют систему сверху.

Это нужно сделать для того, чтобы окружающий грунт не засорил отверстия в трубе. На геотекстиль укладывается сетка из стекловолокна, которая предотвратит разрывы полотна из-за щебёнки.

Ширину отмеряют также, чтобы она покрывала полностью щебень с трубой внутри.

Совет

В подготовленную траншею высыпают щебень слоем 5-10 см, после чего его разравнивают и утрамбовывают. Сверху кладут дренажные трубы, которые будут отводить влагу. Иногда их делают с уклоном в 2-3 мм, чтобы вода лучше стекала. Если планируется отводить воду на наружную сторону стены, а не в канализацию, то монтируются водоотводы через каждые 2-4 м в зависимости от влажности грунта.

Трубы для водоотвода чаще всего используют из ПВХ. Монтируют их на этапе укладки блоков и во время гидроизоляции тоже покрывают на 5 см изолирующим слоем. Трубы находятся под наклоном в 20°.

После того как все дренажные трубы находятся на месте, засыпают щебень на 10-20 см, аккуратно утрамбовывая. Накрывают концами сетки, скрепляя их между собой, а сверху внахлёст укладывают края геотекстиля. Получившуюся систему засыпают мелким грунтом, приступая к закладке системы линейного водоотвода.

 При соблюдении всех норм и правил возведения опорная стена из ФБС – реальный и удобный способ выровнять территорию. Благодаря стойкости бетона, такая стена прослужит долгие годы, не требуя ремонта.

Источник: http://beton-stroyka.ru/fundament/podpornaya-stena-iz-fbs.html

Подпорная стенка: Верное решение от смещения грунта

Не каждый владелец своей дачи может похвастать идеально ровным ландшафтом участка. Разная высота рельефа, крутые и высокие склоны нередко омрачают всё настроение.

К тому же есть вероятность схождения оползней, которые губительно воздействуют не только на сам участок, но и расположенный на нём дом. А на участках с большим уклоном и вовсе существует опасность вымывания плодородной почвы.

Однако не стоит отчаиваться даже в таком, казалось бы, безвыходном положении решение существует — подпорная стенка.

Что такое подпорная стенка?

Как можно понять из названия, подпорная стенка — это конструкция в виде стены, которая сделана из прочного материала и создаётся для предотвращения движения грунта. Она хорошо справиться со своей задачей даже в том случае если дача будет находиться на участке под большим уклоном.

Стоит подробнее о ней узнать, возможно, её не так сложно соорудить своими руками.

Виды защитной конструкции

Можно выделить два основных вида защитных стенок:

• декоративные;
• укрепительные.

Как можно догадаться первые служат больше всего в качестве украшения дизайна, и предоставляют дополнительные места для озеленения. А вот на вторых стоит остановиться подробнее, поскольку они представляют большую ценность. Их основная функция как раз и заключается в предотвращении сдвига грунта.

Помимо этого, виды подпорных стенок могут разделяться в зависимости от используемого материала:

1. бетон;
2. дерево;
3. камень;
4. кирпич;
5. блоки ФБС.

Устройство подпорной стенки

Вне зависимости от вида подпорная стенка состоит из таких основных частей, как:

• фундамент;
• тело;
• дренаж (может быть поперечным или продольным).

Рассмотрим устройство нескольких подпорных стенок на примере нескольких конкретных видов. Но прежде чем начинать работы по возведению таких сооружений, нужно выполнить правильный расчёт подпорной стены. К слову сказать, есть даже необычные варианты с использованием старых покрышек, о чём будет написано ниже.

Деревянная стенка

Подпорная стена, возводимая из брёвен, считается самым приемлемым вариантом для дачи в плане стоимости. К тому же её легко возвести своими руками. Бревна подойдут любого диаметра даже 20 см.

 При строительстве подпорной стенки бревна могут располагаться вертикально либо горизонтально.

Вертикальный способ хорош тем, что не требует фундамента, поскольку бревна просто вкапываются в землю на глубину не менее 50 см (можно глубже для большей устойчивости).

Те части брёвен, которые будут погружаться в землю стоит обработать специальными составами, чтобы предотвратить их гниение.

Отличный пример стенки из бревен

С этой целью можно также использовать битум, машинное масло или просто обжечь огнём нижние части брёвен. Такое сооружение идеально впишется на фоне деревянного дома.

Каменная стенка

Подпорная стенка из камня нуждается в фундаменте. Для этого сначала роется траншея на глубину от 40 до 50 см. Если же планируется возводить стенку более метра, то глубину следует увеличить.

Для удобства лучше соорудить своими руками опалубку. Тогда траншея по размерам должна быть на 5–10 см больше чем ширина фундамента.

На дно траншеи укладывается гравийно-песчаная подушка слоем 20–30 см, которая сверху заливается бетоном.

Обратите внимание

После высыхания фундамента можно переходить к укладке камня, не раньше. При этом кладка может быть сухой либо с использованием цементного раствора. В большинстве случаев используется такой камень (пиленый или колотый), как кварцит, гранит, диабаз и некоторые другие виды.

Есть мнение, что гранитный бутовый камень отличается высокой прочностью. Однако на деле подпорная стенка из некоторых видов известняка или песчаника может получиться прочнее. Поэтому выбирая бутовый камень, нужно опираться на показатели, указанные в его документах.

Допустимая прочность на сжатие является 150–300 МПа.

Процесс укладки стены из камня

Каждый камень, перед тем как укладывать, нужно хорошо очистить и смочить.

Бутовый камень может весить до 30 кг, поэтому лучше перед началом работ рассортировать его. Самые крупные куски следует использовать в качестве основы, мелкая фракция подойдёт для внутреннего заполнения. Для внешней лицевой стороны стены стоит отбирать камни крупного или среднего размера, но с ровной поверхностью.

Подпорная стена при использовании бутового камня или любого другого, может быть уложена разными способами. Как пример: два камня укладываются рядом, а третий кладётся сверху на стыке этих двух.

На края желательно класть более крупные образцы. Не следует спешить при укладке каждого камня, лучше сразу подобрать для него устойчивое положение. Приступая к кладке второго ряда нужно не забыть про дренаж.

Это может быть любая труба, расположенная под уклоном.

При мокрой укладке между рядами камней используется цементный раствор. При сухом способе зазоры между камнями заполняются плодородным грунтом. В дальнейшем это позволит посадить разные растения для большей привлекательности. При возведении стены из камня желательно придать ей небольшой уклон в сторону склона грунта.

Отличный пример стенки из бутового камня

Бетонная стенка

Подпорная стена из бетона может получиться в виде прочной и долговечной конструкции. Конечно, вид у такой стенки не очень привлекателен, но его можно спрятать, если сделать облицовку из разных материалов (кирпич, камень, плитка и прочие варианты).

Для стенки из бетона тоже необходим фундамент. Для этого также нужно прорыть траншею по всей длине будущей конструкции. На дно можно положить сконструированный каркас из арматурных прутьев, так основание будет более прочным. Нет ничего сложного в том, чтобы сделать такую конструкцию своими руками.

Далее, нужно тоже соорудить опалубку из досок (обычно каждый способен сделать это своими руками, при необходимости можно заручиться поддержкой), которые следует подпереть колышками или трубками, вбитыми на расстоянии 1–1,5 метра друг от друга. И так по всей протяжённости будущей стены.

Опалубка для стены из бетона

Важно

После заливки бетона, разбирать опалубку нужно не ранее, чем через 4–5 дней. В качестве дренажа можно использовать любые трубы, которые для такой стены лучше располагать поперёк неё и под уклоном, в процессе заливки бетона.

После того как подпорная стенка будет готова её можно украсить как захочется. Здесь стоит проявить всю свою фантазию. К примеру, использование мха придаст эффект уютной старины.

Блочная стенка

Сооружение фундамента для стены из блоков ФБС тоже начинается с траншеи на глубину 20 см. Выкопать её своими руками под силу каждому. После чего необходимо уплотнить дно, насыпать щебня, а сверху ещё засыпать небольшим слоем гравия. Перед тем как засыпать следующий слой, предыдущий нужно хорошо утрамбовывать.

Каждый из блоков ФБС устанавливается на основание и хорошо фиксируется молотком, используя резиновые прокладки. Следующий блок приставляется ко второму и таким же образом фиксируется. После этого всё проверяется соответствующим инструментом, чтобы все было по уровню. Так выкладывается весь первый ряд, при этом получившиеся зазоры можно заполнить песком.

Каждый из блоков ФБС, который будет начинать и заканчивать чётные ряды (2, 4, 6 и так далее) нужно разделять пополам. Легче сначала наметить линию раскола, делая лёгкие удары по зубилу. После этого несколько более сильных ударов расколют блок на две части, причём срез будет ровный.

По всей поверхности блоков первого ряда наносится специальный клей двойной линией. Сначала укладывается первый половинчатый блок, затем пойдут обычные блоки, а замыкает ряд тоже половинка ФБС. Третий ряд начинается уже с полноразмерного блока и в таком ритме строится всё сооружение.

При необходимости каждый из блоков ФБС может быть обработан на заводе таким образом, чтобы имитировать структуру природного камня. Это позволит обходиться без дополнительной отделки или облицовки. Такую стену можно возвести своими руками, а можно привлечь специалистов. Предпочтительнее второе, но тут дело вкуса и средств.

Подпорная стенка, выполненная из блоков ФБС в виде лесенки, позволит разместить дополнительные клумбы для посадки любимых цветов.

Другие варианты

Шинный декор

В качестве ещё одного варианта можно рассмотреть изготовление стенки из покрышек. Использованные шины есть у каждого владельца автомобиля, поэтому проблем с поиском материала нет. В самом крайнем случае покрышки можно купить за символическую цену или найти на свалках рядом с гаражами.

В некоторых случаях возникает необходимость немного возвысить участок. Так обычно бывает, если грунтовые воды расположены близко к поверхности или когда нужно разбить садик на каменистом грунте. Использование автомобильных покрышек позволяет справиться с этой задачей. При этом они способны сдерживать внушительные грунтовые массы от смещения.

Такая конструкция из покрышек точно привлечёт к себе внимание.

Подпорная стенка из покрышек может формироваться разными методами: ступенчато или колонной. Оба варианта предусматривают использование свай, чтобы покрышки хорошо держались. В качестве крепления покрышек между собой используются хомуты на основе конвейерной ленты, скреплённой болтами.

Хорошая альтернатива

В качестве альтернативы камню и бетону можно возводить армогрунтовые подпорные стенки. Они основываются на использовании геосинтетиков, которые стойко переносят воздействие активных веществ, присутствующих в грунте. Такие стенки легко возводить при самых минимальных затратах.

Источник: http://DizainSad.ru/landshaftnyj/podpornaya-stenka.html

Как делают декоративные стенки и клумбы из бетонных блоков

Декоративные и подпорные стенки из бетонных блоков

Отдельностоящая декоративная (или не очень) стенка из камня может стать настоящим украшением ландшафта любого дачного участка или загородного дома.

С ее помощью можно зонировать участок, например, отгородить патио или клумбы, а то и сам дом, сделав ее настоящим каменным забором.

Кроме того, такая стенка сама может стать вертикальной клумбой или подпорной стенкой для участков со сложным рельефом.

Если каменная кладка должна быть ровной, как по ниточке, то выход один — готовый набор для стен (например, наборы бутового камня немецкой фирмы EHL).

Пазогребенные блоки для кладки стен от компании EHL

Идея гениальна в своей простоте: бетонные камни весом 16 кг и размером 24 х 25 см при высоте 12,5 см собираются в стену практически как конструктор благодаря специальной системе соединения паз-гребень.

Каменная стенка, возведенная на плохом и непрочном грунте, должна опираться на солидный фундамент. Его толщина должна быть не менее 20 см, а глубина заложения не менее 80 см.

Совет

Не можете купить «фирменный» набор? Не стоит огорчаться. Замените его доступными материалами. Строительные пазогребневые (или без соединения паз — гребень) блоки найти несложно, и они вполне доступны по цене. Есть довольно большое разнообразие среди блоков для возведения подпорных или декоративных стенок.

Чтобы получить эффект настоящей каменной кладки, облицуйте сложенную из блоков стенку искусственным или природным камнем.

Выкладываем отдельностоящую декоративную стенку из блоков

Всего за 4 часа работы получаем вот такую декоративную стенку

Стена? Нет, клумба!

Ваша стенка легко превратится в клумбу, если использовать для ее строительства полые блоки. Элементы легко устанавливаются друг на друга, пустоты в нижних рядах заполняются песком, в верхнем ярусе — плодородным грунтом. Такая конструкция не нуждается в связующем растворе и удерживается собственным весом.

Попробуйте исп

Как построить подпорную стену: идея ландшафтного дизайна, которая вам понравится

Ландшафтный дизайн идеи, чтобы сделать ваш двор будет выглядеть более пышной и драматическое предостаточно, но вот один проект, который вы могли бы хотеть, чтобы обдумать, если ваш дом находится на холме или склоне: строим подпорную стену.

Подпорные стены не только добавляют визуального интереса, определяя садовые пространства или другие топографические объекты, но и выполняют важную функцию. На неровных участках сильные дожди могут смыть почву до нижних точек двора, что приведет к появлению грязного беспорядка и задушению растений внизу.Подпорная стена помогает удерживать все это.

Если вы считаете, что для вашего двора может быть выгодна подпорная стена, вот шаги, как это сделать.

Что вам понадобится

• Лопата
• Рабочие перчатки
• Уровень
• Брусчатка
• Тампер
• Блоки подпорных стен
• Клей для ландшафта
• Ландшафтная ткань
• Грунт для заполнения

Шаг № 1: Выясните, где ваши стены должны пойти

размещение подпорной стенки зависит от вашего двора, но, как правило, сводится к балансу между эстетикой и функциональностью, говорит Дэнни Lipford , обустройство дома эксперт и ведущий «Сегодняшний домовладелец, «теле- и радиошоу.

Как правило, имеет смысл разместить подпорную стену в самой низкой точке наклона вашей собственности. Однако, если вы страдаете серьезной эрозией на большом уклоне, возможно, вам стоит проконсультироваться с инженером. Подпорные стены 4 фута или выше обычно требуют разрешения от местных строительных властей.

После того, как вы решите, где вы хотите разместить стену, вставьте колья в землю на каждом конце стены, по одной в каждом углу (итого, всего четыре колья — или больше, если ваша стена имеет прямые углы или кривые).Затем соедините эти колья веревкой, чтобы вы могли представить, как будет выглядеть стена. Вы также можете измерить размеры, чтобы определить, сколько блоков вам понадобится.

Блоки, изготовленные специально для подпорных стен, доступны в магазинах товаров для дома и являются хорошей идеей, поскольку их однородная форма позволяет легко складывать их друг на друга. У них также есть самоустанавливающаяся задняя губа (см. Фото), которая пригодится, как вы узнаете ниже. Блок подпорной стенки

А с задней качающейся губой ($ 1.96 штук за штуку в Home Depot)

Home Depot

Материалы и размеры блоков могут быть разными, поэтому вам придется измерить длину вашей стены, чтобы понять, сколько блоков вам понадобится на ряд.

Допустим, выбранный вами стиль блока имеет длину 1 фут, а длина вашей стены — 20 футов; на каждый ряд потребуется по 20 блоков. Затем определитесь, какой высоты вы хотите поставить стену. Если ваши блоки имеют высоту 4 дюйма, для трехфутовой стены потребуется девять рядов по 20 блоков — всего 180 блоков.

Шаг № 2: Выкопайте траншею

Подпорная стена требует ровного прочного фундамента, говорит Липфорд.Выкопайте траншею примерно на 6 дюймов под землей по периметру того места, где будет ваша стена (обязательно сохраните эту землю, чтобы снова засыпать ее). По мере продвижения выровняйте почву на дне траншеи.

Убедитесь, что траншея ровная, чтобы сформировать прочное основание.

Дэнни Липфорд / YouTube

Шаг № 3: Добавьте каменное основание

Добавьте 2–3 дюйма щебня — так называемое основание брусчатки — в траншею. Камень добавляет фундаменту устойчивости и прочности. Затем используйте изящный инструмент, известный как тампер, чтобы придавить камни и уплотнить основание, — говорит Липфорд.(На этом этапе может образоваться пыль, поэтому вы можете слегка смочить основание асфальтоукладчика из шланга перед утрамбовкой.)

Вам нужно, чтобы ваш первый ряд блоков был наполовину заглублен под существующий уровень почвы, поэтому, если ваш блоки имеют высоту 4 дюйма, не забудьте оставить зазор 2 дюйма между основанием измельченного асфальтоукладчика и уровнем земли или 3 дюйма для блоков высотой 6 дюймов и т. д.

Горизонтальное основание из измельченной брусчатки

Дэнни Липфорд / YouTube

Шаг № 4: Сложите блоки

Положите первый ряд блоков (каждый ряд известен как «курс»).

Ваш первый ряд блоков должен быть ниже уровня земли.

Дэнни Липфорд / YouTube

Когда вы начинаете возводить подпорную стену, складывайте камни под постепенным наклоном к склону, а не прямо вверх. Уклон обычно должен составлять 1 дюйм на каждый фут в высоту. Этот наклон противодействует давлению земли с другой стороны.

«Если сложить свои камни прямо поверх друг друга, вы скомпрометировать прочность подпорной стенки, и это будет, скорее всего, упадет в течение долгого времени,» говорит Тоня Bruin , генеральный директор, чтобы сделать Done Handyman Services.

Один из способов укрепить стену — купить промышленные блоки с выступом сзади; эти блоки позволяют легко укладывать каждый блок поверх нижнего слоя для автоматического создания наклона; кромка также добавляет дополнительную привлекательность против давления грязи с другой стороны.

Производитель блока предоставит образец того, как класть блоки, но практическое правило заключается в том, что вы хотите расположить стыки в шахматном порядке, как показано ниже, что также увеличивает прочность вашей стены.

Убедитесь, что шарниры расположены в шахматном порядке для дополнительной устойчивости.

Дэнни Липфорд / YouTube

По мере того, как вы кладете каждый слой, счищайте верхний. Для дополнительной устойчивости Lipford советует наносить ландшафтный клей между рядами блоков. Ваши заключительные блоки будут более декоративными блоками-«крышками».

Немного клея между блоками имеет большое значение.

Дэнни Липфорд / YouTube

Шаг 5: Добавьте ландшафтную ткань и засыпьте землей трещины.Как только это будет на месте, отрежьте ткань чуть ниже того места, где будет верхний слой почвы. Оставшуюся часть траншеи заполните землей и слегка утрамбуйте трамбовкой, чтобы в дальнейшем не осесть. При желании добавьте растения.

Готовая подпорная стена

Дэнни Липфорд / YouTube

Практический пример: подпорные стены Дизайна

структурный мир
4 марта 2019

В нашей предыдущей статье «Подпорная стена : подход к проектированию» обсуждаются принцип и концепция, лежащие в основе, а также когда и где следует учитывать подпорную стену в нашем проекте.Мы изучили различные проверки против режима сбоев в подпорных стенках должны учитываться при проектировании. Для дальнейшего понимания разработан подход, здесь работал пример конструкции подпорной стены.

Этот пример предназначен для удобного расчета вручную, хотя доступно множество структурных таблиц и программного обеспечения, такого как Prokon. Цель этой статьи — дать читателю полное понимание принципа, лежащего в основе этого.

Рисунок A.1-Подпорная стена Поперечное сечение

Рассмотрим консольную подпорную стенку с поперечным сечением, показанным на приведенном выше рисунке А.1, которая удерживает грунт на глубине 2 м с уровнем грунтовых вод на уровне -1,0 м.

Расчетные параметры:

• Несущая способность почвы, q _все : 100 кПа
• Коэффициент трения грунта, ф: 30 °
• Удельная масса грунта, ɣ _с : 18 кН / м ³
• Удельный вес воды, ɣ _w : 10 кН / м ³
• Удельный вес бетона, ɣ _c : 25 кН / м ³
• Надбавка, ω: 12 кН / м ²
• Уровень грунтовых вод: -1 м от 0.00 уровень
• Высота надбавки, h: 0,8 м
• Высота стены: 2,0 м
• f’c: 32 МПа
• fy: 460 МПа
• бетонное покрытие: 75 мм

1. Аналитическая геометрия и переменные

Перед тем, как приступить к дизайну, это важно для дизайнера знать геометрические переменный и параметры подпорной стенки. См. Рисунок A.2 ниже.

Рисунок А.2-подпорная стена Геометрическая переменных

где:

• Н: Высота подпорной стенки
• L: Ширина основания
• D: Толщина основания
• B: Ширина носка
• C: Толщина стержня внизу
• T: толщина стержня вверху

2.Приближенные Пропорции кантилевера подпорной стены

Следующая вещь, чтобы рассмотреть предположения, что мы можем сделать с точки зрения геометрии подпорной стенки, что мы проектируем. Учитывая высоту Н подпорной стенки, мы можем предположить, или счетчик проверить наши первоначальные соображения дизайна должен, по крайней мере, в соответствии со следующими геометрическими пропорциями:

• Ширина основания: L = от 0,5H до 2 / 3H
• Толщина основания: D = 0.10H
• Толщина стержня внизу: C = 0.10H
• Ширина носка: B = от 0,25 л до 0,33 л
• Толщина стержня вверху: t = 250 мм (минимум)

Исходя из приведенных выше примерных геометрических пропорций, предположим, что в нашем проекте будут использоваться следующие параметры:

• Ширина основания: L = 1,5 м
• Толщина основания: D = 0,25 м
• Толщина стержня: C = t = 0,25 м
• Ширина носка: B = 0,625 м

3.Аналитическая модель

Эскизов стенных сил удерживающих следует учитывать, чтобы правильно различать различные силы, действующие на нашей подпорной стене, затронутые в предыдущей статье, подпорной стена: дизайнерский подход . Основываясь на нашем примере на рисунке A.1, мы должны учитывать силы, возникающие из-за давления почвы, воды и дополнительной нагрузки. Рисунок A.3 ниже, скорее всего, является нашей аналитической моделью.

Рисунок А.3-Сохраняя Forces стены Диаграмма

Учитывая рисунок А.3, мы можем получить следующее уравнение для активных давлений Па и пассивного давления Pp. Обратите внимание, что давление, действующее на стену, эквивалентно площади (треугольнику) диаграммы распределения давления. Следовательно,

• Па ₁ = 1/2 ɣK _a H ² → ур. 1, где H — высота удерживаемого грунта
• Па ₂ = 1/2 ɣH _w ² → ур.2, где Hw — высота уровня грунтовых вод
• Па ₃ = ωK _a h → ур.3, где h — высота надбавки

Пассивное давление Pp будет:

• Pp = 1/2 kpH _p ² → ур.4

Значения коэффициента давления, ka и kp

Согласно формуле Ренкина и Кулона, следующие уравнения для расчета коэффициента давления:

Ка = (1-sin ф) / (1 + sin ф)

Ка = 0.33

Kp = (1 + sin ф) / (1-sin ф)

Кп = 3

Подставляя значения, получаем следующие результаты:

• • Па ₁ = 1/2 kaH ² = 11,88 кН
  • Па ₂ = 1/2 ɣH _w ² = 5 кН
  • Па ₃ = ωk _a h = 3,17 кН
  • Pp = 1/2 2kpH _p ² = 9,72 кН

3. Проверка устойчивости:

Есть две проверки, которые следует учитывать устойчивость подпорной стенки.Один — это проверка на опрокидывающий момент, а другой — на скольжение. Вес подпорной стенки, включая гравитационные нагрузки внутри него играет жизненно важную роль в выполнении проверки стабильности. См. Рисунок A.4 для расчета массы или веса.

Рисунок А.4-Подпорная стена Вес Компоненты

собственного вес компонента подпорной стенки должна быть разложена вниз или быть умножена на коэффициент снижения веса (0.9) для учета неопределенности, потому что они являются «стабилизацией» в этом контексте.Следовательно,

• • Вес из-за грунта: W ₁ = 18 кН / м ³ x 0,6 м x 0,625 м x 1,0 м = 6,75 кН
  • Вес с опорой: W ₂ = 0,9 x 25 кН / м ³ x 0,25 м x 1,5 м x 1,0 м = 8,44 кН
  • Вес относительно стены: W ₃ = 0,9 x 25 кН / м ³ x 0,25 м x 2,0 м x 1,0 м = 11,25 кН
  • Вес из-за грунта: W ₄ = 18 кН / м ³ x 0,625 м x 2,0 м x 1,0 м = 22,5 кН
  • Вес из-за воды: W ₅ = 10 кН / м ³ x 0.625 м x 1,0 м x 1,0 м = 6,25 кН
  • Вес за дополнительную плату: W _s = 18 кН / м ³ x 0,625 м x 0,8 м x 1,0 м = 9 кН
  • Общий вес, Вт _T = 64,19 кН

3.1 Проверка опрокидывающего момента:

Чтобы обеспечить устойчивость к опрокидывающему моменту, должно выполняться следующее уравнение:

где:

• • RM: восстанавливающий момент из-за веса подпорной стенки
  • OM: Момент опрокидывания из-за бокового давления грунта

Со ссылкой на рисунок А.4 и принимая момент в точке, P консервативно пренебрегая эффектом пассивного давления, отсюда:

• RM = W ₁ (0,313) + W ₂ (0,75) + W ₃ (0,75) + W ₄ (1,19) + W ₅ (1,19) + W _s (1,19 ) = 61,80 кНм
• OM = Па ₁ (0,67) + Па ₂ (0,33) + Па ₃ (0,4) = 10,88 кНм

RM / OM = 5,68> 2,0 , следовательно, БЕЗОПАСНО в момент переворота!

3.2 Проверка на скольжение

Для обеспечения устойчивости к скольжению необходимо следующее уравнение:

где:

• • RF: сила сопротивления
  • SF: Сила скольжения

Проверка скольжения должна выполняться со ссылкой на диаграмму на рисунке A.4 и с учетом суммы вертикальных сил для силы сопротивления и горизонтальных сил для силы скольжения, консервативно игнорируя пассивное давление, отсюда:

• RF = W ₁ + W ₂ + W ₃ + W ₄ + W ₅ + W _s = 64.19 кН
• SF = Па1 + Па ₂ + Па ₃ = 16,70 кН

RF / SF = 3,84> 1,5, значит БЕЗОПАСНО для скольжения!

4. Проверьте толщину стенки на сдвиг

Номинальный сдвиг равен боковые силы на подпорной стенке, пренебрегая эффект пассивного давления, который даст нам:

• Номинальный сдвиг, V _n = 20,05 кН
• Предельный сдвиг, V _u = 1,6Vn = 32.08кН

Чтобы толщина стены была безопасной при сдвиге, предельный сдвиг, V _и , должен быть меньше допустимого сдвига, V _{допускает} в соответствии с рекомендациями ACI 318.

В _{c =} 0,17√fc’b _w d

где: ф = 0,75

b _w = 1000 мм

d = 250мм-75мм-6мм = 169мм

В _{c =} 0,17√fc’b _w d = 162.52 кН

V _допуск = 121,89 кН

Поскольку V _и допускают , следовательно, БЕЗОПАСНО при сдвиге!

5. Проектирование стержня стенки для изгиба

• Номинальный момент, M _n = 10,88 кНм
• Ultimate Moment, M _u = 1,6 Mn = 17,40 кНм

Mu = φ fc ’bd ² ω (1-0,59 ω)

17,40 × 10 ⁶ = 0,90 x 32 x 1000 x 169 ² ω (1-0.59 ω)

ω = 0,0216

ρ = ω fc ’/ fy = 0,00150

As = ρbd = 0,00150x1000x169 = 254 мм ²

As _min = ρ _min bt = 0,002 x 1000 x 250 = 500 мм ²

Требуемая вертикальная черта: попробуйте T10-200; Как _act = 392 мм ² x 2 стороны = 785,4 мм ²

Требуемая горизонтальная полоса: попробуйте T10-250; As _act = 314 мм ² x 2 стороны = 628,32 мм ²

Следовательно: используйте T10-200 для вертикальной штанги и T10-250 для горизонтальной штанги.

6. Проверьте давление подшипника под опорой

Несущая способность фундамента обычно определяет конструкцию стены. Почва, особенно под носком фундамента, очень тяжело работает, чтобы противостоять вертикальным опорным нагрузкам, сдвигу при скольжении и обеспечивать пассивное сопротивление скольжению. Несущую способность грунта следует рассчитывать с учетом действия одновременных горизонтальных нагрузок, приложенных к фундаменту, от давления грунта.

Чтобы основание было безопасным при давлении грунта, максимальное давление грунта при рабочей нагрузке должно быть меньше допустимой несущей способности грунта. Максимальное несущее давление грунта под основанием с учетом полосы 1 м составляет:

где:

• • P = 64,19 кН
  • A = (1 × 1,5) м ²
  • M = 10,88 кНм
  • b = 1 м
  • d = 1,5 м

Подстановка значений выше даст нам:

q _макс = 71.81 кПа all = 100 кПа, следовательно, ОК!

Решение для максимального давления в подшипнике:

где:

• • P = 1,6 × 6,75 + 1,4 × 8,44 + 1,4 × 11,25 + 1,6 × 22,5 + 1,6 × 6,25 + 1,6 × 9 = 98,76 кН
  • A = (1 × 1,5) м ²
  • M = 17,40 кНм
  • b = 1 м
  • d = 1,5 м

Подстановка значений выше даст нам:

• q _umax = 112.24кН
• q _umin = 19,44 кН

7. Проверьте требуемую длину основания

Если q _umin находится в состоянии растяжения, проверьте необходимую длину, в противном случае игнорируйте, если он находится в состоянии сжатия. Поскольку наш q _umin — это натяжение (+), значение L должно быть вычислено следующим образом:

Рисунок A.5 — Диаграмма давления при растяжении

Из рисунка A.5:

Найти эксцентриситет:

е = M / P = 0.176

где:

• • a = длина давления
  • qe = qu _макс
  • b = полоса 1 метр

L = 2 (e + a / 3) = 1,52 скажем 1,6 м

8. Проверьте, достаточна ли толщина опоры для ножниц с широкой балкой

Рис. A.6 — Диаграмма давления при сжатии

8.1 Когда qu _мин находится в режиме сжатия

Решение для y аналогичным треугольником: как показано на рисунке A.6 выше

г / 1,044 = (112,24-19,44) / 1,5; y = 64,59 кПа

q _c = 19,44 + 64,59 = 84,03 кПа

• L ’= (1,5–1,044 м) = 0,456 м
• B = полоса 1 м
• qu _макс = 112,24 кПа

Vu = 44,75 кН

8,2 Когда qu _мин находится в напряжении

qc = y

Решение относительно y аналогичным треугольником: (см. Рисунок А.6 выше, L = a = 1,75)

г / 1,244 = 112,24 / 1,75; y = 79,79 кПа

qc = 79,79 кПа

Vu = 1/2 (q _c + qu _max ) L’b

• L ’= (1,6–1,244 м) = 0,356 м
• B = полоса 1 м
• qu _макс = 112,24 кПа

Vu = 34,18 кН

Следовательно, используйте: Vu = 44,75 кН

V _{разрешить} = фV _c

В _{с =} 0.17√fc’b _w d

где:

• • ф = 0,75
  • b _w = 1000 мм
  • d = 250мм-75мм-6мм = 169мм

В _{c =} 0,17√fc’b _w d = 162,52 кН

V _допуск = 121,89 кН

Так как V _и допускают , следовательно, БЕЗОПАСНО при сдвиге!

9. Проверьте толщину стенки на прогиб

Рисунок A.Диаграмма 7 давления для проверки изгиба

9,1 Когда qu _мин находится в режиме сжатия

Решение относительно y по подобному треугольнику: (см. Рисунок A.7 выше)

г / 0,875 = (112,24-19,44) / 1,5; y = 54,13 кПа

q _c = 19,44 + 54,13 = 73,57 кПа

Mu = (73,57 × 0,625) x (0,625 / 2) + (38,67 × 0,625) (1/2) x (2/3) (0,625) → (площадь трапеции x плечо рычага)

Мю = 19.40 кНм

9,2 Когда qu _мин находится в состоянии напряжения

q _c = qu _min + y

Решение относительно y аналогичным треугольником: (см. Рисунок A.7 выше. L = a = 1,75)

г / 1,075 = 112,24 / 1,75; y = 68,95 кПа

qc = 19,44 + 68,95 = 88,39 кПа

Mu = (88,39 × 0,75) x (0,75 / 2) + (23,85 × 0,75) (1/2) x (2/3) (0,75) → (площадь трапеции x плечо рычага)

Mu = 19.40 кНм

Следовательно, используйте Mu = 29,33 кНм

Mu = φ fc ’bd ² ω (1-0,59 ω)

29,33 × 10 ⁶ = 0,90 x 32 x 1000 x 169 ² ω (1-0,59 ω)

ω = 0,0364

ρ = ω fc / fy = 0,002532

As = ρbd = 0,002532x1000x169 = 428 мм ²

As _min = ρ _min bt = 0,002 x 1000 x 250 = 500 мм ²

Требуемая вертикальная черта: попробуйте T10-200 ; Поскольку _{действует} = 392 мм ² x 2 стороны = 785.4 мм ²

Требуемая горизонтальная полоса: попробуйте T10-250 ; Как _act = 392 мм ² x 2 стороны = 628,32 мм ²

10. Армирование Подробности Подпорная стена

Представленные выше вычисления на самом деле слишком утомительны для выполнения вручную, особенно если вы выполняете расчет методом проб и ошибок. Благодаря структурному дизайну программных изделий и электронных таблиц , доступных в настоящее время, наша проектная жизнь будет проще.

Наша команда разработала удобную таблицу для конструкции консольной подпорной стенки на основании вышеуказанного расчета. Возьмите копию здесь !

Что вы думаете об этой статье? Расскажите нам свои мысли! Оставьте комментарий в разделе ниже. Подпишитесь на нашу рассылку, чтобы получать последние сообщения, или подписывайтесь на нас на наших страницах в социальных сетях с помощью значков ниже.

75965 просмотров всего, сегодня 484 просмотров

Авторские права защищены Digiprove © 2019 The Structural World

35 вдохновляющих идей использования подпорных стенок, которые поразят вас

При благоустройстве прилегающей территории мы используем регулярное озеленение — убираем кусты, горшечные растения, иногда добавляем кусты или овощной сад.Тем не менее, в более крупных проектах по озеленению в некоторых случаях дворы могут оказаться сложными в зависимости от пространства.

В большинстве случаев, в том числе и с использованием удерживающего вида стенки требуется удержание грязи, а также осадки дренажа назад, но они могут также добавить глубину и более глубокую интригу к внешней области.

Если вам определенно нужно использовать существующую подпорную стену или вы думаете о том, чтобы добавить ее для заглубленного двора, мы собрали несколько отличных идей о том, как интегрировать планировку стены в ваше пространство, которая выглядит потрясающе, а также достаточно разумно. легко сохранить.

Взгляните на список, чтобы найти несколько невероятно фантастических идей, которые будут включать индивидуальность, а также уникальность вашего внешнего вида!

подпорной стены Идеи Дешевые

Источник изображения : pinterest.com

Оцинкованных стальной поддержка удерживающей панели крыши стены — Ландшафтный дизайн Форум — GardenWeb

подпорной стены Ландшафтный Идеи

Источник изображения : pinterest.com

Вдохновляющие советы по созданию DIY подпорной стены

Идеи подпорных стенок из дерева

Источник изображения : pinterest.com

Подпорные стены из обработанной древесины

Backyard подпорной стены Идеи

Источник изображения : pinterest.com

подпорная стена из дерева — нужна альтернатива древесине, обработанной давлением, хотя

подпорной стены Идеи для Backyard

Источник изображения : pinterest.com

Подпорные стены из дерева, идеи каменных мостков и завершены. Гигантская скала…

подпорной стены Идеи Наклонный Backyard

Источник изображения : pinterest.com

Эта низкая подпорная стена добавляет больше интереса к этому двору с небольшим уклоном на заднем дворе. Добавление садовых грядок внутри и вокруг стены смягчит ее цвет. Картинные комплименты Dream-двора.

подпорной стены Идеи Diy

Источник изображения : pinterest.com

Двор — очень важный уголок вашего прекрасного дома, ведь именно здесь можно расслабиться в наступающие теплые дни. Поэтому, планируя дизайн экстерьера своего дома, не игнорируйте озеленение двора.И если у вас есть двор, включающий холм или место на склоне холма, то это столб

.

Идеи заглушек для подпорных стенок

Источник изображения : pinterest.com

сложенный камень в качестве садового кашпо был бы очень хорош вдоль забора

Наклон для подпорных стенок

Источник изображения : pinterest.com

Прочие. Эта стена и ландшафт потеряли ценность и приглашение в этот красивый дом. Подпорная стенка, ландшафтный дизайн.

подпорной стены Идеи для спусков

Источник изображения : pinterest.com

Подпорные стены Подробнее

Идеи подпорных стен для двора с уклоном

Источник изображения : pinterest.com

Есть много идей ландшафтного дизайна для наклонных холмов, которые создают красивые открытые жилые пространства и улучшают дизайн дома, одновременно повышая ценность дома

подпорной стены Идеи для Driveways

Источник изображения : pinterest.com

Подпорная стенка проезжей части

подпорной стены Идеи для Front Yard

Источник изображения : pinterest.com

Очаровательные подъездные пути к загородному дому, идеи ландшафтного дизайна с естественной подъездной дорогой Подробнее

подпорной стены Идеи дизайна

Источник изображения : pinterest.com

невысокая каменная подпорная стена парадного двора. засухоустойчивый. меньше газона.

Конструкции подпорных стенок

Источник изображения : pinterest.com

20 Вдохновляющие советы по созданию DIY подпорной стены

подпорной стены Освещение Идеи

Источник изображения : pinterest.com

95 потрясающих идей подпорных стен

подпорной стены Идеи для цветников

Источник изображения : pinterest.com

Интересные идеи для вашего сада #PinMyDreamBackyard

Идеи плантаторов для подпорных стен

Источник изображения : pinterest.com

Проект 10 отличных садов, который может сделать каждый 1

Идеи подпорных стен для крутых склонов

Источник изображения : pinterest.com

Некоторые элементы, такие как брусчатка и каменные стены, закрепляют пространство, в то время как другие, такие как деревья, кусты и цветы, мимолетны и меняются в зависимости от времени года.

Идеи для посадки подпорных стен

Источник изображения : pinterest.com

Мне нравится, как Дженни так ползает шторами. Я хочу получить немного для наших многоярусных цветников.

Подпорная стена Ideas Hill

Источник изображения : pinterest.com

Ландшафтный дизайн под подпорку… Нужны насаждения!

подпорной стены Шаги Идеи

Источник изображения : pinterest.com

Двор — очень важный уголок вашего прекрасного дома, ведь именно здесь можно расслабиться в наступающие теплые дни.Поэтому, планируя дизайн экстерьера своего дома, не игнорируйте озеленение двора.

подпорной стены бассейн Идеи

Источник изображения : pinterest.com

бассейн на доспехах — Поиск в Google

подпорной стены Отделка Идеи

Источник изображения : pinterest.com

Как построить садовую стену из полевого камня — в моем собственном стиле

Подвал забастовки подпорной стены Идеи

Источник изображения : pinterest.com

идеи выхода из подвала — Поиск в Google

подпорной стены Терраса Designs

Источник изображения : pinterest.com

Подпорная стена — камин на террасе

Многоуровневые подпорная стена Идея

Источник изображения : pinterest.com

водоросли на склонах холмов и бетонные камни — Поиск в Google

Идеи для подпорных лестниц

Источник изображения : pinterest.com

Просматривая подпорную стену с идеями ступенек, вы найдете все: от сложной планировки до деревенской привлекательности.Эта фотография, например, может считаться элегантной из-за огранки, текстуры, а также цвета камня.

Я могу только представить, насколько прекрасным был бы внутренний дворик, к которому ведут лестницы. Вы можете создать подпорную стену, чтобы выровнять лестницу, например эту, и полностью сделать комнату своей. Цветные соцветия по бокам — дополнительные преимущества этого превосходного формата.

Идеи по ремонту бетонных подпорных стен

Источник изображения : pinterest.com

Создайте уединение на заднем дворе с помощью стены из бетонных блоков своими руками. Наши пошаговые инструкции покажут вам, как это сделать.

Diy подпорной стены Идеи Дешевые

Источник изображения : pinterest.com

Бетонная подпорная стена с современной деревянной решеткой

Идеи для натуральных подпорных стенок

Источник изображения : pinterest.com

Подпорная стена из мохового камня. По кругу в колхозе! Нравится угол этих скал, но, может быть, не моховые скалы, а удушающие скалы?

Идеи для высоких подпорных стенок

Источник изображения : pinterest.com

Подпорная стена из лепнины с акцентами каменных колонн. Гидравлические выключатели HGTV преобразили задний двор

Фотографии подпорных Идеи Стеновые

Источник изображения : pinterest.com

Пышный ландшафт с небольшой ванночкой для птиц, зеркалом и равномерно уложенными камнями. Небольшая лестница ведет к дорожке на верхней террасе.

подпорной стены Идеи Картинки

Источник изображения : pinterest.com

уложенная каменная подпорная стена — Bing Images

Идеи для покраски подпорных стен

Источник изображения : pinterest.com

Строительство подпорной стенки может быть большой затратой времени и денег. Прежде чем приступить к работе, изучите эти ключевые советы, чтобы убедиться, что ваш проект успешен.

Жилых подпорная стена Идея

Источник изображения : pinterest.com

Жилые дома на крутых склонах Идеи дизайна, фотографии, реконструкция и декор

Открытых подпорная стена Идея

Источник изображения : pinterest.com

Подпорная стенка со скамейкой

подпорной стены Материал Идеи

Источник изображения : pinterest.com

Подпорные стены блоки очень тяжелые. Не стоит поднимать их дважды. Узнайте, как построить прочную подпорную стену с первого раза.

Идеи подпорных стенок с ограниченным бюджетом

Источник изображения : pinterest.com

Подпорные стены — Традиционные — Камни и брусчатка для ландшафтного дизайна — Атланта — от компании Georgia Landscape Supply

Идеи подпорных стенок

Источник изображения : pinterest.com

Есть множество конструкций при поиске подпорной стены идеи холма, но среди одного из самых элегантных образов включает в себя кованое железо Фехтования стоя высоко над большой каменной стеной.

Каждая мелочь в этой планировке великолепна — от дома в задней части до восхитительных папоротников, высыпающихся через стену. Используя подпорную стенку в качестве плантатора, типов, всегда замечательное понятие, потому что это отличное средство для полировать природы.

Рядный подпорной стены Идеи

Источник изображения : pinterest.com

Забор идея применить на вершине подпорной стенки

Идеи подпорных стенок 6 × 6

Источник изображения : pinterest.com

Здоровенный 6 × 6 можжевельника ландшафтные древесные породы были использованы для этой красивой подпорной стены. Безхимическая альтернатива железнодорожным шпалам.

шин подпорной стены Идеи

Источник изображения : pinterest.com

садовая шина 12 — подпорная стенка Подробнее

Идеи для подпорных стенок Easy Diy

Источник изображения : pinterest.com

Подпорная стенка из переработанных шин!

Необходимости жилищных подпорная стена Идея

Источник изображения : pinterest.com

галерея ступеней из брусчатки | … — Подпорная стена для жилого дома цвета древесного угля с ступеньками

Источник изображения : pinterest.com

Новый сад с несколькими ярусами и новообразованиями. Каменные подпорные стены сохранят отдельные конструкции.

Идеи для покрытия подпорных стен

Источник изображения : pinterest.com

Идеи подпорных стен

Подпорные стены | СТРОЙКА

Подпорные стены из кирпича популярны в садах.

Что такое подпорная стена?

Подпорная стена — это конструктивный элемент, предназначенный для удержания грунта, который в противном случае смещался бы вниз (например, чтобы удерживать холм, если вы прорежете его сбоку). Подпорные стены, как правило, будут частью первоначального плана строительства вашего дома. Эти стены могут быть серьезными работами: например, когда они используются для поддержки конструкции подвала, встроенной в холм, или меньших стен для ландшафтного дизайна.

Подпорные стены для тяжелых нагрузок будут построены до начала строительства в рамках процесса земляных работ и должны соответствовать всем строительным нормам местного совета.

При планировании подпорной стены, лицо его проектировании необходимо будет проконсультироваться с местными строительные нормы и правила. Эта информация даст вам представление о максимальных допусках по высоте и гарантирует, что он не находится в опасном месте. Как правило, подпорная стена высотой более 1 метра часто требует одобрения совета.

Что делает подпорная стена?

Подпорная стена может использоваться исключительно в качестве элемента ландшафтного дизайна — она ​​может разделять различные области вашего открытого жилого пространства или просто создавать визуальный интерес.Однако чаще подпорные стены используются для предотвращения эрозии почвы и создания плоских участков на наклонном участке земли. Ваши стены могут быть как простой конструкции, так и довольно сложными, в зависимости от того, для чего они вам нужны и какой высоты вы хотите, чтобы они были.

Как работает подпорная стена?

Существуют различные типы подпорных стенок, в каждой из которых используются разные методы удержания почвы. Некоторые используют вес самой стены, в то время как другие полагаются на глубокие сваи, консольные механизмы или анкеры, чтобы добавить дополнительную прочность.Подпорные стены, которые зависят от веса стены, должны быть достаточно прочными, чтобы выдерживать давление почвы, а также собственный вес стены. Накопленные грунтовые воды могут увеличить давление на подпорную стену. Чтобы бороться с этим давлением, в основание стены часто делают дренажные отверстия, чтобы предотвратить ее обрушение.

Различные подпорные стены имеют разные преимущества.

Общие типы подпорной стенки

Гравитационная стена представляет собой вертикальную стену, основание которой находится под землей.Если стена не очень низкая, она должна быть толстой, чтобы выдерживать давление почвы и собственный вес. Часто гравитационная стена слегка наклоняется назад по отношению к почве, которую она поддерживает, чтобы компенсировать давление.

Консольная стена имеет форму буквы «L», с фундаментом, выступающим назад под землю, которую она поддерживает. Грунт должен быть утрамбован поверх фундамента, чтобы поддержать стену. Дополнительная опора в основании означает, что стена может быть тоньше гравитационной.

Стены из шпунтовых свай сооружаются из вертикальных досок, вбитых в землю. Более высокие стены необходимо поддерживать анкерным анкером. Это кабель с прикрепленным анкером, который закладывают в почву за стеной, чтобы стена оставалась вертикальной.

Из чего сделаны подпорные стены?

Древесина, мокрый или сухой камень, кирпич и бетон являются одними из самых распространенных материалов для строительства подпорных стен. Древесина выглядит великолепно, но ее уязвимость перед гнилью и белыми муравьями (термитами) делает ее наименее эффективным материалом для подпорных стен.Стены из влажного камня (камня и раствора) также выглядят хорошо и очень прочные, однако камень может быть дорогим и сложным в установке из-за своего веса.

Для кирпичной стены потребуется прочный фундамент и хорошая конструкция, иначе она быстро рухнет. Бетон дешев и прочен, но не имеет большого внешнего вида. При этом он может быть облицован другими материалами. Сухие каменные блоки имеют хорошую цену, прочные, простые в установке и бывают различных отделок, что делает их одним из самых популярных вариантов для подпорных стен.
