Наличие электрической проводки в гараже значительно облегчает жизнь автовладельца. При острой необходимости можно быстро зарядить аккумулятор или накачать спущенное колесо. А при серьёзных поломках наличие освещения позволит внимательно осмотреть транспортное средство из смотровой ямы. Мы подготовили для вас инструкцию со схемами, которая позволит осуществить монтаж своими руками.

Создание схемы электропроводки в гараже своими руками

Схема однофазной электропроводки для гаража

Гараж относится к группе технических помещений, где чаще используется проводка открытого типа. Это позволяет провести работы по электроснабжению в кратчайшие сроки. К тому же такую систему проще модернизировать и обслуживать. В целях безопасности проводка может быть проложена и внутри несущих стен, но при возникновении проблем участок с повреждением придётся полностью вскрывать.

В гаражах, используемых для парковки и содержания не более двух автомобилей, прокладывается однофазное питание напряжением 220 В с частотой 50 Гц. Этого напряжения достаточно для работы освещения, силовой розеточной группы, питания электроинструмента, зарядного и пускозараядного оборудования.

Трёхфазное питание напряжением 380 В применяется только в гаражах, используемых для содержания большого количества автомобилей и габаритной техники, когда существует надобность в постоянной работе электрического котла, питания станочного оборудования и сварочного аппарата.

Перед проведением монтажных работ обязательно составляется схема прокладки электросети. Для составления схемы лучше использовать миллиметровую бумагу, где изображается общий план гаража, стены, пол и потолок. Все эскизы изображаются в уменьшенном масштабе, удобном для нанесения соответствующих обозначений.

Пример устройства внешней электропроводки в гараже

После этого на схеме обозначаются места расположения следующих устройств:

• вводной распределительный щит;
• устройство учёта, УЗО, автоматика;
• розеточная группа;
• выключатели и осветительные приборы;
• силовой кабель и электропроводка.

При вычерчивании схемы желательно продумать оптимальное расположение УЗО, счётчика учёта и просчитать маршрут для прокладки кабеля к розеточной группе и освещению. Определяется общее количество розеток и осветительных приборов, особенно при наличии смотровой ямы.

При проектировании электропроводки следует предусмотреть способ подачи электроэнергии к распределительно щиту с учётом места расположения гаража. В основном гараж возводится в гаражных кооперативах с собственной подстанцией или около жилых строений, подключённых к электросети. Если планируется постройка гаража на отдельном участке, то просчитывается способ и маршрут прокладки кабельной линии от ближайшей линии передач.

Схема для гаража без смотровой ямы

Схема однофазной электропроводки гаража на 220 В

С учётом описанных условий на фото выше показана схема однофазной проводки с номинальным рабочим напряжением 220 В. Это примерная схема, составленная для ознакомления. На практике, особенно при наличии мощного оборудования, схема электропроводки может иметь несколько другой вид.

На схеме для гаража без смотровой ямы изображено:

• 1 — вводной двухполюсный автомат, рассчитанный на 220 В;
• 2 — электрический счётчик;
• 3 — УЗО для розеточной группы и освещения;
• 4 — однополюсные автоматы на каждую розеточную группу;
• 5 и 6 — попарные розеточные группы;
• 7 — автомат общей осветительной сети;
• 8 — автомат местной осветительной сети для точечных осветительных приборов;
• 9 и 10 — выключатели для общего и местного освещения;
• 11 и 12 — осветительные приборы.

Согласно этой схеме для монтажа проводки используется трехжильный провод: фаза (L), ноль (N) и заземление. Провод заземления предназначается для защиты человека от воздействия электрического тока и сохранения работоспособности электроприборов. В целях упрощения схемы разводка заземляющего провода (PE) не показана.

Схема проводки для помещения со смотровой ямой

Схема однофазной электропроводки гаража со смотровой ямой

Условно смотровую яму можно отнести к подвальным помещениям, расположенным ниже уровня пола. Согласно правилам устройства электроустановок (ПУЭ) для электроснабжения смотровой ямы должен использоваться ток сверхнизкого напряжения — 42 вольта и менее.

Для этого монтируется специальный трансформатор, понижающий напряжение и рассчитанный на общую мощность тока до 2–3 кВт. При этом оборудование, электроинструмент и осветительные приборы, которые планируется использовать при работе в смотровой яме, должны быть рассчитаны на это напряжение.

Не рекомендуется пренебрегать этим правилом, так как при возникновении неполадок в сети вы можете получить серьёзное поражение электрическим током, вплоть до летального исхода.

Выше располагается схема электропроводки для гаража со смотровой ямой. На схеме изображено:

• 1 — вводной электрический щит;
• 2 — вводной двухполюсный автомат на 220 В;
• 3 — электрический счётчик;
• 4 — понижающий трансформатор до 36–42 вольт;
• 5 — осветительные приборы смотровой ямы;
• 6 — УЗО;
• 7 и 8 — автоматы розеточной группы № 1 и 2:
• 9 и 10 — розеточные группы № 1 и 2;
• 11 и 12 — автомат освещения группы № 1 и 2;
• 13 и 14 — группа освещения № 1 и 2;
• 15 — выключатель или несколько выключателей для групп освещения.

Как и в предыдущем случае, для прокладки электросети используется кабель с заземляющей жилой. Для освещения применяется кабель — ВВГ 3*1,5, а для розеточных групп — ВВГ 3*6. Для розеток сечение кабеля увеличено из-за возможности подключения мощного оборудования: компрессор, сварочный аппарат, пускозараядное устройство.

Видео: советы по составлению схемы

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

• Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
• Электрический щиток — достаточно щитка на 9 модулей.
• Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.


  Кабель для проводки различного сечения

• Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
• УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.
• Розетки — рассчитанные на номинальный ток в 16 А с заземлением.


  УЗО и автоматический выключатель для электросети

• Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
• Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Необходимые инструменты для монтажа

Понижающий трансформатор для электросети с 220 до 36 вольт

Для монтажа электропроводки потребуется следующий инструмент:

• плоскогубцы и бокорезы;
• крестовая и шлицевая отвёртка;
• молоток и зубило;
• электродрель и перфоратор;
• болгарка с диском по бетону;
• изолента и индикаторная отвёртка.

Желательно, чтобы рукоятки ручного инструмента были сделаны из прорезиненых материалов. Если рукоять из пластика, то перед выполнением работ её нужно обернуть изолентой в несколько слоёв.

Проводка в гараже своими руками — пошаговая инструкция

Работы по монтажу проводки и освещения в гараже состоят из нескольких этапов: подготовка стен, протяжка вводного кабеля, монтаж внутренней проводки, подключение освещения и розеток.

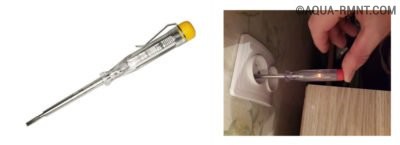

Индикаторная отвёртка для проверки питания на контактах

При работе с электричеством обязательно соблюдаются правила техники безопасности:

1. Подключение, протяжка, монтаж и другие работы выполняются при отключённом электричестве. В этом лучше убедиться самостоятельно — внимательно проверяйте каждый контакт при помощи индикаторной отвёртки. Для этого кончик отвёртки прикладывается к контактам и другим поверхностям, при этом указательный палец всегда находиться на контакте с торца рукояти.
2. При обесточивании распределительного щита на него вешается указательная табличка: «Не включать! Ведутся работы». Если нет возможности полностью обесточить щиток, то работы по подключению следует проводить только в резиновых перчатках, стоя на резиновом коврике.
3. Касаться двух контактов одновременно запрещается. При работе с трёхфазной проводкой следует быть предельно внимательным. Напряжением между проводниками в сети 380 В заметно выше, чем в стандартной 220 В. Также важно помнить, что воздействие межфазного напряжения, особенно при прохождении тока через сердце, чревато летальным исходом.

Если перед выполнением работ вы неуверены, что сможете довести дело до конца при должной внимательности и концентрации, то не приступайте к монтажу проводки. Лучше вызвать профессионала, который выполнит работу более качественно и с минимальным риском для здоровья.

Подготовительные работы

Протяжка силового кабеля «по воздуху»

Перед монтажом электропроводки следует подготовить кабель и стены под прокладку коммуникаций. Кабель нарезается с учётом запаса — 10 см на каждое соединение. Перед нарезкой поверхность стены внимательно обмеряется согласно маршруту, построенному на схеме.

Перед нанесением разметки рекомендуется ещё раз проверить схему на соответствие следующим требованиям:

• маршрут кабеля должен идти строго горизонтально или вертикально. Поворот трассы происходит только под углом 90^o;
• проводка должна прокладываться на расстоянии 10–15 см от места сопряжения стен с потолком или полом;
• выключатели монтируются на высоте не менее 1,5 м. Расстояние от дверного проёма не менее 10–15 см;
• розетки врезаются в стену на высоте не менее 60 см от поверхности пола. Расстояние между соседними розетками не менее 4 м;
• на каждую группу розеток и осветительных приборов предусмотрен отдельный автоматический выключатель;
• для смотровой ямы обязательно предусмотрен понижающий трансформатор и осветительные приборы соответствующей мощности.

После этого на поверхность стены наносится разметка при помощи разметочного шнура, маркера или строительного карандаша. При использовании карандаша разметка проверяется по уровню. Для этого применяется лазерный или пузырьковый уровень.

Если в гараже присутствуют посторонние габаритные предметы и ёмкости с горючими смесями, то перед прокладкой проводки их необходимо вынести на улицу.

Внешняя проводка

Протяжка силового кабеля «под землёй»

Сложность и объём работ по подводке силового кабеля к гаражу будет зависеть от того, на какой территории находится постройка. Если гараж располагается на придомовой территории, то достаточно вырыть котлован нужной длины и проложить бронированный кабель.

Для строения, возведённого на территории гаражного кооператива или являющегося отдельно стоящим зданием, потребуется подать заявление в организацию, которая обслуживает линию электропередач.

Далее, организация рассмотрит заявление, документы на право собственности и составленную схему электроснабжения. После чего будет вынесено решение и назначены требования, которые владелец должен соблюсти перед подключением электросети.

Согласно СНиП подводку силового кабеля можно выполнить двумя способами:

1. Под землёй — скрытый способ подключения строения, при котором используется бронированный кабель. Для его прокладки вырывается траншея глубиной не менее 30 см, ниже точки промерзания грунта. На дно траншеи засыпается и уплотняется песчаная подушка толщиной 15 см. На подушку укладывается гофрированная труба и протягивается кабель. После этоготруба засыпается 15 см слоем песка и окончательно замуровывается в земле.
2. По воздуху — открытый способ подключения здания к электросети. Для этого используется кабель с несущим тросом, который натягивается между опорным столбом и гаражом. Если расстояние между гаражом и столбом превышает 20 м, то между ними устанавливается промежуточная опора. Высота натяжения кабеля над проезжей частью не должна быть меньше 6 м над уровнем земли.

Работы по подключению силового кабеля выполняются только специалистом управляющей компании. В процессе работ вы вправе контролировать ход и качество их выполнения. Особенно это касается глубины залегания кабеля — не менее 70 см и высоты натяжения при вводе в помещение — не более 2,75 м.

Внутренняя проводка в гараже

Штробление стен под прокладку электропроводки

Для ввода силового кабеля в гараж потребуется сделать отверстие в стене при помощи перфоратора. Диаметр отверстия — 20–30 мм. Кабель протягивается через гофрированную ПВХ трубу сечением 20–25 м и подводится к месту расположения электрического щитка.

Дальнейший монтаж электропроводки внутри гаража состоит из следующего:

1. По нанесённой разметке делаются пропилы на глубину 2,5–3 см при помощи болгарки с диском по бетону. После этого бетон аккуратно выдалбливается с помощью зубила и молотка до формирования кабель-канала нужной формы.


   ПВХ гофра для защиты кабеля при прокладке коммуникаций

2. В заранее размеченном месте выполняется установка электрического щитка на необходимое количество модулей. Для однофазной сети, как правило, достаточно щитка на 9 модулей, а для трёхфазной — 12 модулей и более.
3. При установке щитка потребуется аккуратно снять упаковку и заводскую защитную плёнку. Для монтажа на стену необходимо открутить верхнюю часть корпуса и дверцу. Под ними будет располагаться дин-рейка для модулей и клеммы. Все элементы необходимо временно снять.
4. Под крепление щита в стене потребуется просверлить четыре отверстия и забить пластиковые пробкам. После задняя часть корпуса монтируется на стену при помощи саморезов, которые вкручиваются в монтажные отверстия.


   электрический щиток для гаража с автоматоми, УЗО и счётчиком

5. Перед установкой модулей в щиток их лучше промаркировать. Для этого можно воспользоваться обычной бумагой и прозрачным скотчем. На кусочке бумаги 1×0,5 см пишется название модуля и приклеивается к изделию. Например, если монтируется несколько УЗО, то на первое устройство приклеивается: «УЗО розеточной группы №1».
6. После маркировки модули крепятся на дин-рейку в любом удобно порядке, но лучше начинать с УЗО и счётчика, а после располагать однополюсные автоматы. Далее, проводится подключение модулей при помощи перемычек из кабеля диаметров 2,5 мм. Для этого провод нарезается на кусочки нужной длины. Конец перемычек для подключения к автомату зачищается на 1 см, а для подсоединения к счётчику на 2 см.
7. При подключении модулей в однофазной сети используются перемычки белого и синего цвета. Белый провод — фаза, а синий — ноль. Верхние контакты предназначены для подключения фазных проводов от электросчётчика, а нижние для отходящих проводов на розетки и освещение.


   Скобы из провода для подключения автомата и УЗО

8. После подключения «фазы» и «нуля» необходимо произвести подключение отходящего от счётчика, УЗО и автоматов «нулевого» провода. Для этого перемычка выводится на контактные клеммы «нулевой» шины. В завершении необходимо тщательно проверить зажимные винты.
9. Для подсоединения силового кабеля потребуется ввести защитную гофру с проводником в щиток через прокол в изделии. Кабель подключается к вводному автомату в верхней части устройства.
10. От автоматических выключателей протягивается провод в оплетке по кабель-каналам или ПВХ трубам, закрепленным на стене. При подводе линии к месту расположения розеток монтируется распределительная коробка. Монтаж осуществляется открытым или скрытым способом.


    Монтаж распределительного щита на стене и коробки под потолком

11. При открытом способе коробка монтируется на потолке или стене при помощи саморезов. При закрытом способе в стене высверливается углубление под коробку при помощи электродрели с корончатой насадкой. Далее, для подключения проводов используется схема с цветовой маркировкой, которая идёт в комплекте. От коробки протягивается линия до розеточной группы и производится её подключение.
12. Аналогичным способом выполняется протяжка линии для освещения и выключателей. Кабель протягивается до места расположение выключателя, где распаивается и отходит на осветительные приборы.

После протяжки и монтажа всех узлов электропроводки проверяется качество подсоединения приборов, изоляция и подключение освещения. Если все работы выполнены с учетом СНиПа, то можно произвести проверку, подав питание.

Видео: как подключить УЗО

Освещение смотровой ямы

Освещение смотровой ямы в гараже лампами 36 вольт

Освещение и обустройство розеток для смотровой ямы, как правило, выполняется только в гаражах, где планируется монтаж трёхфазной проводки напряжением 380 В. Для этого выполняются все работы, описанные выше. Дополнительно к этому около распределительного щита монтируется и подключается понижающий трансформатор.

От трансформатора протягивается линия закрытым способом — в стене и полу выбивается штраба, куда укладывается кабель защищённый ПВХ гофрой. После этого кабель подводится напрямую к смотровой яме, где расходится на осветительную группу.

В качестве осветительных приборов используются низковольтные светильники 12–36 В на основе светодиодов. Желательно, чтобы осветительный прибор был полностью выполнен из пластика. Если на корпусе присутствует металлический контур или крышка, то её дополнительно заземляют.

Розетки и выключатели для освещения в смотровой яме должны находиться за её пределами. Оптимально, если они будут находиться в непосредственной близости от распределительного щита.

Видео: проводка в гараже своими руками

Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м². Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

1. Для гаража площадью до 25–30 м


   Светодиодная лента приклеенная на уголок и закрепленная на балке при помощи саморезов

   ² потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.

2. Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.


   Светодиодное освещение в гараже после подключение на основе диодов 5630

3. Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
4. Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
5. Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.

Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования.

Оцените статью:

Поделитесь с друзьями!

Электропроводка в гараже своими руками: схемы, фото, видео, пошаговая инструкция

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

1. Группа розеток 1.
2. Группа розеток 2.
3. Группа освещения 1.
4. Группа освещения 2.
5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

itemprop=»video» >

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

• Распределительный щиток – 1 шт.
• Счетчик электроэнергии – 1 шт. (если нужен).
• УЗО – 1 шт.
• Подрозетники – по количеству врезных выключателей и розеток.
• Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
• Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
• Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
• Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
• Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
• Розетки. Их количество должно быть достаточным для удобного пользования. Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
• Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

itemprop=»video» >

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

• Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
• Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
• Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
• Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
• Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
• Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

• Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
• Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
• Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

itemprop=»video» >

• Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
• Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
• После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

itemprop=»video» >

itemprop=»video» >

• Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
• Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
• Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

монтаж электропроводки своими руками, схема

Электрическая проводка в гараже необходима для полноценного и комфортного использования помещения. Без неё не будет освещения и возможности подключить различные электрические приборы, необходимые для проведения работ.

Перед тем, как провести электричество в гараж, важно создать схему электропроводки и ознакомиться с особенностями проведения монтажных работ. Узнаем также виды проводки и полезные рекомендации.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс.

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

• вводная линия, подходящая к гаражному зданию;
• места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
• распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
• места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
• высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
• примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
• компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

• вводной распределительный щит;
• устройство учёта;
• 1-2 розетки;
• 2 автоматических выключателя;
• 4 светильника;
• 1 одноклавишный выключатель;
• 1 УЗО;
• электропроводка.

Устройство защитного отключения – вещь недешёвая, однако крайне необходимая для обеспечения безопасности. Чтобы УЗО защитило от поражения тока в нужный момент, номинальный ток должен быть подобран в соответствии с током нагрузки линии проводки.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

• плоскогубцы и электрорезы;
• молоток;
• зубило;
• электродрель и перфоратор для работы в помещении из бетонных блоков;
• отвёртки – крестовая, шлицевая и индикаторная;
• изолента;
• приборы для измерения;
• материалы для разметки – удобно использовать специальный шнур;
• крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв.

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

• электрический кабель;
• светильники;
• выключатели;
• розетки;
• трансформаторы;
• гофрированные трубы;
• короба;
• переходники;
• УЗО;
• счётчик электроэнергии;
• подрозетники;
• распредкоробки;
• распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Монтаж проводки в гараже своими руками

Перед началом монтажа проводки в гараже следует учесть несколько важных нюансов:

1. Провода необходимо прокладывать под острым углом горизонтально и вертикально.
2. Если в помещении находятся отопительные трубы, разводка выполняется хотя бы в 15 см от них, иначе возможно повреждение линий.
3. В смотровой яме либо погребе розетки и выключатели ни в коем случае не устанавливаются. Это связано с повышенной влажностью помещений под землёй.
4. На розетки и осветительные лампы следует установить приборы автоматического отключения. В случае поломки розетки, после отключения её питания автоматом, удастся произвести ремонт при включенном освещении.
5. Светильники в смотровой яме должны быть низковольтными на 12 вольт, для этого в щитке нужен понижающий трансформатор.
6. Выключатели, розетки и светильники должны соответствовать классу защиты уровня IP44 и выше, поскольку зачастую в гараже присутствует сырость.
7. Хорошим вариантом будет установка трёхфазной электропроводки, поскольку однофазная не всегда способна справиться с нагрузкой от современных устройств. Если это невозможно – важно правильно выбрать сечение кабеля, способного выдержать большие нагрузки.

Подготовительный этап

Светильники в гараже.

Подготовительные работы включают заземление в гараже, необходимое для защиты от удара током и от пожара. В первом случае потребуется обязательная установка УЗО. Защита от пожара осуществляется за счёт отсутствия нагрева в случае прикосновения фазы к заземлённым частям конструкции.

Такое бывает при повреждении провода или использования неисправного электрического инструмента.

Чтобы сделать заземление в гараже своими руками стоит действовать по стандартной схеме – вертикальная установка в грунт трёх жёстких проводников, соединённых между собой. От контура заземления следует провести медный кабель в здание, затем от точки подключения выполняется разводка в щиток и розеточную сеть.

Не стоит заниматься самостоятельной организацией заземления, если вы не уверенны в своих силах. Для личной безопасности лучше обратиться за помощью к специалисту.

До начала монтажа нужно подготовить стены и нарезать кабель. Согласно ранее созданной схемы подключения электричества в гараже следует сделать разметку на стене. Для этого удобно использовать специальный разметочный шнур – его закрепляют в начальной точке и далее протягивают до следующего разветвления либо концевой точки электропроводки.

После этого шнур понадобится натянуть, отвести в сторону и резко опустить. Результатом будет окрашенный отпечаток, выступающий в роли разметки. Здесь главное помнить о натягивании строго вертикально либо горизонтально.

При нарезке кабеля следует учитывать запас длины не менее 10 см для каждого соединения. Нужная длина измеряется согласно схеме.

Внешний способ

Открытый способ проведения электропроводки в гараже своими руками простой и удобный, поскольку нет необходимости «портить» стены. Такой метод используется в гаражных помещениях, выполненных из древесины и металла, где штробление стен невозможно.

Процесс состоит из нескольких этапов:

1. После разметки прокладываются кабели на стенах, которые прикрепляются с помощью специальных фиксаторов, гвоздей или дюбелей, не реже, чем каждые 40 см. С целью обеспечения пожарной безопасности провода лучше укладывать в пластиковый или металлический короб. Также можно использовать гофрированные трубы. Желая сохранить эстетичность можно их уложить в каналы из самозатухающего материала.
2. Кабель подключается к щитку, розеткам и выключателям.
3. На заключительном этапе монтажа электропроводки в гараже следует установить распределительную коробку, розетки и затем проверить работу всей системы.

Внутренний способ

Подключение проводки к щитку.

Поскольку гараж относится к группе технических помещений, чаще всего проводится монтаж внешней проводки. Однако в целях безопасности некоторые предпочитают внутреннюю, которая будет проложена внутри несущих стен.

В таком случае единственный недостаток – при возникновении каких-либо проблем придётся полностью вскрывать повреждённый участок.

Пошаговая инструкция проведения электричества к гаражу внутренним способом выглядит следующим образом:

1. В первую очередь для монтажа внутренней проводки в гараже понадобится подготовить штробы.
   Такой вариант подходит для бетонного помещения. Штробление стен осуществляется при помощи болгарки с диском либо перфоратора. При отсутствии инструментов можно использовать молоток и зубило. Глубина штробы составляет не более 2 см, толщина зависит от сечения жилы, но также должна составлять не более 2 см.
2. В штробы помещается кабель и закрепляется пластиковыми хомутами либо металлическими скобами.
3. На третьем шаге осуществляется установка распределительных коробок, а также подключение розеток и выключателей.
4. Последний шаг заключается в соединении жил и осуществлении прозвонка проводки мультимера.
   Жилы соединяются с помощью клеммных колодок.

После проведённой работы нужно заштукатурить стены и подождать, пока они высохнут. Рекомендуется сфотографировать проводку до отделочных работ, что в дальнейшем поможет найти неисправный участок. Стоит отметить, в некоторых случаях в бетонных гаражах есть возможность пустить линию между плитами перекрытия.

В гараже из кирпича нет надобности в штроблении, поскольку проводку удастся спрятать в швах между рядами.

Освещение смотровой ямы

Многие гаражные помещения оснащены ямой для проведения ремонтных работ. В таких случаях при до её освещения необходимо ознакомиться с некоторыми нюансами.

Как было указано выше, освещение подсобных помещений производится с помощью низковольтных светильников на 12 вольт, для чего необходим понижающий трансформатор, расположенный возле щитка либо у входа в гараж. Такое требование связано с повышенной сыростью углублённых помещений.

Схема проводки от счетчика в гараже.

Сама проводка осуществляется только открытым способом по поверхности потолка и стен, в некоторых случаях допустимо использовать трубы либо электротехнические коробки из пластика. Подключение должно выполняться двумя независимыми линиями от распределительного щитка, установка коммутационных аппаратов запрещена.

В случаях крайней необходимости в сухой ремонтной яме можно установить розетки и выключатели, однако их класс защиты должен быть не меньше IP44.

Из-за тесных размеров ямы для установки светильников потребуется сделать ниши. Если такой возможности нет, следует использовать светильники с защитной решёткой. Подключение переносных светильников производится с помощью понижающего трансформатора либо аккумулятора машины.

Как подвести электричество к гаражу?

Если в гараже отсутствует электричество, его понадобится подвести к зданию. Чтобы подключить гараж к электросетям нужно получить официальное разрешение от соответствующих органов. Без документа любое вмешательство может быть небезопасным и повлечь за собой штраф, а также демонтаж проводки.

Существует два способа – воздушный и подземный. Выбрав первый следует обратить внимание на несколько факторов:

• при расположении гаража дальше, чем в 25 метров от линий электропередач, потребуется установить дополнительные столбы;
• провод должен проходить не ниже, чем: 2,75 м возле постройки, 3,75 м над дорожками для пешеходов и 6 м над проезжей частью;
• вход через стену осуществляется не ниже, чем 2,75 м от земли;
• для ввода линии стоит просверлить отверстие в стене с уклоном наружу.

При подземной проводке кабели закапываются в землю и, в обязательном порядке, защищаются стальным коробом. Для входа в гараж понадобится отверстие в фундаменте. Затем провода подводятся к вводному ящику с предохранителями и счётчиком потребления электроэнергии.

Подводка электроэнергии к гаражу выполняется квалифицированным электриком. Ни в коем случае не стоит выполнять работу самостоятельно.

Техника безопасности при подключении к электросети

Монтаж электросети в гараже.

Для личной безопасности, при электрификации гаража, настоятельно рекомендуется придерживаться некоторых правил безопасности:

1. В первую очередь важно убедиться в отсутствии напряжения.
   Для этого следует отключить автоматы в щитке или выкрутить пробки.
2. Работайте в удобной одежде, не сковывающей движения.
3. Используйте только качественные и целые электроинструменты, в которых не нарушены соединения и нет неизолированных кабелей.
   Если рукоятки ручных инструментов не из прорезиненного материала, обмотайте их изолентой в несколько слоёв.
4. Для выполнения работ на высоте обязательно используйте козлы или помосты.
   Их замена на стулья, бочки, коробки или другие предметы небезопасна.

К монтажу проводки в гараже важно отнестись ответственно и обдумывать каждый последующий шаг. От правильности выполнения работы будет зависеть надёжность электропроводки и самое главное – личная безопасность.

Итог

Зачастую автолюбители используют гаражное помещение как мастерскую. Ремонт и обслуживание автомобиля невозможны без освещения и электричества, для чего потребуется разводка электропроводки. Чтобы электрифицировать помещение своими руками понадобится создать схему, в которой будут указаны все необходимые элементы.

Этот этап важен, поскольку позволяет правильно определить количество материалов и рассчитать их стоимость.

Непосредственно перед монтажом следует провести подготовительные работы, отличающиеся в зависимости от способа проведения электричества. Крайне важно выполнять работу качественно и тщательно обдумывать следующий шаг, ведь от этого зависит личная безопасность.

Если вы не уверенны в собственных силах, лучше обратиться за помощью к квалифицированному специалисту.

Проводка в гараже своими руками, схема, как сделать заземление

Помещения в гаражном кооперативе, как правило, используются еще и в качестве мастерской. Слесарные работы, ремонт и обслуживания автомобиля, сложно выполнять в условиях квартиры. Поэтому автовладельцы организуют рабочее место в собственном гараже.

Если вы планируете выполнять более сложные работы, чем замена масла и фильтров, помещение необходимо электрифицировать. Большинство гаражных кооперативов предоставляют подобный сервис, но услуга, как правило, заканчивается подключением ввода к счетчику. Дальнейшая разводка электропроводки в гараже выполняется владельцем. Вызов электрика обойдется в немалую сумму. Однако при наличии элементарных навыков электрика, работу можно выполнить своими руками.

Требуется лишь соблюдение некоторых мер безопасности

Основное правило (неформальное), прокладка должна быть выполнена аккуратно, с использованием качественных материалов. Распространенное заблуждение: «в гараж сойдет любой хлам» может привести к пожару или поражению электротоком.

Основные моменты, которые следует знать:

• Электропроводка укладывается либо в штробы, либо в пожаробезопасную гофру. Для гаража это особенно актуально, поскольку вероятность повреждения магистрали в подобных помещениях выше.
• При монтаже проводки в металлическом гараже, изолирующие гофры обязательны. Коммутационное оборудование монтируется на панели, изготовленные из диэлектрических материалов.
• Необходимо учитывать воздействие сырости и агрессивных жидкостей.
• Обязательно разведение линии освещения и силовых розеток на отдельные автоматы защиты.
• После прибора учета устанавливается общий вводной автомат: покидая гараж, вы сможете обесточить его одним движением. Допускается отдельная линия освещения, которая постоянно будет под нагрузкой.
• Линия энергообеспечения смотровой ямы (подвала) выполняется с отдельной защитой, желательно применение источника пониженного напряжения (12 вольт) с гальванической развязкой от сети 220 вольт.

Часто возникает ситуация, когда вы приобретаете гараж с уже выполненной электрификацией. Если схема электропроводки в гараже выполнена предыдущим хозяином с нарушениями, ее необходимо переделать.

Как правильно спланировать электроснабжение гаража

Перед укладкой проводки в гараже своими руками, необходимо нарисовать схему. Вне зависимости от состояния помещения (новый гараж, или в нем уже размещено оборудование: верстаки, светоточки, стеллажи), выполните планировку.

Освещение разбивается на несколько групп

1. Дежурный свет. Обеспечивает равномерное освещение всего пространства, особенно в районе входа. Высокая мощность не требуется, желательно подключение к отдельному автомату защиты: после принудительного отключения всего энергоснабжения, дежурный свет будет работать. Нельзя совмещать эту линию с энергообеспечением смотровой ямы (подвала).
2. Зоны проведения работ. Целесообразно организовать отдельные световые точки с выключателями. Выполняя работу в разных местах помещения, вы обеспечите яркий свет там, где необходимо. Остальные лампы будут погашены, экономя электроэнергию.
3. Выбирая места для светоточек, учитывайте теневые зоны от установленных полок, стеллажей, и стоящего в гараже автомобиля. Комбинируйте направленные и рассеивающие источники света для разных задач. Например, над верстаком устанавливается яркая направленная лампа с абажуром, а для общего освещения лучше подойдет плоский рассеивающий плафон.
4. Освещение смотровой ямы не обязательно должно быть мощным. Достаточно, чтобы вам было видно, куда поставить ногу, или где лежит упавший ключ. Слишком яркий свет в яме будет утомлять глаза. Применяются плоские длинные светильники, за которые вы не будете цепляться в тесноте. Если в стенах смотровой ямы организованы ниши для инструмента, свет можно организовать в них.Идеальный вариант — 12 вольтовые водозащищенные светодиодные ленты, или LED светильники в алюминиевых профилях. Во-первых, они достаточно ударопрочные и занимают мало места. Во-вторых — экономичность быстро окупит высокую стоимость.
5. Другой вопрос — освещение подвала. В нем могут быть установлены полки и стеллажи. Учитывая малую высоту перекрытия, светильники должны быть плоскими. Оптимальный вариант — размещение плафонов по периметру потолка. Опять же, обратите внимание на светодиодные решения. В подвале может быть сыро, и замена линий 220 вольт на 12, повысит безопасность. Основной элемент освещения — переноска. Лампа по возможности должна быть низковольтной. В идеале точка подключения находится под рукой (розетка в яме), линия на отдельном автомате защиты. Разумеется, переноска должна быть ударопрочной, особенно при напряжении питания 220 вольт. Удобно пользоваться удлиненной лампой, которую можно подвесить под днище, либо положить на пол, направив свет вверх.

Важно! Установка светильников и выключателей на металлические стены недопустима. Используйте диэлектрические подложки.

Розеточная сеть

Общее правило размещения точек электропитания в гараже: дежурная розетка возле вводного щитка, и группы розеток в зонах проведения работ. Каждая группа заводится на отдельный автомат защиты. При срабатывании автомата, у вас не должен обесточиться весь гараж.

В тесных помещениях не рекомендуется применение многоточечных переносных удлинителей, есть риск запутаться в проводах. Оптимальный вариант — закрепить модуль стационарно.

• Для экономии, разбейте сеть по группам, руководствуясь потребляемой мощностью. Например, розетка для зарядного устройства аккумуляторной батареи не требует провода с большим сечением, и размещается со стороны расположения АКБ. Тоже самое относится к подключению паяльника или пылесоса.
• Точка питания мойки высокого давления, сварочного аппарата, или болгарки, размещается вблизи ворот, поскольку эти приборы в основном эксплуатируются на улице. Стационарное электрооборудование (сверлильный, точильный станки и пр.) могут быть подключены без розеток, на отдельные пусковые автоматы. Поскольку эстетика в гараже стоит на последнем месте, подойдут недорогие промышленные «пускачи».
• В подвале не рекомендуется устанавливать розетки 220 вольт. Если такая необходимость возникла, исполнение должно быть уличным, то есть защищенным от влаги.
• Монтаж электропроводки в гараже для розеток и освещения, должен быть раздельным (по разным линиям и в разных гофрах).
• Розетки для электроинструмента устанавливаются ниже, чем в жилых помещениях. Большинство работ выполняется на уровне пола.
• При выборе места крепления розеток, учитывайте возможность повреждения бампером (если промахнетесь при въезде), или дверьми (если открытая дверца достает до стены).
• В металлическом гараже, розетки монтируются на площадки из диэлектрика, устойчивого к высоким температурам. Применение фанеры нежелательно: во-первых, она горит; во-вторых, впитывает влагу.

Установка электрощита

Электропроводка в гараже своими руками начинается от распределительного устройства. Если прибор учета электроэнергии расположен снаружи, «точкой отсчета» является входной автомат. Если счетчик внутри — этот же автомат устанавливается сразу после него. Входной автомат может быть подключен перед счетчиком (с доступом потребителя), тогда он опечатывается вместе с прибором учета.

После опечатывания оборудования работником энергосбыта, вы не будете иметь возможность изменить конфигурацию ввода. Поэтому схема проводки в гараже планируется изначально с учетом расположения этих элементов.

• Щитовая располагается как можно ближе к точке ввода. Чем меньше длина кабеля до первого автомата защиты (в зоне вашей ответственности), тем выше уровень безопасности.
• Желательно всю коммутацию выполнить в одной коробке. Исключение можно сделать в случае, когда прибор учета не подходит к вашему распределительному щитку.
• Все автоматы защиты должны иметь маркировку. Мнение, что: «я и так все помню», опасно. Бывают случаи, когда вы физически не сможете сказать спасателям, как обесточить ту или иную линию.
• Электрощиток с металлическим корпусом должен быть заземлен. Как сделать заземление в гараже своими руками, зависит от материала стен.

Правильная организация заземления

Для чего вообще нужна «земля» в гараже?

1. Для защиты от пожара. В случае прикосновения фазы (неисправный электроинструмент, поврежденный провод) к заземленным частям конструкции, нагрев не происходит, срабатывает автомат защиты.
2. Для защиты от поражения электротоком. Только для этого необходимо еще одно условие: установка УЗО.

Заземление выполняется по стандартным правилам: в грунт вертикально устанавливаются 3 жестких проводника, соединенные между собой.

От контура заземления в гараж проводится стальная шина (медный кабель). От точки подключения заземления выполняется разводка в щиток, и в розеточную сеть. Корпус металлического гаража заземляется на общих основаниях, и не может являться точкой подключения или шиной заземления.

Важно:

• Использование незаземленной розеточной сети, и незаземленного электроинструмента в металлическом корпусе недопустимо! Особенно в металлическом, заземленном гараже.
• Необходимо помнить, что обычные автоматы защиты, заземление не являются гарантией от поражения электротоком. Для этого предназначены УЗО.

Организация проводки

С точки зрения безопасности, вопрос: «как сделать проводку в гараже своими руками?» стоит на первом месте. У вас может быть отличное заземление, дорогой несгораемый электрощит, а слабым звеном окажется поврежденный провод с неправильно рассчитанным сечением.

Подобрать нужный кабель можно по таблице.

При этом необходимо помнить, что диаметр медной жилы и сечение проводника, это разные величины. Если вы располагаете качественным проводом без маркировки, замерьте микрометром или штангенциркулем диаметр зачищенной жилы, и рассчитайте сечение по формуле:

сечение = 0.785 × диаметр²

Классическая разводка линий для гаража не подходит, распределительные коробки лишь повышают уязвимость проводки. Оптимальный вариант — звезда: один защитный автомат — один потребитель (группа).

На рисунке изображена схема проводки в гараже.

В зависимости от материала, из которого построен гараж, организуем укладку кабеля. Для каменных и металлических конструкций используется обычная гофра (стальная либо пластиковая). Необходимо помнить, что укладка провода в гофру, лишь повышает устойчивость к механическим повреждениям, и не является защитой от пожара. Даже маркировка «НГ» не является 100% гарантией от возгорания при перегреве. Поэтому защитные автоматы не должны быть излишне мощными. Оптимальное срабатывание по перегреву — превышение допустимого тока в 2 раза.

Гофра с кабелем укладывается параллельно и перпендикулярно. Не допускаются диагонали, округление углов. Перед уложенными линиями не должно быть полок, стеллажей. Особенно опасно передавливание изоляции металлическим ящиком или канистрой.

Рекомендуется применение кабеля питания с двойной изоляцией. Одно- или многожильные провода — вопрос удобства монтажа. На эффективность электропитания это не влияет.

Разумеется, электропроводку можно уложить в кабельные короба. Это несколько дороже, чем гофра, зато на порядок эстетичней.

Резервное питание 12 вольт

В некоторых случаях, оно может быть и основным. Не все гаражи имеют энергоснабжение.

• Аккумулятор устанавливается на полу, либо на небольшой подставке. Необходимо учитывать температурный режим: зимой АКБ утепляется, летом напротив, желательна вентиляция. Подключение потребителей организуется с помощью вводного щитка, он не должен быть в одном корпусе с распределителем 220 вольт.
• Входной кабель обязательно оснащается предохранителем, на клеммы надеваются изоляторы. Иначе упавший рожковый ключ может закоротить батарею и вызвать пожар.
• Если вы используете 12 вольтовые LED светильники, есть смысл установить переключатели (между драйвером и лампой). При перебоях с подачей энергии, в всегда сможете подключить аккумулятор
• Регулярно контролируйте уровень заряда АКБ, чтобы не пришлось выводить ее из состояния сульфатации.
• Для работы с оборудованием, требующим 220 вольт питания, можно использовать инвертор 12–220 В. Для удобства, его высоковольтный выход подключается к розеточной сети гаража. Обычный автомат в таком случае заменяется на переключатель резервного питания. То есть, розетки одновременно не должны быть подключены к инвертору и входу 220 вольт.

Если вы не будете пользоваться гаражом длительный срок, аккумулятор следует полностью отключить от резервной линии питания.

Видео по теме

Хорошая реклама

Проводка в гараже своими руками

Что ни говори, а без электричества в гараже никак не обойтись. Даже если вы появляетесь в нём всего пару раз в день на пять минут, чтобы забрать, а потом поставить машину. Ведь вы не будете загонять автомобиль впотьмах, и к тому же периодически надо заряжать аккумулятор. Ну, а для большинства владельцев, гараж – это второй дом. Поэтому был, есть и остаётся актуальным такой вопрос, как проводка в гараже. Поговорим об этом подробнее, как делать, с чего начинать, какие требования и правила соблюсти?

Схема электроснабжения

Перед тем, как провести проводку в гараже, особое внимание уделите схеме электроснабжения. Какое бы ни было строение – огромный дом или небольшой гараж – начинать всегда надо именно с неё. Прежде всего, нарисуйте схематический чертёж вашего помещения. Что должно быть на нём отражено?

• Вводная линия, которая подходит к зданию гаража.
• Места, где будут установлены светильники – само гаражное помещение, яма для осмотра машины, погреб. Возможно, над каким-то станком (токарным, сверлильным) понадобится дополнительное освещение.
• Положение распределительного щитка, правильнее всего устанавливать его у входа. Когда будете покидать помещение, вы сможете спокойно его обесточить и сразу выйти на улицу, а не пробираться впотёмках через весь гараж.

• Запланированные места для розеток (около верстака, рабочего стола или станка, в другом месте, где возможно понадобится подключать электроинструмент).
• Приблизительный маршрут электропроводки гаража (то есть, по какому пути вы планируете подводить провода от распределительного щитка к светильникам и розеткам).
• Если у вас в гараже будут находиться механические станки, компрессор для накачки шин, то отобразите на схеме их место расположения, потому что к этим токоприёмникам потребуется подвести отдельные линии от индивидуальных автоматов.

Схема электрической проводки в гараже делается для того, чтобы чётко определить количество нужных материалов – розеток, выключателей, автоматов, светильников, распределительных коробок.

Вы составите список, пройдёте по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберёте качественные, доступные для вас коммутационные аппараты и провода.

Также схема электропроводки в гараже поможет вам определиться с максимальной нагрузкой. Вы посчитаете суммарную мощность всех потребителей электроэнергии и правильно подберёте по сечению и номинальному току вводные и отходящие кабели и автоматы.

Молниезащита

Любые строения надо защищать от ударов молний, и гараж – не исключение.

Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.

Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:

• приёмника молний;
• проводника, отводящего ток в землю;
• заземлителя.

В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.

Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.

Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.

Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.

Согласно правил, в радиусе 4 м заземлитель надо оградить, чтобы в случае удара молнии человек не попал в зону действия шагового напряжения.

Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.

Освещение

Осветительная электропроводка в гараже своими руками выполняется без каких-либо сложностей. Особенно, если гараж у вас только для хранения автомобиля, в этом случае вообще достаточно пары светильников.

Если же вы проводите в гараже всё свободное время, занимаясь ремонтом машины и другими работами, то помимо основных осветительных приборов на потолке могут понадобиться ещё дополнительные на стенах. Желательно также установить ещё один прибор освещения над входом в гараж. А также, если у вас есть там различные станки, то не лишними будут светильники прямо над этими рабочими местами.

Рационально будет расположить на боковых стенах люминесцентные светильники и подключить их к двухклавишному выключателю. Одной клавишей включается одна сторона, второй – другая. Это очень удобно, если машина стоит внутри гаража и вам необходимо производить какие-то работы с одной стороны, например, менять колёса, заниматься с крыльями или дверками. Включили одной клавишей нужную сторону освещения и занимайтесь себе спокойно, потом точно также перешли на другую сторону.

Для осветительной электропроводки в гараже своими руками вы можете установить следующие светильники:

• модели НБП, ПСХ, НПО, НСП, рассчитанные на лампы накаливания;
• модели ЛПО и ЛСП люминесцентных светильников;
• наиболее выгодные светодиодные светильники, у них самый долгий срок эксплуатации, при этом низкий расход электроэнергии. Они работают при любой температуре, но есть один недостаток – это цена, стоят такие приборы освещения не дёшево.

Помните, что металлические корпуса осветительных приборов обязательно подлежат заземлению.

Если монтируете источники света на высоте ниже 2 м от уровня пола, то они должны быть защищены от случайного механического повреждения.

Правила монтажа проводки для подсобных помещений

Зачастую гаражные капитальные строения оборудуются ямами для осмотра машин и подвалами. Поэтому перед тем, как сделать электропроводку в гараже, ознакомьтесь с некоторыми нюансами и правилами именно для этих помещений.

Чтобы обеспечить безопасную эксплуатацию осветительной проводки в яме для осмотра и подвале, надо запитывать её с помощью понижающего трансформатора 220/36 В. В силу того, что эти помещения углублены и бывают сырыми, сам трансформатор следует располагать у входных ворот в гараж либо около распределительного щитка.

В сухих подвалах можно применять для освещения напряжение 220 В, но подключение надо выполнять через дифференциальный автомат или УЗО.

Проводка осветительная в гараже для подвального и смотрового помещения осуществляется открытым способом по поверхностям потолков и стен, допускается использование труб или электротехнических коробов из пластика.

Подвал и яма для осмотра должны быть подключены от распределительного щитка двумя независимыми линиями. Запрещается устанавливать в них коммутационные аппараты. Если уж будет крайняя необходимость, то в сухих смотровых ямах и подвалах допускается монтаж розеток и выключателей с классом защиты не меньше IP 44.

Яма для осмотра имеет стеснённые размеры, поэтому для монтажа светильников сделайте ниши. Когда такой возможности нет, то используйте светильники, имеющие защитную решётку. При использовании переносных дополнительных светильников подключайте их при помощи понижающего трансформатора (36 В) или автомобильного аккумулятора (12 В).

Основные элементы распределительного щитка

Как правильно собрать распределительный щиток в гараже? Чаще всего владельцы автомобилей и гаражных помещений упрощают схему и обходятся лишь автоматическими выключателями, пренебрегая другими элементами защиты. Да, это гораздо дешевле, но не всегда оправдано. Желательно, чтобы в щитке были смонтированы следующие основные элементы:

• Автоматические выключатели. Их установка обязательна, так как это основная защита от коротких замыканий и перегрузок. Если у вас совсем старинный гараж с одной лампочкой по центру и одной розеткой, вполне можно обойтись только вводным автоматом. Но для современных гаражей этого уже недостаточно, так как часто приходится использовать различный электроинструмент, систему обогрева, зарядные и пусковые устройства.

В схеме отходящие автоматические выключатели располагаются после прибора учёта.

• Устройства защитного отключения (УЗО), которые подключаются вместе с обыкновенными автоматическими выключателями, или дифференциальные автоматы. Их основная цель – защита человека от токов утечки, которые возникают в случае повреждения изоляции электропроводки. Установка таких защитных элементов особенно актуальна, если вам придётся работать с электрифицированным инструментом в подвале либо смотровой яме, где окружающая среда имеет повышенную влажность.

• Реле для контроля напряжения. В гаражных кооперативах очень много умельцев, которые с утра до вечера что-то мастерят. Не всегда среди них только первоклассные профессионалы, находятся и те у кого, «очумелые руки», поэтому часто в гаражах случаются неисправности в электросети. Например, при обрыве ноля в трёхфазной схеме появится повышенное напряжение, что в свою очередь может привести к сгоранию двигателей и ламп освещения. Реле, контролирующее напряжение, в подобной ситуации автоматически обесточит вашу схему и спасёт оборудование.
• Ограничители перенапряжения. Их устанавливают в случае запитки гаража от воздушной ЛЭП. Во время грозы в линию может ударить молния. Установленные на ВЛ разрядники должны погасить попавший потенциал, но остаточная величина всё-таки может оказать влияние на проводку. В этом случае спасут схему ограничители, они отведут повышенный потенциал на контур земли. Устанавливаются эти защитные элементы между вводным автоматом и счётчиком. В случае отсутствия ограничителей, когда приближается гроза, отключите вводной автомат на гараж.

Внутренняя проводка

Если на момент строительства гаража в нём сразу делалась скрытая проводка, то вы вполне можете воспользоваться ею, лишь усовершенствовав согласно своей схеме. Если таковой нет, то время своё не тратьте, стены не штробите, выполняйте разводку открытым способом.

Кабель выбирайте с медными жилами и оболочкой из негорючих материалов, подойдёт марка ВВГнг, прокладывайте его в кабель-каналах, гофре или металлических трубах.

Для осветительной нагрузки достаточно будет сечения 1,5 мм², для розеток 2,5-4 мм².

Однофазная проводка

Однофазная электропроводка в гараже своими руками выполняется просто, схема выглядит примерно так:

1. На распределительный щиток приходит вводной кабель и подключается к входным контактам общего автомата. Для однофазного электроснабжения 220 В достаточно двух- или трёхжильного провода, а автомат лучше всего подойдёт двухполюсный, на номинальный ток 25 А или 32 А.
2. После него монтируется счётчик электрической энергии, к которому подключаются фазный и нулевой провод.
3. После счётчика ноль идёт к нулевой шинке, а фаза на отходящие однополюсные автоматы.
4. К нулевой шинке подсоединяются все нули дифференциальных автоматов и УЗО.
5. Через однополюсные автоматы запитано освещение, через дифференциальные – розетки.

Как правило, вся электрика в обычном гараже состоит из двух-трёх автоматов для освещения (помещение самого гаража, яма, погреб) и двух дифференциальных автоматов для розеточных групп. Имейте в виду, что дифференциальные автоматы можно заменить устройствами защитного отключения (УЗО) в связке с обыкновенными автоматическими выключателями.

Трёхфазная проводка

Очень многие владельцы гаражей не просто ставят в нём на хранение автомобиль и изредка занимаются им, но и выполняют различные работы на специальном электрооборудовании. В этом случае разводка электропроводки в гараже понадобится трёхфазная (380 В). При таком варианте электричество на распределительный щиток подаётся четырёх- или пятижильным вводным кабелем.

Жилы проведённой в гараж линии подключаются к трёхфазному вводному автомату, после него в схеме идёт счётчик электроэнергии, затем ещё один общий автомат трёхфазного исполнения.

Для подключения однофазных автоматов освещения берите одну фазу с общего автомата. Только равномерно распределяйте нагрузку, не цепляйте все однополюсные автоматы на одну фазу. Для этой коммутации вам достаточно будет двух- или трёхжильного провода (одна жила – защитное заземление).

Линию 380 В для подключения трёхфазных электрических приборов выполняйте четырёх- или пятижильным проводником (здесь пятая жила будет для защитного заземления).

Наглядно про монтаж электричества в гараже на видео

Помните! На время, когда в гаражном помещении не находятся люди, электропитание необходимо отключать. Этого требует техника пожарной безопасности.

Вкратце рассказали вам, как сделать проводку в гараже своими руками. Как видите, это не дом и не баня, здесь всё гораздо проще, можно осилить и самому без помощи профессионалов. Хотя, если ваш гараж, находится в кооперативном массиве, будьте уверены, там помощники найдутся.

Схема электропроводки в гараже: требования и инструкция

Практически для любого автолюбителя гараж не только удобное пристанище для средства передвижения, но и часто посещаемое место. Это стоянка транспорта нередко становится удобной мастерской, подсобным помещением или складом всяких «полезностей». Так как у владельца время от времени возникает необходимость подзарядить аккумулятор или подкачать спущенное колесо, без электричества в таком помещении обойтись крайне трудно. Оно требуется всегда: для элементарного удобства, для работы с различными электрическими инструментами. Поскольку в «жилище» для машины хранятся не самые «мирные» вещества (например, ГСМ, бензин), схема электропроводки в гараже должна быть продуманной и совершенно безопасной.

Особенности электрификации гаража

Схема электропроводки в гараже немногим отличается от разводки в квартире либо в частном доме. Поэтому самостоятельно электрифицировать помещение сможет любой владелец, эта задача вполне по силам. Однако несоблюдение правил при подобных работах — всегда потенциальная угроза: любая электропроводка должна быть не только функциональной, но и абсолютно безопасной.

Самый элементарный вариант — новый гараж, возведенный на участке, где уже находится полностью благоустроенный дом и, естественно, имеется электричество. В этом случае владельцу понадобится минимум усилий: останется только провести кабель от распределительного щита здания к гаражу, а затем сделать разводку.

Если строение расположено далеко, то рассматривать необходимо два способа: подключение от здания или от линии электропередач, которая находится неподалеку. Вторая задача сложнее, так как придется тянуть кабель либо воздушным, либо подземным путем. Оба варианта предполагают дополнительные траты и необходимость монтажа отдельного распределительного щитка.

Схема электропроводки в гараже должна учитывать все возможные устройства и особенности самого помещения.

1. Освещение. Первый прибор — центральная лампа достаточной мощности, ее располагают под потолком. Если гараж будет не только пристанищем для машины, то для дополнительного освещения рекомендуют установку небольших светильников по всему периметру помещения.
2. Розетки. Их количество зависит лишь от того, какой комплект электроприборов требуется владельцу для работы и для комфортного существования. Нередко минимальный набор включает не только инструменты, но и обогреватель, плитку, электрический чайник и т. д.
3. Электрощиток. Этот прибор довольно сильно отличается от привычного домашнего варианта. В гараже он должен включать входной и разделительный автоматы. Если есть необходимость, то количество их увеличивают. Кроме автоматов в нем должен быть счетчик.

Последний элемент — смотровая яма. Лучшее решение для нее — розетка, расположенная на стене рядом. В этом случае будет возможность пользоваться удлинителем.

Правила

Электрическую схему составляют, учитывая все требования к ней.

1. Проводку всегда прокладывают строго вертикальными и горизонтальными линиями. Любые уклоны запрещены. Переход от одного участка к другому должен располагаться под прямым углом. Диагонали или зигзаги недопустимы.
2. Кабели прокладывают на расстоянии как минимум 100 мм от потолка, 150-200 мм обязательно отступают от углов, дверных и оконных проемов. Такое же расстояние оставляют от любых отопительных приборов.
3. Розетки располагают на высоте 500-600 мм от пола. Количество приборов — один на 6 м², либо по одному на каждые 4 м. Высота монтажа выключателей от пола — 1500 мм, расстояние от косяков — 150 мм.
4. Если в гараже есть смотровая яма или хранилище для урожая, то ни розетки, ни выключатели там монтировать не рекомендуют. Их устанавливают в самых удобных местах помещения.
5. Все электротехнические устройства должны иметь защиту от пыли и влаги, то есть соответствовать классу защиты IP44.

Когда гараж входит в состав кооператива, разрешение на подключение электричества получить необходимо. Перечень документов и сроки согласования уточняют у администрации.

Схема электропроводки в гараже составляется так: сначала намечают место для вхождения внешнего силового кабеля, выбирают участок для монтажа распределительного щитка. Затем на чертеже располагают точки, наиболее удобные для установки розеток и осветительных приборов. Последний этап — корректное соединение элементов линиями разводки.

Напряжение

Нередко гаражные кооперативы, помимо стандартной электросети, рассчитанной на 220 В, имеют возможность обеспечить автовладельцам отдельную проводку на 380 В, она предназначается для питания особенно мощного оборудования. Если говорить о технике безопасности, то инструкция предполагает, что должна быть одна входящая розетка в каждом помещении, однако не запрещено делать дополнительную разводку на несколько приборов, расположенных в разных местах.

220 вольт

Схема на 220 В требует завести два или три кабеля — фазу, ноль и, если есть возможность, заземление.

Фаза, проходящая через главный автомат на счетчик, поступает к осветительным приборам через простые автоматы, рассчитанные на 25 или 32 А, и к розеткам через УЗО.

380 вольт

Схема на 380 В предполагает, что в гараж может входить четыре или пять проводов. Три из них фаза, один — нейтраль, оставшийся — заземление. Для такой линии на ввод будет необходим трехфазный автомат, потребуется установка такого же трехфазного счетчика.

Общий автомат, установленный после счетчика, делит электросеть на 220 и 380 вольт. Первые отводят на осветительные приборы и обычные розетки, вторые — через отдельный автомат на розетки для мощных приборов. Это оборудование имеет 4-5 контактов.

Схема электропроводки в гараже, где часто используется мощное оборудование, наиболее требовательна. В этом случае обязательно учитывают максимально возможную нагрузку всех электрических приборов. Эта суммарная мощность необходима для выбора сечения кабеля и номинального тока автоматов.

Материалы, оборудование

Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.

Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.

Кабель

После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм². Он подойдет даже для гаража, переоборудованного в мастерскую.

Для кабеля осветительных приборов будет достаточно сечения 1,5 мм². Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.

Для большинства электроинструментов хватит провода с сечением 2,5 мм², но для перестраховки лучше купить кабель понадежнее — с 4 мм². Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.

Для электропроводки в гараже выбирают следующие типы кабелей:

Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость.

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.

Устройства автоматической защиты

Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:

• заняться монтажной схемой, которую привязывают к планировке;
• разбить всех потребителей на группы, имеющие свои ветки питания;
• произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
• определить, есть ли необходимость в УЗО и защитных автоматах;
• если они нужны, то подобрать тип устанавливаемого оборудования.

Монтаж электропроводки по схеме

После того как схема электропроводки в гараже готова, а все необходимое куплено, можно приступать к монтажу. Всю операции можно разделить на три этапа: это подготовка, работа на внешнем участке и монтаж электропроводки в помещении.

Подготовка

Перед началом работы традиционно готовят комплект инструментов электромонтажника. В него входят:

• болгарка, перфоратор (штроборез), если запланирована скрытая электропроводка;
• отвертки разных размеров: крестообразные и плоские;
• круглогубцы, плоскогубцы;
• отвертка-индикатор;
• дрель со сверлами;
• рулетка, уровень;
• монтажный нож;
• крепеж — хомуты, саморезы.

Еще потребуется карандаш (малярная отбивка, краска/кисть) для разметки поверхностей, изолента и резиновые перчатки. Ручки всех инструментов должны быть защищены.

Подготовительные работы в большей степени относятся к помещению. Это разметка стен и/или потолка, нарезка каналов-штроб, высверливание отверстий под розетки, распределительные щитки. Гнезда делают перфоратором и алмазной коронкой. Канавки — перфоратором, болгаркой, или простым «дедовским» набором — зубилом и молотком.

Все эти инструменты далеко не самый оптимальный выбор: лучше купить или найти (арендовать) «профи» — штроборез, который гарантирует скорость работы, ровность каналов, отсутствие грозных туч пыли в гараже. Глубина и ширина штроб, как правило, не превышает 20 мм.

Схема электропроводки в гараже, если речь идет об освещении, реализуется на потолке. Когда перекрытием являются железобетонные плиты, то кабель просто укладывают между ними, а затем замазывают песчано-цементной смесью либо готовой штукатуркой. В случае монолита проводку протягивают в гофрированный рукав. Ее фиксируют хомутами, «посаженными» на саморезы.

Работа на улице

В этом случае есть два варианта — воздушный либо подземный.

По воздуху

Первый способ наименее трудоемкий. К такой электропроводке предъявляют несколько требований по высоте. Минимальные значения таковы:

• ввод в здание — 2,75 м;
• над пешеходными дорожками — 3,75 м;
• над проезжей частью — 6 м.

Если высота гаража меньше 2,75 метров, то на крыше или стене требуется установить изогнутую стальную трубу (уголок), ее диаметр — 20-30 мм. Когда расстояние между гаражом и столбом электропередач превышает 25 м, необходима дополнительная промежуточная опора.

Для надежности в качестве несущего элемента используют стальной оцинкованный трос (диаметр 4-5 мм). Его натягивают при помощи крюков, талрепов, натяжных зажимов, используемых для СИП. Кабель помещают в гофрированную трубу, потом крепят к тросу пластиковыми хомутами.

Под землей

Подземная прокладка кабеля не так требовательна, но в этом случае нужен бронированный кабель. В маркировке такого изделия должна присутствовать буква «Б». Для укладки проводки в траншеи также используют гофрированные трубы. Если кабель будет просто засыпаться землей, можно купить обычные ПВХ изделия. Когда хозяином запланирована заливка бетона, необходимы тяжелые трубы ПНД (полиэтилен низкого давления).

После рытья траншеи, глубина которой составляет 800 мм, в нее засыпают песчаную подушку толщиной как минимум 100 мм. Затем помещают на нее кабель, засыпают его таким же слоем песка, а сверху укладывают защитно-сигнальную ленту. Если траншея широкая, то потребуется несколько рядов. Сверху ее засыпают землей.

Провода протягивают в гараж через отверстие в фундаменте, его предусматривают еще на этапе заливки основания. Кабель, уложенный под землей, — вариант довольно трудоемкий, однако этот способ более надежен, так как проводка максимально защищена от внешних воздействий.

Внутренняя разводка

Еще на стадии проектирования необходимо выбрать, какой способ монтажа будет оптимальным для хозяина. Как уже было сказано, вариантов есть два — скрытый и наружный. При первом в стенах делают канавки-штробы, при втором кабель прячут в каналы либо гофрированные трубы, затем их крепят к стенам и потолку.

Скрытая проводка

Сначала кабель режут на куски, почти равные по длине шлейфам: для запаса добавляют примерно 10%. Потом устанавливают в гнезда распределительные коробки. Монтаж производят гипсовым раствором либо саморезами с пластиковыми дюбелями. Иногда используют оба варианта.

Проводку помещают в штробы, затем фиксируют ее с помощью пластиковых хомутов, закрепленных в канавках саморезами. Соединяют шлейфы скрутками, которые защищают изолентой, или с помощью клеммных колодок, надежных и абсолютно безопасных. Штробы закрывают штукатурным раствором, монтируют выключатели и розетки, затем подключают их к электросети.

Не всегда целесообразно замуровывать кабель в стенах. В небольших помещениях гораздо практичнее сначала поместить провода в гофрированные трубы, а потом спрятать под раствором или штукатуркой. В этом случае при повреждении электропроводки вскрывать стены не придется: можно легко вытащить старый кабель, а потом протянуть новый.

Открытый монтаж

Если стены гаража металлические или деревянные, то этот способ — единственная возможность. В таком случае выбирают либо гофрированные трубы, либо кабель-каналы — длинные короба (2 м) с крышками. Предварительно их разрезают, затем крепят к поверхности саморезами. Соединяют участки с помощью распаячных (распределительных) коробок.

Все элементы надежно фиксируют саморезами. Так как штроб нет, используют только внешние электроприборы — выключатели, розетки, распределительные коробки. После укладки и подключения проводов кабель-каналы закрывают с помощью защелок.

Установка распределительного щитка

Гараж, подключаемый отдельно от дома, — ситуация, встречающаяся нечасто. Но в этом случае придется приобретать дополнительное оборудование — свой распределительный щит, куда устанавливают счетчик. Щит закрепляют на стене — внутри или снаружи. Если выбран первый вариант, то для удобства устройство фиксируют на стене близко от входа в гараж.

Рекомендуемая высота для монтажа распределительного щитка 1,8 м, однако владелец может изменить (уменьшить) это значение. В качестве крепежа также используют саморезы с пластиковыми дюбелями. Каждому шлейфу рекомендуют устанавливать отдельный автомат. Помимо него необходим общий прибор — на вход.

Схема электропроводки в гараже не слишком сложна: как для понимания, так и для реализации. Однако времени работа займет немало, а внимательность, аккуратность и осторожность — требования, которые обязательны для любого мастера-электрика. Чтобы гарантировать безопасность, лучше не экономить на сечении кабелей и на приборах, так как электричество не прощает ни небрежного отношения, ни ошибок при монтаже.

Чтобы оценить сложность предстоящей операции и свои силы, можно посмотреть один из популярных видеоуроков:

схема и монтаж электропроводки своими руками

• Ассортимент шкафов
  • Купе
• Балконы
• Баня
  • Печь
  • Проекты
• Беседка
• Ванна
• Детская
  • Качели
  • Коврики
  • Кроватки
  • Обои
  • Потолок
  • Спальня
  • Столики
  • Стульчик
  • Шторы
• Гараж
• Двери
  • Входные
  • Межкомнатные
  • Проем
• Диваны
  • Угловой
  • Тахта
• Дизайн
  • Дома
  • Зеркала
  • Квартиры
• Дом
• Планировка
  • Арки
  • Гардеробная
• Гостиная
  • Мебель
  • Отделка
• Карнизы
• Ковры
  • Ковролин
• Краски
  • Акриловые
  • Водоэмульсионные
  • Фасадные
• Кровать
  • Двухспальная
  • Двухъярусная
  • Матрасы
• Камины
  • Электрические
• Кухня
  • Блендер
  • Варианты
  • Весы
  • Вытяжка
  • Диван
  • Кофеварки
  • Кофемашины
  • Меблированные
  • Миксеры
  • Мойки
  • Оформление
  • Пароварка
  • Плитка
  • Полки
  • Полы
  • Посудомойки
  • Потолки
  • Свет
  • Смесители
  • Совмещенная
  • Соковыжималка
  • Стены
  • Стол
  • Стул
  • Уголки
  • Фартук
  • Холодильники
  • Шкафы
  • Шторки
• Лаки
  • Материалы
  • Эмаль
• Ландшафтный дизайн
  • Ворота
  • Забор
  • Перепланировка
  • Участок
  • Элементы
• Мансарда
  • Чердак
• Напольное покрытие
  • Ламинат
  • Линолеум
  • Паркет
• Настенное покрытие

КАК СДЕЛАТЬ РУКИ В ГАРАЖЕ ИЩУ МАШИНУ | Своими руками

Мелкий ремонт и обслуживание автомобиля при наличии соответствующей техники можно проводить в гараже.

Для этого при строительстве гаража многие хотят сделать из него смотровую яму, что дает возможность проводить работы под днищем машины и ремонтировать ее труднодоступные узлы и агрегаты.

Однако специалисты не рекомендуют строительство ямы в гараже, в которой машина постоянно стоит, потому что влага из смотровой ямы выделяет влагу и образует конденсат.

Это, как правило, может вызвать коррозию различных частей днища автомобиля, стоящего над ямой.

Поэтому желательно сделать смотровую яму подальше от постоянной стоянки машины. Но если такой возможности нет, то при строительстве котлована необходимо учитывать следующие важные требования, которые предотвратят повреждающее воздействие котлована на машину:

1. Строительство смотровой ямы возможно только на участках, где уровень грунтовых вод ниже 2,5 метров, иначе ее устройство будет нецелесообразным;
2. Длину смотровой ямы следует рассчитывать с учетом длины автомобиля, то есть длина ямы должна быть немного больше длины автомобиля.Это нужно для того, чтобы спуск в яму был беспрепятственным.
3. Глубина ямы должна быть рассчитана таким образом, чтобы руки были свободно доступны для различных частей автомобиля, и чтобы была возможность, не сгибаясь, работать в ней;
4. Ширина ямы выбирается в зависимости от расстояния между колесами автомобиля, а также при выборе ширины смотровой ямы необходимо учитывать возможную замену автомобиля на другую марку;
5. При проектировании смотровой ямы желательно предусмотреть в ней ниши для инструментов и различных деталей — это значительно облегчит ремонт автомобиля;
6. Крышка люка обычно изготавливается из сварного металлического каркаса, она должна быть снабжена направляющими, чтобы машина не выезжала из ямы.Высота этих направляющих определяется в зависимости от дорожного просвета автомобиля;
7. В нерабочем состоянии смотровая яма должна быть постоянно закрыта легким герметичным экраном, например деревянным. Герметичность такого экрана можно придать полиэтиленовой пленкой. Это поможет избежать повышения влажности в гараже. Для удобства такой щит может состоять из двух или трех частей.

Размеры смотровой ямы в гараже

Строительство котлована начинается, как правило, с выемки котлована.В этом случае необходимо учитывать параметры будущего готового пи

.

Как убрать беспорядок в гараже {не создавая большого беспорядка в процессе}

Сегодняшняя миссия — привести в порядок свой гараж. Я знаю, что это не 15-минутная миссия, а скорее 15-минутная миссия, поэтому у меня в календаре есть несколько дней, чтобы вы могли завершить этот проект.

Эта миссия предназначена для выполнения во время работы над испытанием организации гаража здесь, на сайте, которое является одним из 52-недельных домашних испытаний.

Как всегда, первым шагом в процессе организации любого пространства является удаление из него беспорядка. Дело в том, что когда вы думаете о наведении порядка в гараже, вы немного паникуете из-за огромных масштабов проекта?

Если да, сделайте глубокий вдох и прочтите инструкции ниже, а также прокрутите вниз, чтобы увидеть вдохновляющие фотографии от читателей, которые уже выполнили эту миссию и прислали фотографии, чтобы показать свои результаты, чтобы вы были готовы взяться за этот проект.

Прочитав эту статью, вы поймете, что этот проект можно делать, 15 минут за раз, и без больших беспорядков в процессе, чем необходимо, если вы будете следовать перечисленным шагам.

Решите, как вы хотите использовать свой гараж после того, как он будет убран

Прежде чем вы начнете процесс очистки, убедитесь, что вы четко представляете, как вы хотите использовать свой гараж после того, как он будет очищен и организован.

Это поможет вам узнать, какие типы вещей следует убрать из помещения, что следует оставить, сколько места у вас есть для хранения или других задач (таких как парковка вашего автомобиля, наличие мастерской и т. Д.), и это также значительно упростит вам процесс принятия решений.

Гаражи часто бывают многоцелевыми, или, по крайней мере, могут. Некоторые из основных «зон», которые вы могли бы рассмотреть для своего собственного гаража (и которые более подробно обсуждаются в указанной выше статье), включают зону парковки автомобилей, мастерскую или рабочую зону и зону хранения.

Как только вы узнаете, что вы хотите делать со своим гаражом, в котором не будет беспорядка, в какой-то момент в будущем прочтите ниже фактические шаги в процессе очистки.

Верхнее фото любезно предоставлено читателем, Шери

Как убрать беспорядок в гараже, не создавая большого беспорядка

Наряду с чувством подавленности из-за масштабности проекта по очистке от мусора, из-за которого вы можете откладывать его выполнение, существует также страх, что вы создадите еще больший беспорядок в своем гараже, если начнете убирать беспорядок и усугубить его.

Это законные опасения, но они наверняка испортят вам настроение, когда дело доходит до мотивации.

Тем не менее, шаги, которые я перечислил ниже, при их соблюдении могут избавить вас от ощущения перегруженности и значительно уменьшить беспорядок, создаваемый во время процесса, так что на самом деле вам потребуется меньше времени, чтобы сделать это.

С чего начать?

Меня часто спрашивают: «С чего мне начать процесс избавления от беспорядка в гараже?» Как ни странно, ответ — в любом месте или даже в первом месте, которое бросается в глаза.

Люди зацикливаются на этом вопросе, но на самом деле не стоит.Важна не то, с чего вы начинаете. Важная часть состоит в том, что после того, как вы решите, с чего начать, вы должны систематически работать над этой областью слева направо или сверху вниз, не пропуская мимо вещей, о которых нужно подумать или заняться позже.

Систематическая часть этого подхода к очистке от мусора на самом деле делает процесс менее перегруженным, а также удерживает вас от огромного беспорядка.

Я обсуждал эту концепцию подробнее в своей статье о том, как очистить любую часть вашего дома.В этой статье также обсуждаются 6 вариантов, которые у вас есть для каждого предмета, с которым вы сталкиваетесь при расхламлении, включая такие варианты, как оставить его на месте, переместить в другую комнату, подарить, продать и т. Д.

Когда вы систематически разбираетесь с коробкой , предметы на полке или груды на полу в вашем гараже, вы быстро начнете выбирать один из 6 вариантов для каждого из предметов, с которыми вы столкнетесь.

Системный подход — это подход, при котором вы не оставляете дела без принятия решения с мыслью, что вернетесь к нему позже.Потому что именно те непринятые решения приводят к беспорядкам.

Чтобы не перегореть во время работы в гараже, который может быть очень большим, установите таймер на 15 минут и поработайте это количество времени над проектом, а затем сделайте перерыв. Если у вас всего 15 минут, используйте только 10 или около того минут на расхламление, а 5 минут в конце — на очистку промежуточной зоны, о которой я расскажу подробнее ниже.

Если, с другой стороны, у вас есть один или два часа, которые вы можете посвятить проекту за один раз, вам все равно следует разбить свою работу на 15-минутные сеансы, но вы можете выделить хотя бы Примерно 30 минут на уборку в конце, чтобы разобраться с предметами, от которых вы решили избавиться, чтобы они не превратились в беспорядок.

Создайте промежуточную зону для работы с беспорядком

.
