Как подключить интернет розетку — Схема распиновки и обжимки

Что представляет собой internet розетка?

Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Далее следует самый важный момент — подключение жил витой пары в соответствии со схемой кроссировки, которая находится прямо на корпусе клемника.

Схема подключения интернет кабеля по цветам

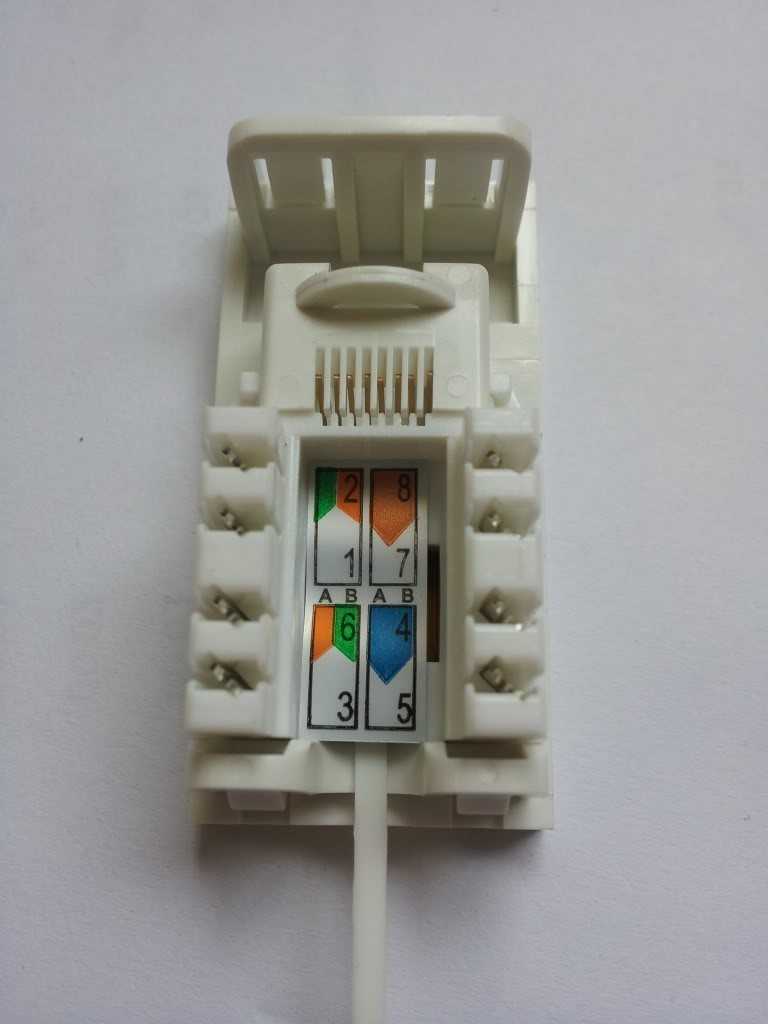

Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

К примеру:

• Бело-коричневый — коричневый

• Бело-синий — синий

• Бело-оранжевый — оранжевый

• И так далее

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

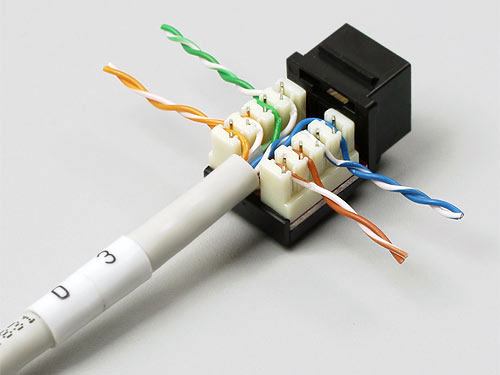

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.

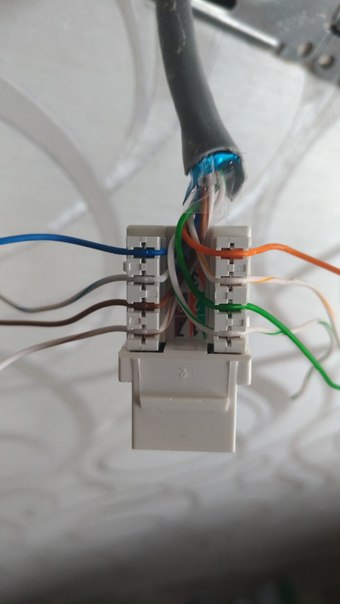

На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары). А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

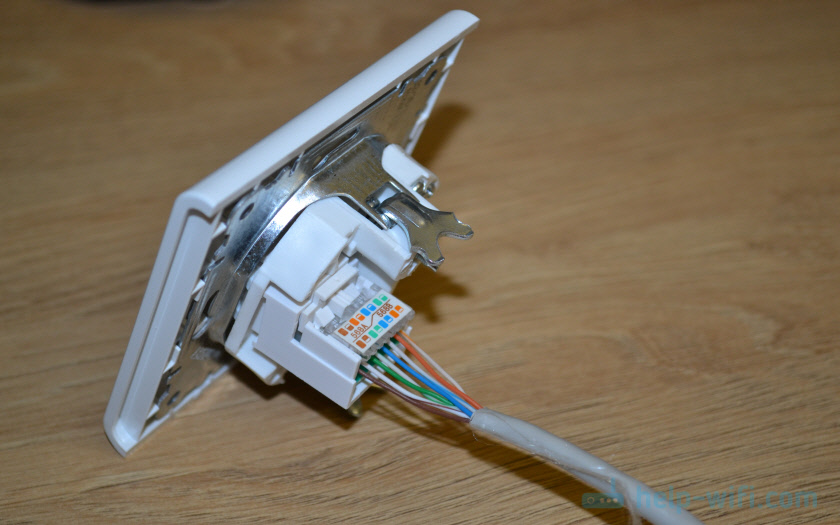

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

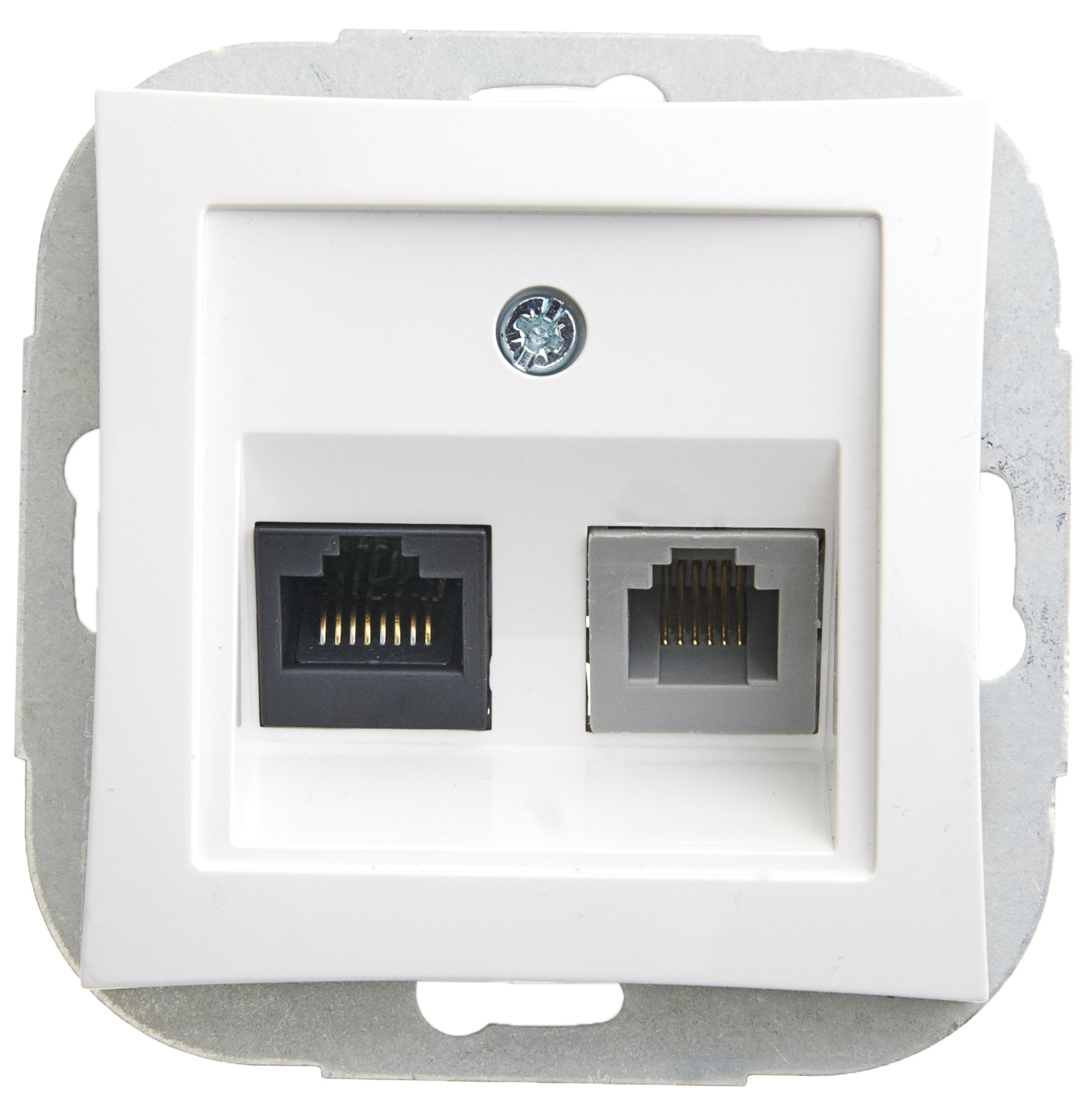

Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

Интернет через электрическую розетку 220 В

Если вы не хотите сверлить стены, кидать провода через весь дом или забыли смонтировать интернет-розетку, то в наше время существует вариант подключения интеренета в любом помещении, где есть розетка 220 В. Для этого вам понадобится PowerLine адаптеры, которые выглядит вот так:

Вы подсоединяете один такой адаптер к интернету, а другой уже в другой комнате просто коннектится с первым, такое вы можете проделать в каждой комнате, где нужен интернет и есть электрическая розетка, сам адаптер вы с помощью стандартной витой пары подключаете к компьютеру или ноутбуку.

Больше информации

Вопросы и ответы

Задать вопрос

Как подключить интернет розетку — Схема распиновки и обжимки

Что представляет собой internet розетка?

Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Далее следует самый важный момент — подключение жил витой пары в соответствии со схемой кроссировки, которая находится прямо на корпусе клемника.

Схема подключения интернет кабеля по цветам

Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

К примеру:

• Бело-коричневый — коричневый

• Бело-синий — синий

• Бело-оранжевый — оранжевый

• И так далее

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.

На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары). А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

Интернет через электрическую розетку 220 В

Если вы не хотите сверлить стены, кидать провода через весь дом или забыли смонтировать интернет-розетку, то в наше время существует вариант подключения интеренета в любом помещении, где есть розетка 220 В. Для этого вам понадобится PowerLine адаптеры, которые выглядит вот так:

Вы подсоединяете один такой адаптер к интернету, а другой уже в другой комнате просто коннектится с первым, такое вы можете проделать в каждой комнате, где нужен интернет и есть электрическая розетка, сам адаптер вы с помощью стандартной витой пары подключаете к компьютеру или ноутбуку.

Больше информации

Вопросы и ответы

Задать вопрос

Как подключить интернет розетку — Схема распиновки и обжимки

Что представляет собой internet розетка?

Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Далее следует самый важный момент — подключение жил витой пары в соответствии со схемой кроссировки, которая находится прямо на корпусе клемника.

Схема подключения интернет кабеля по цветам

Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

К примеру:

• Бело-коричневый — коричневый

• Бело-синий — синий

• Бело-оранжевый — оранжевый

• И так далее

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.

На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары). А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

Интернет через электрическую розетку 220 В

Если вы не хотите сверлить стены, кидать провода через весь дом или забыли смонтировать интернет-розетку, то в наше время существует вариант подключения интеренета в любом помещении, где есть розетка 220 В. Для этого вам понадобится PowerLine адаптеры, которые выглядит вот так:

Вы подсоединяете один такой адаптер к интернету, а другой уже в другой комнате просто коннектится с первым, такое вы можете проделать в каждой комнате, где нужен интернет и есть электрическая розетка, сам адаптер вы с помощью стандартной витой пары подключаете к компьютеру или ноутбуку.

Больше информации

Вопросы и ответы

Задать вопрос

Как подключить интернет розетку — Схема распиновки и обжимки

Что представляет собой internet розетка?

Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Далее следует самый важный момент — подключение жил витой пары в соответствии со схемой кроссировки, которая находится прямо на корпусе клемника.

Схема подключения интернет кабеля по цветам

Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

К примеру:

• Бело-коричневый — коричневый

• Бело-синий — синий

• Бело-оранжевый — оранжевый

• И так далее

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.

На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары). А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

Интернет через электрическую розетку 220 В

Если вы не хотите сверлить стены, кидать провода через весь дом или забыли смонтировать интернет-розетку, то в наше время существует вариант подключения интеренета в любом помещении, где есть розетка 220 В. Для этого вам понадобится PowerLine адаптеры, которые выглядит вот так:

Вы подсоединяете один такой адаптер к интернету, а другой уже в другой комнате просто коннектится с первым, такое вы можете проделать в каждой комнате, где нужен интернет и есть электрическая розетка, сам адаптер вы с помощью стандартной витой пары подключаете к компьютеру или ноутбуку.

Больше информации

Вопросы и ответы

Задать вопрос

Как подключить интернет розетку и коннектор: фото, видео

Главная » Электрика » Подключение интернет розетки RJ-45 и обжим коннектора

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Содержание статьи

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

О подключении люстры можно прочесть тут.

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

• Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.

  Компьютерная розетка RJ45 внутренняя

• Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

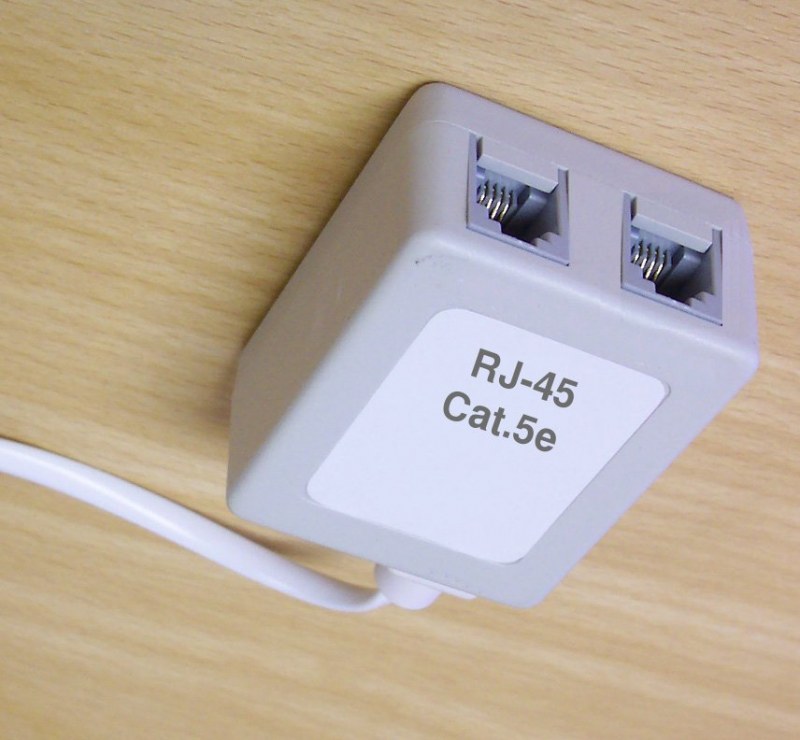

  Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

• Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
• На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.

  Подключение настенной розетки с 4-мя проводами

• На корпусе вы видите контакты-микроножи. К ним подводите провод нужного цвета и вставляете его, стараясь дотянуть его до самого низа контактной группы. Когда проводник проходит ножи, слышится щелчок. Это значит, что он стал на место и изоляция прорезана. Если добиться щелчка не удалось, после того как все согласно цветам разведено по контактам, берете обычную прямую отвертку с тонким лезвием и принудительно опускаете провода вниз. Это же можно сделать тыльной (неострой) стороной ножа.

  Восемь проводников подключают по схеме «В»

• После того как все проводники достигли своего места лишнее (торчащие кусочки) обрезают.
• Надевают крышку.

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

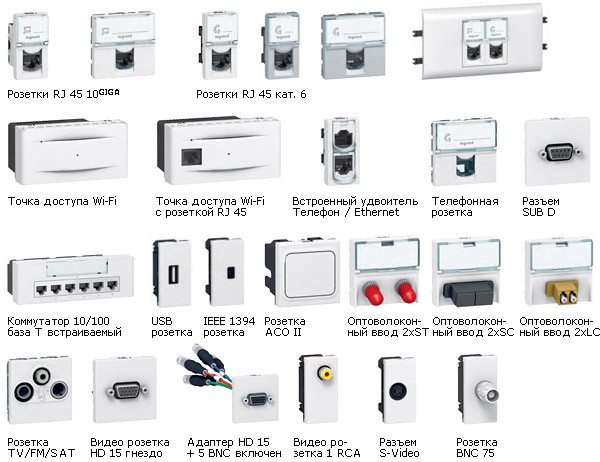

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке  Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования —  Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Монтаж интернет-розетки своими руками: пошаговые правила крепления. Как самостоятельно установить и как подсоединит витую пару к розетке

Интернет-розетка предназначена для подключения различных приборов с разными разъемами к одной сети. Она отличается по типу подсоединения от других розеток, поскольку имеют витую пару – 8 отдельных проводок, соединенных между собой по 2, образуя 4 пары. Это позволяет приглушать помехи других сетей и обеспечить высокую скорость передачи данных. Для такой розетки устанавливается специальный разъем для сетевого подключения — RJ-45. Несмотря на то, что сетевая розетка — это что-то новое в электрооборудовании, подключить ее достаточно просто и можно даже своими руками. Для этого необходимо разобраться, что такое розетка 8P8C и, как осуществляется подключение провода витая пара к розетке.

Оглавление:

1. Из чего состоит интернет-розетка?
2. Виды и типы интернет-розеток
3. Интернет-розетка: установка витой пары
4. Распировкка витой пары
5. Как установить интернет розетку?
6. Пошаговая инструкция, как установить розетку под интернет
7. Как делать розетку для интернета на 2 витые пары?
8. Ошибки при установке интернет – розетки

Из чего состоит интернет-розетка?

Интернет-розетка – сетевое оборудование, выполняющее функцию пассивной коммутации приборов к локальной сети, посредству разъединителей. Розетки разъемов RJ-45 могут быть двух типов, как и стандартные розетки, то есть: наружными и врезными. Наружные устанавливаются поверх стены, а врезные монтируются в стену. Компьютерный разъем RJ-45 состоит из двух конструктивных элементов:

• лицевая часть – наружная панель с патч-кордами;
• внутренняя часть – подрозетник и короб с клеммами, в которые вставляются контакты.

В розетку подключается витая пара, которая представляет собой 4 пары отдельных проводов. соединяющихся между собой по цвету. Схематически кабель витой пары выглядит следующим образом:

• наружная часть – внешняя оболочка;
• второй круг – экран-фольга;
• третий круг – дренажный провод;
• четвертый круг —  цветовые пары помещены в защитную пленку;
• внутренняя часть – витая пара.

Каждый провод подключается в клеммы по определенной схеме. Этот тип подключения называется кроссировка. В зависимости от скорости сигнала, в интернет-розетках могут использоваться 2 пары и 4 пары проводов, которые используются для подключения к сетям с высокоскоростным интернетом и средней скорости.

Виды и типы интернет-розеток

Розетки под разъем RJ-45 бывают разных видов, несмотря на то, что RJ-45 – стандарт подключения витой пары разных сетевых коммуникаторов. С помощью витой пары можно построить любой канал для передачи данных для создания сетей локального и общего пользования. Интерфейс RJ-45 – унифицирован для подключения к интернету, но бывает несколько классификаций интернет-розеток по следующим параметрам:

• количеству разъемов. По этому принципу делят розетки на одинарный, двойной и терминальный тип на 4-8 разъемов. Есть также комбинированные розетки, которые имеют коммутаторы для подключения RJ-45 и разъемов USB, HDMI.
• скорости интернета. По этому критерию разделяют розетки на категории по скорости передачи данных: до 100 Мбит/с, 1000 Мбит/с и 10 Гбит/с на 50 метров.
• способу монтажа. По этому принципу розетки делятся внутренние и накладные.  Внутренние розетки представляют собой клеммы с контактами, которые устанавливаются в стену, а наружные монтируются поверх стены.

Выпускаются также кейстоуны – это модульный порт, который универсально подходит под самые распространенные типы компьютерных разъемов и устанавливается в стандартный блок розетки.

Интернет-розетка: установка витой пары

Для подключения интернет-розетки нужно провести кабель витая пара, который и обеспечит подключение коммуникаций. Для этого необходимо провести ветвь от магистрального канала провайдера. Стандартные линии интернет-коммуникаций прокладываются снаружи, поэтому придется провести кабель в стене своими руками. Для этого используется гофрированная трубка, которая прокладывается в канале бетонной или гипсокартонной стены. Прокладывать кабель нужно там, где будет устанавливаться Wi-fi роутер, либо сама розетка. Лучше устанавливать витую пару скрытым способом, чтобы скрыть инженерные коммуникации. Если установка проводится открытым способом, то нужно, чтобы кабелю хватало длины, и он не был в натяжении.

Распировкка витой пары

Каждый провод кабеля RJ-45 устанавливается в определенное место. Если неверно распировать кабель, то витая пара не будет подключена корректно, а розетка – соответственно не будет работать. Существует два способа распировки: прямой и перекрестный. Прямой заключается в присоединении девайсов через маршрутизатор. Второй тип позволяет соединять коммуникации между собой. Также, эти методы распировки известны, как тип «А» и тип «Б». По типу «А» распировка осуществляется по парам:

1.      Бело-оранжевый и оранжевый.

2.      Бело-зеленый и синий.

3.      Бело-синий и зеленый.

4.      Бело-коричневый и коричневый.

По типу «Б» все провода подключаются идентично, только зеленая и оранжевая пара меняются местами на схеме. При подключении витой пары оставляется 10-15 см, а остаточная часть отрезается. Затем нужно освободить провода от оболочки (изоляции) и провести их зачистку. Для этого лучше использовать специальный инструмент – кримпер – клещи для обжима коннекторов. Затем нужно выпрямить все провода и подключить их по схеме, где каждому цвету соответствует определенное место. После того, как провода размещены в клеминик, остатки обрезаются. Распировка проводится перед тем, как смонтировать интернет-розетку или, когда она уже установлена для подключения.

Как установить интернет розетку?

Процесс монтажа интернет-розетки состоит из нескольких этапов:

• проведение разводки. На этом этапе проводится провод для интернете, который будет использоваться для кроссировки кабелей и присоединения розетки;
• установка подрозетника. Когда провод проведен, нужно установить подрозетник – внутреннюю часть розетки. Можно использовать даже подрозетник для стандартной электророзетки или купить специальный короб для интернет-розетки. На стене нужно очертить параметры подрозетника и вырезать соответствующее отверстие в стене. Затем нужно вставить в него подрозетник и прикрутить его саморезами к стене;
• подключение проводов. После того, как подрозетник установлен, в колодку нужно вставить провода. Для этого можно воспользоваться схемой двухпарной и четырехпарной распировки, в зависимости от типа подключения. Схема может быть нанесена на колодку, либо прилагаться в инструкции к розетке. Перед установкой витые пары не зачищаются. Провода устанавливаются в клеммник и крепятся в пазах;
• зачистка проводов. Для подключения необходимо устранить изоляцию. Для этого нужно воспользоваться стриппером – кроссировочным ножом, специально предназначенным для аккуратного удаления изоляции. Можно воспользоваться и подручными инструментами, например, ножом, но нужно постараться аккуратно удалить изоляцию, не повредив провод;
• разводка проводов. Необходимо правильно разместить провода, по определенной схеме. Маркировка указывается для каждой розетки. Провода выкладываются по очереди, по типу «А» или «Б».
• подключение клемм. Для этого нужно вставить провод в соответствующий паз, при этом держа его за изоляцию. Часть провода должна оставаться над клеммой. Чтобы в случае износа или повреждения провода можно было его заменить без повторного проведения проводки, нужно снять изоляцию на 10-15 см. Потом можно будет снять клеммы и обрезать старую часть. После того, как провода установлены, нужно их протолкнуть поглубже в пазы. Воспользуйтесь для этой цели ножом, но старайтесь не повредить оболочку.
• установка клеммника. После того, как провода подключены в клеммник, его нужно вставить в колодку. Торчащая часть провода обрезается, а клеммник зажимается винтом в колодке. Нужно туго прикрутить клеммник, чтобы обеспечить плотное прилегание контактов.
• установка верхней панели. Завершающей частью является присоединение наружной декоративной панели. Для этого нужно вкрутить винтами в подрозетник, при этом аккуратно придерживая конструкцию.

Затем, нужно проверить исправность розетки. Достаточно присоединить любой прибор, чтобы проверить есть подключение к сети или нет. Можно также воспользоваться приемником, который определяет наличие сетевого сигнала.

Пошаговая инструкция, как установить розетку под интернет

Вне зависимости от выбранного варианта розетки, проводится ее раскручивание и разделение для поэтапной установка. Все дальнейшие действия осуществляются следующим образом:

• разбирается корпус розетки, снимается лицевая часть. Для этого нужно повернуть крыльчатку по часовой стрелке и снять контактную пластину;
• останется только коннектор, на который нанесена схема подключения. В зависимости от выбранного типа, производится распировка витой пары по типу «А» или «Б»;
• затем обжимаются клеммы по типу схемы подключения;
• провода фиксируются зажимом и проверяется правильность подключения. Для этого можно присоединить любой прибор с соответствующим разъемом и убедиться, что установлено сетевое подключение;
• заключительным этапом является удаление лишней части проводов и присоединение лицевой части интернет-розетки.

Установка розеток для интернета, по сути, гораздо проще, чем монтаж обычной элетророзетки. Все, как нужно подключать витую пару уже схематически показано на самой розетке, поэтому особых сложностей с подключением возникнуть не должно. Таким способом подключается интернет-розетка на 4 витые пары. Целесообразна установка розетки с таким типов подключения витой пары для высокоскоростного интернет-подключения.

Как делать розетку для интернета на 2 витые пары?

Подключение кабеля витой пары и выбор розетки осуществляется точно так же, как и для предыдущего способа. Основное отличие в том, что коммутируются 4 провода, а не 8. Все контакты подключаются идентично, по типу «А» или типу «Б». Кроссировка проводом выглядит следующим образом: синий, белый, оранжевый, коричневый. Получается, что провода присоединяются только с одной стороны, а не кроссируются перекрестным способом. Такой тип подключения используется для интернет- соединения, не превышающего 1 Гб/сек. Перед тем, как подсоединит витую пару к розетке посмотрите, как схематически изображена кроссировка для данного типа розетки. Эта схема указывается в инструкции.

Ошибки при установке интернет – розетки

Если при проверке соединения, подключение отсутствует, возможно, в процессе монтажа или подсоединения витой пары, были допущены ошибки. К таким случаям относятся:

• при самостоятельной установке используется тип «Б», а коннектор и модем были куплены уже в собранном виде. Если не проверить тип подключения, то может получиться так, что розетка подключена по одному типу, а провод по типу «А». Из-за этого соединение не возникнет. Нужно посмотреть, как кроссирован коннектор, а затем уже делать распировки витой пары.
• во время установки витой пары в клеммы, ножом было деформировано оболочку при попытке зачистки. Для того, чтобы обеспечить коммутацию, необходимо вставить контакты в пазы и сделать правильный обжим.
• был оставлен слишком длинный провод. Для подключения интернет розетки нужно оставить не более 20 см. Если провод будет оставлен на 30-40 см, то розетка будет болтаться и придется ее укорачивать. А для этого, придется повторить всю процедуру установки заново.
• при установке, все этапы были соблюдены, но все равно розетка не работает. Это значит, что было приобретено устройство с поломкой. На рынке есть много известных производителей интернет-розеток, которые обеспечивают гарантию качества, поэтому лучше брать такие розетки.

Если вы не уверены. что сможете самостоятельно подключить интернет-розетку, то лучше оставьте это дело профессионалам. Многие провайдеры обеспечивают услугу подключения интернет-розеток при заключении контракта на сетевое обслуживание.  Но, на самом деле, установка розетки для интернета своими руками, делается гораздо проще, чем кажется. Если остались вопросы, посмотрите руководство монтаж интернет розетки своими руками видео:

Как подключить интернет розетку Legrand

В этой статье я подробно расскажу о том, как самому установить и подключить интернет розетку Legrand, как правильно выполнить подсоединение к ней UPT – витой пары и не перепутать цветовую схему.

В качестве примера установки, выбрана встраиваемая интернет розетка Legrand Valena, как наиболее распространенная серия установочного оборудования этого производителя.

В компьютерных сетях, чаще всего, для передачи интернет сигнала используется провод состоящий из четырех пар жил (всего восемь), которые имеют индивидуальную цветовую маркировку. Для работы современных скоростных режимов передачи данных (от 1000 Мбит/сек) требуются подключить все 8 штук.

Используемый для подключения к ней разъем 8P8C, в который запрессованы жилы витой пары, выглядит следующим образом:

Интернет розетку Легранд, может установить и подключить практически любой человек, без специализированного инструмента и серьезных навыков работы, в домашних условиях. При этом будет обеспечено высокое качество соединения и надежность контактов. Сейчас я покажу как это просто делается:

УСТАНОВКА ИНТЕРНЕТ РОЗЕТКИ ЛЕГРАНД

Механизм устройства универсален и подходит для многих серий электроустановочного оборудования, не только для линейки Валена. Внешний вид меняется путём установки другой рамки и декоративной лицевой накладки.

В нашем примере, перед установкой, на этапе электромонтажных работ или ремонта, была произведена прокладка витой пары UTP. Проводники проложены от wi-fi роутера, до места, где необходимо установить интернет розетку. Под неё устанавливается стандартный подрозетник, куда и выводится кабель.

В данном случае, он протянут в розеточный блок для телевизора, состоящий из нескольких электрических, одной ТВ и компьютерной розеток.

Перед установкой, первую очередь, механизм устройства разворачивается тыльной стороной к себе и снимается задняя крышка. Для этого требуется повернуть белый фиксатор по часовой стрелке, примерно на девяносто градусов, как показано на изображении ниже.

В результате, фиксатор встает перпендикулярно корпусу и с легкостью снимается с его частью, стоит лишь потянуть на себя.

За ними скрыты IDC контакты для подключения жил сетевого провода (как они работают я расскажу ниже):

Следующим шагом, необходимо в центр снятой задней крышки с фиксатором, просунуть витую пару из подрозетника, с внешней стороны во внутрь. Так, как показано на изображении ниже.

После чего, интернет провода подготавливаются к подсоединению.

Для этого снимается внешняя защитная оболочка (в нашем примере она серая). Под ней вы увидите 4 пары проводков (всего в сумме 8 штук). Все они имеют отличную друг от друга цветовую маркировку. При этом 4 жилы полностью одноцветные (коричневый, зеленый, синий и оранжевый), а оставшиеся четыре белые, с полосками тех же цветов. Таким образом они образуют пары.

Обратите внимание, на торцах задней крышки механизма Legrand  имеются пазы, по четыре с каждой стороны. А так же наклейки, с обозначением возможных схем подключения A и B.

Сразу скажу, подсоединять витую пару к интернет розетке Легранд необходимо по цветовой схеме «B», подавляющем большинстве случаев.

Маркировка:

«А» – соответствует стандарту подключения T568A;

«В» – стандарту подключения T568B;

Их использование зависит от типа соединяемого между собой оборудования. В настоящее же время, практически все современные сетевые устройства могут сами распознавать схему по которой выполнено подключение и в случае необходимости подстраиваться под нее.

Для выхода в сеть интернет, лучше сразу выполнять подключение проводов к RJ45 по схеме «B». Следуя ей, поместите жилы витой пары в соответствующие пазы крышки с нужной цветовой маркировкой, в каждый по одному.

У вас должно получится примерно так:

После этого устанавливайте крышку с проводами в посадочное место на задней части интернет корпуса Legrand, от куда она была снята.

Обратите внимание, с одной из сторон крышки присутствует выступ, а с другой паз, на разъеме же компьютерной розетки, куда она монтируется, также предусмотрены аналогичные элементы. Они расположены зеркально и это исключает возможность ошибки.

Когда крышка встала в свое посадочное место, закрывайте белый фиксатор против часовой стрелки. При это, крышка с установленными в её пазах проводами, начнет углубляться и в завершении надежно зафиксируется.

Как подключаются провода витой пары к контактам сетевой розетки Legrand, ведь вы даже не снимали изоляцию с жил?

В этом и кроется, пожалуй, главное отличие установочного телекоммуникационного оборудования, от большинства других электро изделий.

Контактные площадки компьютерной розетки, представляют собой две заостренные пластины. Они расположены таким образом, что расстояние между ними, равно сечению медной жилы витой пары, без изоляции.

Когда крышка, с установленными в ней проводами, входит в свое посадочное место – эти лезвия прорезают изоляцию проводов  и касаются токопроводящих сердцевин. При этом олучается крепкое, надежное соединение, которое гарантирует стабильную работу сетевых или телекоммуникационных устройств без потерь. Это и есть, так называемые, IDC контакты.

Советую дополнительно убедиться в правильности установки жил в контактных группах, нередко, из-за обилия разноцветных проводов и двух схем подключения, неопытные монтажники их путают. Только после проверки можно подрезать излишне торчащие концы витой пары.

Ваша основная задача – не допустить, чтоб произошло случайное замыкание каких-то из медных проводников между собой.

Затем механизм интернет розетки Legrand Valena устанавливается в подрозетник, крепится рамка и лицевая панель.

И на этом установка закончена, можно проверять получившийся результат.

Практически все современные компьютерные rj45 розетки подключаются так же и способ подсоединения витой пары аналогичный.
Так, например, выглядит механизм интернет розетки , выпускаемый так же для многих серий оборудования этого производителя.

Проводники витой пары подключаются здесь в ручную, каждый помещается в соответствующую клемму. Для удобства их установки необходимо пользоваться небольшой прямой отверткой. Легранд, в этом плане, подключать удобнее.

В остальном, технология такая же, жилы попадают между острых пластин, которые прорезают изоляцию и касаются токопроводящей сердцевины.

А вот пример подсоединения проводов  к Розетке RJ45 модульной серии ABB ZENIT. Здесь все пазы для жил установлены в ряд, сверху их поджимает фиксатор, который опускает их в контактные IDC разъемы.

Теперь, когда вы увидели практически все возможные варианты интернет розеток, я думаю, вы сможете установить практически любую экземпляр у себя дома самостоятельно, не только Легранд.

Ну а если вам попадется довольно редкий тип разъемов с клеммными колодками – не пугайтесь, здесь подключение даже еще проще и понятнее.

Каждая из клемм пронумерована и вам остается лишь зажать там жилы соответствующего вашей схеме подключения цвета. Только помните, перед этим необходимо снять изоляцию с жил, ведь самопрорезающих лезвий  у контактов здесь нет.

ВНИМАНИЕ!

Если в вашу квартиру еще не проведен интернет провайдером, а компьютерные розетки уже стоят, то во время установки сообщите монтажникам по какой схеме у вас выполнено их подключение А или Б.

Если подключение выполняется там, где уже проведена сеть, то перед началом работ можно позвонить своему поставщику услуг, чтобы узнать по какой схеме вам необходимо подсоединять провода к разъемам.

Как видите, сложная, на первый взгляд, задача по подключению интернет розетки Легранд или АББ, решается довольно просто, при этом не требуется использование специализированного инструмента и с задачей может справится практически каждый.

В настоящее время, практически все компьютерные розетки, подключаются так же, но если вы все же столкнетесь с проблемой не описанной в статье, обязательно пишите в комментариях к статье, мы обязательно поможем!

Кроме того, подписывайтесь на нашу группу ВКонтакте, следите за выходом новых материалов!

Общие сведения о разъемах в компьютерных сетях | Лукас ПензиМуг | Startup

Фото Невена Кркмарека на Unsplash

В настоящее время я нахожусь на начальных этапах создания HTTP-сервера на Java, но, прежде чем углубляться в реализацию, я хотел закрепить свое понимание программных сокетов и их роли в отношения клиент / сервер.

Как и большинство программных терминов, сокет — это абстракция типа физического сокета (например, изображенного выше), с которым мы все знакомы.Физическая розетка — это точка входа для кабеля питания. Программный разъем также является точкой входа, но вместо кабеля питания он принимает сетевое соединение с другого компьютера.

Самые ранние компьютеры не нуждались в таких розетках, потому что компьютерные сети еще не использовались. Компьютеры были просто автономными машинами, на которых выполнялись процессы, но не могли связываться с другими компьютерами. Затем появились такие системы, как arpanet, ethernet и интернет, которые привели нас туда, где мы находимся сегодня, с миллиардами вычислительных устройств, подключенных друг к другу со всего мира.Но как все эти устройства общаются друг с другом, как все это остается организованным? Полный ответ, как обычно, выходит за рамки этой статьи, но краткий ответ заключается в том, что сокеты играют ключевую роль в поддержании аккуратности и порядка во всех этих коммуникациях.

Чтобы понять сокеты, нам сначала нужно изучить связанные технологии, которые делают сокеты возможными: IP-адреса, порты и TCP / IP.

IP-адрес

Каждый компьютер имеет IP-адрес (Интернет-протокол). Это уникальный номер, состоящий из четырех 8-битных чисел, разделенных точками.Этот номер идентифицирует ваш компьютер, когда он подключен к сети с использованием Интернет-протокола (IP) для связи.

Когда вы вводите веб-сайт в веб-браузере и нажимаете Enter, вы отправляете запрос для этого веб-сайта вместе с IP-адресом вашего компьютера, чтобы сервер, на котором размещен этот веб-сайт, мог направить содержимое обратно в правильное место. Однако что произойдет, если вы захотите открыть несколько веб-страниц или несколько любых приложений, которые обращаются к другим компьютерам через Интернет? У вас есть только один IP-адрес, поэтому одного его недостаточно для подключения нескольких запросов к нужному месту назначения.Ответ — это наша вторая связанная технология: порты.

Порт

Прежде всего, мы говорим здесь о программных портах, а не о портах оборудования. Аппаратный порт — это просто разъем, который принимает кабели устройств, такие как кабель HDMI, идущий к вашему телевизору, или разъем для наушников 3,5 мм, идущий к вашему телефону (для тех, у кого еще есть разъемы для наушников).

Программный порт — это номер, который определяет конкретное приложение или службу на вашем компьютере, которая пытается получить доступ к сети.IP-адреса и порты можно сравнить с номером телефона: IP-адрес похож на код зоны, который определяет общую область, в которую должен быть направлен телефонный звонок. Порт подобен остальному номеру телефона, который направляет вызов на конкретный запрошенный номер телефона. IP-адрес передает запрошенную информацию на нужный компьютер, а порт передает информацию нужному приложению или службе, работающей на этом компьютере.

Socket

В очень упрощенном смысле сокет — это просто комбинация IP-адреса и порта.Более формально сокет — это «одна конечная точка двустороннего канала связи между двумя программами, работающими в сети. Сокет привязан к номеру порта, чтобы уровень TCP мог идентифицировать приложение, в которое должны быть отправлены данные ».

Чтобы увидеть это в действии, просто щелкните следующую ссылку, которая представляет собой урезанный способ доступа к google.com: 172.217.7.238:80

Это вводит третью технологию, которую мы собираемся изучить в этом посте: TCP или Протокол управления передачей.Когда вы отправляете через Интернет большой файл, он не отправляется одним большим фрагментом. Вместо этого он разбивается на небольшие управляемые биты (называемые пакетами), каждый из которых находит свой путь к намеченному месту назначения. Таким образом, вы не блокируете соединение и не ждете, пока весь файл будет отправлен в место назначения. Представьте себе поезд со 100 вагонами, пытающийся пересечь оживленный перекресток. Весь поезд должен будет перейти через перекресток, прежде чем машина сможет проехать через перекресток, а все эти вагоны сейчас задерживаются.Если бы вместо этого вы могли (каким-то образом) разрубить этот поезд и расположить машины достаточно далеко друг от друга, у вас могли бы быть машины, пересекающие дорогу между каждым вагоном, и вы просто значительно уменьшили бы заторы. Пакеты действуют точно так же. Большие файлы разбиваются на управляемые пакеты, чтобы уменьшить перегрузку.

TCP гарантирует, что все пакеты прибывают в правильное место назначения, и затем их можно переупорядочить в правильной последовательности, поскольку пакеты могут идти по разным маршрутам к одному и тому же месту назначения.TCP также отправляет подтверждение того, что пакет был получен получателем, поэтому, если пакет потерян, отправитель будет знать, потому что он никогда не получал подтверждения, и затем может отправить пакет снова.

Итак, чтобы собрать все вместе, сокет представляет собой комбинацию IP-адреса и порта, и он действует как конечная точка для получения или отправки информации через Интернет, которая организована TCP. Эти строительные блоки (в сочетании с различными другими протоколами и технологиями) работают в фоновом режиме, чтобы сделать возможными любой поиск в Google, публикацию в Facebook или вводную техническую публикацию в блоге.

Подключение домашней сети (Практическое руководство для начинающих)

Несмотря на то, что создание проводной сети не является дорогостоящим, оно требует много времени, требует базовых навыков самостоятельного изготовления и создания беспорядка.

Именно поэтому это лучше всего делать, когда у вас полностью новая постройка или капитальный ремонт.

Есть много способов расширить существующую сеть без сверления отверстий в стенах. Посмотрите, как расширить домашнюю сеть.

Тем не менее, для тех из вас, кто думает сделать это или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана. Вам нужно будет учесть:

• Будет ли у вас центральная точка распространения? и где он будет расположен.
• Сколько комнат вы подключите?
• Какие бывают маршруты проводки?
• Сколько розеток в каждой комнате?
• Расположение розеток?
• Cat5,6 или 7 кабель? (рекомендуется кошка 6)
• Будете ли вы использовать патч-панель?

Далее нужно составить список того, что вам понадобится.

• Основные инструменты напр. сверла и др.
• Сетевые инструменты для опрессовки кабелей.
• Кабель UTP (Cat 5,6 или 7)
• Концевые розетки и соединители.
• Коммутатор или коммутаторы Ethernet.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель — Для домашних сетей cat 6 — лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирован, что усложняет установку.

Жесткий или многожильный кабель — см. Здесь Для магистральной проводки используйте сплошной кабель.

Разъемы RJ45 — Обрывает кабель и подключается к компьютеру / коммутатору / розетке.

Настенная розетка — Обрывает кабель в комнате и принимает разъемов RJ45 .

Настенные лицевые панели — Эти крышки настенных розеток.

Гнезда Keystone Это розетки, которые обычно устанавливаются в настенную пластину или патч-панель.Они являются частью розетки,

Keystone штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Смешивание кабелей категории 5, разъемов, кабелей категории 6 и разъемов Keystone. — По общему мнению, он должен работать нормально, но старайтесь не работать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 учитывают это.

Патч-панели и настенные розетки типов

Стеновые розетки и патч-панели старого типа имели проводные соединения как часть розетки / панели, тогда как более новые, как правило, имеют отверстия, которые подходят для гнезд с трапецеидальным искажением.Если вы посмотрите пару видеороликов, вы увидите эти два типа.

Варианты домашней электропроводки

там

Как показано на схеме выше, есть два основных варианта.

Вы можете вывести кабели от всех настенных розеток в центральное место. Этот вариант показан в большинстве видеороликов о домашней электропроводке на Youtube.

Другой вариант — использовать несколько переключателей, возможно, по одному на каждом этаже, и подключить эти переключатели обратно к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабельная трасса проходит не внутри стены.

Что находится в центре города

Здесь все кабели от каждой розетки в комнате соединяются и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод к патч-панели (самый профессиональный)
• Конец с вилкой RJ-45.

Использование коммутационной панели дает вам большую гибкость, но, вероятно, будет излишним в небольшой сети.

Вам нужна патч-панель?

Центральное место, скорее всего, будет содержать ваш ISP Router (кабельный модем), но это не обязательно.

Примечания:

Пометьте кабели на концах в центре, так как вам нужно знать, к какой комнате и розетке они подключаются.

Стандарты проводки

Это кабель какого цвета подключен к какому контакту на разъемах.

Используются два стандарта электропроводки (568A или 568B –wiki). Вы должны выбрать один и постоянно использовать его везде.

568A чаще встречается в странах Европы и Тихого океана

568B чаще встречается в США.

Пример сметной стоимости

2-х этажный дом. 4 комнаты 2 розетки в комнате (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192м
• 8 стеновых панелей
• 16 домкраты для трапецеидальных искажений

Коммутатор

• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2 * 24-портовые панели позволяют расширение — Дополнительно
• Разъемы RJ45
• Соединительные соединительные кабели * 16 или * 32 (с использованием коммутационной панели)

Если настенные панели имеют два вывода, то это означает удвоение кабеля и гнезда для трапецеидальных искажений?

Кабель 2 рулона по 100 м 37 фунтов стерлингов за штуку = примерно 74 фунта стерлингов
настенные панели * 8 фунтов стерлингов за каждую = 32 фунта стерлингов
штекеры Keystone * 16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительный кабель * 16 по 8 фунтов стерлингов за упаковку из 5 шт. — 32 фунта стерлингов
Дополнительная сумма = приблизительно 154 фунта стерлингов
Дополнительно
Патч-панель * 2 (24 порта) по 22 фунта стерлингов каждый = 44 фунта стерлингов
патч-кабель (0.3 м) * 16 по 8 фунтов стерлингов за упаковку из 5 штук — 32 фунта стерлингов
Всего 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструмент для пробивки отверстий и обжима, кабельные стяжки, сверла и т. Д.

Полезные ролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с выводами кабеля на задней панели

Завершите кабели CAT5 и CAT 6 с помощью разъемов RJ45

Настенная панель Keystone Jack и патч-панель

Жесткий или многожильный кабель

Подключение патч-панели

Подключение патч-панели

Эта патч-панель использует разъемы Keystone

Список литературы

Связанные руководства

Дайте мне знать, если вы нашли его полезным

[Всего: 20 Среднее: 4.2]

java — Создание сокета VS создание соединения

1. Сокет — это только одна конечная точка из миллионов конечных точек в Интернете. Истинный?

Неверно. «Конечные точки через Интернет» бессмысленны. Сокет — это конечная точка соединения, которое может не иметь никакого отношения к Интернету. Розетка также может быть отключена.

2. Сокет (на стороне клиента) однозначно сообщает, какое приложение я запускаю и на какой машине из миллиардов одновременно работающих приложений на миллионах устройств в Интернете.Истинный?

Неверно. Сокет принадлежит процессу , который, в свою очередь, работает на определенном хосте. Вы в основном кладете его на передний план.

3. Кто делает сокеты, программист или неявно построены базовой ОС?

Ни то, ни другое. Приложение просит операционную систему создать сокет.

4. Что значит создать розетку? И на стороне сервера, и на стороне клиента.

Это означает создание сокета. Непонятно, о чем вы здесь спрашиваете или какого ответа ждете.

5. На основании вышеупомянутого вопроса о том, что означает создание сокета, означает ли создание сокета установление соединения между клиентом и сервером,

№

ЕСЛИ ДА, то кто устанавливает соединение, ОС?

См. Выше.

ЕСЛИ НЕТ, то опять же, кто устанавливает соединение, кто соединяет эти два гнезда?

Приложение просит операционную систему подключить сокет к целевому IP-адресу и порту.

6. Как один сервер с одним конкретным сокетом обрабатывает несколько запросов от клиентов одновременно?

Операционная система создает новый сокет для каждого принятого соединения.

Изучите программирование сети с помощью Интернет-сокетов

Раскрытие информации: Ваша поддержка помогает поддерживать работу сайта! Мы зарабатываем реферальный сбор за некоторые услуги, которые мы рекомендуем на этой странице. Узнать больше

Интернет-сокеты Введение

«Интернет-сокеты», которые обычно не видны пользователям Интернета, являются основой почти всех веб-приложений.Эффективное использование сетевых сокетов позволяет серверным приложениям взаимодействовать с клиентскими приложениями, такими как веб-браузер, обращающийся к веб-странице.

Каждый интернет-сокет может быть определен несколькими характеристиками, локальным адресом сокета и протоколом. Одним из наиболее часто используемых портов является порт TCP 80, через который отправляется протокол передачи гипертекста (HTTP), позволяющий просматривать веб-страницы.

Семислойная модель OSI

(Уровни сетевого лука)

Интернет-сокеты можно использовать и понимать функционально, не понимая всех концепций компьютерных сетей.Однако твердое понимание семислойной модели OSI может дать небольшой контекст, который немного упростит понимание сокетов.

• Уровень 1 — физический уровень — где поток битов фактически проходит через оборудование сети в виде электричества, света или радио.
• Уровень 2 — Линия передачи данных Сюда отправляются закодированные пакеты данных , причем уровень управления доступом к среде передачи (MAC) и логическим каналом (LLC) определяет идентификацию и синхронизацию соответственно.
• Уровень 3 — сетевой уровень — здесь происходит маршрутизация и коммутация, настройка «виртуальных каналов» и передача данных от узла к узлу, обработка адресации и потока пакетов. Здесь существует ваш IP-адрес.
• Уровень 4 — Транспортный уровень — это прозрачный поток данных между любыми двумя хостами, который обрабатывает ошибки, восстанавливает данные и управляет обменом информацией. Вот где существуют TCP и UDP. Здесь уместились веб-сокеты и HTTP!
• Уровень 5 — Сеансовый уровень — это относится к единому соединению между приложениями, координирует обмены и управляет потоком процессов.Например, здесь может работать веб-сервер или SQL-сервер.
• Уровень 6 — Уровень представления — так форматируются и представляются данные. Итак, здесь вы найдете шифрование и типы файлов.
• Уровень 7 — Уровень приложения — Здесь существуют элементы управления, позволяющие пользователю взаимодействовать со всеми нижележащими уровнями. Веб-браузер или FTP-клиент можно найти на уровне 7.

Сетевой сокет изначально возник как часть «API сокетов», основанного на проекте Berkely Sockets в начале 1980-х годов.Первоначально это было реализовано на C как часть сетевого интерфейса для операционной системы Unix.

К 1989 году Berkely Sockets Distribution (BSD) стал открытым исходным кодом и повлиял на проект Microsoft Winsock. BSD API повлиял на другие API-интерфейсы сокетов и помог сформировать коммерческую сеть в том виде, в каком мы ее знаем сегодня.

Альтернативные методы отправки данных

Существует несколько способов отправки данных из Интернет-приложения. Интернет-розетки — это только один способ, вот несколько других, которые работают на разных уровнях сетевой системы.

У каждого из них есть свои преимущества и недостатки, и стоит изучить их, если вы изучаете интернет-сокеты:

• Socket Streams — подключение к интернет-сокету, реализованное по TCP для надежного потока данных.
• Дейтаграммы — автономное сообщение, отправленное по UDP, не имеющее «гарантированной» доставки к месту назначения.
• RESTful Calls — REST означает передачу репрезентативного состояния и фактически является расширением HTTP для инкапсулированной связи.
• SOAP — аналогично остальным, это служба обмена сообщениями для передачи файлов HTTP и разметки.

Каждый вариант реализуется по-разному. REST довольно стандартен для веб-форм, в то время как потоковая передача через сокеты предпочтительнее для связи в реальном времени или любого потокового контента.

С чего начать

Работа с веб-сокетами обычно требует базовых знаний программирования перед началом работы. Хотя язык, который вы используете, на самом деле не имеет значения, поскольку каждый основной язык будет иметь некоторую реализацию API сокетов для этого типа связи.

Возможно, лучше всего сначала познакомиться с основными концепциями.

Онлайн-курсы

Иногда нескольких полезных ссылок недостаточно. Чтобы действительно хорошо научиться использовать веб-сокеты и контролировать их на глубоком уровне для управления сетями, было бы более практично пройти курс.

Библиотеки по языку программирования

Если у вас уже есть предпочтительный язык, лучшим местом для начала работы с веб-сокетами может быть использование библиотек и ресурсов, доступных в домене, где вам уже удобно.

Вот разделение ресурсов и примеров по языкам программирования.

Веб-сокеты с JavaScript

Веб-сокеты с Java

Веб-сокеты на C / C ++

Веб-сокеты на C # и .NET

Веб-сокеты

на Python

Веб-сокеты на Ruby

Вопросы и ответы

Q . В чем разница между веб-портом и интернет-сокетом?

A. Это может быть довольно технический ответ, но на первый взгляд — веб-сокет является конечной точкой TCP-соединения, в то время как порт является «идентификатором виртуализации» и не считается частью сети, если нет присоединенного IP-адреса. чтобы превратить его в веб-порт.

На «простом английском» «порт» — это пронумерованный адрес, найденный на конкретном устройстве, а «сокет» привязан к приложениям, которые обмениваются данными. Без приложения нет «розетки».

В. Когда следует использовать вызовы RESTful вместо веб-сокетов?

A. Обычно вызовы RESTful более полезны для небольших фрагментов данных, например, для веб-формы, которая запускается событием щелчка. Веб-сокеты требуют настройки «рукопожатия», чтобы разрешить потоковую передачу данных через соединение.

Как правило, лучше всего подходит для потоковой передачи больших файлов, таких как онлайн-видео, или для общения в реальном времени.

В. Все эти концепции кажутся мне сюрреалистичными и сложными, стоит ли мне начать с чего-то другого?

A. Все зависит от вас! Вероятно, вы должны быть знакомы по крайней мере с одним языком программирования, прежде чем пытаться использовать веб-сокеты, но вы всегда можете найти хорошего инструктора или проект, где вы сможете изучить как язык, так и сокеты в процессе.

Наберитесь терпения и оставайтесь оптимистичными, веб-сокеты могут быть непростыми, но очень полезными!

Python Socket tutorial — Сетевое программирование Python с сокетами

последнее изменение 6 июля 2020 г.

В руководстве Python Socket показано, как выполнять сетевое программирование Python с помощью сокетов.
Программирование сокетов низкоуровневое. Цель этого урока — познакомить
сетевое программирование, включая эти низкоуровневые детали. Есть Python более высокого уровня
API, такие как Twisted, которые могут подойти лучше.

В программировании сокет является конечной точкой связи между
две программы, работающие в сети. Сокеты используются для создания соединения
между клиентской программой и серверной программой.

Модуль Python socket предоставляет интерфейс для API сокетов Berkeley.

Примечание: В сети термин сокет имеет другое значение.
Он используется для комбинации IP-адреса и номера порта.

Сетевые протоколы

TCP / IP — это набор протоколов, используемых устройствами для связи через Интернет.
и большинство локальных сетей.TCP более надежен, имеет расширенную проверку ошибок и
требует больше ресурсов. Он используется такими службами, как HTTP, SMTP или FTP. UDP
намного менее надежен, имеет ограниченную проверку ошибок и требует меньше ресурсов.
Он используется такими службами, как VoIP.

Сокет .SOCK_STREAM используется для создания сокета для TCP и
socket.SOCK_DGRAM для UDP.

Семейство адресов

Когда мы создаем сокет, мы должны указать его семейство адресов. потом
мы можем использовать только адреса этого типа с сокетом.

• AF_UNIX, AF_LOCAL — местная связь
• AF_INET — Интернет-протоколы IPv4
• AF_INET6 — Интернет-протоколы IPv6
• AF_IPX — IPX — протоколы Novell
• AF_BLUETOOTH — Протоколы беспроводной связи Bluetooth
• AF_PACKET — Интерфейс пакетов низкого уровня

Для семейства адресов AF_INET указывается пара (хост, порт).
Хост — это строка, представляющая либо имя хоста в
Обозначение Интернет-домена, например, .com или IPv4-адрес, например
93.184.216.34 , а порт является целым числом.

Python получить IP-адрес

С помощью gethostbyname () мы получаем IP-адрес хоста.

get_ip.py

#! / usr / bin / env python

импортный сокет

ip = socket.gethostbyname ('example.com')
печать (ip)


В примере выводится IP-адрес example.com .

$ ./get_ip.py
93.184.216.34


Это результат.

Python UDP-сокет, пример

UDP — это протокол связи, который передает независимые пакеты по
сеть без гарантии прибытия и без гарантии порядка доставки.
Одной из служб, использующих UDP, является Quote of the Day (QOTD).

qotd_client.py

#! / usr / bin / env python

импортный сокет

с socket.socket (socket.AF_INET, socket.SOCK_DGRAM) как s:

    сообщение = б ''
    адрес = ("djxmmx.net", 17)

    s.sendto (сообщение, адрес)

    данные, адрес = s.recvfrom (1024)
    печать (data.decode ())


В примере создается клиентская программа, которая подключается к службе QOTD.

импортный сокет


Импортируем модуль socket .

с socket.socket (socket.AF_INET, socket.SOCK_DGRAM) как s:


Создается сокет дейтаграммы для IPv4.

сообщение = б ''


Отправляем пустое сообщение; служба QOTD работает, отправляя произвольные
данные в розетку; он просто отвечает цитатой.Чтобы общаться по
TCP / UDP, мы используем двоичные строки.

адрес = ("djxmmx.net", 17)


Предоставляем адрес и порт.

s.sendto (сообщение, адрес)


Мы отправляем данные с помощью метода sendto () .

данные, адрес = s.recvfrom (1024)


Сокеты UDP используют recvfrom () для получения данных. Его параметром является
размер буфера. Возвращаемое значение — это пара (данные, адрес), где данные — это байт.
строка, представляющая полученные данные, а адрес — это адрес сокета
отправка данных.

печать (data.decode ())


Распечатанные данные печатаем в терминал.

$ ./qotd_client.py
«О, нервы, нервы, тайны этой машины, называемой человеком!
    О, то немногое, что сбивает с толку, бедняги, какие мы есть! "
    Чарльз Диккенс (1812-70)


Это пример вывода.

Пример сокета TCP Python

Это серверы, которые предоставляют текущее время. Клиент просто подключается к
сервер без команд, и сервер отвечает текущим временем.

Примечание: Серверы времени приходят и уходят, поэтому мы можем
нужно найти рабочий сервер на https://www.ntppool.org/en/.

time_client.py

#! / usr / bin / env python

импортный сокет

с socket.socket (socket.AF_INET, socket.SOCK_STREAM) как s:

    host = "time.nist.gov"
    порт = 13

    s.connect ((хост, порт))
    s.sendall (b '')
    print (str (s.recv (4096), 'utf-8'))


Пример определяет текущее время, подключаясь к времени
TCP-сокет сервера.

с socket.socket (socket.AF_INET, socket.SOCK_STREAM) как s:


Создается TCP-сокет для IPv4.

host = "time.nist.gov"
порт = 13


Это имя хоста и номер порта сервера рабочего времени.

s.connect ((хост, порт))


Подключаемся к удаленной розетке с помощью connect () .

s.sendall (b '')


Метод sendall () отправляет данные в сокет. Розетка должна быть
подключен к удаленной розетке.Он продолжает отправлять данные из байтов до тех пор, пока
все данные отправлены или произошла ошибка.

print (str (s.recv (4096), 'utf-8'))


Распечатываем полученные данные. Метод recv () получает до
Buffersize байтов из сокета. Когда данные недоступны, он блокируется до
доступен хотя бы один байт или пока удаленный конец не будет закрыт. Когда пульт
end закрывается и все данные читаются, возвращается пустая строка байтов.

Запрос заголовка сокета Python

Запрос HEAD — это запрос GET без тела сообщения.Заголовок
запрос / ответ содержит метаданные, такие как версия протокола HTTP или
Тип содержимого.

head_request.py

#! / usr / bin / env python

импортный сокет

с socket.socket (socket.AF_INET, socket.SOCK_STREAM) как s:

    s.connect (("webcode.me", 80))
    s.sendall (b "HEAD / HTTP / 1.1 \ r \ nHost: webcode.me \ r \ nAccept: text / html \ r \ n \ r \ n")
    print (str (s.recv (1024), 'utf-8'))


В этом примере мы отправляем запрос HEAD на webcode.me .

с.sendall (b "HEAD / HTTP / 1.1 \ r \ nHost: webcode.me \ r \ nAccept: text / html \ r \ n \ r \ n")


Запрос заголовка выдается с командой HEAD , за которой следует
URL ресурса и версия протокола HTTP. Обратите внимание, что \ r \ n являются
обязательная часть коммуникационного процесса. Подробности описаны
в документе RFC 7231.

$ head_request.py
HTTP / 1.1 200 ОК
Сервер: nginx / 1.6.2
Дата: вс, 08 сен 2019 11:23:25 GMT
Тип содержимого: текст / html
Длина содержимого: 348
Последнее изменение: Sat, 20 Jul 2019 11:49:25 GMT
Подключение: keep-alive
ETag: "5d32ffc5-15c"
Accept-Ranges: байты


Это результат.

Запрос GET для сокета Python

Метод HTTP GET запрашивает представление указанного ресурса.
Запросы с использованием GET должны только получать данные.

get_request.py

#! / usr / bin / env python

импортный сокет

с socket.socket (socket.AF_INET, socket.SOCK_STREAM) как s:

    s.connect (("webcode.me", 80))
    s.sendall (b "GET / HTTP / 1.1 \ r \ nHost: webcode.me \ r \ nAccept: text / html \ r \ nConnection: close \ r \ n \ r \ n")

    в то время как True:

        данные = s.recv (1024)

        если не данные:
            перемена

        печать (данные.декодировать ())


Пример читает домашнюю страницу webcode.me с использованием
Получить запрос.

s.sendall (b "GET / HTTP / 1.1 \ r \ nHost: webcode.me \ r \ nAccept: text / html \ r \ nConnection: close \ r \ n \ r \ n")


Для протокола HTTP 1.1 соединения по умолчанию могут быть постоянными. Вот почему мы
отправить Connection: закрыть заголовок .

в то время как True:

    данные = s.recv (1024)

    если не данные:
        перемена

    печать (data.decode ())


Мы используем цикл while для обработки полученных данных.Если ошибки не возникает,
recv () возвращает полученные байты. Если в подключении есть
был корректно закрыт, возвращаемое значение — пустая байтовая строка.
recv () — это метод блокировки, который блокируется до тех пор, пока не будет
выполнено, или истекло время ожидания, или возникло другое исключение.

$ ./get_request.py
HTTP / 1.1 200 ОК
Сервер: nginx / 1.6.2
Дата: вс, 08 сен 2019 11:39:34 GMT
Тип содержимого: текст / html
Длина содержимого: 348
Последнее изменение: Sat, 20 Jul 2019 11:49:25 GMT
Подключение: keep-alive
ETag: "5d32ffc5-15c"
Доступ-Контроль-Разрешить-Происхождение: *
Accept-Ranges: байты












        Сегодня прекрасный день. Купаемся и ловим рыбу.




         Привет. Как твои дела?





Это результат.

Пример клиент-сервера Echo

Эхо-сервер отправляет сообщение от клиента обратно. Это
классический пример, используемый для тестирования и обучения.

echo_server.py

#! / usr / bin / env python

импортный сокет
время импорта

с socket.socket () как s:

    хост = 'локальный'
    порт = 8001

    s.bind ((хост, порт))
    print (f'socket привязан к {port} ')

    s.listen ()

    con, addr = s.accept ()

    с доводом:

        в то время как True:

            data = con.recv (1024)

            если не данные:
                перемена

            con.sendall (данные)


Эхо-сервер отправляет клиентское сообщение обратно клиенту.

хост = 'локальный'
порт = 8001


Сервер работает на локальном хосте на порту 8001.

s.bind ((хост, порт))


Метод bind () устанавливает конечную точку связи.
Он привязывает сокет к указанному адресу. Сокет еще не должен быть привязан.
(Формат адреса зависит от семейства адресов.)

s.listen ()


Метод listen () позволяет серверу принимать соединения. В
сервер теперь может прослушивать подключения к сокету. Модель Слушайте ()
имеет невыполненное задание параметра .В нем указывается количество непринятых
соединения, которые система разрешит до отказа от новых соединений.
Параметр является необязательным, начиная с Python 3.5. Если не указано, невыполненная работа по умолчанию
значение выбрано.

con, addr = s.accept ()


С accept () сервер принимает соединение. Он блокирует и ждет
для входящего соединения. Сокет должен быть привязан к адресу и прослушивать
для подключений. Возвращаемое значение — пара (con, addr), где con — новый
объект сокета, используемый для отправки и получения данных о соединении, а адрес
адрес, привязанный к сокету на другом конце соединения.

Обратите внимание, что accept () создает новый сокет для связи с
клиент, который отличается от сокета прослушивания.

echo_client.py

#! / usr / bin / env python

импортный сокет

с socket.socket (socket.AF_INET, socket.SOCK_STREAM) как s:

    host = "localhost"
    порт = 8001

    s.connect ((хост, порт))
    s.sendall (привет)
    print (str (s.recv (4096), 'utf-8'))


Клиент отправляет сообщение на эхо-сервер.

Пример асинхронного сервера

Чтобы улучшить производительность сервера, мы можем использовать
asyncio модуль.

async_server.py

#! / usr / bin / env python

# из threading import current_thread

импортировать asyncio


async def handle_client (читатель, писатель):

    data = (ждать reader.read (1024))

    Writer.write (данные)
    писатель.close ()


цикл = asyncio.get_event_loop ()
loop.create_task (asyncio.start_server (handle_client, 'localhost', 8001))
петля.run_forever ()


Теперь мы можем протестировать производительность блокирующего и неблокирующего серверов.

$ ab -c 50 -n 1000 http: // локальный: 8001 /


Например, мы можем протестировать производительность с помощью инструмента тестирования Apache.
В нашем случае команда отправляет 1000 запросов, по 50 за раз.

В этом руководстве мы показали, как создавать простые сетевые программы с сокетами.
в Python.

Список всех руководств по Python.

Настройка Интернет-сервера на Python с использованием Socket

Знакомство с Socket

В качестве дополнения к руководству по сетевому клиенту это руководство показывает, как реализовать простой веб-сервер на Python.Конечно, это не замена Apache или Zope. Существуют также более надежные способы реализации веб-сервисов на Python с использованием таких модулей, как BaseHTTPServer. Этот сервер использует исключительно модуль сокета.

Вы помните, что модуль сокета является основой большинства модулей веб-служб Python. Как и в случае с простым сетевым клиентом, создание сервера с его помощью наглядно иллюстрирует основы веб-сервисов в Python. BaseHTTPServer сам импортирует модуль сокета, чтобы воздействовать на сервер.

Работающие серверы

В качестве обзора: все сетевые транзакции происходят между клиентами и серверами. В большинстве протоколов клиенты запрашивают определенный адрес и получают данные.

В пределах каждого адреса может работать множество серверов. Предел находится в оборудовании. При наличии достаточного оборудования (ОЗУ, скорости процессора и т. Д.) Один и тот же компьютер может одновременно работать как веб-сервер, ftp-сервер и почтовый сервер (pop, smtp, imap или все вышеперечисленное). Каждая служба связана с портом.Порт привязан к сокету. Сервер прослушивает связанный с ним порт и предоставляет информацию, когда запросы поступают на этот порт.

Обмен данными через сокеты

Итак, чтобы повлиять на сетевое соединение, вам необходимо знать хост, порт и действия, разрешенные на этом порту. Большинство веб-серверов работают на порту 80. Однако, чтобы избежать конфликта с установленным сервером Apache, наш веб-сервер будет работать на порту 8080. Чтобы избежать конфликта с другими службами, лучше всего оставить службы HTTP на порте 80 или 8080.Это два самых распространенных. Очевидно, что если они используются, вы должны найти открытый порт и предупредить пользователей об изменении.

Как и в случае с сетевым клиентом, вы должны отметить, что эти адреса являются общими номерами портов для различных служб. Пока клиент запрашивает правильную службу на правильном порту по правильному адресу, связь все равно будет происходить. Например, почтовая служба Google изначально не работала с общими номерами портов, но, поскольку они знают, как получить доступ к своим учетным записям, пользователи по-прежнему могут получать свою почту.

В отличие от сетевого клиента, все переменные на сервере зашиты. Любая служба, которая должна работать постоянно, не должна иметь переменных внутренней логики, установленных в командной строке. Единственный вариант — это если по какой-то причине вы хотите, чтобы служба запускалась время от времени и с разными номерами портов. Однако, если бы это было так, вы все равно могли бы отслеживать системное время и соответствующим образом изменять привязки.

Итак, наш единственный импорт — это модуль сокета.


 розетка импортная


Далее нам нужно объявить несколько переменных.

Хосты и порты

Как уже упоминалось, серверу необходимо знать хост, с которым он должен быть связан, и порт, на котором он будет прослушивать. Для наших целей мы будем применять службу к любому имени хоста.

 хост = ''
 порт = 8080


Порт, как упоминалось ранее, будет 8080. Итак, обратите внимание, что если вы используете этот сервер вместе с сетевым клиентом, вам нужно будет изменить номер порта, используемый в этой программе.

Создание сокета

Независимо от того, запрашивать ли информацию или обслуживать ее, для доступа к Интернету нам необходимо создать сокет. Синтаксис этого вызова следующий:


 <переменная> = socket.socket (, )


Признанные семейства сокетов:

• AF_INET: протоколы IPv4 (TCP и UDP)
• AF_INET6: протоколы IPv6 (TCP и UDP)
• AF_UNIX: протоколы домена UNIX

Первые два, очевидно, являются интернет-протоколами.Все, что путешествует по Интернету, может быть доступно в этих семьях. Многие сети до сих пор не работают на IPv6. Итак, если вы не знаете иначе, безопаснее всего по умолчанию использовать IPv4 и использовать AF_INET.

Тип сокета относится к типу связи, используемой через сокет. Вот пять типов сокетов:

• SOCK_STREAM: ориентированный на соединение, поток байтов TCP
• SOCK_DGRAM: передача дейтаграмм по UDP (автономные IP-пакеты, которые не зависят от подтверждения клиент-сервер)
• SOCK_RAW: необработанный сокет
• SOCK_RDM: для надежных дейтаграмм
• SOCK_SEQPACKET: последовательная передача записей по соединению

Безусловно, наиболее распространенными типами являются SOCK_STEAM и SOCK_DGRAM, поскольку они работают с двумя протоколами IP-пакета (TCP и UDP).Последние три встречаются гораздо реже и не всегда могут поддерживаться.

Итак, давайте создадим сокет и назначим его переменной.


 c = socket.socket (socket.AF_INET, socket.SOCK_STREAM)


Настройка параметров розетки

После создания сокета нам нужно установить параметры сокета. Для любого объекта сокета вы можете установить параметры сокета с помощью метода setsockopt (). Синтаксис следующий:

socket_object.setsockopt (level, option_name, value) Для наших целей мы используем следующую строку:


 c.setsockopt (socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)


Термин «уровень» относится к категориям опций. Для параметров на уровне сокета используйте SOL_SOCKET. Для номеров протоколов можно использовать IPPROTO_IP. SOL_SOCKET — постоянный атрибут сокета. Какие именно параметры доступны на каждом уровне, зависит от вашей операционной системы и от того, используете ли вы IPv4 или IPv6.
Документацию для Linux и связанных систем Unix можно найти в документации по системе. Документацию для пользователей Microsoft можно найти на сайте MSDN. На момент написания этой статьи я не нашел документации Mac по программированию сокетов. Поскольку Mac примерно основан на BSD Unix, он, вероятно, будет реализовывать полный набор опций.
Чтобы обеспечить возможность повторного использования этого сокета, мы используем параметр SO_REUSEADDR. Можно ограничить работу сервера только на открытых портах, но это кажется ненужным.Однако обратите внимание, что если две или более службы развернуты на одном и том же порте, последствия непредсказуемы. Невозможно быть уверенным, какая служба получит какой пакет информации.
Наконец, «1» для значения — это значение, по которому запрос к сокету известен в программе. Таким образом, программа может прослушивать сокет очень тонкими способами.

Привязка порта к сокету

После создания сокета и настройки его параметров нам нужно привязать порт к сокету.


 c.bind ((хост, порт))


Привязка завершена, теперь мы говорим компьютеру подождать и прослушать этот порт.


 c.listen (1)


Если мы хотим дать обратную связь человеку, который вызывает сервер, мы можем теперь ввести команду печати, чтобы подтвердить, что сервер запущен и работает.

Обработка запроса сервера

После настройки сервера нам нужно сказать Python, что делать, когда запрос сделан на данном порту.Для этого мы ссылаемся на запрос по его значению и используем его в качестве аргумента постоянного цикла while.

Когда запрос сделан, сервер должен принять запрос и создать файловый объект для взаимодействия с ним.

, а 1:
 csock, caddr = c.accept ()
 cfile = csock.makefile ('rw', 0)


В этом случае сервер использует один и тот же порт для чтения и записи. Следовательно, методу makefile дается аргумент «rw». Нулевой размер буфера просто оставляет эту часть файла для динамического определения.

Отправка данных клиенту

Если мы не хотим создать сервер простого действия, следующим шагом будет считывание ввода из файлового объекта. Когда мы это делаем, мы должны быть осторожны, чтобы удалить лишние пробелы.

 строка = cfile.readline (). Strip ()


Запрос будет иметь форму действия, за которым следует страница, протокол и версия используемого протокола. Если кто-то хочет обслуживать веб-страницу, он разбивает этот ввод, чтобы получить запрошенную страницу, а затем считывает эту страницу в переменную, которая затем записывается в объект файла сокета.Функцию чтения файла в словарь можно найти в блоге.

Чтобы сделать это руководство более наглядным для того, что можно сделать с модулем сокета, мы откажемся от этой части сервера и вместо этого покажем, как можно нюансировать представление данных. Введите в программу следующие несколько строк.

 cfile.write ('HTTP / 1.0 200 OK \ n \ n')
 cfile.write ('   '% (str ( caddr)))
 cfile.write ('
 Перейти по ссылке ...
')
 cfile.write ('Все, что нужно сделать серверу, это')
 cfile.write ('чтобы доставить текст в сокет. ')
 cfile.write (' Он доставляет HTML-код для ссылки ')
 cfile.write (' и веб-браузер конвертирует его.



 ')
 cfile.write ('   Щелкните меня!   ')
 cfile.write ('

 Формулировка вашего запроса была: "% s"'% (строка))
 cfile.написать (' ')


Окончательный анализ и остановка

Если вы отправляете веб-страницу, первая строка — хороший способ представить данные веб-браузеру. Если он не указан, большинство веб-браузеров по умолчанию будут отображать HTML. Однако, если он включен, за «ОК» должны следовать , два символа новой строки . Они используются, чтобы отличать информацию протокола от содержимого страницы.

Как вы, наверное, догадались, синтаксис первой строки — это протокол, версия протокола, номер сообщения и статус.Если вы когда-либо заходили на перемещенную веб-страницу, вы, вероятно, получили ошибку 404. Сообщение 200 здесь просто утвердительное сообщение.

Остальная часть вывода — это просто веб-страница, разбитая на несколько строк. Вы заметите, что сервер можно запрограммировать на использование пользовательских данных в выводе. Последняя строка отражает веб-запрос в том виде, в котором он был получен сервером.

Наконец, в качестве закрытия запроса нам нужно закрыть файловый объект и серверный сокет.

 cfile.close ()
 csock.close ()


Теперь сохраните эту программу под узнаваемым именем. После того, как вы вызовете его с помощью «python program_name.py», если вы запрограммировали сообщение, подтверждающее, что служба запущена, это должно быть напечатано на экране. После этого будет казаться, что терминал приостановлен. Все как должно быть. Откройте свой веб-браузер и перейдите по адресу localhost: 8080. Затем вы должны увидеть результат введенных нами команд записи. Обратите внимание, что в целях экономии я не реализовал обработку ошибок в этой программе.Однако любая программа, выпущенная в «дикую природу», должна.

Что такое сетевая розетка?

В этой статье объясняется простой способ сетевой розетки

Определение

Сокет — это одна конечная точка двустороннего канала связи между двумя программами, работающими в сети. Сокет привязан к номеру порта, чтобы уровень TCP мог идентифицировать приложение, в которое должны быть отправлены данные. Конечная точка — это комбинация IP-адреса и номера порта.

Это определение объясняет сокет в общих чертах, но чтобы получить кристально ясное представление о нем, давайте разберемся с этим с помощью аналогии.

• Думайте, что вы находитесь в своем доме из-за блокировки, и вам запрещено выходить из дома. Давайте строить на этом. Однажды, когда вам стало очень скучно, вы решили поболтать со своим соседом, мы предположим, что в вашем доме есть окно. ( Нет! С него не прыгнешь ).

• Чтобы поболтать с соседом, вы подходите к окну и машете ему рукой.К счастью, ваш сосед стоит прямо у окна, а окно у него открыто. он машет в ответ, и вы, ребята, начинаете общение.

Давайте сравним это с нашим определением сетевых сокетов

1. Здесь Хаус аналогичен компьютеру.
2. Окно, о котором мы говорим, похоже на сокет, конечную точку, откуда вы можете отправлять сообщения или получать их.
3. ваш разговор — это данные.

Сокет — это одна конечная точка двустороннего канала связи между двумя программами, работающими в сети.

Как и в нашем примере, окна являются конечными точками. если мы закроем окна или их не будет, то мы не сможем передавать наши сообщения. ( ой пожалуйста! Звонить нельзя. )

Итак, я думаю, это дает нам довольно четкое представление о том, что такое сетевой сокет. Перейдем к другим частям.

Сокет привязан к номеру порта, чтобы сетевой уровень мог идентифицировать приложение, которому предназначены данные.

Предположим также, что в доме 6 комнат и в каждой комнате 6 членов семьи.Во всех комнатах есть окно и номер (от 1 до 6). Теперь, если сосед хочет поговорить с одним из членов семьи, ему также нужно будет указать номер комнаты.

Точно так же на компьютере может быть запущено много приложений. Каждый сокет должен быть подключен к порту (который будет представлять приложение). Таким образом, сетевой уровень знает, куда отправлять входящие данные.

Конечная точка — это комбинация IP-адреса и номера порта.

С помощью порта мы знаем только, в какое приложение отправлять данные, но в сети может быть много компьютеров, поэтому нам нужен адрес, чтобы однозначно идентифицировать хост, с которым мы хотим поговорить.

В нашей аналогии может быть много домов. Чтобы поговорить с кем-то, вам нужен его домашний адрес и номер окна, с которым вы хотите поговорить.

Что такое IP-адрес?

IP-адрес — это адрес, назначаемый каждому устройству в сети, чтобы иметь возможность однозначно идентифицировать его. Он может иметь вид 172.16.254.1 в IPv4 и 2001: db8: 0: 1234: 0: 567: 8: 1 в IPv6. Вы можете узнать больше здесь

Что такое IP?

IP относится к интернет-протоколу.Это набор правил, которые диктуют, как должны происходить коммуникации в сети.

Давайте рассмотрим весь процесс по порядку.

1. Ваше приложение может прослушивать сообщения или отправлять сообщения в или из сети путем создания сокета.
2. Чтобы создать сокет, нам нужно привязать его к порту.
3. Кто-то в сети хочет связаться. Им нужен IP-адрес (чтобы однозначно идентифицировать наше устройство) и номер порта (порт, к которому мы привязали наш сокет, или, по сути, то место, где приложение прослушивает).
4. Они отправили нам сообщение. Сеть сначала распознает IP и пытается найти устройство по нему. он отправляет сообщение на устройство.
5. Устройство имеет сетевой уровень, который просматривает входящие сообщения из Интернета. Он получает сообщения, анализирует номер порта и передает его этому сокету.
6. Сокет получает сообщение, и приложение, создавшее сокет, теперь имеет доступ к сообщению, и все довольны.

Изображенный здесь поток является идеальным потоком.Есть много других протоколов, например, как сообщение будет упаковано и как они будут маршрутизироваться. Как отправитель узнает, получена посылка или потеряна где-то между ними? А пока давайте посмотрим на TCP или UDP.

TCP и UDP

Как только мы получаем сообщения, должен быть способ передать их приложению. У нас есть еще один уровень, который находится между приложением и сетевым уровнем, который называется транспортным уровнем. Он называется транспортным уровнем, потому что он управляет тем, как пакеты будут отправляться в приложение с сетевого уровня и наоборот.Это необходимо, потому что в какой-то момент может быть открыто несколько сокетов и устройство должно получать много данных. Его задача — собрать все пакеты, предназначенные для сокетов, и передать их соответственно.

Для этого есть два основных протокола:

TCP : Протокол управления передачей — это протокол, ориентированный на соединение, то есть он обеспечивает наличие надлежащего соединения до того, как оно может начаться. Думайте об этом так, как будто вы хотите поговорить с соседом, но вы начнете разговор только тогда, когда будете уверены, что он умеет слушать.

UDP : протокол дейтаграмм пользователя — это протокол без установления соединения, который не заботится о правильном соединении, что делает его быстрым, но менее надежным. Например, вы могли столкнуться с задержками в игре из-за потери некоторых сообщений. Большинство коммуникаций в реальном времени и VoIP осуществляется через UDP.

Теперь, поскольку существует два типа протоколов, вы также должны указать, какой протокол вы хотите использовать, поэтому сокет, который вы создадите, будет либо сокетом UDP, либо сокетом TCP (я вру, что их больше !!).в основном слушающий сокет выглядит как

(пожалуйста, не пытайтесь взломать мой компьютер).

Здесь мы видим протокол в первом столбце и порт вместе с IP в четвертом столбце.

Я думаю, что к настоящему времени вы уже получили четкое представление о сетевых сокетах и ​​других основных понятиях. мы только поцарапали поверхность, вы можете многое узнать. Я бы посоветовал вам больше узнать о модели TCP / IP и модели OSI. Познакомлюсь с TCP и IP подробно один раз.

Не стесняйтесь задавать любые вопросы или, если вы хотите провести какое-либо обсуждение, оставьте комментарий ниже.

.
