Как сделать врезку в водопровод под давлением: Врезка в существующий водопровод под давлением: инструктаж

Содержание

7 способов + видео инструкция

На чтение 12 мин. Просмотров 4.8k. Обновлено

Наиболее надежным способом организовать водоснабжение загородного дома  является подключение внутренней водопроводной сети к действующей системе. Но возможность перекрытия магистрального водопровода имеется далеко не всегда, поэтому встает вопрос  о выполнении врезки в водопровод под давлением.

Эта операция может выполняться как с применением сварочных работ, так и без них. Но в любом случае такие работы должны выполняться квалифицированными специалистами при наличии у них специального допуска и оформленного разрешения на выполнение подключения.

Получение допуска на производство работ

Учитывая важность водопроводной магистрали как объекта обеспечения жизненно важным продуктом, допуск для производства врезки нужно получать в местном управления водоканала. Способ выполнения не важен – с применением сварки, или без нее.

Подключение, выполненное самовольно, считается незаконной и за ней следуют меры административного воздействия с материальным наказанием.

Утвержденную копию планировки участка выдает Федеральный центр, регистрирующий земельное владение, а техусловия по подключению формулирует отделение Водоканала. В них должны быть указаны следующие данные:

  • место выполнения врезки;
  • размер трубы магистрального водопровода;
  • данные, которые могут понадобиться при производстве врезки.

Такой документ может быть исполнен в специализированной проектной организации, но это не отменяет его утверждения в водоканале.

Документ на производство врезки зарегистрируется в местном отделении санэпидстанции. Набор документом, представляемых в СЭС, сопровождается заявлением о необходимости подключения к центральной водопроводной сети.

Учитывая всевозможные ограничения, очевидно, что экономия средств за счет приложения собственных усилий, возможна только при выполнении земляных работ. Остальное может выполняться только специалистами при наличии специальных допусков.

Подключение в водопровод под напором запрещена при следующих условиях:

  • трубопровод выполнен из трубы большого диаметра;
  • при отсутствии подключения к центральной схеме канализационных стоков;
  • если при врезке не предусмотрена установка приборов учета расхода воды.

Приспособление для врезки в водопровод под давлением

Врезаться в трубопроводную систему с остановкой прокачки связана с значительными материальными потерями. Чтобы произвести такую операцию, необходимо:

  1. Сбросить давление в водопроводе и слить находящуюся в нем воду. Это связано со значительным перебоем водоснабжения всех объектов, задействованных на данной трубе.
  2. Выполнить отверстие в стенке трубы доступным способом.
  3. Установить отводной патрубок, смонтировать на нем кран или задвижку.
  4. Смонтировать узел подключения от отвода к внутренней разводке в доме и на участке.
  5. Проверить все соединения на герметичность.
  6. Заполнить трубопровод водой, сбросить воздушные пробки, поднять напор в системе до необходимой величины.

Очевидно, что временные и энергетические затраты при такой технологии подключения весьма значительны.

Поэтому разработана и применяется технология установки отводов на трубы, находящиеся под напором  без остановки функционирования водопровода.

Перед тем, как сделать врезку в водопровод под давлением, следует на трубу установить специальный седельный хомут, так называемую «седелку». Она представляет собой разрезную муфту, которая стягивается винтами.

Для уплотнения используется резиновая прокладка. На полумуфте изготавливается фланец или обрезок трубы для ввода сверла. Вариант уплотнения резиной применяется при производстве врезки в трубу из пластика.

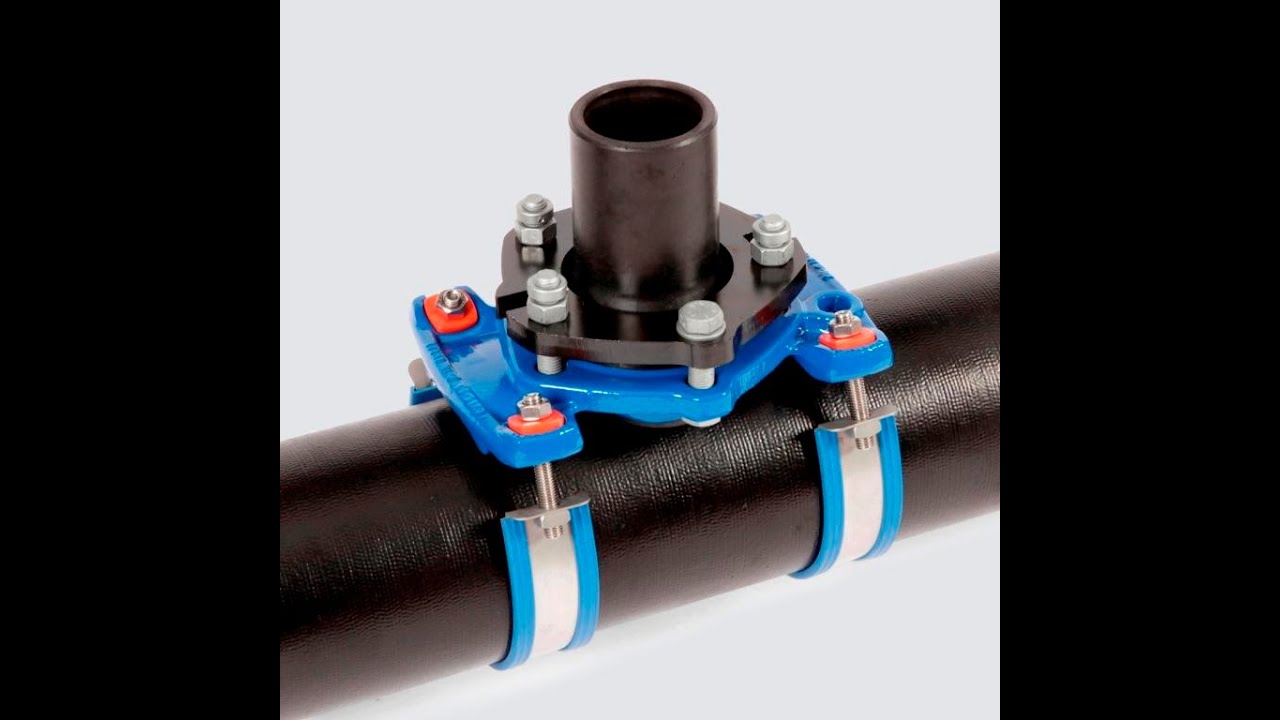

При сверлении труб из чугуна или  стали, используется седелка в виде охватывающего слоя пластичного материала, нанесенного по внутренней поверхность муфты.

В настоящее время широкое применение находят универсальные сделки, которые изготавливаются из металлической полосы. Их конструкция напоминает стяжной хомут для автомобилей.

Учитывая постоянное совершенствование инструмента, обращаем внимание на устройство, в которое устанавливается фреза и используется кран, установленный сбоку для отвода воды при прохождении стенки.

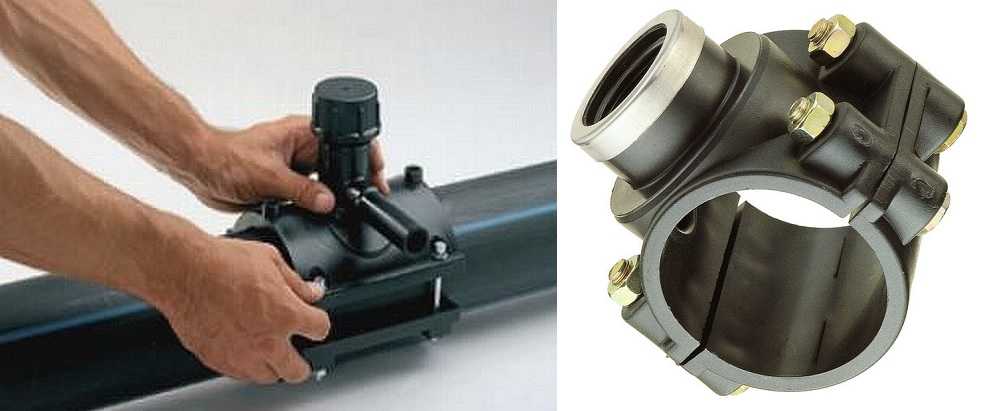

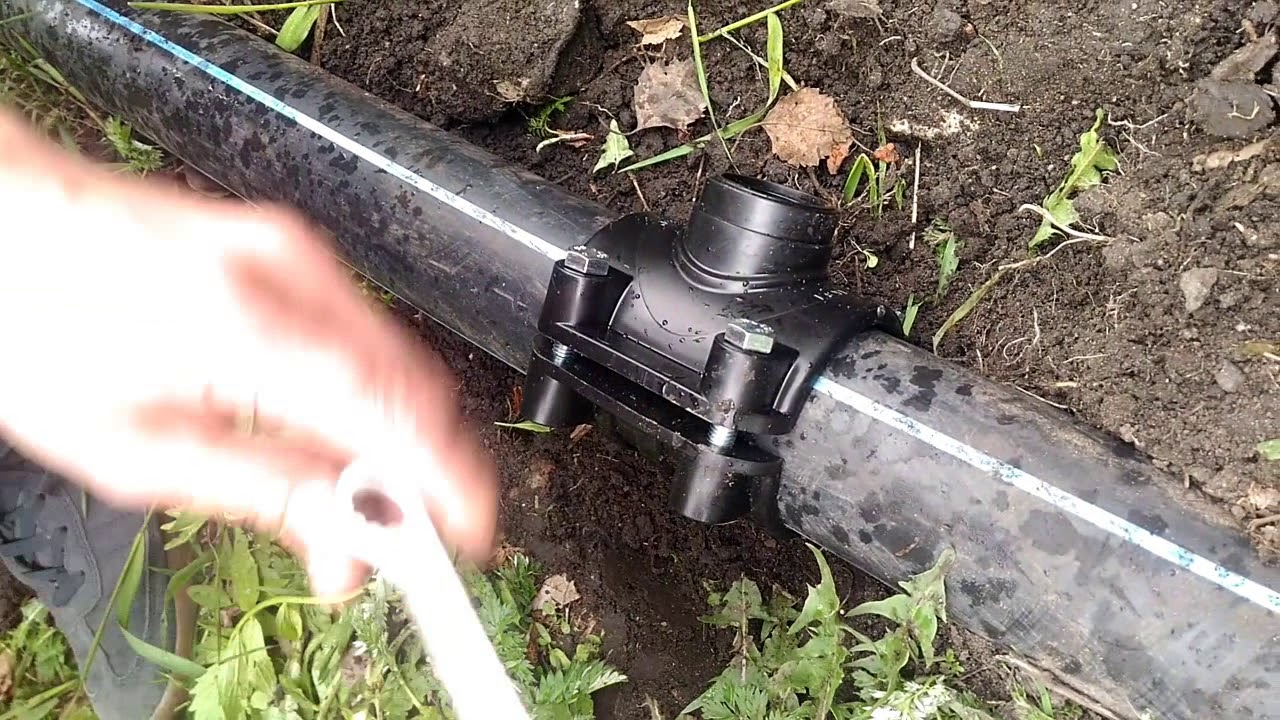

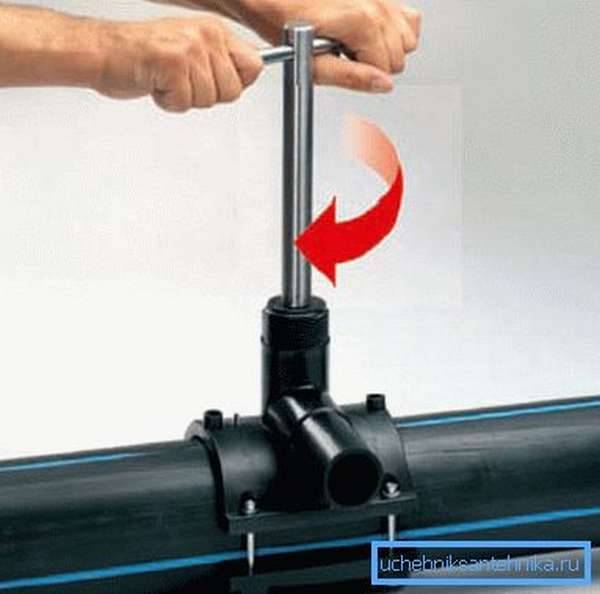

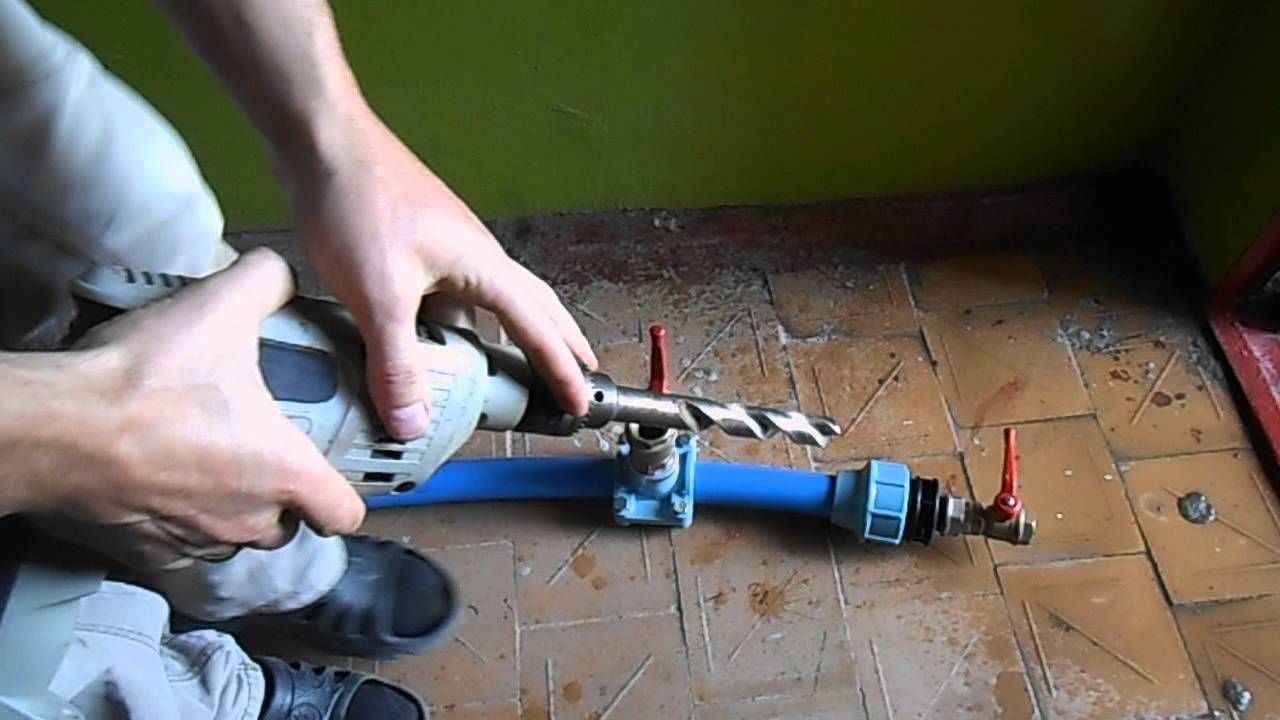

При врезке в пластиковую трубу водопровода под давлением используются встроенные нагревательные элементы, которые позволяют проплавлять стенку без использования резки.

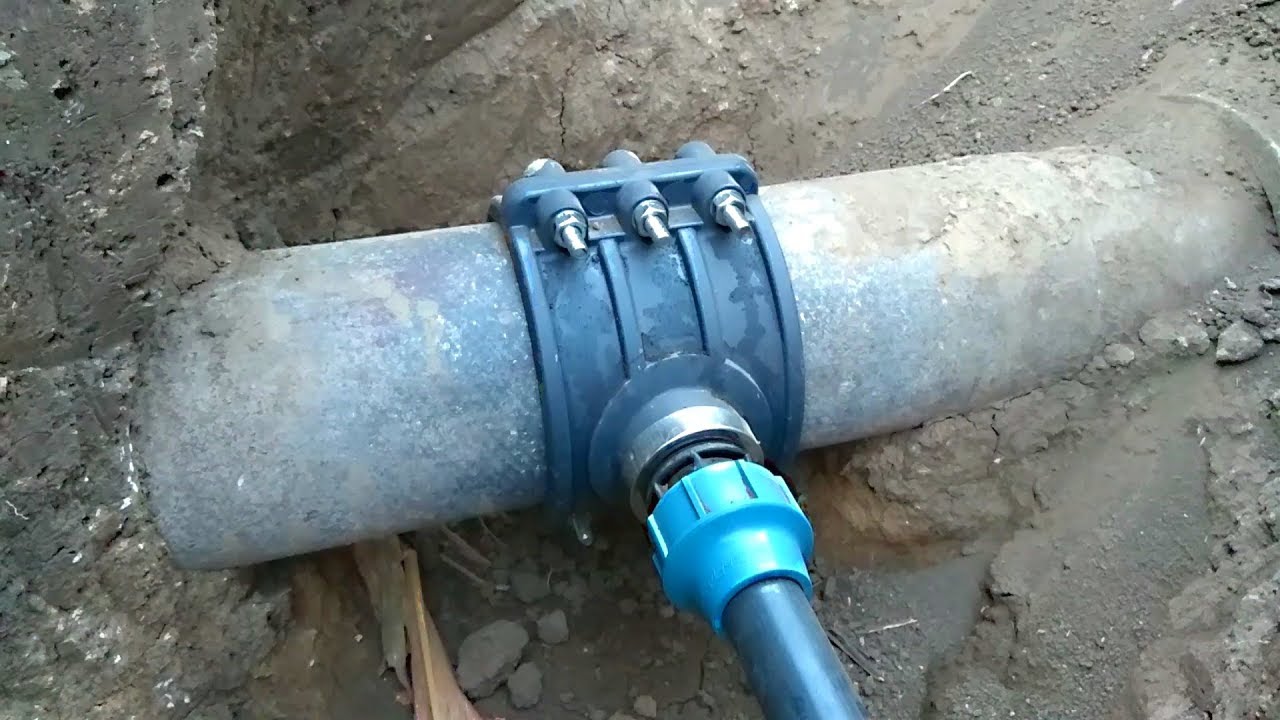

Для использования с трубками большого диаметра применяются седелки трехсоставные.

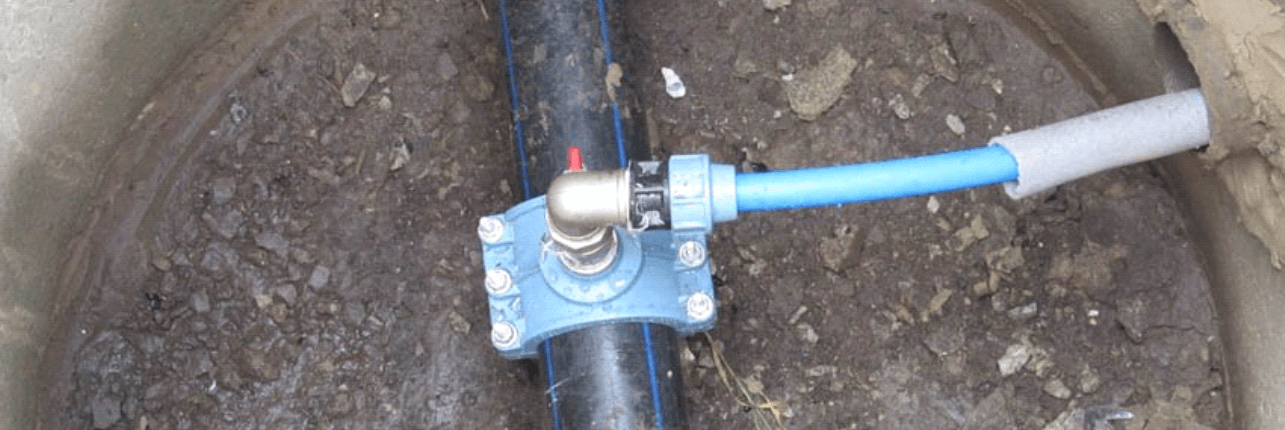

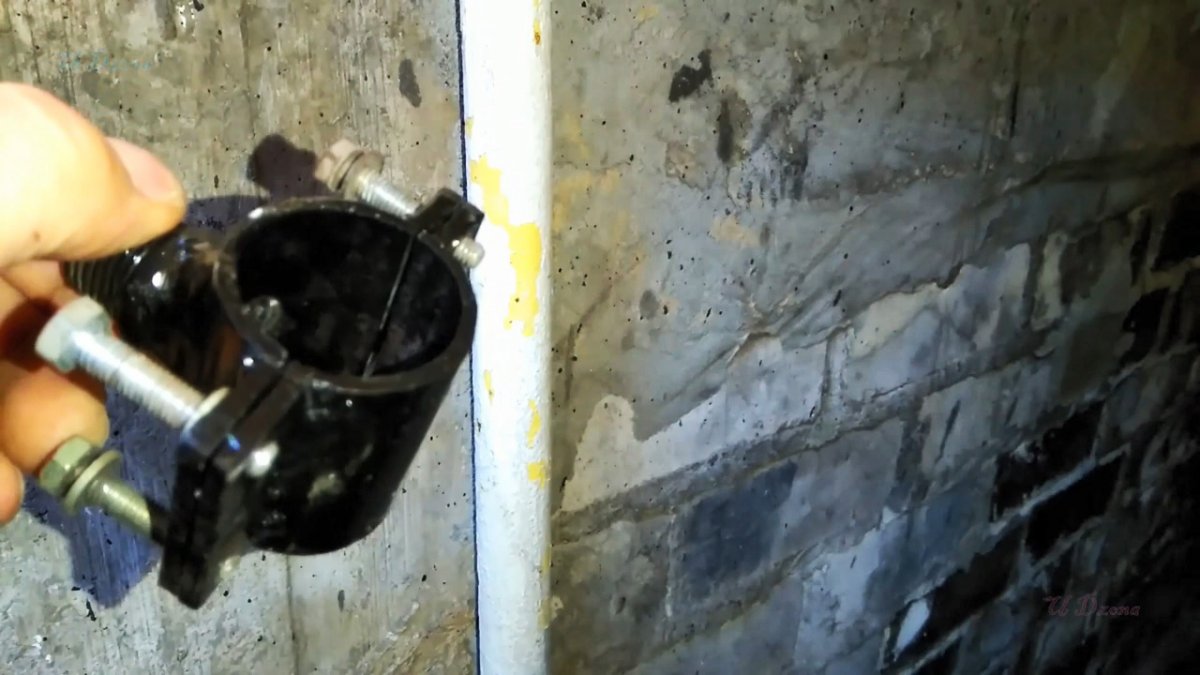

Установка седелки

Крепление этого элемента конструкции производится стяжкой винтами. При этом затяжку нужно производить, затягивая винты поочередно, чтобы половинки муфты сходились равномерно, без перекоса.

На стальных трубах необходима тщательная подготовка поверхности вплоть до обработки металлической щеткой или наждачной шкуркой.

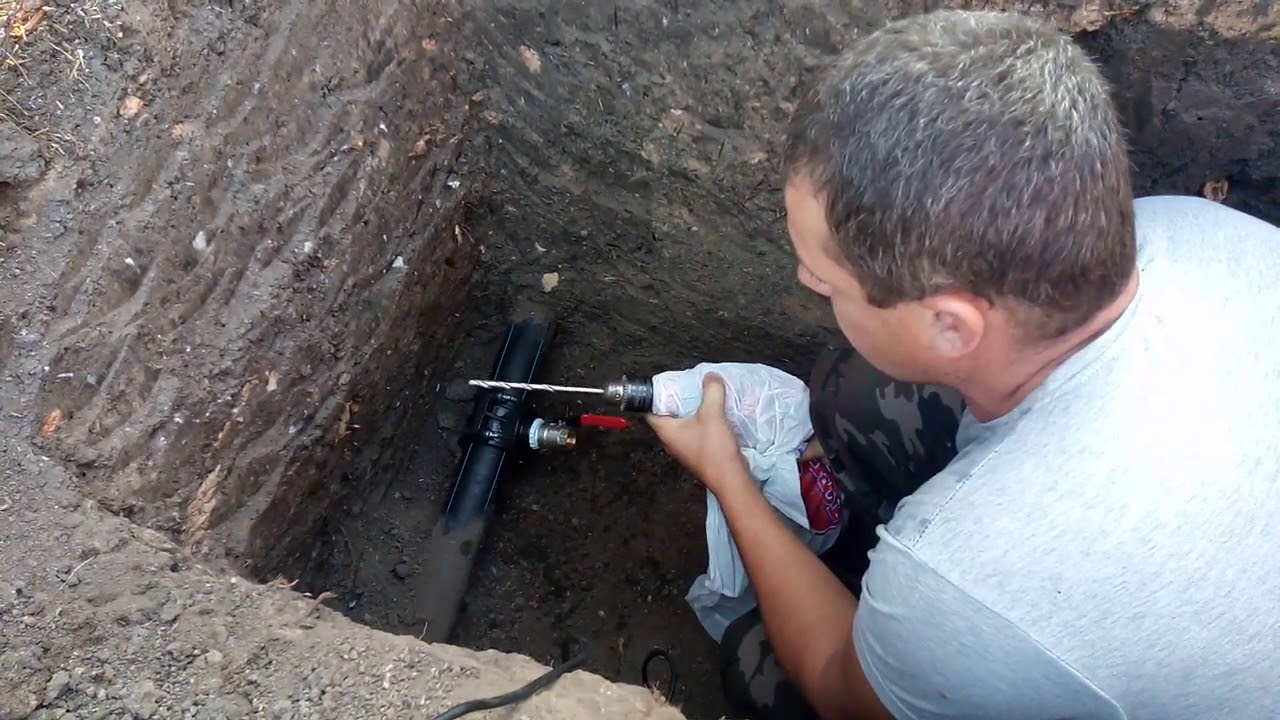

При сверлении для врезки в чугунную трубу водопровода под давлением, осевое усилие на инструмент нужно производить с меньшим нажимом, чтобы избежать излома стенки, поскольку чугун хрупок.

Способы врезания в трубопровод

Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.

Смотреть видео

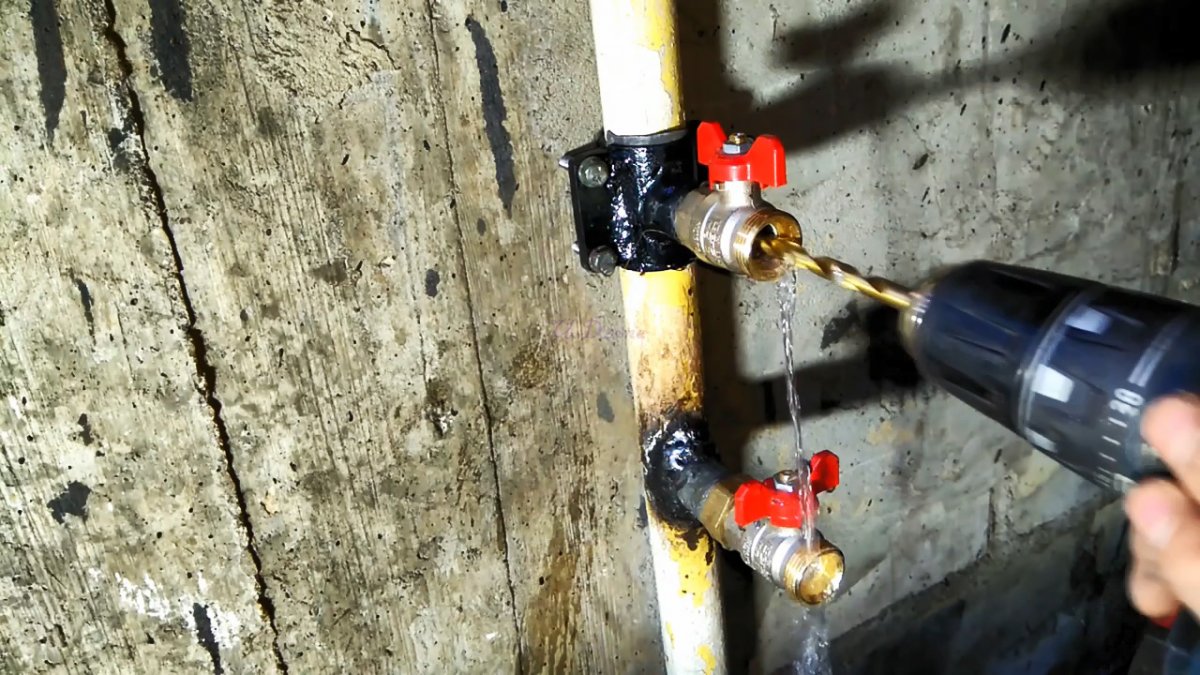

Рассмотрим простейший метод

Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.

Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок  пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.

Если врезка в водовод производится в стальную трубу, можно поступить еще проще – достаточно приварить к трубе отвод с резьбовым концом и установить на него тот же шаровый кран. Дальнейшие действия выполняются по указанной схеме.

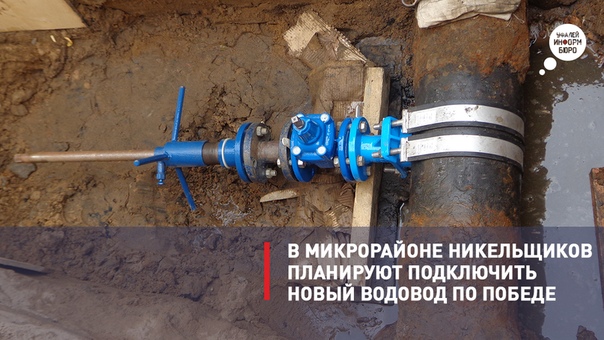

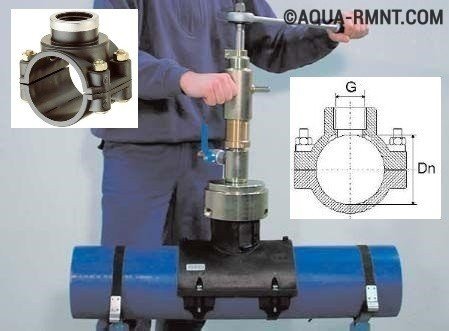

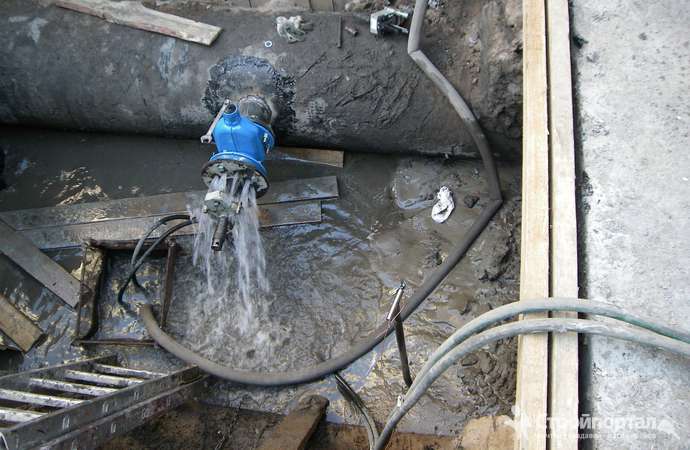

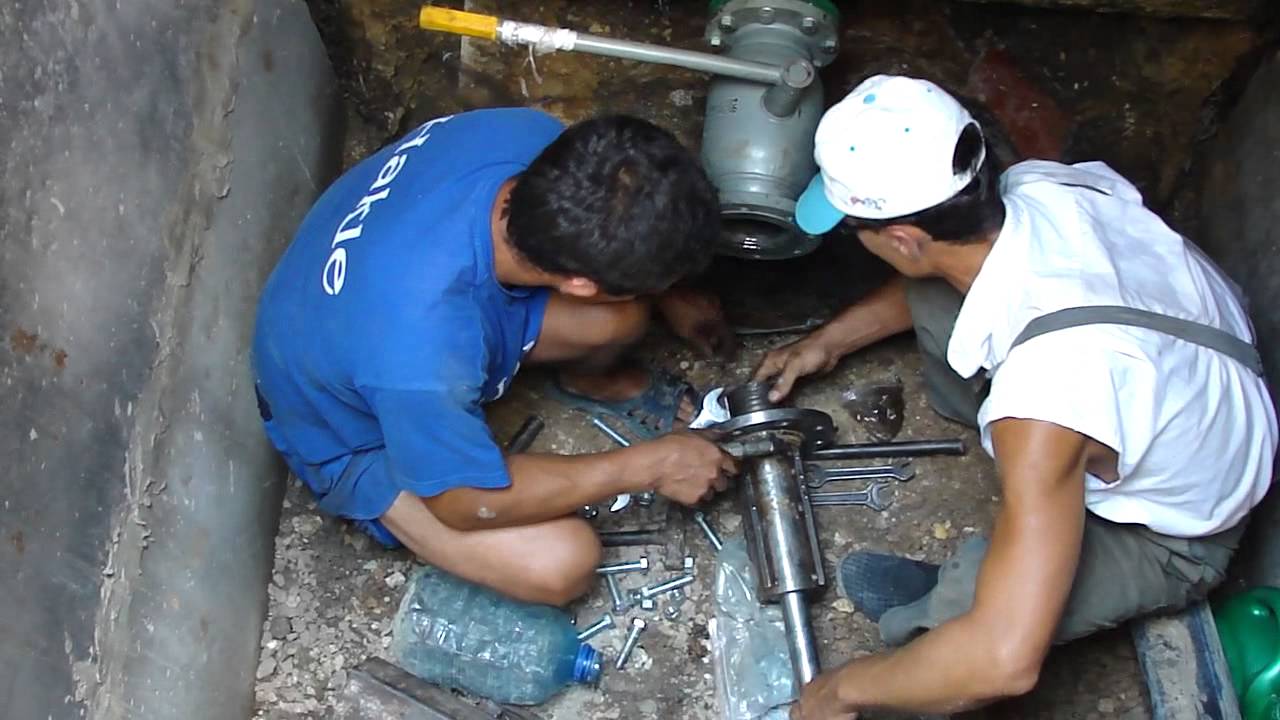

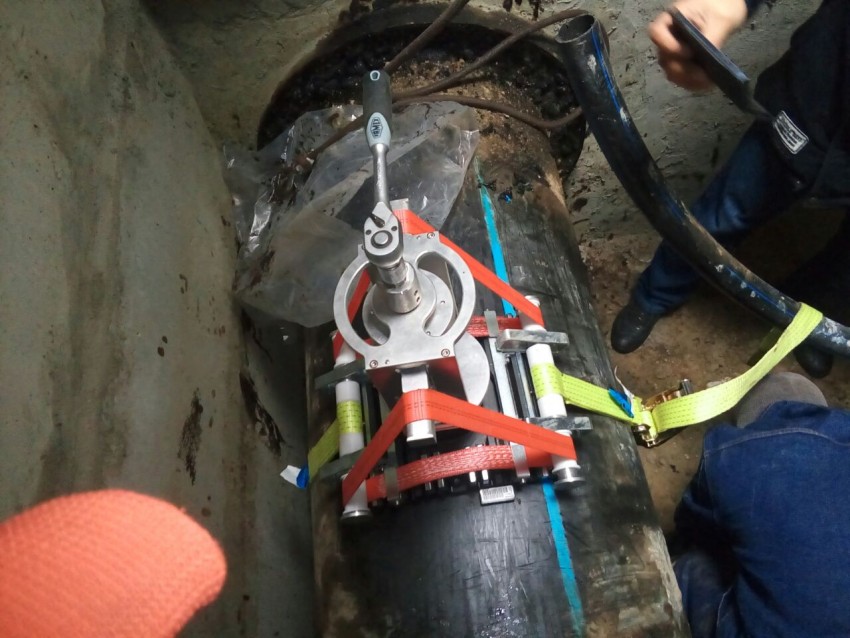

Встраиваемые фрезы

Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.

Вращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.

В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.

Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы

По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.

Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.

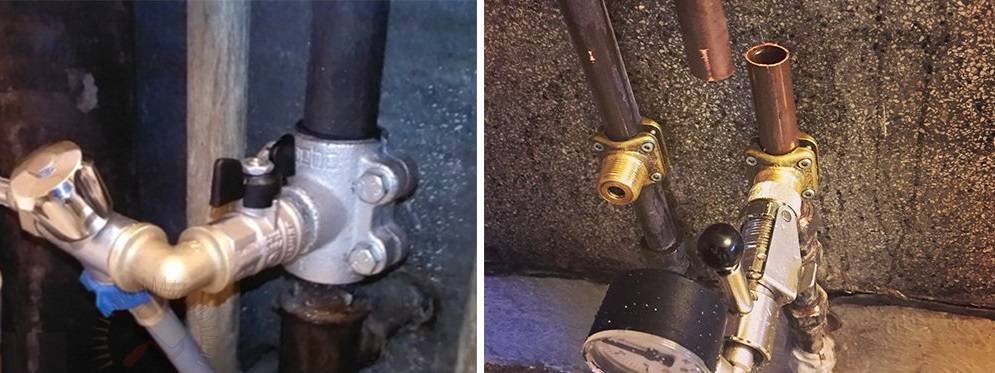

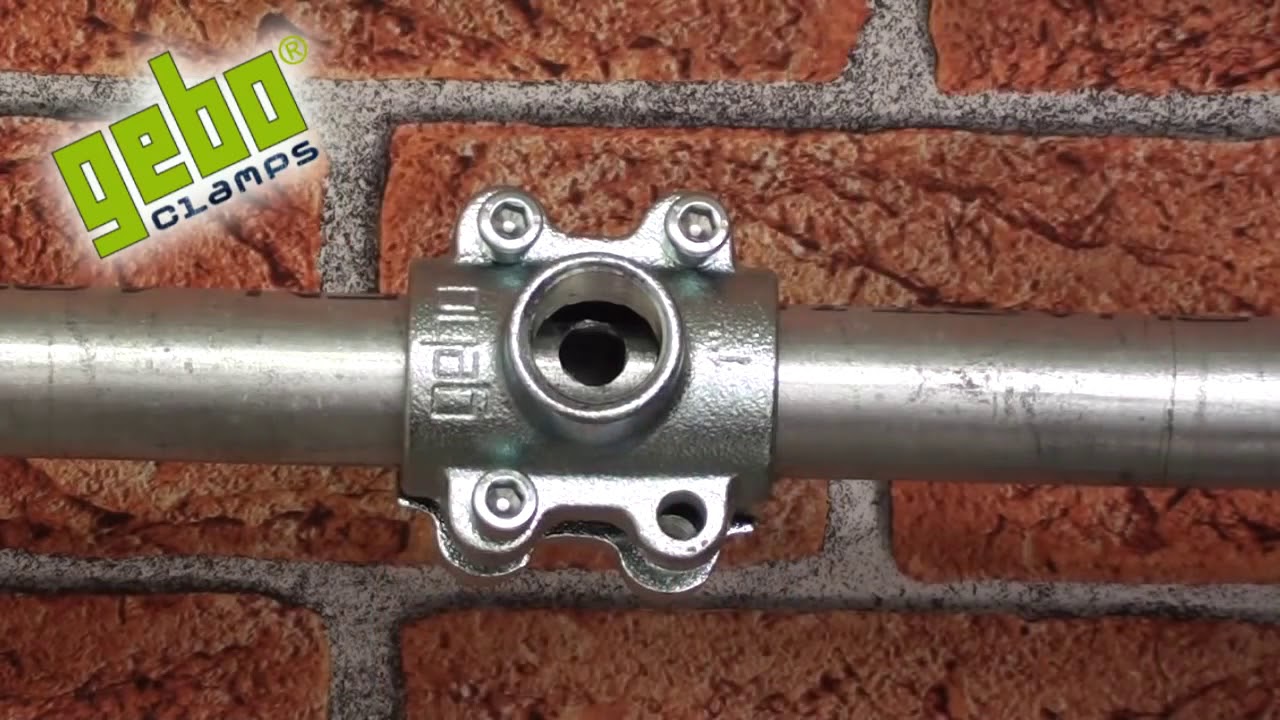

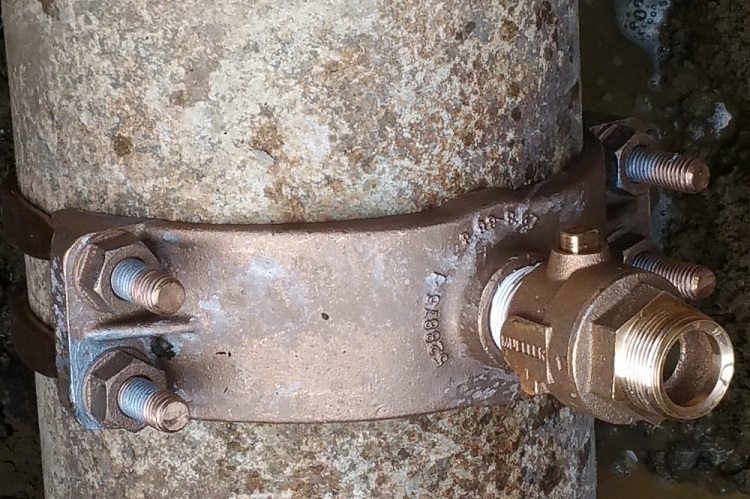

Использование сверловочных хомутов

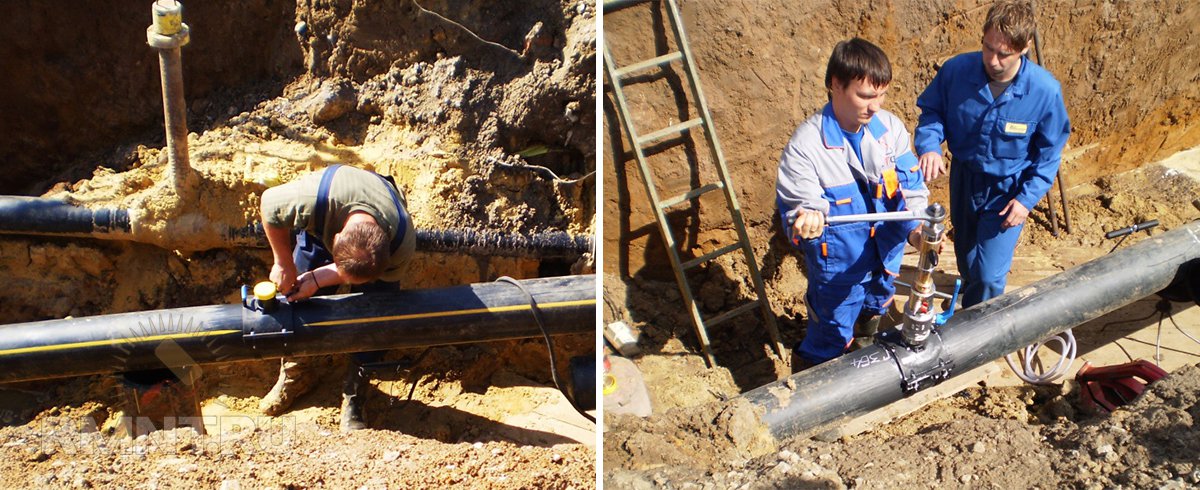

Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.

Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.

Другие способы врезки

Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями. Его надевают на магистральную трубу и крепят длинными шпильками.

Смотреть видео
[sociallocker]

[/sociallocker]

Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.

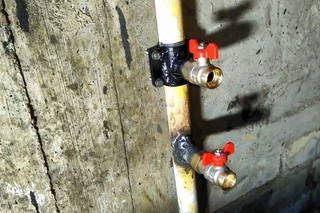

Основные этапы процедуры врезки

Подводя итог сказанному, можно выделить основные этапы производства работ:

  1. Установка хомута для врезки на магистральный трубопровод.
  2. Монтаж запирающего устройства.
  3. Сверление отверстия стенке трубы
  4. Подключение внутридомовой водопроводной трубы к врезке.

Для установки дополнительного подключения к водопроводу на участке или в доме не требуется дополнительного согласования и может быть выполнено самостоятельно.

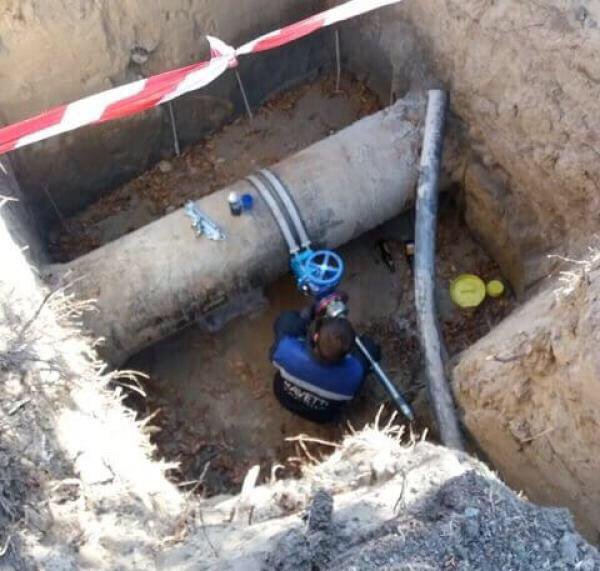

Правила определения места врезки

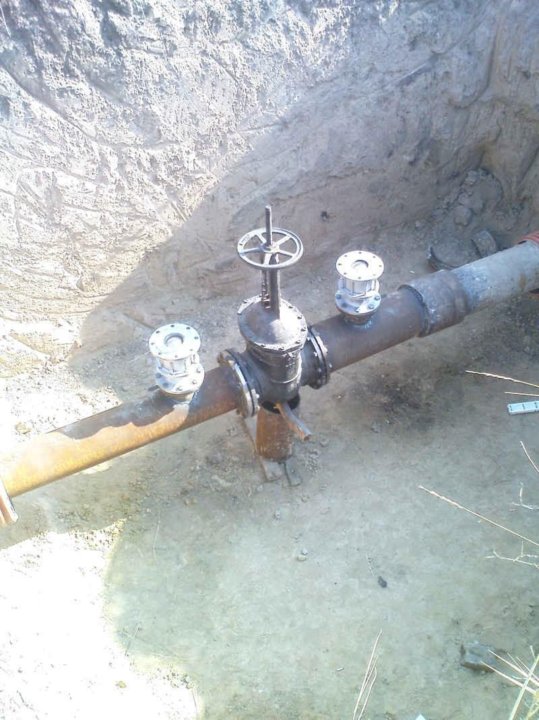

Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце  на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншей должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

Перед началом рытья траншеи нужно убедиться в отсутствии ее пересечения с другими коммуникативными системами – кабелями связи, энергоснабжения или канализации.

Как подобрать материалы для врезки

Подключение к магистральному водопроводу производится с использованием труб из различных материалов – полиэтилена, чугуна, стали, в том числе с защитными покрытиями.

При использовании материалов из чугуна следует учитывать его свойства, особенно такое, как повышенная способность к излому. Нужно выбирать трубы из чугуна с шаровидным графитом, который более пластичен, а в процессе обработки не применять значительных усилий на инструмент.

Труба, применяемая для врезки должна быть по диаметру меньше магистральной.

Смотреть видео

Подключение производится трубами размером от 50 миллиметров.

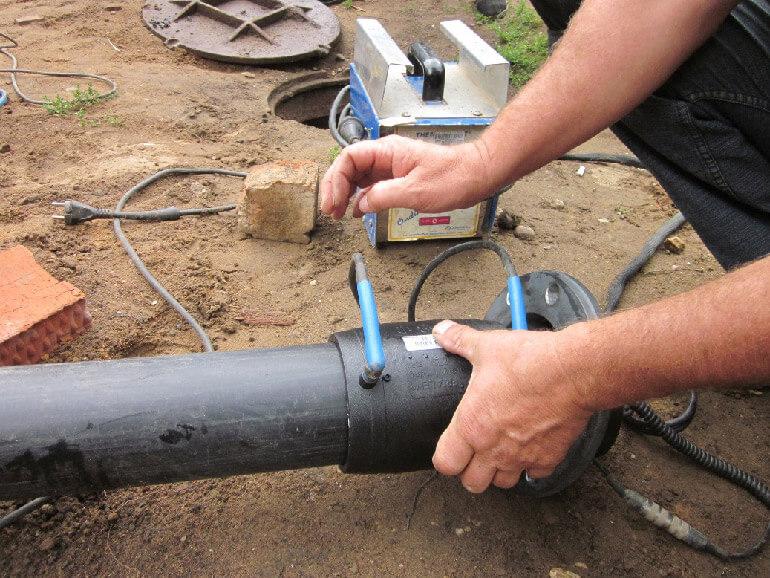

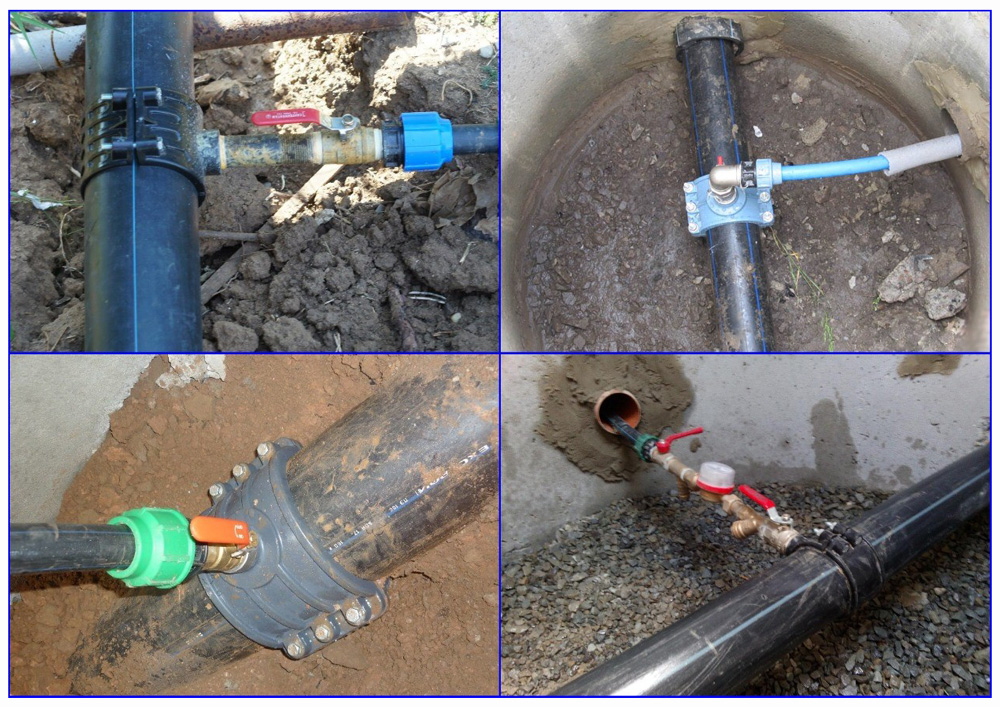

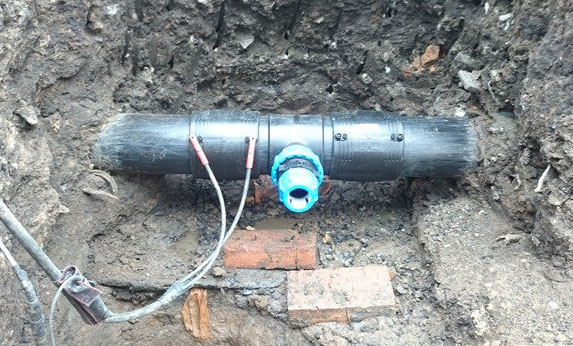

При подключении к трубопроводу из пластика используются изделия с встроенными нагревательными элементами, способными термическим способом выполнить отверстие, при этом одновременно устанавливается калибрующая фреза для получения точного сочленения.

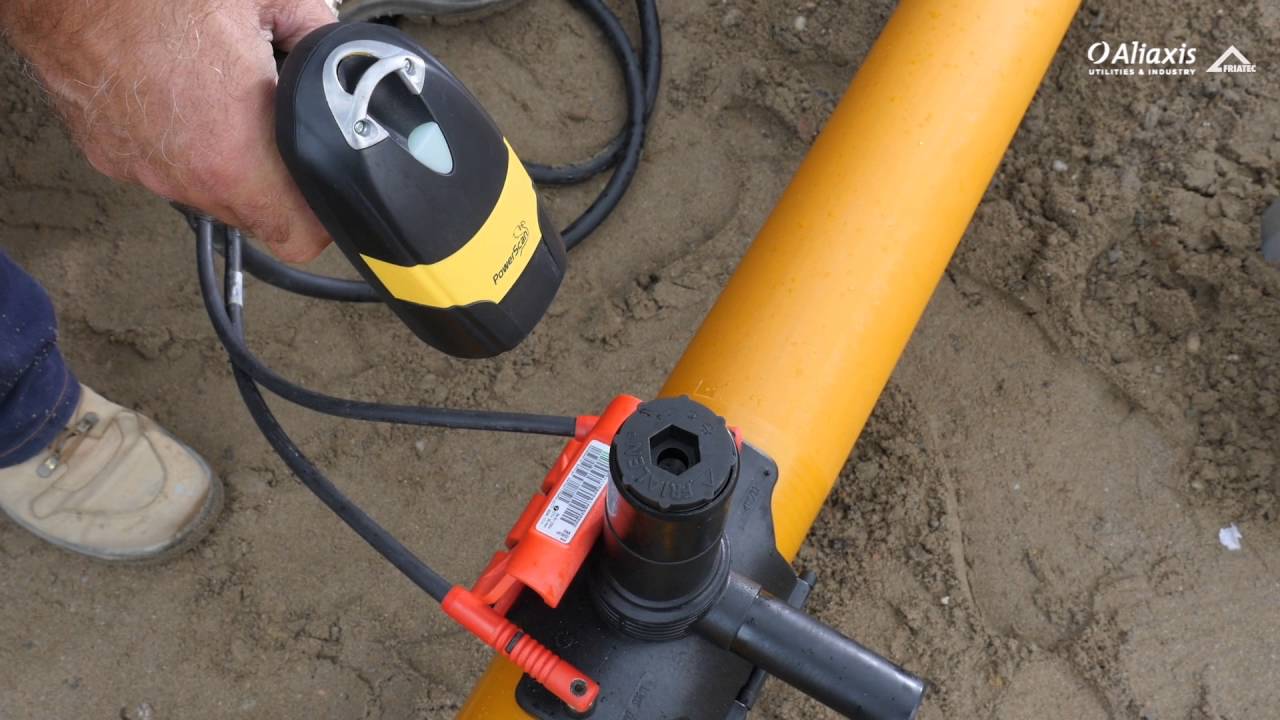

При давлении до 1,6 МПа в пластиковой магистрали применяются седельные хомуты, создающие равномерное давление по всей площади контакта, что предотвращает деформацию пластичного изделия.

Использование седелок со встроенной фрезой и обратным клапаном позволяет в соединении сварку, после чего срок службы такой врезки возрастает до 50 лет.

Общие правила выполнения отвода

Врезка производится с использованием одного из описанных способов. При этом передний конец трубы подключается непосредственно к врезанному элементу, а второй – через счетчик расхода воды – к разводке внутреннего водопровода.

Таким образом, местом установки счетчика является промежуток между вентилем/задвижкой врезки и вентилем подключения к внутренней водопроводной сети. При установке прибора необходимо использовать также клапан обратного хода, препятствующие образованию течению жидкости вспять.

Для случаев, кода введение водопровода в дом связано с пересечение стены или фундамента, отверстие в них должно быть больше диаметра самой трубы примерно не 200 миллиметров.

По окончании монтажа и необходимых испытаний его необходимо заделать с использованием смоляных прядей или водонепроницаемого сальника. Финишная отделка поверхности выполняется цементным раствором.

Испытания и регулировка давления в водопроводе

Врезка под давлением в водопроводное оборудование является завершающим этапом его монтажа. Цель такого мероприятия – проверка качества соединений, выполненных при сборке.

Для этого нужно выполнить следующие мероприятия:

  1. Заполнить водопровод водой полностью. Для этого нужно открыть все несколько кранов в доме, чтобы была возможность стравить воздух из системы. Кроме того, в нормально спланированном водопроводе должен быть установлен автоматический клапан для удаления воздуха.
  2. Замерить давление воды на месте врезки отводной трубы. Для водопровода в районах с малоэтажной застройкой оно поддерживается в пределах 1,5-2,8 атмосфер.
  3. Нужно учитывать, что некоторые виды бытовой техники и сантехнического оборудования могут работать только при минимальном давлении в 4 атмосферы, в противном случае они либо не включаются, либо быстро выходят их строя. Очевидно, что внутри домовой водопровод должен надежно воспринимать нагрузку не менее 4,5 атмосфер.
  4. После заполнения водопроводной сети водой подключается нагнетатель, и давление в системе повышается до 6 атмосфер. Одновременно производится осмотр всех соединений на предмет выявления протечек на его соединениях. Нагрузка продолжается в течение времени не менее часа.

Давление в системе является решающим фактором для успешной работы водопровода. При его недостаточности потребителя преследуют отказы бытовой техники, а превышение может вывести из строя всю систему. При этом наиболее уязвимы резьбовые соединения.

Одна атмосферная единица способна поднять столб воды на высоту 10 метров. Для нормальной работы массажного душа или джакузи минимальное давление составляет 4 атмосферы. Посудомоечная или стиральная машина нуждаются в давлении 2,5-3,0 атмосферы, а в этой статье вы узнаете как подключить стиральную машинку к водопроводу и канализации.

Предлагаем ознакомиться со статьей как подключить посудомойку к водопроводной и канализационной системе самостоятельно.

Смотреть видео
[sociallocker]

[/sociallocker]

Давление в системе водопровода – показатель нестабильный. Он зависит не только от настроек самой системы, но и от уровня забора жидкости из системы в данный момент времени. При максимальном расходе оно может снижаться вплоть до нуля, а затем резко пониматься.

В то же время нужно помнить, что чрезмерно высокое давление  в диапазоне 4-10 атмосфер способствует быстрому выходу из строя керамических вставок вентилей и поломке регулирующей аппаратуры бытовой техники. Критически высокий показатель давления составляет 6,5 атмосфер.

Снижение давления до величины 1-4 атмосферы приводит к отключению большинства моделей бытовой техники и маленькому напору воды в кранах.

Проверка величины давления производится инструментально с использованием стандартного прибора – водяного манометра. Его нужно устанавливать еще во время монтажа водопроводной сети.

Владелец трубопровода имеет право на принятие любого решения по установлению давления в собственной сети. Но профессионалы рекомендуют относиться к этому процессу очень взвешенно, учитывая количество точек водоразбора и характеристики насоса для повышения давления, особенно граничные условия его работы.

Как повысить давление в водопроводе

Это наиболее актуальная задача для владельцев, которая время от времени возникает у каждого.

Проблема может быть решена несколькими способами:

  • установить агрегат для повышения давления;
  • ввести в систему резервную накопительную емкость.

Первый способ предпочтителен для квартирных водопроводных систем, поскольку в стандартном помещении трудно найти место для размещения резервной емкости. Но их широко применяют и на дачных участках и в загородных домах.

Дополнительный насос может быть установлен на входе в здание. При работе такое устройство дополнительно насыщает воду кислородом.

Традиционным способом повышения давления в любых условиях являются насосные станции с гидроаккумулятором. Объем дополнительной емкости составляет 24 или 50 литров, а давление можно стабилизировать в пределах 1-5 атмосфер.

Установленный на чердаке резервный бак, кроме стабилизации давления в системе, позволяет всегда иметь запас воды для питья и приготовления пищи даже во время перебоев с подачей воды.

Понижение давления

В отдельных случаях требуется понизить давление в системе. Например, если пробуренная скважина является фонтанирующей. Давление в таких водозаборах составляет до 10 атмосфер, и оно разрушительно для водопровода.

В таких случаях применяется регулировка системы вручную изменением параметров настройки. Для контроля результатов используется встроенный в систему манометр.

Регулировка производится следующим образом:

  1. Отключить электропитание насосно – аккумуляторной станции.
  2. Открыть крышку блока автоматизированного управления давлением.
  3. Гайку верхнего регулятора (большего размера) повернуть по часовой стрелке, что приведет к уменьшению верхней границы давления.
  4. Меньшую гайку повернуть против часовой стрелки, повышая нижнюю границу отключения.

Смотреть видео

Подключить насос к электропитанию, запустить станцию, и, по манометру, проверить эффективность произведенных регулировок. При необходимости операцию нужно повторить до получения нужных результатов.

Различные марки насосно-аккумуляторных станций регулируются по-разному, и это в полной мере отражается в сопроводительной документации к этим устройствам, которыми и следует руководствоваться для настройки.

Делаем своими руками врезку в водопровод под давлением

Владельцы при строительстве индивидуального дома, коттеджа или дачного домика, предусматривают возможность обеспечения жилого здания водоснабжением. Самым оптимальным решением будет подключение к уже действующему и находящемуся рядом с домовладением водопроводу.

Обычно магистральный трубопровод проложен по центральным улицам, и для врезки необходимо соответствующее разрешение водоканала и оформление технических документов, так как несанкционированное подключение влечет за собой штрафные санкции. Но если ранее был установлен вентиль, который вышел из строя и его необходимо заменить, или у вас есть разрешение и можно врезаться самостоятельно, то при определенных знаниях и наличии инструмента, подключить водопровод доступно своими руками.

Способы врезки в магистральную трубу

Центральную магистраль водопровода раньше обычно прокладывали стальными или чугунными трубами, диаметром в основном от 50 мм и чуть больше, а в некоторых трубопроводах диаметр достигает до 500 мм, но это редкость. Сегодня многие организации делают новые системы водоснабжения или заменяют старые чугунные и металлические трубы на современные пластиковые аналоги.

Для проведения воды к жилому помещению своими руками вначале нужно выяснить, какие еще рядом проходят коммуникации, чтобы не нарушить их. Только после этого выкопать яму в месте нахождения магистрали шириной минимально 1х1 метр и глубиной до 1,2 метра. После обнаружения водопроводной трубы можно рыть траншею к точке входа в дом, глубиной более 1 метра, ориентируясь на линию промерзания земляного слоя в вашей местности. Как только траншея готова, нужно переходить к подготовке врезки отвода.

Врезаться в магистральную трубу можно:

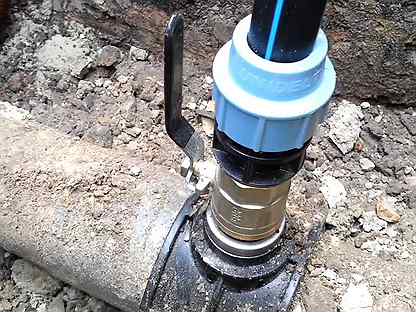

  • При помощи водоотводящего накладного хомута.
  • При помощи приваривания патрубка с готовой резьбой с одной стороны.

Врезку можно сделать по направлению вверх или в сторону, под 45 или 90 градусов, зависит это от глубины проложенной водопроводной магистрали.

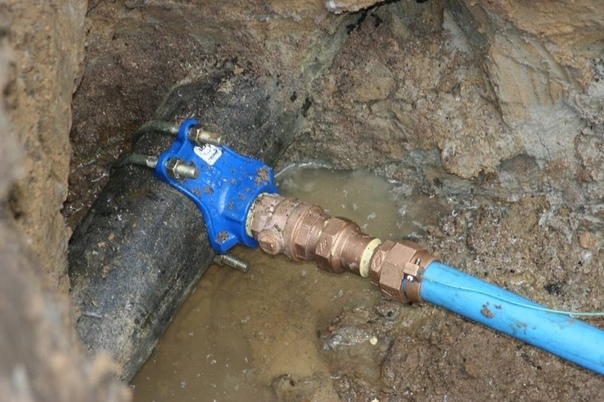

Способ врезки при помощи хомута своими руками

Хомут применяют, если магистраль находится под давлением или сделана из чугунных и пластиковых труб, которые исключают использование газовой или электрической сварки.

Врезку в чугунную трубу водопроводной магистрали делают осторожно, так как пластичность этого материала невысокая и может лопнуть от чрезмерного усилия. Для сверления отверстия в чугунной трубе под давлением желательно сверло с перьевой заточкой. Для предотвращения попадания воды на электрическую дрель или другой режущий инструмент во время извлечения сверла из отверстия, необходимо заранее сделать защитный экран из резины или толстого картона и закрепить его между патроном и корпусом.

  • Место подсоединения защищается от изоляции (если она имеется) и от ржавчины.
  • На трубу устанавливают накладной, разборной хомут, проложив внутри резиновый уплотнитель, который обеспечит герметизацию стыка.
  • Во фланцевый отвод вкручивается кран, через который будет вводиться режущий инструмент.
  • Сверлом просверливается чугунная труба, если магистраль под давлением, после извлечения инструмента, сразу перекрывается кран.

В водопроводную магистраль, которая находится под давлением, и сделана из пластиковых труб, врезаться при помощи хомута немного легче, чем в чугунную, так как ее несложно просверлить. Принцип проведения работ своими руками мало чем отличается от врезки в чугунную трубу. Единственное отличие – это возможность использовать обычное, конусное сверло или коронку-фрезу и сделать отверстие ручной дрелью или коловоротом, так как отверстие делается очень быстро. Также рекомендуется установить разборной хомут, который надевается над точкой врезки центрального водопровода, и припаивается с двух сторон к нему. Такое соединение обеспечит герметичность конструкции.

  • Устанавливается и закрепляется разборной хомут.
  • Накручивается кран и открывается для дальнейшего доступа режущего инструмента.
  • Просверливается отверстие сверлом меньшим размером, чем диаметр верхнего патрубка хомута.
  • Закрывается кран после пробоя отверстия.

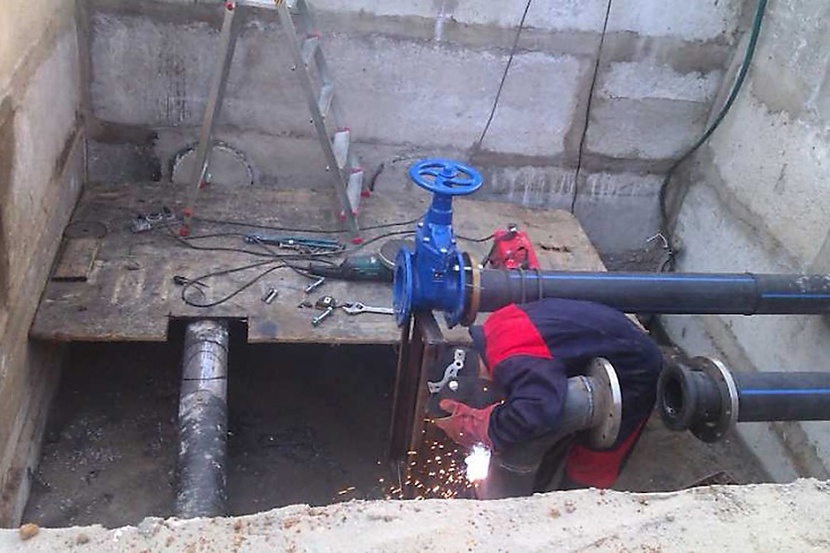

Способ врезки при помощи сварки

Сварочным методом можно произвести врезку в водопровод как при перекрытой воде в системе водоснабжения, так при имеющемся давлении, если невозможно по каким-либо причинам провести отключение.

  • Место для врезки защищаете от ржавчины наждачной бумагой и обезжириваете.
  • Привариваете патрубок с резьбой к магистральному водопроводу.
  • Проверяете на течь, обмазав поверхность шва мелом, а с внутренней стороны керосином.
  • Накручиваете кран, желательно шаровой.
  • Просверливаете сверлом или прожигаете электродом отверстие через кран в центральном водопроводе.
  • Закрываете кран.

Пластиковые трубы для разводки воды

Независимо от того, каким методом вы подключились к центральной системе водоснабжения, следующим шагом будет укладка труб в траншее, завод воды в дом и подключение к кухонной мойке, стиральной машине, ванной и санузлу. Раньше разводку делали металлическими трубами, сейчас на смену им производители предлагают широкий ассортимент пластиковых труб для разводки воды и отвода канализации. Эти работы можно проводить при закрытом кране, что намного облегчает подключение точек.

Вначале перекрывается кран и сливается вода из системы. В необходимой точке вырезается по размеру тройника кусок трубы. Пластиковый трубопровод с двух сторон в местах установки тройника обрабатывается герметиками, плотно насаживается и закручивается накидными гайками. Можно провести монтаж при помощи цанговых зажимов. После этого в тройник ввинчивается кран, которым перекрывается новая линия водопровода. Можно открывать основной вентиль и пользоваться ранее подключенной водой, а также проводить монтаж к новой точке подключения.

В заключение можно подытожить, что врезку трубы сделать несложно, исключением является сварочный метод, но нетрудно найти специалиста именно на этот вид работ, а остальное доступно сделать своими руками, что значительно сэкономит денежные расходы.

этапы монтажных работ- Обзор +Видео

Врезка в водопровод под давлением. Чтобы получить доступ к центральной водопроводной системе, закрытой от простых граждан, приходится проводить работы, обеспечивающие врезку в водопровод под давлением.

Что делать, чтобы провести водопроводные трубы в жилое помещение, не отключая общую систему водоснабжения, не нарушая законодательства, расскажем ниже.

Содержание статьи:

Допуск, необходимый во время проведения врезки

Врезку в общую магистральную систему любым способом без согласования со специальными структурами проводить нельзя. Выполнение монтажных работ незаконным путем влечет за собой ответственность материальную либо административную. Точную схему загородного дома приобретают в специализированной структуре, называемой «Федеральным центром регистрации земельных участков», характеристику технических особенностей получают в главном подразделении водоканала.

Технические характеристики излагают следующие знания:

  1. Зону подключения.
  2. Размер сечения центрального трубопровода.
  3. Параметры, необходимые учитывать во время врезки трубы.

Смету на врезку можно получить в специальных проектных организациях, у которых есть лицензия. Услуги частных контор могут стоить дешевле, но при этом могут появиться проблемы во время согласования документов с управлением Водоканала. Далее проект отдают в отдел СЭС, чтобы зарегистрировать и осуществить подачу заявления. В нем указывают просьбу, чтобы выдали заключение о том, что требуется выполнить врезку в общую сеть водоснабжения.

Внимание! Согласно установленным правилам врезку водопровода, работающего под давлением, также монтаж учетных устройств могут проводить лишь профессионалы с допуском. Проведение работ по своему усмотрению запрещено.

Своими руками можно осуществить подготовку траншеи и ее конечную засыпку, также осуществить доставку водопроводных элементов.

Существуют условия, когда невозможно осуществить врезку трубы:

  1. При наличии магистрального трубопровода с очень большим сечением.
  2. При отсутствии подключения участка к общей канализации.
  3. При установке врезки, не устанавливая учетные устройства.

Если есть желание, то все же можно провести монтажные работы самостоятельно.

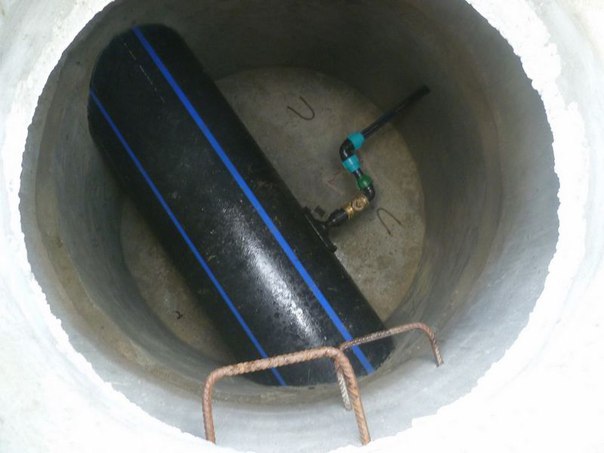

Монтаж колодца под узел

Чтобы осуществить врезку в действующую магистраль, стоит создать смотровой колодец. Окружность колодца должна быть равна не менее 70 сантиметрам. Такой размер позволит провести работы по установке специальной арматуры для отсечения от сети: вентиль либо задвижка, и осуществить монтаж трубы. Далее смотровой колодец пригодится во время ремонтных работ водопровода.

Этапы монтажа:

  1. Под колодец выкапывают яму нужного размера. На дно ямы кладут дренажную подушку из гравия размером до 10 сантиметров.
  2. Для обеспечения прочного основания под колодцем, на гравий стелют куски рубероида, делают стяжку из бетона серии М 150 или М 200.
  3. Примерно через месяц бетон высохнет и можно возводить шахту, выкладывая с помощью кирпича стенки котлована. Также можно использовать цементные блоки, кольца из железобетона. Конец шахты не должен превышать уровня земли.

При установке колодца на участке с высоким пролеганием грунтовых вод, то надо обеспечить герметичность конструкции. В таком случае подойдет покупная пластиковая емкость, которую надо заякорить к бетонной стяжке, сверху устройства кладут монолитную плиту, имеющую отверстие для люка. Варианты врезки различаются от материла, из которого выполнен центральный водопровод. Он бывает чугунный, либо из полимера, либо оцинкованной стали.

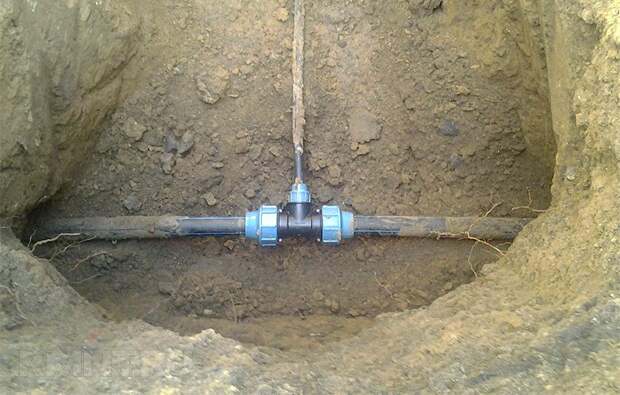

Врезка водопроводной трубы в полимерный трубопровод

Врезку проводят поэтапно:

  1. Сначала определяют зону врезки, и начинают готовить под нее участок. Для этого подойдет зона трубопровода без поворотов, с которого счищают ржавчину, грязь посредством наждачной бумаги. В это место крепят хомут при помощи болтов. Хомут для врезки имеет клеммы, чтобы подключить сварочный агрегат.
  2. Подключив аппарат с клеммами, пускают ток.
  3. Чтобы трубу из полимерных материалов оборудовать электросварным хомутом с разборным устройством, детали надо рассоединить на два элемента в виде вертикального патрубка и вентиля. Сквозь вентильное отверстие вводятся прямоточные трубки с насадкой, чтобы рассверливать.
  4. В месте, где планируют заглублять сверло, занимаются установкой вентиля, оснащенного втулкой. Зона для заглубления располагается на участке с другого конца накладки.
  5. К вентилю подводят сверлочный аппарат и при помощи стандартного сверла делают дырку в трубопроводе. Сверло вводят сквозь вентиль, потому что, закончив проделывать отверстие, надо успеть закрыть воду и вытащить оборудование. Чтобы не нарушить герметичное соединение во время просверливания, применяют уплотняющую насадку.

    Внимание! Чтобы осуществить врезку в трубопровод из пластика, применяя сварку, сначала делают отверстие, дают охладиться поверхности, затем завинчивают вентиль.

  6. Новую трубу для ввода соединяют с фланцем, который находится на задвижном устройстве.
  7. Хомут надевают на участок врезки, далее с помощью сварки соединяют с трубой. В итоге получается прочная конструкция с герметичным соединением.

Как подключиться к чугунной трубе

Изделие из чугуна более твердое, чем полимерное, поэтому монтаж требует соблюдение своих правил:

  1. Место под врезку зачищают, снимая верхний слой чугуна.
  2. Место врезки оснащают седелкой, прокладывая уплотняющие резинки.
  3. К отводу из фланца монтируют вентиль, в него выполняют ввод коронки.
  4. Просверливают трубу, при этом время от времени охлаждают поверхность реза, заменяют коронки, которые затупились.

    Внимание! Чугунную трубу сначала сверлят посредством сверла с малым диаметром, далее устанавливают сверло побольше.

  5. Затем вытаскивают коронку, перекрывая задвижку.
  6. Проделывают восстановительные работы против появления коррозии, проводят изоляцию.

Чтобы просверлить в чугуне отверстия, используют коронки из режущих пластин, выполненных из твердых сплавов, либо сверло, оснащенное перьевой заточкой. Важно соблюдать температуру в зоне сверления, для охлаждения режущие элементы окунают в воду.

Когда вытаскивают сверла из отверстия, надо соблюдать осторожность, чтобы в электроинструменты не попала вода. Для этого надо сделать защитный экран из старой коробки либо резины. Экран устанавливают между патроном и корпусом инструмента.

Важно! Врезка в водопроводную сеть подразумевает применение 6 атмосфер, поэтому надо контролировать наличие протечек в стыках.

Седельный хомут можно соединить со станком для сверления. Элементы конструкции состоят из:

  • блокировочного болта,
  • ручки и трещетки,
  • промывочного крана,
  • вала, оснащенного сверлом.

Детали станка имеют корпус из металла. Наличие направляющей муфты упрощает работу, направляя оборудование в необходимую сторону.

Как врезать патрубок в трубопровод из стали

Сталь считается такой же жесткой, как и чугун, но белее пластичным сплавом. Способ врезки отличается и больше похож на процесс соединения с полимерными трубами.

Этапы врезки:

  1. Место врезки очищают от грязи.
  2. К месту врезки приваривают патрубок резьбового либо фланцевого типа.
  3. Сваривают швы.
  4. Тестируют швы на наличие протечек.
  5. На патрубок устанавливают вентиль любого типа.
  6. За ним монтируют ответвление наружного трубопровода.

Желательно использовать патрубок из трубы, которая содержит конструкционную сталь. Во время просверливания отверстия сначала лучше применить перфоратор, а закончить работу вручную.

Справка! Визуально проверить качество швов можно при помощи керосина. Внутри швы смазывают с помощью керосина, снаружи проводят по контуру мелом. Если на поверхности проявятся жирные пятна, значит, стыки негерметичны.

Врезать трубу можно разными способами, это зависит от давления, с которой будет работать система и особенности эксплуатации. Врезку выполняют под прямым углом либо в 45 градусов, также направив трубу в сторону либо вверх.

Как определить место для врезки

Перед началом работ надо выбрать место установки трубы. В данном месте магистраль для врезки должна иметь прямой участок.

Внимание! Чтобы установить глубину укладки трубопровода, надо знать глубину промерзания грунта для региона.

В центральной части России уровень промерзания достигает полутора метров. На этапе выбора места учитывают другие проходящие через участок коммуникации, чтобы во время работы не задеть их.

Как выбрать материалы для водопровода

Чтобы подключиться к центральной магистрали надо использовать трубы с сечением, равным боле 50 миллиметров, выполненных из стали, чугуна, пластика. Работа с трубами из пластика исключает сварку.

Чугун очень хрупкий, давить на него во время сверления сильно нельзя, процесс проделывания отверстия выполняют с помощью малых оборотов. Также надо учитывать, что труба отвода не может быть больше трубы центральной магистрали. При подключении к трубопроводу и пластикового материала, работающего под давлением около 1.6 миллиампер, требуется использование хомутов – седелок.

Чтобы не отключать воду при подключении в чугунную либо стальную трубу применяют седловой хомут, состоящий из двух деталей, крепится к трубе с помощью болтов. Конструкцию монтируют к трубопроводу при помощи кронштейна.

Внимание! Седловой хомут выполнен из металла, изделие имеет запирающую пластину или специальный механизм.

Все чаще применяются хомуты, части которых имеют фрезу и встроенные клапаны. Они подходят для врезки в сети с давлением не боле шестнадцати бар. Такие устройства имеют муфты, и процесс врезки происходит с помощью сварки. Такой вид хомута противостоит возникновению коррозии, и служат более пятидесяти лет. Специалисты также находят применение засверлочным хомутам, которые идут в комплекте с разъемами для поворотов и насадками. Засверлочные хомуты можно устанавливать на трубы, имеющие диаметр в пределах 80-300 миллиметров.

Справка! У засверлочного хомута есть поворотно – затворный механизм, который в дальнейшем выступает в качестве регулировки либо, как запорная арматура.

Необходимый набор инструментов для врезки:

  • лопаты совковая, штыковая.
  • перфоратор и сверла.
  • коронка с болгаркой.
  • наличие прибора под фрезу.
  • кусок бумаги наждачной.

Особенности выкапывания ямы в месте врезки

В месте врезки капают яму, чтобы подобраться к магистрали. Роют при помощи экскаватора либо лопатой. Если капать экскаватором, то завершение работ надо проводить вручную, чтобы не задеть трубы. Далее от трубы капают траншею к дому. Глубина траншеи больше уровня замерзания почвы. Траншею выкапывают под углом наклона, равный двум градусам.

Как провести отвод от магистрали

Осуществив врезку трубы одним из способов, внешнюю трубу от магистрали кладут в готовую траншею, соединяют ветвь с вентилем, применяя обжимную муфту. Врезанный водопровод имеет начало на вентиле, расположенного на хомуте, заканчиваться будет на учетном приборе по расходу воды. Счетчик для воды должен находиться между двумя вентилями.

Внимание! Четный счетчик можно установить внутри колодца или внутри дома.

Учетное устройство снабжают обратным клапаном, чтобы не допустить оттока жидкости в обратном направлении. Если отводная труба проходит через стену здания, то между стеной и конструкцией должно быть расстояние, равное 20 сантиметрам. После окончания монтажа этот зазор удаляют с помощью смоляной пряди, либо заделывают посредством водостойких сальников. Далее работы маскируют с помощью цемента.

Тестовое испытание конструкции

После проведения всех работ проводят тест на качество работы системы. В новый водопровод поступает давление, выгоняя воздух из трубы через кран, который установлен на дальней стороне трубы. Проверив герметичную работу трубы, закапывают траншею с трубой, идущей к дому.

Как врезать отвод в трубу водопровода под давлением — ВикиСтрой

Это происходит, когда отключение воды в магистральной водопроводной сети невозможно или не разрешено по каким-либо причинам. Давайте же подробно рассмотрим алгоритм работы по врезке отвода в водопровод под давлением.

Когда нужна врезка в водопровод

Врезка необходима в большинстве случаев, связанных с реконструкцией, ремонтом квартиры, переносом или заменой коммуникаций, установкой новых водопотребителей, в случае, когда перекрыть вводной кран невозможно, либо он отсутствует.

Итак, врезка потребуется в таких случаях:

  • подключение нового потребителя, к примеру, стиральной или посудомоечной машины;
  • покупка и запуск новых сантехнических точек — таких, как душ Шарко, душевая кабина или биде;
  • перепланировка жилья с изменением мест размещения моек, ванн, переносом кранов, объединением или разделением санузлов — ванных и туалетных комнат;
  • замена трубопроводов в случае их износа или в целях модернизации сети.

Что потребуется для врезки в металлический водопровод

Для того чтобы врезать отвод в металлический (стальной, чугунный) внутренний водопровод, потребуется такое приспособление, как седельный хомут со сверлом. Хомут разборный — его части для закрепления на участке трубы фиксируются при помощи болтов. В зависимости от модификации седелки, хомут может продаваться в сборе с трещоткой, блокировочными болтами и промывочным краном.

Данные блоки присоединяются к хомуту с использованием уплотнительных прокладок из резины. Кроме того, уплотнители толщиной до 12 миллиметров используются в местах прилегания хомута к поверхности трубы. В случае необходимости резина приклеивается непосредственно к прижимному устройству, что даст возможность контролировать точное положение прокладки во время монтажа седельного хомута.

Совет по выбору хомута: при покупке приспособления изучите состояние сварного шва в месте присоединения штуцера. Некачественный шов может привести к образованию свища.

Некоторые мастера-профессионалы и вовсе советуют выбирать не сварной, а клёпаный хомут. Кроме того, постарайтесь подобрать хомут соответствующего диаметра, в противном случае придётся подкладывать толстый слой уплотнителей.

Порядок работы с металлическими трубами

Для того чтобы врезаться в водопровод из металла под давлением, нужно провести несколько этапов работ — подготовку рабочей зоны, монтаж хомута, сверление трубы и установку шарового крана.

Разберём эти этапы детально:

  • Подготовка рабочей зоны. На подготовительном этапе перед монтажом хомута следует тщательно очистить поверхность трубопровода от ржавчины и грязи в зоне работы.
  • Помните: состояние старых труб может быть неудовлетворительным или вовсе аварийным. При невозможности замены таких труб не переусердствуйте при их очистке во избежание повреждения водопровода.

  • Установка хомута. После очистки поверхности трубы следует надеть на неё крепление с дальнейшим поджимом с помощью болтов. Более плотную присадку обеспечит поочерёдное затягивание болтов по одному с каждой стороны.
  • Сверление трубы. С использованием направляющей муфты просверливаем отверстие в трубопроводе, которую впоследствии нужно закрыть заглушкой.
  • Внимание! В целях обеспечения безопасности нужно использовать ручную либо аккумуляторную дрель.

    По готовности отверстия монтируем шаровый кран. Впрочем, гораздо проще приобрести хомут с вкрученным краном, через полость которого и производится сверление. Вентиль крана перекрывается после того, как в месте сверления начинает проступать вода.

    После этого нужно проверить плотность посадки зажима — нет ли течи в районе размещения прокладок. В случае обнаружения утечки следует подтянуть болты. Если же седло сухое, то всё сделано правильно. На завершающем этапе работы открываем кран, доделываем отверстие с помощью молотка и пробойника такого же диаметра, как и сверло, после чего закрываем кран.

    Другой случай: пластиковый водопровод

    Если требуется врезаться не в металлический, а в пластиковый водопровод, в этом случае следует использовать хомут специального типа. Такое приспособление оснащено электросварочным блоком с нагревательной спиралью, устройством для просверливания трубы (фрезой) и вентилем.

    На седле хомута производителем наносится информация относительно ограничений при работе с хомутом, а именно точное время сварки, а также продолжительность охлаждения. Срок службы такого хомута составляет порядка 50 лет.

    Порядок врезки в пластиковую водопроводную трубу следующий:

  • Подготовка участка работы — очистка поверхности от загрязнений.
  • Закрепление хомута на трубопроводе при помощи болтов. Как правило, выполнение работ на этом этапе не вызывает проблем, поскольку диаметр седелки идентичен диаметру трубы, хомут устанавливается легко и достаточно плотно.
  • При помощи специального сварочного устройства производится нагрев спирали и хомут приваривается к трубе. После сварки нужно дать изделию остыть в течение времени, указанного производителем (обычно — в пределах одного часа).
  • После охлаждения хомута с задействованием фрезы в трубопроводе проделывается отверстие. Пластик — лёгкий в обработке материал, поэтому для обустройства отверстия не требуются дополнительные инструменты, такие, как пробойник.
  • Очевидно, что для выполнения перечисленных работ потребуются хотя бы минимальные знания сантехнического дела. Тем не менее, внимательное изучение советов мастеров и инструкций компаний-производителей приспособлений для врезки в водопроводную трубу под давлением позволит без особого труда и достаточно качественно выполнить эту работу даже неспециалисту.

    рмнт.ру

    Врезка в трубу водопровода под давлением своими руками: седелка, хомут для врезки

    Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

    Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

    Как подключиться к общей водной магистрали

    Перед тем, как врезаться в водопроводную трубу под высоким давлением жидкости, ознакомьтесь с тремя вариантами технологии, которые меняются в зависимости от материала, из которого сделаны трубы (они могут быть полимерными (ПП), из чугуна, из оцинкованной стали).

    Для полимерной центральной трассы врезка в трубу водопровода под давлением выглядит так:

    1. Раскапывается траншея размером не менее полутора метров, обнажается участок, на котором будут производится работы, и от него роется траншея к дому;
    2. По окончании землеройных работ подготавливается седелка для врезки в водопровод – это разборный обжимной хомут, внешне напоминающий тройник. Прямые отводы седелки расчленяются пополам, а на вертикальный отвод устанавливается кран для перекрытия напора. Через кран специальной насадкой высверливают трубу для врезки. Самая надежная схема седелки – разборная сварная. Такой хомут легко разделить на две половинки, собрать его над участком врезки, и соединить сваркой с магистральной трассой. Таким образом, хомут для врезки в водопровод вваривается в тело, обеспечивая надежный и абсолютно герметичный подвод воды к жилью;
    3. Труба рассверливается обычным сверлом и электродрелью. Вместо сверла можно воспользоваться коронкой, но важен результат, а не инструмент;
    4. Сверлится сквозное отверстие, пока из него не пойдет струя воды, после чего сверло вынимается и вентиль перекрывается. В целях безопасности в конце процесса сверления электрический инструмент заменяют на ручную дрель или коловорот. Если сверлить отверстие не сверлом, а коронкой, то она автоматически обеспечит герметичность места сверления. Кроме этих вариантов, существует решение с применением специальной фрезы, которую приводят во вращение разводным ключом или внешним коловоротом;
    5. Последний этап врезки в центральный водопровод – заведение своего водопровода, уложенного в траншею заранее, и подключение его к центральной трассе обжимной муфтой-американкой.

    Для полного контроля места врезки желательно над ней обустроить ревизию – колодец с люком. Колодец обустраивается стандартно: на дне делается гравийно-песчаная подушка, в траншею опускают ж/б кольца, или выкладывают стенки кирпичом. Таким образом, даже зимой можно будет перекрыть водопровод при необходимости его ремонта в доме.

    Для трубы центрального водопровода из чугуна врезка седельным методом выглядит так:

    1. Для врезки в чугунную трубу ее необходимо сначала тщательно очистить от коррозии. В самом месте сверления верхний слой чугуна снимается болгаркой на 1-1,5 мм;
    2. Седелка в трубопровод встраивается таким же образом, как и в первом пункте, но для полной герметизации стыка между трубой и обжимом прокладывают уплотнитель из резины;
    3. На дальнейшем этапе к патрубку зажима крепят запорную арматуру — кран, через который вводится режущий инструмент.
    4. Далее тело трубы из чугуна сверлится, и не забывайте о необходимости охлаждать место реза, а также своевременно менять коронки.
    5. Сверлится отверстие для врезки в главный водопровод твердосплавной победитовой или алмазной коронкой;
    6. Последний шаг – такой же: коронка вынимается, вентиль перекрывается, место врезки обваривается специальными электродами.

    Стальная труба немного пластичнее чугунной, поэтому врезка труб проходит по методике, похожей на решение с полимерной магистралью, но седло не используется, и перед тем, как сделать врезку в водопроод из оцинкованной стали, реализуют следующие шаги:

    1. Труба обнажается и зачищается;
    2. На трубу сразу наваривают патрубок из такого же материала, что и основная труба;
    3. На патрубок наваривается или накручивается запорный вентиль;
    4. Тело основной трубы сверлят через вентиль – сначала электрической дрелью, последние миллиметры – ручным инструментом;
    5. Подключают к вентилю свой водопровод и врезка под давлением готова.

    Врезка во внутренний водопровод во дворе

    От трассы, которую мы врезали в центральный водопровод, можно сделать еще одно или несколько ответвлений – для полива, для технических нужд, для обустройства колонки во дворе. Нужно только соблюдать законность врезки, и делать ее только после счетчика.

    Технологически между подключением к центральному трубопроводу и подсоединением к внутренней трассе существует несколько отличий, так как для внутренней магистрали давление можно перекрыть центральной запорной арматурой. Поэтому подключение проводится при помощи обычного сантехнического тройника, а рабочие операции будут такими:

    1. В ревизионном колодце закручивается основной вентиль, и вода из внутреннего водопровода сливается через последний кран;
    2. В выбранном месте труба разрезается болгаркой или труборезом (в зависимости от материала трубы), и из этого отрезка делают отвод по длине тройника;

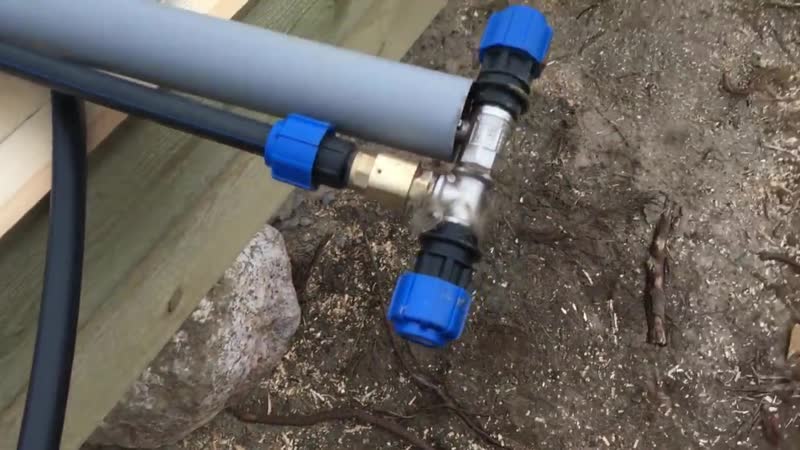

    3. Затем нужно установить сам тройник. Для полимерного трубопровода этот шаг выглядит так же, как врезается стандартная электромонтажная муфта – пайкой специальным сварочным агрегатом. Кроме этого варианта, можно использовать пресс-муфты или цанговые зажимы. В железную трубу тройник устанавливается на резьбу при помощи обычного сгона. Сварочный аппарат не рекомендуется задействовать, так как кольцевая сварка – процесс сложный, и для этого нужно иметь опыт;
    4. Последний шаг — вы врезаете в вертикальный отвод тройника кран, которым можно перекрывать новую магистраль водопровода. После этого можно пользоваться системой водоснабжения, открыв вентиль на центральной магистрали.

    Новый трубопровод с водой можно прокладывать при снова включенном основном и дворовом водопроводе, так как вода будет перекрыта новым запорным вентилем на внутреннем тройнике.

    Заключение

    Врезать трубу в водную магистраль из любого материала несложно, и сделать это можно самостоятельно, не оплачивая работу специалистов. Инструмент найдется у каждого уважающего себя хозяина, как отыщется и мало-мальский опыт работы с сантехническими устройствами. Тем более, что избежать сварных, самых сложных работ, можно, если вы будете работать по чугуну или полимерной поверхности.

    Единственная работа, не связанная с физическим трудом – оформление документов на врезку, которые должны выдавать региональные коммунальные службы и организации.

    Врезка в трубу под давлением в чугунный или пластиковый водопровод

    При постройке нового дома обязательно решается вопрос о подключении газа и воды. Задачу существенно облегчают трубы, проходящие мимо постройки. Подобный подход гораздо экономичнее. Осуществить врезку можно самостоятельно или с помощью опытного мастера. При этом необходимо учитывать все особенности. Следование требованиям техники безопасности обязательно.

    Подготовка

    Сделать врезку в трубу под давлением человеку без опыта подобных работ можно по классическому типу. Для прикрепления к водопроводу понадобиться колодец. Его наличие на территории упростит процесс, но, если такого бонуса не имеется, колодец придется построить самостоятельно. Он должен находиться вблизи основного объекта, например, возле дома. Нужно заранее определиться с его диаметром (не менее 70 см).

    Смотровой колодец

    После остается следовать инструкции:

    1. Сначала выкапывается непосредственно колодец.
    2. Потом его стены укрепляются железобетонной формой, пластиковой конструкцией (при необходимости защиты от подземных вод) и кирпичами.
    3. Как только сделают врезку потребуется монтаж запорной арматуры, ее роль играет фланцевый вентиль из стали. Также понадобиться фланцевая задвижка.

    Задвижка фланцевая

    Коммунальная служба информируется в обязательном порядке еще до начала работ. Помимо надо обратиться к собственнику центральной магистрали за официальным разрешением врезки. Без него гражданину, который желает подключить воду в свое новое жилье, будет предъявлено обвинение о незаконном прикреплении к водопроводу.

    Вентиль стальной фланцевый

    Врезка

    Вначале надо выявить все находящиеся рядом трубы. Искать их нужно на глубине 1,2 м по направлению от основной ветви к новому дому. Материал, из которого они изготовлены, может быть разным. Встречаются чугунные и пластиковые трубы, также используются другие ПНД. Специалисты советуют выбирать искусственный материал, так как работать с ним значительно проще и экономичнее.

    Сверление трубы под давлением

    Врезка в трубу водопровода под давлением осуществляется следующим образом:

    1. Устройство, расположенное в накладке приспособления под названием хомут, пристраивается к уже подготовленной трубе, находящейся под давлением. Она заранее зачищена от теплоизоляции. Ржавчина с металлической поверхности убрана. Важным обстоятельством является то, что труба, которую врежут, обязательно имеет диаметр меньше, чем та, что считается центральной.
    2. Происходит установка патрубка и хомута с фланцем. На противоположный конец задвижка с втулкой для фрезы.
    3. Патрубок дополняется сверлом и сальником глухого фланца.
    4. Высверливается требуемое отверстие в пластиковой (ПНД) или чугунной трубе под давлением.

    Схема конструкции для осуществления врезки

    Имеются важные детали, зависящие только от материала трубы. Если она чугунная, то ее придется отшлифовать. Если изготовлена из пластиковой трубы (ПНД), этого не понадобится. Коронки также потребуются отличные друг от друга, например, врезка в пластиковые трубы под давлением обеспечивается разной структурой, то есть могут быть прочными или мягкими. Для чугунной обязательно использование твердосплавных коронок.

    Пример на фото.

    1. К фланцу задвижки крепят такую деталь, как вводная труба.
    2. Обеспечивают покрытие для защиты и утепления, а также ставят водомер. Здесь необходимо выбрать из двух вариантов. Его можно установить в доме или непосредственно в колодце.

    Для полного завершения работ с водопроводом придется установить обратный клапан, проверить систему под давлением и вернуть траншее ее первоначальный вид. Таким образом вы своими руками проведете воду в новое жилище.

    Посмотреть, как работает специалист, можно на видео.

    Присоединение к газопроводу

    Врезка в газовую трубу под давлением довольно опасное мероприятие. Поэтому разумнее доверить его проведение профессионалам, имеющим лицензию на подобные работы. Если принято решение о самостоятельной врезке, следует запомнить несколько важных правил. Осуществлять этот процесс надо, учитывая давление. Включение в газовую трубу, где данный показатель занижен, должно происходить с параметрами от 20 до 80 мм вод. ст. Если система характеризуется повышенным или средним давлением, то его необходимо уменьшить до допустимых значений.

    Создание нового соединения своими руками возможно, используя холодную врезку, то есть оставляя газовую трубу под давлением. Эта методика проверена временем, но требует специальной квалификации. Способ ее осуществления может быть катушечным и тавровым.

    Процесс врезки к газовой трубе под давлением начинается с подготовительного периода. То есть нужно приобрести требующиеся инструменты и материалы. Подобный товар с легкостью найдется на строительном рынке.

    Запланированные работы ведутся в соответствии с заранее продуманным планом:

    1. Очищаем поверхность газовой трубы под давлением.
    2. Делаем разметку, обозначая границы врезки.
    3. Сделаем необходимые отверстия. Тавровый способ требует два, а катушечный одно.
    4. Осуществляем обработку скважин посредством глины. После эти щели необходимо охладить и заглушить специальным приспособлением.
    5. Производим монтаж инструмента для отключения, который вставляется вместо куска металла, извлеченного с помощью заглушки.
    6. Устанавливаем патрубок, стыки которого необходимо заварить, и закрываем на нем задвижку. Для начала надо сделать проверку все параметров. Возможно, что придется немного исправить разметку.

    Последним пунктом является заделывание обработанных отверстий и присоединение новой трубы. Остается посредством мыльной пены сделать проверку шва, появившегося при сварке.

    Итоги

    Вышеописанные виды врезки и проводимые для них сварка, обработка и подготовка требуют опыта работы, разрешений, качественных материалов и специальных инструментов. Подходить к подобной процедуре надо с полной ответственностью, так как из-за одной нелепой ошибки пострадает множество людей.

    Поэтому, если вы не уверены в своих силах, не рискуйте, а обращайтесь к профессионалам. Пусть это займет определенное время, потраченное на оформление заявки и обсуждение плана работ. Эта потеря будет оправдана качеством произведенной врезки.

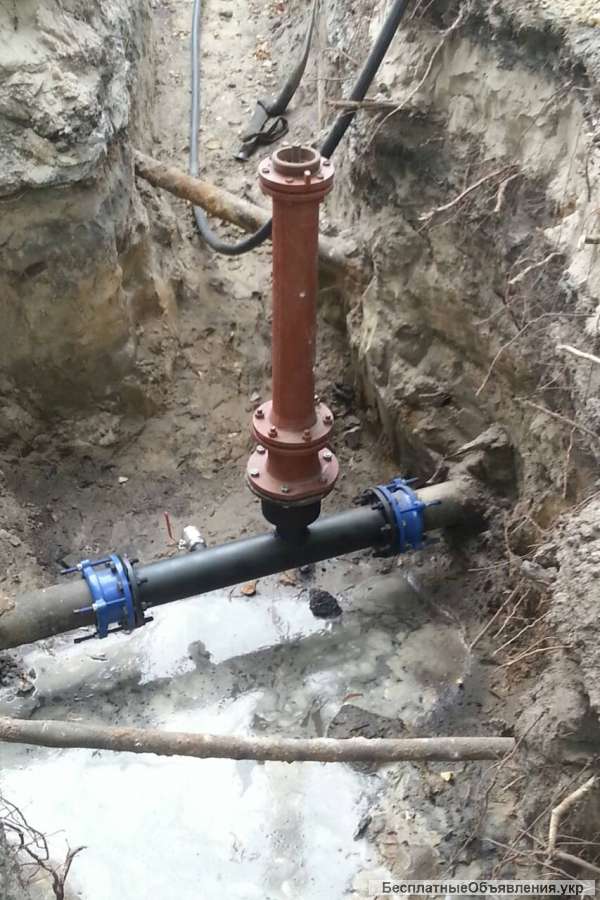

    Врезка в стальную трубу под давлением

    Врезка в трубу водопровода под давлением возникает при необходимости сделать ответвление от системы водоснабжения, без необходимости перекрытия напорной магистрали и ее последующего опорожнения.

    Компания KROMBER оказывает услуги по врезке в магистральный трубопровод систем водоснабжения и отопления при следующих технических условиях существующего трубопровода:

    • Материал трубопровода: Сталь, Чугун .
    • Диаметр магистрального трубопровода: 100mm и выше.
    • Диаметр радиального трубопровода: DN50-150 (зависит от диаметра существующего магистрального трубопровода).
    • Тип подключения радиального трубопровода: Фланцевое
    • Давление в системе магистрального трубопровода: Не имеет значения.
    • Наличие технического колодца: Не имеет значения.
    • Отсутствие воды в техническом колодце: Не имеет значения.
    • Наличие подключения к электрической сети 220В: Не имеет значения.

    Компания KROMBER осуществляя врезку в трубу ПНД под давлением использует только комплектующие от ведущих европейских производителей соединительных элементов и запорной арматуры: +GF+ GEORG FISCHER (Швейцария), FRIALEN (Германия), HAWLE (Австрия).


    Преимущества врезки в стальную трубу под давлением.

    Ниже Вы можете ознакомиться с перечнем преимуществ врезки под давлением в стальную трубу систем водоснабжения и отопления:

    • Нет необходимости полного отключения коммунальных сетей и их последующего опорожнения, что актуально при осуществлении работ на городских магистралях.
    • При осуществлении монтажных работ на производстве исключается остановка предприятия. Остановка технологического цикла предприятия неизбежно несет существенные финансовые убытки .
    • Монтажные работы могут производиться в любое время года и вне зависимости от погодных условий.
    • Отсутствие затрат на отключение систем водоснабжения или теплоснабжения, а также исключаются затраты на перезапуск системы и покрытие издержек потери носителя, которые неизбежны при проведении монтажных работ.
    • Актуально для систем, которые не могут обеспечить полное или частичное перекрытие тока среды (ввиду изношенности запорной арматуры или ее отсутствия).

    Помощь и учебные пособия по ирригации — Как подключиться к основной линии водоснабжения для установки системы орошения

    Чтобы поставить новую спринклерную систему, вам необходимо подключиться к существующей системе холодного водоснабжения. Если ваш план предусматривает обрезку существующих труб, вы можете нанять сантехника. Если вы все же решили заняться этим самостоятельно, обязательно отключите подачу воды перед началом каких-либо работ.

    ГДЕ НАЧАТЬ СИСТЕМУ

    В мягком климате можно использовать водопроводный кран. В холодно-зимнем климате или если у вас нет достаточного потока воды из крана, вы можете перерезать основную водопроводную линию.

    Врезка в существующий кран
    Часто самым простым способом действий является соединение на трубе, обслуживающей кран.Благодаря этому методу вы избегаете резки трубы. Выключите подачу воды в дом и слейте воду из крана, затем снимите кран и установите латунный или оцинкованный тройник. Подберите размер выпускного отверстия к крану и оросительной трубе, которую вы планируете использовать. Снова установите кран; затем установите ниппель (короткий отрезок трубы с резьбой на каждом конце) в шток тройника и подсоедините к нему запорный клапан.

    Врезка на линии обслуживания

    Врезавшись в линию обслуживания и надев компрессионный тройник, вы можете подключить спринклерную систему к водопроводу без пайки.В некоторых случаях вы можете избежать перерезания основной линии, подключив вашу систему к внешнему крану (см. Схему и примечание). В незамерзающих зонах труба ПВХ может быть заменена медью.

    ЗАПОРНЫЕ КЛАПАНЫ
    Независимо от того, используется ли PVB или нет, мы рекомендуем установить запорный клапан между зонными клапанами и технологической линией. Это позволит вам легко отключить воду в вашей оросительной системе, если вам потребуется произвести ремонт или заменить детали.Проверьте местные коды типа запорного клапана рекомендуется.

    ПРИМЕЧАНИЕ. Трубы следует прокладывать на глубине не менее 6 дюймов под землей.

    ** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в правом верхнем углу изображения.


    ЕСЛИ СЧЕТЧИК У ВАС ДВОР:

    1. Перекройте подачу воды на счетчике
      (сначала обратитесь в отдел водоснабжения).
    2. Копайте, чтобы обнажить служебную строку.
    3. Подключить к водопроводу, между
      счетчиком воды и домом.
    4. Удалите часть трубы, оставив зазор
      , достаточно большой, чтобы можно было скользить по тройнику сжатия.
    5. Наденьте тройник на каждый конец трубы.
    6. Затяните стяжные гайки. Резиновая прокладка прижимается к трубе, создавая уплотнение для предотвращения утечки.
    7. Установите короткий ниппель, используя ленту из ПТФЭ на всех резьбовых соединениях тройника.
    8. Прикрепите запорный клапан в небольшом корпусе к этой секции трубы. Запорный вентиль позволяет при необходимости отключить систему вручную.
    9. сохраняйте это соединение как можно более чистым.
      Это ваш водопроводный кран.

    ** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в правом верхнем углу изображения.


    ЕСЛИ СЧЕТЧИК В ВАШЕМ ПОДВАЛЕ:

    1. Перекройте подачу воды на счетчике
      (уточните в водоканале).
    2. Установите соответствующий тройник в линию обслуживания для подключения полива.
    3. Просверлите отверстие в подоконнике над фундаментом или долотите отверстие в стене подвала для прохода оросительной линии. Сделайте его не больше, чем необходимо для трубы диаметром 1 дюйм.
    4. Установите соединительную арматуру, как показано. Полнопоточный шаровой клапан — хороший выбор для отключения полива, так что вы можете обслуживать свою систему, не перекрывая водоснабжение всего дома.
    5. Предохранитель обратного потока пониженного давления, предназначенный для работы ниже уровня земли, должен быть подсоединен следующим вдоль трубы, а затем сливной клапан. Для сливного клапана используйте задвижку. Дренажный клапан должен быть как можно ниже, чтобы обеспечить полный дренаж системы.
    6. Наконец, заделайте отверстие в подоконнике или фундаменте герметиком.

    ** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в верхней части изображения.

    ПРЕДОТВРАЩЕНИЕ ОБРАТНОГО ПОТОКА

    Каждый раз, когда вы подключаетесь к системе питьевой воды (например, к водопроводу в помещении), всегда устанавливайте предохранитель обратного потока, чтобы предотвратить попадание использованной воды обратно в водопровод. Если вы используете антисифонные регулирующие клапаны, в каждый клапан встроен превентор. В одноконтурной системе, которая работает непосредственно от нагнетателя шланга, вы можете навинтить прерыватель вакуума на конец крана.Для линейных клапанов в начале системы необходим вакуумный прерыватель давления, если он расположен выше самой высокой спринклерной головки. В противном случае вам потребуется установить обратный клапан по принципу пониженного давления (RP) на главной линии перед клапанами на высоте не менее 12 дюймов над землей.

    Предохранитель обратного потока, принцип пониженного давления

    Вакуумный выключатель


    Авторские права © 2010 IrrigationRepair.com — Все права защищены

    Подключение спринклерной системы к водопроводу

    Где и как подключить систему орошения к водопроводу:

    На этой странице представлены некоторые конкретные правила, советы и методы подключения к водопроводу дома для новой системы орошения. Где и как вы подключаетесь к водопроводу, может иметь решающее значение не только для правильной работы ирригационной системы, но и для сохранения вашего рассудка!

    Первое, что вам нужно сделать, это связаться с вашим поставщиком воды (при условии, что он у вас есть) и узнать, есть ли у него какие-либо особые требования в отношении того, где отводить ирригационные системы в водопровод.В большинстве случаев единственное требование к ним будет заключаться в том, что оросительный кран должен находиться после водомера, то есть вода должна проходить через счетчик, чтобы попасть в вашу ирригационную систему (чтобы вы платили за поливную воду!).

    В некоторых местах вам потребуется установить второй счетчик воды для полива (например, в то время, когда я пишу это, штат Калифорния (США) рассматривает общегосударственное требование, согласно которому все новые ирригационные системы должны иметь во-вторых, отдельный водомер, который измеряет только поливную воду.Некоторым местным компаниям водоснабжения уже требуются отдельные счетчики. ) В такой ситуации поставщик воды, вероятно, будет иметь очень конкретное место, метод и марку счетчика, который вы должны использовать для крана поливной воды. Расположение крана будет зависеть от того, какой счетчик воды им понадобится, поэтому вам нужно будет помочь. Они могут потребовать, чтобы счетчик установил профессионал, сертифицированный поставщиком воды.

    Типичное расположение крана для поливной воды: Если отдельный счетчик воды не требуется, общее практическое правило состоит в том, что кран для полива устанавливается где-нибудь на водопроводной трубе после любых счетчиков воды и перед аварийным отключением дома клапан .Это позволяет поливу продолжать работать, даже если вам нужно отключить воду в доме на случай чрезвычайной ситуации. На водопроводе системы орошения после крана устанавливается второй аварийный запорный вентиль. Я предпочитаю устанавливать выпускной патрубок на водопроводной трубе дома перед аварийным запорным вентилем. Таким образом, если в экстренном случае потребуется перекрыть воду в доме, у домовладельца останется источник воды!

    Теплый климат: Типичный дом с теплым климатом имеет водопроводную трубу, идущую под землей от источника воды к дому.Обычно эта труба закапывается на глубину около 18 дюймов. В доме подводящая труба выходит из земли, образует прямой угол, а затем входит в стену дома. Аварийная запорная арматура для дома практически всегда располагается на этом надземном участке трубы, где к нему удобно добраться. Обычный метод установки ирригационного крана — это прорезать подающую трубу в любом месте между счетчиком воды (если он есть) и аварийным запорным клапаном дома. Надрез и отвод можно производить либо в подземной части трубы, либо в той части, где труба находится над землей.Все, что вам будет проще и удобнее всего.

    Если кран планируется сделать под землей, можно и проще установить кран, врезав его в трубу подачи воды и установив специальный тройник, называемый «компрессионный тройник» (см. «Как использовать компрессионные тройники и муфты»).

    Холодный климат: В холодном зимнем климате водоснабжение в доме обычно идет от водопровода к дому под землей, часто заглубленным на несколько футов глубиной, чтобы защитить его от мороза.Обычно он проникает в дом через подвал или подползти под этажами дома. Счетчик воды часто устанавливают на водопроводной трубе в подвале или подлете. Кран для полива должен быть после счетчика воды (если он у вас есть). Поскольку водопроводная труба обычно заглублена очень глубоко, большинство людей устанавливают кран для полива в подвале или в подвале, где до него легче добраться. Если вы подключаетесь к водопроводу в подвале или под домом, вы можете нанять сантехника для установки крана, если у вас нет опыта работы с водопроводом.Вы не хотите, чтобы подвал был затоплен, если вы его испортите.

    Если кран должен выходить за пределы дома и под землю, можно и проще установить кран, врезав в водопроводную трубу и установив специальный тройник, называемый «компрессионный тройник» (см. Как использовать компрессионные тройники и муфты .)

    Не прокладывайте поливную воду по трубам дома!

    По возможности не вставляйте кран в трубу и не используйте заглушку, где вода должна течь через дом, чтобы попасть в оросительную систему (кроме как через подвал.Другими словами, вы не хотите, чтобы вода по трубам внутри стен дома попадала в систему орошения. Я вижу много домов, в которых застройщик сделал отверстие для орошения в задней части дома, и вода течет по дому, чтобы достичь его. Большинство людей, пользующихся одной из этих точек, сожалеют об этом! На это есть несколько причин:

    1. Ограничения потока. Во-первых, могут быть ограничения на трубопровод, проходящий через дом, который вы не можете видеть и о котором не знаете.Это включает в себя несколько поворотов, небольшие участки трубы, обжим трубы и многое другое.
    2. Шум! Вторая причина заключается в том, что полив, вероятно, будет проводиться ночью. Часто поливная вода издает много шума, когда она движется по трубам дома, и звучит намного громче в тишине ночи.
    3. Повреждение труб. Третья причина — самая ужасная из всех — явление, называемое «чистка». Очистка — это когда чрезмерная скорость воды в трубе вызывает чрезмерный износ внутренней части трубы.Вода является абразивной и со временем разъедает внутреннюю часть трубы! (Не стесняйтесь искать чистку в Интернете. Ремонт поврежденных труб — огромная отрасль в некоторых частях США.) Дома с медными трубами и трубками особенно уязвимы для повреждений при чистке.
    4. Смягчители воды. Если он у вас есть (или вы когда-нибудь планируете его установить), вода для полива не может проходить через него. Скорее всего, любая вода, проходящая через дом, также будет смягчена при наличии смягчителя.Это включает в себя сменные водоумягчители, которые службы контроля качества воды приносят в ваш дом, есть вероятность, что они используют соль / натрий для смягчения воды. Даже если вы используете смягчитель с калиевой солью, который легче воздействует на растения, использование мягкой воды для полива будет огромным.

    Поэтому я рекомендую, если вам нужно подвести воду из одной стороны дома в другую, вы установите новую трубу вокруг дома. Если вы решили использовать розетку сбоку от дома, выполните несложный тест.Если на выходе есть шланг, снимите его (шланг ограничит поток). Подождите до поздней ночи, а затем полностью откройте кран. Затем зайдите внутрь и посмотрите, насколько громко это звучит внутри дома. Шум, вероятно, будет еще громче, когда будет установлена ​​система полива.

    Я понимаю, что иногда у вас нет выбора, кроме как направить воду через дом. В таком случае я предлагаю вам уменьшить расход для каждой зоны клапана. Уменьшение расхода снижает скорость воды в трубах. При более низкой скорости вероятность возникновения любой из этих проблем гораздо меньше.Постарайтесь, чтобы скорость не превышала 4 фута в секунду. (Таблицы потерь давления предоставят вам скорости для различных потоков и трубопроводов. ) Возможно, вам потребуется удвоить количество клапанов, чтобы снизить поток, но это лучше, чем слушать шум или, что еще хуже, тратить тысячи долларов заменить трубы в стенах дома, потому что они были разрушены чисткой!

    Запорный клапан

    Рекомендуется установить аварийный изолирующий или «запорный» клапан на трубопроводе поливной воды как можно ближе к месту подключения к водопроводу.Таким образом, вы можете легко и быстро отключить ирригационную систему на случай аварии или ремонта. В местах, где зимой замерзает, этот клапан следует беречь от замерзания. Стандарт использовать шаровой клапан для запорного клапана. Недорогие «задвижки» имеют тенденцию выходить из строя уже после нескольких использований. Это хорошее место, чтобы потратить больше денег на качественный клапан. Нет ничего хуже, чем в аварийной ситуации обнаружить, что ваш аварийный запорный клапан не работает!

    Предохранители обратного потока

    В вашей ирригационной системе должен быть предохранитель, если он подключен к любой системе водоснабжения, которая используется для питьевой воды. В некоторых местах сюда входит вода из колодца, даже если ваш колодец не используется для питья. В большинстве мест это закон, в остальном это просто разумный поступок. ОРОШИТЕЛЬНЫХ КЛАПАНОВ НЕДОСТАТОЧНО, чтобы остановить обратный поток. На этом веб-сайте есть очень подробная статья о средствах предотвращения обратного потока, которая поможет вам выяснить, почему и где, а также поможет вам шаг за шагом выбрать, какой из них использовать. См. Все, что вам нужно знать о устройствах предотвращения обратного потока.


    Эта статья является частью серии руководств по установке дождевальных установок
    <<< Предыдущая страница ||| Указатель учебного пособия ||| Следующая страница >>>
    Используя это руководство, вы соглашаетесь с условиями и ограничениями, перечисленными на странице «Условия использования».

    Как найти свой GPM и PSI — муниципальный источник воды

    Если ваша вода поступает к вам от водопроводной компании, вы на правильной странице.

    Однако…
    Если вода подается из насоса и / или колодца на вашем участке, пропустите эту страницу и перейдите к странице «Как измерить GPM и PSI с помощью насоса или колодца». Если ваша вода поступает из резервуара или другой системы подачи воды самотеком, пропустите эту страницу и перейдите к разделу «Как измерить GPM и PSI в системе подачи воды самотеком».

    Если у вас есть принтер, есть форма данных для проектирования спринклерной системы, которая упростит вам задачу.Существует также PDF-версия формы данных для проектирования спринклерной системы.

    Путь впереди, смутно просматриваемый сквозь туман ??? То, что мы собираемся здесь предпринять, известно как «делать это правильно». Мы начнем с того, что выясним, каким был бы максимальный водоснабжение, если бы у вас были идеальные условия, такие как очень короткая труба от водомера до вашего дома, большое давление воды, маленький двор, счастливая семья, низкий процентная ставка по ипотеке и хорошие соседи! Затем мы собираемся изменить это число позже в уроке, чтобы отразить ваши фактические условия (длинная труба, паршивый напор воды, плохие соседи, что угодно. )

    Конечным результатом является то, что мы определим точную и оптимальную подачу воды для проектирования вашей спринклерной системы. Для вас это означает, что ваша спринклерная система будет использовать меньше воды, прослужит дольше и не останется сухих мест! Теперь это будет немного больше, чем «предположение», но оно того стоит. Не расстраивайтесь, наберитесь терпения, и все сложится. Худшее, что вы можете сделать прямо сейчас, — это попытаться решить, какой дождеватель вы хотите использовать.Это было бы «поставить телегу впереди лошади». Поверьте, я знаю, что делаю. А теперь перейдем к делу…


    A. Найдите водопроводную трубу.

    Надеюсь, вы уже знаете, где водопроводная труба входит в вашу собственность или, по крайней мере, где она входит в ваш дом.

    Мягкий зимний климат: В районах с мягким климатом обычно имеется запорный клапан и / или водомер в том месте, где труба входит в собственность. Оттуда труба обычно идет в дом, затем выходит на поверхность над землей, где находится запорный вентиль дома, затем труба поворачивается и уходит в сторону дома. Часто в этом месте, где труба входит в дом, будет сделан кран для системы орошения.

    Счетчик воды у обочины.

    Обратите внимание на букву «W», выгравированную на бордюре перед коробкой бетонного водомера на фотографии выше. Часто на бордюре в том месте, где под ним проходит водопроводная труба, есть какая-то отметка.

    Регулятор давления на входе в дом.

    На фото выше типичный водопровод для умеренного климата в месте входа в дом.У этого есть довольно необычная модель регулятора давления (штуковина с белой ручкой регулировки вверху) для снижения давления воды. Во многих домах нет регулятора давления. На патрубке входящей воды установлен шаровой кран (с синей ручкой, ручка в положении «выключено»). Труба, идущая в стену, — это питание дома. Труба, выходящая на фото в левом нижнем углу, идет к нагруднику для шланга.

    Холодный зимний климат: В более холодном климате водопровод часто входит прямо в подвал или под домом из-под земли.Этот водопровод, ведущий в дом, часто закапывают очень глубоко, чтобы он не превышал линию замерзания. Запорный вентиль и, возможно, водомер часто располагаются в подвале или в подвале, чтобы защитить их от замерзания.

    Регулятор давления и счетчик воды в подвале.

    На фото выше показан типичный водопровод в холодно-зимнем климате. Медная водопроводная труба проходит через пол, поднимается в шаровой кран (желтая ручка), затем через регулятор давления, затем в счетчик воды с дистанционным считыванием.После счетчика воды вы подключите спринклеры. Размер магистрального трубопровода будет измеряться по медной трубе, выходящей из пола. Давление воды в этом случае можно было измерить на любом водопроводном кране после регулятора (наверное, подойдет любой кран во всем доме). Фотография предоставлена ​​и спасибо Эду Плетчу.

    Какой это тип трубы?

    Как только вы найдете подающую трубу, вам нужно знать, какой это тип трубы. Имейте в виду, что в разных местах может использоваться более одного типа труб! Часто медь используется под бетонными плитами, а затем она превращается в PEX для других мест.

    Труба стальная . Стальные трубы бывают двух типов: черная сталь (используется в основном для газопроводов) и оцинкованная сталь (гальваническая сталь), которая используется для водопроводных труб. Труба из оцинкованной стали будет серебристо-серого цвета, к ней будет прилипать магнит. Он будет иметь резьбовые соединения. Стальная труба производится в соответствии со стандартами IPS (размер железной трубы). Оцинкованные трубы часто можно найти в домах во внутренних районах, особенно в менее дорогих домах.

    Труба латунная . Латунную трубу иногда используют для дома.Как и медь, с возрастом он может приобретать зеленоватый оттенок. К нему не прилипнет магнит. Он будет иметь резьбовые соединения. Латунная труба производится в соответствии со стандартами IPS (размер железной трубы). Латунь не очень распространена, за исключением коротких отрезков труб из-за стоимости.

    Труба ПВХ . Пластиковые трубы из ПВХ почти всегда белого или серого цвета и более жесткие, чем другие широко используемые типы пластиковых водопроводных труб. Стандартная труба ПВХ изготавливается в соответствии со стандартами IPS (размер железной трубы).На трубе должны быть напечатаны буквы «ПВХ». ПВХ довольно жесткий, и его нелегко поцарапать ногтем. ПВХ, как правило, чаще используется в регионах с мягким климатом. Другой тип ПВХ, называемый ХПВХ, иногда используется внутри домов и часто встречается в старых передвижных домах. Он похож на обычный ПВХ, но будет иметь маркировку «ХПВХ». Чаще всего это желтоватый, золотистый или коричневый цвет. ХПВХ в домах обычно изготавливается для размеров медных труб (ищите «SDR-11», напечатанного на трубе), но также иногда это размер железных труб (с маркировкой IPS).ПВХ часто используется для трубопровода домашнего водоснабжения в регионах с мягкой зимой.

    Труба медная . Медные трубы очень распространены в домах. С возрастом он приобретает грязно-зеленый цвет. К нему не прилипнет магнит. Большинство стыков будут припаяны, поищите припой серебристого цвета на стыках, чтобы определить это. Медная труба имеет другой диаметр, чем железные трубы, и производится в размерах, известных как CTS (размер медной трубы). Медь была стандартной трубкой «высокого качества», используемой в лучших домах на протяжении десятилетий. Часто используется в прибрежных районах, где соленый воздух вызывает быструю коррозию стали.

    Труба PEX и PE . Оба являются полиэтиленовыми (поли) продуктами. Оба, как правило, используются в районах с суровой зимой и / или каменистой почвой. Есть много путаницы по поводу этих двух продуктов на основе поли. Будьте осторожны, оба они иногда называются «поли», особенно продавцы в крупных магазинах товаров для дома. Настоящий PEX — это более прочная форма сшитого полиэтилена, который стал популярным в последние годы. И PEX, и PE гибкие, оба имеют глянцевый вид и гладкую поверхность.Итак, как узнать, какой у вас? Более старый PE почти всегда черный, и в большинстве случаев PEX не черный. PE почти никогда не используется внутри дома, если он построен в соответствии с правилами. Лучше всего искать буквы «PEX», напечатанные на трубке. Что еще хуже, белый PEX очень похож на ПВХ, особенно если он старый или грязный! PEX легко поцарапается ногтем, ПВХ царапает, но не легко. PEX не был изобретен до 70-х годов, и его редко можно найти в домах, построенных до 1975 года.(Он не продавался в США официально до 1985 года. Конечно, если ваш дом был реконструирован, вы все равно можете разместить его в более старом доме.) PEX почти всегда изготавливается в соответствии с размерами CTS. Сверхпрочная полиэтиленовая трубка, используемая для водопровода, чаще всего изготавливается по единому стандарту размера (с маркировкой «SDR-7»), но многие различные полиэтиленовые продукты, используемые для орошения, не соответствуют этому стандарту. Будьте осторожны при работе с полиэтиленовой трубкой, если возможно, возьмите с собой образец, когда вы идете в магазин за запчастями, чтобы вы могли проверить их соответствие в магазине.PEX быстро становится трубой по умолчанию для трубопроводов новых домов из-за низкой стоимости и простоты установки.

    Предупреждение: труба PEX имеет очень толстую стенку, поэтому она имеет меньшую внутреннюю площадь для протекания воды. Это означает, что при прохождении через него воды потери давления намного выше. По этой причине вам нужно соблюдать осторожность при замене медной или полиэтиленовой трубки трубкой из полиэтилена. Часто при замене медной или полиэтиленовой трубки трубкой из полиэтилентерефталата необходимо использовать полиэтиленекс, который на один размер больше заменяемой трубки.Поэтому, если вы заменяете медную трубку 3/4 дюйма на PEX, вам следует подумать об использовании трубки PEX размера 1 дюйм для замены. В противном случае после замены вы можете заметить падение давления воды.

    Один хороший намек на тип трубы — это способ соединения труб между собой. PEX и PE никогда не приклеиваются на стыках. Иногда PEX и PE свариваются вместе термической сваркой, но в большинстве случаев они соединяются вместе с помощью фитингов с помощью зажимов, зубьев или накидных гаек, которые удерживают трубку на фитинге или в фитинге. («Фитинги» — это термин, который мы используем для различных соединителей, которые используются для соединения двух или более труб.) Если труба имеет клеевые соединения, это почти всегда будет ПВХ или АБС. (АБС-пластик обычно представляет собой жесткую черную трубу, почти всегда диаметром 3 дюйма или больше, и в основном используется для канализационных и дренажных труб. АБС может быть других цветов, поэтому не думайте, что труба из ПВХ только потому, что она белая или серая! Еще одна подсказка: полиэтиленовые трубы, как правило, используются в более холодном климате, а ПВХ — в более теплых.Если вам необходимо регулярно счищать снег с подъездной дорожки, скорее всего, труба сделана из полиэтилена или полиэтилена. К фитингам часто припаивают медную трубу. Ищите припой серебристого цвета на стыках. Стальная и латунная труба имеют резьбовые соединения, на стыках почти всегда видна небольшая резьба. Еще не запутались? Лучше всего найти на трубке надпись, говорящую о ее типе.


    B. Найдите счетчик воды:

    Теперь нам нужно узнать, есть ли у вас водомер. Большинство, но не все компании водоснабжения используют водомеры для измерения количества используемой воды.Если у вас нет счетчика, почти всегда будет запорный клапан в точке, где водопровод вашего дома соединяется с трубами поставщика воды. Часто клапаны заглублены, иногда на несколько футов вниз, и рукав выходит на поверхность с небольшой крышкой или коробкой над ним. Компания водоснабжения использует специальный инструмент, который может дотянуться вниз и открыть или закрыть клапан. Часто трава полностью покрывает крышку, и вы не можете ее найти. Попробуйте пощупать землю вилами, металлическими граблями или отверткой, чтобы найти твердую крышку коробки.

    Счетчики воды обычно устанавливаются в подземном боксе как можно ближе к границе участка. Обычно это на улице или в переулке. В большинстве случаев на крышке коробки будет штамп «счетчик воды» или название компании по водоснабжению. В районах с суровыми зимами счетчик воды часто устанавливается в подвале дома или хозяйственном помещении дома. Если вы все еще не можете его найти, позвоните в свою компанию по водоснабжению и попросите их о помощи.

    Попробуйте найти размер, указанный на счетчике.Если вы не можете найти размер, обратитесь в водопроводную компанию или просто предположите, что счетчик на следующий размер МЕНЬШЕ, чем труба, идущая к дому. Обычно счетчик бывает на размер меньше трубы. Стандартные размеры водомеров: 5/8 ″, 3/4 ″, 1 ″, 1 1/2 ″.

    Пауки и змеи: Если счетчик находится в коробке, берегитесь пауков и муравьев в коробке счетчика! Большинство моих знакомых «профессиональных» специалистов по ремонту ирригации носят с собой баллончик с распылителем от пауков! Иногда мы находим в ящиках змей, крыс, сусликов и других зверей! Однажды я нашла в коробке панцирь черепахи.Ни туннелей, ни дыр в коробке я не нашел. Понятия не имею, как он туда попал.

    Введите размер метра в форму проектных данных. Если у вас нет счетчика, введите 0 (ноль).


    C. Измерьте давление воды

    Давление воды — это энергия, питающая вашу спринклерную систему, поэтому это очень важно. Если вы будете работать с ним, ваши дождеватели будут танцевать «танец дождя». Если вы его проигнорируете, он может сильно укусить вас в кошелек! В этом уроке я использую единицы давления «PSI», что означает «фунты на квадратный дюйм».Когда профессионалы говорят о показаниях давления, мы почти никогда не говорим «фунтов на квадратный дюйм», мы просто произносим буквенные названия «P. С. И ». За пределами США давление чаще всего измеряется в барах.

    Прежде всего, возьмите телефон и позвоните поставщику воды. Спросите у них «статическое давление воды» в вашем районе. Не стесняйтесь, им все время звонят, спрашивают! Они могут дать вам диапазон давления, например, 40-60 фунтов на квадратный дюйм. Если да, запишите НИЗКОЕ число этого диапазона. Вы также можете измерить собственное давление воды с помощью манометра, который прикрепляется к нагруднику для шланга в вашем доме (вы можете купить манометр на 0-120 фунтов на квадратный дюйм с переходником для шланга практически в любом хозяйственном магазине).

    Регуляторы давления (также называемые редукционными клапанами)

    Регуляторы давления — это устройства, используемые для снижения давления воды, которые обычно используются в домашних системах водоснабжения в городах с холмами. Чтобы поднять воду в гору, требуется большое давление воды. Поэтому для того, чтобы вода доставлялась в дома на вершине холма, давление воды в системе водоснабжения должно быть очень высоким. Но из-за этого давление в домах у подножия холма оказывается слишком высоким.Поэтому регуляторы давления устанавливаются на водопроводных трубах в дома в нижних районах города, где давление очень высокое. Регуляторы давления обычно устанавливаются в диапазоне от 50 до 65 фунтов на квадратный дюйм.

    Если водопроводная компания сообщает вам, что давление в вашем районе превышает 65 фунтов на квадратный дюйм, у вас, вероятно, есть регулятор давления, установленный где-то на линии подачи воды в дом. Регулятор давления снижает давление воды в вашем доме, чтобы не повредить сантехнику. Посмотрите вокруг и посмотрите, сможете ли вы его найти (см. Регуляторы давления на рисунках выше). Регулятор может быть установлен возле водомера или в точке входа водопровода в дом. Это важно, потому что, если у вас есть регулятор, и вы подключаете воду для спринклеров после регулятора, давление будет намного ниже.

    Если в вашем доме есть регулятор давления, вы должны использовать манометр, чтобы самостоятельно проверить давление воды. Большинство регуляторов давления регулируются, поэтому водопроводная компания не знает, на какое давление установлен регулятор.В случае сомнений проверьте давление воды манометром.

    На этом этапе вы должны принять хотя бы предварительное решение относительно того, где вы хотите подключить водопроводную трубу дома для воды в системе полива. Как правило, чем ближе вы можете нажать на место, где вода попадет в вашу собственность, тем лучше. Разумеется, необходимо после водомера врезаться в трубу. В местах, где очень холодно, некоторые люди любят подключаться к трубе в подвале или где-нибудь еще внутри отапливаемого здания. Таким образом, они не должны беспокоиться о запорным клапаном для полива замораживания. (Не забудьте установить дренажный клапан после того, как запорный клапан для слива воды из оросительного трубопровода при морозе!) Если у вас есть регулятор давления, рассмотреть, если это будет лучше кране до или после него.

    Статическое давление воды выше 70 фунтов на квадратный дюйм может повредить светильники и приборы в доме. Если вы измеряете статическое давление воды выше 70 фунтов на квадратный дюйм при проверке давления воды, как описано ниже, вам следует подумать об установке регулятора давления в системе водоснабжения вашего дома, если он еще не установлен.Это поможет вашим смесителям, трубам, стиральной машине, посудомоечной машине и т. Д. Прослужить намного дольше. Убедитесь, что это регулятор давления с латунным корпусом хорошего качества.

    Для точной работы регулятора давления давление на нем должно быть как минимум на 15 фунтов на квадратный дюйм ниже давления на входе. Таким образом, если ваше статическое давление составляет 70 фунтов на квадратный дюйм, максимальное давление, которое вы должны установить на регуляторе давления, будет 55 фунтов на квадратный дюйм. 55 PSI — хорошее давление как для дома, так и для спринклерной системы.

    Нагрудники для шлангов как источник водоснабжения = ПЛОХО!

    Не рекомендуется использовать нагрудник для шланга или даже «штуцер для спринклерной системы», предусмотренный для спринклеров сбоку дома.Часто существуют неизвестные ограничения в трубопроводе дома, из-за которых подача воды из этих нагрудников для шлангов сильно ограничена. Вода, протекающая по трубам дома, также может быть очень шумной ночью и нарушать сон некоторых людей. Делайте это только в крайнем случае, когда нет другого разумного способа получить воду для вашей спринклерной системы. Я бы посоветовал вам предположить, что размер трубы составляет 1/2 дюйма, даже если она кажется больше. Если у вас есть бетон, который не позволяет прокладывать новую трубу вокруг дома, вызовите подрядчика по бурению и узнайте, сколько будет стоить просверливание 1-дюймовой трубы под бетоном. Возможно, это того стоит. Технология направленного бурения теперь позволяет бурить и устанавливать изогнутые трубы вокруг препятствий.

    Как измерить давление воды манометром

    Важно: если вы хотите проверить давление самостоятельно, все, что использует воду в вашем доме: краны, льдогенераторы, туалеты и т. Д., ДОЛЖНО быть выключено, когда вы проводите измерение (вот почему это называется «статическим» давлением воды, вода не движется.) Все! Это критично, иначе вы получите ложно низкое значение! Вы можете проверить давление в любом кране, который находится примерно на той же высоте, что и предлагаемый кран для полива.Если полностью отключить воду, давление будет одинаковым независимо от того, где вы его проверяете. (Попробуйте и убедитесь!) Самым простым местом для проверки давления обычно является нагрудник для шланга или садовый вентиль на внешней стене дома.

    Чтобы проверить давление воды с помощью манометра, прикрепите манометр к выпускному отверстию для воды, например, к шлангу или штуцеру стиральной машины. Место, где вы прикрепляете манометр, может находиться в любом месте дома, если оно примерно на той же высоте (возвышении), что и место, где вы будете подключать подачу спринклерной системы.Т.е. не проверяйте его на 3-м этаже, если планируете установить оросители на первом этаже! (Это один из тех странных и трудных для понимания законов гидравлики: пока вода не течет, давление одинаково в любой точке трубы, находящейся на той же высоте над уровнем моря.) Дважды проверьте, что вся вода так вода отключена и не течет в трубы дома. Затем включите клапан, к которому подключен манометр, и дайте воде войти в манометр. Считайте давление на манометре.Вот и все, это очень просто! Выключите воду и отключите манометр, готово!

    Хорошо, я понимаю, что, возможно, сбил вас с толку, потому что ранее я говорил вам не использовать нагрудник для шланга для врезки в спринклеры, а теперь я просто сказал вам, что вы можете использовать нагрудник для шланга для измерения статического давления. Это потому, что вы можете получить точное измерение давления с помощью нагрудника для шланга, если вода не течет, как описано. Маленькая труба не может ограничить поток, если вода не течет! Смущенный? Гидравлика сложна для понимания.Я могу показаться сумасшедшим, но я знаю, что делаю! Часто пользователи учебника говорят «ага!» момент, когда они сделали около 95% своего первого дизайна, и внезапно все это обретает смысл.

    Статическое давление воды, которое вам было задано (или вы измерили с помощью манометра) — это ваше Расчетное давление . Запишите «Расчетное давление» в своей форме проектных данных!


    D. Измерьте максимально допустимый расход (галлонов в минуту)

    Flow — это попутчик напора воды.Давление — это «энергия», которая перемещает воду по трубам. Расход — это мера того, сколько воды перемещается за определенный промежуток времени. В этом руководстве расход измеряется в галлонах в минуту (GPM). Другие распространенные единицы измерения расхода включают кубические футы в секунду (обычно используемые для измерения речного стока здесь, в США), литры в минуту, кубические метры в час и многие другие. Теперь, когда вы знаете свое расчетное давление, вам нужно определить, сколько воды вы можете использовать за раз, или ваш доступный поток.

    Измерьте размер трубы подачи

    Вам нужно найти водопроводную трубу и измерить ее размер. Возьмите веревку длиной около 6 дюймов (152 мм) и найдите место, где водопроводная труба входит в дом. Снимите изоляцию, чтобы дотянуться до трубы и обернуть ее шнуром. Измерьте, сколько дюймов струны нужно, чтобы один раз обойти трубу.

    Длина струны — это длина окружности трубы (уф, плохие воспоминания о школьной геометрии!).Используя длину окружности, мы можем рассчитать диаметр трубы, что позволяет нам найти размер трубы, из которого мы можем вычислить поток воды по формуле… zzzzzzzzzz… .. Забудем обо всех этих вычислениях! В зависимости от длины струны используйте приведенную ниже таблицу, чтобы найти свой размер трубы.

    Для медной трубы и трубы PEX

    2,75 ″ (70 мм) = труба 3/4 ″

    3,53 ″ (90 мм) = труба 1 ″

    4,32 ″ (110 мм) = 1 ″ труба

    5,10 ″ (130 мм) = труба 1½ дюйма

    Для стальных, латунных или пластиковых труб из ПВХ

    3. 25 ″ (83 мм) = труба 3/4 ″

    4,00 ″ (102 мм) = труба 1 ″

    5,00 ″ (127 мм) = 1 ″ труба

    6,00 ″ (152 мм) = труба 1½ дюйма

    Для большинства полиэтиленовых труб

    2,96–3,33 ″ (75–85 мм) = труба 3/4 ″

    3,74-4,24 ″ (95-108 мм) = труба 1 ″

    4,90-5,57 ″ (124–141 мм) = труба 1¼ »

    5,70-6,28 ″ (145-160 мм) = труба 1½ дюйма

    Длина вашей струны будет немного отличаться в зависимости от таких неизбежных факторов, как растяжение струны, загрязнения на трубе, производственные допуски, ваше настроение и т. Д.

    Введите размер подающей трубы в форму проектных данных! Также обратите внимание на тип — медь, латунь, сталь, ПВХ, PEX или PE.


    Найдите максимально доступный GPM:

    Ваш максимально доступный галлон в минуту — это максимальный расход воды, доступный для вашей спринклерной системы. Собственно, правильнее было бы назвать это Максимум Safe GPM. В большинстве случаев можно протолкнуть через трубу более высокий расход (галлонов в минуту). Однако при высоких расходах вода фактически повреждает внутреннюю часть трубы.

    Используйте самую маленькую трубу, чтобы определить максимальный доступный расход. Часто водопровод, поступающий в вашу собственность, не будет иметь один тип и размер трубы. У вас может быть пластиковая труба, идущая под землей от водопровода к вашему дому. Когда труба входит в дом, она может переключиться с пластиковой на медную трубу или, возможно, это может быть оцинкованная сталь. Затем, когда водопроводная труба проходит через дом, она, вероятно, разветвляется в нескольких направлениях, и труба становится все меньше и меньше в размерах по мере продвижения.При определении вашего максимального доступного галлона в минуту вам необходимо будет проверить максимальный доступный поток для каждого типа трубы, по которой будет проходить вода, а затем использовать самое низкое значение в качестве максимального доступного галлона в минуту для вашей конструкции спринклера. Вам нужно только позаботиться о трубах, по которым будет проходить вода, прежде чем она достигнет точки, в которой вы собираетесь использовать ее для системы орошения.

    Есть исключение из приведенного выше утверждения. Часто на водопроводе по той или иной причине будет присутствовать короткий отрезок трубы меньшего размера.Возможно, сантехник не хотел просверливать в стене отверстие большего размера для трубы. Пока этот меньший участок трубы имеет длину менее 5 футов, вы можете игнорировать его и использовать больший размер трубы для определения максимального расхода. Более высокий поток сможет протиснуться через меньшую трубу. Труба меньшего размера может со временем изнашиваться быстрее, но обычно эти короткие трубы находятся в местах, где их легко заменить. Кроме того, труба меньшего размера часто изготавливается из латуни или стали, которая имеет более высокую износостойкость, чем медь или пластик.Вы должны принять решение по этому поводу. В большинстве случаев я предпочитаю игнорировать небольшой участок трубы.

    Малые клапаны. Нередко можно встретить запорный вентиль, установленный на водопроводной трубе, меньшего размера, чем труба. Не беспокойся об этом. Это не повлияет на доступный поток, и клапаны сконструированы так, чтобы выдерживать более высокие потоки, чем труба.

    Пример 1: Вы находите трубу водоснабжения, входящую в дом, осматриваете и измеряете ее, и обнаруживаете, что это медная труба диаметром 1 дюйм.Но вы амбициозный тип, поэтому вы также покопались во дворе и обнаружили, что труба, идущая к дому через двор, сделана из полиэтилена 1 1/4 дюйма. Она просто превращается в медную примерно в 6 футах от дома (на самом деле это довольно распространенная ситуация). После того, как медная труба входит в дом, она быстро разветвляется в нескольких направлениях и становится меньше, но для вас это не имеет значения, потому что вы уже решили, что собираетесь подключить свою оросительную систему к медной трубе диаметром 1 дюйм прямо там, где она входит в дом.Таким образом, оросительная вода не будет проходить через эти маленькие трубы внутри дома, и вы можете не обращать на них внимания.

    Посмотрев на таблицу, вы обнаружите, что 1 1/4 ″ PE дает расход 23 галлона в минуту. Но если посмотреть на медную трубу диаметром 1 дюйм в таблице, поток составляет всего 18 галлонов в минуту. Поскольку длина медной трубы превышает 5 футов, игнорировать ее нельзя. Это означает, что вы должны использовать меньшее значение 18 галлонов в минуту. Но подождите минутку! Что, если вместо того, чтобы врезаться в медную трубу, вы решите врезаться в полиэтиленовую трубу во дворе, прежде чем она переключится на медь? Теперь вы можете использовать более высокое значение 23 галлона в минуту, потому что вода больше не будет проходить через медную трубу диаметром 1 дюйм!

    Пример 2: Вы обнаружили, что у вас есть медная труба 3/4 дюйма, которая идет в подвал, но вы не знаете, где и какой тип трубы используется во дворе.На улице 0 градусов, и вы не смогли бы зарыть лопатой в мерзлую землю, даже если бы захотели, а вы этого не сделаете! В этом случае можно с достаточной уверенностью предположить, что труба во дворе тоже из меди 3/4 дюйма. Таким образом, вы должны использовать 11 галлонов в минуту из таблицы.

    Пример 3: Вы не знаете, где водопровод входит в дом, вы не знаете, где он находится во дворе, и у вас нет желания пытаться это выяснить. В этом случае вы должны столкнуться с реальностью, пора нанять подрядчика по дождеванию!

    Таблица максимальных доступных галлонов в минуту (максимально безопасных галлонов в минуту)

    Максимально доступный галлон в минуту (Максимальный безопасный галлон в минуту)
    Размер трубы Стальная труба Медная труба Труба ПВХ PE (поли) Трубка PEX (CTS) Трубка
    1/2 ″ 6 галлонов в минуту (7 футов / сек) 6 галлонов в минуту (7 футов / сек) 6 галлонов в минуту (7 футов / сек) 6 галлонов в минуту (7 футов / сек) 3 галлона в минуту (7 футов / сек *)
    3/4 ″ 11 галлонов в минуту (7 футов / сек) 11 галлонов в минуту (7 футов / сек) 11 галлонов в минуту (7 футов / сек) 11 галлонов в минуту (7 футов / сек) 7 галлонов в минуту (7 футов / сек *)
    1 ″ 18 галлонов в минуту (7 футов / сек) 18 галлонов в минуту (7 футов / сек) 18 галлонов в минуту (7 футов / сек) 18 галлонов в минуту (7 футов / сек) 12 галлонов в минуту (7 футов / с *)
    1 1/4 ″ 23 галлона в минуту (5 футов / сек) 23 галлона в минуту (5 футов / сек) 23 галлона в минуту (5 футов / сек) 23 галлона в минуту (5 футов / сек)
    1 1/2 ″ 32 галлона в минуту (5 футов / сек) 32 галлона в минуту (5 футов / сек) 32 галлона в минуту (5 футов / сек) 32 галлона в минуту (5 футов / сек)
    2 ″ 52 галлона в минуту (5 футов / сек) 52 галлона в минуту (5 футов / сек) 52 галлона в минуту (5 футов / сек) 52 галлона в минуту (5 футов / сек)

    Важные примечания:

    • CTS = Размер медной трубки.
    • Внимание! Значения в таблице выше — это максимальных безопасных расходов для данного размера и типа трубы.
    • Эти значения НЕ являются объемом потока, который вы фактически будете использовать для вашей спринклерной системы! Шаг № 2 покажет вам, как изменить эти значения, чтобы отразить ваш фактический поток.
    • Скорости (футы / сек) показаны только для справки.
    • * Трубка PEX имеет чрезвычайно малый внутренний диаметр по сравнению с другими типами труб / трубок, что ограничивает поток.Некоторые производители предполагают, что PEX не будет поврежден более высокими потоками, до 10 футов / сек. Мне кажется, что пока нет достаточных доказательств того, что можно повредить водопровод из-за использования слишком большого потока, поэтому я придерживаюсь старого отраслевого стандарта для пластиковых труб с максимальной скоростью 7 футов / сек. Если вы хотите рискнуть, значения на скорости 10 футов / с будут
      1/2 ″ = 6 галлонов в минуту, 3/4 ″ = 11 галлонов в минуту и ​​1 ″ = 18 галлонов в минуту. Используйте эти более высокие значения на свой страх и риск. Они могут серьезно повредить вашу домашнюю водопроводную и ирригационную систему.Подробнее о гидравлическом ударе.

    Тест потока

    Проверка потока необязательна, но рекомендуется, если вы не уверены в размере или типе трубы для подачи воды. Проверка потока должна проводиться на кране как можно ближе к точке, в которую вы будете вставлять водопроводную трубу вашей системы орошения.

    Купите ведро на 5 галлонов. Старые ведра с краской отлично подойдут. Поскольку большинство 5-галлонных ведер на самом деле вмещают более 5 галлонов воды, вам необходимо откалибровать ведро следующим образом: Найдите точную мерную емкость и отмерьте 5 галлонов воды в ведро.Затем отметьте уровень воды на боковой стороне ведра маркером, чтобы его было легко увидеть. • Тест прост. Поставьте ведро под водовыпускную трубу и измерьте, сколько времени потребуется, чтобы наполнить ведро до 5 галлонов. Формула для расчета расхода в галлонах в минуту: 300, разделенные на секунды, необходимые для наполнения ведра объемом 5 галлонов = галлонов в минуту.

    Если результат теста ведра ниже, чем Максимально доступный галлон в минуту из приведенной выше таблицы, что-то ограничивает поток. Это может быть смеситель, который вы используете для теста, или может быть ограничение где-то в водопроводной трубе дома.Вы можете попытаться найти ограничение и избавиться от него, или вы можете просто использовать тестовый GPM с более низким расходом для вашего Первоначального потока проектирования ниже.

    Если результат теста ведра выше, чем Максимально доступный галлон в минуту, определенный в таблице выше, используйте меньшее значение из таблицы. Таблица максимально доступных галлонов в минуту дает вам максимальный БЕЗОПАСНЫЙ расход. Ковшовый тест используется только для определения наличия невидимого ограничения в водопроводной трубе, которое снижает поток ниже уровня, указанного в таблице.Да, многие учебные пособия по разбрызгивателям и продавцы спринклерных систем могут сказать вам, что для потока проектирования следует использовать тест ведра, но они ошибаются! В большинстве случаев такой тест с ведром дает небезопасный поток. См. Ответы на общие вопросы внизу этой страницы, чтобы узнать, почему это происходит.

    Введите свой максимально доступный GPM в форме проектных данных.


    E. Первоначальный расчетный расход

    Ваш расчетный расход — это максимальное количество воды, которое вы разработаете для своей спринклерной системы.На данный момент используйте то же число, что и Максимальный доступный галлон в минуту, или используйте фактический расход в галлонах в минуту, в зависимости от того, что меньше.

    Возможно, позже вам потребуется сократить поток проектирования, поэтому для Скорректированных потоков проектирования в форме данных проекта предусмотрены дополнительные строки. Начальные потоки здесь очень оптимистичны, на 20–30% больше для большинства ситуаций. При необходимости вы внесете корректировку позже на шаге №2. Не беспокойся об этом сейчас. Это просто предварительное предупреждение, поэтому вы не удивитесь, если позже вам потребуется изменить поток.

    Введите свой Design Flow в форме Design Data. Используйте карандаш, чтобы потом поменять !!!!


    F. Достаточно ли у вас воды?

    Вам понадобится около 20 галлонов в минуту воды для орошения 1 акра травы разбрызгивателями. Один акр равен 43 560 квадратных футов (или 4047 квадратных метров). Так что, если у вас есть травяной двор площадью 2 акра, вам понадобится 40 галлонов в минуту воды, чтобы полить его. Если у вас есть кусты, они обычно используют половину воды меньше, чем трава, поэтому при 20 галлонах в минуту можно поливать 2 акра кустов.

    В сутках для полива достаточно времени. Необходимое количество воды зависит от климата, эти значения типичны для жарких летних регионов, где установлено большинство спринклерных систем (ежедневные высокие температуры выше 90 градусов по Фаренгейту, 32 градусов по Цельсию). Эти значения предполагают, что вы готовы поливать столько как 10 часов в день. Если вы хотите поливать больше часов в день, вы можете увеличить площадь орошения на такой же процент.

    Если у вас недостаточно воды, я могу предложить вам несколько идей.

    1. Вы можете рассмотреть возможность расширения пределов и использования более высокого минимального доступного GPM, чем я рекомендую в таблице выше. Если вы хотите попробовать использовать более высокий поток, чем рекомендовано выше, перейдите на https://irrigationtutorials.com/faq/increase-irrigation-gpm.htm, чтобы получить полные инструкции о том, как действовать.
    2. Другой вариант — капельное орошение кустарниковых участков. При капельном орошении вы поливаете только ту область, которую фактически покрывает листва растения. Поэтому, если растения покрывают только половину реальной площади земли, вам понадобится только половина воды.
    3. Подумайте об уменьшении размера газона и замене его кустарником. Кусты используют примерно половину воды, чем газон.
    4. Другой вариант увеличения расхода — установка трубы подачи воды большего размера. Описание того, как это сделать, находится внизу этой страницы.

    Если вас устраивает максимально доступное значение GPM, вы можете перейти к концу этой страницы.


    Ответов на общие вопросы:

    Почему расход, который вы измеряете ковшом, часто бывает слишком большим? Расходы в галлонах в минуту в таблице максимальных доступных галлонов в минуту основаны на БЕЗОПАСНОЙ скорости воды.Когда вы проводите тест с ведром, существует несколько ограничений на поток, поэтому скорость воды может легко превысить этот безопасный предел. Если вы спроектируете свою спринклерную систему так, чтобы она превышала эти потоки, могут произойти действительно плохих вещей, . Первый из них называется «гидравлический удар». Гидравлический удар — это скачок давления, который заявляет о своем присутствии, разрушая самое слабое место в водопроводе. Самым слабым местом обычно является маленькая водяная трубка, которая проходит между запорным клапаном и унитазом в вашей ванной комнате, или, возможно, те, которые идут к кранам раковины. В результате получается затопленный дом, а это вам не нужно. Гидравлический удар экспоненциально зависит от давления воды. Чем выше давление воды, тем больше опасность гидравлического удара. Если давление воды превышает 80 фунтов на квадратный дюйм, я предлагаю вам уменьшить максимальный расход, указанный в таблице выше, на 20% и внимательно прочитать предупреждение о высоком давлении ниже! Другая плохая вещь, которая случается при высоких расходах, называется «очисткой». Очистка — это то, что происходит, когда высокая скорость воды фактически очищает молекулы от внутренней части трубы.В конце концов, он изнашивается настолько, что в трубе возникает утечка. Чем выше скорость, тем больше вы очищаете. Небольшая очистка может занять 20-30 лет, чтобы создать утечку. С более высокой скоростью проблема становится намного хуже. Я видел, как 7-летние дома нуждались в полной замене всех медных труб из-за повреждений, вызванных чисткой. Это очень дорого ремонтировать! В моем 30-летнем районе в большинстве домов теперь пришлось заменить водопроводные трубы в дом из-за повреждений, вызванных очисткой, вызванной спринклерными системами, установленными еще в плохие старые времена, прежде чем кто-либо из нас осознал опасность высоких потоков. .По-прежнему публикуется много старых руководств и литературы, написанных до того, как были обнаружены опасности высоких потоков, поэтому будьте осторожны при сравнении советов по этой теме. Многие профессионалы отрасли до сих пор не слышали об этом!

    Но, но, но … вы не слышали гидроудара, когда проводили тест ковша, и ничего не сломалось, так в чем же дело? В конце концов, такой более высокий расход может сэкономить серьезные деньги на деталях спринклера! Дело в том, что вы всего лишь человек.Вы не можете закрыть клапан вручную достаточно быстро, чтобы создать гидравлический удар, но не волнуйтесь, автоматический спринклерный клапан может! Он может почти мгновенно закрыть этот клапан. Чем выше давление воды, тем быстрее закрывается клапан. Когда этот клапан закрывается, он посылает по трубе ударную волну (гидравлический удар). Могут потребоваться недели или даже годы, чтобы он изношил слабое место в вашей сантехнике и сломался, но это произойдет! Тогда экономия на деталях оросителя покажется тривиальной. Сделай правильно с первого раза! Гидравлический удар и чистка коварны и безжалостны.Они просто продолжают работать, понемногу, день за днем. Стук, стук, стук, жевать, жевать… до того дня, когда вы вернетесь домой в затопленный дом.

    Стук, лязг, лязг? Шум трубы !!! Я слышу эти громкие звуки каждый раз, когда включается стиральная или посудомоечная машина! Это гидроудар ??? Вы держите пари, что это так, и вам лучше что-нибудь с этим сделать! Во-первых, если давление воды в вашем доме превышает 65 фунтов на квадратный дюйм, установите регулятор давления, чтобы снизить давление. Если это не поможет, сходите в местный строительный магазин и купите гидроблок.Вы можете купить ту, которая навинчивается на заливную трубку стиральной или посудомоечной машины. Они стоят около 10-15 долларов и неплохо справляются с гидроударом, вызванным бытовой техникой. Они не так хорошо справляются с гидроударами, вызванными спринклерными системами. Это связано с тем, что многие спринклерные системы превышают максимальную скорость воды настолько, что она перекрывает гидрозатвор. Я написал целое руководство по этой теме: Гидравлический удар и Воздух в трубах.


    Эта статья является частью серии руководств по проектированию дождевателей
    <<< Предыдущая страница ||| Указатель учебного пособия ||| Следующая страница >>>
    Используя это руководство, вы соглашаетесь с условиями и ограничениями, перечисленными на странице «Условия использования».


    1 Введение | Системы распределения питьевой воды: оценка и снижение рисков

    EPA. 2002c. Анализ пробелов в инфраструктуре чистой воды и питьевой воды. Вашингтон, округ Колумбия: EPA.

    EPA. 2005a. Обследование потребностей инфраструктуры питьевого водоснабжения. EPA 816-R-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.

    EPA. 2005b. Фактоиды: статистика питьевой воды и грунтовых вод за 2003 г. EPA 816-K-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.

    Фудзивара М., Дж. М. Манваринг и Р. М. Кларк. 1995. Питьевая вода в Японии и США: задачи конференции. In: Управление качеством питьевой воды. Р. М. Кларк и Д. А. Кларк (ред.). Ланкастер, Пенсильвания: Technomic Publishing Company Inc.

    Григг, Н. С. 2005a. Письмо в редакцию: проектирование систем водораспределения будущего. J. Amer. Водопроводные работы доц. 97 (6): 99–101.

    Григг, Н.С. 2005b. Оценка и обновление систем распределения воды.J. Amer. Водопроводные работы доц. 97 (2): 58–68.

    Гриндлер, Б. Дж. 1967. Вода и права на воду: трактат о водных законах и смежных проблемах: восточный, западный, федеральный. Том 3. Индианаполис, Индиана: Компания Аллана Смита.

    Ханке, С. Х. 1972. Ценообразование на городскую воду. Стр. 283–306 In : Государственные цены на общественные товары. С. Мушкин (ред.). Вашингтон, округ Колумбия: Городской институт.

    Офис страховых услуг. 1980 г. График пожарной безопасности. Нью-Йорк: Офис страховых услуг.

    Якобсен, Л. 2005. Водный район долины Лас-Вегаса. 18 апреля 2005 г. Представлено в комитет СРН по системам коммунального водоснабжения. Вашингтон, округ Колумбия.

    Jacobsen, L., and S. Kamojjala. 2005. Полные системные модели и интеграция с ГИС. In: Proceedings of the AWWA Annual Conference and Exposition, Сан-Франциско, Калифорния.

    Jacobsen, L., S. Kamojjala и M. Fang. 2005. Интеграция гидравлических моделей и моделей качества воды с другими коммунальными системами: тематическое исследование. In: Proceedings of the AWWA Information Management and Technology Conference, Denver, CO.

    Йоханнесен, Дж., К. Киннер и М. Велардес. 2005. Двойные системы распределения: опыт водного района на ранчо Ирвина. 13 января 2005 г. Представлено в комитет СРН по системам коммунального водоснабжения. Ирвин, Калифорния.

    Кирмейер, Г., У. Ричардс и К. Д. Смит. 1994. Оценка систем распределения воды и связанных с этим исследовательских потребностей. Денвер, Колорадо: AwwaRF.

    ЛеШевалье, М., Р. Гуллик и М. Карим. 2002. Потенциал риска для здоровья от проникновения загрязняющих веществ в распределительную систему из-за скачков давления. Черновик белой книги о системе распространения. Вашингтон, округ Колумбия: EPA.

    Ли, С. Х., Д. А. Леви, Г. Ф. Краун, М. Дж. Бич и Р. Л. Кальдерон. 2002. Эпиднадзор за вспышками болезней, передающихся через воду, в США, 1999–2000 гг. MMWR 51 (№ SS-8): 149.

    Леви Ю., С. Пернетт, О. Вейбл и Л. Киен.1997 г. Демонстрационная установка спутниковой обработки в системе распределения с использованием ультрафильтрации и нанофильтрации. Стр. 581–595 В : Материалы конференции AWWA по мембранной технологии. Новый Орлеан, Луизиана.

    Mayer, P., W. B. DeOreo, E. M. Opitz, J. C. Kiefer, W. Y. Davis, B. Dziegielewski и J. O. Nelson. 1999. Конечное использование воды в жилых домах. Денвер, Колорадо: AwwaRF.

    Мале, Дж. У. и Т. М. Вальски. 1991. Системы распределения воды: Руководство по поиску и устранению неисправностей. Челси, Мичиган: Lewis Publishers, Inc.

    Мур, Б. К., Ф. С. Кэннон, Д. Х. Мец и Дж. Де Марко. 2003. Структура пор GAC в Цинциннати во время полномасштабной обработки / реактивации. J. Amer. Водопроводные работы доц. 95 (2): 103–118.

    ПОД ДАВЛЕНИЕМ: как работает муниципальная вода

    Для города О-Клэр, штат Висконсин, Эйрес спроектировал резервуар для воды емкостью 1,5 миллиона галлонов, расположенный в западной зоне высокого давления, области, которая включает два бизнес-парка.

    Майкл Стоффель, PE
    Достаточно повернуть кран, и вода поступает туда, где и когда нам это нужно, настолько регулярно, что мало кто задумывается об этом современном чуде.

    Об эксперте:

    Майкл Стоффель, ЧП, является старшим менеджером проекта в муниципальной группе Эйреса с большим опытом проектирования и модификаций скважин и насосных станций, а также проектирования систем подачи химикатов, включая контрольно-измерительные приборы, проектирование водопроводных магистралей и проектирование дожимных насосных станций. Он работал менеджером по проектам в Висконсине, включая скважину № 7 в городе Филлипс и проекты башен в Болдуине и Прентисе.

    Но процесс обеспечения доступности воды в муниципалитетах по всей стране во многом зависит от предусмотрительности инженеров-строителей. Путь воды от первоисточника к кухонной мойке, вероятно, включает в себя изрядное количество поворотов и поворотов, а также временные побочные эффекты для обработки, хранения, фильтрации, нагрева и других важных причин для приостановки.Так как же заставить воду двигаться в правильном направлении? Давление.

    Что такое давление воды и как оно создается?

    Давление воды — это сила, прикладываемая к воде для преодоления трения, проталкивания ее через инфраструктуру и подпитки ее движением вдоль матрицы труб на пути к душе. Эта сила может создаваться насосами и напорными станциями вдоль маршрута или во многих случаях через водонапорные башни, которые используют высоту, вес воды и силу тяжести для создания необходимого давления. Чем выше башня, тем больше давления для перемещения воды.

    Какой высоты должна быть водонапорная башня?

    Обычно давление воды в городском водопроводе составляет от 35 до 100 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Для обеспечения такого давления критична высота башни. На каждые 2,31 фута высоты градирня оказывает давление в 1 фунт / кв. Дюйм, но конструкция также должна учитывать размер и рельеф зоны распределения. Кроме того, мы учитываем количество домов, предприятий и отраслей, использующих его для ежедневного потребления воды и противопожарной защиты.

    В Медфорде, штат Висконсин, где мы в настоящее время проектируем новую 155-футовую водонапорную башню, местность имеет тенденцию подниматься и опускаться, что, безусловно, может повлиять на дизайн. Новая башня Медфорда является последним дополнением к системе водоснабжения, включающей две другие существующие башни. Запланированная на запуск в 2021 году башня № 3 будет вмещать 250 000 галлонов воды для обслуживания района Медфорда, лежащего в гору от остальной системы.

    Из-за сравнительно высокого расположения этой башни мы изолировали ее от существующей сети, создав зону высокого давления, где она будет снабжаться водой, перекачиваемой из двух скважин, которые также будут изолированы в этой зоне.Работая независимо, башня № 3 может свободно превышать высоту двух существующих, и теперь она будет построена достаточно высокой, чтобы создавать достаточное давление для обслуживаемой площади. В результате мы ожидаем, что эта зона высокого давления будет хорошо снабжаться средним давлением воды 67 фунтов на квадратный дюйм.

    Ayres спроектировал новую композитную водонапорную башню емкостью 600 000 галлонов и расширение водопровода на 1700 футов для города Камберленд, штат Висконсин, в 2011 году.

    Какие материалы используются в водопроводах?

    Город Медфорд использует трубы из поливинилхлорида (ПВХ) или полиэтилена высокой плотности (HDPE), которые приобрели популярность в Соединенных Штатах с момента их появления в Германии в 1930-х годах. Гибкие пластиковые трубы демонстрируют отличные характеристики при работе с давлением, в том числе в городских водопроводах, где они представляют собой прочную, устойчивую к коррозии и экономичную альтернативу традиционной железной или стальной инфраструктуре.

    Какое давление воды в доме подходит для дома?

    Бытовая сантехника также подвержена осложнениям из-за давления, которое, если оно слишком низкое, может стать довольно неприятным. Слишком высокое давление воды в жилых домах может повредить трубы и арматуру и вызвать потерю воды, что приведет к ненужным расходам и ненужному спросу на коммунальное водоснабжение.Если вы подозреваете, что давление воды в вашем доме выходит за пределы нормального диапазона от 40 до 80 фунтов на квадратный дюйм, обратитесь в местный отдел водоснабжения или позвоните сертифицированному сантехнику, чтобы определить проблему и рассмотреть варианты ее решения.

    Обратитесь к любому из наших руководителей муниципальных служб, чтобы получить ответы на ваши вопросы о муниципальном водоснабжении.

    Как работает давление и поток воды?

    Благодаря напору и напору воды вы можете включить смеситель на кухне и мыть руки.Революция внутренней сантехники сделала напор воды необходимостью для большинства людей в мире. Представьте себе жизнь без рабочего смесителя в ванной, кухне или где-либо еще!

    Несмотря на то, что это важные части повседневной жизни, вы, возможно, никогда не придете в голову, как работает давление воды, или даже как определить низкое давление воды в домах. Хотите узнать, как давление воды сравнивается с потоком воды и как они действуют в вашей повседневной жизни? Даже если это не так, в следующий раз, когда вы откроете кран только на струйку воды, понимание давления воды поможет вам понять, что происходит.

    Определение давления воды

    Давление воды описывается как сила или сила, которая используется для проталкивания воды по трубам или другим путям и создается высотой или высотой. Например, почти в каждом городе есть водонапорная башня, которая обычно расположена высоко на холме. Эта водонапорная башня представляет собой большой резервуар, в котором хранится городская вода. Высота резервуара определяет давление, которое будет иметь подача воды.

    На давление воды также часто влияет гравитация.Вода намного плотнее воздуха, поэтому небольшие перепады высот влияют на нее еще больше.

    Определение расхода воды

    Количество воды, проходящей через трубу в любой момент времени, описывается как поток воды. На расход воды может влиять ширина подающей трубы. Если бы многие приборы или дома получали воду из водопроводной трубы малой ширины, скорость потока была бы ниже, чем если бы труба была большей ширины. Таким образом, если бы многие краны или приборы были открыты одновременно, для них не было бы достаточного количества воды.Это приведет к низкому расходу.

    Расход воды из крана определяется давлением воды. Чем больше воды проходит через трубу, тем выше давление. Через трубы любого размера более высокое давление воды вызовет больший поток воды. Однако ниже по потоку давление будет уменьшаться из-за потери трения и увеличения скорости воды.

    Сходства и различия между давлением воды и расходом воды

    Необходимо отметить, что давление воды и расход воды НЕ одно и то же.Проще всего это описать, поток воды — это то, как МНОГО воды течет по крану, а давление воды — это то, насколько ЖЕСТКО вода падает в кран.

    Как давление воды, так и расход воды связаны с трением. Трение замедляет движение воды по трубе, в зависимости от текстуры и диаметра трубы. Если напор воды достаточен, чем ровнее труба, тем меньше трение и тем быстрее вода скользит по ней. При наличии эффективного потока воды трение в трубах меньшего размера может быть уменьшено, чтобы поток оставался высоким.

    Как правило, чем больше размер трубы, тем выше расход воды. Однако всегда следует учитывать уровень давления воды. Даже самые большие и гладкие трубы не будут иметь эффективного потока воды при низком давлении воды, потому что не будет достаточно прочности, чтобы преодолеть силу трения.

    Для изменения расхода воды необходимо отрегулировать открытие трубы. Изменение давления воды бывает разным. Чтобы отрегулировать давление, необходимо изменить диаметр или структуру трубы, используя другую настройку регулятора / насоса или регулятора / насоса.Давление воды также можно регулировать, изменяя количество воды, которая поднимается над водой, проходящей через водопровод.

    Общие проблемы с давлением воды

    Если напор воды в душе такой слабый, что вы чувствуете, что почти ничего не выходит, или если ваша кухонная раковина выпускает только несколько капель воды, значит, у вас проблема с напором воды. Есть несколько причин, по которым вы можете столкнуться с проблемами с давлением воды, но вот несколько:

    Засоренные стоки

    Засорение или засорение канализации — наиболее вероятные виновники низкого давления воды в ваших трубах.Серьезные засоры требуют большего, чем простой ремонт своими руками, и для этого потребуется опыт профессионального сантехника.

    Закрытый счетчик воды или запорный клапан дома

    Если счетчик воды или запорная арматура дома открыты не полностью, это может затруднить поток воды. Оба этих клапана регулируют поток воды, поэтому убедитесь, что они оба полностью открыты.

    Неисправность регулятора давления воды

    Регулятор давления воды регулирует входное давление вашей водопроводной системы, чтобы поддерживать его на безопасном уровне, чтобы предотвратить повреждение ваших труб.Если ваш регулятор давления воды выходит из строя, это может вызвать скачкообразное или низкое давление воды, что может повлиять на все ваше имущество.

    Проблемы с трубами

    Если ничто из вышеперечисленного не является причиной низкого давления воды, то проблема может быть в ваших трубах. Если у вас старые стальные трубы, скорее всего, внутри у вас есть минеральные отложения, которые ограничивают поток воды. Или у вас может быть проблема с утечкой. Вода, вытекающая из ваших труб, не попадает в раковину или душ, в результате чего остается меньше воды. Осмотр водостока водопроводом может помочь найти источник утечки.

    Вам нужен профессиональный сантехник, чтобы исправить проблемы с низким давлением воды? Express Sewer & Drain имеет многолетний опыт и может решить любые ваши проблемы с водопроводом. Поэтому, если вам нужен профессионал, не сомневайтесь и свяжитесь с нами. Мы работаем для вас 24/7!

    Как увеличить давление воды в вашем доме

    Если у вас дома слабые насадки для душа, из кранов течет вода, а стиральная машина заполняется бесконечно, возможно, вы столкнулись с последствиями низкого давления воды.

    Эта относительно распространенная проблема с водопроводом возникает по ряду причин, но, к счастью, обычно ее можно исправить с минимальными затратами времени или денег. Однако прежде чем продолжить, важно проверить давление воды в доме, чтобы убедиться, что оно ниже нормы.

    🏡 Вы любите повозиться с вещами дома. И мы тоже. Позвольте нам помочь вам.

    Испытание на давление воды

    Низким давлением воды считается любое показание, которое меньше примерно 40 фунтов на квадратный дюйм (PSI). В большинстве домов давление воды должно быть от 40 до 60 фунтов на квадратный дюйм, при этом идеальным является 50 фунтов на квадратный дюйм. Вот быстрый и точный способ рассчитать давление воды в вашем доме:

    Манометр для измерения давления воды ватт

    Регулятор мощности
    amazon.com

    22,36 $

    Купите простой манометр, который обойдется вам примерно в 10 долларов. Затяните фитинг с внутренней резьбой манометра на кране для садового шланга на открытом воздухе.Убедитесь, что все клапаны, ближайшие к счетчику воды, полностью открыты. Затем полностью откройте кран шланга и снимите показания давления воды на стрелке манометра. Если оно ниже 40 фунтов на квадратный дюйм, значит, в вашем доме низкое давление воды.

    Проверьте расход воды

    Другой важный фактор, который может вызвать снижение давления, известен как расход воды. Скорость потока — это просто то, сколько воды подается по трубам за определенный промежуток времени; он рассчитывается как галлоны в минуту (GPM). Если потребность в воде превышает количество, которое может подать система, может показаться, что в вашем доме низкое давление воды, а может и нет.

    Например, если в вашем доме скорость потока 10 галлонов в минуту, то система может производить около 10 галлонов воды в минуту. Это нормально, если только стиральная машина не работает и не расходует 5 галлонов в минуту, кто-то принимает душ и не расходует 3 галлона в минуту, а посудомоечная машина не работает со скоростью 4 галлона в минуту, в результате чего требуется 12 галлонов воды в минуту. В этом сценарии система водоснабжения на 10 галлонов в минуту не сможет удовлетворить спрос, что приведет к появлению низкого давления воды.Вот как проверить расход воды в доме:

    Для начала убедитесь, что в доме отключены все краны и приборы для использования воды. Затем подключите садовый шланг к наружному крану и выровняйте три пустых пятигаллонных ведра. Теперь включите воду на полную мощность и начните наполнять ведра. Остановитесь через 60 секунд и измерьте, сколько воды вы набрали в ведра. Если вы наполнили два с половиной ведра, расход воды в вашем доме составит около 12 1/2 галлона в минуту.

    Между прочим, в среднем домохозяйство использует от 100 до 120 галлонов воды на человека в день, поэтому идеальная скорость потока будет от 6 до 12 галлонов в минуту.Теперь, когда вы понимаете давление и расход воды, давайте рассмотрим три способа увеличения давления воды.

    Позвоните в местный отдел водоснабжения

    Если ваш дом подключен к городскому водопроводу, позвоните в муниципальный отдел водоснабжения и попросите их проверить давление воды, поступающей с улицы в ваш дом. Они проведут испытание под давлением — бесплатно для вас — чтобы подтвердить, что давление подается в надлежащем объеме. Если они не находят проблем с основной водопроводной трубой, то проблема в системе водоснабжения вашего дома.

    Если вы набираете воду из глубокого колодца и испытываете низкое давление воды, вызовите специалиста по ремонту колодцев для проверки колодезного насоса и расширительного бака, который создает давление воды, когда она перекачивается из колодца в дом.

    Регулировка редукционного клапана

    Быстрый и простой способ увеличить давление воды — отрегулировать редукционный клапан, который находится на главной трубе подачи воды; поищите клапан конической формы рядом со счетчиком воды, рядом с тем местом, где в дом входит основная водопроводная труба.

    Из верхней части клапана выступает болт с резьбой. Чтобы повысить давление, ослабьте стопорную гайку болта, затем поверните болт по часовой стрелке. Используйте манометр, чтобы определить, когда вы достигнете надлежащего давления воды, которое опять же составляет около 50 фунтов на квадратный дюйм. Затем затяните контргайку, чтобы зафиксировать клапан.

    Установите усилитель давления

    Когда все другие методы увеличения давления воды не помогли, наймите лицензированного подрядчика по сантехнике для установки подкачивающего насоса давления воды.Эти компактные, но мощные электрические насосы врезаются в водопровод, где они нагнетают входящее давление и поднимают его до необходимого уровня.

    Обратите внимание, что подкачивающие насосы бывают самых разных размеров и стилей, а их цена варьируется от примерно 100 до более чем 700 долларов. Опытный сантехник порекомендует, какой насос лучше всего подходит для вашего дома и семьи.


    ВЫБОР РЕДАКТОРА

    Tuff-Guard Идеальный садовый шланг

    Лучшее соотношение цены и качества

    Гибридный резиновый шланг Craftsman Premium

    Лучшее для сада

    Шланги правого освещения для садовника

    Самый компактный

    Расширяемый шланг GrowGreen

    САМОЕ ПРОСТОЕ ЗАВИНЧИВАТЬ НА ВИНТ

    Flexzilla SwivelGrip

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

    .
