Чиним USB-шнур на коленке / Хабр

Предыстория

Мои Жадность за дорогую мышку и Лень идти покупать новую сплотились против меня и заставили чинить контакт. Сразу оговорюсь, что данную статью пишу пост-фактум, пошагово я ничего не записывал, но я покажу на примере, как это делается. Качество фотографий оставляет желать лучшего, но суть уловить можно.

Оборудование

Нож. Все. Изоленты или каких-нибудь инструментов у меня под рукой нет.

Обычный кухонный нож. Достаточно острый, чтобы без проблем резать изоляцию.

Первоначальный вариант включал в себя пайку казеным паяльником, полученным в универе, однако в силу некоторых обстоятельсв, которые я опишу далее, пришлось все переделывать заного.

Первоначальный вариант

Но там меня ждало разочарование. Не вдаваясь в подробности, у меня, скорее всего, коротнули черный и красный провода и ноут заблокировал USB-гнездо. Поэтому что бы я дальше не делал, мышка не реагировала.

Я, пытаясь разобраться, стал грешить на оплетку (что она коротит провода), даже отрезал её, он ничего не помогло. В итоге, я полностью отрезал вилку и решил сделать все по-новой. Стоило бы перезагрузить компьютер и попробовать снова, скорее всего, мышь бы заработала. Кто знает…

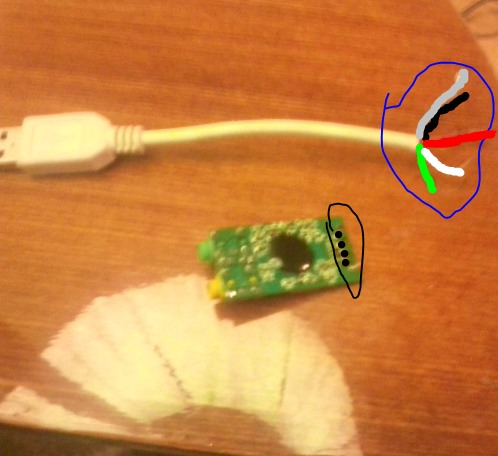

Соединение очень мелкое, нормальной камеры у меня нет. Просто все четыре провода торчат пучком из штекера и к каждому припаян соответствующий провод. Оплетка отрезана, т.к. я думал, что она коротит провода. Неважно.

Соединение кабелей

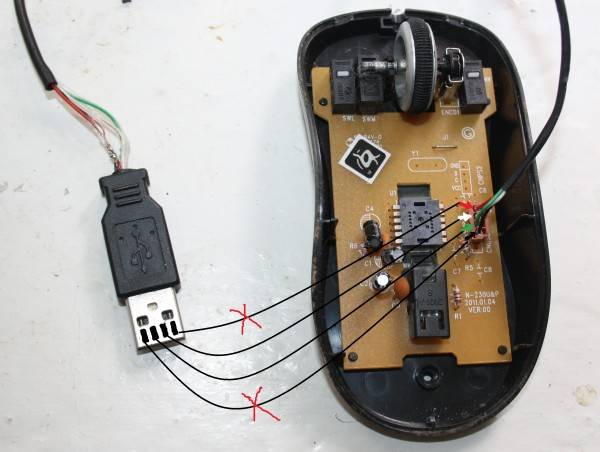

Уже под вечер я достал мышь из ящика стола и принялся за дело. Первым делом, я взял новую вилку от ненужного mini-USB кабеля.

USB-шнуры мало чем отличаются друг от друга — четыре провода (черный и красный для питания, белый и зеленый для информации) и оплётка. Поэтому любой USB-кабель подойдет.

При починке я использовал метод, описанный здесь. Вкратце — многожильные кабели соединяются «лесенкой». Таким образом, провода не касаются друг-друга и соединение получается тоньше.

На примере оставшегося куска провода я покажу, как это делается. Сперва, аккуратно отрезаем верхнюю изоляцию на длину около четырех-пяти сантиметров.

Расплетаем оплётку и отводим в сторону.

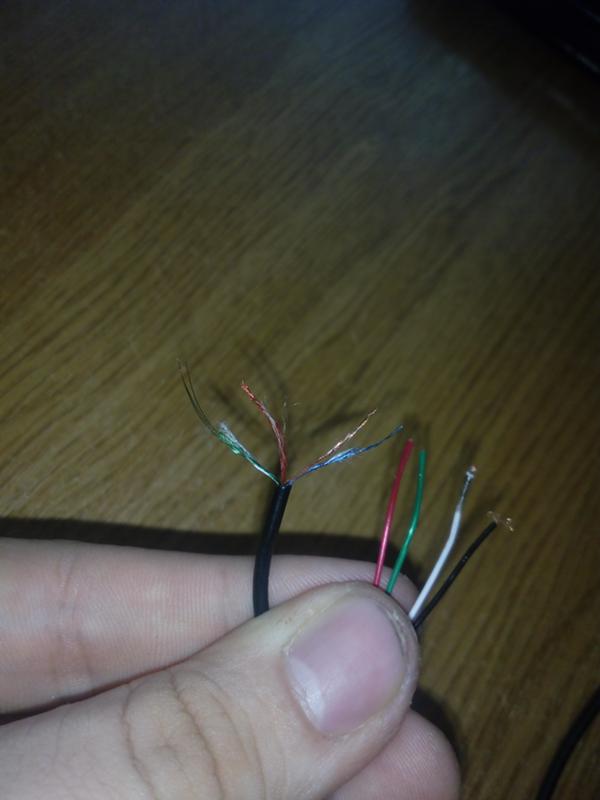

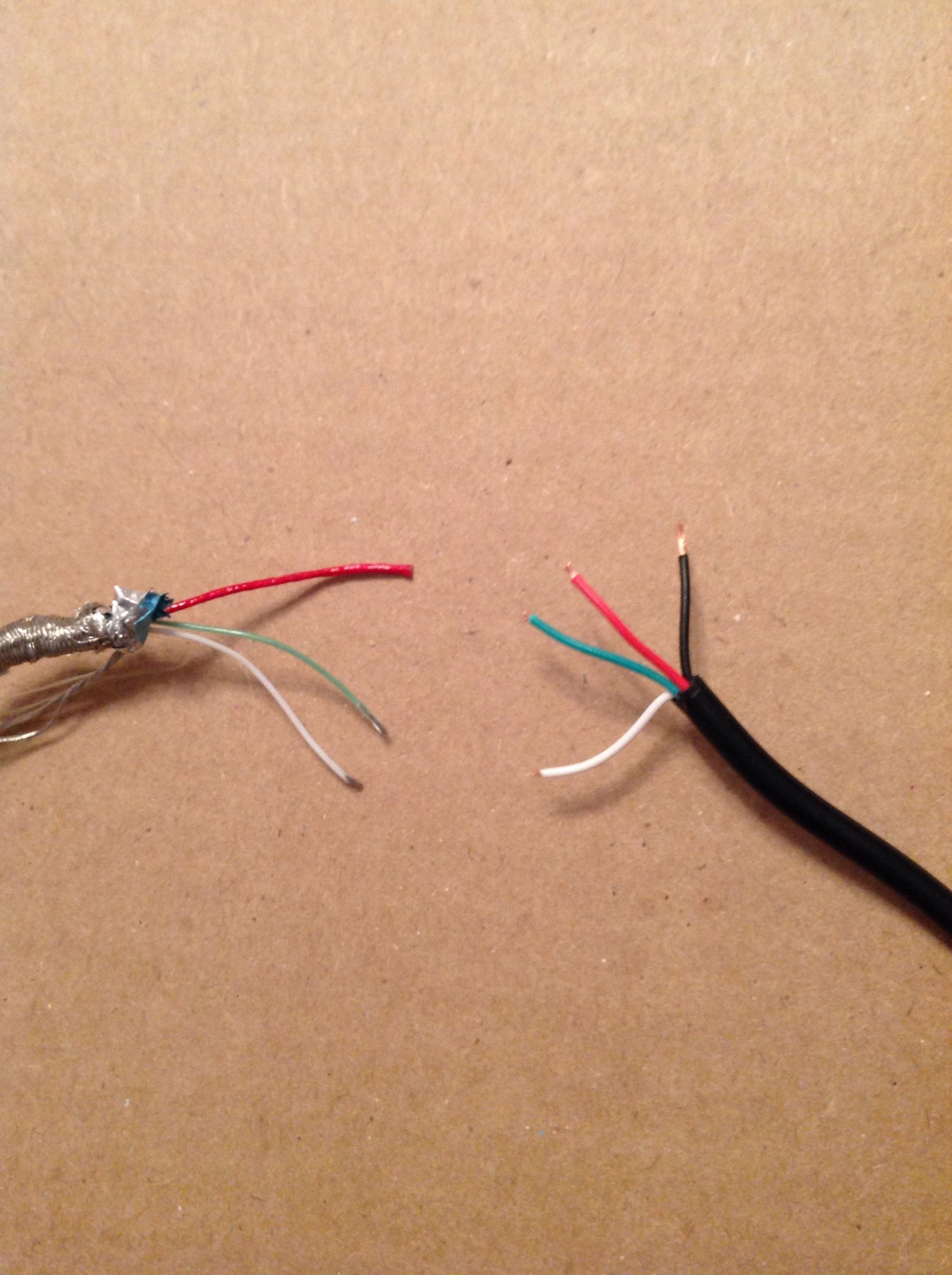

Затем оголяем 4 провода «лесенкой» — красный только самый кончик, чтобы скрутить; белый чуть подлиннее, с расчетом, чтобы не задевать красный; затем зеленый. Черный зачищаем дальше всех. Другой кабель оголяем точно так же, только зеркально — черный только кончик, затем зеленый, белый и красный у самого основания. Таким образом, мы исключаем замыкание проводов между собой.

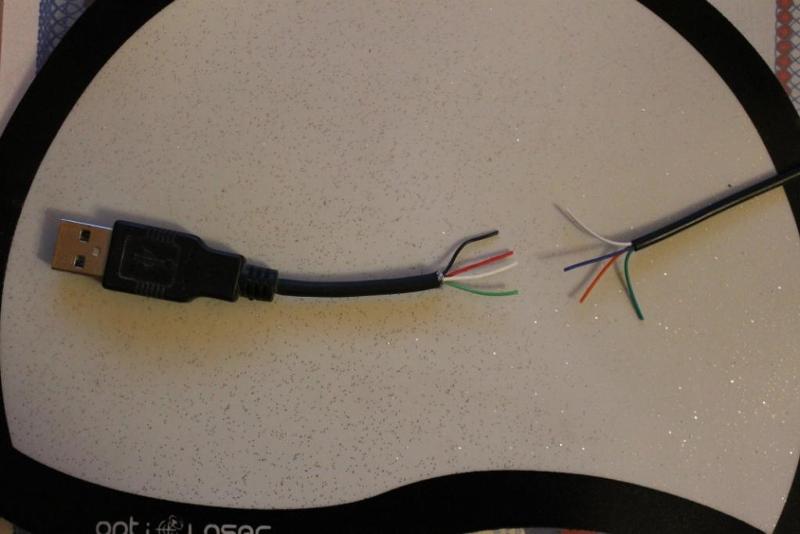

Осталось только соединить два кабеля между собой. Каждый провод соединяем скруткой. Надеюсь, цвета Вы не перепутаете. После скрутки, лишние провода лучше обрезать, чтобы избежать ненужных контактов.

В своем варианте я еще покрыл все это дело куском верхней изоляции, чтобы избежать касания с оплеткой. В дальнейшем, я планирую либо достать где-нибудь изоленту, либо попросить бесцветный лак у девушек для изоляции.

После обработки изолентой, разумеется, это все примет божеский вид, а пока оплётка будет нависать таким странным образом. Соединение рабочее, никаких лишних контактов нет. Мышка работает как новая!

Однако

Сразу мышка работать отказалась. Уже было совсем отчаявшись, я заметил сообщение системы о нарушениях работы USB-входов. Как я уже говорил, первоначальный вариант закоротил контакты и ноут отрубил USB-входы. После перезагрузки, мышь снова заработала. Конечно, соединение недолговечное, без изоленты никак, однако мышь работает.

Спасибо за внимание. Надеюсь, эта статья Вам помогла.

P.S. это моя первая статья на Хабре. Спасибо за инвайт!

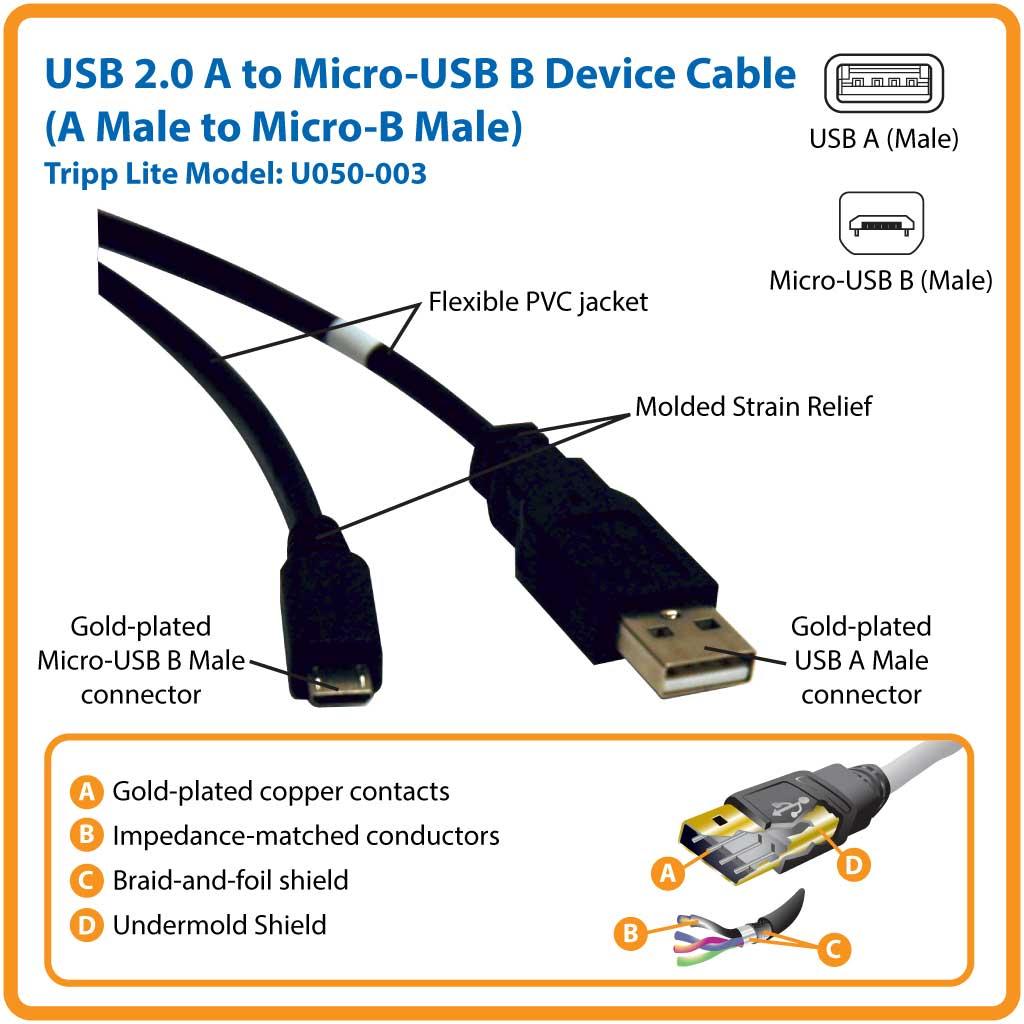

Ремонт кабеля USB — Micro USB своими руками

Хороший кабель, с хорошим, прочным штекером для зарядки телефона подобрать в магазине крайне не просто. Зачастую, заявленное на упаковке качество товара не соответствует действительности. Если сам штекер micro usb, который подключается к разъёму Вашего телефона, или другого гаджета, выполнен из некачественной стали, он очень скоро разболтается, или погнётся, и будет неплотно сидеть в разъёме, вызвав тем самым сбои при зарядке аккумулятора. Или же перестанет передавать и принимать файлы с других устройств, например, с компьютера или флэш-накопителя. И очень неприятно, когда имеющийся у Вас кабель с хорошим штекером вдруг перестал работать по причине разрыва жил кабеля, возле этого самого штекера. Это случается от постоянных перегибов кабеля при использовании. Когда это произойдёт – вопрос времени. В зависимости от интенсивности использования. Можно пойти, и купить новый, а можно отремонтировать старый – это дело каждого индивидуальное. Лично мне, более по душе второй вариант. Не столько из-за суеты выбора и хождениям по салонам связи, сколько ради собственного интереса. Да и тратиться, опять же, не придётся… В общем, недавно мне принесла такой неисправный кабель дочь. Уж не знаю, что она с ним делала, но повреждён он оказался у оснований сразу обоих штекеров – usb, и micro usb.

Взялся я за это дело, ещё и потому, что этот кабель был «родной» от её телефона, который шёл в комплекте с телефоном, зарядкой и наушниками. Пользоваться другим она категорически отказалась, из-за боязни испортить телефон. И покупать оригинальный кабель тоже не захотела. Пришлось отдать ей свой (благо, у нас телефоны одинаковые), а себе ремонтировать сломанный. Работа заняла у меня около часа.

Понадобится

Паяльник, олово и флюс.
Ножницы.
Нож канцелярский.
Секундный клей.
Термоусадочная трубка (желательно под цвет кабеля).
Зажигалка.
Маленькие кусачки.

Ремонт кабеля

Для начала, не церемонясь, отрезаем повреждённый штекер от кабеля. В моём случае оба штекера.

Далее, при помощи канцелярского ножа, разрезаем штекер по шву. У меня корпусы штекеров были спаянные по шву, по этому, мне пришлось повозиться. Но бывают штекеры с разборным корпусом – тут кому как повезёт. Тем не менее, проведя несколько раз новым лезвием канцелярского ножа по швам корпуса, я отделил его довольно легко и быстро. Сняв корпус, разбираем штекер на составляющие части.

Тут надо быть внимательным. В плане контактов штекера: к какому из них припаян какой провод. Чтобы не запутаться, можно помечать контакты разноцветными маркерами, в цвет проводов. Мне это ни к чему, я давно знаю раскладку usb наизусть… Вот на всякий случай:

Теперь займёмся кабелем. Замеряем от края расстояние в длину резинового уплотнителя, а так же плюсуем сюда длину до контактов штекера. Срезаем с кабеля оплётку по вычисленной длине.

Надеваем на провода резиновый уплотнитель, припаиваем цветные провода к соответствующим контактам и вставляем блок с контактами в металлический штекер.

Убедившись, что всё находится на своих местах, ничего и нигде не торчит, приклеиваем секундным клеем пластмассовый корпус к штекеру. Внимательно следим, чтобы клей не попал на контакты штекера.

Далее, надеваем на кабель (с другого конца) термоусадочную трубку, и усаживаем её зажигалкой. Ещё одно примечание: если Вы ремонтируете только один штекер, позаботьтесь о том, чтобы термотрубка оказалась надета на кабель раньше, чем Вы припаяете штекер к кабелю и приклеите корпус, иначе потом, придётся всё заново разбирать, чтобы исправить этот недосмотр. После усадки, трубка плотно обхватит кабель вместе с резиновым уплотнителем; получится почти монолитная оплётка, как раньше.

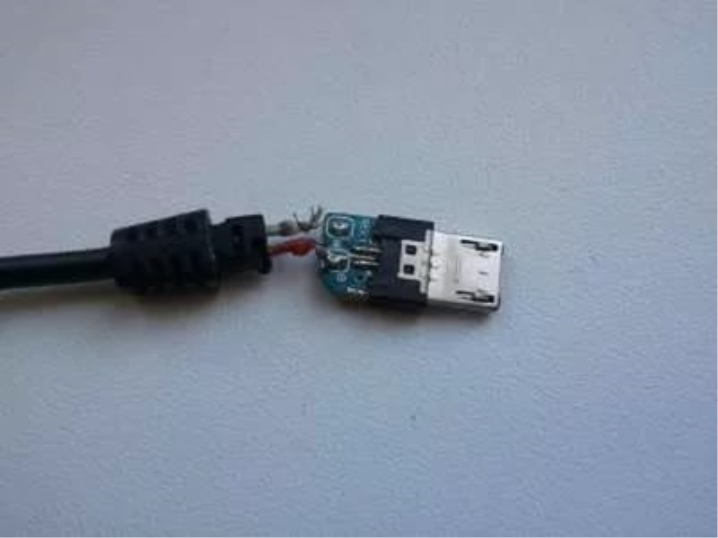

Теперь второй штекер – micro usb. Продеваем заранее термотрубку на кабель, чтобы потом не забыть. Разбираем штекер. Так же, как и предыдущий: при помощи канцелярского ножа.

Тут конструкция оказалась ещё проще, чем у usb-штекера – проводки просто втыкаются в верхнюю часть штекера прямо в своей оплётке, и при соединении с нижней частью штекера, эта оплётка прокалывается зазубринами, имеющимися на контактах, которые расположены на нижней части штекера. Тут главное не перепутать раскладку цветных проводков.

Далее собираем штекер воедино, как и предыдущий.

Надеваем на нарушенную оплётку кабеля термотрубку, которую мы заранее продели на кабель. Усаживаем трубку.

Вот и всё – сломанный кабель снова в строю, с теми же функциями, для которых он и предназначен инструкцией. Причём без каких-либо внешних и видимых нарушений оплётки, типа намотанной изоленты. Выглядит как новый. Подключаем к телефону, и пользуемся с удовольствием!

Смотрите видео

Ремонт USB кабеля своими руками

Всем привет! Многие сталкиваются с такой проблемой, как поломка USB кабеля у основания. Большинство конечно скажут, зачем их чинить, легче купить новый. Конечно это легче, но цена за хороший кабель будет так же не маленькая, а покупать дешевый, который так же через время сломается либо же пропускная его способность будет невысокой, я не вижу смысла. Да и самому приятнее починить, а не купить, но это лично мое мнение )))

Материалы и инструменты

Что будет необходимо из инструмента и материалов:

ножницы;
«третья рука»;
паяльник;
мультиметр;
запасной штекер (но если аккуратно разрезать родной, то не потребуется).

Ремонт USB кабеля своими руками

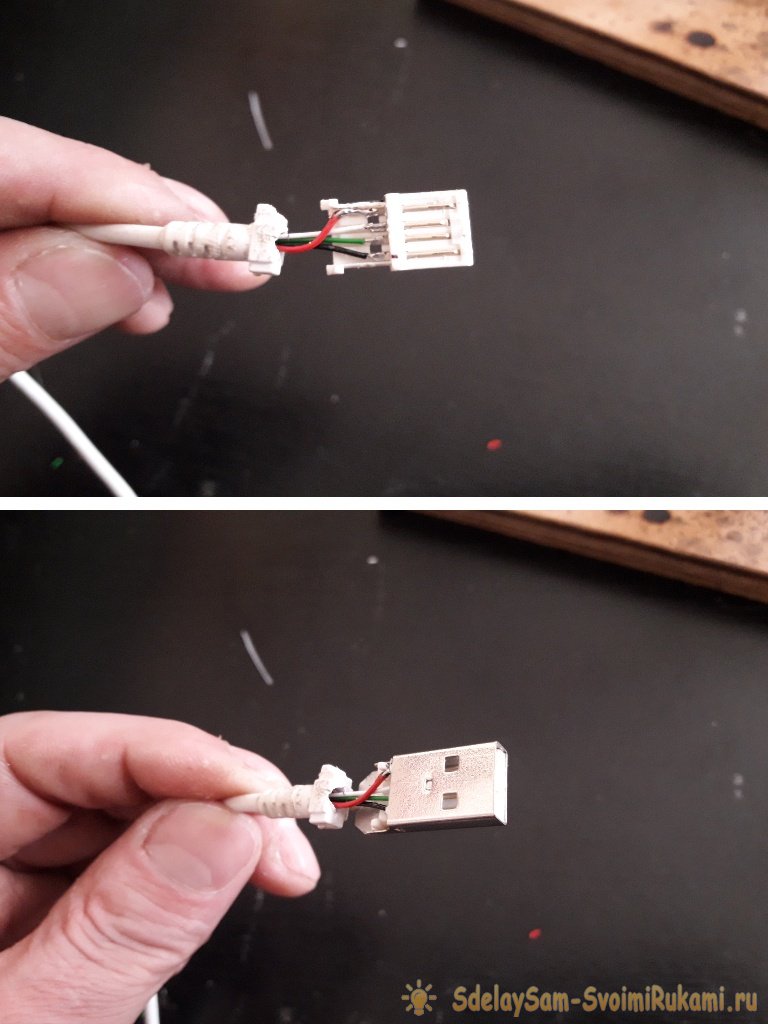

Итак, берем поврежденный кабель и отрезаем от него разъем. Если данный разъем аккуратно разрезать лезвием, то его можно будет и не менять, а лишь перепаять провода и посадить на клей, но так как у меня есть запасные, этого делать не буду.

Далее мультиметром проверяем где + и — Обычно красный +, а черный -, но на всякий случай лучше проверить, так как были такие случаи, что цвета вообще не совпадали, так же были случаи, что вместо красного и черного, были провода совсем других цветов и тут без тестера просто никак не обойтись.

Затем паяльником залуживаем кончики проводов для дальнейшей пайки. Что бы легче было паять использую «третью руку». Данная приспособа отлично выручает в таких мелких работах. Я себе купил уже заводскую, а ранее пользовался самодельной. Как такую сделать, можете посмотреть в моей статье «Третья рука» — приспособление для пайки своими руками

На всем известном китайском сайте я купил целый комплект запасных разъемов, стоят они там очень дешево. В описании к видео ниже, будут ссылки, по которым можно будет заказать такие разъемы.

Теперь берем необходимый штекер, зажимаем его в «третью руку» и припаиваем провода.

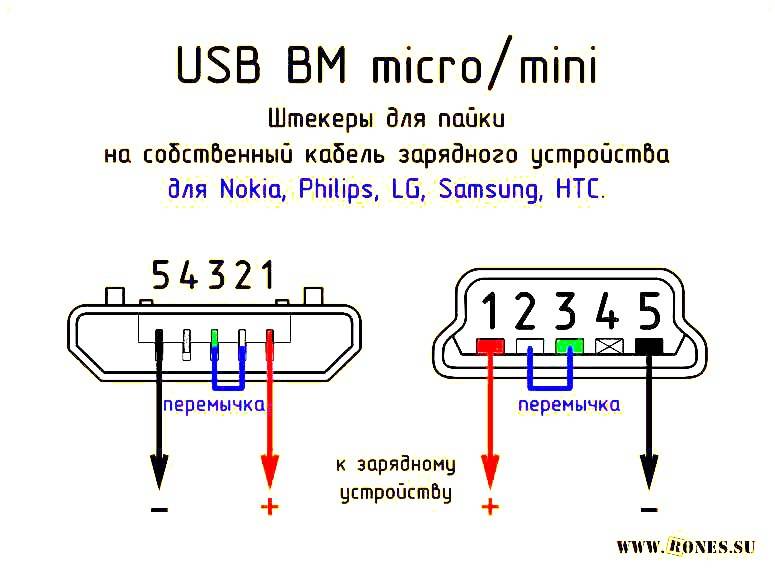

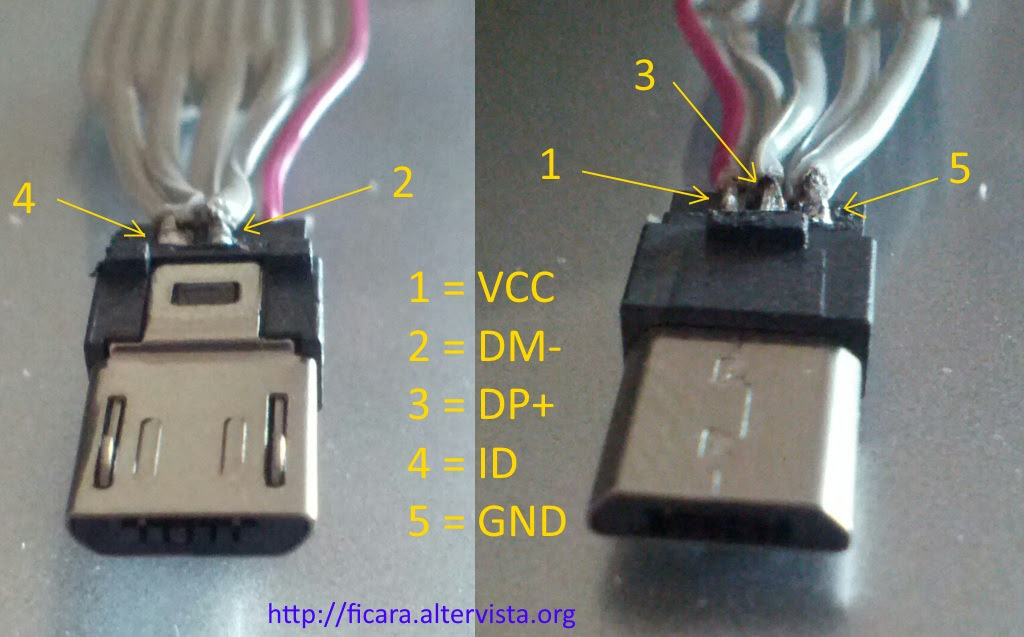

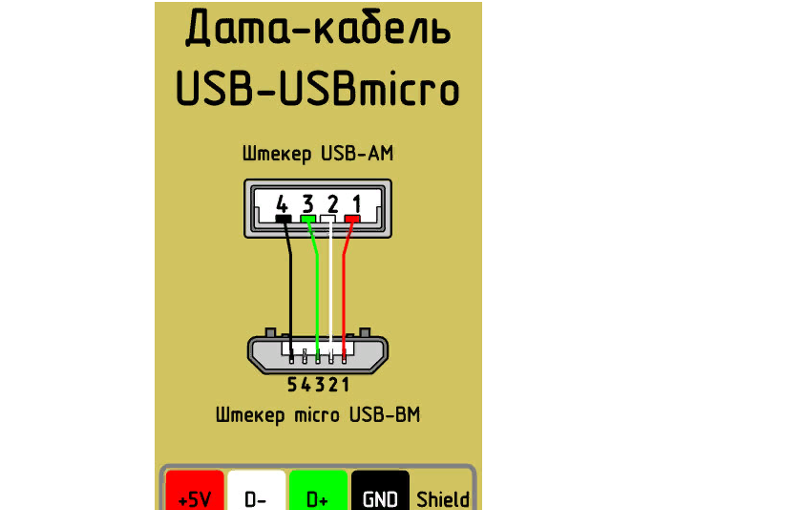

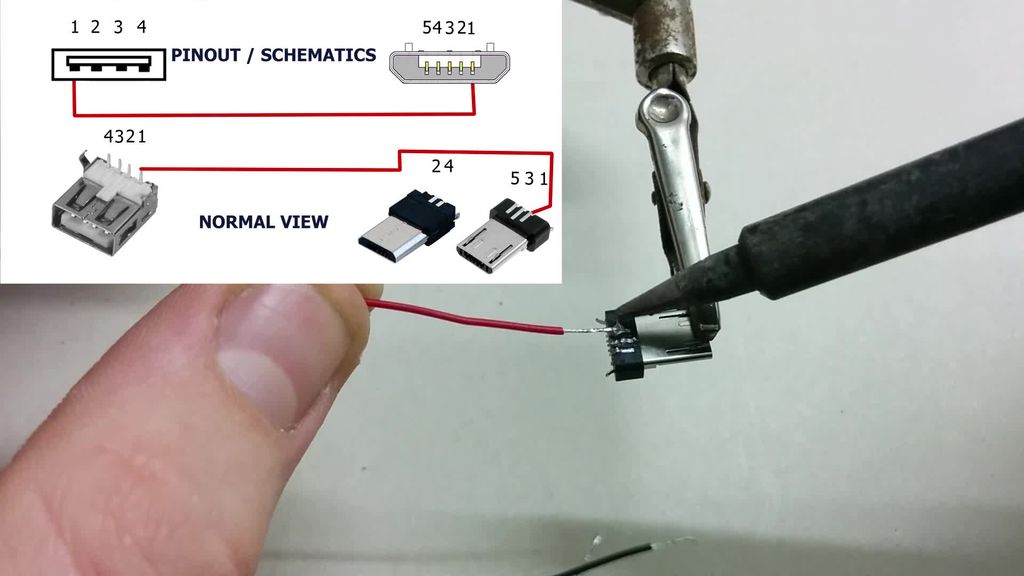

Распиновка тут следующая, с той стороны где три контакта минус находится слева, а плюс справа. На фото ниже это хорошо видно.

После того как припаяли, можно собрать корпус.

Он состоит из двух половинок, на заклепках, но как показала практика, можно внутрь залить термоклей, что и было сделано.

Теперь проверяем кабель, подключив его к тестеру.

И как видно из фото, все замечательно работает.

Изготовление самодельного USB кабеля

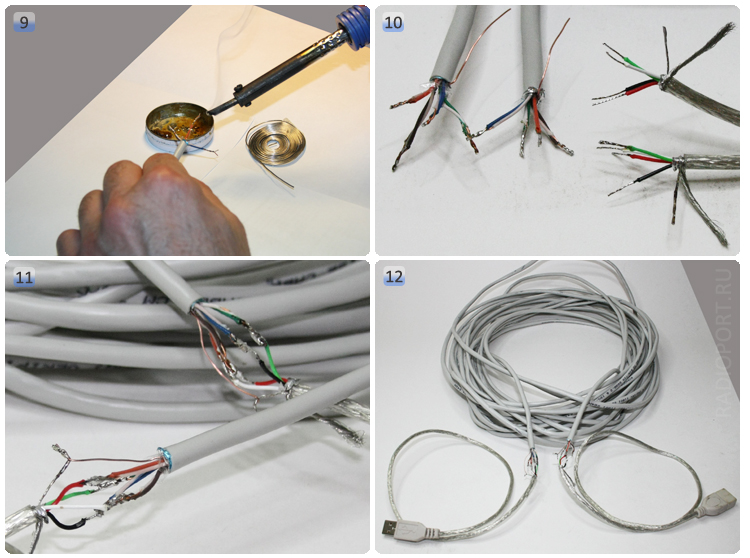

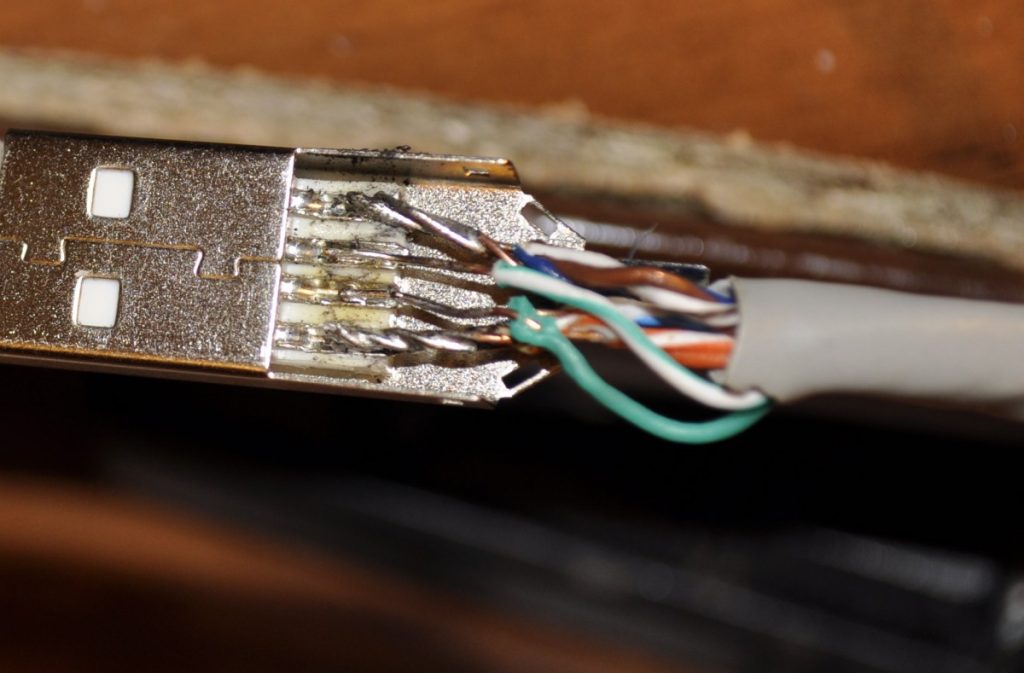

Аналогичным способом можно изготовить себе самодельный кабель любой длинны и по цене он выйдет намного дешевле, чем купить готовый. На фото ниже, можно посмотреть результат. Длинна данного кабеля составляет 2 метра, а пропускная способность не отличается от оригинального кабеля длинной до 1 метра.

На данном разъеме минус так же крайний слева, а плюс крайний справа.

Видео по ремонту и изготовлению USB кабеля

Так же можете посмотреть видео:

А на этом всем спасибо за внимание и до новых встреч.

Спаять usb разъем. Распиновка usb портов и распайка micro USB: схема, цвета проводов

Разъём USB является универсальной последовательной шиной. Сегодня этот разъём в различных форм-фактора присутствует практически на любом электронном гаджете или устройстве. Однако в виду длительной эксплуатации может возникнуть негативная ситуация – разъём либо отламывается, либо отпаивается (при учёте присутствия высоких температур).

Подробнее о том, как осуществить замену разъёма читайте в нижеприведённой статье. Следует помнить, что вся приводимая методика если будет применяться Вами, то только на свой страх и риск! Как правило, когда непрофессионал старается самостоятельно починить сложную электронику, всё заканчивается крайне плачевно.

Многие профессионалы в случае возникновения вышеописанной ситуации советуют приобрести новый разъём. По цене он стоит сущие копейки. Продаётся в любом компьютерном салоне.

Чтобы не перепутать разъём ни с чем, лучше отправиться за покупкой со старым разъёмом (который отвалился). Приобрести нужно точно такой же. Далее представлен комплект инструментов, который обязательно потребуется для выполнения замены разъема:

флюс для пайки;
паяльник с тонким жалом;
канифоль;
припой.

У стандартно UBS-разъёма имеется несколько выводов. Крайне важно, чтобы эти выводы попали в переходные отверстия, которые предназначены именно для них. Но перед тем, как помещать разъём на плату, рекомендуется зачистить контакты.

Выполняется это при помощи обыкновенного резинового ластика, который используется для удаления простого карандаша с бумаги. Это исключит возможность плохого контакта после пайки.

Следует сразу отметить, что запаивать выводы рекомендуется таким образом, чтобы не торчало лишнего припоя. Ведь он проводит электричество, а значит, может замкнуть на массу в случае некорректной установки платы в ноутбук (или любое другое устройство).

Чтобы непрофессионалу выполнить пайку корректным образом, рекомендуется использовать флюс или канифоль. Это даст возможность припою не прилипать к жалу паяльника.

В результате пайка будет выполнена аккуратной и прочной.

Крайне важно не перегревать саму плату во время пайки. Ведь в ней находятся дорожки. При перегреве они могут подняться, что нарушит всю работу устройства.

В видео будет продемонстрировано, как можно самостоятельно заменить разъём USB на ноутбуке:

Проблемы при зарядке различных устройств через USB часто возникают, когда используются нештатные зарядники. При этом зарядка происходит довольно медленно и не полностью либо вовсе отсутствует.

Следует сказать и о том, что зарядка через USB возможна не со всеми мобильными устройствами. Этот порт у них имеется только для передачи данных, а для зарядки применяется отдельный круглое гнездо.

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Бывает, что в вашем распоряжении имеется зарядник, но он не заряжает ваш гаджет (об этом может сообщить надпись на дисплее или будет отсутствовать индикация заряда). Такое ЗУ не поддерживается вашим девайсом, и возможно это из-за того, что ряд гаджетов до начала процесса зарядки сканирует присутствие определенного напряжения на пинах 2 и 3. Для других девайсов может быть важным присутствие перемычки между этими пинами, а также их потенциал.

Таким образом, если устройство не поддерживает предлагаемый тип зарядника, то процесс зарядки не начнется никогда.

Чтобы девайс начал заряжаться от предоставленного ему зарядника, необходимо обеспечить на 2 и 3 пине USB, необходимые напряжения. Для разных устройств эти напряжения тоже могут отличаться.

Для многих устройств требуется, чтобы пины 2 и 3 имели перемычку или элемент сопротивления, номинал которого не больше 200 Ом. Такие изменения можно сделать в гнезде USB_AF, которое находится в вашем ЗУ. Тогда зарядку станет возможно производить стандартным Data-кабелем.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

В случае если у зарядника отсутствует гнездо USB_AF, а шнур выходит прямо из корпуса ЗУ, то можно припаять к кабелю штекеры mini-USB или micro-USB. Соединения необходимо произвести, как показано на следующей картинке:

Различная продукция фирмы Apple имеет такой вариант соединения:

При отсутствии элемента сопротивления номиналом 200 кОм на пинах 4 и 5 устройства фирмы Motorola не могут осуществить полный заряд.

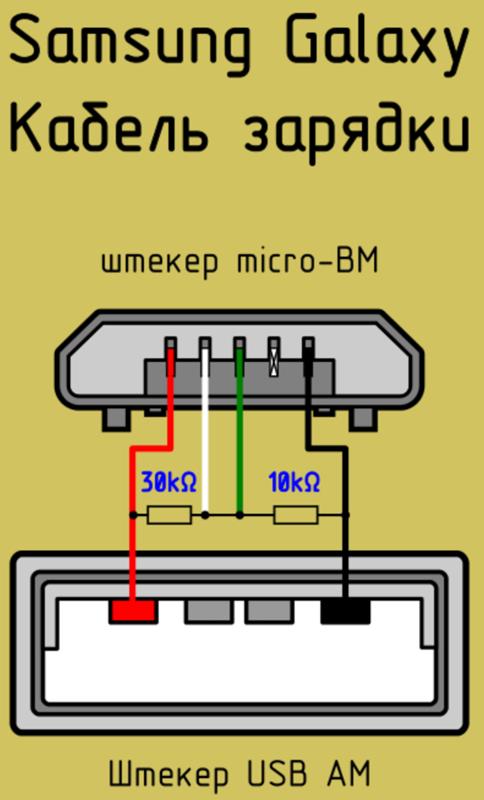

Для зарядки Samsung Galaxy необходимо наличие перемычки на пинах 2 и 3, а также элемента сопротивления на 200 кОм на контактах 4 и 5.

Полный заряд Samsung Galaxy Tab в щадящем режиме рекомендуется производить при использовании двух резисторов номиналом 33 кОм и 10 кОм, как изображено на картинке ниже:

Такое устройство, как E-ten может заряжаться любым ЗУ, но лишь при условии, что пины 4 и 5 будут соединены перемычкой.

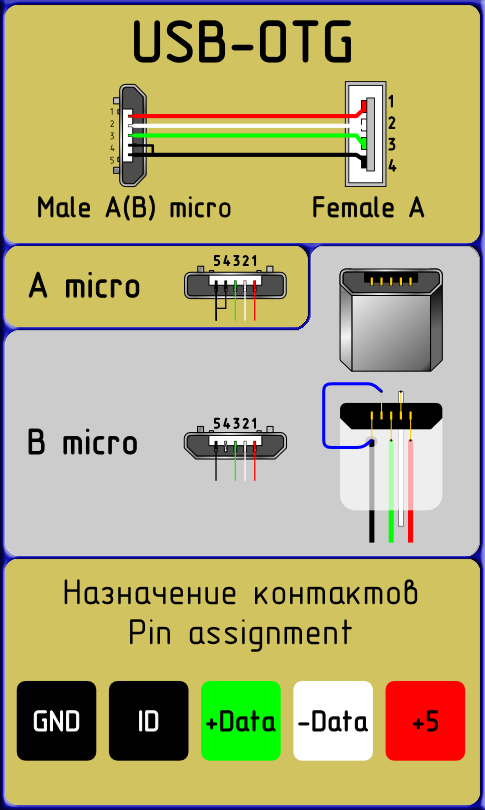

Такая схема реализована в кабеле USB-OTG. Но в этом случае необходимо использовать дополнительный переходник USB папа-папа.

Универсальное ЗУ Ginzzu GR-4415U и другие аналогичные устройства имеют гнезда с различным соединением резисторов для зарядки девайсов iPhone/Apple и Samsung/HTC. Распиновка этих портов выглядит так:

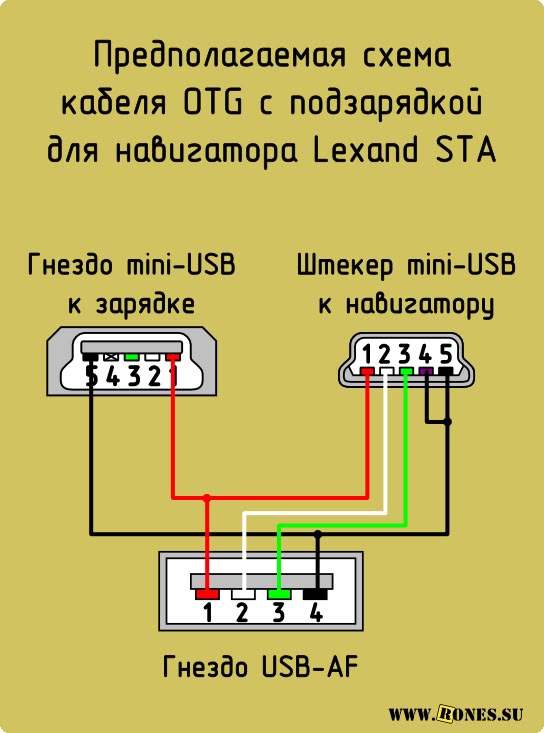

Чтобы зарядить навигатор Garmin, необходим тот же кабель с перемычкой на контактах 4 и 5. Но в этом случае устройство не может заряжаться во время работы. Для того чтобы навигатор мог подзаряжаться, необходимо заменить перемычку на резистор номиналом 18 кОм.

Для зарядки планшетов обычно необходимо 1-1,5 А, но как было упомянуто ранее, USB-порты не смогут нормально заряжать их, поскольку USB 3.0 выдаст максимум 900 мА.

В некоторых моделях планшетов для зарядки имеется круглое коаксиальное гнездо. Плюсовой пин гнезда mini-USB/micro-USB в таком случае не имеет соединения с контроллером заряда аккумулятора. По утверждениям некоторых пользователей таких планшетов, если соединить плюс от гнезда USB с плюсом коаксиального гнезда перемычкой, то зарядка может осуществляться через USB.

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

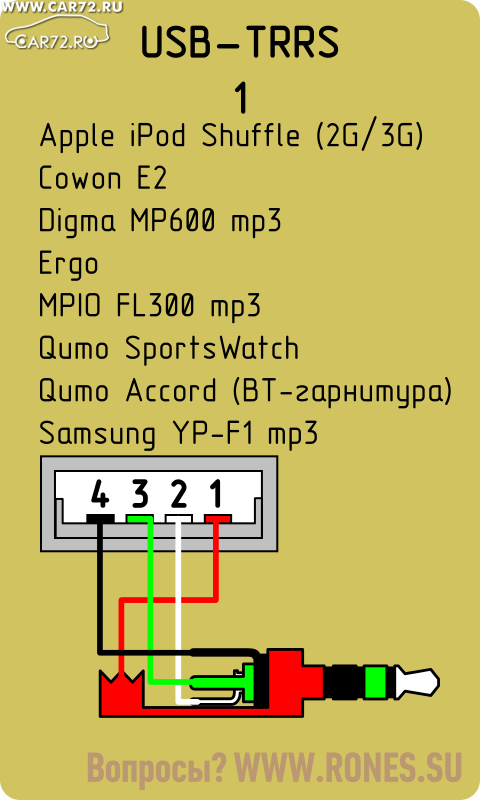

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

В итоге, чтобы осуществлять зарядку различных гаджетов от неродных ЗУ необходимо убедиться в том, что зарядка выдает напряжение 5 В и ток не меньше 500 мА, и внести изменения в гнезде или штекере USB согласно требованиям вашего устройства.

Удобное хранение радиодеталей

Разъемы типа Micro USB встроены во множество современных устройств, однако встречаются и гнезда другого типа — Mini USB, которые требуют отдельного специального кабеля. У многих возникает логичный вопрос: почему бы не заменить гнездо Mini USB на Micro USB.
Легко ли перепаять USB гнездо самостоятельно без паяльной станции, и какие трудности могут возникнуть у человека без опыта ремонта электроники при замене USB разъема.
Рассмотрим процесс замены Mini USB коннектора на Micro USB детально!
Прежде всего стоит знать, что у этих разъемов чаще всего не совпадают ни контактные площадки для припаивания к плате, ни шаг между выводами контактов!
Если эти трудности вас не пугают, и вы все равно решили заменить Mini USB разъем на Micro USB, обязательно позаботьтесь об изоляции всех контактов разъема!

Что касается инструментов, то для самостоятельной замены USB разъема понадобится:
1. Качественный легкоплавкий припой и бескислотный флюс.
2. Оловоотсос хотя бы простейший не обязателен, но желателен! Выпаивать детали с его помощью получится гораздо быстрее!
3. Оплетка для снятия припоя.
4. Средство для промывки плат или обычный спирт. Даже, если вы используете профессиональный безотмывочный флюс, протереть плату после пайки не помешает!
5. Термостойкий каптоновый скотч.
6. Держатель печатных плат хотя бы простейшего типа иметь очень желательно!
7. Паяльная станция или паяльник с термо-стабилизацией! Без них велика вероятность:
— перегрева детали! Перегретые дорожки печатной платы обычно просто отслаиваются!
— её недогрева! Если припой недостаточно пластичен и быстро твердеет, вы рискуете оторвать деталь вместе с контактными площадками печатной платы! Это особенно актуально при замене Micro USB, Mini USB и других аналогичных разъемов!

Процесс замены USB разъема состоит из нескольких этапов:
1. Прежде всего устройство полностью обесточивают, отключив от сети и автономного питания (аккумуляторы обязательно отсоединяют)!
2. Все легкоплавкие детали вблизи разъема обычно защищают от оплавления, заклеивая каптоновым скотчем.
3. На место демонтажа USB разъема наносится бескислотный флюс.
4. Тугоплавкий припой удаляют и наносят легкоплавкий.

Чем больше припоя удастся нанести, тем легче будет выпаять USB разъем паяльником.

5. Равномерно перемещая паяльник, стараются одновременно прогреть все контактные площадки разъема и его выводы.
6. Аккуратно снимают разъем с платы, предварительно убедившись, что припой достаточно нагрет. Лучше снимать разъем керамическим пинцетом, а не обычным металлическим!

7. Все контактные площадки очищают от припоя настолько, чтобы их поверхность стала ровной!
8. Если производится замена разъема Mini USB на Micro USB, и контактные площадки не совпадают, на плату наклеивается каптоновый скотч. Он нужен для предотвращения замыкания!

9. Очень важно точно выставить Micro USB гнездо на плате! Учитывайте, что выступающая металлическая часть Micro USB штекеров бывает разной длины!

Слишком «глубоко» размещенное в корпусе Micro USB гнездо не обеспечит надежного контакта с контактами штекера из-за того, что его пластик просто упрется в корпус! И наоборот слишком близко припаянный разъем может легко сломаться от бокового перекоса при вытаскивании кабеля!

Все выводы разъема нужно обязательно тщательно залудить и убедиться, что припой действительно проник в металл! Если этого не сделать, разъем может просто отвалиться или сместиться при вставке/вытаскивании коннектора!

Точно отпозиционировав USB разъем, припаивают его крепежные выводы.
10. Затем припаивают выводы питания и (если нужно) сигнальные выводы.
Если шаг между ними не совпадает, для соединения обычно используют проводки («волоски» из тонкого провода). Однако следует учесть, что проводники питания («+» и «-«) должны иметь достаточное сечение!
11. Крепление Micro USB разъема к плате может быть усилено, припаиванием дополнительной скобы из залуженной проволоки (обязательно твердой).

Конечно припаивать её нужно аккуратно, чтобы не расплавить разъем и не залепить припоем его отверстия для фиксации Micro USB штекера!
12. После замены USB разъема тщательно промойте плату от флюса и убедитесь в отсутствии на ней «соплей» (частичек припоя), которые могут стать причиной короткого замыкания! Разумеется все паяные контакты перед сборкой устройства лучше «прозвонить» мультиметром!

Притащили китайский планшет со словами «не заряжается».

Воткнув зарядку в разъем, сразу понял, что разъем просто-напросто вырван от платы. Самая частая поломка. Ну что же, приступаем к препарированию нашего клиента. Для этого цепким взглядом всматриваемся по периметру планшета и ищем винты, которые его скрепляют. Долго не думая, эти винты вывинчиваем

Вуаля!

Разбирать где находится микросхема памяти, проц и другие различные микрухи не вижу смысла, так как в основном ремонт планшета подразумевает собой замену тачскрина, дисплея и разъемов.

А вот и разъем для зарядки micro-USB. Его то нам и надо заменить.

Теперь нам надо достать плату. Отвинчиваем все болты, которые ее держат. Также убираем все шлейфы, которые идут на плату. Для этого поднимаем застежку пальчиком вверх

Если мешают провода, их тоже отпаиваем. Я отпаял только батарею. Так как у нас разъем вырван с мясом и раздолбан, его сразу выкидываем. Начинаем чистить посадочное место под новый разъем. Чтобы убрать припой в сквозных отверстиях, нам понадобится легкоплавкий сплав Вуда или Розе. Для начала обильно лудим этим сплавом отверстия, не забываем также мазать гелевым флюсом . Нагреваем сквозное отверстие вместе со сплавом с помощью паяльника и потом резко с помощью оловоотсоса вытягиваем весь припой из отверстия

Резиновый кончик на оловоотсос я взял со старой CD-шной автомагнитолы. Не знаю, что они там делают, но их там даже две штуки.

Теперь убираем весь лишний припой с контактных площадок (пятачков) с помощью медной оплетки и разогретого паяльника

После этой процедуры на сигнальных контактах с помощью паяльника, припоя и гелевого флюса нам надо оставить бугорки припоя на каждой контактной площадке. Хотя эта фота с другого ремонта, но на примере должно получиться как-то так:

Теперь берем новый разъем и мажем его контакты с помощью флюса ЛТИ-120

Немного о разъемах… Этих микро USB разъемов туева куча! Почти каждый производитель планшетов, телефонов и другой фигни использует свои микро USB разъемы. Но я все таки нашел выход;-). Зашел на Алиэкспресс и прикупил себе сразу целый набор. Вот ссылка

. Зато теперь у меня есть любые виды разъемов на китайские телефоны и планшеты;-)

Как только помазали разъем, лудим его контакты припоем. Тут главное не переборщить, иначе разъем не залезет в сквозные отверстия на плате.

Далее все просто. Вставляем разъем, запаиваем сквозные контакты с другой стороны,а потом уже обильно смазываем гелевым флюсом сигнальные контакты разъема и кончиком жала придавливаем каждый контакт. (Извините, фото делать неудобно, так как у меня только две руки, а рядом никого не было)

и потом зачищаем разъем от какашек и нагара

Делаем все как было и проверяем планшет:

Зарядка идет. На этом ремонт планшета окончен.

Во многих наших мобильных устройствах для зарядки и синхронизации используется разъём mini-USB. Закреплён он внутри крепко, но при неаккуратном использовании, то есть при дёрганьях за шнур, когда устройство заряжается, при падении устройства и повисании на USB-проводе данный разъём может отвалиться. Как раз такое устройство автор данных строк и взял на ремонт. Это был Shturmann Link 500.

Поставим на место mini-USB разъём

Первым делом нужно добраться до платы, где разъём был припаян, так чтобы возможно было подлезть туда паяльником. В моём случае (GPS-навигатор) пришлось его разобрать и вытащить материнскую плату.

Когда отвалившийся разъём и место пайки стали нам доступны можно приступать. Смотрим как держался разъём: он держался на пайке корпуса в четырёх местах, на пайке самих контактов и на клею с двух сторон с боков корпуса. Сначала залужаем места пайки разъёма, если необходимо, сглаживаем паяльником места на плате, только аккуратно, 5 контактов находятся совсем близко друг к другу. Перед посадкой разъёма на своё место было бы неплохо его приклеить, например на плавящийся клей термоклеевого пистолета, но лучше на какой-нибудь эпоксидный клей или что-нибудь ещё попрочнее, но не рекомендую на суперклей сажать, ибо он схватывается быстро и оторвать разъём в случае неудачной пайки будет сложно. Итак, мы сажаем разъём на своё место на клей, теперь нам надо припаять 5 контактов к своим местам, умудрившись не перемкнуть ни одну пару из них. Если нету паяльника с очень тонким жалом, то это будет непросто, пришлось несколько раз перепаивать до достижения желаемого результата. Когда все 5 контактов аккуратно припаяны остаётся припаять корпус разъёма в четырёх местах, как он и был припаян ранее, после чего можно с боков дополнительно залить клеем.

Разъём с боковых сторон может плохо припаиваться. В этом случае его припаиваемые поверхности нужно зачистить и залудить.

Теперь подключаем устройство к компьютеру и проверяем всё ли работает как надо. Если всё хорошо, то собираем устройство и продолжаем им пользоваться.

Ремонт микро usb с помощью пайки. Распиновка USB разъемов

В этой статье я расскажу вам как правильно припаять micro USB штекер на планшете не испортив его. Часто стали приносить мне на ремонт планшеты с такой проблемой,вырвали micro USB с «корнем», задели нагой за шнур,когда тот лежал на зарядке или по другой причине. Планшет прибор хрупкий и с ним надо относиться бережно и аккуратно, так я говорю своим клиентам. Итак принесли вам планшет с оторванным штекером или когда его ещё не полностью оторвали,аккуратно разбираем его, в основном нижняя крышка планшета крепиться на пластмассовых так называемых защёлках и обычно она закручивается на несколько маленьких болтиках.

Убедившись что все винты откручены мы берём скальпель или нож с тонким лезвием и аккуратно поддеваем крышку по всему периметру прорези,легонько поворачивая лезвие в верх в сторону крышки,тем самым освобождая пластмассовые фиксаторы из пазов корпуса планшета. Это делать надо с минимальным усилием,запомните если фиксаторы при небольшом усилие не расфиксируются,то значит вы делаете что то не правильно, лучше спокойно и не торопясь попробуйте разобраться в принципе фиксации клипсов и в какую сторону нужно поворачивать лезвие скальпеля. Поверьте в случае неудачной разборки очень тяжело в дальнейшем восстановить крепление, придётся клеят фиксаторы если вы ещё соберёте маленькие пластмассовые осколки.

Допустим вам удалось аккуратно снять крышку,далее вам необходимо отпаять аккумуляторную батарею которая находиться внутри, отпаивать выводы необходимо так как вы не сможете перевернуть плату и добраться до micro USB штекера,да и отпаять выводы от батарее нужно для того чтобы случайно не замкнуть что нибудь и не вывести из строя ваш планшет. Итак, мы отпаяли выводы аккумулятора и открутили все крепёжные венты самой платы, далее переворачиваем её,хочу отметить что если шлейфы между главной платой и экраном,позволяют перевернуть плату, то желательно шлейф не трогать.

Теперь перейдём непосредственно к нашему micro USB разъёму,вооружимся увеличительным стеклом и внимательно осмотрим сам штекер и выводы дорожек которые подходят к нему, если дорожки целые и не отслоились,то это очень хорошо.Берём паяльник не более 25 Ватт и на плате зачищаем вывода дорожек, где раньше находился сам штекер. Выводов должно быть пять. Далее берём штекер и приклеиваем его к плате супер клеем,клея надо немного,лучше взять спичку и макнуть её в клей, затем
равномерно распределить его по всей нижней поверхности штекера. Дальше когда клей немного подсохнет, можно будет припаивать вывода между платой и micro USB. Но если выводы дорожек оторваны на плате,то можно попытаться сделать вот что с начало нужно с помощью увеличительного стекла отыскать все концы дорожек,если это возможно и зачистить их концы от лака и залудить,но учтите,перегревать не в коем случае нельзя, а затем также приклеиваем штекер и припаиваем выводы между разъёмом и дорожками с помощью тонких проволочек.

Если допустим нет возможности восстановить все дорожки на плате,то можно попытаться сделать хотя бы просто заряжалась аккумуляторная батарея планшета,для этого на понадобиться припаять только два вывода плюс и минус,они расположены на штекере первый и последний, обратите внимание на рисунок, я указал их стрелкой. Но при таком раскладе вы не сможете подключить свой планшет к компьютеру или к внешнему USB-модему, Flash памяти. На этом всё,желаю успеха. Подробную информацию можно прочитать на моём сайте,а также посмотреть скриншоты по разборке планшета. Есть в наличие: книги, справочники, журналы, схемы. radiorodot

Распиновка микро usb разъема
— технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Микро USB-разъемы. Виды USB-разъемов, их особенности

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема
, мы расскажем ниже.

Микро USB-разъем: что это такое?

Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема
. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема
(или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка микро usb разъема

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1.
Короткие замыкания блока питания, если они припаяли перевернутый тип.
2.
Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3.
Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4.
Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема
, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

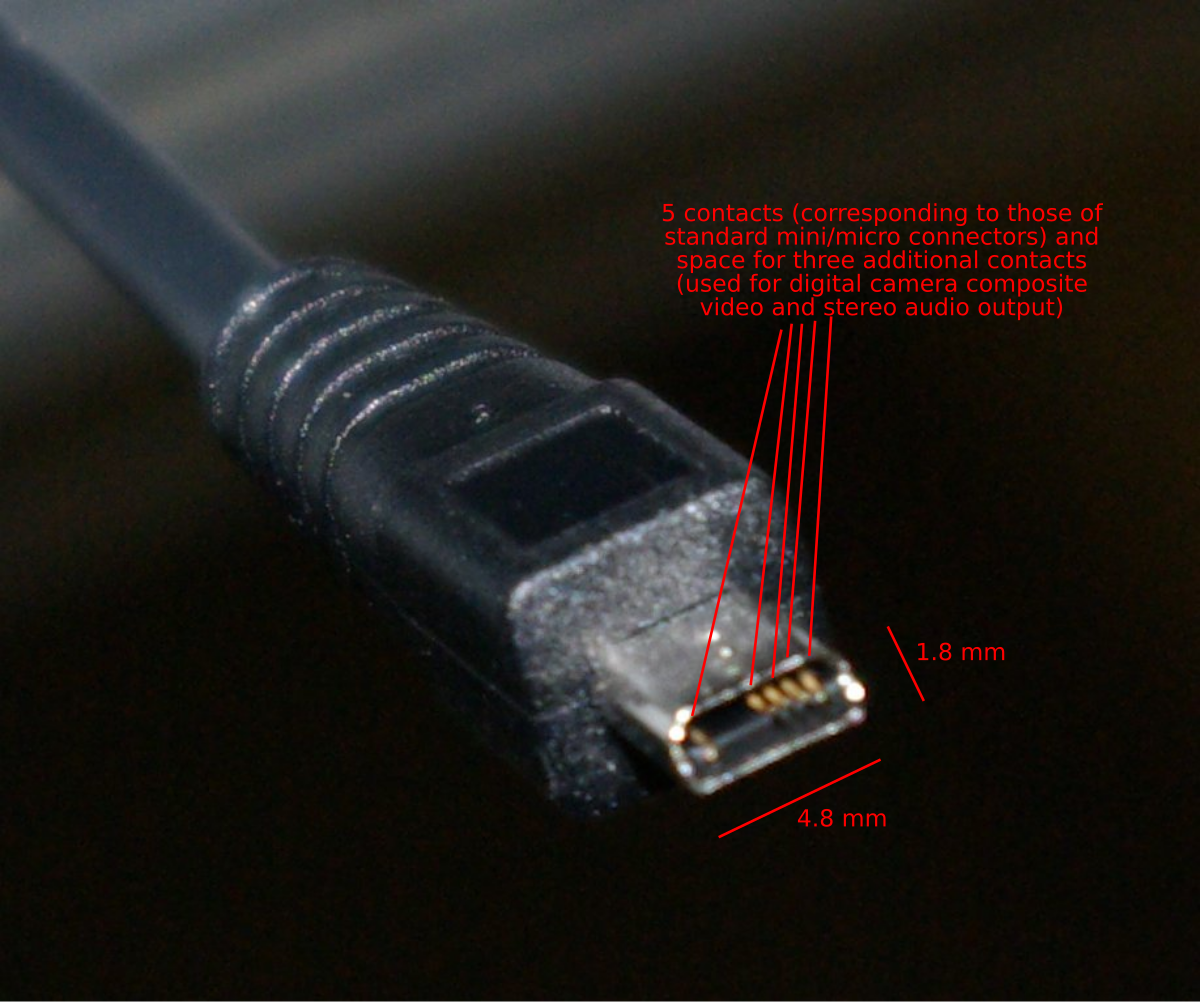

Какие бывают разъемы и штекеры USB

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

USB
(Universal Serial Bus

— «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств. Для подключения используется 4-х проводный кабель, при этом два провода используются для приёма и передачи данных, а 2 провода — для питания периферийного устройства. Благодаря встроенным линиям питания USB
позволяет подключать периферийные устройства без собственного источника питания.

Кабель USB
состоит из 4 медных проводников — 2 проводника питания и 2 проводника данных в витой паре, и заземленной оплётки (экрана).
Кабели USB
имеют физически разные наконечники «к устройству» и «к хосту». Возможна реализация USB устройства без кабеля, со встроенным в корпус наконечником «к хосту». Возможно и неразъёмное встраивание кабеля в устройство
(например, USB-клавиатура, Web-камера, USB-мышь)
, хотя стандарт запрещает это для устройств full и high speed.

Шина USB
строго ориентирована, т. е. имеет понятие «главное устройство» (хост, он же USB контроллер, обычно встроен в микросхему южного моста на материнской плате) и «периферийные устройства».

Устройства могут получать питание +5 В от шины, но могут и требовать внешний источник питания. Поддерживается и дежурный режим для устройств и разветвителей по команде с шины со снятием основного питания при сохранении дежурного питания и включением по команде с шины.

USB поддерживает
«горячее» подключение и отключение устройств
. Это возможно благодаря увеличения длинны проводника заземляющего контакта по отношению к сигнальным. При подключении разъёма USB
первыми замыкаются заземляющие контакты
, потенциалы корпусов двух устройств становятся равны и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.

На логическом уровне устройство USB поддерживает транзакции приема и передачи данных. Каждый пакет каждой транзакции содержит в себе номер оконечной точки (endpoint)
на устройстве. При подключении устройства драйверы в ядре ОС читают с устройства список оконечных точек и создают управляющие структуры данных для общения с каждой оконечной точкой устройства. Совокупность оконечной точки и структур данных в ядре ОС называется каналом (pipe)
.

Оконечные точки
, а значит, и каналы, относятся к одному из 4 классов:

поточный (bulk),
управляющий (control),
изохронный (isoch),
прерывание (interrupt).

Низкоскоростные устройства, такие, как мышь, не могут иметь изохронные и поточные каналы
.

Управляющий канал
предназначен для обмена с устройством короткими пакетами «вопрос-ответ». Любое устройство имеет управляющий канал 0, который позволяет программному обеспечению ОС прочитать краткую информацию об устройстве, в том числе коды производителя и модели, используемые для выбора драйвера, и список других оконечных точек.

Канал прерывания
позволяет доставлять короткие пакеты и в том, и в другом направлении, без получения на них ответа/подтверждения, но с гарантией времени доставки — пакет будет доставлен не позже, чем через N миллисекунд. Например, используется в устройствах ввода (клавиатуры, мыши или джойстики).

Изохронный канал
позволяет доставлять пакеты без гарантии доставки и без ответов/подтверждений, но с гарантированной скоростью доставки в N пакетов на один период шины (1 КГц у low и full speed, 8 КГц у high speed). Используется для передачи аудио- и видеоинформации.

Поточный канал
дает гарантию доставки каждого пакета, поддерживает автоматическую приостановку передачи данных по нежеланию устройства (переполнение или опустошение буфера), но не дает гарантий скорости и задержки доставки. Используется, например, в принтерах и сканерах.

Время шины
делится на периоды, в начале периода контроллер передает всей шине пакет «начало периода». Далее в течение периода передаются пакеты прерываний, потом изохронные в требуемом количестве, в оставшееся время в периоде передаются управляющие пакеты и в последнюю очередь поточные.

Активной стороной шины
всегда является контроллер, передача пакета данных от устройства к контроллеру реализована как короткий вопрос контроллера и длинный, содержащий данные, ответ устройства. Расписание движения пакетов для каждого периода шины создается совместным усилием аппаратуры контроллера и ПО драйвера, для этого многие контроллеры используют Прямой доступ к памяти DMA

(Direct Memory Access

) — режим обмена данными между устройствами или же между устройством и основной памятью, без участия Центрального Процессора (ЦП). В результате скорость передачи увеличивается, так как данные не пересылаются в ЦП и обратно.

Размер пакета для оконечной точки есть вшитая в таблицу оконечных точек устройства константа, изменению не подлежит. Он выбирается разработчиком устройства из числа тех, что поддерживаются стандартом USB.

Технические характеристики USB

Возможности, достоинства и недостантки USB:

Высокая скорость обмена (full-speed signaling bit rate) — 12 Мб/с;
Максимальная длина кабеля для высокой скорости обмена — 5 м;
Низкая скорость обмена (low-speed signaling bit rate) — 1.5 Мб/с;
Максимальная длина кабеля для низкой скорости обмена — 3 м;
Максимум подключенных устройств (включая размножители) — 127;
Возможно подключение устройств с различными скоростями обмена;
Не нужно устанавливать дополнительных элементов, таких как терминаторы;
Напряжение питания для периферийных устройств — 5 В;
Максимальный ток потребления на одно устройство — 500 mA.

Сигналы USB передаются по двум проводам экранированного 4-хпроводного кабеля.

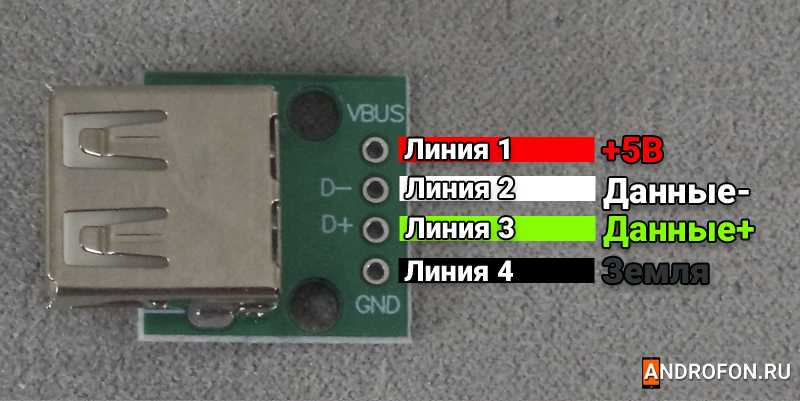

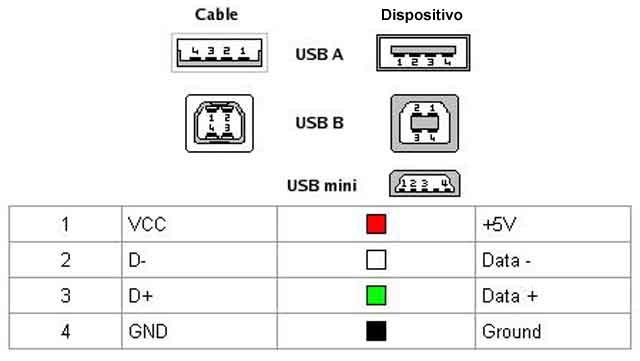

Распайка разъема USB 1.0 и USB 2.0

Тип А		Тип В
Вилка (на кабеле)	Розетка (на компьютере)	Вилка (на кабеле)	Розетка (на периферийном устройстве)

Названия и функциональные назначения выводов USB 1.0 и USB 2.0

Data (передача данных)4GNDGround (корпус)

Недостатки USB 2.

Хоть максимальная скорость передачи данных USB 2.0
составляет 480 Мбит/с (60 Мбайт/с), в реальной жизни достичь таких скоростей нереально (~33,5 Мбайт/сек на практике). Это объясняется большими задержками шины USB между запросом на передачу данных и собственно началом передачи. Например, шина FireWire
, хотя и обладает меньшей пиковой пропускной способностью 400 Мбит/с, что на 80 Мбит/с (10 Мбайт/с) меньше, чем у USB 2.0, в реальности позволяет обеспечить бо́льшую пропускную способность для обмена данными с жёсткими дисками и другими устройствами хранения информации. В связи с этим разнообразные мобильные накопители уже давно «упираются» в недостаточную практическую пропускную способность USB 2.0.

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса — USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов.

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» — универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными.

Универсальность USB интерфейса отмечается:

низким энергопотреблением;
унификацией кабелей и разъемов;
простым протоколированием обмена данных;
высоким уровнем функциональности;
широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1. х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные.

Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника.

Так выглядит физическое исполнение нормальных разъёмов USB, относящихся ко второй спецификации. Слева указаны исполнения типа «папа», справа указаны исполнения типа «мама» и соответствующая обоим вариантам распиновка

Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

Нормальный
— тип «А» и «В».
Мини
— тип «А» и «В».
Микро
— тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах.

Так выглядит физическое исполнение разъемов второй спецификации из серии «мини» и, соответственно, метки для разъемов Mini USB — так называемой распиновки, опираясь на которую, пользователь выполняет кабель-соединение

Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

Наряду с исполнением разъемов типа «мини-А» и «мини-В», а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ».

Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1. х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока — 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Модификация коннекторов USB 3.0 разного типа: 1 – исполнение «mini» типа «B»; 2 – стандартное изделие типа «A»; 3 – разработка серии «micro» типа «B»; 4 – Стандартное исполнение типа «C»

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей — второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

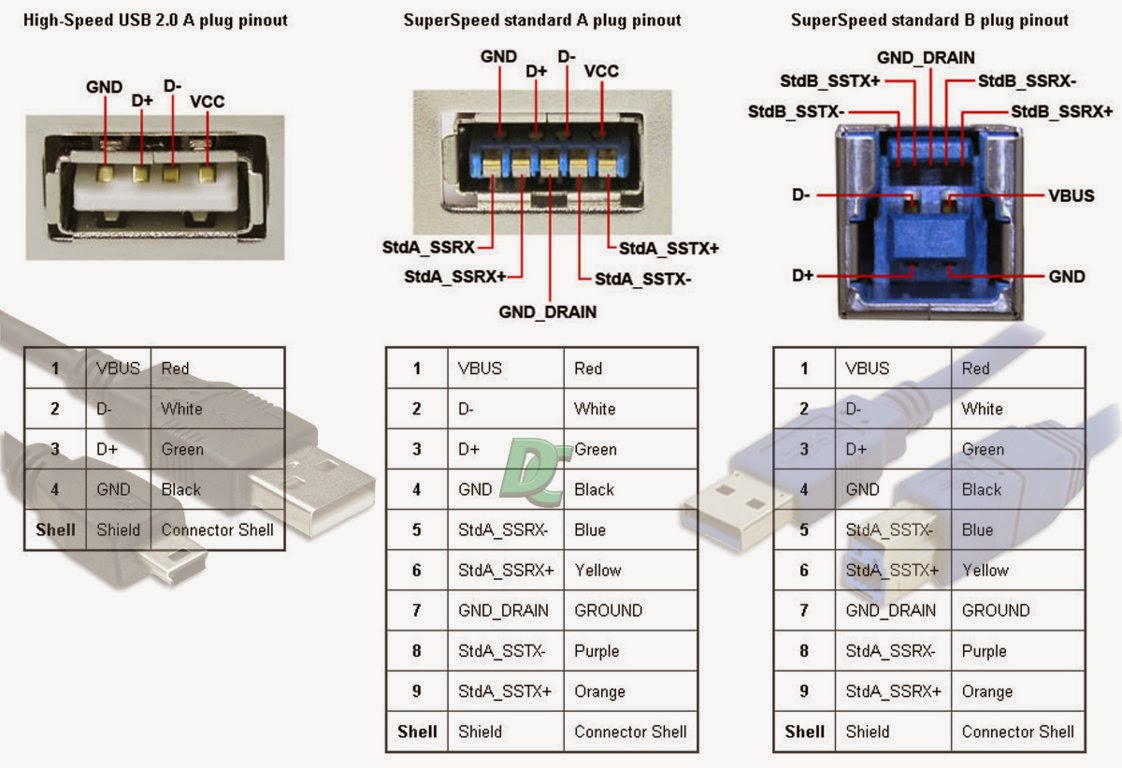

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

Контакт	Исполнение «А»	Исполнение «B»	Micro-B
1	Питание +	Питание +	Питание +
2	Данные —	Данные —	Данные —
3	Данные +	Данные +	Данные +
4	Земля	Земля	Идентификатор
5	StdA_SSTX —	StdA_SSTX —	Земля
6	StdA_SSTX +	StdA_SSTX +	StdA_SSTX —
7	GND_DRAIN	GND_DRAIN	StdA_SSTX +
8	StdA_SSRX —	StdA_SSRX —	GND_DRAIN
9	StdA_SSRX +	StdA_SSRX +	StdA_SSRX —
10	—	—	StdA_SSRX +
11	Экранирование	Экранирование	Экранирование

Между тем использование интерфейса USB 3. 0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

Модернизированное исполнение разъема USB 3.1

Конструкция этого типа разъема предполагает дублирование рабочих проводников по обеим сторонам штепселя. Также на интерфейсе имеются несколько резервных линий.

Этот тип соединителя нашел широкое применение в современной мобильной цифровой технике.

Расположение контактов (пинов) для интерфейса типа USB-C, относящегося к серии третьей спецификации соединителей, предназначенных под коммуникации различной цифровой техники

Стоит отметить характеристики USB Type-C. Например, скоростные параметры для этого интерфейса показывают уровень — 10 Гбит/сек.

Конструкция соединителя выполнена в компактном исполнении и обеспечивает симметричность соединения, допуская вставку разъема в любом положении.

Таблица распиновки, соответствующая спецификации 3.1 (USB-C)

Контакт	Обозначение	Функция	Контакт	Обозначение	Функция
A1	GND	Заземление	B1	GND	Заземление
A2	SSTXp1	TX +	B2	SSRXp1	RX +
A3	SSTXn1	TX —	B3	SSRXn1	RX —
A4	Шина +	Питание +	B4	Шина +	Питание +
A5	CC1	Канал CFG	B5	SBU2	ППД
A6	Dp1	USB 2.0	B6	Dn2	USB 2.0
A7	Dn1	USB 2.0	B7	Dp2	USB 2.0
A8	SBU1	ППД	B8	CC2	CFG
A9	Шина	Питание	B9	Шина	Питание
A10	SSRXn2	RX —	B10	SSTXn2	TX —
A11	SSRXp2	RX +	B11	SSTXp2	TX +
A12	GND	Заземление	B12	GND	Заземление

Следующий уровень спецификации USB 3.

Между тем процесс совершенствования универсальной последовательной шины активно продолжается. На некоммерческом уровне уже разработан следующий уровень спецификации – 3.2.

Согласно имеющимся сведениям, скоростные характеристики интерфейса типа USB 3.2 обещают вдвое большие параметры, чем способна дать предыдущая конструкция.

Достичь таких параметров разработчикам удалось путем внедрения многополосных каналов, через которые осуществляется передача на скоростях 5 и 10 Гбит/сек, соответственно.

Подобно «Thunderbolt», USB 3.2 использует несколько полос для достижения общей пропускной способности, вместо того, чтобы пытаться синхронизировать и запускать один канал дважды

Кстати следует отметить, что совместимость перспективного интерфейса с уже существующим USB-C поддерживается полностью, так как разъем «Type-C» (как уже отмечалось) наделен резервными контактами (пинами), обеспечивающими многополосную передачу сигналов.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета проводников кабеля конкретному контакту (пину).

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

красным;
белым;
зеленым;
черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран
.

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

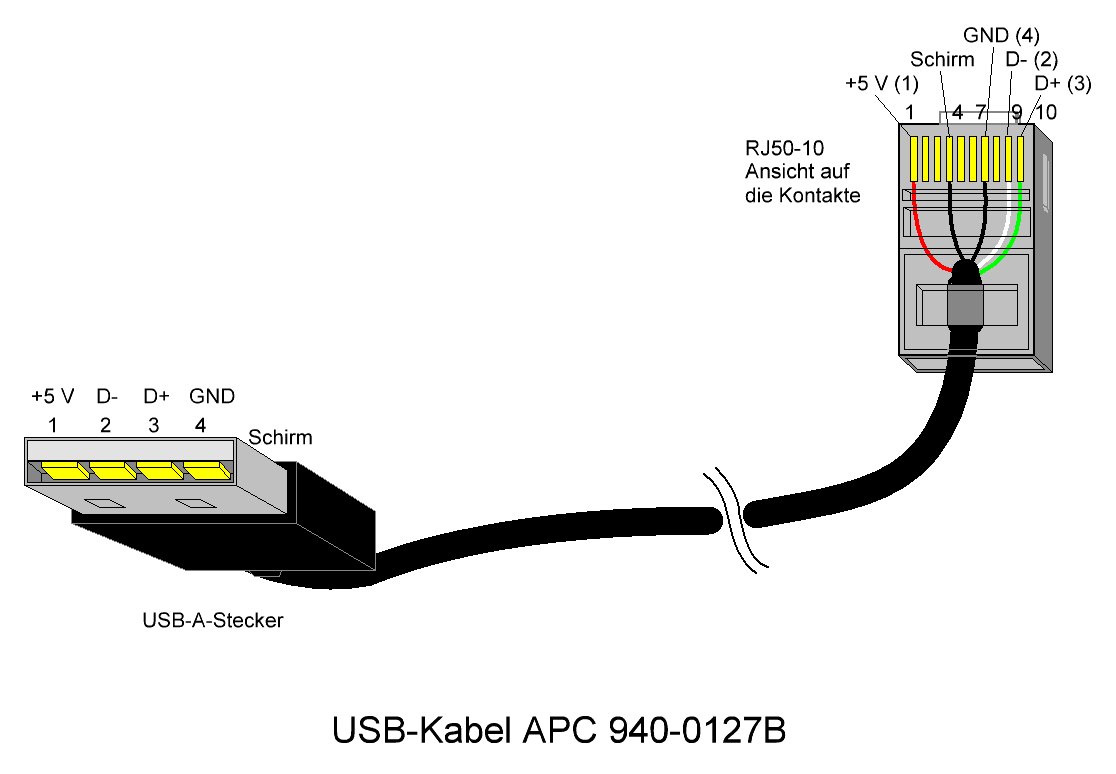

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

В связи с учебой за границей, пришлось пересесть полностью на ноутбук. С собой взял свою геймерскую мышку SS Kana. Само собой, проводная мышь не рассчитана на частые перемещения, со временем шнур стал заламываться у самого основания, все чаще контакт стал пропадать. В течение последних трех месяцев я старался поддерживать работоспособность мышки, даже перестал брать её на занятия, но наступил день П, и контакт пропал окончательно; никакие манипуляции уже не давали результата.
Мои Жадность за дорогую мышку и Лень идти покупать новую сплотились против меня и заставили чинить контакт. Сразу оговорюсь, что данную статью пишу пост-фактум, пошагово я ничего не записывал, но я покажу на примере, как это делается. Качество фотографий оставляет желать лучшего, но суть уловить можно.

Оборудование

Нож. Все. Изоленты или каких-нибудь инструментов у меня под рукой нет.
Обычный кухонный нож. Достаточно острый, чтобы без проблем резать изоляцию.
Первоначальный вариант включал в себя пайку казеным паяльником, полученным в универе, однако в силу некоторых обстоятельсв, которые я опишу далее, пришлось все переделывать заного.

Первоначальный вариант

Как я уже сказал, кабель переломился у самого основания. Чтобы хоть немного получить места, я обстрогал ножом штекер и зачистил все четыре провода. Оплетку кабеля скрутил и отвернул в сторону, после чего отправился в универ за паяльником. Мне дали старенький паяльник, катушку с миллиметровым припоем и баночку с флюсом. Опыт пайки у меня есть, поэтому получилось нормально. Единственный недостаток — так как все четыре провода очень короткие, расположены на одном уровне, а изоляции у меня не было, получилась своеобразная «розочка» из проводов, торчащих в разные стороны. Однако, пробный запуск оказался удачным — мышка ожила, и я, гордый собой, вернулся в общежитие.
Но там меня ждало разочарование. Не вдаваясь в подробности, у меня, скорее всего, коротнули черный и красный провода и ноут заблокировал USB-гнездо. Поэтому что бы я дальше не делал, мышка не реагировала.
Я, пытаясь разобраться, стал грешить на оплетку (что она коротит провода), даже отрезал её, он ничего не помогло. В итоге, я полностью отрезал вилку и решил сделать все по-новой. Стоило бы перезагрузить компьютер и попробовать снова, скорее всего, мышь бы заработала. Кто знает…

Соединение кабелей

При починке я использовал метод, описанный . Вкратце — многожильные кабели соединяются «лесенкой». Таким образом, провода не касаются друг-друга и соединение получается тоньше.
На примере оставшегося куска провода я покажу, как это делается. Сперва, аккуратно отрезаем верхнюю изоляцию на длину около четырех-пяти сантиметров.

Расплетаем оплётку и отводим в сторону.

Однако

Спасибо за внимание. Надеюсь, эта статья Вам помогла.

P.S. это моя первая статья на Хабре. Спасибо за инвайт!

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Меняем штекер micro USB на зарядном устройстве

Здравствуйте уважаемые читатели сайта sesaga. ru. Сегодня я расскажу Вам, как можно заменить неисправный штекер разъема micro USB зарядного устройства для телефона или планшетного компьютера.

Когда выходит из строя штекер зарядного устройства, первая мысль, возникающая у пользователя — это купить новое. Но, как правило, для конкретной модели телефона или планшетника практически невозможно найти родное зарядное устройство. Вот и приходится заряжать через компьютер или покупать универсальный китайский аппарат для зарядки.

А ведь если разобраться, зарядка то целая. У нее неисправен всего лишь штекер, а все остальное рабочее. И если мы заменим этот штекер, то аппарат снова будет заряжать. Поэтому идем в магазин, где продают компьютеры и комплектующие, и покупаем обычный шнур USB – micro USB.

Отрезаем штекера micro USB от зарядного устройства и от купленного шнура. При этом на штекерах оставляем хвостики: от зарядного устройства 5 — 10 сантиметров, а от USB шнура 10 — 15 сантиметров.

Теперь снимаем изоляцию с конца шнура зарядного устройства.
От края отступаем 2 — 3 сантиметра и делаем круговой надрез внешней изоляции. Старайтесь делать нажим такой силы, чтобы не порезать изоляцию внутренних жил, находящихся под внешней изоляцией.

Затем от кругового надреза делаем продольный (вдоль шнура). Здесь также следим за силой нажима.

Теперь раскрываем продольный надрез и снимаем внешний слой изоляции. Перед Вами будут две жилки: одна красного (+), а другая черного (-) цветов.

Таким способом снимаем изоляцию и с хвоста нового штекера.
Когда его разделаете, то увидите 4 разноцветных жилки, экран из фольги и медную оплетку. Здесь также, как и со шнуром зарядного устройства, нам нужны только две жилы: одна красного, а другая черного цветов. Все остальное отрезаем.

Жилы делаем разной длины, чтобы соединения получились на разных уровнях. Это предотвратит от замыкания, если плохо заизолировано соединение, и не будет бугра, когда наложите внешнюю изоляцию.

Теперь получившиеся выводы соединяем между собой и изолируем. У меня была термоусадочная трубка (термоусадка), и чтобы все было эстетично, я изолировал ей, а если такой трубки нет, то изолируем изолентой или скотчем.
Еще я рекомендую Вам оба соединения запаять, потому что так будет надежнее. Хотя на первое время можно оставить и без пайки.

Аккуратно загибаем оголенные места соединения вдоль провода, и закрываем их термоусадочной трубкой.

Подносим к термоусадке зажигалку или жало паяльника и равномерно прогреваем. При этом трубка будет постепенно усаживаться (сжиматься) и закроет собой место пайки или скрутки. Здесь главное не перестараться с прогревом, поэтому источник нагрева подносим постепенно. Вот примерно так, как на картинке ниже, у Вас должно получиться.

Осталось общее место соединения закрыть термоусадочной трубкой, предварительно надетой на основной кабель, и также равномерно прогреть, добиваясь усадки. Если трубки нет, красиво наматываем изоленту.

Теперь у Вас не должно быть проблем с заменой штекера micro USB, если возникнет такая ситуация. А если произойдет порыв жил шнура внутри или возле хвостовика зарядного устройства, то Вам поможет статья о ремонте шнура зарядного устройства.
Удачи!

USB OTG кабель своими руками

Вот здесь я рассказывал о выборе планшета, и в частности о такой необходимой мне функции, как возможность подключения к нему различных USB-девайсов, как-то: флэшек, картридера (и соответственно карт памяти разных форматов) и проч.

Так вот, купив планшет MoveO! TPC-7HG я внезапно столкнулся с совершенно неожиданной для меня проблемой. Дело все в том, что у данного планшета имеется только разъем mini-USB. Само по себе это не было для меня неожиданностью или проблемой — даже наоборот — проще найти стандартный mini-USB кабель чтобы при случае заменить, например, вышедший из строя зарядный кабель. Неприятным сюрпризом для меня явилось то, что в моем городке нигде — НИГДЕ! — не продавался кабель mini-USB OTG! В комплекте он тоже не шел. Переходив во все возможные и невозможные магазины я пришел к выводу, что, пожалуй, проще и быстрее будет сделать такой кабель своими руками.

ВНИМАНИЕ!!! ВСЕ ЧТО ВЫ ДЕЛАЕТЕ — ВЫ ДЕЛАЕТЕ НА СВОЙ СТРАХ И РИСК!!!

А теперь немного теории. Просто взять и спаять вместе mini-USB штекер с куском провода от одного кабеля и так называемый USB-мама штекер от другого кабеля нельзя. Нет, то есть, конечно, спаять-то можно, но вот только подключить к планшету и заставить работать с этим кабелем не получится ни один девайс. А дело вот в чем.

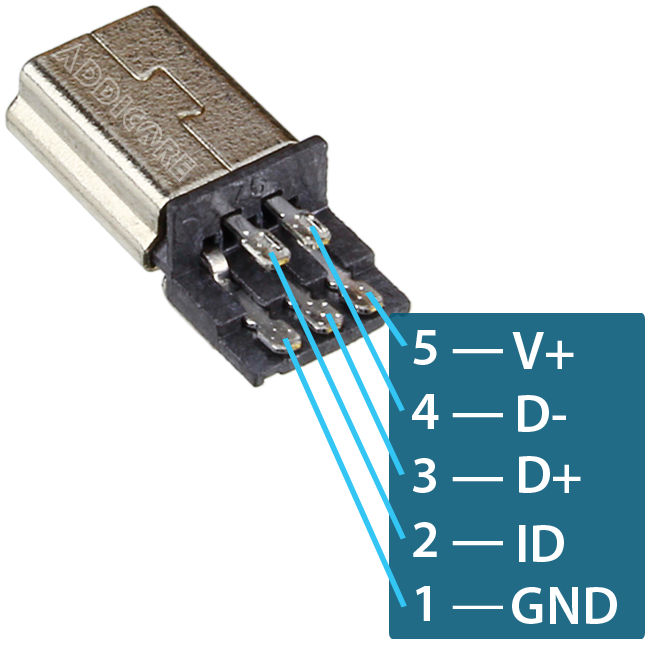

У стандартного mini-USB кабеля пятиконтактный штекер:
001.

Контакты в нем нумеруются следующим образом:
002.

Но в стандартном USB-кабеле всего 4 провода. Куда же подевался пятый провод? Да никуда. Он просто не распаивается к концевикам коннектора!

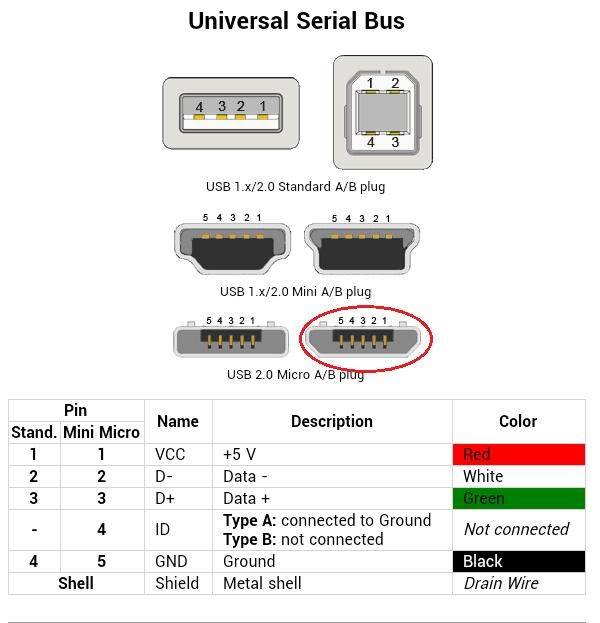

Назначение и цветовая маркировка проводов в обычном USB-кабеле при этом следующие:

— 1 — Красный VBUS (+5V) +5 Вольт постоянного напряжения относительно GND. Максимальный ток — 500 mA.

— 2 — Белый D- (-Data)

— 3 — Зелёный D+ (+Data)

— 4 — Чёрный GND — общий провод, «земля», «минус», 0 Вольт

Главное отличие USB OTG кабеля состоит в штекере. В mini-USB OTG кабеле (впрочем, равно как и в micro-USB OTG кабеле) контакты 4 и 5 замкнуты между собой. В обычном (не OTG) дата-кабеле к 4-му контакту штекера не припаян провод. Такой штекер называется USB-BM mini (micro). Если же спаять между собой контакты 4 и 5, то такой штекер будет называться USB-AM mini (micro). Именно по наличию перемычки между 4 и 5 контактами в штекере USB-AM micro планшет и определяет, что к нему собираются подключить периферийное устройство. Если же этой перемычки нет, то он сам будет выполнять роль пассивного устройства и на подключение к нему всякого рода USB-устройств реагировать не будет.

Итак, с теорией ознакомились — приступаем к практике.

Берем обычный mini-USB кабель, аккуратно вскрываем канцелярским ножом его коннектор. В итоге получаем вот такой набор юного техника:
003.

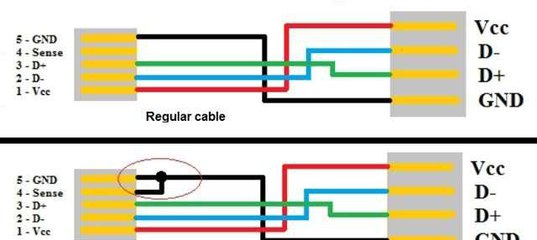

Далее нам нужно соединить 4-ый и 5-ый контакты штекера. Сделать это можно, например, аккуратно счистив запаечный пластик с задней стороны коннектора. Но тут поджидают два неприятных сюрприза. Во-первых, это оказывается не так просто сделать, ничего при этом не повредив, ибо заливается контактная группа на совесть — хрен выковыряешь. Второй же «сюрприз» — это короткий контакт 4-го контакта (простите мне мой каламбур!), из-за чего становится крайне неудобно к нему что-то припаивать:
004.

Честно испортив первый кабель берусь за второй, но поступаю с ним уже немного иначе. Вскрыв и разобрав коннектор mini-USB я с задней стороны контактной площадки все тем же канцелярским ножом делаю аккуратный соскряб пластика в районе 4-го и 5-го контактов вплоть до самих контактов:
005.

Теперь берем паяльник и кладем оловом аккуратную перемычку между этими двумя контактами.
006.

Единственное, за чем здесь нужно следить, это за тем, чтобы сохранить контактную площадку максимально плоской, причем как с этой стороны — так как в этом случае наш коннектор может элементарно не влезть обратно в свой металлический корпус, так и с противоположной (то есть собственно со стороны контактов) — так как неровность там может привести к загибу контактной группы гнезда планшета, а это уже чревато. Сделав перемычку нужно позаботиться о том, чтобы избежать короткого замыкания свежеспаянных контактов с корпусом коннектора. Для этого я воспользовался таким незаменимым средством, как Poxipol.
007.

Обратите внимание, что электроизоляционными средствами обладает только ПРОЗРАЧНЫЙ Poxipol. Металлический же Poxipol обладает вполне себе токопроводящими характеристиками и в данной деле его использовать, естественно, нельзя.

После того, как Poxipol затвердеет, излишки его можно счистить ножом, а USB-коннектор собрать:
008.

В принципе, неплохо бы и его сверху залить Poxipol-ом, но сделать это рекомендую уже после того, как кабель будет проверен на работоспособность.

Далее берем обычный удлинитель USB:
009.

И отрезаем от него разъем USB-мама с куском провода:
010.

Теперь нам необходимо только соединить два полученных кабеля (один — с разъемом mini-USB, второй — с разъемом USB-мама) между собой.

Сначала «одеваем» один из проводов термоусадкой:
011.

…снова берем паяльник:
012.

…и аккуратно спаиваем (от слова «спаять» а не «споить»!) проводочки в кабелях.
013.

Для изоляции проводов друг от друга я использовал все тот же Poxipol. А когда он застыл — сверху все вместе одел термоусадкой:
014.

В итоге получился вот такой кабель:
015.

ПС. Очень полезная ссылочка: USB-OTG

ППС. Если паять влом или чувствуете, что не получится — то хорошая статья на этот случай — «USB OTG без паяльника для Блондинок»

ПППС. А спустя два дня я получил в подарок нормальный mini-USB OTGкабель ((:

(Ссылочник)

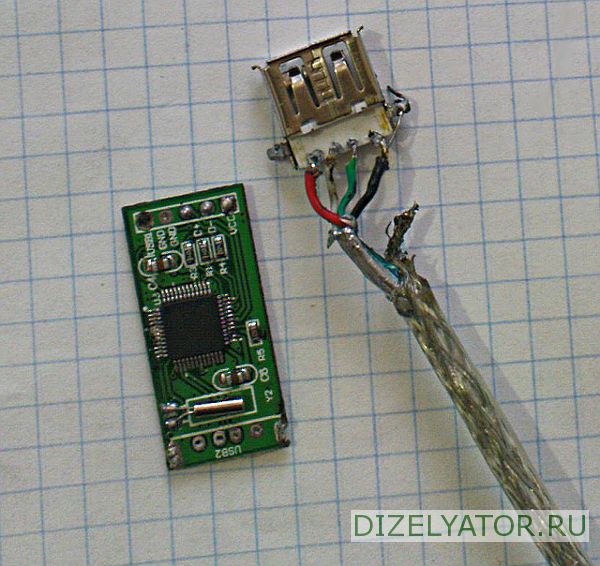

Как припаять маленький порт USB к какой-нибудь печатной плате — Оборудование

Отпайка порта mini USB

Видео взято с канала: Big Jig

Как отремонтировать SMD Micro USB на видеорегистраторе

5 Видео

взято с канала: dufusk

Sostituzione connettore alimentazione micro usb шаг за шагом

Видео взято с канала: информатика для SMD микросхем

Видео взято с канала: WingHo Wong

Как легко подключить порт Mini Usb

Видео взято с канала: BOS Studios ремонт

Видео взято с канала: RepairLab

Учебник по пайке USB Screaming Circuits Univer sity

Видео взято с канала: Screaming Circuits

Припаяйте каждый из пяти задних штырьков разъема порта мини-USB к их небольшим площадкам для пайки печатной платы и дайте каждому остыть в течение двух минут, прежде чем переходить к следующему. При пайке этих маленьких штифтов держите жало паяльника под углом 45 градусов и позволяйте наклонной поверхности жала лежать по всей длине маленькой ножки на конце каждого штифта. На днях я попытался использовать его только для того, чтобы понять, что порт мини-USB оторван от Arduino Nano 3. В этом видео я покажу вам, как легко снова подключить порт мини-USB к плате.

Редактор. Кто-то предположил, что починить сломанный микропорт USB так же просто, как полностью удалить порт USB, затем перерезать кабель USB и припаять провода непосредственно к печатной плате.Мне кажется, это будет очень сложно. Гораздо сложнее, чем припаять еще один порт USB обратно на плату. Пайка разъема микро-usb плюс восстановление отсутствующей дорожки 5 крутых вещей, которые вы можете сделать с USB-портом вашего маршрутизатора! Продолжительность: 4:07.

Ремонт поврежденных или приподнятых контактных площадок на печатной плате. Гнездовой порт мини-USB на моем внешнем жестком диске Seagate оторвался (плохая конструкция, никогда не покупайте у них продукты). У меня есть паяльник на 25 ватт и припой со смоляным сердечником 60/40 (содержит свинец).

Можно ли продолжать, или я делаю что-то не так (например, использую припой, содержащий свинец, или припою вообще)? Флюс на контактах разъема и на всех контактных площадках на плате; Предварительно залудить контакты разъема один за другим; Поместите разъем на плату, тщательно совместив все контакты на контактных площадках, оставив немного свободного места на каждой контактной площадке. Аккуратно надавите на разъем, припаивая одну из боковых крышек к плате. Будьте осторожны, чтобы не сдвинуть разъем.

Привет! Мой порт/гнездо Micro USB отсоединился от печатной платы, частью которой он был.Этот порт Micro USB подает питание на все это, и я впервые заметил, что он был отсоединен, когда единственным способом подать на него питание было согнуть или потянуть USB-кабель вверх, что привело к контакту порта с печатной платой. USB — это сокращенная форма Universal Serial Bus, стандартный порт, который помогает подключать к компьютеру периферийные устройства, такие как сканер, принтер, цифровая камера, флэш-накопитель и многое другое.

Стандарт USB поддерживает передачу данных со скоростью 12 Мбит/с. Это дешевая альтернатива замене разъема USB в AKAI Mini MPK.Возьмите любой USB-кабель и подключите его непосредственно к печатной плате. Он должен быть БОЛЕЕ надежным, чем оригинальный USB.

Итак, я решил больше не пробовать эту утомительную пайку, а нашел прерыватель цепи mini usb от sparkfun electronics. Это превосходно. Позволяет паять провода за минуту.

Сегодня утром произошел инцидент, в результате которого USB-кабель был выдернут из задней части моего внешнего жесткого диска, а порт, к которому он подключается (который, я думаю, является мини-портом B), был оторван от печатной платы и дребезжал. внутри корпуса.Поскольку моя гарантия не распространяется на действия кошки, я снял корпус и открутил печатную плату. Возьмите припой и поместите его на место предыдущего USB-порта. Поместите сменный порт и поместите его над припоем.

Удерживая порт USB пинцетом, нагрейте паяльником припой под портом. Дайте портвейну остыть в течение часа.

Список сопутствующей литературы:

USB-типовой разъем

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, установите более новый браузер, чтобы продолжить использование нашего сайта.

Женщина | Тип припоя | Позолоченные контакты

Плата с компонентами со сквозными отверстиями сверху и SMD сверху и снизу проходит через станцию пайки волной припоя, которая припаивает сквозные выводы и SMD, установленные снизу.
от полной конструкции печатной платы с использованием Orcad Capture и PCB Editor от Kraig Mitzner Elsevier Science, 2009
расплавить припой на боковой стороне пайки, когда вы нажимаете конец провод через отверстие.
из Handmade Electronic Music: The Art of Hardware Hacking Николаса Коллинза Taylor & Francis, 2014

от справочника промышленного машиностроения: Менеджмент технологий и операций ГАВРИЭЛЬ САНвендий, Институт инженеров инженеров, Knovel (фирма) Wiley, 2001
-Twave Pasker Pake -боковые SMD.
из The Electronic Packaging Handbook by Glenn R. Blackwell CRC Press, 2017 а затем извлечение микросхемы флэш-памяти.
из Learning Android Forensics by Rohit Tamma, Donnie Tindall Packt Publishing, 2015
7 900
от Электроники для детей: играйте с простыми схемами и экспериментируйте с электричеством! by Øyvind Nydal Dahl No Starch Press, 2016
Поместите синий светодиод в корпус и припаяйте его к плате.
От взлома аппаратного обеспечения: веселиться во время аннулирования вашей гарантии Джо Гранд, Кевин Д. Митник, Райан Рассел Elsevier Science, 2004
Создание Угловые контакты сокета к медным прокладкам и доска готова к использованию.

от MIMS CHICK BREST MIMS Elsevier Science, 2000

от проектирования Встроенное оборудование: создание новых компьютеров и устройств Джон Катсулис O’Reilly Media, 2005
Чтобы отметить разрез, просто переверните плату на сторону пайки (где нет компонентов) и нарисуйте прямая линия через доску перманентным маркером.
из игровой консоли взлома: Xbox, PlayStation, Nintendo, Game Boy, Atari и Sega By Joe Grand, Albert Yarusso Elsevier Science, 2004

Цена со скидкой
1-4	5-9	10-49	50-99	100+
2 доллара.19	1,87 доллара США	1 доллар. 75	1,65 доллара США	1 доллар.54

Разъемы под пайку

USB A — отличный способ отремонтировать или сделать индивидуальный USB-кабель. Разъем имеет позолоченные латунные контакты 30u. Золотое покрытие защищает от ржавчины и обеспечивает превосходное электрическое соединение.Разъемы USB под пайку обеспечат надежную передачу данных на долгие годы.

Особенности:

Тип разъема: USB Тип женский
Shame
USB Tire
USB 1.1 и USB 2.0 Совместимый
30U Позолоченные контакты

ПРЕДУПРЕЖДЕНИЕ. ВНИМАНИЕ: Этот продукт может разоблачить вас в химические вещества, включая фталаты, которые в штате Калифорния известно, что они вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации перейдите на www.p65warnings.ca.gov

В: В чем разница между различными версиями USB?

USB 1. 1
Выпущено в 1998 г.
Максимальная скорость передачи данных 12 Мбит/с (полная скорость)
Все еще используется некоторыми устройствами, которым не требуется более высокая скорость передачи данных.

USB 2.0
USB 2.0
Выпущены в 2000 году
Указывает максимальное количество скоростей передачи данных 480 Мбит / с (Hi-Speed)
Совместимость с USB 1.1, но некоторые аппаратные средства, предназначенные для USB 2.0, могут не работать с хост-контроллерами USB 1.1.

USB 3.0

USB 3.0
Выпущены в 2008 году
Указывает максимальное количество скоростей передачи данных 5 Гбит / с (SuperSpeed)
Январь 2013 г. Пресс-релиз из USB Group показывает планы обновления USB 3.от 0 до 10 Гбит/с, чтобы к середине 2013 года сравняться с Thunderbolt.

В: Что делать, если мне нужно удлинить текущий USB-кабель за пределы 16 футов?

A: Поскольку пассивные USB-кабели имеют ограничения по расстоянию, вам потребуется активный удлинительный кабель, чтобы усилить сигнал, поступающий от источника.

В: Я не знаю, какой USB-адаптер или разъем мне нужен. Вы можете мне помочь?

A: Нажмите на вкладку ресурсов, чтобы увидеть график разъема USB.Это должно помочь определить правильный кабель.

USB Руководство Разъем
Тип разъема	Изображение	Общие использования
USB 2. 0 мужчина
USB 2.0 a Женский		для увеличения длины существующего кабеля USB. USB мужчина может подключить к этому соединителю
					обычно используется на принтере внешний жесткий диск и другие USB-устройства
USB 2.0 микро мужчина

				Телефоны цифровые камеры и GPS-устройства

USB 3. 0 мужчина
	USB 3.0 B MALE		Обычно используется на USB 3.0 принтеры и другие USB-устройства
USB 3.0 Micro		3 Обычно используется на USB.0 концентраторы и другие устройства

Проект выходного дня: DIY USB на ходу из старых кабелей

Портативные USB-кабели

чертовски удобны с устройствами Android. Это специальный проводной кабель, который позволяет использовать тот же порт USB, который вы используете для зарядки или связи с компьютером, для подключения периферийных устройств USB прямо к планшету или телефону.Это означает такие вещи, как игровые контроллеры, мыши или клавиатуры, флэш-накопители USB или даже жесткие диски USB, если у вас есть доступ к более старой модели с отдельным блоком питания.

Нет установленных и быстрых правил о том, какие USB-гаджеты вы можете и не можете использовать, или вам понадобится root, чтобы что-то с ними делать, но в целом «стандартные» устройства Android не позволяют вам монтировать USB-флешку. диск без рута и возможности отправлять команды для монтирования устройства, а также устройства Samsung под управлением Android 4.0 или выше будет. Большинство устройств под управлением Ice Cream Sandwich или более поздней версии распознают игровые контроллеры, мыши или клавиатуры. Для получения дополнительной информации о вашем конкретном устройстве зайдите на форумы и спросите хакеров — они там все знают.

Прежде чем мы начнем, знайте заранее, что это не лучший способ получить кабель USB OTG. Самый простой способ — заказать его на Amazon за доллар или около того и дождаться его доставки. Но я знаю, что я не единственный фанат смартфонов, у которого повсюду лежат кабели, и я предпочел бы сделать это сам.Это весело, это экономит деньги, вы получаете часть того мусора, который вы просто не можете заставить себя выбросить израсходованным, и предлагает мгновенное удовлетворение. Если вы умеете обращаться с паяльником, запаситесь деталями, это весело и для вас. Читайте после перерыва.

Детали и инструменты

Вам понадобится несколько вещей, чтобы начать здесь, но ничего слишком экзотического — все, что вам нужно, это стандартные вещи в наборе инструментов мастера-сделай сам.

Паяльник.Меньшая мощность лучше
Немного тонкого бессвинцового припоя
Острый нож
Немного изоленты и/или термоусадочной трубки
Стандартный кабель для передачи данных micro USB
Удлинительный USB-кабель типа A

Доктор ваш кабель micro USB

Вам нужно будет подключить «микро» конец кабеля micro USB к разъему «мама» удлинительного кабеля USB. Но вам также нужно будет припаять перемычку к разъему micro USB.Возьмите кабель micro USB и отрежьте внешнюю оболочку от тонкого конца. Вам нужно будет добраться до точек пайки на самом разъеме, поэтому вам, возможно, придется выкопать немного закаленного кремния.

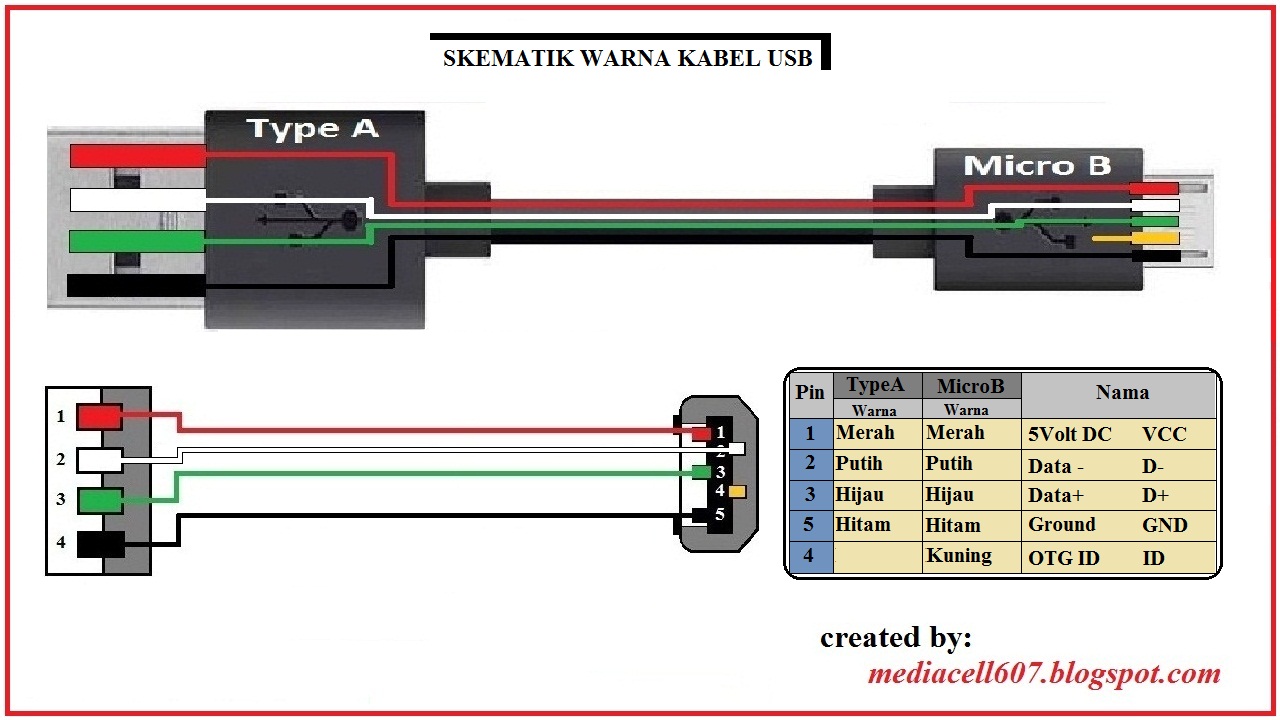

Пайка
Контакт один	Красный провод (VCC)
Пин два	Белый провод (ДАННЫЕ-)
Пин три	Зеленый провод (DATA+)
Контакт четвертый	Нет (идентификационное соединение)
Пятый контакт	Черный провод (ЗЕМЛЯ)

Открыв разъем, вы увидите цветные провода, припаянные к маленьким контактам.Эти контакты и провода соответствуют таблице выше. Что вам нужно сделать, так это соединить четвертый контакт перемычки (это соединение ID) с пятым контактом (земля). В стандартном кабеле USB четвертый контакт открыт, а в кабеле USB OTG четвертый контакт заземлен. Вы можете сделать перемычку, как хотите, просто убедитесь, что у вас есть одно непрерывное соединение между контактами четыре, пять и черным проводом в кабеле.

Теперь отрежьте полноразмерный конец USB-кабеля для передачи данных и наденьте кусок термоусадочной трубки нужного размера, если вы собираетесь использовать термоусадочную трубку.Также сдвиньте кусок, чтобы закрыть место соединения двух кабелей, которое вы собираетесь сделать. Пока не нагревайте термоусадочную трубку, сначала проверьте!

Сращивание кабелей

Отрежьте штыревой конец удлинительного USB-кабеля и зачистите заднюю часть и дюйм или два от оболочки. Посмотрите на провода и убедитесь, что они имеют те же цвета, что и первый кабель, который вы нарезали. Если вы это сделаете, они должны точно соответствовать цвету. Если вы этого не сделаете, см. таблицу выше, откройте отрезанный конец штекера и проверьте штифты.Вы также можете прозвонить провода мультиметром, если он у вас есть под рукой. Просто убедитесь, что вы знаете, какой провод какой, если они не совпадают по цвету.

Аккуратно припаяйте две детали друг к другу, убедившись, что термоусадочная трубка установлена на место, прежде чем выполнять соединения. Он будет сильно шевелиться и двигаться, так что найдите время, чтобы получить хорошие, прочные паяные соединения.

Тестирую

Когда все остынет, аккуратно подключите кабель к телефону или планшету.Возьмите старую проводную USB-мышь и перекиньте ее на другой конец. Через несколько секунд вы должны увидеть указатель мыши на вашем устройстве! Если мышь, которую вы используете, оснащена датчиком вместо шарика, вы также увидите, как он загорится, как только вы все это подключите.

Да, подключение мыши к телефону или планшету теоретически круто, но не очень практично. Это было просто для проверки соединений. Если все работает, нагрейте термоусадочную трубку или заклейте концы открытого кабеля. Мышь использует те же четыре разъема, что и любое другое USB-устройство, поэтому, если она работает, все готово.

Делаем это полезным

Если у вас Galaxy S 3, вы можете подключить флешку прямо к кабелю и вперед. Вы найдете новую папку под названием «USB-накопитель» в проводнике, в которой будет все, что находится на вашем флэш-накопителе. Если вы используете Nexus 7 или Galaxy Nexus, все немного сложнее.

Stock Jelly Bean может видеть и распознавать флэш-накопитель USB, но система не может просто автоматически смонтировать его. Это означает, что он есть, но вы не можете добраться до него.Разработчики Android заявили, что это сделано специально, поскольку они предоставляют все для этого, кроме пользовательского интерфейса. Без пользовательского интерфейса они не хотят, чтобы это происходило автоматически. В последний раз, когда эта тема поднималась в Google+, она превратилась в настоящую дискуссию. Прочтите его и увидите обе стороны.

На данный момент единственный вариант, который я могу найти, требует root. Да, код есть для того, чтобы это сделать без рута, но, похоже, еще никто из разработчиков этого не сделал. Если у вас есть root-права, просто установите StickMount из Google Play.Теперь, когда вы подключаете флэш-накопитель, вы получаете запрос на запуск StickMount, и он монтирует папку, чтобы вы могли получить доступ к файлам.

Хорошей новостью является то, что даже без рута такие вещи, как геймпады и кабели камер DLSR, теперь работают. Но это уже другой пост для других выходных!

Мы можем получать комиссию за покупки по нашим ссылкам. Выучить больше.

Быстрее с частотой 6 ГГц

Эти телефоны Android поддерживают Wi-Fi 6E

Маршрутизаторы

Wi-Fi 6E выходят на рынок, и Android является первой платформой, использующей эту технологию, а несколько высококлассных устройств уже предлагают полную поддержку.Еще одно преимущество, которое следует учитывать: Wi-Fi 6E использует недавно доступный спектр 6 ГГц для повышения скорости и емкости Wi-Fi 6. Вот наш список телефонов Android, которые поддерживают Wi-Fi 6E!

Как спаять кабель юсб: как отпаять micro-штекер паяльником? Как паять кабеля c mini-разъемом? Температура пайки шнуров

Чиним USB-шнур на коленке / Хабр

Предыстория

Оборудование

Первоначальный вариант

Соединение кабелей

Однако

Ремонт кабеля USB — Micro USB своими руками

Понадобится

Ремонт кабеля

Смотрите видео

Ремонт USB кабеля своими руками

Материалы и инструменты

Ремонт USB кабеля своими руками

Изготовление самодельного USB кабеля

Видео по ремонту и изготовлению USB кабеля

Спаять usb разъем. Распиновка usb портов и распайка micro USB: схема, цвета проводов

Поставим на место mini-USB разъём

Ремонт микро usb с помощью пайки. Распиновка USB разъемов

Микро USB-разъемы. Виды USB-разъемов, их особенности

Микро USB-разъем: что это такое?

Разновидности

Преимущества

Разъем микро-USB: распиновка микро usb разъема

Функции «ножек» разъема micro-USB

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Будущее микро-USB

Какие бывают разъемы и штекеры USB

Возможности, достоинства и недостантки USB:

Распайка разъема USB 1.0 и USB 2.0

Недостатки USB 2.

Технологическая структура интерфейса USB 2.0

Технологическая структура интерфейсов USB 3.х

Модернизированное исполнение разъема USB 3.1

Следующий уровень спецификации USB 3.

Особенности распайки кабеля на контактах разъемов

Выводы и полезное видео по теме

Оборудование

Первоначальный вариант

Соединение кабелей

Однако

Меняем штекер micro USB на зарядном устройстве

USB OTG кабель своими руками

Как припаять маленький порт USB к какой-нибудь печатной плате — Оборудование

Отпайка порта mini USB

Как отремонтировать SMD Micro USB на видеорегистраторе

взято с канала: dufusk

Sostituzione connettore alimentazione micro usb шаг за шагом

Как легко подключить порт Mini Usb

Учебник по пайке USB Screaming Circuits Univer sity

USB-типовой разъем

Проект выходного дня: DIY USB на ходу из старых кабелей

Детали и инструменты

Доктор ваш кабель micro USB

Сращивание кабелей

Тестирую

Делаем это полезным

Эти телефоны Android поддерживают Wi-Fi 6E

Leave A Reply Отменить ответ

Leave A Reply

Leave A Reply
Отменить ответ
