Как удаленно подключиться к видеорегистратору: Просмотр видеорегистратора через Интернет

Содержание

Просмотр видеорегистратора через Интернет

28.05.2016

Доброго времени суток всем.

Сегодня простым языком, «чиста на пальцах», — об организации удалённого доступа к видеорегистратору через Интернет. Вот в начале странички скриншот с экрана моего компа, просматривающего видеорегистратор, установленный на удалённом объекте и имеющий выход в  Сеть. Изображение намеренно загрублено во избежание узнаваемости и считывания сетевых параметров. На самом деле оно по качеству совсем не отличается от реального сигнала, поступающего на видеорегистратор. Если вы конечно специально не загрубили разрешение для исключения «тормозов» при передаче по Сети.

Современный заказчик все чаще просит организовать просмотр его регистратора через Интернет — это удобно, можно контролировать ситуацию на объекте, находясь в любой точке мира, где есть Интернет. Можно просматривать с мобильника — это больше для престижа — вытащил айфон и похвастался изображением своего двора, гаража и огорода с бассейном. Ну это, ежели есть чего вытащить и чем похвастаться. Хотя, иногда может оказаться полезным — например та же GSM-сигнализация прислала вам сообщение о тревоге, вы открываете просмотр и различаете какое-то движение там, где его быть не должно. Тут уж не до размеров изображения — милицию вызывать надо.

Сначала немного о сетевой безопасности. Организовав доступ извне к видеорегистратору, вы резко повышаете уязвимость всей вашей локальной сети. Речь не идёт только о просмотре посторонними вашей видеоинформации. Видеорегистратор является компьютером, работающим под управлением Windows (в случае PC-видеорегистратора) или разной степени усечённого Linux-а (в случае т.н. non-PC платформы или проще — отдельной железяки). Поэтому злоумышленник, проникнув через открытые порты в видеорегистратор, может, помимо полного доступа к вашим видеоархивам, загрузить в него вредоносный код и причинить в ряде случаев очень серьёзные убытки:

  • если видеорегистратор находится в составе локальной сети (ЛВС) предприятия, с него может начаться атака на другие компьютеры сети, похищение кодов банковских карт, паролей, организация доступа к бухгалтерии и т.д.;
  • видеорегистратор и другие взломанные устройства локальной сети могут использоваться злоумышленниками в качестве ботов, рассылающих спам или участвующих в DOS-атаках;
  • на видеорегистраторе могут запускаться совсем другие вычислительные задачи за счет понижения его производительности в части исполнения своих основных функций.

Известны случаи, когда в видеорегистраторы запихивали программы накручивания биткоинов. Процессор регистратора совсем не приспособлен для таких вычислений, он захлёбывается, тормозит видеонаблюдение, греется. В общем — полное шапито.

Ладно, будем считать, что все напугались и прониклись. Поэтому о способах защиты. На самом деле их не так уж и много. В идеале видеорегистратор желательно бы не включать в состав ЛВС, хотя, конечно, это маловероятно. Можно задать ему статический адрес и заблокировать доступ с этого адреса ко всем прочим устройствам ЛВС. Но самое главное — измените пароли по умолчанию, по возможности и логины.

Стандартный заводской набор для видеорегистраторов — это логин admin и пароли: «admin», «12345», «4321», «123456», а то и вовсе с пустым паролем. Правда, после многих случаев взлома, зачесался наконец один из крупных производителей — Hikvision. Теперь, при первом включении, регистратор требует задать ему сложный пароль с большими и маленькими буквами и цифрами длиной не менее 8 символов. Простые пароли типа 1111111 не даёт вводить.

Локальная сеть ваша соединяется с интернетом через сетевой маршрутизатор, именуемый роутером  (англ. router). Там тоже по умолчанию та ещё катавасия: сплошные пары «логин-пароль» типа «admin-admin» и «admin-пусто». Если вы хотите управлять роутером из Интернета, замените пароль админа. Только, пожалуйста, сохраните надёжно. И конфигурацию роутера сохраните на диске, да продублируйте, чтобы не сбрасывать настройки в случае чего.

Вот конкретный пример сетевого раздолбайства. Недавно занимался как раз организацией доступа к клиентскому видеорегистратору из Сети, ошибся на 1 цифру в наборе адреса и увидел вот такую менюху:

Ну ясно-понятно, вошел я туда под «admin-пусто». Пжалте любоваться — какой-то небольшой магаз, судя по «айпишнику», в г. Славгороде. Айпишник я здесь замазюкал, а картинка — вот она, может вдруг увидят хозяева, да прикроют калитку в свой огород всем, кому ни попадя.

Ладно, теперь к основной теме. Для начала вам надо получить у вашего интернет-провайдера «белый адрес» или, на официальном языке, — «статический IP-адрес». Ничего особенного делать не надо, просто вам сообщат ваш адрес и вы его где-нибудь запишете. Теперь любой пользователь сети, набрав в окне браузера этот адрес, попадёт на роутер, соединяющий вашу локальную сетку с внешним миром. Дальше он пока не пролезет, роутер его не пустит.

 Дополнение от 07.06.2017

Существуют способы просмотра удалённого видеорегистратора или видеокамеры через интернет без использования статического белого адреса. О некоторых из них — в главах про Ivideon и EZVIZ.

Теперь рассмотрим настройки на примере регистратора Hikvision и роутера DSL-2650u, работающих в небольшом магазинчике в селе в 120 км от Барнаула — у роутера совсем простая менюха, всё очень понятно. Итак, мы имеем:

  1. Подключенный к Интернету роутер с внешним IP-адресом, допустим, 22.33.144.155, к которому по локальной сети прицеплен наш регистратор. Внутренний (локальный) айпишник роутера: 192.168.1.1, пароль по умолчанию admin, логин admin. В роутере задействован режим DHCP, т.е. он раздаёт адреса устройствам в локальной сети (динамические IP-адреса).

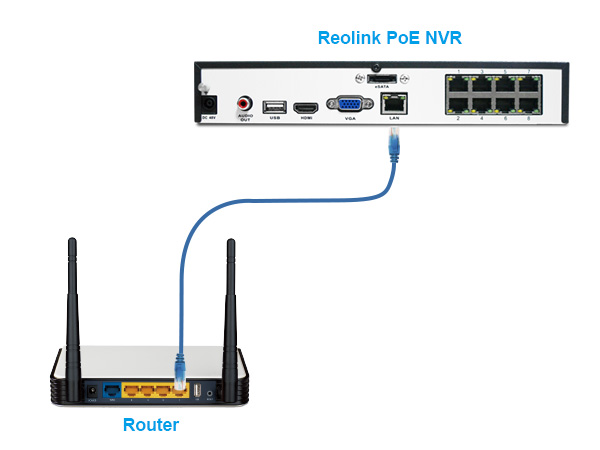

  2. Видеорегистратор, подключенный к роутеру, имеет статический адрес 192.168.1.169, мы хотим сохранить его статическим, а не получать его от роутера.

Вот меню сетевых настроек видеорегистратора (подпункт «TCP/IP»):

Галочка DHCP у регистратора отключена, т.е. он не будет устанавливать у себя адрес, предлагаемый роутером. IPv4 Address — это наш статический адрес, маска подсети нас в данном случае устраивает — не меняем, Default Gatevay — это интернет-шлюз (в нашем случае адрес роутера со стороны регистратора), Preferred DNS — тоже адрес роутера (в ряде случаев ДНС-ы раздаёт провайдер, это надо уточнять). Остальное мы не трогаем. Теперь там же лезем в подпункт Ports (Порты):



Здесь нам интересен в первую очередь порт сервера (server port): значение по умолчанию 8000, я его не стал менять, там других устройств в ЛВС нет, ни с кем не пересечётся. Можно изменить на любое значение от 2000 до 8000.

Всё, теперь пошли настраивать роутер.

Подключаемся с ноута или компа к роутеру, набрав его локальный адрес 192.168.1.1 Набираем пароль по умолчанию (админ-пусто). Ну вот что-то такое:

Роутер уже подключен к интернету, мы не лезем в сетевую часть его настроек. Сразу в межсетевой экран. Подпункт «IP-фильтры». Наша задача — научить роутер пропускать данные между локальной сеткой, где находится видеорегистратор, и сетью Интернет.

Добавляем фильтры со значениями:

Протокол: TCP/UDP,

порты: 8000 и в источниках и в назначении,

действие: «разрешить»,

статус «вкл».

Т.е. мы разрешили гонять через роутер туда-сюда данные по протоколам TCP и UDP. Я тут ещё и 80 порт затолкал, это для работы через веб-интерфейс по HTTP.

Далее, тут же: подпункт «Виртуальные серверы»:

Здесь мы представили наш видеорегистратор как 2 виртуальных сервера у каждого из которых адрес 192.168.1.169, но разные порты: 80 и 8000. Сервера добавляются кнопкой «добавить».

Теперь, при обращении из сети к порту 8000 нашего роутера, он переадресует вас к видеорегистратору (виртуальному серверу) с открытым портом 8000 и адресом 192.168.1.169. А тот уже будет просить вас ввести пароль. Именно поэтому пароль видеорегистратора должен быть надёжным.

Теперь дополнительные сетевые настройки роутера:

Айпишник вверху — по умолчанию. Далее — настройки DHCP. Режим «разрешить», т.е. адреса всем раздавать будет, DNS relay — включено, поскольку в роутере адрес DNS прописан здешний. Зона IP-адресов, которые DHCP раздаёт соседям по ЛВС: 192.168.1.2 — 192.168.1.254. Остальные настройки не трогаем.

Ещё интересный момент — мы же регистратору статический IP оставили — вот внизу есть статический IP. Мы нажимаем «выберите IP/MAC адрес», выбираем нужные нам устройства и прописываем их ниже кнопкой «добавить». Вон он по 169 адресу регистратор, а по 250-му мой ноут: лень было переводить его со статического адреса, я так прописал. Теперь роутер не будет по этим адресам навязывать свои DHCP-услуги, а будет принимать эти устройства с заданными адресами. Причём, если мы подменим устройства на другие с таким же IP, роутер не будет с ними играть — MAC-адрес другой, а он на заводе-изготовителе присваивается. Вот так вот.

В общем, с точки зрения роутера, мы разрешили двум виртуальному серверам с адресом 192.168.1.169 передавать и принимать информацию в/из сети Интернет через разрешённые порты 80 и 8000 по протоколам TCP и UDP.

Всё сразу завелось. Ранее мы условнлись, что провайдер выдал нам статический адрес 22.33.144.155 (проверял — никаких магазинов на этом адресе не наблюдается). Если зайти через Internet Explorer (IE), то в адресной строке надо набрать: http://22.33.144.155:80/ Это выбор устройства с открытым портом 80, находящимся в локальной сети, отгороженной от интернета роутером c IP-адресом 22.33.144.155.

Если подключаетесь с помощью программы iVMS-4200 или iVMS-4500 (версия для мобильных устройств), то порт надо выбирать 8000. Вот, собственно, и вся премудрость.

Вот он, наш магаз:

Там такой Интернет в деревне — я уж не дождался, когда одна из камер прорежется, так отскриншотил. Ну а что взять с него, если  по телефонной линии через ADSL-модем, да при сельских-то линиях. Ну ладно, это уже не ко мне. А я наверное всё на сегодня.

Ладно пишите, комментируйте, форма подписки внизу листа.

Да, кстати, я там ещё организовал удалённый доступ к самому роутеру по другим портам. И все вот эти скрины сделаны удалённо из дома. Поэтому ещё раз — очень серьёзно отнеситесь к сетевой безопасности. Пора привыкать к мысли, что Сеть — это единое киберпространство, и злоумышленнику совершенно фиолетово, откуда вас подломить — из соседнего дома, из Москвы или республики Зимбабве. А результат один и тот же: минимум — головняк с работоспособностью системы, максимум — финансовый ущерб, пропорциональный вашей беспечности.

Удачи.

Как удаленно подключиться к видеорегистратору с помощью ПК или мобильного устройства?

Практически к любому видеорегистратору можно подключиться удаленно с помощью ПК или мобильного устройства. Понятно, для этого нужно знать логин и пароль для подключения.

Лучше всего для подключения подойдет протокол P2P. Причем проще всего подключиться с помощью облачных сервисов, чтобы избежать сложных алгоритмов настроек подключения.

Вообще протокол P2P совершил настоящий прорыв в сфере видеонаблюдения Он позволяет получить доступ к камерам видеонаблюдения всего за несколько секунд. При этом отпала необходимость возиться с настройками маршрутизатора, получать статический внешний IP или перебрасывать порты. Нужно всего навсего считать QR-код регистратора с помощью вашего смартфона или ввести его серийный номер в мобильном приложении.

Чтобы подключится к видеорегистратору с помощью протокола P2P сперва нужно активировать его на самом регистраторе. Это делается довольно просто:

  • Заходим в главное меню регистратора
  • Открываем раздел «Настройки»
  • Заходим в «Сетевые настройки» и выбираем пункт «P2P»
  • Ставим галочку напротив поля «Вкл»
  • Нажимаем «Сохранить»

После этого не надо закрывать н раздел P2P, т.к. в нём появится QR-код, который вам нужно будет просканировать с помощью мобильного устройства.

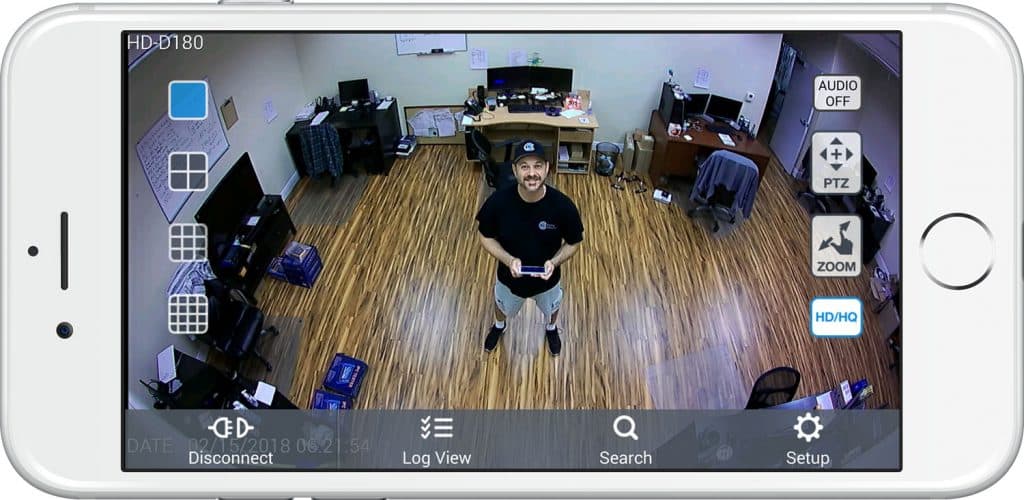

После этого переходим к настройкам подключения на мобильном телефоне. Для этого подойдет любое мобильное приложение для видеонаблюдения, которое поддерживает протокол P2P.

Установив и запустив приложение, нужно нажать на пиктограмму камеры и найти раздел «Менеджер устройств». В нем вбираете пункт «P2P» и нажимаете на пиктограмму QR-кода, чтобы произвести производим сканирование. Для этого нужно поднести смартфон к экрану монитора видеорегистратора, на котором открыта вкладка «P2P», и подождать, пока программа считает QR-код.

По окончании сканирования прозвучит звуковой сигнал и на экране смартфона отобразиться серийный номер вашего регистратора. Если номер не появится, вы можете сами его присвоить. Теперь остается лишь нажать на кнопку «Старт отображения» и у вас на мобильнике появится видео с подключенных к регистратору камер.

Если вдруг не получается считать QR-код, ничего страшного. Удалённого подключения можно добиться, просто введя серийный номер регистратора в соответствующем поле. Узнать этот номер можно, глянув его на задней крышке регистратора или войдя в раздел «Настройки» → «Информация» → «Система» его сетевого интерфейса.

Удаленное подключение компьютера к видеорегистратору несколько более сложное. Например, чтобы это сделать с помощью известной программы SmartPSS нужно выполнить целый рад действий:

  • Запустите программу  на вашем компьютере и введите слово «admin» в полях «Name» и «Password» открывшегося диалогового окна
  • Во вкладке «Settings» кликните по иконке «Devices»
  • Кликните по кнопке «Manual Add», расположенной в левой нижней части экрана
  • В графе «Device Name» дайте имя регистратору, к которому вы хотите подключиться
  • Выставьте метод подключения «SN» во вкладке «Register Mode»
  • Введите серийный номер вашего регистратора
  • Введите логин и пароль
  • Нажмите кнопку «Get Info»
  • После того как программа получит данные о вашем регистраторе и количестве подключенных к нему камер, нажмите кнопку «Add»

Если вы всё сделали правильно, в списке устройств отобразится ваш регистратор. Кликнув по нему, вы откроете вкладку со списком подключенных к нему камер наблюдения.

Чтобы в окне приложения одновременно отображалось несколько камер, нужно выбрать область экрана, а затем кликнуть по камере, которая должна там отображаться. В новой версии Smart PSS камеры можно просто перетаскивать в нужную область просмотра.

Подводя итог вышесказанному, отметим, что с появлением технологии P2P удаленное подключение мобильных устройств и ПК стало намного проще, чем раньше. Думаем, вам помогла данная статья разобраться в этом вопросе.

Напоминаем, что наша компания «Запишем всё» с 2010 года занимается проектированием, монтажом и обслуживанием систем видеонаблюдения в Москве и Подмосковье. Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!

Как подключить на видеорегистратор удаленные IP камеры?{RVi} / Матчасть

Подразделы видеонаблюдения:

Данную статью меня натолкнуло написать после того, как попросили помочь подключить к видеорегистратору ip камеру, расположенную территориально удаленно от локальной сети где находится сам видеорегистратор. Задачка оказалась нетривиальна, но выполнима. Думаю многим пригодится при необходимости завести все камеры на один видеорегистратор, что вообщем-то удобно. Получается централизованное управление и просмотр камер.

Исходные данные по оборудованию:

Точка А

 Точка Б

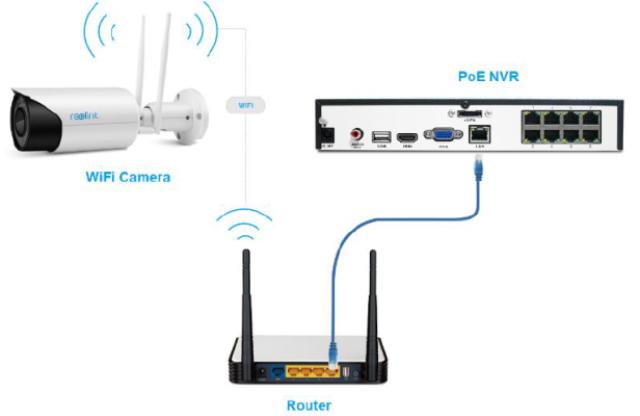

Задача была подключить камеру из точки А к видеорегистратору в точке Б. В моем случае эти точки были подключены к одному и тому же провайдеру, поэтому я выбрал способ подключения по внутренней сети провайдера. В случае, если провайдеры разные, то обязательно понадобится статический публичный ip адрес в точке А, и следует учитывать скорость потока камеры. В моём случае это 2 Мбит/с исходящей скорости в точке А. Поэтому, если камеры подключена к другому провайдеру, то подключайте тариф такой, чтобы была исходящая скорость как минимум!!! соответствовала скорости потока ip камеры. Иначе картинка с камеры будет жутко тормозить. Для определения исходящей скорости ip камер следует придерживаться следующего принципа:

  • FullHD камера — 4 Мбит/с
  • HD камера — 2 Мбит/с

И в зависимости от количества, подключаемых камер приплюсовываете скорость потока, тоесть к примеру у вас две камеры HD, то соответственно исходящая скорость должна быть минимум 4 Мбит/с. Но всегда следует брать тариф с небольшим запасом в 1-3 Мбит/с. Со временем скорость потока уменьшится, т.к. каждый год разрабатывают новые форматы сжатия видео. На текущее время самый последний стандарт h365, но его ещё редко используют в камерых, в новых предполагаю в каких-то уже есть.

Немного теории, что надо сделать… Для подключения удаленной камеры видеорегистратору нужны следующие параметры: ip адрес, порт, логин, пароль и протокол подключения. В моем случае у Rvi порт стандартный 37777, логин и пароль уже следует задать в настройках удаленной камеры, протокол подключения(у Rvi в русской версии указано как производитель).

Подключение ip камер находится в Задать-IP камера-IP KAM

На картинке выше вы можете увидеть, что подключена камера из другой сети с ip адресом 10.156.137.80. Напомню, что эта камера находится в другом месте, но интернет-провайдер тот же. В случае, если интернет-провайдер другой или камера вообще находится в другой стране, то вам нужно обязательно покупать внешний публичный статический ip адрес. У меня как будто 10.156.137.80 и есть внешний публичный статический ip адрес.

Теперь далее необходимо подключиться в настройки удаленной камеры, установить сложный пароль. И после к роутеру, к которому она подключена сделать проброс портов. Приведу пример проброса портов с роутера mikrotik. Тема проброса портов на видеорегистратор уже подробно рассматривалась.

В микротике необходимо зайти в IP и выбрать Firewall, далее вкладка NAT. Т.к. камера RVi работает по портам TCP 37777 и UDP 37778, то ниже вы можете увидеть общую картину настроек.

И на примере проброса TCP 37777 без комментариев приведу скриншот настройки вкладки General



и вкладка Action, остальные не нужны

И в зависимости от настроек фаервола, ещё нужно разрешить трафик из интернета к камере по 37777 порту. Ниже приведу скриншоты настроек без комментариев, т.к. тему проброса портов уже рассматривалась.

и подробнее данное правило

Вкладка Action

После того как настроили проброс портов удаленной камеры, теперь заходим в видеорегистратор и подключаем удаленную камеру(простите за тавтологию, но думаю так понятнее будет). Для удобства рекомендую нажать поиск устройств, выбрать камеру, которая уже подключена. После нажать изменить настройки подключения этой камеры, и там уже прописать ip адрес удаленной камеры(в моём случае это 10.156.137.80) и пароль от камеры.

Нажимаете сохранить и ждёте примерно 10-20 секунд, после появится статус камеры онлайн.

Подключение видеорегистратора к компьютеру по локальной сети

Как подключить и настроить видеорегистратор для работы по сети?

07 февраля 2014, 16:33

48 просмотров

Существует несколько основных способов подключения видеорегистраторов по сети для удалённой работы с ними с компьютеров, ноутбуков и мобильных устройств.


Сначала рассмотрим самый простой способ подключения видеорегистратора к персональному компьютеру (далее ПК).

1. Прямое соединение ПК с видеорегистратором через Cross over кабель.

Преимущества и недостатки данного типа подключения:
экономичность, так как для соединения не требуется покупка различного коммутационного оборудования (Switch, Router).
удалённый доступ к видеорегистратору может осуществляться только с одного ПК.

Для правильной работы по данному типу подключения необходимо, чтобы кабель UTP cat5 был правильно обжат коннекторами RJ-45.

Схема обжима кросс кабеля представлена ниже.

Внешний вид обжатого сетевого кабеля UTP:

Далее подключаем обжатым кросс овер кабелем видеорегистратор к ПК. Ниже приведена принципиальная схема подключения ПК к видеорегистратору с помощью Cross over кабеля.

После подключения переходим к настройкам сетевых параметров на ПК.

Настройка сетевых параметров на ПК при подключении через Cross over кабель напрямую.

Для Windows XP:

Пуск => Панель управления => Сетевые подключения=> 2 раза кликнуть по значку «Подключение по локальной сети».

В открывшемся окне прокрутить до конца в графе «Компоненты, используемые этим подключением=>выбрать «Протокол Интернета (TCP/IP)» =>нажать «Свойства».

Далее выберите «Использовать следующий IP-адрес» и введите данные, как показано на картинке ниже, и нажмите ОК. Затем также нажмите ОК в окне «Подключение по локальной сети».

Для Windows Vista/7:

Пуск => Панель управления => Сеть и Интернет => Центр управления сетями и общим доступом

Затем 2 раза кликнуть по значку «Подключение по локальной сети».

И нажать «Свойства»…

В открывшемся окне выберите «Протокол Интернета 4 (TCP/IPv4)»

Далее нажмите «Свойства» и введите данные, как показано ниже на рисунке.

После настроек сохраните изменения.

По завершению настроек на ПК переходим к сетевым параметрам видеорегистратора.

Настройка сетевых параметров на видеорегистраторе при подключении через Cross over кабель напрямую.

На видеорегистраторе зайдите в меню => сетевые настройки. Данный пример приведен с помощью видеорегистратора торговой марки Polyvision PVDR-0455L. На других видеорегистраторах данные настройки идентичны.

После этого можно перейти к пункту подключения видеорегистратора через web-интерфейс или с помощью специального программного обеспечения.

Вы должны авторизоваться, чтобы оставлять комментарии.

Авторизация

Настройка видеорегистратора для просмотра через интернет

Просмотр изображения с камеры через интернетВ статье приведено подробное руководство для самостоятельного удаленного подключения к видеорегистратору через Интернет. Это необходимо для возможности управления регистратором, используя глобальную сеть, и вывода на удаленное устройство видеокартинки с видеорегистратора.

Какое подключение лучше использовать?

Подключение через мобильный интернет

К достоинствам относится лишь мобильность. К минусам – низкий охват, маленькая скорость передачи данных, зависящая от множества условий, в том числе от времени суток и погоды. И главное – не все устройства видеофиксации имеют функцию для соединения с интернетом посредством мобильной связи.

Спутниковая связь

Спутниковая связьПри отличном охвате всех уголков планеты существует значительный недостаток высокой стоимости услуг через спутниковый интернет.

Кабельный интернет посредством модема

ADSL модемОбязательно требуется телефонная линия. ADSL можно использовать при автоматическом подключении к сети, если прибор может сам подключаться.

В руководствах к ADSL модему изложено подключение через глобальную сеть.

Доступ напрямую

Кабель "витая пара"Имеется в виду кабель от пользователя к провайдеру. Отличная скорость просмотра и маленькая стоимость услуги.

Настройки доступа к регистратору с применением роутера

Программа-клиент с ПК по IP попадает на маршрутизатор, который нас перебрасывает на IP регистратора.

Чтобы собрать вышеуказанную цепочку требуется следующее:

  1. прописать настройки сети в приборе видеонаблюдения;
  2. выполнить проброс портов маршрутизатора;
  3. указать требуемые настройки доступа к прибору видеонаблюдения в программе-клиенте.

Настройки сети прибора видеонаблюдения

Войти в «Настройки локальной сети» регистратора и осуществить следующие действия:

  1. вписать шлюз-Gateway;
  2. определить IP адрес видеорегистратора;
  3. потом DNS-сервера;
  4. маску подсети не трогать;
  5. порт 1 тоже не трогать и оставить как есть;
  6. ввести порт HTTP – 8080

Настройки сети на видеорегистраторе

Выполнение проброса портов маршрутизатора

Войти в меню машрутизатора «ADVANCED» и далее в «Port Forvarding». Прописать диапазон и придумать имя правилу, например, «videoreg». Указать адрес отправления – это будет IP видеорегистратора и куда направить программу-клиент. Прописать правило для Internet Explorer. Для этого ввести диапазон 8080 – 8080 и присвоить имя, например, «brauzer». Указать, куда направить (IP «videoreg»).

Настройки проброса портов

Важно! Не забывать проставлять отметки рядом с правилами и сохранять все выполненные изменения.

Отладка «приложения-клиент» доступа к прибору видеонаблюдения

Открыть «приложение-клиент и войти в окно настоек. Создать группу устройств и ее дополнить видеорегистратором:

  1. имя прибора;
  2. IP адрес;
  3. номер порта;
  4. сколько штук — видеокамер подключается;
  5. имя;
  6. код доступа;

Потом не забыть сохранить все выполненные изменения.

Готово, таким образом, настройки полностью осуществлены. Используя приложение-клиент можно смотреть динамическую картинку с прибора и ее записывать, а еще имеется возможность управления настройками устройства.

Подключение с применением браузера компьютера

Возможно, для этих целей использовать Internet Explorer. Для этого в браузере написать IP видеотранслятора и порт веб-интерфейса: 46.0.209.182:8080. Потом зайти в настройки Internet Explorer и открыть окошко «Сервис», где вызвать «Свойства обозревателя». Войти в «Безопасность» и кликнуть «Другой…».

Вкладка "безопасность"Выбрать «Элементы ActiveX и модули подключения», где везде отметить галочками в положение «Включено». Потом войти по IP в устройство видеофиксации, Internet Explorer порекомендует установить ActiveX. Требуется согласиться.

Готово, с этого момента в ПК есть удаленный доступ к видеорегистратору через интернет.

Видео по теме

Настройка удаленного доступа на роутере и видеорегистраторе ― систем видеонаблюдения

Принцип подключения очень простой для тех, кто сталкивался с настройкой маршрутизаторов (роутеров) ну или хотя бы какое-то представление имеет, что такое локальная сеть.  Для тех впервые с этим сталкивается, постараемся объяснить наиболее подробно, начиная с самого начала.



В двух словах, Вам необходимо настроить сначала видеорегистратор на локальный статический ip-адрес, а затем перенаправить с локальных ip-адресов на один выделенный (прямой) ip-адрес и выбрать для каждого локального ip-адреса свой порт в настройках роутера. Если выделенный ip-адрес подключить нету возможности, то при определенных условиях можно воспользоваться DDNS-сервисом, заменяющий необходимость в покупке «выделенного ip-адреса».

Первое. Настраиваем видеорегистратор.

Заходим в «меню» видеорегистратора, находим раздел «Сеть», меняем получение ip-адреса автоматически (DHCP) на статический ip-адрес (STATIC). Вбиваем вручную:



192.168.0.111 – ip-адрес регистратора

255.255.255.0 – маска

192.168.0.1 – шлюз роутера

192.168.0.1 — dns сервер (у нас он определяется автоматически, но если у вас есть такая колонка, необходимое его указать согласно вашему роутеру)





Жмем подтверждение настроек, перезагружаем регистратор, чтобы настройки точно вступили в силу.



Мы вбили ШЛЮЗ согласно настройкам роутера, к которому будет подключаться видеорегистратор. В зависимости от марки и модели роутера подсеть может отличаться. Если вы не знаете настроек маршрутизатора, то заходим на него и ищем схожие разделы, чтобы максимально правильно настроить роутер. У маршрутизатора настройки должны быть теми же, что и у регистратора отличаясь друг от друга только ip.

Второе. Настройка роутера.

Чтобы зайти на роутер смотрим на него/коробку/инструкцию и ищем локальный ip адрес по умолчанию. Зачастую они такие: 192.168.0.1 / 192.168.100.1 / 192.168.1.1 / 192.168.2.1 и т.д., пароли и логины используются с именами: root / admin / default / марки роутеров и прочие.



В нашем случаи роутер имеет по умолчанию локальный ip 192.168.0.1, а у видеорегистратора 192.168.0.111 и порт в обоих случаях при использовании web-браузера будет 80 порт (http://192.168.0.111:80/).



*На картинке ниже красным выделено место куда вписываются ip-адреса.





Локальных адресов у одного роутера может быть от 1 до 255, но внешний ip-адрес или доменное имя будет одно, поэтому чтобы, заходить под одним ip-адресом или доменом понадобиться указать каждому устройству свой порт. Порт указывается от 0 до 65550 и в нашем случаи для роутера мы будем использовать 9001 порт, а для web-интерфейса видеорегистратора 9011. Остальные порты, к примеру, для просмотра с мобильного устройства или видеопотока тоже перенаправим с ip-адреса видеорегистратора под аналогичным портом, например, внутренний ip:порт получаем 192.168.0.111:37777 переадресовывает на domen.ru:37777.



Как правило, на маршрутизаторах указывается web-порт в разделах «Безопасность», «Security»,  «Инструментарий», «Tools», «Настройки системы» «System Settings» и прочие.  Категория «Удаленное управление», «Remote Management».



*необходимо включить удаленное управление роутером.





Порты перенаправляются в таких разделах как «Переадресация», «Forwarding», «Advanced». Категория «Виртуальные серверы», «Virtual servers».



*В категории виртуальные серверы указать переадресацию портов.





Указывается порт прямого ip-адреса, порт локального ip-адреса, сам ip-адрес.



*Выделенный ip-адрес один, поэтому указывается только внешний порт, локальный ip-адрес и внутренний порт.





Для того, чтобы роутер выдавал один и тот же локальный ip-адрес регистратору, необходимо его зарезервировать. Если этого не сделать, то при отключении регистратора прописанный локальный адрес займет другое оборудование получающее настройки автоматически, а регистратор вовсе не подключится если в роутере нету перенаправления на такой случай.  Забронировать ip адреса можно по МАС-адресу в разделе «управлением DHCP» категория «Резервирование адресов»/ «Address Reservation». Если такой функции нету, то укажите на роутере ip не раздающий по DHCP или укажите какой-нибудь из последних (например: если роутер выдает 192.168.0.100-199, то на регистраторе укажите 192.168.0.99).



*Резервируйте локальные ip-адреса оборудования, для того чтобы их автоматически не выдал роутер другому оборудованию.





При использовании  DDNS сервиса ip-адрес роутера может меняться, но он обязательно должен быть внешним. То есть, если у вас интернет провайдер выдает айпи адреса в зоне на 10.0.0.0; 192.168.0.0; 172.16.0.0 то работать данный сервис не будет даже при условии переадресации на их оборудовании и выдачи прямого (выделенного) IP!



*Сервис DDNS работает исключительно с внешними ip-адресами. Подключение DDNS сервиса не обязательно!





Также будьте внимательны, покупая услугу прямого ip-адреса у операторов сотовой связи, к примеру, мегафон или мтс, прямой ip адрес оформляется только на юридическое лицо, а выделенные адреса для физических лиц будут менять (как они говорят НЕЗНАЧИТЕЛЬНО =). А при незначительной смене ip-адреса попасть на роутер или видеорегистратор не получиться, если не использовать DDNS сервисы, что тоже в некоторых случаях не получиться сделать!



Перезагружаем оборудование, ждем несколько минут и пробуем зайти в браузер на видеорегистратор по ip-адресу 192.168.0.111/ с компьютера подключенного в единую сеть с регистратором, а именно, к настраиваемому порту. Если Вы заходите через интернет (во всех случаях кроме первого), то указываете выделенный IP и порт – 93.83.11.111:9011/



Если у Вас подключен DDNS сервис, то вместо внутреннего или локального ip-адреса можете использовать доменное имя. На нашем примере мы видим, что это: q900001.no-ip.biz:9011/



*Если загрузился белый лист, то это означает, что плагин не установлен или ваш браузер не поддерживает программное обеспечение видеорегистратора. Практические все видеорегистраторы открываются через web-браузер Internet Explorer (IE).





*Пользователь должен иметь доступ к web-просмотру, поэтому если не получается войти проверьте в меню регистратора в разделе «управление пользователями» или создайте нового с полными правами.





— Как установить и настроить программу для просмотра с мобильного телефона или планшета онлайн видео с вашего регистратора, читайте статью >> видеонаблюдение через мобильный телефон



— Если вы не попали на видеорегистратор, попробуйте подключить компьютер напрямую. Таким образом Вы поймете где искать проблему, если не знаете как это делается читайте статью >> подключение видеорегистратора к компьютеру



— Данная статья написана используя проверенный годами и в тоже время не дорогой Wi-Fi роутер TP-Link TL-WR841N. С заявленным беспроводным соединением в  300 Мбит/сек и 100 Мбит/сек. по витой паре. Хотим отметить, что все модели исправно выдавали более 90 Мбит/сек при тестировании. В нашем магазине вы можете приобрести перейдя по ссылке данный  маршрутизатор TP-Link «TL-WR841N» 300Мбит/сек.

Удаленное видеонаблюдение через интернет. Поддержка облачной технологии DSS.

Эволюция облака: внедрение DSS. Удаленное видеонаблюдение через интернет

14 декабря 2018, 09:13

28 просмотров

Для удаленного просмотра видео, например, с видеорегистратора у вас дома, достаточно подключить это устройство к интернету. Взять полученный от провайдера IP-адрес. И подключаться к устройству с любой точки планеты по IP-адресу. На первый взгляд, удаленное видеонаблюдение через интернет организовать своими руками не сложно.

Стоп. Но такие идеальные условия давно в прошлом. Провайдер больше не выдает публичные IP-адреса. А если и выдает, то за отдельные деньги. И с каждым годом цена за аренду статического адреса растет. Сегодня удаленное видеонаблюдение реализуется с помощью «облачных технологий». О том, как подключить камеру и регистратор через облако к ПК и к мобильному телефону. О технологии DSS.

Почему так произошло? Основной протокол интернета IPv4 имеет в своем распоряжении 4,22 миллиарда адресов и случилось то что в 2011 году эти адреса закончились. Но количество пользователей растет, раньше в интернет мог выйти только компьютер. А сейчас? Для выхода из сложившейся ситуации основная часть пользователей интернета были подключены на так называемые NAT-сервера. Этот сервер имеет снаружи нормальный публичный адрес, к нему подключены абоненты, которые имеют уже не «белый», а «серый» IP-адреса. Абонент свободно может получить доступ к ресурсам интернета имея 2серый»-IP, но вот получить доступ со стороны сети интернет к абоненту уже проблема. Адрес абонента мы уже не видим.

Ведь есть IPv6 который избавляет от этой проблемы — нехватка адресов. Но в повседневной жизни этот протокол не прижился. Он существует, но многими провайдерами не поддерживается и на данный момент не популярен. Кто нибудь знает IPv6 адрес своего компьютера? Думаю, нет. Мы можем назвать что-то типа 192.168.1.2 который благозвучней его IPv6 версии: 2002:c0a8:0102:0:0:0:0:0. [а еще IPv6 может помочь обойти запреты Роскомнадзора, от того мы его в ближайшее время не увидим]. И заметьте мы назвали адрес в локальной сети, это означает что выше нас находится какое-то устройство (например, WiFi маршрутизатор) которое раздает интернет. И этих устройств «выше2 в реальной жизни очень много. От того просто так нельзя по IP-адресу подключится к вашему видеорегистратору дома. И это только малый пример, в жизни может быть все еще сложнее.

Для обхода данного ограничения (невозможности прямого соединения) и упрощения процесса подключения была разработана целая сеть, состоявшая из серверов — так называемый «облачный сервис». Данные сервера имеют множество механизмов для подключения вашего оборудования к вам (вашему смартфону, пример).  Вам не нужно думать, как можно получить удаленный доступ к вашему оборудованию. За вас уже все будет сделано, лишь необходим идентификатор сервиса (CloudID), а также учетная запись от оборудования — логин/пароль.

Что из себя представляет «облако»?

Облако — это большое количество серверов находящийся по всему миру, которые помогают получить доступ к Вашему оборудованию, прокладывают путь от  устройства до вас. В зависимости от условий нахождения вас и устройства подключаются несколько типов серверов и маршрутов. Система сама определяет наиболее выгодный и скоростной путь для трафика.

Как работает удаленное видеонаблюдение через интернет

Начнем с описания серверов:

WEB — это сервер отвечающий за обычный WEB-интерфейс системы, то есть доступ к своему аккаунту как к обычному сайту.

P2P (Peer-to-peer) — сервер установки прямого соединения. Используется в первую очередь для попытки прямого соединения. [Самая маленькая нагрузка на сервера сервиса]

Forwarder — сервер перенаправления трафика. При неудачной попытке установление прямого соединения подключается этот сервер. Сервер пропускает трафик через себя, но для уменьшения нагрузки способен пропускать только второй поток — низкого разрешения.

RPS (Reliable Proxy Service) — сервис проксирования. Применяется в тяжелых условиях, когда нет возможности связаться с сервером перенаправления трафика. В этом случае используется цепочка серверов которые пропускают трафик через себя.

Для просмотра будет доступен только второй поток.

Давайте разберемся в работе этой системы на живом примере.

Первый пример: Вы со смартфоном на руках, во дворе дома установлена камера Polyvision. Камера подключена к маршрутизатору. Маршрутизатор имеет статический или «белый» интернет-адрес. Вами были прокинуты порты «мультимедиа» и RTSP наружу — в глобальную сеть. Или это произошло автоматически благодаря технологии UPnP (Universal Plug and Play) — автоматическая настройка сети. Такие условия позволяют подключаться напрямую к камере, минуя дополнительные сервисы. В таком случае технология P2P даст команду на прямое соединение, чтобы осуществить удаленный просмотр камер видеонаблюдения через интернет. Участие облачного сервиса в этом случае минимальны, они лишь сводятся к тому, чтобы установить соединение.

Второй пример: Вы собираетесь в дорогу на дачу, решили посмотреть через мобильное приложение что делается на дачном участке. В качестве источника интернета на даче используется 3G-модем. В таком случае прямого соединения произвести не удастся, мобильный оператор имеет свою внутреннюю сеть для абонентов. Для данной ситуации используется сервер перенаправления который пропускает трафик через себя или используется целая сеть состоящая из прокси-серверов в случае если сервер перенаправления не способен в одиночку доставить трафик из-за блокировок или иных причин.

Новая технология — DSS

Развитие технологий дало еще один вид систем для данной задачи. DSS (Darwin Streaming Server) — сервер вещания разработанный компанией Apple.

Применение DSS позволяет заменить сервер перенаправления на сервер по своим свойствам и отказоустойчивости похожий на сервера YouTube. В этом случае поток кэшируется (накапливается на стороне сервера), что минимизирует задержки и благодаря автоматической подстройке потока качество получаемой картинки с источника будет высокой. Технология дает выигрыш даже при прямом соединении посредством сети интернет, но с неустойчивой связью. Данная технология выводит облачный сервис на новый уровень, потому мы назвали ее — «Облако 2.0».

Задействуем DSS

Для включения поддержки DSS в IP-устройствах Polyvision необходимо обновить прошивку. На сайте нашей компании в карточке товара вы найдете прошивку и инструкцию по обновлению. После обновления технология подключения станет доступна и будет приоритетна при удаленном подключении через облачный сервис. Программное обеспечение для мобильных устройств на базе Android и iOS уже поддерживает DSS, не забудьте обновиться.

Как видите, удаленное видеонаблюдение через интернет устроено просто. Устройства безопасности от нашей компании — Polyvision, поддерживают множество технологий, которые постоянно развиваются.



Как подключить DVR и NVR к Интернету и настроить их для удаленного просмотра

У вас есть цифровой видеорегистратор (DVR) или сетевой видеорегистратор (NVR), который записывает и хранит все ваши записи видеонаблюдения, в то время как вы хотите получить удаленный доступ к их видеорегистратору через Интернет с мобильного телефона, веб-браузера или компьютера в другом место за пределами вашего дома.

Так как же подключить NVR / DVR к Интернету и настроить или настроить их для удаленного просмотра или доступа за пределами вашей домашней сети?

Можно ли удаленно просматривать или получать доступ к DVR / NVR

DVR / NVR обычно оснащены стандартными процессорами и встроенными операционными системами; однако многие старые аналоговые видеорегистраторы не имеют возможности подключить их к Интернету для удаленного просмотра.

К цифровым видеорегистраторам / сетевым видеорегистраторам

со встроенной сетевой функцией можно получить доступ через Интернет удаленно или за пределами вашей домашней сети с помощью компьютера, программного обеспечения для видеонаблюдения на рабочем столе, приложений для телефона или веб-браузеров.

Как подключить DVR / NVR к Интернету

Если видеорегистратор или сетевой видеорегистратор не имеют встроенной поддержки Wi-Fi, вам необходимо использовать интернет-кабель (CAT 5 или CAT 6 Ethernet-кабель), чтобы подключить ваш DVR или NVR к Интернету через маршрутизатор.

Connect DVR/NVR to the Internet

Конечно, используя другой WiFi-маршрутизатор / точку доступа в качестве беспроводного моста, вы можете подключить видеорегистратор CCTV к вашему маршрутизатору по беспроводной сети.

Как установить или настроить видеорегистратор или сетевой видеорегистратор для удаленного просмотра

Чтобы подключить DVR / NVR к Интернету или настроить DVR / NVR для удаленного просмотра, прежде всего, подключите DVR / NVR к сетевому маршрутизатору либо через кабель Ethernet, либо по беспроводной сети.

Сетевые видеорегистраторы можно настроить для удаленного просмотра. Перенаправление портов — это ключ к удаленному просмотру и удаленному доступу. Перенаправляя порты (порт HTTP и порт сервера) на ваших DVR и маршрутизаторе, вы пробиваете дыру в брандмауэре домашней сети и разрешаете доступ к видеопотоку удаленно из-за пределов вашей домашней сети (также известной как LAN).

Переадресация портов работает, когда вы хотите просматривать видео в реальном времени или отснятый материал на сетевых видеорегистраторах через Интернет в веб-браузерах, таких как IE, FireFox или Google Chrome.

В качестве альтернативы вы можете использовать программное обеспечение для просмотра NVR, программное обеспечение для видеонаблюдения или программное обеспечение для управления видео сторонних производителей, поддерживаемое ONVIF, для удаленного просмотра ваших сетевых видеорегистраторов, например Blue Iris, Milestones или ZoomMinder.

Для удаленного просмотра сетевого видеорегистратора с помощью программного обеспечения для просмотра, программного обеспечения для управления видео или мобильных приложений одним из самых простых подходов является подключение сетевого видеорегистратора к Интернету и удаленный просмотр отснятого материала с помощью входа в учетную запись или с помощью UID, уникального зарегистрированного уникального идентификационного номера и интегрированы на уровне разработчиков, например, сетевые видеорегистраторы Reolink.

В зависимости от различных моделей пользователи могут использовать IP-адрес сетевого видеорегистратора для входа в программу просмотра сетевого видеорегистратора.

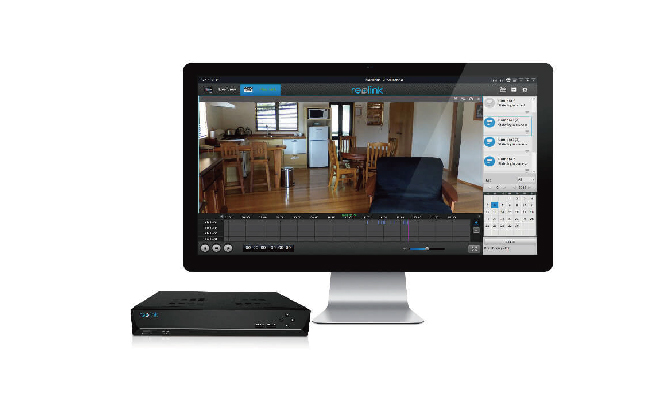

Connect NVR to the Internet via NVR Viewing Software

Просмотр сетевых видеорегистраторов Reolink в клиенте Reolink или приложении мобильного телефона, как правило, несложно; все, что вам нужно сделать, это войти в свою учетную запись NVR (имя и пароль) и получить доступ к NVR для удаленного просмотра и воспроизведения видео.

Как подключить беспроводные IP-камеры к сетевому видеорегистратору без проводов

Скорее всего, у вас нет беспроводной системы видеонаблюдения с сетевым видеорегистратором со встроенной функцией Wi-Fi.

Несмотря на то, что у вас есть система проводных камер безопасности PoE с PoE NVR, чаще всего вы размещаете беспроводную камеру безопасности в удаленном месте, где вы не можете или не можете подключить сетевой кабель к вашему PoE NVR.

В таком случае пользователи могут использовать ваш WiFi-маршрутизатор в качестве моста для беспроводного подключения ваших IP-камер WiFi к вашему PoE NVR без прокладки сетевых кабелей.

При этом убедитесь, что обе ваши беспроводные камеры видеонаблюдения подключены к маршрутизатору по беспроводной сети, а сетевой видеорегистратор подключен к маршрутизатору через кабель Ethernet.

Connect Wireless Security Camera to NVRs

.

Как использовать DDNS или внешний IP-адрес для удаленного подключения DVR / NVR? — ANNKE

1. Подключите DVR к маршрутизатору с помощью сетевого кабеля и убедитесь, что он успешно подключается к маршрутизатору и Интернету.

https://help.annke.com/hc/en-us/articles/360000250141-What-to-do-if-DVR-or-NVR-can-t-connect-to-internet-successfully-

2. Исправьте IP-адрес видеорегистратора.

https://help.annke.com/hc/en-us/articles/360000249881-How-to-fix-DVR-NVR-s-IP-

3. Пожалуйста, примените учетную запись DDNS, которую поддерживает DVR.

вот инструкция.

https://help.annke.com/hc/en-us/articles/360000252142-How-to-apply-no-ip-DDNS-account-

4. Введите информацию DDNS в настройки DDNS цифрового видеорегистратора.

5. Используйте компьютер, чтобы перейти на страницу маршрутизатора, чтобы выполнить переадресацию портов с IP-адресом цифрового видеорегистратора, портом HTTP и медиа-портом. Вот метод, по которому можно найти IP-адрес DVR, http-порт и медиа-порт.

Вот инструкция, как сделать переадресацию портов.

https: // help.annke.com/hc/en-us/articles/360000251862-How-to-do-port-forwarding-

Наконец, если DDNS и переадресация портов прошли успешно, адрес вроде

http://annkesupport.ddns.net:8888 можно открыть в любом месте на любом компьютере.

(Примечание: если внешний IP-адрес вашей сети статический, а не динамический, адрес удаленного просмотра — http: // externalIP: порт на компьютере)

Для просмотра с телефона по-прежнему используйте приложение Xmeye. Но при добавлении системы используйте адрес DDNS и номер медиа-порта, а не серийный номер камеры.Наконец, когда вы находитесь на улице, телефон все еще может подключиться к системе для просмотра.

(Примечание: если внешний IP-адрес вашей сети статический, а не динамический, поле адреса в приложении xmeye должно быть заполнено внешним IP-адресом)

.

Как получить доступ к Hikvision DVR с мобильного устройства (пошаговая инструкция)

В этой статье вы найдете пошаговые инструкции по настройке вашего мобильного телефона для удаленного доступа к Hikvision DVR (через Интернет).

Этот процесс не только для видеорегистраторов, он также работает с IP-камерами, поэтому вы также можете узнать, как настроить IP-камеру Hikvision на мобильном телефоне. Просто продолжайте читать …

Шаги для доступа к Hikvision DVR с мобильного телефона очень просты. Просто установите приложение iVMS-4500 на мобильный телефон, нажмите кнопку Hik-connect , чтобы создать учетную запись, и, наконец, добавьте видеорегистратор, наведя мобильную камеру на QR-код цифрового видеорегистратора.Этот процесс очень прост и работает для удаленного просмотра Hikvision.

Обычно люди спешат наладить работу, поэтому в этой статье сначала показано пошаговое руководство по установке и настройке мобильного приложения для удаленного доступа к видеорегистратору Hikvision.

Позже вы сможете увидеть подробную информацию о конфигурации DVR и узнать, как работает удаленное соединение. Начнем сначала с пошагового.

Установите приложение на свой мобильный телефон

Хорошо, теперь, когда у вас есть основная информация об IP-адресе DVR и портах, вы готовы загрузить приложение для удаленного доступа к DVR.

Просто откройте Play Store на устройствах Android или App Store на устройствах IOS, чтобы загрузить и установить приложение Hikvision iVMS-4500

Откройте приложение iVMS-4500 и создайте учетную запись

Откройте приложение iVMS-4500 и нажмите кнопку, чтобы открыть левое меню, а затем нажмите кнопку Hik-Connect. (см. картинку ниже).

Если вы впервые используете приложение, вам нужно будет создать учетную запись, в следующем окне просто нажмите « Register HIk-Connect ».

Введите свой адрес электронной почты и нажмите кнопку « Получить код подтверждения »

Проверьте свой почтовый ящик, чтобы получить код подтверждения, отправленный Hikvision.

Введите проверочный код, нажмите кнопку «Далее» и создайте пароль.

Добавьте DVR в приложение iVMS-4500

Откройте приложение iVMS-4500 и нажмите кнопку добавления (+)

Приложение открывает камеру для сканирования QR-кода, который находится в вашем DVR.

В следующем окне запрашивается проверочный код, находящийся в вашем DVR.

После ввода кода подтверждения приложение показывает подключенный видеорегистратор.

Просто нажмите кнопку « Live View », чтобы увидеть изображение с цифрового видеорегистратора.

Понимание того, как должен быть подключен DVR.

Хорошо, теперь, когда у вас есть решение для подключения вашего Hikvision DVR с помощью мобильного телефона, возможно, вы хотите немного больше узнать о подключении и настройке DVR.

Вы также можете использовать эту информацию, чтобы помочь вам решить проблему в случае, если соединение DVR не работает должным образом.Просто прочтите остальную часть статьи.

Протестируйте локальную и удаленную конфигурацию

Вы должны настроить систему видеонаблюдения в два этапа:

  1. DVR Локальное соединение и конфигурация
  2. Удаленная конфигурация DVR и мобильного приложения

Идея состоит в том, чтобы подключить кабели от DVR к маршрутизатору и работать в локальной конфигурации и тестировать, а затем работать в удаленной конфигурации.

Если у вас уже есть доступ к вашему DVR из Интернета с помощью мобильного приложения, локальная и удаленная конфигурация в порядке, но если что-то не работает должным образом, вы можете понять это, изучив следующие концепции.

1. Локальное подключение и настройка DVR

Взгляните на схему ниже, чтобы лучше понять, как вам нужно подключить DVR к сети. Подключение очень простое.

Подключите кабели

— Используйте UTP (сетевой кабель cat5e) для подключения цифрового видеорегистратора к маршрутизатору.

— Подключите маршрутизатор к своему Интернет-провайдеру.

Обратите внимание на диаграмму, что маршрутизатор имеет синих портов , которые используются для подключения внутренних устройств, и желтый порт для подключения к Интернету.

Очевидно, ваш маршрутизатор может иметь разное количество портов с разными цветами, но концепция та же, он должен иметь порты для локального подключения и порт для подключения к Интернету. Взгляните на картинку ниже.

Проверьте локальное соединение с DVR.

На схеме ниже показаны DVR и компьютер, подключенные к маршрутизатору.

На схеме также показан пример IP-адресов, используемых тремя устройствами, обратите внимание, что они похожи и являются частью одного диапазона IP-адресов.

Перед настройкой удаленного доступа убедитесь, что у вас есть доступ к DVR с вашего компьютера или ноутбука с помощью веб-браузера, такого как Internet Explorer, Google Chrome или Firefox (обычно лучше Internet Explorer ).

Большинство видеорегистраторов и IP-камер совместимы с Internet Explorer (I.E.), поэтому рекомендуется сначала попробовать этот веб-браузер, а, возможно, другие позже.

На вашем компьютере или портативном компьютере просто откройте веб-браузер (I.E.) и введите IP-адрес цифрового видеорегистратора, а также созданное вами имя пользователя и пароль.

Обычно, когда вы впервые пытаетесь получить доступ к DVR через веб-браузер, появляется сообщение с просьбой установить плагин. Просто нажмите, чтобы принять и установить.

Во время установки плагина иногда возникает проблема с раздражающим сообщением « Щелкните здесь, чтобы загрузить и установить плагин » даже после того, как вы его уже установили.

Если это произойдет, щелкните здесь, чтобы прочитать статью и решить проблему.

После ввода правильного имени пользователя и пароля вы сможете видеть свои камеры через веб-браузер, что означает, что локальная установка в порядке.

Как вы можете видеть на рисунке ниже, DVR правильно работает через локальную сеть и отправляет видео в веб-браузер (т.е.).

Следующим шагом будет убедиться, что DVR имеет всю правильную сетевую информацию для конфигурации удаленного доступа. Вы можете проверить их в сетевом меню.

Щелкните меню DVR « Configuration » и « Network »

(щелкните, чтобы увеличить)

В меню основных сетевых настроек проверьте следующее:

— IPV4 DVR IP адрес (согласно вашему сетевому диапазону).

— Маска подсети IPV4 (обычно такая же, как у вашего компьютера).

— Шлюз по умолчанию IPV4 (это IP-адрес маршрутизатора).

— DNS-сервер (можно использовать 4.2.2.2 и 8.8.8.8).

Примечание: Если вы установите флажок DHCP (протокол динамической конфигурации хоста), DVR будет получать всю информацию от маршрутизатора, просто убедитесь, что информация верна, и снимите флажок DHCP.

Настройка портов DVR

DVR использует порты для связи с веб-браузером, компьютерным программным обеспечением и мобильным приложением.(Это виртуальные порты, а не физические).

Эта информация доступна в меню «Сеть» в разделе «Основные настройки» и «Порт». (См. Картинку ниже).

Обратите внимание на детали, они очень важны.

Каждый порт представляет услугу, доступную в DVR, и клиент, такой как компьютер, мобильный телефон или планшет, имеет доступ к ним через эти порты.

Обратите внимание, что я только что изменил порт HTTP со значения по умолчанию (80) на 8081

8081 — это всего лишь пример замены 80 и довольно часто меняют порт таким образом, чтобы порт DVR делал не конфликтовать с портами маршрутизатора (по умолчанию 80).

Порт RTSP 554 — это универсальный стандарт, и некоторое программное обеспечение принимает потоковое видео от цифрового видеорегистратора, запрашивая подключение к этому порту.

Порт HTTPS 443 также является универсальным стандартом для безопасного соединения через веб-браузер.

Порт Server 8000 используется для потоковой передачи видео в компьютерное программное обеспечение или мобильное приложение, используемое производителем (Hikvision).

После изменения порта HTTP с 80 на 8081 веб-браузер отключится, поэтому вам нужно подключиться снова, указав новый номер порта, в нашем примере вам нужно ввести http: // 192.168.1.1: 8081 в веб-браузере

2. Удаленная настройка цифрового видеорегистратора и мобильного приложения

Это та часть, где вы устанавливаете и настраиваете приложение iVMS-4500 для удаленного доступа к видеорегистратору Hikvision, и этот шаг находится в верхней части этой статьи.

Я начал статью со второго шага, на всякий случай, если ваша локальная конфигурация уже работает нормально. Просто продолжайте, чтобы понять больше.

На схеме ниже показаны все устройства в вашей сети видеонаблюдения.

Обратите внимание, что видеорегистратор, маршрутизатор, компьютер и мобильный телефон находятся в локальной сети, а сервер Hikvision P2P находится в Интернете.

После настройки службы Hik-connect на вашем мобильном телефоне с помощью приложения iVMS-4500 DVR отправляет видео на сервер Hikvision в Интернете.

Вот почему вы можете подключиться с мобильного телефона с помощью приложения

Если у вас есть видеорегистратор Hikvision, и вам сложно получить доступ через мобильный телефон, просто прочтите статью, чтобы понять теорию, и вы сможете выяснить, что не так с вашим конфигурация.

Все должно быть сделано поэтапно, чтобы убедиться, что основные вещи работают, прежде чем переходить на следующий уровень. Я надеюсь это тебе поможет.

Хотите узнать больше?

Если вы хотите стать профессиональным установщиком системы видеонаблюдения или разработчиком , ознакомьтесь с материалами, доступными в блоге. Просто нажмите на ссылки ниже:

Ultimate Guide V3

Поделитесь этой информацией с друзьями …

.

Как подключить видеорегистратор для видеонаблюдения к Интернету с помощью беспроводного маршрутизатора

В этом видео объясняется, как подключить видеорегистратор CCTV DVR к маршрутизатору по беспроводной сети. Это не видеорегистратор со встроенным WIFI. Я подключаю беспроводной мост к проводному порту Ethernet цифрового видеорегистратора для подключения к маршрутизатору через Wi-Fi. Обратите внимание, что я рекомендую системы беспроводных камер видеонаблюдения ТОЛЬКО в крайнем случае.

Решение, которое я объясняю в этой статье и видео, ничем не отличается. Для проводного соединения всегда лучше использовать сетевой кабель CAT-5 или CAT-6, если это возможно.

Проблема

Иногда заказчики устанавливают видеорегистраторы с камерами наблюдения в местах, где нет проводного сетевого подключения. Например, возможно, вы проложили весь свой кабель RG59 или CAT5 для камер видеонаблюдения обратно в шкаф, где будет расположен ваш DVR, но у вас не было возможности проложить сетевой кабель от беспроводного маршрутизатора до этого места. Большинство видеорегистраторов и сетевых рекордеров для IP-камер имеют только проводной порт Ethernet (без встроенного WIFI).

Теперь вы хотите просматривать камеры видеонаблюдения удаленно через Интернет, и для этого вам необходимо подключить DVR к маршрутизатору.

Что ты умеешь?

Решение

Посмотрите видео выше и обратитесь к диаграмме ниже, чтобы узнать, как можно использовать беспроводной мост для подключения видеорегистратора видеонаблюдения к беспроводному маршрутизатору или точке доступа. Читатели, ищущие следующие темы, могут найти это объяснение полезным.

  • Как подключить видеорегистратор для видеонаблюдения к беспроводному Интернету
  • Как подключить DVR к маршрутизатору по беспроводной сети

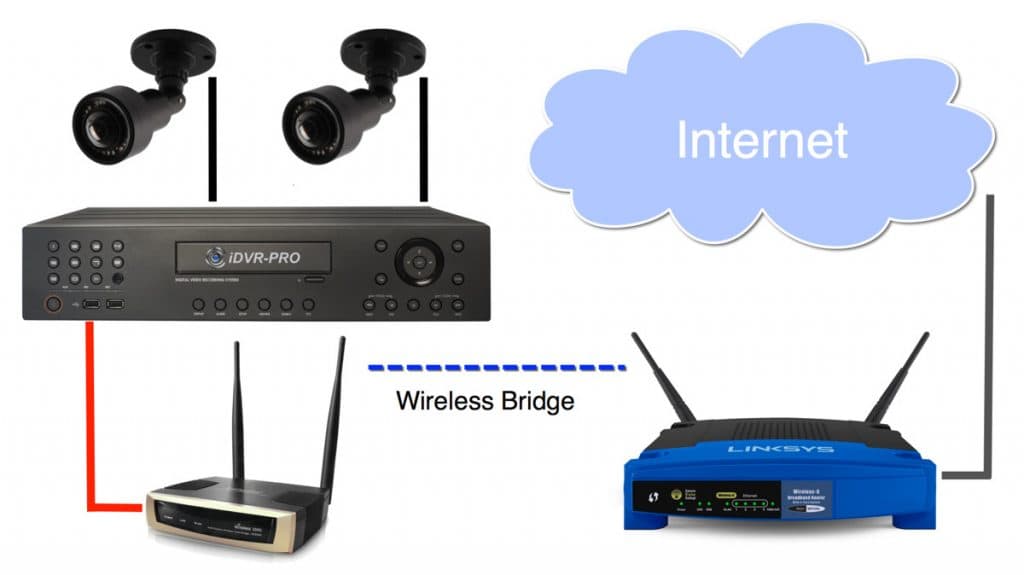

Схема беспроводной сети для подключения DVR к маршрутизатору WIFI

В этом решении описано, как подключить видеорегистратор CCTV DVR с WIFI, но обратите внимание, что это же решение будет работать, если вы используете IP-камеры с сетевым видеорегистратором.

connect security camera DVR to wireless router

Вот как это работает на примере установки выше.

  1. Две камеры видеонаблюдения AHD-BL25 180 градусов жестко подключены к видеорегистратору iDVR-PRO. с помощью сиамского коаксиального кабеля RG59.
  2. iDVR-PRO имеет только порт Ethernet для подключения к сети (без встроенного WIFI).
  3. Порт Ethernet iDVR-PRO жестко подключен к беспроводному мосту с помощью кабеля CAT-5e. Я использую WIFI-AP3500 для беспроводного моста. WIFI-AP3500 на самом деле является многоцелевым беспроводным устройством.Его можно настроить как маршрутизатор, точку доступа или мост. Он настроен в режиме моста, что позволяет ему подключаться к нашему маршрутизатору.
  4. WIFI-AP3500 настроен для подключения к беспроводному маршрутизатору Linksys / Cisco с помощью WIFI.
  5. Маршрутизатор Linksys подключен к Интернету. Это может быть DSL, кабель, выделенное волокно или любой другой тип модема / подключения к Интернету.

Удаленный видеорегистратор и камера видеонаблюдения

Если вашей целью является доступ к вашему DVR через Интернет, чтобы вы могли просматривать наши камеры безопасности удаленно, вам также необходимо настроить переадресацию портов.Пожалуйста, обратитесь к этой статье, чтобы узнать, как настроить переадресацию портов на видеорегистраторе CCTV.

security camera view iPhone

Это изображение удаленной камеры на iPhone с помощью приложения iDVR-PRO viewer. Пользователи также могут получить удаленный доступ к своему DVR для просмотра своих камер с компьютеров Android, Windows и Mac. Здесь вы можете узнать обо всех приложениях и программном обеспечении для удаленного просмотра камеры для видеорегистраторов iDVR-PRO CCTV.


Транскрипция видео

Вот полная транскрипция текста вышеупомянутого видео.

Как подключить видеорегистратор CCTV к беспроводному маршрутизатору или точке доступа. Это проблема, которую мы решаем в этом видео. Допустим, у меня есть видеорегистратор с камерой видеонаблюдения. По сути, если вы не знакомы с этим, это цифровой видеорегистратор, в котором камеры жестко подключаются к записывающему устройству с помощью коаксиального кабеля. Большинство видеорегистраторов для видеонаблюдения на рынке имеют только проводной порт LAN. Почти все устройства, представленные на рынке, не имеют встроенного Wi-Fi. Они предназначены для жесткого монтажа.

Я помещаю свой DVR в место, где у меня нет проводного подключения к локальной сети, что мне делать?

Я могу использовать беспроводной мост для решения этой проблемы.Вот как я это делаю. Начиная с верхнего правого угла, у меня есть две камеры видеонаблюдения, подключенные к моему видеорегистратору. Это может быть любое количество камер. Я просто использую два. Черные линии представляют собой коаксиальный кабель RG59, который используется для подключения моих камер видеонаблюдения к DVR. Цифровой видеорегистратор жестко подключен к моему беспроводному мосту с помощью кабеля Cat5e. Я использую AP-3500 для своего моста Wi-Fi, который является многоцелевым беспроводным устройством. Мой настроен как беспроводной мост для этого приложения.

Беспроводной мост настроен для подключения к моей беспроводной точке доступа.В этом случае я использую маршрутизатор Linksys Cisco в качестве точки доступа и маршрутизатора. Это тип, который обычно используется в жилых сетях и сетях малого бизнеса. Мой маршрутизатор Linksys подключен к Интернету. Это может быть любой тип подключения к Интернету, например DSL, кабельное или прямое оптоволоконное соединение. Теперь, если на моем маршрутизаторе правильно настроена переадресация портов, я могу получить доступ к камерам видеонаблюдения удаленно через Интернет.

Теперь, когда я объяснил, как настроить цифровой видеорегистратор системы безопасности с беспроводной точкой доступа, давайте рассмотрим обратную сторону этого.Для потоковой передачи видео используется большая пропускная способность и надежность. Вы не можете иметь сетевое соединение, которое будет увеличиваться или уменьшаться, а скорость меняется. Это то, что обычно происходит с беспроводной связью. Это просто природа. Есть помехи от других беспроводных устройств. Беспроводное соединение никогда не бывает таким надежным, как проводное сетевое соединение.

Вот почему эти видеорегистраторы поставляются только с проводным соединением, потому что именно так они и должны быть настроены. Я бы сказал, что использование этого метода и реализация беспроводного моста для системы камер наблюдения — крайний вариант.Если вы абсолютно не можете использовать провод для подключения к Интернету к вашему DVR, используйте это. Если вы умеете проложить провод, я настоятельно рекомендую вам это сделать.

Если вы хотите узнать больше о том, как это сделать, и увидеть оборудование, которое я использовал при тестировании, посетите сайт www.cctvcamerapros.com/wirelessDVR.

Спасибо за просмотр!


Сопутствующие товары для видеонаблюдения


Другие статьи и видео

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
