Установка вытяжки над плитой

Несколько полезных по установке вытяжки над плитой

Современная кухня оборудована достаточно интересно. Какие только приборы там не встретишь. Есть чайники, тостеры, комбайны. А ещё мультиварки, пароварки, обычные и встроенные газовые плиты. Но у всей этой техники есть черта, которую можно назвать отрицательной. В процессе приготовления пищи образуются испарения и различные запахи, которые не хочется ощущать по всей кухне и в квартире.

Для решения этой задачи была придумана вытяжка, которая устанавливается над плитой. При этом из обычного прибора бытового назначения по устранению запахов и испарений сегодня она превратилась в интересный элемент интерьера. Но чтобы была сохранена функциональность, установка вытяжки над газовой плитой должна производиться по определённым нормам.

Какие вытяжки бывают?

Прежде чем вникать в процесс установки, следует определиться с видом вытяжки, который подойдёт в конкретном случае.

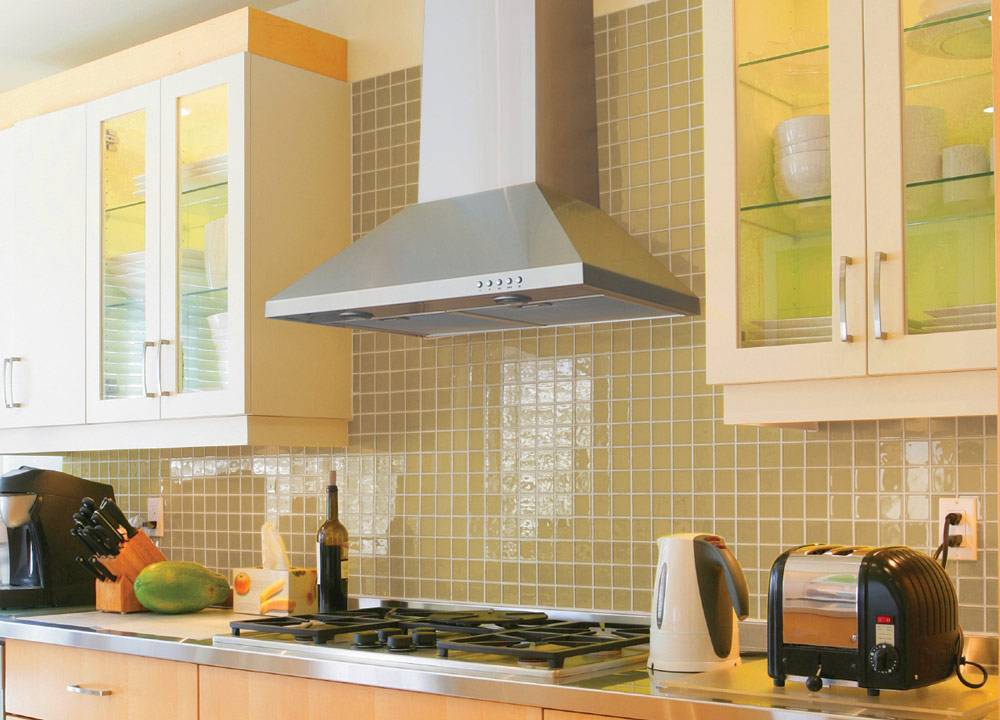

Самый распространённый и несложный вариант – навесная. Она практична и справляется со своими непосредственными задачами. Но такая вытяжка не станет украшением кухни, это скорее эконом-вариант с небольшим радиусом действия.

Встраиваемые также очень практичны и хорошо удаляют ненужные запахи и испарения. Плюсом такой прибор охватывает большую площадь.

Менее распространены и пользуются спросом уже на больших кухнях, где приложил руку мастер дизайна, вытяжки настольные, каминные и островные. Каминная охватывает широкую площадь – не только газовую плиту, но и часть рабочей поверхности. Выглядит она обычно в виде купола. Островная – в большей степени выполняет функцию циркуляции воздуха и крепится по центру кухни.

Но выбрать вид и модель такого электроприбора – это ещё не всё. Ответственно нужно подойти и к вопросу подбора воздуховода.

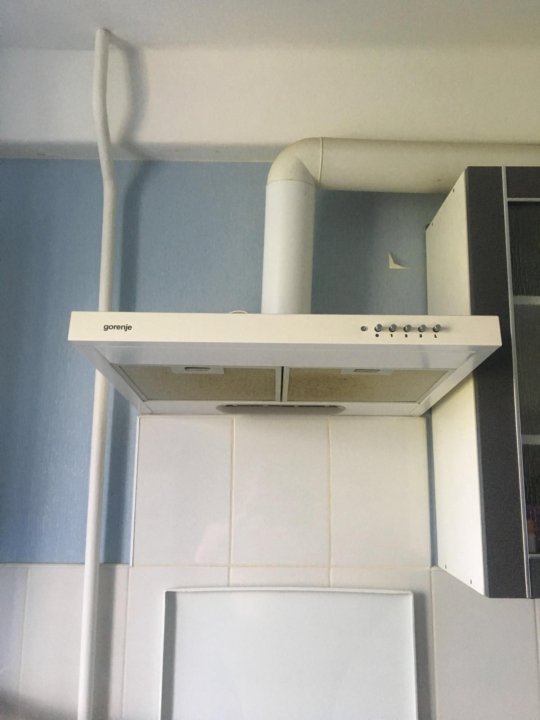

Выбираем воздуховод для вытяжки

Есть несколько видов воздуховодов:

• труба гофрированная;
• жёсткая металлическая конструкция;
• гладкая труба из ПВХ.

Гофрированная труба гибкая, что считается её преимуществом. Это самый недорогой вариант, но немного шумный. Ещё он требует дополнительного обслуживания в процессе эксплуатации. При монтаже гофры допускается использование только специальных крепёжных элементов, которые требуют замены через некоторое время.

Металлическая конструкция самая дорогая. Среднюю позицию занимает ПВХ труба. Такой воздуховод не шумит, его проще помыть. Но установить его можно, только если отверстие вентиляции располагается строго над вытяжкой. Иначе вентиляционная система будет непригодна к работе.

Работы по установке вытяжки над газовой плитой

Подготовка к установке

Итак, с видом вытяжки и воздуховода определились, но переходить к монтажу ещё рано. Перед тем как установить вытяжку над газовой плитой, потребуется изучить несколько моментов, учитывая которые прибор будет работать со 100% эффективностью.

Нужно заранее продумать, как будущая вытяжка будет обеспечиваться электропитанием. Проще говоря, для этого электроприбора необходима отдельная розетка, которая обязательно должна быть заземлена, дабы исключить удары током. Для установки её нужно, чтобы уже был смонтирован воздуховод.

Монтаж должен проходить по правилам и стандартам, установленным для надёжной и безопасной работы. Ещё на стадии выбора этого электроприбора надо учесть, что он не может быть шире варочной поверхности. Монтаж должен быть осуществлён строго симметрично рабочей поверхности газовой плиты, иначе не все испарения и запахи попадут в вентиляцию. Высота установки вытяжки над газовой плитой не должна быть меньше 80 см.

Процесс установки

Для того чтобы не была потеряна функциональность вытяжки, нужно обеспечить правильный режим отвода воздуха. Для хорошего вытягивания запахов и испарений требуется минимизировать количество колен в трубе, ведущей к вентиляционному отверстию.

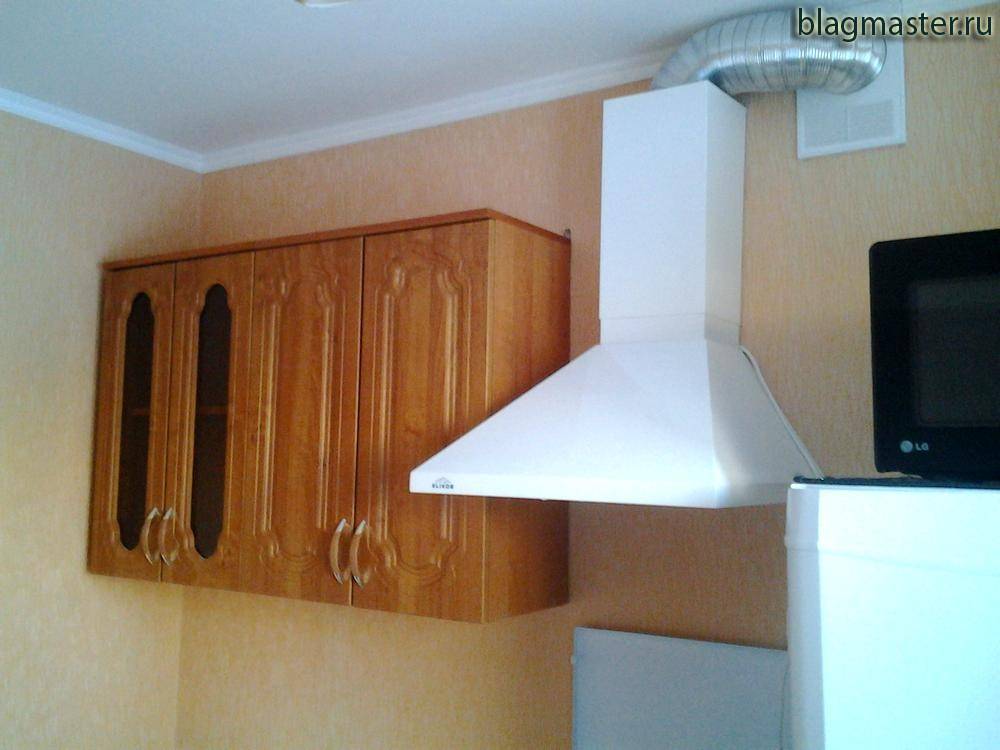

Сам электроприбор крепится к стене. Для современных систем обычно достаточно пары шурупов. Но сначала сооружается прочный узел. Для этого намечают отверстия на стене с соблюдением правил симметрии. Затем при помощи дрели сверлят отверстия под дюбели и устанавливают нужные опоры. После проделанных манипуляций вытяжку фиксируют на стене.

Очень важно, чтобы вытяжка была установлена в строго горизонтальной плоскости. Поэтому «на глазок» лучше ничего не делать. Следует воспользоваться таким инструментом, как уровень. С ним мастер добьётся максимального равновесия в процессе подвески и наладки. Во избежание ошибок особо педантичные покупатели иногда изготавливают макеты из картона. После закрепления вытяжки на стене можно проверять рабочее состояние оборудования.

Несколько советов по установке вытяжки над газовой плитой и её эксплуатации

Для того чтобы вытяжка работала эффективно и на кухонном пространстве не было посторонних запахов или излишнего испарения, существуют некоторые правила. Если для воздуховода выбрана гофрированная труба, не стоит изгибать её под углом больше 90 градусов.

Также не стоит зауживать выходную часть в трубе. Такие действия приведут к увеличению уровня шума. Чтобы загрязнённый запах не смог вернуться в помещение, необходимо снабдить воздуховод обратным клапаном. Всё это учитывается в процессе установки.

А для того чтобы вытяжка прослужила достаточно долго, нужно не так уж много: чистить и менять фильтры. При этом стоит быть осмотрительным при выборе чистящих средств. Чересчур агрессивные химикаты могут существенно сократить срок службы этого электроприбора.

Выйти из строя вытяжка может и из-за того, что хозяйка была невнимательна. С пренебрежением отнеслась к индикаторам загрязнённости отдельных элементов данного электроприбора. К примеру, не поменяла вовремя фильтры. Их нужно промывать регулярно и достаточно часто. Это поможет избежать короткого замыкания и прочих неприятностей. Ведь если в системе возникнет большое накопление жира, это может привести к возгоранию в самый неожиданный момент.

Вытяжка, установленная над плитой по всем правилам, – это красивый и функциональный элемент современного интерьера любой кухни.

Автор статьи: Маркова Е.

Возможно, Вас заинтересует:

Метки страницы: Установка вытяжки над плитой

Правда, что в домах с газовыми плитами запретили ставить кухонные вытяжки? | Дом/ремонт | Недвижимость

Начиная с 1 января 2019 года в России усилен контроль за соблюдением санитарных норм и правил при установке вытяжных панелей над газовыми плитами. Особенно это касается вытяжек над газовыми плитами в многоквартирных домах, которые имеют принудительную циркуляцию воздуха.

По словам руководителя отдела инженерного обеспечения и оборудования зданий и сооружений ООО «Негосударственный надзор и экспертиза» Александра Мосенкова, в нормативные документы требования о запрете установки вытяжных панелей над газовыми плитами не внесены. «Никто не запрещает их устанавливать, и это будет даже не совсем правильный запрет. Но во всех СНиПах, и ранее выпущенных, и актуализированных, есть требование к организации вытяжки», — говорит Мосенков.

Почему опасно подключать вытяжку с принудительной циркуляцией?

Несмотря на отсутствие прямого запрета, в СНиПах содержится рекомендация не подключать вытяжки с принудительной циркуляцией к общедомовой вентиляции. Дело в том, что эти вытяжки блокируют воздушные каналы общедомовой вентиляции, которые рассчитаны на то, чтобы удалять природный газ, который скапливается в верхней части кухни. Из-за полной блокировки общедомовой вентиляции концентрация газа может оказаться критической, и малейшая искра может привести к возгоранию газа.

«Газ легче воздуха, т. е. он поднимается вверх и скапливается под потолком. При установке вытяжки полностью закрывают приемную решетку вентиляции. Газ, обтекающий вытяжную панель, будет скапливаться наверху. И удалиться ему будет некуда», — говорит Мосенков.

Как нужно устанавливать вытяжку?

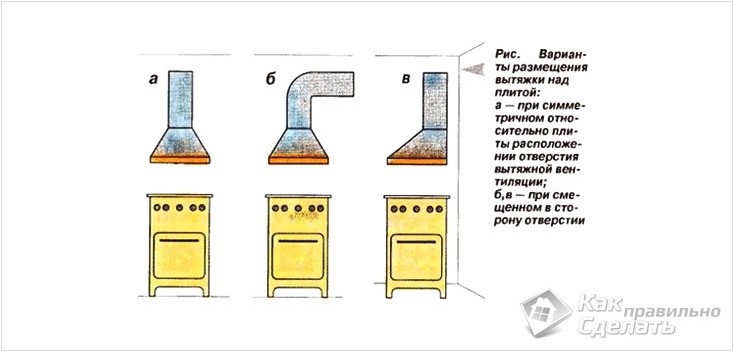

Вытяжку нужно устанавливать так, чтобы ее отводной канал не полностью перекрывал канал общедомовой вентиляции, особенно в старых домах, в которых вытяжная шахта работает исключительно на естественной циркуляции. В таких случаях необходима установка комбинированной решетки, которая обеспечит вентиляцию помещения.

«При установке вентиляционных панелей следует предусмотреть решетку большего размера, в нижнюю часть которой присоединять вытяжную панель, а верхнюю предусмотреть для свободного удаления газа из-под потолка. Можно также ставить перепускной дроссель-клапан, но его нужно качественно отрегулировать. Еще один (более дорогой) способ — это поставить систему контроля загазованности. Очень многие проекты, особенно в малоэтажных домах, оснащаются этим оборудованием: ставится быстрозапорный электромагнитный клапан, и по сигналу о скоплении метана этот клапан перекрывает доступ газа в помещение. Он ставится на входе газопровода в квартиру и перекрывает подачу в экстренных случаях утечки», — говорит эксперт.

Смотрите также:

Как повесить вытяжку над плитой

Хорошо известно, что вытяжные устройства, устанавливаемые над кухонной плитой, используются для отвода отработанных газов и нежелательных запахов, возникающих в процессе приготовления пищи. От выбранной вами модели вытяжного устройства во многом зависит эффективность очистки воздуха и возможность сохранения на кухне комфортных условий для проживания. Но перед тем как повесить вытяжку над плитой вам следует основательно изучить основные требования, предъявляемые к технике её монтажа. Особую важность приобретает этот вопрос в ситуации, когда на кухне у вас установлена газовая плита, эксплуатация которой всегда связана с повышенными рисками.

Считается, что методика установки вытяжного устройства достаточно проста и может быть освоена любым желающим. Вот почему в этой статье мы хотели бы ознакомить вас с техникой монтажа кухонных вытяжек собственными руками.

Виды вытяжных устройств

Вытяжка с угольным фильтром

Все известные виды вытяжных устройств можно разбить на две большие группы:

• циркуляционные устройства со встроенным угольным фильтром;
• вытяжки, встраиваемые в действующую систему отвода воздуха.

В моделях вытяжного оборудования с фильтрующим элементом очистка воздуха осуществляется путём его принудительной циркуляции в пределах устройства.

При этом загрязнённый воздух сначала поступает в систему, а после очистки во встроенном фильтре вновь возвращается в кухонное пространство. Подобные модели вытяжных устройств чаще чего устанавливаются в небольших по площади кухонных помещениях.

Подключается к воздухоотводу

В кухнях большого размера желательно использовать вытяжки с принудительным механизмом забора воздуха, выход которых подключается к действующей системе вентиляции. С помощью таких проборов загрязнённый воздух выводится из кухонного пространства наружу (за пределы помещения). Эффективность работы таких вытяжных устройств заметно выше, чем у проборов с принудительной циркуляцией воздуха, так что они устанавливаются чаще всего на кухнях с большим количеством источников загрязнения.

Рекомендации по монтажу вытяжек

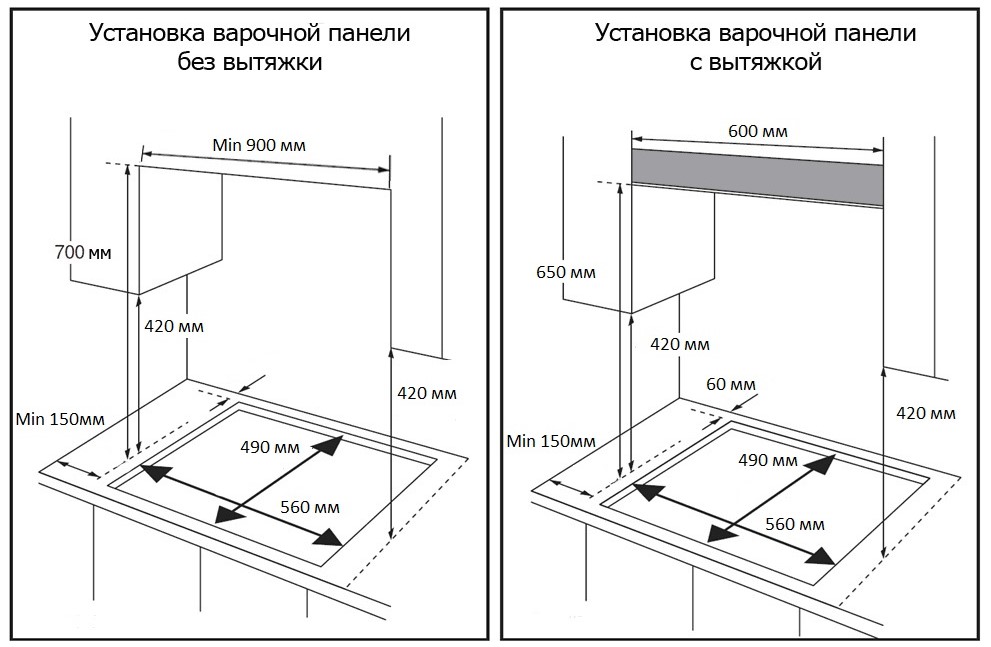

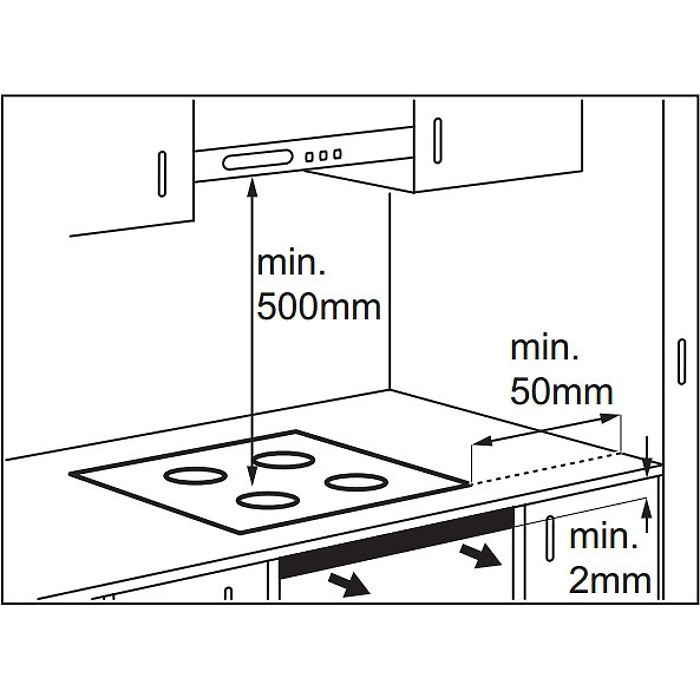

Расстояние до варочной поверхности

Для успешного монтажа вытяжек своими руками вам необходимо будет соблюдать следующие правила:

• расстояние от плиты до заборного кожуха (плоскости входного отверстия) вытяжки не должна быть менее 65 сантиметров;
• габариты заборного кожуха должны приблизительно соответствовать размерам газовой плиты;
• используемая для подключения вытяжки электрическая розетка не должна располагаться непосредственно над плитой;
• при подключении вытяжки к воздуховоду её отводящая труба должна иметь минимум изгибов.

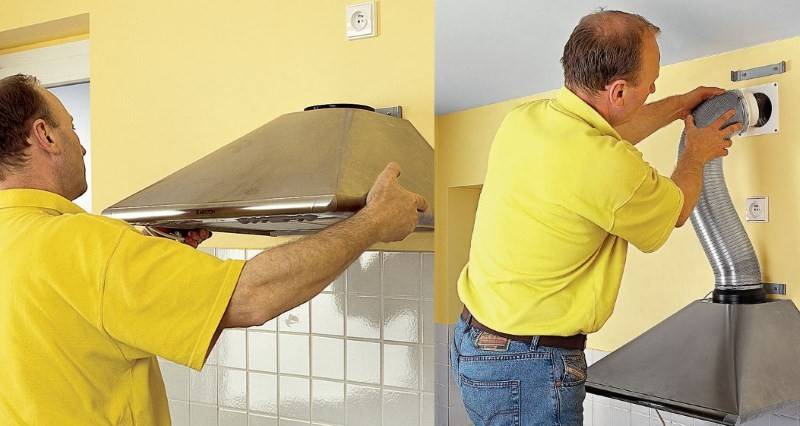

Установка

Этап установки

Монтаж вытяжки со встроенным угольным фильтром не потребует от исполнителя каких-либо специальных навыков и особых усилий. Для её установки вам потребуется хороший уровень, с помощью которого на выбранной высоте делается разметка контрольных точек навешивания устройства, а затем с помощью перфоратора пробиваются отверстия под элементы крепежа.

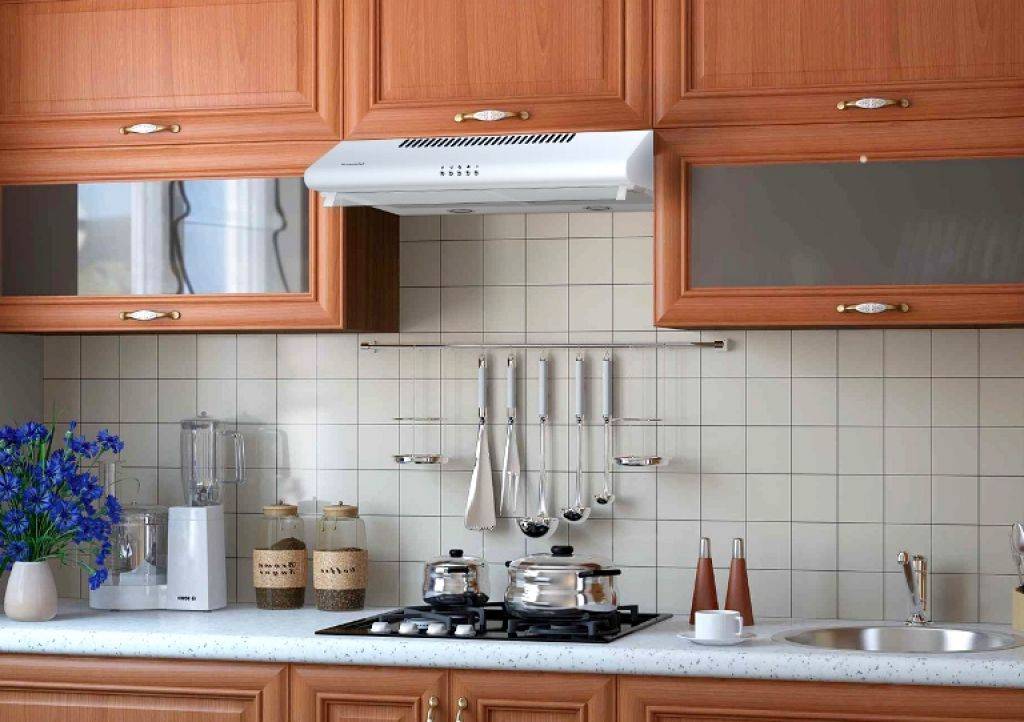

Монтаж встроенной вытяжки

Фиксация вытяжки на стене или навесном шкафу производится с помощью специальных крючков, надёжно удерживающих её в точках подвески. При установке вытяжного устройства на лицевой части кухонного гарнитура для её размещения лучше всего использовать ниши, всегда имеющиеся в навесных шкафах.

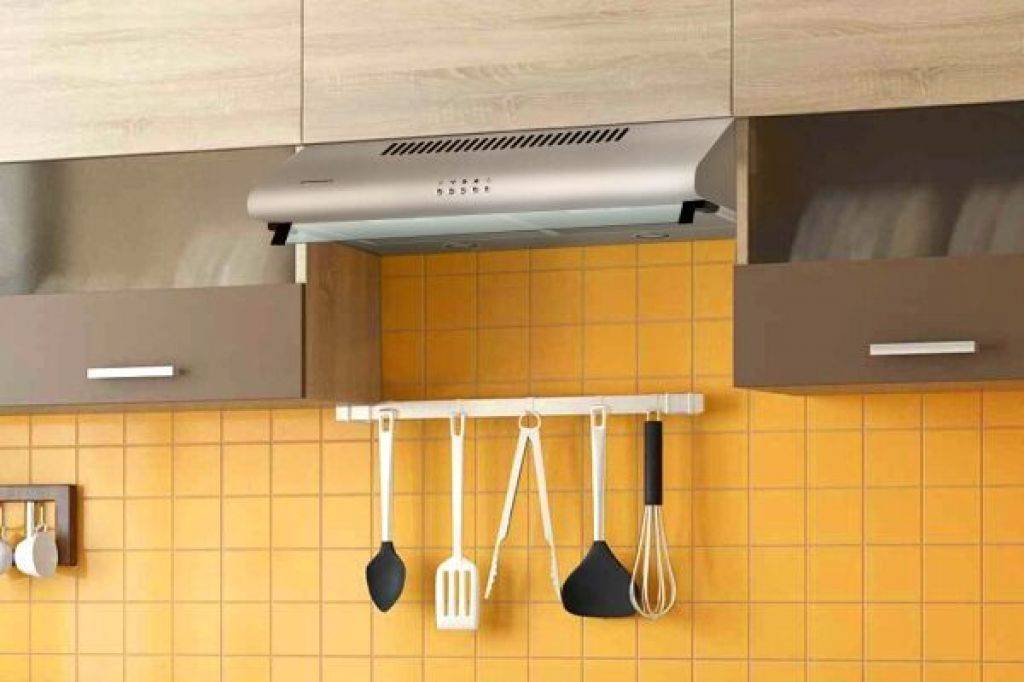

Монтаж в подвесном шкафу

Корпус вытяжек с подключением к воздухоотводу фиксируется при помощи тех же креплений (крючков), с той лишь разницей, что место их установки должно быть «привязано» к вентиляционному отверстию. После фиксации прибора на выбранном месте к его выходному отверстию пристыкуется канал воздуховода (в качестве такого канала могут использоваться обычные пластиковые трубы).

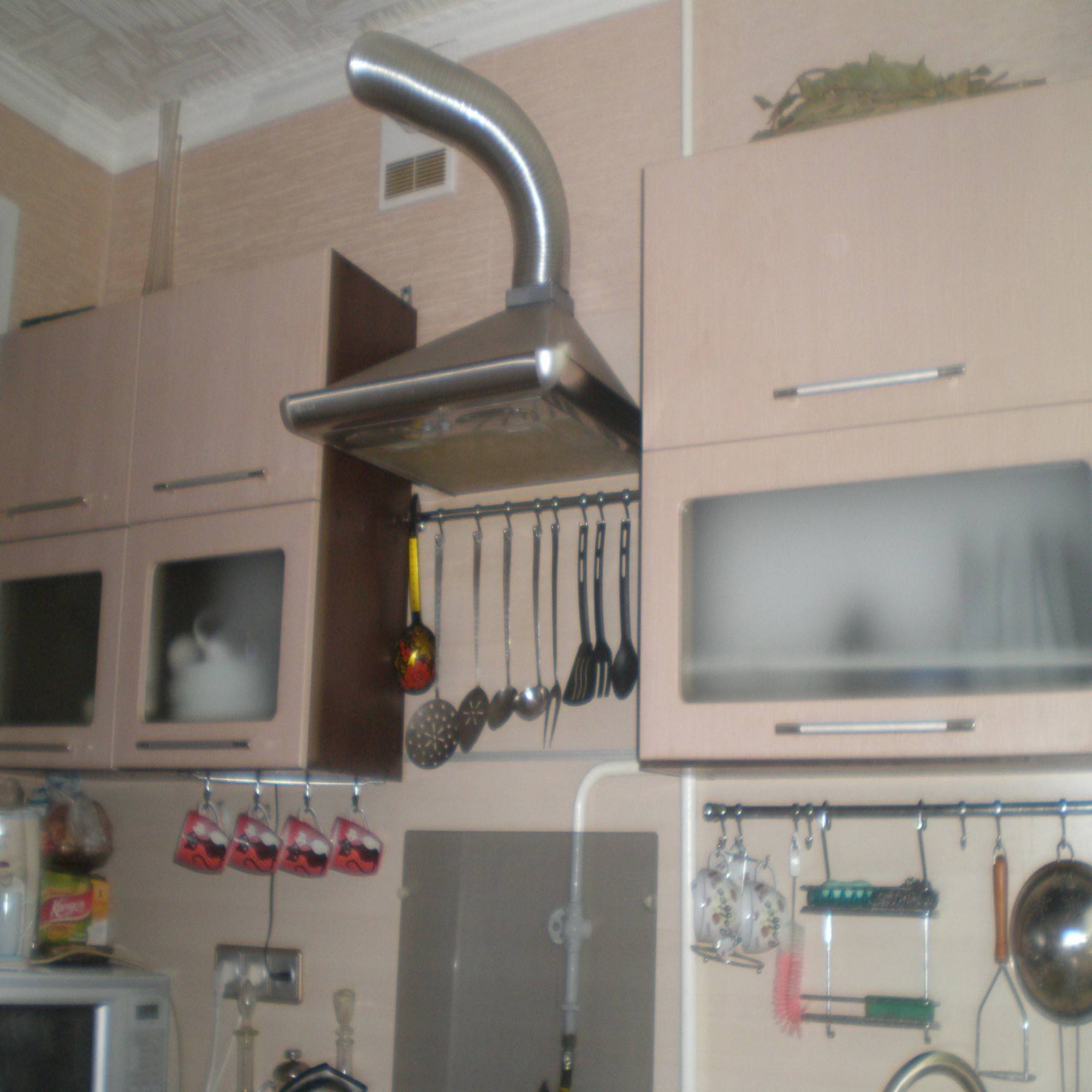

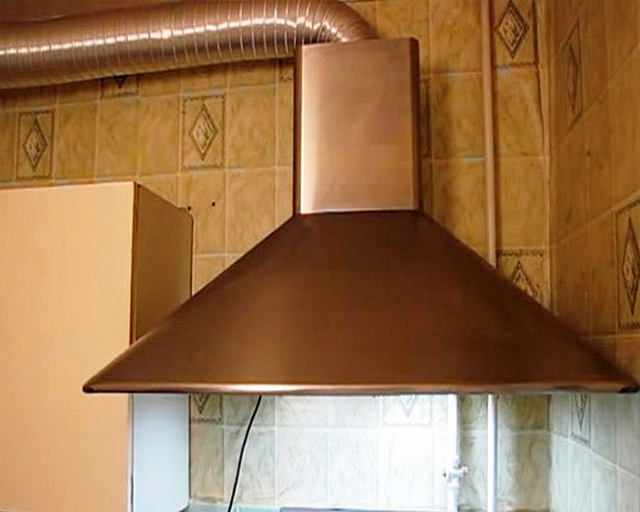

Подключение с помощью гофры

Главное при этом, чтобы используемые вами трубы по размеру соответствовали диаметру воздухозаборного отверстия в стене, что позволит вам избежать потерь мощности откачки. По завершении всех установочных процедур следует провести тестовую проверку функционирования оборудования, что позволит вам убедиться в правильности его монтажа.

Советы специалистов

Подключение к электричеству

В том случае, если для подключения вытяжки вам потребуется отдельная розетка – все провода, подводящие к ней электропитание, можно будет «упрятать» в специальный кабель-канал. Кроме того, электропроводка может быть скрыта под листами декоративного материала, используемого для отделки вашей кухни.

Обратите внимание!
Необходимо предусмотреть в линии электропитания вытяжки специальное защитное устройство (так называемый «автомат»), обеспечивающее отключение оборудования при возникновении аварийной ситуации.

Очень надеемся, что наша статья поможет вам разобраться в том, как повесить вытяжку над плитой таким образом, чтобы вы навсегда избавились от неприятных запахов на кухне и получили возможность наслаждаться свежим и чистым воздухом.

Видео

Вот так устанавливается кухонная вытяжка:

Как установить вытяжку без вентиляции и воздуховодов

Я продолжаю публиковать тизеры кухни в Instagram, и вам всем нужны подробности. Гораздо проще просто опубликовать быстрое изображение, чем написать руководство или запись в блоге для проекта. Но сегодня я здесь, чтобы поделиться руководством по установке нашей вытяжки (плюс, взгляните на наши недавно установленные бра).

Полное руководство по установке бесканальной вытяжки  находится на сайте eHow, поэтому загляните туда, чтобы прочитать пошаговые инструкции.

Некоторое время назад, когда мы делали электромонтажные работы, они проложили провода по стене для вытяжки. Мы знали, что нам понадобится электрическая коробка за дымоходом вытяжки.

У нас не было электриков, которые устанавливали электрическую коробку, потому что мы не были точно уверены, где на стене будет располагаться плита. Если бы мы попросили электриков подключить коробку, а затем коробка оказалась бы не в том месте, было бы очень сложно починить гипсокартон вокруг этой области.Поскольку из стены торчали только провода, мы могли бы легко исправить эту небольшую область всего за один раз.

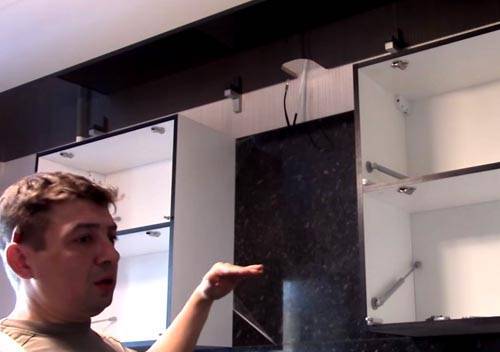

После того, как мы определились с размещением, мы проверили провода на наличие электричества, а затем установили коробку (опять же, полное пошаговое руководство закончилось на eHow).

Дымоход вытяжки крепится прямо над электрической коробкой, чтобы вытяжка работала.

Мне нравится находить способы упростить проекты, и мы нашли один из них в этом проекте, создав шаблон.Люк — король бумажных шаблонов, и этот проект — еще один отличный проект для них. Серьезно, я начинаю думать, что бумажные шаблоны отлично подходят для большинства проектов.

Мне нравится дополнительный характер, который вытяжка придает кухне. Кроме того, это радикальное улучшение — иметь поклонника того, что мы использовали (а это ничего).

Этот проект определенно отлично подходит для выходных и, на мой взгляд, действительно дает вам большую отдачу от затраченных средств.

См. полное руководство на eHow.

Подключение к: DIY Like a Boss

Раскрытие информации: Этот пост может содержать партнерские ссылки. Я получаю небольшую комиссию бесплатно для вас, когда вы совершаете покупку по моей ссылке.

Как установить неканальные вытяжки | Главная Справочники

Вытяжки являются эффективным средством снижения дыма, пара и других паров, связанных с приготовлением пищи. Вытяжка без воздуховодов работает, нагнетая загрязненный воздух через угольный фильтр для его очистки.Прежде чем устанавливать вытяжку, вы должны сначала уточнить в местном строительном отделе правильное монтажное расстояние между блоком вентилятора и плитой. Расстояние может варьироваться от 24 до 30 дюймов для типичной установки. Перед началом любого электрического проекта всегда отключайте питание соответствующей цепи, выключая выключатель на панели обслуживания дома (коробка выключателя).

Соображения

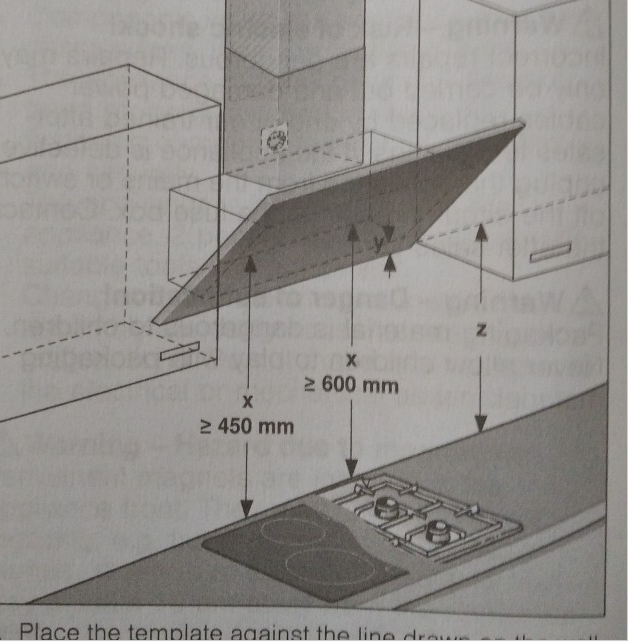

Следуйте рекомендациям производителя по высоте вытяжки, а также местным нормам.Вам также может понадобиться переоборудовать вытяжку для работы без воздуховода. Некоторые вытяжки могут работать как с системой воздуховодов, так и без нее. Подробные инструкции по переоборудованию вытяжки см. в инструкциях производителя. Как правило, преобразование вытяжки для работы без воздуховода требует вращения двигателя вентилятора и установки металлической пластины, закрывающей отверстие.

Источник питания

Вытяжка — это устройство с проводным подключением, для питания которого требуется источник питания 110 В.Хотя нет необходимости выделять маленькому устройству отдельную цепь, вы также не хотите перегружать существующие цепи. Если вы планируете подключиться к существующей цепи, рассчитайте общую нагрузку на цепь, чтобы убедиться, что добавление нагрузки вытяжки не превысит безопасную мощность цепи (обычно 80 процентов от общей мощности цепи). Если найти подходящий источник питания нелегко, наймите лицензированного электрика для установки цепи.

Подготовка шкафа

Вытяжки крепятся к нижней части кухонного шкафа, расположенного над плитой.В новых домах есть шкафы с размерами, подходящими для установки вытяжки, а в старых домах их может не быть. Вам нужно будет измерить толщину вытяжки и добавить минимальные требования к высоте, чтобы определить, достаточно ли зазора. Когда их недостаточно, вам придется модифицировать соответствующий шкаф. Для этого может потребоваться снять шкаф, чтобы изменить его, или поднять его в соответствии с требованиями по высоте.

Установка

Вытяжки крепятся к шкафу с помощью монтажных винтов.Винты обычно имеют длину около 1/2 дюйма, поэтому они не проникают внутрь корпуса. Выбивная заглушка, снятая с задней части вытяжки, перед установкой оснащается разъемом для проводов. Прибор удерживается на месте, в то время как провод вставляется в разъем с последующей установкой крепежных винтов. После того, как вытяжка будет закреплена на дне шкафа, вы можете подключить провода от вытяжки к горячему, нейтральному и заземляющему проводам питающего провода с помощью проволочных гаек. Чтобы закончить проект, замените все крышки и вставьте фильтры.

Как заменить вытяжкуУчебный центр

Независимо от того, ремонтируете ли вы свою кухню или просто модернизируете свою плиту, установка новой вытяжки — это разумный способ обновить один из самых важных приборов в комнате. В конце концов, вытяжки легко удаляют дым, жир и запахи из кухни, одновременно улучшая вентиляцию.Узнайте, как заменить вытяжку, выполнив 10 простых шагов.

Подготовка к установке

1. Соберите инструменты и расходные материалы

Прежде чем приступить к работе, найдите время, чтобы собрать инструменты и материалы, необходимые для этого проекта. Вам понадобится следующее:

• Новая вытяжка
• Тестер цепи
• Соединители проводов
• Кусачки
• Отвертка
• Винты
• Малярная лента
• Ручка
• Защитные очки

Уделите время изучению разрешений в вашем районе. Хотя замена вытяжки может показаться не таким уж большим проектом, есть вероятность, что она вам понадобится для выполнения этой работы. Поскольку это не то, чему вы хотите научиться после завершения проекта, сначала проведите исследование.

2. Отключить питание

Когда вы будете готовы начать, отключите питание вытяжки. Если вы не пометили автоматический выключатель, вам может потребоваться переключить несколько переключателей, пока вы не найдете нужный.

Поскольку вы собираетесь отсоединять проводку от вытяжки за несколько коротких шагов, это необходимая мера предосторожности.Подумайте о том, чтобы запереть коробку панели или оставить записку, чтобы предупредить членов вашей семьи, чтобы они не переворачивали соответствующий выключатель. Используйте тестер цепи, чтобы убедиться, что питание действительно отключено, прежде чем продолжить.

3. Отсоедините старое оборудование

Используйте отвертку, чтобы снять фурнитуру с существующей вытяжки. Вам нужно снять все накладки и фильтры и выкрутить лампочки. Вы захотите получить доступ к существующей проводке, прежде чем снимать вытяжку со стены, и вы сможете увидеть и добраться до проводки после того, как отсоедините оборудование.

4. Пометьте существующую проводку перед отсоединением

Затем потратьте несколько минут, чтобы пометить каждый провод, чтобы не возникало вопросов о том, как подключить новую вытяжку. Используйте клейкую ленту и ручку, чтобы пометить каждый провод, выходящий из стены.

Если соединители проводов удерживают какой-либо из существующих проводов на месте, отвинтите их. Если обжимные разъемы удерживают какие-либо провода на месте, вам нужно будет использовать кусачки, чтобы отсоединить два провода. Сделайте небольшой надрез, чтобы оставить как можно больше проволоки для работы.

5. Снимите старую вытяжку

Наконец-то вы готовы снять старую вытяжку, поэтому используйте отвертку или шуруповерт, чтобы снять крепеж и другие детали, удерживающие ее на месте. Хотя большую часть этого проекта выполняет один человек, вам понадобится еще пара рук, чтобы помочь с этим. Попросите друга или члена семьи подержать старый капот на месте, пока вы снимаете последние несколько креплений. Он не будет особенно тяжелым, но вы не сможете безопасно поддерживать его, выкручивая винты.

Установка вытяжки

Убрав старую вытяжку, пришло время сосредоточиться на новой вытяжке. Хотя важно измерить пространство перед покупкой новой вытяжки, разумно перепроверить свои расчеты, прежде чем приступать к установке.

6. Подтвердите размеры новой вытяжки

Новая вытяжка должна аккуратно вписываться в горизонтальное пространство, с которым вам приходится работать, обеспечивая охват всей ширины диапазона.Он также должен оставлять как минимум 2 фута зазора над диапазоном. В конце концов, вы хотите, чтобы вытяжка вытягивала дым, влагу и запахи из плиты, но вы также хотели бы оставить достаточно места для приготовления пищи.

7. Настройка вентиляции и проводки для новой вытяжки

После того, как вы подтвердили характеристики вытяжки, пришло время подготовить новую модель. Многие новые вытяжки могут работать как с верхними, так и с задними вентиляционными конфигурациями, поэтому вам нужно будет открыть вентиляционное отверстие, соответствующее вашему существующему воздуховоду.Снимите все пластины, закрывающие проводку новой вытяжки.

8. Установите новую вытяжку

Чтобы безопасно установить новую вытяжку, ознакомьтесь с инструкциями производителя. Ваша новая модель должна поставляться с собственным набором крепежных винтов, которые одобрены для веса бленды. Чтобы определить место для новой вытяжки, попросите друга или члена семьи подержать ее на месте, пока вы отмечаете правильное место для винтов.

Отодвиньте новую вытяжку в сторону и частично вверните крепежные винты в стену.

Установите новую вытяжку на место, убедившись, что она надежно закреплена на крепежных винтах. Убедитесь, что воздуховод на кухне совпадает с вентиляционным отверстием вытяжки, а затем затяните крепежные винты.

9. Подсоедините проводку

Теперь, когда новая вытяжка установлена, пришло время подключить проводку для вентилятора и освещения. Протяните провода, идущие от стены, через отверстие в новой вытяжке, а затем соедините вместе черные и белые провода.Используйте соединители проводов, чтобы соединить черные провода с черными проводами и белые провода с белыми проводами. Если заземляющий провод выходит из стены, подключите его к заземляющему винту, который обычно имеет зеленый цвет.

10. Завершение установки и включение питания

Чтобы закончить работу, аккуратно уберите проводку и установите крышку проводки на место. Убедитесь, что все крепежные винты затянуты.

Включите питание, а затем включите вытяжку, чтобы проверить ее.Убедитесь, что свет работает правильно, и проверьте, правильно ли вентилируется вентилятор. Выйдите на улицу, чтобы убедиться, что воздух выходит из вытяжного отверстия вытяжки, так как вы не хотите, чтобы влажный воздух из кухни попадал внутрь вашего дома.

После того, как ваша новая вытяжка установлена ​​на место, питание включено и вытяжка успешно прошла испытания, ваша кухня готова к использованию. Включите новую вытяжку и приступайте к готовке.

Ресурсы:

https://www.builddirect.com/Range-Hoods-Results

https://www.builddirect.com/blog/close-range-choosing-between-range-hoods/

Как установить внешний вентилятор для кухонной вытяжки

Кухонные вытяжки обычно оснащены вентилятором, который может высасывать любой дым или запахи, образующиеся под ним. Однако можно установить более мощный вентилятор снаружи дома, который может достичь тех же результатов, но с более низким уровнем шума.Кроме того, в отличие от некоторых вытяжных вентиляторов, которые просто фильтруют воздух и выбрасывают его прямо на кухню, внешний вентилятор будет стрелять во все, что втягивает прямо наружу. Шаги ниже поясняют, как можно установить внешний вентилятор.

Шаг 1. Вырежьте отверстие для вентилятора

С помощью циркулярной пилы вырежьте отверстие в стене или крыше, где будет установлен вентилятор. Отверстие должно быть около 14 дюймов в ширину и 18 дюймов в длину. При проходе через крышу черепицу, возможно, придется сначала срезать канцелярским ножом.

Шаг 2. Установка внешнего вентилятора

Поместите вентилятор напротив отверстия, прорезанного в крыше или стене. Выходное отверстие или часть воздуходувки с экраном должны быть обращены к земле и, в идеале, в направлении, противоположном преобладающим ветрам. Фланец, который окружает блок воздуходувки, должен быть установлен так, чтобы вода не попала внутрь блока. Если воздуходувка устанавливается на крыше, самая верхняя часть фланца должна быть заправлена ​​под ряд гонтов над ним, а нижняя часть фланца должна перекрывать ряд гонтов ниже.Если вы делаете настенную установку, сделайте то же самое с сайдингом. Закрепите устройство на месте с помощью дрели и атмосферостойких оцинкованных монтажных винтов, которые входят в комплект поставки устройства. После закрепления обильно нанесите кровельный герметик по краям агрегата, где фланец соприкасается со стеной или крышей.

Шаг 3. Подключение выхлопной системы

Воздуховод, который выходит из воздуходувки, обычно имеет круглую форму и диаметр 10 дюймов. Круглый 10-дюймовый регулируемый колено может быть подсоединен к задней части воздуходувки, чтобы изменить направление воздуховода, чтобы он двигался в правильном направлении к вытяжке.Любой воздуховод, добавленный к внешнему вентилятору, должен оставаться круглым и иметь диаметр 10 дюймов, пока он не пройдет через стену или потолок дома. Однако после того, как воздуховод пройдет через крышу или потолочный кронштейн, необходимо будет установить переходник с 10 дюймов на 8 дюймов, чтобы сделать воздуховод совместимым с вытяжным отверстием, предусмотренным на вытяжке (выпуск может быть другим, но выпускные отверстия вытяжек обычно имеют диаметр 8 дюймов). От этого перехода можно подсоединить дополнительные отрезки 8-дюймового воздуховода, чтобы добраться до вытяжки, но планируйте это тщательно: чтобы воздуходувка работала должным образом, 8-дюймовый воздуховод не может проходить более чем на 5 футов, прежде чем достигнет вытяжки.После того, как все воздуховоды подсоединены, проденьте небольшой винт через каждое соединение, чтобы убедиться, что они не могут отделиться. Затем заклейте их большим количеством термостойкой ленты.

Шаг 4. Подключите вентилятор к вытяжной вытяжке

Снимите крышку внешнего вентилятора, чтобы получить доступ к проводке. Трубопровод должен быть проложен от воздуходувки до вытяжки. После того, как провода протянуты через кабелепровод к вытяжке, подключите вентилятор к вытяжке в соответствии с местными электротехническими нормами.Не забывайте всегда выключать питание перед выполнением любых работ с электричеством. Установите на место крышку внешнего вентилятора, и он готов к использованию.

%PDF-1. 4
%
1 0 объект
>/Метаданные 1560 0 R/Страницы 2 0 R/Тип/Каталог/Ярлыки страниц 10 0 R>>
эндообъект
1560 0 объект
>поток
Доказательство: pdfuuid: c3b0a633-c2cf-40e6-8258-d96edfe6a3f0uuid: 5ffc4104-a357-4c09-86af-e2595b299505

Референсный поток72. 0072.00Inchesuid:e4be2905-78c6-4d45-b888-1d37c0a4b875uuid:4fb02669-c86a-464b-9484-30bc925597a6

ReferenceStream72.0072. 00Inchesuuid:e4be2905-78c6-4d45-b888-1d37c0a4b875uuid:4fb02669-c86a-464b-9484-30bc925597a6

ReferenceStream72. 0072.00Inchesuuid:587c0460-b11a-47ea-94f6-63a4a04f5cc1

ReferenceStream72. 0072.00Inchesuuid:73866f03-6a06-48fe-b858-d931347b4120uuid:22168ae6-9140-4946-a0ef-25a8413c6a47

ReferenceStream72.0072. 00Inchesuuid:7e60983f-4975-4cc1-9ff8-56b22816aba4uuid:f76ca239-2d89-4f72-ba4d-1e5420c2678e

application/pdf2009-06-01T09:18:55-07:002009-06-01T09:20:14-07:00Adobe InDesign CS3 (5.0.4)2009-06-01T09:20:14-07:00Библиотека Adobe PDF 8.0 Ложь
конечный поток
эндообъект
2 0 объект
>
эндообъект
10 0 объект
>
эндообъект
8 0 объект

Являются ли вытяжки проводными или съемными? (Подробный ответ) – Руководство по домашней эффективности

Вытяжка является неотъемлемой частью любой кухни, и то, как она питается, имеет значение, особенно при установке. Итак, как именно они питаются?

Вытяжки могут быть как проводными, так и съемными. Если ваша вытяжка поставляется с вилкой, она не требует жесткого подключения. Если вилки нет, то она должна быть жесткой. В зависимости от спецификации производителя, вытяжки, поставляемые с вилкой, могут иметь проводное подключение, а вытяжки с проводным подключением могут изготавливаться для подключения к розетке.

Я устанавливал вытяжки обоими способами. Каждое подходит в зависимости от обстоятельств. На самом деле, я только что закончил монтировать вытяжку, которая изначально была рассчитана на подключение к сети.Давайте углубимся в эту тему, объяснив, являются ли бесканальные вытяжки подключаемыми модулями, и расскажем, что вам нужно знать о подключении или подключении вытяжки к сети.

Подключаются ли бесканальные вытяжки к розетке?

Бесканальные вытяжки — это самый простой в установке тип вытяжек, и большинство людей могут установить их самостоятельно без помощи профессионала.

Бесканальные вытяжки могут быть как проводными, так и разъемными, как и канальные вытяжки. Конструкция вытяжки — выводит ли она воздух через воздуховод за пределы вашего дома (с воздуховодом) или рециркулирует в кухонную зону через фильтр (без воздуховода) — не зависит от того, как она подключена к источнику питания.

Однако, поскольку во многих канальных вытяжках выпускное отверстие после установки становится недоступным, они обычно имеют жесткое подключение. Поскольку вытяжку без воздуховодов можно установить в любом месте, чтобы обеспечить доступ к розетке, подключить их к сети легко и предпочтительно.

Недавно я установил вытяжку для своей свекрови в ее новом доме. Он был разработан для использования как с воздуховодом, так и без воздуховода. Он поставляется с плагином для простой установки.

Большинство бесканальных вытяжек поставляются со шнуром и вилкой.

Также можно превратить канальную вытяжку в бесканальную вытяжку с помощью рециркуляционного комплекта, подобного тому, который купила моя свекровь. Это означает, что независимо от того, является ли ваша вытяжка проводной или подключаемой, обычно это не имеет отношения к тому, можно ли сделать вашу вытяжку без воздуховодов или нет.

Пример установки встроенной вытяжки без воздуховодов можно посмотреть в этом видео на YouTube:

Подключение вытяжки

По данным Proline Range Hoods, в большинстве вытяжек для питания используется трехконтактная вилка, которую вы можете подключить самостоятельно.Следовательно, эти вытяжки не имеют жесткого подключения (источник).

Ваша вытяжка, скорее всего, может быть подключена к сети, даже если она предназначена для проводного подключения. Тем не менее, вы должны прочитать руководство к вашей вытяжке, чтобы убедиться, что ее можно подключить к шнуру и вилке, прежде чем переделывать ее.

В соответствии с Национальным электротехническим кодексом, действующим во всех 50 штатах США, вытяжки можно подключать к шнуру и вилке, если соблюдены все следующие требования:

• Он должен быть на выделенной цепи.
• Шнур не должен быть меньше 18 дюймов (45,72 см), но не длиннее 4 футов (1,22 м).
• Розетка должна быть расположена в месте, исключающем повреждение шнура.
• Розетка должна быть доступна.
• Шнур указан как подходящий в инструкции по установке прибора.

Вытяжку также можно подключить к розетке цепи освещения. Если вы хотите это сделать, должны быть выполнены вышеуказанные условия, а также еще два:

• Вытяжка не может быть рассчитана на более чем 50 % номинала ответвленной цепи. Номинальное значение относится к количеству ампер.
• Шнур вытяжки должен иметь вилку с заземлением. Это трехконтактная вилка, однако в системах с двойной изоляцией в этом нет необходимости.

Согласно кодексу, вы не захотите подключать вытяжку к кухонной розетке. Кухонные розетки, подключенные к ответвленной цепи небольшого электроприбора, не разрешается размещать выше 5,5 футов (1,7 м) или в шкафу. Любая розетка, которую вы используете для вытяжки, скорее всего, нарушит это правило.

Если вы хотите подключить вытяжку к сети и для этого вам нужно купить шнур и вилку, имейте в виду, что имеет значение, какой шнур вы покупаете, так как он может не подходить для вашей вытяжки.

У производителя вашей вытяжки также есть спецификации для типа шнура и вилки, которые вы можете использовать для питания вытяжки. Убедитесь, что вилка, которую вы покупаете для своей вытяжки, подходит для вашей конкретной вытяжки, так как она не подходит для всех.

Если вы ищете качественный шнур и вилку для своей вытяжки, этот комплект шнура питания Endurance Pro HCK44 (ссылка на Amazon) совместим с вытяжками серий Broan, Nutone и Kenmore.Он доступен по цене и поставляется с годовой гарантией без вопросов.

Жесткая проводка вытяжки

Если в вашей вытяжке нет вилки, значит, она жестко подключена, то есть предназначена для физического подключения к домашней электропроводке.

Вытяжки с жесткой проводкой имеют более аккуратный и организованный вид. Хотя розетки со временем могут выйти из строя, постоянное проводное соединение более надежно.

Кроме того, иногда вы не сможете подключить вытяжку к розетке — розетка может быть недоступна после установки или не получится дотянуться до розетки с удлинителем.В этих случаях ваша вытяжка должна быть жестко подключена.

Если вы планируете выполнить аппаратное подключение, вы должны сначала убедиться, что аппаратное подключение поддерживается моделью вашей вытяжки.

В соответствии с Национальным электротехническим кодексом, если вы планируете подключить вытяжку к цепи освещения, ее номинал не может превышать пятидесяти процентов от номинала ответвленной цепи. Если вы подключаете его к выделенной цепи, вам не нужно выполнять никаких особых условий.

В целях безопасности лучше всего вызвать электрика для выполнения проводки.Некоторые производители специально требуют установки электрика для подключения своих вытяжек.

Последние мысли

Вытяжки

могут быть как проводными, так и подключаемыми. Это касается как канальных, так и бесканальных вытяжек.

От следующих факторов зависит, должна ли ваша вытяжка быть проводной или подключенной к сети:

• Ваша конкретная модель и тип вытяжки.
• Если розетка доступна.
• Технические характеристики производителя.
• Если он соответствует всем электротехническим нормам.

Если вы не уверены, должна ли ваша вытяжка быть проводной или подключенной к сети, обратитесь к электрику, чтобы он посмотрел ее. Когда дело доходит до электропроводки, всегда лучше обратиться за помощью к профессионалу.

Рекомендуемое чтение:

Практическое руководство.

Установка бетонной вытяжки, часть 3

После того, как вы успешно отлили детали и полностью их закончили, вы готовы установить вытяжку.Вы уже предоставили подрядчику надлежащие чертежи, указывающие, где разместить блокировку (например, чертежи в верхней части этой страницы), расположение вентиляционных отверстий установлено, и все кронштейны были установлены до закрытия стены, если это указано.

Используйте список инструментов и материалов (на первой странице), чтобы собрать то, что вам нужно.

Первым шагом является отметка высоты устройства на стене с помощью счетчиков из утвержденных рабочих чертежей. Отметьте центр вытяжки и прикрутите планку (1) к стене, чтобы временно удерживать жатку на месте.Кроме того, отметьте внешние края (2), так как вы не сможете найти центр после размещения жатки. Затем к стене будет прикручен L (3) кронштейн, который выдержит вес блока и удержит его на месте, пока будут выполняться следующие задачи. Вся область за жаткой должна быть перекрыта согласно вашему чертежу, чтобы можно было свободно закрепить жатку там, где это может быть необходимо. Г-образный кронштейн будет установлен в центре места, где будут размещены опорные кронштейны. Кронштейны будут поддерживаться жаткой, поэтому важно убедиться, что жатка надежно закреплена.

Г-образный кронштейн можно утопить в стене за коллектором или заглубить в коллектор, чтобы коллектор плотно прилегал к стене. Точно так же кронштейн ниже можно отшлифовать, чтобы приспособить его к толщине L-образного кронштейна и/или головок винтов Tapcon. Для вкручивания L-образного кронштейна в блокировку можно использовать два тяжелых шурупа № 10 или лучше для дерева или листового металла с полукруглой или плоской головкой. Требуемый размер должен только преодолевать возможную силу веса жатки.

Вам потребуется прикрепить доску или стойку (4) к передней части жатки, чтобы выровнять ее и нести нагрузку до тех пор, пока устройство не будет закреплено на месте болтами. Предварительно вырежьте плату и приготовьте зажим, чтобы удерживать жатку стабильно, пока вы ввинчиваете L-образный кронштейн в жатку.

После того, как вы выровняете жатку спереди назад и выровняете ее слева направо на шипе (1), вы можете привинтить (6) жатку к блокировке изнутри левой и правой полостей жатки, где болтов не видно и коллектор самый крепкий. Вы также можете использовать мастику, чтобы надежно прикрепить заднюю часть цоколя к стене. Когда вы просверлите отверстие в головке диаметром 1/2 дюйма, а затем предварительно просверлите блокировку для стягивающего болта (6), вы готовы установить и затянуть стягивающий болт.Обязательно установите прокладку (5) в пространство между коллектором и стеной, если есть зазор, чтобы вы не изменили положение коллектора при его затягивании, и держите прокладки близко к болту, чтобы, когда он затянут вы не треснете и не повредите заголовок. НЕ затягивайте слишком сильно.

Это база, с которой вы будете работать. Каждый элемент отсюда будет ровно настолько, насколько вы сделали эту часть.

Следующим шагом будет размещение верхней секции молдинга (7), которая будет цельной.Сначала насухо установите молдинг на капоте и выровняйте свес, чтобы он был ровным со всех сторон. Отметьте это место и удалите. Вы можете использовать строительный клей PL Premium Construction Adhesive или силикон, чтобы склеить эти две секции вместе. Несколько мазков или бусинка подойдут, если их достаточно, чтобы заполнить небольшие пустоты между кусочками.

После установки необходимо механически закрепить не менее чем двумя Tapcons (8), по одному с каждой стороны. Обязательно просверлите коллектор снизу со сквозным отверстием для Tapcon и используйте 3/16-дюймовое сверло по каменной кладке, чтобы просверлить отверстие как в коллекторе, так и в молдинге для 1/4-дюймового Tapcon.Просверлите первое отверстие в жатке до 1/4 дюйма, чтобы плотно соединить две части.

Далее необходимо установить стальные уголки (12) над жаткой в ​​пределах грудной клетки. Есть два меньших 3/8-дюймовых отверстия, которые вы будете использовать, чтобы прикрутить угол к стене и к блокировке. Ссылайтесь на требования к блокировке, которые были предоставлены вам на чертежах для положений угловых соединений и размеров блокировки.

Трос диаметром 3/16 дюйма (10) будет использоваться для прокручивания талрепа (9), прикрепленного к уголку стяжки (12), и каждый конец троса будет прикреплен к жатке .

Отверстия в колодке позволяют обмотать кабель вокруг фланца и использовать кабельные зажимы (11) для закрепления петель на кабелях. Обязательно используйте два кабельных зажима на каждое соединение.

Талреп (9) используется для вытягивания провисания троса и его затягивания. Убедитесь, что талреп полностью выдвинут, и убедитесь, что имеется достаточно места для регулировки.

ПРИМЕЧАНИЕ. На этом этапе, поскольку для многих кодов требуется жесткий трубопровод для вентилятора, вам необходимо установить вентилятор, прежде чем продолжить.Вытяжной вентилятор опирается в центре коллектора на изготовленный кусок нержавеющей стали, который переходит от отверстия коллектора к размеру вытяжного вентилятора. Эта часть также может быть бетонной или даже деревянной с металлическим ламинатом.

Следующим шагом перед установкой груди является прикрепление кронштейнов (13). Эти две части центрируются на левой и правой базовых платформах жатки. Снизу вы будете использовать биту для каменной кладки или плитки, чтобы раззенковать головки двух винтов для гипсокартона (14).Просверлите кронштейны под углом, чтобы можно было вставить винты для гипсокартона (14) через кронштейн в блокировку за кронштейнами. Эти винты, возможно, должны быть длиной до 4 дюймов, но 3 дюйма должно быть достаточно.

После того, как шурупы будут закручены, их нужно будет покрыть затиркой или полиэфирной смолой, аналогичной тем, которые используются для ремонта столешниц из натурального камня. Вы также будете использовать Tapcons для крепления верхней части кронштейнов к заголовку.

Сухая установка груди на место.Будьте осторожны, чтобы ограничить давление на переднюю часть жатки, когда вы размещаете грудку. Отметьте верхнюю часть груди (16), где она заканчивается на стене. Вентиляционная трубка, если она проходит через верхнюю часть грудной клетки, должна быть врезана в верхний фланец грудной клетки. Следите за тем, чтобы вырезанное отверстие было настолько маленьким, насколько это необходимо для размещения вентиляционной трубы (15).

После того, как вы отметили верхнюю часть груди (16), снимите грудь и измерьте толщину материала фланца груди. Эта толщина может иметь небольшую неравномерность, но используйте самое толстое измерение.Если край имеет выступ, вы можете использовать 4-дюймовую шлифовальную машину с лезвием для каменной кладки, чтобы отшлифовать фланец, даже для размещения опорных блоков 2 на 4, чтобы они ровно прилегали к бетонному материалу.

Сделайте отметку ниже линии, которую вы сделали для верхней части грудки. Сделайте это при измеренной толщине материала фланца груди минус 1/8 дюйма. Вы поместите прокладку в этот зазор между грудью и коллектором, у стены. Это удерживает вес грудной клетки только за счет планки 2 на 4 ниже фланца грудной клетки и у стены между головкой и грудной клеткой.Это гарантирует, что ненужный вес не переносится на передний край жатки.

Просверлите сквозные отверстия в верхней части фланца груди, чтобы вы могли вставить четыре 2-дюймовых винта № 10 в 2 на 4, которые теперь находятся внутри груди, чтобы надежно удерживать ее на месте.
Готовая вытяжка из сборного железобетона

Если ваш проект включает в себя верхнюю молдинговую деталь, вы будете использовать силикон между грудью и молдингом или использовать клей PL Premium, чтобы закрепить эту часть на месте. Как только все компоненты будут закреплены, вы будете использовать силикон, силиконизированную затирку или акриловую затирку для заполнения швов.Вы можете закрепить дополнительные планки 2 на 4 в дополнительную блокировку по бокам груди, а также можете вставить дополнительные винты для поддержки, которые можно залатать или заполнить, чтобы скрыть их.
