Как установить дымовую трубу в бане: Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание

Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание


Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.



Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной


  1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.

  2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.

  3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.

  4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане


На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.


Асбестоцементная труба



Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.


Черный металл



Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.


Кирпичный дымоход



Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.


Керамические дымоходы



Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.


Нержавеющая сталь



Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция


Стекло


Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют


Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.



Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.


Виды монтажа: где устанавливать


Установка может происходить на кронштейнах через стену или по прямой через крышу.


В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:


  • не задействуется свободное пространство парной;

  • нет риска обжечься о сталь или камень;

  • меньше вероятность возникновения пожара;
  • проще – не надо делать отверстие через весь чердак;

  • случаи задымления обнаружить легче, а также отследить общее состояние.



Но при этом:


  • увеличиваются потери тепла, так как фактически сразу пар попадает наружу;

  • сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
  • нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;

  • по количеству элементов данный вариант дороже на 10%, чем обычный.



При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:


  1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.

  2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.

  3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.

  4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.

  5. Эстетичность сооружения не портится боковыми выводами дыма.

  6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.

  7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.

  8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.

  9.  Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.


При этом есть и слабые стороны:


  1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.

  2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.

  3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.

  4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.

  5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.

  6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.

  7. Возможны ожоги от нагретых частей при нештатных ситуациях.


При принятии решения о способе монтажа требуется учесть следующие нюансы:


  • размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;

  • парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;

  • нужно ли отапливать соседние комнаты.

Внешнее размещение



Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение



Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.


Можно ли произвести монтаж сэндвич-дымохода в бане своими руками



Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.


Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.


На что следует обратить внимание при монтаже дымохода в бане


Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода


Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.


Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.


Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.


Диаметр трубы


Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:


  • цилиндрическая – 1 к 10;

  • прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.


Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода



По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.


Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».


Общие рекомендации по монтажу


Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.


Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).


Подготовительный этап


Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:


  • Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.

  • Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.

  • На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.

  • Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше


Данный этап начните с разборки кровли:


  • Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).

  • Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.

  • для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.


Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.


Проход через стену


Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.



В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа


Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.


Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.



Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.


Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.


В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.


Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.



Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.


Особые указания:


  • После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.

  • Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).

  • Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.

  • Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.

  • Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.

  • Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.
2 вариант монтажа


Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.


Дополнительным элементом при монтаже внутри бани является крышная разделка.


Изготовление и установка защитного (проходного) короба своими руками


  1. Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.

  2. Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.

  3. Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.

  4. В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.

  5. Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода



Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.


Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.


Внешняя труба конструируется следующим образом:


  1. Вначале к стене крепится колено, а только потом основное устройство.

  2. В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.

  3. Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане


По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.


Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.


Монтаж дымоотвода


В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ


Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.


Ошибки при устройстве дымохода в бане

  • Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.

  • Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.

  • Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.

  • Недостаточная высота дымохода.

  • Группирование сразу нескольких дымоходных конструкций в одну.

  • Произвольный расчет масштаба и диаметра материалов.


Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.


Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

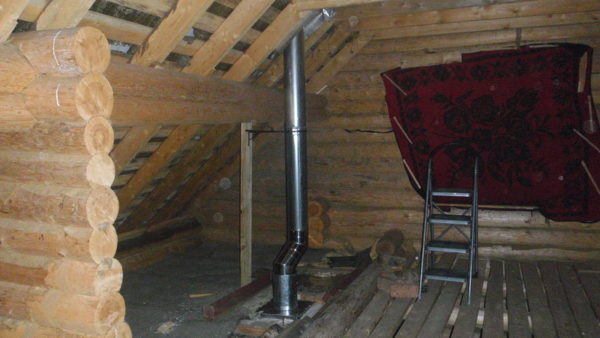

Установка трубы в бане через потолок и крышу

Я приветствую моего уважаемого постоянного читателя!

Эта статья посвящена обеспечению полноценного отдыха дома или за городом – с отдыхом на природе и с русской банькой. Чтобы ничего не отвлекало в баньке от общения с друзьями, нужно грамотно спланировать, установить печь-каменку и дымоход к ней.

Самый распространенный способ монтажа – установка трубы в бане через потолок и крышу.

Виды дымоходных труб для бани

Дымоход для бани выбирается в зависимости от материала печи – с металлическими каменками монтируют стальные и сэндвич-конструкции, иногда встречаются старые асбоцементные. Каменка для бани обычно небольшая, вместе со стальными печками не используют ни кирпичные, ни керамические дымоходы. Исключение – если в баню переделывают старый домик с кирпичной трубой по центру.

К печкам из кирпича допускается установка дымоходов любого типа: кирпичные, сэндвич, керамика, стальные, асбоцементные. Кирпичные конструкции более громоздкие, для них чаще применяют кирпичные либо керамические трубы. Но и на них можно установить стальные утепленные трубы или сэндвич-конструкции. Довольно серьезный недостаток кирпичных и керамических труб в том, что они требуют стационарного фундамента.

Для бани практична установка именно стальных каменок – они быстрее нагреваются, быстрее отдают тепло камням, воде в нагревательном баке, самому помещению бани. Баню используют нечасто и не очень долго, поэтому именно металлические конструкции оптимально удовлетворяют требованию быстрого разогрева каменки и помещения бани.

Металлические трубы в бане легче вывести вверх через потолок и крышу, к тому же их можно использовать для дополнительного обогрева. Баня обычно не требует длительного обогрева, в установке современных печей длительного горения необходимости нет. После банных процедур баню нужно просушивать – еще некоторое время баньку подогревают горячие камни (у них очень большая теплоемкость) и горячий бак с водой.

Итак, типы дымоходов для бани:

  1. Коренные с собственным отдельным фундаментом, обычно кирпичные или керамические.
  2. Насадные. Дымоотвод вертикально «насаживается» на выходной патрубок. Выше конструкции обычно подвешивают на стену.
  3. Встроенные в несущие стены. Типичный пример – установка дымохода в стене старых небольших домов и летних кухонь с печным отоплением.
  4. Подвесные. Легкие сэндвич-трубы обычно подвешивают к стенам дома.
  5. Сейчас начали применять коаксиальные дымоходы – «шидель», или «труба в трубе». Отходящие газы нагревают воздух, поступающий в камин или котел. Типичный пример – горизонтальные трубы для газовых котлов. Вертикальные коаксиальные конструкции применяют для больших отопительных агрегатов, в банях обычно не используют. В большинстве случаев тепло отходящих газов стараются передать воде в нагревательном баке или камням в каменке.

Дымоходы для бани бывают из следующих материалов (материалы определяют их конструкцию):

  1. Кирпичные. Применяют редко, иногда используют готовые встроенные дымоходы от демонтированных печек. В кирпичный короб требуется установка короба из нержавеющей стали. Старые кирпичные борова на чердаке и над поверхностью крыши необходимо утеплить.
  2. Керамические. Нужен фундамент, для каменок в бане применяют редко.
  3. Асбоцементные. Установка новых асбоцементных труб нежелательна, но иногда встречаются старые дымоходы из асбоцементной трубы. По возможности их нужно заменять современным сэндвичем.
  4. Стальные. Иногда монтируют однослойные трубы с самодельным утеплением, но это уже прошлый век. Лучше переплатить и смонтировать качественные трехслойные сэндвич-дымоходы.

Типы проходных узлов через потолок

Дымоход через потолок и крышу бани проходит через защищенные отверстия. Одно из главных условий безопасности людей в отапливаемом здании – нагрев конструкций крыши, потолка и стен вблизи трубы до температуры не выше 50 °C. Требования пожарной безопасности к установке дымоходов изложены в СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.

Чтобы провести трубу из бани через конструкции потолка или крыши, монтируют проходной потолочный узел – сборный короб с фланцами. Между фланцами укладывается утеплитель. Короб изолирует окружающие конструкции от нагретой поверхности трубы. Его можно изготовить своими руками, это не очень сложно.

Для быстроты и удобства прохождения труб через кровлю и потолок промышленность выпускает готовые проходные узлы. Они бывают круглыми, квадратными. Как правило, эти узлы изготавливаются из нержавеющей стали с теплоизолятором, иногда минерита – цементных плит с фиброволокном (минеральным, целлюлозным). Раньше применяли асбоцементные плиты (плоский шифер), но асбест канцерогенен, и их применение в помещении запрещено санитарными нормами. Это все-таки не крыша и не забор, асбестовую пыль с которых смывают дожди, уносит ветер. Иногда встречаются проходные узлы из оцинкованной стали, но во влажном банном воздухе они быстро поржавеют, поэтому их используют только в крайнем случае.

В качестве утеплителя (теплоизолятора) используют в основном минеральную вату, но допускается керамзит, глину, смесь глины с керамзитом. Минвата имеет очень существенный недостаток – при намокании она становится теплопроводной (за счет воды), а после высыхания не полностью восстанавливает теплоизоляционные свойства.

Если фланец, корпус проходного узла изготовлен из стали, а конструкции потолка включают горючие элементы (древесину, пенопласт), то между конструкциями и стальными элементами должен быть проложен слой минваты. В противном случае конструкции могут обугливаться или даже гореть.

Правила установки дымоходной трубы

Здоровье и жизнь ваших родных и друзей зависят от пожарной безопасности дымовых труб и полноты отвода дымовых газов – углекислого, угарного газов, токсичных веществ, дыма, сажи. Поэтому при установке дымоходов нужно неукоснительно соблюдать правила их монтажа. Эти правила определены нормативной документацией – СП 7.13130.2013.

Главные правила при монтаже дымоходов для бани:

  1. Соблюдение расстояний до ближайших конструкций – стен, конструкций потолка, крыши.
  2. Достаточная, но не чрезмерно большая высота дымохода.
  3. Для определения сечения внутреннего канала дымохода, его высоты необходимы расчеты.
  4. Прочное крепление к стенам и перекрытиям бани.
  5. Надежная герметизация, хорошее утепление при установке.
  6. Ограждение горячих конструкций от возможного прикосновения и получения ожогов: для бани с ее небольшими размерами это особенно актуально.
  7. Сборка модулей по конденсату. Появляются элементы сэндвич-труб, спроектированные для одновременной сборки по дыму и конденсату.

Расстояние от труб до горючих конструкций – деревянных стропил, обрешетки, битумных материалов – должно составлять не менее 130 мм, от неизолированных труб из керамики – 250 мм. Проходной узел должен быть больше толщины конструкции потолка минимум на 70 мм. Стальные конструкции проходного узла должны быть отделены от конструкций потолка негорючими материалами – плитами из минеральной ваты, минерита.

Нормы отступов от труб до стен

СП 7.13130.2013 определяет минимальный размер отступок – расстояний между наружной поверхностью дымохода и стенами. Если конструкции изготовлены из горючих материалов, то величина отступки должна составлять от 260 до 500 мм. Если из негорючих или горючие материалы закрыты штукатуркой, армированной металлической сеткой, теплоизоляционными негорючими материалами – от 200

Как сделать дымоход в бане своими руками: пошаговое руководство

Автор misaf На чтение 20 мин. Опубликовано

Сложно представить баню без печки. Соответственно, нужен дымоход. Строительство данной конструкции является ответственным этапом, но соблюдая определённые правила и рассчитав параметры, её можно соорудить самостоятельно.

Дымоход в бане

В случае нарушения тяги дым от сгораемого топлива через зазоры будет проникать внутрь банной постройки. Это может повлечь за собой отравление угарным газом. Чтобы эксплуатация бани была безопасной, необходим качественный дымоход. Прежде всего понадобится разобраться с его конструкцией, определиться с видом и габаритами. Только в таком случае удастся сделать дымоход, который будет безопасным и надёжным.

Дымоходы для банных построек могут быть выполнены:

  • из кирпича;
  • из металла.

По конструкции и месту монтажа различают:

  1. Внешние. Устройства для дымоотвода, которые следует выводить через стенку и поднимать с наружной части бани.

    Внешний дымоход баниВнешний дымоход устраивается в наружной части здания

  2. Внутренние. Патрубки для отведения дыма располагаются внутри банного строения и проходят через крышу.

    Внутренний дымоход баниВнутренний дымоход бани устраивается внутри постройки и выходит через стену или крышу

Чтобы выбрать подходящую конструкцию, следует узнать о достоинствах и недостатках каждой из них.

Видео: как выбрать дымоход для банного строения

Расчёт дымохода

Очень важно правильно рассчитать диаметр дымохода для разных отопительных приборов. Чтобы это сделать, нужно ознакомиться с инструкциями заводов-производителей. Если их нет, можно использовать следующие рекомендации:

  1. Если используется печь на дровах или камин с открытой топкой, то расчёт нужно делать так: понадобится составить соотношение 1:10 в отношении к топке. Это применимо к патрубкам в форме цилиндра. Расчёт сечения дымохода в форме квадрата нужно определять пропорционально габаритам топки 1:1,5. Диаметр трубы должен превышать диаметр поддувала.
  2. Если отдача тепла составляет меньше 300 ккал/час, то сечение должно быть 140х140 мм или более.

Принять во внимание стоит и количество кислорода, которое требуется для того, чтобы топливо горело. Чтобы на стенах конструкции не образовывался конденсат, температура газов должна составлять более 120°С. Конденсат внутри трубы может повлечь за собой задержку сажи, в результате чего снизится тяга и будет необходима частая очистка.

Таблица: допустимые характеристики дымохода
Параметр Значение
Температура газов на выходе 120°С
Минимально допустимая скорость передвижения газов минимум 2 м/с
Оптимальная высота дымохода 5 м
Количество сгораемого топлива в 1 закладке 10 кг/час

Диаметр устройства дымоотвода рассчитывается так: D = √(4 х Vr) / (3,14 x 2), где D — диаметр приспособления для отвода дыма, Vr — объём воздуха. Высота устройства рассчитывается исходя из геометрии сечения. Расчёт можно выполнить при помощи графика:

График зависимости сечения дымохода от его высотыРассчитывать высоту дымохода нужно с учётом зависимости сечения конструкции от его высоты

Для расчёта требуется определить площадь топки (F) и устройства для вывода дыма (f). Первое значение следует разделить на последнее и определить соотношение в %. Например, если отношение сечения дымоходной конструкции к сечению топки равняется 10%, минимально допустимая высота дымохода круглой формы составит 7 м, квадратного — 9 м, прямоугольного — 11 м. Разницу в высоте можно возместить вихревым сопротивлением, которое создаётся дымоходом.

Стоит учитывать тот факт, что значения подходят только для прямых труб, а этого в банной постройке достичь непросто. В большинстве случаев трубы для отвода дыма имеют разные повороты, которые плохо скажутся на тяге. Для корректного расчёта конкретного устройства с разнообразными неровностями понадобится воспользоваться услугами специалистов. В крайнем случае нужно слегка увеличить полученное значение. Этого будет достаточно для печки, которая работает на твёрдом топливе.

Дымоход из асбестовой трубы

К преимуществам использования асбестовых труб можно отнести:

  1. Невысокая стоимость. Связано это с тем, что изделия из асбеста легко изготавливать.
  2. Маленький вес.
  3. Отсутствие швов.
  4. Стойкость к влаге.

Важно учитывать и недостатки, которых гораздо больше, чем достоинств:

  1. Законодательство запрещает применение труб из данного материала в печках, которые работают на твёрдом топливе. В процессе сгорания топлива температура отводимых газов будет находиться на отметке 700–800°С. Асбестовый дымоход способен выдержать не более 300°С.
  2. Асбест является пористым материалом, поэтому он будет поглощать конденсат. Трещины могут стать причиной пожаров.
  3. Внутреннее основание не будет гладким, поэтому на стенах довольно часто скапливается сажа, которая через некоторый период может начать гореть. Температура от открытого огня оперативно поднимется, вследствие чего дымоход из асбеста взорвётся.
  4. Сажа также через некоторый период может запечатать углубление дымохода. В результате пропадёт тяга, а продукты сгорания будут поступать в помещение.
  5. Возникновение пятен на стенах и плохой запах в парной. Конденсат будет впитываться в трубу и переходить на материалы, которые прикасаются к ней. Это может привести к тому, что дымоход и здание понадобится ремонтировать.
  6. Труба из асбеста имеет маленький диаметр, поэтому ещё изначально тяга будет плохой.
  7. В конструкции не получится подготовить углубление для ревизии, поэтому её сложно чистить от сажи.

Дымоход из асбестовой трубыНе рекомендуется изготавливать дымоход из асбестовой трубы, так как материал не способен выдерживать высокие температуры

Чтобы использовать этот материал для производства дымохода, нужно соблюдать такие условия:

  1. Устанавливать конструкцию нужно лишь на территориях, которые располагаются на большом расстоянии от печи.
  2. Обязательным условием является утепление. Труба может монтироваться в дымоход из кирпича либо есть возможность соорудить сэндвич с использованием внешнего кожуха. Это существенно уменьшит появление конденсата и увеличит пожаробезопасность.

Если планируется соорудить дымоход из асбестовой трубы, то следует учитывать следующие рекомендации:

  1. Монтаж конструкции нужно проводить на плите из железобетона или кладке из камня.
  2. В процессе прохода через перекрытие понадобится сделать распушку. Для этого надо зафиксировать бортики необходимой высоты в крайних частях углубления и заполнить щели между материалом перекрытия и трубой материалами, которые не воспламеняются. Допускается использование керамзита, песка или шлакобетона.
  3. В процессе перехода через кровлю понадобится сделать выдру, которая сможет защитить чердачное помещение от проникновения внутрь осадков. Для надёжного крепления следует сформировать муфту из смеси песка и цемента.
  4. Отрезки дымохода нужно скреплять при помощи термостойкого герметика и хомутов.

Важно уделить особое внимание качеству стыков.

Трубы из керамики

Современные патрубки из керамики можно применять для отвода газов с различной температурой, а также для котлов с жидким и твёрдым топливом.

Керамический дымоходКерамический дымоход подойдёт для котлов с жидким и твёрдым топливом

Отличия керамического дымохода от других видов:

  1. Универсальность.
  2. Простая обработка.
  3. Возможность аккумуляции тепла.
  4. Высокая прочность.
  5. Большой период службы.
  6. Газоплотность, в связи с чем исключается вероятность проникновения газа в помещение.
  7. Стойкость к возгоранию.
  8. Водонепроницаемость.
  9. Устойчивость к температурным перепадам.

Конструкция состоит из следующих элементов:

  1. Керамические блоки, которые производятся исключительно для дымоходной конструкции.
  2. Бетонный несущий каркас.
  3. Теплоизоляционный материал.

    Устройство керамического дымоходаКерамический дымоход состоит из специальных блоков, бетонного несущего каркаса и материала для теплоизоляции

Визуально дымоходную конструкцию можно разделить на следующие зоны:

  • ёмкость для скапливания конденсата;
  • основание трубы;
  • тройник для прочистки;
  • тройник для подсоединения печки.

Сифон ёмкости для скапливания конденсата должен иметь высоту более 15 см, минимальный уровень запорной жидкости — 10 см. В процессе установки прямых деталей нужно учесть, что стыки нескольких секций нельзя располагать в местах прохождения плит перекрытий. В данных местах конструкцию следует дополнительно изолировать негорючим материалом.

Общая высота устройства из керамики должна быть более 5 м. Чем больше высота, тем сильнее тяга. При монтаже важно учитывать такие требования:

  • дымоход должен находиться на высоте 1,2 м над крышей без изгиба;
  • минимум на 50 см над коньком или барьером;
  • на расстоянии минимум 5 м от решётки колосника до устья трубы;
  • выше конька;
  • под углом 10° к линии горизонта.

Габариты изделия должны быть больше диаметра патрубка печки. Монтаж довольно прост: начинать надо с основания и продвигаться к верхней части. Труба верхней части должна выходить внутрь нижней. Если планируется устанавливать конструкцию в строении из дерева, то важно учесть вероятность осадки. Если этот фактор не учесть, то дымоход будет повреждён. Не нужно фиксировать изделие к кровле.

Самостоятельное изготовление дымохода для бани из нержавейки

Не всю сталь можно применять для производства систем отвода дыма. Конструкцию можно соорудить лишь из стали таких марок:

  1. Термоустойчивый металл с защитой от коррозии марки 409 и 439. Подходит в случае установки печи на твёрдом топливе. В состав материала входит титан, который не будет позволять выгорание углерода из металла. Данную марку нельзя применять для отвода дыма из печки, которая работает на газу или жидком топливе.
  2. Нержавеющий металл, который устойчив к коррозии. Марка — 430. Материал можно применять для сооружения внешних элементов дымохода. В качестве внутреннего патрубка не подойдёт, так как быстро разрушится под влиянием повышенных температур.
  3. Нержавеющий металл марки 304 и 316. Устойчив к влиянию кислот. Допускается использование материала при производстве систем отвода дыма, которые монтируются на устройства, функционирующие с помощью жидкого топлива.
  4. Тугоплавкий металл, который устойчив к влиянию кислот и высокой температуры. Марка — 321 и 316Т. Может применяться для всех видов печек, так как материалу не страшна температура до 1000°.

Допускается использование лишь материалов аустенитного класса.

Дымоходы из стали можно разделить на 2 группы:

  1. Труба с одной стенкой. Может устанавливаться внутри банного строения. В таком случае понадобится изолировать деталь термоустойчивым материалом. Также устройство можно устанавливать в кирпичную конструкцию.
  2. Сэндвич из двух стен. Можно устанавливать внутри и снаружи банной постройки. Конструкция является надёжной, пожаробезопасной, её лучше всего использовать в бане или жилом доме из дерева.

    Сэндвич-труба для дымоходаСэндвич-трубы состоят из двух слоёв, между которыми прокладывается теплоизоляционный материал

Есть определённые правила установки конструкции, которые позволяют сделать дымоход качественным и долговечным:

  1. Устанавливать такую систему нужно начиная с нижней части.
  2. Сборку всех секций дымохода в одну конструкцию нужно выполнять последовательно. Последующую секцию нужно вставлять в предыдущую.
  3. Трубу нужно стыковать при помощи термостойкого герметика и фиксировать хомутами.
  4. Каждую деталь следует закреплять отдельным кронштейном.
  5. Если патрубок будет проходить поблизости с устройствами, которые могут загореться, то на внешней стороне трубы нужно установить слой утеплителя из базальта.
  6. Если крыша без изгиба, то минимальная высота дымохода над ней составляет 50 см.
  7. В местах прохождения конструкции через кровлю на ней не должно быть соединений. Минимально допустимое расстояние от стыка до перекрытия составляет 70 см.

Чтобы защитить кровлю, на оголовке трубы надо установить искрогаситель.

Искрогаситель для дымоходаИскрогаситель необходим для того, чтобы исключить вероятность возгорания крыши

Самостоятельная установка дымохода для бани

Методика установки зависит от того, какой материал планируется применять для производства дымохода. Есть некоторые правила, которые обязательно следует учитывать, изготавливая дымоход самостоятельно:

  1. Устройство не должно стыковаться с другими патрубками.
  2. У конструкции для отведения дыма не должно быть горизонтальных секций длиной более 1 м.
  3. За сезон отопления дымоход бани надо чистить минимум 2 раза.
  4. Конструкция должна выходить минимум на 0,5 м за пределы кровли.

Монтаж сэндвич-дымохода из стали через потолок

Прежде всего следует рассмотреть сэндвич-дымоход. Изготовители поставляют изделия вместе с набором доборных деталей, к которым можно отнести:

  • колена;
  • тройники;
  • хомуты;
  • заглушки;
  • потолочно-проходные узлы;
  • оголовки;
  • защитные экраны.

Схема установки стального дымоходаСхема позволит понять технологию установки дымохода из нержавеющей стали

Пошаговое руководство по сборке стального дымоотвода:

  1. Прежде всего с помощью отвеса нужно выполнить разметку мест выхода патрубка сквозь кровлю и потолочную конструкцию. Далее надо подготовить углубление по размерам трубы. Стоит помнить о том, что между сэндвич-трубой и деталями потолка из дерева нужно оставить расстояние примерно в 10 см по периметру углубления.

    Отверстие для трубы дымоходаРазмеры отверстия должны примерно на 10 см превышать габариты трубы дымохода

  2. Теплоизоляцию можно выполнить с помощью минеральной ваты. Понадобится закрыть место прохождения трубы через потолочное перекрытие. Не стоит беспокоиться о том, что вата может отсыреть, так как повышенная температура быстро её высушивает.
  3. Понадобится снять все размеры и определить место монтажа узла разгрузки. Его рекомендуется делать на чердачном помещении. Он будет принимать на себя нагрузки патрубка, который выходит из потолка. Помимо того, узел разгрузки способен исключить боковые колебания.

    Разгрузочный узел дымоходаРазгрузочный узел воспринимает на себя нагрузки трубы, выходящей с потолка

  4. Если расстояние между напольным основанием и мансардой большое, то следует установить узел разгрузки. Если расстояние менее 1,5 м, то вспомогательные подпорки делать не требуется. Разгрузочный узел можно соорудить из стальных уголков и крепёжных деталей. Уголки надо закрепить к стропилам. Фиксация должна быть максимально надёжной.
  5. На выходной патрубок печки понадобится смонтировать начальную трубу. Она должна входить в большую трубу с натягом, в процессе покупки нужно подобрать подходящие габариты.

    Дымоходная труба начальнаяНа выходной патрубок печи нужно установить начальную сэндвич-трубу

  6. Узкая труба должна войти в патрубок на выходе печи, при этом она не должна его накрыть. Отрезки труб надо вставить друг в друга. Места перехода и изгиба следует дополнительно закрепить хомутами.

    Хомуты для фиксации трубМеста проходов и изгибов труб нужно фиксировать хомутами

  7. В месте прохода патрубка через потолочную конструкцию надо поставить разделку для прикрытия выходного углубления. Это также сделает дымоход более устойчивым. К разделке нужно приварить патрубок большего диаметра, который будет использоваться в качестве переходника. Это позволит увеличить площадь упора и исключить деформацию в случае появления сильных нагрузок в боковой части. Переходник позволит дымоходу свободно двигаться вверх и вниз. Чтобы исключить потери тепла из-за неплотно прилегающих частей, рекомендуется использовать минеральную вату. Её нужно подложить под разделочную деталь и тщательно притянуть к потолочному перекрытию гвоздями или самонарезающими винтами.

    Разделка потолка баниЧтобы закрыть в потолке выходное отверстие, нужно установить разделку

  8. В обрешётке и покрытии кровли нужно подготовить отверстия. Далее следует загерметизировать место выхода устройства для дымоотведения. Для этого требуется переходник. Места соединений надо промазать герметиком. На покрытие рекомендуется поставить ещё один лист и закрепить его самонарезающими винтами с шайбами из резины. Оставшиеся щели обрабатываются герметиком. Выход трубы должен быть на 55 см выше уровня кровли.

    Схема вывода трубы дымохода через крышу баниРасположение по вертикали нужно контролировать строительным уровнем

  9. В верхней части дымохода следует смонтировать грибок.
Видео: монтаж дымохода из сэндвич-труб через потолок

Установка дымохода из керамики через потолок

Последовательность действий будет такой:

  1. Прежде всего нужно подготовить место, где будет размещено приспособление. Если на нём есть неровности, их надо устранить. Монтаж дымоходов допускается производить на отдельном основании возле отопительного устройства или на его верхней поверхности. Для кладки используется специальная клеящая смесь, так как раствор не сможет обеспечить необходимой прочности.

    Специальный клей для дымоходаДля кладки нужно использовать специальный клей, так как раствор не сможет обеспечить достаточную прочность

  2. Следует подготовить металлические прутья длиной 1 м и диаметром 5–10 мм. С их помощью понадобится дополнительно закрепить конструкцию. Это позволит сохранить целостность дымохода. Далее надо сделать углубления в потолке и крыше. Запас по габаритам делать не нужно, так как устройство сможет защищать деревянные детали от повышенных температур.
  3. На следующем этапе нужно установить 2 половинки керамики. Замок следует смазать клеящей смесью.

    Монтаж керамического дымоходаПервый блок нужно заполнить клеящей смесью

  4. Далее надо проверить расположение половинок. Если есть необходимость, их можно подровнять. В боковые углубления следует вставить железные прутья. Зазоры между арматурой и керамикой заполняются клеем. Не нужно полностью наполнять углубление. Клей надо расположить так, чтобы он соединял прутья и керамику в 3–4 местах.
  5. На трубу из керамики следует намотать теплоизоляционный материал, слегка притянуть его железной проволокой или хомутом. Не нужно сильно стягивать, так как теплоизолятор не должен сжиматься. В качестве материала для изоляции тепла в основном применяют прессованную минеральную вату.
  6. Трубу понадобится установить в углубление керамики, после чего проверить её расположение. Чтобы ускорить процесс, можно обмотать утеплителем сразу все трубы. Число патрубков соответствует высоте дымохода.

    Монтаж трубы в керамический дымоходПроверить расположение трубы можно с помощью строительного уровня

  7. Следующий керамический блок монтируется на клей. Вставляется ещё одна труба в раструб первой. Излишки клея с внутренней трубы следует вытирать сразу, не должно быть потёков.

    Вторая деталь керамического дымоходаЗамок керамических деталей нужно смазать клеем и убрать излишки

  8. Действия выполняются по аналогии, в процессе важно следить за расположением дымохода.
  9. Чтобы закрепить дымоход на чердаке, надо отрезать рейки по габаритам углубления, установить их по периметру дымохода и прочно прибить к чердаку.
  10. В месте выхода дымохода следует герметизировать крышу. Выполняется это при помощи доборных элементов, которые продаются в готовом виде.

Доборные элементы керамического дымоходаВ месте выхода дымохода через крышу понадобится установить проходной узел

Видео: инструкция по монтажу керамического дымохода

Установка дымоотвода через стену

  1. Первым делом надо определить место, где будет размещаться канал внутри строения и выведен дымоходный патрубок в стене. Чтобы защитить внутреннее основание стен бани от перегрева, следует установить листовой экран из железа. В месте прохода нужно подготовить отверстие, габариты которого превышают диаметр трубы.

    Листовой экран из металлаЧтобы защитить деревянную стену от перегрева, нужно установить листовой экран из металла

  2. Дымоход надо соединить с вводным патрубком печки с помощью переходника. Далее следует надеть отрезок трубы с заслонкой.
  3. Детали нужно скрепить железными хомутами. Места стыков обрабатываются герметиком, который не боится высокой температуры. Дымоход надо довести до точки прохождения через стенку. Если нужно развернуть трубу и проложить горизонтальный отрезок, понадобится использовать отводы на 45° и 90°.
  4. В месте, где конструкция проходит через препятствие, нужно поместить огнестойкий короб. Он изготавливается из железа или асбестоцемента. В свободное пространство, образовавшееся между стенами короба и трубой, нужно поместить термоизолятор, который не возгорается.
  5. Со стороны улицы нужно зафиксировать деталь системы удаления дыма в форме тройника, в нижней части которого размещается ёмкость для конденсата.

    Расположение тройника дымоходаПри монтаже тройников нужно установить кронштейны для опоры

  6. Патрубок комплектуется вертикальными секциями до тех пор, пока не будет достигнута необходимая высота. Для её фиксации надо использовать железные кронштейны. Расстояние между элементами — минимум 1 м.

После того как будет собрано устройство для дымоотвода, понадобится растопить печь. Если дым быстро выходит из топки, это значит, что работы выполнены правильно.

Как провести дымоход из бани через землю

Чтобы провести трубу через землю, нужно её изолировать. Обычный слой битума не подойдёт, так как труба будет находиться под высокой температурой. Последовательность действий будет следующей:

  1. Понадобится подготовить несколько футерованных труб, диаметр первой должен быть на 5–10 см меньше диаметра второй. Одну трубу нужно поместить в другую. Рекомендуется доверить процесс сборки специалистам по жестяным работам.
  2. Трубы можно собирать из нескольких частей. Стыки скрепляются хомутами. Между каждым хомутом должно быть 3 распорки, в противном случае при засыпании дымоходную конструкцию может повести.
  3. Места стыков следует обработать жаростойким герметиком.
  4. Внешнюю трубу, которая располагается в земле, понадобится замазать битумом.

Инструкция может показаться несложной, однако рекомендуется доверить выполнение данной работы опытным специалистам.

Как выполнить изоляцию трубы дымохода в бане

Чтобы выполнить работы по изоляции трубы, можно применять такие материалы:

  • теплоизол;
  • фольгоизол.

Теплоизол начали использовать с недавних пор. Он изготавливается из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплоизол, тем более высокую температуру материал сможет выдержать.

Таблица: зависимость максимально возможной температуры от толщины теплоизола

Толщина материала, мм Допустимая температура, °С
2–5 -30 — +100
5–10 -60 — +150

Верхний слой фольги сможет защитить трубу от сильного перегрева. Монтируется теплоизол просто. Понадобится лишь обмотать его вокруг дымохода, зафиксировав скотчем или железной проволокой.

Ещё одним популярным материалом является фольгоизол. Он состоит из слоёв фольги и теплоизолятора. Фольга будет использоваться в качестве отражающего материала, что позволяет сберечь в бане до 90% тепла.

ФольгоизолЛучшим материалом для изоляции дымохода является фольгоизол

Этот материал является экологичным, так как в процессе изготовления используется пищевая фольга большой толщины. Материал стоек к ультрафиолетовым лучам и повышенной температуре. Приемлемые температуры — от -65°С до +175°С. Он часто используется для тепловых трасс и трубопроводов.

Данным материалом часто покрывается не только патрубок, но и стены с потолком парной. Постройка, которая отделана внутри фольгоизолом, имеет конструкцию термоса. Тепло не будет выходить, в связи с чем банная постройка быстро прогреется и не будет охлаждаться долгое время.

Довольно часто в бане применяются безопасные сэндвич-трубы. Конструкция сходна с пирогом. Внутренняя часть изготавливается из нержавеющей стали, далее прокладывается утеплительный материал, а внешняя часть изготавливается из оцинкованной стали. Конструкция может выполнять сразу две функции: исключение скапливания сажи внутри и уменьшение нагрева снаружи.

Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подойдёт. Понадобится выполнить следующее:

  1. Выход трубы на потолочной конструкции и через крышу надо изолировать от повышенной температуры при помощи асбестового листа. Для этого нужно отрезать лист, размеры которого превышают габариты трубы примерно на 10–15 см со всех сторон. Конструкция прикручивается саморезами.
  2. У внутренней части патрубка стенки следует оббить листом металла. Обыкновенные листы из железа применять нельзя, так как они могут быть подвергнуты коррозии. Габариты листа должны быть такими же, как и в случае с асбестовым листом.

Вокр

Дымоход в бане своими руками, установка через потолок и стену

По мнению подавляющего большинства любителей банных традиций русская парная, как и финская сауна, должна топиться дровами. Для этой цели в помещении парной устанавливается печь, а продукты горения отводятся наружу. Вопрос заключается в том, чтобы правильно смонтировать такой дымоход в бане, что обеспечит хорошую тягу и прослужит долго, а главное, — безопасно. Данная статья позволит вам ознакомиться с существующими видами дымоходных труб и способами их монтажа.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

  • труба из нержавеющей стали или обычного черного металла с толстыми стенками;
  • двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
  • традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам. Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

Для справки. Обычные металлические трубы на стальные банные печи обычно ставят хозяева, которые все любят делать своими руками и максимально экономить на материалах.

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

Примечание. Если сама печь – кирпичная, то и труба для продуктов сгорания делается такой же, в остальных случаях ставятся металлические газоходы.

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом. При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

  • перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
  • горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
  • одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
  • на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
  • вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Современный правильный дымоход из кирпича имеет внутри вставку из нержавеющей стали или керамических элементов. Это нужно во избежание разрушения стенок от воздействия конденсата, что из-за неравномерности работы источника тепла замерзает в порах кирпича, выкрашивая его кусками.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Важно. Никакой сборки «по дыму», то есть вставки секций одна в другую наоборот, не допускается.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Совет. Вместо сложного узла прохода можно применить бак для воды самоварного типа, встраиваемый в перекрытие и выполняющий сразу 2 функции. Подобные удачные решения предлагают многие производители печей, детали показаны на чертеже:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Заключение

Установить банную печь – это лишь полдела. Монтаж такой важной части, как дымоход, отнимет времени не меньше, а то и больше. Важно проследить за соблюдением 2 главных требований: выполнение противопожарных норм и наличие хорошей устойчивой тяги.

Устройство дымохода в бане для дровяной печи: конструкция и монтаж

Фото 332После строительства бани, установки печного оборудования, нужно собрать трубопровод для отвода дыма. Для этого необходимо изучить устройство дымохода в бане для дровяной печи, купить отдельные элементы системы, собрать их воедино.

Конструктивные особенности

Перед сборкой необходимо рассмотреть конструктивные особенности дымохода. Система отвода дыма состоит из нескольких элементов:

  • защитного колпака из металла, который закрывает трубу от попадания снега, листвы, влаги;
  • адаптера для соединения одностенных трубок с сэндвич конструкциями;
  • сэндвич-трубок;
  • металлического листа с резиновым уплотнителем, который предназначен для герметизации отверстия в крыше;
  • конвектора — элемента трубопровода, который предназначен для передачи тепла от дымохода к окружающему пространству;
  • шибера – детали для регулировки тяги;
  • проходной детали, закрепляемой в потолке (должна изготавливаться из негорючего материала).

Стыки между трубами необходимо промазывать жаростойким герметиком.

Технические параметры

Фото 333Чтобы дым выводился через трубу, не попадая в помещения, необходимо рассчитать диаметр трубок. Для этого необходимо учитывать мощность печного оборудования. Соотношение мощности печи и диаметра дымохода:

  • мощность до 3.5 кВт — 14 на 14 см;
  • мощность от 3.5 до 5.2 кВт — 14 на 20 см;
  • мощность от 5.2 до 7.2 кВт — 14 на 24 см.

Исходя из этих расчетов, можно подобрать такой диаметр трубопровода, при котором дым не будет задерживаться в системе.

Материал

Дымоотводные системы для бани изготавливаются из разных материалов. Каждый из них имеет определенные особенности, сильные, слабые стороны.

Кирпичные

Кирпич самый дорогой, долговечный из материалов. Существует два способа кладки трубопроводов:

  1. Насадной способ. Его применяют при возведении каменки. Подходят для обслуживания только одной печи, без подключения дополнительных приборов.
  2. Коренные конструкции. Их выкладывают впритык к каменке. Далее кладка соединяется с помощью металлической трубы. Применяются для нескольких устройств.

Чтобы собрать кирпичный дымоход, необходимо обладать практическими навыками кладки кирпича. Преимущества:

  • привлекательный вид;
  • долговечность, высокая прочность;
  • постоянная тяга, сохраняющаяся на одном уровне;
  • стойкость к длительному воздействию огня;
  • медленный нагрев и остывание.

Цена на кирпичный дымоход выше, чем на конструкцию из других материалов.

Фото 334

Кладка кирпичного дымохода

Металлические

Преимущества:

  • монтаж дымоотводной системы из металла проще чем из кирпича;
  • низкая цена;
  • внутренние стенки металлических труб гладкие, на них медленнее скапливается сажа.

Металлические дымоходы не подходят для климатических зон с низкими температурами. В таких случаях необходимо устанавливать дополнительную теплоизоляцию, обматывать трубопровод минеральной ватой.

Другие типы

Фото 335К отдельной группе относятся сэндвич трубы. Они представляют собой двустенную конструкцию, между стенками которой закрепляется негорючий материал.

Разновидности систем для выведения дыма

Помимо разделения трубопроводов по материалам, системы для выведения дыма классифицируются зависимо и от других факторов.

Внутренние

Самый популярный вид конструкции. Представляет собой трубу, которая поднимается вертикально вверх от печи, проходит через потолок, крышу. Чтобы обезопасить помещение от пожара, внутренние трубопроводы изготавливаются из двух стенок, между которыми расположена теплоизоляция.

Внешние

Такой вид дымохода устанавливается, когда необходимо сохранить красивый вид помещений, убрать трубу. Трубопровод отходит от печи, выводится через стену на улицу, только оттуда с помощью колена поднимается вверх. Не требует изготовления отверстия в потолке, крыше.

Одностенные

Такие трубки не применяются для сборки дымоходов по отдельности. Они устанавливаются внутрь кожухов из разного материала. Преимущества:

  • простота монтажа;
  • низкая цена;
  • после поломки какой-либо части дымохода ее просто заменить;
  • на стенках медленно скапливается сажа.

Главный недостаток стальных одностенных трубок — образование ржавчины.

Двустенные

Фото 336Такие трубки представляют собой два металлических цилиндра разного диаметра, между которыми расположен слой изоляции. Они устанавливаются без защитных кожухов, отличаются надежностью, прочностью, долговечностью. На их поверхностях не образуется ржавчина.

Монтаж своими руками

Выбрав тип дымохода, можно приступать к монтажным работам. Этапы их проведения зависят от используемого материала.

Подготовка

Прежде чем начинать сборку трубопровода нужно правильно установить печь. Она должна быть расположена на расстоянии 1 метра от окружающих стен. Поверхности, которые расположены ближе всего, необходимо покрыть негорючим материалом, закрепить поверх него лист металла. Основание под печь необходимо делать из огнеупорного кирпича, который заранее проверяется по уровню.

Инструменты и материалы

Выбор материалов, инструментов зависит от того, из чего будет изготавливаться дымоход. Для сборки кирпичной конструкции:

  • кельма, мастерок;
  • строительный уровень;
  • песок, глина;
  • огнеупорный кирпич.

Для сборки металлической конструкции:

  • трубы нужно диаметра;
  • хомуты;
  • герметик для обработки швов;
  • минеральная вата;
  • рубероид, металлические листы;
  • гильзы для мест прохождения трубы через крышу, потолок.

Этапы работ

Этапы сборки кирпичного трубопровода:

  1. Начинать кладку нужно с фундамента, на котором установлена печь. Ряды должны чередоваться так, чтобы стыки кирпичей на соседних рядах не пересекались.
  2. Продолжать кладку. Толщина швов не должна превышать 35 мм.
  3. Фото 337На 8–9 рядах нужно оставить пустое расстояние для закрепления шибера.
  4. Пройти через потолочное перекрытие. Место прохода нужно покрыть минеральной ватой.
  5. Прежде чем вывести трубу за пределы кровли, нужно расширить ее на треть кирпича.
  6. Вывести трубу над крышей на 4–8 рядов.

Заделать отверстие в кровле слоем гидроизоляции.

Сборка дымохода из металла:

  1. На окружающих стенах закрепить по 1 см негорючего материала, покрыть листовым металлом для отражения теплового излучения.
  2. На короткий отрезок трубы, который выходит из печи, нужно надеть шибер.
  3. Соединяются трубки между собой с помощью раструбов. Для улучшения герметичности на них наматывается асбестовый шнур.
  4. На местах прохождения трубопровода через крышу, потолок, нужно установить специальные теплоизолирующие гильзы.

Поверх трубы нужно закрепить козырек для защиты от осадков.

Запуск системы

После сборки трубопровода нужно выполнить тестовый запуск. Для этого печь протапливается в течение нескольких часов. В это время требуется проверить все места соединений. Для улучшения герметизации их нужно покрыть специальным герметиком. Любые протечки нужно устранять во время тестового запуска, а не до этого.

Для печей, работающих от твердого топлива, наличие дымохода обязательно. Перед его сборкой нужно выбрать диаметр, который зависит от мощности печного оборудования. Выбрав тип конструкции, необходимо подготовить инструменты, материалы, выполнить сборку.\

Дымоход для бани. 10 советов до покупки.

Сегодня купить дымоход для бани не сложно, но перед поездкой в магазин было бы полезно узнать, какие они бывают. Их виды, материалы, из которых делают дымоходы и какой подойдет именно вам.  А может быть стоит сделать дымоход в бане своими руками?  Какой дымоход лучше для бани и каково устройство дымохода в бане попытаемся ответить в этой статье.

Устройство дымохода в бане.

Условно можно разделить проход дымохода из парилки на улицу на три варианта:

  • Дымоход в потолке бани
  • Дымоход в стену бани
  • Дымоход в стену бани и далее через свес крыши

Дымоход в потолок бани

Дымоход, проходящий вертикально в потолок и сквозь крышу бани, считается самым дешёвым и функциональным вариантом. И также такие дымоходы проще всего чистить, если конструкция печи позволяет саже напрямую падать в топку и зольник, то даже не понадобится делать отстойник.  Но есть одно но, если вы хотите купить дымоход для бани и будете устанавливать его самостоятельно, есть большая вероятность того, что вы не сможете безопасно и главное герметично пройти потолок и крышу. Атмосферные осадки будут попадать снаружи, и вызывать гниение и плесень, а потом и неприятный запах. Всех этих невзгод можно избежать, если воспользоваться следующим вариантом прохождения дымохода.

Дымоход в стену бани

Проделать отверстие в стене под трубу дымохода, гораздо проще и быстрее даже новичку. Для каменной стены, можно просто насверлить отверстий по разметке дымохода и выбить середину ловким ударом кувалды. Для деревянных бань нужно воспользоваться бензопилой или электролобзиком и не забыть применить противопожарные элементы дымохода такие как крышная и потолочная разделки. При таком варианте дымохода надо обязательно озаботиться устройством отстойника для конденсата и ревизии, всегда при монтаже дымохода думайте, как будет происходить чистка дымохода от сажи.

Дымоход в стену бани и через свес крыши

И наконец, наверное, самый сложный и самый затратный вариант дымохода для бани, это прохождение через стену и свес крыши. При этом варианте было бы лучше пригласить более опытных людей для монтажа, их вам могут посоветовать в магазине или в интернете. Либо можно обвести небольшие свесы с помощью дополнительных отводов.

Материалы, из которых делают дымоходы.

  • Кирпичный дымоход в бане
  • Дымоход для бани из нержавейки
  • Керамический дымоход для бани

Кирпичный дымоход в бане

Дымоходы для бани из кирпича бывают двух видов:

  • Коренные – возведенные рядом с печами и соединяемые с ними трубой.
  • Насадные – построенные, непосредственно на кирпичной печи и являющиеся ее продолжением.

Кирпичные дымоходы для бани не очень оправданы, так как это очень тяжёлые конструкции, и они требуют под себя крепкий фундамент. Также, при не качественной кладке, возможно излишнее накопление сажи, на выпирающих из швов, излишков раствора, которые в свою очередь, ещё и затрудняют качественную прочистку дымохода. Для кладки дымохода следует использовать жаропрочный кирпич и особое внимание уделить герметичности каждого шва.

Схема устройства кирпичного дымохода

Сделаем вывод, что кирпичный дымоход самый долговечный, но не экономичный и трудозатратный вид дымохода и не целесообразен для небольшой, отдельностоящей, деревянной бани.  Его целесообразно возводить, если у вас кирпичная печь (насадной вариант), либо когда дымоход пойдет по наружной стене дома и этого требует внешний вид здания (коренной вариант). Но при любом варианте надо быть полностью уверенным – в крепости своего фундамента.

Дымоход для бани из нержавейки

Дымоходы из нержавейки продаются в магазинах в двух вариантах, это двухконтурные сэндвич дымоходы (утепленные) и одностенные (не утепленные).

Одностенные, не утепленные трубы используют в основном для гильзования кирпичных дымоходов и для первого участка дымохода (по нему можно оценить износ всего дымохода).  Они имеют вид и собираются по принципу труба-раструб, где верхняя труба вставляется в раструб нижней трубы. Такие дымоходы из зеркальной нержавеющей стали или оцинкованной стали высокого качества.

Толщина изоляции на утепленных дымоходах составляет от 30 до 100 мм. Как правило, в качестве утеплителя используется базальтовая вата, имеющая высокие противопожарные свойства.

Толщина нержавейки от 0,5 до 1 мм, конструкция получается легкая и не требующая больших силозатрат, мощного крепежа или фундамента.

Раструбная система является герметичным соединением. Большой выбор фасонных изделий и крепежа, делает сборку дымохода простым и главное быстрым занятием даже для человека никогда этим не занимавшегося.

Прохождение деревянных перекрытий, крыш и стен у таких дымоходов происходит с применением специальных элементов, которые изолируют дымоход от дерева и предотвращают возгорание.

Также такие дымоходы легко чистятся и имеют эстетичный внешний вид.

Диаметр дымохода от 80 до 300 мм. Отсутствие коррозии, а также возможность заказать (во многих городах) индивидуальное изготовление, делает дымоход для бани из нержавейки лидером этого рынка.

Видео сборки дымохода из нержавейки

Керамический дымоход для бани

Как вывести трубу в бане

  • Виды и типы бань
  • Отделка
  • Стены
  • Печи
  • Проекты
  • Фундамент
  • Крыша
  • Коммуникации
  • Пристройки




Поиск


Перейти на главнуюBanyabest.ru


Перейти на главную

  • Виды и типы бань
    • Дом баня из оцилиндрованного бревна

      Турецкая баня хамам: особенности и возможности

      Баня

      Баня из бруса с мансардой: специфика проекта

      сколько стоит сруб бани

      Сколько стоит возвести сруб бани?

      цена бани из сруба

      Сколько стоит возведение бани из сруба?

  • Отделка
    • Практичность применения раздвижных перегородок для ресторанов

      uteplenie_bani_mineraljnoy_vatoy

      Полезные советы: как лучше утеплить баню

      material_penopleks

      Как сделать пол в бане пеноплексом

      material_penopleks

Как установить дымоход

Современные дымоходы — сложное инженерное сооружение, от которого зависит не только КПД котла, топки, камина, количество топлива, но и безопасность работы всей системы. Правильный выбор и установка. не допустят появления реверса, дыма или огня. Поэтому к выбору материалов и комплектующих, а также к процессу монтажа дымовыводящей системы следует отнестись серьезно. Лучше обратиться за консультацией к грамотным специалистам.

форм, размеров и типов

Дымоход — это вертикальный канал, необходимый для формирования тяги и вывода бытового газа в атмосферу. Его поперечное сечение может быть круглым, овальным или квадратным. Наиболее распространенная форма — цилиндрическая. Это связано с тем, что в нем отсутствуют углы, которые являются своеобразными преградами для прохождения дыма и дыма, ведущими к образованию сажи и ее оседанию на стенках. Круглое сечение трубы обеспечивает быстрый и практически беспрепятственный отвод дым вверх.

Диаметр дымохода

определяется на основании информации из инструкции по эксплуатации системы отопления. Также его может сделать эксперт, рассчитав соотношение мощности котла, высоты окружающих зданий и построек, особенно если эти конструкции намного выше здание, где планируется установка дымохода и всей системы отопления.

Дымоходы изготавливаются из разных материалов, которые определяют их внешний вид. Вот некоторые из них:

1.Пластик.

2. Керамика.

3. Кирпич асбестовый.

4. Из шамота.

5. Сталь.

Характеристики

Перед тем, как монтировать дымоход, необходимо убедиться, что он исправно функционирует, т. Е. Обеспечивает необходимую тягу, был хорошо утеплен, не имел трудностей в эксплуатации, удовлетворяет всем требованиям пожарной безопасности. , он был прочным и, что немаловажно, имел достаточно привлекательный и эстетичный вид.

Дымоход обладает следующими качествами и характеристиками:

— Отличные аэродинамические свойства, обеспечивающие правильное движение воздуха вместе с продуктами сгорания.

— Идеально гладкая внутренняя поверхность. Благодаря тому, что отложение налета на сажистых стенках сведено к минимуму, соответственно для очистки конструкции потребуется меньше.

— Надлежащая защита от негативного воздействия конденсата и коррозионных кислот.

— Высокая коррозионная стойкость.

Монтаж кирпичного дымохода

Традиционно монтаж дымохода выполняется из кирпича.Но с современным топливом — газом или мазутом и переходными системами отопления кирпичные дымоходы подвергаются необратимым повреждениям. Они связаны с образованием конденсата, который приводит к появлению микроскопических трещин, которые поглощают влагу в жилое помещение. Срок службы такой объект в среднем составляет около 7 years.More прочной кирпичной трубы — с внутренней трубкой из огнеупорной глины, в противном случае она называется fireclay.It является наиболее устойчивой к колебаниям температуры.

Особенности установки:

— Невозможно вывести на дымоход 2 печи.

— Расстояние от решетки до устья трубы должно быть более 5 метров.

— Запрещается использовать вентиляционные каналы под дымоходом устройства.

— Оборудованные клапаны должны иметь проем не менее 1,5 * 1,5 см.

— Дымоход лучше разложить с размерами: 14 * 14 см (для топки мощностью не более 3,5 кВт), 14 * 20 см 14 * 27 см (для топки мощностью 5,2 кВт). кВт).

— Если наружные стены выполнены из негорючих материалов, их можно расположить внутри дымохода.

Для кладки небольшой печи кирпича делают в 4, а для большей мощности — до 5-6.

Керамика для крепления дымохода

Керамика, используемая для изготовления дымоходов давно, но современные шамотные печи не похожи на огнеупорные трубы прошлых лет. Толщина нынешних керамических заполнителей — не более 1,5-2 см. Соответственно, уменьшился вес всей конструкции, и сборка дымохода из отдельных модулей стала проще в обработке.

Керамика

единиц обладает высокой термостойкостью и устойчивостью к агрессивным средам и воздействию конденсата.Несмотря на то, что они быстро нагреваются, дымоходы отличаются высокой огнестойкостью, выдерживают до 1,5 часов прямого огня.

Керамические трубы можно встретить у утепленного дымохода с внешним контуром из бетона, нержавейки или керамзита. Эти системы являются модульными керамическими, поэтому осуществить монтаж дымохода своими руками не составит труда, главное — соблюдать необходимые правила и нормы.

Характеристики Монтаж:

— Монтаж следует начинать с основания дымохода, двигаясь вверх.

— Поверх основы подготовленной затирки ставят специальный модуль с краном для конденсата.

— Далее керамический соединительный тройник, затем — прямые элементы. Все обработано раствором кислотостойкого.

— Модули стыков нельзя соединять с плитами перекрытия. Все швы необходимо промазать губкой и удалить излишки смеси.

— Керамические трубы лучше крепить хомутом через каждые 1,5 м.

работа с изделиями из пластика

Дымоходы из пластика легкие и недорогие.Они устойчивы к коррозии, имеют гибкую форму и просты в установке. Но их использование ограничено. Таким образом, они могут использоваться там, где температура в конденсационном котле достигает всего 120 градусов. Технология монтажа следующая:

— Трубы нарезаем по заранее подготовленным размерам.

— С муфтами вала части конструкции соединяются между собой.

Несмотря на то, что этот способ монтажа самый простой из всех, в строительной сфере он не пользуется большим спросом.Поэтому выбор деталей и комплектующих ограничен.

Различия в одно- и двухконтурной сборке дымохода

Перед тем, как проводить монтаж дымоходов из нержавеющей стали, важно ознакомиться с их типами. Дымоходы бывают одно- и двухконтурные утепленные. Первые используются в помещениях , толщина стенок должна быть не менее 0,5 мм и выдерживать температуру до 500 ° С. В нижней части конструкции при сборке установить специальное устройство сборочного конденсата.Их можно использовать в помещениях, оборудованных любыми системами отопления. Также при установке газовых дымоходов производят дымоходы для котлов и других агрегатов с температурой газа не выше 500 градусов Цельсия. Дымоходы

Двухконтурные («сэндвич») используются как снаружи, так и внутри помещений. Они состоят из внешнего и внутреннего контура, между утеплителем, например керамическим волокном или базальтовой ватой. Утеплитель должен выдерживать температуру до 500 градусов без потери своей защитные свойства и выделение вредных токсичных веществ, имеет низкую теплопроводность.Толщина защитного слоя зависит от климатических условий и составляет от 30 до 100 мм. Монтаж дымохода («сэндвич») можно произвести своими руками. Для этого необходимо соединить все элементы конструкции в правильном порядке со всеми особенности, которые будут рассмотрены ниже.

требования к конструкции при установке

отопительного оборудования

на рынке представлен широкий ассортимент котлов, печей, каминов, в котором не только традиционное твердое топливо. Часто встречаются агрегаты на жидком топливе и газе.Установка этого оборудования требует выполнения определенных требований. Примите во внимание условия, при которых устанавливается дымоход из нержавеющей стали или любой другой:

1. Дымоходный канал должен полностью отводить продукты сгорания.

2. Для каждого каменки или печи нужен свой дымоход.

3. Площадь поперечного сечения трубы сечения должна соответствовать дымовыводящей трубе системы отопления.

4. Дымовыводящие трубы должны быть из специальной стали с повышенной устойчивостью к коррозии.

5. Дымоход должен быть по возможности прямым. Он должен состоять не более чем из 3 витков. Радиус кривизны должен быть больше радиуса самой трубы.

6. Высота дымохода не должна превышать 5 метров. Такая высота обеспечит желаемое разрешение и тягу.

На важность монтажа тепловых пунктов, особенно в том случае, когда монтаж осуществляется в дымоходе из нержавеющей стали, нужно обратить особое внимание, так как это влияет на эффективную работу всего оборудования в целом.

Строительство дымохода должно производиться квалифицированным персоналом, так как он выполняет свою работу с соблюдением всех правил и требований пожарной безопасности, изложенных в нормативных документах, а также с учетом существующих рекомендаций производителей одностенных, двустенные и дымоходы.

Общие правила установки дымохода

Монтаж отопительных агрегатов, особенно в том случае, когда монтаж осуществляется в дымоходе из нержавеющей стали, нужно уделять особое внимание, так как это влияет на эффективную работу всего оборудования в целом.

Строительство дымохода должно производиться квалифицированным персоналом, выполняющим работы с соблюдением всех требований.

условия, которые необходимо соблюдать при установке дымохода

Монтаж дымохода, изготовленного своими руками, требует соблюдения определенных правил:

— Дымоход должен r

.

Как установить заглушку для дымохода

Одна важная вещь, которую следует помнить, когда дело доходит до установки заглушки для дымохода самостоятельно, — это надевать защитные перчатки! Часто,

single flue chimney cap single flue chimney cap Его можно разместить над одним дымоходом или над дымоходом с двумя дымоходами, если они расположены достаточно далеко друг от друга. Заглушки дымохода из нержавеющей стали или другого металла

имеют очень острые края. Точно так же, если у купленного вами дымохода есть инструкции от производителя, им следует следовать вместо любой другой процедуры.Если вы собираетесь делать это в одиночку, вам нужно сначала измерить его. Важное измерение, о котором люди всегда забывают, независимо от того, измеряют ли они для установки одинарного дымохода или многодымового колпачка, является высота плитки, которая выступает из дымохода. Если он очень высокий, вам, возможно, придется сделать специальные приспособления, чтобы не устанавливать расширитель высоты.

Если у вас только один дымоход в дымоходе, вы просто измеряете размеры дымохода в верхней части дымохода. Если у вас в дымоходе более одного дымохода, вам необходимо решить, использовать ли две заглушки для одинарных дымоходов или одну заглушку для нескольких дымоходов.Две заглушки одинарного дымохода подходят, когда два дымохода расположены достаточно далеко друг от друга, чтобы две заглушки одинарного дымохода могли поместиться рядом без необходимости изгибаться. Если ваши дымоходы расположены близко друг к другу, то более подходящей будет многогранная крышка, которая ввинчивается в саму коронку и закрывает область вокруг двух дымоходов.

После снятия мерок и заказа бейсболки вам необходимо правильно ее установить, чтобы избежать повторной установки крышки, снесенной ветром, или необходимости покупать новую крышку, если она сдувается и повреждается.Для одинарной крышки дымохода все, что вам нужно сделать, это надеть ее на дымоход и ввернуть винты, чтобы затянуть ее. Я всегда рекомендую нанести тонкое силиконовое кольцо, чтобы крышка могла сесть. Это предотвратит его сдувание при сильном ветре. Если вы устанавливаете колпачок дымохода, вам нужно будет вкрутить его прямо в коронку. Я рекомендую снова использовать тонкое силиконовое кольцо, чтобы колпачок не отлетел. Заглушки для нескольких дымоходов обычно изготавливаются на заказ и могут быть дорогими, особенно для очень больших размеров.Вы не захотите покупать два из них, если один отвалится и не подлежит ремонту.

Лента вокруг заглушек — менее используемый вариант для заглушек для нескольких дымоходов. Вместо того, чтобы ввинчивать этот колпачок в корону, они фактически «обвивают верх дымохода». Измерьте внешние размеры верхнего ряда всех четырех сторон первого ряда кирпича. Убедитесь, что они точны! Этот колпачок будет плотно прилегать к кирпичу, и вы прикрепите его винтами.

И последнее замечание: я не рекомендую использовать окрашенные в черный цвет гальванизированные стальные или алюминиевые кожухи там, где сжигается нефть или уголь, или древесина / гранулы являются основным источником тепла.

Clay Lamb Clay Lamb — подрядчик по трубочисту в Цинциннати и исполнительный продюсер канала YouTube, подкаста и блога Ask the Chimney Sweep. Он также является отмеченным наградами педагогом и оратором в области производства дымоходов и каминов.

AsktheChimneySweep.com…. Обучающие видео
AmChimney.com… .American Chimney Cincinnati, OH

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли зарабатывать деньги, перейдя по ссылке на Amazon.com и дочерние сайты.

Clay Lamb Последние сообщения от Clay Lamb (посмотреть все).

Как установить печь в сауну? Печи для бани

Печь является неотъемлемой частью любой бани, без нее не может быть сауны. Обеспечивает необходимую температуру и комфорт банных процедур. При строительстве парилки у многих возникает ряд вопросов. Чаще всего людей интересует, как установить печь в баню своими руками. Вы можете узнать, как это сделать, из этой статьи.

Типы печей

По типу используемого материала печи делятся на несколько типов:

— электрические;

— жидкое топливо;

— твердое топливо.

Последние предполагают печь на угле, брикетах или дровах. Мазутные работают на керосине. Такие печи не пользуются большой популярностью из-за пожароопасных свойств. При несоблюдении правил эксплуатации взрыва газовые печи не используются часто по тем же причинам. Электрические конструкции подходят тем, кто ходит в баню нечасто. Это экономичная альтернатива, не требующая особого ухода или сложной установки.

Есть и другие классификации.По способу отопления к бане выделяют холодные и горячие печи. Фото готовых проектов можно посмотреть в специализированных магазинах, на сайтах компаний-производителей или у компаний-посредников, занимающихся продажей.

В зависимости от режима работы печи делятся на несколько групп: модели временного или длительного действия и комбинированные. Финские печи для бани (с временным эффектом) легко устанавливаются своими руками. Топится такая печь дровами, это наиболее экономично и безопасно.Для длительной эксплуатации печи второго типа уже используется газ, дрова или электричество. Основное отличие этих печей от остальных — это возможность контролировать температуру нагрева. Комбинированные модели часто изготавливают из кирпича. Они самые тяжелые по весу, поэтому требуют прочного основания.

Плюсы и минусы железных печей для бани

Так как печь в бане непросто установить, перед началом монтажных работ необходимо знать основные отличительные особенности разных типов печей.

Что касается чугунных печей, то они отличаются от остальных небольшими размерами. Это идеально подходит для небольших комнат. Железные печи в бане легко установить без привлечения специалистов. Для него не нужно строить специальный фундамент. Средний вес конструкции 300 кг, поэтому ее можно ставить прямо на пол. К тому же такая плита очень быстро прогревается. Всего за 40 минут баня готова к эксплуатации. Этот вариант очень популярен среди россиян еще и потому, что для того, чтобы пар стал горячим, не нужно много дров.

Но у них есть свои недостатки. Металлические печи для бани очень быстро остывают и неравномерно отдают тепло. Бывает, что те, кто ходит в парилку последними, не получают горячего пара. Многие нашли выход и облицовывают духовку декоративным камнем или кирпичом, поэтому процесс остывания затягивается.

Выбирая железные печи, обращайте внимание на мощность агрегата. В среднем 1 кВт / м3. Однако если помещение будет недостаточно герметичным, то и этой емкости будет недостаточно.

Достоинства и недостатки кирпичных печей

Этот вид печей самый распространенный у россиян. Установить такую ​​духовку может только профессионал своего дела. Для начала нужно заложить прочный фундамент, который выдержит вес до 1,5 тонны. Главный недостаток такой печи — длительный процесс нагрева. Чтобы нагреть камни, потребуется 3-4 часа. При этом ванна останется холодной. Если закрыть задвижку, в парилке может подняться температура.Как только огонь погаснет, ванна станет теплой. Но это можно считать плюсом, так как пароварка очень долго остывает — днем.

Поклонники отмечают, что в такой ванне можно действительно расслабиться. Пар мягкий и бархатистый, воздух прогревается полностью и равномерно. Однако сэкономить на топливе у вас не получится, ведь для того, чтобы растопить такую ​​печь, вам понадобится не одна куча дров, и вы не сможете заменить их брикетами или углем.

Общие правила монтажных работ

Существуют основные правила установки печей:

— Если речь идет о кирпичных конструкциях, то фундаментальный прочный фундамент обязателен.

— Возле дверцы топки нужно разложить металлические листы, которые защитят деревянные полы в бане от огня.

— Под металлическое основание укладывается теплоизоляция, обладающая негорючими свойствами.

— Отверстие для труб, идущих в потолок, специально оборудовано металлическим листом в форме цилиндра.

— Зазор между изоляцией и трубой заполнен асбестом, это вещество предотвращает возгорание.

— Металлические или финские печи для бани следует устанавливать в отдельном помещении.

Какие инструменты понадобятся?

Для тех, кто не знает, как установить печь в бане и какие инструменты использовать, расскажем. Вам пригодятся:

— труба диаметром 50 см;

— листы стальные толщиной 8 мм;

пруток металлический;

— бак для воды;

— дымоход;

— кран для горячей воды;

— топка, топка, поддувала;

— сварочный аппарат;

— Болгарский.

Установка металлической печи

Металлические печи для бани требуют определенных мест.Лучше всего устанавливать такую ​​конструкцию между парилкой и гардеробной. В случае, если стена сделана из горючих материалов, место за печью закрывают асбестовым картоном. Поверх постелите металлический лист, который защитит поверхность от огня. По правилам безопасности до стены, не покрытой специальными материалами — 32 см, в противном случае можно установить печь в 26 см от перегородки.

Следующим шагом будет определение места для вентиляционного прохода.Его делают ниже пола и приносят прямо в духовку. Если у него есть ножки, поднимающие его с пола, то под основание можно установить вентиляцию. Канал должен быть определенного размера — сечение не менее 100 квадратных метров. см. Отверстия закрываются ставнями и решетками.

Для правильной работы металлической печи установите дымоход длиной не менее 5 метров. Желательно без изгибов. Также стоит перед выходом на крышу установить защитные экраны во всех местах подключения.На крыше, которая сделана из горючих материалов, необходимо прикрепить металлическую сетку, которая будет играть роль датчика искры.

Установки

.

Как установить дымоход — крышки дымохода

— Выберите трубу длиной примерно десять футов.

— В собранном виде дымоход должен быть коротким, если по бокам находится дымоход и печь. Используйте развороты на сорок пять градусов, а не на девяносто градусов. Если вам все же нужно повернуть на девяносто градусов, сделайте это не более двух раз.

— Используйте дымовые трубы черного цвета, но избегайте дымовых труб, которые могут испаряться при повышенных температурах. Дымоходы должны иметь общий диаметр от шести до восьми дюймов.

— При сборке дымоходной трубы закрепите каждое соединение как минимум тремя винтами каждый, так чтобы сборка могла расширяться в коленях. Один конец нужно будет прикрепить к воротнику дымохода, причем как минимум тремя металлическими винтами. Другая часть должна быть надежно прикреплена к внутренней части дымохода, опять же как минимум тремя винтами.

— Сборка будет произведена таким образом, чтобы при необходимости можно было прочистить трубы.Вы можете прочистить трубы, сняв узел, и не забудьте сделать это так, чтобы печь не нужно было транспортировать. Дымоходу не нужно проходить через потолок или пол через другую комнату, например, чулан, чердак или открытую крышу.

— Одна из целей установки дымохода — предотвратить попадание пыли и мусора за пределы трубы. Внутри трубы не должно быть складок или порезов, и она должна быть надежно закреплена с обоих концов.

Дымоход следует монтировать с одностенной дымовой трубой, которая поднимается прямо из дымохода в дымоход.

Вы также можете использовать трубу с двойным дымоходом. Существуют два типа этих труб: вентилируемые и герметичные. Герметичная труба с двойными стенками будет удерживать теплый воздух в газах, так как пространство между внешней оболочкой и внутренней облицовкой будет изолятором. Это делает герметичную трубу лучшим выбором для минимизации отложений креозота, которые накапливаются внутри трубы. Если дымоход в сборе будет длинным и ожидается, что температура газа будет ниже, то герметичная система дымохода из стекла в целом будет лучшим выбором.

В отличие от этого, вентилируемая двойная салфетка (поскольку она вентилируется) позволяет холодному воздуху проходить между внешней оболочкой и внутренней облицовкой. Это лучшая система для монтажной трубы, которая короче, чем обычно, и не требует поворотов и углов в сорок пять или девяносто градусов. Это не самый практичный вариант для труб, которые должны быть длиннее или генерировать низкие температуры.

Для получения дополнительной информации Гаститовая труба И Заглушки для дымохода Посетите нас..

Источник: Нажмите здесь

Нравится:

Нравится Загрузка …

.
