Утепление чердачного перекрытия по железобетонной плите

Автор: Александр Михалыч 16.07.2019

Здравствуйте! Один мой товарищ построил не так давно дом, переехал в него с семьей. Чердачное ж/б перекрытие решил не утеплять временно, пока не наберет нужную сумму на материал. В первую же зимовку он столкнулся с серьезными проблемами: сыростью в комнате на верхних углах и последовавшей за этим плесенью, а также с быстрым выветриванием тепла. Все это легко объяснить тем, что отсутствовало утепление чердачного перекрытия особенно по железобетонной плите. Можно хорошо утеплить стены, но если не утеплено чердачное перекрытие, то дом будет холодным. Это происходит потому , что скорость распространения холода вниз больше , чем по бокам. Если кому-то знакома такая ситуация, либо просто нет желания столкнуться с ней, тогда сегодняшняя статья вам в помощь.

Какой толщине утеплителя отдать предпочтение.

На то, каким будет слой теплоизоляции, конструкция чердака отнюдь не влияет. Будете вы его стелить на деревянные балки, либо прямо на железобетон — не это учитывается в первую очередь. Главное, чему стоит уделить внимание при вычислении параметров утеплителя — это показателю теплопроводности λ. Его используют для обозначения сухой (λА) и влажной среды (λБ). Наименьшим коэффициентом обладают материалы с наилучшими изоляционными свойствами.

Если хотите выполнить утепление чердачного перекрытия по железобетонной плите эффективно и правильно, тогда не обойтись без следующей формулы:

α = R0•λБ

где α — вычисляемая толщина, R0 — постоянная величина, а именно сопротивляемость теплопередаче — 4,15 м²•°С/Вт.

Схемы утепления железобетонного чердака

Теплоизолировать чердак по ж/б плитам можно двумя методами: применяя обрешетку и без нее. Первая технология характеризуется универсальностью, но подходит больше для легких видов теплоизоляционного материала. Если отдаете предпочтение именно данному варианту, тогда ваши действия должны быть следующими:

- Установите паробарьер — можно воспользоваться недорогой пленкой.
- Зафиксируйте брусья (узкую сторону вниз) — они должны иметь ширину, равную половине толщины утеплителя. Соблюдаете между ними дистанцию, соответствующую ширине рулона.
- Стелите основной материал между брусьями. При необходимости использования нескольких слоев, укладывайте, перекрывая места состыковки предыдущего слоя.
- Поперек уже зафиксированных брусьев установите точно такие же, на такой же дистанции друг от друга. Между ними нужно стелить следующий слой утеплителя.
- Накрываете паропропускающей гидроизоляцией — закрепить ее можно спецлентой или тонким бруском, который прикрепляется по линии обрешетки.
- Поперек брусьев прибейте доски для пола или уложите мостики.

Важно! Поперечная укладка теплоизоляции способствует минимизации риска возникновения холодного мостка через брусья.

Если же вы решили воспользоваться влагоустойчивыми плитами, чтобы выполнить утепление чердачного перекрытия по железобетонной плите, тогда воспользуйтесь вторым методом. Здесь также сначала понадобится выстелить пароизоляционное покрытие, затем можете приступать к термоизоляции путем обычного выкладывания плит утеплителя. Сверху залейте стяжку, чтобы выровнять поверхность.

Каким материалом утеплять

Большим выбором цены и эксплуатационных свойств обладает пенопласт. Для чердака он вполне может быть низкоплотным. Утепление пенопластом должно происходить без образования щелей, если же они появятся, воспользуйтесь монтажной пеной. Главным преимуществом является дешевизна и отсутствие необходимости в ветрозащите. Из недостатков выделяют горючесть, повышенную хрупкость, грызут мыши.

При утеплении ж/б плит минватой лучше отдавать предпочтение ее базальтовой разновидности. Такой материал не горит, хорошо теплоизолирует. Но он моментально втягивает любую влагу, поэтому необходимо тщательно выполнить предварительную гидро- и пароизоляцию. Лучше и проще всего использовать для перекрытия плит рулонную минвату. Так будет достигнута максимальная эффективность теплоизоляции, при этом не нужно будет приглашать специалиста для ее монтажа.

Внимание! Стелить минвату можно только при наличии перчаток, очков и одежды, закрывающей все тело. Со склонностью к аллергии нужно дополнительно воспользоваться респиратором.

Следующим популярным вариантом является пенополистирол экструдированный, именуемый в народе пеноплексом (от названия компании, его производящей и наиболее популярной в нашей стране — Пеноплекс). Обладает лучшими характеристиками сравнительно с пенопластом:

- хорошо справляется с удержанием тепла;
- противостоит высокой влажности, гниению;
- имеет большую плотность;
- хорошо справляется с большими нагрузками;
- легкий.

Но вот высокая пожароопасность и сильная токсичность даже при незначительном нагреве делают его нежелательным при утеплении жилых зданий.

Сравнительно недорогим считается утепление чердака керамзитом, относящимся к числу наиболее экологически чистых материалов. Его производят путем обжига глины. Неплохо справляется с удержанием тепла, пожароустойчив, долго служит. Сначала нужно гидроизолировать поверхность при помощи наливных или обмазочных составов. Далее приступайте к смешиванию керамзита с цементом и заливке слоем 35-40 см. Все в этом материале хорошо, за исключением одного: нужно серьезно потрудиться, чтобы его выстелить.Далее посмотрите видео.

Всего доброго. Задавайте вопросы. Подписывайтесь на обновление (получение новых статей) моего блога, а в мобильнике перейдя в раздел обратная связь наберите свой Email в окошке для получения статей, не забывайте нажать на галочку для отправления и подтвердить рассылку в своей электронной почте.

С уважением А.М.

Утепление чердачного перекрытия по железобетонной плите

И если, предположим, общая толщина используемого материала берется в 15 см., то рационально будет использовать утеплитель толщиной в 5 см., укладывая стыки внахлест. Поскольку если укладывать плитами толщиной в 15 см., то стыки между ними будут выпускать часть тепла, поэтому лучше этого избегать. Стоимость теплоизоляции рассчитывается за кубический метр, поэтому на цену не окажет никакого влияния.

Для того чтобы использовать в доме на чердаке эковату, сперва стелется пароизоляция на пол. Этот утеплитель изготавливается из целлюлозы с распушенными волокнами. Является не аллергенным. Упаковывается в мешках. Засыпается между подготовленными лагами. Особым свойством является негорючесть, что достигнуто применением специальных пропиток. Стоимость такого материала достаточно высокая, в сравнении с подобными утеплителями.

Утепление чердака коттеджа эковатой

Утепление железобетонных плит чердака пеноплэксом

Утепление чердачного перекрытия плитами Пеноплэкс

Плиты пеноплэкс используют для утепления в доме железобетонных плит, а также деревянных балок перекрытий чердаков. Применяются как при новых строительствах, так и для обустройства чердака в частном доме или при ремонте сооружений. Перечень преимуществ плит пеноплэкс:

Стабильно высокие эксплуатационные свойства весь период эксплуатации.
Не впитывает влагу.
Низкая теплопроводность, не выпускает тепло.
Экологически чистый, не влияет на здоровье окружающих людей.
Предназначен для укладки сплошным слоем, исключающим теплопотери через стыки между плитами.
Высокие звукопоглощающие свойства.

Схема утепления чердачного перекрытия плитами ПЕНОПЛЭКС по железобетонному основанию

Схема утепления чердачного перекрытия плитами
ПЕНОПЛЭКС по железобетонному основанию

Требования для чердачных перекрытий

Допустимая максимальная нагрузка на один квадратный метр перекрытия не более 105 кг. Характеристика перекрытия по пожарной безопасности и пределы огнестойкости:

Для бетона или железобетона – 1 час.
Для перекрытий из дерева по балкам с отштукатуренной нижней стороной и засыпкой – 45 минут.
Из дерева с одной отштукатуренной поверхностью – 15 минут.
Из дерева без дополнительной обработки и защиты – 5 минут.

Утепление чердачного перекрытия — чем лучше теплоизозировать чердак и как правильно

Вопрос утепления зданий стоит сейчас как никогда остро. Большинство начинает с утепления стен, но на этом и заканчивает, однако, как известно, теплый воздух имеет свойство подниматься и уходить через крышу, поэтому утепление чердачного перекрытия играет немаловажную роль. Как и все строительные работы утепление следует проводить качественно. Но как утеплить чердачное перекрытие, чтобы извлечь максимальную пользу?

Выбор утеплителя

При выборе утеплителя для чердачного перекрытия, важно учесть его теплозащитные свойства, прочность, а также устойчивость к воздействию внешних факторов. Также свою роль сыграет и вид перекрытия: у бетонного и деревянного перекрытий есть свои особенности. Итак, чем утеплить чердачное перекрытие?

Утеплители для чердачного перекрытия

Популярные утеплители для чердачного перекрытия

Виды утеплителей:

Базальтовая минеральная вата.
Керамзит.
Пенопласт.
Опилки.

Минеральная вата

Чаще всего утепление чердачного перекрытия проводят именно с помощью минеральной ваты. В чем ее особенности и почему этот утеплитель столь популярен?

Утепление чердачного перекрытия мин.ватой

Минвата укладывается между деревянными балками чердачного перекрытия

Преимущества минеральной ваты:

Высокая теплоизоляция. Например, чтобы утеплить чердачное перекрытие минеральной ватой понадобиться толщина слоя в 3,5 раза меньше, чем при использовании керамзита.
Простота монтажа материала. Этот утеплитель не сложен в работе даже для тех, кто занимается утеплением впервые.
Пожаробезопасность. Минвата не является легко возгораемой, поэтому при возникновении пожара не служит быстрым переносчиком огня, чего, например, нельзя сказать о пенополистероле.
Долгий эксплуатационный период. Если правильно устелить минвату, она не будет скатываться и не создаст мостиков холода.
Доступная цена.

Именно благодаря всем этим преимуществам, утепление при помощи минеральной ваты перекрытия чердака является широко используемым способом сбережения тепла в помещении.

Однако этот утеплитель имеет и недостатки. В частности, из-за своего свойства впитывать влагу, утепляющий слой минваты может перестать обеспечивать такую же теплоизоляцию как раньше. Также, проводя утепление перекрытия чердака минеральной ватой, важно соблюдать технику безопасности. Волокна минваты при попадании на кожу могут вызывать раздражение, поэтому работать с ней следует в плотной одежде, очках, респираторе и конечно же в перчатках.

Керамзит

Еще одним материалом для утепления чердачного перекрытия является керамзит. Хотя этот утеплитель используется редко, все же он имеет ряд преимуществ.

Утепление чердачного перекрытия керамзитом

Керамзит — очень популярный в ранее теплоизолятолр

Преимущества керамзита:

Стоимость утепления.
Хорошие показатели теплоизоляции. Однако, чтобы добиться по-настоящему хорошего результата, толщина слоя керамзита должна быть около 35−40 сантиметров.
Пожаробезопасность.

Однако, керамзит как утеплитель имеет также существенные недостатки:

Больший вес, по сравнению с другими утеплителями. Теплоизоляция деревянного чердачного перекрытия создает нагрузку на балки, поэтому выбирая керамзит, этот момент следует учесть.
Неудобства при укладке. Поднять огромное количество керамзита на чердак может стоить больших усилий.

Пенопласт

Пенопласт является одним из лучших материалов для утепления стен, поэтому некоторые решают использовать его и для теплоизоляции чердачного перекрытия. И хотя пенопласт имеет преимущества, все же его не рекомендуют использовать.

Утепление чердачного перекрытия пенопластом

Утеплённое снизу пенопластом перекрытие чердака

Преимущества пенопласта:

Влагонепроницаемость. Это плюс по сравнению с широко используемой минеральной ватой.
Доступная цена.
Простота в монтаже. Поднять листы пенопласта и уложить на чердачном перекрытии не составит труда.

Несмотря на эти достоинства, пенопласт как утеплитель имеет ряд существенных недостатков.

Недостатки пенопласта:

Высокая возгораемость. Если огонь достигнет утеплителя, потушить пожар уже вряд ли удастся.
Непереносимость высоких температур. При температуре +60°C материал деформируется, при +80°C — начинает плавиться, из-за чего выделяются токсичные вещества, а при +210°C пенопласт возгорается.
Хрупкость. Пенопласт способен крошиться, что снижает его теплоизоляционные свойства.

В виду этих недостатков, особенно небезопасности при пожаре, пенопласт лучше не использовать в качестве утеплителя для деревянного чердачного перекрытия. Ведь сочетание пенопласта с деревянными балками является очень опасным. Однако, этот утеплитель можно использовать для теплоизоляции бетонного перекрытия.

Опилки

Такой способ утепления был очень популярен ранее, до появления современных теплоизоляционных материалов. Он не лишен своих преимуществ, хотя они очень незначительны по сравнению с другими утеплителями.

Утепление чердачного перекрытия опилками

Преимущества опилок:

Отсутствие токсичных веществ, а также натуральное происхождение утеплителя.
Относительно доступная цена.

Если говорить о недостатках опилок, то можно отметить:

Необходимость приготовить раствор, состоящий из опилок, цемента, извести и воды. Все другие утеплителя покупаются уже в готовом виде.
Большой вес, который создает дополнительную нагрузку на перекрытие.
Большая толщина слоя утеплителя.

Важно! Проанализировав все преимущества и недостатки разных утеплителей, многие приходят к выводу, что минеральная вата является идеальным вариантом, ведь она обладает высокими теплоизоляционными свойствами, огнеупорна, легка в монтаже, а также имеет доступную цену. Что касается ее недостатков, то гигроскопичность можно компенсировать монтажом пароизоляции и гидроизоляции, а неудобства при укладке минваты — соблюдением правил техники безопасности.

Процесс монтажа

Определившись с материалом для теплоизоляции возникает вопрос: как правильно утеплить чердачное перекрытие? Если говорить о минеральной вате, то какую плотность она должна иметь и какой слой утеплителя будет наилучшим?

Выбор слоя и плотности минваты

Утепление минватой лучше делать в два слоя

Если говорить коротко, чем больший слой минваты — тем лучше. Однако, нужно помнить, что минвата имеет свой коэффициент удельной теплопроводности. Чем меньше этот коэффициент, тем выше теплоизоляционные свойства, и, следовательно, можно стелить меньший слой ваты или же иметь большую эффективность утепления. Зачастую применяют минвату толщиной 15−20 сантиметров, однако для обеспечения повышенной теплоизоляции могут использовать и 30-сантиметровый слой утеплителя. Также стоит отметить, что при равной толщине утепления два слоя минваты всегда лучше, чем один.

Также нужно обратить внимание на плотность минеральной ваты, ведь она бывает разной: от 30 кг/м³ до 220 кг/м³. От плотности практически не зависят теплоизоляционные свойства. Более плотный утеплитель используют для фасадов и полов под стяжку. Для чердачного перекрытия подойдет и минвата плотностью 35 кг/м³, ведь утеплитель будет находиться на горизонтальной не нагружаемой поверхности.

Пароизоляция

Поскольку минеральная вата имеет свойство впитывать влагу, начинать утепление нужно с укладки пароизоляционного материала.

Пароизоляция — первый слой утепления

Важно! Лучше всего стелить слой пароизоляции под деревянными балками, ведь в противном случае, они будут очень подвержены гниению. Все же, если пустить пароизоляционную пленку под балками невозможно, их нужно пропитать растворами, которые защищают от гниения и плесени.

Наилучшим вариантом является укладка сплошного слоя пароизоляции, но из-за размеров чердака это не всегда возможно, поэтому все стыки нужно проклеивать специальным скотчем для обеспечения герметичности. Края пароизоляции нужно поднимать выше уровня будущего утеплителя и проклеивать этим же скотчем.

Теплоизоляция

Работать с теплоизолирующими материалами нужно в спецодежде

Далее следует монтаж утеплителя. Его необходимо уложить так, чтобы полностью заполнить все пространство между деревянными балками. Если речь идет о минеральной вате, то ее не нужно прессовать или сдавливать. Она должна полностью закрывать пространство между балками, не оставляя щелей и зазоров. Сами балки перекрытия тоже не будет лишним застелить теплоизолирующим материалом, ведь они могут служить своеобразными мостиками холода.

Во время настила минеральной ваты очень важно защитить себя, а особенно свои дыхательные пути от попадания волокон утеплителя. Поэтому нужно использовать респиратор, а также перчатки, очки и одежду с длинным рукавом.

Гидроизоляция

Утепление перекрытия чердака завершаем гидроизоляцией и устройством чернового пола

Ввиду свойства минваты впитывать влагу, поверх слоя минеральной ваты нужно устелить гидроизоляцию. Также это необходимо, если поверх утеплителя будет заливаться бетонная стяжка.

Если чердак постоянно используется, поверх такого теплоизоляционного «пирога» можно сделать черновой пол. В его роли может выступать бетонная стяжка или плиты ОСБ. Если же чердак практически не используется, то можно просто проложить доски поверх уже имеющихся балок. Тогда в случае необходимости подняться на чердак, передвижения по нему не будут создавать трудности.

Как видно, утепление чердачного перекрытия — доступная задача, даже для тех, кто никогда этого не делал. Нужно определиться с материалом для теплоизоляции, хотя чаще всего им служит именно минеральная вата. Проводя монтаж теплоизоляционного «пирога» важно помнить о необходимости пароизоляции и гидроизоляции. Это позволит добиться высоких результатов в утеплении чердачного перекрытия.

Видео: детально обсуждаем конструктив перекрытия

Обзор конструктивных деталей устройства утепления чердачного перекрытия. Какой достаточный слой утеплителя для холодного чердака? Какая специфика работ по закладке теплоизоляции чердачного перекрытия?

Утепление чердачного перекрытия по деревянным балкам и по железобетонной плите

Если вы достраиваете дом, почти финишные работы уже проведены и вы не знаете, браться ли за чердак или это дело подождет, и вообще что необходимо именно на этом этапе – вам поможет эта статья. Здесь мы рассмотрим утепление чердачного перекрытия материалами разного типа, с пошаговыми иллюстрациями, советами экспертов и полезным видео.

А также раскроем многие важные моменты, почему утепление так необходимо и каким на самом деле должен быть пирог чердачного перекрытия по деревянным балкам и по железобетонной плите – шаг за шагом.

А для любителей вникать абсолютно во все строительные тонкости – полезное видео:

Чердачное перекрытие утеплять нужно тогда, когда пространство чердака не планируют использовать для жилья. Т.е. мы говорим о холодном чердаке, скаты крыши которого не утепляются вообще. А для перекрытия уже подходят далеко не все те же материалы, то подбираются для скатов.

Минеральная вата: без вредной пыли

Итак, при утеплении чердачного перекрытия минеральной ватой правильно применять так называемый натяжной метод. Его суть в том, что сначала укладывается изоляционный материал – причем так, чтобы он прописал между балками.

После этого на него настилается в три слоя плитный или рулонный утеплитель из минеральной ваты, общей толщиной около 150 миллиметров, и сверху он прикрывается пароизоляционной пленкой. После этого уже фанерой, которая должна быть не тоньше 18 миллиметров.

Пенополистирол и пенопласт: простота укладки

Качественным также получаются утепление чердачного перекрытия при помощи пенополистирола, главное преимущество которого в том, что здесь нет необходимости в пароизоляции, а все зазоры легко уплотняются монтажной пены.

Задувной утеплитель: мода и рациональность

В последнее время стало особенно популярным утепление чердачного перекрытия методом задувания.

Главное преимущество задувного утеплителя в том, что он сам собой заполняет все пустоты, которые есть, и создают ровный непрерывный слой. В котором нет стыков, нет швов и нет примыкания, и для которого нет нужды нарезать отдельные небольшие куски колючего утеплителя, чтобы что-то заткнуть.

Сегодня для утепления холодных чердаков в России преимущественно используется два вида задуваемого утеплителя: эковата и задувная вата.

Эковата до 80% состоит из целлюлозных волокон, которые производят из обычной макулатуры, и на 20% из таких добавок, как буран в качестве антипирена и борная кислота в качестве антисептика. У такого утеплителя – высокая теплопроводность.

как утеплить холодный чердак и как выбрать лучший утеплитель по железобетонной плите и деревянным балкам

Крыша защищает от осадков и ветра различные здания и постройки. Чердак под крышей служит границей между теплым воздухом из дома и холодом окружающей среды. Чтобы уменьшить отток тепла из отапливаемого помещения наружу, применяют теплоизоляцию чердачного пространства.

Для чего утеплять?

Для комфортных жилищных условий в зимний период, дома отапливаются, расходуя огромное количество теплоносителей. С каждым годом стоимость отопления только увеличивается. С целью экономии расходов и снижения теплопотерь, устанавливают энергосберегающие стеклопакеты и применяют утепление стен, пола и потолка теплоизоляционными материалами.

Более трети тепла из дома выходит через крышу, поскольку теплый воздух поднимается вверх. Через неутепленный потолок теплые потоки покидает жилые помещения и устремляются на чердак, где, соприкасаясь с покрытием крыши, образуют конденсат на балках перекрытия и системе стропил. Высокая влажность приводит к порче материала и размножению грибков, уменьшая долговечность кровельной конструкции.

Если чердачное пространство активно используется или выполняет функции мансарды, то утепляют саму крышу. Когда чердак не эксплуатируется, делают теплоизоляцию чердачного перекрытия. Монтаж проводят на балки холодного чердака.

В этом случае можно добиться многофункциональности утеплителя:

защита от раскаленного жаркого воздуха на чердаке в летний период позволяет жилому помещению оставаться прохладным;

функция звукопоглощения: уменьшается шум от завывания ветра и осадков;

удержание теплого воздуха внутри помещения в отопительный сезон достигается благодаря созданию изоляционного барьера.

Применение различных видов утеплителя позволит снизить уровень тепловой потери на 20%, что продлит срок эксплуатации крыши без ремонта и замены деревянных элементов.

Виды чердачных перекрытий

В зависимости от места расположения, перекрытия делятся на межэтажные, чердачные, цокольные или подвальные. Для создания потолка и пола в зданиях сооружают несущие элементы, состоящие из балок и плит. В качестве чердачных перекрытий используют железобетонные плиты, стальные и деревянные балки. При возведении кирпичных и панельных многоэтажек используют железобетонные перекрытия. Балочное перекрытие применяется в малоэтажном строительстве. На деревянные балки идет брус, бревна и доски большого сечения, укладываемые на несущие стены.

У каждого вида перекрытия, деревянного или бетонного, имеются свои достоинства и недостатки. Перекрытия из железобетона долговечные и огнестойкие, но сложны в установке и требуют повышенной прочности стен при строительстве. Деревянные перекрытия оказывают меньшую нагрузку на несущие стены, подходят для возведения с любыми видами строительных материалов, их монтируют без привлечения строительной техники. Недостатком дерева является его пожароопасность, поэтому деревянные конструкции нуждаются в дополнительной обработке антипирентными пропитками.

Из какого бы материала не было сделано чердачное перекрытие, необходимо проводить теплоизоляционные работы, так как теплопроводность бетона и дерева высока. Схема утепления состоит из паробарьера, самого утепляющего материала и гидроизоляции, образуя слоистый пирог, помогающий выполнять защитную функцию для крыши и отапливаемых помещений.

Чердачные перекрытия, служащие для разноуровневого разделения помещений, должны отвечать определенным характеристикам:

Прочность. Перекрытия должны выдерживать большую нагрузку.

Пожаростойкость. Предел стойкости к огню регулируется техническими требованиями. У всех материалов он разный: бетон выдерживает 1 час, а необработанное дерево – 5 минут.

Разнообразие материалов

Перед выбором материала утеплителя нужно разобраться в многообразии производимых теплоизоляторов, учитывая их основные свойства и характеристики. По типу укладки теплоизоляционные изделия делятся на: рулонные, насыпные и плитные.

Рулонные

В виде мягких рулонов выпускают минеральную вату. Этот волокнистый материал бывает трех разновидностей – каменная вата, стекольная вата и шлаковая вата. Для сырья в производстве камневаты идут сплавы горных пород. Из песка, доломита и отходов стекла производят стекловату. Для шлаковаты используют отходы металлургии – шлак. Чердаки утепляют базальтовой ватой и стекловатой.

Минеральные ваты обладают следующими достоинствами:

не горят, при высоких температурах плавятся;

не заводятся грызуны;

доступны;

удобны при укладке;

имеют малый вес.

Отрицательным моментом при применении ваты является её гигроскопичность и низкая экологичность. Вата хорошо поглощает воду, снижая свои теплоизоляционные качества. Во время укладки стекловаты нужно соблюдать правила безопасности и использовать средства индивидуальной защиты. Экологичность материала невысокая, поскольку в производстве минеральных ват используются фенолформальдегиды, вредные для здоровья человека.

Чтобы в вату не проникала влага, нужно строго соблюдать технологию укладки с парозащитными пленками и гидроизоляционной прослойкой, оставляя зазоры для вентиляции. При правильном утеплении минватой и соблюдении всех технических требований, можно добиться экономичного и качественного теплоизоляционного слоя.

Рулонный пенополиэтилен, или изолон, применяется при комплексной теплоизоляции и в качестве гидропароизолянта. Он представляет собой вспененный полиэтилен толщиной 0,3-2,5 см с односторонним фольгированным слоем. Изолон обладает теплоотводящими, пожаростойкими и гидрофобными качествами.

Насыпные

В виде фракций разного размера используют такие типы насыпных утеплителей:

опилки;

солома;

шлак;

вермикулит;

керамзит;

пеностекло;

эковата;

полиуретановая пена.

Опилками утепляли дома долгое время, пока в массовое производство не были запущены современные утеплители. Основными достоинствами опилок являются высокая экологичность, вызванная натуральностью сырья, небольшой вес и доступность материала за копеечную стоимость. Главный недостаток опилок – горючесть материала. Также при впитывании влаги опилки могут заплесневеть. Опилочный слой легко повреждается мышами.

Утепление соломой – традиционный деревенский метод сохранения тепла в доме. Это легкий и доступный материал. Ввиду высокой теплопроводности, слой соломы должен быть большим – до полуметра.

Отрицательные стороны очевидны:

солома служит хорошим местом обитания для грызунов;

быстро загорается и хорошо горит;

намокает и гниет;

слеживается, уменьшая слой утеплителя.

Шлак – это сырье, получаемое от отходов металлургии. Шлаковая пемза и доменный шлак долгое время используется как дешевый засыпной изолятор. Это негорючий, долговечный и дешевый материал.

В результате вспучивания слюды образуется вермикулит – природный, легкий, прочный утеплитель. Коэффициент теплопроводности сравним с минеральной ватой. Его адсорбирующие качества позволяют не устанавливать гидрозащиту. Вермикулит не подвержен воздействию огня.

Керамзит представляет собой легкие глиняные гранулы. Природный минеральный материал экологически чистый, долговечный и не сгораемый. Среди плюсов утепления керамзитом стоит отметить удобство монтажа – гранулы просто рассыпаются по чердаку необходимым по толщине слоем. Чтобы добиться надежной тепловой защиты в разных регионах, керамзит укладывают толщиной 20-40 см. Большой слой керамзита тяжелый, поэтому учитывается возможность нагрузки на деревянные перекрытия.

Пеностекло относится к засыпным низкотеплопроводным утеплителям. На производстве отходы стекольной промышленности вспенивают, получая качественный изолятор. Пеностекло отличается влогостойкостью, прочностью, экологичностью и долговечностью. Дороговизна пеностекла является ограничением для повсеместного применения.

Эковата – современный целлюлозный утеплитель.

Плюсы использования эковаты:

натуральный антиаллергенный состав;

антипирентные вещества придают пожаростойкость;

при намокании не теряет теплопроводность.

Полиуретановая пена относится к категории наливного утеплителя. Пенополиуретан представляет собой жидкий пластик, не нуждающийся в паробарьере и гидроизоляции. Он обладает самым низким коэффициентом теплопроводности, придавая высокие теплоизолирующие свойства малой толщине утеплителя. Покрытие наносится сплошным слоем без швов, закрывая все щели. Водоотталкивающие качества не позволяют размножаться грибкам и бактериям в чердачном пространстве. Прочность при застывании не дает шанса завестись грызунам. В состав вносятся вещества, придающие полиуретану огнестойкость.

Полиуретан имеет лишь один недостаток – высокая цена. Это обуславливается применением профессионального компрессионного оборудования для распыления пены. Приходится прибегать к помощи специализированных компаний.

В плитах

Плитами и матами разных размеров выпускают:

пенопласт;

экструдированный пенополистирол;

минеральная вата;

камыш;

водоросли.

Плиты пенопласта состоят из гранул полистирола.

Пенопласт обладает следующими особенностями:

низкая теплопроводность делает его эффективным теплоизолятором;

очень легкий, удобен при монтаже;

легковоспламеняемый, при повышении температуры выделяет ядовитые вещества;

влагонепроницаем;

не устойчив к механическому воздействию;

популярность пенопласта обуславливается дешевизной.

Экструдированный пенополистирол – тот же пенопласт, произведенный методом экструзии. Это позволяет сохранять все достоинства пенопласта, приобретая повышенную плотность, способную выносить большие нагрузки. В плитах пенополистирола предусмотрены пазы, что облегчает монтаж без зазоров и создаёт сплошное покрытие.

Одним из вариантов производства минеральной ваты являются плиты, часто односторонне покрытые отражающей алюминиевой фольгой. Фольга выступает в роли парозащиты и отражает тепло из дома. Минплиту удобно использовать при самостоятельном монтаже.

Камышовые маты и водорослевые трапы выпускают в виде спрессованных брикетов. В качестве сырья используют натуральные, природные, легкие материалы – камыш и водоросли. Высокие экологические и паропроницаемые свойства позволяют применять их для деревянных строений. Проблему пожаробезопасности помогает решить обработка сырья огнестойкими составами.

Как выбрать?

При выборе теплоизоляционных материалов учитывают вид перекрытия и особенности утеплителя. Характерные качества теплоизолятора становятся решающим критерием.

Во внимание принимается ряд факторов:

Уровень теплопроводности. Лучший утеплитель имеет низкую теплопроводность при малой толщине слоя.

Вес. От веса зависит нагрузка на перекрытия.

Огнестойкость и морозостойкость. Материал не должен возгораться.

Удобство монтажа.

Долговечность. Утеплитель должен быть прочным, не разрушаясь под воздействием неблагоприятных условий.

Экологическая чистота. Чем натуральнее состав материала, тем он безопаснее для здоровья человека.

Стоимость. При частном строительстве нередко цена становиться главным критерием.

Принимая в расчет все особенности материала, можно выбрать подходящий утеплитель для дома. Часто наиболее оптимальный выбор – утепление минеральной ватой. Соблюдение инструкции по монтажу позволит выполнить качественные теплоизоляционные работы.

Расчёт толщины утеплителя

В соответствии требованиям СНиП для строительных изоляционных материалов, толщина утеплителя зависит от вида теплоизоляции, продолжительности отопления и средней температуры в зимний период в конкретном регионе.

Толщина утеплителя рассчитывается исходя из коэффициента теплопроводности конкретного материала. Этот показатель указан на упаковке приобретенного утеплителя. Причем, подбирают верхний предел нормы для влажной среды.

Особенности работ

Вид перекрытия обуславливает особенность теплоизоляционных работ. Способы укладки термоизоляции отличаются в зависимости от вида утеплителя.

По железобетонным плитам

Утепление чердака с перекрытием из железобетонных плит осуществить просто, поскольку чердачный пол ровный. В качестве утеплителя подойдут рулоны минваты, плитный вариант и любые насыпные разновидности. Вес материала можно не брать в расчет, поскольку железобетонные плиты способны выдерживать большие нагрузки.

Произвести монтаж утеплителя можно, рассыпая материал по поверхности. В этом случае подойдет керамзит, пеностекло, вермикулит и шлак. Предварительно чердачное помещение застилается пароизоляционной пленкой. Затем рассыпают гранулы на рассчитанный слой. Верхней прослойкой может стать цементная стяжка. Если чердак используется как мансарда, то предполагается устройство бетонного пола.

Второй метод укладывания предполагает применение обрешетки. Деревянные бруски располагаются на расстояния ширины рулона или плиты используемого утеплителя. Размер бруса должен соответствовать толщине слоя утеплителя. Правильное обустройство чердачного пространства предполагает настил чернового пола на лаги обрешетки. Если использовались плиты пенопласта или пеноплекса, то делают бетонную стяжку. При применении рулонов минваты, настилается фанерный или дощатый пол.

По деревянным балкам

В частных домах целесообразно делать балочное перекрытие. С нижней стороны балок делают подшивной потолок между первым этажом. Со стороны чердака остаются балки, между которыми размещают утеплитель. Для деревянного дома лучшим утеплителем станет эковата, базальтовая вата, камышовые маты, пеностекло и пенополиуретан.

Поверх балок настилают пароизоляцию сплошным покровом. Следом укладывается утеплитель. Если высоты балок недостаточно для толщины материала, то проводят наращивание рейками. Обязательным условием является утепление самих балок. Это поможет исключить промерзание конструкции. На утеплитель стелится гидроизоляционная пленка. На лаги настилают черновой пол из древесных плит или досок.

Полезные советы

Толщину рулонного и плитного теплоизолятора подбирают с учетом установки в два-три слоя. Это поможет избежать появления мостиков холода. Каждый последующий слой укладывают с перекрыванием стыков предыдущего. Многослойный монтаж понижает теплоотдачу.

При укладке плит утеплителя нужно добиться монолитности. Для этого точно обрезают материал, рассчитывают места расположения реек, все швы и стыки между минплитой и обрешеткой герметизируют.

При решении утеплить чердак самостоятельно, нельзя забывать о гидроизоляции и паробарьере, а так же использовать материалы, впитывающие воду. Это приведет к снижению утеплительных характеристик и быстрой порче утеплителя. Срок годности при неправильном монтаже снизиться, понадобиться замена теплоизоляционного слоя, что повлечет за собой лишние траты.

Во время настила пароизоляции нужно проверить, чтобы пароизоляционная пленка или мембрана были уложены нужной стороной. При применении утеплителя с фольгированным слоем, нужно помнить, что отражающая сторона укладывается вниз. Фольга снижает теплопотери.

Об особенностях утепления чердачного перекрытия смотрите в следующем видео.

Утепление плит перекрытия чердака | Всё об отоплении

Утепление перекрытий холодного чердака: материалы и способы

Чтобы разобраться для чего необходимо утепление перекрытия холодного чердака, давайте немного проясним, зачем нужен чердак в частном доме и какого его предназначение. Наши предки возводили дома, которые могли простоять более 100 лет, при этом внутри было тепло, а деревянная конструкция крыши оставалась всегда сухой.

Раньше, в основном, строили двухскатные крыши с небольшим уклоном скатов. Делалось это для того, чтобы зимой снег мог оставаться на крыше. Таким образом, снег использовался как природный утеплитель. На чердаке делали одно или два окошка и держали зимой их закрытыми, чтобы зажатый воздух выполнял роль теплоизолятора. Летом же происходила несколько иная ситуация. Чердачные окна открывали на ночь, чтобы воздух остывал, а днем, в жаркую погоду их закрывали, чтобы воздух сильно не нагревался, регулируя, таким способом, его температуру.

Когда зимой выпадал снег, то он ложился сплошным покровом на крышу, становясь одновременно природным утеплителем. Даже при больших морозах температура в чердачном помещении не опускалась ниже нуля. Таким образом, воздух в чердачном помещении и утепление перекрытия позволяли сохранять температуру в доме на уровне +20-25 °С. Скаты крыши не утеплялись, чтобы снег, лежащий на кровле, не подтаивал. Стропильная система оставалась открытой, давая возможность для ее осмотра и ремонта в случае необходимости. Поэтому в холодном чердаке утепляют только перекрытие.

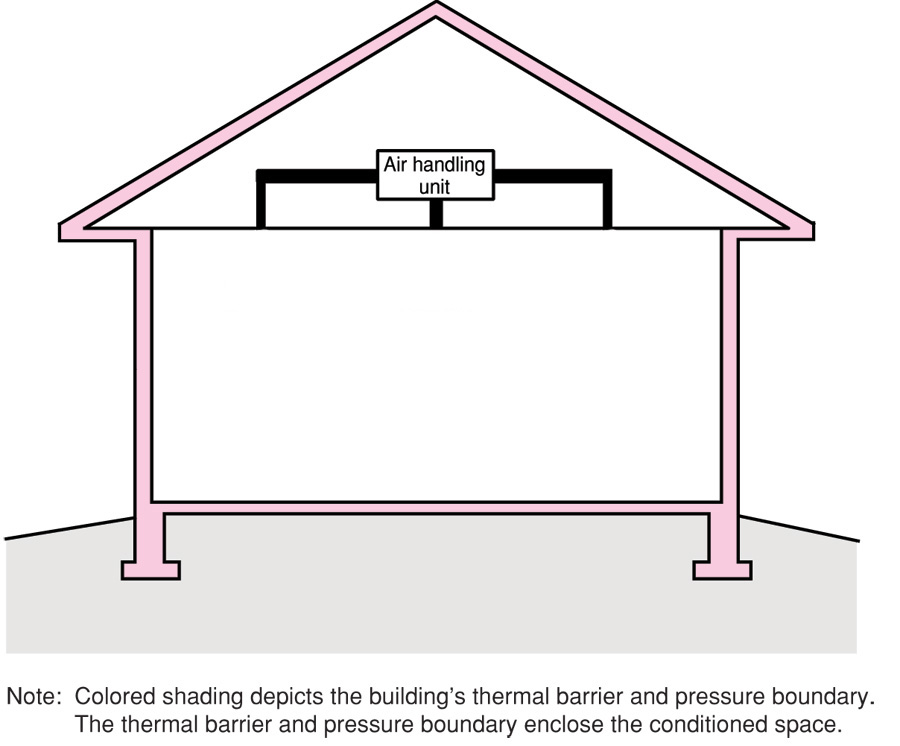

Если же утепляют скаты крыши, то чердак становится отапливаемым помещением, т.е. мансардой, у которой уже совсем иное функциональные предназначение.

Теперь осталось выяснить, как утеплить перекрытие чердака в частном доме, и какие материалы используют для теплоизоляции.

Материалы для утепления перекрытия чердака

На рынке присутствует широкий ассортимент материалов для утепления. Чтобы определится с выбором необходимо учесть условия, в которых будет использоваться теплоизоляционный материал :

Материал должен сохранять свои свойства при температурных режимах от -30 до +30 °С. Не должен промерзать при сильных заморозках и не должен выделять вредных веществ при жаркой погоде.

Необходимо выбирать огнестойкий утеплитель в случае наличия электропроводки в чердачном помещении.

Материал лучше выбирать влагостойкий, чтобы при намокании он не терял теплоизоляционные свойства.

Утеплитель не должен быстро слеживаться, чтобы как можно дольше выполнять свое предназначение.

Перед тем как определиться с видом материала для утепления пола холодного чердака в частном доме, необходимо учесть, из какого материала сделано перекрытие. Если пол чердака сделан из деревянных балок, то можно использовать плитные, рулонные и насыпные утеплители. В случае, когда перекрытие чердака сделано из бетонных плит, то прибегают к использованию тяжелых насыпных или плотных плитных теплоизоляторов. Их использование дает возможность сделать цементную стяжку на полу.

Материалы, выпускаемые в формате плит и матов :

минеральная вата (минвата) в матах;

пенопласт;

экструдированный пенополистирол;

водоросли;

солома.

минвата;

стекловата;

каменная вата;

трапы из водорослей;

лен.

Насыпные материалы для утепления пола чердака :

керамзит;

эковата;

камыш;

опилки;

солома;

шлак;

гречневая тырса;

гранулы пенопласта.

Утепление перекрытия чердака в деревянном доме необходимо выполнять экологическим, натуральным и дышащим материалом.

Как правильно утеплить пол чердака минеральной ватой

Минеральная вата – распространенный и современный теплоизолятор. Выпускается в рулонах или плитах (матах). Не гниет и не горит, грызуны и различного рода микроорганизмы ей также не страшны.

Утепление перекрытия холодного чердака минеральной ватой начинается с укладки подкладочного материала на пол. Для бюджетного варианта на пол настилают пергамин, но более дорогой и качественный вариант – настил из пароизоляционной пленки. Пленку настилают с нахлестом, а стыки проклеивают скотчем либо закрепляют деревянными рейками, которые фиксируются строительным степлером.

Ширину утеплителя подбирают исходя из требований теплотехнических норм для каждого региона. Минеральную вату укладывают между лагов плотно и без щелей. Места стыков проклеивают скотчем. После того, как утеплитель уложен, на лаги просто кладут ровные доски, формируя, таким образом, пол на чердаке. Такое простое решение для создания пола позволяет минвате «дышать» и нормально вентилироваться, в случае попадания влаги на нее. Чтобы предостеречь попадание влаги в минвату под кровлей укладывают гидроизоляционный материал.

Укладку минеральной ваты производят в средствах индивидуальной защиты: плотная одежда, очки, перчатки, респиратор.

Утепление плит перекрытия чердака экструдированным пенополистиролом

Пенополистирол или пенопласт не очень плотные материалы, поэтому их используют, когда пол чердака представляет конструкцию из лаг и балок. В случае необходимости теплоизоляции плит используют утепление перекрытия холодного чердака экструзионным пенополистиролом. Этот материал крепче и соответственно плотнее, чем обычный пенопласт. Перед тем как его укладывать поверхность плит следует выровнять. С теплой стороны пола пароизоляция не потребуется, поскольку у бетонных плит паропроницаемость почти отсутствует.

На выровненные бетонные плиты укладывают пароизоляционную пленку. Далее укладывают плиты экструзионного пенополистирола в шахматном порядке. Стыки задуваются монтажной пеной. После того, как пена высохнет и затвердеет, теплоизоляционные плиты заливают бетонным раствором толщиной 4-6 см. Когда стяжка высохнет, она уже пригодна для эксплуатации в качестве пола. Хотя можно пойти дальше и положить на стяжку любое напольное покрытие.

Теплоизоляция холодного чердака эковатой

Эковата – целлюлозный, легкий и рыхлый утеплитель, состоящий в основном из макулатуры и газет. Другие составляющие – бура и борная кислота используются как пламегасящие вещества.

Перед утеплением необходимо положить на пол пленку. Процедура укладки эковаты происходит с помощью специальной выдувной установки. Слой утеплителя наносится сплошным покровом, не создавая щелей. Так как эковата содержит большое количество воздуха, то обычно хватает слоя в 250-300 мм.

Не забывайте и о том, что со временем, произойдет усадка материла. Поэтому наносите слой эковаты больше на 40-50 мм.

После того, как утепление перекрытия холодного чердака эковатой законченно, ее необходимо увлажнить. Сделать это можно обычной водой или приготовить раствор из 200 гр. клея ПВА на ведро воды. Смочите обычный веник в этом растворе и хорошо увлажните вату. После высыхания, на поверхности ваты образуется корка – лингин, которая не будет позволять смещаться вате.

Как видите, способов утепления пола на чердаке предостаточно. Какой из них применить зависит от каждой конкретной ситуации. Главное, соблюдайте правильную технологию укладки теплоизоляции! Тогда в вашем доме будет всегда тепло, а использованные материалы прослужат много лет.

Похожие новости

Через чердачное перекрытие может уходить значительное количество тепла из дома. Объясняется это просто — теплый воздух поднимается вверх, под потолком обычно теплее всего.

В тоже время, обычное чердачное перекрытие из досок или железобетонной плиты сопротивляется передаче тепла весьма посредственно. В итоге отопление дома будет работать на нагрев улицы, а в доме будет прохладно.

При утеплении чердачного перекрытия особое внимание нужно уделить вопросам регулировки движения пара. Ведь в нагретом воздухе под потолком будет содержаться максимальное количество пара, а конденсироваться он будет в точке росы (температура конденсации пара в воду), которая в данном случае будет находиться в слое утеплителя.

Поэтому, чтобы не допустить намокание конструкции, и обеспечить надежную теплоизоляции помещения, рассмотрим подробнее, как и какой утеплитель применить на чердачном перекрытии.

Какой утеплитель для перекрытия подобрать

Очевидно, что для деревянных перекрытий желательно подобрать паропроницаемый, биологически устойчивый и не горючий утеплитель. Этим требованиям отвечает минеральная вата.

К ее слабым сторонам относится неэкологичность, так как вата содержит слишком мелкие опасные волокна и формальдегидные смолы. Слой минеральной ваты должен проветриваться наружным воздухом, а со стороны здания изолироваться мембраной.

Железобетонное перекрытие представляет из себя существенную преграду для пламени. Поэтому оно может утепляться и горючим пенополистиролом. Но только лишь если будет обеспечена защита этого утеплителя от грызунов в виде сплошной стяжки или металлической сетки.

Если оформления полов поверх утеплителя на бетонной плите предполагается делать деревом (настил на лагах), то лучше выбрать все ту же минеральную вату.

Сколько теплоизолятора для чердака потребуется

Согласно действующих нормативов экономически целесообразно сделать сопротивление теплопередаче чердачного ограждения не меньше 4,7 м2 °C/Вт для климата Московского региона.

Тогда толщина утеплителя минеральная вата должно быть не менее 20 см, пенопласта — не менее 17 см, экструдированного пенополистирола — 15 см. Насыпной слой керамзита — не менее 45 см, но нужно учитывать, что масса слоя будет значительной, далеко не каждое перекрытие, стены и фундамент рассчитаны на такую нагрузку.

Вопросы регулирования пара

Необходимо обеспечивать нормальное проветривание утеплителя, а это значит, что чердачное помещение должно достаточно хорошо проветриваться наружным воздухом. Площадь вентиляционных отверстий (продух) в ограждении чердака должна составлять не менее 1:500 площади самого помещения.

Если чердачное перекрытие деревянное, то слой минеральной ваты должен ограждаться от помещения сплошным слоем пароизолятора, в качестве которого лучше применить современные долговечные пароиоляционные мембраны.

Чего делать не нужно

Не желательно на чердаке использовать металлизированные мембраны, так как они нарушают (экранируют) обычное прохождение электромагнитных волн, что, согласно выводу ученых, сказывается на здоровье всего живого. Обычно применяются мембраны на основе полипропилена, полиэтилена.

Не желательно накрывать пароизолятором лаги, так как при этом существенно нарушится их парообмен. Мембрана укладывается между лаг, наворачивается на их боковины на 10 см и пристегивается к ним степлером и прижимается упругим утеплителем. Части мембран укладываются с нахлестом не менее 10 см, стык проклеивается скотчем.

Технические вопросы утепления

Между утеплителем и настилом должен оставляться вентиляционный зазор не менее 30 мм, открытый по периметру здания и (или) через оставленные щели в настиле.

При определенном направлении ветра и конструкции настила, возможно возникновение значительной скорости воздуха в вентиляционных зазорах. При этом не жесткие плиты (менее 80 кг/м куб) могут продуваться воздухом со значительной потерей тепла.

Необходимо провести проверку скорости воздуха в вент. зазорах и при необходимости накрыть утеплитель супердиффузионной мембраной.

При размещении утеплителя на сплошном железобетонном перекрытии пароизоляция не требуется. В случае применения пенопласта или экструдированного пенополистирола обустройство вентиляционных отверстий в стяжке (настиле) не обязательно.

Далее рассмотрим, как можно утеплить чердачные перекрытия различного типа.

Перекрытие на деревянных лагах

Наиболее распространенный тип чердачного перекрытия — на деревянных лагах. Шаг установки лаг – 0,5 – 1,1 метра, при этом их высота — 100 — 200 мм, обычно высота не менее 1/20 от пролета.

К лагам чаше снизу подшивается дощатый каркас из досок размещаемых вразбежку и гипсокартонное основание потолка листами 12 мм.

Сами лаги заводятся в стену на глубину12 – 18 см, при этом не допускается их непосредственных контакт с кирпичем (бетоном).

Концевые участки лаг оборачиваются рубероидом, а их торец обязательно оставляется свободным. Эта защита предотвращает сгнивание древесины в месте контакта с бетоном, на котором будет выпадать роса. Также и брус мауэрлат укладывается на слой рубероида.

Что выполняется

После того как подшивка потолка сделана приступают к утеплению чердачного перекрытия и возведению настила. Так как высоты лаг перекрытия обычно недостаточно для размещения всего слоя утепления с вентиляционным зазором, строится контробрешетка на брусьях, поверх которых укладываются настил, чаще из плит ДВП.

1. Строится контробрешетка на расчетную высоту с расстоянием между брусьями 600 мм (что бы плиты утеплителя размещались с распором, щели не допускаются).

2. Укладывается слой пароизолятора, в соответствии с рекомендациями выше.

3. Укладывается утеплитель минеральная вата слоем расчетной толщины.

4. Возводится настил поверх обрешетки.

Железобетонное чердачное перекрытие

Распространенная технология утепления железобетонных чердачных перекрытий — стяжка поверх слоя жесткого утеплителя. Недостаток -значительная масса стяжки, что не всегда приемлемо.

Но если чердачное помещение не будет эксплуатироваться, то толщина стяжки может быть уменьшена — чтобы она подходила лишь для нечастого обслуживания и ремонта.

Как утеплить железобетон

1. Железобетонное основание выравнивается слоем песка.

2. Укладывается слой экструдированного пенополистирола плотностью от 35 кг/м куб или плотного пенопласта с достаточной прочностью на сжатие расчетной толщины.

3. Если помещение эксплуатироваться не будет, то можно уложить сухую стяжку из гипсоволокнистых плит толщиной 2 см или мокрую стяжку толщиной 3 см с армированием в соответствии с правилами укладки бетона.
При этом возможно перемещение людей по уложенным сверху деревянным щитам и складирование на чердаке не тяжелых предметов. Если помещение эксплуатируется и там будут сделаны полы, то укладывается сухая стяжка толщиной от 3 см и более или мокрая стяжка толщиной от 4 см.

Еще вариант укладки утеплителя

Также железобетонное перекрытие может быть утеплено с помощью минеральной ваты по аналогии с утеплением деревянного перекрытия. Пароизолятор не применяется.

Лаги выставляются на подкладках на нужную высоту в одной плоскости. Утеплитель укладывается слоями и под лагами и между ними. Под настилом оставляется вентиляционный зазор — проветривание утеплителя минеральная вата, это обязательное условие безаварийной эксплуатации утепления.

Можно сделать вывод, что утеплить чердачное перекрытие в любом частном доме несложно своими руками. Для получения удовлетворительного результата особые знания и навыки строительства здесь требуются, если придерживаться общих правил утепления и рекомендаций.

Похожие новости

Комментарии (0)

Как и чем утеплить чердачное перекрытие жилого дома

Вопрос снижения теплопотерь здания стоит очень остро. Ведь только потери через чердачное перекрытие увеличивают эксплуатационные расходы на 10-15%. Так что о необходимости теплоизоляции не стоит даже долго говорить, главный вопрос формулируется таким образом — как и чем утеплить чердачное перекрытие эффективно.

Требования к теплоизоляции.

Качественная теплоизоляция перекрытия не только снижает количество теплопотерь в зимний период, она также предохраняет помещения дома от перегревания в период летних пиков температуры. Но следует помнить, работатькачественно и эффективно теплоизоляция может только в сухом состоянии. Попадание даже малейшего количества влаги в утепляющий слой может привести к противоположному эффекту. Поэтому в комплексе с утеплителями должна быть смонтирована и пароизоляция, ведь воздух, поступающий из помещения, содержит немалое количество водяных паров. Пароизоляция влияет не только на качество работы утепляющего слоя, она существенно продлевает жизнь всех несущих конструкций кровли. Ведь, в случае ее отсутствия, водяные пары конденсируются и стекают на элементы перекрытия, стропильные балки. А наличие воды приводит к гниению деревянных элементов и коррозии металла. Для уменьшения влажности на чердаке должна функционировать надежная система вентиляции, необходимая интенсивность которой обеспечивается специальными окнами и отверстиями, площадь которых должна составлять 0,5% площади перекрытия.

Утепление балочного чердачного перекрытия.

Уменьшение теплопотерь перекрытий производится путем засыпки некоторых видов теплоизоляционного материала, или укладки между балками рулонных или плитных типов утеплителей. Сначала монтируется слой пароизоляции, при применении фольгированных материалов укладка производиться фольгой вниз (к нижележащим жилым помещениям). Если на чердаке уже имелся утепляющий слой, то, перед монтажом дополнительного ковра, чердак необходимо тщательно проветрить для удаления избыточной влажности. При утеплении области у карниза укладываем материал так, чтобы оставались вентиляционные зазоры. Поверх уложенного слоя теплоизоляции рекомендуется разместить ветро- и гидроизоляцию, для предотвращения попадания атмосферных осадков на материал в аварийных случаях.

Утепление перекрытий из плит.

Эти работы выполняются аналогично вышеописанным, единственное исключение касается пароизоляции. Так как конструкция железобетонных плит отличается низкой паропроницаемостью, применение дополнительной изоляции не требуется. С первой частью вопроса — как и чем утеплить чердачное перекрытие разобрались, приступим ко второй половине.

Виды утеплителя для чердачных перекрытий.

Наиболее эффективным считается применение следующих теплоизоляционных материалов:

Сыпучие. Самый дешевый, но вполне эффективный материал. В качестве засыпки применяют различные отходы производства, это может быть шлак, опилки. Отлично зарекомендовал себя керамзит, материал, имеющий низкую удельную массу и хорошие теплотехнические характеристики. Иногда применяют гранулы пенопласта, но в этом случаесуществует большая вероятность развести на чердаке грызунов.

Рулонные материалы. Представителем этого семейства является всем известная стекловата и ее разновидности. Обладает отличными теплоизолирующими свойствами, легко монтируется. Правда, этот материал не отнесешь к числу экологически чистых, но, его применение на нежилых чердаках, вполне оправданно. Тем более это экономически выгодно, а также отвечает пожарным требованиям.

Плитный утеплитель. Наиболее востребован такой материал как минеральная (базальтовая) вата. Выпускается различными производителями, отличается размерами и теплотехническими показателями. Для утепления чердачных
перекрытий применяется вата разной плотности и толщины. Иногда в целях снижения теплопотерь используют и пенополистирол, в частности экструдированный. Этот материал является хорошим утеплителем, но существует и несколько отрицательных факторов. Во-первых, это уже упоминавшиеся грызуны, во-вторых, повышенная пожароопасность материала. Хоть пенопласт и позиционируется производителями как самозатухающий, не поддерживающий горения утеплитель, склонность к возгоранию он все-таки имеет. При этом в процессе горения выделяются небезопасные для человека вещества.

В последнее время популярным становиться такой материал, как пеноизол. Не смотря на значительную стоимость, утепление по такой технологии очень эффективно. Но выполнение таких работ требует специального оборудования, и производится только специализированными организациями.

Толщина слоя теплоизоляции для чердачного перекрытия выбирается в зависимости от климатических условий в регионе, и характеристик самого материала. При этом по периметру перекрытия, у примыкания к кровле, на протяжении 1 метра, рекомендуется увеличить слой на половину от проектных значений.

Любое вложение в утепление здания, является хорошим размещением финансовых средств, ведь благодаря экономии на энергоресурсах такие работы очень быстро окупаются, и начинают приносить прибыль.

09.06.2013 в 21:06

Источники: http://vseokrovle.com/cherdak/166-uteplenie-perekrytija-holodnogo-cherdaka.html, http://teplodom1.ru/polyteplo/110-kak-mozhno-uteplit-cherdachnoe-perekrytie.html, http://semidelov.ru/mar/kak-i-chem-uteplit-cherdachnoe-perekrytie-zhilogo-doma/

Утепление чердачного перекрытия — способы и материалы для монтажа

Утепление чердачного перекрытия дает возможность сбережения тепловой энергии внутри помещения, предотвращая тем самым затраты на обогрев холодного чердака. Еще ничего, если чердачное помещение используется в качестве подсобки или мансарды, но как быть, если нет? Безусловно, смысла тратиться на его отопление в таком случае нет.

По этой причине чердачное перекрытие желательно перекрывать с применением термоизоляционных материалов. Это можно делать как снаружи, так и изнутри. В идеале утепление нужно начинать еще на этапе строительства дома или, как вариант, прямо перед финишной отделкой помещений. Тем не менее, даже во время проживания нет никаких причин не заботиться об утеплении потолка со стороны чердака.

Содержание статьи:

Обратите внимание! О толщине слоя утеплителя говорится в СНиПе. Кроме того, там вы сможете отыскать все необходимые расчеты сопротивления передачи тепла различными изоляционными материалами с учетом среднегодовой температуры, материала, использованного при строительстве, и длительности сезона отопления.

Смотрите так же, практические советы по утеплению мансарды

Но до того как приступить непосредственно к утеплению, вы обязаны выявить тип чердачного перекрытия. В частном строительстве жилых домов (вне зависимости от того, древесина используется, кирпичи или блоки) оно может быть только двух видов. Но оба должны сооружаться в соответствии с определенными правилами и иметь четко определенную конструкцию.

Основные требования к чердачным перекрытиям

Главное качество, которым в обязательном порядке должно обладать любое чердачное перекрытие, это прочность. Если речь идет о мансардной крыше, то вся конструкция не должна прогибаться или деформироваться под тяжестью мебели или находящегося на чердаке оборудования. Есть такое понятие, как норма прогиба. Для чердачных конструкций она составляет 1/200 от всего пролета. Предельная нагрузка на метр квадратный составляет 105 килограммов. Еще одним не менее важным параметром перекрытия является пожаробезопасность, что в большей мере касается конструкций из дерева. Так вот, у огнестойкости имеются такие пределы:

для бетонных или железобетонных конструкций это 1 час;

для конструкций из дерева (при отсутствии дополнительной защиты) – пять минут;

для перекрытия из дерева по балкам, с засыпкой и штукатуркой – порядка 45 минут;

для перекрытия из дерева с одной лишь оштукатуренной поверхностью – 15 минут.

Особенности устройства перекрытия

Зачастую встречается именно балочное перекрытия, что объясняется простотой и дешевизной установки, поэтому мы остановимся на нем. Зачастую они встречаются в деревянных зданиях, а балками могут служить элементы как из дерева, так и из металла. По мнению специалистов вариант №1 предпочтительнее, поскольку:

дерево дешевле металла;

у него отличные теплоизоляционные показатели;

его легче обрабатывать.

Утепление чердачного перекрытия в случае, если балки есть, заключается в укладке между ними утепляющего материала. Если высоты балок не хватает для этого, то сверху дополнительно набиваются бруски. До того как приступить к укладке, следует уложить пароизоляционный слой (только не полиэтиленовую пленку, так как пары, которые выходят из помещения, не смогут проникнуть наружу). А если пленка все же будет использоваться, то уровень влажности в доме заметно повысится, особенно если вентиляционная система работает некачественно. По этой причине предпочтительнее приобрести современную пароизоляцию, которую можно уложить таким образом, чтобы воздух выходил из помещения, но из чердака в дом не проникал. А если такой материал будет с фольгой, то его обязательно следует уложить «лицом» вниз.

Но как правильно подобрать утеплитель, чтобы полученный «сэндвич» был максимально эффективным? Об этом мы сейчас расскажем.

Виды утеплителя для чердака

Таких материалов есть достаточно много, мы же рассмотрим лишь самые популярные из них. Вот они:

минеральная вата;

пенопласт;

опилки;

керамзит.

Остановимся подробнее на каждом из вариантов.

Применение минеральной ваты

Минвата является эффективным утеплителем, волокна в котором расположены особым образом. Благодаря такой хаотичности между волокнами образуется кислородная «подушка», из-за которой материал и обретает свои свойства. Но из-за этой же особенности минеральная вата или и впитывает влагу. С целью предотвратить это монтаж следует проводить должным образом.

Достоинства этого материала неоспоримы:

плотность;

простота монтажа;

длительный эксплуатационный срок;

пожаробезопасность;

наконец, если вату устанавливать горизонтально, то она не сползает и не слеживается (читай: мостики холода не появляются).

Но есть и недостаток, о котором мы говорили – она вбирает влагу.

Технология монтажа

Укладывать минвату можно тремя возможными способами:

в ячейки;

в борозды;

всплошную.

Самым эффективным является первый способ. Сама технология укладки выглядит следующим образом.

Шаг 1. Вначале уложите пароизоляционный материал – это необходимо для вывода пара, который поднимается из помещений. Для правильной укладки необходимо ознакомиться с маркировкой на пленке, сделанной производителем.

Обратите внимание! Не забывайте при этом соблюдать обязательный нахлест в 10 сантиметров.

Если термоизоляция производится по балкам, то пароизоляция обязана огибать каждый элемент, который выступает, иначе балки в скором времени прогниют.

Шаг 2. Там, где пленка стыкуется со стенами и прочими поверхностями, которые выступают, поднимите ее на высоту утепляющего материала + 5 сантиметров, после чего заверните за плиты материала либо же проклейте при помощи скотча.

Шаг 3. После этого приступайте к укладке утепляющего материала. Процедура эта предельно проста, так как полосы и плиты можно запросто нарезать посредством строительного ножика.

Шаг 4. При укладке обращайте внимание на то, чтобы утеплитель не сдавливался и не оставались зазоры. Распространенные ошибки вы можете посмотреть на приведенном ниже изображении.

/p>

В первом случае толщины термоизоляции недостаточно, в остальных аналогичный параметр чердачного перекрытия неправильно подобран.

Дельные советы по утеплению минватой

Материал с фольгой повысит сопротивляемость к потерям тепла. Но сам материал при этом следует укладывать вниз фольгой.

Если на чердаке имеют место выступающие элементы конструкции, то утеплитель следует поднять на 40-50 сантиметров и зафиксировать его.

Если тонкий утеплительный материал уложить двумя слоями, то это будет более эффективно, чем один толстый слой.

Не допускайте, чтобы материал выступал за балки. Но если это все же произошло, удлините ее посредством рейки или балки до толщины самого материала.

Шаг 5. Если стропильная система не защищена гидроизоляционным слоем, а чердачное помещение не будет использоваться, то необходимо настелить гидроизоляцию.

Шаг 6. Остается лишь сделать черновой пол. Для этого уложите его на утеплитель – это будет основой для финальной отделки.

Использование пенопласта

Утепление чердачного перекрытия с помощью пенопласта во многом напоминает аналогичную процедуру с применением пенополистирола. Более того, достоинства у этих материалов общие – вот они:

дешевизна;

водонепроницаемость;

простота установки.

А единственным минусом можно считать горючесть.

Технология монтажа

Устанавливать пенопласт для утепления чердака предельно просто – с процедурой вы легко справитесь своими силами. Все работы делятся на несколько этапов.

Шаг 1. Выровняйте поверхность. Чтобы термоизоляция была максимально качественной, на основании не должны оставаться никакие неровности. А если нужно устранить углубления, то залейте все цементной стяжкой.

Шаг 2. Уложите плиты утеплителя – между брусьями или же встык. Что характерно, если есть брусья, то прочность конструкции существенно повысится.

Обратите внимание! Все стыки (между брусьями включительно) нужно тщательно герметизировать. При обходе препятствий отверстия вырезайте предельно точно. Наконец, лучше всего сберегает тепловую энергию именно однородный слой.

Чтобы защитить пенопласт на нежилом чердачном помещении от разрушений, можете использовать пленку. Но если чердак используется часто и по нему, соответственно, перемещаются люди, то пенопласт необходимо укрыть черновым полом – это может быть как стяжка из цемента и песка или плиты ОСБ.

Использование опилок для утепления чердака

Кто не знает, опилками называют измельченную древесину. Мы говорим сейчас об этом материале, поскольку он также имеет существенные преимущества, среди которых:

доступность;

натуральность;

незначительный вес;

отсутствие каких-либо вредных или токсичных веществ.

Минус такой же, как у пенопласта – горючесть.

Процедура утепления с помощью опилок

Шаг 1. Вначале подготовьте опилки, то есть смешайте их с водой и цементом в пропорции 10-1-1.

Шаг 2. Образованной смесью залейте чердачное перекрытие, после чего тщательно разровняйте. Заметим, что утеплять чердак опилками без каркаса можно исключительно в том случае, если он (чердак) будет нежилым. Иначе опилки будут прессоваться во время ходьбы, а стяжка, соответственно, разрушаться.

Шаг 3. Используя брус, постройте ячеистую конструкцию. Далее каждую ячейку заполните описанной выше смесью. Главное достоинство этой технологии заключается в том, что поверх бруса можно будет уложить черновой пол, да и само помещение можно будет активно использовать.

Использование керамзита для утепления

Достаточно качественное утепление чердачного перекрытия можно совершить с использованием керамзита. Кто не знает, данный материал получается после обжига глины. К основным достоинствам керамзита можно отнести:

доступность;

незначительную теплопроводность;

небольшой вес;

экологичность;

натуральность.

Но есть и минус, который заключается в сложности поднятия материала на высоту чердачного помещения.

Обратите внимание! Зачастую этот материал используется тогда, когда требуется утеплить перекрытие по плитам.

Инструкция по утеплению керамзитом

Всю процедуру можно условно разделить на следующие этапы.

Шаг 1. Вначале осмотрите плиты на предмет того, есть ли в них трещины или щели. Если такие обнаружены, заделайте их раствором и укройте плотной бумагой. Что характерно, даже с выступающими конструкционными элементами не возникает никаких трудностей при засыпке.

Шаг 2. Используя брус, соорудите обрешетку. Поверх этой решетки впоследствии будет укладываться черновой пол.

Шаг 3. Высыпите материал на плиту и выровняйте его при помощи грабель. Толщина должна составлять примерно 25-30 сантиметров. Характерно, что по керамзиту вы сможете ходить – никаких ограничений в данном случае нет.

Обратите внимание! Засыпая керамзит, старайтесь комбинировать камешки различных фракций (размеров). Так вы предотвратите образование пустот.

В конце залейте все бетонной стяжкой либо смонтируйте черновой пол.

Основные нюансы процедуры

Дерево гниет, следовательно, пар, поднимающийся из дома, обязан свободно проходить. Если установить пароизоляцию или же использовать для этого материал, который не «дышит», то в скором времени дерево может разрушиться.

Утеплитель с фольгой должен укладываться ею (фольгой) вниз, чтобы защитить древесину от влаги.

Примеры правильного и неправильного монтажа вы можете увидеть на изображении ниже.

А вот универсальная схема – утепление чердачного перекрытия с применением любого из материалов.

Видео – теплоизоляция чердачного перекрытия

В итоге отметим, что термоизоляция чердачного перекрытия будет максимально эффективной в том случае, если сам чердак будет надежно защищен от проникновения влаги снаружи. Другими словами, нужно еще и грамотно обустроить кровлю. Удачи в работе!

Изоляция из пенопласта, нанесенная на существующий чердак

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Rev.09)

ENERGY STAR Certified Homes требует, чтобы уровни изоляции потолка, стен, пола и плит соответствовали или превышали те, которые указаны в Международном кодексе энергосбережения (IECC) 2009 г., с некоторыми альтернативами и исключениями, а также обеспечивали установку уровня 1 в соответствии со стандартами RESNET (см. 2009 и Уровень изоляции IECC 2012 — Требования ENERGY STAR и установка изоляции (класс 1 по RESNET).Если энергетический кодекс для жилых зданий штата или региона требует более высоких уровней изоляции, чем те, которые указаны в IECC 2009, вы должны соответствовать местным требованиям или превышать их. Некоторые штаты приняли IECC 2012 или 2015 годов. Посетите Программу кодов энергопотребления зданий Министерства энергетики США, чтобы узнать, какие нормы приняты в каждом штате.

Контрольный список для проверки дизайна

3. Высококачественная изоляция.
3.1 Указанные уровни изоляции потолка, стен, пола и перекрытий соответствуют одному из следующих вариантов:
3.1.1 Соответствует или превышает уровни IECC 2009 г. ^{4, 5, 6} OR ;
3.1.2 Достигает ≤ 133% от общего UA, полученного в результате U-факторов в таблице 402.1.3 IECC 2009 года, согласно руководству в сноске 4d, И указанное домашнее проникновение не превышает следующего: ^{5, 6}

3 ACH50 в CZs 1, 2

2,5 ACH50 в CZs 3, 4

2 ACH50 в CZs 5, 6, 7

1,5 ACH50 в ЧР 8

Сноска 4) Указанные уровни должны соответствовать или превышать уровни изоляции компонентов, указанные в таблице 402 IECC 2009 года.1.1. Применяются следующие исключения:
a. Стальные каркасные потолки, стены и полы должны соответствовать уровням изоляции, указанным в таблице 402.2.5 IECC 2009 года. В CZ 1 и 2 требования к непрерывной изоляции в этой таблице могут быть снижены до R-3 для стеновых сборок со стальным каркасом со стойками, расположенными на расстоянии 24 дюйма по центру. Это исключение не применяется, если используются альтернативные вычисления в d);
г. Для потолков с чердачными помещениями R-30 должен удовлетворять требованию для R-38, а R-38 должен удовлетворять требованию для R-49 везде, где полная высота несжатой изоляции при более низком значении R простирается над верхней пластиной стены на карнизы.Это исключение не применяется, если используются альтернативные расчеты в d);
г. Для потолков без чердачных помещений R-30 должен удовлетворять требованию для любого требуемого значения выше R-30, если конструкция сборки крыши / потолка не обеспечивает достаточного пространства для требуемого значения изоляции. Это исключение ограничивается 500 кв. Футами или 20% от общей площади изолированного потолка, в зависимости от того, что меньше. Это исключение не применяется, если используются альтернативные расчеты в d);
г.Для демонстрации соответствия также может использоваться альтернативный эквивалентный U-фактор или расчет общего UA:
Соответствует сборка с U-фактором, равным или меньшим, чем указано в таблице 402.1.3 IECC 2009 года.
Общая тепловая оболочка здания UA, которая меньше или равна общей UA, полученной из U-факторов в таблице 402.1.3, также соответствует требованиям. Производительность всех компонентов (например, потолков, стен, полов, плит и оконных проемов) может меняться с использованием подхода UA. Обратите внимание, что Пункты 3.1–3.3 Контрольного списка национального оценщика должны выполняться независимо от рассчитанных компромиссов UA. Расчет UA должен выполняться с использованием метода, соответствующего Руководству по основам ASHRAE, и должен учитывать эффекты теплового моста материалов каркаса. При расчете сборки оболочки стального каркаса необходимо использовать метод зон ASHRAE или метод, обеспечивающий эквивалентные результаты, а не метод расчета последовательно-параллельной траектории.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом DOE с нулевым потреблением энергии (Версия 07)

Программа DOE Zero Energy Ready Home — это добровольная программа высокоэффективной маркировки домов для новых домов, проводимая Министерством энергетики США. Строители и ремонтники, проводящие модернизацию, могут пройти сертификацию существующих домов в рамках этой добровольной программы.

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и обеспечивать установку класса 1 в соответствии со стандартами RESNET.

2009-2018 IECC и IRC Минимальные требования к изоляции: Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, как указано в IECC и IRC 2009, 2012, 2015 и 2018, можно найти в этот стол.

Международный кодекс энергосбережения (IECC) 2009 г.

Раздел 101.4.3 Дополнения, изменения, обновления или ремонт. Части существующего здания, которые изменяются в ходе дополнений, переделок, обновлений или ремонтов, должны быть приведены в соответствие с нормами, за следующими исключениями, применимыми к модернизации чердака / крыши: существующие полости потолка или пола, которые открыты при условии, что полости открытые залиты утеплителем; проекты добавления, изменения, обновления или ремонта, которые не обнажают существующую полость крыши, стены или пола; повторная кровля, не обнажающая изоляцию и обшивку.

Раздел 101.4.5 Изменение кондиционирования помещений. В этом разделе говорится, что помещения должны быть приведены в полное соответствие с требованиями нового строительства, если добавление, изменение, обновление или ремонт изменяют это пространство с безусловного на кондиционированное.

Раздел 402 Тепловая оболочка здания. В таблице 402.1.1 указаны предписывающие требования к компонентам ограждающих конструкций здания.

Раздел 402.2.1 Потолки с мансардными помещениями. В этом разделе указано, что предписывающее требование для изоляции потолка R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на верхнем этаже и не сдавлена по стене. верхняя плита у карниза.Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 простирается на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и не сжата поверх верхней плиты стены у карниза.

Раздел 402.3. Люки доступа и двери. Двери или люки, отделяющие кондиционированные помещения от некондиционных пространств (например, чердаков и подвесных помещений), должны быть защищены от атмосферных воздействий и изолированы до уровня, эквивалентного уровню окружающих сборок. При использовании насыпной теплоизоляции вокруг чердачных люков требуются изоляционные перегородки.

Раздел 402.4 Утечка воздуха. В этом разделе указывается, что тепловая оболочка здания (как она называется в IECC) должна быть герметизирована, чтобы ограничить проникновение, и что она должна быть герметизирована прочным способом, допускающим дифференциальное расширение и сжатие.

2012, 2015 и 2018 IECC

Раздел R101.4.3 (R501.1.1 / R503.1.1 в IECC 2015 и 2018) Дополнения, изменения, обновления или ремонт. Части существующего здания, которые изменяются в ходе дополнений, переделок, обновлений или ремонтов, должны быть приведены в соответствие с нормами, за следующими исключениями, применимыми к модернизации чердака / крыши: существующие полости потолка или пола, которые открыты при условии, что полости открытые залиты утеплителем; проекты добавления, изменения, обновления или ремонта, которые не обнажают существующую полость крыши, стены или пола; повторная кровля, не обнажающая изоляцию и обшивку.

Раздел R101.4.5 (R503.2 в IECC 2015 и 2018) Изменение кондиционирования помещений. В этом разделе говорится, что помещения должны быть приведены в полное соответствие с требованиями нового строительства, если добавление, изменение, обновление или ремонт изменяют это пространство с безусловного на кондиционированное.

Секция R402 Тепловая оболочка здания. В таблице R402.1.1 (R402.1.2 в IECC 2015 и 2018 гг.) Указаны предписывающие требования к компонентам корпусов зданий.

Раздел R402.2.1 Потолки с мансардными помещениями. В этом разделе указано, что предписывающее требование для изоляции потолка R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на верхнем этаже и не сдавлена по стене. верхняя плита у карниза. Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 простирается на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и не сжата поверх верхней плиты стены у карниза.

Сечение R402.2.3 Перегородка карниза. В этом разделе указывается на необходимость установки перегородок рядом с вентиляционными отверстиями на карнизе и потолке для вентилируемых чердаков с использованием воздухопроницаемой изоляции. Перегородка может быть из любого твердого материала, должна доходить до верхней части теплоизоляции чердака и иметь отверстие размером не менее вентиляционного отверстия.
Обратите внимание, что перегородки также следует использовать с вентилируемыми соборными сборками.

Раздел R402.2.4 Люки и двери доступа. Двери или люки, отделяющие кондиционированные помещения от некондиционных пространств (например, чердаки и подвесные помещения), должны быть защищены от атмосферных воздействий и изолированы до уровня, эквивалентного уровню окружающих сборок.При использовании насыпной теплоизоляции вокруг чердачных люков требуются изоляционные перегородки.

Раздел R402.4 Утечка воздуха. В этом разделе указывается, что тепловая оболочка здания (как она называется в IECC) должна быть герметизирована, чтобы ограничить проникновение, и что она должна быть герметизирована прочным способом, допускающим дифференциальное расширение и сжатие.

Модернизация: 2009, 2012, 2015 и 2018 IECC

Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015 и 2018).Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Международный жилищный код (IRC) 2009 г.

Приложение J, Раздел 501.6, Вентиляция. Приложение не прилагается к требованиям IRC, если оно специально не включено принимающей юрисдикцией. В этом разделе приложения указано, что любое пространство, которое превращается в жилое или пригодное для проживания, должно быть обеспечено вентиляцией в соответствии с Разделом R303.

Раздел R806.3 Вентиляционные и изоляционные зазоры. В месте расположения вентиляционного отверстия и между изоляцией и обшивкой крыши необходимо обеспечить зазор не менее 1 дюйма.
Обратите внимание, что это не применимо, если используется невентилируемая крыша, как указано в разделе R806.4.

Секция R807.1 Доступ на чердак. Доступ на чердак необходим, если потолок или конструкция крыши являются горючими, а площадь чердака составляет более 30 квадратных футов, а высота между каркасом потолка и каркасом крыши составляет более 30 дюймов.Обратитесь к конкретному языку этого раздела, чтобы узнать о требуемых размерах доступа.

Раздел N1102.2.1 Потолки с мансардными помещениями. В этом разделе указано, что предписывающее требование для потолочной изоляции R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза, и когда изоляция находится на полном чердаке и не сжата над настенная верхняя плита у карниза. Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 простирается на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и не сжата поверх верхней плиты стены у карниза.

Раздел N1102.2.3 Люки и двери доступа. Двери или люки, отделяющие кондиционированные помещения от некондиционных пространств (например, чердаки и подвесные помещения), должны быть защищены от атмосферных воздействий и изолированы до уровня, эквивалентного уровню окружающих сборок. При использовании насыпной теплоизоляции вокруг чердачных люков требуются изоляционные перегородки.

Секция N1102 Тепловая оболочка здания. В таблице N1102.1 указаны предписывающие требования к компонентам строительных корпусов.

Раздел N1102.4 Утечка воздуха. В этом разделе указано, что тепловая оболочка здания (как она называется в IRC) должна быть герметизирована, чтобы ограничить проникновение, и что она должна быть герметизирована таким образом, чтобы обеспечивать возможность дифференциального расширения и сжатия.

2012, 2015 и 2018 IRC

Приложение J, Раздел 501.6, Вентиляция. Приложение не прилагается к требованиям IRC, если оно специально не включено принимающей юрисдикцией. В этом разделе приложения указано, что любое пространство, которое превращается в жилое или пригодное для проживания, должно быть обеспечено вентиляцией в соответствии с Разделом R303.

Раздел R806.3 Вентиляционные и изоляционные зазоры. В месте расположения вентиляционного отверстия и между изоляцией и обшивкой крыши необходимо обеспечить зазор не менее 1 дюйма.

Раздел R806.4 Установка и защита от атмосферных воздействий. В этом разделе указано, что вентиляторы для крыш должны устанавливаться в соответствии с инструкциями производителя по установке и требованиями раздела R903.

Секция R807.1 Доступ на чердак. Доступ на чердак необходим, если потолок или конструкция крыши являются горючими, а площадь чердака составляет более 30 квадратных футов, а высота между каркасом потолка и каркасом крыши составляет более 30 дюймов.Обратитесь к конкретному языку этого раздела, чтобы узнать о требуемых размерах доступа.

Раздел R901 Сборки крыши. В этом разделе описывается конструкция, материалы, конструкция и качество сборки кровли.

Секция N1102 Тепловая оболочка здания. В таблице N1102.1.1 (N1102.1.2 в IRC 2015 и 2018 гг.) Указаны предписывающие требования к компонентам корпусов зданий.

Раздел N1102.2.1 Потолки с мансардными помещениями. В этом разделе указано, что предписывающее требование для изоляции потолка R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на верхнем этаже и не сдавлена по стене. верхняя плита у карниза.Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 простирается на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и не сжата поверх верхней плиты стены у карниза.

Раздел N1102.2.3 Перегородка карниза. В этом разделе указывается на необходимость установки перегородок рядом с вентиляционными отверстиями на карнизе и потолке для вентилируемых чердаков с использованием воздухопроницаемой изоляции. Перегородка может быть из любого твердого материала, должна доходить до верхней части теплоизоляции чердака и иметь отверстие размером не менее вентиляционного отверстия.
Обратите внимание, что перегородки также следует использовать с вентилируемыми соборными сборками.

Раздел N1102.2.4 Люки и двери доступа. Двери или люки, отделяющие кондиционированные помещения от некондиционных пространств (например, чердаки и подвесные помещения), должны быть защищены от атмосферных воздействий и изолированы до уровня, эквивалентного уровню окружающих сборок. При использовании насыпной теплоизоляции вокруг чердачных люков требуются изоляционные перегородки.

Раздел N1102.4 Утечка воздуха. В этом разделе указано, что тепловая оболочка здания (как она называется в IRC) должна быть герметизирована, чтобы ограничить проникновение, и что она должна быть герметизирована таким образом, чтобы обеспечивать возможность дифференциального расширения и сжатия.

Модернизация: 2009, 2012, 2015 и 2018 IRC

Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

.

Перемещение сантехнических труб с перекрытия на чердак | Home Guides

Когда водопроводная труба протекает под плитой, необходимо пробить отверстие в плите, чтобы добраться до поврежденной трубы. Утечка часто может быть устранена путем вырезания и замены поврежденного участка трубы, но иногда утечка особенно труднодоступна. Трубы можно прокладывать под полом или приспособлением, которое особенно трудно переместить или которое дорого заменить, например шкафами, кафельным полом или ванной.В этих случаях более легкая и менее дорогая альтернатива — перенаправление труб на чердак.

Используйте трубу PEX

При прокладке трубы от плиты до чердака используйте трубы из сшитого полиэтилена или PEX вместо меди. PEX является полугибким, что позволяет проводить длинные непрерывные проходы через балки и стойки. Длинные участки сокращают потребность в тройниках, коленах и других фитингах, где могут возникнуть утечки. PEX расширяется и сжимается при изменении температуры и устойчив к разрыву в холодную погоду и к потению в теплую влажную погоду.Для подключения к медной линии под плитой потребуется припаять фитинг, соединяющий медь с PEX. После соединения все фитинги PEX устанавливаются с помощью обжимного инструмента, что устраняет необходимость в пайке. Другой вариант — запустить совершенно новую линию PEX снаружи дома.

Избегайте наружных стен

Размещение водопроводных труб внутри внешних стен значительно увеличивает риск замерзания и разрыва труб в холодном климате. При прокладке труб от перекрытия до чердака используйте внутреннюю стену.Если между стойками стены не проходят горизонтально доски или балки, трубы часто можно провести через стены на чердак. Доски или другие препятствия внутри стены могут потребовать разрезания стены и удаления или просверливания препятствий. Более простой и менее дорогой вариант — прокладывать трубы за пределами стены, обычно возле угла. Трубы можно прикрепить к стене с помощью вешалок, а затем заключить в коробку для получения более эстетичного вида. Если трубы проложены в холодном месте, обязательно изолируйте внутри коробки.

Изолировать трубы

Изолируйте трубы, проходящие через чердак, чтобы снизить риск замерзания. Труба PEX устойчива к разрыву, а фитинги — нет. Вода внутри труб может замерзнуть. Утеплитель поможет поддерживать уровень температуры воды в трубах. В противном случае линия холодной воды, проложенная на большом расстоянии через горячий чердак, может занять несколько минут, чтобы подать холодную воду к приспособлению. Используйте пенопласт, который поставляется в рукавах и облегает трубу. Прокладывайте трубы на чердаке как можно ниже, чтобы обеспечить доступ тепла снизу.

Уплотнительные зазоры

Закройте или заделайте все трещины или щели в стенах или чердаке в непосредственной близости от труб. Утеплите чердак и убедитесь, что на нем нет сквозняков. Трубы, которые подвергаются воздействию холодных сквозняков, почти наверняка замерзнут.

.

Невентилируемая изоляция чердака | Building America Solution Center

Невентилируемые конструкции кровли, такие как кондиционированные чердаки и невентилируемые соборные потолки, создаются путем удаления вентиляционных отверстий и перемещения границ теплоизоляции, влажности и контроля воздуха на плоскость настила крыши. Эти невентилируемые соборные чердаки (также известные как «компактные» или «горячие кровли») могут использоваться для решения двух основных проблем, связанных с вентилируемыми чердаками:

Размещение воздуховодов / вентиляционных установок в чердаке может быть причиной серьезных утечек кондиционированного воздуха в некондиционное пространство (и, следовательно, принудительной инфильтрации / эксфильтрации), а также увеличения тепла / потерь через воздуховоды.

Конструкции со сложными плоскостями кессонного потолка и многочисленными проемами света, громкоговорителей, вентиляционных отверстий и т. Д. Практически затрудняют достижение требуемой герметичности под слоем изоляции.

В случаях, когда механические системы расположены на чердаках, перемещение слоя контроля воздуха и слоя терморегулирования на настил крыши дает особенно большие преимущества по сравнению с герметизацией и изоляцией потолков чердаков и воздуховодов. Кроме того, может быть нежелательно (в районах ураганов или лесных пожаров) или практично (при модернизации) добавлять вентиляционные отверстия на крыше в местах под потолком.Соответственно, может не быть какой-либо практической альтернативы перемещению слоя контроля воздуха и слоя контроля температуры на настил крыши (рис. 1). При таком выборе конструкции распылительная пена имеет преимущества перед альтернативными методами изоляции из-за способности распыляемой пены эффективно герметизировать сложные узлы. Пена для распыления может обеспечить теплоизоляционные и пароизоляционные слои как в новой, так и в модернизированной конструкции.

Рисунок 1 . Воздуховоды на чердаке без вентиляции, утепленном по линии крыши.

Все невентилируемые чердачные и соборные потолки должны обеспечивать либо очень высокую степень воздухонепроницаемости, либо предотвращение образования конденсата из-за нагрева холодных поверхностей. Чтобы обеспечить долговечность в большинстве случаев, воздухонепроницаемость должна быть обеспечена сплошной мембраной, предпочтительно приклеенной к верхней поверхности несущего настила крыши и под жесткой изоляцией, обеспечивающей контроль конденсации. Было обнаружено, что в конструкциях, в которых обеспечивается герметичность между элементами каркаса, практическим решением является распыляемая пена.Однако все соединения дерева с деревом в каркасе по-прежнему должны быть герметизированы.

Ключом к созданию невентилируемой кровли является поддержание настила крыши — основной конденсирующей поверхности в конструкциях кровли — достаточно теплой в течение всего года, чтобы не происходила конденсация, или для предотвращения проникновения влажного воздуха изнутри на настил крыши. Это делается с помощью того, что называется «воздухонепроницаемой изоляцией», например, жесткого пенопласта или распыляемой пены.

Два приемлемых метода изоляции невентилируемого чердака в любых климатических условиях:

Воздухонепроницаемая изоляция (обычно распыляемая пена), устанавливаемая на нижней стороне кровельной обшивки.Для получения дополнительной информации об этой технике см. Руководство «Распыление пены под обшивкой крыши».

Воздухонепроницаемая изоляция (обычно изолирующая оболочка из жесткого пенопласта), устанавливаемая поверх обшивки крыши. Для получения дополнительной информации об этой технике см. Руководство «Жесткая пенопластовая изоляция над палубой для существующих крыш».

В обеих сборках можно использовать воздухопроницаемую изоляцию (например, войлок или сыпучий наполнитель) для увеличения общего значения изоляции. Это ни в коем случае не является требованием; однако, как правило, это наиболее экономичный способ достижения целевых (или минимальных кодовых) значений R.В качестве альтернативы можно использовать только «воздухонепроницаемую изоляцию» для всей толщины изоляции, при условии, что соблюдаются все требования норм для конкретных климатических условий (см. Раздел «Климат»).

Минимальная требуемая толщина «воздухонепроницаемой изоляции» указана в Таблице R806.5 — Изоляция для контроля конденсации IRC 2012 года, в которой содержатся предписывающие требования для минимального количества жестких плит или воздухонепроницаемой изоляции R-значения в зависимости от климатической зоны. , чтобы управлять потенциалом конденсации в сборке.Подробности смотрите на вкладке «Климат».

При проектировании кровли с высокой степенью теплоизоляции (кровля с высоким значением R) важно, особенно в холодном климате, учитывать соотношение паронепроницаемых и паропроницаемых значений R. Для холодного климата воздухонепроницаемая изоляция поддерживается на уровне 50% или более от общего R-значения кровельной системы. Это для контроля конденсации. При строительстве кровельных систем с высоким коэффициентом сопротивления R BSC рекомендует поддерживать или превышать это соотношение. Если невентилируемый чердак с укладкой R-80 должен быть построен в холодном климате, рекомендуется установить и уложить воздухонепроницаемую изоляцию с минимальным содержанием R-40 (50%) в соответствии с Разделом R806.5 IRC 2012 г. (см. тематическое исследование «Применение утеплителя из пенопласта под фанеру и обшивку крыши OSB» на вкладке «Дополнительная информация»).

Ниже приведены общие инструкции для двух невентилируемых чердаков.

Воздухонепроницаемая изоляция, установленная на нижней стороне обшивки потолка собора

На рис. 2 показана невентилируемая соборная конструкция чердака с воздухонепроницаемой расширяющейся изоляцией из распыляемой пены, установленной на нижней стороне настила крыши.

Рис. 2. Невентилируемая деталь мансарды, с воздухонепроницаемой изоляцией из аэрозольной пены, установленной на нижней стороне настила крыши.

Как укладывать аэрозольную пену под настилом крыши на потолке собора

* Рекомендуется устанавливать изоляцию из аэрозольной пены с помощью лицензированного профессионального специалиста по нанесению.

Обратитесь к действующим государственным и местным строительным нормам и правилам, чтобы узнать минимальное значение сопротивления воздухонепроницаемой изоляции, требуемого для сборки крыши в вашем климате.

Осмотрите сборку крыши, чтобы убедиться, что она имеет надлежащую защиту от дренажа над настилом крыши.

Измерьте влажность древесины перед нанесением изоляционной пены, чтобы убедиться, что она высохла до уровней, рекомендованных производителем пены.

Убедитесь, что погодные условия и температура для установки изоляции соответствуют рекомендациям производителя аэрозольной пены.

Очистите поверхности обшивки крыши и элементов конструкции, чтобы на них не было мусора или пыли, чтобы обеспечить надлежащее прилипание распыляемой пены.

Закройте все механическое и электрическое оборудование и проводку перед нанесением изоляции.

Обеспечьте надлежащую вентиляцию рабочей зоны во время нанесения.

Рекомендуется нанять лицензированного профессионального аппликатора для установки распылительной пены.

Визуально осмотрите установку изоляции.

См. Текущие государственные и местные строительные нормы и правила для определения и требований к воспламенению и тепловому барьеру, а также требований к замедлителям диффузии пара.

Установите изоляцию полости.

Воздухонепроницаемая изоляция, установленная на кровле с соборным потолком

На рис. 3 показана невентилируемая соборная конструкция чердака с воздухонепроницаемой изоляционной оболочкой, установленной над настилом крыши. Структурная основа для гвоздей обычно требуется поверх жесткого пенопласта для кровельного покрытия, такого как битумная черепица. Чтобы обеспечить долговечность в большинстве случаев, воздухонепроницаемость должна быть обеспечена сплошной мембраной, предпочтительно приклеенной к верхней поверхности несущего настила крыши и под жесткой изоляцией, обеспечивающей контроль конденсации.

Рис. 3. Невентилируемая деталь мансарды, с воздухонепроницаемой изоляционной оболочкой, установленной над настилом крыши.

Как установить изоляционную обшивку на крышу с соборным потолком

Обратитесь к действующим государственным и местным строительным нормам и правилам, чтобы узнать минимальное значение сопротивления воздухонепроницаемой изоляции, требуемого для сборки крыши в вашем климате.

Установите атмосферостойкое, воздухонепроницаемое кровельное покрытие (т.е.д., полностью приклеенная мембрана), должным образом притертой и убедитесь, что она интегрирована со стеной, устойчивой к атмосферным воздействиям (например, домашней пленкой).

Проверить атмосферостойкий барьер на крыше на предмет утечек или несоответствий.

Установите изолирующую оболочку в несколько слоев со смещением стыков в обоих направлениях и заклейте их лентой.

Установите OSB / фанеру поверх изолирующей оболочки, которая будет служить опорой для гвоздей.

Установите надлежащую кровельную стяжку и кровельную обшивку согласно инструкции производителя.

Установите изоляцию полости.

Как установить воздуховоды на чердаке без вентиляции

При установке оборудования HVAC на изолированном чердаке с кондиционированным воздухом все еще применяются хорошие принципы проектирования HVAC:

Разработайте компактную схему расположения воздуховодов с короткими прямыми участками. Герметизировать и проверить воздуховоды на утечку воздуха.

Установите сбалансированную систему вентиляции, такую как вентилятор с рекуперацией тепла или центральную вентиляцию со встроенным вентилятором, с забором свежего воздуха и заданной вытяжкой.(Для получения дополнительной информации см. Раздел «Вентиляция всего здания».)

Не устанавливайте низкоэффективные системы отопления, которые забирают воздух для горения с чердака. Вместо этого установите герметичные печи сгорания с прямой вентиляцией или тепловые насосы. (Для получения дополнительной информации см. Печи для сжигания, традиционные разделенные тепловые насосы)

.

Нужно ли утеплять чердак или скатную крышу? — Энергид

Перед каждым, кто хочет утеплить неиспользуемый чердак, возникает дилемма: как лучше утеплить? Это должен быть пол или крыша? Правильный ответ зависит от того, что вы планируете делать с чердачным помещением.

Чтобы тратить как можно меньше энергии, нужно, чтобы защищаемый объем был как можно меньше. Термин «защищенный объем» относится к той части дома, которую необходимо отапливать.
Чем меньше этот объем, тем больше энергии вы сэкономите.

• Нужно ли обогревать чердак? Если его не нужно нагревать, лучше всего держать за пределами защищаемого объема. Сделать это можно, утеплив мансардный этаж.
• Планируете ли вы в будущем обставить чердак? Тогда можно было просто утеплить скатную крышу.
• Но лучше всего утеплить чердак и нижнюю часть крыши.Таким образом вы предотвратите попадание тепла из нижних комнат в верхние чердаки. В то же время зоны под крышей получают повышенный комфорт как зимой, так и летом.

Утепление мансардного этажа

Если вы мало пользуетесь чердаком, то отапливать это место бессмысленно. Так что утепление пола чердака — не только лучшее решение, но и самое простое и дешевое.

На практике вы можете выбирать между минеральной ватой или изоляционными плитами.
Если вы решите использовать минеральную вату, такую как стекловата или минеральная вата, вам нужно будет положить влагонепроницаемую мембрану.

Если вы хотите использовать чердак для хранения вещей, лучше всего покрыть изоляцию какой-нибудь доской, например, ориентированно-стружечной плитой (например, доской SmartPly). Полезно знать: на рынке есть изоляционные плиты с такой отделкой. Если вы хотите использовать минеральную вату, лучше всего уложить ее между балками и каркасом, поддерживающим половицы.Имейте в виду, что такой подход может привести к понижению температуры на чердаке в холодные зимние дни.

Утеплитель скатной кровли

Если ваш чердак часто используется или, возможно, вы планируете его переоборудовать в будущем, вам нужно будет утеплить внутренние поверхности крыши.

Технически правильный подход зависит от ряда факторов: есть ли внутренняя обшивка крыши и общая толщина конструкции крыши. Для правильного подхода потребуется внутренняя обшивка крыши.Это всегда гарантирует, что вода, снег или пыль не попадут в ваш дом. Мы уже объясняли, что влага — враг изоляции.

И снова у вас есть выбор между минеральной ватой и изоляционными плитами. Изоляционные плиты лучше всего подходят под конструкцию крыши, а минеральную вату можно вставить между балками крыши. Материал сжимается, поэтому его легко укладывать, и вероятность появления трещин меньше. Более того, вы теряете меньше места. Не забудьте установить влагонепроницаемую мембрану, если вы используете минеральную вату.

Утепление пола И крыши

Это, безусловно, самое интересное решение, когда планируется использовать чердак. Однако это самый трудоемкий и самый дорогой вариант.

Преимущество этого подхода заключается в том, что тепло, которое генерируется и циркулирует в нижних этажах, не теряется через чердачный этаж в комнаты выше. Часто комнаты на чердаке — это спальни, и отопление в этих комнатах действительно не нужно.Это, безусловно, верно, когда крыша утеплена. Идея работает и наоборот. В жаркие дни чердак действует как буфер, предотвращая нагрев нижних помещений от верхней крыши.

.

0 0 vote

Article Rating
