Как проверить заземление в розетке: методики проверки, инструкция

Необходимость проверки наличия заземления в розетке может быть продиктовано тем, что большинство современной техники требует наличия заземления для безопасной работы. Для этих целей в розетках и шнурах питания предусмотрена дополнительная группа контактов, которые соединены с заземлением. Мощные электробытовые приборы, особенно снабженные водонагревателями (бойлеры, стиральные и посудомоечные машины) требуют включения через устройства защитного отключения (УЗО). В статье расскажем, как проверить заземление в розетке, дадим описание доступных методов.

Для чего нужна проверка правильности подключения заземления

Дома старой постройки не оборудованы отдельным заземлением. При проведении ремонтов многие самостоятельно (в частных домах) или при помощи электриков обслуживающих организаций переоборудуют старую систему питания TN-C, где нулевой и защитный проводники объединены на всех участках цепи, в систему TN-C-S с раздельной прокладкой нулевых и защитных проводников в квартирной разводке.

Защитный проводник в такой системе подключается к самостоятельному контуру заземления. Читайте также статью: → «Монтаж контура заземления в доме». Проводники разделяются на вводном щитке дома, и к заземляющим контактам розеток подключается защитный проводник. Для прокладки домашней сети по новым правилам применяется трехжильный провод, одна из жил которого маркируется желто-зеленой изоляцией (желтый цвет изоляции с зеленой полосой). Это и есть защитный проводник.

Современные водонагревательные устройства, например бойлеры, имеют встроенное УЗО, которое будет срабатывать только при наличии заземления в розетке. К сожалению, в правильности подключения можно быть полностью уверенным только в тех случаях, когда ремонт выполнялся самостоятельно или проверенными специалистами.

Инструменты для проверки напряжения и заземления в розетке

Самые важные инструменты для работ с электрическими сетями переменного тока являются индикаторная отвертка и вольтметр. В крайнем случае можно воспользоваться обычной лампочкой, вкрученной в патрон, из которого выведены два провода с небольшими оголенными участками на концах.

Контрольная лампа – «контролька». На концах шнуров видны штекеры для удобства и безопасности пользования.

Такую лампочку электрики обычно называют «контролька» . По яркости свечения контрольки можно примерно представлять величину напряжения в сети. В случае частого использования контрольки безопасней будет, если лапу поместить в защищенный от ударов корпус. Для уменьшения нагрева корпуса лампа должна быть минимальной мощности – не более 25 Вт.

Индикаторная отвертка представляет собой неоновую лампу с ограничительным резистором, заключенную в прозрачный корпус. Один из выводов подключается к проверяемой цепи, другой имеет непосредственный контакт с телом человека. Ток, необходимый для свечения неоновой лампы ничтожен, и не представляет собой опасности для человека, но, в отличие от контрольки, такой индикатор не показывает уровень напряжения, а только его наличие. Индикаторная отвертка называется так только из-за внешнего сходства с одноименным инструментом. Конструкция индикатора имеет низкую прочность и для закручивания болтов его использовать нежелательно.

Индикаторная отвертка – основной инструмент электрика. Слева виден контакт, к которому нужно прикосновение пальца.

Наиболее полные данные о наличии и величине напряжения можно получить, используя измерительный прибор – вольтметр переменного тока. Вольтметры могут быть стрелочными и цифровыми. В настоящее время пользоваться цифровыми приборами практичнее, поскольку они не боятся ударов и могут работать в любом положении. К тому же они сейчас стоят недорого. Преимущество стрелочных приборов в том, что им не нужен источник питания. Источник напряжения используется в приборе только при проверке сопротивления.

Стрелочный тестерЦифровой тестер

Из перечисленных устройств, индикаторная отвертка при работах с электричеством должна присутствовать обязательно, а далее по степени важности следует тестер (все равно какой) и на последнем месте контролька.

Методика проверки контура заземления

Первое, что нужно сделать при проверке – удостовериться в наличии напряжения в розетке. Читайте также статью: → «Измерение электрического тока: напряжение». Это можно сделать, не используя перечисленных инструментов, обычной настольной лампой. Теперь нужно проверить правильность подключения клемм. Для проверки индикаторной отверткой ее берут в руки так, чтобы палец лежал на клемме на верхнем конце, а щупом касаются поочередно к каждому контакту розетки. Тот контакт, при касании к которому индикатор начинает светиться, подключен к фазе.

Если индикатор светится при подключении к заземляющему контакту, значит или неправильно выполнено зануление (подключен фазный проводник) или перепутаны провода на распределительном щитке. Для того, чтобы проверить, подключена ли клемма заземления или она свободна, нужно оставить индикатор в гнезде с фазным проводом и отрезком изолированного провода соединить клемму на колпачке индикатора поочередно к оставшимся контактам розетки.

Совет #1. Прикосновение к клеммам с нулевым или заземляющим проводом вызовет свечение индикатора. На неподключенной клемме индикатор светиться не будет.

Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта. Если лампа горит в обоих случаях, то щуп, который воткнут в гнездо находится под фазным напряжением, а заземляющая клемма подключена к нулевому или заземляющему проводнику.

Таким же образом производится проверка тестером. Когда один из щупов прибора подключен к фазе, а второй к нулевой или заземляющей клемме, то показания должны соответствовать нормальному сетевому напряжения. Если при проверке напряжения между фазой и землей показания прибора отличаются от напряжения между фазой и нулем, то можно сделать вывод о том, что заземление выполнено правильно, без зануления.

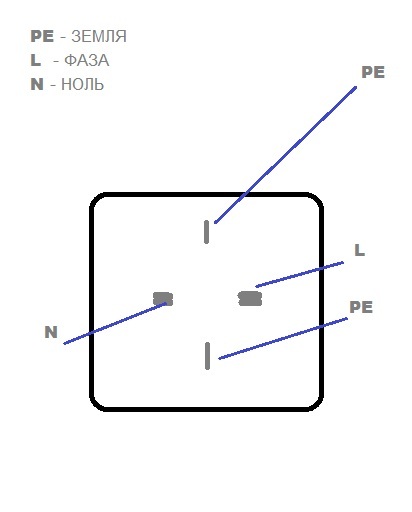

Правильное подключение проводов питающей сети к розетке. Средний провод – заземление.

Отсутствие свечения лампы или показаний вольтметра при подключении одного из щупов к фазе, а другого к заземлению свидетельствует о том, что заземление отсутствует. Такие же результаты можно получить и в том случае, когда на вводном шиите перепутаны провода фазы и нуля. Поэтому использование индикаторной отвертки при проверке правильности подключения заземления является обязательным условием.

К сожалению, проверка заземления приборами не дает полной гарантии правильности подключения. В любом случае нужно вскрывать розетку и визуально смотреть на подключение проводников. Делается это только при отключенном питании. Для этого на вводном щите выключают автоматические выключатели или откручивают «пробки». После этого нужно убедиться в отсутствии напряжения индикатором, настольной лампой или прибором.

Совет #2. После вскрытия корпуса розетки весьма не лишним будет проверка затяжки креплений проводов, поскольку переходное сопротивление в местах контакта может существенно повлиять на правильность измерений.

Советы при работе с электрическими сетями

Совет 1. Перед тем, как пользоваться индикаторной отверткой, нужно проверить ее работоспособность, прикасаясь рабочим концом инструмента к проводнику, где заведомо присутствует фазное напряжение, например на вводном щитке.

Совет 2. Стрелочный прибор должен располагаться на ровной горизонтальной поверхности. При отклонении от горизонтали, стрелка может сама принять любое положение, вне зависимости от наличия или отсутствия напряжения.

Совет 3. При работе с электричеством используйте только инструмент с изолированными ручками, не стойте на влажном полу и не прикасайтесь к проводникам руками, даже если они отключены на входном щитке. Читайте также статью: → «Как проверить электроинструмент для работы».

Совет 4. Не используйте для проверки заземления арматуру здания. Она может быть совсем не заземлена, тогда, даже при наличии фазы в розетке, контролька или прибор покажут отсутствие напряжения.

Рубрика «Вопросы и ответы»

Вопрос №1. Можно ли пользоваться контролькой как индикаторной отверткой?

Нет, ни в коем случае нельзя прикасаться ко второму выводу контрольки. Поскольку в цепи нет ограничительно резистора (с ним лампа гореть не будет), то на втором конце будет присутствовать напряжение фазы, опасное для жизни. Поэтому, провода от патрона контрольки должны быть изолированными по всей длине кроме коротких участков на концах. Лучше заделать их в стандартные штеккеры.

Вопрос №2. Какой предел измерения нужно выставлять на измерительном приборе?

На всех приборах предел измерения должен быть равным или превышать напряжение сети. В стрелочных приборах это обычно 250 В, а цифровые имеют пределы 200 В и 700 В. На пределе 200 В будет перегрузка прибора, следовательно выставлять нужно предел 700 В.

Вопрос №3. Чем опасно зануление (подсоединение заземляющих контактов) в розетке в сети TN-C?

Если при ремонтных работах (ремонт ввода питания, замена электросчетчика) на входе щитка перепутать провода фазы и нуля, все устройства будут нормально работать, однако на заземляющих контактах будет присутствовать фазное напряжение. В сети TN-C-S такое подключение приведет к короткому замыканию и срабатыванию защиты на питающей подстанции.

Вопрос №4. Почему не срабатывает УЗО при том, что точно известно, что ТЭН в водонагревателе (бойлере) неисправен?

Если ТЭН просто в обрыве, то ничего и не будет срабатывать, а если он разрушился, то это главный признак того, что заземление подключено неправильно, а вернее совсем отсутствует.

Оцените качество статьи:

Как проверить заземление в розетке и зачем оно нужно

Защита от высокого напряжения это неотъемлемая часть электрической сети и выполняется она различными способами, одним из которых является заземление. По правилами ПУЭ оно является обязательным компонентом, но во многих домах, особенно старой постройки, еще отсутствует. Чтобы понимать, есть ли такая защита в своей квартире, надо знать, как проверить заземление в розетке, ведь контакты для него есть во всех современных электроприборах.

Зачем заземлять электрическую цепь

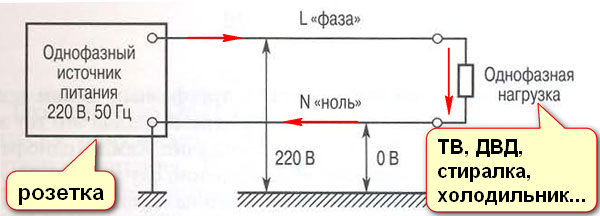

Многих обывателей вгоняет в ступор информация, что ноль и жила заземления в розетке могут быть посажены на один и тот же провод на этажном щитке (или главном распределительном щитке дома). Возникает закономерный вопрос – для чего тянуть третий провод, если два из них все равно замкнуты между собой?

На практике здесь применяется фундаментальный принцип – все в природе двигается по пути наименьшего сопротивления от большего к меньшему. Вода стекает сверху вниз, тепло передается от горячего тела холодному, а электрический ток течет туда, где сопротивление проводников меньше.

Если в электрической цепи без заземления происходит короткое замыкание, то механизм его действия примерно следующий:

1. Сила тока и напряжение в сети скачкообразно возрастает в десятки раз.
2. Если проводка слабая, то она перегорает.
3. Если жила проводки достаточной толщины (сечения) чтобы выдерживать возросшие нагрузки, то она разогревается, от чего воспламеняется изоляция.
4. Перегорела проводки или нет, но если во время короткого замыкания человек касается любой металлической детали прибора, то он получает поражение электрическим током, причем значения его на порядок выше, чем просто в розетке. В первом случае это кратковременный удар, а во втором – пока ток не найдет слабое место проводки и не сожжет его, после чего цепь разомкнется.

Если заземление есть, то все не так печально:

1. Сила тока и напряжение возрастают, но при этом у них сразу есть «куда побежать» — заземляющий провод.
2. Естественное сопротивление человеческого тела намного больше, чем у меди, алюминия или стали, поэтому даже если человек держится за металлически части прибора, то ток попросту «пройдет мимо» по более легкому пути. Отсюда и одно из требований к заземляющей проводке – она должна быть выполнена по возможности одним цельным проводом – скрутки допускаются на этажном щитке, на вводном автомате, а по квартире дальше идет одна цельная жила.

На обычной проводке стоят автоматические выключатели, которые срабатывают если нагрузка в цепи превышает допустимые нормы. На заземляющем проводе, при нормальной работе цепи, напряжения не должно быть вообще, поэтому в связке с ним логично использовать УЗО, реагирующее на ток утечки, обычно незначительный. Как итог – при коротком замыкании ток выключается сразу же, а не вследствие плавления проводки.

Подробнее о том что происходит при коротком замыкании в цепи смотрите в этом видео:

Выше рассматривается роль заземления с точки зрения электробезопасности, но оно так же служит для предотвращения электрических помех, которые могут негативно влиять на работу компьютеров и других тонких приборов. Подробнее смотрите в этом видео:

Бытовые методы проверки наличия заземления

Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу. Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода. Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.

Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.

Визуальный осмотр

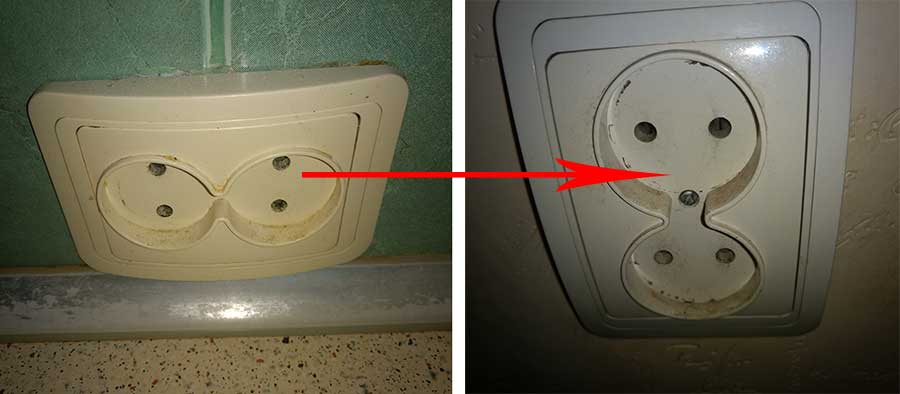

Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.

В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.

Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета. По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод. Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.

Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.

Зануление при отсутствии заземления

Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой. Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.

Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.

О том что такое зануление и чем оно опасно смотрите в этом видео:

Как определить наличие заземления

Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.

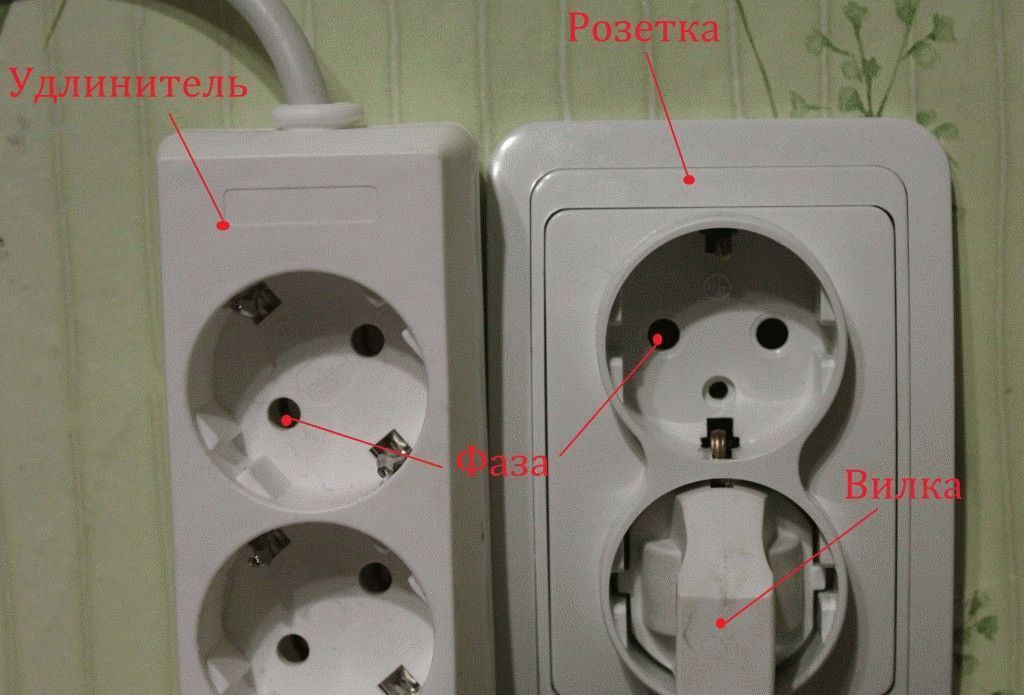

Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.

Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:

• Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
• Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
• Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.

При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая.

Полная проверка заземления

На самом деле даже наличие заземления в квартире еще не гарантирует его правильную работу. Для полной проверки необходимо провести ряд измерений сопротивления проводников, чтобы убедиться в том, что заземляющий провод действительно являются «удобной» дорогой для электрического тока и при коротком замыкании он потечет в нужном направлении.

Выполнить такую проверку в домашних условиях практически нереально, так как она требует наличия чувствительных приборов. Кроме того, измерять надо сопротивление проводников не только по отношению друг к другу, но и к земле. Если вам любопытно как это делается, посмотрите здесь:

Как итог если заземления нужно не только для защиты человека от поражения электрическим током, но и чистой работы чувствительных приборов (к примеру, в звукозаписи), для проверки желательно обратиться к специалистам. В противном случае достаточно и того, что при появлении тока утечки на заземляющем проводнике срабатывает защитный автомат УЗО.

Как проверить заземление в розетке и контур заземления

Заземление в доме или квартире – одно из требований правил устройства электроустановок (ПУЭ). Определить его на наличие можно в розетке, но перед тем как проверить заземление в розетке, нужно отключить питание всего дома или квартиры. То есть, отключить входящий автомат в распределительном щитке.

Методики проверок

Существует несколько вариантов, как проверить заземление в квартире. Методы достаточно просты, для чего требуются нехитрые приборы и приспособления. Самый простой из них – это вскрыть розетку и посмотреть, подключен ли к одной из клемм провод желто-зеленого цвета. Если к розетке подключены всего два проводника, то схема PE в вашей квартире или доме отсутствует.

Есть специальная цветовая маркировка проводников, используемая в электроразводке, которая определяет назначение того или иного провода, что облегчает не только монтаж, но и определение жил в схемах подключения.

• Фаза обычно имеет коричневую изоляционную обмотку.
• Нуль синюю.
• Заземляющий провод желто-зеленую.

В электрической разводке квартир старой постройки использовался двойной провод одного цвета, так что здесь определить, какой из них фазный, а какой нулевой чисто визуально нельзя. Как найти их? Для этого придется использовать индикаторную отвертку. Дотроньтесь концом отвертки сначала до одной клеммы розетки, если она не горит, то это ноль. Если загорелась, то это фаза. Нередко в таких квартирах после проведения ремонта устанавливался контур заземления путем прокладки провода до розеток от распределительного щита. Если электрик знает цветовую маркировку проводников, то он уложил на заземление желто-зеленый кабель, что облегчит его определение.

Но даже наличие желто-зеленого проводника не говорит о том, что сам контур PE работает. Поэтому рассмотрим другие варианты, как проверить контур заземления.

Внимание! Можно в розетке встретить установленную перемычку между клеммами ноля и заземления. Таким образом, электрик пытался сделать своеобразный контур PE. Делать этого нельзя, потому что при обрыве нулевого провода (такое иногда случается, и причины могут быть разные) ток потечет по заземляющему контуру. А это обязательно приведет к его нагреву (он меньше в сечении), а здесь и до пожара недалеко.

Проверка с помощью мультиметра

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

• Включается в щитке питание на квартиру или дом.
• Прибор включается в режим проверки напряжения.
• Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
• Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

• Обычная лампочка накаливания на 220 вольт.
• Патрон под нее.
• Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
• Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

• не перегорела ли она сама;
• хорошо ли собран самодельный тестер, придется проверить все контакты;
• включено ли питание в распределительном щитке;
• не произошло ли обрыва в фазном или нулевом контуре.

Косвенные доказательства отсутствия PE

Существуют некоторые ситуации, которые косвенно подтверждают, что PE схема не работает, не подключена или работает очень плохо.

1. Бытовые приборы, связанные с водой, бьют слегка током. К ним можно отнести стиральную и посудомоечную машинку, водонагреватель, электрический чайник и прочие.
2. При воспроизведении музыки в колонках появляется шум.

Вот такие простые способы, как определить, работает ли проводная система PE или нет. И еще одно предупреждение. Соединять ее с громоотводом или сажать на отопление нельзя. Ни та, ни другая система не предназначены для этих нужд.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

в частном доме, квартире, на даче

Необходимость в том, чтобы проверить заземление в бытовой сети возникает обычно при переселении в новую квартиру или при переезде на старую жилую площадь. В любой из этих ситуаций абсолютной уверенности, что в составе электропроводки имеется заземляющая жила, как правило, не бывает.

Первые признаки отсутствия заземления

К числу наиболее значимых признаков, по которым в домах проверяется наличие или отсутствие заземления, принято относить:

• Хорошо ощутимое воздействие тока при прикосновении к металлическим частям бытовой техники: стирального автомата или водонагревателя (этот эффект надо отличать от статического разряда, ощутимого как легкое пощипывание).
• Частый выход из строя приборов, подключаемых к домашней сети.
• Наличие в электропроводке только двух жил.

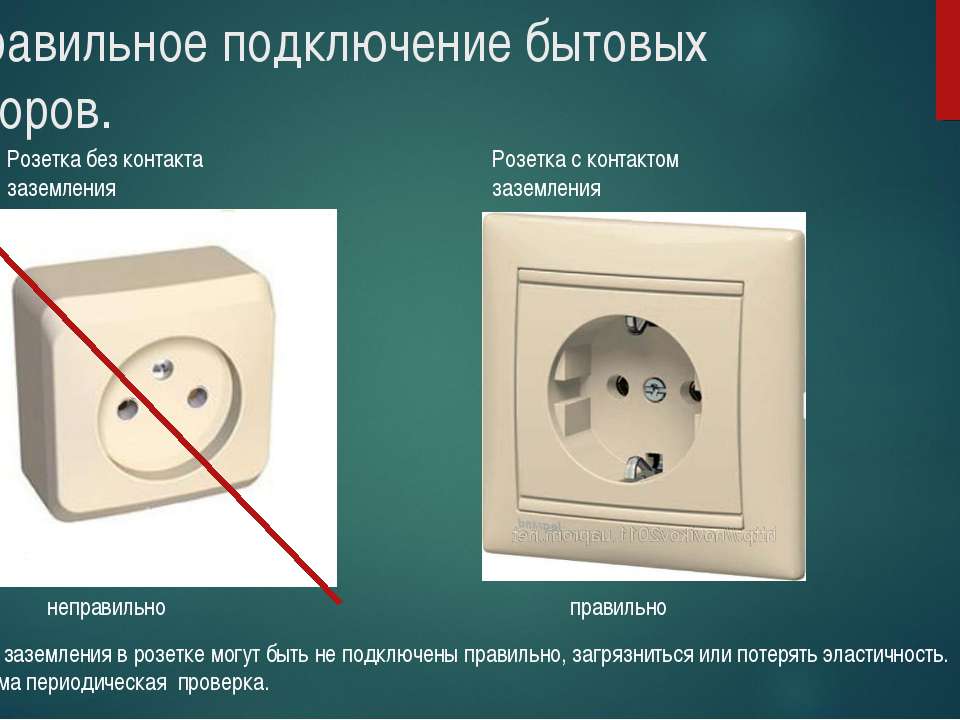

• Отсутствие на розетке третьего контакта (на рисунке ниже он изображен как поперечная планка с подсоединенным к ней проводом в желто-зеленой изоляции).

Подключение провода заземления в розетке

Последние два признака определяются визуально сразу же после знакомства хозяина с жильем, тогда как первые могут быть выявлены лишь после того, как он немного обживется в квартире.

Обращаем внимание: В том случае, когда жилец переезжает в совершенно новый дом – он гарантированно получает квартиру с заземляющим контуром.

Это объясняется тем, что все строящиеся объекты согласно действующему законодательству обязательно оснащаются трехжильной проводкой.

В ее составе имеется жила в изоляции желто-зеленой расцветки, подсоединяемая к PE проводу питающей электросети и являющаяся надежным заземлением, оформленным на стороне подстанции. В многоквартирных домах старой застройки на распределительный подъездный щиток подводятся только два провода (фаза и нуль). Понятно, что  в них отсутствует (если только жильцы не договорились и не пробросили отдельный провод до «местного» контура, обустроенного на улице рядом с подъездом).

При желании узнать есть ли заземление на данном объекте, важно учесть еще один показательный момент. Он состоит в проверке, не поставлена ли между клеммой «земля» и нулевой жилой отдельная перемычка.

Дополнительная информация: Ее наличие может значить только одно – бывший хозяин или приглашенный электрик сделали это с целью создания искусственного зануления, что крайне нежелательно с точки зрения электрической безопасности.

Указанный прием лишь создает видимость заземления, не гарантируя никакой защиты от удара током ни в многоквартирных, ни в частных жилых строениях.

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к  и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Напряжение между фазой и нулем Напряжение между фазой и землей

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений  мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Важно! В этом случае обязательно нужно определиться с тем, какой из двух проводов в розетке – фазный (второй автоматически окажется нулевым).

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для  та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь.

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Выводы и видео по теме

Перед тем как проверить заземление в частном доме на предмет того, как оно подключено (правильно или нет) – желательно ознакомиться с некоторыми эффектами, доказывающими его отсутствие. Это может проявляться как незначительный шум в колонках при прослушивании музыкальных программ или как легкое пощипывание при прикосновении к металлической ванне или стиральной машине.

Всем желающим более подробно ознакомиться с признаками отсутствия заземления и способами проверки его наличия советуем посмотреть видео по данной теме.

В заключительной части обзора отметим, что самостоятельно проверить заземление в квартире можно любым из рассмотренных выше способов. Для этого потребуется подготовить все необходимые инструменты и приборы, а также внимательно ознакомиться с приводимой в статье инструкцией.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла11Не помогла1

Как проверить заземление в розетке мультиметром, как найти фазу и ноль

В старых домах еще сохранились двухклеммные розетки. В этом случае проверить устройство можно просто с помощью тестера фазы. Нужно взять тестер (индикаторную отвертку), вставить его в любой разъем розетки. Приложить палец к металлическому колпачку на рукоятке. Когда неоновая лампочка загорится, она тем самым покажет «фазу». Вторая клемма должна быть нулевой. Но так случается не всегда.

Расцветка, индикаторная отвертка или мультиметр

Самый простой способ проверить заземление, это обратить внимание на цвет изоляции.

У заземляющего провода она должна быть желтой с зелеными полосами, а у нулевого светло-синей. Но не всегда это требование выполняется.

В некоторых домах старой постройки электропроводка сделана отдельными проводниками. Если хозяину пришлось проводить изменения в распределительной коробке, то вполне возможен вариант, когда на розетку приходят только два фазных или нулевых проводника. Поэтому необходимо проверить оба гнезда. При касании нуля неоновая лампочка на индикаторе напряжения не должна загораться.

В современных зданиях используются трехклеммные розетки. На нее приходят фазовый, нулевой и заземляющий проводники. Контакты должны соответствовать своему функциональному назначению.

Иначе, возможны несчастные случаи при использовании стиральной машины или бойлера. Поэтому возникают вопросы, как проверить заземление в розетке, чтобы избежать ошибок при монтаже и спокойно, без страха пользоваться своими приборами.

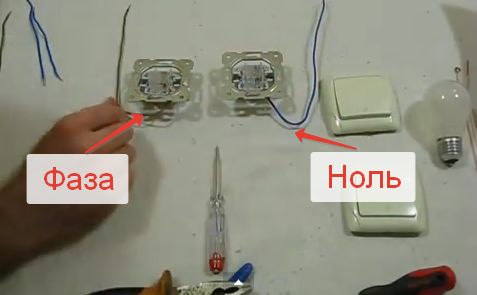

Индикаторная отвертка гарантированно определяет только фазу. Отличить ноль от земли она не может. Маленькой наводки недостаточно для загорания неоновой лампочки. Тогда найдем фазу и ноль мультиметром или вольтметром.

Варианты показания мультиметра

Любой прибор, индикаторную отвертку или тестер, необходимо проверить на работоспособность и только после этого применять. Изоляция должна быть целой, без трещин и разрывов. Острие щупа должно отделяться от держателя диэлектрической шайбой, для защиты от случайных прикосновений.

Корпус измерительного устройства должен быть целым. Перед замером штекеры вставляются в гнезда прибора, которые соответствует измерению переменного напряжения. Убедившись в исправности устройства, нужно перевести его в режим измерения переменного напряжения со шкалой 750 V. Это необходимо на случай измерения линейного напряжения, когда по ошибке на розетку завели две фазы.

Этот способ проверки розетки годится, если проверяющий уверен, что заземляющий контакт действительно земля. Тогда стоит задача найти ноль. Один щуп касается заземляющего контакта, а второй вставляется в любое гнездо розетки. Могут быть следующие варианты:

• прибор показывает 220 V, значит контакт фазовый;
• если 0 или единицы вольт, то это нулевой провод.

Если мультиметр относительно заземляющего показывает 0 вольт на гнездовых контактах, значит все они где-то замкнуты между собой.

Показания в несколько вольт говорят, что это ноль. Но как определить ноль, когда дом снабжается электричеством по системе энергоснабжения TN — C и повторным заземлением рядом со зданием? Ведь и в этом случае будут нулевые показания прибора.

Чтобы убедиться, что данный проводник нулевой, нужно отключить заземление в подъездном электрическом щите. Затем замерить напряжение между гнездовыми контактами розетки. Прибор показывает 220 V – найден ноль розетки. Мультиметр ничего не показывает – найдено заземление.

При показаниях прибора 220 V на каждом контакте относительно заземляющего, нужно произвести дополнительное измерение между двумя гнездами розетки. Прибор показывает 0, значит, одна фаза заведена на оба гнезда. В противном случае прибор покажет 380 V, что означает присутствие на розетке двух фаз.

Определение назначения проводников

При работе с электропроводкой обязательно нужно перепроверять назначения проводников розетки. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает напряжение 220 V относительно клеммы по внешнему виду являющейся заземляющей, это не значит, что она таковой и является.

Это значит, что один из контактов является фазой, а второй нулем или землей. Если тестер покажет 0, то здесь присутствуют нулевой и заземляющий проводник. Точно понять, что есть что, невозможно.

При отсутствии стопроцентной уверенности в назначении заземляющей клеммы розетки действуют иначе. Сначала нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор 380 V нигде не показывает, а только 220, значит, к розетке подведен один фазный проводник. Теперь нужно приступить к поиску заземления.

Сначала надо отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.

После этого замеряется напряжение между гнездовыми коннекторами.

Если прибор показывает 220 V, значит гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма действительно таковой является. Теперь зная точно, где находится земля, можно определить остальные коннекторы, но предварительно нужно обратно присоединить «землю» к шине заземления.

Проводим измерение напряжения относительно земляной клеммы. Одно гнездо показывает 220 V – это фаза, второе – 0, то это нулевой контакт.

Если мультиметр показывает 0, значит, земля была присоединена к одному из гнездовых контактов, а второй является нулевым или фазным. Теперь измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, значит, это гнездо и есть настоящее заземление.

Показания в 220 V говорят сами за себя.

Проверка электропроводки

Проверка заземления электропроводки происходит примерно так же, как с розеткой. Для измерения параметров сети понадобятся мультиметр трехфазный или однофазный, а также индикаторная отвертка.

При ремонте электропроводки и подключении стиральной машины, электрического обогревателя, плиты, духовки и других приборов приходится менять кабели и соединения в распределительных коробках. В этом случае нужно выяснить назначение каждого проводника, необходимо проверить наличие заземления в нужных местах.

Вначале нужно отключить входной автомат на этажном щите. Затем вскрыть распределительную коробку. Развести провода в разные стороны, чтобы они не соприкасались между собой, и снять изоляцию в местах соединения.

После этого входной автомат включается. Индикаторной отверткой находятся фазные провода. Они могут принадлежать одной, двум или трем фазам.

При наличии трехфазного мультиметра, можно сразу проверить состояние сети. Однофазным мультиметром определение количества фаз происходит дольше. К примеру, если напряжения между тремя проводами составляют по 0 вольт, то это фазные провода от одной фазы.

Если прибор показывает напряжение между двумя проводами 380 V, а между двумя другими 0, то две фазы. При напряжении 380 V между всеми проводниками можно говорить о наличии трех фаз.

Определение заземления происходит, как и в случае с розеткой, только здесь проводов будет больше. Сначала отключается заземляющий провод в этажном щитке. Затем один щуп мультиметра цепляется за фазовый провод, а второй за проводник пока неизвестного назначения.

Если прибор покажет напряжение 220 V – этот провод нулевой, если ноль, то это и есть земля.

Дальше отключают входной автомат. Присоединяется заземляющий провод. Когда проверка закончена, выполняется правильное подсоединение всех элементов электросети, места соединений изолируются, коробка закрывается. Автомат защиты включается.

Как проверить, работает заземление или нет | Строительный журнал САМаСТРОЙКА

Как проверить заземление в домашних условиях

Действующее заземление в квартире и частном доме, является одним из главных требований ПУЭ — правил устройства электроустановок. Поэтому после монтажа  заземления, возникает необходимость в проверке работоспособности заземляющего контура.

Проверить заземление в квартире можно прямо в розетке. Для этого сначала надо обесточить квартиру, после чего разобрать одну из розеток. Если к розетке подведено три провода, и один из них жёлто-зелёного цвета, то, заземление есть, если только два провода, то его нет.

Совсем по-другому дела обстоят с проверкой сопротивления заземления. Здесь уже потребуется мультиметр или контрольная лампа, которой можно было бы проверить работоспособность заземления. Именно об этом и будет рассказано в данной статье строительного журнала samastroyka.ru.

Как проверить заземление мультиметром

Самый простой способ проверки заземления можно осуществить с помощью обычного мультиметра, например, DT-838. О том, как пользоваться мультиметром, читайте в другой статье строительного журнала «САМаСТРОЙКА».

Итак, для того, чтобы проверить заземление мультиметром, нужно перевести прибор в режим измерения переменного напряжения (V~ или AC) и посредством щупов, проверить напряжение в розетке, сначала между фазой и нулём, а затем напряжение между фазой и заземлением.

При этом, напряжение, и в том и в другом случае, должно быть примерно одинаковым, что говорит о наличии работающего заземления в квартире. Если мультиметр показывает совсем непонятные цифры, то, возможно, заземление неисправно или не работает. В таком случае, можно использовать второй способ проверки заземления на работоспособность.

Как проверить заземление лампочкой

Можно проверить заземление и обычной лампочкой, используя для этих целей лампу накаливания на 40, 60 или 100 Вт. Для того, чтобы её подключить для проверки, потребуется взять стандартный патрон с цоколем E27 и кусок кабеля. Подключив провод к патрону, и вкрутив в него лампу, таким образом, получится собрать контрольную лампу для проверки заземления.

Чтобы проверить заземление в доме или квартире при помощи контрольной лампы, действовать нужно, точно так же, как и в случае с мультиметром. То есть, сначала разбираем розетку, а затем прикасаемся оголёнными концами проводов контрольной ламы, сначала к фазе и нулю, а затем к фазе и заземлению.

В первом случае, при наличии тока в электропроводке, лампа загорится ярким светом. Точно также она должна гореть, если один из проводов был перекинут на заземление, вместо нуля. Если при этом лампа горит намного хуже, чем при проверке «фаза-нуль», то это значит одно — заземление работает неудовлетворительно. Если лампочка вообще не горит при проверке заземления, значит, его нет.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

• Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
• Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
• Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

Читайте также:

Как сделать заземление в розетке и проверить заземление розеток?

Для безопасности эксплуатации бытовой техники в доме или в квартире (холодильника,бойлера,стиральной машины,утюга)и защиты человека от поражения электрическим током,
необходимо чтобы розетки были с заземлением.

В квартирах и домах новой постройки заводят кабельные линии которые связаны через электрощит с контуром заземления согласно требований Правил устройства электроустановок (ПУЭ). В домах и квартирах старой постройки контур заземления как правило отсутствует.Как проверить наличие заземлена ли розетка?Давайте начнем.

Для того чтобы проверить есть ли заземление в розетках необходимо взглянуть на розетку.На розетке с заземлением должны быть заземляющие контакты которые через вилку при включении-заземляют электроприбор.Розетки которые без заземления не имеют заземляющих контактов.

Наличие в розетке заземляющих контактов не гарантирует наличие заземления.Далее необходимо открыть розетку с тыльной стороны и посмотреть сколько проводов подходит к розетке.Если к розетке подведен двухжильный провод то это означает что на 99.9% в розетках заземление отсутствует.В случае если к розетке подключен трехжильный кабель,необходимо проверить есть ли заземление в розетке.Для проверки заземляющего провода можно использовать тестер с помощью которого проверяется связь между заземляющими контактами в розетке и электрическим щитком в котором выполнено защитное заземление или защитное зануление (выполняется при отсутствии шины заземления в электрощите).

Если Вам необходимо сделать заземление в розетках в квартире или в доме в котором электропроводка выполнена двухжильными проводами,то без замены всей электропроводки к сожалению в таком случае не обойтись.Теоретически к каждой розетке можно подвести провод который соединен с шиной заземления,но выглядеть такая проводка как минимум не эстетично.

Категорически запрещается соединять заземляющий контакт с нулевым проводом непосредственно в розетке.Это опасно для  жизни человека в случае обрыва нулевого провода.При обрыве нулевого провода на заземляющем контакте розетки появляется опасное напряжение.Это можно увидеть на рисунке ниже.

Если Вам необходимо сделать контур заземления в доме,Вы можете сделать монтаж контура заземления своими руками или силами наших специалистов.

Если Вам необходимо заземление дома или дачи,интернет-магазин Энергомаг предлагает готовые комплекты заземления для заземления дома своими руками.

Заказать модульное заземление Вы можете
через онлайн форму или по телефонам указанным на нашем сайте
www.energomag.net (095)235-49-95,(096)262-98-48, (063)103-80-04,(044)362-92-50

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

power — Как узнать, исправно ли заземление электрической розетки?

Я не знаю, как все устроено в Израиле, но здесь, в США, нейтраль заземлена на панели выключателя. В большинстве случаев (исключение ниже) это означает, что нейтраль и земля эквивалентны на выходе, за исключением того, что нейтраль предназначена для передачи обратного тока, а земля предназначена для безопасного обратного пути, когда что-то пойдет не так. Например, земля может быть привязана к металлическому шасси.Обычно это открытое соединение, но если что-то внутри закорочено на шасси, ток будет передаваться по заземляющему проводу, вместо того, чтобы человек касался шасси.

Таким образом, вы можете проверить, работает ли заземление, очень осторожно подключив небольшую тестовую нагрузку между горячим проводом и землей. Для этого идеально подойдет небольшая лампочка. Лампочка должна гореть так, как если бы она была подключена между горячим и нейтральным током.

Теперь об исключении. Поскольку на линии заземления никогда не должно быть значительного тока (подумайте о шасси, возможно, только о небольшой емкостной связи и небольшой утечке), ток на линии заземления указывает на то, что что-то пошло не так.Это можно использовать для дополнительной безопасности, отключив горячую линию при обнаружении тока заземления. Это называется «обнаружением замыкания на землю», и вы можете получить выключатели «замыкания на землю», которые имеют это встроенное. По крайней мере, здесь можно найти розетки со встроенным устройством защиты от замыкания на землю. Их часто можно найти в ванных комнатах и другие места, где человек-пользователь с большей вероятностью, чем обычно, будет заземлен.

Тест лампочки, описанный выше, поэтому не только проверяет заземляющий провод, но и, подавая ток на линию заземления, также проверяет любой прерыватель замыкания на землю на линии.Если лампочка горит нормально, значит, у вас исправная розетка с хорошим заземлением. Если лампочка загорается на долю секунды, а затем гаснет, у вас где-то есть исправный прерыватель замыкания на землю. В этом случае вам придется переустановить этот прерыватель, чтобы вернуть питание в розетку. Если лампочка вообще не горит, значит, у вас оборванный провод заземления, о котором следует немедленно позаботиться.

Измерение

— Тестовое заземление розеток

У меня только что была (и решена, спасибо SE) проблема с розеткой, в которой были неисправны заземляющие контакты.Электробезопасность во многом зависит от правильного заземления. Насколько я могу читать, детали для современного измерения заземления — это наука сама по себе, но описанные методы кажутся далеко не невозможными.

Я хочу протестировать заземление каждой розетки (и, возможно, измерить сопротивление для мониторинга), насколько это возможно и практично из соображений безопасности (личная защита, возможно снижение шума (особенно плохо с телефоном в доме моих родителей) и очевидное предварительное условие для защиты от перенапряжения).

Вопрос: Каковы практические, безопасные и экономичные способы для технически квалифицированного специалиста, который не проходит регулярную подготовку в качестве электрика? Например. 3- или 4-проводные измерения с заземлением, «измерительным щупом» и «вспомогательным заземляющим щупом»? В частности, меня особенно интересует не один металлический полюс заземления, а заземление как таковое, которое «доходит» до розеток.

Я живу в районе с домами и небольшими садами, но на небольшом расстоянии от других домов / улиц (5-50 м во всех направлениях).Пока не могу понять, каким образом мой многоквартирный дом заземлен (или должен быть) заземлен (от домовладельца ответа нет, думаю, они сами не знают). Нужно ли в таком случае отключать заземляющий полюс от остальной части дома, когда я где-то читал? (Похоже, что это в первую очередь предназначалось только для проверки одного конкретного полюса заземления независимо от, возможно, других полюсов заземления)

Я готов потратить немного денег, но не обязательно сотни долларов / евро на семью. Я вижу устройства (от дешевых (24 евро) до дорогих (174 евро), все еще доступные), такие как это, это, это и это. Цена будет приемлемой, так как я могу использовать его для своей семьи и друзей, поэтому я предпочитаю DIY (если это считается безопасным). Предлагают ли такие устройства правильный подход к моему вопросу?

Заявление об ограничении ответственности: Вся электротехника в доме была выполнена сертифицированными электриками (по крайней мере, я на это надеюсь), и я не хочу ничего менять — если только я не обнаружу проблему и не попрошу сертифицированного электрика решить ее, если требует работы от сети.

electric — Как я могу определить, заземлены ли мои розетки, и как я могу это исправить, если они не заземлены?

Крайне маловероятно, что все три розетки имеют плохое заземление. Не невозможно, но маловероятно.

Наиболее вероятный сценарий состоит в том, что ваш дом был построен до того, как заземление стало требоваться кодексом (1962 г., плюс сколько времени потребовалось вашему штату / муниципалитету для его принятия), а затем кто-то, ремонтирующий после этого времени, установил 14/2 Romex с голая земля для розеток, но затем обнаружила, что провод питания от панели не имеет заземления, и не удосужился заменить этот провод.Таким образом, земля либо замкнута на нейтраль, либо остается разомкнутой.

Другой вероятный сценарий — разрыв заземления между этими тремя розетками и проводом питания. Необходимые провода существуют, но тот, кто последним возился с электрикой в ​​вашем доме, не подключил их должным образом.

Вам подскажет тестер розеток и более тщательный осмотр проводки. Отправляйтесь в Home Depot, Lowe’s, Ace, что угодно, и возьмите тестер розеток GFCI с 3 контактами:

Подключите его ко всем розеткам каждой розетки; в идеале вы должны видеть горящие две янтарные лампы, но это маловероятно, если сетевой фильтр не обнаруживает правильный путь заземления. Более вероятно, что вы увидите только средний свет лампы, указывающий на «открытую землю».

К сожалению, поскольку предполагается, что нейтраль и земля должны быть непрерывными (они оба связаны непосредственно с полоской шины нейтрали на сервисной панели), нет действительно хорошего способа обнаружить замыкание нейтрали на землю или переключение без размыкания. до всех розеток; тестер с 3 лампами покажет «правильно», а мультиметр покажет целостность цепи между нейтралью и землей, независимо от того, правильны ли они, переставлены или закорочены.Однако в вашем случае такой сценарий маловероятен, так как устройство защиты от перенапряжения должно считаться «заземленным», если контакт заземления имеет непрерывность.

После подтверждения симптомов (надеюсь) выключите прерыватель (или вытащите предохранитель) для этой цепи и откройте все розеточные коробки. Убедитесь, что все жгуты проводов, входящие в каждую из розеточных коробок, имеют оголенный провод заземления, который скручен вместе с любыми другими оголенными проводами в коробке, а также подключен к клемме заземления розетки (это также допустимо, если Розетка металлическая, провода ввинчиваются в саму коробку; розетка затем заземляется через корпус и крепежные винты.Если коробка из полимера или термопласта, необходимо использовать винт заземления выпускного шасси).

Если это не указывает на причину проблемы, вам необходимо определить, какие из различных пучков проводов подводятся непосредственно к панели. Обычно для этого отсоединяют все черные провода от всех розеток, затем снова включают питание и ОЧЕНЬ ВНИМАТЕЛЬНО проверяют каждый из них с помощью бесконтактного тестера напряжения, например:

Черный провод, который светится, — это тот, который подводится непосредственно от панели; однако это может быть не реальный провод от самой панели, так как может быть что-то еще «вверх по потоку».Обычным виновником является выключатель света, особенно в старых домах (новый кодекс NEC поощряет подключение света и розеток к разным цепям, поощряя расчет нагрузки по запросу на основе отдельных компонентов освещения и ответвления прибора, чтобы вы не возились с трудностями. в темноте, если ваш фен закоротился). Если ваш NCVT загорается на чем-то еще, что, как вы знаете, «не работает», когда питание этой цепи отключено, выключите цепь и вытащите эти вещи из коробок, чтобы проверить эти провода.Проверьте наличие заземляющих проводов, правильно ли они соединены со всеми другими заземлениями и все черные провода отключены, горит ли какой-либо черный провод при включенном питании.

Если магистраль, которая кажется основным источником питания, действительно имеет заземление, используйте мультиметр для измерения сопротивления между нейтралью (белый) и оголенным (земля). Он должен быть нулевым. Если это не так, возможно, заземление неправильно подключено к нейтральной полосе шины на панели; Здесь вы вызываете квалифицированного электрика, потому что направляющие в блоке предохранителей или панели выключателя могут мгновенно убить вас одним неверным движением.Если в этом проводе питания нет заземления, проблема в этом; вам нужно будет проложить новую длину заземленного Romex к панели или поочередно проложить заземляющий провод с зеленой оболочкой к другой коробке с заведомо надежным заземлением (Я ДУМАЮ, что это приемлемо; электрик может проверить). Поймите, что если у вас есть блок предохранителей, и электрик должен его вскрыть, он может настоять на замене его панелью выключателя, чтобы привести все, что он касается, к текущему коду.

Как проверить розетки на заземление — надежное заземление

Заземляющий лист и шнур предназначены для использования со стандартной заземленной бытовой розеткой.Вы просто защелкиваете шнур с защелкой на листе и вставляете вилку шнура в порт заземления (третье отверстие) розетки. Проводка системы заземления дома / здания подключается к стержню в земле за пределами вашего дома; обычно стержень находится где-то в земле рядом с внешней главной электрической панелью. Удочка обычно уходит в землю примерно на 4 фута, где почва может быть влажной. Когда заземляющее устройство, такое как проводящий заземляющий лист, подключено к заземлению, лист находится в равновесии с землей. Когда вы касаетесь листа, который соединен с землей, это похоже на прямое касание Земли.

При использовании листа заземления или другого заземляющего устройства лучше сначала проверить правильность заземления розеток. Электрик может проверить розетки в вашем доме, или вы можете проверить их самостоятельно, если у вас есть тестер розеток, подобный этому или другому. Проверьте все розетки, которые вы планируете использовать для заземления. Вам может потребоваться проверить каждую розетку только один раз, если она окажется правильной.

Тестер розеток прост в использовании и имеет небольшую диаграмму индикаторов, которая здесь увеличена, чтобы вы могли читать.

Как проверить розетку:

1. Вставьте тестер розетки в розетку, которую вы планируете использовать для заземления.

2. Проводка заземления в вашем доме является «ПРАВИЛЬНОЙ», если на тестере горят 2 желтых индикатора (средний и правый).

3. Любая другая конфигурация освещения означает, что заземление подключено неправильно или розетка не заземлена (как в старом доме).

Если вы заказали половину листа заземления Be Well Grounding и вам нужен тестер, просто сообщите нам об этом. Мы будем рады отправить вам средство проверки торговых точек — напишите нам через форму отправки сообщения «свяжитесь с нами».

По одному на клиента. Поставки ограничены. Ограниченное по времени предложение. Только континентальная часть США.

Как узнать, заземлен ли металлический ящик

При строительстве или покупке нового дома вы хотите убедиться, что все правильно расположено. Такие вещи, как столешницы, ровные, шкафы прямые, но вы думали об электрических блоках?

Металлический ящик находится за розетками на стенах и предназначен для удержания проводов и розетки и подключения их через заземляющий провод к коробке выключателя.Во время осмотра дома проверка автоматических выключателей завершена, но как узнать, заземлен ли металлический ящик?

Купив тестер в строительном магазине, вы можете начать проверять, заземлен ли металлический ящик. Почему это важно, и что нам сообщает тестер и какие шаги вы предпринимаете, чтобы определить, заземлен ли металлический ящик?

Почему это важно

Заземленная металлическая коробка имеет важное значение, поскольку она передает электричество через землю к заземленной коробке выключателя.Скачки в электричестве. Незаземленная коробка позволяет электричеству идти туда, куда нужно. Это нехорошо и может привести к поражению электрическим током или возгоранию.

Тестер и как определить, заземлен ли металлический ящик

Как упоминалось выше, вы можете купить тестер для пигтейлов в местном хозяйственном магазине или аналогичный на Amazon.

Как проверить металлическую коробку на заземление

1. Отключите питание в этой комнате
2. Снимите лицевую панель розетки и затем вытяните розетку из стены
3. Отвинтите провода, чтобы они больше не были присоединены к розетке
4. Убедитесь, что положительный и нейтральный провода оголены и ничего не трогая.Включите электричество в этой комнате
5. Прикоснитесь одним концом тестера к горячему проводу (черный или красный провод)
6. Прикоснитесь другим концом тестера к металлической коробке внутри стены
7. Если тестер показывает напряжение экран, то вы знаете, что он заземлен.

Примечание. Эти указания могут отличаться в зависимости от типа приобретенного вами тестера.

Вот отличное видео, в котором показано, как узнать, заземлена ли электрическая коробка.

К сожалению, описанные выше действия не выполняются для домов, поэтому домовладельцы не знают, какие опасности могут таиться. Это хорошая идея — поделиться этой информацией с другими, чтобы они знали, что их металлический ящик заземлен. Травмы или даже смерти не обязательно, если тесты проводятся, чтобы убедиться, что металлический ящик заземлен.

Что делать, если он не горит или не показывает напряжение?

Если тестер не горит или не показывает напряжение, значит он не заземлен. Однако перед тем, как сделать такой вывод, убедитесь, что вы касаетесь горячей проволоки.Вам нужно будет обратиться к профессионалу, чтобы помочь его заземлить. Лучше рано, чем поздно, так как любой скачок напряжения может вызвать пожар или поражение электрическим током.

Двухконтактная розетка

Двухконтактная розетка

Может быть, у вас розетка с двумя контактами, вместо трех, и она не работает? Двухконтактные розетки никогда не заземляются, поэтому хорошей рекомендацией является вызов квалифицированного электрика для оценки или устранения проблемы.

Выявление других проблем при проверке заземления металлической коробки

Если при проверке розеток вы обнаружите проблемы или повреждение электрической системы , обратитесь к домашнему инспектору.Например, дома, построенные между 1950–1980-ми годами, могут иметь панель FPE . Если это так, вам нужно связаться с домашним инспектором, чтобы проверить это.

Может быть, у вас возникли проблемы с несколькими торговыми точками, а дом был построен после февраля 1998 года? Убедитесь, что у вас нет отозванного прерывателя Challenger GFCI. Если вы это сделаете, вам нужно будет связаться с домашним инспектором.

У вас есть вопросы о вышеуказанных шагах, обнаружении проблем или вы хотите, чтобы инспектор проверил для вас домашнюю проводку? Оставьте нам ответ ниже, чтобы мы могли помочь!

Как узнать, заземлена ли ваша электрическая коробка — Rose Bros.

Приборы

с трехконтактными вилками предназначены для правильной работы, когда заземляющая вилка обеспечивает обратный путь электрического тока к электрической панели. Устройства защиты от перенапряжения обеспечивают защиту электрических устройств только в том случае, если источник питания заземлен. Большинство вопросов о заземленных электрических коробках задают домовладельцы, у которых в домах много двухконтактных розеток.

Есть несколько вещей, которые вы можете сделать без помощи квалифицированного электрика, чтобы безопасно определить, заземлены ли розетка или ее электрическая коробка.Вам понадобится тестер цепей с двумя выводами и некоторые базовые знания о вашей электрической панели. Выберите рабочую розетку, которую вы собираетесь использовать с сетевым фильтром или с устройством с трехконтактной вилкой.

Пуск при включенном питании цепи. С помощью тестера цепей убедитесь, что между клеммами розетки и нейтралью присутствует напряжение. Горячий провод подключается к меньшему разъему розетки, а нейтраль подключается к большему разъему.

После того, как вы подтвердите наличие напряжения между горячим и нейтральным током, вы воспользуетесь тем же тестером цепей, чтобы определить, есть ли напряжение между горячим и заземленным.Напряжение, измеренное между горячим выводом и отверстием для заземления, является хорошим индикатором того, что розетка и ее электрическая коробка заземлены.

Если вы имеете дело с двухконтактной розеткой, вы можете проверить наличие заземления на винте крышки, прежде чем предпринимать какие-либо шаги, чтобы заглянуть внутрь коробки. Многие старые дома с двухконтактными розетками изначально были соединены металлическими коробками и армированным кабелем, обеспечивающим надежный путь заземления к панели. Третьи были подключены с помощью специальных заземляющих проводов, несмотря на двухконтактные розетки.Адаптеры с тремя и двумя контактами, которые используют винт крышки в качестве заземления, по-прежнему широко доступны. Подсоедините один вывод тестера цепей к винту крышки, а другой вывод — к горячему разъему. Измеренное напряжение является хорошим индикатором того, что ваша розетка и ее электрическая коробка заземлены.

Если вы не нашли надежного заземления с помощью тестера цепей и хотите убедиться, что внутри коробки нет заземляющего провода, вы можете безопасно осмотреть за розеткой, прежде чем вызывать электрика.Выключите цепь и убедитесь, что на горячем выводе нет напряжения. Затем снимите крышку и винты, крепящие розетку к коробке. После удаления вы должны отметить, входит ли в коробку неизолированный медный провод заземления с горячим (черным) и нейтральным (белым) проводами.

После того, как вы убедились, что ваша электрическая коробка не заземлена, вам следует обсудить возможные варианты с электриком. Компания Rose Brothers & Sons, с гордостью обслуживающая Большой Цинциннати, Северный Кентукки и Южную Индиану, может помочь вам в чем угодно, от небольшого ремонта электрооборудования до крупных строительных проектов.Свяжитесь с нашими опытными и профессиональными электриками сегодня.

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Электрическое заземление — это резервный путь, который обеспечивает альтернативный путь прохождения тока обратно к земле в случае неисправности в системе электропроводки. Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.

Электричество в системе электропроводки жилого дома состоит из электронов, проходящих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле.Таким образом, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут вызвать опасность поражения электрическим током.

Как работает электрическое заземление?

В электрической цепи есть активный провод, который подает питание, нейтральный провод, который передает этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания.Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность электрического заземления

• Защищает от электрических перегрузок

  Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут привести к возникновению опасно высокого электричества, которое может полностью повредить ваши электроприборы.При заземлении электрической системы все избыточное электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет безопасна и защищена от сильных скачков напряжения.

• Стабилизирует уровни напряжения

  Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого.Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.

• Земляные проводники с наименьшим сопротивлением

  Одна из основных причин, по которой вы должны заземлять свои электрические приборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-то без сопротивления, а не через вас или ваши приборы.

• Предотвращает серьезные повреждения и смерть

  Если вы не заземлите электрическую систему, вы подвергнете свою бытовую технику и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Определение заземления тока

Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать заземление между металлическим корпусом устройства и заземлением системы электропроводки.

Чтобы проверить, заземлена ли электрическая система, проверив электрические розетки. Если в розетке три контакта, значит, в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, происходит ли ток заземления, вы можете выполнить тест на электрическое заземление, как указано ниже.

Испытание электрического заземления

Вы можете следовать этому контрольному списку из 5 шагов, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:

Step 1 — Первый признак правильного электрического заземления — это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.

Шаг 2 — Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.

Шаг 3 — Вставьте черный щуп в больший паз розетки, который является нейтральным пазом. Это завершит вашу схему.

Шаг 4 — Проверьте индикатор. Он загорится, если ваша розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном из тестов на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.

Шаг 5 — Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. Большинство старых домов подверглись серьезному ремонту и ремонту, поэтому не все торговые точки могли быть переделаны.

Испытание электрического заземления очень важно для повышения уровня электробезопасности в вашем существующем помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.

Не используйте трехконтактную розетку с неисправной проводкой, так как это может стать причиной возгорания.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный инвентарь предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования.
