Как выбрать погружной колодезный насос: какой лучше выбрать, виды колодезных насосов

Содержание

Водоснабжение из колодца. Выбор насоса для колодца.

Разберем абсолютно достоверный пример из практики:

Имеем участок с одним одноэтажным домом и баней. Количество проживающих — 3 человека. В доме находится мойка, туалет, умывальник. В бане душ и еще один умывальник. Отдельная ветка для полива. Предусмотрен фильтр грубой очистки с ячейкой 200 мкм. Гидроаккумулятор стоит в подвале на уровне 1,5 метра ниже уровня пола 1 этажа. Необходим насос Водолей для колодца, дебит которого неизвестен.

Зеркало воды — 6 метров от поверхности земли

Общая глубина колодца — 9 метров.

Расстояние от колодца до дома (гидроаккумулятора) — 15 метров.

Расстояние от дома до бани — 8 метров.

На участке проложена пластиковая труба с внешним диаметром 25 мм (внутренний 20,5 мм).

Ввиду небольшого столба воды в колодце (всего 3 метра) устанавливаем насос на уровне 0,6 метров от дна (по паспорту насос Водолей допускает установку на уровне 0,4 метра от дна колодца, мы же делаем минимальный запас).

Если колодец давно не обслуживался и заилился, насос может подавать в этом случае мутную воду, и придется поднимать насос выше.

Расчет потребного расхода воды:

Потребный расход воды определяется как сумма производительности всех точек водоразбора, с учетом вероятности их одновременного использования.

Секундные нормы расхода воды сантехприборов:

Умывальник — 0,12 л/с

Унитаз — 0,1 л/с

Мойка — 0,12 л/с

Душ — 0,2 л/с

Поливочный кран — 0,3 л/с

Максимальная теоретическая потребность в воде (без полива) = 0,66 л/с (2 x 0,12 + 0,2 + 0,12 + 0,1), что соответствует 2,37 м³/ч.

На практике всеми сантехприборами пользоваться одновременно не могут. Коэффициент одновременного использования приборов для частного жилого дома с 3-мя жителями можно принять равным 0,7.

Данный коэффициент пригоден только для индивидуальных жилых домов. В многоквартирных домах и офисных помещениях потребный расход высчитывается по пиковым нагрузкам в часы или сутки наибольшего водопотребления, с учетом разных групп потребителей по гораздо более сложным формулам.

Q = 2,37 м³/ч x 0,7 = 1,65 м³/ч

В нашем случае это соответствует одновременному использованию душа, умывальника и мойки. Полив предполагается вести отдельной веткой (поливочный кран требует 1 м³/ч воды), но в нашем случае, даже во время полива, можно будет комфортно пользоваться умывальником, унитазом и мойкой. При включении еще и душа, напор безусловно снизится ниже расчетного, хотя при этом водой будут обеспечены все потребители, так как все насосы Водолей могут свободно работать в диапазоне до 3 м³/ч.

Отметим, что полученный расход около 1,6 м³/ч как раз и соответствует общеизвестному расходу воды для семьи из 2-3 человек.

Расчет потребного напора погружного насоса для колодца:

Потребный напор насоса Водолей складывается из общего геодезического напора, потерь давления в трубопроводах с учетом местных потерь и конечного требуемого давления в точках водоразбора.

Геодезический напор — (в нашем случае) общий перепад высот от места установки насоса до места установки гироаккумулятора. С учетом того, что насос стоит на 0,6 метра выше дна колодца, а гидроаккумулятор расположен на 1,5 ниже поверхности земли геодезический напор составит:

L1 = (9-0,6) + (-1,5) = 6,9 метров

На самом деле, правильно следовало бы считать общий перепад высот от места нахождения самого верхнего потребителя до динамического уровня воды в колодце. Но по условию задачи, динамический уровень мы не знаем (а именно так и бывает в подавляющем большинстве случаев с колодцами), а разница по высоте между самым верхним потребителем (у нас все расположено на первом этаже) и гидроаккумулятором составляет всего 1,5 метра. Поэтому, мы ведем расчет не от динамического уровня воды в колодце, а от места установки насоса, допуская самый худший вариант, что вода может опуститься до этого уровня в процессе эксплуатации. Мы настаиваем, что для расчетов водоснабжения из подобных колодцев это допустимо. Тем более, что столб воды составляет всего 3 метра.

Потери напора в трубопроводах:

Общая протяженность труб от места установки насоса Водолей до гидроаккумулятора:

Lтр = (9-0,6) + 15 = 23,4 метра

Воспользуемся таблицей потерь напора.

















Потери напора в метрах, на 100 метров прямого участка трубопровода
Расход жидкости Внешний диаметр пластикового трубопровода, мм
м³/ч л/мин л/с 25 32 40 50 63 75 90 110 125
0,6 10 0,16 1,8 0,66 0,27 0,085
0,9 15 0,25 4,0 1,14 0,6 0,18 0,63
1,2 20 0,33 6,4 2,2 0,9 0,28 0,11
1,5 25 0,42 10,0 3,5 1,4 0,43 0,17 0,074
1,8 30 0,50 13,0 4,6 1,9 0,57 0,22 0,092
2,1 35 0,58 16,0 6,0 2,0 0,7 0,27 0,12
2,4 40 0,67 22,0 7,5 3,3 0,93 0,35 0,16 0,063
3,0 50 0,83 37,0 11,0 4,8 1,4 0,5 0,22 0,09
3,6 60 1,00 43,0 15,0 6,5 1,9 0,7 0,32 0,13 0,05
4,2 70 1,12 50 18,0 8,0 2,5 0,83 0,38 0,17 0,068
4,8 80 1,33   25,0 10,5 3,0 1,2 0,5 0,22 0,084
5,4 90 1,5   30,0 12,0 3,5 1,3 0,57 0,26 0,092 0,05
6,0 100 1,67   39,0 16,0 4,6 1,8 0,73 0,3 0,12 0,07

Для трубы с внешним диаметром 25 мм, при расходе 1,65 м³/ч, потери составят 11,5 метров (для трубы длиной в 100 метров). Потери напора в нашем случае составят:

Нпот.дл = 0,234 x 11,5 = 2,7 метров

На участке от насоса до гидроаккумулятора будет четыре поворота трубопровода под углом 90°, две запорных задвижки, три тройника и один обратный клапан.

Для расчета местных потерь воспользуемся нижеприведенной таблицей.
















Потери напора в коленах, задвижках, донных и обратных клапанах, в см
Скорость воды, м/с Колено с углом, град Задвижка Обратный клапан Тройник
30 40 60 80 90
0,4 0,43 0,52 0,71 1 1,2 0,23 31 16
0,5 0,67 0,81 1,1 1,6 1,9 0,37 32 16
0,6 0,97 1,2 1,6 2,3 2,8 0,52 32 17
0,7 1,35 1,65 2,2 3,2 3,9 0,7 32 17
0,8 1,7 2,1 2,8 4 4,8 0,95 33 18
0,9 2,2 2,7 3,6 5,2 6,2 1,2 34 18
1,0 2,7 3,3 4,5 6,4 7,6 1,4 35 19
1,5 6,0 7,3 10,0 14 17 3,3 40 24
2,0 11,0 14,0 18,0 26 31 5,8 48 30
2,5 17,0 21,0 28,0 40 48 9,1 58 39
3,0 25,0 30,0 41 60 70 13 71 50

В нашем случае скорость потока жидкости составит 1,4 м/с (V = Q / S x 3600, где Q = 1,65 м³/ч, S = (Π x d2) / 4 = 0,00032684 м², при внутреннем диаметре трубопровода d = 20,4 мм; паспортные данные нашего трубопровода).

Суммируем отдельные виды местных потерь:

4 x 16 (колена 90 град) + 2 x 3 (задвижки) + 3 x 23 (тройники) + 1 x 39 (обр. клапан) = 178 см = 1,78 метра

Итого общие потери напора составили:

Нпот = 5,5 м (2.7 метра потерь по длине трубы + 2,8 метра местных потерь).

Давление в точках водоразбора:

Подбор насоса для колодца будем вести на обеспечение расчетного давления в доме на уровне 2,5 бар (при работе насоса). При этом на любом режиме работы давление в доме и бане не должно падать ниже 2,0 бар (обеспечивается установками реле давления).

Почему именно 2,5 бар? Это среднее расчетное значение для комфортного водопользования. Например, в городской квартире среднее давление в сети холодной воды составляет около 2,0-3,5 бар (в зависимости от места расположения).

С учетом этого, нам необходимо рассчитать давление в гидроаккумуляторе.

Потери напора на участке от гидроаккумулятора до потребителей в доме будут следующими:

1,5 м — перепад высот между уровнем установки гидроаккумулятора и потребителями (по условию задачи).

2,5 м — потери давления на фильтре грубой очистки; его паспортные данные.

1 м — прочие потери по длине трубы и местные потери (точный расчет вести нецелесообразно ввиду минимальных расстояний трубопровода и простой геометрии).

Итого, потери на участке от гидроаккумулятора до потребителей на первом этаже дома составят:

Нпот.д = 1,5 м +2,5 м +1 м = 5 м (0,5 бар)

Таким образом для обеспечения давления в доме на уровне 2,5 бар, давление в гидроаккумуляторе должно быть на 0,5 бар выше, т.е должно составлять 3,0 бар.

Давление в бане будет ниже давления в гидроаккумуляторе на величину потерь по длине трубы от дома до бани + величина местных потерь + 1,5 метра (перепад высот между местом установки гидроаккумулятора и потребителями в бане). Потерями по длине трубы и местными потерями можно пренебречь ввиду малой протяженности труб, небольшого расхода жидкости (в бане всего две точки водоразбора) и простой геометрии. Падение давления на 2,5-3 метра (0,25-0,3 бар) не столь существенно и на комфорт пользования водой не повлияет. При другой геометрии участка (например, при отдаленности бани от дома на уровне 30-40 метров) необходимо было бы это учесть в общем расчете и компенсировать увеличением давления в гидроаккумуляторе.

Настройки реле давления можно назначить уже на этом этапе расчета,приняв среднее давление в гидроаккумуляторе на уровне полученных выше 3,0 бар, настроим реле давление следующим образом:

Включение насоса — 2,5 бар.

Выключение насоса — 3,5 бар.

Давление воздуха в гидроаккумуляторе — 2,3 бар.

Остановимся здесь немного подробнее. Давление воздуха должно быть ниже давления включения насоса примерно на 5-10%. Это общее правило для настройки давления воздуха в гидроаккумуляторах любого производителя. Это значение необходимо регулярно контролировать, например один раз в три месяца, и при изменениях, приводить в норму. Это напрямую скажется на ресурсе работы мембраны гидроаккумулятора и даже насоса.

Общий потребный напор насоса Водолей при водоснабжении из колодца:

Н = 6,9 м (геодезический напор) + 5,5 м (потери напора на трение по длине трубы + местные потери)

+ 30 м (3 бар – среднее расчетное давление в гидроаккумуляторе) = 42,4 метра.

Т.е. наш насос должен обеспечивать Q = 1,65 м³/ч при H = 42,4 м.

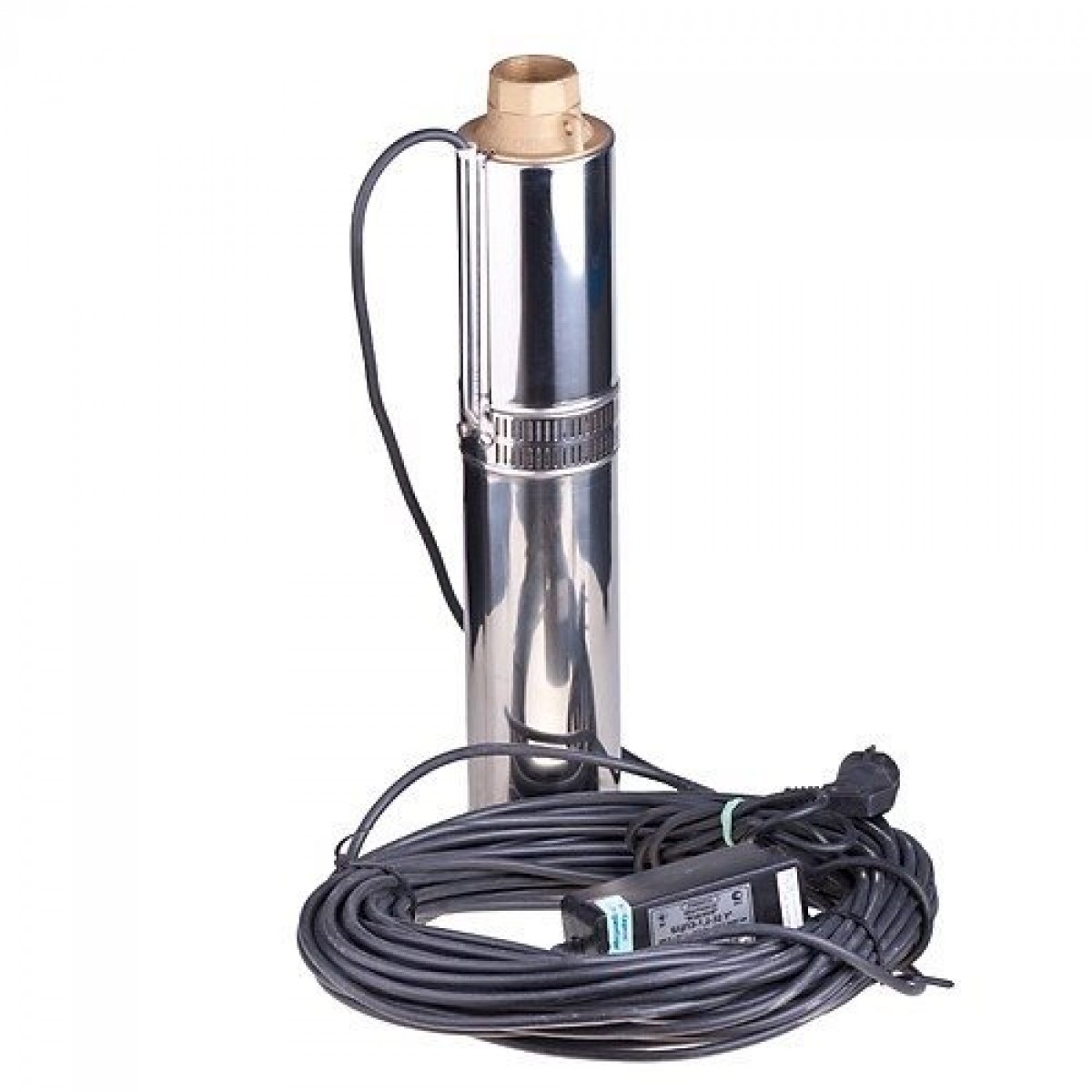

Выбор конкретного погружного насоса для колодца:

Смотрим на гидравлическую характеристику насосов компании «Промэлектро» и выбираем насос Водолей БЦПЭ 0,5-40 У, который при расходе в 1,65 м³/ч обеспечивает 42 метра напора. Разница в напоре в 0,4 метра (42,4м — 42м) не играет в данном случае никакой роли, так как мы все значения по расходу и напору брали с запасом и погрешность расчетов сопоставима с этим значением. Рабочая точка находится близко к номинальному режиму работы, что очень хорошо (1,8 м³/ч — режим максимального КПД для всех насосов Водолей БЦПЭ 0,5). При этом насос имеет максимальный напор (при нулевом расходе) на уровне 60 метров, что гарантирует обеспечение расчетного давления выключения насоса, установленного нами на уровне 3,5 бар (35 м + 6,9 м +5,5 м = 47,4 м

Можно было бы, «как всегда еще с небольшим запасом», выбрать следующий в линейке насос Водолей БЦПЭ 0,5-50 У, но пришлось бы переплачивать как за сам насос, так и за большую потребляемую мощность (около 140 Вт), причем каждый день. А выбранный нами насос, обеспечивает все заданные гидравлические характеристики.

После запуска насоса замеряем расход на полив (который пущен отдельной веткой и подразумевает самый большой расход насоса), и с помощью задвижки, путем её прикрытия, регулируем расход насоса на уровне не более 1,0-1,2 м³/ч. Так как полив может занять продолжительное время, нужно соотносить этот расход с дебитом колодца который в большинстве случаев не превышает 0,8-1,2 м³/ч (а так как в нашем случае он вообще неизвестен, на начальном этапе эксплуатации за уровнем воды в колодце необходимо будет следить).

Надо отметить, что если бы в нашем случае общая протяженность труб была бы выше (например около 60-70 метров), или со временем планировалось бы установить серьезную систему очистки воды, которая могла бы вызвать дополнительные потери давления в 1-1,5 бар, то безусловно пришлось бы заранее это предусмотреть и выбрать более мощный насос (такой как Водолей БЦПЭ 0,5-50 У).

С другой стороны, для нашего колодца, установка меньшего насоса БЦПЭ 0,5-32 У вынудила бы менять настройки реле давления, так как этот насос не смог бы обеспечить напор в 47,4 метров (напор необходимый для выключения насоса – см. выше). Максимальный паспортный напор насоса Водолей БЦПЭ 0,5-32 У равен 47 метрам (это при номинальном значении питающего напряжения 220 В, что бывает далеко не всегда). Настройки реле пришлось бы менять: давление включение – 2,0 бар, давление выключение 3,0 бар. При таких установках, давление в бане в момент включения насоса падало бы ниже 1,5 бар, что на практике не всегда комфортно. Поэтому выбор насоса БЦПЭ 0,5-40 У для нашего колодца является оптимальным.

Не зная изначально правильного ответа, выбранный пример получился очень удачным, так как позволяет обратить внимание на различные нюансы при выборе погружного насоса для колодца, что гораздо важнее для покупателя, чем умение точно выбрать погружной насос самому. В конце концов, эту бесплатную процедуру надо доверить профессионалу, хотя бы с целью проверить самого себя.

Что могут погружные колодезные насосы и как они устроены?

«…И там пропасть на дне колодца, как в Бермудах, навсегда». Впрочем, лирику в сторону. Ничего подобного предмету нашего дальнейшего разговора не грозит. Речь пойдет о погружных колодезных насосах, которые служат для подъема воды из того же колодца, накопительного резервуара или близлежащего водоема с глубины до 30 м

Прежде чем приступить к рассмотрению разных типов погружных колодезных насосов, ответим на два вопроса:

1. Почему стоит выбрать погружной, а не поверхностный насос?

Есть три основных фактора, свидетельствующих в пользу таких агрегатов. Первый из них — это простой и эффективный способ охлаждения в водной среде, куда погружен насос. Причем если объем воды в резервуаре уменьшится до критической отметки, то прибор автоматически отключится. Поверхностные модели «остывают» на воздухе, который, за счет более низкой теплоемкости, справляется задачей гораздо хуже, чем вода.

Второй фактор касается простоты запуска. Постоянно находящийся в воде агрегат готов к работе в любую минуту, нужно только подать электропитание. В поверхностный же насос предварительно требуется заливать воду.

И наконец, погружные модели создают значительно меньше шума — всего около 22 дБА.

2. В чем разница между погружным колодезным и скважинным насосами?

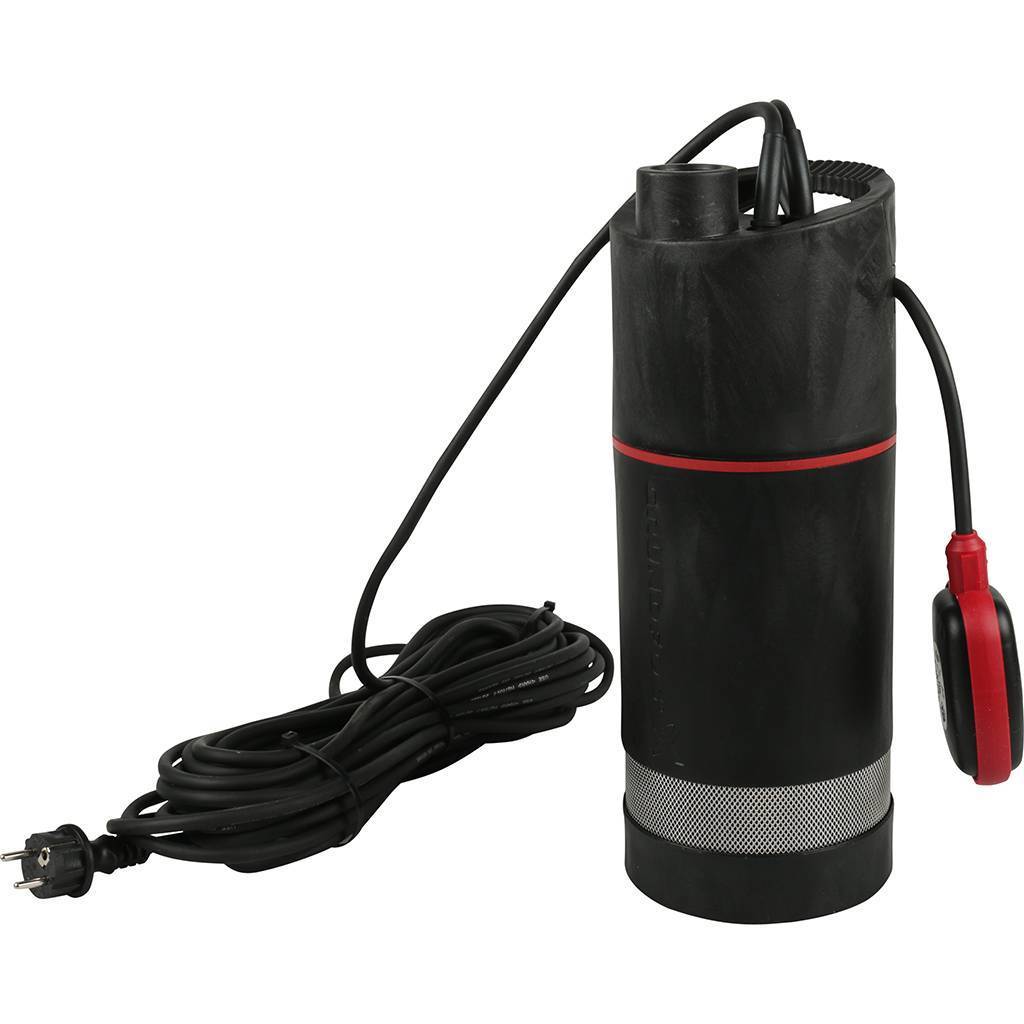

Колодезные насосы SB и SBA

Бытовые скважинные насосы, достающие воду с глубины до 200 м, имеют довольно узкий цилиндрический корпус Ø <100 мм, чтобы поместиться в стволе скважины, и при их установке требуется строго соблюсти соотношение диаметров ствола и насоса.

Колодезные агрегаты, рассчитанные на подъем воды максимум с 30-метровой глубины, выполнены в форме более объемного цилиндра, нежели скважинные, а также имеют кольцеобразный контур охлаждения между оболочкой статора и корпусом, что позволяет полнее использовать ресурс двигателя. Разница в диаметрах ствола и насоса в данном случае роли не играет. Колодезные насосы обеспечивают более высокую подачу и стоят дешевле скважинных при равной потребляемой мощности и напоре.

Считается, что вода, перекачиваемая погружным колодезным насосом, должна содержать массовую концентрацию примесей не более 0,01% при размере неабразивных частиц до 1,5 мм. В этом случае она чаще всего бывает пригодной для питья. Однако ряд фирм предлагает приборы с менее жесткими требованиями к данным показателям (естественно, фильтрацию воды от крупных включений нужно все-таки предусмотреть). По этой причине покупателю сначала необходимо определить, какое качество воды для бытовых нужд его удовлетворяет, и уже затем выбирать модель насоса с соответствующими характеристиками.

Центробежные погружные насосы

Устройство центробежного насоса

Конструкция агрегатов включает корпус из нержавеющей стали, асинхронный двигатель (отделенный от рабочей камеры герметичной перегородкой), лопастное колесо, надетое на вертикальный вал мотора, и пускозащитное реле.

Через водозабор вода попадает во вращающийся лопаточный диффузор, который повышает давление и скорость потока. На выходе из рабочего колеса она устремляется в спираль, где происходит преобразование части кинетической энергии в энергию напора, и затем покидает насос через подающий патрубок.

У многоступенчатых агрегатов, имеющих несколько рабочих колес, напор равен сумме напоров всех ступеней, но подача остается такой же. Как правило, она составляет 4–6,5 м³/ч (67–110 л/мин.) при подъеме воды на 20 м.

Благодаря водяному охлаждению приборы могут функционировать в непрерывном режиме продолжительное время, а если в результате падения уровня воды насосу будет грозить перегрев, поплавковый выключатель остановит двигатель. (Есть модели, у которых двигатель дополнительно оснащен термозащитным устройством, размыкающим электроцепь при превышении температурой пороговых значений).

Диапазон рабочих температур воды для погружных насосов составляет от 1–2 до 35–40°С. Уровень защиты оборудования — IP 68, класс электроизоляции — F (155°С). Контакт токоведущих элементов с водой должен быть исключен. Подсоединять приборы к сети следует через стабилизатор напряжения

Схема насосной станции при перекачивании воды из колодца

Водозабор может находиться как в нижней, так и в верхней части корпуса. В первом случае насос будет бесперебойно работать даже при частичном погружении. Чтобы крупные включения не попадали внутрь, всасывающее отверстие закрывают фильтром грубой очистки, а сам прибор устанавливают как минимум в метре от дна резервуара (для колодцев с питьевой водой это ограничение излишне).

Если впускной клапан расположен сверху, необходимость в фильтре отпадает, а насос может стоять непосредственно на дне источника. Важное условие: для возможности водозабора он должен быть всегда полностью погружен в воду.

В некоторых моделях водозабор производится через особый патрубок, соединенный шлангом с поплавковым фильтром. При этом, чтобы не всасывались загрязнения с зеркала воды, фильтр опускают в нее на несколько сантиметров.

Насосы оборудованы обратным клапаном тарельчатого или шарового типа, который предотвращает ток воды в противоположном направлении и заполнение трубопровода воздухом при остановке двигателя, тем самым обеспечивая быструю подачу воды после повторного запуска агрегата.

Подшипники из керамики и графита, пришедшие на смену стальным и чугунным, имеют более высокий температурный порог, но термодатчик чутко реагирует на перегрев и отключает насос, не допуская «сухого хода».

Практика показывает, что основной проблемой при использовании погружных колодезных насосов центробежного типа может стать разлив масла, который является следствием неправильной эксплуатации или поломки агрегата, вызванной разгерметизацией камеры. Удаление с зеркала воды масляной пленки — мероприятие непростое и недешевое, поэтому производители рекомендуют строго соблюдать все пункты инструкции по пользованию оборудованием.

Вибрационные погружные насосы

Устройство вибрационного погружного насоса «Ручеек»

Подобные агрегаты устроены гораздо проще центробежных и стоят существенно дешевле. Состоят они из корпуса, электромагнита и вибрационного механизма, никаких вращающихся деталей и подшипников в них нет. В некоторых моделях предусмотрено термореле для защиты от перегрева.

Вибронасосы поднимают воду за счет поршня (эластичной мембраны), приводимого в движение электромагнитными импульсами через вибрацию якоря. Пребывающая под давлением гидравлическая камера отделена от электрической резиновой диафрагмой.

Входной клапан пропускает воду в рабочую камеру и препятствует ее обратному излитию. Чтобы присутствующие в жидкости твердые примеси не привели резиновый поршень к скорому истиранию, водозабор следует снабдить фильтром, который необходимо регулярно очищать, а как минимум раз в год — менять.

Вибрационные насосы не способны обеспечить такие напор и подачу, как центробежные, и обладают меньшим рабочим ресурсом, но все это компенсируется их невысокой стоимостью. Даже если прибор в жестком режиме эксплуатации прослужит один сезон (а с его помощью можно не только качать воду для бытовых нужд, но и осушить залитый подвал, очистить или углубить колодец и т. п.), затраты на него оправдают себя с избытком.

Погружные колодезные насосы обоих типов просты в монтаже: достаточно опустить их в источник, подвесив за проушины на полимерном шнуре (металлический трос быстро корродирует). Единственное ограничение — виброагрегаты не должны касаться поверхностей резервуара

Напор и подача

Основные показатели насосного оборудования — это напор (Н; измеряется в метрах водяного столба или барах), определяющий высоту подъема воды, и подача (Q; л/мин. или м³/ч), ранее обозначаемая как расход или производительность. У погружных колодезных насосов при Q не менее 1 м³/ч величина Н достигает 40 м. Поскольку напор и подача являются взаимозависимыми параметрами, то отражаются они в виде общей напорной характеристики.

Наибольшая подача отмечается на выходе насоса, а наименьшая — при максимальном напоре: чем сильнее напор, тем меньше подача, и наоборот. При этом максимальная подача должна быть равна сумме подач всех одновременно включенных точек водоразбора. Напор воды, требующийся для обеспечения максимальной подачи, зависит от трех величин. Первая — расстояние от зеркала воды в источнике до самой высокой точки водопотребления; вторая — рабочее давление в системе (в норме 2 бара, что соответствует 20 м напора) и третья — потери напора по всей длине водопровода, на всасывающем и подающем участках.

Так как большинству обычных покупателей, мягко говоря, сложно разобраться во всех тонкостях этой «гидравлики», имеет смысл обратиться к консультанту фирмы-продавца, который поможет вам правильно выбрать модель насоса. Нужно только сообщить ему необходимые данные о водном источнике, материале и диаметре труб и предоставить план расположения точек водоразбора.

Насосные станции

На основе центробежного насоса можно создать насосную станцию, управление которой будет осуществляться в автоматическом режиме. Помимо насоса, такая установка включает в себя мембранный бак, реле давления и манометр, соединенные между собой шлангами и электрокабелем. В зависимости от потребления воды, автоматика сама определит, когда нужно включить или выключить насос, и будет постоянно отслеживать параметры давления в системе.

Можно купить уже полностью укомплектованную насосную станцию, а можно собрать ее силами специалиста из отдельных элементов

Система водоподготовки на основе насосной станции

Мембранный гидроаккумулирующий бак емкостью от 60 до 500 л служит для поддержания заданного давления и предотвращения гидроударов в системе водоснабжения. Реле, фиксируя давление воды, дает команду на запуск насоса при интенсивном водопотреблении, а когда оно прекращается, останавливает прибор, но перед этим бак должен быть заполнен водой до максимального значения давления. Таким образом, при возобновлении расхода бак какое-то время будет обеспечивать его при выключенном насосе. Подобный режим работы способен значительно продлить срок службы агрегата.

Если система эксплуатируется только в теплый сезон, бак можно установить не в помещении, а прямо на участке. Наиболее производительные устройства перекачивают до 8 м³/ч воды, сохраняя давление в трубопроводе 2–3 бара или даже выше, что дает возможность использовать требовательную к этому параметру бытовую технику.

Сегодня в продаже имеются контроллеры «Пампэла ВиСтан-2», предназначенные для автоматического управления системой водоснабжения на базе погружного насоса вибрационного типа. Они осуществляет поддержание давления, стабилизацию напряжения, защиту от короткого замыкания и «сухого хода», плавные пуск и останов, — то есть фактически позволяют создать недорогую насосную станцию.

Как правильно выбирать погружные насосы

Погружные насосы предназначены для перекачивания воды из глубоких источников, например, колодцев или скважин. С их помощью осуществляются городское, сельскохозяйственное и промышленное водоснабжения.

Для того, чтобы правильно выбрать погружной насос, следует учитывать область его применения, технические характеристики и некоторые дополнительные параметры.

Виды погружных насосов

Существует несколько типов погружных конструкций, каждая из которых имеет свои особенности и область применения. Различают:

  • Скважинные. Насос имеет небольшой диаметр, благодаря цилиндрической форме, что позволяет использовать его в глубоких скважинах или даже достигать подземных вод. В зависимости от технических параметров, подбирается насос для конкретной скважины.
  • Колодезные. Предназначены для перекачки воды с минимальной степенью загрязнения. Используются на небольшой глубине. Насосы нельзя устанавливать на дне колодца, чтобы не поднимать осадок.
  • Дренажные. Используются для откачивания грязной воды из канав, погребов или подвалов. Размер твердых частиц не должен быть больше 3 см. Также возможно применять такой насос для обустройства полива на дачных участках.
  • Фекальные. Применяются для очищения выгребных ям и удаления различных бытовых отходов. Насос конструируется таким образом, что способен перемалывать большие твердые частицы. Это позволяет избежать засора системы.

Основные характеристики

Наиболее важные параметры погружных насосов, на которые следует обращать внимание при выборе модели:

  • Производительность. Представляет собой объем воды, которую перекачивает насос за определенное количество времени. Параметр измеряется в литрах за час. Перед покупкой насоса следует узнать дебит скважины. Производительность не должна его превышать, иначе насос будет работать всухую и испортится. В некоторых моделях предусмотрена функция выключения, если прекращается подача воды.
  • Напор. Представляет собой расстояние от скважины, до наивысшей точки подъема. Однако при покупке насоса следует дополнительно учитывать, что насос должен создавать нужное давление в водопроводной системе.
  • Диаметр насоса. Для того, чтобы не возникало проблем с перемещением насоса по скважине, следует брать конструкцию, которая по диаметру будет немного меньше ее.
  • Количество твердых частиц в перекачиваемой воде. В зависимости от характеристик воды в вашей скважине следует подбирать модель насоса, которая будет способна справляться с определенным количеством примесей. Если насос не будет рассчитан на повышенную концентрацию песка, то он быстро выйдет из строя. Для предотвращения этого можно установить дополнительный фильтр.

Дополнительные особенности

Все погружные насосы разделяются на центробежные и вибрационные. Для перекачки воды из скважин подойдет только винтовой (или центробежный) насос. Вибрационный способен повреждать стенки источника, а также установленные в скважине фильтры. Из-за него происходит заиливание воды.

Также имеет значение материал, из которого изготовлен насос. Обычно используют нержавеющую сталь, разновидности которой отличаются устойчивостью к коррозии. При выборе насоса следует учитывать, насколько прочный материал нужен, что зависит от условий, в которых будет находиться конструкция.



Остались вопросы? Задайте их нашим специалистам по тел. +7 (499) 403-16-27.

Погружной насос для колодца с автоматикой: типы и принципы работы

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любой владелец загородного дома или дачи знает насколько важно бесперебойное снабжение водой в условиях отсутствия централизованного водопровода. В былые времена люди обходились колодцами, из которых воду черпали ведрами. Сегодня к колодцам добавились скважины, а подъем воды на поверхность осуществляется электрическими насосами. Вершиной технического прогресса в этой области по праву может считаться погружной насос для колодца с автоматикой. Он не только снабжает водой все домашнее хозяйство, но и делает это без серьезного вмешательства человека.

Погружной насос в колодце обеспечит бесперебойное водоснабжение

Назначение и типы насосов для подачи воды из скважин и колодцев

Все насосы погружного типа обеспечивают подъем воды на поверхность с определенной глубины, которая зависит от мощности агрегата, и доставку ее до потребителя. Отличительной особенностью таких насосов является то, что они опускаются частично или полностью в толщу воды. По принципу действия можно различить два различных типа погружных насосов для колодца. С автоматикой или без нее, они бывают:

  • вибрационные. Основным рабочим элементом таких насосов является подвижный поршень, который и создает давление воды при своем возвратно-поступательным движении. Оно обеспечивается электродвижущей силой катушки индуктивности, к сердечнику которой жестко крепится через шток поршень. На катушку подается ток напряжением 220 В, который создает магнитное поле, вызывающее движение сердечника вместе с поршнем. При втягивании поршня, в рабочую камеру затекает вода. Дойдя до предельной точки, поршень размыкает контакты и отключат магнитное поле. Под действием пружины поршень с силой давит на воду, создавая давление. Этот процесс постоянно повторяется, поднимая воду на необходимый уровень. Эти насосы обладают небольшой мощностью, зато неплохо справляются с мутной водой и мелкими камнями без значительного ущерба своей работоспособности. Стоят они не дорого, порядка 20 – 25 у.е. Поршень можно заменить самостоятельно без особого труда;

Схема вибрационного погружного насоса

  • центробежные. В этом типе насосов поток воды обеспечивается крыльчаткой, соединенной с валом электродвигателя. Она вращается под действием электродвижущей силы, возникающей, благодаря магнитному полю, на роторе электродвигателя. Такие насосы обладают большой мощностью и могут использоваться для водоснабжения домов и даже предприятий. Минусом является их большая чувствительность к загрязнениям в воде. Даже мелкие камешки, в 1 – 2 мм, способны сократить срок службы агрегата в 5 – 10 раз, а большего размера вообще вывести насос из строя. При этом его ремонт достаточно дорог. Стоимость таких насосов начинается от 100 у.е.

Схема подключения центробежного погружного насоса

Любой из этих типов агрегатов может быть оборудован автоматической системой управления, позволяющей включать агрегат уже при открытии водопроводного крана.

Полезный совет! Если вода в колодце или скважине мутная или в ней попадаются мелкие камешки до 2 мм, то выбирать лучше вибрационные насосы. Они менее восприимчивы к таким загрязнителям. При этом нужно знать, что их мощность в 2 – 3 раза ниже, чем у центробежных.

Погружной насос для колодца с автоматикой

В последнее время все большую популярность набирают погружные насосы для колодца с автоматикой. Это не случайно. Ведь человек всегда стремился облегчить себе жизнь, изобретая те или иные механизмы. Строго говоря, для создания автоматической системы подачи воды мало одного насоса и шлангов. Нужно дополнительное оборудование. К такому оборудованию можно отнести: электронный блок управления, гидроаккумулятор, различные датчики, устройства защиты от перегрева и низкого уровня воды, фильтры.

Погружной насос для колодца

Разберем все эти элементы подробнее. Блок управления служит для получения и обработки сигналов от различных датчиков. Его задача включать и выключать насос в тех или иных ситуациях. Гидроаккумулятор представляет собой закрытый баллон, способный выдержать высокое внутреннее давление. В нем находится мембрана, соединенная с датчиком. Он срабатывает при понижении давления ниже критического. При этом автоматика включает насос, который заполняет водой баллон. Когда давление повысится до необходимого — насос выключится. Сделан этот механизм для того, чтобы насос не работал постоянно, включаясь при каждом открытии крана. Это значительно увеличивает ресурс всей системы и создает стабильное давление в водопроводе.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Датчики служат для снятия показаний с тех или иных параметров. Датчик давления воды определяет этот показатель в водопроводе. Датчик «сухого хода» обеспечивает защиту насоса от перегрева. Он срабатывает на выключение при попадании в систему воздуха, что говорит о снижении уровня воды. Датчик уровня воды обеспечивает отключение насоса при критическом понижении уровня воды. Он устанавливается на поплавках центробежных насосов.

Водоснабжение частного дома из колодца с помощью погружного насоса

Устройство и работа автоматической системы подачи воды

Чтобы погружные насосы для колодца с автоматикой работали бесперебойно необходимо всю систему монтировать правильно. А устройство ее таково: В колодце или скважине в толще воды или на поплавке расположен насос. От него идет труба, в которой находится ниппель и обратный клапан, не позволяющий воде стекать вниз. Труба соединена на поверхности с крестовиной также через ниппель и обратный клапан. В ней находится датчик давления, соединенный через гибкую подводку с блоком управления.

От крестовины одна труба идет к гидроаккумулятору, а другая ко всем потребляющим элементам: кранам, унитазу, душу, стиральной машине и другим бытовым приборам. Провод от насоса соединен через розетку с блоком управления. Сам блок подключен к сети 220 В через автоматические выключатели, рассчитанные на силу тока от 10 до 16 ампер. Этот параметр зависит от мощности оборудования. Выключатели обеспечивают защиту автоматики и насоса от перегрузок в сети.

Погружные насосы для колодца

Погружные насосы для колодца с автоматикой работают следующим образом: при первом включении насос накачивает воду в гидроаккумулятор через обратный клапан и фильтры, пока давление в нем не достигнет максимального. Датчик давления срабатывает и дает сигнал автоматике на отключение насоса. Теперь система готова к использованию. Включая кран или бытовой прибор с водопотреблением, мы даем возможность воде под давлением выходить из гидроаккумулятора. Воды в нем может быть от 30 до 100 л.

Полезный совет! Покупая гидроаккумулятор, следует иметь в виду, что объем помещающейся в него воды, примерно в 2 раза меньше всего объема устройства. Это связано с тем, что все свободное пространство выше мембраны заполнено воздухом.

Схема обвязки насоса для скважины с гидропневматической автоматикой и кессоном

Когда большая часть воды выйдет, мембрана под действием пружины будет увеличивать объем камеры с воздухом, что снижает давление. При критически низком уровне датчик подаст сигнал в блок управления на включение насоса. Вода, заполнив гидроаккумулятор, вновь увеличит давление и цикл может повторяться вновь и вновь.

Как правильно выбирать погружные насосы для колодца с автоматикой

При выборе погружных насосов для колодца с автоматикой решающим должно быть то, на какую высоту он должен поднимать воду и как далеко ее поставлять. Эти параметры отражены на упаковке и в инструкции. Для мелких до 20 м. колодцев можно использовать любой насос, если вода подается не слишком далеко. В случае, когда расстояние до потребителей не более 50 м, покупать насос нужно с высотой подъема не менее 20 м. Расстояние от 50 до 100 м. заставляет использовать прибор с высотой подъема 40 м.

Схема работы погружного насоса с автоматикой

Выбор насоса зависит и от чистоты воды. В очищенном от песка и мелких примесей колодце, можно использовать любые насосы, а в загрязненных только вибрационные.

Полезный совет! Если планируется налаживать постоянное водоснабжение, то лучше приобретать насос с верхним забором воды. Это позволяет насосу не перегреться при сильном понижении уровня воды и не набрать в себя песка или ила. Насос начнет «глотать воздух», и автоматика выключит его.

Монтаж погружного насоса

Объем гидроаккумулятора следует выбирать, исходя из потребностей семьи. При малом водопотреблении достаточно 50 – 60 л, а при значительном необходимо приобретать баллон емкостью не менее 100 л.

Оборудование своего загородного дома погружным насосом для колодца с автоматикой решит все проблемы с организацией водоснабжения. Вода будет подаваться автоматически и бесперебойно к любому потребителю внутри дома и на садовом участке для полива растений.

Как установить погружной насос в скважину (видео)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Правильный выбор погружного скважинного насоса для дома — Skillings & Sons, LLC

Здесь, в Новой Англии, в большинстве частных скважин используется погружной скважинный насос для подачи воды в домашнюю систему водоснабжения. Правильный размер всех компонентов вашей системы водоснабжения необходим для обеспечения правильной работы системы и долговечности вашего скважинного насоса. Погружной скважинный насос является дорогостоящим и важным компонентом системы водоснабжения вашего дома. Он обеспечивает движение воды из водоносного горизонта в ваш дом.В доме среднего размера вам не нужно будет заменять скважинный насос в течение двенадцати или более лет. Давайте посмотрим на элементы, необходимые для правильного подбора погружного скважинного насоса.

Роль насоса в системе водоснабжения

Строительство колодца для воды в жилом доме обычно состоит из трех этапов. Во-первых, ваша скважина бурится на глубину, на которой находится вода, и в соответствии с вашими местными строительными стандартами. Затем выкапывается траншея для подачи воды из устья колодца в напорный бак вашего дома, где она хранится до тех пор, пока не понадобится.Наконец, выбирается и устанавливается колодезный насос, который будет забирать воду из колодца и доставлять ее в напорный бак вашего дома.

Выбор размера скважинного насоса является критическим элементом всего этого процесса. Размер определяется исходя из производительности колодца и потребностей домовладельца. Как правило, никогда не следует устанавливать насос, производительность которого превышает производительность вашей скважины.

«Насос» относится как к физическому насосу, так и к электродвигателю, приводящему в действие устройство.Существует несколько различных типов скважинных насосов, и тип и глубина вашей скважины будут определять правильный тип насоса. Здесь, в Новой Англии, большинство водоносных горизонтов находятся глубоко под землей, и обычно используется погружной скважинный насос.

Определение необходимого количества галлонов в минуту

Потребление воды в вашем доме проходит через циклы высокого и низкого потребления в течение дня. Ключ к выбору погружного скважинного насоса заключается в определении количества галлонов воды в минуту, необходимого в пиковые периоды, и выборе размера насоса для удобной подачи надлежащего количества воды, необходимого в это время.

Существует два метода определения размера бытового водяного насоса, оба из которых дают одинаковые результаты.

Производительность в зависимости от приспособлений

Производительность вашего насоса можно определить, подсчитав количество приспособлений в вашем доме, и количество галлонов в минуту равно вашему окончательному подсчету. Обязательно включите ВСЕ приспособления, включая кухню, ванную, прачечную, бытовую технику, внешние приспособления и любые специальные приспособления, такие как бассейн или джакузи. Например, если в вашем доме есть две ванные комнаты (по 3 выхода в каждой), кухонная раковина, стиральная машина, посудомоечная машина, ванна для стирки и два внешних выхода, вам потребуется в общей сложности 12 галлонов в минуту, исходя из двенадцати светильников в вашем доме.

Мощность на основе пиковой нагрузки

Вторая модель, использующая тот же дом, что и в предыдущем примере, рассчитывает мощность на основе семиминутной пиковой нагрузки. В большинстве домохозяйств этот период происходит утром, когда семья готовится к новому дню. Семиминутная цифра — это среднее время использования большого количества воды для душа или автоматической стиральной машины. Среднее использование пикового спроса для дома с 2 ванными комнатами составляет 98 галлонов, что означает 14 галлонов в минуту для удовлетворения пикового спроса в 98 галлонов. Вы можете найти GPM для различных сценариев (2 ванны, 3 ванны и т. д.) онлайн.

Объем колодца и размер погружного колодезного насоса

Также необходимо учитывать скорость забора воды из колодца. Если пиковый спрос превышает максимально доступное количество воды, размер насоса должен соответствовать производительности колодца, а нехватка должна быть устранена за счет емкости хранилища.

Напорные баки

Для этого подойдет большой напорный бак. На самом деле, напорный бак большего размера может продлить срок службы вашего насоса за счет того, что вам потребуется меньше циклов для пополнения. Если производительность скважины слишком мала, есть альтернативы, такие как резервуар для хранения большего размера, система с двумя насосами или решение проблемы с помощью такой процедуры, как гидроразрыв пласта. Лучшая альтернатива — поговорить с вашим специалистом по воде из колодца, если проблема с низким уровнем воды.

Давление воды

Наконец, при выборе размера насоса необходимо учитывать потребности в давлении воды. Давление должно быть достаточным для подачи воды через систему водоснабжения в самый высокий выход и для надлежащего удовлетворения потребностей современных бытовых приборов.

Выбор размера погружного водяного насоса является важным элементом эффективной системы подачи воды из скважины. Хотя эти методы могут дать вам хорошее представление о ваших потребностях, лучшее решение — поговорить со специалистом по воде из колодца, чтобы точно определить ваши потребности. Skillings and Sons уже много лет предоставляет консультации и услуги по бурению скважин на воду и замене скважинных насосов для наших клиентов в Массачусетсе и Нью-Гемпшире. Если у вас есть какие-либо вопросы о размерах вашего скважинного насоса, вариантах очистки воды или любых других вопросах, связанных с водой, позвоните нам.Мы любим помогать!

Руководство по выбору правильного скважинного насоса

Выберите производителя
Goulds 10K21 (тип 21), механическое уплотнение — верхнее, углерод/керамический материал, для использования с моделью 1GD
Goulds 10K22 (тип 31), механическое уплотнение — нижнее (дополнительно), вольфрамовый углеродный материал, для использования с моделью 1GD
Goulds 10K28 (тип 31), механическое уплотнение нижнего стандарта, силиконовый углеродный материал, для использования с моделью 1GD
Goulds 114-9212R, трехфазный, 230/460 В, вал из нержавеющей стали, для использования с моделью 1GD
Goulds 114-921R, однофазный, 208 и 230 В, вал из нержавеющей стали, для использования с моделью 1GD
Goulds 114-9220R, трехфазный, 200 В, вал из нержавеющей стали, для использования с моделью 1GD
Goulds 114-9292R, трехфазный, 575 В, вал из нержавеющей стали, для использования с моделью 1GD
Goulds 13K117, Стопорная шайба от корпуса подшипника к крышке двигателя, материал из нержавеющей стали AISI 300, для использования с моделью 1GD
Goulds 13K158, Стопорная шайба от нагнетательного фланца к корпусу, материал из нержавеющей стали AISI 300, для использования с моделью 1GD
Goulds 13K186, Винт с шестигранной головкой — фланец нагнетания к корпусу, материал нерж. сталь AISI 300, для использования с моделью 1GD
Goulds 13K190, Винт рабочего колеса, материал из нержавеющей стали AISI 300, для использования с моделью 1GD
Goulds 13K191, Шайба рабочего колеса, материал из нержавеющей стали AISI 300, для использования с моделью 1GD
Goulds 13K212, Шайба-фиксатор режущего кольца, материал из нержавеющей стали AISI 300, для использования с моделью 1GD
Goulds 13K218, Винт с шестигранной головкой — фиксатор режущего кольца, материал из нержавеющей стали AISI 300, для использования с моделью 1GD
Goulds 13K347, Резьбовое соединение корпуса уплотнения к корпусу подшипника, материал из нержавеющей стали AISI 300, для использования с моделью 1GD
Goulds 13K52, Винт с шестигранной головкой — корпус к корпусу подшипника, материал из нержавеющей стали AISI 300, для использования с моделью 1GD
Goulds 13K78, Винт с шестигранной головкой — Brg Hsg к крышке двигателя, материал из нержавеющей стали AISI 300, для использования с моделью 1GD
Goulds 1K174, корпус, чугун, для использования с моделью 1GD
Goulds 1K197, крышка двигателя с датчиком уплотнения, чугун, для использования с моделью 1GD
Goulds 1K209, крышка двигателя без датчика уплотнения, чугун, для использования с моделью 1GD
Goulds 1K226, корпус уплотнения, чугун, для использования с моделью 1GD
Goulds 1K227, корпус подшипника, чугун, для использования с моделью 1GD
Goulds 2K247, крыльчатка – 8-значное обозначение модели и диаметр, бронзовый материал, для использования с моделью 1GD
Goulds 2K332, рабочее колесо – 8-значное обозначение модели и диаметр, бронзовый материал, для использования с моделью 1GD
Goulds 2K333, рабочее колесо – 8-значное обозначение модели и диаметр, бронзовый материал, для использования с моделью 1GD
Goulds 2K334, рабочее колесо – 8-значное обозначение модели и диаметр, бронзовый материал, для использования с моделью 1GD
Goulds 4K11, шпонка рабочего колеса, материал нержавеющая сталь AISI 300, для использования с моделью 1GD
Goulds 4K135, Нижний шарикоподшипник, стальной материал, для использования с моделью 1GD
Goulds 4K245, Изоляционное масло — требуемые галлоны, материал для турбинного масла, для использования с моделью 1GD
Goulds 4K252, Уплотнительное кольцо — крышка двигателя, материал BUNA-N, для использования с моделью 1GD
Goulds 4K303, Фреза, материал из нержавеющей стали AISI 440C, для использования с моделью 1GD
Goulds 4K304, режущее кольцо, материал из нержавеющей стали AISI 440C, для использования с моделью 1GD
Goulds 4K305, Стопорное кольцо, стальной материал, для использования с моделью 1GD
Goulds 4K313, Напорный фланец, чугун, для использования с моделью 1GD
Goulds 4K343, стандартная ножка, стальной материал, для использования с моделью 1GD
Goulds 4K384, Верхний шарикоподшипник, стальной материал, для использования с моделью 1GD
Goulds 4K494, Подъемная ручка, материал 304 SS, для использования с моделью 1GD
Goulds 4K639, Опциональная опора, чугун, для использования с моделью 1GD
Goulds 5K111, Блок разгрузки натяжения, силовой кабель, разные материалы, для использования с моделью 1GD
Goulds 5K113, Узел снятия натяжения, кабель датчика, разные материалы, для использования с моделью 1GD
Goulds 5K73, Уплотнительное кольцо — уплотнение/корпус подшипника, материал BUNA-N, для использования с моделью 1GD
Goulds 6K168, Заглушка — корпус подшипника 1/4″ NPT, материал нержавеющая сталь AISI 300, для использования с моделью 1GD
Goulds 6K169, Заглушка — крышка двигателя 3/8″ NPT, материал нержавеющая сталь AISI 300, для использования с моделью 1GD
Goulds 9K145, одно- и трехфазный, 200, 230, 460, 575 В, корпус из нейлона, для использования с моделью 1GD
Goulds 9K153, силовой кабель, однофазный и трехфазный, 200–230/460/575 В, STOW – размер 14/4 AWG с неизолированными проводами, стандартная длина 20 футов, для использования с 2 л. с., модели 2WD/3WD (1725 и 3450 об/мин)
Goulds 9K154, Сенсорные кабели, однофазные и трехфазные, 200–230/460/575 В с неизолированными проводами, STOW — размер 14/4 AWG, дополнительная длина 50 футов, для использования с 2 л.с., модели 2WD/3WD (1725 и 3450) об/мин)
Goulds 9K189, Сенсорные кабели, датчик механического уплотнения — дополнительно, SJTOW — размер 16/2 AWG, стандартная длина 20 футов, для использования с 2WD/3WD (1725 и 3450 об/мин)
Goulds 9K191, датчик уплотнения — заглушка и стержень, материал нейлон/латунь, для использования с моделью 1GD
Goulds 9K218, Сенсорные кабели, однофазные и трехфазные, 200–230/460/575 В с неизолированными проводами, STOW — размер 14/4 AWG, дополнительная длина 30 футов, для использования с 2 л.с., модели 2WD/3WD (1725 и 3450 об/мин)
Goulds 9K219, Сенсорные кабели, одно- и трехфазные, 200–230/460/575 В с неизолированными проводами, STOW — размер 14/4 AWG, дополнительная длина 100 футов, для использования с двигателями 2 л. с., 2WD/3WD (1725 и 3450 об/мин) )
Goulds 9K220, Сенсорные кабели, датчик механического уплотнения — дополнительно, SJTOW — размер 16/2 AWG, дополнительная длина 30 футов, для использования с моделями 2WD/3WD (1725 и 3450 об/мин)
Goulds 9K221, Сенсорные кабели, датчик механического уплотнения (дополнительно), SJTOW — размер 16/2 AWG, дополнительная длина 50 футов, для использования с моделями 2WD/3WD (1725 и 3450 об/мин)
Goulds 9K222, Сенсорные кабели, датчик механического уплотнения — дополнительно, SJTOW — размер 16/2 AWG, дополнительная длина 100 футов, для использования с моделями 2WD/3WD (1725 и 3450 об/мин)
Goulds 9K237, Сенсорные кабели, механическое уплотнение/тепловой датчик, SJTOW — размер 18/4 AWG, стандартная длина 20 футов, для использования с 2WD/3WD (1725 и 3450 об/мин)
Goulds 9K238, Сенсорные кабели, механическое уплотнение/тепловой датчик, SJTOW — размер 18/4 AWG, дополнительная длина 30 футов, для использования с моделями 2WD/3WD (1725 и 3450 об/мин)
Goulds 9K239, Сенсорные кабели, механическое уплотнение/тепловой датчик, SJTOW — размер 18/4 AWG, дополнительная длина 50 футов, для использования с моделями 2WD/3WD (1725 и 3450 об/мин)
Goulds 9K240, Сенсорные кабели, механическое уплотнение/тепловой датчик, SJTOW — размер 18/4 AWG, дополнительная длина 100 футов, для использования с моделями 2WD/3WD (1725 и 3450 об/мин)
Goulds 9K258, Сенсорные кабели, однофазные, тепловой датчик — стандарт, SJTOW — размер 16/2 AWG, дополнительная длина 30 футов, для использования с моделью 1GD
Goulds 9K259, Сенсорные кабели, однофазные, датчик температуры — стандартный SJTOW — размер 16/2 AWG, дополнительная длина 50 футов, для использования с моделью 1GD
Goulds 9K260, Сенсорные кабели, однофазные, тепловой датчик — стандарт, SJTOW — размер 16/2 AWG, дополнительная длина 100 футов, для использования с моделью 1GD
Goulds 9K265, Центрирующий роликовый штифт, стальной материал, для использования с моделью 1GD

Какой размер скважинного насоса вам нужен

Если у вас есть частный колодец, ваша скважинная система имеет решающее значение для подачи свежей чистой воды. Эта система состоит из нескольких компонентов, в том числе водопровода для подачи воды, скважинного насоса для подачи или вытягивания воды и напорного резервуара для хранения и распределения воды по всему дому.

Ваш скважинный насос является важным компонентом. Если возникает необходимость заменить скважинный насос, изучите варианты и позвоните нашим специалистам. Замена скважинного насоса может быть такой же простой, как и установка идентичной модели. Используйте эту возможность для решения любых проблем, которые могут возникнуть у вас в отношении потребностей вашей семьи в воде, таких как расход воды из скважины и давление воды в вашем доме.

Перед тем, как отправиться в магазин за скважинными насосами, изучите несколько ключевых вопросов, которые могут облегчить выбор правильного типа и размера насоса. Вот несколько вопросов, которые следует задать перед простой заменой помпы на ту же модель.

КАКОЙ ТИП НАСОСА УСТАНАВЛИВАЕТСЯ В НАСТОЯЩЕЕ ВРЕМЯ?

Если ваш насос установлен над землей или в подвале, это струйный насос. Струйный насос подает воду из скважины в напорный бак. Он забирает воду либо из одной, либо из двух линий, выходящих из колодца.Если у вашей скважины есть одна линия, входящая в ваш напорный бак, у вас есть погружной насос. Этот насос устанавливается глубоко под землей на дне колодца и нагнетает воду в резервуар только тогда, когда это необходимо.

КАКОВ РАЗМЕР ВАШЕГО НАСОСА?

Если у вас струйный насос, проверьте номинальную мощность на боковой стороне насоса. Если у вас есть погружной насос, у вас должна быть документация, которую вы получили при покупке дома.

Если вам нужен насос, который работает реже, перейдите на следующий больший размер.Он прослужит дольше и обеспечит более эффективную мощность.

Доступны двух- и трехпроводные погружные насосы. Для трехпроводных насосов требуется отдельная панель управления. У двухпроводного насоса органы управления встроены в устройство. Обязательно проверьте, есть ли у вашей помпы два или три провода.

ДЛЯ НОВОЙ УСТАНОВКИ ВАМ НЕОБХОДИМО ЗНАТЬ ГЛУБИНУ КОЛОДЕЦА ДО ВОДЫ.

Проверьте свой каротаж. На нем должна быть четко указана глубина до воды. Если у вас нет бревна, вы можете определить глубину воды с помощью небольшого поплавка на веревке.Опускайте поплавок в колодец, пока не почувствуете, что он плавает, натяните шнур и отметьте его на уровне земли. Затем намотайте веревку и измерьте до поплавка.

Как правило:
Выберите насос в зависимости от глубины водозабора
1. Менее 25 футов используйте мелководный струйный насос
2.  25–110 футов используйте глубинный струйный насос
3. 25 ‘ – 400 футов, используйте погружной насос 4”

СКОЛЬКО ВОДЫ ВАМ НУЖНО?

Типичный дом с 3 или 4 спальнями требует скорости потока 8-12 галлонов в минуту. Чтобы оценить свои потребности, подсчитайте количество светильников и приборов, использующих воду.Не забудьте включить душевые, наружные краны, туалеты и бытовые приборы. Для целей оценки каждое приспособление = 1 галлону воды.

Если у вас есть дополнительные вопросы, позвоните нам, мы являемся профессионалами в Нью-Гэмпшире и Массачусетсе. Наши технические специалисты помогут вам выбрать правильный размер и тип насоса, а также дадут вам точную оценку и произведут установку. Это умный вариант. От вашего скважинного насоса зависит здоровье и благополучие вашей семьи!

🤔 Как выбрать погружной насос?

Погружные насосы

очень популярны благодаря своей высокой универсальности и надежности, и все по уважительным причинам.Они завоевали хорошую долю рынка как для промышленного, так и для бытового использования. Они не требуют грунтовки, избавлены от кавитации и очень эффективны.

Обладая огромными знаниями о погружных насосах, мы предлагаем вам идеальное руководство о факторах, которые следует учитывать перед покупкой погружного насоса. Мы надеемся, что вы узнаете здесь что-то интересное!

Что такое погружные насосы?

Погружной насос сконструирован таким образом, что его можно погружать в воду и качать. Погружной насос представляет собой центробежный насос, его рабочие колеса предназначены для выброса воды наружу.

Лопасти рабочего колеса загнуты назад. Несколько рабочих колес соединены с одним валом, который приводится в движение асинхронным двигателем. Вода поступает через проушины крыльчатки. Затем он выбрасывается радиально из-за задействованной центробежной силы. Это движение придает воде как кинетическую энергию, так и энергию давления. Затем эта вода проходит через диффузор на следующие ступени рабочего колеса.Когда вода проходит каждое рабочее колесо, прирост давления увеличивается на каждой ступени. Затем вода проходит через обратный клапан. Это решает проблему высотной перекачки, называемую гидравлическим ударом.

Методика работы насоса делает его достаточно эффективным, практичным и надежным для нескольких применений. Популярность погружных насосов возросла с 1960-х годов, и промышленные предприятия ищут несколько преимуществ благодаря их погружным возможностям. Их популярность и простота использования сделали их неотъемлемой частью перекачки воды.

Какие факторы следует учитывать при выборе подходящего погружного насоса?

Все погружные насосы работают с одним и тем же механизмом и по одному принципу. Но эти насосы разработаны по-разному в зависимости от использования и цели. Каждый из насосов различается техническими деталями и областью применения. Они также бывают нескольких конструкций, таких как скважинные погружные насосы, погружные насосы Openwell, горизонтальные насосы Openwell, вертикальные многоступенчатые насосы, погружные насосы для глубоких скважин и многое другое.

Перед покупкой подводного аппарата вам необходимо сравнить марки, модели и другие важные факторы в зависимости от вашего использования. Мы тщательно составили список факторов, которые помогут вам выбрать правильный погружной насос —

.

1. Тип воды

Прежде чем купить погружной насос, самое главное, что нужно знать, это тип воды, которую вы собираетесь перекачивать. В зависимости от типа воды и местоположения изменяется спецификация погружных насосов –

  • Погружной насос для чистой воды – Если вы хотите собирать чистую воду, такую ​​как дождь, и перекачивать ее для хранения, то идеальным выбором будет узкий погружной насос с максимальным диаметром зерна 5 мм.Вам также необходимо проверить, сколько грязи будет перекачиваться вместе с водой.
  • Погружной насос для грязной воды – Если вода, которую вы собираетесь перекачивать, содержит много грязи, вам нужен насос, идеально подходящий для грязной воды. Эти насосы должны быть в состоянии правильно функционировать даже с грязью и частицами грязи. Эти насосы можно использовать для очистки канализационных и септических систем. Размер зерна является одним из наиболее важных факторов, которые следует учитывать перед покупкой погружного насоса для грязной воды.Желаемый диаметр усиления, который вы ищете, составляет от 10 до 20 мм.
  • Погружные насосы для скважин – Эти насосы часто используются для откачки воды из домашних водопроводных систем. Не все насосы подходят для очень глубокой откачки грунтовых вод, поэтому погружные насосы используются для откачки воды из глубоких колодцев.
  • Погружные насосы для садового пруда – Погружной насос необходим для работы фонтана или ручья. Насосы могут быть непосредственно помещены в воду.Существуют различные типы насосов для пресной и морской воды.
2. Поплавковый выключатель и реле потока

Другим важным фактором, который необходимо проверить перед покупкой погружного насоса, является поплавковый выключатель. Этот переключатель используется для управления насосом в зависимости от уровня воды. В некоторых случаях в области, откуда вы откачиваете воду, нет воды, тогда этот переключатель используется для остановки откачки. Работа погружного насоса с водой может привести к серьезным повреждениям, поплавковый выключатель автоматически выключит его, когда вода опустится до более низкого уровня.

Реле протока используется для определения того, сколько воды будет проходить через насос в данный момент времени. Они бывают двух типов: вертикальные выключатели, используемые в небольших погружных насосах, часто имеют диаметр 10 дюймов, и привязные выключатели, используемые для активации насоса, доступны в диаметре 14 дюймов.

3. Высота разгрузки

Как правило, погружные насосы используются для перекачки воды из более низких мест в более высокие. Это высота выброса. Он используется для определения того, достигнет ли вода заданной высоты или нет.Если вы хотите перекачивать воду из дождевой бочки в другую емкость, то высота сброса будет значительно меньше. Но если вы хотите перекачивать воду из подвала на значительно более высокое место, вам потребуется большая высота нагнетания.

4. Скорость разряда

Скорость сброса определяет, сколько воды может прокачать погружной аппарат в час или минуту. Это также известно как уровень мощности насоса. Если вы хотите откачивать воду из бочки, то для этого будет достаточно уровня мощности 250-500 в час.Если вы хотите откачать воду из цокольного этажа, вам понадобится погружной аппарат с высоким уровнем мощности, то есть со скоростью нагнетания 1–2 галлона в час.

5. Резервная система

Погружные насосы питаются от электрического напряжения. Таким образом, очень важно получить насос с резервным питанием, чтобы избежать серьезного процесса затопления и очистки, который во многом зависит от электрических насосов. Насос с батареей обеспечит питание и продлит его работу в течение долгих часов в непредвиденных ситуациях.

6. Система охлаждения

Погружные двигатели бывают либо маслонаполненными, либо водонаполненными. В двигателях, заполненных водой, охлаждающей жидкостью является вода, которую можно доливать неоднократно. Но в случае маслонаполненного двигателя охлаждающая жидкость отсутствует, что может увеличить вероятность износа двигателя и его повреждения. По этой причине вы обнаружите, что насосы, заполненные водой, стоят дороже, чем насосы, заполненные маслом, но выбирайте их с умом.

7. Глубина всасывания

При перекачивании воды уровень воды в ней падает.Иногда всасывающий узел даже не полностью покрыт водой, это вызывает попадание воздуха и мешает насосам выполнять свою работу, которая не всасывается, это называется глубиной всасывания. Это уровень воды, при котором работает насос.

8. Размер выпускного отверстия

Погружной насос должен быть подключен к выпускной трубе, по которой подается вода. Они доступны в нескольких размерах и могут использоваться для различных целей. Размер выхода должен соответствовать размеру трубы, подсоединенной к накопительным бакам.Диаметр выходного отверстия обычно измеряется в дюймах и мм.

9. Размер скважины

Это размер отверстия для размещения подводного аппарата, часто называемого скважиной. Вы можете проверить диаметр насоса, а затем выкопать скважину. Чем больше насос, тем больше скважина. Вы также можете поместить маленькую подводную лодку в большую скважину, но не наоборот.

Дополнительное чтение : Проблемы, с которыми приходится сталкиваться при работе с погружными насосами

Это были некоторые из ключевых факторов, которые должен учитывать покупатель подводных аппаратов.Если вы планируете купить погружной насос, не беспокойтесь, специалисты здесь, вы можете связаться с нами здесь. Посетите наш веб-сайт www.unnatipumps.com и ознакомьтесь со всем нашим ассортиментом погружных насосов.

советов по выбору правильного погружного насоса

Как следует из названия, погружные насосы можно полностью погружать в воду. Они широко используются для перекачивания воды из скважин на поверхность.

Погружные насосы имеют несколько преимуществ. Они известны своей эффективностью и не нуждаются в грунтовке, так как они уже погружены в воду.Вода в колодце вокруг двигателя погружного насоса охлаждает его, предотвращая перегрев во время работы. Погружные насосы очень тихие, так как окружающая их вода поглощает шум, создаваемый во время работы.

Некоторые технические детали для рассмотрения

➢        Максимальный напор:  Максимальный напор насоса – это разница между его (номинальным) максимальным напором и конечной точкой нагнетания. Для глубокой скважины потребуется насос с высоким максимальным напором нагнетания.

➢        Скорость нагнетания:  Скорость нагнетания насоса можно определить как количество воды, которое он может перекачивать в минуту или час. Если вы собираетесь использовать насос для откачки воды из дождевой бочки, уровня мощности 250-500 галлонов в час должно быть достаточно, чтобы опустошить контейнер в течение приемлемого периода времени. Однако, если вы хотите откачивать воду из подвала, вам понадобится насос с более высокой производительностью (обычно > или = 2000 галлонов в час)

➢        Глубина всасывания : Когда насос всасывает воду из колодца, уровень воды в нем падает.В какой-то момент всасывающий узел больше не будет погружаться в воду. Это вызывает попадание воздуха в насос и препятствует его правильной работе. Глубина всасывания насоса может быть определена как уровень воды, при котором он может работать.

Некоторые факторы, которые следует учитывать при выборе погружного насоса

Непрерывный режим в сравнении с повторно-кратковременным режимом

Одним из наиболее важных факторов, которые следует учитывать при выборе помпы, является то, планируете ли вы использовать ее постоянно или с перерывами.

Насосы, предназначенные для непрерывной работы, оснащены двигателями, разработанными для непрерывной работы без повреждений.

С другой стороны, двигатели с повторно-кратковременным режимом работы могут работать в течение короткого периода времени, после чего двигателю необходимо дать остыть. Насосы с номинальным режимом работы в непрерывном режиме используются в промышленных процессах, которые работают более 20 минут за цикл.

Класс изоляции обмоток двигателя

Тепло может воздействовать на различные компоненты погружного насоса.Если ваш насос будет работать в условиях высокой температуры, проверьте класс изоляции обмоток двигателя, чтобы убедиться, что они рассчитаны на работу при высоких температурах.

Устройства защиты двигателя насоса

Ищите насос с такими защитными устройствами, как тепловая защита двигателя и высококачественное механическое уплотнение, предназначенное для защиты от механических и электрических неисправностей.

При повышении внутренней температуры устройство тепловой защиты двигателя отключает подачу напряжения на насос.Механическое уплотнение предотвращает попадание воды в двигатель через его мокрую часть.

Гарантия

Проверьте, предлагает ли компания, с которой вы работаете, какую-либо гарантию на насос или двигатель. Двигатель обычно покрывается на 5 лет.

Планируете заменить скважинный насос в Петалуме? Позвольте Weeks Drilling & Pump Co. помочь вам выбрать правильный насос для вашей скважины. Мы предлагаем полный спектр услуг по бурению, ремонту насосов и очистке воды.Чтобы получить консультацию специалиста, позвоните по номеру 707-823-3184.

Как правильно выбрать насос для скважинной воды
