Как заливать воду в систему отопления открытого типа: Инструкция как залить воду в систему отопления открытого и закрытого типа

Содержание

Как залить воду в отопление: инструкция для закрытой и открытой систем | 5domov.ru

Как правило, первоначальное заполнение системы отопления осуществляется теми специалистами, которые ее монтировали. Однако по ходу эксплуатации могут возникать ситуации, когда эту процедуру приходится проводить самостоятельно. Обычно это происходит во время ремонтных мероприятий, предусматривающих полное или частичное опорожнение системы.

Оглавление:

Как отличить закрытую систему отопления от открытой

Процесс заполнения отопления водой во многом зависит от ее конструкции:

  • Открытая. В этой системе используется естественная циркуляция теплоносителя (как правило – воды), когда дополнительное давление отсутствует. Основой ее работы выступают элементарные законы термодинамики: жидкость тут циркулирует медленно, ведь дополнительный насос не используется. В самой верхней точке открытого контура монтируется специальный расширительный бак, позволяющий компенсировать увеличение объема воды при нагревании. Эта емкость принимает в себя лишнюю воду при расширении, возвращая ее обратно в остывшем состоянии. Бак не герметичен, поэтому из него происходит постоянное испарение жидкости: ее объем приходится время от времени восполнять. Котел в открытой системе, в противовес баку, должен монтироваться в самом низу схемы.

Открытая система отопления

  • Закрытая. Полностью герметичная система, в которой нагретый теплоноситель перемещается под воздействием циркуляционного насоса. Отопление закрытого типа также оснащается расширительным баком, однако в отличии от открытой системы, он здесь полностью герметичен, и может быть установлен в любой точке системы, а не только сверху. Внутри емкости имеются два отделения, разграниченные резиновой мембраной. Нижняя часть расширительного бака заполнена жидкостью, а верхняя – воздухом: благодаря его давлению на мембрану в контуре поддерживается комфортный уровень давления (1,5 атм.). При повышении температуры теплоносителя он через клапан проникает в расширительный бак и сжимает воздух. После остывания жидкость выталкивается обратно в контур сжатым газом.

Закрытая система отопления

Перечень ситуаций, когда возникает потребность в заполнении системы отопления водой:

  1. При первом запуске. Как уже упоминалось, эта процедура обычно проводится теми сантехниками, которые занимались монтажом отопительной системы.
  1. Ремонт. Предварительным сбросом теплоносителя сопровождаются ремонтные мероприятия, когда нужно починить или заменить запорную арматуру, радиатор, участок трубопровода и пр.
  1. После сезонного сброса. Системы с чугунными радиаторами стараются опорожнять после окончания отопительного сезона, так как это на порядок уменьшает износ межсекционных паронитовых прокладок. Кроме того, в некоторых случаях теплоноситель может сливаться и на зиму: обычно это бывает в дачных домах, которые зимой не используются.
  1. Уменьшение качества теплоносителя. Жидкость внутри системы постоянно подвергается критическим воздействиям, то нагреваясь, то остывая. Это провоцирует выпадения осадка (если используется вода) в виде извести и ржавчины. Для синтетических теплоносителей подобный режим эксплуатации чреват тем, что меняется уровень вязкости. Также следует учитывать тот факт, что в металлических контурах жидкость постепенно накапливает в себе примеси железа. Все это приводит к снижению КПД отопления и его эксплуатационного ресурса, вплоть до выхода отдельных элементов из строя. Поэтому существуют определенные рекомендации о частоте замены теплоносителя, в зависимости от ситуации. К примеру, дистиллированную воду в системе с двухконтурным котлом рекомендуется менять раз в год, перед началом нового отопительного сезона.

Как залить воду в закрытую систему отопления

Подготовка

Вне зависимости от того, проводится ли запуск новой, только смонтированной системы, или контур был сброшен для ремонта или замены теплоносителя, инженерная сеть перед заполнением должна пройти определенную подготовку:

  • Слив. Перед тем, как залить в систему новый теплоноситель, старый нужно полностью слить. Для этого отключают котел и ждут снижения температуры воды до комнатной. Далее, открыв сливной вентиль внизу отопительного контура, сливают всю жидкость: ее нужно собрать в специальные емкости для последующей утилизации. Дождавшись полного опорожнения системы, открывают кран Маевского в верхней ее точке – это позволит давлению в трубах стабилизироваться.

Кран Маевского

  • Промывка. Необходима для того, чтобы удалить изнутри контура весь мусор – стружку, окалину, известковый налет и т.п. Делается это при помощи подключенного к сети насоса, осуществляющего нагнетание промывочного раствора внутри. Зачастую необходимо несколько циклов, пока вода не будет выходить полностью чистой. Воду для последней промывки обогащают нейтрализаторами, для удаления добавок в первых порциях.

Промывка системы отопления

  • Прессовка. Она позволяет протестировать перед заливкой теплоносителя, насколько все стыки и соединения системы герметичны. Для этого создают избыточное давление внутри контура, нагнетая воздух или используя теплоноситель. Чтобы осуществить проверку, потребуется механический (электрический) насос. Также есть вариант с подключением водоснабжения, однако провести процедуру такого рода намного сложнее. Перед коммутацией насоса на входной патрубок системы нужно тщательно осмотреть все стыки и соединительные узлы. Если никакие дефекты обнаружены не были, внутри контура создают избыточное давление (нужно превысить норму в 1,5 раза).

Ручной опрессовочный насос

  • Устранение протечек. Все обнаруженные во время прессовки места протеканий необходимо устранить. Если изъян находится на стыке, то его перепаковывают, устанавливая новый уплотнитель. Протечки посредине трубы решаются заменой поврежденного участка.

Перед заливкой воды в систему отопления, необходимо устранить все протечки

  • Проверка комплектации. Закрытая система отопления перед заполнением водой должна быть проверена на наличие необходимой защитной аппаратуры. Речь прежде всего идет о кранах Маевского, байпасах, термометрах и манометрах. Если какой-то из этих элементов отсутствует, это скорее всего вызовет проблемы в работе отопления.

Расчет объема теплоносителя

В тех случаях, когда в качестве теплоносителя используется вода не из трубопровода, важно точно знать, какой объем жидкости необходим.

Определить это можно следующими способами:

  1. При сбросе системы измерить сливаемую жидкость с помощью счетчика или специальной емкости известного объема. Тот же метод можно применить во время промывки и прессовки контура.
  1. Отдельно суммировать объем входящих в состав системы элементов. Параметры котла, батарей и расширительного бачка указаны в паспортной документации к этим изделиям, а объем трубопровода определяется с помощью специальных таблиц из справочника по сантехнике.

    Диаметр резьбы, дюйм

    Условный проход, мм

    Объем, литр

    1/2

    15 0,177

    3/4

    20 0,314

    1

    25 0,491

    1 1/4

    32 0,804

    1 1/2

    40 1,257
    2 50

    2, 467

    2 1/2 65

    3, 318

    3 80

    5,026

    4 100

    7, 854

    Объем теплоносителя в одном метре трубы

Заполнение закрытой системы отопления

Заготовив нужное количество теплоносителя, можно начать заполнения заранее промытой и испытанной системы. Удобнее всего это делать с помощью вибрационного насоса.

Учитывая особенную важность этой процедуры, при ее проведении потребуется аккуратность:

  1. В последний раз проверяют все стыки на предмет дефектов и протечек.
  1. Перекрывают запорную арматуру, через которую осуществляется отведение теплоносителя из отопительного контура. Делается это во избежание ненужных потерь жидкости.
  1. Тестируют, исправны ли воздушные клапаны. Если окажется, что их уровень работоспособности недостаточный, рекомендуется полностью открыть кран Маевского на время всей процедуры заполнения. Также можно оставить в открытом положении кран в верхнем участке сети, что значительно убыстрит выход накопившегося в трубах воздуха.

Элементы системы отопления

  1. Начинают заливать воду через соседствующие с котлом патрубки. При этом жидкость желательно подавать как можно медленнее: в таком случае внутренний воздух сможет беспрепятственно отводиться через открытую арматуру. Спешка на этой стадии обычно приводит к образованию пробок. Во избежание гидроударов кран на патрубке, через который подается вода, нужно открыть не более, чем на половину.
  1. По ходу заполнения контура все краны и клапаны, из которых начинает брызгать жидкость, перекрывают: перед началом процесса возле каждого из них желательно поставить пустой таз или ведро. По этой причине вода заготавливается с определенным запасом, с учетом возможных потерь.
  1. Заливая воду, рекомендуется временами менять позицию насоса, переключаясь на более высокие отводы. Особенно это касается заполнения закрытой системы в домах с несколькими этажами.
  1. Проверка качества заливки. Для заполнения количества теплоносителя рекомендуется определить не только суммарную цифру, но также объем отдельных участков контура. Это позволит осуществлять контроль качества заполнения по ходу его осуществления с помощью счетчиков на входных патрубках. Это позволит следить за количеством уже закачанного теплоносителя, сопоставляя его с объемом отдельных элементов системы. Если после заполнения определенного участка окажется, что на это ушло меньше жидкости, чем было рассчитано – значит внутри образовалась воздушная пробка. Если же залитый объем теплоносителя превосходит расчетные данные – нужно искать место протечки.
  1. Спуск лишнего воздуха. По завершению процедуры заполнения закрытой системы необходимо вывести из нее весь воздух. Магистральную трубу обезвоздушивают при помощи воздушного клапана, который обычно имеется на котле. Если в контуре используется принудительный способ циркуляции теплоносителя, то стравливание воздуха из насосного оборудования осуществляется при помощи воздушного клапана, который обычно расположен спереди прибора.

Автоматический спуск воздуха и спуск воздуха при помощи крана Маевского

От воздушных пробок нужно освободить также каждый радиатор в отдельности, начиная с нагревательных элементов на первом этаже. Процедура эта очень проста: при помощи ключа или отвертки открывают кран Маевского, закрывая его лишь после появления в отверстии воды. В заключении нужно проверить обратку с помощью установленных на ней клапанов. Спустив весь воздух, давление в закрытой системе нужно довести до 1,5 атм., и лишь после этого перекрыть подачу воды.

Подпитывание системы

Для обеспечения эффективной работы закрытого отопительного контура давление в нем должно держаться на постоянном уровне. На это напрямую влияет объем теплоносителя, циркулирующий по трубам и батареям. Он в любом случае будет постепенно вытекать, несмотря на высокий уровень герметичности системы: для восполнения этих потерь потребуется подпитка жидкости. Вопрос решается специальными подпиточными клапанами, которыми оснащаются участки контура с наименьшим давлением (чаще всего – рядом с насосом, непосредственно перед ним).

Подпиточный клапан

Небольшие дома с системами отопления небольшой мощности обычно комплектуются клапанами механического типа. В такой схеме компенсация скачков давления происходит благодаря резиновой мембране бачка. Во избежание возникновение аварийных ситуаций приходится постоянно следит за параметрами давления.

Автоматическое заполнение

Двухконтурные котлы, как правило, обладают устройством для автоматического заливания теплоносителя. Устанавливают этот электронный регулирующий блок на входном патрубке. Удобство такого решения заключается в полностью автоматическом регулировании давления в системе через своевременную подкачку жидкости.

В случае критического занижения давления в сети сигнал от манометра подается на блок управления. Он, в свою очередь, активизирует подающий клапан, который начинает пропускать воду внутрь системы до полной стабилизации давления. Однако за удобство приходится платить, что выражено в высокой стоимости приборов автоматического заполнения.

Как залить воду в открытую систему отопления

Для того, чтобы заполнить теплоносителем открытую систему отопления частного дома, применяется несколько иной порядок действий. Основное отличие от закрытых сетей заключается во внутреннем давлении контура: оно здесь соответствует атмосферному, что позволяет использовать в качестве главного контролирующего устройства расширительный бак. В открытых отопительных системах его монтируют над всеми остальными элементами.

Пошаговая инструкция заполнения водой открытой отопительной системы:

  1. Слив старой жидкости и чистка контура. Делается это таким же образом, как и в случае с закрытой системой.

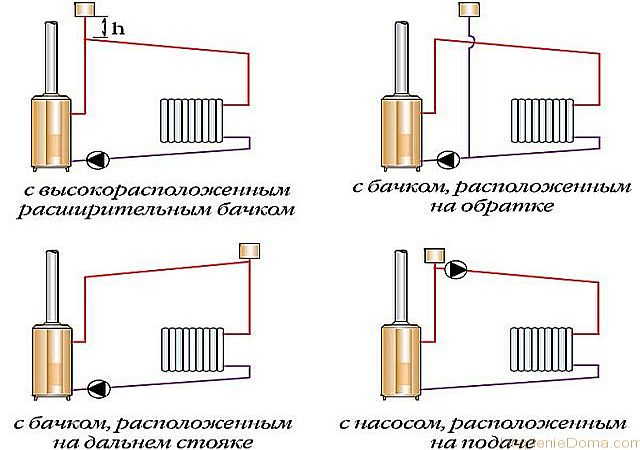

  1. Для заливания воды в открытую систему используется расширительный бачок, имеющий вид открытого резервуара. Сняв крышку, начинают заливать воду: заполнение небольшого контура обычно осуществляется ведром. Заливать обширные системы таким образом довольно утомительно, поэтому лучше воспользоваться бытовым вибрационным насосом. Для этого потребуется вместительный резервуар с предварительно подготовленной водой. Насос оснащается гибкими шлангами на хомутах: один конец погружают в емкость с водой, а второй – в расширительный бак.

Расширенный бак

  1. Подавать воду рекомендуется не спеша, чтобы у воздуха было достаточно времени выйти. При использовании вибрационного насоса нужно следить за тем, чтобы давление в контуре во время его заполнения находилось в пределах 1,5-2 атм. При его понижении в подготовительную емкость доливают больше воды, чтобы была возможность погрузить всасывающий шланг глубже. Подачу воды перекрывают после того, как она начнет выливаться внутрь расширительного бачка.
  1. В завершении процедуры необходимо освободить контур от воздушных пробок. Для этого по очереди открывают краны Маевского на всех имеющихся радиаторах, закрывая их лишь после появления воды. Чтобы не замочить пол, под краны рекомендуется подставлять переносную емкость. Спустив газ из всех батарей, проводят доливку воды в бачок. Как показывает практика, окончательное освобождение открытой системы от воздуха происходит через расширитель после первой топки.

Во время интенсивного использования открытого отопления (чаще всего это бывает зимой) теплоноситель будет постепенно испарятся через расширяющий бак. Объясняется это высокой температурой теплоносителя. Для поддержания работоспособности системы ее нужно периодически доливать, следя за тем, чтобы ее температура не поднималась выше +80 градусов.

Какую воду лучше заливать в систему отопления

Существует несколько видов воды, заливаемой в отопительный контур:

  • Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.
  • Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.
  • Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.
  • Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.
  • Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.

Антифризы для отопления

Заключение

Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем. Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации. Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками.

Как залить воду в отопление: инструкция для закрытой и открытой систем

4.62 (92.31%) 13 votes


циркуляция и скорость, подготовка дистилированной воды для закачки, фото и видео примеры

Содержание:

1. Необходимость заполнения системы отопления водой

2. Как заполнить водой систему отопления

3. Принцип запуска системы отопления открытого типа, подготовка воды

4. Особенности запуска закрытой отопительной системы с дистиллированной водой

Как известно, для нормальной работы системе отопления требуется такой важный элемент, как теплоноситель, которым обычно выступает вода. Однако не все могут разобраться с тем, как должно проходить заполнение системы отопления водой непосредственно перед ее включением. Кроме того, важно упомянуть и то, как выполняется закачка воды в систему отопления после перерывав ее работе. Об этих и некоторых других процедурах, связанных с наполнением системы обогрева теплоносителем, далее и пойдет речь.

Необходимость заполнения системы отопления водой

Безусловно, один из частых случаев, связанных с осушением системы отопления – это проведение каких-либо ремонтных работ. Вода сливается в случае замены и установки арматуры запорного типа, а также во время повреждений участков общего стояка.

Совсем нелишним также будет сбросить систему отопления в теплое время года, особенно это касается радиаторов, изготовленных чугунов, что связано с одной неприятной особенностью такого оборудования: в процессе эксплуатации находящиеся внутри таких батарей прокладки, выполненные из устойчивой к высокой температуре резины, теряют свою эластичность.


В той ситуации, если радиатор является горячим, то секции прибора немного расширяются, что неизбежно влечет за собой сжатие таких прокладок. А при остывании в местах стыков может появиться течь, что особенно часто наблюдается в устаревшем оборудовании. Во многих случаях каким-либо образом заменить вышедшие из строя прокладки просто не представляется возможным, поэтому работники коммунальных служб и рекомендуют сливать воду из системы в теплое время года.

Однако подобное осушение системы может привести к неприятным последствиям, наиболее существенными из которых можно назвать следующие:

  • в случае повторного включения оборудования появиться острая необходимость избавления от пробок воздуха, образовавшихся в системе. Большинство радиаторов оснащены специально предназначенными для этого кранами Маевского, которые располагаются в верхних точках приборов, однако возникают ситуации, когда хозяев нет на месте и, как следствие, развоздушить систему некому;
  • появление воздуха внутри трубопровода также негативно скажется на структурной целостности оборудования, поскольку, как известно, кислород, вступая во взаимодействие с водой, в значительной мере ускоряет коррозию металлических деталей, что существенно снижает срок службы всей системы теплоснабжения в целом.

То, нужно ли выполнять залив воды в систему отопления частной постройки в летнее время, зависит от двух следующих критериев:

  1. Во-первых, от материала, из которого изготовлены трубы и нагревательные приборы системы. К примеру, сталь, которая обладает низкими показателями стойкости к появлению на ней коррозии, не следует оставлять на долгое время без воды. Но если речь идет об алюминиевых или полимерных трубах, то в данном случае бояться нечего, поскольку таким изделиям появление ржавчины не грозит.
  2. Во-вторых, сколько воды в системе отопления имеется. Если ее много, то сброс большого количества теплоносителя будет не совсем экономичным решением, поскольку впоследствии придется заливать новую воду, а частных постройках расход воды, как известно, измеряется по счетчику. Так или иначе, расход воды в системе отопления частного дома не нанесет чересчур серьезных убытков, но и при отсутствии желания переплачивать от слива можно отказаться.

Как заполнить водой систему отопления

Чтобы понять, как заполнить водой систему отопления, функционирующую по принципу нижнего розлива, следует запомнить следующий алгоритм действий:

  • ещё до того, как заполнить систему отопления в частном доме, задвижку на трубопроводе подачи необходимо задвинуть, а на участке подачи следует открыть сброс;
  • далее на трубе обратки нужно не спеша открыть задвижку. В том случае, если скорость воды в системе отопления на выходе будет высокой, то возникает риск гидроудара, что может привести к самым неприятным последствиям, включая и отрыв отопительных батарей;
  • далее нужно дождаться, пока не пойдет вода, лишенная воздуха;
  • затем сброс перекрывается, а задвижка на подаче, напротив, открывается;
  • после этого нужно полностью развоздушить все участки отопления в подъезде, к которым имеется доступ, включая служебные помещения.


Важно помнить, что циркуляция воды в системе отопления с верхним розливом иная, поэтому заполнить такой трубопровод теплоносителем гораздо проще. Для этого достаточно будет медленно приоткрыть задвижки на подаче и отдаче (сбросы при этом закрыты), а затем удалить воздух из воздушника в баке расширения, который располагается на чердаке многоэтажного дома.

Принцип запуска системы отопления открытого типа, подготовка воды

Никаких сложностей в такой работе нет, так как никакой расчет воды в системе отопления этого типа выполнять не нужно. Все, что потребуется – это залить несколько ведер воды в бак расширения, чтобы она была видна на его дне. Совершенно не стоит пытаться сделать заполнение системы отопления закрытого типа с некоторым запасом, иначе ввиду нагрева теплоносителя во время функционирования отопительной системы его объем увеличиться, и вода польется через край расширительного бака.


В том случае, если вся система собрана собственноручно, то очень важно проверить все стыки частей оборудования и его резьбу, чтобы в дальнейшем избежать появления течей. Читайте также: «Как заполнить систему отопления – виды теплоносителей и правила заполнения».

Особенности запуска закрытой отопительной системы с дистиллированной водой

Заполнение водой закрытой системы отопления имеет следующие особенности:

  • чтобы насос циркуляции и нагревательный котел работали нормально, давление в системе должно быть несколько избыточным. Специалисты утверждают, что этот параметр должен составлять не менее 1,5 кгс/см²;
  • прежде чем запустить систему, требуется опрессовать ее давлением, в полтора раза превышающим норму. Особенно важно выполнить такую процедуру для помещений, оборудованных системой теплого пола, так как этот элемент отопления располагается в полностью закрытой стяжке, поэтому добраться до него впоследствии не будет никакой возможности (прочитайте также: «Пуск отопления — запускаем систему по правилам»).

Гораздо проще будет обеспечить отопительный контур необходимым давлением в том случае, если жилое помещение имеет доступ к центральному водоснабжению. В этой ситуации для опрессовки системы теплоснабжения достаточно заполнить ее водой через перемычку, отдаляющую водопровод, при этом тщательно следя за возрастанием давления на манометре. После выполнения такого мероприятия ненужную воду можно будет удалить с помощью любого из вентилей или посредством воздушника.

Многие задаются вопросом относительно того, должна ли выполняться специальная подготовка воды для системы отопления или можно ограничиться водой из ближайшего водоема. При этом некоторые утверждают, что дистиллированная вода в системе отопления благотворно скажется на сроке службе оборудования и не даст ему выйти из строя раньше времени. Но гораздо важнее разобраться с тем, как подготовить воду для отопления, если в нее добавляется специальная незамерзающая жидкость наподобие этиленгликоля и как впоследствии заполнить таким теплоносителем отопительный контур.


Для этих целей принято использовать особый насос, служащий для заполнения системы водой, причем им можно управлять как в автоматическом режиме, так и вручную. Подключение этого насоса выполняется с помощью вентиля, а после обеспечения необходимого давления вентиль перекрывается.

Бывают ситуации, когда такого оборудования нет под рукой. Как вариант, допускается подключение к вентилю сброса стандартного садового шланга, второй конец которого следует поднять на высоту в 15 метров и заполнить контур водой при помощи воронки. Подобный способ будет особенно актуальным при наличии вблизи обустраиваемого здания высоких деревьев.

Еще один вариант заполнения системы отопления – применения бака расширения, который выполняет функцию вмещения излишков теплоносителя, вызванных его расширением в процессе нагревания.

Такой бак имеет вид резервуара, который разделен пополам специальной мембраной из эластичной резины. Одна часть емкости предназначается для воды, а другая – для воздуха. В конструкцию любого расширительного бака также входит ниппель, с помощью которого появляется возможность установить внутри агрегата нужное давление посредством удаления излишков воздуха. Если давление недостаточное, то компенсировать этот параметр можно, закачав воздух в систему с помощью обычно велосипедного насоса.

Весь процесс не несет в себе особой сложности:

  • для начала ликвидируется воздух из бака расширения, для чего нужно отвернуть ниппель. Готовые баки поступают в продажу с несколько избыточным давлением, которое равно 1,5 атмосферам;
  • далее отопительный контур заполняется водой. При этом расширительный бак нужно смонтировать так, чтобы он располагался резьбой вверх. Важно помнить, что заполнять бак водой полностью совершенно не стоит. Будет правильнее, если общий объем воздуха в этом аппарате будет составлять примерно одну десятую часть от общего объема воды, в противном случае бак не справиться со своей основной функцией и не сможет вместить излишки нагретого теплоносителя;
  • после этого в систему через ниппель закачивается воздух, что, как уже говорилось выше, можно выполнить при помощи обычного насоса для велосипеда. Давление требуется контролировать с помощью манометра.

Все указанные действия позволят аккуратно заполнить отопительную систему водой и обеспечат всему контуру стабильное и качественное функционирование. При необходимости всегда можно обратиться за помощью к специалистам, которые всегда имеют в наличии различные фото необходимых для такой работы устройств, способные помочь в подключении.

Заполнение системы отопления водой на видео:


насос для заполнения, как залить воду, запуск, слив теплоносителя, антифриза, как закачать, добавить


Содержание:


По завершении монтажа отопительного контура становится актуальным вопрос, чем и как заполнить систему отопления. Об этом, а также о некоторых других тонкостях оборудования индивидуальной системы отопления пойдет речь далее в материале.


Варианты теплоносителя


В качестве теплоносителя для отопительного контура можно использовать самые различные жидкости, каждая из которых отличается своими характеристиками. Рассмотрим более подробно наиболее популярные из них.

Вода


Вода используется для заполнения отопительных труб и радиаторов чаще любых других жидкостей, поскольку она обходится дешевле всего.


Технические характеристики воды:

  • высокая теплоемкость – при 20 ℃ она составляет 4183 Дж/кг·град;
  • малая вязкость, что минимизирует нагрузку на циркуляционный насос;
  • не токсичное вещество;
  • окислительные процессы происходят только во время контакта стали с водой при наличии доступа кислорода;
  • коэффициент термического расширения – 0,03 %/град.

Тосол


Основным предназначением тосола во время его разработки несколько десятков лет назад было использование в качестве наполнителя для водяного охлаждения мотора автомобилей в зимнее время. Благодаря его свойствам тосол стали применять и для заполнения отопительных систем. Температура замерзания вещества проставляется в его маркировке в виде числового значения – 30, 40 или 65.


Характеристики тосола:

  • низкая цена;
  • средний уровень теплоемкости – 3520 Дж/кг·град;
  • ввиду высокой вязкости вещества насос для заполнения системы отопления подвергается существенным нагрузкам;
  • наличие антикоррозионных присадок защищает металл от окисления;
  • отличается высокой токсичностью, поскольку содержит в своем составе ядовитое вещество этиленгликоль;
  • коэффициент термического расширения – 0,05 %/град.


Обратите внимание, что для компенсации термического расширения при разогреве теплоносителя в закрытой системе отопления предусмотрен расширительный бак. Он должен быть тем больше, чем выше значение данного коэффициента у теплоносителя.


Поскольку тосол отличается нулевой коррозионной активностью, система с таким носителем должна быть абсолютно герметичной. В противном случае любая трещина обернется утечкой теплоносителя. В случае с другими жидкостями, например водой, мелкие дефекты забиваются ржавчиной или выпадающими солями.

Пропиленгликоль


Пропиленгликоль используется для производства специальных незамерзающих жидкостей, которые применяют в качестве теплоносителя в отопительных системах. В чистом виде у пропиленгликоля довольно низкая теплоемкость (2400 Дж/кг·град). Поэтому перед тем, как закачать теплоноситель в закрытую систему отопления, его разбавляют водой. Она существенно увеличивает теплоемкость вещества. В результате раствор имеет показатель теплоемкости, близкий к тосолу (в зависимости от концентрации – 3500-4000 Дж/кг·град).



Прочие характеристики пропиленгликоля:

  • высокая вязкость;
  • малая коррозионная активность благодаря наличию присадок;
  • не токсичен – на канистрах с веществом есть маркировка «Эко»;
  • коэффициент термического расширения – 0,05 %/град.

Солевой раствор


Для отопительных систем открытого типа с естественной циркуляцией теплоносителя одним из возможных вариантов теплоносителя является концентрированный раствор поваренной соли, хлористого кальция или прочих минеральных солей. Он используется во избежание промерзания труб отопительного контура в зимнее время. Причем чем сильнее концентрация соли, тем ниже температура промерзания раствора.


Технические характеристики рассола:

  • довольно низкая теплоемкость – раствор с концентрацией соли в 30 % отдает 2700 Дж/кг·град;
  • малая вязкость;
  • очень высокая коррозионная активность – стальные трубы очень быстро «прогорают» от постоянного контакта с солью;
  • отсутствие токсинов;
  • коэффициент термического расширения – 0,03 %/град;
  • низкая цена соли.


Недостаток раствора в том, что при условии низкой скорости циркулирования теплоносителя соль будет откладываться на внутренней поверхности труб, сокращая их просвет. К тому же соль пагубно влияет на компоненты циркуляционного насоса – вал и крыльчатку, поскольку обрастание кристаллами приводит к снижению его производительности.

Промежуточные выводы


Итак, перед тем, как заполнить систему отопления закрытого типа, нужно оценить условия использования системы отопления.


Выводы будут такими:

  1. При условии, что вы будете пользоваться отоплением постоянно, и в системе будет поддерживаться положительная температура, наилучшим вариантом теплоносителя будет вода. Лучше всего – дистиллированная вода, но можно использовать и просто из крана.
  2. В тех случаях, когда в зимнее время протапливать дом будут лишь время от времени, оптимальный вариант — заполнение системы отопления антифризом, то есть теплоносителем на основе этиленгликоля.

Заполнение и сброс теплоносителя из системы


Заполнение теплоносителем обогревающего контура в доме выполняется обычно в таких случаях:

  1. Первичный запуск отопления в частном доме.
  2. Приведение системы отопления в рабочее состояние после плановых или непредвиденных ремонтных работ или замены котла, запорной фурнитуры, а также прочих элементов.
  3. Повторное заполнение перед отопительным периодом после слива теплоносителя из системы отопления в доме, который долгое время не отапливался.


Чтобы выполнить сброс теплоносителя, необходимо открыть специальные клапаны в нижней части контура, а также хотя бы один вентиль для забора воздуха, чтобы вода свободно вытекала из системы.

Как правильно заполнить отопительную систему открытого типа


Перед тем, как добавить воду в систему отопления, стоит определиться, по какой схеме она функционирует.


Существует две разновидности сборки отопительного контура в частном доме:

  • Открытая система – давление в ней равно высоте водяного столбика от нижней до верхней точки контура. Посредством открытого расширительного бака система сообщается с атмосферой.
  • Закрытый тип отопления функционирует при избыточном давлении в 1,5-2,5 атмосфер. В нем присутствует мембранный бачок, который компенсирует термическое расширение теплоносителя при повышении его температуры.


В открытой системе отопления все трубы контура уложены так, чтобы создать небольшой уклон от расширительного бака до верхней точки контура.


В данном случае не придется ломать себе голову, как правильно залить воду в систему отопления. Ее подают прямо через расширительный бачок, установленный под потолком или на чердаке. Можно заливать какой-либо емкостью, либо подключить кран к центральному водоснабжению.


Обратите внимание, что избыточный воздух из системы будет выходить также через расширительный бак.


Таким образом, в случае с открытым типом системы отопления – как правильно запитать ее, проблем возникнуть не должно. После растопки печи или котла вода начнет циркулировать естественным способом, либо принудительно после включения циркуляционного насоса, если он предусмотрен схемой.

Заполнение системы отопления закрытого типа в частном доме


Методика, как заполнить водой закрытую систему отопления, будет выглядеть несколько по-другому. При этом заполнение системы водой можно выполнять как вручную, так и с частичной автоматизацией.


Набор для автоматического закачивания теплоносителя включает:

  • Перемычку между отоплением и системой ХВС с краном. Перед тем, как залить воду в закрытую систему отопления достаточно будет открыть кран и перекрыть все клапаны для сброса жидкости.
  • Манометр понадобится, чтобы проконтролировать уровень давления в системе. Этот элемент входит в группу безопасности котла.
  • Автоматический воздухоотводчик, который также входит в группу безопасности. Данный прибор выводит из системы излишний пар и воздух, чтобы они не затрудняли циркуляцию жидкости в контуре.
  • Краны Маевского. Они служат для того, чтобы заполнить отопление закрытого типа водой как можно полнее и стравить остатки воздуха, которые задержались в карманах. Ставят такие краны на скобах разлива выше его уровня.


В некоторых случаях расширительный бак и группа безопасности являются частью одноконтурного или двухконтурного котла, снабженного электроникой. В таких приборах датчик давления выводит показания на индикаторную панель прибора.


Во время закачивания воды основная часть воздуха из ХВС выходит сквозь автоматический воздушник группы безопасности. Это происходит после включения циркуляционного насоса по мере заполнения системы. При этом уровень давления контролируется манометром. Остатки воздуха стравливают через краны Маевского.


А вот перед тем, как правильно заполнить систему отопления закрытого типа ручным способом, придется установить в верхней точке контура специальный шаровый кран (сбросник) и найти обычный велосипедный насос.


Итак, сначала через золотник стравливаем воздух из расширительного бачка. Затем заливаем воду через лейку, вставленную в сбросник и насосом нагнетаем давление в бачке до 1,5 кг·с/см2.


Таким образом, довольно несложно разобраться, как заполнить закрытую систему отопления теплоносителем, и какую жидкость лучше выбрать. Надеемся, что данный материал вам в этом поможет.


заполнение своими руками, как залить теплоноситель в закрытую систему загородного дома, как заливать


Содержание:


При обустройстве отопительной системы и ее ремонте рано или поздно возникает необходимость заполнения контура теплоносителем. Кроме того, порой приходится выполнять и обратную операцию, т.е. сливать теплоноситель. Ситуации возникают разные, и существует ряд факторов, в зависимости от которых заполнение системы водой может выполняться по-разному. О том, как выполняется замена теплоносителя в системе отопления, и пойдет речь в этой статье.

Причины заполнения и сброса системы


В первую очередь нужно разобраться, в каких ситуациях возникает необходимость слива теплоносителя из отопительного контура. Первый случай очевиден – систему нужно опустошать перед проведением ремонтных работ. Отопление полностью сбрасывается при необходимости ремонта и замены запорной арматуры, а также плановых и аварийных замен участков магистрального трубопровода.


Второй случай – это сброс системы на все лето и последующая замена теплоносителя. Вся проблема в том, что уплотнительные прокладки, расположенные между секциями чугунных радиаторов, в какой-то момент полностью теряют эластичность. При наличии горячей воды в радиаторе секции увеличиваются в размере и давят на прокладки, но когда температура падает, из-за уменьшения давления начинается течь.



Конечно, это явление не возникает сразу – течь возникает через несколько лет после ввода батарей в эксплуатацию. Бороться с этим в большинстве случаев не получается, поскольку протекать начинает не один радиатор, а почти все отопительные приборы, подключенные к системе. Для избавления от этой проблемы вода из системы сливается сразу после окончания отопительного сезона.


У такого решения есть ряд недостатков:

  1. Когда будет выполнена заливка теплоносителя в систему отопления, придется избавляться от воздуха, попавшего в контур. Обычно эту операцию выполняют жильцы верхних этажей, но при их отсутствии устранить воздушные пробки будет невозможно. При наличии нижнего розлива эта проблема решается путем перевода стояка в режим сброса, но в остальных случаях решить проблему будет сложно.
  2. Вывести всю влагу из отопительного контура невозможно, а в сочетании с воздухом она многократно ускоряет процесс коррозии батарей. Очевидно, что все это приводит к уменьшению срока службы отопительных приборов и всей системы.



Чтобы разобраться, зачем нужно постоянное заполнение теплоносителем закрытой системы отопления частных домов, стоит отталкиваться от двух факторов:

  1. Материал изготовления труб и батарей. Если в системе используются элементы из черного металла, то сливать контур надолго крайне нежелательно. Другое дело, если в доме установлены алюминиевые радиаторы и полимерные трубы – эти материалы совершенно не поддаются воздействию коррозии, поэтому отсутствие теплоносителя в системе никак им не повредит.
  2. Суммарный объем теплоносителя в системе. Сливать воду из системы, имеющей большой объем, попросту невыгодно – в частных домах за воду приходится платить по счетчику. Впрочем, этот фактор редко оказывается решающим, поскольку в большинстве случаев требуемый для отопления объем теплоносителя не настолько велик, чтобы его влияние на затраты стало заметным.

Запуск отопления многоквартирного дома


В многоэтажном доме с нижним розливом отопительная система запускается следующим образом:

  • При закрытой подаче и закрытом сбросе на обратке открывается сброс подающего трубопровода;
  • Задвижка обратного трубопровода очень плавно открывается. Резкое открытие задвижки с большой вероятностью приведет к гидроудару, который способен серьезно повредить радиаторы, вплоть до разрыва;
  • Через некоторое время из сброса пойдет вода без воздуха. Когда это произошло, сброс закрывается, а задвижка подающего трубопровода открывается;
  • Остается стравить воздух из всех участков системы, где имеется такая возможность.



В доме с верхним розливом запуск осуществляется намного проще: достаточно лишь открыть две задвижки при закрытых сбросах, добраться до верхнего воздушного клапана, находящегося на расширительном бачке, и стравить воздух.

Как запустить открытую гравитационную отопительную систему


С открытыми системами особых сложностей не возникает. Заполнение системы отопления теплоносителем в данном случае выполняется очень просто: достаточно залить определенное количество воды прямо в расширительный бак. Когда вода покажется на дне бака, нужно прекратить ее заливание. Чрезмерно усердствовать с количеством воды не стоит – при тепловом расширении ее излишки выльются через бачок.



В том случае, если система была собрана только недавно, и наполнение системы отопления теплоносителем выполняется первый раз, то стоит еще и провести тест работы на герметичность. Для этого достаточно осмотреть все соединения трубопроводов и радиаторов.

Заполнение и запуск закрытой отопительной системы


Система отопления с принудительной циркуляцией теплоносителя имеет пару ключевых особенностей:

  1. При работе системы, оборудованной отопительным котлом и циркуляционным насосом, всегда возникает давление, превышающее атмосферное.
  2. Перед вводом системы в эксплуатацию система проходит опрессовку, при которой величина давления превышает рабочую в полтора раза. Опрессовка особенно важна для теплых полов, которые укладываются в стяжку. Важно, чтобы опрессовка теплого пола выполнялась специалистом.


Перед тем, как заливать теплоноситель в закрытую систему отопления, нужно учесть эти факторы и продумать технологию проведения работ.


В зданиях с центральным водоснабжением проблема с опрессовкой решается очень простым способом. Для этого отопление соединяется с водоснабжением посредством перемычки и заполняется с постоянным отслеживанием давления по манометру. Когда система опрессована и проверена на предмет герметичности, излишки воды сливаются через вентиль или воздушный клапан.


Совсем иное дело, если вода в отопительный контур заливается вручную, или же если в качестве теплоносителя используются различные варианты незамерзающих составов. Перед тем, как залить теплоноситель в закрытую систему отопления, в большинстве случаев достаточно взять насос, позволяющий залить теплоноситель и опрессовать контур. Подключение насоса осуществляется посредством вентиля, который перекрывается при достижении необходимого давления.



Впрочем, заполнение системы можно провести и без насоса. Для нагнетания 1,5 атмосфер в системе можно воспользоваться тем фактом, что данная величина соответствует 15 метрам водяного столба. Учитывая это знание перед тем, как заполнить теплоносителем закрытую систему отопления, можно решить проблему простейшим способом – подключить к вентилю сброса армированный шланг, поднять его на высоту 15 метров и заполнить водой.


Замена теплоносителя в системе отопления загородного дома может выполняться при помощи расширительного бачка. Данный элемент предназначен для приема избытка жидкости при температурном расширении. Мембранный бак представляет собой конструкцию, в которой имеется две полости, разделенные подвижной мембраной. Одна часть бака принимает теплоноситель, а во второй находится воздух. Также любой бак оснащается ниппелем, при помощи которого можно поднять или снизить давление воздуха.


Заполнение отопительной системы водой при помощи бака осуществляется так:

  1. Сначала из бака полностью убирается весь воздух, для чего нужно попросту выкрутить ниппель. Давление в стандартных баках составляет 1,5 атмосферы.
  2. В систему заливается вода. Полностью заполнять бак не требуется – объем воздуха должен составлять около 1/10 от суммарного объема теплоносителя в системе.
  3. Воздух в бак накачивается любым ручным насосом. Давление отслеживается постоянно по манометру.

Расчет объема теплоносителя


Жильцам многоквартирных домов знать об объеме теплоносителя в системе необязательно, а вот в частных домах это знание очень важно:

  1. Во-первых, расширительный бачок подбирается в зависимости от объема отопительной системы. Превышение необходимых размеров ничем особенным не грозит, а вот слишком маленький бак приведет к постоянному переливанию теплоносителя, и его придется регулярно доливать.
  2. Во-вторых, в загородных домах поддерживать стабильный температурный режим отопления очень трудно, а при использовании твердотопливных котлов – невозможно. Оставить же отопительную систему в заполненном состоянии при морозах нельзя, поэтому единственным решением проблемы будут незамерзающие теплоносители. Поскольку их стоимость напрямую зависит от объема теплоносителя, то и объем системы нужно знать.



Определить объем отопительной системы, не используя сложные методики расчетов и нормативные документы, можно двумя способами:

  1. Первый способ возможен в том случае, если перед тем, как заправить систему отопления закрытого типа, устанавливается соединение с водоснабжением через перемычку. Полностью опустошенный контур (без теплоносителя и воздуха) заполняется водой при закрытых кранах и вентилях. Количество воды, потраченной на заполнение отопительной системы, можно будет определить по счетчику, установленному на систему водоснабжения.
  2. Второй способ заключается в том, чтобы сбросить систему через соответствующий клапан, и подставить под выливающуюся воду любую емкость, объем которой известен. При таком измерении объема теплоносителя нужно открыть воздушники на каждом отопительном приборе, чтобы вода в них не осталась и не привела к погрешности измерений.

Заключение


Данная статья отвечает на вопрос о том, как провести своими руками заполнение системы отопления теплоносителем. Эта задача не отличается сложностью, поэтому, имея представление о технологии выполнения работ, вполне можно выполнить их своими руками с минимумом оборудования.


Заполнение системы отопления теплоносителем: технология

Автор: Алеся Маркова

Последнее обновление: Август 2019

Ежегодно по завершению отопительного сезона автономные водяные контуры, старательно поставлявшие владельцам тепло, освобождаются от воды или замещающего ее антифриза. С наступлением первых прохладных дней вновь производится заполнение системы отопления теплоносителем, необходимым для ее работы.

С порядком выполнения этой непростой работы и необходимым оборудованием стоит ознакомиться, чтоб не допускать ошибок. В этом материале мы расскажем о том, как правильно заполнить систему водой и незамерзающим теплоносителем, о правилах которые следует соблюдать в процессе работы, а также о том, как правильно рассчитать количество теплоносителя.

Содержание статьи:

Как заполнить отопительный контур водой?

Из-за текучести и высокой теплоёмкости, для передачи тепла от котла до потребителей, применяют , среди которых первое место занимает вода.

Ее используют для заполнения даже самых ёмких систем отопления. Она общедоступна и стоит недорого, что и определяет широчайшую область применения.

Галерея изображений

Фото из

Заполнение теплоносителем водяных систем отопления производится после сборки автономного контура, запуска его перед началом сезона или замены отдельных компонентов

Большинство водяных систем отопления заполняется обычной водопроводной водой, очищенной от примесей комплексом фильтров. Автономные системы в северных регионах нередко заливаются раствором антифриза

Для ускорения процесса заливки теплоносителя в отопительную систему частного дома лучше задействовать насос, перекачивающий воду из бака в контур

Кран, расположенный перед расширительным бачком как закрытого, так и открытого типа, следует открыть перед началом заливки

В обязательном порядке необходимо открыть краны, установленные рядом с циркуляционным насосом

Следует обеспечить теплоносителю возможность занять положенный ему объем в котле и подведенных к нему магистралях, открыв краны до и после нагревательного оборудования

Краны, установленные на входе и выходе из радиатора, также нужно открыть. Закрывают только краны Маевского

Установленные на стояках или в высшей точке системы автоматические воздухоотводчики тоже открывают, чтобы воздух свободно выходил

Причины заполнения контура отопления

Специфика выбора теплоносителя

Оборудование для ускорения заполнения

Кран на расширительный бак

Кран перед циркуляционным насосом

Обеспечение свободного доступа в котел

Кран Маевского и шаровые вентили приборов

Автоматический воздухоотводчик на стояке

Как откачанная из естественных водоемов или скважин, так и водопроводная вода имеет много примесей и минеральных включений. При закипании примеси оседают накипью на стенках котла и образуют аналогичные по составу наросты на трубах.

Эти отложения крайне вредны системам с последними модиф

Как залить систему отопления, что использовать

Заливка системы отопления не столь проста, как может показаться на первый взгляд. Некоторые пользователи подолгу гоняют воздух по трубам, не греются у холодных радиаторов, и сетуют на не правильный монтаж, хоть на самом деле вопрос в неправильной заливке.
Как и что заливать в радиаторы и теплый пол, об этом подробнее далее, но сперва несколько слов о правильном монтаже.

Конструкция системы для беспроблемной заливки

Если нет самотечности в сливе системы, т.е. сливной кран не является нижней точкой, то слить систему полностью можно будет только с помощью продувки воздухом от компрессора. Такая схема сейчас все больше применяется, так как дома делаются все больше, и задать самотечный слив становится сложно или вовсе не возможно.

При таком варианте слива заливочный кран может исполнять и роль сливочного. Он устанавливается на обратке перед фильтром очистки у котла, по возможности в самой нижней точке труб, чтобы самотеком слить максимум.

Недопустим автоматический залив

Для заливки на такой кран обычно надевают резиновый шланг, который подключают к системе водопровода, или же к насосу, если заливается специальная жидкость.
Делать постоянное подключение этого крана к водопроводу нельзя – можно забыть закрыть, он может протекать. Недопустимо обустраивать и автоматическую подпитку от водопровода при падении давления в системе. Все это грозит заиливанием, выходом из строя компонентов при постоянном обмене воды, который пользователи не будут замечать.

Для стравливания воздуха система обеспечивается

Все радиаторы снабжаются кранами Маевского для стравливания воздуха. Также воздушные краны, желательно ручные, а не автоматические, нужно установить на всех П-образных не типичных возвышениях труб, если такие имеются. Например, при обходе двери или возле высоко установленного бойлера косвенного нагрева.

Автоматический воздухоотводчик всегда присутствует в автоматизированных котлах и этого достаточно для системы. С не автоматизированным котлом применяется группа безопасности, устанавливаемая в высшей точке труб (подача на выходе из котла) и снабженная таким устройством.

Какую воду заливать в систему

В систему нужно заливать обычную водопроводную воду, на ней она будет работать удовлетворительно все время. При проектировании элементов, они рассчитывались на обычную агрессивность воды. Заливать кипяченую, дистиллированную воду, или дополнительные присадки – создавать проблемы и зря тратить деньги.

Обычная вода – самый лучший теплоноситель для системы. Заливать незамерзайку на основе ядовитых гликолей – исключительно вынужденная мера, когда систему часто оставляют зимой без присмотра в выключенном состоянии.

Использование незамерзайки

У незамерзаек для домашних систем отопления на основе пропиленгликоля или этиленгликоля несколько крупных недостатков.

  • Оба вещества относятся к одной группе опасности – яды.
  • У них меньше теплоемкость, меньше перенос тепла, — скорость движения по трубам должна быть больше, в больших домах такая особенность учитывается в проекте.
  • Они пенятся, труднее избавиться от завоздушивания.
  • Они дороги.
  • Их надо менять через указанный срок и не позже, и снова тратить деньги.
  • Недопустимо их сливать в канализацию – нужно вывозить на утилизацию за деньги.

Этилен выглядит как более предпочтительный по сравнению с пропилен – он в 2 раза дешевле, меньше пенится. Зато более ядовитый, но при обычном аккуратном использовании это не является критичным недостатком, — к вредным веществам относятся и первый и второй виды.

Способы заливки радиаторной системы

Заливка из водопровода с помощью резинового шланга, надеваемого на штуцеры кранов наиболее проста. Достаточно открыть кран и залить радиаторную сесть теплоносителем до давления 2 атм. Обычно в водопроводах давление такое же или чуть больше.

Если заливается специальная жидкость из емкостей то придется использовать насос. Обычно приглашают специалистов, у которых имеются погружные электрические насосы. Можно применять и ручной водяной насос.

Бывают случаи, когда нет элетктричества, или водопровода под давлением, нет и насоса. Тогда залить систему можно с помощью длинного шланга и большой воронки. Поднявшись на чердак, крышу, создав перепад высот в 5 метров, можно создать давление в 0,5 атм при котором система будет работать. Но всегда следует стремится к созданию оптимального давления в 1,5 – 2,0 атм, для лучше работы автоматических воздухоотводчиков.

Стравливание воздуха в процессе заливки

Перед заливкой расширительные баки должны быть заполнены воздухом под давлением 1,5 – 1,7 атм.

При любом способе заливки вода должна вытеснять воздух из системы, который должен иметь свободный выход. В верхней точке открывается воздушный кран и основная часть воздуха выходит через него.

После достижения рабочего давления нужно стравить воздух со всех радиаторов и других точек, где есть краны Маевского. После чего вновь долить систему до номинального давления.

Доведение системы до рабочего состояния после заливки

В радиаторах, в трубах, после заливки возможно нахождение небольших воздушных мешков на перепадах высот. Они будут постепенно ликвидироваться в процессе движения жидкости.

В самом теплоносителе много растворенного воздуха, который будет собираться в пузырьки, скапливаться в самых высоких местах (у воздухоспускных кранов), создавать пену.

Поэтому после заливке дают системе поработать, достичь номинальной температуры. В процессе разогрева не однократно делают ручное стравливание воздуха по всем кранам Маевского, а также выполняют доливку системы до номинального давления.

Остаются холодные радиаторы, что делать

Не редко в тупиковых ветвях последние радиаторы после заливки и пробного пуска остаются холодными. При этом с крана выходит теплоноситель. Это значит, что в трубах имеются воздушные пробки.

Проблему можно решить, если перекрыть параллельные этому радиатору ветви, чаще достаточно закрыть кранами соседние с ним по тупику радиаторы. Тогда насос сможет продавить эти пробки и воздух уйдет на автоматический воздухоотводчик в котел или на другие краны.

Когда много пены, шумит насос после заливки

Растворенного воздуха в теплоносителе столь много, что даже вода на перепадах давления, на крыльчатке насоса вспенивается. Это слышно по характерному шуму издаваемому насосом, — работает в воздушных пузырьках.

Для устранения достаточно остановить насос, выждать минут 15 – 30, за это время воздух скапливается в большие пузыри, уходит на точки выпуска.

Незамерзайки вспениваются легко, и шум и ненормальная работа насоса могут стать «головной болью». Для устранения, сперва нужно еще раз подумать «зачем залили этиленгликоль», затем выжидать уже часы, и стравливать, стравливать воздух на кранах.

Заливка теплого пола

Если в радиаторную систему подавать теплоноситель лучше с обратки (так и делают) для вытеснения воздуха вверх, то в коллектор теплого пола – только с подачи, по ходу движения жидкости в рабочем состоянии. Иначе регулировочные клапаны могут и не пропустить… На подаче открывается кран и теплоноситель поступает в распределительный коллектор.

Перед этим все краны на трубопроводы закрываются, затем открывается один кран и его контур заполняется до выхода теплоносителя на сливном кране коллектора (с которого желательно организовать шланг в ведро).

Так заполняются все контура поочередно, после чего теплый пол считается залитым.

Завоздушивание петли может устраняться продавливанием, с закрытием параллельных ветвей, но такое положение вещей является ошибкой в создании – перепад высот и др…

Попадание в горячую воду: Практическое руководство по системам водяного отопления

Одним из положительных результатов недавнего энергетического кризиса стало развитие и совершенствование технологий использования альтернативных форм энергии. Нигде эти усилия не были более очевидными, чем рост использования древесины в качестве источника топлива. Многие дома на одну семью, построенные в последние годы, предусматривают хотя бы частичное отопление дровами.Некоторые коммерческие, промышленные и сельскохозяйственные предприятия, которым требуется большое количество тепла, также либо перешли на древесину, либо рассмотрели ее.

Один из наиболее удобных, эффективных и рентабельных способов, с помощью которых жилые, сельскохозяйственные и небольшие коммерческие пользователи могут пользоваться преимуществами энергии на базе древесины, — это использование системы водяного отопления (часто называемой гидравлической). Системы горячего водоснабжения, работающие на древесном топливе, особенно подходят для малых и средних предприятий. Основное преимущество этих систем заключается в том, что они обеспечивают постоянный нагрев при относительно нечастой загрузке.Они также безопасны и могут сжигать недорогое древесное топливо во многих различных формах. Хотя этой технологии как минимум 200 лет, сегодня стоит подумать о ней.

Расширение биологической и сельскохозяйственной инженерии в Государственном университете Северной Каролины спроектировало и протестировало ряд гидравлических систем различных размеров в последние годы. Планы для этих систем доступны за небольшую плату. В настоящее время в Северной Каролине действует несколько тысяч жилых систем горячего водоснабжения, работающих на дровах.Кроме того, около 60 единиц используются для сушки табака и около 300 — для обогрева теплиц. Хотя многие из этих систем были построены на основе проверенных планов, некоторые из них — нет. Когда в системе возникают проблемы, это часто происходит из-за того, что некоторые важные конструктивные или эксплуатационные требования были упущены.

Для эффективной работы важно понимать и соблюдать определенные основные правила. Эта публикация предоставляет оператору системы водяного отопления важную базовую информацию об этом типе системы и ее работе.В первых двух разделах описывается система горячего водоснабжения и ее части, объясняются функции каждой части и даются некоторые простые расчетные расчеты для тех, кто хочет построить свою собственную систему. Третий раздел поможет читателю развить понимание древесного топлива, а четвертый описывает и объясняет экономику систем горячего водоснабжения.

В системе водяного отопления вода используется для хранения тепловой энергии и передачи ее от горящего топлива к месту использования тепла.Все системы горячего водоснабжения (гидроники) состоят из пяти основных частей:

  • А топка , камера, в которой сжигается топливо;
  • A резервуар для воды , в котором тепло поглощается и хранится;
  • А насосно-трубопроводная система для транспортировки нагретой воды;
  • Теплообменник для отвода тепла там, где оно необходимо;
  • Система управления для управления скоростью использования тепла.

При проектировании водонагревателя на дровах важны три фактора:

  1. Горение . Система должна быть спроектирована так, чтобы топливо сгорало максимально полно.
  2. Теплообмен . Конструкция должна позволять как можно большему количеству выделяемого тепла попадать в воду.
  3. Сохранение тепла . Система должна позволять как можно меньше тепла уходить неиспользованным.

Самой важной частью любой системы горячего водоснабжения является топка или камера сгорания.Если он неправильного размера или плохо спроектирован, производительность всей системы пострадает. Самая частая проблема домашних систем горячего водоснабжения — это плохо спроектированная топка. К сожалению, это также одна из самых сложных проблем, которые можно решить без изменения конструкции и восстановления топки.

Как горит древесина

Чтобы понять необходимость правильно сконструированной топки, необходимо понимать, как горит дрова. Горение (горение) — это процесс, при котором кислород химически соединяется с топливом, выделяя тепло.Тепло также необходимо для запуска процесса. Однако, однажды начавшись, реакция может быть самоподдерживающейся.

Большинство людей знают, что для сжигания необходимы топливо и кислород. Однако многие не осознают, что тепло также необходимо. Многие проблемы в системах водяного отопления связаны с недостаточным количеством тепла в камере сгорания.

Двумя основными компонентами древесины являются целлюлоза и лигнин. Эти два химических вещества состоят в основном из углерода, водорода и кислорода.Когда температура древесины повышается, некоторые из летучих веществ, содержащихся в дереве, — вода, воск и масла — начинают выкипать. При температуре около 540 ° F тепловая энергия приведет к разрыву атомных связей в некоторых молекулах древесины. Когда тепловая энергия разрывает связи, которые удерживают вместе атомы, составляющие лигнин или целлюлозу, образуются новые соединения — соединения, которых изначально не было в древесине. Этот процесс известен как пиролиз. Эти новые соединения могут быть газами, такими как водород, оксид углерода, диоксид углерода и метан, или они могут быть жидкостями и полутвердыми веществами, такими как смолы, пиролитовые кислоты и креозот.Эти жидкости в виде мелких капель и полутвердых частиц вместе с водяным паром составляют дым. Дым, выходящий из трубы (дымохода) несгоревшим, является потраченным топливом.

По мере того, как температура продолжает расти, производство пиролитических соединений резко увеличивается. При температуре от 700 до 1100 ° F (в зависимости от присутствующих пропорций) кислород соединяется с газами и смолами с выделением тепла. Когда это происходит, происходит самоподдерживающееся горение.

В какой-то момент во время горения куска дерева все смолы и газы будут удалены.Остается в основном древесный уголь. В обиходе мы говорим, что древесина сгорела дотла. Эти угли медленно горят снаружи и почти без огня. Количество угля или древесного угля, которое остается после того, как другие части древесины выкипят, зависит в первую очередь от породы древесины, а также от того, как быстро и при какой температуре она была сожжена. Как правило, чем быстрее и горячее сгорает кусок дерева, тем меньше древесного угля остается в виде углей.

Лучше всего быстро обжечь дрова, чтобы получить от них максимум тепла.Медленный дымный огонь может растрачивать до трети тепловой энергии топлива. Для эффективного горения огонь должен получать достаточно кислорода. Высокая дымовая труба, механический вытяжной вентилятор или и то и другое обычно используются для обеспечения достаточной тяги (потока воздуха в топку).

Однако существуют пределы того, насколько быстро можно заставить дерево гореть. Если воздух нагнетается в камеру сгорания слишком быстро, он имеет тенденцию «задуть» огонь. Результат почти такой же, как недостаток воздуха.

Слишком большое количество воздуха в камере сгорания также может привести к вздутию воздуха.Дыхание на самом деле представляет собой серию взрывов, возникающих в результате сильного смешивания воздуха и древесных газов. Чаще всего это происходит, когда свежее топливо добавляется в слой очень горячих углей. Сильное тепло от углей может вытеснять большие объемы горючих газов, которые периодически воспламеняются по мере поступления кислорода. Эти взрывы редко вызывают какое-либо повреждение системы, но возникающий в результате обратный огонь может вызвать ожоги и летящий пепел.

Многие соединения образуются при горении древесины. Только в дыме было идентифицировано более 160 различных видов.В наибольшем объеме выделяются окись углерода, метан, метанол и водород. Хотя эти соединения будут гореть при относительно низких температурах, большая часть оставшихся выделившихся соединений, таких как дым и смола, не сгорит полностью, пока температура не достигнет более 1000 ° F. Таким образом, для полного сгорания необходима горячая топка.

В большинстве хорошо спроектированных систем горячего водоснабжения топка окружена водой. По этой причине такие системы иногда называют водяными плитами.«В агрегатах этого типа стенки топки поглощают большую часть выделяемого тепла. Вода сохраняет стенки топки относительно прохладными, что приводит к хорошей теплопередаче, но не способствует хорошему сгоранию. В большинстве случаев необходимо утеплить стены и пол топку с огнеупорным кирпичом. огнеупорным кирпичом замедляет движение тепла от огня и тем самым повышает эффективность сгорания.

Обычный красный строительный кирпич, особенно с отверстиями, работает не хуже, чем белый огнеупорный кирпич для облицовки топки.Хотя красный кирпич не столь эффективным, оно стоит около одной пятой столько, сколько белого огнеупорного кирпича.

Конструкция топки

На Рисунке 1 показано поперечное сечение типичного водонагревательного устройства. Очень важно, чтобы камера сгорания с водяной рубашкой была достаточно большой. Он должен быть такого размера, чтобы не только принимать заряд топлива, но и оставлять место для полного сгорания расширяющихся газов сгорания, прежде чем они потеряют слишком много тепла и перейдут в дымовые трубы.

Одна из наиболее распространенных проблем домашних систем горячего водоснабжения заключается в том, что камера сгорания слишком мала для нормального сгорания. В этом случае трудно разжечь огонь достаточно горячим; он имеет тенденцию курить, даже когда ему дают много воздуха. Если топка уже не слишком мала, добавив огнеупоры подкладки может помочь, потому что это сделает огнь гореть более горячее. Иногда, однако, единственным выходом является замена топки на более крупную.

Мощность системы горячего водоснабжения можно описать двумя способами: с точки зрения ее мощности горелки или сгорания и с точки зрения ее способности аккумулировать тепло.(Последнее будет обсуждаться в другом разделе.) Мощность горелки системы определяется как наибольшее количество тепла, которое горелка может выделить из топлива за определенный период времени. Производительность горелки можно рассматривать как практический предел устойчивой мощности системы. Если вы продолжите увеличивать скорость, с которой топливо подается в камеру сгорания, в конечном итоге будет достигнута точка, когда топливо будет потребляться с той же скоростью, с которой оно добавляется. В этот момент горелка работает с номинальной мощностью.Более быстрое добавление топлива может фактически помешать процессу горения.

С практической точки зрения мощность горелки системы определяется размером топки и тем, насколько хорошо воздух может подаваться и распределяться по топливу. В общем, вы можете рассчитывать получить около 40 000 БТЕ в час на каждый квадратный фут площади решетки при условии, что глубина достаточна. Это означает, что вы можете ожидать около 800000 БТЕ в час от топки 5 футов в длину и 4 фута в ширину.

Между площадью колосниковой решетки и глубиной топки существует более чем случайная зависимость.Топка должна быть максимально глубокой. Большая глубина обеспечивает большее перемещение пламени и лучшее перемешивание поднимающихся горячих газов для улучшения сгорания. В общем, глубина должна быть равна или больше наименьшего размера решетки. Например, если размер решетки составляет 5 на 8 футов, глубина топки должна быть не менее 5 футов. В таблице 1 показано предполагаемое соотношение между объемом топки и емкостью системы. Размеры не приводятся, поскольку размер и форма резервуара для хранения воды и свободное пространство, необходимое для пожарных труб, ограничивают глубину топки.Важно помнить, что высокие тонкие топки лучше, чем короткие толстые.


Таблица 1. Зависимость производительности системы от объема камеры сгорания.
Производительность системы (БТЕ / ч) Объем камеры сгорания (кубические футы)
50 000 2
100 000 5
200 000 9
300 000 27
400 000 40
500 000 75
750 000 100
1 000 000 200
2 000 000 400
3 000 000 500

Выбор вытяжного вентилятора

Практические ограничения размеров топки и конструкции дымовой трубы обычно требуют создания тяги с помощью вентилятора.Были использованы следующие схемы и их комбинации:

  • Вентилятор для подачи свежего воздуха под решетку;
  • Баллончик для нагнетания свежего воздуха в топку над решеткой;
  • Вытяжной вентилятор для подачи свежего воздуха в топку и через систему.

Использование вентиляторов для подачи воздуха в камеру сгорания имеет то преимущество, что вентиляторы остаются чистыми и охлаждаются воздухом, который они перемещают. Недостатком является то, что дым и искры могут выходить из любой трещины в топке, потому что давление внутри топки выше, чем снаружи.Если используется вытяжной вентилятор, любые утечки происходят внутрь. Недостатком является то, что тепло и копоть в дымовой трубе сильно влияют на систему вентиляторов, хотя существуют вентиляторы, разработанные специально для этой цели.

Скорострельность зависит от тяги. Вентилятор или вентиляторы с принудительной тягой должны подавать достаточно кислорода для максимальной ожидаемой скорости горения, но не должны обеспечивать больше этого количества. Слишком много воздуха охладит огонь и выбросит пепел в дымовые трубы. Например, чтобы определить размер стекового вентилятора, предположим, что максимальная скорость работы системы составляет 2 миллиона БТЕ в час.

2000000 БТЕ / час ÷ 6680 БТЕ / фунт древесины = 300 фунтов древесины / час

Для сжигания 1 фунта дров требуется около 6 фунтов воздуха. Следовательно, потребность в воздухе составляет:

.

6 фунтов воздуха / фунт древесины x 300 фунтов древесины / час = 1800 фунтов воздуха / час

Один фунт воздуха эквивалентен примерно 13,5 кубическим футам. Таким образом, необходимый объем воздуха составляет:

.

1800 фунтов воздуха / час x 13,5 кубических футов / фунт воздуха = 24 300 кубических футов воздуха / час или 405 кубических футов / мин (куб. Фут / мин)

Обычно для эффективного сгорания требуется около 50 процентов избыточного воздуха.Следовательно, требуемый объем:

405 кубических футов в минуту x 1,5 = 608 кубических футов в минуту

Поскольку мы определяем объем воздуха и газов, перемещаемых вытяжным вентилятором, мы должны учитывать добавление продуктов сгорания и влажности древесины к дымовым газам. Для древесины с влажностью 20 процентов, влажная основа (w.b.), отношение объема дымовой трубы к входящему воздуху составляет 1,16 моль дымовых газов на моль свежего воздуха.

Это соотношение рассчитано исходя из 100-процентного сгорания. Таким образом, объем выходящих продуктов сгорания составляет:

608 кубических футов в минуту входящего воздуха x 1.16 = 705 куб. Футов в минуту

Наконец, объем необходимо отрегулировать в зависимости от температуры. Закон Чарльза гласит, что объем газа линейно увеличивается с его температурой. Чтобы использовать закон Чарльза, температуры по Фаренгейту должны быть преобразованы в температуры по шкале Ренкина (R), что достигается добавлением 460 ° к температуре по Фаренгейту.

При температуре входящего воздуха 510 ° R (50 ° F) и температуре дымовой трубы 760 ° R (300 ° F) скорректированный объем дымового газа составляет:

760/510 x 705 куб. Футов в минуту = 1050 куб. Футов в минуту

Таким образом, 608 кубических футов в минуту входящего воздуха соответствует общему объему 1050 кубических футов в минуту, выходящему из трубы.Подойдет типичный вентилятор мощностью 1100 кубических футов в минуту при статическом давлении воды 1 дюйм. Допущение статического давления воды в 1 дюйм будет более чем достаточно для компенсации газового трения в системе.

Вышеприведенные расчеты можно применить к системам различного размера. Размеры вентиляторов для различных систем приведены в таблице 2.


Таблица 2. Размеры стеклопакетов для различных систем.
Производительность системы (БТЕ / ч) Размер стекового вентилятора (куб. Фут / мин при 1 дюйм.давление воды)
50 000 40
100 000 75
200 000 140
300 000 180
400 000 240
500 000 300
750 000 425
1 000 000 550
2 000 000 1,100
3 000 000 1,650

Двери с водяным охлаждением

Одной из наиболее часто встречающихся проблем в системах водяного отопления является деформация дверок топки.Двери должны быть большими для удобной топки. Одна сторона подвержена сильному нагреву камеры сгорания, в то время как другая часто окружена зимними температурами. Возникающие в результате сильные термические нагрузки могут деформировать двери. Хотя дверь, показанная на рисунке 2, была сделана из стали 1, 2 дюймов с существенным усилением, вскоре она так сильно покоробилась, что ее нельзя было закрыть.

Опыт показал, что полностью решить эту проблему невозможно, хотя ее можно существенно уменьшить, охладив двери водой.Водяное охлаждение не только предотвращает коробление, но и позволяет рекуперировать больше тепла.

Двери с водяным охлаждением обычно имеют внутреннюю и внешнюю металлические поверхности, разделенные 2- или 3-дюймовыми полостями, через которые может циркулировать вода. Часть выхода циркуляционного насоса воды отводится в полость двери. В полость обычно устанавливаются перегородки для обеспечения хорошей циркуляции и равномерного охлаждения.

Конструкция решетки

Для максимального удобства и эффективности в нижней части топки необходимо предусмотреть решетку.Идеальная решетка позволяет золе просачиваться сквозь нее, но сохраняет большую часть древесины и древесного угля и обеспечивает непрерывный поток воздуха через всю площадь решетки без периодического перемешивания или встряхивания. На каждые 1000 БТЕ номинальной мощности необходимо не менее 5 квадратных дюймов площади решетки. Например, для системы мощностью 200 000 БТЕ / час потребуется:

200 x 5 = 1000 квадратных дюймов

Одна тысяча квадратных дюймов равна примерно 7 квадратным футам. Следовательно, решетки шириной 2 фута и длиной 3 1 2 футов будет достаточно для системы с номинальной производительностью 200 000 БТЕ / час.

Создать удовлетворительную решетку сложно. Лучше всего подходят чугунные решетки, но их трудно найти, они дороги и имеют тенденцию со временем трескаться и выгорать. Пластина из мягкой стали толщиной от 1 2 от дюймов до 1 дюйма будет деформироваться при нагревании, если она не будет хорошо поддерживаться снизу. Однако решетчатые опоры затрудняют удаление золы. Использованные железнодорожные рельсы, перевернутые вверх ногами, с умеренным успехом использовались для формирования решеток. Расположенные на расстоянии 1 2 на расстоянии 1 дюйм друг от друга, стандартные 80-фунтовые рельсы будут охватывать 6 футов без опоры.Рельсы изготовлены из легированной марганцевой стали, их трудно сваривать и резать. Однако они умеренно устойчивы к высокотемпературной эрозии и относительно недороги, если покупать их на свалке металлолома.

Накопление древесного угля во время непрерывного обжига может привести к закупорке решеток и нарушению циркуляции воздуха. Установка вентилятора высокого давления под решеткой гарантирует поддержание минимального потока воздуха и ускоряет сжигание древесного угля. Остальной воздух для горения может подаваться через вентиляционное отверстие или дополнительный вентилятор над решеткой.

Рисунок 1. Типовая система водяного отопления.

Рисунок 2.Двери должны иметь водяное охлаждение, чтобы они не коробились от сильного жара.

Самая заметная часть системы горячего водоснабжения — это бак для воды. Стандартные резервуары для систем водяного отопления доступны в различных размерах, объемах и толщинах стенок.Подземные резервуары имеют более толстые стенки, чем надземные, что делает их намного лучше для сварки. Если у вас есть выбор, лучше использовать короткий резервуар большого диаметра, чем длинный и тонкий, потому что более короткий резервуар имеет меньшую площадь поверхности, что снижает потери тепла и стоимость изоляции. В таблице 3 приведены размеры и вместимость широкого диапазона стандартных резервуаров для хранения нефти.


Таблица 3. Типоразмеры металлических резервуаров для хранения.
Объем (галлонов) Диаметр Длина
500 48 из 64 в
560 42 из 92 из
1,000 49 1 2 дюймов 10 футов
2 000 64 в 12 футов
4 000 64 в 24 фута
6 000 8 футов 16 футов 1 дюйм
8,000 8 футов 21 фут 4 дюйма
10 000 8 футов
10 1 2 футов
26 футов 1 дюйм
15 футов 8 дюймов
12 000 8 футов
10 1 2 футов
31 фут 11 дюйм
18 футов 7 дюймов
15 000 8 футов
10 1 2 футов
39 футов 11 дюймов
23 фута 4 дюйма
20 000 10 1 2 футов 31 фут
25 000 10 1 2 футов 38 футов 9 дюймов
30 000 10 1 2 футов 46 футов 6 дюймов

Хотя лучше всего использовать новый резервуар, многие успешные системы были созданы с использованными резервуарами.Резервуары для хранения отработанного масла часто можно получить просто по запросу. Если вы решили попробовать использованный резервуар, тщательно осмотрите его на предмет дырок или тонких пятен. Также узнайте, какая жидкость хранилась в резервуаре. Внимание: Никогда не сваривайте и не резайте резервуар, который, как вы подозреваете, содержит легковоспламеняющиеся материалы, если он не будет тщательно очищен и проветрен. Один из способов удаления остатков масла или бензина из большого бака — смешать около 2 фунтов моющего средства на тысячу галлонов емкости с достаточным количеством воды, чтобы растворить его, и вылить этот раствор в бак.Затем полностью наполните резервуар водой и дайте ему постоять несколько дней, прежде чем слить его и приступить к работе.

Теплоемкость

Как упоминалось в предыдущем разделе, одним из показателей емкости системы является ее способность аккумулировать тепло. Вода — одно из наименее дорогих и наиболее легко перемещаемых и контролируемых веществ. Это также один из лучших известных носителей тепла. Вода может хранить в четыре или пять раз больше тепла, чем камень, в десять раз больше, чем большинство металлов, и примерно в четыре раза больше, чем воздух на единицу веса.Его единственный недостаток заключается в том, что он не может сохранять тепло при температуре выше 212 ° F, если он не находится под давлением. Это ограничивает его пригодность для высокотемпературных приложений. Однако для систем отопления помещений в теплицах и других сельскохозяйственных, коммерческих или жилых помещениях это ограничение обычно не является проблемой.

По определению, одна британская тепловая единица (БТЕ) ​​- это количество тепла, необходимое для повышения температуры 1 фунта воды на 1 ° F. Галлон воды весит примерно 8.3 фунта, поэтому тепловая энергия, необходимая для повышения температуры галлона на 100 ° F, составляет:

8,3 фунта x 100 ° F = 830 БТЕ

Для сравнения, для повышения температуры 8,3 фунта гравия на 100 ° F потребуется всего около 166 БТЕ.

Как указывалось ранее, воду нельзя нагревать до температуры выше 212 ° F при атмосферном давлении. Эта температура определяет верхний предел количества тепла, которое может сохранять вода без давления. Нижний предел устанавливается желаемой температурой нагрузки.Например, если в теплице должна содержаться температура 65 ° F, то эта температура является нижним пределом. Разница между верхним и нижним пределом,

212 ° F — 65 ° F = 147 ° F

указывает, сколько тепла может удержать данный объем воды.

На самом деле, снижать температуру хранения до нижнего предела непрактично. Скорость передачи тепла к нагрузке (например, от радиаторов к воздуху внутри теплицы) значительно снижается, поскольку температура нагретой поступающей воды приближается к температуре воздуха нагрузки.По этой причине желательно поддерживать более низкую температуру хранения воды по крайней мере на 35 ° F выше желаемой температуры загрузки. Следовательно, в предыдущем примере нижний предел температуры будет 100 ° F, а разница температур будет не 147 ° F, а

.

212 ° F — (65 ° F + 35 ° F) = 112 ° F

Следовательно, диапазон температур хранения воды ограничен 112 ° F. Используя эту информацию в качестве руководства, теперь мы можем определить, какой объем памяти необходим.

Если заданная тепловая нагрузка определена как 200000 БТЕ в час и желательно иметь 6 часов нагрева после тушения пожара, количество воды должно быть достаточным для хранения:

200000 БТЕ / час x 6 часов = 1200000 БТЕ

Для подъема одного фунта воды на 1 ° F требуется 1 БТЕ.В каждом фунте воды может храниться только 112 БТЕ. Следовательно, необходимое количество воды составляет:

.

1,200,000 БТЕ ÷ 112 БТЕ / фунт = 10714 фунтов

Поскольку вода весит 8,3 фунта на галлон, 10 714 фунтов воды равны 1291 галлону.

На практике максимальная температура воды редко превышает 200 ° F; следовательно, требуется емкость, немного превышающая 1291 галлон.

Эти расчеты предполагают, что тепло не теряется из резервуара или из труб, по которым вода идет к и от груза.Эти потери могут быть значительными в зависимости от того, насколько хорошо изолирована труба, расстояния от резервуара до груза и температуры наружного воздуха.

Это очень хорошая идея — установить термометр на выпускной линии резервуара. Это даст точную индикацию температуры воды внутри резервуара. Падение температуры воды более чем на 20 ° F в час является хорошим признаком того, что резервуар для воды слишком мал, поскольку цель системы горячего водоснабжения — обеспечить постоянный источник тепла без необходимости постоянно разжигать огонь.

Также хорошей идеей является установка термометра на линиях с обеих сторон нагрузки — например, на впускной и выпускной линиях радиатора или ряда радиаторов. Это позволяет определить не только, сколько энергии теряется между баком и грузом, но и насколько эффективно радиаторы извлекают тепло из воды.

Для оптимальной конструкции системы емкость накопителя должна основываться на максимальной номинальной мощности горелки, требуемой тепловой нагрузке и максимальном промежутке времени между загрузками топлива.Следующее обсуждение показывает, как взаимодействуют эти три фактора.

Предположим, как в приведенном выше примере, что требуемая средняя тепловая нагрузка составляет 200 000 БТЕ в час. Это означает, что в течение обычного часа работы требуется 200 000 БТЕ тепла. Вероятно, что посреди очень холодной ночи количество необходимого тепла превысит это количество. Но для того, чтобы иметь достаточно тепла, мощность горелки должна как минимум равняться средней нагрузке плюс потери. С практической точки зрения рекомендуется, чтобы горелка была рассчитана на 1,5–2-кратную среднюю тепловую нагрузку.Горелка большего размера может производить тепло для хранения, а также для немедленного использования при средней нагрузке.

Помимо энергии, хранящейся в горячей воде (накопительный бак), в системе также можно хранить тепловую энергию в виде несгоревшей древесины. Это называется хранилищем топки. В ожидании очень холодной ночи оператор теплицы может топить систему в течение дня, чтобы постепенно поднять температуру воды примерно до 212 ° F. Несмотря на то, что вода уже удерживает количество тепла, близкое к максимальному, оператор может снова заполнить топку непосредственно перед уходом на ночь.Это дополнительное топливо добавляет энергии системе. Горящее топливо может просто заменить уходящее тепло и, таким образом, поддерживать высокую температуру воды. Однако, если дополнительное топливо слишком быстро добавляет слишком много тепла, вода в баке закипит, и энергия будет потрачена впустую в виде пара.

Маловероятно, что система горячего водоснабжения во время реальной эксплуатации будет подвергаться очень большим колебаниям нагрузки. Другими словами, не требуется производить максимальную производительность один час и никакой в ​​последующие.Скорее, постепенное увеличение и уменьшение обычно происходит в течение дня по мере изменения наружной температуры и многих других факторов. С другой стороны, тепло, подаваемое в систему от огня, обычно бывает довольно спорадическим, в зависимости от того, сколько и как часто добавляется топливо. Ценность системы горячего водоснабжения частично основана на ее способности быстро накапливать тепловую энергию, но медленно выделять ее с контролируемой скоростью.

Если горелка вырабатывает больше тепла, чем используется системой, дополнительное тепло будет сохраняться при условии, что емкость аккумуляторов не была превышена.При превышении емкости вода закипает. Когда это происходит, избыточное тепло уходит из системы в виде пара. Энергия, необходимая для кипячения воды, просто тратится зря. Частое кипение в системе горячего водоснабжения указывает на то, что горелка слишком велика, или она слишком часто зажигается, или что емкость аккумулирующей тепло системы слишком мала.

Если емкость аккумулирования тепла недостаточна, одно решение — добавить еще один бак. Тандемный резервуар обычно располагается как можно ближе к основному резервуару и соединяется впускной и выпускной трубой и насосом (Рисунок 3).Таким образом, емкость хранилища может быть довольно легко увеличена без нарушения работы остальной системы. Между двумя баками всегда необходимо непрерывно перекачивать воду, чтобы тепло распределялось равномерно. Это можно сделать, добавив дополнительный насос или используя часть потока от существующего насоса, если он имеет избыточную производительность.

Система горячего водоснабжения не является паровой; то есть в системе никогда не бывает другого давления, кроме давления, создаваемого насосами. Из бака для горячей воды необходимо удалить воздух, чтобы предотвратить повышение давления, когда вода нагревается и расширяется или превращается в пар.Невентилируемый накопительный бак чрезвычайно опасен . В верхней части бака требуется как минимум два вентиляционных отверстия. Еще лучше то, что люк, который обычно вырезается в верхней части резервуара во время строительства, можно оставить открытым, но накрыть куском листового металла.

Изоляция

Необходимо изолировать бак и все трубы, чтобы предотвратить утечку тепла. Для наружных резервуаров подходит полиуретановая изоляция, напыляемая напылением, особенно если она окрашена и защищена от прямого воздействия огня и солнечных лучей.Покрытие толщиной 1 дюйм, обеспечивающее класс изоляции R-7, стоит около 1 доллара за квадратный фут. Например, для резервуара емкостью 2000 галлонов диаметром 64 дюйма и длиной 12 футов изоляция будет стоить приблизительно 250 долларов. В таблице 4 приведены расчетные значения теплоизоляции резервуаров различной толщины из полиуретана.


Таблица 4. Эффективность теплоизоляции трех толщин на большом резервуаре для горячей воды.
Толщина изоляции (дюймы) Значение «R» Тепловые потери (БТЕ / ч) 1 Ежемесячная стоимость потерянной энергии 2 Стоимость изоляции 3
0.0 0,5 200 000 384,00 $ $ 0
0,5 4,0 25 000 48,00 500
1,0 7,5 13 300 25,54 1 000
2,0 14,5 6 900 13.25 2 000
Примечание. Данные в этой таблице основаны на емкости резервуара 15 000 галлонов и площади поверхности 1 000 квадратных футов.
1 При разнице температур воды и окружающей среды 100 ° F.
2 При условии, что древесина стоит 40 долларов за шнур.
3 Предполагая, что прикладная стоимость составляет 1 доллар США за квадратный фут на дюйм толщины.

Эта таблица показывает, что затраты на нанесение минимального количества изоляции можно легко оправдать за счет экономии затрат на электроэнергию.Однако дополнительные затраты на изоляцию толщиной более 1 2 дюймов трудно оправдать.

Один из альтернативных вариантов — разместить систему под односкатной крышей, где ее можно изолировать относительно недорогими войлоками из стекловолокна. Стекловолокно, которое может иметь основу из алюминиевой фольги, может удерживаться на месте проволочной сеткой с крупными ячейками. Стоимость навеса, изоляции, пленки, провода и рабочей силы может быть больше, чем стоимость напыленной полиуретановой изоляции, но этот тип изоляции, вероятно, прослужит намного дольше и даст лучшее значение R.

Защита от ржавчины

Рекомендуется использовать какие-либо меры по предотвращению ржавчины для защиты внутренней части резервуара и труб от коррозии. Доступен ряд коммерческих химикатов, предназначенных в основном для использования в высокотемпературных котлах. Некоторые из них было бы довольно дорого купить в количестве, необходимом для защиты системы горячего водоснабжения среднего размера.

Один из методов, который был признан подходящим для систем горячего водоснабжения, — это добавление некоторых относительно недорогих химикатов для повышения pH воды.Среди них карбонат калия, карбонат натрия (стиральная сода) и гексаметафосфат натрия (Calgon). Эти химические вещества предотвращают коррозию, покрывая металлические стенки систем. Из упомянутых выше химикатов лучше всего работает Калгон. Его можно купить в большинстве продуктовых магазинов. Используйте 5 фунтов на каждые 1000 галлонов воды. В нормальных условиях ни один из этих химикатов не разлагается и, следовательно, остается активным в системе в течение длительного времени.

Пожарные трубы

Хотя некоторое количество тепла проходит к воде через стенки топки, основной путь тепла от огня к воде проходит через дымовые трубы.Большинство систем спроектировано так, что горячие газы, выделяемые при пожаре, проходят через серию пожарных труб, которые проходят от одного конца резервуара для хранения к другому. Во многих системах газы проходят через резервуар более одного раза.

Очень важно, чтобы количество и размер пожарных трубок были достаточными, чтобы большая часть тепла передавалась от горячих газов воде до выхода газов. Как показывает практика, на каждые 2000 БТЕ номинальной мощности требуется около 1 квадратного фута площади теплообмена.Например, если система рассчитана на производство 200 000 БТЕ в час, потребуется около 100 квадратных футов площади теплообмена. Эта область может включать охлаждаемую водой поверхность топки, а также сами дымовые трубы. Обе эти области часто называют поверхностью очага.

Наружный диаметр трубок используется для расчета площади. В таблице 5 перечислены несколько часто используемых размеров стандартных труб, а также их фактический внешний диаметр и количество ходовых футов, необходимых для получения 1 квадратного фута площади поверхности.


Таблица 5. Линейные футы на квадратный фут площади поверхности для обычных стальных труб.
Номинальный размер трубы (дюймы) Внешний диаметр (дюймы) Линейных футов на квадратный фут внешней площади
1/2 0,840 4,55
3/4 1.050 3.64
1 1,315 2,90
1 1/4 1,660 2,30
1 1/2 1.900 2,01
2 2,375 1,61
2 1/2 2,875 1,33
3 3.500 1,09
3 1/2 4.000 0,95
4 4.500 0,85
4 1/2 5.000 0,76
5 5,563 0,67
6 6,625 0,58

Правильный размер трубы зависит от ряда факторов.В примере системы с производительностью 200 000 БТЕ в час требуется 100 квадратных футов площади теплообмена. Из таблицы 1 рекомендуемый объем топки составляет 9 кубических футов. Подходящей топкой такого объема может быть топка 1 1 2 футов в длину, 2 фута в ширину и 3 фута в высоту. Площадь топки составляет 27 квадратных футов (включая дверь с водяным охлаждением). Таким образом, топка обеспечит 27 квадратных футов необходимых 100 квадратных футов. Остальные 73 квадратных фута должны обеспечивать пожарные трубы.

Чтобы найти длину трубы заданного диаметра, необходимую для обеспечения желаемой площади поверхности, умножьте числа в третьем столбце таблицы 5. Например, если вы выбрали 1 1 2 -дюймовая труба, умножьте 73 погонных футов на 2,01:

73 футов x 2,01 фут / кв. Фут = 146,72 футов

Около 147 погонных футов трубы 1 1 2 дюймов требуется для получения площади теплообмена 73 квадратных футов. С другой стороны, если вы используете 3-дюймовую трубу, вам понадобится всего около 80 футов:

73 фута x 1.09 фут / кв фут = 79,73 фут

Какой размер лучше? Если рассматривать строго с точки зрения затрат, нет большой разницы между 147 футами трубы 1 1 2 дюймов и 80 футами трубы 3 дюйма. Однако сваривать большую трубу намного проще. Кроме того, необходимо время от времени очищать внутреннюю часть трубы от золы, сажи и других отложений. Очистить более короткую длину и большую трубу проще. Однако большее количество труб меньшего размера будет несколько более эффективным в передаче тепла.Опыт показал, что в целом лучше всего подходят трубы диаметром от 2 до 3 дюймов.

Отложения золы в дымовых трубах значительно снизят скорость теплопередачи. Хорошо иметь способ определить, насколько хорошо они работают. Один из лучших и наименее дорогих методов — разместить высокотемпературный термометр в точке, где газы выходят из пожарных трубок и запускают дымовую трубу. Чем ближе температура воды, тем эффективнее отвод тепла от пожарных труб. Температура газа от 300 до 350 ° F указывает на эффективную теплопередачу.Температура газа более 450 ° F указывает на то, что площадь теплообмена слишком мала или на дымовые трубы нанесено покрытие.

Стратификация

Любопытное состояние иногда возникает в средних и больших системах. Несмотря на то, что топка постоянно топится, и видно, как вода кипит из верхней части бака, температура воды, забираемой из бака для распределения, составляет всего 170–180 ° F. Такая ситуация возникает в системах, в которых вход и выход находятся около дна резервуара и нет вспомогательного циркуляционного насоса, поддерживающего движение воды.Это состояние называется стратификацией и возникает, когда вода при разных температурах разделяется на отдельные слои, при этом самая теплая вода остается наверху. Стратификация может происходить в любой системе, но обычно более выражена в крупных.

Плотность воды при 100 ° F примерно на 3,5 процента больше, чем при 200 ° F. Как и воздух, горячая вода поднимается, а холодная опускается. Чтобы предотвратить расслоение, воду необходимо поддерживать в движении. Один из способов — подсоединить возвратные трубы в верхней части бака над топкой (самая горячая часть системы) и забрать воду из нижней части бака с другого конца.Проблема с этим подходом заключается в том, что распределительные насосы могут не работать все время, и при выключении насосов может возникнуть расслоение.

Лучшее решение — установить непрерывно работающий вспомогательный циркуляционный насос для перемещения воды из самой холодной части резервуара в самую горячую. Постоянное перемешивание воды предотвратит расслоение. Циркуляционный насос не обязательно должен быть большим, так как необходимо преодолеть очень небольшой напор. Он должен быть способен перекачивать от 0,2 до 0,5 производительности системы в час.Например, система на 2000 галлонов должна иметь насос, способный перекачивать от 400 до 1000 галлонов в час. Обычно достаточно электрического насоса мощностью 1 6 от до 1 2 .

Рис. 3. Дополнительный резервуар увеличит емкость хранения.

Трубопровод

Вода не только сохраняет тепло, но и передает тепло туда, где оно используется.Распределительный насос должен иметь подходящий размер для работы. Если насос слишком мал, он не будет перекачивать достаточно тепла к нагрузке. Если он слишком большой, это приведет к потере энергии. Подбор насоса — довольно сложный вопрос, поскольку он зависит от ряда взаимосвязанных факторов. К ним относятся размер груза, расстояние между баком и грузом, количество различных теплообменников в системе и размер используемой трубы. В таблице 6 приведены размеры труб для различных тепловых нагрузок. Эти скорости потока и размеры труб рассчитаны с учетом нормального перепада температуры на 25 ° F при прохождении воды через теплообменник.


Таблица 6. Минимальные размеры труб для нагрузок на расстоянии 100 и 300 футов от резервуара.
Нагрузка (БТЕ / ч) Расход (галлон / мин) Диаметр стальной трубы (дюймы) 1
100 футов 300 футов
100 000 8 1 1/4 1 1/2
200 000 16 1 1/2 2
300 000 24 2 2 1/2
400 000 32 2 1/2 2 1/2
500 000 40 2 1/2 3
750 000 60 3 3
1 000 000 80 3 4
1 500 000 120 4 4
2 000 000 160 4 4
1 Для трубы из ХПВХ подходит следующий меньший размер

За исключением жилых помещений, большинство систем горячего водоснабжения поставляют тепло более чем в одно место.Например, несколько отдельных теплиц или помещений для выдержки могут потреблять тепло от одной и той же системы. Горячая вода подается к каждой загрузке по большим магистральным распределительным и обратным линиям. Каждая нагрузка имеет свой собственный насос и подключена к основным линиям параллельно, что делает ее управляемой независимо (Рисунок 4). Каждое параллельное соединение должно иметь обратный клапан для предотвращения обратного потока, когда тепло не требуется.

Насосы

обычно оцениваются по количеству галлонов в минуту, которые они обеспечивают при определенном напоре или общем сопротивлении.Это полное сопротивление представляет собой сумму сопротивлений каждой отдельной части системы, через которую вода проходит в своем контуре к насосу и от него. Сопротивление обычно выражается в количестве футов «головы», хотя оно также может быть выражено в фунтах на квадратный дюйм. Напор — это гипотетическая высота воды, против которой должен работать насос; чем больше голова, тем больше сопротивление.

По мере увеличения сопротивления расход уменьшается. Например, определенный насос может быть рассчитан на 50 галлонов в минуту на высоте 10 футов, но только 15 галлонов в минуту на высоте 30 футов.Один фут напора эквивалентен 0,43 фунта на квадратный дюйм (psi). При выборе насоса важно выбрать насос, рассчитанный на работу с горячей водой при температурах до максимально ожидаемых.

Во многих системах используются стандартные стальные трубы и резьбовые соединения. Они относительно недорогие и подходят для горячего водоснабжения. В некоторых новых системах используются пластиковые трубы. Полиэтилен (черный пластик) и трубы из ПВХ не выдержат длительного использования горячей воды при умеренном давлении. Однако два типа пластиковых труб — ХПВХ и полибутилен — предназначены для горячего водоснабжения.ХПВХ — это жесткая пластиковая труба, похожая на ПВХ. Если используется труба из ХПВХ, все фитинги, такие как соединители, переходники и колена, также должны быть изготовлены из ХПВХ. Полибутиленовая труба также требует специальных соединителей, но она гибкая и с ней значительно легче работать. Однако он еще не доступен в размерах больше 1 дюйма.

Изоляция труб

Для повышения эффективности важно, чтобы распределительные трубы как к нагрузке, так и от нее были изолированы. Количество тепла, которое может быть потеряно на отрезке трубы, является значительным и зависит от ряда факторов.К ним относятся температура воды, проходящей через трубу, температуру и движение воздуха, окружающего трубу, тип материала трубы, а также состояние поверхности и толщину стенки трубы. Неизолированная распределительная труба горячей воды может терять от нескольких сотен до нескольких тысяч БТЕ в час, в зависимости от условий и длины.

Если трубы будут прокладываться над землей, будет достаточно покрытия из стекловолокна, защищенного от дождя несколькими слоями устойчивой к солнечному свету пластиковой пленки.Любая изоляция, особенно стекловолокно, пропитанная водой, теряет почти все свои изоляционные свойства. Изоляция труб из пенопласта в виде разъемных трубок также хорошо работает при защите от солнечных лучей.

Гораздо труднее изолировать трубу, когда она проложена под землей. просто закапывать трубы в землю без изоляции — очень плохая практика, поскольку влажная холодная почва является очень хорошим проводником тепла. Большинство изоляционных материалов из пенопласта, таких как изоляционные материалы с разъемными трубками, изготавливаются из пенопласта с закрытыми порами, что означает, что он не пропитывается водой и, следовательно, сохраняет свои изоляционные свойства под землей.Если вам необходимо проложить трубу под землей, убедитесь, что земля остается как можно более сухой.

Напыляемая полиуретановая изоляция, обычно используемая на резервуарах, также может использоваться для изоляции подземных труб, поскольку она относится к типу с закрытыми ячейками. Чтобы использовать этот метод, вырывается траншея шириной от 4 до 6 дюймов и глубиной от 12 до 14 дюймов. Трубы поддерживаются на расстоянии 2 или 3 дюймов от дна, а в траншею распыляется от 4 до 5 дюймов изоляции, полностью окружая и покрывая трубы. После схватывания изоляции траншея засыпается землей.

Независимо от того, какой метод используется для изоляции трубы, важно не забыть изолировать обратную трубу, а также трубу, идущую к нагрузке. Несмотря на то, что большая часть тепла была удалена из возвратной воды, любая энергия, потерянная в трубе, должна быть восполнена. Для повышения температуры 1 фунта воды с 80 до 85 ° F требуется такое же количество тепла, как и для повышения температуры с 200 до 205 ° F.

Рисунок 4.Типовая схема мультизагрузочной системы.

Важной частью любой системы горячего водоснабжения является теплообменник или радиатор. Если его размер неверен или поток воздуха через него недостаточен, производительность системы может сильно пострадать.К счастью, теплообменники бывают разных размеров. Доступен широкий ассортимент коммерческих радиаторов, разработанных специально для систем горячего водоснабжения. Большинство из них могут работать при давлении воды от 50 до 60 фунтов на квадратный дюйм и имеют резьбовые соединения для подключения к распределительной системе.

Очень подходящей альтернативой коммерческому радиатору является новый или подержанный автомобильный радиатор. Они доступны во многих различных размерах и могут быть куплены на большинстве складов и в магазинах запчастей.У многих дилеров есть новые радиаторы для старых автомобилей, которые они могут продать по сниженным ценам. Однако автомобильные радиаторы, как правило, не подходят для воды с давлением выше 15-20 фунтов на квадратный дюйм. Это ограничение не должно быть проблемой, если размер насоса и распределительных труб правильный. Однако автомобильные радиаторы потребуют некоторых модификаций, включая закрытие заливных и переливных отверстий и изменение перехода от резинового шлангового фитинга к распределительной трубе.

Характеристики теплопередачи любого радиатора зависят от ряда факторов.Наиболее важными являются расход и температура водяных и воздушных потоков. Как правило, чем больше разница температур между водой и воздухом, тем быстрее передается тепло. Кроме того, чем больше воды и воздуха проходит через радиатор, тем больше передается тепла. Также важны такие факторы, как конструкция радиатора, количество и расположение пластин, а также материал, из которого изготовлен радиатор. Например, при типичных условиях эксплуатации многие коммерческие теплообменники, разработанные специально для горячего водоснабжения, производят около 20 000 БТЕ в час на каждый квадратный фут площади поверхности.

Поскольку большинство радиаторов имеют схожие характеристики теплопередачи, решающим фактором при определении мощности является их физический размер. Испытания показали, что автомобильные радиаторы могут передавать от 16 000 до 20 000 БТЕ в час на квадратный фут поверхности лица (от 140 ° F воды до 70 ° F воздуха). Например, радиатор размером 1 1 2 футов шириной и высотой 2 фута имеет площадь 3 квадратных фута. Следовательно, он может передавать от 48 000 до 60 000 БТЕ в час.

Управление системой горячего водоснабжения довольно простое.Обычно они состоят из термостата, подключенного к реле, которое управляет отдельным насосом для каждой нагрузки. Электродвигатель вентилятора, который продувает воздух через радиатор, также может быть подключен к тому же реле, поскольку он не должен работать при выключенном насосе. Такое расположение позволяет управлять каждой нагрузкой независимо. В некоторых системах насосу разрешается работать непрерывно, а вентилятор управляется термостатом.

Для большинства крупных систем требуется вытяжной вентилятор, как описано ранее, для обеспечения надлежащего сгорания.Вытяжной вентилятор обычно работает всякий раз, когда в топке возникает пожар. Когда нет огня, он не должен работать и может быть отключен вручную. Однако этот механизм не работает, когда систему топят, а затем оставляют без присмотра на длительное время, например, на ночь. Когда поле израсходуется, вентилятор продолжит работу, втягивая холодный воздух через пожарные трубы и, таким образом, охлаждая воду. Важно помнить, что дымовые трубы являются теплообменниками, и что тепло будет течь от горячей воды к охлаждающим трубам, а также наоборот.Одним из решений является установка термостата в дымовой трубе, чтобы останавливать вентилятор, когда температура падает примерно до 200 ° F, то есть когда в воду больше не поступает тепло. Может потребоваться ручное управление, чтобы разжечь огонь, когда система остыла.

Древесина — отличное топливо. По сравнению с большинством других видов топлива оно недорогое, его довольно легко хранить, его можно использовать в различных формах и размерах, и оно широко распространено в Северной Каролине.По оценкам, в этом штате в качестве топлива доступно более 14 миллионов тонн древесины в год.

Хотя это хорошее топливо, у дерева есть недостатки. Он содержит меньше энергии на фунт, чем большинство других видов топлива. Количество полезной энергии в образце древесины может широко варьироваться в зависимости от содержания влаги и породы.

Растущее дерево обычно наполовину состоит из воды. Когда дерево спиливается, древесина начинает терять влагу в окружающий воздух. Древесина, которая была свежесрезана и содержит высокий процент влаги, часто называется древесиной зеленая .После того, как древесина высохнет в течение определенного периода времени (обычно несколько месяцев или более, она называется выдержанной или сухой древесиной. По мере того, как древесина теряет влагу, ее влажность постепенно приближается к содержанию влаги от 12 до 15 процентов. равновесное содержание влаги (EMC). Фактический процент определяется долгосрочным средним значением температуры и относительной влажности воздуха, окружающего древесину. Хотя было бы желательно, но нецелесообразно удалять всю воду из дрова.

Влажность топливной древесины обычно выражается в процентах от общей сырой массы. Например, если определенный кусок дерева весит 7 фунтов 6 унций (118 унций), но после сушки кости весит всего 5 фунтов 4 унции (84 унции), исходное содержание влаги в древесине выражается как:

118-84 = 34 унции воды

34 ÷ 118 = 0,288 или 28,8 процента

Это означает, что вода составляла 28,8% от веса влажной древесины.Содержание влаги, выраженное в процентах от сырого веса, часто обозначается сокращенно m.c.w.b. (влажность, влажная основа).

Эффективное теплосодержание древесного топлива снижается за счет содержащейся в нем влаги двумя способами. Во-первых, чем больше воды в данном куске дерева, тем меньше в нем древесины. Во-вторых, часть топлива, содержащегося в древесине, используется для испарения воды при сжигании древесины. Приблизительно 1000 БТЕ тепловой энергии требуется для испарения каждого фунта воды в древесине.Кусок дерева содержит одинаковое количество энергии, будь то зеленый или сухой. Однако зеленая древесина плохо горит, потому что часть энергии уходит на испарение лишней воды. В таблице 7 представлена ​​чистая энергетическая ценность (теплотворная способность) древесины при различной влажности.


Таблица 7. Энергетическая ценность древесины при различной влажности.
Влагосодержание во влажном состоянии (в процентах) Теплотворная способность (БТЕ на фунт) Вес (фунтов на шнур)
0 8,600 2,960
5 8,120 3,116
10 7,640 3 289
15 (правильно приправленный) 7,160 3,482
20 6 680 3,700
25 6 200 3 947
30 5,720 4 229
40 4,760 4 933
50 (зеленый) 3,800 5,920

Обратите внимание, что правильно выдержанная древесина имеет на 88 процентов более высокую теплотворную способность (по весу), чем зеленая древесина.Также обратите внимание, что зеленая древесина весит почти вдвое больше, чем выдержанная древесина. Кусок зеленого дерева весом в 1 фунт весит всего 0,59 фунта при выдержке. Кусок дерева, сгоревший в «зеленом» состоянии, дает примерно половину тепла, чем при правильной выдержке. Вот почему очень важно правильно выдерживать дрова. Для древесины, оставленной в виде цельного бревна, диаметром 12 дюймов или меньше может потребоваться целый год, чтобы приправить ее должным образом. В идеале древесину, которая будет использоваться зимой, следует заготавливать предыдущим летом и дать ей высохнуть.Таким образом, древесина сушится за счет летнего тепла, а не за счет части энергии, содержащейся в самой древесине. Конечно, древесина, которой разрешили сезон, высохнет намного быстрее, если ее расколоть и хранить под навесом.

Плотность

Опыт показал, что дуб лучше для отопления, чем сосна, потому что дуб намного плотнее. Кубический фут сушеного на воздухе дуба весит около 42 фунтов, тогда как кубический фут сушеного на воздухе сосны лоблолли весит около 32 фунтов. Таким образом, дуб примерно на 32 процента плотнее сосны, а дубовый шнур обычно содержит на треть больше энергии, чем сосновый шнур.Это важное соображение, поскольку дрова обычно покупаются и продаются за шнур, который является мерой объема, а не веса. Важно помнить, что почти все породы древесины содержат примерно одинаковое количество энергии. Вы получаете больше фунтов древесины — и, следовательно, больше тепловой энергии — в веревке из более плотной древесины.

Другие виды топлива

Очень широко распространено мнение, что некоторые хвойные породы, такие как сосна, производят больше смолы или креозота, чем лиственные породы.Многочисленные тесты показали, что это не так. Фактически, недавние испытания не показали заметной разницы в выходе смолы между сосной и дубом. При правильном сжигании древесины смола не образуется.

Помимо более традиционных видов древесного топлива, таких как щепа и дрова, колотые или круглые, могут быть доступны древесные отходы. Это могут быть древесные отходы мебельных заводов или обрезки пиломатериалов со стройплощадок или сносов. Все эти породы дерева подходят для использования. Однако следует помнить одну очень важную вещь: ни в коем случае нельзя сжигать обработанную древесину.Древесина, обработанная креозотом из каменноугольной смолы, например, железнодорожные шпалы или опоры, сильно горит и выделяет густой черный токсичный дым. Древесина, обработанная такими соединениями, как хромированный арсенат меди (CCA), обычно имеет зеленовато-желтый или коричневый цвет и при горении выделяет очень токсичный дым. Обработка или вдыхание золы пиломатериалов, обработанных CCA, может вызвать острое отравление. Даже относительно небольшое количество обработанной древесины, смешанной с необработанной древесиной, может вызвать серьезные проблемы. Будьте осторожны и знайте, какой вид топлива вы используете.

Сравнение стоимости топлива

Сравнение древесины и мазута № 2 показывает, что энергосодержание различных видов топлива, обычно называемое удельной энергией, может широко варьироваться. Например, мазут номер 2 содержит около 19 000 БТЕ на фунт, тогда как сухая древесина содержит около 8 600 БТЕ на фунт. В пересчете на фунт за фунт мазут имеет более чем в два раза больше энергии, чем древесина. Однако сравнение удельной энергии древесины и мазута говорит только об этом.

При цене 1 доллар за галлон фунт мазута стоит около 13 центов. При цене 40 долларов за шнур фунт древесины белого дуба стоит менее одного цента. Таблица 7 показывает, что фунт правильно выдержанной древесины содержит около 7 160 БТЕ.

Следующие расчеты сравнивают эти виды топлива на основе стоимости на миллион БТЕ:

Мазут: 0,13 долл. США / фунт ÷ 9000 БТЕ / фунт x 1,00

Почему мы не можем преобразовать соленую воду в питьевую?

Опреснение прошло долгий путь за 2400 лет или около того с тех пор, как люди кипятили соленую воду и собирали пар губками.Тем не менее, наиболее широко используемый метод по-прежнему основан на том же принципе: дистилляция . По сути, дистилляция искусственно имитирует то, что происходит в природе: нагретая вода испаряется, превращаясь в водяной пар, оставляя после себя соли и примеси, а затем конденсируется, охлаждая, и выпадает в виде пресной воды (также известной как дождь). Установки дистилляции уточняют и ускоряют этот процесс за счет применения искусственного нагрева и охлаждения и испарения воды при более низком давлении воздуха и пара, что значительно снижает ее точку кипения.Однако этот метод требует большого количества энергии, поэтому дистилляционные установки часто располагаются рядом с электростанциями, где используется отработанное тепло для доведения воды до летучей температуры [источник: Water-technology.net].

Другой метод, обратный осмос (RO) опреснение , использует давление для проталкивания воды через фильтры, отфильтровывая другие вещества на молекулярном уровне. Разработанный в 1960-х годах, этот процесс стал осуществимым в промышленных масштабах в 1970-х, в конечном итоге заменив дистилляцию в качестве метода, используемого на большинстве новых опреснительных установок, отчасти потому, что он требует меньше энергии [источник: NRC-WSTB].Помимо удаления соли, оба метода удаляют практически все минералы и большинство биологических или органических химических соединений, производя воду, безопасную для питья, намного превышающую федеральные и государственные стандарты питьевой воды [источник: Малони].

Объявление

Итак, насколько широко распространено опреснение? Конкретные цифры неуловимы, поскольку постоянно добавляются новые заводы и мало данных о остановившихся заводах. Также сложно разделить количество установок дистилляции и обратного осмоса.Тем не менее, неплохая приблизительная цифра — 8000 заводов по опреснению морской воды RO, производящие в общей сложности около 10 миллиардов галлонов (37 854 117 кубических метров) питьевой воды каждый день, при этом количество старых дистилляционных установок по-прежнему превышает количество RO [источник: Малони].

Крупнейшими пользователями опреснения в мире по объему производства являются (в порядке убывания) Саудовская Аравия, Объединенные Арабские Эмираты, Соединенные Штаты, Испания, Кувейт и Япония [источник: NRC-WSTB]. Опреснение обеспечивает 70 процентов питьевой воды в Саудовской Аравии [источник: Малони].В Соединенных Штатах Флорида, Калифорния, Техас и Вирджиния являются крупнейшими потребителями, и в стране в целом есть возможность опреснять более 1,4 миллиарда галлонов (5,6 миллиона кубических метров) воды в день. Для сравнения: это составляет менее 0,01 процента муниципального и промышленного водопользования по всей стране [источник: NRC-WSTB].

Круизные лайнеры, подводные лодки и военные корабли десятилетиями используют опреснение. Яркий пример — авианосец U.Компания S.S. Carl Vinson может ежедневно производить около 400 000 галлонов (1514 кубометров) собственной пресной воды, половина из которых — это избыточная вода, которая на момент публикации используется для оказания помощи при стихийных бедствиях на Гаити [источник: Padgett].

Несмотря на то, что опреснение увеличилось с годами, это всего лишь капля в море. В следующем разделе мы рассмотрим, что удерживает нас от радикального изменения запасов пресной воды.

Вода | Организация Объединенных Наций

Вода лежит в основе устойчивого развития и имеет решающее значение для социально-экономического развития, производства энергии и продуктов питания, здоровых экосистем и самого выживания человека.Вода также лежит в основе адаптации к изменению климата, выступая в качестве важнейшего связующего звена между обществом и окружающей средой.

Вода — это тоже проблема прав. По мере роста мирового населения возрастает необходимость сбалансировать все конкурирующие коммерческие потребности в водных ресурсах, чтобы у сообществ было достаточно воды для удовлетворения своих потребностей. В частности, женщины и девочки должны иметь доступ к чистым частным санитарно-техническим средствам для обеспечения достойного и безопасного ведения менструального цикла и материнства.

На человеческом уровне воду нельзя рассматривать изолированно от канализации.Вместе они имеют жизненно важное значение для снижения глобального бремени болезней и улучшения здоровья, образования и экономической производительности населения.

Проблемы, связанные с водой

  • 2,2 миллиарда человек не имеют доступа к безопасной питьевой воде. (ВОЗ / ЮНИСЕФ, 2019 г.)
  • Более половины населения мира или 4,2 миллиарда человек не имеют доступа к безопасным санитарным услугам. (ВОЗ / ЮНИСЕФ, 2019 г.)
  • 297 000 детей в возрасте до пяти лет ежегодно умирают от диарейных заболеваний из-за плохих санитарных условий, плохой гигиены или небезопасной питьевой воды.(ВОЗ / ЮНИСЕФ, 2019 г.)
  • 2 миллиарда человек живут в странах, испытывающих дефицит воды. (ООН 2019)
  • 90% стихийных бедствий связаны с погодой, включая наводнения и засухи. (МСУОБ ООН)
  • 80% сточных вод возвращается в экосистему без очистки или повторного использования. (ЮНЕСКО, 2017)
  • Примерно две трети трансграничных рек мира не имеют системы совместного управления. (SIWI)
  • На сельское хозяйство приходится 70 процентов мирового водозабора.(ФАО)
  • Примерно 75 процентов всех промышленных водозаборов используется для производства энергии. (ЮНЕСКО, 2014 г.)

Право на воду

Одним из наиболее важных достижений последнего времени стало признание в июле 2010 года Генеральной Ассамблеей Организации Объединенных Наций права человека на воду и санитарию. Ассамблея признала право каждого человека иметь доступ к достаточному количеству воды для личных и домашних нужд, что означает от 50 до 100 литров воды на человека в день.Вода должна быть безопасной, доступной и доступной. Стоимость воды не должна превышать 3% дохода домохозяйства. Кроме того, источник воды должен находиться в пределах 1000 метров от дома, а время сбора не должно превышать 30 минут.

Вода и цели в области устойчивого развития

Цель в области устойчивого развития (ЦУР) 6 — «Обеспечение доступности и устойчивого управления водными ресурсами и санитарией для всех». Цели охватывают все аспекты как водного цикла, так и систем санитарии, и их достижение призвано способствовать прогрессу по ряду других ЦУР, в первую очередь в области здравоохранения, образования, экономики и окружающей среды.

ООН и вода

Организация Объединенных Наций уже давно занимается глобальным кризисом, вызванным недостаточным водоснабжением для удовлетворения основных потребностей человека и растущим спросом на мировые водные ресурсы для удовлетворения человеческих, коммерческих и сельскохозяйственных потребностей.

Конференция Организации Объединенных Наций по водным ресурсам (1977 г.), Международное десятилетие питьевого водоснабжения и санитарии (1981–1990 гг.), Международная конференция по воде и окружающей среде (1992 г.) и Встреча на высшем уровне «Земля» (1992 г.) — все они были сосредоточены на этом жизненно важном ресурсе.

Международное десятилетие действий «Вода для жизни», 2005–2015 годы, помогло примерно 1,3 миллиарда человек в развивающихся странах получить доступ к безопасной питьевой воде и способствовало прогрессу в области санитарии в рамках усилий по достижению целей в области развития, сформулированных в Декларации тысячелетия.

Последние важные соглашения включают Повестку дня в области устойчивого развития на период до 2030 года, Сендайскую рамочную программу по снижению риска бедствий на 2015–2030 годы, Аддис-Абебскую программу действий по финансированию развития на 2015 год и Парижское соглашение 2015 года в рамках Рамочной конвенции ООН об изменении климата.

Вода, санитария и гигиена

Загрязненная вода и отсутствие элементарной санитарии подрывают усилия по искоренению крайней нищеты и болезней в беднейших странах мира.

В 2017 году 2 миллиарда человек во всем мире не имели доступа к основным средствам санитарии, таким как туалеты или уборные. 673 миллиона человек по-прежнему практикуют открытую дефекацию. Согласно Совместной программе ВОЗ / ЮНИСЕФ по мониторингу водоснабжения и санитарии, по оценкам, не менее 1,2 миллиарда человек во всем мире пьют воду, не защищенную от загрязнения фекалиями.Еще больше пейте воду, которая подается через систему без надлежащей защиты от санитарных опасностей.

Нечистая вода и детская смертность

Нечистая вода и плохие санитарные условия являются основными причинами детской смертности. Детская диарея тесно связана с недостаточным водоснабжением, неадекватными санитарными условиями, водой, загрязненной возбудителями инфекционных заболеваний, и плохой гигиеной. По оценкам, диарея является причиной 1,5 миллиона детских смертей в год, в основном среди детей в возрасте до пяти лет, живущих в развивающихся странах.

Улучшение санитарии и экономические выгоды

Связь между отсутствием доступа к воде и санитарии и целями развития очевидна, а решения проблемы известны и экономически эффективны. Исследование ВОЗ 2012 года показывает, что каждый доллар США, вложенный в улучшение санитарии, дает средний мировой экономический доход в размере 5,5 долларов США. Эти преимущества особенно ощутимы для бедных детей и в неблагополучных сообществах, которые в них больше всего нуждаются.

Празднование водных ресурсов

Ежегодно проводится два международных праздника ООН в области водоснабжения и санитарии: Всемирный день воды, 22 марта, и Всемирный день туалета, 19 ноября.Каждый день отмечается общественной кампанией, целью которой является повышение осведомленности о проблемах, сосредоточение внимания на определенной теме и вдохновляющие действия.

Международное десятилетие действий «Вода для устойчивого развития» началось во Всемирный день воды, 22 марта 2018 г., и завершится во Всемирный день воды, 22 марта 2028 г.

Десятилетие направлено на активизацию усилий по решению проблем, связанных с водой, включая ограниченный доступ к безопасной воде и санитарии, усиление нагрузки на водные ресурсы и экосистемы, а также усиление риска засух и наводнений.

Ресурсов:

Что происходит, если пить слишком много воды?

Для правильного функционирования каждой клетке тела требуется вода. Однако чрезмерное употребление алкоголя может привести к отравлению водой и серьезным последствиям для здоровья.

Трудно случайно выпить слишком много воды, но это может произойти, обычно в результате чрезмерного увлажнения во время спортивных соревнований или интенсивных тренировок.

Симптомы водной интоксикации являются общими — они могут включать спутанность сознания, дезориентацию, тошноту и рвоту.

В редких случаях водная интоксикация может вызвать отек мозга и привести к летальному исходу.

В этой статье описаны симптомы, причины и последствия отравления водой. Также учитывается, сколько воды человек должен пить каждый день.

Поделиться на PinterestЧеловек может отравиться водой, если выпьет слишком много воды.

Водное отравление, также известное как отравление водой, представляет собой нарушение функции мозга, вызванное употреблением слишком большого количества воды.

Это увеличивает количество воды в крови.Это может привести к разбавлению электролитов, особенно натрия, в крови.

Если уровень натрия опускается ниже 135 миллимолей на литр (ммоль / л), врачи называют проблему гипонатриемией.

Натрий помогает поддерживать баланс жидкостей внутри и вне клеток. Когда уровень натрия падает из-за чрезмерного потребления воды, жидкости перемещаются снаружи внутрь клеток, вызывая их набухание.

Когда это происходит с клетками мозга, это может быть опасно и даже опасно для жизни.

Итог : Водное опьянение возникает в результате употребления слишком большого количества воды. Избыток воды разбавляет натрий в крови и заставляет жидкости перемещаться внутри клеток, вызывая их набухание.

Когда человек потребляет чрезмерное количество воды и клетки его мозга начинают набухать, давление внутри его черепа увеличивается. Это вызывает первые симптомы водной интоксикации, которые включают:

Тяжелые случаи водной интоксикации могут вызывать более серьезные симптомы, например:

Накопление жидкости в головном мозге называется отеком мозга.Это может повлиять на ствол мозга и вызвать дисфункцию центральной нервной системы.

В тяжелых случаях водное отравление может вызвать судороги, повреждение мозга, кому и даже смерть.

Итог : употребление слишком большого количества воды может увеличить давление внутри черепа. Это может вызвать различные симптомы и в тяжелых случаях привести к летальному исходу.

Водное отравление встречается редко, и очень трудно случайно выпить слишком много воды. Однако это может случиться — было множество медицинских сообщений о смерти из-за чрезмерного потребления воды.

Водное отравление чаще всего поражает людей, участвующих в спортивных мероприятиях или тренировках на выносливость, или людей с различными психическими расстройствами.

Спортивные соревнования

Отравление водой особенно часто встречается у спортсменов на выносливость. Это может произойти, если человек выпьет много воды без правильного учета потерь электролита.

По этой причине гипонатриемия часто возникает во время крупных спортивных мероприятий.

Как сообщают авторы одного исследования, из 488 участников Бостонского марафона 2002 года у 13% были симптомы гипонатриемии, а у 0.У 06% наблюдалась критическая гипонатриемия с уровнем натрия менее 120 ммоль / л.

В случае отравления водой во время этих событий наступил смерть. Один случай произошел с бегуном, который потерял сознание после марафона.

Из-за неправильной регидратации у него уровень натрия упал ниже 130 ммоль / л. Затем у бегуна образовалась вода в мозгу, известная как гидроцефалия, и грыжа в стволе мозга, что стало причиной его смерти.

Военная подготовка

В одном медицинском заключении описывается 17 солдат, у которых развилась гипонатриемия после того, как они выпили слишком много воды во время тренировки.Уровень натрия в крови у них был 115–130 ммоль / л, в то время как нормальный диапазон составляет 135–145 ммоль / л.

Согласно другому сообщению, трое солдат скончались от гипонатриемии и отека мозга. Эти смерти были связаны с употреблением более 5 литров воды всего за несколько часов.

Симптомы гипонатриемии могут быть ошибочно приняты за обезвоживание. Согласно одному сообщению, солдат, которому был поставлен неверный диагноз обезвоживания и теплового удара, умер от водной интоксикации в результате усилий по регидратации.

Психические расстройства

Компульсивное употребление воды, также называемое психогенной полидипсией, может быть симптомом различных психических расстройств.

Чаще всего встречается у людей с шизофренией, но также может возникать у людей с аффективными расстройствами, психозами и расстройствами личности.

Итог : Водное отравление может быть опасным для жизни, и оно наиболее часто встречается среди солдат на тренировках, спортсменов на выносливость и людей с шизофренией.

Трудно случайно выпить слишком много воды. Однако это может случиться, и было много сообщений о смерти из-за чрезмерного потребления воды.

Люди, подверженные риску смерти от отравления водой, как правило, принимают участие в спортивных соревнованиях на выносливость или в военных тренировках. Человек, который не делает ни того, ни другого, вряд ли умрет от употребления слишком большого количества воды.

Гипергидратация и водная интоксикация случаются, когда человек выпивает больше воды, чем его почки могут избавиться с мочой.

Количество воды — не единственный фактор, время также играет роль.

Согласно цифрам, приведенным в исследовании 2013 года, почки могут выводить около 20–28 литров воды в день, но они могут удалять не более 0,8–1 литра каждый час.

Чтобы избежать гипонатриемии, важно не опережать почки, выпивая больше воды, чем они могут вывести.

Авторы исследования сообщают, что симптомы гипонатриемии могут развиться, если человек выпивает 3–4 литра воды за короткий промежуток времени, хотя они не дают конкретной оценки времени.

Согласно одному отчету, симптомы заболевания у солдат развились после употребления не менее 2 литров (1,9 литра) воды в час.

Другой отчет описывает развитие гипонатриемии после употребления более 5 литров в течение нескольких часов.

Водная интоксикация и длительная гипонатриемия также наблюдались у здорового 22-летнего заключенного, выпившего 6 литров воды за 3 часа.

Наконец, согласно одному отчету, у 9-летней девочки развилось водное опьянение после употребления 3.6 литров воды за 1–2 часа.

Итог : Почки могут выводить 20–28 литров воды в день, но они не могут выводить более 0,8–1,0 литра в час. Чрезмерное употребление алкоголя может быть вредным.

По данным Центров по контролю и профилактике заболеваний (CDC), не существует официальных инструкций о том, сколько воды человеку необходимо пить каждый день.

Правильное количество зависит от таких факторов, как масса тела, уровень физической активности, климат и от того, кормят ли они грудью.

В 2004 году Национальная медицинская академия рекомендовала женщинам в возрасте 19–30 лет потреблять около 2,7 литров в день, а мужчинам того же возраста — около 3,7 литров в день.

Некоторые люди до сих пор следуют правилу 8 × 8, которое рекомендует выпивать восемь стаканов воды по 8 унций в день. Однако это не было основано на исследованиях.

Жажда может помочь не каждому. Например, спортсменам, пожилым людям и беременным женщинам может потребоваться пить больше воды каждый день.

Чтобы рассчитать правильное количество, можно учитывать калории.Если человеку нужно 2000 калорий в день, он также должен потреблять 2000 миллилитров воды в день.

Подробнее о рекомендациях по ежедневному потреблению воды можно узнать здесь.

Слишком много воды может привести к отравлению водой. Это редко и имеет тенденцию к развитию у спортсменов и солдат, работающих на выносливость.

Официальных указаний по количеству питьевой воды нет. Чтобы избежать водного отравления, некоторые источники рекомендуют пить не более 0,8–1,0 л воды в час.

water heating system — Перевод на французский — примеры английский


Эти примеры могут содержать грубые слова на основании вашего поиска.


Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Предусмотрена система водяного отопления .

Посудомоечная машина система водяного отопления с погружной трубкой и сопутствующим турбулятором

метод размораживания теплового насоса система водяного отопления

Установите солнечную водонагревательную систему , чтобы сократить расходы на электроэнергию и снизить воздействие на окружающую среду.

L’installation d’un système de chauffe-eau solaire permet de réduire votre facture d’énergie et votre impact sur l’environment.

Система нагрева воды включает дополнительные улучшения в отношении электрической совместимости, энергопотребления и дистанционного обнаружения неисправностей.

Le système de chauffage d’eau comporte des améliorations Supplémentaires en ce qui Concerne la Compatibilité electrique, la consommentation ennergétique et la detection defaillances на расстоянии.

способ управления тепловым насосом на диоксиде углерода система водяного отопления

описаны различные устройства и способы, относящиеся к солнечной водонагревательной системе

Различные реализации включают относительно легкую, доступную по цене систему солнечного нагрева воды с низким давлением , которую легче транспортировать и собирать, и которая устойчива к перегреву и замораживанию.

Plusieurs mises en œuvre mettent en jeu un système de chauffe-eau solaire relativement léger, доступный, надежный, тихий, а также простой в транспортировке и ассемблере, и тихий, устойчивый к доминированию после покупки и геля.

Геотермальная система кондиционирования помещения и система нагрева воды для строительной конструкции содержит батарею (27) последовательно соединенных колодцев (26) для аккумулирования тепла.

Un Система водоснабжения и условия для теплообменного оборудования для структуры конструкции, включающей аккумуляторную батарею (27), для теплового запаса, связанного с серией (26).

Установка солнечной системы водяного отопления в трех положениях, что снизит потребление электроэнергии

Installation d’un système de chauffage d’eau alimenté à l’énergie solaire dans trois position, qui permettra de réduire la consomutation d’électricité

система нагрева воды с тепловым насосом с тепловым насосом достигает КПД 150% или выше.

Бытовая система нагрева воды , в которой подача холодной воды в бак (7) образует водяную рубашку (27) для бака.

Système de chauffage d’eau Domestique dans lequel une alimentation en eau froide à un резервуар (7) forme une chemise d’eau (27) pour le резервуар.

Установленная на крыше водонагревательная система включает в себя один или несколько резервуаров (14), в которых ось резервуаров совмещена со стропилами (16).

L’invention porte sur un système de chauffage d’eau monté sur le toit, qui comprend un ou plusieurs резервуары (14), l’axe des резервуары, выровненные по шевронам (16).

Также раскрыты водяной маршрутизатор для системы производства атмосферной воды, система управления для системы производства атмосферной воды и система нагрева воды .

Un routeur d’eau pour un système de génération d’eau atmosphérique, un système de commande pour un système de génération d’eau atmosphérique и un système de chauffage d’eau sont également decrits.

Раскрыты водонагревательная система , способ нагрева воды и устройство для нагрева воды для использования в обеспечении последовательных объемов нагретой воды при обычно постоянной температуре.

La presentevention porte sur un système de chauffage d’eau , sur un procédé de chauffage d’eau et sur un appareil de chauffage d’eau destinés в четыре года томов, следующих после того, как chauffée à une température généralement constante.

Солнечная система нагрева воды для тропических регионов разделена на две подсистемы, которые представляют собой систему хранения воды для сбора солнечной радиации и систему водоснабжения с дополнительным источником тепла.

L’invention porte sur un système de chauffage d’eau solaire pour région tropicale, lequel système est divisé en deux sous-systèmes, qui sont un système de stockage d’eau pour collection un rayonnement solaire et un systaume d’alimentation en présentant une source de chaleur auxiliaire.

Преимущества солнечной водонагревательной системы заключаются в том, что контроль и управление системой упрощаются, достигается идеализация инвестиций и энергосбережения.

Les avantages du système de chauffage d’eau solaire sont que la commande et la gestion du système sont simpleifiées et que l’idéalisation de l’investissement de laservation d’énergie est réalisée.

настоящее изобретение обеспечивает процесс дезинфекции воды, который должен выполняться в системе нагрева воды , которая включает

Настоящее изобретение обеспечивает механизм генерации и нагнетания пара, который встроен в систему нагрева воды и специально прикреплен к чайнику в качестве примера.

предварительное изобретение, связанное с созданием технологии и применением vapeur qui est incorporé dans un système de chauffage d’eau et fixé spécifiquement sur une bouilloire, par instance

способ, система и устройство для использования с общей системой водяного отопления

Загрязнение воды, воздуха и почвы

Загрязнение — это проблема окружающей среды для людей во всем мире.Одно университетское исследование показывает, что загрязняющие вещества в воде, воздухе и почве являются причиной до 40 процентов преждевременной смерти населения мира. Большинство этих смертей происходит в развивающихся странах.

Младенцы и маленькие дети наиболее восприимчивы к болезням, передающимся через воду.

Вода во многих странах третьего мира загрязнена токсичными химическими веществами, также известными как токсины. По оценкам Всемирной организации здравоохранения (ВОЗ), 1,1 миллиарда человек практически не имеют доступа к чистой воде.Во многих из этих регионов вода, используемая для питья, приготовления пищи и стирки, — это та же вода, которая используется для сброса сточных вод и опасных отходов. Большинство развивающихся стран не могут позволить себе водоочистные сооружения. Примерно 80% инфекционных заболеваний в мире вызваны загрязненной водой. Открытые печи вызывают рак легких во многих частях мира.

Загрязнение воздуха — растущая проблема во всем мире. Загрязнение воздуха в помещениях — одна из основных причин рака легких.Семьи в развивающихся странах используют открытые печи для приготовления пищи и обогрева своих домов. В этих домах нет надлежащей вентиляции. Дым, полный химикатов и канцерогенов, остается внутри, где семьи едят и спят. Загрязнение окружающей среды также вызывает болезни и болезни, особенно в промышленных городах, таких как Пекин, Китай, где рак является основной причиной смерти. Китай сильно зависит от угля, который считается самым грязным источником энергии.

По данным Европейского союза, только 1% городских жителей Китая вдыхает чистый воздух в среднем в день.Соседние страны, включая Японию и Корею, получают большую часть загрязнения Китая в виде кислотных дождей. Это загрязнение вызвано в основном угольными заводами, которые производят недорогие товары для потребителей в Северной Америке и Европе. Загрязнение наружного воздуха также вызывает озабоченность во многих богатых странах. Те, кто живет и работает в городских центрах, таких как Лос-Анджелес или Торонто, переживают много теплых дней под слоем смога.

16 самых загрязненных городов мира находятся в Китае.

Загрязнение почвы также является серьезной проблемой как в промышленных, так и в развивающихся странах. Загрязняющие вещества, такие как металлы и пестициды, проникают в почву земли и загрязняют продукты питания. Загрязнение почвы создает серьезные риски для здоровья целых экосистем. Этот тип загрязнения уменьшает площадь земель, пригодных для сельскохозяйственного производства, и способствует глобальной нехватке продовольствия. Сброс промышленных и бытовых отходов вызывает большую часть загрязнения почв в мире, хотя стихийные бедствия также могут усугубить проблему.В богатых странах, таких как США, охранные агентства следят за поставками продуктов питания. Общественность обычно предупреждают до того, как произойдут серьезные вспышки заболеваний. У развивающихся стран нет такой роскоши. Фермеры в бедных странах выращивают продукты на зараженной почве, чтобы заработать себе на жизнь и избежать голода.

По мере того, как все больше людей переезжают в городские центры, ожидается, что во всем мире будет расти преждевременная смерть, вызванная загрязнением. Сегодня развитые страны, которые достигли своего богатства за счет окружающей среды, будут нести ответственность за защиту ресурсов Земли в будущем.

*** Уильям Батлер Йейтс (1865–1993)

Он желает небесной ткани

Если бы у меня вышитые одежды небесные,

Украшенный золотым и серебряным светом,

Синие, тусклые и темные ткани

Ночи, света и полумрака,

Я расстелил бы ткань под ногами:

Но я, будучи бедным, имею только мечты;

Я раскинул мечты под твоими ногами;

Поступай мягко, потому что ты попадаешь в мои мечты.

Текст 6

Ад и высокая вода

Последние несколько лет были наихудшим периодом в истории экологических катастроф, и эксперты предсказывают, что наступит гораздо худшее. Тим Редфорд сообщает.

Вот как стать статистикой катастроф. Переместитесь в трущобы на неустойчивом склоне холма у тропического побережья. Собирайтесь вместе по мере того, как приходит все больше и больше людей. Подождите, пока мир немного потеплеет.Больше испарения означает больше дождя, а значит, склоны будут становиться все более заболоченными. Однажды земля превратится в грязь, и окрестности начнут идти под откос. Буквально. А если склон достаточно крутой, оползень разовьется до скорости более 200 миль в час. Питер Уокер из Международной федерации обществ Красного Креста и Красного Полумесяца слишком часто видел это. Во-первых, ваш дом был смыт. Во-вторых, исчезла земля, которую вы обрабатывали. В-третьих, другие участки земли, которые вы могли обрабатывать, теперь бесполезны.

В последнее десятилетие наводнения, засухи, ураганы, землетрясения, лавины, извержения вулканов и лесные пожары стали обычным явлением. Произошло катастрофическое наводнение в Азии, Африке, Центральной и Южной Америке и

человек.

Океания. Даже процветающая Европа пострадала, и большие территории Франции, Великобритании и Германии оказались под водой. Штормы также усиливаются повсюду, с растущим числом ураганов, обрушивающихся на США, Карибский бассейн и Центральную Америку.Засуха в течение многих лет поражала большие районы Африки к югу от Сахары, и многие другие зоны становятся суше. Например, Желтая река, которая когда-то была печально известна тем, что затопила китайский ландшафт, не достигла моря за 226 дней в 1997 году. Ряд стран уже находятся в вооруженном конфликте из-за воды, и засуха на западе США привели к огромным лесным пожарам.

Извержения вулканов и землетрясения всегда были угрозой в определенных частях мира. В 1997 году извержение вулкана практически уничтожило небольшой карибский остров Монтсеррат, а в Греции, Турции и Сальвадоре произошли серьезные землетрясения.Землетрясение, потрясшее небольшую центральноамериканскую страну Сальвадор в 2001 году, произошло, когда люди все еще восстанавливали свои дома и восстанавливались после урагана «Митч» 1998 года. Так почему же природа начинает противиться нам? Один ответ — перенаселение.

Население мира растет со скоростью 10 000 человек в час, 240 000 человек в день, почти 90 миллионов человек в год, причем большая часть прироста приходится на развивающиеся страны.

Люди в сельскохозяйственных районах, безработные, а иногда и недоедающие, переезжают в города, а затем устраивают дома на бедных почвах, теснясь в некачественных зданиях.Вдобавок ко всему добавьте изменение климата и призрак глобального потепления. В основном это было вызвано неэффективным использованием мировых ресурсов: выбросами углерода из богатых стран; деятельность крупных транснациональных компаний; вырубка лесов мира. В результате более горячий океан порождает более сильные циклоны и ураганы. Он выделяет большее количество воды в виде испарения, и более сильные ветры с нарастающей яростью выбрасывают эту воду на склоны гор. Например, ураганы в Атлантике сейчас на 40 процентов сильнее, чем 30 лет назад.

Вулканы и землетрясения еще более опасны, чем в прошлом, поскольку около половины населения мира сейчас проживает в городах. Существует более 500 действующих и полуактивных вулканов, около пятидесяти из которых извергается каждый год, и более 500 миллионов человек сейчас живут в зоне действия извержения вулкана. Еще большее число людей в той или иной степени подвержено риску землетрясений, унесших жизни более 1,6 миллиона человек за последние сто лет.

Специалисты по стихийным бедствиям делают ставку на то, что все будет еще хуже.

Профессор МакГуайр из Университетского колледжа Лондона — вулканолог, который много лет предупреждал, что мир не видел худшего, что может сделать природа. Худшее извержение в истории человечества, вероятно, произошло на горе Тамбора в 1815 году в Индонезии. Он накачал столько пыли в стратосферу, что фактически отменил следующее лето в Европе и Америке.

Но геологические данные показывают, что 73 000 лет назад произошло гораздо более сильное извержение. «В некоторых местах температура снизилась примерно на 6C, и вся планета погрузилась в зиму на долгие годы.И каждые 100000 лет происходит примерно два таких события … »

*** Издалека мир кажется синим и зеленым,
и заснеженные горы белыми.
Издалека океан встречает поток,
и орел обращается в бегство.
На расстоянии гармония,
, и она эхом разносится по земле.
Это голос надежды, это голос мира,
это голос каждого человека.

— из текста песни ‘From A Distance’ (Bette Midler)

Текст 7

Бурдж Аль Араб

Burj Al Arab (араб. برج العرب буквально «Арабская башня») — роскошный отель в Дубае, крупнейшем городе Объединенных Арабских Эмиратов.Здание стоит в море на расстоянии 280 метров от берега на искусственном острове, соединенном с материком мостом. Самый высокий отель в мире высотой 321 метр. Строительство гостиницы началось в 1994 году; Он был открыт 1 декабря 1999 года. Отель был построен как парусный дау, арабский корабль. Наверху есть вертолетная площадка, с другой стороны — ресторан «Al Muntaha» (по-арабски «высший»), оба поддерживаются консольными балками.

«Бурдж аль-Араб» имеет самый высокий атриум в мире (180 метров).»Бурдж аль-Араб» разделен на 202 двухуровневых люкса. Самый маленький — 169, самый большой — 780 квадратных метров. Это один из самых дорогих отелей в мире. Цена за ночь в стандартных и улучшенных номерах колеблется от 1 000 до 15 000 долларов, а цена ночи в Королевском люксе — около 28 000 долларов.

Это первый семизвездочный отель в мире, который по совместительству является символом Дубая. Шейх Мохаммед, правитель Дубая, понимал, что для развития туризма Эмирату нужен узнаваемый символ.Так же, как Эйфелева башня в Париже или Статуя Свободы в Нью-Йорке. Для этого он нанял британского архитектора Тома Райта. Идея построить отель в виде паруса пришла ему в голову случайно. Для оформления интерьера «Бурдж аль-Араб» было использовано около 8000 квадратных метров 22-каратного сусального золота. Все номера оборудованы по последнему слову техники и дизайна и предлагают высочайший уровень роскоши и комфорта.

*** Строители города

Фрэнсис Дагган

Вы никогда не найдете их имен на мемориальной стене
И никаких воспоминаний о них историки никогда не вспомнят
Строители Города, которые лежали с невоспетыми
Многие из них прибыли с далеких берегов и говорили на иностранном языке
Они более чем заработали каждую копейку, которую им когда-либо платили
Строители города, но мало из их достижений
Посвященные семье и преданные жене
Они много работали, чтобы их дети могли жить лучше,
Строители города так многим им мы обязаны
Хотя о них ничего не написано, и о них мало что известно
Они построили жилые кварталы, городские здания и городской торговый центр
Хотя ничего из их жизненных достижений так и не было достигнуто
Они прокладывают железнодорожные пути к Город и проложили дороги через сельскую местность
И все же, строители города никогда не гордятся собой.

Текст 8

Тадж-Махал

ночей в Тадж-Махале — это не название нового индийского ресторана, а важное дополнение к маршруту вашего путешествия на субконтинент. Вчера (суббота) всемирно известный Тадж-Махал вновь открыл свои величественные двери для ночного просмотра впервые за двадцать лет. Событие не совсем оправдало ожиданий, так как первоначально оно было залито лунным светом, позже его окутал туман.Это не испортило настроение одного из 300 счастливчиков, фотографа Рагху Рай, который сказал агентству печати AFP. Когда лунный свет падает на белый мрамор, это похоже на светящийся алмаз, драгоценный камень в космосе. Приходится сидеть подальше и постепенно приближаться к нему. Полная луна ошеломляет. Позвоните своему турагенту прямо сейчас!

Однако не спешите все сразу, потому что он будет открыт только пять ночей в месяц в период полнолуния. Опасения по поводу безопасности ограничили количество посетителей до 400 человек.Запрет на ночной просмотр был наложен в 1984 году, когда возникли опасения, что памятник может быть атакован ночью сикхскими боевиками, которые сражались с правительством за свою родину в северном штате Индии, Пенджаб. Опасения за безопасность Тадж-Махала сохранялись на фоне напряженности между Индией и Пакистаном из-за Кашмира и их гонки ядерного оружия, когда она была замаскирована, чтобы избежать атаки с воздуха.

Архитектурный шедевр 17-го века был построен убитым горем могульским императором Шах Джаханом как памятник его любви к своей второй жене Мумтаз Махал.Сейчас он признан одним из семи современных чудес света, а также одним из самых романтических и фотографируемых достопримечательностей. Он был внесен в список Всемирного наследия ЮНЕСКО в 1983 году, что означает, что правительство Индии несет прямую ответственность за любые изменения в этом месте. Два года назад он был реконструирован в рамках подготовки к своему 350-летию, которое отмечается в сентябре.

*** Генри Уодсворт Лонгфелло (1807–1882)

Все — архитекторы Судьбы, Работающие в этих стенах Времени; Одни с грандиозными делами и великими, Некоторые с украшениями из рифмы.Нет ничего бесполезного или низкого; Каждая вещь на своем месте лучше; И то, что кажется праздным, укрепляет и поддерживает остальное.
Для структуры, которую мы возводим, Время наполнено материалами; Наши сегодняшние и вчерашние дни — это блоки, из которых мы строим.
Поистине формируйте и моделируйте их; Не оставляйте между ними зияющих промежутков; Не думай, потому что никто не видит, Такие вещи останутся невидимыми.
В древние времена Искусства Строители с величайшей тщательностью работали над каждой минутой и невидимой частью; Для богов видят везде
Давайте также делать свою работу, Невидимое и видимое; Сделайте дом, в котором могут обитать Боги, красивым, целостным и чистым.Иначе наша жизнь неполна, Стоя в этих стенах Времени, Сломанных лестницах, где ноги спотыкаются, когда они стремятся подняться.
Итак, стройте сегодня сильным и уверенным, С твердой и обширной базой; И восходящий и безопасный Завтра найдет свое место.
Только так мы можем достичь тех башен, где глаз Видит мир как одну огромную равнину, И одно безбрежное пространство неба.

Текст 9

Великие города

Москва — столица России.Город является крупным политическим, экономическим, культурным, научным, религиозным, финансовым, образовательным и транспортным центром России и континента. Его население составляет 11 503 501 человек. Москва расположена на берегу Москвы-реки в Центральном федеральном округе европейской части России. Москва — это место Московского Кремля, древней крепости, которая сегодня является резиденцией президента России и исполнительной власти правительства России. Кремль также является одним из нескольких объектов всемирного наследия в городе.Обе палаты российского парламента (Государственная Дума и Совет Федерации) также заседают в Москве.

Пекин — столица Китайской Народной Республики и один из самых густонаселенных городов мира с населением 19 000 000 человек. Пекин — второй по величине город Китая по численности городского населения после Шанхая, политический, культурный и образовательный центр страны, а также штаб-квартира большинства крупнейших государственных компаний Китая. Пекин — крупный транспортный узел национальной сети автомагистралей, скоростных автомагистралей, железных дорог и высокоскоростных железных дорог.Международный аэропорт Пекин Столичный является вторым по загруженности в мире. Пекин — одна из четырех великих древних столиц Китая. Город известен своими роскошными дворцами, храмами, огромными каменными стенами и воротами. Его сокровища искусства и университеты давно сделали его центром культуры и искусства Китая.

Нью-Йорк расположен в устье реки Гудзон. По сравнению с такими древними историческими городами, как, скажем, Рим, Лондон, Москва или Париж, Нью-Йорк довольно молод.В городе пять районов: Манхэттен, Бронкс, Куинс, Бруклин и Ричмонд. Манхэттен — центральная и самая старая часть города. Фондовая биржа Нью-Йорка доминирует в деловой жизни многих стран. Общая площадь Нью-Йорка составляет 365 квадратных миль или 900 квадратных километров. Его население вместе с населением пригорода составляет 16 миллионов человек. Люди почти всех национальностей поселились здесь во время иммиграции в 19-м и начале 20-го века.

Куда ни глянь, везде можно увидеть небоскребы. Нью-Йорк, один из ведущих промышленных городов США, является домом для крупных фирм и банков. Важнейшими отраслями промышленности являются производство автомобилей, стекла, химикатов и всех видов машин. В городе очень загруженное движение. Его улицы и шоссе забиты машинами и автобусами. Устье реки Гудзон является отличной гаванью для многочисленных пассажирских и грузовых судов со всего мира.

Лондон — столица Великобритании, ее политический, экономический и культурный центр.Это один из крупнейших городов мира. Его население составляет более 11 миллионов человек. Лондон расположен на берегу Темзы. Город очень старый и красивый. Традиционно Лондон состоит из нескольких частей: Сити, Вест-Энд, Ист-Энд и Вестминстер. Сити — самая старая часть Лондона, его финансовый и деловой центр. Сердце города — Фондовая биржа. Площадь Пикадилли — это сердце Вест-Энда Лондона. В Вест-Энде есть широкие улицы с красивыми домами и множество парков, садов и площадей.

В Лондоне много достопримечательностей. Один из них — Букингемский дворец. Это резиденция королевы. Англичане гордятся Трафальгарской площадью, которая является памятью о победе в битве. Здесь в 1805 году английский флот нанес поражение флотам Франции и Испании. Последняя достопримечательность — Британский музей, самый большой музей Лондона. Музей знаменит своей библиотекой, одной из самых богатых в мире.

*** Где заканчивается тротуар

Шел Сильверштейн

Есть место, где заканчивается тротуар
И прежде чем начинается улица,
И там трава становится мягкой и белой,
И там горит солнце малиново-ярко,
И там лунная птица отдыхает от своего полета
Охладить на ветру мяты .

Выйдем отсюда, где дым дует черный
И темная улица ветры и изгибы.
Мимо ям , где растут цветы на асфальте
Мы пройдем шагом размеренным и медленным,
И посмотрим, куда идут белые меловые стрелки
К тому месту, где заканчивается тротуар.

Текст 10

Советы по декорированию по фен-шуй

Фен-шуй использует многие элементы пяти элементов — воду, дерево, огонь, землю и металл, чтобы синхронизировать и гармонизировать области вокруг вас для получения максимальной пользы.Однако духовный фен-шуй — это не только расстановка мебели и внутреннее убранство, но и лучшее знание своей вселенной и окружающей среды, чтобы получить позитивные изменения изнутри. Как невозможно построить дом на кладбище, так и для создания положительных изменений необходимо полное искоренение негативных элементов в вашем сердце и душе, что поднимет ваши собственные способности к энергии и оживит ваше окружение.

Каждый хочет, чтобы дом был красиво оформлен, и чтобы он чувствовал себя тепло и любимым, когда он возвращается с тяжелого рабочего дня.Красный, зеленый и синий цвета очень важны в жизни китайцев. Более светлый цвет успокаивает страсть и интерес к жизни, тогда как очень темные оттенки могут угнетать и раздражать.

Ваша гостиная:

Мебель для гостиной не должна иметь острых изгибов или углов. Желательно не иметь слишком много безделушек крошечных предметов украшения, поскольку в конечном итоге они будут создавать беспорядок и мешать Чи свободно двигаться; также храните картины, которые обозначают одиночество, страх насилия или одиночества.Большой зал заставляет Чи двигаться очень быстро.

Не держите слишком много металлических приборов, пультов дистанционного управления, проводов в видимой области; держите их в шкафу, скрытом от глаз. Теплый камин, теплый коврик земного оттенка на полу, красивые вотивные свечи, несколько хороших книг и водная композиция в фонтане, аквариуме или на плаву очень гармоничны для любого гостя. Не используйте слишком резкие сочетания штор; иметь тёплое освещение, не слишком яркое для глаз, несколько подушек цвета, которые синхронизируются с цветом стен занавесок.

Ваша спальня : В идеале спальня должна быть в задней части дома без сильной энергии. Где бы ни была размещена ваша кровать, вы должны видеть дверь в комнату и не должны видеть свое изображение во сне ни в одном из зеркал в комнате. Держите на прикроватном столике только одну книгу, которую вы читаете.

Храните одежду в шкафах хорошо сложенной. Не кладите слишком много вещей под кровать, так как это дает беспокойный сон ночью.

Чтобы привнести в вашу жизнь романтику, раскрасьте комнату в розовых тонах или оставьте в ней больше розовых предметов.Не раскрашивайте его в персиковый цвет, так как он вызывает неверность. Идеально подойдут красивые свечи и пара предметов, например, декоративные статуи и красивые маски, поэтому во время сна держите голову к стене.

*** Красная красная роза

Роберт Бернс

О, моя любимая, как красная, красная роза
Это только что выросло в июне;
О, моя любовь, как мелодия

Это прекрасно сыграно в мелодию.

Как прекрасна ты, моя красотка,

Я так глубоко в любви;

И буду любить тебя до сих пор, моя дорогая,

Пока морская банда не высохнет:

Пока морская банда не высохнет, моя дорогая,

И скалы тают от солнца;

Я буду любить тебя до сих пор, моя дорогая,

Текст 11

СМИ

СМИ — одна из самых характерных черт современной цивилизации.Люди объединяются в одно глобальное сообщество с помощью СМИ. Люди могут очень быстро узнать о том, что происходит в мире, с помощью средств массовой информации. Средства массовой информации включают газеты, журналы, радио и телевидение. Самым ранним средством массовой информации были газеты. Первой газетой была римская рукописная газета «Acta Diurna», выпущенная в 59 г. до н. Э. Журналы появились в 1700-х годах. Они разработаны на основе каталогов газет и книготорговцев. Радио и телевидение появились только в этом веке. Самый захватывающий и занимательный вид СМИ — телевидение.Он приносит движущиеся изображения и звуки прямо в дома людей. Радио широко распространено благодаря своей портативности. Это означает, что радио можно легко носить с собой. Людям нравится слушать радио на пляже или на пикнике, за рулем машины или просто гулять по улице. Основной вид радио-развлечений — музыка. Газеты могут представлять и комментировать новости более подробно по сравнению с выпусками новостей на радио и телевидении. Газеты могут освещать гораздо больше событий и новостей. Журналы не фокусируются на ежедневных, быстро меняющихся событиях.Они дают более глубокий анализ событий прошедшей недели. Журналы предназначены для более длительного хранения, поэтому у них есть обложка и переплет, и они печатаются на более качественной бумаге.

Телевизор играет очень важную роль в нашей жизни. Это главный источник информации и дешевое развлечение для миллионов людей. На телевидении всегда самые разные программы: новости, спорт, ток-шоу и телеигры, документальные фильмы, фильмы, концерты и театральные постановки. Некоторые утверждают, что телевидение — ужасная трата времени.Это делает нас более ленивыми: мы сидим дома, вместо того чтобы идти дальше, меньше читаем, меньше думаем, меньше говорим. Насилие на телевидении — еще одна проблема, которая беспокоит людей. Телевидение — одно из важнейших средств общения. Он приносит движущиеся изображения и звуки со всего мира в миллионы домов.

Коммерческие телеканалы транслируют в основном развлекательные программы, поскольку они должны привлекать большее количество зрителей, чтобы продавать рекламное время по высоким ценам. По коммерческому телевидению транслируются также документальные фильмы и ток-шоу.Документальный фильм драматичен, но нехудожественная подача информации. Это могут быть программы о людях, животных из далеких стран. На ток-шоу ведущий берет интервью у политиков, звезд телевидения и кино, спортсменов, авторов. Есть также спортивные программы и краткие сводки местных, национальных и международных новостей. Общественное телевидение в основном уделяет внимание образованию и культуре. Есть программы по широкому кругу предметов — от физики и литературы до йоги. Общественное телевидение также транслирует пьесы, балеты, симфонии, а также передачи об искусстве и истории.

Лучше всего думать об Интернете, или сети, как ее часто называют, — это огромная глобальная сеть, соединяющая компьютеры по всему миру. В настоящее время во всем мире интернетом пользуются более миллиарда человек. Они используют сеть для передачи данных, игр, общения с другими пользователями компьютеров и отправки электронной почты.

*** Я мечтаю о мире

Хьюз Лэнгстон

Я мечтаю о мире, где человек
Никто не будет презирать,
Где любовь благословит землю
И миром его пути украсят
Я мечтаю о мире, где все
Познают сладкий путь свободы,
Где жадность больше не истощает душу
Жадность не портит наши дни.
Мир, в котором я мечтаю, где черный или белый,
Какой бы ты ни был расой,
Разделяет щедрости земли
И каждый человек свободен,

Где убогость повесит голову
И радость, как жемчужина,
На нужды всего человечества —
О таких мечтаю, мир мой!

Текст 12


.
