Фитинги для труб

Монтаж отопления, водопровода своими силами или при помощи сторонних специалистов приводит к необходимому анализу, подсчету необходимых материалов для успешного завершения начатого дела. Необходимо выяснить какие бывают фитинги, трубы, заглушки.

Для качественного монтажа, ремонта системы отопления, водопровода в жилом помещении, будь то частный дом или квартира, необходимы сертифицированные высококачественные материалы, которые обеспечат бесперебойную работу подачи теплоносителя в систему отопления жилища или живительной влаги в систему водопровода. Правильный монтаж любой системы зависит от качества используемых материалов.

Фитинги производимые компанией SLT AQUA выпускаются следующих типоразмеров — SLT AQUA PP-R, единого класса давления PN 20, фитинги комбинированные SLT AQUA PP-R того же класса давления. Фитинги, предназначенные для соединения труб одного диаметра, называются прямыми, фитинги, соединяющие трубы различного диаметра, — переходными

Как выбрать фитинги?

При планировании схем отопления, водопровода нужно проанализировать, какие фитинги лучше использовать при выполнении монтажных работ? Процесс выбора будет максимально простым, если помнить о следующем:

•  Материалы, производимые компанией «СЛТ Аква», обеспечивают идеальную геометрию, установленные размеры, совместимость с трубой, герметичность системы, при условии соблюдения правил монтажа.
•  Фитинги SLT AQUA PP-R произведены согласно сертификату соответствия.

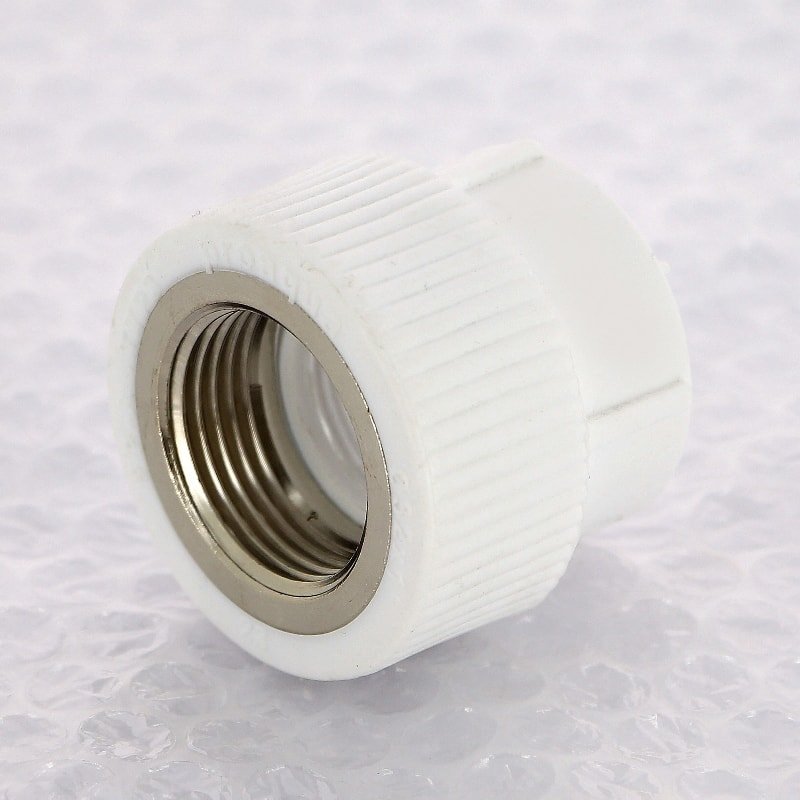

•  Латунные вставки комбинированных моделей обеспечат идеальное соединение любого трубопровода.

При монтаже систем жизнеобеспечения используются высококачественные материалы производства компании «СЛТ Аква», размеры фитингов, устанавливаемых труб, зависят от поставленных инженерных задач. Наше оборудование позволяет производить следующие типоразмеры фитингов для полипропиленовых труб:

•  20 мм;
•  25 мм
•  32 мм;
•  40 мм;
•  50 мм;
•  63 мм;
•  75 мм;
•  90 мм;
•  110 мм.

Купить материалы необходимые для монтажа водовода

Чтобы монтаж водопроводной системы был максимально простым, а его результат радовал долговечностью и беспроблемной эксплуатацией, используйте материалы SLT AQUA. Заказать их можно обратившись по адресу в Москве – Путейский тупик, д. 6, этаж 9 , или позвонив специалистам отдела продаж по телефону: +7 (499) 110-12-45.

свойства, применение, обзор различных материалов

Фитинги – это детали или устройства, предназначенные для соединения частей трубопровода. Соответственно, для различных трубопроводов предусмотрены различные фитинги. Причем, для наиболее часто используемых систем, их может быть несколько видов.

На практике часто бывает, когда из-за недостаточной информированности в этом вопросе, домашними мастерами применяются неправильные виды фитингов, и это нарушает функциональность трубопровода. Да и менеджеры строительных магазинов зачастую не могут квалифицированно проконсультировать по этому вопросу.

Мы поможем вам разобраться не только в разнообразии фитингов, но и рассмотрим принцип действия некоторых из них.

Фитинги простые: разновидности и характеристики

Их мы просто перечислим для полноты картины. Они не имеют сложного технического устройства и зачастую отличаются только материалом для различных трубопроводов. Часто выполняются в виде одной детали.

1. Чугунные фитинги (отводы, повороты, тройники т.д.)

В последнее время применяются все реже, но из-за своей относительной дешевизны не выйдут из употребления еще долго. Очень твердые, но хрупкие, боятся ударных нагрузок, в особенности — в системах с возможными гидроударами (резкими скачками давления в трубопроводах с жидкостью).

2. Стальные фитинги.

Часто выполняются в таком же виде и ассортименте, как и чугунные, но еще чаще – без резьбы, для соединения сваркой, в т.ч. для трубопроводов из нержавеющей стали.

3. Фитинги медные.

Соединяются при помощи пайки, чаще всего используются в современных системах отопления.

Хотя недавно на нашем рынке появились и такие медные фитинги:

4. Фитинги латунные и бронзовые, резьбовые и гребенчатые.

Эти фитинги чаще всего используются домашними мастерами для сборки самых разнообразных трубопроводов. Да и ассортимент этих изделий в разы превосходит любые другие наборы фитингов.

Резьбовые соединения при их использовании собираются и при помощи пакли (на краске или без нее), и при помощи фум-ленты, и с использованием различных уплотнительных прокладок, изготовленных из паронита, резины или различных полимеров, что делает монтаж простым и универсальным.

Различные гребенки позволяют выполнять гибкие трубопроводы с использованием шлангов разной толщины, прочности и назначения. Обжимаются они на гребенках чаще всего хомутами.

5. Канализационные фитинги.

Такие фитинги чаще всего имеют в конструкции и резиновые уплотнительные кольца, а иногда и целиком выполняются из эластичного пластика, позволяющего не подбирать угол изгиба жесткими элементами.

Чугунные канализационные системы практически вышли из применения, поэтому мы их опустим из описания.

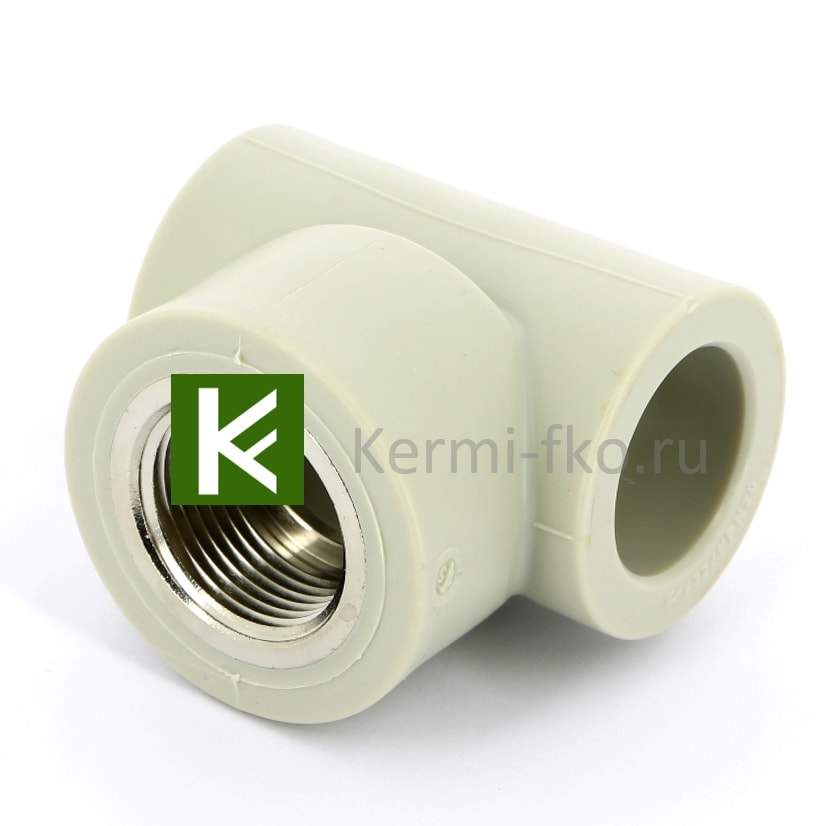

6. Фитинги для пластиковых и металлопластиковых полипропиленовых систем.

Это наиболее часто применяемая трубопроводная система, ввиду своей практичности и кажущейся дешевизны.

Основная часть таких трубопроводов собирается при помощи пайки с использованием специального паяльника, но комбинированные фитинги, в которые вмонтированы различные резьбы, позволяют осуществлять легкий переход на стальные трубы, что особенно ценно при замене части трубопровода в квартирах старых домов, где ранее были проложены стальные водопроводные сети и отопительная система.

Линейка этих фитингов включает в себя и более сложные элементы – запорную и регулирующую арматуру.

Фитинги со сложными элементами: виды и свойства

Каждое место соединения трубопровода имеет значительно больше потенциальную опасность нарушения его герметичности, чем применяемая в нем труба. Отсюда и сложность выполнения этих соединений.

Для упрощения работ по прокладке трубопроводов различного назначения и созданы фитинги быстрого монтажа. И хотя некоторые из них все же требуют наличия специнструмента, в целом они все же технологичнее в сравнении со своими более простыми собратьями.

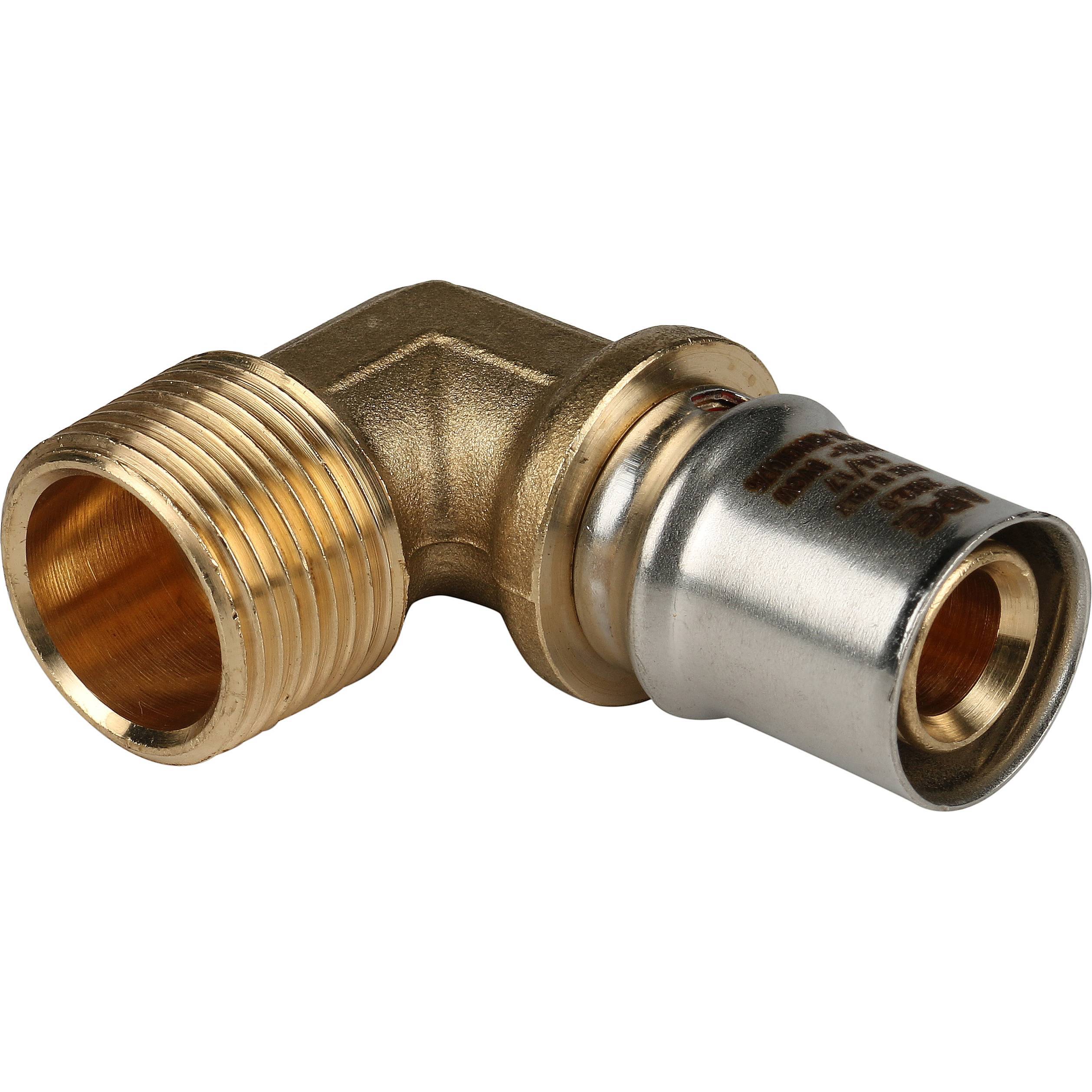

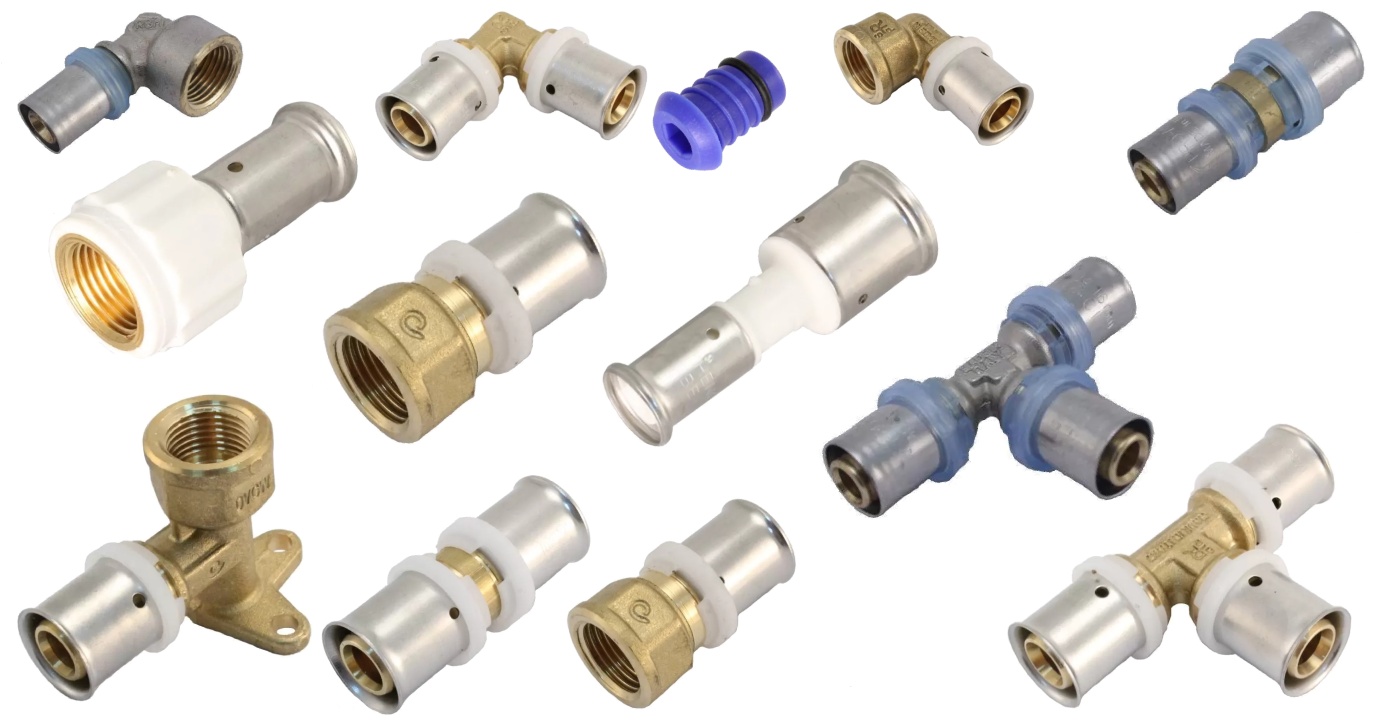

1. Пресс-фитинги.

Такие фитинги применяются при сборке гибких металлопластиковых трубопроводов, чаще всего при устройстве теплых полов или в помещениях, где трубопровод должен огибать большое количество различных углов и выступов.

В первом случае приобретение ручных (а бывают и электрические) пресс-клещей может даже и окупиться за счет экономии на оплате труда специалистов, ведь сама процедура монтажа не представляет сложности для непрофессионала .

А гребенчатая структура корпуса такого фитинга и наличие пары уплотнительных колец делает такое соединение не только надежным, но и гарантированно герметичным.

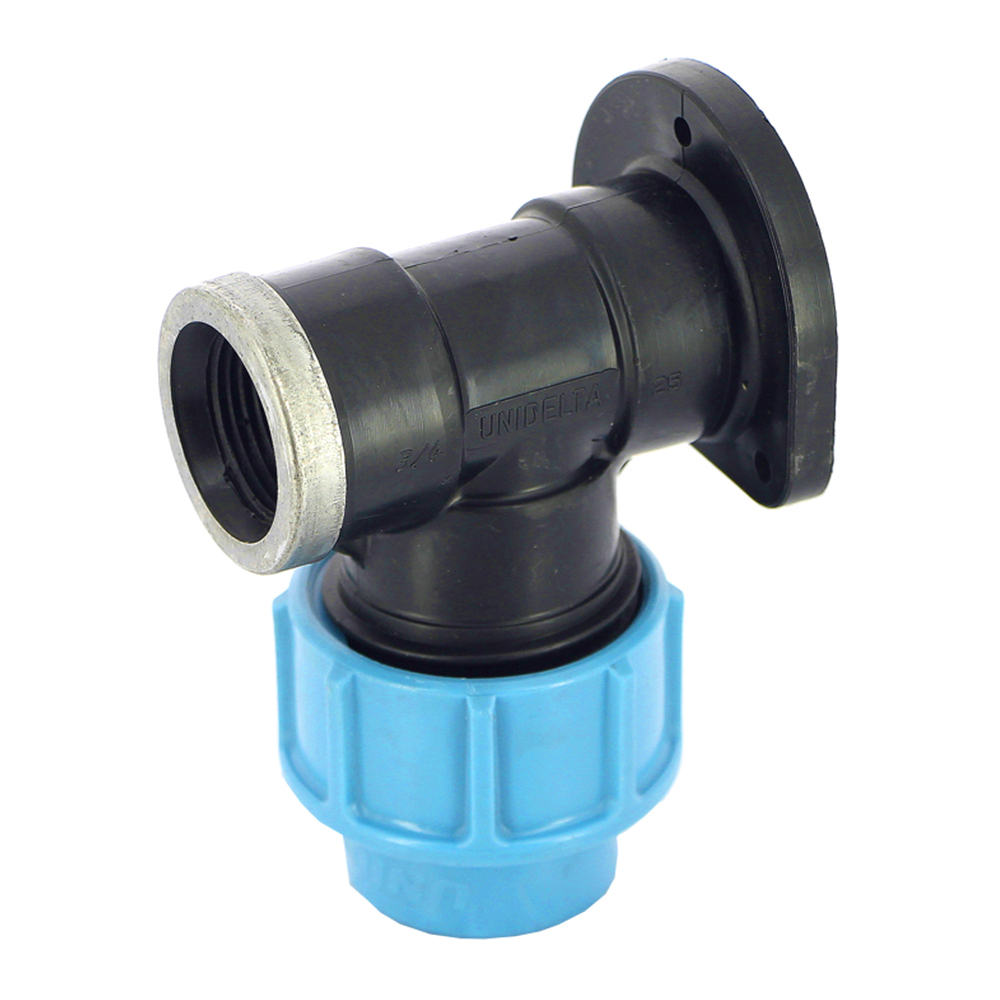

2. Компрессионные фитинги.

Обычно такие фитинги применяются на водопроводных магистралях, в разветвительных колодцах, при использовании труб из ПНД (полиэтилена низкого давления).

Фитинги для полиэтиленовых труб, как и сами такие трубы, относительно недороги и неприхотливы.

Их ассортимент позволяет выполнить весь комплекс работ по прокладке таких трубопроводов.

3. Обжимные (часть из них именуется цанговыми) фитинги.

Чаще всего именно их и подразумевают, когда ведут речь о фитинговом соединении.

Преимущественно – это фитинги для таких же металлопластиковых труб, как и используемые совместно с пресс-фитингами, но сама конструкция, а вернее принцип формирования соединения также используется в медных газовых трубопроводах малых диаметров. Только в первом случае обжимной фитинг имеет обжимное разрезное цанговое кольцо (иногда именуемое «сухарь»), сжимающееся при сборке за счет сводимых резьбой конусов корпуса и накидной гайки, а во втором – стальной бочонок. Обычно для газовых труб вторичное использование обжимного фитинга не допускается ввиду снижения герметичности из-за деформации деталей, а вот цанговые фитинги могут использоваться многократно.

Часто такие фитинговые соединения являются атрибутом запорной фурнитуры.

4. Беспрокладочные высокотемпературные фитинги.

Сфера применения таких фитингов обозначена их названием, а принцип действия понятен из схемы: сухарь упирается в выступ стальной гофрированной трубы и при затяжке прижимает ее к буртику (выступу) корпуса фитинга.

Очевидно, что такие фитинги работают только в паре с трубой. Но отсутствие прокладок делает такое соединение очень надежным и долговечным. При появлении симптомов негерметичности нужно только немного подтянуть накидную гайку.

5. Цанговые фитинги пневматических трубопроводов.

Они созданы для быстрой сборки-разборки пневмотрубопроводов малого диаметра.

Вжимаемое подпружиненное синее кольцо разжимает цанговый зажим при надавливании и сжимает при отпускании. Процедура почти мгновенная, а держат такие фитинги давление до 10 атмосфер.

6. Воздушные фитинги

Предназначены для быстрого монтажа пневматических трубопроводов и присоединения различного пневмоинструмента.

Могут выполняться с резьбой для соединения с инструментом, или гребенкой – для соединения со шлангом. Имеют разные диаметры хвостовиков. Более массивная часть именуется в народе мамой, и она, после разъема соединения, держит давление воздуха. Папа же не имеет клапана, поэтому чаще законнективается с инструментом.

7. Фитинги для полива (в т.ч. для капельного).

Могут быть установлены на поливочных системах в любом месте магистральной трубы – чаще из полиэтилена низкого давления – после сверления и установки специальной резиновой вставки.

Соединение с гибким шлангом либо цанговое, либо гребенчатое при помощи хомутов.

8. Электросварные фитинги для ПНД труб

Эти фитинги не очень распространены у нас ввиду малой информированности о них и необходимости применения дополнительного оборудования при монтаже – сварочного аппарата. Поэтому чаще применяются в промышленности при сборке трубопроводов больших диаметров, хотя выпускаются размерами внутренних диаметров от 20 до 630 мм.

Принцип действия их прост. В корпус фитинга с двух сторон вмонтирован нагревательный элемент (иногда это простая нихромовая проволока), а концы выведены на наружную часть фитинга. При соединении в трубопроводе, на эти контакты подается напряжение. Нагреваясь, элемент плавит пластик фитинга и трубы, прочно сваривая их друг с другом.

Мы намеренно показали монтаж такого фитинга на большом диаметре труб, но он, по сути, ничем не отличается от установки электросварного фитинга на трубы малых диаметров, применяемых в домашнем хозяйстве. И если у вас есть небольшой сварочный аппарат, то смело можете рассматривать именно такой монтаж – его надежность не вызывает сомнений и позволяет использовать дешевые ПНД-трубы.

Напоследок мы специально оставили наиболее интересные на наш взгляд в домашнем применении:

9. Пуш-фитинги.

А вот ваше время на чтение длинных описаний принципа работы данного фитинга, мы тратить не хотим, а предложим вашему вниманию очень информативный видеоролик, из которого понятен весь процесс монтажа трубопровода с использованием пуш-фитингов.

И если вы правильно сложите немалую стоимость такого фитинга с еще более немалой экономией средств на работы по устройству трубопровода в целом, то скорее всего, предпочтете пуш-фитинги всем остальным.

И все же, не упомянуть в статье о самом недорогом домашнем трубопроводе — мы считаем неправильным, хоть он и нарушает все возможные технические нормы.

Самодельный фитинг

Сразу оговоримся, что в многоквартирных жилых домах прокладывать такие трубопроводы мы не рекомендуем из-за тех же возможных гидроударов, порой вырывающих чугунные пробки из батарей. А вот для частных домов или дач считаем их вполне приемлемыми. Принцип их устройства виден на примере самодельного примитивного фитинга.

Резьба, нарезанная при помощи плашки на обычной полипропиленовой трубе, позволяет монтировать ее без применения паяльника, с использованием обычных латунных резьбовых фитингов. Опрессовка (проверка под давлением) таких систем показала, что они свободно выдерживают давление в 16 атм, на которое рассчитаны и трубопроводы, спаянные традиционным способом, но лучше такие самосборные системы не нагружать давлением больше 3 – 4 атм. Да и не нужно оно ни на даче, ни в собственном доме.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Какие бывают фитинги для полипропиленовых труб?

Водопроводные и отопительные коммуникации нуждаются в использовании надежных и прочных материалов, например, на сайте
https://www.armaplast.ru можно подобрать сантехнику в Нижнем Новгороде. Такими материалами являются современные полипропиленовые армированные трубы. Чтобы подключить магистрали в местах поворотов, переходников для изменения диаметра, разветвлений, требуется применение фитингов.

Для выполнения соединения, фитинги из полипропилена нужно сварить, используя паяльник, который разогревается до показателя 260 градусов. Но если в виде соединения на одном конце применяется запорный элемент, понадобится комбинированное приспособление. Фитинги могут различаться с учетом условного диаметра. Обычно мелкие размеры не производятся, поскольку стенки армированных труб чрезмерно толстые. Существуют весьма крупные габариты трубопроводов, следовательно и комплектация к нему должна подбираться соответствующая. Но для бытовых условий такие крупные трубы не применяются. Наиболее востребованные размеры фурнитуры – это фитинги от двадцати до сорока миллиметров. Скрепление деталей любой величины выполняется с помощью сваривания. Если нужно сделать соединение, где применяется запорная арматура, нужно пользоваться фланцами из стали.

Кроме габаритов фитинги различаются по форме. С учетом того, соединения каких именно деталей выполняется, и какой требуется угол, можно назвать разные типы устройств, а именно муфты, уголки, переходники, коллекторы, американки и пр. Для соединения труб необходимо применять фасонные части из того материала, из которого сделаны трубы. Если отопительная система включает армированные трубные изделия, то к ним не подойдут детали из других материалов. Здесь можно применять только полипропиленовые фитинги, оснащенные стекловолоконной арматурой.

В качестве исключения можно назвать соединение труб с иными материалами, а именно с металлическими деталями. В этой ситуации нужно использовать соответствующую резьбу – например, подойдет американка. С учетом местоположения и методики применения есть разные виды фасонных деталей для организации отопительных систем или коммуникаций водоснабжения.

Какие бывают фитинги для ПНД труб

Фитинги – это специальные элементы, служащие для соединения водопроводных труб разных диаметров, а также на разветвлении, повороте, изгибе или врезке в главную магистраль. Благодаря им можно создать трубопроводы разной конфигурации.

В настоящее время фитинги для ПНД весьма популярны, так как полиэтиленовые трубы для обустройства водопроводных, канализационных, поливных и т. д. систем применяются очень часто. Купить их можно на сайте водяной.укр/polipropilenovyj-fiting.

Преимущества

К достоинствам вышеупомянутых фитингов относят следующие характеристики:

• надежность;
• высокая сопротивляемость деформации;
• прочность;
• исключают протечки;
• не позволяют образовываться конденсату;
• небольшой вес;
• экологичность;
• эластичность;
• служат долго;
• не ржавеют;
• экономичность;
• предлагаются в большом ассортименте.

Классификация

Фитинги различаются по вариантам применения и конструкции:

1. Хомут необходим для равномерного обжимания трубы.
2. Переходник применяют для соединения трубы из другого материала или арматуры.
3. Муфты нескольких видов: компенсационная позволяет сделать переход от меньших к большим деталям и наоборот; фланцевая используется с трубами объемных диаметров; однопроходная соединяет детали одного диаметра.
4. Тройник и крестовина незаменима, чтобы сделать ответвление.
5. Заглушка поможет временно остановить поступления вещества в систему.
6. Отвод необходим для поворота на определенный угол.
7. Накладка дает возможность «врезать» новую трубу или какой-либо элемент в уже существующий трубопровод.

Кроме того, фитинги бывают разными по способу монтажа. Так, компрессионные изделия монтируются без использования инструментов. Для их крепления нужно лишь приложить небольшие усилия, так как они оборудованы резиновыми прокладками и прижимными гайками.

Сварные и электросварные фитинги позволяют получить соединение высокого качества при небольшой стоимости. К тому же, последние способны нормально функционировать после оттаивания замерзшей в трубопроводе жидкости.

Еще одно различие – жесткость. Жесткие фитинги не позволяют переместить, повернуть трубу, когда как благодаря эластичным это вполне возможно.

А еще фитинги ПНД различают по таким категориям, как разъемные и неразъемные.

Из всего вышесказанного можно утверждать совершенно уверенно: под каждый определенный случай можно подобрать наиболее подходящие изделия для монтажа высококачественного трубопровода.

Трубная арматура – ​​обзор

9.21.1 Основные материалы

Все основные материалы должны быть новыми и неиспользованными, без каких-либо загрязнений и дефектов. Базовые материалы, например смолы, материалы, армирующие стекловолокно, пигменты и другие материалы, при объединении в композитную структуру должны производить трубы, фитинги и фланцы, отвечающие требованиям настоящей спецификации. Все основные материалы должны быть указаны производителем труб в письменной форме и сертифицированы поставщиком(ами) сырья на каждую поставку.

9.21.1.1 Эпоксидные смолы

Если не согласовано иное, трубы, фитинги и фланцы должны быть изготовлены из эпоксидной смолы на основе бисфенола А, эпихлоргидрина, например, «EPIKOTE» 828, и ароматического или циклоалифатического отвердителя аминового типа. Изготовитель должен описать тип выбранной смолы и системы отверждения.

9.21.1.2 Армирование стекловолокном, наполнители и пигменты

Армирование стекловолокном для армированной стены должно быть изготовлено из Е-стекла (т. е. низкощелочного стекла), отвечающего международным стандартам, таким как BS 3691, BS 3396 и должен иметь покрытие (связующее вещество), совместимое с эпоксидной смолой.

Наполнители не допускаются. Тиксотропные добавки, добавляемые в смесь смолы/отвердителя для контроля вязкости, не должны превышать 2% по массе.

Пигменты допустимы только в том случае, если они не влияют на характеристики компонентов, как определено в Разделе 9.21.4, или если они согласованы с компанией для выполнения особых требований к применению.

9.21.1.3 Материалы футеровки

Если не оговорено иное Раздел J.3.1, поверхности фланцев и все трубы и фитинги, которые должны подвергаться воздействию жидкости, должны иметь гладкую однородную футеровку с высоким содержанием смолы, состоящую из:

•

поверхностный мат (ткань) или вуаль, которая может быть либо C-стеклом (т. например, химически стойкое стекло) или синтетическое волокно, например, линейные полиэфирные волокна или полиакрилонитрильные волокна;

•

та же смола, которая используется для изготовления труб, фитингов или фланцев.

9.21.1.4 Клеи

Клей для клеевых соединений должен быть эпоксидного типа, устойчивым к транспортируемому продукту, рабочим температурам и давлению. Он должен быть того типа и качества, которые регулярно поставляются изготовителем труб для предусмотренных условий эксплуатации и должны соответствовать требованиям, предъявляемым к квалификационным испытаниям в соответствии с разделом 9.21.4.3.1 и должен иметь подтвержденный послужной список.

Клеи должны поставляться в комплекте, содержащем как минимум эпоксидную смолу и отвердитель (отдельно в рекомендуемых пропорциях), а также палочку для смешивания, очиститель швов, наждачную бумагу и щетку вместе с инструкциями.

На клеевом наборе должна быть проштампована дата во время упаковки и должны быть указаны требуемые условия хранения и дата истечения срока годности.

Срок годности клеевого набора при температуре 40°С не менее 6 месяцев со дня отгрузки или 12 месяцев со дня изготовления.

9.21.1.5 Резиновые уплотнительные кольца

Уплотнительные кольца для патрубков и раструбных соединений должны быть изготовлены из резины, стойкой к транспортируемому продукту, рабочей температуре и давлению. Изготовитель должен указать тип каучука, предоставив доказательства его пригодности для предлагаемого применения.

9.21.1.6 Фиксирующий стержень

Фиксирующий стержень распорных раструбных соединений с резиновыми уплотнительными кольцами должен быть изготовлен из гибкого термопластичного материала, стойкого к особым условиям эксплуатации, таким как температура, окружающая среда, воздействие ультрафиолета, и т.п.Изготовитель должен указать тип термопластичного материала, предоставив доказательства его пригодности для предлагаемого применения.

Типы фитингов для труб: Практическое руководство в 2021 году

Типы фитингов для трубопроводов — В трубопроводных системах фитинги или переходники используются для соединения прямых отрезков труб или трубок, приспособления к различным размерам или формам и регулирования (или измерять) расход жидкости среди прочего. Эти фитинги используются в сантехнике для управления потоком воды, газа или жидких отходов в системе труб или трубок в домашних или коммерческих условиях.

Фитинги (особенно необычные разновидности) требуют времени, денег, материалов и инструментов для установки, но они являются важным аспектом трубопроводных и водопроводных систем. Хотя клапаны технически являются фитингами, их часто обрабатывают отдельно.

Что такое фитинги?

Фитинги используются для соединения труб друг с другом. Компонент системы трубопроводов, помогающий в отводах и тройниках изменять направление потока. Переходники и переходные тройники изменяют размер трубы. Различные детали, такие как муфты, используются для соединения и остановки потоков, тогда как заглушки используются для остановки потоков.

Стандарты

При строительстве (или производстве) водопроводной системы соблюдаются стандартные коды. Ниже приведены некоторые организации, публикующие стандарты на трубы:

Трубы должны соответствовать следующим требованиям к размерам:

• ASME B36. 19M: трубы из нержавеющей стали
• ASME B36.10M: сварные и бесшовные трубы из кованой стали
• ASME B31.4 XXXX: Силовые трубопроводы
• ASME B31.3 2008: Технологические трубопроводы

Химическая, фармацевтическая, текстильная, бумажная, полупроводниковая и криогенная промышленность, а также соответствующие перерабатывающие предприятия и терминалы подпадают под действие B31. .3 и коды B31.4. Материалы и компоненты, проектирование, изготовление, монтаж, сборка, проверка, осмотр и испытания труб подпадают под действие этих правил. Сырые, промежуточные и готовые химикаты; газ, пар, воздух и вода; нефтяные продукты; псевдоожиженные твердые вещества; хладагенты и криогенные жидкости охватываются кодами.

Материалы

Материал, используемый для изготовления трубы, часто является решающим фактором при выборе трубы. Трубы изготавливаются из различных материалов, в том числе:

Корпуса труб и фитингов часто изготавливаются из того же материала, что и трубы, которые они соединяют: медь, сталь, ПВХ, ХПВХ или АБС. Можно использовать любой материал, разрешенный сантехническими, санитарными или строительными нормами (соответственно), но он должен соответствовать другим материалам в системах, транспортируемым жидкостям, а также температуре и давлению внутри (а также снаружи) система. Медные трубы и водопроводные системы часто используют латунные или бронзовые фитинги. На выбор материалов труб и фитингов также влияют такие аспекты, как огнестойкость, механическая прочность, сейсмостойкость, устойчивость к краже и другие.

Пример резьбовых чугунных фитингов (Ссылка: wikipedia.org )

Прокладки

Прокладки представляют собой кольцеобразные механические уплотнения, уплотняющие фланцевые соединения. Прокладки различаются по своей структуре, материалам и особенностям. Обычно используются неметаллические (ASME B 16.21), спирально-навитые (ASME B 16.20) и кольцевые прокладки (ASME B 16.20). С плоскими или выступающими фланцами используются неметаллические прокладки. С фланцами с выступом используются спирально-навитые прокладки, а с фланцами с кольцевым соединением (RTJ) используются прокладки с кольцевым соединением.Когда прокладка RTJ крепится к фланцу, между прокладкой и канавкой фланца возникает напряжение, вызывающее пластическую деформацию прокладки.

Пол

Для выполнения соединений трубы обычно помещаются в фитинги. Соединителям присваивается пол, который обозначается буквами M или F. Например, «адаптер с внутренней резьбой NPT 3/4 дюйма» будет иметь соответствующий соединитель с наружной резьбой той же стандартной резьбы и размера (в данном случае также NPT). ).

Подробнее о Linquip

Различные типы трубных фитингов

Трубные фитинги бывают разных форм и размеров.Ниже приведен список трубных фитингов, которые обычно используются в проектах трубопроводов.

• Колено
• Редуктор
• Тройник
• Муфта
• Адаптеры
• Union
• Клапан
• Крест
• Olet

• Cap
• разъемные
• Закладная ниппель
• КОМПЕНСАТОР
• Буш
• Long Radius Bend
• конденсатоуловители
• Фланцы

Труба Колено

Колено используется чаще, чем любая другая трубная арматура. Это позволяет легко изменить направление трубы. Двумя наиболее распространенными видами изгиба являются 90° и 45°. Однако его можно обрезать в любой степени. Изгибы бывают двух типов радиуса: короткий радиус (1D) и длинный радиус (1,5D).

Колено трубы (Артикул: hardhatengineer.com )

Колено 90 градусов

Для изменения направления трубы на 90 градусов между трубами помещается колено 90 градусов. Доступны варианты с длинным и коротким радиусом.

Колено 45 градусов

Для смещения направления трубы на 45 градусов между трубами вставляется колено 45 градусов.

Колено большого радиуса

Радиус осевой линии колена большого радиуса в 1,5 раза больше номинального размера трубы или в 1,5 раза больше диаметра трубы. Отводы с большим радиусом обычно используются в трубах, потому что они имеют меньшую потерю давления, чем отводы с коротким радиусом. Он занимал больше места, чем локоть с коротким радиусом.

Колено с длинным радиусом (Артикул: hardhatengineer. com )

Колено с коротким радиусом

Радиус осевой линии колена с коротким радиусом равен номинальному размеру трубы или диаметру трубы.В случаях, когда пространство ограничено, используются колена с коротким радиусом. Однако из-за быстрого изменения направления потока в нем наблюдается высокий перепад давления.

Переходное колено

Переходное колено 90 используется для изменения направления трубы, а также для уменьшения ее размера в трубопроводной системе. Переходное колено заменяет один фитинг и сокращает время сварки более чем на треть. Кроме того, постепенное уменьшение диаметра колена по дуге сводит к минимуму сопротивление потоку и уменьшает влияние турбулентности потока и возможной внутренней эрозии.Эти особенности предотвращают значительные перепады давления в линии.

Переходное колено (Артикул: hardhatengineer.com )

Колено трубы

В линиях транспортировки жидкости, требующих очистки скребками, используются колена большого радиуса. Изгиб трубы имеет минимальный перепад давления из-за большого радиуса и плавного изменения направления, что обеспечивает плавный поток жидкости и скребка. Распространены трехмерные (3D) и пятимерные (5D) отводы труб.D обозначает диаметр трубы.

Отвод трубы (Артикул: hardhatengineer.com )

Угловой отвод

Угловой отвод изготовлен из труб и не является обычным фитингом для труб. Поскольку отводы большого размера стоят дорого, их обычно рекомендуют для размеров от 10 дюймов и выше. Изгибы под углом допускаются только на водопроводах низкого давления. Изгибы под углом могут состоять из двух, трех или пяти частей.

Изгиб под углом (Артикул: hardhatengineer.com )

Возврат – Колено 180 градусов

Для изменения направления 180 ^o используются возвратные колена.Модель доступна в двух вариантах длины: короткой и длинной. Нагревательный змеевик, теплообменник, вентиляция бака и другие компоненты используют возврат.

Возврат – Колено 180 градусов (Артикул: hardhatengineer.com )

Тройник трубы

Жидкость из направляющей трубы распределяется или собирается с помощью тройника трубы. Это короткий отрезок трубы с центральным ответвлением под углом 90 градусов. Равный/прямой тройник и редукционный/неравный тройник — это два типа тройника, которые используются в трубах. Трубный тройник

(Артикул: hardhatengineer.com )

Прямой тройник

Диаметр отвода в прямом тройнике такой же, как диаметр отводящей (коллекторной) трубы.

Тройник-переходник

Диаметр патрубка тройника-переходника меньше диаметра рабочей (коллекторной) трубы.

Тройник с перемычкой

В трубопроводах, предназначенных для очистки скребком, используется тройник с перемычкой, также известный как тройник-скребок. Ограничительная планка приварена внутри к отводу тройника, чтобы предотвратить попадание скребка или скребка в отвод.Стержни приварены к отводу таким образом, чтобы скребки могли свободно проходить через направляющую трубу.

Зарешеченный тройник (Артикул: hardhatengineer.com )

Тройник-тройник / боковой

Это своего рода тройник с ответвлением под углом 45° или углом, отличным от 90°. Тройник «звезда» используется для соединения двух труб под углом 45°. Эта форма тройника снижает турбулентность и трение, которые могут препятствовать потоку. Боковой тройник — это другое название тройника Wye.

Тройник «звездочка» / боковой (Артикул: hardhatengineer.com )

Крестовина

Четырехходовой фитинг — другое название крестовины. Один вход и три выхода составляют крест (или наоборот). В большинстве случаев крестовины не используются для передачи жидкости в технологических трубах. С другой стороны, кованые кресты типичны для спринклерной системы пожаротушения.

Крестовина (Артикул: hardhatengineer.com )

Трубные переходники

Трубный переходник уменьшает диаметр трубы. В трубах есть два типа переходов: концентрические и эксцентриковые.

Концентрический трубный переходник или конический переходник

Центр обоих концов концентрического переходника, также известного как конический переходник, находится на одной оси. Он поддерживает отметку центральной линии трубопровода. Концентрические переходы используются, когда центральные линии больших и меньших труб должны оставаться одинаковыми.

Концентрический трубный переходник или конический переходник (Артикул: hardhatengineer.com )

Эксцентриковый переходник

Центр обоих концов эксцентрикового переходника находится на отдельной оси, как показано на рисунке.Он поддерживает постоянную высоту противовыбросового превентора трубопровода (дна трубы). Эксцентриковые переходники необходимы, когда одна из наружных поверхностей трубопровода должна оставаться неизменной.

Смещение = (Большой внутренний диаметр – Меньший внутренний диаметр) / 2

Переходник для обжимки

Обжимки аналогичны переходникам, но они меньше по размеру и используются для соединения больших резьбовых труб или труб, сваренных в раструб, с меньшими резьбовыми соединениями или сварные трубы. Они бывают концентрическими и эксцентрическими, как и переходники.Обжимки бывают разных видов. Например, оба гладких конца или один гладкий и один резьбовой конец.

Редуктор обжимки (Артикул: hardhatengineer.com )

Заглушки для труб

Конец трубы закрывается заглушкой. Заглушки для труб используются в тупиковой части трубопроводной системы. Он также используется для будущих соединений в коллекторах труб.

Заглушки труб (Артикул: hardhatengineer.com )

Втулки

При соединении внахлест фланцев используются врезки.Патрубок приваривается к трубе встык в виде фланца, но фланец может свободно проходить через конец патрубка. По сути, это фланцевая часть, но на нее распространяется ASME B16.9, поэтому ее называют фитингами для труб.

Втулки (Артикул: hardhatengineer.com )

Соединительная муфта

В трубах низкого давления с малым диаметром, где требуется более частый демонтаж трубы, муфты используются в качестве альтернативы фланцевым соединениям. Для соединений доступны резьбовые или раструбные концы под приварку.Штуцер состоит из трех частей: гайки, охватываемого конца и охватываемого конца. Гайки также обеспечивают необходимое давление для герметизации соединения, когда охватываемый и охватываемый концы соединяются.

трубопроводный союз (ссылка: hardhatengineer.com )

7 трубчатая муфта

Есть три разных сорта муфты:

• Полная муфта
• Половина муфты
• Уменьшение муфты

Трубопроводная муфта (ссылка: Hardhatengineer.com )

Полное соединение

Для соединения труб малого диаметра используется полное соединение. Когда-то он использовался для соединения двух труб или трубы с обжимным штифтом или ниппелем. Доступны резьбовые или раструбные концы.

Полумуфта

Отвод малого диаметра от сосуда или большой трубы осуществляется с помощью полумуфты. Он может быть резьбовым или раструбным. Только одна сторона имеет гнездо или конец резьбы.

Переходная муфта

Переходная муфта используется для соединения двух труб разного диаметра.Он похож на концентрический переходник в том, что сохраняет осевую линию трубы, но имеет гораздо меньшие размеры.

Типы трубных муфт (Ссылка: hardhatengineer.com )

Трубный ниппель

Ниппель представляет собой короткий отрезок трубы с наружной трубной резьбой на обоих концах или только на одном. Он используется для соединения двух других фитингов вместе. Трубы, шланги и клапаны соединены с помощью ниппелей. В трубопроводах низкого давления используются патрубки.

Трубный ниппель (Артикул: hardhatengineer.com )

Приварные и резьбовые фитинги

Приварные и резьбовые фитинги представляют собой кованые изделия с различными номиналами давление-температура. Они бывают размеров от 1/8” до 4” NPS. Для этих фитингов доступны четыре класса давления-температуры.

• Фитинги класса 2000 производятся только в резьбовом исполнении.
• Фитинги классов 3000 и 6000 производятся как с резьбой, так и с сваркой внахлест.
• Фитинги класса 9000 производятся только с раструбным сварным швом.

Эти фитинги требуются для трубопроводов малого диаметра и низкого давления.

Колено приварное внахлест

Колено приварное враструб (Каталог: hardhateengineer.com )

Тройник и крестообразный приварной враструб

Тройник и крестообразный приварной враструб (Каталог: hardhateengineer.com )

Резьбовые фитинги Артикул:

hardhatengineer.com )

6 основных санитарных фитингов, о которых вам нужно знать

Мы узнаем хорошее пиво, когда пробуем его.

Шипучесть и аромат объединяются, чтобы будоражить наши чувства, а приятное послевкусие заставляет нас возвращаться снова и снова. Неудивительно, что люди причмокивают после первого глотка.

Как известно, пиво — это больше, чем просто смесь ингредиентов.

От качества сырья до процесса ферментации — все, что связано с его производством, требует тщательного ухода.

Даже тип используемого оборудования влияет на конечный продукт.

Мы знаем, насколько важна правильная сантехника в процессе пивоварения, поэтому мы стремимся производить только лучшее качество.

Вот что вам нужно знать, прежде чем оборудовать пивоварню.

Санитарно-технические фитинги и их значение

Также известные как гигиенические фитинги, трубные фитинги или водопроводные фитинги, фитинги для санитарных труб представляют собой небольшие элементы сантехнического оборудования, используемые для соединения санитарных труб или трубопроводов.

Сформированные соединения называются санитарными соединениями .

Сантехнические трубные фитинги также используются для изменения или регулирования потока веществ по трубам и соединения этих труб с другим оборудованием.

Как правило, они включают в себя все виды сантехники, где чистота и санитария имеют первостепенное значение, например, пивоваренный завод.

При изготовлении сантехники используются разные материалы:

• Металлические материалы, такие как нержавеющая сталь, железо и медь.
• Металлические сплавы, такие как сталь и хром, никель, углерод или марганец.
• Неметаллические материалы, такие как поливинилхлорид (ПВХ), хлорированный поливинилхлорид (ХПВХ), каучук и полиэтилен.

Трубные фитинги предназначены для установки труб или трубок с наружным диаметром от половины до 12 дюймов.

Трубы можно измерять по внутреннему диаметру (ID) или внешнему диаметру (OD).

Из-за характера использования трубных фитингов они подчиняются различным стандартам во всем мире. В США санитарно-технические фитинги регулируются стандартами US 3-A, ANSI, ASME и API.

Наша продукция предназначена для пищевой и фармацевтической промышленности.Таким образом, они подпадают под действие стандартов США 3-A.

Стандарты 3-A для трубных фитингов

3-A Sanitary Standards, Inc — это организация, которая разрабатывает и поддерживает полный перечень санитарных стандартов и общепринятых методов для пищевой, фармацевтической и фармацевтической промышленности.

Их авторизация 3-A касается:

• Совместимость обработки поверхностей с обычно используемыми моющими средствами. Обычные моющие средства агрессивны, поэтому поверхности оборудования должны выдерживать их воздействие.
• Сведение к минимуму количества трещин и щелей, которые могут образовываться в технологическом оборудовании. Остатки продукта могут скапливаться в этих местах и ​​создавать идеальные условия для размножения бактерий.
• Убедитесь, что сантехнические детали имеют скошенные внутренние углы, чтобы остатки не попадали в угловые карманы.
• Обеспечение возможности очистки оборудования на месте с помощью распыления, промывки водой, моющими средствами и химическими растворами.
• Возможность разборки небольших частей оборудования для очистки.Большинство фитингов для сантехнических труб подпадают под эту категорию.

Простота очистки сантехнических приборов для пивоварения

Трубные фитинги

используются в пищевой, фармацевтической и фармацевтической промышленности, где гигиена имеет первостепенное значение.

Их можно разобрать или частично разобрать для эффективной очистки. Их также можно чистить на месте, потому что у них нет острых углов, где могут прятаться бактерии или остатки продукта.

Бактерии могут сделать продукты и напитки вредными и непригодными для употребления человеком и даже изменить вкус пива.

Пивовары обычно больше беспокоятся о вкусе. Это связано с тем, что хмель, используемый в пиве, обладает антибактериальными свойствами.

Однако, когда бактерии портят пиво, подкисление и образование помутнения придают ему интенсивный аромат или искусственную горечь.

Нержавеющая сталь

рекомендуется для производства продуктов питания и напитков, поскольку ее легко чистить, что снижает вероятность загрязнения конечного продукта.

Нержавеющая сталь

Нержавеющая сталь

является наиболее часто используемым материалом для изготовления трубных фитингов из-за простоты очистки.

Большая часть нашей сантехники изготавливается из нержавеющей стали 304 и 316.

Нержавеющая сталь

304 содержит большое количество хрома и никеля, что делает ее относительно нержавеющей. Он также содержит кремний, углерод и марганец.

Хотя сталь 304 в основном устойчива к коррозии, она восприимчива к хлору или средам с высоким содержанием солей.

Нержавеющая сталь 316 имеет тот же химический состав, что и 304, но в нее добавлен молибден. Молибден обладает высокой устойчивостью к коррозии и используется в сплавах из нержавеющей стали для большей защиты.Таким образом, 316 по этой причине дороже, чем 304 .

Средняя шероховатость

Под микроскопом сталь имеет пики и впадины, которые могут образовывать карманы, где могут прятаться бактерии и остатки. Чтобы избежать этого, используемая сталь полируется, чтобы сгладить ее и устранить большинство пиков и впадин.

Гладкость измеряется средним значением шероховатости (Ra), которое указывает уровень гладкости стали; чем ниже среднее значение шероховатости, тем гладче сталь.

Мы используем среднюю шероховатость 32 Ra для санитарных фитингов, рекомендуемую Ra для пивоваренной и другой пищевой трубной арматуры. В мире фармацевтики используется среднее значение шероховатости 20Ra или 15Ra.

Фиксирующие трубные фитинги

Трубные фитинги

можно приваривать встык, нарезать резьбу или закреплять на месте с помощью прокладки на трубах.

Фитинги, свариваемые встык, привариваются к соседним секциям труб для образования неразъемных соединений. Резьбовые фитинги прикрепляются к трубам и другому оборудованию через соответствующие охватываемые и охватывающие интерфейсы для образования уплотнений.

Прокладки

также можно использовать для герметизации зазоров между двумя сопрягаемыми поверхностями. В некоторых случаях прокладки используются в сочетании с хомутами для повышения герметичности.

6 типов трубных фитингов

Существует более 20 различных типов трубных фитингов. Их использование варьируется от домашнего использования до перерабатывающих заводов.

Обычно используемые в пивоварении трубные фитинги включают:

• Фланцы
•  Прокладки
• Колена
• Союзы
• Тройник
• Крест

Фланцы

Фланцы — это метод соединения, используемый для соединения труб, клапанов, насосов и другого оборудования на перерабатывающем предприятии.Это второй по распространенности способ соединения после сварки.

Фланцы

популярны благодаря возможности их разборки для удобства очистки. Их можно приварить к поверхности или привинтить.

Фланцевое соединение обычно состоит из фланцев, прокладок и болтов. Отверстия на внешней стороне фланцев используются для их соединения болтами. Середина фланца может быть сварной или резьбовой.

Прокладки, такие как те, что используются в фитингах с тройным зажимом, используются для герметизации сопряженных фланцев, чтобы сделать их герметичными.

Фланцы

могут выдерживать высокое давление, поэтому их используют в производстве, но при их установке необходимо соблюдать осторожность, поскольку большинство утечек и опасности возгорания возникают во фланцевых соединениях. Следуйте инструкциям производителя и используйте их только для тех спецификаций, для которых они предназначены.

Прокладки

Прокладки представляют собой кольцеобразные уплотнения, используемые для обеспечения герметичности фланцевых соединений и других сопрягаемых поверхностей. Они разработаны, чтобы выдерживать различные типы температур и давлений, и при правильной установке они являются отличными герметиками.

Распространенной ошибкой является чрезмерное затягивание фланцевых соединений и других сопрягаемых поверхностей, в которых используются прокладки. Это приводит к чрезмерному давлению на прокладку и, как следствие, к ее разрушению.

Прокладки, используемые в пивоварении, обычно изготавливаются из резины, специально разработанной для пищевых продуктов, такой как нитрил и EPDM.

В наших трехзажимных приспособлениях для герметизации используются прокладки с наружным диаметром от ½ до 12 дюймов. Наши прокладки из Buna (нитрил) и EPDM идеально подходят для пивоварения и одобрены FDA.

Колено

Отводы — это фитинги, которые используются для изменения направления трубы на угол 45° или 90°. Как следует из названия, они выглядят как колена и образуют коленчатые соединения на соединяемых трубах. В отличие от колен, их края скошены, чтобы гарантировать, что они не могут образовывать карманы, в которых могут прятаться бактерии и остатки продукта. Это облегчает уборку.

Они сделаны из различных материалов, таких как латунь, ПВХ, нержавеющая сталь, медь и т. д. Те, которые используются в пивоварении, сделаны из нержавеющей стали из-за простоты очистки и того факта, что нержавеющая сталь не подвержена коррозии.

У нас есть широкий выбор отводов под углом 90° и 45°. Их можно приваривать встык на месте, например, отводы для стыковой сварки под углом 90° (2WCL) и отводы для стыковой сварки под углом 90°. У нас также есть фитинги с тройным зажимом, такие как колено с тройным зажимом 45° (2KMP).

Союзы

Муфты

являются альтернативой фланцам и используются в системах трубопроводов низкого давления меньшего диаметра для соединения двух труб. Их легче демонтировать, чем фланцы, что делает их идеальными для трубных соединений, требующих постоянной разборки для очистки.

Они состоят из трех частей: охватываемой части, охватываемой части и гайки. Они могут быть как резьбовыми, так и сварными. Когда штыревой и гнездовой концы соединены, они обеспечивают необходимую герметизацию, что делает их герметичными.

У нас есть некоторые соединительные продукты, такие как накидные шестигранные гайки, короткие обжимные кольца с плоским коническим седлом и длинные обжимные кольца с плоским коническим седлом.

Тройники

Тройник

представляет собой трехходовой фитинг с отводом 90° посередине. Они используются для сбора или распределения жидкости из водопроводной трубы и обычно представляют собой короткие трубы, такие как тройник с коротким выходом Tri-Clamp (7MPS). Они соединяются с трубами сваркой встык, с помощью прокладок или резьбы.

Тройники бывают трех типов:

• Прямой тройник. Диаметр патрубка обычно такой же, как и у отводной трубы.
• Тройник переходной. Патрубок имеет меньший диаметр, чем магистральный патрубок. Короткий переходной тройник Tri-Clamp (S7RMPS) является примером тройника такого типа.
• Уай. Тип тройника с ответвлением под углом 45° вместо 90°. Звездочка позволяет соединять трубы под углом 45°, что идеально подходит для уменьшения трения и турбулентности.У нас есть два типа тройников, а именно Tri-Clamp True Wyes (28BPM) и True Y-образный санитарный стыковой сварной шов (28W).

Крест

Это четырехходовой фитинг двух типов: один с входом и тремя выходами, другой с тремя входами и одним выходом.

Похоже на крест, как следует из названия.

Концы могут быть приварены в раструб или иметь резьбу для соединения с соединительными трубами.

Они идеально подходят для сред с низким давлением и низкой температурой, таких как фармацевтическая промышленность, поскольку их конструкция уже создает нагрузку на фитинг и соединительные трубы.

Трубные фитинги для всех ваших потребностей в пивоварении

Уверены в настройке?

У нас есть все вышеупомянутые трубные фитинги и многое другое для всех ваших потребностей в сантехнике и многое другое.

Ознакомьтесь с нашим полным каталогом продукции, чтобы узнать о типах фитингов, диаметрах труб и т. д., или свяжитесь с нами по любым вопросам, которые у вас есть.

У нас есть то, что вы хотите для вашей пивоварни? Позвоните нам по телефону (800) 270-8926, чтобы получить бесплатное предложение.

Использование бессвинцовых труб, фитингов, приспособлений, припоя и флюса для питьевой воды

1 сентября 2020 г.S. Агентство по охране окружающей среды (EPA) опубликовало окончательный регламент «Использование бессвинцовых труб, фитингов, приспособлений, припоя и флюса для питьевой воды». В окончательном правиле EPA вносит соответствующие изменения в существующие правила на основе Закона о сокращении содержания свинца в питьевой воде (RLDWA) и Закона о пожарной безопасности, принятого Конгрессом. Окончательное правило также требует, чтобы производители или импортеры подтверждали, что их продукты соответствуют требованиям, используя последовательный процесс проверки в течение 3 лет с даты публикации окончательного правила в Федеральном реестре.В результате это новое правило уменьшит содержание свинца в питьевой воде и обеспечит общее понимание штатами, производителями, инспекторами и потребителями сантехники, не содержащей свинца.

Обзор требований Закона о безопасной питьевой воде без содержания свинца

Раздел 1417 Закона о безопасной питьевой воде (SDWA) устанавливает определение «не содержит свинца» как средневзвешенное значение 0,25% свинца, рассчитанное на смачиваемых поверхностях трубы, трубного фитинга, сантехнического фитинга и арматуры, и 0,25 %. 2% свинца для припоя и флюса. Закон также предусматривает методологию расчета средневзвешенного значения смоченных поверхностей.

Закон запрещает «использование любой трубы, любой трубы или сантехнического фитинга или арматуры, любого припоя или любого флюса после июня 1986 года при установке или ремонте (i) любой системы общественного водоснабжения; или (ii) любая сантехника в жилом или нежилом помещении, обеспечивающая воду для потребления человеком, которая не содержит свинца».

Кроме того, существует запрет на ввоз в продажу труб, любых трубных или сантехнических фитингов или приспособлений, любого припоя или любого флюса, не содержащего свинец; если только они не используются в производственных или промышленных целях.

SDWA включает несколько исключений из требований о содержании свинца, в частности, для сантехнических устройств, которые используются исключительно для непитьевых услуг, а также список конкретных продуктов: унитазы, биде, писсуары, наливные клапаны, клапаны смыва, пожарные гидранты, наполнители для ванн. , душевые клапаны, сервисные седла или главные задвижки водораспределения диаметром 2 дюйма или больше.

Законодательная история

В 1986 г. Конгресс внес поправки в Закон о безопасной питьевой воде, запрещающие использование труб, припоя или флюса, не содержащих свинца, в системах общественного водоснабжения или сантехнике в учреждениях, обеспечивающих воду для потребления человеком.В то время «бессвинцовыми» считались припои и флюсы с содержанием свинца не более 0,2%, а трубы с содержанием свинца не более 8%.

В 1996 году Конгресс внес дополнительные поправки в Закон о безопасной питьевой воде, требуя, чтобы сантехнические фитинги и приспособления (конечные устройства) соответствовали добровольным стандартам выщелачивания свинца. Поправки также запрещают введение в торговлю любых труб, труб или сантехнических фитингов или приспособлений, которые не содержат свинца.

В 2011 году Конгресс принял Закон о сокращении содержания свинца в питьевой воде (RLDWA), в котором было пересмотрено определение отсутствия содержания свинца путем снижения максимального содержания свинца на смачиваемых поверхностях сантехнических изделий (например, труб, фитингов, сантехнических фитингов и приспособлений) с 8 % до средневзвешенного значения 0. 25%, устанавливая установленный законом метод расчета содержания свинца и отменяя требование о том, чтобы продукты, не содержащие свинца, соответствовали добровольным стандартам, установленным в соответствии с SDWA 1417 (e) для выщелачивания свинца из новых сантехнических фитингов и приспособлений.

Законодательство RLDWA 2011 года также создало исключения в разделе 1417 SDWA от запретов на использование или введение в торговлю «труб, фитингов, сантехнических фитингов или приспособлений, включая устройства предотвращения обратного потока, которые используются исключительно для непитьевых услуг, таких как производство, промышленная обработка, ирригация, полив на открытом воздухе или любые другие виды использования, при которых вода не предназначена для потребления человеком» (SDWA 1417(a)(4)(A)).Исключением являются также «туалеты, биде, писсуары, наливные клапаны, клапаны смыва, наполнители для ванн, душевые клапаны, сервисные седла или главные задвижки водораспределения диаметром 2 дюйма или более» (SDWA 1417(a)(4)( Б)).

Закон о противопожарной безопасности от 2013 года внес дополнительные поправки в раздел 1417 SDWA, чтобы пожарные гидранты были включены в список сантехнических устройств, на которые распространяются исключения.

Уведомления о прошлых публичных собраниях, презентации и краткое изложение закона

Медные фитинги: Медные фитинги для водопровода

О медных фитингах

Медные фитинги имеют множество применений, от водопровода с горячей и холодной водой до водяного отопления и многих других, в жилых, коммерческих и промышленных условиях.

Типы соединений в медной сантехнической арматуре

Мужской пот, Улица и «ФТГ» — все относятся к соединению, равному по размеру медной трубе. Если в описании медного потового фитинга есть что-либо из вышеперечисленного, его можно впаять внутрь обычного медного потового фитинга с внутренней резьбой.

Женский пот, SWT и «C» относятся к медному женскому потовому соединению. Женский фиттинг для пота принимает эквивалент медной трубы, то есть «Street», «Ftg» или мужской пот.

Наружная или внутренняя резьба NPT (MNPT или FNPT), MIP или FIP. к фитингу или трубе с одинаковой резьбой соответственно.

Типы медных фитингов

Отводы используются, когда установщику необходимо сделать крутой поворот, создать смещение, объехать препятствие или заглушку из стены или пола. Медные отводы бывают 90-градусные и 45-градусные, причем первые являются наиболее популярными. Медные уличные локти имеют обычное соединение женского пота с одной стороны и «уличного» (или мужского пота) с другой.

Муфты предназначены для соединения двух одинаковых или неравных медных труб. Медные муфты стандартного типа имеют внутренний стопор (углубленный или вальцованный) для предотвращения соскальзывания трубы за центр фитинга.Скользящие муфты не имеют упора и могут свободно скользить по трубе.

Тройники разделяют поток через главную водопроводную трубу на (2) трубы меньшего или одинакового размера. Верхнюю (середину) медного тройника можно использовать для ответвления существующей линии к арматуре или для подсоединения сливного клапана, расширительного бака, регулятора и т. д.

Заглушки устанавливаются на концы медной трубы либо временно — для целей опрессовки или постоянно — для перекрытия существующей линии.

Резьбовые переходники позволяют легко переходить между резьбовыми трубами и фитингами и медными сантехническими фитингами. Они бывают с мужской или женской резьбой и могут быть обычными или «уличными» (мужскими).

Термин равноценный фитинг указывает на то, что все впускные и выпускные отверстия фитинга имеют одинаковый размер, и обеспечивает более интуитивно простое описание продукта. В сантехнике слово «равный» обычно опускается, и если в описании продукта говорится о медном тройнике 1/2 дюйма, это означает, что это тройник 1/2 дюйма C x 1/2 дюйма C x 1/2 дюйма C.

Термин переходник или переходник используется для описания медного фитинга, который помогает переходить между трубами (или фитингами) большего и меньшего диаметра. Например, переходная муфта 1 x 3/4 дюйма позволяет уменьшить размер медной трубы с 1 дюйма до 3/4 дюйма.

Материалы для пайки:

Медный фитинг соединяется с медной трубой методом пайки. Материалы, необходимые для пайки трубы и фитинга:

1. Труборез — отрезает медные трубки до нужной длины.
2. Устройство для удаления заусенцев (дополнительно) — большинство современных труборезов имеют встроенное лезвие для удаления заусенцев.
3. Проволочная щетка — очищает внутреннюю часть фитинга и удаляет тонкий оксидный слой, обнажая голую блестящую медь.
4. Абразивная сетчатая ткань или наждачная бумага (от мелкой до средней крупности) или абразивная сетчатая ткань (специально сделанная для медных труб) — для очистки внешней поверхности трубы.
5. Флюс (паяльная паста) — используемый химический состав предотвращает окисление меди во время пайки и удаляет остатки жира с поверхности трубы/фитинга.
6. Припой — используйте только бессвинцовый припой для линий питьевой воды или обычный припой для систем отопления.
7. Пропановая или бутановая горелка и боёк — на некоторых моделях последний может быть встроен в горелку.

Перекрестная ссылка медных фитингов по производителю:

Часто задаваемые вопросы:
В: Что означают «C» и «FTG»?
A: «C» относится к женскому соединению пота в медных фитингах, а «FTG» относится к мужскому соединению пота.Например, фитинг 1/2″ C x 3/4″ MPT (с наружной резьбой) будет иметь соединение с внутренней резьбой 1/2″ с одной стороны и наружную резьбу 3/4″ с другой. Точно так же локоть 3/4 дюйма C x 3/4 дюйма FTG будет иметь женское соединение пота с одной стороны и мужское потоотделение с другой.

В: Что это за фитинги?
О: Их называют «коваными медными фитингами».

В: Совместимы ли эти фитинги с медными трубами и фитингами, которые можно приобрести в моем местном магазине сантехники или в магазине товаров для дома?
О: Да.Они также производятся в соответствии с теми же размерными стандартами с использованием того же (или лучшего) разрешения на медь и имеют необходимую сертификацию NSF для использования в системах питьевой воды — жилых или коммерческих.

Фитинги 101: Введение – Brennan Industries

Резьба Общества автомобильных инженеров (SAE)

SAE J1926 Уплотнительное кольцо с цилиндрической резьбой (ORB) рекомендуется Национальной ассоциацией противопожарной защиты (N.F.P.A.) для предотвращения утечек в гидравлических системах среднего и высокого давления.Соединение с наружной резьбой представляет собой прямую резьбу с уплотнительным кольцом. Гнездовой порт имеет прямую резьбу и обработанную поверхность, обеспечивающую гладкую плоскую поверхность (минимальное пятно), а также фаску в месте установки уплотнительного кольца. Он герметизируется, когда уплотнительное кольцо вдавливается в фаску при сопряжении охватываемого соединения. Это также считается механическим соединением.

SAE J514 JIC/37° Гидравлические соединения распространены в большинстве гидросистем. И мужские, и женские компоненты имеют седла под углом 37°.Уплотнение производится путем установления контакта между раструбным и коническим седлами охватываемой части. Это также считается механическим соединением.

Соединения SAE J512 45° используются в автомобильных, холодильных и грузовых трубопроводных системах. Эти соединители обычно изготавливаются из латуни. Соединения с наружной и внутренней резьбой имеют гнезда под углом 45°, где уплотнение выполняется в месте соединения раструба с наружной резьбой и конуса с внутренней резьбой. Это тоже механическое соединение.

ПРИМЕЧАНИЕ. Размеры панели приборов: -02, -03, -04, -05, -08 и -10 для SAE 37° и SAE 45° имеют одинаковую резьбу, но НЕ ТАКИЕ посадочные углы.Смешивание двух разных типов фитингов приведет к утечке, поэтому будьте осторожны при измерении углов посадки.

SAE J1453 (ORFS) Соединения с торцевым уплотнением с уплотнительным кольцом считаются лучшими для контроля утечек. Штекерный соединитель имеет прямую резьбу и уплотнительное кольцо на лицевой стороне. Матрица имеет прямую резьбу и обработанную плоскую поверхность. Уплотнение происходит путем прижатия уплотнительного кольца к плоской поверхности внутренней резьбы, аналогично фитингу с разъемным фланцем. Нити поддерживают соединение механически.

SAE J512 Перевернутые соединения обычно используются в автомобильных системах. Штекерный соединитель представляет собой либо раструб под углом 45° внутри трубного фитинга, либо гнездо под углом 42° в обработанном адаптере. Матрица имеет прямую резьбу с перевернутым раструбом под углом 42°. Фитинги герметизируются на развальцованных поверхностях. Эти нити также поддерживают механическое соединение.

Фланец с 4 болтами SAE J518*  Для этих соединений существует два номинала давления: код 61, который считается стандартной серией, и код 62, который соответствует серии 6000 PSI.Конструкция одинакова для каждой серии, однако диаметр головки фланца и расстояние между отверстиями под болты больше для соединения высокого давления 6000 фунтов на квадратный дюйм, код 62. Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями для болтов, расположенными по прямоугольной схеме вокруг порта. Патрубок представляет собой фланцевую головку с канавкой для уплотнительного кольца, разъемными или невыпадающими половинками фланца и отверстиями под болты, которые соответствуют отверстию. Уплотнение выполнено там, где уплотнительное кольцо сжимается между фланцевой головкой и плоской поверхностью порта.Соединение удерживается резьбовыми болтами.
*За исключением размеров болтов, SAE J518, JIS B 8363, ISO/DIS 6162 и DIN 20066 взаимозаменяемы.

Фитинги для садовых шлангов: все, что вам нужно знать

Полив вашего сада является важной задачей для его роста. Планируете ли вы поливать свой задний двор прямо из шланга, используя разбрызгиватели или распылитель, вам понадобятся фитинги, которые позволят этому различному оборудованию правильно сочетаться друг с другом.

Фитинги для садовых шлангов — это различные соединители, которые обеспечивают правильный поток воды из вашего крана через шланг и, наконец, к вашему растению.Все это без утечек и поддержания нужного давления.

Эти фитинги изготовлены из различных материалов, таких как пластик, алюминий и латунь. Фитинги для садовых шлангов из латуни дороже пластиковых, но они более долговечны и рекомендуются для использования в вашем саду.

Фитинги для садовых шлангов бывают разных размеров, чтобы соответствовать разным размерам кранов, необходимому давлению и объему, а также длине. Получение неправильного размера может быть неприятно; Вот почему мы составили эту статью, чтобы помочь вам выбрать правильный размер и получить почти все, что вам нужно знать о фитингах для шлангов для вашего сада.

Что такое резьба для садового шланга?

Прежде чем мы рассмотрим различные размеры, вы должны знать, что такое нить и как ее использовать.

Резьба для садового шланга — это линии внутри или снаружи краев кранов и фитингов для садового шланга, которые обеспечивают их плотное прилегание друг к другу. Существуют различные шаги резьбы, и для единообразия существует стандартный размер резьбы, широко известный как резьба для садового шланга (GHT) или национальный шланг (NH).

Резьба

бывает разных размеров, но чаще всего для садоводства используется резьба с шагом 11.5NH на дюйм.

Размеры соединителей для садовых шлангов

Теперь мы знаем, что такое поток; мы можем пойти прямо и увидеть различные размеры соединителей садового шланга.

Метчики и их фитинги бывают разных размеров, от 3/8” до 3/4”. Некоторые из самых популярных размеров включают 3/8 дюйма, 3/4 дюйма, 1/2 дюйма и 5/8 дюйма.

Наиболее распространенные размеры садовой арматуры: 5/8” и 11,5NH (5/8” — диаметр, а 11,5NH — шаг резьбы). Шланги для коммерческих целей, таких как полив общественных парков, обычно поставляются с большим размером шланга 3/4″ и 11.5НХ.

Как измерить размер фитинга садового шланга и крана

Если вам интересно, как вы можете измерить размер вашего крана или любого фитинга, возможно, у вас уже есть помощь в покупке соответствующих соединителей; Ну вот.

Возьмите рулетку и измерьте внутренний диаметр фитинга с внутренней резьбой, а также внешний диаметр фитинга с наружной резьбой. Внутренняя резьба называется внутренней, если резьба размещена внутри фитинга, а наружная резьба размещена снаружи фитинга.

Фитинги для садовых шлангов и когда они вам понадобятся

Чтобы правильно направлять воду из дома в сад, на каждом перекрестке необходимо использовать правильный фитинг для садового шланга.

Вот некоторые из самых популярных фитингов и когда они вам нужны.

Мастер по ремонту шлангов

Устройство для ремонта шлангов — это фитинг, используемый для неразъемного соединения двух шлангов вместе для увеличения их длины. Эти шланги нуждаются в фитинговом соединителе, который предотвратит утечку, а также сохранит давление воды.

Для использования этого фитинга;

• Присоедините соединитель крана к крану
• Соедините один конец соединителя шланга со шлангом, а другой — с соединителем крана

.

• Вставьте один конец шланга в соединитель шланга, а другой конец в приспособление для ремонта шланга

.

• Закрепите один конец второго шланга в приспособлении для ремонта шланга, а другой конец — в соединителе водозапорного шланга

.

Соединители шлангов для защиты от воды

Они устанавливаются на краю шланга, который будет подсоединен к разбрызгивателям или пистолетам-распылителям для управления потоком воды.

Эти водозапорные соединители позволяют заменять разбрызгиватели, не перекрывая поток воды из крана.

Шланг

Это труба, которая ведет воду из крана/крана в сад. Эта труба бывает разного размера и длины.

Знание количества воды и того, как далеко вы хотите направить воду, поможет вам выбрать правильный размер и длину шланга. Помните, чем он длиннее, тем меньше давления он будет нести.

Соединители для смесителей

Это фитинги, подсоединяемые к вашему садовому крану до использования любого другого фитинга. В зависимости от типа резьбы (наружная/внутренняя) соединительные элементы могут быть закреплены либо внутри крана, либо снаружи.

Зажимы для соединителей

обычно используются для надежной фиксации соединителей на кране, чтобы вода не вытесняла их во время использования.

Соединители для шлангов

Этот тип соединителей устанавливается на край шланга, который будет присоединен к соединителю крана или штекерным соединителям.

Соединитель для шланга является связующим звеном между соединителем крана и шлангом. Соединители шлангов должны иметь обратный клапан, который пропускает воду только в одном направлении.

Двойные штекерные разъемы

Соединители этого типа имеют два конца с наружной резьбой и соединяют два шланга вместе.

Отличается от приспособления для ремонта шлангов тем, что это временное решение, которое можно легко разъединить и соединить обратно.

Метод его использования не так уж отличается от ремонтника шлангов.сообщить об этом объявлении

Соединитель крана🡪соединитель для шланга🡪шланг1🡪соединитель для шланга с защитой от воды🡪соединитель с двойной наружной резьбой🡪соединитель для шланга🡪шланг2🡪соединитель для воды со стопором

Адаптеры

В ситуациях, когда ваш смеситель и фитинг имеют разные диаметры, вам понадобится переходник для их соединения.

Например, если диаметр вашего крана составляет 3/4″, а соединительный патрубок — 5/8″, все, что вам нужно сделать, это приобрести переходник размером 3/4″ на одном конце и 5/8″. в другом.Затем подключитесь соответствующим образом.

3-контактные разъемы

Эти соединители используются для разветвления воды на несколько путей. Его также называют Y-разъемом из-за его формы.

Для соединения этого типа соединителя;

Соединитель для крана🡪соединитель для шланга🡪шланг🡪соединитель для шланга с защитой от воды🡪Y-образный соединитель🡪2x соединителя для шланга🡪2x шланга🡪2x соединителя для шланга с защитой от воды

Быстроразъемные соединения

Это современные фитинги, не требующие чрезмерного усилия для установки, в отличие от обычных фитингов с резьбой.

Этот тип фитингов удобен и может использоваться на кранах без подсоединения соединителя крана.

Как подключить разбрызгиватель к шлангу

При подсоединении спринклера к шлангу используется та же техника, что и при подсоединении трубки к пистолету-распылителю.

После подсоединения шланга к крану с помощью различных фитингов, перечисленных выше, вы просто вставляете разбрызгиватель в соединитель шланга для остановки воды.
