Какое давление выдерживает труба пластиковая: на какую максимальную температуру рассчитаны трубы для отопления, какое рабочее давление держат, сколько атмосфер

Содержание

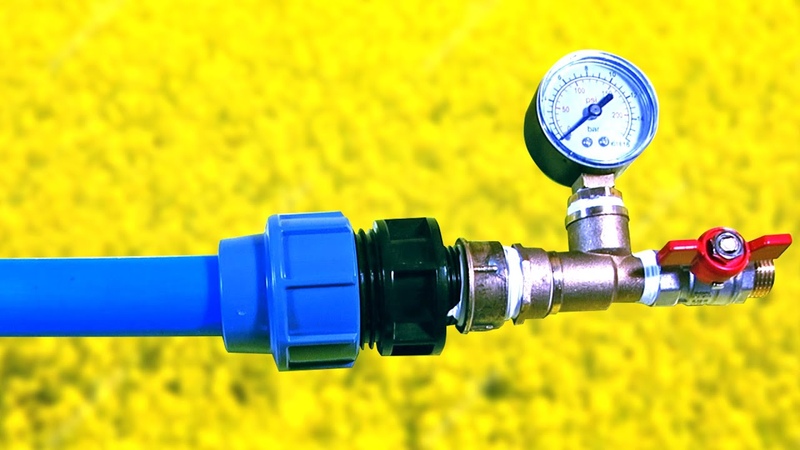

Давление в полипропиленовых трубах

Полипропиленовые трубы при всей своей надежности и высоком качестве имеют весьма доступную стоимость. Именно поэтому спрос на них со временем только усиливается. Полипропиленовые трубы в настоящее время уверенно вытеснили традиционные водопроводные трубы, сделанные из стали. Стальные трубы обходятся дороже и требуют постоянного ремонта из-за высокой склонности к коррозии. Перед покупкой обязательно необходимо узнать, какое давление выдерживают полипропиленовые трубы, чтобы избежать возникновения каких-либо серьезных неприятностей в процессе их эксплуатации.

Что такое рабочее давление в полипропиленовых трубах

1. Продолжительность срока службы полипропиленовой трубы — 50 лет. В том случае, если на стенку полиэтиленовой трубы на протяжении пятидесяти лет при прохождении по ней воды температурой 20 градусов Цельсия будет воздействовать напряжение растяжения, то по истечению указанного срока труба просто лопнет. Это напряжение в стенке полипропиленовой трубы и создается тем самым рабочим давлением.

2. Максимально допустимое рабочее давление выражается в мега-паскалях и обозначается МПа.

Как выбрать полипропиленовые трубы в зависимости от давления

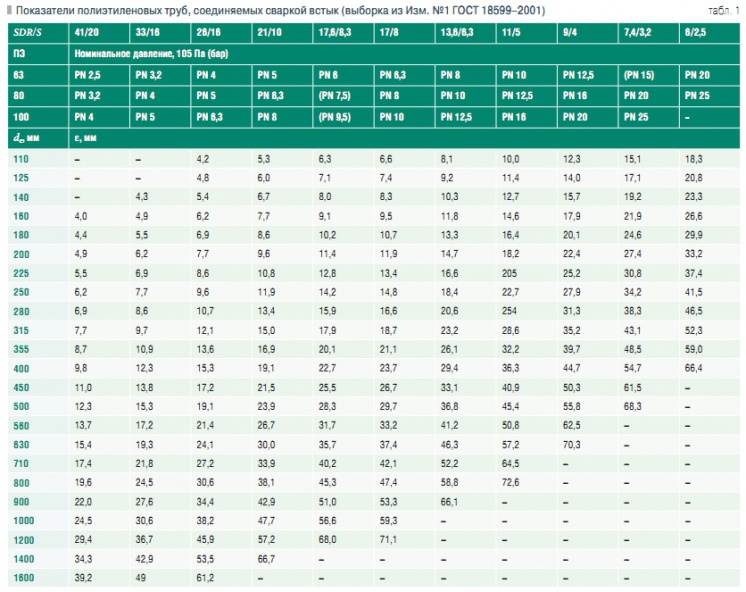

1. То, какое давление способна выдержать та или иная полипропиленовая труба можно легко узнать по обозначенной на ней маркировке. Силу давления, которое может выдержать труба, можно определить по числу, стоящему сразу за буквами PN. Чем выше данное число, тем, соответственно, большее давление, а также температуру воды может выдержать данная полипропиленовая труба.

2. Полипропиленовые трубы, на которых обозначена маркировка PN10 предназначаются только для холодной воды. Давление в водопроводе в данном случае не должно превышать 1 МПа. Стоят такие полипропиленовые трубы совсем недорого. Используются, в большинстве случаев, они только лишь для создания поливальной системы для приусадебного участка либо огорода.

3. Для монтажа водопроводной системы в помещениях, как правило, берут полипропиленовые трубы, имеющие маркировку PN20. У таких труб достаточно толстые стенки. Допустимое давление воды в полипропиленовых трубах с маркировкой PN20 составляет до 6 МПа, но только лишь если температура воды не превышает 20 градусов Цельсия. При температуре воды в 75 градусов Цельсия данные полипропиленовые трубы способны выдержать давление 2 МПа.

4. Армированные полипропиленовые трубы, имеющие маркировку PN25, делаются из полипропиленовых труб с маркировкой PN20. Эти трубы покрываются сверху слоем алюминиевой фольги. На фольгу снова кладется слой полипропилена. Такие трубы используются для монтажа системы горячего водоснабжения. Также их можно применять для разводки системы отопления. Трубы PN25 выдерживают давление в 1 МПа при прохождении через них воды температурой 95 градусов Цельсия.

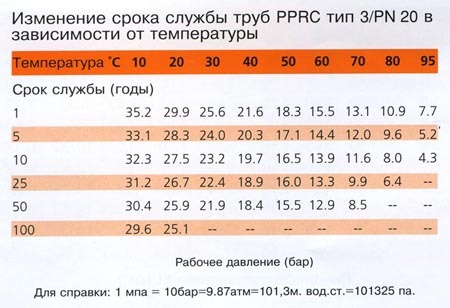

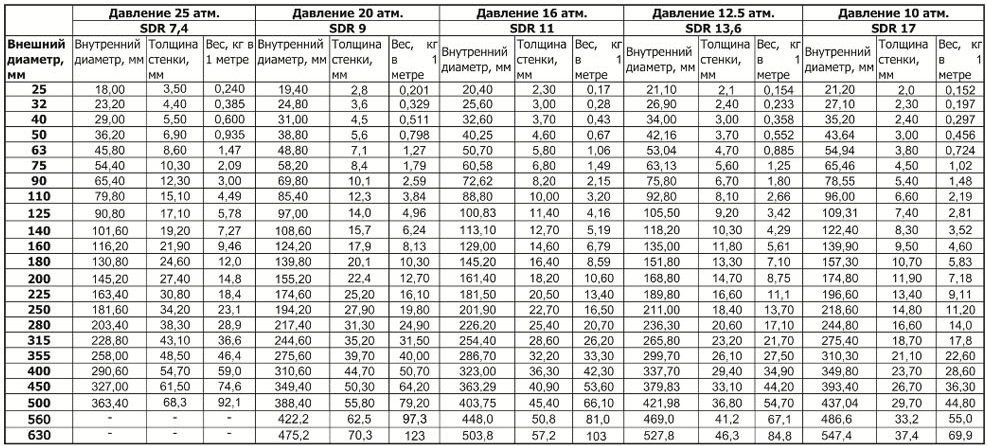

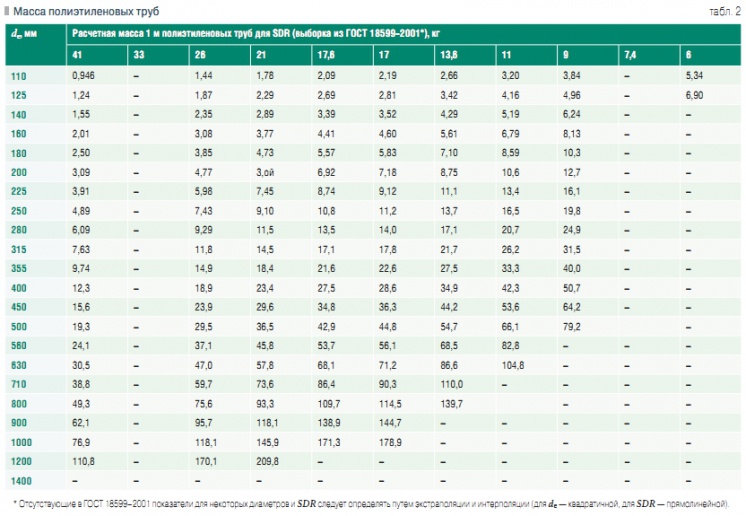

Таблица давлений и температур полипропиленовых труб

Чтобы узнать максимально точно, какую температуру и при каком давлении способны выдержать полипропиленовые трубы можно воспользоваться довольно удобной, подробной и понятной таблицей, приведенной ниже.

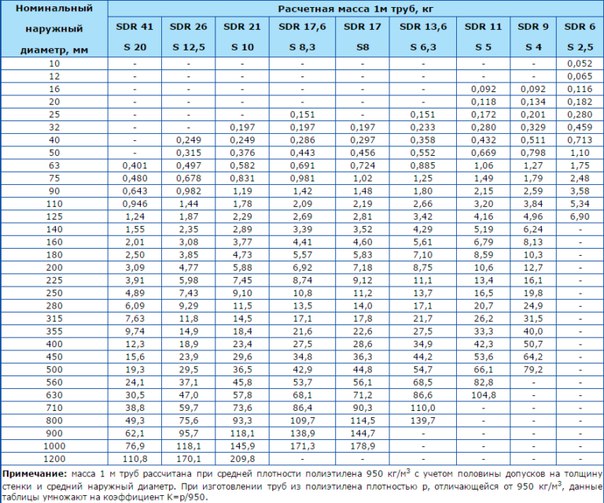

Какую температуру выдерживают полипропиленовые трубы

Общие сведения

Максимальная температура теплоносителя для полипропиленовых труб составляет 950C Цельсия. При 1400C данный материал легко деформируется ввиду мягкости. Существует риск разрыва. Если нагрев достигает 2000C, материал начинает плавиться.

Поскольку нагрев горячей воды в системе отопления большинства квартир и домов не превышает 900C, данные изделия вполне пригодны для использования. Однако изготавливаются они из разных компонентов, поэтому не каждая модель может выдержать даже 600C. Также особые требования предъявляются к изделиям, используемых в системе «тёплый пол».

Можно ли использовать полипропилен при температурных показателях выше нормы? Специалисты дают отрицательный ответ. Да, материал сможет выдержать кратковременный скачок, однако такая температура не должна быть постоянной. В противном случае срок службы данных снижается в разы. Модель, рассчитанная на 50 лет использования, едва прослужит год при показателях, вдвое превышающих норму.

Зависимость давления и температуры

Важным параметром является не только температура, но и давление. Предельный параметр – 30 килограмм на квадратный сантиметр. Однако производитель рекомендует не превышать давление свыше 10 килограмм.

Какую температуру выдерживают полипропиленовые трубы для горячей воды со средними характеристиками? Для максимально долгого срока службы рекомендуется, чтобы нагрев жидкости не превышал 700C, а давление – 6 атмосфер.

При выборе труб для холодного или горячего водоснабжения важно проверить качество материала. Изделие не должно иметь:

  • Расслоений.
  • Вкраплений.
  • Пузырьков.

В противном случае, срок эксплуатации не будет соответствовать заявленному производителем.

Температура и маркировка

Узнать, какую температуру выдерживают изделия, можно по маркировке:

  • PN 10. Такая модель отлично подойдёт для холодных жидкостей. Полипропиленовые трубы и фитинги РТП для внутренней канализации и водопровода рассчитаны на температуру до 450C.
  • PN 16. Может применяться как для холодного теплоносителя, так и для подвода жидкости к системе отопления. Нагрев воды может достигать 600C.
  • PN 20. Температура воды может составлять от 0 до 800C. Эта характеристика позволяет использовать их для систем отопления.
  • PN 25. Отличительная черта – армирование, за счёт чего модель способна выдержать большое давление и температуру. Изделие с маркировкой PN25 выдерживает нагрев до 950C. Армирование может выполняться несколькими материалами (об этом немного позже).

Важно! Стоит знать, что есть прямая зависимость цены и маркировки. Чем выше число после PN, тем дороже будет изделие. Поэтому не обязательно приобретать для холодного водопровода и канализации трубы маркировкой выше PN10. А вот для систем отопления следует выбирать изделия PN16, 20 или 25.

На что влияет армирование?

С целью получить хороший нагрев помещения в квартире устанавливается обратный трубопровод и увеличивается нагрев воды на 100C. При увеличении нагрева материал теряет свойства и расширяется в диаметре. При существенном повышении температур изделие может лопнуть. Это особо опасно при установке коммуникаций в бетонной стяжке. Это приводит к:

  • Растрескиванию бетона.
  • Течи системы отопления.

С целью снизить коэффициент расширения, производители армируют трубы – усиливают несущую способность полипропилена другим материалом:

  • Алюминиевой фольгой, что наносится на внешнюю поверхность.
  • Алюминием, который располагается внутри изделия, ближе к внешней части (в частности, трубы Valtec PP-ALUX).
  • Стекловолокном (например, трубы Valtec PP-Fiber).
  • Композицией из фибро- и стекловолокна.

Помимо снижения теплового расширения, армирование позволяет сохранить прочность материала при существенном нагреве. Даже если жидкость нагреется до 1200C, изделие не лопнет, как это произойдет с неармированными аналогами.

Специалисты рекомендуют выбирать изделия, армированные стекловолокном. При одинаковой стоимости, такие модели имеют ряд преимуществ:

  • Не требуют зачистки краёв перед установкой.
  • Имеют короткое время пайки (такое же, как у неармированных аналогов).
  • Отсутствует внутреннее расслоение материала.

Полипропиленовые трубы со стекловолокном соответствуют маркировке PN25, а потому выдерживают температуру до 950C, сохраняя свою толщину. Критической для таких изделий является температура в 1200C. Материал может выдержать кратковременный нагрев, однако при постоянном воздействии ресурс изделия значительно снижается.

Подводим итоги

Мы выяснили, что изделия для холодного водоснабжения рассчитаны на температуру до +450C, для горячего – от 60 до 950C. Выбирая коммуникации для дома, важно учитывать несколько характеристик:

  • Тип водоснабжения (холодное/ горячее).
  • Разбег температур в квартире зимой и летом в месте установки коммуникаций.
  • Тип отопления и требования строительных норм.

Зная данные параметры, можно подобрать наиболее подходящий тип для конкретного случая, не переплатив за более дорогой вариант.

Полипропиленовые трубы — температура эксплуатации и другие особенности


В наши дни пластик считается наиболее предпочитаемым материалом для обустройства жилища. Самая современная его разновидность – полипропилен, который идеально подходит для создания напорных отопительных систем и систем водоснабжения.


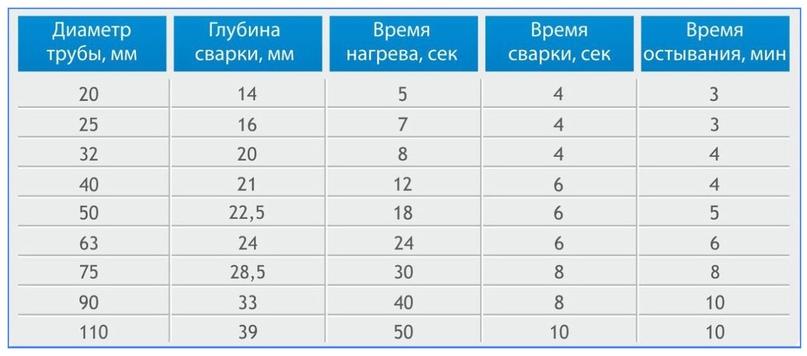

В отличие от стали полипропилен устойчив к большому количеству реагентов, надежен и прост в эксплуатации. Более того, осуществить монтаж труб можно самостоятельно, без помощи специалиста. Монтируются трубы пайкой, т.е. благодаря нагреву элементов. Соединение, получаемое в процессе нагрева, отличается особой прочностью и герметичностью.


Различают три типа:

  1. Трубы с различной толщиной стенок
  2. Трубы с армированием
  3. Трубы, которые подходят для давления с показателем 10, 16, 20 атмосфер.


Важным моментом при выборе полипропиленовых труб является то, какую температуру они способны выдерживать. Некоторые изготовители труб гарантируют пятидесятилетний срок эксплуатации, даже при максимальной температуре 95 градусов. Однако продолжительность срока службы также зависит и от другого фактора – давления.


Если давление будет низким, а температура напротив высокой или же наоборот, то труба прослужит довольно долго, но если оба показателя высокие, тогда срок эксплуатации сократится. Для увеличения срока службы труб важно, чтобы давление не превышало 6 атмосфер, а температура не была выше 75 градусов.


Самые надежные в плане эксплуатации армированные трубы акватерм  (из материала Fusiolen) — температура, которую они могут выдерживать, достигает 120 градусов. Однако нельзя, чтобы такая температура была постоянной, ведь это значительно снижает срок службы трубы.


При температуре 175 градусов происходит плавление полипропиленовых труб, даже армированных. Но если температура трубы немного ниже отметки плавления при максимальном давлении, полипропиленовая труба без армирования лопнет, а с армированием такого не произойдет.


Трубы из полипропилена имеют массу преимуществ. Это высокая теплопроводность, отменная звукоизоляция, гигиеничность, долговечность, малый вес, прочность, отсутствие электрической проводимости, прекрасная технологичность, а также быстрый и легкий монтаж, не требующий особых усилий.


Полипропиленовые трубы превосходно себя зарекомендовали на современном строительном рынке, что одновременно с невысокой стоимостью делает их самыми востребованными. Качество исходных материалов и правильный монтаж – гарантия длительного срока эксплуатации.


Подводя итог, можно составить таблицу особенностей температуры.

Таблица особенностей эксплуатации полипропиленовых труб  при различной температуре.








Температура


Особенность


свыше 120 градусов


Разрыв или плавление трубы


от 95 до 120 градусов


Критическая температура, трубы выдерживают кратковременно.


95 градусов


Срок службы от 20 до 40 лет


от 75 до 95 градусов


Срок службы от 40 до 50 лет


до 75 градусов


Срок службы более 50 лет

Минимальные сроки поставки


Весь ассортимент хранится на нашем складе в Москве, благодаря этому, мы можем поставить продукцию в самые кратчайшие сроки. По Москве — в день оплаты, при наличии продукции на нашем складе или в течении нескольких дней при их отсутствии.


Так как наша компания представитель завода aquatherm GmbH — мы можем организовать быструю поставку из за границы даже сверх крупных объемов.

Купить полипропиленовые трубы


Что бы купить систему трубопроводов, пришлите нам спецификацию объекта или непосредственное количество необходимых труб и фитингов.


В большинстве случаев все продукция будет находится на нашем складе в Москве и Вы получите самые минимальные сроки поставки.

КАКОЕ давление выдерживают полипропиленовые трубы для отопления?

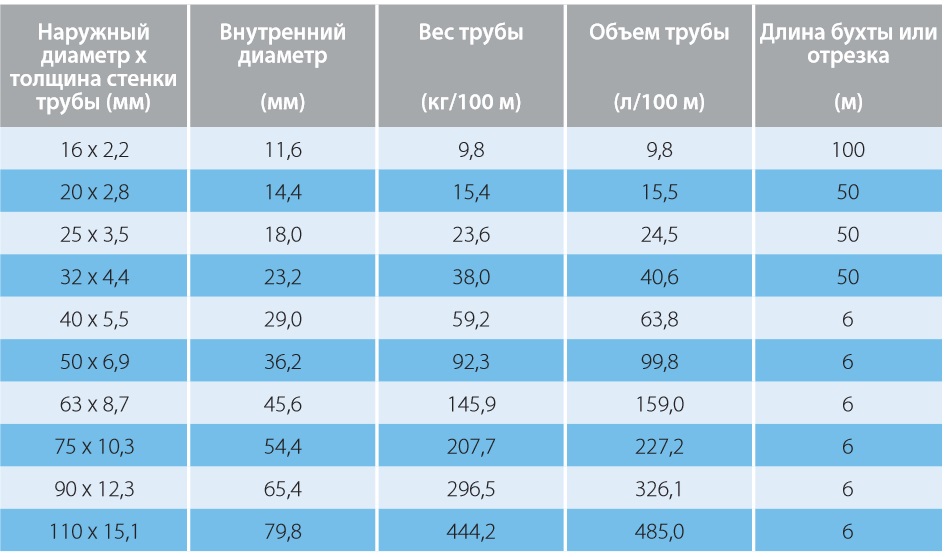

Показатель давления выражается в мега-паскалях, в документациях обозначается как МПа. Следует чётко уяснить: давление, которое испытывает труба напрямую связано с температурой воды, которая течёт по ней. А это в свою очередь отражается на сроке службы изделия. Чем выше будет первое, тем ниже — второе. Эта зависимость хорошо показана в таблице ниже (она же и отвечает на вопрос из заголовка)

Например, при температуре 20 градусов Цельсия обычная полипропиленовая труба прослужит 50 лет, за всё время эксплуатации она будет непрестанно находиться под силами растяжения. По истечении 50 лет,  из-за этого давления она просто…лопнет.

Как выбрать нужную трубу?

Научитесь читать маркировку. Например, цифра идущая сразу после букв PN — это сила давления. Допустим, PN10  подойдёт исключительно для холодной воды, потому что максимальное давление равняется 1 МПа. Стоит подобное изделие недорого и отлично подойдёт для создания поливной системы на дачном участке.

Для отопления помещений, создания водопроводной системы, подойдёт полипропиленовая труба с маркировкой PN25, желательно армированная, с внешним диаметром 26-32 мм.

Выбор производителя играет значение.

Имеется негласный рейтинг брендов, которым можно доверять:

Из отечественного — это продукция Политека и PRO AQUA.

Из зарубежного: Rehau, чешский Экопластик, турецкие Firat и Jakko. Досточно хороши, при низкой цене, китайские трубы марки Blue Ocean.

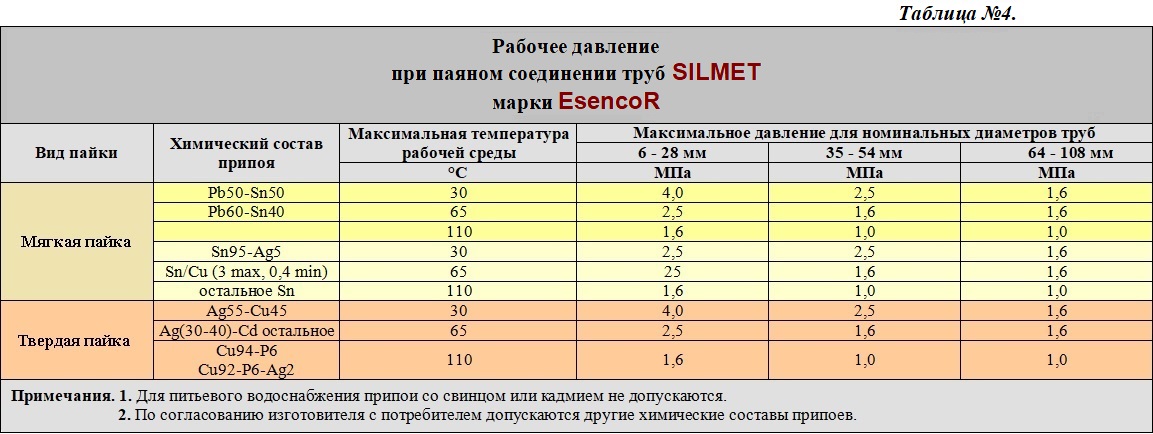

О давлении в областях пайки и местах соединений.

Давление в области, где проводилась пайка (при учёте качественно выполненной работы) ничем не отличается от общей по трубе. Естественно, работу должен выполнять профессионал, особенно если полипропиленовая труба окажется в последствии замурованной в бетон или другие покрытия.

Подробнее обо всём этом расскажет 10-й ролик:

Информация по теме:

Какую температуру и давление выдерживает металлопластиковая труба?

Металлопластиковые трубы совмещают в себе все положительные качества металлических и пластиковых труб, но при этом не обладают присущими им недостатками.

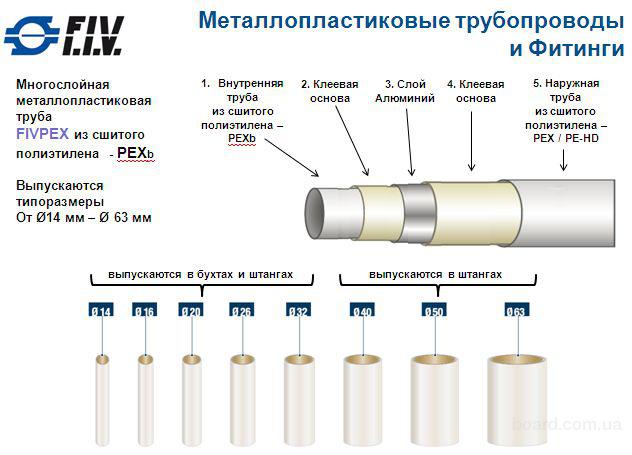

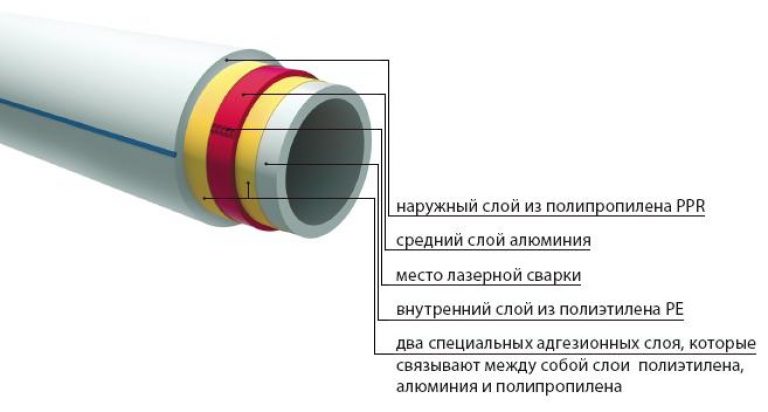

Конструкция трубы состоит из нескольких слоев:

  • внутренний слой полиэтилена;
  • адгезив;
  • алюминиевая лента, сваренная по длине лазерной сваркой;
  • адгезив;
  • наружный слой пластика.

Такая конструкция способствует их повышенной гибкости и прочности, а также исключает возможность образования коррозии. А металлопластиковые трубы Hydrosta отличаются еще большей пластичностью, их можно использовать даже в системах кондиционирования, где температура около -25 °C.

Какое давление выдерживает металлопластиковая труба?

Максимальное значение рабочего давления металлопластиковых труб зависит от температуры жидкости, которая в них протекает. Так, в системах отопления и подачи горячей воды, где она достигает 0-95 °C оно должно быть в пределах 10 бар.

Для водоснабжения, где температура носителя достигает 0-25 °C, рабочее давление может быть увеличено до 25 бар. Полностью разрушаются такие трубы при избыточных значениях в 80-94 бар с температурой носителя 20 °C.

Интересной особенностью труб из такого материала является то, что с течением времени они адаптируются к постоянному давлению и могут воспринимать нагрузки, которые в полтора раза превышают рабочие.

Какую температуру выдерживает металлопластиковая труба?

Оптимальная температура носителя составляет 75 °C, но при постоянных нагрузках трубы из металлопластика будут работать продолжительное время, если жидкость в них будет достигать 95 °C.

В аварийных ситуациях могут воспринимать кратковременные нагрузки с температурой жидкости до 110 °C. Но такие значения пагубно влияют на целостность соединений и могут привести к возникновению протечек. Их также могут вызвать регулярные перепады температур и укладка труб внатяжку. Могут замерзать при значении -40 °C.

Продолжительность эксплуатации составляет 25 лет при условии постоянного воздействия температуры 95 °C, если жидкость не нагревается выше 25 °C – они могут благополучно функционировать на протяжении 50 лет и больше.

Другие особенности труб из металлопластика

Трубы из полипропилена производятся разных диаметром и толщин стенки. При необходимости допускается ручной изгиб, так как материал обладает достаточной для этого пластичностью, но чувствителен к многократным попыткам выгибов. При ручном выполнении радиус не рекомендуется делать меньше 80-125 мм (в зависимости от диаметра), если используется специальная оснастка – допускается 45-95 мм.

К основным преимуществам труб такого типа можно отнести:

  • легкий вес;
  • простота монтажа;
  • выше в 1,3 раза пропускная способность, сравнительно со стальными трубами аналогичного диаметра;
  • низкая теплопроводность;
  • приемлемая стоимость.

Одним словом – такой трубопровод будет идеальным решением практически для любых целей, а особенно при использовании их для систем централизованного отопления и водоснабжения в частных домах.

instr_2018_1.indd

%PDF-1.6 %
525 0 obj > endobj 547 0 obj >/Font>>>/Fields[]>> endobj 522 0 obj >stream
Acrobat Distiller 10.0.1 (Windows)PScript5.dll Version 5.2.22018-01-16T16:22:51+03:002018-01-16T16:18:41+03:002018-01-16T16:22:51+03:00application/pdf

  • instr_2018_1.indd
  • Tata
  • uuid:c0444704-95f6-48b4-8b60-afc4ac9a7c43uuid:c753356e-a24b-4676-804c-29f63c6aa011


    endstream endobj 511 0 obj > endobj 513 0 obj > endobj 514 0 obj > endobj 551 0 obj > endobj 515 0 obj > endobj 516 0 obj > endobj 517 0 obj > endobj 518 0 obj > endobj 519 0 obj > endobj 520 0 obj > endobj 521 0 obj > endobj 419 0 obj > endobj 426 0 obj > endobj 429 0 obj > endobj 432 0 obj > endobj 435 0 obj > endobj 440 0 obj > endobj 554 0 obj > endobj 555 0 obj > endobj 566 0 obj >/ExtGState>/Font>/Pattern>/ProcSet[/PDF/Text/ImageC/ImageI]/Shading>/XObject>>> endobj 603 0 obj >stream
    hvu%Ȉ Pζ g4sZ0)z IuconI10000000. 3~\͢[z=&~I߅aaaaaaaaaa W&=_k현)M:Iԯ~\MsZ~JvY+&8øof$OɮP_1aaaaaai3[W] I=M888#88888и#]Ҽjpϒgۏ?sx뒾wj\۪c888888888888 :kuI_U;5e/Y88ڸ#]WM=Y~Ąqqq]мojo|P.caa\}qx낾* 00.p㶽uAle&{LqqqqgӸgБپ!ÿAɛ&[LGqqqqqq\/5We`aƅl’gLkhb\rq{0.hN3پ\

    максимальное и рабочее давление, точка плавления

    Трубы из полипропилена давно уже стали популярными при строительстве систем водоснабжения и отопления. Они довольно часто применяются при устройстве водопроводов и отопления в новых домах. В зданиях старой постройки постоянно происходит  замена старых обветшавших коммуникаций из стальных труб на новые из современных материалов, среди которых нередко используются полипропиленовые трубы.

    Перед тем, как устанавливать в своем жилище данные изделия, встает законный вопрос о том, какую температуру выдерживают полипропиленовые трубы, способны ли они сделать систему отопления надежной.

    Всем понятно, что стальные трубы могут выдержать очень большой нагрев, но как себя поведет полипропилен в системе горячего водоснабжения и отопления, следует разобраться более внимательно.

    Свойства полипропилена

    Полипропилен является полимером и поэтому большую температуру переносить не может. При температуре в 140 градусов он становится мягким и теряет свою форму, а при повышении до 175 градусов наступает плавление. То есть материал перестает быть твердым и способным сохранять свою форму и  технические характеристики.

    Но наши системы отопления на такую температуру теплоносителя не рассчитаны, и поэтому для подачи горячей воды в систему отопления полипропиленовые трубы вполне пригодны.

    Максимальная рабочая температура полипропиленовых труб составляет 95 градусов по Цельсию.

    Данные изделия могут выдержать и несколько больший уровень температуры, но кратковременно. При длительном использовании полипропиленовых труб при температуре воды больше 100 градусов срок эксплуатации значительно снижается.

    Помимо этого полипропилен при перепадах температурного режима, как и всякое другое вещество, может изменяться в размерах. Т.е. при нагревании — расширяться, при охлаждении – сжиматься. Под влиянием высоких температур теплоносителя трубы из этого материала могут провисать между местами крепления их к стене или к какой другой поверхности, в то время как во внешнем слое образуется вздутие материала.

    Армированные полипропиленовые трубы

    Вывод о том, что трубы полипропиленовые – рабочая температура которых соответствует температуре горячей воды в системе отопления, можно с успехом использовать, не совсем точен.

    Для устранения эффекта теплового расширения производители разработали новый тип – армированную полипропиленовую трубу.

    В этих изделиях между слоями полипропилена находится слой алюминиевой фольги или стекловолокна, которые не дают трубе намного расширяться.

    Специалисты рекомендуют для отопительной системы использовать только армированные полипропиленовые трубы – температура, которую они выдерживают, полностью соответствует нормативам современной отопительной системы.

    При устройстве отопления следует знать, что не все полипропиленовые трубы можно использовать. Например: труба марки PN20 имеет рабочую температуру до 60 градусов выше нуля, а изделие с маркировкой PN25 способно выдержать горячую воду с температурой до +95 градусов.

    Монтаж полипропиленовых труб

    При монтаже полипропиленовых труб следует учитывать их линейное расширение из-за перепадов температуры воды. Поэтому крепление к стене необходимо производить без жесткой фиксации изделий.

    Необходимо соблюдать важное условие – полипропиленовые трубы должны иметь возможность небольшого движения при увеличении или снижении температуры.

    Это означает, что не стоит их вытягивать в струнку и прочно крепить к стенам. Иначе возможны повреждения слоев трубы, которые могут привести к обрыву.

    И главное, нужно помнить о том, что трубы полиэтиленовые – какую температуру выдерживают, значит, в таких условиях и надо их эксплуатировать.

    Трубы из данного материала не рекомендуется сильно изгибать. Несмотря на то, что полипропилен обладает хорошей пластичностью, изгибы и повороты следует делать при помощи специальных муфт и фитингов. Если попытаться изготовить поворот на 90 градусов вручную, то в месте изгиба появится трещина или значительно уменьшится внутренний диаметр изделия.

    В устройствах, где используются армированные полипропиленовые трубы – температура рабочей среды должна находиться в пределах до 95 градусов. При укладке труб в бетонную стяжку, например при устройстве теплых полов, канал следует сделать немного шире, чем диаметр изделий. Это нужно для того чтобы при линейном расширении труба имела возможность изменять свои размеры.

    При использовании труб для снабжения холодной водой допускается их жесткое крепление, так как в этом случае температура эксплуатации полипропиленовых труб невысока и линейного расширения материала нет. К тому же стоимость таких изделий невысока по сравнению с армированными трубами, в которых в качестве теплоносителя применяется горячая вода.

    Армирование приводит к тому, что трубопровод становится значительно надежнее и крепче.

    Однако следует помнить о том, что температура плавления полипропиленовых труб, независимо от того для чего они предназначены, составляет 175 градусов по Цельсию. В этом случае наступает полное разрушение изделий из полипропилена.

    Какое давление выдерживают полипропиленовые трубы

    В соответствие с техническими характеристиками срок эксплуатации полипропиленовых труб составляет около 50 лет. Эта цифра зависит не только от температуры рабочей среды в трубе, но и от ее давления.

    Полипропиленовые трубы могут эксплуатироваться при давлении рабочей среды до 30 кг/кв. см. Чем выше температура, тем меньше уровень допустимого давления.Если сказать проще, то трубы из этого материала должны иметь уровень рабочего давления до 10 бар.

    Идеальные условия для полиэтиленовой трубы – температура воды не больше +70 градусов при давлении от 4 до 6 атмосфер.

    Полипропиленовые трубы весьма востребованы при строительстве или ремонте трубопроводов различного назначения. Однако необходимо учитывать их рабочие возможности: температуру и давление.

    Рабочие температуры пластиковых труб

    Рабочая температура

    — это максимальные рабочие температуры для пластиковых труб.

    Материал пластиковой трубы Рабочая температура
    При давлении
    Без давления
    ( o F) ( o C) ( o F) o C)
    ABS — Акрилонитрилбутадиен Стирол 100 38 180 82
    PE — Полиэтилен 100 38 180 82
    PVC — Поливинилхлорид 100 38 140 60
    CPVC — Хлорированный поливинил Хлорид 180 82180 90 069

    82
    PB — полибутилен 180 82 200 93
    PP — полипропилен 100 38 180 82
    SR — стирольный каучук Пластик 150 66

    Максимальная кратковременная рабочая температура

    — для труб без давления.

    • PVC: 95 o C
    • PP: 100 o C
    • PE: 95 o C

    Температура теплового искажения

    — это температура, при которой образец материала помещается в теплоноситель с изгибающей нагрузкой (18,6 кг / см 2 ) приложен — достигает заданного прогиба.

    • ABS: 104-106 o C
    • PVC: 54-80 o C
    • HDPE: 43-49 o C
    • LDPE: — 41 o C
    • PP: 57-64 o C

    Температура размягчения по Вика

    — температура, при которой игольчатый пенетратор погружается в испытательный образец заданная глубина при приложении заданной вертикальной нагрузки (1 кг) .

    • ABS: 102,3 o C
    • PVC: 92 o C
    • PE: 127,3 o C
    • PP: 152,2 C

    В чем разница между ХПВХ и ПВХ?

    Поливинилхлорид (ПВХ) — это хорошо знакомый и универсальный термопласт, особенно известный как материал для трубопроводов и фитингов, используемый для жилищного и коммерческого водопровода.

    К семейству термопластов относится и хлорированный поливинилхлорид (ХПВХ).

    ХПВХ, хотя и похож на ПВХ по названию и доступным типам продуктов, демонстрирует превосходную устойчивость к нагреванию и давлению, что позволяет использовать его в более сложных промышленных областях.

    Разница в сопротивлении нагреванию и давлению обусловлена ​​молекулярным составом каждого материала.

    Молекулярный состав ХПВХ и ПВХ

    CPVC представляет собой гомополимер ПВХ, подвергнутый реакции хлорирования.Обычно хлор и ПВХ реагируют по основному механизму свободных радикалов, который может быть инициирован под действием тепловой и / или ультрафиолетовой энергии.

    В ПВХ атом хлора занимает 25 процентов мест связывания на углеродной основной цепи, а остальные участки заполнены водородом.

    ХПВХ отличается от ПВХ тем, что примерно 40 процентов мест связывания на основной цепи заполнены атомами хлора. Атомы хлора, окружающие углеродную основу CPVC, достаточно велики, чтобы защитить углеродную цепь от условий, которые часто ослабляют другие термопласты.

    Содержание хлора в базовом ПВХ может быть увеличено с 56,7 массовых процентов до 74 массовых процентов, хотя обычно большинство коммерческих смол на основе ХПВХ содержат от 63 до 69 массовых процентов хлора.

    Диаграмма ХПВХ (слева) на молекулярном уровне по сравнению с ПВХ (справа). Красные сферы представляют собой хлорные элементы.

    Рабочие характеристики: ХПВХ против ПВХ

    Многие важные характеристики ХПВХ и ПВХ совпадают между материалами.И в других отношениях, прежде всего в устойчивости к температуре и давлению, молекулярные различия ХПВХ делают его базовые характеристики лучше, чем у ПВХ.

    Химическая стойкость

    Термопласты становятся все популярнее, часто как альтернатива традиционным металлическим материалам. Например, рынок ПВХ, который оценивался в 57 миллиардов долларов в 2015 году, как ожидается, достигнет почти 79 миллиардов долларов к 2021 году.

    В отличие от металлов, которые подвержены коррозии, образованию накипи и точечной коррозии, ПВХ и ХПВХ по своей природе инертны по отношению к большинству кислот, оснований и солей, а также к алифатическим углеводородам.Это может продлить срок их службы на годы или десятилетия. Химическая стойкость — явное преимущество как для ХПВХ, так и для ПВХ.

    Тем не менее, из-за разницы в содержании хлора у каждого материала есть свои преимущества. Одним из примеров является более высокая концентрация серной кислоты. Если материал изготовлен профессионально, ХПВХ превосходит ПВХ. В качестве альтернативы такое химическое вещество, как аммиак, очень активно взаимодействует с хлором. Повышенное содержание хлора в ХПВХ означает, что ПВХ лучше действует против аммиака и большинства аминов.

    Прежде чем указывать ХПВХ, сверьтесь с таблицей химической совместимости и обратитесь в службу технической поддержки, чтобы убедиться, что он подходит для вашего применения.

    На этой диаграмме показана химическая стойкость ХПВХ к использованию с различными химическими группами. Для получения информации о химической совместимости Corzan ® CPVC с более чем 400 химическими веществами см. Данные по химической стойкости Corzan CPVC.

    Температурное сопротивление

    Температура стеклования (Tg) повышается по мере увеличения содержания хлора в ХПВХ.Tg — это точка, в которой полимер переходит из твердого стекловидного материала в мягкое, эластичное вещество, теряя свою структурную целостность.

    Превосходная термостойкость ХПВХ продемонстрирована в стандартах ASTM для каждого материала, поскольку максимальная рабочая температура для ПВХ составляет до 140 ° F (60 ° C), а для ХПВХ — до 200 ° F (93,3 ° C). Примечание. Обязательно проконсультируйтесь с производителем, чтобы проверить индивидуальные рабочие возможности его продукта.

    ХПВХ не только может использоваться при температурах, превышающих максимальную рабочую температуру ПВХ, но его повышенная термостойкость позволяет ему лучше работать при температурах в пределах рабочего диапазона ПВХ. Например, даже при температуре ниже 140 ° F (60 ° C) ХПВХ превосходит ПВХ с точки зрения ударной вязкости и прочности на разрыв.

    Сопротивление давлению

    Трубопроводы из ХПВХ и ПВХ проходят испытания на одинаковое номинальное давление при 73 ° F (22,8 ° C), но при повышении температуры ХПВХ сохраняет свое номинальное давление лучше, чем ПВХ.

    Например, давайте рассчитаем номинальное давление для 10 дюймов трубопровода Schedule 80 при 130 ° F (54,4 ° C) как для ПВХ, так и для ХПВХ. Обратите внимание, что каждый материал рассчитан на давление 230 фунтов на кв. Дюйм при 73 ° F (22.8 ° С).

    • ПВХ имеет коэффициент снижения номинальных характеристик 0,31 при 130 ° F (54,4 ° C), что делает его номинальное давление до 71,3 фунтов на квадратный дюйм при этой температуре (230 фунтов на квадратный дюйм x 0,31 = 71,3 фунтов на квадратный дюйм).
    • CPVC имеет коэффициент снижения мощности 0,57 при 130 ° F (54,4 ° C), что делает его номинальное давление до 131,1 фунтов на квадратный дюйм при этой температуре (230 фунтов на квадратный дюйм x 0,57 = 131,1 фунтов на квадратный дюйм).

    Хотя ПВХ по-прежнему может использоваться при температурах 130 ° F (54,4 ° C), этот материал может выдерживать значительно меньшее давление при повышенных температурах (выше 73 ° F или 22 ° C).8 ° C), чем ХПВХ.

    Эта диаграмма показывает, что ХПВХ поддерживает более высокое номинальное давление, чем ПВХ, при повышении температуры. Температура ПВХ выше 60 ° C (140 ° F) превышает максимальную рабочую температуру.

    Пожарная безопасность

    Термопласты, такие как полипропилен и полиэтилен, часто дают всем термопластам отрицательную репутацию, когда дело касается огнестойкости. Однако не все термопласты подвержены горению и плавлению.

    Industrial CPVC, в частности, разработан для ограничения воспламеняемости и дымообразования. В частности, существуют тесты ASTM, которые измеряют материал:

    Температура мгновенного воспламенения : самая низкая температура, при которой достаточно горючего газа может воспламениться небольшим внешним пламенем. Для этого ХПВХ Corzan должен иметь температуру 900 ° F (482 ° C), а жесткий ПВХ — 750 ° F (399 ° C).

    Предельный кислородный индекс (LOI): Процент кислорода, необходимый в окружающей атмосфере для поддержания пламени.LOI Corzan CPVC составляет 60, а PVC — 45. Для справки, атмосфера Земли состоит на 21% из кислорода.

    Общие типы изделий из ХПВХ и ПВХ

    Как ПВХ, так и ХПВХ смола начинается в форме порошка или гранул, часто с уже добавленными добавками. Затем смоле придают форму или формуют в изделиях, используемых для бытового, коммерческого и промышленного использования.

    Для ПВХ и ХПВХ используются два основных метода формования.

    • Литье под давлением: Для крупносерийного производства литье под давлением является легко повторяемым процессом.Смола подается в нагретый цилиндр, впрыскивается из этой точки входа через пресс-форму и затем охлаждается до затвердевания.
    • Экструзия: Экструзия также является процессом для продуктов большого объема. Экструзия начинается, когда смола подается в верхнюю часть машины. Сырье постепенно плавится за счет механической энергии вращающегося винта и нагревателей вдоль ствола. Затем он формируется в непрерывный профиль и охлаждается до затвердевания.

    Трубы, фитинги и клапаны: Согласно отчету рынка ПВХ за 2016 год, на трубы и фитинги приходится 62% выручки из ПВХ.Простота установки и устойчивость к коррозии делают его ценной заменой альтернативным материалам. ХПВХ обычно определяется как трубы, фитинги и клапаны, для которых важна устойчивость к нагреву, давлению и химическим веществам.

    Воздуховоды: С увеличением количества выбросов в атмосферу потребность в надежных системах удаления дыма, особенно в агрессивных средах, быстро растет. В зависимости от требований, в первую очередь температуры, используются ПВХ и ХПВХ, где требуется надежность.

    Лист и футеровка: Превосходная коррозионная стойкость и огнестойкость ХПВХ могут применяться в различных промышленных областях и могут быть покрыты пластиком, армированным волокном (FRP). И, когда лист или подкладка будут сталкиваться с меньшими требованиями к температуре и давлению, можно выбрать ПВХ.

    Другие типы продукции: Часто, начиная с листа ХПВХ или ПВХ в качестве основы, производители могут вырезать и формировать материал для использования в различных областях.

    Применение ПВХ и ХПВХ

    Ценность ПВХ и ХПВХ заключается в их универсальности, относительной стоимости, простоте монтажа и устойчивости к коррозии. Имея в виду эти преимущества, общие способы использования каждого из них различаются в зависимости от требований приложения.

    Применение ПВХ

    ПВХ

    — это недорогой и надежный материал, который также может быть установлен без привлечения квалифицированных и дорогих сварщиков. Во всем мире более 50% смолы ПВХ производится для использования в строительстве.

    Вода: Относительная коррозионная стойкость и низкая стоимость делают ПВХ популярным выбором в системах водопровода при низких температурах и под давлением.

    • Питьевая вода
    • Коллектор ливневой
    • Коллектор канализационный
    • Дренаж

    Корпус: Лист ПВХ может быть изготовлен для замены других материалов, таких как дерево, в качестве легкого и прочного заменителя. Материал часто окрашивают или обрабатывают, чтобы придать ему вид других традиционных материалов.

    • Сайдинг виниловый
    • Оконные рамы
    • Подоконники
    • Отделка корпуса
    • Полы

    Изоляция электрического кабеля: Пластификаторы могут сделать ПВХ более мягким и гибким для использования в качестве изоляции кабеля. Кроме того, ПВХ устойчив к возгоранию и недорог.

    Вывески: Поскольку ПВХ может быть экономичным, относительно прочным и легко окрашиваемым, листы этого материала обычно используются для вывесок.

    Применение ХПВХ

    Так как ХПВХ основан на сильных сторонах ПВХ, он может использоваться во многих из тех же приложений, но может быть дорогостоящим, поскольку недорогой ПВХ в качестве жизнеспособной альтернативы.

    Однако, когда применение требует химической стойкости ПВХ или ХПВХ в жестких условиях температуры и давления, ХПВХ является надежным вариантом.

    Промышленное применение: ХПВХ — это беспроблемное, долговечное решение для самых суровых промышленных условий, которое часто используется в ряде отраслей с высокими требованиями.

    • Химическая обработка: надежно транспортирует агрессивные химические вещества при высоких температурах, под давлением, не опасаясь коррозии.
    • Хлорная щелочь: Транспортируйте химические вещества через некоторые из самых агрессивных сред, которые только можно вообразить, без проблем с коррозией.
    • Обработка полезных ископаемых: соответствие требованиям операций по переработке драгоценных металлов и сырья.
    • Электроэнергетика: стойкость к воздействию высоких давлений и агрессивных химикатов, обычно используемых на электростанциях.
    • Полупроводник: огнестойкость и дымостойкость, повышающая эффективность, безопасность и предотвращающая загрязнение чистых помещений.
    • Очистка сточных вод: положите конец коррозии, даже при транспортировке самых агрессивных дезинфицирующих химикатов.

    Бытовая и коммерческая сантехника: Для водопроводных систем, требующих большей надежности по температуре и давлению, ХПВХ обеспечивает безопасную, эффективную и гибкую систему, устойчивую к образованию накипи, точечной коррозии и скоплению бактерий — независимо от уровня pH воды и хлора.

    • Гостиничный бизнес: Рестораны и малоэтажные офисные здания.
    • Розничная торговля: Среднеэтажные офисные здания и торговые центры.
    • Образование: школы K-12, а также колледжи и университеты.
    • Здравоохранение: Больницы, поликлиники и медицинские комплексы.
    • Multi-Family: Строения шести этажей или меньше, включая квартиры, кондоминиумы, отели и мотели.
    • Высотное здание: Квартиры, кондоминиумы и отели семи и более этажей.

    Бытовые и коммерческие пожарные спринклеры: Огнестойкость и дымостойкость ХПВХ, а также простой метод соединения делают его идеальным для различных жилых помещений.

    • Отдельная семья (NFPA 13D): Автономное жилье, мобильные дома.
    • Жилые (NFPA 13R): Строения, состоящие из четырех и менее этажей, включая кондоминиумы, отели или мотели, а также многоквартирные дома.
    • Коммерческие жилые дома (NFPA 13): Пятиэтажные и более строения, включая многоэтажные дома, квартиры, отели и многоквартирные дома.

    Чем отличается ХПВХ с материалами металлических трубопроводов?

    Для некоторых применений ПВХ и ХПВХ обычно используются для замены металла.Прочтите нашу ресурсную статью «Металл против трубопроводных систем из ХПВХ», чтобы узнать больше о том, как ХПВХ противостоит металлическим альтернативам.

    Номинальное давление термопластичных фитингов

    Номинальное давление термопластичных фитингов

    При проектировании систем трубопроводов из термопласта необходимо иметь не только практические знания в области проектирования трубопроводов, но также знать ряд уникальных свойств термопластов.

    Помимо химической стойкости, при проектировании трубопроводных систем из термопластов следует учитывать следующие важные факторы:

    • Номинальное давление.
    • Отношения температуры и давления.
    • Гидравлический молот.
    • Характеристики потерь на трение

    В этой статье рассматриваются только номинальные характеристики и измерения давления и нагрузки. Чтобы скачать копию, нажмите здесь

    Определение взаимосвязи между давлением и напряжением в трубопроводе

    Уравнение ISO

    Окружное напряжение — это наибольшее напряжение в любой системе трубопроводов, находящихся под давлением. Именно этот фактор определяет давление, которое может выдержать участок трубы.Взаимосвязь напряжения, давления и размеров трубы описывается уравнением ISO (Международной организации по стандартизации). Упрощенная форма этого уравнения:

    Долговременная прочность

    Для определения долговременной прочности термопластической трубы, отрезки трубы закрываются с обоих концов (см. Рис. 1-C) и подвергаются различным внутренним давлениям для создания окружных напряжений, которые приведут к разрушению в течение 10–10 000 часов.Испытание проводится в соответствии с ASTM D-1598 — Стандартное испытание на время до отказа пластиковой трубы под длительным гидростатическим давлением. Полученные точки разрушения используются в статистическом анализе (описанном в ASTM D-2837; см. Приложение B) для определения характеристической кривой регрессии, которая представляет соотношение напряжение / время до разрушения для конкретного испытуемого термопластичного трубного компаунда. Эта кривая представлена ​​уравнением:

    Где: a и b — константы, описывающие наклон и точку пересечения кривой, а T и S — время до отказа и окружное напряжение, соответственно.

    Кривая регрессии может быть построена на бумаге и экстраполирована от 10 000 до 100 000 часов (11,4 года). Напряжение в 100000 часов известно как основа гидростатического проектирования (HDB) для этого конкретного термопластичного компаунда. Из HDB расчетное гидростатическое напряжение (HDS) легко определяется путем применения множителя коэффициента обслуживания, как описано ниже.

    Рисунок 1-C

    Испытание на длительную прочность согласно ASTM D-1598

    Образец для испытаний трубы в соответствии с ASTM D-1598 на «Время до разрушения пластиковой трубы под длительным гидростатическим давлением»

    Кривая регрессии — напряжение / время до отказа для ПВХ типа I Фактор эксплуатации

    Комитет по гидростатическому напряжению Института пластиковых труб (PPI) определил, что эксплуатационный (расчетный) коэффициент, составляющий половину гидростатической проектной основы, обеспечит достаточный запас прочности для использования с водой, чтобы гарантировать полезную работу пластиковых труб в течение длительного времени. период времени.Хотя это не указано в стандартах, в отрасли обычно понимают, что этот «длительный период времени» составляет минимум 50 лет.

    Соответственно, стандарты для пластиковых труб с использованием эксплуатационного фактора 0,5 требовали, чтобы номинальное давление трубы основывалось на этом гидростатическом расчетном напряжении, снова рассчитанном по уравнению ISO.

    Хотя предыдущий опыт показал, что этот коэффициент обслуживания (или множитель 0,5) обеспечивает адекватную безопасность для многих, если не для большинства применений, некоторые эксперты считают, что более консервативный коэффициент обслуживания равен 0.4 лучше компенсирует скачки давления гидравлического удара, а также небольшие производственные отклонения и повреждения, полученные во время установки.

    PPI опубликовал заявление о политике, в котором официально рекомендовано значение коэффициента обслуживания 0,4. Это эквивалентно рекомендации, чтобы номинальное давление трубы было в 1,25 раза превышающим расчетное давление системы для любой конкретной установки. Основываясь на этой политике, во всем мире без сбоев были проложены многие миллионы миль термопластичных труб.

    Лучше всего учитывать фактические условия помпажа, как описано далее в этом разделе. Кроме того, рекомендуется существенное снижение рабочего давления при работе с агрессивными химическими растворами и в условиях высоких температур.

    Числовые зависимости эксплуатационных факторов и расчетных напряжений ПВХ показаны ниже.

    Факторы эксплуатации и гидростатическое расчетное напряжение (HDS) *.

    Гидростатическая расчетная основа равна 27,6 МПа (4000 фунтов на кв. Дюйм)

    Фактор обслуживания HDS

    0.5 = 13,8 МПа (2000 фунтов на кв. Дюйм)

    0,4 ​​= 1600 фунтов на кв. Дюйм (11 МПа)

    * Материал: ПВХ тип I.

    Максимальное давление *

    Номинальное давление трубы из термопласта представляет собой максимально допустимое рабочее давление в системе трубопроводов для воды при температуре 73 градуса по Фаренгейту. (23,4 градуса Цельсия) при коэффициенте обслуживания 0,5. (См. Таблицу 1.) Это номинальное давление для ряда размеров труб из ПВХ / ХПВХ материалов.

    Номинальный размер
    График 40
    График 80
    Резьбовое
    График 80

    ½

    600

    850

    425

    ¾

    480

    690

    345

    1

    450

    630

    320

    370

    520

    260

    330

    470

    240

    2

    280

    400

    200

    300

    420

    210

    3

    260

    370

    190

    4

    220

    320

    160

    5

    190

    290

    140

    6

    180

    280

    140

    8

    160

    250

    120

    10

    140

    230

    120

    12

    130

    230

    110

    * Номинальные значения давления, указанные здесь, могут быть уменьшены, если рабочая жидкость не является водой с температурой 73 ° по Фаренгейту.

    Внешнее давление

    Всасывающие линии

    Труба из поливинилхлорида (ПВХ) часто указывается для ситуаций, когда к трубе прилагается внешнее давление, например, в подводных применениях. В таких случаях степень сжатия трубы определяет максимально допустимый перепад давления между внешним и внутренним давлением.

    Таблица III-C дает эти рейтинги обрушения в фунтах на кв.4 ° F или 23,4 ° C для трубы Schedule 80. Обратите внимание, что для температур, отличных от комнатной, необходимо отрегулировать давление разрушения. Коэффициенты температурной коррекции (снижения номинальных характеристик) (см. Таблицу 2) приведены в разделе «Взаимосвязь температуры и давления». (Только труба сортамента 80.)

    Таблица 2

    Номинальный размер трубы (дюймы)
    Схема с резьбой 80

    ½

    1045

    ¾

    650

    1

    540

    340

    270

    2

    190

    220

    3

    155

    4

    115

    6

    80

    Рейтинги разрушения трубы ПВХ ТИПА I при 73. 4 градуса по Фаренгейту.

    Вакуумная служба

    Как следует из показателей прочности, трубы из ПВХ подходят для работы в условиях вакуума или отрицательного давления, которые встречаются во многих системах трубопроводов. Лабораторные испытания были проведены для труб из ПВХ Schedule 80 для определения характеристик в вакууме и при температурах, превышающих рекомендуемые рабочие условия. Трубы диаметром менее 6 дюймов не деформируются при температурах до 170 градусов по Фаренгейту и 27 дюймов ртутного вакуума.Выше этой температуры произошел отказ из-за деформации резьбы.

    Заключение:

    Трубы из ПВХ Schedule 80 всех размеров подходят для работы в вакууме до 140 градусов по Фаренгейту и 30 дюймов ртутного вакуума. Для работы в вакууме рекомендуются соединения, склеенные растворителем.

    Номинальные значения температуры и давления ПВХ

    Изучение номинальных значений давления и температуры обычных ландшафтных и ирригационных материалов является очень важным шагом при использовании фитингов из ПВХ для домашних проектов. Многие из вас будут использовать информацию из нашего ресурсного центра, чтобы узнать, как выполнять обычную работу по дому, в которой большинство людей полагаются на ландшафтных дизайнеров. Таким образом, стоит потратить время, чтобы немного узнать о ландшафтных принадлежностях, с которыми вы будете работать, а именно о трубах и фитингах из ПВХ. Ниже 2 диаграммы; на первом будут показаны номинальные значения давления для фитингов из ПВХ, графика 40 и ПВХ, из списка 80. Второй график будет отслеживать снижение давления фитингов, которое возникает при изменении рабочей температуры трубы или фитингов.

    Номинальный размер трубы
    (дюймы)
    Sch 40 Макс. Труба
    Рабочее давление PSI
    Sch 80 Макс. Труба
    Рабочее давление PSI
    1/8 дюйма 810
    1/4 « 780
    3/8 дюйма 620
    1/2 « 600 509
    3/4 « 480 413
    1 « 450 378
    1-1 / 4 « 370 312
    1-1 / 2 « 330 282
    2 « 280 243
    2-1 / 2 « 300 255
    3 « 260 225
    3-1 / 2 « 240
    4 « 220 194
    5 дюймов 190 173
    6 дюймов 180 167
    8 « 160 148
    10 дюймов 140 140
    12 дюймов 130 137
    14 дюймов 130
    16 « 130

    В столбце «Номинальный размер трубы (дюймы)» указывается размер фитинга или трубы. Столбец «Макс. Рабочее давление PSI» относится к максимальному рабочему давлению PSI, которое может выдержать соответствующий фитинг. В основном, чем больше диаметр вашего фитинга из ПВХ или длины трубы из ПВХ, тем меньшее давление он может выдержать. Эти значения максимального рабочего давления полагайтесь на тот факт, что ваши изделия из ПВХ будут использоваться в месте, обеспечивающем оптимальную температуру круглый год. Для фитингов из ПВХ Графика 40 и фитингов из ПВХ Графика 80 оптимальная температура (при которой ПВХ может работать при самых высоких фунтах на квадратный дюйм) будет составлять 73 градуса по Фаренгейту. .По мере увеличения температуры ПВХ давление, которое ПВХ может выдержать, будет уменьшаться. На приведенной ниже диаграмме показано снижение давления ПВХ при повышении температуры.

    Рабочая
    Температура (° F)
    Коэффициент снижения рейтинга
    73 1,00
    80 0,88
    90 0,75
    100 0. 62
    110 0,51
    120 0,40
    130 0,31
    140 0,22

    Пример. Каково максимальное рабочее давление трубы Schedule 40 длиной 6 дюймов при температуре 110 градусов по Фаренгейту? Ответ: 180 PSI X 0,51 = 91 PSI максимум при 110 градусах.

    Почему вы не должны использовать трубы из ПВХ для вашей системы сжатого воздуха?

    При установке системы сжатого воздуха на предприятии люди часто обращаются к трубам из ПВХ как к варианту создания системы трубопроводов, поскольку они дешевы, универсальны и просты в установке.Однако использование труб из ПВХ в любых системах сжатого воздуха чрезвычайно опасно и НЕ рекомендуется многими ассоциациями и производителями.

    Трубопроводы из ПВХ

    часто используются для транспортировки жидкостей, в основном воды, для различных целей. Если во время транспортировки воды в трубопроводе возникает утечка, часто труба раскалывается и выделяет воду под низким давлением. Однако вода не сжимается и не может накапливать энергию так же, как воздух. Когда воздух сжимается внутри трубопровода из ПВХ, труба может разбухнуть и разорваться под высоким давлением, выбрасывая шрапнель из ПВХ наружу, как бомбу, потенциально раня или убивая кого-либо, находящегося на близком расстоянии.Максимальная номинальная температура большинства труб из ПВХ обычно составляет 140 градусов по Фаренгейту, но как только воздух, проходящий по трубам, достигает 110 F, номинальное давление трубы уменьшается вдвое. Таким образом, труба, рассчитанная на 150 фунтов на квадратный дюйм, теперь рассчитана только на 75 фунтов на квадратный дюйм, что вызывает высокую вероятность взрыва. ПВХ-труба также со временем изнашивается и становится хрупкой, что с возрастом увеличивает вероятность утечки или взрыва.

    Помимо очевидных опасностей, связанных с использованием труб из ПВХ для сжатого воздуха, использование труб из ПВХ для наземной транспортировки сжатого воздуха и газов противоречит стандартам OSHA (Управление по охране труда). Поступая таким образом, вы рискуете получить огромные штрафы от OSHA и потенциальную остановку вашего бизнеса, если у вас будет слишком много нарушений. Ассоциация пластиковых труб и фитингов также заявила, что «никогда не следует использовать сжатый воздух или инертные газы для испытаний пластиковых трубопроводных систем под давлением». Многие производители труб из ПВХ также размещают на своей упаковке предупреждающие надписи, в которых говорится, что труба не должна использоваться для транспортировки сжатого воздуха или газа из-за большого риска безопасности, который она создает.

    Итак, если я не могу использовать ПВХ, какой тип трубопроводов мне следует использовать для сжатого воздуха?

    Для транспортировки сжатого воздуха настоятельно рекомендуется использовать трубопроводы из нержавеющей стали и алюминия.Трубопровод из нержавеющей стали прочный, долговечный и не ржавеет. Алюминиевые трубы легкие, простые в обращении, не вызывают коррозии и экономичны. AirNet предлагает решения из нержавеющей стали и алюминия, которые просты в установке и имеют 10-летнюю гарантию. Вы можете ознакомиться с линейкой продуктов AIRNet и запросить расценки ЗДЕСЬ .

    Хотя установка ПВХ для транспортировки сжатого воздуха может показаться дешевым и простым вариантом, высокий риск штрафов, повреждений, травм и даже смерти значительно перевешивает предполагаемые преимущества использования труб из ПВХ. Свяжитесь с AIRNet сегодня , чтобы получить жизнеспособное и безопасное решение для транспортировки сжатого воздуха.

    В чем разница между Приложением 40 и Приложением 80 PVC? — Современный индустриальный

    Труба ПВХ

    доступна в вариантах Schedule 40 и Schedule 80. Помимо цвета и стоимости, есть большая разница. Просто нужно присмотреться, чтобы увидеть. Мы обозначим основные различия и, надеюсь, поможем вам определить, какой вариант лучше всего подходит для вашего проекта.

    Толщина стенки трубы или фитинга из ПВХ определяет ее спецификацию. Толщина также коррелирует с количеством фунтов на квадратный дюйм (PSI), которое может выдержать труба или фитинг.

    Schedule 40 PVC обычно белого цвета и имеет более тонкие стенки, поэтому может выдерживать меньшее давление, чем его аналог. Труба из ПВХ Schedule 40 лучше всего подходит для систем с низким давлением воды.

    Напротив, ПВХ Schedule 80 обычно серого цвета и имеет более толстые стенки; следовательно, он может выдерживать более высокое давление воды.ПВХ Schedule 80 хорошо подходит для промышленного и химического применения.

    Хотя ПВХ сортамент 80 обычно серый, иногда он может быть белым. Точно так же, хотя ПВХ сортамент 40 обычно белый, иногда он может быть серым. Проверка этикетки трубы — единственный гарантированный способ определить, какой у вас график ПВХ.

    Внешний диаметр одинаков для труб ПВХ сортамента 80 и сортамента 40 с одинаковым «номинальным» размером. Разница заключается в толщине стенок, что дает двум схемам разные внутренние диаметры и разные возможности PSI.

    Например, труба ПВХ сортамента 40 толщиной 2 дюйма имеет минимальную стенку 0,154 дюйма и может выдерживать давление до 280 фунтов на квадратный дюйм. Труба из ПВХ толщиной 2 дюйма имеет толщину стенки не менее 0,218 дюйма и может выдерживать давление до 400 фунтов на квадратный дюйм. Оба имеют внешний диаметр 2,375 дюйма.

    Так как увеличенная толщина стенок шкафа 80 добавляется изнутри, это уменьшает внутренний диаметр трубы. Это уменьшение внутреннего диаметра приводит к несколько более ограниченному потоку для трубы из ПВХ сортамента 80 по сравнению с трубой из ПВХ сортамента 40.Из-за более толстых стенок ПВХ сортамента 80 не только выдерживает более высокое давление на квадратный дюйм, но и более устойчив к изгибу и разрушению, чем ПВХ сортамента 40.

    Поскольку трубы из ПВХ сортамента 40 и ПВХ имеют одинаковый внешний диаметр, вы можете использовать фитинги из ПВХ сортамента 40 с трубами из ПВХ сортамента 80 и наоборот. Однако очень важно помнить, что PVC сортамента 40 имеет более низкий максимальный рейтинг PSI, и поэтому необходимо понимать, что вся трубопроводная система настолько прочна, насколько прочна самая слабая часть. Это означает, что использование только одного фитинга из ПВХ сортамента 40 снижает полное давление трубопровода на квадратный дюйм, а превышение этого значения может привести к разрушению трубопровода.

    Если вы пытаетесь решить, какой график PVC вам следует использовать, просто подумайте, что влечет за собой ваша работа. Если вы используете трубы и фитинги из ПВХ для ирригации или водопровода в своем доме, PVC сортамента 40, вероятно, справится со своей работой отлично и по более низкой цене. Несмотря на то, что PVC сортамента 40 имеет более низкое давление на квадратный дюйм, чем модель 80, он более чем способен выдерживать давление в этих более обычных типах приложений.Нет необходимости использовать более высокий PSI для графика 80 PVC, и график 40 PVC будет легче для вашего бюджета.

    Если вы используете трубы и фитинги из ПВХ для промышленных или химических применений, вам, вероятно, понадобится ПВХ марки 80. Поскольку эти применения могут привести к более высокому давлению и, таким образом, к большей нагрузке на трубопровод, более жесткая ПВХ-пленка 80 является необходимостью, а дополнительные затраты являются целесообразным вложением по всем вышеперечисленным причинам.

    Итак, основные отличия:

    График 40:

    • — Менее дорогой
    • — Прекрасно подходит для использования в жилищном водопроводе и орошении
    • — Имеет меньшую толщину стен (0.154 дюйма на трубе номиналом 2 дюйма)
    • — Может выдерживать давление до 280 фунтов на квадратный дюйм
    • — Обычно белого цвета, но не всегда

    Schedule 80:

    • — Немного дороже
    • — В основном используется в химических, промышленных и производственных целях
    • — Имеет более толстые стенки (0,218 дюйма на трубе номиналом 2 дюйма)
    • — Может выдерживать давление 400 фунтов на квадратный дюйм
    • — Обычно серый по цвету, но не всегда

    Вы также можете встретить ХПВХ сортамента 80, который даже прочнее, чем ПВХ стандартного сорта 80.Мы рассмотрим различия между Приложением 80 PVC и Приложением 80 CPVC в одном из следующих сообщений блога.

    Ассоциация пластиковых труб и фитингов

    Загрузить PPFA «Руководство по установке: трубопроводы горячей и холодной воды из CPVC»

    О CPVC

    Хлорированный поли (винилхлорид) (ХПВХ) — это термопластический материал для труб и фитингов, изготовленный из соединений ХПВХ, отвечающий требованиям ASTM класса 23447, как определено в спецификации ASTM D1784. ХПВХ применяются для распределения питьевой воды, работы с агрессивными жидкостями в промышленности и систем пожаротушения.

    Системы трубопроводов из ХПВХ:

    • Экологичность
    • Обеспечивают длительный срок службы
    • Простота установки и использования
    • Коррозионностойкий
    • Рентабельность
    • Широко принятые коды

    Промышленные трубы из ХПВХ изготавливаются методом экструзии диаметром от ¼ «до 12» до размеров Sch 40, Sch 80 и SDR (стандартное соотношение размеров).

    Труба из ХПВХ

    для водопроводных систем изготавливается методом экструзии размером от ¼ «до 2» размером медной трубки (CTS). Сантехнические изделия CTS изготавливаются по внешнему диаметру медных труб в соответствии со спецификациями ASTM D2846,
    и имеют толщину стенки SDR 11. Номинальное давление систем CTS SDR 11 составляет 400 фунтов на квадратный дюйм (фунт на квадратный дюйм) при 73 F и 100 фунтов на квадратный дюйм при 180 ° F. Сантехнические трубы из ХПВХ продаются как прямолинейными, так и (малых диаметров) бухтами.

    Использование и приложения

    Трубопровод из ХПВХ, который подходит для распределения горячей и холодной воды. имеет номинальное давление 400 фунтов на квадратный дюйм при комнатной температуре и номинальное давление 100 фунтов на квадратный дюйм при 180 ° F.

    Материалы ХПВХ устойчивы ко многим бытовым химическим веществам.

    Поскольку материалы ХПВХ не поддерживают горение, они не могут гореть без внешнего источника топлива. Это свойство делает трубы из ХПВХ привлекательной альтернативой стальным и медным трубам для систем пожаротушения.ХПВХ огонь
    Спринклерные трубопроводные системы одобрены для применения в условиях легкой опасности и для использования в одноквартирных и многоквартирных домах. Установка должна производиться в соответствии с разделами 13, 13D и 13R NFPA.

    Код Статус

    Трубопровод из ХПВХ для систем распределения питьевой горячей и холодной воды — это , признанный во всех моделях сантехнических кодов.

    Кроме того, водопроводная труба из ХПВХ безопасна для установки в камерах возвратного воздуха; , однако установка должна быть одобрена местным законодательством.Несмотря на то, что ХПВХ считается горючим материалом, он не будет гореть без
    значительный внешний источник пламени. После удаления источника пламени ХПВХ не будет поддерживать горение. Испытания показывают, что заполненный водой ХПВХ диаметром 3 дюйма или менее соответствует требованиям стандарта 25/50 для неметаллических материалов.
    материал в камерах возвратного воздуха.

    Противопожарная спринклерная труба

    из ХПВХ протестирована и внесена в список в соответствии со стандартом UL 1887 «Огнестойкость пластиковых спринклерных труб на предмет наличия пламени и дыма», соответствует требованиям NFPA 90A для установки в камерах возвратного воздуха.

    Наличие

    Трубы и фитинги из ХПВХ

    производятся многими производителями и доступны в размерах по Графику 40 и Графику 80, а также трубам из ХПВХ, которые подходят для распределения питьевой горячей и холодной воды. Трубка сделана на основе медной трубки.
    размеры (OD) и трубы IPS (OD) с толщиной стенки SDR 11.

    Маркировка

    На трубу из ХПВХ

    необходимо наносить маркировку с интервалом не более 1,5 м (5 футов) следующим образом:

    1. Название или торговая марка производителя
    2. Стандарт, которому он соответствует
    3. Размер трубы
    4. Тип смолы или класс ячеек согласно ASTM D1784, e.грамм. ХПВХ 23447
    5. Номинальное давление
    6. Номер SDR или номер приложения
    7. Если труба предназначена для питьевой воды, лабораторная печать или отметка, подтверждающая пригодность для питьевой воды

    Что можно и чего нельзя делать при установке

    Что нужно для строительства
    • Прочтите инструкции производителя по установке.
    • Убедитесь, что все резьбовые герметики, смазки для прокладок и материалы для защиты от огня совместимы с ХПВХ.
    • Храните трубы и фитинги в оригинальной упаковке до тех пор, пока они не понадобятся.
    • Используйте инструменты, специально предназначенные для пластиковых труб и фитингов.
    • Обрежьте концы трубы под прямым углом.
    • Очистите концы трубы от заусенцев и снимите фаску с помощью инструмента для снятия фаски.
    • Используйте соответствующий растворитель-клей и следуйте инструкциям по нанесению.
    • Поверните трубу не менее чем на оборота при установке трубы в муфту фитинга.
    • Избегайте образования луж цемента в фитингах и трубах.
    • Перед испытанием под давлением соблюдайте рекомендованное производителем цемента время выдержки.
    • Позвольте трубке из ХПВХ небольшое движение для теплового расширения.
    • Используйте пластиковые хомуты, которые полностью облегают трубу.
    • Просверлите отверстия на ¼ дюйма больше, чем внешний диаметр трубы, если вставите деревянные шпильки.
    • Используйте изоляторы для защитных труб при прокалывании стальных шпилек.
    • При подвешивании трубки к стержню с цельной резьбой используйте металлическую скобу или отрывные крючки.
    Что можно делать при строительстве перекрытий
    • Используйте совместимый материал для изготовления рукавов и ленту.
    • Надежно прикрепите верхнюю часть рукава к трубе.
    • Вытяните трубную муфту на 12 дюймов выше и ниже плиты.
    • Засыпьте и закройте подземные трубопроводы перед распылением термитицида при подготовке к заливке бетона.

    Не делайте для всего строительства

    • Не используйте герметики, смазки или противопожарные материалы на основе нефти или растворителей.
    • Не используйте пищевые масла, такие как Crisco, в качестве смазки.
    • Не используйте цемент на основе растворителей, срок хранения которого истек, обесцвечивается или загустевает.
    • Не проводите испытания под давлением, пока не будет достигнуто рекомендованное время отверждения шва.
    • Не нарезайте резьбу, не протыкайте и не сверлите трубы из ХПВХ.
    • Не перетягивайте и не блокируйте систему.
    • Не устанавливайте в холодную погоду без учета теплового расширения.
    • Не используйте хомуты для труб, которые могут ограничить расширение / сжатие.
    • Не используйте деревянные или пластиковые клинья, которые деформируют трубку, когда она проходит через деревянные шпильки.
    • Не используйте изоляторы для труб, так как труба проходит через деревянные шпильки
    • Не сгибайте трубку из ХПВХ вокруг штабелей DWV, вызывая сцепление двух материалов друг с другом.
    • Не прекращайте движение трубы по неподвижному объекту (например, балке перекрытия).

    Не делайте для конструкции Underslab

    • Не допускайте прямого и длительного контакта термитицидов в высоких концентрациях с трубами из ХПВХ.
    • Не вводите термитициды в кольцевое пространство между стенкой трубы и материалом рукава.
    • Не распыляйте термитицид при подготовке плиты без предварительной засыпки подземных трубопроводов.
    • Не обрезайте рукава слишком коротко. Материал рукава должен выступать на 12 дюймов выше и ниже плиты.
