Какое сечение провода нужно для подключения электроплиты: Какой кабель нужен для подключения электроплиты с духовкой

Содержание

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети. Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения.

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Остались вопросы по выбору шнура питания для электроплиты или варочной? – смело оставляйте их в комментариях к статье, будем разбираться вместе. Кроме того, пишите о вашем опыте подключения электроплит и используемых при этом проводах.

Какой кабель нужен для подключения плиты

Выбор кабеля для подключения электроплиты

Импортные электрические плиты зачастую продаются без провода по двум причинам. Во-первых, напряжение и вилки различаются в разных странах. Во-вторых, согласно современным требованиям безопасности плиты, рассчитанной на ток от 32 А, устанавливаются безрозеточным способом посредством клеммных колодок.

Конечно, при совершении покупки кухонной техники, лучше уточнить в самом магазине, прилагаются ли к ней кабели. Но, как всегда, обо всех нюансах узнается после приобретения товара, точнее, в ходе проведения установки.

Если плита оснащена реле, адаптерами на напряжение 110-380 В, прилагаемыми вилками и монтажными коробками, считайте, что повезло, и можно приступать к подключению. Если же перечисленные элементы в комплекте отсутствуют, вам понадобится отдельно приобрести провод.

Кабель для плиты

Без сомнений, в магазине, где приобретается плита, продавцы предлагают множество аксессуаров, но лучше не спешить. Как правило, они обходятся намного дороже, нежели их приобрести в магазине «Товары для дома» либо на рынке.

Какой кабель для плиты нужно купить?

Какой кабель нужен для подключения плитыПодключать любую бытовую технику в доме нужно исключительно по ПУЭ (Правилам устройства электроустановок). Требования, изложенные в этом издании, написаны с учетом многолетнего опыта профессионалов. Пренебрегать ими окажется себе дороже, можно просто лишиться гарантии на желанную электроплиту. Необоснованный выбор кабеля для подключения электроплиты, его сечения и марки  – основная причина возгорания электропроводки,которая приводит к возникновению пожара.

Мощность потребляемой электроэнергии – самый важный параметр, который нужен при определении сечения проводника для подключения электроплиты. Она равна произведению напряжения и силы тока (P = U х I). Так, к примеру, плиты, рассчитанные на ток 13 А при 220 В,потребляют ровно столько же энергии, как если бы им нужно было 7,5 А при 380В. Значит, чем выше напряжение, тем больший выигрыш получается в передаче (больше напряжения = меньше ток = меньше сечение проводов). Потребление электроэнергии зависит от работы устройства, подстроиться под сетевое напряжение не составит труда.

Мощность электроплит различается в зависимости от фирмы производителя и модели, и обычно составляет 5-8 кВт. В таблице приведена зависимость основных показателей.

Внимание! Сечения кабелей в таблице показаны для медного кабеля, лучше всего подходящего для подключения плиты.

Что произойдет с током, если сечение проводника выбрать больше? Ничего,кроме увеличения стоимости кабеля. Тем не менее сечение отходящей линии не должно быть больше, чем у вводной, иначе получится большая нагрузка на главную сеть.

Какой покупать кабель для электро плиты

Пользоваться таблицей достаточно просто: по значению мощности электроприбора, взятому из технического паспорта, выбрать соответствующие параметры.

В таблице одна колонка предназначена для однофазной, другая – для трехфазной сети. Подключение выбирается в зависимости от типа проводки. При подводе трехжильного провода к розетке означает, что сеть однофазная, пятижильный провод говорит о трехфазном подключении. Помимо этого, обязательно стоит учесть, какой тип подключения поддерживает сама электроплита.

Как подключить кабель к электро плитеКак правило, приборы небольшой мощности (до 3-5кВт) подключают к однофазной сети (фаза L, ноль N и земля PE), а начиная от 5кВт, применяется уже двух- либо трехфазное подключение (фазы А, В, С, ноль N и земля PE). Последний вариант нередко приходится применять в частном секторе.

Итак, с сечением и количеством жил в проводнике определились. Остаётся выбрать марку кабеля. Для обычных условий прокладки удобнее применять марку КГ (кабель гибкий) либо ПВС (провод виниловый соединительный).

Чем же они хороши? Данные проводники силового назначения отличаются преимуществами по сравнению с другими типами:

  • использование в помещениях с повышенной влажностью;
  • высочайшая гибкость;
  • двойная изоляция;
  • применение (рекомендуемое) в установках с повышенной вибрацией;
  • разрешённый радиус изгиба составляет не менее 8 наружных диаметров сечения;
  • недорогая цена.

Подключаем плиту с помощью кабеляК потребляемой электроприбором мощности всегда рекомендуется прибавлять 20%, а потом выбирать кабельное сечение не ниже полученного результата. Даже не зная точно о том, какая мощность у плиты, можно смело брать провод с запасом ПВС 3х6 либо КГ 3х6. Как правило, они подходят к большинству случаев, так как выдерживают до 10 кВт потребляемой мощности.

Предположим, мощность вашей электрической электроплиты 7 кВт, в этом случае, можно использовать проводник меньшего значения в соответствии с номиналом автомата – ВВГнг (3х4) (марка тоже хорошо подходит) или ПВС (3х4). А в щиток лучше смонтировать автоматический выключатель на 25 А.

Кабель питания для электро плиты

Если же у вас трехфазная сеть, то проводником питания должен стать пятижильный кабель для электроплиты сечение не менее 2,5 мм2. Почему? Да потому что такой вариант обеспечивает питание трехфазной нагрузки до 16,4 (кВт), что вполне подойдет для любой плиты.

Схема питания

Фрагмент схемы подключения питающего провода к электроплите показан на рисунке, на котором видно, что розетка должна быть защищена УЗО.

Схема питания электро плиты

Схему следует периодически проверять, функционирует ли она. Ведь все элементы со временем подвергаются износу.

Помните! Прежде чем начинать манипуляции с кабельной прокладкой, следует отключить рубильник питания сети в электрощитке.

Вся важная информация, включая схему электроснабжения плиты, находится на задней панели агрегата либо в инструкции от производителя. Людям, совсем не имеющим представления о нюансах электротехнического монтажа, самим иногда трудно справиться. В любом случае можно просто позвонить в службу ремонта бытовой техники в своём городе.

Видео: какой кабель нужен для подключения плиты?

Выбор нужного типа кабеля для подключения электрической плиты.

Электрические, индукционные плиты или варочные панели — это приборы с большой мощностью, которые потребляют значительно больше электроэнергии, чем остальная бытовая техника. Именно поэтому для их подключения требуется отдельный кабель от автомата или УЗО. Стоит также отметить, что в домах, где не предусмотрен газ, стоимость электроэнергии ниже.

Рассмотрим подключение и выбор кабеля на моем примере: современной 4-конфорочной электрической стеклокерамической плиты.

В нашем случае мощность конфорок: 2×1200 Вт и 2×1700 Вт. Суммарная мощность составляет: 5800 Вт, но в плите помимо варочных поверхностей имеются еще электрическая духовка с вентилятором охлаждения. Паспортная номинальная мощность электроплиты составляет: 6,8 кВт, плюс не забывайте учесть запас по мощности. Считаем, что для подключения нашей электроплиты требуется не менее 8 кВт.

Средние значения мощности потребления электрических плит на рынке в 2018 году. Значения варьируются в зависимости от типа плит и от ее возможностей. Для определения точного значения читайте технический паспорт к вашему изделию (можно найти по номеру модели плиты в интернете).

Для двухконфорочных (от 2 кВт до 5 кВт).

Для четырехконфорочных (от 5кВт до 11 кВт).

Итак, мы определили, что мне требуется подобрать кабель, который будет выдерживать нагрузку 8 кВт.

По таблице видно, что мне нужен кабель сечением 6мм2 (для подключения к однофазной сети 220В) или 2,5мм2 (для трехфазной 380В).








Сечение кабеля и выбор автоматического выключателя в зависимости от мощности плиты.
Мощность электрической, индукционной плиты или варочной панели, кВтСечение жил кабеля, мм2Выбор «автомата»
1-фазная сеть (220В)3-фазная сеть (380В)1-фазная сеть (220В)3-фазная сеть (380В)
Менее 3 кВт1,5 мм²1,5 мм²16A16A
3-5 кВт2,5 мм²25A
5-7,5 кВт4 мм²2,5 мм²32A25A
7,5-10 кВт6 мм²40A



Требуемое количество жил в кабеле зависит от выбранной схемы подключения.

  • для однофазной сети потребуется 3-жильный провод.
  • для трехфазной сети потребуется 5-жильный провод.

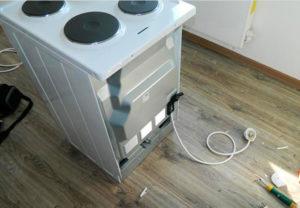

Схему подключения обычно можно увидеть с обратной стороны электроприбора.

Схема подключения на пыльной стороне электической плиты.

Схема слева — для подключения к 220 В, правая — для подключения к 380 В.

Я буду подключать по левой схеме к 220В.

На схеме:

L1 — фаза. Клеммы 1, 2 и 3 объединены перемычкой. По ГОСТу подключаем коричневую жилу.

N — ноль. Клеммы 4 и 5 объединены перемычкой. По ГОСТу подключаем синюю жилу.

Pe это земля. К земле подключаем желто-зеленую жилу.

В автомате еще раз находим и проверяем индикаторной отверткой — фазу. Подключение стоит выполнять только после обесточивания всей системы.

Схема подключения электрической плиты.

От правильного выбора кабеля для запитки и грамотного подсоединения устройства зависит безопасность помещения и тех, кто там находится.

Обязательное условие, которое должно соблюдаться, – кабель должен быть медным. Использование алюминиевых жил при подключении энергоемких устройств запрещено, согласно требованиям безопасности.

Запрещено совмещать осветительные и розеточные цепи с запиткой электрической плиты!

Следует помнить, что в старых постройках осуществлять подключение электрических приборов, мощностью более 3 кВт не рекомендуется, так как имеющаяся сеть не рассчитана на такие нагрузки. Вследствие этого могут перегорать пробки, возникать пожары или полностью выходить из строя техника, делая невозможным ее дальнейший ремонт.

Очень часто в комплектации новых плит кабель не предусмотрен (приобретается отдельно). Можно осуществить выбор кабеля самостоятельно или поручить это дело квалифицированным специалистам, в том числе и его монтаж (если не обладаете нужными умениями и знаниями).

Клеммы подключения проводов электро плиты.

Марки, используемые при подключении электрических и индукционных плит.

Чаще для монтажа электроплит используются кабеля марок: ПВС, NYM, ВВГ, КГ.

В моем случае для подключения электроплиты мне потребуется кабель 3×6. Трехжильный провод с сечением 6мм2.

Я выбрал ПВС провод, который рассчитан на напряжение до 450 В. Изоляционное покрытие не поддается возгоранию, высокий коэффициент сопротивления на изгиб и прочность. Срок службы составляет от 6 до 10 лет (зависит от условий эксплуатации).

Правильно подключенная и работающая электро плита.



Включаем автомат. Плита работает. Пробуем включить конфорку. Пользуйтесь!



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Какой кабель нужен для подключения электроплиты

Владельцы квартир и жилых домов при проведении электромонтажных работ, задаются вопросом какой кабель нужен для электроплиты.

Наши специалисты дают разъяснения.

В первую очередь необходимо понимать какой уровень напряжения приводится в ваше помещение (380 В или 220В) Сказать обывательским языком: три фазы или одна?

Давайте рассмотрим вариант при напряжении 220 В (одна фаза)

Сечение кабеля для электроплиты необходимо рассчитывать исходя из потребляемой мощности, например, плита имеет мощность 7.5 кВт. Cos f = 0,96 (усредненные данные согласно паспорта на электроплиты)
Для определения сечения проводника нам необходимо найти ток, токи находим по формуле (обратите внимание, что напряжения берется в киловольтах 220В = 0,22кВ):

I=P/ Cos f/U
I-в Амперах
Р-мощность прибора (в киловаттах)
Cos f-коэффициент мощности
U-уровень питающей сети (в киловольтах)
7,5/0,96/0,22=35,5 А
35,5 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту
Почему максимально возможный-это тот ток, который будет протекать при одновременном включении всех конфорок, и то на период их разогрева.
Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 4 мм. кв.
Но согласно правил (СП 256.1325800.2016 «Электроустановки жилых и общественных зданий
Правила проектирования и монтажа») п. 10.2 указано, что сечение проводника для однофазных плит должно быть не менее 6 мм. кв.



Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2

Следовательно, кабель для питания однофазной электроплиты должен быть сечением не менее 6 мм. кв., например, кабель ВВГ нг (A) LS 3х6 мм. кв.

Теперь рассмотрим вариант при напряжении 380 В (три фазы)

Возьмем те же характеристики для электроплиты, мощность 7,5 кВт, Cos f = 0,96.
Считаем по той же формуле поиска тока, но с учетом напряжения 380 В (три фазы) (обратите внимание, что напряжения берется в киловольтах 380 В = 0,38 кВ):
I = P / (корень (3) * 380V * Cos f).
I-в Амперах
Р-мощность прибора (в киловаттах)
Cos f-коэффициент мощности
U-уровень питающей сети (в киловольтах)
I=7,5/(1,73*0,38*0,96)=11,88

11,88 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту
Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 2,5 мм. кв.
При проектировании электроснабжения квартир, наши специалисты всегда закладывают провод для питания трехфазной электроплиты сечением не менее 4 мм. кв., например, ВВГ нг (A) LS 5х4 мм. кв.
Так же при расчете кабеля на электроплиту необходимо учесть длину кабельной трассы, с целью уточнения падения напряжения на кабельной линии, если оно менее 25 м, то дополнительный расчет падения напряжения производить не следует.
Обращаем ваше внимание, что, если вы планируете подключить к кабелю для электроплиты еще и духовой шкаф, то вам необходимо увеличить сечение на уровень увеличенной мощности, но расчет тока для двух потребителей на одной кабельной линии выполняется иначе!

О типах и видах розеток для электроплиты, вы можете узнать из этой статьи.

О кабеле для подключения бытовых розеток, читайте в этой статье.

Подключение электроплиты | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности. Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.



Основные требования

Начну с самого главного.

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S. Там даны все ответы, как действовать в таком случае.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.

Итак, с сечением тоже определились.

Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.

Также предлагаю Вам прочитать полезные материалы по теме:

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.



Шаг 2. Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат. Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

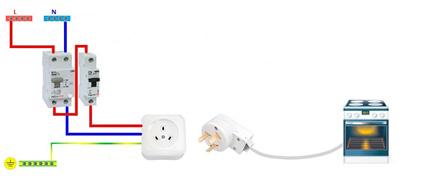

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.

Опять же это все относится к однофазному подключению плиты.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).



Шаг 3. Выбор силовой розетки и вилки

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки  В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.



Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т.е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60

. Можно конечно и залудить, но я лично против пайки в силовых цепях — подробнее здесь.

Еще несколько примеров.

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить электрическую плиту. Быстрое подключение

Содержание статьи:

Электроплита – отличный выбор для современной кухни. Не встроенные в кухню электрические плиты по-прежнему остаются актуальными. При правильном монтаже и соблюдении условий эксплуатации электрическая плита прослужит вам исправно долгие годы. А чтобы сэкономить и не вызывать мастера из специальной службы, мы расскажем вам, как это сделать самостоятельно. Разберемся в вариантах проводки и оборудования, схемах подключения и заземления. использования, прибор будет исправно служить долгие годы. Так как подключить электрическую плиту к розетке. Давайте разбираться по порядку.

Как подключить электрическую плиту к розеткеКак подключить электрическую плиту к розетке

Требования к электропроводке

Важно знать! Прежде, чем осуществлять подключение и производить какие-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Это объясняется тем, что таковы требования техники безопасности: подключение таких приборов выполняется посредством высококачественных клеммных колодок, то есть по безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Что делать, если человека ударило током? Это должен знать каждый, читать всем!

Как подключить электрическую плиту? Для подключения нужно использовать кабель сечением от 4 мм2, в том случае, если его длина не превышает 12 м. Если же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно нужно выполнить установку отдельного автомата конкретно для плиты.

Отдельный автомат для плитыОтдельный автомат для плиты

Автомат на 40 ААвтомат на 40 А

Подключение через розетку так же допускается. Только здесь нужно учитывать, что прибор должен быть рассчитан рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

Подводя итог под всем выше сказанным, добавим некоторые детали в важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2все зависит от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в статье позже.

ЗаземлениеЗаземление

Как подключить электрическую плиту — схема и способы

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Из этого следует, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание идет через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, этот факт повышает надежность. Но при таком способе отключать электропитание можно только автоматом. Поэтому не такой уж он удобный.

Зачастую используют подключение при помощи розетки и вилки. Это более удобно и привычно. Поскольку оборудование мощное, используют специальные, а не бытовые устройства, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Как определить, где фаза, ноль и земля. Цвета проводов вам помогут.

Еще очень важный момент — при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Схема подключения электроплитыСхема подключения электроплиты

Однофазное подключение электроплиты

Наиболее распространенный вариант. Чаще всего можно встретить в квартирах многоэтажных домов. Выше изображена схема подключения блока при однофазном подсоединении.

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы приобрели современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила подключается на клемму под номером 1, 2 либо 3.Она может иметь цвета: серый, коричневый, черный.

Нулевая жила обычно синего цвета, подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме изображен желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. При некачественном соединении клеммы могут обгореть, что приведет к возникновению пожара.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

В случае использования розеточного подключения фазную жилу в вилке и розетке нужно подавать на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Как подключить электрическую плиту к розеткеДвухфазное подключение

Такой вид подключения электрической плиты встречается гораздо реже. В двухфазном подключении например, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предшествующим способам.

Трехфазное подключение

Как подключить электрическую плиту к розеткеТрехфазная схема

С трехфазным питанием в основном сталкиваются владельцы частных домов. Провод питания в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3. Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Параметры провода

В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводниковТаблица выбора сечения проводников

При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:

  • трехжильный кабель,
  • трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.

Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Номиналы автоматов защиты и электрические параметры

По правилам, в электрощитке должны стоять отдельные УЗО и защитный автомат. Именно через них подается фаза на розетку. Иногда эту пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус они берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Лучше всего выбирать ближайший больший — так меньше шансов, что произойдет ложное отключение при работе на полной мощности. То есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Как подключить электрическую плиту к розеткеКак подключить электрическую плиту

А если посмотреть на это с другой стороны, получается, что полностью все конфорки и духовку, еще и на полную мощность, вы редко когда включите, а может и никогда и не включите. А заплатите больше, так как более мощные автоматы стоят прилично дороже. Тут выбор за вами.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

Как подключить электрическую плиту к розеткеПодключаем электроплиту

Шаг первый (как подключить электрическую плиту)

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Быстрый и проверенный способ от экспертов, как подключить розетку

РозеткаРозетка

Шаг второй (как подключить электрическую плиту)

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)Однофазное подключение электроплиты (наиболее распространенное)

Шаг третий (как подключить электрическую плиту)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

Как подключить электрическую плиту к розеткеКабель силовой ВВГнг 5х2,5

Шаг четвертый (как подключить электрическую плиту)

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Шаг пятый (как подключить электрическую плиту)

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты. В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Как подключить электрическую плиту к розеткеТак выглядит вилка для подключения электроплиты

Шаг шестой (как подключить электрическую плиту)

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Шаг седьмой (как подключить электрическую плиту)

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

Расстановка перемычек в электроплите ХансаРасстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца, порой случалось, даже квалифицированные специалисты нередко осознанно совершали грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Подобное подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку: путая местами провода фазы и ноля. При подключении электроплиты с таким «заземлением», результат будет аналогичным предыдущему. Владельца плиты может ударить током в любой момент. Но и отказываться от обнуления тоже нельзя. Есть несколько вариантов решения проблемы, с которыми вы ознакомитесь ниже и выберите подходящий для вашей ситуации.

Наличие заземления

Как подключить электрическую плиту к розеткеУзнаем, заземлен ли щит квартиры

Для этого следует обратится в ЖЭК или другую обслуживающую организацию. Корпус щита должен быть надежно заземлен, и если представитель компании вам подтвердит это, то останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя. Во-первых это будет не безопасно – может привести к удару пользователя электроплиты током, а во-вторых этот вариант будет неэффективным.

Для жильцов квартир на 1 этаже и владельев домов

Схема контура заземленияСхема контура заземления

Если вы являетесь собственником такой недвижимости, то можно попробовать создать отдельный заземляющий контур. Делается он так:

  • за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
  • вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
  • из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно, который оконцован наконечником;
  • от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
  • кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

Как сделать заземлениеКак сделать заземление

Важно знать! Прежде чем эксплуатировать заземляющее устройство, вам нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, ммТолщина стенки, мм
Сталь чернаяКруглый для вертикальных заземлителей16
Сталь чернаяКруглый для горизонтальных заземлителей10
Сталь чернаяПрямоугольный1004
Сталь чернаяУгловой1004
Сталь чернаяТрубный323,5
Сталь оцинкованнаяКруглый для вертикальных заземлителей12
Сталь оцинкованнаяКруглый для горизонтальных заземлителей10
Сталь оцинкованнаяПрямоугольный753
Сталь оцинкованнаяТрубный252
МедьКруглый12
МедьПрямоугольный502
МедьТрубный202
МедьКанат многопроволочный1,850

Если заземлить не получается

Бывает ситуация, когда щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности. В этом случае просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, установить ее следует так, чтобы исключалась вероятность одновременного контакта человека с плитой и различными токоведущими элементами: кранами, раковинам, трубами и прочими металлическими изделиями.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, стоит проявить особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Даже несмотря на то, что перечисленные элементы по правилам и должны быть надежно заземлены, но сопротивление такого заземления обычно не имеет контроля. Результатом может стать поломка электроприбора, или того хуже — поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации из разряда лифтовых шахт, вентиляционных каналов и прочего.

Как подключить электрическую плиту к розеткеПроверка работы электроплиты

Заключение

Итак, вы узнали, каким образом можно подключить электрическую плиту и можете делать это самостоятельно. Делать это нужно опираясь на инструкцию, схемы и чертежи. Эти знания помогут вам в дальнейшем в замене оборудования и ремонте. Не стоит забывать, что для подключения нужно обязательно проверить характеристики проводки, а так же установить автоматическую защиту.

Подключение электроплиты — дело серьезное, но не такое уж сложное, ведь теперь вы знаете как подключить плиту со всеми нюансами и тонкостями. Остается лишь пожелать вам удачи в этом деле.

Поделиться ссылкой:

Читайте по теме

особенности подключения и заземления плиты

Содержание статьи:

Импортные производители бытовой техники последнее время выпускают электрические плиты и встроенные духовые шкафы без проводов. Обусловлено это двумя весомыми причинами. Во-первых, особенности строения вилки и напряжение во многих странах разные, а во-вторых, в требования безопасности плиты были внесены изменения и теперь они устанавливаются безрозеточным способом при помощи клеммных колодок (электроприборы, рассчитанные на ток от 32 А).

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

  • возможность использования в комнатах с высоким уровнем влажности;
  • приемлемая цена;
  • отличные показатели гибкости;
  • разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
  • оснащение двойной изоляцией;
  • возможность применения в электрических приборах с повышенной вибрацией.

Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

Мощность электроплитыСечение жил
Однофазная сеть (3 жилы, мм.кв.)Трехфазная сеть (5 жил, мм.кв.)
До 3 кВТ1,51,5
От 3 до 5 кВт2,5
От 5 до 7,5 кВт42,5
От 7,5 до 10 кВт6

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.

Информация о проводе и кабеле марок ПВС и КГ

Подбор сечения проводника

Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Особенности подключения и заземление

Схема подключения через розетку к автомату и земле

Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:

  1. Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
  2. Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
  3. В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
  4. Провод или кабель протягивается к штепсельной розетке от щитка.
  5. Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
  6. Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
  7. Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.

Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.

Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм.кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.

В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.

Как отследить электропроводку в стене

Универсальные трассировщики проводов поставляются с инструкциями, которые позволяют отслеживать проводку в стенах. Вы также можете использовать поисковые устройства с режимами обнаружения проводов для отслеживания определенных проводов. Но вы также можете получить хорошее представление о том, где находятся ваши провода, без таких сложных устройств. Нет единственного правильного способа сделать это. Выбор метода зависит от того, для чего вы хотите отследить провода и какой из них лучше всего подходит для вас.

Узнать, какие провода к какому автомату подключены, можно вообще без каких-либо инструментов.Если у вас есть какой-либо план электропроводки для тестируемого здания, это достойный метод. Если вы уже знаете, где проходят провода за стенами, проверка автоматических выключателей просто проверяет, подключены ли провода и переключатели. Работайте с партнером — один из вас должен оставаться у блока выключателя, чтобы включить выключатель, а другой должен наблюдать, какие розетки получают питание. Вы можете сделать это и без партнера, хотя беготня между розетками и выключателями требует много времени и усилий.

Объявление

Начните с выключенными выключателями и вставьте включенную лампу в розетку. Включите и выключите выключатели по одному, пока не загорится лампа. Затем подключите лампу к другим ближайшим розеткам, чтобы определить, какие из них находятся в той же цепи. Поверните выключатели света, чтобы увидеть, в какой цепи включены огни. Цепи, которые подключаются к большим приборам, таким как сушилки для одежды, часто не имеют других розеток или приборов в цепи.

Еще одна практика обнаружения электрических проводов за стенами — использование металлоискателя.Это может быть эффективным методом, если вы знаете, что проводов очень мало, а в стенах мало других металлических предметов, таких как гвозди.

Если вы отслеживаете электрическую проводку, чтобы добавить новые розетки или освещение, или если вы готовитесь к ремонту электрооборудования, вам понадобится детектор напряжения и другие инструменты из соображений безопасности. Прочтите следующую страницу, чтобы узнать больше о безопасности при отслеживании электропроводки.

.

Как работают конденсаторы | HowStuffWorks

Конденсатор чем-то похож на батарею. Хотя они работают совершенно по-разному, конденсаторы и батареи хранят электрическую энергию . Если вы читали «Как работают батареи», то знаете, что у батареи есть две клеммы. Внутри батареи химические реакции производят электроны на одном выводе и поглощают электроны на другом выводе. Конденсатор намного проще, чем батарея, поскольку он не может производить новые электроны — он только хранит их.

В этой статье мы точно узнаем, что такое конденсатор, для чего он нужен и как он используется в электронике. Мы также рассмотрим историю конденсатора и то, как несколько человек помогли сформировать его развитие.

Объявление

Внутри конденсатора клеммы соединяются с двумя металлическими пластинами , разделенными непроводящим веществом, или диэлектриком . Конденсатор легко сделать из двух кусков алюминиевой фольги и листа бумаги.С точки зрения емкости, это не будет особенно хороший конденсатор, но он будет работать.

Теоретически диэлектриком может быть любое непроводящее вещество. Однако для практического применения используются специальные материалы, которые лучше всего подходят для работы конденсатора. Слюда, керамика, целлюлоза, фарфор, майлар, тефлон и даже воздух — вот некоторые из используемых непроводящих материалов. Диэлектрик определяет, какой это конденсатор и для чего он лучше всего подходит. В зависимости от размера и типа диэлектрика, некоторые конденсаторы лучше подходят для высокочастотных применений, а некоторые — для высоковольтных приложений.Конденсаторы могут изготавливаться для любых целей, от самого маленького пластикового конденсатора в вашем калькуляторе до сверхконденсатора, который может питать пригородный автобус. НАСА использует стеклянные конденсаторы, чтобы помочь разбудить схемы космического шаттла и помочь развернуть космические зонды. Вот некоторые из различных типов конденсаторов и способы их использования.

  • Воздух — Часто используется в схемах настройки радио
  • Майлар — Чаще всего используется для схем таймера, таких как часы, будильники и счетчики
  • Стекло — Подходит для приложений высокого напряжения
  • Керамика — Используется для высокочастотных целей, таких как антенны, рентгеновские лучи и МРТ
  • Суперконденсатор — Питание электрических и гибридных автомобилей

В следующем разделе мы подробнее рассмотрим, как именно работают конденсаторы.

.

Как работают гибридные сети | HowStuffWorks

В проводной компьютерной сети все устройства должны быть соединены физическим кабелем. В типичной конфигурации используется центральная точка доступа. В сетевых терминах это называется звездообразной топологией , в которой информация должна проходить через центр, чтобы достичь других точек звезды.

Центральной точкой доступа в проводной сети может быть маршрутизатор, концентратор или коммутатор. Функция точки доступа — разделить сетевое соединение между несколькими устройствами.Все устройства подключаются к точке доступа с помощью отдельных кабелей Ethernet (CAT 5). Если устройства также хотят совместно использовать подключение к Интернету, точку доступа необходимо подключить к широкополосному Интернет-модему, кабельному или DSL.

Объявление

В стандартной беспроводной сети все сетевые устройства обмениваются данными с центральной точкой беспроводного доступа. Сами устройства должны содержать беспроводные модемы или карты, соответствующие одному или нескольким стандартам Wi-Fi, либо 802.11 а, б или ж. В этой конфигурации все беспроводные устройства могут обмениваться файлами друг с другом по сети. Если они также хотят совместно использовать подключение к Интернету, тогда точку беспроводного доступа необходимо подключить к широкополосному модему.

Стандартная гибридная сеть использует так называемую гибридную точку доступа, сетевое устройство, которое одновременно передает беспроводной сигнал и содержит порты проводного доступа. Наиболее распространенная гибридная точка доступа — это гибридный маршрутизатор. Типичный гибридный маршрутизатор передает сигнал Wi-Fi с использованием 802.11 a, b или g и содержит четыре порта Ethernet для подключения проводных устройств. Гибридный маршрутизатор также имеет порт для подключения к кабельному или DSL-модему через кабель Ethernet.

При покупке гибридного маршрутизатора вы можете нигде не встретить слово «гибрид». Вы с большей вероятностью увидите, что маршрутизатор рекламируется как беспроводной или Wi-Fi-маршрутизатор с портами Ethernet или «портами LAN» [источник: About.com]. Стоимость гибридных маршрутизаторов начинается с 50 долларов за базовую модель с четырьмя портами Ethernet и скоростью сети 54 Мбит / с (мегабит в секунду).

Для гибридной сети существует несколько различных возможных сетевых конфигураций. В самой базовой конфигурации все проводные устройства подключены к портам Ethernet гибридного маршрутизатора. Затем беспроводные устройства связываются с проводными устройствами через беспроводной маршрутизатор.

Но, возможно, вы захотите объединить в сеть более четырех проводных устройств. В этом случае вы можете связать вместе несколько маршрутизаторов, как проводных, так и беспроводных, в гирляндную цепочку .Вам понадобится достаточное количество проводных маршрутизаторов для обработки всех проводных устройств (количество устройств, разделенных на четыре) и достаточное количество беспроводных маршрутизаторов — в правильных физических местах — для трансляции сигнала Wi-Fi во все уголки сети.

Компьютеры — не единственные устройства, которые можно подключить к гибридной сети. Теперь вы можете покупать как проводные, так и беспроводные периферийные устройства, такие как принтеры, веб-камеры и факсы. Например, офисный работник с ноутбуком может распечатать документ, не подключаясь непосредственно к принтеру.Он может отправить документ по гибридной сети на сетевой принтер по своему выбору.

Теперь давайте посмотрим на преимущества и недостатки традиционных проводных и беспроводных сетей и на то, как гибридные сети предлагают лучшее из обоих миров.

.
