Какой кабель на 6 квт: Страница не найдена — Ремонт220

Содержание

Какое сечение провода нужно для 6 квт и как рассчитать площадь сечения

Сечение жилы — одна из основных величин, позволяющих правильно выполнить электрическую проводку с учетом общей нагрузки на сеть.

Зная, какое сечение провода нужно для 6 квт, можно легко выбрать оптимальное по значениям кабельное изделие.

Материал проводника

Грамотный выбор материала для электрической проводки — это не только вопрос доступной цены, но и гарантия бесперебойной «доставки» электроэнергии, а также безопасность, пожарная устойчивость и надёжность в процессе эксплуатации.

В настоящее время изготавливается порядка трёх сотен марок и несколько тысяч разновидностей проводника, различающихся по типу материала и другим техническим характеристикам.

Алюминий

Алюминий является мягким и легким, серебристо-белого цвета металлом, широко применяемым в производстве кабельных изделий. К наиболее значимым достоинствам алюминиевой проводки относятся:

  • небольшой вес материала, что особенно актуально при необходимости выполнить монтаж линий электрической передачи на протяжении нескольких километров;
  • доступная широкому кругу потребителей стоимость качественного кабельного изделия;
  • устойчивость к окислению под негативным воздействием открытого воздуха и атмосферных явлений;
  • наличие защитного слоя, возникающего на алюминии в процессе эксплуатации.

Алюминий не лишен и некоторых недостатков, ограничивающих сферы использования проводов такого типа. К минусам материала относится высокий уровень удельного сопротивления и предрасположенность к нагреву с ослаблением контакта. Пленка, образуемая на поверхности алюминия, снижает токовую проводимость, а сам металл в результате частого перегрева приобретает излишнюю хрупкость.

Как показывает практика использования алюминиевой электрической проводки, стандартный эксплуатационный ресурс составляет около четверти века, после чего требуется в обязательном порядке выполнить замену такой сети.

Медь

Электропроводка в жилых помещениях или промышленных зданиях чаще всего предполагает установку многожильных медных проводов.

Очень хорошо зарекомендовали себя кабельные изделия ВВГ, имеющие двойную ПВХ-изоляцию.

Также специалисты рекомендуют обратить внимание на медные проводники в резиновой КГ-изоляции.

Такой вариант отличается хорошей гибкостью и удобством эксплуатации.

Медные провода на порядок дороже алюминиевого кабеля, но такая электропроводка надежнее и значительно долговечнее. Кроме того, к преимуществам медных проводов относятся высокий уровень прочности и мягкость, что минимизирует риск поломки на сгибах и контактных соединениях, устойчивость к вредным коррозийным изменениям, а также отличную токовую проводимость.

Медные бронированные кабельные изделия ВБбШв характеризуются сдвоенной ПВХ-изоляцией и устойчивостью к возгоранию, благодаря чему такая проводка очень востребована в наружных работах.

Какое сечение провода нужно для 6 кВт нагрузки?

С целью грамотного определения сечения проводника, необходимо просчитать общую мощность всех эксплуатируемых электрических приборов.

Полноценная работоспособность значительной части бытовой техники потребует применения провода, выдерживающего нагрузку в 6 кВт или более.

В этом случае оптимальным станет вариант использования медного круглого провода, имеющего сечение не менее 2,5 мм и сдвоенную изоляцию.

Также в условиях таких показателей мощности допускается выполнение работ на основе медного круглого провода в виде скрученных жил и двойной изоляции.

Наличие алюминиевой проводки в домовладении, с целью обеспечения показателей мощности на уровне 6 кВт, потребует установки алюминиевого плоского провода сечением 4,0 мм с одинарной изоляцией.

На кухне требуется много розеток, так как техники может быть немало. Рассмотрим варианты размещения розеток на кухне для удобства эксплуатации.

Схему подключения проводного выключателя вы можете посмотреть тут.

О назначении и важности защитного заземления вы найдете информацию в этой статье.

Критерии выбора

Основные характеристики, на которые следует обратить внимание при выборе проводника, представлены материалом жил и их сечением, конструкцией, толщиной жильной изоляции и оболочки.

Качественное кабельное изделие в обязательном порядке имеет маркировку и сертификат соответствия.

Наиболее важные технические характеристики электрического провода для нагрузки 6 квт:

  • Долговечность. Кабельные изделия с одинарной изоляцией эксплуатируются порядка 15 лет, а при наличии двойной — четверть века.
  • Устойчивость к окислению. Алюминий относится к металлам, очень активно взаимодействующим с кислородом, что сопровождается образованием на поверхности тонкой пленки, ухудшающей токовую проводимость. Для изоляции контактов применяются специальные клеммники с токопроводящим пастообразным составом.
  • Показатели прочности. Медное кабельное изделие способно многократно использоваться в режиме сгиба/разгиба. Медные провода выдерживают чуть менее сотни таких режимов, а алюминиевые — порядка десяти.
  • Уровень удельного сопротивления. Данный показатель у медных кабельных изделий составляет 0,018 Ом*кв.мм/м, а алюминиевые провода имеют сопротивление 0,028 Ом*кв.мм/м.

Не меньшее значение имеет простота самостоятельного выполнения монтажных работ. В этом плане медные провода более удобны, так как не потребуют применения специальных элементов в виде оконцевателя, клеммника или болтового соединения.

Следует помнить, что медные кабельные изделия с сечением 2,5 мм2 рассчитаны на 27 А, при этом толщина алюминиевой проводки не должна быть менее 4,0 мм2.

Расчет площади сечения

Грамотный выбор проводного сечения позволяет обеспечивать надежность и безопасность электрической проводки. Основной показатель, на котором базируется стандартный расчет площади жилы или её сечения — уровень длительно допустимой токовой величины.

Расчет сечения провода в соответствии с нагрузкой, предполагает суммирование мощности всех подключаемых электроприборов с выражением мощности в одинаковых единицах измерения — Вт или кВт.

Согласно полученным расчетам определяются оптимальные показатели сечения по табличным данным для 6 кВт:

  • 27 А и 220 В — диаметр медного проводника 2,26 мм при сечении 4,0 мм2;
  • 15 А и 380 В — диаметр медного проводника 1,38 мм при сечении 1,5 мм2;
  • 26 А и 220 В — диаметр алюминиевого проводника 2,76 мм при сечении 6,0 мм2;
  • 16 А и 380 В — диаметр алюминиевого проводника 1,78 мм при сечении 2,5 мм2.

При выборе сечения нужно помнить, что несоответствие площади жилы токовым нагрузкам способно спровоцировать перегрев, плавление изоляции, замыкание и пожароопасную ситуацию.

Видео на тему

Какое сечение провода нужно для 3-10 квт?

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность.

Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму.

В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо.

Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику.

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату.

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

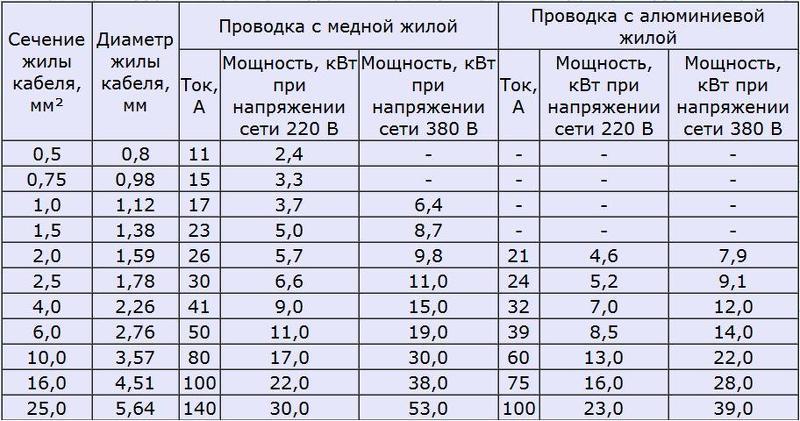

Сечение кабеля, мм2 Диаметр проводника, мм Медный провод Алюминиевый провод
Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В
0,5 мм2 0,80 мм 6 А 1,3 кВт 2,3 кВт
0,75 мм2 0,98 мм 10 А 2,2 кВт 3,8 кВт
1,0 мм2 1,13 мм 14 А 3,1 кВт 5,3 кВт
1,5 мм2 1,38 мм 15 А 3,3 кВт 5,7 кВт 10 А 2,2 кВт 3,8 кВт
2,0 мм2 1,60 мм 19 А 4,2 кВт 7,2 кВт 14 А 3,1 кВт 5,3 кВт
2,5 мм2 1,78 мм 21 А 4,6 кВт 8,0 кВт 16 А 3,5 кВт 6,1 кВт
4,0 мм2 2,26 мм 27 А 5,9 кВт 10,3 кВт 21 А 4,6 кВт 8,0 кВт
6,0 мм2 2,76 мм 34 А 7,5 кВт 12,9 кВт 26 А 5,7 кВт 9,9 кВт
10,0 мм2 3,57 мм 50 А 11,0 кВт 19,0 кВт 38 А 8,4 кВт 14,4 кВт
16,0 мм2 4,51 мм 80 А 17,6 кВт 30,4 кВт 55 А 12,1 кВт 20,9 кВт
25,0 мм2 5,64 мм 100 А 22,0 кВт 38,0 кВт 65 А 14,3 кВт 24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще.

Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева.  Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен.

Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению.

В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле.

Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить.

Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

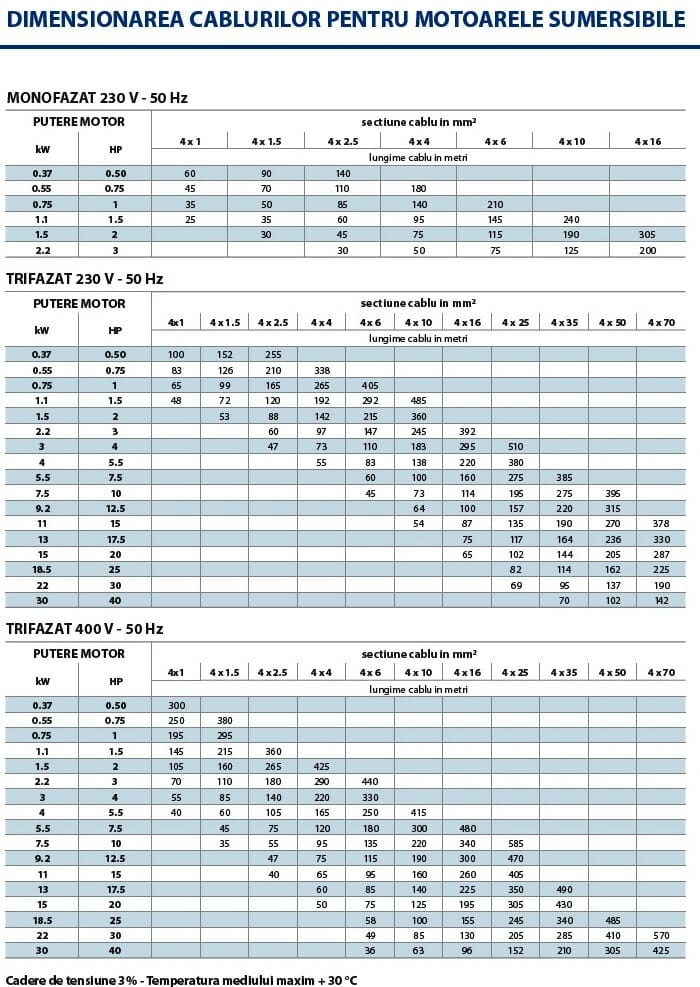

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества.

И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много.

Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше).

А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Источник: https://stroychik.ru/elektrika/vybor-secheniya-kabelya

Как рассчитать необходимое сечение провода по мощности нагрузки?

При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А.

В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт.

Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение – 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель.

На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт).

Затем потребуется сложить мощности всего оборудования и получится суммарная.

  Какие бывают виды клеммных соединительных колодок?

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

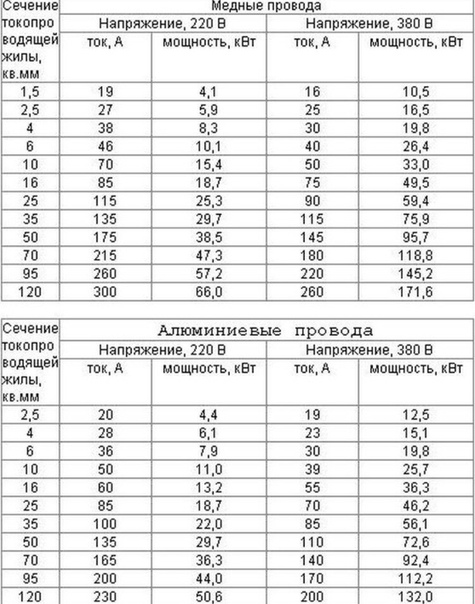

  • Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами
  • Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
  • Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной – 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

  • высокая прочность;
  • упругость;
  • стойкость к окислению;
  • электропроводность больше, чем у алюминия.

Недостаток медных проводников – высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода.

Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению.

Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.

73), где P – мощность, Вт; U – напряжение, В; I – ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока.

Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ.

  Виды клемм для соединения проводов

  1. Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией
  2. Для расчета алюминиевых проводов применяют таблицу.
  3. Таблица 4.
    Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией
  4. Кроме электрического тока, понадобится выбрать материал проводника и напряжение.

Для примерного расчета сечения кабеля по току его надо разделить на 10.

Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8.

Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь.

Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к.

будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

  1. Длина провода, единица измерения – м. При её увеличении растут потери.
  2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
  3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
  2. С помощью таблиц ПУЭ определяют сечение провода по току.
  3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
  4. Находим падение напряжения из соотношения: ΔU=I*R.
  5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят.

В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку.

Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Источник: https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki

Какое сечение провода нужно для 10 квт?

  • Критерии правильного выбора сечения
  • Правильно выбранный электрический кабель обеспечивает:
  • Безаварийный режим работы.
  • Отсутствие перегрева кабеля, целостность изоляции во время превышения значения силы тока.
  • Снижение потерь удаленного потребителя.

Перегрев проводника в рабочем или аварийном режиме считается важным условием, влияющим на выбор питающего провода. Во внимание обязательно принимается распределение длительно допустимого тока потребляемой нагрузки между отдельными проводниками. От этого зависит изменение физических свойств материала токопровода. Это увеличение сопротивления и величина расхода электроэнергии, затрачиваемой на нагрев проводника и снижение продолжительности эксплуатации изоляционного покрытия.

  1. Главными критериями, которыми руководствуются при выборе проводника для садоводческих хозяйств: материал, сечение жил и рабочее напряжение в электрической сети, ток потребителя.
  2. Для точного расчета электрического кабеля учитывается:
  3. способ прокладки: воздушный или в траншее;
  4. длина линии;
  5. тип изоляции;
  6. число жил в кабеле;
  7. Определение площади сечения
  8. Площадь поперечного сечения проводника находится по формуле:
  9. S=π×(D2/4),
  10. где:
  11. число π=3,14
  12. D – диаметр проводника, измеряется штангенциркулем.

По нормам для прокладки кабеля в траншее или для воздушной торсады (самонесущий изолированный провод) предпочитается – медь. Для подключения потребителей с помощью воздушной линии используется алюминиевые провода.

Порядок расчета нагрузки потребителя в зависимости от сечения

Взяв за исходную величину мощность равную 10 кВт, выполняем деление мощности на стандартное значение напряжения однофазной сети равное 220В. Это значение напряжения, обычно применяемое для питания дачных поселков и садоводческих товариществ. Получаем величину тока допустимой нагрузки, она равна 45А. Аналогичное определение нагрузки действует для трехфазной сети 380В.

  • Для точного определения полученный результат тока умножим на необходимый поправочный коэффициент, значение приведено в таблице №3.
  • Формула расчета I = P/Uном*kпопр.
  • Стандартное значение тока для медного провода принимается 10А на 1 мм2.
  • Значение тока для алюминиевого провода составляет 8А на 1 мм2.

Учитывая окружающую среду и способы прокладки питающей линии, задействуются поправочные коэффициенты. Более точные значения приведены в справочных таблицах.

Расчетная нагрузка для дачных домиков садоводческих товариществ распределяется согласно соответствующим инструкциям по проектированию ГрЭС (городских электросетей). На один садоводческий участок по нормам отводится примерно 0,125 кВт/уч.

Источник: http://www.bolshoyvopros.ru/questions/2711828-kakoe-sechenie-provoda-nuzhno-dlja-10-kvt.html

Расчет сечения кабеля по мощности

Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…

Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.

Силовые кабели ГОСТ 31996—2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией».

При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е.

к максимальному току добавляется еще 10% для спокойной работы кабеля ????

Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е.

кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к.

провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

Таблица сечения кабеля по току и мощности для медного провода

Сечение жилы мм2
Для кабеля с медными жилами
Напряжение 220 В
Напряжение 380 В
Ток А
Мощность кВт
Ток А
Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Важно!

Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!

Таблица сечения алюминиевого провода по потребляемой мощности и силе тока

Сечение жилы мм2
Для кабеля с алюминиевыми жилами
Напряжение 220 В
Напряжение 380 В
Ток А
Мощность кВт
Ток А
Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Калькулятор расчета сечения кабеля

Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.

Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.

Надеюсь, мой калькулятор поможет многим мастерам.

Расчет сечения кабеля по мощности:

Требуемая мощность

Источник: https://evmaster.net/raschet-secheniya-kabelya

Таблица выбора сечения кабеля. Расчет сечения проводов и кабелей по току, мощности

  • В таблице приведены данные мощности, тока и сечения кабелей и проводов, для расчетов и выбора кабеля и провода, кабельных материалов и электрооборудования.
  • В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.
  • Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.
Таблица выбора сечения кабеля по току и мощности с медными жилами

Сечение токопро водящей жилы, мм2 Медные жилы проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6
Таблица выбора сечения кабеля по току и мощности с алюминивыми жилами

Сечение токопро водящей жилы, мм2 Алюминивые жилы проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.

Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.

Расчет необходимого сечения кабеля по марке кабеля, провода

Число жил, сечение мм. Кабеля (провода) Наружный диаметр мм. Диаметр трубы мм. Допустимый длительный ток (А) для проводов и кабелей при прокладке: Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ
ВВГ ВВГнг КВВГ КВВГЭ NYM ПВ1 ПВ3 ПВХ (ПНД) Мет.тр. Ду в воздухе в земле Сечение, шины мм Кол-во шин на фазу
1 1х0,75 2,7 16 20 15 15 1 2 3
2 1х1 2,8 16 20 17 17 15х3 210
3 1х1,5 5,4 5,4 3 3,2 16 20 23 33 20х3 275
4 1х2,5 5,4 5,7 3,5 3,6 16 20 30 44 25х3 340
5 1х4 6 6 4 4 16 20 41 55 30х4 475
6 1х6 6,5 6,5 5 5,5 16 20 50 70 40х4 625
7 1х10 7,8 7,8 5,5 6,2 20 20 80 105 40х5 700
8 1х16 9,9 9,9 7 8,2 20 20 100 135 50х5 860
9 1х25 11,5 11,5 9 10,5 32 32 140 175 50х6 955
10 1х35 12,6 12,6 10 11 32 32 170 210 60х6 1125 1740 2240
11 1х50 14,4 14,4 12,5 13,2 32 32 215 265 80х6 1480 2110 2720
12 1х70 16,4 16,4 14 14,8 40 40 270 320 100х6 1810 2470 3170
13 1х95 18,8 18,7 16 17 40 40 325 385 60х8 1320 2160 2790
14 1х120 20,4 20,4 50 50 385 445 80х8 1690 2620 3370
15 1х150 21,1 21,1 50 50 440 505 100х8 2080 3060 3930
16 1х185 24,7 24,7 50 50 510 570 120х8 2400 3400 4340
17 1х240 27,4 27,4 63 65 605 60х10 1475 2560 3300
18 3х1,5 9,6 9,2 9 20 20 19 27 80х10 1900 3100 3990
19 3х2,5 10,5 10,2 10,2 20 20 25 38 100х10 2310 3610 4650
20 3х4 11,2 11,2 11,9 25 25 35 49 120х10 2650 4100 5200
21 3х6 11,8 11,8 13 25 25 42 60 Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30
22 3х10 14,6 14,6 25 25 55 90
23 3х16 16,5 16,5 32 32 75 115
24 3х25 20,5 20,5 32 32 95 150
25 3х35 22,4 22,4 40 40 120 180 Сечение, шины мм Кол-во шин на фазу
26 4х1 8 9,5 16 20 14 14 1 2 3
27 4х1,5 9,8 9,8 9,2 10,1 20 20 19 27 50х5 650 1150
28 4х2,5 11,5 11,5 11,1 11,1 20 20 25 38 63х5 750 1350 1750
29 4х50 30 31,3 63 65 145 225 80х5 1000 1650 2150
30 4х70 31,6 36,4 80 80 180 275 100х5 1200 1900 2550
31 4х95 35,2 41,5 80 80 220 330 125х5 1350 2150 3200
32 4х120 38,8 45,6 100 100 260 385 Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31
33 4х150 42,2 51,1 100 100 305 435
34 4х185 46,4 54,7 100 100 350 500
35 5х1 9,5 10,3 16 20 14 14
36 5х1,5 10 10 10 10,9 10,3 20 20 19 27 Сечение, шины мм Кол-во шин на фазу
37 5х2,5 11 11 11,1 11,5 12 20 20 25 38 1 2 3
38 5х4 12,8 12,8 14,9 25 25 35 49 50х5 600 1000
39 5х6 14,2 14,2 16,3 32 32 42 60 63х5 700 1150 1600
40 5х10 17,5 17,5 19,6 40 40 55 90 80х5 900 1450 1900
41 5х16 22 22 24,4 50 50 75 115 100х5 1050 1600 2200
42 5х25 26,8 26,8 29,4 63 65 95 150 125х5 1200 1950 2800
43 5х35 28,5 29,8 63 65 120 180
44 5х50 32,6 35 80 80 145 225
45 5х95 42,8 100 100 220 330
46 5х120 47,7 100 100 260 385
47 5х150 55,8 100 100 305 435
48 5х185 61,9 100 100 350 500
49 7х1 10 11 16 20 14 14
50 7х1,5 11,3 11,8 20 20 19 27
51 7х2,5 11,9 12,4 20 20 25 38
52 10х1 12,9 13,6 25 25 14 14
53 10х1,5 14,1 14,5 32 32 19 27
54 10х2,5 15,6 17,1 32 32 25 38
55 14х1 14,1 14,6 32 32 14 14
56 14х1,5 15,2 15,7 32 32 19 27
57 14х2,5 16,9 18,7 40 40 25 38
58 19х1 15,2 16,9 40 40 14 14
59 19х1,5 16,9 18,5 40 40 19 27
60 19х2,5 19,2 20,5 50 50 25 38
61 27х1 18 19,9 50 50 14 14
62 27х1,5 19,3 21,5 50 50 19 27
63 27х2,5 21,7 24,3 50 50 25 38
64 37х1 19,7 21,9 50 50 14 14
65 37х1,5 21,5 24,1 50 50 19 27
66 37х2,5 24,7 28,5 63 65 25 38

Источник: http://www. eti.su/articles/kabel-i-provod/kabel-i-provod_32.html

Сечение кабеля.Как его правильно выбрать

В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит — это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.

При монтаже электропроводки в доме или квартире, ко всем этапам, начиная от проектирования электроснабжения частного дома, квартиры, и заканчивая конечным монтажом розеток или выключателей, надо подходить с полной ответственностью, ведь от этого зависит ваша личная электробезопасность, а также пожаробезопасность вашего дома или квартиры. Поэтому к выбору сечения кабеля подходим со всей серьезностью, ведь другого способа передачи электроэнергии в частном доме, квартире пока еще не придумали.

Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников.

В противном случае, если мы выберем заниженное сечение кабеля – это приведет к его перегреву, разрушению изоляции и далее к пожару, если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током.

Если выбрать сечение кабеля для дома или квартиры завышенным, это приведет к увеличению затрат, а также возникнуть трудности при электромонтаже кабельных линий, ведь чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку «влезет» кабель сечением 4 кв.мм.

Привожу общую универсальную таблицу, которой сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий.

Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.

Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая), кабели с одинаковым сечением, имеют разные длительно-допустимые токи.

Т.е. при открытом способе монтажа электропроводки, кабель меньше нагревается из-за лучшего охлаждения. При закрытом способе монтажа электропроводки (в штробах, трубах и т.д.

), наооборот — греется сильнее.

Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может получится завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при этом не отключится.

Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

  • Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
  • где Р — сумма всех мощностей бытовых электроприемников, Вт;
  •      U — напряжение однофазной сети 220 В;

     cos(фи) — коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения.

Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Источник: https://elektroschyt.ru/vybrat-sechenie-kabelya/

Как рассчитать сечение провода по нагрузке

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке. Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта сечения кабеля по нагрузке

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.

таблице ниже.

Электроприбор

Мощность, Вт

LCD телевизор

140-300

Холодильник

300-800

Бойлер

1500-2500

Пылесос

500-2000

Утюг

1000-2000

Электрочайник

1000-2500

Микроволновая печь

700-1500

Стиральная машина

2500

Компьютер

300-600

Освещение

300-1500

Фен

1000-2500

Всего (примерно)

10000-20000

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

1. Для однофазной сети напряжением 220 В:

,где:

— Р – это суммарная мощность для всех электроприборов, Вт;

— U — напряжение сети, В;

— КИ = 0.75 — коэффициент одновременности;

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля. Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А. Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо-


проводящих


жил. мм

Медные жилы проводов и кабелей

Напряжение 220В

Напряжение 380В

Ток. А

Мощность. кВТ

Ток. А

Мощность кВТ

1.5

19

4.1

16

10.5

2.5

27

5. 9

25

16.5

4

38

8.3

30

19.8

6

46

10.1

40

26.4

10

70

15.4

50

33

16

80

18.7

75

49.5

25

115

25.3

90

59.4

35

135

29.7

115

75.9

50

175

38.5

145

95.7

70

215

47.3

180

118. 8

95

265

57.2

220

145.2

120

300

66

260

171.6

Сечение


Tоко-


проводящих


жил. мм

Алюминиевых жилы проводов и кабелей

Напряжение 220В

Напряжение 380В

Ток. А

Мощность. кВТ

Ток. А

Мощность кВТ

2.5

22

4.4

19

12.5

4

28

6.1

23

15.1

6

36

7.9

30

19.8

10

50

11

39

25. 7

16

60

13.2

55

36.3

25

85

18.7

70

46.2

35

100

22

85

56.1

50

135

29.7

110

72.6

70

165

36.3

140

92.4

95

200

44

170

112.2

120

230

50.6

200

132

Расчёт сечения кабеля по нагрузке для помещений

Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться. Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне. Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.

Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто. Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток. Если такой возможности нет, то питающий помещение и подводной кабель к розеткам должен быть сечением, 4 мм кв. и выше. При монтаже электропроводки чаще всего применяют провода и кабели ВВГ-ВВГнг, ПУНП, ПУГНП или ПВС.

Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора! Здесь не место для экспериментов, это – жизнь и здоровье родных, близких, и Ваши собственные!

Какой провод нужно использовать для подключения электроплиты . Электропара

Новая электроплита или варочная панель – большая радость для
хозяйки, поскольку обычно она обладает теми функциями, которые были недоступны
ранее. Современные модели могут работать в разных режимах мощности да и
выглядят гораздо презентабельнее. Поскольку обычно в комплекте находится только
сам прибор, нужно заранее выяснить: какой провод следует использовать для
подключения электроплиты.

Основным критерием выбора провода для электроплиты являются
характеристики проводки – однофазная или трехфазная. В домах старой постройки
сеть однофазная и чаще всего выполнена с использованием алюминиевых проводов.
Новостройки оснащаются трехфазной сетью с медными проводами, имеющими более
высокие  характеристики.

В данной статье мы рассмотрим отличительные особенности
проводки в квартире, правильный выбор кабеля для электроплиты (сечение и длину),
а также пройдем все этапы ее подключения.

Расчет мощности
электроплиты

Если вы купили электроплиту и обнаружили отсутствие провода
в комплекте, придется самостоятельно
озаботиться его выбором, обращая основное внимание на марку и сечение.

Основным критерием выбора провода для электроплиты является
мощность прибора. Подробную маркировку можно найти на задней панели, обычно она
указывается на специальной табличке.

На маркировке первым делом смотрим на показатели суммарной
мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для
профессионального использования, но никак не для квартиры, где есть предельно
допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит
от категории дома и условий обслуживающей компании.

Согласно Инструкции по расчету электрических нагрузок жилых
зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня
электрификации быта, который определяется заказчиком. Жилые дома II категории
имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.

Для домов с электроплитами возможно получить о 8,8 до 11 кВт
на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом
данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности
можно также найти в техническом паспорте изделия.

Определяем сечение
провода для электроплиты

Итак, сеть в доме может быть однофазной или трехфазной. Если
вы живете в новом доме, можете смело выбирать провод для трехфазной сети.
Определить тип проводки можно и визуально, достаточно посмотреть на провод,
который идет к  электроплите. Если в
кабеле всего три жилы, проводка однофазная. Если вы видите 5 жил, сеть
трехфазная.

Выбор провода  для
электроплиты зависит также от того, открытая проводка или закрытая. В таблице
приведены значения сечения кабеля для разных материалов и разного типа
проводки.

Таблица сечения кабеля в зависимости от типа проводки

Сечение кабеля, мм²

Проводка с медной жилой

Проводка с алюминиевой жилой

Ток, А

Мощность, кВт при однофазной сети

Мощность, кВт при трехфазной сети

Ток, А

Мощность, кВт при однофазной сети

Мощность, кВт при трехфазной сети

0,5

11

2,4

0,75

15

3,3

1,0

17

3,7

6,4

1,5

23

5,0

8,7

2,0

26

5,7

9,8

21

4,6

7,9

2,5

30

6,6

11,0

24

5,2

9,1

4,0

41

9,0

15,0

32

7,0

12,0

6,0

50

11,0

19,0

39

8,5

14,0

10,0

80

17,0

30,0

60

13,0

22,0

16,0

100

22,0

38,0

75

16,0

28,0

25,0

140

30,0

53,0

100

23,0

39,0

Выбор марки провода для
электроплиты

Существует множество видов проводов, от
обычного соединительного провода до многожильных толстых кабелей,
использующихся при уличной прокладке. Как выбрать нужный провод для
электроплиты?

В первую очередь нужно понимать, что
потребуется два вид провода: один пойдет от розетки до вводного автомата,
второй – от розетки  до электроплиты.

Для подключения электрической плиты к автомату лучше всего
использовать многожильные медные кабели, которые обладают достаточной гибкостью
и могут быть легко уложены по периметру помещения. Самый распространенный
вариант – провод ВВГ 3х6  3-х жильный,
медный сечением 6 мм², он прослужит до 30 лет!

Кабели ВВГнг (негорючий), NYM будут подороже, но ведь
плиту подключают один раз, можно немного потратиться. Если прибор малой
мощности до 6 кВт, можно использовать аналогичный провод сечением не менее 4
мм².

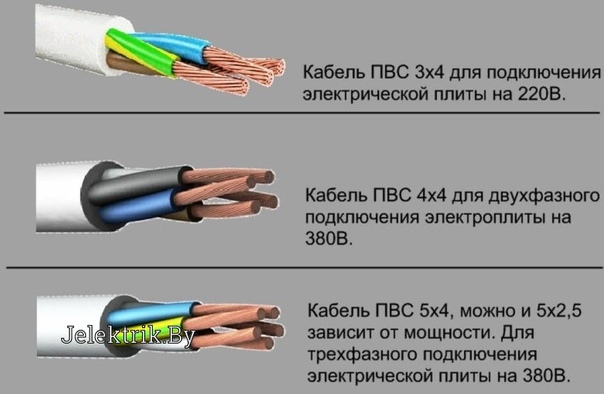

Для подключения электроплиты к розетке широко используется
ПВС (провод соединительный в ПВХ изоляции),
он обладает многопроволочной многожильной конструкцией и может
использоваться в сети с напряжением до 660 В (в трехфазной сети напряжение 380
В).

Данный вид провода не подходит для стационарной проводки, однако служит
прекрасным соединителем, что нам и нужно. Срок службы до 10 лет.

Особенности
подключения электроплиты

Мы определились с типом проводки и видами кабеля, теперь
нужно разобраться с подключением электроплиты.

Данный прибор потребляет много мощности, поэтому и речи быть
не может о его подключении к розетке с другими электроприборами. Для
электроплиты выбирается отдельная розетка. Можно подключить плиту напрямую к
автомату без розетки, но данный способ уместен лишь в том случае, если
промежуточный электрощит находится в квартире. В противном случае как вы будете
мыть плиту, если не сможете отключить ее от сети?

Представим, что в квартире расположен электрощит. Для
электроплиты нужно выделить отдельную линию с автоматом для безопасности.
Номинал автомата выбирается в зависимости от сечения кабеля. В таблице указано
соответствие номинала автомата сечению выбранного провода.

Сечение медного кабеля

3 x 1,5

3 x 2,5

3 x 4

3 x 6

3 x 10

Номинальный ток автомата, А

10

16

25

32

50

Предельный ток автомата, А

16

20

32

40

63

Поскольку сечение кабеля должно быть не менее 4 мм², номинальный
номинал автомата будет 25 ампер для однофазной проводки и 32 ампера для
трехфазной.

Для подключения электроплиты к автомату лучше обратиться за
помощью к профессиональному электрику – это разовая работа и выполнить ее лучше
качественно, без риска для жизни и здоровья.

Расчет сечения кабеля | СКК

При строительстве зданий и сооружений, при капитальном ремонте квартир и домов, а также при подключении какого-либо мощного электроприбора важно знать кабелем с каким сечением вести электропроводку. Если расчет сечения кабеля был произведен неправильно, равно как и не произведен вообще, возможен, по меньшей мере, выход из строя части электропроводки, а в самом худшем случае пожар, который может вызвать как огромный материальный ущерб, так и, к сожалению, человеческие жертвы.

Вот почему трудно переоценить правильный расчет сечения кабеля (провода) по мощности, по току, по напряжению, по длине и по нагрузке. Не вдаваясь в дебри, отметим, что выполняя расчет сечения кабеля по мощности нам нужно высчитать общую мощность всех потребителей и по специальным таблицам в зависимости от типа проводки и кабеля выбрать сечение. Производя расчет сечения кабеля по току, необходимо опять-таки высчитать суммарную мощность всех потребителей и разделить полученную сумму на величину напряжение сети. По полученному числу ампер при помощи специальных таблиц выбираем сечение кабеля(провода) в зависимости от типа проводки и кабеля. Выполняя расчет сечения кабеля по напряжению, следует помнить, что электрическая сеть может быть как однофазная, так и трехфазная, в соответствии, с чем вся нагрузка может концентрироваться как на одной фазе, так и делиться поровну на каждую фазу, что в свою очередь влияет на сечение жил кабеля. Рассчитывая сечение кабеля для «домашних» целей расчетами по длине можно пренебречь – расчет по длине актуален лишь для протяженных линий электропитания. Расчет кабеля по нагрузке выполняется путем сложения мощностей всех нагрузок и, согласно таблицам, в зависимости от способа прокладки проводки (скрыто или открыто) выбирается ближайшее по возрастанию значение сечения кабеля.

Расчет сечения кабеля по нагрузке

От того, насколько правильно подобрано сечение жил прокладываемых кабелей электропроводки зависит как бесперебойная работа электроприборов, так и безопасность имущества и жизни людей. Ни для кого не секрет, что в последнее время участились случаи пожаров из-за некачественной проводки. Чтобы этого избежать, необходим верный расчет сечения кабеля(провода) по нагрузке.

Как театр начинается с вешалки, так и проводка на даче, в квартире или в гараже начинается с вводного кабеля. На него выпадает самая большая нагрузка, и если по какой либо причине он не выдерживает, то велика вероятность пожара. Чтобы выяснить оптимальное сечение кабеля(провода) необходимо и достаточно прикинуть общую мощность потребления всех электроприборов на данном участке. Мощность электроприборов можно почерпнуть из паспортов приборов, из ярлыков, расположенных непосредственно на них или оценить примерно.

Так, телевизор в среднем потребляет 300 Вт, кофеварка – 1000 Вт, микроволновка 1500 Вт, электроплита 3000 Вт, стиральная машина 2200 Вт, компьютер 500 Вт, пылесос 1600 Вт, утюг – 1700 Вт и так далее. Но пользоваться приведенными здесь в достаточной мере усредненными данными следует лишь при условии отсутствия паспорта на электроприбор или ярлыка на нем. Расчет сечения кабеля(провода) по нагрузке желательно выполнять по известным конкретным данным потребляемых мощностей электроприемников.

Сложив все мощности электроприборов и освещения, у нас получится суммарная мощность потребления, даже, несмотря на то, что все приборы у нас, скорее всего, работать одновременно не будут, по крайней мере, сравнительно продолжительное время. Согласно таблицам в зависимости от способа прокладки проводки (скрыто или открыто) выбираем ближайшее по возрастанию значение сечения кабеля.

Для отходящих линий (розеточной и освещения) производим такие же вычисления. Однако желательно на розеточную группу выбирать кабель сечением минимум 2.5 мм2, а на сеть освещения — 1. 5 мм2. Вот и весь расчет сечения кабеля по нагрузке.

Пример.

Суммарная мощность всех потребителей у вас получилась равной 10 кВт. Учитывая коэффициент одновременности, получим 10 000 * 0.7 = 7 кВт. Смотрим в таблицу, и видим, что 7 кВт соответствует сечение 6 мм2. Разделив мощность на напряжение, получим значение силы тока.

7 000 / 220 = 31,8 (А), то есть на вводе в квартиру, гараж или дачу необходимо поставить вводной автомат на 32 А.

Расчет сечения кабеля по длине

Электропроводка должна быть безопасна, экономична и надежна. Поэтому важен правильный расчет сечения кабеля по длине.

Если есть монтажная схема, расчет сечения кабеля(провода) по длине можно выполнить, измерив соответствующие расстояния между расположениями щитков, розеток, выключателей, распаечных коробок и так далее. Зная масштаб схемы, особого труда не составит рассчитать длины соответствующих отрезков кабеля(провода), не забывая набавлять к каждому отрезку кабеля как минимум 10 см для скруток. Если нет схемы, то длину кабеля можно оценить визуально, замерив длины линий, по которым в будущем будет проложена проводка.

Любой кабель(провод) с увеличением протяженности «теряет напряжение». Эти потери напряжения обусловлены падением напряжения в кабелях, которые соединяют электроприемник с «источником» питания. Расчет сечения кабеля по длине, учитывая потери напряжения, ведется при проектировании промышленных электрических сетей.

В «домашних» условиях, или при проектировании электропроводки небольших помещений потерями напряжения можно смело пренебречь в виду их мизерной величины. Главное в этом случае выполнить правильные расчет сечения кабеля по мощности или расчет сечения кабеля по току. А затем по специальным таблицам выбрать необходимое сечение жил кабеля.

Расчет сечения кабеля по напряжению

Расчет сечения кабеля по напряжению достаточно важен и требует внимания. Осуществляя расчет сечения кабеля по напряжению, следует иметь в виду, что электрическая сеть может быть как однофазная (рабочее напряжение 220 В), так и трехфазная (3*220 / 380 В). То есть потребляемая мощность может приходить к дому или крупному приемнику электроэнергии как однофазной нагрузкой, так и трехфазной.

Например, суммарная потребляемая мощность гаража у нас, к примеру, 20 кВт. В однофазной проводке на фазу будет идти вся нагрузка 20 кВт, а в трехфазной проводке — лишь 6.6 кВт. Соответственно, при большей нагрузке на жилу нам будут необходимы большие сечения кабеля(провода), при меньших нагрузках – соответственно меньшие. Единственный момент: для однофазной проводки нам понадобится трехжильный кабель, а для трехфазной проводки – пятижильный. Поэтому уменьшение сечения кабеля одновременно увеличивает количество жил.

Также выполняя расчет сечения кабеля(провода) по напряжению, стоит помнить, что некоторые электроприборы и двигатели работают только от сети 380 В.

Расчет сечения кабеля по току

Для качественной прокладки электропроводки, чтобы избежать ненужных неприятностей и бед, да и просто, чтобы спать спокойно, жизненно необходимо внимательно выполнить расчет сечения кабеля по току. Чтобы выполнить расчет сечения кабеля по току вам потребуется высчитать ток, который будет проходить по нашей проводке. Номинальный ток высчитывается при помощи суммарной мощности нагрузки. Суммарная мощность нагрузки высчитывается соответственно сложением мощностей всех электроприборов, которые будут брать электроэнергию с нашей линии. Нужно учитывать все мощности, находящиеся на искомом участке.

Например, у нас на участке 3 светильника по 100 Вт, холодильник Атлант 200 Вт, микроволновка Samsung 1100 Вт, электрочайник Bosch 2200 Вт. Проводка у нас будет однофазная и будет проложена скрыто. Суммарная мощность у нас будет равна P=100*3+200+1100+2200=3800 Вт.

От суммарной мощности находим искомый ток по формуле, знакомой еще со школы:

I = P/U*cos?,

где P – наша суммарная мощность, I – номинальный ток, U – напряжение, cos? — коэффициент мощности. Сos? в нашем случае практически равен 1, соответственно им можно пренебречь.

Согласно формуле, I = 3800/220*1 = 17.3 А. Смотрим по таблице кабель, способный в скрытой проводке длительно держать 17.3 А – это медный кабель с минимальным сечением 2 мм2. Для запаса, используем для проводки медный кабель, с сечением 3*2.5 мм2. Расчет сечения кабеля по току завершен.

Расчет сечения кабеля по мощности

Представим, что нам, например, нужно выбрать кабель для электропроводки квартиры. В квартире мы имеем однофазную проводку, с рабочим напряжением 220 В. Чтобы подобрать необходимый кабель нам необходим расчет сечения кабеля по мощности. Чтобы это осуществить, нужно всего лишь посчитать суммарную мощность возможных потребителей электрической энергии. На всех электроприборах, как правило, присутствует ярлык завода-изготовителя о мощности потребления. Кроме электроприборов необходимо просуммировать мощность всех осветительных приборов. Допустим, в результате сложения мощности всех утюгов, холодильников, телевизоров, микроволновок, стиральных машин, чайников и остальных электроприборов вместе с освещением у вас получилось 7кВт. Получается, нам необходимо сделать расчет сечения кабеля(провода) по мощности 7 кВт. Хотя все электроприборы одновременно обычно не включаются, будем считать по максимуму. Для больших промышленных объектов для точного вычисления нагрузки используются коэффициенты одновременности, спроса и так далее, однако в наших «домашних» условиях обойдемся без этих сложностей.

Тем самым осуществим расчет сечения кабеля по мощности 7 кВт. Согласно таблицам ПУЭ выясним, что такую мощность выдержит медный кабель 3х6 или алюминиевый кабель 3х10. Помня, что скупой платит дважды, не экономьте на сечении кабеля!

Подобрать сечение кабеля

Вопрос:
Купил однофазный стабилизатор напряжения Лидер на 10 кВА, помогите подобрать сечение кабеля для подключения.

Ответ:


Выбор сечения кабеля зависит от мощности подключенной нагрузки или силы тока ( I ) протекающего в электрической цепи а также напряжения однофазного -220 или трехфазного-380 вольт.


Исходя из вашего запроса воспользуемся таблицей, но сначала нужно перевести  кВА в кВт. 10 кВА будет равно примерно 8 кВт.


Таблица подбора сечения кабеля.


Основные виды сечения: 0.75; 1; 1.5; 2.5; 4; 6; 10,16,35. Единица измерения сечения – квадратный миллиметр (мм²).


Если электрическая проводка в вашем доме алюминиевая, то рекомендуем выбрать кабель алюминиевый сечением 10 мм². В случае использования медного провода вам потребуется провод медный сечением 6 мм². Количество жил в проводе  и марка кабеля подбирается индивидуально исходя из условий монтажа и прокладки.


Смонтировать стабилизатор напряжения Лидер в жилом (теплом) помещении возможно кабелем марки ПВС,  ВВГ, ВВГнг, NYM. Этими же проводами  можно подключить источник бесперебойного питания, электростанцию бензиновую или дизельную.





    ПВС и КГ —  наиболее популярные виды, это гибкий медный провод со скрученными жилами, предназначен для подключения бытовых электроприборов, электроинструмента, средств малой механизации для садоводства, приборов микроклимата к источникам питания, а так же для изготовления удлинителей. Удобен в монтаже. Изоляция изготовлена из ПВХ. Токопроводящая медная отожжённая проволока повышенной гибкости.








    ВВГ — силовой кабель, предназначенный для прокладки в сухих и влажных производственных помещениях, на специальных кабельных стапелях, эстакадах, в блоках. Кабель ВВГнг  отличается от стандартного тем, что его оболочка содержит негорючие материалы, поэтому он с успехом применяется для повышения уровня электрической безопасности объекта.








    Кабель NYM универсален для  монтажа (открытого или скрытого) электрических сетей в помещениях и на открытом воздухе. Наружное применение вне помещений допускается только вне прямого долгосрочного  воздействия солнечного света. Применяется кабель в сухих, влажных и мокрых помещениях, а так же в кирпичной кладке и в бетоне и штукатурке.


Рекомендуем вам покупать кабель или провод с запасом. Понятно что, в случае нехватки провод можно и нарастить, но целый всегда надежнее собранного из кусочков.

Для качественного монтажа с гарантией рекомендуем обращаться в нашу компанию, при приобретении стабилизаторов в нашем интернет магазине для будут действовать выгодные условия покупки и монтажа. Примеры наших работ можно посмотреть в разделе наши работы.

Калькулятор сечения кабелей, тока и мощности генераторов

Калькулятор сечения кабелей, мощности и тока дизельных генераторов даст четкий ответ на следующие вопросы:

  • Какой кабель выбрать для дизельного генератора по мощности? Как выбрать кабель для ИБП?
  • Какой номинал автомата защиты, щита байпаса или АВРа использовать для генератора или для ИБП?
  • Как рассчитать токи дизельного генератора, ИБП или другого оборудования?

Определитесь, для какой сети считаем:

Трехфазная сеть 380/400ВОднофазная сеть 220/230В

Введите одно из имеющихся значений:

Получите результат:

Дополнительно:
Номинал автомата защиты и сечение кабеля

Расширенные настройки, только для продвинутых пользователей:

COS (ɸ), он же коэффициент мощности

0.80.91.0

Напряжение сети –
230В/400В220В/380В


Минимальное значение силы тока в нашем калькуляторе – 10А. Для этого значения сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Для генераторов — АВР 16А.

Для ИБП — щит байпаса 16А.



Кабель для улицы: медь ВБШв 4х4,0 или алюминий  АВБШв 4х6,0

Для помещения: медь ВВГнг(А) 4х1,5 или алюминий АВВГнг(А) 4х2,5


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А

Для генераторов — АВР 16А.

Для ИБП — щит байпаса 16А.


Кабель для улицы: медь ВБШв 4х4,0 или алюминий  АВБШв 4х6,0

Для помещения: медь ВВГнг(А) 4х1,5 или алюминий АВВГнг(А) 4х2,5


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 32А

Для генераторов — АВР 32А.

Для ИБП — щит байпаса 32А.


Кабель для улицы: медь ВБШв 4х6,0 или алюминий  АВБШв 4х16,0

Для помещения: медь ВВГнг(А) 4х4,0 или алюминий АВВГнг(А) 4х6,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 63А

Для генераторов — АВР 63А.

Для ИБП — щит байпаса 63А.⁠


Кабель для улицы: медь ВБШв 4х10,0 или алюминий  АВБШв 4х25,0

Для помещения: медь ВВГнг(А) 4х10,0или алюминий АВВГнг(А) 4х25,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 80А

Для генераторов — АВР 80А.

Для ИБП — щит байпаса 80А.


Кабель для улицы: медь ВБШв 4х16,0 или алюминий  АВБШв 4х35,0

Для помещения: медь ВВГнг(А) 4х10,0или алюминий АВВГнг(А) 4х35,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 100А

Для генераторов — АВР 100А.

Для ИБП — щит байпаса 100А.


Кабель для улицы: медь ВБШв 4х16,0 или алюминий  АВБШв 4х50,0

Для помещения: медь ВВГнг(А) 4х16,0 или алюминий АВВГнг(А) 4х50,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 125А

Для генераторов — АВР 125А.

Для ИБП — щит байпаса 125А.


Кабель для улицы: медь ВБШв 4х25,0 или алюминий  АВБШв 4х70,0

Для помещения: медь ВВГнг(А) 4х25,0 или алюминий АВВГнг(А) 4х70,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 160А

Для генераторов — АВР 160А.

Для ИБП — щит байпаса 160А.


Кабель для улицы: медь ВБШв 4х35,0 или алюминий АВБШв 4х120,0

Для помещения: медь ВВГнг(А) 4х35,0 или алюминий АВВГнг(А) 4х120,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 200А

Для генераторов — АВР 200А.

Для ИБП — щит байпаса 200А.


Кабель для улицы: медь ВБШв 4х50,0 или алюминий АВБШв 4х150,0

Для помещения: медь ВВГнг(А) 4х50,0 или алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 250А

Для генераторов — АВР 250А.

Для ИБП — щит байпаса 250А.


Кабель для улицы: медь ВБШв 4х70,0 или алюминий  АВБШв 4х240,0

Для помещения: медь ВВГнг(А) 4х70,0 или алюминий АВВГнг(А) 4х240,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 400А

Для генераторов — АВР 400А.

Для ИБП — щит байпаса 400А.


Кабель для улицы: медь ВБШв 4х150,0 или 2 шт. алюминий АВБШв 4х150,0

Для помещения: медь ВВГнг(А) 4х120,0 или 2 шт. алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 630А

Для генераторов — АВР 630А.

Для ИБП — щит байпаса 630А.


Кабель для улицы: 2 шт. медь ВБШв 4х95,0 или 3 шт. алюминий АВБШв 4х150,0

Для помещения: 2 шт. медь ВВГнг(А) 4х95,0 или 3 шт. алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 800А

Для генераторов — АВР 800А.

Для ИБП — щит байпаса 800А.⁠


Кабель для улицы: 3 шт. медь ВБШв 4х120,0 или 4 шт. алюминий  АВБШв 4х150,0

Для помещения: 3 шт. медь ВВГнг(А) 4х120,0 или 4 шт. алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1000А

Для генераторов — АВР 1000А.

Для ИБП — щит байпаса 1000А.


Кабель для улицы: 2 шт. медь ВБШв 4х185,0 или 4 шт. алюминий АВБШв 4х240,0

Для помещения: 2 шт. медь ВВГнг(А) 4х185,0 или 4 шт. алюминий АВВГнг(А) 4х240,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1250А

Для генераторов — АВР 1250А.

Для ИБП — щит байпаса 1250А.


Кабель для улицы: 4 шт. медь ВБШв 4х120,0 или 5 шт. алюминий АВБШв 4х240,0

Для помещения: 4 шт. медь ВВГнг(А) 4х120,0 или 5 шт. алюминий АВВГнг(А) 4х240,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1600А.

Для генераторов — АВР 1600А.

Для ИБП — щит байпаса 1600А.


Кабель для улицы: 4 шт. медь ВБШв 4х150,0 или 6 шт. алюминий АВБШв 4х240,0

Для помещения: 4 шт. медь ВВГнг(А) 4х150,0 или 6 шт. алюминий АВВГнг(А) 4х240,0

Для таких высоких значений сервисная служба МОТОТЕХ настоятельно рекомендует
рассчитывать кабели (шинопроводы) и автоматы защиты (силовые выключатели)
только по результатам проектных изысканий.

Минимальное значение силы тока в нашем калькуляторе – 16А. Для этого значения сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А (с запасом)


Кабель для улицы: медь ВВГ-Пнг(А) 2х4,0 или алюминий АВБШвнг(А) 2х10,0

Для помещения: медь ВВГ-Пнг(А) 2х2,5 или алюминий АВВГнг(А) 2х6,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А


Кабель для улицы: медь ВВГ-Пнг(А) 2х4,0 или алюминий АВБШвнг(А) 2х10,0

Для помещения: медь ВВГ-Пнг(А) 2х2,5 или алюминий АВВГнг(А) 2х6,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 32А


Кабель для улицы: медь ВВГ-Пнг(А) 2х10,0 или алюминий АВБШвнг(А) 2х35,0

Для помещения: медь ВВГ-Пнг(А) 2х6,0 или алюминий АВВГнг(А) 2х16,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 63А


Кабель для улицы: медь ВВГ-Пнг(А) 2х16,0 или алюминий АВБШвнг(А) 2х50,0

Для помещения: медь ВВГ-Пнг(А) 2х10,0 или алюминий АВВГнг(А) 2х25,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 80А


Кабель для улицы: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВБШвнг(А) 2х70,0

Для помещения: медь ВВГ-Пнг(А) 2х16,0 или алюминий АВВГнг(А) 2х35,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 100А


Кабель для улицы: медь ВВГ-Пнг(А) 2х35,0 или алюминий АВБШвнг(А) 2х70,0

Для помещения: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВВГнг(А) 2х35,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 125А


Кабель для улицы: медь ВВГ-Пнг(А) 2х50,0 или алюминий АВБШвнг(А) 2х95,0

Для помещения: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВВГнг(А) 2х50,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 160А


Кабель для улицы: медь ВВГ-Пнг(А) 2х70,0 или алюминий АВБШвнг(А) 2х120,0

Для помещения: медь ВВГ-Пнг(А) 2х35,0 или алюминий АВВГнг(А) 2х70,0

Для таких высоких значений сервисная служба МОТОТЕХ настоятельно рекомендует
рассчитывать кабели (шинопроводы) и автоматы защиты (силовые выключатели)
только по результатам проектных изысканий.

Данные по кабелям даны с небольшим запасом, так как мы из практического опыта знаем, какого качества иногда бывают даже ГОСТовские кабеля.

Обратитесь в нашу сервисную службу, если вам необходим монтаж генератора.

Комплект для установки солнечных панелей мощностью 6 кВт

Подходит ли мне этот комплект солнечных батарей?

Комплект солнечной энергии мощностью 6 кВт требует до 450 квадратных футов пространства. 6 кВт или 6 киловатт — это 6000 ватт мощности постоянного тока постоянного тока. Это могло бы производить от 400 до 1000 киловатт-часов (кВт-ч) энергии переменного тока (AC) в месяц, если предположить, что по крайней мере 5 солнечных часов в день с солнечной батареей, обращенной на юг. Наивысшая мощность будет достигнута при беспрепятственном просмотре солнца на южной стороне для максимальной солнечной энергии.Фактическая вырабатываемая мощность будет зависеть от местоположения, оборудования и факторов установки. Обратитесь к счету за электроэнергию, чтобы узнать фактическое количество киловатт-часов, использованных в месяц, и сравнить его с тем, сколько энергии могут генерировать эти недорогие фотоэлектрические системы мощностью 6 кВт.

Что входит в мой комплект для установки солнечной энергии на 6 кВт?

В наших наборах есть все необходимые солнечные компоненты от начала до конца.

  • Солнечные панели — 20 x 310 Вт Tier 1 60-элементные монокристаллические панели с 25-летней гарантией.
  • String Inverter — Включает один простой в установке струнный инвертор с проверенными в отрасли надежными характеристиками.
  • Стеллажи и навесное оборудование — Лучшие в отрасли стеллажи IronRidge позволяют крепить солнечные панели к крыше.
  • Системный мониторинг — Бесплатно при покупке каждого комплекта! Просматривайте и анализируйте производство солнечной энергии в режиме реального времени.
  • Проектирование системы и финансовый анализ — Мы спроектируем эту систему для вашей крыши и рассчитаем окупаемость ваших инвестиций в солнечную энергию.
  • Не входит в комплект — Провод, кабелепровод, фитинги, прерыватели, разъединители постоянного и переменного тока (при необходимости), распределительные коробки и вспомогательная панель (при необходимости). Все эти предметы можно приобрести в любом магазине электротоваров, Home Depot или Lowes, и обычно они будут стоить от 300 до 500 долларов. Наш представитель службы технической поддержки предоставит список покупок, как только ваши планы будут завершены. Планы, подключение и любые другие услуги не включены в этот комплект, но доступны за дополнительную плату.

Насколько легко установить?

  • Установка солнечной системы мощностью 6 кВт может занять один или два выходных.
  • В наших наборах используются ведущие в отрасли солнечные панели, инверторы и стеллажи, специально подобранные и объединенные, чтобы сделать возможной установку своими руками.
  • Домовладелец, который подключил розетку переменного тока и комфортно работает на крыше, может установить наш комплект для солнечных батарей.

Установка солнечной системы, даже из полного комплекта, считается выше среднего уровня навыков домовладельца, и к ней нельзя относиться легкомысленно. Каждая задача довольно проста, но вы будете работать на высоте, под углом, вероятно, под палящим солнцем, работать с электроинструментами, поднимать большие дорогие куски стекла по лестницам и через крышу, усыпанную стеллажами и проводкой.

Вы также будете работать с постоянным напряжением выше 300 В постоянного тока и с домашним 240 В переменного тока. Вы должны хорошо разбираться в простой математике и быть склонными к механике. Если вы готовы попробовать, это может быть полезным опытом как для того, чтобы сэкономить вам много денег, так и для того, чтобы подарить вам чувство выполненного долга.

Если самостоятельная установка не для вас, мы можем помочь вам найти местного подрядчика по солнечной энергии, который поможет вам в этом процессе.

Как происходит установка?

Типичная солнечная система на крыше дома может быть установлена ​​в течение 2 дней после получения разрешения от вашего города или округа.После этого всего 5 простых шагов, пока вы не получите энергию от солнца.

  1. Отнесите свой план в свой город или округ и подайте заявку на разрешение на установку. Процесс рассмотрения плана может занять до 10 дней. Как только город или округ одобрит ваши планы и выдаст разрешение, вы можете приступить к установке своей солнечной системы.
  2. Сначала необходимо установить стеллажную и монтажную систему. Это самый трудоемкий процесс установки солнечных батарей. Вы должны разместить стропила в своем доме и прикрепить стеллажную систему непосредственно к ним.
  3. Как только стеллажная и монтажная система будет установлена ​​на вашей крыше, солнечные панели и инверторы можно будет быстро установить. Затем инверторы подключаются к сети через специальный прерыватель на вашей главной сервисной панели.
  4. Когда установка будет завершена, ваш городской или окружной инспектор должен подписать ее. Вы можете добиться этого, назначив встречу с ними.
  5. Наконец, вы должны отправить окончательную карточку работы, документы о межсетевом подключении и договор об измерении нетто в коммунальное предприятие.Затем они предоставят вам разрешение на работу. После прохождения проверки ваше коммунальное предприятие может предоставить вам Разрешение на эксплуатацию в течение 4 недель. С нашей услугой по подключению мы обработаем все документы за вас.

Наша работа не закончится, пока ваша система не будет производить чистую энергию солнца! Мы предлагаем вам поддержку на протяжении всего процесса установки с помощью руководств, видео и технической поддержки.

Сколько я должен заплатить подрядчику за установку солнечного комплекта?

Любой лицензированный генеральный подрядчик, подрядчик по электрике или солнечной энергии может установить наши комплекты для солнечных батарей.Если вы решите нанять подрядчика для установки вашего солнечного комплекта, вы должны рассчитывать заплатить примерно 1 доллар США за ватт за рабочую силу, провод, кабелепровод, фитинги, прерыватели и другие различные электрические компоненты для завершения установки солнечной системы. Для системы мощностью 6 кВт (киловатт), что составляет 6000 ватт, вы можете рассчитывать заплатить 6000 долларов за установку. При необходимости мы поможем вам найти подрядчика.

Можете ли вы установить для меня комплект солнечных батарей в моем доме?

Да! Как лицензированный подрядчик электроснабжения C-10, базирующийся в округе Ориндж, мы также предлагаем полную установку солнечных батарей для домов в Калифорнии по очень конкурентоспособным ценам.Устройтесь поудобнее и наслаждайтесь полной солнечной установкой под ключ по более низким ценам, чем у других солнечных компаний.

Преимущества перехода на солнечную энергию

  • Федеральное правительство предоставляет 26% налоговую скидку на все солнечные установки в жилых домах до 31.12.2022.
  • Некоторые государственные и местные органы власти, а также некоторые коммунальные предприятия также предлагают домовладельцам финансовые стимулы.
  • Инвестиции в солнечную батарею на вашей крыше обеспечивают возврат инвестиций в размере 6–13%, что выше, чем у большинства других инвестиций сегодня.
  • Переходя на солнечную энергию, вы поддержите местные рабочие места и поможете Америке стать более энергонезависимой.
  • Используя солнечную энергию, вы уменьшите нашу зависимость от ископаемого топлива и поможете очистить окружающую среду для будущих поколений.

Покупка солнечной энергии Лизинг Солнечная
Ежемесячная экономия

Сэкономьте до 100% вашего счета за электроэнергию

Сэкономьте в среднем 20% вашего счета за электроэнергию

Налоговые льготы и льготы

Домовладелец получает все скидки и кредиты

Домовладелец не получает скидок или кредитов

Предварительные затраты на установку

Домовладелец платит авансом, но может использовать ипотеку или кредитную линию для получения положительного денежного потока

Низкие или нулевые авансовые платежи

Стоимость дома

Стоимость дома увеличивается на 20 000 долларов на каждые 1000 долларов компенсации ежегодных затрат на электроэнергию

Стоимость дома не меняется, и новый домовладелец должен оговорить новые условия аренды

Обновление и настройка системы

Домовладелец может полностью настроить и обновить солнечную фотоэлектрическую систему в любое время

Домовладелец вынужден выбрать солнечную фотоэлектрическую систему в лизинговой компании

ПРИМЕЧАНИЕ. Цены основаны на средней схеме расположения проводов средней длины.Ваш полный комплект солнечных батарей, скорее всего, будет на пару сотен долларов ниже или выше, в зависимости от требований вашего дома.

ПРИМЕЧАНИЕ: Вы также должны внести в бюджет стоимость доставки и, если вы находитесь в Калифорнии, налог с продаж.

ПРИМЕЧАНИЕ: Производственные показатели могут сильно различаться, приведенные здесь числа являются приблизительными, основанными на средних значениях.

Позвоните по телефону 866-798-4435 , чтобы сообщить нам подробную информацию о вашем доме, и мы сможем быстро оценить, сколько будет производить комплект при установке в предполагаемом месте с предполагаемым углом наклона и азимута.Вам нужно будет указать свой почтовый индекс, угол наклона крыши и направление уклона крыши по компасу.

Grid Tie / On Grid / Three Phase Archives

Тип продукта

Выберите категорию. Выберите группу позицийABB? LV CAPACITORSABB Breaker & SwitchABB Breaker & SwitchABB управления ProductsABB DrivesABB корпуса и DinraiABB корпуса и DinraiABB MotorsABB Электропроводка AccesorieAnchor Conduit P & AAnchor EWA MBAnchor EWA PENTAAnchor EWA PMAnchor EWA RIDERAnchor EWA ROMAAnchor EWA ROMA PLUSAnchor EWA ROMA-HAAnchor EWA ROMAURBANAnchor EWA SMARTAnchor EWA VISIONAnchor EWA WOODSAnchor EWA XLAnchor SampleAnchor SWG GOLDAnchor SWG PANASONICAnchor SWG UNOAnchor Переключатель & AccAnchor WiresAnchor Провода PVCTapeAPFC PanelAutomationBajaj FixturesBajaj Запчасти и AccesBasmarkBearingsBharat Bijlee MotorsBonfi Редукторный MotorsBonfiglioli DriveBonfiglioli GearboxBonfiglioli MotorsBonfiglioli SparesBonfiglioli Spares2Bosch AccessoriesBosch Lawn & GardenBosch Сила ToolsBosch SparesBuzil RossarioCastrol LubricantsConnectwell AccessryConnectwell Inte ModConnectwell MarkerConnectwell Ter.BlkContitechControlwellCooper BussmannCrompton MotorsНасосы Danfoss Запасные части DanfossDanfoss VFDDaytonDharaniЦифровые приборные панелиСнятое с производства изделиеДиспенсерDodge BearingDONO GEAR BOXПриводыElmeasureEmersonEmerson Harm. ФильтрEmerson TVSSEmerson UPSEpcosESCOESKF Подшипник Внутренний Подшипник SKF ИмпортныйESKF Hsgs Ac. ImptdESKF Hsgs Ac.DomesticESKF Hsgs DomesticESKF Hsgs Imported Тел.& Co-AxFUJIМоторы с головным редукторомКППМотор-редукторыGUAMOVРучные перчаткиHavellsHavells MotorHindustanHindustan MotorsHMMHPLIC Bauer GBIC Bauer GMIndiancab CablesJainson LugsKEI ProductsKirloskarLAP CableLegrand Discont Control GearLegrand Discontrol GearLegrand. ItmLegrand DX3 MCB RCCBLegrand MCB и DBLegrand MCCB и ACBLegrand MCCB и ACBLegrand NonPricelistLegrand RX3 MCBLegrand ТаймерыLegrnd Mos. Wrng. AcLightingLubricantsLV CapacitorsMarathonMaskMiscMotorsMotovarioMROMRO BearingsNawNordOBOOmitterOmron — ATOmron — ICOrient SwitchesOrient SwitchgearOther MotorsOthersPanasonicPanasonic GearboxPanasonic Grd MotorPanasonic SensorPanasonic Serv CablePanasonic Serv DrivePanasonic Serv MotorPanasonic Std MotorPersonal безопасности ProductsPhilips LampsPhilips Освещение AccPhilips LuminairesPneumaticsPoly Conduit-FittingPoly питания и прод.CoPoly Power & Cont. CoPolycab DBPolycab HT ArmouredPolycab Indl. КабелиPolycab MCBPolycab MulticorFlexPolycab Power AluminPolycab Scren и InstPolycab Single CorePolycab SwitchesPolycab Тел. & Co-axPolycab Тел. & Co-axPPE KitPremiumRexnordRossiRotoflexRPG / KECRR Cable Scren и InsRR Cable Scren & InsSecure MeterSensorService Center SpareService ChargesServices GSTShanthiSieme Dol StartSieme Dol Start RajaSiemen Sitor 3Ne ImpSiemens Switch 3Ne ImpSiemens Switch 3-3RT-2Siemens Cont & Rlay SpSiemens Distrib. Редукторный мотор BrdSiemensSiemens HRC ПредохранителиSiemens Концевой выключательSiemens MCB — 5SLSiemens MCCB’S (3Vl) Siemens Micro. РелеSiemens MotorsSiemens MPCB (3Rv) Siemens MPCB (3Vu) Siemens НестандартныеSiemens старой серииSiemens Устройства плавного пускаSiemens ПереключателиSiemens Распределительные устройстваSiemens ТаймерыSiemensMCCB3VT / VM / VASKF ПринадлежностиSKF Подшипник SKF Подшипник SKF Импортный подшипник SKF Импортный подшипник SKF. ImptdSKF Hsgs Ac.DomesticSKF Hsgs DomesticSKF Imported ProductSKF Вставной подшипник DSKF Вставной подшипник ISKF Смазка — DSKF Смазка — ISKF MAPRO ToolsSKF Power Tran.РемниSKF Power Tran.BushSKF Power Tran.ChainSKF Power Tran.PullySKF ProductsSKF Pwr Tran.Chain ASKF Pwr Tran.Sp BushSKF Pwr Tran.SprocktSKF Seal MRP L-ItmsSKF Sl Non MRS Solar Pneumatics L-Itms Solar Renewsys PVСолнечные SMAS-переключателиКоммутационные аппаратыТехно ДругоеКлеммные колодки Коробка передач TGTТермометрКабели UniflexUnistar Armd. КабельUnistar Резиновый кабельUNTORQV PlastКлиновые ремниПриводы VACON и запчастиVACON Привод и запчастиVarvelVTS MotorsWipro CommercialWipro IndustrialWipro LightingПровода и кабели

7.Архивы 2 кВт — Vashi Electricals

Тип продукта

Выберите категорию. Выберите группу позицийABB? LV CAPACITORSABB Breaker & SwitchABB Breaker & SwitchABB управления ProductsABB DrivesABB корпуса и DinraiABB корпуса и DinraiABB MotorsABB Электропроводка AccesorieAnchor Conduit P & AAnchor EWA MBAnchor EWA PENTAAnchor EWA PMAnchor EWA RIDERAnchor EWA ROMAAnchor EWA ROMA PLUSAnchor EWA ROMA-HAAnchor EWA ROMAURBANAnchor EWA SMARTAnchor EWA VISIONAnchor EWA WOODSAnchor EWA XLAnchor SampleAnchor SWG GOLDAnchor SWG PANASONICAnchor SWG UNOAnchor Переключатель & AccAnchor WiresAnchor Провода PVCTapeAPFC PanelAutomationBajaj FixturesBajaj Запчасти и AccesBasmarkBearingsBharat Bijlee MotorsBonfi Редукторный MotorsBonfiglioli DriveBonfiglioli GearboxBonfiglioli MotorsBonfiglioli SparesBonfiglioli Spares2Bosch AccessoriesBosch Lawn & GardenBosch Сила ToolsBosch SparesBuzil RossarioCastrol LubricantsConnectwell AccessryConnectwell Inte ModConnectwell MarkerConnectwell Ter.BlkContitechControlwellCooper BussmannCrompton MotorsНасосы Danfoss Запасные части DanfossDanfoss VFDDaytonDharaniЦифровые приборные панелиСнятое с производства изделиеДиспенсерDodge BearingDONO GEAR BOXПриводыElmeasureEmersonEmerson Harm. ФильтрEmerson TVSSEmerson UPSEpcosESCOESKF Подшипник Внутренний Подшипник SKF ИмпортныйESKF Hsgs Ac. ImptdESKF Hsgs Ac.DomesticESKF Hsgs DomesticESKF Hsgs Imported Тел.& Co-AxFUJIМоторы с головным редукторомКППМотор-редукторыGUAMOVРучные перчаткиHavellsHavells MotorHindustanHindustan MotorsHMMHPLIC Bauer GBIC Bauer GMIndiancab CablesJainson LugsKEI ProductsKirloskarLAP CableLegrand Discont Control GearLegrand Discontrol GearLegrand. ItmLegrand DX3 MCB RCCBLegrand MCB и DBLegrand MCCB и ACBLegrand MCCB и ACBLegrand NonPricelistLegrand RX3 MCBLegrand ТаймерыLegrnd Mos. Wrng. AcLightingLubricantsLV CapacitorsMarathonMaskMiscMotorsMotovarioMROMRO BearingsNawNordOBOOmitterOmron — ATOmron — ICOrient SwitchesOrient SwitchgearOther MotorsOthersPanasonicPanasonic GearboxPanasonic Grd MotorPanasonic SensorPanasonic Serv CablePanasonic Serv DrivePanasonic Serv MotorPanasonic Std MotorPersonal безопасности ProductsPhilips LampsPhilips Освещение AccPhilips LuminairesPneumaticsPoly Conduit-FittingPoly питания и прод.CoPoly Power & Cont. CoPolycab DBPolycab HT ArmouredPolycab Indl. КабелиPolycab MCBPolycab MulticorFlexPolycab Power AluminPolycab Scren и InstPolycab Single CorePolycab SwitchesPolycab Тел. & Co-axPolycab Тел. & Co-axPPE KitPremiumRexnordRossiRotoflexRPG / KECRR Cable Scren и InsRR Cable Scren & InsSecure MeterSensorService Center SpareService ChargesServices GSTShanthiSieme Dol StartSieme Dol Start RajaSiemen Sitor 3Ne ImpSiemens Switch 3Ne ImpSiemens Switch 3-3RT-2Siemens Cont & Rlay SpSiemens Distrib. Редукторный мотор BrdSiemensSiemens HRC ПредохранителиSiemens Концевой выключательSiemens MCB — 5SLSiemens MCCB’S (3Vl) Siemens Micro. РелеSiemens MotorsSiemens MPCB (3Rv) Siemens MPCB (3Vu) Siemens НестандартныеSiemens старой серииSiemens Устройства плавного пускаSiemens ПереключателиSiemens Распределительные устройстваSiemens ТаймерыSiemensMCCB3VT / VM / VASKF ПринадлежностиSKF Подшипник SKF Подшипник SKF Импортный подшипник SKF Импортный подшипник SKF. ImptdSKF Hsgs Ac.DomesticSKF Hsgs DomesticSKF Imported ProductSKF Вставной подшипник DSKF Вставной подшипник ISKF Смазка — DSKF Смазка — ISKF MAPRO ToolsSKF Power Tran.РемниSKF Power Tran.BushSKF Power Tran.ChainSKF Power Tran.PullySKF ProductsSKF Pwr Tran.Chain ASKF Pwr Tran.Sp BushSKF Pwr Tran.SprocktSKF Seal MRP L-ItmsSKF Sl Non MRS Solar Pneumatics L-Itms Solar Renewsys PVСолнечные SMAS-переключателиКоммутационные аппаратыТехно ДругоеКлеммные колодки Коробка передач TGTТермометрКабели UniflexUnistar Armd. CableUnistar Rubber CableUNTORQV PlastКлиновые ремниVACON Привод и запчастиVACON Привод и запчастиVarvelVTS MotorsWipro CommercialWipro IndustrialWipro LightingПровода и кабели

2 Архивы — Vashi Electricals

Тип продукта

Выберите категорию.Выберите группу товаров ABB? LV CAPACITORSABB Breaker & SwitchABB Breaker & SwitchABB управления ProductsABB DrivesABB корпуса и DinraiABB корпуса и DinraiABB MotorsABB Электропроводка AccesorieAnchor Conduit P & AAnchor EWA MBAnchor EWA PENTAAnchor EWA PMAnchor EWA RIDERAnchor EWA ROMAAnchor EWA ROMA PLUSAnchor EWA ROMA-HAAnchor EWA ROMAURBANAnchor EWA SMARTAnchor EWA VISIONAnchor EWA WOODSAnchor EWA XLAnchor SampleAnchor SWG GOLDAnchor SWG PANASONICAnchor SWG UNOAnchor Переключатель & AccAnchor WiresAnchor Провода PVCTapeAPFC PanelAutomationBajaj FixturesBajaj Запчасти и AccesBasmarkBearingsBharat Bijlee MotorsBonfi Редукторный MotorsBonfiglioli DriveBonfiglioli GearboxBonfiglioli MotorsBonfiglioli SparesBonfiglioli Spares2Bosch AccessoriesBosch Lawn & GardenBosch Сила ToolsBosch SparesBuzil RossarioCastrol LubricantsConnectwell AccessryConnectwell Inte ModConnectwell MarkerConnectwell Ter.BlkContitechControlwellCooper BussmannCrompton MotorsНасосы Danfoss Запасные части DanfossDanfoss VFDDaytonDharaniЦифровые приборные панелиСнятое с производства изделиеДиспенсерDodge BearingDONO GEAR BOXПриводыElmeasureEmersonEmerson Harm. ФильтрEmerson TVSSEmerson UPSEpcosESCOESKF Подшипник Внутренний Подшипник SKF ИмпортныйESKF Hsgs Ac. ImptdESKF Hsgs Ac.DomesticESKF Hsgs DomesticESKF Hsgs Imported Тел.& Co-AxFUJIМоторы с головным редукторомКППМотор-редукторыGUAMOVРучные перчаткиHavellsHavells MotorHindustanHindustan MotorsHMMHPLIC Bauer GBIC Bauer GMIndiancab CablesJainson LugsKEI ProductsKirloskarLAP CableLegrand Discont Control GearLegrand Discontrol GearLegrand. ItmLegrand DX3 MCB RCCBLegrand MCB и DBLegrand MCCB и ACBLegrand MCCB и ACBLegrand NonPricelistLegrand RX3 MCBLegrand ТаймерыLegrnd Mos. Wrng. AcLightingLubricantsLV CapacitorsMarathonMaskMiscMotorsMotovarioMROMRO BearingsNawNordOBOOmitterOmron — ATOmron — ICOrient SwitchesOrient SwitchgearOther MotorsOthersPanasonicPanasonic GearboxPanasonic Grd MotorPanasonic SensorPanasonic Serv CablePanasonic Serv DrivePanasonic Serv MotorPanasonic Std MotorPersonal безопасности ProductsPhilips LampsPhilips Освещение AccPhilips LuminairesPneumaticsPoly Conduit-FittingPoly питания и прод.CoPoly Power & Cont. CoPolycab DBPolycab HT ArmouredPolycab Indl. КабелиPolycab MCBPolycab MulticorFlexPolycab Power AluminPolycab Scren и InstPolycab Single CorePolycab SwitchesPolycab Тел. & Co-axPolycab Тел. & Co-axPPE KitPremiumRexnordRossiRotoflexRPG / KECRR Cable Scren и InsRR Cable Scren & InsSecure MeterSensorService Center SpareService ChargesServices GSTShanthiSieme Dol StartSieme Dol Start RajaSiemen Sitor 3Ne ImpSiemens Switch 3Ne ImpSiemens Switch 3-3RT-2Siemens Cont & Rlay SpSiemens Distrib. Редукторный мотор BrdSiemensSiemens HRC ПредохранителиSiemens Концевой выключательSiemens MCB — 5SLSiemens MCCB’S (3Vl) Siemens Micro. РелеSiemens MotorsSiemens MPCB (3Rv) Siemens MPCB (3Vu) Siemens НестандартныеSiemens старой серииSiemens Устройства плавного пускаSiemens ПереключателиSiemens Распределительные устройстваSiemens ТаймерыSiemensMCCB3VT / VM / VASKF ПринадлежностиSKF Подшипник SKF Подшипник SKF Импортный подшипник SKF Импортный подшипник SKF. ImptdSKF Hsgs Ac.DomesticSKF Hsgs DomesticSKF Imported ProductSKF Вставной подшипник DSKF Вставной подшипник ISKF Смазка — DSKF Смазка — ISKF MAPRO ToolsSKF Power Tran.РемниSKF Power Tran.BushSKF Power Tran.ChainSKF Power Tran.PullySKF ProductsSKF Pwr Tran.Chain ASKF Pwr Tran.Sp BushSKF Pwr Tran.SprocktSKF Seal MRP L-ItmsSKF Sl Non MRS Solar Pneumatics L-Itms Solar Renewsys PVСолнечные SMAS-переключателиКоммутационные аппаратыТехно ДругоеКлеммные колодки Коробка передач TGTТермометрКабели UniflexUnistar Armd. CableUnistar Rubber CableUNTORQV PlastКлиновые ремниVACON Привод и запчастиVACON Привод и запчастиVarvelVTS MotorsWipro CommercialWipro IndustrialWipro LightingПровода и кабели

Архив 1000 В — Vashi Electricals

Тип продукта

Выберите категорию.Выберите группу товаров ABB? LV CAPACITORSABB Breaker & SwitchABB Breaker & SwitchABB управления ProductsABB DrivesABB корпуса и DinraiABB корпуса и DinraiABB MotorsABB Электропроводка AccesorieAnchor Conduit P & AAnchor EWA MBAnchor EWA PENTAAnchor EWA PMAnchor EWA RIDERAnchor EWA ROMAAnchor EWA ROMA PLUSAnchor EWA ROMA-HAAnchor EWA ROMAURBANAnchor EWA SMARTAnchor EWA VISIONAnchor EWA WOODSAnchor EWA XLAnchor SampleAnchor SWG GOLDAnchor SWG PANASONICAnchor SWG UNOAnchor Переключатель & AccAnchor WiresAnchor Провода PVCTapeAPFC PanelAutomationBajaj FixturesBajaj Запчасти и AccesBasmarkBearingsBharat Bijlee MotorsBonfi Редукторный MotorsBonfiglioli DriveBonfiglioli GearboxBonfiglioli MotorsBonfiglioli SparesBonfiglioli Spares2Bosch AccessoriesBosch Lawn & GardenBosch Сила ToolsBosch SparesBuzil RossarioCastrol LubricantsConnectwell AccessryConnectwell Inte ModConnectwell MarkerConnectwell Ter.BlkContitechControlwellCooper BussmannCrompton MotorsНасосы Danfoss Запасные части DanfossDanfoss VFDDaytonDharaniЦифровые приборные панелиСнятое с производства изделиеДиспенсерDodge BearingDONO GEAR BOXПриводыElmeasureEmersonEmerson Harm. ФильтрEmerson TVSSEmerson UPSEpcosESCOESKF Подшипник Внутренний Подшипник SKF ИмпортныйESKF Hsgs Ac. ImptdESKF Hsgs Ac.DomesticESKF Hsgs DomesticESKF Hsgs Imported Тел.& Co-AxFUJIМоторы с головным редукторомКППМотор-редукторыGUAMOVРучные перчаткиHavellsHavells MotorHindustanHindustan MotorsHMMHPLIC Bauer GBIC Bauer GMIndiancab CablesJainson LugsKEI ProductsKirloskarLAP CableLegrand Discont Control GearLegrand Discontrol GearLegrand. ItmLegrand DX3 MCB RCCBLegrand MCB и DBLegrand MCCB и ACBLegrand MCCB и ACBLegrand NonPricelistLegrand RX3 MCBLegrand ТаймерыLegrnd Mos. Wrng. AcLightingLubricantsLV CapacitorsMarathonMaskMiscMotorsMotovarioMROMRO BearingsNawNordOBOOmitterOmron — ATOmron — ICOrient SwitchesOrient SwitchgearOther MotorsOthersPanasonicPanasonic GearboxPanasonic Grd MotorPanasonic SensorPanasonic Serv CablePanasonic Serv DrivePanasonic Serv MotorPanasonic Std MotorPersonal безопасности ProductsPhilips LampsPhilips Освещение AccPhilips LuminairesPneumaticsPoly Conduit-FittingPoly питания и прод.CoPoly Power & Cont. CoPolycab DBPolycab HT ArmouredPolycab Indl. КабелиPolycab MCBPolycab MulticorFlexPolycab Power AluminPolycab Scren и InstPolycab Single CorePolycab SwitchesPolycab Тел. & Co-axPolycab Тел. & Co-axPPE KitPremiumRexnordRossiRotoflexRPG / KECRR Cable Scren и InsRR Cable Scren & InsSecure MeterSensorService Center SpareService ChargesServices GSTShanthiSieme Dol StartSieme Dol Start RajaSiemen Sitor 3Ne ImpSiemens Switch 3Ne ImpSiemens Switch 3-3RT-2Siemens Cont & Rlay SpSiemens Distrib. Редукторный мотор BrdSiemensSiemens HRC ПредохранителиSiemens Концевой выключательSiemens MCB — 5SLSiemens MCCB’S (3Vl) Siemens Micro. РелеSiemens MotorsSiemens MPCB (3Rv) Siemens MPCB (3Vu) Siemens НестандартныеSiemens старой серииSiemens Устройства плавного пускаSiemens ПереключателиSiemens Распределительные устройстваSiemens ТаймерыSiemensMCCB3VT / VM / VASKF ПринадлежностиSKF Подшипник SKF Подшипник SKF Импортный подшипник SKF Импортный подшипник SKF. ImptdSKF Hsgs Ac.DomesticSKF Hsgs DomesticSKF Imported ProductSKF Вставной подшипник DSKF Вставной подшипник ISKF Смазка — DSKF Смазка — ISKF MAPRO ToolsSKF Power Tran.РемниSKF Power Tran.BushSKF Power Tran.ChainSKF Power Tran.PullySKF ProductsSKF Pwr Tran.Chain ASKF Pwr Tran.Sp BushSKF Pwr Tran.SprocktSKF Seal MRP L-ItmsSKF Sl Non MRS Solar Pneumatics L-Itms Solar Renewsys PVСолнечные SMAS-переключателиКоммутационные аппаратыТехно ДругоеКлеммные колодки Коробка передач TGTТермометрКабели UniflexUnistar Armd. CableUnistar Rubber CableUNTORQV PlastКлиновые ремниVACON Привод и запчастиVACON Привод и запчастиVarvelVTS MotorsWipro CommercialWipro IndustrialWipro LightingПровода и кабели

Amazon.com: Дугообразный автоматический регулятор напряжения AVR для 2-фазного 6-проводного бензинового генератора мощностью 6,5 кВт, 7 кВт, 8,5 кВт Универсальный регулируемый регулятор напряжения: промышленный и научный

Этот автоматический регулятор напряжения используется для управления мощностью бензинового электрогенератора, путем увеличения или уменьшения управляющего напряжения генератора, выходное напряжение генератора соответственно увеличивается или уменьшается. Устанавливается рядом с генератором и соединяется несколькими проводами для измерения и регулировки генератора.Направление провода может отличаться, так как синий квадрат может быть слева или справа, пожалуйста, используйте настоящий квадрат в качестве стандартного.
Специальный дугообразный автоматический регулятор напряжения. Уплотнен смолой, которая обеспечивает лучшую устойчивость к влаге и вибрации. Он имеет алюминиевый корпус, устойчивый к ржавчине и обеспечивающий хорошую защиту. Регулятор напряжения подходит для 2-фазных 6-проводных генераторов мощностью 6,5 кВт, 7 кВт, 8,5 кВт, широко используемых для бензиновых генераторов мощностью 6,5 кВт, 7 кВт, 8,5 кВт.

Технические характеристики:
Материал: алюминий
Используется для: 6.Бензиновый генератор мощностью 5–8,5 кВт (450 В, 680VF)
Метод запуска: Электрический запуск

В пакет включено:
1 x АРН

Примечание:
1) АРН с более высокой выходной мощностью определенно отлично работает с генератором малой выходной мощности Напротив, АРН с низкой выходной мощностью НЕ МОЖЕТ использоваться для генератора с большей выходной мощностью.
2) Большинство заменяемых АРН на рынке рассчитаны только на 5 кВт и могут работать только с максимальной мощностью 6 кВт. Они слишком слабы, чтобы их можно было использовать, если общая нагрузка вашего генератора не превысит 5 кВт.
3) Если наш АРН не подходит для вашего генератора, пожалуйста, ВРУЧНУЮ поверните по часовой стрелке или против часовой стрелки небольшой бронзовый винт в синей резиновой части, чтобы достичь желаемой выходной мощности. Поворот по часовой стрелке предназначен для увеличения, а поворот против часовой стрелки — для уменьшения выходного напряжения.
4) Возможно, в вашем генераторе установлен конденсаторный регулятор напряжения. Если да, то вы должны найти совместимый конденсатор генератора.

Зарядный кабель для электромобиля с розеткой типа 2

Кабель для зарядки Duosida 16A Тип 2 предназначен для зарядки в режиме 3 от всех частных и общественных зарядных станций переменного тока.Оба разъема имеют эргономичную форму, что обеспечивает простоту и удобство использования и подключения. Когда кабель подключен, он защищен от попадания частиц и воды. Защитные колпачки имеют степень защиты IP54 и обеспечивают защиту от попадания пыли.

Разъемы зарядного кабеля изготовлены из твердого термопласта, негорючего и устойчивого к царапинам, давлению и ударам. Наружная оболочка кабеля изготовлена ​​из термопластичного полиуретана ( TPE-U ), важные свойства которого включают гибкость, длительный срок службы и устойчивость к царапинам и износу.Благодаря качественным материалам кабель выдерживает более 10000 циклов подключения .

Благодаря протоколу связи IEC 62196 , кабель обеспечивает эффективную связь между бортовым зарядным устройством и зарядной станцией.

Защитные колпачки следует использовать каждый раз, когда кабель не подключен, поскольку они значительно увеличивают его срок службы. После зарядки кабель необходимо правильно намотать, а затем положить в сумку. Это значительно (!) Увеличивает срок его службы.

Вы получите сумку с каждой покупкой кабеля в подарок.

Технические характеристики

  • Разъемы 2 (Mennekes)
  • Кабель Mode 3 для подключения к зарядным станциям
  • Максимальный ток: 20 А
  • Максимальное напряжение: 250-400 В
  • Максимальная мощность зарядки: 16,6 кВт (3 фазы)
  • Диапазон рабочих температур: от -30 ° C до 50 ° C
  • Длина кабеля: 5-8 м
  • Черный цвет с белыми элементами

Подробные технические характеристики и руководства перечислены и доступны для загрузки здесь.

Безопасность и сертификаты

Все зарядные кабели проходят испытания на безопасность. При подключении степень защиты IP44, сертифицированная защита при использовании защитной крышки IP54. Разъемы соответствуют стандартам IEC 62196-2 и SAE J1772 .
