Какой лучше кабель для проводки в квартире: Какой кабель лучше использовать для проводки в квартире

Содержание

Рейтинг лучших кабелей для квартиры и дома в 2021! | Полезные статьи

Назначение кабеля

Прежде чем купить кабель для монтажа домашних проводных сетей, следует понимать, на какие его характеристики в первую очередь нужно обращать внимание. Для кабелей и проводов, используемых для электропитания, важны сечение, тип и количество жил, тип изоляции.

Если кабель выбирается для дома, то в соответствии с существующими правилами внутренние распределительные сети жилых зданий должны выполняться кабелями и проводами с медными жилами. Также силовые кабели не должны распространять горение. Медные жилы (по сравнению с алюминиевыми аналогичного сечения) способны пропустить большую мощность. При этом они имеют большую гибкость, стойкость к изломам с течением времени и, соответственно, больший срок службы.

Однако, при необходимости разрешается применять кабели и провода с алюминиевыми жилами в питающих и распределительных сетях, но при одном условии — их сечение должно составлять не менее 16 мм2.

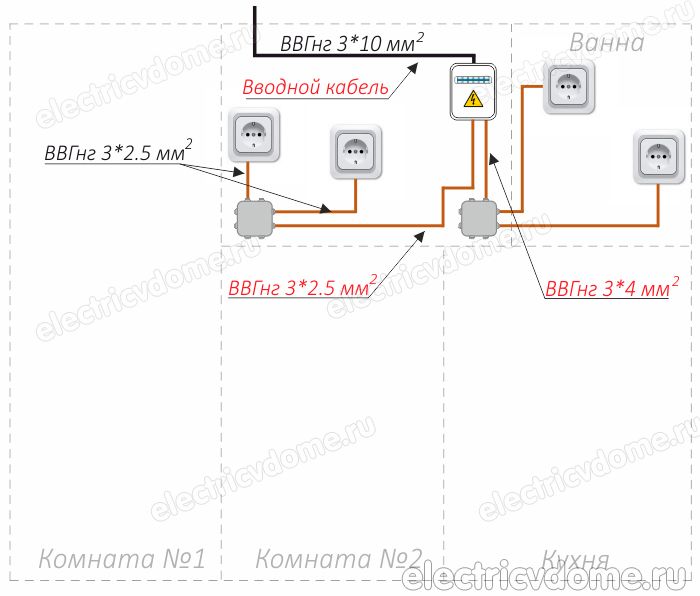

Выбор провода по сечению жил. Таблица сечения кабеля

Сечения кабелей и провода для дома по меди следует выбирать, исходя из расчетных токов нагрузки и, как правило, они не должны быть менее 1,5 ммдля групповых сетей и менее 2,5 ммдля линий от этажных до квартирных щитков.

Зная предполагаемые величины нагрузок и не прибегая к расчетам, кабель для проводки отдельных линий домашней сети можно упрощенно выбрать по таблице ниже.



Лучшие производители кабеля

При покупке кабеля следует обращать внимание на маркировку, которую наносят производители. Кроме марки и знака изготовителя на оболочку должны наноситься надписи, подтверждающие соответствие техническим регламентам (ГОСТ или ТУ). Лучше всего покупать продукцию, которая соответствует государственным стандартам. Но наличие надписи: «ТУ…» не всегда означает несоответствие ГОСТ.

Например, на основе ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия» всероссийским институтом кабельной промышленности» (ОАО «ВНИИКП») разработаны технические стандарты уже под конкретные марки кабелей.

Можно отметить в качестве примера несколько зарекомендовавших себя крупных производителей кабельной низковольтной продукции, которая снискала себе большое количество положительных отзывов от потребителей:

  • ООО «Камский кабель»;
  • ГК «Москабельмет»;
  • ООО «Рыбинскэлектрокабель»;
  • АО «ЭКЗ»;
  • АО «Иркутсккабель»;
  • ООО «Сарансккабель»;
  • ООО «Конкорд».

В том числе прошедших дополнительную добровольную аттестацию качества кабельной продукции до 1 кВ в крупнейших организациях электросетевого комплекса (ПАО «Россети»).

  • АО «Кирскабель»;
  • АО «Людиновокабель»;
  • АО «Самарская Кабельная Компания».

Есть и другие производители не менее качественной кабельно-проводниковой продукции, удовлетворяющей всем существующим требованиям.

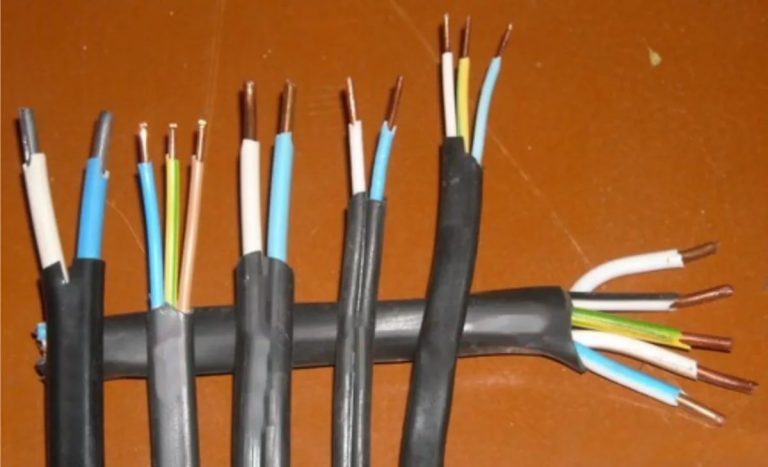

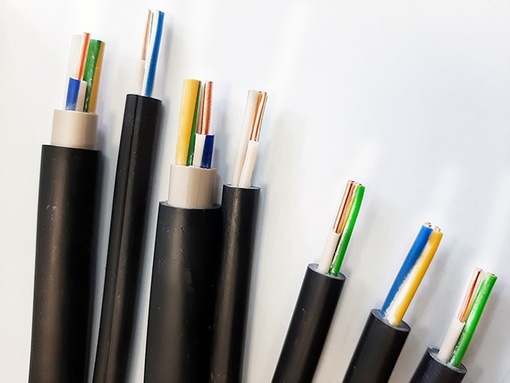

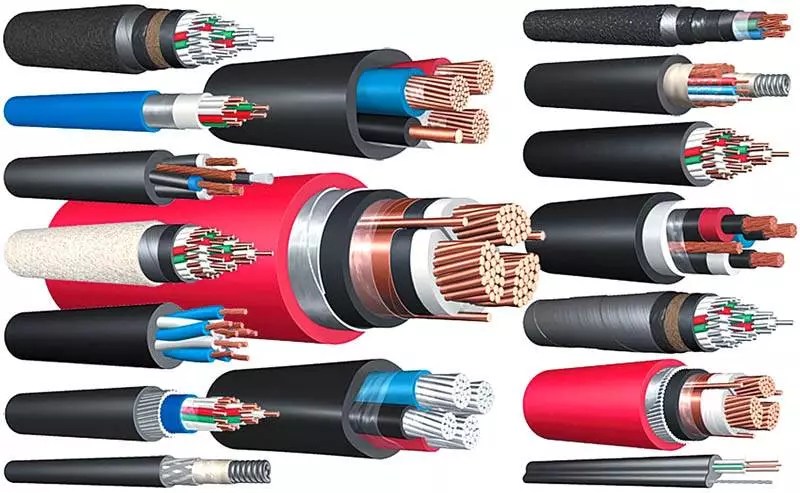

Виды проводов для дома и квартиры

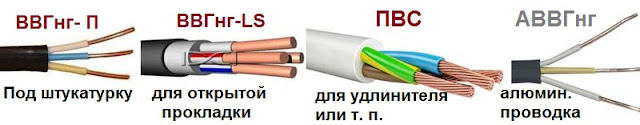

Рейтинг самых популярных марок кабелей и проводов для монтажа бытовых электрических сетей выглядит следующим образом:

1. ВВГнг-LS. Кабель для дома. Находится на первом месте по популярности и массовости применения. Предназначен для прокладки внутренних силовых сетей. Про этот кабель как раз можно сказать – идеальное сочетание цены и качества, что является его главным достоинством. Кабель с медной жилой, оболочкой и изоляцией из ПВХ. Сочетание букв «нг-LS» говорит о том, что кабель не поддерживает горение при групповой прокладке и имеет низкое газо- и дымовыделение. Срок службы в нормируемых условиях эксплуатации – не менее 30 лет. К единственному недостатку этого кабеля можно отнести относительно высокую жесткость жил, что затрудняет монтаж, особенно при большом сечении.

2. ПВС. Следующий в рейтинге и не менее популярный тип проводниковой продукции. Провод с оболочкой и изоляцией из поливинилхлоридного пластиката соединительный с максимальным сечением жил от 0,75 мм2 до 16 мм2 и количеством от 2 до 5.   Провод изготавливается с гибкими изолированными медными  жилами, при этом оболочка полностью заполняет промежутки между ними. Все это обуславливает главное достоинство провода – высокий ресурс и стойкость к перетиранию при многократных изгибах (до нескольких тысяч). Поэтому он незаменим при присоединении электроприборов, электроинструмента, средств малой механизации к электрической сети, а также для изготовления удлинителей. К недостаткам можно отнести его срок службы — не менее 10 лет, непригодность для использования в виде стационарной проводки внутри помещений и для наружной прокладки, особенно в земле.

3. ШВВП. Схож по типу изоляции с проводом ПВС.  Провод плоский с жилами, расположенными параллельно, сечением от 0,5 мм2 до 0,75 мм2 при их количестве от 2 до 3. Прекрасно подходит для изготовления удлинительных шнуров и присоединения электроприборов небольшой мощности (паяльников, светильников, кухонных устройств, устройств личной гигиены, радиоаппаратуры) и других аналогичных приборов бытового назначения. К достоинствам можно отнести гибкость, стойкость к изламыванию, невыскокую стоимость, а к недостаткам — срок службы не более 10 лет и непригодность для использования в виде стационарной проводки.

4. КГТП-ХЛ. Кабель на напряжение до 660 В переменного токас изоляцией и оболочкой из термоэластопласта с сечением медных многопроволочных жил от 0,75 мм2 до 240 мм2 и их количеством от 1 до 5. Оптимальный выбор для организации питания мощных подвижных силовых механизмов с электроприводом, в том числе станков и грузоподъемных механизмов (например, бытовых мини-талей) и для подключения сварочных аппаратов. Кабель этой марки примечателен высокой износостойкостью, гибкостью, стойкостью к растягиванию и раздавливанию, а в исполнении ХЛ еще и широким температурным диапазоном при эксплуатации – от -60 до 50оС.  Правда, ввиду жестких условий эксплуатации закономерно возникает и существенный минус — срок службы этого кабеля невелик и составляет не более 4 лет.

5. РК. Радиочастотный коаксиальный кабель для квартиры. Когда возникает необходимость подключить домашний телевизор к телевидению аналогового или цифрового наземного вещания, то этот кабель по своим конструктивным и функциональным характеристикам подходит как нельзя лучше. Самый распространённый тип — РК 75-4-11, где 75 – волновое сопротивление в Ом (стандартная величина для принятия современного формата телевещания), 4 – значение номинального диаметра по изоляции 4,6 мм. В обозначении 11 первая «1» означает обычную теплостойкость со сплошной изоляцией (для температур до 85 оС), а вторая «1» – номер разработки. Внутренний проводник и внешний проводник у него выполнены и медных проволок, а изоляция и оболочка — из полиэтилена. Диаметр центрального проводника 0,72 мм оптимален для передачи сигнала на расстояние до 30 м. К преимуществам можно отнести надежность и высокую стойкость к климатическим воздействиям при наружном монтаже, а также демократичную стоимость. Недостатки — вероятность ухудшения качества сигнала при прокладке на значительные расстояния от антенны до приемника сигнала и при использовании в системах спутникового телевидения.

6. АВБШв или ВБШв.  Если стоит вопрос о том, как выбрать кабель для организации подземного ввода в частный дом, то можно с уверенностью сказать, что кабели АВБШв с алюминиевыми жилами (А) и ВБШв с медными жилами наилучшим образом подходят для наружной и внутренней прокладки силовых линий 0,4 кВ. Имеют изоляцию жил из ПВХ-пластиката (В) и наружный покров в виде ПВХ-шланга (Шв). Ввиду наличия брони (Б) для защиты от механических повреждений и проникновения влаги его можно прокладывать практически без ограничений непосредственно в траншее в земле. К достоинствам кабеля можно также отнести широкий спектр сечений (от 1,5 до 400 мм2) в сочетаниях с разным количеством жил (от 2 до 5), высокую надежность, прочность, универсальность по способу прокладки, срок службы не менее 30 лет. К недостаткам – малую гибкость, что приводит к сложностям при прокладке, особенно кабелей большого сечения, большой вес и стоимость в сравнении с кабелями без брони.

7. СИП-4. Провод с алюминиевыми жилами с сечением от 16 мм2 и полиэтиленовой изоляцией. Фактически не имеет альтернативы при устройстве воздушных вводов в частные жилые дома от воздушных линий электропередач 0,4 кВ, в том числе при наружной прокладке по стенам зданий. Строительство вводов в дома голым проводом техническими нормативами уже давно запрещено. Преимуществ у провода СИП-4 много – электробезопасность, надежность, высокий срок службы, простота монтажа, пожаробезопасность и эстетичность. Из недостатков можно отметить лишь непригодность для прокладки внутри помещений из-за горючей изоляции.

8.  ПРКС. Какой кабель лучше при прокладке электрических сетей в таких помещениях, как сауна или баня, для подключения нагревательных приборов и оборудования, то есть там, где могут быть очень экстремальные температурные условия? В этом случае стоит остановить свой выбор на термостойких многожильных проводах ПРКС с медными жилами, изоляцией и оболочкой из кремнийорганической резины. Несомненными плюсами этого изделия являются широкий температурный диапазон условий эксплуатации — от -50 до +180°С, срок службы 25 лет, наличие маслобензостойких исполнений, оболочка, не распространяющая горение, и диапазон сечений от 0,75 мм2 до 50 мм2, позволяющий подключить достаточно мощную нагрузку.

9. РКГМ. Провод термостойкий на напряжение до 660 Вс изоляцией из кремний-органической (силиконовой) резины, с оплеткой из стекловолоконных нитей, пропитанных теплостойким лаком. Особенностью этого медного провода является то, что он выпускается только одножильным. Отличается эффективностью применения при низких и высоких температурах — от -60 до +180°С, высокой гибкостью, сечением жилы до 240 мм2, стойкостью к вибрациям, воздействию агрессивных химических веществ, повышенной влажности. Поэтому кроме широкого применения в промышленности он применяется и в быту для коммутаций нагревательного электрооборудования и прокладки сетей в помещениях с высокой температурой и влажностью.   К минусам, вытекающим из условий эксплуатации, можно отнести срок службы не более 8 лет и отсутствие многожильного исполнения.

10. ВПП. Замыкает наш рейтинг этот одножильный медный провод на напряжение до 660 В сечением до 120 мм2. Востребован при индивидуальном жилом строительстве и предназначен для узкого применения – для питания водопогружных насосов, например, в колодцах артезианских скважин. Изоляция и оболочка выполнены из полиэтилена, что обуславливает способность длительно выдерживать давление воды в скважинах без потери изоляционных характеристик. Из минусов — срок службы не менее 6 лет, снижающийся во время использования при максимальной температуре окружающей среды 80 оС.

Все кабели и провода в нашем рейтинге занимают свои почетные места ввиду отличного сочетания своих потребительских качеств, надежности, востребованности при использовании в быту и приемлемой стоимости.

Не знаете, какая марка кабеля нужна в Вашем случае? Обратитесь в компанию Кабель. РФ® по телефону +7 (495) 646-08-58 или пришлите заявку на электронную почту [email protected] Менеджер поможет Вам подобрать нужную марку с учетом Ваших пожеланий и потребностей.

Также советуем посмотреть наше видео о подборе кабеля для дома.


Понравилось видео? Подписывайтесь на наш канал!







Кабель для проводки — какой кабель использовать для электропроводки в квартире

Главный вопрос, который волнует обывателя: какой кабель лучше использовать для проводки в квартире? Здесь необходимо учесть несколько параметров.


В зависимости от условий эксплуатации берется в расчет длительная токовая нагрузка. Для цепей освещения подойдет кабель c токопроводящей медной жилой сечением 1,5 кв. мм, силовых цепей (розеток) – 2,5 кв. мм.


Один из важнейших параметров, когда выбираешь кабель для проводки в квартире — пожаробезопасность. Здесь потребуется расшифровка маркировки: кабель будет наиболее безопасным, если на маркировке будут индексы «нг» (нераспространение горения), «LS» (Low Smoke — низкое газо- и дымовыдление). Кабели с индексом LS при горении не выделяют значительного количества дыма, при этом светопроницаемость снижается не более чем на 50%. Соответственно, ответ на вопрос, какой кабель использовать для проводки в квартире, очевиден.


Помимо безопасности, кабель для проводки в квартире должен быть удобен в монтаже. В местах, где кабель для электропроводки требуется неоднократно сгибать, лучше сделать выбор в пользу 3-5 класса гибкости, который определяется исходя из количества проволок в жиле.



Наиболее подходящий кабель для электропроводки – широко представленных марок ВВГнг(А)-LS. Для тех, кто с особой тщательностью подходит к выбору и ищет лучший кабель для электропроводки, предлагаем продукцию торговой марки HoldCab с улучшенными характеристиками. Помимо повышенной пожаробезопасности, среди преимуществ данной марки можно выделить стойкость к низким температурам, а также возможность прокладки при температуре до минус 35 градусов, что дает неоспоримые преимущества, если есть необходимость монтировать кабель для электропроводки на строящемся объекте в зимний период. Кроме того, продукция ТМ HoldCab обладает повышенной стойкостью к влаге, в связи с этим снижаются риски пробоя изоляции. При коротком замыкании допустимая температура жилы кабеля составляет 250 градусов, это повышает надежность всей кабельной системы.


Главное, о чем следует помнить, когда выбираешь кабель для проводки, — погоня за наиболее низкой ценой может стоить жизни. По данным экспертов общественного проекта «Кабель без опасности», на фальсифицированный кабель для электропроводки приходится примерно половина рынка КПП бытового и общестроительного назначения. Если использовать некачественный кабель для электропроводки, это может привести к аварийной работе энергооборудования, что становится причиной половины пожаров в жилых домах.


Задаваясь вопросом, какой кабель использовать, лучше делать выбор в пользу проверенных десятилетиями производителей. При этом стоит помнить, что в последнее время участились случаи контрафакта. Чтобы не натолкнуться на подделку, кабель для проводки надежнее всего приобретать напрямую у производителя либо в фирменных магазинах при заводах-изготовителях. Если приобретенный через посредников кабель для электропроводки вызывает сомнение в качестве и надежности, есть возможность провести бесплатную проверку в рамках проекта «Кабель без опасности». Изделие по всем параметрам, включая физико-механические, химические, электрические характеристики, протестируют на базе Всероссийского научно-исследовательского института кабельной промышленности и других аккредитованных лабораторий.

Какой кабель выбрать для проводки в доме | Полезные статьи


Понравилось видео? Подписывайтесь на наш канал!

При устройстве новых или полной реконструкции/ремонте/модернизации действующих бытовых систем электроснабжения особое внимание уделяется подбору электропроводки. Задавая себе вопрос, какой кабель лучше для проводки в доме, первым делом следует определиться со способом его прокладки.

Если кабель прокладывается в штрабах, проделываемых в стенах и потолке, за гипсокартонном или подвесным/натяжным потолком, такой способ называется скрытым. Если же проводка пускается по поверхности перекрытий в специальных кабель-каналах (пластиковых коробах), речь об открытом способе монтажа. В некоторых случаях провода прокладываются вдоль перекрытий без использования коробов. Обычно делается это в целях декорации помещений. Яркий пример — использование ретро-проводки и электрооборудования в классическом дизайнерском исполнении.

Рассмотрим, какой кабель нужен для проводки в доме с учетом способа его прокладки.



Какой кабель использовать для проводки в доме: скрытый монтаж в штрабах

Это классический вариант прокладки электропроводки, подразумевающий штрабирование стен и потолков при использовании штрабонарезчика или УШМ (угловая шлифовальная машинка, или просто болгарка). Штрабы могут проделываться непосредственно в самом перекрытии либо в слое штукатурки.

Для большей безопасности и надежности на дно штрабы может быть уложена металлическая или пластиковая рея, короб или труба. После прокладки электропроводки в созданных каналах, последние заделываются цементным, гипсовым или иным строительным раствором.

Для прокладки в штрабах используют кабели марок NYM, ВВГ или ВВГ-П.


Какой кабель выбрать для проводки в доме: скрытый монтаж под потолком и гипсокартоном

Такой способ прокладки задействуется при покрытии стен и/или потолка гипсокартонными листами, устройства навесных (типа Армстронг) или натяжных (тканевых, виниловых) потолков. Если проложенная в штрабах проводка практически на 100 % защищена от внешних воздействий и возгорания при перегрузках в сети или коротких замыканиях слоем строительного раствора и коробом (если используется), то про кабели, укладываемые рассматриваемым здесь способом, такого сказать нельзя.

Для обеспечения дополнительной безопасности кабели прокладываются в пластиковых гофрированных трубах, изготовленных из материалов, не распространяющих горения. Этими же свойствами должна обладать используемая проводка. И в данной ситуации оптимальным вариантом является кабель типа ВВГнг или ВВГнг-LS.

Обе марки кабеля также имеют оболочку и изоляцию жил, выполненную из ПВХ. Отличие от обычного ВВГ-провода заключается в составе ПВХ: здесь используются специальные добавки, предотвращающие распространение огня. Кроме того, кабели ВВГнг-LS (LS — Low Smoke) выделяют малое количество дыма при горении.

Выбирая, какой кабель проложить доме (ВВГнг или ВВГнг-LS), следует иметь в виду, что ВВГнг-LS практически не выделяет дыма, что создает более благоприятные условия для эвакуации людей при возникновении пожара.

Какой кабель лучше для проводки в доме: открытая проводка в коробах

Данный способ монтажа электропроводки используется в случаях, когда штрабирование перекрытий не представляется возможным (обычно — в деревянных домах) или не является рентабельным. В подобных случаях кабели прокладываются в пластиковых коробах. Как и проводка, кабель-каналы должны быть выполнены из материала (в случае с пластиком), не распространяющего горение. Кроме того, необходимо помнить, что при прокладке по кабель-каналов по горючей поверхности (деревянные стены), под основание необходимо прокладывать огнестойкий материал.

Что касается вопроса о том, какой кабель использовать для проводки в доме в подобных случаях, то и здесь лучшим вариантом оказываются марки ВВГнг и ВВГнг-LS.

Ретро-проводка: открытая проводка на изоляторах

Под ретро-проводкой понимается способ монтажа кабелей, а не конкретный тип или марка кабельно-проводниковой продукции. На самом деле, это один из приемов декорации помещений, широко используемых в интерьерном дизайне. Заключается прием в использовании витых кабелей, состоящих из двух или более проводов, которые прокладываются вдоль стен без применения коробов. Тем не менее кабель прокладывается на некотором (1–3 см) расстоянии от поверхности, для чего используются т. н. изоляторы.

Ретро-проводка, как правило, не имеет какой-либо маркировки. Обычно здесь используются кабели, схожие по характеристикам с кабелями ВВГ, но без внешней оболочки. Взамен оболочки каждая жила провода покрывается двумя или более слоями изоляции, первая из которых выполняется из ПВХ, резины или другого полимерного материала, внешняя — из плетенки, связанной из натуральных или синтетических нитей (именно такая изоляция использовалась у первых кабелей, выпускавшихся более 100 лет назад).

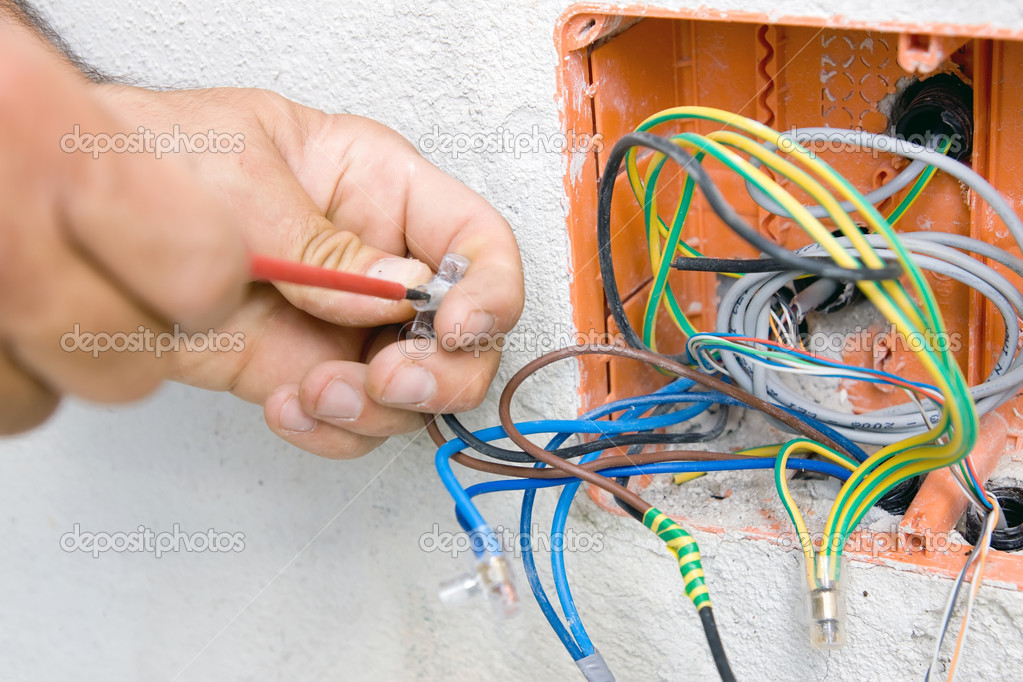

Как выбрать электропроводку: советы электриков

Приступая к капитальному ремонту квартиры в первую очередь необходимо позаботиться о замене проводов. Ведь все со временем изнашивается, приходит в негодность, провода не исключение. Они нуждаются в профилактическом осмотре, ремонте, если возникает необходимость, то и полной замене. Не стоит ждать, когда проводка самостоятельно выйдет из строя.



Причины повреждений электропроводки

Причин, повлекших за собой выход из строя проводки, может быть несколько, начиная с повреждения изолирующего слоя, жил, пропускающих через себя ток, до разрушения соединений в коробках распределения.



Короткому замыканию, перебоям с электричеством может способствовать чрезмерная нагрузка на провода в старых постройках. Когда дома строились, в обиходе жильцов кроме телевизора, холодильника, утюга и обычной стиральной машинки других электрических приборов не было.



Сейчас в каждой квартире мощная электрическая техника. К перечню электрических приборов добавились кондиционеры, компьютеры, нагреватели воды, микроволновые и кухонные плиты, фены, электрические инструменты и многое другое.



На такие нагрузки старая электропроводка не была рассчитана. Токовым нагрузкам современной технике необходимы провода сечением не менее 4 квадратных миллиметров. Еще одной причиной неисправности электрической проводки может стать ее неправильный монтаж и эксплуатация.



Типы электрических проводок

Назначение любой проводки, это доставка электрического тока до потребителя. Внутренний тип электропроводки устанавливается внутри помещений, наружный – монтируется по внешней стороне стен зданий.



Различают 2 типа электропроводки в квартирах: скрытую и открытую. Скрытая электропроводка укладывается в трубы, гибкие металлические рукава, каналы, короба, ниши конструкций из гипсокартона, бороздки, выдолбленные в стенах под замазку штукатуркой.



Положительные и отрицательные стороны скрытой проводки

Скрытая электрическая проводка не оказывает никакого влияния на интерьер квартиры, не мешает декору стен, оклейки их обоями, другим отделочным материалом. Она не представляет опасности для жителей квартир при неосторожном обращении, связанном с поражением током.



Скрытая проводка пожаробезопасна, так как не контактирует с воздухом. Ему доступ к проводам перекрывает слой штукатурки, который защищает проводку от ультрафиолета солнечных лучей, тем самым продляя срок ее службы. Вероятность механических повреждений скрытой проводки сводится к минимуму.



Но вместе с положительными сторонами прокладки проводов таким способом есть и отрицательные:

  • Она трудоемка в монтаже.
  • В случае неисправности, отыскать повреждение бывает очень сложно.
  • Не зная схемы расположения проводов, можно попасть гвоздем или сверлом в проводку задумав сделать крепеж в стене для установки спотов, бра, навесных полок.

Видимая часть скрытой проводки – это разъемы электрических сетей в виде розеток, выключателей тока, патронов для осветительных приборов, крышек распределительных коробов.



Плюсы и минусы открытой проводки

В случае с открытым методом проводки провода прокладываются не внутри стен, а по их наружной поверхности. Такой способ прокладки практиковался в постройках старых домов, в современном строительстве используется редко.



Если сравнивать время открытого и скрытого способа прокладки электрических проводов, то первый более быстрый и менее трудоемкий по сравнению с закрытым типом. Под открытый нет надобности штробить стены, нарушая их целостность.



Любители старинны могут использовать открытый способ проводки у себя в квартире, предварительно ознакомившись с правилами, применимыми к установке данного типа. Остальным рекомендуем использовать метод только в определенных случаях, связанных с незначительными расширениями передаточных линий.



Запрещается использовать открытую электропроводку:

  • в местах, где много влаги;
  • под трубами с конденсатом;
  • рядом с приборами, выделяющими тепло.

Под воздействием тепла плавится и пересыхает пластик кабельных каналов и защитная изоляция проводки. Попадание капель воды на электрический кабель с нарушенной защитой может привести к замыканию системы. Ведь электричество и вода не совместимы между собой. Часто от замыкания не спасают даже гофрированные трубы и кабельные каналы с нарушенной герметичностью.



При использовании трубопроводов для линий электропередач, необходимо пользоваться кабелями с дополнительной защитой. Защиту класса IP-68 должны иметь и выключатели с розетками, что несколько портит интерьер комнат.



Электропередающие линии при монтаже открытым способом должны быть цельными, без повреждений и соединений. Для соединения проводов предусмотрены специальные распределительные коробки.



При повышенной влажности помещений коробки должны быть укомплектованы прокладками. Для установки распределительных коробок используют места, не заставленные шкафами, кухонными мебельными и гостиными гарнитурами, другими предметами мебели, преграждающими к ним свободный доступ при необходимости.



Крепление проводников осуществляется при помощи пластмассовых скоб, подобранных в соответствии с диаметром кабелей. Они как бы охватывают его с двух сторон. Крепления распределяются на таком расстоянии, чтобы проводники оставались в натянутом состоянии, не провисая под собственным весом. Особенно это касается мест подсоединения к разъемам электрических сетей, патронам для освещения.



При горизонтальной прокладке проводов примерное расстояние между скобами составляет 40-70 сантиметров. Это зависит от изоляционного покрытия кабеля и количества слоев его защиты (брони). При вертикальной прокладке открытой электрической проводки примерное расстояние между скобами составляет 100 сантиметров.



Для монтажа открытой проводки обычными тонкими проводниками предусмотрены несколько другие интервалы: для горизонтального закрепления – 25 см, для вертикального – 40 см. Перед подсоединением к любому из электрических элементов расстояние к фиксатору сокращается до 10 сантиметров.

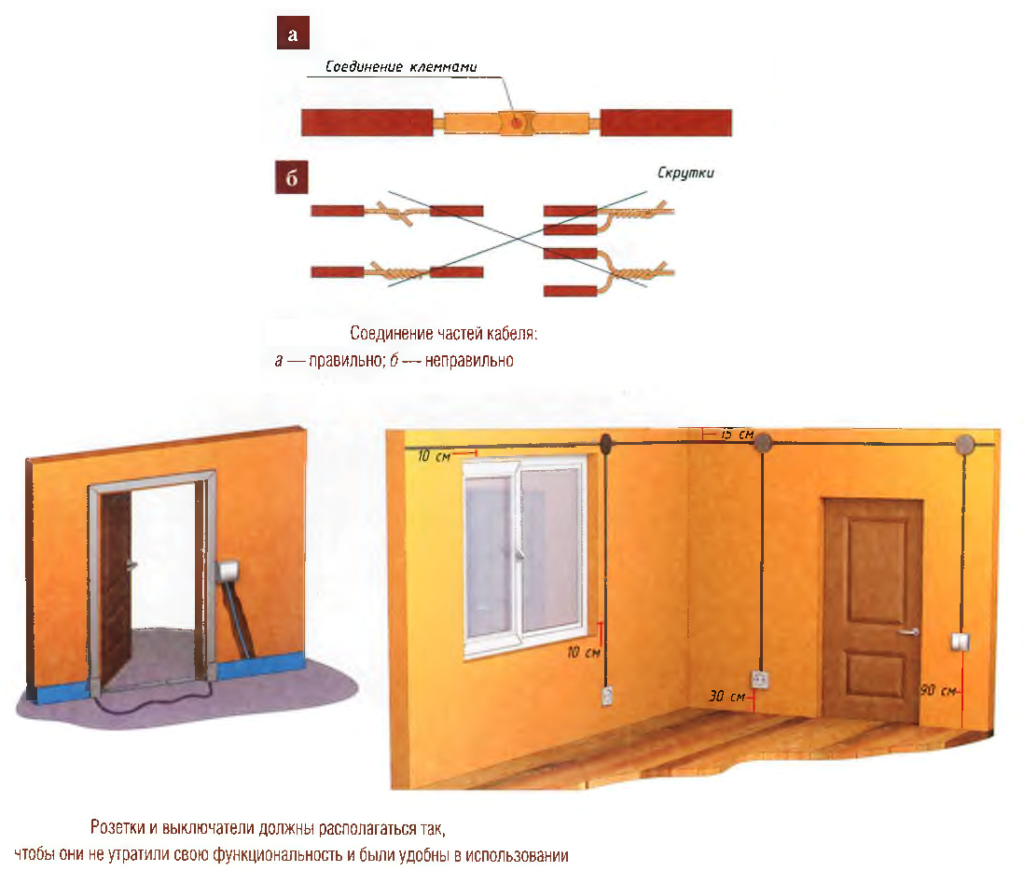

Новые стандарты расположения выключателей относительно пола составляют 60 сантиметров, розеток – 20 сантиметров. Согласно старым стандартам, расстояние от пола составляло для выключателей 150 см, розеток – 60 см.

Под каждую квартиру разработаны нормативы, определяющие количество розеток, разрешенных к установке. Все зависит от наличия электрических приборов и их мощности. В санузлах наличие розеток не предусмотрено. В кухне они должны находиться от плиты на расстоянии не менее 50 сантиметров.



Не допустимо резкое сгибание проводов, радиус поворота должен начинаться от 8 сантиметров. Старайтесь все изгибы оформлять распределительными коробками. Если возникает необходимость протяжки провода с одной комнаты в другую через отверстие в стене, то разумнее в отверстие сначала вставить отрезок трубы, только затем через нее провести электрический провод. Не должны закрывать доступ к электрической проводке и ее составляющим открытые двери.

Это касается и пересечения электрической проводки с любыми неэлектрическими трубопроводами. Они не должны соприкасаться друг с другом. Расстояние между ними должно быть минимум 3-5 сантиметров. В местах соприкосновения провода с трубопроводом лучше его вставить в обрезок трубы из пластика.

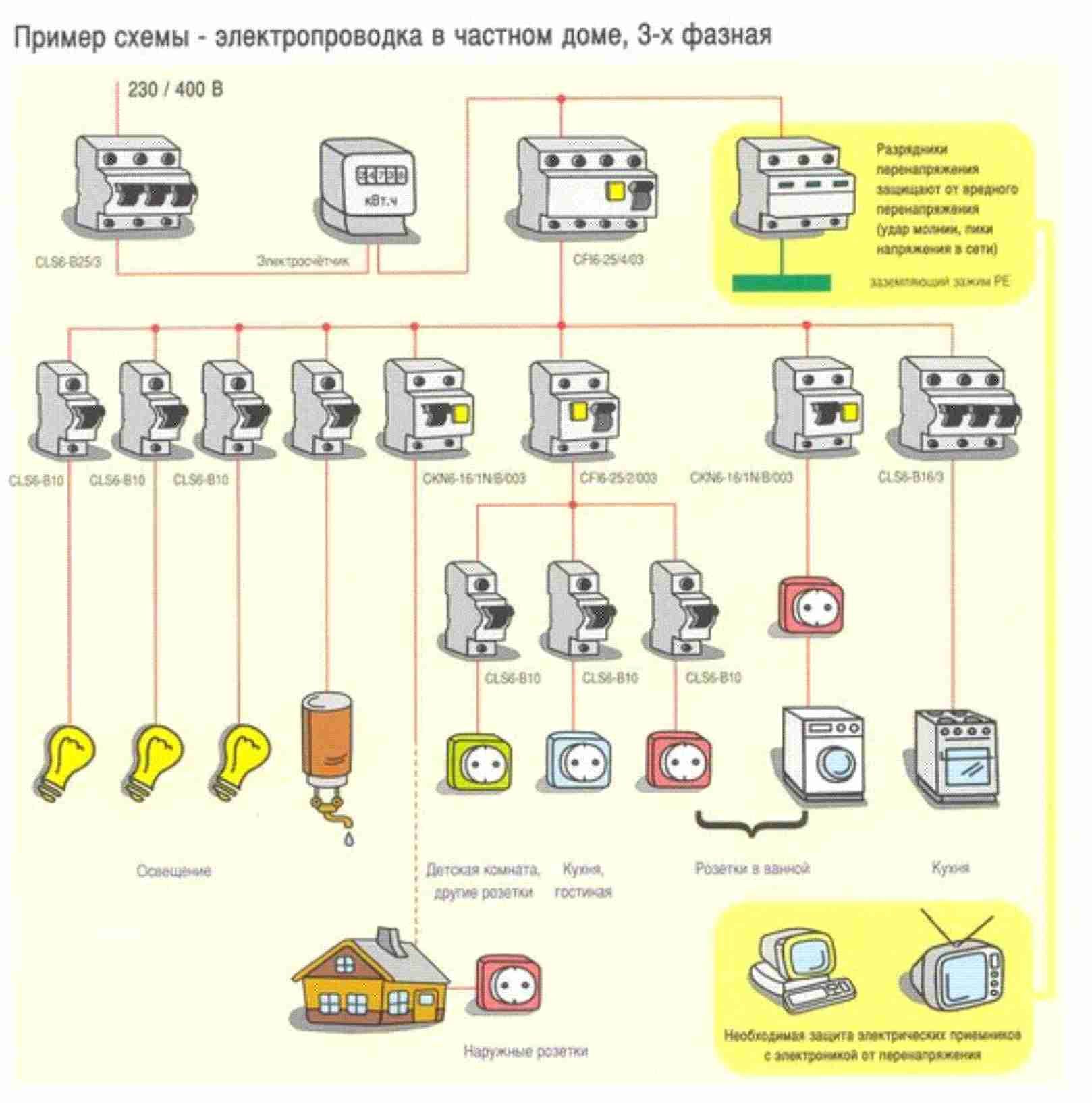

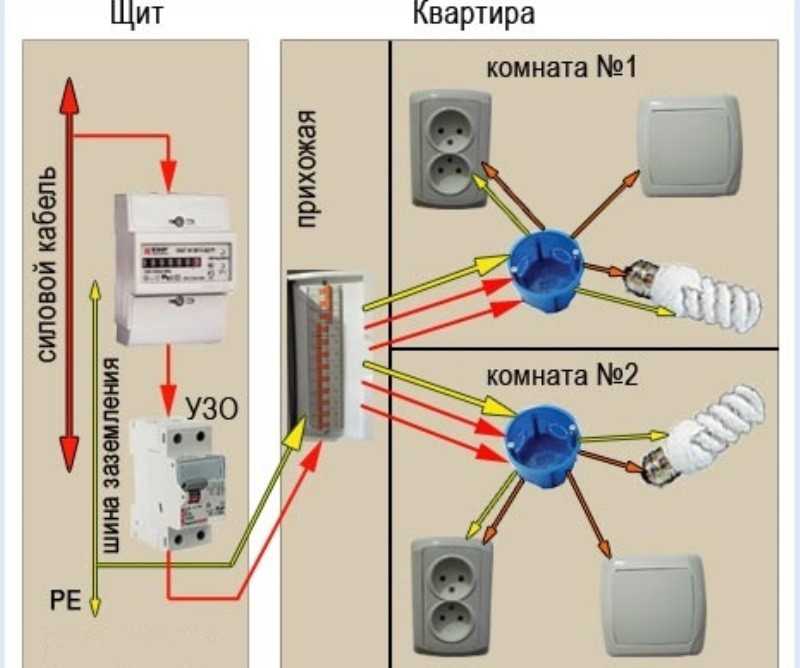

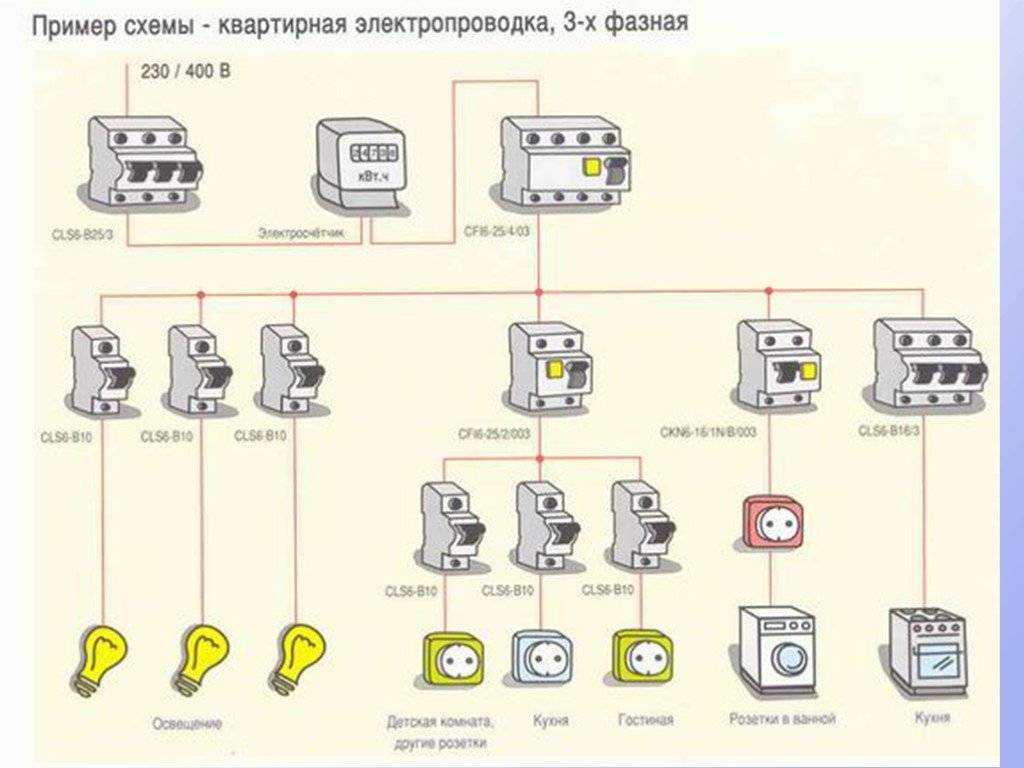

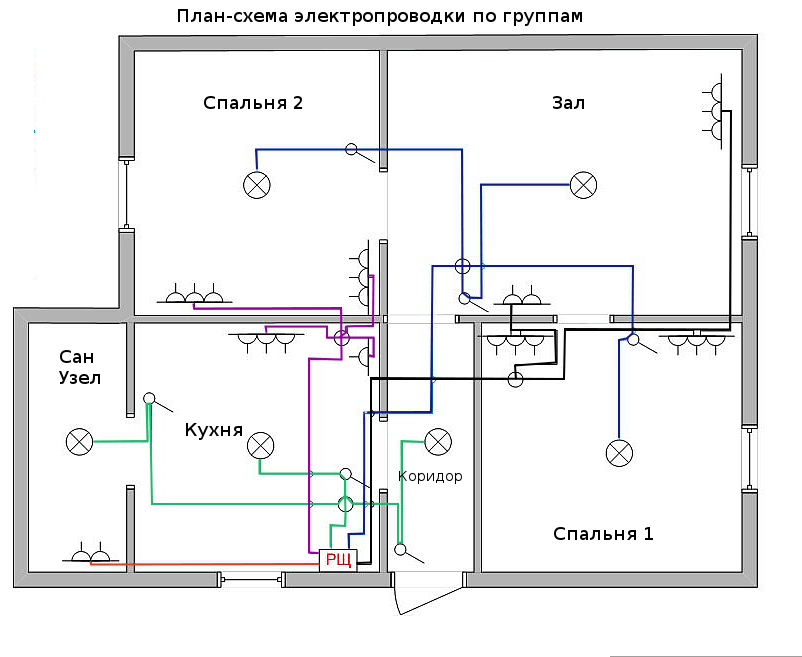

Любая проводка открытая или скрытая начинается с составления чертежей с учетом подпитки от напряжения в 220 вольт, используемого в квартирах для бытовых нужд. В частных домах разрешена подпитка от напряжения в 380 вольт с обязательным заземлением.

Любая другая прокладка проводки кроме горизонтальной и вертикальной, неважно проходит она по стенам или потолку, запрещена законом и техникой безопасности. На чертеже четко должно быть указано расположение проводов, прочерчены все их направления, места размещения розеток, выключателей, распределительных коробок, прочих электрических приборов.



Выбор кабеля для внешней проводки

Выбирая кабель для внешней проводки, прежде всего надо руководствоваться степенью загруженности электрических сетей. Для квартир, где живут пожилые люди с простыми осветительными и бытовыми электрическими приборами, без мощной кухонной техники и электрических плит, для проводки подойдут двух и трехжильные медные или алюминиевые провода с сечением 2,5 квадратных миллиметров.



Для квартир с техникой, потребляющей большое количество электрической энергии для монтажа проводки разумнее использовать проводники, сечение которых 4-6 квадратных миллиметров. Желательно под каждую технику с мощным потреблением электроэнергии протянуть отдельные линии до распределительного щитка, установить персональный автоматический предохранитель в 25 ампер.



Какой из проводов лучше медный или алюминиевый

Обратимся к правилам устройств электрических установок. В них запрещается использование в жилых квартирах алюминиевые кабеля и провода сечением меньше 16 квадратных миллиметров. Постановление действует на территории Российской Федерации. К примеру, на Украине такого запрета нет.

Если исходить из расчета экономии, то выгоднее покупать провода с алюминиевыми жилами, они в 3 раза стоят меньше, чем с медными. Но из учета проводимости и электрического сопротивления лучше остановить выбор на проводах с медными жилами. У них сопротивление в 1,64 раза меньше, чем у алюминиевых, а электропроводность выше.



Алюминиевые провода, вступая в контакт с кислородом, начинают окисляться. Это может привести к нагреву проводки, спровоцировать выгорание электрических приборов (розеток, выключателей, автоматических переключателей), к которым они подведены.



Постоянное нагревание (во время пропускания тока) и охлаждение (в отключенном состоянии) алюминиевых жил провода постепенно способствует тому, что контактные зажимы перегреваются, действие болтов ослабевает. Зажимы нуждаются в постоянной профилактике и подтягивании болтов.



Если сравнивать коэффициенты изменений линейных размеров, происходящие во время нагревания, то у медных жил они ниже, чем у алюминиевых. Предотвратить образование окислительных процессов в проводах с алюминиевыми жилами можно смазав их электропроводящими герметиками (специальными кварце-вазелиновыми пастами или антиоксидными смазками).

Алюминий относится к хрупким материалам, с ограниченной стойкостью к механическим ударам, ломается при перегибах во время укладки. При работе с ним необходимо быть очень осторожным, слишком не затягивать контактные зажимы, не допускать случайных пережимов.

Если вы по-прежнему сомневаетесь в выборе кабеля, то лучше остановиться на имеющем внутри медные жилы. Медь не такая хрупкая как алюминий, во время укладки меньше риска ее повредить. Медные жилы меньше подвержены окислению, значит и коррозии.

Срок эксплуатации медных проводов намного превосходит алюминиевые. К тому же при одинаковой сумме сечений нагрузка на провода с медными жилами допускается намного больше по сравнению с проводкой с алюминиевыми жилами.

По мнению электриков, лучшими считаются медные витые провода с тонкими жилами, скрученными в виде тросика. Они гибкие и прочные, с их применением проводка напоминает стиль ретро.

Еще существуют биметаллическая проводка, состоящая из витой пары алюминиевых и медных проводов. Провода с таким сердечником имеют малую величину сопротивления, эластичные, прочные. Они хорошо поддаются пайке, лужению, их разрешается скручивать в местах соединений.

Биметаллические провода не нуждаются в антиоксидных смазках, имеют малый вес и низкую цену по сравнению с медными. Но вместе положительными сторонами, у них есть и отрицательные. Они более подвержены окислению, а значит и коррозии. При этом теряется их электропроводимость, ослабевает обжим.

Открытая проводка в интерьере комнат

Для того, чтобы открытая проводка гармонично вписывалась в интерьер квартиры ее можно спрятать в кабельный канал, подобрав его по цвету к мебели, обоям. Кабельканалы выпускаются разной ширины и наполняемости.



Наружную проводку можно спрятать в плинтус из пластика с наличием кабельных каналов. Для изменения направления проводов предусмотрены переходники.

Прокладка внешней проводки в трубах электротехнического назначения не только защитит ее от внешних повреждений, но и приукрасит своим присутствием декор квартиры в стиле с нордическим характером, дополнит концепцию стиля лофт.







Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта

Какой кабель использовать для освещения?

На прилавках магазинов представлен большой ассортимент электротехнической продукции. Не является исключением и кабель для электропроводки. Неподготовленному пользователю трудно понять, какой кабель использовать для проводки в квартире.

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

  1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
  2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с подбора кабельной продукции.

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные.

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Обратите внимание

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

  • Резина.
  • ПВХ материал.
  • Полиэтилен.
  • Свинец и прочие материалы.

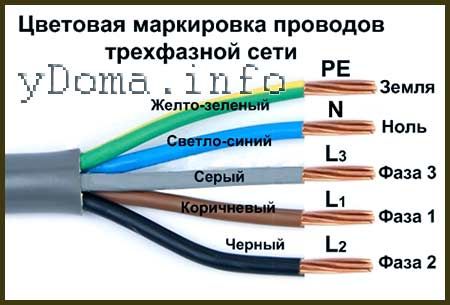

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

Изоляция (материал):

  • П — полиэтилен.
  • Н — негорючая резина.
  • B — ПВХ.
  • К — капрон.
  • Пс — самозатухающий полиэтилен.
  • С — свинец.
  • Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

  • Б — с бронированной оболочкой.
  • Г — без брони (гибкий).
  • А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

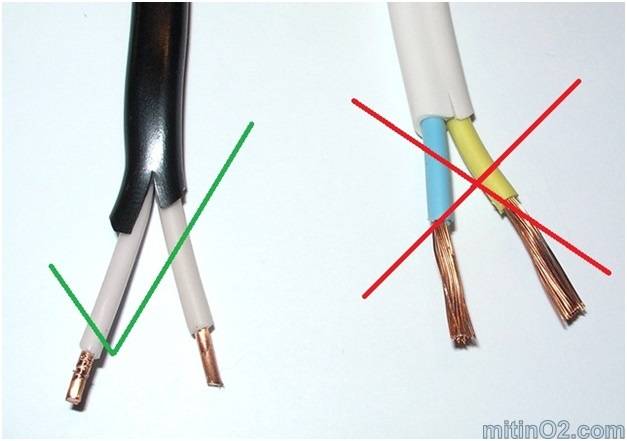

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

  • пониженной ценой при сопоставлении с медными проводами для электропроводки;
  • облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводимость;
  • окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы – до полувека;
  • повышенная механическая прочность;
  • монтаж осуществляется легко.

Единственный минус такой проводки – дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения – с медными или алюминиевыми.

При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется.

Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Конструкция и сечение

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости.

Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой.

Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

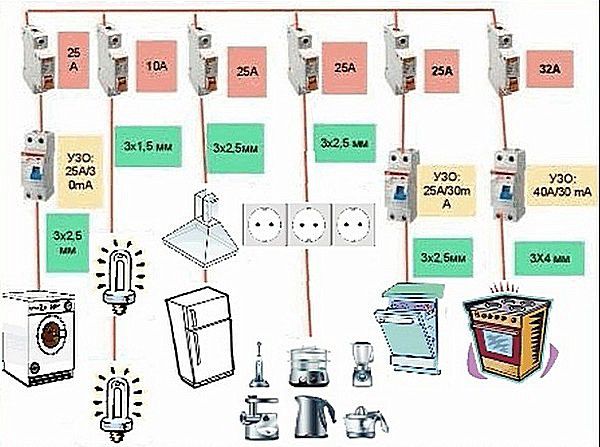

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы:

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Важно

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

  1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
  2. Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов.

Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках.

Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

  • ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
  • ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
  • ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
  • ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности.

Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику.

Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Источник: https://lightika.com/elektroprovodka/kakoy-kabel-ispol-zovat-dlya-provodki-v-kvartire-obzor-provodov-i-vybor-luchshego-varianta. html

Какой кабель использовать для домашней проводки — NYM или ВВГнг-Ls

Сегодня на нашем рынке хотя и присутствует богатое разнообразие кабельной продукции различных марок, но главный выбор для рядового пользователя, как правило ограничивается тремя видами:

Кто-то говорит, что разница между ними не значительна, и если вы не строите какой-то сверхзащищенный объект, который будут в дальнейшем проверять энергонадзор и подобные структуры, то и заморачиваться особо не нужно. Выбирайте любой, смотря на ценник и размер вашего кошелька.

Однако давайте в этом вопросе все же обратимся к правилам, а не к интернет экспертам с различных форумов.

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

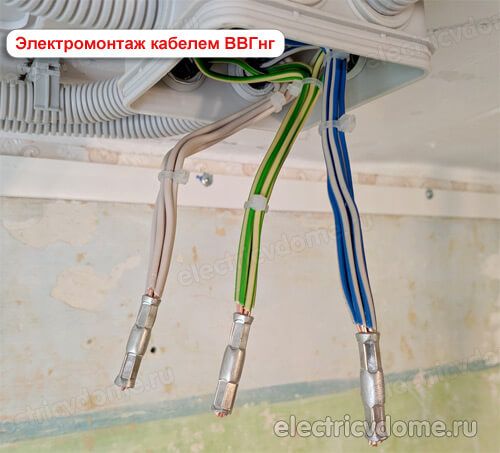

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Совет

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т. д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Обратите внимание

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?
Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

Важно

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Совет

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Источник: https://domikelectrica.ru/kakoj-kabel-ispolzovat-dlya-domashnej-provodki/

Разберемся, какой провод лучше использовать для проводки в квартире

При гигантском количестве разнообразных приборов в стандартной современной квартире очень важна качественная работа домашних электромагистралей.

Приступая к монтажу, стоит очень внимательно подойти к подбору проводов, закладываемых в пол либо несущие стены.

Необходимо учитывать их материал, сечение, а также то, где собираются вести линии – в квартире многоэтажки либо в частном коттедже.

Виды электротехнических изделий

Существует несколько классификаций, на которые следует ориентироваться при выборе кабеля для домашних линий. Первое, что бросается глаза – количество жил. Как распределяются электротехнические изделия по этому параметру?

Тип Конструкция Степень жесткости Состав Где применяют
Одножильные Одна жила в изоляции Жесткий В обоих случаев в качестве проводника могут выступать жилы из одной или целого пучка проволоки Для скрытых внутренних магистралей
Многожильные От двух жил в общей оболочке, отделенных друг от друга Мягкий, держит многократные перегибы Для открытой проводки (шнуры бытовых приборов и электроники для подключения к сети, удлинители, «пилоты»).

Традиционные материалы для создания кабелей – медь и алюминий. Сопротивление у первого металла меньше, чем у второго. Это означает, что при равном сечении медный вариант может пропускать больший ток, он мощнее и долговечнее. Но алюминиевые аналоги выгоднее по цене.

Важно! Медь и алюминий составляют гальванопару, их можно связывать между собой лишь через клеммник. Их скрутка непременно окислится, что грозит потерей контакта, замыканием магистрали и даже пожаром. Проще выбрать электропровода одного типа для всех линий в квартире.

Золотое сечение

Так какой же провод нужен для проводки в квартире и какое сечения подойдет для домашних магистралей? Для правильного выбора необходимо высчитать значение тока всех электроприборов в квартире.

Эта величина подскажет подходящие параметры кабеля.

Рассчитывают ее по формуле, взяв за основу мощность прибора P (данные указаны в технической документации) в качестве делимого и напряжение в электросети V (обычно 220 В) как делитель.

Площадь сечения измеряют в квадратных миллиметрах. Каждый такой «квадрат» медного электрокабеля может длительный период пропускать через себя максимально десять ампер при нагреве до допустимых норм. Алюминиевый аналог уступает: его максимум четыре – шесть ампер.

Представим прибор, требующий мощности в четыре киловатта. При стандартном электронапряжении сила тока окажется равной 18,18 ампер (4000 ватт делим на 220). Для запитки такого прибора от электросети понадобится медная проводка сечением как минимум в 1,8 квадратных миллиметров.

Для подстраховки лучше увеличить это значение раза в полтора. Идеальным вариантом для данного прибора будет медный шнур сечением два квадратных миллиметра. Вариант на основе алюминия нужно выбирать толщиной в два с половиной раза больше.

Если не хочется считать, можно прикинуть параметры по таблице, немного увеличив указанные мощности.

При скрытой проводке (в большинстве современных квартир), указанные в таблице данные надо умножать на 0,8. Открытый вариант, например, в частном доме предполагает провод сечением не меньше четырех «квадратов» с высокой механической прочностью.

Данное видео поможет вам определиться, какой провод лучше выбрать для проводки в квартире:

Что подскажет маркировка

Она обычно включает несколько букв и чисел, которые обозначают:

  • Числа. Первое указывает на число жил, следующее – на площадь сечения каждой, остальные подскажут класс гибкости электропровода.
  • Первые буквы. Если в маркировке на первом месте стоит «А», это алюминиевый проводник. При ее отсутствии такие буквы указывают на медные разновидности и подсказывают, из чего выполнена верхняя изоляция.Оболочка из полиэтилена маркируется литерой «П», поливинилхлоридная – «В», резиновая – «Р». Буква «К» означает контрольный кабель. Аббревиатура «ШВ» указывает на присутствие герметичной защиты, к примеру, шланга из ПВХ.
  • Другие обозначения. Наличие в маркировке литеры «Э» сообщает о том, что между жилами есть наполнитель. Сочетание «ОЖ» указывает на однопроволочную жилу, гибкость и плоскость кабеля подтверждаются буквами «Г» и «П» соответственно. Качественные характеристики подскажут обозначения «НГ» (огнестойкость, негорючесть), «Б» (бронирование кабеля), «LS» (отсутствие дыма при плавлении).

Рассмотрим самые популярные виды кабелей и какой провод лучше использовать для проводки в квартире:

  • ВВГ из меди может быть плоским либо круглым. Лучше выбирать улучшенные в плане безопасности варианты – ВВГнг (негорючий) либо ВВГнг-LS (огнестойкий с пониженным выделением дыма).
  • АВВГ – алюминиевый устойчивый к горению аналог.
  • NYM – круглый провод из меди, одножильный, с низкой степенью горючести и дымовыделения.
  • ПВС – круглый многожильный провод из меди для подключения бытовой техники и удлинителей, иногда – для внутренних линий проводки в квартире.
  • ШВВП – плоский кабель из меди с многопроволочным проводником. Используется для подсоединения электроники и бытовых приборов.

Провода также можно различить по цвету, что важно при открытой проводке. Черный указывает на ВВГ, оранжевый на ПВС (но он может быть и белым). Тон кабеля марки NYM – серый. ШВВП обычно белый, но встречается и других оттенков.

Внимание! Электротехнические изделия с маркировкой ПБПП, ПУВП, ПУНП, ПУНГП в квартире применять не стоит в связи с повышенной пожароопасностью.

Линии в современном жилье

Монтажный кабель для ввода в жилище по показателю плоскости сечения должен быть на ступень больше той, что необходима для обслуживания самого мощного прибора в квартире. Но совсем необязательно вести все магистрали таким проводом. Экономичнее будет подключить его к клеммнику, а затем вывести через автоматы линии необходимого сечения.

В стандартных городских квартирах для электромагистралей чаще всего выбирают провода с проводниками из меди. Для освещения подойдет электропровод сечением полтора «квадрата», для розеток – 2,5 «квадрата». В помещения с большим количеством бытовых приборов и электроники, например, в кухню, следует тянуть провод площадью сечения не меньше четырех квадратных миллиметров.

Магистраль за обшивкой из гипсокартона или навесным потолком должна быть выполнена из кабеля, не поддерживающего горение с маркировкой «НГ», а еще лучше «LS».

Обратите внимание

На изоляции провода лучше не экономить и выбрать двойной вариант. Ведь при прорыве воды некачественная изоляция может привести к пожару. Да и повредить такой провод в процессе эксплуатации очень просто.

Если вы живете в деревянном доме, то придется проводить открытые питающие линии. Использовать здесь можно лишь негорючие медные варианты. Лучше всего уложить провод в кабельные каналы, Такие пластиковые короба сейчас производят разнообразных модификаций и расцветок.

В заключение предлагаем вам посмотреть видео, в котором мастер расскажет, какими проводами лучше делать проводку в квартире:

Выбрать электрокабели, правильно поддерживающие питающее напряжение в квартире можно самостоятельно. Но монтаж электромагистралей стоит доверить профессионалам. Работа с электричеством для неподготовленного человека опасна для жизни.

Источник: http://elektrik24.net/provodka/v-kvartire/kakoj-kabel-ispolzovat.html

Провода для электропроводки в квартире

На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы.

Что уж говорить о новичках?  Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его.

Но при этом раздают массу советов, только вводя в заблуждение.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

  • Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
  • Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
  • Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

  • Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
  • Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
  • Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
  • Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
  • Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения.

Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам.

А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире».

 Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта.

То есть для внутренней проводки – кабель. Для внешней – провод.

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара.

Важно

Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению.

А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов.

Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться.

Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Сечение кабелей

Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.

Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.

Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.

Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева.

Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению.

Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

Совет

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:

После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

Источник: http://electry.ru/kabeli-i-provoda/provoda-dlya-elektroprovodki-v-kvartire.html

Как выбрать кабель для домашней проводки лучший выбор и типы проводов

Электрические провода и кабели для монтажа в квартире или частном доме различаются по некоторым параметрам, описанным в таблице.

Параметр Провод Кабель
Максимальная величина напряжения тока, который можно подавать на электролинию В районе ста вольт При использовании кабеля в частном доме либо квартире этот параметр практически неограничен. Кабели могут проводить не одну тысячу вольт. Это обусловлено объединением жил, повышением их числа, а также площади поперечного сечения
Степень защиты от воздействия внешних факторов Наличие изоляции в провода позволит предотвратить появление ржавчины. Эффективная защита от агрессивной среды Разные кабели могут оснащаться различными разновидностями оболочек. Они позволяют защитить электролинию от механических воздействий, нагрузок на растяжение и изгиб, электромагнитных помех. Отдельные продукты могут быть защищены от попадания влаги, что позволяет использовать их для укладки в местах с повышенной влажностью и даже воде. Некоторые кабели имеют защиту от высоких и низких температур окружающей среды.
Параметр горючести В случае с проводами их оболочки могут подгорать Есть кабели, которые характеризуются негорючестью. Некоторые разновидности электроцепей не дымят и не выделяют вредоносных веществ при работе в условиях повышенных температур. В случае пожара такой кабель будет медленно плавиться.
Область использования Провода чаще всего применяются для обустройства внутренних плат и составляющих электронных электрических приборов. Использование кабеля допускается в любых сферах применения. Они используются как в быту, так и для укладки электролиний государственного значения.

Специалисты рекомендуют использовать провода для переносного оборудования и в слаботочных системах, величина напряжения которых составляет не более 24 вольт.

Канал Радиолюбитель TV рассказал о сходствах и отличиях проводников, а также о том, какой кабель использовать для проводки в квартире.

Типы электропроводки по количеству жил

Между собой провода для электрики в жилых и промышленных помещениях делятся на одножильные и многожильные.

Разновидность Конструктивные особенности Параметр жесткости Состав проводника Сфера использования
Кабели с одной жилой Вокруг одной жилы имеется изоляционный слой Параметр будет жестким Жилы из одной проволоки либо пучка Предназначены для укладки во внутренних скрытых магистралях
Многожильные В таких проводниках может применяться от двух и более жил, заключенных в общую оболочку. Жилы отделены друг от друга Такая продукция характеризуется мягким уровнем жесткости. Многожильные изделия позволяют выдерживать многократные изгибы В таких продуктах также применяются жилы из одной либо пучка проволоки Используются для организации открытой проводки. Могут применяться в шнурах для бытового электрооборудования, а также электроники, подключающейся к бытовой сети.

Параметры кабелей

Чтобы правильно осуществить выбор провода для прокладки, рекомендуем ознакомиться с параметрами электрических проводников.

Материал жилы

В продаже можно найти электропровода, в которых применяются медные либо алюминиевые жилы. Последний вариант более бюджетные, но медные изделия зарекомендовали себя с положительной стороны в плане надежности.

Такие провода характеризуются более высоким параметром проводимости тока, но их сопротивление ниже. Медные электроцепи греются медленнее. Этот материал характеризуется высокой пластичностью, он не подвергается окислению так быстро, как алюминиевые кабели.

Из-за этого ресурс эксплуатации медных изделий более высокий. Для квартирной проводки лучше выбрать медные кабели.

Сечение кабеля

Данный параметр измеряется в мм2 и демонстрирует пропускную способность тока. Электроцепь, выполненная из меди, на один квадратный миллиметр может пропустить не более 10 ампер тока. В случае с алюминиевым изделием максимальный показатель составит 8 ампер.

Для обеспечения более высокой безопасности электрической сети рекомендуется подобрать изделия с повышенной пропускной способностью. Это позволит предотвратить перегрев жилы и не допустить расплавления изоляционного слоя.

Важен и запас сечения, так как электролинии, уложенные скрытно под штукатуркой, не так быстро охлаждаются.

Специалисты не советуют использовать провода, рабочий номинал которого больше, чем расчетный.

Параметр сечения должен соответствовать маркировке, которая указывается на бирке проводов, но по факту рабочий параметр будет занижен.

Возможны незначительные расхождения, так как при сертификации внимание обращается на величину сопротивления, а не сечения. Если фактические расхождения более высокие, это говорит о том, что изделие бракованное.

Таблица выбора сечения для проводника

Толщина жильной изоляции

Любой вид электроцепи, независимо от количества жил, имеет изоляционный слой. В качестве материала изоляции применяется ПВХ либо другие разновидности пластмассы.

Пластик может быть обычным или обладать устойчивостью по отношению к образованию дыма и горючести. Параметр толщины определяется ГОСТом.

В соответствии с документом, в бытовых сетях, работающих с напряжением до 660 вольт провод должен иметь не менее 0,6 мм изоляции. Если сечение электролинии составляет от 1,5 до 2,5 мм2.

Толщина оболочки

Наружная оболочка способствует образованию целостного проводника. Она используется для фиксации и удержания электроцепей, расположенных внутри кабеля. Оболочка производится из разных типов пластмассы.

Это может быть сшитый полиэтилен, ПВХ либо полимерный материал, обладающий устойчивостью к горючести. Но диаметр оболочки всегда выше. По стандарту для проводников с одной жилой он должен составить 1,4 мм, а для многожильных изделий — 1,8 мм.

По факту диаметр оболочки может быть немного меньше, но не критично. Двойной изоляционный слой обеспечит максимальную защиту электролиний от повреждений.

Как читать маркировку?

Когда выбираем кабель для электрической бытовой сети, рекомендуем обратить внимание на маркировку. Символы, размещенные на кабеле, позволяют узнать всю основную информацию о продукте, необходимую для выбора. На качественных кабелях маркировка выполнена четко, она пропечатана либо вдавлена в оболочку кабеля.

Об особенностях маркировки кабелей вкратце рассказал Андрей Кулагин.

Первый символ в маркировке демонстрирует, из какого материала выполнен изоляционный слой:

  • П — провод или изоляционный слой из полиэтилена;
  • В — изоляционный слой выполнен из ПВХ;
  • К — контрольная электролиния;
  • Р — изоляционный слой выполнен из резины.

Второй символ определяет материал, который использовался для изготовления оболочки жилы:

  • В — для изготовления использовался ПВХ;
  • Р — оболочка выполнена из резинового материала;
  • П — полиэтилен.

В маркировке могут содержаться другие символы, определяющие важные свойства продукта:

  • нг — изоляционный слой электрокабеля характеризуется сниженной горючестью;
  • Шв — говорит о том, что кабель герметичен;
  • LS — указывает на сниженные свойства дымности, то есть продукт выделяет минимум дыма в случае плавления;
  • Бб — для производства защитной оболочки использовалось несколько лент;
  • Э — продукт относится к категории экранированных;
  • П — кабель плоский;
  • Б — продукт относится к классу бронированных;
  • з — продукт, в котором свободное пространство между проводниками заполнено;
  • Г — изделие, характеризующееся улучшенной гибкостью;
  • ОЖ — в продукте применяется однопроволочная жила.

Символ для определения материала, который использовался для изготовления продукта, указывается только на алюминиевых кабелях (буква А). В медных изделиях не указывается символ, так как медь является металлом, который применяется по умолчанию.

Информация, которую может содержать маркировка:

  • название производителя продукта;
  • год производства кабеля;
  • количество жил, использующихся в продукте;
  • сечение проводника;
  • величина напряжения или рабочий номинал.

Расцветка жил

Кабели для укладки электросетей могут быть выполнены в одном цвете или иметь цветную полоску на оболочке. Она располагается вдоль электролинии.

Вкратце о значении и особенностях цветов:

  1. Кабели белого, красного либо коричневого цветов обычно применяются в качестве фазы. На большинстве электрических схем они отмечаются как L.
  2. Кабели синего цвета обозначаются как ноль N.
  3. Продукты зеленого цвета соответствуют заземлению. Они маркируются символами РЕ.

Александр Микрюков подробно рассказал о цветовой маркировке электрических проводов.

Проверка упаковки и сертификата

Есть несколько разновидностей упаковой для электрических кабелей. Для розничной продажи конечным потребителям используются специальные бухты. Для продажи оптовым покупателям изделия укладываются в барабаны.

Независимо от типа упаковки, к электрическим проводникам прикрепляется бирка, которая позволяет узнать:

  • название предприятия, которое производило продукцию, также может указываться логотип бренда;
  • марку изделия;
  • дату производства продукции;
  • ГОСТ либо другой стандарт, которым руководствовался производитель при изготовлении кабелей;
  • количество отрезков кабеля с указанием длины;
  • порядковый номер барабана, если речь идет об оптовой продукции;
  • общую массу проводника;
  • прочую информацию, включающую в себя знак соответствия, отметки специалистов и т. д.

Если потребитель покупает целую бухту, то покупатель получит бирку со всей необходимой информацией. Если проводники покупаются кусками, то потребитель может попросить у продавца бирку для ознакомления.

Что касается сертификатов, то качество любой продукции подтверждается документацией. Важно, чтобы у проводников были сертификаты соответствия и пожарной безопасности. Это подтверждает, что продукцию можно использовать для выполнения конкретных монтажных работ.

В сертификате обязательно отмечается ГОСТ либо стандарт и срок действия провода.

Внешнее состояние изделия

Первое, что надо делать при покупке проводников, это оценить их визуальное состояние. Не рекомендуем покупать изделия, которые имеют явные внешние повреждения.

Речь идет о:

  • помятостях;
  • перегибах;
  • повреждениях изоляционного слоя.

Изгибы могут свидетельствовать о проблемах. Внешние дефекты могут быть следствием обрывов или замыканий.

Канал Сами с Усами рассказал о том, как найти место обрыва проводника самостоятельно.

Какой кабель нужен для домашней проводки?

Выполняя самостоятельно укладку электропроводки в жилом помещении, надо определиться с типом проводов. Они будут разными для внутренней и наружной прокладки.

Для внутренней и скрытой

Использование алюминиевых электроцепей для комнатной проводки не допускается.

Это обусловлено следующими причинами:

  1. Этот материал легче меди по весу, но его удельное сопротивление значительно выше, практически в два раза. Это говорит о том, что для обеспечения необходимой проходимости потребителю потребуется использовать электролинию с большим диаметром.
  2. Алюмииний относится к материалам, которые быстро окисляются на воздухе. Значит в месте контакта с окислом появится более высокое переходное сопротивление. В итоге происходит перегрев контакта, что также увеличивает параметр сопротивления. Контактные элементы расплавляются.
  3. При затяжке кабеля из алюминия текут, поэтому периодических их надо подтягивать.
  4. Электролинии из алюминия более подвержены повреждению при изгибах. Изоляционный слой со временем растрескается. Это приведет к реакции в результате воздействия воздуха на металл. Ускорится процесс окисления и образования ржавчины.

Если общая нагрузка на бытовую сеть составит 4,5 кВт, то диаметр медного проводника для укладки должен составить 2,5 мм2. Кабели такого типа часто используются для подключения розеток.

Для организации освещения в квартире потребуется проводник с сечением 1,5 мм2.

Если вы планируете подключать к розеткам мощное оборудование, к примеру, электрические плиты, то лучше использовать кабели с сечением 4 мм2.

Для наружной проводки

Внешняя электропроводка укладывается по фасаду строения либо между несколькими зданиями.

Поэтому проводник, который будет применяться для этой цели, должен иметь качественную изоляцию и быть недоступным для прикосновения.

Для внешней проводки рекомендуется применение витых электрокабелей либо защищенных электроцепей ПРТ. Укладка электролиний типа АВВГ и АПВГ допускается под землей, но глубина прокладки должна составить не менее 0,7 метров.

Для деревянных домов

В деревянном строении зачастую используется внешняя проводка. Самым эстетичным вариантом будет применение витых проводников.

Ретро кабели для внешней укладки представляют собой витой декоративных проводник, который включает в себя изолированные жилы, свитые друг с другом. Каждая из них устанавливается в отдельную оплетку, которая выполняется из негорючего материала.

Обратите внимание

В результате сложности исполнения стоимость таких продуктов значительно выше, по сравнению с медными проводниками. Ретро провод может иметь две или три жилы.

Канал ПЕНТАдизайн рассказал о том, какие провода нельзя использовать для укладки в деревянных сооружениях.

Популярные кабели

Если хотите выбрать лучший провод для укладки в доме, рекомендуем разобраться с популярными моделями. Выбор производителя играет важную роль в вопросе надежности.

ВВГ и его модификации

Это один из популярных вариантов российского производства, используется практически повсеместно. ВВГ продукция относится к категории небронированных силовых электроцепей.

В ее составе может быть от одной до пяти медных жил, их сечение составит от 1,5 до 240 мм2.

Если изделие обладает округленной, плоской либо треугольной формой, то оно будет иметь общую оболочку, а также поливинилхлоридный слой изоляции.

ВВГ продукция делится на такие виды:

  1. Непосредственно ВВГ. Основная разновидность, ее свойства описаны выше.
  2. ВВГнг. Это силовой электропроводник. Он характеризуется наличием внешней оболочки, а также изоляционного слоя жил. Последний выполнен из поливинилхлорида, относящегося к категории негорючих материалов.
  3. ВВГнг-LS. Электроцепь с несколькими жилами, каждая из которых обладает негорючей изоляцией. Причем слой выполнен в самозатухающемся материале. Оболочка проводника характеризуется пониженным показанием дымовыделения при горении.
  4. ВВГнг FR-LS. Негорючий тип проводников, характеризующийся пониженной задымленностью. В таких кабелях используется слюдяная лента, она предназначена для обеспечения дополнительной защиты от воздействия огня.

NYM

Такие проводники изготовляются из меди, производство налажено в России по немецкой лицензии. NYM кабели соответствуют российским и европейским стандартам. Главные свойства у таких проводников такие же, как и ВВГ продукции.

Эти кабели предназначены для работы в условиях напряжения 0,66 кВт. Есть два вида NYM изделий — с сечением от 1,5 до 10 мм2 и многопроволочные с сечением 16 мм2.

Чтобы обеспечить минимальную горючесть проводника, между жилами и оболочкой располагается прорезиненный наполнитель.

О технических характеристиках изделий NYM рассказал канал «Электрика, строительство и ремонт своими руками».

Преимущества NYM изделий:

  1. Хорошее качество исполнения. Все элементы кабеля создаются с учетом стандартов, что увеличивает надежность и способствует увеличенному сроку службы.
  2. Пожарная безопасность и устойчивость к воздействию огня. При указанных нагрузках проводники эффективно справляются со своими обязанностями. Благодаря наличию прочного изоляционного слоя допускается пучковая укладка электролиний.
  3. Простота разделки и удобство укладки.

Что не стоит использовать

Для укладки проводки не допускается применение ПВС проводников причины следующие:

  1. Такие изделия обладают многопроволочным устройством жилы. Соответственно, для подключения контактов потребуется пайка и лужение концевых частей. Для этого потребителю нужен опыт и время.
  2. Использование ПВС проводников делает всю электросеть более уязвимой к пожару. Проволочные жилы нагреваются быстрее, что приводит к их ускоренному износу. Когда провода отработают свой срок службы, может произойти замыкание.
  3. Не допускается укладка ПВС проводников пучком. Электролинии надо размещать на определенном расстоянии, поэтому в стене потребителю придется делать штробы для каждого проводника.

Для прокладки проводки не допускается применение проводников типа ПВВП и ШВВП.

Кабель ПВХПровод ШВВП

Использование таких проводов допускается для подключения бытовых приборов, но не в качестве стационарных коммуникаций. Проводники ПВВП и ШВВП не имеют негорючего изоляционного слоя.

Ресурс эксплуатации таких изделий значительно ниже, а в результате того, что конструкция многожильная, при укладке концы проводов придется паять. Проводники ПУНП запрещены к укладке в жилых помещениях.

Они имеют невысокую мощность и характеризуются слабым изоляционным слоем.

 Загрузка …

Видео «Процесс укладки электропроводки в квартире»

Сергей Мельников рассказал о том, как выполняется процедура укладки электросетей в жилом помещении.

Источник: https://razvodka.net/wiring/kabel-dlya-provodki-v-kvartire-19988/

Как менять проводку в квартире

Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки – около 30 лет. Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

  • алюминиевые
  • медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

  • гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
  • спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию
  • коридор. Здесь хватит двойной розетки
  • ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
  • кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

  • перфоратор
  • болгарка
  • паяльник
  • строительный уровень
  • светодиодная отвертка
  • шпатель, шпатлевка, изолента
  • шнур, отвертки, бокорезы, фонарик
  • новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику. В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

Этапы и особенности монтажа электропроводки в квартире, доме или коттедже.


Монтаж электропроводки нужен, если:

  • В квартире, доме выполняется капитальный ремонт, перепланировка. Электропроводку рекомендуют обновлять не реже раза в 20 лет, но при любых масштабных ремонтах желательно провести новые кабели, чтобы избежать проблем из-за износа изоляции, обеспечить в помещениях электробезопасность.
  • Здание построено до 80-х годов ХХ века. При первичном монтаже электропроводки, скорее всего, устанавливались кабели с алюминиевыми жилами или провода, рассчитанные на нагрузку до 3 кВт. Сегодня мощность бытовых электроприборов намного выше. Поэтому даже при простом монтаже выключателей, розеток стоит заменить кабель на медный, трехжильный, выдерживающий нагрузку бойлеров, электроплит.
  • Элементы электросистемы вышли из строя. Если корпус выключателя оплавился, розетка искрит, возникают перебои с электричеством или ломается бытовая техника, нужно срочно вызывать электрика. Он заменит неисправную электропроводку новой, безопасной.
  • В помещении сделали перестановку мебели или энерговыводы расположены неудобно. Стоит заново проложить электропроводку, чтобы не испытывать ежедневного дискомфорта.

Предмонтажные работы


Отличие профессионального монтажа электропроводки — комплексный подход, при котором непосредственным работам предшествует проектная стадия. Важно составить расчет мощности, исходя из реальной, требуемой нагрузки на электросеть, составить план разводки, где учтен уровень энергопотребления отдельных электроточек. Перед монтажом электропроводки составляется схема, где отмечены места розеток, выключателей, светильников, прямых потребителей электричества (таких, как электроплита).


Обобщив нагрузку, инженеры-электрики определяют длину, сечение, прочие характеристики кабеля, составляют список комплектующих, защитной автоматики. Точно выбрать детали и электропроводку помогает предпроектное обследование объекта. Инженеры:

  • осматривают помещения, изучают состояние электропроводки, чтобы составить четкий план разводки и смету расходов — на их уровень влияет способ прокладки (открытый или скрытый), характеристики комплектующих, площадь помещения и фронт работ;
  • составляют схему прокладки, на основании которой определяются расходы на покупку электрического кабеля нужного сечения, зажимов, клеммников, распределительных коробок, подрозетников и прочих деталей;
  • составляют проект электроснабжения и монтажа электропроводки с расчетом нагрузки на сеть и характеристик автоматов для нее — например, на стандартные розеточные выходы нужно защитное оборудование до 16А, на электроплиту 32А.

Прокладка проводки


С планом, схемой на руках можно приступать к монтажу электропроводки. Если для этого недостаточно старых штроб, кабель-каналов, перед прокладкой мастера штробят стены, проделывают ниши, гнезда под коробки и корпусы выключателей. В деревянных зданиях дополнительно монтируют кабель-каналы, металлические гофротрубы, делают несгораемую прокладку для розеток и проводов.


Перед работами электрики обязательно отключают ток на щите и проверяют выходы отверткой-тестером. Чтобы демонтировать электропроводку, мастера определяют места установки распределительных коробок, высвобождают кабели из штроб, разъединяя скрутку, и убирают изношенный провод. При прокладке новой системы инженеры-электрики:

  • размечают по поверхностям линии прохождения электропроводки и, если нужно, прокладывают новые штробы для скрытой установки;
  • фиксируют новую электропроводку в каналах, устанавливают подрозетники, остальные комплектующие;
  • монтируют электрощитовое оборудование, подключают по схеме автоматы, подключают бытовые электроприборы;
  • после монтажа электропроводки и подключения оборудование тестируют электросеть на безопасность при расчетной нагрузке.


АО «Мосэнергосбыт» занимается монтажом выключателей, розеток, прокладывает кабели, устанавливает защитную автоматику и выполняет все прочие электромонтажные работы. Мы работаем в Москве и МО, приезжаем на дом, в офис. Инженеры с допуском электробезопасности быстро смонтируют электропроводку, придерживаясь ПУЭ, СНиПов и прочих обязательных норм.

Как управлять кабелями и шнурами в вашей квартире

Работа с кабелями может быть немного хлопотной, если в вашей квартире есть несколько электронных устройств.

Никто не хочет смотреть (или спотыкаться) о шнуры по всему дому. Но управление кабелями может быть затруднено, если в вашей квартире не так много удобных розеток или если у вас много электроники в одном месте.

С помощью Prometheus Apartments, Huffington Post и Refinery29 мы собрали советы и продукты, которые сделают управление кабелями в вашей квартире простым и удобным.

Советы по работе со шнурами

  • Используйте цвета и зажимы. Экономьте время при отключении элементов, сочетая цвета шнуров и соединяя вместе кабели, идущие к сопутствующим продуктам. Создайте ключ или пометьте свои шнуры, чтобы вам не приходилось отключать несколько элементов каждый раз, когда вам нужно сбросить настройки маршрутизатора или взять зарядное устройство для компьютера. Зажимы для переплета — дешевое и простое решение — вы можете организовать и пометить их декоративной лентой, чтобы сэкономить деньги.

Зажимы и этикетки для переплета — это недорогой способ хранения шнуров и кабелей.[Изображение: Blue i Style]

  • Спрячьте шнуры в выдвижном ящике или декоративной коробке. Если у вашей тумбочки есть выдвижной ящик, вы можете спрятать внутри шнур питания, чтобы подключить телефон, Kindle, iPad или другую электронику перед сном. Вы можете сделать то же самое с декоративной коробкой — просто просверлите отверстие сзади, чтобы можно было подключить удлинитель к стене.

[Изображение: Sweet Sanity Designs] Декоративные плинтусы — это уникальный способ скрыть видимые кабели. [Изображение: Dornob]

  • Шнуры, проложенные по краям мебели и плинтусов, скрывают их от глаз и придают вашей квартире аккуратный и стильный вид.Чтобы удерживать длинные кабели на месте, используйте зажимы Command Cord Clips , чтобы не повредить стены и не поставить под угрозу залог.

[Изображение: Amazon]

  • Установите перфорированную панель под своим столом для хранения периферийной электроники, такой как модемы и жесткие диски.

Установите перфорированную доску под столом, чтобы электроника была организована и не попадала на глаза. [Изображение: Lifehacker] Накройте шнуры чехлами для шнуров и покрасьте их в тон стен, чтобы они гармонировали. [Изображение: Home Depot]

  • Не можете обойтись без шнуров? Сделайте настенное искусство из проводов.

Если видимые шнуры неизбежны, сделайте лимонад и используйте их в качестве украшения. [Изображение: Amazon]

Уникальные продукты для укладки кабелей

Несмотря на то, что вы можете пойти по недорогому пути с зажимами и стяжками для прокладки кабелей, эти умные продукты значительно упрощают организацию кабелей.

  • Hug-A-Plug – у вас ограниченное количество розеток или много электроники в одном месте? Hug-A-Plug втискивается в труднодоступные места и превращает одну розетку в две, при этом по одной розетке с каждой стороны параллельно стене, а не прямо наружу.В дополнение к экономии места, Hug-A-Plug предотвращает повреждение электронных шнуров, изгибая их и заталкивая в загроможденные места.

[Изображение: The Container Store]

  • Кабельные скрутки. Кабельные скрутки идеально подходят для того, чтобы навести порядок на вашем столе или в зоне просмотра телевизора. Они могут удерживать вместе несколько шнуров, кабелей и проводов для экономии места. Используйте скручиватели с цветовой маркировкой, чтобы упростить организацию кабелей, чтобы вы могли быстро отсоединить нужные шнуры, не отключая всю электронику.

Кабельные скрутки доступны в различных цветах для организации проводов. [Изображение: The Container Store]

  • Шарики для шнура. Шарики для шнура скрывают длинные шнуры, улучшая внешний вид вашего офиса или гостиной и помогая избежать опасности споткнуться. Шары удерживают длинные провода в небольшом пространстве, обеспечивая при этом забавную цветовую гамму.

Шарики из шнура «съедают» длинные шнуры, чтобы удерживать их. [Изображение: Amazon]

  • Зажимы для кабелей. Устали от того, что каждый раз, когда вы отключаете один из гаджетов, выпадают шнуры? Кабельные зажимы предотвращают соскальзывание шнуров за стол и обеспечивают порядок в офисе.Мини-зажимы отлично подходят для небольших предметов, таких как iPhone и iPad, а большие версии можно использовать для зарядных устройств для компьютеров, жестких дисков и многого другого. Они самоклеящиеся, поэтому их можно использовать по всему дому и их легко снять с мебели.

[Изображение: The Container Store]

  • Кто не любит LEGO? Маленькие ручки этих забавных маленьких игрушек идеально подходят для удержания электронных шнуров и придают вашей квартире забавную нотку индивидуальности.

[Изображение: Prometheus Apartments]

Что делать, если вы задели электрический кабель во время сверления в стене?

15 марта 2018 г. / Применение продуктов

Повреждение электропроводки из-за сверления отверстий в стенах — удивительно частое явление, особенно при ремонте зданий.Мало того, что свет гаснет, так еще и предохранитель обычно перегорает. Если повезет, вам, возможно, придется отремонтировать только оболочку кабеля. Но если вы повредили или перерезали провод, просто использовать клеммную колодку, изоляционную ленту и силиконовый герметик не рекомендуется — вам нужен профессиональный набор!

Обратите внимание: Как правило, силовые кабели в стене или в полостях, скорее всего, проходят вертикально и горизонтально от выключателей и розеток. Если вы подозреваете, что задел электрический кабель, его обязательно нужно отремонтировать.Вы должны немедленно убедиться, что питание выключено , прежде чем что-либо трогать. В худшем случае, если защитный провод заземления был поврежден, вы рискуете получить смертельный удар электрическим током.

Альтернатива классической распределительной коробке скрытого монтажа:

LVRK-L, для быстрого и безопасного ремонта

Ответ HellermannTyton на вопрос, как лучше всего отремонтировать поврежденный электрический кабель, – это набор для ремонта кабеля LVRK-L для низковольтных проводов.Удобный набор содержит все необходимое для безопасного ремонта электрических проводов, поврежденных дрелью, порезанных кусачками или лезвием. Это также компактное решение . Нет необходимости протягивать новые кабели или прокладывать большую полость для установки распределительной коробки скрытого монтажа.

По сравнению с предыдущей моделью (LVRK) в новый комплект входят более длинные 30-мм обжимные соединители . По сравнению с более короткими соединителями, эти легче обрабатывать, поскольку теперь возможны два обжима вместо одного.Кроме того, новые соединители подходят не только для гибких жил (многожильных), но и для жестких жил .

Краткий обзор самых важных преимуществ:

  • Простота обработки: Соединители позволяют два обжима , т. е. один обжим на провод. Длинная контактная поверхность также обеспечивает особенно надежное удержание .
  • Универсальное применение: Соединители длиной 30 мм подходят как для многожильных, так и для жестких проводников .Идеально подходит для ремонта кабелей NYM и многих других применений.
  • Комплексное решение: термоусадочные трубки , обжимные соединители и кабельные стяжки обычно доступны только в больших количествах. Вместо того, чтобы запасаться лишним и самостоятельно собирать требуемые изделия, для ремонта пробуренного кабеля достаточно одного комплекта ЛРВК-Л.

Еще одно преимущество: для использования коробки скрытого монтажа требуется соответствующее большое углубление в стене. С другой стороны, ремонт кабеля с помощью LVRK-L-Kit намного экономит место и требует меньшего объема работ по стене и, следовательно, меньше грязи.

Как применять комплект для ремонта кабеля:

В этом видеоролике показано, как легко использовать комплект для ремонта кабеля. Вы можете увидеть предыдущую модель LVRK (с более короткими обжимными разъемами). Обращение с новым комплектом LVRK-L почти идентично – с той разницей, что благодаря более длинным соединителям теперь возможно два обжима.

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung на YouTube.
Mehr erfahren

Загрузка видео

YouTube immer entsperren

В комплект для ремонта кабеля входят:

  • a 200 мм клеевая термоусадочная трубка ,
  • пять обжимных стыковых соединителей с термоусадочной изоляцией для 1.Сечение провода 5 мм2 – 2,5 мм2
  • плюс четыре термостабилизированных кабельных стяжки серии Q с уникальной открытой головкой и функцией предварительной блокировки для удобства использования.

Где взять комплект для ремонта кабеля? Обратитесь к своему оптовому продавцу или свяжитесь напрямую с отделом продаж HellermannTyton.

Как идеально отремонтировать поврежденные электрические провода с помощью набора ЛВРК-Л:

1. Соблюдайте все меры предосторожности! Только убедившись, что питание действительно отключено, снимите оболочку кабеля с пораженного участка и разъедините провода, чтобы обнажить поврежденный участок.

Затем вставьте необходимое количество обжимных стыковых соединителей и нагрейте их до 150 °C, чтобы термоусадочная изоляция плотно прилегала к соединению.



2. После этого наденьте на отремонтированный участок термоусадочную муфту с предварительно прорезанными краями и зафиксируйте ее прилагаемыми термостабилизирующими кабельными стяжками Q. Нагревайте рукав от середины к краям, пока клей и рукав полностью не закроют место. Клей также препятствует проникновению влаги.

Вы можете затянуть и отрезать лишнюю кабельную стяжку, когда закончите.



3. Как только все остынет, питание можно будет снова включить – быстро, безопасно, надежно и экономично. Вы можете приклеить отремонтированный кабель на место и вперед! Никаких скрытых распределительных коробок, никакой суеты и минимального беспорядка.

Кроме кримпера и термофена, никаких специальных инструментов не требуется.



Оплатит ли страховка ремонт моего кабеля питания с отводом? Как правило, страхование ответственности возмещает ущерб.Однако в случае небрежного действия могут возникнуть исключения. Запись о том, где проложена проводка, или устройство для обнаружения проводов и труб может помочь вам предотвратить несчастные случаи. Однако не стоит полагаться на него на 100 %. Сверлите только там, где это действительно необходимо, и соблюдайте предельную осторожность.



Знакомы ли вы с храповым зажимом P-Clamp — нашим новым кабельным зажимом, который позволяет разделить задачи по прокладке и креплению кабеля? Узнайте больше здесь «Гибкая, индивидуальная прокладка кабеля: новый кабельный зажим Ratchet P-Clamp»

Вам нужны повторно открывающиеся кабельные стяжки для временной фиксации? Узнайте больше о наших «разъемных многоразовых кабельных стяжках»



#3020

Как запустить Ethernet в вашей квартире

Итак, когда я ищу потенциальные квартиры для переезда этим летом, я обнаруживаю, что ни в одной из квартир, которые я вижу, нет портов Ethernet в стенах.

Это не так уж удивительно, но как человек, который любит, чтобы большинство (если не все) его устройств были подключены к проводному интернету, я хотел бы знать, есть ли альтернативный метод, кроме того, что мой арендодатель приходит, когда я плачу вниз по стенам, чтобы пропустить через них провода.

Оказывается, мне повезло. На самом деле, у меня и многих других арендаторов есть 2 варианта подключения наших устройств.

Вариант 1 заключается в том, чтобы просто проложить более длинные кабели по полу вашей квартиры, но сделать это таким образом, чтобы не выглядел запутанным беспорядком.

Вариант 2 предполагает использование адаптеров MoCA для получения той же скорости, что и Ethernet, без особого беспокойства о прокладке кабелей.

Давайте подробно рассмотрим эти 2 варианта, а также некоторые возможные вопросы, которые могут возникнуть в связи с ними.

Эта концепция довольно проста.

Вы просто получаете один или несколько действительно длинных Ethernet-кабелей и прокладываете их от маршрутизатора к любому устройству, которое вы хотите подключить.Вы получаете скорости Ethernet по всей своей квартире, и это буквально «подключи и работай».

На первый взгляд это может показаться невероятно простым, но потенциально запутанным решением ваших сетевых проблем. И это, безусловно, может быть так, если вы будете делать все это волей-неволей.

Как это сделать правильно

Приступая к этому, вероятно, лучше всего иметь хорошее представление о том, чем все вы хотите быть при проводном подключении к вашей сети.

Таким образом, вы можете иметь что-то вроде мысленной карты того, где находятся ваши устройства по отношению к тому, где находится ваш маршрутизатор.

Далее вам нужно измерить расстояние, на котором эти устройства находятся от вашего маршрутизатора. Я бы порекомендовал сделать это с помощью гибкой рулетки, которой можно обернуть предметы, например стены, по мере перехода от одной точки к другой.

Думайте о рулетке как о кабеле Ethernet, когда вы делаете это, чтобы лучше понять, где вы хотите, чтобы кабель был максимально скрытым и аккуратным.

Это делается для того, чтобы, например, от маршрутизатора к компьютеру не было прямой линии на полу.

Конечно, могут быть места, где вам придется прокладывать кабель просто по полу на открытом воздухе, но мы рассмотрим решения для этого, когда будем говорить об управлении кабелями.

После того, как вы измерили длину, очевидным следующим шагом будет покупка кабеля, наиболее близкого к этой длине.

Здесь следует иметь в виду: я бы рекомендовал покупать кабель с выше измеренной длины.

Вам, вероятно, придется это сделать в любом случае, так как длина кабеля Ethernet не зависит от ваших измерений.Однако, если действительно близко к , просто купите ближайшую длину над ней.

Это даст вашим кабелям дополнительную слабину, поэтому вам не придется беспокоиться о том, что они окажутся слишком короткими, когда вы начнете управление кабелями.

Еще одна вещь, которую следует отметить, прежде чем мы перейдем к управлению кабелями: поскольку интернет-сигнал имеет тенденцию к ухудшению на расстоянии, я обнаружил, что предел длины кабелей Ethernet составляет около 300 футов. Это, скорее всего, не будет проблемой, если вы похожи на меня, и либо будете, либо уже находитесь в меньшей квартире.

Управление кабелями

Когда у вас есть кабели нужной длины и они подключены ко всему, пришло время привести все это в презентабельный вид!

Здесь у вас есть множество вариантов управления кабелями, в том числе абсолютно бесплатный, если позволяет ваша ситуация.

Начнем сначала с бесплатного, если у вас есть ковер и есть зазор между ним и плинтусом (обычно доска белого цвета, идущая вдоль основания ваших стен), вы, скорее всего, можете спрятать кабель Ethernet внутрь, так как кабель сам имеет такой маленький диаметр.

Это, конечно, работает лучше всего, когда у вас есть кабель, проложенный там, где ваш пол соприкасается со стенами, и вам нужно будет только вывести кабель из этого зазора там, где его концы должны быть подключены к чему-то.

Однако у вас может не быть ковра, зазора достаточно, чтобы спрятать кабели, или ваша ситуация требует прокладки кабеля на виду. В этом случае есть несколько других вариантов, включающих инструменты, специально предназначенные для управления кабелями.

Одним из средств управления кабелями, которые вы можете использовать, является настенный кабельный канал.Эти вещи отлично подходят для покрытия кабелей и выглядят довольно гладко.

На тыльной стороне есть клей, так что вам не придется беспокоиться о повреждении стен при их установке. Вы также можете покрасить их в цвет вашей стены.

Можно также использовать напольный кабельный кожух. Они очень похожи на кабельные каналы, только, на мой взгляд, не такие скрытые и гладкие.

Насколько я знаю, они могут работать на любой поверхности пола и могут быть обрезаны по размеру, чтобы соответствовать вашим потребностям.Они используют двухсторонний скотч для склеивания, но я думаю, что некоторые из них также поставляются с уже нанесенным на них клеем.

Если вы ищете самый аккуратный способ запустить Ethernet в своей квартире без проводки по стенам, я бы сказал, что адаптеры MoCA — ваш лучший выбор.

Сразу же хочу сказать, что это решение может быть немного дорогим, поскольку каждый адаптер стоит около 50 долларов США, и вам понадобится как минимум два из них.

Если вы готовы выложить деньги, давайте рассмотрим основы того, что это за штуки и как они работают.

Основные принципы использования адаптеров MoCA

Из того, что я обнаружил, MoCA расшифровывается как «Multimedia over Coaxial Alliance» и использует ваши коаксиальные входы для передачи проводного интернет-соединения.

Вы подключаете один адаптер к маршрутизатору через Ethernet, а также через коаксиальный порт на стене, а затем подключаете другой адаптер к тому, что требует Ethernet, вместе с дополнительным коаксиальным портом в другом месте квартиры.

Большинство адаптеров, которые я видел, поставляются с двумя коаксиальными входами, и я понял, что они позволяют вам обмениваться коаксиальными сигналами с другим устройством.

Если у вас есть кабельная приставка, подключенная по коаксиалу, вы можете вкрутить ее во второй коаксиальный вход на адаптере MoCA и использовать одновременно с адаптером.

А поскольку между кабельной коробкой и адаптером передаются разные типы сигналов, вам не придется беспокоиться о потере интернет-сигнала в кабеле или наоборот.

Я также видел некоторые адаптеры с несколькими портами Ethernet, поэтому вы можете просто купить два для своей домашней сети.

Почему MoCA?

Если у вас уже есть общие знания о расширении вашей проводной сети, вам может быть интересно, почему я никогда не упоминал адаптеры Powerline в качестве решения.

Хотя я думаю, что адаптеры Powerline являются бюджетной альтернативой или временным адаптером (я даже использовал их раньше), есть факторы, которые, как я обнаружил, делают их менее желательными, если вы хотите получить максимальную отдачу от вашего интернет-сервиса.

Поскольку адаптеры Powerline используют схему вашей квартиры для передачи Интернета, другие устройства, которые также подключены к схеме, могут создавать помехи для вашего сигнала.

Одна проблема, с которой я лично сталкивался, связана с тем, куда именно вы подключаете свои адаптеры. В многоэтажном доме с одним адаптером, подключенным к одному этажу, и другим, подключенным к второму этажу, сигнал, как правило, падал случайным образом.

Это было болью для меня и определенно может быть проблемой для вас, особенно если вы участвуете в жаркой онлайн-игровой сессии.

Я планирую расширить в следующей статье сравнение между Powerline и MoCA, но перечисленных здесь причин достаточно, чтобы я серьезно подумал об экономии на MoCA, чтобы удовлетворить мои потребности в адаптере.

Как человек, который любит заранее планировать определенные вещи, я провел довольно много исследований по прокладке кабелей через гипотетическую воображаемую квартиру, которую я могу получить в ближайшем будущем.

Однако за все мои раскопки я так и не нашел единственного источника информации, который бы отвечал на все мои вопросы.

Вот почему я сделал это (надеюсь) полезное руководство, чтобы собрать воедино почти все, что я узнал в своем исследовании проводки Ethernet без инструментов в доме, который вы только что сняли.

Итак, спасибо, что дочитали до этого места, и если я найду еще какие-нибудь полезные советы или рекомендации по этой теме, я обязательно либо обновлю эту статью, либо дам ссылку на новую.

10 лучших кабельных трасс, рассмотренных и оцененных в 2022 году

Строительство дома, офисного помещения или пристройки к комнате является достижением для многих. В сочетании с этими улучшениями расширены утилиты, чтобы сделать их полностью работоспособными. Желание реализовать такие проекты требует использования лучших кабельных каналов.

Управление кабелями — важный аспект, который должен учитывать каждый, независимо от того, насколько мала или велика установка. Этот процесс включает в себя планирование электрической схемы, подготовку необходимых материалов и установку проводов таким образом, чтобы они выглядели чистыми и безопасными.

Электрические молдинги, как их могут называть другие, не только защищают ваши провода, но и обеспечивают аккуратную отделку вашей проводки. Позвольте мне поделиться с вами моим лучшим выбором кабельных домов и помочь вам решить, какой из них подходит для вашего устройства.

Лучшие обзоры кабельных каналов

1. Настенный кабельный канал D-Line

Благодаря настенной крышке для шнура D-Line Cable Raceway скрытие моих шнуров и проводов никогда не было обременительным. Мне нравится его полукруглый дизайн, потому что он дополняет практически любую поверхность, например, текстурированные стены и предметы мебели. По сравнению с другими молдингами D-Line придает моим кабелям аккуратный и гладкий вид.

Этот чехол для кабеля достаточно легкий, чтобы его можно было установить на большинстве плоских поверхностей.Я могу установить его быстро с меньшими усилиями, и я могу обрезать его до нужной длины, не повреждая весь корпус из ПВХ.

Его самоклеящаяся функция также делает процесс более удобным, а это означает, что мне не нужно искать тек-шурупы или какой-либо инструмент, чтобы прикрепить его нижнюю крышку к моим стенам.

Мне нравится, что эта дорожка подходит к моему интерьеру благодаря своей белой отделке, которую можно красить. Мало того, что он удерживает акриловые вещества, он еще и едва заметен после установки.Таким образом, независимо от цвета внутри вашего дома, этот молдинг сделает визуальные корректировки за вас.

Мой дом поставляется с плинтусами, чтобы добавить ему другой акцент. Однажды я решил провести электропроводку в своей спальне параллельно этим 3-дюймовым настенным конструкциям, и я думаю, что принял правильное решение.

D-Line сочетается с различными настенными аксессуарами и закрывается, как дверь, с помощью одной защелки. Таким образом, модификация моих кабелей не кажется сложной.

С другой стороны, посылка, которую я заказал, прибыла с вмятинами на некоторых частях.Я не планировал менять его, но как только я связался со своим поставщиком, на днях пришел новый.

Плюсы

  • Полукруглая конструкция, подходящая почти ко всем плоским поверхностям
  • Поставляется с легким корпусом из ПВХ, который легко установить
  • Самоклеящаяся задняя стенка
  • Окрашиваемое покрытие легко сочетается с интерьером
  • Работает как кабельный канал плинтуса

Я считаю, что эта дорожка необходима большинству домовладельцев. Он хорошо смотрится на моем настенном сайдинге и даже с моими кабелями под телевизором. Кроме того, он хорошо сочетается с красками.

2. Комплект кабельных каналов Delamu

Если вы считаете, что лучший способ сохранить ваши кабели в чистоте — это складывать их по кругу, то вы, вероятно, упускаете из виду комплект Delamu Cord Cover Raceway Kit.

Он поставляется с отводами, муфтами и другими необходимыми фитингами, чтобы помочь пользователям заполнить зазоры между дорожками качения. Таким образом, независимо от того, через какие края должны проходить мои провода, я могу быть уверен, что закрою их.

Мне нравится, что в этом продукте достаточно места для двух HDMI и другого кабеля по моему выбору. Имея ширину почти дюйм и высоту 1,4 см, этот молдинг освобождает мои провода от заторов. Кроме того, одной длины достаточно, чтобы нести все шнуры моего развлекательного набора.

Вам не нужно учитывать эти каналы при выборе цвета для стен, потому что они настраиваются индивидуально. Это означает, что вы можете вырезать их и покрасить в желаемый оттенок. С этим предметом я чувствую, что добавляю новый дизайн в свои интерьеры, в то же время защищая свою электрику от потенциальных опасностей.

Установка этого продукта очень проста, поскольку он поставляется с анкерами и винтами для крепления дорожки качения в желаемых местах. Клейкие ленты также могут позаботиться о бизнесе, но я уверен в использовании болтов, даже если оба метода надежны.

Однако этот продукт не крепится к текстурированным стенам. Либо я предусмотрю возможность его установки, либо поищу место, где я смогу надежно разместить его.

Плюсы

  • Поставляется с фитингами для соединения концов дорожек качения
  • Просторный канатный дом шириной почти дюйм и высотой 1.4см
  • Разрезаемый и окрашиваемый корпус
  • Включает винты, необходимые для установки

Минусы

  • Плохо держится на текстурированных поверхностях

Этот продукт помогает мне легко починить мои кабели. Я могу использовать свою комнату развлечений, не беспокоясь о беспорядочных соединениях. Кроме того, это безопасный шаг для меня и моей семьи.

3. Консилер Eveo Cable Concealer

Безопасность является главным приоритетом консилера Eveo Cable Concealer.Благодаря просторному корпусу, достаточному для размещения как минимум трех мультимедийных проводов, мне не нужно беспокоиться о домашних животных или людях, контактирующих с электричеством. Я выиграл от этого аспекта, так как моя гостиная большую часть времени заполнена, а грязные кабели могут быть опасными.

Eveo — это простой в использовании кабельный хомут. Мало того, что вы можете без проблем вставить провода, этот продукт также поставляется с инструкциями для более точной установки. Монтаж этих домов занимает менее 20 минут.Таким образом, это не должно потреблять столько усилий вообще.

Упорядочивать провода стало удобнее с тех пор, как я купил этот товар. Внутри упаковки были кабельные стяжки, измерительная лента и пила для ПВХ, которые помогли мне зафиксировать шнуры и отрезать кабельную дорожку до максимально точной длины. Мне не нужно ходить по нескольким магазинам, чтобы купить нужные мне материалы.

Я считаю, что это надежный продукт. Он может вместить провода большого сечения без падения. Кроме того, даже после многократного воздействия солнца и дождя этот кабельный дом в некоторых случаях не становится хрупким и не расслаивается.

И хотя этот продукт поставляется с прочными клейкими лентами на обратной стороне, все это повреждает стенки после снятия. Я советую использовать винты, чтобы перемещение дорожек не отслоило обои.

Плюсы

  • Безопасный продукт с большим внутренним пространством для размещения нескольких проводов
  • Поставляется с инструкциями по использованию и быстрой установке
  • Удобство в пределах досягаемости благодаря наличию необходимых инструментов
  • Кабельная дорожка для тяжелых условий эксплуатации, предназначенная для проводов толстого сечения
  • Может использоваться в качестве наружной кабельной трассы

Минусы

  • Клейкие ленты слишком прочные

Eveo поставляется со всем, что вам нужно, благодаря большому кабельному каналу. Мне он нравится, потому что его легко монтировать, использовать и обслуживать. Кроме того, это сэкономило мне время на сборе набора или поиске других аксессуаров.

4. Консилер для кабелей Yecaye CMC-03

Если вы ищете кабельный канал в угловом канале, достаточный только для одного провода, то вам лучше всего подойдет маскирующее средство для кабельных каналов Yecaye One-Cord.

С размерами 0,59″ x 0,4″ провода ваших динамиков, лампы и другие низковольтные шнуры идеально подходят. Эта функция актуальна для всех пользователей, которые хотят, чтобы их молдинги имели минималистский подход.

Уборка моего офиса дома стала намного лучше благодаря этому укрытию. Раньше я думал, что лучше всего складывать кабели на краю стола, и все в порядке. Но с помощью этого предмета я нашел более эффективный способ фиксации своих проводов.

Этот кабельный канал Ethernet достаточно длинный, чтобы скрыть ваши интернет- и медиа-провода дома. С 125-дюймовым корпусом вы можете быть уверены, что покроете весь пролет кабеля. Кроме того, эти молдинги состоят из 8 равномерно распределенных частей.Таким образом, резка займет меньше времени, а замена будет проще.

Доступность — еще одна причина, по которой мне нравится этот продукт от Yecaye. Всякий раз, когда я хочу устранить проблемы с проводкой и электричеством, я могу легко снять крышку дорожки качения и проверить на наличие возможных повреждений. С его помощью я могу проводить техническое обслуживание, когда это необходимо.

Недостатком, который я заметил в этом продукте, являются клейкие ленты. Хотя его длины достаточно, чтобы удовлетворить все потребности в адгезии, большинство установленных молдингов, которые у меня были, отвалились.Мне нужно было поместить его обратно с более качественным связующим.

Плюсы

  • Идеально подходит для однопроволочного фитинга
  • Отличное дополнение к офису и дому
  • Общая длина 125″.
  • Обеспечивает доступ к легкому обслуживанию и ремонту, если таковой имеется

Минусы

  • Для клейких лент требуется лучшее связующее вещество

Yecaye — хороший выбор для моего домашнего интернет-кабеля. Мне больше не нужно каждый раз убирать запутавшиеся провода. Кроме того, их обслуживание требует лишь небольших усилий.

5. Настольный кабельный органайзер SimpleCord

В отличие от других кабельных каналов, выполненных в виде футляра с защелками, настольный органайзер для кабелей SimpleCord J Channel выполнен в виде желоба. Он идеально подходит для кухонных проводов и кабелей, окружающих ваш офисный стол. Мне нравится его черный ребристый вид, потому что он хорошо сочетается с моими плинтусами.

Этот продукт имеет достаточную емкость для размещения большого количества проводов.При размерах 0,7″ x 1″ x 1,63″ внутри может поместиться до 8 шнуров. Таким образом, я могу собрать все свои провода и проложить их по одному маршруту. И я думаю, что это удобно для любого пользователя.

Снятие и замена кабелей никогда не было проблемой. Благодаря функции без блокировки я могу тянуть и переносить линию, которую мне нужно переместить. Этот атрибут наиболее актуален для кабелей, которые вы часто перемещаете, таких как зарядные устройства и абажуры.

Благодаря сверхпрочной клейкой ленте и прочному корпусу установка обеспечит прочный результат для вашей дорожки качения.Вы также можете разрезать тело на желаемую длину. Таким образом, это похоже на установку настенного аксессуара, адаптированного к вашим потребностям.

Тем не менее, я бы хотел, чтобы продукт поставлялся со специальными соединителями для прямых и угловых поверхностей. В моем случае мне пришлось импровизировать фитинги из ПВХ, чтобы дорожки качения оставались непрерывными.

Плюсы

  • Черная кабельная трасса, подходящая для обшивки кухни и стола
  • Большая емкость для размещения большого количества проводов
  • Функция без блокировки, обеспечивающая легкий доступ к проводам
  • С особо прочной клейкой лентой и разрезаемым корпусом
  • Прочная и простая установка

Минусы

  • Отсутствие муфт, колен и других аксессуаров

Этот продукт легко смешивается. Все безупречно, от установки до обслуживания. Кроме того, мне нравится, как все молдинги выглядели после установки. Я нахожу его уникальным и долговечным, и он стоит своих денег.

6. Система управления кабелями Stageek

Комплект системы управления кабелями Stageek, изготовленный из высококачественного ПВХ, делает ваш кабельный укрыватель гибким и устойчивым к ударам. Кроме того, он может устранить определенное количество огня, как только источник пламени погаснет. Так что мне не нужно беспокоиться о том, что мои дорожки качения порвутся или воспламенятся.

Уникальная особенность этого продукта, которая мне нравится, — его боковые стороны с отверстиями. Эти параллельные отверстия обеспечивают доступ к концам каждого провода, поэтому они не создают трафика на конце дорожки. Все, что мне нужно сделать, это привязать каждую заглушку к отверстию, ближайшему к устройству или устройству.

Если мы не сделаем это должным образом, разрезание кабельных будок может стоить нам дороже. Чтобы развеять эту озабоченность, Stageek представляет собой молдинг, разделенный на девять 15,4-дюймовых секций. Этот размер обычно используется для дорожек качения, что делает установку более удобной.В комплект также входят все необходимые фитинги, готовые к установке.

Я считаю, что цена этого продукта достаточно разумна. Не только потому, что он поставляется с полным комплектом аксессуаров, но и потому, что он долговечен. Это дает мне ценность моих инвестиций, и я не думаю, что мне придется покупать новый раньше.

С другой стороны, у меня проблемы с муфтами. Некоторые из них не имеют того же цвета, что и сам кабельный отсек, и это неприятно видеть. Чтобы решить эту проблему, я покрасил весь комплект молдингов.

Плюсы

  • Прочная и гибкая направляющая из ПВХ
  • Параллельные боковые отверстия для торцевых заглушек
  • Поставляется в гладких 15,4-дюймовых чехлах
  • Включает все необходимые фитинги, готовые к установке
  • Хорошее соотношение цены и качества

Минусы

  • Некоторые муфты имеют другой оттенок

Я доволен использованием этого продукта. Он прочный, удобный и подходит для моей музыкальной комнаты.Вы всегда можете быть уверены в защите своих проводов.

7. Чехол для шнура A+ Electric 315″

Независимо от того, какие у вас провода, чехол для шнура A+ Electric 315″ предохранит их от беспорядка. Пакет этого кабельного укрытия призван скрыть неорганизованные линии, будь то дома или в офисе. Он поставляется с фитингами, такими как тройники, колена и углы, чтобы помочь пользователю установить электрические соединения.

Что делает этот продукт более подходящим для подвесных или настенных кабельных каналов, так это его система скользящего замка.Он сохраняет крышку и основание неповрежденными, герметизируя стороны от одного конца до другого. Так что в случае, если дорожка качения сталкивается с ударами, все остается устойчивым.

Я пробовал использовать этот шкафчик на кухне, в офисе и в гостиной, чтобы посмотреть, дополнит ли он какую-либо обстановку. Как независимый парень, я хочу убедиться, что все в моем доме не выглядит нелепо. Я закончил скрывать все свои провода, и результат выглядел чисто и профессионально.

Я уверен в покупке этого продукта, потому что он имеет уважаемый имидж и обеспечивает безопасность для всех своих пользователей.A+ сертифицирован на международном уровне в соответствии с директивами об ограничении использования опасных веществ. Это означает, что влияние электроники на здоровье человека и окружающую среду оказалось относительно низким.

Я думаю, было бы лучше иметь больше места внутри этой дорожки. Он может вместить максимум два кабеля, что, на мой взгляд, не является идеальным размером для офисного комплекта проводки.

Плюсы

  • Скрывает любой провод и сохраняет его в чистоте
  • Скользящий замок для фиксации крышки и кабелей
  • Подходит для различных комплектаций
  • Сертифицировано RoHS, гарантирует безопасность пользователей

Минусы

  • Вмещает не более двух проводов

Благодаря своей гибкости, этот лоток позволяет извлечь выгоду из любого помещения, будь то спальня, гостиная или даже офисное помещение. Мне нравится, что он признан менее опасным, и с ним несложно работать.

8. Обновленная кабельная трасса Yecaye

Обновленный 94-дюймовый J-канальный кабельный канал Yecaye, предназначенный для размещения массивной проводки, избавит вас от проблем с грязными проводами. Благодаря емкости 10 шнуров питания я считаю, что он достаточно просторный, чтобы вместить все кабели в моей медиа-комнате. Таким образом, мои связи никоим образом не будут запутываться.

Этот продукт имеет конструкцию с открытым верхом, что позволяет всем пользователям удалять или перемещать провода в любое время.Это означает, что у него нет функции блокировки, и вы можете каждый раз проверять свои кабели, особенно при устранении неполадок. Я считаю, что это большой плюс с точки зрения доступности.

При установке мне не нужно было ни сверлить, ни делать отверстия ни на монтажной поверхности, ни на самой дорожке качения. Все, что мне нужно было сделать, это приклеить кусочки сильного клея сзади. Он никогда не падал, и я едва потратил 20 минут, чиня свои провода.

Мой стол украшает около восьми проводов, и я нахожу это ужасным зрелищем.Я нашел этот продукт в рекламе и торговался за один. Все было хорошо в течение нескольких месяцев, и этот продукт работает так, как рекламируется.

Меня беспокоит устойчивость этого пластикового канала к огню, особенно когда один из моих кабелей начинает выгорать. Итак, совет всем пользователям, соблюдайте технику безопасности от электромонтажа до укладки кабеля.

Плюсы

  • Большая вместимость до 10 шнуров питания
  • Поставляется с отверстием сверху для быстрого доступа к проводам
  • Сверление не требуется, только прочные клейкие ленты
  • Работает как заявлено

Минусы

  • Изготовлен из легко воспламеняющегося пластика

Я считаю, что эта кабелепроводка удовлетворит потребности большинства людей, имеющих дело с более чем пятью проводами. Это делает все доступным, простым в использовании, и это появилось в рекламе.

9. Консилер SimpleCord Black Cable

Наличие черного консилера для кабелей SimpleCord в вашем интерьере означает не только организацию проводов. Вы также добавляете стильный акцент в свой дом или личное пространство. Я уверен, что с чистым черным матовым покрытием ваши деньги будут хорошо работать. Вы также можете покрасить его, когда захотите.

Мне нравится размер этой дорожки, потому что она выглядит гладкой, тонкой и минималистичной.С размером кожуха 1 1/8″ x 11/16″ я чувствую, что у меня классический дизайн литья. Кроме того, он поставляется с 6 25-дюймовыми кабельными отсеками, которые гарантируют полное покрытие вашего набора проводки.

В комплект входят полные детали фитингов для соединения одной дорожки качения с другой, а сам корпус можно разрезать на любую желаемую длину. Мне нравятся эти функции, потому что у меня есть много вариантов, когда я делаю макеты своих подключений дома. Кроме того, этот продукт поставляется с инструкциями для каждого пользователя.

По сути, этот молдинг очень важен для меня с точки зрения безопасности. Особенно, когда дети посещают мой дом, или мои домашние животные начинают шалить. Мало того, что я нашел решение для болтающихся проводов, я также принял идеальное решение не допускать к ним опасного контакта.

Однако у одной из шести направляющих в упаковке были проблемы с крышкой. Я попытался надеть его, как только вставил провода, но через несколько мгновений он снова выскочил. Хорошо, что у меня остался еще один.

Плюсы

  • Стильная гладкая черная отделка, подходящая практически к любому фасаду
  • Элегантный дизайн и большой диапазон скрытой проводки
  • Поставляется с полным комплектом принадлежностей и инструкциями
  • Помогает защитить детей от контакта с проводами

Минусы

  • Некоторые направляющие могут иметь проблемы с крышками

Несмотря на это, я доволен тем, как получилась моя кабина для электрических проводов. Он хорошо смотрится на моих стенах и кромках. Я чувствую, что достиг отличного стиля и безопасности одновременно. Я не постесняюсь поделиться этим с друзьями.

10. Legrand – Wiremold CMK30 Чехол для телевизионного шнура

Идеально подходит для телевизионных установок, Legrand — Wiremold CMK30 30-дюймовый комплект чехлов для шнура телевизора с плоским экраном позволяет максимально использовать экраны ваших домов, школ и корпоративных помещений. Этот продукт подходит для всех настенных мониторов, будь то светодиодные, жидкокристаллические, плазменные и многие другие.

Благодаря гладкому дизайну под покраску вам не придется раздражаться, увидев громоздкие молдинги под телевизором. Кроме того, у вас есть возможность покрасить эту дорожку, чтобы она гармонировала со стенами. Сокрытие проводов с помощью Legrand никогда не должно быть неудобным или утомительным.

Когда я думаю о качестве, я всегда уверен в этом бренде. Этот кабельный дом с маркой Wiremold не только обеспечивает быструю установку. Он также обеспечивает дополнительную гибкость и долговечность в широком спектре сред.Таким образом, вы можете положиться на свою гоночную трассу, где бы она ни находилась.

Что заставило меня больше доверять этому продукту, так это его гарантия. На эту дорожку распространяется пожизненная гарантия на определенных условиях. Таким образом, я всегда уверен, что даже по прошествии некоторого времени и некоторых факторов, которые могут повлиять на мои кабельные укрытия, они останутся прочными и будут работать с оптимальными характеристиками.

Я надеялся получить более длинный экран для своей спальни, но в продукте указано, что он не может превышать 30 дюймов. Кроме того, в упаковке отсутствовали некоторые винты и анкеры.

Плюсы

  • Идеально подходит для экранов телевизоров и конференц-залов
  • Окрашиваемый элегантный дизайн
  • Качество Wiremold для гибкости и повышения производительности
  • Поставляется с ограниченной пожизненной гарантией

Минусы

  • Скрывает только провода длиной до 30 дюймов
  • Следует проверить, не отсутствуют ли в упаковке некоторые винты и анкеры

Кому-то этот продукт может показаться слишком широким, но в целом он идеален. Я чувствую, что это специальное приспособление для моих нужд. Кроме того, я вижу, что он прослужит дольше, чем другие каналы кабельного телевидения.

Что такое кабельные каналы или каналы

По определению, кабельные каналы или каналы представляют собой полностью или частично закрытые трубчатые каналы, в которые входят электрические соединения. Они служат физическими путями ваших проводов для чистого и организованного вида. По сути, эти укрытия защищают ваши кабели от нагревания, коррозии, проникновения воды и других факторов.Эти элементы являются хорошей альтернативой прокладке кабелей внутри или между стенами.

На что обратить внимание при покупке кабельных каналов

Выбрать лучший кабельный канал так же просто, как поделиться идеями на Reddit, но вы должны учитывать следующие факторы, чтобы выбрать лучший вариант для вас.

Гибкость

Помните, что вы собираетесь устанавливать их на плоские и наклонные поверхности. Вам также может понадобиться разрезать эти укрытия, и при этом вы должны выбрать тот, который не ломается плавно при проникновении пилы или других инструментов.

Сопротивление

В этом аспекте вы должны выбрать тот, который может противостоять обычным элементам, чтобы сохранить цвет и долговечность вашего консилера. Всегда проверяйте материал, из которого изготовлена ​​дорожка качения.

Размер

Обратите внимание на количество и длину проводов, которые вы хотите заключить. Просто потому, что вы нашли что-то, что выглядит приятно, не означает, что оно забивает все ваши кабели.

Фитинги

Несмотря на то, что некоторые пользователи сталкиваются с проблемами при подключении каналов, вам лучше выбрать тот, который поставляется в комплекте.Таким образом, вы тратите меньше усилий на поиск муфт и колен.

Установка

Наиболее распространенными способами крепления кабельных укрытий являются клейкие ленты и винты. Подумайте о типе поверхности, к которой вы хотите прикрепить свой кабельный домик. Кроме того, выберите дорожку под покраску, если вы планируете смешать ее цвет с цветом ваших стен.

Доступность

Не покупайте укрытие, которое позволит вам тратить так много времени на перенос или удаление кабелей.Поэтому выберите тот, который обеспечивает мобильность ваших проводов.

Безопасность

Все, что связано с электричеством, может быть опасным. Всегда уделяйте первостепенное внимание безопасности, особенно когда живете с детьми и животными. Выберите тот, который, скорее всего, уменьшит опасность поражения электрическим током.

Как спрятать провода на стене и плинтусах

Маскировочные шнуры можно использовать творчески и эффективно. С кабельными крышками и кабельными каналами скрытие проводов на стенах и плинтусах не должно быть проблемой.Следуйте этим простым шагам и попрощайтесь с грязными кабелями на полу.

  • Измерьте длину проводов, которые вы хотите соединить.
  • Подготовьте все необходимые инструменты, такие как дорожка качения, муфты, колена и режущие инструменты.
  • Решите, какой режим установки вы хотите применить.
  • Для липких лент снимите внешнее покрытие с той стороны, которую вы планируете прикрепить к стене.
  • Для винтов и анкеров просверлите отверстия на задней панели стенного или потолочного кабельного канала параллельно нужному месту в стене или потолке.
  • Приступайте к монтажу базовой панели.
  • Сдвиньте или разместите провода на одной линии с основанием.
  • Прикрепите крышку.
  • При необходимости нанесите краски.

Заключение

Выбрать лучшие кабельные каналы очень просто. Вы должны выбрать то, что вам нужно и самое безопасное. Ваш дом является одним из ваших самых ценных инвестиций. Таким образом, он, вероятно, сохранит его чистым и свободным от опасности. С этими кабельными отсеками вы на шаг впереди с точки зрения прокладки кабелей и электробезопасности.

Примите во внимание советы, которыми я поделился, и не забудьте максимально использовать свои инвестиции. Оставьте комментарий ниже, и мы будем рады ответить на ваши вопросы. Хорошего дня впереди!

Руководство по низковольтной проводке 2019 г. — новое строительство

Даже в 2019 г., когда доступны все беспроводные устройства, важно понимать, какие низковольтные провода следует использовать при строительстве нового дома. В этом документе, Руководстве по проводке низкого напряжения 2019 года, объясняется , что это за провода, где вы должны их прокладывать и почему.

Подробнее…

Smart-ER Home: руководство для начинающих о том, какими должны быть умные дома >>>

Структурированные кабельные системы

Структурированные кабельные системы — это название инфраструктуры низкого напряжения используется в жилищном строительстве. Например, он обычно состоит из проводки, розеток, распределительных щитов и устройства сетевого интерфейса (устройство, которое коммунальное предприятие или поставщик устанавливают в вашем доме для предоставления своих услуг).Эти системы используются для поддержки домашней сети, аудио, видео, безопасности и домашней автоматизации. Мы рассмотрим каждый из них и объясним, какие провода вы должны использовать, чтобы должным образом удовлетворить потребности современного дома.

Структурированные мультимедийные шкафы

Структурированный мультимедийный шкаф представляет собой распределительный щит для низковольтной проводки в доме. Это закрытая коробка, в которую заделываются все низковольтные провода, чтобы защитить их от повреждения и предохранить от загрязнения и пыли.В идеале этот медиа-корпус, защитная панель и медиа-стойка должны находиться в непосредственной близости друг от друга. Это избавляет от необходимости прокладывать между ними длинные соединительные кабели.

Медиа-панель открыта

Медиа-панель закрыта

Эти корпуса бывают разных размеров. Всегда лучше иметь более чем достаточно места, поэтому я использую 42-дюймовую версию. новый дом.

Кабель категории 6

Наиболее распространенным типом низковольтной проводки, используемой в домашних условиях, является кабель с неэкранированной витой парой или сокращенно UTP. UTP имеет четыре пары проводов, всего восемь. Как следует из названия, вокруг проводов нет заземленного экрана, а пары скручены вместе. Скручивание помогает предотвратить передачу сигнала по одному проводу на другой провод, что называется перекрестными помехами. Это позволяет уменьшить помехи и повысить пропускную способность. Категории определяют максимальную пропускную способность, с которой может работать кабель.Кабели категории 6 или 6a сегодня наиболее широко используются в домах. Категория 6 подходит для 10 Гбит/с на расстоянии до 40 метров, а Категория 6а может поддерживать 10 Гбит/с на расстоянии до 100 метров.

Оптоволоконный кабель

Если необходимо проложить сетевой кабель более 100 метров (300 футов), потребуется оптоволоконный кабель . Это имеет место в некоторых больших домах или если есть необходимость провести сетевой провод к зданию. Волоконно-оптический кабель не так распространен в жилых помещениях, но может быть хорошим вариантом, если вы сталкиваетесь с ограничениями по расстоянию для медных кабелей.Причина, по которой это используется не так часто, заключается в том, что с ним сложно работать и требуются специальные обжимные инструменты и разъемы, которые могут быть дорогими. Это кабель со стеклянными волокнами, которые используются для передачи света, а не электричества. Поскольку он использует свет вместо электричества, он не восприимчив к перекрестным помехам или внешним электромагнитным помехам. По этой причине это может быть единственной альтернативой для бега на длинные дистанции или для бега с сильными помехами.

14-4 Провод громкоговорителя

Провод громкоговорителя в основном используется для домашнего аудио и домашнего кинотеатра. Обычно это пара или две пары многожильных медных проводов. Рейтинг этого кабеля соответствует стандарту AWG или American Wire Gauge. Чем меньше число, тем толще провод и тем большую мощность он может выдержать. Вы часто будете видеть, что они написаны как AWG/количество проводов. Например, 12/2 — это два провода 12 AWG в одном кабеле. При принятии решения о том, какой калибр провода использовать, необходимо учитывать номинальную мощность и расстояние. Для большинства применений я рекомендую использовать провод 14/4 . Две пары можно сделать, объединив провода, если у динамика всего два входа.Некоторые динамики имеют отдельные входы для твитера и вуфера. В этом случае можно использовать все четыре провода.

Провод термостата

Провод термостата представляет собой кабель, состоящий из двух-семи одножильных медных проводов 18 AWG. Как следует из названия, он часто используется для подключения термостата к печи и/или кондиционеру. Однако он также очень полезен и в других приложениях, как мы увидим позже в этом документе.

RG6UQ

Коаксиальный кабель , как его называют для краткости, имеет один сплошной медный провод для сердечника, который изолирован и окружен одним или несколькими заземленными экранами.Заземленные экраны обычно представляют собой комбинацию алюминиевой фольги и/или плетеной проволочной сетки. Он чаще всего используется для передачи высокочастотных сигналов на большие расстояния. Существует множество различных типов коаксиального кабеля. Хотя первоначальное определение пришло от военных, которые больше их не используют, они были настолько распространены, что используются до сих пор. Типы обозначаются RG-#/xx. Я не буду описывать их все, но наиболее распространенными коаксиальными кабелями в доме являются RG-59/U, RG-6/U и RG-6/UQ.Тип описывает размер ядра и экрана вокруг ядра. РГ-59/У имеет сердечник калибра 0,64 мм и один экран; РГ-6/У имеет сердечник диаметром 1,024 мм с двойным экраном; в то время как RG-6 / UQ имеет сердечник 1,024 мм и четырехъядерный экран.

Защитная проволока

Защитная проволока бывает разных видов. Он может иметь многожильные или одножильные медные жилы. Обычно он бывает 18 и 24AWG с двумя или четырьмя проводниками. Он часто используется для проводки: клавиатур, датчиков присутствия, дверных и оконных датчиков и детекторов дыма.Он бывает экранированным и неэкранированным. Вот несколько примеров: 22/2, 22/4, 18/2, 18/4.

Наконечники

  • Старайтесь, чтобы провода низкого напряжения находились на расстоянии не менее 12 дюймов от электрических проводов
  • Избегайте прокладки проводов низкого напряжения параллельно электрическим проводам
  • низкий уровень Если это должно быть сделано под углом 90 градусов

Электрическая низковольтная комбинированная коробка

Используйте эти коробки в каждом месте, где телевизор будет крепиться к стене.Они могут удерживать электрические и низковольтные провода. Установите его так, чтобы он не мешал установке телевизора, а был скрыт за ним. Установите его так, чтобы в той же полости в стене находилась низковольтная коробка. Таким образом, можно легко провести кабель HDMI между телевизором и мультимедийным устройством.

Используйте эти коробки для всех других проводов низкого напряжения, где требуется коробка. Устанавливайте их на той же высоте, что и электрические коробки. Для большинства охранных датчиков, динамиков и некоторых других устройств коробка не нужна.Для этих приложений проволока просто выйдет из гипсокартона.

Низковольтная коробка

Скобы для нескольких кабелей

Используйте эти скобы для нескольких кабелей, чтобы упорядочить провода. Они будут работать как горизонтально, так и вертикально.

Используйте эти настенные тарелки Keystone для красивой чистой отделки. Они бывают с разным количеством отверстий. Разъемы Keystone, которые защелкиваются в них, бывают практически любой необходимой конфигурации. Cat 6, F-разъемы для RG-6, HDMI и телефон — вот лишь несколько примеров.

Настенные панели Keystone

Сеть

Сеть

При таком количестве беспроводных устройств часто считается, что нет необходимости прокладывать сетевые провода. Однако кабель Cat 6 относительно недорог, и всегда лучше прокладывать больше, чем может показаться необходимым, пока стены открыты . Проложите сетевые провода в любом месте, где будет устройство, которому требуется большая пропускная способность. Например, медиа-сервер или резервный сервер.

Что прокладывать…

  • 1

    Четыре кабеля Cat 6 от корпуса носителя до места, где будут подключаться коммунальные услуги, используемые для Интернета, телефона и будущих нужд.

  • 2

    Четыре кабеля категории 6 от корпуса носителя до разъема в офисе, используемые для компьютеров, устройств резервного копирования, телефонов, беспроводных маршрутизаторов и т.  д.

  • 3

    Два кабеля категории 6 от носителя от корпуса до гнезда в каждой спальне, используемого, если когда-либо возникнет необходимость в проводном подключении к Интернету.

  • 4

    Один кабель Cat 6 от медиакорпуса до места, где будет располагаться база наземной телефонной связи.

  • 5

    Четыре Cat 6 от мультимедийного корпуса к каждому месту, где будут мультимедийные устройства (AppleTV, Xbox, PlayStation и т. д.)

  • 6

    Два Cat 6 от мультимедийного корпуса к каждому телевизору место расположения. Не то же самое место, что и № 5, они должны идти к фактическому местоположению телевизора на стене. Их можно использовать для выхода в Интернет на SmartTV или видеопотоков с других устройств.

  • 7

    Если в доме будет установлена ​​домашняя автоматизация, аудио/видео, аудиосистема для всего дома, система безопасности и другое оборудование, все это должно быть расположено в централизованной стойке для оборудования. В этом случае также должно быть несколько кабелей Cat 6 от корпуса носителя к стойке для оборудования.

Аудиосистема для всего дома

Потолочный динамик

Различные аудиосистемы для всего дома имеют разные требования к проводке. Если точная система не выбрана, то прокладывайте провода максимально гибким способом.

Проводка домашнего кинотеатра будет описана в другом посте .

Что запускать…

  • 1

    Один провод динамика 14/4 от мультимедийной панели к регулятору громкости/клавиатуре в каждой зоне, а затем к динамикам этой зоны. Оставьте проволочную петлю в месте регулятора громкости/клавиатуры.

  • 2

    Один кабель Cat 6 от мультимедийной панели к каждой клавиатуре. Если в вашей аудиосистеме всего дома есть цифровые клавиатуры, им понадобится этот кабель.

Видео

ТВ

Большая часть видеомонтажа выполняется в секции сети. Тем не менее, все же стоит проложить дополнительную проводку для видео.

Что запускать…

  • 1

    Один кабель HDMI от мультимедийного устройства к телевизору

  • 2

    9006Q от вашей медиа-панели к вашему местоположению TV 906/U5 для видеопотоков, таких как камера безопасности

  • 3

    Два кабеля RG-6/UQ для каждого мультимедийного устройства, используемые для поддержки старого кабельного или спутникового телевидения.

Охрана

Система безопасности

Системы безопасности сильно различаются , поэтому лучше выбрать их заранее или позвонить в компанию, занимающуюся сигнализацией, для чернового варианта. и системы не были выбраны, тогда необходимо будет проложить несколько проводов для поддержки частей системы.

Существует также множество различных типов камер слежения, для которых требуется разная проводка. Лучше проложить достаточное количество проводов, чтобы быть максимально гибкими.

Что запускать…

  • 1

    Один Cat 6 , один RG-6/UQ и один 18/2 от корпуса носителя к каждой камере. Это обеспечит максимальную гибкость при выборе камер видеонаблюдения.

  • 2

    Один Cat 6 и один 18/4 от корпуса носителя или панели безопасности к каждому месту, где будет клавиатура.

  • 3

    Если будут проводные датчики, протяните экранированный 18/4 к этим местам.

Домашняя автоматизация

Контроллер домашней автоматизации

То, какие провода проложены для поддержки домашней автоматизации, во многом зависит от того, какие технологии домашней автоматизации запланированы для дома.

Что запускать…

  • 1

    Автоматические жалюзи — Проведите и 18/2 от медиапанели к каждому окну, где будет автоматический жалюзи

    13/

    2

  • 6 Сенсорный экран — Один Cat6 и один 18/2 от корпуса носителя в любое место, где будет клавиатура или сенсорный экран будет RGB светодиодное освещение. Смотрите другие наши статьи об установке светодиодного софитного освещения и поручней со светодиодной подсветкой.

Заключение

Я надеюсь, что это руководство поможет вам понять различные типы низковольтных проводов, где они должны быть проложены и почему. Даже в 2019 году важно правильно проложить низковольтные провода, пока стены вашего нового дома открыты.

Мы не рассмотрели все возможные сценарии низковольтной проводки в вашем доме. Например, будут провода термостата, которыми обычно занимается подрядчик HVAC.

Прокладка низковольтных проводов в строящемся доме — это то, что может сделать каждый, обладающий небольшими знаниями, и сэкономить при этом много денег.

Если у вас есть какие-либо вопросы, пожалуйста, оставьте их в комментариях ниже, и я сделаю все возможное, чтобы ответить на них .

Какой провод использовать для разводки в квартире? Выбор кабеля для электропроводки

Электропроводка в квартирах в старых домах в большинстве случаев уже выработала свой ресурс и подлежит замене. К тому же старые бытовые сети абсолютно не рассчитаны на мощность современной бытовой техники. Конечно, при покупке новых кабелей следует учитывать некоторые важные факторы. О том, какой провод использовать для электропроводки в квартире лучше всего, и поговорим в этой статье.

На что обратить внимание при выборе

Первое, с чем необходимо определиться – это сечение будущего кабеля. Этот параметр зависит от таких факторов:

  • длина сети, а следовательно и сопротивление;
  • расчетная нагрузка на него;
  • материал изготовления.

Решая, какой провод использовать для разводки в квартире короткой сети с большой нагрузкой, необходимо ориентироваться на условия отопления. Сечение кабелей для длинных линий в значительной степени зависит от величины сопротивления. Также в этом случае важна механическая прочность.

Что касается материала изготовления, то на данный момент используются два вида кабеля: медный и алюминиевый. В первом случае сечение будет меньше, во втором – больше. По этой причине подавляющее большинство владельцев квартир на данный момент предпочитают протягивать в квартирах медные кабели, которые отличаются лучшей проводимостью.

Потребляемая нагрузка

Сечение электропроводки в квартире должно иметь такое, чтобы у собственников в дальнейшем была возможность подключить приборы необходимой мощности. Значение тока для данного конкретного бытового прибора определяется по формуле I=P/V, где P – его мощность (можно посмотреть в техпаспорте), V – напряжение в сети.В бытовых это обычно 220 В. Так, например, для обогревателя мощностью 2000 Вт значение тока будет равно 9 А.

Суммарный ток всех предполагаемых потребителей. Сечение медного провода выбирается с учетом допустимых 10 А на квадратный миллиметр. Алюминий – 8 А. В том случае, если проводка скрыта, эти значения следует умножить на поправочный коэффициент 0,8. Открытая проводка в квартире почти не используется. Однако, если по каким-либо причинам приходится выбирать этот вариант, следует использовать провод сечением не менее 4 мм 2 , обладающий достаточной механической прочностью. С большей точностью допустимую токовую нагрузку для медных и алюминиевых кабелей можно определить по специальным таблицам.

Провода для разводки в квартире лучше выбирать с некоторым запасом по мощности. Это даст возможность в будущем подключать к сети новые электроприборы, покупка которых в данный момент не планируется.

В обычных городских квартирах для освещения используется медный провод сечением 1,5 мм 2 , для розеток — 2,5 мм 2 .На кухне лучше протянуть кабель 4 мм 2 , так как там обычно много мощной бытовой техники — плита, холодильник, посудомойка и т.д. Установочный кабель ввода в квартиру подбирается таким образом, чтобы его сечение на ступень выше, чем необходимо для использования самого мощного устройства.

Сопротивление

Вопрос, какой провод использовать для разводки в квартире, сводится в том числе и к правильному подбору сечения с точки зрения возможных потерь напряжения.Очереди даже в городских квартирах довольно длинные. В этом случае падение напряжения в кабелях может достигать недопустимой величины. Выбор должен быть сделан таким образом, чтобы это значение не превышало 5%. Чтобы рассчитать потери напряжения, сначала рассчитайте момент нагрузки. Для этого мощность в киловаттах умножается на длину кабеля в метрах. Далее по специальным таблицам определяют реальный процент потерь. Это будет зависеть от момента нагрузки, сечения троса и его длины. Существуют отдельные таблицы для трехфазных и однофазных сетей.Однако следует знать, что они показывают процент потерь без учета нагрева кабеля при пропускании через него тока. Поэтому и сечение провода в этом случае необходимо подбирать с запасом. То есть посмотрите табличное значение, соответствующее не 5, а 4%.

Мягкие провода

Для жилых помещений обычно выбирают мягкие гибкие кабели. Каждая жила в этом случае состоит из большого количества тонких проводников. Эти кабели легко тянуть по квартирам сложной планировки с большим количеством изгибов. Единственный недостаток мягких проводов в том, что при подключении проводки их приходится обжимать и на них нажимать специальный наконечник.

Жесткий

Есть еще один вид кабеля — жесткий. При этом каждая жила состоит из одного проводника. В принципе, неважно, какие провода для разводки в квартире будут выбраны – гибкие или жесткие. Главное, чтобы кабельные нагрузки соответствовали со стороны потребителей. Для городских квартир обычно выбирают трехжильные варианты с заземляющим проводом.Изоляция жил в этом случае будет иметь разные цвета. Коричневый или красный соответствуют фазному проводу, синий — нулю, желтый — земле.

Наиболее часто используемые марки проводов

Одним из самых популярных вариантов является NYM.кабель для разводки в квартире подходит очень хорошо. Является гибким вариантом однопроволочных жил и имеет круглую форму. Еще одним преимуществом является наличие двух утеплителей. Последнее обстоятельство делает его более пожаробезопасным.

Еще одна разновидность, часто используемая в городских квартирах, — одножильный кабель ВВГ, который может быть круглым или плоским. Этот вариант компактнее NYM, а соответственно и удобнее в укладке. К его преимуществам, помимо всего прочего, можно отнести не слишком высокую стоимость.

Третий распространенный вариант — многожильный ПВА. Этот круглый кабель имеет очень хорошую гибкость. Чаще всего его используют для бытовой техники в качестве сетевого провода. Однако для монтажа линий он подходит очень хорошо.

Что еще нужно знать

В том случае, если проводку предполагается тянуть Для отделки гипсокартоном или подшивного потолка следует использовать негорючий кабель.Такие варианты маркируются буквами «NG». Еще лучше использовать негорючий кабель с индексом «ls». Изоляция таких проводов при пожаре не будет выделять много вредных дымов и газов.

Лучше всего, если кабель для разводки в квартире будет иметь двойную изоляцию. В любом случае экономить на этом не стоит. В противном случае, например, при затоплении в квартире также может возникнуть пожар, так как одиночная изоляция часто просто повреждается при монтаже или в процессе эксплуатации.

Как выбрать выключатели

Итак, вы определились с тем, какой провод использовать для разводки в квартире. Однако кабели — это, конечно, не единственный элемент сети. Помимо них, вам нужно будет покупать все больше и больше комплектующих. Выключатели выбирают, в первую очередь, исходя из того, какая проводка используется в квартире – открытая или закрытая. Конечно, первый вариант в данном случае используется крайне редко. Поэтому для городской квартиры, скорее всего, потребуется приобрести выключатели для скрытой проводки.

Кроме того, эти сетевые элементы поставляются с винтовым и безвинтовым зажимом. Первый вариант может стать удачным выбором, если электропроводка в квартире протянута с помощью алюминиевых тросов. Последний может со временем слегка расплавиться и начать искрить. В этом случае будет достаточно просто затянуть винты. Для медной проводки обычно выбирают выключатели с зажимами-клеммами. Они удобнее при подключении.

Выбор розетки

Этот элемент лучше всего выбирать, ориентируясь на производителя. Однако нужно остерегаться подделок. В последнем случае из розеток может исходить неприятный запах. Кроме того, некачественные товары часто изготавливаются из слишком тонкого или мягкого пластика. Розетка должна быть достаточно тяжелой. Также обратите внимание на состояние заземляющего контакта. Он не должен прогибаться.

Стоит взять в магазин вилку и попробовать воткнуть в розетку. Разумеется, она не должна болтаться и выпадать. Для этого варианта в качестве внешней разводки по квартире, как и в случае с выключателями, используют розетки особой конструкции.

Сегодня можно найти и специальные типы розеток, например, оснащенные разъемами USB или LED-подсветкой. При желании вы можете выбрать этот вариант.

Что ж, надеемся, наша статья поможет вам определиться, какой провод использовать для электропроводки в городской квартире. На данный момент есть много вариантов. Самое главное — использовать кабели, подходящие по мощности устройств и максимально безопасные.

Как определить, что электропроводка в вашем доме не на должном уровне?

Опубликовано в рубрике Советы

Наличие хорошей проводки в вашем доме имеет важное значение.Мы так много полагаемся на электричество в нашей современной жизни, и, честно говоря, отключение электричества никогда не бывает идеальным. Но если в вашем морозильнике нет питания, вы можете попрощаться со всем, что хранили в нем.

Если вы живете в старом доме и никогда не меняли электропроводку, возможно, ваша электропроводка сейчас немного приживается. Возможно, он никогда не был заменен. Это означает, что ваш блок предохранителей и проводка были установлены еще в то время, когда мы не использовали электричество на том же уровне, что и сейчас.Телефонов и ноутбуков на зарядке в те времена не было. В домах мог быть только один телевизор. Мы оказываем большое давление на наши блоки предохранителей и электропроводку, и если ваша домашняя электрическая установка не предназначена для использования в двадцать первом веке, то, возможно, вам пора проверить это и, возможно, получить обновление.

Есть несколько контрольных признаков того, что вам, возможно, следует обратить внимание на модернизацию проводки. Если у вас мерцает свет или вы обнаружите, что ваш распределительный щит часто отключается, то у вас вполне может быть проблема, требующая решения, и вам следует проверить, соответствует ли электропроводка в вашем доме марке.

Проверка электрика мультиметром

Как проверить домашнюю электропроводку с помощью мультиметра?

Прежде чем приступить к проверке электропроводки в доме с помощью мультиметра, следует соблюдать осторожность. Если у вас нет опыта в этой области, обратитесь за помощью к профессионалу. Электрическая сеть мощная (230 вольт), и если вы не знаете, что с ней делаете, то можете подвергнуть себя риску, 230 вольт могут убить.

Чтобы проверить электропроводку в вашем доме, установите мультиметр на напряжение переменного тока на двести вольт.Подключите щупы к мультиметру, а затем поместите другие концы в отверстия одной из ваших розеток. Дайте ему несколько секунд, и вы должны получить показания напряжения в цепи. Вы можете сделать это из любой розетки в вашем доме, так как это даст вам представление о мощности по всему дому. Вы должны получить показания счетчика примерно 230 вольт. Если это не так, вызовите электрика.

Какой размер кабеля лучше всего подходит для домашней электропроводки?

Когда дело доходит до выбора электропроводки для вашего дома, может возникнуть соблазн выбрать наиболее экономичное решение, но это не лучший путь вперед.Вместо этого рассмотрите вариант, который прослужит долго, обеспечит лучшую проводимость и выдержит использование в вашем современном доме. Медь является популярным выбором для домашней электропроводки, так как она обеспечивает хорошую проводимость.

Размер используемой проводки зависит от цели. Например, для обычных силовых кабелей следует использовать провода диаметром 2,5 мм. Для общего освещения используйте провод 1,5 мм, а для плит и душевых вам понадобится гораздо более толстая проводка 6 мм.

Использование неправильной проводки может привести к перегреву проводки, что приведет к пожару.Если вы сомневаетесь в установке новой проводки, наймите квалифицированного электрика, который сделает эту работу за вас. Лучше перестраховаться, чем потом сожалеть, особенно когда речь идет об электричестве.

Когда следует заменить домашнюю электропроводку?

Есть много причин, по которым вам стоит задуматься о замене электропроводки в вашем доме. Если ваш дом был построен более тридцати лет назад, установка может быть неадекватной для его современных целей и может быть устаревшей. Если вы обнаружите, что ваш распределительный щит часто срабатывает, ваши лампочки мерцают или вы слышите жужжание от ламп и проводов, а также если у вас перегорели розетки, все это явные признаки того, что вам нужно заменить проводку,

Вы можете захотеть подумайте о замене проводки, если вам нужно использовать удлинители, потому что у вас недостаточно розеток.Переоценка проводки вашего дома в соответствии с вашими современными потребностями поможет сделать вашу жизнь проще и гарантирует, что вы не перегружаете какие-либо розетки.

Если вы считаете, что в вашем доме необходимо заменить электропроводку, обратитесь к электрику. Замена электропроводки в вашем доме — это большая работа, связанная с несколькими проблемами безопасности. Сделать это правильно жизненно важно.

Как проверить неисправность электропроводки в доме?

Плохая электропроводка в вашем доме – это не просто неудобство, это угроза безопасности.Убедиться, что ваша проводка в порядке, — это вопрос жизни и смерти, и вы должны относиться к этому очень серьезно.

Есть несколько визуальных проверок, которые вы можете сделать, чтобы проверить неисправность проводки в вашем доме. Поиск изношенной или порванной проводки позволит вам узнать о потенциальных проблемах. Ищите признаки сгоревших розеток и обращайте внимание на мерцающие или гудящие огни.

Если вы заметили что-либо из перечисленного, обратитесь за советом к электрику. Плохая проводка может привести к пожару, и вы никогда не должны рисковать.

Горение проводов, дым и запах

Что означает запах гари от электрических выключателей?

Если у вас сгоревшие розетки или запах гари вокруг электрических выключателей, значит, что-то перегревается.
