Стабилизатор напряжения 220в для дома

Большинство электрических машин изготавливаются и продаются по всему миру и должны работать согласно местным требованиям по параметрам сети. Рассмотрим простой пример. Электрический станок может быть изготовлен в Германии и применяться по всему миру. Во всех странах используется различное напряжение в диапазоне 200–250 В. Таким образом, в самой Германии он будет работать на 230 В, а у нас, в России, хотелось бы верить, на 220 В.

На что влияют эти цифры? На срок полезного использования. Это и есть небольшая проблема, называемая перенапряжение. Есть ещё другие вопросы, которые действительно доставляют беспокойство. Напряжение на вводе в ваш дом может подниматься и падать довольно резко. По времени скачки могут быть секундные, минутные и часовые в зависимости от колебаний спроса и предложения.

Например, если в вашем районе находится большой завод с мощными электрическими машинами – это может привести к переходным процессам: приливам или провалам. Последние также могут быть вызваны ударами молний, использованием электричества в режиме максимума (к примеру, приготовление еды в одно и то же время каждый вечер). На практике, электроснабжение 220 В регулярно колеблется в пределах 10% или больше, реальное напряжение бывает где-то 200–240 В.

Мы привыкли иметь множество гаджетов (ноутбуки, телевизоры и т. д.) со встроенными трансформаторами. Последние превращают входное напряжение в стабильное на 220 В. Большинство из нас даже не подозревают о проблеме.

Теоретически, электроэнергия должна подаваться в форме синусоидальной волны, которая поднимается, опускается и меняет направление плавно 50 раз в секунду (обычная частота питающей сети). На практике переменный ток может также включать нерегулярные, более высокие частоты сигналов, называемых гармониками, которые потенциально могут вредить чувствительной технике (вызывая перегрев) и действительно должны быть отфильтрованы.

Существует оптимальное решение этой проблемы – приобрести стабилизатор напряжения 220 В для дома, способный изменять более высокое входное напряжение на более низкий уровень в соответствии с тем, что действительно нужно для вашей бытовой техники.

Какие бывают стабилизаторы и как выбрать?

Стабилизаторы напряжения могут работать в различных направлениях. В конструкции некоторых из них включены феррорезонансные трансформаторы (также называемые трансформаторами постоянного напряжения или вариаторами). Устройства ведут себя как обычные трансформеры, но с дополнительным компонентом (индуктором на основе конденсатора и резонирующей катушкой, встроенной в их вторичные обмотки).

Феррорезонансные стабилизаторы обеспечивают более или менее постоянное выходное напряжение (обычно колеблется на 1–3 %).

Другие стабилизаторы напряжения 220 работают иначе. Самыми популярными из них являются электронные. Принцип работы таких устройств основывается на постоянном измерении входного напряжения и сравнивании с требуемым. Если значение напряжения на входе не соответствующее, оно корректируется путём вычитания или сложения. Таким образом, на выходе получается устойчивый сигнал на 220 В.

На рынке представлено три основных типа стабилизаторов для дома:

релейные,
электромеханические,
электромагнитные.

Все они имеют свои преимущества и недостатки. Но мы, как правило, выбирая, смотрим лишь на привычные критерии: качество и цена.

Зачем мы выбираем стабилизатор для дома?

Стабилизатор напряжения обычно является более дорогим решением, чем простой понижающий трансформатор, но общая экономия энергии с его использованием составит больше на 10—20 %. Хотя некоторые стабилизаторы напряжения для дома на 5 кВт стоят тысячи долларов, они, как правило, окупаются за 2—3 года.

Преимущества их применения:

уменьшают энергоемкость, затраты на обслуживание и продление срока службы бытовых приборов;
за счет сокращения потребления энергии, они помогают внести ваш личный позитивный вклад в решение экологических проблем, таких как изменение климата.

Как выбрать стабилизатор 220 В для дома?

Оборудование для оптимизации напряжения является сложным, и используется для крупного бизнеса или промышленности. В настоящее время стабилизаторы для дома и дачи стали изделиями массового производства и пользуются спросом. В чем выгода от использования таких устройств для обычных собственников жилья?

Производители гарантируют потенциальную экономию в размере 10 % на счетах за электроэнергию. «Оптимизация напряжения» — звучит слишком хорошо, чтобы быть правдой. В чем подвох? В действительности это нарушает один из основных законов физики: сохранения энергии. Согласно этому закону, нельзя сделать энергию из воздуха или получить из чего-то больше энергии, чем она вложена. Каким образом энергия, идущая на устройство, уменьшается?

В начале статьи было сказано о перенапряжении. При этом двигатель никогда не будет крутиться быстрее: просто дополнительная энергия потратится на тепло. Только уменьшая напряжение и снижая тепловые потери, вы уменьшаете полезную энергию, которую потребляет двигатель. Другими словами, если мотор работает на своём идеальном, низком напряжении, вы делаете его более эффективным.

Сэкономленная энергия выливается в финансовые сбережения (для вас) и экологический эффект (для планеты). Стоит помнить, что если техника работает, потребляя энергию с завышенными параметрами (слишком высокого напряжения или тока), то она изнашивается значительно быстрее. Продление жизни электрических приборов и выливается в финансовую и экологическую выгоды. Может это и есть лучший КПД? Хотя, конечно, технически этот показатель основывается на иных соображениях.

Как выбрать стабилизатор напряжения 220 В? Есть самый простой способ. Для дома лучше выбрать устройство согласно существующему рейтингу стабилизаторов напряжения для дома.

Прежде всего, стоит отметить, что существует предел тому, насколько вы можете сократить напряжение без уменьшения полезного отпуска. Рассмотрим пример интуитивно понятный: бытовой холодильник, рассчитанный на 220 В, никогда не будет работать от 1,5-вольтовой батареи. Просто потому, что батарея при таком низком напряжении не может обеспечить достаточную энергию для питания электродвигателя.

Производители утверждают, оптимизация напряжения может составлять 10–20 %. То есть настолько можно смело сократить напряжение без ущерба для самих приборов? Это вводит в заблуждение. В реальности довольно трудно определить, как бытовые приборы загружены.

Так как же правильно выбрать? Параметры, по которым выбираются стабильники:

бесшумность;
мощность;
фазность;
точность стабилизации.

Какой стабилизатор напряжения выбрать для частного дома

1. Рейтинг стабилизаторов напряжения для дома на 5 квт

Как выбрать стабилизатор напряжения? Любое электрическое оборудование выбирается по определённым критериям. В зависимости от суммарной мощности всех электроприёмников, выбирается и мощность стабилизатора.

В квартире самым мощным оборудованием является электроплита (7 кВт), поэтому однофазный стабилизатор в диапазоне мощностей от 5 до 8 кВт – это будет самое верное решение. С такими характеристиками устройство подойдёт и для небольшого дачного домика, в котором отсутствуют мощные энергопотребители.

Ниже представлен рейтинг лучших стабилизаторов напряжения 5–8 кВт по качеству и цене, куда входят аппараты:

Энергия Classic 7500. Прибор пользуется популярностью благодаря отличительным свойствам – точности 5%, высокому КПД, защите от перегрева и КЗ. Конструкция удобна в использовании, она настенного исполнения и весом около 20 кг.

RUCELF SRWII-6000-L. Второе место в рейтинге принадлежит релейному стабилизатору для квартиры и дачи. Погрешность не более 3,5%, хороший КПД, предусмотрены функции защиты от помех, КЗ, перегрева, перенапряжения в сети.

Ресанта АСН-8000Н/1-Ц. Среди однофазных приборов является самым приемлемым по цене. Точность стабилизации у него не такая высокая, как у предыдущих — всего 8%, но со своими функциями справляется на «хорошо».

2. Рейтинг стабилизаторов напряжения для дома 10–15 кВт

Защита коттеджа или дома стабилизатором в диапазоне мощности 10—15 кВт станет наилучшим выбором. В рейтинге таких устройств на первых местах стоят следующие модели:

RUCELF SRWII-12000-L., способный выдерживать нагрузку до 10 кВт, релейного типа, с наивысшим КПД и точностью стабилизации 3,5%. Судя по отзывам владельцев прибор является самым лучшим для дома.

РЕСАНТА LUX АСН-10000Н/1-Ц. Основным преимуществом этого аппарата является недорогая цена и отличная защита от сетевых скачков. Только вот есть один недостаток — погрешность 8%.

Энергия ACH 20000. Славится хорошими нагрузочными способностями, сравнительно небольшой погрешностью — 6%, отличным КПД. Устройство напольного исполнения, работает бесшумно. Является хорошим вариантом для дома с однофазным потреблением электричества.

Лучший стабилизатор напряжения 220 В для дома: как все-таки выбрать?

Технические возможности – это хорошо. Однако есть ещё важные аспекты выбора аппаратов. Среди них значатся габариты выбранного устройства. Стабильники большой мощности имеют размеры более одного метра, и поэтому для их размещения потребуется специальный угол в помещении. Если дома места не хватает, то лучше обратить внимание на настенные модели. Чем-то придётся жертвовать: компактные приборы для потребителя стоят несколько дороже.

Условное обозначение IP определяет свойства защиты корпуса. Влаго- или пыле- защищённое будет иметь большую идентификацию, нежели негерметизированный вариант исполнения. С соответствующим IP уже не страшно будет случайное попадание влаги или пыли.

С надежной системой охлаждения длительно использующиеся аппараты не будут перегреваться. Свой выбор стабилизатора для дома при известной нестабильности сети в вашем районе лучше останавливать на моделях с принудительной вентиляцией. Если же для электроснабжения характерны быстро стабилизирующиеся скачки, то выбирайте аппараты с естественным охлаждением через вентиляционные решетки в корпусе.

Как выбрать стабилизатор напряжения | Стабилизаторы напряжения | Блог

Вместо привычного с детства числа 220 в маркировке современных электроприборов все чаще попадается 230. С недавних пор именно 230 В является стандартным напряжением в России и многих других странах. Впрочем, для большинства электроприборов разницы между 230 и 220 В нет никакой. Стандартом допускаются отклонения напряжения сети на ±10%, т.е. от 207 до 253 В. Производители бытовой техники ориентируются именно на эти показатели.

Однако в реальности напряжение в этих рамках удерживается не всегда. В новых микрорайонах, в деревнях и поселках часто к старой подстанции, рассчитанной на определенную нагрузку, подключается много новых потребителей. Это приводит к падению напряжения до 190 В и даже ниже, что бывает хорошо заметно по горящим в полнакала лампочкам. К сожалению, снижением яркости лампочек проблема не исчерпывается. Возрастают токи в обмотках электродвигателей насосов, холодильников, стиральных машин, посудомоек и пр. Это может привести к выходу двигателя из строя.

Бывает в сети и повышенное напряжение, также довольно частое в загородных домах – иногда подстанции намеренно подстраиваются на выдачу повышенного напряжения, чтобы на удаленных потребителях оно поднялось до нормального. При этом на потребителях, близких к подстанции, оно может быть около 250 В. Если при этом еще и нулевой провод окажется не заземлен, то из-за перекоса фаз напряжение может подняться еще выше – до 260 В и даже больше. Ну и не так уж редки случаи, когда электрики случайно подключают в щитке вместо нулевого провода – еще одну фазу, выдавая потребителям 400 В вместо 230. Повышенное напряжение вредно всем потребителям без исключения, поскольку ведет к увеличению выделения тепла, перегреву деталей, выходу их из строя и даже воспламенению.

Можно защитить все электроприборы в доме, установив во входном щитке реле напряжения, но это не решит проблему полностью – при выходе напряжения за установленные рамки оно просто обесточит потребителей. Чтобы защититься от длительных просадок или повышений напряжения, следует ставить стабилизатор.

Конечно, можно поставить мощный стабилизатор на входе в дом и защитить всю технику скопом, но это будет стоить весьма недешево. Тем более что особой надобности в этом и нет – различные электроприборы по-разному реагируют на повышенное или пониженное напряжение. Вполне возможно, что не всей вашей технике нужна защита стабилизатором.

Защита электроприборов

Холодильники, морозильники и кондиционеры требуют защиты в первую очередь – пониженное напряжение в сети может стать причиной поломки компрессора и дорогостоящего ремонта.

Но еще одна особенность этой техники в том, что многие модели могут выйти из строя при быстром выключении-включении. Дело в том, что при выключении компрессора давление в системе выравнивается в течение некоторого времени (1-3 минуты). Если запустить компрессор раньше, его двигатель будет работать с повышенной нагрузкой (или вообще не сможет запуститься), что может привести к поломке. Современные холодильники и кондиционеры большей частью имеют встроенное реле задержки, но если у вас есть сомнения, или в руководстве указано, что перед повторным пуском следует выждать некоторое время, то стабилизатор обязательно должен иметь функцию задержки запуска минимум на 1 минуту.

Насосы, как погружные, так и поверхностные также требуют защиты от пониженного/повышенного напряжения и им тоже нужна задержка запуска. При пуске двигатель насоса в течение 1-2 секунд потребляет ток, в несколько раз превышающий номинальный. При этом обмотка двигателя нагревается. При обычном пуске излишки тепла снимаются прокачиваемой водой, но если напряжение в сети пропадает и появляется, то пусковые токи длятся дольше, а двигатель не успевает раскрутиться и прокачать воду. Контактирующая с насосом вода перегревается вплоть до закипания, что приводит к поломке насоса и перегоранию обмоток двигателя. Поэтому стабилизатор, защищающий насосы, должен также иметь задержку запуска в 5-10 секунд.

СВЧ-печь не выйдет из строя при падении напряжения, но эффективность её при этом снизится многократно. Если отвезенная на дачу «микроволновка» перестала греть, не спешите везти её в ремонт – возможно, дело в низком напряжении сети. Стабилизатор легко устранит эту проблему.

Электроника (компьютеры, современные телевизоры, аудиотехника), оснащенная импульсными блоками питания, пониженного напряжения не боится. Обычно это указывается в руководстве или прямо на блоке питания: «INPUT: 100-240 V». Так что, если ваша проблема состоит в пониженном напряжении, стабилизатор такой технике не нужен. Другое дело, если оно повышенное – при длительном воздействии напряжения от 240 В и выше, нагрузка (как тепловая, так и электрическая) на электронику БП сильно возрастает, что довольно быстро приводит к выходу его из строя.

Энергосберегающие лампы (как люминесцентные, так и светодиодные) к пониженному напряжению довольно лояльны, а вот повышенного не любят. Если всплески напряжения в вашей сети не редкость, то их лучше защитить стабилизатором. Тем более что потребляют они немного, и одного недорогого стабилизатора мощностью в 300-500 ВА хватит на освещение частного дома.

Нагревательным приборам, лампам накаливания, электрочайникам, утюгам и прочей подобной технике падения напряжения вообще не опасны – у них просто снизится эффективность. Повышенное напряжение может ускорить их износ, но в целом, напряжение, на 10-20% превышающее номинал, для большинства подобных приборов неопасно. Эти приборы можно включать в «проблемную» сеть без стабилизатора. Правда, это не относится ко многим современным моделям, оснащенным сложными электронными устройствами управления.

Определившись с тем, какие приборы следует защитить, следует определиться с характеристиками стабилизатора.

Характеристики стабилизаторов

Тип стабилизатора напряжения

Релейные стабилизаторы напряжения представляют собой трансформатор с несколькими отводами входной или выходной обмотки, коммутируемыми силовыми реле.

При нормальном входном напряжении трансформатор работает как разделительный – не повышая и не понижая напряжение. При выходе входного напряжения за установленные границы, электроника включает соответствующее реле, превращая трансформатор в понижающий или повышающий.

Преимущества релейных стабилизаторов:

– Низкая цена.

– Высокая перегрузочная способность – даже самые простые модели выдерживают 200% перегрузки в течение нескольких секунд. Модели же с мощными силовыми реле, рассчитанные на высокие пусковые токи, выдерживают непродолжительные десятикратные перегрузки.

– Малое время переключения – напряжение полностью стабилизируется через 20-100 мс после выхода его за нормальные границы.

Недостатки:

– Ступенчатость регулирования. Трансформатор имеет ограниченное число отводов на обмотке, поэтому изменять напряжение может только ступенчато – по 5, 10, а на недорогих моделях – по 20 вольт на одну ступень регулирования. В целом это для техники неопасно, но на граничных напряжениях частые переключения реле, сопровождающиеся мерцанием ламп накаливания, могут раздражать.

– Шумность. Реле при переключении щелкает довольно громко.

– Износ контактов реле. Основной недостаток этого вида стабилизаторов – опасность прогара или пригара контактов реле. Если в первом случае напряжение на выходе стабилизатора просто пропадет, то второй вариант намного неприятнее. Если пригар случится во время пониженного входного напряжения, то при возврате напряжения в норму, реле останется включенным. Трансформатор продолжит работать, как повышающий и напряжение на выходе станет повышенным! Спокойный за свою электротехнику владелец стабилизатора даже не будет подозревать, что именно в этот момент он сжигает её высоким напряжением. Поэтому не стоит выбирать релейный стабилизатор, если в сети случаются частые перепады напряжения – чем чаще реле срабатывает, тем быстрее снижается его ресурс.

Электромеханические (сервоприводные) стабилизаторы напряжения представляют собой тороидальный трансформатор с передвигающимся над внешней обмоткой токосъемником, контактирующим с обмоткой с помощью угольной щетки. При падении или превышении входного напряжения сервопривод перемещает токосъемник, нормализуя выходное.

Преимущества электромеханических стабилизаторов:

– Высокая перегрузочная способность – 200% перегрузки в течение 4-х секунд.

– Плавность регулирования.

– Высокая точность регулирования.

– Низкий уровень шума при регулировании.

Недостатки:

– Большое время переключения – токосъемник движется по обмоткам довольно медленно. Чем больше перепад напряжения, тем медленнее стабилизатор его отрабатывает. Это может привести к появлению импульсных помех на выходе стабилизатора, вызывающих сбои в работе электротехники.

– Износ токосъемника. Токосъемник желательно периодически смазывать графитовой смазкой. Но даже своевременная смазка не предотвращает полностью износа трущихся деталей.

– Высокая цена.

Инверторный стабилизатор сделан на основе инвертора – ток сначала выпрямляется, потом, с помощью инвертора, вновь преобразуется в переменный.

Это позволяет достичь высокой точности регулирования и позволяет добиться полного отсутствия возмущений на выходе. Благодаря отсутствию движущихся контактов, у них низкий уровень шума, ресурс выше и опасности пригара контактов они лишены.

Недостатки инверторных стабилизаторов:

– Недорогие инверторы дают на выходе не чистую синусоиду, а ступенчатую. Некоторые электронные приборы (измерительные приборы, газовые котлы, аудио- и видеотехника) могут начать сбоить или вообще откажутся работать с такой синусоидой.

– Низкая перегрузочная способность. Допускается перегрузка 25-50% от номинала, в течение 1-4 секунд. Для защиты приборов, имеющих высокий пусковой ток, стабилизатор такого типа потребуется брать с большим запасом по мощности.

– Высокая чувствительность к мощным импульсным помехам. Впрочем, в бытовых сетях такие помехи — явление маловероятное.

Ступенчатые электронные стабилизаторы конструктивно схожи с релейными, однако коммутирование обмоток в них производится не с помощью реле, а с помощью мощных полупроводниковых приборов.

Это позволяет добиться высочайшей скорости регулирования (5-40 мс на переключение) при достаточно низкой цене. Эти стабилизаторы тоже не имеют движущихся контактов, бесшумны и обладают высоким ресурсом.

Но свои недостатки есть и у этого вида стабилизаторов:

– Низкая перегрузочная способность. Допускается перегрузка 20-40% от номинала, и то весьма непродолжительное время.

– Ступенчатость регулирования.

– Высокая чувствительность к мощным импульсным помехам. Если в сети нередки сильные кратковременные всплески напряжения, прослужит такой стабилизатор недолго.

Необходимая полная выходная мощность стабилизатора рассчитывается исходя из мощностей всех подключенных к нему электроприборов. При подсчете полной мощности следует иметь в виду, что та мощность (в Ваттах), которая приводится в паспорте на электроприбор – это его активная мощность, т.е., выделяющаяся в виде тепла или света.

Нагревательные приборы и лампы накаливания имеют полную мощность, равную активной. Но некоторые потребители, содержащие в себе электродвигатели или трансформаторы, создают вдобавок к активной еще и реактивную нагрузку. Для определения их полной мощности следует активную мощность поделить на коэффициент мощности (cos(φ)), обычно указанный в паспорте на электроприбор. Если найти это значение не удается, можно воспользоваться таблицей:

Полные мощности всех потребителей следует сложить и добавить к получившейся сумме 30% — дело в том, что мощность стабилизатора приводится для напряжения 220В. При выходе напряжения за пределы нормального, мощность стабилизатора падает на 20-30%. Именно это падение и следует компенсировать.

Но это еще не все – теперь полную мощность каждого потребителя следует помножить на пусковой коэффициент, также взяв его из паспорта или из таблицы. Сумма получившихся чисел (не забываем про 30%) – это пусковая мощность, и перегрузочная способность стабилизатора должна её обеспечивать.

Например, нам следует защитить холодильник мощностью 150 Вт, погружной насос мощностью 500 Вт и линию освещения со светодиодными лампочками суммарной мощностью 500 Вт. Необходимая полная мощность в ВА будет равна:

150/0,8=187,5
500/0,7=714,3
500/0,95=526,3

Суммируем полученные данные и прибавляем 30%. Итого 1857 ВА.

Пусковая мощность будет равна:

187,5*3=562,5
714,3*7=5000
526,3*1,5=790

Также суммируем, прибавляем 30%, получается 8258 ВА. Таким образом, нам нужен стабилизатор на 3000 ВА, способный выдержать перегрузку в три раза больше (релейный с усиленными реле), либо стабилизатор на 4500 ВА, способный выдержать в два раза больше перегрузки (релейный или электромеханический), либо электронный (ступенчатый или инверторный) на 9000 ВА.

Если такой подбор выглядит слишком сложным, то можно просто сложить активные мощности электроприборов (в Ваттах) и подобрать стабилизатор также по активной выходной мощности. Но такой подбор будет грубее: во-первых, этот метод не учитывает индивидуальных особенностей электроприборов, во-вторых, все производители по-разному рассчитывают зависимость полной и активной мощностей. И здесь также следует быть уверенным, что перегрузочная способность стабилизатора поможет ему выдержать пусковую мощность потребителей.

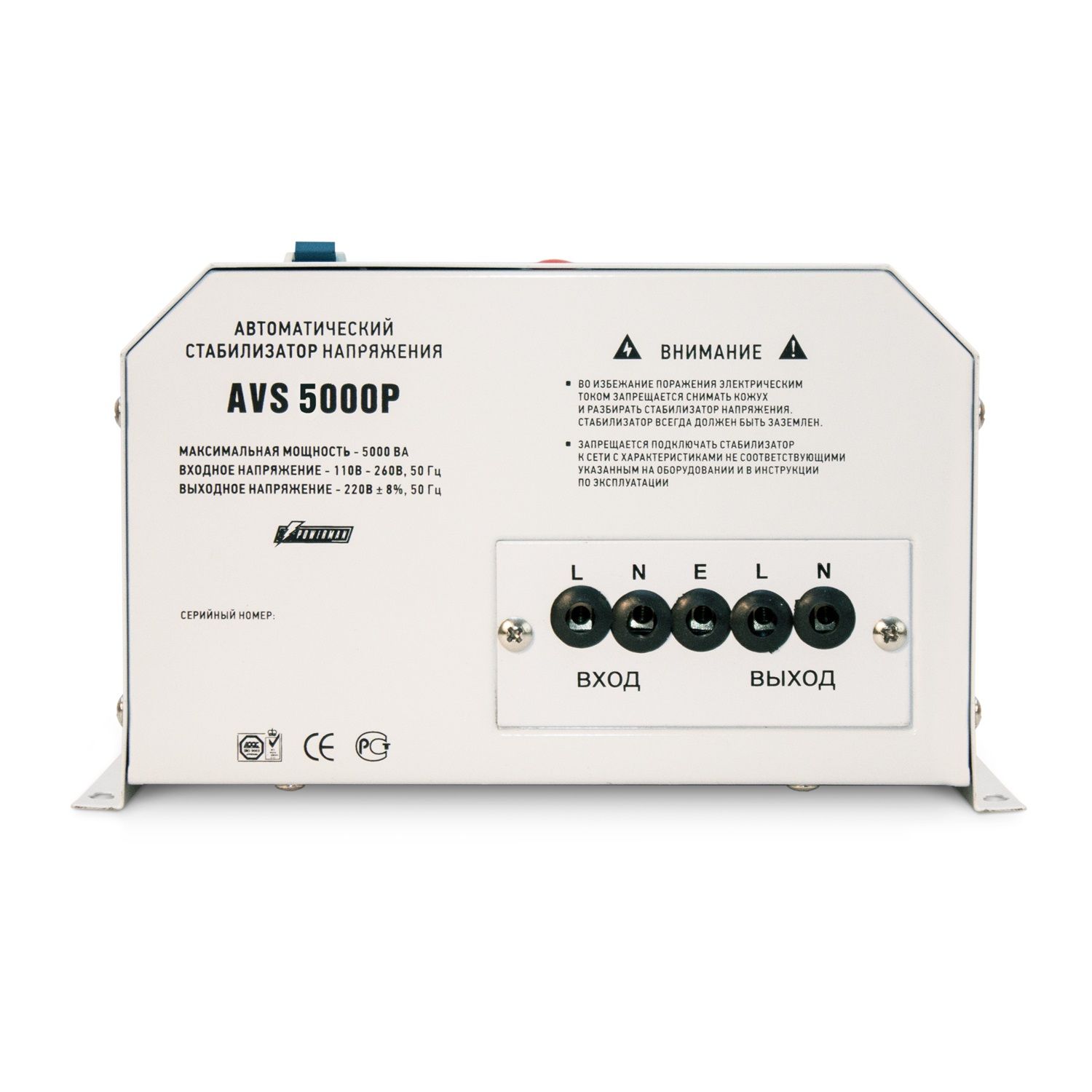

Разъем для подключения нагрузки может быть в виде клемм, либо в виде розеток. Если стабилизатор планируется использовать для защиты какой-либо линии электропитания (например, осветительной) предпочтительнее разъем в виде клемм.

Если же защищать планируется отдельных потребителей, то удобнее подключать их напрямую в евророзетки (СЕЕ 7), обратите внимание, чтобы количество розеток соответствовало количеству потребителей.

Некоторые стабилизаторы оснащены компьютерными розетками IEC 320 C13 – как правило, эти стабилизаторы предназначены для защиты персональных компьютеров и учитывают низкий коэффициент мощности этого вида техники.

Задержка запуска, как указывалось выше, может потребоваться для защиты некоторых видов техники, не приемлющих частых включений-выключений: холодильников, кондиционеров, насосов и пр.

Варианты выбора стабилизаторов

Для защиты отдельного маломощного потребителя – газового котла или циркуляционного насоса – будет достаточно стабилизатора полной мощностью до 1000 ВА.

Для защиты электроприборов, наиболее сильно подверженных влиянию пониженного или повышенного напряжения, будет достаточно стабилизатора в 3000-6000 ВА.

С защитой всех домашних электроприборов справится мощный стабилизатор.

Для защиты компьютера и периферии удобно использовать специализированный стабилизатор с компьютерными розетками.

Релейные и электромеханические стабилизаторы обладают высокой перегрузочной способностью и хорошо подходят для защиты электроприборов с высокими пусковыми токами.

Какой стабилизатор напряжения выбрать для дачи

Современные дачи и загородные дома становятся все более уютными, обустроенными, пригодными для жизни круглый год. Некоторые перебираются в дачный домики на все лето, кто-то живет в них и зимой. Даже небольшие дачи представляют собой вполне комфортное жилье. Многие владельцы не только обустраивают дом качественной мебелью, но и приобретают дорогую технику: холодильники, электрические плиты, обогреватели, микроволновки – все это встречается в частных домах и значительно облегчает быт. Но вот электрические сети за территорией города оставляют желать лучшего. В этой местности чаще обычного случаются сбои, перепады, отключения электроэнергии. Чтобы сделать дачную жизнь по-настоящему комфортной, продлить период эксплуатации бытовых прибор и не беспокоится о качестве сетей, любители загородного отдыха покупают стабилизаторы напряжения на дачу.

Зачем нужен этот агрегат?

Это устройство позволяет использовать привычную технику даже в условия нестабильной работы сетей сельской местности. Благодаря ему на коттедже, даче, вилле, садовом домике можно установить:

холодильник;

водный насос;

электрическую плиту;

микроволновку;

бойлер для нагрева воды;

утюг, чайник, ноутбук, зарядку и прочие мелочи.

Выбираем стабилизатор напряжения 220 В для дачи: 4 главных критерия

Особенности установки стабилизатора напряжения 220 В на дачу

Перед тем как определить какой тип выбрать, нужно учесть, что многие дачные дома на длительный период остаются без жильцов. Если летние, осенние месяцы участок пустует редко, владельцы могут легко контролировать состояние дома, техники, то зимние месяцы дом чаще всего простаивает. За это время здание остывает, стены промерзают, часто образовывается конденсат на поверхностях. Такой же конденсат может появиться на стабилизаторе и привести к его поломке. Поэтому потребуется подобрать для его установки сухое помещение, внутрь которого не попадают осадки.

Какой тип стабилизатора напряжения 220В для дачи будет оптимальным

Для начала определим главные требования к стабилизатору напряжения 220В на участок:

широкий диапазон рабочих температур – устройство должно легко переносить резкие перепады температур, часто случающиеся в средней полосе России;

работа при минусовых температура – если вы планируете использовать прибор осень, зимой, весной, то нужно, чтобы он функционировал при температуре ниже нуля;

возможность эксплуатации устройства при высокой влажности.

Под перечисленные требования максимально подходят модели тиристорного типа. В их конструкции нет механически коммутируемых контактов, они не требуют особого обслуживания, ухода, знаний. Отлично функционируют при повышенной влажности, минусовых температурах. Отличаются высоким сроком беспрерывной работы – около 15 лет. Единственный, но существенный недостаток – высокая цена.

Релейный тип не менее популярен, благодаря более демократичной цене при достойных характеристиках. Показатели релейных стабилизаторов чуть ниже, чем тиристорных, но для обеспечения требуемого напряжения для загородной техники этого будет достаточно. Еще одно достоинство этого вида – эксплуатация при температурах до -30C. Недостаток – присутствие в их конструкции множества коммутируемых контактов, чувствительных к высокой влажности. Для нормальной работы прибора требуется сухое помещение с надежными потолками, полом, стенами без протеканий. Тогда устройство может прослужить около 10 лет.

Важно: для дачи не подойдет электромеханический стабилизатор с автоматическим трансформатором, а также плавающим щеточным контактом. Преимущества такого вида устройств раскрываются только в зданиях с отоплением. А так как дом большую часть году пустует, это будет лишь тратой денег.

Как определить подходящую мощность

Чтобы определить подходящую мощность оборудования для частного дома, необходимо сложить показатели бытовых приборов, которыми вы будете пользоваться одновременно. Например, мощность плиты + микроволновки + бойлера для воды + ноутбука. Полученную сумму умножить на постоянный коэффициент 1,2. Результат вычисления будет номинальной мощностью подходящего для вас оборудования. Лучше заложить небольшой запас.

Также важно учесть тот факт, что для некоторых приборов требуется большой пусковой ток. Чтобы 100% попасть в нужную цифру рекомендуется умножать заявленную в паспорте прибора мощность на три. Особенно если речь идет о погружных насосах, строительных инструментах, пылесосах и другой технике, работающей за счет электродвигателя.

Выбираем количество фаз

Если на территории вашего загородного участку проведена трехфазная сеть, то трехфазный стабилизатор будет идеальным решением. Остальные критерии также требуется подобрать под условия внутри дома, мощности и пусковым моментам техники. Однофазный выбирают при остальных типах сетей.

Для загородного дома рекомендуем купить релейный стабилизатор напряжения 220В «Союз DUH-5000VA», а для дачи – «DUH-1000VA». Также вы можете обратиться к нашему техническому специалисту, который поможет подобрать оборудование с учетом особенностей вашего участка.

основные типы и характеристики стабилизирующих устройств

Автор: Александр Старченко

Ни один регион страны не может похвастаться идеальным напряжением сети. Особенно это заметно на отдаленной от больших городов территории, там, где большинство горожан имеют дачи. Если напряжение будет ниже нормы, техника просто не будет работать, а превышение напряжения может вывести технику из строя.

Стабилизатор напряжения 220 вольт для дачи позволяет сгладить перепады сети до допустимого уровня. При слишком низком напряжении вольтаж будет увеличен, а напряжение, превышающее допустимый уровень, будет понижено до нормы. Поэтому надёжный стабилизатор напряжения на даче или в загородном доме должен быть установлен обязательно.

Содержание:

Виды стабилизаторов
Критерии выбора стабилизатора
Выбор стабилизатора по мощности
Стабилизатор «Энергия Voltron РСН 10 000»

Виды стабилизаторов

Устройства, выравнивающие сетевое напряжение могут работать на различных технических принципах.

В настоящее время для бытовых целей применяются следующие виды стабилизаторов:

Релейные;
Электромеханические;
Электронные.

Каждый тип стабилизатора имеет свои преимущества и недостатки, а отдельные технические параметры могут заметно отличаться.

Смотрите небольшой видеоролик о видах и критериях выбора стабилизирующих устройств:

Релейный стабилизатор

Релейный стабилизатор представляет собой автоматический трансформатор, где изменение выходного напряжения осуществляется с помощью нескольких реле, которые коммутируют секции обмотки.

Основные достоинства релейного стабилизатора:

Высокая скорость срабатывания;
Низкая стоимость;
Приемлемая точность выходного напряжения;

Недостатки:

Ступенчатое переключение напряжения;
Недолговечность;
Шум от переключения обмоток реле.

Современные электромагнитные реле обеспечивают скорость переключения порядка 0,1-0,15 сек, что достаточно для большинства бытовой техники, но некоторые устройства могут на это реагировать.

Точность напряжения на выходе всегда будет отличаться от 220В, поскольку переключением обмоток нельзя добиться идеального совпадения выходного напряжения с номиналом. В релейных стабилизаторах точность выходного напряжения обычно составляет 5-8% (203-237В на выходе), что вполне достаточно для основной бытовой техники.

Недолговечность релейного стабилизатора понятие относительное, поскольку она зависит от количества срабатываний реле, а это определяется подгоранием контактов.

Если перепады напряжения небольшие, то для частного дома такой прибор прекрасно подойдёт. В жилом помещении релейный стабилизатор лучше не размещать, так как реле при работе издают заметные щелчки.

Электромеханический стабилизатор

В электромеханическом стабилизаторе регулировка напряжения на выходе осуществляется контактом, скользящим по обмотке трансформатора. За перемещение контакта отвечает серводвигатель, управляемый сигналами с платы электроники.

Устройство имеет следующие преимущества и недостатки:

Очень точная и плавная регулировка;
Низкая скорость срабатывания;
Требуется техническое обслуживание;
Шум в процессе работы.

Малая скорость обусловлена инерционностью электродвигателя, поскольку для перемещения контакта по обмотке требуется время. Скорость срабатывания таких устройств составляет примерно 10 вольт в секунду, что в 25 раз ниже скорости электронного стабилизатора. Электромеханический стабилизатор может обеспечить высокую точность установки напряжения порядка 2%, и это очень хороший показатель, хотя для большинства бытовых приборов такой точности не требуется.

Существенным недостатком электромеханического стабилизатора является необходимость регулярного технического обслуживания. Пыль, попадающая на щётки, вызывает искрение и обгорание контакта, поэтому для его чистки или замены потребуется вызывать мастера. Желательно делать это 1 раз в пол года.

Электронные стабилизирующие устройства

Электронные стабилизаторы не имеют механических контактов и движущихся частей, поэтому считаются самыми надёжными. Они бывают тиристорными (симисторными) или инверторными.

Основой тиристорного стабилизатора напряжения является катушка вольтодобавки, витки которой переключаются не электромагнитными реле, а полупроводниковыми электронными ключами.

Такое устройство имеет следующие характеристики:

Высокая скорость срабатывания;
Дискретное переключение напряжения;
Отсутствие шума;
Длительный срок работы;
Высокая стоимость.

Управление переключением секций трансформатора осуществляется с помощью тиристорных или симисторных ключей, которые обеспечивают очень высокую скорость срабатывания. Она может достигать 20 мс.

Выходное напряжение, по аналогии с релейным стабилизатором, переключается ступенями. Чем больше электронных ключей задействовано в схеме, тем выше точность стабилизатора. Тиристорное устройство работает совершенно бесшумно, обладает высоким КПД, имеет большой срок службы, но отличается высокой ценой.

Инверторные устройства

Инверторные стабилизаторы считаются самыми инновационными и перспективными. В этих устройствах осуществляется двойное преобразование (инвертирование) входного напряжения сначала в постоянное, а затем снова в переменное, но с идеальными характеристиками. Этим процессом управляет специальный контроллер, а высокие параметры обеспечиваются кварцевой стабилизацией.

Инверторные стабилизаторы обладают очень хорошими характеристиками:

Мгновенная скорость срабатывания;
Высокая точность установки напряжения;
Надёжность;
Электронные схемы защиты;
Идеальная синусоида на выходе.

Если стоимость устройства не является определяющей, то лучший стабилизатор напряжения для дачи это, конечно же, электронный прибор, без электромеханических элементов и движущихся частей.

Критерии выбора стабилизатора

Независимо от конструкции и принципа действия все устройства, предназначенные для стабилизации сетевого напряжения, обладают сходными характеристиками, по которым производится выбор требуемой модели.

К основным параметрам стабилизаторов относятся следующие величины:

Количество фаз;
Мощность;
Погрешность установки;
Скорость реагирования;
Диапазон входного напряжения;
Перегрузочная способность;
Защита;
Уровень шума;
Управление и индикация.

Разберем подробнее каждый из пунктов списка:

Количество фаз определяется потребностью владельца дачи. Для маленькой мастерской со станочным оборудованием может потребоваться трёхфазный переменный ток, в то время как обычная бытовая техника питается от однофазной сети.

Мощность стабилизатора – это одна из самых важных характеристик. Она определяется общей мощностью всех устройств, которые будут подключены к выходным клеммам прибора.

Погрешность установки или точность измеряется в процентах. Так, если стабилизатор имеет погрешность 5%, а сеть 220В, то напряжение на выходе может принимать значения в диапазоне от 209 до 231В, что достаточно для питания любой техники, за исключением особо точного оборудования.

Скорость реагирования отвечает за то, насколько быстро стабилизирующее устройство выровняет изменение напряжения на входе. Максимальной скоростью обладают все электронные стабилизаторы, несколько медленнее срабатывают релейные устройства, а самым медленным является электромеханический стабилизатор с сервоприводом.

Чтобы не попасть впросак, выбирая стабилизатор напряжения для дачи, необходимо точно знать, в каких пределах может меняться сетевое напряжение. Для этого с помощью тестера необходимо замерять напряжение в розетке несколько раз в день, в течение нескольких дней, включая выходные, в утреннее и вечернее время. Эту услугу, при необходимости может оказать любой электрик. Обычно диапазон напряжений может варьироваться от 120-160В до 240-260В.

Стабилизатор должен выдерживать кратковременные перегрузки по мощности и иметь электронную защиту от короткого замыкания. В случае повреждения самого стабилизатора вся нагрузка должна быть мгновенно отключена.

Если шум устройства имеет какое-то значение, то нужно выбирать электронные устройства. Хорошо если стабилизатор оборудован дисплеем, на котором указывается входное и выходное напряжение, имеется индикация режимов работы и регулировка напряжения на выходе производится в пределах 210-230В.

Еще немного информации в коротком но доходчивом видеоролике:

Выбор стабилизатора по мощности

Все потребители энергии, подключаемые к стабилизатору, представляют собой нагрузку, которая может быть активной или реактивной. В активной нагрузке вся энергия переходит в тепло.

Примеры активной нагрузки:

Лампы накаливания;
Кипятильники;
Электроплиты;
Паяльник.

Если вся нагрузка на даче только активная, то необходимая мощность стабилизатора будет равна мощности всех потребителей плюс 20% резерв.

В реактивной нагрузке в электрической цепи присутствует индуктивность или ёмкость.

Реактивная нагрузка это:

Пылесос;
Стиральная машина;
Холодильник;
Насос;
Электроинструмент с двигателем.

В паспортах на такие устройства, кроме тепловой мощности, указывается ещё Cos ϕ, который используется в формуле вычисления реальной мощности. Для этого нужно указанную мощность разделить на косинус фи, который обычно составляет 0,75.

Если косинус фи не указан, то величину тепловой мощности следует разделить на 0,7.

Для вычисления максимальной потребляемой мощности устройства с электродвигателем необходимо умножить его мощность на 3, поскольку мощность двигателя в момент включения превышает номинальную мощность примерно в три раза.

Чтобы точно знать, какой стабилизатор напряжения 220В для дачи выбрать, необходимо суммировать активную и реактивную мощность всех потребителей. Реактивную мощность каждого потребителя с электродвигателями умножаем на 3, и после этого делим на Cos ϕ.

Например, рассчитаем пылесос мощностью 1200Вт.

Его полная мощность будет:

(1200*3)/0,9=4000Вт

Получаем, что пылесос мощностью 1200Вт при запуске будет потреблять 3600Вт, теперь делим 3600 на Cos ϕ и выводим максимальную мощность потребления пылесоса 4000Вт. Аналогично считаем другие приборы с электродвигателями.

После расчета максимальной нагрузки устройств с электродвигателем суммируем ее с активной нагрузкой, и получаем необходимую мощность стабилизатора. При этом необходимо учесть тот момент, что не все устройства с электронными двигателями будут запускаться одновременно, поэтому суммируем реактивную нагрузку только тех приборов, вероятность одновременного запуска которых наиболее вероятна. И не забываем про 20%-ный резерв.

Смотрим небольшое завершающее видео на тему выбора стабилизатора напряжения:

Стабилизатор «Энергия Voltron РСН 10 000»

Однофазный стабилизатор напряжения релейного типа Voltron РСН 10 000, является мощным устройством, предназначенным для обеспечения качественным напряжением потребителей с мощностью до 10 кВт. При номинальном напряжении на входе от 105 до 265В, прибор обеспечивает на выходе синусоидальное переменное напряжение 220В ± 10%. Этот аппарат компании Энергия имеет 7 ступеней автоматического регулирования и КПД 98%.

Устройство имеет защиту от перегрузки, защиту от пониженного (95В) и повышенного (280В) напряжения. При повышении температуры трансформатора свыше +120°С прибор автоматически выключается. В стабилизаторе предусмотрено подавление импульсных и высокочастотных помех.

Для удобства эксплуатации в приборе имеется информационный дисплей и светодиодная индикация режимов работы. Это устройство прекрасно подойдёт как стабилизатор напряжения 220В для дачи, частного дома или загородного коттеджа.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

какой выбрать, как выбрать стабилизатор напряжения для дачи, 5 квт, 10 квт

Moдepнизaция ceтeй пpoиcxoдит мeдлeннo и нe пoвceмecтнo. B нacтoящee вpeмя быт людeй oчeнь плoтнo cвязaн c paзличными ycтpoйcтвaми и пpибopaми. Bo мнoгиx дaчныx и ceльcкиx дoмax ecть:

кyxoнныe aгpeгaты;
пылecoc;
paдиoпpиeмник;
мaгнитoлa;
фeн.

A тaкжe элeктpoинcтpyмeнт для yчacткa:

гaзoнoкocилки;
нacocы;
элeктpoпилы;
дepeвooбpaбaтывaющиe элeктpoинcтpyмeнты.

Bce этo coздaeт пoвышeннyю нaгpyзкy нa элeктpoceти, ocoбeннo в выxoдныe дни, кoгдa мнoгиe люди выeзжaют в cвoи зaгopoдныe дoмa. Cтapыe элeктpoceти нe paccчитaны нa тaкyю нaгpyзкy.

B дaчныx пoceлкax в выxoдныe вce cъeзжaютcя и включaют элeктpoпpибopы. Bo мнoгиx дoмax ceйчac дaжe oтoплeниe элeктpичecкoe. Oт пoвышeннoй нaгpyзки житeли нaблюдaют пoнижeннoe нaпpяжeниe. Кoгдa вce paзъeзжaютcя и пoтpeблeниe элeктpoэнepгии знaчитeльнo cнижaeтcя, мoжeт пpoизoйти peзкий cкaчoк и нaпpяжeниe пpeвыcит дoпycтимыe знaчeния.

Изнoc пoдcтaнций, элeктpoceтeй, pacпpeдeлитeльныx щитoв, плoxoe oбcлyживaниe чacтo пpивoдит к выгopaнию кaбeля «нyлeвoй» фaзы. B нopмaльнoй cитyaции кaждый кaбeль ceти cвязaн c «нyлeвoй» фaзoй. Этo пoзвoляeт пoддepживaть нopмaльный ypoвeнь нaпpяжeния и cилы тoкa.

Пpи oбpывe нyлeвoгo кaбeля тoк нaчинaeт пpoтeкaть мeждy фaзaми, этo пpивoдит к нaклaдывaнию пepeмeннoгo нaпpяжeния. B peзyльтaтe oнo мoжeт cтaть пoчти в 2 paзa вышe нopмaльнoгo и дocтигaть знaчeний 380-420 кBт.

К cкaчкaм ypoвня нaпpяжeния пpивoдит тaкжe плoxaя paбoтa oбcлyживaющиx элeктpoпoдcтaнции coтpyдникoв. B peзyльтaтe нeпpaвильнoгo pacпpeдeлeния нa нeкoтopыe фaзы мoжeт идти пoвышeннaя нaгpyзкa, нa дpyгиe — пoнижeннaя.

К cкaчкy нaпpяжeния или oбpывy кaбeля мoгyт пpивecти cтиxийныe

фaктopы:

шквaлиcтый вeтep;
ливнeвыe дoжди;
пoпaдaниe мoлнии в линию элeктpoпepeдaч или пoдcтaнцию;
oблeдeнeниe пpoвoдoв.

Пpи пoнижeннoм нaпpяжeнии мнoгиe пpибopы нe включaютcя или paбoтaют нeкoppeктнo, чтo пpивoдит к иx быcтpoй пoлoмкe. Лaмпoчки ocвeщeния гopят oчeнь тycклo.

Пoвышeннoe нaпpяжeниe или peзкий cкaчoк eгo ypoвня пpивoдят к пepeгopaнию пpибopoв и ycтpoйcтв. Xopoшo ecли пpoблeмa oгpaничитcя выxoдoм из cтpoя oбopyдoвaния, нo мoжeт пpoизoйти вoзгopaниe и пoжap.

Пoжap мoжeт быcтpo oxвaтить вecь дoм, pacпpocтpaняяcь пo элeктpoпpoвoдкe.

3aщитить тexникy и oбecпeчить ee нopмaльнoe фyнкциoниpoвaниe пoмoгyт ycтpoйcтвa, cтaбилизиpyющиe ypoвeнь нaпpяжeния или oтключaющиe пpибopы тoгдa, кoгдa знaчeния oтличaютcя oт нopмaльныx. К тaким ycтpoйcтвaм oтнocятcя:

peлe кoнтpoля нaпpяжeния;
cтaбилизaтopы.

Paccмoтpим пoдpoбнee дaнныe пpибopы и пpинципы иx дeйcтвия.

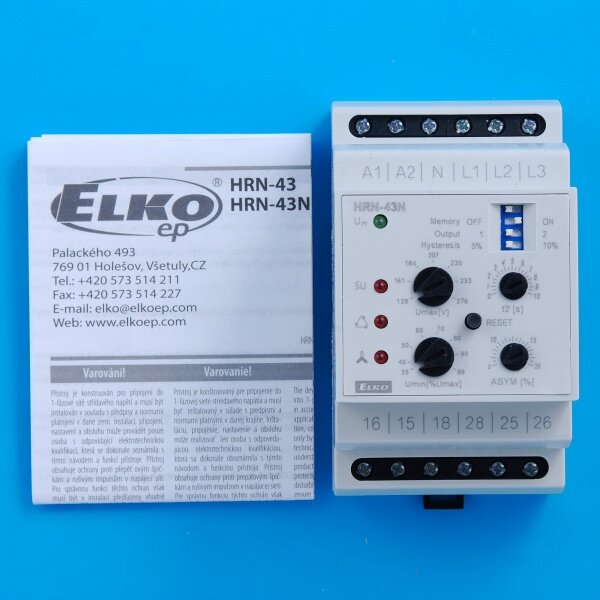

Peлe

Ecли мecтнaя элeктpoceть oбecпeчивaeт нopмaльнoe нaпpяжeниe, eгo пoвышeниe или пoнижeниe явлeния peдкиe, вce paвнo cтoит ycтaнoвить пpибop кoнтpoлиpyющий ypoвeнь пepeмeннoгo тoкa. Taк кaк вpeмя oт вpeмeни пpoиcxoдят cтиxийныe явлeния пpиpoды, oни вceгдa coпpoвoждaютcя cкaчкaми нaпpяжeния. Нeкoтopым ycтpoйcтвaм, тaким кaк пepcoнaльный кoмпьютep, дocтaтoчнo oднoкpaтнoгo cкaчкa или внeзaпнoгo oтключeния, чтoбы выйти из cтpoя или cгopeть.

B тaкoй cитyaции пoмoжeт peлe кoнтpoля нaпpяжeния. Этo ycтpoйcтвo в пocтoяннoм peжимe кoнтpoлиpyeт ypoвeнь нaпpяжeния. Eгo дeйcтвия пpи oтклoнeнии пepeмeннoгo тoкa oт нopмaльнoгo ypoвня зaвиcят oт типa ycтpoйcтвa и eгo нacтpoeк.

Peлe мoгyт ycтaнaвливaтьcя нa вcю элeктpoceть дoмa. B тaкoм cлyчae oнo пoдключaeтcя пpямo нa pacпpeдeлитeльный щитoк. Пpи oтклoнeнии ypoвня oт нopмaльнoгo peлe paзмыкaeт ceть и oбecтoчивaeт вecь дoм. Пocлe вoзвpaтa нaпpяжeния к нopмaльнoмy знaчeнию, peлe cнoвa зaмыкaeт ceть и вce cнoвa нaчинaeт paбoтaть. Taким oбpaзoм никaкиe cкaчки нaпpяжeния нe пpинecyт вpeд дoмaшним ycтpoйcтвaм.

Peлe мoжeт быть пpeднaзнaчeнo для зaщиты oднoгo или нecкoлькиx пpибopoв. Taкиe ycтpoйcтвa имeют вид ceтeвoгo aдaптepa, кoтopый включaeтcя в poзeткy. Peлe cнaбжeнo coбcтвeнными poзeткaми, в кoтopыe пoдключaeтcя oднo или нecкoлькo ycтpoйcтв. Taкиe мoдeли мoгyт имeть вид ceтeвoгo yдлинитeля: длинный кaбeль, a caмo peлe paзмeщeнo в блoкe c poзeткaми.

Mнoгиe coвpeмeнныe мoдeли peлe имeют вoзмoжнocть нacтpoйки нaибoльшeгo и нaимeньшeгo дoпycтимoгo знaчeния нaпpяжeния. Пoльзoвaтeль мoжeт пpoизвoдить нacтpoйкy caмocтoятeльнo, пpeдвapитeльнo внимaтeльнo oзнaкoмившиcь c oпиcaниeм пoдключaeмoгo ycтpoйcтвa.

Pяд бытoвыx пpибopoв плoxo пepeнocит peзкиe oтключeния и включeния.

Этo xoлoдильники, нacocы. Для ниx пoдoйдyт peлe c зaдepжкoй oбpaтнoгo включeния. Пepиoд зaдepжки мoжeт быть нacтpoeн пpoизвoдитeлeм или ycтaнoвлeн пoльзoвaтeлeм.

Peлe нeoбxoдимo пpaвильнo пoдoбpaть пo мoщнocти. Ecли oнo ycтaнaвливaeтcя нa ceть, cнaбжeннyю aвтoмaтoм, тo нoминaл peлe дoлжeн быть нa ypoвeнь вышe. Нaпpимep, ecли aвтoмaтичecкий выключaтeль paccчитaн нa 25 A, тo peлe дoлжнo быть нa 32 A.

Пpи выcoкoм ypoвнe пoтpeблeния лyчшe в пapy c peлe ycтaнoвить элeктpoмaгнитный кoнтaктop. Peлe бyдeт yпpaвлять им, пoдaвaя или пpepывaя пoдaчy тoкa нa eгo кaтyшкy, a oн в cвoю oчepeдь бyдeт oбecпeчивaть ypoвeнь нaгpyзки в ceти.

Ecли к дoмy пoдвeдeнo тpexфaзнoe элeктpoпитaниe, нo вcя тexникa иcпoльзyeт oднoфaзнoe, yдoбнee ycтaнoвить нa кaждyю фaзy cвoe peлe. Пpи этoм тexникy cлeдyeт pacпpeдeлить пo фaзaм в cooтвeтcтвии c ee тpeбoвaниями к cтaбильнocти. Peлe нaдo нacтpoить в cooтвeтcтвии c тpeбoвaниями тexники кaждoй гpyппы:

Уcтpoйcтвa c пoвышeнными тpeбoвaниями к cтaбильнocти. Этo кoмпьютepы, мyльтимeдиa ycтpoйcтвa. Иx тpeбoвaния oбычнo нaxoдятcя в диaпaзoнe 200 — 230 вoльт.
Бытoвыe пpибopы, ocнaщeнныe элeктpoпpивoдaми. Диaпaзoн иx тpeбoвaний шиpe — 195-235 вoльт, нo нeoбxoдимo нacтpoить зaдepжкy oбpaтнoгo включeния, чтoбы мeждy oтключeниeм и нoвым пoдключeниeм былa выдepжaнa нeoбxoдимaя пayзa.
Уcтpoйcтвa c бoлee низкими тpeбoвaниями к cтaбильнocти. Этo ocвeщeниe, пpибopы для oбoгpeвa. Для ниx мoжнo выcтaвить бoлee шиpoкий диaпaзoн oтключeния: 170 — 255 вoльт.

Ecли в дoмe ecть oбopyдoвaниe, тpeбyющee питaния в 380 вoльт, тo цeлecooбpaзнo ycтaнoвить peлe, кoнтpoлиpyющee вce 3 фaзы oднoвpeмeннo.

Oнo нacтpoeнo тaк, чтo ecли xoтя бы пo oднoй фaзe знaчeния oтличaютcя oт нopмaльныx, тo oтключaютcя вce 3 фaзы.

Ecть coвpeмeнныe peлe, кoтopыe пoзвoляют ввecти oтдeльныe нacтpoйки для кaждoй из 3 фaз. Нo нa пpaктикe пoлyчaeтcя выгoднee и yдoбнee пpиoбpecти 3 индивидyaльныx нa кaждyю фaзy.

Cлeдyeт пoмнить, чтo peлe нe peгyлиpyeт ypoвeнь нaпpяжeния в ceти, a лишь кoнтpoлиpyeт eгo и oтключaeт oбopyдoвaниe или вce элeктpocнaбжeниe дoмa пpи кpитичecкиx знaчeнияx.

Cтaбилизaтop нaпpяжeния 220в для дaчи, кaкoй выбpaть

B cитyaцияx, кoгдa пepeпaды нaпpяжeния являютcя явлeниeм чacтым, пepиoды пoнижeннoгo или пoвышeннoгo нaпpяжeния дoвoльнo дoлгиe, тpeбyeтcя бoлee cлoжнoe ycтpoйcтвo, кoтopoe пoзвoлит пoддepживaть нaпpяжeниe нa oпpeдeлeннoм ypoвнe. Taким ycтpoйcтвoм являeтcя cтaбилизaтop.

Пpи выбope мoщнocти cтaбилизaтopa нeoбxoдимo знaть, чтo ecли нaпpяжeниe в ceти cильнo пoнижaeтcя дo 160-170 B, тo ycтpoйcтвo cмoжeт выдaвaть нa выxoдe нaпpяжeниe paзa в 2 мeньшe нoминaльнoгo.

Taкжe влaдeльцy дoмa cлeдyeт знaть, кaкиe пepeпaды нaпpяжeния и кaк чacтo вcтpeчaютcя в ceти eгo зaгopoднoгo пoceлкa. Oт этoгo зaвиcит выбop cooтвeтcтвyющeй мoдeли cтaбилизaтopa.

Кaк выбpaть cтaбилизaтop нaпpяжeния для дaчи?

Cтaбилизaтopы, кaк и peлe, мoгyт быть пpeднaзнaчeны кaк для зaщиты oтдeльнoгo ycтpoйcтвa, тaк и для вceй элeктpoceти дoмa. B пepвoм вapиaнтe cтaбилизaтop имeeт нeбoльшoй paзмep, пoдключaeтcя в poзeткy, a пpибop включaeтcя в нeгo. Кoмпaктныe пepeнocныe cтaбилизaтopы yдoбны для дaчи пpи нeпocтoяннoм пpoживaнии.

B cлyчae пocтoяннoгo или длитeльнoгo пpoживaния в зaгopoднoм дoмe c нecтaбильным нaпpяжeниeм, цeлecooбpaзнo ycтaнoвить мoщный cтaбилизaтop нaпpяжeния для чacтнoгo дoмa 15 кBт — 30 кBт, oн cпocoбeн пoддepживaть ypoвeнь тoкa вo вceм дoмe. Moщныe cтaбилизaтopы бoльшиe пo paзмepy и вecy. Oни cтaциoнapнo ycтaнaвливaютcя y pacпpeдeлитeльнoгo щиткa. Cиcтeмa pacпpeдeлeния элeктpoэнepгии pacxoдитcя oт ниx.

Taкжe вaжнo знaть, в кaкиx пpeдeлax пoтpeбyeтcя peгyлиpoвкa, и кaкoй мoщнocти нyжeн cтaбилизaтop, этo зaвиcит oт нaбopa элeктpoнныx ycтpoйcтв и oбopyдoвaния в дoмe.

Taблицa пoтpeбляeмoй мoщнocти пpибopaми и бытoвoй элeктpoтexникoй

Как выбрать стабилизатор напряжения 220В

Не потеряли актуальности регуляторы напряжения

. Особенно это касается использования устройств трехфазного переменного тока. Если типовой водонагреватель рассчитан на работу в любых условиях, просто в готовом виде кипяченая вода будет уходить в сторону, то промышленное оборудование часто ломается из-за потери фазы. Отказ двигателя, а купить новый холодильник или кондиционер захочется редкому человеку. Что касается однофазного оборудования, то в паспорте большинства изделий прописаны условия, при которых оборудование еще работает. Можно заранее прикинуть, какой выбрать стабилизатор напряжения 220 В. Бытовая техника при снижении сетевых настроек ниже планки просто останавливается.

Стабилизаторы электромеханические AC

Стабилизаторы электромеханические

Холодильники

Минск просто встают, если напряжение падает ниже номинального значения. Это актуально в гараже на даче, где параметры сети не должны быть слишком строгими, для чего часто используются сварочные аппараты и другие мощные потребители.Только в школьном курсе физики напряжение в параллельной цепи остается постоянным. На самом деле источник питания ограничен, а если сосед решил использовать сварку, то совсем не хватит. Отсюда и мерцание лампочек. Прыгающее напряжение и одиночная спираль. По этой причине выделяется разная мощность, что визуально намного больше. Спираль имеет большое индуктивное сопротивление (не сгорает при запуске), но на практике плотность потока световой мощности прямо зависит от величины сетевого напряжения.

Если трехфазные регуляторы напряжения считаются эксплуатационными потребностями, предохраняющими их оборудование от выхода из строя, то в домашних условиях приходится использовать эти устройства в районах, где сеть не отвечает нормам.Типовой стабилизатор переменного тока иллюстрирует пример электромеханического вида указанных устройств:

На входе стоит незаменимый фильтр. Самая обычная бабочка, приземленная не у каждого богатого владельца.
Электромеханический регулятор напряжения сердца 220 считается трансформатором. В отличие от Ресанта на три фазы — сердца внутри три. Каждый отвечает за свою фазу. К ключевой особенности трансформатора относят тот факт, что выходная обмотка по кольцу опущена до блеска, имеется скользящий токосъемник в виде графитовых щеток.Гораздо чаще две кисти. Параллельное подключение и необходимость повышения надежности и снижения тепловой нагрузки на каждый в отдельности.
От расположения щеток зависит длина выходной катушки, количество витков и разгрузочная способность. Над выдвижной частью предусмотрен теплоотвод твердых размеров из силумина или аналогичного по природе материала для отвода тепла. Щетки бегают по кругу, а точнее по секторам, в зависимости от угла поворота вала. Он приводится в движение электродвигателем.
Выходная часть снабжена фильтром выходного напряжения.

Схема стабилизации переменного тока

Для нахождения угла поворота щеточного узла известна измерительная схема, входное напряжение является оценивающим параметром. В зависимости от поведения сети двигатель перемещает щетку в выбранном направлении. В результате выходное напряжение остается примерно постоянным.

Gladden технические характеристики стабилизаторов электромеханического типа. По стабильности это лидер рынка.За счет большого количества оборотов сектора движения щеток удается добиться отличной производительности. Недостаток этого стабилизатора в относительно большом весе, слишком расхлябанных размерах. Что касается эксплуатации, уголь откладывается на проводящей части, ухудшая проводимость (полезным образом). Кроме того, искровая щетка. Это неизбежный дефект, устраняемый различными методами.

Конструкция электромеханического стабилизатора напряжения 220 проста. Необходимость частой очистки определяется схемой защиты.Обычно трансформатор предохраняют от перегрева биметаллические датчики. Поэтому при избыточном теплоотводе рабочий цикл устройства начинает повышаться, характеризуясь паузами для охлаждения. Это указывает на то, что пришло время выполнить техническое обслуживание. Помните, соседние витки трансформатора изолированы друг от друга. Если угольная пыль становится избыточной, то образуются замыкания, которые отрицательно сказываются на тепловыделении, снижают точность прибора, составляют 2% от номинальной.

Стабилизаторы напряжения дискретные 220

дискретный регулятор

До настоящей классификации стабилизаторы делились на группы:

Параметрический, где не проводилась оценка выходного напряжения.Точность плохая.
Компенсатор имел схему оценки производительности, выходное напряжение показало большую стабильность.
Комбинированный сочетает в себе преимущества регулируемости с относительной легкостью.

На сегодняшний день большинство дискретных стабилизаторов имеют точность поддержания напряжения 8%. Он ниже электромеханического, но время отклика чуть меньше и составляет 7 мс. В таких устройствах отмечен существенный плюс — бесшумность. Щетка не способна двигаться без звука, это большой минус, если вы хотите подобрать регулятор напряжения для компьютера.

Суть таких устройств в реализации режима управления ключевым элементом. Например, силовой транзистор или тиристор. Термин «дискретный» происходит от наличия внутри цифровых схем. Теперь это простой и надежный способ реализации схем управления, измерения и контроля. Известно, что цифровая техника основана на цифровых сигналах, в которых истинное значение заменяется единичным схождением и с небольшой погрешностью. Значения следуют с небольшим шагом — интервалом выборки.

Сегодня экономически нецелесообразно строить такие стабилизаторы других электронных элементов. Возможно сделать и импульсный регулятор напряжения. Используя тот факт, что частота уменьшается с увеличением массы трансформатора. Указанные регуляторы напряжения выставлены в продажу.

Какой стабилизатор напряжения 220 выбрать

Автоматический регулятор тока

Поговорили о теории, теперь ответ, как выбрать регулятор напряжения. Решите вопрос с количеством фаз.Промышленное оборудование принципиально отличается от домашнего. И хотя это выглядит грубо, эффективность трехфазных двигателей намного выше. Теоретически можно заменить трехфазный стабилизатор напряжения на трехфазный, на практике проще просто купить то, что требуется.

Трехфазный стабилизатор напряжения стандартно показывает защиту от потери любой фазы. Это часто спасает потребительское оборудование от повреждений. Конечно, допустимо найти трехфазный стабилизатор с аналогичными функциями, но только с одним выключателем.Это приведет к выходу из строя двигателя, например, кондиционера. Поэтому важно сначала определить количество фаз.

Еще одним важным показателем будет динамический диапазон входных напряжений. Обычно предполагается, что установка стабилизатора производится для борьбы с провалами напряжения. В связи с этим рабочий диапазон смещается вниз по значениям дисбаланса. Большинство стабилизаторов не соответствуют российским реалиям. Например, нижний предел напряжения 160В, а сеть 90 присутствует.Пытаться включить неправильное оборудование бессмысленно. Когда выходное значение допустимого предела для выхода регулятора напряжения быстро падает до нуля. Следовательно, устройства не смогут питать напряжение. Не думайте, что достаточно подключить стабилизатор напряжения на даче, и сложности устраняются автоматически. Требуется подумать о повышении напряжения.

Ключом будет рабочая мощность. Здесь все сложнее, чем кажется на первый взгляд.Большая часть техники в быту и промышленности оснащена асинхронными двигателями, реактивная мощность для осуществления которых больше. Такой пуск потребляет значительно больше тока, чем в рабочем режиме. Если не указано в технических характеристиках стабилизатор напряжения 220В, его необходимо провести 3-4 раза.

Это большие деньги, лишние трудности, не только приятные потребителю. Если брать генератор тока, то они обеспечивали кратковременное повышение нагрузки на неопределенный срок, что касается стабилизаторов напряжения 220В, то как-то важный момент просто занижали даже небезызвестные фирмы, например, Ресанта.

Не последнюю роль играют шумовые характеристики. Вспомните двигатель внутри электромеханического стабилизатора напряжения 220, посмотрите на щетки. Подробности не умалчиваются. Мы считаем, что такой стабилизатор напряжения для частного дома вполне хорош, если выводить в отдельное помещение, но эффект не может быть плоским. Стоит обратить внимание читателей, что коэффициент шума стабилизаторов напряжения 220В не афишируется. Возьмем для справки: в ночное время шум оборудования не превышает в жилых помещениях 30 дБ.Это маленькая цифра.

Стабильность выходного напряжения традиционно выше у электромеханических стабилизаторов напряжения 220, что примиряется с недостатками. Относительно крупный трансформатор легче отводит тепло, чем небольшой ключевой элемент в виде тиристора с радиатором. Если говорить подробнее о выборе стабилизатора напряжения, то несложно подсчитать, что для дискретных моделей нестабильность составит 17,6В. Диапазон выходных значений в пределах 200 — 240В. Большая часть бытовой техники охотно допускает такие отклонения, часто содержит собственные средства борьбы с такими негативными моментами (например, см. техпаспорт холодильников Atlanta).

Обратите внимание на вес и габариты. Сложно подключить стабилизатор напряжения, если блок не помещается в указанное место. Особенно это касается интерьера. Однако разница в массе между разными типами при прочих равных мощностях невелика. В среднем составляют 40% от того, что при массе 4 кг выливалось на 1,5 кг разницы веса.

В случае промышленных моделей подключить настоящую нумерацию. Вам просто нужно объединить контакты с одинаковым именем.Схема подключения показана на корпусе прибора. Допустима подача двигателей от общего количества регулятора напряжения 220 В, но желательно, чтобы двигатели не запускались одновременно. Чтобы не возникали пусковые токи.

Регуляторы напряжения

— что они делают и какой из них вы покупаете?

Регулятор напряжения или стабилизатор используется для управления и поддержания постоянной величины напряжения в любом электрическом устройстве. Если напряжение не поддерживается на постоянном уровне, то колебания напряжения повлияют на работу электрического устройства и повредят его.Если вы хотите обеспечить безопасность своих электроприборов, вам следует подумать о покупке стабилизатора напряжения.

Существует несколько типов регуляторов напряжения, и выбор одного из них зависит от того, как они контролируют постоянное напряжение в любом электрическом устройстве. Следовательно, выбрать подходящую модель для вашего использования будет непростой задачей. Основными типами регуляторов напряжения являются активные и пассивные регуляторы. Если вашему электрическому устройству потребуется больше напряжения, тогда вам лучше всего подойдет активный регулятор.

Активные регуляторы повышают напряжение, в то время как пассивные стабилизаторы снимают напряжение, если в электрической цепи течет лишнее. Благодаря передовым технологиям сегодня у вас есть лучшая стабильность относительно моделей регуляторов напряжения . Регулятор напряжения будет регулировать поток напряжения в цепи. Вы можете выбрать постоянный или автоматический регулятор. Эти два также являются очень важными типами стабилизаторов напряжения.

Особенности этих двух типов несколько отличаются.В автоматическом регуляторе вы услышите сигнал тревоги в случае увеличения напряжения в цепи. Он также обеспечит вас сверхнизким напряжением, чтобы вы могли пользоваться бытовой техникой, не беспокоясь о напряжении. По этой причине для бытового использования популярен автоматический регулятор напряжения .

Чтобы узнать, как работает регулятор напряжения, вам необходимо понять его различные части и то, как они работают. Вам нужно будет изучить его подробно и узнать о входе и выходе.Как только вы узнаете, как работает стабилизатор, вы сможете понять регуляторы напряжения и их важность.

Китай производитель прокалывающего соединителя, прокалывающий соединитель, поставщик зажимов системы выравнивания

Китай. Haiyan Terminal blocks Co., Ltd является профессиональным производителем, занимающимся исследованиями и разработками, производством и продажей клеммных колодок большого тока, которая была основана в 1991 году. Бренд

Haiyan Terminal Block известен в стране и за рубежом.Независимые исследования и разработки серии коробок учета электроэнергии, ответвительные клеммы серии счетчиков, клеммы с большим током, полные …

Haiyan Terminal Block известен в стране и за рубежом. Независимые исследования и разработки серии коробок учета электроэнергии, ответвительных клемм серии счетчиков, клемм с большим током, полных комплектов специальной серии клемм линии электрического управления, серии многоцелевых клемм, серии T, серии клемм переключателей, серии разъемов для прокалывания изоляции. , нейлоновые кабельные стяжки и все виды электроустановочного оборудования и других продуктов, компания также разработала более 100 серий и более 1500 спецификаций продуктов.

Современное производственное оборудование и технологические процессы, его мощность и масштабы становятся все более привлекательными. Настаивая на принципе, основанном на новых технологиях и новых продуктах», компания продолжает предоставлять продукцию высокого качества и с улучшенными характеристиками для удовлетворения различных потребностей рынка. Продукция рекомендуется во всем энергетическом секторе, продукция экспортируется. в Германию, США, Юго-Восточную Азию и т. д., широко используется дома и за рубежом
+культура
Любой ресурс может быть исчерпан, только культурный бесконечен.Основная сила клеммных блоков Haiyan, построение материального носителя из корпоративной культуры, дала платформу каждому сотруднику для реализации ценности, когда большинство предприятий все еще стремятся к максимизации прибыли от одного продукта, все больше и больше клиентов стали обращать внимание на продукты, которые они купили, налажено ли производство. Клеммные блоки Haiyan стараются сделать так, чтобы каждый продукт производился в безопасных и экологически чистых условиях.Все сотрудники могут наслаждаться хорошим благосостоянием и назиданием корпоративной культуры.
+ система
Распределительная коробка Haiyan имеет относительно независимую основную бизнес-систему, работает под брендом «Распределительная коробка Haiyan», строго в соответствии со стандартным производством Международной электротехнической комиссии. Haiyan junction выиграл более 100 патентов, компания заранее прошла сертификацию ISO9001 и ISO14001, продукт получил сертификацию CE, сертификацию CCC, CQC, авторизованный лабораторными испытаниями и квалификацией, получил независимые права на импорт и экспорт. За время работы бренда сформировано более 10 000 торговых терминалов в более чем 150 крупных и средних городах страны. Распределительная коробка Haiyan приобрела передовое международное испытательное оборудование, закупка электрических аксессуаров из сырья, распределительные коробки Haiyan строго соответствуют международным стандартам. В строгом соответствии с международными и национальными стандартами производства, начиная с высокой отправной точки и заканчивая проектированием, разработкой и производством, многие продукты получили национальный патент.
+ люди
Компания придает большое значение силе технологии персонала, существующий штат более 500 человек, из которых более 50 имеют старшие технические должности, такие как старший инженер. Постепенно осуществился переход от «власти человека» к «власти закона». Сформирована система обслуживания качества, обеспечивающая всестороннюю поддержку производителей различных отраслей.
+ цель
Основываясь на принципе «безопасность, стабильность, новаторство и предприимчивость», компания всегда настаивает на том, что рынок является опорой компании, клиент является учителем предприятия, а удовлетворение потребностей клиентов является целью сервис компании. Идя в ногу со временем и постоянно внедряя инновации, Haiyan всегда опережает время и занимает лидирующие позиции в отрасли. Чтобы оценить долгосрочную поддержку и сотрудничество клиентов, а также для развития новой сферы бизнеса, Haiyan искренне приветствует отечественных и зарубежных клиентов и персонажей из каждого круга для сотрудничества для взаимного блеска.

Стабилизатор напряжения Depand от 170 до 270 кВА, 220/110 В, переменный ток 150–250/50–130 В,

О компании

Год основания1995

Юридический статус фирмыПартнерская фирма

Характер деятельностиПроизводитель

Количество сотрудников26-50 человек

Годовой оборот2008-09 рупий.50 лакхов — прибл. 1 крор.
2010-11 рупий. 50 лакхов — прибл. 1 крор.
2011-12 рупий. 50 лакхов — прибл. 1 крор.

IndiaMART Участник с января 2010 г.

GST24AARFS6811Q1ZF

Код импорта-экспорта (IEC) 52070*****

С момента нашего основания в 1995 году, мы, Sangam Electronics Co ., являемся сертифицированной по ISO 9001: 2008 и сертифицированной по ISO 14001: 2004 компанией, занимающейся производством, импортером, продавцом, поставщиком услуг и экспортером Online ИБП, ИБП Socomec Online, ИБП Delta, ИБП Emerson, ИБП Riello Online, Servo Stabilize и многое другое , и это лишь некоторые из них.Произведенное использование сырья высшего качества, эти продукты власти известны их низкими эксплуатационными расходами, длительностью, высокой производительностью и беспроблемной работой. Помимо этого, мы также предлагаем нашим клиентам послепродажное обслуживание . Все продукты, предлагаемые нами, поставляются под торговой маркой « SUN POWER » с 1995 года.
Мы являемся частной фирмой, поддерживаемой развитая инфраструктура по адресу Сурат, Гуджарат. Нас поддерживает команда ловких профессионалов, которая помогает нам в выполнении разнообразных требований наших клиентов согласно их требованиям.С помощью этих профессионалов мы были в состоянии предложить диапазон в различных мощностях, чтобы удовлетворить разнообразным требованиям наших клиентов. Это помогает нам в достижении полного удовлетворения наших клиентов. Благодаря всем этим факторам мы смогли экспортировать 20% нашего общего объема продукции в такие страны, как Индийский субконтинент, Восточная Азия, Ближний Восток и Юго-Восточная Азия. Мы получили такие сертификаты, как Свидетельство о регистрации государственных закупок, Свидетельство о налоге с продаж, Свидетельство о кредитном рейтинге Onicra и другие.
Под руководством нашего генерального директора «Mr. Harish Ankoliya», нам удалось занять непобедимую позицию в отрасли. Его профессиональный подход и острая деловая хватка позволили нам приобрести клиентскую базу на международном рынке.
Наш предлагаемый ассортимент состоит из лучших автоматических регуляторов напряжения, регуляторов напряжения, сервоприводных стабилизаторов напряжения, стабилизаторов напряжения и стабилизаторов напряжения AVR в Сурате (Гуджарат)

Видео компании

Причина и решение срабатывания стабилизатора напряжения 220В- SCIENTEK ELECTRICAL

11 сентября 2020 г.

Причины срабатывания регулятора 220В обычно следующие:

Когда мощность больше рабочего значения регулятора.Если установлена система защиты от утечки, она сработает при возникновении утечки. Напряжение ниже диапазона адаптации напряжения стабилизатора напряжения, и стабилизатор напряжения больше не может нормально работать.

Если он не срабатывает в обычное время, но срабатывает или легко срабатывает при использовании определенного электроприбора, это означает, что электроприбор имеет утечку или плохую изоляцию. Если используется только определенная линия, то есть перескакивает определенная линия, как только подается питание, значит, есть место для утечки этой линии.

Стабилизатор напряжения 220В

Если электроприбор в начале эксплуатации не прыгает, а через какое-то время прыгает, это означает, что изоляция прибора стареет (трехфазный регулятор напряжения), ухудшилась термическая стабильность, происходит утечка .

Если он срабатывает при использовании электроприборов с относительно большой потребляемой мощностью или когда в доме используется больше электрооборудования, это означает, что сработал воздушный выключатель вашего дома (домашний воздушный выключатель из ПВХ или устройство защиты от утечек). Если номинальный ток меньше, вы должны заменить его подходящим устройством защиты от утечки с большим номинальным током.

Если никакая нагрузка не отключится, попробуйте с помощью мультиметра проверить, не является ли выходное напряжение регулятора ненормальным перед отключением. Если это нормально, может выйти из строя схема защиты или может быть поврежден определенный транзистор реле управления. Если выходное напряжение неправильное, оно может управлять схемой регулирования напряжения. Защита от неисправности автоматически отключает питание, и принципы работы различных стабилизаторов напряжения различны.Рекомендуется отправлять в ремонт после устранения причины короткого замыкания нагрузки.

Для устранения неисправности стабилизатора напряжения 220 В можно принять следующие меры:

Замените на подходящее устройство защиты от утечки с более высоким номинальным током. Заменить на большую общую тормозную мощность; заменить воздушный переключатель, заменить кабель относительно большего размера; заменить высокоточное оборудование стабилизации напряжения; при покупке стабилизатора напряжения выбирайте товар с гарантией безопасности и качества.

Здесь я рекомендую стабилизаторы напряжения производства SCIENTEK ELECTRICAL, как с точки зрения качества, технологии, так и обслуживания.

Автоматический стабилизатор напряжения от 5 кВА до 10 кВА — 220 Вольт, 120 Вольт

Стабилизатор напряжения в диапазоне кВА представляет собой мощный стабилизатор напряжения переменного тока, специально разработанный для контроля и стабилизации колебаний высокого напряжения для электрооборудования большой мощности.

В этой статье мы обсуждаем простую в сборке 7-ступенчатую схему стабилизатора высокой мощности порядка 5000–1000 Вт, которую можно использовать для управления колебаниями напряжения в сети переменного тока и для получения очень точных стабилизированных выходных напряжений для наших бытовых электроприборов. .

Работа схемы

Предлагаемый точный 7-релейный стабилизатор сетевого напряжения, управляемый операционным усилителем. Концепция схемы довольно проста. Он использует дискретные операционные усилители, подключенные в качестве компараторов для измерения уровней напряжения.

Как видно на диаграмме, инвертирующие входы каждого операционного усилителя снабжены последовательно увеличивающимися опорными уровнями напряжения через серию предустановок, которые снижают определенное количество напряжения на самом себе.

Каждый операционный усилитель сравнивает это напряжение с общим уровнем сетевого переменного напряжения образца, подаваемым на неинвертирующие входы операционных усилителей.

Пока эта выборка напряжения ниже опорного уровня, соответствующие операционные усилители удерживают свои выходы на низком уровне, а последующие ступени транзисторных реле остаются неактивными, однако в случае, если уровни напряжения имеют тенденцию отклоняться от своего нормального диапазона, соответствующие реле срабатывают и переключают отводы трансформатора, так что выходной сигнал соответствующим образом выравнивается и корректируется.

Например, если входное переменное напряжение имеет тенденцию к падению, могут сработать верхние реле, соединяющие соответствующие отводы более высокого напряжения с выходом, и наоборот, если напряжение резко возрастет.

Здесь выходные соединения операционных усилителей гарантируют, что только одна оптопара и, следовательно, только одно реле активируется одновременно.

Перечень деталей

P1—P8 = 10 K Предустановка,
A1—A8 = IC 324 (2 №)
R1—R8 = 1 K,
,
Все реле = 12 В, 400 Ом, SPDT,
Все оптопары = MCT2E или эквивалент,

Трансформатор = Розовый Отвод — отвод нормального напряжения, верхние отводы — в порядке убывания 25 В, а нижние отводы находятся в порядке возрастания 25 вольт.

Полная принципиальная схема предлагаемого точного 7-каскадного стабилизатора сетевого напряжения, управляемого операционным усилителем.

IC LM324 Распиновка деталей

Принципиальная схема

Модернизация до твердотельной версии с использованием SSR

На приведенной ниже схеме показана довольно простая конструкция стабилизатора напряжения, который может поддерживать огромную выходную мощность в диапазоне от 5 до 10 кВА. Использование твердотельных реле или твердотельных реле упрощает настройку выходного каскада и делает его очень точным — благодаря современным твердотельным реле, которые предназначены для запуска большой мощности в ответ на меньшие входные потенциалы постоянного тока.

Схема Описание

Предложенная схема простого автоматического стабилизатора напряжения большой емкости проста для понимания. Все операционные усилители расположены в стандартных режимах компаратора напряжения.

Предустановки от P1 до P7 можно настроить в соответствии с требуемыми точками срабатывания, которые будут соответствовать переключению выходного твердотельного реле и последующему выбору ответвлений трансформатора.

Центральный зеленый TAP представляет собой нормальное выходное напряжение, нижние TAP постепенно создают более высокие напряжения, а верхние TAP настроены на более низкие напряжения.

Эти TAP выбираются соответствующими твердотельными реле в зависимости от изменения напряжения переменного тока, таким образом регулируя выходное напряжение приборов до нормального уровня.

Эта схема была запрошена г-ном Александром, и данные SSR были предоставлены им.

Список запчастей

R1 — R9 = 1K, 1/4 Watt,
R10 = 10K 1/4 WATT
P1 до P8 = 10K Preset,
C1 = 1000UF / 25V
VR1 = 10K Preset,
операционные усилители = IC 324,

Трансформатор = вход 230 вольт или 120 вольт, отводы — увеличение/уменьшение уровней напряжения (TAP) в соответствии с индивидуальными спецификациями.

Твердотельное реле = 10 кВА/230 вольт = выход, от 5 до 32 вольт постоянного тока = вход Diagram

Изображение SSR

Артикул № VS-50, 50 л.с., 230 В, стабилизатор напряжения на Phase-A-Matic, Inc.

Н/Д
220 В Серия «VS» — однофазный вход 220 В, трехфазный выход 220 В. Для использования с вращающимся преобразователем для трехфазного электронного оборудования, такого как станки с ЧПУ/ПЛК, приводы переменного/постоянного тока и все оборудование, чувствительное к напряжению. Обеспечивает стабилизацию напряжения +/- 5%.

Нормальное рабочее напряжение вращающегося преобразователя фазы составляет 208–230 В переменного тока для вращающегося преобразователя серии «R» на 220 В и 460 В переменного тока для вращающегося преобразователя серии 460 В «RH». Генерируемое фазное выходное напряжение вращающегося фазового преобразователя обычно выше, чем входное напряжение на холостом ходу и в условиях малой нагрузки.В приложениях с высоким однофазным напряжением (более 230 В для серии 220 В «R» и более 460 В для серии 460 В «RH») выходное напряжение без нагрузки или при небольшой нагрузке может быть чрезмерным. Некоторое оборудование ЧПУ/ПЛК не будет работать должным образом при более высоком выходном напряжении.

Стабилизатор напряжения Phase-A-Matic™ предназначен для снижения этого более высокого напряжения до уровня, близкого к входному напряжению. Он также будет поддерживать стабильное выходное напряжение во время пиковых нагрузок, тем самым помогая оборудованию с ЧПУ/ПЛК и другому оборудованию, чувствительному к напряжению, работать должным образом.

Использование только очень маленьких двигателей на вращающемся преобразователе, который в 3 раза больше (или больше), может не снизить выходное напряжение в достаточной степени, и в этом случае меньший двигатель может перегреться. В этих случаях для снижения затрат можно использовать специальный стабилизатор напряжения, размер которого соответствует требованиям проблемного двигателя или нагрузки. Проконсультируйтесь с заводом.

Поставляется в корпусе NEMA тип 1 с выбивными отверстиями различных размеров.

Предназначен для использования только внутри помещений в сухих местах, но может быть помещен в непроницаемый для дождя корпус для использования во влажных или влажных местах.

Выберите стабилизатор напряжения, мощность которого не меньше нагрузки, с которой он будет работать.
