Теплый пол из углеродного волокна: основные характеристики, подключение

Содержание статьи:

Понятие электрический теплый пол включает несколько конструкций. Эффективность и уровень потребления энергии у них разный. Теплый пол из углеродного волокна нагревает поверхность более равномерно и потребляет меньше энергии.

Описание теплого пола из углеродного волокна

Основа карбонового теплого пола – кабель с обмоткой из углеродистого волокна

Основа электрической системы – греющий кабель. При включении электрический ток нагревает провод, он передает тепло поверхности пола, а последний отдает его воздуху в комнате. У такого варианта 2 недостатка. Сопротивление кабеля практически не изменяется при повышении температуры, поэтому регулировать степень нагрева по длине кабеля невозможно. Что еще важнее – передача тепла происходит в 2 этапа, что увеличивает расход электричества.

Первую проблему частично решают, укладывая кабель петлями через равные промежутки. Это не совсем удобно, так как получают модули только определенного размера. При монтаже их приходится стыковать друг с другом. Вторую задачу стандартная модификация не решает.

Конструкция карбонового теплого пола лишена этих недостатков:

• Основа напольного обогревателя – карбоновые стержни. Карбон – аморфный углерод, у него высокое электрическое сопротивление – при прохождении электрического тока он сильно нагревается и испускает тепловое излучение в диапазоне 5–20 мкм. Инфракрасное излучение передает тепло предметам и объектам, а не воздуху – такая система обогревает пол, мебель и людей в комнате, а воздух нагревается во вторую очередь. Чтобы повысить эффективность обогревателя, включают элементы из графита и серебра.
• Углеродистые стержни собраны в блоки и соединены между собой многожильными медными кабелями в полимерной изоляции. Площадь такой конструкции практически не ограничена.
• Роль регуляторов температуры играют полимерные вставки. Когда температура воздуха достигает пороговой величины – от +18 до +22 С, материал увеличивается в объеме, что приводит к росту электрического сопротивления. При этом сила тока падает, и температура нагрева стержня уменьшается.

Карбоновые нагреватели генерируют тепловое излучение. Воздух при этом нагревается незначительно и сохраняет естественную влажность.

Основные типы графитовых теплых полов

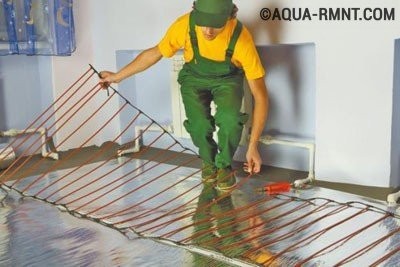

Стержневой теплый пол монтируют в бетонную стяжку

Выпускают 2 основных типа обогревателя: пленочный и стержневой. К ним относят также биметаллический и аморфный пол. Однако эти 2 варианта не включают углеродные элементы. Хотя принцип действия у них такой же: излучение инфракрасного тепла.

Стержневые маты

Стержневой теплый пол – проволочный мат, шириной в 83 см, число стержней в 1 погонном метре – 10. Конструкцию расстилают на подготовленное основание любой площади. Секции стыкуют друг с другом соединительными комплектами.

Стержневые маты укладывают под любой, самый капризный материал: плитку, ламинат, деревянный настил, паркет. Обязательное условие: обогреватель размещают в слое бетонной стяжки или плиточного клея. Черновой пол термоизолируют.

Плюс изделия – возможность саморегулировки. Стержневой углепластиковый пол не боится давления, так как его конструкция исключает перегрев провода. Если участок временно закрыт мебелью, теплоотдача на нем уменьшается. При этом стержни снижают потребление электроэнергии и остывают. На участках, где поверхность остывает быстрее, элементы нагреваются сильнее.

Уровень потребления электричества определяет температура нагрева – от 110 до 180 Вт на погонный метр.

Пленочные маты

Пленочный теплый пол с напылением углеродистого материала с примесями графита

Конструкция изделия существенно отличается. Основа нагревательного элемента – по-прежнему карбон или смесь карбона и графита. Состав напыляют на основу из термостойкого полипропилена, формируя токопроводящие дорожки. Основу закрывают с двух сторон двух- или трехслойной пленкой и запаивают. Материал выдерживает нагрев до 120 С, не боится воды или влаги. Ширина полосы – 50–100 см. Между собой они соединяются медными шинами.

Различают несколько методов нанесения карбона:

• Сплошная пленка – углеволокно наносят на всю площадь основы. Скорость нагрева обогревателя максимально высока, энергопотребление ниже. При повреждении каких-либо участков работоспособность системы не изменяется.
• Перфорированная – в сплошном покрытии сформированы полосы и круги, где нагревательные элементы отсутствуют. Модификация разработана для укладки в стяжку или под плитку.
• Перфорация в виде пчелиных сот – разновидность предыдущей.
• Полосатая – классический вариант, в котором на подложке формируют полосы разной ширины. Мощность ИК-пленки зависит от их размеров.

Монтаж ИК-пленки чрезвычайно прост и удобен. Она очень тонкая – 0,23–0,47 мм, ее укладывают без стяжки. Пленку можно резать на куски любого размера и обогревать самые маленькие площадки и даже ступени лестницы. Если какая-то из секций выходит из строя, остальной пол продолжает работать в прежнем режиме, а поврежденный фрагмент можно заменить в любую минуту.

Однако у пленочного варианта есть немало ограничений. Его нельзя укладывать под керамогранит, плитку, поскольку «мокрые работы» и ИК-пленка несовместимы. Исключение – перфорированная модификация. Но и ее использование является, скорее, вынужденным решением. Не годится настил из материалов, плохо проводящих тепло, наподобие ковролина, линолеума на войлочной основе. В этом случае тепло поглощает покрытие.

Пленочный теплый пол можно демонтировать, перевезти на другое место и вновь установить в другом помещении.

Преимущества и недостатки

Карбоновый пленочный теплый пол монтируют под материал, хорошо проводящий тепло

Общие достоинства стержневого мата и ИК-пленки:

• КПД близкий к 100 – это не преувеличение. Карбон генерирует инфракрасное излучение. Оно нагревает пол, предметы и людей, а не воздух. Исчезновение промежуточного этапа передачи тепла делает карбоновый пол куда более эффективным.
• Системы не создают электромагнитное излучение.
• Температура нагрева воздуха при работе ИК-обогревателя невелика. Он остается влажным, а микроклимат в комнате приятным.
• Пленка и стержневой мат очень легки. Они не создают нагрузки на пол, не требует оборудования для укладки.
• Обе системы пожаробезопасны. Однако при температуре выше 120 С полимерные детали плавятся.
• Не боятся воды, влаги, конденсата, пара. Карбоновый пол укладывают для обогрева ванных, кухонь, саун.
• Площадь обогрева не ограничена: от лестничной ступени до зала в 100 кв.м.
• При повреждении материала на одном участке производительность обогревателя на других местах не изменяется. Ремонт выполняют в любой момент.

Есть общий недостаток: высокая стоимость эксплуатации.

У каждой модификации есть собственные преимущества и недостатки, обусловленные конструкцией. Стержневой карбоновый пол кладут под любое покрытие – от паркета до керамогранита. Высокая влажность или плохое утепление помещения – не помеха. Система саморегулируется, так что перегрев элементов и перерасход электричества исключен.

В тоже время стержневые маты укладывают под стяжку – монтаж предполагает мокрые работы. Демонтировать систему и перенести на другое место не удастся.

ИК-пленка еще тоньше, чем маты, так что ее кладут прямо под чистовое покрытие. Его можно демонтировать, использовать повторно. ИК-пленка экономичнее, расходует на 30% меньше электричества, чем стандартный нагревающий кабель.

ИК-пленка неустойчива к давлению, так что размещать мебель на таком полу нельзя. Она избирательна по отношению к материалу покрытия: под плитку или керамогранит ее класть не рекомендуется.

Основные характеристики

Характеристики карбонового стержневого теплого пола и пленочного в некоторой степени зависят от производителя. Усредненные значения приведены в таблице.

Мощность потребления указана при максимальной температуре нагрева. Для ИК-пленки этот параметр варьируется. Мощность стержневого мата зависит от характера нагревательных элементов. Включение серебра с графитом увеличивает эффективность системы и снижает расход энергии.

Особенности монтажа карбонового теплого пола

Укладка разных видов напольного обогревателя несколько отличается. Монтаж стержневого мата сложнее. Технологию нужно соблюдать совершенно точно.

1. Подготавливают теплый пол к укладке: проверяют целостность стержней, термоукладочных трубок, проводов. Вычисляют площадь укладки. Стержневые маты можно монтировать под мебель, но если это стационарный шкаф-купе или пианино, делать так неразумно, так как эта площадь не нуждается в обогреве.
2. Базовую поверхность очищают и выравнивают.
3. Укладывают теплоотражающий материал. Лучше выбрать изолятор с температурой плавления не менее 100 С – изолон, например. Теплоотражатель снижает расход электричества на обогрев на 30–40%, так что пренебрегать им нельзя. Настилают материал на всю площадь комнаты или только под карбоновый пол.
4. Работа обогревателя зависит от показаний температурного датчика. Устанавливают устройство как можно ближе к полу, тогда его данные отражают фактическую температуру нагрева.
5. Полотно разрезают на модули необходимых размеров. Разрез приходится на соединительный провод. При укладке модули соединяют последовательно или параллельно в зависимости от схемы монтажа. Стержни между собой не должны пересекаться. Маты фиксируют скотчем или дюбель-грифом.

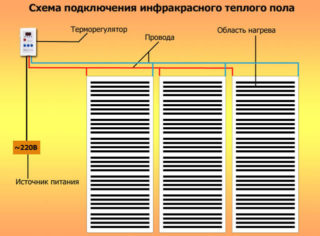

6. Устанавливают терморегулятор, подключают к теплому полу и к сети. Используют схему, данную в инструкции. Если мощность обогревателя превышает 2 кВт, его подключают через автомат.
7. Проверяют работоспособность пола. Только после этого кладут стяжку толщиной в 2–3 см.

Бетон затвердевает за 28 дней, раньше включать теплый пол нельзя.

Главные производители

Самой продаваемой маркой теплого пола является Unimat Boos

Рейтинг изготовителей в 2019 году возглавляют следующие компании:

• Unimat Boos представляет маты с минимальным расстоянием между стержнями.
  K-Techologies – торговая марка компаний GTMat, RHE (Россия).
• GT – южно-корейская фирма, выпускает стержневые карбоновые полы высокой мощности.
• Devi – датская компания. Предлагает все виды пленочных полов.
• CalorIQue LLC – американская торговая марка, известная высокими требованиями безопасности.

При выборе напольного обогревателя от любой компании нужно оценить его характеристики. Показатели мощности и конструкция системы важнее бренда.

Как подключить карбоновый кабель к электричеству, чтобы он грел?

Карбоновый кабель — это очень полезная вещь. С помощью него можно нагреть пол, трубу, стену, подстилку для животного, но как подключить карбоновый кабель к электричеству?

Как подключить карбоновый кабель к сети 220 вольт?

Нет ничего сложного. Вам понадобятся следующие элементы:

Термоусадочная трубка и гильзыПлоскогубцы, нож, зажигалка

1. Обрезаете оболочку с карбонового кабеля и с электрического провода ПВ-3
2. Надеваете кусочек термоусадки на любой из кабелей
3. Одеваете гильзу на оголенные элементы кабелей
4. Зажимаете гильзу плоскогубцами
5. Натягиваете термоусадку на гильзу
6. Нагреваете термоусадку зажигалкой, пока она не обожмет стык
7. Проделываете те же действия со вторым концом кабеля
8. Ваш греющий элемент готов к использованию, можно включать в розетку, и он будет греть
9. Такие отрезки можно соединять параллельным способом (электрики знают как это делать) и собирать в систему обогрева, а можно просто использовать один отрезок

Для правильного расчета длины, температуры и мощности используйте наш онлайн калькулятор:

Теперь, посмотрев видео, и прочитав эти пару строк, Вы понимаете как подключить карбоновый кабель к электричеству. Желаем Вам успехов!

Хотелось бы еще добавить пару слов. Советуем Вам не переплачивать за импортные системы обогрева. В этом нет особого смысла, потому что Вы будете платить за европейский бренд. Вместо того, чтобы переплачивать за раскрученные имена, лучше купите Tescabo, и обогрев обойдется Вам в 6 раз дешевле. Этот кабель производится в Украине, его легко подключить, и он не был импортирован, что снижает его стоимость. Он сделан из качественного карбона и силикона, и в нем нечему ломаться, он простой по своей природе. Как Вы увидели из видео вверху страницы, его легко самостоятельно подключить к электричеству. Что еще нужно? Люди делают с его помощью теплые полы, теплые стены, полотенцесушители, обогреватели, керамические обогреватели, теплые подстилки, обогрев курятников, обогрев инкубаторов, обогрев стен и углов от плесени, обогрев плитки на улице, а также воплощают в жизнь другие проекты, ведь Tescabo универсален. Tescabo = качество и эффективность.

Выбираем карбоновый теплый пол

Если вы решили применить напольный обогрев помещения, лучшим способом будет установить стержневой или пленочный карбоновый теплый пол. Электрическая энергия преобразовывается в лучевую, с длиной волн 5-10 мкм. Тепло передается в комнату через половое покрытие. Лучевая энергия нагревает не воздух, а предметы, находящиеся на пути луча. Теплые полы из углеродного волокна можно использовать, как основной источник энергии, если пол на 60 % покрыт греющей системой.

Разновидности теплых полов, известные производители

Промышленность представляет разные виды теплого карбонового пола – плюсы и минусы конструкций следует учитывать при монтаже. Качество товара зависит от производителя. Разберемся с названием. Карбон, углерод – название одного и того же элемента. Если электрический ток, пропущен через графитовые стержни или волокна – это карбоновый теплый пол.

Биметаллическим теплым полом называют двухслойную пленку, где верхний слой сплав меди, а нижний из алюминиевого композита. При прохождении тока выделяются инфракрасные волны. Такой контур устанавливается только сухим способом, без стяжки и клея.

Аморфный теплый пол – новая разработка. В тонком мате прокладывается контур из неструктурированного металла в виде ленты. Особенность – нагрев полов температурой выше 35 0 С технически невозможен.

Использовать для общего обогрева помещения карбоновый теплый пол – вариант не дешевый. Тем важнее выбрать изделие от надежного производителя. На рынке в широком ассортименте представлены южнокорейские инфракрасные греющие электрические пленки, карбоновые кабели для теплого пола.

Материал HeatPlus можно устанавливать в тамбурах, лоджиях, подвалах без отопления. Тоже корейский бренд, Caleo Gold, имеет защиту от искрения, большую тепловую нагрузку, но и стоит дороже. Пленка RexVa обладает меньшим тепловым потоком, зато устойчива к перепадам напряжения. Рабочий ресурс этих нагревателей 15 лет, а ИК пленка Okondol рассчитана на 50 лет работы. Корейский производитель продает карбоновый теплый пол по всему миру.

В чем отличие сплошного и стержневого карбонового нагревателя

В торговле широко представлен пленочный (сплошной) и стержневой карбоновый теплый пол, рассчитанный на разную тепловую нагрузку и место монтажа.

Нагреватель теплого пола – инфракрасный, стержневой, карбоновый – представляет параллельно уложенные, гибкие стержни. Они соединены в общий контур многожильным медным проводом сечением 2,5 мм, в оболочке толщиной 0,3 см. Называют скрученный контур карбоновым матом.

Основные отличия стержневого контура:

• Сборку можно укладывать без учета установки мебели. Система саморегулирующаяся по температуре, перегрева не будет.
• Теплый пол из карбонового мата укладывают в стяжку, плитку укрепляют клеем.
• Установка терморегулятора увеличивает надежность системы.
• Для обустройства теплого пола под плитку карбоновый ИК мат подходит лучше, чем пленка.
• Стоимость стержневых карбоновых матов выше, чем сплошных ИК пленок.

Чем отличается инфракрасный карбоновый пленочный теплый пол? Устанавливать греющую конструкцию можно в период косметического ремонта. Сборка представляет карбоновую пасту, запаянную в двухслойном полиэстере. Конструкция более экономична, укладывается под ламинат, линолеум, ковролин без стяжки и использования клея. Для раскроя полотна предусмотрены дорожки. Но теплый пол, карбоновый мат на котором установлен без стяжки, не должен лежать под ножками тяжелой мебели, чтобы не повредить поверхность пленки. Пленочные ИК нагреватели можно монтировать на вертикальные и наклонные стены.

Какой теплый пол выбрать – чем руководствоваться

При выборе водного или электрического подогрева пола следует учитывать характер помещения. В частном доме с высокими потолками и собственным нагревательным котлом теплый водяной пол позволяет использовать остаточное тепло в контуре, подавая на обогрев воду из обратки. Для того чтобы подсоединиться к общей линии отопления многоквартирного дома потребуется разрешение ресурсоснабжающей организации. Его не выдадут жильцам выше 1 этажа – дополнительная нагрузка на конструкции.

Электрический подогрев с помощью кабеля уменьшает слой стяжки до 5-7 см, используется для обогрева небольших площадей – балкона, лоджии, холодного коридора.

Чаще всего используют в обустройстве теплых полов карбоновые стержневые и пленочные комплекты. Они создают излучение волнами, комфортными для человека, 5-9 мкм. При использовании ИК пленки для отопления расход энергии в среднем виден из таблицы. Энергопотребление для карбоновых теплых полов

Обустройство теплых полов в квартире с центральным ГВС позволит не зависеть от сезонных отключений энергии. У вас всегда есть возможность воспользоваться локальной системой отопления, созданной своими руками. Основой для монтажа лучше выбрать карбоновый контур. КПД этой системы 90 %, распределение теплового потока комфортное.

Нуждаетесь в профессиональной консультации? Обращайтесь на сайт или по телефону. Мы окажем техническую поддержку.

виды систем, технология укладки и монтажа

Карбоновый пол — уникальная система напольного инфракрасного обогрева помещений. В качестве нагревательных элементов используются карбоновые стержни. Материал представляет собой высокопрочный устойчивый к разнородным воздействиям углепластик. Стержни надежно соединены друг с другом медным кабелем повышенной защиты, в сплошных системах нагревательные элементы запаяны в пленку. Эффективность карбонового теплого пола значительно выше, чем систем кондуктивно-конвекционного отопления. Саморегулирующийся карбоновый пол инфракрасного обогрева экологичен, потребляет рекордно низкое количество электроэнергии, полностью безопасен.

Принцип работы такой системы

Тепловые лучи прогревают предметы в помещении, свободно проходя через напольное покрытие и почти не нагревая воздух, что принципиально отличает их от привычных электрических теплых полов. Тела людей, мебель, предметы нагреваются равномерно. Эффективность отопления не зависит от наличия или отсутствия сквозняков, уровня влажности в помещении. 90% излучения — в дальнем инфракрасном диапазоне, что положительно влияет на здоровье людей, проживающих в домах с отоплением этого типа.

Примерно половина теплопотерь человеческого тела происходит именно в инфракрасном биорезонансном диапазоне (длина волны 9-10 мкм). В этом же диапазоне тепло наиболее эффективно поглощается. Поэтому при условии инфракрасного отопления для комфортного самочувствия человеку нужна температура на 4-5 С ниже, чем при других видах обогрева. Благодаря этому и высокому КПД расходы на отопление снижаются на 15-20%. Воздух в помещениях с карбоновыми полами не перегревается, остается свежим и не пересушенным.

Нагревательные стержни карбонового пола соединены друг с другом медным кабелем в толстой изоляции

Карбоновые полы не только позволяют поддерживать комфортную температуру в помещениях, но и оздоравливающе воздействуют на организм человека. Лучистый обогрев и повышенное количество отрицательно заряженных ионов действуют как солнечное тепло. Действие излучения аналогично работе генераторов аэроинов, используемых в медицине.

Биогенетические дальние инфракрасные лучи сыграли огромную роль в развитии жизни на планете, их называют лучами жизни. Использование их в системах отопления имеет дополнительные плюсы:

• снижение уровня стресса;
• подавление роста раковых клеток;
• ускорение вывода шлаков;
• очистка и дезодорация загрязненного воздуха;
• стимуляция роста растений;
• уничтожение вируса гепатита;
• положительное влияние на больных псориазом, диабетом.

Живое инфракрасное излучение воспринимается организмом как собственное тепло и оказывает мягкое оздоравливающее воздействие — улучшается микроциркуляции крови, стимулируются окислительно-восстановительные процессы, благодаря чему человек меньше склонен к утомляемости, лучше себя чувствует.

Карбоновый инфракрасный теплый пол оказывает благоприятное воздействие на организм человека

Виды карбоновых систем обогрева

Все отопительные системы на основе карбоновых нагревателей легки, прочны, просты в монтаже, устойчивы к коррозии. Различают стержневые и сплошные (пленочные) карбоновые полы. Гибкие нагревательные элементы стержневых систем соединены в маты термостойким многожильным медным проводом толщиной 2,5 мм в толстой 3-миллиметровой оболочке.

Карбоновые маты — саморегулирующиеся системы, благодаря чему их можно укладывать под мебель без риска перегрева. Они отлично подходят для монтажа в стяжку или в 2-3-сантиметровый слой плиточного клея. Защитная оболочка стержня — полиэстер и полиэтилен.

Карбоновые маты с эффектом саморегуляции можно укладывать под мебель. Перегрев исключен

Сплошная инфракрасная пленка нагревает помещение за счет единого карбонового слоя. Такой пол можно разрезать, укладывать под мебель. Полосы надежно соединены с помощью пайки. Пленочные системы могут существенно отличаться. Обычная пленка — двух- или трехслойная. Карбоново-графитовая смесь наносится с помощью принтера на основу из полипропилена.

Сплошная система состоит из 3 рабочих слоев, с двух сторон защищенных 5 слоями безопасности. Такие 13-слойные полы надежно защищают от любых возможных вредных воздействий и перегрева. В пленках этого типа используется чистый карбон, а не карбоново-графитовая смесь.

В 13-слойной инфракрасной пленке используется чистый карбон, она предельно надежна и безопасна

Чем этот теплый пол лучше других?

Карбоновые полы можно использовать для обогрева помещений и открытых площадок. Их плюсы:

Саморегуляция

Это «умные» системы, контролирующие температуру и, соответственно, расход электроэнергии без установки сложного дорогостоящего оборудования. Чем выше температура, тем больше увеличивается расстояние между частицами нагревательных элементов, и нагрев автоматически снижается за счет увеличения сопротивления. Таким образом, снижается расход электроэнергии. Когда температура падает, происходит обратный процесс.

На участках пола с повышенной нагрузкой, например, в местах, где установлена мебель, система будет нагревать значительно меньше. Перестановка мебели и тяжелых предметов не представляет проблемы, никаких дополнительных мер по защите отопления не требуется.

Надежность и безопасность

Поскольку инфракрасный карбоновый пол не может перегреться в силу особенностей терморегуляции, нет риска повреждения или деформации напольного покрытия. Система отопления чрезвычайно надежна, не выходит из строя.

Инфракрасное излучение теплого пола не имеет негативных побочных эффектов, его применяют в камерах для недоношенных детей для щадящего обогрева младенцев и оздоравливающего эффекта. Сфера применения инфракрасных систем постоянно расширяется. Их используют в спа-салонах, инфракрасных саунах.

Экономичность

Мощность карбонового пола составляет 116 Ватт на метр погонный. Когда прогревается слой плиточного клея или стяжка, в которые устанавливаются системы, потребляемая мощность снижается. Обычно она составляет 87 Ватт на метр погонный.

Чтобы обеспечить максимальный контроль расхода электроэнергии, устанавливают терморегуляторы. Это позволяет сэкономить до 30% на энергозатратах. На сегодня карбоновые полы самые экономичные из всех систем отопления.

Карбоновое отопление позволяет существенно экономить на энергозатратах. Системы сверхнадежны и безопасны

Монтаж стержневого карбонового отопления

Стержневой карбоновый мат очень прост в монтаже. Для его укладки достаточно иметь несложные инструменты и материалы, никаких специальных знаний не требуется. Укладывают систему в клей или стяжку. Режется он кратно 10 см по длине. Допустимая длина полосы — до 20-25 м.

Для снижения энергозатрат в системах инфракрасного отопления используются терморегуляторы с датчиками температуры

Необходимые комплектующие для монтажа:

• Подложка-теплоизолятор. Она позволяет увеличить эффективность работы стержневого мата и снизить теплопотери. Можно использовать листовой вспененный материал с лавсановой пленкой. Подходят армофол, изоком, плэнекс, пенофол или их аналоги. В качестве теплоизолирующей подложки нельзя использовать материалы с токопроводящей фольгой.
• Соединительный комплект. Понадобится как минимум один комплект из 4 толстостенных термоусадочных трубок и пары гильз.
• Концевой комплект из 2 толстостенных термоусадочных трубок для каждой полосы карбонового мата.
• Терморегулятор, укомплектованный датчиком температуры пола. Также датчик можно приобрести отдельно. Подойдет SF-7х30. Терморегулятор выбирают такой, чтобы максимальная мощность планируемой нагрузки была ниже максимальной мощности терморегулятора на 15%.
• Гофрированная трубка для укладки датчика температуры пола с зондом и заглушкой.
• Соединительный провод в двойной изоляции.

Также вам понадобятся такие инструменты:

• щипцы для снятия изоляции с проводов;
• кусачки;
• клещи обжимные;
• ножницы;
• нож;
• отвертка;
• технический фен;
• скотч строительный.

Поверхность пола должна быть чистой и ровной. Определяют общую площадь, на которую будет уложен карбоновый мат, готовят место расположения терморегулятора в доступной точке. В полу необходимо проштробить паз для последующей установки датчика в гофрированной трубке.

Материал укладывают на поверхность пола, прикрепляют к основе с помощью клея, степлера или скотча. Полосы теплоотражающего материала соединяют между собой. Рулон раскатывают со стороны будущего подсоединения к терморегулятора. Для разворота полосы ее разрезают с одной стороны в месте разворота, полосу поворачивают на 180 градусов. Полосы закрепляют скотчем на теплоотражающем материале и соединяют между собой. Карбоновые стержни не должны пересекаться друг с другом.

Очистить провод от изоляции можно либо с помощью специального инструмента, либо с помощью щипцов. Приобрести их можно в любом магазине строительных инструментов

Полосы мата соединяют друг с другом монтажными проводами. В месте разреза карбонового мата нужно зачистить провод от изоляции. На провод надевают гильзу в термоусаживаемой трубке, зажав обжимными клещами. Снимают изоляцию с соединительного провода, надевают термоусаживаемую трубку.

Соединительный провод соединяют с силовым кабелем карбонового мата с помощью термоусадочной трубки

Силовой провод карбонового мата соединяют с проводом соединительным с помощью гильзы, обжав клещами. При помощи технического фена усаживают гильзу.  Термоусаживаемую трубку сдвигают на соединение и также усаживают феном. Таким образом соединяются все полосы. Концевой комплект изолирует концы проводов. На них надевают термоусаживаемые трубки, усаживают феном, обжимают клещами.

Первую полосу мата подключают к зажимам терморегулятора с помощью соединительного комплекта и провода. Подключение это, как правило, осуществляют в соответствии с инструкцией, которая входит в комплект.

В теплоотражающем материале необходимо сделать отверстия для прочного сцепления с полом. Датчик температуры вводят в гофрированную трубку с помощью зонда. На трубку устанавливают заглушку. Далее трубку укладывают в подготовленный паз вдоль стержней пола. Терморегулятор устанавливают на стену и тестируют работу системы обогрева в течение 15 минут, проверяют надежность соединений.

После завершения монтажа карбонового мата его можно уложить как в стяжку, так и в плиточный клей. Стяжку заливают прямо поверх стержней теплого пола. Плитку также укладывают прямо на теплый пол с помощью клея. Минимальная толщина стяжки или слоя клея вместе с плиткой — 2 см. Применять можно только специальные смеси для теплых полов. Срок полного высыхания плиточного клея или стяжки — минимум 28 дней. Включать систему можно только по истечении этого времени.

Если у вас все еще остались вопросы — смотрите инструкцию на видео:

Оцените статью:

Поделитесь с друзьями!

Расчет длины карбонового кабеля | Калькулятор температуры Карбоновый кабель Tescabo

Расчет длины карбонового кабеля — это просто!

Вносите такие данные:

• напряжение, которое используете (12 Вольт, 220 Вольт или любое другое, какое используете)
• длину отрезка карбонового греющего кабеля в метрах (10 метров, 5 метров, 20 метров, 1 метр или любую другую, какую хотите)
• сопротивление кабеля на метр (9,5 Ом/метр, 17 Ом/метр, 33 Ом/метр, 66 Ом/метр, 141 Ом/метр, 400 Ом/метр) — у нас Вы можете купить кабель с такими сопротивлениями

Получайте такие результаты:

• Мощность отрезка в Ваттах (сколько такой отрезок будет потреблять электроэнергии)
• Мощность одного метра отрезка (этот показатель не должен превышать 25 Вт/метр согласно нашим рекомендациям)
• Сила тока в Амперах
• Температура нагрева отрезка (этот показатель не должен превышать 120 градусов Цельсия согласно нашим рекомендациям)

После того, как Вы подобрали нужную длину греющего кабеля и нужное сопротивление, можете смело заказывать его у нас в любом количестве. В комплекте поставки Вы получите набор зажимных гильз и термоусадочной трубки (эти элементы понадобятся для соединения греющего кабеля Tescabo с электрическим проводом путем обжима). Такое соединение можно сделать собственными руками за 5 минут:

1. Одеваете кусочек (пару сантиметров) термоусадочной трубки на конец карбонового кабеля
2. Одеваете гильзу на конец карбонового кабеля (прямо на карбоновое волокно, так как оно будет проводить ток)
3. Вставляете холодный конец (электрический кабель) в гильзу с другой стороны
4. Зажимаете гильзу
5. Подтягиваете термоусадку на место зажима
6. Нагреваете термоусадку. Под воздействием температуры она обожмет место стыка и загерметизирует стыковку
7. Соединяете второй конец карбонового кабеля со вторым холодным концом таким же способом
8. Готово.

Смотрите видео о том, как соединятьГильзы (по центру) и термоусадочная трубка (слева)

Если Вы хотите сделать так, что несколько отрезков будут соединяться в одну систему, то нужно подключать их путем параллельного соединения.

С калькулятором Tescabo расчет длины карбонового кабеля можно произвести за 5 секунд!

Карбоновый теплый пол — что за система и как монтировать?

Карбоновый теплый пол – инновационный вариант создания обогрева помещения и открытых пространств. Базируется он на использовании инфракрасного обогревателя, в котором роль нагревательного элемента играют графитово-серебряные стержни. Они соединяются параллельно друг с другом при помощи кабеля повышенной защищенности.

Главные функциональные преимущества этого решения:

• Возможность использования, как в качестве основного, так и в качестве комфортного отопления;
• «Живое тепло»;
• Низкая степень нагрузки на перекрытия;
• Экономичность;
• Возможность отключения в зимний период;
• Не требует выделения специального помещения для бойлерной;
• Работоспособность на протяжении срока эксплуатации всего строения;
• Неподверженность коррозийным процессам;
• Подходит под напольные покрытия все без исключения типов;
• Монтируется даже на больших площадях.

Можно смело отметить, что ограничений в применении этой системы практически не существует. В настоящий момент, таким образом, могут обогреваться:

• Частные дома и коттеджи;
• Квартиры;
• Балконы, веранды и лоджии;
• Отели, мотели, гостиницы;
• Помещения производственного назначения.

Важно! Данная система обогрева отличается пожаро- и взрывобезопасностью. Она отлично подходит для обогрева переувлажненных помещений и не создает электромагнитное излучение

Описание технологии монтажа системы

Для устройства карбонового теплого пола не нужно особых навыков и умений. При желании всю работу можно выполнить самостоятельно. Весь процесс монтажа можно условно разделить на следующие этапы:

• Подготовка необходимых материалов: карбоновый мат, терморегулятор-термостат, соединительные муфты, битумная изоляция, гофрированную трубку, комплект электрической проводки, теплоотражающий материал;
• Определение площади и конфигурации поверхности, на которую планируется укладка теплого пола;
• Очистка и подготовка основания пола под укладку теплоотражающего материала;
• Укладка теплоотражающего слоя;
• Подготовка на поверхности пола места для укладки датчика температуры пола, который прокладывается в гофрированной трубке;
• Раскладывается карбоновый мат. Полосы распределяются равномерно по отведенной поверхности и соединяются друг с другом;
• Фиксируется карбоновый мат с использованием малярного скотча;
• Устанавливается терморегулятор;
• Проверяется правильность соединения карбоновых элементов;
• Система подключается к терморегулятору;
• Устанавливается и закрепляется монтажная гофрированная трубка для датчика пола;
• Вставляется датчик пола и соединяется с терморегулятором;
• Терморегулятор подключается к электросети;
• Включается карбоновый мат, проверяется его работоспособность и надежность соединений;
• Равномерно наносится цементная стяжка толщиной 2-3 см.

Пример схемы монтажа карбонового нагревательного слоя

Внимание! Карбоновый теплый пол, который планируется укладывать под плитку, требует устройства цемент-песчаной стяжки, а также использования специального плиточного клея.

Конструктивные особенности карбоновых стержней

В качестве защитной изолирующей оболочки карбоновых стержней используется материал на базе полиэстера и полиэтилена.

Внутри нагревательные элементы наполнены композиционным материалом на карбоново-полимерной основе. Для их соединения применяется термостойкий многожильный провод из меди толщиной 2,5 мм, который дополнительно защищен 3-х миллиметровой оболочной.

Схематическое строение карбонового теплого пола

Те, кто испробовал инновационную отопительную систему на личном опыте, утверждают, что ей в настоящий момент альтернативы нет. В помещение с таким обогревом всегда сухо и тепло, при этом не нарушается естественная влажность воздуха. Подобные условия обеспечиваются технически уникальной интеллектуальной системой, реализованной на абсолютно новых принципах устройства нагревательных элементов. А еще карбоновый теплый пол – это экономичный способ отопления помещения, что крайне актуально особенно в последнее время.

Обучающий видео-ролик с примером монтирования

Все существующие в настоящий момент модели карбоновых полов, представленные на рынке, сопровождаются подробными руководствами по монтажу и эксплуатации. Потребителю остается лишь проявить немного терпения и старания, и о проблемах с отоплением можно забыть на долгое время.

Оцените статью: Поделитесь с друзьями!

Нагревательный кабель из углерода, карбоновый провод

Карбоновый (углеродный) кабель содержит в качестве проводника токопроводную основу из карбонового материала в изоляции из термостойкого тефлона. Данный тип изоляции очень устойчив к высоким температурам.

Карбоновое волокно состоит из множества сверхтонких углеродных нитей диаметром от 5 до 15 мкм.

Нагревательный кабель 133 Ом 10 метров 2 мм силикон

Такая нить получается благодаря параллельному соединению атомов углерода в микрокристаллы, из-за чего углеродное волокно и обладает рядом качеств: высокая прочность, гибкость, небольшой удельный вес, высокая степень натяжения, маленький коэффициент температурного расширения, химическая инертность.

Основным преимуществом углеродного кабеля является его экономичность в потреблении электроэнергии. Используя углеродный кабель для системы теплого пола можно снизить затраты на электричество на 30%.

Карбоновая нить, хоть и является очень тонкой, но при этом обладает повышенной прочностью. Оставаясь гибкой и эластичной, углеродную нить почти невозможно порвать или растянуть. Еще одним уникальным качеством углеродного волокна является его огнеупорности и морозоустойчивости, карбоновые нити устойчивы даже при очень высоких температурах.

Нагревание углеродного кабеля при подаче тока происходит всего через 3 секунды после включения, так же быстро происходит остывание нагревателя. Карбоновый кабель совместим практически со всеми терморегуляторами.

Купить карбоновый кабель на сайте Элемаг ТПК возможно со склада в Москве, мы также можем доставить нагреватель в любой регион России. Под заказ можно изготовить углеродный кабель любой длины. Позвоните нам по телефонам или напишите на почту и наши специалисты проконсультируют вас по всем вопросам, связанным с карбоновыми кабелями.

Технические характеристики

Диаметр углеродного кабеля от 1,8 – 5 мм, другие под заказ;
Тестовые напряжение 4500 В;
Ток утечки 0,05 мА/м;
Сопротивление изоляции: ?0,5 МОм; проводника: 33 Ом/м;
Мощность: 25 Вт/м;
Температура нагрева: 180оС;
Номинальное напряжение: до 400 В;
Инфракрасные волны: 8 – 18 мкм;
Минимальная длина кабеля: 10м.
Цвет силиконовой оплетки: черный, белый, красный; другие под заказ.

Области применения

• Система теплый пол — карбоновый кабель укладывается под плиткой, ламинатом, мрамором, специальным линолеумом. Отопление карбоновым кабелем безопасно для организма, поэтому он используется в домах, оффисах, больницах, теплицах, курятниках.
• Нагрев трубопроводов, стоков.
• Подогрев тротуаров, газонов и клумб.
• В производстве для дополнительной сушки и обогрева.

Углеродный (карбоновый) кабель

Силиконовый теплый пол

Преимущества силионового нагревательного мата на сетке:

Характеристики

 Мощность 140(200) Вт/м.кв.
 Температура нагрева на воздухе: 75 гр. С
 Напряжение питания 220 В
 Длина греющего элемента на 1м.кв. — 12 метров
 Минимальный сегмент 0,9 (0,75) м.кв.
 Срок хранения не ограничен
 Гарантийный срок эксплуатации 15 лет с момента ввода нагревательного мата в эксплуатацию.

Описание и принцип работы тёплого пола:

Греющий элемент — японская углеродная нить, которая имеет громадный запас по температуре и механической прочности. Углеродная нить выдерживает температуры до 1600 градусов, а нагревается только до 90 градусов — запас в 1500 градусов! Углеродная нить — одна из самых прочных нитей в мире. Из углеродных волокон делают корпуса для самолетов, ракет, автомобилей и много другого. Случайно порвать углеродную нить невозможно, даже если усиленно стараться. Поэтому сгореть или сломаться наш мат не может.
Это самая надежная конструкция в мире! Установив теплый пол , вы будете спокойны и удовлетворены абсолютной надежностью этого изделия. Углеродное волокно выделяет тепло в дальнем спектре инфракрасного диапазона. В том же спектре мы получаем тепло и от солнца, тепло, к которому человек так сильно привык за миллионы лет существования на земле. Современные исследования в области биотехнологий показали, что именно дальнее инфракрасное излучение имеет исключительное значение в развитии всех форм жизни на Земле. По этой причине его называют также биогенетическими лучами или лучами жизни. Наше тело само излучает длинные инфракрасные волны, но оно само нуждается также и в постоянной подпитке длинноволновым теплом.
Греющий элемент нашего теплого пола имеет контакт с токоведущими жилами через равные расстояния, что создает параллельные соединения. Поэтому от нашего теплого пола можно отрезать столько, сколько нужно по месту, кратно минимальному сегменту. Это крайне удобно при продаже и монтаже. Более того, если вы случайно или специально ударили по нему топором, перерубив нить, то работать не будет только один сегмент! Все остальные же будут греть в обычном режиме.
Теплый пол нагреется максимально быстро, в кратчайшие сроки, установив в доме комфортную температуру и сэкономив ваш бюджет.
В качестве нагревательного элемента используется японское углеродное волокно фирмы TORAY. Изоляция выполнена из немецкой кремнийорганической (силиконовой) резины фирмы БАУЭР. Тепло выделяется в инфракрасном греющем элементе, который имеет через равные расстояния контакт с токоведущими жилами, благодаря чему формируются зоны тепловыделения соединенные параллельно. Запитывание нагревательного мата происходит с одного конца. ( см. схему монтажа)

Пример монтажа теплого пола

Другие примеры монтажа теплого пола вы можете посмотреть в фотогалерее.

На российском рынке теплых полов появилось большое количество разных модификаций, но  все они имеют общие недостатки.

К примеру, нагревательные маты на сетке, представленные зарубежными компаниями — нельзя резать, они часто перегорают и ломаются, и конечно из строя выходит уже вся конструкция теплого пола. Пленочные и сплошные карбоновые теплые полы нельзя устанавливать в стяжку и потребление энергии у них очень большое. У карбоновых стержневых полов часто выгорают контакты, в итоге после монтажа теплого пола и при его эксплуатации наступает одно разочарование и обида за потраченные деньги и время.

Мы предлагаем продукцию, которая не имеет таких недостатков!
Весь товар сертифицирован.

Что же представляет наш теплый пол?

    Несгораемый

Греющий элемент пола — японская углеродная нить, которая имеет громадный запас по температуре и механической прочности. Углеродная нить выдерживает температуры до 1600 С, а нагревается только до 90 С — запас в 1500 градусов! Углеродная нить — одна из самых прочных нитей в мире.

Кто имел дело с греющим кабелем из углеродного волокна?

Из углеродных волокон делают корпуса для самолетов, ракет, автомобилей и много другого. Случайно порвать углеродную нить невозможно, даже если усиленно стараться. Поэтому сгореть или сломаться наш теплый мат не может.

Это самая надежная конструкция теплого пола, один раз установив наш теплый пол, вы будете спокойны и удовлетворены абсолютной надежностью этого товара.

   Инфракрасный

Углеродное волокно выделяет тепло в дальнем спектре инфракрасного диапазона. В том же спектре мы получаем тепло и от солнца. Современные исследования в области биотехнологий показали, что именно дальнее инфракрасное излучение имеет исключительно положительное влияние на человеческий организм. Человеческое тело, само излучает длинные инфракрасные волны, но оно само нуждается также и в постоянной подпитке длинноволновым теплом. С теплым полом от нашей компании, вы будете чувствовать себя комфортно и уютно.

    Сегментарный

Греющий элемент нашего теплого пола имеет контакт с токоведущими жилами через равные промежутки, что создает параллельные соединения, поэтому от теплого пола можно отрезать столько, сколько нужно по месту монтажа, кратно минимальному сегменту. Это очень удобно. Более того, если вы случайно повредили нить, то работать не будет только один сегмент, остальные же будут греть в обычном режиме.

    Удобный  при продаже,  и при монтаже

В вашем магазине больше не нужно хранить много упаковок с разным метражом теплого пола, достаточно поставить в магазин 1 рулон и отрезать от него столько, сколько нужно покупателю. А покупателю при монтаже достаточно раскатать рулон от стенки до стенки и отрезать по месту, больше не нужно ничего примерять, искать нужную площадь. Подходит идеально для ванной комнаты, где площадь небольшая и просто незаменим  для перекрытия большой площади. Наш теплый мат можно использовать для обогрева даже футбольного поля, игровой площадки, детского городка. Приобретая наш теплый пол вы экономите много денежных средств, и самое главное будете полностью удовлетворены простотой и удобством его установки.

    Низкое энергопотребление

Теплый пол имеет мощность 140 Вт/кв.м. И при этой потребляемой мощности он нагревается на открытом воздухе до 75 С.
Этот теплый пол нагреется максимально быстро, в кратчайшие сроки, установив в доме комфортную температуру.
Также возможно производство теплого пола мощностью 110 Вт/кв.м. (подходит для обогрева большой уличной площади), есть модификации мощностью 160 Вт/кв.м., 200 Вт/кв.м., 255 Вт/кв.м.

    Полное заполнение

На один квадратный метр теплого пола приходится 12 метров греющего элемента. Такая конструкция дает полное равномерное заполнение, нагревателем всей площади пола, создавая максимально равномерный нагрев по всей поверхности.

    Японская углеродная нить

В качестве нагревательного элемента используется японское углеродное волокно фирмы TORAY. Изоляция выполнена из немецкой кремнийорганической (силиконовой) резины фирмы БАУЭР.

Конструкция несгораемого инфракрасного теплого пола

Теплый пол относится к разряду нагревательных матов на сетке и к зонально-резистивному типу.

Тепло выделяется в инфракрасном греющем элементе, который имеет через равные расстояния контакт с токоведущими жилами, благодаря чему формируются зоны тепловыделения соединенные параллельно. Запитывание нагревательного мата происходит с одного конца.

Каждый независимый сегмент работает автономно от других сегментов, если по какой-то причине вы повредили греющий элемент в одном из сегментов, остальные сегменты будут работать.

На рисунке показан способ подключения нескольких отрезков теплого пола — проще не бывает!

Технические параметры несгораемого теплого пола

Номинальная мощность:  140 Вт/м2
Линейная мощность:  12 Вт/м
Электропитание стандартное: ~ 220 В
Максимальная температура нагрева на воздухе:  + 75 0С
Длина греющего элемента на 1 м2: 12 м.
Шаг укладки:  7,5 см
Минимальный сегмент: 0,9 м2
Срок хранения – не ограничен
Гарантийный срок эксплуатации – 15 лет с момента ввода нагревательного мата в эксплуатацию.

Внимание
Для обеспечения долговечной работы нагревательного элемента рекомендуется использовать терморегулятор.

Смотрите также:

220V Можно выбрать Wifi App Control Инфракрасная система подогрева полов Плитка из углеродного волокна Нагревательный кабель с термостатом | |

Инфракрасный нагревательный кабель из углеродного волокна для теплого пола

Подробнее о продукте:

Название продукта: нагревательный провод из углеродного волокна

Изоляционные материалы: силиконовая резина

Максимальная выдерживаемая температура: 200 градусов по Цельсию

Нагревательный проводник: 12К

Испытание высокого напряжения: 3000 В

Ток утечки: 0.05 мА / м

Изделие выдерживает мощность: 25 Вт / м

Диаметр: 3 ± 0,2 мм

Цвета: красный

Инфракрасная длина волны: 8UM-18UM

Сопротивление проводника: 33 ± 10% Ом / м

Обратите внимание на запах нового кабеля: будет запах новой резиновой оболочки, после нескольких раз использования или помещения в проветриваемое место на несколько дней запах исчезнет, ​​это не проблема качества, спасибо.

В комплект входит: Нагревательный кабель из углеродного волокна длиной 100 м

1 термостат на выбор (3 м внешний датчик входит в комплект)

20 медных трубок + 20 термоусаживаемых рукавов

Фотографии Продукта:

Как выполнить проводку?

Для системы теплого пола рекомендуется использовать 10 метров на квадратный метр (расстояние между кабелями должно составлять 10 см).Если используется для таяния снега на улице, оставьте пространство 7 см.)

Рекомендуемый термостат:

Нажмите на изображение, чтобы увидеть детали термостатов >>>

Приложения продукта:

1. Подогрев пола для дома и офиса: дома, виллы, отели, офисные здания, больницы, торговые центры.

2. Подогрев полов в общественных местах: бассейн, футбольное поле, спортзал, музей, мемориальный зал, детский сад.

3.Подогрев полов для крупных общественных объектов: автовокзал, автостоянка, аэропорт, автомагистрали.

4. Полы с подогревом для профессиональной сферы: Ботанический сад, теплица, лаборатория.

И другие нагревательные устройства .. и т. Д.

Расчет мощности продукта:

Напряжение * напряжение / общее сопротивление = мощность

Например: углеродное волокно 12K, длина 10 метров.

220В × 220В / (10 м x 33 Ом) = 150 Вт

Например: углеродное волокно 12K, длина 15 метров.

220В × 220В / (15 м x 33 Ом) = 100 Вт

Данные показывают, что чем длиннее нагревательный провод, тем меньше выходная мощность.(Минимальная длина нагревательного провода из углеродного волокна 12K составляет 10 метров)

Преимущества продукта:

1. Высокая энергоэффективность: нет необходимости в другой среде передачи, эффективность электротермического преобразования превышает 98%.

2. Удобный и здоровый: новый инфракрасный подогрев пола, обеспечивает равномерность температуры, способствует циркуляции крови.

3. Простота установки: нагревательный провод из углеродного волокна стоит недорого, имеет длительный срок службы, инвестиции, выгоду в течение всей жизни и низкие затраты на техническое обслуживание.

И так далее…

.

24K 17Ohm / m 100M Инфракрасная система теплого пола Провод для теплого пола, кабель для обогрева пола из углеродного волокна | волоконно-оптический боковой кабель накаливания | волоконно-оптический кабель для измерения расстояния до chinacable

24K 17 Ом / м Новая инфракрасная система теплого пола Провод для теплого пола Кабель для обогрева пола из углеродного волокна

Название продукта: нагревательный провод из углеродного волокна

Изоляционные материалы: силиконовая резина

Температура: предел 200 градусов Цельсия

Нагревательный провод: 24К

Испытание высокого напряжения: 3000 В

Ток утечки: 0.05 мА / м

Изделие выдерживает мощность: 25 Вт / м

Диаметр: 4 ± 0,2 мм

Дополнительные цвета: белый (можно настроить)

Инфракрасная длина волны: 8UM-18UM

Сопротивление проводника: 17 Ом / м

Расчет мощности продукта:

Напряжение * напряжение / общее сопротивление = мощность

Например: углеродное волокно 24K, длина 15 метров.

220В × 220В / (15 м x 17 Ом) = 215 Вт

Например: углеродное волокно 24K, длина 12.5 метров

220В × 220В / (12,5 м x 17 Ом) = 228 Вт

Данные показывают, что чем длиннее нагревательный провод, тем меньше выходная мощность.

Преимущества продукта:

1. Высокая энергоэффективность: нет необходимости в другой среде передачи, эффективность электротермического преобразования превышает 98%.

2. Удобный и здоровый: новый инфракрасный подогрев пола, обеспечивает равномерность температуры, способствует циркуляции крови.

3.Простота установки: нагревательный провод из углеродного волокна стоит недорого, имеет длительный срок службы, инвестиции, выгоду в течение всей жизни и низкие затраты на техническое обслуживание.

И так далее…

1. Подогрев пола для дома и офиса: дома, виллы, отели, офисные здания, больницы, торговые центры.

2.Подогрев полов в общественных местах: бассейн, футбольное поле, спортзал, музей, мемориальный зал, детский сад.

3. Подогрев полов в крупных общественных помещениях: автовокзал, автостоянка, аэропорт, автомагистрали.

4. Полы с подогревом для профессиональной сферы: Ботанический сад, теплица, лаборатория.

И другие нагревательные устройства .. и т. Д.

.

24K 17 Ом / м Новая инфракрасная система теплого пола Провод для теплого пола Кабель для обогрева пола из углеродного волокна | углеродный провод | нагревательный провод из углеродного волокна

24K 17 Ом / м Новая инфракрасная система теплого пола Провод для теплого пола Кабель для обогрева пола из углеродного волокна

Подробнее о продукте:

Наименование продукта: Нагревательный провод из углеродного волокна

Изоляционные материалы: силиконовый каучук

Температура: 200 градусов Цельсия

Нагревательный провод: 24К

Испытание высоким напряжением: 3000 В

Ток утечки: 0.05 мА / м

Продукт выдерживает мощность: 25 Вт / м

Диаметр: 4 ± 0,2 мм

Дополнительные цвета: белый (можно настроить)

Длина инфракрасной волны: 8UM-18UM

Сопротивление проводника: 17 ± 10% Ом / м

Фотографии продукта:

Как выполнить проводку?

У нас в магазине есть специализированные термостаты для теплого пола, ~~~ Нажмите на картинку, чтобы купить ~~~

Приложения продукта:

1.Подогрев полов для дома и офиса: дома, виллы, отели, офисные здания, больницы, торговые центры

2. Подогрев полов в общественных местах: бассейн, футбольное поле, спортзал, музей, мемориальный зал, детский сад

3. Полы с подогревом для крупных общественных объектов: Автовокзал, автостоянка, аэропорт, шоссе

4. Теплый пол для профессиональной сферы: Ботанический сад, теплица, лаборатория

И другие нагревательные устройства … и т. Д …

Расчет мощности продукта:

Напряжение * напряжение / общее сопротивление = мощность

Например: углеродное волокно 24K, длина 15 метров

220 В × 220 В / (15 м x 17 Ом) = 215 Вт

Например: углеродное волокно 24K, длина 12.5 метров

220 В × 220 В / (12,5 м x 17 Ом) = 228 Вт

Данные показывают, что чем длиннее нагревательный провод, тем меньше выходная мощность.

Преимущества продукта:

1. Высокая энергоэффективность: нет необходимости в другой среде передачи, эффективность электротермического преобразования превышает 98%.

2. Удобно и здорово: новый инфракрасный подогрев пола, обеспечивает равномерность температуры, способствует циркуляции крови.

3.Простота установки: нагревательный провод из углеродного волокна стоит недорого, имеет длительный срок службы, инвестиции, выгоду в течение всей жизни и низкие затраты на техническое обслуживание.

И т.д …

.

1K 2K 3K 6K Инфракрасная система обогрева пола с изоляцией из силиконовой резины Провод для теплого пола, Кабель для обогрева пола из углеродного волокна | |

Название продукта: нагревательный провод из углеродного волокна

Изоляционные материалы: силиконовая резина

Температура: предел 200 градусов Цельсия

Нагревательный проводник: 1К, 2К, 3К, 6К

Испытание высокого напряжения: 3000 В

Ток утечки: 0,05 мА / м

Изделие выдерживает мощность: 15 Вт / м

Диаметр:

1К: 2.0 ± 0,2 мм

2K, 3K, 6K: 2,5 ± 0,2 мм

цвета: белый / красный (случайный)

Инфракрасная длина волны: 8UM-18UM

Сопротивление проводника:

1K: 400 ± 10% Ом / м

2K: 220 ± 10% Ом / м

3K: 133 ± 10% Ом / м

6K: 80 ± 10% Ом / м

Расчет мощности продукта:

Р = (U * U) / (L * R)

Например: если использовать кабель 3K длиной 5 метров на 220 В. общая мощность (220 * 220) / (5 * 133) = 72Вт, в это время мощность около 14.4Вт / м.

Если вы используете кабель 2K длиной 5 метров на 220 В, общая мощность составит (220 * 220) / (5 * 220) = 44 Вт, в настоящее время мощность составляет 8,8 Вт / м.

Температура:

Если мощность составляет около 5 Вт / м, температура нагрева составляет около 40 ~ 50 ° C.

Если мощность составляет около 10 Вт / м, температура нагрева составляет около 50 ~ 60 ° C.

Преимущества продукта:

1. Высокая энергоэффективность: нет необходимости в другой среде передачи, эффективность электротермического преобразования превышает 98%.

2. Удобный и здоровый: новый инфракрасный подогрев пола, обеспечивает равномерность температуры, способствует циркуляции крови.

3. Простота установки: нагревательный провод из углеродного волокна стоит недорого, имеет длительный срок службы, инвестиции, выгоду в течение всей жизни и низкие затраты на техническое обслуживание.

И так далее…

1 рулон 100 метров 1k / 2k / 3k / 6k нагревательный кабель из углеродного волокна силиконовой резины (белый / красный цвета случайная отправка)

Подарок: 40 нагревательных рукавов и 40 соединительных медных трубок для кабеля длиной 100 метров.

Советы: случайная отправка белого / красного цвета

1.Подогрев полов для дома и офиса: дома, виллы, отели, офисные здания, больницы, торговые центры

2. Подогрев полов в общественных местах: бассейн, футбольное поле, спортзал, музей, мемориальный зал, детский сад.

3. Подогрев полов в крупных общественных помещениях: автовокзал, автостоянка, аэропорт, автомагистрали.

4. Полы с подогревом для профессиональной сферы: Ботанический сад, теплица, лаборатория.

И другие нагревательные устройства .. и т. Д.

.
