Кладка в 1 кирпич углов: Правильная кирпичная кладка углов, как правильно класть углы кирпичом

Содержание

Правильная кирпичная кладка углов, как правильно класть углы кирпичом

05.06.2017

Возводя стены из кирпича, с особой тщательностью выкладывайте углы будущего строения. От того, насколько верно вы выполнили эту работу, будет зависеть прочность и устойчивость стен здания. Это одинаково важно и при постройке огромного дома, и при возведении компактного гаража или бани.

Если выложить углы неправильно или небрежно, со временем геометрия стен значительно нарушится.

Особенности кладки углов

  • Сначала в углах по отвесу следует поставить порядовки. В течение всего строительного процесса вы будете выкладывать сначала углы, а уже потом – стены, с отрывом в три-четыре ряда.

  • Наружную версту каждой стенки, которая примыкает к углу, нужно выкладывать тычковыми рядами, а следующего ряда – ложковыми. Это позволит сохранить вертикальное расположение швов. Что касается внутренней версты рядов, то они могут быть любого типа. Этот параметр определяет толщина слоев.

  • Выполняя кладку, все время проверяйте ее параметры, используя угольник (он определяет, перпендикулярны ли стены относительно друг друга), правила, уровень и отвес. Важно, чтобы вертикаль или горизонталь не «поехали».

  • Следите, чтобы промежуток между горизонтальными швами был равен двенадцати миллиметрам.

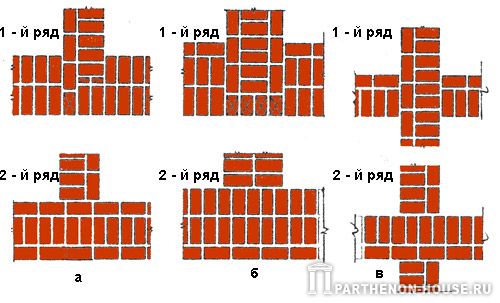

Основные схем кладки углов

Чтобы делать шовную перевязку, применяются и обычные кирпичи, и их половинки, четвертинки и трехчетвертинки.

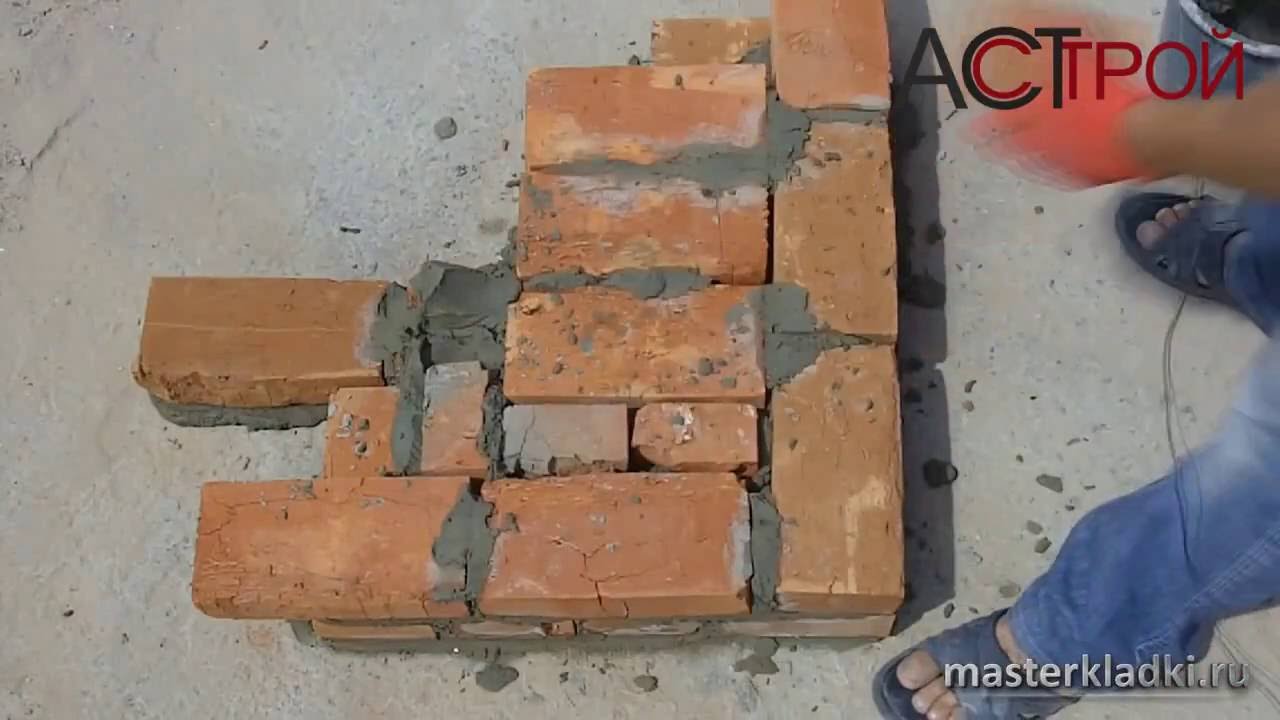

Кладка угла в 1 кирпич

Проще всего выкладывать углы, если толщина стены равна размерам кирпича (250 миллиметров). Схему легко понять по рисунку:

Если перевязка идет в несколько рядов, кладка приобретает следующий вид:

Кладка угла в 1,5 кирпича

Когда толщина стены равна 380 миллиметрам, нужно использовать более сложный рисунок выкладывания кирпичей. Ниже вы видите схему углов при перевязке в один ряд:

И при перевязке в несколько рядов:

Кладка угла в 2 кирпича

Размер стены 510 миллиметров предполагает следующий вид углов при перевязке в один ряд:

При многорядной перевязке схема следующая:

В зависимости от параметров стены, рисунок выкладки при однорядной и многорядной перевязке становится все сложнее.

Если вы собрались строить какую-либо конструкцию самостоятельно, изучите представленные рисунки и произведите все расчеты, прежде чем выкладывать углы.

Или просто обратитесь к профессионалам, которые имеют опыт в таких работах!

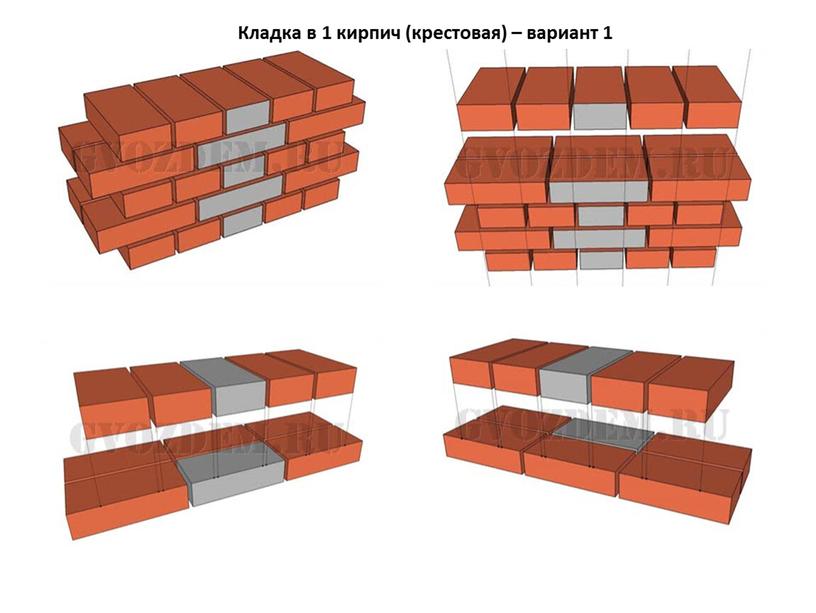

Технология кирпичной кладки в 1 кирпич, 250 мм

Кирпич является традиционным материалом для сооружения стен, толщина которых бывает разной в зависимости от назначения. Кирпичная кладка в 1 кирпич применяется в основном для строительства гаражей, заборов, летних кухонь, перегородок и прочих не очень ответственных сооружений. Но это не значит, что сделать ее просто. Это значит, что стены в один кирпич могут не выдержать требуемой нагрузки. Несущие же стены выполняются в 2 кирпича и более. Толщина стены в данном случае будет соответствовать длине кирпича, равной 250 мм, чего вполне достаточно для возведения конструкций такого типа.

Тонкости кладки

Как и всякое дело, кладка в один кирпич обладает своими секретами и нюансами. Абсолютно неопытному человеку сделать эту работу будет достаточно сложно. Результаты могут оказаться весьма печальными. Самое малое, что может поджидать новичка по завершении строительства своего объекта — это появление трещин на стене, ну а в крайнем случае она просто может обрушиться, тем самым подвергая опасности жизни людей.

Вот несколько правил и рекомендаций, которыми следует руководствоваться:

  1. Первый и завершающий ряды кладки полагается выполнять поперек слоя, то есть торцами (тычками) наружу. Вся же основная кладка делается поочередно — один ряд параллельно, следующий перпендикулярно. Такая схема позволяет достигать большей прочности сооружаемой конструкции.
  2. Для усиления рекомендуется через каждые несколько рядов (4-6) выкладывать специальную армирующую сетку. Тем самым улучшается сцепление между камнями в отдельных рядах.
  3. При кладке кирпича в один кирпич следует следить за тем, чтобы вертикальные швы у соседних рядов ни в коем случае не совпадали. Это чревато не только образованием трещин, но и обрушением стены.
  4. Очень важным моментом является кладка угла в 1 кирпич. Возведению и соединению углов следует уделить особое внимание. Эти элементы отвечают за скрепление и прочность всего сооружения.

Кладочный раствор

Достаточно важную роль в получении качественного результата играет строительный раствор, так он служит связующим элементом, обеспечивающим надежность всей конструкции. Для приготовления его требуются всего 3 составляющих:

  • цемент;
  • вода;
  • чистый просеянный песок.

Если используется цемент невысокой марки М200, то он берется с песком в равных пропорциях. Если марка более высокая, то 1 часть цемента к 3 частям песка.

Технология приготовления очень проста:

  1. Сначала замешивается песок с цементом (вручную или в бетономешалке).
  2. Постепенно небольшими порциями добавляется вода. Каждый раз смесь необходимо тщательно перемешивать.
  3. Полученная масса должна быть пластичной, не густой и не жидкой.
  4. Не следует заготавливать сразу большое количество смеси. Минут через 30 она потеряет пластичность, а разбавлять водой ее нельзя.

Многие мастера рекомендуют перед тем, как класть кирпичную кладку, смачивать кирпичи для улучшения адгезии с раствором.

Способы укладки

Применяются разные способы кладки стены в один кирпич. Основное их отличие заключается в различной густоте применяемого раствора. Существуют 2 варианта:

  1. «Вприсык» (бесшовная). При этом методе используется раствор с более жидкой консистенцией. Применяется при строительстве стен, которые в будущем предполагается штукатурить. Кельмой раствор выкладывается на нижний слой кирпичей. Состав необходимо разровнять мастерком либо тычком кирпича. Затем камень прижимается к укладываемой поверхности. Так как раствор жидкий, кирпич возможно выравнивать и передвигать по плоскости. Когда он примет требуемое положение, его осаживают по высоте, постукивая рукояткой кельмы. В вертикальных швах не остается кладочного раствора. Их в дальнейшем заполнит отделочный штукатурный раствор при оштукатуривании, что значительно улучшит его скрепление с кладкой.
  2. «Вприжим». Метод применяется, если стена в последующем не будет штукатуриться и камни нужно выложить под расшивку. Густой раствор выкладывается на поверхность. Потом на нее помещается кирпич, с предварительно уложенным на торцевой грани небольшим количеством раствора для формирования вертикального шва. Рабочий раствор здесь схватывается почти моментально, и поправить выполненную кладку не удастся.

Толщина горизонтальных швов колеблется от 0,8 до 1,5 см (обычно 1,2 см), вертикальные же обычно делаются от 0,8 до 1,2 см. Необходимо соблюдать одинаковое значение толщины на всей выполняемой кладке. Учитывая эти цифры, можно понять, сколько кирпичей понадобится для работы. В 1 м² стены в 1 кирпич будет 13 рядов, а в 1 м³ будет приблизительно 400 штук красного керамического кирпича.

Технология кладки

Прежде всего под стену должен быть подготовлен фундамент. Сама схема достаточно проста. Рассмотрим ее основные шаги:

  1. Первым делом осуществляется кладка углов. Они выводятся по очереди. Их высота должна превышать высоту средних участков на 4-5 рядов.
  2. На углах вертикально выставляются порядовки, представляющие собой металлические уголки с нанесенной шкалой по уровням рядов. Они крепятся к нижним кирпичам с помощью скоб.
  3. По этим отметинам максимально туго натягивается причалка (шнур). Она позволяет понять уровень и высоту кладки. Чтобы избежать провисания причалки, устанавливают контрольные промежуточные кирпичи или маячки.

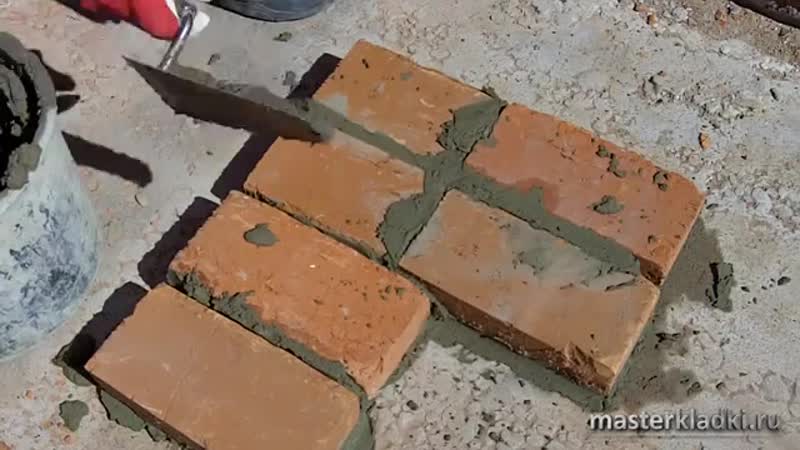

  4. Теперь можно делать первый ряд. Кирпичи выкладываются последовательно один за одним. Сначала наносится раствор, на него выкладывается камень, прижимается и пристукивается рукояткой мастерка. И так далее по этой схеме.
  5. Класть кирпичную кладку нужно сдвигая последующий ряд на полкирпича относительно предыдущего.
  6. Выступивший наружу кладочный раствор нужно подобрать кельмой. Он пригоден для вторичного использования.
  7. Необходимо перекладывать армирующей сеткой каждые 5-6 слоев кладки.

Процесс возведения кирпичной кладки в один кирпич является достаточно трудоемким, грязным и тяжелым. Но его вполне можно произвести своими руками, располагая нужной информацией.

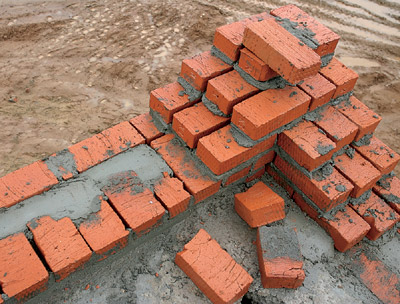

Кирпичная кладка углов. Фото.





   Углы являются основой для возведения кирпичных стен и
поэтому именно правильной кладке углов следует уделить особое внимание
при строительстве любых кирпичных сооружений.

● Если при выкладывании углов были допущены ошибки, то это может
привести к нарушению общей геометрии стен, что неизбежно повлечёт за
собой потерю прочности и устойчивости строения.

● Перед началом кладочных работ в углах по отвесу устанавливаются
порядовки — при возведении стен из кирпича кладка углов опережает кладку
стен на три-четыре ряда.

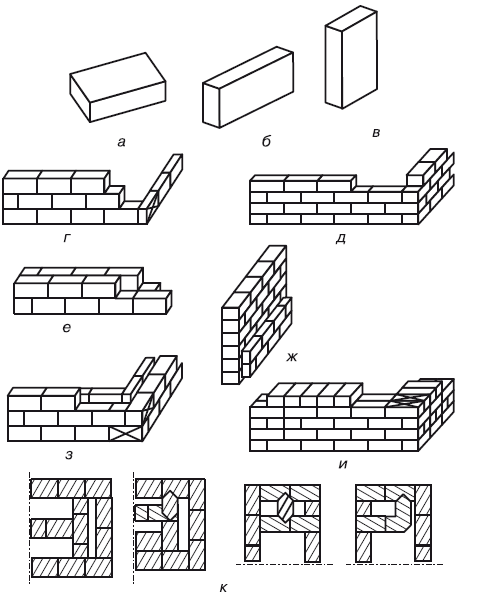

Существует несколько схем кладки углов кирпичных стен различной
толщины. Перевязка швов кладки в углах осуществляется полноразмерными
кирпичами, половинками, четвертинками, а также 3/4 кирпича (трёхчетвёрками).


Кладка угла в один кирпич относится к наиболее простым видам кладки
при строительстве кирпичных стен толщиной в 250 мм (стандартные размеры
кирпича 250х120х65 мм). Осуществить укладку тычковых и ложковых рядов
можно выполнить своими руками без использования навыков высокопрофессиональных специалистов.


Схема кладки углов в полтора кирпича (стена толщиной 380 мм) более
сложная. Существует схема кладки углов при однорядной перевязке и при
многорядной перевязке.


Кладка кирпичных
углов с однорядной системой перевязки
.


Кладка кирпичных углов с многорядной системой перевязки.

Кладка кирпичных углов в два кирпича с однорядной и
многорядной перевязкой — толщина стен в 510 мм.


• Кладка кирпичных углов в два
кирпича с однорядной перевязкой
.


Кладка кирпичных углов в два кирпича с многорядной перевязкой.

Кладка углов из кирпича с использованием однорядной и многорядной перевязки

При строительстве кирпичных объектов, будь то дом или просто забор, люди всегда сталкиваются с тем, как правильно выложить угол. Ведь от того, каким образом выполнена кладка углов из кирпича, зависит на сколько в целом будет ровно выложена сама стена, ее крепость и устойчивость. Поэтому, перед началом работы, начинающим каменщикам рекомендуется сделать такую вещь, как пробная, “сухая”, кладка, то есть без раствора.

Кладку углов можно разделить на два типа. Все зависит от того, каким методом перевязки вы пользуетесь:

  • однорядная перевязка;
  • многорядная перевязка.

Для того, чтобы не путаться в терминах и упростить восприятие текста, обратите внимание на изображение ниже.

Условные обозначения кирпича разной длины, а также сторон кирпича

В случае однорядной перевязки следует поступать следующим образом. Нужно через основную стену до лицевой стороны пропустить кладку примыкающей стены, которую заканчивают трехчетверками или тычками, в случае применения четверок и трехчетверок. В следующем ряду к ложкам основной стены укладывается уже ряд примыкающей стены. И далее действуете попеременно.

Кладка углов с помощью однорядной перевязки

Если перевязка многорядная, то действуем так:

  1. Первый ряд выкладываем подобно тому, как мы действовали при однорядной перевязке, при условии, что толщина стен кратна целому кирпичу. При этом, во втором ряду забутку выкладываем кирпичами, а внутреннюю и наружную версты – ложками. Если же толщина нечетная, то в первом ряду тычки выкладывают наружу фасада, а во втором ряду тычки идут внутрь помещения, а ложки соответственно наружу.
  2. Дальше, от третьего по шестого ряда, выкладываем только ложками. При этом перевязываем вертикальные поперечные швы на четверть либо половину кирпича.
  3. После шестого ряда все вновь переходим к шагу 1.

Стоит добавить, что если стена не будет испытывать больших нагрузок, то на тех участках, где находятся окна, можно забутку заполнять половинками или даже кирпичным боем.

Кладка углов с помощью многорядной перевязки

Помните, что вертикальное ограничение задают первые два ряда, которые выкладываются трехчетверками в начале как первого, так и второго ряда. В остальных же ложковых рядах у ограничений нужно чередовать целый кирпич с неполномерным, причем таким образом, чтобы ложки перекрывались на полкирпича.

Прямой же угол выкладывается с применением четверок и трехчетверок. Начинают угол с двух трехчетверок, каждую при этом кладут ложком во внешнюю версту соответствующей стены. Промежуток, появившийся между тычковыми кирпичами и трехчетверками заполняется четверками. В следующим ряду забутку обычно выполняют тычками, а версты делают ложками. Дальше просто делается перевязка вертикальных швов с применением ложковых рядов.

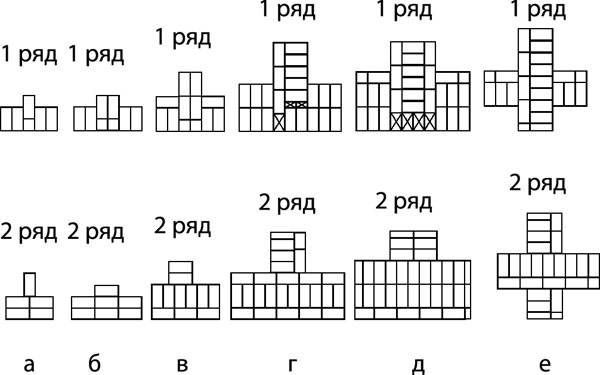

Если у вас внутренняя стена примыкает к внешней, при этом вы решаете внутреннюю стену делать позже, то примыкание выполняется в виде однорядной или многорядной штрабы. В таком случае рекомендуется закладывать стальную сетку каждый метр или полтора. Как это выглядит видно на фото ниже.

Помните, что кладка углов из кирпича, не зависимо от типа перевязки, должна быть строго вертикальной. Для этих целей лучше всего использовать строительный отвес, поскольку он лучше уровня показывает вертикаль. В противном случае вы завалите угол, что при высокой нагрузке может привести к заваливанию всей стены на бок.

Для этих же целей можно использовать прямой металлический уголок, прикрепленный нижней частью как минимум к пяти рядам кладки. В этом случае на выравнивание вертикали вы потратите значительно меньше времени.

Отнеситесь ответственно к кладке углов. От того, как вы ее выполните, будет зависеть то, на сколько ровные, красивые и устойчивые стены вы получите.

Способы кладки кирпича | завод ИЗКМ

Облегченная колодцевая кладка

Облегченная колодцевая кладка (рис. 1, а) состоит из двух продольных стенок толщиной ½ кирпича каждая, расположенная друг от друга на расстоянии 140…340 мм и соединенных между собой через 650… 1200 мм по длине поперечными стенками 2 толщиной ½ кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют керамзитом. При толщине стен, не кратной 0,5 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами (рис. 1, б).







рис. 1 а — общий вид

рис. 1 б — поперечные стенки с уширенными швами рис. 1 в — кладка с армированными растворными диафрагмами

Чтобы гравий керамзитовый не осел, его укладывают слоями 100… 150 мм, уплотняют послойным трамбованием и поливают раствором через каждые 100…500 мм по высоте. Противоосадочные растворные диафрагмы при необходимости армируют прутками или скобами из проволоки (рис. 1, в). Благодаря жесткости контура кладки гравий керамзитовый можно засыпать сразу же после возведения стенок на высоту пяти рядов, т. е.такими ярусами, в уровне которых устраивают противоосадочные растворные диафрагмы.

Схема колодцевой кладки в процессе возведения показана на рис. 2.

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами (рис.  3) состоит из двух продольных стенок толщиной ½ и 1 кирпич каждая, расположенная друг от друга на расстоянии 140…270 мм. Продольные кирпичные стенки, кладки через пять рядов по высоте перевязывают тремя горизонтальными рядами — диафрагмой. Пространство между, наружной и внутренней верстами заполняют гравием керамзитовым.

Кладка с трехрядными диафрагмами в углах выполняется сплошной кладкой, что повышает прочность и устойчивость стен.

Кирпично-бетонная анкерная кладка

Она представляет собой две параллельные кирпичные стены толщиной 0,5 кирпича, в пространстве между которыми укладывают керамзитобетон. Тычковые кирпичи выступают внутрь кладки в бетон в шахматном порядке через 2 ряда и являются своего рода анкерами, соединяющими бетон и кирпич в единую конструкцию (рис. 4).

Сплошная кирпичная кладка

1. Однорядная (цепная) система перевязки кирпичных стен

При кладке с однорядной системой перевязки стен, имеющих по толщине нечетное число полукирпичей, например 1,5, первую наружную версту первого ряда кладут тычками, вторую — ложками.

При четном числе полукирпичей, например 2, первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками. В стенах большей толщины в верстах во втором ряду над тычками кладут ложки, над ложками тычки. Забутку во всех рядах выполняют тычками.

2. Многорядная система перевязки при кладке кирпичных стен

При многорядной перевязке первый ряд выкладывают так же, как и при однорядной — тычками.

При толщине стены, кратной нечетному числу кирпичей (1,5 и 2,5 кирпичей) первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь; последующие 3-6-е ряды — только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При толщине стены, кратной целому кирпичу, первый ряд выкладывают тычками, а во втором ряду наружную и внутреннюю версты выкладывают ложками, забутку — тычками.

Кладку прямых углов при многорядной системе перевязки выкладывают с применением трехчетверток и четверток.

Первый ряд начинают с двух трехчетверток, из которых каждую устанавливают ложками в наружную версту соответствующей сопрягаемой стены. Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками; во втором ряду версты выполняют ложками, а забутку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов на 0,5 или (местами) на 0,25 кирпича.

1. Кладка стены толщиной в один кирпич (250 мм)



Цепная перевязка Многорядная перевязка

2. Кладка стены толщиной в полтора кирпича (380мм)



Цепная перевязка Многорядная перевязка

3. Кладка стены толщиной два кирпича (510мм)



Цепная перевязка Многорядная перевязка

Как выложить угол из кирпича, кладка кирпичных объёмных углов

Возведение стен кирпичного здания начинают с закладывания углов. Это очень важный этап всего строительного процесса, так как от него зависит последующее возведение сооружения. Углы здания из кирпича должны быть вертикальными. Проверить это можно при помощи угольника и отвеса. Производить такую проверку необходимо через каждые три ряда с наружной стороны сооружения.

Содержание статьи

Инструменты

При кладочных работах понадобятся следующие строительные инструменты:

  • для того чтобы перемешивать и подавать раствор на кладку — растворная лопатка;
  • кельма, основное предназначение которой разравнивать раствор по поверхности, подрезать в швах его излишки и заполнять им вертикальные швы;
  • для того чтобы уплотнить и сгладить лицевые швы кирпичной кладки необходимо разрубить целый кирпич. Для этих целей понадобиться молоток-кирка;
  • для заполнения и заглаживания растворов швов нужна шабровка; емкость для раствора.

Для того чтобы проверить качество кладки необходимо применять определенные приспособления и инструменты:

  • чтобы проверить вертикальность угла используют отвес. Инструмент с весом 0,2–0,4 кг применяют для того, чтобы проверить вертикальность в границах одного этажа, а весом 0,6–1 кг – для сооружений, имеющих высоту больше одного этажа. Проверка должна осуществляться только с внешней стороны постройки;
  • чтобы произвести контрольные замеры кирпичной кладки и разметить оси конструкции используют рулетку; чтобы проверить под каким углом производятся кладочные работы необходимо применять деревянный или металлический угольник;
  • для проверки вертикальности и горизонтальности стен используют уровень.

Перевязка

Перед тем как приступить к кладочным работам необходимо для начала выложить все углы, после этого можно будет приступать к кладке стен.

Специалисты рекомендуют для начала выложить 2 угла, потом заложить просветы между. После этого приступать к следующему.

Далее снова заняться просветом между 3-м и 2-м углом. В завершение этого перейти к последнему.

Для придания сооружению из кирпича прочности используйте перевязку швов поперечных, вертикальных и продольных. Для этих целей понадобятся негабаритные кирпичи в виде половинок, четвертков и трехчетвертков. Неполномерный материал необходимо укладывать ровной частью на лицевую сторону. Край, который отколотый в середину кладки.

Разновидности швов

  1. Швы, которые идут вдоль всего сооружения по горизонтали называются продольными. Перевязка таких швов защищает кладку от разделения на тонкие слои. Такой вид перевязки помогает равномерно распределять нагрузку по всей конструкции стены. Перевязку таких швов производят тычковым рядом.
  2. Швы, которые связывают воедино отдельные кирпичные элементы называются поперечными. Они придают кладки цельности; швы вертикальные. Такой тип осуществляется ложковыми рядами.

Системы перевязки швов различаются по толщине кладки и перевязки:

  • самым прочным вариантом можно назвать однорядную. В этом случае происходит чередовка тычковых и ложковых рядов;
  • трехрядная;
  • самым простым вариантом является многорядная.

Как правильно выкладывать угол из кирпича?

Чтобы угол получился прямым необходимо четко придерживаться следующей технологии ведения работ и рекомендаций.

Кладку из кирпича лучше всего начинать с проведения работ «насухо», то есть необходимо произвести выкладывание материала без применения раствора. Эти пробные ряды укладывают на готовое фундаментное основание. Также необходимо забывать о промежутках в 1 см для межкладочных швов. Таким образом, можно визуально оценить всю конфигурацию будущего сооружения и определиться со схемой. После этого можно приходить к самой процедуре.

Чтобы угол получился прямым выложенные насухо кирпичи необходимо зафиксировать раствором. Перед тем как нанести раствор смочите поверхность фундаментного основания водой. Это необходимо сделать для того, чтобы бетонный фундамент не забрал влагу из раствора. Уложить два кирпича чтобы получился прямой угол.

Далее работы производят по выбранной схеме. Произвести заполнение промежутка между угловыми кирпичами раствором и уложить на него кирпичи. Для этих целей понадобится кельма. Пока раствор не затвердел произвести выравнивание и заглаживание швов. Для этих целей понадобиться расшивка и шабровка. При кладочных работах необходимо следить за тем, чтобы кирпичи образовали строго вертикальный угол. Проверить соблюдение этого условия можно при помощи угольника.

Правильно – когда кирпич плотно прилегает к угольнику, стоящему строго вертикально. После того как выложено несколько рядов из кирпича необходимо проверить вертикальность и горизонтальность выполненной кладки.

Для этих целей понадобится отвес и уровень. Правильной является та кладка из кирпича, у которой межкладочные швы имеет толщину 0,8–1 см. В том случае, если нет возможности применять для возведения углов целый кирпич, целесообразно делать ступенчатый обрыв (штраб), который поможет сделать прочное соединение углов со стеной. Для выкладывания прямых углов можно применять трехчетертки и четвертки.

Если выбрана однорядная система, то порядок ведения работ следующий: ряд начинают с 2-х трехчетверток, которые необходимо уложить ложковой частью в наружную сторону угла. промежутки между тычковым кирпичом и трехчетвертком заполняют четвертками. после этого выложить еще один ряд. в завершение выполнить перевязку вертикальных швов при помощи ложковых рядов. Таким образом, чередуя ряды, выполнять всю кладку. После того как выложены четыре угла можно приступать к кладке стен.

Правильно выставленные углы на начальной стадии возведения здания станут залогом прочного и вертикального сооружения.

Похожие статьи

Кирпичная кладка в один кирпич

Кирпичная кладка в один ряд своими руками – довольно несложная конструкция с первого взгляда, однако требует определенного мастерства и опыта. Вполне можно справиться своими силами без привлечения мастера-профессионала. Кирпичная кладка используется для возведения перегородки или декоративного сооружения. Построение стены в один ряд кирпича по силам даже одному человеку, возможно произвести все необходимые работы своими руками.

Кирпичная кладка в один ряд используется для возведения перегородки или декоративного сооружения.

Для определения необходимого количества кирпича нужно размеры будущей конструкции стены замерить по всем параметрам: высоте, ширине и длине – и определить количество кубических метров. К полученному результату добавить 3-5 %, запас на бой, в то же время, возможно, будет необходимо расколоть кирпич, подгоняя по размеру и конфигурации стены.

Для начала работы по возведению кирпичной стены своими руками необходимо подобрать весь инструмент и материал. Существует два вида кирпича: керамический и силикатный. Керамический кирпич используется для наружных и внутренних декоративных работ, а также для печей. Силикатный кирпич применяют для более прочных несущих конструкций, многоэтажного строительства. Поэтому для укладки в один ряд лучше использовать керамический кирпич. Толщина стены будет составлять 250 мм. Такая кладка вполне пригодна для возведения пристройки к дому, веранды, гаража, летней кухни своими руками.

Кирпич перед началом кладки необходимо полить водой, чтобы он меньше впитывал воду из цементно-песчаного раствора, тем самым предотвратить дополнительную усадку.

Различают названия граней кирпича: тычок – это торец кирпича, ложок – это длинная боковая грань, постель – самая широкая грань, чаще всего на нее кладут раствор.

Инструменты для укладки

Трубчатая угловая порядовка: 1 — неподвижная часть струбцины; 2 — отжимной винт; 3 – подвижная часть струбцины; 4 — стойка; 5 — ползунок с зажимной скобой; 6 — причальный шнур.

  • мастерок или кельма – металлическая лопатка с деревянной рукояткой, для нанесения и разравнивания раствора;
  • молоток-кирочка каменщика для колки кирпича;
  • рулетка;
  • металлические скобы;
  • расшивка применяется для формирования швов;
  • отвес для проверки вертикального положения возводимых стен;
  • промежуточный маяк;
  • уровень;
  • угольник;
  • шнур-причалка толщиной 3 мм, обеспечивает прямолинейность и горизонтальность кладки;
  • деревянная порядовка для разметки рядов.

Смесь для кладки

Три составляющих компонента – цемент, песок и вода. Качество и прочность цемента зависит от его марки. Таким образом, если маркировка М 500, то 1 куб. см такого цемента может выдержать нагрузку в 500 кг. Если для цементного раствора используется цемент марки ниже М 200, то соотношение цемента и песка будет 1:1, если же более – то соотношение будет 1:3. Для приготовления раствора своими руками сначала необходимо смешать цемент с песком, постепенно добавляя воду, до получения пластичной массы. Большого количества не требуется для одного приготовления, так как раствор уже через полчаса теряет свои пластичные свойства. Воды добавлять нельзя, такой раствор уже непригоден для использования.

Технология непосредственной порядовки

Начать следует с закрепления порядовок по периметру будущего строения.

Чтобы конструкция стены была качественной, нужно подготовить основание – подкладку из бетона, в качестве подкладки может быть сам фундамент. В свою очередь, исходя из назначения конструкции стены, можно сделать небольшую съемную опалубку из дерева, задающую необходимую форму будущей конструкции.

Затем нужно установить порядовку – приспособление, изготовленное из уголков или реек с делениями, равными 77 мм, определяющими ширину горизонтальных рядов кирпича. Порядовки выполняют функцию крепежа причального шнура, определяющего четкое вертикальное и горизонтальное положение возводимой кладки.

Угловые порядовки фиксируются скобами. Если это облицовочные работы, то порядовки необходимо установить на углах здания в тех местах, где предусмотрено примыкание стен, и по всему периметру через каждые 12 м стены.

В вертикальном шве кладки устанавливают струбцину, она может быть и деревянная, и металлическая, через несколько рядов ставится другая. Между струбцинами вставляется порядовка, прижимаемая зажимом к кладке.

Способом вприжим укладывают как ложковые, так и тычковые ряды.

Для кладки кирпича в один кирпич своими руками лучше использовать метод “вприжим” – швы полностью заполняются раствором. Это довольно трудоемкий процесс, но он гарантированно обеспечит качественное выполнение работы. Благодаря чему кладка будет прочнее и прослужит большее время. Порции раствора наносятся ровными грядками. При тычковой кладке от грани необходимо отступать на 1 см, если стена в дальнейшем будет отштукатурена, то необходимо оставить 2,5-3 см.

Сначала необходимо взять кельму в правую руку, которой разравнивается пастель с раствором, подгребая ребром мастерка часть раствора, прижимая к вертикальной грани ранее уложенного кирпича, на подходе следующий кирпич, который двигается левой рукой, кирпич должен скользить по подготовленной постели с раствором, примыкая к предыдущему кирпичу, кладка формируется довольно быстро.

Кирпичи кладутся один вслед за другим последовательно, на слой раствора. Сначала мастерком наносится раствор, затем – кирпич, плотно прижав и простучав его рукояткой мастерка. Для каждого ряда по натянутой причалке. Чтобы причалка не провисала, устанавливают промежуточные маяки каждые 4-6 м, представляющие собой прямоугольные коробки.

Порядок кладки кирпича в один ряд: 1 – установка порядовки; 2 – причалка; 3 – кирпич-маяк.

Выступающий раствор с кладки нужно убрать для повторного использования. Каждый следующий ряд укладывают, сдвигая на полкирпича, создавая “эффект классической кирпичной кладки”. Это делается для придания монолитности и прочности конструкции. Это так называемый ложковый ряд. Наряду с этим, существует тычковый ряд, торцами на лицевую сторону кладки, ряд кирпичей на ребро – кладка, предназначенная для сильно нагруженных несущих конструкций.

Кладка кирпича в один слой исключает использование перевязки – необходимость класть кирпичи в каждом, например, третьем ряду поперек, а не вдоль стены, создавая связанное строение.  Большое внимание необходимо уделить швам, не допуская совпадения вертикальных швов соседних рядов. Некачественное заполнение швов увеличивает продуваемость стены, уменьшает теплоизоляционные свойства всей кладки в целом.

После того как вся стена будет готова, необходимо расшить швы при помощи кельмы, то есть придать раствору аккуратный законченный вид, пока он окончательно не застыл, разглаживая его расшивкой и вдавливая его внутрь шва на 2 мм.

На протяжении всего процесса необходимо контролировать горизонтальность поверхности строительным уровнем.

На протяжении всей работы нужно использовать уровень для формирования правильных прямых углов и всей постройки. В добавление используется уровень, выравнивая по всему периметру ряды кладки своими руками.

Значительные нюансы, заслуживающие особого внимания при кладке кирпича в один ряд своими руками. Укладка нижнего и верхнего ряда должна быть строго перпендикулярна стене, то есть поперек основной кладке. Не допускается совпадение стыков ближайших рядов кирпича. Необходимо обеспечить прочность угловых стыковок стен.

Для предотвращения появления трещин в кладке используется укладка тычкового кирпичного ряда с применением армированной металлической сетки, чередуя через пять рядов кладки.

Кирпичная кладка в один кирпич не требует специального профессионализма, но навык работы с материалом со временем нарабатывается. И в дальнейшем возможно освоение таких более сложных технологий кладки в несколько рядов кирпича, а также разнообразные декоративные способы кладки красного керамического кирпича, привлекающего внимание к оформлению фасада и стены здания.

ДЕТАЛИ УГЛОВОГО БЕТОНА — NCMA

ВВЕДЕНИЕ

Обычно сначала возводятся углы здания, затем заполняется оставшаяся часть стены. Поскольку они направляют конструкцию остальной стены, возведение углов требует особой осторожности. Важно, чтобы угол был построен так, как показано на фундаменте или плане этажа, чтобы сохранить модульные размеры.

Для максимальной эффективности строительства и экономии, бетонные элементы кладки должны проектироваться и строиться с учетом модульной координации.Углы, однако, представляют собой уникальные ситуации, поскольку фактическая ширина стандартных блоков составляет 3 ⅝, 5 ⅝, 7 ⅝, 9 ⅝ и 11 ⅝ дюймов (92, 143, 194, 244 и 295 мм). Чтобы поддерживать 8-дюйм. (203 мм), специальные угловые детали были разработаны для наиболее типичных ситуаций.

На рисунках 2–6 показано, как можно сконструировать углы, чтобы свести к минимуму разрезание элементов, сохраняя при этом модульность конструкции. Вертикальная сталь, хотя и не всегда требуется, часто используется на угловых пересечениях.

ЕДИНИЦ

В отличие от носилок, блоки, используемые в угловой конструкции, имеют квадратные концы (см. Рисунок 1). Кроме того, доступны универсальные блоки или блоки для пропила с двумя близко расположенными перемычками в центре, которые позволяют легко разделить блок на рабочей площадке, облегчая строительство углов. Также могут быть доступны другие специальные блоки, такие как блоки со скошенным концом, образующие угол 45 ° с лицевой стороной блока, которые используются для формирования стен, пересекающихся под углом 135 °.Справочник форм и размеров бетонной кладки (ссылка 2) содержит иллюстрации дополнительных угловых элементов, в том числе с архитектурными поверхностями. Единицы в соседних рядах перекрываются, образуя непрерывный рисунок соединения в углу. Архитектурные элементы, например, с разделенными или рифлеными поверхностями, часто доступны с архитектурной отделкой с двух сторон для обеспечения угловой конструкции.

Для получения информации о наличии блока обращайтесь к местным производителям.

ПОЛОЖЕНИЯ КОДЕКСА ДЛЯ ПЕРЕСЕЧЕНИЯ СТЕН

Строительные нормы и правила для каменных конструкций (см.4) предусматривает три варианта передачи напряжений от одной стены к другой в местах пересечения стен, каждый из которых требует укладки кладки с непрерывным сцеплением. Эти три варианта — через: текущую облигацию; стальные соединители; и скрепить балки. Угловая конструкция обеспечивает передачу сдвига за счет бегового соединения. Спусковое соединение (определяемое как размещение блоков каменной кладки таким образом, чтобы стыки головок в последовательных рядах были смещены по горизонтали, по крайней мере, на четверть длины блока) обеспечивает достаточную блокировку блока в углу для передачи сдвига.Когда любое из этих условий не соблюдается, необходимо предотвратить передачу сил сдвига между стенками.

Список литературы

  1. Аннотированные детали проектирования и строительства бетонной кладки, TR 90B. Национальная ассоциация бетонных каменщиков, 2003 г.
  2. Каталог форм и размеров бетонной кладки, CM260A. Национальная ассоциация бетонщиков, 1997.
  3. Справочник инспектора по кладке железобетона, 4-е издание.Американский институт масонства, 2002.
  4. Строительные нормы и правила для каменных конструкций, ACI 530-02 / ASCE 5-02 / TMS 402-02. Сообщено Объединенным комитетом по стандартам кладки, 2002 г.

NCMA TEK 5-9A, доработка 2004 г.

NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

Топ-10 нужно знать о сроках кладки кирпича и не только.

Существует множество специализированных терминов, относящихся ко всем аспектам строительства из кирпичной кладки. Для мастера, который только начинает строить почтовый ящик из кирпича, все термины могут показаться сложными, и может быть трудно следовать объяснениям, если вы не понимаете, что они означают.

Здесь вы найдете определения из 10 самых популярных терминов кирпичной кладки , которые необходимо знать, которые помогут вам понять, о чем говорят масоны.Вы также найдете подробные изображения, чтобы лучше понять условия кладки. Кроме того, найдите статью о том, как построить почтовый ящик из кирпича, в которой подробно объясняются все шаги по его созданию с использованием всех этих терминов кладки. Вы сможете полностью следить за статьей, когда поймете все эти термины.

Термины кладки кирпича: The Basic Top 10

СОЕДИНЕНИЕ

Соединение двух или более кусков кладки, оставляющее пространство между кирпичами или бетонными кладочными элементами, заполненными раствором или раствором.Если стык расположен параллельно основанию кладки кладки, он называется стыком постельного белья. Если соединение перпендикулярно, то стыки ложа называются вертикальными стыками, боковыми стыками, головными стыками или просто стыками. Ниже вы можете найти различные типы швов.

КРОВАТЬ

Основание — это горизонтальный слой раствора, на который кладут кирпич или камень.

FROG

Перфорация или отверстие на более длинной стороне кирпича, сделанное с целью образования углубления для раствора.Эта полая выемка также снижает вес и упрощает обращение с ней. Глубина лягушки обычно составляет от 10 до 20 мм. Ледяной кирпич уложить лягушкой вверх и засыпать раствором. Причина в том, чтобы получить более высокую прочность, устойчивость и звукоизоляцию.

Более короткая сторона или торец обнаженного куска кирпича.

СТОРОНА НОСИТЕЛЯ

Более длинная узкая сторона или поверхность куска кирпича, которая обнажена.

КУРС

Непрерывный горизонтальный слой одинаковых кирпичей или камней, соединенных с раствором в каменной конструкции, высотой в одну единицу. Ниже представлены различные типы курсов.

НОСИТЕЛЬНЫЙ КУРС

Ряд кирпичей или камней, которые лежат своей длинной стороной параллельно поверхности изделия. Ряд кирпичной кладки, в котором все кирпичи уложены в виде подрамников, известен как ряд подрамников.В приведенном ниже примере это ряд кирпичей длиной в четыре подрамника.

Участок кирпичной кладки, в котором все кирпичи уложены в виде коллекторов, называется укладкой коллекторов. Для углов используются трехчетвертные биты. Полоса жатки требует вдвое больше кирпичей, чем ряд носилок, поэтому ее строительство занимает больше времени и дороже.

СОЛДАТСКИЙ КУРС

Кирпичи, уложенные с открытой узкой стороной, называются солдатами.Уложенные вертикально кирпичи длинными узкими сторонами (солдатами) в ряд называют солдатским ходом. Обычно используется для добавления визуального интереса к кладке.

Ищу пошаговые подробности

Условия кирпичной кладки: расширенные условия

Здесь вы найдете остальные термины кладки, с которыми вы можете столкнуться, если начнете проект кладки .

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

АНКЕРЫ

Кирпичные анкеры представляют собой металл или ленту, обычно изготовленные из латуни, нержавеющей стали или оцинкованной стали.Анкеры используются для привязки стены (кирпича, блока или камня) к другой конструкции.

ARRIS

Острые угловые кромки кирпича.

ASHLAR MASONRY

Каменная кладка, состоящая из прямоугольных блоков переменного размера с распиленными, обработанными или квадратными поверхностями ложа, должным образом скрепленными и уложенными в строительный раствор. Эти блоки кладки точно разрезаются на всех поверхностях, которые находятся рядом с другими каменными блоками, и обычно имеют очень тонкие стыки.

НАЗАД

Внутренняя поверхность кирпичной стены, которая не обнажена, называется задней.Материал, образующий спинку, называется подложкой.

BAT

Часть кирпича, разрезанная по ширине.

Три четверти биты

Когда длина биты равна трем четвертям длины исходного кирпича.

Летучая мышь со скосом

Когда летучая мышь имеет скос по ширине.

Half Bat

Когда длина биты равна половине длины исходного кирпича.

BEVEL

Наклон одной поверхности, которая встречается с другой поверхностью того же тела, с любым углом, кроме 90 градусов.

BOND

Метод расположения кирпичей в узор так, чтобы отдельные блоки были связаны вместе. Склеивание имеет решающее значение для устранения последовательных вертикальных швов как в корпусе, так и на лицевой стороне стены, так как это создаст слабую кирпичную структуру. Его также называют адгезией между строительным раствором и кирпичными или каменными блоками, а также при соединении нескольких типов кирпичных стен путем перекрытия каменных блоков.

Растягивающая связка

Ряд кирпичей, уложенных как подрамники. Его также называют текущей облигацией. При использовании в качестве структурного скрепления требуется надлежащее усиление.

Заголовок Связь

Ряд кирпичей, которые уложены в виде коллекторов на лицевых поверхностях. Трехчетвертная летучая мышь используется на всех остальных курсах в качестве кавычек и для правильного перекрытия.

Flemish Bond

Альтернативный ряд кирпичей, состоящих из одного заголовка к одному подрамнику.Также он может иметь несколько отрезков подряд. Часто подрамник и заголовки будут разного цвета для создания узоров.

English Bond

Альтернативные курсы носилок и коллекторов. Считается самой прочной связкой в ​​кирпичной кладке. Второй и предпоследний — королева ближе для всех курсов. Для эстетики используются альтернативные цветовые оттенки.

Stack Bond

Шаблон, когда все слои идеально выровнены.Этот тип связки используется в декоративных целях, так как представляет собой непрочную кладочную конструкцию.

БЫЧНЫЙ НОС

Кирпич с бычьим носом — это тип кирпича, у которого один или несколько углов закруглены. Обычно они используются для создания мягких и привлекательных изогнутых краев ступеней, выступов или ограждающих стен. Есть много типов кирпичей с бычьим носом.

Одиночный бычий нос

Один угол кирпича скруглен.

Double Bull Nose

Два угла кирпича закруглены.

Коровий нос

Алос, называемый двойным бычьим носом; у него оба угла кирпича закруглены на одном из концов.

Угол верхнего колонтитула кирпича скруглен.

Носилки для одинарных носов

Верхний боковой угол кирпича скруглен.

Двойной подрамник с утолщенным носом

Оба верхних боковых угла подрамника скруглены.

МАСЛЯНАЯ МАСКА

Акт нанесения раствора на одну поверхность кирпичной кладки с помощью шпателя перед укладкой.Вам нужно будет нанести как можно больше раствора на конец кирпича.

КИРПИЧНАЯ КЛАДКА

Строительство блоков кирпичной кладки, соединенных вместе раствором для формирования стен.

ВИДЫ КИРПИЧА

Существует четыре основных типа кладочного кирпича. Вот их определения.

Полнотелый кирпич

Полнотелый кирпич без полостей, отверстий и углублений. У полнотелого кирпича максимальная площадь пустот составляет 25 процентов.

Ледяной кирпич

Каменная кладка с полостью на одной из сторон основания, не более 20 процентов ее объема.

Порошковый кирпич

Кирпичная кладка с отверстиями или сердцевинами в поперечном сечении, при этом не более 20 процентов ее объема являются пустотами. Эти сердечники уменьшают вес кирпича и позволяют ускорить обжиг кирпича.

Пустотелый кирпич

Кирпичная кладка, более 25% объема которой полые.У них может быть до 60 процентов его объема пустым.

BRICKWORK

Стены и другие конструкции из кирпича.

CLOSER

Часть кирпича, разрезанная по длине таким образом, чтобы одна его длинная поверхность оставалась неразрезанной. Обычно используется для завершения кирпичного ряда или строительства красивых углов.

Полнотелый кирпич

Обычный кирпич без полостей и пустот.

Queen Closer (Half)

Кусок кирпича, полученный путем разрезания кирпича вдоль на две части.

Более близкая ферзь (четверть)

Когда ближайший ферзь разрезается пополам, это называется более близкой четвертью ферзя.

Угловой доводчик

Это кирпичи, у которых один конец обрезан под углом от 45 до 60 градусов.

King Closer

Кирпич, полученный путем разрезания от центра одного заголовка до центра подрамника на другой стороне. Их используют для отделки углов.

Доводчик со скошенной кромкой

Подобен доводчику King, но с той разницей, что скошен по всей длине кирпича.

БЕТОННАЯ КЛАДКА

Также известна как «CMU», «Шлакоблок», «Бетонный блок», «Бетонный кирпич» или просто «Блок». Бетонная кладка, изготовленная из портландцемента, воды, и любые подходящие заполнители.Он может включать другие материалы.

РАСШИРИТЕЛЬНЫЙ ШВОВ

Вертикальные или горизонтальные швы, которые используются для разделения кирпичной кладки на сегменты для предотвращения образования трещин.

ЛИЦО

Поверхность стены, которая является обнажается или поверхность из кирпича или камня, открытая в готовой работе.

GROUT

Очень жидкая форма раствора, используемая для заполнения зазоров. Он используется в строительстве для герметизации пустых участков и заполнения швов, например, между плитками. Это смесь воды, цемента, песка и, как правило, цветовой оттенок, соответствующий каменной кладке.

СЕРДЦЕ

Внутренняя часть стены каменной кладки между облицовкой и опорой.

ВИДЫ СОЕДИНЕНИЙ

Существует восемь типов строительных швов.

Вогнутый

Самый популярный тип соединения. Он формируется в растворе с помощью вогнутого фуганка. Обладает высокой водонепроницаемостью благодаря утопленному профилю и уплотненному раствору. Это также подчеркивает качество и внешний вид кирпичей.

Vee

Этот тип соединения, также называемый «V», формируется с помощью V-образного фуганка или шпателя. Шов скрывает мелкие неровности и является водостойким, поскольку раствор уплотнен, а его форма направляет воду от уплотнения.

Промывка

Этот шов используется, когда стена предназначена для оштукатуривания или когда вы планируете покрасить стену. Поскольку раствор не подвергается сжатию, он менее водостойкий, чем некоторые другие типы швов.

Грабли

Для этого типа швов раствор разгребается на равномерную глубину с помощью колесного фуганка или грабли для кирпича. Обычно его оставляют несжатым, но в уплотненном виде он будет иметь лучшую водонепроницаемость. Он по-прежнему будет собирать воду и будет менее эффективным, чем другие соединения.

Экструдированный

Этот шов образуется естественным образом за счет излишков раствора при сдавливании кирпичей и не требует специального инструмента. Не рекомендуется для наружных стен, так как экструдированный материал со временем ослабнет и разрушится.

Бисер

Образованный с помощью фуганка, он придает винтажный, формальный вид. Эти бисерные швы создают интересные тени, но они не рекомендуются для наружного использования из-за их выступов, а эрозия со временем оставляет шов ослабленным и неопрятным.

Struck

Раствор все больше углубляется от верха до низа шва, при этом нижний конец не входит в стену более чем на 3/8 дюйма. Это очень плохой изолятор от воды, так как он позволяет воде собираться на его нижнем крае, и поэтому не рекомендуется для наружных стен здания.

Усталость

Раствор углубляют все больше с помощью остроконечного шпателя от низа до верха шва, при этом верхний конец не входит в стену более чем на 3/8 дюйма. Этот тип швов очень декоративен и может использоваться на наружных стенах, но он не так водонепроницаем, как вогнутые и V-образные швы.

ФЛАГ ПОЧТОВОГО ЯЩИКА

Это обязательный флаг сигнала оператора связи, используемый для обозначения, когда оно поднято, что есть исходящая почта, которую оператор связи должен забрать в почтовый ящик. Предпочтительный цвет флажка почтового ящика для USPS — оранжевый. Подробные сведения о правилах флага почтового ящика USPS см. В разделе « 3.7 Флаг сигнала несущей ».

MASON

Тот, кто строит или работает с камнем или кирпичом.

КЛАДКА

Определение каменной кладки Конструкция из строительных материалов, соединенных вместе с раствором. То, что построено каменщиком; все, что построено из материалов, используемых каменщиками, таких как камень, кирпич, плитка и т. д.

КЛАДКА ШПОН

Единственный строительный материал, обычно кирпич, который используется на внешних стенах зданий для внешнего вида массивной кирпичной кладки без вес и стоимость и обеспечение ненесущей стены. Каменная облицовка крепится к конструкции здания, но является самонесущей и не создает дополнительной нагрузки на здание. Кладочный шпон в основном используется из-за его внешнего вида, а иногда его называют «навесными стенами».

MITER

Стык, образованный соединением двух частей кладки, скошенных под углом, который обычно составляет 45 градусов, для образования угла.

РАСТВОР

Материал, используемый в кладке для заполнения зазоров между кирпичами и блоками, используемых в строительстве.Он обеспечивает полную опору, а также уплотнения и соединения между каменными блоками. Строительный раствор представляет собой смесь песка и вяжущего, такого как цемент или известь. Затем применяется вода для образования пасты, которая затем затвердевает.

PARGING

Процесс нанесения тонкого слоя раствора для отделки поверхности кирпичной стены. Также цементный раствор покрывает сам.

ПЛИНТУС

Это выступ из камней у основания стены.

QUOIN

Каменная кладка, используемая для выделения угла каменной конструкции путем добавления кирпичей или каменных элементов, которые будут отличаться от каменной стены по размеру, цвету или текстуре.Или, проще говоря, каменные блоки, используемые для выделения углов стен в каменной конструкции.

СТОЙКА

Когда последовательные ряды отступают от лицевой стороны стены. Обычно в незавершенной стене вы отступаете от концов рядов последовательно снизу вверх, чтобы облегчить возобновление работы или соединение с пересекающейся стеной.

REBAR

Горизонтальные или вертикальные арматурные стержни, которые используются для усиления любой каменной конструкции.

СТРУННЫЙ КУРС

Горизонтальный непрерывный выступ из кирпича или камня, который обеспечивает эстетичный вид конструкции. Его еще называют полосным курсом.

TIE

Стяжка представляет собой устройство из проволоки или листового металла, используемое для соединения двух или более кирпичных стен из односекционного кирпича. Они также используются для подключения кладки виниры к структурной системе подложки.

ИНСТРУМЕНТ

Временная стена заканчивается там, где выступают запасные носилки.Выступающие блоки кладки называются зубьями.

СПОСОБЫ КЛАДКИ КИРПИЧА

Существует шесть способов укладки кирпича, которым присвоены разные названия.

Носилки

Вот как обычно кладут кирпич, причем сторона подрамника является наиболее видимой стороной.

Головная сторона — это самая видимая грань кирпича.

Rowlock Stretcher

Когда тонкие стороны подрамника находятся внизу и вверху, а головка обращена по бокам.

Rowlock

Голова видна, длинные узкие стороны находятся снизу и сверху.

Солдат

Видна сторона носилок, головы находятся внизу и вверху. Обычно его используют для украшения.

Sailor

Головы находятся сверху и снизу, а грани носилок сбоку. В основном используется для украшения.

ЩЕТКА

Небольшой ручной инструмент с плоским заостренным лезвием, используемый для нанесения и распределения раствора или штукатурки

ОТВЕРСТИЕ ДЛЯ ПЛАЗЫВАНИЯ

Отверстия, которые размещаются в швах раствора облицовочного материала на уровне высечки чтобы позволить влаге уйти.

ВЛАЖНАЯ ПИЛА

Механическая пила по камню, которая использует воду для охлаждения алмазного диска, который сохраняет лезвие чистым и холодным для быстрой резки блоков кладки. Мокрая пила также сводит к минимуму пыль и режет быстрее, чем пила для сухой кладки.


Теперь, когда вы понимаете все эти термины кирпичной кладки , вы сможете прочитать подробную статью о том, как построить кирпичный почтовый ящик, как профессионал, или вы можете попробовать следовать более простой статье с картинками , как построить почтовый ящик из кирпича в картинках.

Если у вас есть дополнительные вопросы или предложения по любым другим условиям кладки, которые мы должны включить, пожалуйста, оставьте комментарий на нашем сайте или свяжитесь с нами.

Спасибо.

Пошаговые подробности

Углы: правило 3: 4: 5 — Как стать каменщиком

Вы узнаете, как найти точку под прямым углом к ​​существующей линии, используя принцип 3: 4: 5.

Принцип 3: 4: 5 гласит, что если две стороны прямоугольного треугольника имеют размер 3 и 4 единицы, то третья сторона всегда будет иметь размер 5 единиц.

Две стороны прямоугольного треугольника имеют размер 3 и 4 единицы, третья сторона — 5 единиц.

Найдите место встречи двух стен и отметьте точку A.Забейте в эту точку первый гвоздь. Теперь поместите измерительную ленту вдоль первой стены, которая должна быть построена, и найдите точку в 4 футах от точки A. Отметьте ее как точку B. Забейте второй гвоздь в точку B.

Привяжите один конец веревки к точке А. Убедитесь, что узел плотно закреплен. Потяните оставшуюся часть веревки к точке B и завяжите второй узел так, чтобы две точки теперь соединились друг с другом. Убедитесь, что шнур не ослаблен.

Теперь возьмите рулон измерительной ленты в точке B и вытяните ленту, пока отметка 8 футов не окажется у гвоздя. Удерживая шнур вдоль открытого участка измерительной ленты, отметьте точку, соответствующую тому месту, где лента заканчивается. Теперь у вас есть отметка 8 футов на веревке. Удерживая измерительную ленту и шнур вместе, отметьте точку 3 фута от отметки 8 футов. Эта точка также будет измеряться в 5 футах от точки B.Свяжите свободный конец веревки в точке А точно в том месте, где была сделана отметка 8 футов. Убедитесь, что вы завязываете веревку именно в том месте, где она была отмечена.

Теперь вытяните свободный участок веревки, удерживая за точку, которая отмечает 3 фута от точки A и 5 футов от точки B. Удерживайте ее на земле в том месте, где она образует треугольник с туго натянутыми сторонами. Отметьте это место как точку C. Забейте гвоздь в эту точку.Оберните веревку вокруг гвоздя, чтобы получился треугольник ABC, углы которого связаны веревкой. Угол можно еще раз проверить с помощью Mason’s Square. Если эти шаги были выполнены точно, угол ВАС составит 90 градусов.

Теперь вы научились находить угол 90 градусов с помощью метода 3-4-5.

Инструменты для кирпичной кладки | MASONPRO

Угловые опоры:
Алмазные диски:

Угловой маршрутизатор CMU

Алмазный фрезерный станок с радиусом 1 дюйм (R)
  • 1 шт. Алмазная фреза / профильный диск
  • Профильный круг мокрого или сухого типа, разработанный для использования на шлифовальном станке диаметром 4 дюйма с резьбовой оправкой 5/8 дюйма — 11 Вт.
  • Предназначен для получения идеального бугорка с радиусом 1 дюйм на бетонном блоке!

Также для обработки камня, гранита и мрамора.

  • Размер колеса: диаметр 95 мм (3-7 / 8 ””)
  • Алмазная деталь: диаметр 75 мм (3 дюйма)
  • РАДИУС 25 мм (1 дюйм) высота

Щелкните здесь, чтобы узнать, как продлить срок службы маршрутизатора!
Купить в Интернете

АЛМАЗНЫЕ ЛЕЗВИЯ

Указывающее лезвие Sandwich Tuck ™

Уникальная конструкция для удаления старого раствора из кирпичных швов резкой вместо шлифовки.

Технические характеристики: серия KR
Размер: 4,5 дюйма x 0,375 x 7 / 8-5 / 8; Сег. Высота: 0,394 дюйма / 10 мм

Купить в Интернете


Лезвие для позиционирования Tuck

Лезвие

имеет двойной ряд выступов для агрессивного удаления строительного раствора.

Технические характеристики: DTR5
Размер: 4 дюйма (100) x 0,250 x 7 / 8-5 / 8B; Сег. Высота: 0,394 дюйма
Размер: 4,5 дюйма (114) x 0,250 x 7 / 8-5 / 8B; Сег. Высота: 0,394 дюйма

Покупка в Интернете — 4 ″ Покупка в Интернете — 4,5 ″


Алмазные диски Gator ™ 14 ″ общего назначения

Высокоскоростные алмазные диски.Универсальная резка блоков, кирпича и затвердевшего бетона.

Доступен в:

Купить в Интернете


Алмазный диск общего назначения Gator ™ 20 ″

(Премиум общего назначения)

Резка для мокрой / сухой настольной пилы.

Размер лезвия: 20 дюймов x 0,142 x 1
Высота сегмента: 0,394 дюйма / 10 мм

Доступен в:

Купить в Интернете

Погрузочно-разгрузочные работы:
Подъем и обработка камня:

Захваты для подъема камня

Эти зажимы снабжены шпилькой 1/2 ″ в основании отверстия.

Дополнительная информация Приобрести онлайн

Максимальное открытие

Глубина

Емкость Тонны

Масса

Грузоподъемность

3-1 / 2 ″ для камня до 3 ″

2-1 / 2 ″

3/4

8 фунтов.

1500 фунтов.

5-1 / 2 ″ для камня до 5 ″

3-1 / 2 ″

1

23 фунта.

2000 фунтов.

9-1 / 4 ″ для камня до 8-3 / 4 ″

4-1 / 2 ″

2

79 фунтов.

4000 фунтов.


Молоток для камня с твердосплавным наконечником


Долото с твердосплавными наконечниками

Купить в Интернете

Затирка:

Grout Grunt ™

Совок, проход, залив
  • Более высокая емкость
  • Быстрее разливает
  • Монолитный (легко чистится)
  • Надежность, прочность
  • Легкий
  • Экономит время (до 50% быстрее), перемещая до 1 кубического фута материала с каждой совком.
  • Для более быстрого, простого и чистого метода затирки швов, без пятен на стенах.
  • Разработан для пользователя и эргономичен.
  • Сделанный из пластика HDPE высокой плотности, Grunt выдержит самые тяжелые работы.
  • Продукт весит без упаковки менее 3 фунтов и прибл. 50 фунтов полный.
  • Разработан каменщиком ДЛЯ каменщиков!

Информация о продукте Купить в Интернете


Болт Smart-T

Используется для формирования крышек для очистки при затирке с высоким подъемом.

Информация о продукте Купить в Интернете


Насос для раствора GP-2HD

с ручным управлением; нет необходимости в электрическом или воздушном источнике энергии. Проста в эксплуатации, требует минимального обслуживания. Перекачивает большинство типов цементного раствора (не для растворов на основе эпоксидной смолы). Это идеальный инструмент для укладки цементного раствора в любом месте, где не требуется высокое давление. Легкий и компактный.

Тип насоса: одинарная диафрагма, самовсасывающий
Источник питания: ручной
* Производительность: 6 галлонов / мин (48 куб.фут / ч)
Выходное давление: от 0 до 15 фунтов на кв. дюйм
Емкость бункера: 4,6 галлона
Напор: 10 футов Вертикальный подъем
Вес нетто: 21 фунт

Размер установочного шланга: внутренний диаметр 1-1 / 2 дюйма на длину 60 дюймов, прозрачный винил

  • Дополнительный комплект переходника для шланга 3/4 ″

* Производительность и производительность будут зависеть от продолжительности цикла, вязкости цементной смеси и условий давления.

Руководство по обслуживанию и ремонту
Список деталей насоса для раствора

Купить в Интернете

Указывая:
Безопасность стены:
Инструменты для каменщика:

Мастерки

Ручки в наличии:

СОЕДИНИТЕЛИ

Сверхтвердый S-образный фуганок

Доступен в:

Купить в Интернете


Полозья для цельнолитых саней

Доступен в:

Купить в Интернете


Фуганок для бочек

Доступен в:

  • 8-1 / 2 ″ x 2-1 / 2 ″
  • Размеры ствола: 1/2 ″, 5/8 ″, 3/4 ″ и 7/8 ″

Купить в Интернете


Грабли комбинированные

Доступен в:

  • Фуганок 3/4 ″, грабли 5/16 ″

Грабли для коньков

Доступен в:

Купить в Интернете


Фуганок

Доступен в:

  • Фуганок 3/8 ″ x 1/2 ″
  • 1/2 ″ x 5/8 ″ Фуганок

Также доступны (звоните 1-800-659-4731):

  • Фуганки для акрила (стеклянный блок)
  • Фуговальные станки с алмазной «V» головкой
  • Фуганки

АКСЕССУАРЫ ДЛЯ ЛИНИИ

Сверхпрочная плетеная леска

(685 ′)

Доступен в:


Плетеный склеенный

Нейлоновая леска

(500 ′)

Доступен в:

  • Черный / белый — 150 фунтов
  • черный / зеленый — 170 фунтов

Регулируемый растяжитель лески Mason

Доступен в:

Инструменты для чистки:

Экономичная кладка стен — Masonry Magazine

Январь 2016 г.

Джим Брайя

Изображения от General Shale

Когда дело доходит до вариантов наружной облицовки, большинство людей считает, что строительство кирпичной стены стоит больше, чем стена, построенная из не каменного материала.Однако мнение о том, что кирпич предназначен только для более дорогих проектов и унесет бюджет экономически сознательных строителей, просто неверно.

Если посмотреть на то, как продается продукция из каменной кладки, легко понять, почему люди могут не понимать, сколько на самом деле стоит кладка. Практически каждый компонент кирпичной стены продается по разному. Кирпич продается тысячами, строительный раствор — мешком, галстуки — ящиками, песок — тоннами, а домашняя обертка и прошивка — рулонами. Кроме того, кладочная работа оплачивается тысячами.

Спецификации коммерческих проектов часто содержат поправку на себестоимость кирпича в расчете на тысячу кирпичей. Этот тип надбавки на стоимость кирпича не имеет смысла для контроля затрат, потому что кирпич с более высокой стоимостью за тысячу рублей может привести к более низкой стоимости стены на квадратный фут. Практически все остальные строительные материалы, включая другие виды облицовочных материалов, продаются за квадратный метр.

Потребители, строители и архитекторы понимают цены как квадратный фут, что упрощает сравнение таких товаров, как материалы для облицовки стен.После того, как все компоненты, используемые в кирпичной стене, пересчитаны на квадратный фут, люди часто удивляются, что кирпич намного доступнее, чем они думают. Фактически, когда цена кирпича оценивается в квадратный фут, стоимость очень конкурентоспособна.

Размер кирпича — еще один важный фактор при рассмотрении общей стоимости кладки стен. Например, стоимость установки стены для кирпича K / S королевского размера может быть на 25% меньше, чем стоимость установки для кирпича модульного размера M / S.Как правило, установка более крупных блоков обычно более рентабельна. Этот факт давно известен в коммерческом строительстве, где кирпичи полезного размера признаны одними из самых экономичных блоков для установки. Блоки большего размера требуют меньшего количества кирпичей для укладки и меньшего количества стыков для инструмента и, как правило, требуют меньшего количества движений каменщика на квадратный фут.

При переходе с одного размера кирпича на другой следует учитывать несколько факторов.

Некоторые часто задаваемые вопросы включают:

  • Как другой размер влияет на рисунок скрепления?
  • Как поворачиваются углы?
  • Согласны ли масоны заложить новый размер?
  • Нужно ли будет изменить размер перемычки?

Кирпич королевского размера — хороший пример того, как размер кирпича может обеспечить существенную экономию средств.На квадратный фут стены требуется всего 5,76 кирпича королевского размера по сравнению с 7,85 кирпича модульного размера. Более крупный облицованный кирпич размера «queen-size» также требует меньше раствора и сокращает время монтажа. Кирпич среднего размера «queen-size» весит примерно на 1/4 фунта меньше, чем модульный, что легче для каменщика и может значительно снизить стоимость доставки. Большая площадь лицевой стороны кирпича королевского размера также предлагает покупателю превосходный вид негабаритного размера. Переход от модульного размера к размеру королевы может привести к экономии затрат на стены на 15 и более процентов.

По этим причинам кирпич королевского размера стал очень популярным среди строителей. Из-за уменьшенной глубины станины в модуле размера «queen-size», устройство не поворачивает угол на 1/2 проходного соединения, но это не повод для беспокойства по поводу установки.

Самый распространенный метод укладки кирпича размера «queen-size» — это «закрепить» угловые блоки и уложить кирпич на 1/2 или стандартную непрерывную связку. Обрезка углов просто означает, что чередующиеся угловые блоки должны быть сокращены примерно на 3/4 дюйма.Баланс кирпича затем укладывается простым рисунком 1/2 беговой связки. Другой вариант — «сжать» углы, когда каменщик постепенно вытягивает кирпич в положение 1/2 скрепления, варьируя толщину шва раствора. Оба варианта были использованы с хорошими результатами, но предпочтительным вариантом будет метод обрезки углов.

Другой распространенный вопрос — как справиться с уменьшенной глубиной станины (2 ¾ дюйма против 3,5 дюйма) в отношении воздушного пространства, размера перемычки и кармана.Все эти проблемы легко решить. Для жилищного строительства необходимо поддерживать воздушное пространство на уровне одного дюйма, что будет удерживать кирпич на 3/4 дюйма от кармана модульного размера. Нормы жилищного строительства требуют «номинального» воздушного пространства в один дюйм, которое функционирует как дренажное пространство для воды, выходящей за пределы оболочки здания. Конструктивная способность типичных гофрированных кирпичных шпал основывается на воздушном пространстве размером не более одного дюйма, поэтому одно дюймовое воздушное пространство устанавливается как минимум и как максимум и не должно изменяться.Оставьте воздушный зазор в один дюйм и используйте положения обводки в коде, чтобы сдвинуть стену на 3/4 дюйма над верхними двумя-тремя рядами, чтобы сохранить карман.

Еще один часто задаваемый вопрос — как справиться с солдатом, бегающим над окнами, поскольку при использовании солдатики кирпич размера «queen-size» отличается от кирпича модульного размера. Опять же, решение простое: объедините кирпич, разрезанный на 4,5 дюйма, вместе с рядами уключин.

Кирпич королевского размера имеет глубину слоя 2 3/4 дюйма по сравнению с 3.5 дюймов для модульного кирпича, поэтому можно использовать стальную перемычку с более короткими горизонтальными опорами. Поскольку кирпичи королевского размера весят на 20-25 процентов меньше, чем кирпичи модульного размера, можно использовать перемычки меньшего размера, что приведет к еще большей экономии средств.

Аналогичная экономия средств может быть достигнута при использовании кирпича королевского размера. Кроме того, все пункты, связанные с заменой кирпича королевского размера на кирпич модульного размера, также могут быть применены аналогичным образом при использовании кирпича королевского размера.

В совокупности цена кирпича на квадратный фут и замена кирпича королевского или королевского размера на кирпич модульного размера приводит к одному довольно удивительному факту: кирпич — это недорогой облицовочный материал для многих проектов, которые обычно считаются слишком дорогими для кирпичной кладки. Это особенно верно, если учесть все неотъемлемые преимущества кирпича, такие как энергоэффективность, низкие эксплуатационные расходы, экологичность и ценность при перепродаже.


Джим Брайя — менеджер инжиниринговых служб General Shale.

Определение, типы и конструкция кирпичной кладки

Определение кирпичной кладки

Кладка из кирпича — это очень прочный вид строительства. Он построен путем систематической укладки кирпичей в раствор, чтобы создать прочную массу, выдерживающую действующие нагрузки. Есть несколько типов кирпича и количество растворов, которые можно использовать для строительства кирпичной кладки.

Связка в кирпичной кладке, которая склеивает кирпичи вместе, производится путем заполнения швов между кирпичами подходящим раствором.При замешивании и укладке строительного раствора следует соблюдать особые меры предосторожности, поскольку это сильно влияет на характеристики и долговечность конструкции кладки.

Виды кирпичной кладки

1. Кирпичная кладка в грязи

  • Грязь применяется для заполнения различных стыков кирпичной кладки.
  • Толщина шва 12 мм.
  • это самый дешевый вид кирпичной кладки
  • применяется для возведения стен максимальной высотой 4 м.

Рис. 1: Кирпичная кладка в грязи

2. Кирпичная кладка в цемент

Этот тип кирпичной кладки — это строительство путем укладки кирпичей в цементном растворе, а не в глине, которая используется при кирпичной кладке в глине. Существует три основных класса кирпичной кладки в цементе, которые приведены в Таблице 1.

Таблица 1 Различные классы кирпичной кладки в цементе и их описание

Классы Описание
Первый класс
  1. Используется известковый раствор,
  2. Поверхность и края кирпича острые,
  3. И толщина швов раствора не более 10мм.
Второй класс
  1. Кирпич молотый формованный,
  2. Кирпич шершавый и слегка неправильной формы,
  3. Толщина шва 12 мм.
Третий класс
  1. Кирпич нетвердый, поверхность шероховатая, искаженная форма,
  2. Используется для временных сооружений,
  3. Используется в местах с небольшим количеством осадков.

Рис. 2: Кирпичная кладка из цемента

Виды кирпича

Существуют различные типы кирпича, используемые при строительстве кирпичной кладки, в том числе:

  1. Кирпич обыкновенный обожженный
  2. Бетонный кирпич
  3. Силикатный кирпич (силикатный кирпич)
  4. Зола-унос Кирпичи из глины
  5. Инженерный кирпич
  6. К другим типам кирпичей относятся кирпичи с выпуклым носом, швеллеры, заглушки, полые кирпичи и кирпичи.

Рис. 3: Виды кладочного кирпича

Строительство кирпичной кладки

Материалы и оборудование, используемые при строительстве кирпичной кладки

  1. Строительная смесь или кирпичи из смеси масона
  2. Рулетка
  3. молоток
  4. Шланг, уровень или теодолит
  5. Мастерок уровень
  6. Тачка
  7. Очки защитные
  8. Фуганок
  9. И другое оборудование по проекту и личным предпочтениям

Подготовка для строительства кирпичной кладки

  1. Проверьте уровень земли с помощью уровня, теодолита или прозрачного шлангового уровня.
  2. Задайте макет конструкции.

    Рис. 4: Схема расположения кирпичной кладки

  3. Отследить ось здания и выравнивание стен с помощью гипсового порошка, мела или аналогичного материала, разметив траншеи под фундамент.
  4. После этого установить фундаментную стену, отвердить фундамент минимум двое суток перед началом строительства кирпичной кладки.
  5. Разложите кирпичи в несколько штабелей вдоль строительной площадки, чтобы сэкономить время и силы в дальнейшем.
  6. Намочить кирпичи за несколько часов до работы.Это не только предотвращает впитывание слишком большого количества воды из раствора, но также улучшает адгезию кирпича и раствора.

Порядок строительства кирпичной кладки

  1. Сначала смешайте раствор с водой и взбивайте до получения гладкого и пластичного раствора.

    Рис. 5: Приготовление раствора

  2. После этого равномерно нанести раствор кельмой по линии фундамента (для уложенного раствора рекомендуется толщина 25 мм и ширина одного кирпича).
  3. Затем положите первый ряд подрамников в раствор.Начните со второго кирпича, нанесите раствор на головной стык каждого кирпича. После этого плотно вставьте кирпичи на место, чтобы раствор выдавился со всех сторон стыков.

    Рис.6: кладка кирпича

  4. Используйте уровень, чтобы проверить курс на правильную высоту. убедитесь, что кирпичи ровные и ровные.

    Рис.7: Отвес кирпичной кладки

    Рис. 8: Проверка уровня кирпичной кладки

  5. Поместите еще одну ступеньку рядом с первой полосой, затем начните укладку второй ступени.
  6. Используйте два полукирпича, чтобы начать второй, чтобы убедиться, что первые два ряда расположены в шахматном порядке для структурных целей.
  7. Чтобы закончить второй ряд свинца, положите три верхних кирпича и убедитесь, что они ровные и ровные.
  8. Третий и пятый ряды состоят из носилок, подобных первому. Четвертый курс начинается с одного заголовка, за которым следуют носилки. Используйте уровень, чтобы убедиться, что лидерство верно на каждом курсе. И, наконец, эту схему кладки кирпича используют до достижения заданной высоты.

Пункты, учитываемые при надзоре за строительством кирпичной кладки

При строительстве кирпичной кладки необходимо учитывать следующие моменты:

  • Используйте кирпичи хорошего качества.
  • Убедитесь, что ряды кирпича полностью горизонтальны.
  • Необходимо проверять вертикальность стены, часто проверяя ее отвесом.
  • При остановке работ кирпичную кладку следует оставлять с зубчатым концом.
  • Следует избегать использования кирпичных бит.
  • Не допускать подъема стен более чем на 1,5 м за один день.
  • Поднимите торцевые стыки на глубину от 12 до 20 мм, чтобы их можно было использовать в качестве ключа для штукатурки или заострения.
  • Кирпичную кладку необходимо регулярно выдерживать в течение 2 недель.
  • Толщина швов раствора должна быть 10 мм по горизонтали и вертикали.

Рис.9: Кирпичная бита

Подробнее:

Допуски и качество изготовления армированной каменной кладки согласно ACI

Контрольный список для строительства каменной стены

Диагностика проблем кирпичной кладки стен

Диагностика стен кирпичной кладки

13 марта 2015 г.

Эрин Коллинз-Сесил

Кирпич — прочный материал для кладки стен, который при правильном строительстве и обслуживании может прослужить столько же, сколько и здание.Однако некачественные методы строительства могут привести к дефектам в виде трещин, высолов и отслаивания, а дефекты могут возникнуть как в старом, так и в новом строительстве. К счастью, визуальная оценка кирпичных стен может предоставить ценную предварительную информацию о целостности кладки и структуры, стоящей за ней. В этой статье будут рассмотрены характеристики кирпича, типичные дефекты и их причины.

1. Характеристики кирпича

Кирпич, как материал, со временем естественным образом расширяется.Взятые непосредственно из печи и помещенные в контролируемую среду без колебаний влажности и температуры, испытательные кирпичи показали наибольшее расширение в течение первого месяца установки, после чего через пять лет последовала постоянная скорость примерно 0,0006% в год (см. . 5). Кроме того, кирпич расширяется и сжимается при изменении температуры и влажности. Следующие элементы существенно повлияют на величину изменения размеров, которую кирпич и сборка кирпичной стены испытают в течение срока службы:

  • Тип глины, из которой изготовлен кирпич.Производители должны иметь возможность указать коэффициент расширения для своей продукции.
  • Расположение кирпичной стены. Ориентация и расположение кирпичных стен по сторонам света повлияет на количество солнечного света (тепла), которое будет поглощаться стеной. Стены, находящиеся на открытом воздухе, имеют больше шансов на тепловое расширение и сжатие и удержание влаги, чем стены, расположенные в помещении или на защищенных территориях.
  • Удержание влаги. Кирпичные стены пористые и впитывают влагу как через кирпичи, так и через стыки раствора.В отличие от теплового расширения и сжатия, изменение размеров кирпича из-за влаги необратимо.

Кирпичные стены относительно жесткие по сравнению со всем зданием, которое перемещается из-за ряда факторов. Изменение размеров стен из-за используемых глиняных материалов, температурных изменений, удержания влаги и способности стены перемещаться вместе с конструкцией или независимо от нее требует тщательного проектирования и монтажа. Расширительные и регулирующие швы, разделительные швы между разнородными материалами и специальные системы анкеровки обеспечивают механизмы для предотвращения дефектов кирпичной стены из-за расширения, сжатия и незначительного движения здания.Кроме того, каменные стены должны включать систему дренажа, гидроизоляции и дренажных дренажных систем, чтобы вода, которая проникает через лицевую поверхность кирпича, направляется наружу.

2. Образцы дефектов

2,1 Растрескивание

В кирпичных стенах могут образовываться различные трещины. Возраст здания и его тип конструкции, например, полость или каменная стена, деревянный каркас, бетонный каркас или стальной каркас, помогут в диагностике причин трещин в кирпиче. В приведенном ниже списке описаны несколько распространенных моделей трещин и причины трещин:

  • Вертикальные трещины во внутренних углах здания: Вертикальные трещины во внутренних углах часто возникают в результате теплового расширения прилегающих стен по направлению друг к другу. Этот тип растрескивания обычно указывает на то, что при строительстве здания не было предусмотрено условий расширения.
  • Вертикальные трещины на внешних углах здания и горизонтальные трещины на линиях пола : Вертикальные трещины на внешних углах, типичные для старых массовых каменных конструкций, указывают на подвижность конструкции.В более старом строительстве стальные колонны, расположенные по углам зданий, часто заключали в кирпич. Вода, которая мигрирует через кирпич, попадает в сталь, которая затем начинает окисляться (ржаветь). Давление, оказываемое сталью, называется подъемным механизмом окисления. Давление может достигать уровней, способных оттолкнуть кладку от здания, вызывая вертикальное растрескивание кирпича. Это явление также может происходить по горизонтали вдоль линий пола, когда окисленные подъемные механизмы стальных перемычек выталкивают кирпич из плоскости.

( Фото слева ) Кирпич, ранее замененный по углу этого здания, имел новую форму вертикальной трещины. ( Фотография справа ) Окисленный домкрат из стальной колонны, заключенной в кирпичную кладку в углу, заставил кирпич отойти от конструкции

В более новых конструкциях с полыми стенами вертикальные трещины на внешних углах здания могут указывать на отсутствие установленных компенсаторов. Как и в случае вертикального растрескивания внутренних углов, две пересекающиеся стены будут расширяться и сжиматься с разной скоростью, вызывая вращение кирпича и возможное растрескивание.Исследования показали, что для стен без установки контрольных швов минимальное расширение кирпича от 2 мм до 4 мм вызывает вертикальные трещины в углах здания (ссылка 5).

  • Вертикальное растрескивание над оконными перемычками: Отклонение, вызванное перемычкой меньшего размера, может привести к прогибу кладки в центре оконного проема и образованию вертикальной трещины. Трещины, скорее всего, будут сужаться, так как трещина будет шире у перемычки, но будет уменьшаться по ширине, когда трещина будет двигаться вверх от окна.
  • Диагональные трещины и трещины в области кирпичной стены : Неравномерная осадка фундамента здания может вызвать диагональные трещины (иногда называемые ступенчатыми трещинами из-за трещин, следующих по пути швов раствора по горизонтали и вертикали) в оконных проемах (окнах). и двери), и в области кирпичной стены.

Ступенчатое растрескивание кирпича из-за неравномерной осадки здания.

  • Трещины в бетонном фундаменте: Бетонная и кирпичная кладка расширяется и сужается с разной скоростью.Если между бетоном и кирпичом не установлены средства разделения, такие как разрыв соединения или гидроизоляция, трещины, возникающие в бетонном фундаменте, могут продолжаться сквозь кирпич или трещины могут возникнуть на стыке кирпича и бетона.

2,2 Выцветание:

Выцветание — это образование белого кристаллического вещества на лицевой стороне кирпича. Это вызвано чрезмерным количеством влаги в стене, которая просачивается через кладку и выходит из нее.Когда вода проходит через швы раствора, соли собираются и транспортируются к поверхности кирпича, где затем кристаллизуются. Выцветание часто бывает у кирпича новостроек. Выцветание в таком состоянии часто можно легко удалить, протерев пораженные участки водой. Тем не менее, высолы, которые возникают после завершения строительства, обычно указывают на то, что большое количество влаги проникло за кирпич и не может эффективно стекать обратно наружу.Это является следствием многих факторов, которые могут включать засорение дренажных дренажных каналов или закупорку стен кирпичных полостей осадками строительного раствора. Оба эти условия препятствуют или ограничивают способность влаги стекать наружу.

Выцветание, указывающее на неправильный отвод влаги за кирпичом.

2.3 Выкрашивание:

Отслаивание — это когда части кирпича отслаиваются от основной части кирпича. Иногда сколы могут быть очень большими частями исходного кирпича.Существует несколько причин, по которым может происходить растрескивание кирпича. Выкрашивание может быть вызвано укладкой кирпичных покрытий, не позволяющих кирпичу «дышать» (влага в виде пара не может проникать через кирпич наружу). Когда это происходит и усугубляется отсутствием дренажа, влага, задержанная за внешней поверхностью кирпича, замерзнет и окажет давление в материале кирпича, достаточное для того, чтобы отломить часть от остальной части кирпича (скол).Выкрашивание может также происходить из-за того, что кирпичи изготовлены из мягкого глиняного материала, который легко впитывает влагу, которая может замерзнуть внутри кирпича, что приведет к растрескиванию. Третья причина выкрашивания может быть связана с движением конструкции. Движение может оказывать достаточное давление на отдельный кирпич, который разрушает кирпич. Последнее явление наиболее часто встречается у структурных перемычек в зданиях.

3. Заключение

Визуальная оценка кирпичной кладки стен на предмет трещин, высолов и отслаивания может дать полезную информацию о структуре и установке кирпичной стены.Наблюдение за этими типами проблем может дать наблюдателю хорошее представление о том, как работает конструкция и кирпич. Визуальная оценка также определит необходимость дальнейшего тестирования.

Образцы трещин, указывающие на движение здания, требуют определения причины, чтобы определить, движется ли здание или неподвижно. Простой способ определить, продолжается ли движение здания, — это наложить штукатурку на трещину. Если трещина снова появляется в штукатурке, движение здания все еще происходит, и его причину следует исследовать.Другой способ исследования трещин — использование электронных или ручных измерителей трещин. Измерители трещин точно измерят величину изменения ширины трещины за длительный период времени. Возможно, потребуется провести инвазивное тестирование, включающее удаление кирпича, чтобы выявить нижележащую структуру, чтобы определить, является ли нижележащая структура прочной.

Компания Berman & Wright наблюдала, документировала и диагностировала проблемы с кирпичной кладкой стен в старом и новом строительстве. Часто выяснялось, что причиной проблем были неправильная конструкция компенсаторов, деформации конструкции и отсутствие отвода воды.Сочетание визуальных оценок, установки измерителей трещин и инвазивных испытаний позволило нам определить точные причины проблем и их влияние на соседние элементы здания.

Дополнительную информацию о кирпичных стенах и рекомендации по правильному строительству можно найти на веб-сайте Ассоциации кирпичной промышленности www.gobrick.com. Кроме того, Международный Строительный Кодекс ссылается на ACI 530 / ASCE 5 / TMS 402 Требования Строительного кодекса для каменных конструкций.Перед проектированием и строительством кирпичных стен следует проконсультироваться с обоими источниками, чтобы убедиться, что стены сохранят свою целостность в течение всего срока службы здания.

Артикул:

  1. Almherigh, Mohamed Abdalla.
