В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

  • смесительные;
  • разделительные;
  • переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

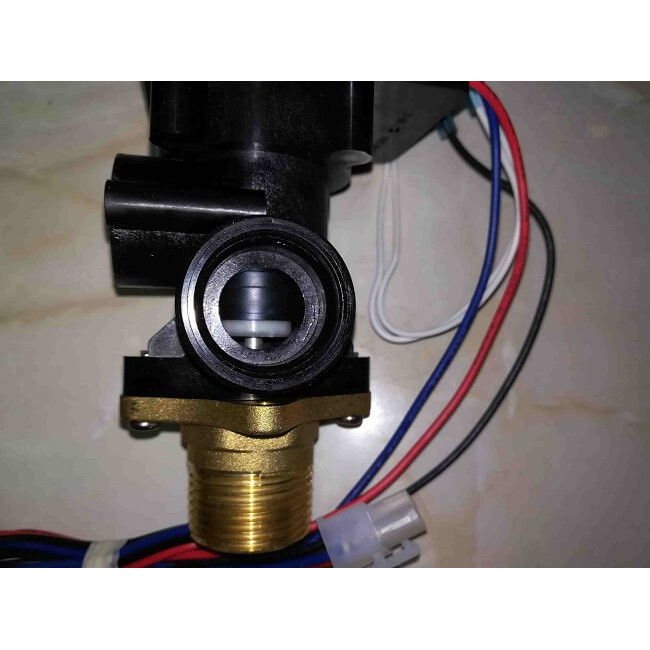

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
  3. Для поддержания необходимой температуры воды в разных ветвях системы.
  4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

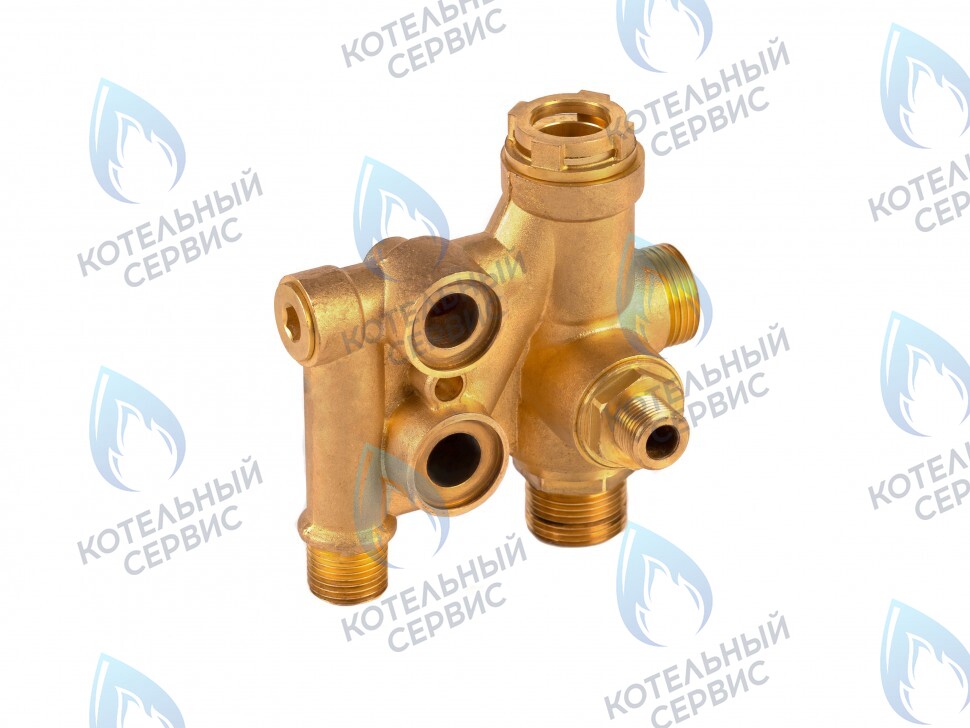

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

  1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
  2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Трехходовой клапан от valtec + термоголовка с выносным датчиком

Две модели от valtec дают возможность создать смесительный узел. Что такое смесительный узел?

Смесительный трехходовой клапан: VT.MR02.N.0603

Термоголовка с выносным датчиком: VT.5012.0.0

Пропускная способность клапана: 3 Kvs. Что такое Kvs?

Обратите внимание на обозначения клапана ( + ; — ; М):

+ Вход горячего теплоносителя, подача от котла

— Вход холодного теплоносителя, обратка теплых полов

М — Выход теплоносителя с настроечной температурой.

Подробные характеристики указаны в паспортах.

Скачать паспорта: Смесительный клапан.pdf и Термоголовка. pdf

Смесительный трехходовой клапан: VT.MR02.N.0603 имеет центральное смешивание. Подробнее о принципах смешивания Вы найдете здесь:

Термоголовка дает возможность поучать настроечную температуру от 20 до 60 градусов. С гистерезисом не превышающим 0,6 градусов.

Смесительный клапан имеет конструкцию трехходового клапана. То есть это тройник, в котором два проходных патрубка регулируют проход. Третий проход (М) постоянно открыт.

Клапан первого патрубка (+) открывается, если фактическая температура ниже настроечной температуры. Клапан второго патрубка (-) в это время закрывается. Если фактическая температура ниже настроечной температуры, происходит обратное действие. Пороги температур, между открытием и закрытием клапана определяются гистерезисом. Гистерезис — это?

Если у Вас низкотемпературная система отопления, то будет полезно узнать, какими недостатками обладают некоторые смесительные узлы! Ссылка ниже:

В наличии трехходовые смесительные клапаны с боковым и центральным смешиванием, термоголовки с выносным датчиком. Продукция изготовлена заводом VALTEC. Поставки от российского дилера. Заказывайте профессиональную сантехнику оптом и в розницу по сниженным ценам. Размер текущей скидки в каталоге не указан, уточняйте информацию в отделе продаж: +7 (495) 175-76-73. Доставка заказа по Москве осуществляется за 1-3 дня. Возможны различные варианты оплаты: наличными курьеру и безнал.

Термоголовка с выносным погружным датчиком (диапазон регул-ки 20-60с) 2м. VALTEC VT.3011.0.0

Термостатическая головка с выносным настенным датчиком 6,5 — 28 * VALTEC VT.5010.0.0
Термоголовка с выносным погружным датчиком (диапазон регул-ки 20-60с) 2м. VALTEC VT.5011.0.0
Термоголовка с выносным накладным датчиком (диапазон регул-ки 20-60с) 2м. VALTEC VT.5012.0.0
Клапан трехходовой смесительный 1″ с боковым смешиванием, без полного перекрытия для водяного теплого пола VALTEC VT.MR01.N.0
Клапан трехходовой смесительный 1″ с центральным смешиванием для водяного теплого пола и обвязки котла VALTEC VT.

MR02.N.0603

Трехходовой клапан смесительный 1″ с боковым смешиванием, с возможностью полного перекрытия для обвязки котла VALTEC VT.MR03

Схемы смесительных узлов (так выглядит узел теплого пола в сборе):

Смесительный узел для теплого пола Valtec для 1 контура (до 20 м2.) с автоматической регулировкой

Смесительный узел для теплого пола Valtec от 2 до 4 контуров (20-60 м2.) с автоматической регулировкой

Компания «Сантехмонтаж» предлагает к продаже смесительные клапаны для теплого пола. Являясь официальным дистрибьютором торговой марки Valtec, мы поставляем только сертифицированные материалы и комплектующие для инженерного сопровождения объектов частного и общественного строительства.

Напольное водяное отопление давно перестало ассоциироваться с роскошью, сегодня это разумный способ создать комфортные и здоровые условия для жизни людей. Специальные исследования, данные которых были взяты за основу требований международных стандартов ISO 7730, показали, что самыми благоприятными для человека считаются такие домашние температурные условия, когда на уровне пола термометр показывает +22-24°С, а на уровне головы – около +20°С.

Как показывает практика, с помощью классических инженерных решений выдержать эти условия трудно, так как тепло, исходящее от обычных радиаторов, сразу поднимается вверх, а пол остаётся холодным. При напольном отоплении вся поверхность пола является, по сути, низкотемпературным радиатором, благодаря чему поток теплого воздуха распределяется в помещении равномерно.

В нашем интернет-магазине вы можете заказать необходимые для монтажа теплого пола смесительные клапаны термостатические фирмы VALTEC. Долговечные, качественные и надёжные – они упростят процесс работ и гарантируют долгую эксплуатацию без сбоев. Применение готовых модулей и узлов, разработанных именно для систем водяного отопления пола, позволит быстрее справиться с задачами, возникающими в процессе его создания.

Насосно-смесительные узлы Valtec

Представляем вашему вниманию трехходовые термостатические насосно-смесительные узлы Valtec Combi и Dual. Они создают управляемую циркуляцию в петлях теплого водяного пола; поддерживают температуру, сниженную относительно источника тепла; помогают разделить и связать отопительные контуры.

Узлы марки Valtec совместимы с распределительным коллектором водного пола (межосевая длина соединительных патрубков – 2 метра), размеры позволяют компактно поместить узлы в коллекторный шкаф.

В плане комплектующих деталей для термостатических узлов предлагаются термоголовки, дополненные выносным накладным (VT.5012) либо погружным (VT.5011) индикатором. Рекомендуется использование насосов немецкой фирмы Wilo.

Помимо создания инженерных систем типа «теплый водяной пол», готовые модули от Valtec находят применение для установки иных современных разновидностей панельного отопления, таких как потолочное или стеновое; используются для нагрева воздуха в садовых теплицах и на уличных террасах.

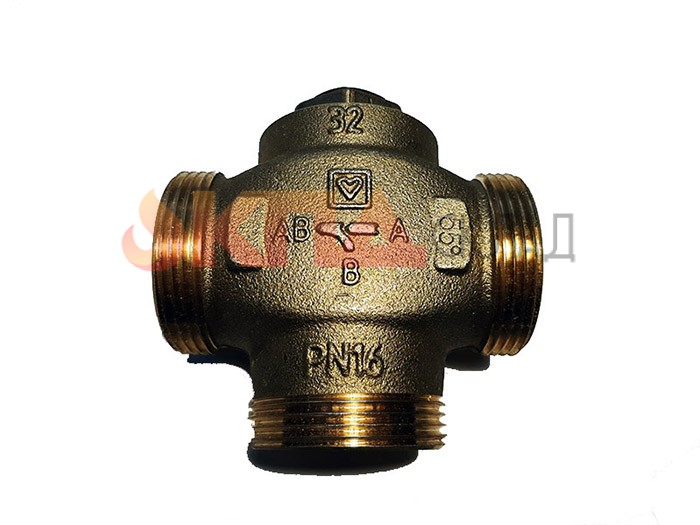

Трехходовой клапан HERZ CALIS-TS-RD 1 1/2″

Трехходовой кран HERZ CALIS-TS-RD 1 1/2 DN 32 для систем отопления и охлаждения.

Функция

Трехходовой распределительный термостатический клапан HERZ Calis-TS-RD используется в качестве переключающего термостатического клапана, для поддержания температуры воздуха или температуры среды в замкнутых системах тепло- и холодоснабжения с приблизительно постоянным объемным расходом.

В открытом состоянии трехходовой термостатический клапан работает на проток; если клапан закрыт, с помощью термостатической головки или термо-электропривода, то проток закрыт, байпас открыт.

Исполнениe

Корпус клапана из латуни, шпиндели из нержавеющей стали, уплотнение EPDM, модели DN 15 и DN 20 в никелированном исполнении, модели DN 25 и DN 32 полированная латунь.

Все модели клапана Calis-TS-RD поставляются с синим защитным колпачком. Присоединения для труб в объем поставки не входят.

Резьба для присоединения привода М 28х1,5.

Монтаж должен осуществляться по направлению потока, который обозначен стрелками на корпусе клапана

Эксплуатационные параметры HERZ CALIS-TS-RD 1 1/2 DN 32

  • Макс . рабочая температура: — 120 °C
  • Мин . рабочая температура: +2 °C
  • Макс . рабочее давление DN 15, 20: 10 бар
  • Макс . рабочее давление DN 25, 32: 16 бар
  • Макс . перепад давления на клапане при работе в термостатическом режиме 0,2 бар
  • В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.
  • Макс. рабочее значение температуры и давления, при применении компрессионных фитингов ГЕРЦ для калиброванных мягких стальных и медных труб должно соответствовать требованиям EN 1254-2:1998; для металлополимерных труб соответствовать рекомендациям производителя.

Для регулирования можно использовать все термостатические головки с накладным датчиком и датчиком в погружной гильзе, а также электронные регуляторы ГЕРЦ-RTC (с термо-электроприводами DDC) и ГЕРЦ-RTR (с термо-электроприводами).

Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служит O-Ring уплотнение одно или два (для DN 25 и DN 32), которые находятся в латунной втулке.

Втулку можно заменить во время эксплуатации системы. Уплотнительные кольца обеспечивают простоту в обслуживании и легкость хода шпинделя клапана.

Пример монтажа распределительного клапана HERZ CALIS-TS-RD 1 1/2 DN 32

Артикул 1776141

Распределительные и смесительные трехходовые клапаны

Трехходовые термостатические клапаны широко используются в системах отопления, охлаждения и горячего водоснабжения. Звучит просто, но установка этого оборудования помогает решить множество проблем.

Всю группу клапанов можно разделить на три больших подкласса. Первый, как мы уже сказали, распределительный. В основном устанавливается в качестве переключающего клапана в узлах распределения воды, например – на радиаторах, его основные цели, это разделение и переключение потока.

Второй, самый известный и широко применимый, это анти-конденсационный клапан. Он устанавливается на возвратном трубопроводе системы отопления и следит за тем, чтобы температура воды, на выходе из клапана, была не менее чем указанная в настройках.

Третий тип термостатических клапанов может быть не столь известен, тем не менее, он широко применяется в монтаже. Основные точки его установки – распределительные узлы в системах горячего водоснабжения и отопления, в том числе и горячего пола. Его основная цель, чтобы температура воды на выходе из клапана была не более чем указанная в настройках.



Разница, как мы видим, в нюансах. Что же общего в этих клапанах?

Все эти устройства представляют собой тройник. У распределительного клапана один вход и два выхода, смесительный же располагает двумя входами и одним выходом. Работа клапана обеспечивается термостатическим элементом. Устанавливают их в узлах водораздела. А теперь более подробно рассмотрим принцип работы и показания для установки каждого клапана.



Распределительный клапан

Этот клапан играет роль байпаса и устанавливается в узлах водораздела. Он позволяет включить отдельный узел отопления в общую систему, или исключить его, без вреда для остальной системы.

Частые места установки: отдельные радиаторы, или группа радиаторов, подключение теплового аккумулятора, подключение теплого пола.

В полностью открытом состоянии клапан работает на проток. В закрытом – проток полностью перекрывается, и открывается байпас. В зависимости от конструкции клапана, открытие и закрытие может происходить вручную, при помощи термостатической головки, или автоматически, с применением термоэлектропривода.



Антиконденсационный клапан

Клапан устанавливается на возвратном токе воды и способен решить сразу несколько проблем, таких, как сильное загрязнение камеры сгорания, образование конденсата и т.п.

Частые места установки: возвратный трубопровод к котлу при подключении системы и/или теплового аккумулятора.

Чтобы понять, для чего нужен этот клапан, нужно рассмотреть последовательность работы твердотопливного котла. При первой растопке вода постепенно нагревается, при этом циркуляция начинается практически сразу. Таким образом, в самом начале рабочего цикла в системе циркулирует едва теплая вода, которая быстро остывает на первых же батареях, и возвращается в котел уже холодной. Постепенно вся система прогревается, но проходит довольно много времени, прежде, чем в доме станет тепло.

Даже, когда котел уже прогреется и работает на полную мощность, вода на возврате имеет более низкую температуру, чем в самом котле. Если перепад слишком большой (более 25 °С), то он становится причиной сразу двух причин. Первая, и самая очевидная – конденсат, который образуется на стенках котла. Часто конденсата настолько много, что под отопительным котлом образуются целые лужи, будто где-то есть течь. Вторая проблема не столь очевидна – из-за подмеса в горячий котел холодной воды падает температура в камере сгорания, а следом – и сама температура горения. В таком режиме топливо прогорает неэффективно, остается много золы и сажи, которые загрязняют камеру сгорания. При оседании сажи на стенках котла, она может запекаться до состояния камня, создавая прослойку с теплоизоляционными свойствами. Впоследствии вода хуже прогревается, даже если котел работает на полную мощность.

Еще одна, не слишком распространенная, проблема, возникающая при большой разнице температуры котла и возвратной воды – образование лепа. При постоянном образовании конденсата на стенках котла, на нем начинают оседать частицы сажи, смолы, продукты сгорания и т.п. в результате на стенке образуется пленка желтоватого или коричневого цвета. Она имеет не только не очень приятный вид, но и запах, а также является химически активной и может постепенно разъесть краску на котле, и привести к коррозии метала.

Установка антиконденсационного клапана решает все эти проблемы. На проточный вход подключается труба обратного тока, а на байпас – горячая вода после выхода из котла. Пока котел не прогреется, клапан открыт только на байпас, что в разы ускоряет этот процесс. После прогрева котла, когда температура обратной воды понемногу поднимается, байпас начинает закрываться, открывая поток. В результате, в обратную воду всегда подмешивается горячая вода, и в котел уже заходит теплоноситель с температурой от 40 °С до 75 °С (в зависимости от настройки клапана).



Термостатический клапан

Предназначен для терморегуляции, в первую очередь решает проблему слишком горячей воды.

Частые места установки: подающий водопровод бойлера, узел подключения горячего пола, подключение радиаторов.

Термоэлемент этого клапана отрегулирован таким образом, чтобы температура выходящей воды была не выше установленной. Такая регулировка делает его незаменимым для системы горячего водоснабжения – дело в том, что бойлеры косвенного нагрева практически не регулируют температуру горячей воды, фактически она прогревается до температуры системы отопления. В таких случаях клапан защищает пользователя от ошпаривания.

Важна такая регулировка и для системы теплого пола, которая очень критично относится к температуре входящей теплой воды. В зависимости от производителя труб, температура теплоносителя для горячего пола должна быть не выше 20-40 °С. Учитывая, что вода забирается из общей системы отопления и ее температура обычно колеблется в пределах 60-85 °С, дополнительный узел терморегулирования становится необходимым.

То же самое можно сказать и о подключении радиаторов, в этом случае клапан играет роль обычного радиаторного крана с термоголовкой.



Как видим – способов применения трехходовых клапанов в системах отопления и водоснабжения великое множество. Они помогают решать существенные проблемы, связанные с эксплуатацией систем, а также сделать управление температурой более простым и удобным. Все клапаны, необходимые для обвязки котла и системы, вы можете приобрести в нашем магазине.

Трехходовой распределительный вентиль TRI-D TR DN25 Oventrop 1130208

Описание:

Область использования изделия: распределение и переключение потока рабочей среды в бивалентных отопительных системах либо конструкциях с теплообменником, к примеру, в солнечной технике либо тепловых насосах.

Особенности устройства:

  • может применяться с электрическими или термостатическими приводами;
  • корпус отличается устойчивостью к коррозии;
  • имеет резьбовое соединение М 30х1,5;
  • пропорциональная или двухпозиционная корректировка выполняется с сервоприводами либо терморегуляторами;
  • комплектуется накидными гайками для подключения к резьбовым, стальным (под сварку) и латунным (под пайку) втулкам;
  • обладает двумя выходами и одним входом;
  • поток теплоносителя распределяется в зависимости от положения тарелки;
  • оснащен уплотнением из этилен-пропилен-диен-каучука (EPDM).
  • Технические характеристики модели:

    • максимальная рабочая температура: +120° C;
    • давление: 16;
    • материал корпуса: бронза, латунь;
    • область применения: увязка систем.

    Технические характеристики









    Устройство (тип) регулирующий
    Рабочая температура (максимум) 120 °C
    Рабочее давление 16 бар
    Условный диаметр 25 мм
    Материал (тип) бронза, латунь
    Способность пропуска 6,5 м3/час
    Наименование вентиль
    Область применения увязка систем

3-ходовые регулирующие клапаны или клапаны, не зависящие от давления?

Трехходовой регулирующий клапан перекрывает поток воды в одной трубе и открывает поток воды в другой трубе. В модулирующем или 3-точечном плавающем приложении клапан также может смешивать воду из двух разных труб в одну трубу или отводить воду из одной трубы в две разные трубы. Подключенный к системе автоматизации здания и термостатам, расположенным в каждой зоне, трехходовой клапан направляет воду для отопления или охлаждения через змеевик, если требуется нагрев или охлаждение.Если зона не нуждается в обогреве или охлаждении, поток через байпасную линию направляется в обратный трубопровод. Это означает, что расход останется прежним, если вы используете в системе 3-ходовые клапаны. Для сравнения, двухходовой клапан может остановить поток воды к змеевику, когда нет необходимости в нагреве или охлаждении. Это означает, что расход будет изменяться, если вы используете в системе 2-ходовые клапаны.

Исторически 3-ходовые клапаны использовались в насосных системах с постоянным расходом для поддержания постоянного расхода, независимо от того, требовалось ли нагревание / охлаждение.В большинстве систем сегодня используются двухходовые клапаны для систем с регулируемой скоростью, поскольку расход может колебаться при открытии и закрытии клапанов. Когда 2-ходовой клапан закрывается, перепад давления увеличивается, и насос замедляется (меньше расход), что позволяет экономить энергию.

Большинство экспертов согласны с тем, что насосные системы с переменным расходом предпочтительнее, потому что они могут сэкономить владельцам зданий значительные затраты на электроэнергию. Некоторые переключили свою систему постоянной скорости на регулируемую, но они не улавливают экономию энергии, потому что они оставляют свои 3-ходовые клапаны или устанавливают 2-ходовые клапаны и имеют проблемы с переполнением и недостаточным сливом.С 3-ходовыми клапанами система переменной скорости никогда не экономит энергии, потому что 3-ходовые клапаны поддерживают постоянный поток независимо от изменений нагрузки, а насос никогда не может снизить скорость. При установке простых 2-ходовых клапанов могут возникнуть условия перелива и недостаточного расхода во время запуска, а также при увеличении размеров клапанов, что также приводит к потере энергии насоса. Обе эти проблемы могут быть решены путем установки регулирующих клапанов, не зависящих от давления (PIC-V). PIC-V постоянно поддерживает правильный поток через каждый контур или змеевик, даже если давление в системе изменяется.Контур имеет точный расход, необходимый при запуске, при расчетной нагрузке и при пониженной нагрузке. Поток изменяется только тогда, когда требуется изменение системы управления.

Ни один другой регулирующий клапан не может обеспечить точный расход независимо от изменений давления. А если вы модернизируете свои 3-ходовые клапаны, выберите более низкий расход для змеевика, чтобы обеспечить более высокий ΔT через змеевик. Этот уменьшенный поток означает, что насос может снизить скорость и сэкономить энергию.

Существуют проблемы, когда все 2-ходовые клапаны закрыты в системе с регулируемой скоростью:

  1. Насос может перегреться, если он продолжает работать при закрытых клапанах даже на минимальной скорости.
  2. Температура кондиционированной воды в коллекторах и удаленных стояках со временем станет температурой окружающей среды. Это означает, что когда в помещении в конечном итоге потребуется обогрев / охлаждение, возникнет задержка, поскольку свеже нагретая или охлажденная вода циркулирует по системе. Это может вызвать дискомфорт у пользователя и вызвать жалобы.

Поэтому рекомендуется при переходе с 3-ходовой системы на 2-ходовую систему оставлять наиболее удаленный 3-ходовой клапан на каждом стояке, чтобы охлаждающая / нагревающая вода могла рециркулировать, даже если все другие клапаны закрыты. .

Еще одна проблема, связанная с использованием 3-ходовых клапанов в любом типе применения, заключается в том, что они способствуют развитию синдрома низкого ΔT. Трехходовые клапаны перепускают кондиционированную нагретую / охлажденную воду в обратную линию. Температуры смешиваются, и ΔT на охладителе или бойлере снижается, поскольку подаваемая вода смешивается с возвратной.

Как работает в вашей системе регулирующий клапан, не зависящий от давления? PIC-V сочетает в себе диафрагму регулирования перепада давления с 2-ходовым регулирующим клапаном для обеспечения определенного расхода независимо от колебаний давления в системе. Клапан выполняет функцию балансировочного клапана и регулирующего клапана в одном блоке. Привод регулирует PIC-V до требуемого фиксированного расхода в зависимости от нагрузки или требований зоны, независимо от давления.

Когда зона удовлетворена, привод прекращает вращение, и теперь клапан настроен на оптимальный поток. Если давление в системе изменяется, внутренняя диафрагма регулирования давления компенсирует изменение давления и поддерживает постоянный расход без переключения привода. Поток не изменяется до тех пор, пока система управления не скажет приводу изменить положение клапана в зависимости от изменений нагрузки.Этот стабильный поток означает меньшую работу привода и, следовательно, увеличивает срок его службы.

Модели потока для трехходового шарового клапана

Выберите подходящий трехходовой многопортовый шаровой кран для смешивания или отвода потока

Последнее обновление 9 ноября 2018 г.

Проточный трехходовой шаровой кран

Двухходовые и трехходовые шаровые краны являются наиболее распространенными типами шаровых кранов. Трехходовые шаровые краны особенно полезны, поскольку их можно настроить таким образом, чтобы упростить управление потоком газа и жидкости.Например, их можно использовать для перенаправления потока масла из одного резервуара в другой.

Наши онлайн-каталоги клапанов управления потоком и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Краны шаровые трехходовые канистра

  • Отсечение или перекрытие потока
  • Переключение потока между двумя разными источниками
  • Объединить поток из двух разных источников
  • Альтернативный поток между двумя разными пунктами назначения
  • Перенаправить поток, идущий из одного источника в другой пункт назначения
  • Разделение потока из одного источника между двумя исходящими пунктами

Этот пост посвящен основным конструктивным различиям между потоком L-образной (L-образный) и Т-образным (Т-образным) потоками в трехходовых шаровых клапанах. Я также опишу некоторые способы использования положения рукоятки в сочетании с диапазоном ее поворота для управления потоком в типичных трехходовых шаровых клапанах.

Помимо электронной книги в формате PDF, содержащей эту статью, ISM также имеет новый связанный справочный ресурс. Это наша диаграмма режимов потока для трехходового шарового клапана .

Вид спереди типичного трехходового шарового клапана с ручкой, которая вращается параллельно плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Вид спереди еще одного распространенного трехходового шарового крана. Он имеет ручку, которая вращается под прямым углом к ​​плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Чем трехходовой шаровой кран отличается от двухходового шарового крана?

Двухходовые шаровые краны широко используются в качестве запорных клапанов для газов или жидкостей (сред), движущихся по закрытым трубным или трубопроводным системам.Это из-за их простоты и надежности. Двухходовые клапаны имеют два порта или отверстия, через которые труба или шланг подсоединяются к клапану. Шар в двухходовых шаровых кранах имеет одно прямое отверстие, через которое жидкость или газ (среда) проходят через клапан.

Поток через шаровой клапан со стандартным отверстием несколько ограничен, поскольку отверстие в шаре внутри клапана меньше диаметра труб, соединенных с портами клапана. Одним из вариантов уменьшения или устранения сопротивления потоку через шаровой кран является использование полнопроходного шарового крана.

Узнайте больше о шаровых кранах с полным проходом и шаровых кранах со стандартным отверстием. В этом сообщении блога описываются различия между полнопроходными или полнопроходными шаровыми кранами и клапанами со стандартным отверстием. Он также включает список часто задаваемых вопросов, в котором описаны некоторые основы конструкции шарового крана.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Комбинируйте британские и метрические соединения. Посмотреть видео.

Трехходовые шаровые краны имеют три порта или соединения для трубы.В общем, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов приложений процессов.

Например, трехходовой шаровой кран одного типа можно использовать для смешивания очищенной воды из одного источника с концентратом сока из другого источника. Несколько иная конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, в то же время при необходимости полностью перекрывая поток топлива.

При выборе правильного трехходового шарового клапана важно как понимать основные варианты конструкции трехходового клапана, так и планировать, как эти клапаны будут использоваться. Во-первых, немного об основах.

Что такое трехходовой шаровой кран?

Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми. Трехходовой шаровой кран — самый распространенный многоходовой шаровой кран. Трехходовой шаровой кран имеет три порта или отверстия, которые соединены с трубопроводом или трубкой, через которую проходит поток газа или жидкости (среды). Эти порты обычно описываются как одно впускное и два выпускных порта или одно выпускное и два впускных порта в зависимости от направления потока через клапан.

Трехходовые шаровые краны популярны, потому что они представляют собой экономичный и простой способ обеспечить как отсечку, так и управление направлением потока в одном корпусе клапана.

Шаровой кран — узнайте о шаровых кранах с плавающей опорой и шаровыми кранами на цапфе на сайте HardHat Engineer
Хотя этот технический блог направлен на управление потоком большого диаметра и высокого давления, он содержит некоторую полезную и очень хорошо иллюстрированную информацию о трехходовой шаровой кран.

Управление потоком через трехходовой клапан осуществляется путем сочетания способа установки трубопровода, поворота ручки шара клапана и пути потока через шар клапана (отверстие шара или отверстие).

Используя правильный тип клапана и настройку, можно управлять потоком способами, которые соответствуют одному или нескольким различным требованиям процесса, например

  • Полностью перекрыть поток
  • Смешайте поток из двух разных источников
  • Перенаправить поток из одного пункта назначения в другой
  • Разделить поток из одного источника между двумя разными направлениями
  • Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом

Есть одно простое, но ключевое отличие внутренней конструкции, которое определяет, на что способен трехходовой шаровой кран.Это важное конструктивное отличие заключается в характере потока или форме канала через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шарики клапана с диаграммой направленности потока, имеющей форму заглавной буквы L (L-образный поток, L-поток, L-образный канал, два направления) или заглавной буквы T (Т-образный поток, T-поток, T. -порт, три направления).

Я опишу основы трехходовых шаровых кранов как с L-образным, так и с Т-образным потоком, но сначала я опишу шаровые краны с L-образным профилем. Четкое понимание течения по L-образной схеме значительно упрощает понимание течения по Т-образной схеме.

Шарики клапана L-образной формы имеют проточные каналы в форме заглавной буквы L

Типичный шаровой клапан L-образной формы

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если он предназначен для клапана вертикального типа, прорезь под шток будет находиться напротив одного из отверстий (отверстий для потока шара).

Схемы потока

L, иногда называемые шарами под углом 90 градусов, чаще всего используются для обеспечения потока из одного общего впускного отверстия в одно из двух разных выпускных отверстий.Вот почему трехходовые шаровые краны с L-образной схемой потока часто называют переключающими клапанами.

Что такое переключающий клапан?

Переключающий, селективный или направленный клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух различных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве переключающих клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного отверстия для потока.

В этом трехходовом шаровом клапане с L-образной схемой потока доступны два пути потока: слева или справа.

Шаровые краны L-образной формы с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отклонять поток влево или вправо одним поворотом ручки на 90 градусов.

Серия PMBV — Переключающие шаровые краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным отверстием, предназначенные для использования в качестве переключающих клапанов без положения отсечки.

Когда их рукояткам разрешен дополнительный поворот на 90 градусов, всего на 180 градусов (половина оборота рукоятки), они могут полностью остановить поток. Обычно их называют трехпозиционными клапанами.

Если поворот рукоятки не ограничен встроенными ограничителями рукоятки клапана, шаровой клапан с L-образной схемой потока также может поворачиваться либо на 270 градусов (три четверти поворота рукоятки), либо на 360 градусов (полный оборот на рукоять). Эта свобода вращения обеспечивает два возможных положения отключения.

Трехходовой шаровой кран в горизонтальном исполнении с L-образной схемой потока имеет два возможных положения отсечки.

У четырехпозиционного клапана эти два положения закрытия клапана разнесены только на 90 градусов или четверть оборота.

Большинство клапанов горизонтального типа L имеют ручки, которые могут поворачиваться на 180 градусов. Это предусматривает три варианта потока:

  • Левый поток
  • Правый поток
  • Отсечь или перекрыть поток

Опять же, этот тип трехходового шарового клапана с L-образной схемой потока обычно описывается как трехпозиционный клапан.

Вид спереди типичного трехходового шарового крана с L-образной схемой потока. Схема потока

Трехходовые шаровые краны L-образной формы вертикального типа имеют два возможных пути потока и два возможных положения выключения.

Для шарового клапана L-образной формы вертикального потока нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов (пол-оборота) направляет поток влево или вправо (см. Предыдущие изображения).Однако, если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, ручка будет обращена либо к передней, либо к задней части клапана. В этих положениях ручки поток через клапан перекрывается.

Многие клапаны вертикального типа L-образной формы имеют ручки, которые можно поворачивать только на 180 градусов или пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно положение выключения.

Серия BVPM — шаровые краны с внутренней резьбой NPT (спецификация) из ISM
Серия BVPM миниатюрных латунных клапанов вертикального типа включает трехходовые шаровые краны.Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия BLV — шаровые краны с внутренней резьбой NPT (спецификация) от ISM
Серия BLV миниатюрных латунных клапанов вертикального типа включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия PBV3 — 3-ходовые шаровые краны (спецификация) , 3-ходовые шаровые краны серии PBV3 — Монтаж на панели (спецификация) и Серия PBV3L — Большой 3-ходовой шар Клапаны (спецификация) от ISM
Эти пластиковые миниатюрные клапаны вертикального типа представляют собой типичные шаровые клапаны с L-образным отверстием, вращающимся на 180 градусов, которые предназначены для использования в качестве переключающих клапанов плюс одно положение отсечки.

Рассмотрим подробнее поток L-образной формы горизонтального типа.

В этом трехходовом шаровом клапане горизонтального типа с L-образной схемой потока положение рукоятки по умолчанию позволяет потоку между общим отверстием клапана внизу и левым отверстием клапана.

Если ручка клапана повернута против часовой стрелки на 90 градусов, шар L-образного профиля внутри клапана также повернется на 90 градусов против часовой стрелки. Затем вместо этого он направляет поток вправо.Теперь поток проходит между общим или нижним портом и правым портом.

Что такое двухпозиционные шаровые краны L-образной формы?

Здесь начинаются некоторые сложности. Стандартный трехходовой шаровой кран с L-образной схемой потока (см. Выше) часто ограничивается только этим поворотом ручки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его еще называют дивертерным, переключающим или направляющим клапаном.

Почему ручки важны для трехходовых шаровых кранов?

Ограничения на угол поворота ручки шарового крана обеспечиваются какими-либо упорами ручки (красные стрелки).Обычно это продолжения рукоятки и верхней части корпуса клапана. Они действуют, препятствуя вращению ручки. Эти упоры предотвращают поворот ручки за пределы установленного диапазона движения.

Ручка ограничена этим клапаном, и ее ручка (красные стрелки) мешает движению ручки клапана, ограничивая ее поворот на 90 градусов.

Трехпозиционные шаровые краны L-образной формы

Также доступны трехпозиционные трехходовые шаровые краны с L-образной схемой потока.У них есть ограничение поворота ручки на 180 градусов.

В такой конструкции положение ручки может начинаться с свободного пути потока между нижним и левым портами (положение 1). Поворот ручки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток находится между нижним и правым портами.

Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), перекрывает весь поток через клапан.Такие шаровые краны с L-образной схемой потока обычно называют трехпозиционными клапанами: исходное положение, поворот на 90 градусов и поворот на 180 градусов.

Трехходовой шаровой кран L-образной формы с поворотом на 180 градусов (трехпозиционный) имеет два пути потока и одно положение отсечки.

Четырехпозиционные шаровые краны L-образной формы

Когда ручка поворачивает шар клапана на 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.

Поворот рукоятки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, поворачивает шар клапана в положение, при котором поток между любыми портами клапана невозможен, и этот клапан теперь «выключен».

Если рукоятку можно повернуть еще на 90 градусов против часовой стрелки (положение 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.

Поворот ручки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное исходное положение.Поток снова может проходить через клапан между нижним общим портом и левым портом.

В целом шаровые краны трехходовые описываются по их характеристикам:

  • Схемы течения (L-образная или Т-образная схема потока)
  • Ориентация ручки (горизонтальная или вертикальная)
  • Сколько поворотов на 90 градусов или положений позволяет ручка

Это типичные варианты положения рукоятки, указанные в описании клапана:

  • Два положения (90 градусов)
  • Три положения (180 градусов)
  • Четыре позиции (270 или 360 градусов)

Для многих шаровых кранов L-образной формы обычно обеспечивается дополнительная гибкость за счет возможности изменения положения ручки.У этих клапанов есть ручки, которые можно снять со штока клапана и затем снова прикрепить в другом исходном положении.

Далее я хотел бы описать основы трехходового шарового крана Т-образной формы.

Пути потока для шариков Т-образной формы имеют форму заглавной буквы T

Обычный шаровой клапан с Т-образным профилем

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если бы он был предназначен для клапана вертикального типа, паз штока был бы напротив дна или общего отверстия.

Шарики с Т-образной схемой потока, иногда называемые шарами с углом поворота 180 градусов, широко используются для объединения двух входных потоков и их объединения для выхода через одно общее выходное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделите поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через другой порт клапана.

Клапаны потока

Т-образной формы не ограничиваются только разделением или разделением потока. Они также могут действовать как клапаны потока L-образной формы и перенаправлять поток от одного выпускного отверстия к другому.

Подобно клапанам L-образной формы, проточные клапаны T-образной формы изменяют путь потока с помощью поворота ручки на четверть. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешивание или разделение потока и прямоточный поток.

В одном важном отношении шаровые краны с Т-образной схемой потока сильно отличаются от шаровых кранов с L-образной схемой. Обычные проточные клапаны Т-образной формы не могут обеспечивать управление отсечкой. Они могут либо ограничить поток к любым двум из трех портов клапана, либо позволить потоку через все три порта клапана одновременно.Вот почему шаровые краны с Т-образной схемой потока иногда называют смесительными клапанами.

Что такое смесительный клапан?

Смесительные клапаны — это альтернативные названия, используемые для шаровых кранов с Т-образным профилем. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны с Т-образным профилем, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.

Как и в шаровых клапанах с L-образной схемой потока, каждый поворот ручки на 90 градусов изменяет путь потока через клапан.Как и в случае клапанов L-образной формы, повороты рукоятки могут быть ограничены конструкцией с использованием упоров рукоятки.

Трехходовой шаровой кран горизонтального типа с Т-образной схемой потока имеет четыре возможных пути потока.

Обратите внимание, что каждое изменение схемы потока слева направо представляет собой поворот ручки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.

Т-образные шаровые проходы для трехходовых шаровых кранов вертикального типа

Шаровой кран с Т-образным профилем вертикального типа немного отличается от клапанов горизонтального типа.В вертикальных Т-образных клапанах нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов не изменяет путь потока. Однако, если клапан поворачивается только на 90 градусов в любом направлении, когда ручка обращена либо к передней, либо к задней части клапана, поток перекрывается.

Загрузите бесплатную PDF-файл с диаграммой потоков для трехходовых шаровых кранов ISM.

Типичный трехходовой шаровой кран вертикального типа с Т-образным профилем Схема потока

Трехходовые шаровые краны с Т-образным профилем вертикального типа имеют один возможный путь потока и одно возможное положение выключения.Начальное положение ручки находится слева. Слева направо каждое изображение представляет собой поворот ручки клапана на 90 градусов против часовой стрелки.

Большинство клапанов вертикального типа Т-образной формы имеют ручки, которые могут поворачиваться только на 90 градусов (одно положение) или 180 градусов (два положения). Это обеспечивает оба варианта потока:

  • Отсечка потока
  • Поток между всеми тремя портами

Поточные клапаны с Т-образным профилем вертикального типа иногда называют клапанами с тройниковым отверстием или клапанами с шариками с тройниковым отверстием.

Общие области применения шарового клапана с L-образным отверстием:

Переключающие клапаны, запорные клапаны, байпасные клапаны, переключающие клапаны, гидрораспределители

  • Перенаправить поток из одного накопительного резервуара в другой
  • Изменить источник потока с одного насоса на другой
  • Изменить источник потока с одного резервуара на другой
  • Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
  • Отключить весь поток, сохранив возможность выбора между двумя направлениями потока или двумя источниками потока

Общие области применения шара с Т-образным отверстием:

Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, байпасные клапаны, клапаны постоянного потока

  • Объединить поток из двух разных источников
  • Разделить поток между двумя разными направлениями
  • Альтернативный поток между двумя разными источниками
  • Дать возможность смешаться потоку из двух разных источников
  • Альтернативный поток между двумя разными пунктами назначения

Заключение

Обычно трехходовые шаровые краны описываются на основе их режимов потока (L-образный или T-образный поток), ориентации ручки (горизонтальный тип или вертикальный тип) и количества поворотов на 90 градусов, на которые ручка может поворачиваться:

  • Два положения (90 градусов)
  • Три положения (180 градусов)
  • Четыре позиции (270 или 360 градусов)

В зависимости от того, как просверлен шар клапана, и конфигурации трубопровода, поток газа и жидкости может быть отведен, смешан, заблокирован в одном направлении или полностью перекрыт.Многопортовые клапаны экономят место и позволяют отказаться от лишнего тройника и клапана. Понимание основных вариантов конструкции трехходового шарового крана упрощает выбор правильного трехходового клапана и упрощает планирование его установки.

Другие сообщения блога по теме

Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь?
Обзор того, что важно при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми вопросами, когда выбирают между пластиком и металлом.Когда металл — это определенно лучший выбор, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.

Прессованные, кованые или холоднотянутые латуни для миниатюрных клапанов
Обзор формования, обработки и формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов.Этот пост также охватывает некоторые из основных методов промышленной формовки латуни.

Как ISM может помочь вам найти правильный миниатюрный клапан для вашего приложения

Персонализированное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказаться большим подспорьем при выборе клапана. Доступные онлайн-ресурсы включают справочные руководства по химической совместимости, габаритные чертежи и спецификации продуктов. Наши онлайн-каталоги клапанов управления потоком и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Об авторе

Стивен К. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщику миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

«Вернуться на главную страницу блога

3-ходовые регулирующие клапаны

3-стороннее управление
Клапаны

Класс GTW & DOT,
3-ходовые линейные регулирующие клапаны

Клапан 1/2 — 12 дюймов, размеры

Диапазон Cv: 5-1078

ANSI класс 125 — 600, DIN PN10 — 100

End Conn.: RF, SWE, THD

Материал корпуса: чугун, бронза, WCB, CF8M

Заглушки дроссельных клапанов
Дросселирующая пробка Leslie Class GTW, трехходовые шаровые клапаны предназначены для
смешивание или отвод чистых, грязных, вязких и агрессивных жидкостей; высокий и
пар низкого давления; чистые, грязные и агрессивные газы.

Материал седла, плунжера и штока — нержавеющая сталь 316. Отключение зависит от
по установленным сервисным требованиям. Отключение класса II, IV или V доступно на
один или оба из двух внутренних портов клапана.

Варианты крышки

включают стандартную конфигурацию с болтовым креплением; расширение
капот для экстремальных температур; смазка / вентилируемая крышка для продувки, утечки
или соединения лубрикатора; сильфонные крышки для нулевой внешней утечки; а также
при необходимости — большие капоты.

Предлагаются различные варианты набивки и прокладок для соответствия требованиям
требования ряда условий процесса. Варианты упаковки включают ПТФЭ
V-образное кольцо, измельченный ПТФЭ, высокотемпературный угольный графит, арамид ПТФЭ,
графитовый арамид и высокотемпературное стекло Inconel. Выбор прокладок
включают ПТФЭ, высокотемпературный углеродный графит и нитрильный каучук на связке
без асбеста.

Дроссельные клапаны с клеткой

3-ходовые регулирующие клапаны с дросселированием клетки Leslie Class DOT обеспечивают простоту
технического обслуживания и увеличения стабильности клапана и срока службы трима.Подпружиненный тефлон
Шевронное уплотнение штока исключает необходимость периодической регулировки. ТОЧКА
имеет цельный корпус, исключающий обычную хвостовую часть и дополнительные
соединение с прокладкой.

Общие приложения включают циркуляцию воды, нефти, морской воды или
другие жидкости в системах отопления / охлаждения, где есть теплообменник
обходное управление. Их также можно использовать в системах смешивания и включения / выключения.
селекторные системы.

РВК, РВД и РВБ
Трехходовые поворотные клапаны

Клапан размером 4–16 дюймов

Диапазон Cv: 145-3500

ANSI класс 125 — 150, DIN PN10 — 16

End Conn.: РФ

Материал корпуса: чугун, ковкий чугун, бронза

Эти
относительно недорогие клапаны предназначены для байпасного регулирования температуры
системы в промышленных, коммунальных и морских приложениях. Они требуют очень
низкие рабочие усилия и могут использоваться с приводами меньшего размера, кроме того
снижение стоимости системы.Поворотные клапаны Leslie позволяют почти вдвое больше
пропускная способность шаровых типов, что приводит к чрезвычайно низким потерям давления
и позволяя использовать меньшие размеры.

Превосходные функции включают более плавное регулирование, большую точность,
не обрастает, не прилипает, компактный размер и обратимое действие.

% PDF-1.4
%
583 0 объект
>
эндобдж

xref
583 80
0000000016 00000 н.
0000002691 00000 н.
0000002838 00000 н.
0000003411 00000 н.
0000003543 00000 н.
0000004046 00000 н.
0000004313 00000 н.
0000004908 00000 н.
0000005347 00000 п.
0000005755 00000 н.
0000006217 00000 н.
0000006701 00000 п.
0000007295 00000 н.
0000007409 00000 н.
0000007521 00000 н.
0000007770 00000 н.
0000008025 00000 н.
0000008472 00000 н.
0000008728 00000 н.
0000009230 00000 н.
0000009257 00000 н.
0000010117 00000 п.
0000010303 00000 п.
0000010416 00000 п.
0000011217 00000 п.
0000011354 00000 п.
0000011824 00000 п.
0000011851 00000 п.
0000012497 00000 п.
0000012636 00000 п.
0000012663 00000 п.
0000013105 00000 п.
0000013816 00000 п.
0000014220 00000 п.
0000014944 00000 п.
0000015724 00000 п.
0000016508 00000 п.
0000017101 00000 п.
0000017451 00000 п.
0000018161 00000 п.
0000018231 00000 п.
0000018327 00000 п.
0000038832 00000 п.
0000039185 00000 п.
0000039255 00000 п.
0000039352 00000 п.
0000039623 00000 п.
0000063692 00000 п.
0000064022 00000 п. OVNptUH] BJ & Ƞ6
LA!% WdqIZ: X «D @ a`s0b

Трехходовые регулирующие клапаны — Hydronics

Трехходовые клапаны обеспечивают переменный поток через змеевик при поддержании в некоторой степени постоянного расхода в системе.

Смесительные и переключающие трехходовые клапаны показаны на рис. 1 . В смесительном клапане два входящих потока объединяются в один выходящий поток. В отводном клапане происходит обратное. Выходной порт смесительного клапана и входной порт на отводном клапане называются общим портом, обычно обозначаемым C (для общего) или иногда AB.

Рис. 1. Конфигурации смесительного (слева) и переключающего (справа) клапана

В , рис. 2 , нижний порт смесительного клапана показан нормально открытым для общего порта COM.(открыт для общего, когда стебель поднят).

Рисунок 2. Трехходовой смесительный клапан

Этот порт обычно обозначается NO (нормально открытый), хотя иногда он обозначается буквой B (нижний порт). Другой порт обычно закрыт для общего и обычно обозначается NC (нормально закрытый), хотя иногда он обозначается A или U (верхний порт). Общая розетка обычно обозначается COM или OUT. Отводной клапан обозначен аналогичным образом.

На , рис. 3 , общий порт отводного клапана показан в том же месте, что и на смесительном клапане, сбоку.

Рисунок 3. Трехходовой переключающий клапан

У некоторых производителей клапан может быть спроектирован так, что общий порт является нижним портом, а вода выходит слева и справа. Обратите внимание, что, как и в двухходовых клапанах, заглушки для смесительного и отводного клапанов расположены таким образом, чтобы избежать гидравлического удара (т. Е. Поток находится под седлом клапана). Поэтому важно, чтобы клапан был правильно подключен к трубопроводу и помечен в соответствии с направлением потока, и смесительный клапан не должен использоваться для отвода, или наоборот.

Смесительные клапаны дешевле переключающих клапанов и поэтому встречаются чаще. В большинстве случаев, когда требуются трехходовые клапаны, они расположены в смесительной конфигурации, но иногда требуется отводной клапан.

Более частое использование смесительных клапанов над отводными клапанами, по-видимому, является причиной того, почему двухходовые клапаны традиционно размещаются на обратной стороне змеевиков (где должен идти смесительный клапан), а не на стороне подачи (где будет отводной клапан). ).С функциональной точки зрения не имеет значения, с какой стороны змеевика расположен двухходовой клапан. Двухходовые клапаны, расположенные на обратной стороне трубопровода змеевика, будут поддерживать давление нагнетания насоса на гидравлических змеевиках, чтобы обеспечить принудительный выпуск воздуха из возвратного коллектора змеевика. Кроме того, жидкость, проходящая через клапан на обратной стороне, сдерживается за счет потерь / притока тепла через змеевик.

На рисунке 4 показаны схемы двух типичных трехходовых смесительных клапанов.

Рис. 4. Типовое устройство трехходового смесительного клапана

Обратите внимание на маркировку портов клапана; Важно, чтобы схемы управления были помечены таким образом, чтобы гарантировать, что клапан подключен к трубопроводу в желаемой конфигурации, чтобы он не смог попасть в нужное положение и должным образом реагировал на управляющее воздействие контроллера. Общий порт ориентирован таким образом, чтобы поток всегда возвращался к распределению возврата. В примере вверху , рис. 4, , клапан обычно закрыт для прохождения потока через змеевик.Если требуется нормально открытое расположение, метки портов на схеме можно просто поменять местами (метка NO будет показана на возвратном отверстии клапана). Однако, поскольку обычно открытый порт на реальном трехходовом смесительном клапане находится внизу, простое изменение обозначения схемы приводит к ошибкам в полевых условиях. Лучше переупорядочить схему, как показано в нижней части Рис. 4 , так, чтобы порт NO был показан в правильном положении.

Обратите внимание на балансировочный клапан, показанный на байпасной линии змеевика на , рис. 4 .Хотя обычно он не является частью системы управления (и, как таковой, он обычно не показан на схемах управления), этот клапан, тем не менее, необходим для правильной работы водораспределительной системы, если только падение давления в змеевике не очень низкое. Клапан должен быть сбалансирован, чтобы соответствовать падению давления в змеевике, чтобы, когда клапан находится в байпасном положении, падение давления было таким же, как и путь через змеевик. Без клапана происходит короткое замыкание жидкости и перепад давления между подачей и возвратом в системе будет падать, что может привести к нехватке других змеевиков в системе, которые требуют более высокого перепада давления.

Заглушки в трехходовых клапанах доступны в том же стиле, что и двухходовые клапаны, обычно линейные и равнопроцентные. Однако не все производители выпускают оба стиля во всех размерах, поэтому у дизайнера не всегда есть гибкость в выборе в рамках одной линии производителя. В некоторых редких случаях клапаны изготавливаются с двумя разными типами заглушек, что позволяет клапану вести себя линейно для одного порта и равнопроцентно для другого. Отводные клапаны, по-видимому, доступны в основном с равнопроцентными заглушками.Выбор стиля штекера обсуждается в следующем разделе.

Хотя трехходовые клапаны чаще всего используются там, где требуется постоянный поток жидкости, в действительности они не приведут к постоянному потоку независимо от того, какой тип заглушки выбран. Как отмечалось выше, балансировочный клапан можно использовать для обеспечения того, чтобы поток был одинаковым, когда поток проходит 100% через змеевик или байпас. Однако, когда клапан находится между этими двумя крайними значениями, поток всегда будет увеличиваться с линейной пробкой и, в меньшей степени, с равнопроцентной пробкой.Причина этого станет очевидной, если мы рассмотрим размер и выбор клапанов в следующем разделе.

Перед выбором и определением размеров необходимо рассмотреть еще одну характеристику поведения регулирующих клапанов. Регулирующие регулирующие клапаны обладают неотъемлемой рабочей характеристикой, называемой «коэффициентом диапазона». Коэффициент диапазона регулирующего клапана — это отношение максимального расхода к минимальному регулируемому расходу. Эта характеристика измеряется в лабораторных условиях только с постоянным дифференциалом, применяемым к клапану.Коэффициент диапазона 10: 1 указывает, что только клапан может регулировать расход до 10%.

Установленная способность того же клапана управлять малым расходом — это «коэффициент уменьшения». В реальной системе давление на клапане не остается постоянным. Обычно, когда клапан закрывается, перепад давления на клапане увеличивается. Отношение перепада перепада давления, когда клапан полностью открыт, к тому, когда он почти закрыт, называется его «авторитетом». Если бы давление осталось прежним, авторитет был бы P / P = 1.Однако, если давление увеличится в четыре раза, авторитет будет = 0,25. Коэффициент поворота клапана рассчитывается путем умножения коэффициента возможности собственного диапазона на квадратный корень из авторитета клапана. Следовательно, клапан, который имеет приличный диапазон (допустим, 20: 1), но плохой авторитет (скажем, 0,2), не будет иметь хорошей способности регулировать до малых потоков (диапазон диапазона 20 • √0,2 = 9: 1) и может быть только в состоянии обеспечить «двухпозиционный» контроль над значительной частью своего диапазона расхода.

Многие регулирующие клапаны HVAC шарового типа не имеют коэффициентов диапазона высокого диапазона; крупный производитель перечисляет значения от 6.От 5: 1 до 25: 1 для их диапазона шаровых клапанов от ½ дюйма до 6 дюймов. Однако наиболее характерные шаровые регулирующие клапаны имеют очень высокий коэффициент диапазона (обычно> 150: 1).

% PDF-1.4
%
605 0 объект
>
эндобдж

xref
605 86
0000000016 00000 н.
0000002664 00000 н.
0000002904 00000 н.
0000002931 00000 н.
0000002978 00000 н.
0000003013 00000 н.
0000003231 00000 н.
0000003310 00000 н.
0000003387 00000 н.
0000003466 00000 н.
0000003544 00000 н.
0000003622 00000 н.
0000003700 00000 н.
0000003778 00000 н.
0000003855 00000 н.
0000004075 00000 н.
0000004676 00000 н.
0000004810 00000 н.
0000004858 00000 н.
0000005081 00000 н.
0000005387 00000 н.
0000005465 00000 н.
0000006344 00000 п.
0000006795 00000 н.
0000007024 00000 н.
0000007878 00000 н.
0000008733 00000 н.
0000009619 00000 п.
0000010474 00000 п.
0000011369 00000 п.
0000011760 00000 п.
0000011797 00000 п.
0000012660 00000 п.
0000024205 00000 п.
0000024849 00000 п.
0000027543 00000 п.
0000031692 00000 п.
0000031924 00000 п.
0000032145 00000 п.
0000032999 00000 н.
0000039000 00000 н.
0000039240 00000 п.
0000039298 00000 п.
0000039538 00000 п.
0000039725 00000 п.
0000039843 00000 п.
0000039981 00000 п.
0000040146 00000 п.
0000040293 00000 п.
0000040511 00000 п.
0000040663 00000 п.
0000040808 00000 п.
0000040959 00000 п.
0000041022 00000 п.
0000041165 00000 п.
0000041476 00000 п.
0000041643 00000 п.
0000041758 00000 п.
0000041873 00000 п.
0000042016 00000 п. | Zqn] mL’D (vxAH; Wb + ~.s8z-UC
: `ݱ e
TPi8

Купить 3-ходовые шаровые краны для продажи в Интернете

Среди множества типов шаровых кранов 3-ходовые шаровые краны являются эффективным решением для смешивания, отвода и выбора приложений.

Valworx предлагает широкий выбор 3-ходовых клапанов, поставляя продукцию, соответствующую высоким стандартам качества, производительности и поставки наших клиентов.

Трехходовые клапаны предназначены для смешивания, отвода и выбора различных сред. Эти компоненты подключаются к трубкам или трубам для управления потоком жидкостей или газов.Как следует из названия, трехходовые шаровые краны имеют три порта. Эти клапаны различаются по составу на входе и выходе в зависимости от применения клапана:

Смесительные клапаны: Объедините два потока жидкости в один.

Отводные клапаны: Отводите жидкости к одному из двух выходных портов.

Выбор клапанов: Забирает поступающую жидкость из одного из двух портов и перемещает ее через выходной порт.

Вы можете управлять 3-ходовыми клапанами вручную с помощью рычага, используемого для открытия и закрытия желаемых каналов, или вы можете управлять ими с помощью электрических или пневматических приводных двигателей для автоматической работы.

Типы 3-ходовых клапанов для продажи в Интернете

Клапаны с Т-образным и L-образным отверстиями указывают конструкцию отверстия и путь потока среды. Поскольку порты клапана могут быть расположены по-разному, важно знать конструкцию отверстия, чтобы обеспечить возможность желаемого потока среды.

Тройник

Трехходовые клапаны с Т-образным отверстием оснащены шаром с тремя отверстиями в Т-образной схеме. Эти универсальные клапаны подходят для выбора, переключения и смешивания режимов в зависимости от их настроек:

  • Путь потока T1 (левое смешивание) : Среда входит слева и протекает через клапан, смешивая все порты в позиции два, пока она не отклонится влево и не выйдет через передний порт позиции два.
  • Путь потока T2 (левый отводящий клапан) : Среда входит слева и движется через клапан в положении один, пока не будет отводиться влево из переднего порта положения два.
  • Путь потока T3 (правый отводящий клапан) : Среда входит справа и протекает через клапан в позиции два, отклоняясь вправо и выходя из переднего порта позиции один.
  • Путь потока T4 (правое смешивание) : Среда входит справа и проходит через клапан, смешивая все порты в позиции один, отклоняясь вправо и выходя через передний порт позиции два.

Т-образные клапаны всегда имеют активный путь прохождения жидкости независимо от настройки, то есть они всегда открыты и никогда не могут быть полностью закрыты.

L-порт

L-образные отверстия — это клапаны с двумя отверстиями, просверленными в шаре под углом 90 градусов для перемещения жидкости из нескольких источников. Эти 3-ходовые шаровые краны напоминают L-образную форму и используются для отвода и выбора приложений, но не работают как смесительные клапаны. У них есть две настройки для перенаправления потока жидкости вправо или влево.

Привод 3-ходового клапана

Клапаны Valworx поставляются со встроенным креплением для легкого крепления к приводу клапана. (Для праймера по клапанам с электроприводом нажмите здесь ). Стандартная настройка клапана зависит от типа привода.

ПРИМЕНЕНИЕ 3-ХХОДОВЫХ КЛАПАНОВ

Поскольку 3-ходовые шаровые краны надежны, удобны в использовании и обеспечивают длительный срок службы, эти устройства являются распространенным типом многопортовых клапанов.Трехходовые клапаны представляют собой простые и экономичные средства обеспечения отсечки и управления направлением потока в одном корпусе клапана, и они универсальны для использования во многих областях, включая:

  • Паровой сервис
  • Системы воздуха, пара и газа
  • Управление технологическим потоком

КУПИТЬ 3-ХОДОВЫЕ ШАРОВЫЕ КЛАПАНЫ У VALWORX СЕГОДНЯ

Вы можете найти 3-ходовые клапаны для продажи в Интернете на сайте Valworx.
