Запорная арматура на отопление: виды и характеристики

Качественная запорно регулирующая арматура для отопления монтируется в контуре для обеспечения максимально возможной энергоэффективности и экономичности обогрева. Она используется в рамках создания автономных систем отопления в частных домах, при разводке отопительных приборов в многоквартирных зданиях, а также при проектировании центральных систем теплоснабжения.

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления. которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии.

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Запорно-регулирующая арматура

Помимо запирающих функций, предотвращающих аварийные ситуации на контуре, арматура может использоваться для регулирования подачи теплоносителя. Выделяют отдельный диапазон запорно-регулирующей арматуры, при использовании которой в контуре, можно плавно регулировать температуру теплоносителя, стабилизировать давление в контуре, а также контролировать направление циркуляции воды в системе.

Арматура запорно-регулирующего типа представлена следующими элементами:

• балансировочный клапан;
• обратный клапан;
• подпиточный клапан;
• термоклапан;
• сбросной клапан;
• перепускной клапан системы отопления.

Балансировочный клапан

Монтажники используют балансировочный клапан для системы отопления в целях балансировки нескольких гидравлических контуров. Данный механизм позволяет повысить эффективность работы системы отопления, поскольку помогает четко контролировать допустимый расход теплоносителя. Грамотно подключенный балансировочный клапан для системы отопления принцип работы которого состоит в равномерном распределении теплоносителя по всем участкам системы с помощью специального клапана, может полноценно функционировать в сложных условиях. В частности, клапан выдерживает сильные скачки давления в контуре и высокую скорость циркуляции теплоносителя по трубам.

По конструкции, балансировочный клапан для системы отопления цена которого составляет около 150 долларов для модели прямого действия, состоит из нескольких ключевых элементов:

1. корпус из стали, латуни или силумина;
2. мембранная перегородка;
3. фиксатор положения;
4. индикатор затвора;
5. патрубок;
6. измерительная диафрагма.

Обратный клапан

Данный тип регулирующей арматуры позволяет предотвратить гидроудары и повышает надежность системы. Как можно понять из названия арматуры, клапан не допускает обратный ток теплоносителя в системе. Для оптимального сочетания с контуром, необходимо подобрать клапан с соответствующим диаметром внутреннего сечения. Конструкция устройства довольно проста – главный элементом клапана является пружина, которая удерживает шток и закрывает его в случае возникновения аварий на контуре. Более подробно про обратный клапан можно прочитать в нашей статье «Зачем необходим обратный клапан для отопления» .

Подпиточный клапан

Для того чтобы циркуляция теплоносителя была эффективной, в контуре должно присутствовать оптимальное количество воды или антифриза. Поэтому подпиточный клапан для системы отопления является обязательным элементом любого контура. Этот тип арматуры позволяет компенсировать возможные потери теплоносителя, обусловленные применением кранов Маевского, спусковых клапанов или наличием протечек в отопительных приборах.

Функция, которую выполняет клапан подпитки системы отопления, состоит в том, чтобы контролировать количество теплоносителя в контуре и по необходимости восполнять его.

Лучше всего использовать в контуре клапан автоматической подпитки системы отопления, который оснащен редукционным механизмом и специальной мембраной, находящейся под давлением теплоносителя.

При понижении давления в контуре – теплоноситель не оказывает давления на мембрану, шток, толкаемый пружиной, падает и открывает просвет в седле. В результате контур подпитывается из водопровода до тех пор, пока давление в системе не нормализуется.

Термоклапан

Регулирующий термоклапан для радиатора отопления является одним из самых эффективных видов арматуры. Клапан позволяет увеличить функциональность контура и сделать процесс обогрева простым, комфортным и рациональным. Он может быть автоматическим и механическим. Механический термоклапан для отопления состоит из двух основных деталей. Это термоголовка и клапан. Автоматический аналог имеет более сложную конструкцию.

Для автоматического термоклапана характерно наличие следующих элементов:

• термодатчик встроенного или выносного формата;
• программатор;
• автоматическая система управления.

Автоматический термоклапан регулирует температуру в контуре согласно настройкам, заданным пользователем предварительно. Это устройство имеет довольно высокую стоимость и позволяет максимально оптимизировать работу системы.

Сбросной клапан

Если давление в системе превысит норму, то неизбежен риск аварий, повреждений контура и даже взрыв котла. В виду этого монтажники используют клапан сброса давления в системе отопления, который в случаях аварии или перегрева теплоносителя не допустит скачков давления. Выбирая место для установки арматуры данного типа, следует учитывать, что наибольшая вероятность роста давления теплоносителя возникает в котле в результате перегрева теплоносителя.

Даже современные модели котлов, в которых установлен газовый клапан для котла, не застрахованы от аварийных ситуаций на сто процентов.

Рекомендуется устанавливать сбросной клапан для отопления как можно ближе к котлу, на трубопроводе подачи.

Выбирая модель, стоит обратить внимание на клапаны, оборудованные дополнительными опциями в виде манометров и воздухоотводчиков. Такие клапаны более надежны и практичны.

Перепускной клапан

Данный вид арматуры используется для нормализации разницы давления между подачей и обраткой. Обязательно использовать перепускной клапан системы отопления в контурах с подключенными термоклапанами. Эти устройства способствуют созданию перепадов давления на определенных ветках контура и приводят к снижению эффективности системы обогрева. Перепускные клапаны нормализуют разницу в давлении, и возвращают контуру производительность и эффективность.

Запорная арматура для системы отопления представлена широким спектром устройств различного назначения. Однако выбор конкретного типа арматуры должен производиться в соответствии с проектом отопления, разработанным для конкретного здания. Такие меры обусловлены тем, что в каждом доме установлены разные типы трубопроводов и отопительных приборов, исходя из спецификации которых, и должен производиться индивидуальный подбор арматуры.

Рекомендуем к прочтению

Расширительный бачок для отопления закрытого типа: устройство и принцип действия Как безошибочно выбрать расширительный бак для отопления? Расширительный мембранный бак системы отопления: устройство и функции Расширительный бак для отопления: типы и популярные виды

© 2016–2017 — Ведущий портал по отоплению.
Все права защищены и охраняются законом

Копирование материалов сайта запрещено.
Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Балансировочный вентиль для настройки системы отопления

Независимо от типа, любую отопительную систему необходимо настраивать. Для этого разработаны различные способы. Все они призваны максимально приблизить рабочие параметры сети к расчётным и повысить, таким образом, эффективность её функционирования. Регулировка выполняется с помощью разнообразных специальных средств. Однако наиболее точная настройка достигается при использовании балансировочного вентиля для системы отопления.

При помощи балансировочного вентиля можно добиться оптимального расхода теплоносителя и температуры в радиаторах

Принцип работы. Виды

Коротко принцип функционирования данного устройства формулируется так: оно изменяет расход теплоносителя за счёт уменьшения или увеличения проходного отверстия, одновременно меняя на определённом участке отопительной системы гидравлическое сопротивление.

Балансировочный вентиль выпускается в двух вариантах, каждый из которых применим на сетях отопления из любого типа труб — металлических, пластиковых.

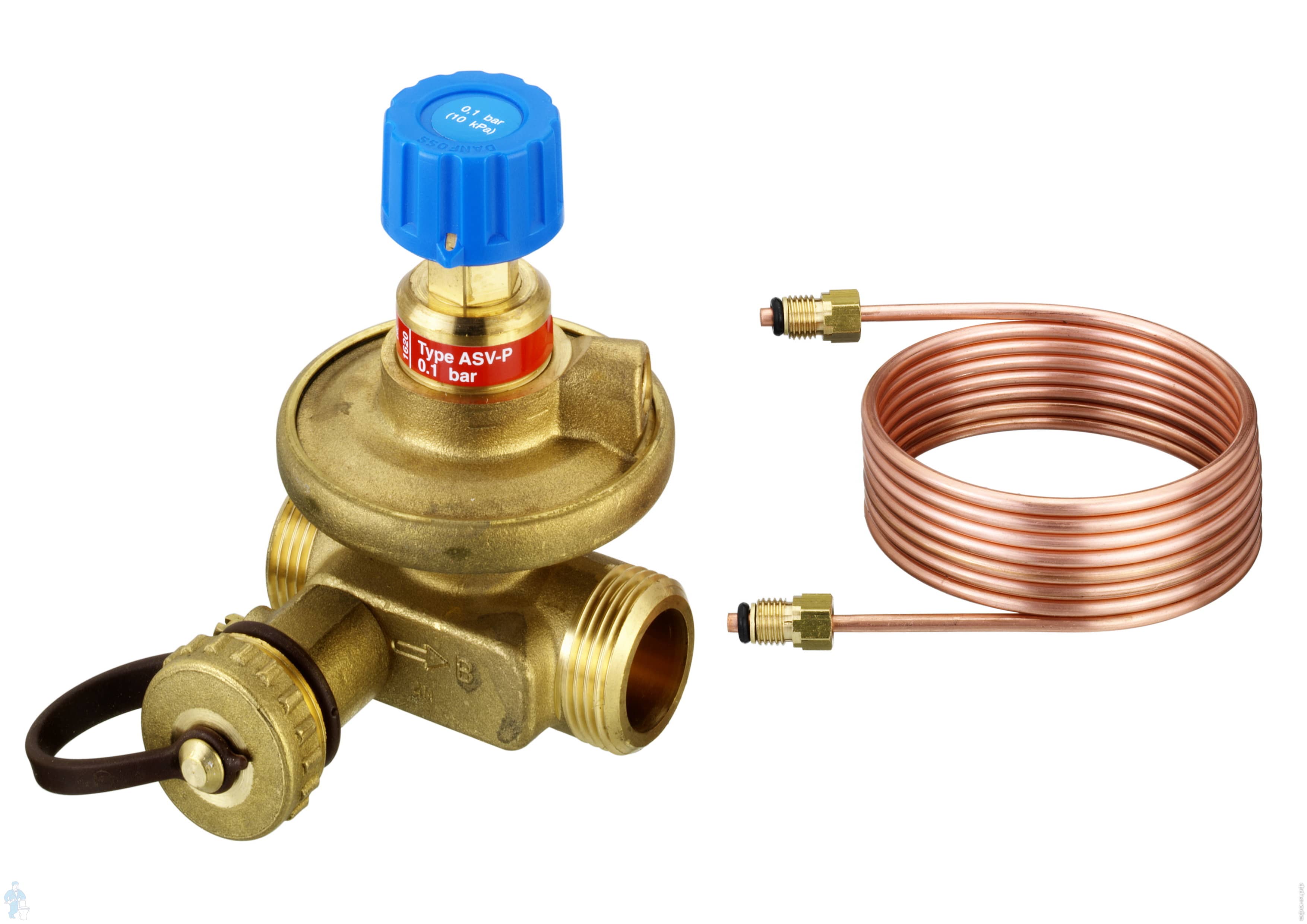

Автоматический. Балансировочный вентиль такого типа в зависимости от уровня расхода теплоносителя и разницы давления позволяет гибко и быстро изменять настройки магистрали теплоснабжения. Используется он в паре с запорным клапаном, который устанавливается в трубу подачи рабочей среды. Сам же прибор монтируется на обратной трубе. Именно он отвечает за присутствующие в ветке теплоснабжения перепады давления. Необходимо отметить, что такой балансовый вентиль на отопление предоставляет возможность разделять сеть на отдельные зоны с учётом разброса значений этого параметра и поочерёдно запускать их в работу.

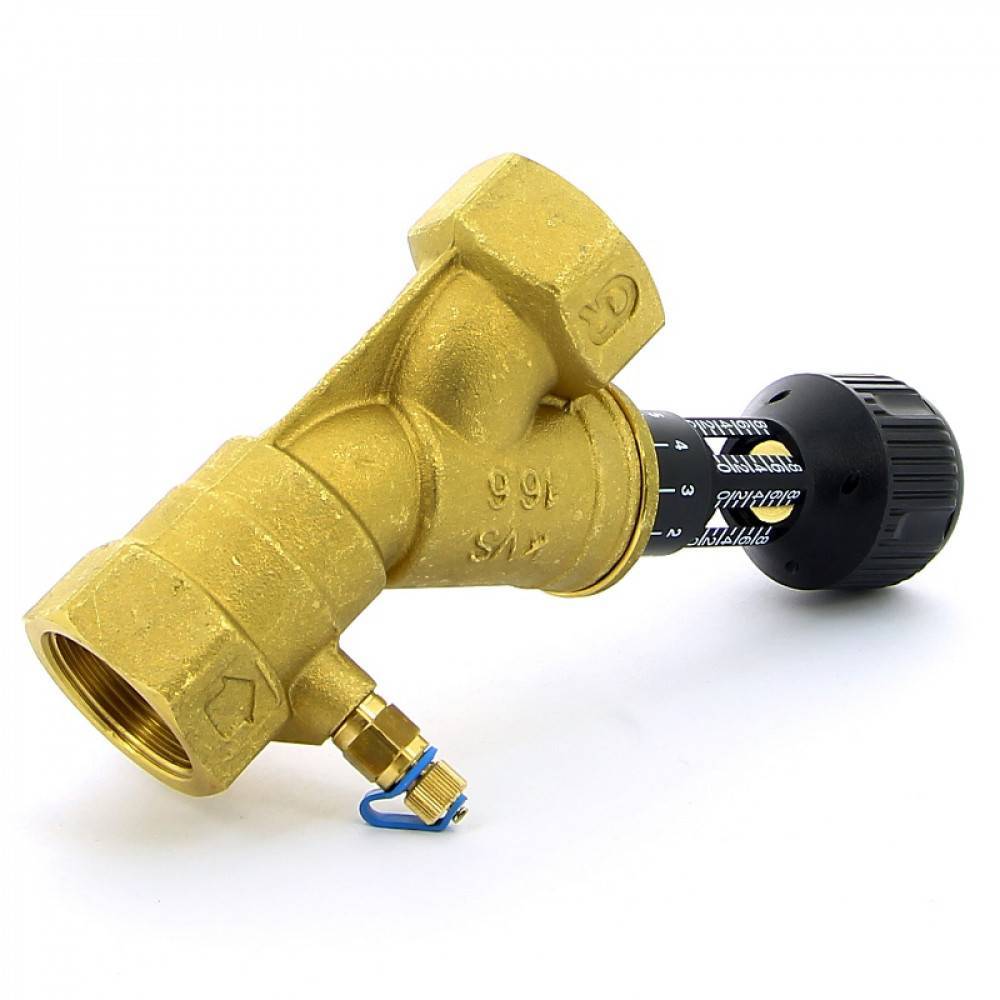

Ручной. Конструкция данной модификации балансировочного клапана системы отопления состоит из бронзового или латунного корпуса, в котором присутствуют механизм регулировки и ниппели. Последние служат для подключения контрольно-измерительной аппаратуры. Регулировочный механизм вентиля отопления состоит из штока, а также пластиковой рукоятки, на которую нанесена измерительная шкала. В целом, устройства данного типа предоставляют возможность настроить систему теплоснабжения при постоянном давлении. С их помощью гидравлическая балансировка может осуществляться путём отключения отдельных сегментов трубопровода отопления с последующим их опустошением через специальный кран.

Ручной вентиль позволяет настраивать отопительную систему при постоянном давлении

К категории балансировочных клапанов также относят ещё два типа устройств.

Термостатический вентиль. Такая деталь обеспечивает:

• сбалансированный температурный режим в помещении. В её функции входит создание комфортного микроклимата в жилье и поддержание его на стабильном уровне;
• повышение рентабельности системы отопления;
• экономию энергоресурсов.

Принцип работы заключается в отслеживании значений температуры жилого пространства. Если она превысит верхний допустимый предел, термостатический вентиль перекроет подачу теплоносителя в радиаторы. Когда же температура достигнет нижнего уровня, подача рабочей среды будет возобновлена.

Автоматический стабилизатор расхода. Такое балансировочное устройство в соответствии со своим названием поддерживает уровень расхода теплоносителя в стояках исключительно однотрубных систем отопления.

Полезно знать! Существует ещё одна сфера его применения. С помощью данной детали перекрывается магистраль теплоснабжения с целью её опустошения от воды для последующего измерения фактических расходов теплоносителя.

Характеристики и свойства

Основные параметры регулировочного вентиля отопления всех вышеописанных типов аналогичны характеристикам других элементов трубопровода. Изготавливаются такие устройства, преимущественно, из бронзы и латуни. Однако, на рынке присутствуют образцы, произведённые из оцинкованной стали. И всё же основную долю данного сегмента мирового рынка (до 90%) занимают латунные вентили. Обусловлено это их большей надёжностью и долговечностью по сравнению с другими аналогами.

Чаще всего для производства балансировочных вентилей используется латунь

Разброс значений углового диаметра очень велик. Этот показатель колеблется в диапазоне 15 ≤ D_у ≤150 мм. Всё зависит компании-производителя. Чем она крупнее, тем ассортимент её продукции шире. Например, Данфосс производит модели с уникальными размерами и в самых разнообразных вариантах исполнения. Особенно это касается линеек MSV-BD и MSV.

В отношении номинального давления ситуация выглядит так: большинство производителей стремится поставлять на рынок клапаны типа Cimberio, которые способны выдерживать не менее 20 бар. Рабочая температура подобных изделий колеблется в пределах -20 ≤ Т ≤ +200 º С.

Из основных достоинств балансировочного клапана для систем отопления можно выделить:

• тонкая регулировка температуры или уровня давления;
• упрощение работ, связанных с настройкой конструкции;
• относительная простота;
• долговечность;
• надёжность;
• приемлемая стоимость.

Минусы у таких изделий практически отсутствуют. Тем более в бытовом применении альтернативы балансировочным вентилям нет. Не установив их, вы будете вынуждены регулярно вызывать сантехника и выполнять трудоёмкие манипуляции с отопительной системой, что вряд ли придётся вам по душе.

Монтаж вентиля

Установка данного устройства должна производиться только в двух случаях:

• при возведении нового сооружения, наличие балансировочной арматуры в котором предусмотрено проектом;
• когда появятся проблемы с распределением тепла по определённым веткам системы отопления.

Монтировать арматуру нужно таким образом, чтобы после него оставалась свободной часть трубопровода длиной не менее, чем два диаметра трубы

При установке клапана необходимо руководствоваться правилами работы с трубопроводами, но с учётом следующих нюансов:

• до балансового вентиля должен иметься прямой участок трубы длиной в 5 её диаметров, а за ним – в 2. Так будет исключена турбулентность теплоносителя;
• врезая арматуру в трубы, обязательно нужно соблюдать направление потока. Оно указывается на корпусе каждого устройства. Это правило актуально и при замене вентиля;
• попадание внутрь грязи и каких-либо посторонних предметов недопустимо;
• если используется автоматическая модель, необходимо предусмотреть наличие в непосредственной близости от неё дополнительного штуцера. При закрытом клапане он обеспечит полное заполнение контура.

Полезно знать! Как показывает практика, монтаж регулировочного клапана и профессиональная балансировка системы отопления позволяет сэкономить почти треть тепла. При этом стоимость работ даже опытных теплотехников, которым, собственно, и следует поручать их выполнение, вполне доступна кошельку нашего среднестатистического соотечественника.

Настройка автоматического балансового клапана осуществляется с помощью таблицы расхода и перепада давления, а также расходомера. Но первоначальный расчёт важно выполнить ещё на этапе проектирования системы отопления.

Обзор моделей

Данная продукция представлена на современном рынке достаточно большим количеством образцов. Вместе с тем, особого внимания заслуживают лишь те, которые успешно прошли проверку временем.

Чтобы вентиль безотказно выполнял свои функции и долго служил, следует выбирать продукцию известных фирм

К таковым можно отнести:

• SRV AG WATTFLOW (производитель — компания WATTS, Германия). Это фланцевый балансировочный вентиль с возможностью тонкой настройки благодаря оснащению расходомером. Наличие ударопрочной шкалы позволяет настраивать систему отопления без дополнительных расчётов и отказаться от использования графиков или схем.
• STAD (международная компания TA HYDRONICS). Безупречно выполняет свои функции во второстепенных отопительных контурах. Этот балансовый вентиль практически безотказен и характеризуется надёжной конструкцией.
• HYCOCON VTZ (компания OVENTROP, Германия). Входит в группу ручных регуляторов. Отличается небольшой ценой и высоким качеством сборки отдельных узлов.
• CIMBERIO 727 (компания GIACOMO CIMBERIO из Италии). Данное устройство обеспечивает оптимальное распределение потока в системах местного значения и в бытовых трубопроводах.
• BALLOREX VENTURI DRV(производитель BROEN, Дания). Прекрасно справляется не только с настройкой уровня среды, но и отсекает её лишь одним движением ручки. По сути, представляет собой комбинированный вариант запорной арматуры и регулятора.
• MSV BD (компания DANFOSS A/S, Дания). Аналог предыдущего образца. Однако по параметру диаметр углового прохода его линейка включает гораздо больше моделей.
• ШТРЕМАКС (компания HERZ, Германия). Представитель модельного ряда немецких регуляторов. Несмотря на простую схему, выполняет свои функции в полном объёме. Цена такого устройства не на один десяток процентов ниже стоимости аналогов от других производителей.

Существуют и другие достойные внимания даже самых искушённых потребителей образцы таких изделий. Но и перечисленных вполне достаточно для правильного выбора балансировочного клапана системы отопления.

Виды клапанов для систем отопления, их назначение и функциональные особенности

В комплектацию любой отопительной системы должны входить элементы регулировки и безопасности. С их помощью происходит изменение параметров теплоснабжения – стабилизация работы, автоматическая настройка. Для этих целей используются клапаны для систем отопления: балансировочный, обратный, трехходовой.

Назначение клапанов для отопления

Автономное или централизованное теплоснабжение должно адаптироваться под текущие значения параметров – давление и температуру в системе. Для выполнения этой задачи необходим байпасный клапан в системе отопления, смесительный, предохранительный и другие.

Клапаны в системе отопления

В отличие от запорной арматуры они работают в автоматическом или полуавтоматическом режиме. Все регулирующие клапана отопления должны соответствовать параметрам конкретного теплоснабжения.

Для этого необходимо сначала рассчитать характеристики, составить подробную схему и согласно полученным данным выбрать оптимальный спускной клапан отопления и другие виды подобных элементов.

Основными критериями являются:

• Температурный режим работы системы. Запорный клапан на отопление должен нормально функционировать даже при критическом термическом воздействии;
• Давление — номинальное и максимальное. Каждый редукционный клапан системы отопления имеет определенные границы срабатывания, которые должны быть ниже максимального на 5-10%;
• Вид теплоносителя – вода или антифриз. В последнем случае возможны сбои в работе, так как воздушный клапан для отопления не рассчитан на жидкость с большей плотностью, чем вода.

Подходящий клапан для стравливания воздуха из системы отопления выбирается еще на стадии расчета. Работа этого устройства и аналогичных ему компонентов должны стабилизировать состояние системы в случае возникновения риска аварийных ситуаций. Поэтому необходимо знать принцип работы и виды клапанов для теплоснабжения.

Некоторые эксплуатационные характеристики указываются непосредственно на корпусе перепускного клапана для отопления. Если же этого нет – обязательно необходима профессиональная консультация.

Перепускные отопительные клапаны

Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.

Конструкция перепускного клапана отопления

Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.

Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.

Клапан давления для отопления выполняет следующие функции:

• Уменьшает гидравлическую нагрузкуна циркуляционный насос ;
• Предотвращает появление ржавчины. При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления;
• Снижает уровень шума теплоснабжения. Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.

Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.

Байпасный клапан в системе теплоснабжения входит в обязательную комплектацию группы безопасности. Также он устанавливается в самой высокой точке схемы и на ответственных участках.

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

Типы регулировочных клапанов

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

• С ручной регулировкой потока;
• С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
• С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

Балансировочный клапан отопления

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

• Равномерное распределение тепла по всем отопительным контурам;
• Обеспечение гидравлической стабилизации системы. отсутствие резкого перепада давления;
• Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
• После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

Установка защитных клапанов выполняется на следующих участках системы:

• В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
• На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
• В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Для предотвращения резкого перепада давления в узле подпитки необходим монтаж спускной клапан отопления. Он предотвратит резкий скачек давления.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Воздухоотводчики разделяются на два вида, каждый из которых предназначен для монтажа на определенных участках системы:

• Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;

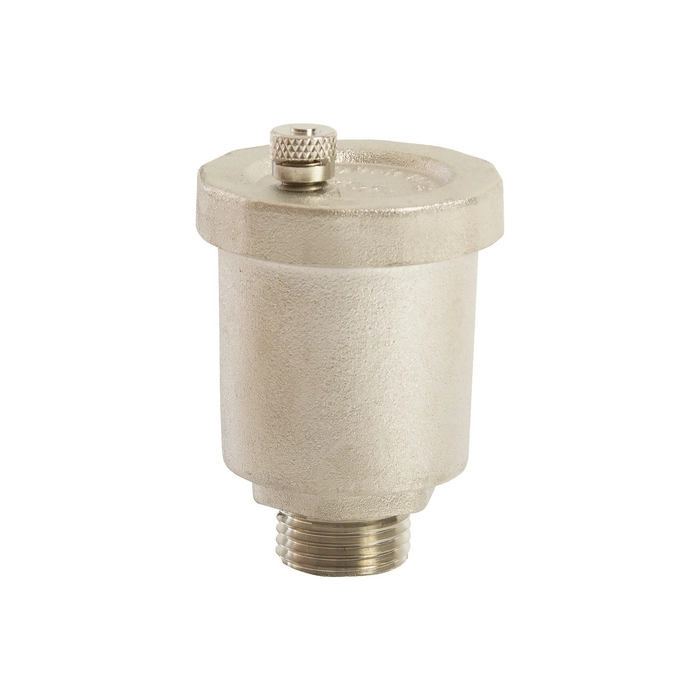

• Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Большинство моделей клапана для стравливания воздуха из системы теплоснабжения рассчитаны для давления от 0,5 до 7 бар.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

• Возможность подключения к программатору;
• Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
• Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

В системах с принудительной циркуляцией обратный клапан монтируется на обходную трубу насосного узла, чтобы предотвратить изменение потока жидкости в магистрали.

Трехходовой клапан отопления

Для регулировки температуры воды в двухтрубной и коллекторной системе устанавливается трехходовой смесительный клапан в системе отопления. Он соединяется с подающей и обратной трубой.

Работа трехходового клапана в отоплении

Принцип работы трехходового смесительного клапана в системе отопления заключается в смешивании горячей и холодной воды в трубопроводах. Это позволяет установить требуемый уровень нагрева теплоносителя без изменения режима работы котла.

Определяющим фактором выбора модели трехходового клапана является управляющий элемент, который может быть следующих типов:

• Гидравлический;
• Пневматический;
• Электрический.

В автономном отоплении чаще всего устанавливают модели с электрическим приводом. Они могут подключаться к управляющим элементам системы. Важно правильно установить режим смешивания, чтобы не ухудшить параметры теплоснабжения.

Выбор и установка отопительных клапанов должны выполняться только после точного расчета системы. В результате этой работы определяются параметры всех компонентов, и на основе этих данных делается выбор из существующих моделей.

Для лучшего понимания функциональных особенностей трехходового клапана рекомендуется ознакомиться с видеоматериалом:

Источники: http://spetsotoplenie.ru/sistemy-otopleniya/elementy-sistem-otopleniya/zapornaya-armatura-na-otoplenie-vidy-i-harakteristiki.html, http://trubamaster.ru/dlya-otopleniya/balansirovochnyj-ventil-dlya-sistemy-otopleniya. html, http://strojdvor.ru/otoplenie/vidy-klapanov-dlya-sistem-otopleniya-ix-naznachenie-i-funkcionalnye-osobennosti/

Предохранительный клапан в отоплении, установка, работа, конструкции

Предохранительный клапан в системе отопления открывается при повышении давления выше заданного значения, после чего часть теплоносителя через него сбрасывается. Затем давление уменьшается и клапан закрывается. Простой принцип действия подразумевает и несложную конструкцию. Тем не менее, есть несколько важных правил установки и эксплуатации аварийного клапана, которые лучше не нарушать, чтобы не повлечь разрушение котла, например…

Когда нужен предохранительный клапан

В замкнутой гидравлической системе, где происходит нагрев жидкости должен устанавливаться предохранительный клапан и расширительный бак. При нагреве, материалы и вещества увеличиваются в объеме, особенно значительно «вырастают» газы и жидкости.

Если свободного пространства не будет, то давление внутри системы начнет повышаться. Корпус будет деформироваться, растягиваться и разрушится в конце концов, выпустив жидкость наружу. Предохранительный клапан необходим во всех замкнутых нагреваемых наполненных жидкостью системах.

Совместная работа клапана и расширительного бака

Расширительный бак в системе отопления призван стабилизировать давление. Но ошибкой является мнение, что с таким баком предохранительный клапан не понадобится. Бак может работать неправильно, оказаться просто без воздуха.

Ошибкой является и обратное мнение, что клапан может взять на себя функции расширительного бака – сбрасывать давление, как только оно слегка повысилось. Этот прибор конструктивно не рассчитан на множественные срабатывания и после нескольких сбросов, через него появляется постоянная течь…

Предохранительный клапан рассчитан только на срабатывание при аварийном повышении давления, свыше нормы, после чего со стороны персонала должны быть приняты меры по устранению причин такой ситуации.

В каких случаях обычно срабатывает клапан

Можно выделить четыре типичные ситуации, когда срабатывает клапан в отоплении.

• Закачка жидкости в систему выполняется ручным насосом без контроля за давлением, или автоматическое наполнение оказалась с дефектами и дает повышенное давление.
• Система отопления с нарушениями — расширительный бак не был установлен или перекрыт краном.
• Не надлежащая работа расширительного бака – в нем отсутствует воздух.
• Вскипание котла с массовым выбросом пара.

В каких системах устанавливается защита по давлению

• Система отопления частного дома снабжается предохранительным клапаном. Даже если в автоматизированных котлах имеются защиты быстрого отключения при росте температуры, рекомендуется снабдить систему независимым аварийным клапаном давления.
• Также он устанавливается в системе горячего водоснабжения (ГВС), за исключением случая, когда вода нагревается проточным способом ….
• Аварийный сброс давления устанавливается в отдельных замкнутых контурах системы, нагреваемых теплообменником или другим источником энергии.
• В различных гидравлических (воздушных) системах, работающих под давлением, или с компрессором….

Конструкция предохранительного клапана, как работает

Основным элементом конструкции клапана давления является пружина, воздействующая на закрывающую тарелку. В нормальном положении тарелка прижимается к седлу и не выпускает жидкость из трубы. При аварийном повышении давления, она приподнимается и жидкость начинает просачиваться на боковой отвод.

Как и где устанавливается предохранительный клапан

Аварийный клапан в системе отопления всегда устанавливается на главной подающей магистрали, выходящей из котла.

Запрещается устанавливать между клапаном и главной магистралью какую-либо запорную арматуру. По сути предохранительный клапан должен быть установлен на подаче как можно ближе к теплообменнику котла, и между ними не должно быть кранов, и диаметр труб не должен уменьшаться.

С твердотопливными котлами аварийный клапан устанавливается в составе выносной группы безопасности.

На автоматизированных котлах клапан можно обнаружить под котлом на подаче.

Рекомендуется оборудовать отводной патрубок клапана прозрачным шлангом направленным в канализацию.

Какое давление срабатывания, какой клапан подобрать

Стандартное заданное давление срабатывания предохранительного клапана для домашней отопительной системы – 3 атм. Обычное предварительное давление воздуха в расширительном баке – 1,5 атм. Рабочее давление в системе после разогрева до максимальных температур – 2,0 – 2,5 атм.

Соответственно, при повышении этого значения, ситуация переходит в разряд «аварийная». При достижении 3,0 атм, или чуть ниже, должно начинаться срабатывание клапана. Напомним, что низший предел прочности отдельного отопительного оборудования, некачественных расширительных баков, например – всего порядка 4,0 атм, и его частенько превышают при ручной закачке теплоносителя…

Выбирать предохранительный клапан для системы отопления нужно только от известного производителя. Этот прибор прост, но сделан должен быть точно, а взрыв котла понравится далеко не всем жильцам…

Что требуют нормативы

Из нормативов можно узнать, что на пути к клапану от теплообменника не должно быт не только запорных устройств, но и регулирующих, а также трубопровода меньшим диамером, чем сам клапан. Настройка давления должна быть выполнена на 15 – 25% больше, чем рабочее давление жидкости. Проверка порога срабатывания должна производится не реже чем один раз в год при плановом обслуживании системы….

принцип работы и виды устройств

Одним из главных условий нормального функционирования системы отопления в доме является достаточный уровень циркуляции теплоносителя. Поэтому при проектировании схемы отопления теплотехники уделяют особое внимание способу подключения отопительных приборов при наличии системы с естественной циркуляцией теплоносителя, или тщательно просчитывают мощность циркуляционного насоса, который создаст нужное давление в системах с принудительным типом циркуляции.

Но даже в грамотно спроектированных и правильно подключенных контурах со временем образуются так называемые воздушные пробки, из-за которых воздушит систему отопления во время обогрева дома. Пробки препятствуют прохождению воды по контуру и снижают общую производительность отопительной системы. Провоцировать появление воздушных пробок могут различные факторы. Но зачастую причины завоздушивания системы отопления кроются в том, что во время использования отопительных приборов в контурах закрытого типа выделяется воздушная масса, состоящая из кислорода и водорода.

Причинами скопления воздуха могут быть также другие факторы:

• подсос воздуха извне при подпитке системы;
• некачественное заполнение контура теплоносителем;
• воздух вносится в абсорбированном виде из трубопровода подачи воды;
• некорректно спроектированная система отопления.

Если собственник вовремя не выпустит воздушную смесь из отопительного контура, он поставит под угрозу целостность всей системы отопления.

Какие признаки указывают на необходимость установки воздушного клапана?

Чтобы не допустить скопления воздуха теплотехники предлагают использовать клапан воздушный для отопления с самого начала эксплуатации контура, поэтому специалисты-теплотехники в составленной схеме отопления дают рекомендации относительно того, какой именно воздухоотводчик подойдет к конкретной системе отопления.

Однако в некоторых случаях, пытаясь сэкономить средства на покупке данного типа регулирующей арматуры, собственники отказываются от установки приборов и тем самым провоцируют ряд проблем. Чтобы решить их, им приходится монтировать клапан воздушный для системы отопления уже после того, как контур был обвязан и подключен к котлу.

Следующие признаки свидетельствуют о наличии воздушных пробок и указывают на необходимость интеграции воздухоотводчика в контур отопления:

1. неравномерный прогрев батарей;
2. появления «холодных пятен» на трубопроводе;
3. плохая циркуляция в системе отопления;
4. шум в отопительных приборах;
5. некачественный обогрев дома.

Какие проблемы позволяет решить воздухоотводчик?

При движении по контуру, теплоноситель выбирает путь наименьшего сопротивления, а поскольку завоздушенные участки являются серьезным препятствием для прохождения подогретой воды от котла, то батареи со скоплениями воздушной массы остаются холодными или прогреваются лишь частично. Помимо того, что такое явление ухудшает качество обогрева, оно также губительно влияет на работоспособность всех элементов, подключенных к контуру.

Если в системе отопления не используется клапан на радиаторе отопления для стравливания воздуха, то собственник может ждать следующих неприятностей:

• выход из строя котла в результате перегрева теплообменника;
• коррозия отопительных приборов;
• низкая температура радиаторов при работе котла на пике производительности;
• риск размораживания отдельного радиатора или целого контура в сильные морозы;
• резкие скачки давления в контуре, приводящие к протечкам и нарушению целостности отопительных приборов.

Стоит понимать, что воздух в контуре — это серьезная неприятность. А как избавиться от воздуха в контуре можно узнать в нашей статье «Как грамотно спустить воздух из радиатора отопления?». Он имеет отличные от воды физические свойства — при нагревании расширяется больше и быстрее. Это приводит к возникновению серьезных аварийных ситуаций.

Зная о том, как правильно развоздушить систему отопления, собственник защитит себя от лишних хлопот и затрат, и выведет уровень надежности отопительного контура на новый уровень.

На каких участках рекомендуется установка клапана?

Если собственник подходит к вопросу реализации системы отопления серьезно, то он установит воздухоотводчики в контуре согласно предписанию схемы отопления. Зачастую воздух скапливается в одних и тех же местах. Это верхние точки радиаторов, закольцованные участки трубопроводов, отопительные котлы. Если на этих участках завоздушена система отопления в частном доме или в квартире собственник быстро ощутит это из-за плохого качества обогрева отдельных комнат или этажей.

Чтобы не допустить этого, воздухоотводчики рекомендуется монтировать на следующих участках:

ˆ

1. коллектор;
2. радиатор;
3. котел;
4. гидравлическая стрелка;
5. установка клапана должна производится в самой высшей точке перечисленных участков.

При рассмотрении вопроса использования воздухоотводчиков в системе отопления, особую щепетильность стоит проявить потребителям, использующим в контуре алюминиевые радиаторы. Дело в том, что алюминий работает как катализатор и ускоряет процесс распада воды на атомы кислорода и водорода, обуславливая этим появление воздушных пробок. При этом и другие виды радиаторов нуждаются в специальных клапанах.

Это радиаторы следующих типов:

Принцип работы и типы устройств

Если завоздушивается система отопления, то у собственника есть вариант использования одного из нескольких типов воздухоотводчиков, которые помогут решить все существующие проблемы. Существует клапан автоматический воздушный для отопления, который может стравливать воздух самостоятельно без вмешательства со стороны пользователя, а также ручной воздухоотводчик, работающий по более примитивному принципу.

Конструкция устройств автоматического типа основана на использовании принципа поплавка.

Если система работает исправно и в ней нет воздушных пробок, то поплавок плавает на поверхности и прижимает собой пробку или иглу на выпускном отверстии. В том случае, когда в результате завоздушенности уровень воды в радиаторе снижается — поплавок уходит вниз и открывает клапан для стравливания воздуха. Ручной аналог требует самостоятельного откручивания клапана.

Независимо от того, какой тип устройства выбрал собственник, при должном уровне эксплуатации он поможет решить проблему завоздушенных участков и вернуть системе отопления прежнюю производительность и эффективность.

Используя воздухоотводчик, собственник будет знать как развоздушить радиатор отопления, петлеобразный изгиб трубопровода или котел. При этом ему стоит помнить, что любой воздушный клапан — это расходный материал, который необходимо своевременно заменять. Для слаженной работы контура собственнику важно соблюдать правила эксплуатации клапанов, следить за их работоспособностью, а также менять изношенные воздухоотводчики на новую арматуру по прошествии срока эксплуатации, указанного производителем.

Применение зональных клапанов в системе отопления

Задача:

Помещение цеха швейной фабрики отапливается с помощью алюминиевых секционных радиаторов без термостатических вентилей и термоголовок. Требуется сделать управление отоплением по температуре воздуха.

1. СХЕМА С ЗОНАЛЬНЫМ ПРОВОДНЫМ РЕГУЛИРОВАНИЕМ И ТЕПЛОСЧЕТЧИКОМ ДЛЯ ПОМЕЩЕНИЯ ИЛИ ГРУППЫ ПОМЕЩЕНИЙ ПЛОЩАДЬЮ ОТ 100 ДО 200 М

²

Примечание: Эту схему можно применять, когда ветка приборов отопления находится на одном из этажей многоэтажного здания.

2.

СХЕМА С ЗОНАЛЬНЫМ БЕСПРОВОДНЫМ РЕГУЛИРОВАНИЕМ И ТЕПЛОСЧЕТЧИКОМ ДЛЯ ПОМЕЩЕНИЯ ИЛИ ГРУППЫ ПОМЕЩЕНИЙ ПЛОЩАДЬЮ ОТ 50 ДО 120 М²

Примечание: Эту схему можно применять, когда ветка приборов отопления находится на последнем этаже многоэтажного здания и в помещениях нет возможности прокладывать провода.

Центральное отопление | Tameson.com

Система центрального отопления обеспечивает отопление здания централизованно. Как правило, эти системы рассматривают все здание как единое целое и полагаются на одну настройку температуры и показания, чтобы знать, когда включать или выключать отопление. Это может сделать его очень неэффективным и только точно контролировать температуру в помещении, где установлен термостат. Создание зон в вашем здании — это способ повысить эффективность и уровень температурного комфорта, поскольку это дает вам лучший контроль над тем, когда и где горячая вода проходит через ваши радиаторы.

Чтобы лучше понять, как работают эти системы, посмотрите пример на рис. 1. На нем показан двухуровневый дом с «Зоной А» и «Зоной Б». Они управляются отдельными термостатами на соответствующем уровне и настраиваются или включаются. график, индивидуально до желаемой температуры для этого этажа. Когда настройки термостата определяют, что пришло время обогревать помещение, он посылает электрический сигнал на зональный клапан, чтобы открыть поток горячей воды в эту зону. Некоторые зональные клапаны оснащены вспомогательными концевыми выключателями, чтобы определить, полностью ли открыт или закрыт клапан.Эти системы используют эти сигналы для управления насосом (циркуляционным насосом) и бойлером, чтобы начать перекачку горячей воды. Затем вода проходит через систему, нагревая зону до тех пор, пока не будет достигнута соответствующая настройка температуры термостата. После достижения он посылает окончательный электрический сигнал для закрытия клапана, который отключает концевой выключатель. Затем горячая вода перестает течь через эту зону.

Рис. 1: Пример дома с двумя зонами центрального отопления.

Зональный клапан Вопросы проектирования системы отопления

Существующая система центрального отопления может быть модифицирована для включения зон или новая система может иметь ее с самого начала.Существуют конструктивные соображения, которые следует учитывать, чтобы обеспечить правильную работу системы в течение всего срока службы системы.

Зональный клапан Тип

Электрический шаровой кран является одним из предпочтительных типов зональных клапанов из-за его долговечности, медленного закрытия для предотвращения гидравлического удара, низкого энергопотребления и высокой надежности. Внутренний шар с отверстием поворачивается на четверть оборота с помощью электродвигателя, когда поступает соответствующий сигнал на открытие или закрытие клапана.Когда он находится в открытом или закрытом состоянии, ему не требуется дополнительное электричество, чтобы оставаться в этом состоянии. На рисунках 2 и 3 показаны распространенные примеры клапанов зон. Часто клапаном также можно управлять вручную с помощью рычага в случае сбоя питания или для тестирования.

Рисунок 2: Пример зонального клапана

Материал клапана

Из-за высокой температуры воды необходимо использовать определенные материалы как для корпуса, так и для уплотнения. Рекомендуется, чтобы материал корпуса клапана был из латуни, уплотнительные кольца — из EPDM (этилен-пропилен-диеновый мономер), а материал уплотнения — из PTFE (тефлон) для обеспечения надлежащей работы в течение всего срока службы системы.

Расположение зональных клапанов

Зональный клапан может располагаться сразу после котла и циркуляционного насоса (горячая сторона) или в конце зонального контура (холодная сторона). Если возможно, рекомендуется расположить клапан на холодной стороне, так как это будет меньше повреждать клапан и увеличивать срок его службы.

Расположение термостата

Как обсуждалось ранее, для каждой зоны необходим собственный термостат для контроля температуры. Он должен находиться вдали от непосредственного источника тепла в пределах этой зоны.

Давление воды

Необходимо учитывать размер здания, длину труб отопления, падение давления из-за отверстия клапана и количество зон, чтобы циркуляционный насос мог создать достаточное давление для перемещения воды через все зоны.

Рисунок 3: Пример зонального клапана

Техническое обслуживание

Обеспечьте легкий доступ к клапанам в случае отказа и необходимости технического обслуживания. Общие методы отказа:

1. Перегрев: Обычно это происходит из-за отсутствия надлежащей вентиляции для рассеивания тепла.Часто снятие крышки является быстрым решением, но не должно быть долгосрочным решением, так как в конечном итоге двигатель выйдет из строя.
2. Сгоревший двигатель: Частый перегрев или неправильное напряжение/ток могут вывести из строя электродвигатель. Перед заменой двигателя необходимо проверить источник питания, проводку и причину сгоревшего двигателя.
3. Утечка или невозможность открытия: Неисправность внутреннего компонента, клапан необходимо заменить. Вы должны выполнять ежемесячные проверки, приводя в действие клапан, чтобы убедиться, что он все еще работает должным образом, поскольку момент открытия может увеличиваться со временем.

Дополнительная информация

Щелкните одну из ссылок ниже для получения дополнительной информации:

Ежемесячный информационный бюллетень Tameson

• Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
• Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой чепухи и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
• Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!

Подписаться на рассылку

Как работает реверсивный клапан в вашем тепловом насосе

Вы когда-нибудь задумывались над тем, как ваш тепловой насос может обеспечивать как отопление, так и охлаждение? Это из-за специального компонента, называемого обратным клапаном.Этот клапан немного сложен, поэтому, если с ним возникнет проблема, лучше всего нанять профессионала для ремонта. Без реверсивного клапана ваш тепловой насос не сможет нагревать и охлаждать. Так как же работает этот компонент? Давайте взглянем.

Два состояния: возбужденное и расслабленное

Клапан обратный представляет собой цилиндрическую металлическую трубку, имеющую 4 клапана; внутри трубки есть слайд, который перемещается вперед и назад, когда ваш тепловой насос меняет режимы. Небольшой электронный компонент, называемый соленоидом, находится сверху и помогает клапану двигаться вперед и назад по мере необходимости.Каждый клапан имеет два состояния: возбужденное и расслабленное. Производители решают, какое состояние соответствует какому режиму; например, производитель A может сделать возбужденное состояние режимом охлаждения для своего реверсивного клапана, в то время как производитель B делает расслабленным режим охлаждения. Эти назначения являются постоянными, поэтому, если они сделаны для конкретного клапана, они останутся такими на весь срок службы клапана.

Как домовладелец, все, что вам нужно сделать, чтобы изменить режимы, это нажать кнопку на двухрежимном термостате.Когда от термостата поступает сигнал на изменение режима, соленоид активируется и начинает сдвигать клапан в направлении, противоположном тому, где он находится. Когда клапан меняет направление, меняется и поток хладагента; это направленное изменение хладагента физически изменяет режимы. Но именно обратный клапан позволяет осуществить это изменение.

Общие проблемы с реверсивным клапаном

Как и другие компоненты, реверсивный клапан может иметь некоторые проблемы.Самый распространенный – «заклинивший» клапан. Реверсивные клапаны могут застрять в определенном режиме (например, в режиме нагрева или охлаждения) или в промежуточном режиме. Второй проблемой, которая может возникнуть при использовании реверсивных клапанов, являются утечки хладагента. К сожалению, утечки хладагента не могут быть устранены, если они находятся внутри реверсивного клапана, поэтому клапан необходимо заменить.

Если в вашей системе возникают проблемы с переключением режимов, велика вероятность того, что что-то не так с реверсивным клапаном. Если вы столкнулись с подобными проблемами с тепловым насосом в своем доме в Уайтхолле, позвоните в Boehmer Heating & Cooling сегодня и запишитесь на прием к нашему профессиональному специалисту по обслуживанию тепловых насосов.

Теги: Тепловые насосы, Уайтхолл

Среда, 17 декабря 2014 г., 10:01 | Категории: Отопление
|

Термостатический расширительный клапан | Дуган Отопление и охлаждение

Эффективность работы любой холодильной системы зависит от потока хладагента. Поток хладагента необходимо регулировать, чтобы в испарителе имелось нужное количество, требуемое в любой момент времени.Термостатический расширительный клапан (ТРВ) является наиболее распространенным устройством, регулирующим поток хладагента в системе. Количество хладагента, поступающего в испаритель, зависит от температуры на выходе и давления оператора.

Как работает термостатический расширительный клапан

Термостатический расширительный клапан (ТРВ) является важным компонентом холодильного цикла. Другие жизненно важные части включают конденсаторы, компрессоры и испарители. В рамках своей дросселирующей функции ТРВ снижает давление хладагента по мере его протекания, заставляя его расширяться. Низкое давление хладагента приводит к низкой температуре жидкости, что позволяет ей поглощать тепло холодной комнаты через испаритель.

Дроссельные устройства предназначены для обеспечения испарения всего хладагента и предотвращения утечки жидкости во всасывающий патрубок. Если жидкость попадет на всасывающий патрубок, она может повредить компрессор, что приведет к выходу из строя всей системы. В TEV поток хладагента автоматический и определяется датчиком.

Основные части термостатического расширительного клапана

Чувствительная лампа является фокусом TEV.Он закреплен на всасывающей трубе на нижнем конце испарителя. Он имеет специальную жидкость, которая соответствует используемому в системе хладагенту. Когда сенсорная груша обнаруживает повышенную температуру на выходе из испарителя, жидкость в сенсорной груше расширяется, толкая диафрагму вниз. Мембрана изготовлена ​​из твердого и гибкого материала, который может изгибаться, оказывая давление на иглу клапана.

Функция пружины настройки перегрева заключается в противодействии давлению иглы клапана. Как только диафрагма опускается, пружина возвращается, создавая постоянное натяжение.Внешние силы от баллона и пружины и температура от хладагента определяют давление испарителя в зоне выравнивания. В зависимости от баланса окружающих условий клапан будет открываться или закрываться для поддержания стабильного перегрева.

Игла клапана открывается, пропуская хладагент в испаритель. Размер отверстия на выходе меняется при движении руки вверх и вниз. Изменение размера отверстия жизненно важно для контроля количества хладагента, поступающего в испаритель.

5 распространенных проблем с термостатическим расширительным клапаном, требующих устранения неполадок

1. Неправильная установка клапана

Плохо установленный клапан не будет работать должным образом. Когда вы нанимаете кого-то, кто не является профессионалом, есть вероятность, что вы в конечном итоге получите плохо припаянные фитинги и плохо установленные лампы. Другими признаками неправильной установки клапанов являются изгибы трубок и вмятины в системе.

2. Неправильный монтаж лампы датчика

Лампы датчиков должны быть плотно закреплены, чтобы оставаться в фиксированных положениях.Незакрепленная сенсорная груша может привести к избыточной подаче TEV и вызвать затопление компрессора. Плохая изоляция или отсутствие изоляции означает, что лампа может определять температуру окружающей среды и посылать неверный сигнал.

3. Засорение клапана

Если клапан заблокирован, это означает, что испаритель может работать при низком давлении, что отрицательно скажется на его эффективности. Заблокированный клапан может не сразу обнаруживать и адекватно реагировать на изменения перегрева. Некоторые клапаны имеют съемные входные фильтры, которые можно снять и очистить.

4. Низкий заряд лампы

Низкий заряд лампы также может быть причиной недостаточного питания. Недостаточный заряд не позволит баллону иметь достаточное давление, которое может привести к давлению пружины, чтобы клапан мог открыться. Низкий заряд клапана может привести к неэффективной работе испарителя, что потенциально может привести к поломке всей системы.

5. Проблемы с настройкой перегрева

В зависимости от условий окружающей среды настройки перегрева могут не соответствовать необходимым параметрам работы.Каждый конкретный TEV имеет особую скорость изменения за оборот шпинделя перегрева. Проверьте, соответствуют ли настройки TEV, и отрегулируйте их соответствующим образом. Для таких настроек может потребоваться опыт специалистов по HVAC.

Наймите надежную и уважаемую сервисную компанию

Услуги Dugan Air Heating & Cooling доступны для жителей Франклина и его окрестностей. Мы специализируемся на установке, ремонте и обслуживании кондиционеров, а также на ремонте, замене и обслуживании печей и тепловых насосов.Наша команда высококвалифицированных, опытных и лицензированных технических специалистов не остановится ни перед чем, чтобы превзойти ваши ожидания. Свяжитесь с Dugan Air Heating & Cooling сегодня.

Катушка клапана серии

B с самонагревом

Соленоидные клапаны датчиков Gems

будут самонагреваться при подаче на них тока, как и любой другой электромагнитный клапан. Чтобы понять это, важно понять, как работает катушка и как она устроена.Катушка изготовлена ​​из магнитной проволоки, намотанной на пластиковую катушку. Длина провода создаст электрическое сопротивление, которое, в свою очередь, создаст тепло. Катушки будут иметь разную номинальную мощность в ваттах. Ватт равен произведению напряжения на ампер. Мощность катушки зависит от количества намотанной на катушку магнитной проволоки, потому что сопротивление влияет на ток. Ток (I) равен напряжению (В), деленному на сопротивление (R).

Типичный клапан серии B требует 24 В постоянного тока / 7 Вт для подачи питания на катушку.

• Сопротивление = Напряжение/Ток. V=IR, R=V/I
• Вт = ВА
• 7 = 24 x A, 7/24 = 0,292 А
• В = IR, 24 = 0,292 x R
• 24/0,292 = 82,2 Ом . Сопротивление катушки не меняется.

Клапаны серии B могут самонагреваться примерно до 60 C.

Когда на катушку подается питание и плунжер поднимается (клапан открыт), вы можете уменьшить напряжение до 50 % от номинального напряжения катушки. Ниже показано, что падение напряжения на 50 % приводит к уменьшению степени самонагрева катушки.Падение напряжения коррелирует со значительным падением мощности.

• Вольт * Вольт / Сопротивление = мощность удержания
• 12 * 12 / 82,2 = 1,75 Вт, чтобы удерживать клапан открытым, по сравнению с 7 Вт изначально.
• Это в 4 раза больше тепла!

Двумя другими основными факторами, влияющими на тепло, помимо электроэнергии, являются водопровод и жидкость.

Металл действует как проводник, поэтому металлические трубы отводят тепло от клапана и змеевика.Пластиковая сантехника будет термически изолировать клапан от остальной системы и удерживать тепло в клапане. Если вы беспокоитесь о том, что клапан перегреется, подумайте о металлической сантехнике, которая поможет отводить тепло.

Среда или жидкость будут отводить тепло при прохождении через клапан. Воздух также не поглощает тепло, поэтому он не отводит столько тепла, сколько жидкость. Запорный клапан удерживает среду в корпусе, поэтому направляющая трубка меньше охлаждается, поэтому змеевики обычно нагреваются сильнее, чем клапаны прямого действия.Также обратите внимание, что запорные клапаны серии Gems BL выделяют очень мало тепла, поскольку на катушку нужно подать импульсную мощность только примерно на 100 мс. Поскольку он не снабжается постоянно энергией, нет источника для выработки тепла. Запирающие клапаны серии Gems BL — отличное решение для областей применения, в которых практически не требуется тепла от клапана, передающегося на среду, например при розливе напитков.

Подробнее о клапане серии Gems B ЗДЕСЬ

Электромагнитные клапаны Gems Sensors самонагреваются при подаче на них тока, как и любой другой электромагнитный клапан.

установка-центральный-котел-обратный-клапан-радиационного-теплопотока-c255

%PDF-1.5
%
1 0 объект
>/OCGs[8 0 R 9 0 R 10 0 R 11 0 R]>>/Страницы 3 0 R/Тип/Каталог>>
эндообъект
2 0 объект
>поток
application/pdf

Adobe Illustrator CC 22.1 (Macintosh)2018-03-27T13:28:02-05:002018-03-27T13:28:03-05:002018-03-27T13:28:03-05:00

xmp. сделал: 24506840-e125-4ed2-883d-f66360216c50uuid: 57b6d866-f47e-fa45-9052-836941098374proof: pdfuuid: 2C14F88282F6DC118F6BE383581202D8uuid: 14809b42-9e46-fa4d-A314-d609ecd9fcf3xmp.did: 3189169b-20c2-44ff-8135-f590a2f0706auuid: 2C14F88282F6DC118F6BE383581202D8proof: pdf

1FalseFalse11.0000008.500000Inches

MyriadPro-BoldMyriad ProBoldOpen TypeVersion 2.106;PS 2.000;hotconv 1.0.70;makeotf.lib2.5.58329FalseMyriadPro-Bold. otf

C=100 M=40 Y=15 K=0CMYKPROCESS100. 00000040.00000015.0000000.000000

Серо-голубойSPOT100.000000CMYK50.00000040. 00000130.0000010.000000

RedSPOT100.000000CMYK15.000001100.000000100. 0000000.000000

21.0.2Библиотека Adobe PDF 15,00

конечный поток
эндообъект
3 0 объект
>
эндообъект
13 0 объект
>/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/Shading>>>/Thumb 23 0 R/TrimBox[0. H%wZl-;췈}>bf3SU6`p’SG_& o]Z xy_K3%Q۹!fҧ2″ZɖeSl̓E%agr\6WS9sȳaKJN)hB-;$ ܦ
m#{‘O»o3Oq@%`]_4HDy>5{9+++
MarfﻹDq8{6ldspokenxζDv-NHgkںm}TˇK⧥R27#{OTCP_rLF9]QzDmhɍ6q%G:g47)F
?} Джи;
*_’~lFϬZ?X=tq:=ii!BfS|j⓼dxqV{WWĩZ

Сливной клапан ThermaHeat RV Трубка и грелка для локтя

LaSalle Bristol RV Пресная вода
— 277-000161

• Подготовка к зиме
• Грелка для локтей
• LaSalle Bristol

Полноконтактная, всепогодная электрогрелка помогает предотвратить замерзание патрубка или патрубка клапана сброса сточных или черных вод на автофургоне.Площадка подключается к настенному выключателю внутри вашего дома на колесах. Простая установка методом «отклеивания и приклеивания».

Характеристики:

• Полноконтактная нагревательная подушка сохраняет тепло трубы или колена клапана сброса сточных или черных вод вашего автодома при отрицательных температурах
  • Работает с трубами и коленами диаметром 3 дюйма
  • Может также оттаивать трубу или колено, если оно уже замороженный
• Гибкий, устойчивый к атмосферным воздействиям материал из углеродного волокна изгибается, чтобы соответствовать контурам поверхности
• Простая установка путем отслаивания и приклеивания
• 2-жильные провода 16-го калибра к настенному выключателю внутри вашего дома на колесах
  • Белый провод для заземления
  • Красный провод для питания
• Совместим с питанием постоянного тока при транспортировке
  • Проходит через преобразователь при подключении к источнику питания, когда ваш автофургон припаркован
• Испытание в холодильной камере до 32 градуса F
• Сертификат QAI

Технические характеристики:

• Размеры прокладки: 13 дюймов в длину x 3 дюйма в ширину
• Толщина прокладки: 3 мм
• Длина проводов: 18 дюймов 900 44
• Входное напряжение: 13 В. 5 В пост. тока
• Потребляемая мощность: 0,62 А
• Мощность: 7,5 Вт
• Гарантия 1 год

Грелка Therma Heat RV соответствует следующим стандартам сертификации:

• 1 Безопасность, 904914 UL Безопасность для электрических нагревательных приборов Нагревательные элементы (CSA) C22.2 № 72-m1984 (R2004)
• Испытания на воспламеняемость (UL) 746C, 15 и CSA 0.17,9,2
• Испытание на стойкость к диэлектрическому напряжению (UL) — 1000 вольт/1 мин
• Испытание на термическое старение (UL)

Примечание: Этот нагревательный элемент следует устанавливать только на непроводящие поверхности.

Почему ThermaHeat?

Когда наружная температура достаточно низкая, труба или колено клапана сброса сточной или черной воды на вашем доме на колесах замерзнет. Это мешает вам сбросить резервуар для серой или черной воды. Кроме того, замерзшая вода потенциально может вызвать трещины или другие непоправимые повреждения, что потребует замены трубы.

Полноконтактный нагревательный элемент ThermaHeat предотвратит это, поддерживая температуру трубы при отрицательных температурах.Он также может полностью разморозить трубу, если она уже заморожена, при условии, что она не была повреждена. Грелка делает всю работу за вас, избавляя вас от необходимости выходить на мороз и размораживать ее вручную с помощью тепловой пушки или фена, который может расплавить край вашей трубы, если его неправильно использовать.

Установка и электропроводка

Этот нагревательный элемент легко устанавливается с помощью простого крепления. Гибкий материал из углеродного волокна разработан, чтобы соответствовать контурам любой трубы клапана или поверхности колена.Прокладка предназначена для использования на трубах с черной и серой водой, но может быть установлена ​​и на трубы с пресной водой.

Площадка имеет белый провод для заземления и красный провод для питания. Эта 2-проводная конструкция совместима с питанием постоянного тока, когда ваш дом на колесах находится в пути. Он также может работать через преобразователь при подключении к источнику питания, когда ваш дом на колесах припаркован. Пэд подключается к настенному выключателю вашего дома на колесах, позволяя вам включать и выключать его по мере необходимости.

Кроме того, вы можете установить эту подкладку с другими нагревательными подушками ThermaHeat (продаются отдельно).Для этого они должны быть соединены и работать параллельно. Вы бы соединили красные провода вместе и подключили их к аккумулятору вашего дома на колесах или кемпера, а затем соединили вместе белые провода и заземлили их. Чтобы включать и выключать пэды, вам необходимо установить переключатель (продается отдельно) между аккумулятором и пэдами.

210SLE313RTBX Грелка Therma Heat для клапанов сброса автодома — длина 13 дюймов, ширина 3 дюйма

Альтернативный номер детали: 85853 и SL-ST725

Соответствие конденсатоотводчика типу регулирующего клапана (часть 1)

Системы парового отопления являются вымирающим видом коммерческих и институциональных систем отопления. Инженеры и подрядчики многое понимают в системах водяного отопления. Иногда бывает сложно найти кого-то в фирме со знаниями в области парового дизайна. Сегодня Р. Л. Деппманн в Monday Morning Minutes рассматривает взаимосвязь между типом конденсатоотводчика и паровым регулирующим клапаном.

Контроль оконечных устройств и змеевиков парового отопления

Так же, как и в водяном отоплении, регулирующие клапаны пара могут быть модулирующими или двухпозиционными двухпозиционными. Инженер выбирает тип регулирующего клапана в зависимости от необходимости.Давайте рассмотрим три простых примера.

Пример 1: Теплообменники пар-вода. Во многих университетах и ​​медицинских учреждениях типа кампуса есть паровая установка, которая обеспечивает паром различные здания. В здании часто имеется кожухотрубный, пароводяной теплообменник, часто называемый преобразователем. Этот преобразователь использует энергию пара для производства горячей воды для водяной системы отопления и/или горячего водоснабжения.

Для этих теплообменников требуется модулирующий регулирующий клапан температуры пара, используемый для уменьшения расхода пара для поддержания температуры горячей воды на выходе.Когда нагрузка по горячей воде падает, клапан управления паром дросселирует поток пара и давление в теплообменнике.

Пример 2: Нагреватель парового агрегата. Нагреватель парового агрегата является примером конечного агрегата с двухпозиционным регулирующим клапаном. Назначение этого клапана отличается от змеевика вентиляционной установки или теплообменника в примере 1.

Регулятор температуры тепловентилятора просто включает и выключает вентилятор для обогрева помещения. Для этого оконечного блока не предусмотрена модуляция количества пара.Если используется регулирующий клапан, то его назначение – перекрыть подачу пара в не отопительный сезон. Регулирующий клапан либо включен, либо выключен. Когда клапан открыт и тепловентилятор работает, расход пара и давление остаются постоянными.

Пример 3: Без регулирующего клапана. На самом деле это не регулирующий клапан, но я подумал, что здесь уместно упомянуть области, где используется конденсатоотводчик, но нет регулирующего клапана. Конденсатоотводчик используется для линий отвода конденсата без регулирующего клапана.Если подается пар, конденсатоотводчик готов к работе. Так же, как мы видели в случае с тепловентилятором, давление пара на входе в конденсатоотводчик относительно постоянно.

Давление пара в терминальном блоке с модулирующими клапанами

Давление пара в терминальном блоке относительно равно давлению на выходе регулирующего клапана. Это же давление пара является давлением на входе в конденсатоотводчик.

Регулирующие клапаны температуры пара во многом отличаются от водяных или гидравлических регулирующих клапанов.В закрытых гидравлических системах клапаны регулирования температуры рассчитаны на «власть клапана». Эмпирическое правило заключается в том, чтобы размер клапана соответствовал перепаду давления 5 фунтов на квадратный дюйм при полном расходе. Если система имеет давление 15 фунтов на квадратный дюйм на входе в клапан, выходное давление при полном расходе может составлять около 10 фунтов на квадратный дюйм. Когда требуемый расход меньше, клапан дросселирует поток, и давление также снижается.

В паровых системах дела обстоят иначе. Регулирующий регулирующий клапан обычно рассчитан на падение давления примерно на 50% при полном расходе.Если регулирующий клапан имеет входное давление 15 фунтов на квадратный дюйм, выходное давление при полном расходе будет около 7 фунтов на квадратный дюйм.

Когда потребность в нагреве падает, клапан дросселируется. Основное различие между паром и водой заключается в давлении на выходе. Поскольку расход пара падает из-за дросселирования, давление на выходе также падает. На самом деле, при 50% производительности дроссельный модулирующий паровой регулирующий клапан будет иметь около 25% давления на входе. При 25% расчетного расхода давление пара на выходе из клапана будет примерно 1/16 ^th . Это не точные цифры, но достаточно близкие для данного обсуждения.

Дело вот в чем. Упомянутое выше давление на входе в 15 фунтов на кв. дюйм упадет до менее 1 фунта на кв. дюйм при 25% нагрузки. Если клапан вообще имеет какой-либо завышенный размер, давление пара в оконечном блоке будет почти 0 фунтов на квадратный дюйм.

Двухпозиционные двухпозиционные клапаны не испытывают такого значительного снижения давления, поскольку они не модулируют.

Что вам нужно знать

Модулирующий паровой регулирующий клапан изменяет как расход, так и давление на входе в конденсатоотводчик.Это в сочетании с возможным циклическим включением и выключением в период отсутствия нагрузки или очень низкой нагрузки окажет прямое влияние на рекомендуемый выбор ловушки штока. Это станет темой следующих «Протоколов утра понедельника» Р. Л. Деппманна.

.
